Схема салонного блока предохранителей. — бортжурнал Ford Focus Sedan 2006 года на DRIVE2
Постоянно, когда хочу найти эту схему, меня встречают трудности. В 80% встречается блок от рестайлинга. Дабы больше не терять и облегчить поиск вам, решил выложить ее здесь.
Если на фото плохо видно, то вот схематично
№ Ампер Распиновка37 10 Дальний свет фар, левая сторона38 10 Дальний свет фар, правая сторона39 20 предохранитель прикуривателя ford focus 2, задняя электрическая розетка40 20 Электрический привод люка41 20 Модуль электрооборудования двери переднего пассажира42 7,5 Электрический обогреватель зеркал заднего вида43 10 Электронные модули (питание от аккумулятора)44 10 Колодка канала информационной связи45 10 Ходовые огни — габариты46 10 Панель приборов (питание от аккумулятора), основной блок плавких предохранителей47 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя48 20 Фары ближнего света, наружное освещение для движения в дневное время49 15 Выключатель освещения (питание от аккумуляторной батареи)50 20 Очиститель ветрового стекла51 15 Топливный насос (предохранитель бензонасоса)52 25 Электрический обогреватель заднего стекла53 7,5 Стояночные огни, габаритные фонари, левая сторона кузова54 7,5 Стояночные огни, габаритные фонари, правая сторона кузова55 20 Центральный замок, модуль электрооборудования двери водителя56 20 Система Кеу Fгее57 10 Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи58 15 Модули музыкальной системы (питание от аккумуляторной батареи)59 20 Модуль управления электрооборудованием прицепа60 15 Ближний свет фар (правая сторона)
61 15 Ближний свет фар (левая сторона)
62 20 Электрический привод регулировки сиденья водителя63 25 Электростеклоподъемники64 — —65 10 Модуль подушек безопасности66 7,5 Выключатель освещения (подача питания от замка зажигания)67 10 Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя68 7,5 Дополнительные элементы на панели приборов69 20 Передние и задние противотуманные фары70 10 Электронные модули (подача питания от замка зажигания)71 10 Наружное освещение для движения в дневное время72 — —73 7,5 Фонарь освещения номерного знака74 15 стоп-сигналы75 10 Блок управления силовым агрегатом76 — —77 25 Реле системы центрального замка78 15 Очиститель заднего стекла79 15 Электрическая розетка в багажнике80 10 Таймер отключения освещения салона с целью экономии аккумулятора81 20 Модуль электрического оборудования двери (правой задней)82 20 Модуль электрического оборудования двери (левой задней)83 10 Модули аудиосистемы (“Высокого класса”) — магнитола84 10 Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания85 10 Блок электрического оборудования системы охлаждения
86 20 Электрообогрев передних сидений
Где находится предохранитель прикуривателя на Форд Фокус 2
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами.
Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель.
Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
- Монтажный блок опускаем на максимально возможное расстояние.
Где-то тут наши предохранители.
- Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
- Выдвигаем монтажный блок на себя.
- Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
- Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
- Собираем монтажный блок в обратном порядке.
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).
Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Блок предохранителей в салоне — бортжурнал Ford Focus Hatchback Серый 2.0 на ручке 2007 года на DRIVE2
Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.
поверните крепежные элементы на 90 °
И опустите блок предохранителей
Предохранитель Сила тока, А Защищаемые цепи:
100 10 Электронные модули (питание от замка зажигания)101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 10 Питание органов управления внешним освещением от аккумуляторной батареи104 10 Система экономии электроэнергии, плафоны внутреннего освещения105 25 Обогреватель заднего стекла106 20 Система управления без ключа107 10 Батарейное питание комбинации приборов, бортовая диагностика108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 20 Прикуриватель, дополнительная электрическая розетка сзади110 10 Питание переключателя системы наружного освещения в дневное время от генератора111 15 Топливный насос (только варианты с бензиновым двигателем)112 15 Модули аудиосистемы (питание от аккумуляторной батареи)113 10 Лампы наружного освещения в дневное время (подфарники)114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя115 7,5 Питание органов управления внешним освещением от генератора116 20 Противотуманные фары/фонари117 7,5 Фонарь освещения номерного знака118 20 Модуль электрооборудования двери (левой задней)119 15 Дополнительное гнездо питания в багажном отделении119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 20 Модуль электрооборудования двери (правой задней)121 20 Электрообогрев передних сидений122 10 Модуль подушки безопасности123 7,5 Электрообогрев наружных зеркал заднего вида124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 20 Система управления без ключа 1127 25 Электрические стеклоподъемники128 — Не используется129 20 Очиститель ветрового стекла130 — Не используется131 15 Очиститель заднего стекла132 15 Стоп-сигналы133 25 Реле центральной системы блокировки, модуль двери пассажира134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя135 20 Подсветка при движении в светлое время136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 10 Динамик включения аварийного батарейного питания138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 10 Дальний свет фар, правая сторона140 10 Дальний свет фар, левая сторона141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)
Изменение маркировки предохранителейС внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
F37 F140 10 Дальний свет фар (левая сторона)F38 F139 10 Дальний свет фар (правая сторона)F39 F109 20 Прикуриватель, задняя розеткаF40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)F41 F106 20 не используетсяF42 F123 7,5 Электрообогрев наружных зеркал заднего видаF43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.F44 отсутствуетF45 F113 10 Система дневного света (стояночный свет)F46 F107 10 Щиток приборов, OBDF47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омыванияF48 F135 20 Подсветка при движении в светлое времяF49 F103 10 Органы управления освещением.F50 F129 20 Стеклоочистители лобового стеклаF51 F111 15 Топливный насосF52 F105 25 Обогрев заднего стеклаF53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)F56 F126 20 Система санкционирования доступа и запуска двигателя без ключаF57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумуляторомF58 F112 15 Аудиоустройства, мобильный телефонF59 F119 20 Модуль тягово-сцепного устройства, задняя розеткаF60 F142 15 Ближний свет фар (левая сторона)F61 F143 15 Ближний свет фар (правая сторона)F62 отсутствуетF63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлажденияF64 F128 20 не используется F65 F122 10 Модуль подушки безопасностиF66 F115 7,5 Органы управления освещением.
F86 F121 20 Сиденья с обогревом
Реле и предохранитель прикуривателя Форд Фокус 2 рестайлинг и дорестайл: где находится
В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно.
Усиливает проблему незнание электрической схемы автомобиля. Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.
- Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
- Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
- Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.
Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.
Предохранитель прикуривателя Focus 2 рестайлинг: где находится
В 2008 году произошло обновление автомобиля.
После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.
Здесь элемент стоит под номером 109.
Предохранители и реле Ford Focus 2, 2004 — 2011
Большинство цепей питания электрооборудования американского седана, универсала и хэтбека защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в моторном отсеке и салоне.
Рассмотрены схемы Форд Фокус 2 2-го поколения (CB4) 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.
В салоне
Монтажный блок расположен с пассажирской стороны, под бардачком.
| Схема предохранителей салонного блока Форд Фокус 2 (рестайлинг с 2007 года) | ||
| № | Расшифровка | Ток, А |
| 100 | Электронные модули (питание от замка зажигания) | 10 |
| 101 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) | 20 |
| 102 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления | 10 |
| 103 | Питание органов управления внешним освещением от аккумуляторной батареи | 10 |
| 104 | Система экономии электроэнергии, плафоны внутреннего освещения | 10 |
| 105 | Обогреватель заднего стекла | 25 |
| 106 | Система управления без ключа | 20 |
| 107 | Батарейное питание комбинации приборов, бортовая диагностика | 10 |
| 108 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола | 7,5 |
| 109 | Прикуриватель фокус 2, дополнительная электрическая розетка сзади | 20 |
| 110 | Питание переключателя системы наружного освещения в дневное время от генератора | 10 |
| 111 | Бензонасос (только варианты с бензиновым двигателем) | 15 |
| 112 | Модули аудиосистемы (питание от аккумуляторной батареи) | 15 |
| 113 | Лампы наружного освещения в дневное время (подфарники) | 10 |
| 114 | Питание комбинации приборов от генератора, иммобилайзер двигателя | 10 |
| 115 | Питание органов управления внешним освещением от генератора | 7,5 |
| 116 | Противотуманные фары/ фонари | 20 |
| 117 | Фонарь освещения номерного знака | 7,5 |
| 118 | Модуль электрооборудования двери (левой задней) | 20 |
| 119 | Дополнительное гнездо питания в багажном отделении | 15 |
| 119 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) | 25 |
| 120 | Модуль электрооборудования двери (правой задней) | 20 |
| 121 | обогрев передних сидений | 20 |
| 122 | Модуль подушки безопасности | 10 |
| 123 | Обогреватель наружных зеркал заднего вида | 7,5 |
| 124 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) | 7,5 |
| 125 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) | 7,5 |
| 126 | Система управления без ключа | 20 |
| 127 | Электрические стеклоподъемники | 25 |
| 128 | Не используется | — |
| 129 | Очиститель ветрового стекла | 20 |
| 130 | Не используется | — |
| 131 | Очиститель заднего стекла | 15 |
| 132 | Стоп-сигналы | 15 |
| 133 | Реле центральной системы блокировки, модуль двери пассажира | 25 |
| 134 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 20 |
| 135 | Подсветка при движении в светлое время | 20 |
| 136 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 15 |
| 137 | Динамик включения аварийного батарейного питания | 10 |
| 138 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия | 10 |
| 139 | Дальний свет фар, правая сторона | 10 |
| 140 | Дальний свет фар, левая сторона | 10 |
| 141 | Фонарь заднего хода, зеркала заднего вида с электроприводом | 10 |
| 142 | Ближний свет фар (правая сторона) | 15 |
| 143 | Ближний свет фар (левая сторона) | 15 |
| Реле с обратной стороны блока | ||
| R1 | Ближний свет | |
| R2 | Дальний свет | |
| R3 | Задний стеклоочиститель и центральный замок | |
| R4 | Открытие водительской двери | |
| R5 | Открытие других дверей | |
| R6 | Передний стеклоочиститель | |
| R7 | Обогрев заднего стекла | |
| R8 | Защита от разряда аккумулятора | |
| R9 | Освещение | |
| Схема элементов салонного блока (дорестайлинг модели до 2007 года) | ||
| № | Ток, А | Расшифровка |
| 37 | 10 | Дальний сеет левой фары |
| 38 | 10 | дальний свет правой фары |
| 39 | 20 | Предохранитель прикуривателя фокус 2, розетка сзади |
| 40 | 20 | Электропривод вентиляционного люка крыши |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7,5 | Электрообогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Разъем шины передачи данных |
| 45 | 10 | Наружное освещение для движения в дневное время (стояночные огни) |
| 46 | 10 | Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей |
| 47 | 15 | Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, наружное освещение для движения в дневное время |
| 49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
| 50 | 20 | Стеклоочиститель ветрового окна |
| 51 | 15 | Топливный модуль (бензонасос) |
| 52 | 25 | Электрообогрев заднего стекла |
| 53 | 7,5 | Стояночные и габаритные огни левого борта |
| 54 | 7,5 | Стояночные и габаритные огни правого борта |
| 55 | 20 | Система центральной блокировки замков, модуль электрооборудования двери водителя |
| 56 | 20 | Система Key Free |
| 57 | 10 | Датчик степени разряда аккумуляторной батареи |
| 58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
| 59 | 25 | Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Электропривод стеклоподъемников |
| 64 | Не используется | |
| 65 | 10 | ЭБУ подушек безопасности |
| 66 | 7,5 | Выключатель освещения (питание от выключателя зажигания) |
| 67 | 10 | Панель приборов (питание от выключателя зажигания), иммобилизатор |
| 68 | 7,5 | Дополнительные элементы панели приборов |
| 69 | 20 | Противотуманные фары, противотуманные фонари |
| 70 | 10 | Электронные модули (питание от замка зажигания) |
| 71 | 10 | Наружное освещение для движения в дневное время |
| 72 | Не используется | |
| 73 | 7,5 | Фонари освещения номерного знака |
| 74 | 15 | Стоп-сигналы |
| 75 | 10 | Электронный блок управления двигателем |
| 76 | Не используется | |
| 77 | 25 | Реле системы центральной блокировки замков |
| 78 | 15 | Стеклоочиститель двери задка |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Таймер автоматического отключения освещения салона |
| 81 | 20 | Модуль электроборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | Модули аудиосистемы |
| 84 | 10 | Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания |
| 85 | Не используется | |
| 86 | 20 | Электрообогрев передних сидений |
| К1 | Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида | |
| К4 | Реле топливного модуля бензонасоса (fuel pump relay) | |

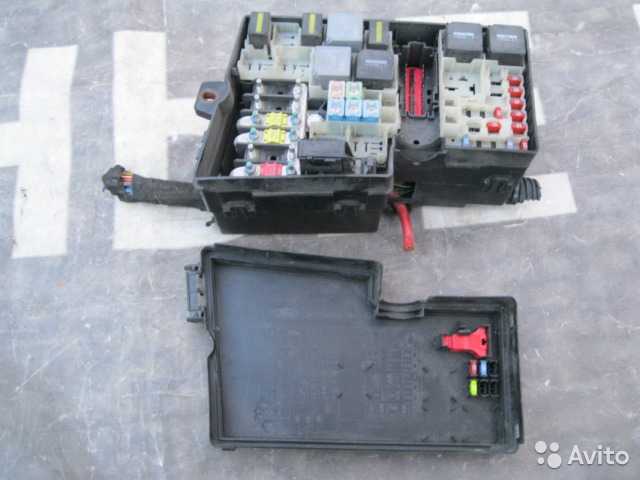

В моторном отсеке
Кроме того, защитные элементы расположены в монтажном блоке в подкапотном пространстве.
Он отмечен на картинке выше красной точкой.| Схема предохранителей в монтажном блоке в подкапотном пространстве | ||
| № | Ток, А | Описание |
| 1 | 50 | Электровентилятор системы охлаждения двигателя |
| 2 | — | Не используется |
| 3 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 4 | 60 | Центральный блок плавких предохранителей, реле зажигания |
| 5 | — | Не используется |
| 6 | — | Не используется |
| 7 | 30 | Система |
| 8 | 20 | Система |
| 9 | 20 | Электронный блок управления двигателем |
| 10 | 30 | Вентилятор отопителя |
| 11 | 20 | Выключатель (замок) зажигания, центральный замок |
| 12 | 40 | Центральный блок плавких предохранителей, реле зажигания |
| 13 | 20 | Стартер |
| 14 | 40 | Электрообогрев ветрового стекла |
| 15 | — | Не используется |
| 16 | 40 | Элеетрообогрев ветрового стекла |
| 19 | 10 | Система ABS/ESP (тормоза АБС) |
| 20 | 15 | Звуковой сигнал |
| 21 | — | Не используется |
| 22 | — | Не используется |
| 23 | 30 | Омыватель фар |
| 24 | — | Не используется |
| 25 | 10 | Центральный блок плавких предохранителей, реле зажигания |
| 26 | 10 | Автоматическая коробка передач |
| 27 | 10 | Кондиционер |
| 28 | — | Не используется |
| 29 | 10 | Дополнительные элементы панели приборов |
| 30 | 10 | Электронный блок управления двигателем |
| 31 | 10 | Система управления разрядом аккумуляторной батареи |
| 32 | 10 | Датчики концентрации кислорода |
| 33 | 10 | Датчики концентрации кислорода |
| 34 | 10 | Форсунки, катушки зажигания |
| 35 | 10 | Система управления двигателем |
| 36 | 10 | Электронный блок управления двигателем |
| R1 | — | Реле системы зарядки |
| R2 | — | Реле стартера |
| R3 | — | Реле кондиционера |
| R4 | — | Реле зажигания |
| R5 | — | Реле звукового сигнала |
| R6 | — | Реле кондиционера |
| R7 | — | Реле обогрева ветрового стекла |
Схема подключения предохранителя
На втором поколении прикуриватель подключается напрямую к аккумулятору.
Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.
Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.
Где находится предохранитель на прикуриватель в Форд Фокус 2 (рестайлинг) и какой артикул
- Где находится предохранитель
- Как проверить и заменить
- Как снять прикуриватель
- Ремонт своими руками
- Схема подключения
- Как отключить прикуриватель
Многие электрические цепи бортовой сети автомобиля
Схема и реле, Где находится монтажный блок
Автор marafon На чтение 13 мин Просмотров 690 Опубликовано
Содержание
- Ford Focus 2, расположение блока предохранителей
- Предохранители и реле Ford Focus 2, электрические схемы
- Процесс снятия и замены
- Что понадобиться
- В подкапотном пространстве
- Под бардачком
- Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)
- Где искать предохранитель прикуривателя
- Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2
- Инструкция по снятию и замене БП своими руками
- Инструменты и материалы
- Этапы
- Фотогалерея
- Порядок замены предохранителей в Focus 2
- Блок под капотом
- Возможные причины ремонта электрики авто
Ford Focus 2, расположение блока предохранителей
Перед извлечением предохранителя сначала выключите зажигание, затем вытащите предохранитель из гнезда.
Провод предохранителя должен быть виден; если предохранитель перегорел, будет виден обрыв. Заменяйте предохранитель только на предохранитель того же номинала. Никогда не используйте предохранитель с другим номиналом и не наматывайте шнур на контакты (ошибка). Никогда не меняйте предохранитель более одного раза, попытайтесь найти неисправность. Номинал предохранителя напечатан сверху. Обратите внимание, что предохранители также имеют цветовую маркировку для облегчения идентификации номинала предохранителя.
Если новый предохранитель перегорает сразу же, прежде чем менять его снова, выясните причину, наиболее распространенной неисправностью является замыкание проводки на массу в результате протирания изоляции. Если предохранитель защищает более одной цепи, проверьте каждую цепь по отдельности, чтобы определить наличие дефекта. Обратитесь к специалистам, имеющим схемы и приборы, они найдут схему. Всегда имейте при себе запасные предохранители всех номиналов, используемых в автомобиле.
Для доступа к салонному блоку предохранителей снимите крышку под бардачком (вещевым ящиком) со стороны пассажира.
повернуть крепеж на 90 °
И сбросьте блок предохранителей
Дополнительные предохранители расположены с левой стороны моторного отсека
Предохранители и реле Ford Focus 2, электрические схемы
Данная модель автомобиля очень распространена, второе поколение «Фокус» выпускалось в период с 2004 по 2011 год. Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электричеством, бытовой техникой и сборной. Если вы купили подержанный автомобиль, неизвестно, что с ним делал предыдущий владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Форд Фокус 2. Поэтому дефекты, потеря контактов и прочие неприятные во время работы могут появиться сюрпризы.
Новый Форд Фокус 2 также может иметь некоторые проблемы с электрикой и со временем дают о себе знать некачественная пайка, окисление контактов и т д.
Для решения всех возможных проблем он должен быть полностью укомплектован.
Процесс снятия и замены
Замена предохранителя — простой процесс, практически не требующий инструментов.
Что понадобиться
- пинцет;
- отвертка;
- новый предохранитель
В подкапотном пространстве
Расположение под капотом
Для доступа к предохранителям, расположенным в подкапотном пространстве Форд Фокус 2, необходимо открыть крышку капота. Блок удобно расположен справа от двигателя и представляет собой небольшую пластиковую коробочку черного цвета.
Электрические предохранители в блоке
Открутить можно обычной плоской отверткой, только поддев крышку.
Дизайн обложки
Также обратите внимание, что на обратной стороне крышки есть схема расположения предохранителей и пинцета, с помощью которого осуществляется замена. Он понадобится вам, когда вам нужно будет поменять предохранители в блоке под бардачком.
Под бардачком
Расположение в салоне
Второй блок под бардачком Форд Фокус 2 тоже находится в удобном месте и чтобы до него добраться, нужно снять защитную полку, потянув ее вниз.
Откручиваем защелки
Блок под бардачок
Повернув замки, мы получаем доступ к блоку. Клипсы на этом блоке не предусмотрены, а для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Форд Фокус 2 первым делом нужно узнать его номинал, ведь если он превысит его, то он перегорит и цепь разомкнется.
Если вы решили переделать свой автомобиль, который затрагивает электрическую схему, предусмотрены бесплатные разъемы.
Предохранители и реле в салоне Ford Focus 2007, 2008, 2009 и 2010 годов (рестайлинг)
| № | Номинал | Предохранитель Назначение |
| Ф100 | 10А | Питание электронных модулей от контакта |
| F101 | 20 А | Блок управления вентиляцией люка, электрорегулировки сидений с электроприводом. Для автомобилей со съемной крышей — тяга крыши |
| F102 | 10А | Регулировка рулевой колонки, блок обогрева салона, приемник дистанционного управления, сажевый фильтр. |
| F103 | 10А | Постоянный заряд батареи для наружного освещения |
| F104 | 10А | Освещение салона, система энергосбережения |
| F105 | 25А | Обогрев заднего стекла |
| F106 | 20 А | Система бесключевого доступа и запуска |
| F107 | 10А | Диагностический разъем и питание комбинации приборов от аккумулятора |
| F108 | 7,5 А | Аудио, радио и дополнительные функции комбинации приборов (аудио и навигационная система) |
| F109 | 20 А | Переделан предохранитель прикуривателя Форд Фокус 2, дополнительная розетка в багажнике |
| F110 | 10А | Дневные ходовые огни с питанием от генератора |
| F111 | 15А | Топливный насос (для автомобилей с бензиновым двигателем) |
| F112 | 15А | Аудиосистема (на батарейках) |
| F113 | 10А | Дневные ходовые огни |
| F114 | 10А | Иммобилайзер, питание приборной панели от замка зажигания |
| F115 | 7,5 А | Наружное освещение — питание от замка зажигания |
| F116 | 20 А | Противотуманные огни |
| F117 | 7,5 А | Подсветка номерного знака автомобиля |
| F118 | 20 А | Модуль электрооборудования в левой задней двери |
| F119 | 15А | Вилка багажника Форд Фокус 2 |
| F120 | 20 А | Модуль электрооборудования в правой задней двери |
| F121 | 20 А | Электрообогрев передних сидений |
| F122 | 10А | ПОДУШКА БЕЗОПАСНОСТИ, подушки безопасности |
| F123 | 7,5 А | Тепловые зеркала |
| F124 | 7,5 А | Габаритные огни с левой стороны |
| F125 | 7,5 А | Габаритные огни с правой стороны |
| F126 | 20 А | Система бесключевого доступа и запуска |
| F127 | 25А | Электрические окна |
| F128 | Бронирование | |
| F129 | 20 А | Стеклоочиститель (предохранитель стеклоочистителя) |
| F130 | Бронирование | |
| F131 | 15А | Очиститель заднего стекла |
| F132 | 15А | Стоп-сигналы |
| F133 | 25А | Реле центрального замка, силовой модуль двери переднего пассажира |
| F134 | 20 А | Центральный замок, Электромодуль в двери водителя |
| Ф135 | 20 А | Дневные ходовые огни |
| F136 | 15А | Омыватель ветрового стекла, подогрев форсунок омывателя |
| F137 | 10А | Резервный аккумулятор для противоугонной системы |
| F138 | 10А | Электронный блок управления двигателем, электронная педаль акселератора, электронный блок управления АКПП |
| F139 | 10А | Дальний свет — правая фара |
| Ф140 | 10А | Дальний свет — левая фара |
| F141 | 10А | Зеркала заднего вида с электроприводом, фонари заднего хода |
| F142 | 15А | Ближний свет — правая фара |
| F143 | 15А | Ближний свет — левая фара |
Где искать предохранитель прикуривателя
Комплект предохранителей.
Эти лучше использовать.
Во всех модификациях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке в салоне, но его расположение и функции в автомобилях, выпущенных до 2007 года и после 2008 года, различаются.
На рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Так что, если и прикуриватель, и хвостовая заглушка не работают на модернизированном Focus, предохранитель гарантированно сгорит. Если дело только в прикуривателе, то причина должна быть в цепи или гнезде прикуривателя.
Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2
Расшифровка реле и предохранителей Форд Фокус 2 под капотом
| Описание предохранителей. | |
| Обозначение | Что защищает — цель |
| Ф1 40А | Электродвигатель вентилятора охлаждения |
| Ф2 80А | ГУР (где находится предохранитель электроусилителя руля на Форд Фокус 2) |
| Ф3 60А | Монтажный блок реле и предохранителей в салоне |
| Ф4 60А | Монтажный блок реле и предохранителей в салоне |
| Ф5 80А | Кондиционер с ручным или автоматическим управлением |
| Ф6 60А | Бронирование |
| Ф7 30А | Гидравлический групповой насос ABS |
| Ф8 20А | Гидравлические групповые клапаны ABS |
| Ф9 20А | Контакты и обмотка главного реле |
| Ф10 30А | Электродвигатель вентилятора отопителя (предохранитель печки) |
| Ф11 20А | Замок зажигания |
| Ф12 40А | Цепь питания реле зажигания |
| Ф13 20А | Начало |
| Ф14 40А | Обогрев лобового стекла — правый элемент |
| Ф15 30А | Реле вентилятора охлаждения |
| Ф16 40А | Левый обогрев лобового стекла |
| Ф17 30А | Бронирование |
| F18 | Бронирование |
| Ф19 10А | Блок управления АБС |
| Ф20 15А | Звуковой сигнал |
| Ф21 20А | Дополнительный обогреватель |
| Ф22 (10) | Блок управления гидроусилителем руля |
| Ф23(30) | Насос омывателя фар |
| Ф24 (15) | Бронирование |
| Ф25 (10) | Катушка реле обогрева лобового стекла |
| Ф26 (10) | Автоматическая коробка передач |
| Ф27 (10) | Муфта компрессора кондиционера |
| Ф28 (10) | Бронирование |
| Ф29 (10) | Раздельная система климат-контроля |
| Ф30 (3) | Блок управления двигателем, блок управления АКПП |
| Ф31 (10) | Система зарядки аккумулятора |
| Ф32 (10) | Блок управления АКПП, датчик положения селектора |
| Ф33 (10) | Кислородные датчики с подогревом |
| Ф34 (10) | Форсунки, катушка зажигания |
| Ф35 (10) | Система управления двигателем |
| Ф36 (10) | Блок управления двигателем |
Описание реле. | |
| Обозначение | Имя |
| R1 (для некоторых моделей) | Реле разрешения запрета пуска |
| R2 | Реле звукового сигнала |
| R3 (для некоторых моделей) | Реле фонарей заднего хода |
| R4 (не используется) | — |
| R5 (для некоторых моделей) | Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей Реле подогревателя топлива — дизель |
| R6 | Главное реле |
| R7 | Реле обогрева лобового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 (некоторые модели) — реле электродвигателя вентилятора системы охлаждения, реле свечи накаливания — дизель | |
| R13 | Реле стартера |
| R14 | Реле вентилятора охлаждения двигателя электровентилятора |
Инструкция по снятию и замене БП своими руками
Блок питания редко заменяется, требуя замены отдельных предохранителей или реле, которые могут перегореть.
При неполадках с электрооборудованием в первую очередь проверяют ПО и реле. Сгоревшие предметы заменяются новыми.
Инструменты и материалы
Для замены печатной платы не требуется никаких специальных инструментов, на крышке монтажного блока есть пинцет, которым снимаются элементы. Если у вас нет пинцета, вы можете удалить кусочки руками.
Выбирая предохранители для замены, нужно обращать внимание на их номинал. Установите новые элементы с такими же характеристиками. Если ПП не соответствует номинальному значению, он будет гореть и постоянно размыкаться. В худшем случае сгорит включенный в сеть электроприбор или возникнет пожар.
Вместо ПП нельзя устанавливать перемычки, это может привести к повреждению электрооборудования или даже к пожару.
Этапы
Процесс снятия и замены печатной платы прост и отличается расположением блока питания.
Если он находится под капотом, выполняются следующие действия:
- Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробочку черного цвета.
- Крышку можно легко снять с помощью, например, плоской отвертки. Вам нужно только приподнять крышку с одной стороны.
- На внутренней стороне крышки есть зажимы и дизайн печатной платы.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее крышка блока и капот закрываются.
Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробочку черного цвета.Фотогалерея
Фото 1. Расположение блока питания в моторном отсеке
Фото 2. Расположение блока питания в салоне
Для замены платы в салонном блоке питания необходимо выполнить следующие действия:
- Сначала снимите защитную полку. Для этого потяните его вниз.
- Затем нужно открутить две защелки на блоке питания, повернуть их против часовой стрелки и потянуть вниз.
- Чтобы было удобнее менять ПП, блок можно немного выдвинуть вперед и переместить в другие пазы в опорах, на которые он опирается.
- Замена ПП производится так же, как и в блоке питания под капотом.
Если вы хотите сделать рестайлинг своими руками, на монтажном блоке есть свободные разъемы.
Порядок замены предохранителей в Focus 2
Теперь вы знаете, где находятся предохранители в Форд Фокус 2, и сможете устранить основные неисправности проводки автомобиля своими руками. Но для этого нужно понимать процедуру. Это просто, но важно правильно выполнить все задания.
Для правильного ремонта электрооборудования выполните следующую процедуру:
- Выключите автомобиль и убедитесь, что ключ зажигания не вставлен в замок. Выключите все электроприборы. Клеммы аккумулятора лучше снимать во время работы.
- Получите доступ к блоку предохранителей в салоне или в моторном отсеке, внимательно изучите особенности его установки и возможность открытия крышки.
- Для подкапотного блока используйте отвертку с плоским лезвием, чтобы аккуратно поддеть верхнюю крышку. Для салонного блока просто переверните крышку вручную, отпустив защелку.
- Прочтите в инструкции, какой предохранитель отвечает за нужный вам элемент электропроводки. Найдите его по номеру или местоположению.
- Используя специальный пластиковый пинцет, возьмите предохранитель и осторожно потяните его на себя шатающимися движениями.
- Осмотрите устройство, убедитесь, что оно сгорело. Замените старый неисправный предохранитель на новый, который выполнит поставленные задачи.
- Соберите блок, закройте крышку, убедитесь, что все защелки вошли в крючки. Проверить работу приборов с новым предохранителем.
Не меняйте никакие реле или другие детали электрической системы при работающем двигателе или включенном зажигании. Это может привести к тому, что при установке нового элемента в блок подается слишком высокое напряжение, плавится или даже загорается проводка.
Блок под капотом
Он расположен с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото — пример
Пример схемы тока находится на обратной стороне защитной крышки.
Схема
Описание предохранителя
| F1 | Электродвигатель вентилятора охлаждения 40/60А |
| F2 | 80А гидроусилитель руля |
| F3 | 60А Блок монтажный реле и предохранителей в салоне |
| F4 | 60А Блок монтажный реле и предохранителей в салоне |
| F5 | Кондиционер 80А с ручным или автоматическим управлением |
| F6 | Резерв 60А |
| F7 | Гидравлический групповой насос ABS 30A |
| F8 | Гидравлические групповые клапаны ABS 20A |
| F9 | 20А Контакты и обмотка главного реле |
| F10 | Электродвигатель вентилятора электронагревателя 30А (предохранитель плиты) |
| F11 | Выключатель питания 20А |
| F12 | Цепь питания реле зажигания 40А |
| F13 | 20А стартер |
| F14 | 40А Обогрев лобового стекла — правый элемент |
| F15 | 30A Реле вентилятора охлаждения |
| F16 | 40A Резистор левого ветрового стекла |
| F17 | Резерв 30А |
| F18 | Бронирование |
| F19 | Блок управления АБС 10А |
| F20 | Рог 15А |
| F21 | Дополнительный нагреватель 20А |
| F22 | 10А Блок управления усилителем руля |
| F23 | Насос омывателя фар 30А |
| F24 | Резерв 15А |
| F25 | 10A Катушка реле обогрева лобового стекла |
| F26 | 10А автоматическая коробка передач |
| F27 | 10A Муфта компрессора кондиционера |
| F28 | Резерв 10А |
| F29 | 10A Отдельная система климат-контроля |
| Ф30 | 3А Блок управления двигателем, блок управления АКПП |
| F31 | Система зарядки аккумулятора 10А |
| F32 | 10А Блок управления АКПП, датчик положения селектора |
| F33 | Датчики кислорода с подогревом 10А |
| F34 | 10А Форсунки, катушка зажигания |
| Ф35 | 10А Система управления двигателем |
| Ф36 | 10А Блок управления двигателем |
Назначение реле
| R1 | Реле разрешения запрета пуска |
| R2 | Реле звукового сигнала |
| R3 | Реле фонарей заднего хода |
| R4 | Бронирование |
| R5 | Реле рециркуляции отработавших газов (EGR) — бензин, реле подогревателя топлива — дизель |
| R6 | Главное реле |
| R7 | Реле обогрева лобового стекла |
| R8 | Реле зажигания |
| R9 | Реле омывателя фар |
| R10 | Реле вентилятора отопителя |
| R11 | Реле компрессора кондиционера |
| R12 | Реле электродвигателя вентилятора системы охлаждения, реле свечи накаливания |
| R13 | Реле стартера |
| R14 | Реле вентилятора системы охлаждения, электродвигатель вентилятора |
Возможные причины ремонта электрики авто
Так как практически все элементы современных автомобилей исключают электронное управление, имея в своей основе отдельную или систематизированную электрическую цепь, то при выходе из строя в первую очередь необходимо исключить выход из строя именно этого элемента.
И чаще всего в пользу этой рекомендации говорят следующие внезапные проблемы или неисправности:
- Перебои в работе электросистемы в целом, выход из строя стеклоочистителей, освещения салона и наружной световой оптики (фары).
- Временное или частое включение и выключение отдельных устройств, что может свидетельствовать об окислении определенного контакта в цепи.
- Общие перебои «туда-сюда», часто свидетельствующие о попадании воды в систему.
- Последовательный выход из строя всех систем, питаемых от общей цепи.
- Явный запах гари в салоне автомобиля, требующий немедленного вмешательства для предотвращения возгорания.
То есть выход из строя одной и сразу нескольких систем все же возможен, несмотря на наличие автономных взрывателей. Это объясняется тем, что к одному охранному элементу можно подключить одновременно несколько автомобильных устройств.
Источники
- https://zapchasti.expert/predoxraniteli/predoxraniteli-ford-focus-2. html
- https://low-car.ru/korobka-peredach/predohraniteli-fokus-2-restajling.html
- https://VmyatynNet.ru/korobka-peredach/predohraniteli-ff2-dorestajl.html
- https://razborov.net/ford/shema-raspolozheniya-bloka-predohraniteley-i-rele-ford-focus2-restayling-znachenie-i-zamena.html
- https://DiagCars.ru/33-predohraniteli-i-rele-ford-focus-2.html
- https://lada-xray2.ru/sovet/blok-rele-ford-focus-2
- https://avtoblokrele.com/blok-predohranitelej-i-rele-ford-focus-2/
- https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2
- https://drive2.su/pod-kapotom/sxema-predoxranitelej-ford-fokus-2
- https://vsepredohraniteli.ru/ford/focus-2.html
- http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej
htmlКак заменить гнездо прикуривателя на Форд Фокус?
Смогу ли я заменить гнездо прикуривателя в моем Ford Focus в домашних условиях? Я всегда немного нервничаю по поводу ремонта электрики, но кажется, что это то, что я мог бы сделать сам.
Лиз Дженсон · Ответ дан 29 ноября 2021 г.
Отзыв от Кэтлин Флер, лицензированного страхового агента.
Электрические компоненты автомобиля могут быть сложными, но замена гнезда прикуривателя в вашем Ford Focus — это то, с чем вы не справитесь! Просто выполните следующие действия:
- Выключите двигатель автомобиля и выньте ключ из замка зажигания.
- Найдите блок предохранителей в автомобиле, используя руководство пользователя.
- С помощью острогубцев или съемника предохранителей отсоедините предохранитель прикуривателя.
- В некоторых моделях Ford Focus может потребоваться снять рамку радиоприемника, затем снять пепельницу и радиоприемник, прежде чем вы сможете вытащить гнездо прикуривателя.
- С помощью инструмента для снятия гнезда или крючка осторожно поверните гнездо по часовой стрелке и вытащите его.
- Если гнездо не выдвигается со своего места, осторожно вытащите его с помощью пластикового инструмента .
- Отсоедините проводной разъем , прикрепленный к розетке.
- После того, как вы удалили старую розетку, вставьте новую через приборную панель и закрепите ее на месте.
- Вставьте разъем провода в новое гнездо и при необходимости установите приборную панель на место.
- Подсоедините предохранитель прикуривателя.
Вот так вот вы заменили гнездо прикуривателя на Ford Focus! Если у вас возникли дополнительные проблемы с розеткой после ее замены, поговорите со своим механиком.
Поскольку вы тратите время на ремонт гнезда прикуривателя самостоятельно, почему бы не сэкономить лишнюю минуту на страховке автомобиля? Просто загрузите приложение Jerry, чтобы начать.
Ответьте на несколько вопросов, чтобы увидеть всесторонний перекрестный анализ лучших полисов более чем 50 поставщиков, включая Progressive, GEICO и Travelers. Джерри даже возьмет на себя телефонные звонки, оформление документов и продление для вашего лучшего выбора, так что вам не придется!
ПОДРОБНЕЕ : Как убрать вмятины с автомобиля
Техническое обслуживание автомобилейАвтозапчастиАвторемонтПредохранители
ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ JERRY
Jerry сотрудничает с более чем 50 страховыми компаниями, но наш контент независимо исследуется, пишется и проверяется нашей командой редакторов и агентов.
Нам не платят за обзоры или другой контент.
Просмотреть больше контента
Ресурсы по ремонту автомобилей
Замена узла оси/вала CV
Стоимость замены главного тормозного цилиндра
Инспекция губчатой педали тормозов
Что делать, если круиз -контроль не работает
Автомагреватель.
Mercedes-Benz Ml 400 4Matic Стоимость страховки
Toyota Highlander Se Стоимость страховки
Land Rover Lr2 Hse Стоимость страховки
Volkswagen Passat Comfort Страховая стоимость
Страхование в вашем штате
дешевый автомобиль страховой Страхование в Пенсильвании
Страхование дешевых автомобилей в Орегоне
Страхование в вашем городе
Страхование автомобилей Seatac
Bristow Car Insurance
MC FARLAND Страхование автомобиля
Манторвилль страхование автомобиля
Эванстон.
это на имя моего супруга?Я хочу купить супругу/супруге машину в подарок, но для этого мне нужен небольшой кредит. Тем не менее, я хочу, чтобы это была ее машина, поэтому я хочу, чтобы ее имя было на титульном листе. Могу ли я это сделать?
Эрик Шад
29 ноября 2021 г.
Какую наилучшую процентную ставку я могу получить по автокредиту, если у меня плохая кредитная история?
Я хочу получить кредит на покупку автомобиля, но мой кредитный рейтинг составляет всего около 600. Какую наилучшую процентную ставку я могу ожидать?
Эрик Шад
24 ноября 2021 г.
Как заменить роторы на Ford Expedition?
Смогу ли я заменить роторы на моем Ford Expedition дома? Было бы намного дешевле, если бы мне просто нужно было покупать детали, но я не знаю, с чего начать.
Liz Jenson
29 ноября 2021 г.
Просмотреть все вопросы
Прочитать советы автомобильных экспертов в Jerry
Подарить автомобиль в Кентукки
Вы можете подарить автомобиль, заполнив задание на обратном пути в Кентукки.
названия и пометив цену как «подарок».Сара Уильямс
01 января 2019 г.
Сколько миль может проехать зарядное устройство Dodge
При правильном графике технического обслуживания вы можете проехать до 300 000 миль на своем Dodge Charger.
Sarah Williams
07 июля 2022 г.
8 главных конкурентов Chevrolet Tahoe
Chevrolet Tahoe 2022 года — лучший трехрядный внедорожник, но, возможно, большой внедорожник, такой как Jeep Wagoneer или Cadillac Escalade, вам больше подойдет стиль. Просмотр по темам0003
Драйверы лицензии
Второй автомобиль
Модификации автомобилей
Классические автомобили
Ветераны
Рейтинги с аварийными испытаниями
Добавить водителя
Полная страховка
Международные
CAR Страхование
CAR Sharing
Международные Draints
.
Расширенная гарантия на автомобиль
Экономия денег
Страхование Dairyland
Автомобильная техника
Страхование автомобиля
Dodge Viper
RISESHARGING
Рекорд вождения
Государственные законы
Рейтинг веса валового автомобиля
Нет длинных форм
Нет спама или нежелательных телефонных звонков
Котировки из ведущих страховых компаний
Найти страховые сбережения — его 100% бесплатно.
Ресурсы
Автострахование
Дешевое автострахование
Котировки автострахования онлайн
Виды страхования
Car Insurance by Make
Toyota
Hyundai
Mercedes-Benz
Subaru
Chevrolet
Mitsubishi
Car Insurance by State
ALAKAZARCACOCTDEFLGAHIIDILINIAKSKYLAMEMDMAMIMNMSMOMTNENVNHNJNMNYNCNDOHOKORPARISCSDTNTXUTVTVAWAWVWIWY
ᐅ Ford Focus MK2 (2007 — 2011)
Джонатан Ярден 25 янв. 2021 г. · 5 мин. читать
В этой статье вы найдете описание предохранителей и реле Ford, с фотографиями блок-схем и их расположением. Выделил предохранитель прикуривателя (как самое популярное, что ищут люди).
Получите советы о перегоревших предохранителях, замене предохранителей и многом другом.Блок предохранителей в салоне
Предохранитель/реле Номинальный ток [А] Цепь защищена 1 30 Не используется (запасной) 2 15 Выключатель тормоза CHMSL 3 15 Спутниковое радио 4 30 Не используется (запасной) 5 10 Блокировка переключения передач 6 20 Правый передний указатель поворота/левый передний указатель поворота, задние стоп-сигналы/поворотники 7 10 Левая фара ближнего света 8 10 Правая фара ближнего света 9 15 Лампы салона 10 15 Подсветка приборной панели 11 10 Не используется (запасной) 12 7,5 Зеркала с электроприводом 13 5 СИНХРОНИЗАЦИЯ 14 10 Не используется (запасной) 15 10 Рециркуляционный воздух, кондиционер 16 15 Не используется (запасной) 17 20 Силовые замки, разблокировка багажника 18 20 Подогрев сидений 19 25 Не используется (запасной) 20 15 Разъем канала передачи данных 21 15 Противотуманные фары, Индикатор противотуманных фар 22 15 Габаритные огни 23 15 Лампы дальнего света 24 20 Звуковой сигнал 25 10 Лампы спроса, лампы багажника 26 10 Комбинация приборов 27 20 Замок зажигания 28 5 Радио (Старт) 29 5 Комбинация приборов (работа/запуск) 30 5 Не используется (запасной) 31 10 АБС 32 10 Модуль управления системами безопасности 33 10 Не используется (запасной) 34 5 Не используется (запасной) 35 10 Не используется (запасной) 36 5 Модуль PATS 37 10 Климат-контроль (работа/запуск) 38 20 Сабвуфер 39 20 Радио/CID/EFP 40 20 Не используется (запасной) 41 15 Подсветка выключателя дверного замка/люка, электрохромное зеркало, внешнее освещение 42 10 Не используется (запасной) 43 10 Не используется (запасной) 44 10 Не используется (запасной) 45 5 Передние стеклоочистители (логика) 46 7,5 Система обнаружения переднего пассажира 47 30 (автоматический выключатель) Люк в крыше, электростеклоподъемники 48 — Дополнительное реле с задержкой Блок распределения питания
Предохранитель/реле Номинальный ток [А] Цепь защищена 1 15 Зеркало с подогревом 2 30 Задняя разморозка 3 20 Розетка 4 20 Топливный насос 5 10 Модуль управления силовым агрегатом (PCM) KAPWR / Вентиляция адсорбера 6 15 Альтернативный смысл 7 10 Фонари заднего хода 8 — Не используется 9 40 Двигатель АБС 10 30 Стеклоочистители 11 30 Стартер 12 40 Воздуходувка 13 10 Муфта кондиционера 14 10 Катушка реле PCM 15 20 Передняя розетка 16 20 Вентилятор охлаждения — низкий 17 30 Охлаждающий вентилятор — высокий 18 20 Соленоид АБС 19 — Не используется 20 — Реле муфты кондиционера 21А — Реле обогрева заднего стекла 21Б — Не используется 21С — Реле вентилятора 21Д — Реле ПКМ 22 10 Топливная форсунка 23 — Не используется 24 — Не используется 25 — Не используется 26 15 ПКМ, мил 27 — Не используется 28 15 ПКМ 29 15 Зажигание 30А — Реле низкой скорости вентилятора системы охлаждения 30Б — Реле стартера 30С — Не используется 30D — Реле высокой скорости вентилятора системы охлаждения 31А — Реле фонарей заднего хода 31Б — Реле топливного насоса 31С — Реле питания стеклоочистителей 31Д — Не используется 31Е — Не используется 31F — Не используется 32 — Диод муфты кондиционера 33 — Диод ЕЕС 34 — Диод интегрированного запуска одним касанием (OTIS) 35 — Работа/Пуск ПРЕДУПРЕЖДЕНИЕ.
это на имя моего супруга?
названия и пометив цену как «подарок».
