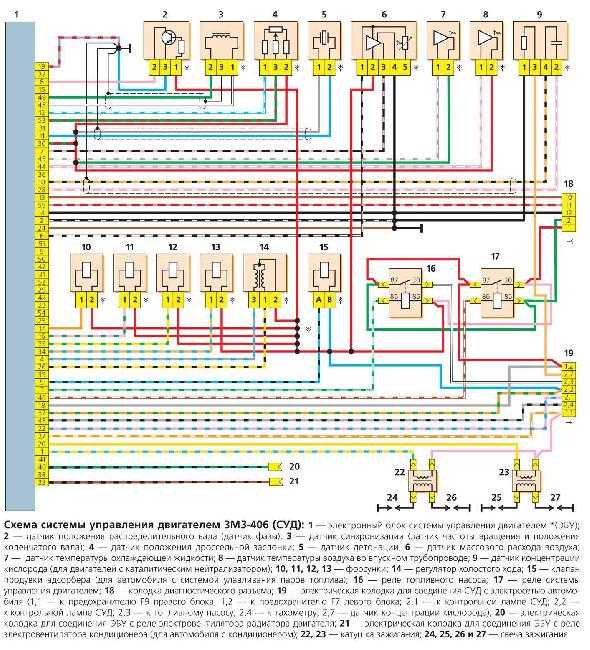

На сайте avto-fresh.com вы сможете найти схема системы управления двигателем змз 406 (суд) фото и описание блоков, а также ответы на вопросы где находится и за что отвечает. Обозначение электрического оборудования подробно описано в статье.

Другие схемы для ГАЗ:

• Схема предохранителей и реле Volga Siber

• Электрическая схема соединений микропроцессорной системы зажигания для Газель (ГАЗ-33021, 2705)

• Схема предохранителей и реле Газель Next

• Схема предохранителей и реле Газель / Соболь (2003-2010)

• Схема предохранителей ГАЗ 3102 и модификации

• Схема предохранителей ГАЗ 31029 (1992—1997)

• Принципиальная схема электрооборудования ГАЗ 31029

• Цветная схема электрооборудования ГАЗ 3102 (ЗМЗ 402)

• Цветная схема электрооборудования ГАЗ 3102 (ЗМЗ 4062-10)

• Схема предохранителей ГАЗ 31105

• Цветная схема электрооборудования ГАЗ 31105 с двигателем 2.

  3i

• Интерактивная схема электрооборудования ГАЗ 3110 с двигателем ЗМЗ-4062

• Схема электрооборудования автомобиля ГАЗ 69 / 67

• Схемы электрооборудования ГАЗ 24-10 + Схема предохранителей

• Схема предохранителей и реле Газель Бизнес и Соболь (2010-)

• Схема предохранителей ГАЗ 3110 и 310221 (1997-2005)

• Электрическая схема ГАЗ 53-12

• Схема электрооборудования ГАЗ 66

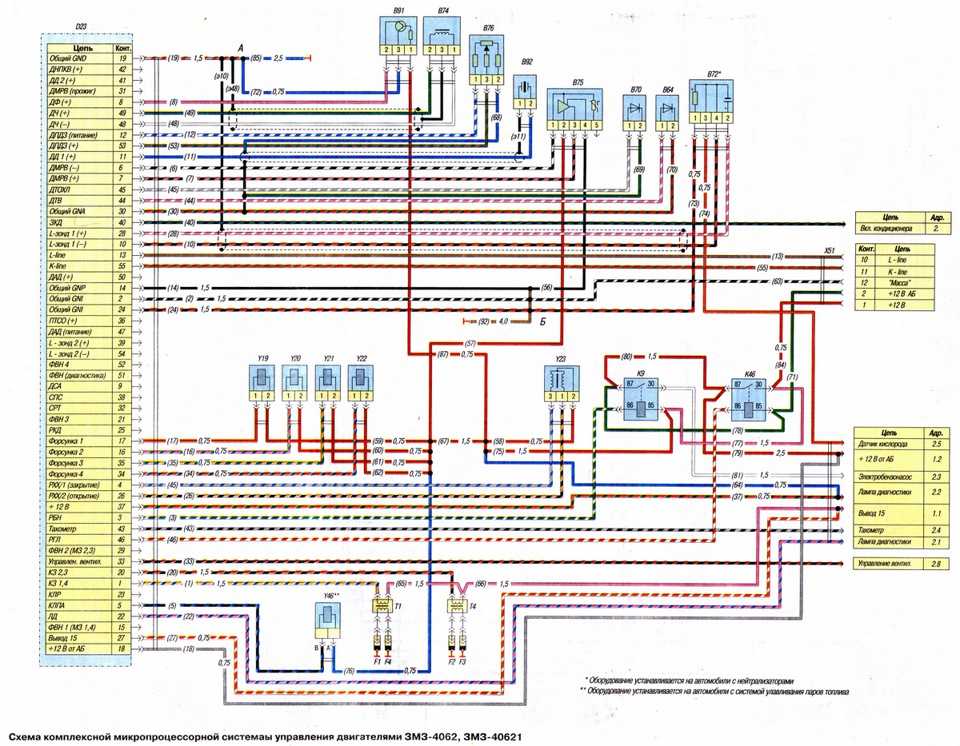

• Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

• Схема электронной системы управления отопителем автомобилей ГАЗ 31105 (2.

  3i)

• Схема электрооборудования ГАЗ 33081

• Монтажная схема электрооборудования автомобиля ГАЗ-67

• Схемы электрооборудования ГАЗ 3308 «Садко»

• Цветные схемы электрооборудования Газель Бизнес

• Принципиальная схема электрооборудования ГАЗ-66-03, ГАЗ-66-04, ГАЗ 66-05

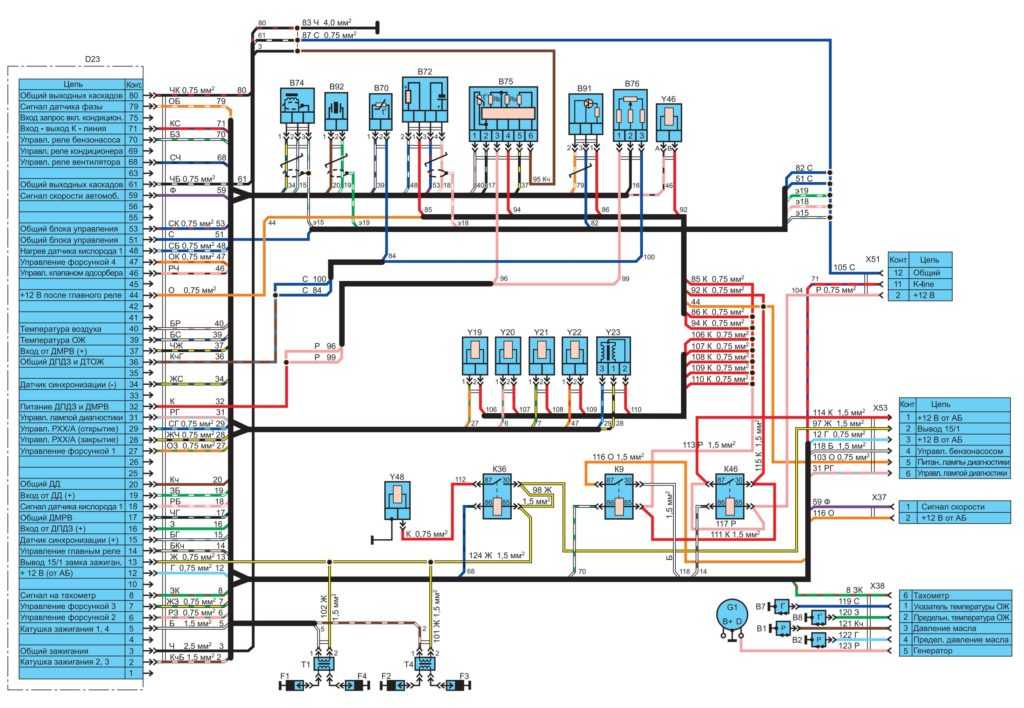

• Схема системы управления двигателем ЗМЗ 4062

• Назначение предохранителей ГАЗ-3309, 33096, 33098 и их модификации

• Перечень предохранителей ГАЗ 3307 и его мод

• Принципиальные схемы электрооборудования Газель NEXT

• Назначение предохранителей и реле GAZон Next

• Электрическая схема ГАЗ 3110 (ЗМЗ 402 и 4062)

• Схема предохранителей и реле Газель / Соболь (1994-2003)

• Электросхема ГАЗ 2410

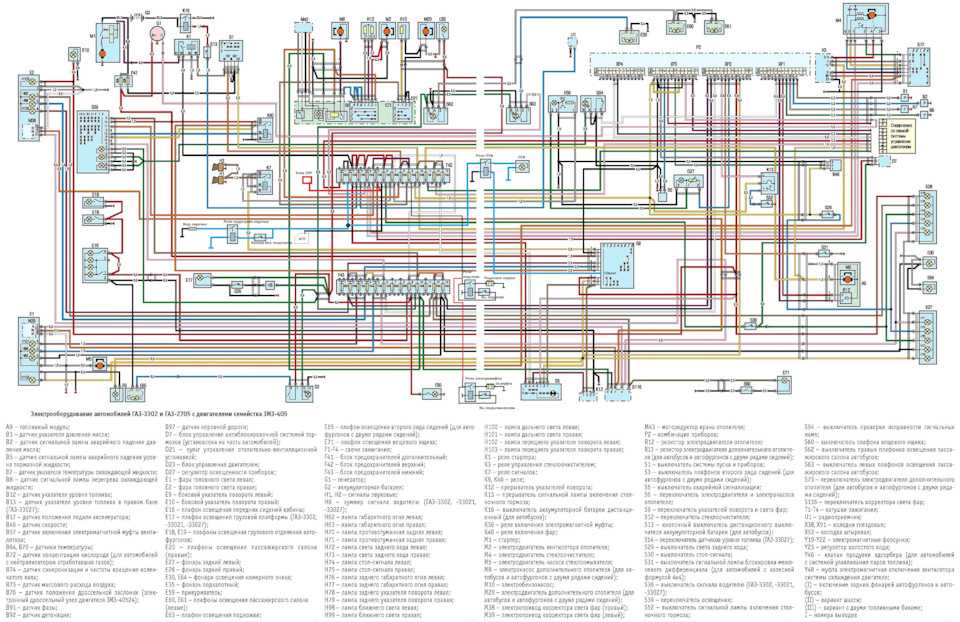

• Схема электрооборудования Газель (ГАЗ-33021, 2705) с двигателем ЗМЗ-406

• Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216

• Цветная электрическая схема ГАЗ 24 (поздних выпусков )

• Схема предохранителей ГАЗ 24-10 и ГАЗ 24-12 (1985—1993)

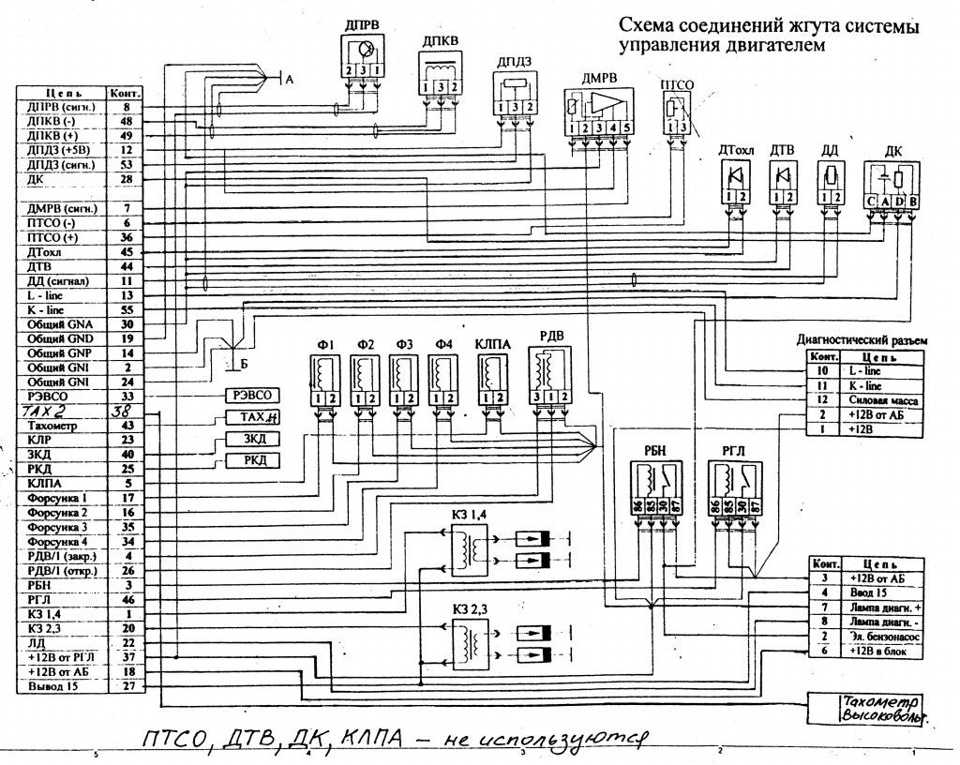

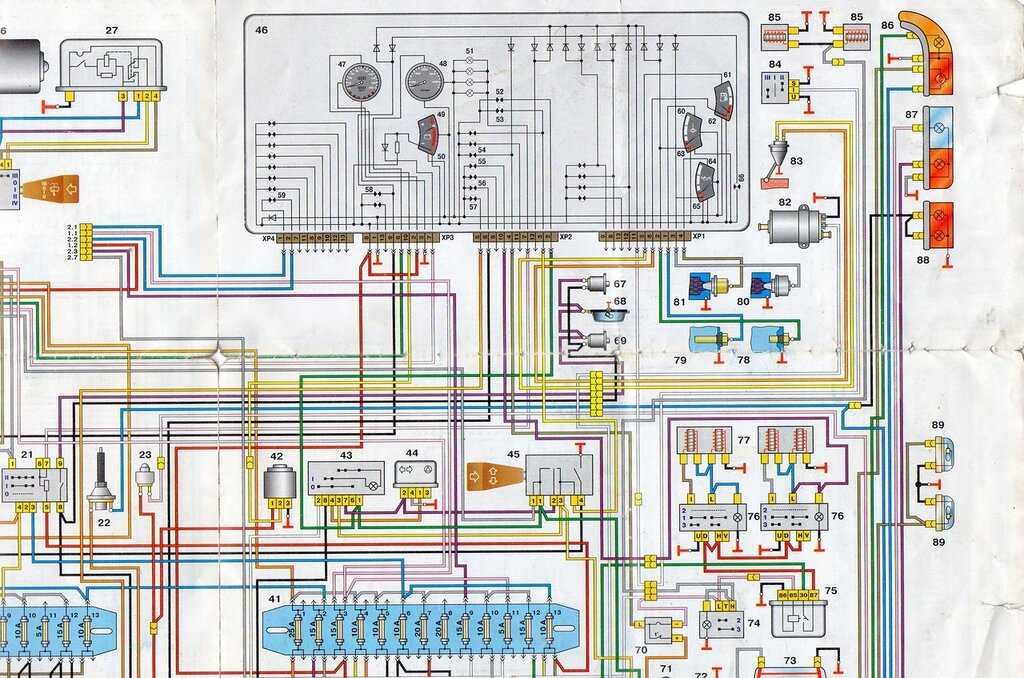

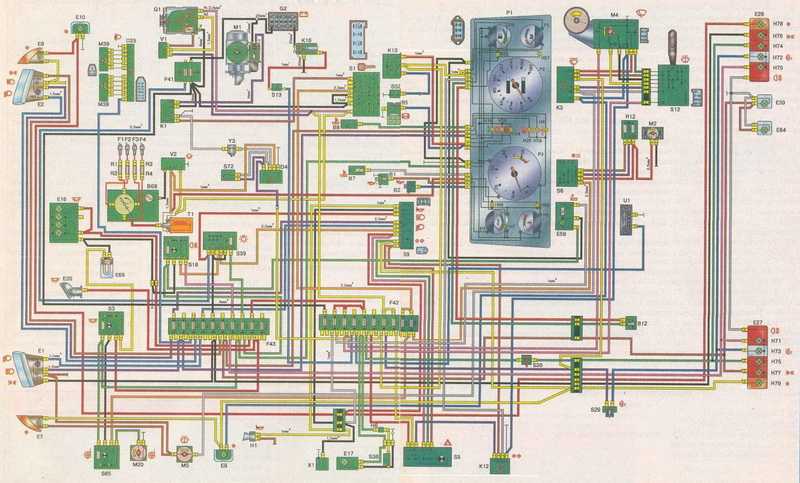

Электросхема ГАЗ-3110 с 402 и 406 инжекторным двигателем

Электрическая схема автомобиля ГАЗ 3110 особой сложностью не отличается, но она может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 с установленным двигателем ЗМЗ 406 несколько сложнее, так как она оснащена электронной системой управления двигателем.

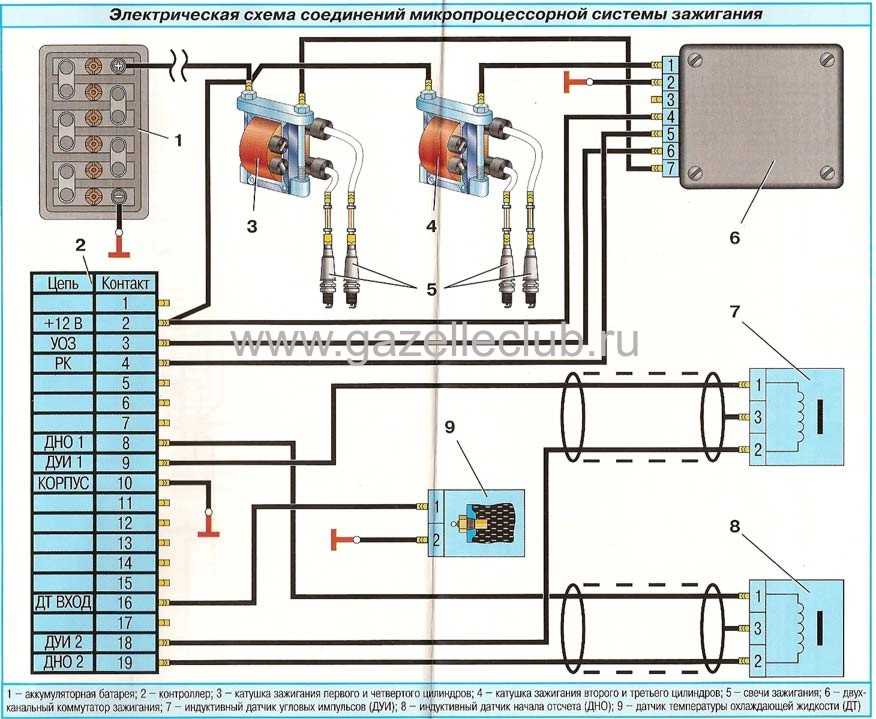

Схема системы зажигания двигателя ГАЗ 3110

У автомобилей с мотором ЗМЗ 402 другой подкапотный пучок электропроводки, и на ДВС нет многих датчиков, тех, что установлены на 406-ом движке.

Вернуться к оглавлению

Содержание

• 1 Электрооборудование ГАЗ 3110
• 2 Генератор
• 3 Стартер
• 4 Блок предохранителей
• 5 Система зажигания
• 6 Неисправности электрооборудования

Электрооборудование ГАЗ 3110

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что производители приборов на «Волгу» были разные – их выпускали во Владимире и Риге.

Вернуться к оглавлению

Генератор

Генератор предназначен вырабатывать ток, столь необходимый для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя, генераторы на «Волгу» устанавливались разные. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, а вот у ДВС ЗМЗ 406 мощность генераторов различная, и ток они тоже вырабатывают разный – от 72 до 120 Ампер. Основные производители электрооборудования для «Волги» – «СтартВольт», «Прамо», LKD, КАТЭК, «Динамо».

Вернуться к оглавлению

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Вернуться к оглавлению

Блок предохранителей

На автомобиле ГАЗ 3110 блок предохранителей находится на панели приборов со стороны пассажира. Устроен он чрезвычайно просто – представляет собой две колодки с плавкими предохранителями на 10,15 и 20 Ампер.

Так выглядит блок предохранителей для ГАЗ 3110

Блок удобно расположен, и менять предохранители очень легко. И в отличие от «Жигулевского» блок предохранителей стоит очень дешево.

Вернуться к оглавлению

Система зажигания

Системы зажигания моторов ЗМЗ 402 и ЗМЗ 406 совершенно разные. В карбюраторном 402-ом моторе присутствуют трамблер, коммутатор и катушка зажигания, а на 406-ом зажиганием управляет электронный блок.

На ЗМЗ 406 трамблера и катушки с коммутатором нет, зато есть различные датчики – распредвала, коленвала, расхода воздуха, дроссельной заслонки, холостого хода.

Вернуться к оглавлению

Неисправности электрооборудования

«Волги» никогда не отличались особой надежностью, и электрооборудование на машине далеко не идеальное по качеству. Какие в основном неисправности электрической части встречаются на ГАЗ 3110:

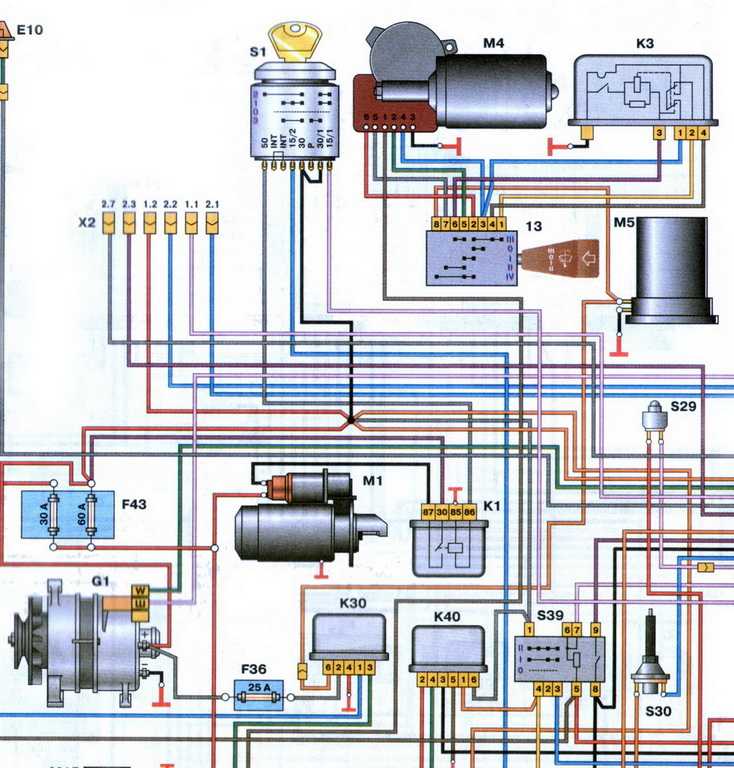

Электрическая схема стеклоочистителя Волги 3110

• На 406-ом моторе:
  • часто «летит» генератор, не всегда его хватает и на 50 тыс. км;
  • не слишком надежен блок управления двигателем;
  • часто выходит из строя ДМРВ отечественного производства;
  • не отличаются высоким качеством датчик фаз – из-за него увеличивается расход топлива.
• На 402-ом двигателе:
  • Перегреваются и выходят из строя коммутаторы;
  • Катушка зажигания не лучшего качества, недаром автовладельцы с собой в запасе возили коммутатор и катушку в багажнике авто.

Электропроводка тоже нередко подводит хозяев 3110 – ненадежные контакты могут быть в любом соединении. Случаются из-за проводки и пожары в моторном отсеке, правда, чаще виноваты в этом сами автовладельцы. Если под капотом грязь и масло, а с топливных шлангов подтекает бензин, никакая машина не выдержит такого халатного обращения с ней.

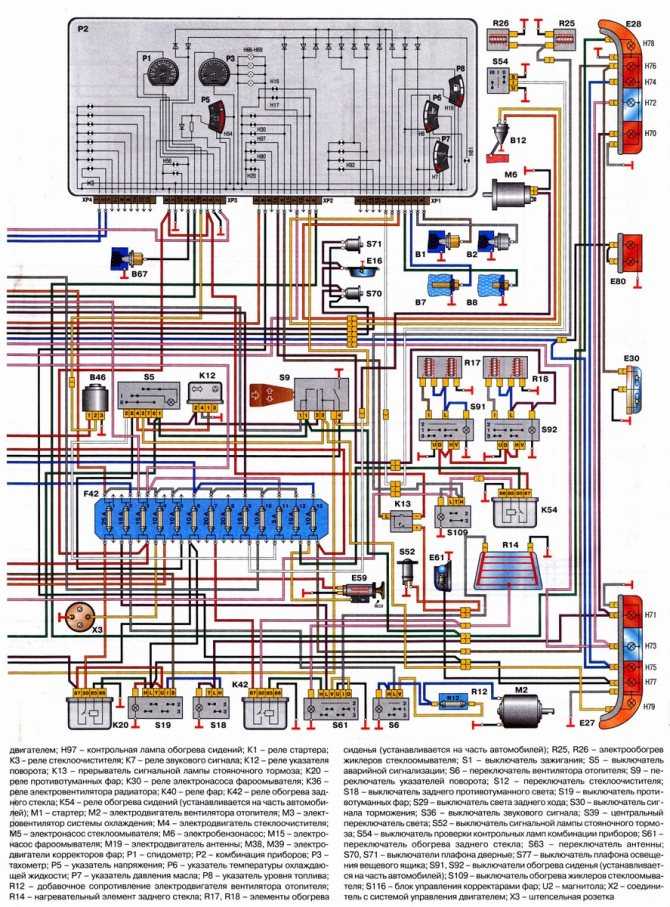

Электропроводка на автомобиле ГАЗ 3110

Большое преимущество «Волги» 3110 в том, что детали, которые можно возить в багажнике, стоят сущие копейки. Еще один большой плюс – поломки встречаются нередко, но они не всегда существенные. «Волга» не так часто подводит водителей в дороге, да и отремонтировать ее намного проще, чем иномарку. Запчасти дешевые, и есть во всех автомагазинах.
