Газель мощность двигателя: Какой двигатель на Газели? Автоцентр ГАЗ Гарант-Н
технические характеристики, эксплуатация и используемые двигатели
Подумать только, автомобиль ГАЗ-3302, по-простому, именуемый «Газелью» поступил в серийное производство в 1994 году. Эта цифра вызывает достаточно смешанные чувства, с одной стороны, уже целых двадцать лет прошло, а с другой – такое ощущение, что модели Газели были всегда.
Без неё уже даже невозможно представить наши дороги, настолько прочно этот автомобиль вошёл в нашу жизнь. Насколько своевременно он появился, и какую удачную, долгое время пустовавшую нишу на рынке грузоперевозок он собой заполнил.
Так выглядит автомобиль ГАЗ-3302
Наверное, можно говорить о том, что создание именно такого автомобиля, как ГАЗ 3302, было самой удачной разработкой за всю историю автомобильного производства на всём постсоветском пространстве. Популярен этот небольшой, юркий и маневренный и необыкновенно трудолюбивый грузовичок не только в РФ, но и в Украине, в Беларуси, Казахстане и так далее по всему списку.
Вернуться к оглавлению
Содержание
- 1 Начало серийного выпуска
- 2 Особенности устройства и эксплуатации
- 2.1 Технические характеристики двигателя ГАЗ-3302
- 3 Модификации «Газели»
- 3.1 Бортовая газель
- 3.2 Газель фермер
- 3.3 ГАЗ-2705
- 3.4 Микроавтобусы ГАЗ-3221 и ГАЗ-3221 32
- 4 Конкуренция и перспективы
Начало серийного выпуска
На право быть легендарным этот мини-грузовик претендовать пока не может, всё-таки, не так много времени прошло, но зашкаливающая популярность и востребованность в разнообразных областях человеческой деятельности дают возможность полагать, что придёт такое время, что можно будет сказать, что «Газель» – это легенда наших дорог.
легендарная Газель
И потом мы , конечно же, вспомним, что будущая легенда, на самом деле, была всего лишь реакцией на требования рынка, и началась она 20 июля 1994 года, когда на Горьковском автозаводе началось производство первых «Газелей» ГАЗ-3302.
Подобное производство, пусть и не воспроизводящее весь цикл, производилось ещё на нескольких предприятиях. Некоторые даже находились за пределами России, но производство там было неполным, то есть, из узлов и деталей, произведённых на ГАЗе, но основное производство продолжало оставаться в Нижнем Новгороде.
Этот автомобиль принадлежит к категории автомобилей Н1 (М1), это автомобили массой, не превышающей показатель в три с половиной тысяч и килограммов, что даёт возможность не относить его к разряду грузовых автомобилей, по официальной версии, а это, в свою очередь, позволяет управлять ими водителям с открытой у них категорией «В». За исключением тех случаев, когда речь идёт о микроавтобусах на базе «Газели». Нельзя не отметить удачный маркетинговый ход создателей автомобиля, поскольку управлять им – это, по сути дела, то же самое, что и управлять легковым авто, только с грузоподъёмностью грузового.
Вернуться к оглавлению
Особенности устройства и эксплуатации
Общей чертой всех модификаций созданных на базе ГАЗ-3302 являются:
- компоновка полукапотного типа;
- величина колёсной платформы 2,9 метра;
- рама с лонжеронами;
- подвеска зависимого типа, посредством рессор для обоих мостов;
- рулевое управление с помощью узла винто-шаровая гайка.
Также тормозные устройства, задействованные во всех моделях авто, спереди – это устройство дискового типа, сзади – барабанного типа.
Технические характеристики двигателя ГАЗ-3302
Двигатель, устанавливаемый на эти авто, это продукт производства Заволжского моторного завода нескольких модификаций. Вкратце рассмотрим их: двигатель ЗМЗ 4025.10, мощность его 90 лошадиных сил, ЗМЗ 4026.10 мощностью 100 лошадиных сил, этот двигатель рассчитан на бензин 92-го типа, в то время, как первая модификация двигателя рассчитана на бензин А-76.
Рабочий объём обоих моторов составляет традиционные для автомобилей ГАЗ 2,4 литра.
Но с некоторых пор на определённое количество модификаций автомобилей начали устанавливать силовые агрегаты нового типа, более современные, как следствие, превосходящие традиционные по многим показателям.
В частности, они расходуют меньше топлива и более экологичны.

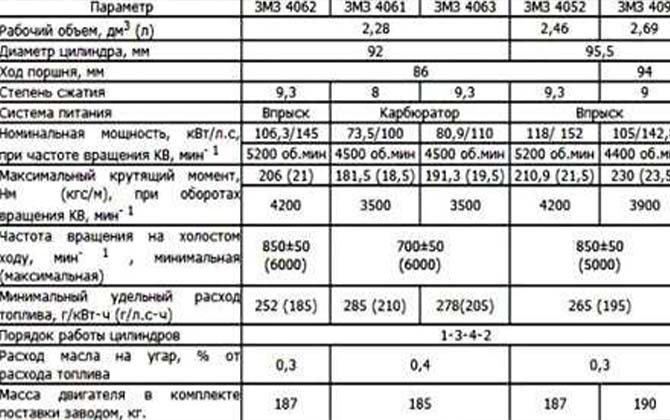

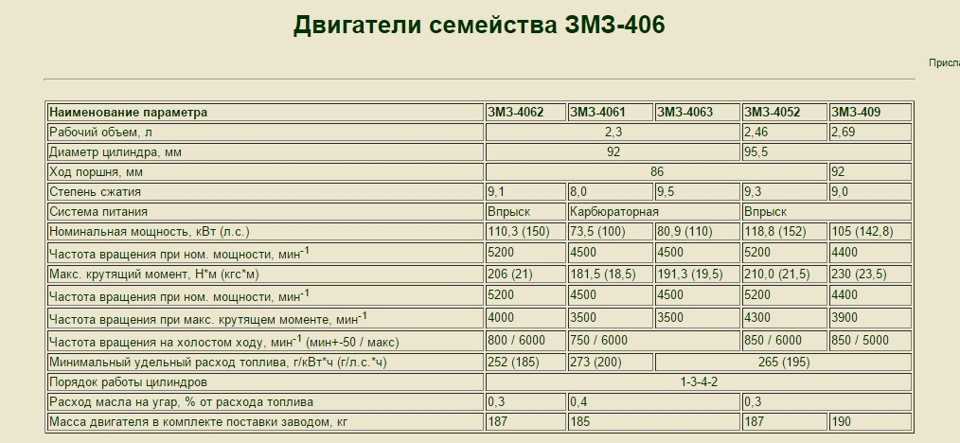

Это двигатели типа ЗМЗ 4061.10 и ЗМЗ 4063.10.
Схема двигателя 4061.10
У них несколько меньше рабочий объём – это 2,24 литра, и несколько больше мощность, 100 и 110 лошадиных сил, соответственно. Тип топлива, на котором они работают – это 76 и 92, соответственно.
Начиная с 1998 года на «Газели» начали устанавливать новый тип двигателя, турбированный М14ТС, работающий на дизельном топливе и произведённый по австрийской лицензии. Мощность этого двигателя 95 «лошадей», объём – 2,13 литра.
Наибольшая регламентированная скорость модели ГАЗ 3302 базового типа составляет сто пятнадцать километров в час, расход топлива на сто километров пути при средней скорости шестьдесят километров в час составляет одиннадцать с половиной литра.

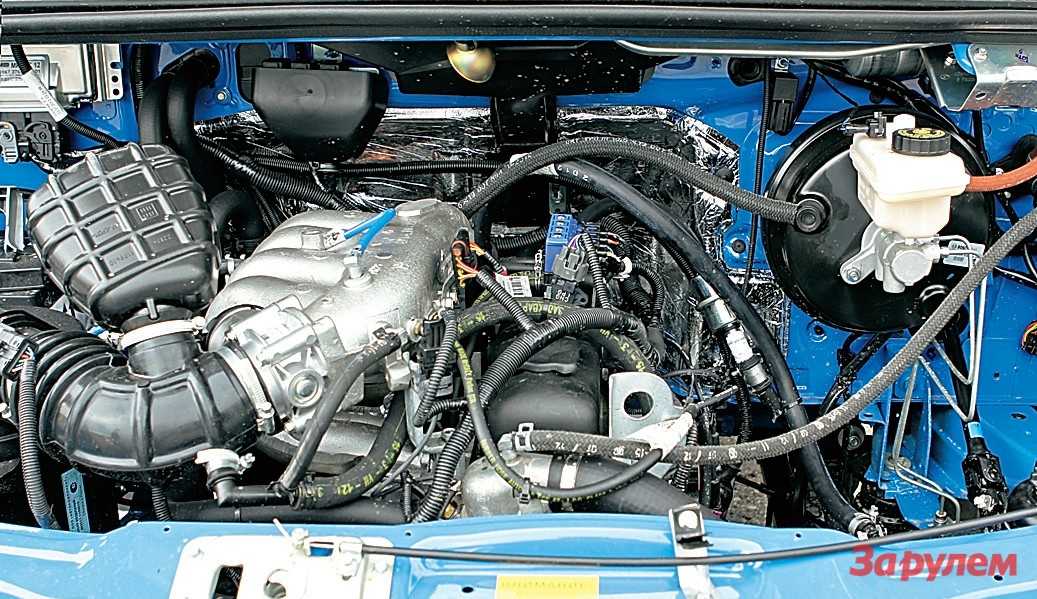

Двигатель для ГАЗ 3302
Стандартная базовая модель, представляет собой бортовой грузовик с кабиной, изготовленной из цельного металла, имеющий три сидения, две двери, в салоне имеется отопительная система, система обогрева с обдувом переднего стекла, вентиляционная, шумоподавляющая, теплоизолирующая системы.
Вернуться к оглавлению
Модификации «Газели»
Одна из представителей многочисленного семейства «Газелей» ГАЗ 33021 так же, как и базовая модель, относится к бортированным грузовым автомобилям. Это одна из наиболее распространённых бизнес-моделей автомобиля.
Бортовая газель
Размеры кузова Газели , используемый в этой модели, обладает откидными боковыми бортами и откидным задним бортом. При желании на борта устанавливается необходимое приспособление для наращивания высоты борта с последующим установлением дуг для накрытия кузова тентом.
Так выглядит бортовая газель
После чего ГАЗ 33021 приобретает знакомые нам черты и наиболее распространённый для наших дорог, его внешний вид. С первого года начала серийного выпуска «Газелей» по две тысячи шестой год выпускалась модель ГАЗ 33021 с двигателями из серии ЗМЗ 402 карбюраторного типа.
Газель фермер
Заслуживает внимания такая модификация нашего авто, как ГАЗ 33023.
Это – Газель-фермер. Грузопассажирская модель, имеющая кузов несколько меньшего размера, нежели кузов базовой модели, но со всеми вышеописанными возможностями.
Её отличие состоит в том, что она имеет увеличенную кабину, располагающую ещё одним рядом кресел, то есть, количество возможных пассажиров в этой модификации автоматически возрастает до пяти человек. Это обстоятельство является неоспоримым преимуществом при использовании этого автомобиля в различных целях бизнеса.
ГАЗ-2705
Есть ещё одна модификация грузо-пассажирского предназначения – это ГАЗ 2705.
Пример автомобиля ГАЗ-2705
Эта модель имеет кузов, изготовленный из цельного металла. Грузоподъёмность её составляет одна тысяча триста пятьдесят килограмм, при этом стандартно наличествуют два пассажирских места.
Возможность её использования в качестве грузового автомобиля несколько ограничивается размерами металлического фургона. А размеры его, кстати, составляют ширина – почти два метра, высота два метра двадцать сантиметров.
При общей длине автомобиля пять с половиной метров.
Микроавтобусы ГАЗ-3221 и ГАЗ-3221 32
Следующая модификация представляет собой тот самый случай, когда уже недостаточно водительской категории «В» для управления этим автомобилем. Речь идёт о микроавтобусе ГАЗ-3221, вместимость, которого тринадцать пассажирских мест, серийный выпуск начался с 1996 года.
микроавтобус ГАЗ-3221
К 2003 году, когда положение этого микроавтобуса на дорогах было уже достаточно уверенным и привычным для пассажиров произошли достаточно серьёзные мероприятия, направленные на повышение уровня комфортабельности автомобиля. Была оптимизирована вентиляционная система в салоне, отопительная система.
А через ещё два года автомобиль обзавёлся антиблокировочной системой.
Есть ещё более комфортная модификации, обладающая более высокими сидениями и высокой крышей, позволяющей прохождение по салону человеку ростом выше среднего в полный рост.
А с 1996 года появилась модификация микроавтобуса, имеющая полный привод и двойные шины на задней оси, что прибавило модели уверенности в движении по пересечённой местности и по грунтовым дорогам.
модификация газели ГАЗ 3221 32
Далее нам необходимо будет рассмотреть ещё более известную модель ГАЗовского микроавтобуса – это ГАЗ-3221 32.
Это разработка на основе микроавтобуса предыдущей модели, серийное производство, которой начато в 1996 году. Это модификация, созданная специально для работы в городских условиях, в режиме маршрутного такси. Всем известные и легко узнаваемые «маршрутки», оборудованы тремя дверями, две из которых расположены на кабине, третья откидная открывает доступ в салон.
Салон по сравнению с предыдущей моделью является более усиленным, более комфортным, во многом благодаря более высокому потолку, комфортным сидениям. Используемая в условиях города, она обладала двенадцатью пассажирскими местами, в пригородных направлениях работал её аналог с десятью местами для пассажиров, а несколько позднее был разработан вариант и для межгородских пассажирских перевозок, который был оснащён восемнадцатью сидениями.
Ещё позднее на базе «Газели» была разработана и запущена в серийное производство модель «СемАР», которая использовалась не только для пассажирских перевозок, но и в качестве реанимобиля, в качестве рефрежератора, и были достаточно распространены случаи его применения в достаточно специфическом качестве катафалка.
Вернуться к оглавлению
Конкуренция и перспективы

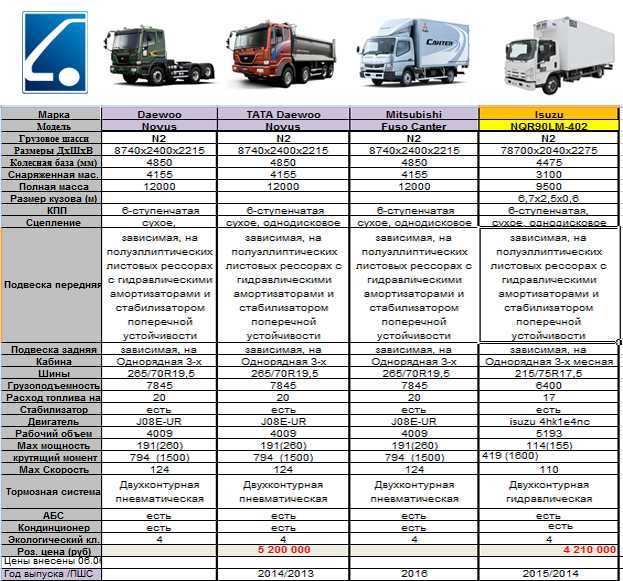

С некоторых пор позиции «Газели», казавшиеся в течение девяностых годов совершенно незыблемыми, были потеснены её аналогами зарубежного производства. С начала двадцать первого века на рынок хлынули подобные отечественному грузовику и микроавтобусу модели «Форд», «Рено», «Фиат», «Мерседес» и другие.
Некоторые автомобили из перечисленных даже принадлежат к числу тех, которые собираются в РФ. Речь, конечно же, идёт о, так называемом, «отвёрточном производстве».
Новая модификация Газели
Технические характеристики «Газели» продолжают оставаться на уровне. Есть статистика, свидетельствующая, что доля пассажирских перевозок, приходящаяся на долю «Газели» составила около 50% на российском рынке.
Двигатель (107 л. с) УМЗ 4216, АИ-92 Газель с ГУР, инжектор ЕВРО-3, (грузовой ряд, автобусы)
Двигатель (107 л. с) УМЗ 4216, АИ-92 Газель с ГУР, инжектор ЕВРО-3, (грузовой ряд, автобусы)
Артикул: 4216.1000402-10
Дви́гатель — устройство, преобразующее энергию в механическую работу. Двигатель, мотор называются преимущественно электрические двигатели и двигатели внутреннего сгорания (ДВС)
Двигатели для автомобилей УАЗ, ГАЗ изготавливались на Ульяновском и Заволжском моторных заводах.
Автомобили семейства «ГАЗель» комплектуются следующими моделями: УМЗ-4215; УМЗ-4216; УМЗ-42161; УМЗ-42164 «Евро-4»; УМЗ-421647 «Евро-4»; УМЗ-42167.Двигатель УМЗ-4216 предназначен для установки на все серийные малотоннажные грузовики и микроавтобусы марки ГАЗ, такие как Газель и Газель NEXT.
Характеристики двигателя УМЗ-4216 2.9 Газель Бизнес, Некст
ПараметрЗначение
Конфигурация
L
Число цилиндров
4
Объем, л
2,890
Диаметр цилиндра, мм
100
Ход поршня, мм
92
Степень сжатия
8,8
Число клапанов на цилиндр
2 (1-впуск; 1-выпуск)
Газораспределительный механизм
OHV
Порядок работы цилиндров
1-2-4-3
Номинальная мощность двигателя / при частоте вращения коленчатого вала
78,5 кВт — (106,8 л.с.) / 4000 об/мин
Максимальный крутящий момент / при частоте вращения коленчатого вала
220,7 Н•м / 2200 об/мин
Система питания
распределенный впрыск с микропроцессорным управлением
Рекомендованное минимальное октановое число бензина
92
Экологические нормы
Евро 3
Вес, кг
172
| Общие | |
| Производитель | Россия |
| Артикул производителя | VMPCSV-417 |
| Страна производства | Россия |
| Гарантия производителя | 6 месяцев |
| Тип | Двигатель |
| Модель | 421 |
