Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков. Расположение и предназначение датчиков ВАЗ 2115. Датчики ВАЗ 2115. Их предназначение и расположение.

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Содержание

• Панель датчиков ВАЗ 2115
• Схема датчиков ВАЗ 2115
• Датчик температуры ВАЗ 2115
• Датчик холостого хода ВАЗ 2115
• Датчик скорости ВАЗ 2115
• Датчик масла ВАЗ 2115
• Датчик коленвала ВАЗ 2115
• Датчик воздуха ВАЗ 2115
• Датчик топлива ВАЗ 2115
• Датчик детонации ВАЗ 2115
• Датчик кислорода ВАЗ 2115
• Датчик вентилятора ВАЗ 2115
• Датчик фаз ВАЗ 2115
• Датчик дроссельной заслонки ВАЗ 2115
• Датчик заднего хода ВАЗ 2115

Панель датчиков ВАЗ 2115

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

• Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
• Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
• Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
• Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

1. Датчик фаз.
2. Датчик температуры ОЖ.
3. Датчик детонации.
4. Датчик давления масла.
5. Кислородный датчик.
6. Датчик положения коленвала.
7. Датчик скорости.
8. Датчик холостого хода.
9. ДМРВ.
10. Датчик уровня топлива.
11. Датчик уровня бензина.
12. Датчик уровня тосола.
13. Датчик положения дроссельной заслонки.

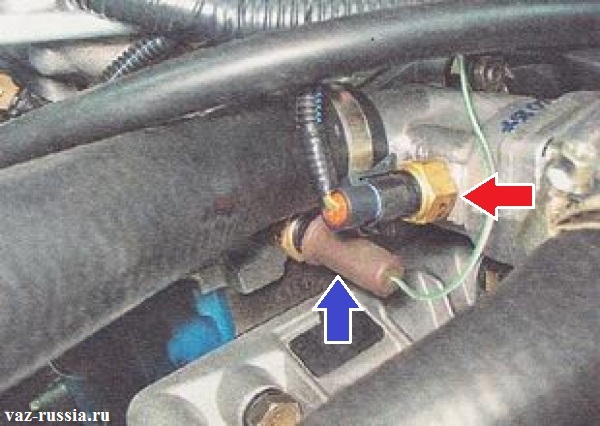

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

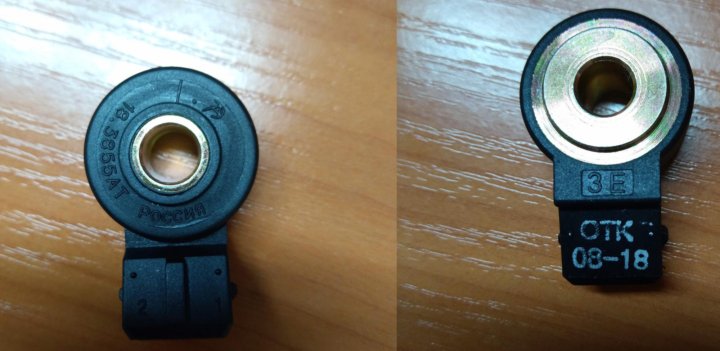

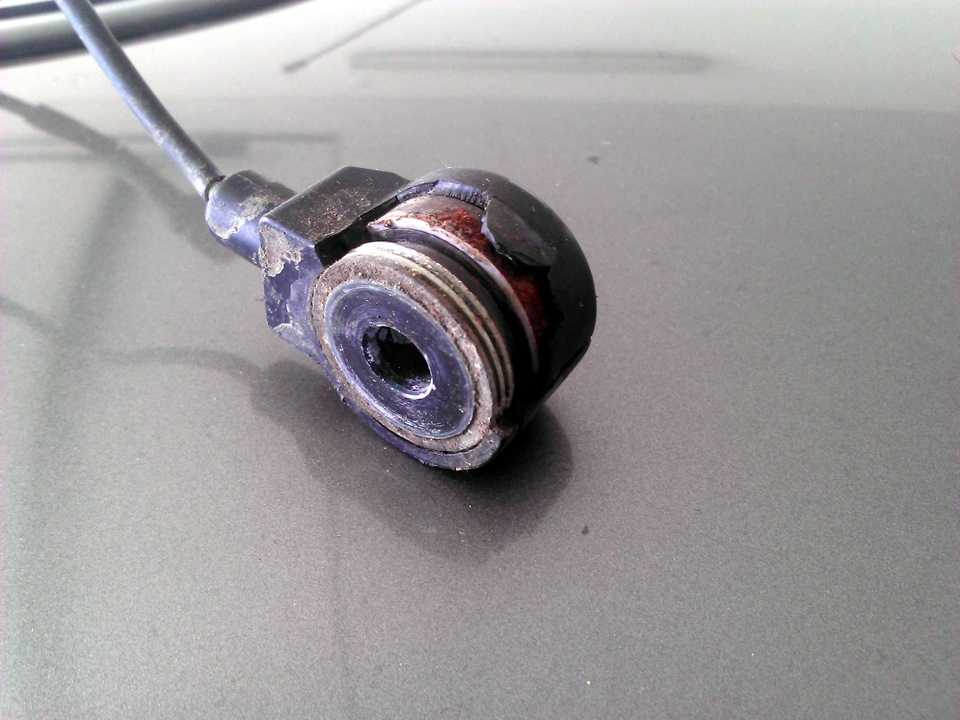

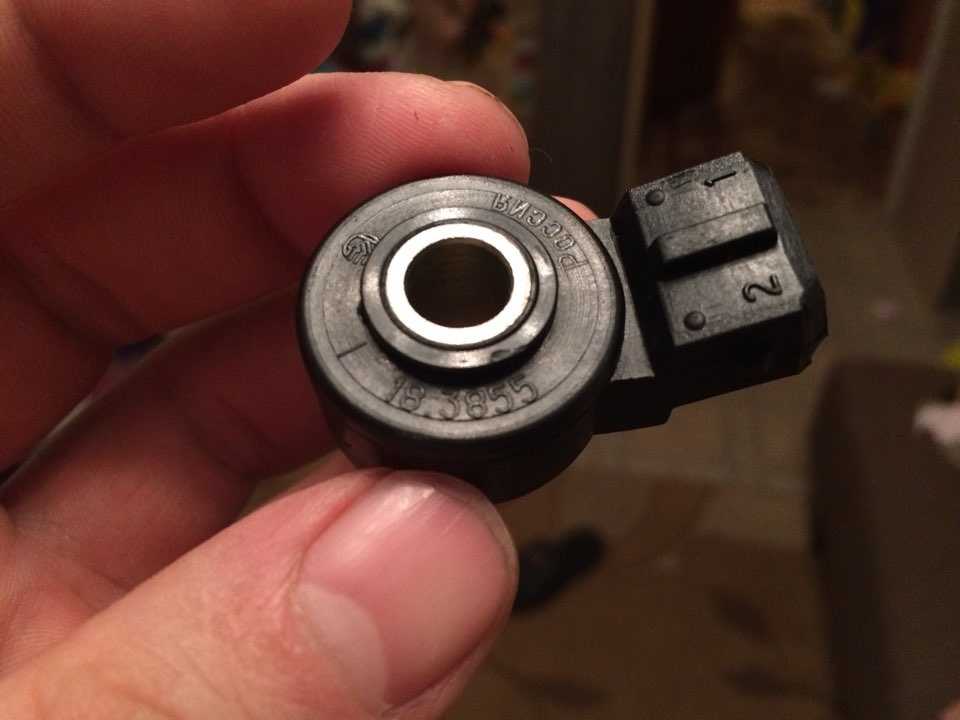

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания. Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется. На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана. Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала.  Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

Датчик детонации ваз 21099 в категории «Авто — мото»

Датчик детонации ВАЗ 2108 — 21099, ВАЗ 2110 — 2112 с/о GM

Доставка по Украине

700 грн

Купить

Ladacom Ладаком

Датчик детонации ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 инжектор (пр-во ДК). 2112-3855020 Ціна з ПДВ

Доставка по Украине

185 грн

Купить

АВТОЗАПЧАСТИ С НДС

Датчик детонации Bosch ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка по Украине

700 грн

Купить

Ladacom Ладаком

Датчик детонации Автоэлектроника ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка по Украине

300 грн

Купить

Ladacom Ладаком

Датчик детонации Автотрейд ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка по Украине

200 грн

Купить

Ladacom Ладаком

Датчик детонации ВАЗ 2108, 21083, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 AURORA

Доставка по Украине

204.48 — 205.98 грн

от 2 продавцов

205.98 грн

Купить

ЗапАвтоХим

Датчик детонации Газель, Волга (406.3855)

Доставка из г. Киев

180 грн

Купить

Автомагазин на Позняках

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ 2108, 2109, 21099, 2110, ПРИОРА 2170, НИВА 2123, ТАВРИЯ, СЛАВУТА 1

Доставка по Украине

87 грн

Купить

LedFocus

Датчик фаз (распредвала) ВАЗ 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115 ПЕКАР 2111-3706040

На складе

Доставка по Украине

328 грн

Купить

єГараж

Датчик массового расхода воздуха BOSCH ВАЗ 2108 2109 21099 2113 2114 2115 (B0280218037) OrigArt B0280218037

Доставка по Украине

1 864. 10 грн

Купить

olly.pro

Датчик детонации Автоэлектроника ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка по Украине

250 грн

Купить

АвтоLada

Датчик детонации Геатех ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка из г. Харьков

200 грн

Купить

АвтоLada

Датчик детонации Автотрейд ВАЗ 1118, 2108, ВАЗ 2110, 2170, 2123

Доставка из г. Харьков

150 грн

Купить

АвтоLada

Коммутатор с датчиком детонации АСТРО ВАЗ 2108 (962.3734) ERK 962.3734

На складе

Доставка по Украине

1 100 грн/комплект

Купить

Tachka

Датчик бензобака ВАЗ 2108,2109,21099 низкая панель ТОЧМАШ

На складе

Доставка по Украине

275 грн

Купить

LADA Центр

Смотрите также

Датчик включения вентилятора ВАЗ 2108-21099, 2110-2112 LSA LA 94-99TS

На складе

Доставка по Украине

по 117 грн

от 3 продавцов

117 грн

Купить

Best Price

Датчик уровня топлива LSA ВАЗ 2108, 2109, 21099 LA 2108-3827010

На складе

Доставка по Украине

237 — 241 грн

от 3 продавцов

237 грн

Купить

Best Price

Датчик детонации Bosch 0261231046 ВАЗ Волга Газель Рено Вольво

Доставка по Украине

Цену уточняйте

Автозапчасти BOSCH

Датчик детонации Сенс, Шанс, Ваз 2110-2115 нов. обр. Газ grog Корея

Доставка по Украине

210 грн

Купить

Alex Avto

Датчик детонации двигателя ВАЗ 2112 Аurora

На складе

Доставка по Украине

133 — 160 грн

от 2 продавцов

133 грн

Купить

ФОП Александрова Ірина Анатоліївна

Датчик детонации ВАЗ все модели AURORA

На складе

Доставка по Украине

190 — 229 грн

от 2 продавцов

190 грн

Купить

ФОП Александрова Ірина Анатоліївна

Датчик детонации ВАЗ все модели ДК

На складе

Доставка по Украине

190 — 229 грн

от 2 продавцов

190 грн

Купить

ФОП Александрова Ірина Анатоліївна

Датчик детонации ВАЗ 2108-70,2123 КЗАЭ

На складе

Доставка по Украине

270 грн

Купить

LADA Центр

Разьем с проводом датчик детонации ВАЗ 2110-2112 АвтоВАЗ

На складе

Доставка по Украине

35 грн

Купить

LADA Центр

Датчик уровня топлива ВАЗ 2108, 21083, 2109, 21099 (датчик бензобака)

На складе

Доставка по Украине

165 грн

Купить

ФОП Пелих П. В.

Разъем датчика детонации, форсунок с проводом ВАЗ-2108-99, 2110-12

Доставка из г. Харьков

50 грн

Купить

АвтоLada

Датчик детонації 2110-12 (СНД) 21099, 2170, 1118 18.3855

Доставка по Украине

212 грн

Купить

НоваСила

Датчик детонації 2110-12 (АЭ) 21099, 2170, 1118 18.3855

Доставка по Украине

177 грн

Купить

НоваСила

Датчик детонації 2110-12 (СтартВОЛЬТ) 21099, 2170, 1118 VS-KS 0110

Доставка по Украине

229 грн

Купить

НоваСила

Какой датчик влияет на запуск двигателя ваз

Содержание

1. Краткий обзор датчиков ВАЗ 2110-12
2. Немного истории
3. Датчики двигателя ВАЗ 2110
4. Датчик массового расхода воздуха (ДМРВ)
5. Признаки неисправности:
6. Датчик скорости
7. Признаки неисправности:
8. Датчик температуры охлаждающей жидкости (ДТОЖ)
9. Датчики ВАЗ 2115: назначения и неисправности
10. Схема расположения датчиков
11. Датчики, их назначения и неисправности
12. Холостого хода (РХХ)
13. Детонации (ДД)
14. Кислорода (Лямбда-зонд)
15. Положения коленвала (ДПКВ)
16. Положения распределительного вала (ДПРВ)
17. Температуры охлаждающей жидкости (ДТОЖ)
18. Датчик фаз
19. Положения дроссельной заслонки (ДПДЗ)
20. Температуры
21. Скорости (Холла)
22. Уровня топлива
23. Массового расхода воздуха (ДМРВ)
24. Какой датчик влияет на запуск двигателя
25. Задачи ДТОЖ
26. Какие датчики могут располагаться в двигателе
27. Устройство контроля детонации
28. Устройство и принцип действия элемента
29. Автомобильные датчики и их функции
30. Классификационные особенности
31. Какие датчики влияют на запуск и обороты двигателя?
32. На что влияет ДТОЖ
33. Что влияет на запуск бензинового двигателя
34. Отличительные черты модели
35. Причины выхода из строя
36. Двигатель плохо : возможных причин
37. Опускаем датчик в воду
38. Запуск мотора при помощи системы
39. Датчик давления во впускном коллекторе (МАР Sensor)
40. Датчик положения дроссельной заслонки (ДПДЗ)
41. Датчик положения распредвала (ДПРВ)
42. Датчик положения коленчатого вала (ДПКВ)
43. Датчик кислорода (лямбда-зонд)
44. Датчик температуры охлаждающей жидкости
45. Инновации в управлении мотором и новые датчики
46. Датчик детонации (ДТОЖ)
47. Видео

Краткий обзор датчиков ВАЗ 2110-12

Немного истории

ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.

Датчики двигателя ВАЗ 2110

Ниже приведен список с подробным описанием датчиков, которые устанавливаются на двигателя с электронной системой впрыска. Описаны признаки, свидетельствующие об их неисправности или скором выходе из строя.

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.

Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.

Признаки неисправности:

Датчик скорости

Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.

Признаки неисправности:

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ устанавливается в корпусе термостата и передает показания на ЭБУ о температуре жидкости охлаждения двигателя. Основываясь на данных показаниях блок управления двигателем повышает или понижает обороты двигателя для более стабильной работы ДВС. Работа данного датчика заметна на холодном двигателе, при пуске двигателя в холодное время года можно замечать повышенные обороты, которые со временем снижаются по мере прогрева двигателя до рабочей температуры.

Источник

Датчики ВАЗ 2115: назначения и неисправности

Инжекторные двигатели управляются не механически, а электронно, с помощью бортового компьютера. Для того, чтобы система могла получать информацию о состоянии различных узлов и агрегатов машины, многие из них оснащаются специальными датчиками. Появились эти устройства и в автомобилях ВАЗ после их оснащения инжекторными двигателями. Не исключение и ВАЗ 2115. Датчики, их назначения, неисправности описаны в этой статье.

Схема расположения датчиков

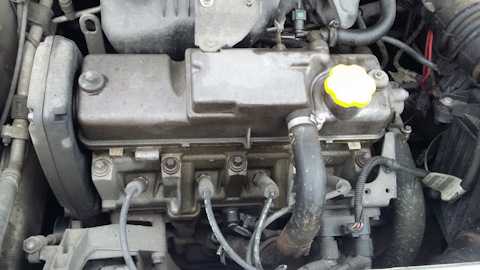

Датчики под капотом ВАЗ 2115 расположены следующим образом.

1. Датчик фаз; 2. Датчик температуры охлаждающей жидкости; 3. Датчик детонации; 4. Датчик давления масла; 5. Датчик кислорода; 6. Датчик положения коленвала; 7. Датчик скорости; 8. Датчик холостого хода; 9. Датчик массового расхода воздуха; 10-11. Датчик уровня бензина; 12. Датчик уровня тосола; 13. Датчик положения дроссельной заслонки

Датчики, их назначения и неисправности

Давайте теперь поговорим подробнее про каждый из датчиков, разберём где находятся и как выглядят.

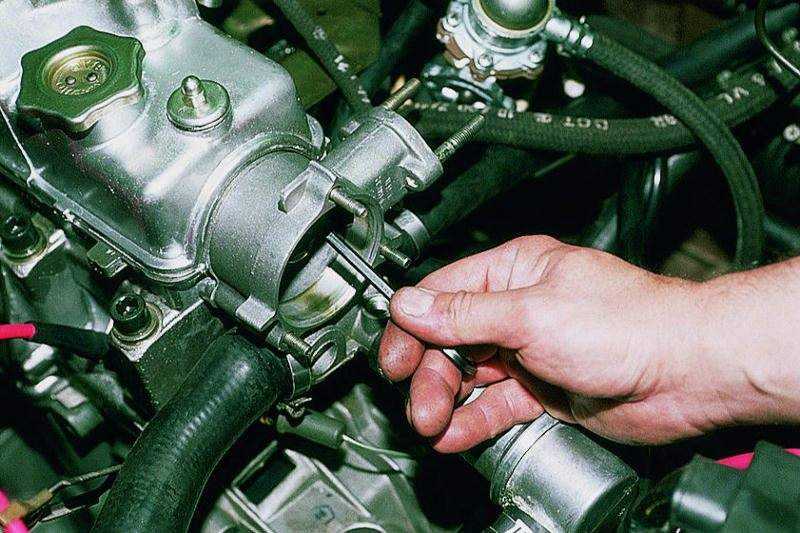

Холостого хода (РХХ)

Устройство располагается в дроссельном узле. Он представляет собой небольшую индукционную катушку, внутри которой находится игла. В зависимости от показаний контроллера на обмотку катушки подаётся то или иное напряжение и игла выдвигается на определённое расстояние в патрубок дросселя, регулируя подачу воздуха. С помощью этого корректируется холостой ход.

Регулятор холостого хода

Какого-либо индикатора, отвечающего за этот датчик, нет. Поэтому если данный узел выходит из строя, то это можно понять по следующим «симптомам»:

Для замены датчика необходимо обесточить проводку машины, полностью отсоединить дроссельный узел, а затем извлечь из него датчик, предварительно отключив клеммы, подающие на него электричество. На место старого датчика нужно установить новое устройство и поместить дроссельный узел на место.

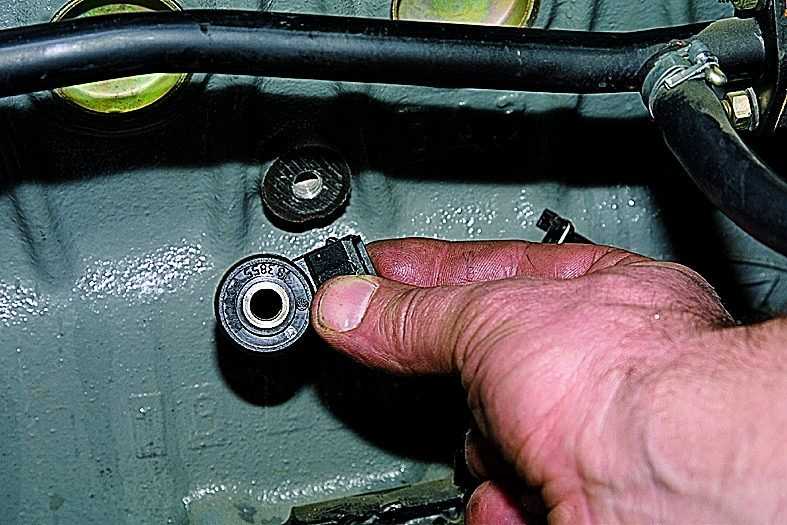

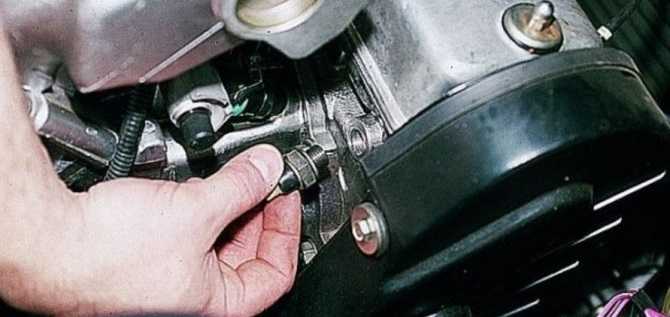

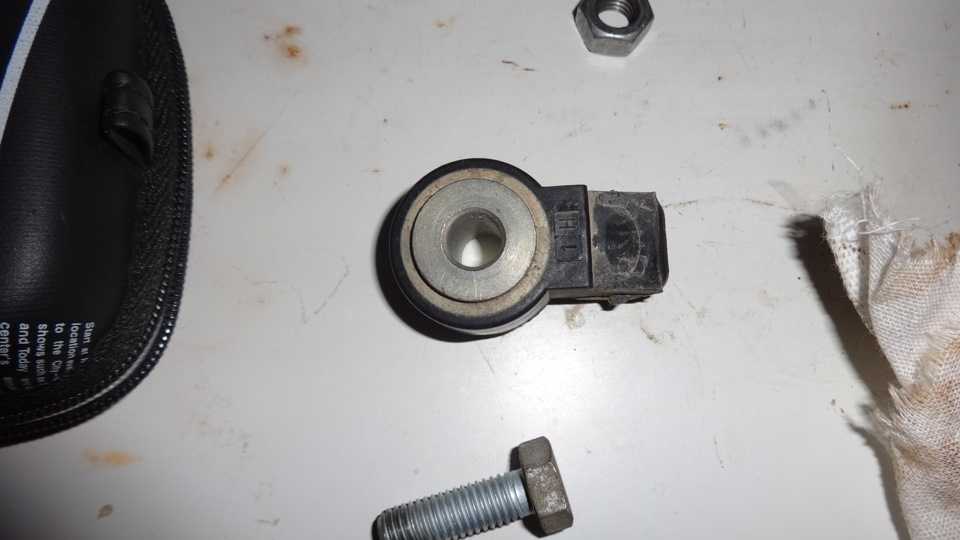

Детонации (ДД)

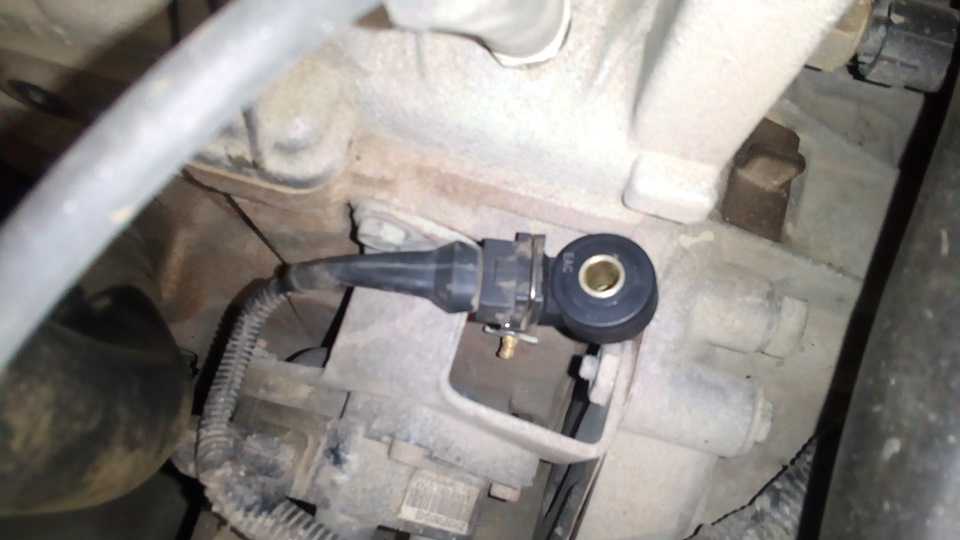

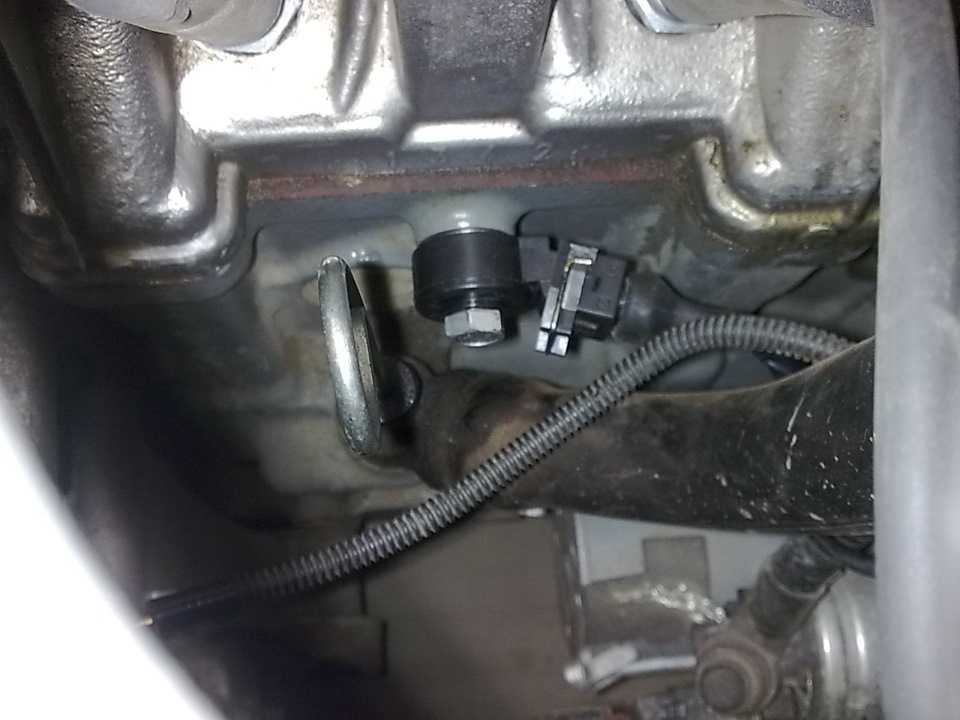

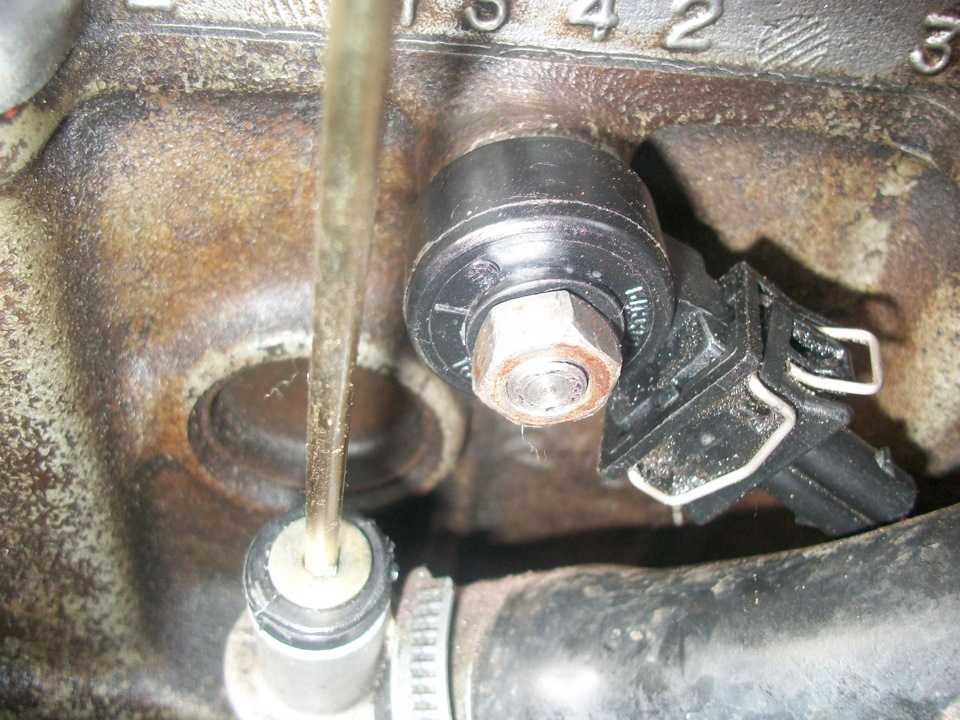

Датчик детонации находится между цилиндрами на двигателе автомобиля и реагирует, когда топливо детонирует внутри цилиндра. По сути дела он представляет собой пьезоэлемент. Когда происходит детонация бензина, датчик преобразует колебания, возникающие при этом, в электричество. Ток подаётся на бортовой компьютер и сигнализирует о взрыве топлива. После этого автоматически регулируется опережение зажигания.

При поломке этой разновидности датчика топливо начинает детонировать в двигателе. Чтобы проверить устройство на работоспособность, нужно отсоединить его с помощью ключа от места его крепления, подключить к вольтметру и постучать по нему. Если на вольтметр было подано напряжение, значит, узел рабочий, если же нет – неисправный.

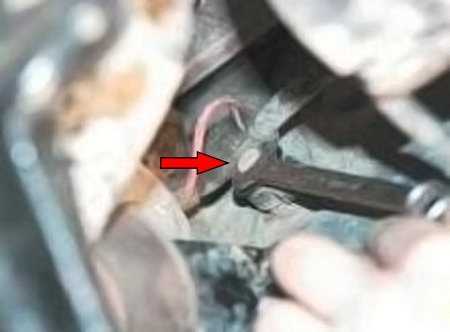

Для замены устройства его нужно открутить от посадочного места с помощью ключа, отсоединить от него клеммы и поставить новый прибор.

Кислорода (Лямбда-зонд)

Датчик кислорода, известный также как лямбда-зонд, устанавливается на выхлопную трубу у самого контакта с цилиндрами. Он измеряет количество содержащегося в выхлопных газах и окружающей среде кислорода. Работает он только при включенном двигателе, так как для его функционирования должен быть нагрет. При попадании на датчик молекул кислорода в нём образуется электричество, которое поступает на блок управления. Бортовой компьютер на основании показаний датчика регулирует подачу кислорода в цилиндры двигателя.

При поломке датчика возникают следующие последствия:

Для того, чтобы произвести замену данного датчика, необходимо обесточить авто, отсоединить идущие к устройству провода, открутить его с помощью ключа, а затем поставить на его место новое.

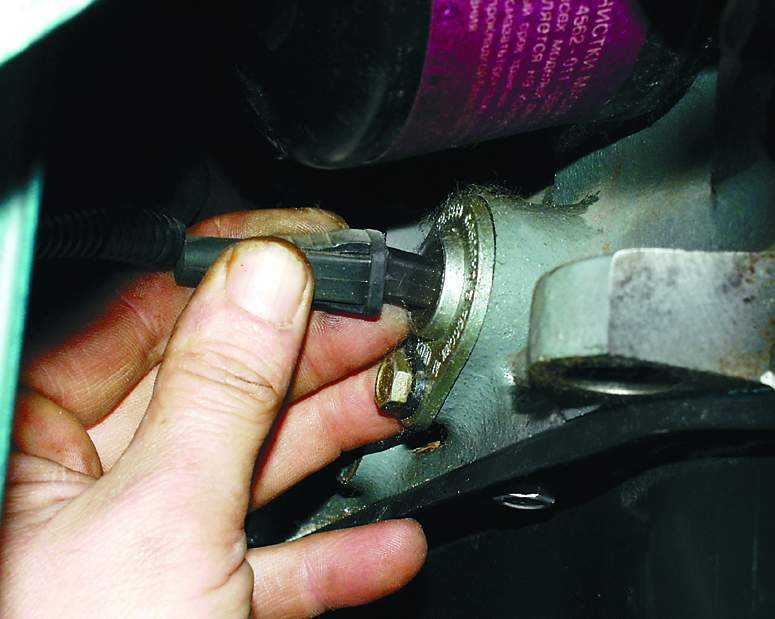

Положения коленвала (ДПКВ)

Этот датчик регулирует воспламенение горючей смеси в цилиндрах в зависимости от положения коленчатого вала. Определяется это положения путем считывания электромагнитных импульсов с зубчатого шкива электрогенератора. Сам датчик расположен в непосредственной близости от него.

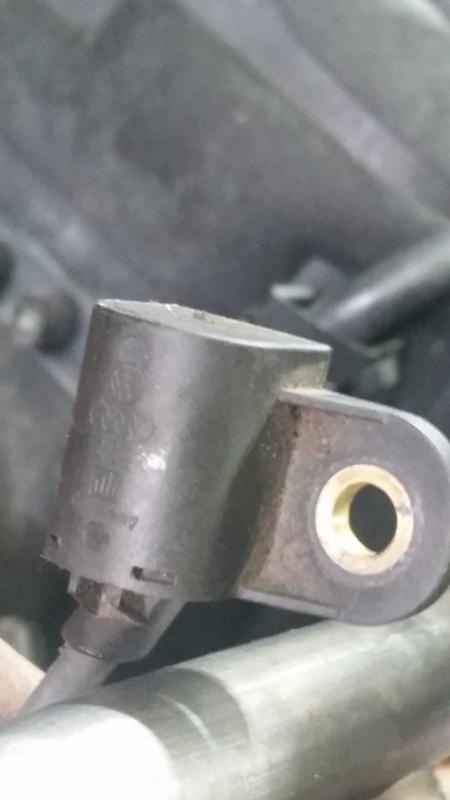

Датчик положения коленчатого вала

Симптомами поломки устройства могут служить:

В домашних условиях работоспособность датчика можно протестировать посредством мультиметра в режиме омметра. Сопротивление на контактах прибора должно быть от 500 до 700 Ом. Если оно сильно отличается от этих значений, датчик неисправен.

Для замены датчика нужно обесточить проводку автомобиля, отсоединив аккумулятор, отключить от устройства электрические контакты, а затем открутить крепёжный болт, извлечь датчик и поставить новый.

Положения распределительного вала (ДПРВ)

Этот датчик, сокращённо называющийся ДПРВ, считывает данные с распределительного вала. Происходит это при помощи специальной шестерёнки, установленной на валу, на которой отсутствуют два зубца. Нужен данный датчик для регулировки бортовым компьютером машины угла зажигания.

Датчик положения распределительного вала

Если это устройство сломалось, холостой ход становится нестабильным, а также увеличивается потребление двигателем горючего.

Располагается датчик слева от двигателя, около воздухофильтра. Перед его заменой нужно обесточить проводку автомобиля. Затем нужно открутить фиксирующий датчик болт, извлечь его, отсоединить контактную клемму, а потом установить новое устройство.

Температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости (сокращённо – ДТОЖ) располагается между головкой цилиндров и термостатом. Он измеряет температуру охлаждающей жидкости и передает на бортовой компьютер полученные показатели. На основании этой информации автоматически регулируется скорость вращения вентилятора охлаждения, а также интенсивность работы насоса, подкачивающего тосол.

Датчик температуры охлаждающей жидкости

Признаками поломки могут служить:

Проверить датчик можно, опустив его в разогретую охлаждающую жидкость и замерив сопротивление на контактах с помощью мультиметра. Перед этим температуру жидкости надо измерить термометром, а затем сравнить показания градусника и омметра. Если при температуре 50-60 градусов сопротивление датчика составляет 600-700 Ом, он исправен, если оно значительно отличается от этих цифр, устройство неисправно.

Чтобы заменить датчик, нужно обесточить проводку авто, слить охлаждающую жидкость, отключить датчик от проводки, выкрутить его из посадочного места и поставить новый прибор.

Датчик фаз

Он отвечает за поочередный впрыск бензина в цилиндры. При его нормальном функционировании форсунки открываются поочередно. В случае выхода из строя он перестаёт подавать сигналы на бортовой компьютер машины, после чего включается режим подачи бензина, при котором горючее впрыскивается одновременно в два цилиндра.

Понять о том, что возникла неисправность, можно по незначительному увеличению расхода бензина, которое составляет примерно 10%. Также снижается чистота выхлопных газов, в них становится больше токсичных примесей. Кроме того, при запуске двигателя на приборной панели загорается лампочка «проверить двигатель».

Однако без использования специальной техники сказать с полной уверенностью, исправен ли этот датчик, невозможно, поэтому поломку можно выявить только в автосервисе.

Расположен датчик на головке цилиндров. Перед заменой нужно обесточить автомобиль, отключив аккумулятор. Для замены необходимо открутить датчик ключом, а на его место поставить новый, предварительно смазав герметиком, и подключить его к проводке машины.

Положения дроссельной заслонки (ДПДЗ)

Поскольку в автомобилях ВАЗ 2115 стоит инжекторный двигатель, в котором педаль газа напрямую не связана с дроссельной заслонкой, которая управляется электронно, для регулировки подачи топлива используют датчик положения дроссельной заслонки (ДПДЗ). По сути этот датчик представляет собой потенциометр. Он имеет три контакта. Один заземлён, на второй подаётся +5 В, а третий, подвижный, связан с дроссельной заслонкой. При изменении положения заслонки меняется сопротивление датчика. Это считывает бортовой компьютер и в зависимости от показаний прибора уменьшает или увеличивает подачу топлива.

Датчик положения дроссельной заслонки

Признаками поломки ДПДЗ являются:

Располагается ДПДЗ прямо на дроссельном патрубке, к которому он крепится с помощью двух винтов. Для его замены нужно открутить их и поставить на его место новое устройство. При этом лучше заменить и поролоновую прокладку, находящуюся между патрубком и датчиком. Производить замену нужно при отсутствии электротока в проводке.

Температуры

Датчик температуры ВАЗ 2115 устроен так же, как и ДТОЖ, и работает он по такому же принципу. Однако, в отличие от ДТОЖ, находится этот прибор в головке блока цилиндров. Именно там он измеряет температуру охлаждающей жидкости.

При его неисправности могут появиться следующие признаки:

Для замены датчика необходимо открутить его от посадочного места и поставить туда новое устройство. Перед этим следует обесточить машину и слить охлаждающую жидкость.

Скорости (Холла)

В автомобилях ВАЗ 2115 установлен электронный датчик скорости. Ещё его называют датчиком Холла. Связано это с тем, что в основу его работы положен принцип Холла, суть которого заключается в том, что если поместить полупроводник, через который проходит постоянный ток, в магнитное поле, в этом полупроводнике из-за разности потенциалов возникают дополнительные электрические импульсы. Именно они поступают на спидометр машины и преобразуются в индикацию скорости движения.

Расположен датчик на коробке передач. При его выходе из строя:

Заменить датчик несложно. Для этого нужно обесточить проводку машины, открутить с помощью ключа неисправный прибор, отсоединить от него контакты и поставить на его место новый.

Уровня топлива

Данный датчик определяет, сколько осталось бензина. Он состоит из поплавка и переменного резистора. Поплавок, прикрепленный к резистору, плавает в горючем, и когда его уровень изменяется, опускается или поднимается. При этом изменяется и сопротивление на резисторе. Эти данные передаются на приборную панель и бортовой компьютер.

Датчик уровня топлива

В случае, когда датчик неисправен, загорается лампочка, сигнализирующая о пустом баке, а стрелка индикатора топлива показывает недостоверные сведения.

Для замены устройства понадобится:

Массового расхода воздуха (ДМРВ)

Этот прибор измеряет количество потребляемого двигателем воздуха и скорость реакции в цилиндрах, а бортовой компьютер на основании его показаний определяет, в каком соотношении нужно смешать горючее с воздухом. Находится датчик на патрубке фильтра.

Датчик массового расхода воздуха

Неисправность датчика приводит к:

Для замены устройства необходимо ослабить хомут на патрубке, а также выкрутить удерживающие датчик винты, отсоединить от датчика контакты и снять его. Делается это при обесточенной проводке машины. Затем на место снятого датчика крепится новый.

Выход из строя даже одного из датчиков, имеющихся в автомобиле ВАЗ 2115, может повлечь неблагоприятные последствия. Поэтому если вы заметили один из «симптомов» их неисправности, лучше не медлить с заменой вышедшего из строя устройства. Это обеспечит вам комфортную и безопасную езду, а также продлит срок службы автомобиля.

Источник

Какой датчик влияет на запуск двигателя

Современный автомобильный двигатель невозможно представить без датчиков и их влияния на работу силового агрегата. Но, какие датчики влияют на запуск двигателя? — Ответ очевиден: почти все. Но, все-же, какие датчики расположены в сердце автомобиля.

Задачи ДТОЖ

ДТОЖ – это специальное устройство, позволяющее поддержать стабильную работу ДВС. За счет этого элемента автомобиль быстрее прогревается, работает достаточно эффективно и не перегревается. Размеры датчика небольшие.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

В данном случае, мотор при наборе оборотов начинает глохнуть, а бензин не прогорает в нужном количестве, чем оставляет остатки на стенках цилиндров или заливает свечи зажигания.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Устройство контроля детонации

Крепится непосредственно на блоке силового агрегата, размещаясь между вторым и третьим цилиндрами. Различают такие типы приборов:

Устройство срабатывает по принципу зажигалки с пьезо-элементом — напряжение повышается от силы удара. Датчик отслеживает звуки в силовом агрегате, которые свидетельствуют от детонации. Если таковые имеются, зажигание срабатывает не сразу, а несколько позже.

При неисправности датчика мотор начинает работать медленнее, расход топлива повышается.

Устройство и принцип действия элемента

Предком современных датчиков температуры ОЖ считаются термореле, которыми оснащали некоторые виды ДВС автомобилей. Так, термореле было установлено в системах впрыска типа К-джетроник. Когда контакты термореле находятся в открытом положении, мотор прогревается. Когда контакт замкнется, это означает, что двигатель уже прогрелся до своих оптимальных рабочих температур.

Зачастую термисторы, находящиеся в ДТОЖ, отличаются отрицательным температурным коэффициентом. Максимальные показатели сопротивления термистор имеет тогда, когда мотор холодный. На ДТОЖ подают напряжение около 5 В. Затем, по мере прогрева силового агрегата, сопротивление падает. ЭБУ постоянно получает сигнал датчика температуры охлаждающей жидкости и следит за изменениями напряжения. По этим колебаниям рассчитывает температуру ОЖ.

Автомобильные датчики и их функции

Автомобильные датчики позволяют обеспечить нормальную работу основных узлов транспортного средства. Наиболее важные контроллеры выведены на приборной панели в автомобиле — благодаря им водителю представлена основная информация о состоянии агрегатов. Предлагаем более подробно ознакомиться с классификационными особенностями устройств.

Классификационные особенности

В зависимости от автомобиля, количество регуляторов может изменяться, поскольку ежегодно разработчики добавляют новые устройства в конструкции машин. Эти девайсы могут отличаться между собой в соответствии с техническими особенностями, использованием, а также назначению.

Все устройства могут быть классифицированы по своей работе, а также условиям использования:

Что касается непосредственно конструкции, то здесь все устройства могут быть разделены на два класса:

Какие датчики влияют на запуск и обороты двигателя?

Теперь предлагаем ознакомиться с перечнем регуляторов, обеспечивающих нормальную работу двигателя внутреннего сгорания:

На что влияет ДТОЖ

За счет сигналов, которые посылает этот небольшой элемент, ЭБУ формирует управляющие команды на огромное количество исполнительных устройств. Так, если на блок приходит информация о том, что температура ОЖ холодная, то система пересчитывает время впрыска топлива в цилиндры в сторону увеличения. За счет этого повышается стабильность работы мотора в режиме холостого хода. Но в процессе прогрева температура двигателя повышается, а значит, ЭБУ начнет обеднять топливную смесь. Если же наблюдаются признаки неисправности датчика температуры охлаждающей жидкости, то ЭБУ может получать ошибочную информацию и смесь будет чрезмерно богатой. Кроме того, что из-за этого существенно повышается расход топлива, также усиленно загрязняется атмосфера. Свечи быстро покрываются черным сухим нагаром и могут выйти из строя.

Для поддержки управляемости в процессе запуска клапан рециркуляции должен быть в закрытом состоянии. И так до тех пор, пока система не выйдет в режим рабочих температур. Если имеются признаки неисправности датчика температуры охлаждающей жидкости, то в результате двигатель будет работать нестабильно, обороты будут плавать. Есть риск остановки мотора. От того, нормально ли функционирует ДТОЖ, зависит и угол зажигания. Система регулирует данный параметр по определенным регламентам. Это позволит уменьшить вредные выбросы до того, как мотор нагреется до рабочих температур. От зажигания также зависит уровень потребления топлива, мощность и тяга двигателя.

Датчик также обеспечивает запуск вентилятора охлаждающей системы автомобиля. За счет дополнительного охлаждения вентилятором жидкость остынет значительно быстрее. В отдельных автомобилях для того, чтобы запустить принудительное охлаждение, используется отдельный датчик. Но там, где его нет, его задачи выполняет ДТОЖ.

Что влияет на запуск бензинового двигателя

Принцип работы мотора не изменился со времён постройки первого автомобиля. По-прежнему нужно, чтобы было что поджечь, и чем поджечь рабочую смесь в цилиндрах. Изменились лишь способы обеспечения этого процесса.

Перечислим основные факторы, влияющие на уверенный пуск мотора зимой.

Обычно затрудненный запуск свидетельствует о небрежном отношении к технике в целом.

Как видите, заочно сложно выделить единственную причину, по которой машина не заводится на морозе. Но что же делать, если машина не заводится, а ехать нужно? Оптимальный вариант — воспользоваться услугами такси.

Отличительные черты модели

Модель сигнализации А91 не относится к новым, однако, высокий уровень надежности обуславливает ее популярность.

Инженерное решение модели заключается в 128 битном индивидуальном коде, который надежно защищает авто от взломщиков.

Главная особенность модели A91 заключается в возможности автоматического запуска мотора. Запуск авто может производиться как на расстоянии с помощью брелока, так и в автоматическом режиме. Двигатель запускается на основании учета таких данных:

Сигнализация Starline выгодно отличается от других моделей не только надежностью эксплуатации, но и простотой монтажа. Дополнительно к устройству можно подсоединить различные элементы, которые позволят сформировать из него полноценный охранный комплекс и повысить уровень безопасности авто.

Причины выхода из строя

За счет простой конструкции поломки ДТОЖ – это большая редкость. Причин неисправности датчика температуры охлаждающей жидкости много. Плохой антифриз или тосол ведут к разрушению поверхности датчика, также нередко чувствительный элемент может покрыться осадком в виде кристаллов. Меняется температурное воздействие и показатели.

Двигатель плохо : возможных причин

Иногда источник неприятности кроется в забитом воздушном фильтре или окислении контактов аккумулятора. Замена расходных материалов или комплектующих далеко не всегда решает проблему – начать стоит с комплексной диагностики.

Если проблема затрудненного пуска коснулась автомобиля, на котором стоит газовая установка, возможно, под действием высокой температуры нарушилась герметичность шлангов из-за повреждений уплотнительных элементов. Утечка рабочей среды могла произойти и по другой причине. С газом не шутят – необходима консультация специалиста.

Опускаем датчик в воду

Вот как проверить исправность датчика температуры охлаждающей жидкости путем помещения элемента в воду. Вначале нужно приготовить точный термометр и опустить его в емкость, заполненную холодной жидкостью. Хорошо для этих целей подойдет обычный чайник. Термометр лучше всего для этих целей электронный.

Запуск мотора при помощи системы

Для использования функции автоматического или дистанционного запуска силовой установки в процессе монтажа системы должен быть определен тип коробки передач авто. Это связано с тем, что ручная коробка передач нуждается в дополнительной разрезке петли расположенной на центральном блоке, а автоматическая коробка передач подразумевает сохранение этой петли.

Для определения типа двигателя авто необходимо дополнительно запрограммировать задержку включения стартера после зажигания.

Дистанционная активация силовой установки не проводится в случае:

Перед активацией дистанционного или автоматического режима запуска на авто с механической коробкой передач необходимо активировать «программную нейтраль». Эта функция защитит авто от активации при включенной передаче.

Последовательность действий для активации «программной нейтрали»:

После закрытия дверей двигатель заглушиться в автоматическом режиме и активируется охранный режим с запиранием замков. Такая нехитрая последовательность действий подготовит авто к запуску.

Активация дистанционного запуска производится при помощи нажатия 2 кнопки брелока и выбора специальной иконки. Также можно зажать 1 кнопку брелока на несколько секунд, такая активация возможна в любом режиме охраны.

Программой предусмотрено 4 попытки запуска двигателя при каждой, из которых время работы стартера увеличивается. Начальное значение прокрутки стартера выставляется вручную. Оно может равняться:

При успешной активации, повторные попытки не выполняются. Если авто запускается до истечения времени максимальной прокрутки стартера, то силовая установка запускается досрочно.

Успешная процедура активации обозначается при помощи 3 сигналов сирены и вспышек габаритных огней. Охранная система предусматривает то, что если дистанционно активированный двигатель заглохнет до окончания времени необходимо для прогрева, система снова произведет его запуск. Время прогрева выставляется пользователем.

Если все попытки запуска были неудачными, то брелок подаст несколько звуковых сигналов, которые подтвердят окончание процесса.

Весь процесс запуска отображается на дисплее брелока сигнализации Старлайн:

( 1 оценка, среднее 4 из 5 )

Датчик давления во впускном коллекторе (МАР Sensor)

Датчик fабсолютного давления всасываемого воздуха, известный также как Manifold Air Pressure Sensor, MAP sensor, – еще один элемент, который используется в электронной системе управления двигателя. Этот датчик замеряет давление всасываемого воздуха. Как правило, датчик устанавливается на впускной коллектор и обычно интегрирован с датчиком массового расхода всасываемого воздуха. В некоторых моделях автомобиля используется единый датчик, который замеряет как количество всасываемого воздуха, так и его давление.

Какую функцию выполняет датчик: определяет абсолютное давление воздуха во впускном коллекторе. Затем датчик преобразовывает данные в сигнал напряжения и отправляет его в блок управления двигателем (ECU). Компьютер автомобиля контролирует необходимую величину впрыска топлива, основываясь на напряжении этого сигнала, поступаемого с датчика.

Признаки неисправности: в случае неисправности датчика давления всасываемого воздуха количество впрыскиваемого топлива в двигатель становится невозможно регулировать правильным образом, из-за чего топливная смесь становится слишком богатой или слишком обедненной, что приводит к ненормальной работе двигателя. В этом случае двигатель будет работать нестабильно на холостом ходу (обороты будут прыгать). Также двигатель может часто глохнуть. Кроме того, могут появиться проблемы с его запуском. Ну и, конечно же, при неисправности данного датчика существенно вырастет расход топлива, несмотря на то что мощность автомобиля, как правило, упадет.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Смотрите также

Признаки неисправности датчика распредвала

Датчик положения дроссельной заслонки (ДПДЗ)

Существует несколько типов датчиков положения дроссельной заслонки: датчик положения дроссельной заслонки контактного типа (контактный датчик), датчик положения дроссельной заслонки с линейным переменным сопротивлением (бесконтактный датчик) и комплексный датчик положения дроссельной заслонки. Датчик положения дроссельной заслонки установлен на дроссельной заслонке и используется для определения степени открытия дроссельной заслонки.

Какую функцию выполняет датчик: датчик определяет положение дроссельной заслонки, сообщая информацию блоку управления двигателем, который регулирует точную дозировку впрыска топлива в камеру сгорания. Благодаря этому достигается оптимальный расход топлива в зависимости от положения педали газа.

Признаки неисправности: ненормально работающий двигатель на холостом ходу (например, слишком высокий или слишком низкий холостой ход, неустойчивый холостой ход) или ненормальное ускорение двигателя (двигатель дрожит во время ускорения, замедленная реакция на ускорение при нажатии педали газа, двигатель глохнет при сбросе газа с высоких оборотов, при движении по ровной дороге с одним положением педали газа наблюдаются рывки и т. д.). Также при неисправности датчика может наблюдаться повышенный расход топлива.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Датчик положения распредвала (ДПРВ)

Датчик положения распределительного вала используется для определения углового положения распределительного вала. Модуль управления двигателем (ECU) использует этот сигнал для определения последовательности работы цилиндров двигателя.

Какую функцию выполняет датчик: определение положения распределительного вала двигателя, определение верхней мертвой точки во время такта сжатия в блоке цилиндра. Благодаря датчику контролируется последовательный впрыск топлива и зажигания.

Признаки неисправности: при выходе из строя датчика положения распредвала выходная мощность двигателя уменьшается. Произойдет также сбой зажигания: как правило, при нажатии на педаль газа автомобиль будет дрожать, но разгоняться медленно. Это связано с потерей мощности. Также при выходе из строя датчика на приборной панели может появиться индикатор «Check engine». Внимание! При прогреве двигателя индикация может то пропадать, то снова появляться.

Смотрите также

Датчик массового расхода воздуха: Признаки неисправности и стоимость замены

Датчик положения коленчатого вала (ДПКВ)

Датчик положения коленчатого вала ДПКВ является одним из важнейших датчиков в централизованной системе управления двигателем и незаменимым источником сигнала для подтверждения положения коленчатого вала и частоты вращения двигателя.

Какую функцию выполняет датчик: модель управления двигателем (ECU) использует сигнал с датчика положения коленвала (ДПКВ) для управления количеством впрыска топлива, моментом впрыска топлива, моментом зажигания (угол опережения зажигания), управлением катушкой зажигания, скоростью холостого хода и работой электрического бензонасоса. Благодаря электромагнитному датчику коленвала синхронизируется работа топливных форсунок и зажигания в системе впрыска топлива.

Признаки неисправности: если датчик положения коленчатого вала выходит из строя, блок управления двигателем перестает получать данные, в результате чего программа в компьютере не знает истинное положение коленчатого вала. В целях защиты двигателя впрыск топлива, как правило, не осуществляется, и двигатель глохнет (не всегда и не на всех автомобилях). Также вы не сможете завести двигатель, пока не установите новый датчик. На некоторых машинах при неисправности датчика положения коленчатого вала может наблюдаться неровный холостой ход, потеря мощности, излишняя детонация, двигатель часто глохнет в процессе движения машины.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Датчик кислорода (лямбда-зонд)

Данный датчик остаточного кислорода (например, в выпускном коллекторе двигателя) используется во всех современных автомобилях.

Какую функцию выполняет датчик: благодаря данному датчику блок управления двигателем оценивает точное количество топлива, которое не сгорело в камере сгорания блока двигателя. Так, датчик измеряет количество кислорода в выхлопных газах. Показания лямбда-зонда позволяют приготовлять оптимальную воздушно-топливную смесь, а также регулировать количество вредных веществ в выхлопе автомобиля, уменьшая вредное воздействие продуктов сгорания топлива на человека и окружающую природу.

Признаки неисправности: если выходит из строя кислородный датчик, производительность двигателя падает, регулировка воздушно-топливной смеси не осуществляется, холостой ход становится нестабильным, уровень вредных веществ в выхлопной системе становится ненормальным, расход топлива увеличивается, а на свечах зажигания накапливается углерод. Выход из строя кислородных датчиков – весьма распространенное явление. Особенно в автомобилях, которые часто используют этилированный бензин.

При выходе из строя данного датчика на приборной панели может появиться индикатор «Check engine».

Смотрите также

Как содержать Ваш современный автомобиль в чистоте чтобы он мог «видеть» зимой

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

Инновации в управлении мотором и новые датчики

Автомобилестроение не стоит на месте, а люди все больше требуют комфорта в автомобилях. Таким образом, автопроизводители добавляют все новые усовершенствования в конструкции двигателя и смежных систем. Так, немецкие специалисты начали устанавливать дополнительные датчики на систему охлаждения и в салон.

Водитель выставляет температуру салона машины на специальной консоли, а электронный блок управления при помощи дополнительного датчика охлаждения и индикатора кондиционера регулирует данную величину. Но, недостатком данных датчиков является то, что они непосредственно влияют на запуск мотора, и в случае поломки будут проблемы с пуском силового агрегата.

Еще один инновационный индикатор — это датчик работы электронного блока управления двигателем. Этот датчик следит за работоспособностью ЭБУ и проводки связанной с ним. Так, выход со строя датчика будет сигнализировать на приборной панели автомобиля отдельным индикатором.

При этом двигатель запустить будет невозможно, поскольку индикатор расположен непосредственно в блоке управления, и без него ни одна система мотора работать не будет.

Датчик детонации (ДТОЖ)

И, наконец, еще один важный датчик в современных автомобилях, без которого работа двигателя была бы невозможна. Речь идет о датчике детонации, который необходим для контроля степени детонации при сгорании топлива. Датчик устанавливается на блоке цилиндров силового двигателя. Этот датчик – один из важных компонентов системы управления двигателем.

Какую функцию выполняет датчик: датчик детонации используется для обнаружения возникновения детонации двигателя внутреннего сгорания во время сгорания топлива. Сигнал детонации посылается в компьютер, который осуществляет управление двигателем. В соответствии с данными, которые поступают с датчика детонации, блок управления двигателем регулирует угол опережения зажигания.

Признаки неисправности: при выходе из строя датчика детонации двигатель дефлагрирует (наблюдается сильная детонация в работе двигателя). Из-за неисправности датчика зажигание будет неправильным. В том числе будет наблюдаться большой расход топлива, снижение мощности, трудности с запуском и грубая работа двигателя.

Источник

Видео

ПЛОХОЙ ЗАПУСК ДВИГАТЕЛЯ НЕИСПРАВНОСТЬ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПЛОХОЙ ЗАПУСК ДВИГАТЕЛЯ НЕИСПРАВНОСТЬ ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

Двигатель не заводится. Какие датчики на это влияют

Признаки неисправности датчика температуры двигателя ваз. ДТОЖ

Меняй этот датчик, если у тебя такие же признаки

Не заводится авто. Какой датчик виноват. Ответ на самый часто задаваемый вопрос.

ДАТЧИК ФАЗ ЗАЧЕМ ОН НУЖЕН ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ ДПРВ

Осторожней с датчиком температуры двигателя,он может навредить/наглядный признак неисправности дтож

ВАЗ 2114 ЭиР. одна из причин плохого запуска двигателя!

ДПКВ. Признаки неисправности датчика

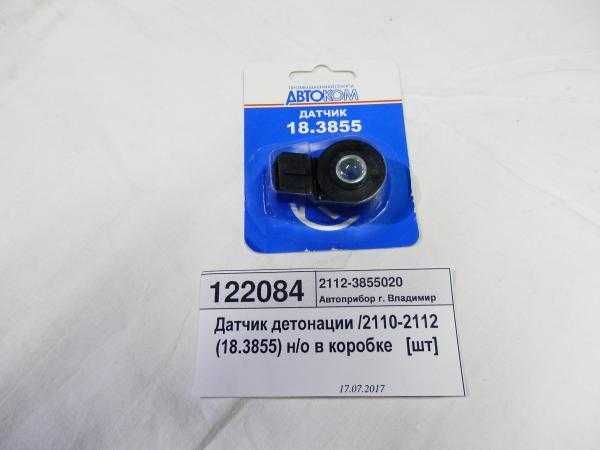

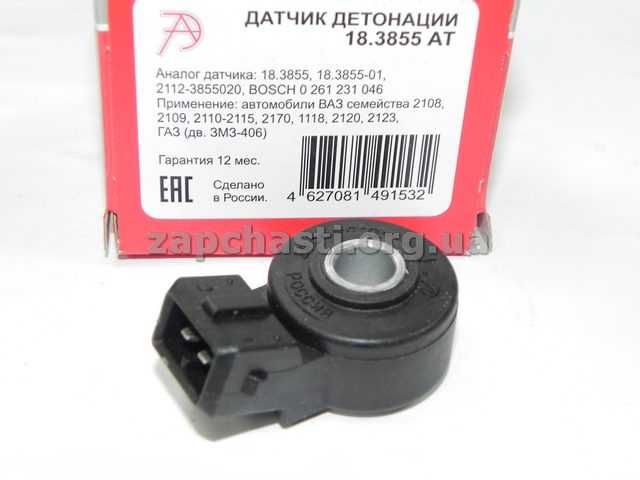

Датчик детонации на ВАЗ 2115

Датчик детонации (ДД) относится к тем деталям, важность которых сложно переоценить. Работа силового агрегата автомобиля во многом зависит от его исправности. Несвоевременная замена элемента может привести к выходу двигателя из строя. В этой статье мы поговорим о том, где находится датчик детонации на ВАЗ 2115. Также мы перечислим основные признаки поломки и опишем, как проверить эту деталь.

Где находится датчик детонации на ваз 2115?

Задачей ДД является регистрация детонационного состояния топлива при сгорании. Затем устройство передает эти данные в электронный блок управления (ЭБУ), который корректирует угол опережения зажигания. Если жесткий диск выходит из строя, на компьютер отправляются неверные данные. Или вообще никакой информации. Поэтому процесс детонации не гасится.

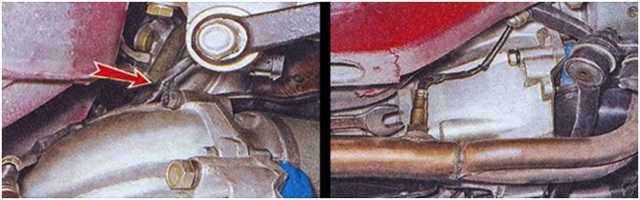

Датчик детонации расположен между вторым и третьим цилиндрами в блоке цилиндров. На ВАЗ 2115 с 8-клапанным двигателем деталь расположена довольно удобно, а вот на 16-клапанных машинах компоновка моторного отсека (в которой некоторые агрегаты уложены друг на друга) сильно затрудняет доступ датчик. Поэтому найти его и снять, например, для диагностики или замены, бывает сложно.

Симптомы отказа датчика детонации

Выход из строя элемента сопровождается следующими симптомами:

• Двигатель сжимается, создается впечатление, что сжимается весь автомобиль.
• Мощность двигателя значительно упала.
• Начал увеличиваться расход топлива.
• Повышается температура двигателя (данные об этом отражаются на приборной панели).
• Двигатель очень быстро нагревается, о чем также свидетельствуют данные на панели.
• В салоне запах бензина, при этом признаков течи нет.
• Бортовой компьютер выдает следующие коды ошибок: 0325, 0326, 0327.

Хотя иногда эти же симптомы могут быть вызваны и другими неисправностями, чаще всего наличие нескольких из них одновременно указывает неисправность жесткого диска.

Стоит учесть, что проблемы в работе датчика не всегда напрямую вызваны его неисправностью. Причина отказов может быть и в обрыве кабелей, соединяющих ДД и ЭБУ, и в коррозии, и даже в банальном загрязнении детали. Все эти нюансы можно обнаружить, изучив датчик и элементы, которые его окружают.

Как проверить ДД на ВАЗ 2115?

Прежде чем приступить к проверке датчика, следует внимательно осмотреть состояние детали. При обнаружении оборванных проводов, грязи или других видимых дефектов их необходимо предварительно отремонтировать. Вероятно, после этого вышеперечисленные проблемы исчезнут.

Если все же необходимо провести диагностику ДД, то это можно сделать двумя следующими способами. Первый — без снятия датчика с мотора. Партнер может помочь с проверкой. Вот последовательность действий:

1. Запуск двигателя.
2. Задача помощника удерживать обороты двигателя в пределах 1500-2000 об/мин.
3. По достижении ДД следует слегка постучать по устройству небольшим металлическим предметом (например, отверткой), постепенно увеличивая усилие (до разумных пределов).

При хорошем ДД скорость должна увеличиться. Если никаких изменений не произошло, то деталь следует заменить.

Второй способ — проверить датчик мультиметром. Вот как это сделать:

1. Устройство снято с автомобиля.
2. Мультиметр должен быть установлен в режим вольтметра, а переключатель установлен в положение 200 милливольт.
3. Измерительные провода вольтметра крепятся к контактам датчика.
4. Внутрь отверстия ДД необходимо установить металлический болт и выбить его отверткой.

В процессе мультиметр должен показать рост напряжения. Если показания не меняются, то HDD неисправен.

Как видите, выявить поломку датчика детонации можно самостоятельно. Однако, если есть сомнения в точности такой диагностики, лучше всего посетить автомастерскую для установления точной причины поломки машины.

ДД стоимость

Датчик детонации — деталь, которая, к сожалению, не подлежит ремонту. В случае выхода из строя вам останется только заменить его на новый. Устройство можно найти в большинстве магазинов автозапчастей ВАЗ. Средняя стоимость датчика 300 руб. Конечно, есть запчасти намного дороже (около 1000 рублей), цена будет зависеть от производителя. Однако многие автовладельцы отмечают, что высокая стоимость не всегда гарантирует надежность и качество. Поэтому нет смысла переплачивать. Лучше выбирать модели из средней ценовой категории. Например, это могут быть детали следующих производителей: Авторибор (Калуга), Пекар или КРАФТ. Судя по отзывам, эти популярные бренды зарекомендовали себя и их продукция служит довольно долго.

В этой статье мы наглядно покажем, где находится датчик детонации на ВАЗ 2115. Опишем симптомы неисправности этого датчика, а также покажем, как его проверить самостоятельно. Если у вас остались вопросы, обязательно задавайте их в комментариях.

Датчики ВАЗ 2115 Форсунка, Назначение Датчиков, Датчик Надежды ВАЗ 2115 Форсунка, Датчик Температуры ВАЗ 2115 Форсунка, Датчик Скорости ВАЗ 2115 Форсунка, Датчик Топлива 2115 Форсунка, где установлены датчики, датчики неисправности, что затрудняет работу неисправные датчики.

Расположение и назначение датчиков ваз 2115. Датчики ваз 2115. Их назначение и расположение.

Инжекторный силовой агрегат, который устанавливается на ВАЗ 2115, имеет электронный блок управления. Чтобы скорректировать работу двигателя, электроника постоянно отслеживает изменения, которыми сопровождается работа. Для этого используются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115

В состав панели датчиков ВАЗ 2115 входят следующие приборы:

• Спидометр. Показывает водителя автомобиля с текущей скоростью. Спидометр получает информацию о скорости автомобиля благодаря датчику, который находится на КПП.
• Тахометр. Расположен слева от спидометра. Это электронное устройство, принимающее сигналы от БК и отражающее текущие обороты коленчатого вала.
• Указатель уровня топлива. Он находится справа от спидометра. Показывает количество топлива в баке.
• Указатель уровня Co. Сообщает температуру охлаждающей жидкости. Стрелка находится слева от тахометра. Информация поступает от соответствующего датчика.

Схема датчика ВАЗ 2115

Датчики на ВАЗ 2115 бывают следующие:

1. Датчик фаз.
2. Датчик температуры Co.
3. Датчик детонации.
4. Датчик давления масла.
5. Кислородный датчик.
6. Датчик положения коленчатого вала.
7. Датчик скорости.
8. Датчик холостого хода.
9. ДМРВ.
10. Датчик уровня топлива.
11. Датчик уровня бензина.
12. Датчик уровня тосола.
13. Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

Дзуз отличается простотой конструкции и долговечностью. Единственная задача – отслеживать изменения температуры теплоносителя. Электронный блок использует информацию, полученную от датчика, для регулировки частоты вращения коленчатого вала и соотношения воздушно-топливной смеси, а также для выбора угла опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, но и регулировочным устройством, непосредственно влияющим на работу мотора на холостом ходу.

Этот узел имеет электропривод, а также коническую иглу, входящую в состав дроссельного патрубка. В условиях холостого хода ГКЛ изменяет положение иглы, закрывая или открывая форсунку, что регулирует количество воздуха, подаваемого на дроссельный узел.

Датчик скорости ВАЗ 2115

Информация о текущей скорости автомобиля датчик скорости передает импульсными сигналами. В зависимости от частоты этих сигналов электронный блок определяет скорость автомобиля.

Полученная информация используется для регулировки частоты вращения ротора на холостом ходу. При поломке датчика скорости значительно увеличивается расход топлива на холостом ходу, не работает спидометр и двигатель глохнет.

Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла предназначен для сообщения автомобилисту о поломках в маслосистеме. Точнее, фиксирует падение давления в системе, сообщая автовладельцу через лампочку аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПБ — это устройство, подающее в электронный блок информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование форсунок инжекторного двигателя, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, так как на основе данных, полученных от ДЦПВ, электронный блок определяет момент впрыска топлива в цилиндр силового агрегата. При поломке этого датчика в мозгу автомобилю будет подаваться неверная информация и силовой агрегат потеряет работоспособность, так как возникнет сбой в системе подачи топлива, и форсунки не смогут корректно функционировать. Рядом с распредвалом, рядом с ремнем генератора стоит ДЦПВ.

Датчик воздуха ВАЗ 2115

Благодаря информации, полученной с ДМРВ, электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается на форсунки двигателя. При неправильной работе устройства горючая смесь не будет соответствовать требованиям текущего режима работы двигателя, что влечет за собой снижение мощности и ухудшение динамики, а также повышенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске аккумулятора показывает, что бак пуст, а после начала считывания показания меняются, необходимо заменить датчик. Замена также необходима, если устройство не реагирует при заправке (показывает пустой бак).

Датчик Detacon ВАЗ 2115

Исправно работающий датчик детонации — залог нормального функционирования двигателя ВАЗ. При его поломке мотор будет поджимать, а расход топлива увеличится. Датчик детонации реагирует на вибрацию силового агрегата, информация о которой передается на электронный блок, что позволяет ЭБУ выбрать правильный угол опережения зажигания. Устройство крепится к блоку цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же датчик кислорода, передает информацию о количестве содержания кислорода в выхлопных газах. Он расположен в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Этот датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. При нагреве охлаждающей жидкости в радиаторе эта группа также нагревается и расширяется. И когда это расширение доходит до нужного предела, контакты замыкаются, сигнал передается на проводку и включается вентилятор.

Датчик фаз ВАЗ 2115

Штекер датчика фаз

Датчик фаз передает в электронный блок информацию о текущем цикле работы двигателя: какой открытый клапан открыт и какой в ​​данный момент реализован как фаза газораспределения. На основе полученных данных электронный блок определяет точку впрыска топлива таким образом, что топливо подается непосредственно перед открытием впускного клапана. Устройство находится на двигателе, рядом с ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ – одно из ключевых устройств, от исправности которого зависит работа топливной системы. Этот датчик передает в мозг информацию о том, под каким углом хотя бы в данный момент находится дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. На основании изменения частоты сигнала блок управления двигателем определяет степень нажатия на газовую миссию, что позволяет «мозгам» выбрать наиболее оптимальный режим охлаждения и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственной функцией датчика заднего хода является включение задних белых фонарей при откидывании водителя назад. Сигнал, который подает датчик на белый свет, сообщает другим участникам движения, что водитель задел сзади либо уже двинулся и движется сзади. А в темноте для вашего удобства эти белые огоньки подсвечивают обратный путь, информируя остальных о ваших намерениях.

Датчик детонации автомобиля – работа и устранение неисправностей

НЕИСПРАВНОСТЬ ДАТЧИКА ДЕТОНАЦИИ: СИМПТОМЫ

Неисправность датчика может проявляться по-разному посредством обнаружения неисправности блоком управления и соответствующей стратегии аварийной программы.

Симптомы частых неисправностей:

• Предупреждение двигателя.0005

  Отказ может быть вызвана различными причинами:

  • Внутренние короткие цирки
  • Разрывы при проводке
  • Короткая замыкание
  • .

    Проверка мультиметром

    Проверьте проводку к блоку управления, проверив непрерывность и короткое замыкание на раму для каждого провода к разъему блока управления.

    Подключить омметр

    Уставка:

    Подключить омметр между разъемом датчика детонации и снятым разъемом блока управления. Уставка:

    Проверьте контакт на массу с помощью омметра

    Проверьте соответствующий контакт на разъеме жгута проводов на массу с помощью омметра и при снятом разъеме блока управления. Уставка: не менее 30 МОм.



    Внимание:
    Соединительный штырь может действовать как экран и, таким образом, иметь непрерывность на землю.

    Насколько полезна эта статья для вас?

    Совсем не помогает

    Очень помогает

    Расскажите, пожалуйста, что вам не понравилось.

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Ваш отзыв*

    Капча*

    Спасибо! Но прежде чем ты уйдешь!

    Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы быть в курсе последних технических видеороликов, советов по ремонту автомобилей, тренингов, советов по диагностике и маркетинговых кампаний.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Вы уже подписаны

    Ваш адрес электронной почты ожидает подтверждения

    Неверный новый адрес электронной почты. Новый адрес электронной почты недействителен. Подписчик не обновлен

    Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.

    Проблема со статусом электронной почты

    Процесс регистрации не запущен.

    Ошибка:

    Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.

    Дополнительная информация о конфиденциальности.

    Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD — для автомастерских!

    На указанный вами адрес электронной почты будет отправлено уведомление.

    Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.

    Это делается для того, чтобы никто не мог подписаться на вас по ошибке.

    Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня.
