Блок предохранителей ВАЗ 2114: Схема, Описание, Распиновка

Термины

Предохранитель – это коммутационный аппарат предназначенный для защиты электрической цепи от перегрева.

При протекании тока через предохранитель выше допустимых значений его плавкая вставка перегорает, тем самым разрывая электрическую цепь.

Номинальный ток – это ток при котором предохранитель способен работать без нагрузки.

Плавкая вставка – это часть предохранителя которая перегорает вследствие воздействия на нее большего тока.

Реле – реле это коммутационный аппарат предназначенный для разгрузки контактов на кнопке. Принцип работы данного аппарата основан на законе электромагнитной индукции.

У реле имеется несколько параметров подбора. Это, ток при котором контакты не будут плавиться и греться он называется номинальный ток реле, а также количество контактов.

Расположение предохранителей в ВАЗ 2114

В автомобиле ВАЗ 2114 существует два блока предохранителей основной и дополнительный, каждый из них расположен в различных местах.

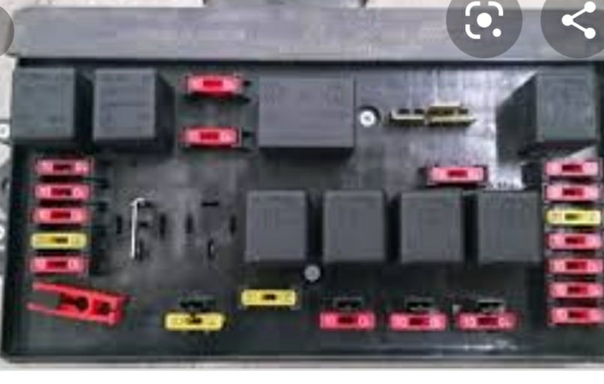

Основной блок предохранителей

В автомобиле ВАЗ 2114 основной монтажный блок предохранителей находится в подкапотном пространстве, закрытый пластиковым кожухом. Чтобы получить доступ к блоку необходимо демонтировать крышку отогнув фиксирующие застежки.

Блок представляет собой совокупность различных реле и предохранителей которые отвечают за конкретное выполнение функций на автомобиле.

Дополнительный блок предохранителей

Дополнительный блок располагается под панелью автомобиля в центральной его части. Более легкий и быстрый доступ к данному блоку можно получить со стороны пассажира, где расположился воздуховод обдува ног.

Также следует отметить, что на ВАЗ 2114 устанавливалось два типа различных блоков в зависимости от года выпуска.

Ниже приведены схемы и описание предохранителей и реле для каждого из блоков.

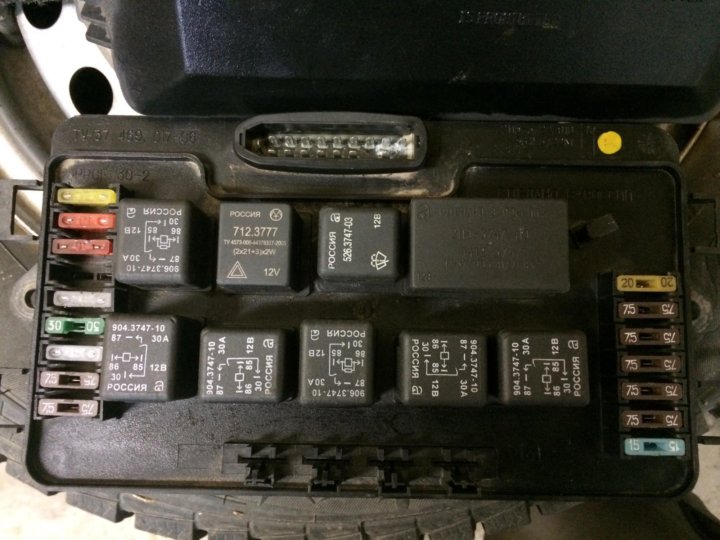

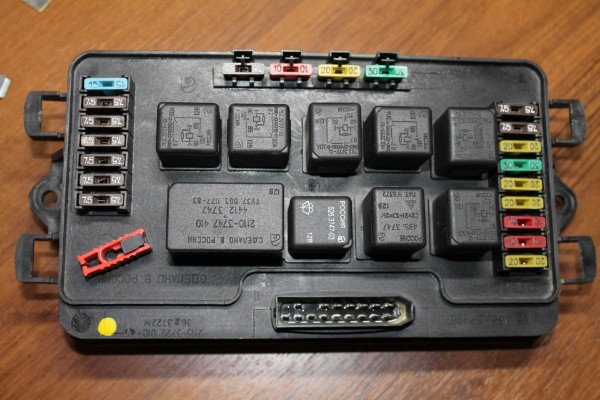

Монтажный блок предохранителей 2114-3722010-60

Ниже приведены таблица с описанием как реле так и предохранителей.

Реле блока 2114-3722010-60

Номер реле	Описание назначение реле
К1	Реле очистителя фар
К2	Реле сигнала поворотов, аварийная сигнализация
К3	Реле омывателя лобового стекла и дворников
К4	Реле стоп-сигналов и габаритных ламп
К5	Реле стеклоподъемников
К6	Реле клаксона
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле ближнего света

Предохранители блока 2114-3722010-60

Предохранители F17-F20 являются запасными.

Номер предохранителя	Номинальный Ток (А)	Описание назначение предохранителя
F1	10	Предохранитель противотуманных фар. Включение передних и задних противотуманок
F2	10	Указатель поворота и аварийной сигнализации
F3	7,5	Освещение салона. Передний и центральный плафон. Освещение багажного отсека. Компьютер
F4	20	Обогрев заднего стекла. Розетка подключение переносного светильника
F5	20	Электродвигатель вентилятора охлаждения ДВС. Клаксон (звуковой сигнал)
F6	30	Электростеклоподъемники
F7	30	Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F8	7,5	Лампа противотуманной фары (правая)
F9	7,5	Лампа противотуманной фары (левая)
F10	7,5	Лампы габаритов с правой стороны
F11	7,5	Лампы габаритов с левой стороны
F12	7,5	Лампа ближнего света (правая фара)
F13	7,5	Лампа ближнего света (левая фара)
F14	7,5	Лампа дальнего света (правая фара)
F15	7,5	Лампа дальнего света (левая фара)
F16	15	Сигнализаторы на приборной панели, возбуждение генератора

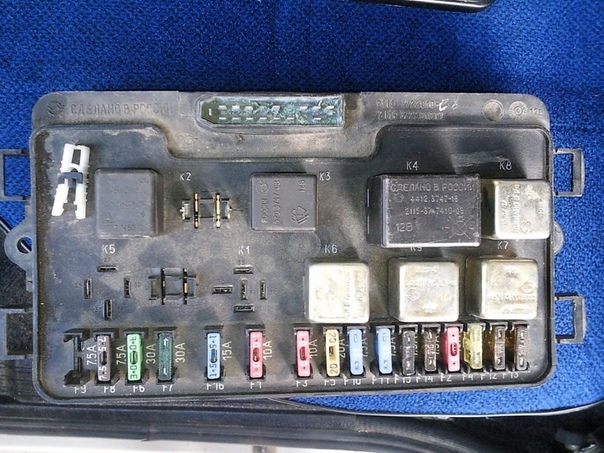

Монтажный блок предохранителей 2114-3722010-18

Реле блока 2114-3722010-18

Номер реле	Описание назначение реле
К1	Реле очистетля фар
К2	Реле сигнала поворотов, аварийная сигнализация
К3	Реле омывателя лобового стекла и двориников
К4	Реле стоп-сигналов и габаритных ламп
К5	Реле стеклоподъемников
К6	Реле клаксона
К7	Реле обогрева заднего стекла
К8	Реле дальнего света
К9	Реле ближнего света

Предохранители блока 2114-3722010-18

Номер предохранителя	Номинальный Ток (А)	Описание назначение предохранителя
F9	7,5	Лампа противотуманной фары (правая)
F8	7,5	Лампа противотуманной фары (левая)
F1	7,5	Очиститель фар
F7	30	Вентилятор отопителя салона, прикуриватель, освещение вещевого ящика
F16	15	Указатели поворота, аварийная сигнализация, задние фонари, шкалы показаний на приборной панели.
F3	10	Стоп-сигналы, плафон освещения
F6	30	Электростеклоподъемники
F10	7,5	Подсветка панели салона. Подсветка номерного знака
F5	20	Вентилятор охлаждения двигателя. Клаксон
F10	7,5	Лампы габаритов с левой стороны
F11	7,5	Лампы габаритов с левой стороны
F2	10	Включение и отключение аварийной сигнализации
F4	20	Обогрев заднего стекла
F15	7,5	Лампа дальнего света (правая фара)
F14	7,5	Лампа дальнего света (левая фара)
F13	7,5	Лампа ближнего света (левая фара)
F12	7,5	Лампа ближнего света (правая фара)

Дополнительный монтажный блок

Дополнительный монтажный блок расположен под крышкой воздуховода ног переднего пассажира.

Реле дополнительного блока ВАЗ 2114

Номер реле	Описание назначение реле
К4	Реле топливного насоса
К5	Реле вентиляторов охлаждения
К6	Главное реле

Предохранители дополнительного блока ВАЗ 2114

Номер предохранителя	Номинальный ток предохранителя (А)	Описание назначение предохранителя
F1	15	Цепь главного реле
F2	15	Питание ЭБУ
F3	15	Питание бензонасоса

Различие предохранителей по цвету

Существует различное количство предохранителей. Они отличаются не только по номинальному току, но и по цвету. Каждому номиналу предохранителей присущ свой цвет.

Цвет предохранителя	Номинал (А)
Светло-коричневый	5
Темно-коричневый	7,5
Красный	10
Синий	15
Желтый	20
Белый	25
Зеленый	30
Оранжевый	40
Красный	50

Надеемся, наша статья была Вам полезна.

← Высоковольтные провода ВАЗ Не работают стоп-сигналы ВАЗ 2114 →

Не работают стоп сигналы ваз 2115 причины

Замена

Внизу водительского сидения, под панелью приборов, открутите 5 крестообразных винтов

Используйте отвертку, чтобы открутить этот пластиковый держатель из-под панели.

Поверните пластмассовый винт крестообразную 90 градусов против часовой стрелки и снимите крышку вентиляции

Когда панель опустится, выжмите чем нибудь педаль тормоза

Отключите оба разъема выключателя стоп-сигнала

Нажмите на защелку, поверните переключатель на 90 градусов по часовой стрелке и вытащите его

После установки нового выключателя стоп-сигнала освободите педаль тормоза и в случае необходимости отрегулируйте зазор между педалью и выключателем. Это можно сделать с помощью щупа выставления зазоров, мелочи или кончика плоской отвертки.

Как зарегистрировать изменения?

Алгоритм действий, которые необходимо предпринять для официальной регистрации изменений, включает следующие этапы:

1. Получение разрешения на изменение числа сигналов торможения в ГИБДД (велика вероятность получить отказ).
2. Прохождение независимой техэкспертизы в специализированной организации на предмет допустимости изменений конструкции данного авто.
3. Установка стоп-сигналов в аккредитованной мастерской, которая выдает подтверждающие документы (декларацию, акт о проведенных работах).
4. Прохождение экспертизы на соответствие внесенных изменений закону.
5. Прохождение государственного технического осмотра.
6. Посещение ГИБДД и предоставление автомобиля сотруднику для проведения осмотра.
7. При положительном исходе – получение нового СОР, где будут прописаны изменения конструкции.

Разумеется, для того, чтобы не получить отказ еще на первом этапе, собственнику транспортного средства необходимо соблюсти требования, прописанные в ГОСТе, ПДД и Техрегламенте.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

причины, что делать и как устранить неисправность

Световые устройства крайне важны на автомобилях, и касается это не только фар головного освещения, но и сигнальных фонарей. Указатели поворота, габаритные огни, стоп-сигналы – все это помогает окружающим водителям лучше различать очертания машины и предугадывать маневры водителя. Когда на автомобиле не работают стоп-сигналы – это может привести не только к столкновению, но и к штрафу, если неисправность будет замечена сотрудниками ГИБДД. Лучше устранить данную проблему сразу после того как она возникла, к тому же, чаще всего причины по которым не горят стоп-сигналы довольно банальны, и неисправность легко можно исправить без обращения в сервисный центр.

Почему не горят стоп-сигналы

Практически любая проблема с электроникой в автомобиле решается идентично. Нужно искать проблему либо в самом устройстве, которое неисправно, либо в системе подачи питания на него. Подобным образом обстоят дела и с основными причинами поломки стоп-сигналов. Если они не горят, виной тому может быть одна (или сразу несколько) из следующих причин:

• Проблема с предохранителем на стоп-сигнал: его окисление или выход из строя;
• Неисправность лампы (ламп) установленной в стоп-сигнале;
• Проблема с механизмом включения стоп-сигнала при давлении на педаль торможения;
• Окислившиеся контакты в гнезде для установки лампы стоп-сигнала;
• Повреждение электропроводки.

Как можно видеть, среди перечисленных выше проблем лишь одна может вызвать серьезные проблемы у водителя при желании самостоятельно починить стоп-сигналы, и речь идет об износе электропроводки. В современных автомобилях установлены десятки электронных устройств, и изношенный, порванный или неудачно зажатый провод электропроводки может привести к отключению стоп-сигналов. Если ни один из способов устранения проблемы, приведенный ниже, не помогут устранить неисправность, вероятнее всего дело в проводке. В такой ситуации потребуется отыскать подробный план электропроводки автомобиля и проверить тестером наличие напряжения на участках, а после нахождения проблемы спаять или заменить провода.

Но не спешите идти за тестером, чаще всего стоп-сигналы не горят из-за куда более приземленных неисправностей, речь об устранении которых пойдет ниже.

Проверка тормозных ламп и «патронов» стоп-сигналов

Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.

Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.

Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью.

Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.

Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов.

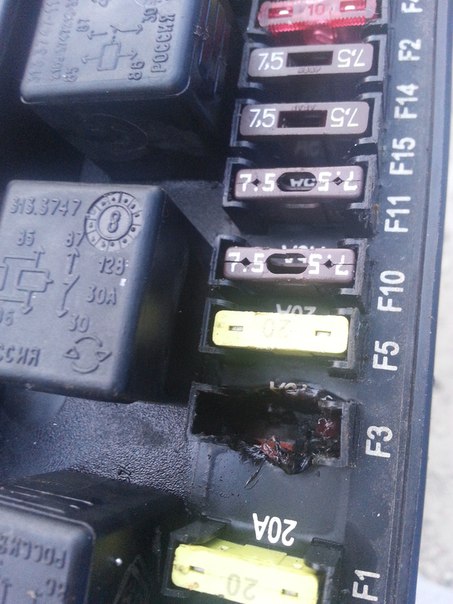

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать.

Неисправность включателя стоп-сигнала

Когда водитель жмет на педаль тормоза, усилие передается на механизм, который принято называть «лягушкой» или концевиком, он же является включателем тормозных огней. При нажатии на него загораются стоп-сигналы, соответственно, если он по некоторым причинам перестал работать, тормозные огни включаться не будут.

Всего можно выделить 2 основные причины, по которым выходит из строя концевик:

• Окисление контактов;
• Образование нагара и коррозии.

Как можно видеть, неисправности довольно похожие, и устраняются они одинаково – зачисткой «лягушки» или ее заменой.

Чтобы демонтировать включатель стоп-сигнала потребуется снять педали. Далее его легко обнаружить под тормозной педалью, а демонтаж концевика производится простым поворотом против часовой стрелки на 90 градусов. Когда «лягушка» будет демонтирована, отсоедините от нее провода и попробуйте их замкнуть «вручную». Если в результате данных манипуляций загорается стоп-сигнал, значит, необходима замена или ремонт включателя стоп-сигнала.

Если вы решили возиться с концевиком, его ремонт производится довольно просто. Достаточно разобраться устройство, прочистить жидкостью на основе спирта все контакты и далее смазать их электропроводящей смазкой. После этого «лягушку» можно собирать, устанавливать и тестировать.

Важно: Обратите внимание, если на вашем автомобиле постоянно горят стоп-сигналы, высока вероятность, что проблема также связана с концевиком. Способ устранения неисправности в данной ситуации ничем не отличается от варианта, приведенного выше.

Загрузка…

okeydrive.ru

Возможные неисправности: признаки и причины

Если не горят стопы, причина может быть в следующем:

• плохие контакты;
• повреждение проводки, расположенной в гофре между дверью и кузовом;
• перегоревшие осветительные элементы.

Бывает ситуация, когда тормозные фонари горят постоянно, если включены габаритные огни. При этом передние фары могут и не гореть. Если они выключены, дополнительные осветительные приборы работают в штатном режиме.

В этой ситуации возможно:

• закоротили контакты габаритных огней и стопов;
• отсутствует масса на габаритах;
• неисправна двухконтактная лампа;
• цепь замкнулась, а размыкания не произошло.

Если габариты и стоп-сигналы горят, а зажигание выключено, то необходимо проверить, нет ли замыкания плафонов на корпус. Причина может быть в некачественном контакте минусового провода с массой.

почему и как найти причину

Световая индикация торможения – один из важнейших сигналов, обозначающих действий водителя. А поэтому откладывать ремонт, если не горят стоп-сигналы, нельзя ни в коем случае. Если вы заметили неисправность в пути и у вас нет возможности устранить причину поломки, включите аварийную сигнализацию и двигайтесь на небольшой скорости до ближайшего СТО или подходящего для ремонта своими руками места.

Принцип поиска

Для поиска неисправности в какой бы то ни было системе бортовой сети автомобиля следует применять метод последовательного исключения элементов. Суть в том, чтобы последовательно проверять электроприборы и участки цепи, исключая элементы из перечня причин, которые могли спровоцировать поломку. Для этого необходимо четко понимать устройство и принцип работы системы. При поиске неисправности двигаться необходимо от узлов, проверка которых требует меньше всего усилий, к самым сложным в диагностике элементам.

Электрическая схема

Сразу делаем акцент на том, что распиновка разъемов и цветовая маркировка проводов могут отличаться не только у разных моделей одного автопроизводителя, но и у одной модели разных годов выпуска. Перед началом поиска причины поломки вам необходимо найти электрическую схему конкретно для вашей модели автомобиля.

Рассматривать принцип работы стоп-сигналов и алгоритм поиска неисправности будем на примере схемы ВАЗ 2101-2102. На фото представлена общая схема освещения и световой сигнализации автомобиля. Нам необходимо выделить компоненты, участвующие в работе стоп-сигналов.

• 6 – монтажный блок предохранителей;
• 13 – концевик включения стоп-сигналов. Представляет собой нефиксируемую кнопку (возвращается в исходное положение после снятия усилия). Располагается непосредственно у педали тормоза. Когда педаль тормоза отпущена – контакты концевика разомкнуты, ток через него не проходит. Соответственно, при нажатии контакты замыкаются, обеспечивая протекание через лампы;
• 19 – лампы, загорающиеся при нажатии на педаль тормоза.

Схемы монтажного блока мы не имеем, но предварительно знаем, что тормозные огни работают только при включенном зажигании. От монтажного блока к концевику стоп-сигналов идет провод, на котором после включения зажигания постоянный +. Как только контакты концевика замыкаются, + идет к лампочкам стоп-сигналов, которые соединены параллельно. «Масса» у задних фонарей общая и представляет собой провод, прикрученный к кузову автомобиля.

В представленной нами схеме элементы изображены максимально приближено к тому, как они выглядят в реальности. Не стоит пугаться, если к своему авто вы найдете только принципиальную схему с условными изображениями элементов. Принципиальная схема внешнего освещения для ВАЗ 2114, 2115:

• 3 – монтажный блок;
• 8 – лампы габаритного света и стоп-сигналов;
• 11 – концевик тормозных огней;
• К4 – реле контроля исправности ламп стоп-сигнала и габаритных огней.

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

•
  перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;

• плохой контакт в местах разъемов;
• перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
• плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
• повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
• неисправность концевика стоп-сигналов, так называемой лягушки;
• обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками. Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем.

Последовательность поиска причины поломки:

• проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;

• при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
• включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
• проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
• при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

autolirika.ru

Способы устранения поломки

Устранение неполадок – процесс не сложный и вполне по силам даже начинающим автолюбителям (автор видео — Автоэлектрика ВЧ).

В первую очередь следует проверить целостность и состояние проводки.

Воспользовавшись мультиметром, нужно прозвонить проводку. Поврежденные или оборванные участки следует заменить целыми или спаять. Если на контактах есть следы окислительных процессов, их нужно зачистить.

Если перегорели светодиоды, то их нужно менять парами. Если вышел из строя прерыватель, его нужно заменить новым, так как он не подлежит ремонту. Перед заменой следует отключить питание автомобиля, сняв отрицательную клемму с аккумулятора. Затем от прерывателя отсоединяем провода питания. Далее нужно ослабить контргайку и выкрутить основную гайку крепления выключателя к кронштейну.

Замена выключателя тормозных сигналов

Перед установкой новую лягушку следует проверить на работоспособность. Это можно сделать с помощью омметра. Подключаем устройство к прибору и замеряем сопротивление. При замкнутом контакте сопротивление должно быть нулевым. Если нажать на шток, контакты должны разомкнуться, сопротивление в этом случае стремится к бесконечности.

Дополнительный стоп-сигнал – чтобы защититься от аварии

Установить дополнительный стоп-сигнал на своего «железного коня» сможет даже неопытный автомобилист, да и стоимость такого аксессуара вполне приемлема. Когда нужно прибегнуть к таким мерам, и как провести эту операцию – разберемся вместе.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Неисправности устройства и их признаки

Как же распознать неисправности устройства? Что делать, если не горят стоп-сигналы, и в чем кроется причина этого поведения? Скорей всего, дело в плохом контакте. Также не мешает проверить и провода, находящиеся в гофре между кузовом и дверью. Еще одна неприятность, с которой могут столкнуться обладатели таких световых приборов – перегоревшие светодиоды. Правда, они в основном выходят из строя по одному.

Устройство с перегоревшими светодиодами

Следующая ситуация имеет противоположный характер, в этом случае при включенных габаритах постоянно горят стоп-сигналы, и неважно, используете вы дальний либо ближний свет. Если фары выключить, то дополнительное освещение работает в штатном режиме. Скорее всего, произошло закорачивание контактов стоп-сигналов с габаритом либо на последнем отсутствует масса. Также можно проверить и двухконтактную лампу.

А вот что делать, когда дополнительный световой прибор загорается при выключенном зажигании? При этом вместе с фонарем стоп-сигнала включаются габаритные огни. В этом случае следует проверить, не замыкают ли плафоны на корпус. Еще одна причина – плохой контакт минуса к кузову.

Ремонтируем прибор – несколько «рецептов»

В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.

Важно устранить все закорачивания, для этого необходимо зачистить соответствующие контакты и восстановить изоляцию.

Устранение закорачивания «лягушки» стоп-сигнала

Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.

Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.

Замена повторителя стопов своими руками

Если ремонт повторителя нецелесообразен, его следует заменить.

Процесс замены представляет собой выполнение следующих шагов:

1. С помощью ключа откручиваем крепления задней части стопа и снимаем ее.
2. Затем присоединяем положительный провод осветительного прибора к клемме, где находится лягушка стоп-сигнала. Для этого необходимо завести провод в багажное отделение, отвернуть с правой стороны обшивку, и подключить к нужной клемме. В качестве минуса может выступать болт в багажном отделении.
3. На проводку следует одеть термоусадку. Чтобы провода не болтались, их нужно закрепить изоляционной лентой.
4. Завершающим шагом будет проверка прибора на работоспособность.

Фотогалерея

Если на автомобиле установлен повторитель с лампами накаливания, то при подключении прибора со светодиодами по приведенной схеме, будет неправильно работать контроль ламп по причине разной нагрузки. В этом случае следует завести плюсовой провод в блок контроля лампочек и присоединить его к клемме 54Н.

В качестве стоп-сигнала на заднее стекло в верхней части по всей длине можно приклеить ленту со светодиодами. Ее нужно подключить к штатному устройству, и она будет работать аналогично. Важно соблюсти полярность. Чтобы лента не бросалась в глаза, ее можно покрасить в черный цвет. Приклеиваем ленту с помощью двустороннего скотча. Делаем проверку на работоспособность.

Возможные неисправности освещения при торможении

Продолжать движение, когда на Рено Логан не горит стоп-сигнал при торможении, тогда вы будете подвергать себя и других участников движения опасности, поэтому необходим периодический контроль над исправностью этих приборов. Среди видов неполадок наиболее часто встречаются такие проблемы:

1. При торможении не горит один фонарь;
2. При включении не горят оба фонаря сигналов торможения;
3. Не работает дополнительный фонарь торможения.

Так как функционирование этих приборов напрямую связана с электрической сетью автомобиля, то в первую очередь обращают внимание на её состояние. Нужно проверить исправность предохранителя F3, который отвечает за цепь подачи питания для ламп торможения. Схема с предохранителями установлена в салонном блоке на левой стороне приборной панели. Его мощность рассчитана для прохождения тока силой до 10 ампер. Косвенным подтверждением его выхода из строя, является тот случай, когда не работает ни один фонарь.

Проверить его можно установкой заведомо исправного предохранителя или с помощью измерительного прибора типа мультиметр или тестер. Если его замена не внесла изменений и фонарь по-прежнему не работает, то поиск необходимо продолжить. Дальнейшим шагом должна стать проверка состояния электропроводки машины на предмет обрыва провода.

Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва.

Следующим элементом, на который следует обратить внимание, должен стать выключатель ламп «стоп» автомобиля Рено Логан. Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна. Это можно сделать таким образом:

1. Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением;
2. Следующим шагом будет снятие разъёма с проводами;
3. Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на себя. Прибор окажется в ваших руках.

Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Прибор должен показать исправность, в противном случае нужна его замена.

Если датчик подтвердил свою исправность, и проверяющий убедился, что он работает, тогда нужно проверить поступление к нему напряжения бортовой сети. Для этого ставят на место клемму аккумулятора и прибором проверяют его присутствие на разъёме с проводами. Когда имеется напряжение бортовой сети на разъёме датчика, нужно переходить к проверке задних фонарей и их ламп. Замена его новым датчиком производится в обратном порядке к его снятию.

Предохранители в блоке под капотом

F01 (60А) — замок зажигания, переключатель наружного освещения.

F02 (30 А) — цепь реле К3 вентилятора системы охлаждения (в комплектации без кондиционера).

F0З (25 А) — цепь реле К5 топливного насоса и катушки зажигания, цепь реле К6 системы управления двигателем.

F04 (5 А) — цепь электронного блока управления (ЭБУ), обмотка реле К6 системы управления двигателем.

F05 (15A) — резервный.

F06 (60 А) — электропитание салонного блока предохранителей.

F07 (40 А) — цепь реле К4 кондиционера, реле К3 малой скорости вентилятора охлаждения (на авто с кондиционером), реле К2 большой скорости вентилятора охлаждения (на авто с кондиционером).

Не горят стоп-сигналы на Рено Логан причины и способы устранения

На всех без исключения транспортных средствах должны быть установлены специальные стоп-сигналы, которые призваны предупреждать всех попутно следующих водителей, обо всех маневрах впереди идущего автомобиля. Стоит ли говорить, что от исправности таких приборов, напрямую зависит безопасность дорожного движения. Поэтому этим элементам наружного освещения нужно уделить особое внимание.

Видео, на котором не работают стоп-сигналы.

Все автомобили оснащены стоп сигналами, а некоторые ещё их дополнительными элементами, и Рено Логан не стал тому исключением.

Монтажный блок предохранителей ваз 2114 схема

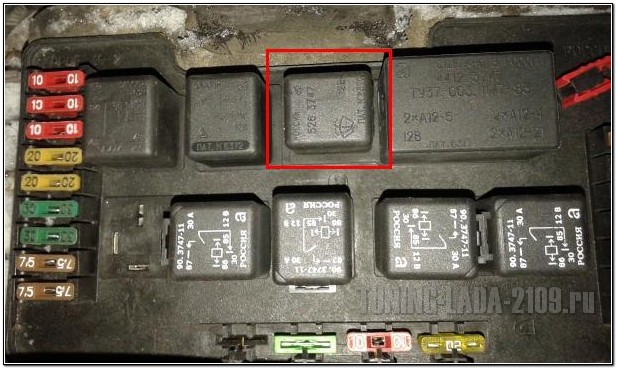

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля, с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

Цепи защищаемые предохранителями

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Recommendations

Comments 39

Нагрузка на уровне максимума этого предохранителя. Попробуй поставить предохранитель на 5-10 А больше. Либо поставить светодиодные лампочки в стопы на машине или на прицепе. «Плавающее» КЗ маловероятно.

Короткое замыкание или большая нагрузка.

Какой номинал предохранителя стоит на стопы? Посчитай нагрузку, может в этом дело, тогда через блок согласования подключай, его можно и самому сделать. Предохранители тоже разные… не надо экономить на итак не дорогих элементах. Китайские комплекты не соответствуют номиналам. Ну и исключить кз надо.

стоит 15А, поставил 20А а предохранители родные с машиной шли, может и китайские

22 Вт на лампу, 4 лампы. По две в машине и в прицепе, 88Вт/12 вольт = 7.33А ну плюс еще ампер на светодиодный повторитель. Короче, если 20А дохнут — ищи коротыш.

вы правы нагрузка с прицепом почти 7 А, буду искать коротыш

Лампы в стопах случайно не китайские светодиоды?

родные простые лампочки

Капец!гужно сжечь на костре

Сглазил кто то, надо порчу снимать с прицепа.

Как поменять приборы освещения в фонарях?

Чтобы поменять лампы на этой машине, нужно снять фонарь со своего места. Чтобы это сделать, нужно открыть багажник. Задний фонарь и доступ к нему закрыт обшивкой багажника. Для получения доступа к фонарю, её нужно освободить от крепления. Для этого достаточно отвернуть пластмассовую гайку, а затем отогнуть обшивку для удобства дальнейшей работы.
Теперь можно отсоединить разъём с проводами, которым соединяется фонарь и схема электрооборудования Рено Логан. Для его снятия нужно отвинтить два пластмассовых винта, которые удерживают его на панели. Во время выполнения этой операции нужно поддерживать фонарь рукой, иначе его можно уронить и разбить.

Фонарь снят и находится в ваших руках, теперь может быть проведена проверка схемы, замена приборов освещения в стоп-сигнале, которые на автомобиле Логан закрыты пластмассовым корпусом на двух защёлках. Чехол легко снимается после нажатия пальцами.

Схема расположения ламп освещения в фонаре такова, что нужная нам расположена в его верхней части.

Её замена выполняется таким образом. Лампу пальцами легко нажимают вниз и поворачивают до совпадения выступов с проёмами для крепления. Под действием пружинного контакта она подастся вверх.

Что нужно делать в том случае, когда не горит дополнительный стоп-сигнал? Схема его проверки похожа на описанный алгоритм поиска ранее. Если фонари при торможении горят, а дополнительный фонарь не горит, то это говорит о том, что нужна замена в нём лампочки. На Логан для доступа к ней, нужно открыть багажник. В полочке имеется отверстие, через которое возможна замена перегоревшего прибора. После выполнения всех операций, проверяют, как работает схема освещения торможения. Если все фонари горят, значит, работа выполнена правильно.

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел

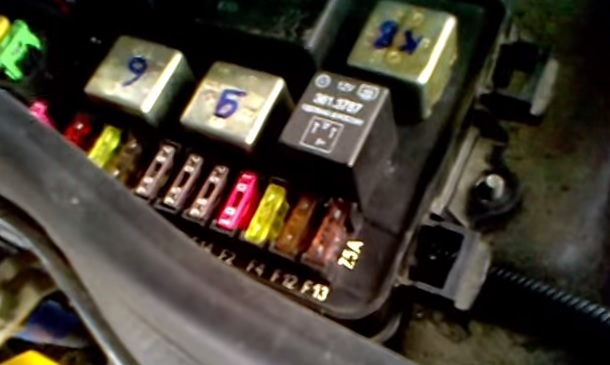

Расшифровка блоков предохранителей ВАЗ / Lada 2109 (блок 2114-3722010-60)

Маркировка	Номинальный ток, A	Назначение предохранителя
Блок предохранителей расположенных под панелью управления 2114-3722010-60
F1	10	Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан
F2	10	Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации
F3	10	Стоп-сигнал Освещение салона
F4	20	Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения
F5	20	Вентилятор системы охлаждения двигателя — электродвигатель Звуковой сигнал с реле включения
F6	30	Стеклоподъемники передних дверей через реле включения
F7	30	Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл. двигатель Очиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика
F8	7,5	Противотуманная фара — левая
F9	7,5	Противотуманная фара — правая
F10	7,5	Габаритные огни — левая сторона
F11	7,5	Габаритные огни — правая сторона
F12	7,5	Ближний свет фар — правая фара
F13	7,5	Ближний свет фар — левая фара
F14	7,5	Дальний свет — левая фара, контрольная лампа включения
F15	7,5	Дальний свет — правая фара
F16	15	Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр

причины и методы устранения

Прикуриватель не относится к тем элементам, при неисправности которых дальнейшая эксплуатация машины невозможна. Его выход из строя не представляет никакой угрозы для работы двигателя или других узлов автомобиля. Однако без него автомобиль становится менее комфортным.

Давно прошли те времена, когда зажигалка использовалась по прямому назначению. Сегодня, как правило, он нужен не для того, чтобы прикурить, а для питания различных электронных и электрических устройств: видеомагнитофонов, навигаторов, аудио- и видеоплееров, пылесосов, компрессоров и т. д.

В этой статье мы рассмотрим основные неисправности, из-за которых не работает прикуриватель на ВАЗ-2114. Кроме того, мы разберемся в их причинах и постараемся устранить поломку самостоятельно.

Что такое прикуриватель «Самара» четырнадцатая модель

Конструкция прикуривателя ВАЗ-2114 такая же, как и у других автомобилей. Состоит из стакана (розетки) и вставки. Гнездо представляет собой металлический цилиндр, стенки которого соединены с «массой» автомобиля.Он также оснащен центральным выходом, подключенным к «плюсу» бортовой цепи.

Основной элемент вкладыша — нихромовая спираль. Он заключен в металлический корпус с пластиковой ручкой-кнопкой. Вставка находится внутри стекла. В выключенном положении его корпус соприкасается только с «массой». При нажатии на кнопку вставка углубляется в стакан, где один из контактов спирали соприкасается с ее центральным выводом, замыкая цепь. Держится в гнезде благодаря двум специальным биметаллическим «ушкам».Ток, проходящий внутри спирали, нагревает ее докрасна. Благодаря этому мы, по сути, имеем возможность зажечь.

Устройство выключается автоматически. Когда стекло нагревается до определенной температуры, «ушки» раскрываются и освобождают вставку. При этом раздается характерный щелчок, уведомляющий водителя о том, что устройство выключилось и готово к работе.

Автомобильная розетка

Если вытащить вставку из розетки, то получится настоящая автомобильная розетка на 12 В.Естественно, чтобы иметь возможность получать от него электричество, нужна специальная цилиндрическая вилка. Именно такими вилками комплектуются все перечисленные выше автомобильные электроприборы. Обычно они имеют один центральный плюсовой контакт и два боковых (минусовых). Большинство вилок оснащены плавкими предохранителями, которые находятся внутри них, чтобы обеспечить дополнительную защиту электроприборов от перегрузок.

Что может быть с прикуривателем

Если не работает прикуриватель на вашем ВАЗ-2114, причин этому может быть только две: либо нарушена целостность нихромовой спирали, либо нет напряжения на контактах стекла.Определить проблему поможет обычный автомобильный тестер или мультиметр, включенный в режим вольтметра.

Подсоедините один щуп прибора к плюсовому выводу стакана, а второй вывод к его корпусу. Вольтметр должен показывать напряжение батареи. В этом случае можно просто заменить вставку на спираль, и прикуриватель снова заработает, как новый. Но если напряжения на контактах нет, нужно продолжать поиск проблемы.

Прикуриватель ВАЗ-2114 не работает: причины

Проблемы с подачей электроэнергии на выводы прикуривателя могут возникнуть из-за:

• перегорел предохранитель (плавкая вставка) из-за превышения тока потребителя;
• неисправность подсветки устройства;
• нарушение контакта в разъемах;
• обрыв проводки.

Где искать перегоревший предохранитель

Перестал работать прикуриватель на ВАЗ-2114, а на его контактах нет напряжения? Начните диагностику с проверки предохранителя. Разбирать ничего не надо, а из инструментов нужен только мультиметр в режиме тестера или самодельный тестер из лампы и двух проводов. Естественный вопрос, возникающий в ситуации, когда не работает прикуриватель ВАЗ-2114: «Какой предохранитель проверить и где его искать?»

В Самаре четырнадцатой модели этот элемент защиты находится в монтажном блоке, расположенном в подкапотном пространстве автомобиля.Откройте капот, и в дальнем правом углу (если смотреть на лобовое стекло) увидите пластиковую коробку черного цвета. Это монтажный блок автомобиля. Предохранитель прикуривателя в зависимости от модификации автомобиля может обозначаться как F4 или F7. Он рассчитан на максимальный ток 30 А (в некоторых модификациях его номинал может быть 20 А).

Диагностика предохранителей

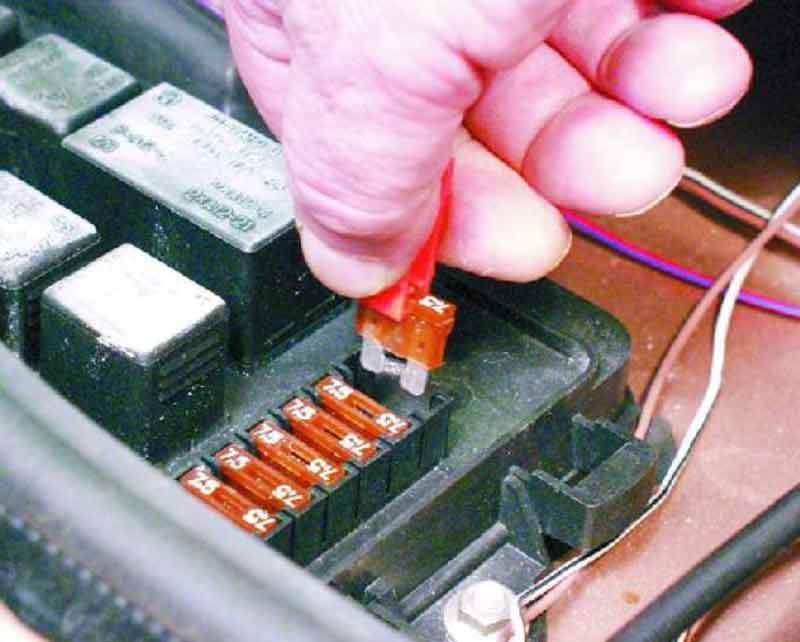

Для проверки предохранителя осторожно извлеките его из посадочного места, подключите его выводы к щупам мультиметра и «прозвоните». Если вы используете самодельный тестер из ламп и проводов, приложите проверяемый элемент к разрыву одного из проводников.Подсоедините провода к клеммам аккумулятора. Если лампа загорится, или тестер вслух сообщит о том, что предохранитель цел, поиск проблемы следует продолжить. В противном случае просто замените вставку.

Никогда не устанавливайте предохранитель с другим номинальным током и тем более не используйте различные «жучки». Это поставит под угрозу всю электрическую цепь автомобиля. А с точки зрения пожарной безопасности это недопустимо.

Почему перегорает предохранитель

Определив, что прикуриватель на ВАЗ-2114 не работает из-за перегоревшего предохранителя, стоит рассмотреть причину данной неисправности, так как при нормальной работе бортовой сети предохранитель может служить годами.Его выход из строя может быть спровоцирован коротким замыканием в цепях двигателей отопителя салона, омывателя лобового стекла, лампы бардачка, реле обогрева заднего стекла. Дело в том, что за сохранность всех этих цепей отвечает предохранитель, обеспечивающий сохранность прикуривателя.

Еще одной причиной перегорания плавкой вставки может быть невнимательность или халатность самого автовладельца при эксплуатации дополнительных электроприборов. Если вы недавно пылесосили салон автомобиля или накачивали шины компрессором, подключив оборудование к «автомобильной розетке», а затем перестал работать прикуриватель ВАЗ-2114, то можете быть уверены, что именно эти устройства способствовали выходу из строя предохранителя.

При использовании таких устройств необходимо учитывать величину потребляемого тока и не допускать, чтобы она была больше, чем у бортовой сети машины.

А здесь радио?

Бывают ситуации, когда одновременно не работает магнитола и прикуриватель ВАЗ-2114. Вы скажете: какая тут может быть связь? Правильно, не должно быть. Но некоторые «электрики» или автовладельцы сами подключают питание магнитолы к контактам прикуривателя. Это гораздо проще, чем прокладывать провода к клеммам аккумулятора. Вот и получается, что при перегорании предохранителя прикуривателя перестает работать и радио. В этом случае лучше обратиться к квалифицированному автоэлектрику для исправления ситуации.

Прикуриватель

Причиной того, что не работает прикуриватель на ВАЗ-2114, может быть банальное перегорание его подсветки. Дело в том, что схема прибора устроена таким образом, что напряжение сначала приходит на него, а уже потом идет на плюсовой контакт стакана.

Для того чтобы проверить лампу, надо снять так называемую бороду — центральную консоль торпеды. Его можно легко снять, открутив четыре винта, расположенных по бокам (по два с каждой стороны). Когда консоль снята, снимите лампу с посадочного места и «прозвоните» тестер. При необходимости замените его и проверьте работу, включив зажигание и габаритные огни автомобиля. После замены лампы проверьте прикуриватель.

Почему не работает прикуриватель на ВАЗ-2114: ищем проблему в разъемах и проводке

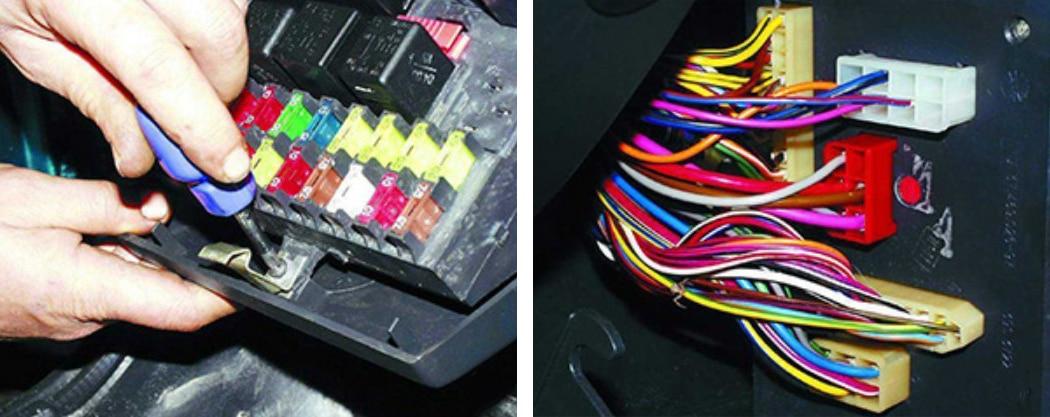

Если все ваши усилия не дали желаемого результата, проверьте разъемы и целостность проводки. В первую очередь обратите внимание на то, как подключен провод «плюс» и провод «массы» к чашке устройства. Снимите защитную изоляцию с контактов и осмотрите соединения. При необходимости восстановите их. После этого проверьте контакты блока Х1 на монтажном блоке. Ей подходят провода от прикуривателя. Отсоедините его от разъема блока и осмотрите контакты. Если на них есть признаки окисления, очистите их и обработайте антикоррозийной жидкостью (типа WD-40). Далее следует прозвонить провода, идущие от блока к стеклу прикуривателя.Узнать их можно по цвету. Обнаружив обрыв провода, замените его локально, а лучше весь жгут.

7m4937499 ym2114a323ca Блок предохранителей Seat Alhambra 2005 0.0L 18EUR EIS00569514

Фильтр пыльцыЗадняя выхлопная труба ГлушительЭлектротопливный насосТопливный бакНасос компрессора пневматической подвескиСцепные устройстваВебастоИнверторАккумулятор в сбореПередний приводной вал (Кардан)Задний приводной вал (Кардан)Задний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости)Задний дифференциал в сбореКомплект ручного тормоза (Электронный двигатель ручного тормоза — тросы)Оси — задняя правая сторонаДиск -Тормозной суппорт задний правыйДатчик ABS (датчик скорости вращения колеса ABS) задний правыйПоворотный кулак — задняя правая сторонаАмортизатор — узел стойки подвески — задняя правая сторонаКрепление верхней стойки подвески передняя задняя праваяОсь рессоры задняяТормозной барабан задний правыйРычаг управления задний правыйТяга задняя праваяТормозной суппорт серводвигатель задний rightAxles — Rear Left sideТормозной диск — RearDisc-Тормозной суппорт Задний левый Датчик ABS (ДАТЧИК ОБОРОТОВ КОЛЕСА ABS) задний левыйПоворотный кулак — задний левыйАмортизатор — Стойка подвески в сборе — Задняя левая сторонаПружина ЗадняяПодвеска Верхнее крепление стойки Передний задний левыйТормозной барабан задний левыйРычаг управления задний левыйТяга рулевая тяга задний левыйТормозной суппорт Servo M Задний левый передний стабилизатор (стабилизатор поперечной устойчивости, стабилизатор поперечной устойчивости) Передний дифференциал в сборе КОНЕЦ поперечной рулевой тяги передний правый КОНЕЦ рулевой тяги передний левый Оси — передний правый бок Тормозной диск — передний Дисковый тормозной суппорт передний правый датчик ABS (датчик скорости вращения колеса ABS) передний правый Поворотный кулак — передний правая сторонаАмортизатор — узел стойки подвески — передняя правая сторонаКрепление верхней стойки подвески передняя правая сторонаРычаг управления вверх — передний правыйРычаг управления — передний правыйОсь — передняя левая сторонаСуппорт дискового тормоза передний левый датчик ABS (датчик скорости вращения колеса ABS) передний левыйПоворотный кулак — передний левый сторонаАмортизатор — стойка подвески в сборе — передняя левая сторонаПружина передняяПодвеска верхняя опора стойки передняя — левая сторонаРычаг управления вверх — передний левыйРычаг управления — передний левыйРасширительный бачок охлаждающей жидкости (РАДИАТОР РАСШИРИТЕЛЬНЫЙ БАЧОК )Блок управления двигателем (Блок управления двигателем)Блок АБС (тормозной насос АБС) )Усилитель тормозов — усилитель (Сервотормоза) Блок предохранителей Замок капота — Защелка капотаОчки авто — передний левыйSpectacl es auto — передний правыйДиффузор, Вентилятор радиатораРадиатор водяного охлажденияКонденсатор кондиционераРадиатор интеркулера — охладитель двигателя подходит для зарядного устройстваМасляный радиаторУсиление переднего бампераЗвуковая сиренаОчиститель лобового стекла Насос впрыскаНасос воздушного компрессора переменного токаГенераторНасос в сборе — Насос гидроусилителя руляШкив насоса гидроусилителяТурбокомпрессорТурбокомпрессор ПРИВОД МОДУЛЯ УПРАВЛЕНИЯ ТУРБОВОДЯНОЙ НАСОСВпускной коллектор (впускной коллектор)Клапан рециркуляции отработавших газовВыхлопной газДроссельный клапан высокого расхода (воздушный регулирующий клапан)Стартовый двигательТопливная форсунка (форсунки)(распределитель топлива)Топливо высокого давления датчик линииКатушка зажиганияТопливная форсункаМаховик (для сцепления)Диск сцепленияНажимной диск сцепленияСцепление АКППКоробка передачРаспределительные коробки передач (Раздаточная коробка Привод раздаточной коробки)Главный цилиндр сцепленияПодшипник сцепления (центральный выжимной)Коробка передач Компьютер Выпускной коллекторАвтокатализаторНатяжной ремень (натяжной ролик Gates)Реле свечей накаливанияКрышка двигателя (пластиковая крышка двигателя)Датчик положения распредвалаТРУБКА ТУРБОИНТЕРОХЛАДИТЕЛЯ ШЛАНГ радиатора (водяной шланг)Замена шланга радиатора (верхний и нижний)Двери — задняя правая сторонаМеханизм блокировки двери — задняя правая сторонаДверь-капля Стекло заднее правоеРучка двери наружная, задняя правая сторонаМеханизм открывания двери (стеклоподъемник) задняя правая сторонаМотор стеклоподъемника задняя праваяБоковое стекло -задняя праваябокОблицовка стекла Молдинг-обвес задний правыйМолдинг двери -задняя правая сторонаДвери -задняя левая сторонаМеханизм замка двери -задняя левая сторонаДвери-каплевидное стекло задняя леваяРучка двери Наружная, задняя левая сторонаМеханизм открывания двери (стеклоподъемник) задняя левая сторонаМотор окна задний левыйПоворот стекла — задняя левая сторонаОблицовка стекла Молдинг-облицовка — задняя левая сторонаНакладка двери — задняя левая сторонаДвери — передняя правая сторонаМеханизм замка двери — передняя правая сторонаДверь-капля Стекло переднее правоеРучка двери снаружи, передняя правая сторонаМеханизм замотки двери hanism (регулятор стеклоподъемника) передняя правая сторонаМотор окна передний правыйВентиляционное окно — передняя правая сторонаОблицовка стекла Молдинг-обшивка — передняя правая сторонаМолдинг двери — передняя правая сторонаДвери — передняя левая сторонаМеханизм замка двери — передняя левая сторонаДверное стекло передняя леваяРучка двери снаружи, передняя левая сторонаДверь Механизм стеклоподъемника (стеклоподъемник) передняя левая сторонаМотор стеклоподъемника Передний левыйВентиляционное окно — передняя левая сторонаОблицовка стеклаМолдинг-обшивка -передняя левая сторонаМолдинг двери — передняя левая сторонаЗадняя левая боковая угловая четверть стекла Задняя правая пассажирская угловая четверть стеклаЗадний фонарь внутренний, левый бортЗадний фонарь внутренняя, правая сторонаЗадняя крышка багажникаЗащелка замкаПетли заднего капота левыеПетли заднего капота правыеБагажник Багажник Цилиндр амортизатора, газовая пружинаТаблица фонаря Наружная,задняя леваяЛампа габаритного огня Наружная,задняя праваяУсилитель заднего бампераУголок накладки бампера Задний левыйУголок накладки бампера Задний правыйДатчик парковки задний, парковочный AssistПротивотуманная фара (Противотуманная фара), задний левыйПротивотуманная л Усилитель (Противотуманная фара) задний правыйКрепления заднего бампера (КРОНШТЕЙН БАМПЕРА) левыйКрепления заднего бампера(КРОНШТЕЙН БАМПЕРА) правыйОболочка стеклоочистителяПереднее стеклоДатчик дождяПередняя фара левая леваяПередняя фара правая праваяПереднее пластиковое внутреннее крыло левоеПереднее пластиковое внутреннее крыло правоеПетля капота леваяПетля капота праваяОпора капота (распорка переднего капота) )Обшивка капотаПереднее крыло (Арка) ЛеваяПереднее крыло (Арка) ПраваяПередний датчик парковки, помощь при парковкеКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) леваяКрепления переднего бампера (КРОНШТЕЙН БАМПЕРА) праваяОмыватель фар, Распылитель левыйОмыватель фар, Распылитель правыйНакладка на бампера Уголок передний левыйНакладка накладки бампера угол Передний правыйПротивотуманные фары лампа (Противотуманная фара) передняя леваяПротивотуманная фара (ПТ) передняя праваяПередний бамперДвигательЗадний бамперЗаднее стеклоПередний глушитель среднийРулевая колонкаЗадний подрамникПередний подрамникКолеса — Шиномонтаж R16Компьютер ABSОбщий модуль Реле комфорта (блок)Другие компьютерыМодуль датчиков столкновения подушек безопасностиБлок управления иммобилайзеромБлок управления мотором стеклоподъемникаБЛОК УПРАВЛЕНИЯ ПОДУШКОЙ ПОДГОТОВКИБлок управления парковкой (Модуль помощи при парковке)Релейный модульАудиоусилитель (Радио стереоусилитель)АвтомагнитолыCD-чейнджерыМодуль навигации (навигационная система)Педаль газа (потенциометр)Блок управления стеклоподъемникамиУправление омывателем стеклоочистителя (реле стеклоочистителя)Реле управления дверью (ЭБУ БЛОКА УПРАВЛЕНИЯ ДВЕРЬЮ)Модуль управления зажиганиемДавление воздуха Датчик MAP Коллектор BoostSrs Датчик столкновения подушки безопасностиНагреватель в сборе Электродвигатель переднего стеклоочистителяМотор заднего стеклоочистителя (двигатель стеклоочистителя заднего стекла)Мотор люка на крышеКомплект ЭБУ управления двигателемНаружное наружное зеркало заднего вида (левое боковое зеркало)Внутреннее освещениеПодстаканник и лоток для монет Переключатель регулировки фар (противотуманные фары) Переключатели управления противотуманными фарами) Электродвигатель регулировки угла наклона фар Резистор отопителя (резистор электровентилятора отопителя) Арка правого заднего колеса (крыло) Обшивка Левая задняя колесная арка (крыло) Облицовка Правая передняя колесная арка (крыло) Обивка левой передней колесной арки (крыло) Обшивка Датчик акселератора (ESP) Блок управления)КузовЗаднее крыло четвертое правоеЗаднее крыло четвертое левыйПорог металлический передний правыйПорог металлический передний левыйПравый молдинг порогаЛевый молдинг порогаВнутренний порог правыйВнутренний порог левыйПереднее крыло четвертое правоеПереднее крыло четвертое левоМеханизм складывания крышиРанга на крыше — правая сторонаРельс на крыше — левая сторонаЛюк на крышеОблицовка крышиМолдинг крыши — передний правыйМолдинг крыши — передний левыйКрыша SRS — передний правыйКрыша SRS — передний левыйОблицовка двери — задняя правая сторонаПанель двери — задняя левая сторонаПанель двери — передняя правая панельПанель двери — передняя левая сторонаКовер салона спередиКовер салона сзадиПодлокотник сиденьяРычаг ручного тормозаРычаг переключения передач механический (БЛОК ВЫБОРА ПЕРЕДАЧ)Трос переключения передачТрос переключения передач (ПЕРЕДАЧА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ)Перчаточный ящик в сбореПанель управления климатом (отопитель) переключатели управления)Спидометры — Кабина — Спидометры Часы ИнструментПанели салона RemПанель салона автомобиляПодушка безопасности пассажираBordcomputer Дисплей НавигацияКожаная обивка автомобиляСиденье Заднее сиденье — переднее правоеСиденье — переднее левоЗамки зажигания (Выключатель зажигания)Руль Рулевое колесо srs AirbagПодушка безопасности Squib RingСистема рулевого управления Радиатор отопителя (матрица отопителя)Ремень безопасности — задний среднийРемень безопасности — задняя правая сторонаРемень безопасности — задняя левая сторонаРемень безопасности — передняя правая сторонаРемень безопасности — передняя левая сторона1 ENKey Card Reader (CARD READER IGNITION LOCK)Датчик давления во впускном коллектореЭлектромагнитный соленоид (Электромагнитный соленоид)ЭБУ Иммобилайзер антенна Клапан управления давлением топлива (клапан управления давлением наддува) Электродвигатель центрального замкаВакуумный центральный замок в двери (клапан управления исполнительным механизмом) Радиодисплей на приборной панели (часы, информационный монитор, BORD COMPUTER) Электродвигатель стеклоподъемника Электродвигатель привода вентиляционной заслонки отопителя Регулятор вентилятора вентилятора (модуль реле управления вентилятором) Датчик положения коленчатого валаДатчик детонации (детонации) в зажиганииНасос центрального замкаВыключатель стартера зажиганияКарбюратор (МОНОТОЧЕЧНЫЙ ВПРЫСК, КАРБУРАДОР)Узел датчика топливного бака (датчик топлива)Распределитель зажиганияПередний указатель поворота левыйПередний указатель поворота правый правыйКрышка ремня двигателя (КРЫШКА ГРМ)Выключатель указателя поворота (световой рычаг)Рычаг стеклоочистителя ПЕРЕКЛЮЧАТЕЛЬ НА РУЛЕВОЙ КОЛОНКЕУказатель поворота и переключатель стеклоочистителяCr uise Control Steal SwitchПереключатель радиоуправления (Переключатель радиоуправления)Боковая передняя подушка безопасностиКоленные подушки безопасностиПодушка безопасности сиденья Рычаг переключения передач Рычаг переключения передач Крышка топливного бака Крышка топливного бака (ТОПЛИВНАЯ ЗАСЛОНКА)Топливный фильтрПереключатель, фара (МОДУЛЬ УПРАВЛЕНИЯ СВЕТОМ)Мотор стеклоочистителя фары (фара)Антенна (Антенна GPS)(Воздушная антенна)Громкоговоритель (Сабвуфер)Крышка топливного бакаРешетка капотаЗаднее пластиковое внутреннее крыло правоеЗаднее пластиковое внутреннее крыло левоПодрамник Опора оси передней подвескиПод двигателем Крышка коробки передач Слой заливки газаГазовый баллонКрышка багажникаУправление стеклоподъемниками (стеклоподъемник-переключатель стеклоподъемника)Комплект колесЖестяное кольцо Комплект R13Колеса — Шиномонтаж R15Колеса — Шиномонтаж R14Колеса — Шиномонтаж R13Колеса — Шиномонтаж R17Колеса — Шиномонтаж R18Крыша SRSМодуль управления балластом фар (ксеноновые фары)Отражатель крышки бампера Передняя правая сторонаОтражатель крышки бампера Передняя левая сторонаОтражатель крышки бампера Задний правый Отражатель крышки бампера Задний левыйАварийный третий стоп-сигнал (третий) Стоп-сигнал) Внутренняя ручка двери, задняя правая Внутренняя ручка двери , Задний левыйРучка двери в салоне, передний правыйРучка двери в салоне, передний левыйВыключатель света заднего ходаРеле давления кондиционера Переключатель давления кондиционера Регулятор дальности света Контроллер освещения ОсвещениеВыключатель управления боковыми зеркалами (Переключатель наружных зеркал)Инерционный выключатель отсечки подачи топлива (FUEL CUT OFF SWITCH)Выключатель аварийной сигнализацииВ салоне Зеркала заднего видаПоказания датчика наружной температурыВыключатель обогрева стекла (выключатель обогревателя стекла)Выключатель противотуманных фарБрызговики передние правыеБрызговики передние левыеБрызговики задние правыеБрызговики задние левыеПодушка безопасности вкл. выкл. Педальный переключатель (переключатель сцепления) Управление переключателем центрального замка двери (ПЕРЕКЛЮЧАТЕЛЬ ЗАМКА ДВЕРИ) Регулятор яркости освещения салона приборной панели (переключатель затемнения) Антенный модуль Задний фонарь освещения номерного знака Датчик температуры воздуха на впуске (температура воздуха в салоне) Кнопка пуска и остановки двигателя (пусковой переключатель) Багажник рычага переключения передач Облицовка крышки фары Задний правый Облицовка крышки фары Задний левый Датчик Переключатель сигнализации (переключатель отключения сигнализации)Кнопка включения обогрева зеркал Центральная консоль Пепельница (пепельница)Прозрачные боковые повторители справаПрозрачные боковые повторители слеваКрышка клапанаВпускной шланг (Воздушный шланг)(Воздушная труба)Дефлектор приборной панели (Решетка воздуховода)Кнопка рулевого колеса HoldenОблицовка заднего фонаря Передний правый хвост Накладка фары Передний левый Фланец охлаждающей жидкости (Крышка корпуса термостата охлаждающей жидкости двигателя) Передний плафон освещения салона Задний плафон освещения салона Дефлектор приборной панели (решетка дефлектора) правый Дефлектор панели приборов (решетка дефлектора) левый Брызговик правой фары Крышка люка ФараЛевая фара Брызговик Крышка люка ФараПылезащитная крышка лампы фарыКрышка буксировочного крюка передняя (передний буксирный колпак бампера)Задняя крышка буксирного крюка (передний буксирный колпак бампера) Крышка точки домкрата Правый порог Крышка точки домкрата Левый порог Реле трансмиссии Рычаг переключения передач Кронштейн Рычажный механизм Болт Винт ЧЕХОЛ ФАЛЬШПОЛА НИЖНЯЯ ПОЛКА БАГАЖНИКА ГАЗ комплектРюки на крышеCruise Кнопка управления (переключатель) Резистор Насос впрыска воздуха (воздушный насос) Облицовка подножки внутренней двери слева спереди Обшивка подножки внутренней двери справа спереди Обшивка подножки внутренней двери справа сзади Облицовка подножки внутренней двери слева сзади Комплект внутренней отделки подножки двери Винт Устройство открывания багажника (кнопка выключателя разблокировки) Динамик передней решетки слева Динамик передней решетки Правая сторонаЗадняя решетка динамика, левая сторонаЗадняя решетка динамика, правая сторонаДинамик (аудио)Центральный решетка динамика Крышка омывателя фар (ксенон) левая Крышка омывателя фар (ксенон) правая Шланг кондиционера в сборе (линия кондиционирования воздуха)Тормозные шланги (ВАКУУМНАЯ ЛИНИЯ BRAKE BOOSTER)Дверной кабель в сборе задний правый sideDoor Трос в сборе сзади, левая сторона Дверной трос в сборе, передняя правая сторона, Дверной трос в сборе, передняя левая сторона, Опора стойки капота, Коленчатый вал двигателя (Коленчатый вал), Фонари заднего хода, Задний спойлер, Задний бампер, Выключатель сиденья с подогревом, Нижняя часть панели обшивки обтекателя рулевой колонки, Верхняя часть панели обшивки обтекателя рулевой колонки, Ручка — передняя правая сторона Ручка eGrab — задняя левая сторонаРучка для захвата — задняя правая сторонаКомплект ручек для захватаШатун (шатун)Поршень и шатун (шатун)Газовый переключательВакуумный контрольный продувочный клапан (электромагнитный клапан)Впускной резонатор (воздухосборник, выхлопная камера)Углеродный фильтр (ТОПЛИВНЫЙ КАНИСТЕР ДВИГАТЕЛЯ)Дверь Резина — передняя левая сторонаДверь Резина — передняя правая сторонаДверь Резина — задняя левая сторонаДверная резина — задняя правая сторонаРаспределительный вал (шкив)(Шестерня распредвала)Кожух болта седла — передняя правая сторонаКрышка болта седла — передняя левая сторона Крышка болта седла — задняя правая сторона Крышка болта седла — задняя левая сторона Держатель ремня безопасности (пряжка ремня безопасности) передний правый Держатель ремня безопасности (пряжка ремня безопасности) передний левый Держатель ремня безопасности (пряжка ремня безопасности) задний правый Держатель ремня безопасности (пряжка ремня безопасности) задний левыйОблицовка двери ВЕРХ Задняя праваяОблицовка двери ВЕРХ Задняя леваяДверь Панель облицовки ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ВЕРХНЯЯ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ ПЕРЕДНЯЯ ЛЕВАЯМасляный насосВпрыск топлива Клапан управления холостым ходомДержатель форсункиТопливная трубка (трубка-форсунка)Корпус термостата (фланец)Термостат В сборе (термостат охлаждающей жидкости) Другой датчик двигателя Крышка сиденья — передняя правая Крышка сиденья — передняя левая Крышка сиденья — задняя Дозирующий насос моторного масла Другой датчик Жгут проводов заднего капота Задние фонари Жгут проводов заднего фонаря Крышка аккумуляторного отсека RECESS, ОТДЕЛКА ПОДЪЕМНЫХ ДВЕРЕЙ Замок задней крышки (BOOT LOCK) Крышка автоматического освещения багажника Регулируемая синхронизация клапанов СоленоидВакуумный тормозной насосШестерня масляного насоса (шкив)Шкив дизельного насосаЗадний спойлерСпойлер задней двериШкив генератораРамка номерного знака передняяРамка номерного знака задняяМеталлическая крышка багажникаКомплект спойлера переднего бампераСпойлер Бампер передний левыйСпойлер бампера передний правыйЭлемент дополнительного отопителя Переключатель DTCМолдинг заднего бампераШкив водяного насосаРучка задней двери Крышка накладки багажникаШкив коленчатого валаКнопка управления сиденьем (переключатель управления сиденьем)Модуль управления газом (контроллер газовой системы LPG)Дисплей коробки передачВискомуфта вентилятора радиатораЗадняя часть под поддоном вокруг осиГлавный тормозной цилиндрНасос электроусилителя рулевого управления (гидравлический усилитель рулевого управления Pu mp)Задняя ЛЕВАЯ боковая юбка Торцевая накладка молдингаЗадняя ПРАВАЯ боковая юбка Концевая молдинг накладка КрышкаКомплект салонаДатчик качества воздухаЗащита днищаРадио Professional ControllerAuto Крышка багажного отсекаКнопка вентилятора (переключатель обогревателя)Облицовка петли багажникаКомпрессорНаправляющая опора Задняя праваяНаправляющая опора Задняя леваяНаправляющая опора Передняя праваяНаправляющая опора Передняя леваяПередняя эмблемаБампер Решетка передняя центральнаяРешетка бампера передний левыйРешетка бампера передний правыйВпускной распределительный вал (Распредвал)Рычаг переключения передач Автоматическая (БЛОК ВЫБОРКА ПЕРЕДАЧ)Задняя эмблемаПереднее левое боковое стекло бокового стекла Переднее правое боковое боковое стекло бокового стеклаВпускной клапанВыпускной клапанПровода зажигания (кабель зажигания)(кабель Arranque)Масло Датчик давления (ДАТЧИК УРОВНЯ МАСЛА) Выключатель электрического ручного тормоза Выключатель датчика сигнализации капота Крышка ступицы (крышка) 13 Крышка ступицы (крышка) 14 Крышка ступицы (крышка) 15 Крышка ступицы (крышка) 16 Крышка ступицы (крышка) 17 Насос гидроусилителя руля Масляный резервуар Спидометр Окантовка крыши Декоративная отделка Антенна Управление ESP UnitMemory Se в Переключатель передний левыйПереключатель сиденья с памятью передний правыйКрепление двигателя и крепление трансмиссии (опора двигателя)Кнопка переключателя ESPНакладка бампера ПереднийУкрашение антенныПереключатели управления приводомЛямбда-зонд 4 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд, 1 провод, ЧЕРНЫЙЛямбда-зонд 3 провода, БЕЛЫЙ БЕЛЫЙ ЧЕРНЫЙДатчик выхлопных газов Датчик температуры выхлопных газовТуман Свет — сзади по центруКлимат Блок Блок обогрева Кондиционер КондиционерЛямбда-зонд 5-жильный, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ СИНИЙ СЕРЫЙЛямбда-зонд 5-жильный, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ КРАСНЫЙЛямбда-зонд 4-жильный, Белый Черный Черный СинийЛямбда-зонд 4-жильный, Белый Черный Черный ЗеленыйЛямбда-зонд 4-жильный, Белый Коричневый Коричневый ФиолетовыйЛямбда-зонд 4-проводной, Белый Черный Серый ФиолетовыйЛямбда-зонд 3-проводной, БЕЛЫЙ ЧЕРНЫЙ СЕРЫЙЛямбда-зонд 4-проводной, Коричневый Коричневый Коричневый ФиолетовыйУниверсальный внешний встроенный топливный насос Заменяет лямбда-зонд 3-проводной, ЧЕРНЫЙ ЧЕРНЫЙ СИНИЙКоробка передач Объём трансмиссионного масла, литр: 1Масло гидроусилителя руля, литр: 1МаслокондиционерМасло , Литр: 20л — 300лМасла для промышленных и циркуляционных системыМасляный радиатор трансмиссии ТеплообменникНасос омывателя фарДатчик температуры охлаждающей жидкости двигателя (датчик температуры)Трос акселератораВакуумный насос — сапун (клапан вентиляции двигателя PCV)Бачок сапунаклапан регулировки давлениямасляный амортизаторТормозные колодки — тормозные накладки (дисковые)Датчик положения дроссельной заслонки (переключатель дроссельной заслонки впрыска топлива)ABS Датчик (ДАТЧИК СКОРОСТИ КОЛЕСА)Газовый амортизаторВиброгаситель Ремень ГРМВоздушный амортизатор в сбореАмортизатор рулевого управленияАмортизатор двигателяУглеродная щетка ГенераторНакладка на педальКожух педали сцепленияКрышка педали зажигания Разъем рулевой тягиАнтифриз (охлаждающая жидкость) переключательЗадняя крышкаКоробка передач Емкость трансмиссионного масла, литр: 5Масло, литр: 1Масло, литр: 5Витая пружина, пластина крышки Верхняя опора стойки Амортизатор Верхнее креплениеТормозной барабан ЗаднийВоздушный фильтрМасляный фильтрРемонтный комплект подшипника ступицы Тяга стабилизатора поперечной устойчивости (тяга стабилизатора в сборе)ТросТрос тормоза Воздушный фильтр салона Ремень вентилятора и генератора Ремень привода газораспределительного механизма (распредвал)Прокладка головки блока цилиндров двигателяРемонтный комплект Тормозной суппортКомплект шарнира Рычаг управленияДизельная свеча зажигания (свеча накаливания)Запасной комплект сцепленияВтулка рычага управленияДругая прокладкаЩетка стеклоочистителяШаровой шарнирКомплект подшипников коленчатого валаПрокладка впускного коллектораКлиновой ремень, двойной ребристыйлямбда-зондОсиПрокладка, выпускной коллектор Прокладка , крышка головки блока цилиндровКомплект пыльникаКомплект тормозных колодокОсь рулевой тягиПатрон лампы заднего фонаря (держатель лампы)Другой клапанКомплект поршневых колецНаправляющая клапанаВтулка стабилизатораРемень ГРМ (распредремень)комплектКрепление верхней стойки подвески спередиКолесные тормозные цилиндрыЛампа, фараПрокладка масляного поддона двигателяПереключатель (датчик) стоп-сигнала — переключатель (контакт педали) ) Бензиновая свеча зажигания — свеча накаливания Комплект тормозных колодок, стояночный тормозПоддон картера коробки передачТрос сцепленияАдаптер масляного фильтра (кронштейн — фланец, корпус масляного фильтра)Привод бокового окнаЦепь ГРМ (распредвал)Кронштейн, глушительЦепь ГРМ, натяжительРезиновый буфер, подвескаКомплект аксессуаров, тормозные колодкиСальник коленчатого вала, валCyli Нижняя головка Болт ВинтУплотнение, стержень клапанаРотор распределителя зажиганияПредохранителиЛямбда-зонд 4 провода, Белый Желтый Черный СерыйВтулка ступицыВтулка Датчик сигнализации износа тормозных накладокКомплект прокладокРемкомплект тормозного суппортаПрокладка турбонагнетателяРучка двериШарнир карданного вала — Соединительный диск Автоматически-ручной Подъемник TransWindowCenter Опора приводного валаКрышка расширительного бачка охлаждающей жидкости двигателя , Крышка радиатора, крышка резервуара, прокладка коллектора, сальник, коленчатый вал, трос спидометра, вал тахометра, лампа освещения внутренней двери, задняя правая, лампа освещения внутренней двери, задняя левая, лампа освещения внутренней двери, передняя правая, лампа освещения внутренней двери, передняя левая, передняя маска, регулятор мощности тормозов, регулятор мощности тормозов, ручка и переключатель открывания багажника, датчик угла поворота рулевого колеса, рычаг заднего стеклоочистителя, Задний рычаг стеклоочистителя ветрового стеклаЧерный кабель привода отопителяКсеноновый датчик уровня фар, электродвигатель автоматической регулировки фарВентиляционный клапан, топливный бакЗамок зажигания на рулевом колесеДатчик температуры окружающего воздухаДатчик уровня охлаждающей жидкостиДистанционный ключДверные замкиРегулятор генератора переменного тока или Привод вихревого клапана (Вихревое устройство в сборе) Выключатель деактиватора круиз-контроля (клапан круиз-контроля) Проигрыватель компакт-дисков НАВИГАЦИЯ Датчик спидометра (датчик скорости автомобиля) Фланец, карбюратор (Flens карбюратора) Подъемник)переключатель контроля тяги TCS (противобуксовочная регулировка)Масляный щуп двигателя Жиклер жидкости омывателя ветрового стеклаКрышка заливной горловины масла (Крышка маслоналивной горловины)Охладитель рециркуляции отработавших газов (охладитель выхлопных газов)Крепление, радиаторВтулка рычага управленияКомплект коромысел, клапанный механизмУплотнение вала, распределительный вал (радиальное масло) Уплотнение, распределительный вал)Коробка передач Уплотнения штокаШестерня, универсальный шарнирШестерня свободного хода, стартерДержатель угольных щеток СтартерВтулка рессорыРемкомплект, рычаг переключения передач (селектор-рычаг переключения)Прокладка гидроусилителя рулевого управления (ремкомплект рулевой рейки, насос в сборе)Регулировочный диск, клапанный зазорЦентральное звено (шатун в сборе)АБС Кольцо датчика (Кольцо датчика, ABS) Муфта свободного хода генератора Трос открытия капота Регулятор, барабанный тормоз Крепление стабилизатора (втулка стабилизатора) Дырка картера ее Вентиляционный шлангУплотнительное кольцоОпора крепления пружины клапана двигателяШланг сцепленияЗамена масляного сапуна (маслоотделитель)Ролик, сдвижная дверьОбратный шланг гидроусилителя руляСтекло зеркала левое (зеркало с затемнением)Стекло зеркала с правой стороны (зеркало с затемнением)Другая эмблемаПетля передней двериПетля задней двериДругая деталь автомобиляУплотнитель, Масляный радиаторТормозная жидкостьКолесный датчик, система контроля давления в шинахКожух, дверная ручкаШатун БолтЗапасное колесо багажная доза (полиэтиленовый пакет)Спойлер Heckspoiler (спойлер перед люком)Аккумуляторные ящики — лоткиСолнцезащитный козырек, с подсветкой и зеркалом и клипсойМотор топливного лючкаПредупреждающий световой сигнал подушки безопасности (Airbag Kontrollleuchte ) Термоклапан отопителя (клапан обогревателя, обогреватель охлаждающей жидкости) Бензин — Охладитель топлива Охладитель дизельного топлива Клапан управления отопителем (дополнительный нагрев) Масло гидроусилителя руля Антифриз (охлаждающая жидкость) 1L Кольцо буксирной проушины заднего стеклоочистителя Облицовка рычага заднего стеклоочистителя, Облицовка рычага стеклоочистителя Включатель ABS для антиблокировочной тормозной системы Замок сиденья Защелка в сбореКолеса — шиномонтаж R19Колеса — шиномонтаж R20Кнопка выключателя люка на крыше (с подсветкой) Переключатель люка на крыше)Вилка выключения подшипника сцепленияКронштейн крепления двигателя и монтажный кронштейн коробки передачВыключатель стеклоочистителя фарКнопка включения парктроника ЭБУ рулевого управления с усилителем (модуль управления рулевым управлением)Провода парктроника (жгут проводов датчика парковки)Дефлектор бокового стеклаЛевое переднее крыло (арка) Накладка на правое переднее крыло (арка) Накладка на левое заднее крыло ( Арка) МолдингПравое заднее крыло (Арка) МолдингФиксатор аккумулятораЗадняя правая дверь (ремень)Задняя левая дверь (ремень)Передняя правая дверь (ремень)Передняя левая дверь (ремень)Крышка бачка жидкости омывателя ветрового стекла Верхняя крышкаЦентральная крышка (Цао в сборе) -ступица колеса)ТОПЛИВОНАЛИВНАЯ ТРУБАОсь прицепа (ROR)Ось прицепа (BPW)Ось прицепа (другое)Прицепы-контейнеровозы (изотермические)Прицепы-контейнеровозы (рефрижераторы)Прицепы-контейнеры (тентовые)Транспортная холодильная установка для грузовых автомобилей и прицеповРамы прицепаОпорные опоры прицепаКолесо прицепа : R22 . 5Колесо прицепа: R19.5Колесо прицепа: R17.5Ручка открывания капотаКрепление велосипедаКнопка стеклоочистителя (переключатель омывателя стеклоочистителя)Шкив фазорегулятора распредвалаКрышка зеркала левая сторонаКрышка зеркала правая сторонаИндикатор зеркала Индикатор поворота левая сторонаИндикатор зеркала Индикатор поворота правая сторонаМодуль рулевого управления (ЭБУ УПРАВЛЕНИЯ РУЛЕВЫМ КОЛЕСОМ)Масло Корпус фильтра (радиатор масляного фильтра) Наклонный световой двигатель (открытый) Передняя крышка, корпус уплотнения кривошипа (уплотнительный фланец) Рулевая колонка Универсал Панель управления переключателем стеклоподъемника (облицовка) Регулятор регулировки рулевого колеса Датчик температуры топлива Компрессор насоса DSC (тормозной насос) Защитная пластина тормозов Задняя левая Защита тормозов Пластина задняя праваяЗащитная пластина тормозов Передняя леваяПластинка защиты тормозов Передняя праваяДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ В ТОПЛИВНОЙ РЕЙКЕДополнительный водяной насос охлаждающей жидкости (клапан управления сердцевиной отопителя)Топливный насос WebastoКрышка распределителяРегулятор прогрева (ТОПЛИВНЫЙ НАГРЕВАТЕЛЬ)Охладитель масляного радиатора (масляный радиатор)Головки цилиндров и крышки головок (КОЛОЖНИЙ КЛАПАН КРЫШКА)Ротор, распределительРегулятор распределительного вала (распределительный клапан)Поворотный кулак le Шарнирная муфта (нижняя муфта рулевой колонки)Труба EGR (МЕТАЛЛИЧЕСКАЯ ТРУБА рециркуляции отработавших газов EGR)Переключатель задней шторкиМасляный поддон трансмиссииНатяжной роликКомпьютер стояночного тормоза — модульВыключатель циркуляции воздухаЗадний индикатор правая сторона RHRЗадний индикатор левая сторона Модуль LHECU Мотор вентилятора охлаждения двигателя Гидравлический насос ESP (насос стабилизации ESP) )Регулятор двигателя сиденья слеваРегулятор двигателя сиденья справаВодопроводЛямбда-зонд 5 проводов, БЕЛЫЙ ЧЕРНЫЙ ЖЕЛТЫЙ СЕРЫЙ РОЗОВЫЙЛямбда-зонд 4 провода, Белый Черный Серый КрасныйПереключатель открывания заднего окнаЛямбда-зонд 8 проводов, Белый Желтый Черный Серый Синий Оранжевый Красный ЗеленыйЛямбда-зонд 4 провода, БЕЛЫЙ ЧЕРНЫЙ КРАСНЫЙ ЖЕЛТЫЙЛямбда-зонд 5 провода, Белый Черный Серый Коричневый ФиолетовыйЖгут проводов ЭБУ двигателяКомпьютер клеммы аккумулятораДатчик давления сажевого фильтра (Датчик перепада давления выхлопных газов)Передний молдинг порога (накладка)Задний молдинг порога (накладка)Лямбда-зонд 6 проводов, Белый Черный Желтый Синий Зеленый Лопасти вентилятора БЛОК ДАТЧИКА СИГНАЛИЗАЦИИЛямбда-зонд 3 провода, Коричневый Коричневый ФиолетовыйЭлектронная система управления дизельным двигателем (EDC)Bumpe r Угловой левый заднийУгол бампера правый заднийПридорожная сторона Контакты домкрата левая контакты двери праваяКамера заднего видаЭБУ впрыска топлива (ЭБУ форсунки)ГАЗОВАЯ форсунка Реле тягово-сцепного устройства (модуль прицепа)Рычаг реле переключения передачОтделка салонаКабель USB-AUX-Ipod (гнездо)Трубка подачи масла (Трубка маслопровода Маслопровод)Колеса — Вилка мотоцикла Tirer R12Рычаг тормоза мотоциклаСуппорт мотоциклаМасляный бак мотоциклаПанели и рамы мотоциклаДругая часть мотоциклаЭлектропроводка и жгутыВыключатель управления подвеской (кнопка переключателя гидравлической подвески)Патрон лампы переднего индикатораЦилиндр дверного замкаКронштейн панели коромысла передний левыйКронштейн панели коромысла передний правыйОпорный кронштейн крепления фары передний левыйОпорный кронштейн крепления фары передний правыйРециркуляция давления ДатчикАптечка первой помощиПредупреждающий треугольник, интегрированный в багажникДержатель номерного знакаТАХОГРАФКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ПЕРЕДНИЙ ЛЕВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ПРАВЫЙКрепление тормозного суппорта (подходит для держателя) — ЗАДНИЙ ЛЕВЫЙЗапасной T ire Крепление колесаОконная рама двери — задняя праваяРама окна двери — задняя леваяРама окна двери — передняя праваяРама окна двери — передняя леваяДругие держателиАВТОТЕЛЕФОН, ЛЮЛЬКАОсушитель кондиционера Аккумулятор тормозного давления — передний правый Аккумулятор тормозного давления — передний левый Аккумулятор тормозного давления — задний правый Аккумулятор тормозного давления — задний левыйДругой переключательШарик Шарнир передний правыйШаровой шарнир передний левыйЗаливная горловинаШРУС Внешний ШРУСРедуктор сжиженного газаМодуль сирены сигнализации (сигнализация-гудок)Коромысло выхлопного валаВыхлопная труба для вебастоКрышка прикуривателя в сбореВнутренний блокирующий ступичный шарнирШРУСЭлектронный суппорт стояночного тормоза — задний левыйЭлектронный суппорт стояночного тормоза — задний правыйКрепления балки моста — задний правыйКрепления балки полуоси — задний левыйшары гидравлической подвески — задняя правая сторонашары гидравлической подвески -задний правый левыйбокПоперечный багажник на крыше впускной кулачок крышка распределительного валалямбда-зонд 4 провода, БЕЛЫЙ ЖЕЛТЫЙ ЧЕРНЫЙ КРАСНЫЙ Комплект оловянных колец R14комплект оловянных колец R15комплект оловянных колец R16комплект оловянных колец R 17Работа педали, Педаль тормоза, Кронштейн педали, Педаль сцепления, ШРУС треноги. Alex RushПоворотный кулак — ПЕРЕДНИЙ ПРАВЫЙПоворотный кулак — ПЕРЕДНИЙ СЛЕВАПоворотный кулак — ЗАДНИЙ ПРАВЫЙПоворотный кулак — ЗАДНИЙ ЛЕВЫЙДержатель подшипника задний левыйдержатель подшипника задний правыйПодушка безопасности подвески — передняя праваяПодушка безопасности подвески — передняя леваяПодушка безопасности подвески -задняя леваяПодушка безопасности подвески -задняя праваяЭлектропривод Крышка багажникаЗаднее крыло (арка) Правое Переднее крыло (арка) Левое Реле топливного насосаЛампочка заливки топлива Ручной насосЗащитный кожух выхлопной трубыНасосы гидравлической подвески (насос подвески)сферы гидравлической подвески — передняя правая сторонасферы гидравлической подвески — передняя левая сторонаЛямбда-зонд 4 провода, ЖЕЛТЫЙ ЧЕРНЫЙ ЧЕРНЫЙ ЗЕЛЕНЫЙ Регулятор привода впускного коллектораТРАНСФЕР ПРИВОД КОРОБКИ МОТОР МОТОР РАЗДАТОЧНОЙ КОРОБКИ БЛОК УПРАВЛЕНИЯ БЛОК Крепежная гайка маслоохладителя БЛОК УПРАВЛЕНИЯ ВОЗДУШНОЙ ПОДВЕСКОЙ AIRMATICSПодвеска Сфера, пневматическая подвескагидравлический блок управления подвеской (гидрораспределитель)Ударный гайковертАккумуляторная дрельНабор инструментовМасляный насос заднего дифференциала (Haldex Pre-charge)ПРОЦЕССА A ВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА RM задний правыйВТУЛКИ ПОПЕРЕЧНОГО РЫЧАГА задний левыйВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА ПЕРЕДНЕГО РЫЧАГА передний левыйВТУЛКИ ПОПЕРЕЧНОГО КОЛЕСА ПРОДОЛЬНОГО РЫЧАГА передний левый Двигатель подъема мощности задней двериЗадний трос замка багажникаКрепления заднего бампераКрепления переднего бампераНакладка на замок двери передняяНакладка на замок двери задняяЗадняя запасная шина Домкрат и инструментЗапорные винты автомобиляСиденье правое Механизмы блокировки задниеЗадние механизмы блокировки леваяПружина Ось передняяРучка прицепаБлок соленоидов коробки передачГлушительПодголовник сиденьяТорсионный стерженьШкив насоса компрессора AC AIRКожух вентилятораОпора ПЕРЕДНЕГО АВАРИЙНОГО БАГАЖНИКА (кронштейн)Бачок Eloys DPF (FAP)Крышка багажника на крышу — передняя левая сторонаКрышка багажника на крышу — передняя правая сторонаКрышка багажника на крышу — задняя левая сторонаКрышка багажника на крышу Стойка задняя праваяГибкая труба, выхлопная системаMaitnikasДержатель топливного бакаДержатель подушки безопасностиРасширительный клапан,кондиционерВакуумный ресивер (Резервуар)Растяжка колеса (удлинитель колесного ключа)Панель воздухозаборникаОхладитель рулевого управления с усилителемПреобразователь напряженияКрышка запасного колесаАдаптер разъема питания Прицепное устройство Фаркоп Гнездо соплаЗащитная пластина вала C спереди справаКрышка защитной пластины вала передняя леваяКрышка защитной пластины вала задняя праваяКрышка защитной пластины вала задняя леваяКошелек с руководством по эксплуатации (руководство по обслуживанию)Очистители фар Передний левыйОчистители фар передний правыйАдаптер кассеты MP3, CD, MDМотор ремня безопасности передний правыйМотор ремня безопасности передний левыйКомплект колес R13Комплект колес R14Комплект колес R15Комплект колес R16Комплект колес R17Комплект колес R18Комплект колес R19Комплект колес R20Держатель листовой рессорыСтабилизатор поперечной балки-кронштейнВыхлопной демпферАвтоматический привод сцепленияРегулятор напряжения Блок управления стабилизаторомРегулятор напряжения Блок управления стабилизатором — Аккумулятор давления воздухаVector Multi Temp Reefer Trailer Контроллер скрытого монтажаНабор задних фонарейПриводной вал (Кардан)Радар Датчик ACC Флаг Расстояние distronicПередняя камераЛямбда-зонд, 1 провод, ФиолетовыйДержатель ремня безопасности (Пряжка ремня безопасности) задний среднийУгловая шлифовальная машина Cord DrillHub Cap (Крышка) 18Внутренний держатель порога правыйВнутренний si Держатель ll левыйKebulas VisasStogasКоленчатый вал Колесо AnelloBullbarКронштейн балки (подрамник) передний правыйКронштейн балки (подрамник) передний левыйКронштейн балки (подрамник) — задний правыйКронштейн балки (подрамник) — задний левыйКронштейн кабиныОсушилка воздухаАккумулятор энергииЗамок кабиныДругой кронштейн для грузовиковSEAT AIR PUMPFтопливный насос стопорное уплотнение крышка уплотнительное кольцодвигатель подъема багажника багажникаAdBlue бакКонтроллер воздухаЗапасное колесоРукоятка стеклоподъемника Крышка блока предохранителей

Реальные размеры щеток стеклоочистителя вазы.

Все модели

Очищать от грязи и струй воды во время дождя предусмотрено специальное устройство, которое называется — дворники на ВАЗ 2114. Щетки стеклоочистителя ВАЗ состоят из рычага, вращающегося в определенную сторону, и резиновой прокладки, очищающей стекло. Мотор-редуктор дворника заставляет щетки двигаться вперед и назад.

В результате очищается лобовое или заднее стекло. Регулятор скорости дворника находится в машине. Он почти всегда находится за рулем.Размер кистей может быть самым разным. Дворники практически всех автомобилей работают в нескольких режимах. На лобовом стекле дворник работает вчетвером:

• прерывистый при выдержке паузы;
• первая скорость;
• секундная скорость;
• работает вместе со стиралкой.

На заднем стекле дворник имеет два режима:

• без шайбы;
• с шайбой.

Функциональность и качество современных дворников

Надо сказать, что качество дворников и их размер имеют огромное влияние на безопасность движения автомобиля. Поэтому подбор нужного дворника остается очень важным занятием. Надежность и качество дворников определяется тем, что они:

• не издавать скрипящих звуков;
• имеют длительный срок службы;
• идеально очищает стекло.

При отсутствии любого из описанных выше качеств в автомобиле теряется комфорт, возникает опасность попасть в дорожно-транспортное происшествие из-за снижения видимости, особенно в дождь.Важную роль играет размер установленных дворников. Если требуется чуть больше, то усилие прижатия щетки к стеклу, особенно когда это бескаркасные дворники, заметно уменьшается. В результате стекло моется плохо.

Кроме того, большой размер щетки повлияет на плоскость очищения. Щетка может касаться своим краем уплотнительной резины лобового стекла, и тогда она не касается рабочей поверхности. На машине Калина большая щетка начинает задевать за край водительской двери.Когда размер щетки намного меньше, площадь очистки уменьшается. Ветровое стекло не полностью очищено.

При этом мелкие дворники оставляют на стекле грязный островок. Какой должен быть размер щеток на ВАЗ 2114? Эта модель автомобиля оснащена двумя щетками для очистки ветрового стекла. Они имеют одинаковый симметричный размер, равный 51 см. Однако есть возможность установить щетки, размер которых будет немного изменен.

Со стороны водителя щетка может быть длиной 53 см, а со стороны пассажира — 51 см.При установке таких же щеток размером 53 см в центре стекла начнет образовываться небольшая полоска воды. Заднее стекло автомобиля также оборудовано стеклоочистителем.

Размер кисти в этом случае не превышает 30 см. Допускается установка дворника длиной 33 см. Он идеально вписывается в размер стакана. Некоторые автолюбители даже устанавливают 40-сантиметровую щетку, однако для этого необходимо специально увеличивать границу хода.

Другими словами, дворник не должен повредить уплотнитель стекла.Для этого снимаем мотор, сдвигаем несколько зубьев и ставим на место.

Замена моторчика дворников ВАЗ

Иногда мотор-редуктор выходит из строя. Щетки постоянно работают, не срабатывает реле отключения. При включении мотор-регулятора дворники не работают. В некоторых случаях они не выключаются. Для устранения такой поломки требуется замена мотора.

Мотор-редуктор стеклоочистителя самый обычный трехскоростной электродвигатель. Он имеет биметаллический предохранитель, расположенный непосредственно на корпусе или спрятанный в нем, подобно типичному редукторному двигателю.Замена двигателя достаточно проста. Необходимо открутить четыре болта крепления. Однако возможны такие сложности:

• неудачное расположение двигателя;
• необходимо отметить расположение кривошипа.

Под кривошипом понимается изогнутая тяга, соединяющая двигатель и рычаги трапеции. При неправильной установке кривошип может сломать зубья нового мотора. Технология замены следующая.

1. Блок предохранителей отключен.
2. Сделано расположение кривошипа.
3. Ослаблено крепление кривошипа.
4. Отсоединенные болты крепления трапеции.
5. Мотор-редуктор снят.

Иногда двигатель трудно достать из-за его расположения. Для удобства необходимо сдвинуть блок предохранителей, предварительно перезарядив крепежные болты.

Бескаркасные дворники: Особенности

Этот дизайн не имеет скелета. В основном бескаркасные дворники представляют собой своеобразную ленту, внутри которой имеется стальная пластина.Их внешний вид прекрасно гармонирует с любым автомобилем, чего не скажешь о скелетах рамных дворников.

Данные модели не относятся к эконом-сегменту. Для разных марок автомобилей такие дворники подбираются индивидуально. Кривизна лобового стекла любого автомобиля формируется по аэродинамическим показателям. Следовательно, изгиб дворника тоже должен быть соответствующим.

Именно поэтому плохо прижимаются дворники, у которых низкая стоимость, стекло не очищается. Исправить такие кисти невозможно.Вам нужно только установить новый, более качественный. Щетки премиум-сегмента будут отлично работать вне зависимости от модели автомобиля. Однако они стоят более 1000 руб.

Положительным качеством бескаркасных моделей считается легкая очистка дворника ото льда зимой. Достаточно просто согнуть их несколько раз, чтобы лед моментально исчез. Эти дворники отличаются отличной аэродинамикой. При высокой скорости автомобиля сила их давления увеличивается.

На лобовом стекле во время дождя, снега, образования пылевых потоков скапливается вода и грязь.Чтобы избавиться от него, в конструкции машины предусмотрено наличие специальных элементов – дворников.

Схематически дворники выглядят довольно просто – щетки, состоящие из рычага и резиновой прокладки, двигаются в определенном направлении и тем самым очищают поверхность. В движение дворники приводит специальный мотор-редуктор. Это позволяет устройствам очищать лобовое и заднее стекло автомобиля.

Внутри кабины под рукой находится Регулятор вращения Vican . Кисти могут иметь разный размер и функционировать в нескольких режимах.

Если говорить о дворниках на ВАЗ 2114, то у них четыре режима работы:

• С прерываниями;
• На первой скорости;
• На второй скорости;
• Вместе с шайбой.

Два режима на заднее стекло:

• С шайбой;
• Без шайбы.

Примечательно, но ситуаций, когда не работает задний дворник на ВАЗ 2114 почему-то заметно меньше, чем в случае с передним дворником.Скорее всего, это зависит от интенсивности использования дворников впереди и сзади.

Размеры

На самом деле размер дворников на ВАЗ 2114 играет достаточно большую роль как качество и оперативность очистки стекол.

При превышении стандартной длины щеток уменьшается усилие прижатия щетки к стеклу, из-за чего снижается эффективность очистки поверхности. Плюс слишком сильно устройство может начать задевать элементы, которые уже не принадлежат лобовому стеклу. Например, края двери.

Щеточки — Это тоже нехорошо, так как тогда уменьшается площадь очистки, очищается не вся поверхность стекла, что бы обеспечить необходимый обзор для водителя.

Тогда какой должен быть размер этих самых щеток в случае «четырнадцатой» модели?

1. На лобовое стекло ВАЗ 2114 установлены две щетки одинакового размера — 51 сантиметр. Водительскую со стороны водителя можно заменить длиной 53 сантиметра, но со стороны пассажира важно оставить 51 сантиметр.В противном случае на стекле на стекле на стекле останется полоска вод.
2. На заднее стекло очиститель ВАЗ 2114 тоже присутствует. Но в данном случае размер элемента 30 сантиметров. Допускается установка очистителя на 33 сантиметра, что позволяет отлично вместить его в размеры заднего стекла. Некоторые даже устанавливают комплектующие на 40 сантиметров, но в этом случае придется увеличивать границу хода дворника. Для этого снимаем моторчик, сдвигаем зубья на несколько блоков и ставим на место.

Общие проблемы

Не редко автовладельцы сталкиваются с ситуацией, когда дворники на ВАЗ 2114 работают некорректно. Причины неполадок могут быть разными, поэтому следует внимательно изучить поломку, после чего предпринять соответствующие действия.

ТО типовые неисправности Считать:

• Работать постоянно;
• Дворники Wiper могут работать сами по себе, хотя драйвер ничего не включал и не прописывал;
• Может работать слишком медленно;
• Самопроизвольное включение.

Замена двигателя

На практике замена дворников на ВАЗ 2114 может потребоваться в нескольких случаях. Самой распространенной является поломка мотор коробки передач.

Причины разные:

• Постоянно работают щетки, не работает реле отключения;
• Включение регулятора не позволяет включить дворники;
• Иногда дворники просто не отключаются нажатием соответствующих кнопок и т. п.

Все это говорит о том, что нужно менять мотор. По сути, это простейший трехскоростной электродвигатель. В его конструкцию входит предохранитель. Он может быть на корпусе или спрятан внутри агрегата. Заменить элемент несложно, достаточно просто демонтировать четыре болта, отвечающих за крепление.

Чтобы не сломать зубья нового мотор-редуктора из-за кривошипа (изогнутой тяги, соединяющей мотор и рычаги трапеции), действуйте в следующей последовательности:

1. Отсоедините блок безопасности.
2. Нанесите метку положения кривошипа.
3. Отсоедините крепления кривошипа.
4. Открутить болты крепления трапеции.
5. Снимите двигатель.

Ремонт трапеции

Если дворники на ВАЗ 2114 работают медленно, это говорит о необходимости ремонта трапеции. Хотя на самом деле починить его не получится, нужно просто заменить вышедший из строя элемент.

Замена потребуется при механических повреждениях. Процедура просто выполняется просто, но здесь вы должны соблюдать определенную последовательность.

1. Отсоедините провода под капотом, которые подключены к блоку предохранителей.
2. Снимите защитный кожух, закрывающий вентилятор отопителя.
3. Снять фильтр отопителя (печки).
4. Отключить мотор печки. Он просто смещается в сторону, демонтировать его не нужно.
5. Накладка снята с дворника.
6. Под резиновой крышкой находится гайка, удерживающая дворник. Корпус нужно немного приподнять и гайка легко открутится.Убрать дворника.
7. Снимите кольца и прокладки с вала очистителя.
8. Укажите аналогичную процедуру со вторым дворником.
9. Под капотом демонтировать болты, соединяющие трапецию с кузовом.
10. Снимаем блок предохранителей и моторчик печки, либо откручиваем мотор-редуктор от трапеции, после чего поочередно снимается моторчик и трапеция. Это два способа, которые позволят вам выйти из построения трапеции.

Проблемы с шайбой

Для оптимальной и эффективной работы дворников требуется постоянная подача воды.Чтобы автоматизировать этот процесс, инженеры разработали такое устройство, как стиралка.

Поломки и методы их устранения разные. Ознакомьтесь с ними подробнее.

1. Не работает сабвуфер. Убедитесь, что замыканием двух контактов под рулем — передний контакт 53AH-W, задний — 53AH-WH, а затем измерьте сопротивление. Если он низкий, переключатель меняется на новый.
2. Вода не подается через насос омывателя. Его также следует заменить.
3. В форсунках образовалась грязь. С помощью острой иглы очистите их.
4. Обрезан провод, соединяющий насос и выключатель. Вы же понимаете, что единственный вариант — заменить.
5. Неисправно реле К3. Опять же, вам больше ничего не остается, кроме как поменять реле.
6. Порвался шланг, нарушена его целостность. Как вы думаете, что в такой ситуации нужно делать? Полностью — поменять шланг.

Современные дворники

Если случилось так, что на вашем автомобиле ВАЗ 2114 вам пришлось заменить дворники на новые, отдайте предпочтение современным лобовым стеклам.

Их преимущества очевидны:

• Высокие показатели надежности по сравнению с устаревшими конструкциями;
• Долгий срок службы;
• Отсутствие скрипов при работе;
• Эффективное выполнение своей задачи — чистка очков.

Особое внимание следует уделить новым бескаркасным дворникам. В их конструкции не предусмотрен каркас. По сути, это своеобразная лента со стальной пластиной внутри. Внешне они прекрасно подходят к дизайну ВАЗ 2114, чем серьезно опережают рамки.

Бескаркасные дворники — Это совсем не дешевое удовольствие и выбирать их индивидуально под определенную модель автомобиля. Ценники начинаются от 1000 рублей, и это далеко не лучшие представители премиального сегмента кистей.

А вот бескаркасные устройства прекрасно проявляют себя зимой, отлично считают снег, лед с лобового стекла, обладают отличной аэродинамикой и оказывают влияние на увеличение силы давления при движении на высоких скоростях.

Дворники — важный элемент каждого автомобиля, нарушение функциональности которого может отразиться не только на комфорте, но и на безопасности движения. Плохой обзор водителем дорожного участка приводит к печальным последствиям, ведь следите за тем, чтобы дворники всегда работали исправно.

На сегодняшний день найти и подобрать дворники на автомобили ВАЗ или Жигули по вкусу и кошельку совсем не сложно. На рынке представлены щетки стеклоочистителя как известных, таких как: Bosch, Champion, Denso, SWF, TRICO, VALEO, Horse, так и широкий ассортимент китайских производителей, различная цена и качество щеток.Комплектуются стеклоочистители ВАЗ специальными комплектами по две штуки, под конкретные модели автомобилей, либо в индивидуальных упаковках по одной штуке, и остается выбрать только размер. Мы рекомендуем устанавливать щетки, размер которых соответствует , рекомендованному производителем автомобиля , однако часто встречаются отзывы водителей, устанавливавших щетки нестандартного размера.

В любом магазине без труда можно подобрать как классические каркасы щеток, так и новинки — бескаркасные и гибридные дворники.

В зависимости от модели автомобиля применяются несколько типов. Стеклоочиститель ВАЗ . Кисти различают как по размеру, так и по поводку.

Размеры и тип крепления щеток стеклоочистителя автомобилей ВАЗ и Лада.

	В автомобилях ВАЗ 2101-2107. , Применяются две одинаковые щетки стеклоочистителя. 33-34 см размер . Тип крепления дворников — «штыревой замок».
	Щетки ветрового стекла применяются в автомобилях ВАЗ 2108, 2109, 21099, одинаковые и имеют размер 51 сантиметр. Долг со штифтовым замком.
	На автомобилях ВАЗ 2113, 2114, 2115 Изменен тип крепления дворников. Щетки стеклоочистителя крепятся «крючком», но имеют тот же Размер — 51 сантиметр .
	ВАЗ-2121 «Нива» как «классика» 33 сантиметра . Размер Щетки для заднего стекла — 28 см
	Размер Стеклоочиститель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 Также равен 51 сантиметр .Для крепления кистей используется тип крепления «крючок». Также стоит отметить, что Поводки стеклоочистителя Модели десятого семейства имеют, что может мешать установке некоторых моделей щеток.
	Щетки стеклоочистителя ВАЗ 1118 «Калина» также имеют тип крепления — «крючок», но в этой модели используются другие Размеры щеток: 60 см и 40 см.
	На Лада «Приора» (ВАЗ 2170) устанавливаются точно такие же щетки, как и на автомобили десятого семейства.Стандартный размер кисти — 51 сантиметр .
	Размер стеклоомывателя Lada GRANTA. (ВАЗ 2190) составляют 60 см для щетки водителя и 40 см для щетки со стороны пассажира. Тип крепления кистей — крючок.
	Размер щеток стеклоочистителя для автомобиля Лада Калина . 2 не изменился, по сравнению с последней версией «Калины» и комерат 60 см и 40 см Для водительской и пассажирской щетки соответственно.
	В машине Шевроле Нива. Дворники бывшие в употреблении, стандартный размер которых составляет 51 см для лобового стекла и 34 см для заднего. Тип крепления кистей — крючок.
	На Лада Ларгус. Производитель рекомендует устанавливать щетки стеклоочистителя 51 см размера для переднего стекла и 35 см для заднего стекла .

Хочу отметить, что в таблице указаны размеры щеток, рекомендованных производителем автомобиля .

P0418 Реле системы впрыска вторичного воздуха А, неисправность

P0418 Реле системы впрыска вторичного воздуха А, неисправность

OBD-II DTC Лист данных

Неисправность в реле А цепи системы впрыска вторичного воздуха

Что это значит?

Этот диагностический код неисправности (DTC) является общим кодом трансмиссии, что означает, что он применяется к автомобилям, оборудованным OBD-II (Dodge, Ram, Ford, GMC, Chevrolet, VW, Toyota и т. д.). Несмотря на общий характер, конкретные этапы ремонта могут различаться в зависимости от марки/модели.

Когда я сталкиваюсь с сохраненным кодом P0418, я знаю, что модуль управления трансмиссией (PCM) обнаружил неисправность в цепи реле впрыска вторичного воздуха (SAI). Обозначение А обозначает либо одно реле, либо конкретное реле, если в системе их несколько.

Современные автомобили используют системы SAI как метод снижения вредных выбросов выхлопных газов за счет подачи окружающего воздуха в выхлопную систему двигателя. Конструкции SAI включают насос с ременным приводом или электрический насос для всасывания окружающего воздуха, его легкого сжатия и подачи сжатого воздуха в выпускные коллекторы двигателя.PCM с помощью электроники управляет односторонними клапанами, переключающими клапанами, обратными клапанами и перепускными клапанами для регулирования и распределения давления воздуха и защиты насоса SAI.

Колебания давления в системе SAI контролируются PCM с помощью входов напряжения от одного или нескольких датчиков давления. Когда давление в SAI падает ниже определенного градуса, PCM в электронном виде открывает необходимые клапаны и позволяет накачивать вторичный воздух в выхлопную систему. Температура двигателя, частота вращения двигателя и скорость автомобиля также учитываются при включении насоса SAI.

В автомобилях, оснащенных электрическими насосами, PCM контролирует датчики давления SAI и при необходимости активирует насос. Системное реле используется для передачи напряжения аккумуляторной батареи с панели предохранителей или плавкой вставки на насос SAI.

Если PCM обнаружит входное напряжение от цепи реле SAI (обозначено A), что указывает на неисправность, будет сохранен код P0418, и может загореться индикаторная лампа неисправности.

Другие коды неисправностей впрыска вторичного воздуха включают P0410, P0411, P0412, P0413, P0414, P0415, P0416, P0417, P0419, P041F, P044F, P0491 и P0492.

Серьезность кода и симптомы

Нет необходимости срочно обращаться к сохраненному коду P0418. Система SAI предназначена только для снижения выбросов выхлопных газов и не имеет решающего значения для работы двигателя.

Симптомы этого кода могут включать:

• Часто симптомы не проявляются при сохранении кода P0418.
• Нет активации насоса SAI

причины

Возможные причины установки этого кода:

• Неисправно реле насоса SAI
• Короткое замыкание проводки, компонентов и/или разъемов в системе SAI
• Неисправен 08 насос SAI 9038 перегорели предохранители

Процедуры диагностики и ремонта

Для точной диагностики кода P0418 вам потребуется диагностический сканер, цифровой вольт/омметр (ДВОМ) и надежный источник информации об автомобиле (например, All Data DIY).

Осмотрите проводку системы, разъемы и катушку, приводящую в действие насос (если применимо), чтобы начать диагностику. При необходимости отремонтируйте или замените сгоревшие, корродированные или поврежденные цепи и повторите проверку системы. В это время проверьте предохранители и реле системы, если насос SAI приводится в действие электродвигателем.

Подключите сканер к диагностическому порту автомобиля и извлеките все сохраненные коды и данные стоп-кадра, если визуальный осмотр не выявил явных неисправностей. Вы захотите записать эту информацию, потому что она может пригодиться позже.Затем очистите коды и выполните пробную поездку на автомобиле, чтобы убедиться, что ошибка P0418 сброшена.

Найдите в Бюллетене технического обслуживания (TSB) записи, соответствующие коду (кодам) автомобиля и симптому (симптомам), используя источник информации о вашем автомобиле. Для составления БСЭ используются данные сотен тысяч ремонтов, и содержащаяся в них информация может быть очень полезна для постановки точного диагноза. В экстремально холодную погоду насосы SAI с ременным приводом подвержены заклиниванию из-за замерзания конденсата. Для предотвращения попадания конденсата в насос SAI в шланг подачи воздуха обычно встраивается односторонний обратный клапан. Известно, что эти клапаны выходят из строя и позволяют конденсату из выхлопных газов попадать в насос SAI. Лед (замерзший конденсат) может привести к заклиниванию насоса SAI (с ременным приводом) или перегоранию предохранителя (с электронасосом).

Вы можете использовать сканер для активации электрического насоса SAI. После активации насоса используйте DVOM для проверки напряжения и заземления. Если напряжение не обнаружено, подозревайте перегоревший предохранитель или неисправное реле питания. Используйте DVOM для проверки на обрыв цепи между источником питания и насосом, если все предохранители и реле в порядке.Отключите все связанные контроллеры перед использованием DVOM для проверки сопротивления цепи.

С помощью DVOM проверьте сопротивление и непрерывность отдельной цепи. Отремонтируйте или замените цепи, которые кажутся разомкнутыми или замкнутыми.

Дополнительные примечания по диагностике:

• Перегоревшие предохранители обычно являются реакцией на короткое замыкание, а не источником неисправности.
• Замороженные насосы можно разморозить перед использованием, чтобы избежать катастрофического повреждения насоса.

Связанные обсуждения DTC

• Pontiac Grand Prix 2000 года, коды p0418 и p0410 У меня есть Pontiac grand prix 2000 se 3.8L в течение примерно 2 или 3 недель, теперь он потерял много мощности и застрял между 2500 и 3000 об / мин и не дрейфовал при заболачивании, у него медленный набор скорости из-за перерегулирования / виляния / спотыкания / оборотов, когда автомобиль припаркован. приведет к штрафу или вам…
• 03 Jetta 2.0 P0261 P0267 P0270 P0264 P0445 P0037 P0418 и т. д. 03 Jetta 2.0 иногда не заводится. Сегодня работал очень неправильно, потом работал нормально. Я прочитал эти коды с помощью дешевого сканера сегодня после очистки всех кодов накануне.машина еле ехала по дороге на работу, но хорошо заводилась и ехала по дороге домой. он оставил меня в затруднительном положении каждые n …
• 2001 Firebird коды P0412, P0418 2001 Firebird коды P0412, P0418 . ..
• Нужна помощь, P0412, P0418 У меня есть Pontiac Am 98 с Trans Trans двигатель, я получаю коды p0412 и p0418 и не знаю, что делать, чтобы избавиться от них, любая помощь в этом будет оценена….
• ’99 Pontiac Trans Am P0410, P0412, P0418 Совсем недавно у меня загорелся индикатор Check Engine, и я получил коды P0410, P0412 и P0418.Я очистил код, но они возвращаются через пару минут езды. Кто-нибудь знает, в чем может быть проблема и что делать, чтобы ее исправить, любая помощь очень ценится….
• VW JETTA P0261 P0264 P0267 P0270 P0418 P0455 P1472 КОДЫ Мой 01 Volkswagen Jetta GLS 2.0 Сегодня моя машина вытащила 7 кодов PO261 PO264 PO267 PO270 PO418 PO445 P1472 Я не знаю радио, потому что моя кассета застряла в нем и не перестает работать, но говорит, что кассеты нет? Но предохранитель, который я вынул, был № 42 25а.Если бы кто-нибудь мог…

Нужна дополнительная помощь с кодом p0418?

Если вам все еще нужна помощь с DTC P0418, задайте вопрос в комментариях под этой статьей.

ПРИМЕЧАНИЕ. Данная информация предоставлена ​​исключительно в ознакомительных целях. Он не предназначен для использования в качестве рекомендации по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо транспортным средством. Вся информация на этом сайте защищена авторским правом.

Не горит поворотник ваз 2114.Сигнал поворота быстро мигает. Определите причину этой неисправности

С автомобилями часто случаются какие-то поломки, как серьезные, так и мелкие, но все они заставляют автовладельца нервничать. Одной из банальных неисправностей является случай, когда индикатор на машине мигает очень быстро, причем только с одной стороны: то с левой, то с правой. О чем это может сигнализировать, какие причины могут предшествовать возникновению данной проблемы, далее будет рассказано в нашей статье.

Почему быстро мигает указатель поворота?

Такая маленькая неприятность может случиться с каждым и, в большинстве случаев, ничего серьезного в этом нет. Например, наиболее частой причиной того, что индикатор очень быстро моргает, может быть перегоревшая одна из лампочек. Например, перегорела одна из контрольных ламп — передняя, ​​задняя или дополнительная — этого вполне достаточно для изменения текущего сопротивления в сети. Результат — очень быстро мигает вся сторона, где лампочка неисправна.Достаточно просто вкрутить новую лампу, и все будет хорошо.

Если быстро моргает левый или правый поворотник, но все лампочки рабочие, то проблема другого характера. В качестве альтернативы возможно образование копоти, ржавчины или грязи на цоколе лампы и в самом контакте патрона, что делает контакт нестабильным. Это вполне может быть причиной того, что быстро мигает поворотник ВАЗ 2109, да и любого другого автомобиля. Для решения этой беды придется разобрать все поворотники и почистить все лампы и контакты.

Поворотник ВАЗ 2107 мигает значительно реже из-за неисправности реле поворотников. Как правило, реле живут не один десяток лет, так что эту причину можно считать исключением.

Наконец, еще одна причина того, что поворотник быстро моргает, это установка не обычных лампочек с нитью накаливания, а светодиодных. Светодиодные лампы имеют совсем другое сопротивление, поэтому их установка также может стать причиной частого моргания индикатора.

Если все эти варианты не подходят к вашему случаю, если лампочки новые, контакты чистые, реле целое, предохранители целые, то вам не повезло, так как проблема в самой проводке.Если вы не электрик, то самостоятельно справиться с этой неприятностью не получится – обратитесь в автосервис.

Надеемся, что смогли помочь вам решить проблему, почему часто моргает поворотник. Читайте больше наших статей, совершенствуйте свои знания, ведь ремонт автомобиля – это просто.

Заменил угловой переключатель, плохо работает. Включаю поворотник (правый и левый), один раз моргает, 2 раза звук есть, но уже без мигания поворотника, на 3-й и далее звука нет или мигает.Я его снова разобрал и поставил несколько раз. Сигнализация безупречна; предохранители тоже в порядке.

Цепь питания поворотников ВАЗ 2114 включает в себя подрулевой переключатель, реле, предохранитель, ключ аварийной сигнализации, лампы и проводку.

Каждый из этих элементов выполняет свою функцию. Выключатель обеспечивает питание необходимых ламп. Дополнительно напряжение может подаваться через аварийную кнопку, минуя выключатель. Для защиты проводки от возможного короткого замыкания в проводке поворотников в цепь включены предохранители.

Реле отвечает за прерывание горения ламп, то есть этот элемент обеспечивает мигание поворотников. Кроме того, он дает возможность определить исправность всех ламп. Если перегорит хотя бы одна лампа, частота мигания всех поворотников, а также контрольной лампы на приборной панели удвоится.

Если после замены подрулевого переключателя возникают проблемы с работой этой световой сигнализации, в этом случае виновато разовое срабатывание лампы этого реле.

Тут все просто — если был неисправен переключатель, поворотники либо вообще не работали, либо работали в одном режиме, например правые поворотники моргали, а левые нет.

Предохранители тоже пропадают, т.к. если бы они сгорели, то питание на схему не подавалось бы, то есть витки вообще не работали.

Реле — деталь не дорогая, поэтому проще заменить, чем ремонтировать.

И все же перед заменой этого компонента рекомендуется предварительно проверить его работоспособность.Для этого можно позаимствовать этот элемент с другого автомобиля или установить свое реле на другой автомобиль.

Замена проста. На ВАЗ 2114 этот элемент находится в блоке предохранителей. Под крышкой этого блока нанесена схема расположения всех предохранителей и реле, на ней вы без труда найдете нужный элемент.

Если схемы нет, то определить что нужно просто — она ​​находится в верхнем ряду, вторая слева. У него нет крепления, он просто устанавливается своими заглушками в разъемы.

Стоит отметить, что для покупки и установки на автомобиль необходимо только реле, рекомендованное производителем, в данном случае модель 493.3747. Возможна установка аналогов, которых сейчас много на рынке, но предварительно следует поинтересоваться рабочими параметрами, обычно применяемыми к корпусу. В случае отказавшего и приобретенного элемента характеристики должны полностью совпадать.

Осталось только установить новый элемент в блок предохранителей и проверить работоспособность поворотников.

Поворотные огни должны работать в любом автомобиле. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при совершении маневров, поэтому выполнение поворотов сильно влияет на безопасность. Что делать, если не аварийка ВАЗ 2114, как выявить проблему и заменить лампы? Читайте об этом ниже.

Возможные неисправности: признаки и причины

Если не умеете, то ничего сложного в этом нет — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно определить проблемы включения фар (ВКЛ):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неисправностями реле-прерывателя.
2. Источник света указателя поворота не работает. При такой проблеме на приборной панели автомобиля чаще обычного будет загораться указатель поворота.
3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неисправности переключателя, расположенного под рулем автомобиля.
4. Источник света в оптике моргает чаще обычного. Судя по всему, вышла из строя одна из ламп, установленных по углам. Также проблема может заключаться в окислении контактов, в частности речь идет о самих фарах или контактах в блоке с предохранительными элементами.
5. Огни в углах светятся, но гораздо тусклее, чем обычно. На практике эта проблема обычно возникает после установки неподходящих осветительных приборов (ламп) в фары.Возможно проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, может выйти из строя само реле.
7. Часто неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, и часто эта проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и короткому замыканию (видео снято Владиславом Чиковым).

Как проверить светильники в Четырке?

Процедура проверки следующая:

1. Сначала нужно убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее внутреннюю часть. Он содержит схему, которая поможет вам разобраться, какой предохранитель отвечает за работу того или иного оборудования.
     Извлеките предохранитель, отвечающий за работоспособность программного обеспечения, и внимательно осмотрите его — если предохранитель расплавился или поврежден внутри, то предохранитель необходимо заменить. Но даже при отсутствии видимых повреждений нужно в гнездо снятого предохранителя вставить другой с соответствующим номиналом.
2. Если это не поможет восстановление ПО, то проверьте реле, оно находится в этом же блоке. Как правило, на угловом реле есть значок; нужно его вытащить и заменить на рабочий.Для этого не обязательно покупать новое реле, нужно вытащить другое рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь нужно продиагностировать лампочки, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защиту фар, затем снимите источники света с сидений. Установите заведомо исправный прибор вместо снятой лампы и проверьте, как он работает. При отсутствии изменений идем дальше.
4. Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с двумя подключенными к ней проводами. Один конец следует подключить к минусу аккумулятора или корпуса «Четверки», а второй провод подсоединить к контакту диагностируемой цепи.
   Если в результате соединения лампа начинает гореть, это говорит об исправном участке проверяемого провода. Аналогично проверяются остальные цепи. Если вы найдете место, где нет тока, то это свидетельствует о неисправности между проверяемым местом и последней точкой, где было напряжение.Поврежденные провода необходимо заменить.
5. Также необходимо проверить качество контактов на всех цепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения света и подрулевом переключателе. Часто причиной неисправности является именно окисление, такие контакты необходимо почистить или заменить.

Фотогалерея «Поворотные разломы»

Инструкции по ремонту и замене своими руками

Перед снятием и заменой вышедших из строя световых приборов белого или желтого цвета необходимо выключить зажигание и аккумулятор.Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стеклянные колбы.

Как заменить лампы в программе:

1. Сначала нужно отсоединить от оптики разъем с подсоединенными проводами.
2. Затем наконечник пружины освобождается.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Снимите блок источника света с сиденья.
4. Неработающие лампочки заменяются; сборка производится в обратном порядке.
5. Что касается ретранслятора, то для замены снять его корпус с места посадки вместе с резиновой прокладкой, примерно на полсантиметра вперед.
6. Снимите заднюю часть устройства с места установки.
7. Полностью снимите повторитель, затем отсоедините разъем проводки и снимите прокладку. После этого саму прокладку необходимо установить на новый повторитель.
8. Теперь осталось снова соединить штекер с проводкой и установить репитер обратно.

причин, диагностика и что делать

Автовладельцев иногда беспокоит такая проблема, как неисправные поворотники, но не все знают, как решить эту проблему быстро и качественно.Соответственно, в случае такой поломки, продолжение движения, особенно в городском движении, будет чрезвычайно опасным. Наиболее рациональным вариантом будет остановиться и устранить эту неисправность.

Типы проблем с поворотниками и способы их устранения

Индикатор направления функционирует только правильно, если наблюдаются следующие индикаторы:

— сигналы поворота всегда работают, когда зажигание включено;

При переключении рычага рулевой колонки вверх или вниз поворотник должен включаться с соответствующей стороны;

Сигнал, предупреждающий водителей о повороте, мигает с частотой 60 гудков в минуту.

Если поведение сигналов изменено относительно вышеперечисленных индикаторов, то есть проблемы. Ниже приведены наиболее распространенные типы проблем с указателями поворота:

1) Сигнал поворота не мигает

Эту проблему будет легче решить, если вы ознакомитесь с основным принципом работы реле. Ток, проходящий через лампы, нагревает измерительный резистор — элемент, определяющий необходимость включения той или иной лампы в нужный момент. Соответственно, сопротивление лампы, отличающееся от номинального, изменяет время включения поворотника — он начинает мигать.

В этой ситуации нужно слегка постучать по реле. Это поможет, если мало контакта или влаги. Если реле заменили, а поворотник все равно не моргает, а горит постоянно, то проблема кроется в плохом контакте с предохранительным блоком. В этом случае должна помочь замена предохранителя с номиналом сопротивления, кардинально отличающимся от номинального.

2) Один сигнал поворота не работает

Если не работает только один поворотник, то это никак не связано с неисправным реле. Тогда был бы отказ сразу обоих поворотников. Первый вариант, который может прийти в голову, это перегоревшая лампочка, неисправность проводки или розетки. Новая сменная лампа должна не только входить в гнездо указателя поворота, но и иметь ту же мощность, что указана на абажуре. Если в случае замены лампочки поворотник все равно не работает, то осмотрите патрон. Могут быть следы окисления, которые нужно будет удалить напильником или наждачной бумагой.

Также лампочка может очень плотно сидеть на контактах, которые нужно подгибать пассатижами. Делать это нужно с максимально возможной осторожностью, чтобы не закоротить контакты. Это может привести к другой проблеме – поворотники начнут работать в шахматном порядке. Если картридж в отличном состоянии, то проблема кроется в самой проводке. Сначала убедитесь, что провод надежно припаян к разъему.Не допускайте замыкания проводов друг на друга или на массу на железном корпусе автомобиля.

3) Аварийные огни не мигают

В данном случае проблема явно в реле. Его необходимо заменить. Еще одной причиной неработающего поворотника может быть переключатель. Чтобы проверить это, доберитесь до рычага переключения передач на рулевой колонке и снимите его. Если не работают аварийные огни при работающих поворотниках, достаточно заменить кнопку, отвечающую за включение сигнализации.

4) Сигнал поворота светит недостаточно ярко

Если они излучают тусклый свет, то следует проверить модель и мощность лампочки. Если все в норме, нужно просто почистить контакты лампочек.

5) Реле поворотников щелкает

Это не норма. Вся «соль» содержится в контактах реле монтажного блока. Такие звуки возникают при слишком тугом или окисленном контакте. К этому же приводит и плохо работающее реле.Установите новое реле или зачистите контакты.

Если указатель поворота не подает признаков жизни ни с одной стороны автомобиля, ни сзади, ни спереди, это означает, что проблема с подрулевым переключателем, пропал контакт или поломано все реле . Электрическая схема указатель поворота защищен предохранителем на 8 ампер, расположенным в монтажном блоке. Если он сломается, то может произойти такая неприятность, как выход из строя поворотников с одной стороны автомобиля. Световая сигнализация обеспечивает безопасное движение, поэтому каждый автомобилист обязан возить с собой лампочки нужной мощности.

Как указать направление движения при неисправных поворотниках?

Как вы уже поняли, бывают случаи, когда световые, а иногда и звуковые сигналы не успевают выразить ваши намерения на дороге. Именно поэтому мы расскажем вам далее, как указать направление движения жестами рук. Определенное количество таких манипуляций зафиксировано в ПДД.

1) Если не работает левый поворотник, нужно вытянуть левую руку в сторону из окна.

2) Для обозначения поворота направо левая рука вытягивается из окна, согнута под прямым углом кистью вверх.

3) Сигнал торможения подается поднятием руки.

Кроме:

1) Взмах руки водителя означает проезд пешехода.

2) В случае, если ваш автомобиль странно ведет себя на дороге, вас укажут жестом в сторону обочины.

3) Если водитель забыл включить свет, ему напомнят об этом жестом, похожим на мигание лампочки.

4) Если вы забыли закрыть багажник, то вам покажут это сигналом хлопка ладоней в воздухе. А незакрытую дверь или прижатый к ней ремень покажут шлепками по двери.

5) Если вам описали круг в воздухе рукой, одно из колес вашего автомобиля спущено.

Поворотные огни должны работать в любом автомобиле. Этот тип оптики позволяет другим участникам дорожного движения знать о ваших намерениях при совершении маневров, поэтому выполнение поворотов оказывает большое влияние на безопасность. Что если не аварийка ВАЗ 2114, как определить проблему и заменить лампы? Читайте об этом ниже.

[Скрыть]

Возможные неисправности: симптомы и причины

Если не умеете, то ничего сложного в этом нет — нужно просто замкнуть контакты, но сейчас не об этом.

По каким признакам можно определить неисправности поворотников (ПО):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана сбоями в работе реле-прерывателя.
2. Не работает источник света указателя поворота. При такой проблеме на приборной панели индикатор поворота автомобиля будет загораться чаще, чем обычно.
3. Сигнал работает, но не отключается. Суть проблемы заключается в неисправности переключателя, расположенного под рулем автомобиля.
4. Источник света в оптике моргает чаще обычного. Судя по всему, одна из ламп, установленных по углам, вышла из строя. Также проблема может заключаться в окислении контактов, в частности речь идет о самих фарах или контактах в блоке с предохранительными элементами.
5. Поворотные лампы светятся, но намного тусклее, чем когда-либо. На практике эта проблема обычно появляется после установки в фары нестандартных осветительных приборов (ламп). Возможно проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, может выйти из строя само реле.
7. Часто неисправность кроется в перегоревшем предохранительном устройстве. Это приводит к короткому замыканию в программном обеспечении, и часто эта проблема проявляется в задней оптике. Специалисты называют это место «болезнью» не только модели 2114, но и других ВАЗов. Со временем контакты окисляются, что приводит к образованию коррозии и замыканий (видео снято Владиславом Чиковым).

Как проверить приборы освещения в Четырке?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться, что вы используете исправный предохранитель. Блок предохранителей находится в моторном отсеке, в отсеке между двигателем и лобовым стеклом, напротив сиденья водителя. Отогните защелки и снимите крышку, после чего внимательно осмотрите ее изнутри. Он содержит схему, которая поможет вам разобраться, какой предохранитель отвечает за работу того или иного оборудования.
   Извлеките предохранитель, отвечающий за работоспособность ПО, и внимательно осмотрите его — если предохранитель внутри расплавился или поврежден, предохранитель необходимо заменить. Но даже если видимых повреждений нет, в гнездо снятого предохранителя необходимо вставить другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно находится в этом же блоке. Как правило на реле поворотов есть значок, его нужно вытащить и заменить на рабочий.Для этого не нужно покупать новое реле, нужно вынуть другое рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь нужно продиагностировать лампочки, но такая проверка потребуется, если не работает только часть витков. Откройте капот или багажник и снимите защитные щитки с фар, затем снимите источники света с сидений. Замените снятую лампу на заведомо исправную и посмотрите, как она работает. При отсутствии изменений идем дальше.
4. Необходимо проверить целостность электрических цепей. Для этого вам понадобится контрольная лампа с двумя подключенными к ней проводами. Один конец нужно подключить к минусу аккумулятора или к кузову «Четырки», а второй провод подсоединить к контакту диагностируемой цепи.
   Если в результате подключения лампа начала гореть, это говорит об исправном участке проверяемого провода. Аналогично проверяются остальные цепи. Если вы нашли место, где нет тока, то это говорит о наличии неисправности между проверяемым местом и последней точкой, где было напряжение.Поврежденные провода необходимо заменить.
5. Также необходимо проверить качество контактов на всех электрических цепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Окисление часто является причиной неисправностей; такие контакты должны быть очищены или заменены.

Фотогалерея «Неисправности на поворотах»

Инструкция по ремонту и замене указателей поворота и сигнализации своими руками

Перед снятием и заменой вышедших из строя световых приборов на белые или желтые необходимо выключить зажигание и аккумуляторную батарею.Это позволит избежать короткого замыкания. Работы по замене необходимо проводить в перчатках, чтобы не испачкать стекла лампочек.

Как поменять лампы в ПО:

1. Сначала нужно отсоединить разъем с подсоединенными проводами от оптики.
2. Затем освобождается кончик пружины.
3. Теперь нажмите на крепление, расположенное между оптикой и шарниром. Извлечение из блока сиденья с помощью программного обеспечения источника света.
4. Неработающие лампочки заменяются, сборка производится в обратном порядке.
5. Что касается повторителей, то для замены вынуть их корпус из места посадки вместе с прорезиненной прокладкой примерно на полсантиметра вперед.
6. Переместите заднюю часть устройства из места установки.
7. Полностью вытяните повторитель, затем отсоедините разъем проводки и снимите прокладку. После этого саму прокладку необходимо установить на новый повторитель.
8. Теперь осталось заново соединить штекер с проводкой и установить репитер обратно.

Видео «Габариты в поворотниках своими руками»

Если вы хотите, чтобы габаритный свет горел при повороте автомобиля, то видео с подробным руководством по выполнению этой задачи (видео опубликовано каналом Александр Амочкин Коломна ААК).

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделей, сталкивается большая часть владельцев ВАЗ, и зачастую проблема застаёт их врасплох. Самая частая причина, почему не работают поворотники на ВАЗ 2109 – вышла из строя электрика автомобиля.

Кстати, на большинстве ВАЗов установлены аналогичные схемы электропроводки, которые ремонтируются одинаково, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Схема поворотников и сигнализации

Причины поломки

Для предотвращения ситуации, когда не работают поворотники и аварийная сигнализация, определите причину их поломки. К наиболее распространенным факторам поломки электрооборудования в автомобиле относятся:

• разгерметизация. Это приводит к попаданию воды и грязи в электрическую систему;
• окисление. Это происходит на клеммах и приводит к потере контакта. Это легко увидеть: когда выключится поворотник и разберешь оптику, увидишь зеленый налет.Чтобы удалить его, очистите его тряпкой и попробуйте подать питание на контакт;
• обрыв предохранителя. Чтобы не попасть в ситуацию, когда аварийное освещение перестало функционировать, найдите предохранитель, отвечающий за повороты (например, К2). Далее нужно просто заменить его. Помимо выхода из строя предохранителя, вы можете столкнуться с проблемой замены его контактов;

Блок крепления предохранителей ВАЗ 2109 2108 21099

• Перегорание лампочки. Если отсутствие света происходит по этой причине, просто замените лампу на новую;
• Поломка переключателя или кнопки.Если не работают поворотники и аварийка, доберитесь до переключателя, расположенного под рулем, чтобы починить его и разберите. Кнопку можно просто заменить;
• обрыв проводки.

Как исправить

Когда не работают поворотники и аварийка, электрика в машине, чаще всего «виновата» реле, отвечающее за подачу напряжения.

Чтобы предотвратить возникновение проблем в будущем, выполните следующие действия:

• узнать где находится реле.Его схема указана в инструкции, прилагаемой к автомобилю;
• стук в реле. Часто причина кроется в банальном «залипании», и легкий удар возобновляет работу оптики;
• если меры не помогли, а освещение у вас все равно не работает, замените реле, т.к. товар недорогой.

.
Спрашивает : Алексей Антипов.
Суть вопроса : не мигает аварийка и не включаются поворотники, почему, на ВАЗ-2110?

Поворотники работают через раз.Я также проверил аварийные бригады. Стою на светофоре, если газую, то начинает моргать поворотник, что это? Автомобиль ВАЗ-2110, ЕВРО панель. 16 клапанный двигатель.

Поворотники и аварийка в комплекте на ВАЗ-2110

Схема поворотников ВАЗ-2110.

При эксплуатации автомобиля его владелец может столкнуться с различными системными неисправностями, в том числе с отказом работы поворотников. Они могут либо не включаться, либо не выключаться. Причины разные.

Алгоритм проверки

Водителю нужно проверить

1. Все лампы.
2. Предохранитель F16 или F19.
3. Реле.
4. Масса на поворотниках.
5. Подрулевой переключатель.

   Подрулевой переключатель проверяют проверкой целостности контактов.

6. Электропроводка.

Ваша ситуация

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь меня окружали машины! Сначала в деревне, в первом классе бегал на тракторе по полям, потом была ЯВА, после копейки.Сейчас я студент третьего курса «Политехника» на автомобильном факультете. Я работаю автослесарем, помогаю чинить машины всем своим друзьям.

Когда не работает поворотник, а при нажатии на педаль газа он начинает моргать, то с уверенностью 99,9% — это реле.

На схеме показан блок предохранителей. Стрелками указаны реле и предохранители аварийной сигнализации и указателей поворота. На ВАЗ-2110 может стоять другой монтажный блок.

Находится в блоке предохранителей, номер К-3.

В этой статье мы рассмотрим основные причины почему не работают поворотники на таких моделях ваз как: 2108, 2109,21099, 2113, 2114, 2115. Все эти модели относятся к семейству САМАРА и имеют схожую электронику. Так или иначе, данная статья подходит для всех автомобилей, т.к. причины неисправности у всех одинаковые.

Ремонт поворотников во многих случаях несложная задача. Главное найти причину неисправности.

Сигналы поворота не мигают

Если у вас не моргают поворотники, то скорее всего проблема в реле поворотников. Попробуйте постучать по реле или заменить его, возможно плохой контакт или в него попала вода. Если после замены реле поворотники не моргают, а горят, значит у реле плохой контакт с блоком предохранителей.

Где находится реле поворотников

В блоке предохранителей. См. в статье . Реле имеет обозначение K2. Также проверьте предохранитель с маркировкой F2 и его контакты с колодкой. Возможно, неисправность также кроется в аварийной кнопке или в переключателе поворотов.Обратите на них внимание, возможно опять окислился контакт.

Не включается указатель поворота

Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:

1. Проверить лампу на работоспособность, если что, заменить. …
2. Проверить все контакты соединений (в блоке, в поворотнике, на переключателях).
3. Проверить переключатели.
4. Предохранители и реле. Замените, проверьте контакты.Если у вас одновременно не работают поворотники и аварийка, то проблема на 99% опять же в реле.

Не выключается указатель поворота

Если поворотник не выключается автоматически при повороте руля, то нужно менять сгоревший переключатель.

Сигнал поворота быстро мигает

Если поворотник быстро моргает, то, скорее всего, перегорела одна из ламп из всех поворотников. Проверить и заменить.Также частое моргание/мигание поворотника может свидетельствовать об окислении чипа на задних фонарях или окислении дорожек в монтажном блоке.

Сигналы поворота горят тускло

• Проверить лампы на соответствие мощности и модели.
• Очистите массу на поворотниках.

Реле указателя поворота щелкает

Некоторые владельцы сталкиваются с постоянным щелканьем поворотников. Проблема кроется в монтажном блоке, а именно в контактах реле.Либо разболтался, либо окислился. Возможно и неисправное реле. Попробуйте поставить нужное заводское реле.

На фото схема реле поворотников. Красным крестиком отмечено место, где нужно разорвать цепь для нормальной работы светодиодов в поворотниках. Если вас интересуют оригинальные цепные релюшки, просто не обращайте внимания на красную метку.

Закрывает указатель поворота

См. заднюю фару в сборе. Плата задних фар – слабость наших автомобилей.Скорее всего, проблема опять же кроется в окисле дорожек. В результате коррозии разные дорожки соприкасаются и замыкаются, в результате чего перегорает предохранитель.

.
