4 основные причины и 6 признаков неисправности катушки

Все без исключения современные водители знают, что нарушение общего функционирования катушки зажигания может вызвать определённые проблемы с запуском бензинового двигателя внутреннего сгорания. Если знать, как проверить катушку зажигания мультиметром, можно своевременно выявить возможные проблемы, характерные для данного устройства. При помощи грамотно проведённой диагностики можно обнаружить пропуск такта воспламенения в одном из цилиндров двигателя и быстро устранить проблему.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

Не имеющие контакта.
Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

Общие.
Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
Сухими (залитыми компаундом).

Причины поломок и принцип работы

В современных автомобилях применяют четыре типа катушек зажигания:

Классические общего типа – с обязательной установкой распределителя (трамблёра). Трамблёр служит для синхронной подачи искры на свечи. Такие устройства считаются устаревшими, в настоящее время функцию распределённой подачи электрического импульса выполняют электронные системы.
Двухвыводные модули – блоки зажигания с попарным искрообразованием, где одновременно подаётся два разряда на парные цилиндры в зависимости от тактов сжатия и выпуска. При этом одна искра – рабочая, вторая холостая. Распределение происходит под управлением электронного блока-контроллера.
Инжекторные – индивидуальная прямая подача разряда на каждую свечу, где высоковольтное напряжение создаётся непосредственно на наконечнике, расположенном над электродом. Конструкция позволяет избежать падения заряда во время холодных пусков двигателя, исключая использование дополнительных проводов. Работает в общей цепи электронного блока управления (ЭБУ).
Комбинированные «рейки» – модули прямой подачи разряда, объединённые в один узел (рейку). Компоненты в таком устройстве соответствуют инжекторной схеме прямого впрыска: распределение искроподачи происходит с помощью электронного блока-контроллера от расположения цилиндров и типа двигателя.

Независимо от типа конструкции, все катушки работают по одному принципу: при подаче низковольтного тока от АКБ на первичную обмотку происходит электромагнитная индукция, вторичная обмотка формирует импульс и на выходе получается разряд высокого напряжения.

Каждая система зажигания имеет характерные особенности, от которых зависит ресурс работы катушек в определённых условиях эксплуатации. Основные причины поломок:

Изношенная, сгоревшая обмотка из-за попадания влаги, короткого замыкания, резкого скачка напряжения, либо механического повреждения корпуса.
Некорректное искрообразование по причине перегрева – происходит потеря разряда внутри катушки на витках обеих обмоток.
Недостаточный заряд аккумуляторной батареи – износ элементов приводит к быстрому выходу из строя сердечника.
Нарушение изоляции высоковольтных проводов – падение напряжения во время пуска двигателя и короткие замыкания в общей цепи.
Образование коррозии, окислов на контактах клемм – пониженная проводимость.
Нарушение герметичности корпуса, повреждение внутренней изоляции.
Плохой контакт наконечников (индивидуальный тип) из-за повышенной вибрации силового агрегата, либо плохо закреплённые модули.
Отсутствие контакта на «массу».

Важно! При появлении первых симптомов неисправности катушки необходимо устранить причину – дальнейшая эксплуатации двигателя приводит к сбоям остальных механизмов и узлов системы зажигания.

Работа катушки

Катушка – это неотъемлемая составляющая всей системы зажигания буквально любого двигателя бензинового типа. Как раз данный узел и выступает в качестве главного в самых разных системах.

В разговорной лексике владельцы автомобилей нередко именуют данное устройство не иначе как бобиной. Еще оно может носить следующее наименование – оригинальный некрупный электротрансформатор.

Особенность здесь состоит вот в чем – это, фактически, преобразователь. Он меняет низковольтное напряжение (которое передается при помощи аккумулятора и генератора) на высоковольтное.

Информация о том, как проверить работоспособность катушки зажигания, всегда останется актуальной. Поскольку это неотъемлемый элемент, без которого не сможет стабильно работать ни один двигатель. А если данный механизм выйдет из строя полностью – у водителя возникнут серьезные проблемы. В такой ситуации запуск мотора вообще станет невозможным. И хотя этот элемент ломается не столь уж и часто, исключения все же бывают. Речь идет о следующих ситуациях:

Если вдруг произошел перегрев, подействовало сильное напряжение, вследствие чего повредилась изоляция. Результатом может стать небольшое замыкание. Оно может произойти в тех местах, где обмотана катушка.
Если свечи зажигания перестали работать, провода высоковольтного типа запускают перегрузку. В конечном итоге, процесс обрывается.

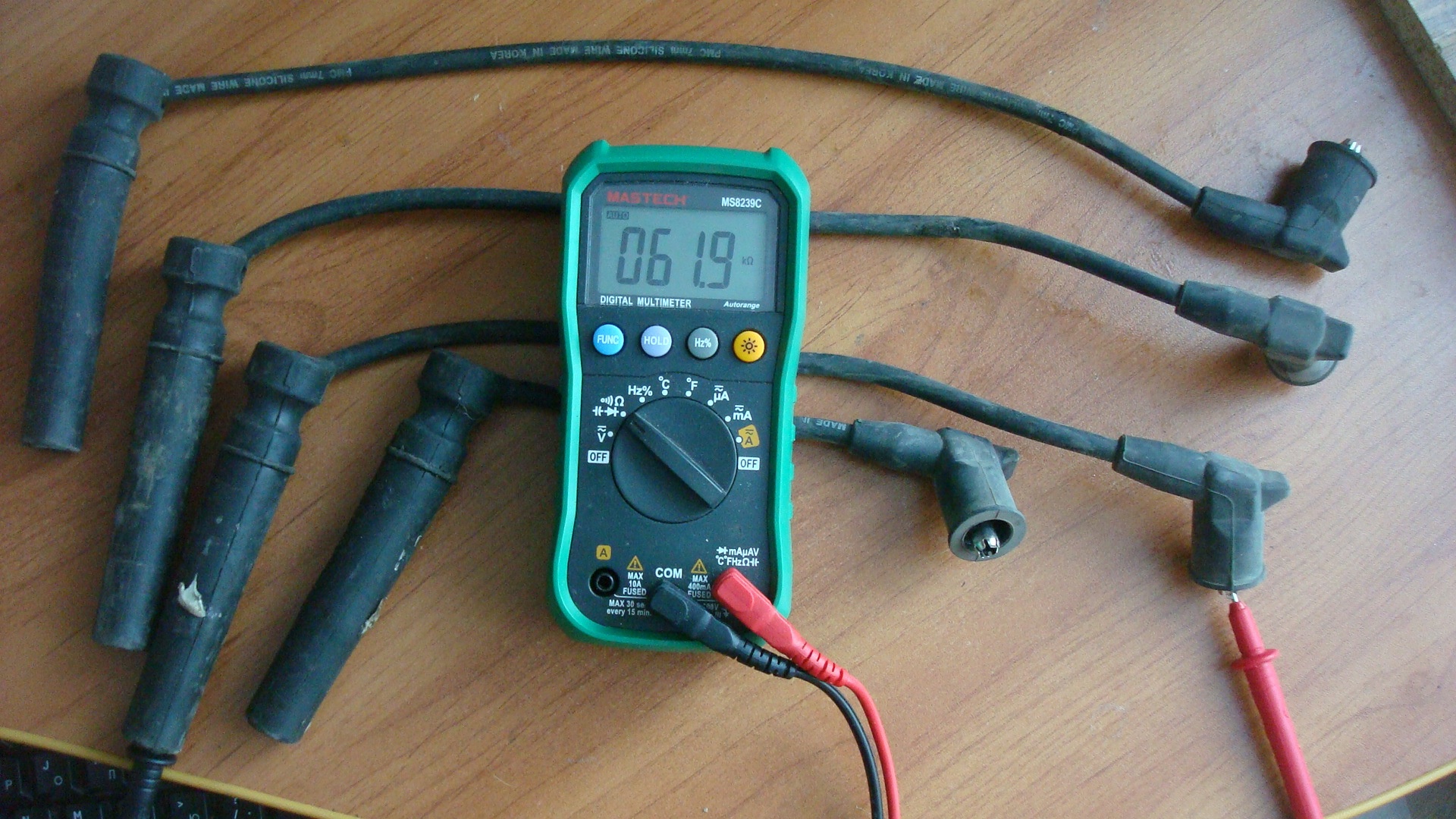

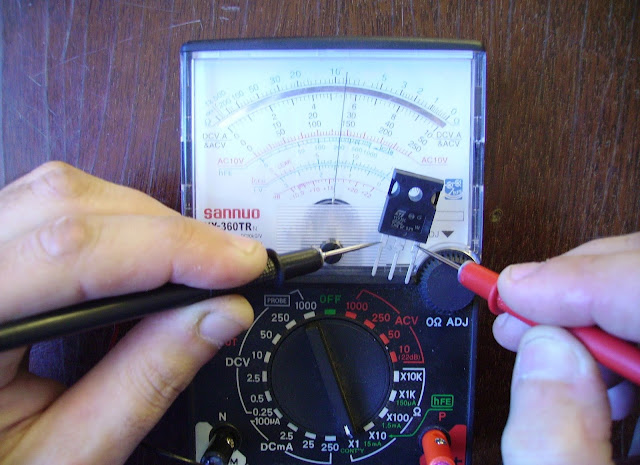

Мультиметр

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Источник: uremont.com

Проверка катушек

С учетом всего вышесказанного, информация о том, как проверить исправность катушки зажигания, считается на самом деле бесценной. Обязательно обратите внимание на следующий момент: проверить, как работает этот механизм, можно при помощи двух способов:

Используя искру между самой свечой зажигания и корпусом автомобиля.
Используя мультиметр.

Важный момент: как только появились даже самые небольшие показатели нестабильности функционирования двигателя – сразу же проверяйте непосредственно катушку зажигания. В прошлом оба эти метода были приблизительно одинаково популярными. Но, поскольку все течет и меняется, технологии не стоят на месте, первый вариант был признан более опасным (поскольку он может привести к «гибели» как катушки, так и всего устройства в целом – с этим нередко сталкиваются современные автомобили).

Практически все производители советуют воздержаться от его применения. Именно поэтому самый популярный вопрос у автовладельцев в такой ситуации – это «как проверить работу катушки зажигания»?

Самый простой, и, что самое главное, самый безопасный метод, согласно которому можно проверить данный автомобильный узел – это использование конкретного устройства для измерения.

Первое, что должен сделать владелец автомобиля, принявший решение о самостоятельной проверке состояния катушки зажигания – это запастись мультиметром, либо тестером. Данное измерительное устройство не считается крайне редким, запрещенным, так что его приобретение не вызовет у Вас особых проблем и сложностей. Данное устройство измерения имеет одну отличительную особенность: оно выполняет одновременно две важные функции:

Отслеживает напряжение.
Контролирует сопротивление.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Источник: AutoLirika.ru

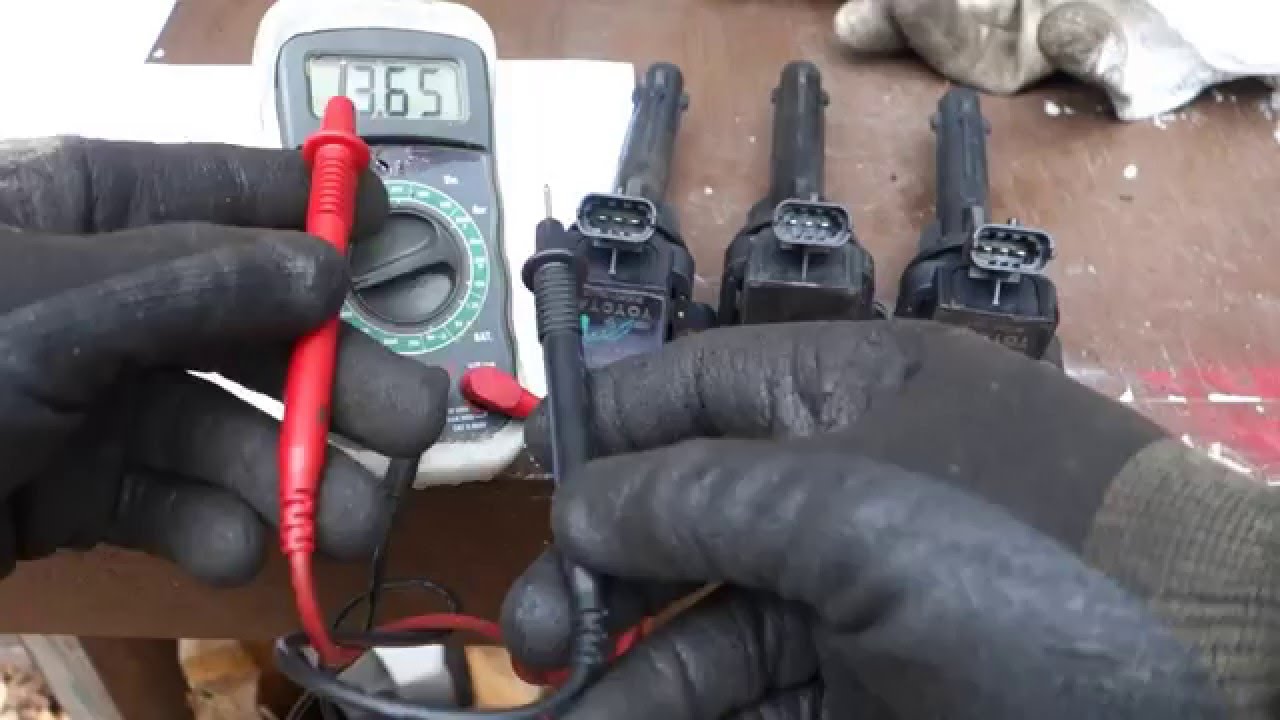

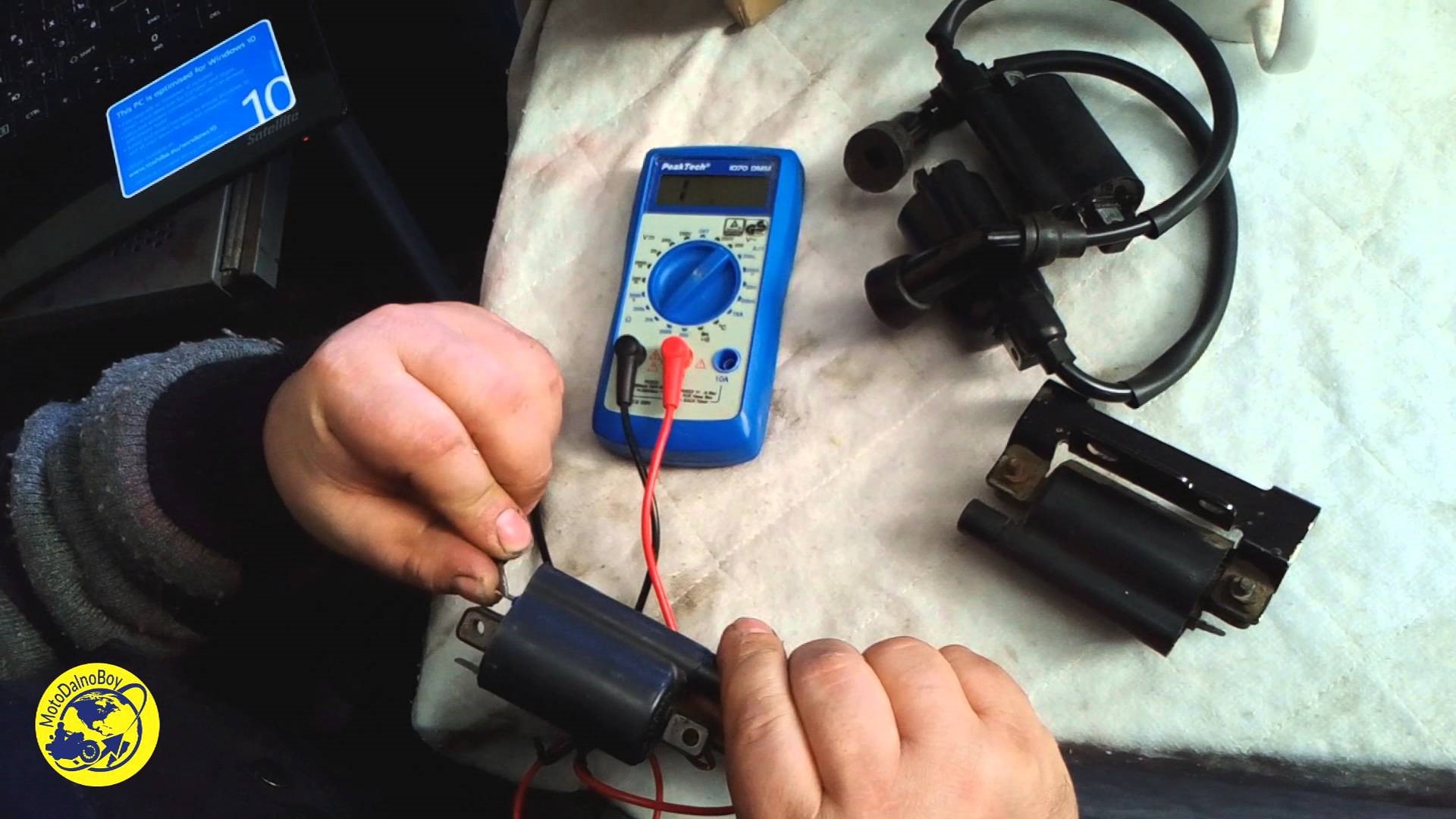

Как проверить катушку зажигания мультиметром

Чтобы процедура данной проверки катушки зажигания с помощью измерительного устройства – мультиметра, была последовательной и поэтапной – стоит сначала детально изучить видео – как прозвонить катушку зажигания мультиметром? Ознакомиться с видеороликом Вы можете ниже.

Только после этого стоит переходить к практическим шагам и действиям (особенно в том случае, если ранее Вы никогда не занимались осуществлением подобных действий и имеете недостаточно знаний и опыта в данной сфере).

Цифровой мультиметр

Выбор мультиметра

Как правило, в специализированных сервисах зачастую встречается прибор модели MAS 838. У него есть возможность осуществлять измерение регулярного микротока 200 µA. Дисплей обладает подсветкой, так что, при проведении этого процесса в неосвещенном гаражном помещении, применять фонарик Вам не придется.

Чтобы запустить сам процесс, конкретная точность обязательной не является. Поэтому в приобретении дорогостоящей модели никакого смысла нет. Лучше просто купить базовую комплектацию, которая есть во всех стандартных приборах.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Признаки неисправности

Диагностировать неисправности в модуле зажигания можно по следующим признакам:

Падение оборотов силового агрегата на холостом ходу (наблюдается эффект «троения»).
Пропуск подачи искры – потеря мощности на высоких оборотах.
Нарушение изоляции проводки – запах гари на катушке, короткие замыкания во время холодного пуска.
Отказы запуска двигателя при исправном стартере.
Сильное нагревание корпуса катушки.
Нестабильный пуск зажигания.
На панели приборов горит индикатор «Cheсk Еngine».

Чтобы установить характер поломки вначале осматривают модуль на предмет механического повреждения корпуса (сколы, трещины, подтёки гари). Если дефектов не обнаружено, изоляция проводки также в исправном состоянии, то проверяют состояние внутренних компонентов катушки с помощью специального оборудования.

Внимание!

Перед проверкой системы зажигания нужно убедиться в отсутствии нагара на электродах свечей.

Как проверить высоковольтную катушку зажигания при помощи профессионального тестирования

Необходимо обладать профессиональным оборудованием. Самый оптимальный вариант – определенный стенд, позволяющий проверять катушки зажигания. Он предоставляет следующую возможность – позволяет задавать различную скорость вращения валика. То есть, позволяет имитировать определенный вид работ.

Важный момент: При осуществлении данного процесса, отслеживайте следующий момент: искра должна быть во всех рабочих режимах.

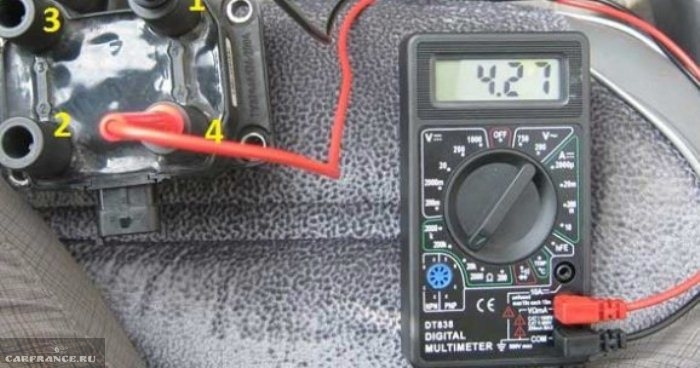

Проверяя катушку зажигания, убедитесь, что данное питание подключено правильно. Если этого не сделать, тестирование может показать неправильный результат. То есть, Вы неверно определите неполадку и ее степень.

Важный момент: Проведение этого тестирования дает стопроцентную гарантию того, что провод цел, и можно продолжать работать дальше.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Если же у хозяина нет никаких знаний и опыта (либо есть, но недостаточно для проведения серьезных проверок), решение данной проблемы лучше всего доверить специалисту. Хотя на сегодняшний день в сети интернет можно найти множество информации буквально по любому вопросу. Поэтому, если начальные знания у Вас есть, с видеороликом и инструкцией к ней Вы ознакомились, можно попробовать проверить катушку зажигания и вручную. Тем более, все основные моменты процесса подробно описываются на видео. Если все же есть сомнения – можно заказать услугу у мастера – профессионала. Выбор всегда остается только за Вами!

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

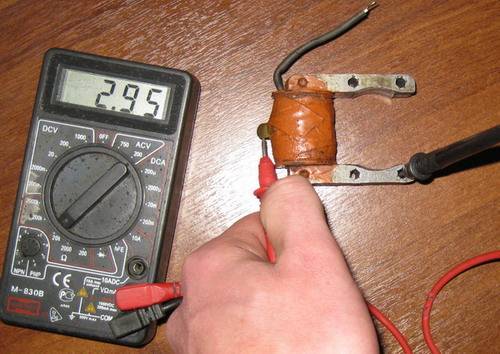

Измерение параметров обмоток

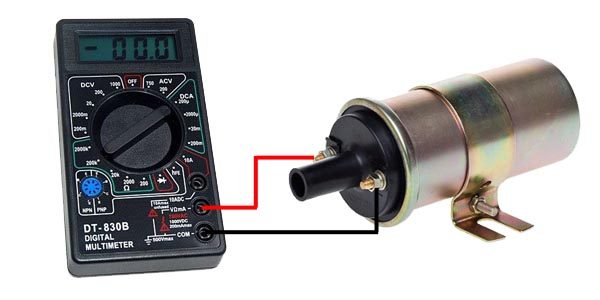

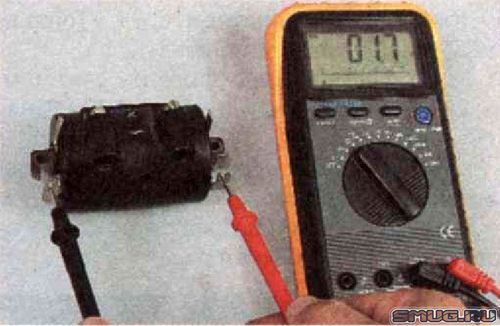

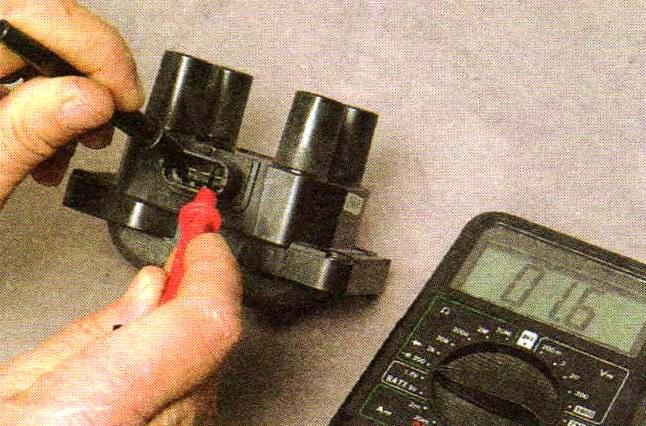

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

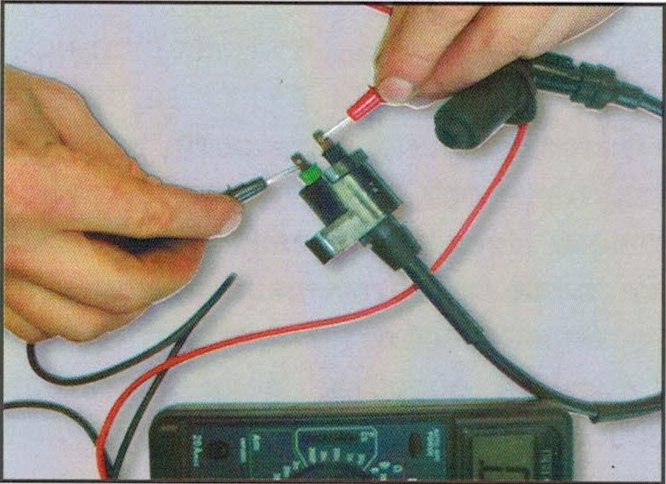

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

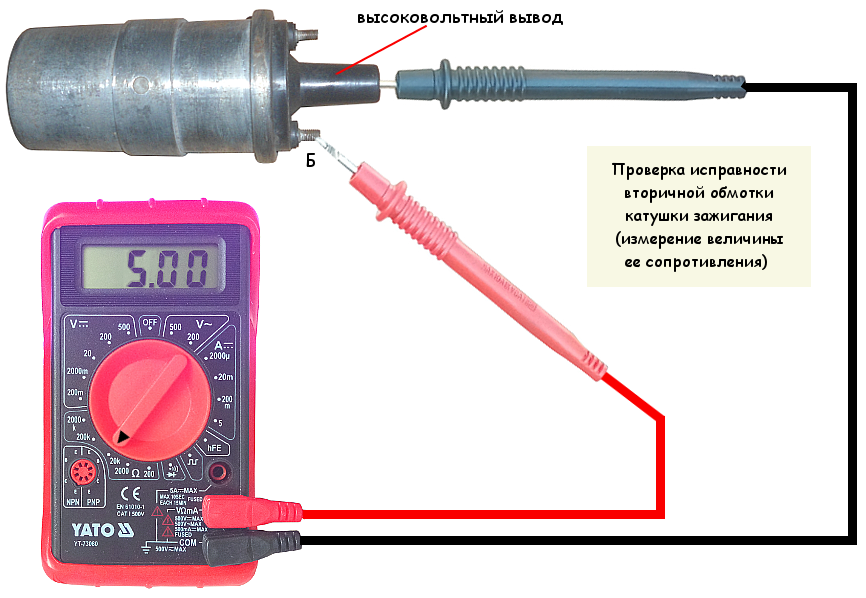

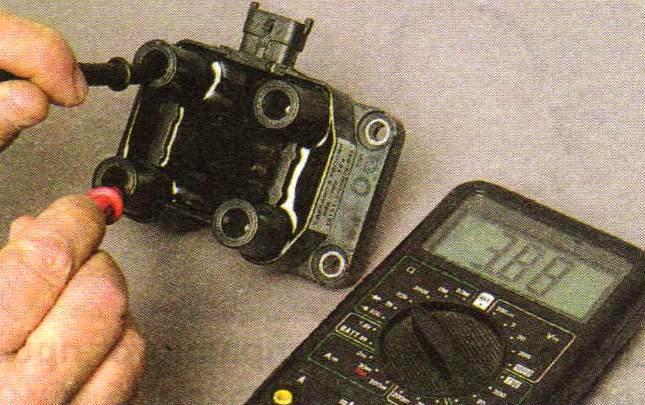

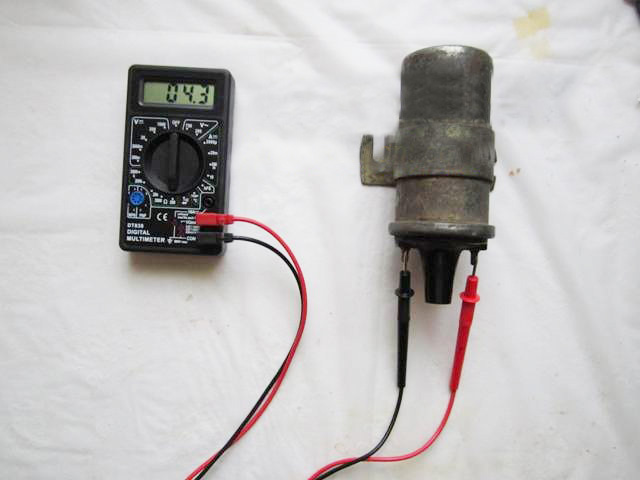

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

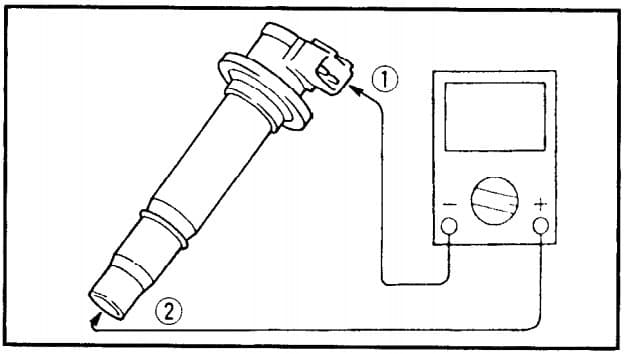

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Для чего нужна проверка сопротивления. Проверка сопротивления обмоток позволяет выявить межвитковое замыкание или обрыв провода. В случае межвиткового замыкания сопротивление обмотки будет несколько меньше, чем у исправной. При обрыве обмотки прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Как проверить исправность катушки зажигания

Катушка зажигания создает высокое напряжение, которое требуется для работы самой системы и создания искры между контактами свечей зажигания. Большинство двигателей с распределительной системой зажигания оснащается одной катушкой зажигания, в некоторых случаях – двумя катушками зажигания. В системах без распределителя зажигания (DIS) применяется несколько катушек зажигания. В двухискровых системах на каждую пару цилиндров приходится одна катушка зажигания. В других системах DIS и системах с катушками карандашного типа на одну свечу (COP) на каждый цилиндр или свечу зажигания устанавливается собственная катушка зажигания.

Катушка зажигания играет роль трансформатора напряжения. Она превращает напряжение 12В в несколько тысяч вольт.

Вторичное напряжение создает искру в зазоре между электродами свечи, оно зависит от зазора, электрического сопротивления свечи зажигания и высоковольтных проводов, состава топливовоздушной смеси, нагрузки на двигатель и температуры свечи.

Напряжение может меняться от 5000 вольт до 25000 вольт и более. В некоторых системах достигается максимальное напряжение, равное 40000 вольт.

Как работает катушка зажигания

В катушке зажигания имеются две обмотки, которые намотаны на пластинчатый металлический сердечник. Первичная обмотка, имеющая несколько сотен витков, соединена с двумя внешними контактами катушки. Положительный вывод (+) катушки подключен к выключателю зажигания и АКБ, а отрицательный вывод (-) – к модулю зажигания и затем на «массу» кузова. Вторичная обмотка имеет несколько тысяч витков и подсоединена одним концом к положительному контакту первичной обмотки, а другим – к высоковольтному выводу в центральной части катушки.

Соотношение витков вторичной и первичной обмоток составляет 80 к 1. Чем выше соотношение, тем выше выходное напряжение катушки. Мощные катушки зажигания обычно имеют более высокое соотношение числа обмоток по сравнению со стандартными катушками.

После замыкания первичной обмотки на «массу» по ней протекает электрический ток. Он создает сильное магнитное поле вокруг металлического сердечника и «заряжает» катушку энергией. Требуется примерно 10-15 мс для максимальной зарядки катушки зажигания.

Затем модуль зажигания размыкает первичную цепь катушки. Это приводит к внезапному исчезновению магнитного поля. Энергия, запасенная в катушке, создает ток во вторичной обмотке. В зависимости от соотношения числа витков обмоток напряжение увеличивается в 100 или более раз. Этого достаточно, чтобы между контактами свечи зажигания «пробежала» искра.

Неисправности катушек зажигания

Катушки зажигания очень надежные и прочные устройства. Причинами неисправности данных трансформаторов могут быть нагрев и вибрация, при этом повреждаются обмотки и возникает пробой изоляции, что в свою очередь приводит к короткому замыканию или обрыву цепей обмоток. Наибольшую опасность для катушки зажигания представляет перегрузка, вызванная неисправностью свечи зажигания или высоковольтного провода.

Если свеча зажигания или высоковольтный провод повреждены и имеют чрезмерно высокое сопротивление, напряжение катушки зажигания может повышаться для пробоя ее изоляции.

Изоляция большинства катушек зажигания может получить повреждение в результате превышения напряжения в 35000 вольт. После этого вторичное напряжение катушки зажигания падает, появляются пропуски зажигания под нагрузкой, катушка не выдает напряжения, достаточного для работы и пуска двигателя.

Если на положительном контакте катушки имеется напряжение АКБ и при замыкании на «массу» модулем зажигания она не создает искру, значит, катушка неисправна и требует замены.

Подсказка: если модуль зажигания несколько раз не сработал, это, возможно, связано с неисправностью катушки зажигания. Внутренние пробои или замыкания в катушке зажигания могут стать причиной неисправности модуля зажигания.

Диагностика катушки зажигания

Если неисправность возникла в системе зажигания распределительного типа, она оказывает влияние на работу всех цилиндров двигателя. Двигатель трудно запустить или возникают пропуски зажигания под нагрузкой, которые происходят то в одном, то в другом цилиндре. В системах, не имеющих распределитель зажигания (DIS), или оснащенных катушками карандашного типа (COP) на каждую свечу неисправность в катушке зажигания влияет на работу только одного цилиндра (или двух цилиндров, если применяется двухискровая система зажигания DIS с так называемой «холостой» искрой). Здесь оба цилиндра работают от одной катушки, но в разных циклах.

Если двигатель работает неровно (с пропусками зажигания) и включается лампа «Проверить двигатель», необходимо использовать диагностический сканер для проверки кода, связанного с пропусками зажигания.

На двигателях 1996 г. выпуска и более современных моторах с системой OBD II неисправность катушки обычно отображается в форме кода P030X. Здесь «X» представляет собой номер цилиндра, в котором возникают пропуски зажигания. Код P0301, например, означает, что в цилиндре #1 зафиксированы пропуски зажигания. Но пропуски зажигания могут возникнуть не только в результате поломки в системе зажигания, но также из-за проблем в системе подачи топлива, цилиндро-поршневой группы, поэтому пропуски зажигания не всегда являются прямым следствием неисправной катушки, свечи зажигания или высоковольтного провода.

Если произошло замыкание или обрыв в цепях катушки зажигания, может быть выдан соответствующий код. При его отсутствии необходимо измерить сопротивление первичной и вторичной обмоток зажигания цифровым мультиметром. Необходимо также снять и проверить состояние свечи зажигания, в том числе зазор между контактами и цвет нагара на контактах свечи. Возможно, пропуски возникают в результате масляных отложений или сильного нагара. Также следует проверить высоковольтный провод, чтобы убедиться в том, что его сопротивление соответствует требуемому значению.

Если катушка, свеча зажигания и высоковольтный провод в порядке, пропуски зажигания являются следствием загрязнения или повреждения топливной форсунки (следует проверить сопротивление форсунки и напряжение питания, использовать индикатор «NOID» для проверки наличия импульсов управления блока PCM). Если форсунка исправна, следует проверить компрессию, исправность клапанов или наличие утечки через прокладку головки блока цилиндров.

Замечание: ваш двигатель с системой зажигания COP прокручивается как положено, но при этом отсутствует искра, в этом случае проблема отнюдь не в одной или нескольких катушках зажигания. Вероятно, неисправен датчик положения коленчатого или распределительного вала, отсутствует напряжение питания в системе зажигания или вышел из строя модуль зажигания (при его наличии), неисправна цепь управления катушками зажигания блока PCM.

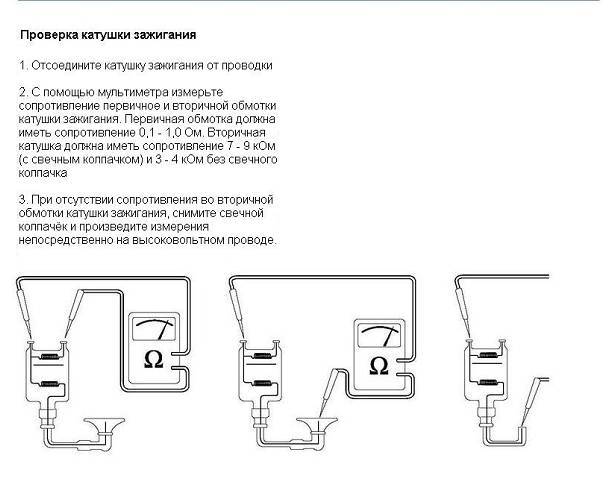

Проверка катушки зажигания

Предупреждение: запрещено отсоединять высоковольтный провод от свечи зажигания или с катушки зажигания для проверки искры. Помимо поражения электрическим током снятие провода сулит резкий рост вторичного напряжения и опасность повреждения катушки. Единственный правильный способ проверить искрообразование состоит в том, чтобы использовать тестер для свечей зажигания KV/ARC или щуп для проверки системы зажигания COP.

При наличии неисправности в катушке следует измерить сопротивление первичной и вторичной обмоток с помощью омметра. Если есть отклонение от нормы, катушку меняют.

Катушку зажигания также можно проверить с помощью омметра с 10МОм входным сопротивлением. См. руководство по ремонту для получения сведений о характеристиках катушки зажигания.

Для тестирования катушки зажигания целесообразно подключить измерительные провода к контактам первичной обмотки (+ и -). В большинстве случае сопротивление обмотки составляет 0,4 – 2Ом. Нулевое сопротивление свидетельствует о коротком замыкании в катушке, а высокое сопротивление указывает на обрыв в цепи.

Вторичное сопротивление измеряется между положительным контактом (+) и выводом высокого напряжения. Современные катушки зажигания с пластинчатым сердечником обычно имеют сопротивление 6000-8000Ом, в другие свыше 15000Ом.

В катушках других конструкций первичные контакты могут быть расположены в разъеме или спрятаны. См. данные руководства по ремонту для поиска контактов обмоток и тестирования катушки зажигания.

Неисправная катушка зажигания может вывести из строя блок PCM

Чем ниже сопротивление в первичной обмотке, тем выше ток через катушку, а, значит, и риск выхода из строя блока PCM. Это может также привести к снижению вторичного напряжения, слабому искрообразованию, затрудненному пуску двигателя, вибрациям, пропускам зажигания под нагрузкой или в момент ускорения.

Значительное сопротивление или обрыв первичной цепи катушки зажигания не всегда ведет к выходу из строя блока PCM, но оно сопровождается падением вторичного напряжения.

Короткое замыкание во вторичной обмотке катушки зажигания сокращает эффективность искрообразования, но модуль PCM не ломается.

Следствием повышенного сопротивления или обрыва во вторичной обмотке катушки может стать ослабление или отсутствие искры в цилиндрах или поломка блока PCM из-за сильной самоиндукции в первичной обмотке.

Замена катушки зажигания

Новая катушка должна быть аналогична заменяемой (если вы не планируете усовершенствовать систему зажигания).

При замене катушки зажигания все контакты и соединения необходимо очистить, проверить отсутствие коррозии и надежность подключений. Коррозия повышает сопротивление в электрических проводниках, неустойчивое соединение (дребезг), обрыв, что, в конечном счете, сокращает срок службы катушки. Для снижения опасности пробоя из-за повышенной влажности рекомендуется использовать диэлектрическую свечную смазку на контактах катушки. Например, на двигателях Форд с катушками COP влажность является основным фактором выхода из строя катушек зажигания.

Если двигатель имеет неисправность, катушки будут работать в жестких условиях. Неисправности могут быть вызваны высоким вторичным сопротивлением (изношенные свечи зажигания или большой зазор между электродами свечи), обеденная топливовоздушная смесь (загрязнение форсунок, утечка разрежения или негерметичность клапана рециркуляции отработанных газов).

При большом пробеге (двигатель с системой зажигания COP) следует установить новые свечи зажигания в случае неисправной катушки, свечи эксплуатируются более 45000 миль, а платиновые или иридиевые свечи – свыше 100000 миль

Как проверить катушку зажигания — пошаговая инструкция

Катушка зажигания необходима в двигателе внутреннего сгорания для создания напряжения для искры на свече зажигания, которая воспламеняет топливо. Если она функционирует неправильно – двигатель машины не заведется. Этот узел достаточно надежен, однако иногда возникают обрывы проводов в обмотке, повреждения изоляции или механические повреждения корпуса. Как определить, что катушка зажигания неисправна? Расскажем об этом более подробно.

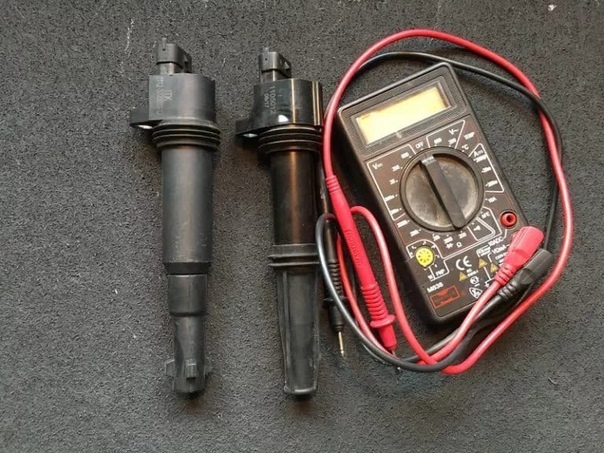

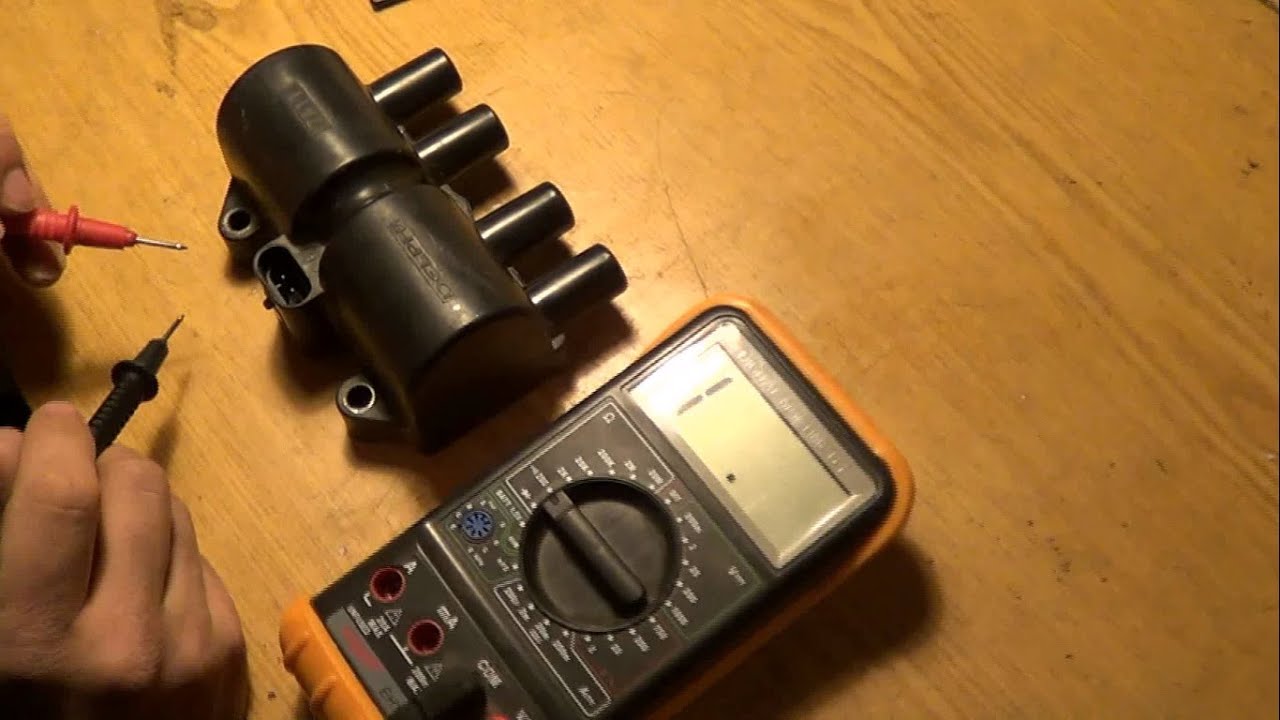

На фото: катушки зажигания и мультиметр

Принцип работы катушки

Конструктивно катушка представляет собой обычный электрический повышающий трансформатор. Она преобразует напряжение бортовой сети автомобиля в 12 Вв напряжение величиной в несколько киловольт.

Устройство катушки зажигания

Состоит это устройство из корпуса, в который помещается две обмотки – высокого и низкого напряжения. Каждая катушка характеризуется несколькими параметрам, из которых для проверки важность представляет только сопротивление обмоток. Перед проверкой рекомендуется уточнить значение этого параметра для автомобиля вашей марки.

Пошаговая процедура проверки катушки зажигания

Проверить работоспособность катушки зажигания можно двумя методами – «на искру» и с помощью мультиметра. Первый способ достаточно прост и не требует специализированного оборудования. Однако подходит только для старых автомобилей. Использование его в новых транспортных средствах чревато повреждением этого модуля или нарушением работы всей системы бортовой электроники. Рассмотрим оба способа более подробно.

Проверка катушки методом «на искру»

Основное преимущество этого метода – возможность его реализации прямо на дороге, то есть в походных условиях. Реализовать такую проверку достаточно сложно, да и его информативность будет очень низкой, ведь причиной дефекта может быть и не катушка зажигания.

Для реализации этого метода нужны следующие инструменты и приспособления:

• Ключ для откручивания свечей.

• Свеча зажигания (вы должны быть уверены, что она работает).

• Плоскогубцы.

Проверка катушки на искру

Перед началом проверки нужно осмотреть изоляцию высоковольтной проводки и убедиться в том, что она целая. Во время осмотра не забудьте отключить зажигание с помощью ключа. Если первый этап окончился успешно, далее следует действовать по такой схеме:

1. Со свечи зажигания первого цилиндра снимите высоковольтный провод и соедините его с подготовленной заранее свечой.

2. Поверните ключ зажигания таким образом, чтобы завести машину (его нужно перевести в положение 2).

3. Если проверяемый узел исправен, на наконечнике свечи будет проскакивать искра. Важно увидеть, какого она оттенка. Фиолетовый – признак исправности катушки, желтый свидетельствует о наличии проблем, то есть силы тока недостаточно. Отсутствие искры красноречиво свидетельствует о том, что имеют место проблемы с катушкой.

4. Описанный выше порядок действий необходимо провести со всеми катушками, если у вас в автомобиле их несколько.

Если запасной свечи не оказалось (в походных условиях), ее можно выкрутить из блока цилиндров. Для этого как раз и пригодится ключ, упомянутый ранее. Во время проверки проявляйте особую осторожность и не касайтесь оголенных проводов, так как это может привести к электротравме.

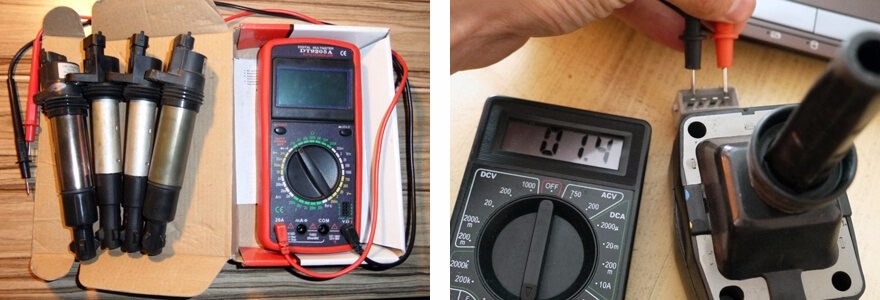

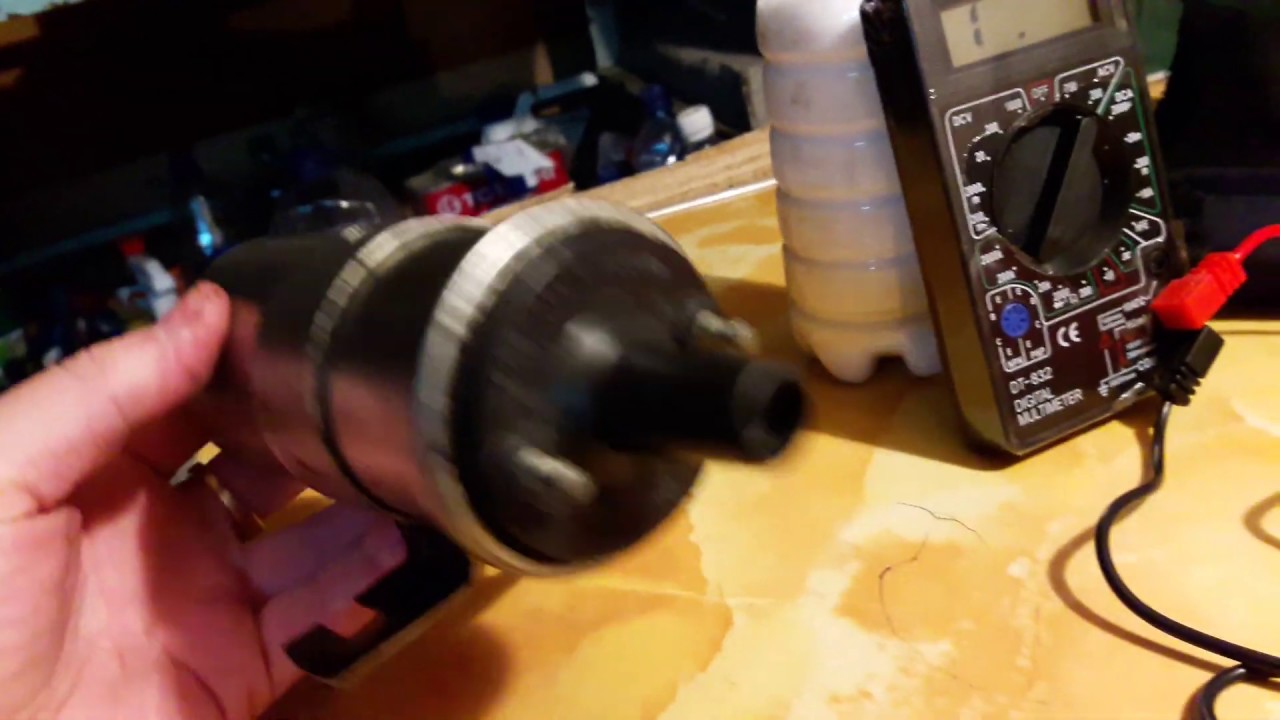

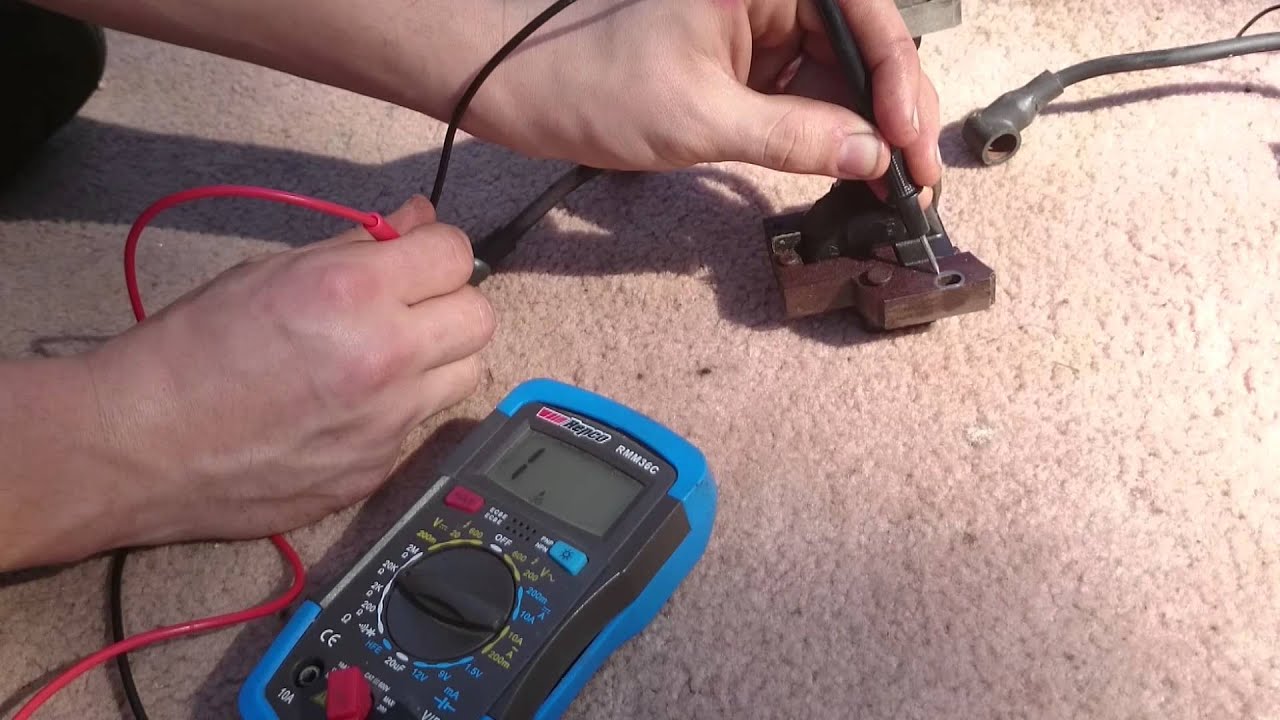

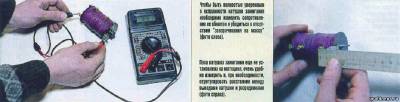

Проверка катушки мультиметром

Более эффективный, информативный и безопасный метод проверки – использование мультиметра, который может изменять силу тока, напряжение, сопротивление и другие показатели. Перед проверкой рекомендуется полностью демонтировать устройство с автомобиля.

Проверка катушек мультиметром

Сама процедура не вызовет проблем даже у начинающего мастера. Нужно лишь разобраться, где на катушке расположены контакты первичной и вторичной обмоток. Сопротивление придется измерять на обеих, причем показатели должны быть разными.

Схема проверки следующая:

1. Необходимо включить мультиметр в режим измерения сопротивления. Затем нужно коснутся щупами друг друга. На экране должна высветиться единица. Это свидетельствует о том, что прибор исправен.

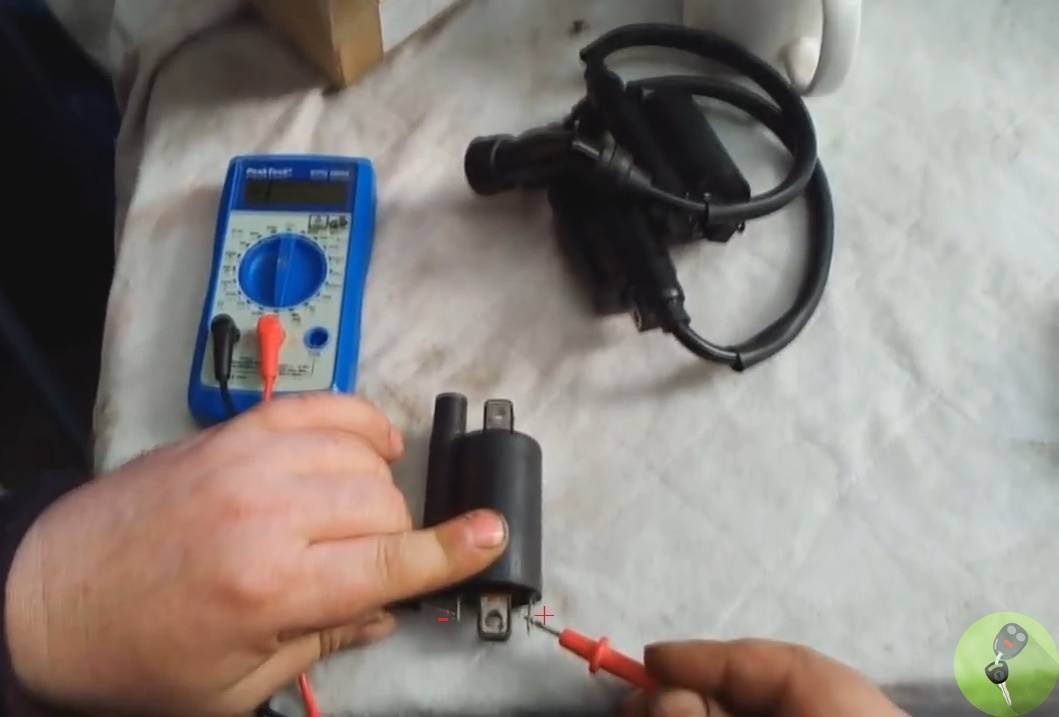

2. Коснитесь щупами мультиметра контактов первичной обмотки. В зависимости от модели вашей катушки на экране электронного прибора должны высветиться показатели в пределах от 0,5 до 3,5 Ом.

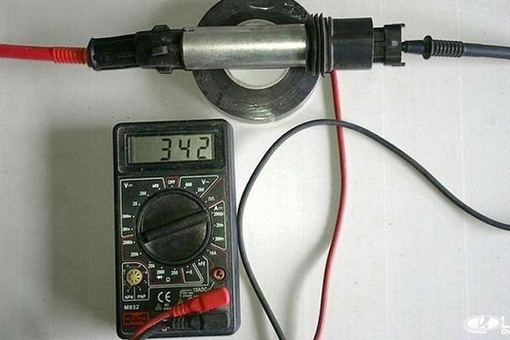

3. Коснитесь щупами прибора выводов вторичной обмотки. Ее сопротивление должно быть другим – от 6 до 15 кОм. Более подробная информация приведена в справочной литературе к имеющейся у вас модели автомобиля.

Несоответствие фактических показателей и справочных говорит о том, что имеет место повреждение изоляции, то есть образовалось короткое замыкание между соседними витками. Либо оборвался провод в обмотке.

Чтобы устранить неисправность, придется заменять обмотку катушки. Однако это занятие очень сложное и в большинстве случаев дешевле купить новый прибор взамен поврежденного.

При проведении измерений с помощью мультиметра на вторичной обмотке важно соблюдать полярность. Черный щуп обычно устанавливается на центральном выводе, а красный – на стержне наконечника.

Проверка катушки зажигания – довольно простой процесс. Лучше всего воспользоваться для этого специальным прибором и не подвергать себя опасности, выкручивая свечи и проверяя контакты на наличие искры. Если катушка оказалась неисправной – не тратьте время на ее перемотку. Просто замените прибор, и он прослужит вам еще не один год.

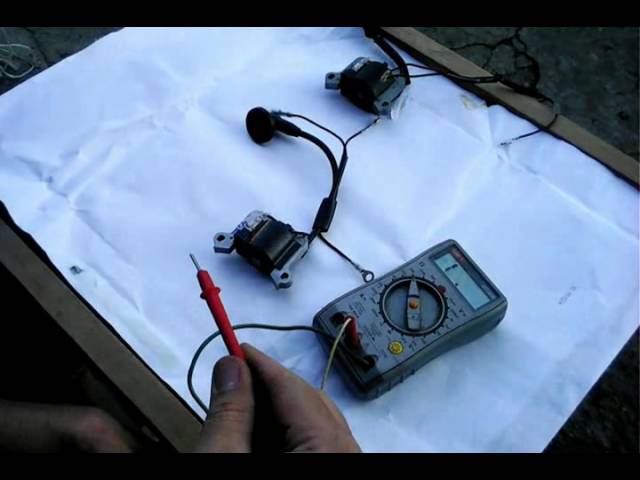

Как проверить катушку зажигания мультиметром (тестером)

Одним из важнейших элементов системы зажигания любого бензинового двигателя является катушка. Именно она считается главным узлом контактной, бесконтактной, а также электронной систем зажигания, выполняя роль своеобразного накопителя энергии, предназначенной для дальнейшего распределения заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе двигателя, а ее полная поломка и вовсе делает невозможным пуск двигателя. Именно поэтому при троении двигателя, потере его мощности или других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

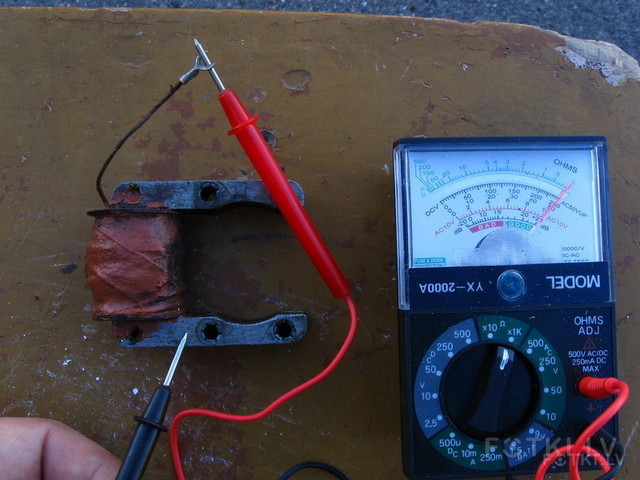

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

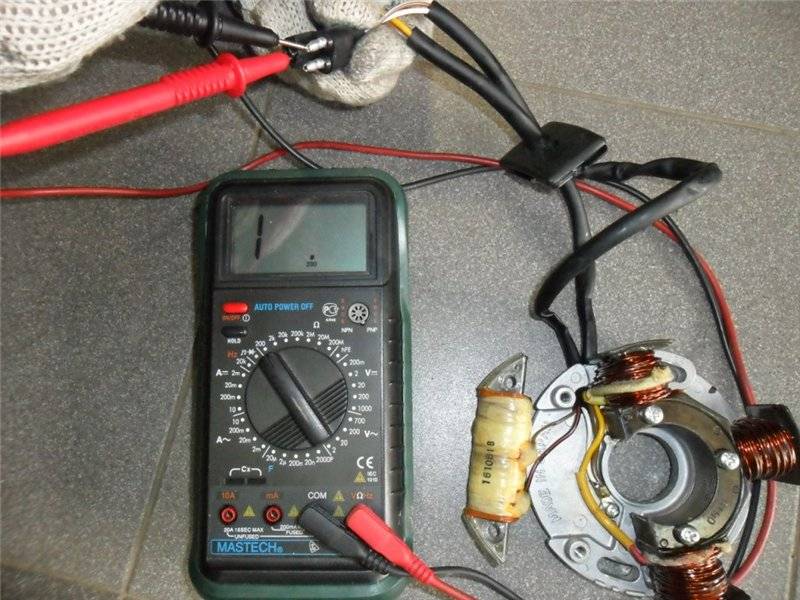

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Интересное по теме:

загрузка. ..

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Узнаем как проверить катушку зажигания на исправность?

Работа бензинового двигателя внутреннего сгорания невозможна без катушки зажигания (КЗ). Именно она вырабатывает высокое напряжение для образования полноценной воспламенительной искры. Это остается неизменным с момента появления автомобиля, несмотря на то, что сама катушка за это время подверглась существенной трансформации. Но по прежнему при пропадании искры она в первую очередь попадает под подозрение. Поэтому даже владельцу современного автомобиля необходимо знать, как проверить катушку зажигания и какие при ее повреждении будут симптомы.

Конструкция КЗ

Любая катушка зажигания — это прежде всего высоковольтный трансформатор, состоящий из двух обмоток. На одну из них, первичную, поступают импульсы низкого напряжения. Она намотана проводом большого сечения и содержит минимальное количество витков (порядка 150). Поэтому и сопротивление ее мало.

Другая обмотка называется вторичной, на ней индуцируется высокое напряжение, вызывающее искрообразование в цилиндрах. Сечение проводов этой обмотки составляет десятые доли миллиметра, а количество витков — несколько тысяч. Соответственно, и сопротивление у нее довольно большое — несколько килоом. Конкретные цифры пока не имеют никакого значения. Главное, запомнить, что первичная обмотка — это несколько Ом, а вторичная — единицы кОм. Это пригодится в дальнейшем, так как проверить исправность катушки зажигания можно, только измерив ее сопротивление.

Разновидности КЗ

Система зажигания автомобиля совершенствовалась одновременно с модернизацией двигателя. На сегодняшний момент можно выделить три основные типа КЗ:

Классическая, еще ее называют «бобиной». Устанавливалась на карбюраторных автомобилях вплоть до прекращения их выпуска.
Модуль зажигания. До сих пор устанавливается на некоторые модели современных автомобилей, чаще всего отечественных.
Индивидуальная катушка. Чаще всего отвечает за искрообразование в 16 клапанных двигателях.

Общее у всех КЗ одно — назначение. Даже в самом современном двигателе конструкторы не смогли обойтись без высокого напряжения. Устройство у них различное, и метод проверки одной может быть абсолютно бесполезен при диагностике другой. Более того, иногда это может стать причиной поломки КЗ. Поэтому, перед тем как проверять катушку зажигания, нужно убедиться, что этот способ диагностики для нее применим.

Характерные неисправности

Катушка является достаточно надежным элементом, она редко выходит из строя. На той же тольяттинской классике КЗ часто «переживали» сам двигатель. Тем не менее по различным причинам катушка иногда ломается. Узнать это можно по следующим симптомам:

двигатель троит, т. е. наблюдаются пропуски зажигания в цилиндрах, и они периодически не работают;
на инжекторных автомобиля загорается check engine;
наблюдается потеря мощности двигателя;
мотор не заводится, этот признак характерен только для карбюраторных автомобилей;
двигатель становится «прожорливым», средний расход топлива может возрасти более чем на 10 %;
затруднен запуск мотора в сильные морозы;
на автомобилях с модулем зажигания отказ сразу двух цилиндров.

С высокой степенью вероятности предположить неисправность катушки можно только в последнем случае. Все остальные симптомы характерны для многих других узлов. Поэтому при их возникновении нужно проверить как катушку зажигания, так и остальные элементы системы.

Причины выхода из строя

Несоблюдение правил эксплуатации — основная причина покупки новой катушки. Происходит это в следующих случаях:

Использование некачественных или не предназначенных для данного типа двигателя свечей зажигания.
Непрофессиональная мойка двигателя может стать причиной замыкания вторичной обмотки на ее корпус.
Перегрев. Потенциал, заложенный конструкторами, позволяет работать катушкам при высоких температурах. Однако случаи повреждений КЗ из-за перегрева не так уж и редки.

Последний пункт требует короткого пояснения. Перегрев катушки может возникнуть не только из-за высокой температуры в подкапотном пространстве. Иногда его причиной являются утечка масла и короткое замыкание во вторичной обмотке. Поэтому при подозрении на перегрев нужно проверить катушку зажигания как на герметичность, так и на отсутствие проводимости между витками.

Несколько слов о мультиметре

Этот прибор обязательно нужно приобрести или у кого-то одолжить. Несмотря на то что можно проверить катушку зажигания как мультиметром, так и обычным тестером, последний использовать нежелательно. Точность его недостаточна, да и навыков потребуется больше. Обычный китайский мультиметр более приспособлен для проверки катушки.

Из множества режимов прибора использоваться будет только один — измерение сопротивления. Мультиметр имеет для этого несколько диапазонов. При проверке катушки нужно только три: 200 Ом и 20 кОм, и 2000 кОм. Этого достаточно, чтобы получить точные измерения. Теперь можно переходить непосредственно к процессу проверки каждой из трех разновидностей катушек.

Диагностика «классической» КЗ

Это не значит, что речь пойдет о том, как проверить катушку зажигания ВАЗ 2101-2107. «Классической», в смысле имеющей самую обычную конструкцию, иначе говоря, той, что устанавливалась на карбюраторные двигатели. Проверка производится на отсутствие обрыва в первичной и вторичной обмотках и замыкания на корпус.

Катушка имеет три вывода. Два из них помечены знаками «+» и «-«, третий — центральный, в него вставляется основной высоковольтный провод. Проверка катушки производится в следующем порядке:

Переключатель мультиметра установить в положение 200 Ом. Индикатор должен показывать цифру 1.
Соединить щупы прибора между собой. На экране — погрешность мультиметра, ее важно учитывать при измерении маленьких сопротивлений.
Отключить провода от клемм и центрального контакта.
Установить щупы на выводы «+» и «-«, полярность не имеет значения.
Показания прибора с учетом погрешности должны быть в пределах 0,5-2 Ом.
Теперь необходимо измерить вторичную обмотку.
Прибор ставится в положение 20 кОм.
Щупы мультиметра установить на клемму «-» и центральный контакт.
Нормальное значение — 6-8 кОм. Иногда оно может достигать 12 кОм. В любом случае обрыва быть не должно.
Установить переключатель в положение 2000 кОм.
Щупы поставить на «массу» автомобиля и центральный контакт.
Прибордолжен показывать 1. Это значит, что утечки нет.

Проверка модуля зажигания

Это устройство устанавливается на автомобили с инжекторным двигателем, в основном на отечественный ВАЗ. Особенность его заключается в одновременной подаче искры: сразу на два цилиндра 1 и 4, 2 и 3. Поиск неисправности в этом случае существенно упрощается. Если не работает соответствующая пара цилиндров — диагностируется неисправность модуля. В абсолютном большинстве случаев это соответствует истине, но иногда, правда, крайне редко, выходит из строя весь модуль. В этом случае придется проверить катушку зажигания инжектора ВАЗ при помощи мультиметра. Для этого необходимо:

Отключить от модуля разъем и вытащить высоковольтные провода.
Установить переключатель в положение 200 Ом.
Поочередно измерить сопротивление между средним и крайними контактами разъема.
Показания прибора должны быть в пределах 0,5 Ом. При этом нужно учитывать его погрешность.
Теперь нужно измерить сопротивление вторичных обмоток. Необходимо последовательно установить щупы между высоковольтными выводами первого и четвертого, а затем 2 и 3 цилиндров.
Переключатель режимов установить в положение 20 кОм.
Прибордолжен показать сопротивление порядка 5,4 кОм.

Проверка индивидуальной КЗ

Катушки такого типа устанавливаются на каждой свече, отсюда и название. Таким образом, не только удалось избавиться от ненадежных высоковольтных проводов, но и самое главное — существенно повысить эффективность каждой из них. Поэтому чаще всего они устанавливаются на 16-клапанные двигатели. Отличительной особенностью индивидуальных катушек является высокое сопротивление вторичной обмотки. Это необходимо обязательно брать во внимание, перед тем как проверять катушку зажигания 16-клапанного двигателя мультиметром. Возможно, придется использовать больший предел измерения. Последовательность проверки следующая:

Снимаем с катушки контактную колодку.
Переключатель прибора ставим в положение 200 Ом.
Измеряем сопротивление между крайними контактами катушки, оно должно быть в пределах 1 Ома.
Теперь нужно перевести прибор в диапазон 2000 кОм и установить щупы на средний контакт клеммы и контакт внутри резинового колпачка.
Сопротивление должно быть 300-400 кОм.
Такимобразом нужно проверить каждую катушку. Существенных различий в показаниях прибора быть не должно.

Особенности измерений

Приведенные здесь измерения первичных и вторичных катушек довольно условны. Во первых, бытового мультиметра явно недостаточно, чтобы измерить значение порядка 1 Ома. Это совсем не значит, что его нельзя использовать. Наличие межвиткового замыкания в первичной обмотке можно обнаружить только сложными лабораторными приборами. При этом установить ее целостность получится и мультиметром, а этого вполне достаточно при диагностике.

Во-вторых, сопротивление вторичной обмотки может разниться в зависимости от вида катушки и марки автомобиля. Поэтому, перед тем как проверять катушку зажигания на «Приоре», «Гранте», да и других автомобилях отечественного и импортного производства, необходимо обратиться к мануалу для уточнения соответствующих данных.

Руководство, как проверить катушку зажигания мультиметром и искрой, видео

Причины, по которым не заводится автомобиль, могут быть разные. Одной из них является неисправность катушки зажигания. Чтобы выяснить точно, что машина не заводится из-за этого, надо уметь ее проверить. В статье рассматриваются виды модулей, особенности их конструкции, а также подробно рассказывается, как проверить катушку зажигания мультиметром: видео демонстрирует процесс проверки.

Содержание

Типы и особенности конструкции катушек зажигания

В целом катушка представляет собой трансформатор с двумя обмотками.

В зависимости от особенностей конструкции различают три вида:

У всех трех видов конструкция похожа, есть только некоторые отличия. Поэтому, выяснив, как проверить катушку зажигания, можно применять эти знания для всех видов. Можно изготовить прибор для проверки своими руками (автор видео Автоэлектрика ВЧ).

У сдвоенного модуля два сердечника. Один является внутренним, находится в обмотке, второй — внешний, расположен над обмотками. Если у классической катушки только один вывод для высокого напряжения, то у двухвыводной их два. Они вырабатывают одновременно искру для двух цилиндров.

Индивидуальная катушка надевается на отдельную свечу. Основная часть модуля состоит из витков медной проволоки, принимающей первичное напряжение и вторичного контура, преобразующего поступивший ток. Обмотка, являющаяся первичной, расположена внутри вторичного преобразователя и имеет сердечник, который расположен внутри нее. Высокое напряжение, которое вырабатывается во вторичной обмотке, напрямую передается на свечу с помощью наконечника, прижимной пружины и изолятора. Для отсечения тока предназначен высоковольтный диод.

Проблемы с двигателем могут возникнуть из-за неисправности электропитания. Если произошел обрыв обмоток или замыкание, это выводит из рабочего состояния силовой агрегат. Все виды модулей не разбираются, поэтому отремонтировать их невозможно. Для того, чтобы убедиться, что устройство подлежит замене, нужно знать, как проверить катушку зажигания.

Тестирование искрой

Инструменты и материалы

свечной ключ;
пассатижи;
исправную свечу.

Порядок действий

Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.
Массирование свечи зажигания
При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.
Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого — на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверить катушку зажигания можно другим способом. Для него можно воспользоваться в качестве проверочной характеристики сопротивление. Во время проверки измеряется сопротивление на обоих обмотках.

Проверку можно выполнить специальным прибором: омметром или мультиметром. В приборе должна быть возможность регулировать диапазона показаний.

Порядок действий

Перед проведением теста нужно выяснить, каким должно быть номинальное сопротивление. Значения номинальных сопротивлений для первичной и вторичной обмотки модулей, которые устанавливаются на машины, могут отличаться. Поэтому следует определить, сколько они должны быть для конкретного устройства. Перед тестированием следует проверить сопротивление измерительного прибора, замкнув его щупы.

Сначала необходимо проверить первичную обмотку. В этом случае щупы прибора нужно присоединить к ее выводам, которые чаще всего находятся на центральном выводе по бокам. Измерив прибором сопротивление, от этого значения нужно отнять сопротивление тестера. Полученный результат сравнивается с номинальным показателем. Если есть какие-либо отклонения, то это означает, что модуль неисправен.
На следующем этапе нужно проверить вторичную обмотку. В этом случае один щуп прибора подключается к боковому выводу, а второй — к центральному выводу. Полученное значение снова нужно сравнить с номинальным показателем.

Когда проверяется индивидуальный модуль с помощью тестера, то щупы во время проверки соединяют с выводами, расположенными по бокам, в том месте, где присоединена фишка с проводами.

Более точно диагностика катушки зажигания проводится с помощью специального оборудования, например, осциллографом. Но в домашних условиях достаточно проверки двумя описанными выше способами. Если выяснилось, что катушка неисправна, ее меняют на новую.

На видео демонстрируется, как проверяется модуль зажигания мультиметром (автор Resta).

Как проверить катушку зажигания ВАЗ мультиметром? Подробная инструкция! | Серёга с СТО

Вчера в комментариях к одной из своих статей наткнулся на вопрос о катушке зажигания или модуле зажигания. Я привык называть это катушкой зажигания поэтому на этом и остановимся. Тем более по факту это и есть катушки. Вообщем давайте начнём разбираться, где находиться катушка зажигания, как снять, как одеть, как проверить мультиметром и так далее. Пристегнули ремни, поехали.

Признаки не исправности катушки зажигания!

Если катушка зажигания выходит из строя, то это сразу становиться заметно по характеристикам автомобиля. Я приведу самые распространённые.

Не заводиться автомобиль (по причине того что нет искры)
Автомобиль «троит», нестабильно работает
Снижение динамики в плоть до провалов
Увеличение расхода топлива

Причина поломки описных выше признаков может крыться и в другом, однако сегодня мы говорим именно о катушке зажигания.

Где стоит катушка зажигания?

Рассматриваем на примере автомобиля ВАЗ, найти катушку зажигания можно довольно просто проследив куда идут высоковольтные провода от свечей зажигания.

Где находиться катушка зажигания ВАЗ

По фото выше понятна область где установлена катушка зажигания, а вот более детально смотрим на следующее фото.

Где находиться катушка зажигания ВАЗ

Что бы демонтировать катушку зажигания необходимо открутить три гайки, две из них хорошо видно на фото выше.

Где установлена катушка зажигания ваз?

Ну в принципе и всё о демонтаже больше сказать нечего открутить 3 гайки отключить провод и на этом всё катушка зажигания демонтирована. Переходим к следующему пункту диагностика катушки.

Как проверить катушку зажигания ваз мультиметром проверка цепи?

Первым делом нужно определиться а катушка ли это не работает или что то перед ней. Для этого берём клемму с катушки зажигания в одну руку а в другую руку миллилитр и начинаем тестировать. Хотя стоп перед дальнейшим моим рассказом наверно нужно ознакомить с распиновкой проводов. По этому смотрим внимательно на следующую картинку.

Фото взято с сайта 2shemi.ru

Теперь поясню картинку, у нас 4 провода, 2 провода это сигнальные, один земля и один питание. Проверить необходимо все 4 провода начнём по порядку, кстати распиновка А,B,C,D на нанесена и на сам штекер. Начнём проверку с провода питания. Включаем зажигание подключаем один щуп мультиметра к минусовой клемме аккумулятора другой, а другой к выводу D. напряжение должно составлять 12 вольт.
