Если ваш автомобиль начал подергиваться во время разгона, или при работе на холостых оборотах его выхлоп стал отчетливо «бубнить», не помешает проверить катушку зажигания или катушки, если на вашей машине их несколько. Для этого нужно знать, как проверить катушку зажигания мультиметром.

Виды катушек зажигания

По назначению для различных систем зажигания катушки подразделяются на два вида:

1. Бесконтактные.
2. Контактные.

Если трамблер в вашей машине отсутствует, у нее однозначно бесконтактная система зажигания. Индивидуальные катушки бывают только бесконтактные. И лишь в случае, когда трамблер оснащен контактами прерывателя, система зажигания контактная.

По числу обслуживаемых свечей зажигания они бывают:

• Общие (одна для нескольких свечей двигателя).
• Индивидуальные (для каждой свечи – своя).

По способу изоляции обмоток они также различны и могут быть:

1. Маслонаполненные. Корпус у них делается из металла, а для изоляции обмоток внутрь заливается трансформаторное масло. Потеря герметичности корпуса приводит к выходу такого устройства из строя. Так как трансформаторное масло вытекает, лишенные защиты обмотки легко получают межвитковый электрический пробой.
2. Залитые компаундом (сухие).

Последовательность действий при диагностике

1. Очистка поверхности от загрязнения.
2. Проверка внешнего вида. Устройство с трещинами и следами пробоя необходимо заменить.
3. Проверка сопротивления обмоток мультиметром.

Измерение параметров обмоток

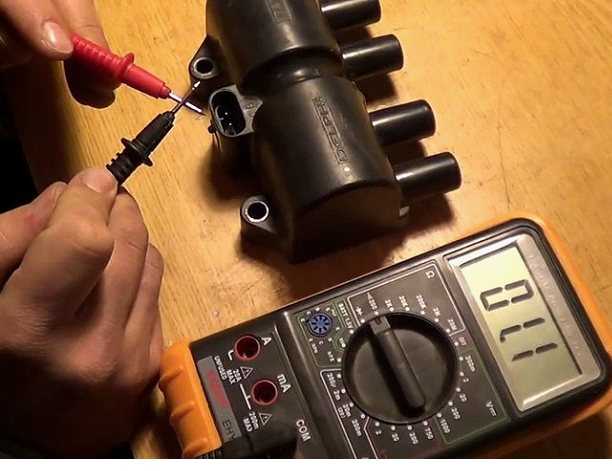

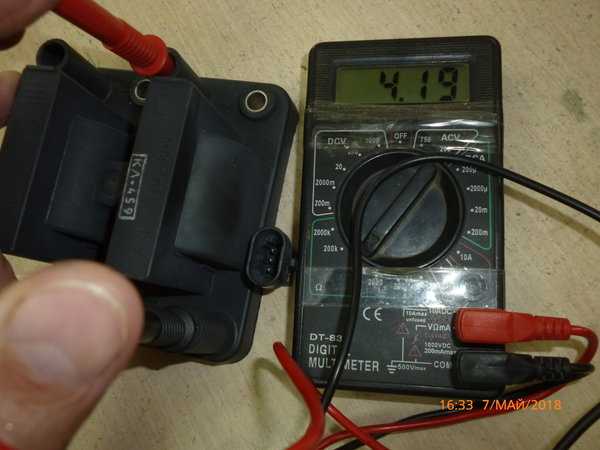

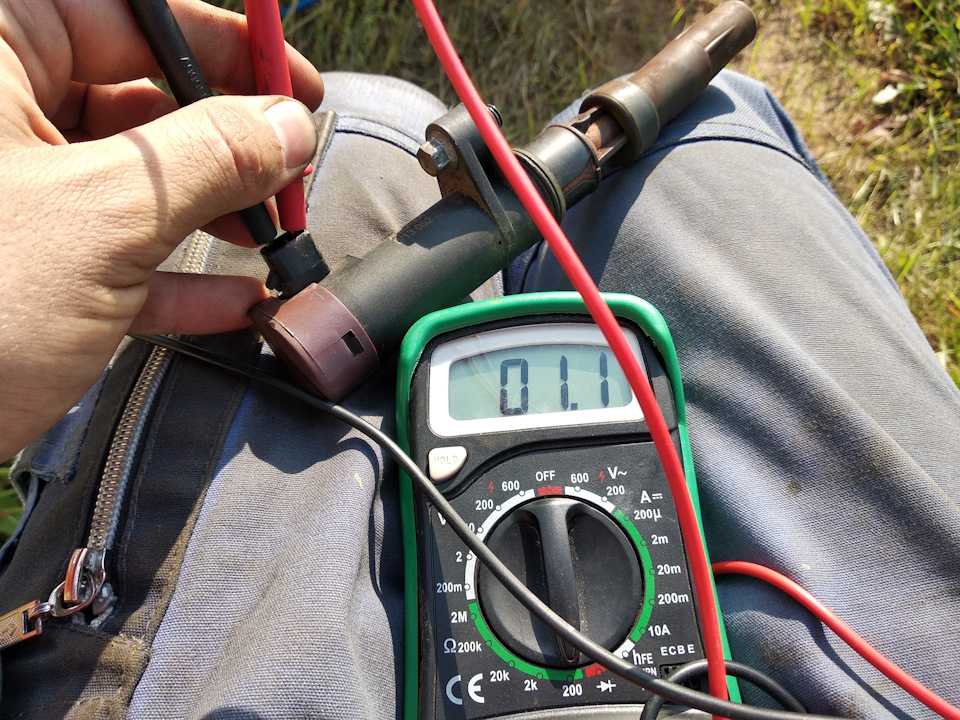

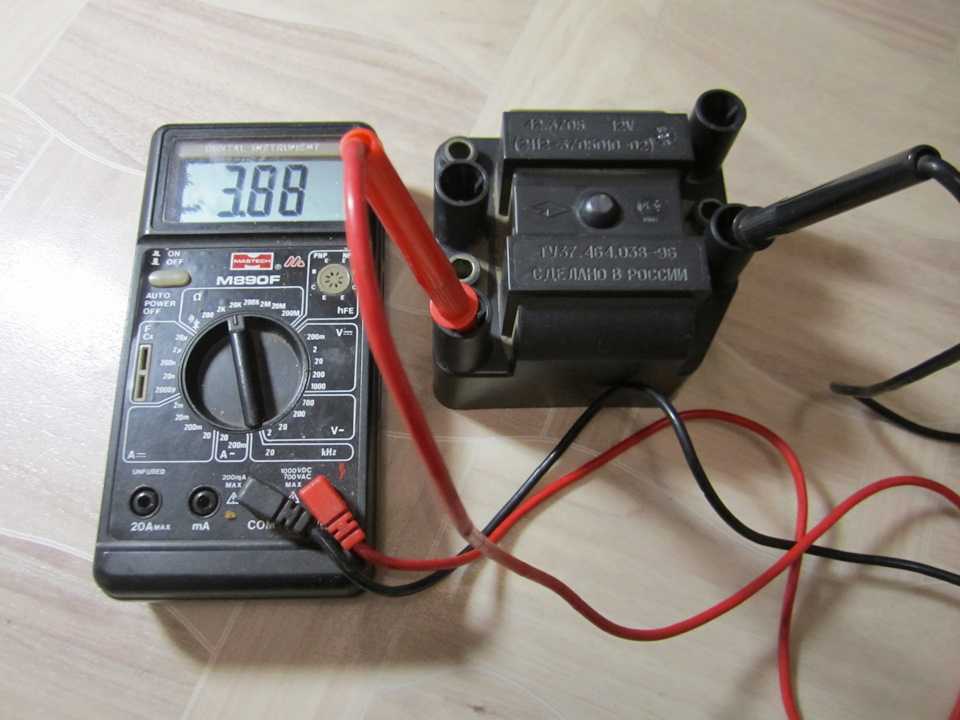

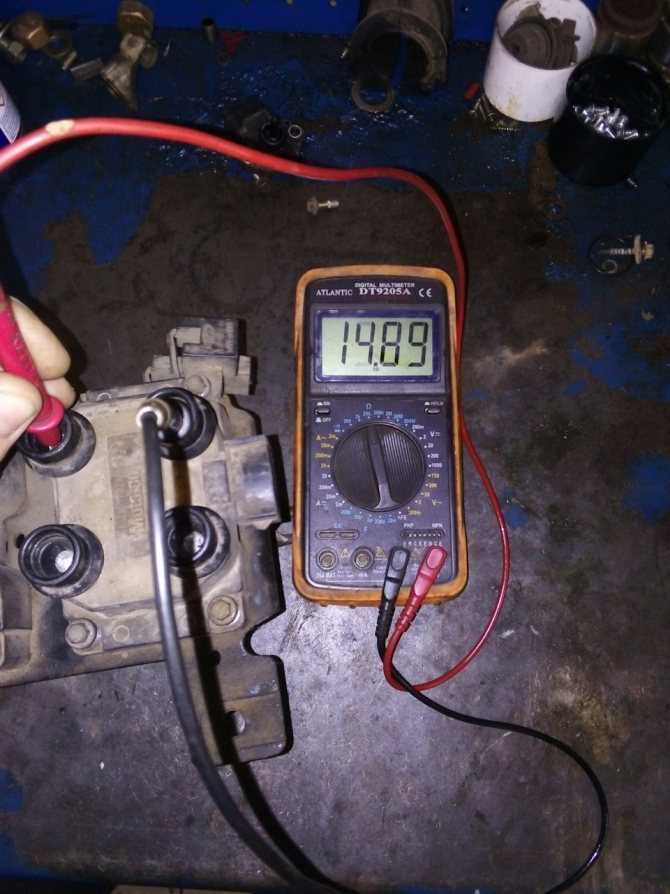

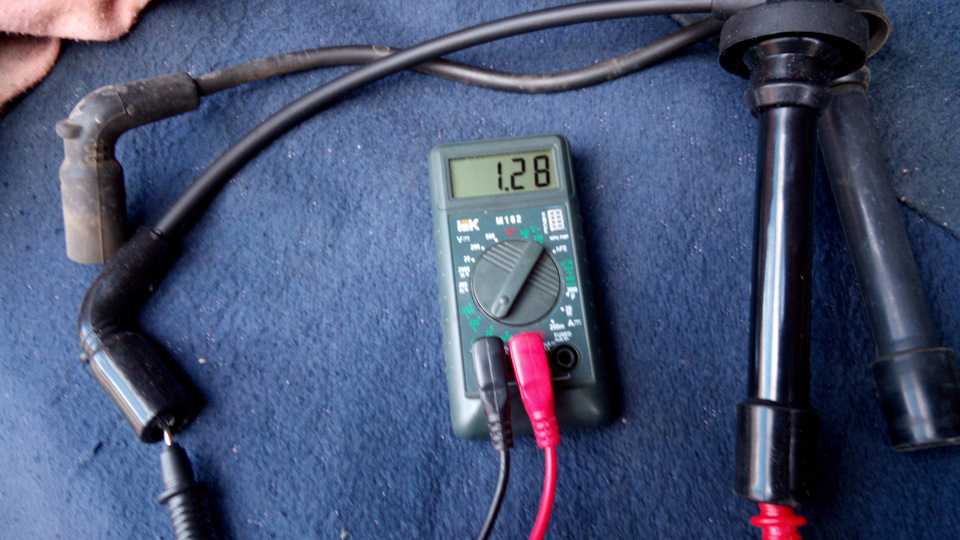

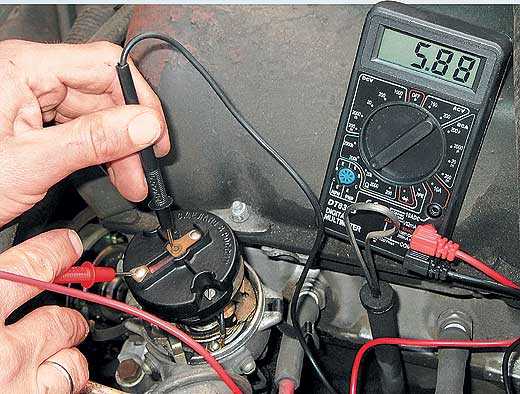

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

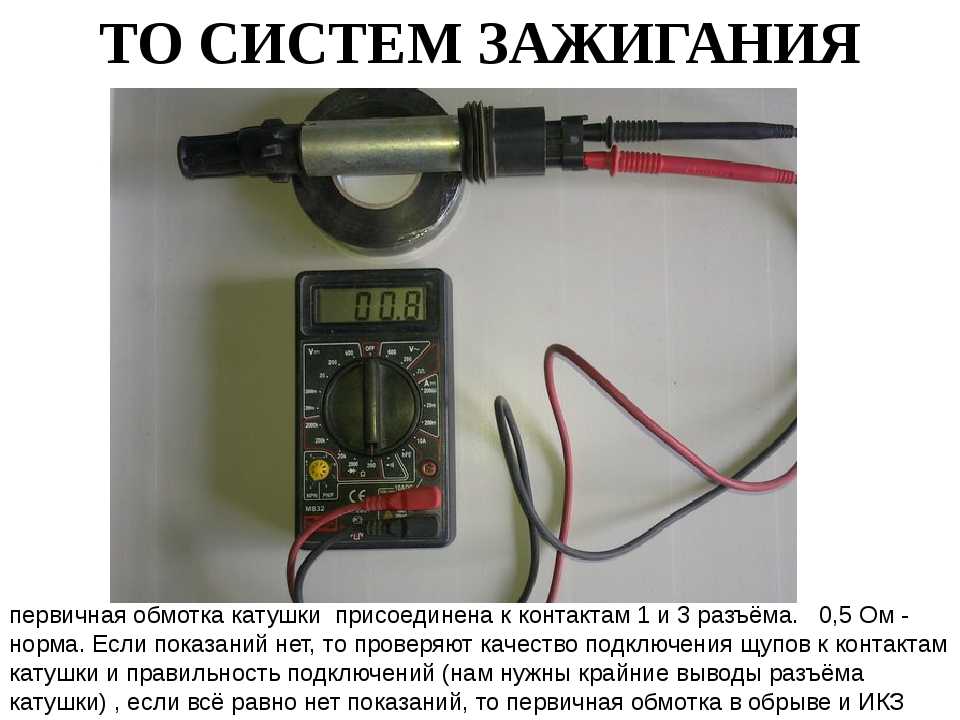

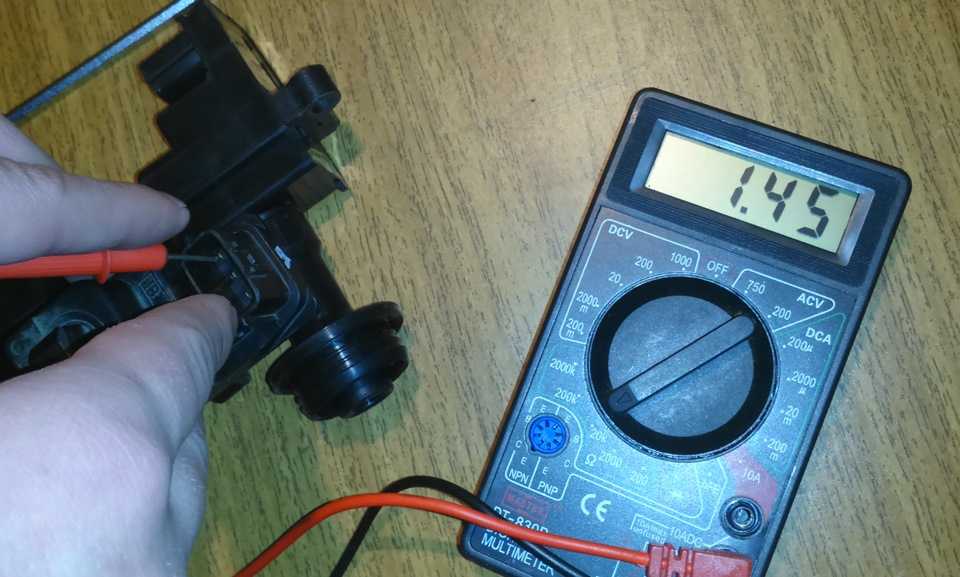

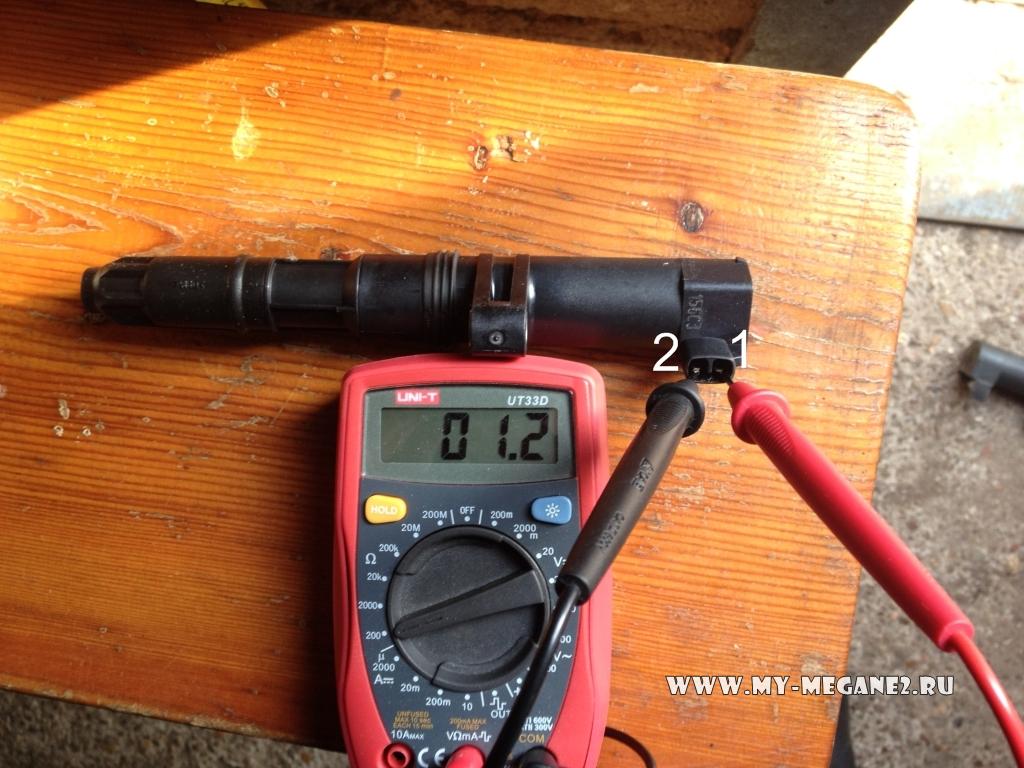

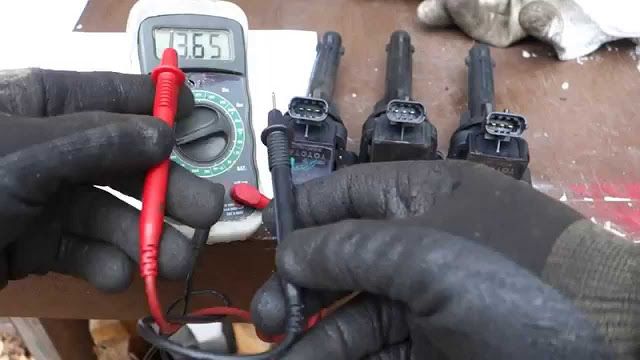

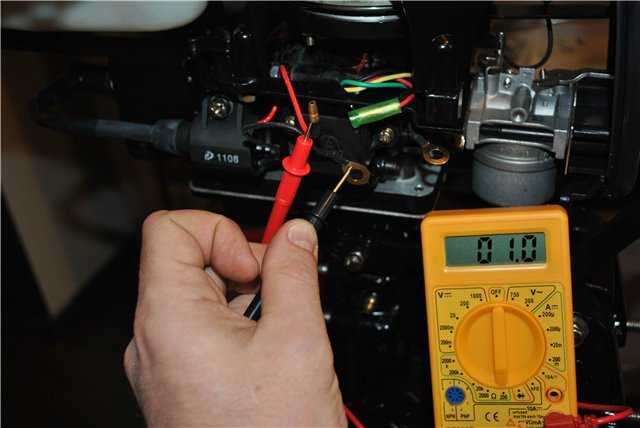

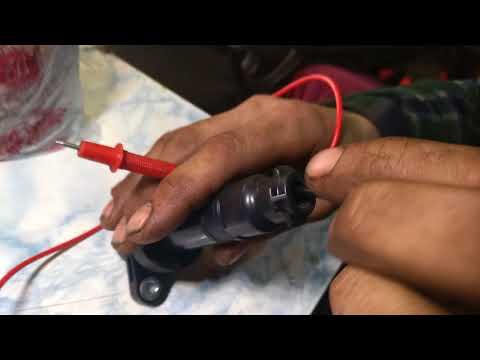

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

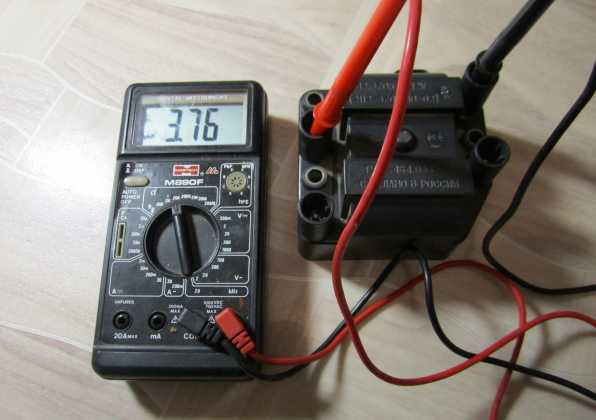

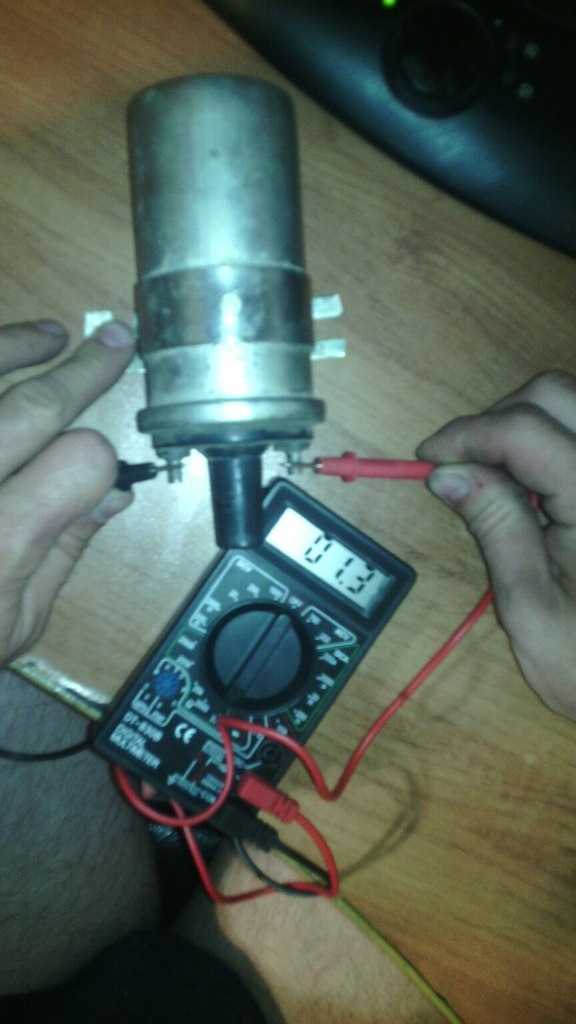

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

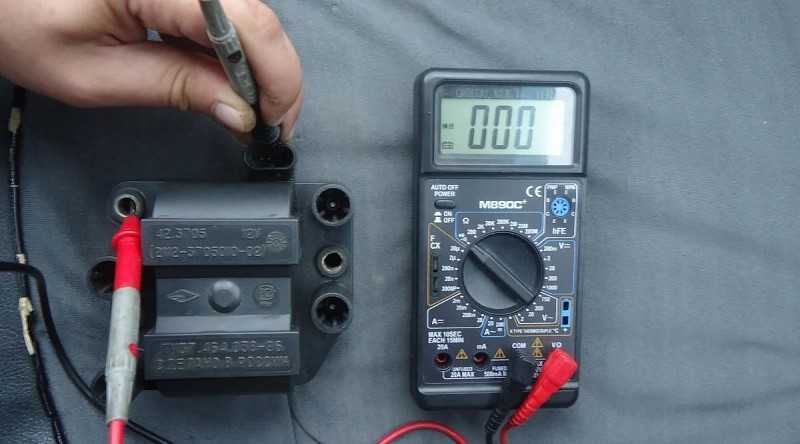

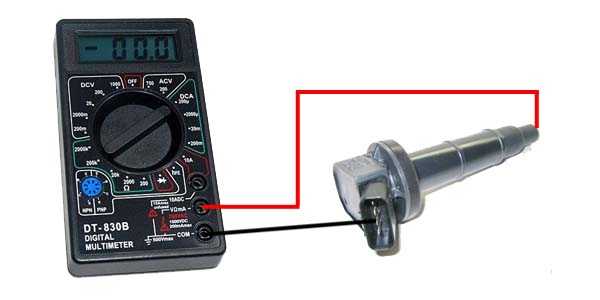

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Сопротивление обмоток некоторых моделей

1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Какие неисправности не диагностируются омметром

Омметром можно диагностировать только обрыв или короткое замыкание обмотки. Межвитковое замыкание в обмотке при измерении сопротивления будет малозаметно из-за небольшого сопротивления одного витка и, как следствие, незначительного изменения общего сопротивления при замыкании между витками. Пробой изоляции между витками как одной, так и разных обмоток обнаруживает себя лишь при воздействии на это место высокого напряжения. Он и вовсе не может быть обнаружен с помощью мультиметра.

Поэтому если в результате проверки мультиметром не удалось выявить дефект, нужно прибегнуть к другому испытанному способу обнаружения неисправного узла. Следует поочередно менять все катушки на заведомо исправную.

Почему загрязнения мешают искрообразованию

Катушка зажигания, как и любой другой трансформатор, повышающий напряжение электрического импульса, уменьшает его ток. Загрязнение изоляторов катушек и свечей маслом и нагаром проводит электрический ток, поэтому может быть представлено в виде сопротивления, подключенного параллельно искровому зазору и шунтирующего его. Ток, идущий через этот шунт из грязи и влаги, сильно снижает мощность электрического импульса, приложенного к искровому зазору. Поэтому напряжение импульса на электродах свечи тоже падает, и его не хватает для уверенного пробоя межэлектродного промежутка. Следовательно, чем выше напряжение искрообразования, тем меньше ток импульса, а система зажигания чувствительнее к различным загрязнениям.

Как образуется искра

Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

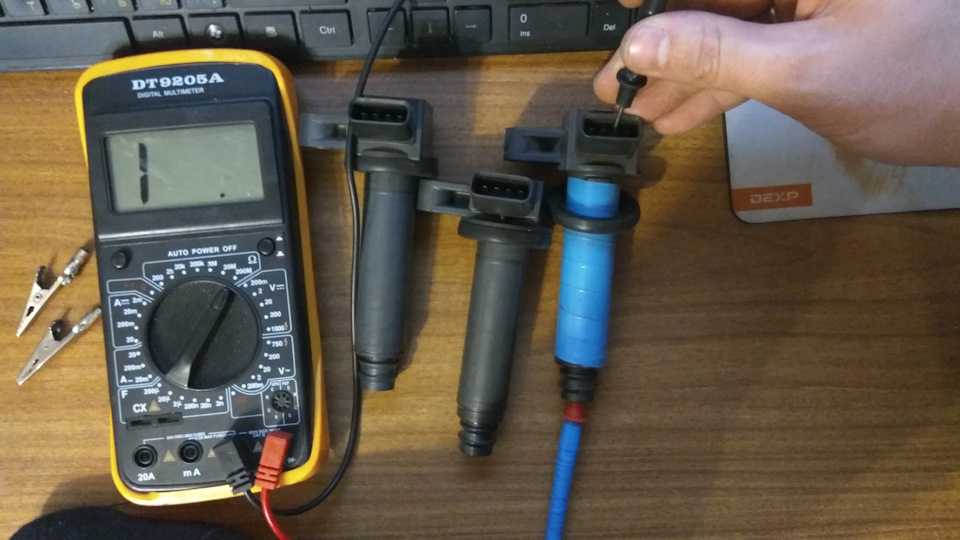

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

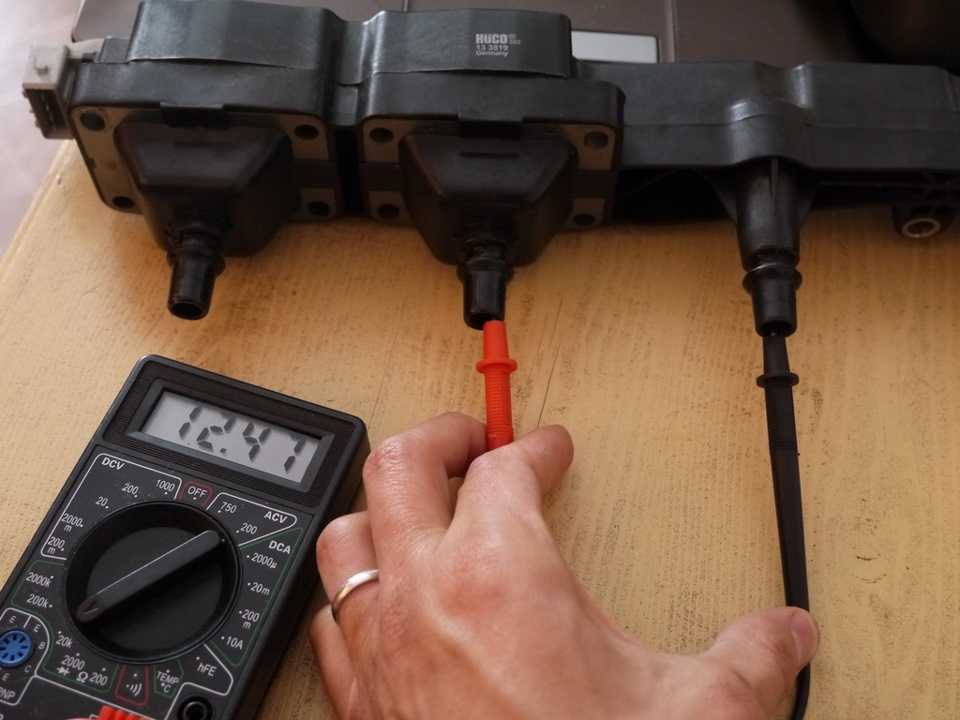

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

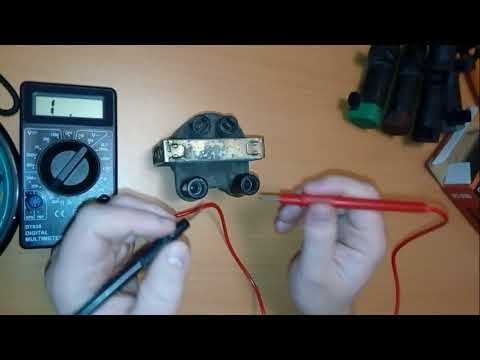

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

4 основные причины и 6 признаков неисправности катушки

Все без исключения современные водители знают, что нарушение общего функционирования катушки зажигания может вызвать определённые проблемы с запуском бензинового двигателя внутреннего сгорания. Если знать, как проверить катушку зажигания мультиметром, можно своевременно выявить возможные проблемы, характерные для данного устройства. При помощи грамотно проведённой диагностики можно обнаружить пропуск такта воспламенения в одном из цилиндров двигателя и быстро устранить проблему.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

1. Не имеющие контакта.
2. Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

1. Общие.
2. Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

1. Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
2. Сухими (залитыми компаундом).

Причины поломок и принцип работы

В современных автомобилях применяют четыре типа катушек зажигания:

• Классические общего типа – с обязательной установкой распределителя (трамблёра). Трамблёр служит для синхронной подачи искры на свечи. Такие устройства считаются устаревшими, в настоящее время функцию распределённой подачи электрического импульса выполняют электронные системы.
• Двухвыводные модули – блоки зажигания с попарным искрообразованием, где одновременно подаётся два разряда на парные цилиндры в зависимости от тактов сжатия и выпуска. При этом одна искра – рабочая, вторая холостая. Распределение происходит под управлением электронного блока-контроллера.
• Инжекторные – индивидуальная прямая подача разряда на каждую свечу, где высоковольтное напряжение создаётся непосредственно на наконечнике, расположенном над электродом. Конструкция позволяет избежать падения заряда во время холодных пусков двигателя, исключая использование дополнительных проводов. Работает в общей цепи электронного блока управления (ЭБУ).
• Комбинированные «рейки» – модули прямой подачи разряда, объединённые в один узел (рейку). Компоненты в таком устройстве соответствуют инжекторной схеме прямого впрыска: распределение искроподачи происходит с помощью электронного блока-контроллера от расположения цилиндров и типа двигателя.

Независимо от типа конструкции, все катушки работают по одному принципу: при подаче низковольтного тока от АКБ на первичную обмотку происходит электромагнитная индукция, вторичная обмотка формирует импульс и на выходе получается разряд высокого напряжения.

Каждая система зажигания имеет характерные особенности, от которых зависит ресурс работы катушек в определённых условиях эксплуатации. Основные причины поломок:

• Изношенная, сгоревшая обмотка из-за попадания влаги, короткого замыкания, резкого скачка напряжения, либо механического повреждения корпуса.
• Некорректное искрообразование по причине перегрева – происходит потеря разряда внутри катушки на витках обеих обмоток.
• Недостаточный заряд аккумуляторной батареи – износ элементов приводит к быстрому выходу из строя сердечника.
• Нарушение изоляции высоковольтных проводов – падение напряжения во время пуска двигателя и короткие замыкания в общей цепи.
• Образование коррозии, окислов на контактах клемм – пониженная проводимость.
• Нарушение герметичности корпуса, повреждение внутренней изоляции.
• Плохой контакт наконечников (индивидуальный тип) из-за повышенной вибрации силового агрегата, либо плохо закреплённые модули.
• Отсутствие контакта на «массу».

Важно! При появлении первых симптомов неисправности катушки необходимо устранить причину – дальнейшая эксплуатации двигателя приводит к сбоям остальных механизмов и узлов системы зажигания.

Работа катушки

Катушка – это неотъемлемая составляющая всей системы зажигания буквально любого двигателя бензинового типа. Как раз данный узел и выступает в качестве главного в самых разных системах.

В разговорной лексике владельцы автомобилей нередко именуют данное устройство не иначе как бобиной. Еще оно может носить следующее наименование – оригинальный некрупный электротрансформатор.

Особенность здесь состоит вот в чем – это, фактически, преобразователь. Он меняет низковольтное напряжение (которое передается при помощи аккумулятора и генератора) на высоковольтное.

Информация о том, как проверить работоспособность катушки зажигания, всегда останется актуальной. Поскольку это неотъемлемый элемент, без которого не сможет стабильно работать ни один двигатель. А если данный механизм выйдет из строя полностью – у водителя возникнут серьезные проблемы. В такой ситуации запуск мотора вообще станет невозможным. И хотя этот элемент ломается не столь уж и часто, исключения все же бывают. Речь идет о следующих ситуациях:

1. Если вдруг произошел перегрев, подействовало сильное напряжение, вследствие чего повредилась изоляция. Результатом может стать небольшое замыкание. Оно может произойти в тех местах, где обмотана катушка.
2. Если свечи зажигания перестали работать, провода высоковольтного типа запускают перегрузку. В конечном итоге, процесс обрывается.

Ремонт автомобиля в сервисном центре

Порой для ремонта автомобиля требуется помощь квалифицированных специалистов, которые могут провести детальную диагностику и быстро устранить неисправность. Например, при помощи специального компьютерного оборудования можно определить неполадки в работе одного из цилиндров и быстро заменить сломанную деталь.

На сайте Uremont.com вы найдете более 3500 надежных сервисных центров в различных городах России. С нами вы сэкономите время на поиски автосервиса в незнакомом регионе и получите квалифицированное обслуживание у проверенных специалистов.

Чтобы заказать ремонт системы зажигания или другого узла, оставьте заявку, заполнив все необходимые поля. С нами устранение неисправностей автомобиля стало еще проще и выгоднее.

Источник: uremont.com

Проверка катушек

С учетом всего вышесказанного, информация о том, как проверить исправность катушки зажигания, считается на самом деле бесценной. Обязательно обратите внимание на следующий момент: проверить, как работает этот механизм, можно при помощи двух способов:

1. Используя искру между самой свечой зажигания и корпусом автомобиля.
2. Используя мультиметр.

Важный момент: как только появились даже самые небольшие показатели нестабильности функционирования двигателя – сразу же проверяйте непосредственно катушку зажигания. В прошлом оба эти метода были приблизительно одинаково популярными. Но, поскольку все течет и меняется, технологии не стоят на месте, первый вариант был признан более опасным (поскольку он может привести к «гибели» как катушки, так и всего устройства в целом – с этим нередко сталкиваются современные автомобили).

Практически все производители советуют воздержаться от его применения. Именно поэтому самый популярный вопрос у автовладельцев в такой ситуации – это «как проверить работу катушки зажигания»?

Самый простой, и, что самое главное, самый безопасный метод, согласно которому можно проверить данный автомобильный узел – это использование конкретного устройства для измерения.

Первое, что должен сделать владелец автомобиля, принявший решение о самостоятельной проверке состояния катушки зажигания – это запастись мультиметром, либо тестером. Данное измерительное устройство не считается крайне редким, запрещенным, так что его приобретение не вызовет у Вас особых проблем и сложностей. Данное устройство измерения имеет одну отличительную особенность: оно выполняет одновременно две важные функции:

1. Отслеживает напряжение.
2. Контролирует сопротивление.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Источник: AutoLirika.ru

Как проверить катушку зажигания мультиметром

Чтобы процедура данной проверки катушки зажигания с помощью измерительного устройства – мультиметра, была последовательной и поэтапной – стоит сначала детально изучить видео – как прозвонить катушку зажигания мультиметром? Ознакомиться с видеороликом Вы можете ниже.

Только после этого стоит переходить к практическим шагам и действиям (особенно в том случае, если ранее Вы никогда не занимались осуществлением подобных действий и имеете недостаточно знаний и опыта в данной сфере).

Выбор мультиметра

Как правило, в специализированных сервисах зачастую встречается прибор модели MAS 838. У него есть возможность осуществлять измерение регулярного микротока 200 µA. Дисплей обладает подсветкой, так что, при проведении этого процесса в неосвещенном гаражном помещении, применять фонарик Вам не придется.

Чтобы запустить сам процесс, конкретная точность обязательной не является. Поэтому в приобретении дорогостоящей модели никакого смысла нет. Лучше просто купить базовую комплектацию, которая есть во всех стандартных приборах.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Признаки неисправности

Диагностировать неисправности в модуле зажигания можно по следующим признакам:

• Падение оборотов силового агрегата на холостом ходу (наблюдается эффект «троения»).
• Пропуск подачи искры – потеря мощности на высоких оборотах.
• Нарушение изоляции проводки – запах гари на катушке, короткие замыкания во время холодного пуска.
• Отказы запуска двигателя при исправном стартере.
• Сильное нагревание корпуса катушки.
• Нестабильный пуск зажигания.
• На панели приборов горит индикатор «Cheсk Еngine».

Чтобы установить характер поломки вначале осматривают модуль на предмет механического повреждения корпуса (сколы, трещины, подтёки гари). Если дефектов не обнаружено, изоляция проводки также в исправном состоянии, то проверяют состояние внутренних компонентов катушки с помощью специального оборудования.

Внимание!

Перед проверкой системы зажигания нужно убедиться в отсутствии нагара на электродах свечей.

Как проверить высоковольтную катушку зажигания при помощи профессионального тестирования

Необходимо обладать профессиональным оборудованием. Самый оптимальный вариант – определенный стенд, позволяющий проверять катушки зажигания. Он предоставляет следующую возможность – позволяет задавать различную скорость вращения валика. То есть, позволяет имитировать определенный вид работ.

Важный момент: При осуществлении данного процесса, отслеживайте следующий момент: искра должна быть во всех рабочих режимах.

Проверяя катушку зажигания, убедитесь, что данное питание подключено правильно. Если этого не сделать, тестирование может показать неправильный результат. То есть, Вы неверно определите неполадку и ее степень.

Важный момент: Проведение этого тестирования дает стопроцентную гарантию того, что провод цел, и можно продолжать работать дальше.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Если же у хозяина нет никаких знаний и опыта (либо есть, но недостаточно для проведения серьезных проверок), решение данной проблемы лучше всего доверить специалисту. Хотя на сегодняшний день в сети интернет можно найти множество информации буквально по любому вопросу. Поэтому, если начальные знания у Вас есть, с видеороликом и инструкцией к ней Вы ознакомились, можно попробовать проверить катушку зажигания и вручную. Тем более, все основные моменты процесса подробно описываются на видео. Если все же есть сомнения – можно заказать услугу у мастера – профессионала. Выбор всегда остается только за Вами!

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Измерение параметров обмоток

Чтобы измерить сопротивление первичной обмотки мультиметром, нужно переключить его в режим омметра и установить наименьший предел измерения (как пользоваться мультиметром). После этого нужно замкнуть между собой щупы прибора и, если позволяет его конструкция, выставить ноль омметра. Если же конструкцией прибора это не предусмотрено, запомнить показания и в дальнейшем отнимать их от результатов измерений. Для измерения сопротивления вторичной обмотки на приборе включается предел измерения до 100 кОм, выставляется ноль или запоминается показание при замкнутых щупах.

У индивидуальных катушек для измерения сопротивления первичной обмотки щупы следует подключать к контактам низковольтного разъема с номерами 1 и3 (крайние). У общих – к двум низковольтным клеммам (Б и К или + и –).

Чтобы измерить сопротивление вторичной обмотки у общей катушки с одним выходом, щупы омметра необходимо подключать к высоковольтному выходу и к клемме + или Б. Для проведения того же измерения у общей катушке с двумя высоковольтными выводами, щупы омметра нужно присоединить к обоим выходам высокого напряжения.

Для измерения сопротивления вторичной обмотки у индивидуальной катушки, щупы омметра нужно присоединить к высоковольтному выходу и к среднему контакту разъема.

Для чего нужна проверка сопротивления. Проверка сопротивления обмоток позволяет выявить межвитковое замыкание или обрыв провода. В случае межвиткового замыкания сопротивление обмотки будет несколько меньше, чем у исправной. При обрыве обмотки прибор покажет бесконечно большое сопротивление.

Сопротивление обмоток некоторых моделей

1. Б 114 Б (для ЗИЛ 431410, ГАЗ 3102): первичная – 0,38 Ом, вторичная – 19,9 кОм;
2. Б116–01 (для ГАЗ 31029): первичная – 0,65 Ом, вторичная – 18,7 кОм;
3. 3705 (для Таврии): первичная – 0,38 Ом, вторичная – 4,3 кОм;
4. 3705 (для Оки): первичная — 0,49 Ом, вторичная — 6 кОм;
5. 3705 (производства Болгарии для ВАЗ 2108): первичная – 0,43 Ом, вторичная – 5,25 кОм;
6. 2108–37050–10 (производство Италии для ВАЗ 2108): первичная – 0,65 Ом, вторичная – 18,7 кОм;
7. Б 115 В (для Москвича): первичная – 2,3 Ом, вторичная – 6,3 кОм;

Данные приведенные выше не усредненные. Они получены сотрудниками редакции издания «За рулем» при измерении сопротивления обмоток исправных экземпляров некоторых моделей.

Способы проверки исправности катушки зажигания (искрой, мультиметром)

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 664

Содержание

1. Катушка зажигания и ее устройство
2. Признаки неисправности и часто встречающиеся причины отказа
3. Методы проверки катушки зажигания
4. Визуальная проверка
5. Метод визуального тестирования
6. Метод проверки электрического сопротивления мультиметром
7. Рекомендации по тестированию
8. Видео: Как определить неисправную катушку зажигания

Легковой автомобиль используется современным человеком для решения разнообразных задач. Эксплуатация этой разновидности транспортного средства делает жизнь намного комфортнее, а для широкого круга профессий существенно повышает эффективность трудовой деятельности.

Несмотря на конструктивную проработку, отдельные узлы современного автомобиля иногда выходят из строя. Для их восстановления требуется предварительная диагностика. Далее рассмотрены процедуры выявления неисправности катушки зажигания бензиновых двигателей.

Катушка зажигания и ее устройство

Механическая работа бензиновых двигателей происходит в результате сгорания в цилиндрах топливно-воздушной рабочей смеси, которая поджигается электрической искрой. Цепи зажигания питаются от бортовой сети автомобиля, которая из соображений безопасности имеет 12-вольтовое напряжение, что недостаточно для создания искры. Наиболее простой способ получения высокого напряжения — применение повышающего трансформатора, который традиционно называется катушкой.

Трансформатор не работает с постоянным током. Одновременно для поджига смеси достаточно короткой искры. Для ее получения в состав цепей зажигания вводится прерыватель. Скачок тока в момент срабатывания дает возможность осуществить трансформацию и снимать с выхода катушки напряжение в несколько киловольт, подаваемое затем на свечи.

Катушка содержит две обмотки: низкого напряжения или первичную и высокого напряжения или вторичную. Из-за больших токов, протекающих в первичной обмотке, она мотается проводом с большим сечением и имеет невысокое омическое сопротивление. Вторичная обмотка передает небольшой ток, что позволяет мотать ее тонким проводом. Кроме того, из-за необходимости получения высокого коэффициента трансформации содержит несколько тысяч витков. Таким образом, она отличается высоким сопротивлением.

Признаки неисправности и часто встречающиеся причины отказа

Катушка зажигания, как и нерегулируемый трансформатор, не содержит подвижных частей, поэтому отличается высокой эксплуатационной надежностью. Редко встречающиеся на практике случаи ее отказа внешне проявляются в том, что двигатель

• начинает “троить”, причем этот эффект может частично исчезать после прогрева, но его интенсивность усиливается с течением времени;
• дает перебои во время дождя и высокой влажности воздуха;
• в зимний период до завершения прогрева наблюдаются “провалы”, которые уменьшаются при достижении рабочей температуры;
• реагирует “провалом” на резкую подачу газа.

Механические повреждения катушки происходят из-за ударов по корпусу и из-за разрушения изоляции в результате естественного старения и при попадании на нее масла.

Наиболее часто встречающейся причиной отказа катушки становится воздействие влаги летом и антигололедных реагентов зимой, проникающих в подкапотное пространство и вызывающей коррозию контактов.

Отрицательно влияют на надежность катушки перегрев и чрезмерные вибрации при ненормальной работе двигателя.

Из приведенного перечня видно, что владелец автомобиля в состоянии снизить вероятность отказа катушки правильной эксплуатацией автомобиля и поддержанием его в исправном состоянии. Но полностью исключить отказ этого узла нельзя.

Бортовой компьютер отмечает неисправность катушки включением индикатора Check Engine. Его срабатывание происходит по иным причинам. Поэтому для точной локализации неисправности требуются дополнительные тесты. Тестирование возможно  без применения сложного профессионального диагностического оборудования.

Методы проверки катушки зажигания

Визуальная проверка

Визуальная проверка предшествует тестированию любым методом.

Для начала находится сама катушка. Для этого проходим по проводу от распределителя в сторону, противоположную свечам. Затем осматриваем.

На корпусе катушки не должно быть трещин, сколов, выгораний. При их обнаружении катушка подлежит замене.

Контакты не должны содержать окислений. Окисления удаляются зачисткой.

Метод визуального тестирования

Сильной стороной метода визуального тестирования (известен  как метод “проверки искрой”) является простота реализации. Он не требует никаких приборов и  выполняется даже в дороге. Главными недостатками обоснованно считаются невысокая точность, большая трудоемкость, риски ударов током.

Для  этого метода потребуются исправная свеча и пассатижи, может понадобиться торцевой свечной ключ.

К работе целесообразно приступать не ранее чем через четверть часа после выключения двигателя, чтобы он успел остыть.

Сначала снимается провод первой свечи, к нему подключается контрольная свеча. Удерживая свечу пассатижами за изолятор, касаемся резьбовой частью юбки  неизолированного металлического участка корпуса двигателя. При работающем двигателе и исправной катушке между электродом и корпусом проскакивает интенсивная искра фиолетового цвета. Для минимизации рисков можно не запускать двигатель, а на пару секунд включить стартер.

Вывод о неисправности катушки делается в том случае, если искра слабая или имеет выраженный желтоватый оттенок. Отсутствие искры говорит об отказе катушки или полном отсутствии контакта.

Если в двигателе нескольких катушек, процедура контроля выполняется для каждой из них.

Если нет запасной исправной свечи, в качестве визуального индикатора привлекается свеча, которая выкручивается из одного из цилиндров двигателя.

На свечи подается напряжение в несколько киловольт. С учетом этой особенности при обращении к методу визуального контроля в любой форме его реализации соблюдайте осторожность и не касайтесь незащищенными частями тела неизолированных частей бортовой электропроводки.

Ещё кое-что полезное для Вас:

• Свистит ремень генератора: основные причины и способы устранения проблемы
• Вибрация двигателя на холостых: диагностика и ремонт
• Датчик положения коленвала (ДПКВ) — что это такое и за что он отвечает

Метод проверки электрического сопротивления мультиметром

Этот метод требует обязательного применения мультиметра (тестера), функционирующего в режим омметра. Далее считаем, что применяем современный цифровой мультиметр.

Перед началом измерений проверяем исправности измерительного прибора:

• при разомкнутых щупах на экран выводится единица;
• при замкнутых друг на друга щупах на индикаторе в диапазоне измерения высокого сопротивления выводится 00,0, а при переходе на диапазон 200 Ом – не более 0,5 Ом.

Далее при остановленном двигателе и выключенном зажигании демонтируем катушку и найдём на ней контакты первичной и вторичной обмоток. На следующем этапе измеряется сопротивление.

Для первичной обмотки, концы которой выводятся на клеммы катушки, измеренное значение не превышает 5 Ом (точную величину, которая меняется у различных марок автомобиля, найдёте в техническом описании). Для вторичной обмотки, концы которой подключены к контакту высоковольтного провода и плюсовому выводу, сопротивление у разных моделей катушек  меняется в пределах  5 — 17 кОм.

Выход за указанные пределы с высокой степенью достоверности свидетельствует о неисправности катушки, причем:

• меньшее значение сопротивления говорит о коротком замыкании из-за повреждения изоляции;
• большие показания (вплоть до бесконечности) интерпретируются как обрыв провода обмотки.

В процессе проверки вторичной обмотки дополнительно учитывается следующее:

• измерения проводят с учетом полярности, т.е. черный щуп обязательно соединяется с массой;
• для катушек с четырьмя выводами измерения осуществляют на всех контактах.

Рекомендации по тестированию

Контроль исправности катушки зажигания не относится к сложным процедурам и выполняется автолюбителем с минимальным уровнем подготовки.

При прочих равных условиях лучше контролировать сопротивление (меньшая трудоемкость, выше достоверность, риски поражения высоким напряжением сводятся до нуля).

Неисправная катушка зажигания восстанавливается перемоткой отказавшей обмотки. Тем не менее, ремонт не оправдывает себя из-за высокой стоимости и большой трудоемкости. Поэтому отказавшую катушку целесообразно заменить на новую.

Видео: Как определить неисправную катушку зажигания

Печать

	Реставратор для пластика и кожи 5 минут и салон авто как новый.  Посмотрите фото до и после		1490 р.
	Набор для ремонта стекла Ремонт стекла авто своими руками. Спасает от трещин и сколов.		1690 р.
	Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида + датчик движения + технология Dual cam + G-Sensor…		1990 р.
	Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, камера, интернет, радар, FM, G-sensor…		1990 р.
	Авточехлы из экокожи Салон будет как новый! Легко чистятся, не трутся, не рвутся.		3990 р.

Проверка катушки зажигания мультиметром или тестером: определение сопротивления модуля

Катушка зажигания является одним из важнейших модулей бензиновых силовых установок. Если она оказалась неисправной, то двигатель просто не стартует. При этом компьютерная диагностика не всегда позволяет точно определить наличие неисправности и в такой ситуации стоит провести проверку катушки зажигания мультиметром. На сегодняшний день этот метод продолжает оставаться весьма эффективным.

Назначение и принцип работы

Катушка зажигания позволяет преобразовать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого невозможно получить искру. Она может иметь от 1 до 3 лепестков в затворе электрического пробоя. В зависимости от технических характеристик силовой установки, зазор пробоя может находиться в пределах 0,4−1,1 мм.

Чтобы обеспечить уверенное зажигание, напряжение электрического импульса должно составлять минимум 10 кВ. При этом следует помнить о возможном падении напряжении в проводниках и поэтому катушка должна вырабатывать импульс в 12−20 кВ.

Такое напряжение может представлять серьезную опасность для людей и особенно это касается тех, кто страдает различными сердечными недугами. Выполняя проверку неисправной катушки, необходимо проявить максимальную осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность.

Во время работы силовой установки вращается кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит короткое размыкание, через первичную обмотку проходит ток большой силы. Это приводит к появлению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечи.

Такая схема зажигания использовалась в автомобилях длительное время. Основным ее недостатком можно считать подгорание контактов по причине прохождения через них большого тока. Зачастую владельцы автотранспортных средств дополняли заводскую схему простым электронным усилителем.

Сегодня ситуация изменилась и производители активно используют вместо прерывателей более надежные устройства, например, датчик Холла. Если пользователю нужно знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что выполняется для тестирования автомобильных свечей.

Рекомендации по проверке

Многим начинающим автолюбителям интересно узнать, как снять катушку зажигания, ведь проводить процедуру необходимо с демонтированным устройством. Стоит знать и об основных видах проблем, возникающих при работе этого модуля.

Основные неисправности

В старых машинах найти устройство довольно просто, ведь оно устанавливалось в поле видимости автолюбителя. Если начать поиски с центрального проводника распределителя зажигания, то проблем не возникнет. Также можно быстро отыскать и индивидуальные катушки, чаще всего расположенные над свечами.

Однако в некоторых моделях могут возникнуть сложности с их снятием, так как сначала необходимо демонтировать часть элементов конструкции силовой установки. Таким образом, в первую очередь необходимо определить местоположение нужного элемента, а уже затем понять, как проверить катушку зажигания тестером.

Среди основных признаков неисправности этого модуля следует отметить:

• Отсутствует искра и двигатель не может стартовать.
• Силовая установка троит во время работы и особенно это заметно при высокой влажности.
• Во время компьютерной диагностики были обнаружены пропуски зажигания в некоторых цилиндрах.
• Наблюдаются спады в тяге при нажатии на педаль акселератора.
• Силовая установка с трудом заводится «на холостую» и в первую очередь — при низкой температуре воздуха.
• Наблюдается серьезный перегрев устройства.
• Подходящие к устройству проводники изменили цвет.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти. Если говорить о самых распространенных неисправностях, то можно отметить:

• Переполюсовка АКБ.
• Частый перегрев катушки.
• Замыкание электрической проводки.
• Механические повреждения устройства.
• Резкие температурные колебания.

Проведение диагностики

Необходимо ознакомиться и с информацией о том, как прозвонить катушку зажигания мультиметром, ведь эта информация будет полезна всем владельцам механизмов, оснащенных бензиновыми силовыми установками. Это измерительное устройство позволяет контролировать напряжение и сопротивление. Переключатель измерительного прибора необходимо установить в положение «200 Ом» и, прикладывая щупы к контактам «+» и «К», измерить показатель сопротивления первой обмотки катушки.

При этом он должен находиться в диапазоне 0,2−3 Ом. На следующем этапе переключатель мультиметра должен быть переведен в режим «20 кОм» и выполняется контроль сопротивления между центральным контактом высоковольтного проводника и клеммой «К». Прибор в такой ситуации должен показывать сопротивление 2−4 кОм.

Чаще всего трудности возникают при диагностике сдвоенных катушек, так как первичная обмотка в них соединена с разъемом. Для ее проверки использовать мультиметр можно только в том случае, если пользователь хорошо знаком со схемой катушки. Диагностика вторичной обмотки проводится между двумя высоковольтными проводниками.

Без определенного набора знаний в области радиоэлектроники определить неисправность индивидуальных катушек будет достаточно сложно, так как необходимо собрать электросхему. Однако есть один способ, который всегда срабатывает. Если силовая установка троит, то следует начать последовательно отключать клеммы катушек во время работы движка.

Если после этого мотор начал двоить, то в этом цилиндре отсутствует искра. Для решения этой задачи можно провести и компьютерную диагностику. Но даже если во время проверки будет указан номер цилиндра без искры, это не позволяет однозначно говорить о неисправности катушки. Зная, как проверить сопротивление катушки зажигания мультиметром, можно достаточно быстро определить источник проблемы и провести замену вышедшего из строя элемента. Многие автолюбители меняют на иномарках фирменные катушки на устройства от ВАЗа, так как они стоят значительно дешевле.

Originally posted 2018-07-04 08:07:29.

Вот как проверить катушку зажигания

Проблемы с нашими автомобилями могут привести к серьезным нарушениям в нашей повседневной жизни. Легко принимать наши автомобили как должное, когда они работают нормально, но когда возникает проблема, она может сразу же стать неудобством и вывести вещи из строя.

Даже такая простая вещь, как поездка в продуктовый магазин, становится сложной, когда у вас больше нет надежной машины, на которую можно положиться. Возможно, вам придется подумать о том, чтобы доехать до работы на автобусе, пока ваша машина не вернется из магазина.

Частой проблемой автовладельцев является неисправная катушка зажигания, но не все знают, как ее проверить. Поддерживая контроль над второстепенными деталями в наших автомобилях, мы можем предотвратить несвоевременную проблему. Это означает меньше сбоев, которые, будем честными, всегда случаются в самый неподходящий момент.

Обратите внимание: если у вас есть какие-либо сомнения относительно процесса, обратитесь к специалисту.

Мы составили полезное руководство, чтобы вы всегда знали, находится ли ваша катушка зажигания в идеальном состоянии или нет. Давайте посмотрим, как проверить катушку зажигания в домашних условиях.

СВЯЗАННЫЙ: Вот почему кража каталитического нейтрализатора Prius является такой серьезной проблемой

Обнаружение неисправной катушки зажигания

Катушки зажигания необходимы для того, чтобы автомобили могли переворачиваться и заводиться. Они преобразуют 12 В наших автомобилей в несколько тысяч, чтобы дать двигателю толчок, необходимый для запуска.

Симптомы неисправной катушки зажигания включают пропуски зажигания в двигателе, потерю мощности или то, что ваш автомобиль просто не заводится. Еще один признак того, что катушка зажигания не работает должным образом, — это индикатор проверки двигателя на приборной панели.

подвергаются сильному нагреву под капотом наших автомобилей из-за их близости к двигателю. Длительное воздействие такой высокой температуры приводит к перегоранию катушек зажигания или повышению их устойчивости к электрическому заряду. В любом случае, в тот момент, когда катушка зажигания начинает выходить из строя, лучше всего отремонтировать ее до того, как у вашего автомобиля возникнут серьезные проблемы с двигателем.

Как проверить катушку зажигания: первый метод

Как и при ремонте большинства транспортных средств, лучше всего начать с того, что ваш автомобиль стоит на стоянке и двигатель выключен. Поднимите капот и найдите катушку зажигания вашего автомобиля. Обычно это находится возле переднего крыла или на кронштейне, где находится распределитель. Если в вашем автомобиле нет распределителя, то свечи зажигания будут напрямую подключены к катушке зажигания.

Осторожно снимите один из проводов свечи зажигания со свечи зажигания с помощью изолированных инструментов и перчаток. Затем выньте свечу зажигания с помощью свечного патрона, стараясь не уронить ничего в отверстие, которое вы только что открыли. Все, что попадает в это отверстие, включая мусор, может повредить двигатель, поэтому лучше всего закрыть его тряпкой или тканью.

Пока свеча зажигания все еще извлечена из гнезда, подсоедините ее к проводу свечи зажигания. Держите свечу зажигания изолированными проводами, чтобы избежать удара электрическим током. Прикоснитесь резьбовой частью открытой свечи зажигания к любому металлическому предмету в двигателе.

Следующим шагом является снятие реле топливного насоса, чтобы убедиться, что двигатель не запускается, но искра по-прежнему генерируется из свечи. Если вы не знаете, как снять реле топливного насоса, обратитесь к руководству. Попросите кого-нибудь еще провернуть двигатель и следите за синей искрой.

Голубая искра указывает на то, что катушка зажигания исправна. Оранжевые искры являются признаком того, что на свечи зажигания не подается достаточное количество энергии от катушки зажигания, а отсутствие искр означает, что ничего не генерируется. Установите на место снятую свечу зажигания.

СВЯЗАННЫЙ: Вот как исправить автомобильную вмятину своими руками (четыре простых метода)

Как проверить катушку зажигания с помощью цифрового мультиметра

Еще один способ проверить катушку зажигания автомобиля — использовать цифровой мультиметр. Перед тем, как поднять капот автомобиля, лучше обратиться к руководству, в котором должны быть указаны правильные показания сопротивления катушки. Найдите катушку под капотом и отсоедините жгут проводов; обычно один или болты удерживают его на месте.

Катушки зажигания имеют две цепи, требующие проверки; первичный и вторичный контуры. Подсоедините мультиметр к отрицательной и положительной клеммам катушки зажигания, чтобы получить показания первичной цепи.

Если мультиметр показывает 0 Ом, катушка зажигания закорочена и требует замены. Если показания мультиметра выше диапазона, указанного в руководстве по эксплуатации автомобиля, катушка зажигания не целая и ее также необходимо заменить.

Для проверки вторичной цепи катушки зажигания соедините положительный штырек мультиметра с плюсовой клеммой. Кроме того, подключите мультиметр к клемме высокого выхода, которая подключается к свече зажигания.

Еще раз, обратитесь к руководству по эксплуатации автомобиля для ожидаемой электрической мощности свечей зажигания, но базовый диапазон составляет от 6000 до 10000 Ом. Как и в случае с первичной цепью, показания за пределами желаемого диапазона указывают на наличие проблемы с катушкой зажигания. После того, как катушка или катушки зажигания были протестированы, замените все неисправные и проведите тест-драйв автомобиля, чтобы еще раз убедиться, что он работает правильно.

Что делать, если ваша катушка зажигания неисправна

Выполнив предыдущие шаги, вы узнаете, неисправна ли ваша катушка зажигания. Первый шаг, если вы не уверены в том, что сможете решить проблему самостоятельно, — это просто доставить свой автомобиль в мастерскую.

Если вы хотите решить проблему самостоятельно, первое, что нужно сделать, это выключить зажигание и найти катушку. Отсоедините электрический разъем катушки, прежде чем осторожно отвинтить болты, которые фиксируют его на своем месте. Аккуратно поднимите катушку с места и замените ее на новую.

Перед установкой новой катушки в крепление рекомендуется нанести на катушку и крепление диэлектрическую смазку для предотвращения коррозии. Затяните болты, как только новая катушка будет на месте, и верните электрический разъем. Наконец, снова подключите диагностический инструмент, чтобы удалить из системы все ошибки кода двигателя.

Рекомендуется провести тест-драйв автомобиля после установки сменной катушки, чтобы снова убедиться, что все работает нормально. Если ваша катушка зажигания не неисправна, то необходимо провести дополнительную диагностику вашего автомобиля, чтобы найти источник проблемы.
