Замена прикуривателя на ВАЗ-2112: фото и видео снятия

По идее, заменить прикуриватель – не так просто. Нужно отключать много разъёмов. Цифры 2108-3725010 обозначают узел прикуривателя в сборе. Ясно, что его заимствовали из семейства «Восьмёрок». Мы рассмотрим, как выполнить замену прикуривателя на ВАЗ-2112, и начнём с изучения электросхемы.

Демонтаж можно выполнить, не снимая обшивку тоннеля. Смотрим видео с примером:

Содержание

• 1 Схема бортсети и предохранитель прикуривателя
  • 1.1 Что сделать сначала
• 2 Демонтаж на ВАЗ-2112
  • 2.1 Как снять тоннель
  • 2.2 Открепляем прикуриватель от обшивки
• 3 Артикулы прикуривателя (весь узел в сборе)
• 4 Последний штрих
• 5 Подробная инструкция на видео – отключение разъёмов и демонтаж

Схема бортсети и предохранитель прикуривателя

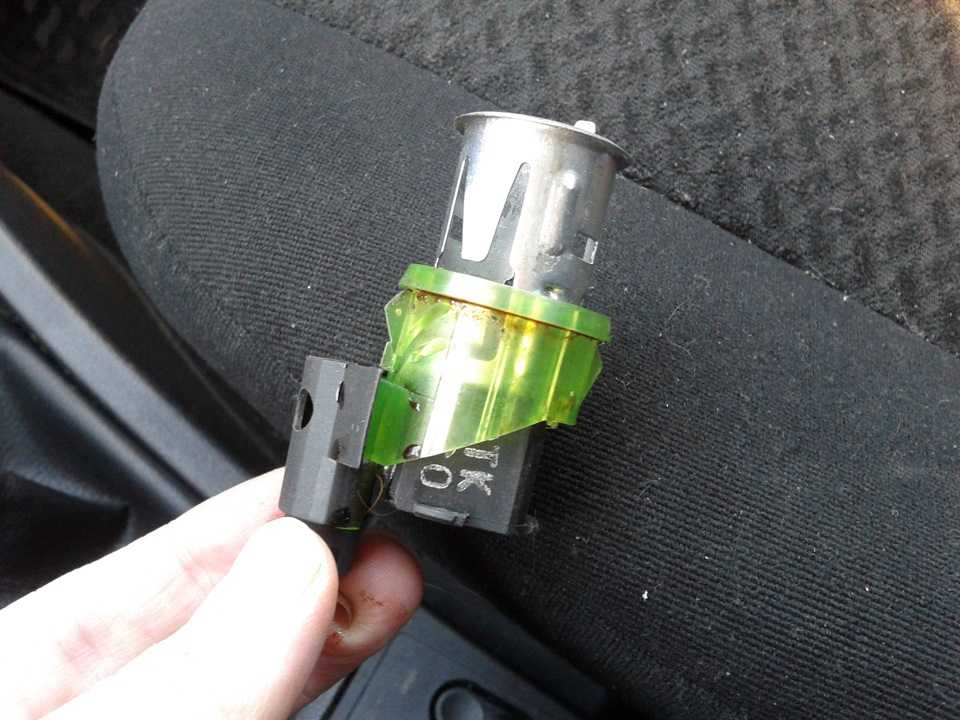

На фото показано, как выглядит узел прикуривателя 2108-3725010. Жёлтый провод – это питание подсветки, а красный и чёрный провода подключены к нагревателю.

Узел прикуривателя в сборе

Как видите, провод «массы» у обеих цепей – общий (чёрный). Наши слова поясняются схемой.

Штатный вариант электросхемы

Заметим, что за работу прикуривателя отвечают два предохранителя – F18 и F9. В цепь первого из них включена подсветка бардачка.

Если прикуриватель не работает, первым делом нужно открыть бардачок. Подсветки нет – значит, проверяем предохранитель F18. Затем ищем замыкание в цепи.

Что сделать сначала

Обязательно отключите минусовую клемму АКБ (ключ «на 10»). Затем, сняв накладку возле ног пассажира, найдите разъём с чёрным и красным проводом (см. фото). Его разъединяют, так же, как разъём с жёлтым шнуром.

Разъём нагревательного элемента

На этом все операции с электричеством можно считать завершёнными.

От лампы может идти шнур любого цвета. Найдите разъём с одной клеммой – это и есть то, что нужно.

Демонтаж на ВАЗ-2112

Прикуриватель находится рядом с пепельницей. Мы не курим, Вам не советуем, поэтому вместо пепельницы у нас «монетница»!

Корпус прикуривателя закреплён на обшивке тоннеля. Эту обшивку нужно снять. Накладка возле ног пассажира отсутствует, а теперь надо удалить такую же накладку слева (возле водителя). Также отвёрткой поддевают пластик под ручником и удаляют декоративную пластину (см. фото).

Первая операция по демонтажу

Этой же плоской отвёрткой поддевают чехол, одетый на ручку КПП. Чехол снимают.

Как снять тоннель

1. Отворачиваем саморез под чехлом КПП;

   Эта деталь прижимает обшивку к кузову

2. Откручиваем два самореза с передней стороны обшивки и ещё два – с задней;

   Четыре крепёжных самореза

3. В сумме было откручено пять саморезов. Теперь обшивку можно снять полностью.

Открепляем прикуриватель от обшивки

При замене прикуривателя на ВАЗ-2112 сам узел всегда разбирают. Нужно сделать так:

1. Сжать кронштейн лампы с двух сторон и полностью снять его. Затем отвёрткой прижимают защёлку гнезда, чтобы она не цеплялась за корпус световода;

   Всё готово к демонтажу

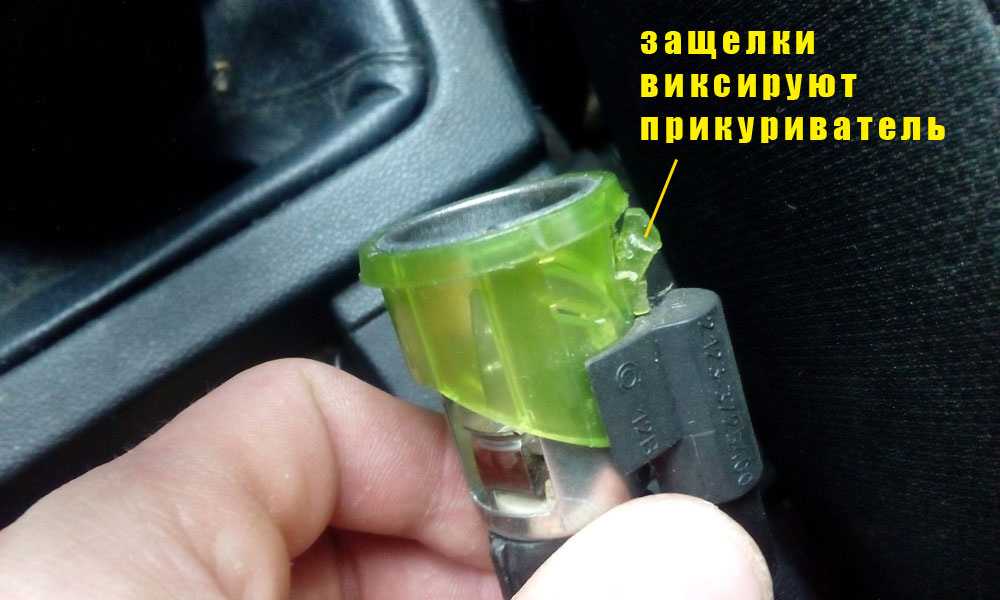

2. Гнездо прикуривателя выдавливают наружу. Если будет меняться и световод, его можно выдавить, сжав два язычка на корпусе.

   Завершающий шаг при разборке

Устанавливая новый световод, соблюдайте требование: выступ на корпусе световода должен совпасть с прорезью в обшивке. На этом – всё.

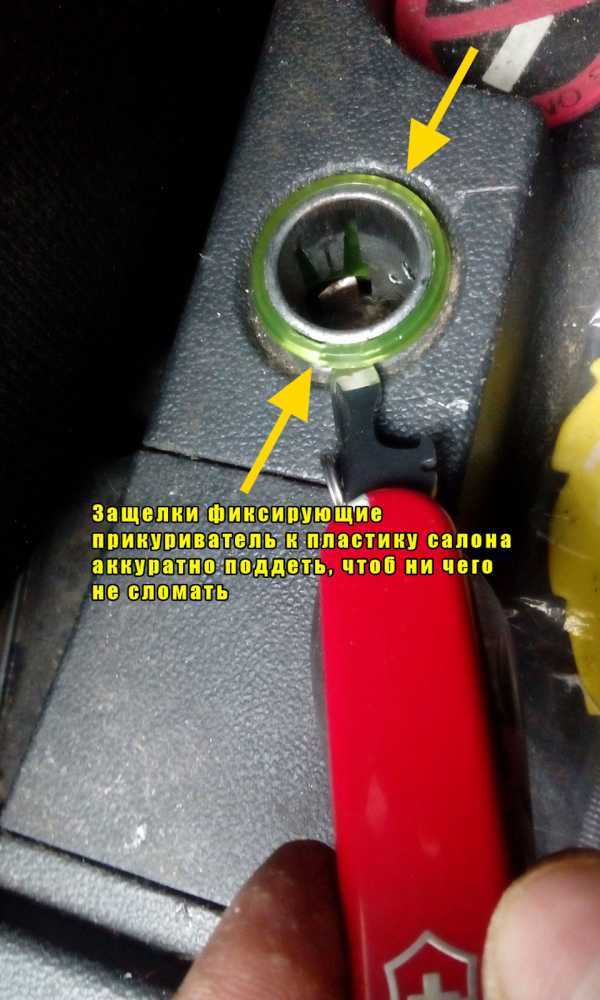

Кое-кто умудрялся выполнять демонтаж, поддев гнездо снаружи и не снимая обшивку. Похоже, для этого нужно спецоборудование.

Артикулы прикуривателя (весь узел в сборе)

• 2108-3725010-10 – узел в сборе;
• 2108-3725100-10 – гнездо прикуривателя;
• 2108-3725200 – подвижная часть;
• 10858390 – лампа 12V.

Последний штрих

Стандартный период прогрева составляет 20 секунд. Ну, или 15-25 секунд (не больше). Поэтому перед сборкой проводят регулировку:

1. Временно подключают АКБ;
2. Подают питание на разъём прикуривателя. Устанавливают подвижную часть.
3. Прогрев идёт с постоянной скоростью, но «автомат» можно настроить по-разному. Чтобы изменить порог срабатывания, сожмите или отогните две лапки на корпусе. Проведите тест.
   Корпус гнезда прикуривателя

Подробная инструкция на видео – отключение разъёмов и демонтаж

Замена прикуривателя и лампы его подсветки Lada Priora в картинках

Главная / Каталог / Lada / Lada Priora / ВАЗ 2170 / 2171 / 2172 / 2173 с 2007 года, книга по ремонту в электронном виде / . ..

Показать содержание книги

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:

электросхема ВАЗ Приора, скачать электросхему ВАЗ Приора, панель приборов ВАЗ Приора, система освещения ВАЗ Приора, магнитола ВАЗ Приора, аудиосистема ВАЗ Приора, стеклоочиститель ВАЗ Приора, регулировка фар ВАЗ Приора, коды ошибок ВАЗ Приора, электросхема ВАЗ 2170, скачать электросхему ВАЗ 2170, панель приборов ВАЗ 2170, система освещения ВАЗ 2170, магнитола ВАЗ 2170, аудиосистема ВАЗ 2170, стеклоочиститель ВАЗ 2170, регулировка фар ВАЗ 2170, коды ошибок ВАЗ 2170, электросхема ВАЗ 2171, скачать электросхему ВАЗ 2171, панель приборов ВАЗ 2171, система освещения ВАЗ 2171, магнитола ВАЗ 2171, аудиосистема ВАЗ 2171, стеклоочиститель ВАЗ 2171, регулировка фар ВАЗ 2171, коды ошибок ВАЗ 2171, электросхема ВАЗ 2172, скачать электросхему ВАЗ 2172, панель приборов ВАЗ 2172, система освещения ВАЗ 2172, магнитола ВАЗ 2172, аудиосистема ВАЗ 2172, стеклоочиститель ВАЗ 2172, регулировка фар ВАЗ 2172, коды ошибок ВАЗ 2172, электросхема ВАЗ 2173, скачать электросхему ВАЗ 2173, панель приборов ВАЗ 2173, система освещения ВАЗ 2173, магнитола ВАЗ 2173, аудиосистема ВАЗ 2173, стеклоочиститель ВАЗ 2173, регулировка фар ВАЗ 2173, коды ошибок ВАЗ 2173, электросхема LADA Приора, скачать электросхему LADA Приора, панель приборов LADA Приора, система освещения LADA Приора, магнитола LADA Приора, аудиосистема LADA Приора, стеклоочиститель LADA Приора, регулировка фар LADA Приора, коды ошибок LADA Приора, электросхема LADA 2172, скачать электросхему LADA 2172, панель приборов LADA 2172, система освещения LADA 2172, магнитола LADA 2172, аудиосистема LADA 2172, стеклоочиститель LADA 2172, регулировка фар LADA 2172, коды ошибок LADA 2172, электросхема LADA 2171, скачать электросхему LADA 2171, панель приборов LADA 2171, система освещения LADA 2171, магнитола LADA 2171, аудиосистема LADA 2171, стеклоочиститель LADA 2171, регулировка фар LADA 2171, коды ошибок LADA 2171, электросхема LADA 2170, скачать электросхему LADA 2170, панель приборов LADA 2170, система освещения LADA 2170, магнитола LADA 2170, аудиосистема LADA 2170, стеклоочиститель LADA 2170, регулировка фар LADA 2170, коды ошибок LADA 2170, электросхема LADA 2170, скачать электросхему LADA 2170, панель приборов LADA 2170, система освещения LADA 2170, магнитола LADA 2170, аудиосистема LADA 2170, стеклоочиститель LADA 2170, регулировка фар LADA 2170, коды ошибок LADA 2170

#прикуриватель #лампа подсветки_прикуривателя #электрооборудование_автомобиля #Lada_Priora

Прикуриватель

Примечание:
Замену прикуривателя производим без снятия облицовок тоннеля пола.

1. Первым делом отсоединяем провод от отрицательной клеммы аккумуляторной батареи. В противном случае, есть вероятность, что придется менять предохранитель прикуривателя.

2. Перемещаемся в салон и извлекаем прикуриватель из гнезда.

3. Тонкой отверткой поддеваем…

… и извлекаем металлический сердечник прикуривателя.

Примечание:

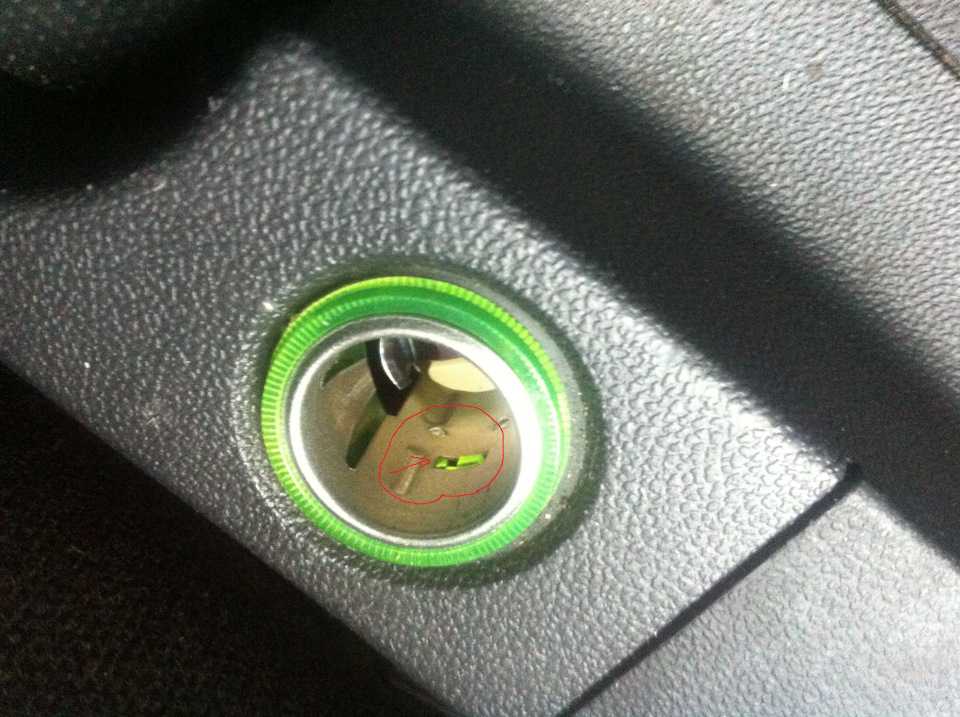

Если металлический сердечник прикуривателя не выходит, то на его внутренней стороне имеются два фиксатора (см. фото ниже). Вставить обратно сердечник прикуривателя, с помощью этой же отвертки подогнуть эти два фиксатора и затем только извлечь сердечник.

Первый фиксатор

Второй фиксатор

Если необходимо заменить сам прикуриватель:

4. Нажимаем на фиксатор…

… и отсоединяем электрический разъем от сердечника прикуривателя. Удаляем нерабочий сердечник в отходы.

Загадочное исчезновение прикуривателя в вашем грузовике

Это последний автомобиль Toyota, в котором установлен прикуриватель. (Фото любезно предоставлено Toyota Toyota Motor Sales)

Пару лет назад последний автомобиль Toyota с прикуривателем съехал с завода в Принстоне, штат Индиана, на ярмарку фанатов или, ну, в общем, кого-то, кому это действительно небезразлично.

Итак, что случилось с этим когда-то основным автомобильным аксессуаром? Времена и потребности потребителей изменились.

Прикуриватель, который когда-то был одним из основных продуктов в легковых и грузовых автомобилях, был ключевым элементом в удовлетворении клиентов не только тем, что прикуривал их сигареты, но и приводил в действие всевозможные устройства, от портативных фонариков до DVD-плееров.

Рабочий по сборке устанавливает последний прикуриватель в линейке автомобилей Toyota для Северной Америки. (Фото любезно предоставлено отделом продаж Toyota Motor)

Дело в том, что разъем для прикуривателя был одним из первых автомобильных источников питания для самых разных приложений, хотя он и не был предназначен для этого. Имейте в виду, что это было до появления USB и добавления инверторов, превращающих мощность постоянного тока грузовика в мощность переменного тока, что позволяло вам иметь бытовую вилку, как у многих новых грузовиков. Легче порт был это.

Холодная чашка кофе? Включите нагретую чашку. Хотите зажечь сигарету? Подождите, пока он станет ярко-красным. Нужно питание вашего CD-плеера? Включите его. Сотовый телефон разрядился? Вставьте USB в штекер адаптера и воткните его в гнездо прикуривателя.

Это было буквально все.

Затем электрическая революция пришла в легковые и грузовые автомобили с целыми «цифровыми платформами» для новых автомобилей, таких как Chevy Tahoe 2021 года, и появилось множество вилок питания.

Люди также начали менять свои привычки курения. По данным Американской ассоциации легких, 42,4% американцев курили в 19 лет.65 лет, и только 13,7% курят сегодня.

Подождите, у меня еще есть штепсельная вилка-зажигалка!

В этот момент вы либо побежали к своему грузовику, чтобы доказать, что я неправ , либо вы чешете затылок, так как вы клянетесь, что у вас есть один . Да, скорее всего, у вас все еще есть то, что выглядит как порт прикуривателя. За исключением того, что это не то же самое.

Toyota Sequoia 2017 года сходит с конвейера. (Фото любезно предоставлено Toyota)

Когда 4 августа 2017 года с конвейера сошла последняя Toyota с зажигалкой, Sequoia Super White 2017 года ознаменовала собой конец целой эпохи, и с тех пор инженеры Toyota изменили дизайн своей вилки, известной тогда как Ручка прикуривателя и сборка в прямую розетку.

Это технические различия между прикуривателем Toyota и новым источником питания. (Изображение предоставлено отделом продаж Toyota Motor)

Различия в основном заключаются в конструкции и переходе разъема в прямую розетку.

Почему это вообще имеет значение? Что ж, согласно Livewire.com, это может стать настоящей проблемой, если вы вставите вилку прикуривателя в розетку на 12 В.

«Единственное важное отличие состоит в том, что вы не можете или, по крайней мере, не должны вставлять прикуриватель в розетку для аксессуаров. В лучшем случае вообще ничего не произойдет. В худшем случае зажигалка нагреется, но розетка не выдержит сильного нагрева зажигалки».

Когда-то это был основной элемент приборной панели, теперь это последняя приборная панель Toyota с добавленным прикуривателем. (Фото предоставлено Toyota)

Есть ли в грузовиках прикуриватель?

Возникает естественный вопрос: кто-нибудь предлагает настоящий прикуриватель для грузовика? Не с завода.

Тойота убила вариант на Тундре еще в 2011 году (кто-нибудь заметил?). Почему? Ну, потому что люди его не использовали, и никто не жаловался после того, как его убили.

Мы попросили Chevy/GMC, Ford, Ram и Nissan. Нет, да вроде, нет и нет были ответы. Чего ждать?

Да, оказывается, Ford предлагает прикуриватель в своем каталоге аксессуаров. Фактически, они предлагали пакет для курильщиков, который поставлялся с пепельницей и зажигалкой еще в 2020 модельном году.

Все еще есть пепельница?

Интересно, что вы все еще можете получить пепельницу от Toyota в качестве доступного аксессуара, а также от других компаний послепродажного обслуживания.

Кроме того, по данным Toyota, вы все еще можете получить прикуриватель в Китае для Highlander (китайский вариант) и Lexus LM350 (полноразмерный фургон).

Итог

Прикуриватель входит в растущий список основных деталей автомобилей и грузовиков, которые исчезли с годами из-за новых инженерных достижений или полного неиспользования. Если вы мне не верите, сходите на выставку классических автомобилей и посмотрите на вентиляционные отверстия, установленные на стенах крыльев, напольную кнопку подсветки, проигрыватели компакт-дисков, кассетные деки, 8-дорожечные проигрыватели, вентиляционные окна и, всегда здорово видеть, пассажирское окно установило болотный кулер и т. д.

Да, это болотоохладитель на пассажирском окне. (Фото предоставлено поиском Google)

Итак, нам любопытно. Вы действительно заметили исчезновение прикуривателя?

Похожие сообщения:

Какие пикапы имеют регулируемые педали?

Смотри, Ма! Без рук. Технологии беспилотного вождения в грузовиках сегодня

Со временем, по тем или иным причинам, гнездо прикуривателя вашего автомобиля выходит из строя и перестает работать. Если это так, пришло время удалить его и получить другой.

Если вы не разбираетесь в автомобилях и не разбираетесь в технике, процесс удаления может вас немного смущать.

Но погоди!

Этот пост специально предназначен для того, чтобы научить вас, как снять гнездо прикуривателя вашего автомобиля. Но прежде чем погрузиться в процесс, вы должны знать, что это за устройство и какова его надлежащая функция.

Я также попытался выяснить причины его удаления.

Поэтому позвольте мне сэкономить ваше время и сразу перейти к делу.

Что такое гнездо прикуривателя?

Технически известная как вспомогательная автомобильная розетка, розетка автомобильного прикуривателя изначально использовалась для питания прикуривателя с электрическим подогревом. Но в дальнейшем он совершенствуется.

В наши дни в легковых и грузовых автомобилях, а также во многих транспортных средствах для отдыха используется вспомогательная розетка на 12 В для питания нескольких портативных электронных устройств.

Он напрямую получает питание от электрической системы вашего автомобиля. Поэтому зарядка мобильных телефонов, планшетов и шинных компрессоров стала легкой даже во время вождения.

Как это работает?

Раньше гнездо прикуривателя было основано на системе катушки и катушки. Он состоял из цилиндрического приемника и съемной вилки со спиральной полосой.

Вилка вставляется в розетку, образуя электрическую цепь. он превращает спиральную полоску в красную, и вы используете ее, чтобы зажечь сигарету.

Но с развитием технологий система катушек и катушек выходит из употребления. Благодаря инновациям в виде розеток на 12 В вы можете получить улучшенную версию розеток для прикуривателей.

Вспомогательная розетка на 12 В соединяет цилиндрическую часть с минусом аккумулятора, тогда как минус аккумулятора подключается к центральной точке розетки. Он не только позволяет вам заряжать сигару или сигарету, но и другие электронные гаджеты.

Зачем снимать гнездо прикуривателя

Обычно бывает, что гнездо прикуривателя через какое-то время перестает работать или выходит из строя. Это происходит из-за нескольких вещей.

Ниже приведены некоторые распространенные причины, по которым он не работает.

1. При отсутствии источника питания

С помощью контрольной лампы или вольтметра проверьте, подается ли на устройство надлежащее питание. Центральный контакт этого разъема позволяет определить, есть питание или нет.

2. Если внутри гнезда пробиваются посторонние элементы

Неисправность, т.к. в гнездо застряло несколько посторонних элементов. Используя фонарик, вы можете проверить, нет ли препятствий внутри гнезда.

если что-то случайно застрянет в нем, электрический контакт не установится. Вот почему он неисправен.

3. Если перегорел предохранитель

Гнездо прикуривателя вашего автомобиля перестает работать, если перегорает предохранитель. Обычно предохранитель этого блока рассчитан на электронику на 10 или 15А. Подключение любого устройства с более высокой силой тока может привести к перегоранию предохранителя.

Вы можете определить проблему, заменив этот предохранитель. Возможно, короткое замыкание является виновником повреждения вашего предохранителя.

4. Если у вас плохое зарядное устройство

Как и с любым другим электронным устройством, это случается и с зарядными устройствами, они выходят из строя. Поэтому вам нужно разобраться в этом. Проверьте свое электронное зарядное устройство, работает ли оно правильно или нет.

вам также может понравиться Полировка автомобиля повреждает прозрачное покрытие

Как снять гнездо прикуривателя

Снять гнездо прикуривателя в автомобиле несложно, и вы можете выполнить эту задачу самостоятельно без использования специального оборудования.

Итак, приступим к простым шагам, которые необходимо выполнить при извлечении гнезда прикуривателя:

1.

Выключите двигатель автомобиля, чтобы оставаться в безопасности:

Настоятельно рекомендуется, чтобы двигатель вашего автомобиля был выключен, прежде чем вы начнете снятие гнезда прикуривателя.

Это основная мера предосторожности, которую необходимо соблюдать перед началом процесса.

Убедитесь, что ваш автомобиль полностью выключен, прикасаясь к более легким проводам или предохранителям. Ведь ваша безопасность превыше всего.

2. Проверьте блок предохранителей:

Если вы новичок и не знаете, где находится блок предохранителей в вашем автомобиле. Найдите его. Обычно он должен быть где-то внутри перчаточного ящика, если нет, вы можете использовать руководство по эксплуатации вашего автомобиля, чтобы найти его.

3. Используйте острогубцы для извлечения предохранителя прикуривателя:

Извлечение предохранителя прикуривателя настолько просто, что вы можете сделать это вручную. Но если вы перфекционист, вы можете использовать отвертку, чтобы вытащить его из блока предохранителей.

4. Убедитесь, что розетка нейтрализована:

С помощью вольтметра определите, есть ли в розетке электрический ток. Если будет ток, ваш вольтметр будет двигаться. Иначе не будет.

В целях безопасности убедитесь, что через розетку не проходит ток.

Следуя этим простым шагам, вы сможете легко и быстро снять гнездо прикуривателя вашего автомобиля.

Заключение

Подводя итог всего обсуждения, вы должны иметь представление о том, как снять гнездо прикуривателя вашего автомобиля.

Каждая машина отличается от других своей маркой и стилем. Не каждый автомобиль должен иметь этот компонент в одном и том же положении. Вот почему важно определить фактическое положение этого устройства, прежде чем приступать к этому процессу.

Вы также можете обратиться к руководству по эксплуатации вашего автомобиля, чтобы узнать его точное положение.

В основном изнашиваются не гнезда прикуривателя, а скорее перегорает предохранитель. Поэтому всегда проверяйте наличие первопричины проблемы, чтобы избежать дополнительных неудобств.
