Простая замена лампочек в приборной панели ВАЗ 2114 (с фото и видео)

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Мария Добрынина На чтение 5 мин. Просмотров 15.9k. Опубликовано

Любой водитель знает, как отследить состояние машины: по показаниям приборов. В тёмное время суток за их видимость отвечает подсветка. Но все электрические устройства имеют ограниченный срок службы, в том числе лампы накаливания. Именно они используются в приборной панели ВАЗ-2114. Замена лампочек в ней — дело несложное, но кропотливое.

Почему перегорают или перестали работать лампы: причины и последствия

Перегоревшие лампы усложняют контроль водителя над показаниями приборов авто

Условия работы подсветки не идеальные: тряска, перепады температур, возможные скачки напряжения бортовой сети и так далее. При движении необходимо включать ближний свет фар. Вместе с ним включается и подсветка приборов. Это способно сократить срок службы ламп, и со временем не вся панель подсвечивается равномерно.

Главная опасность перегорания ламп в комбинации приборов заключается в том, что часть из них — контрольные. В этом случае вы можете не узнать о выходе из строя отдельных узлов машины. А неравномерная подсветка смотрится некрасиво.

Решение проблемы

В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:

  • традиционные лампы накаливания,
  • светодиод в пластиковом патроне,
  • SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.
Выбор всегда будет зависеть от финансовых возможностей и предпочтений по освещению

Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы.

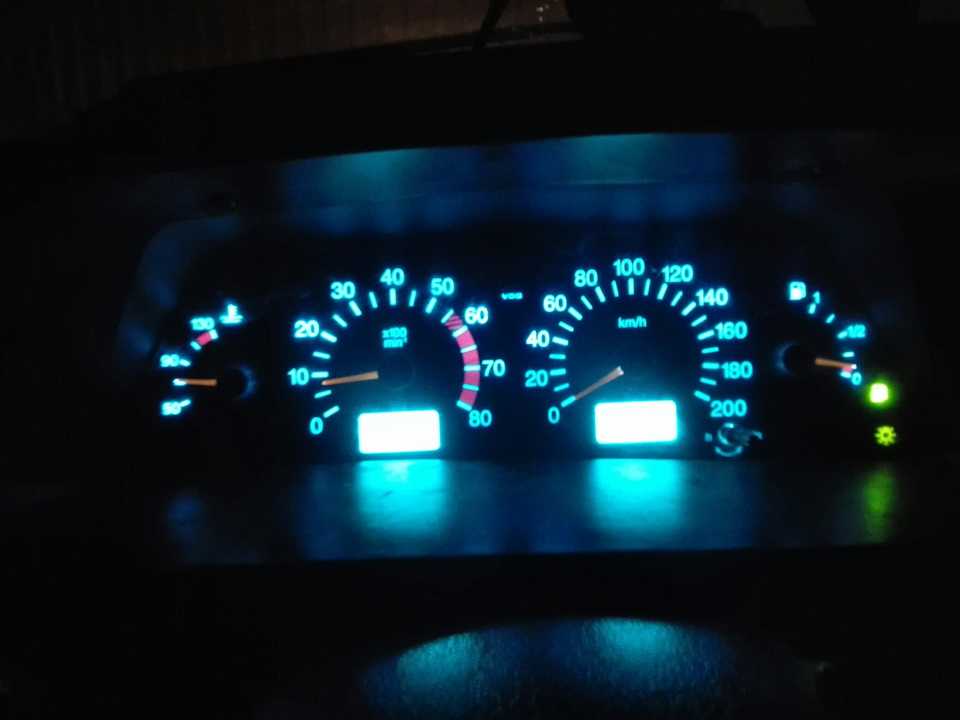

Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.

Если собираетесь ставить светодиоды, то предварительно рекомендуется проверить их тестером на отсутствие короткого замыкания.

Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114

  1. Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
    • снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
    • Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
    • Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
    • Если у вас стоит автомагнитола, её тоже придётся снять.К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
  2. Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.Проводите действия аккуратно
  3. Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.Стрелкой указано место ручки патронов

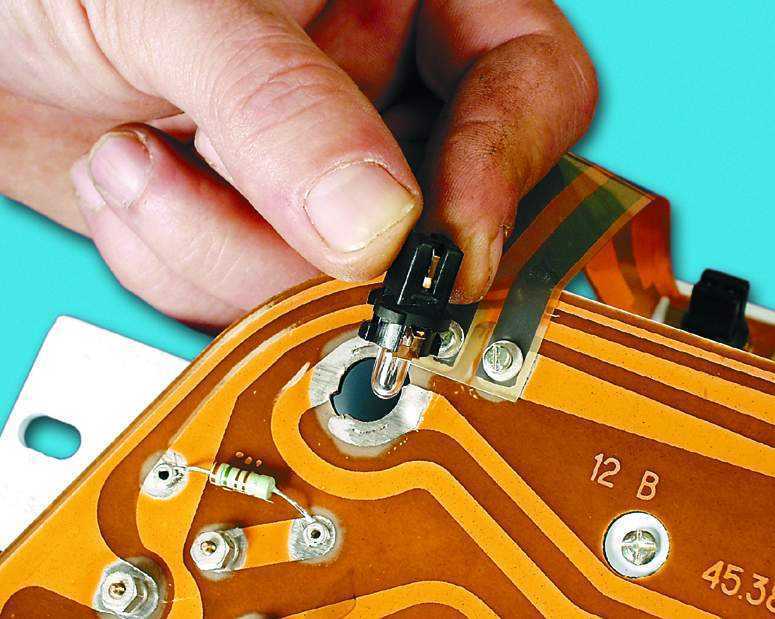

  4. На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
  5. Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
  6. Проверяем, все ли лампы работают:
    • поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
    • включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
    • дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
    • включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.

Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.

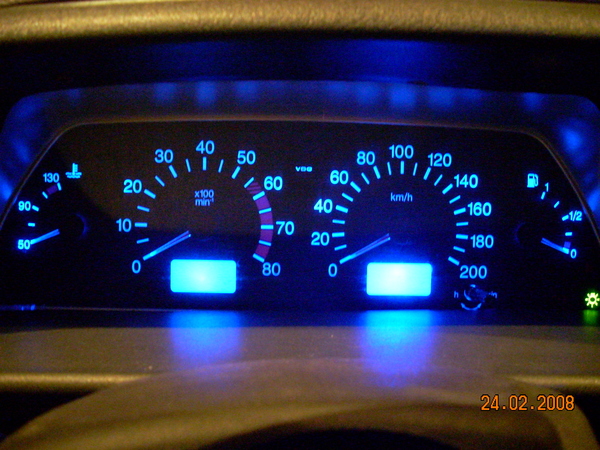

Проверьте яркость свечения и работоспособность всех приборов

Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.

Видео ещё одного варианта проведения работ
