Рулевая рейка ВАЗ-2114

Как известно, производительность любого транспортного средства зависит от исправности каждой составляющей его детали. Если один элемент будет неисправен, вскоре по цепной реакции не будет функционировать следующий, и так до того момента, пока не будет устранена поломка. Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и значительно повлияет на безопасность движения, от которого зависит ваша жизнь и здоровье. Поэтому не стоит пренебрегать заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: запчасти здесь выходят из строя точно так же, как и на любом другом авто.

Как происходит демонтаж данного элемента и как произвести его регулировку? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

Инструменты

Вообще, на автомобиле ВАЗ-2114 ремонт рулевой рейки – не столь сложное занятие, однако одним набором ключей здесь не обойтись.

Для успешного демонтажа нам потребуется специальный съемник рулевых тяг, шестигранник на 17, зубило, комплект рожковых и накидных ключей, а также смазка «Литол» и WD-40. Последним средством необходимо обработать поверхность рейки примерно за день до предполагаемых работ – это обеспечит быстрое и удобное снятие всех крепежных элементов. А наносить WD-40 необходимо на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьба наконечников. Спустя пару часов нужно пройтись повторно по всем этим элементам.

Рулевая рейка ВАЗ-2114 SS20: как правильно произвести демонтаж?

Для начала необходимо поставить автомобиль на ручной тормоз и для безопасности подложить под задние колеса какой-нибудь упор. Далее блокируется руль и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого при помощи домкрата приподнимается передняя часть автомобиля, снимаются колеса. Далее выкручиваются гайки с наконечников и вытаскиваются «пальцы» из рычагов стоек.

Для этого нужно иметь съемник – с помощью него винт закручивается до упора. Далее биением молотка по рычагу вынимаются упомянутые ранее элементы. Сам винт съемника придерживаем ключом.

Затем откручиваются гайки хомутов (те, которые предварительно были обработаны WD-40). Далее вывинчивается болт внутри салона на рулевом валу. Саму рейку необходимо слегка потянуть на себя колебательными движениями. В результате хвостик шестерни отсоединится от вала. Как только это произошло, вытаскиваем устройство через дыру вправо.

Работы по ремонту самой рейки

Пока автомобиль остается в разобранном состоянии, производим работы над самой деталью. Сначала рейка зажимается в тиски и тщательно зачищается при помощи металлической щетки. Далее ее поверхность обрабатывается сильнодействующим растворителем «Уайт-спирит» и протирается куском ветоши. После этого откручиваются так называемые болты усов. В это время рекомендуется проверить сайлентблоки – если наблюдается люфт или их состояние весьма неудовлетворительное (присутствуют микротрещины), меняем детали на новые.

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Обзор по подтяжке рулевой рейки на автомобилях ВАЗ 2110-2112 а также Самара 2114 и 2115. Отличия будут только в …

Регулировка рулевой рейки ВАЗ(как подтянуть рейку)Можно ли отрегулировать рулевую рейку ВАЗ 2115

Извините за качество съемки в ближайшее время исправлюсь. Как подтянуть рулевую рейку на ВАЗ-2115…

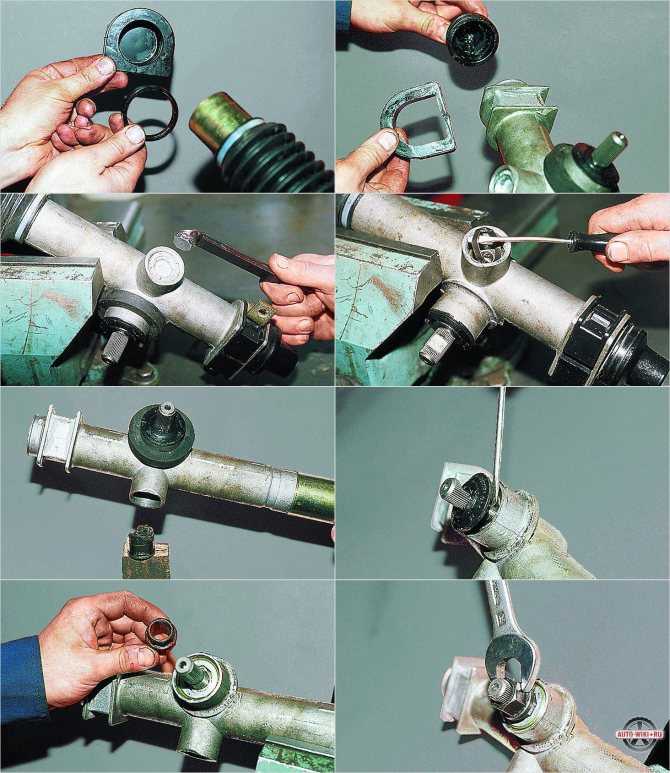

При помощи зубила отгибается пластинка, выкручиваются болты и вынимаются «усы». С конца детали стягиваются затычки, чехол и извлекаются с вала резинки. Все, кроме чехла, подвергается тщательной обмывке с последующей сушкой (только не под солнечными лучами). При помощи минусовой отвертки извлекается стопорная шайба подшипника. Гайка откручивается тем же самым ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тисках. Чтобы добиться выхода подшипников, можно воспользоваться молотком, однако не стоит испытывать детали на прочность. Без фанатизма. После все составляющие промываются в уайт-спирите. Чтобы добиться наилучшего результата, можно воспользоваться не тряпкой, а кисточкой. Если наблюдается неисправная работа подшипника, меняем его на новый (извлекается при помощи съемника).

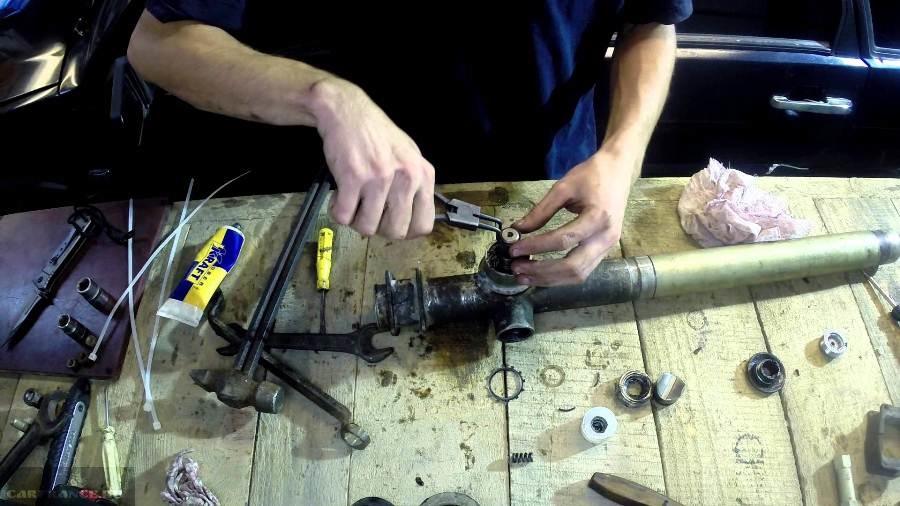

Разбираем элементы

Из корпуса также вытаскивается зубчатая рейка. Ее тоже необходимо обработать уайт-спиритом. После того как поверхность просохнет, заново покрываем деталь смазкой. Через прорезь в корпусе вытаскивается пластиковая вставка и выкручивается зажимная гайка. Обычно она очень туго поддается, но это не страшно – в ремкомплекте присутствует новая такая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале наконечники должны быть в хорошем состоянии, без люфтов. «Пальцы» должны двигаться с нормальным усилием. То же самое касается чехлов – на них не должно быть каких-либо дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, спасет ситуацию только замена. В ходе выполнения подобных работ специалисты рекомендуют обработать резьбу «Мовилем» с целью защиты от ржавчин.

Шарниры и прочие элементы

Теперь шарниры. С ними обращаемся, как и с предыдущими деталями, и если что-то работает не так, меняем их в полном комплекте. В корпус выступами в отверстия устанавливается новая втулка. Резинки при этом отрезаются. Рейка вставляется со стороны шестеренки. Приблизительная дистанция от корпуса до торца устройства – 2.8 сантиметра. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные этапы

Далее до упора запрессовываются шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляется упор, пружина и гайка. Дырка в последней закрывается пластилином. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и закручивается еще одной гайкой. Затем надеваются крышка и контршайба.

После устанавливаются «усы» рейки. С хорошим усилием затягивается и подгибается стопорная пластина. Далее устанавливаются резиновые заглушки. Сюда должна упираться левая часть чехла.

Все, наш комплект находится в сборе. Теперь рулевая рейка (ВАЗ-2114 скоро будет готов к эксплуатации) устанавливается обратно в автомобиль. Монтируется деталь на штатное место, при этом вал должен попасть в кузовное отверстие. Затем надеваются хомуты и наживляются гайки с шайбами.

Муфта

Теперь самый сложный и трудоемкий момент. Со стороны салона совмещаются концы рулевого вала с валом шестерни. Лучше всего делать это вдвоем, так как в одиночку на подобное мероприятие вы потратите очень много времени. Не забывайте и о специальной лыске вала – на нее должен «залезть» болт муфты.

Последняя насаждается при помощи молотка (удары наносятся плавно и очень аккуратно). Определить правильность порядка выполнения работ очень просто – для этого подключается снятая клемма АКБ и нажимается клаксон. Если элемент не подает звука, значит, нужная нам деталь насажена не полностью. В таком случае продолжаем постукивать по ней молотком.

Как далее устанавливается рулевая рейка (ВАЗ-2114)? В «ушки» муфты вставляется болт и туго зажимается рожковым ключом. На хомутах запчасти затягиваются самоконтрящиеся гайки, а шпильки обрабатываются «Мовилем». Теперь дело осталось за малым – необходимо соединить с наконечниками рычажки стоек и закрутить все крепежные элементы. Все, замена рулевой рейки ВАЗ-2114 успешно окончена. Осталось надеть минусовую клемму, прикрутить колеса, проверить тормоза и сделать развал-схождение. Как правило, на демонтаж и установку данной детали уходит до 3-4 часов свободного времени. Да, приходится повозиться. Зато после этого стук рулевой рейки ВАЗ-2114 вас точно не будет беспокоить.

По пробегу это примерно 100-150 тысяч километров.

Итак, мы выяснили, как можно подтянуть рулевую рейку ВАЗ-2114 своими руками. Успехов!

Post Views: 451

Как подтянуть рулевую рейку ваз 2115

Как подтянуть рулевую рейку на ваз 2115

Как подтянуть или заменить рулевую рейку ВАЗ-2115

Водители, которые хоть немного разбираются в строении автомобиля, прекрасно понимают, что передача усилия на колеса происходит при помощи косозубой и прямозубой шестеренок. Они, в свою очередь, взаимодействуют с зубчатой рейкой. Благодаря использованию прижимных пружин в рейке устанавливается люфт. Если во время езды по неровностям слышен стук, это свидетельствует о том, что настало время произвести наладку рейки.

Тем не менее подобная регулировка должна проводиться качественно, поскольку в противном случае она может привести к потере автомобилем управляемости. Зачастую причиной этого является перетяжка регулировочного винта.

Регулировка рулевой рейки

Регулировку рулевой рейки можно выполнить либо прямо на транспортном средстве, либо сняв запчасть. Первый способ обычно применяют после ремонта автомобиля. А вот второй используют для того, чтобы незначительно подрегулировать рейку. Для этой работы следует иметь такие инструменты:

разводной гаечный ключ;
универсальный восьмигранник на 17 мм.

Любые работы, связанные с рулевой рейкой, необходимо проводить, когда автомобиль находится либо на смотровой яме, либо на подъемнике.

Порядок действий таков:

Автомобиль ставится на ручной тормоз. Под задние колеса, если авто находится на яме, необходимо установить упор.
Блокируется руль.
Бортовая сеть автомобиля обесточивается (для этого нужно снять с аккумулятора минусовую клемму).

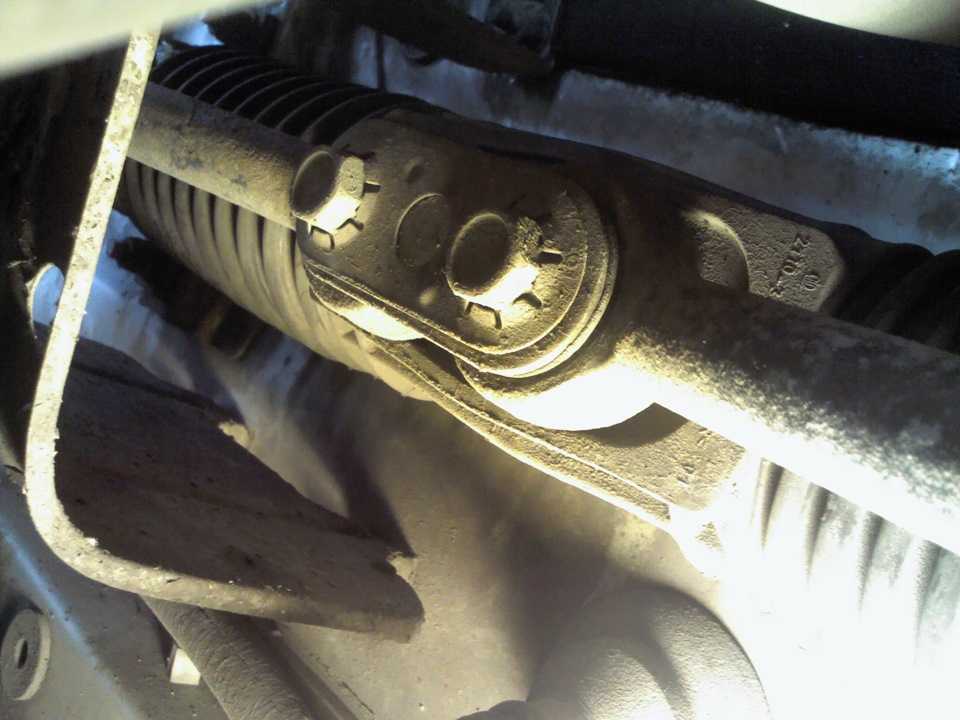

Найти гайку, при помощи которой и производится наладка рулевой рейки. Она располагается на креплении рейки со стороны багажника.
Моется дно автомобиля. Лучше всего использовать для этого специальный аппарат. Делается это, чтобы очистить гайку, отвечающую за регулировку рейки, от грязи.
Далее следует при помощи ключа подтянуть гайку до нужного положения. Гайка вращается по часовой стрелке.

После этого регулировку рулевой рейки можно считать завершенной. В случае если данная процедура не принесла ожидаемого результата, необходимо проверить состояние наконечников. Вполне вероятно, что их придется заменить.

Признаки неисправности рулевых наконечников

Рулевые наконечники необходимо заменить, если при езде по неровностям, а также при ускорении движения ощущается биение руля и вибрация, отдающаяся в педаль газа. Визуально определить, в каком состоянии находятся наконечники рулевой рейки, можно только во время проверки пыльников. Эти детали оказывают непосредственное влияние на развал-схождение, а значит, заменять их следует вовремя, поскольку резина начнет стираться неравномерно.

Замена наконечников рулевой рейки также проводится, когда автомобиль находится на подъемнике либо на яме. Кстати, эту процедуру лучше всего доверить мастерам, поскольку работа требует точности и силы в руках. В общей сложности весь процесс замены наконечников занимает не более одного часа, поэтому вам не придется надолго расставаться со своим любимым автомобилем.

Помните, что при своевременной замене наконечников рулевая рейка вашего автомобиля будет служить гораздо дольше, а качество езды заметно улучшится.

Как подтянуть рулевую рейку на ВАЗ 2110, 2111, 2112.2113,2114,2115

Рулевая рейка отвечает за качественное управление автомобилем. Со временем она, как и другие механизмы, разбалтывается или приходит в негодность. Да и плохие дороги – были и остаются неприятными реалиями для автомобилистов. В этой статье разберемся, как подтянуть рулевую рейку быстро и своими руками.
Перед ремонтом следует тщательно подготовиться – отвести место работы и приготовить необходимые инструменты. В данном случае понадобится всего один инструмент – ключ для рулевой рейки.

Подручные средства использовать не получится, поэтому, если его не оказалось в наборе, то нужно купить. Ключ подбирается специально для реек автомобилей 2110, 2111, 2112, а также Лада Калина.

Как подтянуть рулевую рейку на десятке – пошаговая инструкция

Подобраться к узлу на «десятке» несложно, в отличие от Калины – здесь под капотом имеется достаточно пространства, чтобы подлезть ключом. Не забываем взять в другую руку фонарик, или поставить лампочку в подкапотное пространство:

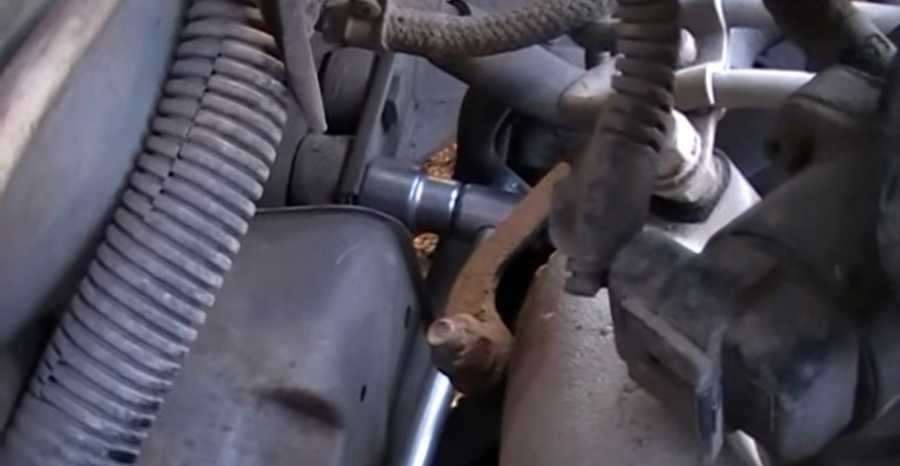

С помощью ключа подцепить гайку снизу (обведено красным выше на картинке).
Подтяжка на правой резьбе – против часовой стрелки, так как гайка затягивает узел снизу.
Повернуть ключ на 1/4 оборота.

Проверить работоспособность рейки: стук прекратился – натяжение выставлено правильно. В противном случае подтянуть еще немного и проверить снова.
Работа не займет много времени, так как подтянуть рулевую рейку – дело пяти минут. Сильно закручивать гайку (более чем на 1 оборот) нежелательно – это сделает руль «тугим» и спровоцирует износ детали и заклинивания.
Как часто подтягивать рулевую рейку? В среднем, это – 10 000 км пробега. В зависимости от условий езды цифра может колебаться в ту или иную сторону. При езде по неровным дорогам уделять внимание узлу следует чаще.
Стук и дребезжание даже после подтягивания говорят о неисправности узла, поэтому единственный правильный выход здесь – полная замена рейки.

Навигация по записям

Как подтянуть рулевую рейку на ВАЗ-2115

Многие автолюбители заблуждаются, считая, что рулевая рейки на ВАЗ не регулируется и сделать это самостоятельно невозможно. Это ошибочное мнение и регулировка рулевой рейки на автомобиле ВАЗ может быть проведена любым автолюбителем самостоятельно. Как подтянуть рулевую рейку на ВАЗ-2115 сейчас объясним.

На сайте официального московского дилера ВАЗ ознакомьтесь с описанием всего модельного ряда, обратите внимание на lada largus — какой комплектации сейчас предложен автомобиль, с какими двигателями и в каком исполнении. Для каждой модели Лада Ларгус проставлены точные цены. Выбирайте новую машину!

А теперь подтянем рулевую рейку:

Как подтянуть рулевую рейку на ВАЗ-2115

Итак, если у вас возник вопрос, как подтянуть рулевую рейку на ВАЗ 2115, то придется приобрести специальный гаечный ключ в виде восьмигранника, размер которого составляет 17 мм.

Автомобиль ВАЗ 2115 требует регулировки рулевой рейки в том случае, когда появляется стук при работе рулевого механизма. Когда при езде на своем автомобиле вы почувствуете стук, который издает рулевой механизм, это является сигналом того, что необходимо проводить его регулирование.

Обычно незначительная отдача в рулевое колесо автомобиля происходит во время наезда на препятствия или попадание колеса автомобиля в яму.

Рулевая рейки регулируется только на эстакаде или подъемнике, а также для этого можно заехать на смотровую яму.

В первую очередь необходимо снять защиту двигателя и сделать это без смотровой ямы или подъемника практически невозможно. После снятия защиты, необходимо взять лампу-переноску и плоскую отвертку. С задней части подрамника добираетесь до задней части рейки и в том месте, где пересекаются рулевой вал и рейка, на корпусе необходимо найти регулировочную гайку.

Многие начинающие автолюбители могут перепутать регулировочную гайку с пробкой, также ее тяжело найти, так как она покрыта слоем грязи. Данную гайку можно отрегулировать только специальным ключом, который вы уже приобрели.

Если до вас никто не трогал рулевой механизм, то на гайке обязательно будет пластмассовая заглушка зеленого цвета, которая играет роль стопора и устанавливается на заводе. Указанную заглушку, при помощи отвертки необходимо удалить, хотя она и достаточно хрупкая, но до ее удаления повернуть регулировочную гайку вы не сможете.

После удаления стопора, при помощи специального ключа, по часовой стрелке проводим дожим регулировочной гайки. Дожимать ее до упора не рекомендуется, уровень зажима зависит от того, насколько сильно до этого стучал рулевой механизм.

Для проверки уровня затяжки гайки необходимо резко повернуть рейку в одну и другую сторону, если при этом нет посторонних звуков и шумов, значит гайка затянута достаточно. Если вы решите поместить стопор назад, то можете это сделать, но толку от него уже не будет.

Как подтянуть рулевую рейку на ВАЗ-2115 — вся регулировка рулевого механизма займет у вас не больше 20-30 минут, если вы это делаете в первый раз и главное, то, что все это вы сделаете самостоятельно. На многих станциях технического обслуживания регулировать рулевую рейку не хотят, так как это дешевая операция, им намного проще провести замену указанного механизм, но это уже бьет по карману владельца автомобиля.

Таким образом, проведя достаточно простую регулировку рулевой рейки, затратив на это не более получаса своего времени, автолюбитель убеждается в том, что автомобиль ВАЗ 2115 имеет регулируемый рулевой механизм и сделать это можно самостоятельно.

Как подтянуть рулевую рейку на ВАЗ-2115 мы рассказали — пробуйте!

Понравилась статья? Поделись с друзьями в соц.сетях:

Этот блог уже читают 4756 человек. Читай и ты!

Рулевая рейка Ваз 2115 – ремонт и самостоятельная замена

Рулевая рейка — неотъемлемая и очень важная вещь в автомобиле, со временем она изнашивается и появляется неприятный стук, который особенно слышен при повороте и при езде по неровной дороги, данный стук не то чтобы раздражает, но он явно даёт понять что с автомобилем что то не так, да и вообще шутить с рулевым механизмом не нужно и выкинуть немного денег вам всё же придётся, вить если не убрать этот стук (Его в принципе даже и за бесплатно можно убрать, просто подтянув для этого рейку, как это сделать мы напишем в другой статье на которую дадим вам чуть позже ссылку) то рейка в один прекрасный день может просто заклинить, в связи с этим руль застопориться в одном положение и вам останется только жать на тормоз, потому что другого выхода не будет, поэтому с рейкой будьте осторожней.

Если вы желаете починить свою рейку, тогда запаситесь заранее инструментом, а именно: Специальный ключ-восьмигранник на 17 вам будет нужен (В автомагазине скажите что вам нужен специальный ключ для отворачивания гайки упора рейки и если продавец окажется знающим, то он вам продаст именно то что нужно), а так же зубило с молотком понадобиться, тиски (Без них работа будет не удобной), ещё всевозможные ключи (Накидные, гаечные, если есть накидными головками запаситесь) и отвёртки с плоскогубцами нужны вам будут!

Рулевая рейка Ваз 2115 – устройство

Одним из важных узлов автомобиля является рулевой механизм. Рулевая рейка в автомобиле — наиболее важная часть узла.

Через нее усилие, прикладываемое водителем на руль с помощью наконечников и тяг, передается на рычаги поворота, которые соединены с управляемыми колесами через цапфы. Из этого следует, насколько важна исправность рулевой рейки для безопасного движения автомобиля.

На фото представлены элементы составляющие конструкцию управления рулем.

Позиция 20 – рейка.
Позиция 21 – опорная втулка рейки.
Позиция 22 – демпфирующее кольцо.
Позиция 23 — резинометаллический шарнир.
Позиции 10, 11, 14 – детали крепления рейки к рулевым тягам.
Позиция 12 – скобы для крепления рулевого устройства к щитку впереди кузова, 13 – резиновые опоры рулевого механизма, 15 – защитный чехол устройства. С рейкой позиции 20 в зацепление входит приводная шестерня, установленная на подшипниках в картере позиции 17 узла рулевой рейки.
Металлокерамческий упор, уплотненный резиновым кольцом в картере, поджимает рейку к шестерне пружиной, которая упирается в гайку.

Стопорное кольцо препятствует раскручиванию гайки. На картере и пыльнике рулевого механизма расположены метки, облегчающие правильную сборку узла.

Видео: Причины стука рулевой рейки Ваз 2115

Основные неисправности рулевой рейки на Ваз 2115

Давайте выделим основные признаки неисправности и их возможные причины:

Вращение рулевого колеса дается слишком туго, появляются лишние звуки в виде свиста. Возможная причина-утечка жидкости ГУР и ее снижение к минимальной отметке, истирание роторной пары.
Вращение рулевого колеса дается туго, но после набора скорости ситуация нормализуется. Одновременно с этим появляется неприятный «зудящий» шум. Основная причина – появление задиров на роторной части и привалочной поверхности.
Поворачивать руль тяжело только влево или вправо и при условии низкой температуры ГУР (ниже 25-30 градусов Цельсия). Как только жидкость прогревается до 55-60 градусов, шум пропадает.
Поворот руля водителем не совпадает с реальным углом разворота передних колес авто. При появлении такой проблемы машина перестает быть управляемой, ее бросает на поворотах.
Возникает сильная вибрация рулевого колеса при движении по плохой дороге. Если же повернуть руль в одну или другую сторону, то звук может пропасть.
Потекла рулевая рейка. В этом случае жидкость гидроусилителя появляется на пыльниках. При этом течь будет заметна по снижению уровня в бачке ГУР. Если ничего не делать, то возможен выход из строя сальников вала, его повышенный износ или появление ржавчины.
Руль отказывается возвращаться в первоначальное положение или же это происходит, но очень туго. Причина такой проблемы — в деформации вала или картера рейки.

Но это еще не все. Вы должны обращать внимание на неисправности самого гидроусилителя руля.

Здесь признаки проблем рулевой рейки могут быть следующими:

Повышенная пенистость жидкости ГУР. Это просто диагностировать – достаточно заглянуть в бачок;
появляются лишние шумы при повороте рулевого колеса и работе ГУР;
на холостых оборотах ГУ не работает вовсе. При увеличении оборотов рулевое колесо поворачивать проще;
пропадает усилие при повороте руля в обе из сторон. Как правило, причина такой проблемы – разрушение резинового кольца.

Пошаговая инструкция разбора и сборки рулевой рейки Ваз 2115

1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

Кстати не торопитесь приступать к ремонту рейки, если вы только в первые услышали то что она начала у вас стучать, просто обычно данный стук можно убрать её подтягиванием, о том как подтянуть рейку, читайте в статье ссылка на которую дана чуть выше!

2) Теперь с правой стороны (С конца) рейки снимите опору и распорное кольцо как показано на первом фото, сразу же после этого плоскогубцами раскусите хомуты которые удерживают защитный чехол на одном месте (см. фото 2, данные хомуты одноразовые), после чего снимите сам чехол (см. фото 3) с рейки, затем с другой стороны (С конца) снимите ещё одну опору (Металлическую на этот раз) и защитный колпачок, всю данную операцию вы можете увидеть на четвёртом фото.

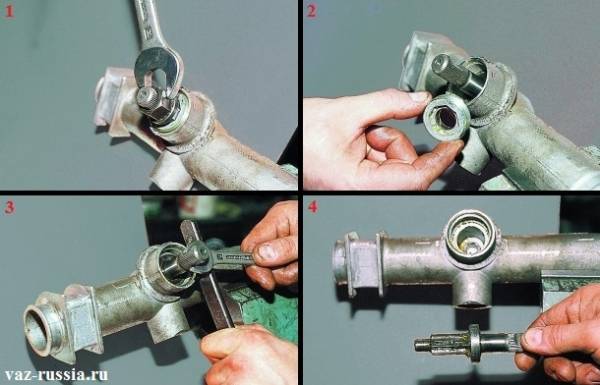

3) Далее вам нужно будет отвернуть тем самым специальным ключом с восьмигранной головкой на 17, ту самую гайку упора рейки (см. фото 1) и извлечь её после отворачивания, сразу же за этой гайкой будет находиться пружинка (см. фото 3), её тоже нужно снять и убрать в сторонку, ну и при помощи отвёртки стопорное кольцо ещё подцепите как это на последнем фото показано.

4) Следом возьмите в руки рейку и об какую ни будь дощечку постукайте её (Стукайте картером, до того пока из внутренней части его не выпадет упор, более подробно на фото 1 всё смотрите), затем снимите уплотнительное кольцо щитка передка как на фото 2 показано, после чего возьмите в руки отвёртку и при помощи неё снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

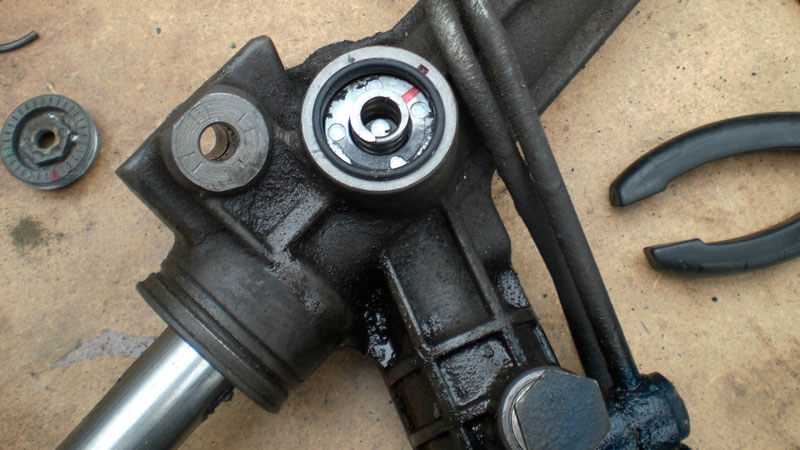

5) После чего переходите к снятию шестерню которая идёт в сборе с подшипником из картера её нужно будет вынуть, для этого гайку крепления подшипника этой шестерни сперва отверните (см. фото 1) и после этого с вала снимите её (На фото 2 показано), затем взять вам нужно будет монтажную лопатку и использовать её как рычаг для гаечного ключа, то есть ключом на 14 захватите лыску шестерни (см. фото 3) и опираясь ключом об эту лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!

Кстати так просто отвернуть гайку которая крепит шестерню у вас не получиться, потому что без специального ключа вы ничего сделать толком то и не сможете, поэтому вам понадобиться специальный ключ с восьмигранной головкой на 24, вместо этого специального ключа можно головку использовать с тем же размером ещё вы можете видеть на фото ниже её!

6) Теперь вам нужно будет вынуть саму рулевую рейку из картера, для этого просто наклоните картер и рейка сама выпадет (см. фото 1), после чего отвёрткой плоской подденьте опорную втулку и выньте её из картера как показано на фото 2, вместо этой втулки вам нужно будет установить на это место новую втулку, но прежде чем новую установить, оденьте на неё новые демпфирующие кольца (см. фото 3, при установки следите за тем чтобы их тонкая часть находилась против разреза втулки) и установите после этого втулку на своё место (см. фото 4, аккуратно втулку устанавливайте и смотрите чтобы выступы не выпирали, всё должно быть чётко и резиновые демпфирующие кольца ещё не забудьте разрезать и удалить их части со втулки).

7) Идём дальше, теперь снимите плоскогубцами стопорное кольцо с червяка (см. фото 1), после этого специальным съёмником выпрессуйте шариковый подшипник и тем самым его снимите (см. фото 2), дальше переходите к снятию игольчатого подшипника, вам нужен будет либо специальный съёмник, либо же подручными средствами можно будет запастись, а именно молотком и дрелью, дрелью диаметр сверла у которого будет 2 мм, вам нужно будет в торце картера (Как показано на фото 3) просверлить два отверстия через которые вы и будете выбивать подшипник, после того как просверлите, вставьте в оба отверстия гвозди и ударяя по ним молотком, извлеките игольчатый подшипник из картера как на последней фотографии это показано.

Сборка:
Собирается весь механизм в обратном порядке разборки, но только важно знать некоторые моменты, а именно внутреннюю часть картера рулевого механизма промойте, кроме того зубья у самой рейки как показано на фото ниже хорошенько смажьте смазкой ФИОЛ-1, этой же смазкой смажьте ещё зубья у червяка (Его ещё приводной шестерней называют, он ещё в сборе с подшипником идёт) и оба подшипника ей смажьте, а уже полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1 и после этого соберите весь механизм в обратной последовательности.

Рулевая рейка Ваз 2115 – как устранить люфт

Во время движения автомобиля бывают случаи, когда водитель ощущает незначительную отдачу при наезде машины на выбоину или небольшое препятствие на дороге, в руль, появляется стук в механизме. Тогда возникает необходимость устранить неисправность.

В этом случае ВАЗ ремонт рулевой рейки не требуется, а выполняется лишь регулировка зазора, образовавшегося между рейкой и шестерней. Для чего существует специальная инструкция.

Для выполнения работ автомобиль лучше установить на смотровую яму, специальный подъемник или эстакаду.

Порядок выполнения работ

При наличии на картере защиты она снимается.
Специальным гаечным ключом на 17 миллиметров, вращением по часовой стрелке, регулировочная гайка подтягивается до устранения люфта в редукторе рейки.

Устранение люфта рулевой рейки

Перед тем как подтянуть гайку необходимо ее хорошо очистить от грязи.

Если такая операция не устранит стук нужно разобрать рулевой механизм, проверить состояние всех его деталей, изношенные элементы заменить новыми. Цена такого ремонта будет больше.

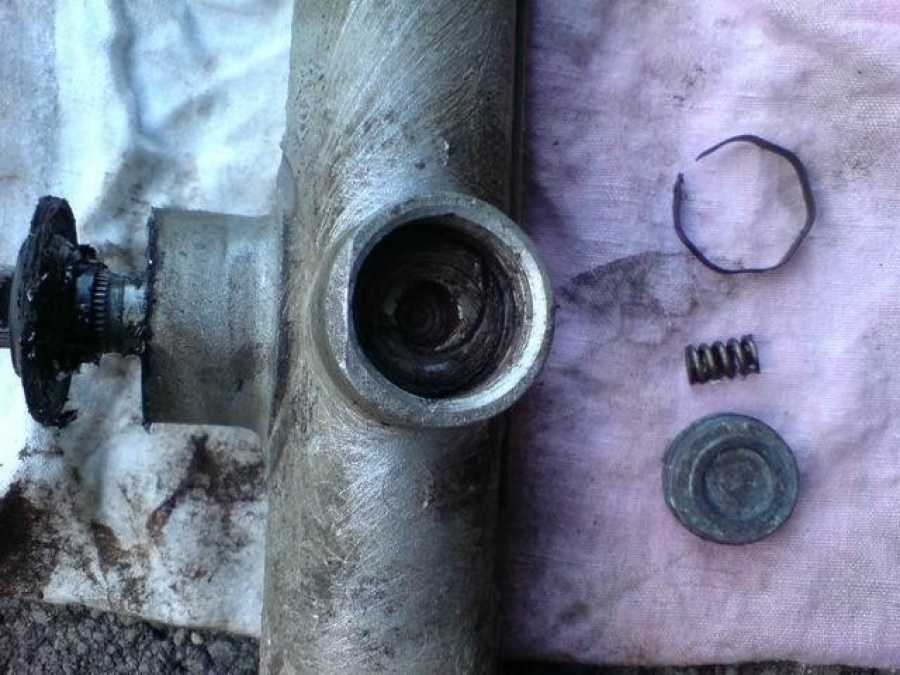

Затем после сборки узла рулевого механизма устанавливается упор рейки, на котором находится уплотнительное кольцо, до тех пор, пока не будет контакта упора с рейкой.
После этого устанавливаются стопорное кольцо, упорная пружина и слегка накручивается гайка.
Моментом равным 1,12 – 1,37 кгс.м затягивается гайка, отпускается на, нанесенные на гайку или на ключе «на 24» два деления, что обеспечивает необходимый зазор 0,12 миллиметров, от гайки до упора рейки.
Проверяется легкость, с которой перемещается рейка, отсутствие стуков, заеданий.
Монтируются рулевые тяги к механизму руля таким образом, что их оси должны быть параллельны картеру механизма руля.

Люфт устранен, а стук не прекращается, тогда выбирается один из вариантов: купить новую рулевую рейку или, выполнить на ВАЗ 2115 рулевая рейка ремонт, что значительно дешевле.

Ваз 2115 – регулировка рулевой рейки

Многие начинающие владельцы авто думают, что подтянули рейку и все люфты пропали, но это не совсем так, она не всегда поддается регулировки и это факт.

А происходит это потому, что внутри образовалась уже слишком большая выработка деталей, а заглянуть во внутрь мы не можем не разобрав ее полностью, поэтому в некоторых случаях приходится снимать рейку с автомобиля.

Итак, как регулировать рулевую рейку в домашних условиях можно узнать, прочитав дальше статью. Как вы уже догадались эта процедура проводиться путем подтяжки регулировочного винта.

Для этого снимается защита двигателя, а автомобиль ставится на яму или эстакаду, хотя многие подтягивают рейку сверху, но приходится все делать на ощупь.

После нужно отыскать регулировочный винт его видно на фото (на разных марках авто его расположение может быть разное). Многие новички его сразу не находят потому что он бывает покрыт грязью.

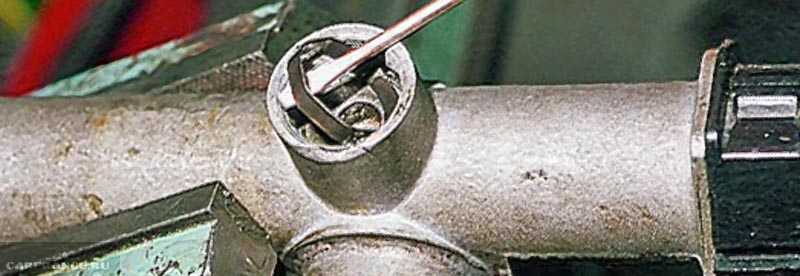

На нем будет установленная заглушка из пластика, но не всегда, которую делает завод. Ее нужно удалить. На Ваз 2109, Ваз 2110, ВАЗ 2114 люфт устраняется при помощи специального ключика, продается он в любом автомобильном магазине и стоит копейки.

Прокручиваем вставленный ключ по немного против часовой стрелки и снова пробуем люфт рулевым колесом. Процедуру необходимо проводить столько раз, пока не исчезнет люфт и стук.

После чего можно проехаться и попробовать насколько туго стало вращение рулевого колеса, если руль стал слишком тугим, нужно ослабить немного регулировочный винт.

В принципе на этом работа считается завершенной, но если вдруг вам так и не удалось убрать люфт и стук, то рейку придется снимать и ремонтировать но это уже другая история. Удачной и ровной дороги.

Как Подтянуть Рулевую Рейку На Ваз 2115

Как подтянуть или заменить рулевую рейку ВАЗ-2115

Многие водители считают, что рулевая рейка ВАЗ-2115 не поддается ремонту. В этом и состоит основная ошибка. Дело в том, что рулевую рейку всегда можно подтянуть. Благодаря этому действию обеспечивается безопасное управление автомобилем и избавление от всех люфтов. Тем не менее подобная регулировка должна проводиться качественно, поскольку в противном случае она может привести к потере автомобилем управляемости. Зачастую причиной этого является перетяжка регулировочного винта.

Регулировка рулевой рейки

разводной гаечный ключ;
универсальный восьмигранник на 17 мм.

Как подтянуть рулевую рейку на ВАЗ 2110, 2112, 2111, 2114 и 2115

Обзор по подтяжке рулевой рейки на автомобилях ВАЗ 2110-2112 а также Самара 2114 и 2115. Отличия будут только в …

Регулировка рулевой рейки ВАЗ(как подтянуть рейку)Можно ли отрегулировать рулевую рейку ВАЗ 2115

Извините за качество съемки в ближайшее время исправлюсь. Как подтянуть рулевую рейку на ВАЗ—2115…

Порядок действий таков:

Автомобиль ставится на ручной тормоз. Под задние колеса, если авто находится на яме, необходимо установить упор.
Блокируется руль.
Бортовая сеть автомобиля обесточивается (для этого нужно снять с аккумулятора минусовую клемму).
Найти гайку, при помощи которой и производится наладка рулевой рейки. Она располагается на креплении рейки со стороны багажника.
Моется дно автомобиля. Лучше всего использовать для этого специальный аппарат. Делается это, чтобы очистить гайку, отвечающую за регулировку рейки, от грязи.
Далее следует при помощи ключа подтянуть гайку до нужного положения. Гайка вращается по часовой стрелке.

Признаки неисправности рулевых наконечников

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Подтягиваем правильно рулевую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Никто не станет отрицать тот факт, что исправное рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и безаварийную эксплуатацию в принципе. Независимо от типа рулевого привода, будь то червячный рулевой механизм, зубчатая рейка с усилителем или без, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили довольно надёжный и простой в ремонте и регулировке рулевой механизм. Он не имеет гидравлического усилителя, тем проще его обслуживание и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Перед тем как на ВАЗ-2114 подтянуть рулевую рейку, стоит рассмотреть предпосылки, которые подскажут, что пришло время заняться её ремонтом или подтяжкой.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет. Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

В обычных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и зачастую жёсткий режим эксплуатации автомобиля приводят к тому, что механизм даёт о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

На ВАЗ-2114 стук при проезде неровных участков дороги может возникнут из-за ослабшей гайки на болту, который сжимает хомут кардана

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

В этом случае, скорее всего, подтяжкой уже ситуацию не исправить, тем не менее делать выводы рано, можно попробовать её отрегулировать. Сделать это можно двумя способами — как на автомобиле, так и при снятой рейке.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже после замены ремкомплекта и полного ремонта механизма. Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка, тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса. В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Выбрав люфт, не прячем инструмент, а делаем пробную поездку, в ходе которой оцениваем работу рулевого механизма. Если руль вращается свободно, а люфта нет, регулировку можно считать законченной. Если вращение руля слишком тугое, лучше регулировочную гайку немного ослабить, провернув на несколько градусов против часовой стрелки.

Заключение

Рулевая рейка требует за собой ухода не меньше, чем рулевые наконечники

Регулировка рулевой рейки — как правильно настроить? Как подтянуть рулевую рейку и особенности устройства рулевой рейки Почему не подтягивается рулевая рейка.

Если во время движения на своем автомобиле вы начали отмечать такие неприятные явления, как стуки, излишнюю вибрацию, самопроизвольное отклонение от траектории, это может быть причиной возникающего люфта в рулевом управлении. По правилам дорожного движения, суммарный люфт исправного автомобиля не должен превышать 10 градусов. Но и меньшие значения создают уже определенные неудобства и дискомфорт. Даже самый маленький люфт имеет тенденцию перерасти в большой. Согласитесь, ненормально, когда на практически ровной дороге приходится постоянно поворачивать рулевое колесо влево-вправо. При большом люфте это уже называется «ловить дорогу».

Причины люфта и способы обнаружения

Основных причин появления люфта в рулевом управлении можно выделить четыре. Возникают они в результате износа деталей в процессе длительной эксплуатации автомобиля. Так, например, со временем в шарнирах рулевых тяг передних колес образуются и увеличиваются зазоры. Их наличие и величину можно определить визуально или тактильно, прощупывая пальцами детали, которые этими шарнирами соединяются. При этом кто-то должен резко прокручивать руль , то вправо. Обе детали должны перемещаться синхронно. В одиночку проверить, перемещая рулевую тягу в продольном направлении. Люфта нет, если она перемещается вместе с сошкой. При наличии даже небольшого зазора шарнир необходимо заменить.

Вторая причина – повышенный износ или разрегулирование зацепление ролика и «червяка». При резких поворотах руля в рулевом механизме прослушивается стук. Также дефект обнаруживается при покачивании руками сошки рулевого привода. Действия: регулировать или замена деталей.

Стук и скрип при поворачивании колес, а также при покачивании маятникового рычага вверх-вниз говорят об износе втулок или оси этого самого маятникового рычага. Попробуйте гайку на оси. Изношенные детали требуют замены.

Наконец, четвертая причина – ослабло крепление кронштейна маятникового рычага или картера. Вам необходимо просто подтянуть соответствующие гайки и болты.

Остается добавить, что при правильной эксплуатации автомобиля и ухода за элементами рулевого управления: периодической смазке, своевременном обнаружении дефектов и устранении появляющегося люфта – все механизмы прослужат долго и не потребуют непредвиденных расходов по их замене.

Когда во время контрольного осмотра машины выявляется неравномерный износ протектора покрышки колеса, то причин подобного нарушения, как правило, существует не менее двух. Первая из них: разница давления в шинах. Вторая: образования люфта в креплениях колеса.

Вам понадобится

— гаечный ключ на 19 мм,
— гаечный ключ на 13 мм,
— ступичный ключ,
— домкрат.

Инструкция

В тех случаях, когда причиной интенсивного износа стала давления в , данный параметр корректируется при помощи компрессора. Но когда неравномерный износ происходит из-за образовавшегося люфта, тогда необходимо выяснить, какой именно узел неисправен.

Взявшись по центру за колесо в одной горизонтальной плоскости, и, пытаясь повернуть его влево и вправо, выявляется люфт наконечника рулевой тяги. При положительном результате наконечник заменяется новым.

Чтобы техническое состояние подшипника ступицы колеса и шаровой опоры, необходимо заложить монтировку в верхнее отверстие колесного диска и, удерживая ее руками, покачать подвеску вверх и вниз, стопой ноги при этом придавливается вовнутрь нижняя часть обода колеса. Любая отдача в ногу свидетельствует о неисправности проверяемых узлов.

Причем стуки шаровой опоры и подшипника ступицы – различаются. Так что определить, в каком именно узле образовался люфт, не составляет особого труда. Немного сложнее выявить люфт в сайлентблоках, но с помощью монтировки или большой отвертки, решается и эта задача.

Определив неисправные детали, и, заменив их новыми, устранив тем самым люфт колеса, производится обязательная перестановка колес.

Люфт руля особенно ярко проявляется при движении на большой скорости по прямой дороге. Признаком неисправности служит стук при резком повороте рулевого колеса при включенном или заглушенном моторе.

Инструкция

Обязательно найдите источник стука и проведите диагностику подвески. После этого попробуйте подтянуть рулевую . Постарайтесь найти причину люфта. Для выполнения данной операции вам обязательно потребуется помощник.

В процессе эксплуатации изнашиваются рабочие поверхности червяка, ролика, подшипников, а также вала сошки, бронзовых втулок, головки регулировочного винта, шайбы и Т-образный паз вала сошки. Вследствие этого в рулевом механизме появляются зазоры, которые могут быть причинами стуков во время движения, вибрации передних колес, потери устойчивости автомобиля и других вредных явлений. Показателем появления зазора служит увеличенный свободный ход рулевого колеса. Повышенный зазор возникает в первую очередь в зацеплении червяка и ролика, а затем увеличивается осевое перемещение червяка (вместе с валом рулевого механизма). Указанные зазоры по мере их возникновения должны устраняться регулировкой .

Кроме износа перечисленных деталей, причинами увеличенного свободного хода рулевого колеса могут быть ослабление крепления сошки на валу рулевого механизма или крепления картера рулевого механизма к раме, а также увеличенные зазоры в шарнирах рулевых тяг и передней подвески. Поэтому перед регулировкой рулевого механизма следует проверить состояние рулевых тяг передней подвески, устранить зазоры в шарнирах и подтянуть ослабевшие крепления.

Рулевой механизм не нуждается в регулировке в том случае, если свободный ход рулевого колеса при движении по прямой не превышает 25 мм (около 8°) при измерении его на ободе.

Больший свободный ход, остающийся после подтяжки ослабевших соединений и устранения зазоров в шарнирах, свидетельствует о необходимости регулировки рулевого механизма.

Осевое перемещение червяка и боковой зазор в зацеплении можно регулировать без снятия рулевого механизма с автомобиля.

Рулевой механизм нужно регулировать в такой последовательности:

Проверить, нет ли осевого перемещения червяка. Для этого нужно, приложив палец к ступице рулевого колеса и к корпусу переключателя указателей поворота, несколько раз повернуть рулевое колесо на небольшой угол вправо и влево. При наличии осевого перемещения червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя.
Для устранения осевого перемещения червяка необходимо повернуть червяк вправо или влево примерно на один-полтора оборота и затем повернуть его на некоторый угол в обратном направлении так, чтобы гребни ролика не касались нитки нарезки и в зацеплении червяка и ролика был достаточно большой боковой зазор. После этого необходимо отвернуть на две-три нитки стопорную гайку 1 и подтянуть регулировочную гайку 2 так, чтобы червяк легко вращался и не имел осевого перемещения. Затем, придерживая регулировочную гайку ключом от проворачивания, необходимо затянуть стопорную гайку и убедиться, нет ли осевого перемещения червяка и легко ли он вращается.
Если после регулировки осевого перемещения червяка возникнет течь масла по резьбе регулировочной гайки, то под стопорную гайку необходимо подложить картонную или алюминиевую прокладку толщиной 0,1-1 мм. Затем нужно проверить величину бокового зазора в зацеплении. Для этого необходимо установить колеса в положении езды по прямой и отъединить левый шаровой палец средней рулевой тяги от сошки.
Во избежание повреждения резьбы на пальце необходимо предварительно ударить несколько раз молотком по боковой поверхности головки сошки или сдвинуть палец с места специальным съемником. После этого, сохраняя положение сошки, соответствующее движению по прямой, и покачивая сошку за головку, определяют величину бокового зазора в зацеплении. В пределах поворота червяка на угол около 60° от среднего положения (3°32′ поворота сошки) вправо и влево зазора в зацеплении не должно быть.
Если беззазорного зацепления нет или беззазорное зацепление ощущается на участках больше 60° поворота рулевого колеса от среднего положения, необходимо отрегулировать боковой зазор в зацеплении червяка и ролика. Для этого, отвернув на 1-2 оборота гайку 27 регулировочного винта 30 вала сошки и вставив в прорезь винта отвертку, установить беззазорное зацепление в пределах поворота червяка на угол 60° от среднего положения вправо и влево. Затем, придерживая отверткой регулировочный винт от проворачивания, затянуть контргайку и проверить произведенную регулировку.
Убедившись в правильности сделанной регулировки, необходимо провернуть рулевое колесо из одного крайнего положения в другое и убедиться в том, что во всем диапазоне поворота рулевого механизма нет заеданий или тугого вращения.
При регулировке осевого перемещения червяка и бокового зазора в зацеплении ни в коем случае нельзя делать излишнюю затяжку, так как она приведет при чрезмерно затянутых подшипниках червяка к их преждевременному износу, а излишняя затяжка зацепления (червяка и ролика) может привести к износу ролика и червяка или даже разрушению их рабочих поверхностей. Кроме того, при излишне тугом вращении рулевого механизма передние колеса не будут стремиться под действием веса передней части автомобиля возвратиться в положение, соответствующее движению по прямой при выходе автомобиля из поворота, что значительно ухудшит устойчивость автомобиля.
По окончании регулировки необходимо соединить шаровой палец рулевых тяг с сошкой и проверить правильность регулировки рулевого механизма при движении автомобиля.
Регулировку можно считать законченной, если свободный ход рулевого колеса при неподвижных передних колесах, установленных при движении по прямой (при отсутствии зазоров в шарнирах рулевых тяг и передней подвески и надежном закреплении рулевого механизма на раме), будет не более 10-15 мм при измерении по ободу рулевого колеса. Перед снятием рулевого механизма с автомобиля необходимо учитывать; что он вынимается только через подкапотное пространство вниз, при снятых рулевом колесе 58, рычаге 52 механизма управления коробкой перемены передач и рукоятке 79 переключателя указателей поворота.

Рулевой механизм после разборки и регулировки устанавливается в обратном порядке и в той же комплектности. Следует учесть, что при соединении сошки с рулевым механизмом ее нужно устанавливать по меткам, имеющимся на торце большой головки сошки и торце резьбового конца вала сошки. Сошка должна быть надета так, чтобы риска на торце ее большой головки совпадала с меткой (керном) на торце резьбового конца вала сошки.

Несовпадение рисок приведет при крайнем положении руля к упору ролика в картер рулевого механизма, что очень опасно, так как повлечет за собой недостаточный разворот передних колес в одну из сторон и, возможно, поломку рулевого механизма.

При имеющихся 36 шлицах ошибка хотя бы на один шлиц при установке сошки даст уменьшение возможного поворота сошки в одну из сторон на 10°.

Продольная ось правильно установленной сошки в среднем положении должна быть параллельна оси рулевой колонки и расположена впереди по ходу автомобиля, а сошка должна свободно поворачиваться от среднего положения вправо и влево на угол 45° в каждую сторону (немного более двух оборотов рулевого колеса). Размеры сошки маятникового рычага и рычагов рулевой трапеции, а также их взаимное расположение подобраны так, что для поворота колес вправо и влево сошка должна повернуться на угол около 37°.

Таким образом, при полностью повернутых передних колесах в рулевом механизме остается запас хода.

Рулевой механизм следует устанавливать на автомобиль так, чтобы при полностью затянутых болтах 15 крепления картера к лонжерону и рулевой колонке с надетой на нее прокладкой 50, прижатой к опоре 45 колонки, отверстия в кронштейне 49 крепления рулевой колонки совпадали с отверстиями фланцевых гаек, приваренных к подвижной планке 47, помещенной внутри опоры. Возможны случаи, когда вследствие деформации кузова при аварии или длительной езды но неблагоустроенным дорогам при передвижении планки не удается добиться совпадения отверстий и требуется приложение усилия для установки на место рулевой колонки. В этом случае необходимо подпилить внутренние торцы одной или двух приваренных к лонжерону втулок 13 и 14, к которым крепится картер рулевого механизма, и проверить правильность положения колонки.

При деформациях кузова и подмоторной рамы автомобиля возможны также случаи, когда при предварительно поднятой вверх рулевой колонке и затянутых болтах крепления картера рулевого механизма колонка не будет касаться опоры 45. Для устранения этого необходимо распилить в нужную сторону два отверстия в картере рулевого механизма или положить прокладки требуемой толщины между опорой и рулевой колонкой и поставить удлиненные болты.

Неправильная установка рулевого механизма на автомобиль, при которой вал и рулевая колонка могут изогнуться, вызовет повышенные усилия на рулевом колесе и в механизме управления коробкой перемены передач, а также расшатывание крепления колонки к картеру. Кроме того, это явится причиной повышенного износа верхнего подшипника вала руля. При большом же смещении изгиб вала руля может вызвать поломку вала рулевого механизма около червяка.

При снятии рулевого колеса с вала необходимо предварительно сделать метки на ступице и валу, позволяющие установить рулевое колесо при сборке в среднее положение.

Ставить рулевое колесо на вал по среднему положению, определенному по его оборотам вправо и влево, не следует, так как в этом случае спицы рулевого колеса при движении по прямой не будут располагаться горизонтально.

Для того чтобы снять рулевое колесо с автомобиля, необходимо вначале вынуть крышку 61 включателя сигнала 59. Это необходимо сделать с помощью тонкой отвертки или, еще лучше, лезвием ножа, вставляя их в горизонтальный зазор между крышкой и включателем около одного из концов крышки со стороны большего сектора рулевого колеса, и последующего подъема конца крышки. При этом одна из пружин 60, удерживающих крышку, будет утоплена внутрь включателя, и крышка легко снимется. Затем, отвернув два винта 65, снять включатель сигнала и основание 66 включателя сигнала, для чего отвернуть три винта 70 и вынуть пружины 73 из углублений ступицы рулевого колеса. После этого, отвернув гайку на валу руля, снять рулевое колесо с помощью специального съемника.

При отсутствии съемника рулевое колесо можно снимать, ударяя молотком, обязательно только через медную или алюминиевую прокладку, по торцу вала руля, навернув во избежание повреждения резьбы предварительно заподлицо с торцом вала гайку 69.

Рулевое колесо устанавливают в обратном порядке. Однако крышки включателя сигнала во избежание деформации или поломки пружин необходимо устанавливать в следующем порядке. Необходимо надеть выемку на торце крышки на одну из пружин 60, расположив при этом крышку так, чтобы ее нижний торец был прижат к включателю сигнала, а второй конец не входил бы в паз включателя. Утопить пальцем руки вторую пружину в прорезь включателя и, прижимая другой рукой крышку к плоскости включателя и не отпуская пружины, плавно вдвинуть крышку на место.

После этого, нажимая на крышку, несколько сдвинуть ее в сторону меньшего сектора рулевого колеса и вставить зуб на торце крышки в паз включателя сигнала со стороны большего сектора рулевого колеса.

Установка крышки на место в другой последовательности или другим способом, например сверху, приведет к деформации или даже поломкам пластинчатых пружин, в связи с чем необходимо строго придерживаться указанного выше порядка установки крышки во включатель сигнала.

Сошка рулевого механизма соединяется с валом сошки при помощи мелких конических шлицев с малым углом конуса на валу и затягивается гайкой с пружинной шайбой. Поэтому для снятия сошки необходимо применять специальный съемник. Нельзя снимать сошку ударами молотка, так как это вызовет появление вмятин на ролике вала сошки, что в дальнейшем приведет к преждевременному износу рабочей пары рулевого механизма.

За безопасность езды, вместе с другими важными системами, отвечает и рулевое управление. В интересах водителя следить за состоянием системы и не допускать неисправностей.

Производители автомобилей утверждают, что рулевая рейка — один из основных элементов рулевого управления — без проблем служит 10-15 лет. Естественно, при определенных условиях:

своевременном обслуживании;
использовании качественных масел;
езде по качественным дорогам.

Выполнить первые два требования абсолютно по силам сознательному автовладельцу. А вот третье от него не зависит. Что может сделать водитель в этой ситуации?

Как минимум, не летать по ямам, аккуратно переезжать рельсы и заезжать на бордюры.

Неисправности рулевой рейки

Рулевые механизмы реечного типа считаются наиболее безопасными и надежными, но и они не вечны. Первые “звоночки”, говорящие о поломке, — стук в области передней оси и люфт рулевой рейки. Эти неполадки возникают из-за:

выработки штока и золотникового механизма;
износа втулки поддержки справа;
износа рулевых тяг и наконечников.

Проверка состояния рулевых тяг

Кроме того, увеличивается люфт руля, в нейтральном положении нет усилия, машина становится неуправляемой.

В большинстве случаев от люфта, стука и ощущения разболтанности при управлении авто помогает избавиться регулировка рулевой рейки.

Нужно ли подтягивать рулевую рейку? Однозначно, да.

Усилие от руля к колесам передается через передающую пару: шестерню (золотник), которая взаимодействует с зубчатой рейкой (штоком).

В передающей паре “рейка-золотник” подвижные элементы прижаты друг к другу прижимными пружинами без зазора в определенном положении. При этом прижим должен быть умеренным, чтобы в процессе работы механизма зубья штока и золотника эффективно сцеплялись, но не разрушались.

Если передающая пара разболталась, рейка начинает греметь и люфтить, шток и золотник разбивают друг друга во время движения автомобиля. Если детали “пережаты”, колеса поворачиваются слишком туго. В обоих случаях стоит отрегулировать рейку.

Регулировка рулевой рейки

Подтянуть можно самостоятельно. Для этого нужен гараж с ямой, напарник, руки “из плечей” и инструмент:

автомобиль нужно установить так, чтобы было удобно добраться до рейки: загнать на яму или эстакаду, в крайнем случае, поддомкратить;
закрепить машину, колеса выставить ровно;
люфтмером (если он у вас есть) или “по плотности” измерить люфт переднего колеса — зазор не должен быть более 10 градусов;
отпустить контргайку (если она присутствует в вашем автомобиле), под ней будет регулировочная гайка. Ее нужно медленно крутить по часовой стрелке на 10-15 мин и проверять люфт и ход руля — для этого и нужен напарник. Если руль вращается слишком туго, гайку нужно немного отпустить.

Регулировка рулевой рейки своими руками

Обычно достаточно повернуть гайку на 20% от полного оборота, чтобы избавиться от проблемы. Если стук и люфт рулевой рейки все же не исчезли, вероятно, шток или золотник износились окончательно.

Регулировка может не дать результатов, если разрушился прижимной подшипник. В этом случае нужно ехать в автосервис, где механизм разберут, осмотрят все детали и точно определят причину неисправности.

Регулировка рулевой рейки своими руками — вполне осуществимая задача, но не панацея. Если возникли первичные проблемы, готовьтесь к тому, что вскоре придется ремонтировать узел. Если у вас возникнет потребность в покупке автозапчастей добро пожаловать в интернет магазин автозапчастей Мастер Сервис.

Даже при самом аккуратном, деликатном вождении, сохранить автомобиль в идеальном состоянии не удается. Всеми виной наши дороги, суровый климат, стиль вождения других участников дорожного движения.

При возникновении люфта в рулевом узле вполне можно выполнить своими руками регулировку рейки. Процесс не сложный, потому обращаться на СТО вовсе не обязательно.

Зачем проводят регулировку

Усилие на передние колеса ВАЗ 2109 передается через шестеренку, которая, в свою очередь, взаимодействует с зубчатой рейкой. Чтобы в зацеплении устранить возникающие зазоры, используются прижимные пружины.

Регулировка реечки выполняется с целью устранить образовавшиеся люфты, а также улучшить четкость и послушность работы рулевого управления.

Если реечка была подтянута неправильно, руль будет вращаться чрезмерно туго. Такое явление возникает из-за того, что регулировочный винт перетянули. Задача регулировки — отыскать золотую середину.

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Неисправности

Есть несколько характерных неисправностей рулевой реечки, с которыми сталкиваются владельцы ВАЗ 2109. В некоторых ситуациях можно обойтись простой регулировкой, а в других потребуется более детальное вмешательство в конструкцию узла и его компоненты.

Поломки рулевой рейки бывают следующие:

Ослабли крепления рулевой рейки;
Износилась сама рейка или ее шестерни;
Зацепление пары не отрегулировано должным образом;
Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Далеко не всегда настройка рейки позволяет устранить ее неправильную работу. Это возникает из-за того, что внутри образуется внушительная выработка компонентов. Определить это можно только путем демонтажа. Потому если регулировка не принесла ожидаемого эффекта, придется снимать рейку с машины и проверять, что с ней не так.

Регулировка

Итак, ситуация складывается таким образом, что подтяжка рулевой рейки все же может дать положительный результат. Потому требуется узнать, как подтянуть узел и что для этого потребуется.

Отрегулировать рейку можно через днище автомобиля, сняв защиту двигателя, либо через верх. Во втором случае работу придется выполнять на ощупь. Так что решайте сами, как вам будет удобнее.

Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
Процедура может затянуться. Все равно не торопитесь.
Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Люфт

В первую очередь — это люфт.

В принципе, АвтоВАЗ гарантирует достаточно длительное время эксплуатации рулевого механизма, а именно десять лет . Однако надо понимать, что речь идёт об идеальных условиях эксплуатации. Это предполагает ровные асфальтовые дороги, постоянное наличие качественной смазки в картере рейки и щадящий стиль вождения.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае регулировка производится уже . Мы же постараемся обойтись малой кровью и просто отрегулировать зазор в зацеплении шестерня-зубчатая рейка , тем самым ликвидировав люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса . В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись. Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Видео о регулировке рулевой рейки

Заключение

Рулевая рейка требует за собой ухода не меньше, чем

Удачной всем регулировки и добрых дорог!

Как проверить рулевую рейку на ВАЗ-2114 — автомобильный портал

За возможность изменять направление во время передвижения на автомобиле ВАЗ 2114 отвечает рулевой механизм. На данном авто применяется механизм типа «шестерня-рейка».

Схема работы рулевого управленияПринцип работы данного механизма сводится к преобразованию вращения шестерни, связанной с приводом, в поперечное перемещение рейки с зубчатым сектором. Движение этой рейки затем передается посредством рулевых тяг на амортизационные стойки подвески, выполняющие также роль поворотных кулаков.

Данные механизмы последнее время стали очень распространенными из-за простоты конструкции, и используется на многих авто. Простота конструкции обеспечивает должную надежность, однако неисправности с рулевым механизмом бывают достаточно часто. Часть из неисправностей можно устранить заменой изношенных составных частей, но некоторые неисправности приводят к тому, что требует замена рулевой рейки ВАЗ 2114.

Содержание

Признаки неисправности
Что может стать причиной неисправности
Что следует предпринять
Что понадобиться для ремонта
Как все делается

Признаки неисправности

Признаков неисправности рулевого механизма не так уж и много, однако каждый из них может указывать на разные составные части, с которыми возникли проблемы. Признаки же таковы:

Увеличение свободного хода рулевого колеса;
Рулевой механизм стучит;
Увеличение усилия для вращения руля;

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом. 1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

Рекомендуем: Выбор и установка распорки передних стоек на ВАЗ 21142. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

Что следует предпринять

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть.

Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками. Рекомендуем: Установка пластин отрицательного развала на ВАЗ 2114

Что понадобиться для ремонта

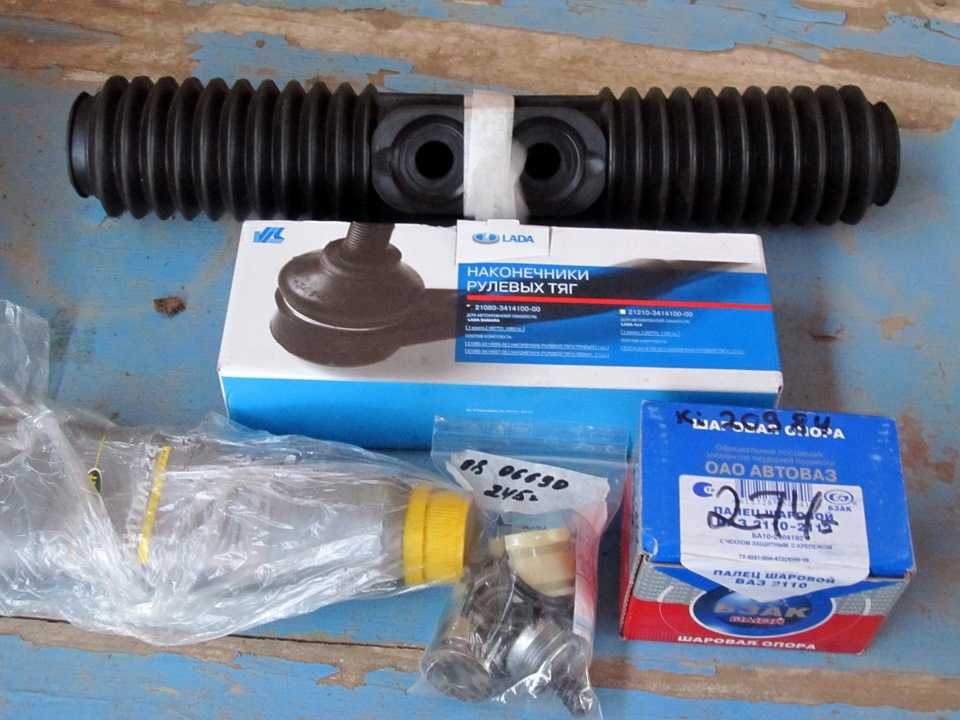

Перед тем, как приступать к ремонту, приобретается ремкомплект. Он может быть малым и включать только втулки, сальники, пыльники и т. д.

Есть и большой ремкомплект, в который входит также рейка. Фирм, выпускающих такие ремкомплекты очень много, поэтому какую из них выбрать – решать владельцу. Но лучше все же выбрать производителя, который является официальным поставщиком запчастей на автозавод.

Чтобы произвести ремонт, потребуется не так уж и много:

Набор ключей рожковых;
Отвертки;
Ветоши;
Смазка;
Ремкомплект;

Как все делается

Последовательность действий такова:

Авто поставить на ровную площадку и обездвижить;
С левой стороны автомобиль лучше поддомкратить;
Рожковыми ключами откручиваем болты крепления рулевых тяг к рейке, предварительно отогнув фиксирующую пластину;
В салоне под рулевой колонкой откручиваем болт ее крепления к валу шестерни рулевого механизма;
Откручиваем 4 гайки крепления механизма, после чего снимаем хомуты крепления;
Откручиваем болты усов рейки.
Механизм тянем на двигатель, чтобы вал шестерни вышел, а после извлекаем его через технологическое отверстие в левом подкрылке;
На снятом механизме извлекаем стопорное кольцо и втулку рейки. Отверткой послабить и снять хомуты крепления защитного чехла, а также хомут защитного колпачка с правой стороны механизма. Затем чехол и колпачок извлекаются;
Выкручиваем регулировочную гайку, которой производится регулировка зазора;
Вращая вал шестерни в правую сторону, подаем рейку влево и извлекаем ее. Затем выпрессовываем втулку рейки;
Если меняться будет и шестерня, то снимаем пыльник с картера шестерни, извлекаем уплотнительное и стопорные кольца, подшипник, саму шестерню и роликовый подшипник;
Сборку производим в полной обратной последовательности. При этом меняем все изношенные элементы, а также расходники – пыльники, втулки и т. д., обязательно все смазываем. После сборки остается только поставить механизм на место и присоединить к нему рулевой привод и тяги. Это и вся последовательность восстановительных работ с механизмом своими руками;

После всех работ обязательно должна быть произведена регулировка угла схождения.

Работы по восстановлению рулевого механизма не особо сложные, но некоторые из операций могут доставить несколько неудобств, но в целом все сделать самому вполне реально. Долговечность работы данного механизма в дальнейшем будет зависеть от того, какую фирму-изготовителя ремкомплекта вы выбрали.

Ремонт рулевой рейки 2114 своими руками

Самое подробное описание: ремонт рулевой рейки 2114 своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Ремонт и подмена управляющий рейки на ВАЗ 2114

За возможность изменять направление во время передвижения на автомобиле ВАЗ 2114 отвечает управляющий механизм. На данном авто применяется механизм типа «шестерня-рейка»

Схема работы управляющего управления

Механизм работы данного механизма сводится к преобразованию вращения шестерни, связанной с приводом, в поперечное перемещение рейки с зубчатым сектором. Движение этой рейки потом передается средством рулевых тяг на амортизационные стойки подвески, выполняющие также роль поворотных кулаков.

Данные механизмы ближайшее время стали очень всераспространенными из-за простоты конструкции, и употребляется на многих авто. Простота конструкции обеспечивает должную надежность, однако неисправности с рулевым механизмом бывают достаточно часто. Часть из неисправностей можно устранить заменой изношенных составных частей, но некоторые неисправности приводят к тому, что требует замена рулевой рейки ВАЗ 2114.

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

Нет видео.

Видео (кликните для воспроизведения).

Всем привет! В этом видео покажу как можно привести в порядок старую рулевую рейку путем ее восстановления.

модернизация рулевой рейки для улучшения работы и увеличения срока службы.

2. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

3. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть.

Перед тем, как приступать к ремонту, приобретается ремкомплект. Он может быть малым и включать только втулки, сальники, пыльники и т. д. Есть и большой ремкомплект, в который входит также рейка. Фирм, выпускающих такие ремкомплекты очень много, поэтому какую из них выбрать – решать владельцу. Но лучше все же выбрать производителя, который является официальным поставщиком запчастей на автозавод.

Чтобы произвести ремонт, потребуется не так уж и много:

Последовательность действий такова:

Авто поставить на ровную площадку и обездвижить;
С левой стороны автомобиль лучше поддомкратить;
Рожковыми ключами откручиваем болты крепления рулевых тяг к рейке, предварительно отогнув фиксирующую пластину;
В салоне под рулевой колонкой откручиваем болт ее крепления к валу шестерни рулевого механизма;
Откручиваем 4 гайки крепления механизма, после чего снимаем хомуты крепления;

Откручиваем болты усов рейки

После всех работ обязательно должна быть произведена регулировка угла схождения.

Добро пожаловать!
Рулевая рейка — неотъемлемая и очень важная вещь в автомобиле, со временем она изнашивается и появляется неприятный стук, который особенно слышен при повороте и при езде по неровной дороги, данный стук не то чтобы раздражает, но он явно даёт понять что с автомобилем что то не так, да и вообще шутить с рулевым механизмом не нужно и выкинуть немного денег вам всё же придётся, вить если не убрать этот стук (Его в принципе даже и за бесплатно можно убрать, просто подтянув для этого рейку, как это сделать мы напишем в другой статье на которую дадим вам чуть позже ссылку) то рейка в один прекрасный день может просто заклинить, в связи с этим руль застопориться в одном положение и вам останется только жать на тормоз, потому что другого выхода не будет, поэтому с рейкой будьте осторожней.

Нет видео.

Видео (кликните для воспроизведения).

Примечание!
Если вы желаете починить свою рейку, тогда запаситесь заранее инструментом, а именно: Специальный ключ-восьмигранник на 17 вам будет нужен (В автомагазине скажите что вам нужен специальный ключ для отворачивания гайки упора рейки и если продавец окажется знающим, то он вам продаст именно то что нужно), а так же зубило с молотком понадобиться, тиски (Без них работа будет не удобной), ещё всевозможные ключи (Накидные, гаечные, если есть накидными головками запаситесь) и отвёртки с плоскогубцами нужны вам будут!

Краткое содержание:

Когда нужно ремонтировать рулевую рейку?
Вообще рейку ремонтируют для замены её защитного чехла или же ещё каких либо деталей, но какие симптомы будет выдавать рейка при неисправности спросите вы? Давайте разберём это! Во-первых если рейка начала стучать при езде по кочкам, или же при повороте (На месте это мало заметно) то уже есть вероятность того что она пришла в негодность, поставьте руль в прямом направление движению и попробуйте руками взять за рейку и пошатать её после этого (Беритесь в том месте где стык рулевых тяг идёт, для наглядности этот стык указан на фото стрелкой), но перед тем как это сделать, немного помотайте руль и доведите его тем самым до такого состояния, когда он будет легко вращаться, а иначе нечего не получиться у вас.

Примечание!
Рейка портиться от множества вещей, но сильнее всего от езды по неровной дороги она приходит в негодность, да и вообще от этого подвеска быстрее выходит из строя, поэтому если есть возможность то ездите как можно реже по плохой дороге и как можно чаще по хорошей дороги!

Разборка:
1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

Примечание!
Кстати не торопитесь приступать к ремонту рейки, если вы только в первые услышали то что она начала у вас стучать, просто обычно данный стук можно убрать её подтягиванием, о том как подтянуть рейку, читайте в статье ссылка на которую дана чуть выше!

Примечание!
Кстати так просто отвернуть гайку которая крепит шестерню у вас не получиться, потому что без специального ключа вы ничего сделать толком то и не сможете, поэтому вам понадобиться специальный ключ с восьмигранной головкой на 24, вместо этого специального ключа можно головку использовать с тем же размером ещё вы можете видеть на фото ниже её!

Дополнительный видео-ролик:
Для наглядности, чтобы просто понять как разбирать механизм, посмотрите ролик ниже в котором его разборка показана.

Примечание!
Для получения более важной информации, смотрите другой ролик ниже, в котором человек объясняет как устранить стук рейки своими силами и тем самым объясняет как её доработать, чтобы в ближайшем будущем она у вас больше не стучала!

Каждый автовладелец хочет, чтобы его машина не подводила в ответственные моменты, доставляла минимум проблем и приносила максимум пользы. Но это напрямую зависит от того, как владелец ухаживает, следит, вовремя ремонтирует свой автомобиль.

Один из наиболее важных узлов, влияющих на безопасность, является рулевое управление . Выполнять ремонт рулевых реек приходится не так часто владельцам ВАЗ 2114, поскольку эти агрегаты имеют достаточно продолжительный срок службы. Но ряд факторов и время приводят к тому, что приходится обращать самое непосредственное внимание на рулевые, своевременно диагностировать неполадку и оперативно ее устранять.

Сегодня поговорим о том, как выполнить ремонт этого узла своими руками, а также какие мероприятия позволят вернуть к жизни вашу немного износившуюся рулевую рейку.

Чтобы понять, что рейкам требуется ремонт, нужно следить за поведением автомобиля, знать характерные признаки неисправности этого элемента.

Можно ли определить, требует агрегат полной замены, либо вы сможете обойтись простым ремонтом? Об этом расскажем приведенная ниже таблица .

Как показывает практика и опыт владельцев ВАЗ 2114, при возникновении проблем с рейками их чаще всего можно отремонтировать. Единственным условием является наличие в вашем распоряжении смотровой ямы.

Затянув болт, выезжайте на своем автомобиле, проедьтесь несколько километров с целью проверить, остался ли стук или люфт. Если эти симптомы неполадки исчезли после того, как вы подтянули и отрегулировали рулевую рейку, на этом ремонт можно считать завершенным.

Но так случается не всегда. Стук может остаться, а люфт уйти, либо наоборот. В любом случае, если хотя бы один признак все еще остался, вам придется приступать к полноценному ремонту своими руками. Сейчас можно отыскать ряд полезных видео, в которых подробно описана процедура ремонта этого узла. Посмотрите, вам будет полезно.

Однако рейка ремонтируется не сложно. Это мероприятие большинство владельцев ВАЗ 2114 выполняют своими руками. Плюс приличная экономия денег.

Для начала вам потребуется набор инструментов и ремкомплекты.

В перечень инструментов и материалов обязательно включите следующее:

Что касается ремкомплектов, то стандартный минимальный набор включает в себя четыре элемента:

Шайбы;
Гайки;
Подшипники;
Втулки, выполненные из фторопласта.

Но хватит ли его для конкретно вашей ситуации с рулевыми рейками? Попробуем разобраться в назначении и комплектации каждого из трех типов ремкомплектов.

Самый дешевый ремкомплект, с комплектацией которого вы уже знакомы, позволяет решить самые незначительные проблемы, возникшие с вашими рейками.
Средний комплект дополнительно включает в себя другие подшипники и валы. Предназначен для более серьезных ремонтных работ.
Самый дорогой ремкомплект может состоять из цельных новых реек, то есть предусматривает уже скорее не ремонт, а простую замену агрегатов.

Чтобы выполнить ремонт, вам все равно придется разбирать рулевую. Подробную инструкцию вы можете посмотреть в материале о замене рулевой рейки.

Переходим непосредственно к процедуре ремонта.

В случае обнаружения типичных признаков неисправности рейки, не тяните с ремонтом или ее заменой. Это может привести к печальным последствиям, когда в самый неподходящий момент руль перестанет реагировать на ваши усилия, вы потеряете контроль над ситуацией. Это не попытка вас напугать, а простая правда жизни.

AutoOt.ru » Ремонт авто » Ремонт рулевой рейки своими руками автомобиля ВАЗ2114

Рулевая рейка – это элемент управления автомобилем, предназначенный для преобразования вращательного движения руля в поступательное движение рулевых тяг, которые, в свою очередь, осуществляют поворот колес.

На автомобиле ВАЗ 2114 установлена механическая рулевая рейка без усилителя. Крепится двумя хомутами и болтами, притягивающими корпус рейки к кузову автомобиля.

Тяги присоединены непосредственно к рейке при помощи каленых болтов с мелкой резьбой. Вал-шестерня рулевого механизма вращается на двух подшипниках.

Первый – игольчатого типа. Служит в качестве нижней опорной точки и одновременно направляющей.

Второй – радиальный шариковый подшипник. Служит в качестве верхней опорной точки и фиксирует валик рулевого механизма в верхней горловине корпуса рулевой рейки. На выходном хвостовике имеются шлицы и проточка под клин. Здесь валик соединяется с рулевой колонкой.

В корпус рейки уложена пластиковая втулка. Является второй опорной точкой при перемещении рейки. Есть несколько уплотнительных, стопорных и защитных элементов.

Как правило, для первичной диагностики не требуется снятие или разборка. Основные признаки неисправности рулевой рейки проявляются в движении автомобиля. Рассмотрим самые распространенные из них.

1. Стук при проезде неровностей. Стук в рулевой рейке проявляется в звонких или глухих металлических ударах с передней стороны автомобиля, которые слышны при наезде на неровности дороги.

Не всегда указывает на неисправность именно в рейке. Причин может быть множество. Например, шаровая опора, наконечник, ступичный подшипник, стойка и так далее. Многие другие узлы автомобиля могут издавать подобные звуки.

2. Увеличенный люфт руля. Часто является следствием выработки в рулевой рейке. Также этот симптом проявляется при выработке в наконечниках или шаровых опорах.

Реже этот признак может явиться дефектом в хвостовике валика рулевого механизма. Происходит это тогда, когда слизываются шлицы и разбивается посадочный паз под клин в соединении с рулевой колонкой.

Люфт рулевой рейки нужно устранять еще в зачаточном состоянии, так как затягивание сроков ремонта приведет к неисправимым дефектам и покупке нового узла в сборе.

3. Подклинивание рулевого колеса, ступенчатость во вращении. При появлении этих симптомов в 90% случаев причина будет в рулевой рейке.

Чаще всего возникает подобный дефект при повреждении пыльников и попадании внутрь корпуса воды и загрязнителей. Смазка частично вымывается, частично забивается пылью.

Также неправильная регулировка рулевой рейки влияет на характер вращения руля . Перетяжка регулировочного винта неизбежно скажется на плавности движения рулевого колеса, а также на усилии, которое необходимо к нему прилагать.

4. Неустойчивость автомобиля на скорости. Если в движении автомобиль ведет себя неустойчиво, особенно на волнистом дорожном покрытии или при наезде на неровность, одной из причин такого поведения авто на дороге может быть проблема в рулевой рейке. Как правило, сопровождается люфтам рулевого колеса.

Проверить рулевую рейку, можно также выставив колеса прямо и немного повращав руль влево-вправо для снятия напряжения в рулевом механизме. После этого нужно рукой попробовать потянуть за место крепления рулевых тяг к рейке вверх-вниз. Если чувствуется люфт, то это указывает на износ во втулке или другой части рейки.

Для демонтажа понадобятся следующие инструменты:

Демонтаж рулевой рейки можно произвести как снизу авто (с ямы или подъемника), так и сверху через капот. Как показала практика, сверху это делать ненамного сложнее. Рассмотрим вариант демонтажа без ямы или подъемника .

1. Подготовка. Ставим автомобиль на ровную площадку, затягиваем ручник. На всякий случай подкладываем под задник колеса противооткатные упоры.

2. Теперь нужно отсоединить абсорбер. Чтобы снять его, необходимо сначала отсоединить фишку питания и шланги. После этого открутить винт удерживающего хомута ключом на 8 и извлечь адсорбер. Доступ к рейке получен.

3. Отсоединяем рулевые тяги. Они крепятся двумя болтами на 22. Для предотвращения самопроизвольного откручивания фиксируются пластиной. Чтобы снять стопор с болтов, плоской отверткой подгибаем усы пластины.

Отсоединяем тяги. Если не снимаются руками, то можно помочь отверткой.

4. Здесь не будет лишним осмотреть резиновые втулки тяг. При наличии трещин или овальной выработки во втулке тяги нужно заменить, так как именно они могут быть причиной люфта или стука.

5. Из салона автомобиля, под педальным узлом, находим место соединения колонки и валика рулевого механизма. Приподнимаем ковер. Ключом на 10 отвинчивается гаечка. Молотком через небольшую наставку из мягкого металла выбивается фиксирующий болт.

6. Далее нужно отвинтить гайки хомутов, крепящих рейку к кузову. Ключом на 13 отвинчиваются 4 гайки, по две с каждой стороны. Снимаются хомуты. Рейка отсоединяется от рулевой колонки.

Рейка вынимается через просвет между правым или левым колесом и подкапотным пространством.

1. При помощи бокорезов или любого другого подходящего инструмента перекусываются пластиковые хомуты по бокам защитного кожуха.

После этого кожух легко снимается. Осматриваем его на наличие повреждений. Наличие надрывов или трещин недопустимо, так как через них попадает вода и пыль внутрь реечного механизма.

2. Боковые защитные колпаки крепятся также пластиковыми хомутами. После перекусывания хомута колпаки легко стаскиваются. Проводится их визуальный осмотр на наличие повреждений.

3. Не будет лишним проверить рулевую рейку на износ в паре шестерня-река. Для этого рукой придерживаем рейку в месте крепления тяг и пробуем проворачивать валик механизма влево-вправо. Наличие люфта может означать износ или неправильную регулировку в этом узле.

4. Для дальнейшей работы понадобится специализированный ключ для автомобилей ВАЗ. Он обычно продается в варианте приспособления двойного назначения: с одной стороны – восьмигранник для регулировки рейки или выкручивания регулировочного винта, с другой – для натяжения ролика ГРМ.

Если регулировка рулевой рейки или ее разборка не проводилась, то провернуть регулировочный винт в первый раз достаточно сложно. В условиях завода-изготовителя после регулировки этот винт кернится.

5. После откручивания вынимаем уплотнительное и стопорное кольца, пружинку и упор. Упор – одна из двух точек опоры самой рейки в корпусе. Поэтому от его состояния напрямую зависит работоспособность всего механизма.

Рабочая поверхность должна быть гладкой, без задиров и прочих повреждений. Уплотнительное колечко также не должно иметь повреждений.

6. Чтобы дальше разобрать рулевую рейку, необходимо снять пыльник рулевого механизма. Он плотно посажен на корпусе, специальных креплений нет. Его так же осматриваем на наличие трещин или любых других повреждений.

7. Вынимаем стопорную шайбу. Отвинчиваем гайку подшипника. Для этого понадобится специальный восьмигранный ключ.

Затем вынимаем уплотнительное кольцо и шайбу.
Далее, нужно извлечь вал рулевого механизма. Он посажен не сильно плотно, поэтому хватает небольшого усилия.
Проверяется состояние шарикового подшипника.
Если подшипник изношен, его необходимо заменить. Он плотно посажен на вал.
Старый можно сбить при помощи наставки или аккуратными ударами молотком по наружной обойме.
Новый напрессовать через трубчатую наставку в тисках или на прессе.
Забивать новый подшипник не рекомендуется, так как это негативно отразится на его ресурсе.

8. Вынимаем опорный игольчатый подшипник. Для этого отверткой или шилом аккуратно приподнимаем его и вытаскиваем из своего посадочного места. Если он также имеет признаки износа, закладываем в паз новый подшипник.

9. Вынимаем саму рейку. После разборки рулевого механизма и демонтажа упора она легко выходит из корпуса. Здесь ее нужно очистить от остатков старой смазки и внимательно осмотреть.

Зубья не должны иметь сколов и других повреждений. На самом валу рейки не должно быть задиров и участков, где происходило трение металла по металлу. При наличии подобных дефектов необходима замена рулевой рейки.

10. Демонтируется втулка. Для снятия нужно сначала сдвинуть ее с посадочного места. Подцепив ее плоской отверткой за край с одного из краев корпуса, нужно слегка надавить до отсоединения от посадочного паза.

После этого втулку можно аккуратно смять в корпусе и вытащить через отверстие для крепления тяг.

Втулка является одним из самых слабых мест в конструкции рулевой рейки. Пластиковый материал изнашивается интенсивнее металла, и появляются люфты.

11. Замена втулки рулевой рейки начинается с установки на новую втулку колец . После этого втулка просовывается через боковое отверстие в корпус до тех пор, пока не упирается в стопорный бортик.

Далее отверткой осторожно подворачивается втулка через отверстие для крепления тяг до установки в свое рабочее положение. Чаще всего рулевая рейка стучит именно по причине разбитой втулки.

12. После разборки все элементы промываются в растворителе или любом другом жидкостном составе для промывки замасленных деталей.

Для автомобилей ВАЗ единственная смазка для рулевой рейки, которая рекомендуется заводом-изготовителем, – это ФИОЛ-1.

1. Смазка при сборке. Сначала смазывается рейка и внутренняя полость корпуса.

Затем наносится обильный слой на пластиковую втулку.
Закладывается смазочный материал в посадочное место для игольчатого подшипника.
Рейка устанавливается в корпус.
Смазывается вал-шестерня рулевого механизма.
Смазка обильно забивается в подшипник.
Смазывается упор.
Устанавливаются винты и стопоры.
Одевается кожух и пыльники.

2. Смазка без снятия рейки. После перекусывания пластиковых хомутов снимаются боковые защитные колпаки.

Для удобства и большей эффективности можно использовать шприц с насадкой из резинового шланга такого диаметра, чтобы можно было просунуть его между рейкой и корпусом. Шланг нужно проталкивать с той стороны, где крепятся болты тяг.

В этом месте на втулке имеется разрез, через который смазка пройдет в пространство за втулкой и смажется рулевой механизм.

Чем смазать рулевую рейку при отсутствии ФИОЛа:

Литол. Является самой подходящей смазкой на замену рекомендуемой. Обладает хорошими смазочными свойствами и долговечностью.
Солидол. Не рекомендуется ввиду его склонности к высыханию со временем и потерей смазочных свойств.
Графитовая смазка. По той же причине, что и солидол, не совсем подходит для смазки рейки.

Рулевая рейка ВАЗ 2114 является механизмом, который обеспечивает управляемость автомобилем и его безопасность. Если появились дефекты — стук, люфт, то это первые признаки того, что необходимо произвести ремонт. Причин, по которым выходит из строя рейка ВАЗ, достаточно много. Например, езда по бордюрам и неровной дороге.

В таких условиях нагрузки, действующие на узел, очень высокие, что приводит к быстрому износу деталей рулевой рейки. Обычно стук является предвестником ремонта. Возникает он исключительно при езде, но в тех случаях, когда поломка была запущена, он может проявить себя и при вращении руля на месте.

Перед началом ремонта необходимо приобрести ремкомплект рулевой рейки, который продается в трех исполнениях. Если узел не подлежит восстановлению, то разумнее окажется замена рулевой рейки ВАЗ 2114. При появлении небольшого люфта может не потребоваться разборка и замена комплектующих, достаточным окажется подтянуть рейку.

Работа занимает довольно малое количество времени, необходима лишь смотровая яма. При помощи ключа на 17 нужно вкрутить регулировочный болт на рулевой рейке. Это поможет избежать от дорогостоящего ремонта и избавиться от большого люфта. Но если же это не помогает, придется разбирать весь узел или заменять его.

Перебрать механизм непросто, но делать эту работу нужно лишь в том случае, если после затяжки регулировочного болта люфт уменьшился, а стуки остались. Для ремонта вам необходимо снять рулевую рейку с автомобиля и зажать в тисках. На защитном колпаке имеются хомуты, которые нужно снять. Аналогично избавляются от хомутов на пыльнике, правой опоре и распорном кольце.

Полностью разбирается механизм, выпрессовываются подшипники из посадочных мест. Сначала все элементы рейки протираются ветошью или очищаются при помощи кисти. Затем тщательно моются в керосине. Теперь можно оценить степень износа всех деталей рулевой рейки. Они чистые, на них видно все, даже самые мелкие трещины, задиры, повреждения.

Если имеются небольшие задиры, то их можно убрать при помощи напильника, надфиля или наждачной бумаги. Но если повреждения существенные, придется менять детали. Проверьте состояние подшипников рулевой рейки, если они пришли в негодность, сильно бьют, то их необходимо тоже менять. Особенно страшно заедание, даже легкое, ведь это может вскоре привести к заклиниванию.

В случае, когда необходима замена всех деталей, стоит подумать о покупке новой рейки. Стоимость ее больше, нежели ремкомплекта, но эффективность от замены во много раз выше. Однако делать это разумно лишь в тех случаях, когда регулировка рулевой рейки не дает ощутимых результатов, так как все детали ее полностью пришли в негодность.

Заменить рейку все-таки дорого, поэтому большинство автомобилистов старается сделать все с минимальными затратами. Ведь для диагностики все равно нужно разобрать ее, а вдруг там вся неисправность кроется только в износе подшипников? Лишь после полной разборки рейки можно судить о том, какие неполадки присутствуют в ней, что требует замены.

И если стучит рулевая рейка, то лучше не откладывать ремонт на будущее, сделайте все сами с максимальным качеством. Для работы вам необходимы следующие инструменты и материалы.

Ремкомплект рулевой рейки.
Набор ключей и отверток.
Подшипники.
Смазка.

Самостоятельная замена всех деталей окажется не столь уж затратной, а если учесть и тот факт, что вы будете все работы проводить лично, то можете сэкономить на услугах СТО. Главное, вы будете точно уверены в работоспособности узла и в качестве проведенных работ. И ремонт рулевой рейки своими руками окажется для вас наиболее эффективным.

Рулевая рейка состоит из: 1 — кольцо втулки рулевой рейки; 2 — опорная втулка рулевой рейки; 3 — картер рулевого механизма; 4 — игольчатый подшипник; 5 — приводная шестерня; 6 — шариковый подшипник; 7 — стопорное кольцо; 8 — защитная шайба; 9 — уплотнительное кольцо; 10 — гайка подшипника; 11 — стопорная шайба; 12 — пыльник; 13 — защитный колпак; 14 — рулевая рейка; 15 — упор рулевой рейки; 16 — уплотнительное кольцо; 17 — стопорное кольцо; 18 — гайка упора; 19 — хомут; 20 — защитный чехол; 21 — распорное кольцо; 22 — внутренний наконечник рулевой тяги; 23 — соединительная пластина; 24 — стопорная пластина; 25 — болт крепления рулевой тяги к рулевой рейке; А и В — метки

А еще можно установить после ремонта и вспомогательное оборудование, которое улучшит характеристики автомобиля. К нему можно отнести усилитель рулевой рейки ВАЗ. В ремкомплект для реек может входить различное количество деталей — от этого зависит и цена. Дешевые и простые комплекты для ремонта состоят из перечисленных ниже.

Шайбы.
Подшипников.
Втулок из фторопласта.
Гайки.

В средней ценовой категории находятся ремкомплекты, в которых, помимо перечисленных узлов, вы сможете найти валы и подшипники. И самый дорогой комплект необходим для полного ремонта, в нем имеется даже рулевая рейка. Так что вам остается лишь собрать все детали в один узел, набить смазки и прикрыть хорошенько пыльниками.

А чтобы повысить надежность механизма, можно установить усилитель рулевой рейки ВАЗ. Он поможет вам увеличить срок службы узла в несколько раз, уменьшит износ деталей за счет того, что изменяется перемещение картера механизма в продольном и поперечном направлениях.

Можно, конечно, встретить усилители, которые изготовлены кустарным способом. Внешний вид у них ничем не отличается от тех, которые делают ведущие производители. Вот только в процессе монтажа могут возникнуть трудности. Даже отверстия для крепежа могут попросту не совпадать.

И сразу же возникает вопрос о том, насколько железо крепкое, если даже отверстия усилитель рулевой рейки ВАЗ 2114 имеет неправильные. Поэтому при выборе лучше всего смотреть на механизмы от производителей, которые зарекомендовали себя с лучшей стороны. Любой усилитель рулевой рейки ВАЗ проходит испытания, в ходе которых становятся ясными его преимущества.

Деформация в местах креплений картера снижается в несколько раз. А вот перемещение шпилек уменьшается вдвое.
Картер меньше смещается во время поворота руля.
Изменяется угол поворота руля на 10-12 градусов.
Жесткость щитка становится выше, управляемость улучшается.
Уходит скрип приборной панели при вращении руля на месте.
Руль перестает дрожать при остановке с заведенным двигателем.

Одни плюсы, минусов усилитель рулевой рейки ВАЗ не имеет. Даже такие мелкие недочеты, как скрип панели приборов, устраняются установкой всего одного несложного прибора.

Работа займет не более двух часов, если делать все без спешки и с перерывами. Снятие рулевой рейки ВАЗ не нужно проводить, даже тяги отсоединять нет необходимости. Вам потребуется небольшой набор ключей: на 10, 13 и 17. Последних необходимо два. Желательно иметь хороший набор инструментов, так как плоскогубцы, например, могут потребоваться в любой момент.

Сначала необходимо снять левый хомут и установить на шпильках хомут усилителя, расположенный слева. Причем проушина его должна быть обращена наверх. После этого затяните все гайки. Аналогично заменяется хомут с правой стороны рулевой рейки. Затем необходимо угол стойки надеть на шпильку, расположенную на поперечном брусе кузова автомобиля. Если имеется трубка адсорбера, то демонтируйте ее сначала, а после установите поверх уголка.

Всю конструкцию необходимо затянуть, подложив на шпильку большую шайбу. Далее устанавливается поперечина, два ее болта необходимо затягивать одновременно. При наличии зазора около 1 см в конструкции потребуется переставить хомуты. Скорее всего, вы перепутали их и установили неправильно. На этом заканчивается установка, теперь можно проверить усилитель рулевой рейки ВАЗ в деле.

Разница сразу будет чувствоваться, управляемость автомобилем станет намного лучше, вам будет проще держать курс. Если имеется необходимость, то проведите регулировку рейки, чтобы сделать люфт минимальным.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь

Оцените статью:

Как подтянуть рулевую рейку на ваз 21099

Регулировка рулевой рейки на ВАЗ 2109

Содержание:

Зачем проводят регулировку
Способы регулировки
Регулировка

Зачем проводят регулировку

Схема узла

Способы регулировки

Рулевая реечка может быть отрегулирована двумя способами.

Способ регулировки	Особенности
Демонтируя устройство	Если рейка снимается и регулируется, речь чаще всего идет о ремонте или замене узла на новый. Проводить подобную настройку рекомендуют только в этих ситуациях
Без демонтажа узла	Такой способ регулировки актуален в том случае, если необходимо подтянуть слегка рейку, убрать люфт, избавиться от стуков. Здесь вполне возможно обойтись без демонтажных работ, то есть настроить механизм непосредственно на автомобиле

Неисправности

Поломки рулевой рейки бывают следующие:

Ослабли крепления рулевой рейки;
Износилась сама рейка или ее шестерни;
Зацепление пары не отрегулировано должным образом;
Произошел износ втулок в месте соединения рейки с рулевыми тягами.

Регулировка

Чтобы отрегулировать рулевую рейку, вам необходимо будет подтянуть регулировочный винт. Отыскать его вы сможете в рулевом механизме. Если быть конкретнее, то в торцевой крышке.
Оптимально иметь в распоряжении эстакаду или яму в гараже. Если же подобных условий нет, можно обойтись поднятием машины с помощью домкрата. Только в этой ситуации потребуется обязательно дополнительно зафиксировать автомобиль, дабы избежать его соскальзывания с домкрата и вероятных последствий.
Прежде чем поднимать кузов с помощью домкрата, обязательно выставите прямо передние колеса.
Замерить люфт можно с помощью люфтметра. Причем они бывают старинные или же электронные. Последние более актуальны и удобны в использовании, но некоторым выбирать не приходится. Что найдете, тем и будете пользоваться.
Согласно действующим нормам и стандартам, для ВАЗ 2109 люфт рулевого колеса не должен превышать 10 градусов.
Найдите регулировочный винт и начинайте постепенно его подтягивать. Операция проводится медленно. Периодически проверяйте ход руля, наличие люфта или стука в рулевой колонке.
Для регулировки используйте специальный ключ. Он доступен в любом магазине автозапчастей.
Ключ вставляется в регулировочный винт и проворачивается против движения часовой стрелки. Прокрутив немного, проверьте результат.
Процедура может затянуться. Все равно не торопитесь.
Когда почувствовали, что регулировка дошла до нужного уровня, выполните пробный заезд на своем автомобиле, почувствуйте, как двигается руль, исчез ли стук, люфт, насколько туго вращается рулевое колесо.
Если руль стал слишком тугим, придется немного ослабить натяжение регулировочного винта.

Специальный ключик

При отсутствии положительного результата после проведенной регулировки, вам придется устранять люфт и стук методом демонтажа, ремонта или полной замены узла. Тут уж решайте сами.

Полагаться исключительно на корректировку рейки как лекарство от всех ее болезней не стоит. Но и торопиться с выводами о необходимости замены рейки также не стоит. Попробуйте отрегулировать, а там уже действуйте по ситуации.

Загрузка …

Источник: http://luxvaz.ru/vaz-2109/366-regulirovka-rulevoy-reyki.html

Ваз 21099: ремонт рулевой рейки быстро и просто

Рулевая рейка ваз 21099 без ГУР

Рулевая рейка на ваз21099 это основа рулевого управления, она выполняет такие функции: повышает усилия, прилагаемые к рулевой баранке; передает эти усилия к приводу руля; обеспечивает самопроизвольное возвращение рулевого колеса в среднее положение (нейтральное) после снятия нагрузки.

Однако ее механизм доставляет много неприятностей владельцам переднеприводных моделей ВАЗ, появляются увеличенные люфты, которые являются источником стуков, а так же плохой управляемости машины. На СТО одни работники рекомендуют менять рейку немедленно (их большинство), другие уверяют, что вполне достаточно регулировки, и можно еще ездить и ездить.

Наша инструкция поможет вам разобраться во всем самостоятельно, выполнить ремонт, либо замену своими руками, а так же сэкономить ваши средства.

Особенности и устройство

Начнем изучение механизма с его устройства (фото внизу).

Устройство рулевого управления переднее приводного автомобиля ВАЗ

Этот тип механизма самый распространенный, из устанавливаемых на легковые авто:

Реечный механизм включает рулевую рейку и шестерню
Шестерня располагается на валу рулевой баранки и постоянно в зацеплении с зубчатой рейкой

Работа механизма происходит таким образом:

Когда вы вращаете рулевую баранку, рейка смещается влево или вправо
Вместе с рейкой перемещаются прикрученные к ней тяги привода руля, они поворачивают управляемые (передние) колеса

Отличительными особенностями такого механизма являются:

Простота устройства
Высокий КПД
Высокая жесткость
Склонность к вибрации
Повышенная чувствительность к ударам (ударным нагрузкам) которые возникают от неровностей дорожного покрытия

Устанавливается такой тип механизма только на переднеприводных машинах, имеющих независимую подвеску передних (управляемых) колес.

Рассмотрим типичные неисправности рулевой рейки ваз 21099 без ГУР:

Стуки при движении машины (с правой стороны чаще)
Повышенный люфт рулевого колеса (от этого — виляние машины в стороны на скорости, увод в сторону, полная невозможность отрегулировать «развал – схождение»)
«Закусывание» при вращении рулевого вала (возникают трудности с управлением авто, и вероятность заклинивания руля прямо на ходу)
Износ ее внутренних частей и прочие

Варианты ремонта

В зависимости от характера и типа неисправности различают три вида ремонта:

Простая регулировка
Замена износившихся деталей при помощи ремонтного комплекта
Замена всего агрегата целиком

Простая регулировка позволит вам устранить (выбрать) люфты, что на какое то время восстановит работоспособность агрегата.

Однако при сильном износе (выработке) внутренних частей, регулировка может не убрать люфты, а сделать «тугой руль» (рулевая баранка требует повышенных усилий для поворота).
Тут необходимо заменить ремонтный комплект.

Целиком обычно меняют рулевую рейку, при ее деформации либо нарушении целостности ее корпуса.

Снимаем рулевую рейку

Для снятия агрегата с автомобиля ваз 21099 выполняем следующее:

Устанавливаем машину на яме либо эстакаде
Застопориваем ее ручным тормозом
Снимаем аккумулятор и воздушный фильтр (чтобы удобнее было работать)
Из салона автомобиля откручиваем болт, крепящий вал рулевой баранки к валу приводной шестеренки реечного механизма

Откручиваем болт, крепящий вал рулевой баранки к приводной шестеренке реечного механизма

Расконтриваем болты, крепящие обе рулевых тяги к рулевому механизму, отверткой отгибаем концы (углы) стопорной пластинки

Отверткой отгибаем концы стопорной пластинки

Ослабляем затяжку болтов и откручиваем болт крепления одной рулевой тяги
Отводим тягу
Заворачиваем болт, крепящий рулевую тягу на место, чтобы не сместить рулевую рейку
Повторяем процедуру со второй тягой
Отворачиваем гайки, крепящие механизм рулевого управления по паре с обеих сторон Отсоединяем вал приводной шестерни нашего механизма от вала колеса рулевого управления

Отворачиваем с обеих сторон по две гайки, крепящих корпус агрегата

Вынимаем механизм через отверстие для рулевой тяги, расположенное в нише для правого колеса
Осматриваем состояние подушек и защитного пыльника рулевой рейки
Заменяем порванные, растрескавшиеся либо потерявшие упругость резиновые подушки и сам защитный пыльник

Чтобы заменить пыльник, перекусываем пластмассовые ремешки (хомуты), расположенные по его краям (они одноразовые)

Перекусываем одноразовые пластиковые ремешки (хомуты)

Теперь, если вы решили менять агрегат целиком – прикручивайте новый в обратном порядке, если нет, переходите к разборке.

Разбираем рейку

Прежде чем разбирать механизм приобретите полный ремонтный комплект, цена сравнительно небольшая, по сравнению со стоимостью нового механизма, а так же найдите специальные ключи для разборки и регулировки, затем действуйте в такой последовательности:

Полный ремонтный комплект реечного механизма ваз 21099

Снимаем кожух (чехол) как описано выше

Снимаем кожух

Затем снимаем защитный колпачок и опору с левой стороны корпуса
С помощью специального регулировочного ключа с восьмигранной головкой под ключ «17», откручиваем гайку упора и вынимаем ее

Откручиваем и вынимаем гайку упора

Вынимаем пружину, затем стопорное кольцо
Ударив корпусом, о деревянную дощечку, выбиваем из гнезда упор рейки
В его кольцевой проточке находится уплотнительное резиновое кольцо
Теперь снимаем уплотнитель щитка
Поддеваем отверткой и снимаем пыльник шестеренки
Затем снимаем стопорную шайбу
Для откручивания гайки, крепящей подшипник шестерни, используем специальный ключ имеющий восьмигранную головку на «24» (и диаметр внутреннего отверстия не менее 18,5 миллиметров под вал шестерни)

Откручиваем гайку, крепящую подшипник шестерни

Выкручиваем гайку, крепящую подшипник шестерни, вынимаем ее с вала
Ухватившись за лыску шестеренки ключом «на 14»,опираем его о монтажную лопатку, и таким образом вынимаем шестерню вместе с подшипником из корпуса

Вынимаем шестерню с подшипником из корпуса

Затем достаем рейку, вытаскиваем ее по ходу движения (в направлении левого колпачка)
Поддеваем плоской отверткой опорную втулку механизма
Выводим выступы втулки из отверстий корпуса
Достаем втулку
Прежде чем установить новую втулку в корпус наденьте на нее новые резиновые демпфирующие кольца, чтобы их тонкая часть располагалась напротив разреза втулки

Устанавливаем новые демпфирующие колечки, тонкой частью напротив разреза

Установите на место втулку, следите, чтобы ее выступы попали в отверстия корпуса
Разрежьте демпфирующие кольца по втулке и удалите отрезанные части
Затем снимите с вала шестерни стопорное колечко
Воспользовавшись двулапым съемником, спрессуйте шариковый подшипник
Чтобы выпрессовать игольчатый подшипник понадобится специальный съемник
При отсутствии такового, просверлите в торце корпуса два отверстия двухмиллиметровым сверлом, чтобы они попадали на торец кольца подшипника
Выбиваем подшипник из корпуса через отверстия
Обязательно промываем полости корпуса
Отрезком трубы нужного диаметра запрессовываем новый игольчатый подшипник
Чтобы залепить отверстия в корпусе пригодится «холодная сварка» либо «быстрая сталь»
Обильно смазываем зубья рейки, подшипников и приводной шестерни смазкой (рекомендуется ФИОЛ-1)
А полость, расположенную над гайкой крепления подшипника приводной шестерни заполняем смазкой УНИОЛ-1
Затем собираем агрегат в обратной последовательности
Прикрепляем защитный чехол на место и зажимаем его хомутами

Регулировка

Для выполнения регулировки делаем следующее:

Закрепляем в тисках рулевую рейку, подкладываем деревянные бруски (чтоб не повредить корпус), шевелиться при этом она не должна
Беремся руками за ее тяги (они же усы) и пошатываем их, таким образом, определяем величину люфта

Чтобы убрать люфты рулевой рейки понадобится специальный ключ:

Вставляем его и прокручиваем против часовой стрелки на 10-15 град.
Затем снова пошатываем тяги руками
Если люфт рейки по-прежнему присутствует, тогда снова подтягиваем рейку еще на 10-15 град.
Повторяем процедуру до полного исчезновения люфта в рейке
Конкретного момента затяжки просто не существует, выработка абсолютна разная в каждом отдельном случае
Однако перетягивать ее не рекомендуется, иначе руль будет вращаться туго
После регулировки обязательно накерните упорную гайку, обмяв резьбу корпуса

Штатная инструкция по регулировке рейки написанная в сервисном руководстве:

Снимаем рулевой механизм с авто
Устанавливаем рейку в центральное положение
Определяется оно размером (87±0,25) миллиметров от оси шестерни до самого торца рейки
Нагружаем рейку усилием (500±20) Ньютонов, при помощи спецприспособления, либо (51±2) кгс, приложенного на расстоянии 84 миллиметра от оси шестеренки в направлении упора рейки
Допустимый зазор при этом между гайкой и самим упором составляет 0,2 миллиметра
Максимально допустимое смещение рейки, которое замерено через относительное смещение нажимного пуансона, должно не превышать 0,16миллиметров

По моему сильно заумно, да и прибор такой попробуй еще найди, поэтому идем по простому способу, либо уже описанному выше, либо следующему.

Регулировка без снятия

Несмотря инструкции и руководства, в которых написано, рулевой механизм следует непременно демонтировать для регулировки, народные умельцы придумали, как сэкономить массу времени и сил, подтягивая рейку прямо на автомобиле.
Итак:

Наиболее удобный способ, достать до регулировочной гайки из смотровой ямы, то есть снизу
Так как регулировочная гайка находится снизу, то подтягиваем рейку в направлении по часовой стрелке
А если у вас получается добраться до гайки сверху, тогда крутите против часовой
Чтобы определить люфты рейки, воспользуйтесь не руками, а рулевой баранкой
А в целом все так же как в инструкции со снятым механизмом

Обязательно посмотрите видео ремонт рулевой рейки ваз 21099, чтоб был до конца понятен процесс регулировки. На этом ремонт завершен.

Источник: http://MasteraVaza.ru/rulevoe/rulevaya-rejka-rulevoe/vaz-21099-remont-rulevoj-rejki-79

Подтянуть Рулевую Рейку Ваз 2109 ~ VESKO-TRANS.

Подтягиваем верно управляющую рейку на ВАЗ-2114 своими руками: советы и сам процесс

Никто не станет опровергать тот факт, что исправное рулевое в любом автомобиле гарантирует не только лишь безопасность водителя и пассажиров, да и безаварийную эксплуатацию в принципе.

Независимо от типа управляющего привода, будь то червячный управляющий механизм, зубчатая рейка с усилителем либо без, они все требуют повторяющегося обслуживания.

ВАЗ-2114 и все Самары второго поколения получили достаточно надёжный и обычной в ремонте и регулировке управляющий механизм. Он не имеет гидравлического усилителя, тем проще его сервис и регулировка.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика управляющий рейки и управляющего механизма

Перед тем как на ВАЗ-2114 подтянуть управляющую рейку, стоит разглядеть предпосылки, которые подскажут, что настало время заняться её ремонтом либо подтяжкой.

Сначала — это свободный ход.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые симптомы неисправности рейки или необходимости подтяжки понятны:

Как подтянуть рулевую рейку Ваз 2115,2114,2113,2199,2109,2108

Я переснял Я извиняюсь что на видео не показал куда нужно вставлять …

Как подтянуть рулевую рейку на ВАЗ. Нюансы

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник «на 17». на более современны…

Стук под капотом в районе моторного щитка, особенно при проезде неровностей.

Последнее может рассматриваться, как вопиющий сигнал о неисправности и может привести к серьёзным неприятностям во время движения.

Полная разборка рулевой рейки и замена ремкомплекта

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего все работы по подтяжке рейки сводятся только к выбору люфта в зацеплении и регулировке люфта рулевого колеса.

В том случае, если износ деталей механизма (втулки, сама зубчатая рейка, шестерня, сальники и пыльники) критический, без ремонта и установки ремкомплекта не обойтись.

Тем не менее самый простой способ это проверить — подтяжка рейки прямо на автомобиле.

Для регулировки рейки понадобится специальный ключ, который вставляется в регулировочную гайку в корпусе рулевого механизма. Этот ключ можно сделать самому, однако он продаётся в любом магазине, стоит копейки, а иметь его в арсенале инструментов никогда не помешает. К тому же он существенно облегчит работу не только при регулировке, но и при разборке рейки при необходимости.

Регулируется рейка ВАЗ-2114 следующим образом:

Желательно установить автомобиль либо на эстакаду, либо на подъёмник. Можно отрегулировать рейку и из-под капота, но придётся работать практически наощупь.

Устанавливаем автомобиль на подъёмники или эстакаду

Проверяем люфт на рулевой рейке и рулевых тягах

Затягиваем регулировочную гайку специальным ключем

Видео о регулировке рулевой рейки

Заключение

Рулевая рейка требует за собой ухода не меньше, чем рулевые наконечники

Источник: http://vesko-trans.ru/podtjanut-rulevuju-rejku-vaz-2109/

Болтается рулевая рейка ВАЗ 2109 ???

В ваз 2109 регулировка рулевой рейки легко выполняется самостоятельно, практически в условиях гаража, чаще всего начинают регулировку либо ремонт из-за возникающих стуков в рулевом механизме.

Этот механизм в наших переднеприводных машинах ВАЗ очень распространен из-за надежности и простоты в ремонте обычно, когда болтается рулевая рейка ваз 2109, она начинает стучать, при этом ощущение такое будто стучит шаровая правой стойки.

Однако при проверке шаровой, выясняется, что с ней все в порядке, тогда хозяин автомобиля начинает теряться в догадках, что же стучит, а стоит лишь подергать за рулевые тяги в местах их крепления к рулевой рейке, как вы сразу узнаете причину стука, который не давал вам покоя. Как правило, при движении по ровной дороге стуков в рулевой рейке нет, но только попадается кочка, либо ямка появляется стук.

Ищем признаки неисправности

Появление неисправности в рейке вызывается, как правило, движением по неровной и очень пыльной дороге:

— При этом, чем менее бережно владелец управляет автомобилем на разбитых дорогах, тем быстрее ломается рейка и начинает стучать.

— На ваз 2109 люфт рулевой рейки это один из первых признаков, которые составляют общие симптомы её поломки.

— Иными словами, во избежание частых ремонтов деталей рулевого управления, вам следует притормаживать, увидев перед машиной заметные неровности дороги, избегать пересечения поперек трамвайных рельсов.

— А если вдруг такая необходимость у вас возникла, тогда выполняйте это пересечение на самой малой скорости.

— Так же к преждевременной поломке и ремонту рулевых механизмов могут привести постоянные заезды на бордюры, а так же резкие ускорения, когда руль находится в крайних положениях (правом либо левом), это ведет к возрастанию нагрузки на рулевом редукторе, и других деталях рулевой рейки, и к быстрому износу насоса ГУР.

— Последствия будут такими: загрязнение и поломка уплотнителей, работающих в системе гидроусилителя.

— Зачастую внешние признаки неполадок рейки легко можно перепутать с другими неисправностями, потому, что диагностика этого узла очень не простая задача

— А в некоторых особых случаях, для того, чтобы найти неполадку, её приходится разбирать полностью.

— Частенько водители задают типичный вопрос: как нам определить неисправности в рулевой рейке?

— Отвечаем — наиболее ощутимый и очевидный симптом это характерный стук при движении машины по неровной дороге, который усиливается при повороте руля.

Наиболее заметные симптомы неисправностей:

— Руль становится тугой (частенько он туго поворачивается только в одну определенную сторону).

— На асфальте после стоянки машины могут остаться масляные пятна в области передней части машины.

— Появляется гул в гидроусилителе руля.

— При появлении таких признаках очень велика вероятность, что ваша машина может стать полностью неуправляемой.

Теперь, когда стало ясно, как продиагностировать рейку рулевую своими руками, необходимо чаще следить за поведением рулевого управления, и своевременно выполнять тщательное техническое обслуживание этого узла. своевременная проверка рейки поможет сделать своевременный вывод о необходимости её ремонта, особенно, когда имеется явная утечка смазки рулевой рейки.

Устраняем люфт

Конечно, капитальный ремонт необходим не в каждом случае, так же не всегда нужна замена комплектующих частей, потому что:

На ваз 2109 рулевая рейка регулируется, и если знать, каким образом подтянуть механизм рулевой рейки, тогда можно убрать стуки рулевого управления без каких-либо денежных вложений вообще.

Это возможно, конечно, если стуки вызваны эксплуатационным либо заводским люфтом управления.

Для регулировки вам следует воспользоваться эстакадой либо смотровой ямой, отыскать под слоем грязи регулировочную гайку, затем, воспользовавшись специальным ключом «17» ее подкрутить.

Разбираем рейку

Когда вы устранили люфт, но стуки при этом не исчезли, тогда на ваз 2109 рейка рулевая подлежит разборке и ремонту:

— Самостоятельный ремонт рейки, не составит особого труда, конечно, если знать в какой последовательности необходимо выполнять операции.

— Сначала снимаем рулевую рейку, причем, если с тягами ее все в порядке, тогда их снимать не обязательно, просто откручиваете их от агрегата и все.

— Затем зажимаем её в тиски либо в специальное приспособление для ремонта.

— Затем снимаем хомуты, крепящие защитный колпак, пыльник, правую опору и распорное кольцо.

— Впоследствии выполняется снятие всех остальных деталей (фото со схемой внизу), включая полную выпрессовку подшипников.

— Затем детали следует, как можно тщательнее очистить от грязи, с дальнейшим их промыванием в керосине.

— А после очищения всех деталей, их следует очень внимательно осмотреть на предмет наличия надиров либо других повреждений.

— Если небольшие задиры будет легко устранить при помощи наждачной бумаги, все сильно изношенные детали, а поврежденные тем более, обязательной необходимо заменить.

— Такой же подход справедлив и к дефектовке подшипников.

— В их конкретном случае при малейших сомнениях в работоспособности этих устройств деталей следует их немедленная замена.

— Так же вам следует понимать, что сама подтяжка рулевой рейки, процедура в принципе, не трудная для выполнения собственными руками операция.

— Зато разборка рулевой, а тем более её замена может потребовать от вас специальных навыков кроме этого понадобится грамотная инструкция.

— Когда у вас совсем нет времени, либо желания проводить подобные операции самостоятельно, либо вы совсем не хотите вникать во все тонкости этого процесса, тогда оптимальным вариантом для вас будет выполнение всех ремонтных работ в специализированной автомобильной мастерской.

— Вы, конечно, понимаете, что цена услуг специалистов обойдется дороже самостоятельного ремонта.

— Причем сумма счета, который, вам выставят, может сильно отличаться.

— К примеру, проведение дефектовки — это одна стоимость, а полный ремонт — совсем другая.

— Стоит заметить, что рейка рулевая это не самый дешевый агрегат автомобиля, поэтому выполнить сразу замену целиком мало кто решается.

— Начинают все с попытки отремонтировать имеющееся устройство.

— Случается, что достаточно просто подрегулировать её, чтобы неисправность исчезла, либо выполнить частичный ремонт с заменой подшипников.

— Разумеется, процедура диагностики, а так же последующий ремонт невозможен без разборки.

— Только разобрав рейку рулевого управления, вы получите полное представление о состоянии её деталей, какие части требуют доработки (шлифовки например), а какие следует однозначно заменить.

— Ремонт практически в любом случае выйдет гораздо дешевле, чем полная замена.

— А если выполнять ремонт рейки самостоятельно вы сэкономите еще и на стоимости услуг автослесарей.

— Для выполнения самостоятельного ремонта как уже не раз упоминалось, понадобится ремонтный комплект, специфические ключи, а так же набор подшипников и консистентная смазка.

— На приобретение комплектующих тратится не много денег.

— Однако, если вы сменили все подшипники, а также уплотнения и смазку, а проблемы с управлением машиной все равно остались, тогда вам все-таки потребуется услуги специалистов, чтобы определить точную причину поломки либо замены «серьезных»(главных) составных частей.

— Самое примечательное, что в условиях современного тотального «дефицита» финансов к полной замене узла целиком прибегают только в крайних случаях, когда в старом уже нечего ремонтировать.

Комплектация ремонтного комплекта

Если интересующий вас вопрос звучит, «какой выбрать», то здесь рекомендаций не будет практически никаких, ведь устройства всех механизмов в моделях ВАЗовских автомашин практически идентично.

Итак:

— Помните только, что следует при покупке остерегаться подделок.

— И еще, что вам обязательно следует знать перед покупкой ремонтного комплекта для рулевой рейки, так это тот факт, что они существуют различной комплектации.

— Самая простая а, следовательно, и самая дешевая ремонтная комплектация включает в себя всего лишь шайбу, гайку, и подшипник, а так же фторопластовые втулки, так как втулки являются расходным материалом.

— Средняя по цене комплектация представляет собой такой же набор, только доукомплектованный всеми подшипниками и валами.

— И, наконец, наиболее дорогой вариант комплектации, который применяется для выполнения капитального ремонта — укомплектовывается непосредственно новой рулевой рейкой.

Источник: http://serviceforse.ru/blog/loose-steering-rack.html

Ремонт рулевой рейки на ВАЗ 2109: подробная инструкция

Как известно, в автомобиле все взаимосвязано. Именно поэтому так важно следить за исправностью всех комплектующих, выполняя периодический осмотр и профилактические работы.

Нельзя однозначно определить, что какой-то механизм важнее, однако есть устройства, от которых зависит и управляемость, и маневренность автомобиля. Одно из таких устройств — рулевая рейка.

Если вы владеете автомобилем ВАЗ 2109, ремонт рулевой рейки может понадобиться вам в случае, если при езде отчетливо слышен стук, отдающийся на руль. Если же стук в рулевой рейке слышен, даже когда вы крутите руль во время стоянки, то ремонта вам не избежать.

Естественно, степень сложности ремонта зависит от конкретной поломки.

Так, например пыльник рулевой рейки вполне можно заменить самостоятельно, конечно же, перед этим проконсультировавшись с более опытными автовладельцами или знакомыми механиками.

Кроме того, следует знать, что все работы с данным механизмом, в частности, регулировка рулевой рейки на ВАЗ 2109, должны осуществляться вдвоем, ведь в одиночку манипулировать этим довольно габаритным узлом проблематично.

Для того, чтобы все работы прошли успешно, следует, во-первых, приобрести ремкомплект рулевой рейки, а во-вторых, обзавестись необходимым инструментом. Речь идет не о стандартном наборе гаечных ключей,а о своего рода «экзотике». К ней относятся: специальный ключ на 17 (шестигранный), а также инструменты для работы с подшипниками (съемник и щипцы для монтажа).

Устранение люфта в рулевой рейке

Конечно, не во всех случаях нужен капитальный ремонт или замена каких-либо комплектующих. Если знать, как подтянуть рулевую рейку, то можно убрать стуки в руле без каких-либо финансовых вложений вообще.

Если, конечно, эти стуки вызваны заводским или эксплуатационным люфтом рулевой рейки.

Для этого следует воспользоваться смотровой ямой, найти под слоем загрязнений регулировочную гайку и тем же специальным ключом на 17 ее подкрутить.

Разборка рулевой рейки

Если люфт устранен, но стуки так и не пропали, понадобится переборка рулевой рейки. Самостоятельная разборка рулевой рейки, в принципе, не составляет особого труда, если знать последовательность выполнения операций. Сначала рулевая рейка снимается и зажимается в тиски или в специальное ремонтное приспособление.

Затем снимаются хомуты креплений защитного колпака, пыльника, правой опоры и распорного кольца. Впоследствии производится снятие всех остальных частей, включая выпрессовку подшипников. Детали как можно более тщательно очищаются от грязи с последующим промыванием в керосине.

После того, как все детали очищены, они внимательно осматриваются на наличие задиров или повреждений. Если задиры легко устраняются с помощью наждачной бумаги, то все изношенные детали, а тем более поврежденные, нуждаются в обязательной замене. Это же утверждение справедливо и для подшипников.

В данном случае малейшие сомнения в работоспособности данных устройств должны служить поводом к их замене.

Следует понимать, что если подтяжка рулевой рейки, в принципе, не сложная для собственноручного выполнения операция, то разборка рулевой рейки, а тем более замена рулевой рейки на ВАЗ 2109 может потребовать специальных навыков.

Если у вас нет ни времени, ни желания выполнять такие операции, либо же если вы не хотите особо вникать в тонкости такого процесса, оптимальным вариантом будет осуществление всех ремонтных операций в профильной автомобильной мастерской. Однако следует понимать, что услуги специалистов стоят денег.

Причем сумма выставленного вам счета может быть различной. Например, проведение дефектации — это одно, а полностью ремонт — совсем другое.

Ремонт рулевой рейки своими руками

К слову говоря, рейка рулевая — не самое дешевый автомобильный узел, поэтому мало кто решается сразу на его полную замену. В основном, все начинают с попыток отремонтировать уже имеющееся устройство. Ведь вполне может оказаться, что причина неисправностей кроется в засоренных фильтрах или изношенных подшипниках.

Конечно, процедура диагностики и последующего ремонта невозможна без разборки. Тогда как разобрав рулевую рейку, вы получаете полное представление о том, какие запасные части нуждаются в доработке, а какие — в замене. В любом случае даже капитальный ремонт обойдется вам дешевле, нежели полная замена узла.

Более того, ремонт рулевой рейки своими руками сэкономит вам еще и стоимость услуг автомехаников. Для самостоятельного ремонта вам, как уже упоминалось, потребуется ремкомплект, специальные ключи, набор подшипников и смазка. По большому счету, на приобретение этих комплектующих вы потратите не очень много денег.

Конечно, если вы заменили все подшипники, уплотнения и смазку, но проблемы в управлении машиной остались, вам все-таки понадобятся услуги профессионалов для определения точной причины поломки или замены «серьезных» составных частей.

Примечательно, что в условиях тотального денежного «дефицита» к полной замене всего узла прибегают только в крайних случаях, когда в старом уже нечего ремонтировать.

Комплектация ремкомплектов для ремонта рулевой рейки

Если вас интересует такой вопрос, как «Ремонт рулевой рейки на ВАЗ 2110«, то здесь рекомендации не будут отличаться от вышеприведенных практически ничем, ведь устройства механизмов в данных моделях автомашин практически идентично.

Единственное, что вам следует знать при покупке ремкомплекта рулевой рейки на ВАЗ, так это то, что они могут быть различной комплектации. Самый простой, а значит, и самый дешевый ремкомплект включает в себя шайбу, гайку, подшипник и фторопластовые втулки. Средний по цене представляет собой тот же набор. доукомплектованный подшипниками и валами.

Наиболее дорогой вариант используется для проведения капитального ремонта — он укомплектован и непосредственно рулевой рейкой.

Тюнинг автомобильного двигателя

Следует признать, что из-за дороговизны услуг автосервисов многие автолюбители выполняют все ремонтные работы в своем автомобиле самостоятельно. Относится это и к ремонту рулевой рейки. В частности, ваше желание сделать что-то в машине самому может сэкономить вам до половины ваших финансовых средств.

Примечательно, что автовладельцы выполняют самостоятельно не только ремонтные работы, но и тюнинг. Например, тюнинг двигателя ВАЗ 2109. Самым популярным способом в данном случае является форсирование двигателя. Кстати говоря, в результате профессиональных комплексных мероприятий по увеличению мощности двигателя можно добавить до сорока пяти лошадиных сил к вашему мотору.

Естественно, здесь существуют нюансы, которых можно достичь только на профессиональном оборудовании. Однако в большинстве случаев увеличить мощность можно и в «гаражных» условиях. Только следует не экспериментировать, а пользоваться давно проверенными советами. В частности.

на современных форумах можно найти множество рекомендаций, посвященных тюнингу двигателя от умельцев, выполнивших подобные манипуляции самостоятельно. Узнать о ремонте ВАЗ 2109 и скачать инструкцию по ремонту, вы можете у нас.

Видео — «Ремонт рулевой рейки на ВАЗ 2109″

Источник: http://autoremka.ru/rulevoe-upravlenie/vaz-2109-remont-rulevoj-rejki.html

Как Подтянуть Рулевую Рейку На Ваз 21099

Установка рулевой рейки на ВАЗ 21099

Автомобиль марки ВАЗ 21099 прекратил выпускаться в 2004 году. Первые автомобили этой модели были изготовлены на базе ВАЗ 2109, только в новом автомобиле из-за увеличения крыла стал длинным задним концом, а панель управления изменилась. Довольно часто владельцы автомобилей хотят улучшить качество своей машины, прилагая все усилия для этого.

Что такое рулевая рейка

Вот деталь машины

Бывают моменты, когда у владельца автомобиля есть вопросы относительно такой части, как рулевая рейка ВАЗ 21099. Во-первых, необходимо понять, что такое рулевое колесо.

Это устройство, с помощью которого водитель управляет своим автомобилем. Рулевое колесо находится прямо перед водителем и напрямую связано с колесами автомобиля.

Когда рулевое колесо поворачивается влево или вправо, автомобиль соответственно меняет направление.

Есть гидравлические ускорители и рулевое управление с электроприводом. Они служат для лучшего управления рулевым колесом, и владельцу автомобиля было легче управлять автомобилем. Усилитель руля ВАЗ 21099 основан на использовании жидкости, которая помогает рулевому управлению быть более маневренным.

В основе такого элемента, как рулевое управление с электроприводом, сокращенно от ESD, двигатель, который также облегчает поворот руля. Каждый из вариантов имеет свои плюсы и минусы, поэтому среди владельцев автомобилей есть поклонники одного и другого усилителя.

Преимущества ERS по сравнению с GUR:

занимает небольшое пространство;

установлен непосредственно на валу, ему не требуется отдельное место в автомобиле;

простой дизайн и простота обслуживания, нет необходимости контролировать уровень жидкости;

гораздо более экономичный в использовании, поскольку ERM активируется при использовании рулевого управления и SUR работает непрерывно;

Электрический усилитель можно регулировать с помощью определенных программ, что упрощает его работу.

Минусовое электроусилитель руля: его можно поставить только на легковые автомобили, для грузовиков он не будет работать.

Использование руля без каких-либо усилителей имеет свои преимущества и недостатки. Кроме того, когда усилитель выходит из строя, драйвер не всегда может реагировать вовремя, потому что он уже привык полагаться на запуск этой части.

Ремонт и замена

Рулевая рейка ВАЗ 21099 расположена непосредственно в рулевом механизме автомобиля. С его помощью колеса поворачиваются в сторону водителя. Иногда бывают ситуации, когда рулевая рейка не работает. Причиной могут быть изношенные шаровые шарниры рулевой тяги или наконечника. В таких случаях необходимо демонтировать и отремонтировать рулевую рейку на ВАЗ 21099.

Работа машины, как и любого другого механизма, зависит от правильного функционирования всех ее систем. Неспособность одного, конечно, влияет на работоспособность других. это принцип цепной реакции. Рулевая рейка должна быть в хорошем состоянии, так как неправильное управление создает очень опасную ситуацию с дорожным движением. Не разрешается эксплуатировать машину при повреждении детали.

Как подтянуть рулевую рейку на ВАЗ. Нюансы

Чтобы подтянуть рулевую рейку ВАЗ 2110 потребуется специальный ключ восьмигранник на 17. на более современны.

Регулировка рулевой рейки ВАЗ(как подтянуть рейку)Можно ли отрегулировать рулевую рейку ВАЗ 2115

Извините за качество съемки в ближайшее время исправлюсь. Как подтянуть рулевую рейку на ВАЗ-2115.

Если вы слышите хруст при повороте руля, вам нужно сменить панель управления. Время от времени требуется затягивание винтов или замена сальников. Иногда, после затягивания болтов, рулевое колесо слышит немного хуже, или оно полностью криво. В этом случае рулевую рейку необходимо срочно заменить, особенно если при ее использовании все еще слышен неприятный звук.

Не так сложно заменить рулевую рейку на ВАЗ 21099, но если нет абсолютно никаких навыков ремонта автомобилей, лучше спешить с сервисом. Разумеется, чтобы сделать замену деталей, конечно, вы можете, но удобнее взять друга, чтобы помочь.

Инструкция по замене рулевой рейки на ВАЗ 21099

Для замены рельса требуется несколько вариантов монтажа, подходящие инструменты и ключи.
Для начала вам нужно поставить автомобиль на ручной тормоз, а под задними колесами. на всякий случай, заменить стоп.
Извлеките клеммы аккумулятора.
Поднимите машину с помощью гнезда.
Отвинтите болты на колесах с помощью гаечного ключа и вытащите их из машины.
После удаления колес необходимо смазать свои гайки специальным раствором.
В салоне вам нужно найти карданный стопорный болт и отвинтить его.
Абсорбер, расположенный под капотом автомобиля, отвинчивает, чтобы облегчить доступ к рельсу.
Мы ослабляем гайку и аккуратно выбиваем поглотитель. Очень важно помнить, что вы не можете победить нить.
Осторожно открутите и снимите винты рулевой рейки ВАЗ 21099.
Аккуратно потяните рулевое колесо, начиная с правой стороны.
Мы снимаем рулевую рейку со своего померанца.
Задача выполнена. грабли в ваших руках. Теперь вам нужно проверить наличие и подсчитать количество винтов.
Мы берем новый стержень в руке и вливаем в него специальное решение.
В обратном порядке поверните наконечники на новом рельсе. Стоит напомнить, что они отличаются друг от друга, поэтому не смешивайте их!
Теперь вы можете установить новую часть вместо старой. Здесь вам понадобится помощь друга, так как очень важно, чтобы один человек правильно вставлял шпиц при установке и замене стойки.
Вставьте стопорный болт в установленную направляющую. В этом случае для этого предусмотрено необходимое открытие.

При любой неисправности в вашем автомобиле рекомендуется консультация и диагностика специалиста. Опытные мастера будут ремонтировать автомобиль быстро, эффективно, вовремя. Они заберут необходимую деталь, дадут гарантию на ее замену и ремонт. Вы не будете тратить свою энергию или дополнительное время.

Правильное положение детали

Но если владелец автомобиля хочет провести диагностику, ремонт неисправностей и замену запасных частей, стоит ознакомиться с характеристиками и структурой вашего автомобиля, прочитать специальную литературу. В Интернете есть много статей и форумов о ремонте автомобилей, где вы можете обсудить любую проблему.

Если вы не знаете, что фиксируется и как одна часть меняется на другую, то лучше не предпринимать ее для себя, иначе вы не решите проблему, но причините значительный ущерб вашему автомобилю.

В заключение

Рулевая рейка. очень важная деталь, и вы не должны допускать малейшей ошибки в ее ремонте. Все должно быть сделано качественно и правильно, иначе стойка не удастся при использовании автомобиля на высоких скоростях. В результате водитель потеряет контроль над транспортным средством, и все может закончиться довольно прискорбным.

Мастер анализирует узел

Все это еще раз доказывает, что лучше поручить ремонт транспорта профессиональным фирмам, мастерам, имеющим опыт проведения аналогичной работы. Таким образом, вы сэкономите время и не ставите под угрозу свою жизнь и жизнь своих близких.

Источник: http://autoruservis.ru/kak-podtjanut-rulevuju-rejku-na-vaz-21099/

Рулевая рейка ВАЗ-2114.

Как снять, подтянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, работоспособность любого автомобиля зависит от исправности каждой составляющей его деталей. Если один элемент неисправен, то вскоре следующий не будет функционировать по цепной реакции, и так до тех пор, пока неисправность не будет устранена. Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и существенно повлияет на безопасность движения, от которой зависит ваша жизнь и здоровье. Поэтому не пренебрегайте заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: здесь детали выходят из строя так же, как и на любой другой машине.

Как разбирается этот элемент и как его регулировать? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

Инструменты

Вообще, ремонт автомобиля ВАЗ-2114 рулевойРейки — занятие не очень сложное, однако одним комплектом ключей тут не обойтись. Для успешного демонтажа нам понадобится специальный съемник для рулевых тяг, шестигранник на 17, зубило, набор замков и ключей, а также смазка «Литол» и WD-40. Последним средством является обработка поверхности рейки примерно за сутки до предполагаемых работ – это обеспечит быстрое и удобное снятие всех креплений. А наносить WD-40 нужно на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьбу наконечников. Через пару часов нужно снова пройти все эти элементы.

Рулевая рейка ВАЗ-2114 SS20: как правильно разобрать?

Для начала нужно поставить машину на ручной тормоз и для безопасности поставить под задние колеса какие-нибудь упоры. Далее блокируется руль и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого домкрат поднимается перед автомобилем, колеса снимаются. Далее с наконечников снимаются гайки и вытягиваются «пальцы» из плеч стоек. Для этого нужно иметь съемник – с его помощью винт закручивается до упора. Далее упомянутые выше элементы удаляются молотком с молотка. Придерживаем винт съемника ключом.

Затем откручиваем гайки хомутов (те что предварительно обработали WD-40). Затем болт откручивается внутри салона на рулевом валу. Саму грабли нужно немного потянуть на себя колебательными движениями. В результате хвостовая часть шестерни отрывается от вала. Как только это произойдет, тянем устройство через отверстие вправо.

Работы по ремонту рейки

Пока вагон в разобранном состоянии,работаем по самой части. Сначала рейку зажимают в тисках и тщательно зачищают металлической щеткой. Далее его поверхность обрабатывается крепким растворителем «Уайт-спирит» и протирается тряпкой. После этого ослабляются так называемые усовые болты. В это время рекомендуется проверить сайлентблоки – если есть люфт или их состояние очень неудовлетворительное (есть микротрещины), меняем детали на новые.

Зубилом пластина сгибается, откручиваются болты и удаляются «усы». С торца детали стягиваются заглушки, крышка и снимаются с резинового вала. Все, кроме чехла, подвергается тщательной стирке с последующей сушкой (только не под солнечными лучами). С помощью минусовой отвертки снимается стопорная шайба подшипника. Гайка откручивается тем же ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тиски. Чтобы добиться выхода подшипников, можно использовать молоток, но не проверять детали на прочность. Без фанатизма. После все ингредиенты промывают в уайт-спирите. Для достижения наилучшего результата можно использовать не тряпку, а щетку. При нарушении работы подшипника заменить его новым (извлекается съемником).

Разбираем элементы

Стойка также вытаскивается из корпуса. Его также необходимо обработать уайт-спиритом. После того, как поверхность высохнет, снова покройте деталь смазкой. Через прорезь в корпусе вытаскивается пластиковая вставка и откручивается прижимная гайка. Обычно очень туго, но это не страшно — в ремкомплекте есть новая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале наконечники должны быть в хорошем состоянии, без люфтов. «Пальчики» должны двигаться с нормальным усилием. То же самое касается и корпусов – они не должны иметь никаких дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, ситуацию спасет только замена. В ходе выполнения такого рода работ специалисты рекомендуют обрабатывать резьбу «Мовилем» с целью защиты от ржавчины.

Петли и другие элементы

Теперь петли. С ними обращаемся, как и с предыдущими деталями, и если что-то не работает, меняем их в комплекте. В выступы корпуса в отверстия устанавливается новая втулка. Ластики обрезаны. Рейка вставляется со стороны шестерни. Примерное расстояние от корпуса до торца устройства составляет 2,8 сантиметра. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные шаги

Далее до упора запрессовывается шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляют упор, пружину и гайку. Отверстие в последнем заделывают глиной. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и затягивается еще одной гайкой. Затем наденьте крышку и контршайбу.

После этого устанавливаются «усы» рейки. При хорошем усилии стопорная пластина затягивается и отгибается. Затем устанавливаются резиновые заглушки. Он должен лежать на левой стороне крышки.

Все, наш комплект собран. Теперь рулевая рейка (ВАЗ-2114 скоро будет готова к эксплуатации) установлена обратно в машину. Деталь устанавливается на штатное место, а вал должен попасть в отверстие корпуса. Затем надеваются хомуты и наживляются гайки с шайбами.

Муфта

Теперь самый сложный и трудоемкий момент. Со стороны салона концы рулевого вала с валом-шестерней совмещены. Лучше всего делать это вдвоем, ведь в одиночку вы потратите на такое мероприятие много времени. Не забываем про специальный щиток вала — на него должен «лезть» болт сцепления.

Последний имплантируется молотком (удары наносятся ровно и очень аккуратно). Определить правильность порядка работы очень просто – для этого подсоедините снятую клемму аккумулятора и нажмите на клаксон. Если элемент не издает звук, значит, нужная нам часть вставлена не до конца. В этом случае продолжайте постукивать по нему молотком.

Как установить рулевую рейку(ВАЗ-2114)? В «уши» муфты вставляется болт и плотно зажимается карабинным ключом. На хомуты затягиваются самоконтрящиеся гайки, а шпильки обрабатываются «Мовиллем». Теперь дело за малым — нужно соединить рычажные рычаги с наконечниками и затянуть все крепления. Все, замена рулевой рейки ВАЗ-2114 успешно завершена. Осталось поставить минусовую клемму, прикрутить колеса, проверить тормоза и сделать развал. Обычно на демонтаж и установку этой детали уходит до 3-4 часов свободного времени. Да, надо повозиться. Но после этого стука рулевой рейки ВАЗ-2114 вас точно не будет беспокоить. По пробегу это около 100-150 тысяч километров.

Итак, мы выяснили, как подтянуть рулевую рейку ВАЗ-2114 своими руками. Удачи!

Сопутствующие материалы

Зачем нужен бортовой компьютер ВАЗ 2114?

Как разобрать панель приборов ВАЗ-2114?

Какой размер шин выбрать на ВАЗ 2114

Тормозные колодки ВАЗ-2114: замена на свои

Рулевая рейка и ремонт

Замена радиатора отопителя ВАЗ-2114: полезное

ВАЗ 2114, отзывы владельцев

На ВАЗ-2114 печка дует холодным воздухом.

Как шумоизоляция ВАЗ-2114 его

Установка электроусилителя руля. Нива

С момента выпуска ВАЗ-2114 планируется установка дополнительных комплектов для облегчения управления. Это такие как гидроусилитель руля и электроусилитель руля, но они не входят в комплектацию нового автомобиля. Так что каждый автолюбитель был бы не против иметь одну из этих систем в целях упрощения управления автомобилем.

Видео об установке электроусилителя руля на автомобиль семейства ВАЗ

Видео расскажет как установить электроусилитель руля на автомобиль, а также расскажет о некоторых нюансах и тонкостях процесса .

Электроусилитель руля

Как известно, все автомобили иностранного производства оснащены гидроусилителем руля, который изначально идет в базовой комплектации автомобиля. Но, с отечественным автопромом не все так просто. Так вот, почти все автомобили, наоборот, не оснащены этим оформлением, а функция доступна как дополнительная опция, за определенные деньги.

EUR или ГУР — что лучше выбрать на ВАЗ-2114?

Итак, что ставить гидроусилитель или электроусилитель? Этот вопрос мучает многих автомобилистов. Конечно, по всем параметрам ЭУР уступает гидроусилителю, но есть один, который сводит на нет все преимущества «гидрика». Этот показатель – цена.

Итак, ЭУР с установкой будет стоить 20 000 рублей, а комплект гидроусилителя без установки 25 000 рублей. Итак, как показывает практика, большинство автомобилистов выбирают для установки электроусилитель руля.

Что нужно для установки

Перед началом установки необходимо собрать все необходимое оборудование. Что нужно автомобилисту, в таком случае:

Электроусилитель.
Блок управления.
Промвал.
Электропроводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда все готово, можно переходить непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем приступить к процедуре, стоит отметить, что необходимо заменить проводку рулевой колонки. В этом случае не будет ни разрезов, ни перекрутов. Все подключается к стандартным колодкам.

Вставляем свободную клемму жгута ровно в то место, где был штатный провод. Для этого не нужна специальная обвязка. Соединяем два провода сечением 4 квадрата с аккумулятором. В обязательном порядке необходимо установить предохранитель на 50А. «Слабо» будет подключаться к тахометру, массе, К-линии и проводке к контрольной лампе.

Не забудьте проверить наличие сигналов со спидометра и тахометра.

Итак, все подготовлено, и теперь можно переходить непосредственно к процессу установки ЭУР. Рассмотрим пошаговую инструкцию по установке:

Демонтировать минусовую клемму с.
Снимите клемму «-» с аккумулятора
Снимите рулевое колесо.
Демонтируйте облицовку рулевой колонки.
Отсоединив провода, демонтируем переключатели и замок зажигания.
Процесс снятия переключателя на рулевом колесе
Открутив крепления, демонтируйте рулевой вал.
Теперь необходимо установить вал на электроусилитель.
Следующим шагом будет настройка проводки, что не так сложно, как кажется на первый взгляд.
Тянем 2 провода из салона к аккумулятору. Многие рекомендуют делать это внутри левого крыла. Для большего удобства рекомендуется демонтировать следующие элементы: бачок омывателя лобового стекла, аккумулятор и полку аккумуляторной батареи.
Подключение проводов питания ЭУР
Изготавливаем крепления для электроусилителя руля.
Установка крепления электроусилителя
Устанавливаем деталь в посадочное место и фиксируем гайками.
Устанавливаем электроусилитель руля на сиденье
Завершающий этап установки – подключение электроники ЭУР. Под приборной панелью красная колодка, а в ней оранжевый провод. Именно к нему нужно подключить электроусилитель. Точно так же, как и в предыдущем шаге, необходимо подключиться к серому проводу.
Находим нужные провода и подключаемся к ним
Теперь, чтобы электроусилитель заработал, нужно соединить плюс и минус.
Процедура установки ЭУР завершена и если все сделать правильно и ровно, то все будет работать.
Остальную сборку производить в обратном порядке и по техническим схемам.

Регулировка руля

Так же, если после установки руль неудобен и электроусилитель руля слишком низко или высоко, то это неудобство можно немного исправить регулировкой. Это можно сделать путем стачивания кромок лопаток или дополнительной установки прокладок и втулок.

Стоит помнить, что, в отличие от гидроусилителя, автоматика электроусилителя отключится, когда скорость станет более 50 км/ч.

Но, не стоит отчаиваться и расстраиваться, ведь на такой скорости в управлении не чувствуется, включена эта функция или выключена.

Выбор продукта

Сравнение стандартной рулевой колонки и рулевой колонки с электроусилителем

2172-3450008 — оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так что это самый подходящий вариант в данном случае. Средняя стоимость около 20 000 руб.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще рассказать о преимуществах электроусилителя перед ГУР:

Техническое обслуживание занимает меньше времени и имеет гораздо более низкие требования. Таким образом, нет необходимости следить за маслом, а также за соединениями.
В отличие от ГУР, электроусилитель зимой, в мороз не нуждается в подогреве.
Установка ЭУР намного проще и дешевле, чем ГУР.
Высокий уровень надежности.
Стоимость продукта. ЭУР в несколько раз дешевле ГУР.

Видео пример работы электроусилителя руля на ВАЗ-2114

выводы

Процесс установки электроусилителя руля на ВАЗ-2114 достаточно долгий и не просто процесс который займет много времени и усилие. Конечно, многим автолюбителям это покажется достаточно сложным и почти невозможным. Поэтому, если автолюбитель не уверен в своих силах, необходимо обратиться в автосервис, где все сделают достаточно быстро.

Автомобили ВАЗ 2110 оснащены электроусилителем руля, что невероятно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю чувствовать себя более уверенно на дороге.

Кроме того, водителю не нужно прилагать много усилий на руль, что дает возможность совершать длительные поездки, не чувствуя усталости.

Электроусилитель руля на автомобили ВАЗ 2110 при необходимости можно установить самостоятельно, но для этого нужно разбираться в устройстве.

История

Еще в 2002 году инженеры Новосибирского технического университета разработали ставший таким популярным электроусилитель руля. После того, как все этапы создания устройства были пройдены, устройство в течение нескольких лет тестировалось на заводе ВАЗ.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества агрегата перед аналогичными аппаратами зарубежного производства. Усилитель использует переменный ток для обеспечения надежности и долговечности.

Но главным для наших водителей была приемлемая стоимость этого агрегата, намного ниже, чем у западных комплектующих. Кроме того, электроусилитель может стать надежным защитником от угона. Так как электроусилители были придуманы для отечественных марок, то и производятся они, соответственно, в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель руля был впервые изобретен и внедрен еще в 1990 году в Японии на заводах концерна Toyota. Первые достоинства прибора, которые он показал, характеризовались следующими показателями:

Устройство работает даже при выключенном двигателе;
При работе компонента со временем можно наблюдать значительную экономию топлива;
Значительно улучшены все показатели управляемости;
Надежность управления достигает больших высот;
Создает хорошие условия безопасности для постоянного вождения.

Отличия от ГУР

Нужно понимать, что ГУР есть ГУР и эти два устройства постоянно сравнивают, выясняя, какое из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, а его работоспособность характеризуется следующими показателями:

Датчики электронного блока постоянно следят за скоростными показателями движения, считывают его траекторию и контролируют исправность работающего составные части;
После сбора данных они передаются в специальный электронный блок управления, где обрабатываются;
Искусственный интеллект системы управления автоматически изменяет параметры главного цилиндра;
Уровень давления масла регулируется только положением клапана, он может быть как открытым, так и закрытым;
Чем больше скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
В процессе увеличения скорости параллельно увеличивается и острота рулевого управления, а это, в свою очередь, повышает степень безопасности и устойчивости при управлении ВАЗ 2110;
Кроме того, наличие топлива не влияет на работу электроусилителя, не влияет на его расход.

Принцип действия

Работа ЭМУРУ, то есть электромеханического усилителя руля, направлена на снижение управляющих усилий водителя. Устройство также предназначено для активного возврата управляемых колес и руля в исходное положение после совершения маневра. Меньшее количество поворотов руля вернет колеса в исходное положение.

Благодаря устройству автомобиль быстро возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам блок представляет собой модульную конструкцию, встроенную в рулевую колонку.

Модуль состоит из двух основных компонентов:

Блок питания — синхронный электрический аппарат;
Регулятор типа управления.

Установка электроусилителя особенно актуальна, если владелец ВАЗ 2110 устанавливает более широкие шины на колеса большого диаметра по сравнению со стандартными заводскими. Такая проблема, как «шалящий» руль в случае электроусилителя исключена, руль слушается водителя даже при легком касании.

Если раньше водителю приходилось постоянно держать руль двумя руками и прикладывать много усилий, чтобы его повернуть, то теперь все можно сделать одним пальцем.

Благодаря этим показателям ВАЗ 2110 считается одним из самых безопасных автомобилей на отечественных дорогах.

Технические характеристики

Как и любой другой модуль в автомобиле, электроусилитель имеет свои показатели, которые необходимо учитывать. Чтобы было понятно, что это за агрегат, следует привести его технические характеристики:

Максимальная компенсация крутящего момента составляет 35 Нм;
Потребляемый ток при средних значениях Mmax = 35 Нм и скорости поворота руля 360 градусов в секунду составляет 50А;
Диапазон рабочих температур от — 40 до + 85 градусов Цельсия;
Общая масса узла 9,5 килограмма;
Двигатель с электронным управлением — реактивный индуктор;
Вращение направлено в обратном направлении;
Наличие трех фаз;
Установлен червячный редуктор с тремя проходами;
Червячный вал изготовлен из стали 40х;
Червячное колесо изготовлено из углепластика УПА 6/30-2.

Это все характеристики компонента, которые необходимо знать для взаимодействия с ним. Эти показатели особенно актуальны, потому что усилитель – это электрический агрегат и с ним нужно быть осторожным.

Преимущества компонента

Электроруль имеет ряд преимуществ, что привело к тому, что его устанавливают не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик у него есть и другие не менее важные показатели:

Простота монтажных работ при установке агрегата;
Устройство потребляет относительно небольшое количество электроэнергии;
Узел не влияет на экологические характеристики автомобиля;
Возможна установка блока на другие модели ВАЗ;
Параметрические показатели, то есть эффективное снижение крутящего момента в соответствии с увеличением скорости автомобиля;
В процессе эксплуатации не требует дополнительного ухода и использования различных специальных материалов;
При низких температурах этот вариант усиления руля работает лучше.

Единственным недостатком этого устройства является то, что оно работает немного слабее, чем тот же гидроусилитель.

Но в случае с отечественными дорогами этого прироста вполне достаточно, чтобы чувствовать себя за рулем комфортно.

Подготовка к установке

Дело в том, что не все автомобили ВАЗ 2110 оснащены этим приятным компонентом, поэтому водителям часто приходится устанавливать усилитель самостоятельно. Эта работа не так сложна, как может показаться на первый взгляд, и при соблюдении определенных правил ее можно провести достаточно эффективно.

Кроме того, вы можете купить новый электроусилитель хоть через интернет и немного повозившись в гараже поставить его на свою десятку. Так как стоимость агрегата не такая уж и низкая, сэкономить на установке будет приятно и практично.

Для установки электроусилителя на автомобиль ВАЗ необходимо предварительно подготовить некоторые инструменты и запчасти:

Электроусилитель руля;

Пластина;

Комплект проводов;

Рулевое колесо и чехол;

Отвертки различных конфигураций;
Линейка;
Дрель.

Установка

Не требуются масла или другие вещества, так как работа выполняется с помощью электричества, а не механических компонентов. После того, как все комплектующие подготовлены, следует приступить к непосредственной установке, которая будет проходить в следующей последовательности:

Необходимо вытащить штатную клемму из колодки и переместить ее в колодку, расположенную на жгуте;

После этого свободная клемма, отходящая от жгута, перемещается на место, где располагался штатный провод рядом с колодкой. Это позволит пропустить между жгутами провод стандартного типа. Провод, идущий от блоков, имеет номинал 50 А;

Теперь нужно медленно отделить кожух рулевого вала, затем снять замок зажигания и разъединить переключатели. Делать это нужно медленно, чтобы предотвратить растрескивание корпуса;

Аккуратно откручиваем болт, который держит рулевую рейку и затем снимаем непосредственно рейку;

Необходимо измерить длину валов и если нужно подогнать пластину, для этого нужно воспользоваться линейкой и возможно даже записать показатели;

На освободившееся место устанавливается электроусилитель, для этого необходимо подобрать требуемый размер вала, так как он не помещается на рейке. Для подгонки вала под необходимый размер пластину и вал перетачивают под валы Приора. Именно детали от ВАЗ «Приора» подходят для этого как нельзя лучше;

После установки вала необходимо просверлить пластину глубже, чем она уже есть. Сделать это несложно, так как вал представляет собой полую конструкцию;

Пластина устанавливается на усилитель и таким образом проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию болтом поменьше;

Теперь следует установить выключатели на свои места и приступить к проводке. Для этого из салона через левое крыло подведите два провода прямо к аккумулятору;

Далее нужно снять и взять провод. С его помощью необходимо присоединить выведенные два провода. Их нужно прикрепить к концу противоположной проволоки и протянуть оба;

Необходимо снять приборную панель и вынуть оттуда красную колодку, медленно затянуть проводку в пространство под панелью. Затем достаньте оранжевый провод из красной коробки;

Красная коробка должна быть закреплена на этом проводе и совмещена с проводкой электроусилителя. При этом конец с оголенным выводом проводки усилителя кладется на освободившийся штатный провод в красной колодке;

Оранжевый провод подключаем к проводке ЭУР, «голый» конец провода ставим на место штатного в красной колодке

Так же нужно поступить с серым проводом, который тоже выходит из красный блок. Его также необходимо втянуть на место штатного аналога и закрепить клеммой;
Затем нужно перейти к аккумулятору и надежно закрепить черный провод, то есть МИНУС, к розовому проводу, то есть к ПЛЮСУ;
После этого нужно подключить всю проводку электроусилителя руля и запустить его или просто покрутить руками.

Установка электроусилителя завершена, осталось только аккуратно установить все комплектующие на свои места.

Для этого нужно переустановить все переключатели и подогнать кожух и руль, который будет закрывать рулевой вал.

Этот материал поможет облегчить демонтаж рулевой рейки:

Фит

Если работы по установке электроусилителя выполняются опытным мастером, который может несколько выходить за рамки предложенной инструкции, то следует сказать о том, как производится установка электроусилителя на ВАЗ 2110.

После выполнения основных действий из вышеприведенного списка можно произвести следующие регулировки:

Выровнять руль;
Устранить все зазоры и зазоры между деталями;
Установить светодиодный датчик диагностики электроусилителя;
Слегка укоротить кабель питания;
При необходимости замените поврежденные детали и поврежденные детали корпуса.

После этого следует еще раз внимательно осмотреть рулевую систему, сидя в кабине. Устранить последние огрехи и натереть полиролью панель и руль. Только после этого можно переходить к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне автомобиля приводит к концентрации водителя за рулем.

Ремонт

Производителем АвтоВАЗ не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все действия по ремонту проводит владелец автомобиля на свой страх и риск.

Всегда нужно помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками может привести к аварии!

Цена на электроусилитель руля ВАЗ 2110 и комплектующие следующая:

новый электроусилитель стоит в среднем от 13 000 до 18 000 рублей, заказать можно в интернет-магазинах с доставкой почтой в любой регион России, либо напрямую с завода;
электроусилитель б/у стоит от 2000 до 6000 рублей в зависимости от состояния, стоит посмотреть на местных досках объявлений, авито.ру и т.д.

Комплектующие для установки также могут продаваться отдельно:

вал рулевой для установки электроусилителя руля — цена около 1000 руб.;
кронштейн для установки электроусилителя руля — цена около 1000 руб.;
жгут проводов для подключения ЭУР — стоимость около 1500 руб. ;
имитация электронного датчика скорости (для карбюраторных двигателей) — около 1500 руб.

Заключение

Из приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, что и сделало его популярным. В процессе эксплуатации этот компонент не требует никакого вмешательства и дополнительных материалов.

Электроусилитель руля не требует обслуживания и регулировки. Он прекрасно показывает себя в морозных российских условиях и его работа в этом плане никак не меняется.

Нет необходимости предварительно прогревать автомобиль перед поездкой, а значит, водитель быстрее отправится в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае с ВАЗ 2110 это не бросается в глаза. Каждый водитель имеет возможность самостоятельно решить, какой усилитель ему больше подходит, тем более что электроусилитель можно установить самостоятельно.

Если вы хотите сделать вождение ВАЗ 2110 безопасным и комфортным, то вам стоит отдать предпочтение электроусилителю.

Частичная разборка торпеды для установки ЭУР

Перед началом данной работы следует выяснить принцип работы ЭУР. Гидроусилитель руля является неотъемлемым элементом управления любым транспортным средством. Его задача — создание дополнительных усилий при повороте руля за счет наличия электропривода. В современных автомобилях устанавливается электроусилитель руля.

К основным его преимуществам для автомехаников относятся:

удобная настройка технических характеристик управления,
высокая информативность,
надежность,
значительная экономия используемого топлива.

Следует отметить, что ЭУР имеет 2 схемы: передача усилий электродвигателя на рулевой вал или рулевую рейку. Автомеханики различают 2 системы такого усилителя.

С 2-мя передачами, представленными как единый блок, в котором объединены рулевая структура и гидроусилитель руля. Последний элемент содержит электродвигатель асинхронного типа. Рейка снабжена 2 зубчатыми секциями, одна из которых является приводом усилителя.
С параллельным приводом — передает усилия от электродвигателя на рулевую колонку за счет ременной передачи. В этом случае усилие одновременно передается на рулевую рейку и на вал.

Основные детали ГУР

К основным элементам данной конструкции относятся:

Торсионный и рулевой вал,
электродвигатель,
бесконтактный датчик крутящего момента,
Датчик положения ротора.

Что касается управления ОУР, то оно состоит из следующих элементов.

Входные датчики, непосредственно связанные с определением крутящего момента и угла поворота рулевого колеса.
Исполнительное устройство — получает управляющие сигналы, которые генерируются специальной программой.
Блок управления — обрабатывает сигнал имеющихся датчиков.

Усилитель в сборе

Электроусилитель руля обеспечивает управление машиной в следующих режимах:

при прохождении поворотов,
поворот на малых и больших скоростях,
возврат колес в среднее положение и поддержка их в этом состоянии.

Установка электроусилителя руля на ВАЗ 2107 необходима, так как с помощью этого устройства поворачивается руль. За счет торса крутящий момент передается на рулевую систему. При этом измеряется поворот туловища и угол поворота этого колеса. Для этого используются специальные датчики. Полученные данные передаются в ЭБУ. Таким образом, работа электродвигателя поддерживается в необходимом режиме. Затем крутящий момент поступает на рулевой механизм и ведущие колеса.

Поворот на малых скоростях характерен для парковки автомобиля. При этом угол поворота руля большой. Электронная система управления обеспечивает крутящий момент за счет максимальной работы электродвигателя.

При движении на высокой скорости ЭУР обеспечивает минимальный уровень крутящего момента. Чтобы вернуть колеса в центральное положение, потребуется увеличить силу реакции, возникающую при повороте. Для поддержки колес в определенном положении система управления самостоятельно корректирует их направление.

Этапы работы

В связи с отсутствием ЭУР на автомобиле, многие автовладельцы решают поставить ГУР на ВАЗ 2107 своими руками. Автомеханики считают, что ЭУР Приора или Нива часто выходит из строя. В некоторых случаях руль подклинивает. Такие неисправности опасны при движении машины. Поэтому рекомендуется отдавать предпочтение заводским электроусилителям.

В любом случае потребуется настройка датчика скорости коробки передач. В противном случае при трогании с места ВАЗ и при движении на малых скоростях водитель не сможет заметить никаких изменений. Таким образом, поворот руля будет затруднен. При наборе высокой скорости руль будет поддаваться автовладельцу с небольшим сопротивлением.

Если нет датчика скорости, его придется установить. Он должен иметь 6-импульсную проходную от Нивы 214. Как правило, это входит в заводскую комплектацию. К другим конструктивным изменениям, которые необходимо внести, специалисты относят:

перенос другого всасывающего троса, входящего в комплект электроусилителя ВАЗ 2108,
замена редуктора — нужно будет брать этот узел с коротким червячным валом, при этом сошка должна быть родная,
если на ВАЗ 2107 контактная система зажигания, потребуется установка диода МУР1100Е своими руками.

В комплект ЭУР для «семерки» входят следующие предметы.

Датчик скорости.
Крепеж.
Всасывающий кабель.
Замок зажигания, подрулевые переключатели, кожух рулевой колонки — эти детали должны быть от 2110.
Инструкция по установке и паспорт на электроусилитель руля ВАЗ.

На автомобилях серии «классика» установка ГУР не предусматривалась. Во всех этих машинах используется рулевой механизм. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по трассе управление очень простое, руль крутится без усилий. Но как только притормаживаешь, совершаешь парковочные маневры, крутить руль становится все труднее.

Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевой колонке. Его установка и подключение не займут много времени. Для установки вам понадобится только набор ключей, комплект электроусилителя со всем крепежом и проводкой и дрель.

Преимущества использования электроусилителя

На «классические» автомобили без проблем устанавливается электроусилитель руля «Приора». Но для этого придется дополнительно купить тарелку и кардан. Задачи, с которыми справляется ЭУР:

Повышение безопасности, комфорта и удобства вождения.
Облегчение управления при маневрировании. Это особенно полезно для женщин, пожилых людей и начинающих водителей, которым трудно поворачивать тугой руль.
Электроусилитель действует как элемент настройки.

Но даже если вы много лет за рулем, вряд ли вы сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

Почему не гидравлический?

Различают два типа гидроусилителя руля:

Электромеханический.
Гидравлический.

Гидравлический усилитель руля создает высокое давление масла в системе. Конструкция гидроусилителя состоит из подводящих патрубков, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего проворачивание колес значительно облегчается.

Следовательно, руль крутить будет намного легче. В целом конструкция гидроусилителя очень сложная, монтаж занимает много времени, а все механизмы нуждаются в регулярном обслуживании. Только в этом случае гидроусилитель будет работать идеально.

Если в автомобиле не предусмотрена установка гидроусилителя, то установить его очень сложно. Вам придется докупить дополнительные детали, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине на «семерку» нецелесообразно устанавливать гидроусилитель.

Электроусилитель

Имеет одно большое преимущество — стоимость почти в два раза меньше гидроусилителя. Установить устройство на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя не нужно проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется доливать жидкость, поддерживать насос и трубопроводы в рабочем состоянии. Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция ГУР устанавливается на автомобили «классической» серии.

Комплектация

Без переделок можно установить на «семерку» электроусилитель руля Приора. С таким же успехом используется продукция завода «Авиаагрегат». Комплектация устройства:

Непосредственно электрический усилитель.
Промежуточный карданный вал.
Крепеж.
Электропроводка.
Кронштейны крепления электроусилителя руля на руль «семерки».
Декоративная коса.

При покупке обязательно проверяйте комплектацию устройства. Если предмета в коробке нет, то необходимо сразу сообщить об этом продавцу. В противном случае возникнут проблемы с установкой.

Как работает электроусилитель

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. Причем работать он начинает в тот же момент, когда водитель крутит руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если до установки устройства вы приложили усилие в 20 кг, то после этого для аналогичного действия будет достаточно всего 3,5 кг. Этапы работы устройства:

С помощью датчика крутящего момента определяется, в какую сторону водитель поворачивает руль.
Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
Электродвигатель вращает карданный вал рулевого механизма. В результате усилие, необходимое для поворота рулевого колеса, уменьшается.

Датчик скорости обеспечивает нормальное соотношение между коэффициентом усиления прибора и объемом движения автомобиля. Если скорость низкая, руль становится тяжелее крутить. Поэтому блок управления понимает, что надо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то следует прикладывать меньше усилий. Поэтому электроусилитель руля в управлении не участвует.

Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет какая-либо поломка в электроусилителе, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае внезапной поломки устройства. Поэтому вы можете не переживать за сохранность своей жизни.

Установка электроусилителя на «семерку»

Блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ) представлена ниже.

Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

Отсоединить аккумулятор к аккумулятору во избежание короткого замыкания при работе.
Выверните винты, которыми крышка крепится к рулевой колонке.
Снимите рулевой карданный вал, замените его новым, входящим в комплект поставки устройства.
В инструкции вы обязательно найдете схему, согласно которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
Закрепите весь механизм.
Подсоедините провода, идущие от частоты вращения двигателя и датчиков частоты вращения.
Подключите питание к устройству с помощью предохранителя.
Затем нужно переустановить кожух и соединить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электроусилителя один год.

Как пройти техосмотр

Электроусилитель руля на 2110, как и на семерке, нужно правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, вы можете столкнуться с определенными трудностями при прохождении техосмотра автомобиля.

Можно попытаться скрыть тот факт, что автомобиль оснащен электроусилителем. Для этого просто отключите его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что была произведена доработка. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, выданное производителем ЭУР. Там написано, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма необходимо иметь при себе во время технического обслуживания.

Вместе с этим письмом у вас должна быть справка, выданная автосервисом, где было установлено устройство. Только при наличии всех этих документов вам могут выдать диагностическую карту. Если даже при наличии этих документов вам не выдали диагностическую карту, вы должны запросить отказ в письменной форме с четким указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, вам не могут отказать в выдаче технологической карты.

Как заменить рулевую рейку на BMW E90, E82 и других (335i, 330i, 128i и других)

БМВ

11.05.22
6 минут Чтение
Автор: Кристиан Шефер

На протяжении десятилетий компания BMW гордится тем, что производит автомобили, которые управляются лучше конкурентов. Неисправная рулевая рейка в вашем E9X или E8X может существенно повлиять на ощущения от вождения и производительность, а также на вашу способность безопасно управлять автомобилем. Если вы слышите и чувствуете громкий стук в рулевом колесе, когда едете по дороге, или заметили избыточное скопление жидкости и грязи на самой рейке, возможно, пришло время ее замены.

Замена рулевой рейки может быть сложной и пугающей работой. К счастью, наш партнер по каталогу BMW Эндрю Джонсон собрал полный комплект со всем, что вам нужно, чтобы собрать его самостоятельно. В видео ниже Эндрю шаг за шагом проведет вас через замену рулевой рейки на своем 128i.

Модели BMW и год выпуска:

Эта рулевая рейка подходит для широкого спектра автомобилей BMW. Все модели будут без активного рулевого управления.

2006 БМВ 330i	2006 БМВ 325i
2008-2013 БМВ 128i	2007-2013 БМВ 328i
2008-2013 БМВ 135i	2009-2011 БМВ 335д
2007 БМВ 335i	2011-2013 БМВ 335is

Каковы симптомы неисправной рулевой рейки BMW?

Течь жидкости ГУР (пентозин) из рейки
Ощущение, что машина дергается, пока руль держится прямо
Слышен сильный и громкий лязг в передней части при повороте колеса
Скопление грязи и жидкости вокруг стойки и на ней
Смутное и непостоянное ощущение рулевого управления

Игнорирование признаков выхода из строя рулевой рейки может нанести серьезный ущерб. По мере износа багажника это может оказать значительное и опасное влияние на управляемость автомобиля.

Обычный интервал обслуживания рулевой рейки BMW составляет каждые два года или 30 000 миль. Однако рулевые рейки в этом поколении BMW — больное место у владельцев повсеместно. Сообщения на форуме с подробным описанием проблем, перечисленных выше, можно легко найти, а рекомендуемым решением является новая стойка.

Сколько времени займет замена рулевой рейки BMW?

Зарезервированное время на выполнение работы 3 часа. Если вы делаете работу самостоятельно в первый раз, было бы неплохо выделить целый день, чтобы быть максимально осторожным.

Сколько стоит замена рулевой рейки?

Если вы планируете отвезти свой автомобиль к дилеру, чтобы сделать эту работу, вы будете смотреть на его стоимость к северу от 2500 долларов. Приобретая детали через нас и выполняя эту работу самостоятельно, вы заплатите лишь часть стоимости. Если рулевая рейка вышла из строя после замены, вы можете воспользоваться нашим Пожизненная гарантия замены .

Инструменты, необходимые для замены рулевой рейки BMW:

Набор трещоток
Динамометрический ключ
Набор метрических головок
Набор головок Torx
Набор метрических ключей
Набор плоскогубцев
Динамометрический ключ
Молоток
Всасывающий инструмент CTA

Детали, необходимые для замены рулевой рейки BMW E9X/E8X:

Комплект рулевой рейки BMW E90 и E82

Шаги, необходимые для замены рулевой рейки BMW E9X/E8X:

Шаг 1. Снимите воздушный короб

Начните с удаления двух 10-мм болтов со стороны водителя. Затем снимите заглушку с датчика массового расхода воздуха и ослабьте хомут внешнего шланга во впускной трубе. Аккуратно приподнимите выступ штекера датчика массового расхода воздуха и снимите его с датчика. Длинная плоская отвертка может помочь поднять язычок.

После снятия используйте ту же отвертку или головку на 6 мм с удлинителем, чтобы ослабить хомут впускной трубы. Отсоедините две защелки на передней части коробки с помощью отвертки с плоским лезвием и снимите воздушную коробку.

Шаг 2. Снимите впускную трубку

С помощью торцевой головки на 6 мм с удлинителем или плоской отверткой на задней части впускной трубки ослабьте зажим. Зажим расположен за резервуаром для жидкости, поэтому места будет мало. После ослабления вытащите трубку из брандмауэра и отложите в сторону.

Шаг 3. Слейте и снимите резервуар

Начните с отвинчивания крышки резервуара и откладывания в сторону. Используя всасывающий инструмент CTA или что-то вроде насадки для индейки, если у вас нет этого инструмента, вытяните жидкость из резервуара.

После опорожнения возьмите отвертку и откройте хомуты, удерживающие всасывающий и возвратный шланги, соединяющиеся с резервуаром. Маневрируйте отверткой, чтобы освободить петлю на зажиме. Эти хомуты не предназначены для повторного использования, в комплект входят новые. Держите под рукой миску или ведро для сбора оставшейся жидкости из резервуара и трубопроводов после их извлечения.

Наконец, возьмите головку на 10 и открутите две гайки, удерживающие резервуар. Теперь его можно снять.

Шаг 4. Снимите кожух двигателя

Начните со снятия двух крышек с каждой стороны кожуха. Они удерживаются простыми защелками. Затем отсоедините датчик температуры окружающего воздуха под капотом со стороны пассажира. Возьмите головку на 8 мм и открутите восемь болтов, удерживающих ее; четыре сзади капота и четыре спереди. После снятия снимите два электрических жгута с передней части капота и положите их на двигатель. Теперь капот должен подняться.

Шаг 5. Снимите нижнюю боковую панель. и единственный зажим, удерживающий панель. Потяните вниз и в сторону от брандмауэра на панели, и она освободится. На задней стороне панели есть индикатор, который необходимо отключить, поэтому осторожно потяните за панель.

Шаг 6: Подкос рулевой колонки
При снятии рулевого вала колонка будет тянуться вместе с ним. Чтобы предотвратить это, переместите колесо в крайнее вертикальное и отведенное назад положение. Если у вас есть под рукой друг, попросите его оттянуть колесо, чтобы оно оставалось на месте. Если вы один, возьмите кусок дерева или инструмент, например монтировку, и прижмите его к нижней части колонны, где выходит шлицевой вал.

Шаг 7. Снятие днища
Открутите семнадцать винтов, крепящих днище к днищу автомобиля. Теперь также пришло время поднять автомобиль домкратом и снять передние колеса, если вы еще этого не сделали.

Шаг 8. Снятие рулевого вала
Болт E10, соединяющий рулевой вал с колонкой, расположен в верхней части вала, непосредственно под тормозными накладками в задней части моторного отсека, на со стороны водителя. Лучшими инструментами для снятия здесь являются гаечный ключ с трещоткой E10 или головка E10 на трещотке с четвертью из-за очень ограниченного пространства. Дополнительное пространство можно получить, сняв распорку опорной стойки. После того, как верхний болт удален, снимите нижний болт, который соединяет вал со стойкой. После того, как болт будет удален, нажмите на вал, чтобы снять его со стойки, а затем потяните за него, чтобы снять его со стойки. Для этого может потребоваться молоток, чтобы выбить его.

Шаг 9. Снятие тяги
Перед откручиванием измерьте длину видимой резьбы на тяге; это поможет вам установить примерное выравнивание после установки новой стойки.
После измерения ослабьте стяжной болт на конце поперечной рулевой тяги, позволяя концу вращаться на поперечной рулевой тяге. Затем ослабьте гайку, крепящую конец рулевой тяги к поворотному кулаку, с помощью ключа на 21 мм. После ослабления вставьте головку T40 в шпильку шарового шарнира, чтобы удерживать ее при снятии гайки. Теперь можно выбить шаровой шарнир из поворотного кулака.

Шаг 10. Снятие напорной и обратной линии рулевой рейки Достаньте храповик над передней частью стойки и снимите два полых болта, удерживающих линии. Затем снимите болт, крепящий линии к стойке со стороны пассажира, с помощью ключа на 10 мм.
Убедитесь, что у вас наготове ведро или абсорбирующий материал, потому что лишняя жидкость будет вытекать из линий.

Шаг 11: Ослабьте болты крепления рулевой рейки
После того, как все остальное отсоединено, эти два алюминиевых тянущихся болта — единственные элементы, удерживающие рейку в автомобиле. Используйте гаечный ключ на 16 мм, чтобы удерживать гайку в верхней части подрамника, и головку E12, чтобы ослабить болт. Ослабьте сначала одну сторону, но не снимайте ее, чтобы не уронить стойку на себя при откручивании второго болта.
Осторожно отвернув болты, потяните стойку к передней части автомобиля, сняв ее с подрамника.

Шаг 12. Выполните шаги в обратном порядке и переустановите
Не забудьте надеть новые медные шайбы на полые болты напорной и обратной линий. Подождите, пока снова не вернете поддон, чтобы вы могли проверить наличие утечек.
При установке нового резервуара используйте скобу от старого. Ослабьте болт на 10 мм, и он сразу же соскользнет. Оставьте болт незатянутым при повторной установке, чтобы облегчить повторную установку линий. Для обжатия хомутов на линиях водохранилища можно использовать пару дайков или получить правильные CTA 4210 инструмент .

Шаг 13. Прокачайте систему рулевого управления с усилителем
После того, как вы все собрали, заполните новый резервуар с помощью CHF11S, входящего в комплект. Включите автомобиль и дважды поверните замок колеса, чтобы заблокировать его, затем снова выключите его. Проверьте резервуар и заполните его по мере необходимости.
Вы заметите, что насос гидроусилителя руля громко скулит. Это происходит из-за воздуха в системе. По мере того, как вы продолжаете повторять шаги, описанные выше, воздух выйдет из системы, и насос перестанет скулить. Как только это произойдет, убедитесь, что ваш резервуар находится на правильной отметке, и затяните крышку; ваша система теперь кровоточила.

Характеристики момента затяжки рулевой рейки BMW E90/E82
Болты крепления рулевой рейки BMW = 56 Нм или 41,3 фунт-фут крутящего момента плюс 90°
Полый болт напорной магистрали рулевой рейки BMW = 35 Нм или 25,8 фунт-фут крутящего момента
Полый болт обратной линии рулевой рейки BMW = 30 Нм или 22,1 фунт-фут крутящего момента
Стяжной болт на конце рулевой тяги BMW = 40 Нм или 29,5 фунт-фут крутящего момента
Гайка шарового шарнира наконечника рулевой тяги BMW = 165 Нм или 121,7 фунт-фут крутящего момента
Болты рулевого вала BMW = 24 Нм или 17,7 фунт-фут крутящего момента

Поздравляем, вы сняли свою старую стойку и заменили ее! Всегда не забывайте затягивать болты в соответствии с их характеристиками, и если вы живете в районе с суровыми солеными зимами, рекомендуется использовать противозадирные средства во время установки.
Если вас интересуют другие самоделки для вашего BMW, вы можете посетить bmw.fcpeuro.com или подписаться на наш канал YouTube.
Автор:
Кристиан Шефер
Владелец оппозитной шестерки поменял местами Impreza 2.5RS 1998 года и Porsche 914 1973 года. Только горизонтально противоположные виды.
Другие статьи по теме
БМВ
15.09.22
23 мин Чтение
Автор: Кристиан Шефер
Двигатель BMW S54, устанавливаемый на каждый E46 M3, является легендарной мельницей благодаря своему мощному и энергичному характеру. Вот все, что вам нужно знать о владении S54.
Ауди
23.06.22
Чтение за 14 минут
Автор: Кристиан Шефер
Мир электромобилей быстро расширяется. Ознакомьтесь с этой разбивкой всех последних европейских моделей, чтобы узнать, может ли какая-то из них подойти вам.
БМВ
16.06.22
Чтение за 15 минут
Автор: Кристиан Шефер
Европейские внедорожники не были первыми, кто появился на сцене, но они оказались очень способными. Это внедорожники, которые вы захотите возить не только своей семьей.
Ауди
09.06.22
8 минут чтения
Автор: Натан Браун
В то время как Audi установила стандарт для систем полного привода для повседневных автомобилей, другие автопроизводители быстро догнали его. Это 7 подержанных полноприводных автомобилей, которые мы рекомендуем.
БМВ
02.06.22
8 минут Чтение
Автор: Эван Мадор
Высокопроизводительные BMW не обязательно должны подразумевать автомобили M-серии. Вы можете получить эти рабочие BMW по разумным ценам даже до сих пор!
БМВ
01.
