место расположения, принцип работы устройства и признаки неисправности, его замена и установка

Система охлаждения является одним из важных узлов в любом автомобиле. Транспортные средства сегодня оборудуются множеством регуляторов и измерительных приборов, предназначенных для обеспечения правильной работы ДВС. Где находится датчик температуры охлаждающей жидкости, зачем он используется и как выполнить его смену, мы расскажем ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

• расход горючего на 100 км;
• объем и качество газов;
• возгорание топливовоздушной смеси;
• оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Обзор видов ДТОЖ: устройство и принцип работы

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Фотогалерея «Разновидности ДТОЖ»

Схемы разных видов датчиков приведены на фото.

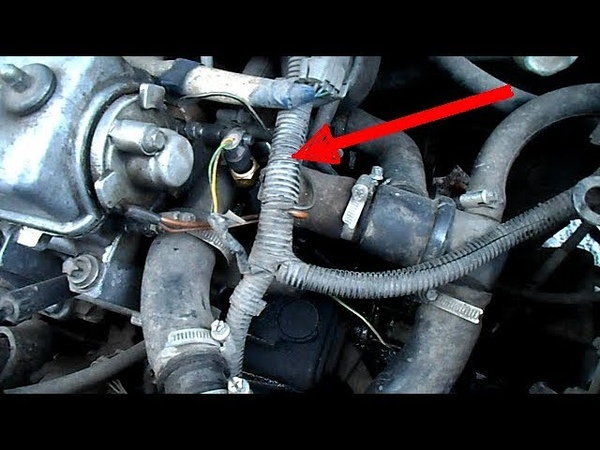

Где расположен датчик?

Прежде чем проверять и поменять прибор, нужно знать о его месте расположения. Где устанавливаются датчики зависит от производителя авто.

Местоположение устройства может быть таким:

• в головке блока цилиндров;
• на верхней магистрали радиаторного устройства;
• в корпусе термостата.

Независимо от того, где установлен контроллер, устройство фиксируется рядом с отводящим шлангом, по которому хладагент поступает в радиатор. Это важно, поскольку именно это место монтажа позволяет точно определить температуру расходного материала.

Признаки неисправности

Канал AndRamons предоставил видео о процессе проверки контроллера.

Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.

По каким симптомам еще можно определить неработоспособность ДТОЖ:

• повышенный расход горючего;
• трудный старт двигателя на горячую, когда агрегат прогрет;
• повышенные холостые обороты;
• детонация мотора;
• перегрев агрегата.

Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.

Проверка ДТОЖ на авто

Таблица соответствия параметров температуры, сопротивления и напряжения для проверки ДТОЖ

Суть диагностики контроллера на автомобиле и вне машины заключается в проверке величины сопротивления и напряжения.

Проверка второго параметра выполняется с помощью вольтметра:

1. Щупы прибора подключите к заземлению, а также сигнальному контакту контроллера.
2. Двигатель должен быть холодным. Включите зажигание.
3. Измерьте параметр напряжения и сравните полученные данные в соответствии с таблицей.

Для диагностики температурного параметра потребуется термометр:

• выполните замер температуры расходного материала;
• заведите мотор и дайте ему прогреться, в ходе нагрева ДВС измеряйте значение напряжения с учетом изменения температуры;
• если полученные параметры не соответствуют табличным, то устройство вышло из строя.

Пользователь Яковлев Дмитрий на видео показал, как выполнить проверку контроллера.

Используя омметр, выполните проверку сопротивления:

1. Диагностика осуществляется при разной температуре машинного мотора. Параметры сравниваются с табличными.
2. Если величина сопротивления на непрогретом двигателе оказывается в правильном диапазоне, то температура расходного материала может отклониться в сторону на несколько градусов.

Проверка вне авто

Для диагностики вне автомобиля:

1. Поместите устройство в резервуар с водой и проверьте температуру.
2. Выполните замер параметра сопротивления ДТОЖ. Полученные результаты сверьте с теми, что указаны в таблице.
3. Емкость с водой постепенно нагревается. В ходе прогрева периодически выполняйте проверку уровня сопротивления и температуры.

Замена датчика температуры охлаждающей жидкости

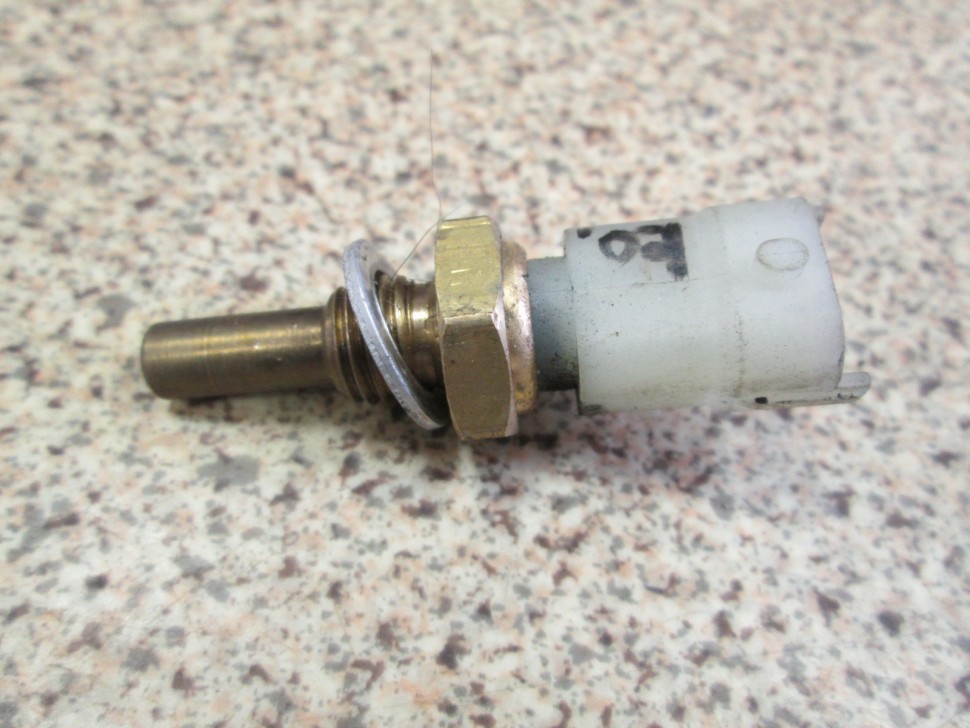

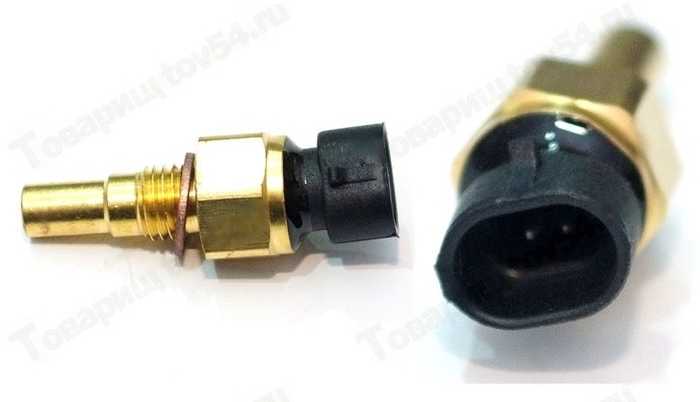

Заменить вышедший из строя ДТОЖ можно только аналогичным прибором.

Необходимые инструменты

Для выполнения задачи потребуется:

• емкость для сбора отработанной жидкости;
• гаечный ключ на 19;
• герметик.

Пошаговая инструкция

Демонтаж и установка контроллера выполняются так:

1. Из радиатора надо слить часть хладагента, это потребуется для демонтажа датчика.

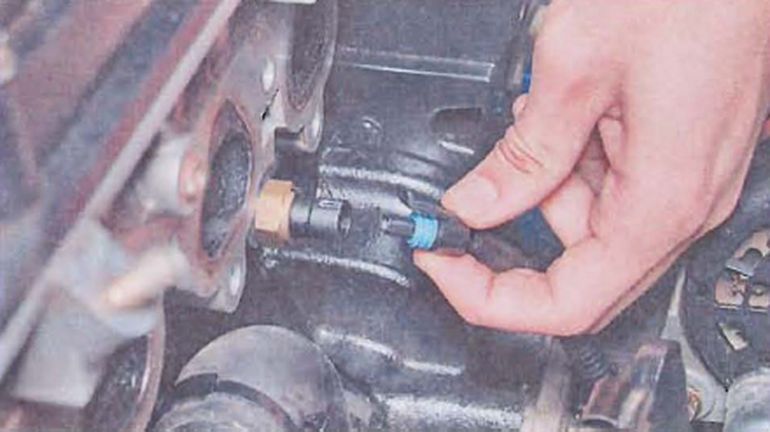

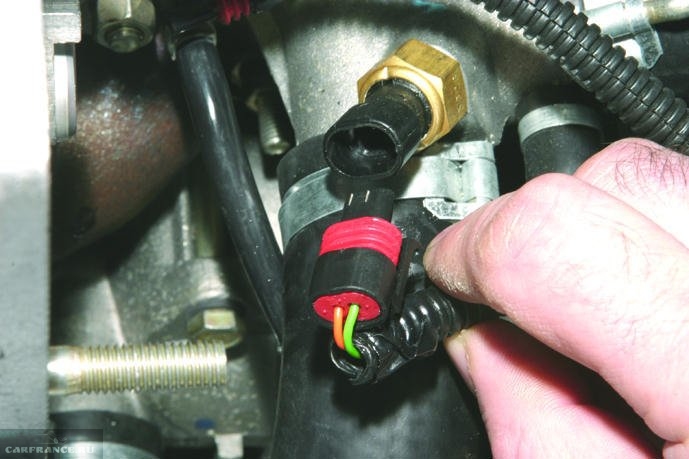

2. От устройства отключите подведенные провода.

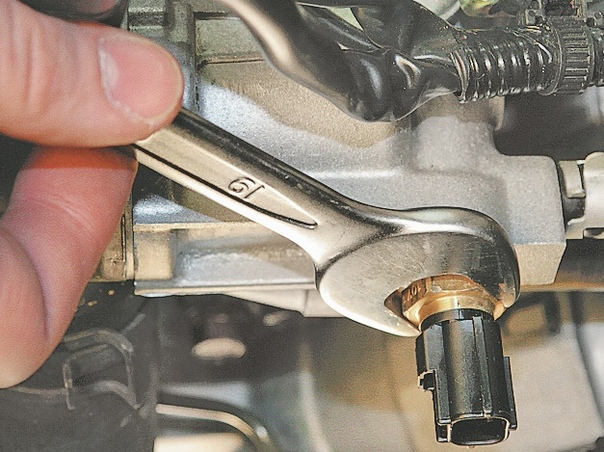

3. Сам контроллер отключается с помощью гаечного ключа на 19.
4. Выполните диагностику устройства, если это нужно. Если вы меняете прибор, то перед установкой необходимо его резьбу обработать герметиком.
5. Закрутите на место новый контроллер, подключите к нему проводку.
6. Залейте в систему охлаждения слитый ранее антифриз. Убедитесь в том, что через устройство не протекает хладагент.

 Загрузка …

Видео «Как правильно поменять контроллер»

Наглядное руководство по замене температурного датчика антифриза описано на ролике, снятом пользователем Василием Калугиным.

Как Поменять Датчик Температуры На Ваз 2109 ~ SIS26.

RU

06.05.2020 3 240 Датчики

Автор: Виктор

Автомобили ВАЗ 2109 и 21099 оборудуются множеством датчиков и регуляторов, призванных обеспечить правильную работу силового агрегата в целом. Одним из таких устройств является датчик включения вентилятора ВАЗ 2109 карбюратор, а также ДТОЖ — контроллер температуры антифриза. Подробнее об устройствах узнайте из этой статьи.

[ Скрыть]

Расположение

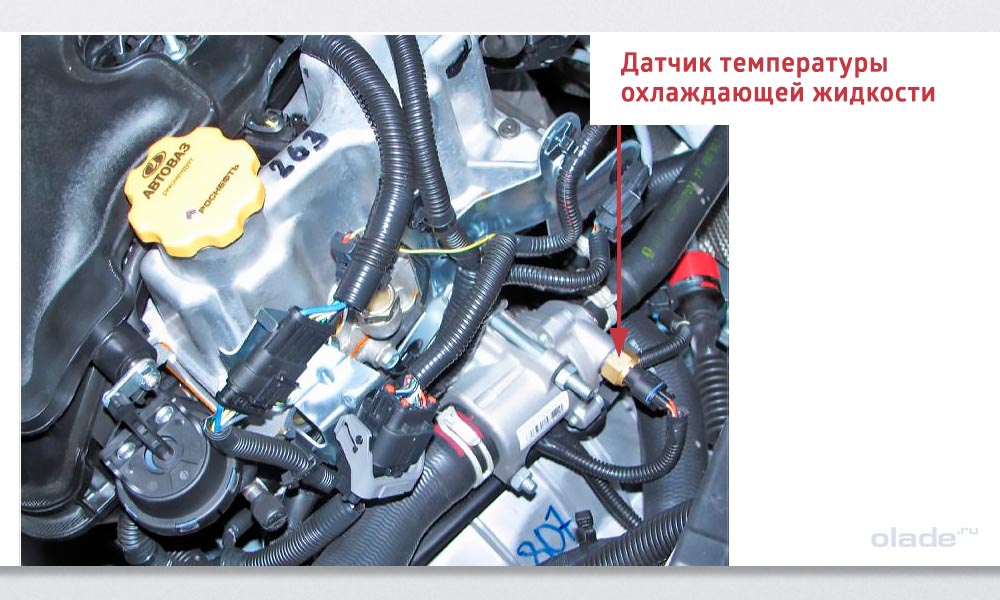

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

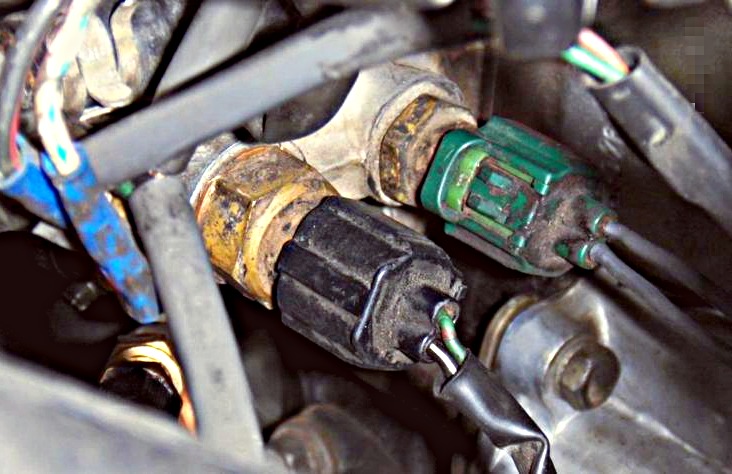

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Замена устройства

Если после диагностики вы поняли, что устройство работает некорректно, то выход остается только один – это замена датчика температуры охлаждающей жидкости и установка нового регулятора. Эту операцию вполне можно проделать своими руками и в домашних условиях. Но если вы прежде никогда не сталкивались с этим, то адекватно взвесьте свои силы – сможете ли вы все сделать правильно? Предлагаем вам более подробную инструкцию по этому процессу.

1. Начнем с демонтажа ДТОЖ. В первую очередь, перед снятием, необходимо слить весь антифриз из радиатора. Заранее подготовьте тару, куда будет сливаться вся «отработка» и найдите пробку слива. Открутив ее, сразу же под сливное отверстие подставьте емкость (это может быть обрезанная бутылка). Подождите несколько минут, пока не сольется весь расходный материал из радиатора.
2. После этого необходимо отключить от питания аккумуляторную батарею, для этого гаечным ключом открутите гайку на минусовой клемме и снимите ее. Это делается для того, чтобы предотвратить возможное короткое замыкание при замене ДТОЖ.
3. Затем сразу же отключите и жгут с проводами питания самого регулятора. Отсоедините фиксатор и снимите колодку.
4. Когда эти действия завершены, вам необходимо осуществить полный демонтаж регулятора, который вы собрались менять. Для этого воспользуйтесь гаечным ключом, в целом процесс снятия ДТОЖ не займет много сил. Демонтируйте регулятор, расположенный в выпускном патрубке ГБЦ двигателя вашего авто. Здесь же обратите внимание на то, что на самом устройстве установлена уплотнительная резинка, поэтому во время демонтажа вам лучшее ее не терять. Сразу же оцените ее состояние – если оно печальное, то резинку лучше выкинуть и купить новую, но прокладка в любом случае должна быть.
5. Затем приступаем к монтажу ДТОЖ. Осуществите установку регулятора температуры антифриза в то место, откуда вы извлекли старый датчик, не забудьте про прокладку. Установите ДТОЖ и плотно закрутите его при помощи гаечного ключа.
6. После монтажа регулятора следует подключить к нему тот жгут проводов, который вы отключали в начале.
7. Сделав это, можно залить слитый в самом начале антифриз обратно в радиатор, не забудьте перед этим закрыть сливное отверстие. Залив ОЖ, проверьте ее уровень в расширительном бачке.
8. После всего этого вам остается только одно – подключить обратно аккумуляторную батарею. Гайку плотно закрутите ключом.

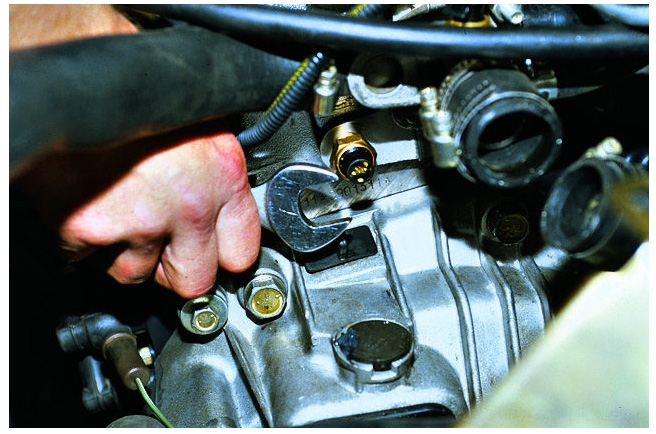

Гаечным ключом выкрутите регулятор

Демонтируйте устройство и замените на новое

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

• Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
• Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
• Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Неисправности в системе охлаждения двигателя ВАЗ 2109 и методы их устранения

Простые системы, как правило, очень надёжны. Это касается и СО ВАЗ 2109. В основном, она не доставляет проблем, особенно при правильном уходе.

Чаще всего встречаются обрывы, соскакивание патрубков, может протечь радиатор, термодатчики тоже выходят из строя. Кроме этого, часто встречающейся неприятностью является заклинивание термостата и выход из строя насоса.

Замена насоса (помпы) на ВАЗ 2109

Насос может просто износиться. Может быть повреждён один из его элементов, заводской брак – причин много.

Признаки неисправности:

• Шум при работе. Неисправности в системе подшипника, вследствие износа и срабатывания.
• Протёк антифриз, что ускорит срабатывание подшипника и наоборот, изношенный подшипник приведёт к появлению негерметичности сальника, манжет, соответственно, к протечке.
• Установка с перекосом, при которой соосность к шестерням и роликам ГРМ нарушена. Может быть просто браком, следствием неправильной установки при очередной замене, при таком дефекте положение шкива при вращении перекошено, неравномерная нагрузка ведёт к износу подшипника, сальника, обрыву ремня ГРМ.
• Двигатель перегрет. Если нет других причин, (положим, радиатор «лечили» от протекания герметиком и залили им заодно крыльчатку насоса, трубки охлаждения), причина в обломавшихся лопастях крыльчатки. В любом из случаев, насос менять придётся.
• Печка плохо греет, ещё один косвенный признак, указывающий на снижение КПД помпы.
• Если на более мощный, соответственно, более «жаркий», двигатель, поставить слабый насос, он, работая с перегрузками, износится быстрее, должного температурного режима обеспечить не сможет.

На самом деле, потёки жидкости и запотевание в районе дренажа необязательно говорят о необходимости менять насос. Возможно, достаточно нанесения герметика на места протечки и смена прокладок-уплотнителей. Чаще же всего, причина поломки в негерметичности сальника, резиновой манжеты, усугубленная некачественным антифризом.

Для замены насоса понадобится:

• Накидные ключи, № 17, №10.
• Нож и шлицевая отвёртка (крупная).
• Головки с воротками и ключи рожковые, №10, №17.
• Собственно, помпа, новая и под неё прокладка.
• Герметик, ветошь, что-то под сливаемую жидкость, любая ёмкость, домкрат.

Замена помпы:

1. Машину ставят на ручной тормоз, на КПП выставляется «нейтраль», мотор должен быть холодным.
2. Антифриз сливается, если то, что спущено, бурого цвета, с грязью, систему охлаждения надо промыть и сменить жидкость.
3. Болты, на которых держится защитная крышка ремня ГРМ (слева на моторе), выкручивают ключом-десяткой. На снятой крышке – метки, по которым ставят первый цилиндр в ВМТ, поэтому она должна оставаться под рукой.
4. Теперь важно правильное выставление меток ГРМ, так как у двигателя ВАЗ 2109 приводной ремень ГРМ вращает и механизм помпы, перекос приведёт к разрушению насоса и мотора. Аккуратно, коленвал прокручивают, чтобы совместить метку на задней крышке с меткой на шестерне распределительного вала, крутят за болт шкива. Крышку, не закрепляя, надевают на место, чтобы проверить, как совместились отметка на крышке и на шкиве. За совмещением точек на маховике, надо наблюдать в окошко картера сцепления. Коленвал вращают, пока отметки не совместятся.
5. Чтобы скрутить гайку натяжного ролика, нужен ключ №17. Снятый ролик надо проверить, он может тоже быть изношен, важно, чтобы его не «заедало» при вращении, люфт тоже не допускается.
6. Ремень снимают, крепёжный болт шестерни распределительного вала выкручивают, шестерню в процессе придётся стопорить отвёрткой помощнее, ключ подходит №17.
7. Снимая шестерню, желательно не потерять другие запчасти (шпонки).
8. Задняя крышка демонтируется (ключ-десятка), скручивают все крепёжные болты насоса, который затем надо поддеть и стронуть с места. Поскольку размещение насоса и двигателя исключает возможность смещения и изъятия его, надо домкратом приподнять мотор, пока не появится свободное место для того, чтобы помпу вытащить.
9. Очистить место размещения насоса, убрать остатки прокладки.
10. Маркировкой торцевой части корпуса вверх, на место сломанной, ставят новую помпу и аккуратно привинчивается. Главное, не сорвать резьбу в крепёжных отверстиях алюминиевого блока, на который насос ставят. Правда, лишний люфт тоже не нужен.
11. Теперь всё, что демонтировано, надо смонтировать, в обратном порядке.

Некоторые особенности:

• При установке ремня, все метки ГРМ надо совместить, чётко, правильно, чтобы не сбить системы ГРМ, зажигания.
• Важно также правильно выполнить натяжку приводного ремня.

Если произошло смещение ремня на шестерне, на зуб, мотор после сборки не запустится и надо ремень снять, шестерню довернуть, ремень снова натянуть (правильно).

Воздух в системе охлаждения

При использовании жидкости низкого качества, система охлаждения ВАЗ 2109 будет завоздушена, что делает её работу проблематичной, ведь воздушные пробки мешают циркулировать антифризу. Удалить их, впрочем, не сложнее, чем из тормозной системы, обе герметичны, принцип тут один и тот же.

Воздух в системе охлаждения

Метод прост, надо создать избыточное давление в системе, помпой, компрессором и прогнать жидкость под напором по всем шлангам и патрубкам, спуская через верхний радиаторный патрубок. Спускной шланг погружается в ёмкость с антифризом, а в расширительный бачок антифриз доливают, пока не будут выдавлены все пробки. На это укажет отсутствие пузырьков на выводе.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

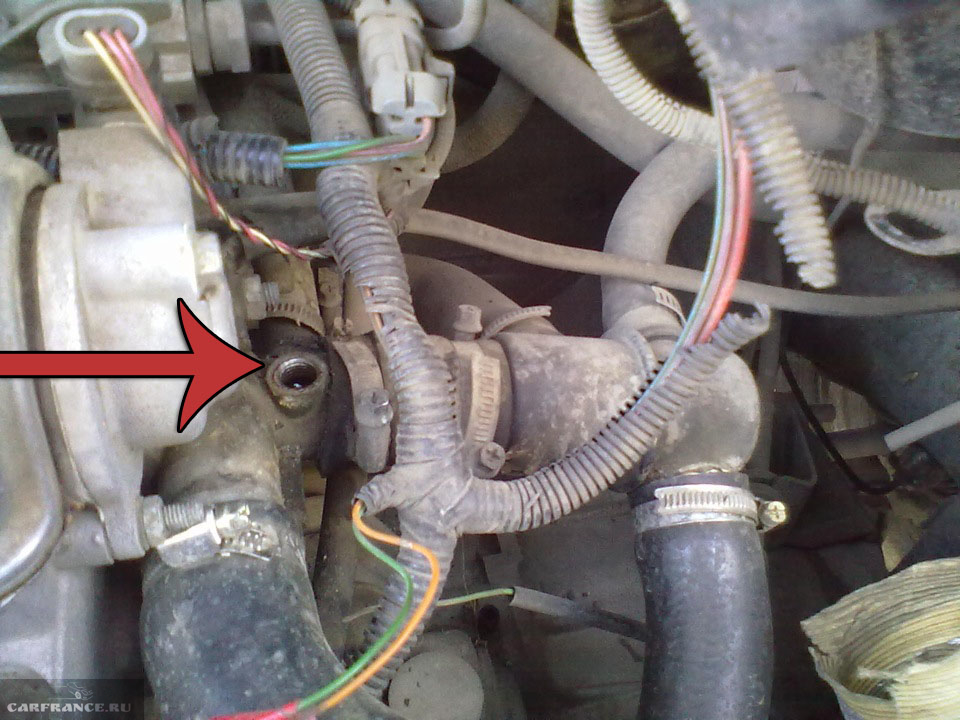

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Статья в тему: Штампованные, кованные или литые диски поставить на ВАЗ 2114?

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;
• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

1. Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
2. Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
3. Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
4. Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
5. Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
6. Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
8. Отключите проводку от датчика.
9. С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
10. Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
11. Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
12. Обработайте гнездо обезжиривателем.
13. Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
14. Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
16. Запустите мотор, проверьте в действии новый датчик ТОЖ.

Вентилятор ВАЗ 2103 системы охлаждения двигателя электрический с крыльчаткой.

Уважаемые покупатели, во избежание ошибок при отправке электровентилятора ВАЗ-2103 с крыльчаткой, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

На автомобилях ВАЗ 2103-2107, ВАЗ 2108-099, ВАЗ 2110 для обдува радиатора системы охлаждения воздухом предусмотрен электровентилятор 70.3730. Он включается при срабатывании датчика-выключателя 37101Б, установленного в нижней части правого бачка радиатора. Ранее питание на электродвигатель вентилятора подавалось через реле. В этом случае применялся датчик температуры ТМ-108. В настоящее время схема электровентилятора упрощена и питание электродвигателя производится непосредственно через контакты датчика-выключателя. Датчик неразборный – в случае неисправности подлежит замене.

Система охлаждения двигателя ВАЗ 2106, 2103, 2101: 1 — шланг подвода охлаждающей жидкости в радиатор отопителя; 2 — шланг отвода охлаждающей жидкости из радиатора отопителя; 3 — кран отопителя; 4 — радиатор отопителя; 5 — трубка отвода жидкости; 6 — шланг отвода охлаждающей жидкости от впускной трубы; 7 — расширительный бачок; 8 — подводящий шланг радиатора; 9 — пробка радиатора; 10- верхний бачок радиатора; 11 — трубка радиатора; 12 — электровентилятор; 13 — нижний бачок радиатора; 14 — отводящий шланг радиатора; 15 — насос охлаждающей жидкости; 16 — шланг подачи охлаждающей жидкости в насос; 17- термостат; 18 — перепускной шланг термостата.

Электродвигатель 70.3730– постоянного тока с возбуждением от постоянных магнитов. Установлен в кожухе, закрепленном на кронштейнах радиатора. При эксплуатации электродвигатель обслуживания не требует, неисправный подлежит замене.

Технические характеристики Электровентилятора системы охлаждения двигателя с крыльчаткой 70. 3730

— Номинальное напряжение: 12В;

— Номинальная мощность: 110Вт;

— Максимальный ток: 15А;

— Номинальная частота вращения: 2600 об/мин;

— Ø крыльчатки: 138 мм;

— Количество лопостей: 8.

Система охлаждения двигателя ВАЗ 2107, 2106, 2103, 2101 — жидкостная, закрытого типа с принудительной циркуляцией. На холодном двигателе жидкость циркулирует по «малому кругу». В него входят рубашки охлаждения блока и головки цилиндров двигателя, насос охлаждающей жидкости, термостат, а также радиатор отопителя, когда его кран открыт. При достижении температуры жидкости 80-85° приходят в действие два клапана термостата, перекрывая малый круг и открывая жидкости путь через радиатор двигателя, который интенсивно обдувается встречным потоком воздуха при движении, а также при помощи электровентилятора.

Положение клапанов термостата при различной температуре охлаждающей жидкости: / — из головки блока цилиндров; II — к насосу охлаждающей жидкости; III — от нижнего патрубка радиатора; 1 — основной клапан, 2 — перепускной клапан.

Радиатор состоит из двух горизонтальных бачков, соединенных между собой трубками. Для лучшего теплоотвода на них напрессованы пластины. Жидкость подается в радиатор через верхний патрубок, а отводится через нижний.

Проходя через радиатор, жидкость охлаждается, после чего снова поступает в двигатель. Изменение объема охлаждающей жидкости при ее нагреве или охлаждении компенсирует расширительный бачок. Для визуального контроля уровня охлаждающей жидкости бачок изготовлен из полупрозрачного полиэтилена.

Герметичность системы обеспечивается впускным и выпускным клапанами пробки заливной горловины радиатора. На горячем двигателе выпускной клапан поддерживает повышенное давление в системе. За счет этого повышается температура кипения жидкости. При ее остывании открывается впускной клапан, пропуская часть жидкости из расширительного бачка в радиатор и тем самым компенсируя уменьшение объема жидкости.

В пробке расширительного бачка имеется отверстие, поэтому в его внутренней полости давление всегда атмосферное.

Насос охлаждающей жидкости центробежного типа. Корпус насоса — алюминиевый, разборный, состоит из двух частей. Валик насоса вращается в двухрядном подшипнике закрытого типа, не требующем обслуживания. На передний конец вала напрессован фланец шкива привода насоса — клиновым ремнем от шкива коленчатого вала двигателя.

В последнее время автомобили комплектуются радиаторами с пластмассовыми бачками и алюминиевой сердцевиной.

Не рекомендуется заливать в систему охлаждения двигателя воду. Это приводит к образованию накипи на стенках системы, коррозии деталей, ухудшению теплообмена и сокращению ресурса уплотнения насоса.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

Для проверки электродвигателя вентилятора 70.3730 подаем на выводы электродвигателя напряжение 12В от аккумуляторной батареи – исправный двигатель заработает.

Для проверки датчика температуры электровентилятора, отсоединив провода от датчика температуры, соединяем их между собой при включенном зажигании. Если вентилятор заработает – неисправен датчик.

Конструкция электродвигателя не предполагает ремонтопригодность. Электродвигатель имеет ресурс более 5 000 часов, что эквивалентно примерно 8 годам средней эксплуатации. Искрогасящие дросселя нужны для того, чтобы «погасить» искру, возникающую в момент разрыва контакта щеток с коллектором из-за которой быстро изнашиваются (выгорают) щетки и коллектор.

Вентилятор охлаждения 70.3730 полностью соответствуют требованиям нормативам заводов-изготовителей:

— аэродинамические свойства;

— электрические параметры.

Продукция сертифицирована по международной системе менеджмента качества ISO 9001 TUV и имеет сертификаты соответствия ГОСТ-Р.

Другие артикулы товара и его аналогов в каталогах: 70.3730.

ВАЗ 1111, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2110 , ИЖ-2126, Москвич, ЗиЛ.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить мотор радиатора ВАЗ-2103 с крыльчаткой на автомобиле классического семейства ВАЗ, ОКА.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Описание ДТОЖ и ДВВ

Где находится датчик температуры охлаждающей жидкости и включения вентилятора в 2109 с двигателем инжектор или карбюратор, что делать, если устройство не работает? Для начала разберем основные вопросы касательно предназначения, устройства и принципа действия.

Предназначение и функции

Основное назначение ДВВ заключается в активации и деактивации вентилирующего устройства на радиаторе двигателя с целью охлаждения силового агрегата. Устройство включает и отключает вентилятор в учетом температуры жидкости в охладительной системе. На инжекторных машинах это ДТОЖ, включение и выключение вентилятора контролирует мозг по показаниям этого датчика.

Что касается контроллера ТОЖ в ВАЗ 21093, то этот девайс предназначается для выведения показаний о температуре антифриза на приборной панели автомобиля в салоне. С его помощью водитель может узнать о возможном перегреве силового агрегата.

Место расположения

Что касается расположения, то в моделях 2108, 2109 и 21099 ДТОЖ располагается между головкой блока цилиндров мотора и термостатом, в частности, на впускном шланге. ДВВ устанавливается в резьбовое отверстие расширительного бачка с охлаждающей жидкостью. Если смотреть по ходу движения авто, то емкость с хладагентом устанавливается справа.

Принцип работы

Для начала рассмотрим принцип действия контроллера температуры антифриза. Этот девайс являет собой термистор-резистор, работающий с отрицательным коэффициентом. Величина сопротивления в данном случае может быть измерена в результате снижения или роста температурного диапазона. Когда происходит нагрев двигателя автомобиля, сопротивление на устройстве уменьшается, а когда силовой агрегат остывает, то эта величина увеличивается. К примеру, когда двигатель полностью прогрет, значение сопротивления на девайсе составляет 180 Ом, а при низких отрицательных температурах (-40 градусов) этот показатель увеличится до 100700 Ом.

Когда водитель активирует зажигание, повернув ключ в замке, управляющий модуль (ЭБУ) начинает подавать напряжение на контроллер с помощью резистора. Сам ДТОЖ, как сказано выше, это термистор, соответственно, поступающее напряжение поменяется в соответствии с температурой жидкости. Когда данная величина снижается, управляющий модуль анализирует это, в соответствии с чем определяется нужный объем топлива для впрыска в цилиндры. При прогреве автомобильного мотора объем топлива, использующегося для впрыска, будет падать.

Что касается ДВВ, то он устанавливается в разрыв отрицательного кабеля, который подключен к реле активации вентилирующего устройства в блоке предохранителей. Когда температурное значение увеличивается до 99 градусов, на контактах контроллера происходит замыкание благодаря биметаллической пластине. В итоге ток через девайс поступает на реле, расположенное в блоке, откуда он подается на электрический двигатель устройства на вентиляторе, в конечном итоге происходит активация последнего (автор видео — канал AndRamons).

В «Девятках», выпущенных после 1998 года и оборудованных предохранительными блоками от ВАЗ 2114, реле на данном участке цепи отсутствует. Поэтому сам регулятор также монтируется в разрыв минусового кабеля, но только того, который подключается напрямую к вентилятору. Замыкание в этом случае происходит при аналогичной температуре. Если же антифриз охлаждается, то пластина размыкает контакты, в результате чего электрический двигатель отключается.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

• Отключите минусовую клемму от аккумуляторной батареи;
• Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
• Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
• Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
• Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
• Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
• Вручную снимите прижимную пластину;
• Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
3. Достаньте электродвигатель из корпуса вентилятора.
4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

• Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
• Поддев шайбу, снимите ее;
• В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
• Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
• Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Собственно однажды вижу как ползет стрелка ОЖ в красную зону. Вентилятор включился на 120, по компьютеру выдало 105градусов. Не откладывая заменил 2 датчика 1. ДТОЖ 2. Температурный датчик

Первый стоит на термостате, легко выкрутить и поставить, другой на головке под термостатом. Тосол в обоих случаях польется, главное успеть закрутить. Для всего этого нужно снять кожух воздушного фильтра.

В итоге после установки имеем среднюю температуру 80-81. Стрелка стоит на середине, а показывает 80градусов. Придется разбирать щиток для установления стрелки ОЖ в правильное положение. Или еще что то можно придумать?

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор

охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

Смотрите:

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
4. Установите обратно провода датчика.
5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
6. Выключите мотор. Снимите провода с контактов датчика.
7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Не работает вентилятор радиатора ваз 2110 инжектор.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Замена датчика температуры охлаждающей жидкости Lada Priora — автонастрой

Ровно работает двигатель «Приоры». Стрелка указателя температуры охлаждающей жидкости показывает водителю, что оснований для беспокойства нет. Время от времени включается вентилятор на радиаторе, остужая пришедшую из рубашки мотора влагу. Всё в порядке. Но кто следит за порядком в этой области? Ясно что тут не обошлось без датчика.

СКОЛЬКО НА «ПРИОРЕ» УСТАНОВЛЕНО ДАТЧИКОВ ДЛЯ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ (ДТОЖ)

Сразу стоит определиться на «Приоре», как и на любой «инжекторной» машине есть две независимые друг от друга системы:

1. Система управления двигателем, электронная (ЭСУД).
2. Бортовая система контроля штатных устройств.

Дело в том, что комбинация приборов «Приоры» не входит в систему ЭСУД. А вентиляторы охлаждения радиатора подчинены именно ей. Поэтому и получилось что датчиков температуры охлаждающей жидкости на «Приоре» два. Один для подачи показаний на комбинацию приборов, а другой информирует бортовой компьютер, о необходимости включать вентилятор.

Внимание!Эти устройства абсолютно разные и не взаимозаменяемы!

ДТОЖ ДЛЯ УКАЗАТЕЛЯ НА ПАНЕЛИ ПРИБОРОВ

Принципом работы этого датчика является смена сопротивления при нагреве внутреннего элемента. Проходя через указатель на панели приборов, ток по единственному проводу подходит к устройству. И здесь срабатывает принцип индукции в катушках. Попросту говоря, чем выше сопротивление, тем сильнее поднимается стрелка на указателе, за счёт оборотных токов в катушке, находящейся внутри указателя.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ ОТОБРАЖЕНИЯ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ «ПРИОРЫ»

Большинство автомобилистов, обнаружив, что стрелка указателя температуры мотора не поднимается, считает что необходимо поменять датчик. Однако стоит сначала убедиться, что дело именно в нём. Ведь есть несколько причин такого состояния панели:

• Выход из строя указателя на доске приборов.
• Обрыв в проводке.
• Непосредственно выход из строя датчика.

Поэтому лучше провести небольшую проверку своими силами.

МЕСТОНАХОЖДЕНИЕ И ПРОВЕРКА ИСПРАВНОСТИ ДТОЖ

Находится это устройство прямо над кожухом маховика «Приоры». Датчик врезан в блок двигателя около термостата. К нему подходит одиночный провод с разъёмом типа «мама». Метод проверки этого устройства очень прост. И используется водителями очень давно. Нужно поступить таким образом:

1. Включить зажигание.
2. Отключить разъём от датчика.
3. Замкнуть провод на корпус блока.

Если неисправен сам ДТОЖ, то стрелка указателя поднимется в крайнее верхнее положение. А вот если не происходит никаких изменений на панели приборов,то причину нужно искать в другом. Может, нарушена цепь, сломался указатель, или вся комбинация.

КАК ЗАМЕНИТЬ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ «ПРИОРЫ»

Это довольно несложная операция.

Она доступна любому водителю.

Важно!Многие уверены что для этого необходимо сливать охлаждающую жидкость. Но это необязательно, если действовать быстро и умело. В противном случае лучше всё же слить. Итак. На всякий случай слить антифриз. Для этого выкрутить пробку в радиаторе. Она находится возле генератора, внизу. И пробку-болт в блоке мотора. Предварительно подставив ёмкость под днище.

Для доступа в нужное место, лучше демонтировать воздушный фильтр. Тогда область для работы будет полностью доступна. Приготовить новый датчик температуры.

Ключом на 21 выкрутить старый и быстро закрутить на место новый. Залить тосол, следя, чтобы не образовалось воздушной пробки. Поставить на место фильтр и запустить двигатель. Дождаться срабатывания вентилятора. В это время наблюдать за стрелкой. При включении зажигания, она должна подняться на 2-3 миллиметра. И потом, по степени нагревания плавно войти в рабочую зону 92—98 градусов. Если всё так и произошло, то можно считать операцию по замене датчика температуры охлаждающей жидкости для панели приборов «Приоры», благополучно завершённой.

Как заменить датчик охлаждающей жидкости автомобильного двигателя

Замыкание датчика температуры охлаждающей жидкости может привести к загоранию индикатора проверки двигателя

Ваш автомобиль датчик температуры охлаждающей жидкости двигателя или CTS предназначен для измерения температуры внутри двигателя по температуре охлаждающей жидкости. Затем эта информация отправляется назад к главный компьютер PCM, чтобы можно было отрегулировать синхронизацию двигателя и ширина импульса топливной форсунки, которая контролирует расход топлива и производительность двигателя.Он также будет контролировать показания датчика или индикатор температуры двигателя на приборной панели.

Что пошло не так?

Датчик температуры состоит из металлического корпуса, заполненного композитным материалом. изменяет сопротивление через свою внутреннюю цепь при повышении температуры или уменьшается в двигателе. Нагрев и вибрация двигателя могут привести к тому, что датчик потерять назначенное сопротивление, что приведет к ложному чтению на компьютер и может привести к тому, что контрольная лампа загорится.

Сколько это стоит?

При доставке автомобиля в ремонтную мастерскую или к дилеру за охлаждающей жидкостью замененный датчик температуры будет стоить от 120 до 180 долларов США. в зависимости от типа автомобиля и расположения датчика. Если вы делаете Работайте самостоятельно, стоимость датчика будет составлять от 14 до 24 долларов США. Ты также потребуется галлон охлаждающей жидкости, чтобы заполнить систему после завершения работы. полный.

СПОНСОРСКИЕ ССЫЛКИ

Видео выполнения этой работы находится в нижней части этого руководства.

Начнем

Запуск при холодном двигателе. Поднимите автомобиль домкратом, используя домкраты, чтобы вы могли слить воду из системы охлаждения. Носить защитные очки и перчатки.

1. Сбросьте давление в системе охлаждения

Найдите и медленно снимите герметичную крышку системы охлаждения, чтобы сбросить давление. система любого остаточного давления. Затем вам нужно будет слейте воду из системы охлаждения, потому что датчик погружен в охлаждающую жидкость и когда если он удален, охлаждающая жидкость будет вытекать из порта охлаждающей жидкости.

СПОНСОРСКИЕ ССЫЛКИ

2. Найдите датчик охлаждающей жидкости

Датчик температуры охлаждающей жидкости обычно может находиться только в трех местах. находится: в корпусе термостата или рядом с ним, в головке блока цилиндров или в впускной коллектор. Чтобы узнать, где находится датчик, проверьте Изображения Google или вы можете использовать онлайн-сервис, например Митчелл1. Ты сможешь также купите новый датчик и сравните его с датчиком на двигателе.

3. Снимите электрический разъем

Снимите 2-проводной электрический разъем датчика, который будет удерживаться на предохранительным зажимом. Вы должны нажать вниз или поднять вверх рычаг зажима, чтобы отпустите его.

СПОНСОРСКИЕ ССЫЛКИ

После снятия предохранителя осторожно потяните разъем вверх, но будьте осторожны. осторожно, чтобы не повредить провода разъема. Также проверьте электрическую клеммы на коррозию, потому что это изменит показания датчика, который приведет к ложным показаниям.Если ржавчина или коррозия очистите или замените косичку датчика.

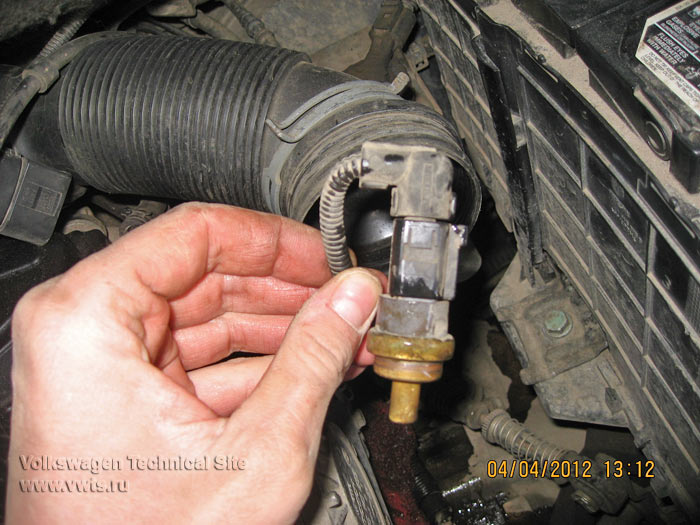

4. Снимите датчик охлаждающей жидкости

Датчик охлаждающей жидкости удерживается на месте одним из двух способов. Первый типичный резьбовой корпус, который можно снять с помощью большого 22-мм или 24-мм глубокая головка или гаечный ключ. В приведенном ниже примере датчик удерживается большой зажим C. Используйте отмычку, чтобы потянуть зажим вверх и в сторону от датчик.Это позволит снять датчик с порта доступа охлаждающей жидкости.

СПОНСОРСКИЕ ССЫЛКИ

После снятия зажима или откручивания датчика возьмитесь за датчик, чтобы снять его от порта доступа охлаждающей жидкости. Небольшое количество охлаждающей жидкости может быть выброшено из порт. Используйте магазинное полотенце, чтобы очистить порт доступа бесплатно от грязи и жира.

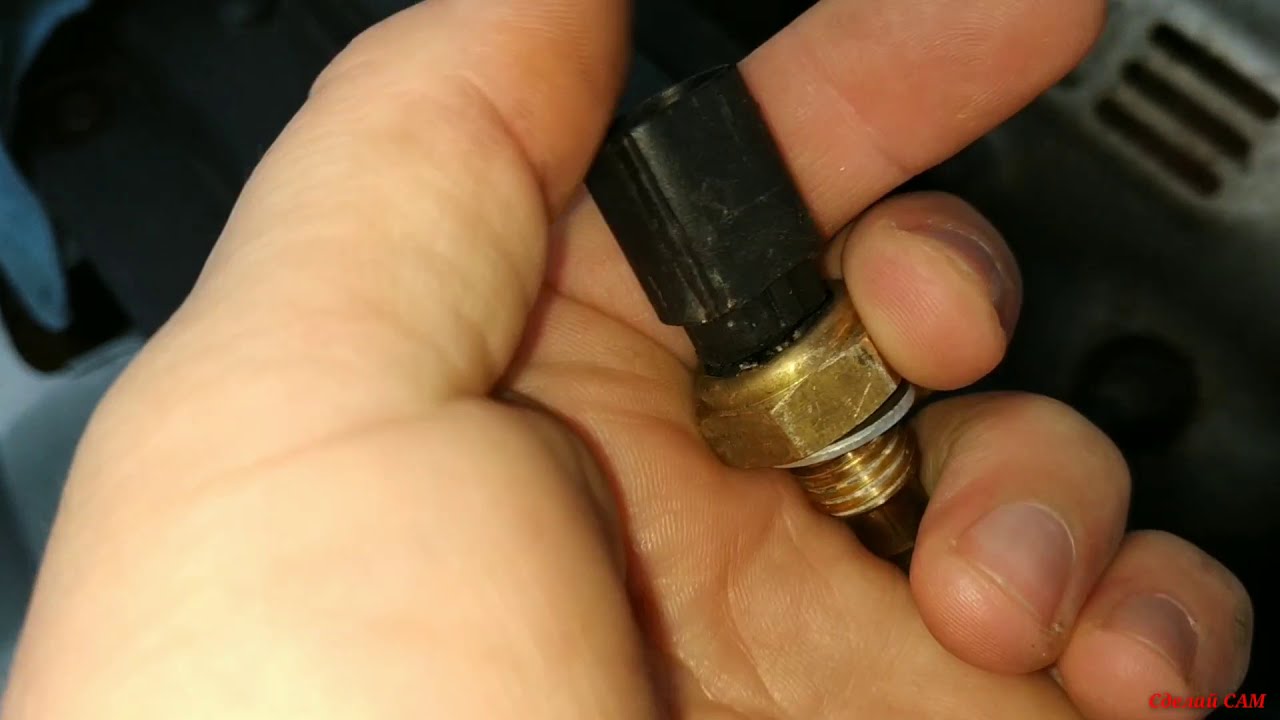

5. Установите новый датчик температуры охлаждающей жидкости

Соедините новый датчик со старым блоком, они должны совпадать.Если датчик использует резьбу нанесите небольшое количество резьбового герметика, чтобы остановить подачу охлаждающей жидкости подтекает после переустановки датчика (некоторые датчики охлаждающей жидкости уже имеют герметик применяемый). В этом примере датчик герметизирован Уплотнительное кольцо, не требующее герметика. Установите датчик, вставив его обратно в порт доступа охлаждающей жидкости и повторная установка зажима. Если датчик вкручен затяните датчик с крутящим моментом от 10 до 15 футофунтов. Не затягивайте датчик слишком сильно, иначе фарфор треснет, что приведет к поломке датчика. отправить ложную информацию на компьютер.Крепко держитесь за электрические разъем и осторожно надавите на датчик охлаждающей жидкости, пока не услышите щелчок. слышимый щелчок, сигнализирующий о полной установке коннектора.

6. Заполните систему охлаждения

После завершения установки датчика закройте сливной кран радиатора и заправить систему охлаждающей жидкостью. Запустите двигатель и дайте ему прогреться, пока добавление охлаждающей жидкости по мере необходимости. Установите на место крышку радиатора после запуска двигателя. рабочей температуры и повторно проверьте систему на наличие утечек.

СПОНСОРСКИЕ ССЫЛКИ

Смотреть видео!

Посмотрите видео, как работает один из наших механиков.

Если у вас есть датчик температуры охлаждающей жидкости, посетите наш форум. Если тебе нужно машина совет по ремонту, пожалуйста, спросите наше сообщество механиков будет рад помочь вам и это всегда 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный комплект руководства по ремонту автомобилей.Пожалуйста подписывайтесь на наши 2CarPros Канал YouTube и часто проверяйте новые видео, которые загружаются почти ежедневно.

Статья опубликована 08.08.2021

Как заменить датчик температуры охлаждающей жидкости

Современные двигатели контролируют практически каждую функцию, чтобы обеспечить надежную и эффективную работу вашего автомобиля каждый день. Одной из наиболее важных систем, за которой необходимо следить, является система охлаждения, которая включает в себя радиатор, водяной насос, вентилятор радиатора, трубопроводы охлаждающей жидкости и расширительный бачок.Датчик температуры охлаждающей жидкости, также известный как датчик температуры охлаждающей жидкости, представляет собой систему управления двигателем, которая контролирует температуру охлаждающей жидкости и передает эту информацию в ECM. Когда датчик работает правильно, он сообщит вашему бортовому компьютеру, если температура слишком высока, предупреждая водителя о наличии проблемы, зажигая сигнальную лампочку на приборной панели.

Датчик температуры охлаждающей жидкости (переключатель) использует электрическое сопротивление для измерения температуры охлаждающей жидкости. Когда сигнал отправляется в ECM, компьютер регулирует момент зажигания автомобиля, подачу топлива и другие факторы, которые снижают или повышают производительность в зависимости от температуры охлаждающей жидкости.

В связи с тем, что температура двигателя играет жизненно важную роль в общих характеристиках любого автомобиля, важно иметь исправно работающий датчик температуры охлаждающей жидкости. Если вы обнаружите, что датчик неисправен, вам придется заменить это устройство, следуя пошаговым инструкциям, приведенным ниже.

Часть 1 из 3: Диагностика неисправности датчика температуры охлаждающей жидкости

Система охлаждения современных легковых автомобилей, грузовиков и внедорожников состоит из нескольких компонентов, которые работают вместе, чтобы обеспечить хорошую работу двигателя. Когда возникает проблема с нагревом или перегревом двигателя, это может быть связано с поломкой одной или нескольких деталей. Потратив время на то, чтобы правильно диагностировать точную причину перегрева, очень важно найти решение и фактически исправить то, что сломано. Прежде чем принять решение о замене датчика температуры охлаждающей жидкости, обязательно диагностируйте некоторые предупреждающие признаки неисправного датчика температуры охлаждающей жидкости. Ниже приведены несколько предупреждающих знаков, которые уведомят вас о том, что датчик температуры охлаждающей жидкости поврежден и нуждается в замене.

Двигатель плохо экономит топливо: когда датчик температуры охлаждающей жидкости работает неправильно, он имеет тенденцию передавать ложную информацию в модуль управления двигателем. Это, в свою очередь, заставляет ECM либо добавить больше топлива, либо уменьшить количество воздуха в смеси, чтобы создать «богатую» ситуацию, предназначенную для охлаждения цилиндров и снижения вероятности перегрева.

Побочным эффектом этой реакции является резкое снижение расхода топлива. Если вы заметили, что индикатор температуры горит, а расход топлива действительно низкий, это может быть вызвано датчиком.

Черный дым из выхлопа: еще одним побочным эффектом богатого двигателя является появление черного дыма (или несгоревшего углерода от топлива) из выхлопа автомобиля при ускорении. Когда топливная смесь богатая (то есть в парах внутри камеры сгорания больше топлива, чем воздуха), цилиндр не сможет сжечь все топливо.В результате из выпускного отверстия головки блока цилиндров и выхлопной трубы будет выходить больше черного дыма. Двигатель перегревается: с обратной стороны иногда датчик полностью выходит из строя и не может контролировать температуру охлаждающей жидкости двигателя. Если это происходит, возрастает вероятность перегрева. Если ваш двигатель время от времени перегревается, проблема может быть связана с датчиком температуры охлаждающей жидкости.

Утечка охлаждающей жидкости из-под двигателя: датчик температуры охлаждающей жидкости также часто ослабевает, что приводит к утечке охлаждающей жидкости двигателя из-под двигателя.Если вы заметили охлаждающую жидкость перед двигателем, возможно, она исходит от датчика температуры охлаждающей жидкости двигателя.

• Примечание : Процесс снятия датчика температуры охлаждающей жидкости очень последователен, независимо от типа вашего автомобиля. Однако, поскольку все автомобили уникальны, важно сверить конкретные инструкции с руководством по обслуживанию вашего автомобиля, прежде чем продолжить.

Часть 2 из 3: Снимите и замените датчик температуры охлаждающей жидкости

Собственно процесс замены датчика температуры охлаждающей жидкости предельно прост.Однако сложная работа приходится на подготовку системы охлаждения — как до, так и после.

Необходимые материалы

• Поддон для сбора охлаждающей жидкости
• Отвертка с плоской головкой
• Воронка
• Джек
• Подставки для домкрата
• Новая охлаждающая жидкость
• Клещи
• Замена датчика температуры охлаждающей жидкости
• Защитное оборудование, включая защитные очки и перчатки
• Набор торцевых ключей

• Рабочий фонарь

• Совет : Эту работу следует выполнять только при холодном двигателе, который не работал в течение как минимум одного часа. Поскольку вы будете находиться под автомобилем и вероятность того, что охлаждающая жидкость попадет вам в лицо, высока, может быть хорошей идеей надеть защитный экран для защиты лица. Убедитесь, что вы надели защитные очки и перчатки, чтобы защитить руки от горячей охлаждающей жидкости, если двигатель не холодный.

Шаг 1: Убедитесь, что автомобиль стоит на ровной рабочей площадке . Поскольку вам нужно поднять переднюю часть и установить переднюю часть на подставки, убедитесь, что ваш автомобиль стоит на ровной поверхности.

Не поднимайте автомобиль на проезжей части или на уклоне.

Шаг 2: Найдите датчик температуры охлаждающей жидкости . Первое, что необходимо выполнить после того, как вы собрали все свои инструменты и активы, — это найти датчик температуры охлаждающей жидкости.

На изображении выше видно, что большинство датчиков температуры охлаждающей жидкости расположены в верхней части двигателя со стороны водителя. Однако расположение этого датчика может отличаться в зависимости от конкретного двигателя.Убедитесь, что вы проконсультировались со своим производителем или приобрели руководство по обслуживанию для марки и модели вашего автомобиля для точного местоположения и инструкций.

Шаг 3: Поддомкратьте переднюю часть для обеспечения зазора . Убедитесь, что у вас достаточно места, чтобы пролезть под автомобиль.

Это можно сделать, въехав передней частью на пандусы или поддомкратив переднюю часть и установив под нее подставки для безопасности.

Шаг 4: Снимите крышку радиатора и крышку перелива .После того, как автомобиль поднят и вы открыли капот, следующим шагом будет снятие крышки радиатора и крышки бачка охлаждающей жидкости.

Это устраняет вакуумное давление в системе охлаждающей жидкости, позволяя слить жидкость из радиатора, чтобы можно было заменить датчик температуры охлаждающей жидкости. [Вставка изображения 3: снятие пробки радиатора]

Шаг 5: Слейте воду из радиатора . Под вашим автомобилем, как правило, со стороны водителя, радиатор будет иметь две разные сливные пробки.

Одним из них является кран, который расположен с левой стороны радиатора рядом с основной сливной пробкой (на большинстве автомобилей).

Существует два способа слить воду из радиатора: либо снять краник и дать радиатору медленно стекать, либо снять сливную пробку радиатора и ожидать быстрого вытекания большого объема охлаждающей жидкости.

В зависимости от конкретного поддона или метода сбора охлаждающей жидкости примите решение о том, какой способ лучше всего подходит для вашей ситуации, и слейте охлаждающую жидкость из радиатора.

Шаг 6: Замените сливную пробку . После того, как вы слили воду из радиатора, обязательно замените сливную пробку или снова вставьте кран, прежде чем продолжить.

Это гарантирует, что вы не забудете выполнить этот шаг перед добавлением охлаждающей жидкости после замены датчика температуры охлаждающей жидкости.

Шаг 7: Отсоедините электронный жгут от датчика температуры . Пришло время найти и снять датчик температуры охлаждающей жидкости.

Прежде всего снимите электронный жгут, который соединяется с датчиком. Обычно этот датчик крепится с помощью пластикового зажима. Чтобы снять зажим, возьмите отвертку с плоской головкой и медленно подденьте зажим с внешнего края датчика температуры.

Шаг 8: Снимите датчик температуры охлаждающей жидкости . Используя головку на ¼ дюйма и удлинитель, а также головку подходящего размера (обычно 19 мм), отсоедините датчик от блока цилиндров и полностью снимите его.

Шаг 9: Очистите отверстие, в котором расположен датчик .Обязательно очистите область вставки датчика перед повторной установкой датчика температуры.

В некоторых случаях грязь, мусор и другие частицы могут повлиять на работу датчика температуры охлаждающей жидкости, поэтому перед установкой нового датчика убедитесь, что у вас есть чистая зона.

Шаг 10: Установите новый датчик . Пальцами вручную ввинтите датчик температуры охлаждающей жидкости в соответствующее отверстие, пока датчик не окажется заподлицо с двигателем.Снимите удлинитель с храповика и вручную затяните датчик с помощью гнезда и удлинителя.

• Предупреждение : Датчик необходимо устанавливать очень осторожно и не затягивать слишком туго. Вот почему мы рекомендуем затягивать датчик вручную с помощью гнезда и удлинителя, но не храповика.

Шаг 11: Подсоедините жгут проводов к датчику . После того, как датчик был успешно затянут, снова присоедините жгут проводов.

Он должен «защелкнуться» на месте.

Шаг 12: Убедитесь, что сливная пробка радиатора затянута .

Шаг 13: Добавьте охлаждающую жидкость в радиатор . Хотя вы могли собрать охлаждающую жидкость радиатора, когда сливали ее из радиатора, настоятельно рекомендуется добавить новую охлаждающую жидкость.

Это обеспечит правильную работу датчика температуры охлаждающей жидкости. Добавьте новую охлаждающую жидкость, смешанную с дистиллированной водой, в соответствии с рекомендациями производителя вашего автомобиля.

• Предупреждение : Многие новые легковые автомобили, грузовики и внедорожники имеют системы охлаждения, требующие этапа заливки.Это уникально и специфично для каждого производителя транспортных средств, поэтому ВАЖНО, чтобы вы связались с производителем автомобилей и получили точный процесс заполнения системы охлаждающей жидкости. Невыполнение этого требования часто приводит к попаданию пузырьков воздуха в систему охлаждения и проблемам с перегревом.

Шаг 14: Добавьте охлаждающую жидкость в бачок . После того, как ваш радиатор заполнен, вам нужно добавить свежую охлаждающую жидкость в расширительный бачок охлаждающей жидкости.

Вполне вероятно, что при первом запуске автомобиля вам придется долить охлаждающую жидкость. Будьте активны, добавляя немного жидкости в бачок охлаждающей жидкости, чтобы уменьшить вероятность образования пузырьков воздуха в линиях охлаждающей жидкости.

Шаг 15: Снимите емкости для охлаждающей жидкости . Надлежащим образом утилизируйте использованную охлаждающую жидкость.

Шаг 16: Опустите автомобиль с домкрата . Поставьте автомобиль задней частью на уровень земли.

Часть 3 из 3: Запустите двигатель и испытайте автомобиль

После замены датчика температуры охлаждающей жидкости в большинстве случаев перед пробной поездкой автомобиля необходимо запустить двигатель, проверить его на наличие утечек и долить жидкость в радиатор.Лучший способ завершить любое дорожное испытание — это спланировать маршрут, который позволит вашему двигателю прогреться до надлежащей рабочей температуры и откроет термостат вашего радиатора.

Шаг 1: Запустите автомобиль . Дайте ему прогреться до рабочей температуры.

Шаг 2: Проверка на наличие утечек . Обязательно проверьте наличие утечек из сливной пробки радиатора, крана или датчика температуры охлаждающей жидкости.

Шаг 3: Проверьте, горит ли индикатор проверки двигателя или низкого уровня охлаждающей жидкости .Если это так, выключите двигатель и проверьте уровень охлаждающей жидкости в бачке.

Если индикатор горит, бачок охлаждающей жидкости должен быть пуст. Залейте охлаждающую жидкость и перезапустите двигатель, чтобы индикатор погас.

Шаг 4: Пробная поездка автомобиля . Управляйте автомобилем до тех пор, пока не услышите, как включается вентилятор радиатора.

Как только вы это сделаете, вернитесь домой, следя за термостатом или температурой двигателя.

Шаг 5: Проверьте уровень охлаждающей жидкости .После того, как автомобиль остынет в течение как минимум одного часа, проверьте уровень охлаждающей жидкости в бачке и при необходимости долейте.

После того, как вы завершили установку и тест-драйв, вы должны быть готовы к работе с новым датчиком температуры охлаждающей жидкости. Однако, если вы не уверены на 100%, что сможете выполнить эту работу самостоятельно, обратитесь к одному из наших сертифицированных профессиональных механиков, чтобы заменить датчик температуры охлаждающей жидкости.

Как установить датчик температуры охлаждающей жидкости

В современных автомобилях датчик температуры охлаждающей жидкости сообщает компьютеру автомобиля текущую температуру двигателя.Он работает, чтобы помочь завести автомобиль в холодные дни и обеспечить его бесперебойную работу, а также поддерживает регулировку температуры, чтобы он не перегревался. В старых автомобилях это было бы известно как термостат. Когда датчик температуры охлаждающей жидкости не работает должным образом, автомобиль будет работать вяло и может перегреться. Замена этого датчика — это простой проект, который можно выполнить в собственном гараже или на ровной дороге.

Шаг 1. Откройте капот автомобиля

На более новых автомобилях найдите замок капота под рулевым колесом внутри автомобиля.Затем просуньте руку в щель под центром капота, чтобы нащупать защелку. Отодвиньте его в сторону и откройте капот. Используйте опору капюшона, чтобы убедиться, что капюшон надежно закреплен и не упадет на вас, когда вы его отпустите.

Шаг 2. Найдите датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости расположен на передней части блока цилиндров. Это будет отличаться на некоторых автомобилях, где шкивы расположены сбоку автомобиля. Однако датчик по-прежнему находится в системе шкивов.Держите каплю света над областью и найдите датчик. Возможно, вам придется снять кожух вентилятора, чтобы заглянуть внутрь. Датчик будет иметь открытую клемму с одним проводом, идущим от него.

Шаг 3. Отсоедините подводящий провод от клеммы

Датчик посылает сигналы по одиночному подводящему проводу, расположенному в верхней части клеммы. В зависимости от того, как это прикреплено, вам нужно будет соблюдать осторожность при его удалении. Если есть какие-либо проблемы с проводом, его необходимо заменить.Подденьте зажимы плоской отверткой, не сломав выступы. Потяните за провод и установите его в месте, где он не будет мешать.

Шаг 4. Ослабление датчика охлаждающей жидкости

Датчик температуры охлаждающей жидкости устанавливается так же, как свеча зажигания. Используйте глубокую головку и ключ с трещоткой, чтобы ослабить датчик. Постепенно нажимайте на датчик, поворачивая его против часовой стрелки. Это поможет убедиться, что вы не сломаете датчик в резьбе.

Шаг 5. Снимите и замените

Продолжайте ослаблять датчик температуры охлаждающей жидкости, пока не сможете его снять.Очистите участок и резьбу чистой тряпкой. Убедитесь, что на участке нет мусора, чтобы он не мешал замене. Установите новый датчик в резьбу и начните закручивать его вручную.

Шаг 6. Датчик крутящего момента на месте

Поверните датчик охлаждающей жидкости пальцами, пока вы не сможете затянуть его вручную. Посмотрите, с каким крутящим моментом должен быть затянут датчик, и установите динамометрический ключ. Подсоедините динамометрический ключ к датчику и затяните его.

Шаг 7. Повторное подключение провода

После установки датчика температуры охлаждающей жидкости необходимо только повторно подключить подводящий провод. Убедитесь, что конец провода чистый, и подключите его обратно к контактному концу датчика. Убедитесь, что он соединен плотно. Замените любые другие детали, которые вам пришлось разобрать. Включите двигатель и дайте ему нагреться до рабочей температуры. Прислушивайтесь к любым колебаниям в двигателе и следите за указателем температуры.

❤️ Как понять, что датчик температуры охлаждающей жидкости двигателя неисправен? ❤️

Датчик температуры охлаждающей жидкости является ключевой частью для оптимальной работы вашего автомобиля, обеспечивая его безопасную и надежную работу.Пока вы работаете и ведете свой автомобиль, в двигателе происходит непрерывное сгорание. Это может привести к его перегреву и потенциальному чрезмерному трению во время вождения, особенно при теплых температурах и в дневное время.

Авторемонт ДОРОГО



Для поддержания охлаждения двигателя и предотвращения перегрева датчик температуры охлаждающей жидкости двигателя может определить, правильно ли работает охлаждающая жидкость в вашем автомобиле, используя различные жидкости и жидкости, проходящие через двигатель.Возможно, вы также знаете, что перегрев может повлиять на работу двигателя и со временем привести к его поломке. Чтобы все было прохладно, вода пропускается по трубам для поддержания температуры, что свидетельствует о важности датчика температуры охлаждающей жидкости вашего двигателя.

Какой у вас датчик температуры охлаждающей жидкости двигателя?



Как известно, датчик температуры охлаждающей жидкости, также известный как реле температуры охлаждающей жидкости, является ключевой частью системы двигателя.Этот датчик может помочь анализировать и управлять системой управления двигателем, отслеживая температуру охлаждающей жидкости двигателя. Охлаждающая жидкость представляет собой жидкость, которая смешивается с водой, чтобы предотвратить замерзание или перегрев радиатора в экстремальных погодных условиях или условиях внутри вашего двигателя.



Охлаждающая жидкость, также известная как антифриз, бывает разных типов и предназначена для различных типов двигателей и автомобилей. Важно знать, какой именно сорт охлаждающей жидкости подходит для вашего автомобиля, чтобы выбрать правильный сорт.



После того, как датчик температуры охлаждающей жидкости двигателя измеряет температуру охлаждающей жидкости в двигателе, следующим шагом является работа датчика температуры охлаждающей жидкости с использованием электрического сопротивления для определения точной температуры. Этот сигнал, полученный датчиком температуры охлаждающей жидкости двигателя, затем отправляется на компьютер автомобиля, чтобы можно было внести надлежащие изменения в синхронизацию двигателя и расчеты топлива для достижения оптимальной производительности.



Если компьютер и двигатель не работают правильно и не определяют температуру охлаждающей жидкости двигателя, то это может быть способом определить, неисправен ли датчик температуры охлаждающей жидкости двигателя.Компьютер автомобиля также отвечает за сброс настроек производительности двигателя, если он обнаруживает, что температура двигателя слишком высока и может вызвать перегрев. Это делается для того, чтобы предотвратить любое дальнейшее повреждение двигателя, которое может произойти из-за чрезмерного трения и перегрева в системе двигателя.

Как работает датчик температуры охлаждающей жидкости?



Датчик температуры охлаждающей жидкости двигателя работает, считывая функции двигателя. Датчик ЕСТ расположен рядом с термостатом двигателя, который рассчитывает температуру внутри двигателя.Датчик температуры охлаждающей жидкости двигателя измеряет температуру, обеспечиваемую термостатом и охлаждающей жидкостью. Затем зарегистрированная температура двигателя передается в ЭБУ, который соответствующим образом регулирует работу двигателя. Если вы можете сказать, что датчик температуры охлаждающей жидкости вашего двигателя неисправен, то вы заметите перегрев двигателя.



Бортовой компьютер также работает, открывая и выключая вентилятор охлаждения в зависимости от показаний температуры и элементов управления.Этот компьютер определяет рециркуляцию отработавших газов и процесс сгорания топлива.



Обычно датчик температуры охлаждающей жидкости располагается непосредственно за патрубком охлаждающей жидкости. В большинстве современных автомобилей и транспортных средств он находится за правой головкой блока цилиндров, которая находится прямо под воздухозаборной трубой. Различные типы автомобилей и производителей, в зависимости от марки, модели и года выпуска автомобиля, имеют разные способы размещения датчика температуры охлаждающей жидкости, которые различаются в зависимости от конструкции автомобиля.



Некоторые автомобили оснащены более чем одним датчиком температуры охлаждающей жидкости, и иногда эти разные датчики температуры охлаждающей жидкости двигателя используются для отправки сигналов на приборную панель и блок управления двигателем в системе двигателя. Использование нескольких датчиков температуры охлаждающей жидкости двигателя не является обязательным, поскольку для отправки сигналов на оба требуемых приемника требуется только один датчик охлаждающей жидкости.

Стоимость замены датчика температуры охлаждающей жидкости



Средняя стоимость замены датчика температуры охлаждающей жидкости составляет от 100 до 220 долларов, при этом стоимость рабочей силы составляет в среднем от 40 до 140 долларов, в то время как сами детали обычно стоят от 50 до 80 долларов.Датчик температуры охлаждающей жидкости не так дорог по сравнению с другими ключевыми компонентами системы двигателя вашего автомобиля и другими датчиками, которые установлены в вашем автомобиле. Средняя стоимость замены датчика температуры охлаждающей жидкости для большинства автомобилей составляет от 55 до 80 долларов. Тем не менее, нижний предел цены датчика температуры охлаждающей жидкости может составлять всего 35 долларов, а верхний предел цены на детали датчика температуры охлаждающей жидкости составляет около 90 долларов.

Признаки неисправности датчика температуры охлаждающей жидкости двигателя



Поскольку температура играет решающую роль в расчетах характеристик двигателя, неисправность датчика температуры охлаждающей жидкости может быстро привести к проблемам с работой двигателя.Обычно проблема с датчиком температуры охлаждающей жидкости вызывает различные симптомы и предупреждает пассажиров и водителя о потенциальной проблеме. Это ключевой способ определить, неисправен ли датчик температуры охлаждающей жидкости двигателя.

Низкий расход топлива



Одним из первых признаков, который хорошо заметен и легко увидеть, что есть проблема с датчиком температуры охлаждающей жидкости, является плохая экономия топлива и уменьшенный расход бензина. Если датчик температуры охлаждающей жидкости со временем выходит из строя и повреждается, это может привести к тому, что на компьютер вашего автомобиля будут передаваться неверные сигналы.Кроме того, датчик температуры охлаждающей жидкости не сможет правильно рассчитать топливо и время, необходимые для надлежащей экономии топлива.



Кроме того, нередки случаи, когда датчик температуры охлаждающей жидкости выходит из строя и повреждается, посылая постоянный сигнал на ЭБУ. Это может привести к тому, что компьютер будет постоянно считывать, что двигатель холодный, и привести к более высокому расходу топлива, даже если в этом нет необходимости. Снижение расхода топлива — это верный способ понять, что датчик температуры охлаждающей жидкости вашего двигателя неисправен.

Перегрев двигателя



Вторым признаком того, что датчик температуры охлаждающей жидкости работает некорректно и датчик температуры охлаждающей жидкости неисправен, является перегрев двигателя. Хотя перегрев двигателя может быть вызван разным сезоном, основной причиной является неисправный датчик температуры охлаждающей жидкости. Наряду с этой причиной, другими причинами перегрева двигателя и чрезмерного трения являются слишком мало охлаждающей жидкости, утечки из системы охлаждения, сломанный водяной насос, проблемы с радиатором, слишком низкий уровень масла, отказ термостата, проблемы со шлангами и ремнями, а также сердцевина отопителя. подключен.



Датчик температуры охлаждающей жидкости также может выйти из строя из-за того, что он заставляет автомобиль постоянно посылать сигнал о попадании в автомобиль. Это может привести к тому, что компьютер автомобиля неправильно компенсирует обедненную топливную смесь, что приведет к постоянному перегреву, пропуску зажигания или детонации двигателя.

Черный дым из двигателя



Если вам интересно, как определить, что датчик температуры охлаждающей жидкости неисправен, черный дым, выходящий из выхлопной трубы, — это верный способ понять, что с системой охлаждения вашего двигателя что-то не так.



Если топливная смесь в вашем автомобиле слишком богата до такой степени, что топливо не может правильно сгорать в камере сгорания, это может привести к сгоранию топлива в выхлопных трубах и появлению черного дыма из выхлопных труб. . В худших случаях, когда речь идет о системе охлаждения вашего двигателя, черный дым может означать, что вы больше не можете безопасно управлять автомобилем.



Неправильные показания датчика температуры охлаждающей жидкости могут привести к тому, что двигатель вашего автомобиля будет неправильно рассчитывать топливовоздушную смесь в двигателе.Когда соотношение воздуха и топлива для смеси двигателя не соответствует правильной пропорции, и если топливная смесь слишком бедная или слишком богатая, топливо не сможет должным образом сгореть в камере сгорания.



В результате просчетов топливо сгорает в выхлопных трубах автомобиля, а не там, где должно, из-за чего выхлоп выбрасывает черный дым из труб двигателя. Если количество черного дыма, исходящего из вашего автомобиля, чрезмерное, вам не следует садиться за руль автомобиля и следует отбуксировать его к механику.

Индикатор проверки двигателя



Другим признаком, который легко увидеть в вашем автомобиле как со стороны водителя, так и со стороны пассажиров, является то, что на приборной панели появится светящаяся лампочка проверки двигателя, показывающая, как вы можете определить, неисправен ли датчик температуры охлаждающей жидкости вашего двигателя. Для некоторых типов автомобилей, в зависимости от марки, модели и года выпуска, компьютер может отключить индикатор проверки двигателя, если заметит проблему с сигналом или цепью датчика. Индикатор проверки двигателя будет гореть до тех пор, пока проблема не будет устранена.



Как вы можете видеть по этим явным симптомам и по тому, как датчик температуры охлаждающей жидкости влияет на различные части вашего автомобиля, датчик температуры охлаждающей жидкости является одним из самых важных элементов в системе управления двигателем. Он играет ключевую роль в определении и анализе расчетов, влияющих на характеристики двигателя. Это означает, что если вам интересно, как узнать, неисправен ли датчик температуры охлаждающей жидкости двигателя, вам обязательно следует проверить свой автомобиль у профессионального техника.

Плохая работа двигателя на холостом ходу



Из-за неисправности датчика температуры охлаждающей жидкости топливная смесь будет корректироваться в соответствии с расчетами, которые выдает датчик. Это может привести к неконтролируемой вибрации или тряске двигателя, когда автомобиль работает на холостом ходу на низкой скорости или движется медленно. Это может привести к другим потерям мощности внутри автомобиля и странному поведению, например, к громким звукам и мыслям, исходящим из-под капота.

Как узнать, неисправен ли датчик температуры охлаждающей жидкости двигателя?



Для диагностики неисправного датчика температуры охлаждающей жидкости двигателя необходимы соответствующие инструменты и информация.Когда загорается индикатор проверки двигателя, ваш двигатель перегревается или вы испытываете некоторые другие симптомы неисправности датчика температуры охлаждающей жидкости, вам следует использовать диагностический инструмент, чтобы решить проблему.



Когда загорается индикатор проверки двигателя, лучше всего начать с загрузки памяти кодов неисправностей в ваш автомобиль. Вы можете сделать это дома и сэкономить деньги на ценах механика, используя свой собственный сканер OBD-II. Если у вас дома нет одного из этих сканеров, вы можете купить его по относительно недорогой цене.



С хорошим считывателем OBD 2 этот инструмент также можно использовать для проверки текущих параметров и параметров датчика температуры охлаждения. Убедитесь, что температура датчика температуры охлаждающей жидкости составляет от 80 до 90 градусов Цельсия при горячем и работающем двигателе.



Чтобы правильно выполнить эту проверку датчика температуры охлаждающей жидкости двигателя, чтобы определить, неисправен ли ваш датчик температуры охлаждающей жидкости двигателя, вы должны использовать электрическую схему и выяснить, какое сопротивление должно быть у вас при определенной температуре, чтобы правильно проверить функцию, которая можно легко сделать с помощью цифрового мультиметра.



Другой способ выполнить эту процедуру — использовать следующие шаги для диагностики датчика температуры охлаждающей жидкости двигателя. Во-первых, найдите датчик температуры охлаждающей жидкости в вашем автомобиле, обратившись к руководству по обслуживанию вашего производителя. Далее подключите цифровой мультиметр к датчику температуры охлаждающей жидкости, подключив проблемный выводной конец датчика к твердому заземлению. Запишите показания и проанализируйте данные.



После этого запустите двигатель и дайте ему поработать несколько минут, отмечая начальные показания датчика при холодном двигателе, а затем выполняя ту же процедуру, когда двигатель нагреется.Найдите разницу между показаниями, видя разницу в зависимости от температуры двигателя. Если в показаниях разница больше 200 Ом, значит у вас неисправен датчик температуры охлаждающей жидкости. Если показание омов меньше 200 ом, это то, как вы можете определить, неисправен ли ваш датчик температуры охлаждающей жидкости.



Как заменить датчик температуры охлаждающей жидкости на Audi/VW 1.8t (Audi A4, A6, Golf, Passat и др.)

Правильно работающий двигатель — это двигатель, который работает при правильной температуре.Единственный способ, которым вы и ECU будете знать, что он имеет правильную температуру, — это датчик температуры охлаждающей жидкости. Простой датчик передает точную температуру двигателю и указателю температуры охлаждающей жидкости, чтобы показать вам, когда двигатель прогреется до нужной температуры, и сообщить ECU, когда включать вентиляторы охлаждения.

Этот самодельный ремонт вашего автомобиля Audi A4 или различных моделей VW может быть утомительным, но простым. Никаких специальных инструментов не требуется, и ничего, кроме датчика температуры, не нужно снимать в зависимости от выбранного вами пути.Температура охлаждающей жидкости имеет критическое, но прямое значение для передачи температуры двигателя. Датчик необходимо заменить, как только он станет неисправным, чтобы двигатель работал нормально и не перегревался.



Модели Audi/VW и применимые годы:

1999-2005 Фольксваген Пассат
1999-2005 Фольксваген Жук	1999-2006 Фольксваген Гольф
2000-2002 Фольксваген Кабриолет	1999-2005 Фольксваген Джетта
1999-2003 Фольксваген Еврован



Признаки неисправности Audi/VW 1.Датчик температуры охлаждающей жидкости 8t:

• Вентиляторы двигателя постоянно работают
• Указатель температуры охлаждающей жидкости не показывает никаких показаний
• Указатель температуры охлаждающей жидкости показывает невероятно высокое значение
• Утечка охлаждающей жидкости вокруг датчика

Датчик температуры охлаждающей жидкости содержит простой термистор с четырьмя контактами для передачи показаний температуры на ЭБУ и указатель температуры охлаждающей жидкости. Два контакта отправляют информацию на ECU, а два других контакта отправляют свою информацию на датчик температуры охлаждающей жидкости.В датчике может быть только два неисправных контакта, из-за которых только ECU или датчик будут считывать неправильно.

Кроме того, уплотнительное кольцо герметизирует датчик температуры на блоке цилиндров. Если уплотнительное кольцо повреждено или слишком сильно изношено, охлаждающая жидкость будет вытекать из основания датчика.



Сколько времени займет замена датчика температуры охлаждающей жидкости на двигателе Audi/VW 1.8t?

Есть два способа добраться до датчика температуры охлаждающей жидкости. Вам нужно будет разобрать большую часть системы PCV и ее шланги в задней части двигателя, иначе вам придется наклонить двигатель вперед.Ни один из этих вариантов не так страшен, как кажется.

Если вы решите снять шланги PCV, двигатель останется на месте, но вам придется возиться со шлангами как минимум 14-летней давности. Они видели множество тепловых циклов, и пластиковые детали, с которыми они соединяются, стали хрупкими. Вы рискуете сломать шланги или ниппели, к которым они крепятся, что приведет к дополнительной работе.

Или можно наклонить двигатель вперед. Этот вариант требует размещения домкрата под самой задней частью трансмиссии, а затем опускания автомобиля обратно.Подставка домкрата будет нажимать на опоры двигателя и трансмиссии, наклоняя ее вперед достаточно, чтобы у вас было место для доступа к датчику температуры охлаждающей жидкости. Здесь нет неудобных шлангов для работы, но вы можете слишком сильно согнуть крепления, если слишком низко опустите автомобиль.

Запланируйте на эту работу 45 минут, если вы выберете маршрут шланга PCV, и еще меньше времени, если вы наклоните двигатель.



Сколько будет стоить замена датчика температуры охлаждающей жидкости на двигателе Audi/VW 1.8t?

Единственная деталь, необходимая для этого, стоит всего 5 долларов.09. Если вы пойдете по пути шланга PCV, вам нужно будет заменить все шланги или пластик, которые вы сломаете.



Инструменты, необходимые для замены датчика температуры охлаждающей жидкости на двигателе Audi/VW 1.8t:



Детали, необходимые для замены датчика температуры охлаждающей жидкости на двигателе Audi/VW 1.8t:



Шаги, необходимые для замены датчика температуры охлаждающей жидкости на двигателе Audi/VW 1.8t:

Шаг 1: Снимите старый датчик температуры охлаждающей жидкости

Метод наклона двигателя намного проще и требует меньше разборки.И наоборот, рабочее пространство намного теснее. Датчик температуры охлаждающей жидкости зеленого цвета, и его легко найти в задней части двигателя.

С помощью небольшой отвертки или плоской отвертки вытащите U-образный стопорный зажим, удерживающий датчик в корпусе.

Затем извлеките датчик из корпуса и потяните его вверх, чтобы вы могли его видеть. Отсоедините старый датчик от жгута проводов и обеспечьте доступ к жгуту. Если уплотнительное кольцо датчика не прикрепляется к датчику, используйте отмычку, чтобы удалить его из корпуса датчика.



Шаг 2: Замените датчик температуры охлаждающей жидкости

Прежде всего:

1. Осмотрите разъем жгута проводов датчика температуры.
2. Используйте очиститель Mass Air Flow и щетку, чтобы очистить заглушку, если на ней есть остатки или коррозия.
3. Подсоедините новый датчик температуры охлаждающей жидкости к жгуту проводов и установите его обратно в корпус.

Установите на место U-образный замок, когда датчик полностью встанет на место.Если у вас есть тестер давления, используйте его сейчас, чтобы проверить наличие утечек. В противном случае поднимите автомобиль и уберите домкрат из-под коробки передач.

Затем запустите автомобиль и проверьте наличие утечек. Дайте двигателю прогреться до рабочей температуры, чтобы убедиться, что датчик температуры охлаждающей жидкости теперь работает правильно. Затем используйте сканирующий инструмент, чтобы удалить любые коды, связанные с датчиком температуры охлаждающей жидкости.

Таким образом, ваша система охлаждения полностью восстановлена. Если вас интересуют другие самоделки для вашего Audi или Volkswagen, вы можете посетить vw.fcpeuro.com  или  подпишитесь  на наш канал YouTube.

Как заменить датчик температуры охлаждающей жидкости двигателя Saturn серии S « Автосервис и ремонт :: WonderHowTo

Однажды ваша машина может сломаться, и вы не сможете позволить себе нанять механика, так что же делать вы делаете … вы смотрите в Интернете видео с инструкциями по ремонту автомобилей и сами становитесь автомехаником, вот что. Вам не нужно какое-либо дополнительное обучение для выполнения ремонта и простого обслуживания вашего автомобиля, но вам может понадобиться несколько инструментов.Инвестируйте в базовые инструменты, и вы будете готовы практически к любой неисправности автомобиля, о которой вы только можете подумать. Эти учебные пособия помогут вам на вашем пути, если вы хотите.

В этом видео показано, как заменить датчик температуры охлаждающей жидкости двигателя в автомобиле Saturn серии S. Рекомендуется использовать 1/4-дюймовую трещотку с длинной головкой, чтобы не затягивать ее слишком сильно. Если вы купите датчик у дилера, на его резьбе будет красный герметик, который сделает его готовым к установке.Если вы пойдете на рынок запчастей и купите такой, вам нужно будет наклеить на резьбу тефлоновую ленту. Прежде чем вынуть старый датчик, двигатель Сатурна нужно охладить. Посмотрите остальные, чтобы получить дополнительные инструкции по замене датчика температуры охлаждающей жидкости двигателя.

Хотите освоить Microsoft Excel и поднять перспективы работы на дому на новый уровень? Начните свою карьеру с нашего учебного комплекта Microsoft Excel Premium от А до Я в новом магазине Gadget Hacks Shop и получите пожизненный доступ к более чем 40 часам инструкций от базового до продвинутого уровня по функциям, формулам, инструментам и многому другому.

Купить сейчас (скидка 97%) >

Другие интересные предложения:

РЕШЕНО: Расположение датчика температуры охлаждающей жидкости

ИСТОЧНИК: Toyota Camry 1995 года, 4-цилиндровый двигатель, горячий

Привет,

Во-первых, убедитесь, что у вас есть необходимая «смесь» охлаждающей жидкости/воды (должна быть необходимая охлаждающая жидкость).

Во-вторых, я бы порекомендовал вам еще раз перепроверить все датчики системы охлаждения (убедитесь, что они соответствуют техническим характеристикам), на случай, если новый неисправен.

В-третьих, убедитесь, что новый термостат имеет правильную настройку температуры (все они разные), чтобы он открывался в нужное время. Большинство систем охлаждения работают при температуре 90-100°C.

В-четвертых, убедитесь, что радиатор (и связанные с ним шланги) не заблокированы.

Если показания вашего датчика температуры выше нормы, но НЕ в опасной зоне… тогда это можно считать нормальным (особенно если вы заменили новыми компонентами) и не о чем беспокоиться.

Однако, если указатель температуры НАХОДИТСЯ в опасной зоне….то это говорит о том, что охлаждающая жидкость не проходит должным образом через систему охлаждения.

Если проверка всех вышеперечисленных компонентов прошла успешно, возможно, ваш водяной насос качает недостаточный объем.

Ура,

Опубликовано 16 августа 2009 г.

Отзыв: «Я ценю вашу помощь….Может, мне просто заменить водяной насос, это последнее, что мне нужно будет заменить.»

.
