Как заменить ремень ГРМ на ВАЗ 2113, 2114 и 2115

15.10.2020

Содержание

• 1 Когда необходимо менять ремень ГРМ
• 2 Где находится
• 3 Порядок снятия ремня ГРМ
• 4 Этапы установки
• 5 Заключение

Механизм ГРМ (газораспределительный) представлен в каждом автомобиле. В большинстве моделей ВАЗ устройство приводится в действие ремнем, который периодически необходимо менять. Опытные мастера советуют проводить процедуру после 50 тысяч км пробега. Не стоит ориентироваться только на пробег, деталь лучше проверять визуально. В статье рассмотрено, как проходит замена ремня ГРМ ВАЗ разных моделей.

Когда необходимо менять ремень ГРМ

В руководстве по эксплуатации к ВАЗ-2114 и другим моделям концерна сказано, что подобный расходный материал рекомендуется менять один раз в 50-60 тысяч км. Это примерный срок, который зависит от качества изделия.

Внимание! Механизм необходимо проверять раз в 3 месяца, на многих моторах из-за обрыва клапана могут загнуться.

Это актуально для 16-клапанных моторов. Не касается агрегата под номером 2114.

Гнутся клапаны на ВАЗовских моторах, которые устанавливаются на переднеприводные модели (в том числе старые) с объемами 1.1 и 1.3 л, двигатель 1.6 и 1.5 — не гнет.

Признаки поломки:

1. На изделии присутствуют трещины, порезы.

Трещины на ремне ГРМ

2. Заметно расслоение детали. Менять механизм нужно в короткие сроки.
3. Зубья на внутренней стороне повреждены, некоторые отсутствуют.

Устройство может прийти в негодность при долгом использовании, неправильно

Где находится

Найти деталь не трудно — при открытии капота с левой стороны. Неопытные автомобилисты путают с механизмом генератора. У изделия есть отличие — наличие зубьев с внутренней стороны. Устройство передает вращение от коленвала к распределительному валу, связан с этими узлами.

ГРМ

Порядок снятия ремня ГРМ

Подробное описание, как снять и поменять ремень на автомобилях ВАЗ с двигателем 8 клапанов.

В качестве примера представлен ВАЗ-2115 с силовым агрегатом инжектор.

Процесс снятия на моделях с таким двигателем произвести проще, под капотом больше места.

Необходимые действия:

1. Поднять авто на домкрат, снять переднее правое колесо.
2. Открутить 2 болта крепления брызговика двигателя, подогнуть для удобства (должен быть открыт доступ к шкиву коленвала).

Снятие брызговика двигателя

3. Демонтировать ремень генератора, ослабив крепления ключами на 17 и 19.
4. Открутить 3 болта (10 мм) крышки ремня ГРМ.

Снятие крышки ремня ГРМ

5. Демонтировать шкив коленвала, вооружившись ключом на 19. Болт крепления прикручен с большой силой, справиться одному тяжело.

Снятие шкива коленвала

6. Совместить метки для последующей установки. Одна — на шкиве распределительного вала, нанесена с внутренней стороны, другая — в качестве выступа на крышке механизма ГРМ сзади. Третья метка — точка на шкиве коленвала с зубчиками, должна совпасть с вырезом. Провернуть деталь можно, вставив болт и прокрутив по часовой.

Метки для последующей установки ГРМ

7. Ослабить гайку натяжного ролика. Деталь желательно заменить, лучше открутить гайку ключом на 17, провернуть против часовой.
8. Натяжение ремня ГРМ ослабло, можно демонтировать без трудностей.

При замене изделия на автомобиле ВАЗ с мотором 16 клапанов действия идентичные. Некоторые метки располагаются иначе, вместе с ремнем нужно менять ролики и помпу, они могут стать причиной износа изделия, в моторе загнутся клапаны. Двигатель 16 клапанов неудобен. При замене слишком мало места, приходится снимать бачок гидроусилителя, адсорбер и подушку узла.

Этапы установки

Ремень ГРМ устанавливать непросто, есть свои нюансы. Рассмотрение на примере мотора 8 клапанов.

Процесс состоит из действий:

1. Установить изделие на ролики.
2. Поставить новый натяжной ролик (если нужно), закрутить гайку крепления не сильно.

Установка натяжного ролика

3. Убедиться в совпадении меток, по необходимости выставить (на шкиве распредвала и коленвала).
4. Поправить метку на маховике, если сбилась. Риску видно в лючке на картере, должна быть по центру выреза в виде треугольника.
5. После проверок меток отрегулировать натяжение ремня. Необходимо затянуть ролик по часовой не слишком сильно, затем — гайку крепления. Для проверки натяжения изделие нужно повернуть. Исправное состояние — поворот на 90 градусов.
6. Ключом на 19 провернуть коленвал на 2 оборота. Проверить, где находятся метки. Если устройство ослабло — натянуть.
7. Закрутить гайку крепления ролика натяжителя. Главное — не перестараться, иначе погнется шпилька, изделие будет сползать.

Шпилька натяжного ролика

8. Установить шкив коленвала, прикрутить его.

Шкив коленвала

9. Поставить защитную крышку механизма ГРМ.
10. Вернуть на место ремень генератора. Проверить на наличие повреждений, при необходимости заменить.
11. Отрегулировать натяжение ремня генератора.
12. Прикрутить брызговик.
13. Поставить колесо.
14. Убедиться, что двигатель работает правильно, если нет — проверить метки.

Внимание! При замене детали своими руками стоит учитывать, что при снятом ремне на моторах объемом 1.1 и 1.3 л нельзя крутить распредвал и коленвал, есть риск встречи клапанов и поршней.

Некоторые модификации моторов не имеют метки на крышке масляного насоса. Необходимо сделать выступ на маленьком шкиве коленвала в центре разреза.

Заключение

Установить ремень ГРМ на автомобиль ВАЗ – несложная процедура, без опыта работ выполнять не рекомендуется. Если изделие будет установлено не по меткам или с нарушением порядка, мотор станет работать неровно, периодически глохнуть, не запускаться из-за смещения фаз газораспределения.

Как заменить ремень грм на ваз 2114 8 клапанов

Содержание статьи

Речь пойдет о замене ремня ГРМ на восьми клапанном двигателе. Что я сделал…

Приобрел новый ремешек фирмы gates

Как показывают отзывы о этой фирме, всё должно быть отлично

Ранее ставил ремешок фирмы TADEM, редкостное гомно как для меня. через 1000 км примерно порвался на трассе, благо старый с багажника не выбросил. с тех пор катался на старом, еще 6 тыс отбегал и вот решил заменить сегодня, пока погода шепчет 0° .

Итак, приготовил ключи на 8, 10, 13, 17, трещетка с головкой на 17 со всеми удлинителями. Отвертки плоские.
Задомкратил машинку, скинул колесо, открутил защитный щиток ключиком на 8 и отогнул его вниз, чтобы был свободный доступ к шкиву.

Под капотом, снял защитный кожух (3 болта на 10) и в сторону его, ослабил генку ключ 13 и 10 / скинул ремень. Убрал с кожуха моховика пробку с окошка, где подглядывать за меткой.

Плохо видно, но она там

Дернул ручник, включил пятую передачу, кинул кирпичей под колеса, трещетка и головка на 17, открутил шкив

Открутил натяжной ролик, ключ 17, снял старый ремень.

Вид у него грязноватый, но ни одной трещинки я не нашел. еще бы ходил и ходил.

Оставил его опять на всякий случай. Далее начал выставлять метки на маховике.

Должно быть вот так, полоска на маховике должна быть параллельно с выемкой

Прокручивал маховик длинной плоской отверткой. Так же метку проверяем на шестерне коленчатого вала, должны совпасть.

И последнее на распредвале.

Ставим новый ремень вместе с натяжным роликом, и сразу натягиваем ремень, я делал это вот.

Такими ключами

Потому как накидной или рожковый не подлазиет. Натяжной ролик против часовой стрелки. Проверяем натяжку ремня.

Давим с небольшим усилием, должно быть расстояние до планки примерно 5мм

И так же крутим влево в право:

Поворачиваться должен на 90° в обе стороны с усилием

Накидываем шкив, коробку на нейтраль, и трещеткой за болт шкива делаем 2 оборота коленвала, после чего все метки должны снова совпасть.

Ежели всё в норме, надеваем ремень генки и даем натяжку ключ 10 и гайка фиксации ключем на 13, закрепляем.

Далее накидываем колесо на место, руль до отказа в право, снова 5ю передачу и зовем соседа нажать педаль тормоза, в моем случае позвал супругу берем трещетку с головкой и протягиваем болт шкива.

Длинная приблуда

Дальше ключ на 8, закрываем щиток обратно. Заводим и смотрим на ремень, в середине длинной части где с усилием руки проверяли натяжку, если сильно болтает его по сторонам, то значит мало подтянули, глушим и повторяем манипуляции с роликом (сам ролик тоже не перетягиваем, иначе появится гул и ролику придет хана) .

Болтанка ремня должна быть минимальна

Ну вот и всё, остались последние штрихи. Поставил резиновую заглушку обратно на свое место, так же для удобства прорезал в защитном кожухе окошко, чтоб наблюдать за состоянием ремня.

Кому как а мне так будет удобней смотреть ест его по краям или нет.

Ставим кожух на свое место, 3 болта под ключ на 10 и замена ремня ГРМ окончена.

Инструкция по замене ГРМ ремня на ВАЗ-2114 8 клапанов своими руками

Владельцам автомобиля ВАЗ-2114 известно, что ремень ГРМ, согласно руководству по эксплуатации автомобиля, подлежит замене на новый исходя из строгого регламента. Эта деталь расположена так, чтобы стать синхронизирующим звеном между коленчатым и распределительным валом.

Местонахождение ремня ГРМ очень заметно, если открыть капот автомобиля с 8-клапанным движком. Именно к этой категории относится и ВАЗ-2114, а износ ремня ГРМ, следствием которого является его замена, возникает по причине повышенной нагрузки, сопровождающей выполнение основной функции этого ремня. Соединяя не только валы, но и другие важные детали, ГРМ может начать рваться и сползать. Ведь это изделие изготавливается из прочной резины и представляет собой кольцо, имеющее надрезы внутреннего круга.

Иногда это заставляет автомобиль остановиться, поскольку мотор глохнет, и машина не заводится. Лампочка «ошибка датчика фаз» сигнализирует о возникшей проблеме. Для ВАЗ-2114 с двигателем емкостью в 1,3 л эта проблема может превратиться в настоящую катастрофу и привести к поломке всего движка за счет повреждения системы клапанов.

Цена промедления может оказаться слишком высокой для владельца ВАЗ-2114. Поэтому замена должна быть обеспечена в срок, а инструкция детально ознакомит вас, как это лучше сделать своими руками. Стоимость такой процедуры будет значительно ниже, чем в случае обращения в мастерскую по ремонту автомобилей подобных моделей. В любом случае после 45 тыс. км прогона вашего ВАЗ-2114 специалистами рекомендована незамедлительная замена ремня ГРМ на новый.

Удаление пришедшего в негодность ремня ГРМ и замена его на новый

1. После того как авто поставлено на ручное управление, необходимо активировать четвертую передачу.
2. Снять защитную крышку с ремня и, ослабив его, извлечь ремень ГРМ.
3. Необходимо бережно снять шкив генераторного привода коленвала. После того как в месте его прикрепления остался лишь болт, можно перевести машину в нейтральное положение.
4. Прокручивая коленвал по часовой стрелке, нужно следить внимательно через отверстие кожуха сцепления как за положением метки, так и за маховиком.
5. Когда метка окажется в позиции, находящейся на параллели со средней полосой на шкале, следует начать ослаблять негодный ремень ГРМ, откручивая гайку ролика. Теперь ГРМ и ролик можно снять, чтобы подготовиться к процедуре замены ремня на новый.
6. Замена ремня ГРМ производится в обратном порядке. Особое внимание нужно уделить положению шкивов и меток, которые ни в коем случае не должны быть сбиты.
7. Когда новый ремень надет на шкив распределительного вала, можно производить натяжку с помощью ролика, прокручиваемого против часовой стрелки. Коленвал при этом должен вращаться вплоть до возвращения меток в прежнее положение.
8. Замена ремня на заключительном этапе предполагает его регулировку, для чего необходимо окончательно натянуть ремень. Амплитуда в 5-6 м идеально подойдет, и вы справитесь без прибора, применяемого в таких случаях на СТО. Заведя двигатель, вы должны убедиться в правильности произведенных манипуляций, после чего передняя крышка ГРМ может быть возвращена на свое место.

Лучше всего рабочую процедуру, описанную выше, осуществлять не в одиночку, а вдвоем с напарником, тогда на весь процесс уйдет не больше 3-4 часов. Эту работу нельзя назвать легкой и простой, но, выполняя рекомендации профессионалов, вы способны сделать это в собственном гараже, с помощью обычных слесарных инструментов. Контроль механизмов с целью профилактики является надежным способом обеспечить работоспособность вашего ВАЗ-2114 на годы.

Замена ремня ГРМ на ВАЗ 2114

Замена ремня грм ваз 2114 8 клапанная

Содержание

Машина с таким ремнем проездила почти полтора года

Первый момент: Необходимо открутить болт, держащий шкив привода генератора. Стандартная процедура предписывает работу вдвоем, но так как я работал один, то в инете нашел способ для одиночек.
Приступим. Снимаем ремень ГРМ с помпы, натяжного ролика и со шкива ГРМ. Выкручиваем свечи, заодно посмотрел состояние свеч (бензин дерьмо — красный цвет юбки свечей), снимаем ремень генератора. Откручиваем саморезы защиты и отгибаем защиту. Затем берем «балоник — крест» и ставим его как на фото

Вставляем ремень ГРМ и устанавливаем назад шкив привода генератора. Затянуть болт можно одному, для этого включаем любую передачу и с помощью палки-распорки нажимаем педаль тормоза. Я использовал обрезок палки, уперев одним концом в педаль тормоза, а вторым — уперев в каркас водительского сиденья. Затянулся болт спокойно.

Второй момент: Для установки ремня необходимо выставить метки шкива распредвала и маховика. Ну если с первым проблем нет, то выставление риски на маховике опять предусматривает работу вдвоем. Чтобы сделать это одному, нужно наживить снятое колесо, а так как для удобства снятия шкива привода генератора мы выкрутили руль вправо — соответственно колесо смотрит вправо и выглядывает за габариты машину. Правое колесо вывешено на домкрате и включена 5 передача. Теперь вооружившись фонариком и растянувшись над двигателем «в позе летящий орел» мне удалось левой ногой прокручивать колесо а правой рукой светить в картер сцепления и «поймать» метку.
Предварительно снял воздушный фильтр для удобства работы.
Дальше просто, надеваем ремень, регулируем роликом натяжение ремня и затягиваем. Проворачиваем стартером несколько оборотов и проверяем еще раз положение меток, если совпадают — собираем что сняли. Натягиваем ремень генератора и заводим машину. Если ремень ГРМ не сползает со шкива, то все, «хеппи энд».
Ремни поставил «DAYCO», были куплены уже давно, прикупил ролик «Самара СПЗ-4» (других в магазине не было).

Заменить ремень ГРМ совсем не сложно и вы прекрасно справитесь с этим делом сами, без помощи автомастерских, сэкономив, тем самым, деньги из вашего бюджета. К тому же вы приобретете бесценный опыт, который будет полезен для вас в будущем.

Ремень ГРМ — это замкнутое резиновое кольцо, размер которого зависит от типа, а так же, модели двигателя. На внутренней стороне ремня находятся насечки по всему периметру.

Ремень подлежит замене по документации через: — 75 т.км на 8кл двигателе — 45 т.км на 16кл двигателе

Быстрый износ ремня обычно означает, что в системе газораспределения есть неисправность. Причины влияния нужно выявить и устранить.

Анализ повреждений ремня ГРМ

1. Когда ремень ГРМ слегка поврежден или совсем разорван и при этом корд излохмачен, то скорей всего причина этому — перенатяжение.

2. Когда недостает одного из зубьев, то это является признаком слабого натяжения ремня.

3. Нехватка или высокое изнашивание зубца на ремне, в свою очередь, говорит о неверном натяжении.

4. Потрескавшейся ремень ГРМ свидетельствует о сильном перегреве либо переохлаждении.

5. Когда износ заметен меж зубьев, то вероятней всего ремень неверно натянут. (слабо, либо сильно).

Возможен вариант, если ремень слабо натянут, что ремень перескочит зуб, в этом случае горит «CHECK» и тут же гаснет. Это датчик положения распредвала сигнализирует.

6. Замасленный ремень ГРМ показывает, что в каком то месте с двигателя подтекает масло. В таком случае нужно заменить ремень и искать течи.

7. Заметный торцовый износ свидетельствует об угловом, либо параллельном перекосе ремня.

8. Повышенный шум указывает на чрезмерное либо недостаточное натяжении ремня. Эту проблему следует сразу исправить, чтобы не срезало зубья или не разорвало ремень.

Замена ремня грм на ваз 2114 2110 8 клапанов

1. Накидной ключ на «17». 2. Ключ на «15». 3. Съемник стопорных колец. 4. Мощная отвертка или монтировка. 5. Ключ, для регулировки натяжного ролика При проведении работ используйте перчатки.

На данном видео показана замена ремня ГРМ на ваз 2114

1. Отцепите минусовой провод с аккумуляторной батареи.

2. Снимите ремень привода генератора.

3. Установите поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка).

4. Ключом на «15» отвинтите болт крепления ролика, после самую малость поверните натяжной ролик, чтобы натяжение ремня ГРМ снизилось.

5. Выправьте (снимите) ремень из шкивов: распредвала, натяжного ролика, и зубчатого шкива водяной помпы.

6. Зафиксируйте коленвал (монтировкой или отверткой) и открутите болт крепления шкива привода генератора. Это действие лучше делать с помощником. Первый — держит коленвал за зубцы венца маховика с помощью монтировки, второй — вынимает заглушку из картера сцепления и откручивает крепежный болт шкива.

7. С помощью накидного ключа на «17», открутите болт крепления шкива коленвала, после этого достаньте его вместе с шайбой.

8. После чего снимите шкив привода генератора с коленвала.

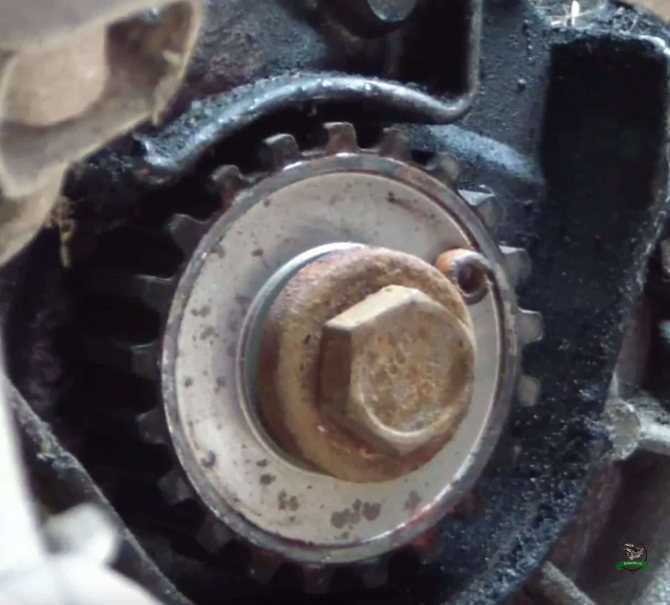

9. Снимите шайбу привода ремня ГРМ со шкива, после этого можно снять со шкива коленвала ремень.

Установка ремня ГРМ

Делается все в обратной порядке.

1. Ошибиться при установке шкива привода генератора почти невозможно, на нем есть выемка при несовпадении с которой он не встанет на свое место.

2. Во время установки ремня смотрите за натяжением ведущей ветви.

3. После установки ремня следует его натянуть до нормы

Зубчатый ремень привода механизма газораспределения натягивается следующим образом: Установив специальный ключ в отверстия на внешней стороне ролика — поворачивайте его против часовой стрелки, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Норма, если в средней части ремня его можно закрутить почти на 90 градусов. Если он перетянут, то рукой его не повернуть на данный угол. В случае, если ремень не дотянут, то он будет бить о защитный кожух (крышку) и болтаться.

4. Ключом на «15», нужно произвести затяжку крепежного болта натяжного ролика.

5. Если после замены ремня ГРМ во время работы двигателя имеется повышенный шум, то вероятно, что подшипник ролика неисправен.

6. Для проверки снимите ролик, а затем не торопясь, вращая его, проверьте, нет ли в нем люфта или заедания.

7. Обнаружив у натяжного ролика люфт или он притормаживает при свободном вращении, или физически поврежден, замените ролик.

Как правильно и точно выставить метки ГРМ ВАЗ 2114 с восьмиклапанным двигателем, будет рассказано в этой статье. По сути, моторы на 14-й модели Лады устанавливаются такие же, как и на восьмерках, девятках, десятках. Отличия в мелочах имеются. Поэтому данное руководство будет полезным и владельцам этих моделей. Давайте рассмотрим самые главные вопросы, которые задает себе автомобилист.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам. Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая — до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс. км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды. При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Метки ГРМ ВАЗ 2114: устанавливаем правильно

Сложного в работе нет ничего — всего есть три метки, на которые и нужно ориентироваться. Этап подготовки к замене заключается в следующем:

1. Установить автомобиль на ровную поверхность, под левым задним колесом положить упоры.
2. Ослабить болты переднего правого колеса.
3. Правую сторону приподнять на домкрате.
4. Выкрутить окончательно болты и снять колесо.
5. При наличии демонтировать защиту.
6. Снять кожух защиты отсека ремня ГРМ — три болта с головкой под ключ на «10».

«Если сделать всю работу аккуратно и зафиксировать валы, то нет нужды выставлять метки» — стандартное заблуждение, но оно имеет место быть при выполнении определенных условий. В большинстве же случаев такой «фокус» не работает, установку валов все равно нужно проводить. Дальнейшая работа проходит в несколько этапов:

1. Снимаете ремень генератора.
2. Включите пятую скорость и усадите помощника за руль, пусть удерживает педаль тормоза.
3. Ключом на «19» выкрутите болт шкива коленчатого вала.
4. Ключом на «17» ослабьте натяжной ролик.
5. Снимите ремень ГРМ ВАЗ 2114.

Вот и все, теперь нужно провернуть коленчатый вал до тех пор, покуда не совпадет метка на маховике с прорезью в планке. За этим наблюдаете через специальное окошко, находящееся в картере сцепления. Если проводите регулировку сами, то сначала коленвал вращаете и наблюдаете за тем, когда выемка на шкиве будет смотреть вверх. После этого точную установку через смотровое окно делаете. И не забудьте про распределительный вал — на его шкиве есть метка, которая совмещается с планкой, находящейся на ГБЦ.

Выставив метки ГРМ ВАЗ 2114, можно устанавливать ремень. И не забудьте менять ролик! Старый быстро придет в негодность, в лучшем случае начнет издавать неприятные звуки.

В худшем — заклинит и порвет ремень. Установка производится в обратной последовательности. Крайне важно после затяжки убедиться в совпадении всех меток — проверните коленвал на несколько оборотов. Проверьте метки на маховике и распределительном валу. Если они совпадают, то можно колесо и кожух ставить на место.

Когда у водителей возникает вопрос, почему сползает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автолюбителей. Проблему можно решить, если заменить ремень своими руками. Как осуществляется замена ремня ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция по установке и регулировке содержатся в статье.

Для чего нужен ремень ГРМ

Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя.

Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание.

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

• набор ключей;
• новый ремень ГРМ;
• новый натяжной ролик.

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

1. Автомобиль нужно установить на ручной тормоз.
2. Установить 4-ю или 5-ю передачу.
3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
5. Теперь автомобиль следует перевести на нейтральную передачу.
6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмиклапанным двигателем»

В этом видео можно увидеть процесс замены, а также необходимые инструменты.

Задача ремня ГРМ – обеспечить равномерное движение коленчатого и распределительного валов друг относительно друга. От этого зависят правильность режима впрыска и отвода картерных газов, цикличность движения поршней и клапанов.

Обрыв ремня ГРМ опасен тем, что клапана останавливаются, а поршни продолжают двигаться. В зависимости от размера цилиндров, а также, если верхняя точка хода поршня и нижняя клапана пересекаются, может произойти загибание клапанов. На ВАЗ 2114 клапана старых 8-клапанных двигателей не гнет, а вот для 16-клапанных эта проблема существует.

Периодичность и требования к замене

Состояние ремня ГРМ проверяется не реже раза в 5-7 тысяч километров пробега. При обнаружении трещин его нужно немедленно поменять. В среднем ремень на автомобилях ВАЗ ходит около 50 тысяч при условии установки качественной детали и соблюдении технологии замены. С ним меняется и натяжной ролик. Изношенным он не обеспечивает нужной натяжки и может стать причиной обрыва.

Почему ест ремень ГРМ

Ремень ГРМ – частая проблема владельцев ВАЗ-2114. Он может сползать или жраться. Иногда неравномерный износ детали заметен уже через пару дней после установки.

Ремень ГРМ с дефектами

На 8-клапанном моторе ремень вращается между шкивами коленвала, распредвала, помпы и роликом-натяжителем. На 16-клапанном двигателе – два коленвала, управляющих впускными и выпускными клапанами в отдельности, а также дополнительный опорный ролик. Нарушение центровки любой оси может стать причиной того, что ремень начнет сползать.

Если в автосервисе хватаются за голову и говорят, что ремень ест из-за гнутой шпильки шкива коленвала или другой страшной беды, стоит сменить автосервис, а не шпильку. Почти наверняка это развод. В подавляющем большинстве случаев ремень жрет из-за водяного насоса. Если проблема появилась после установки помпы, причина, почему сползает или съедается ремень ГРМ, в ней.

Проблемы помпы, из-за которых ест ремень ГРМ:

• износ подшипников помпы, люфт шкива;
• обламывание крыльчатки помпы;
• заводской брак или контрафактная деталь с нарушением центровки оси.

Самый популярный ответ на вопрос почему жрет ремень прозаичен. Установка помпы требует тщательной очистки поверхностей блока цилиндров и фланца помпы от загрязнений, остатков прокладки и герметика. Если этого не сделать, на фланце, ближе к корпусу, нарастает грязевая «борода». Помпа становится с перекосом – ремень сползает, его начинает есть.

Алгоритм замены ремня ГРМ ВАЗ 2114

1. Снять ремень генератора.
2. Снять крышку ГРМ, колесо справа, грязезащитный щиток.
3. Провернуть коленвал до совмещения меток на шкиве распредвала и задней крышки. Важно избегать резких движений: можно открутить болт шкива и сместить положение коленвала в ГБЦ.
4. Убедиться, что через «окошко» картера сцепления видна метка на маховике. На 16-клапанном двигателе для этого выкрутить датчик коленвала.
5. Если метки сбиты, после снятия ремня ГРМ проворачивать коленвал до совмещения метки маховика с окошком.
6. Зафиксировать положение маховика широкой отверткой.
7. Ослабить натяжной ролик. После этого можно снимать ремень и сам ролик.
8. Собирать в обратном порядке, обращая внимание, чтобы не сместились шкивы валов и не сбились метки.
9. Выполнить регулировку ремня ролика. На СТО натяжка делается при помощи прибора, в домашних условиях нужно добиться амплитуды 5-6 мм.

замена ремня ГРМ своими руками

Главная » ВАЗ 2114 » Двигатель

Автор Алексей Шестернев На чтение 4 мин. Опубликовано 08.10.2021

Ремень ГРМ в любом автомобиле выполняет функции связующего звена, синхронизируя работу распределительного и коленчатого валов, чему не является исключением и ВАЗ 2114. В большинстве случаев замена ремней ГРМ на 2114 и других авто строго регламентирована в руководстве по эксплуатации автомобиля, в особенности — на 8 клапанных движках. Однако не многие автолюбители знают, что представляет собой эта деталь, а также где её искать.

Содержание

1. Место расположения ремня ГРМ на ВАЗ 2114
2. Последствия от порванного ремня ГРМ
3. Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов
4. Как снять ремень ГРМ
5. Как одеть новый ремень ГРМ

Место расположения ремня ГРМ на ВАЗ 2114

Расположение ремня ГРМ под капотом ВАЗ 2114

Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.

Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».

Последствия от порванного ремня ГРМ

Для автомобилей в комплектации с 1.5 л двигателем с 8 клапанами обрыв ремня газораспределительного механизма не приведет ни к каким катастрофическим последствиям. Однако у моделей с установленным 1.3 л. двигателем, разрыв может стать причиной повреждения клапанов, что приведет к поломке всего движка.

Опытные автолюбители и работники различных автосервисов настоятельно отмечают, что замена ГРМ ремня должна проводиться не позже, чем через 30-45 тысяч километров пробега.

Однако, как показывает практика, за состоянием данной детали в ВАЗ нужно следить особенно внимательно, а также производить замену раньше, чем она успеет прийти в негодное состояние.

Инструкция по замене ремня ГРМ на ВАЗ 2114 8 клапанов

Подходящий вариант для ВАЗ 2114

Итак, вы воочию столкнулись с данной проблемой, а деталь пришла в непотребное состояние или вовсе порвалась. Для того, чтобы замена прошла успешно, совершенно не обязательно обращаться в автосервис, поскольку, дело это хоть и трудоемкое, но вполне осуществимое и собственными силами. Замена ремня ГРМ в ВАЗ модели 2114, должна производиться следуя инструкции, приведенной ниже.

Как снять ремень ГРМ

1. Перво-наперво, само транспортное средство необходимо поставить на ручник и включить четвертую передачу;
2. Удалить крышку, защищающую ремень, ослабить натяжение приводного ремня и снять его;
3. Аккуратно снять шкив генераторного привода коленвала, оставив на месте болт, на который он крепится, после чего перевести автомобиль на «нейтралку»;

   Необходимо открутить ролик натящения

4. Медленно, по часовой стрелке, прокручивать коленвал, наблюдая за маховиком и меткой, которые будут видны через отверстие кожуха сцепления. Крутить его, пока метка не окажется параллельно средней полоске шкалы;
5. Удостоверившись, что метка находиться параллельно меткой, нанесенной на заднюю крышку, необходимо открутить гайку натяжного ролика, с помощью которого и нужно ослаблять ремень ГРМ, после чего снять порванную или поврежденную запчасть.

Как одеть новый ремень ГРМ

1. Новый ремень нужно одеть на шкив распредвала, после чего натянуть обе его ветви;
2. Не натянутую часть (левую) РГРМ завести за ролик и одеть её на шкивы помпы и коленвала, после чего нужно крутить ролик против часовой стрелки, до полного натяжения ремня;
3. Коленвал провернуть на 1,5-2 оборота, после чего проверить, чтобы метки оказались посредине. Если метки не совпали, ремень необходимо снять, а всю процедуру повторять, пока они не будут параллельны друг другу на среднем значении;
4. Коленвальный болт открутить и поставить шкив генератора на место, после чего затянуть его болтом. Посредством проворачивания ролика против часовой стрелки натянуть ремень и надеть ремешок генераторного привода;
5. Далее следует завести двигатель и убедиться в правильности проделанной работы. Кроме того, по звуку вы сможете понять, требуется ли ремню ослабление или натяжка.

Оцените автора

Замена ремня ГРМ ВАЗ 2113, 2114, 2115 ремонт

Замена ремня ГРМ ВАЗ 2114 8 клапанов

Рано или поздно любой автовладелец обнаруживает, что ремень ГРМ на его машине износился или, что хуже, оборвался. Для замены этой детали вовсе не обязательно обращаться за помощью к специалистам автосервиса, и при наличии минимальных навыков ремонта автомобиля, эту довольно трудоемкую, но вполне доступную операцию, можно осуществить самостоятельно.

Для начала необходимо выполнить подготовительные мероприятия и удалить все, что может воспрепятствовать проведению ремонта. Так, следует установить коленчатый вал в положение верхней мертвой точки первого цилиндра. Сделать это можно воспользовавшись пусковой рукояткой. При совмещении меток на шкиве, коленвале и маркировки на ремне, можно приступать непосредственно к замене ремня ГРМ, выполняя следующие операции:

поставить автомобиль на ручной тормоз и переключить рычаг коробки передач на четвертую скорость;
снять защитный кожух ремня ГРМ, ослабить натяжную гайку приводного ремня и удалить его;
осторожно удалить шкив генераторного привода коленчатого вала, не снимая при этом болт крепления. По завершении этого перевести рычаг коробки передач в нейтральное положение;
медленно прокручивая коленчатый вал по направлению часовой стрелки, наблюдать за положением маховика и метки, которые видны в прорези кожуха сцепления

Прокручивать маховик следует до тех пор, как метка не встанет параллельно средней полосе шкалы;
удостоверившись в том, что метка оказалась в параллельном положении по отношению к черте, нанесенной на задней крышке, следует отвинтить гайку ролика натяжения, ослабив ремень ГРМ. После этого изношенный ремень легко снимается со шкива распредвала.
новый ремень соответствующего диаметра следует надеть на шкив распредвала и натянуть его ветви;
ослабленную, левую часть ремня газораспределительного механизма необходимо осторожно завести за ролик и натянуть на шкив помпы и коленвала. После этого необходимо прокручивать ролик по направлению против часовой стрелки до достижения полного натяжения ГРМ;
медленно проворачивая коленвал на полтора-два оборота достичь совмещения меток посередине. В случае, если их совместить не удалось, ремень необходимо снять и повторить процедуру до достижения совмещения меток в среднем положении;
открутить болт коленвала, установить на место шкив генератора и зафиксировать его болтом. Проворачивая ролик по направлению против часовой стрелки натянуть ремень ГРМ и установить на место ремень генераторного привода;
по окончании указанных операций, следует запустить двигатель и оценить качество произведенной замены. По звуку работающего двигателя можно понять, правильно ли установлен ремень ГРМ. При необходимости, следует отрегулировать ремень, натягивая или ослабляя его.

Итог

Как видно из вышесказанного, замена ремня ГРМ не требует особых навыков, и с этой операцией способен справиться любой автовладелец. При этом следует помнить, что при замене ремня необходимо действовать в соответствии с указанными  в инструкции пунктами для достижения успешного результата.

• Далее Как сделать фаркоп своими руками: рассматриваем разные варианты
• Назад Как перевозить велосипед в машине: рассматриваем варианты

Популярные кроссоверы

Кроссоверы Acura Кроссоверы Audi Кроссоверы BMW Кроссоверы Cadillac Кроссоверы Chevrolet Кроссоверы Chery Кроссоверы Citroen Кроссоверы Dodge Кроссоверы Ford Кроссоверы Honda Кроссоверы Infiniti Кроссоверы Jeep Кроссоверы Hyundai Кроссоверы Kia Кроссоверы Lexus Кроссоверы Lada Кроссоверы Land Rover Кроссоверы Mazda Кроссоверы Mercedes Кроссоверы Mini Кроссоверы Mitsubishi Кроссоверы Nissan Кроссоверы Porshe Кроссоверы Peugeot Кроссоверы Opel Кроссоверы Renault Кроссоверы Ssang Yong Кроссоверы Skoda Кроссоверы Subaru Кроссоверы Suzuki Кроссоверы Toyota Кроссоверы Volkswagen Кроссоверы Volvo

Замена Ремня Грм Ваз 2114 16 Клапанная

Замена ременя ГРМ на 8 клапанном движке ВАЗ 2114

Задачка ремня ГРМ – обеспечить равномерное движение коленчатого и распределительного валов друг относительно друга. От этого зависят корректность режима впрыска и отвода картерных газов, цикличность движения поршней и клапанов.

Обрыв ремня ГРМ небезопасен тем, что клапана останавливаются, а поршни продолжают двигаться.

На ВАЗ 2114 клапана старенькых 8-клапанных движков не гнет, а вот для 16-клапанных эта неувязка существует.

Периодичность и требования к замене

Состояние ремня ГРМ проверяется не реже раза в 5-7 тысяч километров пробега. При обнаружении трещин его нужно немедленно поменять. Ваз 2115: замена ремня грм своими руками.

В среднем ремень на автомобилях ВАЗ ходит около 50 тысяч при условии установки качественной детали и соблюдении технологии замены. Замена подушек двигателя ваз 2114 — инструкция. С ним меняется и натяжной ролик.

Изношенным он не обеспечивает нужной натяжки и может стать причиной обрыва.

Почему ест ремень ГРМ

Ремень ГРМ – частая проблема владельцев ВАЗ-2114. Он может сползать или жраться. Замена ремня грм на шевроле лачети обязательно проводится в соответствии с техническим регламентом, поскольку его обрыв чреват последствиями. Иногда неравномерный износ детали заметен уже через пару дней после установки.

Ремень ГРМ с дефектами

На 8-клапанном моторе ремень вращается между шкивами коленвала, распредвала, помпы и роликом-натяжителем. Отсоединяем от внутреннего замка тяги наружной на ваз 2114 замена личинки замка двери.

На 16-клапанном двигателе – два коленвала, управляющих впускными и выпускными клапанами в отдельности, а также дополнительный опорный ролик. Замена ремня грм «рено-меган 2» (renault megane ii).

Нарушение центровки любой оси может стать причиной того, что ремень начнет сползать.

Замена ремня грм 16 клапанов ваз 2110-2112

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками

Если в автосервисе хватаются за голову и говорят, что ремень ест из-за гнутой шпильки шкива коленвала или другой страшной беды, стоит сменить автосервис, а не шпильку. Замена опорного подшипника ваз 2114 — клуб 2108.

Почти наверняка это развод. В подавляющем большинстве случаев ремень жрет из-за водяного насоса. Если проблема появилась после установки помпы, причина, почему сползает или съедается ремень ГРМ, в ней.

Проблемы помпы, из-за которых ест ремень ГРМ:

• износ подшипников помпы, люфт шкива;
• обламывание крыльчатки помпы;
• заводской брак или контрафактная деталь с нарушением центровки оси.

Самый популярный ответ на вопрос почему жрет ремень прозаичен.

Установка помпы требует тщательной очистки поверхностей блока цилиндров и фланца помпы от загрязнений, остатков прокладки и герметика.

Если этого не сделать, на фланце, ближе к корпусу, нарастает грязевая «борода». Замена подушек (опор) двигателя на ваз 2114 -. Помпа становится с перекосом – ремень сползает, его начинает есть.

Алгоритм замены ремня ГРМ ВАЗ 2114

Снять ремень генератора.
Снять крышку ГРМ, колесо справа, грязезащитный щиток.
Провернуть коленвал до совмещения меток на шкиве распредвала и задней крышки

Важно избегать резких движений: можно открутить болт шкива и сместить положение коленвала в ГБЦ.

Убедиться, что через «окошко» картера сцепления видна метка на маховике. ваз, ваз 2110, ваз 2114, ваз 2109, ваз 2106, ваз 2112, термостат ваз 2110, замена ремня грм ваз

На 16-клапанном двигателе для этого выкрутить датчик коленвала.

Если метки сбиты, после снятия ремня ГРМ проворачивать коленвал до совмещения метки маховика с окошком.
Зафиксировать положение маховика широкой отверткой.
Ослабить натяжной ролик
После этого можно снимать ремень и сам ролик.

Собирать в обратном порядке, обращая внимание, чтобы не сместились шкивы валов и не сбились метки.
Выполнить регулировку ремня ролика. На СТО натяжка делается при помощи прибора, в домашних условиях нужно добиться амплитуды 5-6 мм.

Ответ на вопрос сколько времени нужно, чтобы поставить новый ремень ГРМ зависит от многих факторов. Рассказ владельца volvo 850 бортжурнал › замена ремня грм. Грм на вольво. В среднем, при наличии помощника – 3-4 часа.

Замена роликов ГРМ на ВАЗ 2115

Содержание

• 1 Расположение роликов ГРМ
• 2 Причины поломок
  • 2.1 Порядок замены роликов ГРМ
• 3 Сроки и периодичность
• 4 ВАЗ 2115 и ВАЗ 2114: отличия замены роликов ГРМ

Многие автомобилисты не уделяют достаточно внимания состоянию компонентов ГРМ, или вовсе не догадываются о существовании такой системы. А зря, даже малейшая неисправность любого компонента, со временем может вылиться в серьёзную поломку, порой даже с катастрофическими последствиями. В этой статье мы поговорим об основных причинах неисправностей и того, как их избежать. Помимо этого, мы покажем, как самостоятельно сменить ролики и ремень ГРМ на ВАЗ 2115.

Расположение роликов ГРМ

Прежде чем приступить к диагностике или замене ремня ГРМ и роликов на ВАЗ 2115 с 8 клапанами, необходимо определить, где находится сама система. Найти её можно с левой стороны двигателя, если встать перед капотом. Она находится под защитным кожухом, предотвращающим попадания мусора и пыли в систему. Для визуальной диагностики достаточно открутить пару болтов и снять верхнюю часть кожуха. Впрочем, если вы планируете более серьёзную операцию, например, замену ремня или роликов, этого будет недостаточно.

Причины поломок

Большая часть поломок роликов, ремня и других компонентов газораспределительной системы так или иначе связана с неправильным натяжением ремня. Перетянутый ремень способен привести к износу кронштейна, поверхности шкивов и подшипников в роликах. В свою очередь, при недостаточном натяжении, ремень начинает проскальзывать по роликам и шестерням, его зубья обламываются и попадая под сам ремень, оставляют вмятины на роликах. Именно поэтому при установке выставить правильное натяжение ремня. Его ни в коем случае нельзя устанавливать на горячий или даже тёплый мотор. Поскольку, как только мотор остынет, ремень начнёт обвисать. Чтобы проверить натяжение, вам потребуются пружинные весы и штангенциркуль. Цеплям весы за участок ремня между шестернями коленвала и тянем вниз до отметки в десять килограмм. Затем, с помощью штангенциркуля измеряем отклонение от нормальной позиции. Если отклонение равно 5-5.5 миллиметров, вы правильно выставили натяжение ремня.

Помимо этого среди распространённых неисправностей можно выделить утечку горючего или масла. В ходе утечки, жидкость попадает на ремень, и начинает разъедать его. Определить это можно по налипшим на ролики, кускам резины и синтетическим нитям, обвившимся вокруг них. Ещё одной распространнёной причиной поломок является попадание в систему мусора и инородных тел. Определить это можно по трещинам и выбоинам на рабочей поверхности ролика, возникшим из-за попадания мусора под ремень. Не стоит забывать и о неисправностях, вызванных в результате перегрева системы.

Порядок замены роликов ГРМ

Перед заменой в первую очередь необходимо установить автомобиль на смотровой яме или подъёмнике и дать двигателю охладиться на протяжении двух-трёх часов. Проводя замену на «горячую», вы рискуете заработать серьёзные ожоги. Перед самой заменой нужно вытащить ключ из замка зажигания и отключить «минусовый» контакт аккумуляторного блока.

Вам понадобятся следующие инструменты:

• Головка на 10 и трещотка;
• Рожковые ключи на 13 и 17;
• Плоская отвёртка;
• Ключ для ролика натяжителя;
• Домкрат;
• Крестовой ключ.

Процедура замены роликов и ремня ГРМ на ВАЗ 2115 выглядит следующим образом:

• Демонтируем защитный кожух газораспределителя;
• Снимаем натяжитель ремня навесных агрегатов;
• Ставим автомобиль на нейтралку и поддомкрачиваем правое переднее колесо;
• Прокручиваем колесо автомобиля до тех пор, пока метка на шестерне распределительного вала не совпадёт с меткой на крышке ремня;
• Выставляем маховик так, чтобы метка на нём совладала с треугольником на корпусе. Для этого, ослабляем натяжной ролик и поворачиваем его против часовой стрелки;
• Фиксируем маховик в нужном положении, вставив отвёртку между его зубьев;
• Демонтируем переднее правое колесо, после чего демонтируем защитные арки;
• Выкручиваем крепёжную гайку шестерни генератора. Проводя эту процедуру, убедитесь, что маховик не сдвинулся с нужной позиции;
• Снимаем шкив генератора;
• Ослабляем натяжение ремня и снимаем его. В случае необходимости замены, демонтируем сам ролик;
• Выкручиваем паразитный ролик газораспределителя и меняем его;
• Монтируем на место шкивы и шестерни и натягиваем на них ремень газораспределителя. Убедитесь, что выставленные метки коленвала и маховика не сбились;
• Натягиваем ремень ГРМ. Для этого, мы вращаем натяжной ролик против часовой стрелки, используя специальный ключ.

Дальнейшую сборку проводим в обратном порядке. При сборке убедитесь, что вы не сбили вставленные метки.

Сроки и периодичность

Согласно регламенту проведения технических работ, на ВАЗ 2114 процедуру замены ремня и роликов ГРМ следует проводить каждые 120 тысяч километров. Впрочем, в реальности этот срок обычно наступает раньше. Многие автолюбители советуют подготовиться к замене уже через 90 тысяч километров. Не стоит забывать и о регулярном осмотре компонентов системы распределения газов. В случае если вы заметили малейшие неполадки, дефектные компоненты следует немедленно заменить. Несвоевременна замена неисправных паразитных роликов рано или поздно приведёт к обрыву ремня ГРМ. В ходе обрыва имеет место рассинхронизация клапанов и поршня, что приводит к поломкам и деформации данных компонентов.

ВАЗ 2115 и ВАЗ 2114: отличия замены роликов ГРМ

Конструкция системы ГРМ идентична на всех автомобилях семейства Лада Самара. Это касается как моделей первого (ВАЗ 2108 — ВАЗ 21099), так и второго поколения (ВАЗ 2113 — ВАЗ 2115). Единственным релевантным отличием является ширина шкива коленвала и самого ремня газораспределителя. На моделях второго поколения, они гораздо уже, чем на старых. В силу этого, отделенные детали ГРМ не взаимозаменяемы для разных поколений машин. Поэтому перед покупкой деталей убедитесь, что они подойдут конкретной модели вашего автомобиля.

• ТЕГИ
• 2115
• ВАЗ

Похожее

Рекомендуем

когда менять чтобы не погнуть клапана

Думаю каждый счастливый автовладелец после покупки Лада Веста задумывается над пробегом при котором стоит менять ремень ГРМ. Производитель рекомендует обслуживать газораспределительный механизм через 180 тыс. км, однако специалисты советуют делать это раньше, каждые 80-100 тыс. км. АвтоВАЗ устанавливает на Lada Vesta 4 типа двигателей:

• ВАЗ-11189 объемом 1,6 л, крутящим моментом 140 Нм и мощностью 64 кВт/87 л.с. при обрыве перегибается ремень ГРМ,
• ВАЗ-21129 объемом 1,6 л, крутящим моментом 148 Нм и мощностью 78 кВт/106 л.с. при обрыве перегибается ремень ГРМ,
• ВАЗ-21179 объемом 1,8 л, крутящим моментом 170 Нм и мощностью 90 кВт/122 л.с. при обрыве перегиба ремня ГРМ,
• HR16DE-h5M объемом 1,6 литра, крутящим моментом 153 Нм и мощностью 114 л.с. цепной привод ГРМ

Операция по замене роликов и ремня ГРМ на Весте существенно отличается от предыдущих моделей ВАЗ, соответственно и цена этой процедуры намного выше, чем замена ремня ГРМ на ВАЗ-2114. Если вы решили заменить ремень ГРМ самостоятельно, следуйте следующей инструкции.

Подготовка к замене ремня ГРМ на Весте

Перед тем, как приступить к разборке газораспределительного механизма, следует отсоединить минусовую клемму от аккумулятора, а также снять ремень генератора.

Дальнейшие действия зависят от модели двигателя, установленного на Весту.

Замена ремня ГРМ на Лада Веста с двигателем ВАЗ-21129 и ВАЗ-21179

На данном движке главное правильное выравнивание меток, для этого делаем следующее:

Завершающий этап замены ремня ГРМ на Весте

После установки нового ремня ГРМ необходимо отрегулировать натяжитель, для этого нужны плоскогубцы для стопорных колец или специальный ключ.

1. Вставьте ключ в отверстия ролика и поверните влево до упора.
2. Повернуть натяжитель по часовой стрелке до совпадения меток на нем.
3. Ключом «на 15» затяните болт крепления ролика с усилием 30-36 Нм.
4. Теперь для проверки сделайте несколько оборотов демпфера коленвала ключом на «17», если все метки по-прежнему совпадают, вы все сделали правильно.
5. Осталось собрать все в обратном порядке.

Судя по отзывам владельцев автомобилей Веста, замена ремня ГРМ должна производиться не реже одного раза в 3 года и пробег не более ресурса помпы — 80 тыс. км. При эксплуатации более трех лет бывают случаи срезания зубьев на ремне.

Lada Vesta — компактный седан малого класса на грани B и C классов, начавший свою историю в 2015 году.

Можно отметить следующие особенности автомобиля:

• Двигатель мощностью 87-114 л.с.(в зависимости от комплектации).
• На автомобиль устанавливаются оба двигателя с ремнем ГРМ и цепью.

Одной из основных процедур технического обслуживания машины является замена ремня ГРМ, который является расходным материалом, который постепенно изнашивается. Если вовремя не произвести замену, ремень рано или поздно может порваться, что приводит к загибу клапанов. В этом случае придется проводить масштабный ремонт – устанавливать новые клапана, их направляющие и поршни. Этого длительного и затратного процесса можно избежать, если вовремя проверять механизм ГРМ и заменять его по мере необходимости.

Веста выпускается с четырьмя разными моторами, отличающимися объемом и мощностью:

• ВАЗ-11189 объемом 1,6 л крутящим моментом 140 Н. м и мощностью 64 кВт/87 л.с. С.
• ВАЗ-21129 объемом 1,6 л крутящим моментом 148 Н.м и мощностью 78 кВт/106 л.с. С.
• ВАЗ-21179 объемом 1,8 л крутящим моментом 170 Н. м и мощностью 90 кВт/122 л.с. С.
• HR16DE объемом 1,6 л Крутящий момент 153 Н.м и мощностью 114 л. С.

Три вариации созданы и производятся самим АВТОВАЗом, а четвертая модель — продукт сотрудничества Рено и Ниссан, отличающийся от других наличием механической цепи вместо ремня ГРМ.

Ременные двигатели

Разберем три версии двигателя Лада Веста, оснащенные штатным ремнем ГРМ.

• ВАЗ-11189

Эта модель самая слабая из всех имеющихся на Западе и представляет собой классический восьмиклапанник. Из особенностей двигателя можно выделить его простоту. Мощность 64 кВт/87 л.с. с., что меньше максимальной версии на 27. А при поломке клапана гнутся.

• ВАЗ-21129

Двигатель является улучшенной модификацией двигателя 21127, в нем применено 16 клапанов. При обрыве ремня ГРМ на этом моторе загибаются клапана, так как канавок для них нет. Рекомендуемый срок замены ремня – 90 тыс. км.

• ВАЗ-21179

Данная вариация является лидирующей среди комплектаций автомата с ремнем ГРМ. Двигатель объемом 1,8 л имеет повышенную мощность и 16 клапанов. Он имеет специальный механизм регулировки фаз газораспределения, представляющий собой принудительное вращение распределительного вала в зависимости от работы двигателя. Но, к сожалению, обрыв ГРМ также приводит к загибу клапанов.

Цепной двигатель

Один из двигателей Весты имеет цепной привод ГРМ. Это двигатель Renault-Nissan h5M-HR16 DE объемом 1,6 л. Он также имеет автоматическую систему изменения фаз газораспределения. Основные проблемы — растяжение цепи и выход из строя натяжителя. Если проблем с натяжением не возникнет, цепь не придется менять ни разу.

Алгоритм замены ремня ГРМ

Замена на 21129

Основные этапы замены:

1. Отключить аккумулятор.
2. Снять правое колесо, подкрылок, брызговик двигателя.
3. Ослабьте болт шкива привода вспомогательных агрегатов и снимите ремень привода вспомогательных агрегатов.
4. Снимите кожух двигателя и правую опору.
5. Снимите крышку ГРМ, отвернув пять болтов.
6. Снимите шкив привода вспомогательных агрегатов.
7. Снимите диск коленчатого вала и переднюю крышку ГРМ.
8. Проверить совмещение меток A, B, C, D. При необходимости провернуть коленчатый вал. Проверьте совмещение метки также на шкиве коленчатого вала.
9. Ослабьте промежуточный шкив и снимите ремень ГРМ, начиная со шкива распределительного вала.
10. Замените натяжной ролик, не затягивая полностью болт.
11. Установите новый ремень ГРМ, убедившись, что установочные метки совпадают. Выполните все действия в обратном порядке.
12. Натяните ремень, поворачивая ролик по часовой стрелке, пока выемка не совместится с прямоугольником.
13. Провернуть коленчатый вал на 2 оборота. Если метки по-прежнему совпадают, регулировка выполнена правильно.

Замена для 21179

Ремень ГРМ на двигателе 21179 положено менять каждые 180 000 км, вместе с ремнем необходимо менять и помпу. Срок службы насоса считается одинаковым.

Самостоятельно привезти замену на двигателе затруднительно по нескольким причинам:

1. На этом моторе нет меток на шкивах.
2. Распредвал нужно фиксировать с помощью приспособления, которое также достаточно сложно установить.
3. Требуется разобрать большое количество деталей, чтобы добраться до газораспределительного механизма.

Для проведения работ по замене ГРМ потребуется отсоединить нижнюю и верхнюю опоры двигателя, снять генератор, пластиковый впускной коллектор, клапанную крышку и диск.

Поскольку на коленчатом и распределительном валах нет меток, их необходимо закрепить специальными средствами.

На распредвале имеются прорези, их правильное расположение вертикально, параллельно друг другу

Для фиксации коленчатого вала необходимо также использовать специальный инструмент, который закрепит шестерню через кронштейн коленчатого вала.

После блокировки коленчатого и распределительного валов можно как обычно заменить комплект ГРМ.

Замена для 11189

Замена ремня на двигателе 11189 самый простой из всех двигателей Лада Веста.

1. Отсоедините аккумулятор.
2. Снимите правое переднее колесо.
3. Проверьте выравнивание меток.
4. Снимите крышку ГРМ.
5. Снимите шкив ремня генератора и ослабьте натяжной ролик.
6. Снимите ремень ГРМ.
7. Установите новый натяжной ролик, не затягивая его полностью.
8. Установите новый ремень, начиная со шкива распределительного вала.
9. Установите необходимое натяжение, регулируя ролик.

Какой ремень купить

Одним из важных моментов при замене ремня ГРМ будет выбор нового.

На двигатель ВАЗ-11189 по стандарту ставится деталь под номером 21080100604082, стандартной ценой около 300 руб. Производится в Польше (компанией Gates). Наиболее популярным аналогом будет деталь VT25009 из Китая (фирмы ВКТ), цена которой колеблется в районе 250-300 рублей.

На моделях ВАЗ-21179 и 21129 заводским стандартом будет номер детали 8201069699, с символикой Renault. Страна производитель — Польша (Ворота), цена в пределах 1100-1300 руб. Проверенных аналогов на весте без отрицательных отзывов будет три варианта:

CONTITECH CT 1179 — деталь немецкого производства, которая по качеству не уступает оригиналу, и стоит в 2,5 раза дешевле (760 руб.). Используется чаще, чем оригинал.
Ворота 5671 XS — Польская деталь, цена около 1250 руб. Проблемы в эксплуатации или как редкость, параметры полностью аналогичны оригинальной детали.
Bosch 1987949686 — версия из Германии, цена около 800-1000 рублей, известный мировой бренд. В основном используется в автомобилях Renault.
Интервал замены ремня

Чем грозит неправильная установка

Неправильная замена газораспределительного механизма на Лада Веста может привести к повреждению клапанов в случае обрыва. А также, это приводит к более быстрому износу всех деталей двигателя, связанных с системой ГРМ. В случае, если вы не уверены в своих силах, стоит обратиться к помощи мастера. Это будет стоить около 5-6 тысяч рублей.

Основной задачей ремня ГРМ (ремня ГРМ) является передача вращения коленчатого вала на распределительный вал, который прижимает кулачки к клапанам. Эта статья расскажет о том, когда и как нужно менять эту деталь на восьми- и шестнадцатиклапанных двигателях, устанавливаемых на автомобиль Лада-Веста.

Сколько пора менять ремень ГРМ на Лада-Веста

Согласно регламенту ТО необходимо менять ремень ГРМ на «Лада-Веста» с двигателями 21129, 21179 (16 клапанов) при пробеге 180 тысяч километров. Проверять состояние – каждые 90 тысяч километров. У модификаций с 8-клапанным 11189 эти интервалы меньше – 70 и 15 тысяч километров соответственно.

Номера деталей

Так как на устанавливаемых моторах в днище поршня отсутствуют канавки под клапаны, позволяющие избежать их изгиба при обрыве ремня, то экономить на этом расходнике не приходится. Желательно установить оригинальный ремень или замену от Contitech и Gates.

Оригинал

В каталоге запчастей АВТОВАЗа необходимые запчасти обозначены следующими номерами:

• 2108-01006040-82 для двигателя 11189;
• 8201069699 для двигателей 21129 и 21179.

Минимальная цена на Exist.ru 360 и 2500 рублей соответственно.

Заменители

Необходимый инструмент для замены ремня ГРМ на Весте своими руками

Вам понадобится:

• помощник;
смотровая яма
• ;
домкрат
• ;
• сборная опора или заменитель;
• торцевые головки: 10, 13, 15, 16, 17 мм, Torx E10, E12;
• бит: Torx T20, T55;
шлицевая отвертка
• ;
• плоскогубцы для стопорных колец;
• набалдашник для головок и полая металлическая трубка подходящего диаметра, длиной 30-40 см;
• шестигранник: 5 мм.

Замена ремня ГРМ на Весте с двигателем 11189 (1,6 л, 8 клапанов)

Процедура следующая:

1. Припаркуйте машину на смотровой яме и поднимите рычаг стояночного тормоза. Ослабьте гайки на правом переднем колесе.
2. Снимите кожух двигателя.
3. Поддомкратьте машину, установите подставку и снимите домкрат.
4. Снимите колесо.
5. Снимите крышку ГРМ, отвернув 3 болта с головкой «на 10».
6. Ослабьте болт крепления генератора к кронштейну на блоке цилиндров, сдвиньте его в сторону блока и снимите ремень генератора.
7. Совместите метки на шкиве распределительного вала и головке блока цилиндров, повернув коленчатый вал по часовой стрелке с помощью венца «на 17». Рекомендуется отвинтить заглушки для облегчения вращения.
8. Заблокируйте коленчатый вал, вставив отвертку в зубья маховика через отверстие стартера. Чтобы снять стартер, нужно отсоединить силовой кабель, открутив гайку с головкой «на 13» и открутить 3 болта крепления с головкой Torx E10.
9. Отвернуть болт коленчатого вала головкой «на 17» с удлинителем от полой трубки и снять шкив генератора и шайбу под ним.
10. Ослабьте на пол-оборота гайку крепления ролика натяжителя головкой «на 15».
11. Снимите ремень.
12. Установите новую деталь, надев левую ветвь на шкив водяного насоса и ролик, а затем на шкив распределительного вала.
13. Вставьте пассатижи в пазы на натяжном ролике и поверните его до совпадения 2-х прямоугольных меток и затяните гайку головкой «на 15».
14. Проверьте правильность установки, повернув коленчатый вал на 2 оборота. Если метки на шкивах и двигателе не совпадают, то переустановите ремень. В противном случае установите все снятые детали обратно.

Замена ремня ГРМ на Весте с двигателем 21129 (1,6 л, 16 клапанов)

1. Процедура следующая:
2. Выполните шаги 1–4 предыдущего метода.
3. Снять правую опору двигателя:
   • Снять брызговик (защиту) двигателя, отвернув 13 винтов с головкой «на 10».
   • Установите домкрат под масляный поддон и поднимите двигатель.
   • Открутить головкой «на 16» 2 болта крепления опоры к кузову.
   • Опустите правую сторону двигателя так, чтобы опора находилась ниже нижнего края лонжерона.
   • Открутить 2 болта крепления опоры к двигателю с головкой Torx E12 и снять.
4. Откручиваем 5 болтов с шестигранником от верхней крышки ГРМ и снимаем ее.
5. Открутите 10 винтов битой Torx T20 и с помощью отвертки снимите фиксаторы, крепящие правый подкрылок к кузову, и снимите его.
6. Снимите ремень аксессуаров:
   • Подсоедините заглушку на натяжном ролике с помощью плоской отвертки.
   • Ослабить гайку на ролике с головкой «на 13»
   • Вставьте биту T55 в канавку ролика. Поверните деталь по часовой стрелке, чтобы снять натяжение и снять ремень.
7. Провернуть головку коленчатого вала «на 17» до совпадения меток на шкивах распределительных валов (выступы) с метками на крышке головки блока цилиндров (треугольные прорези в пластине).
8. Выполнить шаги 8, 9из предыдущего метода
9. Открутить 3 винта крепления нижней крышки ГРМ к блоку цилиндров с помощью шестигранника.
10. Выполните шаги 10, 11 предыдущего метода.
11. Наденьте на правую ветку новую деталь поочередно на шкив коленвала, впускного распредвала (правый), выпускного (левый).
12. Удерживая правую ветвь натянутой, наденьте ремень на шкив водяного насоса и натяжной шкив.
13. Выполните шаги 13 и 14 предыдущего метода.

Замена ремня ГРМ на Весте с двигателем 21179 (1,8 л, 16 клапанов)

Процесс замены ремня ГРМ на этом моторе не отличается от замены на двигателе 21129.

В заключении

Подводя итоги, можно сказать, что замена ремня ГРМ на Лада-Веста с 16-клапанными силовыми агрегатами является сложной процедурой по сравнению с его заменой на 8-клапанном двигателе. Если не хочется возиться с этой работой, то лучше доверить ее автомеханикам на СТО. Стоимость замены составит от 4000-5000 рублей.

Замена ремня ГРМ Лада Веста СВ Кросс – одна из важнейших процедур, которую можно отнести к плановому техническому обслуживанию автомобиля. Ремень ГРМ изготовлен из плотной износостойкой резины, армированной нейлоновыми нитями. Но каким бы прочным ни был ремень ГРМ, он все равно может порваться. При обрыве ремня ГРМ на Лада Веста Св кросс загибаются клапана. Ремонт после обрыва ремня ГРМ можно считать «капитальным», так как в большинстве случаев требуется установка новых клапанов и их направляющих, а также поршней. Даже при малейших повреждениях мотор придется разбирать и ремонтировать. И стоит эта процедура недешево. Поэтому, чтобы не влететь в большую сумму, необходимо своевременно менять ремень ГРМ и ролики.

Достаточно просто вспомнить Lada Priora, у которой тоже был аналогичный интервал замены ремня ГРМ. Но у 90% всех выпущенных с завода Приор ремень доходил едва ли до 120 000 км. Я думаю, что вряд ли Веста что-то изменила в лучшую сторону. Поэтому ремень ГРМ лучше менять не на 180 тыс. км, а максимум на 70 тыс. км.

Сколько будет стоить замена ремня ГРМ на Лада Веста Кросс СВ?

Остальное можно сделать своими руками. Если делать работу по сервису, то за работу придется потратить не менее 1000 рублей. Сэкономим на работе и сделаем все сами. Итак, начнем.

Запчасть для замены ремня ГРМ Лада Веста СВ Кросс

1. Ремень ГРМ — LADA 8201069699. Это оригинальный номер. С его помощью можно найти заказ на эту деталь через интернет-магазин, а также подобрать дубликаты.

Ремень ГРМ Веста имеет 132 зубца, ширину 27,4 мм и длину 1257 мм. Подходит для обоих.

3. Насос — LADA 211261307010. Это штатный насос ВАЗ. подходит на Весту, Х-Рэй, Приору.

Замена ремня ГРМ Лада Веста СВ Кросс — ход работ

1. Первым делом нужно поставить автомобиль на ручной тормоз и подогнуть минусовую клемму аккумулятора.

3. Установите автомобиль на домкрат и снимите переднее правое колесо.
4. Затем демонтируйте передний правый подкрылок.
5. Снимите ремень генератора Лада Веста.

6. Ключом на 17″ поверните болт шкива коленчатого вала так, чтобы верхние метки распределительных валов совпали с канавками на пластиковом корпусе ГРМ.

7. Ключом на 17″ отверните болт шкива коленчатого вала. Снимаем с него шкив коленвала и ограничительную шайбу.
8. Шестигранником 5″ отвернуть оставшуюся нижнюю часть крышки ремня ГРМ. Всего нужно открутить три болта — 3 вверху и 2 внизу.

9. Ключом на 15″ ослабьте болт натяжного ролика.
10. Снимите ремень и полностью отключите оба ролика — натяжной и обводной.
11. Установите новые ролики на место старых. Натяжной ролик можно подтянуть, натяжной ролик можно лишь слегка подтянуть.
12. Установите новый ремень вместо старого. Еще раз убеждаемся, что метки выставлены правильно. Новый ремень сначала надевается на распредвал, затем натягивается на шестерню коленвала натяжителем и надевается на дальний распредвал (выпускные клапана).
13. Съемником стопорных колец проворачиваем натяжной ролик до совмещения меток и натягиваем ролик ключом.

14. Делаем два оборота коленвала, чтобы убедиться, что метки не сбились. Если все на месте, то собираем разобранные детали обратно. И проверяем работу двигателя.

Видео замены ГРМ Лада Веста СВ Кросс

Вот и все! Замену ремня ГРМ Лада Веста Кросс СВ можно считать завершенной.

Подготавливаем машину к работе. Устанавливаем автомобиль на подъемник или на смотровую яму. Отсоедините отрицательную клемму аккумулятора.

Снимите ремень привода генератора.

Останавливаем вращение маховика.

Головкой на 17 отвернуть болт 1, рисунок 1, крепления демпфера, снять шайбу 2 и демпфер коленвала 3.

Заворачиваем болт крепления заслонки на место.

Снимите устройство блокировки маховика (если применимо).

Устанавливаем траверсу 1, рис.2, на автомобиль для подвески двигателя, вставляем крюк 2 траверсы в проушину 3 правой проушины, и подвешиваем силовой агрегат с правой стороны.

Головкой TorxE12 открутить и снять два болта 1, рис. 3, крепления силового агрегата к правой опоре двигателя 2.

Отмечаем маркером положение правой опоры.

Этой же головкой откручиваем два болта 3 крепления правой опоры подвески силового агрегата к кузову и снимаем правую опору.

Шестигранником на 5 отвернуть пять болтов с шайбами ​​и снять верхнюю защитную крышку 1, рис. 4.

Откручиваем тем же ключом три болта и снимаем нижнюю защитную крышку ГРМ.

Ключом на 17 провернуть коленчатый вал за болт крепления демпфера до совпадения метки на зубчатом шкиве коленчатого вала с меткой на корпусе масляного насоса.

При этом метки шкивов распредвалов должны совпадать с метками на задней защитной крышке.

Ослабляем болт 1, рисунок 5, крепления автоматического натяжителя 2, отвернув его на 2 — 3 оборота, и снимаем распорную шайбу и ремень ГРМ 3 со шкива коленчатого вала (используем ключ на 17 и плоскую отвертку) .

Установка ремня ГРМ

При установке ремня необходимо иметь в виду, что натяжение и контроль натяжения ремня ГРМ необходимо проводить при холодном двигателе (15 — 35˚).

Если автомобиль оснащен двигателем ВАЗ-11189:

Совместите установочную метку «С» на шкиве распределительного вала с меткой «D» на крышке защитного заднего привода газораспределительного механизма, а метку «А» на шкиве коленчатого вала с меткой «В» на корпусе масляного насоса путем поворот коленчатого вала за болт крепления демпфера в кратчайшем угловом направлении, как показано на рисунке 6 (используется сменная головка 17, кривошип, удлинитель).

Установите ремень 6, рисунок 6, привода ГРМ на шкив коленчатого вала 1 и, натянув обе ветви ремня, наденьте одну ветвь на шкив водяного насоса 2 и заведите ее за автоматическим натяжителем 4. Натянув ветвь «а», наденьте ремень на шкив распредвала 5.

При необходимости поверните шкив распределительного вала в направлении наименьшего хода, пока зубья ремня не совместятся с канавками шкива распределительного вала.

Затяните гайку 4 крепления автоматического натяжителя моментом 5 Нм (0,5 кгс. м) (используется сменная головка на 15, динамометрический ключ).

Если установлен двигатель ВАЗ-21129:

Совместите установочные метки «А» и «D» на шкивах распределительных валов с метками «В» и «С» на крышке защитного заднего привода ГРМ, как показано на рисунке 7, и зафиксируйте шкивы с помощью специального приспособления 67.7811 -9516 (специальное приспособление 67.7811-9516 для фиксации шкивов распредвалов).

Совместите установочную метку «F» на шкиве коленчатого вала с меткой «Е» на крышке масляного насоса, повернув коленчатый вал за болт крепления демпфера в кратчайшее угловое направление (используются сменная головка 17, кривошип, удлинитель).

Затяните болт 4 автоматического натяжителя моментом 5 Н.м (0,5 кгс.м) (используется сменная головка на 15, динамометрический ключ).

Установите ремень ГРМ 8 на шкивы распределительных валов 5 и 6, опорный ролик 7, автоматический натяжитель 3, шкив водяного насоса 2 и шкив коленчатого вала 1, показанные на рисунке 7, соблюдая положение установочных меток на шкивах.

Установить натяжной ключ в пазы опорной пластины автоматического натяжителя 1, рисунок 8, повернуть натяжитель против часовой стрелки до крайнего положения легким касанием стопоров рычага натяжителя. Поверните ключ по часовой стрелке, пока метки автоматического натяжителя не совместятся, и затяните болт крепления натяжителя. Момент затяжки болта 30…36 Нм (3,0…3,6 кгс.м) (используются: — ключ 67.7812.9573-01 для автоматического натяжителя ремня ГРМ, сменная головка на 15, динамометрический ключ).

ПРЕДУПРЕЖДЕНИЕ. При натяжении ремня не допускается проворачивание коленчатого вала вращением шкива распределительного вала.

Снять специнструмент 67.7811-9516 (для автомобилей с двигателем 21129).

Провернуть коленчатый вал на два оборота ключом на 17.

При отклонении метки «А» за метку «В» произвести повторное натяжение ремня, предварительно отвернув болт крепления автоматического натяжителя и затянув его моментом 5 Нм (0,5 кгс. м) (ключи на 15, 17; сменные головка на 15, динамометрический ключ).

Установите прокладочную шайбу на шкив коленчатого вала.

Внимание. При установке ремня ГРМ из запчастей проверьте состояние автоматического натяжителя. Если он поврежден, замените автоматический натяжитель.

Установите поочередно передние защитные крышки привода ГРМ, сначала нижнюю 2, рисунок 4, затем верхнюю 1, при этом верхняя крышка должна войти в пазы нижней крышки и состыковаться с ней (используйте ключ на 5 для внутренний шестигранник).

Установить правую опору 2, рисунок 3, подвески силового агрегата на кузов.

Установить, не затягивая, два болта 1 крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата (сменная головка Torx E12, удлинитель, кривошип).

Установить, не затягивая, два болта 3 крепления правой опоры подвески силового агрегата к кузову (применять: — сменную головку Torx E12, удлинитель, кривошип).

Затянуть два болта крепления правой опоры подвески силового агрегата к кронштейну подвески силового агрегата моментом 53 — 71 Нм (5,3 — 7,1 кгс. м) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Установить правую опору подвески силового агрегата по меткам на кузове, нанесенным при ее снятии, и затянуть два болта крепления правой опоры подвески силового агрегата к кузову моментом 53 — 71 Нм (5,3 — 7,1 кгс. м) (сменная головка Torx E12, удлинитель, динамометрический ключ).

Снимите крюк 2, рисунок 2, траверсу подвески силового агрегата с проушины правой проушины 3 на двигателе и снимите траверсу 1 с автомобиля.

Установите устройство блокировки маховика двигателя в отверстия болтов крепления стартера на коробке передач (устройство блокировки маховика двигателя).

Снимите болт крепления демпфера коленчатого вала.

Установите демпфер, шайбу на коленчатый вал и закрепите болтом. Момент затяжки болта крепления демпфера 95…115 Нм (9,5…11,5 кгс.м) (используются: — головка сменная на 17, ключ трещоточный, ключ динамометрический).

Установите ремень привода вспомогательных агрегатов и стартер.

Для автомобилей с механической коробкой передач дополнительно

Установите цилиндр сцепления и цилиндр сцепления.

Для автомобилей всех комплектаций

Установите брызговик двигателя.

Установить щиток правого переднего крыла.

Установить правое переднее колесо.

Подсоедините клемму заземляющего провода к аккумулятору.

Замена ремня ГРМ на ВАЗ-2114: особенности работы

При обрыве или плановом ТО требуется замена ремня ГРМ на ВАЗ-2114. Самостоятельно эту работу можно производить как на двигателях V8, так и на V16. Последний отличается тем, что ремень имеет чуть большую длину и приводит в движение сразу два распредвала. Конструкция клапанов в два раза больше. Поэтому одним распредвалом не обойтись. Вы должны использовать дополнительный диск. Но это существенно усложняет конструкцию.

Что произойдет, если ремень порвется?

Обрыв ремня ГРМ – одно из ужасных явлений, которые могут произойти. Но на одних двигателях это проходит бесследно, а на других требуется капитальный или частичный ремонт головки или блока цилиндров. На моторах объемом 1,5 литра и 1,6 ремень рвется практически полностью. Если есть на поршнях втулки — выемки размером с клапанную тарелку, то после обрыва мотор не разрушается.

При замене ремня ГРМ на ВАЗ-2114 (8 клапанов) следить за нормальным натяжением. В этом случае работа всего механизма будет максимально эффективной и долговечной.

В конструкции есть несколько элементов, которые также следует заменить при ремонте — помпа и ролики. А в моторах V16 используются два ролика различной конструкции. Помпа меняется чуть реже – примерно каждые 80-90 тыс. км пробега. Замена планового ремня производится с интервалом 50-60 тыс. км.

Инструменты и принадлежности для замены ремня

Для того, чтобы произвести замену, вам потребуется наличие таких инструментов, как:

1. Джек.
2. Противооткатные колодки.
3. Ключи на «10», «13», «17», «19».
4. «Вилка» для натяжения ремня.
5. Комплект ремня и роликов.

При покупке нового ремня обратите внимание на его состояние — на нем не должно быть порезов и трещин. Если есть повреждения, то от покупки такой вещи откажитесь. Если ремонт происходит в «полевых» условиях, то вместо колодок можно использовать что угодно: куски кирпича, камни. Но в любом случае правую сторону автомобиля нужно будет приподнять и снять колесо.

Какие трудности ждут?

Самое главное, что иногда бывает очень сложно открутить болт шкива коленвала. Сделать это можно несколькими способами:

1. Установить автомобиль на ручник и включить первую скорость. Под задние колеса надо поставить упоры и попытаться сорвать болт накидным ключом или торцевой головкой. Автомобиль должен стоять на месте.
2. Снимите правое колесо (переднее) и заднюю часть автомобиля на домкрате. Затем вы должны выжать педаль тормоза до упора, чтобы остановить диск и ступицу. Точно так же гаечным ключом или головкой на «19».» закручиваем болт.

Не наносите на резьбу болтов герметики или клипсы. Если затянуть болт с нужным моментом, он никогда не выкрутится.

Снятие ремня

ремень ГРМ на ВАЗ-2114 (фото его дано в статье) нужно снять старый.Для этого:

1. Открутить любой из способов крепления шкива коленвала.При необходимости снять защиту так что не мешает
2. Откручиваем ключом на «10» 3 болта, которые крепят защитный кожух из пластика.
3. Ослабьте натяжение ремня генератора. Для этого ключом на «13» прокручиваем гайку на кронштейне.
4. Полностью снимите ремень генератора.
5. Снимите шкив привода генератора, после чего откроется доступ к ремню ГРМ.
6. Ключ «на 17» закручивается гайкой, фиксирующей натяжной ролик. Если работы ведутся на моторе V16, то нужно снимать и второе видео.

На этом разборку можно считать законченной. Ремень привода газораспределительного механизма снимается без труда. Обратите внимание, нет ли течи антифриза в районе помпы. Если они имеются, замените жидкостный насос.

Установка ремня ГРМ

Перед установкой нового ремня необходимо установить все шкивы по меткам:

1. На распредвалу есть метка, ее нужно совместить с выступом на планке, установленной на блок и головка блока цилиндров.
2. На маховике также имеется метка, которая совмещена с прорезью на стержне. Вы можете увидеть элемент и заводную головку, вытащив резиновую пробку.
3. На шкиве коленчатого вала тоже есть метка — ее надо ставить в крайнее верхнее положение. Это «грубая» регулировка положения коленчатого вала.

После установки всех валов по меткам можно приступать к установке ремня:

1. Зафиксировать положение коленчатого вала с помощью отвертки. Установите его в отверстие так, чтобы он попал между зубьями коронки.
2. Снять ремень со шкива коленчатого вала.
3. Установите новый ролик и вытяните на нем ремень и помпу.
4. Сначала наденьте на шкив распредвала ту часть ремня, которая ближе к генератору.
5. Не допускать проворачивания валов, натянуть ремень ГРМ и зафиксировать его положение гайкой.

На этом замена ремня ГРМ на ВАЗ-2114 завершена. Своими руками вся работа выполняется за 15-20 минут, если есть сноровка и опыт. После установки ременной передачи обязательно проверьте натяжение и совпадение всех меток на шкивах.

Ремни ГРМ — почему они важны и как они влияют на вас

Вы можете спасти маленькие клапаны!

Все, что вам нужно сделать, это заменить ремень ГРМ в срок, а не ждать, пока он выйдет из строя. Стоимость может быть высокой, но это намного дешевле, чем ждать, пока она сломается.

Старый стандартный интервал замены ремня ГРМ составлял каждые 60 000 миль. Даже если вы мало ездите, вы должны заменять его каждые 6-8 лет, потому что возраст и сухая гниль ослабят его так же, как пробег и использование. Сегодня используются новые материалы, и иногда они могут пройти 100 000 миль и более.

В нашем справочном руководстве по двигателю с натягом в конце этой статьи перечислены рекомендуемые производителями интервалы замены ремня ГРМ на отечественных и импортных автомобилях и легких грузовиках, а также указаны случаи, когда у вас двигатель с натягом с загибом клапана.

Несмотря на то, что срок службы ремня может варьироваться в зависимости от условий вождения и температуры, среди прочих факторов, эти рекомендации производителя являются хорошей отправной точкой для определения того, когда следует менять ремень ГРМ. Когда автопроизводитель не дает конкретных рекомендаций, мы предлагаем заменить ремень ГРМ через 60 000 об/мин.0000 миль.

Хорошо, сколько это стоит?

Работа «голыми костями»…

Стандартный ремень ГРМ может стоить от 300 до 400 долларов в зависимости от марки автомобиля. Есть несколько исключений, даже базовая работа на нескольких типах транспортных средств может стоить от 500 до 700 долларов. (См. ниже список более дорогих типов. )

Если вы сделаете это «все как надо»…

Если вам нужны какие-то другие вещи, которые часто сопровождают работу, это будет стоить от 500 до 700 долларов для большинства автомобилей. Некоторые автомобили могут стоить от 800 до 1200 долларов.

Более дорогие модели…

Большинство двигателей V-6; некоторые 4 цилиндра с двойными зубчатыми ремнями; и некоторые двигатели с двумя верхними распредвалами (DOHC).

Что это за «другие вещи» ?

При замене ремня необходимо проверить и при необходимости заменить следующие элементы.

Приводные ремни

Приводной(ые) ремень(и) необходимо снять, чтобы установить ремень ГРМ.  Если они старые и потрескавшиеся, вы можете надеть новые без дополнительных затрат на работу, только за стоимость ремней.

Водяной насос

Чтобы снять большинство водяных насосов с , необходимо снять ремень ГРМ. В водяном насосе есть небольшое сливное отверстие, из которого вытекает вода, когда она портится. Даже если в это время он не сливает воду, иногда остается след антифриза или отложения там, где он вытекал из этой дыры. Если он показывает признаки утечки, вы можете заменить насос, когда ремень ГРМ снят, и сэкономить много денег по сравнению с выполнением работ отдельно.

Сальники

Сальники позади шестерен распредвала и коленчатого вала пропускают масло по мере старения. Если они протекают, масло попадает на новый ремень ГРМ и портит его, вызывая преждевременный обрыв, и тогда вы снова ставите другой ремень или гнете клапана. Если эти уплотнения протекают, очень хорошей идеей будет заменить их, так как у вас уже снят ремень привода ГРМ, что требует большей части усилий, чтобы добраться до уплотнений.

Натяжитель ремня ГРМ

Иногда неисправен натяжитель ремня ГРМ . Возможно, они изношены, или подшипники могут выйти из строя. Многие натяжители ремня ГРМ имеют гидравлический натяжитель, который работает с подшипником натяжителя, но также может протекать. Если он на вас «замёрзнет», то быстро порвёт новый ремень.

Если эти вещи неплохие, мы не возимся с ними, но если они есть, очень разумно исправить их одновременно с ремнем ГРМ. Мы не пытаемся поднять цену, мы просто хотим сделать первоклассную работу, которая сэкономит вам деньги в долгосрочной перспективе.

Пожалуйста, проверьте свой пробег….

Если прошло от 60 до 95 000 миль или шесть лет, вы должны запланировать замену ремня.

Если вы купили подержанный автомобиль и не знаете, когда в последний раз меняли ремень ГРМ, ситуация немного запутанная. Иногда мы можем увидеть, был ли снят ремень ГРМ, просматривая записи CarFax. Хотя иногда мы не можем. И даже если бы вы принесли его нам, чтобы мы посмотрели, если только ремень действительно не треснул, мы не можем сказать, сколько ему лет. Мы видели, как рвались ремни, которые не выглядели явно прогнившими. Итак, в этих случаях, когда мы не можем найти записи CarFax, особенно если это изгиб клапана, лучше перестраховаться, чем потом сожалеть. Замени это.

Что ж, теперь вы эксперт по ремням ГРМ! Готовы сделать мир безопасным для демократии, хм…, я имею в виду клапаны.

Продолжайте читать, чтобы ознакомиться со справочным руководством по посадке с натягом.

В вашей жизни Нужен новый ремень?

Кстати, нас всех ждет горе, похожее на обрыв ремня ГРМ на двигателе, но куда страшнее. Грех прогнил наш ремень ГРМ до основания. Мы уже вне времени с Богом. Однажды, когда эта жизнь закончится, и наши физические тела сломаются, «поршень» Бога «разобьёт наши клапаны», и этому нет ремонта. Потому что возмездие за грех — смерть, и когда мы предстанем перед высшим судьей, будет слишком поздно каяться в нашем эгоизме и гордыне.

Ответ есть!

Это как ремень. Если мы позволим Богу разобраться с нашим грехом сейчас, нам не придется быть разбитыми после смерти. Еще не поздно, пока ремень не порвется и наша жизнь не закончится. Бог дал не только «новый ремень», но и совершенно новый двигатель для наших автомобилей. Внутри человека есть дух, который призван быть истинным источником силы в нашей жизни. Грех испортил этот «двигатель» или силу, и теперь мы служим неправедности.

Наш новый «пояс» — Иисус!

Он взял нашу старую жизнь и наш грех в Себя, на кресте, и поглотил все наказание и гнев Божий, которые должны были НАС! Попросив у Него прощения и отдав свой старый двигатель (жизнь) Ему, Он даст вам новую жизнь, и вам не придется бояться окончательного «изгиба клапана» в судный день. Вы можете ехать в этой жизни с уверенностью. Не потому, что у тебя никогда не было гнилого ремня, а потому, что Иисус дал тебе новый!

Он хочет твоей жизни… Цена высока, но это намного дешевле, чем ждать, пока порвется ремень.

Если вам нужна помощь в получении нового «двигателя» для жизни, я бы хотел поговорить о доказательствах, которые дают веские основания доверить свою жизнь Иисусу. Вам не нужно звать меня, но нам всем нужно звать Бога. Иисус сказал, что вы можете достичь Отца через Сына.
