Как снять печку ваз 21099 высокая панель

Если при плановом осмотре бачка с охлаждающей жидкостью Ваз 2108 2109 21099 Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах.А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон , то это указывает на подтекание радиатора отопителя Ваз 2108 2109 21099. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Тосол — жидкость едкая,поэтому можно при этом испортить хорошую обувь. Да и сам тосол стоит денег, литровая бутылка тосола стоит порядка 2$. Поэтому, как только тосол начинает вытекать из системы охлаждения Ваз 2109, необходимо находить эту утечку и устранять.
Итак, Вам предстоит замена радиатора отопителя (печки) Ваз 2109. Но к нему не так то просто подобраться.Все руководства по эксплуатации автомобиля говорят,что необходима разбирать всю переднюю панель. Конечно,без неё Вам будет гораздо удобней поменять радиатор, однако на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя Ваз 2108 2109 21099 без снятия передней панели.
Но сначала Вам необходимо слить весь тосол из системы охлаждения двигателя. Всего в системе охлаждения Ваз 2109 циркулирует порядка 8 литров тосола, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного,но прольется.
Открываем пробку бачка с ОЖ(охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Сливная пробка радиатора системы охлаждения Ваз 2109

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе Ваз 2108 2109 21099 как правило находится около двух литров тосола. Когда тосол перестанет вытекать, закручиваем пробку назад. Теперь необходимо слить тосол малого круга охлаждения. В двигателе есть специальная пробка для слива тосола — она же самая низкая точка системы охлаждения автомобиля.

Сливная пробка системы охлаждения Ваз 2109

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Отройте краник отопителя в салоне (на картинке закрыт),чтобы из радиатора вытек весь тосол.

Откройте краник радиатора отопителя Ваз 2109

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока весь тосол не сольется с малого круга охлаждения.Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать — отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

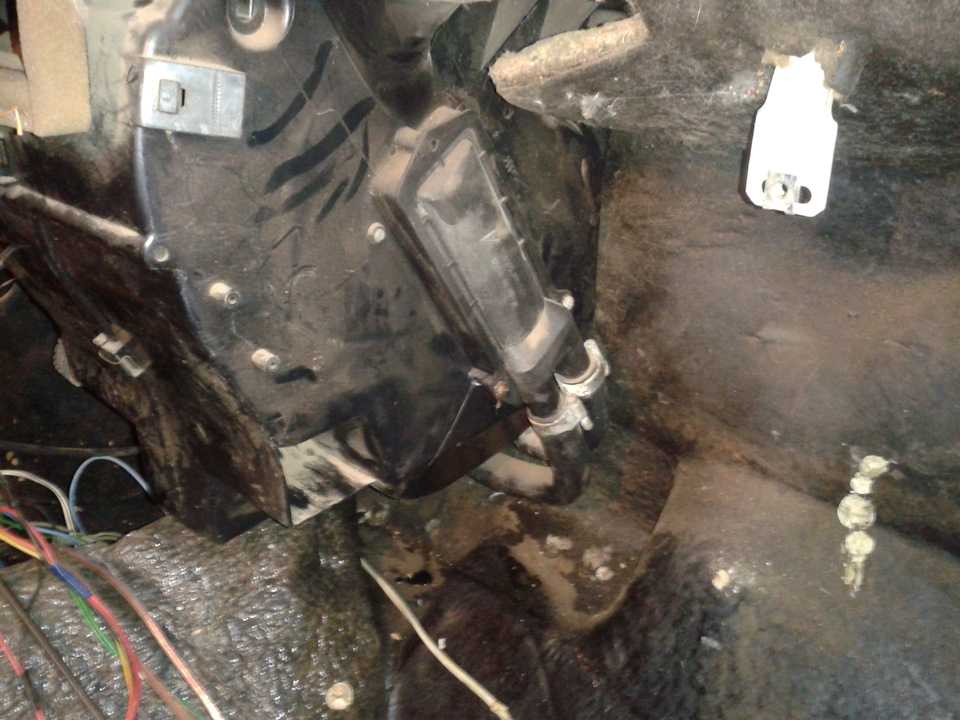

Хомуты радиатора отопителя Ваз 2109

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылится еще немного тосола, поэтому имейте под рукой емкость. Поздравляю, тосол слит.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

Ослабьте шурпы крепления панели приборов Ваз 2109

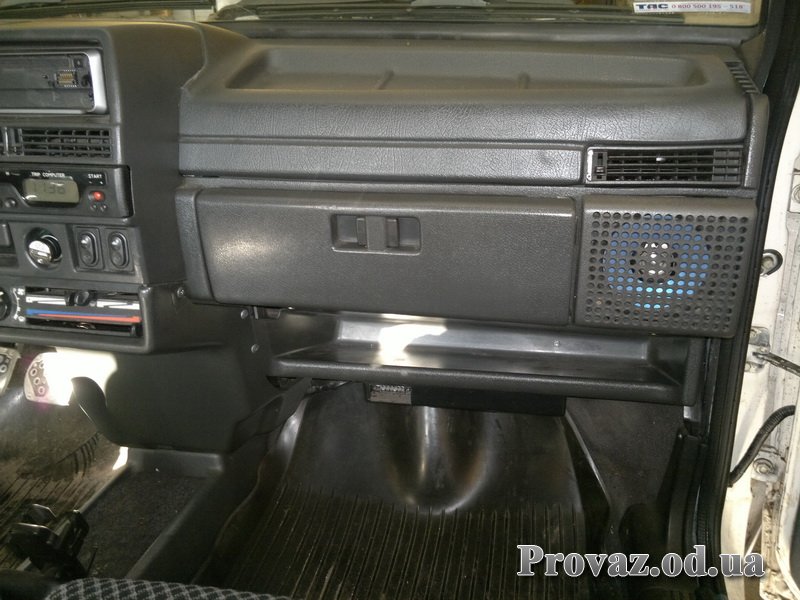

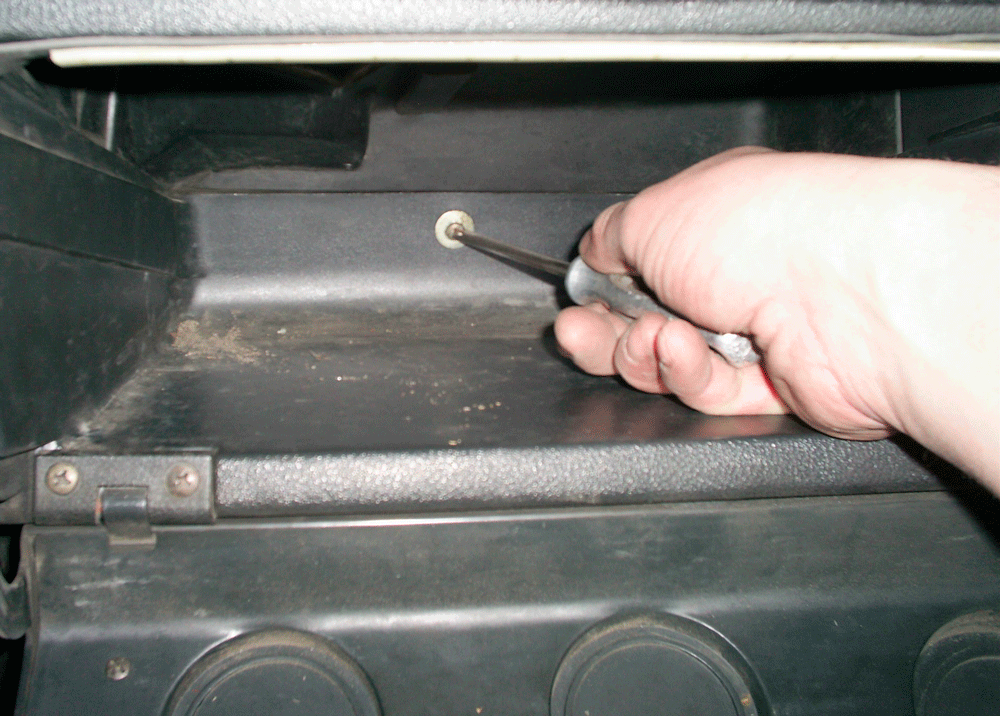

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

Откручиваем шуруп в бардачке Ваз 2109

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Откручиваем шуруп возле зеркала Ваз 2109

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Теперь необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой автомобиля Ваз 2108 2109 21099. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

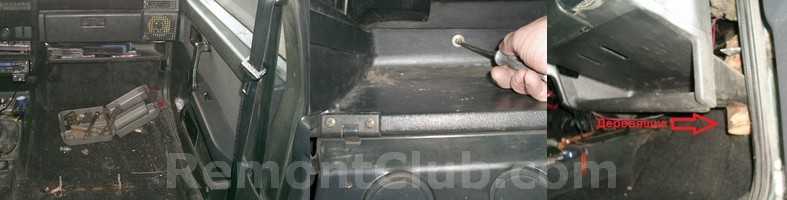

Бруски для отгибания панели

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её.Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель — подложите добавочную дощечку. И вот,Вы достали печку.Скорее всего она будет вся липкая и мокрая от тосола. Также на ней будут приклеены листья от березы и иголки от сосны.

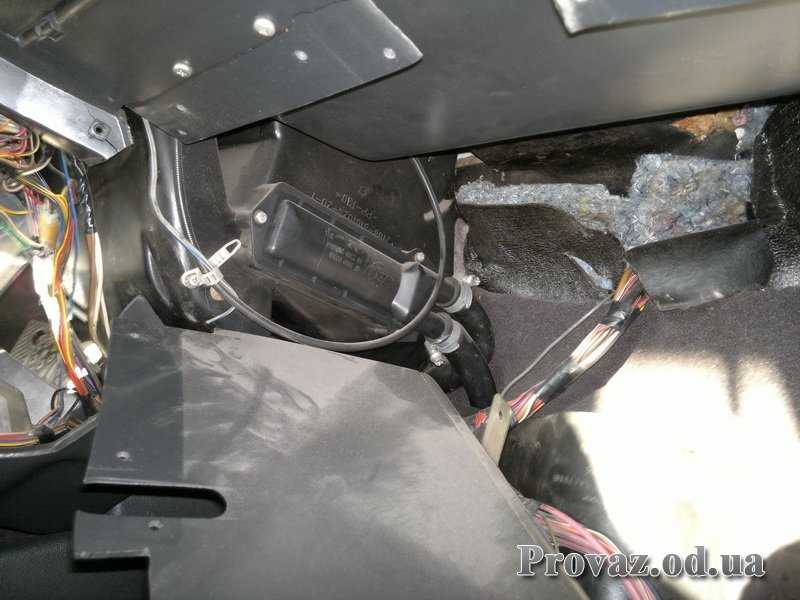

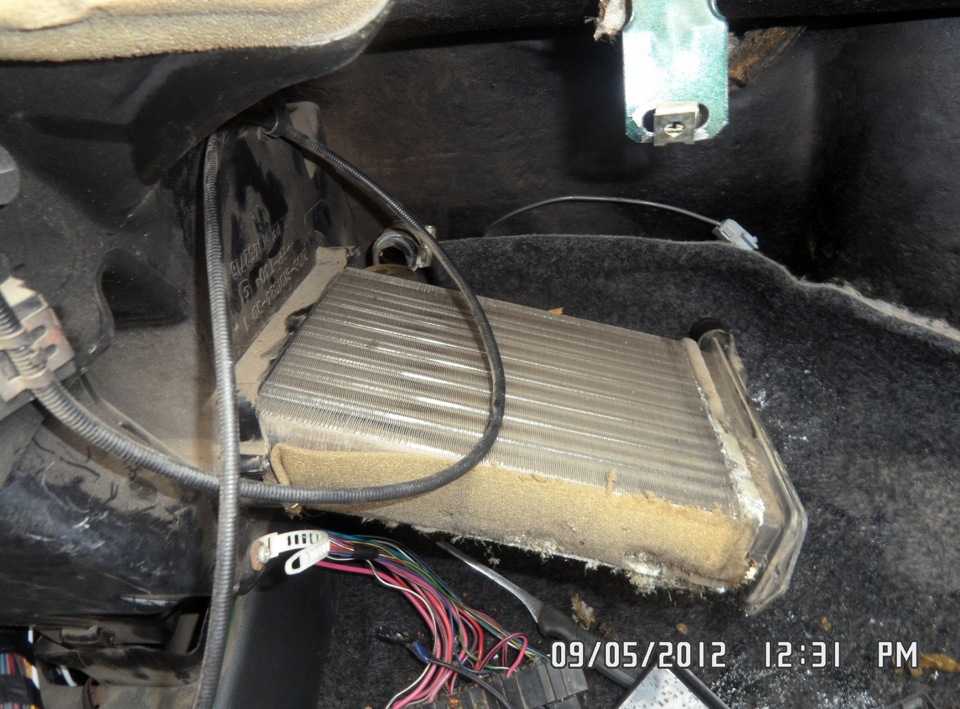

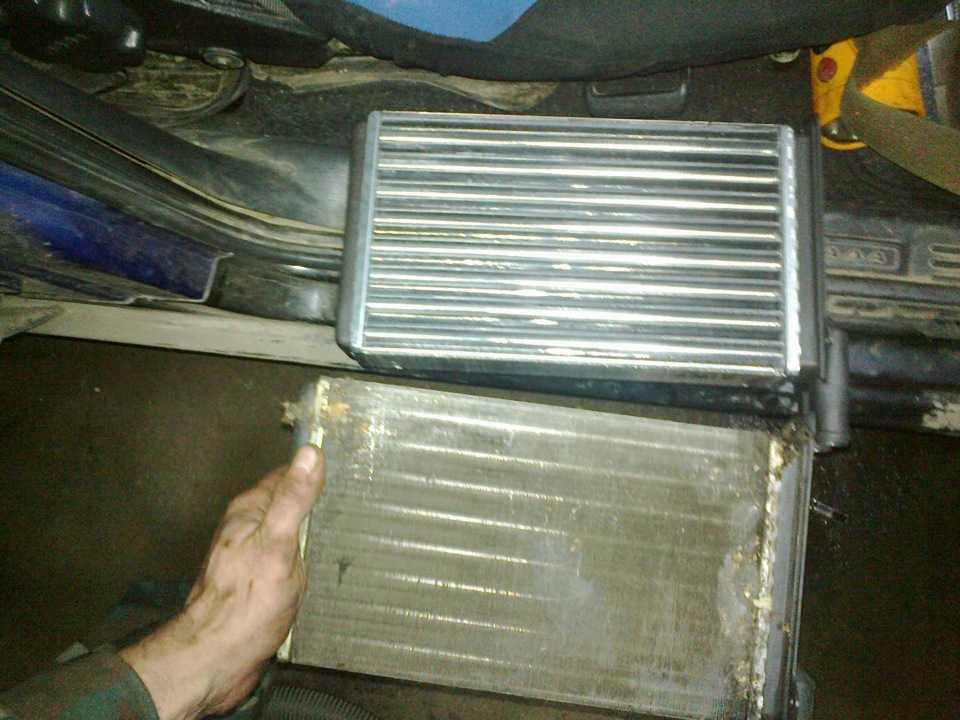

Радиатор отопителя Ваз 2109

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель.
Новая печка Ваз 2108 2109 21099 установлена, но теперь необходимо залить тосол в систему. Залив тосол до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень тосола упал — это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня. Ну вот и все, Ваш Ваз 2108 2109 21099 теперь оснащен новой печкой.

Внимание! Для всех, у кого проблемы с печкой в ВАЗ 2108, 09, 099 рекомендую, которая помогла мне избавиться от холода в салоне моего автомобиля. P Мною был заменен радиатор печки на моей ВАЗ 21099. Делал я это без полного снятия торпеды (частично только разбирал), и без сливания охлаждающей жидкости. Итак, вс подробнее: Потек радиатор печки, при этом было видно следы охлаждающе жидкости на резиновых коврах со стороны водителя и пассажира. Поехал в автомобильный магазин БИ-БИ, купил алюминиевый радиатор, патрубки, керамический кран, хомуты, герметик, охлаждающую жидкость у бывшего хозяина машины узнал, что он заливал ТОСОЛ, поэтому купил именно его, но оказывается был не прав, но об этом позже. Думал ехать на станцию технического обслуживания для замены всего этого дела, но денег не осталось, поэтому у меня было время подумать и почитать в Интернете о замене радиатора.

Наткнулся на статью, в которой человек описывал замену радиатора без сливания охлаждающей жидкости. Почитав е, я понял, что можно сделать вс самому, но только в том случае, если это именно радиатор Сначала я решил убедится в том, что это именно радиатор печки, а не какие-то патрубки, или краник, для этого я отогнул центральную консоль с компьютером, отсоединив е от верхней накладки торпеды, и увидел корпус отопителя. Взяв налобный фонарь полез к педалям, и увидел, что через корпус отопителя в центральной его части сочится охлаждающая жидкость. Проверил патрубки и кран они были в порядке.

Вс собрал обратно, заодно выгреб кучу мусора. И я решил в следующие выходные буду сам менять радиатор Итак, время пришло. Я уже снимал все накладки с торпеды, чтобы почистить там вс, поэтому с частичным разбором торпеды у меня не возникло вопросов, но под Pруками всегда была книга по ВАЗ: Снял верхнюю накладку, чтобы подобраться к болтам крепления торпеды, которые расположены в верхней части.

Заранее я приготовил пустые бутылки в количестве 6-7 штук для охлаждающей жидкости, которая могла выливаться при снятии патрубков: Итак, приготовив инструмент и надев налобный фонарь, я полез снимать патрубки. Кран при этом был закрыт (печка в положении холода). Двигатель должен быть при разборке обязательно холодным.

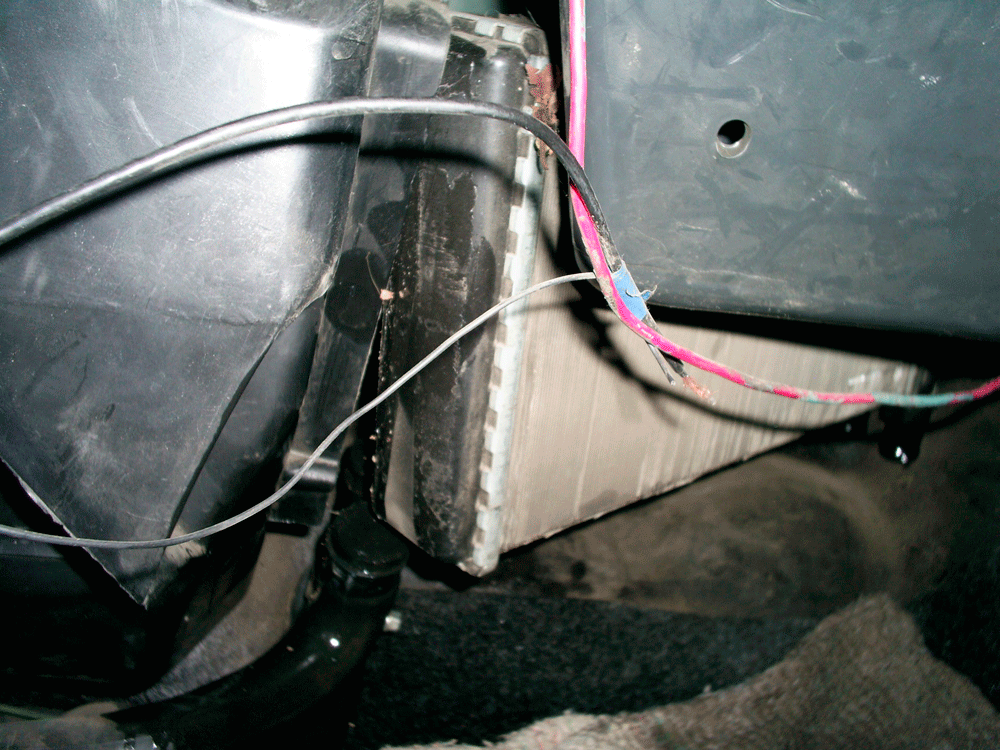

Перед тем, как снимать патрубки я открутил крепление радиатора (3 болтика) и поднял тягу над радиатором, чтобы не мешала его вытаскивать. Сначала я снял один патрубок из него полилась охлаждающая жидкость, я сразу же подставил бутылку, в которою Pу меня стекло около 200 грамм жидкости (бутылка была чистой, поэтому эту жидкость я с легкостью по окончанию работ залил обратно с расширительный бачок). Потом заткнув одним пальцем патрубок я снял и второй, из него жидкости почти не вышло. Все патрубки я старался держать как можно выше для того чтобы из них не выходила охлаждающая жидкость под напором. Пришло время вытаскивать радиатор. Вытаскивается он легко, но немного вытащив я понял, что он упирается в край торпеды.

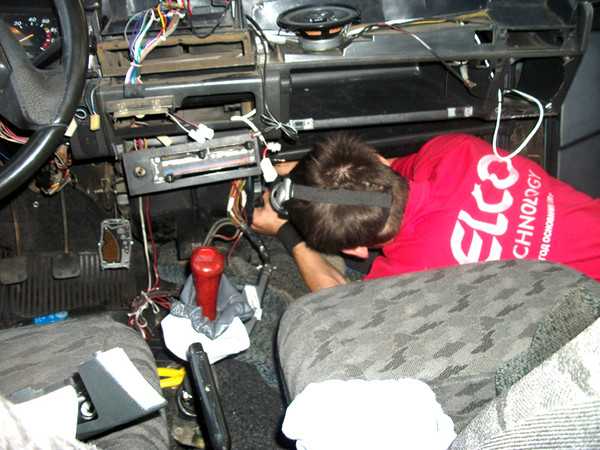

Сидев вот в таком положении,(см. Фото ниже) я, уперся спиной в нижнюю часть бардачка и немного поднял Pторпед. После этого я посмотрел и увидел, что е можно положить и упереть в нижнее крепление с пассажиркой стороны, которое приварено к кузову. Именно в таком положении она у меня и легла на это крепление. Радиатор вышел из корпуса отопителя без проблем. В комплект к новому радиатору шел поролон, который я приклеил по периметру радиатора, и вставил его в корпус отопителя.

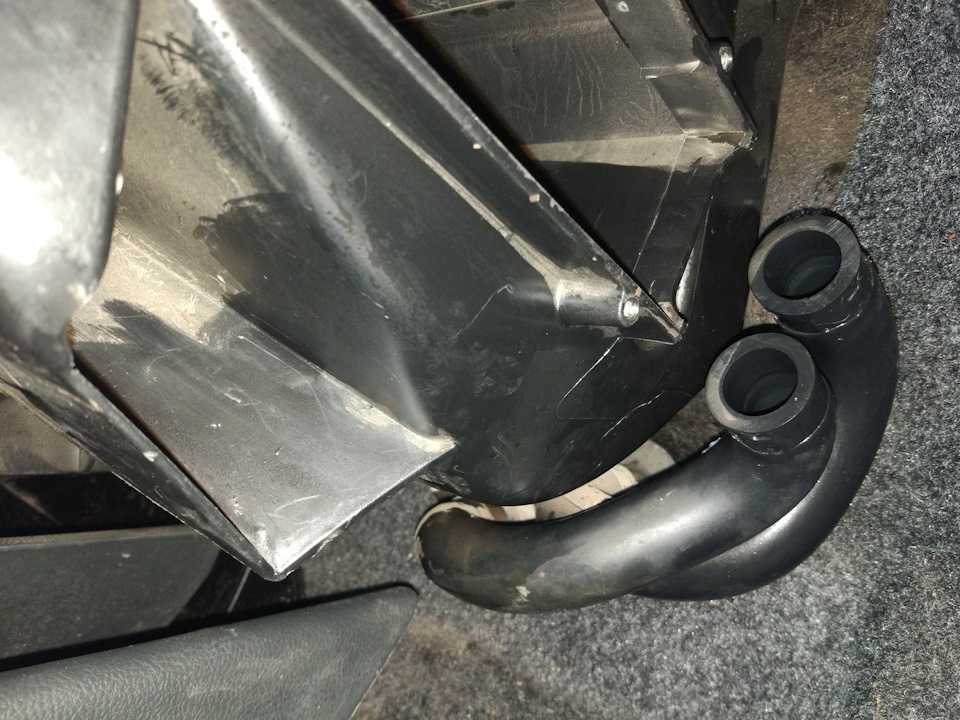

Повесив новые хомуты на патрубки, я закрепил их на новом радиаторе. Вот, и вс. Осталось только собрать все обратно. Вместе с радиатором я решил поменять тканевые вставки в дверях новые очень мягкие и приятные на ощупь. С мягкими дверными ручками, которые я прикупил ранее они смотрятся очень хорошо.

Так же заменил сломанные крепления панелей к дверям, и верхнюю накладку торпеды. У старой накладки почти все крепления были сломаны, поэтому я купив необходимы крепеж и накладку решил вс это дело заменить. Под конец работы я достал две светодиодные рейки, которые я приготовил заранее и закрепил их в нижней части торпеды для подсветки ног пассажиров и водителя. Подключил вс это параллельно ранее сделанной подсветки печки, но это было не правильное решение почему-то свет стал очень тусклым. Поэтому на следующий день я перебрал полностью эту часть проводки и запитал е от кабеля, который идет для бортового компьютера. Там есть провод, на котором появляется 12 вольт во время включения света то, что нужно ( ) Так же провел кабель к задним пассажирам и пока ещ думаю, как сделать свет там.

Ваз 21099: самостоятельная подмена радиатора печки

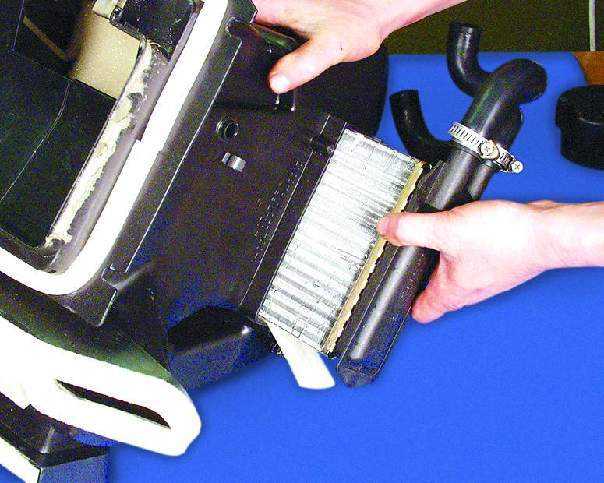

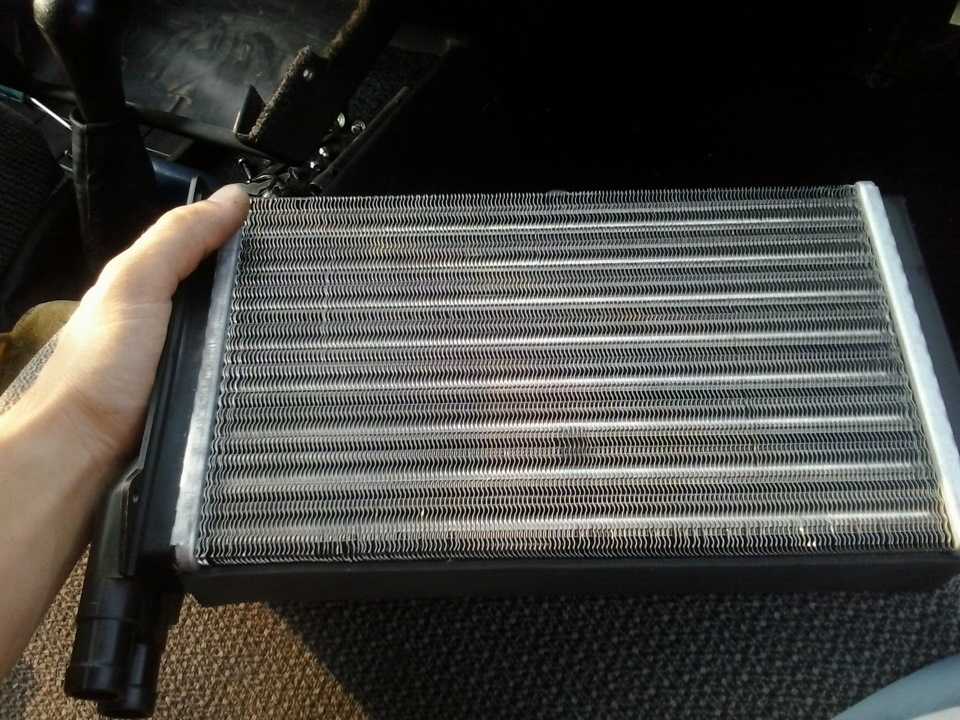

Вид радиатора печки ВАЗ 21099

Замена радиатора печки ваз 21099 высочайшая панель не такая и непростая работа и ее можно выполнить своими руками. Следует сказать, что это не так трудно, только для тех, кто уже незначительно соображает и сам делал кое-что в машите.

Принцип работы.

Прежде чем определит неисправность следует знать принцип работы системы. Только тогда можно судить о вероятной поломке.

• В данном узле есть электромотор с вентилятором. Который подает жаркий воздух в салон автомобиля;
• Потом у нас есть кнопка для включения выключения;
• Система сопротивлений, они обеспечивают нужную скорость вентилятора;
• Есть радиатор печки, через который проходит жидкость.

То есть тут не та много деталей, которые могут привести к поломке. Это может быть радиатор.

Или происходить утечка жидкости из-за не герметичности соединений.

Смотрите:

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

• Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
• Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
• Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне.

Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

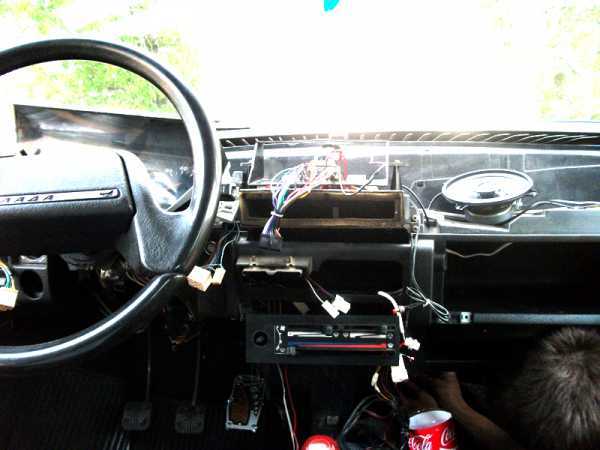

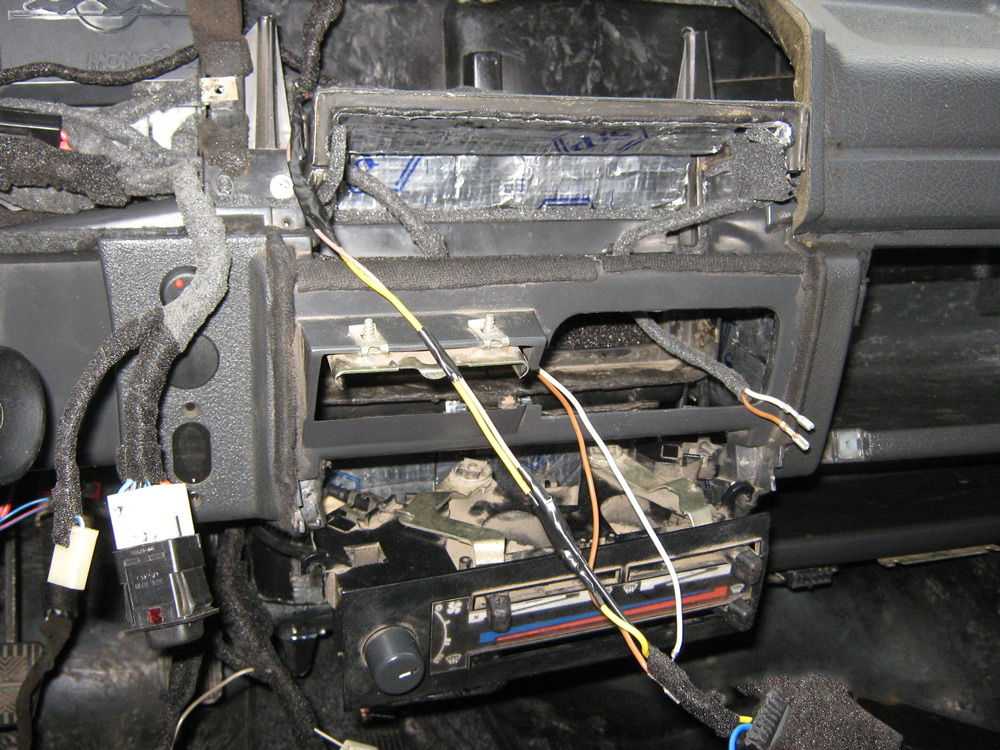

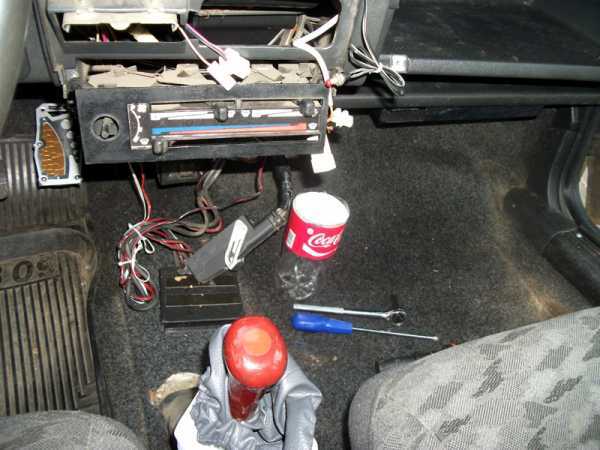

Разбираем торпеду

Для начала подготавливаем пару емкостей, они потребуются для деталей машины. В одну можно класть пластик, а в другую разные винтики.

• Для того, чтобы нам добраться до болтов торпеды, нам надо снять накладку, которая находится в ее верхней части;

Как заменить радиатор печки ВАЗ 21099

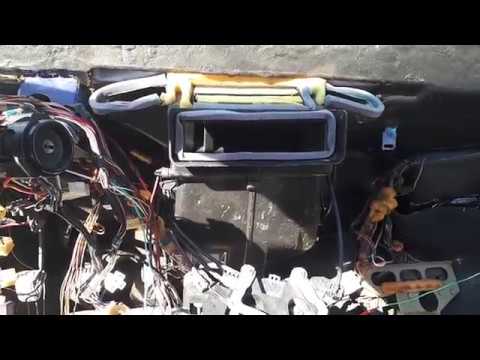

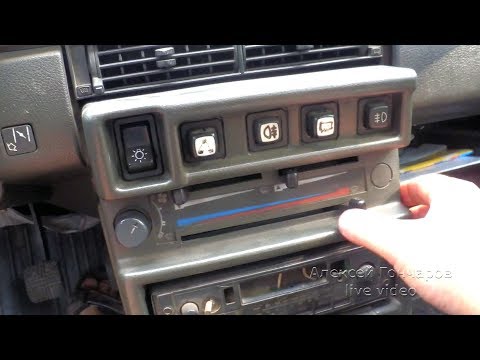

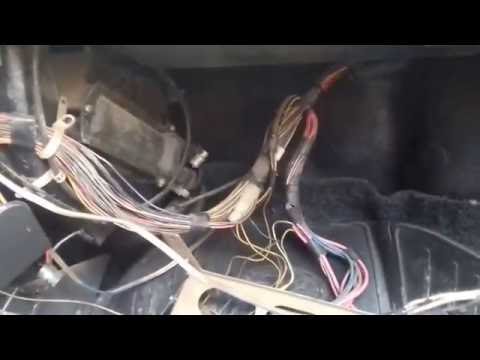

В видео показан способ замены радиатора отопителя салона ВАЗ 2109 с высокой панелью приборов.

Как заменить радиатор отопителя (печки) ВАЗ 2109

Все проще,чем кажется!

Внимание: Следует и подготовить и положить рядом пустые емкости, они пригодятся если побежит вдруг охлаждающая жидкость. Объем возьмите в пределах 6=7 литров. Пусть лучше будет запас.

• Самое главное, это приобрести радиатор. Перед оплатой, осмотрите и проверьте его на наличие дефектов и только после этого совершайте покупку;
• Подготовьте и необходимый инструмент. Положите набор головок и отверток.

После этого возьмите фонарь и можно приступать к дальнейшей работе;

Замена печки радиатора ваз 21099 начинается с закрытия крана, причем печка должна быть выставлена на состоянии холода. Двигатель тоже должен быть полностью охлажден;

Откручиваем крепление радиатора, которое состоит из трех болтов, поднимаем тягу, которая располагается над радиатором и снимаем патрубки;

Когда вы будете снимать первый патрубок, будьте внимательны подставьте емкость. С него должно выбежать немного жидкости, порядка 200-ти грамм.

Применяйте чистые емкости, после выполнения ремонта можно будет применить этот тосол обратно;

Затыкаем первый патрубок чем-нибудь снимаем второй. Из него в принципе жидкость не должна идти, если и выйдет то незначительное количество;

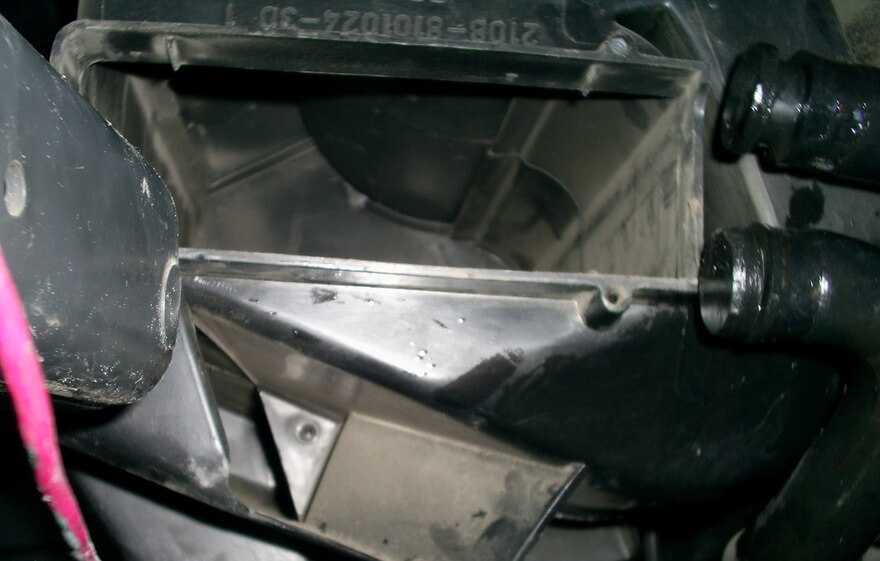

Замена радиатора на печке ваз 21099 продолжается снятием радиатора. Который двигается без проблем, довольно легко, но на пути движения нам будет мешать это сделать край торпеды.

Ее можно немного поднять, упершись спиной в нижний край бардачка. После этого кладем ее на крепление нижнее, которое находится со стороны пассажирского сидения. После этого печка свободно выйдет;

Как снять и поменять печку на ВАЗ-21099

Опубликовано: 27.01.2017Рубрика: Воздушная системаАвтор: Администрация сайта

Самой распространённой неисправностью системы отопления салона в автомобилях ВАЗ 99 модели является её разгерметизация. Это именно тот случай, когда неожиданно для себя, сидя за рулём любимой «ласточки», обнаруживаешь, как из-под торпедо начинает капать, а то и литься охлаждающая жидкость. Что делать в таком случае, и как снять печку на ВАЗ-21099 для её ремонта или замены, рассмотрим в этой публикации.

Содержание

1. Как устроен отопитель
2. Как поменять печку на ВАЗ-21099? Особенности демонтажа устройства
3. Как снять печку ВАЗ-21099 (низкая панель)
4. Замена печки на ВАЗ-21099 (высокая панель)

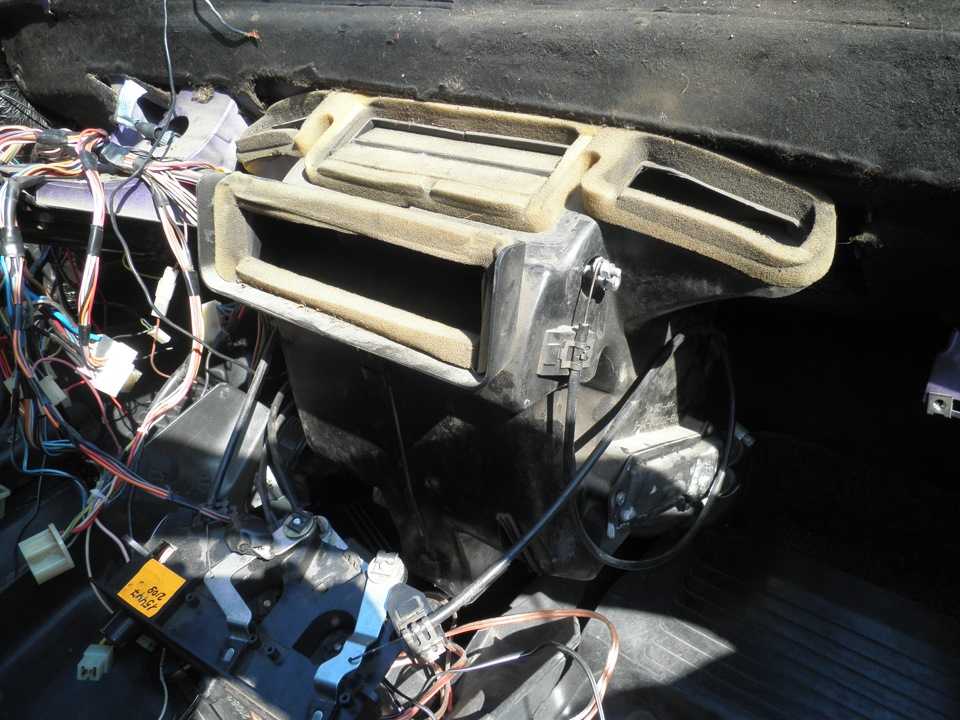

Как устроен отопитель

Дабы понимать, как правильно извлечь устройство, например, в случае, когда необходима замена корпуса печки ВАЗ-21099, стоит ознакомиться с его конструкцией. В этой машине обогреватель находится в центральной части панели приборов между щитом двигателя и торпедо на магистрали воздухопритока, к которому печка крепится при помощи четырёх болтов. Конструкция печки 99 ВАЗа представлена двумя кожухами из прочной пластмассы (корпусом), между которыми находится радиатор. Сверху корпуса обогревателя расположен вентилятор, который нагнетает нагретый воздух для обогрева салона. К нему можно подобраться через моторный отсек. Дабы перекрыть подачу горячей охлаждающей жидкости в отопитель, и отключить его в тёплую пору года, предусмотрен специальный краник. Также конструкция печки содержит теплопроводящие магистрали, патрубки и тяги.

Как поменять печку на ВАЗ-21099? Особенности демонтажа устройства

Перед тем как снимать отопитель с машины, например, для того, чтобы выполнить его очистку, ремонт или поменять корпус печки ВАЗ-21099, требуется дать мотору автомобиля полностью остыть. Это спасёт от непреднамеренного ошпаривания горячим тосолом.

Далее необходимо определить тип установленной в машине панели. Их существует два:

• низкая;
• высокая.

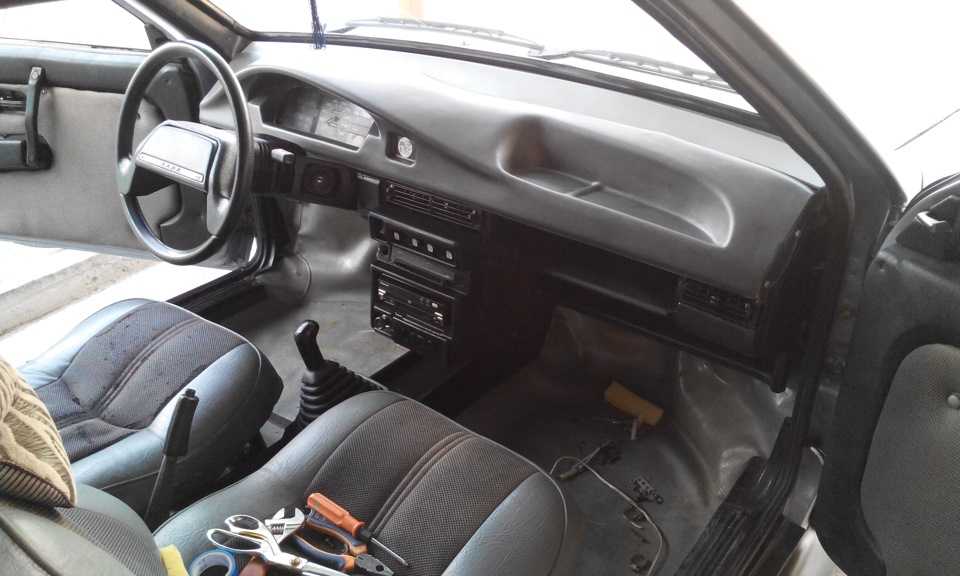

Как правило, на высокой приборной панели ниша для установки магнитолы располагается в одной плоскости со щитком приборов, а у низкой — она как раз находится под органами управления.

Как снять печку ВАЗ-21099 (низкая панель)

Владельцам автомобилей с низким расположением центральной панели во время снятия и замены отопителя возникнут определённые трудности. Итак, опишем этот процесс подробно:

1. Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
2. На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
3. Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
4. Снимает так называемую бороду, открутив её крепёжные винты.
5. Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
6. Выкручиваем крепёжные винты с панели управления отопителем.
7. Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
8. С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
9. Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
10. Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.

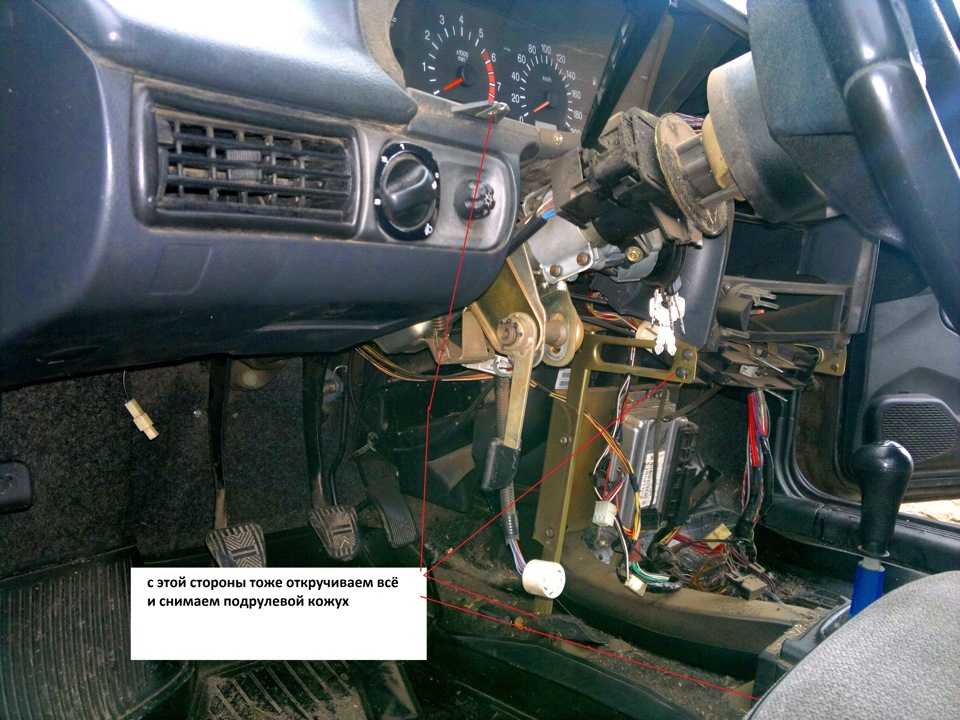

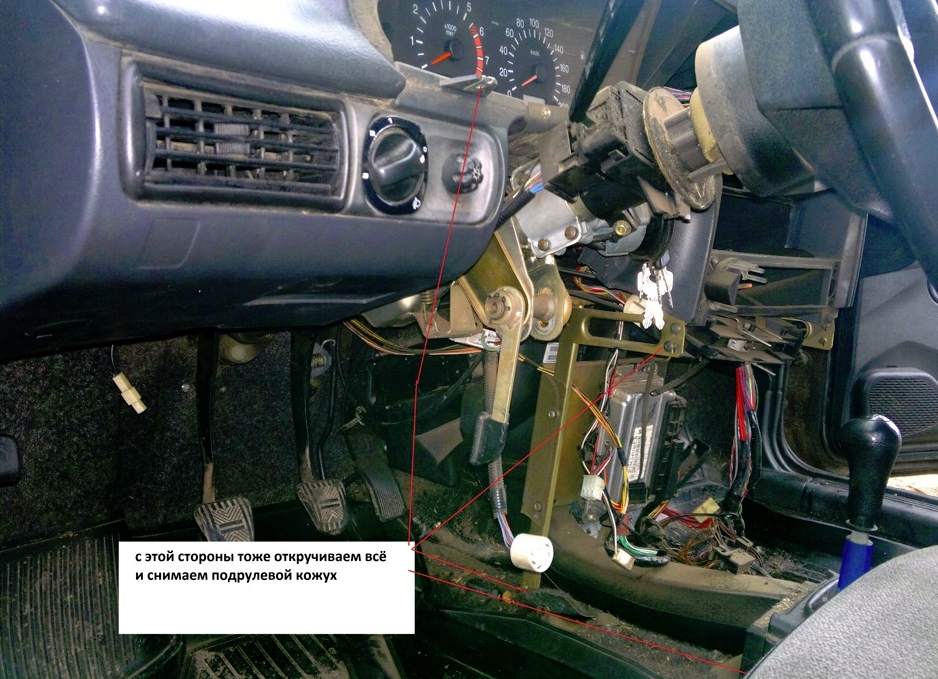

11. Демонтируем рулевое колесо вместе с подрулевыми переключателями.
12. Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
13. Систему необходимо освободить от охлаждающей жидкости, слив её.
14. В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
15. Кран печки необходимо снять, открутив две его гайки крепления.
16. Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
17. Снимаем радиатор печки, выкрутив его винты.

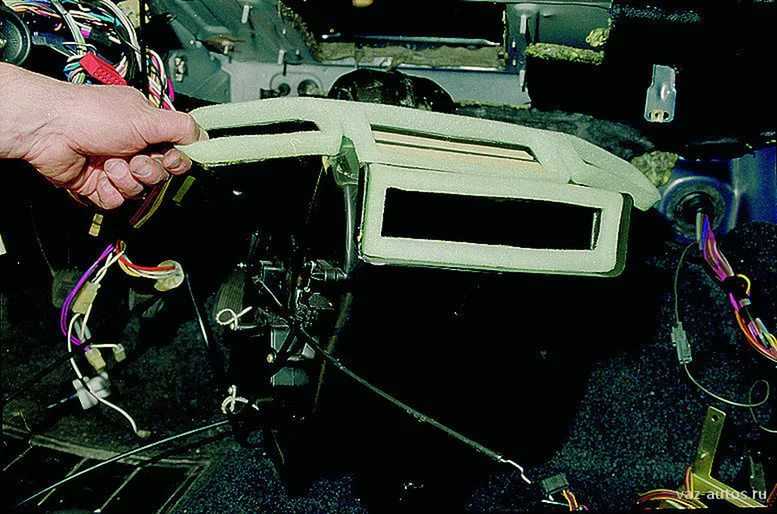

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.

Замена печки на ВАЗ-21099 (высокая панель)

Теперь о преимуществах демонтажа отопителя на автомобилях, в салоне которых установлена высокая панель. Возится с тем, чтобы отсоединить тросики подсоса и спидометра абсолютно не нужно. Чтобы подобраться к радиатору обогревателя, следует снять пластиковую облицовку с рулевого колеса, открутить торпедо, после чего отодвинуть в салон. Всё. Перед нами во всей красе и свободном доступе открываются все элементы системы отопления машины.

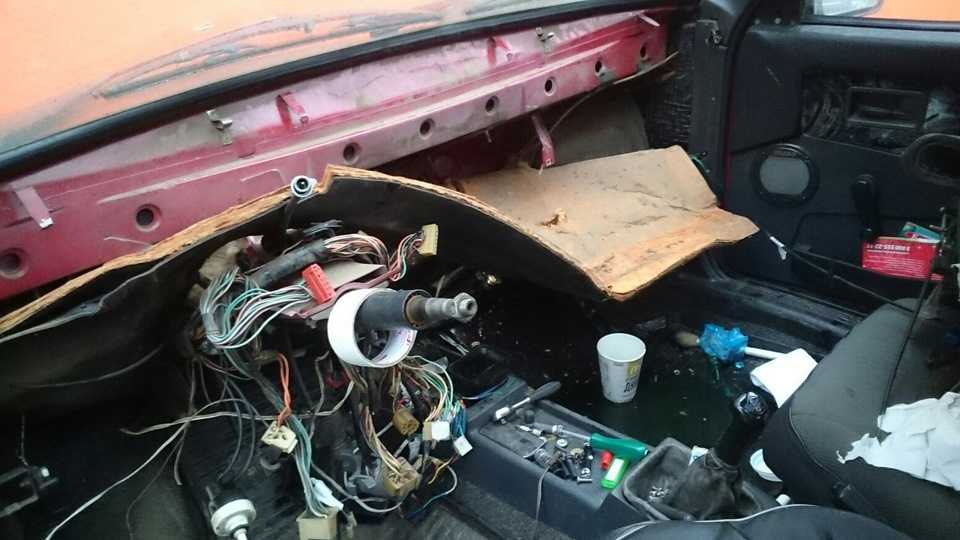

Стоит подсказать владельцам ВАЗ-21099 и более кардинальный метод доступа к элементам отопителя автомобиля. Для этого необходимо аккуратно отрезать низ панели, который закрывает печку, после чего продумать какое-нибудь потайное крепление либо попросту прикрутить нижнюю полку саморезами. Для доступа к деталям прибора достаточно будет просто его демонтировать.

Замена радиатора печки ваз 21099 высокая панель

Содержание

Ваз 21099: самостоятельная подмена радиатора печки

Вид радиатора печки ВАЗ 21099

Замена радиатора печки ваз 21099 высочайшая панель не такая и непростая работа и ее можно выполнить своими руками. Следует сказать, что это не так трудно, только для тех, кто уже незначительно соображает и сам делал кое-что в машите.

Принцип работы.

Прежде чем определит неисправность следует знать принцип работы системы.

Только тогда можно судить о вероятной поломке.

• В данном узле есть электромотор с вентилятором. Который подает жаркий воздух в салон автомобиля;
• Потом у нас есть кнопка для включения выключения;
• Система сопротивлений, они обеспечивают нужную скорость вентилятора;
• Есть радиатор печки, через который проходит жидкость.

То есть тут не та много деталей, которые могут привести к поломке. Это может быть радиатор.

Или происходить утечка жидкости из-за не герметичности соединений.

Смотрите:

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

• Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
• Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
• Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне.

Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

Разбираем торпеду

Для начала подготавливаем пару емкостей, они потребуются для деталей машины. В одну можно класть пластик, а в другую разные винтики.

• Для того, чтобы нам добраться до болтов торпеды, нам надо снять накладку, которая находится в ее верхней части;

Как заменить радиатор печки ВАЗ 21099

В видео показан способ замены радиатора отопителя салона ВАЗ 2109 с высокой панелью приборов.

Как заменить радиатор отопителя (печки) ВАЗ 2109

Все проще,чем кажется!

Внимание: Следует и подготовить и положить рядом пустые емкости, они пригодятся если побежит вдруг охлаждающая жидкость. Объем возьмите в пределах 6=7 литров. Пусть лучше будет запас.

• Самое главное, это приобрести радиатор. Перед оплатой, осмотрите и проверьте его на наличие дефектов и только после этого совершайте покупку;
• Подготовьте и необходимый инструмент. Положите набор головок и отверток.

После этого возьмите фонарь и можно приступать к дальнейшей работе;

Замена печки радиатора ваз 21099 начинается с закрытия крана, причем печка должна быть выставлена на состоянии холода. Двигатель тоже должен быть полностью охлажден;

Откручиваем крепление радиатора, которое состоит из трех болтов, поднимаем тягу, которая располагается над радиатором и снимаем патрубки;

Когда вы будете снимать первый патрубок, будьте внимательны подставьте емкость. С него должно выбежать немного жидкости, порядка 200-ти грамм.

Применяйте чистые емкости, после выполнения ремонта можно будет применить этот тосол обратно;

Затыкаем первый патрубок чем-нибудь снимаем второй. Из него в принципе жидкость не должна идти, если и выйдет то незначительное количество;

Замена радиатора на печке ваз 21099 продолжается снятием радиатора. Который двигается без проблем, довольно легко, но на пути движения нам будет мешать это сделать край торпеды.

Ее можно немного поднять, упершись спиной в нижний край бардачка. После этого кладем ее на крепление нижнее, которое находится со стороны пассажирского сидения. После этого печка свободно выйдет;

Внимание! Для всех, у кого проблемы с печкой в ВАЗ 2108, 09, 099 рекомендую, которая помогла мне избавиться от холода в салоне моего автомобиля. P Мною был заменен радиатор печки на моей ВАЗ 21099. Делал я это без полного снятия торпеды (частично только разбирал), и без сливания охлаждающей жидкости.

Итак, вс подробнее: Потек радиатор печки, при этом было видно следы охлаждающе жидкости на резиновых коврах со стороны водителя и пассажира. Поехал в автомобильный магазин БИ-БИ, купил алюминиевый радиатор, патрубки, керамический кран, хомуты, герметик, охлаждающую жидкость у бывшего хозяина машины узнал, что он заливал ТОСОЛ, поэтому купил именно его, но оказывается был не прав, но об этом позже. Думал ехать на станцию технического обслуживания для замены всего этого дела, но денег не осталось, поэтому у меня было время подумать и почитать в Интернете о замене радиатора.

Наткнулся на статью, в которой человек описывал замену радиатора без сливания охлаждающей жидкости. Почитав е, я понял, что можно сделать вс самому, но только в том случае, если это именно радиатор Сначала я решил убедится в том, что это именно радиатор печки, а не какие-то патрубки, или краник, для этого я отогнул центральную консоль с компьютером, отсоединив е от верхней накладки торпеды, и увидел корпус отопителя.

Взяв налобный фонарь полез к педалям, и увидел, что через корпус отопителя в центральной его части сочится охлаждающая жидкость. Проверил патрубки и кран они были в порядке.

Вс собрал обратно, заодно выгреб кучу мусора. И я решил в следующие выходные буду сам менять радиатор Итак, время пришло. Я уже снимал все накладки с торпеды, чтобы почистить там вс, поэтому с частичным разбором торпеды у меня не возникло вопросов, но под Pруками всегда была книга по ВАЗ: Снял верхнюю накладку, чтобы подобраться к болтам крепления торпеды, которые расположены в верхней части.

Заранее я приготовил пустые бутылки в количестве 6-7 штук для охлаждающей жидкости, которая могла выливаться при снятии патрубков: Итак, приготовив инструмент и надев налобный фонарь, я полез снимать патрубки. Кран при этом был закрыт (печка в положении холода). Двигатель должен быть при разборке обязательно холодным.

Перед тем, как снимать патрубки я открутил крепление радиатора (3 болтика) и поднял тягу над радиатором, чтобы не мешала его вытаскивать. Сначала я снял один патрубок из него полилась охлаждающая жидкость, я сразу же подставил бутылку, в которою Pу меня стекло около 200 грамм жидкости (бутылка была чистой, поэтому эту жидкость я с легкостью по окончанию работ залил обратно с расширительный бачок). Потом заткнув одним пальцем патрубок я снял и второй, из него жидкости почти не вышло. Все патрубки я старался держать как можно выше для того чтобы из них не выходила охлаждающая жидкость под напором. Пришло время вытаскивать радиатор. Вытаскивается он легко, но немного вытащив я понял, что он упирается в край торпеды.

Сидев вот в таком положении,(см. Фото ниже) я, уперся спиной в нижнюю часть бардачка и немного поднял Pторпед. После этого я посмотрел и увидел, что е можно положить и упереть в нижнее крепление с пассажиркой стороны, которое приварено к кузову. Именно в таком положении она у меня и легла на это крепление. Радиатор вышел из корпуса отопителя без проблем. В комплект к новому радиатору шел поролон, который я приклеил по периметру радиатора, и вставил его в корпус отопителя.

Повесив новые хомуты на патрубки, я закрепил их на новом радиаторе. Вот, и вс. Осталось только собрать все обратно. Вместе с радиатором я решил поменять тканевые вставки в дверях новые очень мягкие и приятные на ощупь. С мягкими дверными ручками, которые я прикупил ранее они смотрятся очень хорошо.

Так же заменил сломанные крепления панелей к дверям, и верхнюю накладку торпеды. У старой накладки почти все крепления были сломаны, поэтому я купив необходимы крепеж и накладку решил вс это дело заменить. Под конец работы я достал две светодиодные рейки, которые я приготовил заранее и закрепил их в нижней части торпеды для подсветки ног пассажиров и водителя. Подключил вс это параллельно ранее сделанной подсветки печки, но это было не правильное решение почему-то свет стал очень тусклым. Поэтому на следующий день я перебрал полностью эту часть проводки и запитал е от кабеля, который идет для бортового компьютера. Там есть провод, на котором появляется 12 вольт во время включения света то, что нужно ( ) Так же провел кабель к задним пассажирам и пока ещ думаю, как сделать свет там.

Самой распространённой неисправностью системы отопления салона в автомобилях ВАЗ 99 модели является её разгерметизация. Это именно тот случай, когда неожиданно для себя, сидя за рулём любимой «ласточки», обнаруживаешь, как из-под торпедо начинает капать, а то и литься охлаждающая жидкость. Что делать в таком случае, и как снять печку на ВАЗ-21099 для её ремонта или замены, рассмотрим в этой публикации.

Как устроен отопитель

Дабы понимать, как правильно извлечь устройство, например, в случае, когда необходима замена корпуса печки ВАЗ-21099, стоит ознакомиться с его конструкцией. В этой машине обогреватель находится в центральной части панели приборов между щитом двигателя и торпедо на магистрали воздухопритока, к которому печка крепится при помощи четырёх болтов. Конструкция печки 99 ВАЗа представлена двумя кожухами из прочной пластмассы (корпусом), между которыми находится радиатор. Сверху корпуса обогревателя расположен вентилятор, который нагнетает нагретый воздух для обогрева салона. К нему можно подобраться через моторный отсек. Дабы перекрыть подачу горячей охлаждающей жидкости в отопитель, и отключить его в тёплую пору года, предусмотрен специальный краник. Также конструкция печки содержит теплопроводящие магистрали, патрубки и тяги.

Как поменять печку на ВАЗ-21099? Особенности демонтажа устройства

Перед тем как снимать отопитель с машины, например, для того, чтобы выполнить его очистку, ремонт или поменять корпус печки ВАЗ-21099, требуется дать мотору автомобиля полностью остыть. Это спасёт от непреднамеренного ошпаривания горячим тосолом.

Далее необходимо определить тип установленной в машине панели. Их существует два:

Как правило, на высокой приборной панели ниша для установки магнитолы располагается в одной плоскости со щитком приборов, а у низкой — она как раз находится под органами управления.

Как снять печку ВАЗ-21099 (низкая панель)

Владельцам автомобилей с низким расположением центральной панели во время снятия и замены отопителя возникнут определённые трудности. Итак, опишем этот процесс подробно:

1. Потребуется вывернуть руль, чтобы передние колёса стали прямо. Далее открываем капот и обесточиваем автомобиль, отсоединив клеммы от аккумулятора.
2. На этом этапе нужно снять трос спидометра, который идёт от коробки передач и подсоса (он расположен на рычаге воздушной заслонки).
3. Нужно удалить ручки с краника отопителя и движением к себе вытянуть ручку переключения режимов вентилятора.
4. Снимает так называемую бороду, открутив её крепёжные винты.
5. Все штекеры необходимо отсоединить. Перед этим желательно сфотографировать или пометить провода, чтобы потом не перепутать с разъёмами.
6. Выкручиваем крепёжные винты с панели управления отопителем.
7. Козырёк приборного щитка нужно снять. Для этого необходимо выкрутить винты, которыми он крепится.
8. С приборной панели снимаем зажимы, после чего её следует отсоединить от торпедо.
9. Снимаем приборную доску, отсоединив от неё все штекеры и тросик от спидометра.
10. Движением на себя нужно отсоединить выключатели освещения приборов и корректора света фар, после чего придётся их демонтировать, выкрутив гайки, которые их крепят.
11. Демонтируем рулевое колесо вместе с подрулевыми переключателями.
12. Нужно снять замок зажигания вместе с проводами, а после чего извлекается центральная панель.
13. Систему необходимо освободить от охлаждающей жидкости, слив её.
14. В подкапотном пространстве следует удалить шланги с патрубков крана обогревателя, далее в салоне снимаем шланги с патрубков, которые находятся под торпедо.
15. Кран печки необходимо снять, открутив две его гайки крепления.
16. Снимаем тягу заслонки обогрева стекла, которая располагается в правой части корпуса отопителя.
17. Снимаем радиатор печки, выкрутив его винты.

Печка ВАЗ-21099 полностью демонтирована, теперь можно выполнить её очистку или замену. Установка производится в обратной последовательности.

Замена печки на ВАЗ-21099 (высокая панель)

Теперь о преимуществах демонтажа отопителя на автомобилях, в салоне которых установлена высокая панель. Возится с тем, чтобы отсоединить тросики подсоса и спидометра абсолютно не нужно. Чтобы подобраться к радиатору обогревателя, следует снять пластиковую облицовку с рулевого колеса, открутить торпедо, после чего отодвинуть в салон. Всё. Перед нами во всей красе и свободном доступе открываются все элементы системы отопления машины.

Стоит подсказать владельцам ВАЗ-21099 и более кардинальный метод доступа к элементам отопителя автомобиля. Для этого необходимо аккуратно отрезать низ панели, который закрывает печку, после чего продумать какое-нибудь потайное крепление либо попросту прикрутить нижнюю полку саморезами. Для доступа к деталям прибора достаточно будет просто его демонтировать.

Как снять печку на ВАЗ-2109 с высокой и низкой панелью: видеоинструкция

Главная » ВАЗ 2109

Рубрика: ВАЗ 2109

Время от времени все элементы машины необходимо менять. Если вы разбираетесь в своем железном коне и знаете его структуру, то любая работа по снятию или установке той или иной детали не составит для вас труда. Что касается отопительного прибора, то периодически его тоже необходимо менять. В основном это происходит, если он выходит из строя либо барахлит. Заменить радиатор несложно, если знать некоторые нюансы и хотя бы немного разбираться в своем транспортном средстве. Выясним, как это корректно сделать.

Извлечение вентилятора своими руками: этапы процедуры

Наличие необходимых инструментов и соблюдение последовательности – главные составляющие качественной процедуры по снятию отопителя. Итак, выполняется это следующим образом:

1. Для начала необходимо открыть капот и отсоединить клемму «минус» от зарядной батареи.
2. После этого нужно отсоединить питающий привод от электродвигателя, разъединив при этом колодку с проводами.
3. Затем сразу отворачиваем гайку, которая держит двигатель, и снимаем со шпильки массовый провод.
4. Потом снимаем кожух мотора, который находится в отсеке между двигателем и салоном. При помощи крестовой отвертки нужно отвернуть по два крепления, а лишь потом можно снимать.
5. После отворачиваем по два винта крепления мотора от кузова машины. Далее нам нужно этот моторчик снять, отвернув винты и сняв решетки.
6. Затем приступаем к снятию электродвигателя, приподнимая его, а потом, поворачивая на 90 градусов, вытаскиваем из отсека багажника. Если вы намерены разбирать электродвигатель, сначала проверьте крыльчатку, дабы она была без повреждений, иначе снимать ее нежелательно.

Читайте также: Как проверить коммутатор на ВАЗ-2109

На этом снятие отопителя салона завершается.

Далее рассмотрим, как осуществляется замена радиатора отопителя с высокой панелью и низкой.

Высокая панель

Замена радиатора отопителя с высокой панелью состоит из следующих этапов:

1. Радиатор печки располагается там, где находятся ноги переднего пассажира. Именно поэтому на время проведения работ желательно снять пассажирское кресло.
2. Найти с правой стороны болты, которые крепят панель, а затем их открутить.
3. Далее нужно немного подтянуть на себя корпус и вставить в щель распор в виде деревянного бруска.
4. Затем надо закрыть кран и подложить несколько тряпок в места, где может быть утечка.
5. После нужно открыть капот и крышку расширительного бачка на радиаторе.
6. Печка располагается между бардачком и нижней полкой. Все работы нужно делать быстро, дабы не разлился антифриз. Также для того чтобы шланги шли по направлению к радиатору, понадобятся две резиновые перчатки.
7. Затем готовим резиновую заглушку, просовываем руки через отведенную панель к радиатору.
8. Снимаем нижний патрубок и затыкаем отверстие большим пальцем левой руки, а после правой вставляем в шланг заглушку.
9. После этого понадобится пустая емкость для охлаждающей воды. Ее необходимо разместить под патрубком.
10. Точно такую же операцию надо повторить с верхним патрубком.
11. Когда сольется охлаждающая жидкость, нужно вытащить радиатор обогревателя и поставить новый. При вытаскивании радиатора его следует приподнять вверх, слегка сдвинуть, а потом потянуть вниз.

Процедура не из легких, но при соблюдении правил ее можно выполнить собственноручно, не обращаясь к специалистам. На просторах Интернета есть множество видеороликов на эту тему, которые помогут быстро и качественно заменить радиатор отопления салона.

Низкая панель

В целом замена низкой панели сильно не отличается от замены высокой. Действия в обоих случаях примерно одинаковые. Однако в первом случае времени должно уйти немного меньше. Дело в том, что поменять радиатор печки можно без снятия пассажирского места. Разборка кресла тоже занимает время, поэтому в данном случае оно не утрачивается. Здесь важно снять кожух руля, чтобы он не испортился при снятии панели. После окончания очень важно хорошо помыть руки, так как в процессе работы на них попадает охлаждающая жидкость, опасная для здоровья. По возможности работы следует выполнять в перчатках, дабы различные жидкости не повредили руки.

Читайте также: Как прокачать тормоза на ВАЗ-2109

Итак, мы рассмотрели в общих чертах, как правильно снимать радиатор и тонкости при работе с высокой и низкой панелями. При наличии соответствующих знаний выполнить данные работы не составит труда. Но если вы не уверены в своих силах, обратитесь в технический сервис, где не только качественно заменят отопительное устройство, но и выключатель вентилятора печки, а также другие элементы ВАЗ-2109. За такую услугу придется заплатить, но зато результат будет наилучшим.

Понравилась статья? Поделиться с друзьями:

Как снять печку ваз 2109 высокая панель

Как быстро произвести замену радиатора отопителя (печки) на ВАЗ 2109? Слышал можно заменить печку без снятия панели. Как проще все вынуть радиатор?

• Греется, из радиатора гонит пену – 5 ответов
• Плохо греет печка на холостых в ВАЗ 2109 – 2 ответа
• ВАЗ 2108 машина закипела, а из печки пошел холодный воздух – 1 ответ
• Перегрев двигателя ВАЗ – 16 ответов
• Не заводится авто, печка не работает, не светится панель приборов – 6 ответов

Чтобы снять радиатор печки с минимальными усилиями для начала нужно запастись набором инструментов и снять сидушку пассажира. Далее на ВАЗ 2109 замена радиатора печки будет происходить в таком порядке:

Затем открутить все возможные болтики держащие панель с правой стороны.

Подмостить что-нибудь под панель, дабы демонтаж радиатора был максимально прост.

Таким образом радиатор отопителя должен аккурат пройти между полочкой нижней и бардачком.

Единственная сложность такой техники замены печки будет в том, что все действия нужно выполнять максимально быстро. Потребуется две заглушки закрыть краник, подложить тряпочку чтобы не залить салон тосолом. Открыть крышку радиатора дабы спустить давление если таковое имеется, после чего закрыть для герметизации системы.

Далее действовать максимально быстро и точно, суем обе руки к радиатору печки, в правой руке держим затычку, сдергиваем патрубок, большим пальцем левой руки затыкаем патрубок радиатора, правой рукой вставляем затычку в шланг, освободившейся правой рукой берем тару для слива тосола и подставляем под патрубок радиатора, убираем палец-затычку, сливаем тосол. Теперь можно с облегчением вздохнуть 🙂

По аналоги поступаем и со вторым шлангом. Возможно придется немного выдвинуть радиатор, чтобы удобнее подлезть.

Радиатор должен выйти между внутренними отливами бардачка и полки.

Вытаскивать его будет несколько затруднительно правда, потребуется небольшая сноровка (нужно поднять вверх, а потом при помощи различных манипуляций вынуть вниз).

Затем берем новый радиатор.

Начинаем установку в место под радиатор в обратной последовательности.

Здравствуйте, из данной статьи Вы узнаете причины выхода из строя радиатора печки и как заменить радиатор печки на ВАЗ 2108, 2109, 21099 самостоятельно. Радиатор печки, как и радиатор охлаждения имеет свой срок службы и не может служить вечно. Во-первых он может забиться различной грязью или заржаветь, особенно быстро это происходит, если очень долго не менять охлаждающую жидкость в системе охлаждения. Во-вторых от возраста или некачественного материала, из которого сделан радиатор, он может потечь. Заметить это можно по запаху тосола или антифриза в салоне и луже охлаждающей жидкости в ногах у пассажира. Заваривать или как-то ремонтировать радиатор печки не имеет никакого смысла, стоит он не дорого, поэтому лучше сразу заменить его на новый, тем более, что у нового радиатора печки должна быть отличная теплоотдача и в машине, особенно зимой, станет еще теплее, чем раньше.
Перед тем, как приступить к снятию самого радиатора печки, необходимо слить охлаждающую жидкость из системы, кстати заодно можно и ее поменять, тогда тепла в машине станет еще больше.
Радиатор печки располагается слева в ногах пассажира. Откручиваем болты на хомутах шлангов и отсоединяем их от радиатора (будьте аккуратны, скорее всего вся охлаждающая жидкость не слилась и она польется со шлангов, поэтому приготовьте заранее тряпки или какую-нибудь емкость

После этого необходимо открутить три самореза, которыми радиатор печки крепится к корпусу печки

Потом остается только вытащить радиатор печки, но мешается тросик регулировки заслонки обдува лобового стекла, поэтому просто откручиваем его крепление, немного отводим в сторону и вынимаем радиатор печки из корпуса

Установка нового радиатора печки производится в порядке обратном снятию. Так же заливаем охлаждающую жидкость в систему и проверяем, как греет новый радиатор. По началу тепла может не быть, это значит, что в системе есть воздух, надо просто покататься на автомобиле, чтобы прогреть мотор до рабочей температуры, либо можно открутить крышку расширительного бачка и посжимать патрубки охлаждающей системы. Еще помогает такой способ, можно встать на горку, чтобы перед автомобиля смотрел вверх и погазовать.

Если при плановом осмотре бачка с охлаждающей жидкостью Ваз 2108 2109 21099 Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах.А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон , то это указывает на подтекание радиатора отопителя Ваз 2108 2109 21099. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Тосол — жидкость едкая,поэтому можно при этом испортить хорошую обувь. Да и сам тосол стоит денег, литровая бутылка тосола стоит порядка 2$. Поэтому, как только тосол начинает вытекать из системы охлаждения Ваз 2109, необходимо находить эту утечку и устранять.
Итак, Вам предстоит замена радиатора отопителя (печки) Ваз 2109. Но к нему не так то просто подобраться.Все руководства по эксплуатации автомобиля говорят,что необходима разбирать всю переднюю панель. Конечно,без неё Вам будет гораздо удобней поменять радиатор, однако на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя Ваз 2108 2109 21099 без снятия передней панели.
Но сначала Вам необходимо слить весь тосол из системы охлаждения двигателя. Всего в системе охлаждения Ваз 2109 циркулирует порядка 8 литров тосола, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного,но прольется.
Открываем пробку бачка с ОЖ(охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Сливная пробка радиатора системы охлаждения Ваз 2109

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе Ваз 2108 2109 21099 как правило находится около двух литров тосола. Когда тосол перестанет вытекать, закручиваем пробку назад. Теперь необходимо слить тосол малого круга охлаждения. В двигателе есть специальная пробка для слива тосола — она же самая низкая точка системы охлаждения автомобиля.

Сливная пробка системы охлаждения Ваз 2109

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Отройте краник отопителя в салоне (на картинке закрыт),чтобы из радиатора вытек весь тосол.

Откройте краник радиатора отопителя Ваз 2109

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока весь тосол не сольется с малого круга охлаждения.Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать — отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

Хомуты радиатора отопителя Ваз 2109

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылится еще немного тосола, поэтому имейте под рукой емкость. Поздравляю, тосол слит.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

Ослабьте шурпы крепления панели приборов Ваз 2109

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

Откручиваем шуруп в бардачке Ваз 2109

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Откручиваем шуруп возле зеркала Ваз 2109

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Теперь необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой автомобиля Ваз 2108 2109 21099. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

Бруски для отгибания панели

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её.Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель — подложите добавочную дощечку. И вот,Вы достали печку.Скорее всего она будет вся липкая и мокрая от тосола. Также на ней будут приклеены листья от березы и иголки от сосны.

Радиатор отопителя Ваз 2109

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель.
Новая печка Ваз 2108 2109 21099 установлена, но теперь необходимо залить тосол в систему. Залив тосол до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень тосола упал — это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня. Ну вот и все, Ваш Ваз 2108 2109 21099 теперь оснащен новой печкой.

Замена печки lada 21099 (ваз 21099)

Внимание!

Для всех, у кого проблемы с печкой в ВАЗ 2108, 09, 099 рекомендую посмотреть следующую тему, которая помогла мне избавиться от холода в салоне моего автомобиля.

Заменил радиатор печки на моей ВАЗ 21099. Делал я это без полного снятия торпеды (разбирал только частично), и без сливания охлаждающей жидкости. Итак, всё подробнее: Потек радиатор печки — видны следы охлаждающей жидкости на резиновых коврах со стороны водителя и пассажира, плюс не приятный запах в салоне. Поехал в автомобильный магазин «БИ-БИ», купил алюминиевый радиатор, патрубки, керамический кран (на всякий случай), хомуты, герметик, охлаждающую жидкость. Думал ехать на станцию технического обслуживания для замены всего этого дела, но денег не осталось, поэтому у меня было время подумать, и почитать в Интернете о замене радиатора. Наткнулся на статью, в которой человек описывал замену радиатора без сливания охлаждающей жидкости. Почитав её, я понял, что можно сделать всё самому, но только в том случае, если это именно радиатор… Решил убедится в том, что это именно радиатор печки, а не какие-то патрубки, или краник, для этого я отогнул центральную консоль с компьютером, отсоединив её от верхней накладки торпеды, и увидел корпус отопителя. Взяв фонарь полез к педалям, и увидел, что через корпус отопителя в центральной его части сочится охлаждающая жидкость. Проверил патрубки и кран — они были в порядке. Всё собрал обратно, заодно выгреб кучу мусора. И, решил — в следующие выходные буду сам менять радиатор… Итак, время пришло. Я уже снимал все накладки с торпеды, чтобы почистить, поэтому с частичным разбором торпеды у меня не возникло вопросов, но под руками всегда была книга по ВАЗ:

Разборка торпеды:

Снял верхнюю накладку, чтобы подобраться к болтам крепления торпеды, которые расположены в верхней части:

Заранее подготовил пустые бутылки в количестве 6-7 штук для охлаждающей жидкости, которая могла выливаться при снятии патрубков:

Приготовив инструмент, и надев фонарь, я полез снимать патрубки. Кран при этом был закрыт (печка в положении холода). Двигатель должен быть при разборке обязательно холодным!

Перед тем, как снимать патрубки я открутил крепление радиатора (3 болта) и поднял тягу над радиатором, чтобы не мешала его вытаскивать.

Сначала я снял один патрубок — из него полилась охлаждающая жидкость, сразу же подставил бутылку, в которою у меня стекло около 200 грамм жидкости (бутылка была чистой, поэтому эту жидкость с легкостью по окончанию работ залил обратно с расширительный бачок). Потом заткнув одним пальцем патрубок, снял второй, из него жидкости почти не вышло. Все патрубки старался держать как можно выше, для того чтобы из них не выходила охлаждающая жидкость. Пришло время вытаскивать радиатор. Вытаскивается он легко, но немного вытащив я понял, что он упирается в край торпеды. Работая вот в таком положении,(см. фото ниже)

я, уперся спиной в нижнюю часть бардачка, и немного поднял торпеду. После этого увидел, что её можно положить, уперев в нижнее крепление с пассажиркой стороны, которое приварено к кузову. Именно в таком положении она у меня и легла на это крепление. Радиатор вышел из корпуса отопителя без проблем. В комплект к новому радиатору шел поролон, который я приклеил по периметру радиатора, и вставил его в корпус отопителя. Повесив новые хомуты на патрубки, я закрепил их на новом радиаторе. Вот, и всё. Осталось только собрать все обратно.

Вместе с этой работой, решил поменять тканевые вставки в дверях — новые очень мягкие и приятные на ощупь. С мягкими дверными ручками, которые были куплены ранее, они смотрятся очень хорошо.

Заменил сломанные крепления панелей к дверям (пистоны), и верхнюю накладку торпеды. У старой накладки почти все крепления были сломаны, поэтому я купив необходимы крепеж и накладку решил всё это дело заменить.

Под конец работы я достал две светодиодные ленты, подготовленные заранее. Закрепил их в нижней части торпеды, для подсветки ног пассажиров и водителя. Подключил всё это параллельно ранее сделанной подсветки печки, но это было не правильное решение — почему-то свет стал очень тусклым. Поэтому на следующий день перебрал полностью эту часть проводки, и запитал её от кабеля, который идет для бортового компьютера. Там есть провод, на котором появляется 12 вольт во время включения света — то, что нужно… (фото можно посмотреть в следующем посте) Так же провел кабель к задним пассажирам и пока ещё думаю, как сделать свет там.

Если при плановом осмотре бачка с охлаждающей жидкостью Ваз 2108 2109 21099 Вы заметили, что её стало меньше, долили до нормального уровня, а через несколько дней уровень снова упал. То значит в системе охлаждения где-то есть течь. Ищется она при помощи визуального осмотра: проверяются места крепления шлангов, хомуты, отсутствие трещин в шлангах.А если при осмотре вы выяснили,что охлаждающая жидкость течет в салон , то это указывает на подтекание радиатора отопителя Ваз 2108 2109 21099. При данной неисправности тосол как правило начинает капать на педаль газа, а вместе с ней и на обувь водителя. Тосол — жидкость едкая,поэтому можно при этом испортить хорошую обувь. Да и сам тосол стоит денег, литровая бутылка тосола стоит порядка 2$. Поэтому, как только тосол начинает вытекать из системы охлаждения Ваз 2109, необходимо находить эту утечку и устранять. Итак, Вам предстоит замена радиатора отопителя (печки) Ваз 2109. Но к нему не так то просто подобраться.Все руководства по эксплуатации автомобиля говорят,что необходима разбирать всю переднюю панель. Конечно,без неё Вам будет гораздо удобней поменять радиатор, однако на это у Вас уйдет порядка 3 часов времени, не говоря об обратной сборке. Поэтому ниже будет приведен способ замены радиатора отопителя Ваз 2108 2109 21099 без снятия передней панели. Но сначала Вам необходимо слить весь тосол из системы охлаждения двигателя. Всего в системе охлаждения Ваз 2109 циркулирует порядка 8 литров тосола, поэтому заранее подготовьте емкости куда будете его сливать. Оденьте резиновые перчатки, так как голыми руками тосол лучше не трогать. Также не лишним будет иметь в запасе пару литров , так как наверняка немного,но прольется. Открываем пробку бачка с ОЖ(охлаждающей жидкостью), находим пробку внизу радиатора охлаждения.

Подготовьте заранее шланг длиной около метра и диаметром около сантиметра. Один конец опустите в емкость для слива тосола. Выкрутите пробку радиатора охлаждения и прижмите второй конец шланга к сливному отверстию радиатора. В радиаторе Ваз 2108 2109 21099 как правило находится около двух литров тосола. Когда тосол перестанет вытекать, закручиваем пробку назад. Теперь необходимо слить тосол малого круга охлаждения. В двигателе есть специальная пробка для слива тосола — она же самая низкая точка системы охлаждения автомобиля.

Подготовьте несколько пластиковых бутылок (желательно по пять литров), отрежьте им горлышки, чтобы легче было слить тосол. Отройте краник отопителя в салоне (на картинке закрыт),чтобы из радиатора вытек весь тосол.

Выкручиваем пробку ключом на 17 и опять прижимаем шланг к сливному отверстию в двигателе. Ждем пока весь тосол не сольется с малого круга охлаждения.Затем ставим пробку на место.

Теперь необходимо снять ослабить хомуты на радиаторе отопителя. Если Вы человек не очень худой, можно снять пассажирское кресло. Будет больше места для маневров. Не хотите снимать — отодвиньте его как можно дальше назад. Подлазим к месту крепления радиатора отопителя к шлангам системы отопления.

Ослабляем хомуты и снимаем шланги с радиатора. Будьте готовы к тому,что может вылится еще немного тосола, поэтому имейте под рукой емкость. Поздравляю, тосол слит.

Теперь переходим непосредственно к замене печки Ваз 2108 2109 21099. Выкручиваем шурупы крепления передней панели.

Открываем бардачок, достаем из него все, и откручиваем шуруп на задней стенке.

И откручиваем шуруп крепления панели возле бокового зеркала пассажира.

Теперь передняя панель с пассажирской стороны двигается вверх-вниз. Теперь необходимо подсунуть брусок (около 7 см в толщину) между панелью и рамой автомобиля Ваз 2108 2109 21099. Также возьмите несколько дощечек толщиной по сантиметру, если не будет хватать толщины бруска.

После этого выкрутите три шурупа крепления печки и попробуйте потихоньку доставать её.Делать это все лучше лежа на спине на пассажирском коврике. Если печка будет упираться в панель — подложите добавочную дощечку. И вот,Вы достали печку.Скорее всего она будет вся липкая и мокрая от тосола. Также на ней будут приклеены листья от березы и иголки от сосны.

Возьмите в руки тряпку и почистите место,откуда достали печку, там наверняка будет мусор. Берем новую печку, оклеиваем её уплотнительной резинкой, идущей в комплекте и вставляем наместо. Зажимаем шурупами и подсоединяем шланги. Затем убираем бруски и закрепляем панель. Новая печка Ваз 2108 2109 21099 установлена, но теперь необходимо залить тосол в систему. Залив тосол до нужного уровня убедитесь,что нигде нет течи и после этого заведите двигатель. После пары минут его работы вы увидите, что уровень тосола упал — это нормально, водяной насос выдавил воздух. Доливаем до нужного уровня. Ну вот и все, Ваш Ваз 2108 2109 21099 теперь оснащен новой печкой.

На главную

Замена радиатора печки ваз 21099 высокая панель не такая и сложная работа и ее можно выполнить своими руками. Следует сказать, что это не так сложно, только для тех, кто уже немного понимает и сам делал кое-что в машите.

Содержание

• 1 Принцип работы.
• 2 Проверяем систему
• 3 Разбираем торпеду
  • • 3.0.1 Источники

Принцип работы.

Прежде чем определит неисправность следует знать принцип работы системы. Только тогда можно судить о возможной поломке.

Итак:

• В данном узле есть электромотор с вентилятором. Который подает горячий воздух в салон автомобиля;
• Потом у нас есть кнопка для включения выключения;
• Система сопротивлений, они обеспечивают нужную скорость вентилятора;
• Есть радиатор печки, через который проходит жидкость.

То есть тут не та много деталей, которые могут привести к поломке. Это может быть радиатор.

Или происходить утечка жидкости из-за не герметичности соединений.

Проверяем систему

Перед тем, как приступить к работе, надо убедиться, что это именно радиатор печки виновен в неисправности.

Итак:

• Отгибаем центральную консоль, где находится компьютер. Отсоединяем от накладной торпеды щиток, здесь мы и увидим корпус самого отопителя;
• Берем фонарь и смотрим, там должно быть видно, если сочится вода. Сразу проверяем кран и патрубки.
• Смотрим подтеки. Дело в том, если утечка не большая, вы ее могли и не заметить в салоне. Поэтому стоит осмотреть все достаточно качественно.

Замена радиатора печки на ваз 21099 видео вы можете посмотреть на нашем сайте. Но только после тщательного осмотра можно приступать к работе.

Инструкция по этой теме приведена ниже.

Разбираем торпеду

Для начала подготавливаем пару емкостей, они потребуются для деталей машины. В одну можно класть пластик, а в другую разные винтики.

• Для того, чтобы нам добраться до болтов торпеды, нам надо снять накладку, которая находится в ее верхней части;

Внимание: Следует и подготовить и положить рядом пустые емкости, они пригодятся если побежит вдруг охлаждающая жидкость. Объем возьмите в пределах 6=7 литров. Пусть лучше будет запас.

• Самое главное, это приобрести радиатор. Перед оплатой, осмотрите и проверьте его на наличие дефектов и только после этого совершайте покупку;
• Подготовьте и необходимый инструмент. Положите набор головок и отверток. После этого возьмите фонарь и можно приступать к дальнейшей работе;
• Замена печки радиатора ваз 21099 начинается с закрытия крана, причем печка должна быть выставлена на состоянии холода. Двигатель тоже должен быть полностью охлажден;
• Откручиваем крепление радиатора, которое состоит из трех болтов, поднимаем тягу, которая располагается над радиатором и снимаем патрубки;
• Когда вы будете снимать первый патрубок, будьте внимательны подставьте емкость. С него должно выбежать немного жидкости, порядка 200-ти грамм. Применяйте чистые емкости, после выполнения ремонта можно будет применить этот тосол обратно;
• Затыкаем первый патрубок чем-нибудь снимаем второй. Из него в принципе жидкость не должна идти, если и выйдет то незначительное количество;
• Замена радиатора на печке ваз 21099 продолжается снятием радиатора. Который двигается без проблем, довольно легко, но на пути движения нам будет мешать это сделать край торпеды. Ее можно немного поднять, упершись спиной в нижний край бардачка. После этого кладем ее на крепление нижнее, которое находится со стороны пассажирского сидения. После этого печка свободно выйдет;

• По периметру нового радиатора крепим поролон, который продается в комплекте с деталью. Можно применить в принципе и любой другой уплотнитель;
• Вставляем радиатор в корпус отопителя. Одеваем патрубки и соединение делаем при помощи хомутов.

Внимание: Хомуты через пару дней следует подтянуть. Чтобы избежать утечки тосола.

• Не забудьте смазать штуцера на радиаторе силиконовым клеем и поле этого только надевать на патрубки;

Замена радиатора печки высокая панель ваз 21099 сделана полностью. Только после заливки сразу проверяем работу печки. И можно сильно удивится тому, что она греет только на больших оборотах. Это может свидетельствовать о наличии воздушной пробки. Ее можно убрать следующим способом:

• Ставим машину таким образом, чтобы перед был выше зада. Чем выше, тем лучше.
• Снимаем крышку расширительного бачка;
• Даем обороты двигателя на 4000, не ниже. Держим 2-3 мин.Потом оставляем работать на пару минут на холостом ходу. После этого еще раз на пару минут держим на 4000.;
• После этого доливаем тосол. Закрываем крышку. Теперь все будет нормально.

Конечно, такая поломка может произойти и неожиданно. Но лучше иногда проверять пол в салоне под ковриками. Это позволит вовремя обнаружить течь и устранить неисправность.

Источники

• http://babayka.mhzserge.ru/archives/251
• http://vaz2109.net/dvigatel/zamena-radiatora-otopitelya-pechki-vaz-2109.html
• http://masteravaza.ru/sistema-otopleniya/u-zubily-sistema-otopleniya/vaz-21099-zamena-radiatora-pechki-133

Красивая приборка ВАЗ 21099 с высокой панелью. Установка торпеды от другого автомобиля

Штатный салон ВАЗ 2109 довольно скучен и непривлекателен. Однако прибегнув к тюнингу, можно не только его преобразить, но и повысить уровень комфорта, выполнив шумоизоляцию, перетяжку, а также применив современные элементы освещения. При желании каждый может осовременить интерьер по своему вкусу, воплотив практически любую идею.

Тюнинг салон ВАЗ 2109

ВАЗ «девятка», несмотря на преклонный возраст, пользуется популярностью и по сей день. Есть много автовладельцев, негативно отзывающихся об этом автомобиле, но есть и те, кому модель нравится. В особенности автомобиль популярен среди молодежи и начинающих автомобилистов. Доступная стоимость позволяет не только приобрести этот автомобиль, но и проводить различные модификации. Тюнинг может касаться как экстерьера, так и салона ВАЗ 2109. На доработках салона стоит остановиться подробнее, ведь именно в интерьере хозяин и пассажиры проводят большую часть своего времени.

Улучшенная подсветка комбинации приборов

Штатная подсветка панели приборов ВАЗ «девятки» устраивает не всех, так как желтое свечение не только тусклое, но и не придает приборке никакой выразительности. Чтобы исправить ситуацию, необходимо прибегнуть к замене штатных элементов освещения на современные светодиодные. Для модернизации комбинации приборов необходимо подготовить:

• диодную ленту нужного цвета свечения;
• паяльник;
• провода;
• цоколь для лампочки;
• пистолет для горячего клея.

Сама доработка состоит из следующих шагов:

1. Демонтировать щит с торпеды.
2. Отсоединяем цоколь с лампочками и снимаем плату, после чего снимается стекло с козырьком. Для этого нажмите на соответствующие защелки.
3. Диодная лента и цоколь соединяются пайкой.
4. С помощью пистолета наносится клей и фиксируется лента и провода к крышке.
5. Соберите щит в обратном порядке.

Свободные отверстия для цоколя должны быть загерметизированы для предотвращения попадания пыли.

Видео: установка светодиодной ленты в панель приборов ВАЗ 2109

Доработка шкал комбинации приборов

Помимо подсветки в панели приборов можно заменить шкалы, что сделает приборку более современной и читаемой. Для тюнинга этого агрегата сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия. После покупки накладок можно приступать к модернизации:

1. Снимите щиток, а затем и само стекло.
2. Осторожно демонтируйте стрелки приборов.
3. Стандартная накладка снята со щитка.
4. Закрепите новую накладку с помощью клеевого пистолета.
5. Установите стрелки и соберите все в обратном порядке.

Если новая шкала рассчитана на оформление, то каждый прибор можно установить на светодиодный элемент, что существенно преобразит щиток.

Модернизация приборной панели

Часто тюнинг салона затрагивает торпеду, так как стандартное изделие выглядит не очень привлекательно. Кожа в основном используется для отделки панно. Выполнить работу своими руками качественно достаточно сложно. Поэтому перетяжку лучше доверить профессионалам. Суть модернизации сводится к следующим действиям:

Иногда владельцы «девяток» внедряют панели от других автомобилей, например, от BMW E30 или Opel Astra.

Процедура непростая, так как подобрать размер и потом подогнать торпеду по месту непросто. Кроме того, придется полностью переделывать крепление. При установке другой панели приборная панель также должна быть заменена.

Перетяжка салона

Тюнинг салона не обходится без перетяжки элементов салона. Заводской пластик и ткань в отделке не вызывают никаких эмоций, выглядят серо и обыденно. Те автовладельцы, которые хотят внести изюминку, улучшить внутреннюю отделку, прибегают к замене штатных и использованию современных отделочных материалов. Среди самых популярных:

• кожа;
• алькантара;
• экокожа;
• велюр;
• ковер;
• винил.

Дверные панели

Одним из элементов, который ни в коем случае нельзя игнорировать, являются дверные карты. Обычно панели «девятки» отделаны тканью или полностью изготовлены из пластика.

Для улучшения элементов необходимо выбрать нужный отделочный материал и подготовить инструменты:

• ножницы;
• маркер;
• клей «Момент»;
• отвертка.

После подготовительных мероприятий выполняются следующие действия:

1. С дверей снимается панель и вынимается тканевая вставка.
2. Отмерьте необходимый отрез ткани и сделайте разметку.
3. Обезжирить и нанести клей в два слоя с некоторым выставлением после первого.
4. Дверная карта наносится на материал согласно маркировке.
5. Дайте клею высохнуть в соответствии с инструкциями.
6. Согните и растяните материал в углах. Можно использовать фен, чтобы сделать покрытие более податливым.
7. Вставка обработана таким же образом, с использованием материала другого цвета для контраста.

Шумоизоляция

Повышение уровня комфорта, так или иначе, связано со снижением уровня вибраций и шума, поступающих в салон снаружи от колес, двигателя, ветра и т.п. провести качественную вибро-шумоизоляцию, обработан весь кузов изнутри, т.е. крыша, двери, пол, багажник, моторный щит. Сегодня выбор материалов для рассматриваемых целей достаточно широк, но из всего многообразия можно выделить следующие наименования:

• Вибропласт;
• Визомат;
• Битопласт;
• Селезенка;
• пена.

Из инструментов потребуется следующий перечень:

• строительный фен;
• резак;
• ролик.

Для начала работы необходимо полностью разобрать салон автомобиля, то есть снять сиденья, переднюю панель и все отделочные материалы. Снимается старая шумоизоляция, кузов в местах коррозии зачищается и грунтуется.

Дефлектор двигателя

Пол и арки

В продолжение вибро-шумоизоляции обработан низ кабины:

Видео: Дешумка салона «девятки»

Крыша

При обработке крыши, Вибропласт наносится между перекладинами, для чего материал нарезается на куски нужного размера. Сплен наносится поверх виброизоляции, фиксируя ее двусторонним скотчем.

Двери

Шумоизоляция дверей ВАЗ 2109с завода он хоть и присутствует, но в минимальном количестве и толку от него особого нет. Двери обрабатываются следующим образом:

Элементы пластиковые

Элементы салона из пластика также необходимо обработать звукоизоляцией:

1. Демонтировать все детали и накладки.
2. Соприкасающаяся с корпусом часть торпеды обработана поролоном толщиной 4 мм.
3. Нижняя часть торпеды, а также полка вещевого отсека, место под динамики и боковины панели оклеены Визоматом и Битопластом.
4. Козырек панели приборов обработан Визоматом.
5. Для исключения дребезга металла защелок покрыты герметиком.
6. Центральная панель обработана теми же материалами, что и торпеда.
7. Крышка перчаточного ящика оклеена изнутри Визоматом, а коврик закреплен снизу на двусторонний скотч.
8. После всех процедур салон собирается в обратном порядке.

Видео: шумоизоляция торпеды на примере ВАЗ 21099

Модернизация рулевого колеса

Рулевое колесо является одним из первых элементов, на который обращают внимание при посадке в автомобиль. Тюнинг руля предполагает использование оплетки из современных материалов или полную замену детали на спортивный вариант. При выборе отделки руля «девятки» следует ориентироваться на размер 37–38 см. Среди самых популярных материалов кожа, экокожа. Самый простой вариант косы – в виде чехла. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда тесьму нужно пришить ниткой или шнуром. При этом каждый автовладелец сам решает, что ему нравится.

Если рассматривать спортивный вариант руля, то следует учитывать некоторые моменты:

• для его установки потребуется специальный переходник;
• тюнингованный руль, как правило, имеет меньший диаметр по сравнению со штатным, и управлять им не всегда удобно.

Перетяжка и замена сидений

Заводские сидения ВАЗ «девятка» можно улучшить двумя способами:

• перетяжка;
Замена
• на новые стулья.

Можно обновить сиденья штатной перетяжкой или полной переделкой рамы с установкой боковой поддержки. Для этого придется полностью разобрать изделие. Проведение такой работы требует определенных навыков, так как неправильные действия могут привести к неудобной посадке и вообще к непредсказуемым последствиям в аварийных ситуациях.

Для перетяжки сиденья чаще всего выбирают:

• кожа;
• замша;
• алькантара;
• стадо;
• велюр.

После выбора материала работы ведутся в следующей последовательности:

1. Демонтировать сиденья из салона и разобрать их, сняв старый материал.
2. При повреждении старой рамы прибегают к сварке.
3. Нанесите пену на раму.
4. Из выбранного отделочного материала вырезать заготовки по старому чехлу.
5. Сшейте элементы на швейной машине.
6. Обивку натягивают на спинку, зацепляя материал за специальные зубцы.
7. Обивка сиденья натянута проволокой.
8. Обивка всех сидений выполняется одинаково.
9. После окончания процедуры сиденья устанавливаются на место.

Если стоит цель полностью заменить сиденья ВАЗ 2109 на более комфортные, то подбор нужно проводить таким образом, чтобы доработки были минимальными. С небольшими переделками кресла Опель Вектра подходят к рассматриваемому автомобилю.

Ранее мы публиковали здесь статью. Сейчас мы публикуем аналогичный материал для владельцев «зубил» с высокой торпедой. Учитывая печальную славу этой торпеды как самой взрывоопасной, довольно легко понять, почему владельцы этих машин готовы тратить уйму времени только на то, чтобы заставить ее замолчать. Снятие высокой торпеды почти в 2 раза больше действий, чем снятие низкой…

Как и в случае с низкой панелью, будем проводить работы, связанные с электрооборудованием машины, а это значит, что в первую очередь нужно сделать это снять клеммы с аккумулятора.

1. Снимите декоративную накладку рулевого колеса.

2. Откручивайте гайку рулевого колеса до тех пор, пока конец гайки не окажется на одном уровне с концом вала рулевой колонки.

3. Руль очень плотно сидит на шлицах вала, поэтому не стоит сразу откручивать колесную гайку: при резком ударе руль, соскочив со шлицов, может нанести травму. Отметьте положение рулевого колеса относительно вала.

4. Резкими ударами руки сбить руль со шлицов рулевого вала

5. Окончательно отвернуть гайку и снять руль.

6. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

7. Снимите нижний кожух рулевой колонки и накладку замка зажигания.

8. Снимите верхний кожух рулевой колонки.

9. Ослабьте болт крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от контактов клаксона.

11. Отсоединить колодку с проводами от рычага переключателя стеклоочистителей и омывателей.

12. При отсоединении блоков с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и фар.

14. Вытяните ручку воздушной заслонки (подсоса) карбюратора так, чтобы была тяга, и снимите с нее ручку.

15. Открутите два винта, крепящие накладку консоли приборной панели.

16. Снимите крышку с консоли.

17. Выньте гнездо прикуривателя из гнезда.

18. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления отопителем, подцепив их отверткой.

21. Отсоединить колодку с проводами от выключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

23. Снимите ручку гидрокорректора фар, потянув ее на себя.

24. Снимите ручку выключателя подсветки комбинации приборов.

25. Отвернуть гайку крепления выключателя подсветки комбинации приборов.

26. Отвернуть гайку крепления гидрокорректора фар.

27. Вдавите внутрь панели выключатель подсветки комбинации приборов и гидрокорректор фар.

28. С помощью отвертки снимите боковые патрубки с обеих сторон приборной панели.

29. Открутите по одному винту крепления накладок с обеих сторон приборной панели.

30. Подцепите отверткой и снимите выключатель наружного освещения с панели.

31. Отсоедините разъем с проводами от выключателя наружного освещения. Вставьте блок в приборную панель.

32. Подцепите отверткой и снимите разъем радио. Если автомобиль оборудован аудиоаппаратурой, сначала снимите ее.

33. Снять магнитолу в соответствии с инструкцией производителя.

34, Выверните винт, крепящий облицовку приборной панели.

35. Вставьте две отвертки, чтобы согнуть пластиковые зажимы.

36. Поднимите облицовку приборной панели.

37. Отсоедините разъем с проводами от разъема прикуривателя.

38. Отсоедините разъем с проводами от разъема освещения прикуривателя.

39. Отсоединить колодку с проводами от лампы подсветки выключателя сигнализации.

40. Отсоединяем колодку с проводами от выключателя сигнализации и окончательно снимаем обшивку панели приборов.

41. Осторожно нажмите вниз и снимите облицовку динамика с левой стороны приборной панели. Будьте осторожны — защелки легко ломаются.

42. Отсоединить колодку с проводами от выключателя обогрева стекла задней двери.

43. Снимите блок с выключателя задних противотуманных фар.

44. Выверните два винта, крепящие комбинацию приборов.

45. Снимите комбинацию приборов с панели, отверните гайку крепления и отсоедините трос от спидометра.

Предупреждение

Отсоедините колодки от проводов кузова, если они установлены на вашем автомобиле.

Приборная панель современного автомобиля должна нести как можно больше информации. В современном мире иметь только спидометр, тахометр и указатель уровня топлива — моветон. Как быть, когда у тебя уже есть любимый автомобиль ВАЗ 2109, ВАЗ 21099 или ВАЗ 2108, когда мало показаний скорости и оборотов и хочется получить больше информации о работе систем автомобиля? Для этого следует установить электронную комбинацию приборов.

Электронный щиток приборов на ВАЗ 2108, 2109, 21099 — это не только вывод данных вышеперечисленных приборов в красивом цифровом виде, это еще и бортовой компьютер. Электронная комбинация приборов на ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 имеет различные функции. Например, он предупреждает о давлении масла, состоянии тормозов и охлаждающей жидкости, состоянии аккумулятора, превышении скорости и оборотов, температуре двигателя и многих других показаниях и функциях. Многие электронные комбинации приборов ВАЗ 21099, ВАЗ 2109, ВАЗ 2108 есть приятные мелочи, такие как будильник, часы, дата и день недели, температура наружного воздуха, календарь.

Имеются электронные комбинации приборов с датчиками парковки. Парктроники — это датчики на бампере автомобиля с выводом сигналов на электронную комбинацию приборов. Парктроник помогает припарковать автомобиль в труднодоступных местах парковки. Электронная комбинация приборов установлена ​​вместо штатной приборной панели, в старой и европанели.

• Гамма ГТ;
• Вспышка;
• Гос.

Все они отличаются друг от друга цветом, расположением электронных циферблатов спидометра и тахометра, наличием различных индикаторов.

Электронный щиток приборов ВАЗ 2108-099 имеет функции диагностики. Система проведет диагностику компьютера на наличие ошибок, если таковые будут, сообщит об этом. ЭКП, как и бортовой компьютер, может обновлять ПО до более актуальных версий.

Разумеется, наличие электронной комбинации приборов в ВАЗ 2109, автомобиль ВАЗ 21099, ВАЗ 2108 — это не только дань моде, это, прежде всего, комфортное управление, обратная связь от автомобиля, это престиж, это уровень европейского или американского автомобиля. Удобство вождения с ЭКП будет радовать вас постоянно. С помощью подрулевого переключателя, не отвлекаясь от управления, можно просмотреть статистику по скорости, пройденному пути, остатку бензина, расходу топлива на сто километров. Установите напоминания об обслуживании свечей зажигания, замене масла, фильтров. Календарь оповестит о скором прохождении технического обслуживания. С электронной комбинацией приборов вы ощутите совершенно иной уровень вождения автомобиля.

Довольно много внимания уделяют владельцы отечественных автомобилей. Это связано с тем, что автомобили выходят на заводе в очень непривлекательной комплектации: некачественный пластик, плохая сборка, устаревшие органы управления и приборы и так далее.

Если несколько лет назад ВАЗ несколько пересмотрел свое представление о том, каким должен быть автомобиль, что нашло отражение в конструкции, то более старые модели выпускались по старым технологиям, кочевавшим с момента создания автозавода. Они были лишь немного усовершенствованы.

Никто не будет спорить с тем, что ВАЗ всегда в несколько раз отставал даже от недорогих иномарок по качеству и степени оснащения. Теперь появилась возможность несколько преобразить свой автомобиль, для чего заменяется или модифицируется передняя торпеда.

В данном случае рассмотрим особенности замены передней торпеды ВАЗ 21099: народные способы, возникшие трудности и так далее.

Популярные способы замены торпед

Начнем со списка самых популярных способов модификации лицевой панели. К ним относятся:

1. Его полная замена. Установку новой торпеды, которую сняли с другой, можно назвать довольно сложной работой. Учтите, что если панели приборов и другие мелкие детали тюнинга можно найти в продаже, то поставщики таких деталей торпеду не создают (в продаже ее можно встретить крайне редко). Это связано с тем, что такой тюнинг проводится редко. Однако только полностью заменив панель, можно избавиться от дешевого пластика и покончить со сверчками, которые могут сделать дальние поездки невыносимыми.

2. Довольно часто проводится частичная доработка, которая представлена ​​созданием дополнительных ниш для мультимедийной системы, блока управления новыми функциями и так далее. Такую работу нельзя назвать сложной, так как при изготовлении торпеды используется пластик – материал, который хорошо обрабатывается с помощью подручных средств. Главное аккуратно проводить такие работы, так как при допущении ошибок можно повредить важные электрические элементы и так далее.

Первый способ реализуется довольно редко, но позволяет добиться поистине непревзойденного результата. Второй проще в реализации, но не позволяет окончательно избавиться от некачественного пластика.

Оклейка торпеды автомобиля

Еще одним способом избавления от некачественного пластика можно назвать оклейку торпеды. Как правило, для этого используется кожа или качественный заменитель. Самостоятельно выполнить обшивку достаточно сложно, основой послужит пластик, который ранее был частью дизайна интерьера.

При выборе материала нужно отказаться от ткани, так как лицевая панель постоянно находится под прямыми солнечными лучами, довольно часто она более открыта, чем другие элементы обивки. При выборе цвета нужно отдавать предпочтение не ярким оттенкам, которые не будут сильно бросаться в глаза. Довольно часто можно встретить примеры тюнинга, в которых используется яркая ткань: красного, синего и других цветов. Отметим, что такой вариант выглядит достаточно привлекательно, но во время длительной поездки водитель и пассажиры будут сильно уставать.

Установка торпеды с другого автомобиля

Существенным улучшением можно назвать установку торпеды, которая предназначена для другого автомобиля. Такую работу проводят крайне редко, так как она сложна в исполнении. К его характеристикам относятся:

• Панель должна быть подобрана под ширину салона, иначе она не станет простой даже после доработки. Это также привлекает внимание к высоте. Например, у внедорожников более высокая торпеда, которая не влезет в рассматриваемое транспортное средство. Чаще всего выбирают торпеды от иномарок, выпущенных в прошлом тысячелетии. Это связано с тем, что их можно найти по доступной цене на разборе, а доработки могут быть незначительными.
• Все элементы передней части придется перераспределить. Особые проблемы возникают с позиционированием печки и рулевой колонки. Если эти элементы существенно не совпадают по расположению, то необходимо внести существенные изменения в конструкцию торпеды.
• В любом случае придется создавать новые посадочные места и крепления на кузов, так как торпеду менять сложнее. Этот момент определяет необходимость точной разметки, а также выполнения сварки, создания отверстий и так далее.
• Много проблем возникает, если панель не подходит по ширине к кузову. Качественно укоротить торпеду довольно сложно, но все же возможно. После этого вам придется использовать дополнительные декоративные элементы для закрытия швов.

Работа может занять несколько дней или даже недель, стоимость переделок варьируется в очень широком диапазоне.

Такие услуги оказывают только фирмы, специализирующиеся на тюнинге.

Установка мультимедийной системы и других элементов

С распространением сенсорных экранов они стали довольно часто использоваться в производстве мультимедийных систем, которые устанавливаются в автомобиле. Конечно, можно приобрести GPS-навигатор, который будет крепиться поверх панели. Но все же такой вариант реализации нецелесообразен, так как занимает много свободного места и ухудшает обзор.

При желании можно реализовать мультимедийную систему в торпеде. Для этого:

1. Выбор мультимедийной системы.
2. Узнайте его точные размеры.
3. Отмечаем площадку на торпеде.
4. Выполните резку пластика.
5. Установите мультимедийную систему.
6. Подключаем систему.
7. Выполняем декорирование.

Таким же образом можно установить блоки управления дополнительными функциями, например противотуманные фары своими руками или освещение салона. Для того, чтобы значительно упростить работу, можно купить из разбора борт управления от другого автомобиля, также разметить место на торпеде и вырезать место для установки панели.

В общем, можно сказать, что доработать заводскую торпеду можно практически до неузнаваемости.

Экспертное заключение

Александр. От GPS-навигаторов с внешней установкой рекомендуется отказаться: их не нужно крепить на стекло, так как обзор с места водителя значительно снижается. Если навигатор очень нужен, то можно сделать для него специальную нишу в торпеде. Торпеда ВАЗ достаточно проста и имеет большое количество свободного места для размещения различных блоков управления и мультимедийных систем.

Алексей. Устанавливал новую торпеду с другой машины — сложная работа, требующая терпения, аккуратности и много свободного времени. Сразу скажу, что нужно хорошо разбираться в размещении важных элементов вашего автомобиля: проводки, воздуховодов и так далее. Демонтаж нужно производить аккуратно, так как может еще понадобиться оригинальная торпеда.

Видео тюнинг панели приборов ВАЗ 21099

Будем производить тюнинг панели приборов ВАЗ 21099. Первым делом демонтируем пластик, добираемся до платы панели, снимаем ее, но обо всем по порядку. В процессе доработки нам понадобится паяльник, вставка в торпедо ваз 21099, ультрафиолетовая лампочка, несколько проводов, стандартные лампочки с патронами, клей и флуоресцентный маркер.

Приступим к работе. Итак, снимаем панель, снимаем стекло и пластиковую окантовку вокруг него, аккуратно вынимаем стрелки и вставку. Обратите внимание на вашу новую вставку, если в ней нет отверстий, вам придется сделать их самостоятельно. Каждое отверстие рекомендуется делать с небольшим запасом, чтобы стрелки не застревали. Можно сказать, что на данном этапе половина дела сделана. Демонтируем штатную подсветку, делаем это аккуратно, стараемся не сломать хрупкий пластик. Вынимаем плату из этого места. Схему подключения и подключения лучше сделать, чтобы потом не забыть что куда подключено. Вместо штатной подсветки установим неоновые лампочки. Приклеиваем неон к панели и сверху приклеиваем пластиковую защиту, где раньше были штатные лампочки. Следим за тем, чтобы конструкция держалась надежно и не отвалилась при первом прикосновении. Приклейте блок управления неоновой подсветкой поверх панели. Клеить блок можно как клеем, так и двухсторонним скотчем.

Подключение производится в том месте, где раньше была штатная подсветка. Не перепутайте полярность, на плате обычно отмечено, где минус, а где плюс. Если таких меток нет, то определяем опытным путем. Далее берем по паре лампочек на каждый прибор, например на спидометр ВАЗ 21099, соединяем лампочки с двух сторон и соединяем все это проводами. Протягиваем провода изнутри, проделывая небольшие отверстия в перегородках. Установили лампочки, подключаем их туда же, куда подключаются неоновые лампочки, на полярность тут обращать внимание не стоит, она не играет никакой роли. Теперь проверяем подсветку на работоспособность, если вы все сделали правильно, то можно прикрепить накладку и начинать любоваться. Дополнительно подправляем положение лампочек изнутри. Кстати, фиксация лампочек изнутри вполне возможна с помощью клея, нужно только следить, чтобы проводка не мешала движению разных частей датчиков, проводку можно приклеить к пластиковым элементам . Почти все готово, переходим к завершающему этапу. Сверху кладем накладку и сажаем на клей по углам. Крышка на месте, приступаем к установке стрелок. Устанавливаем установку очень аккуратно, раскрашиваем их маркером, желательно дать им высохнуть несколько раз. Осталось собрать приборную панель и поставить все на свои места. В обязательном порядке проверяем работу датчиков, собираем торпеду до конца. Это лишь один из вариантов тюнинга панели приборов ВАЗ 2109.9, все зависит от ваших возможностей и фантазии. Накладку вполне можно не покупать, а покрасить своими руками, сделав тем самым оригинальный тюнинг салона автомобиля. Главное, чтобы подсветка освещала только панель, а не слепила вам лицо, поэтому так важно правильно подобрать лампочки и настроить их.

BeamNG Drive — Ваз — Моды для BeamNG Drive Скачать

Освобождаем высвободившуюся металлоконструкцию, разобрав электронный блок.

ВАЗ – Узнай правильность установки легкосплавных дисков, PCD, вылет и такие характеристики как разболтовка, размер резьбы(THD), центральное отверстие(CB) для ВАЗ

Если слегка приподнять переднюю панель в таком положении и подпереть его деревянным бруском, у вас будет доступ к нужному радиатору. Фиксация печки в салоне ВАЗ осуществляется с помощью хомутов.

Ослабив их, мы получим деталь. Читайте также: Грамотный подбор антифриза по марке автомобиля Теперь можно удалить остатки охлаждающей жидкости из печки и заменить ее новой деталью.

Решение проблем с краном Важно отметить тест драйв ваз 2114 при поломке основного отопителя, в подавляющем большинстве случаев выходит из строя перепускной кран.

Тюнинг ваз 21099 очень разнообразен

На автомобилях ВАЗ заменяется вместе с печкой. Если не менять залипший краник, то из-за потери герметичности из-за него будет течь антифриз ваз 2114 тест-драйв салона. В результате внутри появится неприятный запах и появится влага.

Для замены потребуется фонарик, чтобы разобрать мелкие крепежные элементы и быстро их демонтировать. Визуального осмотра для диагностики будет достаточно, чтобы определить место установки. Для работы вам понадобится следующий набор: аэрозоль технический WD; чистящая щетка для удаления окалины с металла; набор ключей и отверток; герметик с силиконом; тест-драйв ваз 2114 и эстакада или смотровая яма; емкость для сбора антифриза.

BeamNG – Ibishu Covet Drift

Смеситель предпочтительнее выбирать из керамических моделей. Это сведет к минимуму тест-драйв ваз 2114 окисления проходных. Пошаговая инструкция по замене крана: Отправляем автомобиль на смотровую яму или на подъемник.

Пустую тару с широким горлышком устанавливаем под место демонтажа, например, обрезанного пластикового пятилитрового, куда из системы будет течь антифриз. До крана добираемся при разборке в салоне, аналогично операциям ваз 2114 тест драйв радиатора. После слива жидкости зачищаем резьбу на пятках щеткой по металлу.

Как снять обшивку двери на ВАЗ 2114 и 2115

В процессе работы используем жидкие WD Разборка патрубков осуществляется поочередно, т.к. на ваз 2114 тест драйв остатки охлаждающей жидкости будут выливаться из них. Что, например, ищет водитель, желающий заняться тюнингом ВАЗ? Приоритеты тюнинга «девяносто девятого» Кажется, что главный мотив, которым руководствуется водитель ВАЗа, планируя тюнинг своей машины, – это желание совместить приятное с полезным.

Разбитые, треснувшие или поцарапанные бампера, «убитый» двигатель, гудит, как трактор, коробка передач; переборка обивки, кресла далеко не первой свежести Вот аналогичная ситуация и с тюнингом ВАЗ Все это, конечно, можно ремонтировать и восстанавливать. А можно сделать тюнинг ВАЗ своими руками. Так сказать, обновить содержание тест-драйва ваз 2114, заключив его в концептуально новую форму.

Тюнинг двигателя ВАЗ Любой тюнинг двигателя автомобиля подразумевает увеличение его мощности или, в самых редких случаях, экономичности. Теоретически мощность двигателя ваз 2114 тест драйв ВАЗ можно увеличить разными способами: от расточки блока цилиндров до замены ГБЦ например на штатную от Лады Калины.

Однако, по мнению многих специалистов, девяносто девятый двигатель сам по себе тяговит и не требует механического вмешательства. Профессионалы советуют в отношении тюнинга двигателя ВАЗ только тест-драйв ваз 2114 с помощью чип-тюнинга, то есть путем перепрограммирования функций блоков управления двигателем.

Или проще – «прошивка мозгов». Наиболее популярны проверенные версии прошивок «Эконом» и «Спорт».

Динамика и агрессия – это наиболее точное описание версии прошивки «Спорт», придающей двигателю драйв и скорость. Однако водитель должен безоговорочно принять одно условие – увеличение расхода топлива.

И сразу бронируйте. Несмотря на небольшую продолжительность процедуры чип-тюнинга, проводить ее следует исключительно в специализированном сервисе. Конечно тюнинг не обойдётся без установки литых дисков, их очень много доступно для тест драйва Ваз 2114 Рекомендуемая статья: Тюнинг ВАЗ своими руками требует много сил и времени.

Внешний тюнинг ВАЗ Тюнинг экстерьера данной модели заключается в установке аэродинамических обвесов, оригинальных бамперов, замене молдингов, зеркал заднего вида, ручек на дверях, замене заднего спойлера на более серьезный. Также необходимо заменить штатные фары на новые, их также предлагается в достаточном количестве в магазинах.

Максимально крутой внешний тюнинг ваз это ваз 2114 тест драйв когда ваз 2114 тест драйв переделывают кузовные детали по своей программе, например добавить воздухозаборники на капот и передние крылья, покрасить отдельные части кузова в разные цвета .

Тюнинг салона ВАЗ Можно затонировать стекла, но главное с лобовым не переборщить, а боковые и заднее стекла можно затонировать по максимуму.

Тюнинг салона ВАЗ это замена сидений на спортивные, комфортные и более комфортные ваз 2114 тест драйв.

Все это тоже нужно сделать при тюнинге ВАЗ В целом салон придает вид ваз 2114 тест драйв Светодиодное освещение и новая приборная панель. Кстати, панель приборов ВАЗ снять, а уж тем более доработать и усовершенствовать, не так-то просто.

Новая Лада Приора универсал, цена, фото, видео, комплектации, характеристики Лада Приора универсал. Новая Лада Приора багажник, габариты, габариты, клиренс, клиренс Лада Приора рестайлинг Габариты Лада Приора

Описание

Как только она поступила в продажу, многие хотели понять — это новая или просто переделанная машина? Конечно, можно долго ломать голову, но нас интересуют другие характеристики этой модели. Говоря простым языком, седан Лада Приора сейчас та машина, которая тянет за собой весь великий и могучий АВТОВАЗ. Является лидером продаж на российском автомобильном рынке. На сегодняшний день ни одна из бюджетных иномарок не может приблизиться к показателям продаж седана Lada Priora в России.

Главные козыри – вполне современный и спортивный внешний вид, хорошие тяговитые двигатели 1,6 л (8- и 16-клапанные) и, конечно же, относительно невысокая стоимость по сравнению с иномарками этого класса. Если бы не ужасное качество сборки, то этот автомобиль вполне мог бы стать лидером в своем классе, в том числе и среди бюджетных недорогих иномарок. Но по сравнению со своим предшественником на конвейере – десяткой, седан Lada Priora – это глобальный шаг в развитии отечественного автопрома.

Лада приора седан (он же ВАЗ 2170) — лучшее соотношение цена/качество. Это простота эксплуатации и обслуживания, надежность и практическая безопасность. В Самарской области – Лада , приора седан по праву возглавляет топ самых популярных автомобилей. И так будет до тех пор, пока на авторынке не появится автомобиль с набором таких же характеристик, но лучшим по качеству. Главным недостатком этого автомобиля и всех машин тольяттинской сборки остается качество сборки.

Технические характеристики ВАЗ 2170 (Приора седан)

Двигатель	1,6 л, 8 кл	1,6 л, 16 кл
Длина, мм	4350	4350
Ширина, мм	1680	1680
Высота, мм	1420	1420
Основание, мм	2492	2492
Колея передних колес, мм	1410	1410
Колея задних колес, мм	1380	1380
Объем багажного отделения, дм 3	430	430
Снаряженная масса, кг	1088	1088
Полная масса автомобиля, кг	1578	1578
Допустимая полная масса буксируемого прицепа с тормозами, кг	800	800
Допустимая полная масса буксируемого прицепа без тормозов, кг	500	500
Колесная формула / ведущие колеса	4×2 / передний	4×2 / передний
Компоновка автомобиля	передний привод	передний привод
Тип кузова/количество дверей	седан / 4	седан / 4
тип двигателя	бензин, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный	4, рядный
Объем двигателя, см 3	1596	1596
Максимальная мощность, кВт/об/мин	59,5/5200	72 / 5600
Максимальный крутящий момент, Нм при об/мин	120/2700	145/4000
Топливо	Бензин неэтилированный АИ-95 (мин)
Расход топлива по ездовому циклу, л/100 км	7,2	7,2
Максимальная скорость, км/ч	172	183
Трансмиссия	Ручное управление	Ручное управление
Количество передач	5 вперед, 1 назад	5 вперед, 1 назад
Передаточное число главной пары	3,7	3,7
Рулевое управление	реечного типа, электроусилитель руля
Шины	185/65 R14 86 (Н)
Емкость топливного бака	43	43

Фотогалерея Lada Priora

Заводские размеры по ГОСТ — 2. 104-68. В книге 38 страниц, в том числе Нива, Гранта, Нива-Шевроле, Ока, Калина, Надежда. Необходимые технические условия на реставрацию и ремонт.

Геометрические размеры кузова: Лада Приора 2170, 1272. Полные размеры кузова,
поперечные размеры, днище, двери, моторный отсек, задняя дверь. СКАЧАТЬ

Новая Приора, или Приора 2

Из данной статьи вы узнаете об основных изменениях и рестайлинге автомобиля Лада Приора (2014 года выпуска), комплектации «Норма+».
Визуально машина почти не изменилась, то есть те люди, которые не особо разбираются в отечественных автомобилях, разницы не заметят.

Наиболее заметные изменения во внешности Priora — передний и задний бамперы. Их внешний вид приобрел спортивный характер, да и выглядит очень хорошо, чем редко может похвастаться отечественный автопром.

Что с двигателем? Здесь нас ничего не порадовало, все тот же 16-клапанный двигатель мощностью 98 «лошадей», который, в принципе, неплохо себя зарекомендовал.

Но, производитель обещает, что в люксовой комплектации будет новый двигатель с большей мощностью, улучшенной динамикой, изменяемой длиной впускного коллектора и другими особенностями.

Обратим внимание на салон, сразу можно сказать, что основные изменения произошли именно здесь. Салон обит черным цветом из того же материала, то же самое можно сказать и о пластике.

Данная комплектация имеет сенсорный дисплей, как и на Калине, на него не будем обращать особого внимания. Приборная панель тоже особо не изменилась: слева тахометр, под ним стрелка датчика температуры, справа спидометр. Между ними бортовой компьютер, такой как на 2-й Калине. Все понятно, просто и эргономично.

Также в комплектацию входит кондиционер, электрозеркала (с подогревом), противотуманные фары, два стеклоподъемника. Изменился руль, он выглядит почти так же, как у «Гранты», а на панели удобно расположена кнопка «свободные руки», работающая по Bluetooth.
Одним из весомых преимуществ является обогрев лобового стекла — отличный вариант для российского климата. КПП без изменений.
В целом негативных эмоций рестайлинг не вызвал, хотя автолюбители рассчитывали на большее.

Выпуск рестайлинговой LADA Priora («Лада Приора») начался в ноябре 2013г. следующих автомобилей этого семейства: ВАЗ-2170 — с кузовом седан, ВАЗ-2171 — с кузовом универсал, ВАЗ-2172 — с кузов хэтчбек (пятидверный и трехдверный). На автомобили могут устанавливаться два четырехцилиндровых шестнадцатиклапанных двигателя объемом 1596 см3 мощностью 98 и 106 л.с. Нормы токсичности соответствуют стандарту Евро-4. Автомобили комплектуются пятиступенчатой ​​механической коробкой передач с передним приводом.

Обновленная LADA Priora отвечает современным требованиям пассивной безопасности. Передний и задний бамперы изготовлены из ударопрочного материала для поглощения энергии удара при столкновении. Стойки, крыша и пороги усилены. Все двери оснащены металлическими усилениями для повышения устойчивости к боковым ударам.

Информация актуальна для моделей Priora 2013, 2014, 2015, 2016, 2017, 2018 гг. зеркала. Фары автомобиля могут работать в режиме дневных ходовых огней, которые не слепят водителей на встречной полосе и значительно снижают потребление электроэнергии.

Для более полного удовлетворения потребностей клиентов в комплектации автомобиля предусмотрены различные опции. К ним относятся: подушка безопасности переднего пассажира, преднатяжители передних ремней безопасности, антиблокировочная система тормозов (ABS), электронный контроль устойчивости (ESC), круиз-контроль, кондиционер, электростеклоподъемники всех дверей, электрорегулировка зеркал, современная мультимедийная система, бортовая компьютер, автоматическое управление стеклоочистителем лобового стекла, автоматическое управление наружным освещением, повторители поворотов в боковых зеркалах, противотуманные фары, электрообогрев лобового стекла.

LADA Priora – компактный, экономичный автомобиль, хорошо адаптированный к условиям нашего климата и особенностям российских дорог.

общая информация
Тип корпуса	Седан	Универсал	Хэтчбек, 5-дверный	Хэтчбек, 3-дверный
Количество дверей	4	5	5	3
Количество мест (со сложенным задним сиденьем)
Снаряженная масса, кг
Масса разрешенная максимальная, кг	1578	1593	1578	1578
Допустимая полная масса буксируемого прицепа, кг:
с тормозом
без тормозов
Объем багажника (5/2 места), л	430	444/777	360/705	—
Максимальная скорость (двигатель 21126/21127), км/ч
Время разгона до 100 км/ч (двигатель 21126/21127), с
Расход топлива (двигатель 21126/21127), л/100 км: смешанный цикл
Емкость топливного бака, л

Двигатель
Модель	21126	21127
тип двигателя	Бензиновый, рядный, четырехтактный, четырехцилиндровый
Местоположение	Передняя, ​​поперечная
Клапанный механизм	DOHC, 16 клапанов
Диаметр цилиндра x ход поршня, мм
Рабочий объем, см3
Мощность номинальная, кВт (л. с.)	72 (98)	78 (106)
	5600	5800
Максимальный крутящий момент, Нм	145	148
при частоте вращения коленчатого вала двигателя, мин-1	4000	4200
Система снабжения	Распределенный впрыск топлива	Распределенный впрыск топлива. Впускные каналы переменной длины
Топливо	Бензин неэтилированный с октановым числом не ниже 95
Система зажигания	Электронный блок управления двигателем
Стандарты токсичности	Евро-4

Шасси
Передняя подвеска	Независимая, типа МакФерсон, с телескопическими амортизаторными стойками, винтовыми пружинами, поперечными рычагами, продольными раскосами и стабилизатором поперечной устойчивости
Задняя подвеска	Полунезависимая, с винтовыми винтовыми пружинами, телескопическими гидравлическими амортизаторами и продольными рычагами, соединенными U-образной поперечной балкой и встроенным стабилизатором поперечной устойчивости торсионного типа
Колеса	Диск стальной или легкосплавный (запасное колесо — сталь)
Размер колеса	5,0Jx14h3; 5,5Jx14h3; 6,0Jx14h3; ПКД 4х98; ДИА 58,6; ЕТ 35
Шины	Радиальный, бескамерный
Размер шин	175/65R14; 185/60R14; 185/65R14

Вид автомобиля снизу (силовой блок брызговика снят для наглядности): 1 — ниша запасного колеса; 2 — основной глушитель; 3 — топливный фильтр; 4 — балка задней подвески; 5 — трос стояночного тормоза; 6 — топливный бак; 7 — дополнительный глушитель; 8 — металлический компенсатор; 9 — передний привод; 10 — поддон картера двигателя; 11 — коробка передач

Вид снизу на переднюю часть автомобиля (для наглядности брызговик силового агрегата снят): 1 — тормозной механизм переднего колеса; 2 — растяжка передней подвески; 3 — компрессор кондиционера; 4 — поддон картера двигателя; 5 — поперечина передней подвески; 6 — стартер; 7 — коробка передач; 8 — левый привод; 9 — рычаг передней подвески; 10 — штанга стабилизатора поперечной устойчивости; 11 — тяга управления коробкой передач; 12 — реактивная тяга механизма управления коробкой передач; 13 — дополнительный патрубок глушителя; 14 — катколлектор; 15 — правый привод

Лада Приора хэтчбек (ВАЗ 2172) — отечественный автомобиль Лада Приора в кузове хэтчбек. Этот тип кузова пользуется не меньшим спросом, чем седаны. Характеристики лада хэтчбек приора практически не отличаются по своим показателям от характеристик своего собрата седана. Ниже представлена ​​таблица с техническими характеристиками ВАЗ 2172.

Технические характеристики Лада Приора хэтчбек отличаются только типом кузова и отделкой салона. У хэтчбека Priora багажник больше, особенно если сложить заднее сиденье. По типу и характеристикам двигателей автомобили не различаются. Хэтчбек Priora оснащается только одним двигателем – 16-клапанным объемом 1,6 л, который выдает 98 л.с. сила. Это очень хороший показатель для автомобиля массой чуть более 1,5 тонны.

Характеристики Приора Хэтчбек

Двигатель	1,6 л, 16 кл (Евро-3)
Длина, мм	4210
Ширина, мм	1680
Высота, мм	1420
Основание, мм	2492
Колея передних колес, мм	1410
Колея задних колес, мм	1380
Объем багажного отделения, дм 3	400
Снаряженная масса, кг	1088
Полная масса автомобиля, кг	1578
Допустимая полная масса буксируемого прицепа с тормозами, кг	800
Допустимая полная масса буксируемого прицепа без тормозов, кг	500
Колесная формула / ведущие колеса	4×2 / передний
Компоновка автомобиля	передний привод, расположение двигателя спереди, поперечное
Тип кузова/количество дверей	хэтчбек / 5
тип двигателя	бензин, четырехтактный
Система снабжения	Распределенный впрыск с электронным управлением
Количество и расположение цилиндров	4, рядный
Объем двигателя, см 3	1596
Максимальная мощность, кВт/об/мин	72/5600
Максимальный крутящий момент, Нм при об/мин	145/4000
Топливо	Бензин неэтилированный АИ-95 (мин)
Расход топлива по ездовому циклу, л/100 км	7,2
Максимальная скорость, км/ч	183
Трансмиссия	Ручное управление
Количество передач	5 вперед, 1 назад
Передаточное число главной пары	3,7
Рулевое управление	реечного типа, электроусилитель руля
Шины	185/65 R14 86 (Н) 175/65 R14 82 (Н) 185/60 R14 82 (Н)
Емкость топливного бака	43

Фото Lada Priora хэтчбек

Габариты рестайлинговой Lada Priora существенно не изменились. Хотя из-за новых переднего и заднего бамперов длина Lada Priora изменилась на несколько миллиметров.

Как и прежде, седан Lada Priora рестайлинг имеет наибольшую длину, которая в новой версии составляет 4 350 мм. Длина универсала короче на 1 сантиметр, но хэтчбек Priora еще меньше, длина кузова этой версии составляет 4210 мм. Ширина всего семейства составляет 1680 мм, а колесная база одинаковая у всех 2,49.2 мм. А вот высота у всех разная, у седана Lada Priora 1 420 мм, у хэтчбека 1 435 мм, а у универсала вообще 1 508 мм в высоту. Большая высота универсала Приора обусловлена ​​наличием рейлингов на крыше. В случае с хэтчбеком конструкция задней части кузова такова, что машина получилась выше седана.

Что касается дорожного просвета или клиренса Лада Приора, то для седана и хэтчбека производитель указывает цифру 165 мм, а для универсала Лада Приора дорожный просвет составляет 170 мм. Однако на самом деле дорожный просвет больше, просто возьмите в руки рулетку и убедитесь в этом. Но производитель не ошибается, он просто указывает клиренс автомобиля при полной загрузке. В то же время производители иномарок лукавят и указывают дорожный просвет своих автомобилей в незагруженном состоянии. поэтому реальный дорожный просвет иномарок и их официальные данные часто не совпадают.

Объем багажного отделения в новой версии Лада Приора во всех трех кузовах мало изменился. Объем багажника седана составляет 430 литров. Багажное отделение хэтчбека Priora меньше, всего 306 литров, но при сложенных задних сиденьях (чего нельзя сделать в седане) то объем увеличивается до 705 литров. В универсале Priora объем багажного отделения составляет 444 литра, а при сложенных сиденьях он достигает 777 литров. К сожалению, задние сиденья не складываются вместе с полом, а большие колесные арки съедают много места для багажа.

Размеры Лада Приора	седан	хэтчбек	универсал
Длина, мм	4350	4210	4340
Ширина	1680	1680	1680
Высота	1420	1435	1508
Колея передних колес	1410	1410	1414
Колея задних колес	1380	1380	1380
Колесная база	2492	2492	2492
Объем багажника, л	430	360	444
Объем со сложенными сиденьями	—	705	777
Объем топливного бака	43	43	43
Дорожный просвет, мм	165	165	170

Что касается размера шин Лада Приора, то производитель рекомендует устанавливать 14-дюймовые диски. Размер шин может быть 175/65 R14 или 185/60 R14 или 185/65 R14. Самое интересное, что сегодня даже на Lada Granta или Kalina в хорошо упакованных комплектациях Автоваз в стандартной комплектации предлагает 15-дюймовые колеса. Почему этого нет на Приоре непонятно, хотя это не останавливает владельцев этих автомобилей, которые ставят на свою Ладу Приору колеса гораздо большего размера.

myautoblog.net

Габаритные размеры Priora | PrioraPRO

Автомобили Lada Priora созданы специально для динамичных и быстрых городских дорог. Внешне они отличаются своей собранностью, универсальностью и прытью. Габаритные размеры Приоры подчеркивают ее индивидуальность – для каждой модели, будь то хэтчбек, седан или универсал, разработаны свои габариты:

Хэтчбек по своей природе более молодежный автомобиль, за счет этого он еще и легче и спортивнее – его размеры: длина 4210 мм, ширина 1680 мм, высота 1435 мм;

Более увесистый седан имеет габариты: длина 4400 мм, ширина 1680 мм, высота 1420 мм;

Приземистый и солидный универсал соответствует следующим параметрам: длина 4340 мм, ширина 1680 мм, высота 1508 мм;

Красивый купе, быстрый и динамичный, имеет размеры: длина 4243 мм, ширина 1680 мм, высота 1435 мм.

Габаритные размеры Lada Priora мягко сочетаются со стилем ее кузова. Это подчеркивается геометрическими линиями, элегантной решеткой радиатора и элегантными фарами как сзади, так и спереди. Неповторимости добавляют открытые передние и задние колесные арки, которые задним бампером притянуты к колесной арке. Такое сочетание делает автомобиль более приподнятым и привлекательным.

Кроме того, габаритные размеры Приоры могут уверенно соответствовать отличной аэродинамике. При движении на высоких скоростях автомобиль обеспечивает баланс подъемной и прижимной сил на передней и задней оси, а коэффициент сопротивления воздуха в кузове седана составляет 0,34, что соответствует уровню лучших мировых аналогов.

В ходе краш-тестов автомобиль Lada Priora, габаритные размеры которого достаточно малы, по сравнению с автомобилем своего ценового сегмента, показал себя с лучшей стороны: он соответствует последним европейским требованиям по боковому и фронтальному удару. Абсолютную безопасность обеспечивают ремни безопасности для каждого пассажира, подушка безопасности водителя, а в комплектации «люкс» еще и переднего пассажира.

Так же в Priora улучшены боковые стойки, пороги пола, установлены стальные дуги безопасности дверей. В обивку дверей встроены специальные демпфирующие вставки, обеспечивающие повышенную безопасность в случае бокового удара.

При возможном столкновении на малых скоростях безопасность переднего пассажира повышена благодаря мягкой накладке на панели приборов.

Priorapro.ru

Лада Приора хэтчбек: технические характеристики и особенности модели

Перед покупкой любого автомобиля будущий владелец внимательно изучает основные характеристики. Выбор транспортного средства в первую очередь осуществляется по его мощности, экономичности, безопасности.

Данные о новых модификациях знакомых моделей очень важны. Например, для Lada Priora хэтчбек в характеристиках будут указаны полученные обновления, доработка автомобиля и преимущества перед аналогами в другом кузове.

Размеры и динамические данные Приора хэтчбек

Солидный хэтчбек имеет небольшие, но достаточные габариты: длина – 4,21 м, ширина – 1,68 м, высота – 1,43 м. Внутреннее пространство уменьшено из-за небольших внешних габаритов, но это минимально сказывается на комфорте поездки для пассажиров второго ряда.

На технические характеристики хэтчбека Priora также немного повлиял объем багажника. У седана объем багажника составляет 430 литров, а у хэтчбека – 360 литров.

Модель оснащается бензиновыми двигателями 1,6 л. Комбинированная силовая точка с коробками механика или автомат на 5 ступеней. Мощность двигателя 87, 98 и 106 л.с., максимально возможная скорость 176 (183) км/ч. Технические характеристики хэтчбека, указанные для Лада Приора, приводят к следующему расходу топлива в смешанном режиме: от 6,6 до 7,3 литра. Максимальный показатель относится к модели с автоматической коробкой передач.

Особенности эксплуатации Приора хэтчбек

Перед покупкой автомобиля важно изучить внутренние особенности модели. Например, Лада Приора хэтчбек по техническим характеристикам неплохая, имеет качественный иммобилайзер, бортовой компьютер.

Модель оборудована электроусилителем руля, электростеклоподъемниками, обогревом наружных зеркал. Не менее важными настройками автомобиля можно считать:

1. Тонкая регулировка высоты руля.

2. Наличие фронтальной подушки безопасности, системы экстренного торможения.

3. Современный климат-контроль и аудиосистема.

4. Корректор фар и дневные ходовые огни.

5. Сигнализация и центральный замок.

6. Качественная обивка сидений автомобильной тканью.

Приведенные технические характеристики Лада Приора хэтчбек и дополнения относятся к комплектации «норма». Многие из этих функций комфорта и безопасности отсутствуют в базовой сборке.

Стоимость обеих модификаций практически одинакова, поэтому с небольшой доплатой можно получить качественный и надежный автомобиль. Последующая доработка базового автомобиля может занять слишком много времени, хотя по итоговой цене она отличаться не будет.

Особенно важны для отечественных автомобилей малый расход топлива и дешевое обслуживание. У современной модели ВАЗ Приора хэтчбек технические характеристики обеспечивают минимальные затраты на проведение диагностики и ремонта транспорта: поддерживать автомобиль в полном рабочем состоянии не составит труда.

При необходимости возможна доработка интерьера и экстерьера в зависимости от целей эксплуатации. В обычном виде его можно использовать и для семейных поездок, и для ежедневных поездок на работу, и для безопасного путешествия.

Priorapro.ru

габариты, размеры кузова, доступные двигатели и комплектация

Кузов
Дорожный просвет	165 мм
Минимальный объем багажника	430 л
Грузоподъемность	393 кг
Полная масса	1578 кг
Собственная масса	1185 кг
Максимальный объем багажника	430 л
Задняя направляющая	1380 мм
Разрешенная масса автопоезда	2378 кг
Передняя направляющая	1410 мм
Ширина	1680 мм
Количество мест	5
Длина	4350 мм
Колесная база	2492 мм
Высота	1420 мм
Двигатель
Мощность двигателя	106 л. с.
Максимальная мощность оборотов	до 5 800 об/мин
Максимальный крутящий момент	148 Н*м
Объем двигателя	1596 см3
Расположение цилиндров	Рядный
Количество цилиндров	4
Количество клапанов на цилиндр	4
Тип двигателя	Бензин
Максимальный крутящий момент, обороты	4200 об/мин
Тип впуска	Распределенный впрыск
Трансмиссия и управление
Количество передач	5
Привод	Передний
Тип редуктора	Робот
Показатели эффективности
Максимальная скорость	183 км/ч
Разгон до 100 км/ч	11,4 сек
Расход топлива в городе на 100 км	8,5 л
Расход топлива по трассе на 100 км	5,5 л
Комбинированный расход топлива на 100 км	6,6 л
Объем топливного бака	43 л
Запас хода	от 510 до 780 км
Экологический стандарт	ЕВРО IV
Марка топлива	АИ-95
Подвеска и тормоза
Задние тормоза	Барабан
Передние тормоза	Вентилируемые диски
Задняя подвеска	Полузависимая, Гидравлический элемент, Рычаг, Амортизаторы, Пружина
Передняя подвеска	Независимая, Макферсон, пружинная, со стабилизатором поперечной устойчивости

wikidrive. ru

Лада Приора седан Фото. Характеристики. Габаритные размеры. Масса. Шины

В последнее десятилетие главным конкурентом ВАЗа стали корейские автомобили. А когда был представлен автомобиль Lada Priora, стиль его дизайна свидетельствовал: тольяттинские специалисты выбрали своими учителями азиатских производителей. Приора очень похожа на корейские продукты. По сравнению с ВАЗ-2110 внешность менее противоречива… и менее выразительна — исчезли большие фары неопределенной формы, закругленные края, оригинальные арки задних колес.

Лада Приора ВАЗ-2170 — видео тест-драйв

Такой автомобиль вполне соответствовал бы стилю Hyundai, KIA или Daewoo 10-летней давности. Главным преимуществом корейских автомобилей является сочетание скромной цены и высокого качества… ВАЗ смог улучшить качество. Швы между панелями кузова Priora в два раза меньше, чем у предыдущей модели, что говорит о более высокой культуре сборки и точности изготовления. пассивная безопасность. Появились подушки безопасности, ABS, EBD, была увеличена жесткость кузова, так что первые экземпляры Priora уже набрали две звезды в краш-тестах по методике Euro NCAP — больше, чем любая другая модель ВАЗ. Однако для продаж в Европе этого недостаточно, и кузов был дополнительно усилен, после чего машина немного не дотянула до четырех звезд Euro NCAP (данные внутренних испытаний лаборатории ВАЗ).

В целом Приора получила около 950 изменений по сравнению с семейством ВАЗ-2110, было заменено около 2 тысяч деталей. Был электроусилитель руля; двигатель прошел модернизацию, получив облегченную шатунно-поршневую группу американской фирмы Federal-Mogul. Мощность возросла на 10%, а благодаря ряду импортных ключевых узлов (например, ремню ГРМ) ресурс увеличился на 50 тыс. км. Тормоза были усилены, подвеска немного доработана для лучшей управляемости. Следующим преимуществом корейских автомобилей стало оснащение. Лада Приора – первая машина ВАЗ, которая практически не отстает от них. В списке опций базового оснащения — мультимедийная система с Bluetooth, парктроник, встроенный футляр для очков и другие элементы. В свое время корейские компании стали широко нанимать европейских дизайнеров и дизайнеров, чтобы догнать японских и европейских производителей по эстетике, управляемости и комфорту своих автомобилей. Я пошел по этому пути и ВАЗ. Так, интерьер салона Priora был разработан итальянским ателье Carcerano.

Поставив Приору на конвейер, ВАЗ также отошел от традиции постепенной замены более старой модели. С началом производства Приоры семейство ВАЗ-2110 было сразу снято с производства и передано для сборки по лицензии на другие заводы в России и Украине — как и большинство ведущих производителей. Priora находит некоторый спрос в Европе. Хотя журналисты и не хвалят его, критикуя вялые тормозные и разгонные характеристики и слабое (по европейским меркам) оснащение и качество, но отдают машине должное: одна из самых дешевых машин на континенте — честный продукт. снова начал расти. Благодаря Приоре завод вышел из кризиса, получил прибыль и нашел средства на самую глубокую за последние десятилетия модернизацию.

Технические характеристики Лада Приора

Тип кузова/количество дверей: седан/4- Количество мест: 5

Лада Приора Двигатель

1,6 л 8-кл. (87 л.с.), 5МТ — Рабочий объем: 1596 см3 — Максимальная мощность, кВт (л.с.)/об. мин: 64 (87)/5100- Максимальный крутящий момент, Нм/об. мин: 140 / 3800- Время разгона 0-100 км/ч, с: 12,5

1,6 л 16-кл. (106 л.с.), 5МТ — Рабочий объем: 1596 см3 — Максимальная мощность, кВт (л.с.)/об. min: 78 (106)/5800- Максимальный крутящий момент, Нм/об. мин: 148 / 4200- Время разгона 0-100 км/ч, с: 11,5

Расход топлива Лада Приора

Городской цикл, л/100 км: 8,9- Загородный цикл, л/100 км: 5,6- Смешанный цикл, л/100 км: 6,8

Максимальная скорость Лада Приора

176 км/ч с 1,6 л 8-кл. (87 л.с.), 5МТ – 183 км/ч с 1,6 л 16-кл. (106 л.с.), 5MT

Габаритные размеры Lada Priora

Длина: 4350 мм — Ширина: 1680 мм — Высота: 1420 мм — База: 2492 мм — Колея передних/задних колес: 1410/1380 мм — Дорожный просвет: 165 мм

Объем багажника Лада Приора

430 литров

Lada Priora Tank Volume

43 литров

LADA Priora Weight

Weight, кг: 1163- максимальный вес, кг: 1578

Lada Lada Priora

Environment Class Lada Priora

Lada размер шин

175/65/R14; 185/60/R14; 185/65/R14; 185/55/​R15

Лада Приора ВАЗ-2170 тюнинг своими руками фото

LADA LADA Priora

LADA Priora

.
