Иногда во время езды бензиновый двигатель автомобиля начинает издавать подозрительный металлический стук. Водители называют его «стучащими пальцами». Этот звук является признаком детонации — крайне нежелательного явления, которое может привести к поломке двигателя и необходимости дорогостоящего ремонта. Чтобы этого не произошло, на блок цилиндров устанавливают датчик детонации. В случае поломки его можно проверить совими руками.

Как работает датчик

Явление детонации возникает по разным причинам. Тут и использование бензина с низким октановым числом, и высокая степень сжатия, и многие другие факторы. Значение имеют езда на определённых передачах, степень нагара, наличие некоторых компонентов в рабочей смеси.

Датчик детонации — это акселерометр, анализирующий механические колебания блока цилиндров и преобразующий их в электрические импульсы. Принцип действия прост: приспособление постоянно отправляет сигналы в электронный блок управления силового агрегата. Тот, в свою очередь, меняет состав смеси и угол опережения зажигания в зависимости от этих сигналов. Результат — правильное использование ресурсов и работа мотора на оптимальной мощности.

Внешний вид и схема датчика детонации

Как понять, что он вышел из строя

Изделие устанавливается в автомобили с электронной схемой управления. Диагностика неисправностей в таких машинах проста — если всё работает правильно, датчики на приборной панели остаются неактивными. Главный признак неисправности датчика детонации — появление надписи «Check engine» (CHECK, чек). Она может гореть постоянно, а может появляться и исчезать.

При поломке датчика ухудшаются характеристики разгона. Машина заводится, но работает хуже — плохо разгоняется, при оборотах ниже 1000 возникает вибрация, падает мощность и растёт расход топлива, возрастает количество дыма при выхлопе.

Почему это происходит? Неисправности датчика связаны с автомобильной электроникой. Возможны следующие причины:

  • оборвался сигнальный провод;
  • возникло замыкание на массу;
  • произошло замыкание бортовой сети какого-либо провода приспособления;
  • повреждена экранирующая оплётка;
  • вышел из строя блок управления силового агрегата;
  • что-либо повреждено внутри самого датчика.

Проверяем датчик детонации

Поскольку поломка возникает в силу разных причин, придётся проверить несколько элементов системы. Осмотрите состояние проводов датчика, проверьте розетки жгута и вилки датчика. Оцените надёжность их соединений. Если тут всё в порядке — проверьте контакты розетки. Обнаружили повреждённые компоненты? Замените их. Также рекомендуется изучить состояние жгута. Выключите зажигание, отключите жгут от датчика и проверьте его омметром. Так вы узнаете, цела ли цепь.

Порой проблема кроется в состоянии экранирующей оплётки. В таком случае действуем следующим образом.

  1. Смотрим, надёжно ли присоединены розетки жгута и вилки;
  2. Изучаем каждый их компонент;
  3. Проверяем, цела ли экранирующая оплётка.

Если причиной неисправности является замыкание на массу, действовать надо другим методом:

  1. Отключаем от жгута весь блок, вместе с датчиком детонации;
  2. Проверяем целостность цепи, ищем сильно изношенные места;
  3. Выключаем зажигание и, используя омметр, исследуем место, в котором масса движка соединяется с цепью жгута.
Находим и демонтируем датчик

Проверка деталей на один или два провода с помощью мультиметра

Первое, что надо сделать — узнать, какое сопротивление характерно для исправно работающего датчика в конкретном автомобиле. У разных производителей показатель сильно разнится.

Это интересно: показатели сопротивления могут быть самыми неожиданными. Так, в автомобилях ВАЗ с инжекторными двигателями его почти невозможно замерить из-за слишком высоких показателей. В Nissan и Subaru цифры составляют около 550 кОм, в Hyundai — примерно 5 МОм (мегаом).

Для проведения тестов вам понадобится мультиметр, причём довольно чувствительный, а также торцовый ключ размера «13» или «22», в зависимости от размеров установленного датчика.

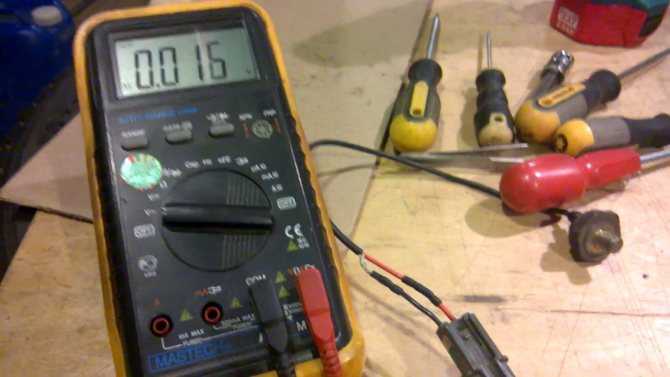

Чтобы проверить сопротивление, переключите инструмент в режим «сопротивление кОм» и присоедините его к датчику. Если в авто установлен двухконтактный датчик, подключение осуществляется к выводам; в случае одноконтактной модели — к контакту и корпусу.

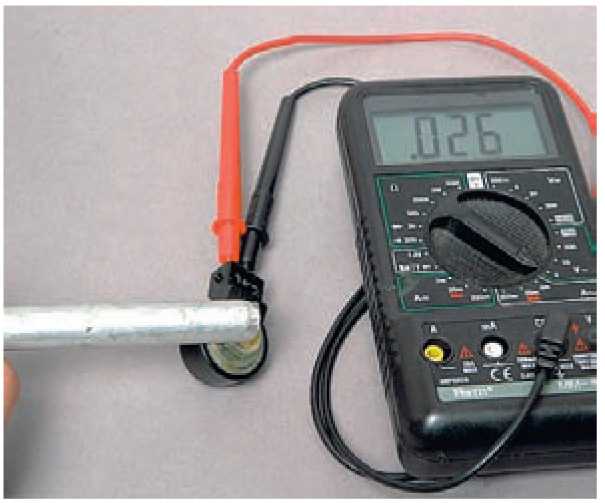

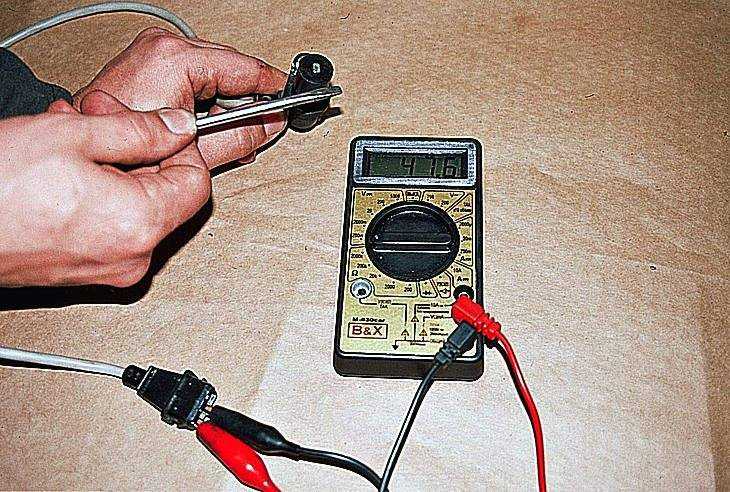

Теперь слегка постучите по датчику металлическим предметом — отвёрткой или болтом. Обратите внимание на показатели мультиметра. Если есть отклонения от указанных в инструкции значений — возникла поломка.

Рекомендуется проверить, имеется ли напряжение на электрических концах. Отсоедините электрический разъём датчика, снимите его с двигателя. Переключите мультиметр на милливольты и соедините щуп «+» с сигнальным контактом. Щуп «—» надо подключить к массе датчика. Эту часть нетрудно узнать — она представляет собой отверстие, через которое проходит болт крепления к мотору.

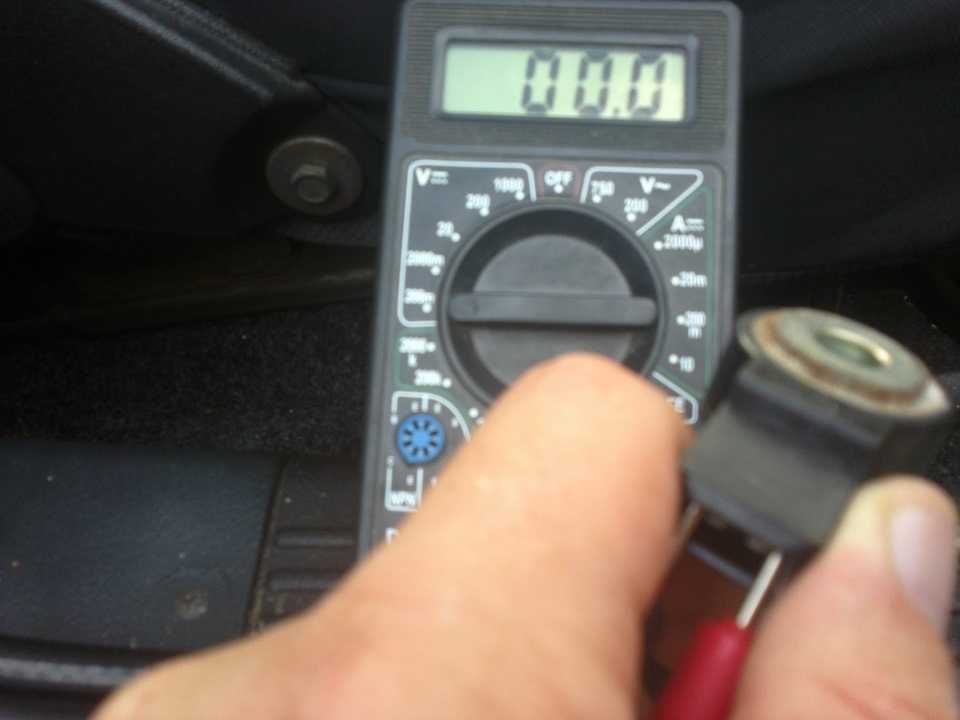

Зажмите датчик в ладони и слегка постучите им по какой-нибудь поверхности. Результатом должно стать возникновение напряжения — как правило, оно составляет от 30 до 40 мВ. Если разность потенциалов не возникает, значит, датчик вышел из строя.

Особых отличий проверки у широкополосных и резонансных датчиков нет.

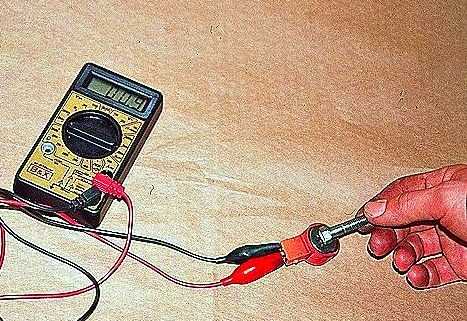

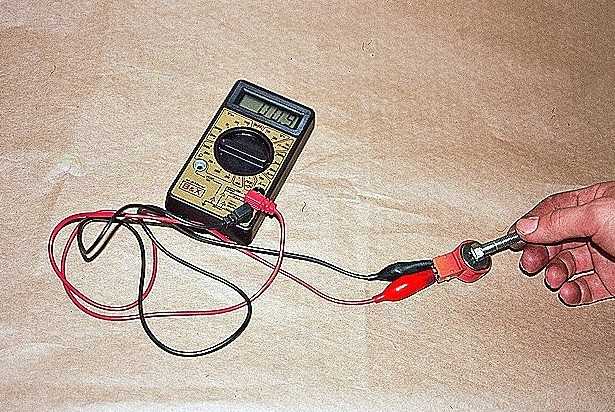

Подключаем датчик к мультиметру и стучим им о твёрдый предмет

Диагностика со стрелочным тестером или вольтметром

  • Кроме мультиметра можно использовать стрелочный тестер — действия аналогичны работе с мультимтером.
  • Есть ещё один способ. При работе двигателя на холостых оборотах подключите к датчику вольтметр переменного тока. Постучите по контролирующему детонацию компоненту твёрдым неметаллическим предметом. Если вольтметр показывает, что амплитуда сигнала от прибора ниже 0,1 В — приспособление неисправно.

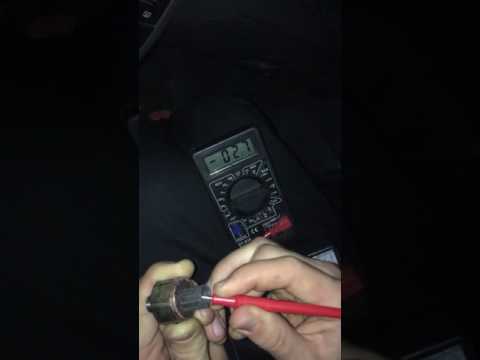

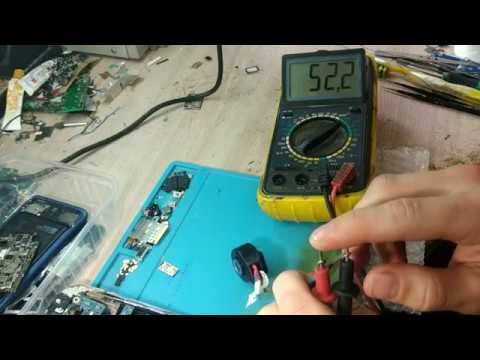

Видео о том, как проверить

Ремонт или замена?

Решать вам. Стоимость изделия зависит от модели авто и производителя компонента — за замену нужно будет заплатить сумму, примерно равную его цене. Можно поменять приспособление самостоятельно, для этого понадобится помещение с ямой. Самостоятельный ремонт тоже возможен: если вы хорошо разбираетесь в автомобилях, он займёт не более часа.

Проверка датчика детонации — нетрудная задача, для которой не нужно искать дорогие инструменты. Конечно, компьютерная проверка на СТО будет более точной, но если нет желания тратить деньги, вполне можно обойтись своими силами.
