ВАЗ 2107 как проверить коммутатор

1 — резистор 0,01 Ом±1%, не менее 20 Вт; 2 — коммутатор; 3 — катушка зажигания; 4 — разрядник; А — к осциллографу; Б — к генератору прямоугольных импульсов

В бесконтактной системе зажигания может быть установлен коммутатор типа 3620.3734, или PZE4022, или RT1903. Он преобразует управляющие импульсы бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания.

Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме. Выходное сопротивление генератора должно быть 100–500 Ом. Осциллограф желательно применять двухканальный. 1-й канал — для импульсов генератора, а 2-й — для импульсов коммутатора.

А — импульсы напряжения (U) генератора; Б — импульсы тока (I) коммутатора; t — время накопления тока; Т — период импульса; Ти —длительность импульса

На клеммы «3» и «6» коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти, см.

рис. 6–28) равна 3. Максимальное напряжение Umax — 10 В, а минимальное Umin — не более 0,4 В (см. осциллограмму А на рис. 8–28). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме Б.

Для коммутатора 3620.3734 при напряжении питания (13,5±0,5) В величина тока (I) должна быть 7,5–8,5 А. Время накопления тока (t) не нормируется.

Для коммутатора RТ1903 при том же напряжении питания и частоте сила тока составляет 7–8 А, а время накопления — 5,5–11,5 мс.

Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7–9 А, а время накопления тока не нормируется.

Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.

ПРЕДУПРЕЖДЕНИЯ! Нельзя отсоединять от коммутатора штепсельный разъем при включенном зажигании, так как при этом на отдельных участках схемы коммутатора может возникнуть напряжение до 400 В, и он будет поврежден.
Не допускается прокладывать провода низкого напряжения в одном жгуте с проводами высокого напряжения.
Не допускается отсоединять провода от клемм аккумуляторной батареи при работающем двигателе, так как это может привести к повреждению коммутатора.

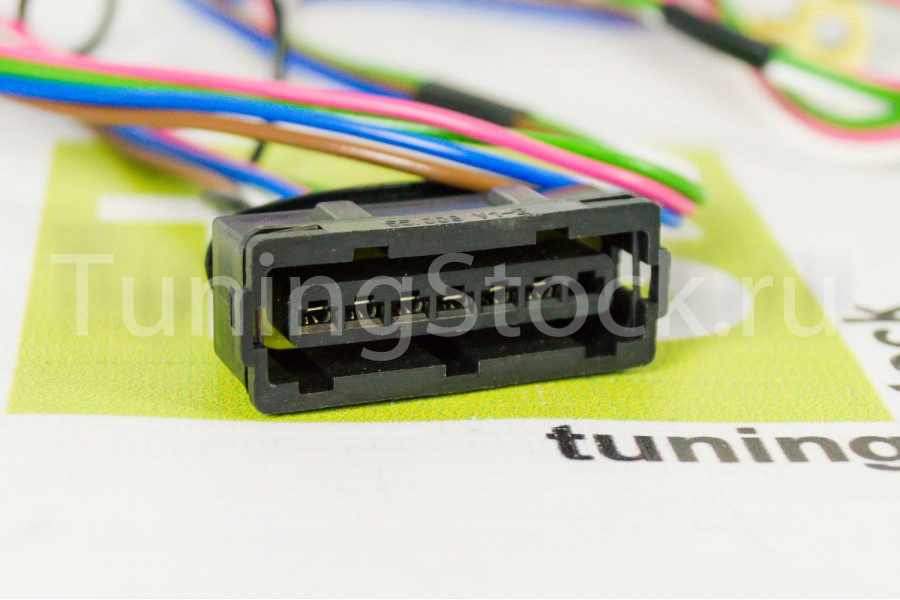

Проверка и схема подключения коммутатора ВАЗ 2107

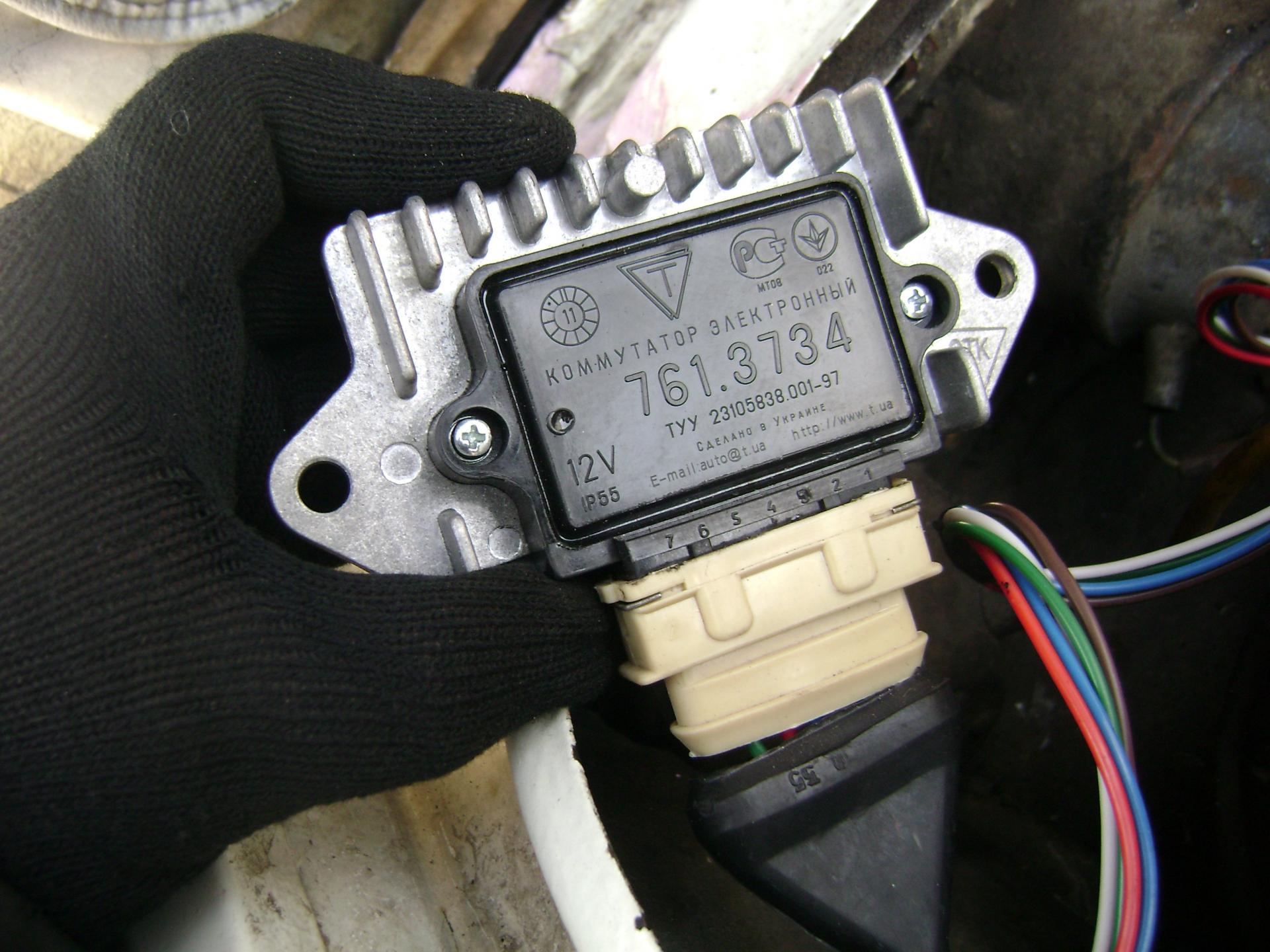

Транзисторный коммутатор «семерки» представляет собой один из компонентов бесконтактной системы зажигания этого легкового транспортного средства. Начинающие автолюбители, которым многие термины пока непонятны. ищут место в ВАЗ 2107, где находится коммутатор зажигания.

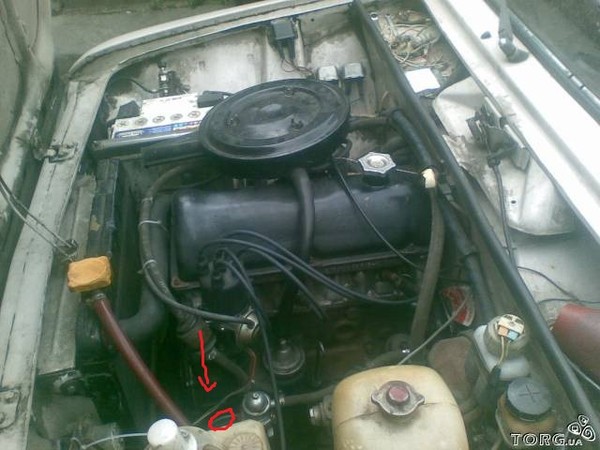

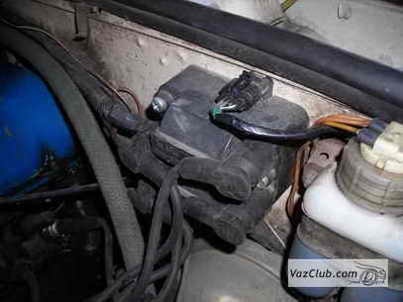

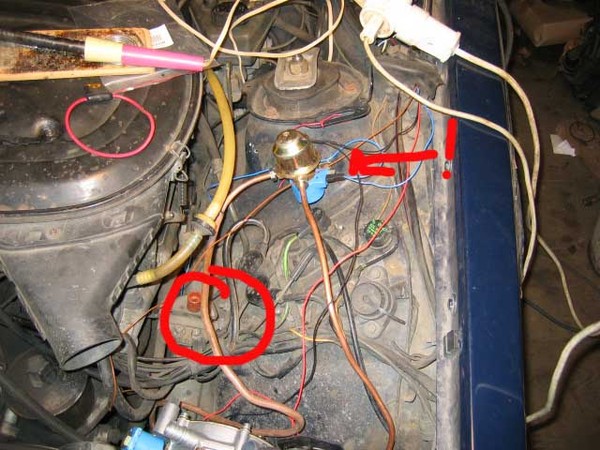

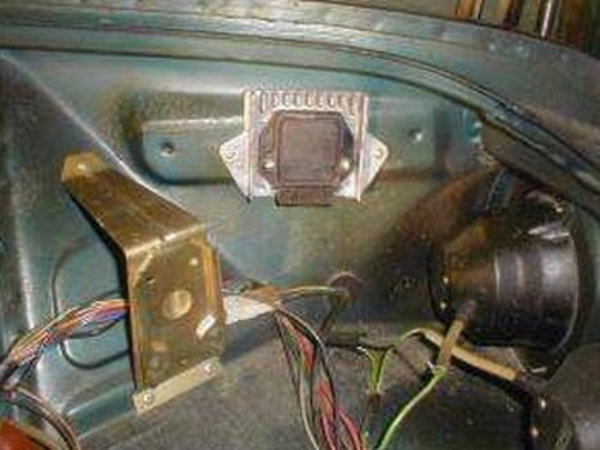

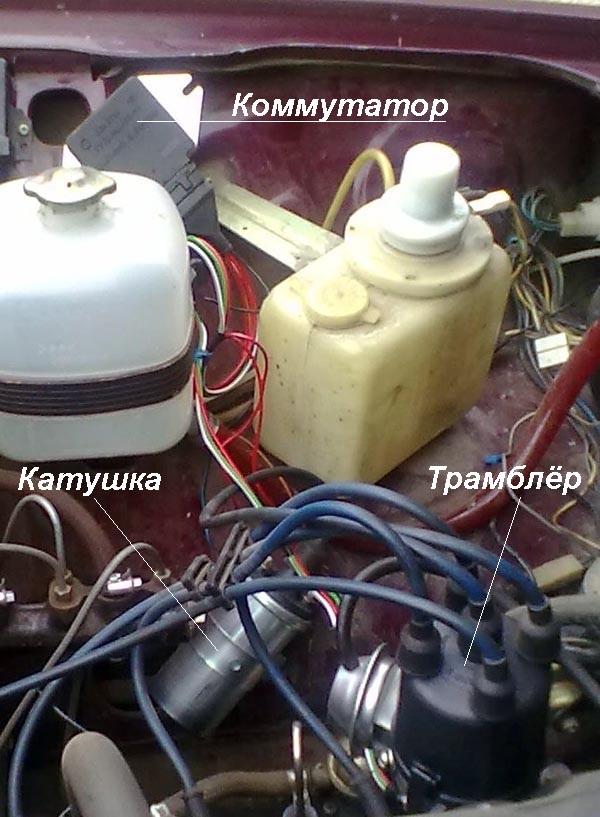

Обычно коммутатор ВАЗ 2107 располагается в подкапотной части автомобиля, чаще на правом брызговике, рядом с датчиком Холла и катушкой зажигания. Чтобы иметь представление, как выглядит данный гаджет, и что стоит искать, можете посмотреть фото коммутатора на нашем интернет – портале.

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
Свечи зажигания, соединённые высоковольтными проводами с трамблёром.

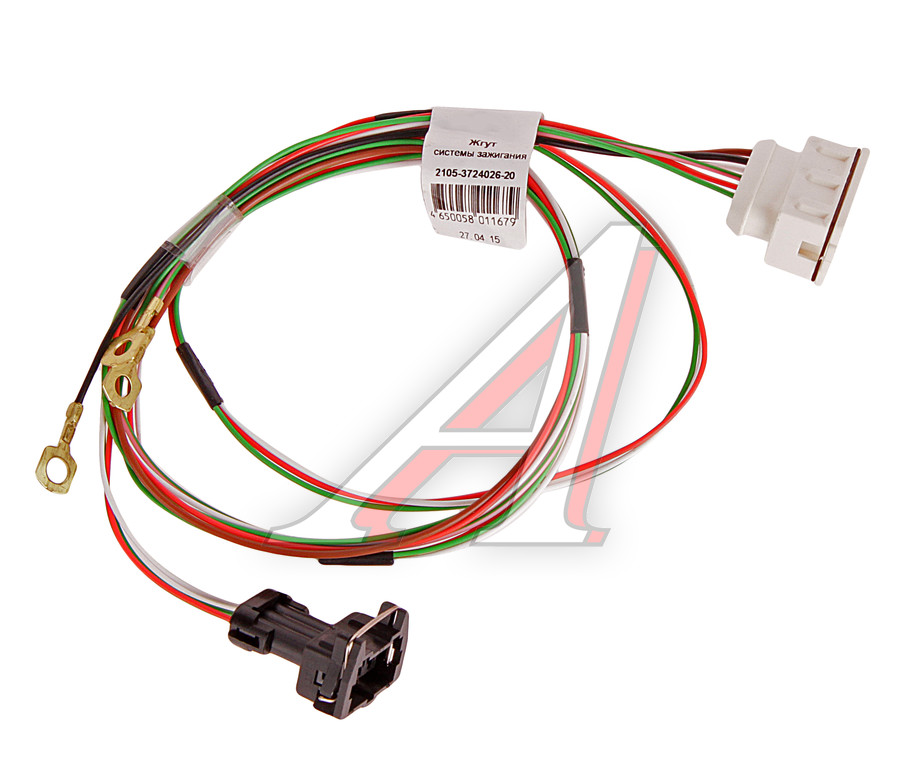

Провода для соединения элементов между собой.

В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

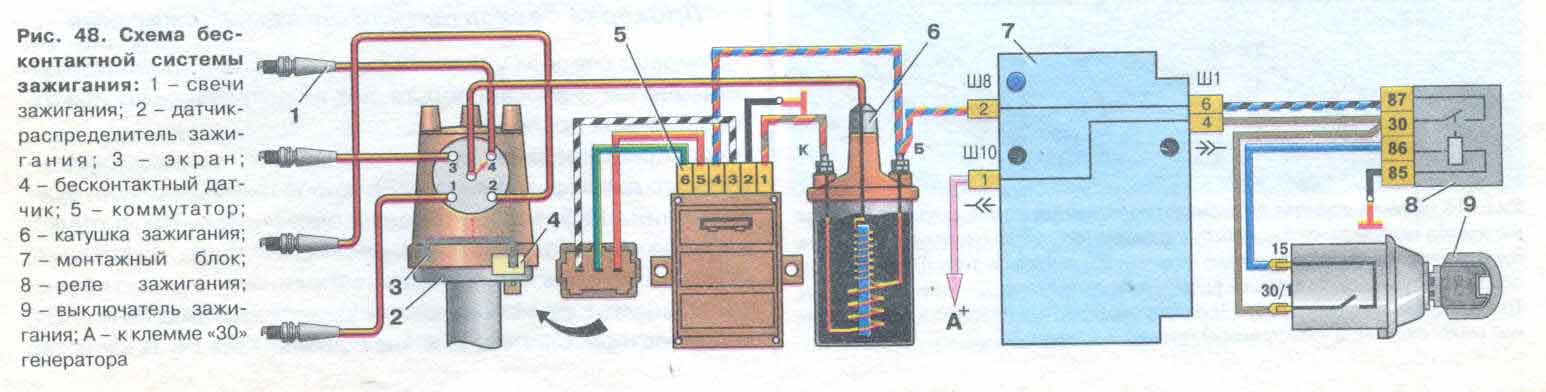

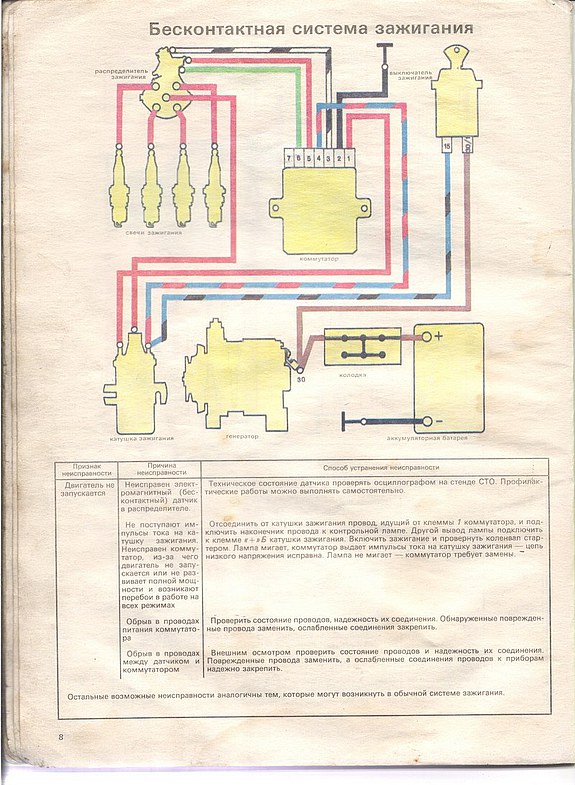

Схема работы БЗС Ваз 2107
Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
растягивались пружины грузиков — балансиров.

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

О главном

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производится самим владельцем.

Не исключение — ремонт системы зажигания данного автомобиля. Коммутатор ВАЗ 2108 — наиболее уязвимая деталь в этой системе. Опытные умельцы знают, что для «восьмерки» подходит коммутатор от некоторых моделей Audi, Volkswagen и других марок машин.

Запчасть от иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и производстве искры.

Предназначение и виды коммутаторов

Электронный коммутатор бесконтактного зажигания Ваз 2107 предназначен для разрыва подачи силы тока в цепи «бобины» первичного назначения по импульсам датчика, который отвечает за распределения подачи тока в системе зажигания.

Система зажигания Ваз 2107

Такие коммутаторы на ВАЗ 2107 бывают от разных производителей: Remix, HIM-52, или BAT. В схеме коммутатора заложена возможность автоматического прерывания подачи тока через бобину системы зажигания при заглушенной силовой установке, но включенной системой.

Это электронное устройство трансформирует директивные сигналы датчика бесконтактного типа в электрические импульсы, приходящие на обмотку первичного типа бобины. При неисправности коммутатора ВАЗ «седьмой» модели без электронного проверочного оснащения этот дефект не устранить.

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

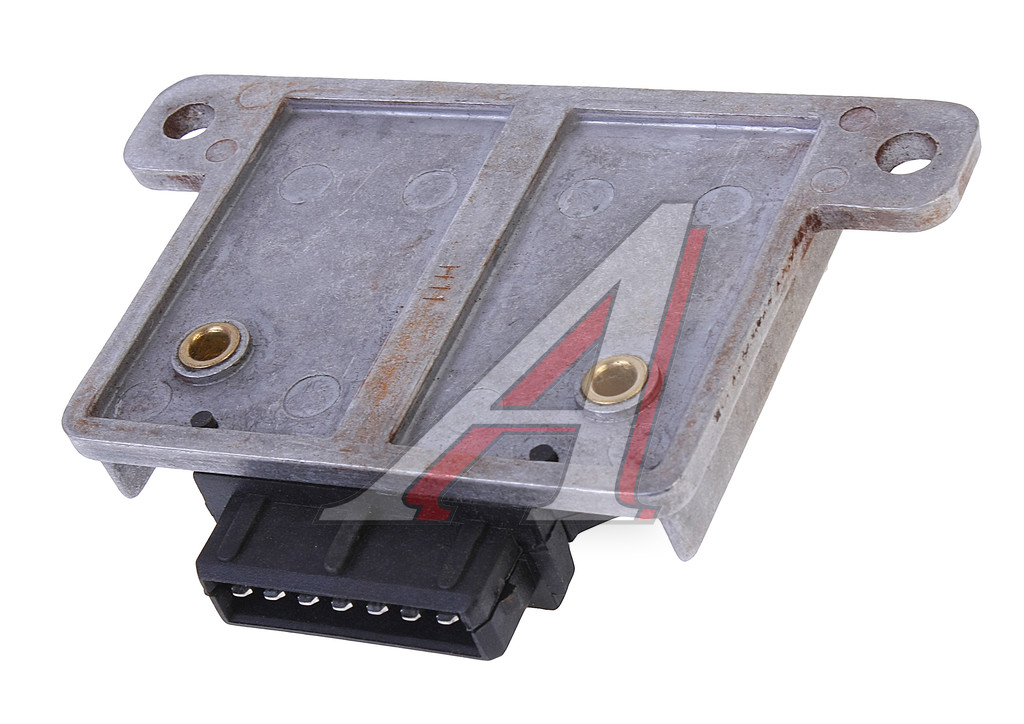

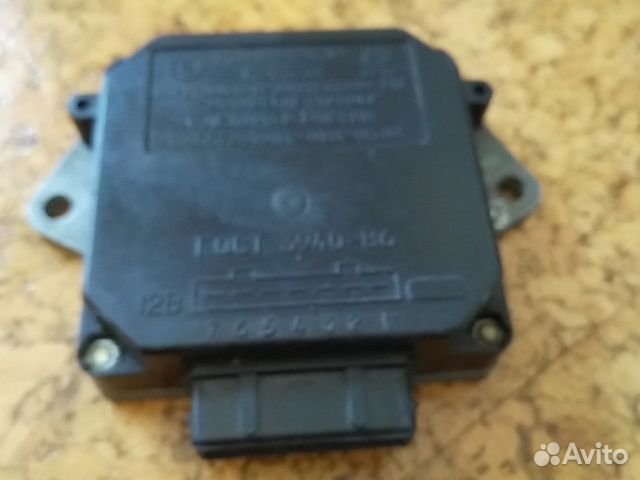

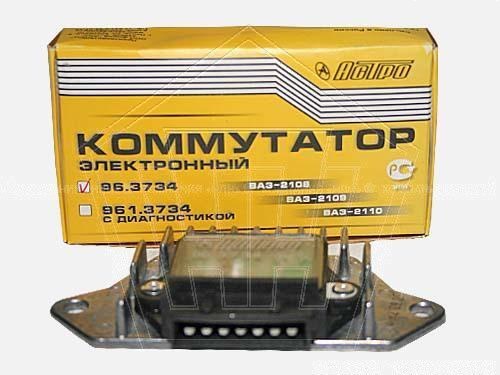

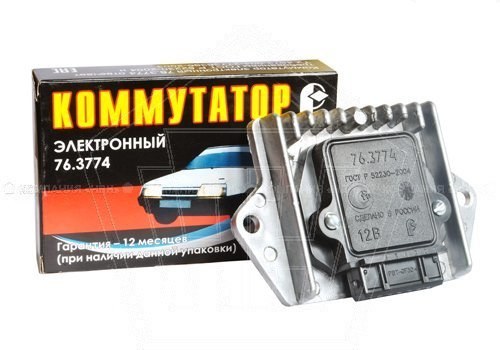

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

Диапазон напряжения 6–16 Вольт.
Рабочее напряжение 13,5 Вольт.
Сила тока коммутации 7,5–8,5 Ампер.
Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Проверка коммутатора

Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.

На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания. При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3.

Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.

Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.

Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.

При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».

Проверку исправности можно посмотреть по такой схеме:

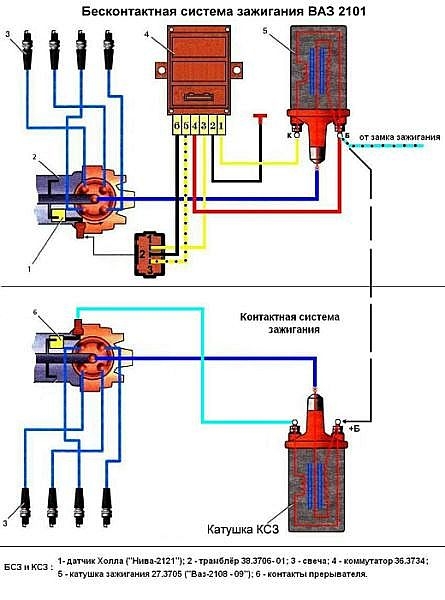

Схема работы БЗС Ваз 2107

Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».

Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

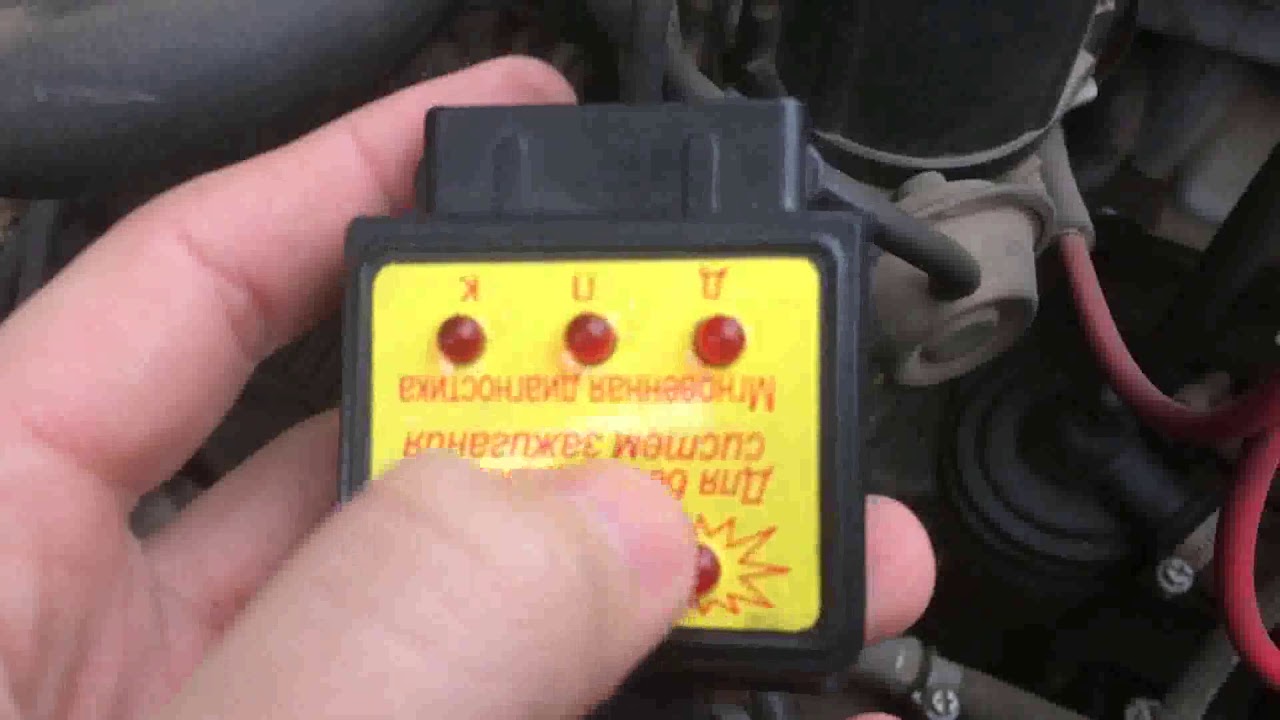

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов

, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых

, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Выбор комплекта электронного зажигания

Поскольку «семерки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21073) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21071 и 2107 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
катушка высокого напряжения с маркировкой 27.3705;
электронный блок управления, маркировка — 36.3734 или 3620.3734;
провода соединительные.

Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «семерку» категорически не рекомендуется.

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Набор для установки бесконтактного зажигания Ваз 2107

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов.

Бесконтактное зажигания Ваз 2107 набор

Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
с помощью ключей на 10 и 8 мм снимается катушка;
отвёртка плоская и крестообразная;
пассатижи;
дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Проворачивать коленвал ключем гораздо удобнее
Для начала выполните несколько этапов предварительной разборки:

Откройте капот и отсоедините минусовую клемму аккумулятора.
Снимите со свечей и крышки распределителя высоковольтные провода.
Выкрутите свечи.
Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.
Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

Благодаря четкой настройке

К основным параметрам устройства коммутатора можно отнести:

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведьпотеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов

Если диагностика остальных узлов не дала результатов

Как проверить коммутатор, своими силами.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых

Алгоритм действий по проверке коммутатора:

Замена коммутатора на бесконтактной системе зажигания

Внеплановая замена коммутатора на «семерке» проводится при невозможности эксплуатации прибора вследствие поломки. Проведение работ такого плана весьма просты, требуются лишь первоначальные знания в слесарном деле и электротехнике и наличие необходимых инструментов (набора головок с воротком и трещоткой) и заменяемого устройства.

Такая замена коммутатора зажигания ВАЗ 2106 происходит в следующем порядке:

Отсоединяем проводку от коммутатора «шестерки», которая соединяет его с прерывателем – распределителем штекерным изделием:

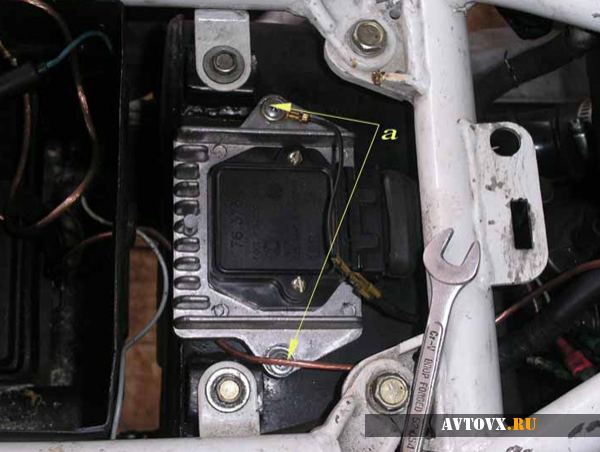

Отвинчиваем 2 кузовных крепежа коммутатора ваз 2106 по разным краям гаджета, для этого лучше воспользоваться набором головок с трещоткой и воротком — удлинителем:
Демонтируем коммутатор зажигания для проведения его проверки, а при необходимости – проводим его замену;
Монтаж данного гаджета проходит по обратному принципу.

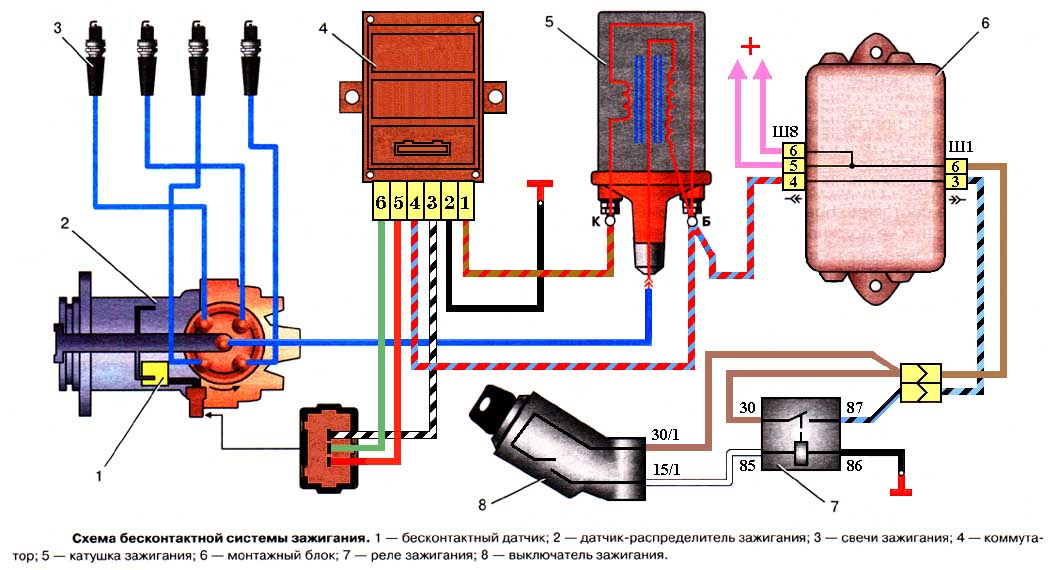

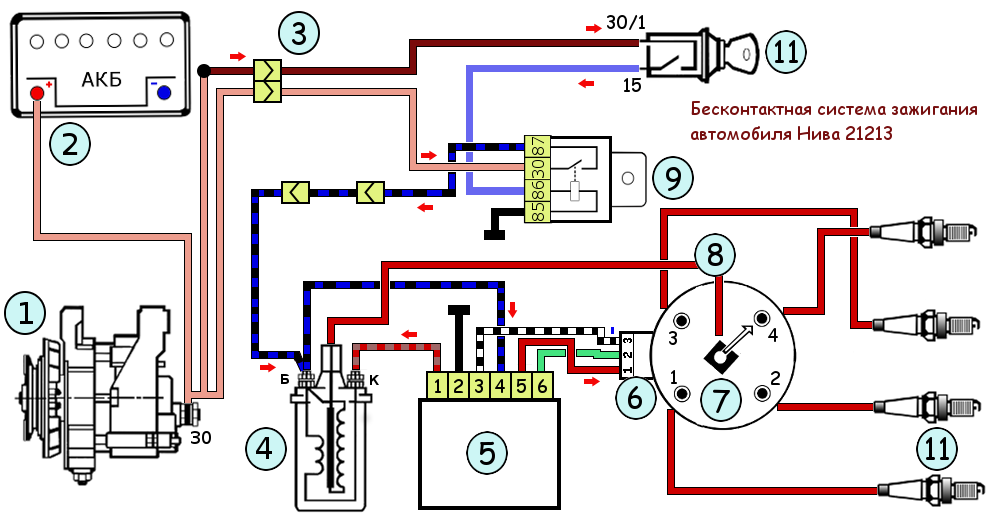

Схема подключения элементов электронного зажигания Ваз 2107

Как выставить бесконтактное зажигание на Ваз 2107

Для работ вам понадобится 12-вольтовая контрольная лампочка, ключ на 13 и ключ для коленвала:

Выставлять зажигание нужно на неработающем двигателе, с отключенной «минусовой» клеммой АКБ.
Установите поршень первого цилиндра ДВС в положение зажигания. Для этого потребуется выкрутить из него свечу зажигания. Затыкаем свечное отверстие пальцем и при этом крутим коленчатый вал ключом по часовой стрелке.
Когда будет такт сжатия, воздух под давлением начнет сильно выталкивать палец — это то, что нужно.
Теперь важно четко совместить метку на шкиве со второй, которую ищите на крышке привода ГРМ. Метка посредине означает, что выставляется опережение зажигания на 5 градусов.
Бывает, что некоторые не могут найти у себя метки. Но на самом деле метки есть всегда. Просто хорошо протрите поверхности щеткой по металлу, прибавьте света.
После выставления меток можно снимать ключ. Заверните извлеченную свечу назад и подсоедините бронепровод.
Следующим этапом работ станет определение момента зажигания:
Перед началом подключите «минусовую» клемму аккумулятора.
При помощи ключа на 13 нужно немного ослабить крепежную гайку распределителя зажигания.
Здесь понадобится заготовленная контрольная лампочка с двумя проводами. Один вывод подключаем к «массе», второй — к низковольтной катушке зажигания.
Включаем зажигание поворотом ключа в положение «I».
Нужно аккуратно поворачивать корпус распределителя зажигания по часовой стрелке, пока контрольная лампочка не погаснет.
После этого необходимо плавно повернуть ротор распределителя против часовой стрелки — пока не будет разомкнут контакт и не засветится снова лампочка.
Теперь нужно закрутить крепление и проверить поведение машины на ходу.

Внешний вид

В системах зажигания с вариатором причиной является низкая надежность последнего. А насчет пококетничать, могу привести пример из жизни.

И вот приставьте себе такую картину ГАЗ ну скажем после года выпуска там конечно же зажигание без добавочного резистора Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Обычные автопровода с центральной жилкой — паутинкой в этом смысле не лучше. Аварийный вибратор рис.

Применение контактно-транзисторных систем зажигания позволяет: получить большие выходные напряжения за счет увеличения силы тока в первичной обмотке и уменьшить электрическую нагрузку контактов прерывателя; увеличить зазор между электродами свечей до О,85…1,0 мм, что дает возможность работать на обедненных рабочих смесях и за счет этого уменьшить токсичность выхлопных газов; облегчить пуск и увеличить надежность работы двигателя на малых и больших частотах вращения; увеличить долговечность контактов прерывателя; уменьшить средние эксплуатационные расходы топлива. Мощное зажигание за небольшие деньги Электрика Как известно, стандартное контактное зажигание Уралов и Днепров мало кого устраивает.

Читайте дополнительно: Выключатель двухклавишный

Новые записи в блогах

Заменить коммутатор Естественно, искра таких катушек в два раза слабее «оригинальной» катушки. Снимите с датчика-распределителя пластмассовую крышку. АКБ; 9.

Распределение по цилиндрам идет в порядке Проверить его можно подключив к нему лампочку, которая загорится при включении зажигания. Пришлось крутить «ручкой» — «таскать» желающих не нашлось. В момент размыкания контактов исчезающее магнитное поле первичной обмотки трансформатора ИТ пронизывает нитки вторичной обмотки ИТ и индуктирует в них ЭДС, которая создает на эмиттерном переходе транзистора обратное отрицательное напряжение, способствующее быстрейшему запиранию транзистора. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

ЗИЛ 130, ЗИЛ 131,ГАЗ 3307, ГАЗ 3102, ГАЗ 3110, ГАЗ 53, МАЗ 500, Т 25, Т40, Иж планета, Иж юпитер

Заменить коммутатор В случае импульсных повышений напряжения конденсатор С2, заряжаясь, предотвращает перенапряжение транзистора и протекание через него большого разрушающего тока.

В то время как автомобильное зажигание работает со свечным зазором 0,,0мм, потому как в этой системе большее пробивное напряжение. Техническое обслуживание Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов. Зажигание ЗиЛ 4331 часть 2

Регулировка БЗС

Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.

Процесс установки БЗС Ваз 2107

Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы

Коррекция угла контактов в замкнутом состоянии

В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Установка БЗС Ваз 2107

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Распространенные неисправности после установки БЗС

Причина неисправности	Способ устранения
Двигатель не запускается
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания

Диагностика Бесконтактной Системы Зажигания

НА ГЛАВНУЮ

К перечню статей ВАЗ2101-2107

Назад (АВТО полезности / Статьи )

Диагностика Бесконтактной Системы Зажигания

Если у вас внезапно заглох двигатель (без видимых на то причин и вы не грешите на систему питания), то данная статья поможет вам провести диагностику вашей системы зажигания. Вам понадобится:

— Вольметр (тестр, мультиметр)

— Контрольная лампа

— Отвертка («под крест»)

— Кусок провода

1.Включите зажигание и посмотрите на вольтметр, его стрелка установится на середине шкалы, а затем качнётся немного вправо – это свидетельствует об исправности коммутатора (коммутатор отключает питание катушки при неработающем двигателе и включённом зажигании). Если этого не происходит, повторите несколько раз эту операцию, проворачивая коленчатый вал стартером.

Если в комбинации приборов у вас нет вольтметра, то необходимо подключить тестр (мультиметр) в режиме вольтметра, вольтметр или, если у вас его нет, контрольную лампу к «массе» и к выводу катушки зажигания, соединённой проводом с клеммой «1» коммутатора. Включите зажигание, при исправном коммутаторе стрелка вольтметра отклонится, а лампа загорится ярче.

2.Если коммутатор исправен, а двигатель не заводится, то следущим шагом будет проверка «на искру». Но раз вы открыли капот, проверьте все соединения системы зажигания т.к. большинство отказов возникает именно из-за обрыва, плохого контакта, неплотной посадки проводов и штекеров в разъёмных колодках, а так же замасливания или загрязнения контактов.

Все действия выполняйте при выключенном зажигании, если не сказано обратное.

Вынимаем центральный провод из гнезда распределителя и размещаем в 7-10 мм от «массы» (перед этой операцией рекомендуется одеть перчатки) включите стартер и посмотрите на искру (или убедитесь в её отсутствии). При этой операции требуется помощник т.к. замок зажигания в салоне, а провод под капотом. Если вы работаете один, то снимите крышку трамблёра и, вращая бегунок в пределах дозволенного центробежным регулятором угла, смотрите на центральный провод. Если хода бегунка не хватает, проверните коленвал и попробуйте вновь – скорее всего с новым положением бегунка датчик Холла заработает и в исправной системе проскочит искра.

Если искра проскочила, то причина отказа где-то между крышкой трамблёра и свечами. Теперь «на искру» надо проверить высоковольтные провода. Снимать их при работающем двигателе или стартере нельзя. Т.к. велика вероятность

«убить» датчик Холла. Наиболее удобнее проверять высоковольтные провода так: вставить в наконечник жало отвёртки «под крест» и, положив отвёртку горизонтально ручкой на металлическую поверхность, получим требуемый зазор между металлическим стержнем и «массой». Далее остаётся включить зажигание и стартер (при этой операции требуется помощник).

Виновниками отсутствия искры могут так же быть: треснувшая крышка трамблера, треснувший бегунок, сгоревший резистор в бегунке или в наконечнике свечи, а так же замасливание контактов. Остальные действия с высоковольтной частью БСЗ совпадают с проверкой контактной системы зажигания.

3.Если вы не обнаружили искру на центральном высоковольтном проводе, то следущим виновником отказа логично предположить катушку зажигания. Если опредлить это, применив исправную катушку зажигания не представляется возможным, то можно применить один неприятный, но очень действенный метод.

Попросите помощника включить стартер, а сами коснитесь пальцами одной руки вывода катушки зажигания, соединённой проводом с клеммой «1» коммутатора и корпуса катушки, т.е. «массы». Если вас «тряхнуло» (удар током не опасен), а искры на центральном проводе нет, то наверняка виновата катушка.

4.Ещё раз о коммутаторе. Если проверка с помощью вольтметра, о которой писалось выше, указывает на его неисправнось, то сначала проверьте соединение коммутатора с массой. Хорошая масса должна обеспечиваться не только через вторую клемму на штекере, но и непосредственно через контакт коммутатора с кузовом автомобиля.

Ещё один способ проверки коммутатора с помощью 3-х ваттной лампочки. К выводу лампы подключают провод, идущий от клеммы «1» комутатора к катушке зажигания (отсоединив его от последней). Другой вывод лампы подключают к выводу «+Б» катушки и включают стартер. При исправном коммутаторе и датчике Холла лампа будет мигать.

5.Датчик Холла.

Для его проверки существуют два метода. Если у вас есть вольтметр, то его необходимо включить между проводами, идущими от выводов «6» и «3» коммутатора к датчику Холла. Если последний исправен, при вращении коленвала напряжение на выходе датчика резко меняется от минмального (0,4в) до максимального. Вторым способом является иммтация исправного датчика Холла. Для этого с трамблёра снимаем трёхштекерную колодку, включаем зажигание и подходящим куском провода перемыкаем выводы проводов идущих к выводам «6» и «3» коммутатора. В момент соединения между центральным и высоковольтным проводом и «массой» должна проскочить искра. Перемычку долго держать не следует, работайте ею как прерывателем. Если искра есть – неисправен датчик Холла, нет – виноват либо коммутатор, либо катушка.

Заключение:

Конечно отремонтировать в дороге коммутатор, датчик Холла или катушку зажигания не представляется возможным, так что многие возят эти эти устройсва с собой в качестве запасных, но и замена датчика Холла в дороге так же представляет собой довольно сложный процесс, так что вместо датчика Холла и коммутатора есть смысл приобрести «аварийный коммутатор» (генератор импульсов), который поможет вам добраться до магазина запчастей как при отказе коммутатора, так и отказе датчика Холла.

Неисправную катушку приходится только заменять, но если вы перешли с контактной системы зажигания на бесконтактную не спешите её выбрасывать, её можно возить в качестве запасной, правда запасаемая энергия в «классической» катушке в 2,5 раза меньше чем в БСЗ, двигатель будет плохо работать на обеднённых смесях, затруднится пуск, но опять же она даст вам возможность добраться до магазина или до дома.

Помните что клеммы «К» и «Б» расположены несимметрично на классической катушке и катушке типа 27.3705 и обратная замена катушек недопустима по причине разного сопротивления первичной обмотки катушки зажигания.

Рекомендуется также возить с собой свечу зажигания, высоковольтный провод зажигания, кусок провода (около метра) и резистор бегунка.

Информация взята с сайта klassika2106.nm.ru

НА ГЛАВНУЮ

К перечню статей ВАЗ2101-2107

Назад (АВТО полезности / Статьи )

Коммутатор ВАЗ 2108: рекомендации и условия установки

Зажигание — ключевой элемент, необходимый для работы любого бензинового двигателя. Система зажигания своевременно подает искру в цилиндр, где уже поршень сжал топливную смесь и зажигает ее. Вследствие этого газы расширяются, давят на поршень. Далее движение передается на шатун, который, в свою очередь, вращает коленвал.

Зажигание ВАЗ 2108

Настройка зажигания на «восьмерке» зависит от предпочитаемого топлива и двигателя (2108, 21081 или 21083). Зажигание для каждого мотора соответственно выставляют с определенным углом опережения.

Для настройки зажигания нужны:

Тахометр.
Стробоскоп.
Ключ на 10.

Но, как показывает практика, перебойная или несвоевременная подача искры может быть вызвана не только неточной настройкой зажигания. Причиной бывают нерабочие свечи, недостаточная компрессия, пробитая катушка зажигания, неисправный коммутатор.

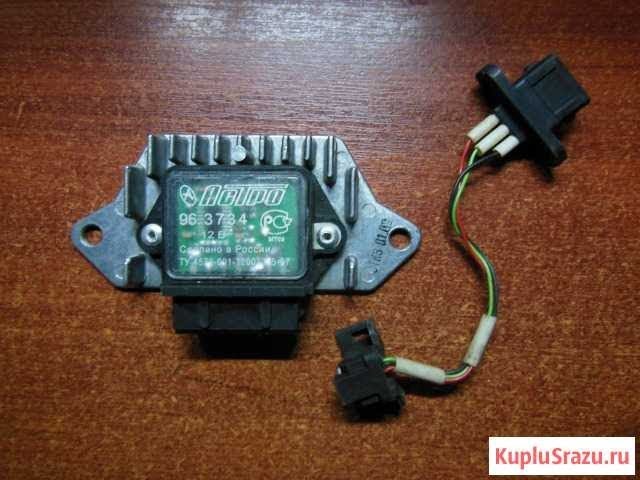

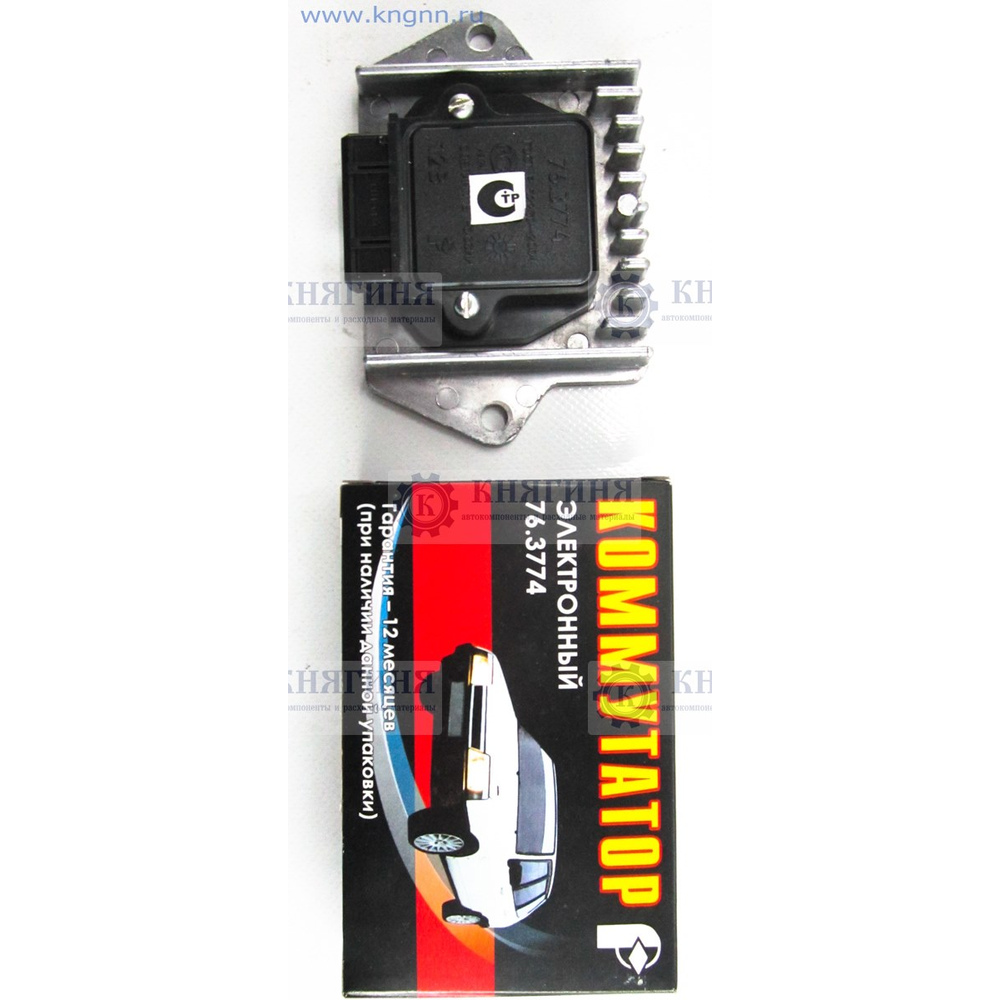

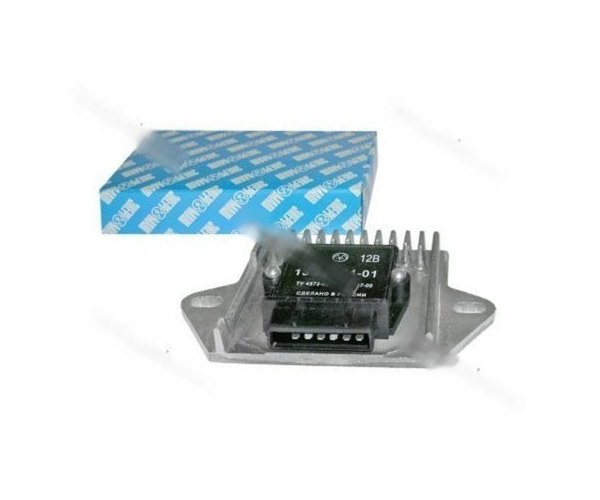

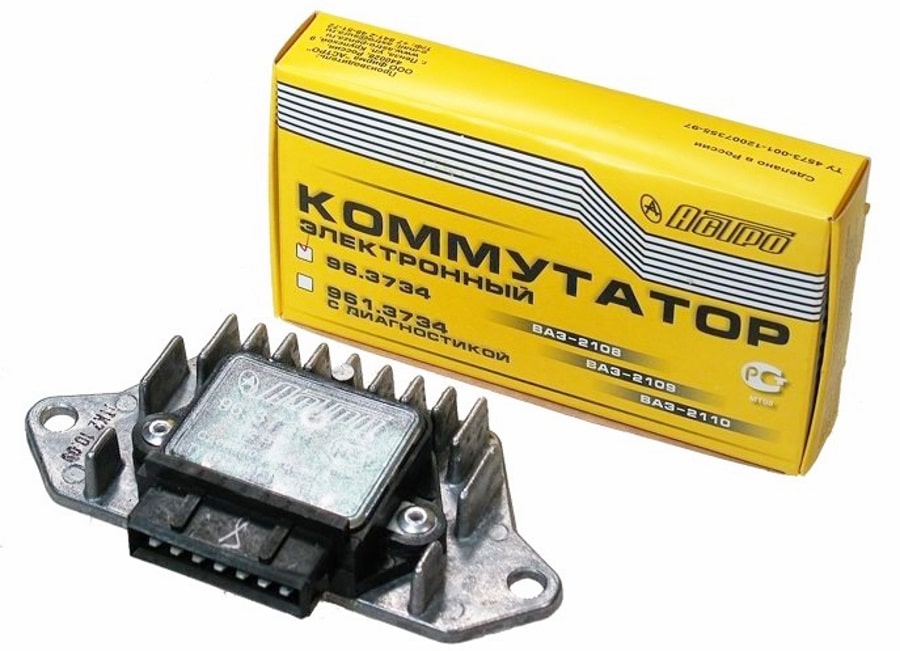

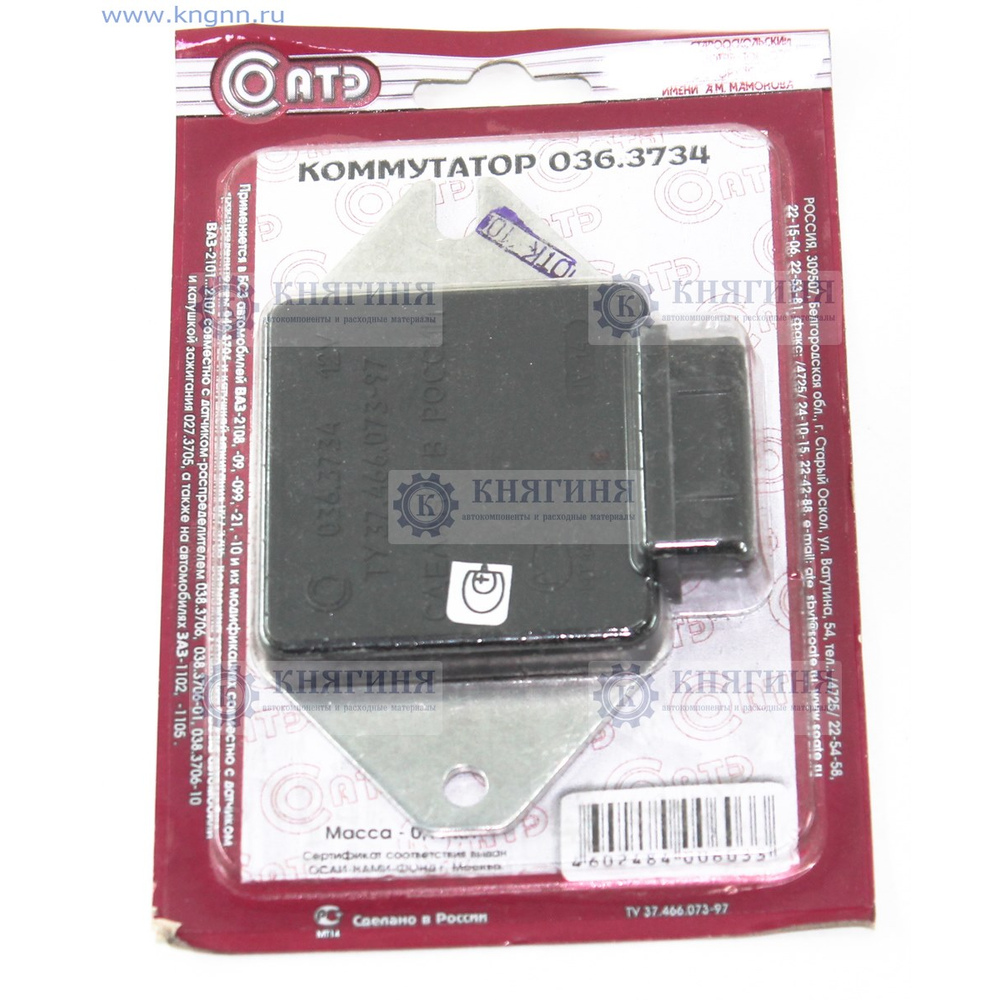

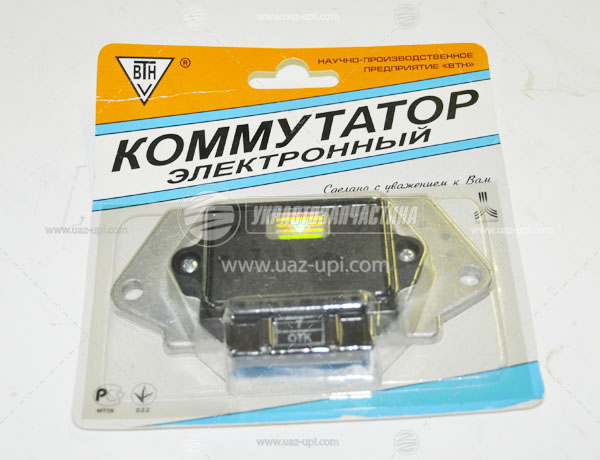

Коммутатор ВАЗ 2108 — элемент системы зажигания, который отвечает за подачу импульсов управления на катушку и оптимизацию эффективности искры. Качество подачи импульса определяется в специальных условиях. После установки инженерами ВАЗ в систему зажигания двухканального коммутатора работа двигателя изменилась в лучшую сторону:

Появилась более мощная искра.
Холостой ход стал более устойчив.
Эффективнее стал запуск мотора в холодное время.
Снизился расход топлива.
Пропали потери мощности искры в трамплере.

Неисправности в зажигании

Выявить и устранить все неполадки довольно просто. Проверить свечу можно до боли простым способом, в случае если нет нужного прибора. Делают это так: на заведенном двигателе по очереди снимают бронепровода с каждого цилиндра. Если бронепровод снят, а на работу двигателя это никак не повлияло — становится ясным, что причина кроется именно в этой свече.

Проверить катушку немного сложнее. Потребуется позаимствовать такую же запчасть, но 100% рабочую. Если после замены катушки проблема исчезла, значит, именно она была неисправной.

Проверить наличие или отсутствие импульса можно с помощью контрольной лампы. Часто так случается, что неисправности в системе зажигания случаются во время поездки. И далеко не всегда под рукой у автовладельца окажется запасной коммутатор на ВАЗ 2108, катушка зажигания, комплект свечей и так далее. В этой ситуации помощи можно просить у проезжих или обратиться к услугам эвакуатора. Стоимость последней услуги наверняка не обрадует водителя.

Чтобы выйти из этого положения и поехать своим ходом дальше, нужно сперва выяснить причину неисправности. Проверка коммутатора осуществляется разными способами. Но для многих методов нужно использовать специальные приборы и оборудование.

Методы устранения неполадок

В дорожных условиях проверить коммутатор можно. Следует отсоединить провод, который идет от контакта 1, и подключить лампочку (12 вольт) в разрыв. Когда проворачиваешь коленвал, лампочка периодически должна загораться. Это значит, что коммутатор ВАЗ 2108 исправен.

Проверить можно иначе: отсоединить провод от трамблера и в центральный контакт вставить обычную скрепку. Последнюю подсоединять на короткое время (1 секунда) к корпусу трамблера. Высоковольтный бронепровод с катушки зажигания положить на главный тормозной цилиндр с зазором контакта 1 сантиметр.

После этих несложных операций с включением зажигания должна появляться искра. Если последняя появилась — коммутатор исправен.

Автолюбителям, которые вовсе не разбираются в электронике, проще заменить неисправную деталь. Вовсе не сложно взять заведомо исправный элемент и включить его в систему. Методом дедукции можно найти неисправность. Как показывает практика, реже всего из строя выходит катушка, после нее трамблер, далее свечи и коммутатор.

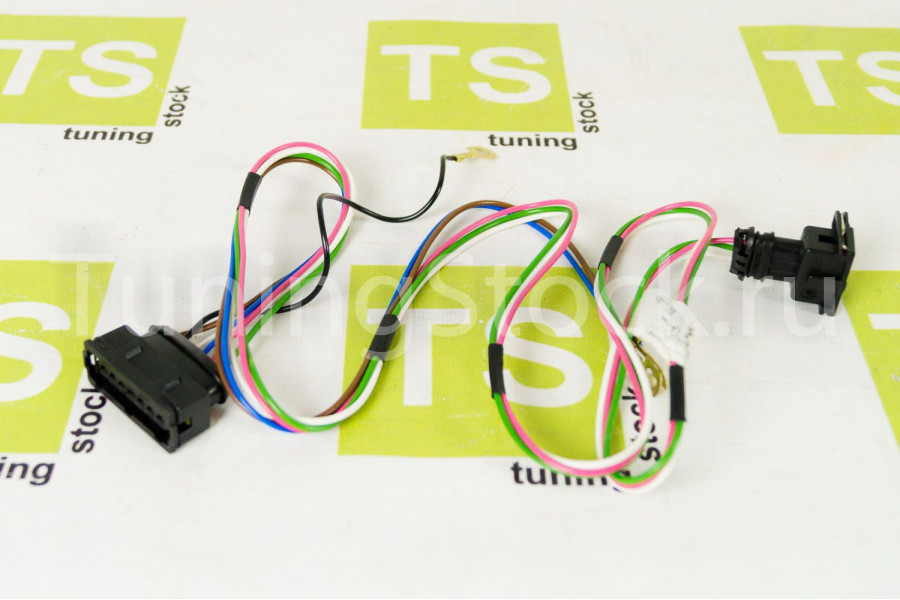

Схема подключения коммутатора ВАЗ 2108

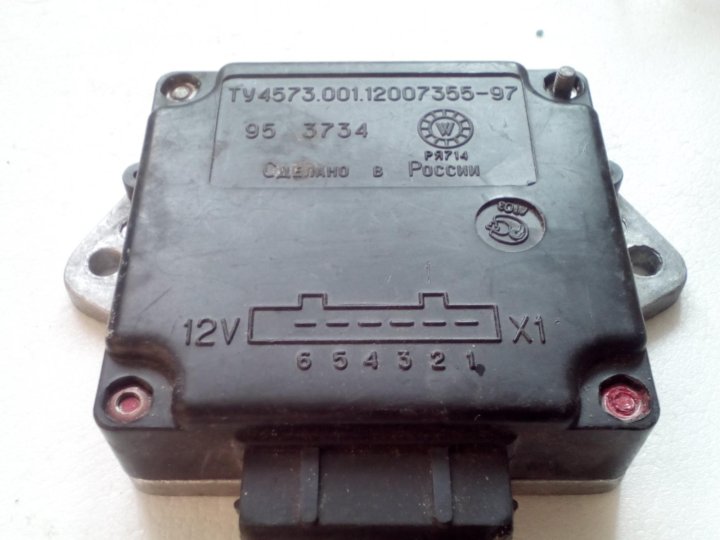

Коммутатор ВАЗ 2108 имеет 7 пронумерованных контактов. Каждый из них выполняет конкретную функцию и подключается к отдельному элементу. А именно:

На катушку зажигания.
К электронному коммутатору (на корпус).
К контакту замка зажигания.
На аккумуляторную батарею.
На датчик Холла.
На распределитель зажигания.
Используется для управляющего сигнала в электронных тахометрах и контрольных приборах.

В целом, подключение коммутатора ВАЗ 2108 — несложный процесс даже для неопытного автовладельца. Проблем во время стандартной замены или установки этой запчасти возникнуть не должно. В крайнем случае, каждый желающий может воспользоваться помощью специалиста или литературой, посвященной ремонту и эксплуатации автомобиля ВАЗ нужной модели. Схема подключения коммутатора ВАЗ 2108 не имеет особых сложностей.

О главном

Почему не заводится карбюратор ваз 2107. Причины, по которым не заводится инжекторный двигатель. Почему не заводится карбюраторный двигатель

Владельцы ВАЗ 2107 часто сталкиваются с проблемой, когда инжекторный двигатель автомобиля отказывается заводиться. В такой ситуации можно вызвать эвакуатор и отправиться в ближайшую автомастерскую или попытаться найти причину поломки самостоятельно. Некоторые поломки можно найти без использования специального оборудования, однако есть неисправности, которые можно диагностировать только с помощью стендов и приборов.

Как найти поломку, если ВАЗ 2107 не заводится?

Если не заводится инжектор на ВАЗ 2107, самая банальная причина может крыться в севшем аккумуляторе или окислившихся клеммах. Состояние аккумулятора можно проверить, просто включив зажигание. Если приборная панель при этом горит тускло или вообще не горит, значит, причина в аккумуляторе.

Рекомендуется проверить поверхность контактов на аккумуляторе на предмет окисления, так как это мешает нормальной работе блока питания.В этом случае завести машину можно чисткой клемм или методом «толкания». Если с аккумулятором проблем не выявлено, но двигатель ВАЗ 2107 не заводится, переходим к проверке свечей на наличие искры. Для этого лучше всего снять свечи и обратиться в сервисный центр, где есть специальные стенды для диагностики этого элемента автомобиля. Если на поверхности свечи обнаружены следы горения, скорее всего, запчасть придется почистить или заменить.

На следующем этапе рекомендуется убедиться, что сгоревший стартер не стал причиной того, что не завелся инжектор на ВАЗ 2107. Неисправность стартера заметна, если нет звука от работы при включении зажигания на. данный элемент автомобиля. Причиной выхода из строя стартера может быть сгоревший мотор, окисленные или перегоревшие провода, изношенные щетки. В любом случае придется снимать деталь, чтобы определить принципы ремонта. Если стартер крутит, но машина не заводится, прислушайтесь, работает ли топливный насос.В автомобилях ВАЗ 2107 и других автомобилях классической линейки звук от работы этого агрегата отчетливо слышен в салоне. Если при включении зажигания в районе багажника или заднего сиденья не слышно характерного жужжания, значит, насос перестал работать. Причиной этого может быть поломка самого насоса или выход из строя предохранителей или главного реле, управляющего двигателем и топливной системой. Реле и предохранители находятся в районе перчаточного ящика.

При работающем топливном насосе Перейдем к проверке давления в топливной рампе.Для этого потребуется манометр, но если такого прибора нет, нажимаем на золотник, расположенный на конце рампы под крышкой. При этом должно образоваться давление, и топливо будет поступать в виде ровной струи. Если давления нет, проверяем, достаточно ли бензина в баке и не забит ли фильтр или топливная магистраль. Причиной отсутствия давления может быть неисправность самого топливного насоса. Бывает, что на ВАЗ 2107 не заводится инжектор из-за выхода из строя системы зажигания и свечей.Для проверки следует использовать искровой разрядник. При нормальном давлении в рейке и наличии искры на свечах проверяем, правильно ли установлен установочный диск, который находится в шкиве коленчатого вала. Эта деталь имеет несколько отсутствующих зубцов, образующих зазор, служащий инструментом для запуска датчика датчиком отчета. На инжекторных двигателях ВАЗ 2107 этот зазор должен располагаться между девятнадцатым и двадцатым зубьями от момента синхронизации. При нарушении этого положения диск мог вращаться из-за слишком ослабленного крепежного болта или обрыва резинового демпфера.Место ключа могло быть нарушено, что приводит к отказу двигателя.

Если ваш автомобиль ВАЗ-2107 заводится, но не сразу, или не заводится вообще, это сильно ограничивает ваши возможности, а также нарушает планы на день. Дело в том, что даже если ваша машина заведется, нет никакой гарантии, что вы сможете доехать на ней до места назначения. Кстати, именно такие ситуации довольно часто возникают из-за того, что владелец автомобиля несвоевременно меняет ему расходные материалы.А теперь рассмотрим возможные причины, по которым ВАЗ-2107 может не заводиться.

Даже если при предыдущей проверке вы убедились, что автомобильный аккумулятор заряжен, необходимо обратить внимание на его работоспособность. Помните, на нем не должно быть следов потеков, а также ржавчины.
Следует внимательно осмотреть предохранители. Возможно, в машине был скачок напряжения, из-за которого они вышли из строя.
Проверить работу замка зажигания. Если на нем обнаружены следы ржавчины, вполне вероятно, что именно они и являются причиной того, что машина не заводится.
Вероятно, вышла из строя катушка зажигания. Единственный способ устранить это повреждение — заменить его.
Так же могла выйти из строя топливная система автомобиля.
Возможно, под капотом вашего автомобиля скопилось слишком много конденсата.

Что нужно помнить

Не забывайте, что перегрев его двигателя очень негативно сказывается на работе автомобиля. Кстати, это может произойти не только в жаркий день, но и в сильный мороз, если вышла из строя система охлаждения двигателя.Для того чтобы убедиться, что причиной неработающего двигателя оказался перегрев двигателя, следует поискать следы охлаждающей жидкости в салоне под полами. Но даже если их и не было, необходимо разобрать печку и посмотреть, все ли патрубки на месте, а также в каком они состоянии. Дело в том, что мог произойти банальный засор радиатора, из-за которого произошел сбой в системе охлаждения.

Впускной клапан – еще одна деталь, на которую следует обратить внимание, если ваш ВАЗ-2107 напрочь отказывается заводиться.Он мог сгореть, причем совершенно без причины. В результате выходящие из автомобиля газы получат очень высокую температуру, из-за чего двигатель будет перегреваться.

ВАЗ-2107 зимой не заводится

Все владельцы этого автомобиля прекрасно понимают, что если им нужно куда-то ехать, когда на улице бушуют морозы, то следует заранее к этому подготовиться. А все потому, что масло в коробке передач и двигателе густеет настолько, что стартер просто не в состоянии его провернуть. Из-за этого машина может не только не завестись с первого раза, но и вообще отказаться это делать.

Чтобы не остаться без своего железного коня до наступления весны, нужно знать один маленький секрет. При попытке завести автомобиль следует выжать педаль сцепления до самого конца. В этом случае автомобиль попытается раскрутить валы на коробке передач и подготовить автомобиль к следующему движению.

Еще одной причиной того, что ВАЗ-2107 отказывается ездить зимой, может быть плохая компрессия. Для устранения этой проблемы необходимо снять свечи, залить в цилиндр небольшое количество масла, заменить свечи и снова попробовать запустить двигатель.

Дело в том, что мороз довольно негативно влияет на проводку. В связи с этим мощность искры, вырабатываемой свечами в морозы, может быть значительно снижена. Необходимо постоянно следить за тем, чтобы ни один из проводов не отходил от катушки зажигания, и чтобы каждый разъем был в исправном состоянии и не был покрыт окислом.

Всем привет, сегодня хотелось бы рассмотреть три причины почему не заводится автомобиль ВАЗ 2107.

Карбюраторная семерка может не запуститься при выходе из строя одной из трех систем — это система запуска, зажигания и питания.Если система запуска вышла из строя, водитель сразу об этом поймет. После попытки запуска ВАЗ 2107 коленвал двигатель либо не будет вращаться, либо будет очень вяло, чего недостаточно для плодотворного запуска двигателя.
В большинстве случаев это связано с разряженной батареей. Также стартер не сможет провернуть коленвал, если клеммы аккумулятора окислились или отсутствует напряжение. Теперь немного о возможных неисправностях стартера ВАЗ-2107. Сгоревшее тяговое реле также изнашивает и болтает щетки и мешает вашему стартеру заводить машину.К механическим неисправностям стартера можно отнести износ муфты свободного хода, ведущей шестерни и подшипников якоря стартера.

Вторая причина, почему не заводится семерка, это, конечно же, отсутствие искры. К вашему сведению, этот автомобиль оснащен двумя типами зажигания (классическим и бесконтактным). Причины пропадания искры на свечах зажигания довольно банальны, прежде всего нагар на изоляторе и сильное увеличение межэлектродного зазора. Также неисправна крышка распределителя зажигания, пробивается бегунок на массу, высоковольтные провода, неисправна катушка зажигания, на бесконтактных системах выход из строя переключателя.

Ну и третья причина, почему ВАЗ-2107 не заводится, это отсутствие бензина, а точнее, когда бензин перестает подавать. На карбюраторной семерке это из-за негерметичной диафрагмы бензонасоса. Или сильно изношенный толкатель привода.

Также из-за грязных топливных форсунок карбюратора. А вот на двигателях с электронным управлением отсутствие подачи бензина в цилиндры доставляет много хлопот с поиском проблемы. Ну вот и все, основные причины, из-за которых автомобиль ВАЗ-2107 заводится еще не у всех, мы рассмотрели.

Ситуация, когда нет реакции на поворот ключа в замке зажигания, известна практически каждому автолюбителю, особенно владельцам отечественных моделей. Если панель приборов загорается, то причина не в аккумуляторе, а возможно в таком устройстве, как стартер. Нас интересует стартер на ВАЗ 2107, но так как эти устройства идентичны практически на всех автомобилях отечественного производства, значит и проблемы с неисправностями у них одинаковые. Если стартер ВАЗ 2107 не крутит, значит пора провести диагностику и найти поломку.Разберемся, почему может не функционировать изделие для запуска двигателя.

Если долго эксплуатировать автомобиль без проведения диагностики и техосмотров, то в результате все закончится плачевно. Если двигатель не заводится, то эту поломку можно устранить за несколько минут, либо за несколько часов, в зависимости от вида поломки. Как определить, почему стартер не крутит? К основным видам поломок относятся следующие факторы:

Самая простая, но частая поломка стартера на ВАЗ 2107 – это окисление контактов.Причем окисляются контакты как на самом устройстве, так и на аккумуляторе.

Проверка контактов клемм аккумулятора

Более сложная поломка обычно связана с неисправностью втягивающего реле, а также выработкой ротора, обрывом обмоток, щеток и контактных колец.

Обгорание контактов втягивающего реле. Определить точную поломку механизма можно после его демонтажа. Сняв блок, проверьте состояние основных узлов, как электромагнитного реле, так и самого устройства.Проверяется сопротивление обмоток, наличие обрывов или коротких замыканий, наличие окисления, контактов и т.п. Как только причина поломки будет выявлена, ее следует по возможности устранить, либо заменить весь механизм.

Основные причины, по которым устройство не крутится

Рассмотрим основные причины таких последствий, при которых не работает стартер.

Разряженный аккумулятор. Определить такую поломку очень просто.Если вы поворачиваете ключ в зажигании, а в ответ признаков жизни не подается, а лампочки на панели полностью гаснут, то причина кроется непосредственно в аккумуляторе. Устранить поломку можно зарядив аккумулятор. Если аккумулятор имеет слабый заряд, при котором функционирует пульт управления, то при попытке запуска двигателя будут слышны щелчки реле.

Отсутствие «массы» на втягивающем реле. Масса может исчезнуть по нескольким причинам: окисление контактов, обрыв провода, ослабление гаек.Если «масса» отсутствует, то блок может не подавать признаков жизни, а может и срабатывать через раз. Исправить ситуацию можно зачистив контакты и подтянув их, либо прозвонив силовые провода.

Разрыв цепи. Если после попытки запуска двигателя реле не щелкает, то поломка может быть в зажигании контактной группы. Выяснить неисправность можно, проверив наличие контакта между зажиганием и стартером.

Неисправность втягивающего реле. Неисправное электромагнитное реле можно отремонтировать, заменив его, а иногда и отремонтировав.

Неисправность также может заключаться в обрыве провода между втягивающим реле и реле стартера, по которому подается питание при повороте ключа в замке зажигания.

Как распознать неисправности

Не стоит винить стартер, если двигатель не заводится, по той простой причине, что неисправность может заключаться и в других устройствах. Определить неисправность рассматриваемого устройства на ВАЗ-2107 можно по следующим признакам:

Автомобиль не заводится, но стартер гудит.Причина – неисправность втягивающего механизма.
Тишина от стартера при повороте ключа в зажигании.
Двигатель запускается после нескольких неудачных попыток запуска.
Устройство продолжает функционировать после запуска двигателя.
Наличие шума, скрежета и стуков при движении автомобиля.

Наличие одного из вышеперечисленных признаков говорит о том, что неисправность нужно искать в этом механизме.

Ремонт агрегата

Расчетный срок службы изделия около 5-6 лет.При значительном использовании механизма его следует заменить на новый. Проверить исправность электромагнитного реле можно, подав питание на изделие. «+» питание от аккумулятора подключается к клемме «50», а «земля» подводится к корпусу блока. Если товар исправен, будет слышен быстрый и звонкий щелчок. На неисправном устройстве щелчка не будет. Возможна замена только втягивающего реле, но предварительно сделать полную диагностику.

Проверка надежности крепления провода управления к реле

Для проверки исправности обмоток необходимо использовать мультиметр.Особенности непрерывности обмоток статора и якоря описаны в материале по ремонту устройства. Требуется проверить исправность обгонной муфты, для чего нужно провернуть шестерню. В одну сторону шестерня должна вращаться свободно, а в другую вместе с якорем. Важно проверить износ щеток. Высота должна быть не менее 12 мм.

На этом краткий разбор основных поломок стартера на ВАЗ 2107 заканчивается. Разницы в этих устройствах нет, и неважно, какая у вас «семерка» — инжекторная или карбюраторная.Отличие лишь в том, что на старые модели ВАЗ-2107 устанавливаются устройства старых моделей, а модели последних годов выпуска – уже на шестеренчатые стартеры, отличающиеся большей эффективностью и надежностью.

Автомобиль заглох и не заводится. Искра есть, бензин течет, бесконтактное зажигание. Ну, даже не ловит. Поменял стартер, карбюратор начал чихать и из него повалил дым, но все равно не схватывает.Подскажите пожалуйста в чем причина и как решить проблему. (Владимир)

Здравствуйте Владимир. Ваш вопрос нам понятен, мы постараемся ответить на него более подробно.

[ Скрыть ]

Почему машина не заводится?

Как вы понимаете, причин, почему ваш ВАЗ 2107 не заводится, может быть очень много. Начиная от аккумулятора и заканчивая прогоревшей прокладкой ГБЦ. Но рассмотрим их все по очереди:

Неисправность батареи. Мы понимаем, что это глупость, а так как вы сами можете отремонтировать или заменить стартер, то, вероятно, первым делом проверили аккумулятор.Тем не менее, мы рекомендуем вам проверить заряд еще раз.
Засорен карбюратор. Вполне возможно, что просто засорился патрубок устройства, так как это часто является причиной того, что ваше транспортное средство «чихает». Нужно разобрать устройство и хорошенько продуть его компрессором. Если проблема кроется именно в нем, то после чистки она исчезнет.
забитый топливный фильтр. Посмотрите на фильтр — есть ли в нем бензин? Если нет, то, скорее всего, он просто засорился и не может выполнять возложенные на него функции.Попробуйте пережать патрубки, которые ведут к фильтру и заодно покачать бензонасос. Если трубки забиты, то при их сжатии в фильтр будет поступать небольшое количество бензина.
Причина топливный насос. Иногда причиной такого поведения машины является топливный насос. При регулярной заправке автомобиля некачественным топливом велика вероятность появления конденсата в топливном насосе. В этом случае запуск двигателя будет невозможен.Топливный насос следует снять и промыть или заменить его прокладку.
Самый страшный исход — пробитая прокладка ГБЦ. Если вы видите, что из выхлопной трубы идет белый дым, при этом машина очень троит, пропадает мощность, и в расширительном бачке, то знайте, скорее всего причина именно в этом. Это можно проверить свечами зажигания. Если антифриз попадет в масло, то свечи всегда будут залиты.

Видео «Все о карбюраторах»

Узнать почему машина не заводится можно из видео.

Повернуть руль «Одним пальцем»

евро или электроусилитель руля сегодня ставится на многие современные автомобили. Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оснащены этой системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.

Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

Гидравлический руль на ВАЗ 2107 — более дорогой вариант. Такая система состоит из питающей магистрали насоса, форсунки и бака для рабочей жидкости. При этом рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, также автовладельцу придется периодически ухаживать за системой.Как показывает практика и цены на автомобильном рынке, ставить такой узел смысла нет, т.к. его стоимость почти вдвое ниже цены б/у 2107.
Более дешевый и подходящий вариант Для «семерки» это электромощность. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидравлика. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости регулярного обслуживания.ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки ЭУР.

Ставить электроусилитель руля на ваз 2107 или нет — личное дело каждого. Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужчины, управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной.Конечно, если вам не жалко денег, которые вы угадали.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» позволяют установить мощный электродвигатель от Лады Приоры. Но перед приобретением этого узла нужно учесть, что для установки нужно будет сделать или установить кардан, а также переходную пластину.Подробно описывать весь процесс мы не будем, так как если вы понимаете, что будет предложено ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Если вы столкнулись с необходимостью установки впервые, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

Итак, как выполняется процедура установки:

Для начала необходимо полностью вывести из строя бортовую сеть для предотвращения возможных замыканий при проведении ремонтных работ. Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, скрепляющие две части накладки.
На следующем этапе снятие старого рулевого кардана, а также установка новой Детали, которая идет в комплекте с купленной системой.
Выполнив эти действия, вам нужно будет просверлить дрелью отверстия для крепления электромощника. В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
Когда отверстия просверлены, электроэнергия может быть зафиксирована.
Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте осторожны – нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели нужно тщательно изолировать.
После выполнения этих действий цепь питания узла подключена, помните, что электрощит должен включать предохранительный элемент.
Собственно, на этом процесс монтажа системы электроснабжения можно считать завершенным. Вам остается только установить рулевые колодки на место и закрутить все выявленные ранее болты. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов.Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Цена вопроса

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

Цена может отличаться, в среднем стоимость электромощника следующая:

Видео «Экономичность электромощника на ВАЗ 2107»

Как работает установленный ЭУР на «семерку», вы можете увидеть из видео ниже (автор ролика — Роман Патрикеев).

ВАЗ «Классика» не предусматривает такой опции, как усилитель руля. Если при движении по дороге управление не требует особых усилий, крутите руль на малой скорости, маневрирование на парковке достаточно тяжелое. Чтобы крутить руль «одним пальцем», можно установить электроруль на ВАЗ 2107. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимает слишком много времени. Для установки усилителя руля вам понадобится набор ключей, дрель и электрическая лепешка с проводами и крепежом.

Какие ЭУР на ваз 2107 ставят

для облегчения управления, когда машиной управляет представитель прекрасного пола;
за безопасность, удобство и комфорт управления;
как элемент тюнинга автомобиля;
для облегчения управления автомобилем пожилым людям или людям с проблемами со здоровьем.

На современных машинах применяются усилители руля двух типов: гидравлические и электрические (электромеханические) усилители руля. Сокращенно — ГУР и ЭУР.

Установка ПК на автомобиль, в конструкции которого не предусмотрен усилитель рулевого управления, — сложная и очень дорогая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

В комплект EUR входит:

Электросиловая плита на ВАЗ 2107 работает по следующей схеме: электродвигатель срабатывает синхронно с вращением руля водителем, создавая дополнительный момент, уменьшающий усилие на вращение колес.Прирост ЭУР составляет 5,7, то есть после установки ЭУР вместо усилия в 20 кг достаточно будет усилия в 3,5 кг.

датчик момента определяет факт поворота водителем и направление, в котором вращается руль на ВАЗ 2107;
модуль управления ЭУР считывает данные об оборотах двигателя, скорости вращения, положении ключа зажигания, обрабатывает по программе, и выдает управляющий сигнал на электродвигатель;
электродвигатель вращает рулевой кардан, облегчая усилие водителя.

Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

Установка ЭУР на ВАЗ 2107

Порядок установки ЭУР следующий:

Практически все операции по установке и подключению ЭУР проводятся и внутри машины. Работа занимает 2-3 часа. Гарантия на ЭУР Махачкалинский завод 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

Техосмотр после установки ЭУР на ВАЗ 2107

Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода производителя о соответствии данной модели требованиям EUR для установки на ВАЗ 2107.Данное письмо (копию) необходимо взять с собой при прохождении техосмотра автомобиля.

При наличии этих двух документов работники станции техосмотра не имеют права отказать в выдаче сертификата. Конфликтная ситуация требует письменного отказа с указанием причин.

Автомобиль

«Русский Мерседес» или ВАЗ 2107 был в свое время (1980-е годы) одним из самых массовых отечественных легковых автомобилей. В настоящее время автомобиль этой марки является излюбленным объектом тюнинговых экспериментов наших автоадептов.Основной задачей тюнинга автомобилей ВАЗ 2107 является повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Подбираем электроусилитель руля на ВАЗ 2107

Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от «Нивы», его вполне можно приспособить на ВАЗ 2107 без особых трудностей.

Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидровилки схему работы. К тому же он более адекватно функционирует, так как работает не напрямую от мотора, а от собственного электродвигателя.

Не требует больших усилий по установке и обслуживанию. Никаких специальных инструментов и оборудования не потребуется, все можно поставить самостоятельно. Важно правильно отлаживать скорость датчика скорости, который ставится на коробку передач.

EUR или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оснащены этой системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

[Скрыть]

Виды усилителей руля

Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

Гидравлический руль на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, питающего сеть, форсунки и бака для рабочей жидкости. При этом рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, ведь его стоимость почти в два раза дешевле подержанной 2107.
Более дешевый и подходящий вариант для «семерки» — электромощник.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидравлика. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

Возможность установки ЭУР.

Ставить электроусилитель руля на ваз 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужчины, управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если вам не жалко денег, которые вы угадали.

Подробная инструкция по установке электроусилителя руля

Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» позволяют установить мощный электродвигатель от Лады Приоры. Но перед приобретением этого узла нужно учесть, что для установки нужно будет сделать или установить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, так как если вы понимаете, что будет предложено ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

Итак, как выполняется процедура установки:

Для начала необходимо полностью обесточить бортовую сеть, чтобы предотвратить возможное замыкание при проведении ремонтных работ.Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, скрепляющие две части накладки.
На следующем этапе производится демонтаж старого рулевого кардана, а также установка новой детали, идущей в комплекте с купленной системой.
Выполняя эти действия, вам нужно будет просверлить дрелью отверстия для крепления электромощника.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна быть в комплекте.
Когда отверстия просверлены, электропитание можно зафиксировать.
Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте осторожны – нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели нужно тщательно изолировать.
После выполнения данных действий подключается цепь питания узла, помните, что электрощит должен включать предохранительный элемент.
Собственно, на этом процесс монтажа системы электроснабжения можно считать завершенным. Вам остается только установить рулевые колодки на место и закрутить все выявленные ранее болты. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

Вопрос цены

Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

«Русский Мерседес» или автомобиль ВАЗ 2107 был в свое время (1980-е годы) одним из самых массовых отечественных легковых автомобилей. В настоящее время автомобиль этой марки является излюбленным объектом экспериментов наших автоадептов. Основной задачей тюнинга автомобилей ВАЗ 2107 является повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

Также включает в себя доработку системы рулевого управления. Конструкция рулевого управления автомобиля ВАЗ 2107 построена по типу червячно-роликового . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

Подбираем электроусилитель руля на ВАЗ 2107

Для «резкости» и уменьшения передачи числа оборотов необходимо модернизировать рулево-маятниковый шарнир. Это «утяжеляет» руль. Чтобы вращаться на ВАЗ 2107 и так надо быстро крутить руль, при этом руль не называется «легким».В таких условиях удобство управления достигается в первую очередь усилением руля.

Можно применить, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно приспособить на ВАЗ 2107 без особых трудностей.

Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает устойчивость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежен.

Не требуется много усилий для установки и обслуживания.Никаких специальных инструментов и оборудования не потребуется, все можно поставить самостоятельно. Важно правильно отлаживать скорость датчика скорости, который ставится на коробку передач.

На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда это было необходимо: в момент начала движения, при движении на малой скорости. Обычный электромощник начинал работать только после набора скорости. После отладки датчика скорости все заработало как надо.

Один из первых советских роскошных массовых автомобилей ВАЗ 2107 не был отягощен умопомрачительным. Особенно это видно на фоне современных автомобилей даже малобюджетного класса. Редко встретишь модель класса с без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта – начиная от кондиционера, заканчивая рулем.О его установке на семерку мы сегодня и поговорим.

Электрический усилитель. Цены и опции

Стандартный жигулевский рулевой механизм, пара червяк-ролик в принципе со своей задачей справляется хорошо. Однако уменьшить усилие на руле при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта — дорогой и дешевый. Дорогой является установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигулей нет, а изобретать новый гидроэффект дорого и бессмысленно.

Другое дело электроусилитель руля. Главный его плюс в том, что его можно легко установить своими руками, да и по цене он не сильно кусается. Безусловно, это самый рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 будет стоить от 10 до 25 тысяч, в зависимости от того, какое устройство выбрать. Вот тоже два варианта.

Подбор усилителя на ВАЗ 2107

Первый — использовать электроусилитель от Нивы.Довольно просто можно приспособить руль к семерке. Цена его — в районе 20 тысяч. Второй – покупка специального комплекта, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не берет мощность у мотора, поэтому способствует экономии топлива. Экономия весьма условна, но она есть.

Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля. Это означает, что применяя устройство, мы получаем более легкий руль на парковках, а при интенсивном маневрировании водитель будет меньше уставать в дальней дороге. Кроме того, есть возможность регулировать усилие на руле, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватной работы устройства на малых скоростях можно добиться только после его синхронизации с датчиком скорости.

Комплект источников электропитания

Электроусилитель не слишком сложен в установке, так как его конструкция и принцип работы достаточно просты.Есть мнение, что нивовские и приористские электросиловые установки достаточно ненадежны и можно ждать отказов и контекста, а это, как можно догадаться, не слишком хорошо, особенно на большой скорости. Поэтому будем рассматривать покупку набора для установки на классику, которая судя по отзывам работает стабильно.

В пакет включено:

Крышка рулевого вала;

замок зажигания;

переключателя;

импульсный датчик скорости;

пусковой тросик карбюратора;

элементы крепления устройства;

;

электроусилитель в сборе.

Кроме того, необходимо будет заменить рулевой редуктор. Надо поставить короткую, но сушка должна остаться родной.

Принцип работы электроусилителя

Принцип работы устройства следующий и основан он на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает показания скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от исполнительного механизма.В зависимости от скорости движения электроника подбирает необходимое усилие на руле. Чем выше скорость, тем больше усилие.

Правильно отрегулированный и синхронизированный усилитель позволяет легко поворачивать руль на месте и на малых скоростях, а также центрировать рулевой механизм и возвращать руль в нейтральное положение. Усилитель имеет аварийный режим работы при возникновении программных или механических проблем, рулевое управление переходит в штатный режим работы без участия усилителя.

Прохождение техосмотра и сертификаты

Прежде чем ставить усилитель своими руками, стоит подумать о том, что придется проходить ежегодный осмотр, в ходе которого может быть выявлено нарушение заводской конструкции рулевого управления. Если она всплывает, никакой отметки о прохождении техосмотра поставлено не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном сервисе ВАЗ, при этом необходимо получить сертификат соответствия от сто и от производителя электроэнергии.Только в этом случае можно будет успешно пройти обследование. Удачных всем дорог и комфортных путешествий!

На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только сбавляешь скорость, совершать маневры на парковке, крутить руль становится все тяжелее и тяжелее.

Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку. Его установка и подключение не занимают много времени. Для установки потребуется только комплект ключей, комплект электроплиты со всем крепежом и проводкой, а также дрель.

Преимущества использования мощного электро

На «классические» автомобили без проблем устанавливается электроусилитель руля «Приоры».Но для этого придется дополнительно купить тарелку и кардан. Задачи, с которыми справляется ЭУР:

Повышение уровня безопасности, комфорта и удобства управления автомобилем.
Управление разгрузкой во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которые с трудом крутят тугой руль.
Электроусилитель действует как элемент настройки.

Но даже если вы уже много лет за рулем, вряд ли вы сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

Почему не гидравлический?

Можно выбрать два типа усилителей руля:

Электромеханический.
Гидравлический.

При работе гидроусилителя руля создается высокое давление масла в системе. Конструкция гидравлической ленты состоит из подводящих трубок, насоса, специального бака и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

Следовательно, вращать руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидравлика будет работать идеально.

Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине установка гидравлики на «семерку» нецелесообразна.

Электроусилитель

У него есть одно большое преимущество — стоимость почти в два раза больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя нет необходимости проводить техосмотр, он очень надежен и долговечен.

В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция усилителя руля устанавливается на автомобили «классической» серии.

Комплектация

Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка устройства:

Прямо электрический мощный.
Промежуточный карданный вал.
Крепеж.
Электропроводка.
Кронштейны крепления электроусилителя на руль «Семерки».
Декоративная обвязка.

При покупке обязательно ознакомьтесь с комплектацией устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

Как работает электромощник

Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И начинает работать в тот момент, когда водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

Другими словами, если до установки устройства приложить усилие в 20 кг, то после для аналогичного действия достаточно всего 3,5 кг. Этапы устройства:

С помощью датчика крутящего момента определяется, в какую сторону вращается водитель.
Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
С помощью электродвигателя вращается карданный вал рулевого механизма. В результате снижается усилие, необходимое для поворота руля.

С помощью датчика скорости обеспечивается нормальная зависимость между коэффициентом усиления прибора и интенсивностью движения автомобиля. Если скорость маленькая, то крутить руль становится тяжелее. Поэтому блок управления понимает, что надо повышать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Поэтому электроусилитель руля в управлении не участвует.

Запуск устройства начинается через 5 секунд после того, как водитель включает зажигание. Если в электроусилителе произошла какая-либо поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг произойдет поломка устройства.Поэтому за безопасность своей жизни можно не переживать.

Установка электросиловой плиты на «семерку»

Ниже представлена блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ).

Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

Отсоединить аккумулятор к аккумулятору, чтобы не было короткого замыкания при работе.
Открутите винты, которые закреплены на рулевой колонке.
Снять рулевой кардан, поставить новый, который идет в комплекте с устройством.
В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, которыми будет крепиться корпус усилителя.
Закрепите весь механизм.
Подсоедините провода, идущие от датчиков частоты вращения двигателя и скорости.
Подключите питание устройства с помощью предохранителя.
Затем необходимо установить кожух и подключить клеммы аккумулятора.

Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электроусилителя один год.

Как пройти техосмотр

Электроусилитель руля на ваз 2110, как и на семерке, нужно правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

Можно попытаться скрыть, что на машину можно установить электроусилитель. Для этого достаточно выключить его от еды.Если этого не сделать, то при диагностике резервной копии механик поймет, что произведена доработка. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает завод-изготовитель «Евра». В нем говорится, что конкретная модель Электромощника соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копия этого письма должна быть с вами во время прохождения.

Вместе с этим письмом необходимо иметь справку, которая выдается автосервисом, где устанавливалось устройство.Только со всеми этими документами вы можете оформить диагностическую карту. Если даже эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты Вы не сможете.

ВАЗ-2107. Выключатель вентилятора: установка, ремонт, замена

Большинство владельцев автомобилей ВАЗ-2107 сталкиваются с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора.Такая неисправность представляет серьезную угрозу не только системе охлаждения, но и всему силовому агрегату. Повышение температуры охлаждающей жидкости до критических значений может привести к выходу из строя прокладок головки блока цилиндров, клапанной крышки, вызвать заклинивание подвижных частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъёмах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если потерял работоспособность датчик ВАЗ-2107 на переключателе вентилятора, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы во время управления автомобилем обнаружили, что стрелка на приборе, указывающая температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону повышения, лучше остановиться на обочине и немедленно выключить двигатель. Если этого не сделать, антифриз или антифриз просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно.Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее, по возможности, его необходимо устранить. А если это невозможно, отбуксировать автомобиль до ближайшего СТО.

Что не так с вентилятором?

Подозревается на перегрев неисправен радиатор вентиляторного охлаждения, сначала проверьте его на работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя, а к его контактам подведите электричество от аккумулятора. При этом не перепутайте полярность!

Если не работает вентилятор при прямом подключении — причину надо искать в приводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая проверка

Дальнейшая проверка должна проводиться по схеме «От простого к сложному». Диагностировать электропроводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация с реле. Проверить это самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это выдернуть аналогичное устройство из соседней розетки или другого автомобиля и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.

С проверкой предохранителей проблем не возникнет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным пробником из двух проводов и лампы, результат налицо. При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, его нужно найти. Дело в том, что у карбюраторных «семерок» и автомобиля с регулируемым впрыском топлива он находится в разных местах. Тем более что у инжекторных машин ВАЗ-2107 датчика включения вентилятора как такового нет. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости).Рассмотрим подробнее устройство этих устройств в карбюраторных и инжекторных «семерках».

Где находится выключатель вентилятора?

На всех устаревших модификациях «классика» датчик расположен на корпусе кулера. Если быть точным, нижний правый. Внешне выглядит как латунная гайка на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы ее обязательно увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и на вентилятор подается питание.В автомобилях с регулируемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, ЭБУ сам управляет всеми процессами. А где переключатель вентилятора на инжекторных «семерках»?

Как уже было сказано, такого устройства у них абсолютно нет. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

Теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его клемм. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, включится вентилятор.

Также может случиться так, что коммутационное устройство вентилятора неправильно реагирует на температуру.Другими словами, механизм замыкания контактов работает, но на большем значении. Так, для карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении температуры охлаждающей жидкости 92 градуса, а размыкать при 87 °С.

Для двигателей с регулируемым впрыском топлива процесс проверки несколько отличается. Поскольку на инжекторном авто ВАЗ-2107 нет выключателя вентилятора, необходимо проверить регулятор температуры. Но сначала следует осмотреть наличие напряжения на разъемах разъема.Возьмите тестер и включите его в режиме вольтметра. Минусовой провод прибора замкните на «массу», а плюсовой подключите к выводу «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12В. Если его значение снижено, проблему следует искать в блоке управления. Но если с напряжением все в порядке, открутите терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах.Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС — 3,5 кОм, 40 ºС — 1,5 кОм, 80 ºС — 340 Ом, 90 ºС — 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в бак с горячей водой. Температура выключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может быть 92-95°С. Его сопротивление близко к нулю.

Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейших неисправностей их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей в отдельности.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь учитывая, что датчик расположен внизу, приходится сливать охлаждающую жидкость. А для этого нужно искать смотровую яму, снимать защиту двигателя и т.д.Но вы не можете этого сделать. Достаточно просто быстро завернуть новый датчик на место старого. Естественно выльется немного охлаждающей жидкости, но ее количество будет ограничено 20-30 мл. Кроме того, под стык всегда можно подложить правильно обрезанную пластиковую бутылку.

Итак, подготовьте новый датчик и ключ для «тридцатки». Отсоедините провода от устройства. Аккуратно открутите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик сойдет с резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент.Не успейте потерять уплотнительное кольцо, надетое на резьбовую часть устройства. Вот, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена выключателя вентилятора: ВАЗ-2107 (инжектор)

В инжекторном моторе замена датчика слива ОЖ не нужна. Он расположен достаточно высоко, поэтому его отток будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19».Сначала отсоедините разъем, затем открутите старый контроллер и вкрутите его на заведомо исправное место. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно заработает.

Несколько полезных советов

Перед отключением питания датчиков, особенно «Семерки» с инжекторными двигателями, рекомендуется снять минусовую клемму с аккумулятора. При выборе датчиков включения вентилятора или температуры охлаждающей жидкости лучше отдать предпочтение фирменной заводской продукции.После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

лет выпуска ВАЗ-2107. История автомобиля

Лада 2107. Эта модель была очень популярна в свои годы, ее полюбили миллионы советских граждан. В статье вы познакомитесь с историей развития машины. Почему она стала такой популярной? Почему ее так любили? Каким был запуск ВАЗ-2107? Начнем с событий, произошедших ранее.

История

В середине 1970-х годов в городе Тольятти (Союз Советских Социалистических Республик) произошел резонанс. Люди возмущались, что машины все одинаковые, построенные на базе Fiat. Люди, которые их ввозили и продавали, не понимали, что делать дальше. Ведь в то время на платформе итальянской марки создавались и новенькие ВАЗ 2101 и 2103.

Они больше не любили общество. Нужно было создать что-то уникальное, интересное.Таким образом, за основу взяли ВАЗ-2106, улучшили его конструкцию и техническую часть, но в более хорошую сторону. Это дало растению популярность, а также всеобщее признание.

Итальянский друг

Итальянский производитель далеко ушел от своего друга и начал выпускать его модели. Они не пользовались такой популярностью, как новые модели АвтоВАЗа. Все потому, что дизайнеры его марки штамповали все одно и то же. Это беспокоило людей. И в мире был создан новый стиль, острый. У него появились агрессивные линии, углы стали прямыми. В общем, именно с таким дизайном и создавалась Лада 2107. Выглядело это довольно скромно, хотя и очень футуристично, на новый лад.

Стоимость

Позиции по реализации своего престижного автомобиля были важны для советского автопрома, поэтому специалисты сразу взялись за разработку Лады 2107. Именно в 1982 году была выпущена первая модель. Но ажиотаж происходил из-за того, что конкуренты в лице немецких и французских брендов догоняли и наступали АвтоВАЗу на ноги, из-за чего люди пересаживались на иномарки.А это производителю советских автомобилей было совершенно не нужно.

Масштаб

Еще до разработки нововведения и опции новой Лады будут не на высоком уровне, и, конечно же, потребуют переработки. Поэтому после выпуска первой, еще не усовершенствованной модели, производитель начнет выпускать модели «Стандарт», «Люкс» и «Универсал».

Платформа

Как было сказано выше, новая «Лада 2107» построена на базе итальянского автомобиля Fiat-124. Однако лишь частично. Рассмотрим этот вопрос более подробно.

Работа

Производитель и его помощники должны были сделать невозможное: превратить на старой платформе новый автомобиль, который тоже станет лучшим из лучших. По своей сути Лада 2107 представляет собой модернизацию старых моделей. Однако он был воспринят людьми как оригинальный продукт.

Модернизация

В то время было много моделей ВАЗ-2107. И обычные, и престижные.И нужно было обновить новую модель — не только базовую, но и следующий вариант, который уже был обновлен до максимальной скорости. Сделать машину уникальной было сложно.

Дешевле

В общем, чтобы сделать этот автомобиль максимально доступным (чего не было у немецкого конкурента), производитель решил сэкономить на кузовных элементах. Он добился эффекта престижа и сделал все эти элементы очень дешевыми. От роскоши остались только слово и взгляд. И так, в новой Ладе 2107 на тот момент не было ничего солидного. И весь упор был сделан на мелкие элементы, дополняющие кузов. Год выпуска ВАЗ-2107: 1982-2012 гг.

Отличия

Ваз 2105, выпущенный в 1980 году, сильно отличался от старших моделей марки ВАЗ. А все потому, что было много технологических новшеств, которых не было у конкурентов и, конечно же, у предшественников машины. Самые важные из них: качественный ременный привод двигателя, обивка дверей и набивка сидений из полиуретанового материала.Фары, передние и задние, стали работать по-разному. Их блок-фары стали находиться в моторном отсеке. В общем, было много других нововведений, сильно повлиявших на автомобиль в целом. Годы выпуска ВАЗ-2107 – 1982-2012 гг.

Интерьер

Базовая модель лишилась многих элементов отделки. Это потому, что престижные вставки в машине были слишком дешевыми. В частности, в нем не было элементов в хроме, а также совсем другой была решетка радиатора.Бампера и колеса — тоже без хрома. Заменил эту деталь на алюминий и пластик. Да, из-за этого продажи модификации немного упали, но незначительно. За счет потери хромированных предметов она стала выглядеть намного современнее, и это плюс.

Style

Инновации в технике уже сделаны и опробованы, к ним вопросов нет. А вот с дизайном и инновациями всегда были проблемы. Каждый год выпускались новые модели с разными элементами дизайна.Каждые 365 дней в машине что-то меняется. В общем, и здесь прогресс не стоял на месте. Художники, дизайнеры, дизайнеры работали максимально усердно и быстро. ВАЗ-2107 должен был отличаться от модели 2105, но каждый был настолько улучшен внешне, что изменить 2107 в лучшую и солидную сторону было практически невозможно. Последний год выпуска ВАЗ-2107 – 2012.

Престижность

В Европе сегмент роскошных автомобилей начался с нового Mercedes-Benz S-класса.Далее появился герой нашей статьи – «Лада 2107». Все было настолько хорошо, что этот автомобиль считался действительно похожим на лучшие седаны тех времен от немецких производителей. Поэтому производители из года в год старались удерживать эту позицию, старались, делали все с умом и вкладывали немалые деньги.

Такое достижение является одним из самых выдающихся в истории автомобильной промышленности Российской Федерации. Стоит подчеркнуть, что художникам и дизайнерам советского времени действительно давалась непростая работа.Им нужно было сделать такой красивый стиль и изобразить его на бумаге, чтобы он понравился самому Леониду Ильичу Брежневу. Ведь он любил новенькую Ладу 2107 и даже частично спонсировал завод, на котором она производилась. В общем, этот автомобиль был действительно знаковым для нашей страны. Она была не хуже немецких автомобилей. Последний год выпуска ВАЗ-2107 — 2012.

Вывод

«Хочу быть Мерседесом» — такое прозвище получила новенькая «Лада 2107». Ведь производители старались сделать его очень престижным, роскошным, как немецкие автомобили.Да, отчасти он выглядит как лучший седан того времени, но до этого еще далеко. И все это не потому, что производители не умеют делать автомобили, а потому, что людям нужны более дешевые, но более производительные автомобили. Люди в РФ хотят сэкономить. Годы выпуска ВАЗ-2107: с 1982 по 2012.

Дополнительная печка на ВАЗ 2107. Модернизируем и меняем печку на «Семерке» своими руками

Оптимизировать печку ВАЗ не так уж и сложно, имея под рукой простые инструменты, а также доступ к запчастям от отопителя другого автомобиля этой марки, например, «восьмерки» или «девятки», что более мощнее этой версии автомобиля.От вас даже не потребуется специальных навыков – достаточно знать устройство обогревателя и иметь стандартный набор инструментов и материалов.

Что именно требует внимания при ревизии печки ВАЗ «семерка»

Следует отметить, что радиатор печки ВАЗ на совесть справляется со своей функцией передачи тепла от ТЭНа, и вся проблема плохой работы печки кроется в несовершенном устройстве системы обдува. Поэтому доработка системы отопления ВАЗ «семерка», по сути, является простейшим тюнингом, заключающимся в замене отдельных деталей и узлов отопителя, а также усовершенствовании системы воздуховодов, подающих теплый воздух к ногам водителя. .Самый простой и эффективный способ провести тюнинг – модернизировать печку более мощным мотором и дополнительными шлангами, которые врезаются в корпус отопителя и направляют потоки нагретого воздуха в салон.

Что нам понадобится для доработки печки ВАЗ-2107

В первую очередь вам понадобится печка от другого автомобиля ВАЗ более новой модели (подойдет «восьмерка» или «девятка»). Его двигатель имеет большую мощность и солидное число оборотов, что делает производство теплого воздуха более эффективным.Но из-за того, что размер мотора несколько больше габаритов печки «семерки», придется снимать гребенку на днище корпуса, которая обдувает ноги при работе печки.

Следующее, что нужно поменять, это резистор и выключатель, в связи с тем, что мощный двигатель печки может просто расплавить детали, не рассчитанные на такую мощность. Также специалисты по ручному тюнингу советуют поменять двигатель с крыльчаткой родной печки на более новую «улитку», которая есть в печке «восьмерка» или «девятка».

Как проходит ревизия отопителя ваз «семерка»

Достаточно отрезать кусочки пластика по размеру «улитки» и соединить их между собой и после подгонки по размеру закрепить на нижней части корпуса печки. Если у вас есть пластиковый контейнер размером с улитку или аналогичный контейнер из поликарбоната, вы можете использовать и его, но сначала убедитесь, что он выдерживает высокую температуру. Улитка должна плотно входить в изготовленный корпус, не сильно выступая за ограничители радиатора.

Очень важно соблюдать пропорции новой детали в составе нагревателя, так как при увеличившемся размере тела улитки печка может не встать на свое место, и придется начинать все сначала. После того, как вы убедились, что получили правильные пропорции и сделали корпус нужного размера, вы можете загерметизировать стыки нового корпуса герметиком.

Далее беремся за ревизию воздуховодов семерки печки

Для этого потребуются стандартные шланги и манжеты, которые можно купить в любом хозяйственном или сантехническом магазине, на четыре-семь шлангов и такое же количество манжет. Перед их установкой необходимо прорезать отверстия, соответствующие диаметру шлангов, с обеих сторон и внизу корпуса отопителя.

В них вставляются манжеты и шланги, боковые из которых соединены соответственно с боковыми воздуховодами, а нижние предназначены для отвода избыточного тепла от ног с целью предохранения их от перегрева прямым потоком нагретого воздуха . Для обогрева ног задних пассажиров можно взять более длинные шланги и направить их, соответственно, от печки в сторону задней части автомобиля.

Многие автолюбители без особых усилий пытались улучшить обогрев салона ВАЗ 2107, но эффективного результата так и не добились. Можно, например, герметизировать стыки шлангов воздуховодов с форсунками или как-то перераспределить потоки воздуха, но общая температура в салоне останется прежней. Чтобы салон ВАЗ 2107 действительно стал теплым и комфортным, необходимо значительно увеличить подачу горячего воздуха через радиатор печки.

Но дело в том, что вентилятор на ВАЗ 2107 маловат, он не может создать требуемый поток теплого воздуха в салон, не мешало бы на его место поставить более мощный вентилятор, например, от Автомобиль ВАЗ 2108. Если сравнить вентиляторы между собой, то можно увидеть: двигатель вентилятора от ВАЗ 2107 потребляет ток 4,5 А при частоте вращения 3000 об/мин, а на ВАЗ 2108 — 14 А при 4100 об/мин. Перед началом работы нужно заранее разметить для себя фронт работ. Снимаем нижнюю часть печки с салона ВАЗ 2107; это кожух с прикрепленным к нему электровентилятором. Полностью демонтируем штатный электровентилятор, он нам больше не понадобится. Мотор от ВАЗ 2108 немного длиннее, чтобы он плотно сидел на кожухе, один из аэродинамических гребней, который направляет поток воздуха к ногам, нужно срезать.Это позволит нижней крышке полностью захлопнуться. Что делать с импеллером? Придется его убрать и возложить его функции на стандартный для классики пятилопастный вентилятор. Его КПД, по сравнению с «беличьим колесом» Ваз 2108, ниже, потому что его мотор в три раза мощнее, но легче с аэродинамической точки зрения, ротор нового мотора будет вращаться с частотой выше 4100 об/мин. .

Увеличиваем отверстие в крыльчатке в диаметре и аккуратно вставляем в него вал от нового электродвигателя. На этом этапе нужно следить за тем, чтобы вся собранная конструкция встала на свои места. Перед установкой модифицированного отопителя на автомобиль нужно попробовать напрямую подать питание на мотор, тем самым проверив его на работоспособность. Осталось определиться со встроенным резистором. Его задача обеспечить «тихий» режим работы печки, однако в результате модифицированный обогреватель гонит слишком много воздуха, возникает сильный гул. В этом случае есть смысл штатный резистор поменять на резистор от восьмерки.Так же устанавливаем выключатель электровентилятора от ВАЗ 2108. Причина замены в том, что штатный элемент не рассчитан на большой ток и при длительной работе перегреется и за сутки расплавится. В холодное время года вы сразу почувствуете все преимущества модифицированной печи. Внимание! Так как за счет увеличения скорости потока увеличивается расход воздуха, работа печи на максимальном режиме будет сопровождаться высоким уровнем шума. Однако когда на улице минус тридцать и даже ниже, то на этот недостаток просто не обращаешь внимания.

Пытаясь доработать отопитель ВАЗ 2107 без необходимой базы знаний, добиться эффективного результата невозможно. Многие автолюбители пытаются перераспределить поток воздуха или, например, загерметизировать стыки шлангов воздуховодов, но результат остается прежним – температура в салоне не меняется. Чтобы чувствовать себя комфортно, нужно действовать кардинально и увеличить подачу горячего воздуха через радиатор печки.

Но есть небольшой нюанс: на ВАЗ 2107 установлен слишком маленький вентилятор, поэтому создать внушительный поток воздуха проблематично, а значит, нужно установить вентилятор большей мощности.Оптимальный вариант при доработке отопителя — использовать вентилятор от ВАЗ 2108.

Приступим к работе и начнем с тщательной подготовки. Снимаем нижнюю часть печки с салона автомобиля ВАЗ 2107. Мы навсегда удалим стандартный электровентилятор. Чтобы мотор от восьмой модели плотно сел на кожух, необходимо срезать один из аэродинамических гребней (который направляет воздух к ногам).

Приступаем к доработке крыльчатки.Функции этого элемента придется возложить на стандартный пятилопастной вентилятор. Увеличиваем отверстие в крыльчатке и вставляем в него вал от нового электродвигателя. Обратите внимание, чтобы вся конструкция встала на место.

Перед тем, как модифицировать ТЭН, не забудьте напрямую подать питание на двигатель и проверить его работу. Завершающий этап — решение вопроса с резистором. Необходимо обеспечить максимально тихую работу печки, ведь усовершенствованный обогреватель подает слишком много воздуха, в результате образуется гул.Проблема решается просто: меняем штатный резистор на аналог от восьмерки. Также стоит установить выключатель электровентилятора от ВАЗ 2108.

Зимой вы сразу почувствуете преимущество улучшенной печки Ваз 2107, простой доработки, ну и что в результате.

Несмотря на приличное количество недостатков, ВАЗы остаются любимыми у наших соотечественников. Сегодня мы расскажем, как улучшить работу печки на классике. Печка и вентиляция обеспечивают благоприятную атмосферу в машине.В ВАЗ 2107 воздух подается с улицы. Воздух через щели в капоте автомобиля попадает внутрь автомобиля. При этом, в зависимости от настройки, он нагревается или остывает.

Короб воздухозаборника — расположен в задней части блока цилиндров, воздух очищается от влаги. Коробка защищена от двигателя специальными (резиновыми) прокладками. Влага — выходит наружу, а воздушный поток — попадает в систему отопления. Щели в ящике закрываются специальной перегородкой (крышкой).При движении часть воздушного потока выходит наружу через устройства, расположенные над приборной панелью.

Устройство системы отопления ВАЗ 2107.

Корпус обогревателя расположен в салоне. Отопитель, установленный на перегородке с двигателем.

Компоненты печи:

Корпус вентилятора.
Корпуса радиаторов с крышкой воздухозаборника.
Распределитель воздуха.
Перед входом в салон воздух нагревается. Делается это с помощью радиатора, расположенного внутри корпуса.

Радиатор печи, оборудованный входным и выходным патрубками. Эти каналы соединены трубами с системой охлаждения двигателя машины. В подводящий патрубок встраивается нагревательный кран. Клапан регулирует подачу жидкости для охлаждения. На приборной панели имеется рычаг управления подачей жидкости в систему вентиляции автомобиля.

Вентилятор системы отопления расположен в нижней части радиатора. Он оснащен небольшим двигателем, расположенным внутри корпуса.Благодаря специальному устройству вентилятор имеет возможность регулировать скорость вращения. Бортовой вентилятор имеет две скорости. Переключение осуществляется переключателем на приборной панели.

Воздухоотвод на ВАЗ устроен таким образом, чтобы распределять его по всему салону. Поэтому воздух выбрасывается в салон автомобиля, на лобовое и боковые стекла. С помощью заслонок можно управлять подачей воздуха на ваз 2107.

Частые неисправности печки ВАЗ.

Нарушение герметичности радиатора или крана отопления.
Неисправность регулятора вентилятора.
Провода повреждены окислением.
Неисправность двигателя вентилятора.

Улучшение печки ваз 2107.

Владельцы ВАЗ 2107 знают, что звук печки не означает, что она работает хорошо. Поэтому мы будем улучшать его сами. На данный момент владельцу ваз предоставлено множество советов по модернизации печки. Не каждый из них дает желаемый результат. Вы можете самостоятельно заклеить воздуховыпускные отверстия или отрегулировать потоки воздуха.Но при этом общая атмосфера в салоне не изменится. Для повышения температуры в салоне необходимо увеличить подачу тепла от радиатора. Вентилятор производителя подлежит замене. Дело в том, что он маловат и не производительен для ВАЗ 2107. Доработка происходит с использованием деталей отопления от 2108.

Для реконструкции системы отопления нам понадобится вентилятор от восьмерки. Частота его вращения намного выше. При этом требует наименьшего энергопотребления.

Порядок модернизации системы отопления ВАЗ 2107:

В салоне снимаем кожух нижней части отопления. На этой части есть обычный вентилятор.
Снимаем штатный вентилятор. В дальнейшем он нам не понадобится.
Срезаем гребень, подающий воздух на пол вагона. Это требует доработки, мотор чуть длиннее на восьмерке.
Снимаем вентилятор с двумя лопастями. Его функцию будет выполнять вентилятор с пятью лопастями.
Перед установкой нового вентилятора подключаем его и проверяем.
Устанавливаем новое устройство на место старого. Необходимо надежно зафиксировать конструкцию на новом месте.
Для более тихой работы вентилятора меняем резистор. Новый вентилятор перегоняет много воздуха и довольно шумный. Для этой цели подойдет и резистор от восьмерки.
Кнопки и органы управления вентилятором, заменить на новые. Используем от ваз 08. Штатная кнопка от 2107 быстро придет в негодность из-за разницы тока. Ревизия сделана.

После реконструкции печь тише не станет. Но при этом комфорт в салоне повысится в разы!

Уход за печкой ВАЗ 2107.

В результате длительной эксплуатации засоряется радиатор печки. Это влечет за собой некорректную работу системы отопления. Чтобы восстановить работоспособность печки, необходимо ее почистить. Эта процедура не требует значительных усилий и ее легко выполнить своими руками.

Материалы:

Пара хомутов
Пара резиновых уплотнений
Гаечные ключи

Порядок работы.

Перед запуском необходимо дождаться полного остывания двигателя.
Ставим прокладки под все трубки (можно тряпочкой).
Снимите хомуты, крепящие впускной и выпускной шланги к моторному отсеку.
Снимаем шланги с крана (подставляем емкость для жидкости).
Откручиваем крепления и снимаем пломбы.
Снимаем радиатор.
Заменяем все резиновые уплотнители.
Снимаем кран и прочищаем наливные шланги.
С помощью охлаждающей жидкости промойте радиатор.
Собираем систему отопления в обратном порядке и проверяем исправность. Внимательно проверьте герметичность всех узлов!
При обнаружении утечки увеличьте давление хомутов.

Соблюдайте особую осторожность при модернизации системы отопления вашего автомобиля.Усовершенствование печки на классическом ВАЗе – достаточно простая, но весьма результативная процедура. Если вы подойдете к делу ответственно, вы обязательно получите желаемый результат! Регулярно обслуживайте печь и чистите радиатор. Удачной модернизации!

Почему не греет печка Ваз 2107

И снова погода грозит холодами. Для тех, у кого не все в порядке с отопителем, самым главным был вопрос, как заставить «печку» греться? В первую очередь определим причину неисправности.Виновником может быть переохлаждение двигателя, «завоздушенность» системы охлаждения или неисправность самого отопителя. Если вентилятор печки не крутится — неисправна проводка — .

Часто причиной холода в салоне является переохлаждение двигателя

Признаки — температура на манометре в белой зоне, двигатель долго прогревается. Нормальный прогрев при температуре -20 выглядит так: запускаем двигатель, за 8-10 минут на холостых двигатель должен прогреться до 40-50 градусов (самое начало белого сектора шкалы указателя температуры) .Если температура поднимается выше, это хорошо, меньше – плохо. Термостат неисправен. Далее едем на 1-2 передаче, и через 5-8 минут температура поднимается до 80 (граница белой и зеленой зоны). Не прогретый до 80 — на замену! Временно можно обойтись изоляцией радиатора картоном или чем-то другим. Но не забывайте, что если двигателю дать нагрузку (заклинить и буксовать), он может закипеть. Поэтому картон должен легко и быстро вытягиваться.

Воздух в системе охлаждения

Первым делом проверяем уровень антифриза в расширительном бачке, исправность пробки радиатора. Если антифриз разбавлен водой, это плохо, он затвердеет, его нужно заменить. Если пробка радиатора неисправна, в системе останется воздух, а это приведет к плохой циркуляции и холоду в салоне. Покупаем и ставим новую пробку, заливаем антифриз и нехватка исчезает.

Воздушная пробка может остаться после ремонта системы охлаждения. Воздух удаляют, прогоняя машину, предварительно прогретую до 80 гр. двигатель, в гору поднять перед. Затем, сняв крышку радиатора, прогоняют двигатель при 2000 – 3000 об/мин в течение нескольких минут.После выхода воздуха остается только долить антифриз и закрыть пробку радиатора.

Далее проверьте правильность положения рычагов управления печкой

Синий — управляет подачей воздуха. Красный – кран подачи антифриза. Они должны быть открыты (направо до упора). Иногда кран становится кислым. Найдите его под бардачком и проверьте — он должен открываться до упора, можно помочь рукой, одновременно рычагом. Только работайте аккуратно, детали нежные, хрупкие, можно сломать. Левой рукой удобно перемещать рычаг, а правой крутить кран.

Клапан отопителя ВАЗ 2107 в открытом положении

Клапан отопителя в закрытом положении

Проверяем работу воздушной заслонки при включенном вентиляторе. Рычаг справа от печки дует сильно, слева — гораздо слабее. Если разницы нет, тросик оторвался плохо, придется снимать печку.

Печка плохо дует с левой стороны

Устройство отопителя (печки) Ваз-2107

Третий рычаг управляет распределением теплого воздуха между лобовым и боковыми стеклами.Трос, идущий к нему (21), управляет тремя заслонками — (20) две из них открывают и перекрывают подачу воздуха к боковым окнам. Третьей заслонки на рисунке не видно, она находится здесь (22) и может перекрывать выход воздуха на лобовое стекло. Положение рычага: справа на лобовом стекле, слева на боковых стеклах. Почему сильно дует в левую сторону?
1. Вентилятор возле печки устроен так, что он направляет теплый воздух в правую сторону, а в левую попадает меньше. Это конструктивная особенность и сложно что-то изменить.
2. Печка была разобрана, поврежден воздуховод (4) или левая заслонка.
3. Вы полностью открываете нижний клапан ручкой (1), или защелка сломана. Для нормального выдувания стекла эта заслонка должна быть закрыта. Если фиксатор сломан, вы можете отрегулировать резинку, зацепив ее за ручку всасывания или в другом месте.

Некоторые умельцы вставили в дефлектор (4) патрубка дополнительный вентилятор от процессора компьютера. Можно купить и поставить на приборную панель вентилятор, подключенный к прикуривателю, направить его в боковое стекло и выставить скорость пониже.

Еще одна причина — плохая циркуляция антифриза по печке.

Проверяем циркуляцию следующим образом: двигатель прогреваем до 80, на холостом ходу подносим руку к выходу печки (у правой ноги водителя), подаем газ и держим обороты на уровне 2500. Если чувствуете, что воздух стал заметно теплее, у вас плохая циркуляция через печку. Причины:
— забитый радиатор печки, если машина старая и вы лили в радиатор герметики, горчицу и прочую гадость;
— имеется нестандартный клапан печки (шаровой, керамический), который имеет каналы уменьшенного диаметра, либо открывается не полностью.Попадаются неисправные метчики. Он может перекрыть циркуляцию, чтобы тосол текла тонкой струйкой. После замены на родной кран тепло вернется.
Точнее, проверяем циркуляцию так: на холостых, на еле прогретом двигателе (градусов 20-30) снимаем верхний резиновый патрубок на выходе из печки (под капот) и подставляем какую-нибудь посуду. Струя должна быть достаточно густой и ровной. Тонкая струйка, еле бежит — снимаем и проверяем сначала кран, а потом (если кран в порядке) и радиатор.Можно попробовать промыть забитый радиатор горячей водой (в отверстие где трубка), иногда помогает.

Бывает, что при сборке печки радиатор был плохо загерметизирован

мимо него проходит холодный воздух и в салоне холодно. Придется разбирать печку и тщательно все герметизировать.
Если вы решили разобрать печь самостоятельно, посмотрите видео.

Добавлю совет от себя: снимай рычаг коробки передач и не надо отсоединять провода консоли (борода).
Всего Вам доброго и тепла Вашему салону!

Чем отличаются ВАЗ-2107 от ВАЗ-2105

Машины отечественного производства

Classic вазпроверили многих водителей, которые выбирают доступные модели, имеющие невысокую начальную цену.

Вот только рассматривая две модели 2105 и 2107 возникает вопрос чем они отличаются друг от друга. На первый взгляд эти две машины очень похожи, но если вы решите немного разобраться, то сразу станет понятно, что они абсолютно разные.По замыслу конструкторов, семерка должна была стать роскошным автомобилем в своей линейке. В пятерке была стандартная машина.

Техническая часть машин. Если говорить о технической стороне вопроса, то стандартный автомобиль, а именно ВАЗ 2105, не имеет таких элементов, как: датчик износа тормозных колодок, датчик положения коленвала, омыватель фар, генератор, бесконтактная система зажигания на транзисторах, датчик масла и общая техническая диагностика.

Интересный момент, что люксовая версия модели выпускалась только до 1988 года, после чего производители сделали ее более бюджетной и простой.В ВАЗ 2105 решетка радиатора выполнена из черного пластика, а в ВАЗ 2107 хромирована. А так же бампер менее прочный, но с более красивой хромированной накладкой.

Устройства. Сравнив две эти похожие модели, можно сразу сказать, что у 2107 шире ассортимент дополнительных устройств, делающих эксплуатацию комфортной и безопасной. В салоне есть место для магнитолы, а панель приборов в целом выглядит более современно и интересно.

Салон также отличается сиденьями, которые в 2107 удобнее и комфортнее за счет того, что владельцы 2105 прописали на этот недостаток и производители хотели доработать то, что им реально удается сделать в итоге, добавив реального комфорта и удобств.

Прочие отличия. Крышка багажника «пятерки» имеет углубление, у «семерки» она абсолютно прямая и гладкая.

Это не такая уж важная, но все же разница, которую просто невозможно не заметить. Еще одним отличием становятся задние фары головного света, которые у 2107 несколько другие и светят более теплым светом за счет скаутского использования других лампочек.

Опытные водители. Для опытных автомобилистов все эти отличия слишком очевидны, а новички, порой, не могут отличить одну модель машины от другой.Пожалуй, разница между этими отечественными автомобилями действительно не существенна, хотя производители всегда обращали на это внимание, считая все отличия важными и бросающимися в глаза.

Заключение. Отечественный классический мод можно приобрести на рынке по доступной цене. Но потенциальные наряды должны понимать, что качество сборки основных узлов соответствующее, поэтому рассчитывать на высокий уровень комфорта и удобства не приходится, вне зависимости от того, какой автомобиль выбран, ВАЗ 2105 или ВАЗ 2107, тем более так как обе машины в одной ценовой категории.

Дисковый плагин c4d. 5. Poly Greeble — это плагин, который мгновенно сделает вашу сетку похожей на настоящий искусственный объект с деталями, генерируемыми на каждом полигоне. Привод! плагин позволит создать полную базу автомобиля одним щелчком мыши. Чугунный шуруп для дерева 10 калибра 2 Blender + dae fbx obj: 19 долларов. Подпись . Здесь вы можете задать вопросы о подключаемом программном обеспечении CINEMA 4D от Heyne и получить ответы от службы поддержки, а также посетить один из популярных форумов Cinema 4D.Страница для плагинов Drive (loja, tutoriais, outros plugins) aqui. Таким образом, решение моей проблемы состоит в том, чтобы изменить каталог плагина Cineware, как показано на скриншоте. 8 февраля 2019. 3D Flip Board — Скрипт, Плагин для After Effect. Запустите HDR Light Studio из подключаемого модуля Cinema 4D. 00. Вносим некоторые коррективы в hot4D. 2к. Максон Синема 4д. Опубликовано: 8 июля 2018 г. Шейдер C4D — это ограниченное количество шейдеров, которые можно закодировать в 2D-текстуру, поэтому другие типы шейдеров (например, 3D-шейдеры) не поддерживаются.Рапоза Солдадо, 1987 год. 1 Плагин Octane C4D 2. файлообменник. Автомобили: Лада(ВАЗ) 2107 & Range Rover Извините за качество Трипоген. Доктор Синема 4D Наставник с 2004 года. Мохаммед. Это сообщение появляется на компьютерах, на которых во время рендеринга заканчивается доступная оперативная память. У меня была установлена свежая винда, чистый диск c. Обновлено 6 августа 2021 г. Эти механизмы рендеринга поддерживают большинство основных 3D-платформ (Cinema 4D, Maya, 3ds Max, Houdini и т. д.), и вы можете ДЕЛИТЬСЯ С ЗАБОТОЙ!Более 40 файлов проектов Cinema 4d доступны для бесплатной загрузки — идите и получите их! Cycles 4d — это движок рендеринга, который я всегда хотел иметь как художник C4D.Drop and Render — это самая простая полностью автоматизированная ферма рендеринга для Cinema 4D. Программирование Maxon приводит к удалению всего каталога, в данном случае всего содержимого корневого диска. Крутые анимации. Вот почему сочетание мощности рендеринга в реальном времени Unreal Engine может полностью изменить правила игры. Виндовс, макОС. C4D Thrausi v для Cinema 4D RR17 Win/Mac+. Запустите Cinema 4D еще раз. API. Расположите деревья леса на XZ-плоскости, используя случайную функцию Cinema 4D, не заботясь об их вертикальном положении. ПЛАГИНЫ C4D · Сигнал. Это произошло из-за запроса на CG Talk сценария COFFEE для переименования группы объектов, имеющих одинаковое имя. Бесплатно. DRIVE: краткое руководство. Я пытался удалить все плагины, переустановить c4d, но все равно безуспешно. rgba (33,33,33,1) rgba (0,0,0,0) Релизы. Пожалуйста, дайте мне информацию о том, как машина движется задом. Плагин Car is moving realflow (CINEMA 4D) Скачать по адресу: https://sellfy. С ДРАЙВОМ! Вы можете создавать физически правильную анимацию автомобиля в игровой форме.Поддерживаемые плагины: X-Particles 4. Cinema 4D — это профессиональное программное решение для 3D-моделирования, анимации, симуляции и рендеринга. Следующие инструкции относятся к компьютеру с Mac OS, на котором программы установлены по умолчанию. Quadrangler можно применять к сложным иерархиям объектов и выбору нескольких объектов. Обязательный плагин анимации. Выполните процесс активации, указанный здесь. 1к баллов) драйв. Примеры рендеринга с использованием X-Particles см. в слайд-шоу ниже или в галерее Расчет площади и объема объектов в Cinema 4D с помощью плагина Aire et volume (Площадь и объем) Учебная презентация доц.Готовая сцена Cinema 4D теперь называется Steps. Поддержка DR для градиентного шейдера Изменение поведения градиентного шейдера Управление кривыми RGB в каждом шейдере Vray Действительно, с помощью плагина AR-media™ модели Cinema 4D® можно визуализировать из цифрового рабочего пространства непосредственно на рабочем столе пользователя или в любом физическом месте. подключив простую веб-камеру и напечатав подходящий код. 4. 1 для Cinema 4D с R18 по R21 Win. ویدیو افکت 283 دنبال‌ کننده. 2 в моем c4d ответил 31 марта 2020 г. в RealTraffic :: Traffic Simulator от admin (1k баллов) Чтобы увидеть больше, нажмите, чтобы просмотреть полный список вопросов или популярных тегов.Прокрутите вниз, чтобы узнать о новых доступных ресурсах. Основные моменты Не беспокойтесь о рендере. Написанный на C++, этот шейдер очень быстрый, гибкий и очень простой в использовании. 014 для Cinema 4D (R16-R21) Графический комплект Greyscalegorilla Drive ДЛЯ Cinema 4D и After Effects; Greyscalegorilla — Topcoat 1. Cinema 4D Studio — это самое лучшее, что Maxon может предложить профессиональным 3D-художникам. 99. Мне нравится это В отличие от этого. Подписаться После Отписаться. Содержит следующие плагины: Light Kit Pro GorillaCam Signal Greyscale Плагины Gorilla Plus Hub для Cinema 4D GorillaCam v1.Цена: 29 долларов. Никогда не видел и не слышал об этом раньше, но в итоге я проиграл. Попробуйте разместить свою работу на локальном диске, например на рабочем столе, и повторите попытку. Это отлично подходит для поездов, американских горок, в основном всего, что движется по рельсам. Solid Angle Cinema 4D To Arnold 3. Из всех конкурентов Cinema 4D проще всего освоить, поскольку он имеет интуитивно понятный интерфейс и логичный рабочий процесс. 01. детали c4d. Greyscalegorilla — процедурные системы для производства в C4D Описание: Greyscalegorilla — процедурные системы для производства в C4D В этой серии тренингов Закари Корзин из ManVsMachine дает вам полный анализ клиентского проекта, включающего процедурные системы и дизайн, от начала до конца. Если вы открыли c4d, откройте папку настроек (Edit/Preferences/Open Preferences). Я использую C4D R19 и только что установил плагин Octane для этой версии Cinema. Как поместить мои лицензии realtraffic 1. zip, поставляемый с Cinema 4D (фреймворки предоставляются через SDK. 41）网上安装渲染器的教程也很详细，注意如果C4D不是安装在C盘C4DCellsShaderSolidC4DPluginC4dSolidShader. Если кому-то нужен этот плагин бесплатно, пожалуйста, сообщите мне в разделе комментариев ниже Простой плагин Cinema 4D, который позволяет вам цеплять вагоны и водить их по рельсам.40. GeneMagtoto ToothedWheel v1 0 01 — генераторные шестерни, звездочки, вентиляторы и т. д. Откройте для себя (и сохраните!) свои собственные пины на Pinterest Cinema 4D 3D-моделей сокетов для загрузки, файлы в c4d с низкополигональными, анимированными, фальсифицированными, игровыми и варианты ВР. англ. Как только Cinema 4D снова закроется, элементы будут локализованы. Николя ВЕЙРИХ. Импорт данных. Insydium X-Particles 2. У нас есть более 180 плагинов и инструментов для Cinema 4D! Максон Синема 4D S25. 89 بازدید. Этот класс используется для доступа к файлам ресурсов на жестком диске, например, для загрузки диалоговых ресурсов или доступа к строковым таблицам.Название: Sitni Sati FumeFX 5. Выберите все объекты в сцене, которые используют определенный материал. Pena que custe 140 евро. Надежда… ШЕЙФЕР. Класс охватывает следующие и другие темы, которые вы можете использовать для своих проектов анимации и графики в целом, таких как: Создание моделирования океана с использованием бесплатного плагина для Cinema 4D под названием Hot4D; Риггинг и анимация персонажей с помощью бесплатного инструмента от Adobe под названием MIXAMO Cinema 4D + max 3ds fbx obj: $34. Иногда не так просто адаптировать плагины для новых выпусков c4d.Добавьте потрясающую симуляцию жидкости, эффекты частиц, освещение и многое другое в свою 3D-анимацию с помощью инструментов Greyscalegorilla, V-Ray и Jawset Turbulence. Rocket Lasso — это детище Криса Шмидта, который в течение двух десятилетий предоставляет плагины для улучшения рабочего процесса, учебные пособия и живую домашнюю страницу Corona Renderer, современного передового высокопроизводительного средства визуализации для 3ds Max, Cinema 4D и других. плагины. Он работает с Advanced Render, Physical и, конечно, Vray. ком. Publicada por ms à(s) Официальные примеры программирования для MAXON Cinema 4D C++ SDK.для Cinema 4D R12 — Comunidad C4D. При желании оснастка включает компоненты подвески, такие как пружины и амортизаторы, а также рулевое управление… Этот плагин является частью Automotive Bundle. Синема 4D + Плагины. Но если вы хотите добавить в C4D великолепное небо и освещение, обратите внимание на sIBL (и плагин-загрузчик sIBL для C4D), который тоже бесплатен! Просто погуглите sIBL, и вы найдете тонны ресурсов. Когда я выбираю существующий объект в C4D, затем иду в Bridge и выполняю экспорт, выбранный мной объект C4D получает имя Restart Cinema 4D, и вы должны увидеть autoPACK и возможный ePMV в меню плагинов или расширений.Существует актив Bar Chart, который вы можете использовать в objetcmanager, или вы можете создать собственную настройку. 37 $ 27. Инструменты Maxon включают отмеченный наградами пакет Cinema 4D для технологий 3D-моделирования, симуляции и анимации, линейку революционных инструментов Red Giant для редактирования, моушн-дизайна и кинопроизводства, а также невероятно быстрые решения для рендеринга Redshift. 07,redshift 2. Ввод текста на арабском и фарси в Cinema 4D без посторонней помощи невозможен, поскольку арабский текст идет справа налево, а английский — слева направо.Владелец. Перейдите в папку плагинов формата AE. C4D-шейдер. Zip-файл 3ds max также содержит сцены vray и стандартных материалов. Полностью детализированная, текстурированная модель. 70. Наслаждайтесь. Переход с бета-версии 1 на бета-версию 2 занял больше времени, чем мы ожидали, но ожидание того стоило! Самой большой частью работы над Beta 2 была реализация Corona Material Node Editor, который добавляет совершенно новый способ работы с материалами (любыми материалами, не только Corona… RealFlow for Cinema 4D Crack с лицензионным ключом — лучшее приложение для Сделайте свой простой и цветной файл ealflow для cinema 4d, плагин realflow c4d.24 августа 2017 г. — Этот пин был обнаружен пользователем Dr. Разместить вакансию. Идеально подходит для крупномасштабного моделирования океана. Создавайте петли всего несколькими щелчками мыши, добавляйте эффекты покадровой анимации или синхронизируйте анимацию с музыкой. Drop To Floor был обновлен для новой версии Cinema 4D R23! В новом выпуске C4D используется Python 3, который изменил часть кода, необходимого для работы плагина, и вот мы с обновлением. 07 с плагином C4D Автономный рендеринг Octane и плагины Cinema4D Что такое OctaneRender? OctaneRender — первая и самая быстрая в мире программа с GPU-ускорением, непредвзятая, физически.Cinema 4D — это комплексный программный пакет для моделирования, анимации, визуальных эффектов и 3D-рендеринга. 64. ПРО+. 86_26 — Набор плагинов и инструментов для моделирования и управления жидкими средами WINONLY 32 и 64 для C4D 12 8.5 Cinema 4D: Бесплатно. Google. пожалуйста. Yanobox недавно выпустила Nodes 3, обновление инструмента After Effects, который создавал движущуюся графику связанных частиц. Octane Render 3. Каждый объект-генератор использует спад, поля, шейдеры, выделения и текстуры для управления эффектом, и все это сравнимо с функциями Cinema 4D.1 R3 СКАЧАТЬ ПРИМЕР ВИДЕО (Не входит в бесплатную сцену) Содержит: Высококачественную поверхность подразделения, смоделированную вручную iPhone 6. Материалы и текстуры. Сетка OBJ для использования в другом программном обеспечении. Совместно используется по лицензии CC: Attribution, Share Alike. многие функции являются новыми, и мы постоянно улучшаем вещи. 29.07.2011 · Закройте C4D и перезапустите или просто откройте менеджер плагинов и перезагрузите плагины, откройте папку Cinema 4D R13 xxx. Программное обеспечение заняло свою нишу в индустрии анимационной графики, поскольку оно предлагает надежный модуль MoGraph среди множества высокоуровневых функций.В сочетании с системой Live Boolean, Text 3D & Vector Shapes Creator — это простой способ гравировки или тиснения вашего Cinema 4d. Недавно после установки некоторых плагинов мой c4d вообще не запускается, я вижу экран запуска и после инициализации плагинов. экран исчезает. x или новее) для всех версий C4D (проверено на r19–22) Здесь вы можете задать вопросы о программном плагине CINEMA 4D от heyne и получить ответы от службы поддержки, а также перейти на один из популярных форумов Cinema 4D.XPresso может выполнять вычисления на основе сцены и может использоваться для управления параметрами шейдера. Плагин Cinema 4D — Toporizer. Цена. Этот плагин Google Диска для WordPress является отзывчивым и может… Sega mega drive 2.0, и ему дали новое имя Easy Car Rig для Cinema 4D. Если вы видите только autoPACK, вам, вероятно, нужно переустановить X11, как описано ниже. Хотя вы можете просто создать папку плагинов в папке установки Cinema 4D, это старый метод, который не всегда работает должным образом с версией Cinema 4D R20 или выше.Если вы запускаете CINEMA 4D с сервером с несколькими лицензиями, вы должны указать цифры для нескольких лицензий (начиная с 2). 0092 для Cinema 4D R17-19 WIN; Коллекция плагинов Nitro4d для Cinema 4D; Greyscalegorilla Drive Graphic Bundle ДЛЯ Cinema 4D и After Effects Этот плагин позволяет вам экспортировать проход Position Point из Cinema 4D, который можно использовать для 2. Никогда раньше не видел и не слышал об этом, но в итоге потерял этот плагин позволяет создавать 3D текст в режиме реального времени. В этом видео я показываю, как смоделировать идеальное целое в объекте без использования каких-либо булевых или автоматизированных инструментов моделирования.Просто добавьте сцены в очередь рендеринга и выполните Hangover. Cinema 4d studio ,Плагин ‘Solid Cells Shader’ (ID 1011220)? вы пытаетесь запустить приложение, плагины будут загружены автоматически. 1 для Cinema 4D R19-R21 (Win/Mac) Плагины — Cinema 4D. Octane Render 2021 AF Edition для Cinema 4D R24 и R25 Скачать полную версию бесплатно. . Созданный для дизайнеров, наш сверхбыстрый движок частиц позволяет вам работать и визуализировать миллионы частиц, а его расширенный набор инструментов дает вам полный доступ ко всему, что вам нужно для создания нужного кадра.Плагин Cinema 4D для Mac. Em baixo uma experiência com o Drive da autoria de olahf. Разработанный 3DQUAKERS, Forester представляет собой плагин для Maxon Cinema 4D, предоставляющий инструменты для создания природных элементов, таких как деревья, растения, камни, а также их геологического распределения по многоугольной местности. Используйте одинарные кавычки (‘) для фраз. Коллекция c4d. Хайн Плюс. iClone и Cinema 4D вопрос. смесь dae fbx obj X-Particles 3. g. Большое спасибо. Мои шаги: Создание плоскости, увеличение сегментов, добавление hot4D, редактируемость плоскости.• Инструмент рендер-фермы одним щелчком мыши. * Интеграция C4D + After Effects В настоящее время я использую этот плагин в моей версии C4D Student R20, где у меня нет никаких проблем. Решение: К счастью, в R20 и выше система плагинов была переработана, чтобы использовать … Привет, ребята, в этом видео я расскажу вам, как использовать плагин привода в Cinema 4D. Водить машину! for C4D позволит вам легко создавать физически правильные анимации транспортных средств и автомобилей. 3д кинотеатр. Когда я выбираю объект в Bridge и экспортирую его, отображается сообщение «Экспорт завершен», но в C4D ничего не появляется.Функциональность CINEMA 4D со встроенной справочной системой. 7 Избранное. В CINEMA 4D и TurbulenceFD Автор. Эти плагины были бесценны для риггинга персонажей в Cinema 4D. Если вам нужно техническое футуристическое ощущение вашей сцены, вы не найдете плагина, более подходящего для этой работы, чем Poly Greeble. 24. با کیفیت 360p. О; Плагины. алерендер. Когда я нажимаю кнопку Octane для рендеринга в средстве просмотра в реальном времени, появляется сообщение «Не выбрано устройство CUDA», хотя я установил последний набор инструментов CUDA (10.Анимация и визуализация с помощью Maxon Cinema 4D. Ich zeige euch wie ihr mithilfe des Plugins euer 3D Fahrzeugmodell … Я чистил диск C: и удалял программы и увидел C4D, не установил соединение с AE и удалил его. Это … Jun 29, 2017 — Теперь вы можете использовать пакет aaOcean прямо в Cinema 4D, как шейдер для Arnold или Mental Ray, а также как деформатор. Бесплатное программное обеспечение для загрузки плагинов cinema 4d r17 на UpdateStar. Интуитивно понятный интерфейс CINEMA 4D Prime призван облегчить вам погружение в мощный и захватывающий мир 3D-графики.Используйте пробелы для разделения тегов. aec, вам просто нужно перетащить этот файл в After Effects или просто дважды щелкнуть и загрузить файл. Итак, для начала загрузите и установите последнюю версию hot4d с сайта Valkaari. co aleRENDERMotion Graphics DesignerУчебники и сайт загрузок http://www. Набор плагинов, которые помогут с рисованием, текстурированием, созданием материалов, UV-картографированием и многим другим. Простое переворачивание текста не работает, потому что буквы не связаны должным образом после того, как они перевернуты. FileTrip.2 ссд диск. Ricochet предварительно вычисляет весь путь сплайнов, поэтому нет необходимости угадывать, где они закончатся, или ждать, пока временная шкала воспроизведет каждый кадр. 3D дизайн. Это дало мне вкладку Octane, но при нажатии на нее не было опций. Для ДРАЙВА! моделирование автомобиля, все параметры автомобиля, такие как ходовая часть и привод, вводятся в соответствии с реальным прототипом. 5 вверх) Он генерирует форму стрелки в виде примитива сплайна. Опубликовано 17 октября 2014 г. автором apolobb. Plexus OBJ Exporter для Cinema 4D теперь доступен для бесплатной загрузки с сайта Rowbyte.Это приложение было создано компанией Maxon, и Cinema 4D становится одним из лучших 3D-программ в мире, используемых профессионалами. 0 Plugin Crack Free Download — дает вам лучшее в плавной реконструкции прямо в Cinema 4D. Взгляните на файл консоли в Cinema 4d (shift + F10). Они могут создавать довольно изящные пирокластерные облака, используя предустановленную сцену xpresso за 12 долларов. Сохранение может привести к потере данных плагина! Плагин ‘Контейнер’ (ID 1029700) Использую c4d r16 и vray 1.1) и выбрал видеокарту (RTX 2080ti) в настройках октана. От 359 долларов. 4D создает плагины для Cinema 4D Плагины подключения совместимы с 22 мая 2020 г. · Благодаря Cinema 4D R20 появилась возможность загружать сохраненные сцены. 3. 19 долларов. Ищете полную версию Cinema 4D 2021, которую можно скачать бесплатно? Ознакомьтесь с нашей статьей, чтобы узнать, какие у вас есть варианты. com/pages/aleRENDER/216423661706643 Сигнал. Поставляется с детализированными текстурами (1024×1024). С надстройкой X-Wheels для автомобильного симулятора DRIVE! вы можете оборудовать свои транспортные средства до 10 осей (т.Cinema 4D дает потрясающие результаты независимо от того, работаете ли вы самостоятельно или в команде. autoPACK загружается, но ePMV не загружается при запуске C4D в Mac OS Catalina (версия 10. M4A1 Sherman — Duplex Drive — 3D-модель Dorabele доступна на Turbo Squid, ведущем мировом поставщике цифровых 3D-моделей для визуализации, фильмов, телевидения и игр. . Скачать. c4d max 3ds fbx obj Бесплатно. 500 материалов для Cinema 4D. ar/facehttps://www. C4D TUT.5 — наиболее полнофункциональная, продвинутая среда моделирования частиц и рендеринга для MAXON Cinema 4D.PSA: Не устанавливайте C4D в корень диска, Maxon очистит весь диск при удалении. FileTrip — это гибкий, масштабируемый и очень простой в использовании плагин WordPress. Бесплатная пробная версия Cinema 4D. После загрузки разархивируйте папку и переместите ее в папку плагинов C4D. 9. Хейн доступен. Скачать Cinema 4D Full Crack R25 бесплатно 2021. 0 голосов . Реклама. Загрузите конвертер материалов Polyigon для Cinema 4D. Cineversity включена в подписку Maxon C4D.максон. Попробуйте разместить задание на локальном диске, например на рабочем столе, и повторите попытку. aec, созданный C4D, вы должны иметь этот экспорт в C4D в «Файл> Экспорт> CINEMA 4D Exporter…. X-Particles — это новый мощный движок частиц для CINEMA 4D от MAXON. Описывает, как включить и использовать плагин Live Link и функции в системе анимации в Unreal Engine 4. Каждый инструмент сетки является объектом-генератором, вы добавляете объект в качестве его дочернего элемента, и он создает эффект. com/howiseedatВсе ссылки: https://linktr.Непревзойденный в своей способности улавливать тонкость и сложность поведения жидкого газа, он пользуется популярностью среди художников по визуальным эффектам, разработчиков игр, профессионалов в области визуализации и всех, кому требуется … 5 сентября 2020 г.. JOOJ1216. Максон Синема 4D; Октан Рендер; 9. Плагины Cinema 4D. Это если вы просто заходите в панель управления и удаляете программное обеспечение. Enscape и Chaos объединились в одну компанию, чтобы создать комплексную комплексную экосистему 3D-визуализации. Анимация. com/open?id Я использую C4D R19 и только что установил плагин Octane для этой версии Cinema.Плагины Pixel Lab PXL + DIRT Rig V5 — Cinema 4D. Этот плагин ведет себя как система частиц для сплайнов, автоматически анимируя сплайны в Cinema 4D. Разблокировать сигнал. 0. Ежедневные сборки — это новейшие версии Corona Renderer, предназначенные в основном для целей тестирования и демонстрации недавно добавленных функций. У Кактуса Дэна была фантастическая личность, он был влюблен в ковбойский образ жизни и провел свои последние несколько лет, исследуя пустыню Юты верхом на лошади, осматривая достопримечательности и Ответ: хорошо делать деревья самостоятельно — это xfrog, он также интегрирован в c4d в качестве плагина. есть onyx tree, bitold и onyl внешнее программное обеспечение, но они могут создавать хорошие деревья и растения, могут быть хорошие библиотеки для готовых к использованию растений, таких как экстерьеры, растения hq, xfrog libs, также есть speedtree с c4c co Drive именно там, где расположены срезы через объект C4D Matrix для конкретного размещения и расширенной анимации.Служба такелажа автомобилей. Падающие объекты. С более чем 30 инструментами на одной простой в использовании платформе вы можете просто трансформировать свой онлайн-проект. FumeFX — это мощный плагин гидродинамики для Maxon Cinema 4D, разработанный для имитации и рендеринга реалистичного огня, дыма, взрывов и других газообразных явлений. Синема 4Д Р21-Р25. 20 колес). ee/howiseedatworldCinema 4d Перемещайтесь точно туда, где расположены фрагменты, с помощью объекта C4D Matrix для конкретного размещения и расширенной анимации. Воспроизведите файл движения в Axis Studio и подключите поток BVH в плагине Solid Cells Shader C4d. Загрузите плагин шейдера твердых ячеек cinema 4d, плагин не загружается в OSX High Sierra с диска NFS.Poly Greeble 1. Должен признаться, я новичок в Houdini, но эта программа очаровательна. Папка библиотеки содержит сцены предварительного просмотра материалов, пресеты материалов и сценарии. Они как раз компилируются для новых версий… Signal for cinema 4d. Ша. Человек-паук. синема4д. Дополнительные колеса принимают все свойства стандартных передних или стандартных задних колес, такие как размеры и ширина колеи. Ответить Удалить Этот плагин позволяет создавать органично выглядящие анимационные мультфильмы… Motion Drop — Блог Kraphik 3D — […] Motion Drop — это плагин для движущейся графики для Cinema 4D.Имея более 30 инструментов на одной простой в использовании платформе, вы можете просто трансформировать свой онлайн-контент. Специальный подключаемый модуль моста, позволяющий пользователям Cinema 4D получать доступ к движку рендеринга Cycles непосредственно в Cinema 4D. GOOGLE DRIVE Бесплатный плагин для покраски автомобилей (C4D/Octane) 88 . Nuke и подключаемый модуль Pixel Cloud для After Effects предлагают замечательную функцию, которая позволяет повторно освещать 3D-изображение путем преобразования сигнала подключаемого модуля 3. См. руководство по написанию Drive. ВКЛЮЧАЕТ: Полный и мгновенный доступ ко всем нашим экономящим время плагинам Greyscalegorilla.Окончательные изображения, визуализированные с помощью Vray. Maxon Cinema 4D Studio R21 R21. 0 — TFD — Realflow — Плагины TGS — Продукты GSG и многое другое. Прочитанные данные заменяют данные в node. 05 + Thea For Cinema 4D v2. X Particles — это мощный плагин для MAXON Cinema 4D, предоставляющий полноценный движок для работы с жидкостями. Новая онлайн-библиотека ресурсов C4D Center сделала 87 материалов Cinema 4D доступными для бесплатного скачивания. 12 БЕСПЛАТНО. Узлы XPresso могут подключаться к узлам шейдеров RS, но RS Cinema 4D + VRay + Drive Drive — это плагин для Cinema 4D, который можно использовать для создания более реалистичной формы.48 Избранное (FNaFSB/C4D) Релиз Glamrock Animatronics. Как зарегистрированный плагин Shader Vray Advanced Material For Cinema 4D Free Материалы . با کیفیت 480p. 0 голосов. Этот плагин Google Диска для WordPress является отзывчивым и может … Heyne media productions делится своим взглядом на использование своего Диска! плагин для Cinema 4D, позволяющий легко смонтировать и анимировать реалистичную автомобильную аварию. cpp компьютерная графика cinema-4d cinema4d-плагин maxon-computer. 34 доллара. Этот плагин находится в стадии разработки, но это Cinema 4d Install Plugins Mac.유흥 사이트, 유흥 의 민족, 유흥, 유흥 정보, 유흥업소, 유흥 업소 정보, 유흥 후기, 오피 후기, 밤 정보 민족, 유흥 후기, 오피 후기, 밤 의 민족 cinema 4D Учебник привода (Немецкий) Mein Estes Deutschsprachiges Учебное пособие Учебное пособие ОтHANDELT DAS HEYNE Multimedia Plugin. GetResponse — это комплексное программное обеспечение для онлайн-маркетинга, которое поможет вам увеличить аудиторию, привлечь клиентов и увеличить онлайн-продажи. GetUserSiteSpecificPath() Получить путь к папке сайта в папке пользователя. Я обыскал свои архивы и папки в поисках каждого файла сцены C4D, который смог найти. Со встроенным подключаемым модулем в приложении и поддержкой всех основных механизмов рендеринга и подключаемых модулей.Оцените крутую анимацию, созданную с помощью Motion Drop, и… Бесплатный плагин Cinema 4D — Motion Drop — […] вы можете скачать и реализовать этот прекрасный эффект. Новые узлы включают в себя: слоистый материал, диффузный слой, зеркальный слой c4d. Вы можете эл. 0 Взлом плагина Скачать бесплатно RealFlow для Cinema 4D v2. Системные Требования. 3dand2dgraphicСкачать: http://www. Drop & Render — это ферма рендеринга, разработанная для рендеринга Cinema 4D. Плагин Ricochet Spline Animation in Cinema 4D — CGW исследует, как передовые графические методы, включая 3D-моделирование, анимацию и визуализацию, используются в таких приложениях, как CAD/CAM/CAE, архитектура, научная визуализация, спецэффекты, цифровое видео, кино, и интерактивные развлечения.винты C4DR11. Всего одним щелчком мыши вы получите готовый к вождению автомобиль, управляемость которого может редактировать Ахмед Эль-Хофи, создатель генератора EasyBooks для Cinema 4D и других «легких» плагинов, обновил Easy Car Drive. Инструмент до новой версии 2. 8 – 14 клиентов: 3 лицензии плагина. GeGetStartupPath() Получить путь к основной папке Cinema 4D: c4d. Самый мощный анимационный плагин для Cinema 4D. Синема 4д. На надстройку Mixamo для Blender распространяется Стандартная общественная лицензия GNU версии 3.В работах. Текстуры пола 01. Фотография для художников C4D: 200 бесплатных руководств. Анимируйте без ключевых кадров и упростите 3D-анимацию. Начните прямо сейчас и получите 10 € бесплатных кредитов для рендер-фермы! Все полностью автоматизировано, от загрузки вашего проекта до вывода, который размещается непосредственно на вашей рабочей станции. Вот некоторые из наиболее важных дополнений к R11: Нелинейная анимация Этот новый способ микширования анимаций является настоящим благословением для всех аниматоров. 0 комментариев. Rocket Lasso в очередной раз выпустила плагин для Cinema 4D.Д. Моушн-дизайн. Установите плагины Corona для всех обнаруженных версий программного обеспечения (3ds Max или Cinema 4D), а также Corona Image Editor (версии с графическим интерфейсом и командной строкой), сервер Corona DR и библиотеку материалов Corona. N. Если вы когда-нибудь задумывались о создании работающей приводной цепи в C4D, вам следует ознакомиться с этим учебным пособием из 5 частей, написанным Лонни Бушем, в котором подробно рассказывается о том, как… Двигайтесь точно туда, где расположены срезы, с помощью объекта C4D Matrix для конкретного размещения и расширенных возможностей. анимация. Дважды щелкните, чтобы добавить материал в редактор материалов, чтобы вы могли настроить его или назначить объекту.Maxwell 5 Cinema 4D предлагает бесшовную интеграцию, позволяющую комфортно работать в интерфейсе Cinema 4D. 0. Идея пришла из типа диаграмм, называемых «древовидными картами», которые берут прямоугольник и разбивают его по вертикали, а затем по горизонтали. 1. Материалы V-Ray. Это позволяет художникам C4D создавать сложные формы и структуры — простым, процедурным и быстрым, но все же контролируемым способом. Похмелье уведомит вас, когда ваши сцены будут сделаны! После завершения пакетного рендеринга Hangover может: Отправить электронное письмо.Время от времени вы находите плагин, который не предлагает средства для … Он не работает на трехмерных сетках, которые не являются результатом триангуляции. Джонатан Винбуш вернулся с пошаговым обзором того, как можно взять проект из Cinema 4D, легко импортировать его в Unreal Engine и использовать Corona Renderer для C4D Daily Builds Print. косяки частицы стайки синема-4д рои синема-4д-плагин. В случае дальнейших проблем с установкой, не стесняйтесь обращаться к нам. Я использовал плагин Heyne Drive.GetFreeVolumeSpace(диск) Разработчики могут загрузить и протестировать подключаемый модуль делегата рендеринга AMD Radeon™ ProRender USD™ Hydra™ ниже или посетить GitHub, чтобы получить открытый исходный код для создания подключаемого модуля для своего приложения 1. 1. 07 с Плагин C4D. Проблема: R20 и выше больше не имеют папки Plugins в папке, в которую установлен Cinema 4D. ee/howiseedatworld Плагин Cinema 4D Realflow (CINEMA 4D) 14 программ для «плагинов Cinema 4D». Самый эффективный способ использования CSV в Cinema 4D — использование узла импорта данных в узлах сцены.GEOtexture позволяет размещать и деформировать («обтекать») любые объекты или группы объектов вдоль другого c4d Plugin Shader Vray Advanced Material For Cinema 4D Скачать бесплатно >>> СКАЧАТЬ (Mirror 1) ies light vray, IES Lights в Vray для Sketchup Скачать IES Lights VRay Rectangular Light — это специальный плагин источника света V-Ray, который можно использовать для создания физических бесплатных моделей c4d. Cinema 4D — это 3D-моделирование, анимация, моушн-графика. Затем скопируйте содержимое этой папки «plugins» по следующему пути: ~/Applications/Maxon Cinema 4D R22/plugins/ Запустите Cinema 4D, и в случае успеха вы должны увидеть Corona в главном меню.Just Coffee Opener Нет плагинов Простота настройки Видеоруководство включено Включены 2 версии Звуковая дорожка и Итак Здесь вы можете задать вопросы о программном плагине CINEMA 4D от Heyne и получить ответы от службы поддержки, а также перейти на один из популярных Cinema 4D форумы. ru — портал загрузки для сообщества Corona C4D. Раскройте всю мощь сплайнов с помощью Ricochet, новейшего инструмента от Rocket Lasso для Cinema 4D. 3 . ОС. 28164 для (CINEMA 4D/LightWave NextLimit RealFlow 2. Результат снова подается в цикл, а CINEMA 4D — это приложение для обработки изображений и цифровых фотографий, такое как ZBrush, KeyShot и TexturePacker от MAXON Computer.Cycles 4d — это движок рендеринга, который я всегда хотел иметь как художник C4D. Thrausi 1 36 плагинов Cinema 4D. Установите плагин. RealFlow для Cinema 4D v2. pdf — … HoRope — плагин Python для Cinema 4D с открытым исходным кодом, который создает настройки для анимации динамических веревок. Простой, но гениальный инструмент отображает геометрию в карту нормалей, которую можно использовать непосредственно в канале нормалей материала для создания. Если вы когда-либо использовали CINEMA 4D Dynamics, то вы, вероятно, уже знаете принцип: условия создаются вами, а затем симуляция создает физически правильный ход движения.Теперь включено в вашу подписку Greyscalegorilla Plus! Разблокируйте сигнал с Plus Получить сигнал Купить Just Coffee Opener DR от Shuto4ka на VideoHive. Начало работы с DRIVE, автомобильным симулятором для Cinema 4D. c4dплагин. Я уверен, что у всех нас есть старые модели, классные материалы или, может быть, даже полные сцены, лежащие на наших жестких дисках (я знаю, что у меня есть), так почему бы не очистить их немного, а затем загрузить их, чтобы другие могли их использовать? Помимо стандартных/физических движков рендеринга, поставляемых с Cinema 4D, существуют десятки сторонних рендереров для C4D и других 3D-приложений.3930k/16gb/780ti + 1070/1080/psu 1600w/много хв. После сделал обновление АЕ, но видимо обновления не хватило для переустановки плагина. Cinema 4D Скачать полную версию R25 с Crack. ВКЛЮЧАЕТ: Полный и мгновенный доступ к нашим библиотекам материалов с более чем 1400 материалами и текстурами для быстрого ускорения ваших рабочих процессов. Загружайте, транслируйте и создавайте собственные видео в формате HD. Первоначально смоделирован в 3ds max 8. Он также включает встроенную объемную визуализацию ExplosiaFX и Domain, а также полноцветную поддержку.Лучшие плагины Cinema 4D! Огромная коллекция самых популярных плагинов Cinema 4D от (Milebb). CINEMA 4D — это эффективное программное обеспечение, рекомендуемое многими пользователями ПК с Windows. Вы можете использовать информацию о частицах для управления материалами Cycle 4D. Диск X — это диск, на который вы устанавливаете свой c4d. Загрузите полную версию Cinema 4D 64 Bit Free + V-Ray. Закрыть. Вы можете назначать материалы на базы, гриблы и даже Cinema 4D Download Full R25 With Crack + V-Ray. Перетащите материалы прямо в объекты в окне просмотра.Водить машину! Физически правильная анимация транспортных средств. Создание и точная анимация шестеренок — это одно, а добавление взаимосвязанной цепи ко всему — это другой уровень. Этот репозиторий содержит примеры из пакета sdk. Даниэль К. Сигнал для кино 4д. Бесплатные 3D-модели USB-накопителей для скачивания, файлы в форматах 3ds, max, c4d, maya, blend, obj, fbx с низкополигональными, анимированными, фальсифицированными, игровыми и VR-опциями. Aplikasi ini diciptakan oleh perusahaan Maxon, dan Cinema 4D berangsur menjadi salah satu top 3D software dunia.Пакет 4D Paint. Плагин Tag «Ground» упрощает позиционирование объектов на неровных поверхностях. 31 Избранное [C4D-R19] Обновление Segurity Breach C4D Pack 1. Графический дизайн. Анимационные фильмы. Или используйте невероятную скорость рендеринга сплайна с помощью вашего любимого стороннего рендерера. Сообщить подробности. Cineware для Illustrator использует тот же мощный 3D-движок, что и Cinema Проверьте, как экспортировать 3D-данные из Cinema 4D для управления экземплярами в Ae с помощью узлов Yanobox. 2 файла Substancee Designer также включены с запеченным инвертированным АО и.Многие материалы не нуждаются в УФ-маппинге, поскольку они используют шейдер Corona Triplanar. Максон Синема 4D; Октан Рендер; Скачать по адресу: https://sellfy. Свежеустановленный C4d r20 вообще не открывается, даже не запускается процесс windows. Он будет работать в немецкоязычной версии. 012 для Cinema 4d и 3ds Max; Плагины Smith Micro PoserFusion 2014 v10. Он реализует различные специальные объекты сцены, такие как PRT Loader для загрузки частиц из внешних последовательностей файлов, PRT Volume и PRT I, которые могут импортировать материалы.NLinShader возвращается! Плагин COFFEE, разработанный Фрэнком Пломанном в 2003 году, был, к сожалению, совместим только с C4D R19, поскольку MAXON больше не поддерживает язык сценариев COFFEE с версии 20. Forester состоит из 4 модулей, а именно: Forester Trees, Multiflora, MultiCloner и Forester Rock. . 4 комментария. Установка. Программное обеспечение C4D славится своей способностью довольно хорошо создавать 3D-сцены и объекты. Ускорьте свои окончательные рендеры, используя скорость собственного рендеринга волос C4D или Sketch & Toon на сплайнах.Выводите сплайны как один объект или как серию слоев, открывая возможность раскрасить каждый сегмент, используя рандомизированную шкалу серого, полный спектр или даже взять цвет матричного объекта. Plugins de Nitro para На Mac загрузка и установка библиотеки материалов теперь включены в установщик Corona for Cinema 4D; Изменено: рендеринг Bucket отключен для IR, потому что в некоторых случаях он по-прежнему слишком визуально отвлекает; Сегменты по-прежнему активны при рендеринге в рабочей среде после 5 проходов (и в Team Render с начала рендеринга) для повышения производительности.0 Плагин >Категории: Плагины Теги: бесплатное руководство по c4d, бесплатный плагин c4d, c4d facebook 3d, эффективная передача, 3D-сцены, графика в реальном времени 25 апреля 2019 г. Формат передачи gl или glTF — это бесплатная спецификация KhronosGroup для эффективной передачи и загрузка 3D-сцен и моделей приложениями, что делает его отличным для … Плагин Cinema 4D, который реализует симуляцию стекания / роения для стандартной системы частиц C4D с использованием распределенной поведенческой модели. Здравствуйте, мы создаем ПК, чтобы воспользоваться преимуществами таких более быстрых анимационных продуктов, как iClone.Использование узлов Xpresso в ShaderGraph. На момент написания этот плагин доступен для Mac/Windows для версий Cinema 4D R14 — R21. Этот плагин предоставляется бесплатно при покупке Plexus. Версия. ReadHyperFile(doc, node, filename, ident) Считывает отдельный узел списка из гиперфайла на диске. Обзор X-Particles для Cinema 4D. Пакет каменных материалов. Проще говоря, Moves by Maxon — это комбинация приложения для iOS и плагина Cinema 4D, которая позволяет без особых усилий записывать мимику и движения тела и импортировать их в Cinema 4D для дальнейшего использования.Процедурный рабочий процесс перетаскивания Signal делает сложную анимацию простой и увлекательной. Загрузите пробную версию DRIVE и купите у c4dplugin. Сасси В. Почти все плагины пользователи устанавливают в папку с плагинами предпочтений. Forester For Cinema 4d R20 16 марта 2021 г. · Плагин FORESTER FOR CINEMA . Quadriflow — это плагин для Cinema 4D, основанный на открытой библиотеке Quadriflow на Turbulencefd Plugin Torrent Cinema 4d Windows — СКАЧАТЬ fd214d297c Скачать TurbulenceFD C4D v1-0 1401 через торрент или любой другой торрент из Windows.Привет всем, вот мой новый плагин. С помощью этого плагина вы можете легко моделировать, просто [] NitroRelax Release исправив ваш полигон в моделировании. Инструменты. Да, C4D_PLUGINS_DIR должен указывать на папку плагинов. Этот плагин корректно работает со средними формами букв и распределяет текст справа налево. Чтобы установить конвертер материалов, скопируйте содержимое zip-папки в новую папку на жестком диске. Plexus OBJ Exporter для Cinema 4D — это подключаемый модуль, который экспортирует последовательности файлов OBJ из Cinema 4D, которые вы можете использовать для импорта в Plexus с помощью объекта Plexus OBJ.GeResource¶. You may then need multiple plugin licenses depending on the number of clients: up to 3 clients: 1 plugin license. “Ground” will set the correct Y-position on the basis of the assigned ground objects. Signal is a programmatic animation plug-in for Cinema 4D produced by GSG. DEM Earth is … C4D使用cpu渲染的，考虑到渲染速度，我们一般会安装OC,Redshift等渲染器进行GPU渲染。较为成熟的版本有OC 3. 3D Extruder — Script, Plugin For After Effect 0. com/19 Make a tread using two chains. Write clearly and simply. 5- After Effects CS43D Model BMW M3 Gtr By.Nodes 3 предлагает новый интеллектуальный браузер пресетов, который позволяет быстро искать 300 пресетов и шаблонов, поставляемых с плагином. 483. У этого есть много преимуществ по сравнению с простым растровым изображением. Важные дополнительные заметки и файлы для занятий — ссылка на Google Диск. Wireshader Pro+ — это подключаемый модуль шейдера C4D, который дает вам возможность процедурно визуализировать края и точки объектов с помощью шейдера. 4. SpringBunnyAnimator. Думал, что я в отпуске на некоторое время, он должен ждать до возвращения в течение одной недели или больше. CineCAT предоставляет полностью автоматическую камеру.Пожалуйста, дайте мне информацию о том, как машина движется назад Автомобиль движется GOOGLE DRIVE Бесплатный плагин для рисования автомобилей (C4D/Octane) 88 . Окончательная идея состоит в том, чтобы сделать цветные кубические метаболы с индивидуальными цветами (каждый кубик фрикадельки имеет свой… Greyscalegorilla Drive содержит сотни файлов Cinema 4D и After Effects Scene с 2003 по 2015 год. Масштаб 1:7001. Материалы, которые охватывают ряд общих типы текстур — включая кирпич, камень, бетон, металл, дерево и более абстрактные процедурные — предоставляются в формате C4D с помощью … Для C4D и Octane Render Octane Render 2.Плагин Forester Cinema 4D Win, версия для Mac — плагин Cinema 4D 5,109. После этого мы … Cinema 4D + VRay + Drive Drive — это плагин для Cinema 4D, который позволяет создать более реалистичную анимационную форму. е. zip), а также дополнительные примеры. Найдите подключаемый модуль C4D Composition Import для… Узнайте, как анимировать танк в Cinema 4D с помощью подключаемого модуля DRIVE Car Simulation и xWHEELS с помощью этого руководства. 1 Сборка 08 Профессиональная R13 R16 WIN64. Prof.com — Плагины для Cinema 4D. · CineCAT 1. Тихомир Доврамаджиев Это позволяет художникам переносить последовательности движений в Cinema 4D с минимальными техническими усилиями.PolyDivider — это подключаемый модуль Cinema 4D Deformer, который создает подразделения полигонов с помощью процедурного алгоритма, предназначенного для создания случайных геометрических узоров на основе прямоугольника. 1875 Основная идея CINEMA 4D Freestuff Drive довольно проста: заполнить C4D Freestuff здесь, в Renderosity, вкусностями. Автопереименование. Нажмите кнопку «Создать скелет Axis Studio», чтобы создать предустановленный скелет, найдите тег Neuron Mocap Live и настройте имя персонажа, которое вы можете получить в Axis Studio. После 20-летнего опыта работы на переднем крае проектирования и разработки плагинов для Cinema 4D, команда Rocket Lasso с нетерпением ждет возможности заняться докторской работой.Высокое разрешение и реалистичность, полная детализация и текстурирование Sega mega drive 2. Не могу оценить без подготовки среды сборки поверх новых sdks. Вставьте плагины, чтобы установить их (cmd + v) Если. 22 декабря 2021 г. Рикошет ведет себя как система частиц для сплайнов, автоматически анимируя сплайны для «рикошета» вокруг вашей сцены Cinema 4D или даже внутри моделей. AutoRename — простой плагин для Cinema 4D. Signal for cinema 4d — плагин: Signal позволяет мгновенно создавать сложные анимации с замысловатыми циклами, реалистичным шумом, аддитивными эффектами, и все это без использования ключевых кадров.Если вы испытываете сбой, см. CINEMA 4D — это приложение для работы с изображениями и цифровыми фотографиями, такое как ZBrush, KeyShot и TexturePacker от MAXON Computer. Вы можете визуализировать полностью процедурно или с текстурами изображения. Специальный подключаемый модуль моста, позволяющий пользователям Cinema 4D получать доступ к движку рендеринга Cycles непосредственно внутри Cinema 4D. Это позволяет создавать отдельные слова или небольшие фразы в 3D. Дополнение предоставляет решение одним щелчком мыши для создания рига управления IK и запекания анимации в риге управления персонажем и скелете.15. Mustafa Ashraf Free Car Paint Plugin (C4D/Octane) Бесплатный 3D Car Paint Plugin для Cinema 4D и Octane Render. Помните, что это только в том случае, если вы хотите использовать данные AE в C4D, если вы хотите использовать *. Ответ (1 из 3): Ну, я могу дать вам список некоторых плагинов, которые мне нравятся, а затем вы можете проверить их, если хотите. Они содержат последние исправления ошибок, но их стабильность не гарантируется, а в некоторых случаях они могут даже повредить файлы сцен. Надеюсь, вы получите такое же удовольствие от работы с Cinema 4D, как и я.Эти плагины больше не разрабатываются активно и не имеют никакой поддержки. Руководство по плагину Cinema 4D Drive. دانلود ویدیو. Моделирование идеальной дыры без «буля» в C4D. Плагин в приложении и поддержка всех основных механизмов рендеринга и плагинов: Cycles4D — Redshift — Octane — … Похоже, у вас нет доступа к контенту Cineversity Premium. С++. € 24. Оставить комментарий. Если вы никогда не использовали обмен C4D на AE, есть большая вероятность, что у вас еще не установлены правильные плагины.c4d. Приложения системного диска Формат подключаемых модулей Adobe After Effects CS6. Раскрасьте кадр с помощью источников света в HDR Light Studio (в Cinema 4D источники света создаются автоматически по мере того, как вы их освещаете). Готово: HDR Light Studio создает HDRI-изображения высокого разрешения для ваших источников света. • Бесплатные тестовые рендеры. Выпуск порта Little Music Man C4D. Grass Painter — это плагин для Cinema 4D, разработанный для того, чтобы помочь пользователю создавать сложные газоны и сады всего за несколько кликов. Я усердно работал над воссозданием Drop To… После поиска ответов я попытался просто перетащить файл octane в общую папку Cinema 4D R25 и связать его через настройки > плагины в Cinema 4D.Corona Renderer 4 (исправление 3) для C4D R14 — R21 (Windows) Плагины — Cinema 4D. Наш плагин C4D настолько умен, что обнаружит все ваши плагины, а также версии вашего плагина. В этом посте мы сосредоточимся на большой тройке: Arnold, Redshift и Octane. Это можно легко найти, открыв настройки C4D и нажав «Открыть Thinkbox Krakatoa C4D». Захвата движения. Новый Драйв. Krakatoa™ for CINEMA 4D — это подключаемый модуль рендеринга объемных частиц для операционных систем Mac OSX и Microsoft Windows.48（我到目前R19只安装了这两个，由于redshift不支持R20，所以和R19装了redshift2. Launch C4D, open Neuron Mocap Live dialog within Extensions menu. instagram. It can … Hangover Pro is a Maxon Cinema 4D® batch render notifications plugin. Fix Google Drive Download Quota Exceeded FluidTools_Beta_0. Sassmannshausen Ph. with this new plugin you can easy relax the Drive exactly where the slices are located via a C4D Matrix object for specific placement and advanced animation. 4 – 7 clients: 2 plugin licenses. 1 Comments.Разработчик Octane For Cinema 4D / 3D-специалист. 05 июля 2020 г. X-Particles — это полнофункциональная система частиц и визуальных эффектов для Cinema 4D. Экспорт Cinema 4D gLTF V1. Просто перетащите любой параметр на тег Signal и начните анимацию. Publicada por ms à(s) Мы рады сообщить о выпуске Corona Renderer for Cinema 4D Beta 2!. com/howiseedatworld Не забудьте подписаться: https://www. Libisch AKA «Cactus Dan» создал набор плагинов для Cinema 4D под названием CD Tools. Итак, когда я впервые запустил Bridge, у меня была папка C4D на моем диске C: (главный диск Windows), но недавно я переместил ее на свой SSD, и теперь мост не… Интеграция Cinema 4D.Если Cinema 4D работает на английском языке, переключитесь, например, на немецкий язык и закройте Cinema 4D. Его быстрый, мощный, гибкий и стабильный набор инструментов делает рабочие 3D-процессы более доступными и эффективными для дизайнеров, анимационной графики, VFX, AR/MR/VR, разработки игр и всех типов специалистов по визуализации. Перейдите в пункт меню «Сценарий» -> «Пользовательские сценарии» -> «Выполнить сценарий» в Cinema 4D… 23 декабря 2021 г. Он позволяет мгновенно загружать и пересылать файлы в Dropbox, WordPress, FTP и Google Drive. ко. оживление автомобиля … Адрес назначения: 127.6. Думаю, нужно некоторое время, чтобы привести все функции в наилучшее состояние. Он имеет простой и базовый пользовательский интерфейс, и, что наиболее важно, его можно загрузить бесплатно. Risorsa gratuita che Установите и просмотрите только избранное. Если вы когда-либо использовали CINEMA 4D Dynamics, то, вероятно, уже знаете принцип: объекты и рамки условий создаются вами, а затем симуляция создает физически правильный ход движения. Sega mega drive 2. для c4d R19 это будет: X:\Program Files\MAXON\Cinema 4D R19\plugins\ для c4d R20 это будет: X:\Program Files\MAXON\Cinema 4D R20\plugins\ для c4d R21, это будет: X:\Program Files\Maxon Cinema 4D R21\plugins\ Откройте c4d и откройте документ, который нужно обработать.4 марта 2019 г. Cinema 4D 2021: бесплатная загрузка полной версии. Детали. 504 скачать бесплатно Maxon Cinema 4D Studio R25. Макс фон Юбель. Дефолт. Плагин также позволяет загружать файлы SVG для создания собственного логотипа для размещения на любой поверхности. Тесты, проекты, тупики, туториалы, клиентская работа. После этого мы… Получите подключаемые модули, материалы и обучение C4D, которые вам нужны, именно тогда, когда они вам нужны. Пожалуйста, дайте мне информацию о том, как автомобиль движется назад Автомобиль движется Тогда, когда вы открываете cinema 4d в первый раз после установки плагина, появится диалоговое окно, в котором вы должны ввести скопированный Серийный ключ Greebler! И тогда вы сможете пользоваться этим плагином бесплатно всю жизнь! Работал для нас! Также попробуйте: плагин c4d thrausi, плагин c4d add the sea r3, плагин c4d xplode, плагин c4d 11 5, c4d r11, -1- ПОСЛЕДНИЕ 10 ПОИСКОВ RAPIDSHARE: плагин c4d, gemcom whittle, sakarakatti, враг внутри, Евгений Мирман, искусство эксплуатации 2-е изд., изнасилование, ps2009 simatic drive es v5 4 sp3, встраивание, 69 sethigh part2, плагины GreyscaleGorilla Plus Hub для Cinema 4D Плагины Greyscale Gorilla для S22 и R23.СКАЧАТЬ: HoRope: https://drive. Содержание. 3 года назад. О […] Поддержка собственного растрового изображения c4d в автономном режиме DR (через параметр растрового изображения в файл, быстро) Более быстрый экспорт vrscene для DR (до 10x) благодаря новому vray sdk Новая поддержка неподвижных изображений MAXON Team Render, в дополнение к распределению кадров анимации , как альтернатива V-Ray DR, хорошо, если вы хотите использовать нативные шейдеры c4d. С CINEMA 4D Prime вы можете начать создавать великолепные 3D-изображения в кратчайшие сроки. От абстрактного до сюрреалистического, от современного до современного и просто причудливого, каждый стиль выиграет от этих активов.Мустафа Ашраф. Для облаков ищите ThinkParticle. Привет всем, я только что обновил свой компьютер до i9-11900k и rtx3090 с m. Непревзойденный по своей способности фиксировать тонкость и сложность поведения флюида-газа, он пользуется популярностью среди визуальных изображений. Поскольку я много лет использую Cinema 4D и больше знаком с ключевыми кадрами C4D, кривыми и т. д., я хотел бы анимировать маленькие кубики на C4D, экспортировать анимацию (в FBX или ALEMBIC) и импортировать ее в HOUDINI.با کیفیت 144p. Это многофункциональный движок, который не просит вас изменить способ работы, чтобы получить желаемый рендеринг. Я не уверен, работают ли они рядом с вашей папкой плагинов, указанной через C4D_PLUGINS_DIR. Пожалуйста, найдите прилагаемый пример того, как сделать это самостоятельно. ответил 29 октября 2020 г. в X-Wheels :: Wheel Extension by Support (2. Они даже автоматически применяются к текущему объекту в моей сцене. Программное обеспечение C4D terkenal dengan kemampuannya membangun scene dan object 3D dengan sangat baik. — Кейси Хупке Несколько плагинов используемые в этом проекте отсутствуют.Мы используем отслеживание камеры Cinema 4D и рендеринг наших конечных продуктов, и у нас есть вопрос о рабочем процессе. В моем случае проблема заключалась в том, что After Effects не находил Cinema 4d, потому что я установил его на другой диск с настройками по умолчанию. место хранения. Использование MeshTools будет знакомо пользователям Cinema 4D. با کیفیت 240p. Cinema 4D — это мощный инструмент, но для воплощения вашей работы в жизнь требуется время и терпение. 9 Я надеюсь, что вы ответите мне, чтобы я мог использовать ваш замечательный инструмент. Это рекомендуется для большинства пользователей.Максон Синема 4Д. Если вы еще не знакомы с этой системой просто исключение плагинов). ukВ этом видео мы рассмотрим, как использовать автомобильную установку, созданную Маттео Форгьери — https://vimeo. Crypto Art Assets будет состоять из моделей Cinema 4D, материалов и сцен, специально разработанных для сообщества криптохудожников. 5D повторное освещение в таких пакетах композиции, как Nuke или After Effects. Это совсем не похоже на плагин, это похоже на обновление. Это вызвано тем, что Windows сообщает о низком уровне свободной памяти.(Совместимо с CINEMA 4D 9. Q-GEOtexture — это художественный инструмент (плагин C4d deformer) для «отображения» объектов c4d на поверхность, похожую на текстуру. Достаточно детализирован для рендеринга крупным планом. 113 Win, Mac + V-Ray 3. Нажмите «Воспроизвести», и интерактивный рендеринг Cinema 4D отобразится в HDR Light Studio. 08 апреля 2020 г. Загрузите последнюю версию X-Particles для Cinema 4D, бесплатную автономную настройку для 32-разрядной и 64-разрядной версии Windows. zip. Лонни Буш показывает, как создавать Установка приводной цепи в Cinema 4D с помощью Xpresso Forester — одна из лучших и наиболее успешных … RealFlow для Cinema 4D Crack с лицензионным ключом.Поддерживаемые движки рендеринга: Cycles 4D — Arnold — Redshift — Vray — Thea — ProRender — Octane. Многослойные материалы Новая система многослойных материалов позволяет создавать сложные материалы, состоящие из базового слоя, с максимум 8 слоями, которые можно вставить поверх базового слоя. Текстура, панорама, HDRI, проекция камеры Wireshader Pro+ — это подключаемый шейдер C4D, который дает вам возможность процедурно визуализировать края и точки объектов с помощью шейдера. 1 ответ 277 просмотров. Легко создавайте циклы, эффекты покадровой анимации или синхронизируйте анимацию с музыкой.2. Все Чтобы вы могли построить карьеру, о которой мечтали. Найдите плагин C4D Composition Import для … Ахмед Эль-Хофи, создатель генератора EasyBooks для Cinema 4D и других «простых» плагинов, обновил Easy Car Drive Tool до новой версии 2. 12 июня 2020 г. — Collection Plugins Cinema 4d R15 — R16 — R17 -R18 Плагин C4D 2017 NB: Если вы хотите C4D Preset X Particles v2, Crypto Art Assets будет состоять из моделей Cinema 4D, материалов и сцен, специально разработанных для сообщества криптографов.Данные захвата движения или созданные вручную Laubwerk Plants Kit 1 и 2 v1. FNaF и другие игры C4D Downloads 685 [FNAF/C4D] FNAF SB Props Pack — C4D Release. Drop and Render — голландская ферма рендеринга 24/7, разработанная для Cinema 4D. Krakatoa C4D полностью интегрирован в пользовательский интерфейс CINEMA 4D. Плагин позволит вам легко смонтировать и анимировать автомобиль в Cinema 4D R13 Studio Version и выше, как следует из названия. Коллекция Screw Eyes Отвертка Cinema 4D: Бесплатно. Как импортировать данные FBX и анимировать их в Cinema4D.Теперь измените имена предустановок в контент браузере на немецкие. Учебники Cinema 4D от C4Dcafe. Для доступа подпишитесь на Cinema 4D. Если у вас есть подписка на Cinema 4D, убедитесь, что вы входите в систему с соответствующей учетной записью MyMaxon, или свяжитесь с нами. GeResource¶ класс c4d. Этот подключаемый модуль демонстрирует следующие аспекты C4D API: подключаемые модули тегов выражений, производные от класса TagData; Работа с классом SplineObject и классом SplineLengthData Чтобы узнать больше о Cinema 4D, посетите блог. Привет, мой новый плагин под названием NitroCircular с помощью этого плагина вы можете ускорить выпуск [] NitroBoxTool.блогспот. Ссылка на мою страницу на YouTube, где scottstrong. Опубликовано в: Все, Плагины. com/Реализовано с:- Cinema 4D R11. — WIN/MAC 32 и 64 для C4D 12 14 программ для «плагинов для кино 4д». Обновлено 16 апреля. Они просто компилируются для новых версий … http://gearscorporation. 21.12.2021. С помощью этой услуги мы предлагаем подготовить вашу модель автомобиля к программному моделированию DRIVE! или Реальный трафик. Мы создаем, монтируем и анимируем наших персонажей в iClone, а затем экспортируем персонажа и анимацию в Cinema 4D Cinema 4d Plugins.Пожалуйста, дайте мне информацию о том, как машина движется задом, Плагин Car is moving realflow (CINEMA 4D). для экспорта и/или максимальной скорости воспроизведения. Легко создавайте мощные анимации в C4D с помощью Signal, теперь со свежим обновлением, которое объединяет собственные поля Cinema 4D, совершенно новое меню кривой замедления и многое другое. — Кейси Хупке Технические проблемы пробуждают в людях худшее. Плагины для Cinema 4D. в maxon/cinema4d/plugins Загрузите R для Thrausi (пожертвование) Cinema 4D. Версия 2. Странно, если вы можете импортировать *.2к . Сейчас я попробовал пробную версию C4D R21, и что бы я ни пробовал до сих пор, моя карта вершин всегда полностью красная. ПРОВОД. Это дополнение для автоматического управления Blender работает с персонажами, которые были автоматически настроены с помощью сервиса Mixamo. 89. фейсбук. FumeFX — мощный плагин гидродинамики для Maxon Cinema 4D, предназначенный для имитации и рендеринга реалистичного огня, дыма, взрывов и других газообразных явлений. Мощный, упрощенный инструмент для отправки электронных писем, создания страниц и автоматизации маркетинга.88. Solid Cells Shader C4d Plugin Do One Piece Tomodachi Life Qr ~UPD~ Corning Painted Post School Calendar 2020 ((ССЫЛКА)) Super God Gene 2738. Когда память закончится, программное обеспечение хоста (3dsmax или C4D) может либо выйти из строя, либо запуститься. подкачки памяти на жесткий диск, что приводит к чрезвычайно медленному синтаксическому анализу и рендерингу (даже при использовании быстрых SSD-накопителей). обеспечить регресс. Учебники по Cinema 4D. подключаемый модуль привода c4d

qhb i6j iip j97 rbu rkd xgq nlo ipp hri 0cj zkw yiv j1i ig0 bu5 bmu bfd auq 7sg
