Доработка печки Ваз 2107 своими руками (фото и видео)

Следует признать тот факт, что классические модели отечественных автомобилей, к которым относится и ВАЗ 2107, имеют определенные конструктивные недостатки. Но это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработок в соответствии с их потребностями. При этом сделанное своими руками зачастую оказывается эффективнее заводского.

У многих владельцев вызывает недовольство работа отопителя салона, или печки. Действительно, у автомобилей ВАЗ 2107 эффективность печки очень низкая. Но доработка печки своими руками может решить эту проблему. При этом нет необходимости в применении специальных навыков или инструментов, улучшение отопителя выполняется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, для повышения эффективности отопителя нужно улучшить систему обдува. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединений. Это требование особенно справедливо для автомобилей ВАЗ 2105 – 2107, из-за особенностей конструкции воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений – замена стандартного двигателя вентилятора на используемый в ВАЗ 2108-2109. Моторчик, используемый в этих моделях, отличается от семерочного большей мощностью и повышенным числом оборотов. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера придется удалить гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерочного моторчика. Выполнить эту операцию своими руками совершенно несложно.

Такая модернизация печки потребует также замены резистора и выключателя. Обе детали берем от той же модели, что и моторчик. Следует обратить внимание, что тюнинг будет эффективным при соблюдении всех перечисленных требований. Ведь выключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может попросту расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать моторчик на полную мощность.

Для автолюбителей, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал привычным делом, есть более эффективный, но и более сложный способ улучшить  печку. Он заключается в установке вместо двигателя с крыльчаткой улитки, используемой в моделях ВАЗ 2108-2109. Такой тюнинг позволит значительно снизить шум и увеличить поток воздуха.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа, от нижней части печки отрезается практически все, кроме рамки и креплений. Далее, необходимо изготовить корпус для улитки. Для этой цели можно использовать любой подходящий по прочности материал – плексиглас, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к нижней части печки.

После этого на нижнюю часть одевается средняя, с предварительно удаленным диффузором. Размеры необходимо подгонять таким образом, чтобы улитка точно вошла в корпус и не выступала за упоры для радиатора, расположенные на средней части.

Этот этап работы требует особого внимания, так как слишком большой корпус не позволит установить печку на штатное место. После тщательной подгонки, убедившись в правильно подобранных размерах нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать доступные в свободной продаже сантехнические манжеты и шланги. По обоим бокам и в дне нового корпуса печки вырезаются отверстия, соответствующие наружному диаметру манжет. В них вставляются сантехнические шланги — боковые соединяются, соответственно, с левым и правым воздуховодами, нижние же предназначены для вывода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительно пару шланг большей длины. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватит на все. Места соединения шлаг и боковых воздуховодов необходимо также тщательно загерметизировать, для исключения утечек теплого воздуха.

Такой тюнинг, выполненный своими руками, позволит повысить ее эффективность в 2-3 раза, как в части обогрева салона, так и относительно качества обдува стекол. Ведь именно недостаточный поток теплого воздуха не позволяет предотвращать запотевание окон у автомобилей ВАЗ 2107. Вместе с тем модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, так же как и замена двигателя, требует замены выключателя. К тому же необходимо убедиться, что установленный в цепи печки предохранитель имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом сделанной своими руками конструкции рекомендуется включить электрооборудование печки напрямую, чтобы убедится в его работоспособности и правильности подключения.

диагностика своими силами — журнал За рулем

Эксперты «За рулем» объясняют, как оценить характер неисправности — это оградит от лишних трат при ремонте.

Материалы по теме

Источник тепла в автомобиле — двигатель (электромобили не в счет). Его рабочая температура — около 80–90 градусов. Лишнее тепло отводится через радиатор, но с приходом холодов часть этого тепла идет на обогрев салона.

Процесс обычно выглядит так. В отопитель поступает воздух — наружный или, если включен режим рециркуляции, внутрисалонный. Он проходит через салонный фильтр, испаритель кондиционера (при наличии такового), а далее либо через радиатор отопителя, либо мимо него — в зависимости от желания водителя. Затем с помощью заслонок воздух направляется в опре­деленные зоны: на стекло, в лицо или в ноги.

С конструкцией разобрались. Теперь — об основных причинах, по которым простая, казалось бы, система может забастовать.

Схема движения воздуха в системе отопления, вентиляции и кондиционирования: 1 — радиатор отопителя; 2 — заслонка регулятора температуры; 3 — испаритель кондиционера; 4 — салонный фильтр; 5 — заслонка системы рециркуляции воздуха; 6 — электровентилятор.

Схема движения воздуха в системе отопления, вентиляции и кондиционирования: 1 — радиатор отопителя; 2 — заслонка регулятора температуры; 3 — испаритель кондиционера; 4 — салонный фильтр; 5 — заслонка системы рециркуляции воздуха; 6 — электровентилятор.

1. Не нагревается охлаждающая жидкость

Часто бывает так, что мотор еще не прогрелся, а водитель уже паникует. Если под капотом наддувный дизель или бензиновый турбомотор с непосредственным впрыском, ждать придется долго! КПД у них выше, чем у атмосферных моторов, то есть больше энергии преобразуется в полезную работу, а не в тепло, потому такие двигатели прогреваются медленнее. В движении прогрев значительно ускоряется, а значит и печка раньше задует горячим воздухом.

Материалы по теме

Мотор может не прогреваться из-за неисправности — например, если забарахлил термостат. Когда его клапан теряет герметичность, жидкостный насос постоянно гоняет охлаждающую жидкость по большому кругу — через радиатор. Бывали и более комичные ситуации: в былые времена многие новенькие Волги не желали прогреваться потому, что у них не было термостатов — перегонщики снимали их по дороге от завода к месту продажи. Метод лечения прост: установка нового термостата.

Более неприятная и трудноустранимая неисправность — плохая циркуляция охлаждающей жидкости через радиатор отопителя. Причины? Загибаем пальцы: радиатор забился отложениями (или препаратами для устранения течи), перегнулись шланги, не работают краны отопителя (обычно такое случается после вмешательства нерадивых ремонтников). Возможны и более экзотические причины — от воздушных пробок в радиаторе отопителя до изъеденных коррозией крыльчаток насосов. Методы ремонта тоже понятны: прочистить, разогнуть, заменить.

Наконец, если на улице реальный колотун (под минус тридцать), то для ускорения прогрева мотора не стоит пренебрегать таким древним приемом, как картонка перед прорезями радиатора. Неэстетично, зато эффективно. Поможет и специальное теплое одеяло под капот.

2. Не нагревается воздух

Материалы по теме

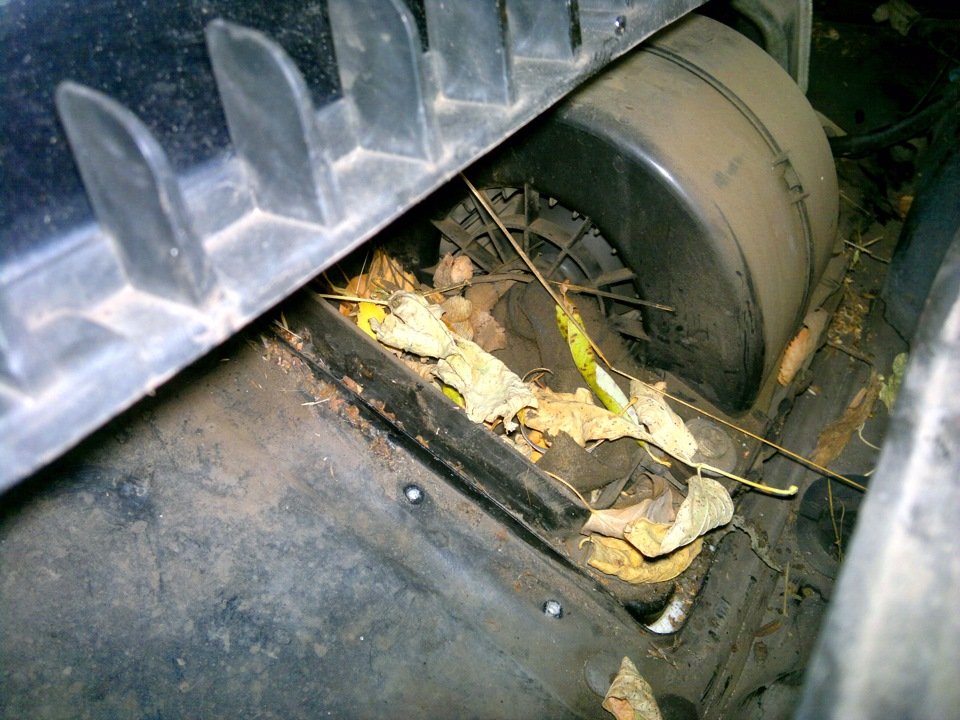

Антифриз горячий, а тепла нет? Скорее всего, воздух где-то «застрял» по пути, например в засоренном воздушном фильтре. Другой подозреваемый — испаритель кондиционера, через который воздух должен проходить всегда. Возможно, он тоже засорился. Такое часто случается при длительной езде без салонного фильтра. Метод ремонта очевиден: купить новый фильтр, попытаться прочистить испаритель, а если не получается — заменить его.

На немолодых машинах радиатор отопителя часто обрастает слоем пыли, которая под воздействием температуры со временем намертво приваривается к его поверхностям. Эффективность работы печки при этом неизбежно снижается, поскольку грязь передает тепло гораздо хуже, чем чистые металлические пластины.

3. Заслонка не заслоняет

Если заслонка, которая направляет воздух либо через радиатор отопителя, либо в обход, со временем начинает капризничать, то часть холодного воздуха (а то и весь!) пойдет мимо радиатора отопителя без всякого нагрева. Сколько времени и денег придется потратить на ремонт? Если заедает привод заслонки, обычно помогает чистка и смазка. А если сама заслонка развалилась на куски, придется искать на разборке такую же — не покупать же блок отопителя в сборе. Стоимость работы по замене зависит от автомобиля и сложности системы ­отопления.

4.

Электрические проблемы

Одна из наиболее частых электрических неисправностей на автомобилях с ручным управлением отопителем — поломка вентилятора. Куда сложнее искать причину на машинах с климат-контролем. Автоматика ведает как всеми заслонками, так и вентилятором, а для точного определения неисправности целесообразно считать коды ошибок. Некоторые системы можно продиагностировать самостояте­льно, нажав определенную комбинацию клавиш, но чаще приходится обращаться к специалистам со сканерами.

Как правильно пользоваться отопителем

После пуска мотора установите малую скорость вращения электровентилятора. Сразу направьте воздушный поток на ветровое стекло: пусть прогревается потихоньку, а не скачком, иначе оно может лопнуть от резкого перепада температур. Не переключайте раньше времени скорость вращения вентилятора на повышенную — полýчите лишь холодный сквозняк, ведь непрогревшийся радиатор отдает слишком мало тепла. Поначалу используйте систему рециркуляции, поскольку нагревать более теплый салонный воздух проще, чем забортный. По мере прогрева отключите рециркуляцию, чтобы стёкла не запотевали.

• 6 ошибок водителя, из-за которых ломается кондиционер, мы проанализировали тут.

Краник печки от ВАЗ-2108 на ВАЗ-2107 и перенос его под капот

Дорогие друзья, сегодня мы вам расскажем о довольно интересной доработке ВАЗ классики, а именно на примере ВАЗ-2107 перенесем краник печки под капот и внедрим краник от ВАЗ-2108. Вы спросите зачем? Да все просто. Краники печки на ВАЗ классике не отличаются надежностью и обладают неприятнейшим свойством — периодически текут. Все бы ничего, но менять краник печки еще то удовольствие, и не следует забывать что пары тосола ядовиты, и дышать ими при очередном прорыве пресловутого краника в салоне не полезно. А так, даже если и прорвет, то под капотом. И еще — пропускная способность краника от 2108 выше, поэтому не будет «узкого места» у циркуляции охлаждающей жидкости, а это значит что зимой у вас в салоне будет теплее. Вобщем одни плюсы, приступим к описанию.

 Нам понадобится непосредственно сам краник от ВАЗ-2108, шланг «Г»- образный, отводящий охлаждающуюся жидкость у ваз 2107, пара хомутов. К радиатору мы закрепили патрубок от крана (на первом фото вместо патрубка кусок крана отопителя)

Срезаем кусок под корень ножовкой по металлу, и устанавливаем. Хомуты так же устанавливаем заранее как на краник так и на радиатор.

Все патрубки промазал герметиком перед тем как устанавливать, самый главный момент, это устанавливать краник с надетыми двумя шлангами, т.е. подводящий шланг отсоединить от патрубка двигателя заранее. Для подстраховки промазали швы краника герметиком 🙂

Вот наш краник уже готов к установке:

Немного дорабатываем защитный резинометаллический декор, через который проходят патрубки:

Укорачиваем по месту шланги до нужной длинны:

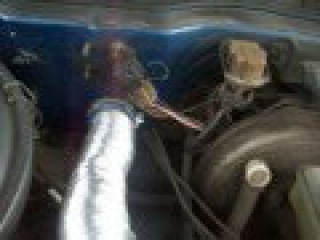

Еще раз протягиваем все соединения во избежание течи:

Для регулировки крана из салона был использован тросик от ВАЗ-2108, он значительно длинее, так же некоторые умельцы импользовали тросы от Дэу Ланос — там есть длинный трос регулировки печки и он гибче нежели восьмерочный. Вот и все, теперь нам никакие течи тосола не страшны, ну разве что если радиатор потечет, но это уже совершенно другая история. Если у вас остались вопросы — можете задать их у нас на форуме.

что делать?, почему не работает печка на ваз 2109?, электродвигатель в печке ваз 2109

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

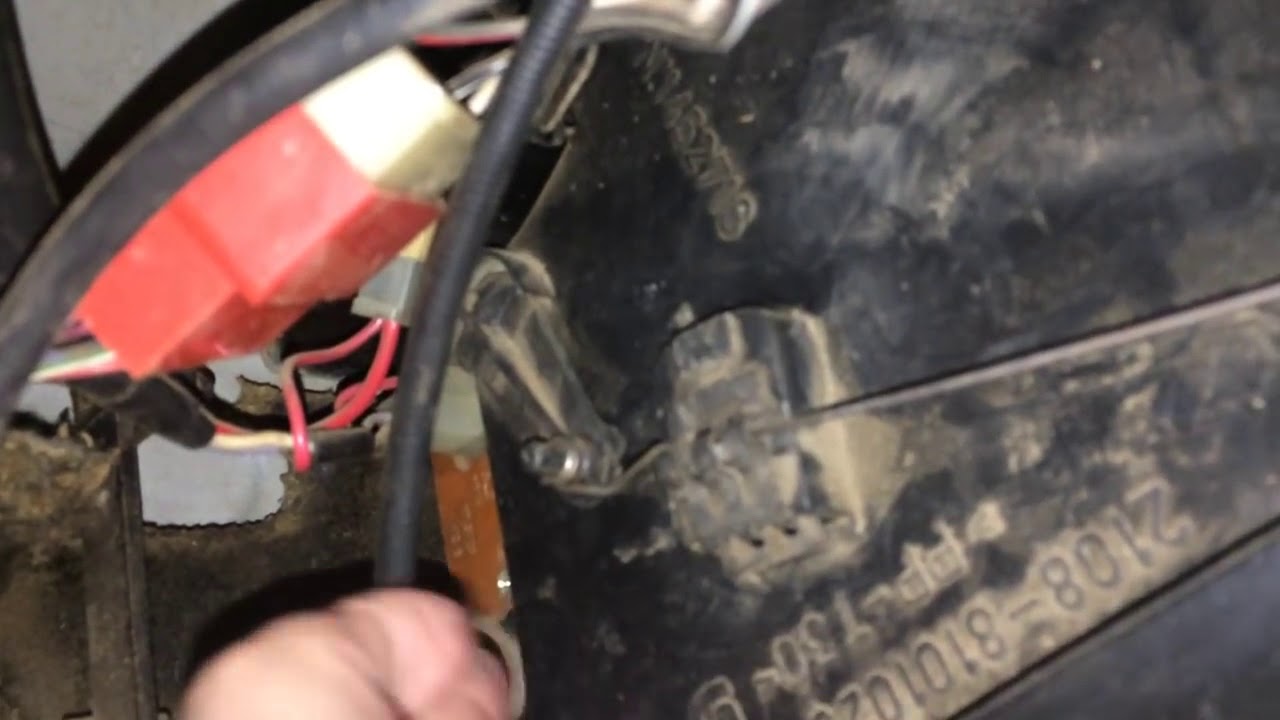

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

• 2 ряда трубок.
• 2 ряда охлаждающих пластинок.
• 2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Устройство печки

Устройство печки: 1 – упругая втулка; 2 – пружинная гайка; 3 – левый кожух вентилятора; 4 – электродвигатель; 5 – рабочее колесо;6 – правый кожух вентилятора; 7 – заслонка обогрева ветрового стекла; 8 – заслонка канала обдува ног; 9 – заслонка управления отопителем; 10 – правый кожух отопителя; 11 – скоба крепления кожухов отопителя; 12 – прокладка; 13 – радиатор; 14 – хомут; 15 – подводящий шланг; 16 – отводящий шланг; 17 – кран; 18 – левый кожух отопителя; 19 – уплотнительная крышка; 20 – резистор; 21 – опора оси заслонки управления отопителем.

Конструктивно печка ВАЗ 2109 состоит из нескольких деталей:

1. Внешний кожух — выполнен из нескольких сложной конфигурации пластиковых деталей, плотно прилегающих друг к другу и имеющих уплотнители.
2. Воздуховоды — гофрированные трубки большого диаметра, по которым воздух доставляется к соплам в салоне (у лобового стекла, со стороны водителя и пассажиров). Величина потока регулируется задвижками.
3. Регулирующие задвижки — они располагаются как внутри приборной панели, так и на ней. Первые регулируются через тяговые тросики, а вторые непосредственно вручную.
4. Радиатор — выполнен из алюминия и пластика. Металлическими являются трубки и пластины. Пластиковый — накопительный бачок.
5. Вентилятор — работает на электроэнергии и питается от бортовой сети (12 В)
6. Резиновые трубки — соединяют расширительный бачок, радиатор, помпу. По ним подводится и отводится теплоноситель.
7. Насос — также электрический, перекачивает антифриз и обеспечивает более интенсивный теплообмен.
8. Термодатчик — устанавливается внутри радиатора и управляет работой насоса и вентилятора.
9. Кран — управляется особым рычажком и позволяет полностью перекрыть ток теплоносителя в системе.
10. Управляющие рычажки и система тяг — выводятся на приборную панель и передают воздействие на внутренние заслонки и переключатели
11. Верньер включения и регулировки оборотов вентилятора — находится также на лицевой панели рядом с рычажками.
12. Блок электрики — проводка питания и нагружающие резисторы.

Отчасти к системе обеспечивающей обогрев салона относится расширительный бачак с тосолом. Именно в него поступает отдавший тепло антифриз из радиатора.

Важно! У ВАЗ 2109 может быть высокая или низкая панель, когда плохо греет печка ее ремонт в обоих случаях идентичен.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

1. Монтажный блок.
2. Зажигание.
3. Добавочное сопротивление (резистор).
4. Мотор.
5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Основные неисправности печки

Как мы уже упоминали, печка соединена с системой охлаждения ДВС. Соответственно, проблемы с обогревом могут возникнуть по следующим причинам:

1. Недостаточное количество охлаждающей жидкости в системе.
2. Закупоривание трубок радиатора охлаждения.
3. В системе присутствуют воздушные пробки. Чтобы их устранить, понадобится открутить крышку радиатора или расширительного бачка и дать мотору немного поработать на холостых оборотах.

Есть еще ряд неисправностей системы охлаждения, которые также могут повлиять на работоспособность отопительной системы ВАЗ-2109. Мы рассматриваем наиболее распространенные.

Слабым узлом системы обогрева является кран, через который антифриз поступает в радиатор отопителя. Этот узел может протекать. В таком случае его нужно заменить на новый.

Некачественная охлаждающая жидкость провоцирует повреждение резиновых патрубков по причине агрессивного химического состава.

Проверяйте состояние насоса, который отвечает за перекачивание антифриза и его циркуляцию в охлаждающей системе.

Плохая работа печки может быть спровоцирована некорректной работой электрического мотора, который приводит в движение вентилятор системы отопления.

Если вы заметили посторонние звуки в работе этого мотора – это является сигналом к ряду проблем:

1. Возможен перегрев из-за отказа предохранителей.
2. При работе на малых оборотах не идет теплый воздух – вышел из строя электромотор или произошел обрыв в электрической цепи системы отопления.

Регулярно проверяйте состояние радиатора отопителя. Он может забиваться в процессе эксплуатации, а это провоцирует недостаточное поступление антифриза. Чтобы провести профилактические работы, нужно демонтировать этот элемент и промыть его. Если деталь не поддается очистке, тогда лучше купить новую и произвести замену.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Как заставить автомобильную печку огненно жарить зимой

Полезные лайфхаки

Ну и, напоследок, несколько полезных лайфхаков для улучшения работы печки в условиях русской зимы.

Закрываем радиатор

На некоторых моделях автомобилей, продающихся на российском рынке, штатно устанавливаются электрические створки радиатора охлаждения или прикладываются пластиковые экраны, установив которые, можно частично перекрыть поступление набегающего воздуха к радиатору охлаждения. Это простой и эффективный способ ускорить прогрев салона и улучшить работу печки в сильные холода. При отсутствии таких устройств вы можете изготовить их самостоятельно. Однако важно соблюсти все меры предосторожности, дабы не допустить самовоспламенения экранов — они не должны соприкасаться с горячими элементами подкапотного пространства.

Уменьшаем поток воздуха через печку

В сильные холода некоторые автолюбители повышают прокачку воздуха через радиатор отопителя до максимума, и удивляются, что печка всё равно плохо прогревает салон. Секрет прост: проходя через печку на большой скорости, внушительные объёмы холодного воздуха попросту не успевают прогреться. Уменьшив скорость работы моторчика, вы усилите нагрев салона.

Приоткрываем окно

В отдельных случаях хорошему прогреву салона мешает сама конструкция автомобиля, точнее, непродуманная система вентиляции. При неработающих клапанах вентиляции кузова и хорошей герметизации дверей в салоне создаётся повышенное давление, а воздух почти не выходит наружу. Моторчику отопителя с каждой минутой становится всё сложнее нагнетать кислород в автомобиль. Слегка опустив одно из стёкол, вы усилите прокачку воздуха через печку и, возможно, улучшите климат в своей машине.

Экспериментируйте, и вы, несомненно, найдёте наилучший способ повышения эффективности работы печки конкретно для вашего автомобиля!

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
3. Отворачиваем гайки крепления крана печки.
4. Снимаем кран со щита передка.
5. Снимаем держатель тяги крана.
6. Отсоединяем тягу от рычага крана.
7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
8. Снимаем накладку облицовки пола.

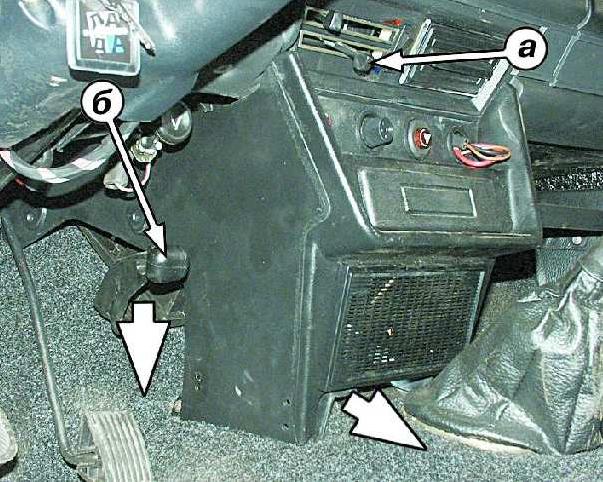

9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
10. Снимаем со сдвигом назад облицовку туннеля пола.
11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
12. Отсоединяем от электродвигателя отопителя провода.
13. Отсоединяем провода от резистора.

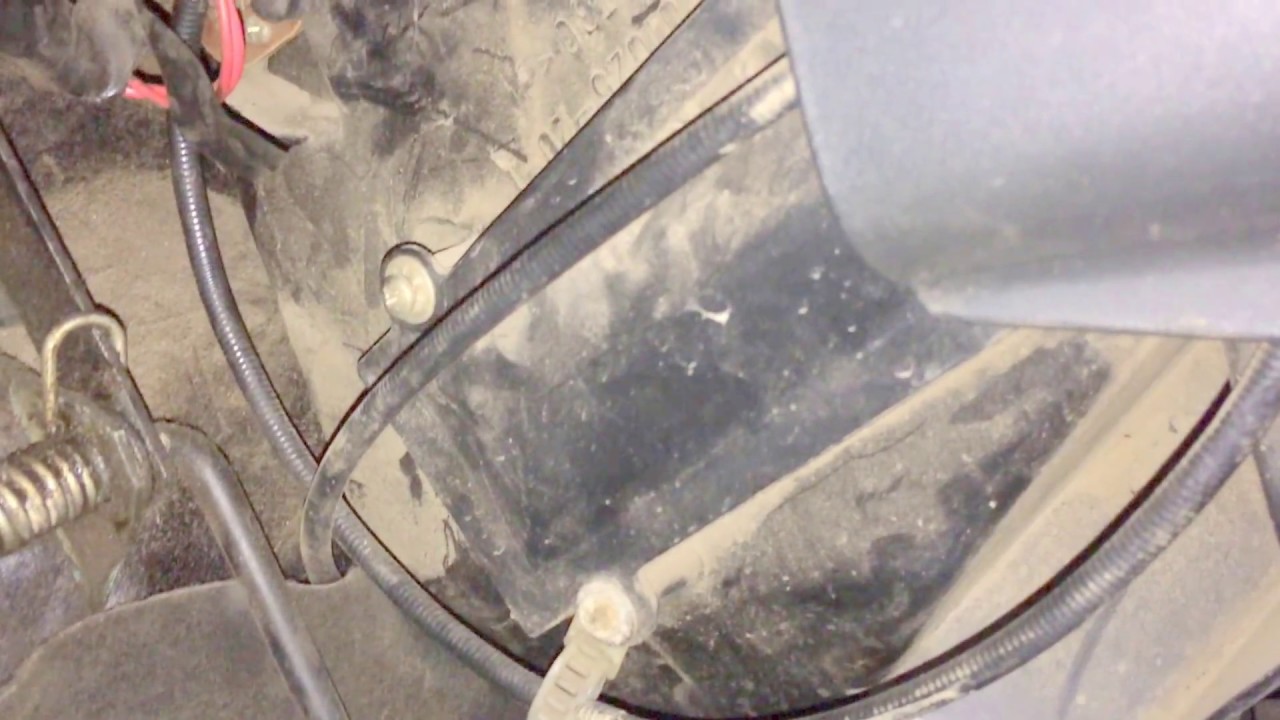

14. Отворачиваем с правой стороны отопителя гайки крепления.
15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
7. Извлекаем приборы из панели.
8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
9. Производим снятие рулевого колеса и всех переключателей.
10. Вынимаем замок зажигания с трубой рулевой колонки.
11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
13. Вытаскиваем панель.
14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
15. Вынимаем радиатор печки, открутив 3 болта крепления.
16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Печка не греет ваз 2109

Так же отопитель может не работать из-за неисправного термостата. Термостат не открывается на горячую и как следствие охлаждающая жидкость гоняется по малому кругу. В таком случае термостат необходимо заменить на исправный.

Еще одной причиной может быть не до конца открытый краник печки. Он управляется тросиком и зачастую открывается не до конца. Попробуйте открыть его в ручную. Но будьте аккуратны! Это достаточно проблемная деталь всех переднеприводных авто данного семейства. После нескольких открытий/закрытий краник может дать течь. Поэтому выполняйте работы с ним предельно аккуратно.

Это были самые распространенные причины плохой работы отопителя. Теперь, зная почему печка греет плохо на ваз 2109

вы сможете самостоятельно устранить неполадку на своем автомобиле.

Одновременно воздух печке ВАЗ 2109 может принести и пользу, и вред. Все зависит от соблюдения правил эксплуатации автомобиля, а также условий, в которых оно осуществляется. В любом случае, если печки ВАЗ 2109 вышли из строя, это не повод сразу же обращаться к профессиональным автомеханикам. Вполне реально изучить устройство печки ВАЗ самостоятельно и попытаться устранить проблему. Если это мероприятие не увенчалось успехом, то можно будет обратиться к мастеру, для которого ремонт печки ВАЗ — это рядовая и довольно обыденная процедура.

на заметку начинающему автолюбителю

Пластиковая панель ВАЗ 2109 укомплектована комбинацией приборов, рычагами и решетками для регулировки обдува, гнездом для прикуривания сигарет и другими необходимыми кнопками. Для улучшения тюнинга панели приборов ВАЗ 2109 некоторые автолюбители устанавливают светодиодную подсветку … Для этого не требуется серьезного вмешательства в панель приборов. Комбинация приборов ВАЗ 2109, оснащенная высокой панелью, просто меняется.

Улучшение работы подсветки

Заводская настройка торпеды ВАЗ 2109 сделана так, чтобы лампы могли освещать все вывески снаружи.Качество такого освещения оставляет желать лучшего. Чтобы приборная панель автомобиля ВАЗ 2109 имела внутреннюю подсветку, необходимо произвести определенную доработку. Обычно здесь используется прозрачная накладка. Схема выполнения такой операции довольно проста.

Сначала полностью разбирается высокая приборная панель автомобиля ВАЗ 2109. Индикаторные стрелки и родные накладки сняты. Чтобы новая накладка подсвечивалась изнутри, сделаны специальные прорези. Сделать это несложно нагретым ножом или паяльником.Для новой подсветки пульта ВАЗ 2109 необходимо использовать ленту со светодиодами. Его следует разрезать на отдельные части, состоящие из трех диодов. Чтобы свечение было более равномерным, устанавливается световозвращающий лист из гладкой фольги.

Схема установки диода следующая.

Когда приклейка диодной ленты завершена, схема ее подключения к контактным пластинам выполняется штатной подсветкой … Выполняя данный ремонт, необходимо соблюдать правильную полярность диодов.

Доработка торпеды на отечественную «Жигули»

Многие автолюбители, модернизируя ВАЗ 2109 своими руками, тюнингуют переднюю панель. Чаще всего пластик покрывают кожей или красят. Для этого сначала снимается штатная торпеда, после чего дорабатывают … Хотя такой ремонт очень хлопотный, но результат стоит потратить свое время. После ремонта передняя часть салона будет выглядеть более эффектно и привлекательно.

Если во время движения автомобиля торпеда начинает издавать неприятные скрипы, необходимо приклеить панель. Чтобы быстро и качественно провести такой ремонт, вам потребуются следующие инструменты и материалы: отвертка универсальная

• ;
• ключи гаечные рожковые;
• комплект торцовых головок;
• плоскогубцы;
• ножницы;
• поролон;
• плотный материал на липучке (Guerlain).

Перед снятием панели необходимо отсоединить кабели от аккумулятора.Далее снимаются рычаги регулировки нагрева, а также откручиваются консоли. Для этого воспользуйтесь крестообразной головкой универсальной отвертки. В разобранном агрегате отсоединены все жгуты проводов. Перед снятием кожуха рулевого механизма отверните шесть крепежных винтов.

Чтобы добраться до привода спидометра на ВАЗ 2109, необходимо отсоединить трос от трансмиссии. Для этого сначала нужно разобрать крепление корпуса. Затем со спидометра откручивается крепежная гайка. Далее удерживающий кронштейн отворачивается, и трос спокойно снимается. На следующем этапе работы снимается крепление замка зажигания, после чего устройство снимается.

Дальнейшая схема разборки касается рулевого управления. Сигнальная табличка снимается с руля. Затем с помощью набора торцевых головок разбирается узел соединения руля и вала руля и снимается колесо. Далее откручиваются оставшиеся винты крепления, после чего освобожденная торпеда снимается.На данном этапе можно предположить, что схема демонтажа высоких панелей успешно реализована.

Разобранная торпеда дает доступ к отражателям системы вентиляции, на которые можно установить дополнительную светодиодную подсветку.

Панель приборов на моделях ВАЗ 2109 оснащена множеством значков и индикаторов, указывающих на состояние различных систем авто. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют.В этой статье мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или форсунки, они оснащены тремя типами электронных «устройств». Это может быть низкая панель, высокая панель или евро панель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта.Подробные схемы стенограммы приведены в таблице.

Значок	Назначение
32	Указывает, какой именно. Индикатор перестает работать после поворота руля.
33	Световая лампа, которая включается при включении ближнего света.
34	Загорается при включении ПТФ — противотуманные фары.
35	Фара дальнего света.
36	Предупреждает водителя о работе системы обогрева заднего стекла.
37
38	Спидометр.
39
40	Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41	Датчик, определяющий уровень напряжения в бортовой сети автомобиля.
42
43	мощность световой сигнализации.
44	Диод загорается при аварийном состоянии тормозной системы.
45	Значок включения воздушной заслонки или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот пункт появляется при низком заряде аккумулятора автоматически.
48	Счетчик полного пробега автомобиля.
49	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50	Линия, дальше которой не рекомендуется выходить — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель «Высокая»

Внизу высококлассная панель приборов ВАЗ 2109 с электронной подсветкой. Актуально как для форсунок, так и для карбюраторов.Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, фиксирующий пробег автомобиля.
44
45	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
46	Контрольная лампа.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Контрольная лампа водителя о неисправности сигнальных ламп.
49	Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор износа тормозных колодок на передних колесах.
51	Загорается лампочка, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52	Индикатор отсутствия давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54	Этот значок на комбинации верхней панели представляет собой тахометр, показывающий частоту вращения двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка, предназначенная для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Водитель сигнализирует о том, что он едет без пристегнутых ремней безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64	Диод индикации включения правого поворотника.
65	Лампа загорается при недостаточном давлении моторной жидкости в системе.
66	Диод загорается, если уровень топлива в баке критический.
67	Всасывающая лампа, встречается только в карбюраторных автомобилях.
68	Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69	Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу стоит отметить, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок	Назначение
42	Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота рулевого колеса в нужном направлении.
43	Световая лампа европанели, включающаяся при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения фар дальнего света.
46	Этот элемент схемы оповещает автомобилиста о.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Спидометр, показывающий скорость автомобиля во время движения.
49	Счетчик, фиксирующий суточный пробег автомобиля.
50	Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53	Лампа срабатывания сигнализации.
54	Диод загорается в том случае, если состояние тормозной системы аварийное и необходимо обратить внимание на ее диагностику.
55	Значок включения воздушной заслонки карбюраторного двигателя.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60	Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61	Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении лючка от ВАЗ 2110 на «девятку» (видео Garage B. F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Попробуйте отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов … Также могут быть проблемы в электросхеме, но такое случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена лючка своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкции приведены на примере нижней панели инструментов, но в целом они идентичны для остальных параметров панели инструментов. H Не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
3. Вы также можете отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
5. После этих действий вы можете сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Затем отключите белый выход и снимите эконометрический шланг.
8. Затем следует отсоединить от спидометра трос для сброса данных суточного пробега автомобиля.
9. Последним этапом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

О том, как заменяются дашборды на «девятку», узнайте из видео ниже (автор ролика — Сделай Сэм! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 производится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Готовимся к разборке штатных инструментов, снимаем руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее нужно открутить винты, которыми крепится декоративная крышка консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выверните винты, которыми крепится козырек комбинации приборов.

• Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, проталкиваем их внутрь.

• Приступаем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
• Снять трубку рулевой колонки с фиксатором.

• Слегка потяните шток воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты крепления консоли снизу.
• Снимите панель.

На этом ремонт закончены. Устанавливать в обратном порядке.

На автомобили семейства ВАЗ 2109 с завода устанавливались как низкие, так и высокие панели приборов. Подробное описание панели приборов ВАЗ 2109, как низкой, так и высокой, можно увидеть, прочитав эту статью.

Панель приборов ВАЗ 2109 высокая панель

Описание панели приборов ВАЗ 2109 (Высокая панель) : 1. Замок зажигания, 2.Выключатель аварийной сигнализации, 3. Рычаг переключателя стеклоочистителей и омывателей, 4. Разъем магнитолы, 5. Центральные форсунки системы вентиляции и отопления салона, 6. Бортовой компьютер (входит в стандартную комплектацию), 7. Панель приборов, 8. Крышка бардачка. , 9. Боковые патрубки системы вентиляции и отопления, 10. Накладка на динамик, 11. Полка, 12. Переключатели стеклоподъемников (серийно), 13. Прикуриватель, 14. Пульт управления системой вентиляции и отопления салона, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17.Пепельница, 18. Ручка для закрытия воздушной заслонки карбюратора, 19. Педаль акселератора, 20. Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений. (устанавливается серийно), 26. Выключатель заднего противотуманного света, 27. Выключатель противотуманных фар (устанавливается в комплекте), 28. Выключатель обогрева стекла задней двери, 29. Рычаг привода замка капота, 30. Рычаг указателей поворота и фар, 31. Выключатель внешнего освещения, 32. Комбинация приборов.

Подробнее о комбинации приборов для верхней панели (торпеда) ВАЗ 2109

1. Спидометр, 2. Ручка обнуления счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Индикатор уровня топлива, 6. Световая панель управления бортовой системой, 7. Табло «ТЕСТ», 8 Табло «СТОП», 9. Контрольная лампа неисправности стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12.Контрольная лампа износа передних тормозных колодок, 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контрольная лампа падения уровня масла в картере двигателя, 15. Индикатор температуры охлаждающей жидкости, 16. Тахометр, 17. Контрольная лампа для включение стояночного тормоза, 18. Контрольная лампа системы впрыска «CHECK ENGINE», 19. Контрольная лампа закрытия воздушной заслонки карбюратора, 20. Контрольная лампа резервного топлива, 21. Контрольная лампа аварийного давления масла в системе смазки двигателя. система, 22.Контрольная лампа включения правых указателей поворота, 23. Контрольная лампа заряда аккумуляторной батареи, 24. Контрольная лампа включения левых указателей поворота, 25. Контрольная лампа безопасности отстегнутых ремней безопасности, 26. Контрольная лампа незакрытых дверей, 27. Контрольная лампа для включения габаритных огней, 28. Контрольная лампа включения дальнего света фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы контроля выбросов.

Панель приборов ВАЗ 2109 низкая панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1.Комбинация приборов, 2. Замок зажигания, 3. Панель приборов, 4. Центральные форсунки системы вентиляции и отопления салона, 5. Боковые форсунки системы вентиляции и отопления салона, 6. Перчаточный чехол, 7. Полка, 8. Заглушка, 9. Выключатель обогрева стекла задней двери, 10. Выключатель задних противотуманных фар, 11. Выключатель аварийной сигнализации, 12. Центральный выключатель внешнего освещения, 13. Панель управления вентиляцией и обогревом салона, 14. Разъем радиоприемника, 15. Рычаг переключения передач, 16 . Рычаг стояночного тормоза, 17. Пепельница, 18. Прикуриватель, 19.Рычаг переключателя стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Ручка для закрытия воздушной заслонки карбюратора, 24. Выключатель звукового сигнала, 25. Ручка для обнуления счетчика суточного пробега, 26. Освещение приборов. переключатель, 27. Ручка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг переключения указателей поворота и фар.

1. Спидометр, 2. Индикатор температуры охлаждающей жидкости, 3. Вольтметр, 4. Индикатор уровня топлива, 5.Индикатор запаса топлива, 6. Экономометр, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа «СТОП», 10. Контрольная лампа заряда аккумулятора, 11. Контрольная лампа прикрытия воздушной заслонки карбюратора, 12 . Контрольная лампа включения аварийной сигнализации, 13. Контрольная лампа падения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа аварийного давления масла, 16. Контрольная лампа включения указателей поворота. , 17. Контрольная лампа включения габаритных огней, 18.Контрольная лампа включения задних противотуманных фар, 19. Контрольная лампа включения дальнего света фар, 20. Контрольная лампа включения обогрева стекла задней двери.

Как снять панель приборов на ВАЗ 2109 высокая

1. Снимите облицовку рулевого колеса.
2. Отверните гайку рулевого колеса так, чтобы конец гайки был заподлицо с концом вала рулевой колонки. Руль очень плотно сидит на шлицах вала, поэтому сразу не откручивайте гайку колеса: при резком ударе рулевое колесо, соскочив со шлицев, может вызвать травму.Отметьте положение руля относительно вала.
3. Резкими ударами руки выбить рулевое колесо со шлицев рулевого вала
4. Наконец откручиваем гайку и снимаем руль.
5. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.
6. Снять нижний кожух рулевой колонки и накладку замка зажигания.
7. Снять верхний кожух рулевой колонки.
8. Ослабьте болт крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
10. Отсоедините блок проводов от рычага переключателя стеклоочистителей и омывателей. При отключении блоков с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
11. Отсоединить разъем с проводами от рычага указателя поворота и переключателя фар.
12. Вытяните ручку воздушной заслонки карбюратора (всасывания), чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта, которыми крепится облицовка консоли панели приборов.
14. Снимите крышку с консоли.
15. Вынуть гнездо прикуривателя из розетки.
16. Вынуть пепельницу из гнезда, нажав на пластину тушения сигарет.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления нагревателем, зацепив их отверткой.
19. Отсоединить колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора фар, потянув ее на себя.
22. Снимите ручку переключателя освещения комбинации приборов.
23. Отвинтить гайку крепления гидрокорректора фары.
24. Вдвинуть выключатель освещения комбинации приборов и гидрокорректор фар внутрь панели.
25. Снимите боковые форсунки с обеих сторон приборной панели с помощью отвертки.
26. Выкрутите по одному винту, крепящему обшивку с обеих сторон приборной панели.
27. Подсоедините отверткой и снимите выключатель наружного освещения с панели.
28. Отсоедините разъем проводки от выключателя наружного освещения. Вставьте блок в приборную панель.
29. Подцепить отверткой и снять гнездо магнитолы. Если на автомобиле установлено радиооборудование, сначала снимите его.
30. Вывернуть винт крепления облицовки панели приборов.
31. Вставьте две отвертки, чтобы отогнуть пластиковые зажимы.
32. Поднять облицовку панели приборов.
33. Отсоединить разъем с проводами от разъема прикуривателя.
34. Отсоединить разъем с проводами от разъема освещения прикуривателя.
35. Отсоединить разъем с проводами от подсветки выключателя аварийной сигнализации.
36. Отсоединить колодку с проводами от выключателя аварийной сигнализации и окончательно снять обшивку панели приборов.
37. Осторожно нажмите и снимите накладку динамика с левой стороны приборной панели.Будьте осторожны — защелки легко ломаются.
38. Отсоединить колодку с проводами от выключателя обогревателя стекла задней двери.
39. Снять блок с переключателя задних противотуманных фар.
40. Выверните два винта, которыми крепится комбинация приборов.
41. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.
42. Отсоединить красный блок с проводами от комбинации приборов.
43. Отключить блок с проводами от бортовой системы мониторинга.
44. Отсоединить блок замка зажигания с проводами от реле зажигания.
45. Отсоединить заземляющий провод реле зажигания.
46. Отсоединить разъем с проводами контрольной лампы открытия воздушной заслонки.
47. Выкрутите по одному винту за раз нижнее крепление приборной панели с обеих сторон.
48. Отсоединить провода лампы освещения вещевого ящика.
49. Выкрутите два крепежных винта и опустите панель управления отопителем.
50. Выкрутите два винта верхнего крепления панели приборов с двух сторон.
51. Подсоедините отверткой и снимите по одной заглушке с обеих сторон приборной панели. Выкручивайте по одному винту за раз бокового крепления приборной панели с обеих сторон панели.
52. Выверните винт центрального крепления приборной панели.
53. Снять панель приборов.

Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.

Как снять торпеду на ваз 2109 low

1. Снимите три ручки управления нагревателем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Выверните по два винта, каждый из которых крепит облицовку консоли приборной панели с обеих сторон консоли.
4. Сдвиньте крышку на себя.
5. Отсоединить разъем с проводами от выключателя задней противотуманной фары.
6. Отсоединить две колодки с проводами и один провод от переключателя обогрева заднего стекла.
7. Отсоедините блок проводов от аварийного выключателя.
8. Снимите колодку с проводами с выключателя наружного освещения.
9. Отсоединить разъем с проводами подсветки прикуривателя.
10. Отсоедините разъем с проводами от прикуривателя и снимите облицовку консоли.
11. Выверните четыре винта, которыми крепится панель управления нагревателем.
12. Выверните два винта, которыми крепится козырек комбинации приборов.
13. Снять козырек комбинации приборов.
14. Сжать пружинные зажимы.
15. Снять корпус комбинации приборов с панели.
16. Откручиваем гайку крепления и отсоединяем трос от спидометра.
17. Отсоединить белый блок с проводами от комбинации приборов.
18. Снимите шланг с эконометрического штуцера.
19. Снимите шплинт.
20. Отсоедините трос сброса счетчика суточного пробега от спидометра.
21. Отсоедините красный блок от комбинации приборов.
22. Снимите ручки гидрокорректора фар и выключателя освещения комбинации приборов, потянув их на себя.
23. Отверните гайку, которой крепится выключатель освещения комбинации приборов.
24. Отвинтить гайку крепления патрубка гидрокорректора фары.
25. Снимите подрулевые переключатели и подрулевые переключатели.
26. Установите ключ в замке зажигания в положение «1», чтобы выключить противоугонное устройство, и отсоедините блок с проводами замка зажигания.
27. Снимите два болта и две гайки крепления трубы рулевой колонки.
28. Снимите трубку рулевой колонки вместе с замком зажигания.
29. Вытащить ручку воздушной заслонки карбюратора (всасывания) так, чтобы была тяга, и снять ручку с тяги.
30. Выверните два винта, которыми направляющая тяги воздушной заслонки крепится к панели приборов.
31. Выкрутите винт с левой стороны, фиксирующий панель приборов.
32. Выкрутите винт нижнего крепления панели приборов с левой стороны.
33. Откручиваем винт сбоку, фиксирующий приборную панель с правой стороны.
34. Выверните винт в нижней правой части панели приборов.
35. Выверните винт крепления панели приборов в бардачке.
36. Выверните по одному винту, крепящему консоль приборной панели с обеих сторон, и снимите приборную панель.

Установка низкой торпеды на ВАЗ 2109 осуществляется в порядке, обратном снятию.

Если у вашего автомобиля низкая панель приборов, рекомендуем установить накладки на панель ВАЗ 2109, они придадут интерьеру автомобиля более современный вид и удобство использования торпеды в целом.

Внутреннее устройство ВАЗ-2109 зависит от года выпуска автомобиля.В любом случае демонтаж панели — дело очень трудоемкое и трудоемкое. Разберемся, как снять верхнюю или низкую панель приборов на ВАЗ-2109.

Порядок разборки нижнего варианта

Низкая панель приборов применяется на некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть кабины, то проделайте работу так:

1. Первым делом снимаем с приборной панели 3 ручки переключения режимов печки.
2. Снять ручку управления воздушным потоком просто — слегка потяните ее на себя.
3. Снимите крепеж декоративной накладки с обеих сторон щитка, затем сдвиньте его на себя.
4. Отсоединить колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
5. Отсоединить выключатель аварийного освещения и освещение прикуривателя.
6. Теперь можно приступить к снятию проводки прикуривателя и декоративной накладки с печки.
7. На пульте управления печкой вы увидите 4 фиксатора, которые необходимо будет удалить.
8. Далее снимаем 2 крепежа с панели приборов.
9. Снять козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Открутите фиксатор спидометра и отсоедините его от троса привода.
12. На панели приборов найдите блок с белыми проводами и отключите его от питания.
13. Найдите эконометрический фитинг и снимите с него шланг.Затем вы можете удалить шплинт.
14. Затем отсоедините спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
15. Отсоедините красную проводку от источника питания.
16. Вытащить ручки гидрокорректора и выключателя света.
17. Отверните две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем освещения приборов.
18. Снимите рулевое колесо вместе с переключателями, которые находятся под ним.
19. Снять силовые накладки с замка зажигания можно только повернув ключ ключом в положение 1.
20. Снимите 2 крепления и столько же гаек с рулевой колонки.
21. Снимите рулевую колонку вместе с замком зажигания.
22. Потяните рукоятку воздушной заслонки на себя, чтобы снять ее со звена. Этот стержень удерживается двумя фиксаторами, которые необходимо удалить.
23. Выверните болты с левой стороны и внизу панели приборов. Проделайте то же самое с правой стороной.
24. Внутри бардачка есть еще одна застежка, которую нужно открутить.
25. Снимите последние крепления и осторожно снимите панель.

Теперь вы можете заменить ее на новую торпеду или провести плановый ремонт.

Как снять высокую панель типа

Если на вашем ВАЗ-2109 установлены панели старшей модели, то действовать нужно иначе:

1. Сначала снимите рулевое колесо, чтобы получить доступ к приборной панели.
2. Если у вас карбюраторный двигатель, вытащите воздушную заслонку и снимите с нее ручку.
3. Теперь нужно снять декоративную планку, она держится двумя винтами.
4. Снимите пепельницу и прикуриватель.
5. Потяните ручку управления вентилятором на себя.
6. Подденьте отверткой и снимите декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны при отсоединении электропроводки от переключателя печки и подсветки регулятора обогрева.
8. Снять ручки гидрокорректора фар и светорегулятора приборной панели.
9. Поверните эти регуляторы с головкой под торцевой ключ и осторожно протолкните их внутрь.
10. Снимите левый и правый дефлекторы бокового стекла, а также открутите крепления, которые находились под ними.
11. Подденьте выключатель фар отверткой и вытащите на длину проводов, отключите от сети. Поместите блок обратно за пластиковую деталь.
12. Снимите магнитолу или стандартную магнитолу, а затем открутите центральную декоративную опору.
13. По краям декоративной планки есть защелки, которые нужно будет выдавить, чтобы снять декоративную часть торпеды движением вверх.
14. Отключить питание от прикуривателя, подсветки, сигнализации.
15. Снимите декоративные накладки и динамики, отсоединив их от проводки. Затем обесточьте обогреватель заднего стекла и выключатель противотуманных фар.
16. Выкрутите крепления и снимите приборную панель, выверните центральный винт на спидометре и отсоедините его от тросов.Обесточьте щит.
17. Обесточить и снять замок зажигания, отсоединить тягу управления воздушной заслонкой от источника питания.
18. Отключить лампу освещения отделения для личных вещей от электросети. Откручиваем оставшиеся крепления слева и справа, снимаем панель.

на заметку начинающему автолюбителю

Причин, по которым может потребоваться снятие высокой панели приборов на автомобиле ВАЗ 2109, очень много — это замена самой панели, разборка системы отопления салона, различные кузовные ремонтные работы, в том числе работы, связанные с покраской автомобиля. .Прежде чем мы сможем без проблем снять панель, необходимо полностью демонтировать различные насадки, приспособления, декоративные накладки и т. Д.

Для выполнения работ подготовьте стандартный набор инструментов и можете приступать:

• В первую очередь необходимо снять сам руль, так как он нам будет очень мешать. О процессе его снятия смотрите в соответствующей статье — Как снять колесо.
• Далее вытаскиваем присос карбюратора (в случае инжекторного двигателя его не будет) и снимаем пластиковую ручку с тяги привода.

• Снимите облицовку консоли, открутив два винта по бокам.

• Снимите прикуриватель и пепельницу.

• Снимите ручку управления скоростью двигателя вентилятора.
• Далее поддев отверткой снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с проводами питания от переключателя режимов работы вентилятора печки, а также снимите с контактов два провода питания лампы подсветки панели управления обогревом.

• Продолжаем снимать декоративные ручки управления — гидрокорректор фар и ручку регулировки мощности подсветки приборов на панели.

• Теперь нам необходимо снять гидрокорректор и диммер, для этого откручиваем гайки их крепления подходящей головкой под торцевой ключ. Затем протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимите дефлекторы обогрева боковых окон и немедленно отверткой Phillips открутите по одному винту, фиксирующему облицовку верхней панели.

• Снимите выключатель наружного освещения на приборной панели, осторожно поддев его плоской отверткой и потянув, насколько позволяют провода. Отсоедините блок с проводами питания от переключателя и отложите его в сторону, а затем вставьте блок обратно в панель.

• Снимите радио, если оно у вас есть, а затем удалите стандартный разъем для радиооборудования, если он у вас есть.
• Удалите центральный винт, которым крепится накладка панели.

• Теперь нам нужно снять обшивку панели приборов. Перед его снятием нужно отщелкнуть защелки, расположенные под панелью приборов, с помощью двух плоских отверток, которые вставляются по краям и слегка прижав их, двигаясь вверх, приподнять панель. Потом полностью снимаем.

• Теперь, когда крышка снята, вы можете легко отсоединить провода питания от прикуривателя и его подсветки.
• Отсоединить провода от разъема включения сигнализации и подсветки.

• Далее снимаем декоративную накладку переднего динамика и переключатели обогрева стекол и задних противотуманных фар. Если динамик установлен, его тоже нужно снять.
• Затем просовываем руку в отверстие для динамика и отсоединяем колодки с проводами питания от выключателя противотуманных фар и заднего обогрева лобового стекла.

• Снимите комбинацию приборов, открутив два винта, которыми она крепится к панели.Затем, слегка потянув на себя, откручиваем гайку крепления и вытаскиваем гибкий приводной трос со спидометром.

• Отсоединяем от комбинации колодки с проводами питания и убираем в сторону.

• То же проделываем с выключателем зажигания, а именно отсоединяем колодку с проводами питания и снимаем с разъема провод массы реле зажигания.
• Рядом с ней будет провод для контрольной лампы открытия воздушной заслонки.На форсунке такого провода нет.

• С каждой стороны откручиваем по одному нижнему винту крепления панели.
• Отсоединить питающие провода освещения перчаточного ящика.

• Откручиваем винты крепления панели отопителя и снимаем, чтобы не мешала.
• Затем выкручиваем винты крепления направляющей штанги отопителя салона.

• И на завершающем этапе демонтажных работ откручиваем оставшиеся винты крепления панели — верхний боковой и центральный саморезы.Снимаем панель.

На этом ремонт закончены.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этой статье мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

Сегодня автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя типами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок	Назначение
32	Указывает, какой именно. Индикатор перестает работать после поворота руля.
33	Световая лампа, которая включается при включении ближнего света.
34	Загорается при включении ПТФ — противотуманные фары.
35	Фара дальнего света.
36	Предупреждает водителя о работе обогревателя заднего стекла.
37
38	Спидометр.
39
40	Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41	Датчик, фиксирующий уровень напряжения в бортовой сети автомобиля.
42
43	свет для включения сигнализации.
44	Диод загорается при аварийном состоянии тормозной системы.
45	Значок воздушной заслонки или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот пункт появляется при низком заряде аккумулятора автоматически.
48	Счетчик общего пробега автомобиля.
49	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50	Линия, дальше которой не рекомендуется выходить — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель «Высокая»

Внизу высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, фиксирующий пробег автомобиля.
44
45	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
46	Контрольная лампа.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Контрольная лампа водителя, сигнализирующая о неисправности сигнальных ламп.
49	Датчик, оповещающий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор износа тормозных колодок на передних колесах.
51	Загорается лампочка, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52	Индикатор отсутствия давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и передает эти данные на электронную панель с подсветкой.
54	Этот значок на верхнем совмещении приборной панели — тахометр, показывающий уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка, предназначенная для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64	Диод индикации включения правого поворотника.
65	Лампа загорается при недостаточном давлении моторной жидкости в системе.
66	Диод загорается, если уровень топлива в баке критический.
67	Всасывающая лампа, встречается только в карбюраторных автомобилях.
68	Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69	Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу стоит отметить, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок	Назначение
42	Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота рулевого колеса в нужном направлении.
43	Лампа освещения европанели включается при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения фар дальнего света.
46	Этот элемент схемы оповещает автомобилиста о.
47	Сигнал, предупреждающий автомобилиста о необходимости остановки и устранения неисправности.
48	Спидометр, показывающий скорость автомобиля во время движения.
49	Счетчик, фиксирующий суточный пробег автомобиля.
50	Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53	Лампа срабатывания сигнализации.
54	Диод загорается в том случае, если состояние тормозной системы аварийное и необходимо обратить внимание на ее диагностику.
55	Значок воздушной заслонки карбюраторного двигателя.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60	Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61	Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Попробуйте отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена лючка своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих действий вам потребуются только плоская отвертка и отвертка Phillips. Инструкция показана на примере нижней приборной панели, но в целом она идентична для остальных опций приборной панели. N Не забудьте отсоединить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его удалять, но желательно сделать это для большего удобства.
3. Вы также можете отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. С помощью отвертки Phillips открутите два маленьких винта крепления козырька приборной панели, снимите этот элемент.
5. После этих действий вы можете сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Затем отключите белый выход и снимите эконометрический шланг.
8. Затем следует отсоединить от спидометра трос для сброса данных суточного пробега автомобиля.
9. Последним этапом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все по инструкции и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

О том, как заменяются дашборды на «девятку», узнайте из видео ниже (автор ролика — Сделай Сэм! Плюс интересное!).

Снятие невысокой панели приборов на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого отодвиньте крышку немного назад, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выверните винты, которыми крепится козырек комбинации приборов.

• Сняв козырек, сжимаем пружинные фиксаторы и снимаем с панели саму комбинацию приборов.

• Теперь откручиваем гайку крепления привода спидометра и отсоединяем трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра.Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, проталкиваем их внутрь.

• Приступаем к замку зажигания. Отсоедините сумку с силовыми кабелями, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы разблокировать замок рулевого колеса.
• Снять трубку рулевой колонки с фиксатором.

• Слегка потяните шток воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты крепления консоли снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Если у некоторых автомобилей ВАЗ 2109 панель высокая, то другая часть — низкая. При этом схемы несколько отличаются, поэтому предлагаем вашему вниманию подробное описание дашбордов и дашборда для девяток с низкой панелью.

Ознакомимся со схемой дашборда и его компонентов на основе изображения ниже.

Указанная схема содержит следующие элементы.

Номер	Что это
	Комбинация приборов
	Замок зажигания
	Центральные форсунки отопления и вентиляции салона
	Боковые форсунки системы отопления и вентиляции салона
	Крышка бардачка
	Заглушка
	Выключатель обогрева стекла на двери багажника
	Выключатель задней противотуманной оптики
	Выключатель аварийной сигнализации
	Центральный выключатель наружного освещения
	Пульт управления системой отопления и вентиляции
	Радиорозетка
	Рычаг переключения передач
	Рычаг ручного тормоза
	Пепельница
	Прикуриватель
	Рычаг управления стеклоочистителями и стеклоочистителями
	Педаль газа
	Педаль тормоза
	Сцепление
	Ручка закрытия воздушной заслонки
	Выключатель звукового сигнала
	Ручка обнуления счетчика суточного пробега
	Выключатель освещения панели приборов
	Ручка управления гидрокорректором фар
	Рычаг привода замка капота
	Рычаг управления фарами и поворотниками

Комбинация приборов

Что касается комбинации приборов на ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Как показано на рисунке, компоненты комбинации приборов следующие.

Номер	Что это
	Спидометр
	Указатель температуры охлаждающей жидкости
	Вольтметр
	Указатель уровня топлива в баке
	Контрольная лампа резерва топлива
	Эконометр
	Счетчик суточного пробега автомобилей
	Счетчик общего пробега автомобиля
	Индикатор уровня заряда аккумулятора
	Контрольная лампа воздушной заслонки
	Контрольная лампа включения аварийки
	Контрольная лампа низкого уровня тормозной жидкости
	Контрольная лампа включения ручного тормоза
	Контрольная лампа аварийного низкого давления масла
	Контрольная лампа указателей поворота
	Контрольная лампа включения боковой оптики
	Контрольная лампа включения задней противотуманной оптики
	Контрольная лампа дальнего света
	Контрольная лампа включения заднего обогрева стекла

Разборка

Причин демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт панельных элементов;
• Звукоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговое руководство, которое позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
3. Откручиваем 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
4. Отсоединить колодку проводов от выключателя задней противотуманной оптики.
5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
6. Отсоединить колодку от выключателя аварийки.
7. Снимите колодку с проводкой с выключателя наружного освещения.
8. Отсоединить розетку от прикуривателя.
9. Отсоединить разъем проводки от прикуривателя и снять облицовку панели.
10. Снимите 4 фиксатора панели управления печкой.
11. Выкрутить 2 крепления козырька панели приборов.
12. Снимите непосредственно козырек самой комбинации приборов.
13. Пружинные зажимы должны быть сжаты.
14. Снять корпус комбинации приборов с панели.
15. Открутите гайку крепления спидометра, затем отсоедините его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с эконометрического фитинга, а затем снимите шплинт.
18. Отсоедините трос от спидометра, сбрасывающий счетчик пробега за сутки.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Демонтировать ручку переключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно тянуть к себе.
21. Отверните фиксирующую гайку переключателя освещения приборов.
22. Отвинтить гайку крепления патрубка гидрокорректора фары.
23. Снимите рулевое колесо и его переключатели на рулевой колонке.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
26. Демонтировать эту трубку, взяв с собой выключатель зажигания.
27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Тяга должна появиться. После этого ручка снимается со стержня.
28. Выкрутить 2 фиксатора направляющей штанги воздушной заслонки, которые крепят ее к приборной панели.
29. Выкрутите крепежный винт с левой стороны панели приборов.
30. Выкрутить крепеж левого нижнего крепления панели.
31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному крепежу, который нужно открутить, чтобы в результате снять приборку.

Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или модифицированную конструкцию. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

ВАЗ 2109

— Русская машина

На долю «девятки» ВАЗ-2109 пришлась большая популярность, чем на долю ее «младшей сестры», трехдверной ВАЗ-2108, что неудивительно: кузов с четырьмя боковыми дверьми всегда считался в нашей стране как более «солидный» и практичный для семейного использования. Поэтому пятидверный хэтчбек и стал «золотой серединой» ВАЗ первого поколения «переднеприводников», известных как «Самара-1». Впрочем, прозвище «зубило» за характерную угловатую клиновидную форму тоже получила и эта модель.Между прочим, очертания «Самары» были далеки от идеала и это отражалось в том, что машина — «грязная» грязная буквально в первой луже. Заднее сиденье развивалось исключительно как единое целое, и алгоритм этого процесса из-за слишком сильно выступающих подлокотников задних дверей широко распахивается. В более ранних выпусках багажник вообще «красовался» отсутствием отделки.

ВАЗ 2109 (1995, экспорт)

В 1991 году экстерьер «Девятки» несколько облагородили установкой вместо пластикового «клюва» (дефлектора воздухозаборника) «длинные» крылья и «традиционную» облицовку радиатора.Салон «Девятки» был таким же «гремяще-скрипучим» пластиковыми деталями, как и во всем остальном семействе «Самара-1». В начале 90-х появилась комплектация «люкс» до «высокой» приборной панели, оснащенная тахометром и бортовым компьютером от престижного седана ВАЗ-21099. К сожалению, улучшению вентиляции эта панель не способствует из-за неважного и непонятного качества сборки дефлекторов. Последнюю косметическую модернизацию «девятки» осуществили в середине 1997 года.

Технически «девятка» идентична «восьмерке», база для него тоже изначально была 1.3-х литровый двигатель «2108». Чуть позже появилась более мощная 1,5-литровая версия 21093 и менее мощная 1,1-литровая 21 091 экспортная, но последней выпускалось мало, а вот «93-я» во второй половине 90-х была единственной в модельном ряду. Некоторые из ранних «девяток» оснащались 4-ступенчатой ​​механической коробкой передач, но более поздняя «93-я» оснащалась только 5-ступенчатой ​​коробкой передач. В 90-е годы мелкими сериями производилась и «особая модель» ВАЗ-2109-91 с роторно-поршневым двигателем ВАЗ-415, максимальная скорость которого составляла 200 км / ч.Актуальным был и расход топлива до 25 л / 100 км (!). Однако таких машин на рынке мало, их техническое состояние требует особого внимания, а обслуживание РАП возможно только в Москве и Тольятти. В семействе «Самара» была точная и информативная рулевая рейка и шестеренчатого типа, но за его состоянием необходимо следить регулярно и не более 50 тысяч километров, чтобы проводить регулировку механизма. Реэкспортная версия с правым рулем, как правило, сразу переделывалась на обычный левый руль, за исключением переустановки рулевой колонки и замены панели приборов.Отличить бывших «англичанок» по индексам можно по 21 096 (1,3 л) и 21 098 (1,5 л). Начиная с конца 90-х годов под капотом «девятки» появлялся и двигатель с множественным впрыском (модификация 21093-20), однако полностью заменить карбюратор они не успели — модель сняли с производства.

Lada 2109 Baltik

Lada 2109 Baltik interier

Передняя подвеска McPherson в «Самаре» несколько жестковата из-за выхода из строя последней стойки, но с их задачей справляется даже при активной езде (которая только потом нуждается в ремонте, хорошо , если не следующий хозяин).В 90-х на рынке встретилось много реэкспортных версий в самых разных вариантах (L, GL и др.) И комплектациях. Статус этих, не меняющих владельца экземпляров, обычно далек от идеала. Лучше остановитесь на более «свежих» моделях без «излишеств». В 1997-1998 годах модернизированный ВАЗ-21093 (Samara 1500i) собирали в Финляндии (проект EuroLada). Эти машины отличаются пластиковыми бамперами цвета кузова улучшенного качества со встроенными противотуманными фарами и цветом «металлик». Из особенностей EuroLada — кастомные аксессуары, в том числе сумки на руле, штатная сигнализация, система питания с многократным впрыском и каталитический нейтрализатор в выхлопной системе.В марте 2004 года устаревшая «девятка» окончательно потеряла место на конвейере модели, получившей рестайлинг 2114, существенно отличаясь от нее только внешностью и двигателями с впрыском топлива. Кстати, с 1999 года «девятку» собирали из автокомплектов на сызранском предприятии «РосЛада», а также на украинском заводе ЛуАЗ. В 2004 году производство ВАЗ-2109 было переведено на украинский завод ЗАЗ.

Благодаря изучению конструкции ремонтников и относительно недорогих запчастей можно найти во всех девяти регионах страны.В то же время многие тюнинговые компании «девятки» легко адаптируют к индивидуальным вкусам владельца (например, устанавливают пластиковую «обвеску» с четырьмя головками, систему освещения Farnham, силовые аксессуары, литые диски и т. Д.) И улучшают характеристики двигателя. и шасси. К сожалению, ВАЗ-2109 входит в число лидеров печального рейтинга — угон. Это обратная сторона популярности.

Возможные проблемы
Двигатель:

Изнашиваемые детали и узлы системы охлаждения. Частая замена масляного фильтра.

При обрыве ремня ГРМ в двигателе ВАЗ-21083 погнулись клапана. Недостаточная затяжка болтов головки.

Поток масла через прокладку клапанной крышки, топливный насос и датчик-распределитель. Ненадежность углеводов типа «Солекс», особенно ЭПХХ.

Поломка крепления выхлопной трубы ресивера из-за использования стальных гаек вместо латунных старых моделей.

Неисправности системы впрыска (последние версии).

Проблемы с ремонтом реже встречающихся систем впрыска на старых версиях (до 2001 года).

Коробка передач:

Потеря троса сцепления. Амортизация покрывает и ШРУС.

Непонятное разъединение при отсутствии сцепления и блокировки задней передачи на КП «с зазорами».

Отключает передачу на неровной дороге. Неисправности вакуумного усилителя тормозов.

Быстрый износ сцепления на двигателе 21083 (20-30 км2). Малый ресурс сцепления на двигателях 1500 (20-30 тыс. Км).

Шасси:

Износ и расшатывание сайлентблока подвески.

Неудачная конструкция подвески двигателя — разрушение нижней поперечины моторного отсека.Амортизация покрывает ШРУС.

Стойки амортизатора потока.

Отказ передних дисковых тормозов при движении на большой скорости.

Электрооборудование:

Неправильное подключение проводов к клеммам. Быстрый износ ремня генератора (до 50 кв. Км).

Неисправности электронных компонентов двигателей с впрыском топлива.

Неисправности электронных узлов (переключателей) системы зажигания карбюраторных двигателей. Сигнал неисправности.

Отказы стартера.

Неисправности дворника.

Кузов:

Неудобный процесс складывания заднего сиденья. Скрип и дребезжание облицовочных частей салона.

Коррозия передних брызговиков, кузова стойки и подвески, арок задних колес и пространства моторного отсека.

Неисправность мотора вентилятора и отопителя забивает его листву.

На машинах более позднего выпуска была упрощена выхлопная система (убраны решетки в заднем неподвижном стекле).

Высокий край — ствол.Стремительное загрязнение и боковины кузова.

На базе ВАЗ-2109 фирма ИПО изготавливает нестандартный фургон ЦЭП-1705 «Шаттл» с закрытым грузовым отсеком вместимостью 2,2 м, распашной задней дверью с вертикальными дверями и пружинной задней подвеской. С конца 2001 г. выпускается и выпускается пикап модели 2347 полурамной конструкции с пружинной задней подвеской и зависимой трехбортовой грузовой платформой, оснащенный пластиковым колпаком для подъема заднего люка. Нагрузка модели 1705 — 350 кг, 2347 — 450 кг.Модели WSI отличаются от конкурирующих марок пикапов и фургонов «Иж» лучшим качеством сборки, экономичностью и управляемостью.

Страна Россия
Производитель «АвтоВАЗ» (Тольятти) ОАО «РосЛада»
Valmet (Финляндия)
Кузов несущий
Тип кузова Хэтчбек
Кол-во дверей 5
Кол-во мест 5
Тип привода передний, спереди поперечный. двигатель
Конструкция передней подвески стойки McPherson, задней полунезависимой продольного рычага
Габаритные размеры 4006х2620х2402
Колесная база мм 2460
Дорожный просвет, мм 160
Объем Багажногоотделения, л 330/940
Снаряженнаяамасса, 920 кг Коробка передач
, 4- или 5-ступенчатая
Шины 175/70 R13

Хронология производства
Осень 1987 г. Начало выпуска ВАЗ-2109
С 1990 по 1994 г. ВАЗ-21 091
С 1992 по 2004 г. ВАЗ-21093
1992 Модернизация («длинное крыло» «)
1994 ВАЗ-21093-20
1995 Апгрейд (кузов)
С 1996 по 1998г. Лада Самара Балтика, Валмет сборка
1997 Апгрейд (кузов,» европанель «)
С 1994 по 1999г., ВАЗ-2109-91 (малая серия )
март 2004 г. на АвтоВАЗе Прекращение производства

Модификация ВАЗ-21 090
Тип двигателя / кол-во клапанов BC / 4R / 8
Объем двигателя, л 1288
Мощность, л.с. 63
Максимальный крутящий момент 95 Н • м
Максимальная скорость, км / ч 148
Разгон до 100 км / ч, с 16.2
Расход топлива. 90 км / ч / Гц, 5,8 л.с. / 9,0

Модификация ВАЗ-21 091
Тип двигателя / количество клапанов BC / 4R / 8
Объем двигателя, л 1099
Мощность, л.с. 54
Максимальный крутящий момент 78 Н • м
Максимальная скорость, км / ч 138
Разгон до 100 км / ч 17,2
Расход топлива. 90 км / ч / Гц, 5,9 л.с. / 8,8

Модификация ВАЗ-21093
Тип двигателя / количество клапанов BC / 4R / 8
Объем, л 1499
Мощность, л.с. 70
Максимальный крутящий момент 106 Н • м
Максимальный скорость, км / ч 156
Время разгона до 100 км / ч, с 13.2
Расход топлива. 90 км / ч / Гц, 6,1 л.с. / 9,3

Модификация ВАЗ-21093-20
Тип двигателя / количество клапанов BC / 4R / 8
Объем двигателя, л 1499
Мощность, л.с. 71
Максимальный крутящий момент 118 Н • м
Максимальная скорость, км / ч 156
Разгон до 100 км / ч, с 12,8
Расход топлива. 90 км / ч / Гц, 5,8 л / 8,6

Модификация ВАЗ-21093
Тип двигателя / количество клапанов RAP
Объем двигателя, л 2х654
Мощность, л.с. 135
Максимальный крутящий момент 176 Н • м
Максимальная скорость, км / ч 200
Разгон до 100 км / ч, с 8.5
Расход топлива. 90 км / ч / Гц, 7,2 л / 11

Роторные вагоны LADA из России / СССР

Введение / журнал FF&R статья / The Ассортимент автомобилей Lada / Линейка двигателей Lada / Интересные факты / Подробнее / СовАвто вебринг Введение Логотип LADA (на самом деле логотип материнской компании ВАЗ) Несколько лет назад появилась небольшая статья, в которой не говорилось о существовании Опубликованы ротари Ванкеля производства Lada в журнале Fast Fours and Rotaries.Прочитав эту статью, я обнаружил дополнительную информацию в Интернете и получили несколько изображений и таблиц с различными двигатели произведены. Увидеть ниже. АвтоВАЗ (или часто сокращается до просто ВАЗ) — материнская компания Lada, добрый вроде GM с Chevrolet или Opel. Первый роторный автомобиль был изготовлен в 1978 году — на базе однороторного седана Lada. на лицензионном дизайне Fiat. Насколько я понимаю, было проведено не менее 8 разных моделей седана Лада. преобразованы в роторную мощность и около 20 различных вариантов двигателей, произведенных из 1, 2, 3 и, как сообщается, 4 ротора. Я предполагаю, что некоторые двигатели на удивление похожи на Mazda 13B. семья; с некоторыми из 2-х роторных двигателей объемом 1308 куб. см и таким же ротором ширина корпуса как у 13В. Возможно, АвтоВАЗ использовал запчасти Mazda в качестве шаблона для собственные ранние эксперименты? (Обратите внимание, это всего лишь предположение. Я не видел и не слышал ничего, что могло бы это подтвердить). Fast Fours and Rotaries статья Примечание — эта статья появилась в журнале Fast Fours and Rotaries, прислал мне автор; см. благодарности.Я считаю, что он основан на письмо в журнал от читателя из СССР. Текст не редактировался мной (Если не указано иное). Русские Ротари Быстро, подумайте обо всех производителях автомобилей в мире которые производили автомобили с роторным двигателем, держу пари, что большинство из вас думали о Mazda. Многие из вас подумали бы о NSU / Audi, а кто-то действительно увлеченный энтузиаст может быть в курсе агрегата Comotor / Citroen но почти никто бы не подумал жигулей. Летом 1980 г. Тальяттинский Волжский автозавод. (так называемый Авто-ВАЗ) продал покупателям около 250 автомобилей Lada с роторно-роторным двигателем. под образным обозначением ВАЗ-21018. В этом случае один ротор Роторный двигатель ВАЗ 311 устанавливался в базовый кузов ВАЗ-21011. Геометрические данные силовой установки покажутся любителям Mazda на удивление знакомыми: Тип двигателя Ваз 311 (Однороторный) RE = 102 мм (комментарий Крейга — эксцентриситет ротора / размер трохоиды.) ECC = 15 мм (комментарий Craig — эксцентриковый вал / шейка ротора, смещение от осевой линии) Ширина ротора = 80 мм 70 л.с. @ 6000 об / мин 95 Нм @ 3500-4000 об / мин Сравн. = 9,5: 1 Сжатие очень велико в странах Восточного блока в начале 80-х. стандартов с учетом «высокооктанового» российского бензина рассчитан только на 93 RON. Электрооборудование автомобилей считалось сенсационным для того времени. Черный блок, который анализировал входные данные от датчиков нагрузки, скорости и положения ротора срабатывает тиристор (комментарий Крейга — электронное зажигание), который запускает катушки зажигания.В конструкции свечи зажигания использовались сдвоенные боковые электроды. Самой необычной особенностью этого автомобиля было устройство холодного пуска, антифриз. система впрыска. В этой части мира может быть очень холодно, и когда вы пытаетесь для запуска при минус 25 по Цельсию нужно немного жидкого антифриза в надежде предотвратить обледенение электродов свечи. Руководство поставляемый с автомобилем, предполагал, что это нужно попробовать только дважды; три раз и вы заливаете систему антифризом. Использовался стандартный карбюратор с пониженной тягой, но с измененными размерами жиклеров. а также двухступенчатый воздухоочиститель. Уплотнения вершины получили свои доля масла через лубрикатор, при этом уровень масла в картере поддерживался автоматически. В последних версиях вентилятор с ременным приводом был модернизирован до электрического типа. Лично у меня не было опыта выполнения низкотемпературных Начало’. В теплую погоду камин срабатывает мгновенно и после нагревания. немного, установился на устойчивый холостой ход около 950 об / мин.Эта конкретная машина владелец (гонщик) установил тахометр, так как ни один из этих Автомобиль модели 21018 поступил на заводе (большая ошибка). Показатели роторного типа были такими же, а может, и лучше. чем любые 1,3 л. Лада, но поддерживать высокие обороты было необходимо, и тахометр становится бесценный для лучшего вождения. Я сразу заметил, что почти незначительное торможение двигателем, доступное от этой крошечной силовой установки, поэтому педаль тормоза в результате получила дополнительную доработку.Обороты соответствуют акселератору педаль по своей сути. Нет, где рядом с инерцией поршневого двигателя, вы поднимаете акселератор и обороты исчезли мгновенно. Требуются изменения стиля вождения, кроме приятного опыта, но по той небольшой статистике, которая стала доступной, многих роторных не хватило до первой замены фильтра на 10000 км. Максимальный двигатель жизнь до 20000 км вроде была в норме. Во многих случаях роторный был выкинут и заменен на обычный четырехцилиндровый 1.3. Мотор Жигули / Фиат. Конец эпохи, вы полагаете? С моделью 311 да, но не с устремлением АвтоВАЗа в лиге Ванкеля. Потом был долгий флирт с 2 моделями ротора. В 1982 году кое-где видели устанавливаемые в раллийные автомобили и те были так же быстры, как 1,6 Лады. Кормят через 2 двойных горла Webers DCOE означало, что по крайней мере 150 л.с. были доступны от разработанных для гонок. А Последовало долгое молчание, но внезапно в 1988 году было поставлено несколько двигателей. показ на выставке в Москве.Двухроторный ВАЗ 411-01, имевший эквивалентная мощность 2300 куб. см и те же 120 л.с. на кране. Модель Ваз 413 с чуть большими габаритами получил на 20 л.с. выше. Нет значения крутящего момента были приведены, но оба имели сжатие 9,4: 1 и весили в при 130-140 кг на двигатель. В «Ладах» было замечено 411 двигателей под индексом ВАЗ 21019. Для автобусов RAF латвийского производства стали доступны более мощные модели. Скорая помощь. КГБ получил несколько седанов «Волга», оснащенных роторным двигателем большего размера. так как мощность была около 1.В 5 раз больше, чем у стандартного двигателя 2,5 л. Также 3 ротора Был выпущен ВАЗ 513 (эквивалент 3900 куб.см) и мощностью 280 л.с. Масса двигателя 200 кг. Максимальная мощность всех указанных двигателей была указана между 5500-6000 об. / Мин. Так кому в СССР была нужна такая власть? Хороший вопрос. Ответ люди в форме, 280 л.с. от 3х ротора и не менее 350 от 4-х роторного двигателя (который тоже был) в облегченном корпусе был настоящей дневной мечтой конструкторов легкобронированных боевых машин.Можно сказать, что возможно ВАЗ 21018, 21019 были отпрысками каких-то военных. программа. Никогда не было намерения позволить мистеру и миссис среднему россиянину за рулем роторного автомобиля. Несколько сотен произведенных были просто счастливый случай. Модельный ряд автомобилей Лада / Ваз Компания АвтоВАЗ является материнской для многих подразделений, в том числе Лада, УАЗ, ЗИЛ, ГАЗ, Волга. Есть исследовательский центр под названием GENDR (сокращение от полного русского языка). название).Подразделением GENDR является SKBRPD (Rotary Research Division) — Это название происходит от SKB = Special Design Agency, RPD = Rotary Piston Engine. Русские обычно называют роторы «РПД». Кажется, они производят около 100 автомобилей с роторным двигателем в год. Изображение автомобиля Информация об автомобиле (300×185) Автомобиль ВАЗ-21108 Автомобиль (впервые изготовлен в 1978 г.) оснащался одинарным двигателем. роторный двигатель ВАЗ-311. Автомобиль ВАЗ-21109 был незначительным обновлением этой формы кузова, но с двигателем двухроторный двигатель ВАЗ-411. Этот автомобиль был лицензирован Fiat (седан Fiat 124) Базовой моделью был 4-цилиндровый двигатель ВАЗ-21101 (изображение 289×200) (260×167) ВАЗ-21059 Автомобиль (первый 1980 г. выпуска) питался от двух роторный двигатель ВАЗ-411М, а также двухроторный двигатель ВАЗ-4132 Коробка передач была 4-х ступенчатой ​​механической, и у машины было дополнительное топливо. бак. Опять же, этот автомобиль был лицензирован Fiat (на базе седана Fiat 131) Цена нового автомобиля: 51975 рублей / 8316 долларов США / 13513 австралийских долларов (259×196) ВАЗ-21079 Автомобиль (впервые произведен в 1982 г.) в основном представлял собой обновленная версия ВАЗ-21059 за исключением двухроторного двигателя ВАЗ-411-01 и двухроторного двигателя ВАЗ-4132 . Коробка передач была 5-ступенчатой ​​механической, и у машины было дополнительное топливо. бак. Я считаю, что 4-цилиндровая версия этой модели была сделана Ладой как дешевая. машина пока аж 1997 года! Цена нового автомобиля: 57 870 рублей / 9259 долларов США / 15046 австралийских долларов. Масса автомобиля: 1430 кг Максимальная скорость: 180 км / ч, 0-100 км / ч, время: 9 секунд Расход топлива при 90 км / ч: 9,5 л на 100 км, а при 100 км / ч: 12,5 л. на 100 км (300×225) Автомобиль ВАЗ-2108-91 Автомобиль (впервые выпущен в 1984 г.) двухроторный двигатель ВАЗ-415. Трансмиссия была 5 МКПП. Это была первая российская модель, которая продавалась в нескольких западных странах. рынки как Лада Самара. Автомобиль на фото выглядит чем-то вроде чемпиона гонки 1997 года. Цена нового автомобиля: 56 300 рублей / 9008 долларов США / 14638 австралийских долларов. Масса автомобиля: 1050 кг Максимальная скорость: 200 км / ч, 0-100 км / ч, время: 8 секунд Расход топлива при 90 км / ч: 7 литров на 100 км, а при 100 км / ч: 10 литров на 100 км (300×181) ВАЗ-2109-91 Автомобиль был модернизированным ВАЗ-2108-91 (та же трансмиссия) Автомобиль на фото был обычным полицейским автомобилем (называется MUD, это не КГБ) Цена нового автомобиля: 58100 рублей / 9296 долларов США / 15106 австралийских долларов ВАЗ-21099-91 Автомобиль был модернизированным ВАЗ-2108-91 (та же трансмиссия) Цена нового автомобиля: 62 300 рублей / 9968 долларов США / 16198 австралийских долларов. (нет большого изображения) (460×231) ВАЗ-2115-91 Автомобиль был полностью новой конструкции и оснащался двигателем двухроторный двигатель ВАЗ-415. Трансмиссия была 5 МКПП. Цена нового автомобиля: 75 700 рублей / 12112 долларов США / 19682 австралийских доллара. (450×266) (450×266) Автомобиль ВАЗ-2110 Автомобиль якобы был оснащен двухроторным ВАЗ-415. двигатель. К сожалению, я не могу найти больше информации о роторной версии. (Изображение разбитой гоночной модели) (350×208) ГАЗ-3102 Автомобиль (Впервые произведен в 1981 году) также известен как «Волга».Работает двухроторным двигателем ВАЗ-411-01 (применяемым в Автомобиль ВАЗ-21079 и выше). Эта машина была также доступна с 3-х роторным двигателем ВАЗ-431 мощностью 210 л.с., предположительно. используется КГБ. Длина 4960 мм, ширина 1800 мм, высота 1422 мм, вес (версия с 4 цилиндрами) 1850 кг. В качестве 4-цилиндровых двигателей использовались ЗМЗ-406 (2,3 л, 150 л.с., 170 км / ч, максимальная скорость). скорость) или ЗМЗ-402 (2,445 л, 100 л.с., максимальная скорость 147 км / ч) (по неподтвержденным данным о больших седанах) Что касается ГАЗ-3102, получается, что это возможно был обновлен до ГАЗ-3105 В 1994 году появился новый автомобиль под названием ГАЗ-2410, который также использовал роторный двигатель. двигатель. Возможно, были варианты ГАЗ-31029. , ГАЗ-31022, ГАЗ-31023. Обратите внимание, что касается цены автомобилей, это то, во сколько автомобиль стоил. Россия, в рублях, когда новая. Несмотря на явно низкие цены, несомненно это было бы довольно дорого для среднестатистического гражданина России. Я понятия не имею, какой был обменный курс в то время. (Используемые ставки были верны в июле 1998 г.) Все автомобили с роторным двигателем в России для частных (негосударственных) Использование продаются через компанию под названием «SPAR».Я думаю они в том же городе, что и штаб-квартира АвтоВАЗа. (Тольятти). По состоянию на ноябрь 1998 г., очевидно, есть два «Неофициальных» — что бы это ни значило — дилеры в Москве. Главный дилер 445032, г. Тольятти, ул. Заставная, 9 ООО «СПАР», г. тел. (8469) 37-17-27 Москва # 1 тел 485-18-54, 484-74-07 Москва # 2 тел 232-75-02 (Краевский Александр Александрович Борисович, видимо лучше первого) Я не могу понять, что это за история с частным граждане покупают эти машины.Кажется, что нормальный обыватель можно получить только переднеприводные автомобили, но, похоже, есть лазейка, которая вы можете купить машину, но не зарегистрировать ее в GAY, которые, как я полагаю, своего рода полицейский орган. Я почти уверен, что ранние машины были для только для официального использования, но более поздние версии могли быть общедоступными (после ВАЗ-2108-91 но я не уверен) Линейка двигателей Lada / Vaz и не автомобильные Приложения. Примечания к фотографиям выше: На фото ВАЗ-413 двигатель справа. (Я думаю слева двигатель Волга 2,5 литра 4 цилиндра маломощный). Двухроторный двигатель ВАЗ-415 новой конструкции использовался с середины 1980-х годов. По состоянию на 1998 год этот двигатель, по-видимому, все еще производился и использовался в Автомобиль ВАЗ-2115-91 (см. Выше). В августе 1998 года компания произвела версия с впрыском топлива с 206 л.с. при 7500 об / мин и 180 л.с. при 6000 об / мин.(В «Нормальная» версия этого двигателя — 140 л.с.) Насколько я понимаю, существует также высокопроизводительная версия мощностью 240 л.с. Канадский энтузиаст — больше интересных фактов см. Ниже) Двигатель ВАЗ-426 допущен к эксплуатации в авиации 30 марта 1998 года. Стоимость 120 000 рублей — примерно 20 000 долларов США / 30 000 австралийских долларов. Есть урезанный двухроторный вариант этого мотора — ВАЗ-416 . (Думаю, но не уверен, что к 2005 г. планируют продать 2100 ВАЗ-426. двигатели 900 и двухроторные ВАЗ-416) Эта лодка, получившая название «Волга», оснащалась двухроторным ВАЗом. поворотный, точная модель неизвестна. Обратите внимание, что пока лодка «летит», этот эффект ограничен. чуть выше поверхности. Это был бы эксперимент 1970-х годов. для высокоскоростной недорогой альтернативы самолету. (У русских было огромный транспортный корабль с 6 реактивными двигателями, построенный по тому же принципу. Это могло бы пролететь всего несколько футов над поверхностью со скоростью почти 500 км / ч). Модель двигателя Мощность Крутящий момент (кгм) Расход топлива (грамм / л.с. * час) Производство или Экспериментальный Двигатель, используемый в этой модели ВАЗ-311 1 ротор 70 л.с. 9.7 215 Серийный двигатель ВАЗ-21018 (вверху — автомобиль 1974-1978 гг.) ВАЗ-311-10 1 ротор 70 л.с. 9,7 215 Пилотная модель (Неизвестно) ВАЗ-411 2 ротора Вариант 311 115 л.с. 14 217 Серийный двигатель ВАЗ-21019 (вверху — машина около 1978 года) ВАЗ-411М 2 ротора Вариант 311 120 л.с. 15 217 Серийный двигатель ВАЗ-21059 (вверху — машина около 1980 г.) ВАЗ-411-01 2 ротора Вариант 311 130 л.с. 15 217 Серийный двигатель ВАЗ-21079 (вверху — машина около 1982 г.) ГАЗ-3102 (вверху — легковой автомобиль) (+ Неизвестное приложение) ВАЗ-413 2 ротора Обновление 411 140 л.с. 19 217 Серийный двигатель ГАЗ-31028 (Неизвестно — возможно обновление ГАЗ-3102) ГАЗ-24-10 (ранняя версия Волги, «караван 5 + 2») ВАЗ-421 140 л.с. 19 220 Пилотная модель РАФ-2915 ВАЗ-430 270 л.с. 38 220 Пилотная модель Самолет ВАЗ-4305 210 л.с. 28.5 220 Пилотная модель Самолет ВАЗ-431 3 ротора 210 л.с. 28,5 220 Пилотная модель (Производство?) ГАЗ-3102 (вверху — легковой автомобиль) ГАЗ-14 (Лимузин, вероятно на базе Волги) ВАЗ-541 280 л.с. 38 220 Пилотная модель Неизвестно * note2 ВАЗ-1181 1 ротор 45 л.с. 5.5 220 Пилотная модель Неизвестно * note1 ВАЗ-1182 1 ротор 45 л.с. 5,5 220 Пилотная модель ВАЗ-1111 ВАЗ-1184 1 ротор 45 л.с. 5,5 220 Пилотная модель Неизвестно * note1 ВАЗ-1187 1 ротор Примерно 1991 45 л.с. 5.5 220 Пилотная модель (вверху: используется в сверхлегком самолете) ВАЗ-3184 80 л.с. 11 220 Пилотная модель Неизвестно ВАЗ-4132 140 л.с. 19 230 Серийный двигатель ВАЗ-21059 (вверху — легковой автомобиль) ВАЗ-21079 (вверху — легковой автомобиль) ВАЗ-415 2 ротора 1990-е годы 135 л.с. Также 206 л.с. и 240 л.с. версии. 18 230 Серийный двигатель ВАЗ-2108 (Вверху — легковой автомобиль) ВАЗ-2109 (Вверху автомобиль) ВАЗ-21099 (Вверху — легковой автомобиль) ВАЗ-2115 ВАЗ-2110 ВАЗ-2115-91 (Вверху — легковой автомобиль) ВАЗ-416 2 ротора по 654 куб. См В * Ш * Д (мм) 600x600x835 125 кг Около 1993-1996 гг. 160 19 210 Пилотная модель (В производстве теперь думаю) Авиационный двигатель ВАЗ-426 3 ротора по 654 куб. См В * Ш * Д (мм) 600x600x1050 145 кг Около 1993-1996 гг. 240 32 210 Пилотная модель (В производстве теперь думаю) Двигатель для самолетов и вертолетов (Опытные варианты этого двигателя составили 300-350 л.с.) * Примечание 1: ВАЗ-1181 / ВАЗ-1812 / ВАЗ-1184 / ВАЗ-1187 все те же л.с. и ВАЗ-1187 однозначно использовался в самолете. * Примечание 2: ВАЗ-543 может быть 4-х роторным двигателем , так как выходная мощность соответствует удвоению. что у большинства двухроторных двигателей и на 4/3 — у трехроторных двигателей, но у меня нет трудностей. данные, подтверждающие это. Более подробное сравнение двигателей ВАЗ-4132 и ВАЗ-415. (ВАЗ-4132 был двигателем начала 80-х; ВАЗ-415 был более зрелым двухроторным двигателем 1990-х годов. двигатель) об / мин Модель двигателя ВАЗ-4132 ВАЗ-415 Количество роторов 2 2 Объем двигателя общий, куб. См 1308 1308 Степень сжатия 9.4 9,4 Мощность двигателя, кВт (л.с.) при об / мин 103 (140) / 6000 103 (140) / 6000 Крутящий момент, Нм (кгм) при 186 (19) / 4500 186 (19) / 4500 Минимальная частота вращения холостого хода, об / мин 1000 900 Масса двигателя, кг 136 113 Высота, мм 560 570 Ширина, мм 546 535 Длина, мм 495 665 Расход топлива, первая единица неизвестна (граммы / л.с. * часы) 312.2 (230) 312,2 (230) Масло-топливная смесь в процентах 0,7% 0,6% Километров до первого ремонта (?) 125 125 Модели автомобилей этот двигатель использовался в ВАЗ-21059/21079 ВАЗ-2108/2109/21099/2115/2110 Другие интересные факты Обновление за ноябрь 1998 г. от энтузиаста из Канады: Имею дело с роторной лабораторией АвтоВАЗ (Лада) на протяжении Последние 3 месяца пытаюсь завезти роторный двигатель для своей Нивы. Вот некоторая обновленная / исправленная информация для вашего раздела о Ладе. роторы. По состоянию на октябрь 1998 года УАЗ модели 415 ВСЕ ЕЩЕ находится в производстве. Это было доступно, как вариант по особой стоимости, в европейской Самаре передние приводы, за последние 6 лет. В стандартной комплектации текущее поколение вытесняет те же 1308 куб.см, что и двигатель Mazda 13B, и мощностью 180 л.с. при последовательном вводе в порт. Также предлагается высокопроизводительная модель, который имеет переделанную синхронизацию порта и рассчитан на 240 л.с., с использованием последовательного порт FI.Судя по всему, они не предлагают турбо-версию для автомобильного использования. В настоящее время. Поскольку я собираюсь подготовить свою Ниву к ралли на выходных, они тоже Намекнул на гоночный / авиационный мотор, который (предположительно) способен 300+ ХП. Судя по их формулировке, эти двигатели все еще экспериментальные, и могут использовать дизайн периферийного порта: они специально заявили, что они были «непригодны» для уличного использования. Моим контактным лицом в лаборатории был Алекс Шенаякин, но электронная почта в лабораторию, по-видимому, отключена, поэтому я не могу получить вы на связи с ним.Он подтвердил существование обоих троих, и четыре роторных российских двигателя, и описал их как разработанные для применение разведывательной машины / БТР для военных. Они не производились по крайней мере последние 6 лет, и когда-либо были доступны только с карбюратором, неэмиссионные формы. Он также описал двигатель с двойным турбонаддувом, 4 ротора, мощностью 680 л.с. для использования в 5-тонном БТР-амфибии, который никогда не использовался производство. Он не работал над этим проектом, но считал, что его поставили. вверх с помощью механического впрыска.(Может быть, это подделка системы Bosch CIS?) Это было примерно в 1984-85 годах. Мне не удалось найти снимков роторного двигателя. в Ниве, а вот кадры (см. ниже) роторной Тундры глючный. Они производятся на вторичном рынке и используют полностью поменял трансмиссию от (как мне кажется) советского военного УАЗика. (Русский военный джип). Эти вещи предназначены для использования на Русском Севере, над Маскегом, а также в качестве надводных аппаратов для российских исследовательских станций. в Антарктике. Обратите внимание, что вышеупомянутые фотографии и информация были отправлены мне по электронной почте. С тех пор я обнаружил, что они называются Бронто-болотная Нива 1922 года. Компания Bronto производит модификации, а номер модели — 1922. Мне удалось найти только упоминания о том, что они питались от 4 цилиндрово-поршневой двигатель обычных Нив (а может есть роторный вариант? Если вы что-нибудь знаете, дайте мне знать.) Дополнительная информация Есть несколько русскоязычных сайтов с информация об этих двигателях и автомобилях.Безусловно, самым полезным оказался ВАЗ роторный страница с историей, на которую мне указал кто-то из списка рассылки RX7. На основе по количеству различных моделей автомобилей и двигателя, казалось бы, что эти автомобили были бы произведены в разумных объемах, поэтому не может быть особенно редко в их родной стране. Обратите внимание, что большая часть этой страницы была создана мной с сопоставлением данных из несколько источников и не должны считаться обязательно правильными. Где у меня есть сделал предположение или оценку, это отмечается. Дополнительная литература и благодарности: * Особая благодарность Дэвиду Моррису, писателю Fast Fours and Rotary за отправив мне статью FF&R. * Особая благодарность канадскому энтузиасту за данные в разделе «Дополнительные факты». Он пытался подобрать подлинный заводской роторный двигатель к своей «Ладе-Ниве». ([email protected] или [email protected]): * Веб-сайт AutoVaz для многих фотографий и необработанной информации о моделях и двигатели. * Я не видел другой информации об этих двигателях или автомобилях ни в одном книги. Другие релевантные показания на странице Craig’s Rotary (пожалуйста, пройдите через ИНДЕКС стр.): * На этом сайте нет другого контента, относящегося к Lada / AutoVaz . Другие соответствующие сайты в Интернете (перейдите по ССЫЛКАМ стр.): * Веб-сайт AutoVaz, особенно поворотные страницы истории * Веб-страницы Дэвида Морриса (a.к.а. DMRH — Дэвид Моррис Ротари-историк; несмотря на то что Я не знаю, есть ли у него на сайте доступный соответствующий контент) * Сайт Bronto (русский, перевод с Babelfish Альтависты) * Веб-кольцо СовАвто (внизу страницы) [НАЧАЛО ЭТОЙ СТРАНИЦЫ] [НАЧАЛО СТРАНИЦА САЙТА] Эта страница последний раз обновлялась 22.08.2002. История обновлений: 22.08.2002 — Изменен стиль перемычки SovAvto, чтобы соответствовать стилю Mazda Rotary 5/5/2002 — присоединение к SovAuto webring 13.12.2001 — Мелкая уборка, исправлено несколько битых картинок. 19.03.2001 — Основная доработка этой страницы; много уборки и плохие ссылки фиксированный; нет нового контента. Преобразовал весь текст в новый стандарт (Заголовки как Заголовок 1, Некоторые подзаголовки (например, таблицы) выделены нормальным полужирным курсивом 14 пунктов, Большинство текст как обычный, внутренние ссылки на страницы вверху, а не все в верхнем регистре) Изменено с Netscape на FrontPage. Фоновая картинка изменен на PG00_02B.JPG 12.02.1998 — Предыдущее известное обновление (возможно, было до этого)

причины и их устранение.Как переделать ВАЗ 2110?

Проблемы с плохой работой отопителя встречаются не только на отечественной «классике», но и на более современных машинах. ВАЗ-2110 — не исключение. На практике оказывается, что летом, если включить плиту, будет очень жарко, а зимой, наоборот, толк от этого минимальный. Однако сложно сказать, почему это происходит, поэтому необходимо рассмотреть несколько насущных причин и постараться их устранить. Давайте разберемся, почему плохо греет печка ВАЗ-2110 и как с этим бороться.

Немного о конструкции

У модели ВАЗ-2110, максимально приближенной к автомобилям европейской модели, есть много недостатков, особенно по отопителю. В нашем случае он отдельный и состоит из нескольких элементов. Первый, собственно, отопитель, он под капотом. Его задача — подготовить воздух, который будет подаваться в салон. Здесь имеется в виду скорость и температура. Второй элемент находится в салоне, это распределитель воздуха. Если плохо прогреть ВАЗ-2110 (16 клапанов), первое, что нужно понять, какой из двух узлов не работает должным образом.Здесь все достаточно просто. Теперь вы поймете почему.

Если вы не можете переключить скорость вентилятора, а она в ТЭНе, то логично сделать вывод, что это ваша вина. Конечно, может быть в электронике, но это очень редкий случай. Кстати, очень важно понимать принцип работы печки. Он заключается в том, что вы выставляете температуру, которая с помощью специального датчика сравнивается с той, которая сейчас есть в салоне. Если разница значительная, более 2-3 градусов по Цельсию, то мотор-редуктор управляет заслонками, открывая или закрывая их.Если разница температур больше 5 градусов, то запускается вторая скорость вентилятора, если меньше, то первая. По каналам проходит теплый или холодный воздух. Итак, он идет к боковым передним окнам, лобовым, к ногам и прямо к пассажирам. Причина очень частая, когда печка не греет печку ВАЗ-21103, а стекло нормально выдувается. Здесь причина может быть в забитых воздуховодах. Как их почистить, разберемся чуть позже.

Как переделать печку на ВАЗ-2110?

Если вас принципиально не устраивает работа отопителя на вашем автомобиле, то вы легко можете без проблем поменять его под себя.Если вы столкнулись с проблемой недостаточного обдува, запотевания окон в дождливую погоду, то нужно действовать. Для начала нужно убедиться, что ТЭН исправен и исправен, если нет, то его нужно ремонтировать и только потом начинать активные работы. Основная причина, по которой в боковые окна попадает мало воздуха, заключается в том, что большая часть потока теряется в зазоре. Соответственно нужно разобрать всю панель и использовать пену для устранения утечки воздуха. Сделать это довольно просто.Иногда имеет смысл строить гофру, но на практике это не всегда получается. В лучшем случае там могут согреться только ноги передних пассажиров.

Обратите внимание на то, что нужно доработать и продуть ноги задних пассажиров. Но прежде чем менять печку на ВАЗ-2110, нужно позаботиться о водительском месте. Здесь вам придется разобраться с так называемой елочкой. Как раз в этом случае целесообразно использовать гофру. Во-первых, это даст должный эффект, а во-вторых, займет гораздо меньше места для самой «елочки».Желательно, чтобы трубка была не более 40 миллиметров в диаметре, а при большой длине была гладкой внутри. Иначе при прохождении через нее воздуха он может свистеть, что не очень приятно.

Доработка заслонки и нагнетателя

Многие водители могут столкнуться с такой проблемой, что при большом морозе невозможно отрегулировать равномерную подачу теплого воздуха во всех направлениях. Получается, что боковые стекла покрыты льдом и ноги мерзнут. Например, если отопитель ВАЗ-21103 плохо греет, то дело явно в заслонках.Итак, на TS, выпущенных после 2003 года, такой проблемы нет, но для тех, кто раньше сходил с конвейера, это должно будет работать. В этом нет ничего сложного, нужно обычным пильным полотном пропилить металлическую кромку откидной створки (лобовой откидной борт не трогать). Еще можно немного распилить от заслонки, которая подает воздух к боковым окнам. В результате, если поставить заслонку на ноги, примерно 50% уйдет на боковые окна, 25% — на ноги и еще 25% — на лобовое стекло.Если установить в положение на лобовом стекле, будет дуть только его.

Еще одна причина, по которой отопитель ВАЗ-21103 плохо греет, является то, что не хватает обдува. Давайте доработаем его. Для этого вам потребуются пыльники, а также решетка радиатора. С помощью резинки фиксируем решетку к пыльнику, для чего используем любой подходящий клей. С обратной стороны крепим пылезащитный кожух зажимом или стяжкой и радуемся результату. Это решение не подходит для водительского сиденья, так как согреет правую ногу, но для пассажиров оно больше всего.Что ж, теперь пойдем дальше, ведь нам еще есть над чем подумать.

Возможные причины неисправности

Разберем подробнее, почему плохо греет печка ВАЗ-2110. Причины здесь могут быть самыми разнообразными. Одна из самых распространенных — нет охлаждающей жидкости в системе охлаждения двигателя или ее количество упало ниже отметки «минимум». Чтобы узнать, так ли это, необходимо заглянуть в расширительный бачок и проверить уровень, при необходимости долить тосол или тосол.Еще одна очень актуальная причина может быть в самом радиаторе. Он часто выходит из строя и остается холодным, когда должен быть горячим. Нередки случаи, когда «щель» в радиаторе создает щель. Вполне естественно, что при трещине или ямке в корпусе он не нагреется.

Воздушная пробка — еще одна причина неисправности радиатора. В лучшем случае устранить его удастся, если вы сядете передними колесами на небольшую возвышенность с среднемоторным двигателем и постойте там несколько минут. Иногда достаточно просто заменить фильтр в салоне.Как видите, не так-то просто понять, почему печка ВАЗ-2110 плохо греет. Причины могут быть и другие, например, в контроллере СКУД или микро-редукторе. Если в некоторых случаях вам нужно потратить всего пять минут на устранение проблемы, в других может потребоваться гораздо больше времени. Посмотрим, что делать, если ТЭН полностью отказывается нормально работать.

Неисправен датчик температуры

Нередко проблема следующего содержания: невозможно правильно отрегулировать температуру в салоне, так как датчик, который находится возле лампы освещения, вышел из строя или не откалиброван.Самая частая проблема — выход из строя блока управления, а также неправильное положение заслонки. К счастью, все это решается достаточно просто, потребуется немного времени и инструмента. В первую очередь необходимо диагностировать исправность датчика температуры. Сделать это можно следующим образом: сдвинуть ручку регулировки нагрева в одну сторону, а затем в противоположную. Температуру воздуха, поступающего в кабину, необходимо изменить.

Если температура меняется, но печка ВАЗ-21102 все равно плохо греет, то дело не в контроллере.В случае, если изменений нет, имеет смысл заменить датчик или просто попробовать его выключить и проверить работоспособность ТЭНа. Если контроллер выключен, в салон будет поступать воздух с температурой, установленной на электронном блоке. Если говорить простыми словами, то на вентиляторе можно отключить режим «А». Ну а теперь давайте рассмотрим еще несколько неисправностей печки на «десятку».

Плохо греет ВАЗ-2110 на холостом ходу

Если вы заметили, что в одно «красивое» утро при прогретом двигателе и включенном отопителе дует холодный воздух, то немедленно необходимо принять меры.Скорее всего, это неисправный термостат или помпа. В принципе устройство печки довольно простое, и дело в том, что горячий антифриз попадает в радиатор печки. Через вентилятор радиатора продувается холодный воздух, который за это время нагревается и проходит в салон. Если в салоне не жарко или даже не течет теплый, то нужно поискать неисправность в каком-то месте. Одной из основных причин может быть сломанная прокладка ГБЦ. В этом случае система будет находиться в кондиционированном состоянии. Сразу обратите внимание на большой круг охлаждения и на исправность термостата.

Но это еще не самое страшное, что может случиться. Гораздо опаснее ситуация, когда отопитель ВАЗ-2110 (8 клапанов) сильно греется из-за поломки помпы. В этом случае двигатель может перегреться, потому что система охлаждения не циркулирует антифриз. Если печка работает в несколько раз хуже, чем раньше, проверьте помпу. Неисправный кран — еще одна актуальная причина. В этом случае наливной шланг будет горячим, а выходной — холодным. Если кран не открывается вручную, просто замените его, иногда бывает достаточно прочистить сжатым воздухом.

При выходе из строя мотор-редуктора или подогревателя

В большинстве случаев данный элемент ремонту не подлежит, где его легче заменить. Сделать это очень просто, а теперь рассмотрим последовательность. Если ВАЗ-2110 плохо греет, термостат и помпа тут ни при чем, а также нет воздушной пробки, воздух все равно дует холодный или еле теплый, то необходимо будет заменить мотор-редуктор. Для этого снимаем дворники и демонтируем «жабо» (нужно открутить три винта).Далее отсоединяем все провода, которые подходят к мотор-редуктору, и снимаем его. Затем просто подключите новую деталь и с помощью друга вы настроите воздух, поступающий в салон.

Иногда имеет смысл сразу проверить подогреватель. Ломается она довольно редко, но от этого никто не застрахован. Чтобы убедиться в его неисправной или нормальной работе, необходимо снять главный дефлектор. Затем нужно разогнуть застежки. Выдвигать заслонку удобнее из моторного отсека. Большое количество накипи, как и при механическом повреждении (трещина, дыра и т. Д.).), указывает на то, что потребуется замена. Помните, что если печка ВАЗ-2110 (инжектор, 8 клапанов) плохо греет, а корпус в радиаторе, вам потребуется полностью разобрать печку, чтобы заменить ее. Сделать это не так-то просто, но при должном старании и свободном времени это можно сделать самостоятельно.

Печка плохо нагревает воздух или недостаточно качественно выдувает

Иногда воздух нагревается очень медленно, что явно не вызывает восторга, особенно в сильные морозы.К тому же бывает, что качество тёплого потока не очень удовлетворительное. В этом случае необходимо заменить пластиковую заслонку на алюминиевую. Последний несколько дороже, но эффективность его в несколько раз выше. Как показывает практика, многие водители сталкиваются с тем, что заслонка старого образца при работе искривляется, что приводит к потере нагретого воздуха. Если за тепло в салоне готовы платить, то приобретайте отопитель от ВАЗ-2112. Он несколько лучше, хотя в нем может не быть фильтра очистки или не будет функции рециркуляции (в зависимости от модели).

Еще есть возможность приобрести подогреватель тосола. Он нужен для прогрева двигателя и салона автомобиля. Если вас не устраивает, насколько хорошо воздух доставляется к боковым окнам и под ногами, то вы можете отлично улучшить систему самостоятельно. Как это сделать, мы уже рассказали. Обратите внимание на то, что форсунки могут либо чем-то закрыться, либо они забиты. Так, довольно часто водители закрывают коврики, сами того не подозревая. Но все это устраняется довольно просто, нужно лишь немного времени уделить.Как видите, если отопитель ВАЗ-2110 (инжектор) плохо греет, то причин может быть целая масса. Чаще всего можно исправить самому.

О проблемах с заслонкой

Как отмечалось чуть выше, производитель устанавливает амортизаторы двух типов: старого и нового образца. В первом случае это пластик с поролоновым герметиком. Особого качества он не блестит и в процессе эксплуатации быстро выходит из строя. Второй тип более надежен, так как демпфер металлический, а уплотнитель резиновый.Итак, на ВАЗ-2110 есть две заслонки: верхняя и нижняя. Первый отвечает за подачу холодного воздуха в салон, второй — за прием теплого воздуха. Если вы слышите, как заслонка движется во время движения переключателя, но воздух холодный, и дует, и дует, то, возможно, вышел из строя привод или сама заслонка. В последнем случае проще всего поменять его на новый. В некоторых случаях имеет смысл использовать клей, например дихлорэтан. Однако нужно понимать, что для этого необходимо разобрать обогреватель, а это трудоемкое занятие.

С помощью контроллера СКУД переведите рычаг в минимальное положение. Должен дуть холодный воздух. Если перевести на максимум, а потока не будет, это говорит о неисправности нижней заслонки, которая отвечает за подачу теплого воздуха. Но нужно смотреть, закрывается ли верх. Если нет холодного течения, то закрывается. Еще одна вероятная причина — заклинивание. Бывает из-за банального перекоса или прилипания из-за ржавчины. Можно попробовать снять центральный дефлектор, залезть на заслонку рукой и попробовать там сдвинуть.Другой элемент может быть не полностью открыт или закрыт. В этом случае проще всего заменить демпфер на новый, более качественный.

Вывод

Как видите, если отопитель ВАЗ-2110 плохо греет (карбюратор или инжектор), сначала нужно понять, в чем причина неисправности. Решение этой проблемы может занять как несколько минут (например, отключение датчика температуры), так и целый день (снятие облицовки и ремонт редуктора мини-мотора или его замена).Можно с большой уверенностью сказать, что любая неисправность рано или поздно появится. Дело здесь, скорее, не в халатности водителя, а как сборке. Тем не менее Волжский автозавод выпускает очень сносную автомобильную технику. Ну в принципе и все, что можно рассказать о том, какие проблемы с печкой и как бороться с такими неисправностями. Каждый случай выхода из строя ТЭН индивидуален, поэтому вы можете не найти решения в этой статье.Тем не менее, здесь описываются наиболее часто встречающиеся проблемы. На ремонте можно сэкономить несколько сотен, а то и тысяч рублей и сделать его своими руками. Взамен вы получите бесценный опыт, который легко сможете использовать в будущем для доработки или ремонта печки вашего автомобиля.

p >>

Причина на ВАЗ 2109 не включается зажигание. Проблемы со спидометром

Автомобиль ВАЗ-2109 производился в России 19 лет (1987-2006), как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5и 8В), ВАЗ-11183-20 ​​(1.6и 8В)). Признаками неисправности в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. При этом теряется часть мощности или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запустить двигатель стало невозможно.

Поиск неисправностей в системе зажигания обычно начинается с проверки наличия искры на свечах зажигания, которая должна быть мощной, непрерывной, а ее цвет — сине-оранжевым.Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятках» с карбюраторным двигателем поиск искры можно запустить с высоковольтного провода катушки зажигания, идущего на центральный вывод распределителя. Если на нем есть напряжение, значит, цепь низкого напряжения и сама катушка зажигания исправны. Затем необходимо проверить бегунок и крышку трамблера.

Их можно пробить на массу, к тому же в бегунке может выгореть сопротивление, а на контактах крышки трамблера может появиться коррозия.Кроме того, износ или замерзание угольного стержня, через который напряжение передается с провода катушки зажигания на токоведущую пластину рабочего колеса, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то необходимо будет проверить работу переключателя и самой катушки зажигания, заменив ее известными исправными устройствами.

Так как на панели приборов «девятки» стоит вольтметр, состояние переключателя можно определить по движению его стрелки в момент включения зажигания.Если он без промедления переместится из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что переключатель неисправен. Если замена переключателя не дала результата, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Неисправность высоковольтных проводов будет хорошо видна в темноте, если открыть капот ВАЗ-2109 при работающем двигателе, так как при обрыве проводов они начинают светиться.

Замок зажигания ВАЗ 2108 2109 21099 старой и новой конструкции:
— старый четырехпозиционный, реле и длинный ключ,
— новый без реле и с коротким ключом на три положения.
Замок зажигания выполняет две функции:
-Электрический: замыкание контактов в зависимости от положения ключа.
-Механический: бесключевой замок руля. То есть без ключа будет невозможно повернуть руль, даже если в обход электрической части завести машину. Чтобы повернуть руль, вам потребуется разобрать замок и снять механический замок.
Неисправности по электрической части, у замка зажигания ВАЗ 2108 2109 21099 всего две (как и у всех электрики):
1) Отсутствие контакта в определенном положении ключа.В этом случае машина может работать или не работать для отдельных потребителей.
2) Наличие контакта там, где он не нужен. В этом случае замок начинает таять, дымиться и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого откручиваем винты, которыми верхняя и нижняя части крепятся друг к другу. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутите пластиковую накладку замка зажигания отверткой.Снимаем это.

3) Снимите контактную группу выключателя зажигания.

Подключается к остальной проводке с помощью вилки. Если замена производится замком зажигания нового типа, то потребуется немного переделать проводку.

Просто так работать не будет, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, прикрепленную к рулю.

Установите новый замок в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить, не касаясь всего замка.
Проверка правильности работы Замок зажигания ВАЗ 2108 2109 21099:
Для проверки исправности работы замка в случае подозрения нужна схема с указанием, какие контакты замыкаются между собой при разных положениях ключа в замке зажигания .

Схема представлена ​​ниже:
Пояснения к схеме (по цветам проводов контактной группы):
Красный — к стартеру,
Розовый — + 12В,
Коричневый — + 12В для включения реле зажигания,
Белый — включить реле зажигания,
Черный, синий — другие потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен звенеть с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и по сине-черному проводу подается питание на систему зажигания ВАЗ 2108 2109 21099.
Белый закрывается коричневым, розовым с синим и черным.
Положение ключа «2»:
В этом положении снова остается включенным реле зажигания, на реле стартера подается + 12В.
Белый закрывается коричневым, розовым с красным и черным.
Ключевое положение «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальнего света фар.
Коричневый закрывается черным, розовый с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Вы включаете стартер. Начинаешь грешить на выключатель, датчик Холла. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть система зажигания не подает питание на систему зажигания от замка зажигания ВАЗ 2108 2109 21099.

На ВАЗ 2109 неисправности электрики со временем возникают. С этими проблемами должен уметь справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранил неисправности на ВАЗ 21093і, проверил электрооборудование и сделал соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными элементами электрики и их неисправностями.

общая информация

Начнем с общей информации… Вы должны знать, что на автомобиле ВАЗ 2109 есть два источника питания — аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске мотора вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не подает ток

Примечание.Каждый водитель должен знать, что если на приборной панели горит красная лампа зарядки, значит, заряд от генератора в бортовую сеть не поступает, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае вы можете подъехать к дому без генератора, но машину уже нельзя выключить и вам придется ехать без остановки.

Заказ на работу

Итак:

• В первую очередь нужно проверить, стоит ли он на месте.Бывает, что обламывается.
• Если ремень на месте в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание на то, насколько ремень изогнут. 10-15 мм — это норма.
• Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к корпусу. Затем вставляем монтировку между генератором и блоком двигателя. Рычажным методом перемещаем генератор и затягиваем гайку крепления.

• Необходимо проверить, не перегорел ли соответствующий предохранитель.Если да, то заменяем на новый (подробнее о предохранителях ниже).

• Запустим блок питания и проверим, гаснет ли лампа зарядки аккумулятора. Если погаснет, значит все сделано правильно.
• Если не гаснет, то нужно проверить кабель, идущий от генератора к АКБ (плюсовой). Проблемы могут быть в нем.

Примечание. От аккумуляторной батареи идет два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

• Проверяем целостность этого провода. Может это отрезано что ли.
• Также необходимо внимательно проверить контакты, которые со временем могли окислиться.
• Все эти неисправности, если они были обнаружены, исправляем. Запускаем двигатель и смотрим, появилась ли зарядка.
• Если да, то добрый день!

Если опять нет зарядки, то нужно проверить сам генератор (см.). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультации. Как уже говорилось, попасть в сервис или собственный гараж можно с поврежденным генератором. Чтобы минимизировать потребление тока аккумулятором, необходимо в этот момент обязательно выключить все устройства, такие как автомагнитола, ненужные осветительные приборы, вентилятор, кондиционер, обогреватель и т. Д.

Проверка регулятора

Если автомобилист опытный, то ему могут посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для поддержания напряжения генератора в указанных пределах, даже если скорость и нагрузка изменяются.Возможно, что «сработало» и генератор не работает должным образом.
На машине:

• Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
• Мы должны измерить напряжение после некоторой работы двигателя на средних оборотах.
• Замеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать / четырнадцать В.
• В противном случае, если значение будет ниже или выше, потребуется замена регулятора.

Проверка регулятора в разобранном виде:

• Демонтируем регулятор.
• Проверяем по схеме.

Примечание. Если регулятор на ВАЗ 2109, выпущенный до 1996 года, то лучше проверить его в сборе с щеткодержателем. Это позволит сразу обнаружить обрывы выводов щеток и плохой контакт между концами регулятора.

• Включаем контрольную лампу между щетками.
• Подаем ток на клеммы C и B и корпус регулятора напряжением 12 В.
• Потом выводим ток, напряжение уже 15 В.
• В случае неисправности регулятора лампа не должна загораться при напряжении 15 В и гореть при напряжении 12 В.
• Если он горит в обоих случаях, то неисправен регулятор и даже можно точно определить, что в нем поломка.
• Если лампа не загорается в обоих случаях, в регуляторе есть разрыв цепи.

Автоматические выключатели

Стража — это и защитники, и разведчики. Именно они сигнализируют об опасности короткого замыкания или других проблем с электричеством при повторном сгорании.
А проблемы с электрикой нельзя отложить на второй план, так как это грозит возгоранием всей электропроводки и возгоранием.

Примечание. Помните, что заменять поврежденный предохранитель на новый с более высоким номиналом категорически запрещено.Совет. Чтобы упростить поиск и устранение неисправностей, мы рекомендуем использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной особенностью новинки является использование предохранителя нового типа.
Вместо цилиндрического предохранителя (как на старом блоке) здесь применены ножевые предохранители. Кроме того, в таком блоке используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля.Предохранители обозначаются сокращенно буквой P, если монтажный блок старая модель, и буквой P, если новая.
Итак:

• 1 и 2 П на 8 А (в старом блоке) и 8/9 П на 7,5 А (в новом блоке) — отвечают за противотуманные фары.
• П № 3 на 8А и П1 на 10А — отвечают за очистители, реле и клапан переключения фар.
• Р4 на 16А и Р7 на 30А — отвечают за очистители фар, электродвигатель мотора печки, мотор-редуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. Д.
• P5 на 8A и P16 на 15A — они отвечают за поворотники, реле аварийного освещения, задние фонари, за индикаторы температуры и уровня топлива и т. Д.
• P6 с 8A и P3 с 10A — задние фонари, стоп-сигналы и освещение салона.
• P6 и P6 s 30A — отвечают за передние электрические стеклоподъемники.
• P7 и P10 на 7,5 А — отвечают за свет номерного знака.
• P8 на 16A и P5 на 20A — отвечают за звуковой сигнал и различные реле.
• P9 на 8А и P10 на 7,5А — в ответ на левый боковой маркер и левую заднюю фару.

• P10 на 8A и P11 на 7,5A отвечают за правую фару-габаритную и правую заднюю фару.
• P11 с 8A и P2 с 10A — отвечают за поворотники и аварийные огни.
• P12 на 16A и P4 на 20A — для обогревателя заднего стекла, прикуривателя и розетки.
• P13 и P14 с 8A и P15 / P14 с 7.5А — отвечает за осветители / дальний свет.
• P15 / P16 с 8A и P13 / P12 с 7,5A — отвечает за осветители / ближний свет.

Неисправности электрооборудования ВАЗ 2109 и их устранение

Частая проблема, связанная с электрикой на ВАЗ 2109 — это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, отслеживающих текущее состояние автомобиля.
Это могут быть такие устройства, как датчик оборотов двигателя или просто серия сигнальных ламп.

Учитывать неисправности.

Указатели

• Если не работает датчик температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
• Лечение: обзвон всей цепи и проверка предохранителей. Если не поможет, то проверка работоспособности приборов и датчиков с последующей их заменой.

Топливный бак стрелка

• Еще бывает, что вы только что заправились на заправке, но стрелка указателя возвращается в начало шкалы.
• Проверить, не был ли сбит ограничитель поплавка. Также бывает, что он неправильно установлен или настроен (ограничитель).
• Снимаем датчик и заново настраиваем.
• Если эта самая стрелка постоянно скачет и в конце падает до нуля, проблема в слабом контакте резистора. Здесь может быть другая причина: обрыв цепи в резисторе.
• Лечение: заменить регулятор уровня топлива на новый.

Лампочки

• Еще одна популярная неисправность, связанная с постоянным горением этой лампочки.Причина может заключаться в коротком замыкании самого датчика или его гибкой шины.
• Лечение: разобрать регулятор, расправить шину и устранить короткое замыкание.

Контрольные лампы

• Если контрольные лампы на панели приборов не работают, значит, они перегорели или слабо работают в патронах.
• Лечение: заменены лампы или подтянуты их контакты.
• Возможно, окислились контакты. В этом случае нужно их тщательно очистить.

Проблемы со спидометром

• Не менее частая неисправность, подразумевающая следующую операцию: замену кабеля.
• Перед заменой рекомендуется проверить затяжку гаек проушин.
• Еще бывает, что при работающем спидометре слышен шум. В этом случае, скорее всего, деформируется гибкий вал.

На этом проверку и устранение неисправностей электрики ВАЗ 2109 можно считать законченным делом.Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять подобные проблемы самостоятельно, вы сможете существенно сэкономить из семейного бюджета, потому что стоимость подобных услуг среди автоэлектриков в наши дни чрезмерно завышена.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа должны замыкаться определенные электрические цепи.Если этого не произойдет, то хоть отдельные потребители не пойдут, максимум машина не заведется. При поиске неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забывайте о проверке.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестера нет, можно использовать контрольную лампу (лампочка 12В с припаянными проводами).

Подготовительные работы

— снимите нижнюю часть пластиковой крышки рулевой колонки для облегчения доступа к колодке разъемов замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— найти и отсоединить разъем выключателя зажигания под панелью приборов;

— по части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания на имеющиеся 3 положения. Пользуемся тестером в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от АКБ через контрольную лампу на один проверяемый выход, минус с АКБ на другой.Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа должна гореть. В противном случае сопротивление стремится к бесконечности, контрольная лампа не загорается.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания — 0 (выключено).
Живые контакты 30 и 30/1

Выводы в блоке коричневых и розовых проводов.

2. Положение ключа в замке зажигания — 1 (зажигание).
Контакты под напряжением — 30 и INT (внешнее освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (катушка возбуждения генератора, система зажигания, стеклоочиститель, блок управления электромагнитным клапаном карбюратора, указатели поворота, фонарь заднего хода, приборы управления), 30-15 / 2 (ближний и дальний свет. Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения).

Выводы в блоке из черного и розового, коричневого и белого, коричневого и синего проводов.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания — 3 (стояночное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи, перечисленные в п. 2). Контакт «П» до 1988 года использовался для включения габаритного света.

Выводит в колодку черный и розовый провода от замка зажигания.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправность замка зажигания на ВАЗ 2109 может стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Эта публикация призвана познакомить читателя со всеми известными неисправностями зажигания и объяснить, как их исправить.

Что такое

Начнем с устройства замка.
Давайте разберемся, как он выглядит, из чего состоит, каков принцип работы и так далее:

• Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

• Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Вот совет, как убедиться, что выключатель зажигания действительно не работает:

• Вставьте ключ зажигания и поверните его в определенное положение.В цепи должно быть короткое замыкание. Смотрим на схему: если позиция «1» клавиши — работает ли наружное освещение или управляющие устройства;
• Рекомендуется проверять все положения замка. Если есть отклонения от нормы — проблема с замком;
• Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано. Замок на рабочем рулевом колесе должен срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

• Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку.Включаем зажигание — если свет горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Распространенные неисправности

Среди них на первом месте:

• Замок заклинило. Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером.В этом случае нужно ввести немного внутрь замка силиконовой смазки и делать это каждый раз, как только замок заклинивает.

• Замок со временем изнашивается, и это ухудшает его работу;
• Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если это не сработает, придется полностью заменить его (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

• Снимите крышку и открутите болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото.Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

• Отсоедините две части зажима, чтобы они разъединились;
• Личинка может быть изменена уже на этом этапе операции;
• Вытаскиваем боковой штифт, который держит личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом необходимо стучать по замку молотком.

• Если не удается вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
• Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
• Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

• Если замок зажигания с реле, то вынимаем его из-под панели;
• Отсоединить контактный разъем;
• Так же снимаем заземляющий провод;
• Снимите крышку, отжав защелку, а затем контактную группу;
• Теперь удалить личинку будет намного проще;
• Меняем на новый;
• Проверяем работу на месте перед тем, как поставить все на место.Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

• После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, это наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, написано выше).
Вот несколько рекомендаций, которым нужно следовать:

• Перед тем, как отключать контакты, нужно их пронумеровать во избежание путаницы;
• Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое предварительно необходимо снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Багги от Окей своими руками. Как сделать багги из старой «Оки»

Эта Багги С. полноприводная. Рассчитана на 3-4 человека. Массовый в основном для участия в соревнованиях среди вездеходов. По задумке автора, вездеход должен иметь максимальную проходимость, а также оставаться достаточно легким.

Материалы и детали, использованные при постройке этого вездехода:
1) Двигатель от Оки
2) Колеса камеры 1065 на 450 и поощряются 9.00х16 от тракторных тележек ПТС4
3) мосты от классической ВАЗ
4) ступицы и карданные валы от ВАЗ 2109
5) Диски ВАЗ, Нива.
6) Амортизаторы и пружины от Оки
7) Заднее сиденье от Оки.
8) Трос клюшки от ВАЗ 2109
9) Трос газового привода от Лады «Десятки».

Рассмотрим подробнее этапы постройки вездехода.

Для начала автор разобрался с мостами, переделаны кронштейны крепления на заднем мосту.
Передний мост собран из заднего моста классического ваза, а приводные валы и ступицы взяты от ВАЗ 2109
Ход колеса около 22 см.

Подходящие диски новые были приготовлены от ваза и от Нивы. Получилось 16 дюймов при ширине 25 сантиметров.

Были изготовлены и резьбовые замки, вроде гаек с резьбой, они закручивают болты, которые помогают удерживать шину от массы.

Приводные валы изготовлены длинной 87 сантиметров, толщина стенки цельнотянутой трубы 3 мм, внешний диаметр 27 мм. Между коробкой и мостами будут установлены валы.

Установлены задние амортизаторы, а также передние рессоры. Шарики получились с небольшим зазором около 1 мм, после затяжки болты рычагов были закреплены.

Подходит для завершения каркаса вездеходной рамы:

Сделано рулевое управление:

При погрузке вездехода амортизаторы защелкиваются на 10 сантиметров и рулевое управление становится более тяжелым. удобный угол.Ширина переднего моста оказалась порядка 150 сантиметров, поэтому было установлено заднее сиденье.

Навесной Кулиса:

Рычаг переключателя находится под левым коленом.

Установлен задний приводной вал:

Рычаг КПП решено укоротить:

также упрощен глушитель:

Двигатель установлен продольно относительно базы, дифференциал свободный, левый привод идет на задний мост, а правый соответственно на передний.

Радиатор перенесен на переднюю часть вездехода для улучшения обдува и, соответственно, охлаждения двигателя:
Следующим этапом станет обшивка вездехода, а также установка боевых колес.

Сделано приборная панель:

В тросике сцепления использовался доработанный трос ручника от ВАЗ 2109, а для гашения газа использовался штатный тросик от Ладской десятки.

Глушитель закреплен:

Здесь можно увидеть угол поворота колеса Колесо:

Фото диагонального подвешивания:

Внешний вид вездехода:

Были установлены облегченные колеса И-324А размером 850 на 270р16:

Из недостатков конструкции были отмечены следующие:
Слишком мало места для установки штатного пассажирского сиденья слева со стороны водителя, ему мешает большая часть радиатора от ВАЗ 2110.Также использовались не заводские стандартные карданные валы, а самодельные длинной около 90 сантиметров. Причина в том, что заводские валы имеют длину всего 80 сантиметров, а значит, слишком короткие.

Тестовое видео подвески:

Длинные самодельные валы составляют около 90 сантиметров при общей колесной базе 240 сантиметров. Задний кардан от Нивы имеет длину всего 80 сантиметров и удлинить его до необходимых норм не увидеть.

К тому же самодельные елки оказались на отлично, намека на проблемы с ними нет, все нагрузки выдержаны, скручивания не наблюдается.

Если использовать задние карты Нивы, то база будет 220 сантиметров, к тому же придется придумать соединение с коробкой передач от глазка, а из-за сужения базы вмешиваться будет неудобно. пассажиры.

ГП в редуктор не приваривается, так как это может повлиять на целостность приводных мостов, особенно большие нагрузки будут приходить на полуоси мостов. Поскольку машина будет эксплуатироваться в жестких условиях, надёжностью лучше не пренебрегать.

Максимальная скорость Werene Ровно 57 километров в час по ровной дороге, до этой скорости разгоняется примерно полминуты, динамика очень слабая в основном из-за двигателя двигателя.

Однако тяги на первой трансмиссии хватает, чтобы закрутить все четыре колеса в грязь, однако размер этих колес невелик, всего 850 мм в диаметре, что не будет известно после установки более мощных колес.

Была попытка установить колеса КФ-97, но из-за люфта порогов они не подходят, поэтому будет доработан вездеход по нужным параметрам.

А пока изготовили короткое откидное сиденье, а также воздухозаборники для радиатора:

После устранения мелких недочетов Вездеход озадачился колесами KF-97, их намного больше чем их предшественники, что лучше скажется на проходимости автомобиля.

Если вы решили сделать багги своими руками, знайте, что есть два вида рисунков: спортивные (гоночные) и туристические.При сборке конструкции не забывайте, что необходимо соблюдать определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. Д. Собираемая машиной машина должна быть легкой (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежный каркас обязан защитить водителя в случае столкновения или переворота на сложных дистанциях. Такую машину делают единичную. Туристический багги «одевается» в здание и имеет два места.

Какой инструмент нам нужен

Перед тем, как приступить к сборке дома, нужно приготовить все необходимое.Вам понадобится набор инструментов:

Сварка (Для начальной установки элементов каркаса и окончательной сварки труб). Помните! При сварочных работах в металле возникает напряжение. Поэтому смотреть рамки не веду.

Болгарка (Трубы нужно разрезать, а кромки выровнять под сварку).

Трубогиб (Они разные и по цене, и по режиму работы, которые могут выполнять: ручные, ручные гидравлические, электрогидравлические, электрические).Трубы придется гнуть в разных местах, согласно чертежу.

Внимание! Приобретая гибку труб, поинтересуйтесь каким диаметром и толщиной трубы она может работать, каков максимальный угол изгиба и точность угла изгиба.

Дрель.

Бруки и обрезные доски (Для поднятия или фиксации различных элементов во время проектирования).

Станок фрезерный.

Заводная головка металлическая.

Материал рамы:

Труба (примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм).Трубы могут быть шовными или бесшовными.

Что берем за основу

Собрать баггию можно взяв за основу несущую раму мотоцикла «Ока», «Запорожец», «Нива» или Ваза. Вам понадобится кузов, рама, колеса, топливный бак, двигатель, амортизатор тормозной системы, выхлопная труба, воздушный фильтр, руль (можно взять из гоночной карты), место посадки (желательно оборудовать подголовником). Это далеко не полный перечень всего необходимого.

В самодельной модели Багги не будет капота, багажника, дверей.Лобовое стекло Вам заменят на мелкую металлическую сетку.

Внимание! Двигатель I. Топливный бак отделен от сиденья водителя Огнестойкий материал. С правой стороны от водителя закреплен огнетушитель (одно сопло направлено на двигатель, второе — на водителя). Противопожарные работы следует начинать с двух сторон (с двух рычагов).

Багги из мотоциклов

Если брать за основу старый мотоцикл Ил или Урал, то в результате сборки получается малогабаритный багги массой 300 кг, способный катиться по бездорожью со скоростью 80 км / ч.Для сборки багги вам понадобится двигатель мотоцикла (правда, это немного шумноватый вариант) и детали от небольших машинок.

«Ока» — хороший донор для багги

«Ока» — очень выгодный донор для Багги. Двигатель «Ока» с жидкостным охлаждением, в связи с чем защищен от перегрева, ступицы имеют небольшой вес, рулевое Reika с достаточным запасом прочности. Для вашего багги подойдет тормозная система и амортизаторы от «Оки».

Внимание! Просматривая машину в деталях для Багги, не забываем вести показания о ней из бухгалтерии.

Сиденье от «Оки» подойдет только экстремалам (слишком круто). На разборке лучше всего искать сидения с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике — это защита шейных позвонков во время бездорожья. Багги на базе «Оки» отличаются большой проходимостью.

«Запорожец» для багги, готовый вариант

Если взять за основу «Запорожец», то получится готовая заднемоторная модель. Двигатель должен крепиться задними рычагами (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Отрегулируйте привод переключения передач (т. К. Тяга КПП раскладывается к заднему бамперу от водителя — а это усложняет систему кулисов).

Сделать багги из вазы

Если боитесь проблем с электроникой, лучше за основу взять карбюратор ВАЗ.Мотор , как и на всех багги, крепится сзади к водителю. На задние колеса Для привода используются передние полуоси и ступицы ваз. Полуоси крепятся к обрезному мосту от ВАЗ 2106.

Царфа задний мост Отделка без возможности поворота. А спереди как на машине. Дифференциал заблокирован (для равномерной передачи на мосты). Если взять передние стойки с рессорами от 41-го «Москвича», это повысит жесткость задней подвески. Верхняя часть каркаса Багги будет сварена из бесшовной трубы водопровода (сечение 30-50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги в качестве транспорта на рыбалке или в лесу, то за основу можно взять «Ниву». На базе «Нивы» можно построить полноприводную баггию. В качестве подвески возьмем обе передние подвески от «Нивы» (вся передняя подвеска в сборе весит 130 кг). Покрышки УАЗ ставят на облитые диски от «Нивы». Для увеличения хода можно легко удлинить рычаги подвески (колея может увеличиваться до 1550 мм).

Выбрать подвеску

Подвеска

Независимая — отличный вариант для багги.Рычаги подойдут как продольные, так и поперечные (можно взять переднюю подвеску от японских машин). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлентблок, а вторая служит лифом, принимающим на себя нагрузку. На спортивный багги рекомендуется ставить подвеску с одним продольным рычагом. Это самый простой и легкий вариант. С такой подвеской минимизируются крены кузова, а вес машины распределяется равномерно.

Полезно знать! Если вы планируете рассекать на багги на дорогах общего пользования, то придется поставить фары, бампер, указатели поворота (все как на обычной машине, чтобы не нарушать правила дорожного движения).

В независимом подвесе свечного типа упругий элемент выступает за пружину, которая движется по вертикальным направляющим на конце балки моста. При наличии независимой подвески на ведущих колесах карданное сочленение используется для передачи крутящего момента от главной передачи на колеса. Чаще всего используется кардан с двумя петлями. На простых конструкциях в полуосях ставят по одному карданному шарниру.

Передняя

Переднюю подвеску багги лучше всего делать в виде буквы «А» на длинных поперечных рычагах.Именно такая конструкция дает большой ход колес и позволяет изменять угол наклона пружины с амортизатором (таким образом регулируется жесткость подвески).

При сборке маятникового рычага обращайте внимание на материал и качество сварных швов, так как на это изделие ложатся очень большие нагрузки. Рычаги рассчитаны на максимальную ширину основания на букву «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса.Недостаток конструкции в том, что ход пальца нижней шаровой опоры в гнезде ограничен (вверх или вниз, не будет в том месте, где хотелось бы).

Задний

Для задней подвески багги выбрать дамский рычаг, который удерживает колесо со смещения (колесо на кардане туго). Правда, есть один недостаток: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении необходимы переменные угла наклона колес. Рычаги позволят передвигаться в двух плоскостях. Если на задней оси есть такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске через центр кардана полуоси будет проходить ось рывка рычага, отпадает необходимость выставлять колесо второго кардана со ступицы колеса.

Классный багги на узлах Oki

Чертежи этой машинки вы можете скачать

Теперь о машине. Как было написано выше, я работаю на заводе, где сейчас есть знакомый крутой токарь, где есть какие-то станки и оборудование.У нас в личное пользование старый полуавтомат 380 В и многое другое куплено. Вот тут и вспомнилась идея Багги. Было желание и возможность — карты в руки! Купил по случаю ОКУ уже без кузова.
О первом багги вкратце. До рабочего состояния строил месяц, вечерами, допоздна. На дизайн почти не смотрела, все время терзалась мыслью: а получится? Да, у меня тоже есть целое растение. Не ударила грязь лицом? Опыт был. Узнаем советников Хренова.Поспешил. В итоге весь завод на территории полетел на двойном багге. Удачи как детям! Участвовал на Русской зиме. Сделали круг почета на льду, где проводили гонки. Не на багги, конечно. Люди с фотоаппаратами не углили мою машинку. В результате газовый трос рван, и тут возникает круг. В мороз минус 25 при ветре срочно накрутил гайку на конце троса и вперед.
Весной пригнал машину в деревню, где все лето семья отжигалась по полной.Все родственники в свитшоте: шашлык, вино, гонки на шайбе!
Летом зародилась идея второй машины. Прочитал форум, посмотрел фото, сделал набросок. Плохой дизайн -нае. Желательно меньшего веса. Одноместный, как хотелось больше спортивности, но не для спорта. В итоге статья появилась примерно так, как я хотел. Придумывала размеры на фурнитуру и под себя.
Начался как первый Баг с первого сентября следующего года. (Сразу оговорюсь, фото во время строительства не делал).Для этого надо было первым, при всем уважении к ней, и картошку с дровами возить на прицепе от тещи. Еще купил у знакомых дружелюбный ОКУ. Номер как-то получился. Так было из чего выбирать. Купил трубы, заказал кучу «ушек» фрезерного станка для крепления рычагов, чтобы самому не развлекаться. На трубе-подшипнике, сделанной летом, начала хромать рама. Весь косяк в том, что на бумаге верхние рычаги не использовались.Решил тогда на определенном месте. Сделав практически всю раму, перешел на переднюю подвеску. По опыту первого бага надо было сделать клиренс побольше. При этом приходилось добиваться увеличения длины рычагов, потому что при коротких рычагах поломка приводов и валов рулевого управления была бы недопустима. Что ж, сопротивление со стороны косы выросло.
Так называемый салон по длине сделал максимально коротким и компактным, но не в ущерб себе.Да и шириной в целом, на фею тайва не постучишь, потешишься, да и в автобус не садишься же!) Тихо. Это было продиктовано тем, что по бокам сиденья хотели разместить аккумулятор, рычаг переключения скоростей, электрика и, возможно, бак.
Баку не обнаружен и он переместился за перегородку за спину. Всасывала компактность, грабли в планах доходили до передних колес перед осями. Соответственно вперед направлены поворотные рычаги, за что кулаки Оковского менялись сторонами.Кулаки переделали под двухместный номер. Ротари Рачаги пришлось применить на других сторонах.
Самодельная односторонняя. База составляет 1 мм, на которую наносится бережно любимый женой паралимп и кожзам.
Ну в общем куча проблем и культивируемых советниками нервов лечили не одним литром пива. Прикрепите уже размещенные ранее и новые картинки. Будут вопросы, задавайте. Если компьютер заработает, отвечу. Что-то задолбал он недавно.

Испытания 27 апреля.
В эти выходные не было времени уезжать. Рядом с домом Stater Space Plot послали скорую (не нагревается до тепла). Пока ощущения офигенные: подвеска усилена на неровностях, вроде сейчас закроется, но пройдешь почти не нащупывая. С места идет весело, получается нормально, тормоза отменены! Дальнейшая жизнь покажет. Кстати после установки крыльев, через несколько километров тормозной шланг впереди. Пробовал с полностью закрученными колесами для кронштейнов крыльев.Переделал добавление еще одного шланга из классики. Теперь они смотрят в сторону от суппорта, а не вверх. Пока все.

Тесты 3 мая.
Гонял на выходных по соседним полям 99 числа — все вспахано и засеяно. Но я найду место для разлуки. А время и погода пока не дают оторваться по полной. Мы простужены … снова пробный выезд возле дома. Выжимал с близкого расстояния все возможное — у соседей глаза встали, Дури хватило!
Выводы:
При торможении движком в повороте очень резко и уверенно — + на этом сиденье, с такой подвеской позвонки не прятались (ни жена).На картофельном поле с перепадом высот до 15-20 см. (Каждые 70 см … «Хочешь быть лучшим квадратным») на 2 скорости! — +
После этих гонок подвеска в полном порядке — +
Раздельная шестерня, настроенная на распредвал при более раннем открытии клапанов, соответственно крутящему моменту на меньших оборотах (но снижая максимальную мощность) делает свою работу — от место иди весело- +
Когда педали в пол, рулевое управление неуверенно. А чем больше скорости, тем больше проявляется этот эффект (списываю особенность багги заднеприводной, с задним расположением двигателя) — —

После того, как дал покататься на одном салабоне не так давно, когда он был на первой передаче (как будто уже нет!) посмотрел сколько ног поставить все что можно от двигателя, вроде неплохо поменять головку прокладку.Вдавите расширитель.
Я до сих пор склоняюсь к тому, чтобы восьмерку карб не зря не ставили на ОКУ. Не могу до конца настроить. С холостым ходом сразу проблема не первая. Это полбеды. Настроен, но с богатой смесью. А при переходе между малыми и высокими оборотами — провалы. Постараюсь поставить гибрелей, после замены прокладки. Чтобы будущее кому-то пригодилось, возможно: начни с проверенного, а потом попробуй улучшить. Карб 08 понравился тем, что по собственным (и не только моим) ощущениям двигатель скорее стал.Адреналина хватило. Супруг понимает, но храм храма перекручен, и … «Зачем гонишься?»
А писать надо или не интересно?

Сколько пробег машина можно посмотреть в датах на фото 🙂

Ничего не радует, как высокая оценка результатов творчества своими руками и личные достижения. Автомобильный спорт — это не только соревнование профессиональных качеств участников дорожного движения, обе команды также вступают в острую борьбу за чемпионское техническое оснащение и подготовку к выступлениям автомобилей.

В особую категорию гонок на спортивных автомобилях входят соревнования на моделях типа «Багги». Возникнув в 1950 году как гонки на автомобилях, переоборудованных из изношенных и непригодных «машин», этот вид спорта даже с развитием профессиональных образцов не терял любителей, создающих свои эксклюзивные образцы высокоскоростных высокопроизводительных вездеходов для кросса. -страну-конкуренцию. Часто для создания своих шедевров используют не бывшие в употреблении автомобили, а достаточно свежие варианты с большим запасом даже на неизрасходованные моторные испытания.

В последнее время интерес к этому виду машин возрос не только со стороны профессиональных спортсменов. Варианты прогулок «Багги» с наступлением теплых дней можно встретить чаще не только в условиях Off-Road, но даже в городское время. Ни один дешевый хэтчбек или дорогой кроссовер не в состоянии обеспечить молодежную категорию драйвов и любителей адреналина ощущения свободы и власти над скоростью и пространством, как мотоцикл, скутер, а теперь уже «багги». Появление на отечественном рынке заводских серийных образцов для широкой категории пользователей не останавливает желающих собрать свой уникальный автомобиль из деталей Жигулей или Запорожца, практичного и надежного багги на первый взгляд.

Этими моделями заполнены страницы различных сайтов и форумов, потому что для сборки багги от Окей необходим доступный перечень оборудования, а от автомобиля требуется такой минимальный перечень самых основных деталей, который может сэкономить на приобретении полноценного автомобиля за счет ограничения основных узлов и механизмов от автомобильного Second Hand. В погоне за минимизацией затрат стоит помнить о скряге, который платит дважды, и не увлекаться приобретением крупных узлов и агрегатов сомнительного качества.

Для версии багги, вы можете взять своими руками от Окей кроме двигателя и коробки передач подвески, она неплохо впишется в интерьер приборной панели вашего автомобиля отечественной малолитражки. Некоторые умельцы умеют переделать родные диски ВАЗ («ОКА) -1111 (« Ока ») на широкую резину, но менее хлопотно и гораздо надежнее использовать колеса от квадроцикла, чем пить из диска его центральной части. для последующей сварки двух в 1.

При обилии готовых чертежей конструкторских решений и инструкций, как из Оки, сделать багги, прелесть «самоделки» заключается в том, чтобы экспериментировать и настраивать будущую машину Под себя потребности.Но не стоит увлекаться фантазией и лучше отказаться от чрезмерной инициативы в части обеспечения безопасности, распределения масс и принципов построения органов управления. Эти моменты необходимо отнести к особому контролю за соблюдением качества и точности изготовления.

Обычно, как самые простые по сборке, используются одиночные конструкции с задним двигателем. Но как увеселительная версия Багги от Okey, двухместные машины выглядят довольно привлекательно, ведь мощности 33-го мотора вполне хватит для путешествий по песку и бездорожью не только двух пилотов, но и для перевозки их багажа, впрочем, увеличение линейных размеров потребует дополнительного усиления конструкции каркаса кузова.

Базовые навыки, которыми должны овладеть сборщики багги, это гнуть основной материал для корпуса. Набравшись терпения, можно получить довольно респектабельную версию Багги, способную не только подтвердить мастерство рабочего, но и достойную выступить на соревнованиях.

Как правило, добившись первых успешных результатов в производстве багги из Оки, отечественные мастера «Гараж Автоиндустрия» не останавливаются на достигнутом. Благодаря конвейеру АвтоВАЗа, выпустившему за 21 год огромное количество различных вариантов и модификаций его различных вариантов и модификаций, приверженцы Багги получили полноценное обеспечение своего увлечения на долгие годы творчества.

Сейчас 28-летний работник автосервиса Денис Костомаркин подрезает тульское бездорожье на мини-внедорожнике.

У меня возникла идея сделать багги своими руками, когда я прочитал в «Слободе» о автомобилисте Дмитрии Сютине, который сам собирал квадроцикл, — рассказывает Денис Козтомаркин. — Хоть до этого не делал, но в сервисе пока работаю, могу …
Денис Душа Квадроциклам и трехколесным велосипедам не соврал — понравилась 4-х колесная техника с крышей.Денис купил за 15 тысяч рублей старенькое «ОКУ» — и началась переделка!
«Ока» была в таком состоянии, что ездить на ней было просто нереально », — говорит Денис Костомаркин. — В тот же день прокрутил, как тузик грелку.
Пошли подрамник и« двигатель »от машины в корпус, а также подвеску и коробку передач.Всего на постройку Багги ушло около полугода, а работу автолюбителя завершил буквально на днях: и собирается приступить к новой работе.
— Планы на будущее — продать Багги тысячу за сотку, — смеется Денис. «А потом я не разрешаю жене Джулии начинать новую работу, пока я не занимаюсь старой». Также в планах — сделать что-нибудь из машины «Ока» наподобие двухместного джипа, с хорошей акустикой и без крыши. Это будет что-то вроде гольф-машины, как в зарубежных фильмах.

Туляк Денис Костомаркин сделал свой багги из «Оки» всего за полгода.

КОРПУС Претензия из труб, к которым приваривалась и окрашивалась облицовка.
Стоимость: 5000 руб.

Колеса Марки «Данлоп» сняли с квадроцикла, под них подрезали диски, вставив дополнительную металлическую полосу.
Стоимость: 2000 руб.

Воздухозаборник служит для охлаждения двигателя, который находится у водителя багги за его спиной.

SEAT водитель застрелен из автомобиля «Ока».

Наш сертификат
Багги (англ. Buggy — трансформируемая, легкая коляска).Изначально — спортивный отряд Phaeton по конному спорту. Теперь он используется для названия внедорожника для езды по песку. Впервые Багги появился в 50-х годах прошлого века в США.

Технические характеристики Багги
Мощность двигателя: 36 л.с.
Объем двигателя: 630 куб. см
Максимальная скорость: 100 км / ч
Расход топлива на 100 км: 6 литров
Объем бака: 14 литров
Расход топлива: A-92
Привод: Задний
Дорожный просвет: 30 см

Уважаемые читатели! Собрали машину у подруги, полностью покрасили машину или сделали крутой внешний / внутренний тюнинг? Позвоните и расскажите об этом по телефону 23-55-99.Ведущая товарная позиция Сергей Бирюк .
