Как снять генератор форд фокус 2

Главная » Ford » Как снять генератор форд фокус 2


Замена генератора на Форд Фокус, двигатель 1.6

Прежде чем преступить к описанию того как заменить генератор на автомобиле Ford Focus с мотором 1.6 несколько слов о признаках, которые свидетельствуют об отсутствие зарядки. И так в данном случае во время движения из-под капота автомобиля стал слышен гул, по всей вероятности этот гул исходил от генератора. Как следствие этого на приборной доске загорелась лампочка аккумулятора, что означало отсутствие зарядки. Потом отключились подушки безопасности, об этом свидетельствовало загорание индикатора AirBag. Следом за этим отключился бортовой компьютер и машина заглохла.

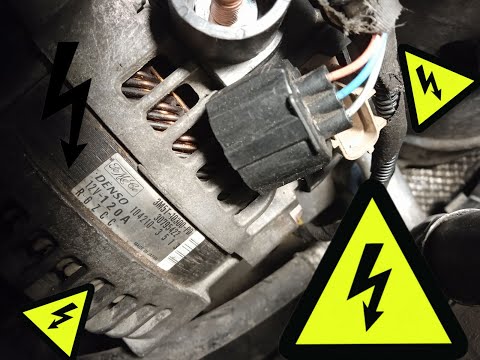

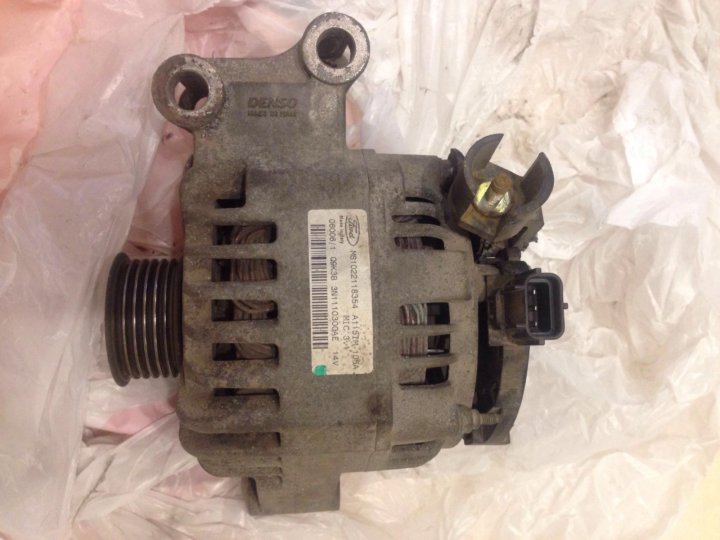

Производитель Форд устанавливает на Ford Focus генераторы фирмы Denso, номер по каталогу FORD # A 115 IM, на 105 А и 14 V

Инструкция по замене генератора Форд Фокус

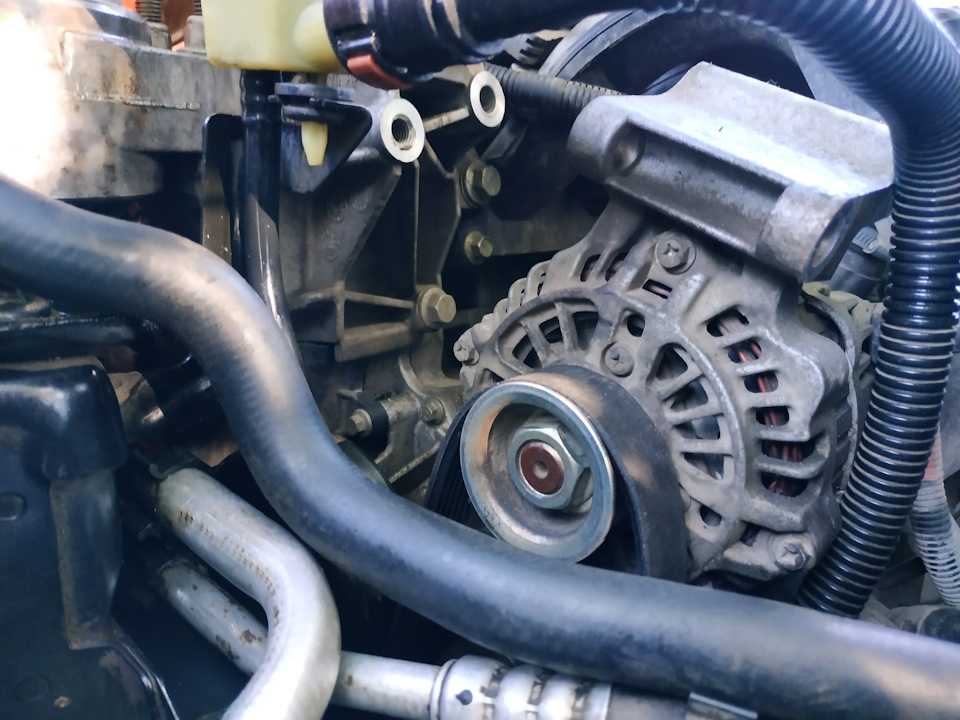

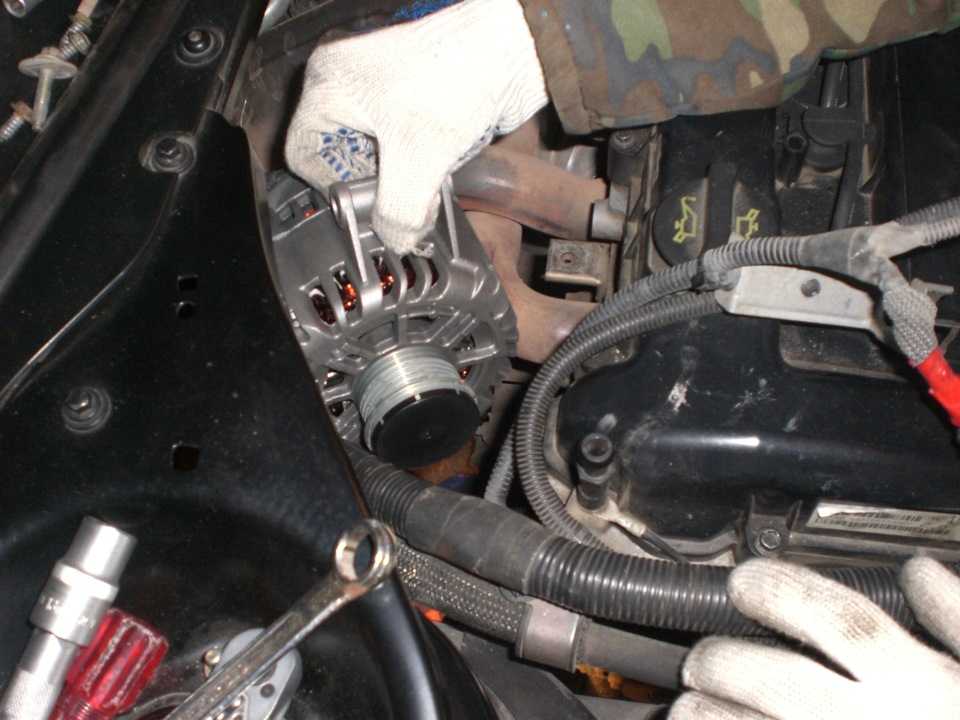

Как снять генератор
  1. С помощью торцового ключа на 8 откручиваем крепление и снимаем бачок гидроусилителя Ford Focus.
  2. Плоской отверткой отжимаем хомут и снимаем патрубок снятого бачка гидроусилителя.
  3. Теперь необходимо снять с крепления расширительный бачок системы охлаждения Ford Focus и отвести его в сторону, чтобы он не мешал снятию генератора.
  4. Далее необходимо отсоединить силовой провод от аккумулятора.
  5. Обратите внимание! Отсоединять необходимо не всю клемму, а лишь провод, который идет на генератора. Это позволит избежать повторной настройки стеклоподъемников, магнитолы и бортового компьютера Форд Фокус.
  6. Отсоединив провод от генератора, предварительно открутив торцовым ключом на 10 гайку крепления его клеммы.

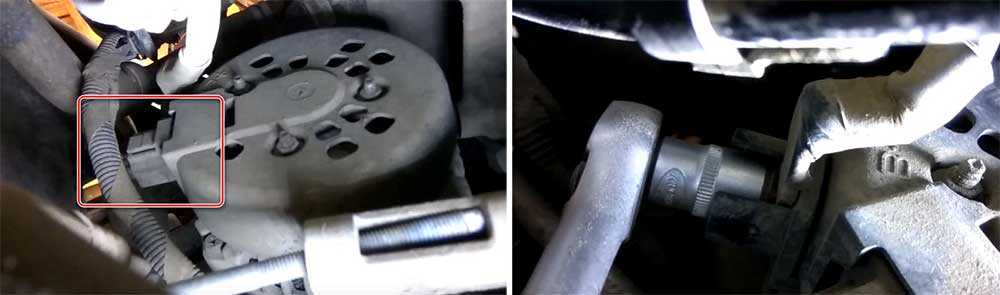

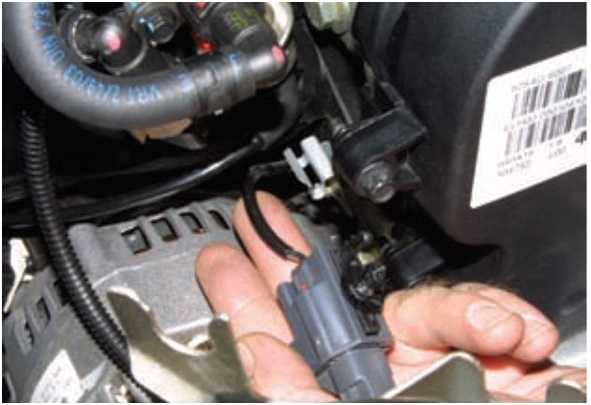

  7. Теперь необходимо отсоединить разъем, который находится рядом с генератором. Для этого необходимо тонкой отверткой на кнопку-фиксатор на боковой его части, после чего снять фишку, потянув ее на себя.
  8. С помощью головки на 15 необходимо открутить нижний болт крепления генератора, который находится под шкивом.
  9. Также головкой на 15 откручиваем верхний болт и гайку и снимаем пластину. Затем необходимо с помощью головки звездочки открутить шпильку, на которой была накручена верхняя гайка, и снять генератор Форд Фокус.
Установка генератора Ford Focus

Устанавливаем новый генератор на свое посадочное место и вкручиваем шпильку, таким образом, мы его фиксируем.

Следующим вкручиваем нижний болт, предварительно надев пластину, на которой крепится бачок гидоусилитлея, а затем верхний вместе с верхней гайкой.

Теперь необходимо надеть и натянуть ремень генератора Форд Фокус, он же является ремнем привода навесного оборудования – гидроусилдителя и помпы. Подробно о том, как надеть и натянуть ремень генератора смотрите в представленном видео

Замена генератора ФОРД ФОКУС. ВИДЕО

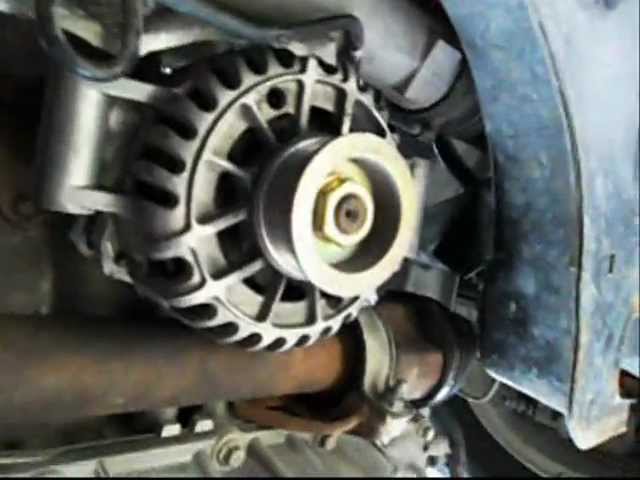

Снимаем генератор на Ford Focus 2

Всем водителям должно быть известно, что этот агрегат служит, чтоб преобразовывать энергию механического характера, которую дает вращение вала движка, в электрическую.

Что же может говорить нам о том, что с нашим преобразователем что-то не то: движок работает, а лампочка говорит, что АКБ разряжен; АКБ вообще не заряжается генератором; АКБ слишком быстро разряжается…

Короче говоря, поломки, связанные со «сбоем электричества», чаще всего связаны с изнашиванием щеток, разрывом обмоток, с выходом из строя реле-регулятора…

Из механических повреждений можно выделить: износ ремня, подшипников; повреждения на корпусе; поломаны пружины…

Как снять генератор на автомобиле Форд Фокус 2? В общем, естественно, ставим машинку на ручник. Далее домкратим правый бок авто и снимаем колесо.

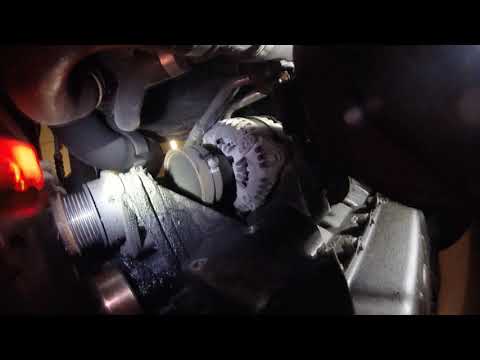

Весь процесс снятия подробно и ясно описан в этом вот видео:

Снятие и установка генератора Ford focus 2 и 2 рестайлинг

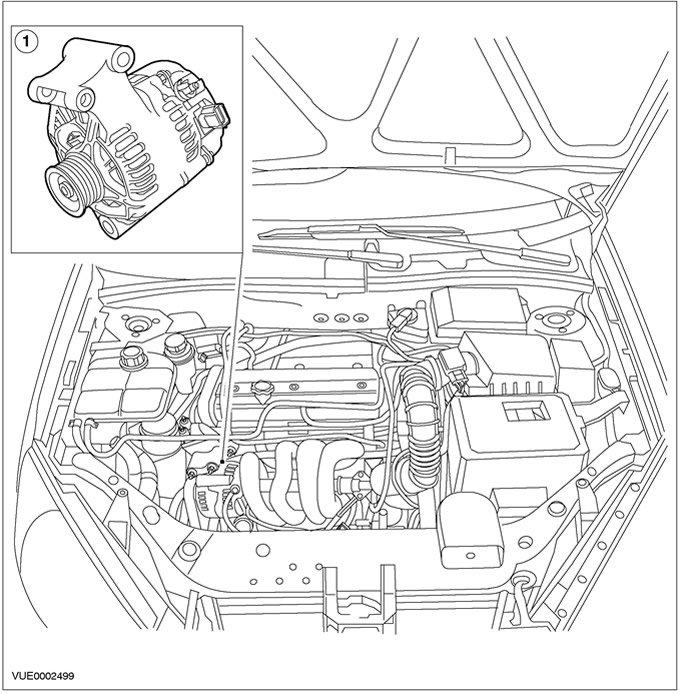

Подробности Родительская категория: Устройство и ремонт автомобиля Ford Focus Категория: Устройство и ремонт электроники Ford Focus II

для снятия генератора Вам потребуются: ключи «на 8», «на 12» и TORX E10. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Выверните болт крепления бачка гидроусилителя рулевого управления и отодвиньте бачок в сторону.

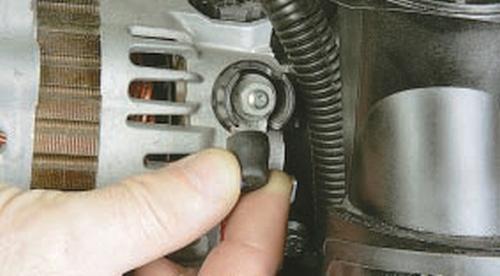

3. Снимите защитный колпачок вывода генератора.

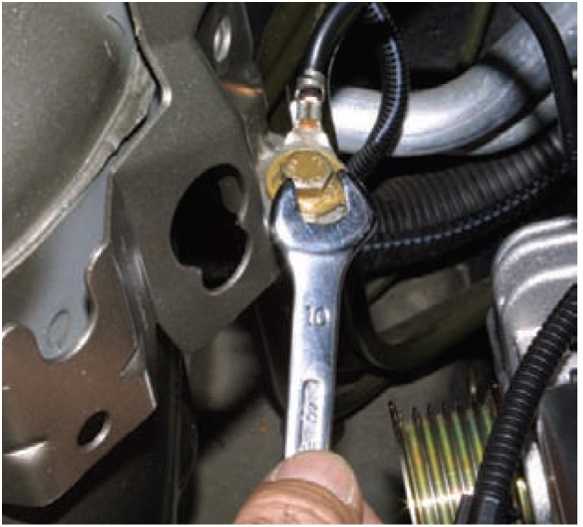

4. Отверните гайку крепления и отсоедините наконечник провода от вывода генератора, сожмите фиксатор и отсоедините колодку жгута проводов от генератора.

Рис. 10.3. Крепление генератора Ford focus 2 и 2 рестайлинг: 1 – верхний болт крепления генератора; 2 – шпилька крепления генератора; 3 – гайка; 4 – защитный щиток; 5 – нижний болт крепления генератора

5. Отверните гайку 3 (рис. 10.3) крепления генератора.

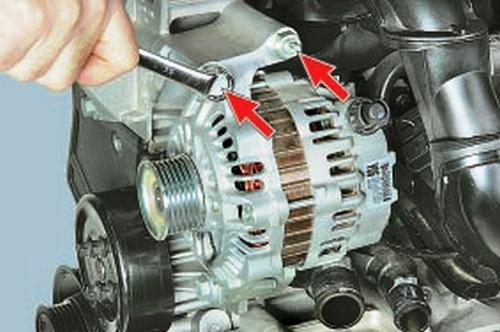

6. Выверните верхний болт 1 крепления генератора и снимите защитный щиток 4.

7. Снимите ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов Ford focus 2 и 2 рестайлинг»).8. Выверните нижний болт 5 крепления генератора, шпильку 2 и извлеките генератор из моторного отсека.

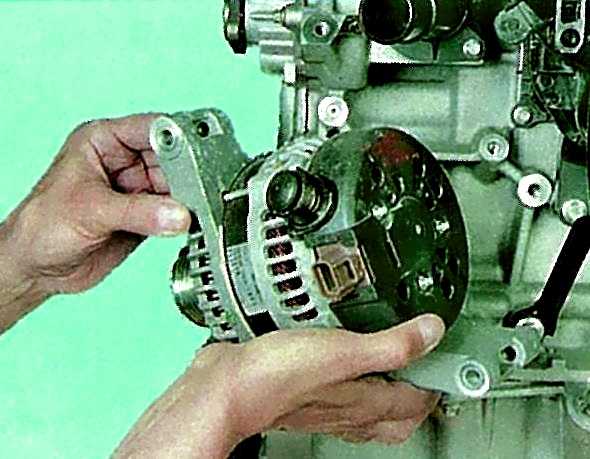

9. Установите генератор в порядке, обратном снятию, при этом заменить новым ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов Ford focus 2 и 2 рестайлинг»).

Как Снять Генератор Форд Фокус 2

Форд Фокус Фан

Как снять генератор Ford Focus

Форд фокус 2. Демонтаж генератора.

Инструмент

  • Набор головок с трещоткой с головкой на_ 15
  • Вороток с трещоткой на(.Ключ: 10. на 8. и на_ 6.
  • Отвертка : плоская, и фигурную
  • Пошаговое деяния снятие и демонтажа генератора авто. Форд фокус

Замена генератора пошаговая инструкция

  • Открываем капот
  • Отсоединяем силовой провод от клеммы АКБ.
  • Откручиваем защиту, крышку ремня, и кожуха, которые мешают демонтажу генератора
  • Снимаем ремень привода для вспомогательных агрегатов.
  • И отсоедините нажав на фиксатор проводку генератора
  • Снимаем расширительный бочок гидроусилителя, ключом на восемь.
  • Снимаем: бачок гидроусилителя рулевого управления, не снимая шланги и отводим верх. Как показано на( фото) снизу.

На Двигатель: Форд фокус 1/6. Рестайлинг первое действие начнёте с этого снимка. как освободить доступ к генератору. куда повернуть бачок, как ведите все доступно, стоить только два шага. 1 вое действие открутить бачок, второе,

Замена генератора на Форд Фокус

Азбука Форд (12 серия): замена генератора на Форд Фокус 2.

Как снять генератор с форд фокус 2

Видео для начинающих! Представляет собой пошаговый процесс по снятию генератора с автомобиля Форд Фокус. отсоединить хомут, что крепят шланги как проделать смотрим на( фото) шаг номер 1.

Схема нарисована сверху на фотографии, для пошаговой роботы по замене генератора фф

Открутить силовой провод от аккумулятора,клюем 17.

шаг 1.

Открутить крепление ключом на 8. шаг 3.

Головкой на 15. Открутить два болта, которым крепиться генератор и защитная крышка. шаг 5.

Вытаскиваем болт верхнего крепления шаг 6.

бочок расширителя не перекрученный а просто снимается, шаг 7.

бочок расширителя отводим верх и вправо для доступа шаг 8.

Не надо забивать себе голову,и бежать кому то платит за то что можно,

сделать самому за один час. Все что пишут говорят полная ерунда,

и вы узнаете просмотрев этот( видео) ролик.

Замена генератора ФФ( Видео)

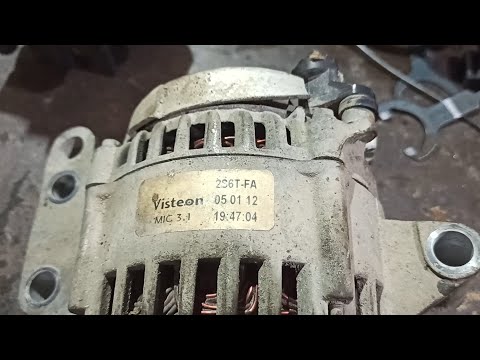

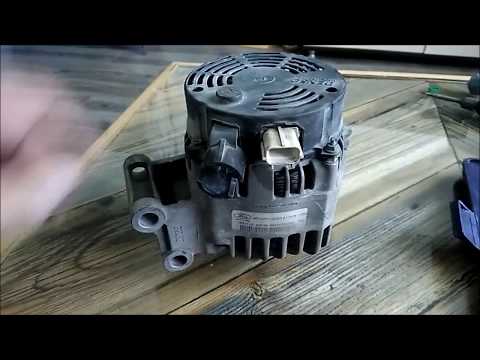

Генератор после ремонта, на двигатель 1.6 Форд фокус 2. Рестайлинг, можно купить на разборке автомобилей, оригинал по цене: до семнадцати тысяч.

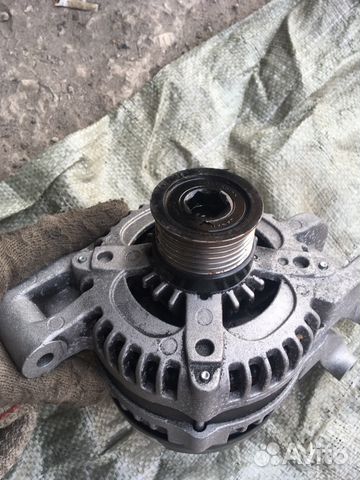

Цена: За б\у разные, я вот купил за( 10000).Тыс. А новый можно купить за 25 т. На автомобиль форд фокус 2 2005 года.

ford генератор Замена генератора снять фокус Форд Фокус

Смотрите также

  • Форд фокус 2 шумоизоляция капота
  • Форд фокус 3 пауэр шифт робот коробка
  • Форд транзит вин номер где находится
  • Замена задних тормозных колодок форд транзит
  • Как снять магнитолу 6000 cd форд фокус 2
  • Подтянуть рулевую рейку форд фокус 2
  • Форд фокус 2 хэтчбек характеристики
  • Датчик кислорода форд фокус 2
  • Рено меган или форд фокус что лучше
  • Замена колодок задних форд транзит
  • Как подтянуть рулевую рейку на форд мондео 3

Как делается замена ремня и генератора Ford Focus

Как и на других машинах, у Ford Focus 2 имеется навесное оборудование, устанавливаемое на силовой установке. Это касается водяного насоса, генератора, наноса гидроусилителя и компрессора от кондиционера. Привод всех этих узлов осуществляется за счёт ременной передачи через шкив коленчатого вала.

В случае с Ford и конструкторами модели Focus 2 поколения решение было довольно оригинальным. Водяной насос, то есть помпа, а также генератор и гидроусилитель выступают как штатное оборудование. Оно идёт стандартно в машине, вне зависимости от комплектации. Из-за этого их привод реализован через одну общую ременную передачу.

Кондиционер же является опцией, и на многих комплектациях и версиях его штатно может и не быть.

Чтобы установка или отсутствие кондиционера в комплектации никак не влияло на основные штатные узлы, компрессор охлаждающего оборудования оснастили отдельным приводным ремнём.

Подобный принцип применяется в отношении всех модификаций. И это несмотря на то, что в версиях с разным объёмом двигателя расположение самого навесного оборудования отличается.

Содержание

  1. Где находится ремень
  2. Как часто нужно менять
  3. Что нужно учитывать
  4. Двигатели 1,4 и 1,6 литра
  5. Первый способ
  6. Второй метод
  7. Третий метод
  8. Замена ремня на моторах 1,8 и 2,0 литра
  9. Замена генератора
  10. Снятие генератора с моторами 1,4 и 1,6 литра
  11. Демонтаж генератора с ДВС 1,8 и 2,0 литра

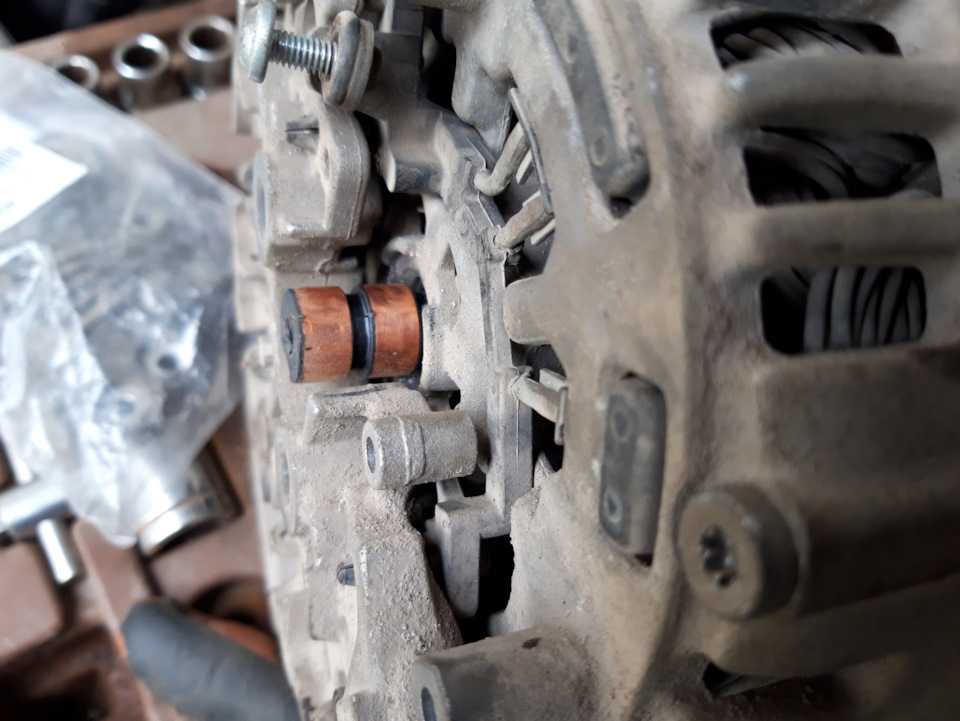

  12. Как поменять щёточный узел

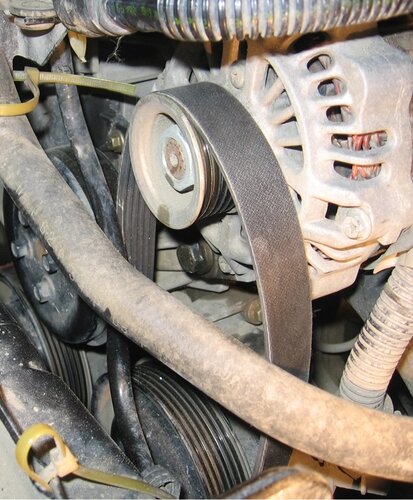

Где находится ремень

Чтобы самостоятельно взяться за работу по замене ремня генератора, нужно знать, где он должен находиться.

Располагаться узел будет в зависимости от того, какого объёма двигатель установлен на ваш Ford Focus 2 поколения.

Если это моторы на 1,4 и 1,6 литра, тогда искать ремень следует в верхней части моторного отсека. Достаточно поднять капот, чтобы увидеть его.

Если же моторы имеют объём 1,8 или 2,0 литра, тогда искать ремень генератора придётся уже в нижней части. То есть подбираться к ремню, как и к самому генератору, потребуется через днище, используя яму, эстакаду или подъёмник.

Как часто нужно менять

Ремень генератора или же ремень навесного оборудования относится к категории расходных материалов. А потому без периодической замены никак не обойтись.

Но стоит отдать должное компании Ford. У Focus 2 ресурс ремня оказался внушительным. Говорить о необходимости регулярно менять деталь не приходится.

Здесь нужно отталкиваться от официального регламента по проведению технического обслуживания. В мануале к Ford Focus 2 говорится, что интервал замены составляет 50-60 тысяч километров по пробегу. Если ориентироваться на возраст, тогда это 5-6 лет с начала эксплуатации. Отталкиваться нужно от того, что наступит раньше.

Что нужно учитывать

Перед заменой ремня генератора на Ford Focus 2 нужно учесть несколько моментов, которые способны существенно повлиять на сам процесс замены. Всё дело в двигателях, устанавливаемых на Ford Focus 2.

Возьмём моторы 1,4 и 1,6 литра. У них натяжение привода вспомогательных агрегатов реализуется через шкивы оборудования. Поскольку натяжного ролика в конструкции не предусмотрено, то при установке нового ремня потребуется задействовать специальные инструменты.

А вот для модификаций с двигателями 1,8 и 2,0 литра натяжной ролик предусмотрен. Это значительно упрощает процедуру замены. Никакие специальные приспособления тут не потребуются.

На замену ремня генератора влияет и тот факт, есть ли в комплектации кондиционер или нет. Ведь ремень компрессора кондиционера располагается на шкиве коленвала перед ремнём генератора. Другими слова, установить ремень генератора без демонтажа ремня кондиционера никак не получится.

Двигатели 1,4 и 1,6 литра

Теперь стоит взглянуть на то, как выполняется замена приводного ремня, отвечающего за работу электрогенератора на Ford Focus 2.

Учитывая рассмотренные выше нюансы, становится ясно, что процедура будет выглядеть совершенно иначе на моторах объёмом 1,4 и 1,6 литра, а также 1,8 и 2,0 литра.

Начнём с моторов меньшей мощности. Расскажем, как заменить, а также натянуть ремень генератора в случае с легковым популярным автомобилем Ford Focus 2 поколения.

Перед началом работ следует приобрести новые ремни для замены. Оптимально брать оригинальные запчасти. В особенности если это двигатели 1,4 и 1,6 литра. Комплект от официального производителя включает в себя два ремня и инструмент, используемый для их монтажа.

Но этот комплект будет не лучшим решением, если в вашей комплектации кондиционер не предусмотрен. Ведь второй ремень в этом случае не потребуется, а цена за него внушительная.

Один из вариантов — это покупка комплектующих отдельно, что немного даст сэкономить. Либо же взять генераторные ремни от сторонних, но проверенных и хорошо себя зарекомендовавших производителей. У них же, при необходимости, можно купить и отдельно ремень кондиционера.

Минус лишь в том, что инструмент для установки в комплект входить не будет. Но есть способы, позволяющие обойтись без него.

Для наглядности рассмотрим несколько способов самостоятельной замены ремня генератора в случае оснащения Ford Focus 2 моторами рабочим объёмом 1,4 и 1,6 литра.

Первый способ

В общей сложности есть 3 способа, как выполняется снятие и установка нового ремня от генератора на автомобилях линейки Ford Focus 2 поколения с моторами меньшего объёма (1,4 и 1,6 литра).

Первый метод самый ожидаемый. Здесь потребуется приспособление, предназначенное для установки ремня и идущее в одном комплекте с новым ремнём.

Последовательность следующая:

  • отключите минусовую клемму от автомобильной аккумуляторной батареи;
  • возьмите острый нож и просто срежьте со шкивов старый ремень;
  • параллельно срежьте и ремень привода кондиционера, если он у вас есть;
  • подготовьте 2 рожковых ключа на 17;
  • вооружитесь специальным приспособлением для монтажа ремня;
  • наденьте приводной ремень на шкив ведущего коленчатого вала, шкив гидроусилителя, а также накиньте на сам генератор;
  • на шкив водяного насоса наденьте приспособление из набора для установки;
  • выступ устройства для монтажа при этом должен располагаться сверху;
  • за этот выступ заведите ремень;
  • наденьте рожковый ключ на головку приспособления;
  • двигая инструмент на себя, проверните специальный инструмент;
  • за счёт выступа будет происходить натяжка привода и посадка на шкив помпы;
  • учтите, что кронштейн крепления мотора не позволяет совершить полный привод;
  • здесь и нужен второй ключ, которым, дотянув до упора первым ключом, нужно перехватить за головку и продолжить натяжение;
  • перехватывайте с ключа на ключ до момента, пока ремень полноценно не будет посажен на шкив водяного насоса.

Убедитесь в правильности проведённых работ.

По аналогии выполняется посадка на шкив компрессора и самого коленчатого вала. Заведите за последний ремень. Вращая с помощью ключа коленчатый вал в направлении часовой стрелки, после чего смело садите привод.

Второй метод

Нюанс в том, что тут замена и натяжка уже не требуют специального инструмента. Но метод считается несколько сложнее. При этом многим удаётся без проблем поменять и подтянуть приводной элемент.

Выполняется работа по следующему алгоритму:

  • Прежде чем надевать новый ремень, открутите 3 болта, которые удерживают шкив водяного насоса (помпы). Ещё один болт оставьте, но немного ослабьте. Это необходимо для того, чтобы иметь возможность сместить шкив относительно помпы.
  • Новый ремень наденьте на все шкивы. Это касается насоса гидроусилителя, коленчатого вала, а также электрогенератора. Плюс заведите за ранее открученный шкив водяного насоса.

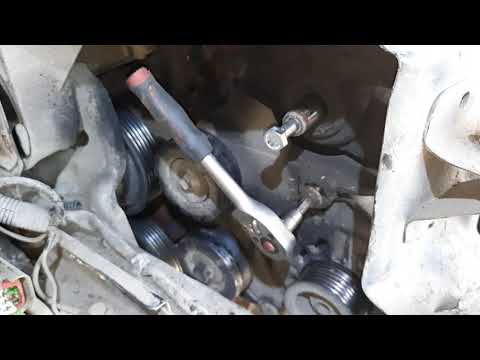

  • Далее возьмите головку на 18 и подходящий вороток. С их помощью начинайте вращать коленчатый вал в направлении часовой стрелки. Прокручивая шкив коленвала, натягивайте постепенно ремень. Это позволит шкиву помпы провернуться и встать на место. Остаётся лишь прочно зафиксировать его болтами.

Многие справедливо отмечают, что метод даже проще предыдущего. Ведь замена ремня при этом занимает минимум времени.

Третий метод

Есть ещё один вариант для замены своими руками приводного ремня на авто линейки Ford Focus 2 поколения с моторами 1,4 и 1,6 литра. Тут также не требуется наличие специального приспособления. Но сама процедура будет сложнее второго метода.

От мастера потребуется выполнить следующие действия:

  • Открутить верхние крепления генератора. Это болт и гайка со шпилькой. При этом нижнее крепление ослабляется. Это позволит генератору слегка провернуться.
  • Схватившись за узел, сместите его на себя.
  • Наденьте на все шкивы новый ремень генератора. Поскольку было выполнено смещение, установка не станет проблемой.
  • Верните генератор на законное место. Его нужно сместить в сторону расположения двигателя и держать, параллельно закручивая плотно верхний болт крепления.
  • Установите обратно снятую ранее шпильку, накрутите на резьбу гайку и плотно затяните нижнее крепление.

Только не забывайте, что рассмотренные методы актуальны только для автомобиля Ford Focus с моторами именно 1,4 и 1,6 литра. Те же самые приёмы для моторов 1,8 и 2,0 литра не подходят.

Замена ремня на моторах 1,8 и 2,0 литра

Если же под капотом вашего Ford Focus 2 оказался двигатель объёмом 1,8 или 2,0 литра, тогда процедура замены ремня генератора, как и самого генератора, будет сильно отличаться.

Но большое преимущество в том, что отличается процесс в лучшую сторону. Здесь поменять ремень намного проще. А всё из-за того, что конструктивно на этих моторах предусмотрено наличие натяжного ролика.

Сами ремни можно взять оригинальные или найти аналоги. Тут уже каждый сам для себя решает.

Помимо ремня для Ford Focus 2 с моторами 1,8 и 2,0 литра, обязательно купите новый натяжной ролик. Причём он выпускается отдельно для дорестайлинговых и рестайлинговых версий автомобиля. Будьте внимательными.

Поскольку натяжитель предусмотрен конструкцией, при замене ремня не придётся использовать специальные инструменты, тратить много сил и времени.

Пошагово процесс установки выглядит так:

  • снимите минусовую клемму с аккумулятора;
  • ножом срежьте старый приводной ремень;
  • открутите и замените натяжной ролик;
  • посадите новый ремень на шкив коленчатого вала;
  • заведите за шкив водяного насоса;
  • далее к шкиву генератора и на новый натяжной ролик;
  • заведя под ремень, на болт натяжного ролика наденьте головку вместе с воротком;
  • двигая инструментом в сторону от двигателя, сместите немного ролик;
  • так ремень должен оказаться на натяжном ролике;
  • отпустите натяжитель.

Выполнив установку, проследите за тем, чтобы ремень не имел смещений, а также не выходил за пределы бортиков каждого из шкивов.

Замена генератора

Теперь на обсуждении Ford Focus 3 и 2 поколения. Нужно разобраться, как снять старый генератор, а также установить новую деталь.

В случае с Ford Focus такой элемент как генератор считается необслуживаемым. Это обусловлено тем, что на роторе применяется подшипник закрытого типа. А его ресурс в теории рассчитан на весь предусмотренный срок службы самого автомобиля.

На практике замена генератора на автомобилях Ford Focus 2 и 3 поколения — это довольно распространённое явление. В плане надёжности агрегат не отличается высокими показателями, из-за чего часто выходит из строя.

Некоторым водителям Ford Focus приходилось проводить снятие генератора, а также его замену далеко не 1 раз за весь срок эксплуатации. Но есть и те, кто за много лет верной службы машины с подобным так и не столкнулся.

Существует несколько способов того, как проверить правильную работу установленного генератора на Ford Focus 2. Проще всего ориентироваться на основные признаки износа и неисправностей. К ним относят:

  • из-под капота доносится посторонний и нехарактерный шум в виде визга или писка;
  • аккумуляторная батарея не получает необходимый заряд, причём даже после длительных поездок;
  • машине не хватает электроэнергии для работы оборудования.

В последнем случае обнаружить неисправность можно по слабому свечению фар, потускневшей приборной панели и пр.

Вообще схема работы генератора на авто Ford Focus 2 предусматривает подключение устройства к системе самодиагностики. В теории, если возникает неисправность со стороны генератора, соответствующий сигнал отображается на экране бортового компьютера. На практике такое происходит далеко не всегда. Поэтому проверять работоспособность приходится самостоятельно.

Прежде чем снять генератор с легкового автомобиля Ford Focus, желательно убедиться, что проблема именно с его стороны.

В проверке нет ничего сложного. Достаточно выполнить следующие процедуры:

  • ослабьте крепление плюсовой клеммы АКБ, но не снимайте её с батареи;
  • запустите двигатель;
  • подождите, чтобы обороты стабилизировались;
  • включите фары;
  • при заведённом двигателе уберите клемму плюс с батареи.

Если генератор находится в исправном состоянии, то двигатель заглохнуть не должен. Более того, при таком тесте на рабочем генераторе обороты немного увеличиваются. Это связано с тем, что электронный блок управления корректирует работу ДВС, направляя в бортовую сеть необходимое рабочее напряжение.

В случае, если двигатель остановится после снятия клеммы, генерирующее устройство вышло из строя. Тут поможет ремонт, либо полная замена.

Проблема в том, что для замены или ремонта придётся снимать генератор. А на Ford Focus 2 сделать это не так просто. Более того, официальное руководство по ремонту и эксплуатации довольно поверхностно описывает процедуру. Поэтому многие владельцы Ford Focus не рекомендуют опираться на эту инструкцию.

Как и в ситуации с ремнями, генераторы также снимаются по-разному, в зависимости от модификации автомобиля. А точнее это зависит от двигателя. Алгоритмы для моторов 1,4 и 1,6, а также 1,8 и 2,0 литра разные.

Снятие генератора с моторами 1,4 и 1,6 литра

В этом плане двигатели 1,4 и 1,6 литра идентичные. Поэтому рассматривать можно на примере любого из них.

Чтобы провести демонтажные работы и снять с машины генератор, потребуется сделать следующее:

  • Подготовить набор из ключей разных размеров. Нужны размеры 8, 10, 12 и 13. Будет даже лучше, если найдёте головки аналогичных размеров, а также удлинители и воротки с трещоточным механизмом. Плюс нужна бита торкс E10, плоская прочная отвёртка.
  • Отключите силовой провод, который соединяет аккумулятор и генератор. Это не плюс клеммы АКБ. Не путайте. За счёт этого при подключении не придётся возиться с кодом аудиосистемы, а также программировать электростеклоподъёмники. Хотя многие просто отключают минус. Это неправильно.
  • Разрежьте ремень, а также остального навесного оборудования. О нюансах замены ремня уже говорилось ранее.
  • Открутите крепёжную гайку, которая удерживает бачок гидроусилителя.
  • Разъедините хомут, удерживающий патрубок охладительной системы на бачке гидроусилителя. Трубку пока просто отведите в сторону. Также в бок нужно сдвинуть сам бачок.
  • Далее снимите кронштейны, фиксирующие бачок системы охлаждения. Его достаточно потянуть вверх. Затем бачок отводится вперёд и влево. Это даст достаточно места для вытягивания генератора.
  • Далее отключается разъём провода от генератора. Этот провод следует снять.
  • Далее есть фишка колодки с проводами. Тут нужно плоской отвёрткой нажать на фиксатор, после чего потянуть аккуратно фишку на себя вверх. Просто отведите колодку в сторону.
  • Для крепления используют 2 болта, а также шпильку и гайку. Сначала открутите болт внизу, который находится под шкивом. Тут потребуется головка на 15.
  • Поэтому снимите верхний болт крепления. Инструмент аналогичный.
  • Открутите верхнюю гайку. Она идёт справа от ранее снятого болта. И снова берите головку на 15.
  • Уберите кронштейн в виде пластины, который держит бачок гидроусилителя.
  • Открутите шпильку с помощью торкса на 10. И можете снимать сам генератор.

Проверьте после этого, нет ли на устройстве следов повреждений. Также не должно быть характерного запаха горелого. Если он есть, то проводка наверняка перегорела.

Но это ещё не всё. Теперь предстоит обратная установка генератора на авто Ford Focus.

В этом случае необходимо:

  • вкрутить торксом и головкой шпильку и гайку;
  • надеть кронштейн-пластину гидроусилителя;
  • вставить и закрутить нижний крепёжный болт, расположенный под шкивом электрогенератора;
  • насадить и закрутить болт сверху, с левой стороны от шпильки;
  • натянуть ремень;
  • подключить провод генератора;
  • вернуть на место бачок с ОЖ;
  • затянуть хомут патрубка;
  • поставить бачок гидроусилителя;
  • соединить силовой провод;
  • подключить все шланги.

Остаётся только запустить двигатель и проверить работоспособность уже нового установленного генератора.

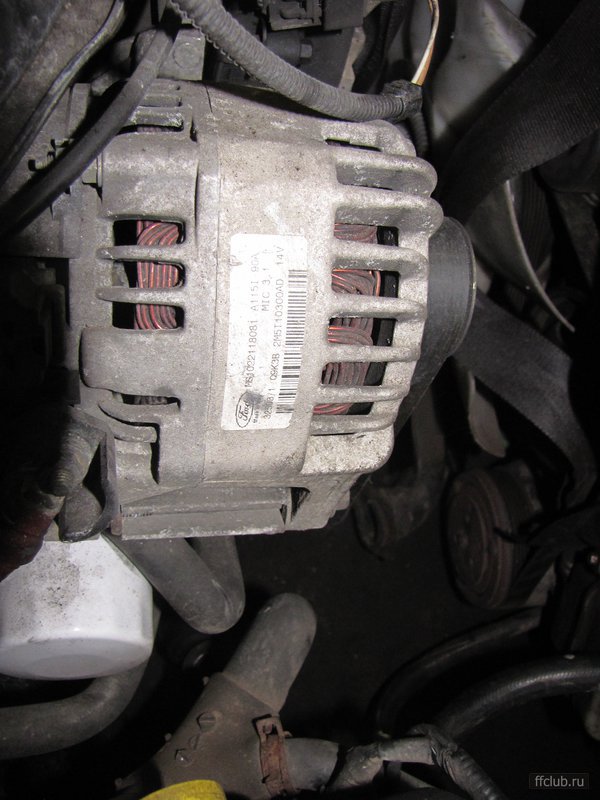

Демонтаж генератора с ДВС 1,8 и 2,0 литра

В отличие от предыдущих версий, в комплектациях с этими двумя двигателями генератор располагается иначе. Поэтому монтажные и демонтажные работы будут проводиться с помощью эстакады, смотровой ямы или подъёмника.

Набор инструментов тот же. Плюс к нему добавьте рожковый ключ 19 размера и отвёртку.

Сложность работ в том, что часть мероприятий выполняются через низ, а другая через честь верх моторного отсека.

Чтобы снять генератор с Ford Focus 2 поколения, на котором установлен мотор объёмом 1,8 или 2,0 литра, необходимо:

  • разместить машину на яме или эстакаде;
  • снять пластиковую защиту с ДВС;
  • отключить минусовую клемму от АКБ;
  • ключом на 17 или 19 сместить ролик натяжения в сторону салона, после чего вывести ремень генератора;
  • 10 ключом открутить 3 крепления ролика натяжения;
  • внизу увидите 2 болта, но выкручивать нужно пока один, под двигателем;
  • открутить крепёжный болт кронштейна, который крепит патрубок кондиционера к радиатору кондиционера;
  • затем следует отключить фишку, используя плоскую отвёртку;
  • теперь откручивается второй болт крепления внизу;
  • провернуть немного узел, который уже опустился вниз;
  • добраться до колодки проводов и гайки, которая держит силовой провод;
  • головкой 13 размера отключить колодку и снять провод;
  • отвести патрубок кондиционера немного в сторону;
  • вытащить старый генератор.

Установку выполняют в строго обратной последовательности. Единственный нюанс в том, чтобы не перепутать крепёжные болты. В остальном же никаких особых сложностей при сборке возникать не должно.

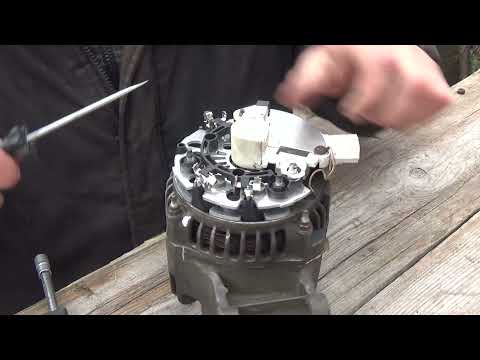

Как поменять щёточный узел

Графитная щётка, а также роторный подшипник — это наиболее уязвимые места генератора на Ford Focus 2. А потому эти поломки считаются самыми распространёнными.

Большой плюс поломок в том, что они механического характера. Это позволяет решить проблему своими силами.

Замена щеточного узла требует наличия пары ключей 8 и 10 размера и 2 отвёрток фигурного и плоского типа.

Сам щёточный узел находится под задней крышкой генератора. Разбирать полностью генератор нет необходимости. Достаточно снять заднюю крышку. Для этого нужно:

  • открутить вторую гайку на шпильке, куда подключается силовой провод;
  • ключом 8 размера открутить 3 гайки, удерживающие крышку;
  • отвёрткой выкрутить саморез клеммной перемычки;
  • убрать крышку в сторону.

Внутри под крышкой увидите 3 винта, которые и держат щёточный узел. Нужно взять новые щётки, закрепить их на месте старых и собрать генератор.

Кроме щёточного узла, на генераторах от Ford Focus 2 поколения также подлежит замене выпрямительный диодный мост и регулятор напряжения. А вот подшипники просто так не поменять. Придётся полностью разбирать генератор.

Что же касается электрических неисправностей в виде замыканий, обрыва обмотки и прочих проблем, то здесь своими руками влезать не рекомендуется. Да и вообще при таких неполадках пытаться восстановить генератор дорого и без больших шансов на успех. Обычно после ремонта восстановленный генератор служит не очень долго. Дешевле и проще сразу его заменить.

Что скажете про Ford Focus 2? Насколько удачная или неудачная машина от Ford? Приходилось ли менять генератор или ремень генератора? Какие возникали сложности?

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте друзьям!

Замена ремня генератора форд фокус » Драйв

Проверка и замена ремня привода вспомогательных агрегатов двигателя Duratec 1,6i

Через каждые 15 000 км пробега или 12 месяцев (что наступит раньше) проверяем состояние ремня привода вспомогательных агрегатов.
Ремень установлен на двигателе возле правого брызговика.
Для проверки состояния ремня устанавливаем автомобиль на смотровую канаву или эстакаду и снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»).

Для удобства работы можно снять правое переднее колесо (см. «За­мена колеса»).

Головкой «на 8» с удлинителем отворачиваем два болта креп­ления.

. и снимаем нижний защитный кожух ремня привода вспомо­гательных агрегатов.

Поворачиваем накидным клю­чом «на 19» шкив коленчатого вала за болт его крепления и осматриваем ремень по всей длине с обеих сторон.
На ремне не должно быть надры­вов, глубоких трещин, расслоений. Допускаются небольшие попереч­ные трещины на ребрах ремня. Де­фектный ремень необходимо за­менить.
Для замены ремня.

. головкой «на 10» отворачива­ем болт правого заднего креп­ления насоса гидроусилителя рулевого управления, который крепит также верхний кожух ремня.

Снимаем верхний кожух рем­ня привода вспомогательных агрегатов.
Ослабляем натяжение ремня при­вода вспомогательных агрегатов.

Накидным ключом «на 15» по­ворачиваем болт натяжного ро­лика по часовой стрелке и сме­щаем ролик до упора (при этом приходится преодолевать со­противление пружины натяжителя). Снимаем ремень со шки­ва насоса усилителя рулевого управления.
Если нет необходимости сохранить ремень, для упрощения работы его можно разрезать. Вынимаем ремень из моторного отсека.

Ремень должен распола­гаться по центру шкивов. Смещение ремня к краю шкива вызовет интенсивный износ ремня и выход его из строя.
Устанавливать новый ремень удоб­нее с помощником, который будет контролировать правильность ус­тановки ремня на шкивах и при­держивать ремень, чтобы он не со­скочил.

Схема привода вспомогатель­ных агрегатов:
1 — шкив коленчато­го вала;

2 — натяжной ролик;
3 — шкив насоса охлаждающей жидкости;
4 — шкив насоса гидроусилителя рулево­го управления;
5 — шкив генератора;
6 — промежуточный ролик;
7 — шкив компрессора кондиционера.

Надеваем ремень привода вспомогательных агрегатов на все шкивы.
Последовательность действий может быть следующая: надева­ем ремень на все ролики и шкивы за исключением шкива насоса гидроусилителя рулевого управ­ления. Затем ключом «на 15» по­ворачивая болт натяжного роли­ка по часовой стрелке, смещаем ролик до упора. Надеваем ре­мень на последний оставшийся шкив. Отпускаем натяжной ро­лик, который под действием пру­жины натянет ремень с нужным усилием.
Устанавливаем кожухи ремня при­вода вспомогательных агрегатов и грязезащитный щиток.

Замена приводного ремня Форд Фокус 2 потребуется, если вам необходимо снять генератор или компрессор кондиционера например. Если кондиционера в вашем Ford Focus нет, тогда ремень один, если есть кондиционер, то приводных ремней два. Приводные ремни вращают шкивы генератора, гидроусилителя, помпы (компрессора кондиционера в случае наличия). Собственно крутящим моментом, для всех вспомогательных агрегатов, обеспечивает шкив коленвала.

Но прежде, чем снимать ремень кондиционера убедитесь, что у вас есть все запасные детали. Ведь на Фокусе приводные ремни одноразовые, второй раз их поставить не получится. Для наглядности расположения приводных ремней Форд Фокус 2 предлагаем следующее фото.

Фото вспомогательных агрегатов с приводными ремнями Форд Фокус.

  • 1 — ремень привода компрессора кондиционера
  • 2 — поддон картера
  • 3 — шкив привода вспомогательных агрегатов
  • 4 — блок цилиндров
  • 5 — кронштейн промежуточной опоры привода правого колеса
  • 6 — верхняя передняя крышка привода ГРМ
  • 7 — шпильки крепления коллектора
  • 8 — кронштейн правой опоры силового агрегата
  • 9 — впускной трубопровод
  • 10 — генератор
  • 11 — указатель уровня масла
  • 12 — шкив насоса охлаждающей жидкости
  • 13 — ремень привода вспомогательных агрегатов
  • 14 — шкив насоса гидроусилителя руля
  • 15 — кронштейн компрессора кондиционера
  • 16 — компрессор кондиционера

Приводные ремни Форд Фокус не имеют механизма натяжения и регулировки, поэтому являются одноразовыми. Раз в 100 тысяч километров ремни меняются. Снимают приводные ремни Форд Фокус 2 довольно просто, срезают их ножом и выкидывают, поскольку установка повторно их не допускается. Для установки новых приводных ремней понадобится специальные приспособления, смотрим фото далее.

Приспособления для установки ремней Ford Focus 2
1 — для привода вспомогательных агрегатов (генератора)
2 — для компрессора кондиционера

Для замены ремня генератора устанавливаем приспособление 1 на шкив насоса охлаждающей жидкости до щелчка. Вторая часть приспособления вставляется на шкив коленвала. Фото прилагается.

Теперь надеваем новый ремень генератора на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости и надеваем ремень на шкив генератора. Далее Ключом «на 19» поворачиваем шкив насоса охлаждающей жидкости по часовой стрелке за шестигранник на приспособлении, растягивая ремень до тех пор, пока ремень не будет надет на шкив. Собственно, вот так и устанавливается новый ремень генератора в Форд Фокусе.

Все получилось, теперь не забудьте снять приспособления для установки ремня.

Для установки ремня компрессора кондиционера Форд Фокуса. Понадобится приспособление номер 2 (на фото в самом верху). Его устанавливаем на шкив привода вспомогательных агрегатов так, чтобы оно располагалось примерно посередине между вертикальной и горизонтальной осями шкива. Надеваем ремень на шкив компрессора кондиционера и головкой «на 18» поворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов, растягивая ремень до тех пор, пока ремень не будет надет на шкив. Смотрим фото далее.

Вот так и происходит замена приводного ремня Форд Фокус. Довольно не сложный процесс, особенно когда у вас имеются приспособления для замены ремней.

Замена ремня генератора Форд Фокус 2 может потребоваться в различных случаях. Особенностью конструкции приводных ремней Ford Focus можно считать отсутствие регулировочных болтов, которыми можно натянуть или ослабить ремень для его снятия. Ничего этого в Фокусе нет. Производитель предписывает следующее.

Первое, ремень генератора Фокус меняется раз в 100 тысяч километров вне зависимости от его состояния. Второе, повторная установка ремня генератора не допускается. Поэтому механизма снятия ремня генератора просто не предусмотрено, ремень разрезается обычным ножом и выбрасывается. Установка нового ремня генератора осуществляется с помощью специальных приспособлений, которые вы можете увидеть на фото далее.

Приспособления для установки ремней Ford Focus

  • 1 — привода вспомогательных агрегатов
  • 2 — компрессора кондиционера

Устанавливаем приспособление 1 на шкив насоса охлаждающей жидкости до щелчка. Вторая часть приспособления вставляется на шкив коленвала. Фото прилагается.

Теперь надеваем новый ремень генератора на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости и надеваем ремень на шкив генератора. Далее Ключом «на 19» поворачиваем шкив насоса охлаждающей жидкости по часовой стрелке за шестигранник на приспособлении, растягивая ремень до тех пор, пока ремень не будет надет на шкив. Собственно, вот так и устанавливается новый ремень генератора в Форд Фокусе.

Все получилось, теперь не забудьте снять приспособления для установки ремня генератора Форд Фокус. Другого механизма установки ремня просто не предусмотрено, только внатяг с помощью специальных приспособлений.

Согласно рекомендации завода-изготовителя ремень привода вспомогательных агрегатов (генератора, водяного насоса и насоса гидроусилителя рулевого управления) необходимо менять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости от того, что наступит раньше).

Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.

1. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо (см. «Замена колеса»).

3. Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.

4. Снимите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).

Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и компрессора кондиционера для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера.

5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.

6. Протрите чистой ветошью шкивы всех агрегатов, чтобы исключить проскальзывание ремня привода вспомогательных агрегатов при установке.

Рис. 4.7 . Установка на шкив водяного насоса приспособления для монтажа ремня привода вспомогательных агрегатов

7. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, водяного насоса и насоса гидроусилителя рулевого управления таким образом, чтобы ремень находился на центральной части ручьев шкивов. Установите на шкив водяного насоса приспособление в положение, показанное на рис. 4.7, нажав на него до щелчка, означающего фиксацию приспособления на шкиве.

Убедитесь, что фиксатор приспособления для монтажа ремня привода вспомогательных агрегатов, защелкнувшись на шкиве, четко закрепил приспособление. В противном случае ремень при установке будет поврежден.

Рис. 4.8 . Установка приспособления для монтажа ремня привода вспомогательных агрегатов и ремня в исходное положение перед монтажом ремня

8. Снимите ремень со шкива водяного насоса и установите его на шкив генератора. Поверните приспособление для монтажа ремня против часовой стрелки в положение, показанное на рис. 4.8, и заведите ремень за лапку приспособления.

Убедитесь, что ремень правильно установлен на монтажное приспособление, иначе при установке он будет поврежден.

9. Включите I передачу в механической коробке передач (или установите селектор автоматической коробки в положение «P» – стоянка) и затормозите автомобиль стояночным тормозом, чтобы зафиксировать коленчатый вал двигателя от проворачивания.

Рис. 4.9 . Монтаж ремня привода вспомогательных агрегатов на шкив водяного насоса

10. Поворачивайте приспособление для монтажа ремня за установленный в нем болт по часовой стрелке (рис. 4.9) до момента надевания ремня на шкив водяного насоса (в этот момент натяжение ремня ослабнет).

Проследите за тем, чтобы монтажное приспособление не было зажато между ремнем и шкивом водяного насоса, иначе ремень будет поврежден.

11. Поддев большой отверткой или монтажной лопаткой, сдвиньте монтажное приспособление со шкива водяного насоса, преодолев сопротивление его фиксатора.

12. Установите рычаг коробки передач в нейтральное положение.

13. Проверните коленчатый вал ключом «на 19» за болт крепления его шкива примерно на 90° в такое положение, чтобы монтажное приспособление не было зажато ремнем, и снимите его.

Приспособление для монтажа ремня привода вспомогательных агрегатов одноразового использования, так как при монтаже деформируется.

14. Проверните коленчатый вал двигателя на два оборота и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.

15. Установите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).

16. Установите детали в порядке, обратном снятию.

Вы здесь

  • ‹‹‹ Диагностика и проверки привода аксессуаров Ford Focus 1
  • Натяжитель ремня привода аксессуаров (1. 8 л дизель) Ford Focus 1 ›››

Силовой агрегат. Привод аксессуаров.

Снятие

Все автомобили

1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

3. Снимите брызговик.

Автомобили с двигателем 1.4L или 1.6L (100 л.с.)

4. ПРИМЕЧАНИЕ: На автомобилях с двигателями 1.4L или 1.6L (100 л.с.), оснащенных системой воздушного кондиционирования, натяжитель ремня привода аксессуаров поворачивается в направлении против часовой стрелки.

Снимите ремень привода аксессуаров.

  • 1. Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.
  • 2. Снимите ремень привода аксессуаров.

Автомобили с двигателем 1.6L (90 л.с.), 1.8L или 2.0L

5. Снимите ремень привода аксессуаров.

  • 1. Поверните натяжитель ремня привода аксессуаров в направлении по часовой стрелке.
  • 2. Снимите ремень привода аксессуаров.

Установка

1. Установите элементы на место, действуя в обратной последовательности.

форд фокус 1 замена ремня генератора (кондиционера гидроусилителя)

Замена ремня генератора на ФОРД ФОКУС -1. 2000 года

Замена ремня генератора на Ford Focus 1. Двигатель 1.8 TDDi, 2000 год

замена приводного ремня форд фокус 1 USA

Простая замена ремня генератора Форд Фокус 1.6 ;1.4

Добрый день. Тема сегодняшней статьи – замена ремня ГРМ Форд Фокус 2 (1,6 л. 100л.с.). Приведенная инструкция позволит заменить ремень ГРМ своими руками в обычном гараже.

Традиционно для нашего сайта, статья содержит много фото и видео материалов, что поможет справиться с этой задачей любому автомобилисту.

Итак, для замены ремня ГРМ на Ford Focus 2 нам потребуется: качественный ремень ГРМ, инструменты, «расходники» и прямые руки.

Конструктивные особенности Форд Фокус 2 1,6 (как 100, так и 115 л.с.).

Поскольку это «Форд», необходимо смириться с небольшими затруднениями в работе:

1) Ремни привода вспомогательных агрегатов не имеют натяжных роликов. Из-за этого нам придется их срезать, и для установки покупаем новый комплект с приспособлениями, либо постараемся установить на место старые, воспользовавшись смекалкой, например можно снять шкив помпы и ремень генератора не пострадает).

2) Все шкивы держатся только за счет силы трения, так как не имеют шпонок, поэтому нужно хорошенько все продумать, перед тем как откручивать.

Чтобы избежать этих сложностей мы вам представим, наиболее продуманную технологию замены ремня.

Производителем, замену ремня ГРМ рекомендовано проводить через 60 тысяч км. На практике, возможно, потребуется провести замену раньше.

Появление следующих факторов при эксплуатации машины подсказывают о необходимости проведения смены ремня ГРМ:

  • вибрация двигателя (троение или неровная работа в следствии изменения работы ГРМ)
  • черный выхлоп (неверный момент зажигания из за нарушения работы ГРМ)
  • затрудненный запуск
  • слышны посторонние шумы в ременном приводе (умирают ролики, но ремень тоже придется заменить)

Запчасти, которые нам потребуются:

— ремень ГРМ Gates арт. 5433 XS

— ролик натяжитель Gates арт. T43171

— приводной ремень генератора Contitech арт. 6PK1059 ELAST

— приводной ремень кондицинера Contitech арт. 5PK868 ELAST

— прокладка клапанной крышки Elring арт. 761.031

— болт коленвала «44.5 Ford» арт. 1 406 755

— болт распредвала Ford – 2 шт. арт. 1 444 182

— сальник коленвала Corteco арт. 15510081B

— сальник распредвала – 2 шт. Corteco арт. 15510080B

— фиксатор коленчатого вала

— фиксатор натяжного ролика

— набор гаечных ключей

Если не получится купить фиксатор коленчатого вала, его можно сделать самостоятельно. Вот его размеры:

Подный набор для фиксации валов при смене ГРМ на двигателье 100 л.с. (без системы изменения фаз ГРМ), выглядит вот так:

Технология замены ремня грм.

Если вам лень читать, вот видео инструкция с заменой ремня:

Работу выполняем на яме.

1) Снять высоковольтные провода и выкрутить свечи, это в дальнейшем сильно облегчит процесс, когда будем крутить коленвал.

2) Открутив 11 болтов на 10, убираем клапанную крышку.

3) У расширительного бочка открутить крепление и отвести его в сторону, антифриз можно не сливать.

4) Далее выкручиваем 4 болта на 10 шкива помпы.

5) Если старые ремни не оставляем, тогда их просто срезаем ножом.

6) Если Вы решили оставить старые ремни, тогда нужно убрать генератор и компрессор кондиционера.

6.1. Отключаем на аккумуляторе минусовую клемму.

6.2. У компрессора кондиционера выкручиваем 4 болта, отодвигаем его в сторону.

6.3. Ремешок снимаем.

6.4. Откручиваем гайку и болт, удерживающие бачок ГУР и кронштейн генератора.

6.5. Затем выкручиваем нижний болт генератора

6.6. После убираем шпильку, генератор смещаем вниз и снимаем ремень.

7) Домкратом приподнимаем движок, убираем опору.

8) Болты откручиваем и снимаем защитную переднюю крышку ремня ГРМ.

9) Продолжаем демонтаж – убираем кронштейн.

10) Маркером ставим метку. По часовой стрелке двигаем коленвал пока на распредвалах прорези не встанут параллельно плоскости головки, вставляем в них фиксатор распредвалов.

11) Снизу убираем заглушку и на ее место вкручиваем фиксатор, который заблокирует коленвал от поворота.

12) Снять переднее правое колесо. Проверив, что все заблокировано, открутить болт шкива коленчатого вала. Здесь не помешает помощь помощника.

13) Убрать шкив и освободить нижнюю крышку ГРМ.

14) Зафиксировать натяжной ролик, и открутив, снимаем его вместе с ремнем ГРМ.

15) Наконец начинаем устанавливать новый ремень ГРМ и ролик натяжной. Сняв фиксатор с ролика, происходит натяжение ремня.

16) Устанавливаем на свои места нижнюю крышку ГРМ и шкив коленчатого вала. Нельзя повторно использовать болт коленвала, поэтому обязательно ставим новый! Затягиваем его моментом 40 Н/м и довернуть на 90 0 .

17) Снять все фиксаторы, провернуть коленвал, чтобы совпали все метки на распредвалах. Дальше собираем в обратном порядке все детали.

Наша работа окончена.

Как вы могли заметить, данная задача не входит в разряд не выполнимых. Главное внимательность и аккуратность!

Заключение.

На сегодня всё, надеюсь, статья по замене ремня ГРМ на Форд Фокус 2 с мотором на 1,6 л, 100 л. с. была для полезна и ответила полностью на ваши вопросы.

Замена приводного ремня Форд Фокус 2 потребуется, если вам необходимо снять генератор или компрессор кондиционера например. Если кондиционера в вашем Ford Focus нет, тогда ремень один, если есть кондиционер, то приводных ремней два. Приводные ремни вращают шкивы генератора, гидроусилителя, помпы (компрессора кондиционера в случае наличия). Собственно крутящим моментом, для всех вспомогательных агрегатов, обеспечивает шкив коленвала.

Но прежде, чем снимать ремень кондиционера убедитесь, что у вас есть все запасные детали. Ведь на Фокусе приводные ремни одноразовые, второй раз их поставить не получится. Для наглядности расположения приводных ремней Форд Фокус 2 предлагаем следующее фото.

Фото вспомогательных агрегатов с приводными ремнями Форд Фокус.

  • 1 — ремень привода компрессора кондиционера
  • 2 — поддон картера
  • 3 — шкив привода вспомогательных агрегатов
  • 4 — блок цилиндров
  • 5 — кронштейн промежуточной опоры привода правого колеса
  • 6 — верхняя передняя крышка привода ГРМ
  • 7 — шпильки крепления коллектора
  • 8 — кронштейн правой опоры силового агрегата
  • 9 — впускной трубопровод
  • 10 — генератор
  • 11 — указатель уровня масла
  • 12 — шкив насоса охлаждающей жидкости
  • 13 — ремень привода вспомогательных агрегатов
  • 14 — шкив насоса гидроусилителя руля
  • 15 — кронштейн компрессора кондиционера
  • 16 — компрессор кондиционера

Приводные ремни Форд Фокус не имеют механизма натяжения и регулировки, поэтому являются одноразовыми. Раз в 100 тысяч километров ремни меняются. Снимают приводные ремни Форд Фокус 2 довольно просто, срезают их ножом и выкидывают, поскольку установка повторно их не допускается. Для установки новых приводных ремней понадобится специальные приспособления, смотрим фото далее.

Приспособления для установки ремней Ford Focus 2
1 — для привода вспомогательных агрегатов (генератора)
2 — для компрессора кондиционера

Для замены ремня генератора устанавливаем приспособление 1 на шкив насоса охлаждающей жидкости до щелчка. Вторая часть приспособления вставляется на шкив коленвала. Фото прилагается.

Теперь надеваем новый ремень генератора на шкивы привода вспомогательных агрегатов и насоса гидроусилителя рулевого управления, при этом верхнюю ветвь ремня заводим под приспособление на шкиве насоса охлаждающей жидкости и надеваем ремень на шкив генератора. Далее Ключом «на 19» поворачиваем шкив насоса охлаждающей жидкости по часовой стрелке за шестигранник на приспособлении, растягивая ремень до тех пор, пока ремень не будет надет на шкив. Собственно, вот так и устанавливается новый ремень генератора в Форд Фокусе.

Все получилось, теперь не забудьте снять приспособления для установки ремня.

Для установки ремня компрессора кондиционера Форд Фокуса. Понадобится приспособление номер 2 (на фото в самом верху). Его устанавливаем на шкив привода вспомогательных агрегатов так, чтобы оно располагалось примерно посередине между вертикальной и горизонтальной осями шкива. Надеваем ремень на шкив компрессора кондиционера и головкой «на 18» поворачиваем коленчатый вал за болт крепления шкива привода вспомогательных агрегатов, растягивая ремень до тех пор, пока ремень не будет надет на шкив. Смотрим фото далее.

Вот так и происходит замена приводного ремня Форд Фокус. Довольно не сложный процесс, особенно когда у вас имеются приспособления для замены ремней.

Скачать PDF

Владельцам популярного в регионах РФ автомобиля будет полезным узнать, как производится замена ремня генератора на Ford Focus 2. Выполнение этой операции в специализированных центрах не вызовет больших финансовых затрат, но может случиться так, когда проблемы возникнут вдали от города и сервисных пунктов, а движение продолжать нужно. Умение владельца авто самостоятельно устранить такую проблему, поможет быстро выйти из создавшегося положения.

Замена ремня генератора на Ford Focus 2 под силу всем водителям, которым приходилось держать в руках гаечные ключи. Применение этой детали на автомобиле является обязательным, так как с его помощью происходит обеспечение питания электрооборудования современного авто, в том числе зарядки аккумуляторной батареи. Как и большинство всех расходных материалов, имеется предельный срок использования, поэтому его приближение не должно застать врасплох водителя или владельца машины.

Содержание

  • Почему нужно менять ремень вовремя?
  • Признаки скорой замены?
  • Несколько слов о порядке замены
  • Порядок замены

Почему нужно менять ремень вовремя?

От рабочего состояния зависит работоспособность такого прибора, как генераторная установка. Ему для выработки электрического напряжения необходимо передать вращение от коленчатого вала двигателя. Для этого на валах устанавливаются шкивы, посредством которых и приводного ремня передаётся вращение на вал генератора.

Инструкция по эксплуатации этого автомобиля рекомендуют выполнение этой операции производить примерно через 60.000 км. пробега, но при обязательном периодическом контроле технического состояния. Нередки случаи, когда приходится это делать гораздо раньше из-за плохого качества продукции, или по другим причинам.

Этот расходник имеет небольшой вес и занимает мало места, поэтому целесообразно приобрести его про запас и возить постоянно в машине. Натяжение приводного ремня нужно контролировать постоянно, так как в случае излишнего натяжения можно раньше времени вывести подшипники генератора из строя. А если вовремя не подтянуть, то аккумулятор не сможет получить зарядный ток в полном объёме.

Признаки скорой замены?

Одним из главных таких признаков может стать появление посторонних шумов при увеличении нагрузки на генераторную установку. Этот шум будет проявляться в виде свиста при работе мотора. Если вдруг происходит обрыв этого изделия, об этом будет сигнализировать своим включением контрольная лампа на панели приборов. Также станет заметно увеличение усилия на рулевом колесе, которое работает совместно с электрическим усилителем рулевого управления.

Также о приближении возможной замены «расходника» подскажут появившиеся дефекты. Это могут быть трещины, появление даже небольших разрывов и растянутости этого изделия. Самым большим врагом для целостности этого изделия является попадание в зону его работы моторного масла, которое может значительно ускорить процесс его износа. Этому необходимо уделить особое внимание со стороны водителя.

Несколько слов о порядке замены

Если кто-то не знает, где найти генератор на этом автомобиле, то подскажем. Если стоять лицом к машине, то этот прибор будет находиться по левой стороне. Прежде чем приступить к замене, особенно, если это будет проделано впервые, внимательно рассмотрите, как он установлен на силовом агрегате. Ещё лучше будет для вас и вашей машины, если вы зарисуете схему установки ремня на бумаге. Это позволит избежать возможных негативных моментов от неправильного монтажа.

До начала работ следует позаботиться о новом ремешке, инструментах и приспособлениях для облегчения демонтажа и последующей установки. Так же понадобиться нож, перчатки и ветошь. Проверьте длину нового ремешка, она должна быть равной 1200 мм. Каталожный номер этого изделия должен быть 1 381 643. Второе поколение этого автомобиля является современным совершенным устройством, в котором все системы глубоко взаимосвязаны, поэтому операцию замены нужно проводить очень аккуратно и осторожно.

Порядок замены
  • В целях безопасного выполнения этой работы, следует отсоединить массу аккумулятора;
  • Теперь следует поднять домкратом, выкрутить колёсные болты и снять переднее колесо со стороны генератора;
  • После этого можно приступить к снятию брызговика и подкрылка;
  • Гаечным ключом на «8» нужно отвинтить и снять защитный кожух;
  • Расходник подлежащий замене, просто разрезают ножом;
  • Далее необходимо снять разрезанный приводной ремень компрессора для кондиционера, а также других вспомогательных агрегатов;
  • Место установки следует тщательно очистить ветошью перед установкой нового изделия;
  • После этого можно приступить к установке нового расходника. Обязательно нужно проконтролировать расположение ремня на шкивах. Осталось только правильно отрегулировать его натяжение и можно продолжить движение.

Как видите, при наличии огромного желания для самостоятельного проведения работы, внимательности и аккуратности, замена ремня генератора на Ford Focus 2 производится без проблем для владельцев. Главное следить за его состоянием, чтобы своевременно заметить появившиеся проблемы и вовремя их устранить.

Клуб владельцев легенды!

  • Сообщения без ответов
  • Активные темы
  • Поиск
  • Наша команда

замена ремня генератора

замена ремня генератора

Сообщение qwer » 10 апр 2010, 10:14

Сообщение s_pl » 10 апр 2010, 13:50

dmitrij0207 писал(а): Нашел в инете руководство по эксплуатации, техническому обслуживанию и ремонту ФОРД ФОКУС 2008. Вот ссылки на руководство:

Сообщение qwer » 10 апр 2010, 19:53

Сообщение s_pl » 10 апр 2010, 20:02

dmitrij0207 писал(а): Вот ссылки на руководство по 2-му Фокусу (до рестайлинга):

Сообщение s_pl » 10 апр 2010, 20:09

Замена ремня привода вспомогательных агрегатов
Согласно рекомендации завода-изготовителя ремень привода вспомогательных агрегатов (генератора, водяного насоса и насоса гидроусилителя рулевого управления) необходимо менять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.

1. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо (см. «Замена колеса»).

2. Снимите правый передний подкрылок (см. «Снятие и установка брызговиков колес и подкрылков»).

3. Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.

4. Снимите ремень привода компрессора кондиционера (см. «Замена ремня привода компрессора кондиционера»).
Примечание
Согласно рекомендациям завода-изготовителя ремни приводов вспомогательных агрегатов и компрессора кондиционера для снятия следует разрезать ножом, после чего они приходят в негодность. Это объясняется тем, что оба ремня даже после снятия без повреждения не подлежат повторному использованию, так как рассчитаны только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремней не предусмотрена). Кроме того, замена ремней регламентирована после определенного пробега или срока эксплуатации, поэтому при замене ремня привода вспомогательных агрегатов одновременно следует заменять и ремень привода компрессора кондиционера.

5. Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.

6. Протрите чистой ветошью шкивы всех агрегатов, чтобы исключить проскальзывание ремня привода вспомогательных агрегатов при установке.

7. Установите новый ремень привода вспомогательных агрегатов на шкивы коленчатого вала, водяного насоса и насоса гидроусилителя рулевого управления таким образом, чтобы ремень находился на центральной части ручьев шкивов. Установите на шкив водяного насоса приспособление в положение, показанное на рис. 4.7, нажав на него до щелчка, означающего фиксацию приспособления на шкиве.

Предупреждение
Убедитесь, что фиксатор приспособления для монтажа ремня привода вспомогательных агрегатов, защелкнувшись на шкиве, четко закрепил приспособление. В противном случае ремень при установке будет поврежден.

8. Снимите ремень со шкива водяного насоса и установите его на шкив генератора. Поверните приспособление для монтажа ремня против часовой стрелки в положение, показанное на рис. 4.8, и заведите ремень за лапку приспособления.

Предупреждение
Убедитесь, что ремень правильно установлен на монтажное приспособление, иначе при установке он будет поврежден.

9. Включите I передачу в механической коробке передач (или установите селектор автоматической коробки в положение «P» – стоянка) и затормозите автомобиль стояночным тормозом, чтобы зафиксировать коленчатый вал двигателя от проворачивания.

10. Поворачивайте приспособление для монтажа ремня за установленный в нем болт по часовой стрелке (рис. 4.9) до момента надевания ремня на шкив водяного насоса (в этот момент натяжение ремня ослабнет).
Предупреждение
Проследите за тем, чтобы монтажное приспособление не было зажато между ремнем и шкивом водяного насоса, иначе ремень будет поврежден.

11. Поддев большой отверткой или монтажной лопаткой, сдвиньте монтажное приспособление со шкива водяного насоса, преодолев сопротивление его фиксатора.

12. Установите рычаг коробки передач в нейтральное положение.

13. Проверните коленчатый вал ключом «на 19» за болт крепления его шкива примерно на 90° в такое положение, чтобы монтажное приспособление не было зажато ремнем, и снимите его.

Примечание
Приспособление для монтажа ремня привода вспомогательных агрегатов одноразового использования, так как при монтаже деформируется.

14. Проверните коленчатый вал двигателя на два оборота и проверьте правильность расположения ремня в ручьях шкивов. При необходимости повторите установку ремня.

15. Установите ремень привода компрессора кондиционера

16. Установите детали в порядке, обратном снятию.

Как заменить генератор 2000-04 Ford Focus

Привет, друзья, это Ленни из 1A Auto. Сегодня я работаю над Ford Focus 2001 года и хочу показать вам, как заменить генератор. Это будет довольно легкая работа, и я хочу быть парнем, который покажет вам, как это сделать. Если вам нужна эта или любая другая деталь, вы всегда можете проверить нас на 1AAuto.com. Спасибо.

Итак, первое, что мы хотим сделать после того, как откроем капот, это отсоединить аккумулятор. Здесь. Мы собираемся отключить отрицательную клемму аккумулятора, которая является землей. Вы хотите убедиться, что если у вас есть стереосистема с системой безопасности, вы знаете, какой у вас код. Вам придется сбросить все ваши пресеты и все такое, так что это то, что есть. Просто на голову. Причина, по которой мы удаляем негатив, а не позитив, заключается в том, что если мы удаляем негатив и коснемся чего-то заземленного, произойдет короткое замыкание, и это может вызвать импульс через вашу электрическую систему и испортить ее. ваш компьютер там, PCM или ECM или что-то еще. Взорвать предохранитель. В лучшем случае перегореть предохранитель.

Итак, у нас есть это, поэтому оно не может выскочить и столкнуться с этим. Теперь мы можем перейти к следующему шагу. Итак, мы собираемся использовать 10 мм. Вытащите этот. Я собираюсь использовать свою розетку. Нам не нужно отсоединять охлаждающие шланги. Нам просто нужно убрать этот материал с дороги. Я покажу вам, как выглядит этот винт через одну секунду. Вот так он выглядит, красивый и ржавый. Отложите это на потом. Иногда можно просто подняться на этом. В других случаях вам нужно потянуть за вкладку. Этот как раз подходит. Не хватает маленького клипа, который ты там делаешь. Отодвинем это в сторону.

Здесь хорошо видна опора двигателя. Теперь нам нужно снять этот гидроусилитель руля. Это просто скользит прямо вверх. Ну вот, отложите и это. Постарайся не ставить это с ног на голову, не то, чтобы это действительно имело значение, но… Постой. Спасибо. Хорошо. Теперь у нас есть хороший обзор нашего генератора. Что мы собираемся сделать в первую очередь, так это отсоединить этот верхний жгут электропроводки. У него есть небольшой выступ для большого пальца. Если вы не можете сжать его большим пальцем, вы можете использовать все, что у вас есть под рукой. Я знаю, что эта отвертка немного лишняя. Это просто то, что было рядом со мной. Все, что вам нужно сделать, это надавить, потянуть его, взглянуть на все ваши электрические разъемы. Если будете разбирать что-нибудь электрическое, просто взгляните. Убедитесь, что вы не видите никаких забавных цветов, зеленого, синего, красного, грязи, ржавчины. Вы не хотите ничего из этого там.

Теперь мы можем удалить нашу семерку и нашу семерку, и мы избавимся от этого. Просто убери отсюда последний болт. Вот как это выглядит. Положите его с другим. Здесь есть небольшая резиновая втулка. Вы можете либо вынуть его, либо оставить там. Это полностью зависит от вас, что вы хотите сделать. Теперь мы все это отодвинули в сторону. Теперь у нас есть полный обзор генератора.

Итак, у меня есть ключ на 14 миллиметров. Я собираюсь принести его сюда. Натяжитель находится прямо под генератором. Натяжитель — это то, что удерживает натяжение ремня, очевидно. Может быть, мне нужно было это сказать, а может быть, я и не говорил. Что мы собираемся сделать сейчас, так это взять гаечный ключ и осторожно потянуть его к передней части автомобиля. Это ослабит натяжение натяжителя и сделает так, что ремни ослабнут. В этот момент я возьмусь за другую руку и попытаюсь снять ремень с одного из гладких шкивов, вот этого. Со всем идет хорошо, это должно быть довольно легко. Так что я схвачу его, осторожно потяну, убедившись, что не защемлю себя. Может быть опасно, так что вы знаете, безопасность превыше всего, забота номер один здесь, в 1A Auto. Я просто собираюсь немного потянуть вот так. Попробуйте стянуть ремень с гладкого шкива. Теперь я собираюсь вернуть ключ. Вот и мы. Оттуда можно снять ремень. Идеальный. Мы просто оставим это как есть, надеюсь. Вот и мы.

Справа на задней стороне генератора находится электрический разъем. Это может быть немного легче добраться после того, как мы открутим его, поэтому я попытаюсь сначала открутить генератор. В этот момент мы могли бы переместить его и получить лучшее представление о том, что с ним происходит. Это просто нажимной соединитель, но чтобы получить правильный угол, это довольно сложно сделать. Так что я просто собираюсь открутить это. Я собираюсь взять инструмент, чтобы сделать это. У нас есть крепежный болт здесь, и у нас будет еще один внизу.

Итак, просто чтобы показать вам, где находятся болты, у нас есть проводка. В значительной степени генератор будет сидеть именно так внутри автомобиля. Итак, у нас есть один здесь. Хорошо? Другой прямо напротив. Он в значительной степени расположен под шкивом, там внизу, так что полегче. Всего два болта для крепления. Как только мы размонтируем его, мы можем использовать небольшой монтировку, чтобы вытащить его оттуда. Мы должны быть в состоянии перевернуть его достаточно, чтобы увидеть это, небольшой зажим, и это прямо здесь, мы также сможем снять это. Я собираюсь отложить это в сторону, оно нам не нужно.

Я использую свои 10 миллиметров, попробуй попасть на этот болт. Все, что я хочу сделать, это попытаться освободить его, дать ему пару ручек здесь. Затем я собираюсь сделать то же самое с другим, до которого немного сложнее добраться, поэтому я сохраню этот, полностью удалив этот до конца. Ладно, это свободно. Осталось снять розетку, а эта закончилась. Ладно, давай я достану оттуда свой гаечный ключ. Я надеялся, что смогу оставить его там, но он говорит, что нет. Болт почти кончился, наконец-то можно повернуть вручную. Немного пенетранта действительно пригодилось. Давай детка. Просто продолжайте работать, тяните в сторону здесь, вперед, что бы это ни было.

Вот и болт. Я должен предположить, что он, вероятно, был ввинчен примерно так далеко. Ага. Спасибо, Форд. Отложите это. Теперь мы собираемся работать над нашим передним болтом. Я собираюсь взять более короткую головку, все еще придерживаясь своих 10 миллиметров, просто сделайте одну немного короче. Я постараюсь вытащить этого отсюда. Вот он, такой же, как и первый болт. Нам не нужно беспокоиться о том, чтобы их перепутать. Восстановить мое дыхание. Я возьму монтировку и попытаюсь пройти между опорой двигателя или опорой на двигателе, на которой крепится генератор, и генератором, и просто немного подниму его. Я просто хочу снять генератор. Как только он уйдет достаточно далеко, станет ясно, что можно передвигаться. Так что есть та сторона. Посмотрим, смогу ли я поднять и нижнюю сторону. Он все еще подключен, так что имейте это в виду, когда будете это делать.

Ладно, красиво и бесплатно. Очень круто. С ними никогда ничего не бывает легко, но именно поэтому мы это делаем. Мы живем для вызова, борьбы. Хорошо, вот канцелярская кнопка, о которой я тебе говорил, маленькая кнопка. Вы нажимаете на это, а затем поднимаете жгут проводов, и он отделяется. Взгляните на свой электрический разъем, конечно. Это выглядит великолепно. Отложите это. Здесь у вас есть 10 миллиметров. Мы собираемся удалить это. Я просто собираюсь взять свою 10-миллиметровую головку, которую я использовал. Если вы не заменяете генератор, вы просто снимаете его, чтобы добраться туда, куда вам нужно, я бы использовал пенетрант.

Давай сюда. Скорее всего, это вот-вот сломается. Это очень распространено. Я просто пытаюсь немного встряхнуть его, посмотреть, смогу ли я заставить его вырваться на свободу. Если вы чувствуете, что эта часть вот-вот сломается, вот здесь сзади есть гайка, вы можете снять ее. Убери это оттуда. Вот так выглядит гайка, там есть маленькая шайба. Я отложу это в сторону и возьму это, сдвину его оттуда просто так. Вот и мы.

Хорошо, мы можем перейти к следующему шагу. Итак, следующее, что мы собираемся сделать, мы собираемся расчистить немного места, чтобы протянуть сюда генератор переменного тока. Так что я просто собираюсь отключить это прямо здесь. Используйте что-то вроде карманной отвертки. Нажмите прямо между ними. Я бы сказал, придайте ему изюминку, но это не выглядит слишком здоровым, поэтому я просто попытаюсь разделить их. Убери этот кусок оттуда. Ну вот. Заглянуть. Выглядит неплохо. Мы отложим это дело. Теперь я собираюсь удалить этот болт прямо здесь. Он собирается снять этот кронштейн, 10 миллиметров.

Очень свободно с трещоткой, но не так свободно с помощью пальца. Вот и мы. Вот так выглядят эти двое. Просто сложите их вместе и отложите в сторону. Так что это дает нам немного больше места. Теперь я подойду сюда, возьму эти две зеленые части, сожмите их вместе и вытолкнуть эту зеленую часть. Наденьте мои защитные очки. Я просто собираюсь потянуть это. Оно должно отделиться. Вот и мы. Отложите это в сторону. Хорошо. Просто дай нам немного места здесь.

Сейчас я просто попытаюсь взять их, попытаться отодвинуть их как можно дальше. Посмотрим. Хорошо, позвольте мне использовать мою маленькую вилку, пролезть прямо между кронштейном и этим жгутом проводов. Я собираюсь потянуть его, когда буду тянуть, просто еще немного проводов. Мы засунем это вниз и в сторону. Все, что я пытаюсь здесь сделать, это просто освободить как можно больше места, чтобы протащить сюда генератор переменного тока. Ладно, убери это с дороги. Хорошо. Теперь я возьму их, и я просто попытаюсь осторожно маневрировать ими вниз и как можно дальше назад, чтобы у меня было как можно больше места для генератора переменного тока. Просто дайте ему небольшой толчок.

Итак, друзья. Так что теперь, что мы собираемся делать, мы собираемся прийти сюда. Там три болта с 15-миллиметровой головкой, один, два и три там внизу. Хорошо? Я собираюсь ослабить/снять их, чтобы я мог взять этот двигатель и немного маневрировать им. Очевидно, я не хочу поднимать его прямо из машины или что-то в этом роде, но было бы неплохо немного его сдвинуть. Надеюсь дать нам немного больше места позади здесь. Хорошо. Так что я просто воспользуюсь своими защитными очками, защитой рук, 15-миллиметровым и пневматическим пистолетом. Можете использовать что есть, но болты на 15 миллиметров. Вот и мы. Хорошо. Возможно, мне придется пойти за домкратом. Я попытаюсь немного приподнять двигатель, и тогда я смогу убрать его с дороги.

Итак, домкрат у нас есть. У меня есть хорошая подушечка. Если у вас нет подкладки, убедитесь, что вы используете древесину. Мы собираемся катить это вниз. Мы собираемся пройти под углом / краем масляного поддона. Край должен иметь достаточную поддержку. Если вы пойдете под центр, есть вероятность, что вы можете раздавить его. Мы не хотим делать ничего из этого. Все, что мы хотим сделать, это иметь возможность немного поднять этот двигатель, просто так. Хорошо. Как только это будет сделано, мы сможем переместить двигатель или, по крайней мере, переместить его вперед. Это даст нам больше места, чтобы мы могли вытащить генератор оттуда.

Хорошо. Двигатель может немного двигаться. Посмотрим, помогло ли это нам. Дай мне посмотреть, смогу ли я вытащить его оттуда, где он есть. Этот генератор — нечто другое, я вам так скажу. Они действительно похоронили его. Ах, да. И вот наш генератор.

Итак, друзья, небольшое сравнение продуктов для вас. Здесь у нас есть генератор переменного тока Ford Focus 2001 года выпуска. Мы просто удалили его. Здесь у нас есть наша новая качественная автозапчасть 1A. Да, немного грязно. Мои руки, мои перчатки грязные. Но я просто хотел показать тебе. Они полностью совпадают, новый шкив. Там одинаковое количество ребер. Это очень важно. Убедитесь, что у вас одинаковое количество ребер. Хорошо? Размер генератора такой же. У нас нет очень, очень большого и очень маленького. Они оба выглядят точно так же. У нас есть свои электрические участки. У нас есть наша область разъема прямо здесь, так же, как и там. Одинаковое количество шипов.

Вот та часть, которую мы сняли, потому что не смогли снять гайку. Вот где это. Это гайка, которую мы не могли снять со старой. Этот идет с новым куском. Если по какой-то причине вы не можете снять эту гайку с другой стороны, и вы не можете снять ее с линии, и вы не сломали ее, вы можете использовать ее повторно. Если вы продолжали попытки и сделали это, очевидно, вы не сможете использовать его повторно. Но чтобы пойти дальше и заменить это, все, что вам нужно сделать, это снять эту крышку, вынуть эти 10 миллиметров прямо здесь, а затем просто положить туда свою старую. Так что это довольно легко. Так же выглядит сзади. Ничего особенного в них нет. Они оба одинаковые. Я не вижу причин, по которым эту деталь нельзя было бы установить в автомобиль, поэтому я собираюсь сделать это. Если вам нужны запчасти, вы всегда можете обратиться к нам на 1AAuto.com. Спасибо.

Хорошо, давайте установим генератор. У нас есть новая автозапчасть 1А качества. Надеюсь, это будет немного легче, чем хотелось бы, потому что это было весело. Просто все должно быть выстроено идеально. Звезды должны сойтись. Вот и мы. Хорошо. Наш генератор немного вернулся сюда. Мы просто возьмемся за провод. Вот это. Может быть, это все еще прикреплено к старому генератору переменного тока, и этот провод оторвался для вас. В этом случае вы бы просто затянули эту гайку. Ты бы накрутил эту гайку, затянул. Лично мне пришлось снять все это со старого, так что я просто поставлю на новый.

У меня есть новая гайка генератора. Я собираюсь положить его стиральной стороной вниз, если я смогу выровнять его. Здесь особо не за что ухватиться, буду возиться со мной. Вот и мы. Рекомендуется сделать это до того, как вы установите генератор переменного тока туда. Известно, что люди пытались сделать это позже, и это просто оказывалось кошмаром, и вы полностью возвращались к этому. Я видел это раньше. Что происходит, так это то, что вы не можете добраться до этой гайки, потому что пластиковое отверстие мешает, поэтому глубина гнезда и храповика становится проблемой, и вы, очевидно, не можете вставить туда гаечный ключ.

Так что убедитесь, что он плотно прилегает. Вы не хотите сломать эту шпильку, поэтому, как только вы почувствуете, что она достигла дна, просто дайте ей немного больше, не слишком много, и все будет готово. Теперь мы собираемся свернуть это вниз. Мы собираемся совместить уши со сборкой кронштейна. Посмотрим, смогу ли я … Способ вставить его, по сути, состоит в том, чтобы как можно дальше назад, просто попытаться вернуть его назад, а затем выровнять пазы генератора, они выглядят так, с кронштейном, который выглядит как это. Вы просто идете сзади, прямо вот так, и когда вы делаете это с передней стороной, задняя часть тоже должна делать то же самое. Так что, если вы попытаетесь войти сверху и скажете: «Э, он не войдет, потому что идет под углом, ему это не нравится». Просто подойдите сзади, вставьте его прямо внутрь. Хорошо?

Похоже, неплохо. Берем наши болты. Просто немного покачайте генератор, если это необходимо. Вот и мы. Очевидно, что мы не собираемся идти вперед и ужесточать это. Я просто собираюсь получить несколько хороших потоков. Этот задний болт, вам нужно будет войти под углом и выйти из верхней части этой тормозной магистрали. Хорошо? Так что прямо над этим найдите свой слот или свою дыру. Просто принесите его, запустите его в отверстие. Небольшое усилие должно втолкнуть его прямо внутрь. Хорошо, они оба запущены. Подергайте его, чтобы убедиться, что у него хорошие нити. Ага. Прохладный. Хорошо. Теперь я просто собираюсь пойти дальше и достать их до дна, а затем мы их прижмем.

Хорошо. Встряхните его. Чувствует себя хорошо, никуда не денется. Пулей чувствует себя хорошо. Сладкий. Хорошо. Переходите к следующему шагу здесь. Начните хватать некоторые из этих вещей. Начните выравнивать его обратно с тем, где он должен идти. Это пойдет туда. Эта штука была прямо здесь. Получил это. Это может пойти под здесь. Он защелкивается прямо там. Итак, зеленая клипса. Как только вы вставите свои линии туда, и вы просто вставите это, и это зафиксирует его. Хорошо? Зеленая штука — замок. Нам нужно убедиться, что вы зафиксировали его, поэтому мы вставим его, а затем нажмем на зеленую штуку. Вы должны увидеть, как два маленьких ушка поднимаются, а затем блокируются. Это никуда не денется. Выглядит хорошо. Хорошо.

Возьми это. Это пойдет туда. Почувствуйте вокруг. Должны быть электрические разъемы. Переместите это еще раз очень быстро, чтобы мы могли видеть. Мы спрятали некоторые электрические разъемы, так что мы вытащим их обратно. Вот этот. Поднимите его вверх и вокруг, если хотите. Прямо между здесь. Там нравится. Принеси сюда наш соединитель, опусти его. Хорошая связь, хорошая связь. Хорошо. Выглядит неплохо. Посмотрим.

Вот эта линия должна входить прямо в эту. Это делает его таким, что он не может слишком много шлепаться. Хорошо. У вас есть это, у вас есть эта маленькая скобка прямо здесь. Извините меня. Посмотрим. Могу я взглянуть? Идет прямо здесь. Просто посмотрите на него, посмотрите, как он выглядит, как он движется. Это происходит таким образом. Это должно идти именно так, просто так. Вот где этот клип будет продолжаться, удерживает его от шлепанья. Вот и мы.

Вот сюда, переместите это. У нас есть наша маленькая синяя клипса. Просто собираюсь затолкнуть это обратно в свою дыру. Мы возьмем вот этот, этот большой, более широкий штырь. Он вставляется в этот паз прямо здесь, а затем должен зафиксироваться. Посмотрим, сможем ли мы заставить его это сделать. Это приятно. Никуда. Вот и мы. Хорошо. Просто убедитесь, что у нас ничего не болтается прямо здесь. Это идет к задней части генератора. Прямо вверху у вас есть электрический разъем. Мы собираемся нажать его, слушать щелчок. Вот и мы, дайте ему немного рывок. Это приятно.

Итак, как мы собираемся это сделать, я просто вытащу металлическую часть из центра резины. В этот момент вы можете поместить его туда, куда он должен идти просто так. Если вам нужно использовать немного смазки, просто возьмите пенетрант или силикон, к чему у вас есть доступ. Вставьте его обратно, просто так. Выровняйте его с тем, куда он должен идти. Возьми свой болт, заведи его. То же самое и с другим. До этого, конечно, немного сложнее добраться. Вот и мы. Теперь мы просто собираемся прижать их. Я возьму свою розетку. Хорошо, будем использовать нашу 7-миллиметровую головку, аккуратно. Не должно быть ничего слишком тугого, здесь мы просто прикручиваем пластик. Очевидно, нам не нужно использовать пневматическое оружие или что-то в этом роде. Это никуда не денется. Это приятно.

Итак, у нас есть ремень, охватывающий все шкивы. Я собираюсь использовать свой 14-миллиметровый ключ для натяжителя. Я собираюсь попытаться потянуть за этот ключ, чтобы снять давление с натяжителя, и, надеюсь, ремень достаточно провиснет. Хорошо. Это там. Снять напряжение. Хорошо. Хорошо. Давайте взглянем, убедитесь, что ваш ремень на всех шкивах. Выглядит неплохо. Идеальный. Начинаем наши три болта. Вот и мы. Я собираюсь начать все это. Вот и мы. Я собираюсь опустить двигатель очень быстро. Вот и мы. Туго, туго, туго, туго, туго. Выглядит неплохо. Мы можем продолжить.

Хорошо. Это расположено. Просто собери все обратно, туда, где мы разобрали. Нажмите это там. Маленький. Нужно зайти получше. Вот и мы. Очень хорошо. Хорошо. Вот здесь должна быть маленькая штучка, которая выходит и скользит по этому. Мы собираемся притвориться, что это там. Сдвиньте его. У нас есть небольшой 10-миллиметровый болт прямо здесь. Я просто посмотрю, как начать. Вот и все. Хорошо.

Итак, пришло время снова подключить отрицательную клемму аккумулятора. Когда вы собираетесь подключить его, он может искрить или искрить, издавать забавный шум. Может вас немного напугать, по сути. Но все, что вы хотите сделать, просто положите его туда, один раз и готово. Не надевай, не искри, не спрыгивай, ничего подобного. Просто иди один и готово. Ну вот. Маленькая искра. Ничего страшного. Надавите на него, насколько это возможно, а затем просто используйте свои 10 миллиметров, чтобы плотно прижать его. Вот и мы. Дайте ему немного покачиваться. Это никуда не денется. Возьмите нашу обложку. Он просто входит прямо сюда. Это прямо здесь. Вот оно. Бонк, Бонк. Ну вот. Очень просто.

Спасибо за просмотр. Посетите 1aauto.com, место, где можно купить ремонт автомобилей своими руками, найти отличные запчасти, отличный сервис и другой контент.

2000 — 2000 Ford Focus

2001 — 2004 Ford Focus

2002 — 2004 Ford Focus

2000 — 2004 Ford Focus

2005 — 2005 Ford Focus

2007 — 2007 Ford Focus

. 2006 — 2006 FORM FOCUS

— 2007 FOCUS

. 2006 — 2006 FOUSD

— 2007 — 2007 г.

Оригинальный генератор Ford Focus

Генератор

Введите информацию о своем автомобиле, чтобы найти дополнительные детали и проверить их соответствие

  • Выберите автомобиль по VIN
  • Выберите автомобиль по модели

Выберите по VIN

Введите свой VIN для получения наиболее точных результатов.

Введите свой VIN для наиболее точных результатов.

или

Выберите по модели

— Выберите марку —

— Выберите модель —

— Выберите год выпуска —

Мы предлагаем полный выбор оригинальных генераторов переменного тока Ford Focus, спроектированных специально для восстановления заводских характеристик. Пожалуйста, сузьте результаты генератора, выбрав автомобиль.

40 Генераторы обнаружены

  • Связанные детали

    2005-2007 Ford Focus Marderator Assembly

    Номер деталей: 6S4Z-10V346-BCRM

    Другое название: Ассора генератора. Ваша цена: 166,52 долл. США

    Розничная цена: 274,55 долл. США

    Вы сохраняете: 108,03 долл. США

    Добавить в CART

  • Просмотр Связанных деталей

    2005-2007 Ассамблея Фокуса Фокуса

    Номер детали: 6S4Z-10V346-ABRM

    : 6S4Z-10V346-ABRM-ABRM

    : 6S4Z-10V346-ABR. 0003

    Other Name: Alternator Assy Replaced by: 6U2Z-10V346-GHRM

    Your Price: $198.70

    Retail Price: $320.00

    You Save: $121.30

    Add to Cart

  • View related parts

    2008-2011 Блок генератора Ford Focus

    Номер детали: 8S4Z-10V346-ARM

    Ваша цена: 265,71 $

    Розничная цена: 441,82 $

    Вы экономите: 176,11 $

    Добавить в корзину0003

    2005-2007 Ford Focus Focus Geriantor Assembly

    Номер деталей: G2MZ-10346-CW

    Ваша цена: 192,70 долл. США

    Розничная цена: $ 267,69

    .

    2004 Ford Focus Focus Gerienator Assembly

    Номер детали: 98AZ-10346-FA

    Другое название: Ассоба генератора: 4U2Z-10V346-AARM ​​

    Ваша цена: 151,07 долл.0003

    Добавить в корзину

  • Просмотр Связанных деталей

    2004 Ford Focus Focus Генератор сборка

    Номер детали: 98AZ-10V346-FARM

    Другое название: Assy Assy заменен: 4U2Z-10V346-AARM ​​

    Ваша цена: $ 151. 07.

    Розничная цена: $ 301,82

    Вы сохраняете: 150,75 долл. США

    Добавить в CART

  • Связанные детали.0002 Ваша цена: 216,31 долл. США

    Розничная цена: 358,18 долл. США

    Вы сохраняете: 141,87 долл. США

    Добавить в CART

  • Связанные детали

    2012-2018 Фокус-генератор. Другое название: генератор в сборе; Генератор

    Ваша цена: 206,50 $

    Розничная цена: 341,82 $

    Вы экономите: 135,32 $

    Добавить в корзину

  • Посмотреть соответствующие части0003

    Номер детали: 8S4Z-10346-A

    Другое название: Генератор в сборе; Генератор

    Ваша цена: 259,91 долл. США

    Розничная цена: 430,91 долл. США

    Вы сохраняете: 171,00 долл. США

    Добавить в корзину

  • Связанные детали

    2005 Борд. Другое название: генератор в сборе; Генератор заменен на: 5S4Z-10346-BERM

    Ваша цена: 175,38 $

    Розничная цена: 287,27 $

    Вы экономите: $111,89

    Добавить в корзину

  • Посмотреть соответствующие детали

    2012 Ford Focus Генератор в сборе

    Номер детали: BV6Z-10346-E

    Другое Название: Генератор в сборе; Генератор

    Ваша цена: $ 202,14

    Розничная цена: 334,55 долл. США

    Вы сохраняете: 132,41 долл. США

    Добавить в корзину

  • Связанные детали

    2006-2007 FOCA FOCI

    Другое название: Assy генератора заменена: 6S4Z-10346-CCRM

    Ваша цена: 166,63 долл. США

    Розничная цена: 274,55 долл. США

    Вы сохраняете: 107,92 долл. Блок генератора Ford Focus

    Номер детали: 6S4Z-10346-CARM1

    Другое название: Генератор в сборе Заменен на: 6S4Z-10346-CCRM

    Ваша цена: $166,63

    Розничная цена: $274,55

    3 Вы экономите: 9 долларов. 2

    Добавить в корзину

  • Просмотр Связанных деталей

    2005 Ford Focus Focus Agerskenge

    Номер детали: 6S4Z-10V346-AARM ​​

    Другое название: Ассобара. $ 198,70

    Розничная цена: $ 320,00

    Вы сохраняете: $ 121,30

    Добавить в CART

  • Связанные детали

    2007 Ассамблея Ford Focus Assembly

    Номер детали: 7S4Z-10346-A

    9000

    : 7S4Z-10346-A

    9000

    : 7S4Z-10346-A

    9000

    .0002 Ваша цена: $ 198,70

    Розничная цена: $ 320,00

    Вы сохраняете: 121,30 долл. США

    Добавить в корзину

  • Просмотр Связанных деталей

    2007 Ассамблема FOCUS FOUCT

    Номер детали: 7S4Z-10346-ARM

    . : Генератор в сборе Заменен на: 6U2Z-10V346-GHRM

    Ваша цена: 198,70 $

    Розничная цена: 320,00 $

    Вы экономите: 121,30 $

    Добавить в корзину

    • 40 Посмотреть соответствующие детали0084 2003-2004 Ford Focus Генератор в сборе

    Номер детали: 1S7Z-10346-BC

    Другое название: Генератор в сборе Заменен на: 1S7Z-10346-BE

    Ваша цена: 168,78 долларов США

    030002 Розничная цена: 270,78 долларов США

    030002. 107,58 долл. США

    Добавить в корзину

  • Связанные детали.

    Добавить в CART

  • Связанные детали

    2005-2006 гг. Форд Фокусный Генератор Ассамблея

    Номер детали: 5S4Z-10346-BA

    Ваша цена: 175,38 долл. США

    Розничная цена: 287.27

    .

    Добавить в корзину

  • Посмотреть соответствующие детали

    2005-2011 Ford Focus Генератор в сборе

    Номер детали: G2MZ-10346-CJ

    Ваша цена: $173,22 9009 30003

    0002 Вы экономите: $67.41

    Добавить в корзину

Сопутствующие запчасти Ford Focus

Популярные аксессуары Ford Focus

О генераторе переменного тока Ford Focus

Из всех высокоточных автомобильных деталей самой важной является Генератор Форд Фокус. Поддержание вашего генератора Focus в отличном состоянии имеет решающее значение для обеспечения бесперебойной работы вашего автомобиля. Покупая новую запасную часть, вы можете сэкономить сотни и даже тысячи долларов на дорогостоящем ремонте автомобиля в будущем.

2006 ford focus zx4 замена генератора

ВЫ ЗДЕСЬ:

  • БЛОГ
  • /
  • Видео замены генератора Форд Фокус zx4 2006
  • 11 января 2016 г.
  • по
  • в
  • 9597
  • 0

2006 FOCUS FOCUE ZX4. другие видеоуроки руководство

Как заменить 2006 Ford Focus Charginator Установка

0:37 Для замены генератора генератора на 2006
0:41 Форт Полк.

Рубрики

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
