Как снять ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Основными симптомами того, что придётся демонтировать ГБЦ, будет течь масла, которая наблюдается в месте соединения «головы» с блоком цилиндров, либо, когда она имеет механические повреждения и просто нуждается в замене. Также подобные работы вам обеспечены, когда на крышке расширительного бачка вами будут обнаружены следы эмульсии-смеси тосола с маслом, что будет свидетельствовать о наличии масла в системе охлаждения.

Видео с разборкой и снятием ГБЦ на ВАЗ-2112 — всё просто, всё своими руками:

Работы по снятию ГБЦ на ВАЗ-2112 вполне можно провести своими руками, достаточно лишь следовать нашей инструкции.

Содержание

• 1 Инструмент для работы
  • 1.1 Снятие ГБЦ на ваз-2112 — порядок работ
• 2 Основные признаки для демонтажа ГБЦ
• 3 Выводы

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

• Набор ключей различного диаметра «10», «13», «17», «21».
• Отвертку.
• Плоскогубцы.
• Новая охлаждающая жидкость.
• Тара под ОЖ.
• Чистую ветошь.
• Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
• Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе.

1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

   Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

4. После чего снимите его и уберите в сторону.
5. Следующим шагом убираем все высоковольтные провода, отсоединяя их от свечей и модуля зажигания, также отсоединяем их от фиксатора на ресивере.

   По очереди отключаем каждый провод от свечи.

6. Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
7. Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
8. Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
9. Когда все элементы сняты, отсоединяем трубу от коллектора.
10. После отсоединяем провода от датчика давления масла.
11. Переходим к датчику температуры охлаждающей жидкости и отключаем от него клемму.

    Обратите внимание на количество следов коррозии

12. Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на системе охлаждения.
13. Не забываем и про два минусовых провода, расположенных на ГБЦ.
14. Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
15. Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
16. Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и регулятора холостого хода.

    Датчик холостого хода вблизи на редакционной ВАЗ-2112

17. От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
18. Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки.

    Доставайте трос согласно обозначением стрелок.

19. Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
20. Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
21. Еще 2 гайки следует открутить на крышке ГБЦ.
22. Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь.

    Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

23. Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».
    При помощи двух ключей отворачиваем топливопровод

24. В надёжном месте сохраните небольшие шайбы от трубок.
25. Снимите винт, который фиксирует кронштейн трубок к ГБЦ.

    Уберите открученные болты в надёжное место

26. Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ.

    Колодка демонтирована

27. При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
28. Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
29. Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
30. Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.

    Осмотрите патрубок на наличие повреждений и при необходимости замените
31. Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка.

    Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

    Термостат демонтирован

32. Когда они ослаблены, по порядку отсоединяем их.

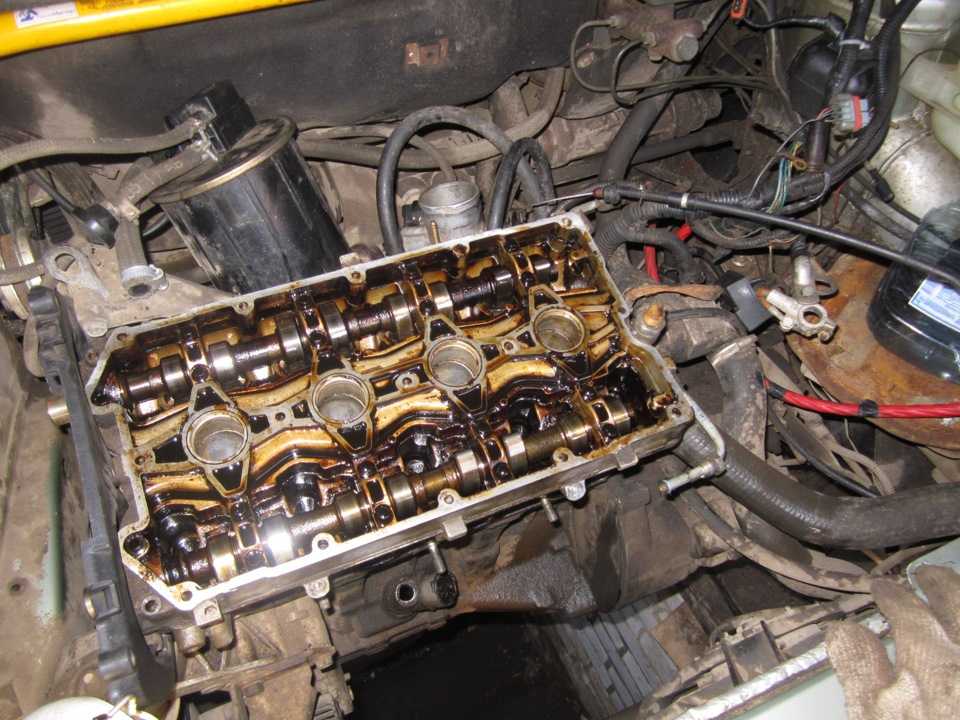

33. Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части.

    Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете прочитать в этой статье. О натяжении ремня ГРМ рассказано здесь.

34. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).
    Демонтированные шкивы, аккуратно убираем в сторону.

35. Далее снимаем натяжной ролик, просто открутив болт, который его держит.
36. Также поступаем и с опорным роликом.
37. Выворачиваем пять болтов, которые крепят защиту ремня и валов от корпуса двигателя, после чего демонтируем её.

    Болты отмечены красным маркером.

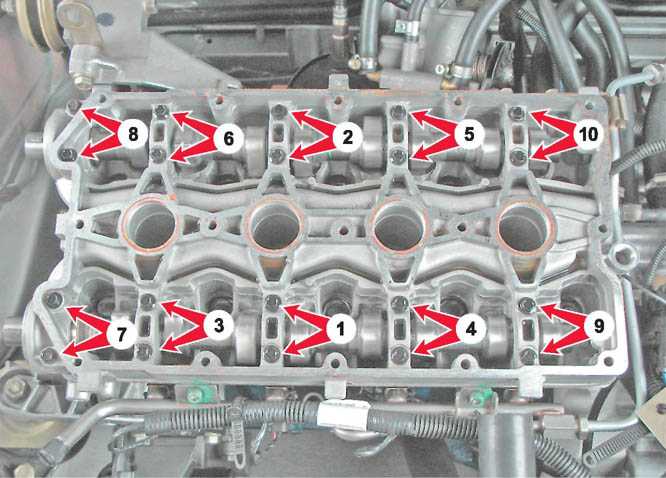

38. Заключительным этапом в работе будет выкручивание последних десяти болтов, которые фиксируют непосредственно саму головку блока цилиндров. Обратите внимание, что порядок откручивания следует проводить строго в обратном порядке закручивания. Выполнять эту рекомендацию крайне важно и необходимо.

    Откручиваем так, как указано стрелками.

39. Когда болты откручены, можно снимать ГБЦ и выполнять все дальнейшие работы в зависимости от поставленных перед вами целями.

    ГБЦ снята и очищена.

При сборке ГБЦ соблюдайте порядок и момент затяжки болтов!

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют некоторые признаки по которым всё же придётся произвести её демонтаж.

• Наличие следов механического вида на ГБЦ.
• Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
• Если из выхлопной трубы идёт белый пар, это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
• Пена-эмульсия на крышке расширительного бачка, свидетельствует о попадании отработанных газов в систему охлаждения.
• В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
• На масляном щупе двигателя наблюдается белый налёт , говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Выводы

Обратите внимание, что по окончании работ, необходимо поставить новую прокладку блока цилиндров, произвести все работы в строго аналогичном порядке снятию, а также залить новую охлаждающую жидкость в систему и проверить все соединения на наличие протечек.

Не смотря на то, что эта работа достаточно трудна ввиду демонтажа многочисленных патрубков, колодок и резьбовых соединений, однако очень даже выполнима своими руками, достаточно лишь очень внимательно прочитать нашу статью и можно не опасаясь приступать к работе.

Как самостоятельно заменить прокладки ГБЦ для ВАЗ-2112 16-ти клапанов

Настоящая забота об автомобиле заключается не только в поддержании его чистоты, но и в постоянном контроле технического состояния транспорта и, конечно, своевременном обнаружении поломок. Важно как можно быстрее заменить вышедшие из строя узлы, при этом можно это сделать и самостоятельно. Только исправный автотранспорт сможет нормально функционировать, а человек, передвигающийся в нем, будет в абсолютной безопасности.

Содержание

Как можно самостоятельно обнаружить неисправность прокладки ГБЦ

Владельцы любых автомобилей, в том числе и ВАЗ-2112 16-ти клапанов, должны постоянно осматривать свою машину, наблюдать, не появляются ли под ней маслянистые пятна, прислушиваться, как работает двигатель транспорта. Если при осмотре будут обнаружены маслянистые выделения, в том месте, которое является соединительным относительно ГБЦ и блока цилиндра, нужно обратить внимание на прокладку. Чаще всего такие потеки появляются из-за прогорания прокладки, а для устранения такой неисправности необходима незамедлительная замена элемента ГБЦ для 16-клапанного двигателя ВАЗ-2112. Замена производится довольно просто, поэтому каждый автолюбитель сможет сделать такую операцию самостоятельно.

Как проводится замена прокладки ГБЦ своими руками

Перед тем как приступить к починке автомобиля, необходимо подготовить все инструменты, которые потребует замена прокладки ГБЦ на двигателе в 16 клапанов ВАЗ-2112:

• автомобильные ключи накладного и гаечного видов;
• ключ динамометрического предназначения;
• качественную новую прокладку;
• емкость для слива жидкого вещества.

Читайте также: Как заменить 16 клапанов на ВАЗ 2112

Если замена прокладки ГБЦ производится в специальной яме, предназначенной для осмотра автотранспорта, то весь процесс будет намного упрощен. Когда такого углубления нет, то можно выполнить данную операцию и без нее, если совершать манипуляции поэтапно, с учетом всех рекомендаций.

Поэтапная замена изношенной детали

Как говорилось ранее, заменить прокладки в ВАЗ-2112 16-ти клапанов можно самостоятельно, если делать всю работу поэтапно:

1. Отключить клемму от автомобильного аккумулятора.
2. Слить охлаждающее вещество в заранее подготовленную емкость.
3. Если нужно провести починку в машине, которая только что была в эксплуатации, то обязательно сбрасывается давление топливной системы. Чтобы провести данную манипуляцию, необходимо отсоединить провода, которые идут в топливный насос от всех соединительных проводов машины.
4. Приемная труба выхлопной системы отсоединяется от коллектора.
5. Приступают к снятию термостата.
6. Как только соединительные крепления термостата будут отвинчены, деталь следует перенаправить в сторону, чтобы было удобно проводить демонтаж неразборной головки, так как заменить необходимо лишь прокладки 16-ти клапанов ВАЗ-2112.
7. Корпус подшипников и рама топливной системы должны быть сняты вместе с ГБЦ.
8. Снимается с постоянного места датчики, которые указывают на уровень давления масла.
9. При помощи ключа отвинчивается крепеж, который фиксировал ремень ГРМ, снимается ролик натяжения.
10. С помощью дополнительного инструмента необходимо зафиксировать зубчатый шкив, чтобы он не мог изменить своего положения, после устраняется элемент крепежа и снимается вместе с соединительной шайбой.
11. Снимается шкив с распредвала при помощи двух надежных отверток.
12. Отвинчиваются крепления, которые фиксировали температурный датчик и систему, отвечающую за охлаждение.
13. Последним этапом процесса замены прокладки ГБЦ в 16-клапанном двигателе ВАЗ-2112 является вынимание с агрегата всех вывинченных болтов вместе с шайбами, а вместе с агрегатом достается и прогоревшая прокладка, которую необходимо незамедлительно заменить.
