Как снять и поставить коробку передач на ВАЗ 2107, крепление КПП, снятие рычага переключения, инструкции с фото и видео

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Содержание

  • Когда может потребоваться демонтаж КПП ВАЗ-2107

  • Крепление КПП ВАЗ-2107

    • Видео: как снять и поставить на место подушки КПП ВАЗ-2107

  • Как самостоятельно снять КПП ВАЗ-2107

    • Какие потребуются инструменты

    • Подготовительные работы

    • Снятие рычага управления КПП и другие работы в салоне

    • Демонтаж коробки передач

  • Как поставить КПП на место

    • Центровка диска сцепления

    • Установка коробки и рычага управления КПП

      • Видео: снятие и установка рычага управления КПП ВАЗ-2107

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;

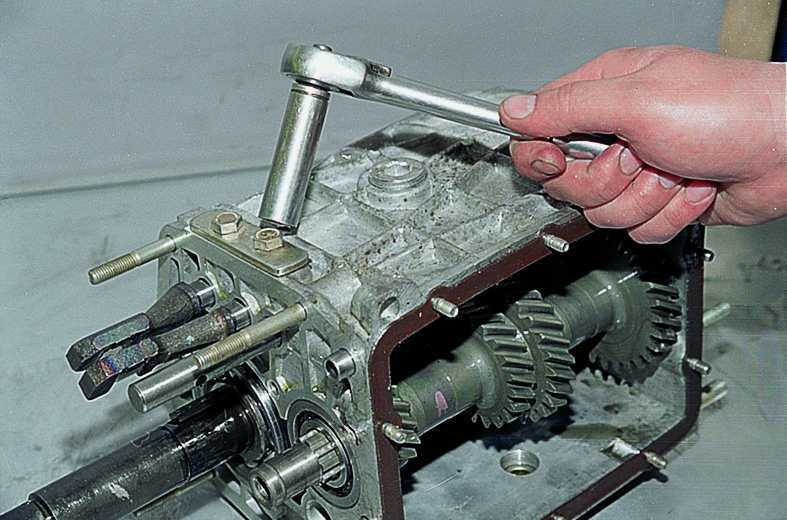

  • заменить или провести ремонт самой КПП.

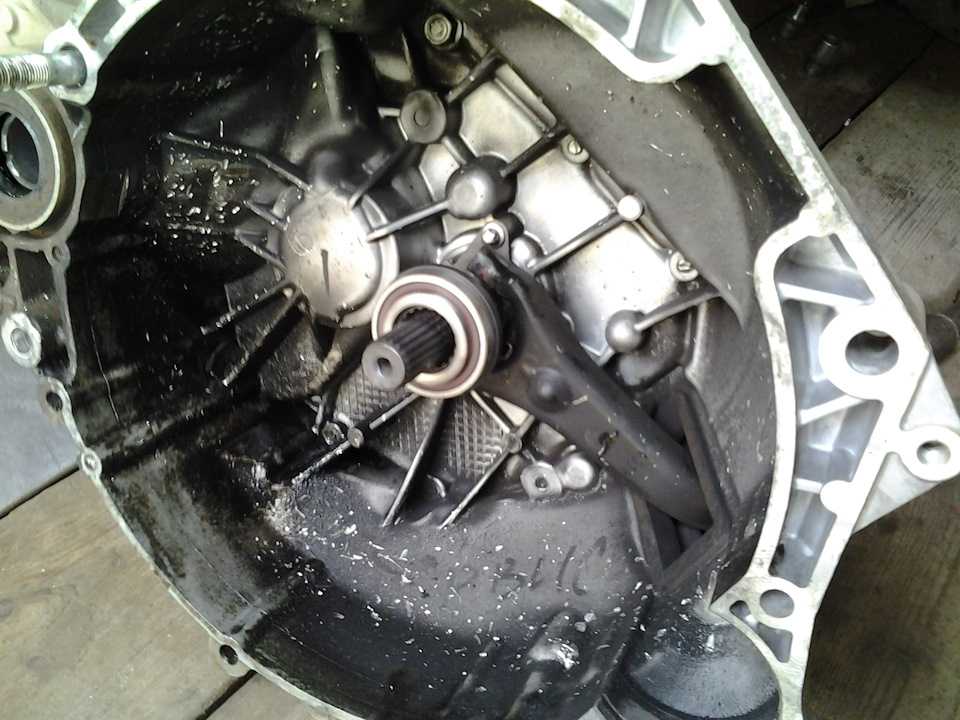

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

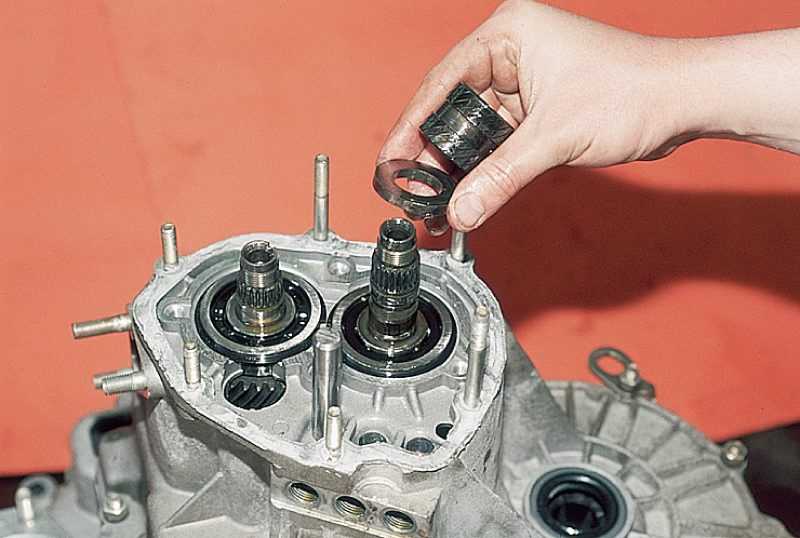

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

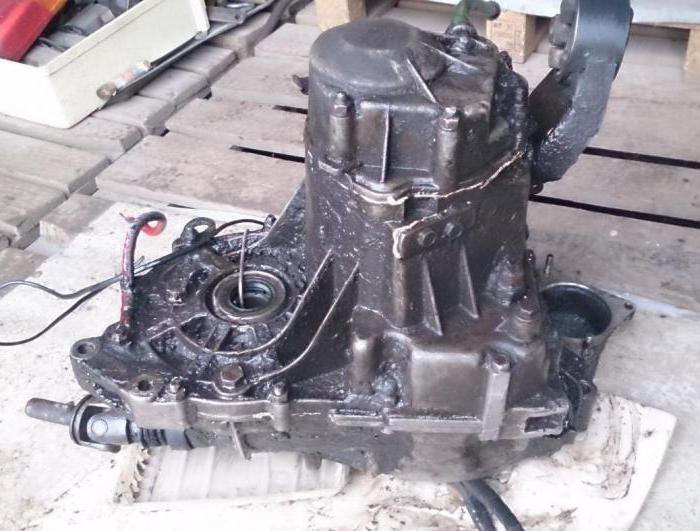

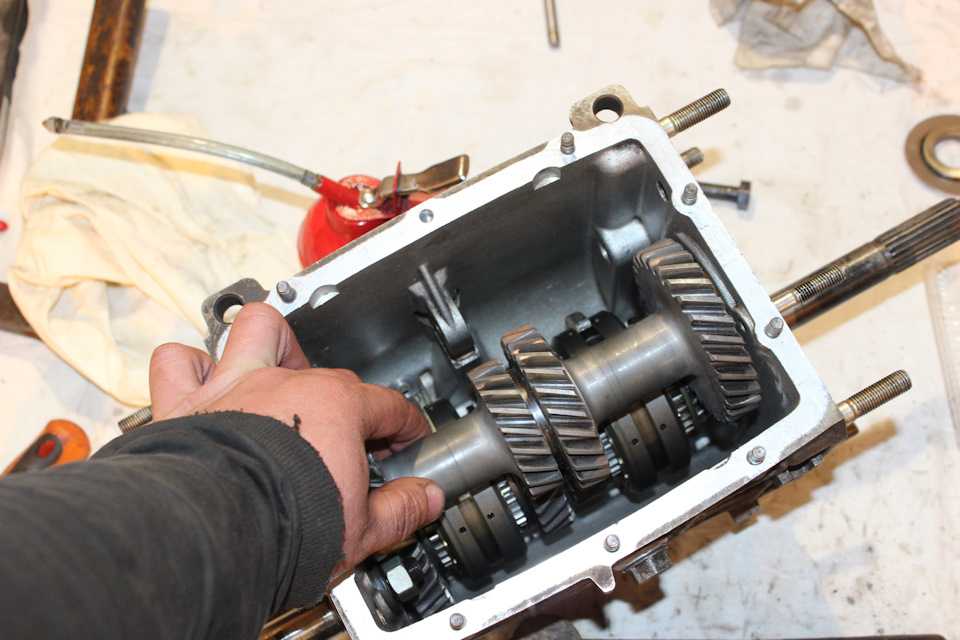

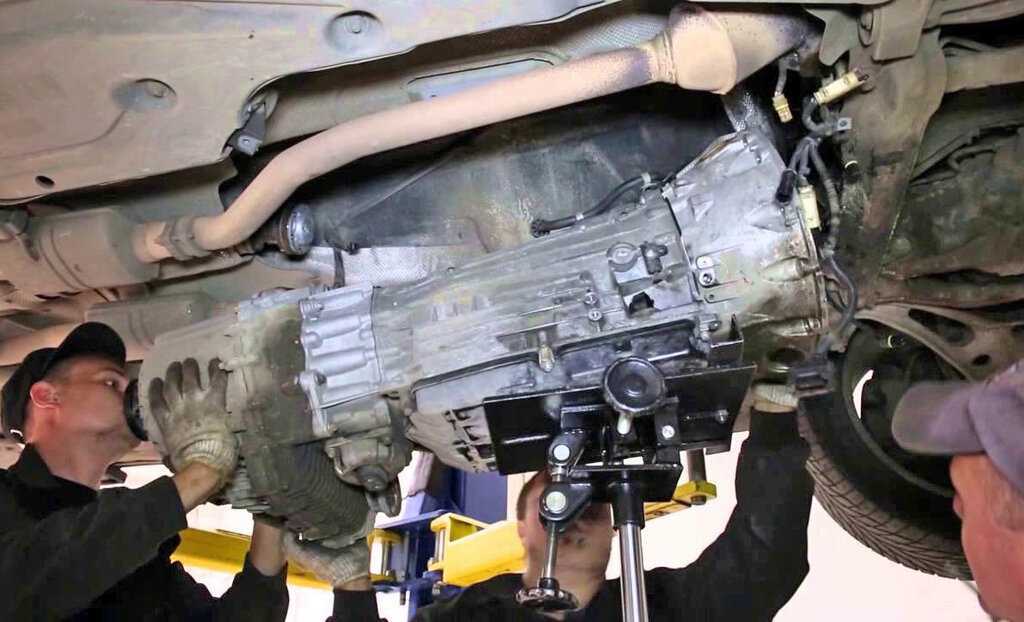

Коробка передач — один из ключевыз узлов автомобиля

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

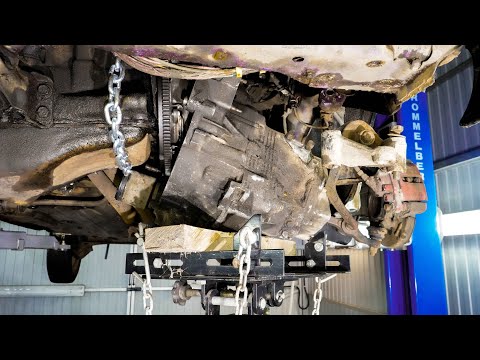

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.

lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

  • набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
  • набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
  • пассатижи, отвёртки, пинцет;
  • воронка и ёмкость для масла;
  • домкрат и деревянные брусья;
  • ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

  • автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

    Перед началом работы автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу

  • отсоединяется карданный вал. Для этого необходимо рычаг переключения передач перевести в нейтральное положение, чтобы карданный вал можно было вращать рукой. После этого откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП;

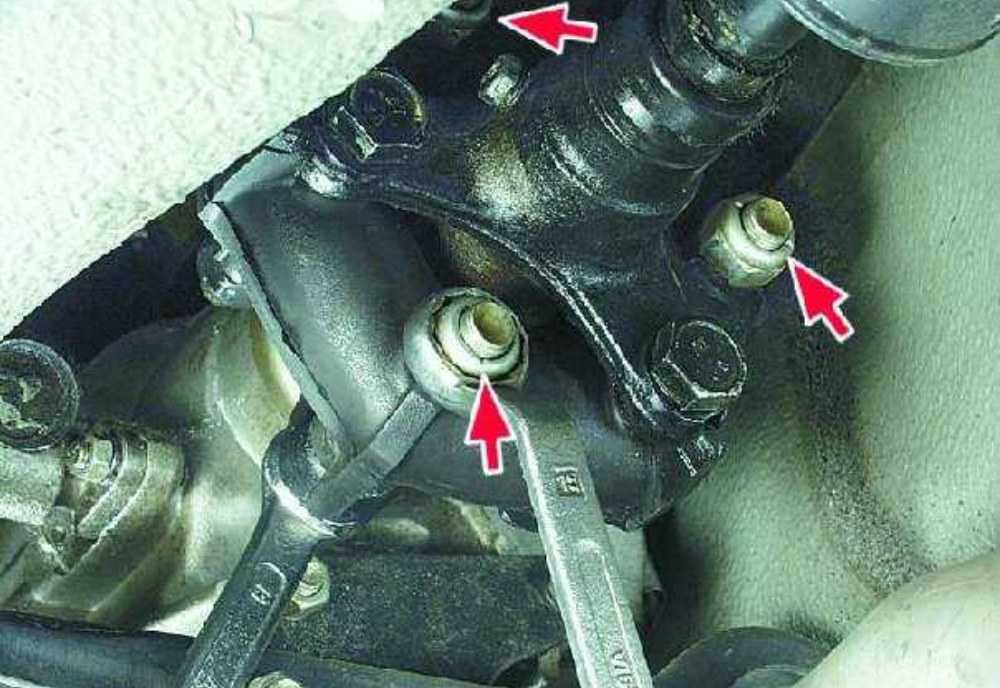

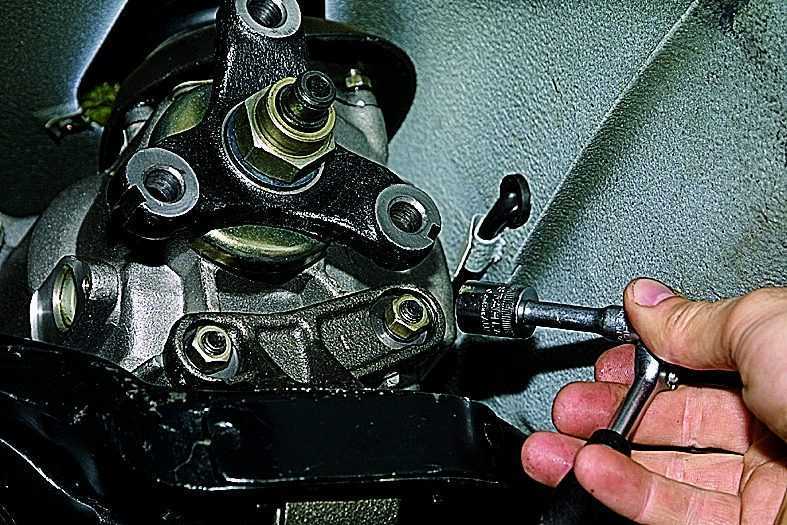

    Откручиваются три гайки, которыми муфта кардана крепится к фланцу КПП

  • вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач;

    Вращая карданный вал, необходимо вынуть болты, которые удерживались гайками, и отсоединить муфту кардана от фланца коробки передач

  • откручиваются четыре гайки, которыми карданный вал крепится к заднему мосту, кардан отсоединяется и отводится в сторону;

    Кардан отсоединяется от заднего моста и отводится в сторону

  • отключается (или совсем снимается) аккумулятор автомобиля;
  • снимается глушитель целиком, т. е. его задняя часть, резонатор и расположенная в передней части приёмная труба.

    Глушитель снимается полностью, в том числе приёмная труба к выпускному коллектору

После этого необходимо:

  • отсоединить датчик кислорода;

    Датчик кислорода отключается с помощью рассоединения колодки

  • отсоединить электропровод, питающий лампу фонаря заднего хода;

    Необходимо отсоединить электропровод, питающий лампу фонаря заднего хода

  • ослабить гайку троса спидометра и отсоединить трос;

    Гайку троса спидометра необходимо ослабить, трос отсоединить и отвести в сторону

  • снять рабочий цилиндр сцепления, причём цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра;

    Рабочий цилиндр нужно только извлечь из кронштейна, не отворачивая гайку шланга цилиндра

  • снять стартер, открутив два верхних крепёжных болта и один нижний.

    Открутив крепёжные болты, необходимо снять стартер

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

  • снять три оставшиеся на так называемой кулисе втулки;

    Необходимо снять три оставшиеся на так называемой кулисе втулки

  • выкрутить болты, которые крепят к полу крышку рычага и снять крышку;

    Следующий шаг — снятие крышки рычага управления КПП

  • выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза;

    После этого необходимо выкрутить болты, на которых крепится крышка рукоятки стояночного тормоза

  • снять чехол ручника и открутить винты, удерживающие коврик;
  • открутить гайки, которые крепят салазки передних сидений к кронштейнам;

    Нужно открутить гайки, которые крепят салазки передних сидений к кронштейнам

  • снять металлическую накладку, открутив удерживающие её болты;

    Далее необходимо снять металлическую накладку, открутив удерживающие её болты

  • коврик поднять и свернуть, чтобы не мешал;
  • снять шланг подвода тёплого воздуха к воздушному фильтру.

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

  • выкрутить болты, на которых крепится защитная крышка картера сцепления;

    Необходимо снять защитную крышку картера сцепления

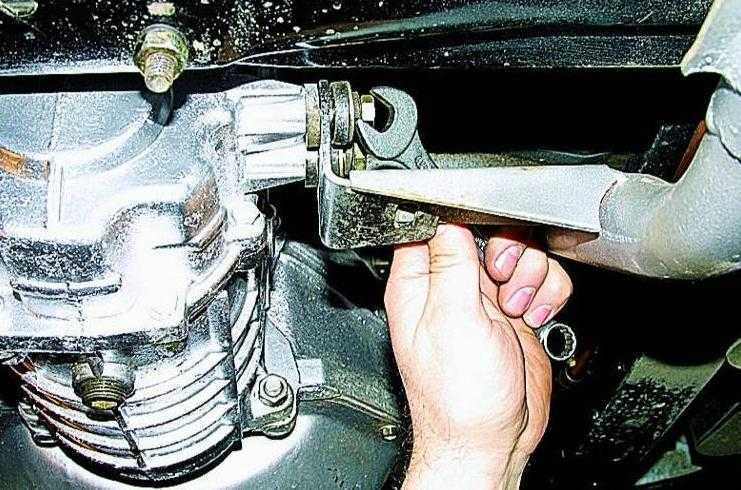

  • подпереть деревянным брусом кронштейн (или поперечину), и выкрутить две гайки, которыми кронштейн крепится к кузову;

    Перед снятием кронштейна, следует установить под ним деревянную подпорку

  • подставить под коробку домкрат или деревянный брус и открутить 4 болта, удерживающие картер сцепления крепится на блоке цилиндров;

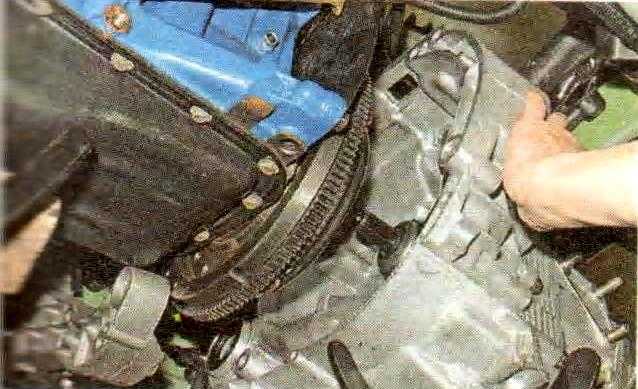

    Подперев коробку домкратом или деревянным брусом, нужно открутить четыре болта, котрыми картер сцепления крепится к блоку цилиндров

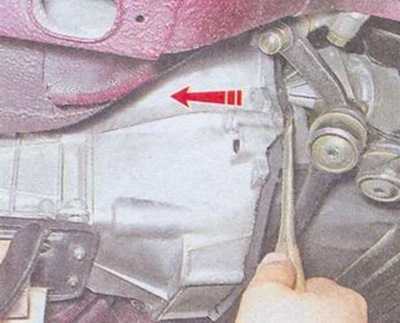

  • отвести картер от блока цилиндров с помощью отвёртки;

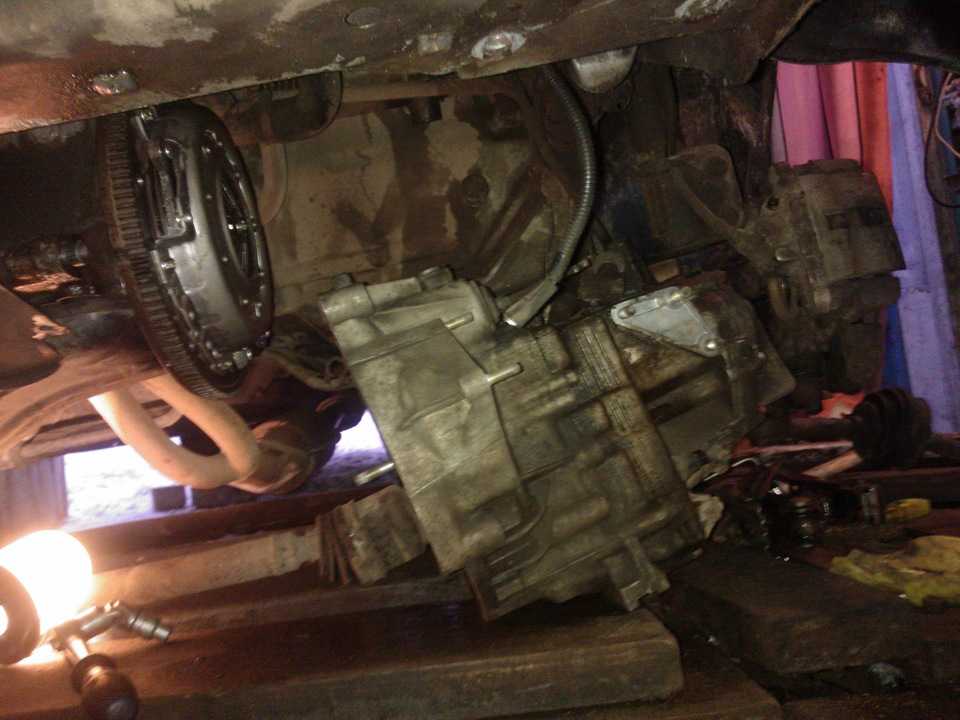

  • сместить КПП назад и вывести первичный вал из ступицы ведомого диска.

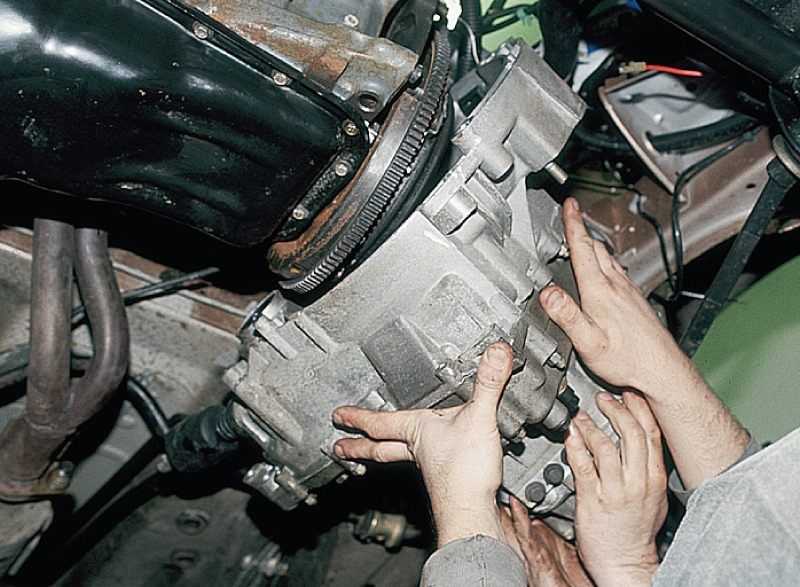

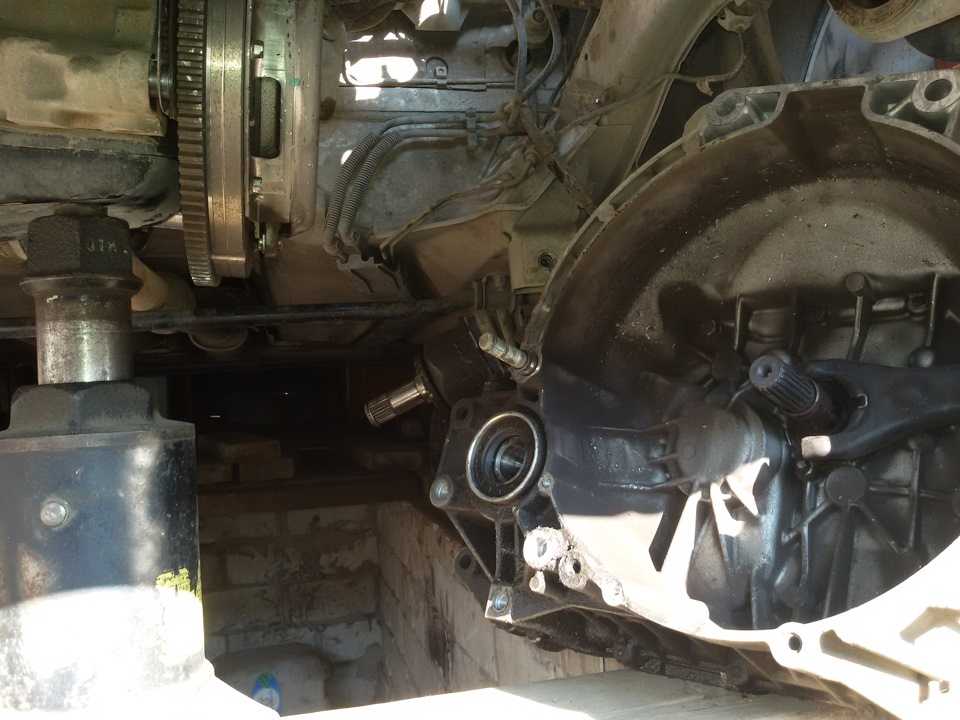

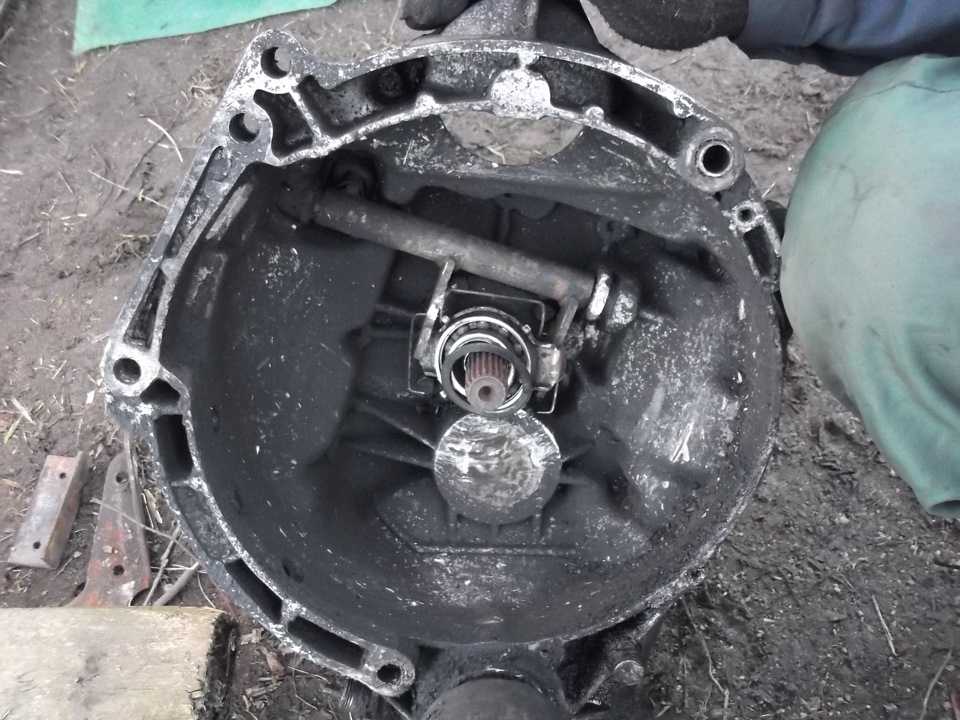

    Чтобы освободить корбку, следует сместить КПП назад и вывести первичный вал из ступицы ведомого диска

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска сцепления потребуется металлический стержнь, например, обрезок первичного вала КПП

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

При центровке диска сцепления стержень необходимо вставить в отверстие и посадить в подшипник, после чего нужно закрепить корзину

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов.

Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

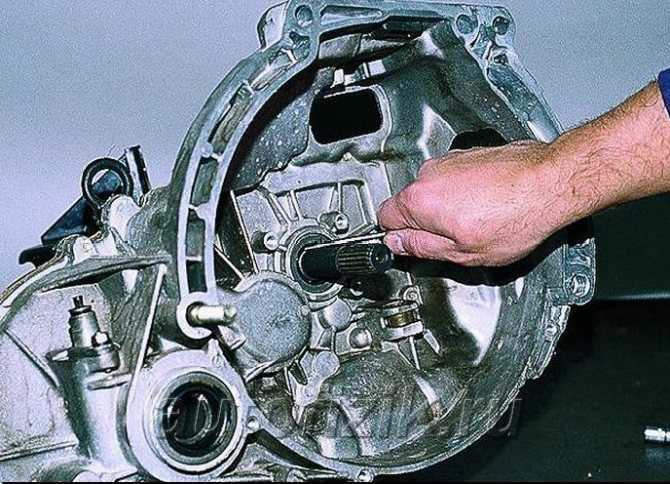

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

  • Автор: Игорь Светличенко

ПОЛЕЗНЫЙ СОВЕТ Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и ее крышек и т. п.).

1. Установите автомобиль на смотровую канаву или подъемник.
2. Отсоедините «минусовый» провод от аккумуляторной батареи.
3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).
4. Снимите передний карданный вал (см. «Снятие и установка карданной передачи»).

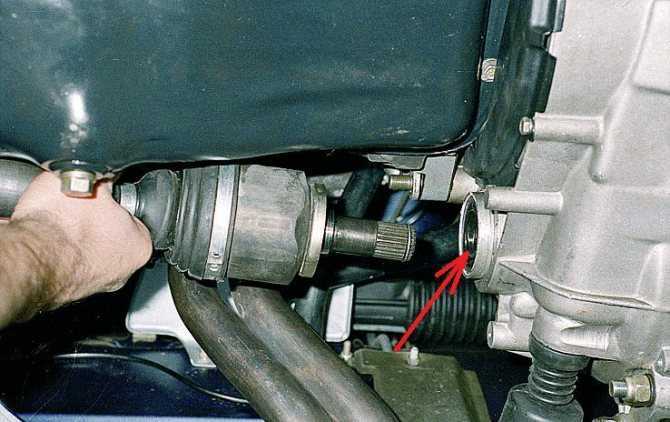

5. Снимите промежуточный вал (см. «Снятие и установка промежуточного вала»).

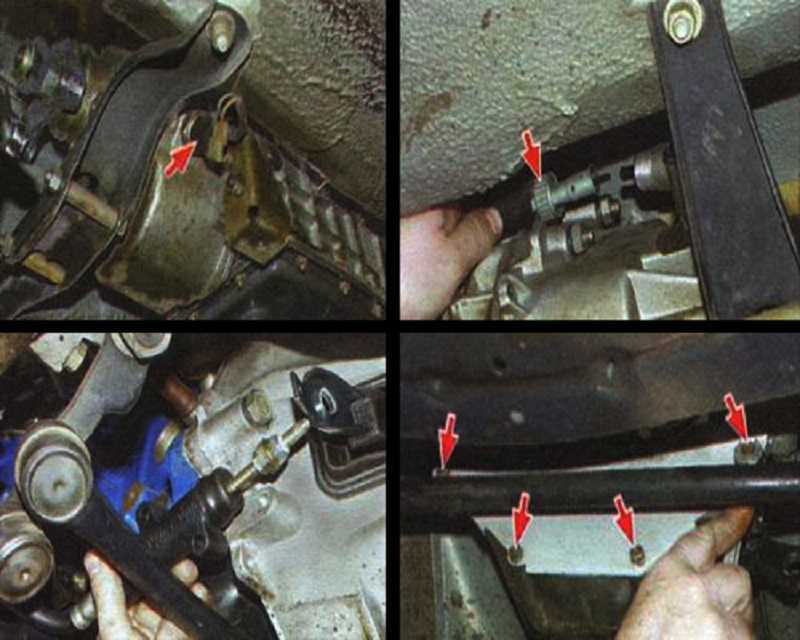

6. Отсоедините провода от выключателя фонарей заднего хода.7. Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач.
8. Отверните рукоятку с рычага и снимите ее вместе с чехлом.9. Отверните гайку крепления опорной пластины механизма переключения передач.
10. Снимите заднюю опору силового агрегата (см. «Замена опор подвески силового агрегата»).
11. Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач.12. Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач.
13. Выверните болты крепления щитка картера сцепления.14. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).
15. Выверните три болта крепления стартера (третий болт на фотографии не виден).
16. Снимите стабилизатор поперечной устойчивости (см. «Снятие и установка стабилизатора поперечной устойчивости»).
17. Снимите приемную трубу (см. «Замена приемной трубы»).

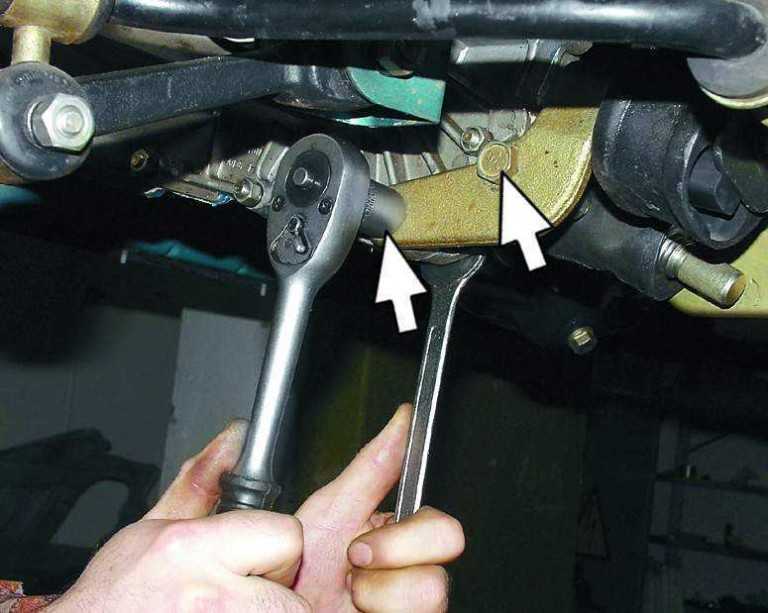

18. Выверните четыре болта крепления картера сцепления к двигателю.
ПРИМЕЧАНИЕ Помощник должен придерживать заднюю часть коробки передач.

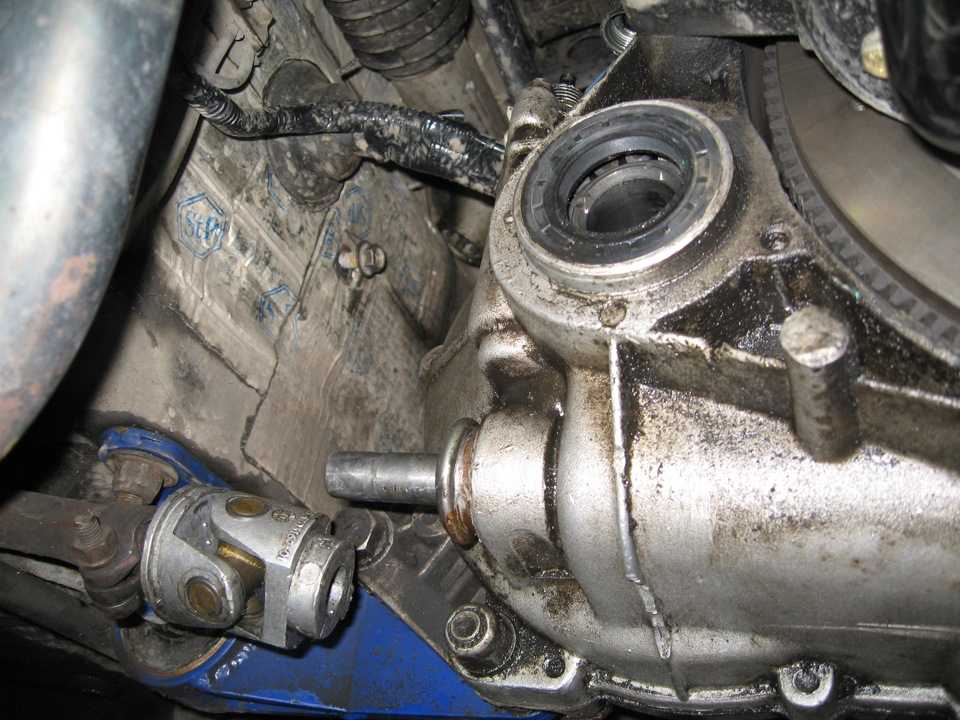

19. Снимите коробку передач в сборе с картером сцепления.
ПРИМЕЧАНИЕ Не опирайте конец первичного вала на лепестки нажимной пружины сцепления, чтобы не деформировать их.
20. Устанавливайте коробку передач в порядке, обратном снятию.
21. Залейте масло в коробку передач.
ПОЛЕЗНЫЙ СОВЕТ Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.
22. Проверьте и при необходимости отрегулируйте привод управления механизмом переключения передач (см. «Регулировка привода механизма выбора передач»).
