Снять задний ступичный подшипник ваз 2109. Что такое задний подшипник ступицы, как он устроен и как его заменить

Предполагается, что ступичные подшипники легкового автомобиля весьма надёжны, и для полного износа они должны пройти как минимум 100 тыс. км. Но с учётом того, что наши дороги не отличаются высоким качеством, менять эти подшипники приходится через каждые 50 тыс. км, а то и чаще. О том, как самостоятельно произвести замену подшипника задней ступицы на автомобиле ВАЗ 2109, мы и расскажем в этой статье.

Назначение и расположение

Подшипник ступицы заднего колеса

Ступичный подшипник — важнейший элемент ходовой части автомобиля, от которого зависит безопасность пассажиров и водителя. Если хотя бы один из ступичных подшипников выйдет из строя, автомобиль может стать неуправляемым, так как одно из колёс перестанет нормально вращаться. В автомобилях ВАЗ 2109 используются радиальные шариковые ступичные подшипники. Этот подшипник напрессовывается на заднюю полуось, добраться до него можно, только сняв колесо.

Ступичный подшипник обозначен цифрой 4

Причины поломки подшипника задней ступицы

• Подшипник вышел из строя, полностью выработав свой ресурс (после чего возникла так называемая усталость металла).
• Подшипник разрушился из-за попадания в него песка и грязи, которая начала действовать как абразивный материал, что и привело к частичному или полному истиранию деталей подшипника.
• Одно из колец подшипника раскололось из-за сильного удара (который возникает, когда колесо на большой скорости попадает в глубокую выбоину на дороге).
• Гайка на ступице затянута слабо. Это ведёт к возникновению люфта, который постепенно разрушает элементы подшипника.

Признаки неисправности ступичного подшипника

• При движении одно из задних колёс издаёт характерный гул, который с увеличением скорости переходит в вой.
• На заднем колесе появляется ощутимый люфт (который можно легко обнаружить, поддомкратив колесо и подвигав его руками от себя и к себе).
• Поддомкраченное заднее колесо, раскрученное вручную, вращается с характерным гулом, который иногда может сопровождаться звяканьем шариков, перекатывающихся в разбитом подшипнике (а колесо с исправным подшипником вращается почти бесшумно).

Расходные материалы и инструменты для замены

1. Новый подшипник задней ступицы ВАЗ 2109.
2. Комплект рожковых ключей.
3. Комплект торцовых головок с воротком.
4. Жидкость для снятия ржавчины WD-40.
5. Съёмник для ступичных подшипников.
6. Круглогубцы для снятия стопорных колец.
7. Противооткатные башмаки.
8. Домкрат.

Последовательность действий

Видео: Как снять и заменить на ВАЗ 2109

Важные моменты

• Ступичная гайка на ВАЗ 2109 закручивается очень сильно, а кроме того, она часто бывает покрыта ржавчиной. Может потребоваться огромное усилие, чтобы стронуть её с места. В такой ситуации помочь может жидкость WD-40. Если этой жидкости под рукой нет, гайку можно обильно полить маслом и подождать 10 минут.
• Далеко не у каждого автовладельца под рукой есть съёмник для ступичных подшипников. В этом случае для извлечения подшипника можно воспользоваться молотком и обрезком стальной трубы подходящего диаметра (около 4,5 см). Главное при этом — не повредить трубой внутреннюю поверхность ступицы. Если после выпрессовки там останутся царапины и выбоины, новый подшипник быстро выйдет из строя.
• При обратной сборке ступицы особое внимание следует уделить затягиванию ступичной гайки. Если она будет затянута слабо, возникнет люфт, который вновь приведёт к износу подшипника. Поэтому с торцовой головкой на 30 следует использовать самый длинный вороток, чтобы усилие при затягивании ступичной гайки было максимальным.

Замена ступичных подшипников — процедура, с которой рано или поздно столкнётся каждый владелец «девятки». Вопрос только в том, будет ли он готов к этому. Если водитель предпочитает ремонтировать свою машину самостоятельно, то имеет смысл приобрести в магазине съёмник для ступиц и подшипников. Этот нехитрый инструмент значительно облегчит работу, а также сэкономит автовладельцу массу времени и нервов.

Как составные элементы ходовой, подшипники ступицы очень важны для обеспечения работоспособности транспортного средства и безопасности участников дорожного движения. При выходе из строя данных элементов автомобиль может стать неуправляемым. Их надлежащее состояние должно контролироваться во время эксплуатации автомобиля и при необходимости при ТО следует проводить замену ступичных подшипников.

Ступица – центральная часть вращающейся детали, нанизываемая на колесную ось. Она сопрягается с диском, спицами и ободом колеса. В ее внутреннее отверстие впрессовывается подшипник. Ступица не только крепится к колесу, но и позволяет ему вращаться. Если она соединена с ведущей колесами, то является еще и элементом трансмиссии. С нею связана и тормозная система автомобиля. Необходимости в установке новой ступицы обычно не возникает, а вот замена ступичного подшипника – операция, избежать которой невозможно.

Менять весь ступичный узел приходиться только в том случае, когда он является неразборным, и замена подшипника ступицы как отдельная операция невозможна.

Причины и признаки поломки

Подшипники не подлежат ремонту, поэтому в случае поломки их меняют. Срок службы этой детали рассчитан на 100 000 километров пробега, но целый ряд факторов способствуют сокращению этого срока:

• Эксплуатация в сложных условиях, в условиях плохих дорог.
• Плохое качество смазки, ее недостаток или избыток.
• Попадание влаги и пыли.
• Ошибки при смене колес: отсутствие регулировки и неправильный зазор, перезатяжка втулки и т.п.

Обязательно посмотрите видео о диагностике подшипника:

Поэтому, несмотря на величину пробега, подшипники следует проверять каждый раз, когда проводится ремонт тормозных колодок. О выходе из строя свидетельствуют признаки:

• Перегрев ступицы.
• Люфт колеса.
• При движении по ровной дороге возникает монотонный гул в области передних или задних колес.
• Стук, усиливающийся при езде по неровной дороге.
• Нехарактерное притормаживание при повороте руля.

При наличии этих признаков необходимо провести диагностику состояния автомобиля, т. к. эти признаки могут свидетельствовать о наличии других проблем.

Операцию замены подшипникового узла можно провести самостоятельно. Для этого понадобится: домкрат (подъемник), отвертки, ключ баллонный, съемник для ступичной гайки, монтировка, смазка – литол, может быть, и зубило.

Итак, замена подшипника ступицы переднего колеса: алгоритм действий

Подготовительные этапы:

Метод первый. Если при монтаже вы не хотите трогать болт регулировки развала и не страшитесь неудобств при ремонте, то выбирайте смену подшипника без съема поворотного кулака. Для этой операции понадобится съемник, а также смотровая яма или подъемник.
Метод второй. При этом методе извлечь подшипник и установить новый будет значительно удобнее, но в этом случае нарушается регулировка развала.

До начала операции следует установить 2 метки, отмечая положение регулировочного болта и поворотного кулака. Отворачиваем болты, которыми шаровая опора крепится к кулаку. Осторожно постукивая, удаляем болты. Демонтируем поворотный кулак. Используя наставку подходящего размера, сбиваем ступицу с подшипника. Убираем стопорное кольцо. С помощью тисков фиксируем съемник и удаляем заменяемую деталь. Очищаем посадочное место от грязи, смазываем его. Запрессовываем новый подшипник, крепим стопорное кольцо. Поворотный кулак монтируем на ступицу. Прикладывая усилие к внутренней обойме подшипника, вбиваем его до упора. Устанавливаем остальные элементы в обратном порядке. Затянув гайки подшипника, в обязательном порядке приминаем бортики гайки.
Метод третий. Применяется тогда, когда не подходят два первых, так как этот метод самый трудоемкий. В начале работы следует распрессовать рулевой наконечник. Отвернуть гайки, которыми верхняя опора крепить к кузову. На демонтированной стойке проводим замену.
Своевременная замена смазки в подшипниках ступиц передних колес продлит срок службы этих элементов.

Обязательно посмотрите видео о замене подшипника ступицы на Форд Фокус:

Особенности замены подшипника ступицы заднего колеса

1. Ставим автомобиль на первую передачу. Домкратом поднимаем заднюю часть. Под передние колеса устанавливаем упоры.
2. Отсоединив направляющие штифты, демонтируем тормозной барабан и тормозные колодки.

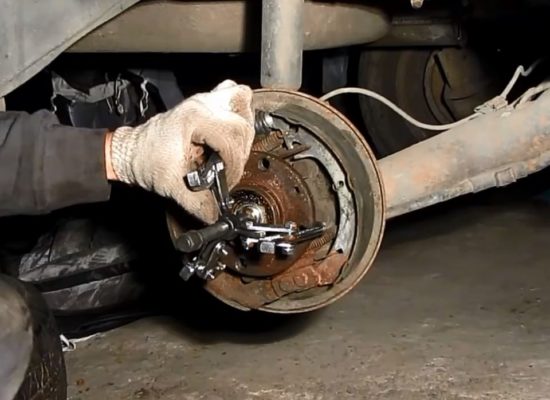

3. С гайки крепления ступицы снимаем заглушку и, используя съемник, отворачиваем гайку.
4. Сбиваем ступицу с цапфы. В идеальном варианте деталь снимается вместе с подшипниковым кольцом.
5. Щипцами демонтируем стопорное кольцо, сбиваем пыльник. Работаем аккуратно, чтобы не повредить ступицу.
6. Посадочное место очищаем от грязи, смазываем литолом.
7. Съемником запрессовываем новый подшипник. Не использовать молоток!
8. Монтируем пыльник и стопорное кольцо.
9. Устанавливаем ступицу на цапфу, легко постукивая по внутреннему кольцу подшипника.
10. Затягиваем цапфу, приминая бортики.

Собираем ступичный узел в обратном порядке, прокачивая, удаляем воздух из тормозной системы, регулируем стояночный тормоз.
Эту операцию лучше производить одновременно для обоих задних колес.

Обязательно посмотрите видео о замене заднего ступичного подшипника на Логане:

1. Снимите защитный колпак гайки ступицы, подцепив его отверткой.

3. Включите первую передачу и установите противооткатные упоры под передние колеса.

Поднимите и установите на опоры заднюю часть автомобиля. Снимите колесо.

При отворачивании гайки ступицы автомобиль должен стоять на земле.
Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65-95 Нм (6,5-9,5 кг/м).

4. Снимите тормозные колодки.

5. Полностью отверните гайку ступицы и снимите упорную шайбу.	6. Спрессуйте съемником ступицу с цапфы.
7. Закрепите ступицу в тисках и снимите стопорное кольцо с внутренней стороны ступицы.	8. С помощью съемника выпрессуйте подшипник из ступицы

Универсальный съемник для выпрессовки подшипников ступиц.

В ступице колеса установлен шариковый двухрядный подшипник, который во время эксплуатации не требует регулировки и смазки.

При выпрессовке подшипник разрушается. Поэтому спрессовывайте ступицу только для замены подшипника.

При отсутствии оправки или съемника для выпрессовки и запрессовки подшипника можно воспользоваться кольцами старого подшипника.
9. Запрессуйте новый подшипник с помощью съемника и установите стопорное кольцо. Перед сборкой тщательно очистите от грязи все детали.
10. Напрессуйте ступицу на цапфу, прикладывая усилие к внутреннему кольцу подшипника.
11. Установите колодки и тормозной барабан.
12. Установите колесо.

На днях появился очень противный скрип в заднем левом колесе. Решил, что цилиндр рабочий тормозной, из-за него может колодки плохо расходились, а оказалось сам подшипник подклинивал. Уже ездить со скрипом было невыносимо. Неисправный подшипник задней ступицы автомобиля дает о себе знать появлением люфта в колесе, который легко определяется наличием шума в задней части автомобиля при движении, либо появлением стука, если люфт в подшипнике стал слишком большой. Окончательно убедится в неисправности можно, если поддомкратить автомобиль и раскачать вывешенное колесо — если люфт есть, вы его непременно почувствуете. Как правило, подшипник задней ступицы не поддается регулировке и при выходе из строя он подлежит замене. Если люфт не слишком большой, то можно попробовать немного подтянуть гайку ступицы, как правило, этот шаг помогает избавиться, но ненадолго и, в ближайшем времени, замену все равно предстоит выполнять.

0:2024 0:4 1:509

Вот такой купил

1:541

Договорился на счёт бокса и подъёмника и сразу всё поменял.
Давайте сначала «пройдемся» по инструменту и приспособлениям, которые будут необходимы для замены подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119

1:1018

Подшипник 256706

1:1047

Основная область его применения это — задний подшипник ступицы автомобилей ВАЗ 2108, 2109, 2110, 2111, 2112. Он обладает следующими конструктивными характеристиками — шариковый, радиально-упорный, двухрядный, закрытого типа (уплотнения с двух сторон). Поскольку он имеет два ряда тел качения, то способен фиксировать вал под осевой нагрузкой в обе стороны. Существует роликовый аналог этого подшипника — 537906, он обладает повышенной грузоподъемностью, но и меньшей скоростью вращения.

1:1920

Поскольку автомобили ВАЗ получили широкое распространение не только в нашей стране, но и за ее пределами, то и потребность в подшипниках задней ступицы очень высокая — их производят сразу на четырех заводах нашей страны:
ОАО «Саратовский подшипниковый завод» (маркировка SPZ) — производит по мнению специалистов самые лучшие подшипники задней ступицы в нашей стране, при этом они не очень дорогие.
23 ГПЗ (или VBF, Вологда) — в среде автомобилистов считается самым лучшим заводом, однако саратовские подшипники ничуть им не уступают в долговечности, реже подделываются и стоят немного дешевле.
СПЗ-4 (Самара) — производит продукцию для тех, кто привык экономить. Но если Вам нужен качественный задний подшипник ступицы, лучше всего обратить внимание на представленных выше производителей.
20 ГПЗ (Курск) — в настоящее время не производится.

1:3458

Отечественные подшипники производятся по ГОСТ 520-2002, импортные по ISO 15:1998. По международной системе обозначений номер этого подшипника — BA2B33313C.
Технические параметры и размеры подшипника задней ступицы 256706:

1:383

Внутренний диаметр (d): 30 мм;

1:436

Наружный диаметр (D): 60 мм;

1:485

Ширина (H): 37 мм;

1:515

Масса: 0,4 кг;

1:540

Диаметр шарика: 9,525 мм;

1:584

Количество шариков: 28 шт. ;

1:634

Грузоподъемность динамическая: 30,1 kN;

1:705

Грузоподъемность статическая: 25,9 kN;

1:774

Номинальная частота вращения: 6500 об./мин. Кроме домкрата и баллонного ключа, нам понадобятся: торцевой ключ на «30», плюс длинная труба на него; пассатижи для съема стопорных колец; простые пассатижи или накидной ключ на «12» (для откручивания направляющих штифтов заднего тормозного барабана), деревянный брусок и молоток; возможно могут понадобиться зубило и монтировка. И главное, для съема и установки подшипника будет необходим универсальный съемник для выпрессовки подшипников ступиц. Желательно его приобрести. С его помощью Вы сможете поменять не только подшипник задней ступицы, но и передней. Конечно же, можно провести замену и без него (как именно будет написано ниже), но с ним все-таки удобней и быстрей.

1:2086

2:504

ВЕСЬ ИНСТРУМЕНТ КОТОРЫЙ НАМ ПОНАДОБИТСЯ

2:582

3:1087

ТОТ САМЫЙ СЪЁМНИК

3:1123

Теперь о главном – порядок замены подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119:

3:1371

1. Ставим автомобиль на 1 передачу и подкладываем под передние колесо «башмаки». Отпускаем колесные болты и домкратом подымаем автомобиль. Снимаем колесо.

3:1657

2. Откручиваем направляющие штифты (направляющие), если они есть, и снимаем тормозной барабан (если просто снять не получилось, тогда с помощью молотка и деревянной наставки, сбиваем его).

3:2001

4:504

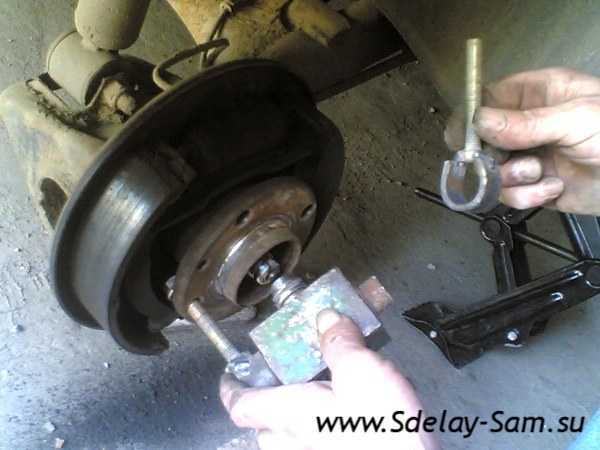

3) Откручиваем гайку ступицы, головкой на 30мм
и с помощью съемника сбиваем ступицу с цапфы (если нет съемника, то можно прикрутить к ступице колесо и рывком снять ее, или двумя монтажками).

4:849

5:1354

Дальше, есть два варианта развития событий. Первый, успешный вариант, ступица сошла «мягко» и на цапфе не осталось внутреннего кольца подшипника. Второй, не фартовый вариант, внутреннее кольцо осталось на цапфе. Если с первым вариантом все ясно, можно сразу переходить к выпрессовке-запрессовке подшипника, то вот второй вариант, для Вас может означать только одно – дополнительная работа. Для того, чтобы снять кольцо с цапфы придется для начала снять тормозные колодки и после этого, воспользовавшись зубилом, оторвать кольцо с посадки. Дальше, с помощью стяжного съемника или пары монтировок, стягиваем кольцо подшипника с оси.

5:2511 5:54

4). Специальными щипцами снимаем стопорное кольцо

6:651

7:1156

и сбиваем металлический пыльник (если собираетесь выпрессовывать подшипник, если выбивать, то снимать его не надо).
5. Выпрессовываем или выбиваем старый подшипник.

7:1461

ВЫБИВАЕМ

7:1481

6) Когда всё выбили, берём новый подшипник и смазку литол. Смазываем в ступице посадочное место подшипника и запрессовываем подшипник.

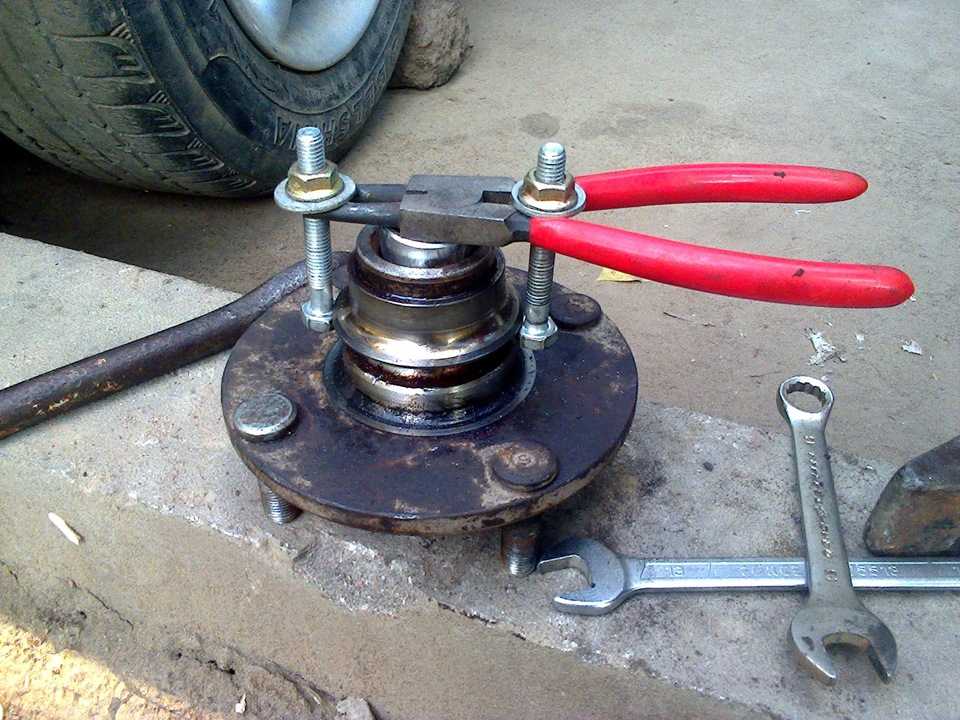

В отсутствие съемника, подшипник можно запрессовать с помощью тисков и наружной обоймы старого подшипника. Забивать подшипник НЕ Рекомендуется!

8:2501

9:504 9:523

10:1028

СО СЪЁМНИКОМ

10:1055

7. Устанавливаем стопорное кольцо и металлический пыльник.

10:1166

8. На цапфу, ступицу набиваем оправкой (головкой или трубой подходящего диаметра), бьем по внутреннему кольцу подшипника.
9. Затягиваем гайку и заминаем бортик.

10:1461

11:1966

10. Собираем колодки (если, Вы их снимали), одеваем тормозной барабан и колесо.

11:2109 27292

Загудел подшипник задней ступицы? Есть желание заменить его своими руками? Тогда, данная статья по замене подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119 будет Вам интересна. Прочитав ее, Вы получите ответы на такие вопросы, как — Какие приспособления и какой инструмент необходимы для этой работы? Какой подшипник лучше покупать? Плюс ко всему, текст в статье подкреплен фотографиями о проделанной работе. Так что, прошу….

Давайте сначала «пройдемся» по инструменту и приспособлениям, которые будут необходимы для . Кроме домкрата и баллонного ключа, Вам понадобятся: торцевой ключ на «30», плюс длинная труба на него; пассатижи для съема стопорных колец; простые пассатижи или накидной ключ на «12» (для откручивания направляющих штифтов заднего тормозного барабана), деревянный брусок и молоток; возможно могут понадобиться зубило и монтировка. И главное, для съема и установки подшипника будет необходим — универсальный съемник для выпрессовки подшипников ступиц. Смотрим фотографию 1. Желательно его приобрести. С его помощью Вы сможете поменять не только подшипник задней ступицы , но и передней, и не только на любимой девятке или десятке))). Конечно же, можно провести замену и без него (как именно будет написано ниже), но с ним все таки удобней и быстрей.

Какой подшипник выбрать? Я, например, отдаю предпочтение подшипникам российского производства — Вологодские или Самарские. Может кому-то пригодится — размер подшипника задней ступицы 60*30*37 мм. Но, у этих подшипников есть один минус…. Их очень любят подделывать китайцы! Не знаю, как дела с этим обстоят в России, но украинский рынок просто завалин китайскими подшипниками. В общем, старайтесь покупать запчасти (не только подшипники) в проверенных местах, где за товар отвечают.

Теперь о главном — порядок замены подшипника задней ступицы на автомобилях ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110, ВАЗ-2112, ВАЗ-2114, ВАЗ-2115, ВАЗ-1119 :

Ставим автомобиль на 1 передачу и подкладываем под передние колесо «башмаки». Отпускаем колесные болты и домкратом подымаем автомобиль. Снимаем колесо. Откручиваем направляющие штифты (фото 2) и снимаем тормозной барабан (если просто снять не получилось, тогда с помощью молотка и деревянной наставки, сбиваем его (фото 3)).

Откручиваем гайку ступицы (фотография 4) и с помощью съемника сбиваем ступицу с цапфы (фото 5) (если нет съемника, то можно прикрутить к ступице колесо и рывком снять ее). Дальше, есть два варианта развития событий. Первый, успешный вариант, ступица сошла «мягко» и на цапфе не осталось внутреннего кольца подшипника. Второй, не фартовый вариант, внутреннее кольцо осталось на цапфе. Если с первым вариантом все ясно, можно сразу переходить к выпрессовке-запрессовке подшипника, то вот второй вариант, для Вас может означать только одно — дополнительная работа. Для того, чтобы снять кольцо с цапфы придется для начала снять тормозные колодки и после этого, воспользовавшись зубилом, оторвать кольцо с посадки. Дальше, с помощью стяжного съемника или пары монтировок, стягиваем кольцо подшипника с оси.

Специальными щипцами снимаем стопорное кольцо (фото 6) и сбиваем металлический пыльник (если собираетесь выпрессовывать подшипник, если выбивать, то снимать его не надо (фото 7)).

Выпрессовываем (фото 8) или выбиваем старый подшипник.

Смазываем в ступице посадочное место подшипника (фото 9) и запрессовываем подшипник (фото 10). В отсутствие съемника, подшипник можно запрессовать с помощью тисков и наружной обоймы старого подшипника. Забивать подшипник не рекомендуется! Устанавливаем стопорное кольцо и металлический пыльник.

На цапфу, ступицу набиваем оправкой (головкой или трубой подходящего диаметра), бьем по внутреннему кольцу подшипника (фото 11). Затягиваем гайку и заминаем бортик (фото 12).

Собираем колодки (если, Вы их снимали), одеваем тормозной барабан и колесо.

Все! Любуемся своей работой и наслаждаемся тишиной при движении!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.!

Замена ступичного подшипника ВАЗ 2110: инструкция

Замена ступичного подшипника ВАЗ 2110 должна производиться при появлении признаков его износа. Когда во время движения со стороны одного из колес раздается непрерывный гудящий звук, первым делом проверяется техническое состояние подшипника ступицы. Если к слышимому гудящему звуку добавляется вибрация, это значит, что деталь начала разрушаться, и ее нужно срочно менять.

Содержание

• Методы диагностики
• Инструкция по разборке и замене деталей
• Выполнение операции на заднем колесе

Вернуться к оглавлению

Методы диагностики

Диагностировать неисправность подшипника можно следующим образом.

1. Домкратом поднять колесо и, взявшись двумя руками за его верхнюю и нижнюю части, подергать взад-вперед. Если ощущается люфт, то это свидетельствует об износе ступичного подшипника.
2. Вращать колесо в разные стороны. Если подшипник неисправен, то будет слышен неприятный звук, при этом колесо может крутиться с рывками.

Заменить подшипник ступицы можно самостоятельно, хотя операция достаточно трудоемкая. Чтобы облегчить процесс, для работы потребуется специальный съемник для выпрессовки подшипника или его обоймы. Кроме него понадобятся такие инструменты и расходные материалы:

• набор гаечных ключей или накидных головок, в том числе под размер 30 мм;
• круглогубцы для извлечения стопорного кольца;
• домкрат;
• баллонный ключ;
• ветошь;
• перчатки тканевые.

Работы можно выполнять как на смотровой яме, так и без ее использования, на ровной площадке. Машину следует затормозить, подложив под колесо, находящееся по диагонали от снимаемого, 2 башмака.

Вернуться к оглавлению

Инструкция по разборке и замене деталей

Снятие изношенного подшипника ступицы ВАЗ 2110 переднего колеса сложнее, чем заднего. Перед снятием колеса нужно ослабить гайку ступицы головкой на 30, предварительно сняв с него железную заглушку. Теперь можно откручивать и снимать колесо, подняв автомобиль домкратом. После этого снимается тормозной суппорт, для этого из него надо вытащить колодки и открутить сзади тормозного диска 2 болта крепления.

Следующая деталь — тормозной диск, он снимается после выкручивания двух шпилек, которые крепят его к ступице. Гайку ступицы надо полностью выкрутить, после чего отсоединить шаровую опору, открутив 2 болта. Теперь можно извлечь шлицевую часть полуоси из поворотного кулака и аккуратными ударами молотка через деревянную проставку выбить ступицу из посадочного места.

С помощью круглогубцев сжать и вытащить стопорные кольца. Используя съемник, выпрессовать подшипник. Сам съемник включает в себя 2 чашки, соединенные длинной шпилькой, на конце которой есть гайка на 17 мм. Выдавливание обоймы происходит за счет вращения этой гайки. Первые обороты могут потребовать усилий, поэтому лучше воспользоваться рычагом.

Для установки нового подшипника потребуется тот же съемник, так как обойма садится на свое место с натягом. Для начала надо вставить в паз одно из стопорных колец, обойма будет упираться в него при запрессовке. Деталь нужно ровно вставить в поворотный кулак с другой стороны, сверху на нее надеть съемник. Вращением шпильки вдавить подшипник на место до упора. Установить второе стопорное кольцо и произвести обратную сборку узла, прикрутить колесо.

После затяжки гайки ступицы головкой на 30 мм не забыть установить на место железный пыльник. Усилие затяжки должно быть средним, не переусердствуйте, иначе начнет гудеть и новый подшипник.

Вернуться к оглавлению

Выполнение операции на заднем колесе

Этот узел имеет другую конструкцию, и замена подшипника ступицы на нем несколько отличается.

1. Вместо суппорта нужно снять тормозной барабан. Для этого выкручиваются 2 шпильки, которые его крепят к ступице.
2. Ступица выдавливается из посадочного места с помощью длинных (130 мм) болтов М12. Их надо вкрутить в отверстия ступицы так, чтобы они упирались в крепление цапфы. Дальше крутить их по очереди ключом, пока ступица не выйдет из гнезда.
3. Остальные операции по разборке и замене детали выполняются идентично процедуре на передних колесах.

Нередко случается, что старая обойма после выпрессовки разрушенного подшипника остается на оси цапфы или ступице. С помощью подручных средств стянуть ее бывает трудно, поскольку деталь ставится с натягом. Можно попробовать ее аккуратно сбить, наставив зубило и нанося по нему точные удары молотком. Если предварительно подрезать обойму болгаркой с тонким отрезным кругом по металлу, то от ударов она может лопнуть и развалиться на 2 части.

В том случае, когда снять деталь не получается, надо отыскать съемник с двумя или тремя лапками и резьбовым штоком посередине. Приспособление этого типа имеется у каждого автослесаря и у многих автолюбителей, поэтому найти его не составит большого труда. Лапки с загнутыми концами зацепляют за старую обойму, при этом шток упирается в цапфу. Закручивая ключом, деталь стягивают с оси цапфы.

Имея в своем распоряжении необходимые съемники, которые при необходимости подготавливаются заблаговременно, можно достаточно быстро поменять ступичный подшипник ВАЗ 2110 своими силами.
