Установка турбины на ВАЗ-2112 16 клапанов: фото, видео

Одним из вариантов существенно добавить мощности и лошадиных сил двигателю ВАЗ-2112 — является установка турбонаддува. Такая доработка не только способна выделить ваш автомобиль среди серой дорожной массы, но и серьёзно «впечатать» вас в кресло машины. Однако кроме монтажа турбин, опытные владельцы устанавливают атмосферный двигатель, либо оснащают его компрессором и в этой статье мы разберёмся, что все-таки лучше и какие доработки предстоят всему автомобилю перед установкой подобных доработок.

Содержание

• 1 Выбираем тип турбины
• 2 Доработка при установке турбины
  • 2.1 Степень сжатия
  • 2.2 Система выпуска
  • 2.3 Система впрыска
  • 2.4 Электронный блок управления
  • 2.5 Смазка
  • 2.6 Система охлаждения
  • 2.7 Перепускной клапан
  • 2. 8 Клапан Wastegate
  • 2.9 Блок для турбин высокого давления
  • 2.10 Иные изменения
  • 2.11 Турбо КИТ
  • 2.12 Цены на турбину
• 3 Плюсы и минусы турбины, компрессора и атмосферного двигателя
  • 3.1 Турбина
    • 3.1.1 Недостатки турбины
  • 3.2 Компрессор
    • 3.2.1 Недостатки компрессора
  • 3.3 Атмосферный двигатель
    • 3.3.1 Минусы атмосферного двигателя
• 4 Выводы

Выбираем тип турбины

Турбина TD04L

Перед тем как приступить к установке непосредственно турбины, каждый кто решил этим заняться должен понимать о тех глобальных доработках, что предстоит его автомобилю. А доработка – это всегда деньги и порой не малые, ведь она может затронуть кузов, тормоза, подвеску, а в определённых случаях и коробку переключения передач (выбор масла для КПП).

Но перед всем этим, необходимо определиться, какой тип турбины вы хотите смонтировать на ваш автомобиль. Ведь её мощность прямой показатель её стоимости. Условно турбины делят на три типа:

• Турбина низкого давления – до 0,5 бар. Установка подобной турбины потребует небольших вмешательств в работу двигателя, однако и мощности даст также.
• Турбина высокого давления – от 0,6 бар. Установка подобной турбины может повлечь глобальные изменения в коробке переключения передач, начиная от замены масла в КПП, замены сцепления на спортивное и прочих элементов, и систем мотора.
• Турбина сверхвысокого давления – в этом случае не столько важно само давление турбины, сколько применимости самого автомобиля в целом. Так как применение такой машины на дорогах общего пользования абсолютно исключено, так как гоночные составляющие такого мотора минимум некомфортны и неудобны в общем городском потоке.

Оснащение ВАЗ-2112 турбиной сверхвысокого давления не имеет никаких оснований, и если и устанавливать, то только её младшие аналоги. Поэтому ниже мы рассмотрим, что придётся поменять при монтаже турбины низкого и высокого давления.

Доработка при установке турбины

Перед тем как приступить к установке самой турбины, некоторым частям и элементам двигателя может потребоваться доработка:

Степень сжатия

Новые элементы готовы к установке.

Задачей уменьшить степень сжатия может стать замена поршней, произвести доработку головки блока цилиндров. Обратите внимание, что если при установке турбины низкого давления доработать можно лишь поршни, то для высокого давления изменяют и то, и то одновременно.

Система выпуска

«Паук» и «прямоток» можно устанавливать.

Лучшим способом решения системы выпуска, считается замена коллектора и «штанов» на монтаж «паука». Помните, что подобные системы следует покупать только у проверенных продавцов, изделия которых сделаны из высококачественных материалов способных выдержать максимальные температуры от работы турбины.

• При турбинах низкого давления, после приёмной трубы «штанов», можно всё оставить без изменений.
• При турбине высокого давления, переход на «прямоток» весьма ощутим, так как весь потенциал, такого типа турбины очень хорошо сможет раскрыться.

Система впрыска

Новая форсунка отличается от старых.

При низком давлении турбин возможна замена ресивера, благо их выбор в современных магазинах тюнинга весьма широк, а для старшего брата потребуется замена бензонасоса и форсунок на наиболее производительные.

Электронный блок управления

О её установке стоит прочитать отдельно.

О внимательном монтаже этого устройства тоже следует прочитать мануал.

При установке любого типа турбины потребуется обязательная прошивка «мозгов». А на турбине с общей мощностью выше 200 л.с, потребуется ещё и замена ДМРВ на ДАД (датчик абсолютного давления – прим.) и ДТВ (датчик температуры воздуха – прим.). А делается это для того, что штатный датчик просто-напросто не рассчитан на проход такого количества воздуха. До того момента пока они не установлены, правильно перепрошить ЭБУ не получится.

Смазка

Любой турбине необходима смазка и для этого необходимо обеспечить на неё подачу масла. Делается это различными способами, либо путём установки специального тройника на место фиксации датчика давления масла и последующим подключением к нему специального шланга, либо при помощи переходника с отводом под масляный фильтр. В любом случае какой-бы способ вы не выбрали, слив масла необходимо обеспечить только в поддон через металлическую трубку.

Система охлаждения

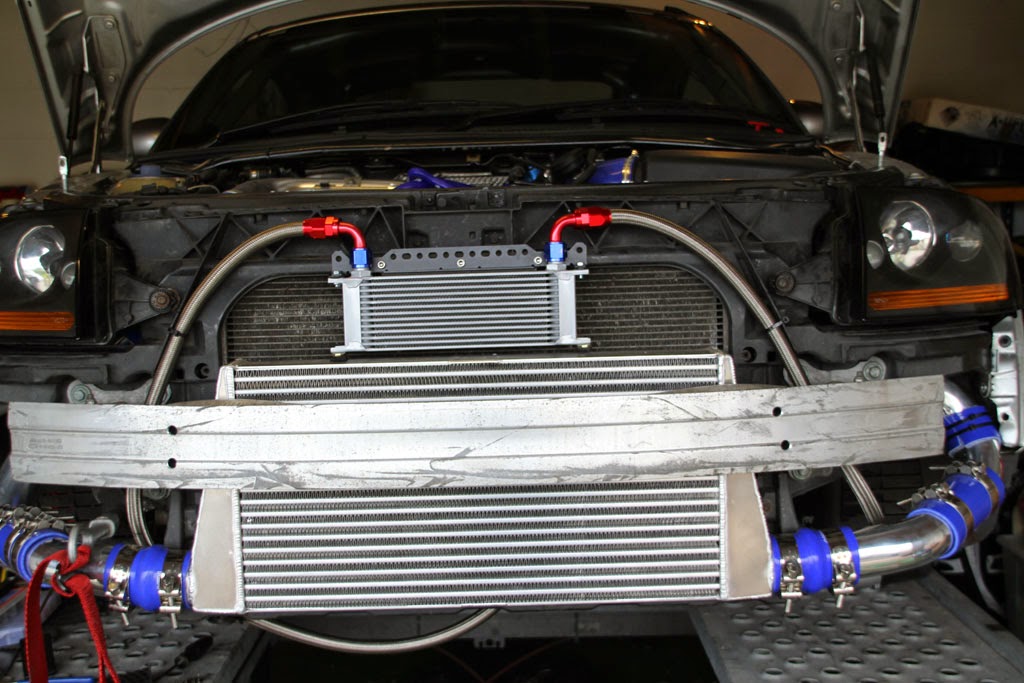

Интеркуллер — это небольшой радиатор вместо бампера.

Для обеспечения наилучшего охлаждения двигателя потребуется подвод тосола из общей системы охлаждения. А для того, чтобы охладить воздух который подаёт турбина обязательно к установке интеркуллер. При установке турбин низкого давления многие ошибочно думают, что установка такого устройства необязательно, однако в летнее время года, штатная система просто не справится со своими обязанностями.

Охлаждение потребуется и самому двигателю и в случае с ВАЗ-2112, отлично подойдёт монтаж двухрядного медного радиатора. Этого вполне хватит для его оптимального охлаждения.

Перепускной клапан

На фото клапан — Blowoff.

Перепускной клапан необходим для сброса излишнего давления, которое может возникнуть в системе при резком закрытии дросселя. И для того, чтобы оно не вырвалось через резиновые элементы, соединения и не вызвало их разрыва, такое давление сбрасывается в воздух. Существует два вида клапанов: Blowoff – это клапан, который необходимо устанавливать рядом с дроссельной заслонкой, а Bypass – монтируют между интеркуллером и воздушной магистралью.

Клапан Wastegate

Цена подобного устройства достаточно велика.

Предназначение подобного клапана заключается том, чтобы часть выпускного газа шла в обход турбины, тем самым ограничивая его скорость и уменьшая его избыточное давление на впуске. Они бывают двух видов:

Внешние – устанавливаются чаще на гоночные автомобили, так как имеют весьма значительные габариты, и внутренние, которые устанавливаются сразу на гражданские типы турбин wastegate.

Блок для турбин высокого давления

• Если вашей целью является достигнуть общей мощности ВАЗ-2112 более 200 лошадиных сил, то тут уже будет идти речь не о монтаже турбины к двигателю, а о сборке нового двигателя.
• В этом случае вместо стокового блока, лучше установить от Лада Калина, так как с ним и при правильно подобранном коленчатом вале можно достичь увеличенного объёма. Также замене можно подвергнуть поршни, шатуны и прочее.
• Вариантов подобного исполнения много, и всё зависит от того, какую сумму вы готовы вложить в подобную доработку.

Иные изменения

• В зависимости от того каким бюджетом и фантазиями располагаете вы, дорабатывать двигатель можно как в ту, так и в иную сторону. Например, может потребоваться установка иных свечей, либо регулятора давления топлива, доработанных форсунок или бензонасоса.
• Для установки некоторых видов турбин может потребоваться изменение в конструкции переднего бампера, так как для монтажа дополнительного радиатора просто не хватит места.

Турбо КИТ

Турбо КИТ в сборе.

Для того, чтобы не заморачиваться с установкой определённого типа турбин и оборудования к ним, возможна покупка специального комплекта Турбо КИТ. Как правило, такой комплект включает в себя саму турбину и всё самое необходимое для её монтажа.

Сегодня в магазинах тюнинга можно увидеть большой выбор подобных, разнообразных комплектов, в которых сделано всё для того, чтобы монтаж был как можно проще.

Цены на турбину

Установить турбину в сервисе возможно имея в кармане порядка 100-150 тысяч рулей. В эту цену входит цена турбины и комплектующих, а также всех работ по её установке.

Однако необходимо помнить, что установка конкретно каждой модели строго индивидуальна и требует персонального расчёта.

Плюсы и минусы турбины, компрессора и атмосферного двигателя

Рассмотрим все эти способы тюнинга двигателя отдельно.

Турбина

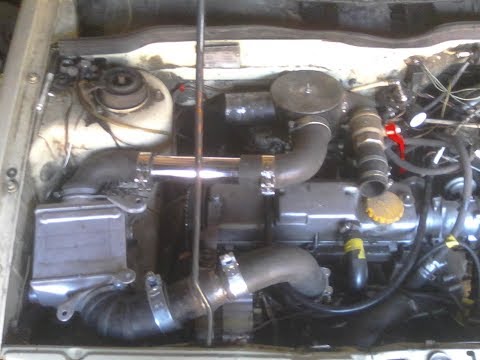

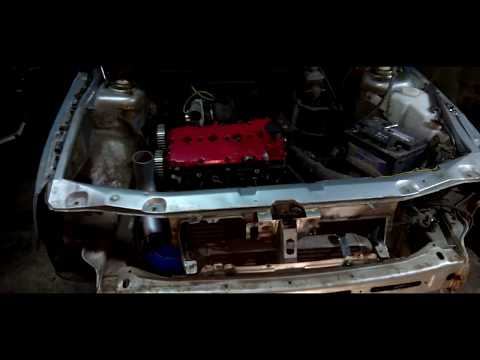

Под капотом турбированной ВАЗ-2112

За последние годы монтаж турбины на автомобили ВАЗовского семейства получил достаточно широкое распространение. И в этом нет ничего не ожиданного, так как они наиболее распространены в отличии от механического надува (компрессора – прим. ), потому как имеют ряд преимуществ.

Во-первых, нагнетатель расположен рядом с крыльчаткой турбиной и встроена в выпускной коллектор приводя себя в движение отработавшими газами. Во-вторых, подобное расположение компонентов позволяет значительно увеличить КПД всего двигателя, потому что отсутствует прямая связь у турбины и коленчатого вала, так как она не забирает мощность у самого мотора. Опытные автомеханики называют именно это, главным преимуществом турбины от компрессора.

Если подобные обозначения для вас сложны, одним слово турбина нагнетает большое давление в цилиндры и чем оно больше, тем больше мощность.

Недостатки турбины

Однако турбина имеет свои недостатки, и к таким относится «турбояма». Этот эффект проявляет себя в замедленном отклике на нажатие педали газа, а на небольших оборотах работа турбины вообще никак ощущаться не будет.  Объяснение этому весьма простое, для того, чтобы двигатель начал набирать мощность и обороты ему требуется время, чтобы увеличилось давление выхлопных газов, которые бы и смогли должным образом раскрутить турбину. Точно по такой же причине, двигатель с турбиной способны выдать максимальную мощность только после 4000 оборотов в минуту.

Компрессор

Компрессорный двигатель начинает движение воздуха из-за специального механического нагнетателя, работающего при помощи ременного привода. То есть, работа и мощность двигателя напрямую зависит от количества набранных оборотов и чем они выше, тем выше и мощность. В конструкции компрессора воздушная смесь с топливом не только подаётся в цилиндры под давлением, но и способна продуть выпускные и впускные клапана в момент неполного их закрытия, тем самым прочищая их. Из-за такой конструкции двигатель всегда способен работать на полную мощность.

Недостатки компрессора

Существенным минусом такой доработки является ненадёжность ремней привода, которые так или иначе будут рваться и приходить в негодность, а также повышенный расход топлива, так как компрессор лучше всего ставить на двигатели с большим объёмом, так как с ними эффективности взаимодействия будет намного выше.

Атмосферный двигатель

У многих людей при разговоре об атмосферном двигателе приходит на ум всё что угодно но не то что есть на самом деле.

Атмосферный двигатель – это обычный двигатель на котором отсутствует какой-либо наддув, то есть турбированный или компрессорный. Однако и здесь есть свои нюансы.

Атмосферный двигатель является одновременно и простым, и самым сложным в своём устройстве. Так как в цилиндры этого мотора подаётся идеальная топливно-воздушная смесь, не имеющая на своём пути никаких преград или сопротивления. На этом моторе идеально работает коллектор, максимально точно настроен распределительный вал, увеличен диаметр цилиндра, ход поршня и так далее. И делается это все для увеличения номинальной мощности двигателя.

Несмотря на то, что это казалось бы идеально сложенный двигатель из плюсов которого можно выделить неукоснительно точную реакцию педали газа и хорошего задела мощности на любых оборотах, в сравнении с турбированным аналогом у него есть и минусы.

Минусы атмосферного двигателя

1. Первый минус из-за которого можно отдать предпочтение «турбо» — это очень большой расход топлива и высокая степень износа внутренних частей двигателя. Также невозможность «атмосферника» поднять стоковую мощность более чем в два раза, тогда так турбированный способен увеличить её в несколько раз.
2. Сильно раскрученные «атмосферники» едут только на высоких оборотах, что отрицательно сказывается при движении в городских условиях. А также у них наблюдается высокий порог работы на «холостых», что тоже неудобно при каждодневном использовании.

Как вы могли убедиться у всех трёх видов двигателей есть свои преимущества и недостатки, но сегодня мы остановимся на турбине, так как это самый подходящий вид тюнинга двигателя ВАЗ-2112.

Выводы

Установка турбины на двигатели ВАЗ-2112 очень сложная и ответственная задача. Безусловно, что ошибки в её исполнении могут привести к поломке как самой турбины, так и двигателя в целом. Поэтому, подходить к этому вопросу следует имея соответствующие средства и ответственный подход к делу. Установку турбин следует проводить в специализированных мастерских, где работают высококвалифицированные специалисты.

Советуем с самого начала изучить технические характеристики той или иной турбины, а возможно и комплекта турбо КИТа.

Турбо ВАЗ

В последнее время многие владельцы автомобилей ВАЗ интересуются, как собрать оптимальный для города турбо мотор. В связи с этим мы решили предоставить вам конкретные рекомендации, как собрать его наиболее грамотно и без лишних затрат.

Основой нашего будущего турбо-двигателя будет служить весьма популярный в настоящее время ВАЗовский шестнадцатиклапанник с индексом 21126 от автомобиля Лада-Приора. Но наше руководство можно считать универсальным, ведь следуя ему, вы сможете собрать турбо мотор на любой другой базе. Ключевым моментом выступает не столько специфика отдельных двигателей, сколько сам подход и объём будущих их трансформаций.

И так, первым делом нужно разобрать двигатель и оценить его состояние. Если двигатель «с хорошим пробегом», то блок цилиндров отдаётся на расточку под следующий ремонтный размер. При сборке блока используются так называемые турбо-поршни. Самый распространённый и хорошо зарекомендовавший себя вариант – это турбо-поршни, доработанные из заводских «Нивских» поршней. Они отличаются увеличенной (до 20 куб. см) камерой сгорания и цековками под шестнадцатиклапанную ГБЦ. Штатные «Приоровские» шатуны также не подойдут для двигателя с турбонаддувом. Лучшей их заменой станут стандартные шатуны ВАЗ 2110. А вот коленчатый вал остаётся «родной» – 75,6 мм. В результате мы получаем двигатель с прежним объёмом (1.6L), но с уменьшенной до 7.6:1 степенью сжатия. Подобные конфигурации «низа» активно используются при построении турбо моторов с мощностью до 400 л.с.

На следующем этапе нужно определиться с самой турбиной. На наш взгляд наиболее подходящим для повседневной эксплуатации является турбокомпрессор TD04L (штатный для Subaru Impreza WRX), ему свойственен ранний подхват и достаточно широкий рабочий диапазон – прекрасный выбор для езды в условиях города. Максимальная мощность порядка 250 л.с., что в том числе позволит демонстрировать достойные результаты в любительских соревнованиях Drag-racing. Хотите больше мощности, тогда выбирайте турбокомпрессор TD05 или же GT28. Для выбранной турбины понадобится соответствующий турбоколлектор. Также к турбине нужно подвести масло и реализовать масло-слив, организовать подачу и слив охлаждающей жидкости. Очень важно использовать армированную маслоподачу и силиконовые армированные тосольные магистрали. Именно армирование этих узлов позволит вам навсегда забыть о возможных с ними проблемах.

Выбирая интеркулер, помните, что обдув со штатным бампером весьма плох. При установке большого интеркулера, обдув радиатора окажется совсем неэффективным, а значит, постоянный перегрев вам гарантирован. Для эксплуатации в городе можно ограничиться интеркулером 450х180х65. Он подходит под стандартный бампер, полностью удовлетворяя потребности в охлаждении. К тому же лучше не создавать воздушную магистраль с большим диаметром в автомобиле для города. Не стоит усложнять себе процесс установки и получить в результате турболаг – это медленная реакция мотора с турбонаддувом на нажатие педали газа из-за потребности в увеличении давления в самой воздушной магистрали. Исходя из этого, чем меньше её объём, тем меньше будет турболаг. Используйте алюминиевый пайпинг-кит диаметром 51 мм – это лучший выбор для установки воздушной магистрали. Если же вы строите мотор с мощностью под 300 л.с. и планируете довольно часто участвовать в соревнованиях, выбирайте интеркулер 550х230х65 и пайпинг диаметром 57 мм.

Штатный ресивер потребуется заменить специальным турбо-ресивером, отличающимся от атмосферных версий маленьким объёмом и изменённой геометрией. Желательно заменить и стандартный дроссельный патрубок. Наиболее подходящим является патрубок с диаметром заслонки 54 мм. Перед заслонкой на воздушную магистраль устанавливается клапан сброса избыточного давления, другими словами блоу-офф. Именно эта деталь издаёт эффектный «пшик» при переключении передач, т.

е. при отпускании педали газа.

Не забудьте правильно подобрать топливные форсунки. Делать это нужно исходя из мощности мотора, ведь возросшее количество воздуха важно обеспечить в нужном объёме подачей топлива. Планируемая мощность двигателя 200 л.с. – остановитесь на форсунках ACCEL 378 cc. Для нужд мотора в 250 л.с. следует использовать форсунки с производительность 432 см3/мин от FORD RACING или ACCEL 462 см3/мин. А вот для движка более 300 л.с. рекомендуются форсунки с производительность более 600 сс/min, например, SIEMENS Deka 630 cc/min или их аналоги.

Вместе с форсунками меняем и топливный насос, так же отличающийся большей производительностью. Например, для бензонасоса Walbro характерно то, что он может выдержать нагрузки мощнейших двигателей, которые можно встретить на большинстве гоночных автомобилей.

Кроме подачи топлива доработайте и саму систему управления двигателем. В частности, лучше не использовать традиционный датчик массового расхода воздуха (ДМРВ), его обычно заменяют датчиком абсолютного давления (ДАД) и датчиком температуры воздуха (ДТВ).

Таким образом, вы обеспечите себе надёжность и возможность работать со всеми сверхсовременными программами, контролирующими работу мотора.

Подбирая датчик абсолютного давления, остановитесь на модели, верхний диапазон которого наиболее всего близок к рабочим характеристикам. Другими словами, если в ваших планах использовать давление в турбо моторе приблизительно в один бар, то нецелесообразно применять ДАД с верхним значением в 3 бара, иначе вам не удастся точно настроить турбо мотор. Решая проблему выбора оптимальных вариантов для датчиков и форсунок, рациональнее всего будет воспользоваться советами мастера, который будет заниматься настройкой собранного турбо мотора.

Ещё один ответственный момент – подбор распределительных валов. Вся сложность в том, что их выбор индивидуален для отдельного турбо мотора. Так, для простого проекта хватит и стандартных распредвалов. Но их придётся заменить, если планируется рост мощности в самом верхнем диапазоне. Наш совет — установка распределительных валов, разработанных специально для турбо-двигателей. Такие турбо-распредвалы позволяют отлично работать мотору, как в городском цикле, так и в условиях соревнований.

Сборка турбо-двигателя затрагивает и вопросы ГБЦ. Так, для езды по городу можно ограничиться стандартной головкой блока. Но если вы планируете выжать из мотора по максимуму, и автомобиль готовится для участия в дрэг-рейсинге, то целесообразна установка головки блока цилиндров с увеличенными каналами и клапанами. Это позволит получить большую мощность и переместит полку момента на более высокие обороты.

Отдача турбодвигателя будет максимальной при увеличении диаметра выпускной магистрали, начиная от самого даунпайпа и до оконечной банки. Помните, что заузив магистраль хотя бы в одном месте, вы уменьшите весь её диаметр. Для двигателей с мощностью от 200 л.с. оптимальным считается использование выхлопной системы с диаметром трубы 60 мм. В качестве готового решения можно смело использовать резонатор, гиб и универсальный глушитель из нержавеющей стали от Российского производителя MG-RACE. Эти элементы выпускной системы отлично себя зарекомендовали и часто используются нами на практике.

Сцепление для турбомотора, в частности городского – особенно важный момент. Мы рекомендуем использовать комплект PILENGA Sport с металлокерамическим ведомым диском с демпфером. Конечно, использование такого сцепления в условиях городских пробок доставляет некоторые неудобства, но зато оно отлично справляется с передачей крутящего момента двигателя мощностью до 300 л.с.

Из всего вышесказанного можно сделать важный вывод, что переоборудовать стандартный двигатель в турбо мотор гораздо проще, дешевле и выгоднее, чем работать с моделью, прошедшей полноценный атмосферный тюнинг, т.к. замене подвергаются практически все элементы двигателя. Тщательно подбирайте комплектующие, при сборке уделяйте внимание каждой мелочи, не экономьте на квалифицированной настройке собранного турбо мотора – именно это гарантирует высокий ресурс и мощностные характеристики вашего двигателя.
