Как установить Webasto правильно: — Согрей Авто

Привет друзья, сегодня о том как установить Webasto правильно и соблюсти все рекомендации производителя.

Многие хотят установить подогреватель самостоятельно. своими руками, поэтому ищут подобную информацию в сети и на форумах. В данной статье рассмотрим основные правила подключения подогревателя согласно рекомендациям самой компании Webasto, начнем по порядку:

  1. Место и варианты установки Webasto
  2. Подключение к системе охлаждения двигателя
  3. Подключение к топливной системе и прокладка топливной магистрали
  4. Проведение жгута таймера в салон
  5. Подключение к автосигнализации

Важно!

При самостоятельной установке и подключении подогревателя вы несете ответственность за корректность установки и подключения. Существует опасность возникновении пожара и возгорания вашего автомобиля. И вы так же лишаетесь гарантии на сам подогреватель.

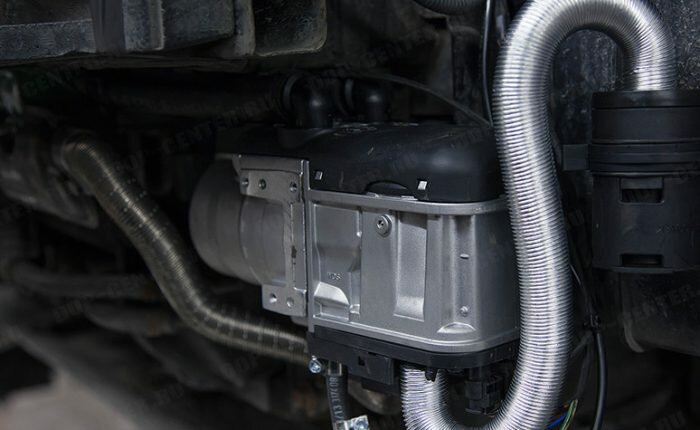

Место и варианты установки Webasto

Место для установки подогревателя выбирается самим установщиком самостоятельно. Конечно существуют инструкции по установке, и может быть вы сможете их найти в свободном доступе, тогда задача сильно облегчается. Все что нужно, просто следовать инструкции.

При установке необходимо придерживаться следующих параметров:

  1. Соблюсти правильную ориентацию подогревателя
  2. Расположить ниже уровня антифриза в расширительном бачке.
  3. Соблюдая безопасное расстояние от системы выпуска отработавших газов (выхлопа)

Какую именно ориентацию подогревателя допускает компания вебасто? Все просто, самое главное что бы выход антифриза из котла был сверху. Ниже фотография с вариантами расположения подогревателя:

Выход антифриза обозначается «OUT»

Подключение к системе охлаждения двигателя

Основное правило: подключение производится в разрыв шланга от блока двигателя на печку. Как его определить? Очень просто — при работающем двигателе включите вентилятор печки на максимальный обдув и установив температуру на максимум. Далее необходимо пощупать шланги печки, тот который более горячий — это и есть выход с блока в печку. Второй шланг будет просто теплым — это выход с печки в двигатель.

Почему подключать надо именно так?

В печке может образоваться воздушная пробка и тогда водяной насос подогревателя будет работать «в холостую», и как следствие подогреватель уйдет в перегрев. При подключение «от блока в печку» вы избегаете воздушных пробок, потому что двигатель сконструирован и установлен, что бы этого не допустить. Конечно очень важно следить за уровнем антифриза.

У вас получается следующая схема: вы разрезаете в одном месте шланг «от блока в печку». Подключаете подогреватель в разрыв, соблюдая положение помпы и метки на самом подогревателе.

Как правильно установить водяной насос подогревателя:

Согласно инструкции у помпы может быть много положений за исключением одного. которое указано на картинке:

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Проведение жгута таймера в салон

Жгут таймера прокладывается вместе с остальной проводкой, которая идет в салон автомобиля или там где найдете свободное место 🙂 Иногда бывает что жгут проводки прокладывается в крыле автомобиля, что очень затрудняет прокладку жгута. В таком случае ищем прохождение троса открывания капота или любой другой резиновый уплотнитель на моторном щите и прокладываем через него.

Для удобства лучше всего достать пины из разъема, тогда будет легче их протолкнуть. Для создания отверстия можно использовать шило или отвертку.

Подключение Webasto к автосигнализации рассмотрим в следующей статье >>здесь ссылка<<

Если вы сделаете все правильно, у вас будет рабочий подогреватель вебасто, который будет долгое время согревать двигатель вашего автомобиля.

Теперь вы знаете как правильно установить Webasto в автомобиль своими руками согласно рекомендациям. Если у вас возникнут вопросы задавайте их в комментариях или в нашей группе «Вконтакте»

Установка отопителей Вебасто своими руками: видео, как установить Webasto

Автор admin Просмотров 1.9к. Опубликовано Обновлено

Как установить предпусковой подогреватель Вебасто своими руками. Пошаговая инструкция самостоятельной установки Вебасто на бензин и дизель. Видео.

Содержание

  1. Содержание
  2. Описание и назначение автономного подогревателя Вебасто
  3. Комплектация оборудования
  4. Как установить Вебасто на бензин
  5. Как установить Вебасто на дизель
  6. Установка Вебасто — видео

Содержание

  • Описание и назначение автономного подогревателя Вебасто
  • Комплектация оборудования
  • Как установить Вебасто на бензин
  • Как установить Вебасто на дизель
  • Установка Вебасто — видео

Запуск двигателя при низких температурах затруднен и приводит к его значительному износу.

Установка Вебасто своими руками не только позволяет решить данную проблему, но и гарантирует старт силового агрегата в любых условиях. Предпусковые подогреватели в первую очередь нужны на дизельных двигателях, которые часто отказывают зимой из-за увеличения вязкости топлива. Дополнительное удобство автономного отопителя состоит в возможности прогрева салона и создания комфортного микроклимата. Не так давно мы сравнивали Гидроник и Вебасто и выясняли, что из них лучше. Теперь расскажем, как установить Вебасто самостоятельно.



Описание и назначение автономного подогревателя Вебасто

Подогреватель от немецкого производителя Webasto представляет собой устройство, обеспечивающее повышение температуры двигателя для облегчения его запуска. Для этой цели автономный отопитель производит отбор топлива из бака автомобиля, которое сжигается в камере сгорания. Образующее тепло нагревает антифриз в теплообменнике аппарата, который подключен к системе охлаждения автомобиля.

Встроенный насос обеспечивает циркуляцию жидкости по малому контуру и нагревает силовой агрегат и элементы системы питания, установленные на нем. В результате образуются благоприятные условия для запуска двигателя. Самостоятельно установить Вебасто на автомобиль вполне возможно при условии точного следования инструкции производителя.

Комплектация оборудования

Подогреватель предпусковой торговой марки Webasto поставляется потребителю в виде полного набора элементов, необходимых для монтажа. Устройство состоит из следующих компонентов:

  1. отопитель;
  2. электронный блок управления;
  3. циркуляционный насос охлаждающей жидкости;
  4. наборы штуцеров для подключения к топливной системе и охлаждающим контурам;
  5. насос-дозатор для подачи горючего;
  6. глушитель выхлопной с трубой;
  7. воздухозаборник;
  8. комплект монтажных кронштейнов и крепежных элементов.

Предпусковой подогреватель поставляется потребителю в картонной коробке с технической документацией и руководством по эксплуатации. Комплекты, предназначенные для установки на разные типы двигателей, различаются по характеристикам и составу оборудования. Это обстоятельство необходимо учитывать при выборе отопителя для вашего автомобиля.

Как установить Вебасто на бензин

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы.

Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.
  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.

    Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства. При этом важно обеспечить правильную ориентацию отопителя в пространстве.

  3. Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
  4. Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.
  5. В салоне устанавливаем таймер включение и прокладываем к нему провода.
  6. К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
  7. К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
  8. Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.
  9. Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки. Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.
  10. После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
  11. Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
  12. Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
  13. Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу. Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали. Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Как установить Вебасто на дизель

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

  1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
  2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
  3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.



Установка Вебасто — видео





Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto.com

Как установить вебасто своими руками

Главная » Разное » Как установить вебасто своими руками

Установка отопителей Вебасто своими руками: видео, как установить Webasto — пошаговая инструкция

Как установить предпусковой подогреватель Вебасто своими руками. Пошаговая инструкция самостоятельной установки Вебасто на бензин и дизель. Видео.

Запуск двигателя при низких температурах затруднен и приводит к его значительному износу. Установка Вебасто своими руками не только позволяет решить данную проблему, но и гарантирует старт силового агрегата в любых условиях. Предпусковые подогреватели в первую очередь нужны на дизельных двигателях, которые часто отказывают зимой из-за увеличения вязкости топлива. Дополнительное удобство автономного отопителя состоит в возможности прогрева салона и создания комфортного микроклимата. Не так давно мы сравнивали Гидроник и Вебасто и выясняли, что из них лучше. Теперь расскажем, как установить Вебасто самостоятельно. Подогреватель от немецкого производителя Webasto представляет собой устройство, обеспечивающее повышение температуры двигателя для облегчения его запуска. Для этой цели автономный отопитель производит отбор топлива из бака автомобиля, которое сжигается в камере сгорания. Образующее тепло нагревает антифриз в теплообменнике аппарата, который подключен к системе охлаждения автомобиля.

Встроенный насос обеспечивает циркуляцию жидкости по малому контуру и нагревает силовой агрегат и элементы системы питания, установленные на нем. В результате образуются благоприятные условия для запуска двигателя. Самостоятельно установить Вебасто на автомобиль вполне возможно при условии точного следования инструкции производителя.

Подогреватель предпусковой торговой марки Webasto поставляется потребителю в виде полного набора элементов, необходимых для монтажа. Устройство состоит из следующих компонентов:

  1. отопитель;
  2. электронный блок управления;
  3. циркуляционный насос охлаждающей жидкости;
  4. наборы штуцеров для подключения к топливной системе и охлаждающим контурам;
  5. насос-дозатор для подачи горючего;
  6. глушитель выхлопной с трубой;
  7. воздухозаборник;
  8. комплект монтажных кронштейнов и крепежных элементов.

Предпусковой подогреватель поставляется потребителю в картонной коробке с технической документацией и руководством по эксплуатации. Комплекты, предназначенные для установки на разные типы двигателей, различаются по характеристикам и составу оборудования. Это обстоятельство необходимо учитывать при выборе отопителя для вашего автомобиля.

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.

  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.

    Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства. При этом важно обеспечить правильную ориентацию отопителя в пространстве.

  3. Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
  4. Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.
  5. В салоне устанавливаем таймер включение и прокладываем к нему провода.
  6. К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
  7. К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
  8. Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.
  9. Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки. Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.
  10. После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
  11. Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
  12. Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
  13. Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу. Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали. Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

  1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
  2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
  3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.

Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto. com

Установка вебасто своими руками — Daewoo Nexia, 1.5 л., 2006 года на DRIVE2

Перенес тему как и положено в БЖ из Блога )По воле случая досталась мне такая хорошая вещь как webasto Thermo Top E, до этого тягал шнурыкотла подогрева 220 v по двору 9 лет, проблема многоэтажных домов своего конкретного места нет.Досталась правда без минитаймера и нескольких комплектующих, но это не беда, заказать пришлось таймер Multi Control так как минитаймеры 1533 сняли с производства и не пожалел(можно программировать 3 запуска в день ,7 дней в неделю, чтение ошибок и сброс путем перезагрузки).Прикупил топливную трубку и топливозаборник, потому как их повторно ставить не рекомендуют. Так как опыта по установке вебасто нет, а только теория из большого количества перечитанных сайтов (типа установка своими руками)и в добавок при очистке снега у гаража потянул сильно руку на все ушло 4 дня.Так как вебасто пролежало долгое время без действия, было принято решение проверить работоспособность до установки в машину. Для этого собрал всю схему как положено, залил в ведро антифириза, бутылку с топливом закрепил шурупом к обшивке ворот, вся конструкция прекрасно разместилась на поставленном на бок мангале и подперта колесом чтобы не упала, внутри гаража у ворот.Таймер новый удачно прошел инсталляцию, определил корректно модель вебасто,а вот запускаться не хотела ни в какую-запуск, прокачка антифриза, продувка, выключение-сомнения подтвердились.После пятого или шестого неудачного старта чуть было не вскрыл ее для проверки горелки, свечи и прочего,но так как ошибки не выдавало пошел по другому пути, то есть проверять стал постепеннои впринципе сразу выявил что насос не качает топливо.Немного погуглил и нашел проблему,топливные насосы вебасто имеют свойства высыхать и их надо прокачивать принудительно.Подключив провода к аккумулятору один провод подключил к одному контакту насоса(как выяснилось из гугла полярность роли не играет), а вторым кратковременно касался второго контакта насоса,примерно на 15 таком тычке насос начал шикарно плеваться топливом,а они(топ. насосы вебасто) именно плюются им а не льют постоянно.

После чего схему собрал опять же на мангале, запустил и о хвала небесам, вебасто заработало,

через 15 минут антифриз в ведре был настолько разогрет что обжигал

.

Было принято решение ставить под передний бампер с водительской стороны.

Снял колесо, все подкрылки(переломав клипсы-позже были приобретены новые предназначеные для Вазов 10 семейства-подошли отлично),снял бампер, снял абсорбер топливных паров.

Снял, засверлился и установил в крышке топливного насоса толпивозаборник.

После чего закрепил как можно ближе к баку (рекомендации спецов)топливный насос

,

проложил топливомагистраль по днищу до моторного отсека

(действительно много время на это уходит).Примерил вебасто на предпологаемое место установки, за сверлил новые отверстия для крепления.

Пришлось подрезать заводскую пластиковую защиту для того чтобы шланги прошли на место подключения без перегибов.

Подключил шланги в разрез входного шланга печки(рекомендации изготовителя )

Установил на место вебасто, подключил все провода, после чего завел до вебасто топливопровод

и до топливного насоса провода и основательно закрепил их стяжками с применением защитной гофры от перетираний.

Закрепил в районе аккума колодку с предохранителями, получилось колхозно, но держится

(большая проблема в том, что гараж в котором установкой занимался, абсолютно пусти не приспособлен к какому либо ремонту, благо в сумке с инструментом всякие проволочки, винтики, пластиночки металлические валяются, привычка от первой машины осталась(газ-3110)возить с собой все подряд).

За стойкой аммортизатора есть отверстие в моторный отсек, очень удачно провел через него провода и топливопровод

, вставив предварительно в отверстие кусок шланга на 16 и после все это за изолировал тряпичной хб изо лентой +стяжки.

Протянул провода в салон и подключил таймер, посадил на двухсторонний скотч сам таймер.(фото сделано чуть позже)

Глушитель вебасто не стал ставить(опять таки послушав мнения спецов что глушители забиваются и создают проблемы)поставил только трубку гофру металлическую. К весне планирую закрыть отверстие в месте установки котла

снизу либо тонким листом алюминия, либо паронитом чтобы избежать загрязнения вебасто.

Вынес под бампер в район клаксонов абсробер топливных паров, встал отлично

,шлангов идущих от дросселя хватило, нарастил только шланг идущий от бака, нижний шланг абсорбера вытянул с его места за радиатором охлаждения и переставил его перед радиатором кондея.После чего пошла обратная сборка, подкрылки, бампер, колеса, за это время подсох герметик.Осталось поставить фары и решетку радиатора время было к 12 ночи.Залил систему антифризом и ушел домой, чтобы проверить на протечки таким образом и ни дай бог с усталости чего не увидеть.На следующий день, после обеда спокойно поставил фары, решетку, проверил все соединения.Выгнал машину из гаража, запустил вебасто, пока наводил порядок в гараже двигатель прогрелся и разводушился основательно, долил антифриза завел, дал прогреться салону, на улице было градусов 20 минус.Прошло 4 недели, полет нормальный, позже выведу светодиод в салон от проводов топливного насоса вебасто, чтобы визуально видеть с окна что работает и подключу на доп канал сигнализации, чтобы не выставлять постоянно таймер.

Жалею что раньше не было такой возможности установить вебасто в свою машину.

Цена вопроса: 7 000 ₽ Пробег: 150000 км

№18 Webasto Установка своими руками — Subaru Legacy, 2.0 л., 2004 года на DRIVE2

Всем привет)Мне всегда жалко заводить машину в мороз, я стараюсь вообще не брать машину если есть такая возможность. Но на работу и с работы ездить нужно не смотря на погоду. Машина около офиса простаивает весь день и в -10 и ниже прогревал мотор 15-20 мин. чтоб двигатель с коробкой пришли в чувства и в салоне стало тепло. Бензина на прогревах жрало больше чем на дорогу дом-работа. А тут звезды Плеяды сошлись и мне друг предложил забрать Webasto с его машины которую он выставил на продажу. Я не думая согласился, он пользовался им пол зимы так что можно сказать новый. Сняли подогреватель в СТО Автодело отдал 2500р. а вот установить его я решил сам, давно с машиной не возился. Начитался форумов и всяких статей про эту чудо штуку поверил в себя.))) И за день вживил его в под капотное пространство субы, все встало как родное. Трубку в бензобак тянуть не стал, врезал тройник в трубку под капотом и все прекрасно работает насос вебасто держит давление. К блоку управления подпаял проводок и подключил его к свободной функции открытия багажника так что обхожусь без GPS модуля и запускаю вебасто с брелка сигнализации нажатием комбо открыть багажник))) За неделю использования расход бензина заметно уменьшился 30 минут греет вебасто и 5 мин. греется двиг. чтоб масло прогрелось, садишься уже в теплую машину. Фото процесса не делал так как был увлечен этим конструктором как ребенок, делал все в одиночку за 7 часов установил все железо и на след день за 2 часа протянул все провода.

Осталось переделать крепление насоса.

Таймер хорошо вписался под рулем)

Если возникнут вопросы с удовольствием на них отвечу. Руководствовался вот этой статьей kavr.ru/car/081109/ там все по полочкам разложено что куда и как.

фото не мое. Я так же сделал)

Всем миру и теплой зимы!

Подогреватель Вебасто — установка своими руками

Предпусковые подогреватели Webasto позволяют прогреть двигатель автомобиля ещё до его запуска. Фирма Webasto производит дополнительное оборудование для транспорта с 1901 года, и её продукция достаточно популярна среди автомобилистов.

Оснащение автомобиля предпусковым подогревателем может быть по достоинству оценено теми автовладельцами, кто каждую зиму встаёт перед проблемой пуска промёрзшего двигателя. Не запустившийся мотор может стать причиной сорванных планов на день, особенно если машина нужна для работы. Вдобавок, заведённый в сильный мороз двигатель первые минуты работает в режиме масляного голодания, что снижает его ресурс. Надежды на современные синтетические моторные масла далеко не всегда оправданы – и сальники выдавливает, и ремни рвёт, да и детонация у ещё не прогревшегося мотора явственно определяется на слух.

Установка вебасто своими руками оправдана — цена работ достаточно высока. К тому же, не всегда автосервис, берущийся за монтаж вебасто, расположен рядом. От Вас потребуются знание своего автомобиля и наличие слесарных навыков. Лучше выбирать подогреватель, работающий на том же топливе, что и автомобиль — не потребуется установка дополнительного бака. Процесс установки вебасто на дизель или на бензиновый двигатель принципиальных отличий не имеет.

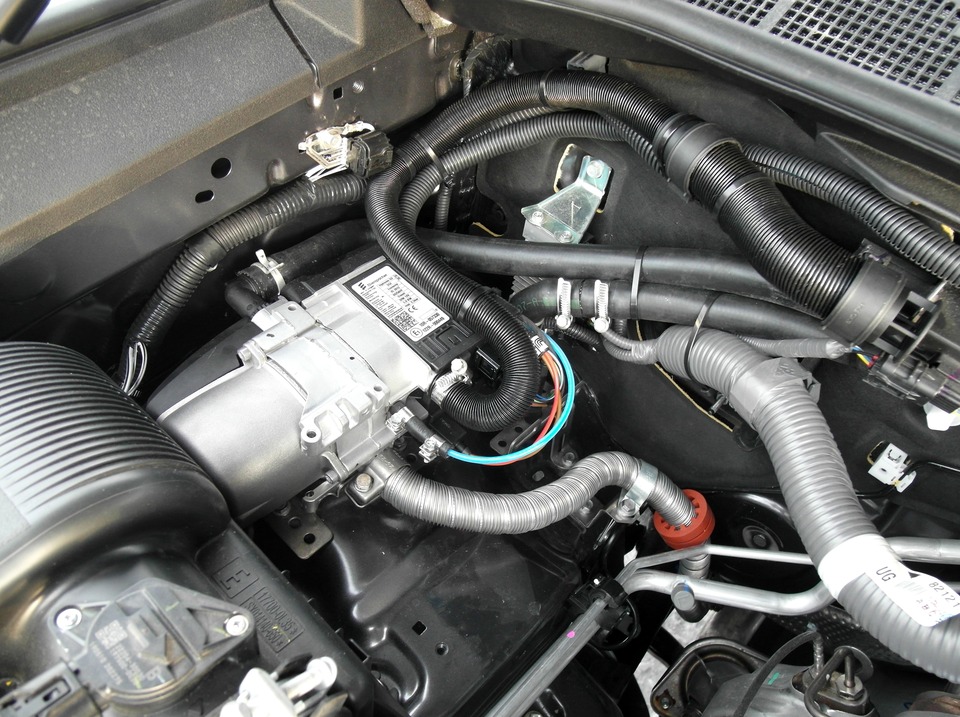

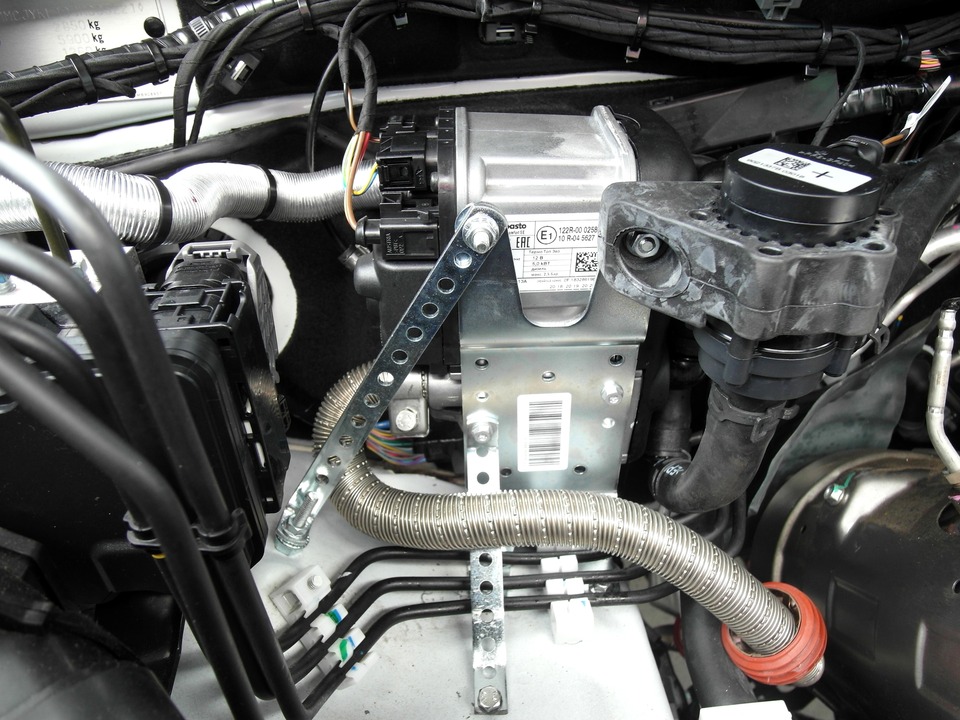

Установка Вебасто в моторном отсеке

Если подробной инструкции по установке подогревателя вебасто именно на Вашу модель авто нет, то главной проблемой будет поиск места для монтажа самой важной части вебасто — котла. Нужно принимать в расчёт следующее:

  • ознакомьтесь с инструкцией по установке Webasto — в ней указано, как нужно правильно установить котёл вебасто – неправильное его положение приведёт к тому, что прибор не будет работать. Может быть, придется изготовить своими руками кронштейн для установки котла вебасто;

    • Выхлопную трубу подогревателя выведите так, чтобы максимально избежать попадания отработанных газов в салон.

  • устройство не должно контактировать с подвижными деталями авто;
  • котёл располагайте так, чтобы было возможно подсоединение к нему шлангов, выхлопной трубы, фильтра;
  • шланги, ведущие к циркуляционному насосу, не должны перегибаться, тереться о подвижные детали и ограничивать работу механизмов. Кроме того, они не должны быть чересчур длинными;
  • топливная трубка должна быть установлена так, чтобы она не могла зацепиться за что-нибудь при движении или перетереться;
  • заранее определите место установки таймера в салоне. Обычно малые габариты и небольшой вес позволяют приклеить его на двухсторонний скотч;
  • постарайтесь провести трубки от подогревателя так, чтобы они могли подогревать топливопровод – это особенно важно, если вебасто работает на солярке;
  • решите, как будет производится забор топлива. На некоторых авто заводом-изготовителем предусмотрено место для врезки штуцера вебасто в крышку корпуса погружного бензонасоса. Длина трубки штуцера позволяет брать топливо со дна бака;
  • обеспечьте безопасную подачу топлива к подогревателю.

    Установка Вебасто перед радиатором

Часто для установки предпускового подогревателя используют место, предназначенное для бачка омывателя под передним бампером или крылом, переставив бачок в другое место. На некоторых автомобилях удаётся «втиснуть» вебасто в подкапотное пространство – на панели, разделяющей моторный отсек и салон. Изготовив самодельный кронштейн, котёл подогревателя можно установить, воспользовавшись креплением левой опоры (подушки) двигателя (КПП). И, наконец, если Вы определились с компоновкой подогревателя, но продающиеся в комплекте с ним крепёжные элементы, трубки, шланги не позволят произвести монтаж, то придётся самостоятельно докупать требуемое.

Например, зачастую штатные шланги для охлаждающей жидкости перегибаются, в таком случае уместно воспользоваться сантехническими трубными уголками подходящего диаметра.

Процесс (схема) подключения Вебасто

Схема подклбючения Вебасто

После того, как Вы определились с местом установки котла, циркуляционного насоса, таймера и решили, как будете осуществлять забор топлива, можно приступать к монтажу. Приблизительный порядок работ:

  • установите корпус подогревателя (котёл), с учётом вышеописанных требований;
  • установите циркуляционный насос. Его монтаж возможен как на корпусе вебасто, так и отдельно от него — как удобнее для компоновки в Вашей машине;
  • произведите врезку шлангов ОЖ в контур системы охлаждения двигателя (отопления салона) согласно схеме, прилагающейся к вебасто;

    • Воспользуйтесь самодельными резиновыми прокладками, чтобы избежать перетирания трубок от вибрации.

  • подведите к котлу топливопровод. На некоторых авто есть запасные ручьи для этого в штатном крепеже. При их отсутствии можно воспользоваться пластмассовыми стяжками, закрепив топливопровод на тормозных трубках. При установке топливного насоса соблюдайте рекомендации производителя, устанавливающего максимальное его расстояние от топливного бака;
  • подключите заборник воздуха, являющийся одновременно фильтром. Установите его так, чтобы в него попадало как можно меньше грязи и воды;
  • установите выхлопную трубу, выгнув её так, чтобы она повторяла детали кузова, но не соприкасалась с ними – во избежание нагрева;
  • проложите проводку и подключите подогреватель к бортовой сети авто, соблюдая полярность, указанную на циркуляционном насосе;
  • установите таймер и систему дистанционного управления;
  • подключите подогреватель к моторчику вентилятора отопителя по схеме через нагрузочное сопротивление (есть в комплекте вебасто). В дальнейшем Вы сможете самостоятельно подобрать сопротивление (резистор) таким образом, чтобы обороты вентилятора печки были меньше — для более быстрого прогрева системы охлаждения двигателя;
  • долейте, при необходимости, антифриз и делайте пробный пуск.

Если Вы обладаете опытом ремонта автомобилей, то подключение и установка Webasto своими руками не займёт много времени — может оказаться достаточным и одного дня. Первый пуск подогревателя может быть сначала неудачным — пока не прокачается топливо. Для контроля при первом запуске желательно воспользоваться диагностическим прибором (сканером) — чтобы проверить, насколько хорошо подогреватель укладывается в заявленные фирмой параметры. Сразу проверьте работу пульта управления вебасто.

Фирма Webasto занимается не только выпуском предпусковых подогревателей — она также разрабатывает подробные технологические карты по их установке. Найти их можно на официальном сайте Webasto. Правда, они разработаны не для всех моделей авто и не все есть на русском языке. Но, изучив их, Вы можете получить «информацию к размышлению» и самостоятельно выбрать способ, как установить и подключить Webasto самостоятельно.

Смотрите также

  • Замена двери автомобиля
  • Установка фаркопа сколько стоит
  • Эбу ваз прошивка
  • Штрафы административные госуслуги
  • Фото лифан 320
  • Как оформить правильно сделку купли продажи автомобиля
  • Нарко психологический диспансер
  • Диски колесные штампованные
  • Ремонт подкрылка своими руками
  • Удаление вмятин своими руками без покраски
  • Удаление глубоких царапин на автомобиле без покраски



Подогреватель Вебасто — установка своими руками — Auto-Self.ru

Предпусковые подогреватели Webasto позволяют прогреть двигатель автомобиля ещё до его запуска. Фирма Webasto производит дополнительное оборудование для транспорта с 1901 года, и её продукция достаточно популярна среди автомобилистов.

Оснащение автомобиля предпусковым подогревателем может быть по достоинству оценено теми автовладельцами, кто каждую зиму встаёт перед проблемой пуска промёрзшего двигателя. Не запустившийся мотор может стать причиной сорванных планов на день, особенно если машина нужна для работы.

Вдобавок, заведённый в сильный мороз двигатель первые минуты работает в режиме масляного голодания, что снижает его ресурс. Надежды на современные синтетические моторные масла далеко не всегда оправданы – и сальники выдавливает, и ремни рвёт, да и детонация у ещё не прогревшегося мотора явственно определяется на слух.

Установка вебасто своими руками оправдана — цена работ достаточно высока. К тому же, не всегда автосервис, берущийся за монтаж вебасто, расположен рядом. От Вас потребуются знание своего автомобиля и наличие слесарных навыков.

Лучше выбирать подогреватель, работающий на том же топливе, что и автомобиль — не потребуется установка дополнительного бака. Процесс установки вебасто на дизель или на бензиновый двигатель принципиальных отличий не имеет.

Как самому установить вебасто?

Установка Вебасто в моторном отсеке

Если подробной инструкции по установке подогревателя вебасто именно на Вашу модель авто нет, то главной проблемой будет поиск места для монтажа самой важной части вебасто — котла. Нужно принимать в расчёт следующее:

Часто для установки предпускового подогревателя используют место, предназначенное для бачка омывателя под передним бампером или крылом, переставив бачок в другое место. На некоторых автомобилях удаётся «втиснуть» вебасто в подкапотное пространство – на панели, разделяющей моторный отсек и салон. Изготовив самодельный кронштейн, котёл подогревателя можно установить, воспользовавшись креплением левой опоры (подушки) двигателя (КПП).

И, наконец, если Вы определились с компоновкой подогревателя, но продающиеся в комплекте с ним крепёжные элементы, трубки, шланги не позволят произвести монтаж, то придётся самостоятельно докупать требуемое.

Например, зачастую штатные шланги для охлаждающей жидкости перегибаются, в таком случае уместно воспользоваться сантехническими трубными уголками подходящего диаметра.

Процесс (схема) подключения Вебасто

Схема подклбючения Вебасто

После того, как Вы определились с местом установки котла, циркуляционного насоса, таймера и решили, как будете осуществлять забор топлива, можно приступать к монтажу. Приблизительный порядок работ:

  • установите корпус подогревателя (котёл), с учётом вышеописанных требований;
  • установите циркуляционный насос. Его монтаж возможен как на корпусе вебасто, так и отдельно от него — как удобнее для компоновки в Вашей машине;
  • произведите врезку шлангов ОЖ в контур системы охлаждения двигателя (отопления салона) согласно схеме, прилагающейся к вебасто;
  • подведите к котлу топливопровод. На некоторых авто есть запасные ручьи для этого в штатном крепеже. При их отсутствии можно воспользоваться пластмассовыми стяжками, закрепив топливопровод на тормозных трубках. При установке топливного насоса соблюдайте рекомендации производителя, устанавливающего максимальное его расстояние от топливного бака;
  • подключите заборник воздуха, являющийся одновременно фильтром. Установите его так, чтобы в него попадало как можно меньше грязи и воды;
  • установите выхлопную трубу, выгнув её так, чтобы она повторяла детали кузова, но не соприкасалась с ними – во избежание нагрева;
  • проложите проводку и подключите подогреватель к бортовой сети авто, соблюдая полярность, указанную на циркуляционном насосе;
  • установите таймер и систему дистанционного управления;
  • подключите подогреватель к моторчику вентилятора отопителя по схеме через нагрузочное сопротивление (есть в комплекте вебасто). В дальнейшем Вы сможете самостоятельно подобрать сопротивление (резистор) таким образом, чтобы обороты вентилятора печки были меньше — для более быстрого прогрева системы охлаждения двигателя;
  • долейте, при необходимости, антифриз и делайте пробный пуск.

Если Вы обладаете опытом ремонта автомобилей, то подключение и установка Webasto своими руками не займёт много времени — может оказаться достаточным и одного дня.

Первый пуск подогревателя может быть сначала неудачным — пока не прокачается топливо. Для контроля при первом запуске желательно воспользоваться диагностическим прибором (сканером) — чтобы проверить, насколько хорошо подогреватель укладывается в заявленные фирмой параметры. Сразу проверьте работу пульта управления вебасто.

Фирма Webasto занимается не только выпуском предпусковых подогревателей — она также разрабатывает подробные технологические карты по их установке. Найти их можно на официальном сайте Webasto. Правда, они разработаны не для всех моделей авто и не все есть на русском языке. Но, изучив их, Вы можете получить «информацию к размышлению» и самостоятельно выбрать способ, как установить и подключить Webasto самостоятельно.

Поделитесь с друзьями в соц.сетях:

Техн. обзор. Сделано мной — Установка Webasto — Клуб Вольво

Интересно !

x

JavaScript is disabled. For a better experience, please enable JavaScript in your browser before proceeding.
