Привет друзья, сегодня о том как установить Webasto правильно и соблюсти все рекомендации производителя.

Многие хотят установить подогреватель самостоятельно. своими руками, поэтому ищут подобную информацию в сети и на форумах. В данной статье рассмотрим основные правила подключения подогревателя согласно рекомендациям самой компании Webasto, начнем по порядку:

1. Место и варианты установки Webasto
2. Подключение к системе охлаждения двигателя
3. Подключение к топливной системе и прокладка топливной магистрали
4. Проведение жгута таймера в салон
5. Подключение к автосигнализации

Важно!

При самостоятельной установке и подключении подогревателя вы несете ответственность за корректность установки и подключения. Существует опасность возникновении пожара и возгорания вашего автомобиля. И вы так же лишаетесь гарантии на сам подогреватель.

Место и варианты установки Webasto

Место для установки подогревателя выбирается самим установщиком самостоятельно. Конечно существуют инструкции по установке, и может быть вы сможете их найти в свободном доступе, тогда задача сильно облегчается. Все что нужно, просто следовать инструкции.

При установке необходимо придерживаться следующих параметров:

1. Соблюсти правильную ориентацию подогревателя
2. Расположить ниже уровня антифриза в расширительном бачке.
3. Соблюдая безопасное расстояние от системы выпуска отработавших газов (выхлопа)

Какую именно ориентацию подогревателя допускает компания вебасто? Все просто, самое главное что бы выход антифриза из котла был сверху. Ниже фотография с вариантами расположения подогревателя:

Выход антифриза обозначается «OUT»

Подключение к системе охлаждения двигателя

Основное правило: подключение производится в разрыв шланга от блока двигателя на печку. Как его определить? Очень просто — при работающем двигателе включите вентилятор печки на максимальный обдув и установив температуру на максимум. Далее необходимо пощупать шланги печки, тот который более горячий — это и есть выход с блока в печку. Второй шланг будет просто теплым — это выход с печки в двигатель.

Почему подключать надо именно так?

В печке может образоваться воздушная пробка и тогда водяной насос подогревателя будет работать «в холостую», и как следствие подогреватель уйдет в перегрев. При подключение «от блока в печку» вы избегаете воздушных пробок, потому что двигатель сконструирован и установлен, что бы этого не допустить. Конечно очень важно следить за уровнем антифриза.

У вас получается следующая схема: вы разрезаете в одном месте шланг «от блока в печку». Подключаете подогреватель в разрыв, соблюдая положение помпы и метки на самом подогревателе.

Как правильно установить водяной насос подогревателя:

Согласно инструкции у помпы может быть много положений за исключением одного. которое указано на картинке:

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Проведение жгута таймера в салон

Жгут таймера прокладывается вместе с остальной проводкой, которая идет в салон автомобиля или там где найдете свободное место 🙂 Иногда бывает что жгут проводки прокладывается в крыле автомобиля, что очень затрудняет прокладку жгута. В таком случае ищем прохождение троса открывания капота или любой другой резиновый уплотнитель на моторном щите и прокладываем через него.

Для удобства лучше всего достать пины из разъема, тогда будет легче их протолкнуть. Для создания отверстия можно использовать шило или отвертку.

Подключение Webasto к автосигнализации рассмотрим в следующей статье >>здесь ссылка<<

Если вы сделаете все правильно, у вас будет рабочий подогреватель вебасто, который будет долгое время согревать двигатель вашего автомобиля.

Теперь вы знаете как правильно установить Webasto в автомобиль своими руками согласно рекомендациям. Если у вас возникнут вопросы задавайте их в комментариях или в нашей группе «Вконтакте»

sogreiavto.ru

тонкости работы и установки Вебасто

Вебасто представляет собой предпусковой отопитель двигателя авто. С ним можно не только без проблем завести машину, но и прогреть весь салон еще до начала езды. Устройство имеет небольшие габариты и монтируется в моторном отсеке. Установка Webasto осуществляется в специализированном автосервисе.

Как работает Webasto?

Прибор подключается к охлаждающему контуру. Элементы электрического управления подсоединяются к бортовому компьютеру, а механизм подачи топлива соединяется с топливным баком. Запуск отопителей осуществляется пультом ДУ или таймером, установленным внутри машины.

После запуска предпускового подогревателя в камеру сгорания вместе с воздухом поступает топливо. Эта смесь поджигается, а затем прогревает жидкость в теплообменнике. Она толкается с помощью насоса по охлаждающему контору автомобиля. Этот процесс способствует подогреву радиатора и двигателя. Под действием устройства автоматически включает вентилятор и прогревается воздух в салоне.

Процесс подогрева регулируется в автоматическом режиме. Как только контурная температура достигает максимального уровня, загрузка в устройстве падает в 2 раза. Если нагрев жидкости продолжается, оборудование полностью отключается. Как температура станет ниже пороговой, устройство опять включается.

Где производят Webasto?

Производством первых партий фирменных автономных отопителей занималась компания Webasto AG. Все оборудование собиралось на заводах в Германии, а затем поставлялось на местные рынки. Сегодня аналогичные системы выпускают разные производители комплектующих, но их также называют «вебасто».

Как установить Webasto?

Все хотят, чтобы было тепло в салоне, но не все отвозят прибор для установки в мастерскую. Осуществить монтаж устройства можно самостоятельно, но для этого понадобится много времени, наличие закрытого пространства для разбора машины и определенные инженерные знания. Установка Webasto в СТО занимает 5-6 часов, а самостоятельно вы потратите на это примерно 10-16 часов. Последовательность монтажа следующая:

1. Отключить и вытащить аккумулятор.
2. Выбрать место для монтажа прибора. Лучше всего фиксировать на месте кронштейна омывательного бачка, но его придется зафиксировать в другом месте.
3. Снять бензобак, подключить элементы забора топлива.
4. Зафиксировать топливный насос, не забыв прокладку, гасящую вибрации.
5. В салоне поставить таймер, проложить к нему провода.
6. Отопитель соединить с патрубками для охлаждающей жидкости и трубой для выхода выхлопа.
7. Подсоединить к прибору трубку для подачи топлива, зафиксировать на выбранном месте.
8. Слить немного антифриза из охлаждающей системы.
9. Врезать подающий и принимающий трубопроводы устройства к отопительным магистралям.
10. Проверить все соединения, влить антифриз назад.
11. Установить предохранительный блок с реле.
12. Проложить провода, подключить устройство к бортовому компьютеру.
13. Зафиксировать коллектор для выхода выхлопов.

Какой выбрать Webasto?

Выбор устройства напрямую зависит от машины. Если объём двигателя менее 2 литров, то следует выбрать для установки Webasto, чья мощность составляет 3,5-4 кВт. Если литраж вашей машины больше, то следует выбирать устройства с мощностью от 5 кВт и выше. Правильно подобранный прибор будет потреблять не более 600–800 граммов топлива за час езды.

Сколько греть Вебасто?

Длительность прогрева салона и машины зависит от температуры окружающей среды. В среднем она составляет 20 минут при температуре -15 градусов. Чтобы легко завести двигатель и убрать лёд со стекла, достаточно поставить таймер на 10 минут. Установка времени прогрева на 30 минут и дольше целесообразна в случае чрезмерно низких температур (до -40).

Почему Webasto отключается?

Прибор может отключаться в случае внутренних технических неполадок или по причине неподходящего/неисправного аккумулятора. Иногда происходят внутренние сбои прибора во время эксплуатации. Виной неполадок может быть неправильная установка Webasto. Некоторые специалисты подключают его к встроенному отопительному вентилятору, что способствует полной разрядке за 20 минут.

Сколько потребляет энергии Webasto?

Установка Webasto связана с увеличением потребляемой электроэнергии при уменьшении общего износа двигателя. При пуске прибору необходимо в среднем 140 Вт, а для работы от 80 до 130 Вт.

Какой расход топлива у Webasto?

Для некоторых водителей установка Webasto становится способом сократить затраты на обслуживание «железного коня». Среднее потребление топлива прибором составляет 700 грамм в час. На одну сессию будет уходить примерно 300 грамм. Если переводить цифры в литраж, то средний расход топлива составит 0,56 л/ч.

Какой аккумулятор лучше для Webasto?

Установка Webasto в автомастерских совмещается с заменой аккумулятора на новый. Стандартные аккумуляторные батареи от производителя имеют ёмкость от 40 до 75 А/ч. Её может не хватить для нормальной работы прибора и всех автомобильных элементов, поэтому мастера рекомендуют приобретать аккумуляторы ёмкостью от 100 до 110 А/ч. Чем ниже температура окружающей среды зимой, тем мощнее должна быть батарея, т.к. количество потребляемой энергии возрастает.

Установка Webasto проводится на СТО из каталога TAM.BY: на страницах каталога вы найдете адреса и режимы автосервисов, а также сможете записаться на установку по телефону или онлайн.

news.tut.by

Схема Подключения Вебасто — tokzamer.ru

Установите штуцеры в требуемое положение, в соответствии со схемой. Перед установкой смочите уплотнительные кольца водой.


Ставится ДО топливного насоса насос плунжерного типа, грязи не любит. Располагайте выход отработанных газов так, чтобы невозможно было его засорение или повреждение при любых условиях эксплуатации.

Так работает воздушный обогреватель Воздушная автономная система отопления Webasto имеет следующую конструкцию: Основным элементом является герметично замкнутая камера сгорания.
Webasto. Обзор Вебасто Как работает автономный отопитель Webasto. Установка в Спб. Цена Вебасто

Starline и Webasto, автозапуск и управление Разбираемся с функциями устройств Вам потребуется соединить два устройства: минитаймер и основной блок сигналки. Отсюда следует вывод: работа иммобилайзера, блокирующего запуск, никак не влияет на возможность включить либо выключить подогреватель.

Однако также следует учитывать определенны особенности и нюансы. Поэтому в моем варианте, все что можно, должно быть в салоне.

Задействуется штатное отверстие для косы двигателя.

У каждого и всех свои способы подключения, но все они сводятся к соединению вебасты и компа по средствам шнурка или адаптера KKL.

За час работы установки в режиме непрерывного обогрева сжигается от 0,1 до 0,25 л топлива в зависимости от модификации.

Webasto Thermo Top Evo 5 (W-bus) Емулятор постоянный (-)

Комплектация оборудования

Горение прекращается, отключается топливный насос, а нагнетатель воздуха и циркуляционный насос подогревателя работают еще некоторое время: производится продувка, в ходе которой камера сгорания подогревателя охлаждается, после чего нагнетатель воздуха и циркуляционный насос автоматически отключаются. На стендах наработки на отказ при работе с предельными нагрузками имитируется эксплуатация подогревателя, эквивалентная 15 годам. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.

Мне пришлось поставить воздушный патрубок вместе с резонатором от тойоты карины —й серии, так как родной резонатор в родном патрубке смещен ниже и сам немного другой формы — выступает вниз, упирается в подогреватель.

Там тааааакая дыра, если открутить уплотнение конечно : kaw Дыры оставлять не будем, делаем красиво, протягиваем через гофру. Радиус действия брелка составляет около 1 км, потому, даже находясь в офисе, вы можете прогреть машину к моменту предполагаемой поездки.

Обозначения на корпусе диода Схема подключения вопросов не вызывает, а вот с программированием придется повозиться.

Через некоторое время подогреватель начал гудеть, выхлоп стал горячим.

Далее понадобится снять топливный бак, после чего производится установка топливозаборника и его подключение. Рекомендуется монтировать систему выпуска отработанных газов защищённой от брызг.

А силовые пришлось потом на полметра наращивать: kaw Предохранители с реле, опять же очень удачно, расположились на имеющиеся штатные места вместо блока управления ABS возле блока управления двигателем за бардачком.
Webasto пробный пуск

Инструкции по эксплуатации отопителей

Примечание в скобках у строчки «энергопотребление» подогревателя видите? Прокачивает ее через радиатор штатного отопителя.

Автомобильная сигналка, управляемая брелоками.

Подумываю соорудить теплозащиту для штатного топливного фильтра. Кроме того, установка на сервисе предполагает гарантию на выполненные работы. У автомобилей с топливным насосом нельзя отбирать топливо из подающей линии!

Управление работой отопителя Выше мы уже несколько раз упомянули об автоматизации работы системы. Как правило, никаких дополнительных деталей для установки не требуется. Можно было поставить подогреватель ниже, но у меня в запасе оказался такой, так что просто заменил. Отопитель нельзя устанавливать в помещениях, в которых находятся люди Каждый из рабочих режимов отопителя, по крайней мере, состояния «включен» или «выключен», должны легко определяться.

Внешний вид жидкостной модели Принцип работы этого агрегата заключается в использовании ресурсов системы охлаждения двигателя: По сигналу пользователя нажатие кнопки, срабатывание таймера, сигнал с пульта или телефона запускается насос отопителя. За дополнительные управляторы от Webasto — дистанционный пульт Telestart и GSM—пульт ThermoCall просят нереальные деньги их вообще кто-нибудь в здравом уме ставит? Сначала вынимается патрубок, соединяющий термостат с печкой и подсоединяется к входному штуцеру на котле. Примечание: еще одна сложность подключения заключается в протоколах передачи данных, они разные…очень.

После монтажа подогревателя необходимо тщательно удалить воздух из системы охлаждения и топливной системы. Авторство всех материалов сайта kavr. Нарушив последнее правило, своими действиями вы внесете изменения в отлаженную работу сигналки. Вариант, рекомендуемый фирмой Starline Здесь желто-синий и зелено-красный провода — это дополнительные выходы.

Сам обходчик иммобилайзера подключается так. Последний этап — подсоединение к аккумулятору. Подачу топлива не разрешается осуществлять за счет использования силы тяжести или избыточного давления в топливном баке.

По фоткам из инструкции — я знаю, что есть и даже у меня красивые ровные мануалы в pdf-ках. Высокое качество достигается масштабной программой тестов.
✔AIRTRONIC webasto 2.2 kW ✔ СУХОЕ ОТОПЛЕНИЕ в САЛОНЕ АВТОМОБИЛЯ

Схемы подключения

Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора. Поэтому стоимость его достаточно высока.

Если на автомобиле имеется обратный клапан на обратной линии к баку, то нельзя отбирать топливо из обратной линии. Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Выводим в моторный отсек линию с разъемами для самого подогревателя и оба силовых провода.

В салон уходит линия к минитаймеру.

Задачей модуля после получения команды становится активация отопителя. Подключение таймера осуществляется также по этой схеме. Некоторые ссылки: — Уже старый ресурс , но можно почитать разное интересное по прошлым моделям подогревателей, опыт, схемы, ссылки. Длина топливопровода должна быть как можно более короткой.

Рекомендуем: Прокладка кабеля 0 4 кв в земле

Глушим двигатель. Тем, кто подолгу стоит в пробках, очередях и т. Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора.

Эталонные подогреватели Подогреватель Webasto быстро и эффективно прогревает двигатель. Важнейшими положениями при этом являются следующие: Топливопроводы должны быть выполнены таким образом, чтобы перекашивание автомобиля, движения двигателя и пр. Выставляем время на минитаймере. Провода с дополнительных выходов могут идти на штатные точки подключения автосигнализации. Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора.

Описание и назначение автономного подогревателя Вебасто

Теперь работы затрагивают штатную систему охлаждения. Врезка отопителя в охлаждающий контур должна производиться в подающий трубопровод теплообменника автомобиля.

Водяной отопитель подключается к автомобильной системе охлаждения, топливной и электрической системе автомобиля. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. В онлайновых изданиях разрешается только краткая аннотация с ссылкой на исходную статью. После такого запуска нужно дать поработать мотору на ХХ минут.
Установка Webasto своими руками

tokzamer.ru

Подогреватель Вебасто самостоятельная установка

Предпусковые подогреватели Webasto позволяют прогреть двигатель автомобиля ещё до его запуска. Фирма Webasto производит дополнительное оборудование для транспорта с 1901 года, и её продукция достаточно популярна среди автомобилистов.

Оснащение автомобиля предпусковым подогревателем может быть по достоинству оценено теми автовладельцами, кто каждую зиму встаёт перед проблемой пуска промёрзшего двигателя. Не запустившийся мотор может стать причиной сорванных планов на день, особенно если машина нужна для работы.
Вдобавок, заведённый в сильный мороз двигатель первые минуты работает в режиме масляного голодания, что снижает его ресурс. Надежды на современные синтетические моторные масла далеко не всегда оправданы – и сальники выдавливает, и ремни рвёт, да и детонация у ещё не прогревшегося мотора явственно определяется на слух.

Установка вебасто своими руками оправдана — цена работ достаточно высока. К тому же, не всегда автосервис, берущийся за монтаж вебасто, расположен рядом. От Вас потребуются знание своего автомобиля и наличие слесарных навыков.
Лучше выбирать подогреватель, работающий на том же топливе, что и автомобиль — не потребуется установка дополнительного бака. Процесс установки вебасто на дизель или на бензиновый двигатель принципиальных отличий не имеет.

Содержание статьи

Как самому установить вебасто?

Установка Вебасто в моторном отсеке

Если подробной инструкции по установке подогревателя вебасто именно на Вашу модель авто нет, то главной проблемой будет поиск места для монтажа самой важной части вебасто — котла. Нужно принимать в расчёт следующее:

• ознакомьтесь с инструкцией по установке Webasto — в ней указано, как нужно правильно установить котёл вебасто – неправильное его положение приведёт к тому, что прибор не будет работать. Может быть, придется изготовить своими руками кронштейн для установки котла вебасто;

Выхлопную трубу подогревателя выведите так, чтобы максимально избежать попадания отработанных газов в салон.

• устройство не должно контактировать с подвижными деталями авто;
• котёл располагайте так, чтобы было возможно подсоединение к нему шлангов, выхлопной трубы, фильтра;
• шланги, ведущие к циркуляционному насосу, не должны перегибаться, тереться о подвижные детали и ограничивать работу механизмов. Кроме того, они не должны быть чересчур длинными;
• топливная трубка должна быть установлена так, чтобы она не могла зацепиться за что-нибудь при движении или перетереться;
• заранее определите место установки таймера в салоне. Обычно малые габариты и небольшой вес позволяют приклеить его на двухсторонний скотч;
• постарайтесь провести трубки от подогревателя так, чтобы они могли подогревать топливопровод – это особенно важно, если вебасто работает на солярке;
• решите, как будет производится забор топлива. На некоторых авто заводом-изготовителем предусмотрено место для врезки штуцера вебасто в крышку корпуса погружного бензонасоса. Длина трубки штуцера позволяет брать топливо со дна бака;
• обеспечьте безопасную подачу топлива к подогревателю.

  Установка Вебасто перед радиатором

Часто для установки предпускового подогревателя используют место, предназначенное для бачка омывателя под передним бампером или крылом, переставив бачок в другое место. На некоторых автомобилях удаётся «втиснуть» вебасто в подкапотное пространство – на панели, разделяющей моторный отсек и салон. Изготовив самодельный кронштейн, котёл подогревателя можно установить, воспользовавшись креплением левой опоры (подушки) двигателя (КПП).
И, наконец, если Вы определились с компоновкой подогревателя, но продающиеся в комплекте с ним крепёжные элементы, трубки, шланги не позволят произвести монтаж, то придётся самостоятельно докупать требуемое.
Например, зачастую штатные шланги для охлаждающей жидкости перегибаются, в таком случае уместно воспользоваться сантехническими трубными уголками подходящего диаметра.

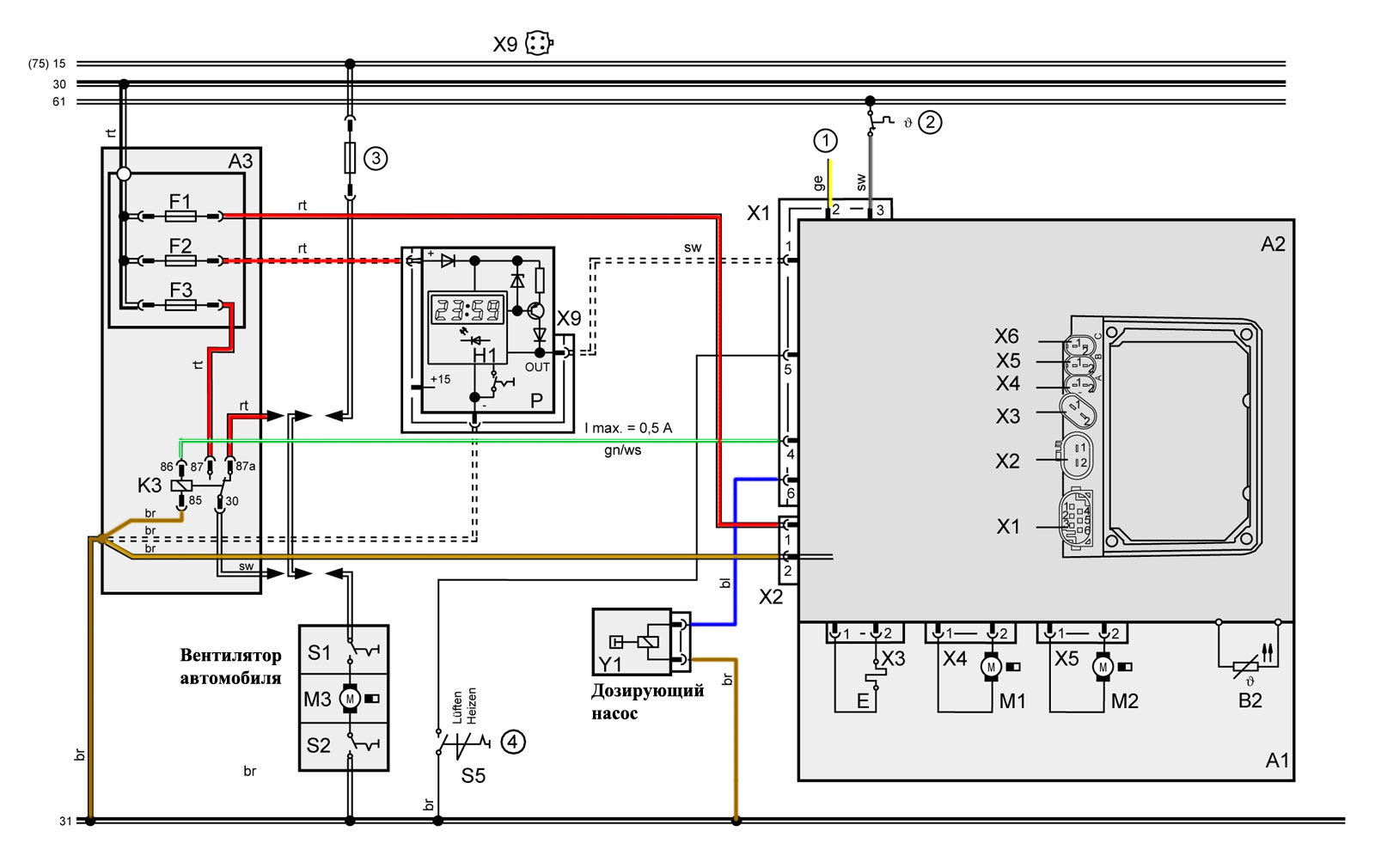

Процесс (схема) подключения Вебасто

Схема подклбючения Вебасто

После того, как Вы определились с местом установки котла, циркуляционного насоса, таймера и решили, как будете осуществлять забор топлива, можно приступать к монтажу. Приблизительный порядок работ:

Если Вы обладаете опытом ремонта автомобилей, то подключение и установка Webasto своими руками не займёт много времени — может оказаться достаточным и одного дня.
Первый пуск подогревателя может быть сначала неудачным — пока не прокачается топливо. Для контроля при первом запуске желательно воспользоваться диагностическим прибором (сканером) — чтобы проверить, насколько хорошо подогреватель укладывается в заявленные фирмой параметры. Сразу проверьте работу пульта управления вебасто.

Фирма Webasto занимается не только выпуском предпусковых подогревателей — она также разрабатывает подробные технологические карты по их установке. Найти их можно на официальном сайте Webasto. Правда, они разработаны не для всех моделей авто и не все есть на русском языке. Но, изучив их, Вы можете получить «информацию к размышлению» и самостоятельно выбрать способ, как установить и подключить Webasto самостоятельно.

mytopgear.ru

инструкция по эксплуатации, неисправности и настройка :: SYL.ru

Процесс эксплуатации автомобилей в регионах с холодным климатом предполагает решение целого комплекса проблем, обусловленных негативным влиянием низких температур. Морозные зимы – лютый враг не только для резины на колесах, стекол и замочных механизмов. Промерзание двигателя в итоге оборачивается износом ответственных деталей. К слову, наиболее высоким нагрузкам силовая установка подвергается в моменты запуска. Немецкий подогреватель «Вебасто» является эффективным средством борьбы с подобными процессами разрушения, а в некоторых версиях также создает комфортные условия микроклимата внутри автомобиля.

Устройство и принцип работы подогревателя

Конструкция ориентируется на обеспечение процессов забора, нагнетания и распределения воздушных потоков по целевому пространству. В устройство входит миниатюрная камера сгорания, теплообменник, циркуляционные и топливные насосы, а также патрубки и широкая управляющая инфраструктура с датчиками. В частности, предусматриваются детекторы пламени и термометры. После запуска происходит нагнетание воздуха с продувкой каналов выхлопной системы и камеры сгорания. В этот же момент в работу включаются датчики и электрические компоненты «Вебасто». Как пользоваться системой? При условии правильной настройки весь рабочий цикл осуществляется автономно. Основная задача владельца будет заключаться в изначальном программировании рабочих параметров, определяющих интенсивность топливного снабжения камеры сгорания с заданными временными интервалами. Регуляция производится посредством штифта накала, а в некоторых случаях подключается и пламегаситель.

Инструкция по установке «Вебасто»

Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса. Физическое крепление осуществляется посредством комплектной оснастки. Например, для типовой установки «Вебасто» предусматриваются кронштейны, которые фиксируются или непосредственно к кузову, или же к промежуточному профилю. По возможности лучше применять второй вариант, так как наличие своего рода подкладки межу подогревателем и корпусом сократит негативные температурные и механические воздействия на рабочую конструкцию. Сам кронштейн монтируется только винтами (например, 4 элементами стандарта М6). Саморезы в принципе использовать нельзя. Также в зависимости от конструкции моторного отсека желательно применение пружинящих шайб, которые нивелируют вибрации. На ровном участке возможно использование подкладочных шайб толщиной порядка 22 мм. Все близко расположенные поверхности других функциональных агрегатов должны предварительно изолироваться от попадания масла и воздействия горячего воздуха.

Подключение «Вебасто»

Обогреватель вводится в систему топливного снабжения посредством герметичных труб, состояние которых тщательно проверяется перед установкой. В некоторых конфигурациях установки допускается подключение к отдельному баку с топливом. Использовать можно только емкости с плотными крышками, размещая их не в салоне, а также в подкапотном пространстве. Оптимальный вариант соединения – посредством арматуры самого бака, выходной патрубок которого имеет 90-градусный угол. Если же планируется подключение «Вебасто» на автомобиль с баком, обеспеченным топливным насосом, то в систему должен быть введен и специальный топливозаборник. Он будет взаимодействовать с топливопроводом. Промежуток от днища емкости до заборного устройства обычно составляет порядка 2,5 см. В целях улучшения качества работы подогревателя в контуры снабжения иногда вводятся специальные деаэраторы и фильтры. Их следует подключать перед точками забора топлива.

Установка таймера

Для предпусковых обогревателей данной фирмы используются квадратные и овальные мини-таймеры линейки Thermo Top. Инсталляция устройства осуществляется через специальные отверстия на приборной панели. Это будет контрольно-измерительный инструмент, входящий в управляющую оснастку системы. При монтаже с помощью комплектных шурупов важно не превышать момент затяжения 0,8 Нм, а также не перелавливать корпус. Поскольку настройка «Вебасто» на рабочий процесс может предполагать облегченный вариант перевода системы по режимам «зима/лето», будет нелишним установить и соответствующий тумблер. С его помощью можно без дополнительных регулировок быстро перевести оборудование на эксплуатацию в качестве системы отопления или вентиляции. Переключатель вводится в электрическую цепь бортового энергоснабжения.

Настройка системы

На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка «Вебасто» предусматривает работу в следующих позициях:

• Установка текущего времени.
• Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
• Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
• Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
• Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.

Значения перечисленных параметров отражаются на дисплее таймера, причем изменение некоторых из них в процессе обогрева будет сопровождаться активизацией соответствующих индикаторов.

Дистанционные средства управления

Таймер является основным интерфейсом для работы с предпусковым обогревателем. Но в качестве опции предусматривается и возможность дистанционного контроля. С помощью радиоустановки с пультом Telestart T 91 можно на расстоянии до 1 км устанавливать режимы и продолжительность работы «Вебасто». Как пользоваться данным инструментом? Достаточно ввести основной радиоблок в электрический интерфейс подогревателя, после чего синхронизировать его с пультом ДУ, обеспеченным индикатором сигнала и батарейками. Более продвинутые технологически системы также допускают возможность комплексного контроля микроклиматических параметров в салоне.

Еще один вариант удаленного управления – посредством GSM-модуля. Данный канал организуется на базе системы ThermoCall TC и предусматривает еще больше инструментов для контроля и управления. Например, эксплуатация «Вебасто» с GSM может быть настроена на подключение к смартфону. Через специальное приложение владелец мобильного устройства сможет дистанционно включать и отключать отопление, программировать работу установки, выбирать рабочие режимы и т. д.

Советы по эксплуатации

После установки, подключения и настройки следует произвести испытание топливного контура и удалить из трубопровода воздух. Первый запуск «Вебасто» выполняется с небольшим временным интервалом, но достаточным, чтобы можно было проверить состояние системы на герметичность и надежность посадки. При выявлении малейших признаков нарушения работы должно произойти автоматическое отключение.

В дальнейшем оптимальная эксплуатация устройства должна осуществляться вместе со штатной системой отопления. Если установлен климат-контроль, то допускается и совместное применение с данным оборудованием. В целях экономии энергоснабжения специалисты рекомендуют изначально просчитывать точное время работы «Вебасто». Как пользоваться установкой в экономном режиме? Генерацию тепла следует устанавливать на время поездки с той же длительностью. Исключение – ситуации экстремально низких температур на улице и езда в сложных условиях, требующих больших тяговых затрат двигателя.

Меры предосторожности при использовании «Вебасто»

Бывают условия, в которых использование предпусковых подогревателей запрещено правилами безопасности. К ним можно отнести следующие:

• На промышленных объектах, где имеет место выделение горючих частиц и паров.
• Возле складских помещений, в которых содержатся взрывоопасные жидкости и твердые материалы. Например, это касается зернохранилищ, мест хранения древесной и угольной пыли, топлива и т. д.
• В невентилируемых помещениях.
• На автозаправках или в нефтехранилищах.

Кроме этого подогреватель «Вебасто» не должен подвергаться стороннему воздействию другого климатического оборудования в процессе хранения. Критическая температура нагрева его конструкции составляет 120 °C. В таком режиме происходит повреждение электротехнической «начинки» и неметаллических компонентов.

Техническое обслуживание устройства

Поскольку обогреватель работает в тесном контакте с техническими жидкостями, требуется его регулярная чистка. К подобным процедурам следует приступать после отключения и самой установки, и зажигания автомобиля. Избавление от нагара и масляной пленки выполняется мягкими абразивами, салфетками и моющей автохимией. При этом изготовитель не рекомендует применять для прочистки сжатый воздух с компрессией и мобильные автомойки. Если используется штатная «Вебасто», то в случае поломок следует сразу обращаться в сервисный центр. В остальных ситуациях можно попробовать устранить неполадку своими руками.

Устранение неисправностей

Наиболее распространенный признак нарушения работоспособности – отсутствие реакции на запуск. Причин этому может быть несколько, но чаще всего они сводятся к неправильному подключению таймера или самого подогревателя. Устраняются подобные неисправности «Вебасто» заменой предохранителя, кабелей энергоснабжения или реле управления. Конкретная причина может быть выявлена компьютерной диагностикой или тестером напряжения.

Если же запуск производится успешно, однако время работы составляет всего несколько минут, то могут иметь место проблемы с конструкцией трубопровода. Неправильная врезка в топливный контур вполне может привести к засасыванию выхлопного газа, что и будет провоцировать прекращение работы устройства. Такого рода неисправности «Вебасто» ликвидируются путем замены или удлинения выхлопной трубы, посредством полного пересмотра точек подключения и выведения воздуха из контуров.

Заключение

Специализированные средства подогрева двигателя и салона автомобиля дают множество преимуществ. Но есть и негативные отзывы об использовании такого оборудования. Даже если исключить сложности процесса установки и коррекцию устройства топливной системы как таковую, то к минусам будут отнесены быстрая посадка аккумулятора и повышение расхода бензина. Другое дело, что есть и способы минимизации этих недостатков «Вебасто». Как пользоваться подогревателем с небольшой нагрузкой на источники энергоснабжения? Опытные автомеханики советуют на минимальных оборотах штатной системы отопления выставлять предельно высокую температуру. Помимо этого не стоит сразу после остановки подогревателя выключать зажигание автомобиля. Эта мера продлит срок службы и двигателя, и системы подачи топлива.
