Как выставить зажигание на двигателе самостоятельно
Как правильно выставить зажигание на двигателе 2.90/5 (58.06%) 31 голос(ов)
При работе двигателя внутреннего сгорания в автомобиле важно, чтобы топливная смесь воспламенялось в нужное время. Контролирует этот процесс система зажигания.
Система зажигания сложный элемент, и бывает так, что настройки слетают, и тогда двигатель начинает работать неправильно. Как выставить зажигание на двигателе многие водители не знают, либо владеют недостаточным опытом, тем самым усугубляя ситуацию, при небрежной регулировке. Для этого сперва надо знать, что такое зажигание, каким образом действует. Выставить зажигание на двигателе самостоятельно не сложно, главное знать все тонкости процесса. А это мы разберем в статье.
Принцип работы зажигания
Посредство зажигания приводится в работу двигатель. Зажигание, по своей сути, необходимо для создания искрового заряда в определенный период работы мотора.
Данный искровой заряд проходит по свечам зажигания. В авто на бензине, для создания заряда нужна искра. У дизельного мотора иначе, там возгорание смеси возникает при максимальном сжатии. Т.е. поворот ключа активирует систему сжатия и подачу нужного количества топливовоздушной смеси в мотор.
При правильной работе системы зажигания мотор быстро набирает необходимые работы, отсутствует повышенная детонация. К тому же неправильно выставленное зажигание становится причиной провалов при нажатии на педаль газа.
Автосервисы в Москве:
Загружаем автосервисы…
+7 (495) 023-49-52
Станция метро: Алтуфьево
«МИКА», Москва, ул. Лобненская, дом 17
Записаться сейчас
Для чего нужно выставлять зажигание на двигателе?
Многие автовладельцы, в особенности начинающие, не только не знают, как выставить зажигание на двигателе, но и для чего это нужно. А необходимо это, чтобы топливная смесь сгорало полностью.
Этим пользуются нечестные мастера на автосервисе, прибавляя к имеющейся проблеме ряд другим. Таким образом увеличивая существенно средний чек ремонта. Если вы боитесь быть обманутым. Кликните на любой из мессенджеров ниже, чтобы узнать 5 простых способов как избежать обмана 👇
Сгорание проходит не внезапно, поэтому необходимо некоторое время.
Для получения необходимого КПД воспламенение топлива должно происходить перед тем, как поршень попадет в ВМТ. Таким образом пока подходит до верхней точки и пересекает ее, топливовоздушная смесь сгорает без остатка и выделяется необходимая энергия. Тем самым воздействуя на поршень максимально.
Называют это опережением зажигания или углом опережения, т.к. измерения производятся по вращению коленчатого вала. Т.е. угол, на который коленчатый вал не довернулся, чтобы поршень был в ВМТ.
Причины и признаки неисправности в зажигании двигателя.
Позднее и раннее зажигание
Нарушения угла опережения зажигания приводит к позднему либо раннему зажиганию.
Позднее зажигание – когда воспламенение топливо случается с задержкой, если поршень находится максимально близко к ВМТ, либо достиг ее.
В результате чего топливовоздушная смесь сгорает не до конца. Получается малое количество энергии.
Раннее зажигание – когда воспламенение топливной смеси происходит в тот момент, кода поршень далеко еще от ВМТ.
Таким образом получается, что выделение энергии произошло, а поршень ВМТ еще не прошел. К тому же выделенная энергия начинает противодействовать поршню.
Последствия таких нарушений.
Неправильно выставленное зажигание на двигателе приводит к плохим последствия для мотора.
Признаки позднего зажигания:
- Мотор плохо набирает скорость. Присутствует нехватка мощности.
- Тяжелый запуск, особенно проявляется при первом запуске.
- Повышенный расход топлива.
- Перегрев двигателя.
- Присутствуют хлопки.
Последствия позднего сгорания серьезны для мотора.
Т.к. не сгоревшее топливо начинает скапливаться на внутренних узлах мотора в виде нагара. В итоге оборачивается закоксовкой двигателя и приводит к неисправности.
Признаки раннего зажигания:
- Происходит детонация топлива.
- Снижение мощности на малых оборотах.
- Увеличение расхода топлива.
- Слышен, при работе двигателя, металлический стук.
Раннее опережение тоже достаточно губительно для двигателя. Т.к. выделяемая энергия начинает противодействовать поршню, и возникают ударные нагрузки на поршень и шатунный механизм (в результате чего происходит металлический стук). Все это изнашивает узлы, случается прогорание, сгибание шатунов, изнашивание коленчатого вала.
Поэтому, для предотвращения этого необходимо знать, как правильно выставить зажигание на двигателе.
Как выставить зажигание на двигателе авто
Есть много способов установки зажигания, мы же рассмотрим 3 способа, как выставить зажигание на двигателе, с которыми Вы сможете справиться самостоятельно.
На слух
Здесь не нужны особые приспособления, этим методом пользуются многие опытные мастера.
Здесь все просто. Для начала нужно завести автомобиль. Затем слегка откручиваете гайку крепления трамблера и слегка поворачиваете его корпус. Из-за поворота обороты двигателя начнут изменяться. Методика в поиске позиции корпуса, когда обороты у автомобиля будут максимальные, при этом стабильные. При такой позиции необходимо быстро нажать на газ. Если установлено верно, двигатель начнет набирать обороты стремительно, без рывков и задержки.
Крутите трамблер на 1-2 градуса по часовой стрелке, избавляясь раннего зажигания, и закручиваете гайку.
По искре
Сперва необходимо в верхнее положение установить поршень 1-го цилиндра. Вращением коленвала, совмещаем метки на шкиве с первой меткой на блоке ГРМ.
Стоит иметь в виду, что раздатчик должен направлен на контакт провода цилиндра. Ослабляется крепежная гайка и начинается легкое вращение трамблера против часовой стрелки. Так происходит поиск появления искры. Когда искра исчезает трамблер фиксируется.

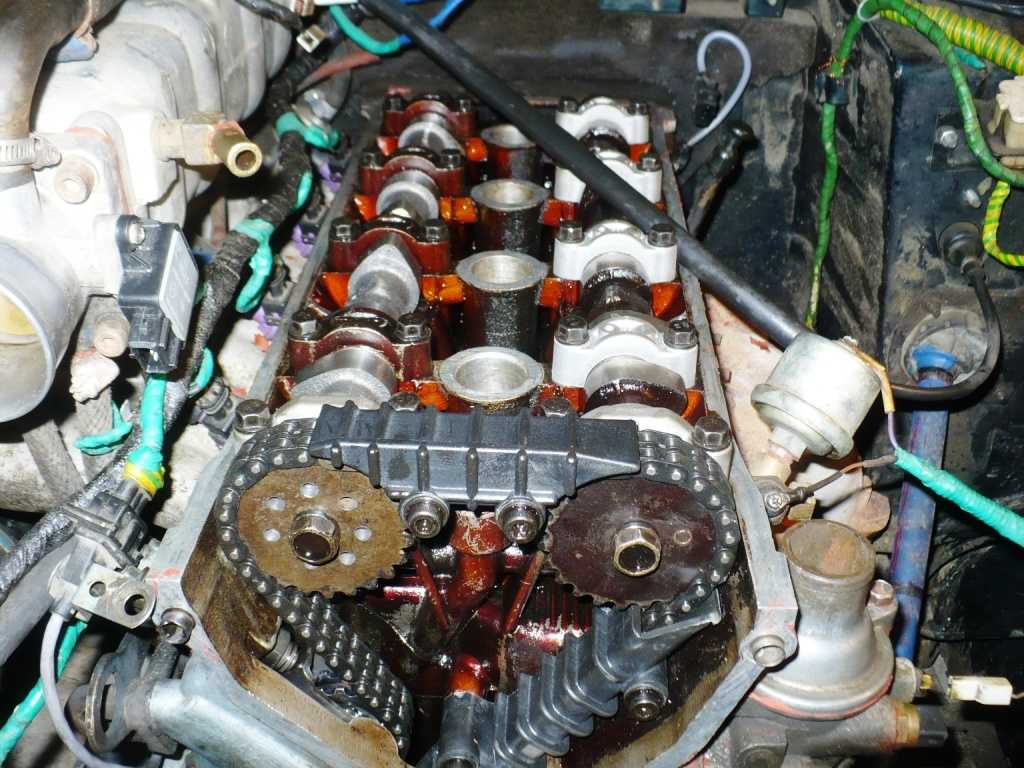

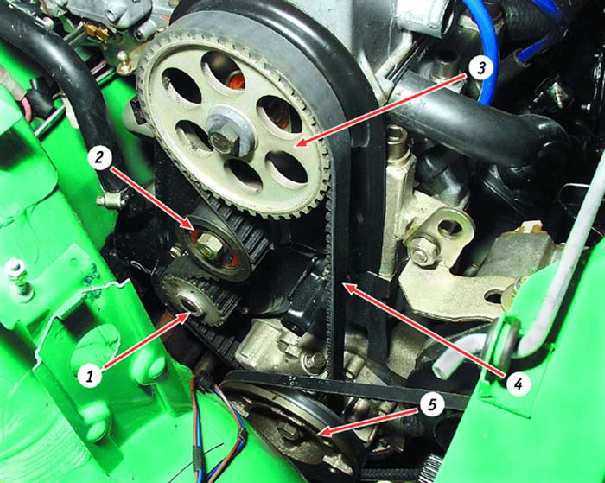

Совмещаете метку на шкиве ГРМ с выступом на крышке. Тем самым расположив ВМТ на первом цилиндре. Подсоединяете лампочку, одни проводом на массе, другой с проводом, который соединяет катушку зажигания к распределителем. Откручиваете слегка гайки трамблера. Включается зажигание (не заводя мотор) и поворачивается корпус трамблера пока лампочка не погаснет. После этого крутите трамблер в другую, до того момента пока не загорится. И закручиваете трамблер.
Проверка правильности установки зажигания на двигателе.
Для это необходимо выехать на трусу и разогнать автомобиль до стабильных 50 км/ч. Нажав резко на педаль газа, происходит детонация (металлический стук), и она происходит на 1-2 секунды, то угол выставлен верно. Если детонация слишком долгая, то угол опережения выставлен неверно, его следует уменьшить по часовой стрелке. Если детонация не произошло, то увеличивайте угол опережения, повернув трамблер против часовой стрелки.
В заключение…
Неверно установленный угол опережения зажигания губительно воздействует на двигатель. К тому же увеличивается расход горючего, проявляется потеря мощности и нестабильная работа мотора. Поэтому как выставить зажигание на двигателе необходимо знать и понимать, как важна грамотная настройка данного узла.
Проверка правильности установки зажигания в автосервисах Москвы:
Загружаем автосервисы.
..
+7 (495) 023-49-52
Станция метро: Алтуфьево
«МИКА», Москва, ул. Лобненская, дом 17
Записаться сейчас
Руководство, как выставить зажигание на бензиновом и дизельном авто своими руками
12.01.20224 539 1 4 Система зажигания
Автор:Иван Баранов
Регулировка зажигания является одной из самых распространенных задач, с которой сталкиваются наши соотечественники. Эта процедура позволяет избавиться от неправильной работы двигателя, тем самым предотвратив износ его конструктивных элементов. Подробнее о том, как самостоятельно выставить зажигание и какие методы существуют — узнайте из этого материала.
Содержание
- 1 Причины исчезновения заводских настроек
- 2 Инструкция по установке трамблера
- 3 Установка угла опережения по искре
- 4 Регулировка зажигания на слух
- 5 Регулировка зажигания по лампочке
- 6 Основные аспекты зажигания разных видов, регулировка контактов
- 7 Видео «Рекомендации по самостоятельной настройке УОЗ»
[ Раскрыть]
[ Скрыть]
Причины исчезновения заводских настроек
Даже если вместо замка в вашем автомобиле установлена кнопка, рано или поздно вам все равно предстоит регулировать зажигание.
Перед тем, как сделать все своими руками, давайте разберемся в причинах, при которых возникает эта необходимость. В первую очередь, причиной этому является сам водитель, который по различным причинам мог демонтировать распределитель зажигания. А при дальнейшей его установке УОЗ (угол опережения зажигания) не был должным образом отрегулирован.
Причина, по которым производится установка момента зажигания, кроется в метках на узлах. При демонтаже распределителя эти метки сбиваются, соответственно, автовладелец просто уничтожает заводские настройки. Так что перед тем, как проводить какие-либо работы, связанные с прерывателем, надо отметить расположение всех меток.
Регулировка прерывательного узла для выставления УОЗИнструкция по установке трамблера
Выставление угла зажигания требуется автомобилям, имеющим трамблер, на остальных авто угол выставляет ЭБУ.
Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам.
В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы. К примеру, в машинах отечественного производства ВАЗ установка момента зажигания производится по первому цилиндру. То есть для выставления поршень следует установить в положение ВМТ, ведь именно в нем происходит момент сжатия.
Настройка системы зажигания производится таким образом:
- В первую очередь извлекается свеча этого цилиндра.
- При помощи пробки или пальца следует закрыть свечное отверстие.
- Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
- Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
- После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).
Установка угла опережения по искре
Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.
Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто. Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится (автор видео о настройке УЗО при помощи специального устройства стробоскопа — Владислав Чиков).
Регулировка зажигания на слух
Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.
Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:
- Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
- В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
- От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.
Регулировка зажигания по лампочке
Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.
Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.
Основные аспекты зажигания разных видов, регулировка контактов
В целом установка электронного зажигания — не особо сложная задача, если к ее выполнению подойти с умом. Если у вас есть сложности с настройкой, можно использовать прибор для установки угла опережения зажигания, найти в продаже его можно в любом магазине. Следует отметить, что если ваш автомобиль оборудован ГБО, вам поможет установка вариатора опережения зажигания.
Также нужно учитывать, что вне зависимости от системы — электронной или механической — процедура выставления угла выглядит идентично.
Единственное отличие заключается в том, что в механическом варианте искры появляется в результате размыкания контактов.

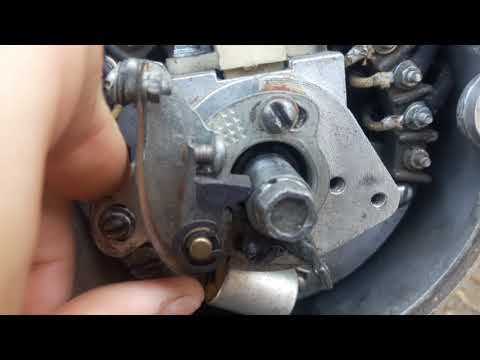

Так что перед регулировкой следует настроить зазор между контактами:
- Коленвал надо повернуть до того момента, пока между контактам не появится наибольшее расстояние.
- Используя щуп, необходимо проверить зазор и сверить его с тем, который предписан производителем авто.
- С помощью пластины нужно выставить соответствующий зазор и затянуть все винты.
Видео «Рекомендации по самостоятельной настройке УОЗ»
Как правильно установить УОЗ и как при этом не допустить ошибок — узнайте из видеоинструкции ниже (автор видео — Наиль Порошин).
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.
00%)
Нет
Как установить зажигание на слух: советы специалистов
Содержание
- Причины исчезновения заводских настроек
- Инструкция по установке трамблера
- Установка угла опережения по искре
- Регулировка зажигания
- На слух
- По лампочке
- Регулировка контактов
- Контроль работоспособности
Регулировка зажигания является одной из самых распространенных задач, с которой сталкиваются наши соотечественники. Эта процедура позволяет избавиться от неправильной работы двигателя, тем самым предотвратив износ его конструктивных элементов. Подробнее о том, как самостоятельно выставить зажигание и какие методы существуют — узнайте из этого материала.
Причины исчезновения заводских настроек
Даже если вместо замка в вашем автомобиле установлена кнопка, рано или поздно вам все равно предстоит регулировать зажигание. Перед тем, как сделать все своими руками, давайте разберемся в причинах, при которых возникает эта необходимость.
В первую очередь, причиной этому является сам водитель, который по различным причинам мог демонтировать распределитель зажигания. А при дальнейшей его установке УОЗ (угол опережения зажигания) не был должным образом отрегулирован.
Причина, по которым производится установка момента зажигания, кроется в метках на узлах. При демонтаже распределителя эти метки сбиваются, соответственно, автовладелец просто уничтожает заводские настройки. Так что перед тем, как проводить какие-либо работы, связанные с прерывателем, надо отметить расположение всех меток.
Инструкция по установке трамблера
Выставление угла зажигания требуется автомобилям, имеющим трамблер, на остальных авто угол выставляет ЭБУ.
Если установка момента зажигания осуществляется своими руками, то, как сказано выше, необходимо ориентироваться по специальным меткам. В зависимости от конкретного транспортного средства, регулировка КСЗ или БСЗ на дизельном двигателе или бензиновом агрегате может иметь свои нюансы.
Настройка системы зажигания производится таким образом:
- В первую очередь извлекается свеча этого цилиндра.
- При помощи пробки или пальца следует закрыть свечное отверстие.
- Коленвал необходимо вращать по часовой стрелке, для этого можно использовать торцевой ключ. Это делается до того момента, пока воздух не будет выталкивать пробку или палец из свечного отверстия.
- Маховик крутится дальше, пока не совпадут метки его вала со средней меткой, находящейся на крышке газораспределительного механизма. В этом случае настройка зажигания позволит выставить угол на 5 градусов, а это нормально для автомобиля, использующегося на топливе 92 или 95.
- После этих действий можно ставить трамблер. Корпус этого устройства должен располагаться в таком положении, чтобы воображаемая линия проходила параллельно оси силового агрегата. Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).

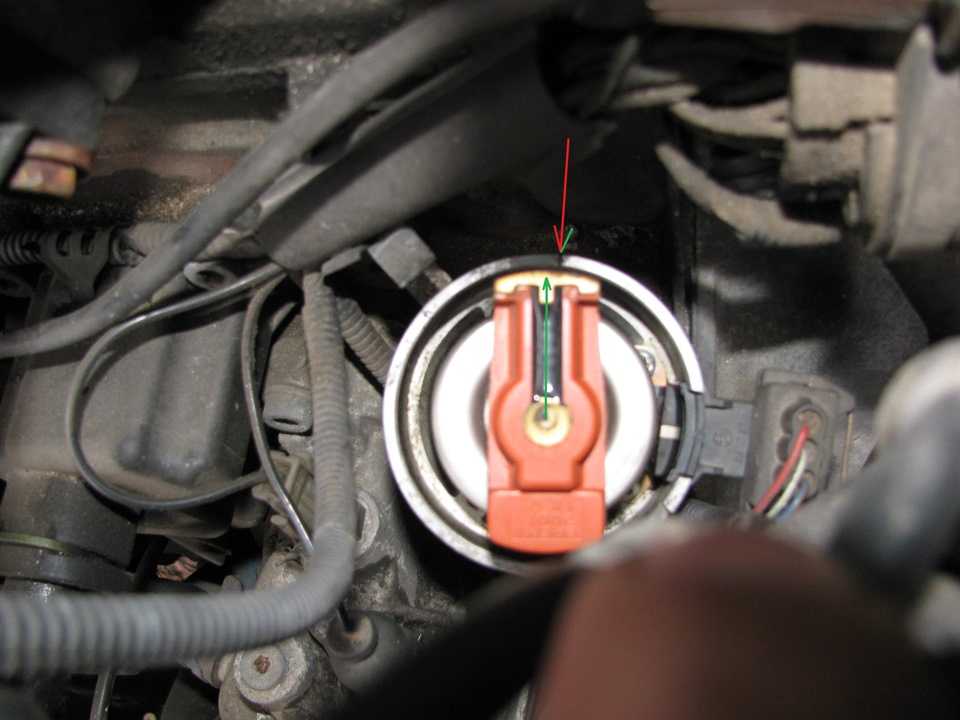

Что касается ротора бегунка, то он должен смотреть в сторону контакта первого цилиндра на крышке. Если у вас все получилось, то автомобиль должен завестись, а далее необходимо будет произвести регулировку угла (автор видео — канал Lty D).Установка угла опережения по искре
Как выставить зажигание своими руками? Устанавливая электронное зажигание в своем автомобиле, можно использовать несколько способов, один из них — регулировка угла по искре. Для этого с помощью коленвала поршень цилиндра 1 устанавливается в моложение ВМТ. В данном случае раздатчик должен направляться в сторону контакта провода цилиндра. В том случае, если он будет смотреть в другую сторону, необходимо еще раз провернуть маховик.
Далее, из крышки распределительного узла следует извлечь центральный высоковольтный кабель, контакт которого следует разместить примерно в 0.5 см от кузова авто или ГБЦ. Крепление трамблера следует ослабить, после чего активируется зажигание. Корпус прерывательного узла проворачивается, а по движениям бегунка следует найти нужное положение, при котором появится искра между контактном высоковольтного кабеля и массой авто.
Далее, прерыватель двигается против часовой стрелки (очень медленно), и вам нужно поймать тот момент, когда искра больше не появится.
Регулировка зажигания
На слух
Если вы не знаете, как выставить зажигание, то можно использовать метод на слух.
Для поиска искры зажигания таким образом нужно завести мотор и прогреть его, процедура осуществляется на заведенном ДВС:
- Сначала следует ослабить гайку, которая крепит корпус распределителя, затем узел нужно вращать в разные стороны.
- В тот момент, когда обороты ДВС будут наиболее высокими, следует поддать газу. Если при нажатии на газ не произошло перебоев, выстрелов либо хлопков, это свидетельствует о том, что положение было найдено.
- От данной точки необходимо провернуть корпус трамблера на несколько градусов по часовой стрелке, а затем зафиксировать его в таком положении. Это нужно сделать для того, чтобы установленный угол не был ранним. Бывает такое, что установка угла опережения зажигания невозможна в результате использования некачественного бензина или каких-либо проблем в работе топливной системы.
По лампочке
Если вы не знаете, как правильно выставить зажигание, а усилитель искры в вашем авто не используется, то есть еще один метод — по лампочке. Для установки зажигания таким образом необходимо в первую очередь поставить поршень цилиндра 1 в положение ВМТ, об этом мы подробно рассказывали выше. Установка зажигания по лампочке подразумевает использование любой 12-вольтной лампы к распределителю и кузову авто.
Когда зажигание включено, корпус трамблера необходимо вращать в разные стороны до того момента, пока лампа не начнет гореть. В этот момент нужно остановить трамблер и в этом положении закрепить его. В том случае, если двигатель хорошо работает при больших несовпадениях отметок, это может быть обусловлено некорректной сборкой силового агрегата либо растяжением цепи ГРМ.
Регулировка контактов
В целом установка электронного зажигания — не особо сложная задача, если к ее выполнению подойти с умом. Если у вас есть сложности с настройкой, можно использовать прибор для установки угла опережения зажигания, найти в продаже его можно в любом магазине.
Также нужно учитывать, что вне зависимости от системы — электронной или механической — процедура выставления угла выглядит идентично. Единственное отличие заключается в том, что в механическом варианте искры появляется в результате размыкания контактов.
Так что перед регулировкой следует настроить зазор между контактами:
- Коленвал надо повернуть до того момента, пока между контактам не появится наибольшее расстояние.
- Используя щуп, необходимо проверить зазор и сверить его с тем, который предписан производителем авто.
- С помощью пластины нужно выставить соответствующий зазор и затянуть все винты.
Контроль работоспособности
Результаты настройки зажигания необходимо протестировать в процессе движения машины. Перед этим предварительно прогрейте двигатель и после разгона 45-50 км/час, включив 4-ю передачу, энергично нажмите педаль «газа».
При правильной регулировке зажигания в этот момент должны кратковременно (1-2 сек) появиться и сразу исчезнуть характерные хлопки в результате детонации с последующим энергичным набором скорости. Если это не произошло, проверните корпус трамблёра на 1 позицию против часовой стрелки. Когда детонация продолжается более 2 секунд, корпус необходимо провернуть по часовой стрелке на 1 деление.
по лампочке, искре, на слух
Водители автомобилей > Полезная информация > ТО и ремонт > Как выставить угол опережения зажигания
За стабильную работу двигателя в значительной степени отвечает система зажигания. Неправильно установленный угол опережения приводит к перебоям в работе двигателя, трудностям его запуска, потери оборотов, возникновению хлопков и выстрелов.
Другая возможная причина, по которой может понадобиться настройка работы системы – демонтаж трамблера.
Установка трамблера
На всех автомобилях эта процедура происходит по-разному. Очень простой монтаж трамблера на отечественные «Москвичи», ЗАЗы и ГАЗы.

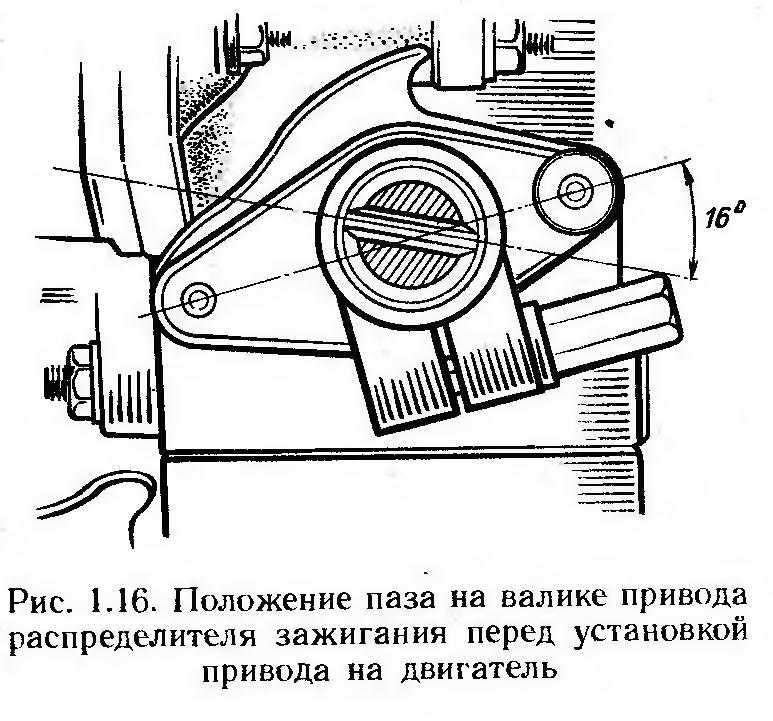

В хвостовике их распределителей находятся два полумесяца разных размеров. Точно такой же сектор присутствует и в приводе, расположенном в блоке двигателя. Устанавливая трамблер, достаточно придерживаться совпадения направления полумесяцев хвостовика с приводом.
На корпусе трамблера большинства автомобилей зарубежных производителей есть специальные метки для ориентира, что значительно упрощает его монтаж.
Установка трамблера на автомобили ВАЗ осуществляется по первому цилиндру. Для этого нужно выставить его поршень в положение предшествующее ВМТ (верхней мертвой точке), при котором наступает момент сжатия. Порядок этой процедуры следующий.
- Выкручивается свеча первого цилиндра.
- Пальцем или пробкой с вина плотно закрывается образовавшееся отверстие.
- Вращая по часовой стрелке коленчатый вал заводной ручкой или торцевым ключом (36 мм), нужно дождаться момента сжатия (воздух начнет выталкивать палец или пробку).

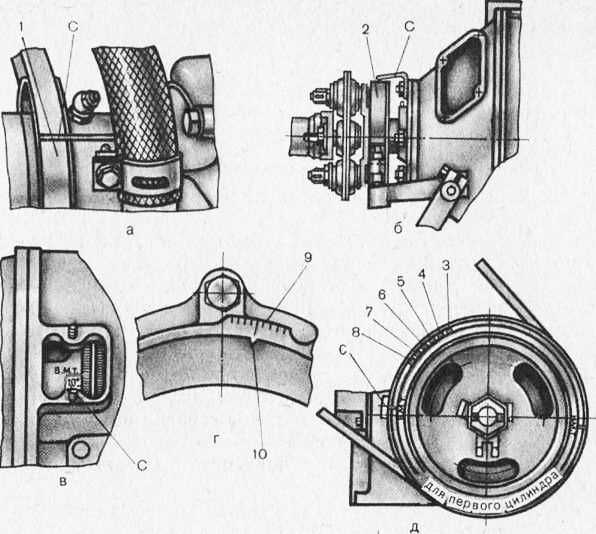

- Продолжая крутить маховик, следует добиться совпадения метки его шкива со средней меткой, расположенной на крышке ГРМ. Угол опережения в этом случае будет составлять примерно 5°, что приемлемо для «92-го» и «95-го» бензина.
Угол опережения в этом случае будет составлять примерно 5°, что приемлемо для «92-го» и «95-го» бензина.Теперь можно устанавливать трамблер. Его корпус должен находиться в таком положении, при котором воображаемая линия через пружинные защелки крышки будет параллельна оси двигателя. Ротор распределительного бегунка при этом должен быть направлен в сторону контакта первого цилиндра на крышке.
Если все условия выполнены, можно затянуть крепежные болты и попробовать запустить двигатель (свечу из первого цилиндра нужно вкрутить обратно). Если машина завелась, значит все сделано правильно и следующим шагом будет регулировка угла опережения зажигания.
Видео — как выставить зажигание на ВАЗ 2106 если снимался трамблер:
Некоторые специалисты осуществляют монтаж трамблера по любому из цилиндров. При этом на метки они не смотрят вообще, а коленвал вращают стартером.
Процесс этот, в принципе, не сложный, но без определенных навыков лучше все же ориентироваться по первому цилиндру.
Как можно выставить угол опережения зажигания
Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.
Видео — проблема раннего зажигания на ВАЗ 2106:
Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.
Регулировка зажигания на слух
Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).
- Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.
- В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.
- От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.
Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.
Примечание! Иногда достичь идеальной работы двигателя не удается из-за некорректной работы узлов топливной системы или низкого качества горючей смеси. В таких случаях нужно довольствоваться самым оптимальным решением, а после регулировки карбюратора провести повторную корректировку зажигания.
Установка угла опережения по искре
Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.
Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.
Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.
Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».
Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.
Регулировка зажигания по лампочке
Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.
Видео — как выставить зажигание по лампочке:
При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.
Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.
Особенности зажигания разных видов, регулировка контактов
Существует два типа системы зажигания: электронная и механическая.
Установка угла опережения любого из них одинакова, осуществляется путем вращения корпуса трамблера.
Отличительной особенностью является то, что у механического распределителя искра образовывается за счет размыкания контактов. Поэтому, перед настройкой угла опережения желательно проверить и при необходимости отрегулировать зазор между ними. Делается это следующим образом:
- Коленчатый вал проворачивается до появления максимального расстояния между контактами.
- С помощью щупа проверяется зазор. Если показатель отличается от рекомендуемого заводом изготовителем (для каждой модели авто он разный), то следует ослабить винты крепления и регулировки контактной группы.
- Перемещением пластины выставляется требуемый зазор, после чего вначале затягивается регулировочный винт, а после контрольного измерения — крепежный.
В электронной системе зажигания контакты отсутствуют, возникновение искры в ней происходит за счет взаимодействия специальных датчиков и коммутаторов.
Преимуществом является создание в электронной системе импульса высоковольтного напряжения в 1,5 раза выше, чем у механической.
Следовательно, на свечах образовывается искра больших размеров, что способствует лучшему воспламенению и сгоранию топлива, увеличению оборотов, улучшению пусковых характеристик и т.д. Электронная система зажигания требует только настройки правильного угла опережения.
Не зависимо от используемого трамблера и выбранного способа его регулировки, в процессе эксплуатации автомобиля может понадобиться корректировка угла опережения.
При «раннем» зажигании машина заводится хорошо, но при разгоне слышится постоянная детонация. При «позднем» падает мощность двигателя, наблюдается повышенный расход топлива и т.д.
В поисках оптимальных решений, изменять положение корпуса распределителя следует умеренно (не более 1 — 1,5 мм), после чего нужно зажимать фиксатор и испытывать машину в движении. В любом случае, для достижения наилучшей работы двигателя придется немного поэкспериментировать.
Посмотрите когда и как заменить топливный фильтр, ведь качество топлива на наших АЗС оставляет желать лучшего.
Как выбрать АКБ для автомобиля читайте здесь. От его работы зависит будут ли у вас проблемы при заводе двигателя, особенно зимой.
Советуем проложить маршрут на автомобиле https://voditeliauto.ru/poleznaya-informaciya/interesnoe-dlya-voditelej/raschet-rasstoyanij.html между городами и распечатать карту перед поездкой.
Видео — как выставить зажигание на ВАЗ 2109:
Как правильно выставить зажигание на примере ВАЗ — журнал За рулем
Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.
Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо.
Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.
На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.
Терминология
Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.
Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ
Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ
Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.
Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.
Материалы по теме
Детонация в двигателе: откуда она берется и чем грозит
Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.
Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).
Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.
Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.
Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.
Когда и зачем нужно настраивать зажигание?
Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.
Материалы по теме
Не пора ли вам «капиталить» мотор: основные признаки
В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению.
Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.
Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.
Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере
Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере
Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами.
При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.
Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.
Материалы по теме
Деликатес для мотора: кому и для чего нужен гоночный бензин?
Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя.
Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.
Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…
Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.
Как регулировать УОЗ?
На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.
Материалы по теме
Автожаргонизмы, которые мы позабыли
Сразу скажем, что про стробоскоп говорить не будем.
Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.
Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.
Последовательность операций для москвичевского мотора должна быть следующая.
- Ослабляем крепление трамблера.
- Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
- Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
- Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
- Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
- Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
- Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
- Затягиваем крепление трамблера. Не забываем вернуть свечу на место!
У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров.
А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.
У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.
На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.
А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке.
В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.
А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?
Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.
Если есть вопросы — задавайте!
Зажигательная физика — опережение, трамблер и УОЗ
Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.
Зажигательная физика — опережение, трамблер и УОЗ
Как выставить трамблер: выставление зажигания и зазор
Как выставить зажигание
Узнав, как выставить трамблер на своем автомобиле, можно не беспокоиться за четкий запуск двигателя, будь это где угодно. Можно также сэкономить на горючем, ведь от неправильно выставленного зажигания возрастает расход топлива в несколько раз. Наконец, повысятся тяговые характеристики автомашины, и можно более не бояться, что появится детонация.
Выставление зажигания по двум сценариям
Содержание
- 1 Выставление зажигания по двум сценариям
- 1.1 Выставление по 1-й свече
- 1.2 Выставление по 4-ому цилиндру
- 1.3 Дополнительные советы по выставлению зажигания
- 2 Зазор и его выставление на трамблере
- 3 Чем грозит неправильно выставленный трамблер
У каждого современного автолюбителя есть собственный ответ касательно того, как выставить трамблер.
Некоторые применяют стробоскопический инструмент, другие осуществляют операцию на глаз, ну а третьи – пользуются только услугами СТО.
Если вы желаете научиться самостоятельно выставлять зажигание, вам нужно будет запастись несколькими инструментами. Обязателен ключ на 13, вольтметр и инструмент для снятия свечей зажигания (свечной).
Трамблер и его выставление
Правильно выставленное зажигание предусматривает ориентир на 1-й или 4-й цилиндр силовой установки. Рассмотрим, как это сделать в первом случае.
При выставлении момента зажигания надо ориентироваться также по меткам на крышке ГРМ. Там имеется 3 отметки:
- Длинная риска, совпадающая с углом опережения, равному 0 градусов.
- Средняя риска — с углом 5 градусов.
- Короткая риска — с углом 10 градусов.
Выставление по 1-й свече
ВМТ обозначена бывает на ободе коленвального шкива, а на ступице, прямо напротив риски, имеется специальный наплыв.
Итак, вот что надо будет сделать:
- Вывернуть 1-ю СЗ, а затем закрыть дырку заглушкой.
- Провернуть коленвальный шкив до появления момента сжатия. Другими словами, пока резиновая пробка, поставленная на место свечи, не начнет выдавливаться.
- Продолжать прокручивание, пока коленвальная риска не сойдет с указателем на кожухе грм.
Внимание. Эксперты советуют – если владелец автомобиля заливает бензин с октановым числом выше 95-го, то совмещать надо с короткой риской. Если стандартное топливо, то совмещать следует со средней риской, с углом 5 градусов. Если заливается 72-й или ниже, то следует сочетать с длинной меткой, соответствующей 0 градусов.
- После этого надо будет расслабить защелки-фиксаторы, вынуть крышку.
После того, как коленвальный шкив провернется как следует, ротор пойдет в зону, когда его контакт снаружи будет смотреть в направлении первого цилиндра. При совмещении всех меток рекомендуется мысленно начертить ось по защелкам крышки. Идти линия должна четко параллельно оси силовой установки.
Если это не так, подготовительную операцию надо продолжать.
- Гайка-фиксатор трамблера откручивается.
- Трамблер поворачивается вверх.
- Ось ротора после вращения ставится параллельно по отношению к силовой установке.
- Трамблер ставится на место, фиксатор затягивается, но не до конца.
Искрообразование от свечи
Теперь самое время приступить непосредственно к процессу выставления зажигания.
- Один конец вольтметра с низковольтным проводом соединяется с выводом катушки зажигания, другой – с «массой».
- Зажигание включается.
- Трамблер аккуратно проворачивается по часовой до тех пор, пока индикатор не перестанет мигать.
- Теперь трамблер вращается против ЧС, и как только загорится индикатор, распределитель следует зафиксировать окончательно.
- Зажигание выключается.
- Крышка распределителя ставится на место.
Пришла пора проверить, как все сделано.
- Заводится мотор, автомобиль начинает движение.
- Рекомендуется разогнаться до 45 км/ч, после чего поставить на 4-ю передачу и мгновенно «газануть».
- Через несколько секунд должна начаться детонация (хлопки и звон тому свидетельство), которая исчезнет по мере разгона машины.
Тут несколько версий. Если по мере ускорения автомашины детонация возникла, но не пропала – выставленное зажигание, скорее всего, «раннее». Чтобы устранить данный ляп, придется довернуть трамблер по часовой еще на пол- или полное деление.
Судить о «позднем» зажигании можно в том случае, если детонация не появляется вообще. В этом случае трамблер вращается против часовой на пол- или полное деление.
Внимание. После завершения регулировки зажигания, рекомендуется пометить на корпусе трамблера положение средней метки относительно блока.
Выставление по 4-ому цилиндру
Данная инструкция не подразумевает использования специальных измерителей, контрольных ламп или стробоскопа. Однозначно, если итоговая проверка осуществляется на движущемся авто, все это лишнее.
Подготавливаем следующее:
- Ключи на 13 и 38 (накидные).
Выставляем трамблер своими руками
Пошаговая инструкция по выставлению:
- Автомашина ставится на «ручник».
- Момент опережения выставляется под определенное октановое число топлива (подробнее об этом было сказано выше).
- Метки на коленвальном шкиве и передней крышке силовой установки совмещаются путем медленного вращения коленвала за храповик.
- Трамблер ставится параллельно мотору с помощью его защелок. При этом контакт бегунка должен обязательно быть направлен в сторону 4-го цилиндра (это можно определить по крышке распределителя).
Внимание. Корпус распределителя следует слегка прижать держателем.
- Включается зажигание.
- Трамблер вращается по часовой до размыкания контактов, пока не появится между ними искра.
Появление искры и есть правильный момент зажигания. В таком положении трамблер следует надежно зафиксировать.
Дополнительные советы по выставлению зажигания
Примечательно, что в некоторых случаях при грамотно поставленном угле опережения функционирование силовой установки на ХХ явно не впечатляет. В таком случае неопытные водители начинают вновь крутить трамблер, сдвигая положение на «раннее». Безусловно, делать так не стоит. Лучше обратить внимание на регулировку карбюратора.
Зазор и его выставление на трамблере
Зазоры между контактами трамблера и их регулировка – не менее важное мероприятие. Регулировку зазора рекомендуется проводить в автосервисах, но в крайних случаях сделать это можно и своими руками. Особенно, после того, как было выставлено самостоятельно зажигание.
Проверка и регулировка зазора
Пошаговая инструкция по выставлению зазора выглядит следующим образом:
- Подготавливается комплект спецщупов толщиною 0,40 мм.
- Крышка трамблера снимается.
- Демонтируется также ротор распределителя (его держат 2 винта-фиксатора).
- Коленвал проворачивается до тех пор, пока кулачок прерывателя не встанет в самое максимальное положение – когда контакты разомкнуты до предела.
- Теперь проверяется зазор между контактами трамблера. Если в одном месте, например, зазор меньше, то следует поочередно ослаблять затяжку винтов-фиксаторов стойки контактной группы и отодвигая стойку отверткой до тех пор, пока не встанет оптимальный зазор.
Примечание. Нормальный зазор, к примеру, на Ваз «семерке» должен составлять 0,35-0,45 мм.
Чем грозит неправильно выставленный трамблер
Если зажигание выставлено неправильно, то это грозит большими неприятностями. Вот только несколько из них.
- Потеря былой мощности силовой установки и приемистости.
- Увеличение расхода горючего.
- Черный выхлоп, что свидетельствует о неполном сжигании топлива.
- Детонация.
- Прогорание клапанов и т.д.
Трамблер и его схема
Что касается причин сбивания заводских настроек, то, как правило, они связаны бывают с человеческим фактором. Сам водитель демонтирует по каким либо причинам трамблер, после чего стандартные настройки и сбиваются.
Интересно будет отметить, что на отечественных моделях авто бегунок выставляется по 1-му цилиндру, а вот на иномарках – по 4-му или по спецметке корпуса трамблера.
На Москвичах, Запорожцах и Волгах-24/31 метки представляют собою два разных полумесяца. Из них один короткий, другой – длинный.
Как стрелять и регулировать угол опережения зажигания
Вы просто собираете свой новый двигатель из ящика, и ваш адреналин зашкаливает. Нажми на газ, поверни ключ, и… машина бежит как бешеная. Он нормально работает на холостом ходу, но как только вы нажимаете на педаль газа, он бредет, как ленивец, который только что съел целый чизкейк, или начинает гудеть, как будто вот-вот развалится. Да, у вас проблемы со временем.
Хотя ваши проблемы не так уж серьезны, неправильный угол опережения зажигания оставляет большую часть производительности вне поля зрения. Несколько настроек распределителя могут полностью изменить характер вашего двигателя. А если вы прочтете слово «дистрибьютор» и спросите себя: «Разве это не какой-то старый маслкар?» это руководство может вам не подойти, потому что сегодня мы ковыряемся в двигателях старой школы, детка.
Подумайте обо мне Волшебник времени Драйва, великий волшебник, который поможет вам вернуть искру в вашу жизнь… э-э, двигатель. Вы знаете, что мы имеем в виду, давайте перейдем к этому!
Основы опережения зажигания
Расчетное необходимое время: 1-2 часа
Уровень навыков : Промежуточный
Система автомобиля : Зажигание
Давайте после этого., Хэнк О’ХопЧто такое опережение зажигания?
Это помогает понять именно то, с чем вы работаете, прежде чем вносить изменения. В конце концов, вы можете серьезно повредить свой двигатель, если не успеете вовремя. Итак, что такое угол опережения зажигания?
Если вы знакомы с циклом четырехтактного двигателя, то знаете, что зажигание происходит от свечей зажигания.
Свеча срабатывает, когда поршень достигает верхней мертвой точки или ВМТ во время такта сжатия, чтобы сгорание отправило поршень обратно в нижнюю часть камеры.
В реальном мире искра должна произойти немного раньше. Причина в том, что топливно-воздушная смесь сгорает не сразу. Итак, вы хотите послать искру до того, как поршень достигнет ВМТ, чтобы гарантировать, что вся смесь воспламенится как раз в нужное время, чтобы отправить поршень вниз с силой полного сгорания. Вот почему двигатель обычно имеет начальное опережение примерно на 10 градусов.
Что такое 10 градусов опережения, спросите вы? У вас есть две основные настройки для игры: начальная синхронизация и общая синхронизация. Начальная синхронизация или 10 градусов, о которых мы упоминали ранее, — это ваша настройка синхронизации на холостом ходу. Общая синхронизация, которая может составлять примерно 34 градуса опережения, — это то, на что изменяется синхронизация, когда двигатель набирает обороты.
Причина, по которой время необходимо изменить, связана с увеличением скорости двигателя.
Несмотря на увеличение скорости поршня, эта топливная смесь сгорает столько же времени. Чтобы смесь генерировала силу в нужный момент, искра должна произойти раньше.
Если вы просто отрегулируете начальное время и проигнорируете общее время, вы, вероятно, столкнетесь с проблемами. Причина в том, что механическое продвижение принесет x-количество продвижения. Другими словами, если ваш двигатель рассчитан на работу с начальным опережением на 10 градусов и общим углом опережения 34 градуса, ваш распределитель будет обеспечивать опережение на 24 градуса, несмотря ни на что.
Это может не иметь большого значения, если вы будете использовать стандартный двигатель на старом бензине. Ну, угадайте что, вы изменили свои головки, кулачок и добавили коллекторы, все из которых могут отличаться от вашего угла опережения зажигания, и даже если вы этого не сделали, сегодняшнее топливо все равно любит немного больше времени. Поэтому, как только вы увеличиваете первоначальный тайминг до 14-16 градусов, ваш общий угол опережения уменьшается до 38-40 градусов, и поэтому ваш двигатель гудит.
Вам нужно будет возиться с моментом зажигания, несмотря ни на что, и это влечет за собой немного больше, чем крутить головокружение. Не волнуйся. Мы вас прикрыли.
Механический и вакуумный Advance
Но прежде чем идти и открывать капот, придержите лошадей. Нам еще многое предстоит узнать, прежде чем мы начнем. Опережение синхронизации на старых двигателях обрабатывается одним из двух способов. Первый — механический, управляемый пружинами, грузами и ограничителями. Другой — вакуум, который зависит от вакуума, создаваемого двигателем.
И многие двигатели, такие как 440 в моем Charger, оснащены обоими. Вакуумное опережение в первую очередь предназначено для обеспечения дополнительного времени для увеличения экономии топлива за счет обеспечения полного сгорания на крейсерских скоростях с легким дросселем.
Суть вакуума в двигателе заключается в том, что он перестает существовать, когда вы нажимаете на педаль газа, когда в игру вступает механическое опережение.
Чтобы лучше понять, как все это работает, нам нужно взглянуть на анатомию вашего дистрибьютора.
Во-первых, у вас есть вал, который идет прямо вниз к распределительному валу, который поворачивает распределитель для создания начальной синхронизации. Только вал не является цельным куском, он фактически разделен, чтобы позволить положению ротора перемещаться, чтобы создать ваш общий тайминг.
Механическое опережение управляет положением ротора, и по мере увеличения скорости двигателя набор передающих грузов начинает двигаться наружу, что добавляет дополнительное опережение по времени. То, насколько далеко перемещаются эти грузы из-за остановок, зависит от того, сколько времени добавляется. Пружины, к которым они подключены, контролируют, насколько быстро наступает это время или число оборотов в минуту, при которых достигается полное продвижение.
Обратите внимание, что вал механического продвижения остается на месте.
Вакуумное продвижение работает, чтобы перемещать подборщик для обеспечения продвижения. , Хэнк О’Хоп Вакуумное продвижение вступает в игру после ускорения, когда вы достигаете крейсерской скорости. Канистра снаружи распределителя также соединена с тем же валом, которым управляет механическое опережение. По мере того, как обороты стабилизируются и создается вакуум, диафрагма внутри канистры вытягивается вперед, что еще больше увеличивает время. Дополнительное время, которое он обеспечивает, обеспечивает более чистое и полное прожигание на крейсерских скоростях.
Хотите верьте, хотите нет, но вакуумное продвижение увеличивает время. Иногда целых 25 градусов. Если вы не устраните вакуумное опережение, вы, вероятно, испытаете детонацию во время круиза.
Именно поэтому многие люди решают отказаться от вакуумного опережения, когда они регулируют свое начальное и механическое опережение — черт возьми, вы когда-нибудь видели дрэг-кар с вакуумным опережением? Тем не менее, если вы работаете с уличным транспортным средством, вы должны поддерживать опережение вакуума и регулировать его так, чтобы вы могли достичь оптимальной производительности на крейсерских скоростях.
Что вам нужно знать?
Тебе нравится домашняя работа, верно? Хорошо, потому что кое-что нужно сделать, прежде чем вы перейдете к настройке времени.
Дело в том, что разные автопроизводители по-разному работают с опережением времени. В то время как большинство двигателей прежних времен имеют механическое и вакуумное опережение, некоторые используют только одно или другое. Вы должны знать, с чем вам предстоит работать.
При увеличении скорости вращения передние грузы перемещаются наружу. То, насколько далеко они выдвинуты наружу, зависит от того, сколько будет добавлено опережения, а пружины контролируют, как скоро поступит опережение. Примечание: это распределитель типа MSD, а не стандартный распределитель на нашей модели 440. , Hank O’Hop Кроме того, разные дистрибьюторы используют разные компоненты для управления механическим продвижением. Если вы работаете с дистрибьютором типа HEI или MSD, вам повезло. Механическое продвижение обеспечивается грузами, которые прикреплены к пружинам и втулкам для ограничения времени и расположены непосредственно под ротором.
Замена пружин и втулок в этой конфигурации чрезвычайно проста. Вам все равно придется проделать домашнюю работу, чтобы решить, какие пружины и втулки вам нужны, но работа не составит труда.
Остальные из нас, ну, мы заботимся о себе. У нас все еще есть грузы и пружины для работы, но доступ к ним и установление пределов для дополнительных грузов становится немного сумасшедшим.
Возьмем, к примеру, дистрибьюторов Mopar. У нас все еще есть пружины и дополнительные грузы, с которыми нужно работать, но чтобы получить к ним доступ. Нам нужно отключить распределитель. Не только это, но и ограничение общего выдвижения не контролируется втулками. Вместо этого грузы имеют стержни, которые вставлены в пластину, которая останавливает продвижение грузов.
Как ограничить общее продвижение в такой настройке? У вас есть два варианта, традиционный метод включает в себя сварку этих прорезей, чтобы ограничить пространство, которое должны пройти грузы. Другой процесс заключается в установке ограничительной пластины поверх грузов.
По моему опыту, эта ограничительная пластина — это то, что нужно. Это избавляет от догадок и усилий, связанных со сваркой и шлифовкой, поскольку пластина имеет несколько прорезей, которые точно сообщают вам, сколько времени добавляется. Компания, которая их производит, называется FBO Systems, она производит всевозможные приспособления для зажигания для классических Mopar, и эта ограничительная пластина является обязательной для любой гайки Chrysler — мне не платят за то, чтобы я говорил, что люблю этот продукт.
Опять же, другой вариант для гаек Mopar — приварить прорези в «естественной» системе ограничения распределителя. Старые головы считают это наукой, это просто упрощает задачу. , Hank O’Hop Вы также захотите получить представление о том, какой первоначальный и общий аванс вам необходим.
Без динамометра это может быть трюком. Отличный способ попасть в поле зрения — зайти на несколько форумов и посмотреть, что работают другие с похожими настройками. Имейте в виду, что ваше общее время обычно не меняется, только начальное время и число оборотов в минуту, при котором достигается общее время.
Безопасность хронометража
Съемка хронометража и внесение корректировок помещает вас под капот с работающим двигателем. Это означает, что всегда есть шанс получить несколько шрамов, если вы не будете осторожны. Тем не менее, вы захотите использовать здравый смысл и эти советы по безопасности, чтобы сохранить свои советы.
- Защитите мягкие вещи. Наденьте защитные очки и перчатки. Этот двигатель работает, и ваш единственный человек. Слои защиты еще никому не повредили.
- Держитесь подальше от этого вентилятора. Ваши пальцы и провода хронометра притянутся к этому вентилятору, как мотыльки к пламени. Всегда следите за своим положением, чтобы предотвратить несчастные случаи.
- Ага. Жарко. Маловероятно, что вы случайно схватите мяч головой во время стрельбы, но вы всегда можете впасть в ступор. Просто не рискуйте и держите себя в руках, чтобы не обжечься.
Всегда следите за своим положением, чтобы предотвратить несчастные случаи.Все, что вам нужно для определения времени зажигания
Помимо перегрузки информацией, которую мы уже взвалили вам на колени, вам понадобятся некоторые инструменты, чтобы выполнить работу. Да, в списке есть некоторые специальные инструменты и детали, но они не такие уж и дорогие. Кроме того, любые затраты полностью оправдываются удовлетворением от внесения больших изменений в динамику вашего двигателя.
Список инструментов Список деталей Организация ваших инструментов и снаряжения таким образом, чтобы все было легко доступно, сэкономит драгоценные минуты ожидания.
Вам также понадобится ровное рабочее пространство, например, пол в гараже, подъездная дорога или уличная парковка. Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете никаких правил при использовании улицы, потому что мы не избавим вас от звонка.
Вот как снимать и регулировать синхронизацию
Давайте сделаем это!
Регулировка механического опережения
1. Установите синхронизирующую ленту/отметьте свой балансир. Выбор зависит от предпочитаемого вами метода. В этом случае мы используем хронометрическую ленту.
2. Прогрейте двигатель. Доведите двигатель до рабочей температуры. Если есть какие-либо проблемы, препятствующие бездействию, в том числе ваш первоначальный тайминг вышел из строя, вы должны решить их сейчас.
3. Подсоедините таймер. Если у вас нет беспроводного пистолета, просто подключите провода аккумулятора и подключите звукосниматель к первому проводу разъема цилиндра.
4. Ослабьте хомут распределителя. Во время работы вам нужно будет крутить распределитель, поэтому зажим необходимо ослабить.

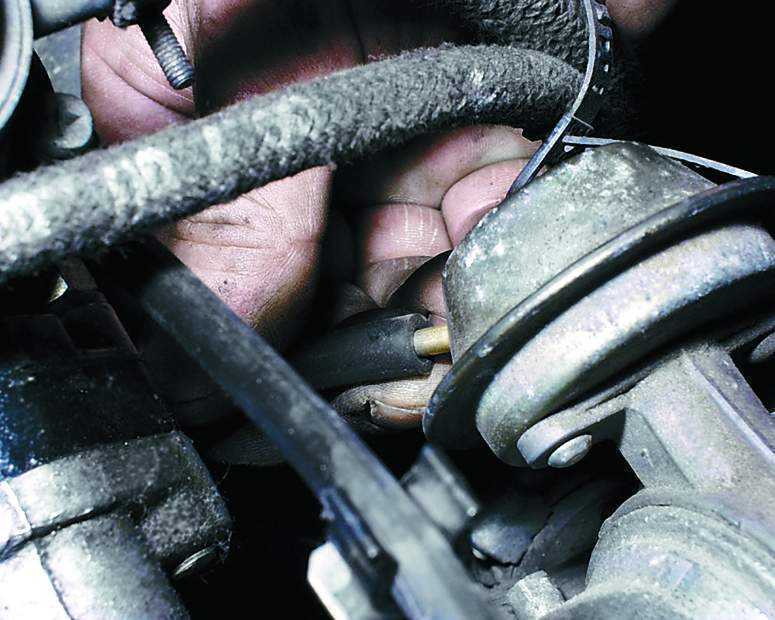

5. Отсоедините вакуумное продвижение. Просто отсоедините линию подачи вакуума и заглушите соединение.
Подключение линии не должно быть слишком сложным. Вставьте туда кусок железа, и вы золотой. , Хэнк О’Хоп6. Наведите и стреляйте. Расположитесь так, чтобы у вас была прямая видимость гармонического балансира и вкладки синхронизации. Нажмите на курок и обратите внимание на число, которое вы видите. В нашем случае мы ищем 20-градусное опережение для нашего начального времени.
Ага. Это мой очень старый, очень привередливый индикатор времени. Тем не менее, это делает работу. , Хэнк О’Хоп 7. Установите начальное время. Установить начальное время очень просто. Просто поверните распределитель, продолжая смотреть, какое число совпадает с вкладкой синхронизации на вашем двигателе.
8. Поднимите обороты и запишите общее время. Установив начальную синхронизацию, заблокируйте распределитель и попросите друга повысить обороты двигателя. Когда числа перестают увеличиваться, вы знаете, каково ваше общее время. Запишите это число, и пусть ваш друг проверит число оборотов в минуту, при котором было достигнуто это число.
9. Заглушить двигатель и внести коррективы. А теперь самое интересное. Решите, какие пружины вам нужно использовать, чтобы получить общее время на желаемых оборотах, и какие втулки или другие методы ограничения общего опережения вам нужны, а затем соответствующим образом отрегулируйте распределитель.
10. Запустите двигатель и проверьте результаты. Просто снимите начальный и общий хронометраж, чтобы проверить результаты после внесения корректировок.
11. Пройдите тест-драйв. Осталось совершить тест-драйв, чтобы убедиться, что двигатель работает так, как вам нужно.
Если нет, повторите процесс и попробуйте другие настройки.
Если вы работаете с обедненной смесью во время круиза, а не при ускорении, вы знаете, что у вас слишком большое опережение вакуума. Вот как это настроить.
1. Выломайте шестигранный ключ. 9Шестигранные ключи 0020 с Т-образной рукояткой — лучший инструмент для работы. Они обеспечивают лучший контроль и намного удобнее в использовании.
2. Отсоедините вакуумную линию от адсорбера. Вам не нужно выполнять эту регулировку при работающем двигателе, поэтому не нужно беспокоиться о закупорке трубопровода после снятия.
3. Вставьте ключ, пока не почувствуете шпоночный паз. Это может быть отрывочно, так как легко зайти слишком далеко и нанести ущерб, и вы должны чувствовать себя там. Это помогает использовать шестигранный ключ большего размера, чтобы получить представление о том, где находится шпоночный паз, а затем постепенно уменьшать размер, пока не найдете правильный ключ.
4. Поверните против часовой стрелки, чтобы уменьшить время. Большинство вакуумных систем опережения работают путем вращения против часовой стрелки для уменьшения времени и по часовой стрелке для его увеличения. Однако вы можете проверить это собственными исследованиями.
5. Протестируйте и повторите. Возьмите автомобиль на тест-драйв. Если вы все еще слышите пинг, просто повторяйте процесс, пока он не исчезнет.
Как вы контролируете свои корректировки?
Итак, когда вы знаете, какие корректировки вы делаете и как их делать, все, что вам остается, это прочитать их. Одно дело установить настройки там, где вы хотите, и предполагать, что они в порядке. Другое дело — снимать время и знать наверняка.
Все, что вам нужно для этого, это хронометр и либо хронометраж с краской, либо хронометраж и немного хронометрической ленты. В любом случае, ваш индикатор времени работает, подключаясь к аккумулятору и свече зажигания первого цилиндра.
Как только они подключены, вы просто наводите индикатор синхронизации на гармонический балансир и считываете показания.
По крайней мере, на вашем гармоническом балансире есть временная метка. Эта отметка времени совпадает с вкладкой времени, чтобы сообщить вам, когда зажигаются свечи зажигания. Это помогает нарисовать эту метку синхронизации белой краской, чтобы вы могли лучше видеть ее, когда двигатель синхронизируется. По мере того, как скорость двигателя увеличивается, вы хотите наблюдать за этой отметкой времени по отношению к вкладке, чтобы определить, где находится ваш угол опережения зажигания.
Многие из этих старых вкладок синхронизации, например, на моем 440-м, считывали только до десяти градусов опережения. Если вы находитесь в похожей ситуации, вам понадобится временная лента на гармоническом балансире, чтобы продолжить. Если вы используете этот метод, вы следите за тем, какое число появляется рядом с нулевой отметкой на вкладке времени. Это число говорит вам, на сколько градусов работает ваш двигатель.
Профессиональные советы по настройке и съемке по времени
- Распределение кулачка — это другое животное. Опережение и запаздывание кулачка звучит одинаково и может иметь такое же влияние на реакцию дроссельной заслонки, как и опережение зажигания. Но на самом деле это два разных процесса.
- Отметьте свой балансир. Лента ГРМ отрывается. Хорошей практикой является пометить желаемое общее число хронометража меткой и небольшим количеством белой краски. Таким образом, вы все еще можете перепроверить синхронизацию без хронометрической ленты.
- Слушайте свой двигатель. Не следуйте рекомендациям других. Прислушайтесь к их советам и попробуйте их советы. Если они работают, это здорово. Однако универсальной формулы не существует, и вам, возможно, все же придется внести некоторые изменения в синхронизацию, чтобы угодить вашему двигателю.
- Убедитесь, что ваш балансир не изношен. Если ваш гармонический балансир устарел, а резина изношена, это приведет к искажению показаний времени. Обязательно осмотрите балансир, чтобы убедиться, что он не вышел из строя, прежде чем продолжить.
- Быстрее не всегда лучше. Более быстрое увеличение общей синхронизации улучшит реакцию дроссельной заслонки. Поначалу это кажется прекрасным. Но большую мощность раньше может быть сложнее контролировать на улице, поэтому вы не должны просто ставить самые легкие пружины. Пробуйте разные пружины или их комбинации, пока не найдете то, с чем вам удобнее всего на улице
Если ваш гармонический балансир устарел, а резина изношена, это приведет к искажению показаний времени. Обязательно осмотрите балансир, чтобы убедиться, что он не вышел из строя, прежде чем продолжить.Часто задаваемые вопросы о времени зажигания
У вас есть вопросы, У привода есть ответы!
В: Что произойдет, если синхронизация двигателя отключена?
А: Смотря как далеко и с какой целью. Если время слишком далеко, двигатель просто не запустится. Если он работает, но со слишком большим опережением, перегрев, детонация и обратный выстрел через карбюратор — все это проблемы, с которыми вы можете столкнуться.
Если синхронизация недостаточно продвинута, она будет работать очень грубо и иметь неприятные последствия через выхлоп.
В: Сколько времени нужно, чтобы исправить время на машине?
A: Если вы просто возвращаете заводские настройки, это займет всего несколько минут. Однако, если вы вносите коррективы в дистрибьюторов, вы, скорее всего, потратите на корректировку не менее часа или двух.
В: Увеличивает ли мощность увеличение времени опережения?
Ответ: Можно. В конечном итоге это зависит от текущих настроек двигателя и от того, требуется ли большее опережение зажигания, чтобы обеспечить чистое горение. Имейте в виду, что слишком большое опережение может фактически убить мощность и даже повредить двигатель.
В: Как проверить время без индикатора времени?
Ответ: Нельзя. Вы можете определить, какова ваша начальная синхронизация, исходя из того, как распределитель выровнен с цилиндром номер один, исходя из положения метки синхронизации на вашем гармоническом балансире.
Даже если вы используете это и используете втулки и пружины, которые, по вашему мнению, приведут вас в соответствие, вы в конечном итоге угадываете, не используя синхронизирующий свет.
В: Как замедление опережения зажигания влияет на двигатель?
A: замедление синхронизации может означать отключение опережения двигателя, что может быть полезно для борьбы с детонацией. Если бы вы задержали синхронизацию по отношению к ВМТ, ваш двигатель, скорее всего, не запустится, поскольку зажигание происходит после того, как поршень движется вниз во время такта сгорания.
Вот полезное видео
Да, у нас тоже болит мозг. Есть над чем поразмыслить. Хорошая новость в том, что у нас есть видео, которое действительно помогает прояснить ситуацию и упростить ваш мыслительный процесс!
Давайте поговорим: комментарий ниже, чтобы поговорить с гидами и редакторами Gear! Мы здесь, чтобы быть экспертами во всем, что связано с инструкциями.
Используйте нас, хвалите нас, кричите на нас. Комментарий ниже, и давайте поговорим! Вы также можете кричать на нас в Twitter или Instagram, вот наши профили. Есть вопрос? Есть профессиональный совет? Отправьте нам сообщение: [email protected].
- Джонатон Кляйн: Твиттер | Инстаграм
- Тони Маркович: Twitter | Инстаграм
- Крис Тиг: Твиттер | Инстаграм
- Хэнк О’Хоп: Твиттер | Инстаграм
- Виктория Скотт: Twitter | Инстаграм
Как настроить кривые зажигания и добиться оптимальной производительности
| Практическое руководство — двигатель и трансмиссия
Джефф Смит, писатель, фотограф
Момент зажигания — пожалуй, самая важная регулировка двигателя внутреннего сгорания, однако концепция кривых зажигания по-прежнему неуловима.
для многих любителей. Все, что требуется для улучшения крутящего момента, мощности и управляемости, — это простой индикатор времени и информированный процесс настройки. Думайте об этом как о «бесплатной» лошадиной силе, потому что оптимизация времени стоит очень мало, если вы знаете приемы.
План оптимизации угла опережения зажигания не изменился с тех пор, как Николаус Отто начал экспериментировать с четырехтактными двигателями внутреннего сгорания в 1870-х годах. Идея состоит в том, чтобы поджечь заряд в цилиндре с достаточным временем опережения (опережения), чтобы создать максимальное давление в цилиндре в идеальной точке после верхней мертвой точки (ВМТ), чтобы толкнуть поршень вниз, оказывая рычаг на кривошип. Общепризнано, что пиковое давление в цилиндре должно происходить примерно при 15-18 градусах ВМТ, чтобы максимизировать рычаги на коленчатом валу. Если момент зажигания слишком ранний, в цилиндре может произойти детонация, что может привести к повреждению.
Если искра подается слишком поздно, двигатель работает вхолостую, развивает меньшую мощность и может перегреться. Для типичного уличного двигателя, оборудованного распределителем на насосном газе, это означает, что мы должны использовать подход Мама-Медведицы к моменту зажигания. Это обсуждение будет сосредоточено на уличных двигателях, работающих на газовом насосе, хотя общие компоненты одинаковы для любого двигателя.
Требования к моменту зажигания двигателя будут варьироваться в зависимости от десятков переменных, таких как степень сжатия, октановое число топлива, форма камеры сгорания и температура воздуха на входе, и это лишь некоторые важные факторы. Но если свести это к простейшим аспектам, время зависит от частоты вращения двигателя и нагрузки. Нагрузка определяется дросселем и легко контролируется вакуумметром. Когда дроссельная заслонка едва открыта, двигателю требуется больше воздуха, чем позволяет дроссельная заслонка, создавая разрежение в коллекторе (низкое давление).
Типичный городской автомобиль с мягким кулачком может работать на холостом ходу при давлении от 12 до 16 дюймов ртутного столба (дюйм ртутного столба) по вакуумметру. При открытии дроссельной заслонки вакуум в коллекторе начинает падать. При полностью открытой дроссельной заслонке (WOT) вакуум в коллекторе падает почти до нуля. Большинство двигателей будут тянуть примерно 0,5 дюйма ртутного столба вакуума в коллекторе при WOT.
Следующим шагом является разделение опережения зажигания на три основных компонента: начальное опережение, механическое опережение и вакуумное опережение. Наш подход к этому двигателю заключается в оптимизации момента зажигания во всем рабочем диапазоне двигателя при минимизации вероятности детонации.
Все начинается с начальной синхронизации. Это величина опережения зажигания на холостом ходу с подачей искры до верхней мертвой точки (ВМТ). Большинство стандартных уличных двигателей требуют начального опережения от 6 до 8 градусов, но это не высечено на камне.
Двигатели с увеличенным сроком службы распределительных валов и другими модификациями часто требуют большего начального времени. Нет ничего необычного в том, чтобы ввести от 14 до 18 градусов начального угла опережения зажигания для двигателей с большими распредвалами. Это время проверяется с помощью индикатора времени, который сравнивает положение метки ВМТ цилиндра № 1 на гармоническом балансире с язычком отсчета времени, чаще всего расположенным на крышке цепи привода ГРМ. Начальная синхронизация устанавливается путем ослабления прижимного болта распределителя и поворота корпуса распределителя. Это меняет взаимосвязь между корпусом распределителя и вращающимся ротором. Поворот распределителя против направления вращения увеличивает начальную синхронизацию.
Далее идет механическое продвижение. Механическое опережение строго привязано к частоте вращения двигателя (об/мин). Механическое продвижение определяется центробежным механизмом продвижения, впервые использованным в паровых машинах Джеймса Уатта в 1780-х годах.
Но даже Уатт признает, что позаимствовал эту идею из более ранней конструкции мельницы 1600-х годов.
Типичное центробежное продвижение использует пару грузов, которые вращаются на штифтах. Грузы прикреплены к пластине, которая находит штифт, перемещающийся в фиксированной прорези. Расстояние, которое проходит штифт, представляет собой величину механического продвижения, достигаемого за счет продвижения положения ротора. На типичном распределителе Chevrolet, который вращается по часовой стрелке, когда открываются механические грузики, ротор перемещается в том же направлении, опережая синхронизацию. Число оборотов, при которых грузы начинают двигаться, и точка их максимального перемещения определяются главным образом силой пружин, удерживающих грузы на месте. Более легкие пружины позволяют начинать движение вперед при более низких оборотах. Более тяжелые пружины задерживают начало и замедляют скорость продвижения.
Типичная кривая механического продвижения может начинаться с 1500 об/мин и достигать полного продвижения при 2600 об/мин.
Если это полное опережение перемещает ротор на 25 градусов коленчатого вала, а наша начальная синхронизация установлена на 10 градусов до ВМТ, то наше общее механическое опережение на гармоническом балансире при 2600 об/мин или выше будет 35 градусов (10 начальных + 25 механических = 35). Всего градусов). Мы можем скорректировать эту сумму, добавив или вычтя начальное или механическое продвижение. Изменение величины механического продвижения требует модификации паза или изменения диаметра втулки, которая надевается на штифт в пазе. Оба эти метода изменяют физическое пространство, которое может перемещать ротор.
Важно отметить, что проверка механического продвижения с помощью индикатора времени всегда должна выполняться при отсоединенном адсорбере вакуумного продвижения. Если канистра не отсоединена, показания будут представлять собой комбинацию начального, механического и вакуумного продвижения.
Теперь мы можем внедрить вакуум в эту систему.
Среди энтузиастов существует популярное, но ошибочное мнение, что вакуумное продвижение предназначено только для двигателей с костяком и / или двигателей с контролем выбросов. Более просвещенный способ взглянуть на опережение вакуума — рассматривать его как время, основанное на нагрузке. Стоит заглянуть в кроличью нору процесса сгорания, чтобы понять, почему важна синхронизация в зависимости от нагрузки.
Давайте рассмотрим пример типичного карбюраторного малолитражного автомобиля, который движется по шоссе со скоростью 70 миль в час при 2800 об/мин на ровной поверхности. Двигатель мог тянуть от 14 до 18 дюймов вакуума. Как упоминалось ранее, высокий вакуум означает низкую нагрузку и почти закрытую дроссельную заслонку. Малоизвестным фактом является то, что большинство уличных двигателей с умеренным двигателем едут по автостраде, потребляя топливо из контура холостого хода карбюратора. Это не опечатка. Двигатели с распредвалами длительного действия или автомобили с высокими передачами на повышающей передаче могут переключаться на основной контур, но большинство легких дорожных двигателей с высоким вакуумом в крейсерском режиме фактически будут работать на холостом ходу.
При минимальном количестве воздуха и топлива, поступающего в каждый цилиндр, это означает, что смесь неплотно упакована. Вот где все становится сложно: вы, возможно, всегда думали о процессе горения как о взрыве — искра гаснет, и, бум, сгорание происходит как бомба. Это не то, что происходит. Реальность такова, что свеча зажигания воспламеняется, и для того, чтобы продукты сгорания полностью сгорели в верхней части поршня, требуется довольно много времени, что очень похоже на степной пожар в большой долине. Чем гуще трава, тем быстрее она горит, а разреженные участки горят медленнее.
Мы можем применить эту аналогию с степным огнем к пространству горения. В WOT воздух и топливо плотно упакованы и сгорают быстро, поэтому нам не нужно столько времени. При 2800 об/мин на WOT угол опережения зажигания от 32 до 34 градусов может быть почти идеальным для типичного уличного двигателя с насосным газом. Однако при очень легком дросселе (разрежение в коллекторе от 14 до 16 дюймов) воздух и топливо заполняются в цилиндре гораздо менее плотно.
Чтобы получить максимально возможную мощность при неполном дросселе, нам нужно начать процесс сгорания намного раньше — возможно, за 40–44 градуса до ВМТ, в зависимости от индивидуальных требований двигателя.
Такая большая синхронизация требуется только тогда, когда двигатель находится под очень малой нагрузкой. Поскольку вакуум в коллекторе является отличным индикатором нагрузки, первые конструкторы двигателей использовали небольшой вакуумный контейнер, прикрепленный к распределителю, для опережения синхронизации при высоком вакууме в коллекторе, чтобы создать кривую синхронизации на основе нагрузки, независимую от механического опережения.
Два графика иллюстрируют очень простые механические и вакуумные кривые подачи. Механическое продвижение полностью зависит от частоты вращения двигателя, в то время как вакуумное продвижение контролируется только нагрузкой двигателя. Нам нужны оба, потому что на улице мы можем иметь низкую нагрузку при очень высоких оборотах двигателя, скажем, 6000 с едва открытой дроссельной заслонкой, или очень высокую нагрузку (WOT) при очень низких оборотах двигателя, таких как 1500 об/мин.
Эти две ситуации имеют очень разные требования к времени зажигания.
Теперь давайте представим критическую переменную синхронизации кулачка. Давайте возьмем крайний пример с двигателем небольшого объема, таким как карбюраторный Ford 5.0L с большим гидравлическим роликовым кулачком с продолжительностью 230 градусов при подъеме 0,050 дюйма и 0,565 дюйма. Даже с 16-градусным начальным углом опережения, скажем, наш двигатель едва работает на холостом ходу при 8-дюймовом вакууме в коллекторе, и он поддерживается плотным гидротрансформатором, потому что в нем также есть закись азота.
Даже при степени сжатия 9,5 или 10,0:1 применение большого распределительного вала означает, что давление в цилиндре на низких скоростях будет значительно снижено по сравнению с более мягким кулачком. Этот двигатель будет реагировать на большее ускорение вакуума на крейсерских скоростях при частичной нагрузке, чтобы улучшить его управляемость и приемистость.
Наш опыт показывает, что подключение системы опережения вакуума к источнику вакуума в коллекторе улучшит синхронизацию и поможет двигателю лучше работать на холостом ходу на передаче с автоматической коробкой передач. Более мягкие приложения также могут извлечь выгоду из этой идеи, но потребуют некоторых экспериментов. Некоторые компании, такие как Crane, Moroso, Pertronix и Summit Racing, предлагают регулируемые вакуумные канистры, которые позволяют настроить кривую опережения в соответствии с требованиями вашего двигателя.
Давайте воплотим эти идеи в жизнь на конкретном примере. Мы бросили очень мягкий смолл-блок 383ci в ранний El Camino, проталкивающий трансмиссию Th450 и очень тугой 11-дюймовый преобразователь. С 16-градусным начальным синхронизацией и правильно отрегулированным контуром холостого хода в карбюраторе Холли двигатель изо всех сил пытался работать на холостом ходу, а разрежение в передаче падало ниже 8 дюймов ртутного столба. Добавление большего начального времени означало серьезные изменения в распределителе HEI, чтобы ограничить механическое опережение, которое было идеальным при 20 градусах (16 начальных + 20 механических = 36 градусов).
Распределитель был оснащен регулируемой вакуумной системой опережения, поэтому мы подключили банку к вакуумному коллектору, что добавило 14 градусов опережения и создало 30 градусов опережения на холостом ходу. Вакуум на холостом ходу мгновенно улучшился до 12 дюймов на передаче и позволил нам снизить скорость холостого хода, чтобы свести к минимуму этот раздражающий стук в передаче. Дополнительное опережение вакуума также позволило нам немного обеднить смесь холостого хода. Этот двигатель имел только сжатие 8,5: 1, поэтому он предпочитает больший угол опережения зажигания. После дополнительного вождения и настройки мы завершили эту комбинацию с 14 градусами начального, 20 градусами механического опережения и 14 градусами вакуумного опережения для 48 градусов на крейсерских скоростях шоссе, но она отлично работает даже с 87-октановым топливом.
У каждого двигателя разные требования к времени в зависимости от сочетания конструкции камеры сгорания, степени сжатия, октанового числа, угла опережения зажигания и переменных кривой зажигания.
Лучший способ определить идеальную кривую — это внести небольшие изменения и оценить их в течение нескольких дней вождения, прежде чем предпринимать дальнейшие изменения. Обращайте внимание на то, что говорит вам ваш движок, и записывайте все свои изменения в блокнот.
Это всего лишь один пример, но он служит иллюстрацией того, как можно изменить угол опережения зажигания, чтобы улучшить характеристики двигателя с частичным дросселированием. Очень немногие журнальные статьи рассказывают о характеристиках двигателя с неполным дросселем, но это очень важно для уличных двигателей. Если подумать, уличный паровоз легко тратит 95 процентов срока службы при частичной нагрузке и холостом ходу. Почему бы вам не уделить время тому, чтобы ваш двигатель работал наилучшим образом там, где ему предстоит провести почти весь свой срок службы? Проведите немного времени с вашим двигателем и индикатором времени, и мы гарантируем, что вы будете рады, что сделали это.
Factoid
Оптимизация угла опережения зажигания при частичной нагрузке обычно приводит к более низкой температуре двигателя.
Позднее зажигание подвергает процессу сгорания большую часть стенки цилиндра, в результате чего охлаждающая жидкость нагревается больше, поэтому двигатель работает горячее.
Распределители MSD поставляются с самой большой (черной) втулкой, которая минимизирует механическое продвижение, но с распределителем поставляются втулки меньшего размера. При замене втулки обязательно нанесите немного Loctite на резьбу. Мы видели, как эти гайки отваливались. Канистры с вакуумным продвижением перемещают пластину в распределителе, когда вакуум прикладывается к внутренней диафрагме. Вакуум, воздействующий на диафрагму, перемещает положение звукоснимателя, изменяя синхронизацию. Регулируемые вакуумные канистры доступны для большинства популярных дистрибьюторов и обычно отличаются восьмиугольной формой. В этом случае используется шестигранный ключ на 3/32 дюйма для регулировки скорости, с которой применяется опережение. Этот цифровой индикатор времени Innova с циферблатом обратного хода отображает общее опережение (32 градуса) и обороты двигателя (2580). Чтобы использовать этот индикатор обратного набора, нажимайте кнопки опережения (стрелка вверх) или замедления (стрелка вниз) до тех пор, пока метка ВМТ не совпадет с нулевой меткой на вкладке синхронизации двигателя. Затем этот дисплей сообщает нам, что у нас есть 32 градуса опережения при 2580 об/мин. Вот краткий совет для определения вращения на любом распределителе с вакуумным оперением. Расположите руку параллельно вакуумному баллону, как показано на рисунке. Ваши пальцы будут указывать в направлении вращения распределителя. Этот распределитель Chevrolet HEI вращается по часовой стрелке. Распределители Ford размещают вакуумный бак на противоположной стороне корпуса, что означает, что они вращаются против часовой стрелки. Просто, нет? Вы можете купить хронометрическую ленту в MSD, которая будет отображать временные метки, поэтому вам не нужна подсветка набора номера. Или вы можете сделать свою собственную ленту, как мы сделали здесь. Умножьте диаметр балансира на 3,1417 (pi) и разделите это значение на 180, чтобы получить расстояние на 2 градуса. Для балансира диаметром 8 дюймов мы округли это значение в 2 градуса до 0,140 дюйма. Это помещает 30-градусную отметку на 2,1 дюйма от нулевой отметки на ленте. Вся эта настройка предполагает, что система зажигания уже находится в пиковом состоянии. Всегда используйте высококачественную крышку распределителя с латунными соединениями, как эта деталь MSD, вместо дешевых алюминиевых и тратьте деньги на качественные провода свечей зажигания. Даже мелочи могут иметь значение. Свечи зажигания с выступающим носом (слева) перемещают искру немного ближе к середине камеры и дают небольшое преимущество по сравнению со стандартными свечами (справа). всего 32 градуса. Это соответствует механическому продвижению на 22 градуса. На графике B показана кривая вакуумного продвижения, добавляющая целых 14 градусов дополнительного времени при 18 дюймов ртутного столба. Комбинируя эти две кривые, можно получить до 46 градусов опережения при крейсерской скорости 3000 об/мин, если разрежение в коллекторе составляет 18 дюймов ртутного столба или выше (32 + 14 = 46).5,3 л LS График зависимости времени от нагрузки
| Нагрузка (процент дроссельной заслонки) | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
| 10% | 40 | 50 | 53 | 52 | 49 | 44 |
| 20% | 32 | 34 | 38 | 40 | 36 | 32 |
| 30% | 24 | 28 | 31 | 33 | 32 | 30 |
| 40% | 18 | 25 | 28 | 32 | 31 | 29 |
| 50% | 10 | 16 | 21 | 26 | 29 | 29 |
| 60% | 4 | 12 | 17 | 26 | 28 | 28 |
| 70% | -11 | 8 | 14 | 26 | 28 | 28 |
| 80% | -11 | 6 | 14 | 26 | 28 | 28 |
| 90% | -11 | 6 | 14 | 26 | 28 | 28 |
| 100% | -11 | 4 | 14 | 26 | 28 | 28 |
Если вы вернетесь к двум графикам, вы заметите, что они оба являются линейными (прямолинейными) кривыми. Двигатели с электронным управлением обладают преимуществом нелинейных кривых зажигания, поскольку цифровая конструкция позволяет осуществлять конечное управление опережением зажигания. Эта диаграмма представляет собой упрощенный пример временной карты на основе нагрузки, созданной для двигателя грузовика GM 5,3 л LS с октановым числом 87. Эта карта представляет собой комбинацию начального, механического и вакуумного продвижения. Вертикальная шкала представляет собой процент открытия дроссельной заслонки (нагрузки), а число оборотов в минуту представлено на горизонтальной шкале. Как и следовало ожидать, по мере увеличения нагрузки время уменьшается. В качестве крайнего примера, вы бы никогда не достигли WOT (100%) при 1000 об/мин, но если бы это произошло, вы можете увидеть, что карта минимизирует время до -11 градусов, что соответствует 11 градусам ATDC, что резко замедляется, чтобы предотвратить детонация. И наоборот, при 10-процентном открытии дроссельной заслонки при 3000 об/мин угол опережения зажигания составляет 53 градуса. Это разброс в 64 градуса.
Список деталей
| Описание | Номер детали | Источник | Цена |
| Электронный индикатор времени с циферблатом Innova | 3568 | Гонки на высшем уровне | 89,97 $ |
| Регулируемый вакуумный бак крана HEI и комплект пружин | 99600-1 | Гонки на высшем уровне | 35,40 $ |
| Регулируемый вакуумный контейнер ACCEL HEI | 31035 | Гонки на высшем уровне | 26,23 $ |
| Регулируемый вакуумный контейнер Pertronix HEI | Д9006 | Гонки на высшем уровне | 24,97 $ |
| Регулируемый вакуумный контейнер Summit HEI | 850314 | Гонки на высшем уровне | 12,97 $ |
| Стандартный двигатель SB Ford, регулируемый вакуумный контейнер | VC192 | Гонки на высшем уровне | 42,97 $ |
| Регулируемый вакуумный контейнер Summit LA Mopar | 850426 | Гонки на высшем уровне | 19,97 $ |
| Кран GM указывает расстояние. вакуумный баллон и комплект | 99601-1 | Гонки на высшем уровне | 35,43 $ |
| Хронометрирующая лента MSD | 8985 | Гонки на высшем уровне | 4,58 $ |
Источники
Accel Performance
216/688-8300
Accelnation.com
MSD
915/857-5200
MSDINITION
CRANE CAMS
386/310-4875
CRANECAMS.com
CRANECAMS.com936/310-4875
CRANECAMS.com936/310-4875
. Распределители производительности
901/396-5782
PerformanceStistributors.com
.0003
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые можно купить 907
Это внедорожники с лучшим расходом топлива
Популярные страницы
Лучшие электромобили — модели электромобилей с самым высоким рейтингом
Сколько стоит Tesla? Вот разбивка цен
Лучшие гибридные автомобили — модели гибридных автомобилей с самым высоким рейтингом
Каждый электрический внедорожник, который можно купить в США в 2022 году
Это самые экономичные пикапы, которые можно купить 907
Это внедорожники с лучшим расходом топлива
Как настроить время на автомобиле
Как настроить время на автомобиле | Совет вашего механикаЗадайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
Момент зажигания относится к системе зажигания, которая позволяет свече зажигания срабатывать или воспламеняться за несколько градусов до того, как поршень достигнет верхней мертвой точки (ВМТ) на такте сжатия. Другими словами, момент зажигания — это регулировка искры, производимой свечами зажигания в системе зажигания.
Когда поршень перемещается в верхнюю часть камеры сгорания, клапаны закрываются и позволяют двигателю сжимать смесь воздуха и топлива внутри камеры сгорания. Задача системы зажигания состоит в том, чтобы поджечь эту воздушно-топливную смесь, чтобы произвести контролируемый взрыв, позволяющий двигателю вращаться и вырабатывать энергию, которую можно использовать для движения вашего автомобиля. Момент зажигания или искра измеряются в градусах, в которых коленчатый вал вращается, приводя поршень в верхнюю часть камеры сгорания, или в ВМТ.
Если искра появляется до того, как поршень достигает верхней части камеры сгорания, что также известно как опережение времени, контролируемый взрыв будет работать против вращения двигателя и производить меньше энергии. Если искра возникает после того, как поршень начинает двигаться обратно в цилиндр, что называется запаздыванием синхронизации, давление, создаваемое при сжатии воздушно-топливной смеси, рассеивается и вызывает слабый взрыв, не позволяя двигателю развивать максимальную мощность.
Хорошим показателем того, что может потребоваться регулировка угла опережения зажигания, является работа двигателя на обедненной смеси (слишком много воздуха, недостаточно топлива в топливной смеси) или на слишком богатой смеси (слишком много топлива и недостаточно воздуха в топливной смеси). Эти условия иногда проявляются обратным срабатыванием двигателя или пингом при ускорении.
Правильный угол опережения зажигания позволит двигателю эффективно развивать максимальную мощность. Количество градусов зависит от производителя, поэтому лучше всего проверить руководство по обслуживанию вашего конкретного автомобиля, чтобы точно определить, какой градус установить угол опережения зажигания.
Часть 1 из 3: Расположение установочных меток
Необходимые материалы
- Ключ распределителя соответствующего размера
- Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
- Руководства по ремонту (дополнительно) Chilton
В более старых автомобилях с распределительной системой зажигания предусмотрена возможность точной настройки угла опережения зажигания. Как правило, время необходимо отрегулировать из-за нормального износа движущихся частей в системе зажигания. Один градус может быть незаметен на холостом ходу, но на более высоких скоростях это может привести к тому, что система зажигания автомобиля сработает немного раньше или позже, что снизит общую производительность двигателя.
Если в вашем автомобиле используется система зажигания без распределителя, такая как катушка на свече, синхронизация не может быть отрегулирована, поскольку компьютер вносит эти изменения на лету, когда это необходимо.
Шаг 1: Найдите шкив коленчатого вала . При выключенном двигателе откройте капот и найдите шкив коленчатого вала.
Метка на шкиве коленчатого вала и градусная метка на крышке ГРМ.
- Совет : Эти метки можно наблюдать при работающем двигателе, освещая эту область лампой синхронизации, чтобы проверить и отрегулировать угол опережения зажигания.
Шаг 2: Найдите первый цилиндр . Большинство индикаторов времени будет иметь три зажима.
Положительный/красный и отрицательный/черный зажимы подсоединяются к аккумулятору автомобиля, а третий зажим, также известный как индуктивный зажим, обхватывает провод свечи зажигания первого цилиндра.
- Совет : Если вы не знаете, какой цилиндр является № 1, обратитесь к заводской информации по ремонту для получения информации о порядке зажигания.
Шаг 3: Ослабьте регулировочную гайку на распределителе . Если необходимо отрегулировать момент зажигания, ослабьте эту гайку настолько, чтобы распределитель мог вращаться, чтобы можно было опережать или замедлять момент зажигания.
Часть 2 из 3: Определение необходимости регулировки
Необходимые материалы
- Ключ дистрибьютора соответствующего размера
- Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
- Руководства по ремонту (дополнительно) Chilton
- Индикатор времени
Шаг 1: Прогрейте двигатель . Запустите двигатель и дайте ему нагреться до рабочей температуры 195 градусов.
Обозначается показанием стрелки указателя температуры в середине указателя.
Шаг 2: Прикрепите индикатор синхронизации . Теперь самое время прикрепить лампочку синхронизации к аккумулятору и свече зажигания номер один и посветить лампочкой синхронизации на шкив коленчатого вала.
Сравните свои показания со спецификациями производителя в заводском руководстве по ремонту. Если синхронизация не соответствует спецификации, вам нужно будет отрегулировать ее, чтобы двигатель работал с максимальной производительностью.
- Совет : Если ваш автомобиль оснащен вакуумным опережением зажигания, отсоедините вакуумную линию, идущую к распределителю, и заткните линию небольшим болтом, чтобы предотвратить утечку вакуума во время регулировки опережения зажигания.
Часть 3 из 3: Выполнение регулировки
Необходимые материалы
- Ключ распределителя соответствующего размера
- Бесплатные руководства по ремонту Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей Autozone
- Руководства по ремонту (дополнительно) Chilton
- Индикатор времени
Шаг 1: Ослабьте регулировочную гайку или болт . Вернитесь к регулировочной гайке или болту на распределителе и ослабьте их настолько, чтобы распределитель мог вращаться.
- Совет : В некоторых автомобилях требуется установить перемычку на электрический разъем, чтобы закоротить или разорвать соединение с компьютером автомобиля, чтобы можно было отрегулировать синхронизацию. Если в вашем автомобиле есть компьютер, несоблюдение этого шага не позволит компьютеру принять настройки.
Шаг 2: Поверните распределитель . Используя индикатор синхронизации, чтобы посмотреть на метки синхронизации на кривошипе и крышке привода ГРМ, поверните распределитель, чтобы выполнить необходимые регулировки.
- Примечание : Каждый автомобиль может отличаться, но общее практическое правило заключается в том, что если ротор внутри распределителя вращается по часовой стрелке при работающем двигателе, вращение распределителя против часовой стрелки приведет к сдвигу опережения зажигания. Вращение распределителя по часовой стрелке приведет к противоположному результату и задержке опережения зажигания. Твердой рукой в перчатке слегка поверните распределитель в любом направлении, пока время не будет соответствовать спецификациям производителя.
Шаг 3: Затяните регулировочную гайку . После установки ГРМ на холостом ходу затяните регулировочную гайку на распределителе.
Попросите друга нажать на педаль газа. Это включает в себя быстрое нажатие на педаль акселератора для увеличения оборотов двигателя, а затем отпускание ее, позволяя двигателю вернуться к холостому ходу, тем самым подтверждая, что время установлено в соответствии со спецификациями.
Поздравляем! Вы только что установили свой собственный угол опережения зажигания. В некоторых случаях угол опережения зажигания будет не соответствовать спецификации из-за растянутой цепи или ремня ГРМ. Если после установки хронометража у автомобиля появляются симптомы несинхронизации, рекомендуется проконсультироваться с сертифицированным механиком, например, с механиком из YourMechanic, для дальнейшей диагностики. Эти профессиональные техники могут установить для вас момент зажигания, а также убедиться, что ваши свечи зажигания обновлены.
система зажигания
синхронизация
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации
Отличные оценки авторемонта.
4.2 Средняя оценка
Часы работы
7:00–21:00
7 дней в неделю
Номер телефона
1 (855) 347-2779
Часы работы телефона
с понедельника по пятницу / с 6:00 до 17:00 по тихоокеанскому стандартному времени
Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени
Адрес
Мы приедем к вам без дополнительной оплаты
Гарантия
Гарантия 12 месяцев/12 000 миль
Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.
Получите честное и прозрачное предложение прямо перед бронированием.
Механик со стажем?
$70/час
Подать заявку
Нужна помощь с вашим автомобилем?
Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.
ПОЛУЧИТЬ ЦЕНУ
ПОЛУЧИТЬ ЦЕНУ
Статьи по Теме
Как заменить кабели зажигания (провода свечей зажигания) в автомобиле
Кабель зажигания или провод свечи зажигания передает сигнал от компьютера вашего автомобиля к свечам зажигания. Это очень важно для системы зажигания.
Как заменить зубчатые колеса
Управление зубчатыми колесами связано с коленчатым валом и распределительным валом, а также с тем, сколько топлива и воздуха поступает в цилиндр, чтобы обеспечить бесперебойную работу вашего автомобиля.
Как устранить неполадки в автомобиле, который не выключается
Если ваш автомобиль не выключается, проверьте силовое реле, скорость холостого хода, угол опережения зажигания и свечи зажигания. Использование премиального топлива может помочь, но не является решением.
Похожие вопросы
Разряженный аккумулятор на автомобиле.
Аккумулятор является ключевым компонентом для запуска автомобиля. Автомобиль использует аккумулятор при запуске для подачи питания на стартер. Как только автомобиль заводится, генератор берет на себя работу по подаче энергии в автомобиль…
Автомобиль заводится, но затем глохнет
Существует множество причин, которые могут вызвать у вас беспокойство. Наиболее вероятной причиной может быть неправильное чтение одного из датчиков двигателя. Если компьютер не получает правильную информацию, двигатель может не продолжать работу. ..
Замена вторичной катушки для Lexus ES 350 2007 года выпуска
Привет. Этот код устанавливается, когда первичная или вторичная цепь указанной катушки вышла из строя. Если вы не испытываете никаких проблем с управляемостью, то, скорее всего, схема не вышла из строя до такой степени…
Просмотрите другой контент
Техническое обслуживание
Оценки
Города
Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.
1 (855) 347-2779 · [email protected]
Читать часто задаваемые вопросы
ЗАПРОСИТЬ ЦЕНУ
Объяснение статического хронометража
— Как статический хронометраж двигателя
Если синхронизация двигателя является частью более крупного процесса ремонта (например, замена ремня ГРМ), вам нужно начать с правильной ноги — убедитесь, что вы можете найти установочные метки (или выемки) на маховике и кулачке. Если они изношены или плохо видны, вы можете пометить их небольшим количеством белой краски, чтобы их было легче увидеть. Вы же не хотите охотиться за ними позже, пока пытаетесь все привести в порядок.
Все, что вам нужно, это контрольная лампа и головка или гаечный ключ (размер головки зависит от вашего конкретного двигателя). Контрольная лампа — это небольшой ручной инструмент, напоминающий отвертку с проводами, отходящими от конца. Один из проводов подключается к источнику питания того, что тестируется (в случае синхронизации двигателя, это обычно распределитель), а другой провод обеспечивает заземление. (В некоторых удешевленных версиях тестового фонаря отсутствует заземляющий провод, но они в любом случае настолько недороги, что это кажется действительно неэффективным способом сэкономить несколько долларов.) Затем наконечник «отвертки» касается того, что тестируется. для напряжения — если есть питание, тестовый свет покажет результаты, загорившись маленькой лампочкой, встроенной в ручку. Эта простая небольшая настройка безумно полезна для статической синхронизации, а также часто удобна при попытке устранения неполадок в электрической системе.
Реклама
Найдите метку верхней мертвой точки на шкиве коленчатого вала. (С этого момента это будет называться ВМТ, как это делается в руководствах по ремонту.) ВМТ может быть отмечен на шкиве коленчатого вала или на маховике, и часто встречается на обоих. Обратитесь к руководству по ремонту вашего автомобиля, чтобы определить правильную синхронизацию для вашего двигателя — в градусах. Это будет относительно ВМТ, например, непосредственно в ВМТ или на несколько градусов до или после ВМТ. Правильное время варьируется от автомобиля к автомобилю, поэтому всегда проверяйте руководство пользователя или руководство по ремонту. (При правильном числе градусов до ВМТ и впускной, и выпускной клапаны будут закрыты. Не имеет решающего значения для установки времени, но полезно для общего понимания того, как работает двигатель и почему время установлено именно так. )
С помощью гаечного ключа или звездочки вручную проверните двигатель по часовой стрелке так, чтобы поршень номер один находился в верхней части такта сжатия. Убедитесь, что правильная установочная метка совмещена со швом в картере. Если вы повернули слишком далеко по часовой стрелке, поверните его примерно на 30 градусов назад (против часовой стрелки), прежде чем снова двигаться вперед, чтобы найти правильное положение. В следующий раз идите медленнее!
Снимите крышку распределителя и загляните внутрь. Определите ротор и найдите небольшую выемку на внутренней стенке распределителя. Это место, где ротор должен быть выровнен, когда поршень номер один находится в рабочем положении, но если ваш двигатель когда-либо разбирался раньше, это может быть не так. Поэтому найдите время, чтобы правильно выровнять его, ослабив зажимной болт привода распределителя.
Затем включите зажигание, но не заводите машину. Включите его, как будто вы сидите на парковке и слушаете радио. Не заводите его. Если двигатель заведется, вам придется его выключить, вернуться под капот и начать сначала. Цель состоит в том, чтобы просто обеспечить питание от батареи, чтобы тестовый свет работал.
Подсоедините контрольную лампу. Подсоедините его к проводу распределителя, убедитесь, что он имеет хорошее заземление, и коснитесь положительной клеммы точки зажигания. Если индикатор горит, вы все сделали правильно.
Теперь осторожно поверните распределитель назад (по часовой стрелке), пока не погаснет индикатор. Затем поверните его вперед (против часовой стрелки), пока не загорится индикатор. Не переходите точку, в которой она загорается, и не называйте ее хорошей — вы хотите определить точку, ближайшую к тому моменту, когда контрольная лампа действительно загорается. Сделайте это еще раз, если вы не уверены. Затем затяните распределитель на место. Помните, что это всего лишь отправная точка — вам также потребуется динамическая синхронизация двигателя для достижения оптимальной производительности или экономии топлива.
Если ваш двигатель новый, вы, вероятно, захотите проверить и сбросить синхронизацию после завершения периода обкатки вашего двигателя. Нагрев и охлаждение металлических частей повлияет на время (что совершенно нормально и не вызывает беспокойства). И если ваш двигатель не новый, было бы неплохо прогреть его перед установкой времени (если возможно и при условии, что он работает) по тем же причинам. Однако будьте осторожны, поднимая капот и ковыряясь в горячем моторном отсеке!
Вы можете убедиться, что синхронизация установлена правильно, вручную провернув двигатель против часовой стрелки на четверть оборота, а затем очень медленно вернув его по часовой стрелке. Если синхронизация двигателя выполнена правильно, контрольная лампа будет мигать, когда установочные метки совпадут. Если да, то поздравляю. Если нет… ну, начни сначала. По крайней мере, это было не так сложно.
Первоначально опубликовано: 27 марта 2012 г.
Примечание автора. Статическая синхронизация двигателя как это сделано.
Особенно — особенно! — если вы думаете, что только потому, что двигатель не работает, он не может быть поврежден. Не тот случай. На практике синхронизация двигателя может быть относительно простой — так говорили все мои бывшие, даже когда они отказывались позволить мне попробовать это самому.«Это просто, — уверяли меня все, — но ты ведь не хочешь запороть свой двигатель, не так ли?» (Опять же, конечно, был невысказанный намек, который витал в воздухе с резким запахом химического тумана, пока я не развернулся на каблуках и не затопал, чтобы пойти натереть колеса или выполнить какую-то другую задачу, которая не имеет потенциально катастрофические последствия.) Однако, заплатив механическому цеху за портирование и полировку моих клапанов, последнее, что я хотел сделать, это разбить их небрежным поворотом запястья.
Возможно, после оптимистичного и позитивного обзора — ангел на плече, а не дьявол — статическая синхронизация двигателя может показаться доступной и достижимой. По крайней мере, изучение того, как синхронизируется двигатель и почему, более полезно, чем краткое и высокомерное: «Нет, вы не можете этого сделать».
Похожие статьи
Источники
- AircooledTech.com. «Статическая синхронизация двигателя». 29 августа 2003 г. (12 марта 2012 г.) http://www.aircooledtech.com/timing/static/
- Аллен, Майк. «Как исправить точки зажигания старой школы». Популярная механика. 18 декабря 2009 г. (12 марта 2012 г.) http://www.popularmechanics.com/cars/how-to/maintenance/4338376
- Аллен, Майк. «Еженедельная автомобильная клиника Майка Аллена в Интернете». Популярная механика. 1 октября 2009 г. (12 марта 2012 г.) http://www.popularmechanics.com/cars/how-to/4218259
- Джуран, Кен. «Замена ремня ГРМ». Популярная механика. 23 февраля 2007 г. (12 марта 2012 г.) http://www.popularmechanics.com/cars/how-to/maintenance/4212995
- Маркевич, Боб. «Использование синхронизирующего света». Бриггс энд Страттон Рейсинг. Март 2007 г. (12 марта 2012 г.) http://www.briggsandstratton.com/engines-racing/news/articles/tool-of-the-month/using-timing-light/
- Suds, Doug. «Техническая статья Pelican: настройка статического времени дистрибьютора 911». Запчасти Пеликан. (10 марта 2012 г.) http://www.pelicanparts.com/techarticles/911_static_timing/911_static_timing.htm
Процитируйте это!
Пожалуйста, скопируйте/вставьте следующий текст, чтобы правильно цитировать эту статью HowStuffWorks.com:
Cherise Threewitt
«Как измерить статическое время двигателя»
27 марта 2012 г.
HowStuffWorks.com.
для оптимальной работы двигателя!
Синхронизация зажигания — это процесс подачи искры в нужное время. Он устанавливает указатель относительно положения поршня и скорости вращения коленчатого вала. Таким образом, он обеспечивает искру в наиболее точное время для сжигания воздушно-топливной смеси. Система зажигания обеспечивает искру в конце такта сжатия в камере сгорания в нужный момент. Следовательно, он известен как момент зажигания. Вы должны установить синхронизацию в соответствии с конструкцией двигателя и в соответствии с указаниями производителей. Если искра возникает слишком рано или слишком поздно в цикле двигателя, это приводит к чрезмерным вибрациям. Это также может привести к повреждению двигателя.
Момент зажигания также влияет на несколько переменных. К ним относятся мощность двигателя, крутящий момент, экономия топлива, а также в некоторой степени срок службы двигателя. В блоке управления современных двигателей используется компьютер для точного управления опережением зажигания. Автомобили более раннего поколения требовали, чтобы водитель контролировал или регулировал время в соответствии с условиями вождения. Однако в наши дни эти действия автоматизированы в двигателях современных автомобилей. Поэтому всякий раз, когда вы проводите какие-либо существенные изменения в двигателе, вам также может потребоваться внести необходимые изменения в угол опережения зажигания.
Временные метки:
Производители предоставляют «временные метки» в качестве индикаторов для установки угла опережения зажигания в системе зажигания двигателя. Производители вырезают/пробивают эти метки на коленчатом валу за несколько градусов до верхней мертвой точки (ВМТ). Производители двигателей обычно набивают установочные метки на гасителе колебаний. Они могут быть спереди или на маховике сзади двигателя.
Метки момента зажигания на демпфере вибрацииИногда эти метки обнаруживаются на шкиве коленчатого вала. Или они могут быть на самом большом радиусе, который вращается со скоростью коленчатого вала. Метки времени указывают количество градусов до верхней мертвой точки (ВМТ). В более старых двигателях для настройки момента зажигания использовалась лампочка времени.
Вы можете установить угол опережения зажигания в правильную точку воспламенения при вращении двигателя. Однако это должно быть ровно на несколько градусов раньше верхней мертвой точки (ВМТ), которая может смещаться с увеличением оборотов двигателя. Вы можете отрегулировать синхронизацию, ослабив и/или повернув распределитель на его месте. Современные двигатели имеют датчик угла поворота коленчатого вала, который напрямую подключается к системе управления двигателем. Метки синхронизации коленчатого вала также должны совпадать с метками распределительного вала, чтобы обеспечить правильную синхронизацию клапанов.
Автоматическое опережение опережения зажигания:
Определенная задержка, называемая «задержкой зажигания», для начала воспламенения после зажигания искры. Искра должна возникнуть до того момента, когда в цилиндре будет достигнуто максимальное давление. Опережение зажигания – это разница между этим моментом и появлением искры.
Опережение опережения зажигания происходит, когда зажигание происходит раньше в такте сжатия, т. е. до верхней мертвой точки (ВМТ). Однако, если искра продвигается слишком далеко, сгорание завершится еще до того, как поршень достигнет ВМТ. Тогда коленчатый вал и шатун должны будут заставить поршень двигаться вверх против давления такта сжатия. В таком случае этой силы может быть недостаточно для преодоления давления сжатия.
В результате двигатель мог остановиться или заглохнуть. Усовершенствованная искра также может привести к взрыву или детонации топлива на полпути, что вызовет слышимый стук. Однако опережение синхронизации необходимо, когда двигатель работает на полных оборотах. Таким образом, он дает достаточно времени для сгорания воздушно-топливной смеси. Инженерам необходимо точно контролировать опережение зажигания. Таким образом, они предоставляют различные системы, такие как ручные, центробежные, вакуумные и полные механизмы управления вакуумом.
«Опережение опережения зажигания» зависит от следующих факторов:
- Тип топлива
- Частота вращения двигателя
- Нагрузка на двигатель
- Температура двигателя
Задержка зажигания:
искра возникает поздно или в конце такта сжатия. Существует компонент, который задерживает синхронизацию, называемую задержкой синхронизации. Производители в основном используют функцию замедления времени в дополнение к обычному торможению в транспортных средствах. Тормозное трение приводит к тому, что тормоза исчезают при интенсивном использовании в течение длительного периода времени. Также может быть опасно, если эффективность торможения падает ниже желаемого значения для остановки автомобиля.
Итак, функция замедления двигателя помогает замедлить работу двигателя. Таким образом, он подает искру позже в цикле двигателя. Некоторые двигатели также задерживают фазы газораспределения, чтобы компенсировать задержку зажигания. Замедление двигателя снижает частоту вращения двигателя и вызывает потерю мощности. Кроме того, это может вызвать детонацию двигателя, что может повредить двигатель.
Механизм электрического замедления использует электромагнитную индукцию для создания силы замедления. Электрозамедлитель производители размещают на трансмиссии или оси, состоящей из ротора. Однако контакт между ротором и поверхностью статора отсутствует.
Посмотрите здесь:
Узнайте больше: Что такое синхронизация клапанов?>>
О команде CarBikeTech
CarBikeTech — это технический блог. Члены команды CarBikeTech имеют более чем 20-летний опыт работы в автомобильной сфере. Команда CarBikeTech регулярно публикует специальные технические статьи об автомобильных технологиях.
Как установить распределитель и настроить начальное время
(Изображение/Джефф Смит)Установка распределителя в двигатель — это проверенная временем процедура, которая существует с тех пор, как первые двигатели кашлянули, и они пробились к жизни более 100 лет назад.
С появлением последнего поколения двигателей без распределителя эти традиционные знания утратили статус обязательных к познанию. Но если вы работаете со старым двигателем с дистрибьютором, это важная информация.
Процесс прост, и чтение займет больше времени, чем выполнение задачи, так что давайте начнем.
Для этой процедуры мы будем использовать малоблочный Chevy, потому что это был самый близкий двигатель для фотографий. Однако процесс, который мы опишем, одинаков для любого четырехтактного двигателя.
Наш конкретный двигатель — это совершенно новый двигатель Chevrolet Goodwrench, на который мы уже установили новый впускной коллектор.
В нашем случае были сняты все свечи зажигания, что значительно упрощает переворачивание двигателя. Если двигатель находится в автомобиле, вы можете использовать стартер, чтобы провернуть двигатель.
Сняв свечу зажигания номер один, приложите большой палец к отверстию, поворачивая двигатель. Как только вы почувствуете нарастание сжатия, найдите нулевую отметку на 9-й шкале.0019 балансировщик гармоник для приближения к временной метке. Мы предпочитаем устанавливать начальную синхронизацию для большинства двигателей на 10 градусов до верхней мертвой точки (ВМТ).
С помощью этого набора снимите крышку с распределителя. Мы используем дистрибьютор Summit HEI . Мы используем черный Sharpie, чтобы поставить метку на корпусе распределителя, где мы хотим, чтобы провод свечи зажигания номер один располагался. Его можно разместить где угодно, но если вы традиционалист Chevrolet, он окажется примерно в положении «5 часов» на распределителе, если смотреть на него спереди двигателя.
Также отметьте положение соответствующего провода штепсельной вилки номер один на крышке распределителя. Мы использовали кусок малярного скотча.
Установив эти метки, вставьте распределитель с прокладкой в отверстие распределителя так, чтобы ротор был направлен рядом с меткой номер один.
Поскольку ведущая шестерня распределителя входит в зацепление с зубьями распределительного вала, ротор немного перемещается по часовой стрелке. Расположите распределитель таким образом, чтобы адсорбер вакуумного усилителя располагался со стороны пассажира двигателя и был направлен примерно вперед. Если ротор не направлен близко к метке номер один, потяните распределитель и переместите ротор, пока он не приблизится.
Если вам не очень повезет, то распределитель не упадет полностью во впускной коллектор. Почти во всех случаях распределитель будет находиться на расстоянии около 3/8 дюйма от коллектора. Это нормально и вызвано тем, что привод масляного насоса не входит в зацепление с приводным выступом в распределителе. Можно снять трамблер и попробовать переориентировать шлиц привода масляного насоса длинной прямой отверткой, но это несколько сложно.
Легче оставить распределитель на месте, а затем запустить двигатель стартером, оказывая очень легкое давление вниз на корпус распределителя. Примерно через пол-оборота распределитель встанет на место. Теперь нам нужно будет провернуть двигатель, пока он снова не окажется в положении 10 градусов до ВМТ. После этого убедитесь, что ротор направлен рядом с меткой на корпусе распределителя для провода свечи зажигания номер один. Если ротор не указывает на номер один, вы можете повернуть корпус распределителя, но если он отклоняется более чем на один зуб, это потребует слишком сильного поворота корпуса распределителя. Вместо этого вам нужно будет снять распределитель и повторить предыдущий процесс, так как ротор находится в неправильном положении.
С ротором, близким к положению номер один, поверните корпус распределителя, пока ротор не укажет прямо на метку положения клеммы номер один свечи зажигания на распределителе. Теперь установите крышку распределителя и прижмите корпус распределителя к впускному коллектору прижимным хомутом. Слегка затяните его — возможно, нам придется переместить его снова, когда двигатель запустится.
Установив распределитель, установите все свечи зажигания. Теперь мы можем подключить провода свечей зажигания к распределителю.
Предположим, вы никогда раньше этого не делали. Прежде чем мы сможем разместить провода в крышке распределителя, первое, что нам нужно знать, это то, в каком направлении вращается ротор.
Для нашего двигателя Chevrolet вы заметите, что ротор вращается по часовой стрелке. Форды с малым и большим блоком поворачиваются против часовой стрелки.
…
Технический совет: Один из быстрых способов отличить любой распределитель с вакуумной подачей состоит в том, чтобы положить руку параллельно канистре с вакуумной подачей, а затем согнуть пальцы внутрь по направлению к середине корпуса распределителя. Направление, на которое указывают ваши пальцы, является направлением движения ротора. На дистрибьюторе Chevy вы будете использовать левую руку, а на Ford вы будете использовать правую руку. Это крутой маленький трюк, который вы можете использовать на любом распределителе, чтобы определить его вращение.
…
В двигателях Chevy с малым и большим блоком цилиндр номер один всегда находится спереди со стороны водителя.
Chevrolet также нумерует свои цилиндры нечетными номерами с левой (водительской) стороны и четными цилиндрами с правой стороны.
Левая сторона имеет номера 1-3-5-7, а правая сторона 2-4-6-8.
Форд делает по-другому. Форд нумерует свои цилиндры номером один справа спереди, нумерует справа 1-2-3-4 с левой стороны 5-6-7-8. Другие производители нумеруют свои цилиндры по-разному, поэтому вам следует проверить в Интернете, если вы не уверены.
См. памятку по порядку зажигания OnAllCylinders для установки проводов свечи зажигания в правильном порядке.
Порядок включения нашего маленького блока Chevy: 1-8-4-3-6-5-7-2, так что именно в таком порядке мы будем устанавливать штекерные провода.
Мы начали с номера один и обошли крышку распределителя по часовой стрелке, используя набор проводов для свечей зажигания Summit . Лучший способ сделать это, чтобы не запутаться, — просто следовать порядку зажигания, устанавливая каждый штекерный провод по порядку.
Оставьте немного дополнительного места для проводов свечей зажигания, чтобы обеспечить свободу движения в распределителе. Для Chevy убедитесь, что 5 и 7 установлены правильно. Если случайно перепутать провода, двигатель будет не в восторге.
Прежде чем пытаться запустить двигатель, убедитесь, что распределитель подключен к коммутируемому питанию. В распределителе HEI имеется трехжильный внутренний разъем между модулем HEI и крышкой.
На внешней стороне этого разъема есть два отдельных разъема меньшего размера — один для питания от замка зажигания (с маркировкой BATT), а другой для тахометра.
