Как выставить зажигание на ВАЗ 2106

Содержание:

• 1 Вступление
• 2 Как выставить зажигание на ваз 2106
• 3 Схема бесконтактной регулировки зажигания
• 4 Основные этапы регулировки системы зажигания
• 5 Как проводится контроль

Вступление

Правильно выставленное зажигание является залогом исправного функционирования двигателя и его быстрого запуска. Также момент зажигания влияет на количество израсходованного топлива и динамические характеристики автомашины, не правильно отрегулированное зажигание способно вызывать детонацию, приводящую к серьезным последствиям и поломке мотора. Вопрос, как выставить зажигание на ваз 2106, каждый владелец авто решает по своему, кто-то делает все «по интуиции», кто-то применяет стробоскоп, в том числе существуют те, кто прибегает к помощи автомастерских. Все это не важно, основное получить результат, а то, как вы это проделали уже не так принципиально.

Комплект бесконтактного зажигания собирается на полупроводниковых элементах. В этой схеме размыкание и замыкание цепи низкого напряжения осуществляется способом отпирания либо запирания выходного транзистора с помощью электронного коммутатора.

Как выставить зажигание на ваз 2106

Многие владельцы авто, когда дело относится к двигателю, предпочитают доверить работу специалистам автомастерских. Это не плохо, однако научиться правильно выставлять зажигание, может каждый автовладелец. Для чего нужно проделать это хотя бы пару раз на собственном авто.

Крышка ГРМ имеет 3 метки – длинную, среднюю и короткую. Для осуществления данной схемы регулировки они играют важную роль. Длинная означает угол опережения — 0 град, средняя – 5 град, короткая – 10 град. Помимо указанных меток существует и ВМТ — наивысшая точка хода поршня в своем цилиндре.

Крышка ГРМ с метками

Схема бесконтактной регулировки зажигания

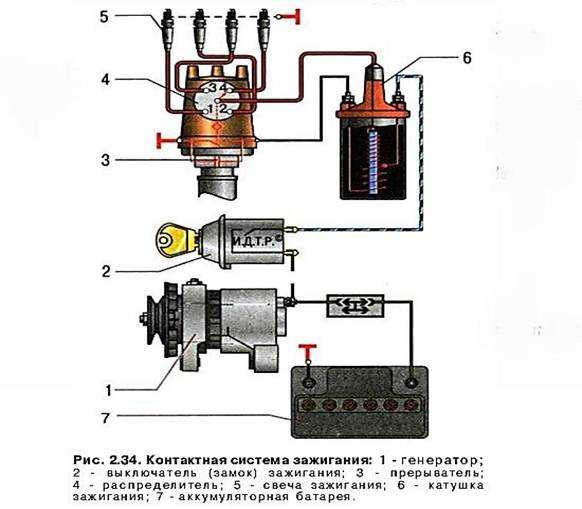

Схема БСЖ включает в себя датчик-распределитель, коммутатор, катушки зажигания, выключатель зажигания и свечи зажигания, провода низкого и высокого напряжения.

1. 1. Снимите вместе с крышкой прерывателя-распределителя предыдущие провода высоковольтного напряжения;
2. 2. При помощи стартера выставите в верхнюю мертвую точку 1-го цилиндра бегунок;
3. 3. Во время смены катушки проверьте, как расположены клеммы;
4. 4. Установите в прерыватель-распределитель высоковольтный провод с катушки, остальные провода присоедините к катушке. Помимо этого к ней присоединяются провода зеленого и коричневого цвета, которые остались от старого прерывателя. Клемма «Б» — синий с полоской и зеленый, клемма «Л» — сиреневый и коричневый.
5. 5. Установите новый прерыватель-распределитель на место, бегунок при этом верните в первоначальный вид;
6. 6. Совместите метки на блоке цилиндров с прерывателем-распределителем.
7. 7. Выкрутите старые свечи и установите новые;
8. 8. Установите крышку на прерыватель-распределитель и присоедините провода высокого напряжения, учитывая схему функционирования цилиндров;
9. 9. Присоедините к свечам провода;
10. 10. Центральный провод от катушки соедините с крышкой прерывателя-распределителя.

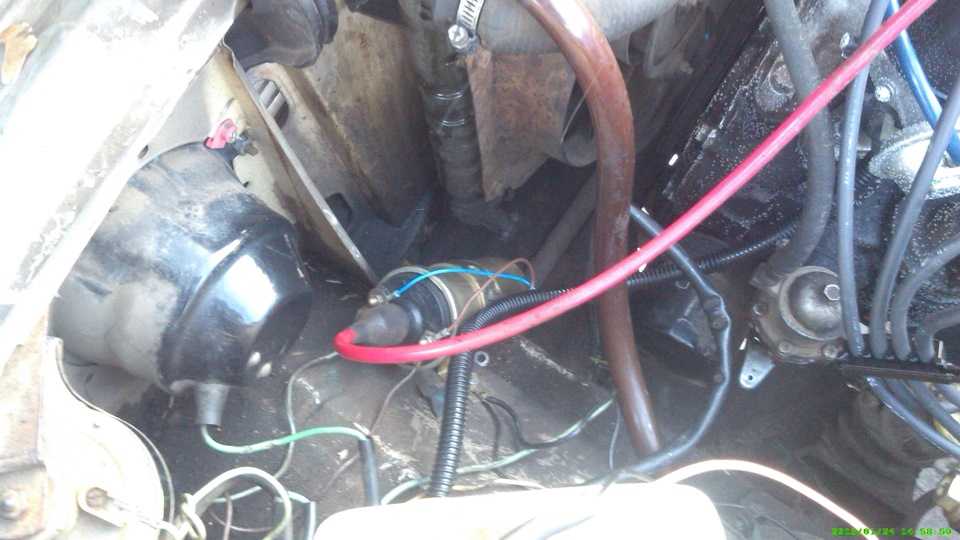

БСЗ

Разборка деталей

Чтобы снять крышку распределителя нужно просто отстегнуть защёлки. Установку распределителя делают, закрепляя ее подходящей гайкой. Затягивать до упора не рекомендуется, она ещё пригодится.

Основные этапы регулировки системы зажигания

Первый этап включает регулировку угла замкнутого состояния контактов.
Второй этап состоит из регулировки угла опережения системы зажигания.
Третий этап заключается в проверке правильности схемы соединения элементов во время движения автомашины. Ориентироваться при этом необходимо на схему, входящую в комплекте поставки БСЗ или сервисную книжку на ТС.

Как проводится контроль

Как настроить зажигание на ваз 2106 — Лада мастер

Всем известно, что грамотно отрегулированное на ваз 2106 зажигание способно не только улучшить динамику машины, но и помочь существенно сэкономить горючее.

И если появились первые признаки нарушения воспламенения, то сразу советуем продиагностировать всю сеть зажигания и потом отрегулировать ее. Своевременное вмешательство поможет избежать отказа в работе автомобильных агрегатов.

Содержание:

1. Как выявить неисправность
2. Бесконтактное зажигание – преимущества
3. Методика регулировки электронного зажигания, видео
4. Применение стробоскопа
5. Настройка с лампочкой

Как выявить неисправность

Чтобы определить уровень настройки зажигания, следует внимательно понаблюдать за работой мотора и проанализировать ее:

• мотор не выходит на максимальные показатели оборотов;
• на холостых оборотах случаются перебои;
• увеличивается расходование горючего;
• от нагрузки система перегревается;
• в момент остановки наблюдается детонирование непроизвольного характера;
• от быстрого наращивания мощности в моторе начинают стучать пальцы.

Чтобы понять, как настроить зажигание на ваз 2106, если возникли подозрения в его отказе, следует обратиться к мастеру, либо начать ремонтные работы самостоятельно.

Бесконтактное зажигание – преимущества

Если возникли неисправности с зажиганием, рекомендуем выполнить замену на бесконтактную систему. Она повысит надежность работы мотора.
Установив новое зажигание, следует его отрегулировать, чтобы получить некоторые преимущества:

• от роста мощности искры увеличится работоспособность запуска мотора при низких температурных режимах;
• горючее сгорает лучше, понижается уровень опасных элементов, которые выбрасываются в воздух;
• улучшается динамика машины.

Методика регулировки электронного зажигания, видео

Для этого следует выставить верные показатели зажигания УЗСК и выполнить регулирование угла опережения зажигания.
Регулирование выполняется при постановке на машину электрозажигания либо стандартной системы с проведением определенных действий. Открыв капот, необходимо снять крышку прерывателя. Осторожно зачистить контакты на прерывателе, осмотрев их, проверить на плотноту соприкосновения.

При необходимости – отрегулировать.
Специальным ключом провернуть коленчатый вал, чтобы установилось максимальное расстояние между контактами. Выкрутив винт фиксации, ослабить крепление контрольной группы на подшипниковой панели. При помощи специального щупа отрегулировать контакты и закрутить винт. Выполнить проверочные замеры.

Регулирование углов проводится при помощи электротахометра. Для этого включается мотор и фиксируются показатели. При расхождениях выполняется регулирование. Если это не представляется возможным, то контакты следует сменить на новые.

Применение стробоскопа

С его помощью можно выставить зажигание. Данный метод отличается удобством, отнимает немного времени, но подразумевает наличие спецприбора и умение им пользоваться.
Стробоскоп подсоединяется к автомобильной электросети. Октано-корректорный шланг прерывателя отсоединяется, заглушается. Мотор запускается, ему дается время для работы, от пяти до пятнадцати минут. Винт, фиксирующий прерыватель, частично откручивается. Световой луч, испускаемый прибором, направляется на шкив коленчатого вала. Необходимо крутить прерыватель, пока метка на шкиве не совместится с насечкой на крышке газораспределительного отсека. После этого остается закрутить винт.

Выполняя такую настройку, рекомендуется соблюдать низкие обороты мотора и сохранять скорость вращения коленчатого вала неизменной.

Настройка с лампочкой

В таком способе понадобится ключ для проворачивания коленчатого вала и двенадцативольтовая лампа. Ключом прокручивается вал, пока не совпадут отметки на маховике и крышке системы распределения газов. При этом бегунок прерывателя устанавливается на проводке первого цилиндра. Один контакт лампы подключается к катушке зажигания, второй – на массу. Основной проводок прерывателя вытаскивается и подсоединяется к массе. Винт крепления немного ослабляется, зажигание выключается. Прерыватель осторожно проворачивается по направлению движения часовой стрелки, чтобы лампа перестала гореть. Прерыватель возвращается в начальное положение и вновь прокручивается, пока лампочка не загорится. Теперь можно зажимать винт.

Когда во время таких регулировок значительно изменяется положение трамблера, то это можно считать признаком его неисправности. Вполне возможно, что у вас заправлено топливо низкого качества.
