Как вытащить гнездо прикуривателя

Замена прикуривателя своими руками

Самая частая и мелкая поломка в машине происходит из-за прикуривателя. Многие автолюбители, которые даже не курят, сталкиваются с этой проблемой, потому что современные приборы, используемые в машине, заряжаются все от прикуривателя. Это и телефон, и навигатор, и регистратор, и электронасос, холодильное оборудование и многое другое, что необходимо в дороге.

От такого количества нужных вещей прикуриватель часто выходит из строя, поэтому необходимо обращаться с особым вниманием. Но если он все-таки сломался, то, как решить эту проблему? Давайте подробнее разберемся в этом.

Как заменить предохранитель прикуривателя

Если ваш прибор не получает нужного напряжения, то сначала проверти предохранитель. Для этого находим в своей машине блок предохранителей, в разных машинах местоположение разное, чаще всего в левой стороне от рулевой колонки. Открываем аккуратно крышку, чтобы ни чего не сломать и не оторвать проводки.

Перед нашим взглядом появится два ряда предохранителей, каждый который отвечает за определенное устройство. На крыше коробки расставлены номера каждого предохранителя, так будет легче найти нужный нам. Для отыскания поможет таблица с расшифровкой каждого CIG именно вашей модели. Вот примерная, но не вся:

№Защищаемые цепиНоминал
F1Задний стеклоочиститель15 А
F9Прикуриватель30 А
F15Центральный замок, блокировка внутренних ручек дверей30 А

После определения местоположения берете и осторожно его меняете специальным ключом (пинцетом, пальцами) на рабочий.

Как снять прикуриватель

Следующим этапом ремонта прикуривателя может стать его подсветка, но для этого необходимо снять прикуриватель. Поэтому сначала отключим клеммы от аккумулятора. После преступаем к делу. Есть несколько способов вынимания из панели.

Первый способ заключается в снятии обшивки центрального тоннеля, но по времени это происходит дольше. Снимаем защитную панель с двух сторон пассажирского и водительского сидения. Затем отверткой отвинчиваешь винты, которые крепят с задней стороны торпеду. Чтобы удобнее было можно отодвинуть кресла в вперед.

После необходимо снять фиксатор ручки КПП и, приподняв верхнюю область торпеды, снимаешь её. Это делать нужно очень осторожно, чтобы провода прикуривателя остались на месте. Нащупав разъем, отсоедините его от нижней части прикуривателя. Но есть и другой вариант. В этом случае нужно быть более внимательным, что бы ни сломать зажимы.

Теперь более конкретно остановимся на втором способе. Сначала рассмотрим внутренность прикуривателя, там должны быть прямоугольные отверстия. После берем в руки специальный съемник для гнезда. Если его нет, то можно воспользоваться тонкой отверткой, надавливая ей на фиксатор, одновременно прокручивая металлическое дно прикуривателя. Тогда зажим не будет мешать вытащить гнездо из облицовки.

Как заменить лампочку в прикуривателе

Выполнив предыдущее описание по снятию прикуривателя, можно приступать к замене лампочки. На металлическом стаканчике находится пластмассовый патрон (зеленного, красного или другого цвета), в ней находится лампочка, которую вы сразу увидите.

Её поменяйте на новую. Их продают в автомагазине, там таких мелочей много и разных расцветок. Можете даже создать свой тюнинг, купив другого цвета лампочку. А теперь выполняем в обратном порядке все процедуры для сборки прикуривателя на свое постоянное место.

Как заменить гнездо прикуривателя

Для этой операции сначала выньте сам прикуриватель, как описано в этой статье выше. После отверткой на защелку гнезда, чтобы вытолкнуть из корпуса со световодом. После проверти, сколько времени нагревается спираль, это занимает двадцать секунд.

Затем оно должно вернуться в начальное положение, при этом издается щелчок. Иногда патрон задерживается по времени или наоборот заканчивает греться быстрее, в этих случаях необходимо настроить его. С помощью зажимов разогните или сожмите контакты на металлическом стаканчике. Но если гнездо не рабочее, то просто отсоединяете его от проводов и вставляете новый исправный прикуриватель.

Прикуриватель в автомобиле – полезная вещь. Он может помочь прикурить сигарету тем, кто курит, а также в разъем от него можно подключать различные внешние системы. Но когда прикуриватель выходит из строя, а это случается по разным причинам, то его потребуется поменять. Но как это делать, знает не каждый.

Демонтаж тоннеля на ВАЗ-2110

Для снятия тоннеля потребуется:

    Снять облицовки, открутив по два болта на каждой.

Крестообразной отверткой отворачиваем винты и снимаем облицовку тоннеля.

С правой стороны находим и разъединяем колодки.

Снимаем накладку под ручником.

Снимаем чехол, поддев его плоской отверткой в четырех местах.

Снятие прикуривателя

Чтобы вынуть сам прикуриватель потребуется:

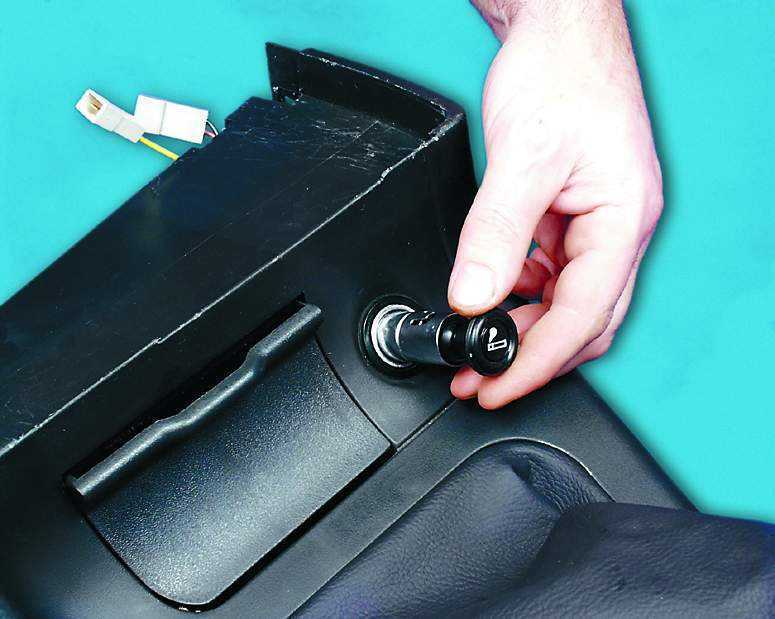

    Вытащить прикуриватель из гнезда, сжав разъемы.

Снимаем экран лампы, сжав его лапки.

Установка прикуривателя проводится в обратном порядке.

При установке нового прикуривателя соблюдаем полярность подключения клемм.

Быстрый метод

Если смотреть на эту процедуру так, как она описана в Руководстве пользователя, то покажется работа сложной. Именно потому для многих является проблемой, как вытащить прикуриватель из гнезда без снятия самого тоннеля. Для такой манипуляции мало места и нет доступа с разных сторон к прикуривателю. Но тут есть определенные моменты , которые помогут справиться с задачей.

В гнездо прикуривателя стоит вставить палец и поддеть сам прикуриватель отверткой. Если удаться прикуриватель вынуть из гнезда, то его можно менять. Установка также проводится в обратном порядке.

Если гнездо прикуривателя болтается в отверстие, возможно получится снять его без демонтажа тоннеля.

Также при снятии тоннеля можно сделать в нем небольшое отверстие, которое поможет демонтировать прикуриватель без труда в следующий раз.

Выводы

Как видно, снять прикуриватель можно разными способами. Какому из них отдать предпочтение – решать каждому.

Видео о том, как снять прикуриватель без демонтажа тоннеля

  • Как снять прикуриватель
  • Как прикуривать машину от машины
  • Ищем причину почему не работает прикуриватель
  • Снять пепельницу.

  • маленькие пассатижи и напильник.

Прикуриватель используется автовладельцами не только по своему прямому назначению, но и в качестве источника питания для различных электроприборов. При поломке прикуривателя требуется его замена, которая может быть выполнена автолюбителем самостоятельно. Схема крепления прикуривателя может отличаться в зависимости от конкретной модели автомобиля, что отражается в технологическом процессе замены.

Технология замены прикуривателя

Можно выделить общую последовательность действий, которые необходимо выполнить владельцу автомобиля для самостоятельной замены прикуривателя:

1. Снять облицовочную панель туннеля пола.

2. Отсоединить от прикуривателя клеммы электропитания.

3. Вынуть патрон из посадочного пояска туннеля.

4. Отключить от питания лампу подсветки прикуривателя

5. Отсоединить от прикуривателя лампу подсветки.

6. Вынуть гнездо прикуривателя из туннеля, протолкнув его наружу и продев через посадочное отверстие вместе с проводкой питания.

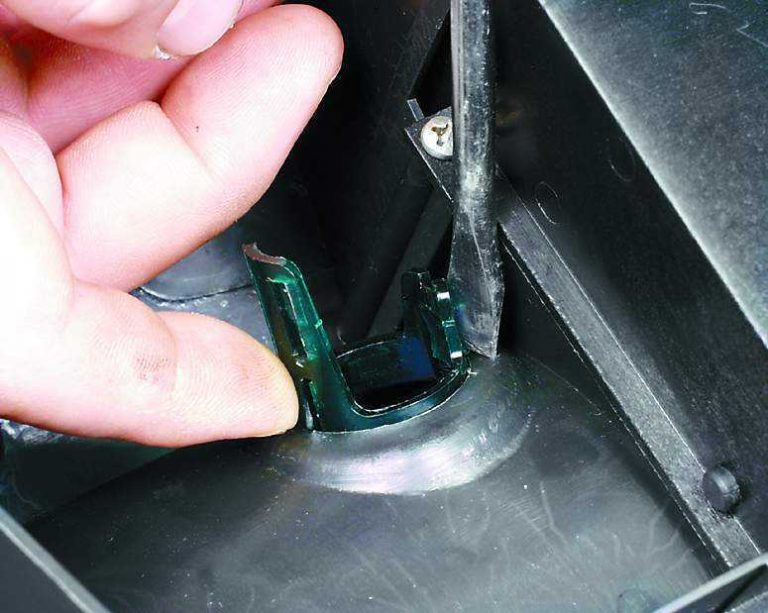

7. Сжав пластиковые фиксаторы, вынуть световод прикуривателя из посадочного пояска.

Некоторые особенности монтажа и демонтажа

Панель крепится к полу с помощью винтов, откручиваемых отверткой соответствующего типоразмера. В некоторых моделях авто перед снятием панели требуется демонтаж накладки ручного тормоза. Также для снятия туннеля может потребоваться демонтаж сидений переднего ряда.

Если перегорает спираль прикуривателя при исправном патроне, можно заменить прикуриватель, оставив на месте его гнездо. Чтобы проверить работоспособность патрона, нужно произвести пробный нагрев рабочего прикуривателя.

Монтаж прикуривателя необходимо производить в обратном порядке. В случае если спираль прикуривателя не перегорела, можно выполнить проверку его работоспособности. Длительность нагрева спирали прикуривателя должна составлять определенное время, указанное в эксплуатационной документации на автомобиль. Если время нагрева больше или меньше нормированного значения, необходимо отрегулировать положение контактов электропитания прикуривателя.

Если автовладелец является некурящим, более подходящим вариантом будет замена прикуривателя на розетку, которая может в дальнейшем использоваться для зарядки и подключения телефона или планшета. Автомобильная розетка может быть установлена вместо прикуривателя с использованием штатного штекера электропитания.

Как снять прикуриватель на ВАЗ 2112 2110: инструкция, фото и видео

Для современного водителя это устройство, находящееся рядом с пепельницей, стало практически незаменимым.

Прикуривателем пользуются даже некурящие водители, ведь через него можно осуществить подключение зарядного устройства для мобильного телефона, планшета или прочих гаджетов. Поэтому поломка прикуривателя становится реальным неудобством для владельца авто.

Однако извлечь устройство и осуществить ремонт несложно самостоятельно. О том, почему перегорает прикуриватель, как своими руками снять его на ВАЗ 2112 и заменить новой деталью – читайте в статье.

Содержание

  1. Видеоинструкция для 2112
  2. Снятие прикуривателя на ВАЗ 2111
  3. Частые неполадки 2110
  4. Ремонт прикуривателя 2111

Видеоинструкция


Подключение осуществляется однотипно для всех моделей семейства ВАЗ: 2110, 2111, 2112 или 21124. Если прикуриватель не работает, то, перед тем, как извлечь его и приступить к демонтажу, нужно купить новую деталь. На рынке представлено много вариантов.

Основной фактор при выборе прикуривателя – стоимость элемента. Слишком низкая цена говорит о том, что при производстве использовались некачественные материалы. При нагреве они могут быть повреждены, а сам прикуриватель – работать некорректно. Продаются короткие элементы по евростандарту. Такая деталь не подойдет для старых моделей – придется поменять само гнездо, дополнительно купив европанель.

Снятие прикуривателя на ВАЗ 2111

Перед ремонтом необходимо изучить схему, как подключить обратно устройство (см. фото), и какой инструмент нужен. Чтобы снять прикуриватель, понадобятся:

  • крестовая и стандартная отвертка;
  • пинцет;
  • паяльник;
  • защитные перчатки.

Далее нужно извлечь прикуриватель и приступать к замене.

  1. Открываем капот и отсоединяем минусовой провод от разъема аккумуляторной батареи. Это обесточит систему зажигания и исключит риск короткого замыкания. Рекомендовано отсоединять минусовую клемму из-за того, что масса идет на кузов автомобиля.
  2. Приступаем к разборке прикуривателя, открутив по два болта крепления облицовки в нижней части тоннеля.
  3. Далее следует отыскать разъем для подсветки. Извлечь его можно, нажав на пластиковые замки.
  4. Убираем накладку возле ручника, поддев ее отверткой.
  5. Снимаем чехол рычага КПП – он держится на пластиковых защелках.
  6. Выкручиваем винт под чехлом ручки коробки.
  7. Сдвигаем сиденья назад и демонтируем крепления с боков тоннеля.
  8. Выкручиваем еще два болта в задней части кожуха.
  9. Демонтируем тоннель, получив доступ к гнезду прикуривателя.
  10. Вытаскиваем его из патрона, зажав крепящие разъемы.
  11. Нажимаем на фиксирующую защелку, производим снятие подсветки.

Частые неполадки и пути их устранения

Перед тем, как менять прикуриватель, следует проинспектировать другие частые места поломок. Возможно, удастся отремонтировать деталь, не проводя замену и демонтаж.

К частым неполадкам относятся.

  1. Перегоревший предохранитель. Для проверки этого элемента необходимо подключить стандартную 12-вольтовую лампу в гнездо, а затем провернуть ключ зажигания. Если лампа не зажглась, то предохранитель перегорел. Его нужно извлечь и заменить. Необходимо добраться до блока под передней панелью и снять нерабочий элемент.
  2. Отошедшие или окислившиеся контакты. Необходимо продиагностировать разъемы автоприкуривателя ВАЗ на наличие ржавчины, поджать для плотного соприкосновения.
  3. Отпавшие провода. Возрастная проблема, которую тоже стоит принять во внимание. Для устранения следует припаять их к своим посадочным местам.
  4. Перегоревшая спираль. Лечится демонтажем и установкой нового гнезда. Для продления срока жизни желательно не подключать приборы с высокой силой тока типа компрессора для накачки шин.

Ремонт прикуривателя ВАЗ 2111


Если процесс демонтажа показался слишком сложным, то есть более простой способ. Снять прикуриватель с десятки можно без разборки передней панели.

  1. Извлечь накладки нижней части тоннеля.
  2. Найти фишку подключения, разъединить разъемы.
  3. Засунуть палец в гнездо устройства.
  4. Пинцетом зацепить металлическую часть и тянуть ее, чтобы снять. Желательно не применять грубую силу для демонтажа. Если элемент не выходит, то следует тянуть поочередно за каждую сторону, чтобы извлечь.
  5. Осуществить полный демонтаж патрона не позволят провода, заведенные в разъемы фишки. Поэтому следует подогнуть контакты внутри нее и вынуть провода из пластикового разъема. Далее вытягивать элемент, чтобы снять и заменить его новым.
  6. После демонтажа к детали паяльником припаиваются провода.
  7. Затем осуществляется сборка в обратном порядке.

Новинки авто > Прикуриватель >

Замена прикуривателя на ВАЗ 2110 своими руками с видео и схемой подключения, как правильно снять и установить

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Алексей Степанов На чтение 5 мин. Просмотров 3.8k. Опубликовано

Представить современный легковой автомобиль без прикуривателя довольно сложно. Когда-то этим устройством пользовались только курильщики, но сегодня оно выполняет множество других функций. От прикуривателя можно запитать видеорегистратор, также он может служить розеткой для зарядки мобильного телефона, ещё можно подключить автомобильный компрессор, переносной холодильник и многое другое. Но прикуриватель, как и любое другое устройство, может выйти из строя. Владельцы автомобилей ВАЗ 2110 тоже сталкиваются с этой неприятностью. О том, как произвести замену прикуривателя самостоятельно, мы и расскажем в данной статье.

Причины неисправности прикуривателя и схема предохранителей

Прикуриватель автомобиля ВАЗ 2110

Прикуриватель на ВАЗ 2110 чаще всего выходит из строя, потому что его пытаются использовать не по назначению и подключают к нему сразу несколько приборов, потребляющих большой ток. Именно в этом случае может сгореть один из предохранителей, который в ВАЗ 2110 маркируется как F18.

Блок предохранителей автомобиля ВАЗ 2110

Данный предохранитель может пропускать через себя ток в 25 ампер. Если этот предел превышен — устройство перегорает. То есть, чтобы узнать, исправен ли прикуриватель, нужно первым делом заглянуть в блок предохранителей и проверить целостность F18.
Есть ещё один способ проверки исправности прикуривателя.
Надо попробовать включить вентилятор печки. На первый взгляд, связи между этими устройствами нет никакой. Но дело в том, что и вентилятор, и прикуриватель висят на одном предохранителе — F18. И если окажется, что не работают оба устройства, то проблема однозначно в предохранителе. А если печка работает нормально, значит, проблема не в F18, а в самом прикуривателе.
Но и в этом случае не стоит торопиться снимать это устройство. Лучше ещё раз заглянуть в предохранительный блок и проверить целостность предохранителя F6. Иногда (очень редко) прикуриватель не работает именно из-за F6, и с его заменой проблема уходит.

Необходимые для замены инструменты

  1. Отвёртка с плоским жалом (средних размеров).
  2. Отвёртка крестовая (средних размеров).

Как поменять своими руками: инструкция с фото

  1. С аккумулятора автомобиля снимается минусовая клемма.
  2. Чтобы добраться поближе к механизму, с каждой стороны приборного туннеля откручивается по 2 болта, после чего левая и правая облицовочные пластины снимаются.

    Демонтаж крышки приборного туннеля

  3. Разъединяются колодки прикуривателя и подсветки (они находятся в правой половине туннеля).

    Разъединение колодок прикуривателя

  4. Под рычагом ручного тормоза есть облицовочная накладка. Она тоже снимается (лучший вариант — подцепить её отвёрткой с плоским жалом и вытащить).

    Снятие накладки под ручником

  5. После удаления накладки необходимо снять чехол рычага переключения передач (он тоже легко поддевается отвёрткой с плоским жалом).

    Снятие кожуха рычага коробки передач

  6. Под чехлом рычага переключения скоростей есть винт, который откручивается с помощью крестовой отвёртки.
  7. Теперь передние сидения отодвигаются назад, после чего откручиваются винты с туннеля возле рычага КПП (винтов там 2).

    Откручивание винтов под передними сидениями

  8. Снимается верхняя защитная крышка туннеля.
  9. Теперь снимается патрон прикуривателя, а вместе с ним и экран для лампочки. Экран сжимается таким образом, чтобы его лапки выдвинулись из пазов на световоде.
  10. После этого нужно надавить на защёлку около гнезда прикуривателя. Это делается плоской отвёрткой. Защёлка после этого выдвигается и больше не удерживается световодом.
  11. Прикуриватель (вместе с гнездом и световодом) извлекается из панели.

    Извлечение прикуривателя и световода

  12. Защёлки на световоде сжимаются, и он легко отсоединяется от прикуривателя.
  13. Затем к световоду производится подключение нового прикуривателя и сборка происходит в обратном порядке.

Как заменить устройство на ВАЗ 2110: видео

Важные моменты

  • Замена прикуривателя — это хорошо, однако новое устройство вряд ли прослужит долго, если автовладелец не соблюдает простое правило: не допускать превышения потребляемого тока выше 25 ампер. Как только ток превысит этот предел, всю указанную выше процедуру придётся проводить заново, потому что прикуриватель (или предохранитель) неизбежно пострадает. Чаще всего это происходит тогда, когда водитель пользуется различными тройниками, то есть подключает к гнезду прикуривателя сразу несколько устройств. Этого следует всячески избегать.
  • Если прикуриватель остался цел, а заменять пришлось лишь предохранитель, его обязательно нужно заменить на устройство такой же марки. В магазинах автозапчастей сегодня есть масса предохранителей от различных фирм. Несмотря на то, что их паспортные характеристики одинаковы, на практике это часто оказывается не так. А в случае с прикуривателем погрешность даже в половину ампера может быть критична, и он очень быстро выйдет из строя.

Как видно из приведённой статьи, для замены прикуривателя не надо гнать машину в автосервис и выполнить эту операцию может даже начинающий автолюбитель. Но важно помнить, что даже самый качественный прикуриватель вряд ли прослужит долго, если владелец имеет привычку подключать к нему всё и сразу. Лучший вариант здесь — точно знать, какой ток потребляет тот или иной прибор, подключаемый к прикуривателю. Это знание значительно продлит жизнь как предохранителям, так и самому устройству.
