Регулировка зазора клапанов на 4-тактных скутерах

Застучал двигатель или просто пришло время проверить клапана? Читаем, задаем вопросы.
Настройка зазора клапанов
Производить настройку самому или в мастерской, каждый решает сам. Хотелось бы отметить, что регулировка зазора клапанов не такое уж и сложное дело, с этим справится любой, кто умеет крутить гайки. Необходимы лишь внимание и аккуратность. Данная статья поможет Вам.

Когда необходимо производить регулировку
— После первых 500 км пробега, далее – согласно таблице проф. работ;
— Мотороллер не заводится или заводится с трудом;
— С трудом набирает обороты;
— Постоянно глохнет;
— Мотор издает звенящий шум.

Внимание, не только неправильная регулировка клапанов может вызвать эти проблемы. Описание распространенных проблем, возможные причины возникновения и способы устранения будут опубликованы на нашем сайте.
Внимание:
— Регулировка зазора только НА ХОЛОДНОМ МОТОРЕ!
— Снимать сиденье осторожно, пластик хрупкий, особенно при низких температурах!

— Возможно, после регулировки зазора потребуется настрйка карбюратора (читайте на сайте).
— Перед снятием крышки головки цилиндра, желательно протереть двигатель. После снятия следить, чтобы посторонние предметы не попали в двигатель.
— За возможный вред, вызванный неправильной регулировкой, автор статьи не несет никакой ответственности.

Необходимые инструменты:

— Плоскогубцы
— Крестовая отвертка
— Ключи 9 и 8 мм (головки)
— Щуп для установки зазора клапанов(нам понадобится 0,05 и 0,1 мм).

Шаг 1. Подготовительные работы.
Приготовте 3-4 баночки или другие емкости для шурупов, гаек и др. маленьких деталей. Так мы ничего не потеряем в процессе работы.

Снятие сиденья. Здесь нам понадобятся 10 мм торцевой ключ и отвертка. В багажном отделении находятся 4 гайки, которые необходимо открутить(две по бокам от замка сиденья и две на дне). Под резиновым ковриком для ног находятся 2 шурупа, которые мы тоже отвинчиваем (см фото).

Далее осторожно снимаем сиденье вместе с ящиком для шлема (багажным отделением). Под ним находится двигатель. Теперь мотор свободен и нам ничего не мешает.

Шаг 2. Крышка вентилятора.

Чтобы настроить клапана, мы должны найти верхнюю мертвую точку цикла сжатия.  Обращаю на это внимание потому, что двигатель 4-х тактный и поршень в ВМТ может быть 2 раза за рабочий цикл.Для этого снимаем пластиковую облицовку вентилятора для генератора:

Откручиваем 2 гайки (М8) и два шурупа и снимаем облицовку:

Шаг 3. Крышка головки цилиндра. Снимаем крышку головки цилиндра:

Для этого отвинчиваем 4 болта М10 и 2 гайки (гайками прикручена трубка подачи бензина). Теперь снимаем крышку и видим следующую картину:

Стрелками указаны клапана: вверху впуск, внизу — выпуск. До того, как мы начнем устанавливать зазор, необходимо найти ВМТ (верхнюю мертвую точку).
Шаг 4. Верхняя мертвая точка (ВМТ) ВМТ- это точка, в которой поршень в цилиндре занимает верхнее положение. В данной статье я привожу метод поиска ВМТ с использованием рисок на роторе генератора. Конечно сущест Внимание: У четырехтактных скутеров существует 2 МТ! (верхняя и нижняя)
На маховике генератора вибиты риски: T (ВМТ) и F (момент зажигания):

Риска T должна находиться напротив выступа, маркированного цифрой 1.

Чтобы совместить выступ и риску ВМТ, изпользуем торцевой ключ и вращаем вентилятор ПО ЧАСОВОЙ СТРЕЛКЕ до достижения ВМТ. Чтобы узнать, что это действительно ВМТ, легонько двигаем ключем, при этом коромысла клапанов не должны двигаться. Если они двигаются, то это не ВМТ, крутим вентилятор дальше, ПО ЧАСОВОЙ СТРЕЛКЕ, пока риска и выступ не совместятся.

Ну вот, мы нашли верхнюю мертвую точку, теперь можно приступить к регулировке клапанов.

Внимание! Если Вы ставите новую головку — перед регулировкой выкрутите максимально регулировочные винты клапанов! Иначе по неосторожности можно погнуть клапана.

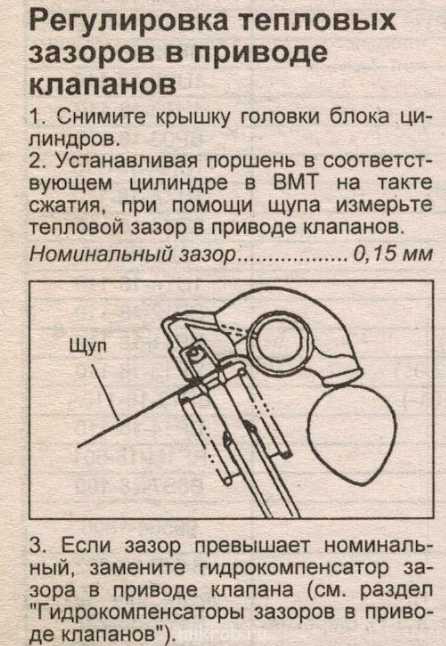

Шаг 5. Регулировка / Проверка зазора клапанов. Чтобы проверить зазор, берем щуп 0,05 мм и пытаемся просунуть его между клапаном впуска и регулировачным болтом.

Если это не удается (из-за отсутсвия или незначительного зазора) или зазор слишком большой, то ослабляем контрогайку М9 и крутим плоскогубцами или подходящим ключем болт настройки. По часовой стрелке – зазор уменьшается, против часовой – увеличивается. При этом держим щуп между клапаном и регулировочным болтом.

Щуп должен плотно сидеть межде ними, так, чтобы щупом можно было двигать, но при движении на нем не должно оставаться царапин. Затягиваем контргайку, удерживая ключем или плоскогубцами болт настройки. После затяжки еще раз контролируем зазор.

Вот мы и настроили клапан впуска.

То же самое проделываем с клапаном выпуска. Доступ щупом к нему затруднен, но возможен. Зазор здесь должен быть 0,1 мм.

С настройкой клапанов покончено. Производим сборку в обратном порядке, ставим все части на место (крышка головки, облицовка вентилятора, сиденье).

Смотрим, ничего ли мы не забыли. Все шурупы, болты, гайки соответственно затягиваем. С пластиком работаем осторожно! Может поломаться, особенно при низких температурах.

Ну вот, все готово, попутного Вам ветра!

Источник:
Журнал «Мото»

Просмотров: 64108

каким он должен быть? Инструкция по правильной регулировке клапанов ВАЗ и иномарок

Двигатель автомобиля оснащается двумя и более клапанами на цилиндр. Один предназначен для впуска топливной смеси в цилиндр. Другой служит для выпуска отработанных газов. Говоря техническим языком, они называются «впускные и выпускные клапаны». Газораспределительный механизм двигателя устанавливает последовательность их открытия в определенный момент фаз газораспределения.

Ввиду того что двигатель автомобиля, его детали и механизмы подвергаются воздействию высоких температур, на клапанах механизма распределения газов предусмотрены установочные тепловые зазоры.

Разрегулировка и последствия

Когда тепловой зазор клапана изменяется в процессе длительной эксплуатации или же при поломке отдельных элементов системы, ощутимо снижается коэффициент полезного действия двигателя и ресурс деталей. Также это сопровождается повышенным расходом топлива и характерным стуком в подкапотном пространстве. Если, к примеру, зазор больше нормы, элемент не может открываться полностью, и это способствует падению мощностных характеристик. Подгорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо действуют на реакцию двигателя при нажатии на педаль акселератора.

Советы специалистов

Чтобы реже сталкиваться с данной проблемой, рекомендуется периодически, примерно через каждые 30 000 км пробега авто, проверять, какие зазоры на клапанах. При необходимости их следует регулировать.

Установка зазора

Для начала нужно отметить несколько важных моментов при проведении данных ремонтных работ. Во-первых, осуществлять регулировку необходимо только на холодном двигателе. Во-вторых, стоит знать, что для различных клапанов (впускной, выпускной) существуют различные установочные размеры, это же касается и разновидностей марок автомобилей.

Также существуют двигатели, которые не нуждаются в периодической регулировке зазоров. Это обусловлено конструкцией механизма газораспределения. Клапаны приводятся в действие за счет гидрокомпенсаторов, которые, в свою очередь, компенсируют зазор с помощью моторного масла. При этом срок службы таковых составляет примерно 60 000 км пробега, все зависит от производителя и манеры вождения. В данном обзоре будет подробно представлена инструкция о том, как осуществляется регулировка тепловых зазоров клапанов двигателей ВАЗ и некоторых иномарок. Для проведения этой операции дополнительно рекомендуется приобрести новую прокладку крышки клапанов, так как после демонтажа крышки в дальнейшем возможно подтекание масла из прокладки.

Зазор проверяется специальным измерительным щупом, толщина которого должна соответствовать техническим требованиям определенной марки авто.

Процесс регулировки

В основном процесс установки клапанов не сильно отличается в зависимости от двигателя и выглядит примерно одинаково.

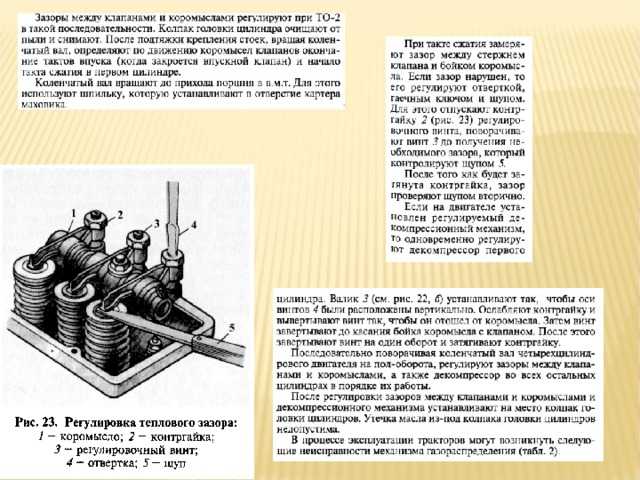

Для начала необходимо подвести поршень цилиндра, на котором будет проводиться регулировка, к верхней мертвой точке в период такта сжатия. В этот момент впускной и выпускной клапаны будут закрыты, а их коромысла должны перемещаться радиально в пределах установленного зазора.

Далее следует отпустить контролирующую гайку на винте регулировки. Установите щуп между кулачком распределительного вала и торцом клапана, а затем при помощи регулирующего винта установите рекомендуемый зазор и законтрогайте винт. При правильной установке контролирующий щуп должен проходить в зазоре с небольшим усилием. Если имеется хотя бы малейшее несоответствие, нужно повторно провести процедуру настройки.

Провернув коленвал на сто восемьдесят градусов, следует повторить операцию на следующем цилиндре. При этом важно учитывать порядок работы цилиндров мотора автомобиля.

Установка зазора на авто ВАЗ «девятка»

Зазор клапанов ВАЗ-2109 регулируется путем подбора и установки специальных регулировочных шайб. Их подкладывают между торцевой частью клапана и кулачком распредвала.

Установка необходимого зазора – процесс несложный и вполне выполняемый, но требует от мастера особой внимательности и аккуратного подхода к делу.

Инструмент и приспособления

Для осуществления работ необходимо иметь ряд инструментов и приспособлений:

• Стандартный набор ключей.
• Набор контролирующих щупов.
• Набор шайб для регулировки.
• Приспособление для выжима клапанов.

Непосредственно процесс

Сначала снимаем крышку клапанов. Для этого предварительно демонтируем корпус воздушного фильтра, патрубок сапуна и тросик привода дросселя.

Для того чтобы измерить зазор между клапанами цилиндров, необходимо периодически прокручивать коленвал. И чтобы он легко прокручивался, рекомендуется выкрутить все свечи зажигания.

Далее следует снять защитную пластиковую крышку ремня привода ГРМ. Затем прокручиваем коленчатый вал по направлению часовой стрелки до момента, когда совпадут установочные метки на шестерне распредвала с меткой на металлической крышке. Проворачивать коленвал рекомендуется за гайку крепления шкива генератора, используя при этом ключ на семнадцать.

После момента совпадения меток необходимо провернуть вал еще на три зубца приводного ремня механизма газораспределения.

После проведения подготовительных работ можно измерять зазор клапана выпускного на первом цилиндре и впускного на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимальной допустимой погрешностью в пять сотых миллиметра. А у выпускных он равен 0,35 мм. Когда фактические зазоры не соответствуют норме, то, используя приспособление, нужно вытащить шайбу, предварительно опустив поршень в нижнюю мертвую точку.

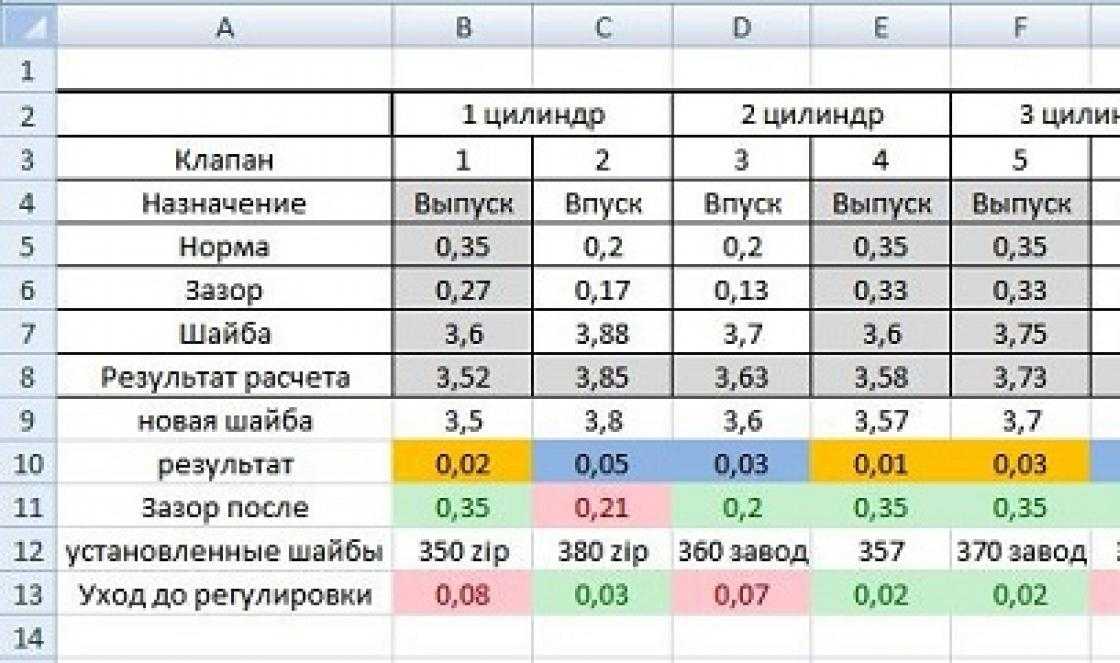

Далее определяется толщина необходимой шайбы для установки. От вымеренного значения нужно отнять величину рекомендуемого зазора, а к результату прибавить размер шайбы. Все шайбы имеют лазерную маркировку со значением ее толщины. В том случае, если по какой-то причине маркировка плохо просматривается, следует воспользоваться микрометром.

То, какой зазор клапанов должен быть установлен при регулировке, указывается в сервисной книге автомобиля.

В дальнейшем при каждом обороте коленчатого вала на сто восемьдесят градусов измеряется значение зазоров: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно. После установки шайб необходимого размера размер зазора проверяется повторно.

Регулировка тепловых зазоров клапанов на импортных автомобилях

Своевременная установка правильного размера зазора необходима и для двигателей авто импортных производителей. Как правило, процесс регулировки мало отличается от проведения данных операций на отечественных двигателях. Так, к примеру, на автомобилях марки «Хонда» зазоры клапанов можно установить собственноручно, без помощи специалиста, воспользовавшись при этом лишь отверткой и гаечным ключом. Как исключение можно назвать несколько редких силовых агрегатов производителя, в которых применяется система гидрокомпенсации (двигатели типа С32А). В остальных же двигателях различных серий (В16-18-20; D13-14-15-16-17; R18-20; ZC и другие) ремонт проводится довольно просто и без использования дополнительного оборудования и оснащения.

Зазоры клапанов «Рено»

Перед вами — подробная инструкция по самостоятельной регулировке клапанов двигателя «Рено Логан».

Откручиваем болты крепления корпуса фильтра воздуха и снимаем его. Демонтируем патрубок крышки клапанов. Снимаем бронепровода со свечей зажигания и выкручиваем их поочередно. Далее необходимо открутить болты крышки клапанной и аккуратно снять ее. Затем, используя домкрат, нужно вывесить переднюю часть авто и включить четвертую передачу. Далее вращаем переднее колесо до появления метки F на шестерне распределительного вала. При этом важно следить за клапаном первого цилиндра. С помощью щупа проверяем тепловой зазор, предварительно ослабив контргайку установочного винта. После того как зазор будет установлен, следует затянуть контргайку и повторно произвести замеры. После этого приступаем к регулировке второго элемента этого же цилиндра.

Далее проворачиваем коленвал на половину оборота и регулируем зазор клапана на третьем цилиндре. Таким же образом проводится установка элементов на четвертом и втором цилиндрах.

После проведения работ проводим контрольные замеры. Проворачиваем коленчатый вал на триста шестьдесят градусов и проверяем зазоры всех клапанов.

Согласно техническим характеристикам двигателя, установочные нормы имеют следующие показатели:

• Клапаны впускные – 0,1-0,15 мм.
• Выпускные – 0,25-0,3 мм.

В случае полной замены выпускных клапанов предусмотрены специальные зазоры притирки – 0,2-0,25 мм.

Порядок регулировки на моторе ЗМЗ-402

Зазоры клапанов 402-го двигателя устанавливаются приблизительно так же, как и на других авто.

Первым делом нужно прокрутить коленвал по часовой стрелке, выставить поршень первого цилиндра в ВМТ (такт сжатия) и сопоставить метки шкива и крышки. При этом клапаны должны быть закрыты. Сначала проводим регулировку выпускного. Его зазор должен составлять 0,35-0,4 миллиметра. Зазор клапана впускного должен соответствовать 0,4-0,45 миллиметра. После работы с первым цилиндром переходим ко второму. Не забываем провернуть коленвал на половину оборота.

Далее работаем с четвертым и третьим цилиндрами, предварительно проворачивая каждый раз коленвал.

По окончании работ производим контрольные замеры, если это необходимо, делаем подрегулировку. Устанавливаем прокладку крышки клапанов и саму крышку на место. На этом операция завершена.

Итог

При правильном проведении ремонтного процесса двигатель автомобиля будет более приемистым, исчезнут характерные шумы из-под клапанной крышки, и снизится расход топлива. Ресурс газораспределительного механизма значительно увеличится. Также для предотвращения повреждения элементов системы газораспределения необходимо следить за степенью натяжения приводного ремня распределительного вала. В таком случае силовой агрегат прослужит намного дольше своего срока.

Итак, мы выяснили, как самостоятельно произвести регулировку клапанов на автомобиле.
