Жиклеры карбюратора ВАЗ 2107 Жигули: размер, регулировка

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Главные дозирующие системы

Диаметр смесительной камеры

1-я камера – 28 мм

2-я камера – 32 мм

Диаметр узкой части большого диффузора

1-я камера – 22 мм

2-я камера – 25 мм

Маркировка малого диффузора

1-я камера – 3,5

2-я камера – 4,5

Диаметр главного топливного жиклера ГДС

1-я камера – 1,12 мм

2-я камера – 1,50 мм

Диаметр главного воздушного жиклера ГДС

1-я камера – 1,50 мм

2-я камера – 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного жиклера холостого хода

1-я камера – 0,50 мм

Диаметр воздушного жиклера холостого хода

1-я камера – 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм

Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм

Ускорительный насос

Диаметр отверстия распылителя – 0,4 мм

Производительность за 10 нажатий – 7,0±1,75 см3

Эконостат (2-я камера)

Диаметр топливного жиклера – 1,50 мм

Диаметр воздушного жиклера – 1,20 мм

Диаметр эмульсионного жиклера – 1,50 мм

Пневмопривод второй камеры карбюратора

Диаметр воздушного жиклера

1-я камера – 1,50 мм

2-я камера – 1,20 мм

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

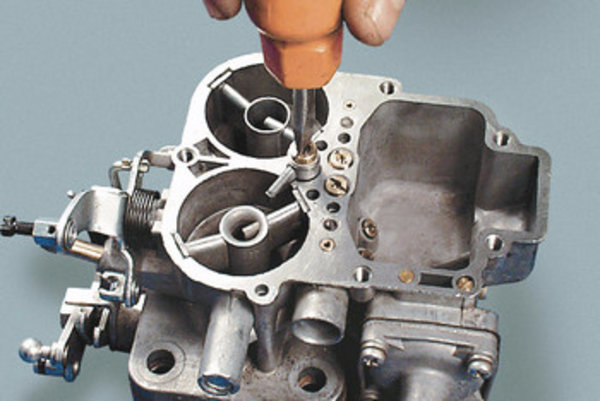

Далее нужно почистить воздушные жиклеры.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.

Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Жиклеры карбюраторов ВАЗ — таблицы жиклеров

Обозначение карбюратора Топливный жиклер главной системы Воздушный жиклер главной системы Топливный жиклер холостого хода Воздушный жиклер холостого хода Жиклер ускорительного насоса I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной 2101-1107010 135 135 170 190 45 60 180 70 40 40 2101-1107010-02 130 130 150 190 50 45 170 170 40 40 2101-1107010-03; 2101-1107010-30 130 130 150 200 45 60 170 70 40 40 2103-1107010 135 140 170 190 50 80 170 70 50 40 2103-1107010-01; 2106-1107010 130 140 150 150 45 60 170 70 40 40 2105-1107010-10 109 162 170 170 50 60 170 70 40 40 2105-1107010; 2105-1107010; 2105-1107010-20 107 162 170 170 50 60 170 70 40 40 2107-1107010; 2107-1107010-20 112 150 150 150 50 60 170 70 40 40 2107-1107010-10 125 150 190 150 50 60 170 70 40 40 2108-1107010 97,5 97,5 165 125 42±3 50 170 120 35/40 — Обозначение карбюратора Жиклер эконостата Жиклер пневмопривода Жиклер демпфирующий пускового устройства Приоткрытие дроселя при запуске (размер А), мм Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм Уровень топлива в поплавковой камере, мм 2101-1107010 150 90 170 — — 70 0,75-0,85 7±0,25 7±0,25 2101-1107010-02 150 90 170 — — 70 0,75-0,85 7±0,25 7±0,25 2101-1107010-03; 2101-1107010-30 150 120 150 — — 70 0,75-0,85 7±0,25 6,5±0,25 2103-1107010 180 120 160 — — 70 0,8-0,9 7±0,25 7±0,25 2103-1107010-01; 2106-1107010 — — — — — 70 0,8-0,9 7±0,25 6,5±0,25 2105-1107010-10 150 120 150 120 100 70 0,7-0,8 5±0,5 6,5±0,25 2105-1107010; 2105-1107010-20 150 120 150 120 100 70 0,5-0,8 5±0,5 6,5±0,25 2107-1107010; 2107-1107010-20 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25 2107-1107010-10 150 120 150 150 120 70 0,9-1,0 5,5±0,25 6,5±0,25 2108-1107010 60 — — — — — 0,85 3±0,2 (низ) 25,5±1,0 (остаток) Хорошие результаты по экономичности, динамике и токсичности можно получить тогда, когда карбюратор точно соответствует приведенной таблице.

Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров. Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Озон

Расположены на дне поплавковой камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.07	1.62
2105-1107010-10	1.09	1.62
2105-1107010-20	1. 07	1.62
2107-1107010	1.12	1.5
2107-1107010-20	1.12	1.5
2140-1107010	1.09	1.57
2140-1107010-10	1.09	1.57
2140-1107010-50	1.09	1.40
2140-1107010-70	1.12	1.50
2141-1107010	1.12	1.50

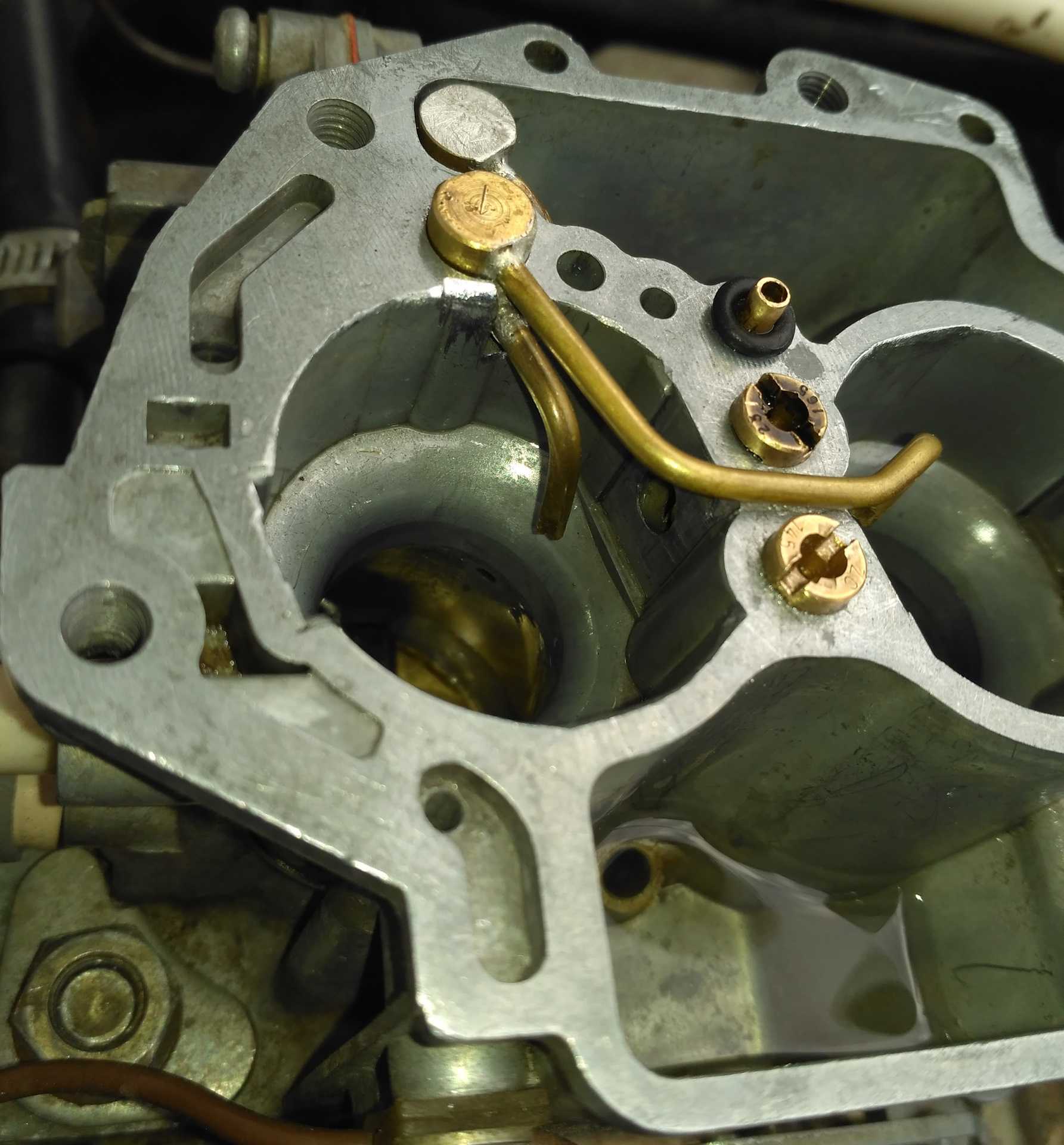

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Озон

Ввернуты в верхнюю часть эмульсионных колодцев в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1.70	1.70
2105-1107010-10	1.70	1.70
2105-1107010-20	1.70	1.70
2107-1107010	1.50	1.50
2107-1107010-20	1.50	1.50
2140-1107010	1.50	1. 70
2140-1107010-10	1.50	1.70
2140-1107010-50	1.70	1.50
2140-1107010-70	1.70	1.70
2141-1107010	1.50	1.50

Подробнее: «Главные дозирующие системы (ГДС) карбюратора Озон, 2105, 2107».

Топливный жиклер системы холостого хода карбюратора Озон

Расположен в держателе топливного жиклера ввернутом в корпус карбюратора или на ряде модификаций в электромагнитном клапане системы ЭПХХ установленном вместо держателя.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.50	—
2105-1107010-10	0.50	—
2105-1107010-20	0.50	—
2107-1107010	0.50	—
2107-1107010-20	0.50	—
2140-1107010	0.50	—
2140-1107010-10	0. 50	—
2140-1107010-50	0.50	—
2140-1107010-70	0.50	—
2141-1107010	0.50	—

Воздушный жиклер системы холостого хода карбюратора Озон

Запрессован в верхней части воздушного канала СХХ в корпусе карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Система холостого хода (СХХ) карбюратора Озон»

«Схема системы холостого хода карбюратора Озон».

Топливный жиклер переходной системы второй камеры карбюратора

Установлен в держателе завернутом в корпус карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0.60
2105-1107010-10	—	0.60
2105-1107010-20	—	0.60
2107-1107010	—	0.60
2107-1107010-20	—	0.60
2140-1107010	—	0.60
2140-1107010-10	—	0.60
2140-1107010-50	—	0.75
2140-1107010-70	—	0.75
2141-1107010	—	0.60

Воздушный жиклер переходной системы второй камеры карбюратора Озон

Запрессован в верхнюю часть воздушного канала переходной системы второй камеры карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	0. 70
2105-1107010-10	—	0.70
2105-1107010-20	—	0.70
2107-1107010	—	0.70
2107-1107010-20	—	0.70
2140-1107010	—	0.70
2140-1107010-10	—	0.70
2140-1107010-50	—	0.70
2140-1107010-70	—	0.77
2141-1107010	—	0.70

Подробнее: «Переходные системы карбюратора Озон».

Топливный, воздушный и эмульсионный жиклеры эконостата карбюратора Озон

Топливный жиклер установлен в канале подачи топлива из поплавковой камеры в эконостат, воздушный в нижней части воздушного канала эконостата, эмульсионный в нижней части эмульсионного канала эконостата в крышке карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	—	1. 50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-10	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2105-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2107-1107010-20	—	1.50 – топливный 1.40 – воздушный 1.50 – эмульсионный
2140-1107010	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-10	—	1.20 – топливный 1.90 – воздушный 1.50 – эмульсионный
2140-1107010-50	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2140-1107010-70	—	1.20 – топливный 1.40 – воздушный 1.20 – эмульсионный
2141-1107010	—	1. 20 – топливный — – воздушный — – эмульсионный

Подробнее: «Эконостат карбюратора Озон».

Перепускной жиклер ускорительного насоса карбюратора Озон

Установлен в корпусе ускорительного насоса.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.40	—
2105-1107010-10	0.40	—
2105-1107010-20	0.40	—
2107-1107010	0.40	—
2107-1107010-20	0.40	—
2140-1107010	—	—
2140-1107010-10	—	—
2140-1107010-50	0.30	—
2140-1107010-70	0.30	—
2141-1107010	0.40	—

Подробнее: «Ускорительный насос карбюратора Озон».

Ускорительный насос карбюратора Озон

Демпферный жиклер пускового устройства карбюратора Озон

Расположен в корпусе пускового устройства, в канале подведения разрежения в полость за диафрагмой пускового устройства из задроссельного пространства.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	0.70	—
2105-1107010-10	0.70	—
2105-1107010-20	0.70	—
2107-1107010	0.70	—
2107-1107010-20	0.70	—
2140-1107010	0.40	—
2140-1107010-10	0.40	—
2140-1107010-50	0.70	—
2140-1107010-70	0.40	—
2141-1107010	0.70	—

Подробнее: «Пусковое устройство карбюратора Озон».

Жиклеры пневмопривода дроссельной заслонки второй камеры карбюратора Озон

Расположены в каналах подведения разрежения в корпус пневмопривода из первой и второй камер карбюратора.

Карбюраторы Озон	Первая камера	Вторая камера
2105-1107010	1. 20	1.00
2105-1107010-10	1.20	1.00
2105-1107010-20	1.20	1.00
2107-1107010	1.50	1.20
2107-1107010-20	1.50	1.20
2140-1107010	1.20	1.00
2140-1107010-10	1.20	1.00
2140-1107010-50	1.20	1.00
2140-1107010-70	1.20	1.00
2141-1107010	1.50	1.20

Подробнее: «Пневмопривод дроссельной заслонки второй камеры карбюратора Озон».

жиклеры пневмопривода карбюратора Озон

Примечания и дополнения

— На части жиклеров выбито число, показывающее диаметр калиброванного отверстия в сотых долях миллиметра. Например, жиклер с маркировкой 150 имеет диаметр отверстия 1,5 мм. Такая маркировка принята на всех карбюраторах ДААЗ.

Еще статьи по карбюраторам Озон

— Регулировочные винты карбюратора Озон

— Диффузоры карбюратора Озон

— Золотниковое устройство карбюратора Озон

— Кольцевой распылитель системы холостого хода карбюратора Озон

— Микровыключатель ЭПХХ карбюратора Озон

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

• топливные;
• воздушные.

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

• малый уровень компрессии в одном из цилиндров;
• сбилась регулировка системы зажигания;
• неисправна одна или несколько свечей зажигания;
• требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Основные неисправности

Для того чтобы можно было провести регулировку, необходимо знать несколько типичных неисправностей. Так как этот узел отвечает за динамические характеристики, то к поломкам можно отнести:

• Проблемы при запуске мотора, чихание двигателя.
• Рывки, дергания, частые провалы на педали акселератора.
• Отсутствие возможностей для разгона.
• Рост потребления топлива.

Так, если при эксплуатации своей машины вы смогли зафиксировать одну или несколько неисправностей из этого списка, тогда детали нужен ремонт.

Нужно знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно лишь при снятом узле. Процесс не предусматривает очистку этого устройства ворсистой либо шерстяной ветошью. Также не понадобится никаких проволочек для очистки жиклеров.

Вначале при самостоятельной регулировке необходимо первым делом снять с узла крышку. Затем можно перейти к регулировке поплавковой камеры. Это удобно.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

• наполнение бензином поплавочной камеры;
• величину максимальных оборотов холостого хода;
• насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

• жиклер электромагнитного клапана – возможно, он засорился;
• канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
• электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Отличия в модификациях

Как известно, в последние модели ВАЗ 2107 и другие версии устанавливают новый карбюратор ДААЗ 2107 1107010 20. Давайте посмотрим, в чем разница между этой модификацией и старым карбюратором 1107010.

По информации, полученной от специалистов АвтоВАЗа, две эти модификации базируются на одной модели. Здесь принципиальная разница между ними — это экономайзер для принудительного холостого хода. Модель 1107010 имеет ЭПХХ, а новая модификация не оснащена данным узлом.

Хоть карбюратор ДААЗ 2107 20 и не оснащали экономайзером, он оборудован специальным жиклером для подачи топлива. Отличие в том, что здесь холостой ход регулируется посредством электромагнитного запорного клапана. Так, если зажигание отключено, то отсекается подача горючего.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Типы устройств

Если на автомобиле установлен старый мотор, тогда такие автомобили укомплектованы карбюраторами ДААЗ 2107 – 1107010. С новыми моторами и вакуумным корректором применяется новая модель или модификация. Это модель ДААЗ 2107 1107010-20.

Эти изделия производят на Дмитровградском заводе автомобильных агрегатов. Данное предприятие уже достаточно много лет выпускает различное оборудование для классических моделей ВАЗ. ДААЗ 2107 (карбюратор) среди водителей заслужил особое доверие как достаточно надежный.

Жиклеры карбюраторов ОЗОН — предназначение, применяемость

Сегодня мы вам расскажем о жиклерах, которые применяются и применялись во всей линейке карбюраторов ОЗОН когда либо выпускавшихся ДААЗом, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 (2108-1107010) — да-да, мы не ошиблись, на восьмерки тоже поначалу ставили именно ОЗОН а не СОЛЕКС как многие привыкли. Начнем наш рассказе немного издалека, ведь все понимают, что любой карбюратор — это достаточно сложный и точный прибор. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, работа на холостом ходу, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора объясняется в первую очередь тем, что из всех возможных вариантов (а их масса) необходимо выбрать тот самый один вариант, оптимальный, который обеспечит машине хорошую динамику, при этом сохранит экономичность и низкий выброс СО. Я думаю все понимают, что все эти показатели находятся в сложной зависимости друг от друга.

Производство любого карбюратора требует применения очень точного и высокотехнологичного оборудования. Некоторые детали изготовляются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100%-ный пооперационный контроль. Полностью изготовленные карбюраторы проходят окончательную проверку на технологических автоматических безмоторных вакуумных установках.

В общем, разборка и изготовление макетных и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка производства и массовый выпуск — дело очень сложное и очень ответственное.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по бытующему мнению, можно изготовить самостоятельно (кустарным способом), — с жиклера. Их растачивают, сверлят, чего только не делают с ними гаражные кулибины. Запомните, точность и длина калибровочного отверстия необходимы для заданной пропускной характеристики жиклера, которая обеспечивает нужную характеристику карбюратора. Тут не может быть никаких «примерно» или «около того». Многие жиклеры из кооперативных ремкомплектом грешат неточностями, потому что изготовлены с нарушениями технологий. Кстати именно поэтому жиклеры рекомендуется «проливать». Что бы определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Хочется добавить еще несколько слов о жиклерах. Допустим (а это часто бывает при переборке), перепутаны местами главные топливные жиклеры первой и второй камер. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница площадей сечения составляет 16%. Площади сечений главных топливных жиклеров карбюратора 2105 диаметрами 1,07 и 1,62 мм соотносятся как 1:2,31, т.е. разница составляет 231%! Стоит перепутать их местами и получим полный отказ карбюратора в работе.

Стоит перечислить все главные топливные жиклеры карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях «Ваз» (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера представляет собой его диаметр в миллиметрах, умноженный на сто. Обратите внимание, что между жиклерами 107 и 109, а также между жиклерами 128 и 130 разница всего 0,02 мм. Но это неспроста. Эти маленькие «сотки» очень сильно влияют на производительность жиклеров.

А какие бывают с топливные жиклеры холостого хода? А они бывают трех типов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их сечений составляет 1:1,23:1,7.

Ниже в таблице мы приводим параметры всех карбюраторов производства ДААЗа для двигателей ВАЗ.

Если внимательно изучать таблицу, можно обнаружить одну интересную закономерность. Для всех вазовских двигателей во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере применяют только два варианта сочетаний распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то применяют главный топливный жиклер 135 и главный воздушный жиклер 170. А если распылитель смеси в первой камере 4,0, то используют главный топливный жиклер 130 и воздушный жиклер 150. Это очень важно знать тем, кто пользуется ремкомплектами для карбюраторов.

Параметры карбюраторов ОЗОН всех моделей производства ДААЗа.

Обозначение карбюратора	Двигатель ВАЗ	Распылитель смеси I камеры		Распылитель смеси II камеры
		Обозначение	Маркировка	Обозначение	Маркировка
2101; 21011	4,5	4,5
2101; 21011	4,0	4,5
2101; 21011	4,0	4,0
2103; 2106	4,5	4,5
2103-1107010-01; 2106-1107010	2103; 2106	4,0	4,0
2101; 21011	3,5*	4,5
2105-1107010; 2105-1107010-20	2101; 21011; 2105	3,5*	4,5
2107-1107010; 2107-1107010-20	2103; 2106	3,5*	4,5*
2103; 2106	3,5*	4,5*

Маркировка наносимая на жиклеры

Обозначение карбюратора	Топливный главной системы		Воздушный главной системы		Топливный холостого хода		Воздушный холостого хода		Жиклер ускорит. насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топл.	пере- пускной
2101-1107010-03; 2101-1107010-30
2103-1107010-01; 2106-1107010
2105-1107010; 2105-1107010; 2105-1107010-20
2107-1107010; 2107-1107010-20
97,5	97,5	42±3

Маркировка наносимая на жиклеры

Обозначение карбюратора	Жиклер эконостата			Жиклер пневмопривода		Жиклер демпфирующий пускового устройства	Приоткрытие дроселя при запуске (размер А), мм	Приоткрытие воздушной заслонки пусковым устройством (размер Б), мм	Уровень топлива в поплавковой камере, мм
0,75-0,85	7±0,25	7±0,25
0,75-0,85	7±0,25	7±0,25
2101-1107010-03; 2101-1107010-30	0,75-0,85	7±0,25	6,5±0,25
0,8-0,9	7±0,25	7±0,25
2103-1107010-01; 2106-1107010	0,8-0,9	7±0,25	6,5±0,25
0,7-0,8	5±0,5	6,5±0,25
2105-1107010; 2105-1107010-20	0,5-0,8	5±0,5	6,5±0,25
2107-1107010; 2107-1107010-20	0,9-1,0	5,5±0,25	6,5±0,25
0,9-1,0	5,5±0,25	6,5±0,25
0,85	3±0,2 (низ)	25,5±1,0 (остаток)

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

• «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
• «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
• серии «рывков» или «провалов» при движении;
• вялый разгон, потеря мощности;
• повышенный расход топлива;
• осложненный запуск двигателя;
• повышенные либо пониженные обороты на холостом ходу;
• неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Некоторые советы и рекомендации

При проведении различного рода профилактических работ с карбюратором, следует всегда соблюдать маркировку топливных и воздушных жиклёров. Для первых она равна 112, для вторых 150. Если позиции не будут совпадать, то владелец сразу ощутит снижение динамики разгона, повышение потребления топлива, которые ничем не обоснованны. Сужение пропускного канала приводит к обеднению смеси, она равно как и обогащение, также негативно сказываются на работоспособности машины в целом.

На этом рассмотрение темы окончено. Несмотря на сложность конструкции механизма, его можно починить своими силами. Если у вас остались сомнения, прочтите рекомендации снова и успешно закончите ремонт. Теперь вы точно знаете, что делать, если автомобиль глохнет на холостых.

Статьи по теме:

• Карбюратор ВАЗ 2109: устройство, настройка, регулировка Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто […]
• Уменьшение расхода топлива ВАЗ 2107 Расход топлива ВАЗ 2107 достаточно умеренный, и по этому параметру автомашину можно рассматривать для покупки, но как быстро будет уходить бензин из бака, зависит от многих факторов, в том […]
• Карбюратор солекс 21083: устройство, регулировка, настройка Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться […]

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет. По поводу настройки Солекса есть масса других не менее полезных особенностей. Подборка жиклеров далеко не единственный способ доработки карбюратора и обеспечения стабильной работы двигателя. К примеру, можно выставить уровень в камерах. Правда для этого потребуются специальные шаблоны, т. к. положения поплавков регулируются по-разному, всё зависит от типа крышки карбюратора. Не стоит думать, что оптимальный уровень установлен изначально производителем. Подгибая язычки поплавков можно избежать переливов и чрезмерных нагрузок на иглу. После выставления правильного уровня в поплавковых камерах можно отрегулировать холостой ход путём вращения винтов, отвечающих за качество и количество топлива. Некоторые идут ещё дальше и модернизируют агрегат ещё изощрённее. Например, делают отверстие в заслонке, запаивают эмульсионные трубки и т. п. Но это уже лишнее. А вот подбор жиклеров для правильной настройки карбюратора вещь даже нужная и полезная. Если все сделать правильно, в конечном итоге можно получить экономичный расход и хорошую отзывчивость акселератора.

Настраиваем пусковое устройство

Регулировка включает в себя процесс наладки пускового устройства. Для устройств старого образца оно работает на частоте 1500 оборотов. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, то можно увидеть специальный канал. Если снять узел и осмотреть его сзади, то можно увидеть канал для подвода воздуха.

Для регулировки сначала нужно его снять. Затем необходимо покрутить рычаг так, чтобы воздушная заслонка полностью закрылась. Далее следует перевернуть прибор, а затем провести замеры зазоров между заслонкой и стенкой. Для нашего карбюратора зазор должен составить 0,85 мм. Для подвода зазора под необходимый размер необходимо подогнуть тягу привода.

Далее нужно настроить зазор А. Вы сможете его найти между стенкой канала и кромкой заслонки внизу. Так, нужно закрыть заслонку и утопить шток пускового устройства. В результате она откроется, а зазор должен составить от 5 до 5,4 мм. Для регулировки нужно вращать отвертки регулировочный винт.

Как правильно отрегулировать карбюратор на ваз 2107 своими руками

Главная » Разное » Как правильно отрегулировать карбюратор на ваз 2107 своими руками

Как настроить карбюратор на ВАЗ-2107: какие винты крутить?

В конструкции автомобилей ВАЗ-2107 применяются барботажные, мембранно-игольчатые и поплавковые карбюраторы, главным предназначением которых является приготовление и правильное распределение топливно-воздушной смести. Последнее устройство встречается наиболее часто, поэтому в данной статье мы подробно опишем процесс его настройки, дадим полезные рекомендации, позволяющие устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Конструкция поплавкового карбюратора

Как настроить карбюратор на автомобиле ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо досконально знать устройство данного узла – это позволит производить вполне осознанные действия и добиваться наилучших результатов регулировки.

Состоит конструкция карбюратора из нескольких основных элементов:

• система дозирования топливно-воздушной смеси, главным компонентом которой является камера с установленными в ней жиклерами воздуха и топлива, распылителем, диффузором и колодцем, а также эмульсионной трубкой;
• поплавковая камера, в которую по специальному каналу подается горючее;
• полностью независимая система настройки и поддержки холостого хода двигателя;
• эконостат, предназначенный для обогащения топлива определенным количеством воздуха и существенного снижения его расхода;
• отделение карбюратора, через которое отводятся картерные газы;
• дроссельная заслонка;
• переходная система между поплавковой и дозирующей камерами.

Для настройки карбюратора используются специальные винты, которые нужно подкручивать в одну или другую сторону.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является наиболее простым и дает возможность отрегулировать механизм поплавка. Для начала вам потребуется проверить его положение относительно крышки камеры и ее внутренних стенок. Если обнаруживаются какие-либо отклонения от нормы, их следует устранить, смещая крепежный кронштейн с небольшим физическим усилием.

После этого регулировка осуществляется таким образом:

• устанавливаем нужный забор между крышкой камеры и поплавком. В идеале он должен быть не более 1-2 миллиметров. Если выполнить настройку не удается, имеет смысл заменить вышедшую из строя иглу;
• устанавливаем требуемый промежуток между иглой и поплавковым механизмом. Он составляет 15 миллиметров. Настройка осуществляется при открытом игольчатом клапане.

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.

Читайте также: Как поменять цепь ГРМ на ВАЗ-2107

Если демонтировать устройство нет возможности, имеет смысл действовать в такой последовательности:

• хорошо прогреваем двигатель;
• воздушную заслонку приоткрываем примерно на треть;
• подгибаем тягу таким образом, чтобы добиться скорости вращения двигатель в 3200 оборотов в минуту;
• посредством специального винта регулируем обороты таким образом, чтобы скорость вращения была меньше приблизительно на 400 об./мин.

В процессе выполнения такой настройки необходимо закрывать отверстие под пробку, чтобы исключить разрежение воздуха под диафрагмой.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

Регулировка карбюратора ВАЗ-2107 своими руками: инструкция с видео

Каждый автомобиль – это очень сложно устроенное средство передвижения, каждая деталь которой имеет очень важные функции для корректной работы автомобиля. В автомобиле нет лишних деталей, абсолютно каждая деталь находится у него под капотом для того, чтобы выполнять конкретные функции, касающиеся езды, комфорта, внешнего вида. Машина имеет возможность передвигаться благодаря двигателю внутреннего сгорания, внутрь которого попадает топливо, сжигается в нем и превращается в крутящий момент. Однако перед попаданием в двигатель топливо необходимо смешать с воздухом. Эту функцию выполняет устройство под названием карбюратор. Также у карбюратора есть и другие немаловажные функции, такие как: распыление топлива, подача смеси во впускной коллектор. Однако иногда с ним могут возникать небольшие проблемы. Если правильно его отрегулировать, то есть очень большой шанс на исправление неудобств. Чтобы понять, есть ли необходимость в регулировке карбюратора, нужно рассмотреть и проанализировать наличие следующих проблем, которые могут случиться с автомобилем:

1. Долгий запуск автомобиля.
2. Дергания и нестабильность езды, когда происходит нажатие на педаль газа.
3. Очень слабый разгон.
4. Сильное увеличение количества расхода топлива.

Если хотя бы один из вышеперечисленных симптомов актуален для вас, то будет полезно произвести регулировку карбюратора.

Особенности регулировки поплавковой системы

Одной из составляющих карбюратора есть специальный поплавок, свободный ход которого составляет примерно 6,5 мм с одной стороны и 14 мм с другой. Если расстояние составляет менее 6,5 мм, то нужно аккуратно изогнуть язычок игольчатого клапана. Если расстояние с другой стороны не соответствует 14 мм, то нужно подогнуть упор кронштейна крепления поплавка. Больше никаких действий не предусматривается.

Как можно отрегулировать своими руками пусковое устройство

Пусковое устройство – очень важная часть автомобиля. Оно определяет соответствующий объем топлива, который поступает в двигатель. При низких температурах двигателю зачастую очень сложно запуститься, в его цилиндрах не происходит взрыв топлива. Как раз для предотвращения таких случаев и необходимо пусковое устройство. Благодаря последнему, при запуске двигателя в него поступает количество топлива, которое в два или три раза превышает обычное значение. Пусковое устройство запускается примерно на 1500 оборотов двигателя. Данное значение оборотов считается рекомендуемым для запуска двигателя. Чтобы надежно отрегулировать его, важно проделать аккуратно следующую работу:

1. Снять карбюратор.
2. Повернуть аккуратным движением рычаг воздушной заслонки до ее закрытия.
3. Перевернуть карбюратор.
4. Замерить зазор, существующий между кромкой заслонки дросселя и его стенкой. Он должен составлять примерно от 0,85 до 0,9 мм.
5. Подогнуть тягу привода на заслонке дросселя, если расстояние не совпадают.
6. Снова закрыть заслонку.
7. Утапливаем шток пускового устройства.
8. В результате должно произойти открытие заслонки, зазор которой равен от 5 до 5,4 миллиметров.
9. Если его размеры не подходят необходимым, то нужно снять заглушку и покрутить винт регулировки.

Читайте также: Как сделать прокачку тормозов на ВАЗ-2107

На этом процесс регулировки подошел к концу.

Особенности регулировки оборотов холостого хода

Чтобы увеличить количество оборотов двигателя на холостом ходу, следует без резких движений подкрутить винт качества топливной смеси как можно сильнее. Движения здесь должны быть против часовой стрелки. Теперь пришло самое время для произведения проверки на изменения оборотов холостого хода. Проверить количество оборотов двигателя можно при помощи тахометра.

Особенности регулировки привода дроссельной заслонки

Бывает так, что машина марки ВАЗ-2107 очень медленно разгоняется, то проблема может быть непосредственно в приводе дроссельной заслонки. Для его регулировки будет правильно полностью утопить подсос, вследствие чего идет имитация нажатой в пол педали газа. Из-за этого происходит полное открытие заслонки. Затем производится проверка длины тяги, она должна составлять 80 миллиметров. Если значения не совпадают, то изменяем длину тяги, вращая наконечники. Пришло время для установки тяги на место и проверяем. На этом регулировка заканчивается.

Как видите, карбюратор имеет огромное количество различных функций внутри автомобиля. Однако, как и любая другая деталь, он способен выходить из строя или разбалтываться, из-за чего могут появиться проблемы во время запуска и езды на автомобиле. В таком случае необходимо провести его регулировку, которую легко провести в домашних условиях. Для этого вовсе не обязательно владеть огромным количеством каких-то знаний в автомобилестроении, просто нужно знать, что и как делать, и при правильном подходе к поставленной задаче результат обязательно будет в лучшую сторону.

Регулировка карбюратора ВАЗ 2107 своими силами

Для информации хочется отметить, что старые модели ВАЗ в основном укомплектовывались карбюраторами таких марок как: Вебер, Озон, и Солекс. Но, как и всё в технике карбюратор на ВАЗ 2107 также нуждается в соответствующем ремонте и регулировке. Конечно же, всё это можно сделать в автосервисе, но так же регулировку карбюратора ВАЗ можно сделать своими руками это позволит сэкономить деньги и время.

Итак, из данной статьи мы узнаем, как отрегулировать карбюратор на семёрке и произвести должное обслуживание.

Теперь попробуем разобраться, что же такое карбюратор? Основной задачей карбюратора является создание смеси воздуха и топлива, в определённых пропорциях. Карбюраторы делятся на три вида: это поплавковый  игольчатый и барботажный — он встречается очень редко. На ВАЗ 2107, как правило, устанавливается карбюратор Озон. Поэтому мы поговорим как раз про регулировку данного типа карбюратора. Но некоторые модели карбюраторов существенно отличаются от установленных на аналоги автомобиля.

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

Карбюратор ВАЗ 2107 состоит из автономной системы холостого хода, поплавковой камеры, запорного клапана холостого хода, эконостата, дроссельной заслонки, отсека отвода картерных газов, переходной системы обеих камер.

Теперь посмотрим на устройство карбюратора распределяющий топливо и воздух. Состоит он из ускорительного насоса, системы эконостата, поддержки постоянного уровня топлива, поддержки холостого хода, поддержки пуска и прогрева двигателя, жиклёров, диффузоров, распылителя ВТС.

В основном карбюратор требует регулировки после того как его почистили и собрали. Хочется отметить при разборке карбюратора вспомним правила не лезть туда, где всё в порядке.

Правильно регулируем карбюратор ВАЗ 2107:

Для начала производим визуальный осмотр, потом отмываем карбюратор от всякой грязи и нечисти. После этого очищаем фильтр сетчатый и промываем поплавковую камеру. Дальше чистим жиклеры, и в конце регулируем поплавковую систему, потом пусковой механизм и холостой ход. Не забываем, что каждые 60 тысяч пробега проверяем сетчатый фильтр, который находится перед входом в поплавковую камеру.

Проверяем сетчатый фильтр ВАЗ 2107:

Возникает вопрос, как проверить сетчатый фильтр? а делается это следующим способом, пользуясь ручной подкачкой топлива, заполняем поплавковую камеру топливом, после этого видим как закрывается запорный клапан. Следующим шагом отодвигаем крышку фильтра и снимаем клапан. Его нужно хорошенько помыть в растворителе, потом просушить при помощи сжатого воздуха. Во многих случаях неисправность сетчатого фильтра является причиной неровной работы двигателя провалов и несвоевременного реагирования педали газа. Хочется отметить, что протирать дно поплавковой камеры не нужно тряпкой, так как могут засориться жиклёры. Поплавковую камеру чистим при помощи резиновой груши или же сжатым воздухом. Запорную иглу проверяем при помощи груши, так как давление соответствует давлению в топливном насосе. Когда устанавливается крышка карбюратора на место нужно убедиться что поплавки находятся в верхнем положении. После этого нужно внимательно послушать карбюратор на наличие утечки воздуха, если такое имеется нужно поменять корпус клапана и иглу.

Для регулировки поплавковой системы карбюратора ВАЗ 2107 делаем следующие шаги. Нужно проверить положение поплавка если нужно, то регулируем и выравниваем держатель. Делается это для того чтобы поплавок равномерно спускался в камеру. Регулируем с закрытым игольчатым клапаном следующим образом. Открываем крышку камеры и отодвигаем поплавок в сторону и тихонько тянем за язычок кронштейна. Основной задачей является добиться необходимого расстояния между прокладкой крышки и поплавком равная шести семи миллиметрам не больше и не меньше. В состоянии погружения больше одного или двух миллиметров, если будет больше то, скорее всего игла не исправна. При открытом игольчатом клапане расстояние между поплавком и иглой должно составлять 15 миллиметров. Данное регулирование можно делать как на разобранном карбюраторе, так и на установленном.

Пусковая система карбюратора ВАЗ 2107 регулируется путём снятия воздушного фильтра запуска двигателя и ещё нужно потянуть подсос на себя. Открываем воздушную заслонку на одну треть после этого ставим обороты 3200-3600 в минуту. После чего отпускаем воздушную заслонку и ставим частоту вращения на 300 меньше от первоначальной.

Регулируем холостой ход на карбюраторе ВАЗ 2107 следующим образом. Для начала нужно прогреть мотор до рабочей температуры, после чего используем винт качества и устанавливаем максимальное количество оборотов, при помощи винта количества выставляем значение на 100 оборотов в минуту выше нормы. Запускаем мотор и при помощи винта качества регулируем обороты.

Ну, вот и все на этом регулировка карбюратора на автомобиле ВАЗ 2107 завершена. Для закрепления материала смотрим  видеоролик по регулировке карбюратора своими руками.

Как настроить карбюратор на ваз 2107 — Лада мастер

Главным узлом транспортного средства по праву считается мотор, и оспаривать этот факт никто не станет. На втором месте уверенно находится карбюратор, предназначенный для обеспечения нормальной работы двигателя в разных режимах. Именно в этом месте топливо смешивается с воздухом и подается в камеру сгорания. Даже небольшие отклонения в регулировке способны стать причиной массы негативных явлений – запуск становится проблематичным, повышается расход горючего, понижается мощность, ухудшается динамика. Чтобы избежать подобных неприятностей, следует своевременно выполнять настройку карбюратора. После прочтения статьи посмотрите видеоурок с комментариями специалиста.

Содержание:

1. Типы устройства
2. Регулировка карбюратора
3. Отличия работы мотора
4. Регулировка холостого хода, видео

Типы устройства

Итак, как настроить карбюратор на ваз 2107? Для начала следует знать, что устанавливается он под капотной крышкой в центре мотора. Сверху размещается фильтр, очищающий воздух. На моделях жигулей чаще всего устанавливают:

• вебер;
• озон;
• солекс.

Каждый тип считается популярным, эксплуатируется длительный период, выходит из строя достаточно редко. Рабочий принцип практически одинаков – создание и распределение по цилиндрам топливовоздушной смеси.

На сегодняшний день известно три разновидности карбюраторов:

1. поплавковый;
2. игольчатый;
3. барботажный (в наше время почти не используется).

Регулировка карбюратора

Устройство имеет две основные составляющие – крышку и корпусную часть. Чтобы его отрегулировать, в первую очередь снимаем воздушный фильтр. Из плотного картона, толщина которого составляет 1 мм, готовится шаблон 6.5 х 14 мм.
Теперь откручиваем крышку. требуемый уровень топлива обеспечивается поддержкой игольчатого клапана. Крышку удерживаем вертикально, чтобы поплавковый кронштейн прикасался к подпружиненному клапану.

Заготовку из картона подводим под поплавок. По норме расстояние от поплавка до прокладки должно быть около 6.5 мм. Если параметры не соответствуют, то нужное значение достигается за счет корректировки клапанного язычка.
Отводом поплавка в другую сторону от крышки, выставляется максимал открытия клапана. При этом установленный шаблон должен выдать четырнадцатимиллиметровый промежуток.

На поплавковом кронштейне находится упор, который следует выставить на необходимый размер.
Далее выполняется проверка и регулировка пускового элемента. Для этого понадобится кусочек проволоки сантиметров на двадцать, шаблон из картона шириной пять миллиметров. Крышка ставится на место, заслонка подачи воздушных масс плотно закрывается. Пусковой шток погружается до конца, шаблоном замеряется расстояние между стенкой камеры сгорания до заслонки. В идеале должно получиться пять миллиметров.
Настала очередь заслонки, для которой необходимо установить зазор. Для этого снимается пробка с винта, проворачиванием которого выставляется зазор. Теперь проверяем заслонку на открытие.

Осталось выставить привод заслонки.

Отличия работы мотора

Перед чисткой карбюратора и его регулировкой двигатель работал с перебоями, ощущались толчки. Из трубы выходил дым черного цвета. Увеличился расход горючего при возрастании нагрузок или движении на пониженной скорости.
Тюнинг сделал свое дело. Существенно понизилась шумность, практически исчезла вибрация. Мотор увеличил мощность. Стал лучше набирать обороты. Нормализовался расход горючего.

Регулировка холостого хода, видео

Винт качества следует закрутить до упора, затем на несколько оборотов слабить по часовой стрелке. При этом надо убедиться, что винт количества закручен не весь. Теперь запускаем двигатель и разогреваем его до рабочего температурного режима, подсос при этом остаётся в открытом состоянии.

Как только мотор разогреется, подсос следует убрать и послушать, как работает силовая установка. Если двигатель глохнет, то винт количества необходимо немного вывернуть. При повышенных оборотах его рекомендуется вкрутить глубже.
Оптимальный режим составляет девять сотен оборотов за одну минуту.

Если соблюдены все рекомендации, то мотор будет работать устойчиво, расходовать минимальное количество топлива, быстро реагировать на педаль газа. Работа не так трудна, как кажется, все вполне можно выполнить своими силами.

Правильная регулировка карбюратора ВАЗ-2107

Введение

Сегодня значительный перевес по численности на отечественных дорогах имеют иномарки, пусть даже некоторые из них собраны или произведены в России. Но есть и ярые приверженцы отечественного автопрома, которые предпочитают старый добрый ВАЗ всякой европейской машине. Благо, в ремонте ВАЗа нет ничего архисложного и большинство ремонтов можно выполнить самостоятельно.

Многие владельцы ВАЗ 2107 хотели бы научиться регулировать карбюратор самостоятельно

ВАЗ 2107 имеет хороший спрос, ведь этот авто сочетает в себе и экономичность, и компактность и даже надёжность, хотя некоторые до сих пор так не считают. В ремонте и качестве топлива она не прихотлива, многое из ремонтных работ можно выполнить самостоятельно. Подобное касается и карбюраторов, хотя некоторых малоопытных водителей может напугать и смутить такое понятие, как регулировка карбюратора ВАЗ 2107, тем более если выполнять это самому.

На старые автомобили ВАЗа устанавливались карбюраторы фирм Вебер, Озон и Солекс. Правильно настроенный карбюратор одной из этих фирм служил довольно и с течением времени, с далёких союзных времён, популярность данных агрегатов не только не снизилась, она наоборот, увеличилась. Однако, ничего не вечно и карбюраторы также выходят из строя, загрязняются, требуют ремонта. Для автолюбителя это дополнительные затраты. Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ВАЗ 2107, а также последующую его настройку.

Что такое карбюратор

Перед началом каких-либо работ нужно разобраться, что представляет собой такое устройство, как карбюратор и для чего оно, вообще, нужно.

По своей работе агрегаты всех фирм одинаковы, их основная задача — создавать топливно-воздушную смесь, производя смешивание в определённых пропорциях топливо и воздух. После смешения воздушно-топливная смесь отправляется в камеру сгорания, где впоследствии происходит детонация.

Сами же карбюраторы могут быть нескольких видов:

• Поплавковый — один из самых популярных и распространённых в автомобилях марки ВАЗ;
• Игольчатый;
• Барботажный — встречается очень редко и не шибко поддаётся ремонту.

В частности, на ВАЗ 2107 устанавливаются карбюраторы марки Озон. Однако, одной марки знать мало, нужно ещё знать модификацию устройства, дабы грамотно выполнить настройку карбюратора на ВАЗ 2107.

На различные модели ВАЗа устанавливалось несколько модификаций карбюратора Озон. Это ДААЗ 2107-1107010, ДААЗ 2107-1107010-10, ДААЗ 2107-1107010-20. На ВАЗ 2107 устанавливалась первая модификация.

Правильная регулировка карбюратора ВАЗ 2107

• На первом этапе производится полный осмотр всех деталей, далее они отмываются и очищаются от грязи и прочих элементов;
• Сетчатый фильтр снимается и моется поплавковая камера;
• Затем очищаются воздушные жиклёры;
• На последнем этапе регулируются такие элементы, как поплавковая камера, пусковой механизм и система холостого хода.

Необходимо сделать замечание, что все эти операции выполняются без снятия самого карбюратора.

После настройки элементов нужно проверить сетчатый фильтр. Он находится перед входом в поплавковую камеру. Проверяется сетчатый фильтр не реже, чем 60 тысяч километров пробега.

Проверка сетчатого фильтра

Для его проверки нужно с помощью рукоятки подкачки топлива заполнить поплавковую камеру топливом. После этого станет визуально доступно, как запорный клапан запирается. Далее нужно отодвинуть крышку фильтра и снять сам клапан. Он должен быть тщательнейшим образом вымыт в растворителе, а затем идеально высушен.

Если в период нагрузок двигатель начинает вести себя некорректно, неожиданно появляются потери мощности либо провалы, а также машина не вовремя реагирует на педаль газа — скорее всего0 здесь проблема в системе подачи топлива. Проблема также может быть в неисправности сетчатого фильтра.

Во время очистки поплавковой камеры протирать дно не следует ворсистой мягкой тряпкой, дабы никакие частицы ткани не оставались. Если что-то останется — могут засориться жиклёры будут дополнительные проблемы.

Продувку камеры лучше производить с резиновой шприцовкой, а окончательную просушку — сжатым воздухом.

С помощью резиновой груши нужно ещё проверить герметичность запорной иглы. Сила давления груши сопоставима по показателям с давлением в топливном насосе во время работы всех агрегатов. При установке карбюраторной крышки нужно проверить положение поплавков, чтобы они находились в верхнем положении. При закрытии крышки может ощущаться сопротивление — это нормальное явление, но после закрытия коробки нужно внимательно прослушать карбюратор при работающем двигателе на предмет утечки воздуха. При обнаружении утечки крайне рекомендуется произвести замену иглы и корпуса запорного клапана.

Регулировка поплавковой системы на карбюраторах ВАЗ 2107

Для регулировки поплавковой системы карбюратора нужно выполнить некоторые манипуляции:

Проверить в каком положении находится поплавок. Если есть необходимость, нужно произвести выравнивание кронштейна-держателя. Он отвечает за корректное и плавное опускание поплавка в камеру сгорания;

Дальнейшую регулировку нужно производить с закрытым игольчатым клапаном. Для этого открывается крышка камеры, отодвигается поплавок и с небольшим усилием натягивается язычок кронштейна. Основная цель — добиться необходимого расстояния между прокладкой карбюраторной крышки и поплавком. Оно должно составлять около 6-7 миллиметров.

При открытом игольчатом клапане зазор между поплавком и иголкой не должен превышать пятнадцать миллиметров.

Подобные манипуляции с поплавковой системой можно проводить как на разобранном карбюраторе, так и без разбора автомобиля.

Регулировка пусковой системы карбюратора ВАЗ 2107

Для регулировки пусковой системы необходимо демонтировать воздушный фильтр, завести автомобиль и подтянуть на себя рычаг подсоса.

Затем открыть воздушную заслонку на треть и на полторы-две минуты установить обороты в пределах от 3200 до 3600.

После данных манипуляций заслонка закрывается, и частота вращения устанавливается на 300 меньше, по сравнению с начальной.

Регулировка системы холостого хода на карбюраторе ВАЗ 2107

Для регулировки холостых оборотов нужно хорошо прогреть двигатель, затем с помощью винта качества выставить предельное число оборотов, а затем выставить значение на сто оборотов в минуту выше нормы. После этого с помощью того же винта качества производится при запущенном двигателе регулируется значение оборотов. Такое своеобразное программирование может сработать не с первого раза, но, как показывает практика, все работает.

Подведём итоги

Ремонт любого автомобиля собственноручно экономит не только финансовые ресурсы, но и позволяет более качественно произвести любую настройку, ведь редкий водитель сделает что-то некачественно для своей ласточки. Даже вопрос о том, как отрегулировать карбюратор на ВАЗ 2107, решается самостоятельно, не то что более простые и незначительные ремонты. Любите свою «ласточку», и она будет вам служить верой и правдой долгое время.

Как настроить карбюратор на ВАЗ-2107? 5 этапов регулировки + видео

Содержание статьи

Нарушение заводских настроек карбюратора может быть вызвано разными факторами, но итог стабилен – расход топлива увеличивается, а мощность двигателя существенно падает. Если вы привыкли самостоятельно ремонтировать и обслуживать собственный автомобиль, сможете обойтись своими усилиями, используя приведённую ниже информацию. Итак, как настроить карбюратор на ВАЗ-2107, и каким функциональным узлам стоит уделить внимание?

Карбюратор и его назначение

Ключевое предназначение карбюратора заключается в формировании качественной воздушно-топливной смеси. Роль автомобильного топлива играет бензин, который посредством искрового зажигания не может воспламениться необходимым образом. Наличие карбюратора в составе системы подачи топлива способствует попаданию мелкодисперсной смеси топлива с воздухом в цилиндры силового агрегата, она уже без труда воспламеняется от искры.

Цель карбюратора заключается в приготовлении топливной смеси с учётом оптимальных пропорций, далее она направляется в двигатель. Конструкция системы элементарного карбюратора представлена соединенными между собой камерами — смесительной и поплавковой. Поплавок регулирует стабильный уровень топлива в последней. Жиклер направляет топливо в смесительную камеру, оно распределяется после прохождения через распылитель и смешивается со струей воздуха. Так и формируется воздушно-топливная смесь, которая без труда воспламеняется.

Актуальность регулировки карбюратора

Регулировка карбюратора ВАЗ-2107 своими руками может понадобиться в следующих ситуациях:

• не запускается прогретый или холодный мотор;
• техническое обслуживание, осуществляемое дважды в год — перед зимним и перед летним сезоном;
• подергивания авто в момент трогания или после разгона;
• нестабильная работа мотора;
• сильные провалы при активации педали газа или тупая реакция.

Регулировка является обязательной мерой во всех упомянутых случаях, процедуру можно провести даже без снятия карбюратора, однако при демонтаже устройства выполнять работы намного легче. Оптимальный вариант настройки карбюратора, если его не демонтировать – регулировка холостого хода.

Настройка карбюратора ВАЗ-2107

Узнайте, к какому типу относится карбюратор вашей машины и затем начинайте выполнять регулировку согласно поэтапной инструкции. С учётом типа устройства вы сможете правильно подобрать комплект для его ремонта, если в этом возникнет необходимость.

Найдите табличку, прикреплённую к корпусу по центру карбюратора, на ней указан номер, согласно которому необходимо подбирать запасные части. Дальнейшие действия по подготовке карбюратора к регулировке выглядят следующим образом. Тщательно очистите карбюратор перед последующими манипуляциями, поскольку за годы работы на нём скапливается моторное масло, грязь и пыль.

Далее следуют такие шаги.

1. Обязательно снимите корпус воздушного фильтра, иначе вы не сможете полноценно очистить карбюратор.
2. Используйте ключ на 10, чтобы отвинтить гайки с крышки корпуса, шайбы тоже извлеките, воздушный фильтр придётся убрать вместе с крышкой.
3. Далее используйте ключ на 8, чтобы отвинтить четыре гайки, удерживающие корпус. Снимите последний вместе со шлангами.
4. Не снимая мотор, начинайте очистку карбюратора с использованием керосина или специальных средств для чистки двигателя. При горячем силовом агрегате процедура пройдёт намного быстрее. Растворители использовать запрещено, иначе элементы, выполненные из технической резины или пластика могут быть деформированы.

Также советуем прочитать статью нашего эксперта, в которой рассматривается вопрос регулировки карбюратора ВАЗ-2108.

Рекомендуем дополнительно изучить статью специалиста, посвящённую регулировке карбюратора на ВАЗ-2109.

Дальнейшая регулировка состоит из пяти рассмотренных ниже этапов.

Привод дроссельной заслонки

При неправильной настройке рассматриваемого привода приемистость мотора ухудшается наряду с показателями разгонной динамики. Воспользуйтесь помощью напарника, подготовьте фонарик с отвёрткой, рожковый ключ на 8, а также штангенциркуль. Дальше следуют действия:

1. До конца утопите подсос, в это время напарнику нужно будет надавить на педаль газа до пола. Открытие дроссельной заслонки на данном этапе будет полным. Направьте свет фонарика в сторону первой камеры, как только напарник отпустит педаль газа, вы заметите, как закроется камера. Исключено наличие даже малейших щелей.
2. Для определения длины тяги воспользуйтесь штангенциркулем, ориентируйтесь на параметр в 8 см. Подгоните длину тяги к указанному параметру посредством вращения наконечников, не забудьте отвернуть гайки, которые контрят.
3. Поставьте тягу на место и повторите замеры. В последнее время для изготовления тяг используется пластмасса низкого качества, которая даёт усадку, поэтому замеры необходимо будет также провести повторно через пару недель.

Поплавковая система

Значения свободного хода поплавка приравниваются ориентировочно к 14 мм с одной стороны. С противоположной стороны рассматриваемый параметр должен соответствовать 6,5 мм. Регулировка возможна с использованием проверочного шаблона. Поплавок должен не придавливать шарик клапана, а слегка его касаться. Если полученная длина не соответствует заявленному параметру в меньшую сторону, язычок игольчатого клапана следует слегка подогнуть.

На очереди настройка уровня открытия упомянутого выше клапана. При верхней позиции поплавка топливо поступает в меньшей степени. Из-за увеличения расхода топлива поплавок изменить позицию до противоположной, как только педаль газа будет резко выжата, а дроссельная заслонка открыта.

Не забудьте отрегулировать отклонение поплавка в противоположную сторону. Отведите его от крышки на максимально возможное расстояние и используйте шаблон для проверки. Толщина шаблона должна составлять 14 мм. При несоответствии полученных параметров подогните упор кронштейна крепления. На данном этапе величина свободного хода должна приравниваться 8 мм. Чтобы обеспечить полноценный поток бензина обязательно проверьте состояние фильтров и сеток.

Ускорительный насос

Чтобы рассматриваемая проверка стала доступной, необходимо обеспечить присутствие бензина в карбюраторе. Несколько раз активируйте педаль газа и параллельно следите за клювиком, локализированном в диффузоре вторичной камеры, из которого должна появиться струйка бензина. Если её нет, придётся продуть клювик, предварительно вывернув распылитель.

Нажмите на газ, когда распылитель будет снят, и убедитесь в наличии бензина в соответствующем канале. Аккуратно снимите распылитель, следите за тем, чтобы прокладка, выполненная из меди, никуда не пропала. Если бензина нет, необходимо решать проблему с герметичностью диафрагмы. Для проверки герметичности снимите с корпуса крышку путём снятия четырёх винтов посредством крестообразной отвёртки. Будьте внимательны, не потеряйте пружину. Диафрагма в случае нарушения герметичности ремонту не подлежит, её придется менять на новую.

Жиклеры

Жиклеры засоряются при использовании низкокачественного бензина. Если снять крышку с карбюратора, можно невооруженным взглядом заменить характерный осадок в поплавковой камере. Он без труда попадёт в топливные каналы и со временем перекроет доступ для поступления бензина. Достаточно продуть каналы с помощью компрессора или насоса для подкачки шин.

Также воспользуйтесь аэрозолем для жиклеров. Вставьте в каждый жиклер по очереди трубку от банки с аэрозолем и промойте их. Запрещено менять местами жиклеры в поплавковой камере при их проверке, в противном случае расход топлива будет существенно увеличен.

Если упомянутого аэрозоля у вас нет, а продувание каналов не принесло ожидаемых результатов, выверните жиклеры из установочных гнёзд и промойте их. Окуните жиклеры на пару минут в растворитель 646 или 647, и все накопления растворятся. Такой же процедуре необходимо подвергнуть эмульсионные трубки. Чтобы их достать, используйте стержень необходимого диаметра.

Очистить необходимо жиклеры и из первичной, и из вторичной камеры. Выверните пустые внутри винты, выполненные из бронзы, посредством отвёртки. Из посадочных мест изъять жиклеры достаточно просто. Тарированные размеры зачастую одинаковые, поэтому вы можете не переживать, что перепутаете их. Откажитесь от использования ветоши при очистке любых деталей карбюратора, поскольку из-за оставшихся ворсинок эксплуатация автомобиля может вызывать затруднения.

Обороты холостого хода

Зачастую именно этот этап является завершающим, если водитель принялся за настройку карбюратора. За регулировку качественных и количественных характеристик топлива отвечают два винта. Завод изготовитель зачастую запрессовывает предохранительные втулки на эти винты после выполнения заводских настроек. Их установка допускает минимальное и несущественное проворачивание винта, поэтому необходимо их снять, чтобы выполнить полноценную регулировку. Если речь идёт о регулировке в условиях СТО, по завершении работ втулки устанавливаются на свои места.

Дополнительно рекомендуем прочитать статью нашего специалиста, посвящённую тому, как проверить и почистить датчик холостого хода.

В некоторых случаях обороты двигателя посредством вращения винтов не меняются, если зазор между дроссельной заслонкой и диффузором слишком большой. Для выставления зазора используйте винт, расположенный возле винта качества топливной смеси.

Вывод

Знание поэтапной инструкции по настройке автомобильного карбюратора позволит вам избавиться от необходимости обращаться на СТО, следовательно, вы сэкономите собственные средства и научитесь ещё лучше разбираться в функциональных узлах своей машины.

Пожалуйста, оцените этот материал!

Загрузка. ..

Если Вам понравилась статья, поделитесь ею с друзьями!

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания. На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

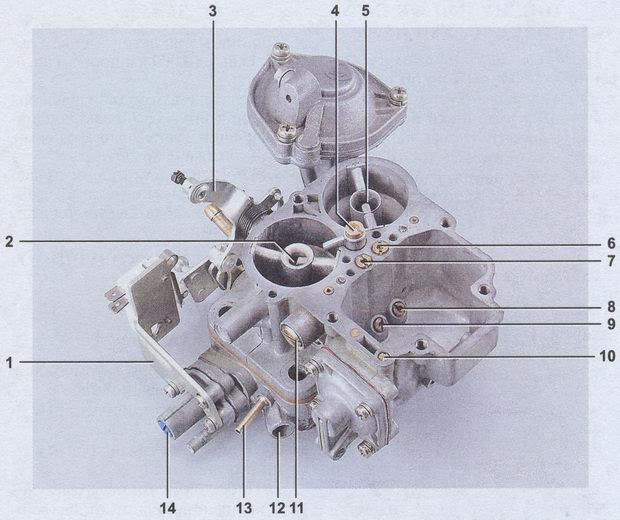

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107. Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру. После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода. Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор). Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Карбюратор ВАЗ-2105 — регулировкасвоими руками + Видео

Процесс регулировки карбюратора ВАЗ-2105 — это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015



Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда. Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

1. Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

2. Изменение содержания СО₂. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

3. Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

4. Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

5. Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.



После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

Видео — Как настроить карбюратор ВАЗ 2105

Полезные советы

• Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
• Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
• При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
• Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ — дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см³ топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
• Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см³, на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
• На летний сезон рекомендовано снижать обороты ХХ до 800-900 единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Ремонт и регулировка карбюратора ВАЗ 2107

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током. Он имеет сбалансированную поплавковую камеру, две основные системы дозирования, пневматическое устройство обогащения и систему всасывания. картерные газы, патрубок для подачи вакуума, автономная система холостого хода и экономайзер принудительного холостого хода. Если у вас автомобиль, то ремонт и настройка карбюратора не потребуют больших усилий. Так же при необходимости можно сделать самому.

С помощью педали привода управления карбюратором, которая находится в салоне, открывается дроссельная заслонка.Заслонки второй камеры открываются пневмоприводом. Дроссель имеет диафрагменное пусковое устройство, которое используется для запуска холодного двигателя. В первую камеру топливо подается диафрагменным ускорительным насосом. Карбюратор, в свою очередь, закреплен на четырех шпильках впускного коллектора. Как ни совершенен этот механизм, но поломки все равно случаются, поэтому актуальное обслуживание в автосалонах — это ремонт и регулировка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировки необходимо проводить пару раз в год. На периодичность посещения автосалонов влияет такой фактор, как условия эксплуатации.

Этот процесс состоит из следующих шагов:

1. Выполняется внешняя промывка;
2. Состояние карбюратора проверяется визуально;
3. Промывается сетчатый фильтр, ведущий к поплавковой камере;
4. Далее необходимо промыть поплавковую камеру;
5. На следующем этапе очищаются от мусора различные детали, например, воздушные форсунки;
6. Затем необходимо отрегулировать поплавковый механизм;
7. Регулировка триггера — седьмой шаг;
8. На завершающем этапе отрегулировать систему холостого хода.

При выполнении этих действий ремонт и регулировка карбюратора могут выполняться без снятия карбюратора с двигателя. Учтите также тот факт, что при частом использовании карбюратора он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь при движении не попадает в детали, а подвижные элементы конструкции устройства при движении очищаются сами.

Что касается смолистого темного налета, возникающего из-за принудительной вентиляции картера, то его не следует очищать слишком старательно, так как он практически не влияет на работу систем дозирования.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с помощью услуг квалифицированных специалистов.

Важно своевременно отремонтировать карбюратор на ВАЗ 2107. Различные отложения в калиброванных отверстиях влияют на его успешную работу. Засорение воздушной форсунки переходной системы и главной воздушной форсунки гораздо реже, но все же необходимо периодически проверять их состояние. Сделать это самому тоже несложно.Чтобы очистить форсунки, смочите их бензином и пропустите через них тонким медным предметом, например проволокой.

Проверяйте сетку фильтра каждые 50-70 тысяч километров, обязательно заменяйте фильтр, периодически тонко очищая топливо, которое находится в системе питания. Если вы не следите за пробегом автомобиля, желательно выполнять вышеперечисленные действия не реже одного раза в год.

Используя чистый бензин, можно очистить полость поплавковой камеры от загрязнений, но лучше отдать предпочтение растворителям.Имейте в виду, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.

Инструкция по ремонту карбюратора на ВАЗ 2107:

1. Снимите возвратную пружину и отверните крестообразной отверткой трехпозиционный винт крепления рычага.
2. Снимите скобу пружины, удерживая винт.
3. Снимите пружину и рычаг вместе со штоком.
4. Крепежные винты дроссельной заслонки откручиваем и снимаем корпус заслонки.
5. Выкрутить корпус топливного жиклера широкой отверткой в ​​системе холостого хода.
6. Снимите корпус и выньте жиклер.
7. Снимите резиновое уплотнительное кольцо с корпуса и промойте форсунку вместе с корпусом в ацетоне. Затем продуйте сжатым воздухом и замените поврежденное резиновое кольцо.
8. Снимите теплоизоляцию и открутите клапан ускорительного насоса.
9. Снимите клапан с пистолетом-распылителем и металлическими уплотнениями.
10. Промойте детали в ацетоне и продуйте сжатым воздухом.
11. Открутите воздушные форсунки и снимите эмульсионные трубки основной системы дозирования с каналов. Если они не выпадают сами по себе, вкрутите кран в отверстие.
12. Выкрутить основные топливные жиклеры вместе с корпусом топливного жиклера в переходной системе.
13. Снимите топливный жиклер с корпуса и открутите регулировочный винт в ускорительном насосе.
14. Выверните четыре винта, которыми крепится крышка ускорительного насоса, с помощью отвертки.
15. Снимите диафрагму с крышкой и пружиной.Осторожно выбейте диффузоры ручкой отвертки и снимите их. Обработайте все снятые детали, кроме прокладок, ацетоном и продуйте сжатым воздухом.
16. Проверить основание корпуса на деформацию линейкой. Основание в этом случае должно быть ровным. Если обнаружена кривизна плоскости, снимите переходные трубки, предварительно подобрав сверла с меньшим диаметром, чем их отверстия. Вставьте трубку в дрель.
17. Снимите трубки плоскогубцами.Если деформация не очень значительная, можно остановиться на выравнивании основания, сжав корпус в губках тисков. Рекомендуется подложить под губку лист фанеры, чтобы не повредить поверхность карбюратора.
18. Если поверхность сильно деформирована, в первую очередь ее следует выпрямить, ударив деревянным молотком по изогнутым краям основания. Отломить кусок от корпуса довольно легко, поэтому будьте предельно осторожны, аккуратны и внимательны. Далее выровняйте поверхность бархатной пилкой.Периодически прикладывайте линейку к поверхности, контролируя тем самым процесс.

Следуя аналогичной пошаговой инструкции, вы легко сможете произвести

Изучаем конус иглы для отработки (в виде венчика на острие). Если следов износа не обнаружим, то промыть клапан и седло (сначала промыть топливный фильтр) и еще раз проверить затяжку иглы. Заменяем неисправную и изношенную иглу на новую. Восстановить работу клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Демонтаж и осмотр деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если пусковое устройство протекает, то …

5. … отверткой открутите три винта …

Собираем верхнюю крышку корпуса карбюратора в обратном порядке … Отрегулируем уровень топлива в поплавковой камере и величину открытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, а в случае неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте впускной канал.

Если пневмопривод находится в исправном состоянии, шток вернется в исходное положение после открытия впускного канала. Разбирать корпус пневмопривода нужно только в случае необходимости, так как длину штанги придется подбирать опытным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпустить стопорную гайку тяги …

Вставляем палец в шток и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневматического привода, вставив шток в корпус мембранного механизма. (Когда заслонка первой камеры закрыта, вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). При затяжке гаек крепления карбюратора температура может привести к «движению» самолета. В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем ацетоном и продуваем сжатым воздухом.Заменяем порванное уплотнительное резиновое кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выкрутите клапан ускорительного насоса.

14. Вытаскиваем из корпуса форсунку с клапаном и мягкими металлическими прокладками.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выкрутите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае ввинчиваем метчик М4 в их отверстия и снимаем.

17. Выключить основные топливные жиклеры.

18. Откручиваем корпус топливного жиклера переходной системы.

19. Снимите топливный жиклер с кузова.

20. Откручиваем регулировочный винт ускорительного насоса.

21. Отверткой отверните четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и выньте пружину.

23. Осторожно выбейте диффузоры …

24. … и подтянуть их.

Эмульсионные трубки, форсунки и другие снятые детали, кроме прокладок, диафрагмы и уплотнительных колец, промываются ацетоном и продуваются сжатым воздухом.

25. Ставим прямую линейку на основание корпуса и смотрим просвет кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вынимаем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия трубок. Вставляем сверло в трубку, чтобы сверло пошло на растяжение, допускается наматывать мелкозернистую наждачную бумагу.

26. Пассатижами вытаскиваем трубки.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем тело в мощных тисках.Предварительно под губки тисков подкладываем фанеру или деревянный брусок, чтобы не повредить верхнюю поверхность карбюратора. Если поверхность сильно деформирована, то предварительно ее выравниваем легкими ударами молотка, через деревянную брусок или киянку по загнутым углам основания. Делаем это аккуратно, чтобы не отломить кусок тела. После грубой заправки выровняйте поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «заваливая» по краям.Контролируем процесс постоянно, прикладывая к поверхности линейку. Далее промываем тело в ацетоне и продуваем все каналы сжатым воздухом. Собираем корпус карбюратора в обратной последовательности.

Жиклеры первой и второй камер имеют разные калибровки, и каждая из них должна быть установлена ​​на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промываем золотник и корпус дроссельной заслонки в ацетоне или растворителе и продуваем каналы корпуса сжатым воздухом.

17. Открываем заслонки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Соберите корпус дроссельной заслонки в обратном порядке, поверните. Особое внимание обратите на правильное положение рычагов на оси. Перед затяжкой гаек убедитесь, что стопорный рычаг находится ниже плеча рычага дроссельной заслонки второй камеры.

Качественный винт прикручиваем до упора (смачивая его резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке.При надежной работе на холостом ходу дроссельные системы плотно закрывают свои каналы — без люфта. Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в пазу оси. Но это делается в крайнем случае. Настроен новый карбюратор.

19. Открыть заслонку и сточить напильником резьбу винта — на заводе резьба смята. Для сборки сборки требуются новые винты.

20. Отверткой открутите два винта и замените их новыми.

Отпускаем стопорный винт рычага демпфера. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы демпфер лучше сочетался с сенками, можно заточить демпфер с торца. Лучше шлифовать небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом.Заклепать новые винты крепления заслонок.

22. Останавливаем стопорные винты, выжимая из их паза.

Собираем карбюратор заменой поврежденных и деформированных прокладок.

23. При установке крышки на корпус карбюратора следим, чтобы поплавок не касался стенок поплавковой камеры.

Не затягивайте крепежные винты крышки слишком сильно, чтобы избежать деформации.

На протяжении десятилетий карбюраторные механизмы автомобилей ВАЗ 2106/2107 обеспечивали стабильную работу силовых агрегатов машины.Однако независимо от года выпуска и комплектации карбюратор требует особого внимания к обслуживанию . .. В большинстве случаев ремонт или регулировка под силу самому водителю, но при этом рекомендуется соблюдать предельную осторожность.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оборудовании ВАЗ 2106/2107 ориентированы на снижение расхода топлива и придание автомобилю максимальной динамичности. Кроме того, немаловажную роль играет такой показатель, как экологичность.На протяжении десятилетия инженеры АвтоВАЗа отдавали предпочтение наиболее экологически чистым типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые автомобили прошлых лет было установлено

карбюраторов трех разных моделей:

Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Следует отметить, что компания производила карбюраторы по лицензии Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании.Кроме того, их главным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 км пути.

Производитель — ДААЗ, модификация «Озон». Это более совершенная версия ДААЗ первого типа, имеющая высокие показатели экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути.Однако недостатком этой модели является оснащение второй камерой. В ее работе важную роль играет пневмоклапан, который в случае загрязнения или некачественной регулировки способен остановить работу карбюратора.

Производитель — ДААЗ, модификация 21053, выпускается по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Самый экологически чистый и производительный. Он имеет более сложную конструкцию, первый в линейке ДААЗ оснащен системой возврата топлива, что делает его максимально экономичным.Однако в «Солексе» требовательны к качеству бензина — иначе очень быстро засоряются топливные жиклеры.

Данный агрегат комплектуется современными моделями ВАЗ 2107

.

Общее в конструкции карбюраторов для ВАЗ «шестерка» и ВАЗ «семерка»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска автомобилей, двухкамерные, то есть двухкамерные, внутреннего сгорания … Конструктивно все карбюраторы состоят из трех неделимых частей:

вверху находится крышка устройства, защищающая механизм от грязи, и топливная арматура;

средняя часть — корпус, внутри которого расположены камеры и диффузоры, передающие топливно-воздушную смесь к двигателю;

Внизу

расположен поплавковый отсек и дроссельные заслонки.

В работе карбюраторов ДААЗ большое значение имеют мелкие детали — прокладки, форсунки, поплавок, экономайзер или демпферы. Все элементы системы связаны между собой и наличие отказов в одной части неизбежно приведет к выходу из строя всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

Бензин попадает в бак поплавковой камеры через впускной клапан.

Требуемый уровень топлива регулируется иглой экономайзера принудительного холостого хода или экономайзера рабочего хода — в любом случае топливо поступает в камеру в строго определенной пропорции.

В камере (или FAC) бензин измельчается на мельчайшие части и смешивается с воздухом.

Когда крутящий момент увеличивается во время разгона, камера сгорания нет. 2 также можно активировать.

После образования топливовоздушной смеси насос направляет ее в диффузоры, а через них — в двигатель.

То есть основная задача карбюратора — формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежную работу

Как отремонтировать карбюратор своими руками

Ремонтные работы на карбюраторе ВАЗ 2106/2107 подразумевают снятие и разборку механизма. При этом ремонт включает в себя все два этапа:

Промывка (очистка, продувка) элементов от нагара и приставшей грязи.

Замена изношенных или неисправных деталей.

Перед тем, как проводить какие-либо работы с агрегатом, необходимо убедиться в неисправности карбюратора.Часто неправильная работа других систем может сказаться на работе карбюраторного механизма.

Карбюратор находится под капотом, над двигателем

Определение неисправности

Карбюраторы

ДААЗ любой модификации предназначены для стабильной работы вне зависимости от режимов работы. Однако именно смена режимов (например, холодный старт или ускорение при обгонах) может показать первые сбои в работе устройства. Карбюратор явно неисправен, если:

на холостом ходу наблюдаются провалы в работе мотора;

при движении замечен временной интервал между нажатием педали газа и разгоном автомобиля;

рывков при работе двигателя на высоких оборотах;

серия рывков при обгонах;

Значительно увеличился расход бензина

;

затруднение запуска двигателя после длительного простоя.

Каждый из этих признаков, а также их сочетание указывает на то, что в карбюраторе есть проблемы, необходимо провести ремонтные работы или регулировку.

Перелив

Одна из самых частых проблем с карбюраторными моторами — это так называемое переливание. Во внутреннюю часть устройства подается чрезмерное количество топлива, а обратный клапан по какой-то причине не может забрать лишний бензин обратно в бак. Поэтому водитель может заметить капли топлива под карбюратором и на нем.

Стреляет

Это понятие неразрывно связано с переливанием крови. Если карбюратор начинает стрелять (или чихать) — то есть резко дергаться во время движения и даже воспламеняться — происходит утечка топлива. Требуется промывка механизма.

Бензин не течет

Проблема может заключаться как в самом карбюраторе (серьезно забиты жиклеры или вышла из строя помпа), так и в подающих шлангах. Рекомендуется произвести продувку топливопровода и проверить работу топливного насоса. Если они работают нормально, вам придется снять карбюратор и промыть его.

Не работает вторичная камера сгорания

Отказ от работы КВС №2 сразу скажется на динамике автомобиля: он теряет почти 50% исходных скоростных характеристик … Дело в заедании дроссельной заслонки, регулирующей подачу топлива в полость камеры . Придется разобрать механизм и заменить демпфер на новый.

Видео: как отремонтировать карбюратор на ВАЗ 2106

Как снять блок

Действительно, этот вопрос может застать врасплох неопытного обладателя «шестерки» или «семерки».Но сама процедура демонтажа не считается сложной. Главное, запомнить или записать места подключения разных шлангов, так как на первом опыте обратная установка может вызвать затруднения.

Важно последовательно отсоединить топливопроводы и провода

Подготовительный этап включает снятие корпуса воздушного фильтра, так как фильтр будет препятствовать свободному доступу к карбюратору. Дальнейшая работа займет не более 10 минут:

Сначала от корпуса карбюратора отключаются два тонких провода — первый обеспечивает работу воздушной заслонки, а второй подключается к дроссельной заслонке.

Возвратная пружина и ее фиксатор немедленно отсоединяются.

Следующим шагом является отсоединение провода экономайзера от принудительного холостого хода.

Ослабьте хомутное соединение на широкой трубке подачи бензина и снимите сам шланг. После этого можно снимать шланг возврата топлива.

Вентиляционный и вакуумный шланги можно отсоединить от фитингов в верхней части корпуса.

Открытое отверстие в коллекторе при работе рекомендуется закрывать мягкими тканями или специальной заглушкой, которую можно приобрести в автосалоне.Это сохранит двигатель в чистоте и предотвратит проникновение внутрь. блок питания грязи.

Промывка ДААЗ без разборки

Традиционный способ промывки карбюраторов — полная разборка на отдельные компоненты, что не всегда под силу неопытному владельцу ВАЗа. Для упрощения процедуры была создана методика промывки и очистки карбюратора без его разборки на компоненты. Эта методика основана на использовании специальных аэрозолей в баллончиках. Самыми доступными очистителями карбюраторов являются аэрозоли производства ABRO и Mannol — их можно купить в любом автомагазине по цене 100–150 рублей.

Бидоны снабжены тонкой трубкой для доступа ко всем частям карбюратора

Эти очистители отлично справляются с очисткой карбюраторных механизмов и очень просты в использовании. Для промывки карбюратора рекомендуется выключить двигатель, дать ему остыть и продолжить процедуру:

Снимаем коробку воздушного фильтра на автомобиле, отодвигаем в сторону.

Выкрутить электромагнитный клапан из корпуса карбюратора.

Надеть на аэрозольный баллон специальную узкую форсунку и обработать жидкостью каналы форсунок, первую и вторую камеры, заслонки и все остальное. видимые элементы карбюраторного узла.

Затем распылите аэрозоль на внешние части механизма.

Если за одну процедуру не успели как следует почистить карбюратор, то можно обработать его еще раз тем же аэрозолем.

После такой чистки ВАЗ 2108/2109 значительно повысит свои динамические характеристики, так как скопление грязи не будет мешать нормальной работе всех частей карбюратора.

Как поменять колодку

В разных лет на ДААЗ устанавливались прокладки из самых различных материалов: термостойкий картон, паронит, металл. Основная функция прокладки — создание максимально надежного и плотного соединения корпуса карбюратора с поверхностью впускного коллектора двигателя. Это единственный способ обеспечить нормальную работу силового агрегата.

После разборки карбюратора осмотрите прокладку на предмет деформаций, разрывов или серьезных вмятин.Производитель рекомендует менять уплотнитель после каждого снятия карбюратора.

Слева — новый, по центру — при первом демонтаже карбюратора, справа — после 3-х лет эксплуатации автомобиля

Прокладка подбирается по типу старой. Нельзя установить прокладку из другого материала или с изменением формы — она ​​не сможет обеспечить должного стыка между частями механизмов.

Процедура замены прокладки несложная:

На шпильки крепления карбюратора ставится новая прокладка.

Перед этим нужно очистить посадочную площадку от копоти и грязи.

Необходимо установить прокладку в том же положении, что и старую.

Затем установите на него карбюратор и полностью затяните крепежные гайки.

Регулировка своими руками

В силах каждого автовладельца «шестерки» или «семерки» отрегулировать карбюратор самостоятельно. Регулировочные работы позволяют улучшить динамические качества автомобиля, а также сократить расход бензина.Несомненно, это важные показатели для любого автовладельца, поэтому за регулировку карбюратора стоит взять на себя ответственность.

Подготовительный этап

Перед началом работы нужно тщательно подготовиться. Этот шаг необходим для того, чтобы ничего не отвлекало водителя во время настройки и регулировки.

Рекомендуется подготовить первое рабочее место … Карбюратор следует устанавливать на ровной и твердой поверхности, лучше заранее запастись ветошью, так как возможны потеки бензина.Кроме того, необходимо следить за тем, чтобы помещение, в котором планируется регулировка, хорошо вентилировалось и имело качественное освещение.

Второй пункт подготовки — это набор необходимых инструментов … Вам необходимо заранее подготовить набор гаечных ключей и две отвертки — крестовую и плоскую с узким лезвием.

Внимание! Регулировочные работы производятся только после промывки карбюратора, замены изношенных элементов и установки устройства на двигатель.

Как обогатить или истощить смесь

Обогащение или обеднение топливовоздушной смеси должно производиться на неработающем двигателе:

Запустите двигатель и подождите, пока он прогреется до рабочей температуры.

Затянуть винты количества и количества топлива до упора.

Проверяя указанные в сервисной книжке ВАЗ обороты холостого хода, выставить необходимое количество оборотов, повернув винты в ту или иную сторону.

То есть принцип регулирования смеси заключается в установке рекомендованных производителем оборотов холостого хода путем уменьшения или увеличения обогащения смеси (винт качества) и уменьшения / увеличения количества смеси (винт количества).

Винт качества расположен в нижней части трубки, а винт количества расположен немного правее в трубке меньшего диаметра.

Как уменьшить расход бензина

Основным элементом карбюратора является поплавок. После того, как вы выполнили настройку обогащения / истощения, поплавок неизменно фиксируется на своей оси. Однако может быть немного выше нормы — в этом случае увеличится расход топлива.Кроме того, необходима регулировка поплавка для снижения токсичности. выбросы газов, так как из-за некачественной герметичности автомобилей ВАЗ часть газов может попасть в салон.

Поплавковый механизм настроен на полностью остывший двигатель. Чтобы добраться до него, вам нужно будет снять коробку с воздушным фильтром и открутить крышку карбюратора:

Требуется регулировка фиксатора поплавка.

Регулировка замков и осевых опор позволяет установить желаемый ход.

Затем необходимо установить крышку на карбюратор и прикрутить корпус фильтра на место.

Регулировка язычка поплавка с винтами и фиксаторами

Как установить карбюратор обратно

После того, как агрегат был промыт и отремонтирован, карбюратор необходимо переустановить. Для этого сначала на место установки наносится новый уплотнитель, на него устанавливается сам карбюратор. На четыре установочных шпильки накручиваются гайки, обеспечивающие плотное прилегание корпуса карбюратора к коллектору двигателя:

После этого вам нужно будет подключить два тонких шланга для вакуума и вентиляции к двум штуцерам, которые расположены в верхней части карбюратора.

К впускному клапану подсоединен шланг подачи топлива, хомут рекомендуется заменить на новый.

С обратной стороны навинчивается шланг «в обратку».

Лучше всего устанавливать возвратную пружину дроссельной заслонки перед подсоединением дроссельной заслонки и воздуха.

Установка и подключение карбюратора ДААЗ считается завершенным.

Основные операции по снятию / установке, промывке и регулировке карбюратора доступны водителям любого уровня подготовки и опыта.При этом следует учитывать, что механизмы считаются довольно капризными, поэтому все этапы ваших процедур потребуют повышенной концентрации.

Еще в недавнем прошлом, до появления инжекторов, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber. На протяжении всего периода эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любое устройство требует бережного ухода, ему нужна чистка, настройка, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Работа карбюраторов нескольких разных производителей осуществляется по одному принципу, и они предназначены для создания топливно-воздушной смеси путем подачи ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игольчатая.

3. Пузырьковый — применяется относительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирает обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107.повысится.

Пошаговое выполнение действий:

1. Приобрести ремкомплект, желательно ДААЗ.

2. Разберите карбюратор. Возьмите среднюю часть с основными диффузорами и отполируйте их бумагой с тончайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаются над основными диффузорами диффузоров.В нижней части диффузор нужно делать уже, но осторожно, чтобы канал эмульсии не открывался. После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления створки к оси выполнены с потайной головкой. Для этого створку держат полностью открытой, болты пропиливают. В этом месте тоже нельзя перестараться, чтобы не вынуть полностью головку болта.

4. Торцы на заслонках обтачиваются, уголки заточены. В этом случае важно не затачивать створку повторно, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками — после этого их полируют.

5. Нижняя и средняя части карбюратора собираются с новой прокладкой.

6. Выбраны форсунки. Чтобы улучшить динамику разгона, важно изменить обогащение смеси.Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Так что при разгоне можно будет выиграть, а в совокупности с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Сделав капитальный ремонт автомобиля ВАЗ 2107, благодаря вышеуказанной настройке карбюратора, можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендуется тем, кто желает экономно расходовать бензин.

Дополнительно для улучшения проходимости воздуха можно прибегнуть к установке фильтра пониженного давления, но при этом со стандартным двигателем и с установленным на него «нулевым» фильтром результат не сильно изменится.

Карбюратор 2107 своими руками ремонт

• Главное, что нужно сделать, это внимательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
• Вымойте поплавковую камеру и очистите сетчатый фильтр.
• Устранить засорение воздушных форсунок.
• Выполните регулировку плавающего режима, триггера и холостого хода.

Полезный совет

Каждые 60 тысяч километров необходимо контролировать сетчатый фильтр, расположенный перед поплавковой камерой.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

Принцип работы карбюратора ВАЗ 2107 ДААЗ

1 — винт регулировки впускного клапана акппеляционного насоса; 2 — крышка карбюратора; 3 — отсадочная камера второй камеры переходной системы; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер экологического статута; 6 — мазут эко-пивной; 7 — основная воздушная губка второй камеры; 8 — Эко-эмульсионный котел; 9 — пневмопривод дросселя второй камеры; 10 — диффузор малый; 11 — куртки; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный кулачок первой камеры; 16 — отсадочная машина пускового устройства; 17 — воздушный жиклер холостого хода; 18 — автомат пуска; девятнадцать — электромагнитный клапан с топливным краном холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный бункер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссель первой камеры; 29 — Корпус поплавковой камеры; 30 — дроссель второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный домкрат второй камеры; 34 — клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — Рычаг привода нагнетательного насоса.

ВАЗ 2106

Карбюратор ДААЗ 2107-1107010-20 устройство

На автомобиле ВАЗ-2106 карбюратор Озон на данный момент установлен ДААЗ модели 2107-1107010-20. Карбюратор ДААЗ 21053-1107010 применяется на автомобиле ВАЗ-21065 (модель на базе семейства карбюраторов Солекс).

Карбюратор Озон эмульсионного типа, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обработки (эко-статут) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой. камера, электромагнитный запорный клапан одноходовой системы, золотник Устройство устройства картера газов В пазовом пространстве пневмопривод дроссельной заслонки второй камеры.Управление воздушной заслонкой первой камеры — ручное, с тросовым приводом. После пуска двигателя заслонка автоматически завинчивается пусковым устройством диафрагменного типа под действием разрежения во впускном трубопроводе. Карбюратор оснащен вакуумной арматурой для управления регулятором угла опережения зажигания.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

Из поплавковой камеры топливо проходит через главные топливные жиклеры (первую и вторую камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, поступающим через главные воздушные жиклеры. Топливно-воздушная эмульсия через распылители попадает в малый и большой диффузоры карбюратора.

Топливный канал системы холостого хода перекрывается клапаном электромагнитной блокировки после выключения зажигания. Нормальное состояние клапана напряжения — открытый.

Система холостого хода отбирает топливо из эмульсионного колодца первой камеры.Топливо проходит через форсунку, конструктивно объединенную с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через воздушную струю холостого хода и открывающиеся отверстия первой камеры. Образовавшаяся эмульсия по двум каналам (один имеет калиброванное отверстие — более жирное, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, перекрывая иглу винтового винта, где дополнительно смешивается с воздухом. а затем через эмульсионное отверстие попадает во входной трубопровод.Состав смеси регулируется качественным шнеком.

При частичном открытии дроссельных заслонок (до включения в работу основной системы дозирования) топливно-воздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

Eco-statute обеспечивает подачу топлива непосредственно из поплавковой камеры в распылитель Eco-status, который расположен в диффузоре второй камеры. Эко-статут включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Насос ускорительный — диафрагменный, с механическим приводом от оси дроссельной заслонки первой камеры. При резком открытии заслонки топливная порция впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один клапан реверсивный — расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при впрыске топлива через диафрагму.Другой клапан находится в опрыскивателе. Он открывается под давлением впрыскиваемого топлива и закрывается под действием веса шара, как только прекращается подача топлива. Избыточное топливо при впрыске через байпасный отсек возвращается в поплавковую камеру.

Производительность насоса зависит от профиля кулачка, диаметра отверстия байпасного гиббера, профиля и длины регулировочной иглы в байпасном канале качания. Регулировка в процессе работы Ускорительный насос не подлежит.

Пусковое устройство состоит из воздушной заслонки, рычага управления воздушной заслонкой, телескопической тяги, тяги привода дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой. При вытягивании рукоятки привода («SUPPACE») с места водителя воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается на 0,7-0,8 мм (пусковая установка). При первых пробоях в цилиндрах дроссельная заслонка передается на диафрагму, которая через шток и тягу открывает воздушную заслонку. Максимальное значение открытия заслонки регулируется упорным винтом диафрагмы, расположенным под завинчивающейся крышкой.

Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, мы рекомендуем на снятом карбюраторе. Перед разборкой карбюратора небольшой жесткой щеткой с беспыльным ворсом, смоченной бензином или керосином, удалите загрязнения с его внешней поверхности. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом.Использованная тряпка должна быть чистой, не оставлять волокон и ниток.

Карбюратор целевых данных на ВАЗ 2106

Параметры	Первая камера	Вторая камера
Диаметр, мм:
диффузор	22	25
смесительная камера	28	36
Гиблер основного топлива	1,12	1,5
главный воздухозаборник	1,5	1,5
Гиббер топлива холостого хода	0,5	0,6
наружный воздушный стабилизатор	1,7	0,7
Гиббер топливный Econostata	—	1,5
эко-статус воздушной подушки	—	1,2
эмульсионный гиббер Economist	—	1,5
панк Air Gibrel	0,7	—
gykler Пневматическая дроссельная заслонка	1,5	1,2
acpercement Отверстия для распылителя насоса	0,4	—
экспозиция Jicker Accelerator Pump	0,4	—
Подача ускорительного насоса на 10 полных ходов, см. 3	7 ± 25%	—
Номер испытания распылением смеси	3,5	4,5
Калибровочный номер эмульсионной трубки	F15	F15
Расстояние поплавка от крышки карбюратора с прокладкой, мм	6.5 ± 0,25.
Зажимы демпферов для регулировки пускового устройства, мм:
воздух	5,5 ± 0,25.
дроссельная заслонка	0,9–1,0

Подъемник — это устройство для точного дозирования топлива, воздуха или их смесей (эмульсий). Дозирование происходит через калиброванное отверстие в челюсти. На карбюраторах 2105, озон 2107 в разных системах 13 заедов. Учитывайте их целевые данные и расположение на карбюраторе.Эта информация может быть полезна при проверке соответствия займов ставкам, настройке карбюратора на минимальный расход топлива или, наоборот, настройке увеличения мощностных характеристик двигателя подбором джеков.

Какой ты стоишь (размеры)

Параметры и тарифные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Основные системы дозирования

Диаметр камеры смешения

1-я камера — 28 мм

2-я камера — 32 мм

Диаметр узкой части большого диффузора

1-я камера — 22 мм

2-я камера — 25 мм

Маркировка диффузора малый

1-я камера — 3.5

2-я камера — 4,5

Диаметр основных топливных узлов

1-я камера — 1,12 мм

2-я камера — 1,50 мм

Диаметр главных воздуховодов

1-я камера — 1,50 мм

2-я камера — 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного бикера на холостом ходу

1-я камера — 0,50 мм

Диаметр воздушного гибера холостого хода

1-я камера — 1,50 мм

Диаметр топливного гиббера переходной системы 2-й камеры — 0.6 мм

Диаметр воздушного гибера переходной системы 2-й камеры — 0,7 мм

Насос акцепторный

Диаметр распылительного отверстия — 0,4 мм

Производительность за 10 нажатий — 7,0 ± 1,75 см3

EcoPostat (2-я камера)

Диаметр мазута — 1,50 мм

Диаметр гиббера — 1,20 мм

Диаметр эмульсии гиблера — 1,50 мм

Пневматический карбюратор камеры дрейфа

Диаметр воздухозаборника

1-я камера — 1.50 мм

2-я камера — 1,20 мм

Регулировка

В первую очередь следует произвести детальный осмотр, при этом все должно быть вымыто и очищено от грязи и других недостатков.

После необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который находится перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Замена

Основная проблема, периодически возникающая в работе карбюратора ВАЗ 2107 — засоряются куртки, вследствие чего происходит их проходимость. Для обслуживания рекомендуется продуть или промыть их специальной жидкостью, которой промывается карбюратор. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор.Аналогичным образом можно выполнить и продувку.

Часто этих мер бывает достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же требуется разборка карбюратора с попеременным закручиванием и промывкой жиклеров. Лучше делать это на ровной поверхности, застеленной газетой или чистым порогом, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка на холостом ходу и под нагрузкой.Для этого используются специальные регулировочные винты. Сначала регулируют обороты в режиме холостого хода, добиваясь стабильной работы двигателя на оборотах 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие отказов при переходе с холостого хода на максимальные обороты. При их появлении винт качества увеличивает количество топлива в смеси, одновременно доводя количество количества для установки холостого хода до заданного ранее значения.

Как правило, карбюраторы марки: Solex, Weber и Ozone, их популярность за долгие годы работы не уменьшилась, а наоборот, увеличилась.Однако, как и все в этом мире, со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что, в свою очередь, «загружает» автовладельцев, требуя от них определенных знаний и свободного времени.

В целях экономии времени и денег предлагаю вашему вниманию подробную инструкцию, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.

Что такое карбюратор И «что такое» это ест? »

Принцип работы карбюратора разных производителей По сути, одинаков, его задача — создать топливную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где происходит воспламенение… ну думаю, тогда поймете !?

Карбюраторы бывают трех видов: поплавок — это, наверное, самый распространенный среди всех, хвоя и барбарис — довольно редкое явление.

В сегодняшней статье поговорим о карбюраторе Озон, который устанавливается на ВАЗ 2107. После этого вы узнаете, как чистить карбюратор и как настраивается карбюратор ВАЗ 2107. Прежде чем начать что-то понимать, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от установленных на аналогичную модель автомобиля.

1. ДААЗ 2107-1107010 — устанавливались на ВАЗ 2105, а также ВАЗ 2107.
2. ДААЗ 2107-1107010-20 — устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.
3. ДААЗ 2107-1107010- 10 — устанавливается на моторы ВАЗ 2103 или без вакуумного корректора с распределителем зажигания.

Рассмотрим основную часть карбюратора ВАЗ 2107

1. Автономная система холостого хода.
2. Поплавковая камера.
3. Распределительный клапан холостого хода.
4. Эконостат.
5. Система дозирования.
6. Дроссельная заслонка.
7. Отсек отвода режущего газа.
8. Переходная система обеих камер.

Этих знаний достаточно, чтобы почистить и отрегулировать карбюратор ВАЗ 2107. Больше знать — нет необходимости, хотя это не мешает общему развитию.

Теперь рассмотрим, как устроен карбюратор, обеспечивающий распределение топливовоздушной смеси:

Регулировка карбюратора Производится после чистки и сборки.Перед тем, как приступить к разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика — «Не будь лихо, пока тихо», нужно не лазить там, где все в порядке, или разбирать то, что не в порядке. связанные с поломкой.

Как правильно отрегулировать карбюратор ВАЗ 2107

1. В первую очередь следует произвести детальный осмотр, при этом все должно быть отмыто и очищено от грязи и других недостатков.
2. После нужно очистить сетчатый фильтр и промыть поплавковую камеру.
3. Далее необходимо прочистить воздушные жиклеры.
4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение данных работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который находится перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 км пробега.

Как проверить сетчатый фильтр

Это делается следующим образом.Воспользуйтесь возможностью ручной замены топлива и залейте в поплавковую камеру горючее, тогда вы сможете увидеть, как закрывается запорный клапан. После отодвигаем верхнюю крышку фильтра и снимаем вентиль. Его необходимо тщательно обработать в растворителе, а затем высушить сжатым воздухом.

Когда двигатель некорректно ведет себя при нагрузках, сбоях или потере мощности, либо авто «плохо реагирует на педаль», скорее всего, у вас проблемы с подачей топлива. К тому же часто причиной того, что становится неисправный сетчатый фильтр.

Важно! Подложите дно поплавковой камеры с помощью пластичной или другой тряпки — это категорически запрещено, так как после такой очистки на дне камеры может остаться незаметное для глаза волокно, которое во время работа будет освещена вашими струями.

Очистка поплавковой камеры производится резиновой грушей с последующей сушкой аналогично сжатым воздухом.

Проверка герметичности запорной иглы производится грушей, так как сила давления, возникающая при ее сдавливании, равна давлению в топливном насосе.Устанавливая крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. При установке вы должны почувствовать сильное давление, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей протечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107: Поплавковая система

Для регулировки поплавковой системы необходимо сделать следующее:

1. Проверить положение поплавка, при необходимости выровнять кронштейн держателя.Это необходимо для правильного равномерного опускания поплавка в камеру.
2. Далее — регулировка при закрытой игле клапана. Откройте крышку камеры, затем отодвиньте поплавок и медленно потяните язычок кронштейна. Задача — добиться необходимого значения между крышкой крышки и поплавком, оно должно быть в пределах 6-7 мм, ни в коем случае уже не меньше. В состоянии пикирования более 1-2 мм, если больше, то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно быть 15 мм.

Эту процедуру можно проводить на разобранном карбюраторе или непосредственно на двигателе.

Регулировка карбюратора ВАЗ 2107: Система запуска

Для того, чтобы отрегулировать систему запуска, необходимо снять воздушный фильтр, после чего нужно запустить двигатель и вытащить сублики на себя.

Откройте воздушную заслонку принудительно на 1/3, затем установите скорость 3200-3600 в минуту.

После этого отпустите воздушную заслонку и установите скорость вращения на 300 меньше начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107

Для регулировки холостого хода нужно прогреть двигатель до рабочей температуры После этого качественным винтом выставить максимальное количество оборотов, с помощью номера количественного винта выставить значение до 100 об / мин. выше нормы. Запустите двигатель с помощью качественного винта, отрегулируйте скорость.

& nbsp.

Работа двигателя вашего автомобиля, в первую очередь, зависит от того, на каком двигателе установлен двигатель. А если быть более точным, то что такое топливно-воздушная смесь. И очень важно, чтобы правильное количество воздуха смешивалось с определенным количеством топлива. Ведь при соблюдении пропорций двигатель будет выдавать максимальную мощность при относительном КПД. А это зависит от того, как отрегулировать карбюратор на ВАЗ 2107. Ведь с воздухом отвечает именно карбюратор.

Это можно сделать несколькими способами, в зависимости от разновидности карбюратора. Они мембранные, поплавковые, игольчатые. Что касается карбюраторов автомобилей ВАЗ 2107, то они относятся к поплавковому типу.

Если вы желаете увеличить срок службы мотора, а также его КПД, следует обратить должное внимание на состояние и настройку такого агрегатного узла, как карбюратор.

Модификация карбюратора

Первое, что вам нужно сделать перед тем, как приступить к регулировке карбюратора на вашем автомобиле — выяснить, какая модель на нем стоит:

• Наличие вакуумного корректора зажигания говорит о том, что перед вами двигатель ВАЗ 2103/2106 и карбюраторная модификация 2107-1107010-20.
• Если у вас двигатель «шестерка», но нет корректора, то перед вами карбюраторная модификация 2107-1107010-10.

Признаки неисправности

Для решения проблемы необходимо знать признаки и причины ее возникновения. Учитывая, что работа карбюратора напрямую влияет на динамические качества автомобиля, можно отметить следующие признаки неисправности:

1. Двигатель жесткий, долго может «чихнуть».
2. Во время прессования могут наблюдаться рывки, провалы в работе двигателя, машина может дергаться.
3. Тяжелый и долгий разгон, как ни давили на газ.
4. Аварийное «воравье» двигателя (а).

Если вы начали следить за одним или несколькими признаками этого списка, значит, вы должны были сделать регулировку карбюратора.

Наилучшее качество регулировки вы получите, если снимете карбюратор с машины. Во время работы его нельзя использовать для чистки форсунок из шерсти, тканей и других видов проволоки.

Регулировка поплавковой системы

После того, как вы сняли карбюратор, лучше всего сначала отрегулировать поплавковую систему.

Если поплавок правильно отрегулирован, то его ход будет в пределах 6,5 мм с одной стороны и 14 мм с другой. Вам не составит труда отрегулировать его, вы можете воспользоваться шаблоном проверки, установив камеру вертикально. Таким образом, поплавок будет немного соприкасаться с шаром клапана, но не будет оказывать на него давления.

Если вы заметили, что не соответствует 6.5 мм, затем следует немного согнуть игольчатый клапан, чтобы получить необходимое значение.

Затем отрегулируйте уровень открытия игольчатого клапана, именно он отвечает за подачу топлива в камеру. Когда в камере достаточно бензина, поплавок поднимается, уменьшая расход бензина, но если резко ударить по газу, он откроется, топливо начнет расходиться более интенсивно, и поплавок опустится, открыв клапан.

После этого нужно отрегулировать расход поплавка с другой стороны.Проверить на отклонения, сняв крышку до упора, расстояние должно быть 14 мм. В случае несоответствия этому значению отрегулируйте крепление кронштейна так, чтобы расстояние не превышало 14 мм.

После того, как вы проведете описанное выше действие, поплавок будет около 8 мм.

Регулировка стартера

Необходимым этапом регулировки карбюратора является регулировка пускового устройства, так как он запускается при холодном двигателе. При этом топливовоздушной смеси можно подавать в несколько раз больше, чем бензина, чем в рабочем режиме работы.

Частота пускового устройства на карбюраторе ВАЗ 2107 — 1500 об / мин, что соответствует работе двигателя на холостом ходу.

Ниже приводится схема пускового устройства:

Принцип действия пускового устройства таков, что когда вы тянете за сцену, вы одновременно активируете его:

• трос тянет за трехпозиционный рычаг и при повороте против часовой стрелки снимает его;
Телескопическая тяга
• также движется, поворачивая рычагом демпфер самолета;
• другое плечо трехсоставного рычага действует на ось дроссельной заслонки первой камеры;
• воздушная заслонка оказывается в закрытом положении, а дроссель немного расчленен и имеет пусковой зазор.

Решив отрегулировать пусковое устройство, сначала снимаем карбюратор, потом:

1. Поверните рычаг заслонки воздушного потока так, чтобы она полностью закрылась. В этом положении создается устройство.
2. Провернуть карбюратор. Измерьте зазор между стенкой канала и краем дроссельной заслонки. У правильно отрегулированного карбюратора он находится в пределах 0,85-0,9 мм. Чтобы проверить это, вы можете использовать зонд.
3. Если зазор не соответствует норме, поправьте его, загибая тягу рычага дроссельной заслонки.

После регулировки этого зазора перейдите к зазору «А». Это расстояние между воздушной заслонкой и стеной:

1. Закройте заслонку, прогнув пусковое устройство.
2. Для создания условий нагнетаемого воздуха плести стержень.
3. Штанга вытягивает тягу паза, в результате чего между стенкой и краем заслонки появляется щель.
4. В правильно отрегулированном пусковом устройстве зазор «А» находится в пределах 5-5.4 мм.
5. Если он не входит в этот диапазон, его необходимо отрегулировать. Для этого поверните регулировочный винт.

Как отрегулировать холостой ход на ВАЗ 2107

Перед тем как приступить к регулировке холостого хода, необходимо позаботиться о том, чтобы двигатель прогрелся до рабочей температуры, это должно быть правильно:

• Увеличьте скорость до максимальной частоты. Для этого откручиваем качественный винт. Смесь становится «богатой».
• Увеличьте скорость еще больше, закрутив винт количества смеси против часовой стрелки.
• Проверить, поднимаются ли обороты еще выше, повернуть винт качества в разные стороны, не меняя положения числа числа числа. Если обороты выросли, то повторите два предыдущих пункта еще раз;
• Найдя нужную позицию числа числа числа, не касаясь его, выставить качество оборота в диапазоне 850-900 об / мин.

Это очень простой, но удобный способ настройки.Можно ориентироваться на показатели электронного тахометра, слуховые ощущения, а также показания на приборной панели.

Для регулировки:

• До остановки стекания.
• В этом случае воздушная заслонка вторичной камеры будет находиться в вертикальном положении.
• В случае, если заслонка открыта не полностью, ее необходимо отрегулировать.
• Для этого ослабьте винт крепления привода клапана, он поднимется вертикально, затем затяните его.

Регулировка привода дроссельной заслонки

Следует правильно настроить этот привод, иначе автомобиль будет иметь худшую динамику скорости.Для того, чтобы его настроить, вам понадобится напарник, ключ на 8, простая отвертка, штангенциркуль и фонарик.

Как регулировать:

• Первым делом топим до остановки «Sandage».
• Партнер должен выжать газ до пола. Дроссель в этом случае при правильной регулировке поднимется по вертикали. Приложите фонарик, чтобы убедиться в этом.
• Дать партнеру отпустить педаль газа, при этом демпфер без зазоров закроет первичную камеру.
• Если заслонка не полностью открывается или закрывается, необходимо отрегулировать длину тяги привода.
• Убрать тягу, измерить ее длину. Оно должно быть ровно 80 мм. Если есть несоответствие, затяните контргайки так, чтобы установить желаемую длину.

Стоит отметить, что еще есть ряд операций с карбюратором, но проведя описанные выше действия, вы избавляетесь от большинства проблем с топливовоздушной смесью.В случае, если у вас возникнут более серьезные проблемы, лучше будет обратиться к специалисту по этому вопросу. Как правило, выполнения предложенной инструкции достаточно для качественной регулировки карбюратора.

Видео

Полезные советы по регулировке карбюратора ниже:

Автомобили Волжского автозавода седьмой модели оснащены бензиновыми двигателями различных модификаций. Карбюратор 2107 1107010 устанавливался на силовые агрегаты рабочим объемом 1500 куб. см и обеспечил его достаточно высокими техническими характеристиками.ПОДРОБНОЕ ОПИСАНИЕ, ХАРАКТЕРИСТИКИ КОРЗИНЫ приведены в руководстве по эксплуатации автомобиля. Здесь вы можете найти порядок настройки работы устройства в разных режимах.

Указанная модель карбюратора разработана специалистами Димитровградского автоагентского завода по техническому заданию АвтоВАЗ. Позже выпуск этого устройства наладили на Ленинградском заводе, где получил собственное имя хлебопека. Под этим брендом устройство поставляется на рынок запчастей к автомобилям ВАЗ различных модификаций.

По устройству данное устройство абсолютно идентично продукции ДААЗ, при этом специалисты и автовладельцы отмечают высокое качество комплектующих и сборки. При этом стоимость пекарского карбюратора существенно ниже аналогов. Этим обстоятельством и объясняется тот факт, что данный агрегат все чаще используется на автомобилях ВАЗ разных моделей А в том числе и знаменитой семерки.

Устройство карбюраторное

Устройство предназначено для создания топливовоздушной смеси определенного состава на двигателях ВАЗ различных моделей.Карбюратор бакера имеет следующее устройство:

1. поплавковая камера;
2. основные системы дозирования двух контуров;
3. пусковое устройство мембранного типа;
4. двигатель и привод от пневмоустройства;
5. диафрагма ускорительного насоса;
6. система холостого хода с отключением электроклапана;
7. Система перехода на включение вторичной камеры.

На карбюраторах типа пекаря, который предназначен для установки на автомобили ВАЗ, имеется специальное устройство для обеспечения вентиляции картера двигателя.Газы, пробиваясь в корпус силового агрегата по трубке, через карбюратор попадают в камеру сгорания автомобиля. Это снижает токсичность двигателя автомобиля ВАЗ до приемлемого уровня. Карбюраторная модель Бакерд отличается более высокой надежностью, чем аналоги.

Технические характеристики карбюратора

Продукция марки Bakers, предназначенная для использования на силовых агрегатах ВАЗ, не отличается от подобных устройств ДААЗ. Основные параметры карбюраторов данного типа:

1. Дозирующие системы: диаметр камеры первичной — 28 мм, вторичной — 32 мм.
2. Геометрия диффузора: камеры №1 — диаметр 22 мм и №.2-25 мм;
3. Jetgers системы дозирования топлива основной, для первичной камеры — 1,12 мм, для вторичной — 1, 50 мм.
4. Размеры форсунок данной системы для обеих частей устройства и составляют 1,5 мм.

Основными показателями агрегата переходной системы карбюратора, обеспечивающими ему достаточно высокий подхват, являются габариты и характеристики. Диаметр отверстия предназначен для обеспечения подготовительных процессов при подключении вторичной камеры устройства.При последовательном нажатии на рычаг происходит десятикратный впрыск до 7 мл топлива в камеру. Это позволяет добиться резкого разгона автомобиля ВАЗ в карбюраторе пекаря.

Регулировка холостого хода

Настройка исправного устройства, предназначенного для перемешивания, производится с помощью следующих инструментов и инструментов:

1. тахометр встроенный или подключаемый;
2. прибор для определения токсичности выхлопных газов по содержанию окиси углерода;
3. отвертки с плоским шлицем.

Порядок выполнения регулировки карбюраторного типа пекарни на двигателях ВАЗ:

1. Проверка уровня производится в поплавковой камере с помощью специального шаблона.
2. Проверить зазоры между контактами в распределителе зажигания и состояние свечей. Они должны соответствовать двигателю по калибровочному номеру.
3. Силовой агрегат запускается и не работает без нагрузки, пока не будет достигнута рабочая температура.
4. Поворачивая винт количества смеси, устанавливают частоту вращения коленчатого вала в пределах от 820 до 900 оборотов в минуту.
5. Вращая винт качества смеси, одновременно контролируйте концентрацию CO в выхлопе. При температуре воздуха 20 ° С и нормальном атмосферном давлении этот показатель должен составлять от 0,5 до 1,2%.
6. Винт количества смеси карбюратора пекарен снова добивается восстановления параметров холостого хода двигателя ВАЗ.

Установка нового карбюратора на ВАЗ 2107. Кое-что про стоимость а не ремонтопригодность. Есть три типа карбюраторов.

Изучаем конус иглы на предмет развития (в виде венчика на кончике). Если мы не обнаруживаем признаков износа, то промыть клапан и седло (сначала промыть топливный фильтр) и еще раз проверить иглу на герметичность. Неисправную и изношенную иглу заменяют новой. Восстановить работоспособность клапана можно, если немного увеличить отверстие в седле, но эта операция требует аккуратности, слесарного мастерства и не всегда приносит успех.

Разборка и проверка деталей крышки карбюратора.

Если пусковое устройство исправно, то шток вернется в исходное положение только после открытия канала. А если стартер протекает, то …

5. … отверткой откручиваем три винта …

Собираем верхнюю крышку корпуса карбюратора в обратной последовательности. Отрегулируйте уровень топлива в поплавковой камере и степень приоткрытия воздушной заслонки.

Ремонт пневмодроссельной заслонки.

Пневмопривод проверяем так же, как и пусковое устройство, и при неисправности меняем диафрагму пневмопривода по аналогии с пусковым устройством.

Нажмите на шток диафрагмы и пальцем закройте входной канал.

Если пневмопривод исправен, шток вернется в исходное положение после открытия входного канала. Разбирайте корпус пневмопривода только в случае необходимости, так как необходимо будет подбирать длину тяги опытным путем.Если механизм пневмопривода второго демпфера был разобран, длину его тяги следует отрегулировать:

4. Отпускаем стопорную гайку на тягу…

Вставляем палец в тягу и фиксируем соединение стопорным кольцом.

6. Нажмите на шток пневматического привода, вставив шток в корпус мембранного механизма. (При закрытой заслонке первой камеры вторая должна оставаться закрытой).

В частых случаях неисправность пневмопривода вызвана недостаточной герметичностью каналов, по которым разрежение подводится к диафрагме.В этом случае нужно проверить нижнюю поверхность корпуса карбюратора (см. Разборка и ремонт корпуса карбюратора). Когда вы затягиваете крепежные гайки карбюратора, поверхность может «вести себя» под воздействием температуры. В этом случае необходимый вакуум не создается и заслонка второй камеры не открывается или открывается не полностью, с задержкой.

Разборка и ремонт корпуса карбюратора.

Форсунку с корпусом промываем в ацетоне и продуваем сжатым воздухом.Заменяем порванное уплотнительное резиновое кольцо на новое.

12. Снимите теплоизоляционную прокладку.

13. Выключите вентиль ускорительного насоса.

14. Снимите форсунку с корпуса с клапаном и прокладками из мягкого металла.

Все это промываем ацетоном и продуваем сжатым воздухом.

15. Выключите воздушные жиклеры.

16. Вынимаем из каналов эмульсионные трубки основной системы дозирования.Может быть, они сами не выпадают из каналов. В этом случае вкрутите метчик M4 в их отверстия и снимите их.

17. Выключить основные топливные жиклеры.

18. Выкрутите корпус топливной форсунки переходной системы.

19. Вынуть топливную форсунку из корпуса.

20. Выкрутите регулировочный винт ускорительного насоса.

21. Отверткой откручиваем четыре болта крепления крышки ускорительного насоса.

22. Снимите крышку, диафрагму и вытащите пружину.

23. Осторожно выбейте диффузоры …

24. … и подтянуть их.

Эмульсионные трубки, сопла и другие снятые детали, кроме прокладок, диафрагмы и уплотнительных колец, промываются в ацетоне и продуваются сжатым воздухом.

25. Применяем ровную линейку к основанию корпуса и смотрим зазор кривизны корпуса.

Плоскость корпуса должна быть плоской.Если есть искривление поверхности, вытаскиваем переходные трубки, для этого подбираем сверла чуть меньшего диаметра, чем отверстия для трубок. Вставляем сверло в трубку так, чтобы сверло входило в напряжение, допускается наматывание мелкозернистой шлифовальной шкурки.

26. С помощью плоскогубцев вытащите трубку.

Если зазор между линейкой и плоскостью корпуса не более миллиметра, можно выровнять основание. Закрепляем корпус в мощных тисках. Сначала под губки тисков укладываем фанеру или брусок, чтобы не повредить верхнюю поверхность карбюратора.Если поверхность сильно деформирована, то предварительно распрямите ее легкими ударами молотка через деревянный брусок или молоток по загнутым углам основания. Делаем это аккуратно, чтобы не расколоть корпус. После черновой правки выравниваем поверхность широким бархатным напильником. Делать это тоже нужно аккуратно, держа пилку параллельно плоскости основы, не «закатывая» по краям. Постоянно контролируем процесс, прикладывая к поверхности линейку. Далее промываем корпус в ацетоне и продуваем все каналы сжатым воздухом.Собираем корпус карбюратора в обратной последовательности.

Форсунки первой и второй камер имеют разные калибровки и должны устанавливаться каждое на свое место.

Разборка и ремонт корпуса дроссельной заслонки.

Промойте золотник и дроссельные клапаны корпуса ацетоном или растворителем и продуйте каналы корпуса сжатым воздухом.

17. Открываем створки и смотрим состояние переходных отверстий, при необходимости зачищаем их тонкой медной проволокой.

18. Сборка корпуса дроссельной заслонки выполняется в обратной последовательности, особое внимание уделяем правильному положению рычагов на оси. Перед затяжкой гаек убедитесь, что рычаг ограничителя находится ниже выступа рычага дроссельной заслонки второй камеры.

Закручиваем качественный винт на место (перестаем смачивать его резиновое кольцо моторным маслом) и выкручиваем на количество оборотов сделанных при разборке. При надежной работе системы на холостом ходу дроссельные заслонки плотно закрывают свои каналы — без зазора.Допустима еле заметная щель, которую можно увидеть только при взгляде на свет через ставни. В некоторых случаях можно устранить зазор, изменив положение заслонки в прорези оси. Но это делается в крайнем случае. Карбюратор отрегулирован новый.

19. Открываем заслонку и напильником подпиливаем резьбу саморезов — на заводе резьба придавливается. Для сборки сборки потребуются новые винты.

20. С помощью отвертки открутите два винта и замените их новыми.

Ослабьте стопорный винт рычага заслонки. Наименьшего зазора по всему периметру демпфера мы добиваемся изменением положения демпфера. Чтобы створка лучше подходила к сенксам, можно заточить створку с торца. Шлифовать лучше небольшим плоским напильником.

21. Перед сборкой убедитесь, что створки не заклинивают (это очень важно для второй камеры) — при необходимости отрегулируйте их стопорным винтом. Откручиваем новые винты крепления створок.

22. Закрепляем упорные винты, разжимая их срез.

Собираем карбюратор, меняя поврежденные и деформированные прокладки.

23. При установке крышки на корпус карбюратора смотрим, чтобы поплавок не касался стенок поплавковой камеры.

Не перетягивайте винты, которыми крепится крышка, во избежание деформации.

Еще в недавнем прошлом, до появления форсунок, автомобили ВАЗ оснащались карбюраторами нескольких типов: Solex, Ozone и Weber.За весь период эксплуатации мне приходилось слышать о них много положительных отзывов, и со временем популярность этих моделей только росла. Однако любой прибор требует тщательного ухода, по отношению к нему нужно проводить чистку, настройку, а иногда и ремонт — регулировка карбюратора 2107 не исключение.

Работа карбюраторов нескольких разных производителей осуществляется по одному принципу, и они предназначены для создания топливно-воздушной смеси с подачей ее в камеру сгорания, где происходит воспламенение самой смеси.

Есть три типа карбюраторов:

2. Игла.

3. Bubbling — используется сравнительно редко.

Как улучшить карбюратор ВАЗ 2107

При наличии определенных претензий к работе автомобиля в виде нечеткой реакции на повышенную подачу газа, вяло набирающего обороты, в этом случае можно произвести тюнинг карбюратора ВАЗ 2107. Для такой доработки не требуется особых финансовых вложений, да и расход топлива от этого не очень увеличится.

Поэтапно:

1. Купить ремкомплект, желательно ДААЗ.

2. Разберите карбюратор. Возьмите в руки среднюю часть с основными диффузорами и отполируйте их с помощью бумаги с мельчайшим абразивом. В результате этих действий можно будет снизить потери аэродинамики на воздухозаборнике. С аналогичной целью проводится обработка малых диффузоров — устанавливаемых над основными диффузорами диффузоров.В нижней части диффузор нужно делать уже, но осторожно, чтобы не открывался канал эмульсии. После этого они полируются.

3. Следующим шагом будет доработка дроссельных заслонок в нижней части карбюратора. Болты крепления демпфера к оси выполнены с потайной головкой. Для этого заслонка держится полностью открытой, производится запирание. В этом месте тоже нельзя переборщить, чтобы не вынуть головку болта полностью.

4. Концы на амортизаторах заточены, уголки заточены. В этом случае важно не затачивать заслонку повторно, чтобы не нарушить ее прилегание к стенке камеры. Аналогичные действия необходимо провести с двумя створками, после чего их полируют.

5. Сборка нижней и средней частей карбюратора с установкой свежей прокладки.

6. Форсунки подобраны. Для улучшения динамики разгона важно доработать обогащение смеси.Первую камеру можно оставить без изменений, а во второй заменить главный топливный жиклер, вместо 150-го устанавливается 162-я.

7. В первой камере 40-й «нос» ускорительного насоса можно заменить на 50-й. Получится при разгоне выиграть, а в совокупности с изменениями, внесенными со второй камерой — добиться резкого разгона.

Полезный совет

Выполняя общий ремонт автомобиля ВАЗ 2107, благодаря рассмотренному выше тюнингу карбюратора можно будет добиться улучшенной динамики разгона при практически таком же расходе топлива.Можно сказать, что доработка карбюратора рекомендована тем, кто хочет экономно расходовать бензин.

Дополнительно для улучшения проходимости воздуха можно прибегнуть к установке фильтра низкого давления, но при штатном двигателе и установленном на нем «нулевом» фильтре результат не сильно изменится.

Ремонт карбюратора своими руками 2107

• Главное, что нужно сделать, это тщательно осмотреть прибор, затем тщательно очистить и помыть, удалив грязь и другие недостатки.
• Вымойте поплавковую камеру и очистите сетчатый фильтр.
• Устранить засорение воздушных форсунок.
• Отрегулируйте систему поплавка, спусковой крючок и холостой ход.

Полезный совет

Проверять сетчатый фильтр, расположенный перед поплавковой камерой, необходимо каждые 60 тысяч километров.

Ниже вы можете посмотреть видео, как отремонтировать карбюратор ВАЗ 2107 своими руками.

Автомобили ВАЗ-2107 оснащены двухкамерным карбюратором эмульсионного типа с падающим током.Имеет уравновешенную поплавковую камеру, две основные системы дозирования, устройство обогащения с пневмоприводом, систему выпуска картера, сопло для подачи вакуума, автономную систему холостого хода и экономайзер принудительного холостого хода. Если ваш автомобиль, то ремонт и тюнинг карбюратора не потребуют особых усилий. При необходимости вы также можете сделать это самостоятельно.

С помощью педали управления карбюратором, которая находится в салоне, открывается дроссельная заслонка. Заслонки второй камеры открываются пневмоприводом.Дроссель имеет диафрагменный стартер, который используется для запуска холодного двигателя. В первую камеру топливо подается диафрагменным ускорительным насосом. Карбюратор, в свою очередь, установлен на четырех шпильках впускного коллектора. Каким бы совершенным ни был этот механизм, но поломки все равно случаются, поэтому актуальное обслуживание в автосалонах — это ремонт и настройка карбюратора.

Часто для ремонта карбюратора на ВАЗ 2107 и его регулировку нужно проводить пару раз в год.На частоту посещения автосалонов влияет такой фактор, как условия эксплуатации.

Этот процесс состоит из следующих шагов:

1. Осуществляется внешняя промывка;
2. Визуально проверьте состояние карбюратора;
3. Фильтр промывается, ведущий в поплавковую камеру;
4. Затем промойте поплавковую камеру;
5. На следующем этапе очищаются от мусора различные детали, например, воздушные форсунки;
6. Затем нужно отрегулировать поплавковый механизм;
7. Регулировка триггера — седьмой шаг;
8. На завершающем этапе отрегулировать систему холостого хода.

Следуя этим шагам, ремонт и регулировка карбюратора могут выполняться, не снимая карбюратор с двигателя. Учтите также тот факт, что при частом использовании карбюратора он не будет работать хуже, чем идеально очищенный. Дело в том, что внешняя грязь не попадает в детали при движении, а подвижные элементы конструкции устройства очищаются при перемещении сами.

Что касается смолистого темного налета, возникающего из-за принудительной вентиляции картера, то не нужно его слишком сильно чистить, так как он практически не влияет на работу систем дозирования.Стоит отметить, что ремонт и обслуживание карбюратора можно проводить как самостоятельно, так и с помощью услуг квалифицированных специалистов.

На ВАЗ 2107 важен своевременный ремонт карбюратора. Различные отложения в калиброванных отверстиях влияют на его успешную работу. Воздушное сопло переходной системы и основное воздушное сопло забиваются гораздо меньше, однако периодически их состояние необходимо проверять. Сделать это самому тоже несложно. Для очистки жиклеров смочите их бензином и проденьте тонкий медный предмет, например, проволоку.

Проверяйте сетчатый фильтр каждые 50-70 тысяч километров, обязательно периодически заменяйте фильтр тонкой очистки топлива, который находится в системе питания. Если вы не следите за пробегом автомобиля, желательно проводить вышеуказанные действия не реже одного раза в год.

Используя чистый бензин, можно очистить полость поплавковой камеры от грязи, но лучше отдать предпочтение растворителям. Учтите, что сильный растворитель может повредить неметаллические детали.

Если неисправности более серьезные, карбюратор необходимо отремонтировать.

Инструкция по ремонту карбюратора на ВАЗ 2107:

1. Снимите возвратную пружину и отверткой Phillips ослабьте крепежный винт трехплечевого рычага.
2. Снимите скобу пружины, удерживая винт.
3. Вместе со штоком снимите пружину и рычаг.
4. Выкрутите винты крепления дроссельной заслонки и снимите кожух заслонки.
5. Выкрутить корпус топливного жиклера с помощью отвертки с широким лезвием в системе холостого хода.
6. Снимите корпус и выньте жиклер.
7. Снимите уплотнительное кольцо с резины с корпуса и промойте форсунку вместе с корпусом в ацетоне. Затем продуйте сжатым воздухом и замените поврежденное резиновое кольцо.
8. Снимите теплоизоляционную прокладку и открутите клапан ускорительного насоса.
9. Снимите клапан с пистолетом-распылителем и металлическими прокладками.
10. Промыть детали в ацетоне и продуть сжатым воздухом.
11. Выкрутите воздушные жиклеры и снимите с каналов эмульсионные трубки основной системы дозирования.Если они не выпадают, вверните в отверстие метчик.
12. Выкрутить основные топливные форсунки вместе с корпусом топливных форсунок в переходной системе.
13. Вынуть топливный жиклер из корпуса и открутить регулировочный винт ускорительного насоса.
14. Выверните четыре винта, которыми крепится крышка ускорительного насоса, с помощью отвертки.
15. Снимите диафрагму с крышкой и пружиной. Ручкой отвертки осторожно выбейте диффузоры и снимите их.Обработайте все снятые детали, кроме прокладок, ацетоном и продуйте сжатым воздухом.
16. Проверить основание корпуса на деформацию с помощью линейки на предмет зазора. Основание в этом случае должно быть ровным. Если обнаружена кривизна плоскости, снимите переходные трубки, предварительно выбрав сверла с меньшим диаметром, чем их отверстия. Вставьте трубку в дрель.
17. Выньте трубки плоскогубцами. Если деформация не очень значительная, можно сосредоточиться на выравнивании основания, сжав корпус в губках тисков.Под губку рекомендуется подкладывать лист фанеры, чтобы не повредить поверхность карбюратора.
18. Если поверхность сильно деформирована, в первую очередь ее следует выпрямить, ударив деревянным молотком по изогнутым краям основания. Отломить кусок от тела достаточно легко, поэтому будьте предельно внимательны, аккуратны и осторожны. Затем разгладьте поверхность бархатной пилкой. Периодически прикладывайте к поверхности линейку, контролируя тем самым процесс.

Следуя этой пошаговой инструкции, вы легко сможете произвести

Карбюратор К-151: устройство, регулировка, неисправности

Карбюратор серии К-151 на Газель изготавливается с широкой крышкой.Клапаны модификации способны выдерживать большое давление. Среди особенностей важно отметить качественную помпу, которая установлена ​​в устройстве. Также модель активно хвалят за широкоугольную камеру. Особый интерес у людей вызывает регулировка карбюратора К-151. Перед разбором устройства нужно посмотреть видео на эту тему. Во время регулировки важно внимательно следовать инструкциям. Чтобы подробно разобраться в этом вопросе, рекомендуем в первую очередь изучить устройство карбюратора К-151.

Устройство карбюраторное общее

Рассмотрим карбюратор «Газель» К-151, который включает диффузор и клапанную систему, расположенную в широкой камере. Внизу модели находится помпа. Также устройство карбюратора К-151 имеет нагнетатель с трубкой. Держатель закреплен на нити. Сбоку модели находится распылитель, который подсоединяется к форсунке.

Ограничитель используется с жиклером. Внизу карбюратора находится топливная система. Также в схему карбюратора К-151 входит штуцер, который используется с маленькой иглой.Поплавковый механизм расположен под камерой. Особого внимания в устройстве заслуживает переходник. В этом случае он используется с дроссельной заслонкой. Карбюратор К-151 подключается через нагнетатель.

Поплавковый механизм

Поплавковый механизм карбюратора выполнен с двумя накладками. Стеллажи расположены только с одной стороны. Для очистки этого механизма вам потребуется снять только верхнюю крышку модификации. Также следует отметить, что трубка отходит от центральной камеры.Внизу механизма ставится колодка на карбюратор К-151. Неисправности возникают редко, потому что он использует две колодки. На холостом ходу они вполне могут стираться. При необходимости подушечку можно вырезать самостоятельно из небольшого кусочка резины.

Клапанная система

Клапанная система карбюратора отвечает за впрыск топлива. Стойки испытывают сильное давление. Камера первичной модификации выполнена на двух опорах. В центральной части устройства есть небольшая крышка.Чтобы отрегулировать его, вы должны использовать ключ. В боковой части системы клапан подводит трубку к карбюратору К-151. Неисправности механизма при необходимости всегда можно устранить самостоятельно. Вставки модели в этом случае выполнены из резины. Жиклер из клапанов находится Серж. Для самостоятельной замены клапана понадобится специальное оборудование. Специалисты утверждают, что телефон нужно периодически чистить. Для этого подойдет длинный шомпол. Желательно подавать воду под высоким давлением.

Регулировка держателя

За счет вращения держателя регулируется карбюратор К-151. Видео в Интернете по этому поводу не всегда полностью освещает тему. У этой модификации держатель находится сбоку от насадки. Для его прокрутки понадобится короткая Г-образная клавиша. Его нужно вращать по часовой стрелке. Во время этого процесса человек должен следить за положением клапана. Если он откидывается, это означает, что держатель нужно повернуть еще больше по часовой стрелке.В некоторых случаях демпфер может заедать во время регулировки. В этом случае винт всегда должен находиться в нижнем положении. Чтобы получить заслонку, ее нужно поддеть острым предметом со стороны первичной камеры.

Модификация вторичной камеры

Вторичная камера в данной модификации включает в себя мощную помпу и комплект дисков. Перепускной клапан в этом случае расположен внизу камеры. Также следует отметить, что в данной модели имеется жиклер, взаимодействующий с топливной системой.При обнаружении проблемы рекомендуется сразу проверить работоспособность центральной арматуры. Если игла не двигается, значит канал заблокирован.

Проще всего очистить камеру с помощью насадки. Дополнительно его обдувают потоком воздуха под давлением. Важно не повредить клапанную систему. Холостой ход карбюратора К-151 регулируется держателем. У некоторых проблемы с регулятором, который в камере. В данной модификации он подключается к ролику.

Для проверки регулятора необходимо снять крышку и отсоединить верхний насос. Только тогда подставка идет прямо. Ролик сначала отключается. После этого необходимо осмотреть основание регулятора. У этого карбюратора есть небольшая подставка. Если она деформируется, то модель придется полностью заменить. Еще одна проблема может заключаться в изогнутой перегородке. Это связано с перегрузкой клапанов. Перегородку можно менять отдельно. В этом случае нет необходимости полностью снимать регулятор.

Неисправности насоса

Насос для этого карбюратора используется с небольшой рейкой. В верхней части модификации есть ручка, которая соединяется с корпусом. Также есть винт, фиксирующий стойку. Основные поломки модели связаны с ручкой. Ремонт карбюратора К-151 в этой ситуации следует начинать с осмотра основания насоса. После этого проверяется туба со стойки. Внутри насоса есть небольшой поршень. Чтобы добраться до него, нужно снять нижнюю крышку.Только после этого можно будет выкрутить винт и полностью осмотреть салон модификации. В этом случае переходник трогать не нужно. При замене ручки особое внимание нужно уделить насадке. В некоторых случаях быстро тонет. Подставку можно заменить без крышки. При этом самое главное — не повредить поплавок.

Ремонт регулятора

Если рассматривать регулятор вторичной камеры, следует отметить, что он устанавливается в карбюратор К-151 Д с двумя стойками.Накладки используются только в верхней части устройства. При замене регулятора сначала снимается крышка. Следующим шагом будет удаление перегородки. В дальнейшем его придется хорошо смазывать. При этом закрылки трогать не нужно.

Перегородка этого карбюратора фиксируется только на одной скобе. Защелка сидит довольно плотно, поэтому нужно поддеть ее. Особое внимание стоит уделить стойке. Держатель желательно не отпускать. В случае выпадения зажимного винта его необходимо немедленно поставить на место.Иногда сразу проседает регулятор. Это происходит из-за смещения опоры. В этой ситуации специалисты рекомендуют проверить боковую подставку и целостность камеры.

Как заменить фитинг в приборе?

Штуцер, на котором установлен карбюратор К-151, выполняет роль держателя. Это необходимо для нормальной работы клапанов. Если арматура заклинивает, то клапаны быстро изнашиваются. Тем не менее, этот процесс сопровождается перегревом первичной камеры.Смазка тоже нарушена. Чтобы исправить эту ситуацию, нужно уметь правильно осмотреть фурнитуру. Это не займет много времени. В первую очередь ставится колодка для фиксации механизма. Также можно использовать обычные тиски. После этого необходимо найти на верхней крышке прижимные винты. Они находятся по бокам и скрыты накладками. После снятия крышки центральный клапан отодвигается в сторону. В этом случае насос полностью съемный.

Затем нужно внимательно осмотреть клапан.Если на них видно потемнение, то смазка карбюратора нарушена. Также это может повлиять на насос. Далее переходим непосредственно к примерке. У его основания небольшая голова. При деформации модель не выдерживает давления, которое создается внутри камеры. Головка данной модификации съемного типа. Однако раздобыть его довольно проблематично. В этом случае придется полностью менять фурнитуру.

Замена прокладки

Прокладки около карбюратора отвечают за герметизацию камер.Если рассмотреть нижние прокладки, можно заметить, что у них узкое основание. Они зажимаются винтами на корпусе. Для замены колодок вторичной камеры в первую очередь необходимо закрепить карбюратор К-151. После этого откручивается форсунка. Заслонки трогать не нужно. Многие ошибаются, когда сразу берут на себя все винты. Откручивайте их по одному. Таким образом, колодка никогда не согнется. Если рассматривать верхнюю камеру, то все немного иначе. В первую очередь в ремонт фиксируется карбюратор.Следующим шагом является зажим клапана. В этом случае держатель должен быть неподвижным. Винты нужно закручивать по одному. Дополнительно человек должен следить за положением стойки. Иногда колодка сразу начинает скользить.

Все это приводит к тому, что он может выйти из строя. Чтобы этого избежать, придется воспользоваться помощью друга. Один человек должен только следить за держателем и одновременно закручивать винты. Товарищ обязан управлять планшетом. Если он начнет сильно гнуться, то его обязательно придется менять.Также стоит отметить, что прокладка находится в камере первичного карбюратора. Он находится сразу за крышкой. Колпачок фиксируется четырьмя винтами. Прежде чем выкручивать все обратно, особое внимание следует уделить смазке основных узлов. При этом следует хорошо очистить края камер.

Запорный механизм

Запорный механизм с карбюратором К-151 отвечает за подачу топлива. В его состав входит форсунка, а также маломощный насос, от которого выходит трубка.Камера первичной модификации расположена внизу. Основная проблема устройства заключается в неисправности расширителя. Устанавливается на специальный переходник.

Необходимо немедленно проверить переходник на предмет засорения. Для этого придется отключить насос и осмотреть основание камеры. Расширитель на карбюраторе фиксируется двумя фиксаторами, которые расположены с двух сторон. В этом случае воздушное сопло не должно касаться держателя. При замене эспандера рекомендуется тщательно очистить голову.При этом верхняя крышка не перезаписывается.

Ремонт дроссельной заслонки

Дроссельная заслонка карбюратора К-151 может двигаться только в одном направлении. Вылетает из-за сильной перегрузки стойки. Это связано с нарушением системы впрыска. Чтобы исправить эту ситуацию, рекомендуется сначала осмотреть переходник, который находится под насосом. Проще всего поменять прокладку. Если на основании видны царапины, значит трение с клапаном.

Все это в итоге дает большую нагрузку на топливную систему и заслонку. Для замены клапана достаточно снять верхнюю крышку. В этом случае нельзя касаться регулировочного винта. В дальнейшем будет сложно настроить. При замене клапана особое внимание нужно уделить передней стойке. Винт на нем не должен быть зажат до упора. Если вы имеете дело непосредственно с заслонкой, придется снимать насадку. Не отключайте трубку. Затвор выдвигается вручную, а замок сдвигается в сторону.

Как заменить дренажную трубку?

Сливной патрубок этого карбюратора находится под вторичной камерой. У нее небольшая длина, но иногда очень сильно перекручивается. В этом случае сказываются все механические повреждения тела и чрезмерная тряска. Чтобы открутить трубку со стороны форсунки, у вас должен быть небольшой ключ. Выходные отверстия форсунки необходимо сразу очистить от пыли. Для этого можно использовать тряпку. После этого отсоединяется патрубок со стороны камеры.

Тюнинг карбюратора солекс

Самыми популярными моделями автомобилей, которые подвергаются тюнингу, являются классические автомобили отечественных марок. Также есть модернизированные переднеприводные автомобили Волжского автозавода. Они будут переоборудованы не только снаружи, но и в моторном отсеке.

Тюнинг карбюратора ВАЗ 2107 пользуется спросом. Улучшает динамические качества автомобиля, хотя может увеличить расход топлива.Переоборудовать этот элемент топливной системы можно самостоятельно, не прибегая к помощи специалистов автомобильных предприятий.

Содержание

• 1 Улучшения на ВАЗ 2107
• 2 Повышающие форсунки
• 3 Улучшение основных характеристик Solex

Улучшения на ВАЗ 2107

Практически каждый автовладелец стремится получить от своего автомобиля максимальный результат. Однако устанавливались карбюраторы на «классику» объемом 1 л.5 или 1,6 литра, со штатным таймером глушит двигатель. В этом случае можно будет довести обороты до уровня 4000 … 4500 об / мин. За счет конструктивных особенностей в большем интервале работы осуществляется более медленный рост скорости и скорости автомобиля.

Специалисты говорят, что двигатель ВАЗ требует периодической прокрутки на высоких режимах.

Положительным результатом в данной ситуации является выгорание сажи (копоти) со стенок цилиндров.Также происходит проворачивание клапанов во втулках. при входе в режим от 4000 об / мин, что обеспечивает равномерный износ и при этом на концах не образуются лунки. Хотя ресурс мотора при таких нагрузках немного снижается.

Модернизация начинается с того, что в карбюраторе «семерка» снимаются пружины вакуумного привода. Он расположен в первичной камере. Следует понимать, что это увеличит расход топлива примерно на 0,5 … 0,6 литра. Однако динамика заметно улучшается.

Такая же операция допускается для механического привода вторичной камеры. Для этого у вакуумного привода отбирается пружина, распрямляется, а затем гнется перед последним кольцом. Делать это нужно так, чтобы выступ внешнего рычага располагался между пружиной и вторым рычагом привода. Это обеспечит повышенную динамику на высоких скоростях, а также разгон автомобиля без значительных провалов мощности.

Смотрите также: Что будет, если в дизель залить бензин?

На следующем этапе мы избавляемся от небольшого диффузора, установленного в основном над дроссельной заслонкой.Как правило, это 3.5. На освободившееся место ставим такой же элемент, но с маркировкой «4,5». Параллельно допускается замена опрыскивателя ускорительного насоса. Лучше поменять на более мощный, что обозначено маркировкой «40», такие детали ставятся на «Вебере».

Жиклеры увеличиваются

Однозначного мнения, менять ли жиклеры на более мощные, нет. Действительно, при выполнении данной процедуры получается неоднозначный результат: автомобиль приобретает дополнительную мощность, но при этом заметно увеличивается потребление.

Если этот фактор не является решающим, то можно приступить к экспериментам:

1. В первичной камере заменяем главный жиклер воздуха -150 и главный жиклер топлива-125.
2. Во вторичной камере работаем с ГВЖ-190 и ГТЖ-162. Это максимально возможные жиклеры, которые стояли на «Вебере». Положительным эффектом будет возможность поднять обороты почти до 6500 об / мин, что создает схожесть с эффектом наддува.
3. Для полуторалитровых двигателей в первичной камере мы работаем с ГТЖ-130, а для силовых установок в 1.6 л ГТЦ-135. Возможна вариация на оба в виде ГВЖ-170.

Практически идеальные условия в такой ситуации дадут расход в 11 л / 100 км, однако у водителя отечественной «классики» появится реальная возможность мощно стартовать на светофоре или с меньшими проблемами разогнаться. обгоняю авто по трассе. После таких модернизаций с жиклерами нужно регулировать зажигание.

Улучшение основных характеристик Solex

Проведение самостоятельных доработок с вазовскими карбюраторами позволяет значительно улучшить динамику автомобиля.Примером может служить тюнинг собственного карбюратора ВАЗ 21083. Автомобиль получится пикапом и резвее, хотя о показателях экономичности в этом случае придется забыть.

Модернизация состоит из следующих этапов:

• Обеспечение нового уровня топлива в поплавковой камере . Делается это заменой иглы. Такой тюнинг карбюратора Солекс не позволяет переэкспонировать смесь на экстремальных режимах.
• Встраиваемая резиновая фиксирующая игла .Эта работа обеспечит устойчивость уровня и повысит демпфирующие свойства.
• Разборка ЭПХХ (экономайзер на холостом ходу) придаст двигателю большую устойчивость, но способствует увеличению расхода на 6-8%.
• Используйте дроссельную пилу . Автовладельцы ковыряют дыры в дроссельной заслонке так, чтобы они были немного меньше традиционных. Это даст возможность снизить выбросы CO, а также оставить CH на том же уровне на холостом ходу.Во все цилиндры топливная смесь потечет равномерно с двадцатого. Благодаря этой модернизации можно будет сэкономить 1 … 2% расхода топлива.
• Полировка диффузоров значительно снижает потери, связанные с аэродинамическими свойствами, увеличивая скорость потока. Проводить его необходимо, доводя поверхность до максимального зеркального блеска, имеющего пониженный коэффициент шероховатости.

См. Также: Как устроен карбюратор: устройство и принцип работы

Этот тип карбюраторов отличается стабильной работой и улучшенными тяговыми характеристиками для автомобиля.Он также имеет более простую конструкцию, повышенную надежность и эффективность по сравнению с устройствами сопоставимого класса.

Ваз 2107 форсунка

, нестабильная работа двигателя. Основные плюсы и минусы карбюратора и инжектора. Возможно вас заинтересует

После того, как был выпущен автомобиль с распределенным впрыском, автолюбителей интересует, а каков расход топлива у ВАЗ 2107 (инжектор). Причина такого любопытства кроется в большем расходе топлива, чем указывают производители.

Автомобиль ВАЗ знаком каждому россиянину. С 1982 года на смену ВАЗ 2105 пришла новая модель — «семерка», то есть ВАЗ 2107. Это проявилось в тех изменениях, которые претерпела машина.

Застряли в изменении внешнего вида капота, добавлении некоторых деталей во внутреннюю часть автомобиля, а также агрессивной решетке радиатора. Город производства — Нижний Новгород, РФ.

Расход топлива ВАЗ 2107 на 100 км при наличии форсунок АИ-92, АИ-95 составляет:

• по трассе — 6.7-8,5 литров;
• в городских условиях — расход увеличивается до 11,5 л.

Плюс ко всему добавляются факторы качества бензина и стиля вождения автомобилиста. Поэтому у одних потребление больше, у других меньше.

Как работает эта система

Для того, чтобы в дальнейшем правильно определить, почему вы расходуете много топлива, необходимо знать, как работает система питания двигателя. Обладая этими знаниями, вы уже будете знать, как снизить расход топлива вашего УАЗа.

После того, как воздух попадает во всасывающий коллектор, его объем измеряется специальным датчиком. Вся эта информация пойдет дальше в ЭБУ. Процесс получит задание впрыснуть топливо через форсунки, а точнее через форсунки. Все, что выбрасывается в атмосферу, регистрируется измерителем выбросов. Полученные данные помогают определить реальный расход топлива.

Уже зная работу всей системы, легче найти точную причину неоправданно большого расхода бензина.

Причины перерасхода

Для определения причин мастера используют специальный прибор — тестер. Он проверяет электронный блок управления и датчики. Существует несколько основных причин увеличения расхода топлива:

• Агрессивное вождение.
• Осадки на стенках сопел, измерение их проходного сечения.
• Неправильная работа датчика.
• Номер свечи накаливания не соответствует заявленному производителем.
• Забит воздушный двигатель автомобиля.

Диагностируем себя

Сколько на самом деле уходит горючего, вы сами можете узнать. Для этого нужно залить полный бак бензина, который составляет 39 литров, и ехать до тех пор, пока индикатор уровня бензина не окажется посередине. Это займет более часа умеренного вождения. Затем возвращаемся на заправку.

Считаем: объем залитого топлива делим на значение пробега одометра.Так вы узнаете средний расход бензина ВАЗ 2107 на 100 км. Если нормы расхода топлива будут превышены, вы сами не сможете диагностировать точную причину проблемы. Тогда рекомендуется отправиться на СТО.

Статистика

Какой расход топлива Лада 2107 с инжекторным мотором, прекрасно показывает статистика, предоставленная производителем, и цифры, полученные от автомобилистов.

Производитель заявляет, что при движении по трассе машина обычно потребляет 9 литров бензина, но на самом деле мы видим, что расход не превышает 7.75 литров.

Езда в городских условиях должна потреблять всего 9,70 литра, а здесь показатель превышает отметку в 10,25 литра. При смешанном типе езды показания производителя и автомобилиста практически совпадали, у первого расход составлял 8,50 л, а у второго — от 8,82 л. Тем не менее, мы видим, что на практике потребление выше.

В паспорте не указано, сколько бензина расходуется при движении по бездорожью. Проверив себя, мы видим, что для такой езды требуется более 9 литров топлива.

Версии двигателя

Модель ВАЗ 2103

Первый двигатель, который устанавливался на G7, был 2103, 75 л.с., 1,5 л. Результаты показали, что в этой карбюраторной машине скорость не превышает 155 км в час. При этом расход топлива в черте города составляет 11,5 л.

Модель ВАЗ 2104

Двигатель новый — 2104, 72 л.с., 1,5 л — инжекторный. Производитель заявляет, что автомобиль с этим двигателем может развивать максимальную скорость 150 км в час.Зато расход топлива ВАЗ 2107 снизился до 8,5 л. \

Модель ВАЗ 2106

Двигатель 2106, 74 л.с., 1,6 л — самый популярный среди других инжекторных версий. Максимальная скорость достигает 155 км / ч. При движении по трассе показатель топлива упал до 7 литров … За 7 лет продаж этого двигателя показатель был на одном уровне с продажами карбюраторных версий за 23 года.

На этих примерах мы видим, что расход топлива инжектора 2107 ниже, чем у карбюратора.

Советские автомобилисты знают ВАЗ-2107 более сорока лет. Эта модификация похожа на итальянский Fiat. В основном от него отличается внешний вид и некоторые детали двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому как денежные затраты, так и время на ремонт потребуют соответствующих вложений. Это во многом зависит от частоты работы станка и приложенных нагрузок.

Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107.Для простоты следует уточнить, что так как машина совсем не новая, потребляет достаточное количество бензина, потеряла тягу, она никак не может уехать на последней передаче в гору. Естественно, что на третьем надо «тянуть».

Результат:

• подогрев двигателя ВАЗ-2107;
• появление лишнего шума;
• появление стука;
• Повышенное напряжение масляного напорного насоса.

Все эти неприятности заставили вас отправиться в пункт назначения методом отсоса.

В результате наблюдается повышенная температура двигателя ВАЗ-2107, и он начинает глохнуть.

Ваши дальнейшие действия тоже можно предсказать. Это:

1. Попытка самостоятельно найти первопричину поломки.
2. Поход на СТО за помощью.

Основные причины поломки:

• Полный износ распредвалов и появление на них шероховатых заусенцев.
• Нарушение целостности шлица на валу маслонасоса с параллельным зашлаковыванием его фильтра стружкой и прочим ненужным мусором.

В чем причина?

При такой напряженной работе силового агрегата терялись смазочные свойства мотора, в результате изнашивались трущиеся детали и клинья мотора.

На СТО проведен ремонт, необходимо заплатить значительную сумму. Что было сделано?

• натягивание цепи вверх;
• замена масляного насоса на новый;
• Замена моторного масла с предварительной промывкой;
• замена ГБЦ;
• замена большинства прокладок и масляного фильтра;
• установка нового реле генератора и замена свечей зажигания.

Как называется двигатель на автомобиле ВАЗ-2107, если его ремонтировали на СТО? А что ему делать после капремонта?

Такой ремонт капитальным не назовешь. Так как машина не въезжала в гору, она не тянет.

Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление машины прежней тяги и мощности агрегата.

Существуют простые способы определить, что мощность двигателя ВАЗ-2107 была потеряна.Они следующие:

1. Слишком большой расход моторного масла.
2. Уменьшение разгона автомобиля при нормальной работе карбюратора.
3. Наличие выхлопных газов грязного цвета и копоти.
4. Большое количество следов сажи.

В чем причины снижения мощности силового агрегата?

• нарушение сцепления поршней со стенками цилиндров;
• потеря компрессии.

Неисправности типа потеря компрессии, износ поршневых колец, изменение диаметра рабочих колец цилиндров на максимальный могут вызвать Для тех, кто решил сэкономить и отремонтировать двигатель своими руками на автомобиле ВАЗ-2107, рекомендации, перечисленные ниже.

• Необходимо подготовить место для ремонта двигателя. Для этого вам понадобится яма и кран, так как двигатель нужно будет как-то снимать. В противном случае ремонт будет обречен на неудачу.
• Для свободного доступа в моторный отсек снимаем капот.
• Отсоединение массы и снятие АКБ.
• Проведение работ по открытию радиатора и расширительного бачка путем откручивания всех необходимых болтов.
• Слив антифриза.
• Слив моторного масла из картера.
• Вытяжной воздушный фильтр и карбюратор. Эти детали стоит отложить, так как они долго не понадобятся.
• Отсоединение незакрепленного шланга от топливного насоса. Чтобы минимизировать потери бензина, в зазор необходимо вставить болт М8.
• Снятие силового агрегата.
• Отсоединение труб, ведущих к печке, змеевика и свечных проводов.

Внутренние работы в двигателе

• Съемка распредвала и ГРМ.
• Отвинчивание, для которого следует запастись динамометрическим ключом.

Это одна из важных процедур, и ее необходимо начинать, если есть практика в этом вопросе. При отсутствии опыта ознакомьтесь с подробными инструкциями по работе с этими винтами и ключами.

• Отсоединение и полное снятие
• Тщательный осмотр поршней и цилиндров на наличие появившихся тисненых символов.
• Пора залезть в смотровую яму для снятия защиты с картера двигателя.
• Обесточивание генератора и снятие его вместе с ремнем.
• Полное снятие с авто стартера.
• Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет выглядеть как блошиный рынок. Далее вам придется открутить все крепления картера сцепления, гайки от него и прибегнуть к помощи напарника, чтобы повесить снятый двигатель на балку.

1. Снятие масляного фильтра, сцепления, маховика, цепи привода ГРМ, звездочки коленчатого вала.
2. Осмотр коленвала.
3. Переход на работу с блоком цилиндров.

Если Вас не пугает указанная работа, можно приступить к капитальному ремонту двигателя автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как вам придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленчатого вала. Возможно, вам также понадобится выполнить другую работу.

Для автомобиля ВАЗ-2107 ремонт двигателя проводят проверенные автомастерские с определенной техникой и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного отказа работы ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

5. Отказ помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвал, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить вручную.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автолюбителя к своему автомобилю, но и главный фактор повышения его мощности и экономичности.Это способствует повышению производительности автомобиля, экономному расходу топлива. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

Электронные системы умеют «лечить» засорение форсунок. Но это лечение не является основным, так как проблема остается с автомобилем ВАЗ-2107. Двигатель (фото ниже) перестает нормально тянуть, увеличивается расход и т. Д.

Основными признаками засорения являются:

• неравномерная работа мотора;
• прерывистое зажигание;
• потеря мощности;
• тройной или заводской отказ двигателя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно отремонтировать.

Игнорирование этого требования приведет к непоправимому ущербу.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо предпринять следующие шаги:

После полного откручивания тщательно очистите или замените свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и тормозит их работу.

Также возможна замена масла и фильтров, так как проникновение растворителя в масло приводит к снижению его качества.

В любом случае важным моментом остается контроль за техническим состоянием вашего автомобиля и своевременное устранение неисправностей на автомобиле ВАЗ-2107.

Двигатель, цена которого сегодня колеблется от 50 до 55 тысяч рублей.приобрести не сложно.

Указанный силовой агрегат продается практически в каждом автомагазине крупного города. Это может быть как обычный карбюратор, так и инжекторный.

Карбюраторные гораздо реже инжекторных. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления. И многие автомобилисты, имея такую ​​возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей.с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке подержанного двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если результат вас устраивает, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ-«семерка».

Рано или поздно любой покупатель «Жигулей» столкнется с вопросом, с каким двигателем выбрать автомобиль. Конечно, многие скажут, что инжекторный двигатель ВАЗ 2107 намного лучше карбюраторного.Несомненно, в определенном смысле это правда, но и здесь есть подводные камни.

Прежде всего нужно понять, что такое инжекторный двигатель. В общем, инжектор — это одновременно электронный клапан и сопло, которое приводится в действие электрическим импульсом. Такое сопло управляется электроникой, которая рассчитывает, в какой момент нужно подать топливовоздушную смесь в двигатель и в каком количестве. Эти выводы электроника строит на основании показаний датчиков, которыми подвешен весь инжекторный двигатель.

Классифицирую все форсунки в зависимости от типа впрыска. На двигателе ВАЗ 2107, например, установлен непосредственный впрыск. Это значит, что топливо идет прямо в камеру сгорания, то есть форсунки идут прямо в цилиндры. Это очень эффективная схема, так как все топливо эффективно сгорает и никуда не оседает.

Существуют также системы однократного впрыска. По сути, это тот же карбюратор, только электронный. То есть форсунка впрыскивает топливо не в цилиндр, а во впускной коллектор.

Преимущества форсунки ВАЗ 2107

Вообще все инжекторные двигатели, в том числе и на ВАЗ 2107, разработаны таким образом, что сам человек их не регулирует. То есть это полностью автоматизированная система, не требующая внимания. Если сравнивать с карбюраторным двигателем, то там периодически нужно регулировать карбюратор, разбирать и чистить его, регулировать зажигание и т. Д.

Но главное преимущество форсунок — их высокий КПД.Это означает, что такие двигатели намного экономичнее и «чище» карбюраторных. А благодаря тому, что процесс сгорания топлива тщательно контролируется, в цилиндрах не возникает детонации, которая так разрушительна для двигателя.

Но у него инжекторный двигатель и недостатки. Если система дает сбой, датчики или электроника выходят из строя, то самостоятельно в чистом поле отремонтировать систему не получится. Это требует квалифицированного подхода и компьютерной диагностики.

Плюсы карбюраторного двигателя

Главный плюс карбюраторного двигателя в том, что он сконструирован максимально просто. И чем проще механизм, тем сложнее его сломать, это всем известно. Так, в случае поломки ВАЗ 2107 карбюратор можно разобрать даже на коленке за час-два. К тому же все запчасти для обслуживания карбюратора стоят копейки. В основном приходится время от времени менять прокладки и промывать карбюратор.

Однако нет ничего вечного, и форсунки рано или поздно меняют или промывают.

Из недостатков — относительно высокая прожорливость и токсичность. К тому же карбюраторные двигатели существенно уступают инжекторным по разгону. Дело в том, что топливо поступает в карбюраторный двигатель только в том случае, если двигатель сам втягивает его туда, а для этого нужно развивать скорость. В инжекторном двигателе топливо подается точно и принудительно.

Какой вывод можно сделать из всего вышеизложенного? Если хозяин не имеет навыков ремонта автомобилей в целом и за каждой мелочью обращается на СТО, то при покупке ВАЗ 2107 можно взять инжекторный двигатель. Если человек ему дорог или просто любит повозиться. с железками, то можно купить ВАЗ 2107 с карбюраторным двигателем. Если машина нужна не для рисования, а просто как средство передвижения, то она полностью оправдает любые надежды.

ВАЗ 2107 можно считать прогрессивным для линейки автомобилей ВАЗ.Поскольку это первая машина этого производителя, в которой используется двигатель с системой впрыска, когда карбюратор применялся на других автомобилях ВАЗ.

Одни автовладельцы остались довольны данным нововведением, другие — нет. Конечно, есть любители одной системы, а есть и другой. Но что бы это ни было, то, что сделано, сделано. Поэтому давайте разберемся, в чем преимущества такого двигателя перед предшественником и в чем заключаются основные недостатки.

Таким образом, инжектор был изобретен очень давно.Первая модель была представлена ​​в 1894 году, еще до изобретения карбюраторной системы. Но воссоздать такую ​​модель на практике в то время оказалось невозможным. Поэтому на время про инжектор забыли и вспомнили только в 40-х годах прошлого века.

Отличия карбюратора от инжектора

Если говорить о функциях, то принципиальных отличий нет — обе системы выполняют задачу подачи топлива из бака в топливную рампу, затем в цилиндр.Однако разница как раз в способах подачи именно этого топлива.

В двигателе, использующем карбюраторную конструкцию, смесь топлива и воздуха попадает в камеру сгорания, используя разницу давлений. Недостатком такой системы является то, что на реализацию этого способа затрачивается мощность самого двигателя.

Что касается системы впрыска, то топливо попадает в камеру сгорания сразу под определенным давлением. Но здесь впрыск топлива управляется компьютером.Это одно из главных достоинств такой конструкции. Поскольку система с электронным управлением использует топливо в точных дозировках, что делает двигатель более экономичным.

Основные плюсы и минусы карбюратора и инжектора

Огромное количество производителей двигателей отказываются от карбюраторных систем и используют инжекторы. Итак, каковы основные причины?

1. Меньше загрязнения окружающей среды. Инжекторные двигатели выделяют примерно вдвое меньше вредных веществ, чем их предшественники.Можно сказать, что это основная причина отказа от карбюраторов. Поскольку эта система не соответствует установленным стандартам EURO — 3;
2. Рентабельность. Двигатель с этой системой потребляет примерно на 40-50 процентов меньше топлива;
3. Повышенные силовые показатели. Благодаря улучшенной конструкции производители смогли увеличить мощность двигателя на 15 процентов. Также благодаря этому в несколько раз улучшается динамика автомобиля;
4. Качество и надежность. Инжекторный двигатель очень надежен.Представленная система редко выходит из строя;
5. Легко запускается. В отличие от карбюратора нет необходимости прогревать инжектор в холодную погоду;

Несмотря на большое количество достоинств, у системы впрыска есть и неприятные недостатки:

1. Сложность диагностики и ремонта. В связи с тем, что устройство управляется электроникой, без специального оборудования и профессионала в этой области будет невозможно произвести диагностику и ремонт;
2. Цена.Составные элементы этой системы имеют не только высокую стоимость, но и малую ремонтопригодность;
3. Нужен качественный бензин … Если использовать плохой бензин, то это очень плохо скажется на надежности и производительности системы. При использовании топлива, содержащего большое количество твердых примесей, потребуется регулярная промывка форсунки;

Карбюратор по-прежнему довольно популярен. Причины тому следующие:

1. Простой ремонт.Для обслуживания карбюратора нет необходимости в дорогостоящем оборудовании. Отремонтировать в домашних условиях может любой, кто хоть немного разбирается в двигателях;
2. Цена. Запчасти на карбюратор в несколько раз дешевле инжектора;
3. Можно использовать топливо любого качества. Этот механизм практически не чувствует разницы в топливе.

На заметку. Автомобили с карбюраторной системой, даже АИ-76 можно заправлять и это никак не отразится на качестве работы.

И вот здесь преимущества карбюраторного наконечника, что касается недостатков, они полностью отражают достоинства системы впрыска:

• высокий расход топлива;
• Для запуска двигателя с карбюраторной системой на морозе требуется длительный прогрев.

И это еще не все недостатки.

Форсунка и ваз 2107

Система впрыска представляет собой электромагнитный клапан.

Данное устройство работает в очень тяжелых условиях и подвержено большим нагрузкам, особенно в российских реалиях и на отечественных автомобилях … Поэтому инжектор на 2107 требует хорошего обслуживания … Даже при небольшой засорении системы может влияют на расход и экономию топлива. Это снижает КПД двигателя.

Поэтому при обнаружении следующих признаков необходимо произвести чистку форсунки:

1. Неисправность систем зажигания;
2. Двигатель работает неравномерно;
3. Снижение мощности;
4. При нажатии на педаль газа происходит «спотыкание».

Если говорить о недостатках инжектора ВАЗ 2107, то сюда можно добавить из всех вышеперечисленных недостатков только инжекторную систему:

• Низкое расположение катализатора. Всего 10 сантиметров от земли, поэтому стоит выбирать ровные дороги, иначе можно пораниться.

Схема форсунки ВАЗ 2107 представлена ​​на изображении.

Современные инжекторные двигатели не обошли стороной и отечественный автопром … Это однозначно хорошо.Так как инжектор имеет много преимуществ перед карбюратором.

Двигатель ВАЗ 2107 с внедрением инжекторной системы стал мощнее и надежнее в эксплуатации. Это не может не радовать всех будущих автовладельцев данного автомобиля.

В соответствии с целями, для которых предназначалась каждая модель, и в зависимости от года «рождения» двигатели на ВАЗ 2107 были нескольких типов. «Семерка» отметила свой дебют четырехцилиндровыми двигателями карбюраторного «типа», объем которых равен 1.3, 1,5, 1,6 л.

Суммарная мощность автомобиля составила 64, 68 и 72 л.с. соответственно. Автомобили, которые предназначались для европейского рынка, оснащались двигателем объемом 1,7 литра. Мощность 84 л.с. Машины, которые отправлялись в Азию (где их чаще всего хотел покупать Китай), оснащались двигателем, который, наоборот, был послабее — 1,45 л. и мощностью 68 л.с. В последнее время завод выпускал только ВАЗ 2107 с инжекторными двигателями.

Общие сведения из истории автомобиля

Богатая на события.Российская машина, оснащенная задним приводом, является последней из «классической» серии. В некотором роде это доработанная версия ВАЗ 2105. Вероятно, это крайняя «точка» развития малолитражек с задним мостом, которую удалось покорить отечественному гиганту автомобилестроения. Автомобиль отличается угловатой формой кузова — модель напоминает седан 70-х годов; а также эффектная решетка радиатора. В машине 4 двери, объемный, вместительный багажник (379 литров), в салоне пять пассажирских мест и красивая практичная панель приборов… Есть две разные комплектации — «люкс» и «норма». Основное отличие — внутренняя отделка. Климат-контроль поддерживается обогревателем салона и электрическими стеклоподъемниками.

ВАЗ 2107 инжектор двигателя

Модификация автомобиля ВАЗ 2107 во многом повлияла на установку одного из четырех двигателей: 2104, 2103 (1,5 л), а также 2106, 21067 (1,6 л). Автомобильный двигатель для ВАЗ 2107 представляет собой четырехцилиндровый четырехтактный бензиновый восьмиклапанный двигатель, в котором распредвал расположен вверху.Силовые установки 2106 и 2103 — карбюраторные, а 21067 и 2104 — многоточечный впрыск топлива. Прототипом для создания двигателя 2104 стала конфигурация 2103, в результате чего блок цилиндров, привод газораспределительной системы, шатунно-поршневая группа и составной элемент — коленчатый вал — имеют одинаковые размеры и конструкцию. Мотор 21067 является модификацией 2106. Так как 21067 и 2104 имеют разные диаметры цилиндров, соответственно поршни с кольцами не идентичны.При этом элементы привода газораспределительного механизма такие же, как и коленчатые валы … Благодаря распределенному впрыску топлива, который дополняется системой улавливания паров и каталитическим нейтрализатором, можно немного снизить расход топлива. В холодное время года также несколько легче запускается «сердце» машины. Механизм зажигания включен в систему управления. На автомобиле ВАЗ 2107 функции распределителя зажигания «полностью возложены» на электронный блок управления.

Как это работает?

Схема инжектора ВАЗ 2107 в общих чертах показывает устройство механизма «мозгов» автомобильного двигателя. Процесс работы системы управления состоит из трех этапов:

• сбор всей необходимой информации;
• его последующая обработка;
• выполнение соответствующих функций.

Информация собирается с помощью различных датчиков. Обычно это приборы, измеряющие количество и температуру поступающего воздуха, точное положение распределительного вала, скорость вращения и другие показатели.Информация обрабатывается модулем управления двигателем. С помощью процессора анализируется информация, которая поступает сюда с датчиков. Его сравнивают со специально созданной математической моделью, хранящейся в памяти со скоростью много раз в секунду. При обнаружении несоответствий механизмам выдаются соответствующие команды для процесса исправления. Исполнителями этих команд являются форсунки, которые подают топливо в необходимом количестве с точно отмеренными интервалами. Свечи зажигания воспламеняют топливо с заданным интервалом.

Неисправности инжекторного двигателя ВАЗ 2107 и последующие способы их устранения

Многие владельцы отечественных автомобилей, в частности автомобилей Лада, проводят работы по увеличению мощности и экономичности. Важным фактором, без которого невозможно повышение КПД, являются чистые форсунки. Во многом они обеспечивают высокую отдачу «сердцу» автомобиля, экономию топлива и считаются гарантией чистых выхлопных газов. Неисправности двигателя ВАЗ 2107, форсунка в виде загрязнений снижает впрыскиваемый объем топлива, нарушает форму распыляемой топливовоздушной смеси.Электронные системы автомобилей позволяют снизить эффект засорения форсунок, но это лишь «симптоматическое лечение», а основная причина болезни остается неизменной.

Многие фотографии и видео в Интернете загрязненных форсунок дают визуальное представление о том, что это такое и как это вредит двигателю. Их необходимо очищать сразу после появления первых признаков засорения: неравномерной работы двигателя, неуверенного зажигания, потери мощности. Иногда двигатель глохнет или троит, были случаи, что он просто не заводился.В такой ситуации следует немедленно отремонтировать инжекторный двигатель ВАЗ 2107, так как машина так долго не протянет. Конечно, вы можете попробовать сделать ремонт самостоятельно, однако, если вы не уверены в своих силах, лучше проконсультироваться со специалистом. Многие специалисты рекомендуют откручивать и чистить или даже заменять свечи зажигания сразу после очистки инжектора.

Это связано с тем, что в процессе очистки образуется большое количество несвязанных частиц вредной сажи.Они легко оседают на свечах зажигания и значительно ухудшают качество их работы. Также можно поменять масло и фильтры, так как растворитель, если он попадет через кольца в залитое масло, немного снизит его качество. Важно всегда следить за состоянием своего автомобиля и тогда вы сможете вовремя устранить все неисправности.

Как отрегулировать карбюратор ВАЗ 2107?

Еще совсем недавно на отечественные автомобили стали устанавливать стандартные карбюраторы (Вебер, Солекс, Озон), которые до сих пор пользуются большой популярностью у автомобилистов.

Основные принципы работы карбюратора, по сути, схожи вне зависимости от его производства, подробнее в моей статье -. Его работа заключается в создании горючей смеси путем смешивания воздуха с топливом и дальнейшего равномерного распределения полученной консистенции по цилиндрам двигателя. Различают следующие типы карбюраторов:

• поплавковые — этот тип наиболее распространен;
• пузырчатый и игольчатый — в настоящее время эти два вида практически никем не используются и встречаются достаточно редко, поэтому мы их рассматривать не будем.

Инструкция по регулировке карбюратора ВАЗ 2107 своими руками.

Перед тем как приступить к регулировке карбюратора ВАЗ 2107 , необходимо запомнить основное правило автомеханика, которое гласит, что нельзя трогать те вещи, которые не ломаются, или, другими словами, не пытайтесь разбирать детали, которые обычно не выходят из строя, чтобы удовлетворить свое любопытство. (одна из этих частей, кстати, и есть дозирующая система).

Теперь о самой настройке.Это необходимо делать в следующей последовательности:

• внешняя промывка и чистка деталей карбюратора;
• Осмотр элементов агрегата на предмет возможных повреждений;
• очистка сетчатого фильтра;
• промывка поплавковой камеры;
• форсунки очищающие;
• Последний этап — регулировка холостого хода, спускового механизма, поплавковой системы.

Стоит обратить внимание на то, что:

1. вовсе не обязательно демонтировать карбюратор при выполнении вышеуказанных работ: при постоянном использовании абсолютно все детали очищаются самостоятельно, а пыль и грязь не попадают внутрь :
2. через каждые 60 тысяч пробега необходимо проверять сетчатый фильтр, который находится возле входа в поплавковую камеру.

Проверка работоспособности сетчатого фильтра.

Проверка осуществляется заполнением поплавковой камеры перекачкой топлива. Когда эта камера заполнена, запорный клапан закрывается, после чего крышку фильтра, расположенную в верхней части карбюратора, можно легко оттянуть назад. Далее снимается сам клапан, который необходимо промыть в растворителе и продуть (просушить) сжатым воздухом.

В тех случаях, когда наблюдаются разного рода нарушения в работе двигателя при большой нагрузке, это свидетельствует о нарушении подачи смеси в топливную систему, ну или, как вариант, неисправен сетчатый фильтр.

Кстати, протирать дно обычной тряпкой в ​​поплавковой камере категорически не рекомендуется, так как после завершения очистки на дне камеры останутся волокна, которые впоследствии быстро забьют форсунки . Поэтому чистку следует производить с помощью резиновой груши.

Груша также проверяет наличие герметичности в запорной игле, потому что давление, создаваемое при сжатии ее руками, равно давлению, создаваемому топливным насосом.

После завершения проверки не спешите устанавливать крышку карбюратора на место — убедитесь, что поплавки подняты. Если все в порядке, закройте крышку; во время процесса должно ощущаться сильное давление. Именно в это время нужно прислушаться к карбюратору на предмет возможной утечки воздуха. В случае обнаружения утечки корпус клапана и иглу необходимо немедленно заменить.

Как отрегулировать поплавковую систему?

Регулировка данной системы может производиться как непосредственно на двигателе (без снятия карбюратора), так и вне его (с разобранным карбюратором).Осуществляется это следующим образом. Сначала проверяется положение поплавка: если скоба, которая его удерживает, деформирована, ее необходимо выровнять. Это необходимо для того, чтобы осуществить равномерное погружение самого поплавка в камеру. Теперь можно вносить корректировки.

Если игольчатый клапан закрыт, сначала откройте крышку камеры, затем отодвиньте поплавок в сторону и, осторожно потянув язычком кронштейна, постарайтесь обеспечить, чтобы расстояние между прокладкой крышки и поплавком не превышало 7 и не менее 6 миллиметров.В этом случае в состоянии погружения расстояние следует уменьшить до 1-2 миллиметров.

Если игольчатый клапан был открыт, то расстояние между иглой и поплавком должно составлять 15 миллиметров.

Если измеренное вами расстояние оказалось больше вышеуказанных норм, игла неисправна.

Видео по регулировке поплавковой системы карбюратора ВАЗ 2107

Как отрегулировать пусковую систему?

Для регулировки пусковой системы карбюратора ВАЗ 2107 снимите с двигателя воздушный фильтр, запустите его, затем вытяните всасывающий патрубок на себя.Затем с силой откройте воздушную заслонку на 1/3 и установите число оборотов 3300–3600 в минуту. Теперь опустите воздушную заслонку, установив скорость на 400 меньше начальной.

Как отрегулировать холостой ход карбюратора ВАЗ 2107.

Для того, чтобы отрегулировать холостой ход автомобиля, нужно прогреть его до рабочей температуры и отрегулировать винт максимальных оборотов винтом качества (сам винт качества не трогать!).

Затем мы также устанавливаем значение на 100 об / мин больше нормального.Ну и на последнем этапе заводим двигатель и снова качественным винтом доводим обороты до необходимого значения. На этом регулировку карбюратора ВАЗ 2107 можно считать завершенной.

Видео по регулировке карбюратора ВАЗ 2107 видео

.
