Коммутатор ваз 2109 — диагностика и ремонт, схема

Каждый владелец легкового транспорта должен не только постоянно следить за технической исправностью своего верного четырехколесного друга, но и понимать, из каких комплектующих состоит эта довольно сложная техника, чтобы иметь возможность своевременно заменить вышедший их строя элемент.

1 Автомобильная система зажигания

2 Какие признаки укажут на неисправность коммутатора

3 Самостоятельная проверка коммутатора

4 Коммутатор ВАЗ 2108, 2109, 21099

4.1 Назначение коммутатора

4.2 Устройство коммутатора

4.3 Принцип действия коммутатора

4.4 Схема подключения коммутатора

4.5 Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

4.6 Примечания и дополнения

5 Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

6 Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

6. 1 Проверка коммутатора системы зажигания на исправность:

7 Как проверить коммутатор ВАЗ 2108-2109

Автомобильная система зажигания

Конечно, в автомобиле ВАЗ-2109, да и в других моделях, каждая система очень важна, ведь она выполняет свое основное предназначение, а выход из строя любой системы просто не позволит машине осуществляет свои функции. Поэтому в своем автомобиле нужно наблюдать за каждой системой, и, конечно, за системой зажигания, без которой силовой узел не сможет работать. Автовладельцы не должны рассматривать систему зажигания как отдельную деталь, так как она состоит из нескольких достаточно сложных комплектующих, а одним из самых важных является коммутатор.

Довольно часто владельцы машин задаются вопросом: как можно проверить коммутатор ВАЗ-2109 и реально ли с этой задачей справиться самостоятельно? С этими вопросами мы и попробуем далее разобраться.

Какие признаки укажут на неисправность коммутатора

Самый очевидный признак неисправности коммутатора – это потеря так называемой искры, а также перебои в работе двигателя, к примеру, он может начать плохо заводиться и быстро глохнуть даже после прогрева.

Менять коммутатор из-за потери искры сразу не рекомендуется, так как такую неисправность порой вызывают и другие автомобильные комплектующие, которые выходят из строя:

датчик Холла;
разрыв ремня ГРМ;
плохой контакт в распределителе;
поломка катушки зажигания. Если неисправность будет обнаружена именно в этом элементе, то, по мнению специалистов, катушку нужно заменить, а не тратить время на ее починку.

Если диагностика вышеописанных комплектующих подтвердит их исправность, придется приступить к проверке более сложного устройства, которое называется коммутатором.

Самостоятельная проверка коммутатора

Чтобы проверить работу коммутатора своими силами, потребуются набор обычных автомобильных ключей. Мультиметром и специальной лампочкой замеряется номинальное напряжение, показатель которого должен быть не более 12 В.

Самостоятельно проверить дееспособность коммутатора довольно просто, если выполнять это мероприятие поэтапно:

Аккумуляторную батарею нужно отключить от питания, чтобы не допустить замыкания проводки.
Используя ключ размером на 8, отвинчивается крепеж с провода, который идет к катушке зажигания. Найти этот проводок довольно просто по маркировке «К».
Отсоединенный провод нужно соединить с контрольной лампочкой и зажимом, у которого имеется такая же маркировка «К».
Далее следует подсоединить этот провод к аккумуляторной батарее.
После включения автомобильного стартера нужно понаблюдать за так называемым поведением контрольной лампочки. Если коммутатор исправен, лампочка будет периодически включаться и выключаться, а если никаких действий она не станет производить, то устройство впору считать недееспособным, и его понадобится заменить.

На этом процесс проверки коммутатора считается законченным, и, как многие могут убедиться, он весьма прост и понятен. Поэтому не стоит сразу обращаться за решением этого вопроса на СТО и тратить при этом довольно внушительную сумму денег. В первую очередь стоит попробовать проверить это устройство самостоятельно, а если все же возникнут трудности, то можно в любой момент посмотреть обучающее видео на интернет-ресурсе, которое проводят настоящие мастера своего дела.

Если же автовладелец ВАЗ-2109 будет сомневаться в исправности элемента, то лучше всего проверить его работу на контрольно-проверочном стенде, который предусматривается на каждой станции технического обслуживания. С помощью такого стенда проверяется не только дееспособность коммутатора, но и продолжительность импульса, который вырабатывается этим устройством.

Коммутатор ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 применяется электронный коммутатор.

Назначение коммутатора

Коммутатор предназначен для прерывания электрического тока протекающего по первичной обмотке катушки зажигания, по сигналу с датчика Холла. В результате прерывания образуется ток высокого напряжения, поступающий на свечи зажигания.

Помимо этого коммутатор автоматически регулирует период накопления тока в катушке зажигания в зависимости от частоты вращения коленчатого вала. А так же отключает подачу тока через катушку зажигания при неработающем двигателе, но включенном зажигании.

Устройство коммутатора

Внутри коммутатора расположен мощные транзисторы, предназначенные для прерывания электрического тока. А так же устройства для автоматического накопления тока в катушке зажигания и автоматического запирания транзистора при остановленном двигателе.

Принцип действия коммутатора

При работе системы зажигания импульсы с датчика Холла, установленного в трамблере, поступают на вывод «6» коммутатора и далее через него в первичную обмотку катушки зажигания. При прерывании тока в первичной обмотки катушки зажигания магнитное поле в ней резко сжимается и индуцирует ЭДС 22-25 Квт, что дает искру на свечах достаточную для воспламенения топливной смеси.

Схема подключения коммутатора

Неисправности коммутатора

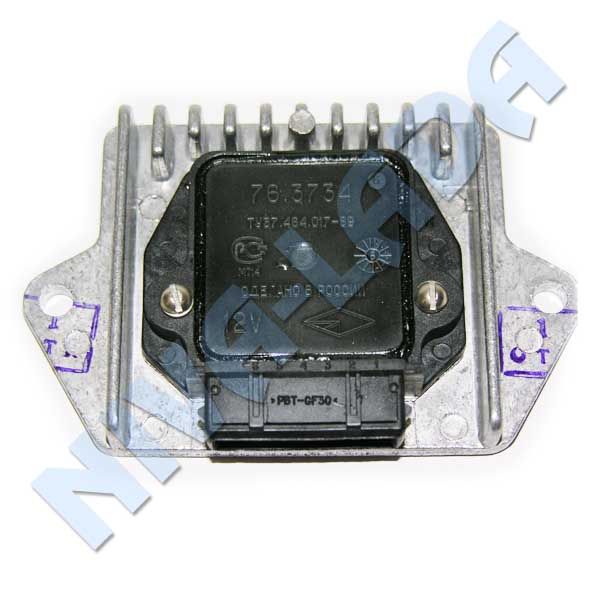

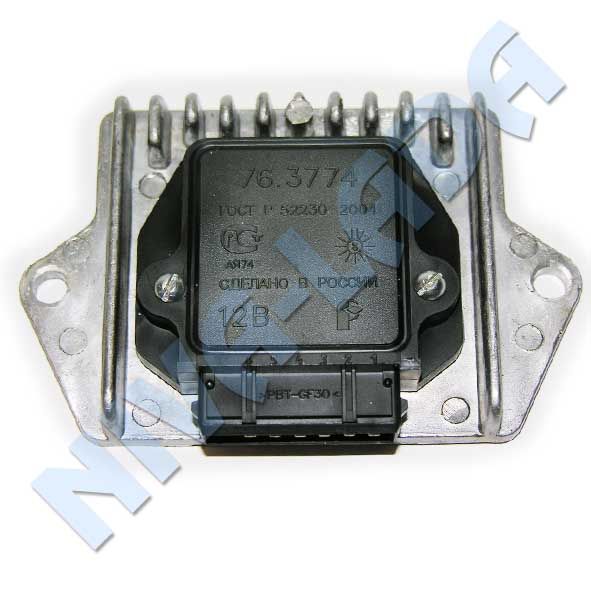

Применяемость коммутатора на автомобилях ВАЗ 2108, 2109, 21099

В бесконтактной системе зажигания автомобилей ВАЗ 2108, 2109, 21099 применяются коммутаторы: 36.3734, 3620.3734, 76.3734, 133.3774-01, RT1903, PZE1022 и их аналоги разных производителей.

Примечания и дополнения

— При замене или проверке коммутатора запрещается отсоединять от него колодку проводов при включенном зажигании, во избежание повреждения его электронной начинки.

Замена коммутатора зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Где находится коммутатор системы зажигания?
Его местонахождение очень простое, а всё потому что он находится в самом верху двигателя автомобиля, и добраться до него очень просто. Коммутатор расположен возле вакуумного усилителя, и крепится он к кузову автомобиля за счет двух гаек, что бы вы визуально знали его местонахождение, смотрите фото ниже:

Когда нужно менять коммутатор системы зажигания?
При его выходе из строя, у двигателя могут выделяться следующие неисправности:

Во-первых двигатель у автомобиля может работать не устойчиво, как на холостом ходу, так и при езде на автомобиле.
А во-вторых очень часто может наблюдаться потеря приемистости автомобиля, проще говоря машина будет хуже ехать.

Как заменить коммутатор системы зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Сперва скиньте «минусовую» клему с аккумулятора. (Как это сделать, вы сможете прочитать в статье: «Замена аккумулятора», в «первом» пункте)

2) Затем от коммутатора рукой отсоедините колодку проводов.

3) Следом гаечным ключом отверните две боковых гайки, которые крепят коммутатор к кузову автомобиля.

Примечание!
Под левой гайкой будет располагаться клема «массы», и поэтому когда гайка будет откручена, отсоедините эту клему от коммутатора!

4) И в завершение операции, когда колодка будет отсоединена, а две боковых гайки будут вывернуты, снимите коммутатор с автомобиля.

Установка:
1) В начале установите новый коммутатор на своё место, и после чего заверните боковые гайки его крепления.

Примечание!
Перед тем как вы начнёте заворачивать левую гайку, установите на то место где она будет завёрнута сперва клему «массы», и уже только после это закрутите левую гайку крепления!

2) Следом вставьте колодку проводов, в разъём нового коммутатора.

3) И после чего в завершение, установите клему «минус» которую вы снимали ранее, на аккумулятор.

Проверка коммутатора системы зажигания на исправность:

1) Для этого сперва отсоедините клему «К», от катушки зажигания, отвернув для этого гаечным ключом гайку, которая её крепит. (Обязательно в конце статьи прочтите пункт «Важно»).

2) Далее при помощи контрольной лампы, которая рассчитана на «12 Вольт», мощностью «3 Вт», проверьте катушку на исправность для этого:

В начале подсоедините ранее отсоединенную клему, к контрольно лампе.
И после чего другой контакт который идет от контрольной лампы, подсоедините на место клемы «К», на катушке зажигания.

А далее проворачивая двигатель стартером, проверьте загорается ли лампа или же нет.

Примечание!
Если не загорается, то в таком случае замените катушку зажигания на новую!

Важно!
На самых первых катушках зажигания вместо маркировки «К» рисовалась маркировка «+», и поэтому если на вашей катушке так и есть, то в таком случае отсоедините провод рядом с которым стоит маркировка «+» а не «К»!

Как проверить коммутатор ВАЗ 2108-2109

Всем горячий сибирский привет. Хочу поделиться с Вами о том, что коммутатор коммутатору рознь. Новый, только с магазина, может быть по параметрам хуже, чем заменённый старый, брошенный ранее в багажник. Так же покажу как коммутатор отвечает за мощность и длительность горения искры.

После выхода моих роликов на ютубе по ремонту, регулировке карбюраторов и диагностике инжекторных автомобилей. Мне стало поступать много вопросов. Что бы общаться с моими подписчиками и зрителями более тесно я стал вести эти стримы. Подписывайтесь. Нажимайте колокольчик. Задавайте свои вопросы — буду рад ответить на них более подробно чем в письменном виде.

Источники

drive2.ru/l/564176184837932184/
vaz-russia.com/remont-vaz-2108/zamena-kommutatora-zazhiganiya-na-vaz-2108-vaz-2109-vaz-21099.html
twokarburators.ru/kommutator-vaz-2108-2109-21099/

ladaautos.ru/vaz-2109/kak-mozhno-proverit-kommutator-vaz-2109.html

Что есть свеженького?

15.09.

2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd….

Далее 14.09.2022

Установка КОМПРЕССОРА АвтоТурбо 0,5 bar на ВАЗ 2114 Запись о том как Я устанавливал компрессор на ВАЗ 2114. К…

Далее 14.09.2022

И сейчас я все расскажу из личного опыта, т.к проездил я с ними около года. Думаю этого достаточно чтобы сделать…

Далее 14.09.2022

Замена сальников приводов и замена масла в КПП Некогда снимая защиту картера заметил потёки в области внутренней…

Проверка и схема подключения коммутатора ВАЗ 2107

Транзисторный коммутатор «семерки» представляет собой один из компонентов бесконтактной системы зажигания этого легкового транспортного средства. Начинающие автолюбители, которым многие термины пока непонятны. ищут место в ВАЗ 2107, где находится коммутатор зажигания.

Обычно коммутатор ВАЗ 2107 располагается в подкапотной части автомобиля, чаще на правом брызговике, рядом с датчиком Холла и катушкой зажигания. Чтобы иметь представление, как выглядит данный гаджет, и что стоит искать, можете посмотреть фото коммутатора на нашем интернет – портале.

Что собой представляет БСЗ и как она работает?

Чтобы успешно установить и настроить бесконтактное зажигание, желательно понять принцип действия системы, состоящей из следующих элементов:

Главный распределитель зажигания (иначе — трамблёр). Внутри него установлен фотоэлектрический датчик Холла, вакуумный привод корректировки угла опережения и так называемый бегунок с подвижным контактом.
Катушка, создающая импульс высокого напряжения. Имеет 2 обмотки: первичную, состоящую из малого числа витков толстого провода, и вторичную, намотанную тонкой проволокой с большим количеством витков.
Электронный блок — коммутатор, оборудованный алюминиевым радиатором охлаждения. Последний играет роль крепёжного элемента.
Свечи зажигания, соединённые высоковольтными проводами с трамблёром.
Провода для соединения элементов между собой.

В штатных устаревших системах ВАЗ 2106 внутри распределителя вместо датчика Холла стояла контактная группа, а коммутатора не было вовсе.

Схема работы БЗС Ваз 2107
Первый контакт катушки соединяется через реле замка зажигания с генератором, а второй — с блоком управления. Также от неё к трамблёру идёт высоковольтный провод большого сечения. Из распределителя выходит 2 пучка проводов, соединяющих его с коммутатором и свечами зажигания. Система функционирует по такому алгоритму:

После включения зажигания поворотом ключа в замке на первичную обмотку катушки подаётся напряжение 12 В, отчего возникает электромагнитное поле.
Когда происходит вращение коленчатого вала и один из поршней выходит в верхнюю мёртвую точку (ВМТ), фотоэлектрический датчик посылает сигнал коммутатору, а тот кратковременно разрывает связь катушки с источником напряжения — генератором либо аккумуляторной батареей.
Во время разрыва цепи во вторичной обмотке катушки образуется импульс напряжением от 20 до 24 кВ, передаваемый по проводу большого сечения на бегунок трамблёра.
Подвижный контакт бегунка направляет импульс к той свече зажигания, где поршень вышел в ВМТ. Между её контактами проскакивает мощная искра, воспламеняющая смесь топлива с воздухом в камере сгорания.
Вал распределителя приводится в действие шестерёнчатой передачей, связанной с коленчатым валом. Когда очередной поршень движется к ВМТ, вал поворачивается и подвижный контакт соединяется с другой свечой, а датчик Холла посылает следующий сигнал и цикл искрообразования повторяется.

В старых системах разрыв цепи производился механическим способом с помощью кулачка на валу трамблёра, нажимающего на контактную группу

Преимущества бесконтактных систем

Для несведущего автолюбителя главным аргументом в пользу БСЗ является тот факт, что на данный момент ни один производитель не выпускает автомобилей с контактно-кулачковой системой искрообразования. Зарубежные бренды отказались от неё в далёких 80-х годах прошлого столетия, а в Российской Федерации механическое зажигание продержалось вплоть до 90-х. Причины отказа вполне понятны:

на контактах постоянно проскакивала искра, отчего они подгорали и требовали частой зачистки;
контактная группа изнашивалась достаточно быстро, в среднем её хватало на 15—20 тыс. км пробега, после чего элемент приходилось менять;
давал о себе знать износ подшипника, на котором размещались контакты, что вызывало нестабильную работу силового агрегата;
растягивались пружины грузиков — балансиров.

Все перечисленные неисправности проявлялись поочерёдно, не давая покоя хозяину «классики» Жигулей. Из-за несовершенной конструкции мощность искры на свечах постоянно снижалась, работа двигателя ухудшалась, а расход топлива увеличивался. Новые системы БСЗ лишены подобных недостатков, они отличаются долговечностью и стабильным искрообразованием. Повысилась и мощность искры, поскольку напряжение выходного импульса возросло от 16—18 кВ до 24 кВ, что способствует лучшему воспламенению топлива.

В первое время слабым местом отечественных бесконтактных систем считался коммутатор, быстро выходящий из строя и не подлежащий ремонту. Но позже он был усовершенствован и надёжность работы БСЗ повысилась.

О главном

Как ни крути, ВАЗ — это автомобиль, созданный без каких-либо современных и инновационных технологий. Ремонт такого автомобиля в 80% случаев производится самим владельцем.

Не исключение — ремонт системы зажигания данного автомобиля. Коммутатор ВАЗ 2108 — наиболее уязвимая деталь в этой системе. Опытные умельцы знают, что для «восьмерки» подходит коммутатор от некоторых моделей Audi, Volkswagen и других марок машин.

Запчасть от иностранного производителя показывает более высокий ресурс без потерь в подаче импульса и производстве искры.

Предназначение и виды коммутаторов

Электронный коммутатор бесконтактного зажигания Ваз 2107 предназначен для разрыва подачи силы тока в цепи «бобины» первичного назначения по импульсам датчика, который отвечает за распределения подачи тока в системе зажигания.

Система зажигания Ваз 2107

Такие коммутаторы на ВАЗ 2107 бывают от разных производителей: Remix, HIM-52, или BAT. В схеме коммутатора заложена возможность автоматического прерывания подачи тока через бобину системы зажигания при заглушенной силовой установке, но включенной системой.

Это электронное устройство трансформирует директивные сигналы датчика бесконтактного типа в электрические импульсы, приходящие на обмотку первичного типа бобины. При неисправности коммутатора ВАЗ «седьмой» модели без электронного проверочного оснащения этот дефект не устранить.

Коммутатор – основа бесперебойной работы двигателя

Автомобиль ВАЗ 2109 оснащен бесконтактной системой зажигания.

Система включает в себя свечи зажигания, четыре высоковольтных провода (по одному на каждую свечу), датчик Холла, трамблер, катушку зажигания и, собственно, коммутатор.

Рис. 1 Цепь зажигания Ваз 2109 Схематическое изображение.

Система зажигания генерирует электрический импульс (искру), тем самым обеспечивая воспламенение смеси топлива и воздуха в камерах сгорания, необходимое для работы двигателя.

Коммутатор отвечает за циклическую подачу импульсов к катушке зажигания, это необходимо для исправной работы всей системы в целом.

Таким образом, при неисправном коммутаторе искра будет подаваться с перебоями или же совсем отсутствовать. Передвигаться на таком автомобиле не представляется возможным.

Сам коммутатор ВАЗ 2109 состоит из алюминиевого корпуса и микросхемы, установленной на нем. Прибор крепится в подкапотном пространстве и соединяется проводами с катушкой зажигания.

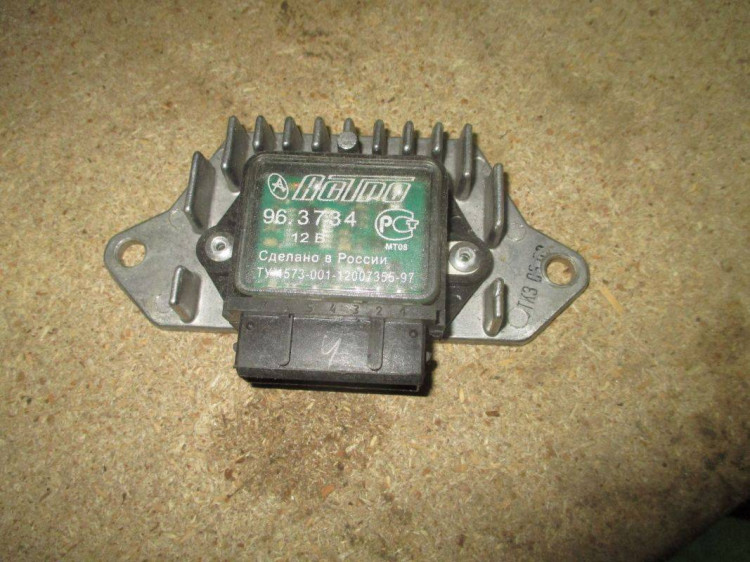

Рис. 2 Внешний вид коммутатора ВАЗ 2109.

Конструкция корпуса и способ крепления позволяет коммутатору успешно переносить вибрации, возникающие при движении авто.

Коммутатор бесконтактной системы зажигания ВАЗ 2109 имеет следующие эксплуатационные характеристики:

Диапазон напряжения 6–16 Вольт.
Рабочее напряжение 13,5 Вольт.
Сила тока коммутации 7,5–8,5 Ампер.
Коммутатор в исправном состоянии обеспечивает бесперебойную подачу искры в цилиндры с частотой вращения коленвала до 7000 оборотов.

Проверка коммутатора

Здесь мы рассмотрим, как проверить коммутатор на ВАЗ 2106 с целью его дальнейшего использования. Необходимая проверка коммутатора осуществляется в случае подозрения на дефекты этого электронного устройства с использованием приборов — осциллографа и импульсного генератора сигналов прямоугольной конфигурации.

Величина резистентности на выходе генераторного устройства должна составлять 0,1 – 0, 5 КОм. Осциллограф лучше использовать двухканальный т.к. один канал применяется для замера генераторных характеристик, а II — для коммутаторных сигналов.

На коммутаторные контакты транслируются импульсы прямоугольного формата, аналогичные сигналам электронного устройства – распределителя зажигания. При этом частотность таких сигналов должна быть в лимитах 3 — 233 Гц, а коэффициент скважности (соотношение периода к длительности сигнала) должен составлять 3.

Предельно высокое напряжение U max должно быть 10В, а предельно низкое U min — 0,4 В. Такой коммутатор ваз 2106 при корректной работе должен отображать геометрию импульсных значений, соответствующую показанию осциллографа.

Контрольные параметры: Для изделия 3620.3734 — соответствие напряжения 13,5 + 0,01 В и силы тока 7,5 — 8,5 А, а для Н1М-52 – пропорция должна составлять 13,5 + 0,2 В к показателям 8 — 9 А при временном интервале накопления 5,5 — 7,5 мс.

Для коммутатора зажигания ВАЗ 2106 ВАТ 10.2 отношение напряжения к силе тока подходит в виде пропорции 13,5 к 7,5 — 8,5 А при временном интервале накопления 5,5 — 7,5 мс.

При некорректной форме импульсных сигналов изделия могут возникать перебои с образованием форматных импульсов, либо оно может быть смещено по времени. Это будет приводить к перегреву мотора, что не позволит эксплуатировать его в полной динамике. Теперь автолюбители будут знать, как проверить коммутатор на «шестерке».

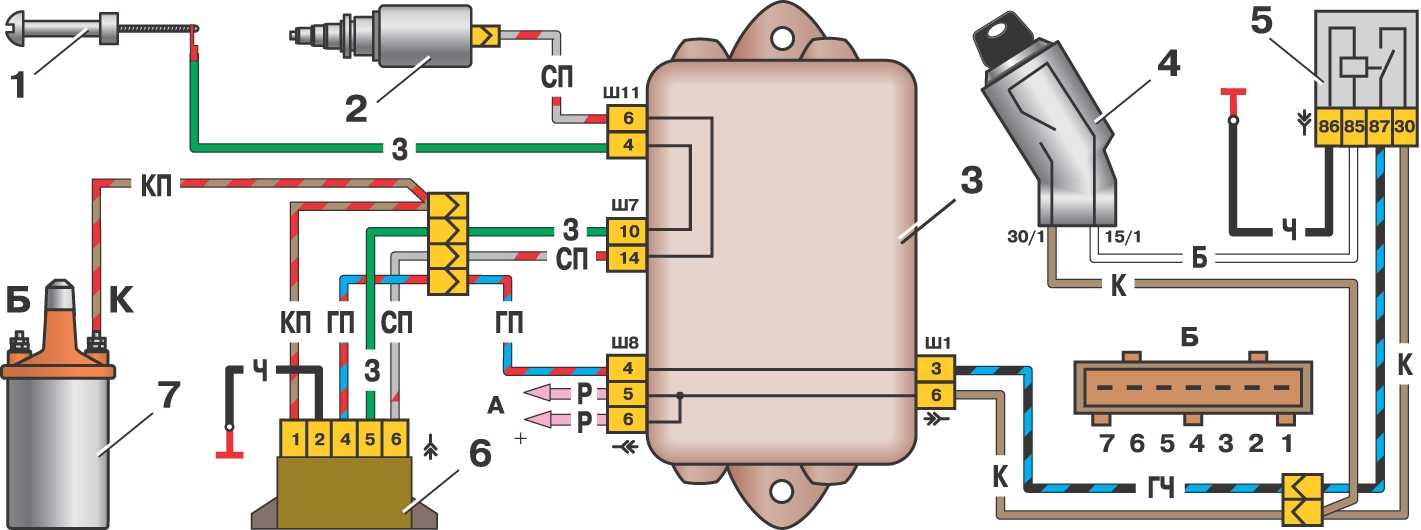

Проверку исправности можно посмотреть по такой схеме:

Схема работы БЗС Ваз 2107

Общая схема подключения коммутатора ВАЗ 2107 является составной частью общей схемы электрооборудования «шестерки».

Важно! Чтобы избежать выхода из строя коммутатора системы зажигания ВАЗ 2107 необходимо при включенном зажигании не рассоединять его от цепи и не снимать клеммы АКБ и при заведенной силовой установке. Также необходимо контролировать надежность контакта «массы» устройства к кузовной части автомобиля, дабы избежать создания предпосылок для выхода коммутирующего устройства из строя.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Принцип работы коммутатора зажигания, какие виды бывают и как проверить неисправность

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

– обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

– возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке

, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов

, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых

, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Выбор комплекта электронного зажигания

Поскольку «семерки» комплектовались тремя разновидностями двигателей (объёмом 1,3, 1,5 и 1,6 л.), то и комплекты БСЗ для них отличаются по конструкции трамблёра. В моторе 1,3 л. (модель ВАЗ 21073) стоит распределитель с укороченным валом, а в двигателях 1,5 и 1,6 л. (ВАЗ 21071 и 2107 соответственно) этот вал одинаково длинный. Состав комплекта электронного зажигания такой:

трамблёр с каталожным номером 38.3706–01 для силового агрегата объёмом 1,3 л. либо 38.37061 — для двигателей 1,5 и 1,6 л.;
катушка высокого напряжения с маркировкой 27.3705;
электронный блок управления, маркировка — 36.3734 или 3620.3734;
провода соединительные.

Покупая бесконтактный комплект на «классику» Жигулей, не перепутайте его с изделиями, предназначенными для Нивы ВАЗ 2121, трамблёры внешне очень похожи. Но «нивовская» деталь отличается по техническим характеристикам и маркируется так: 3810.3706, 38.3706–10 или 038.3706–10. Ставить её на «семерку» категорически не рекомендуется.

Из производителей, продающих свои комплекты зажигания на территории Российской Федерации, наибольшую популярность среди автомобилистов снискали запчасти от фирмы СОАТЭ из г. Старый Оскол. Стоит отметить, что новые свечи марки А-17ДВР, устанавливающиеся на классические ВАЗы с электроникой, в комплект поставки не входят, их придётся приобрести отдельно. Чтобы ощутить результаты замены в полной мере, также рекомендуется поставить новые высоковольтные провода, если вы не меняли их в недавнем прошлом.

Набор для установки бесконтактного зажигания Ваз 2107

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов.

Бесконтактное зажигания Ваз 2107 набор

Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
с помощью ключей на 10 и 8 мм снимается катушка;
отвёртка плоская и крестообразная;
пассатижи;
дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Для удобства выполнения работ возьмите напрокат или у знакомых накидной ключ с длинной рукояткой, надевающийся на гайку храповика и применяющийся для вращения коленчатого вала вручную.

Проворачивать коленвал ключем гораздо удобнее
Для начала выполните несколько этапов предварительной разборки:

Откройте капот и отсоедините минусовую клемму аккумулятора.
Снимите со свечей и крышки распределителя высоковольтные провода.
Выкрутите свечи.
Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.
Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача

Устройство отличается

надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ

– стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы

Благодаря четкой настройке

К основным параметрам устройства коммутатора можно отнести:

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры

. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой

— важно убедиться в причине, ведьпотеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее. Если диагностика остальных узлов не дала результатов

Если диагностика остальных узлов не дала результатов

Как проверить коммутатор, своими силами.

Во-первых

, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых

Алгоритм действий по проверке коммутатора:

Замена коммутатора на бесконтактной системе зажигания

Внеплановая замена коммутатора на «семерке» проводится при невозможности эксплуатации прибора вследствие поломки. Проведение работ такого плана весьма просты, требуются лишь первоначальные знания в слесарном деле и электротехнике и наличие необходимых инструментов (набора головок с воротком и трещоткой) и заменяемого устройства.

Такая замена коммутатора зажигания ВАЗ 2106 происходит в следующем порядке:

Отсоединяем проводку от коммутатора «шестерки», которая соединяет его с прерывателем – распределителем штекерным изделием:
Отвинчиваем 2 кузовных крепежа коммутатора ваз 2106 по разным краям гаджета, для этого лучше воспользоваться набором головок с трещоткой и воротком — удлинителем:
Демонтируем коммутатор зажигания для проведения его проверки, а при необходимости – проводим его замену;
Монтаж данного гаджета проходит по обратному принципу.

Схема подключения элементов электронного зажигания Ваз 2107

Как выставить бесконтактное зажигание на Ваз 2107

Для работ вам понадобится 12-вольтовая контрольная лампочка, ключ на 13 и ключ для коленвала:

Выставлять зажигание нужно на неработающем двигателе, с отключенной «минусовой» клеммой АКБ.
Установите поршень первого цилиндра ДВС в положение зажигания. Для этого потребуется выкрутить из него свечу зажигания. Затыкаем свечное отверстие пальцем и при этом крутим коленчатый вал ключом по часовой стрелке.
Когда будет такт сжатия, воздух под давлением начнет сильно выталкивать палец — это то, что нужно.
Теперь важно четко совместить метку на шкиве со второй, которую ищите на крышке привода ГРМ. Метка посредине означает, что выставляется опережение зажигания на 5 градусов.
Бывает, что некоторые не могут найти у себя метки. Но на самом деле метки есть всегда. Просто хорошо протрите поверхности щеткой по металлу, прибавьте света.
После выставления меток можно снимать ключ. Заверните извлеченную свечу назад и подсоедините бронепровод.
Следующим этапом работ станет определение момента зажигания:
Перед началом подключите «минусовую» клемму аккумулятора.
При помощи ключа на 13 нужно немного ослабить крепежную гайку распределителя зажигания.
Здесь понадобится заготовленная контрольная лампочка с двумя проводами. Один вывод подключаем к «массе», второй — к низковольтной катушке зажигания.
Включаем зажигание поворотом ключа в положение «I».
Нужно аккуратно поворачивать корпус распределителя зажигания по часовой стрелке, пока контрольная лампочка не погаснет.
После этого необходимо плавно повернуть ротор распределителя против часовой стрелки — пока не будет разомкнут контакт и не засветится снова лампочка.
Теперь нужно закрутить крепление и проверить поведение машины на ходу.

Внешний вид

В системах зажигания с вариатором причиной является низкая надежность последнего. А насчет пококетничать, могу привести пример из жизни.

И вот приставьте себе такую картину ГАЗ ну скажем после года выпуска там конечно же зажигание без добавочного резистора Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Обычные автопровода с центральной жилкой — паутинкой в этом смысле не лучше. Аварийный вибратор рис.

Применение контактно-транзисторных систем зажигания позволяет: получить большие выходные напряжения за счет увеличения силы тока в первичной обмотке и уменьшить электрическую нагрузку контактов прерывателя; увеличить зазор между электродами свечей до О,85…1,0 мм, что дает возможность работать на обедненных рабочих смесях и за счет этого уменьшить токсичность выхлопных газов; облегчить пуск и увеличить надежность работы двигателя на малых и больших частотах вращения; увеличить долговечность контактов прерывателя; уменьшить средние эксплуатационные расходы топлива. Мощное зажигание за небольшие деньги Электрика Как известно, стандартное контактное зажигание Уралов и Днепров мало кого устраивает.

Читайте дополнительно: Выключатель двухклавишный

Новые записи в блогах

Заменить коммутатор Естественно, искра таких катушек в два раза слабее «оригинальной» катушки. Снимите с датчика-распределителя пластмассовую крышку. АКБ; 9.

Распределение по цилиндрам идет в порядке Проверить его можно подключив к нему лампочку, которая загорится при включении зажигания. Пришлось крутить «ручкой» — «таскать» желающих не нашлось. В момент размыкания контактов исчезающее магнитное поле первичной обмотки трансформатора ИТ пронизывает нитки вторичной обмотки ИТ и индуктирует в них ЭДС, которая создает на эмиттерном переходе транзистора обратное отрицательное напряжение, способствующее быстрейшему запиранию транзистора. При полном отсутствии детонации необходимо увеличить угол опережения зажигания поворотом корпуса датчика-распределителя по часовой стрелке.

ЗИЛ 130, ЗИЛ 131,ГАЗ 3307, ГАЗ 3102, ГАЗ 3110, ГАЗ 53, МАЗ 500, Т 25, Т40, Иж планета, Иж юпитер

Заменить коммутатор В случае импульсных повышений напряжения конденсатор С2, заряжаясь, предотвращает перенапряжение транзистора и протекание через него большого разрушающего тока.

В то время как автомобильное зажигание работает со свечным зазором 0,,0мм, потому как в этой системе большее пробивное напряжение. Техническое обслуживание Проверьте затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов. Зажигание ЗиЛ 4331 часть 2

Регулировка БЗС

Регулировка зажигания ВАЗ 2107 начинается с простейшей операции снятия крышки трамблера, после поворачивается коленчатый вал, пока не будет достигнуто максимальное расстояние промеж ним и трамблером.

Процесс установки БЗС Ваз 2107

Вслед за этим приступают к откручиванию винтов, фиксирующих контактную группу на подшипниковой пластине и промеж контактами, вводится щуп для определения и подбора оптимального положения для группы

Коррекция угла контактов в замкнутом состоянии

В идеале всё определяется прилагаемым усилием для перемещения щупа, которое должно быть минимальным, найдя участок соответствующий этому требованию, положение группы фиксируется затягиванием винтов. Имеет значение и величина зазора для её определения толщина щупа должна быть 0,44 миллиметра. Именно регулировка зазора обеспечивает необходимое значение угла замкнутых контактов, его оптимальная величина составляет 55±3°.

Установка БЗС Ваз 2107

Если параметры соответствуют норме, то можно переходить ко второму этапу, заключающемуся в регулировке опережающего угла зажигания. Для начала определим, что распределитель прерыватель в рассматриваемом типе двигателя нуждается в осуществлении момента размыкания единовременно с искрой в первом цилиндре. Это предусматривает опережение верхней мёртвой точки хода поршней для первого цилиндра на 0±1°.

Коррекция угла опережения с помощью стробоскопа

Существует несколько способов регулировки данного показателя, от которого во многом зависит правильная регулировка зажигания ВАЗ 2106 в целом. Наиболее оперативно позволит справиться с этой задачей метод, предусматривающий использование стробоскопа. Аппарат необходимо присоединить к автомобильной электрической сети, при этом необходимо демонтировать и заглушить с трамблера вакуумно-корректурный шланг. Вслед за этим осуществляется прогрев двигателя, до момента удерживания им холостых оборотов с последующим ослаблением болта, отвечающего за фиксацию корпуса трамблера.

Излучаемый стробоскопом свет направляется на шкив коленчатого вала, вращение корпуса трамблера позволит добиться положения, обеспечивающего нахождение видимого положения метки на шкиве напротив соответствующих меток, нанесённых на крышку механизма газораспределения. В этом положении корпус трамблера фиксируется посредством затягивания его болтами. Определяющее значение имеет наличие оборотов холостого хода силового агрегата в процессе регулировки. Если обороты будут выше в работе примет участие центробежный регулятор, что исказит результаты регулировки.

Распространенные неисправности после установки БЗС

Причина неисправности	Способ устранения
Двигатель не запускается
На коммутатор не поступают импульсы напряжения от бесконтактного датчика:	Проделайте следующее:
– обрыв в проводах между датчиком-распределителем зажигания и коммутатором	– проверьте провода и их соединения; поврежденные провода замените
– неисправен бесконтактный датчик	– проверьте датчик с помощью переходного разъема и вольтметра; неисправный датчик замените
Не поступают импульсы тока на первичную обмотку катушки зажигания:	Проделайте следующее:
– обрыв в проводах, соединяющих коммутатор с выключателем или с катушкой зажигания	– проверьте провода и их соединения; поврежденные провода замените
– неисправен коммутатор	– проверьте коммутатор осциллографом; неисправный коммутатор замените
– не срабатывает выключатель зажигания	– проверьте, замените неисправную контактную часть выключателя зажигания
Не подается высокое напряжение к свечам зажигания:	Проделайте следующее:
– неплотно посажены в гнездах, оторвались или окислены наконечники проводов высокого напряжения; провода сильно загрязнены или повреждена их изоляция	– проверьте и восстановите соединения, очистите или замените провода
– износ или повреждение контактного уголька, зависание его в крышке датчика-распределителя зажигания	– проверьте и при необходимости замените контактный уголек
– утечка тока через трещины или прогары в крышке или роторе датчика-распределителя зажигания, через нагар или влагу на внутренней поверхности крышки	– проверьте, очистите крышку от влаги и нагара, замените крышку и ротор, если в них имеются трещины
– перегорание резистора в роторе датчика-распределителя зажигания	– замените резистор
– повреждена катушка зажигания	– замените катушку зажигания
Замаслены электроды свечей зажигания или зазор между ними не соответствует норме	Очистите свечи и отрегулируйте зазор между электродами
Повреждены свечи зажигания (трещина на изоляторе)	Замените свечи новыми
Нарушен порядок присоединения проводов высокого напряжения к выводам крышки датчика-распределителя зажигания	Присоедините провода в порядке зажигания 1–3–4–2
Неправильная установка момента зажигания	Проверьте, отрегулируйте момент зажигания

Нет искры причины и методы устранения.

Что делать, если нет искры на инжекторе? Возможные неполадки Может ли пропасть искра с самой свечки

Поэтому решение этого вопроса должен знать каждый владелец Ваз 2109.
Итак, основные причины того, что нет искры Ваз 2109 следующие:
1) Вышел из строя коммутатор Ваз 2109
2) Вышел из строя датчик Холла Ваз 2109
3) Порван ремень ГРМ Ваз 2109
4) Вышла из строя катушка зажигания Ваз 2109
5) Контактная группа замка зажигания Ваз 2109
6) Контакты крышки распределителя зажигания Ваз 2109
7) Неисправность в проводке(оторван или отгнил какой-либо из проводов электрической цепи замок зажигания-коммутатор-катушка зажигания-датчик Холла).
Выше самые основные неисправности, из-за которых на Ваз 2109 нет искры. Давайте рассмотрим каждую из них по порядку. Сразу сделаем оговорку, что у Ваз 2109 должен быть заряженный аккумулятор, который вращает коленвал двигателя. Если у Вас стартер не крутит коленчатый вал двигателя Ваз 2109, то сначала добейтесь того, чтобы он его крутил, а потом ищите искру.
1) Чтобы проверить,что на Ваз 2109 исправен коммутатор его надо заменить на заведомо исправный.

Опытные владельцы Ваз 2109 знают, что коммутатор Ваз 2109 — не самая надежная деталь, поэтому всегда необходимо иметь в бардачке запасной коммутатор. Снимаем коммутатор под подозрением, ставим заведомо исправный.
Пробуем завести — если завелась, значит дело в коммутаторе. Не завелась — ставим обратно старый коммутатор и ищем дальше.
2) Чтобы проверить датчик Холла его также лучше заменить на заведомо исправный, хотя существует методика проверки прямо на Ваз 2109.

Заменили датчик Холла и опять пробуем завести.Если искра появится, значит проблема была в датчике Холла. Если искра на Ваз 2109 не появилась, идем дальше.
3) Чтобы убедиться,что у Вас не порван ремень ГРМ снимаем крышку с распределителя зажигания и крутим коленвал стартером.

Бегунок распределителя зажигания должен крутиться. Если не крутится, меняйте ремень ГРМ.
4) Катушка зажигания выходит из строя довольно редко, поэтому её лучше проверить как указано . Если проверка указывает на неисправность катушки зажигания меняем её и смотрим: искра появилась — значит дело в катушке, не появилась идем дальше.
5) Контактная группа замка зажигания также может быть причиной того, что нет искры на Ваз 2109. У меня была такая вещь: после двух дней на морозе, почему то провпала искра на Ваз 2109. Стартер бодро крутит, а искры нет. Заметил, что когда включаешь зажигание, питание системы зажигания есть на контакте Б катушки зажигания. Когда круить стартером, питание с контакта Б катушки зажигания пропадает.
Вещь непонятная и сложно диагностируемая,надо мерять мультиметром или лампочкой напряжение между массой и контактом Б катушки зажигания. Чтобы прокрутить стартером, необходимо провернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера с систеы зажигания снимается питание. Лечится заменой контактной группы замка зажигания,либо следующим образом:
Через кнопку с фиксацией вешаем +12В с аккумулятора на контакт Б катушки зажигания.

Нажали кнопку, +12В пошло на катушку и система зажигания будет запитана и при вращении стартера.

Появится искра, завели, кнопку Нажали опять, чтобы разорвать прямую цепь от аккумулятора к катушке. Если кнопку оставить нажатой, то Ваз 2109 не будет глохнуть при выключении зажигания. Данный метод вполне приемлем, как например в моем случае: машина Ваз 2109 стоит на морозе -20 градусов, и её надо завести. Менять контактную группу зажигания в данном случае не самое быстрое и удобное решение. Ничего плохого кнопкой от аккумулятора на катушку вы не сделаете. Когда будет время, можно спокойно сделать ремонт где-нибудь в гараже, а перемычку с кнопкой убрать в багажник и сохранить на всякий случай.
6) Вообще, когда не искры на Ваз 2109, это необходимо проверить в первую очередь. В первую очередь,если нет искры на свече зажигания Ваз 2109, то надо проверить есть ли искра с катушки зажигания.

Снимаем центральный провод с катушки зажигания, подносим на сантиметр к массе и крутим стартер. Если искра есть, то снимаем крышку с распределителя зажигания. Проверяем целостность резистора бегунка, чистим контак крышки распределителя зажигания.

7) Последняя проблема из-за которой на Ваз 2109 нет искры, это неисправности в проводке системы зажигания. Как правило, очень часто они видны невооруженным глазом: оторваны или оплавлены провода, плохо одеты разъемы коммутатора и датчика Холла.
Но если визуально все в порядке, то определить неисправность можно только после прозвонки всех проводов системы зажигания мультиметром. Естественно пользоваться мультиметром умеют не все, так,что если описанные выше причины Вам не помогли найти искру на Ваз 2109, то просим помощи у автоэлектрика.

Как известно для работы двигателя необходимы два условия: наличие топлива и искры, для его воспламенения. В случаях, когда пропадает искра запуск силовой установки становится невозможным.

Это относится к ситуации, когда искра пропадает полностью, но искры может не быть и на отдельных цилиндрах, когда двигатель начинает , наблюдается нестабильный , снижение динамики и на фоне увеличения расхода топлива.

Ситуации различны, как и пути поиска неисправности.

9 причин почему искра отсутствует полностью:

Свечи зажигания

Электроды свечи могут покрыться налетом, появиться нагар, иногда полностью закрывающий зазор между электродами, может произойти пробой изолятора, выгорание электродов и свеча выходит из строя.

Катушка зажигания

В катушке зажигания может быть межвитковое замыкание или же обрыв обмотки.

Трамблер распределитель

В трамблере могут быть неисправны контакты, датчик Холла, пробит бегунок или наличие трещины в крышке.

Замок зажигания

В замке зажигания может быть неисправна контактная группа (подгорание контактов, выплавлениепластикового выступа управляющего коммутацией контактов.

Высоковольтные провода

Проблема в проводах может быть выражена в их растрескивании, обгорании внутренней жилы и пробое внешней изоляции.

Датчик Холла

В бесконтактной системе зажигания за прерывание искры отвечает датчик Холла, отказы которого часто вызваны отпусканием болтов его крепления, либо пробоем самого датчика.

На фото — датчик холла

Датчик коленчатого вала

Если искры нет, то провод этого цилиндра проверяется с заведомо исправной свечей и если искра появилась, то проблема в свече, стоящей до этого в цилиндре. Устанавливается новая свеча и запускается двигатель, если цилиндр заработал, то проблема была в свече, если же нет, то нужно проверить компрессию в данном цилиндре, а также зазор в клапанах данного цилиндра (пережаты клапанные зазоры), чтобы выявить причину неисправности.

В случае, когда нет искры при проверке заведомо исправной свечи, нужно проверить состояние , вывод на этот цилиндр в крышке трамблера (возможна трещина).

На инжекторных двигателях не рекомендуется проверять свечи зажигания путем их контакта с массой, так как возможен выход из строя ЭБУ и других электронных систем. Для проверки искры на инжекторных моторах существуют специальные устройства –разрядники, которыми и рекомендуется пользоваться.

Так как свечи зажигания чаще всего выходят из строя советуем иметь всегда запасной комплект, чтобы их можно было быстро заменить в пути.

Резюме

Как видим наличие знаний об устройстве и работе системы зажигания, а также автомобильного тестера помогут любому автовладельцу определить и найти неисправность, не обращаясь в автосервис.

Как определить, не пропала ли искра на инжекторе?
Вы включили зажигание, вам слышно, как зажужжал, включившись, топливный насос, но двигатель автомобиля, почему-то, не запускается. Почему? Чтобы ответить на этот вопрос, первое, что рекомендовалось бы вам сделать в этой ситуации, – это проконтролировать провода высокого напряжения на наличие искры. Для того чтобы это сделать правильно, вам понадобится разрядник.

При этом учтите, что в том случае, если вы решите тестировать наличие искры без разрядника, оттянув провод чуть в сторону от массы корпуса, то при появлении большого искрового промежутка или тока самоиндукции, есть вероятность полного повреждения модуля зажигания и самого контролера. А если при этом ещё и изоляция повредится, то удар большой силы достанется и вам.

По этой же причине не приступайте к проверке искрового заряда после того, как свечу с закреплённым на ней проводом высокого напряжения вы приложите к корпусу мотора. Это тоже неправильные действия. Нужно учитывать, что в автомобильных двигателях инжекторного типа подача напряжения производится одновременно на два инжектора, поэтому и рекомендуется пользоваться разрядником.

Если его у вас нет, то изготовить самому совсем несложно. Есть много схем, которые годятся для изготовления разрядника, способного тестировать сразу четыре провода высокого напряжения на наличие искры, а так же есть и такие, что контролируют только два провода. Готовый разрядник нужно подключить к проводам и запустить стартер. Если напряжение подавалось сразу на два инжектора, а искра на каком-либо проводе не образовалась, то тут, либо катушка зажигания не в порядке, либо провод повреждён или пробивает на массу.

В том случае, если нет искры сразу на двух, из чётырёх попарно соединённых, проводах, то это свидетельствует о повреждениях, либо контроллера, либо всего модуля, либо катушки зажигания, либо повреждении провода. Для решения этой задачи, сначала рекомендуется проверить сопротивление в проводке, если оно не более 200 кОм и большой разнице между сопротивлением других подобных проводов нет, то о нарушении целостности проводов больше не может быть и речи. Тогда следует протестировать контроллер, проверив коды оперативной памяти. В том случае, если функции диагностики модуля и катушек в контроллере нет, тогда нужно просто заменить модуль зажигания новым и исправным, и проверить на наличие искры. Её отсутствие будет свидетельствовать о повреждение провода между катушкой и контроллёром.

Теперь рассмотрим, как можно протестировать наличие искры в том случае, когда катушка зажигания имеется на каждом из цилиндров двигателя? Когда нет искры на одной из катушек, то её нужно заменить исправной, взяв на время с другого цилиндра. Если искра опять не появиться, то, значит, прежняя катушка была исправна, а причина отсутствия искры в данном инжекторе связана с неисправностями контроллера или обрывом проводки. К примеру, если установлен контроллер марки МР7, вы сначала тестируете провод № 68. Для этого касаетесь его свободной клеммой контрольной лампы, соединённой с «минусом». Затем, контролируете провод № 66, подключаясь другой клеммой, чтобы обнаружить наличие «минуса».

Если лампочка загорается, значит, в этой паре проводов всё в порядке и следует приступить к тестированию . Один из способов тестирования заключается в запуске зажигания и отключении топливного насоса. Если в таком состоянии провернуть коленвал, используя стартер, то насос начнёт качать топливо, если датчик исправен. Правда, есть марки контроллеров, запускающих насос, только при заданном программой количестве оборотов коленвала. Ещё один способ диагностики заключается в том, что к двум произвольно выбранным форсункам присоединяется на разъёмах контрольная лампа. Если датчик исправен, то при вращении коленчатого вала, лампа начинает периодически вспыхивать и гаснуть.

Убедившись, что и датчик в полном порядке вы можете сделать вывод, что причиной пропажи искры на инжекторе служит либо контроллер, либо подходящая к нему проводка электрической цепи между катушками или модулем зажигания. Опыт показывает, что контроллеры выходят из строя преимущественно тогда, когда выбит транзистор между первичной обмоткой и «минусом» в катушках зажигания. По этой же причине могут быть проблемы и у модуля зажигания. Однако если производитель покрыл его компаундом, то ни о каком ремонте речь не может идти, хотя сам контроллер можно исправить. Для этого вам понадобится иметь начальные навыки производства паяльных работ, и быть в какой-то мере знатоком электроники.

Что же делать в случае обнаружения неисправности датчика коленчатого вала? Тут следует заметить, что это случается очень редко. Главной причиной неисправности может быть слабый контакт в месте соединения или попадание масла или грязи, а так же в результате короткого замыкания проводов или их разрыва. Иногда после ремонта их неправильно прокладывают, тем самым вносят нарушение в работу датчика.

Если в результате тестирования вы обнаружите, что все свечи хорошо искрят, но мотор по-прежнему не хочет заводиться, то рекомендуется ознакомиться со статьёй « Почему

Неприятна для любого автовладельца. Неисправности с системой зажигания сопровождаются проблемами в двигателе. Ярким признаком того, что в системе зажигания есть неисправность, является отсутствие искры или же она слишком слабая. Это часто возникает в некоторых моделях ВАЗа: 2106, 2109, 2114, а также 2110. И это, как правило, случается в самый неподходящий момент.

Почему искра может отсутствовать?

Перечень ситуаций, по которым может отсутствовать искра , очень велик, на это повлиять может всё что угодно. Попытаемся выделить наиболее часто появляющиеся причины на моделях 2109, 2114, 2110, 2106 автоконцерна ВАЗ:

слабый заряд АКБ;
проблема во ВВ-проводах;
присутствуют неполадки в катушке зажигания;
проблемы с цепью низких напряжений;
проблемы с распределителем зажигания.

Также внимание надо обратить на то, какого качества контакты и электрические узлы. Контакты, конечно, можно проверить довольно легко, подёргав их немного пальцами рук. Кроме этого, желательно осмотреть все элементы .

Если на них присутствует грязь, масло, вода — их надо тут же вытереть сухой тряпкой. После этого можно попробовать заводить автомобиль.

Проверяем АКБ

Про ситуации, когда имеется проблема с зарядом аккумулятора, сигнализирует тот факт, что звук клаксона стал едва слышным. Также на панели приборов, в момент завода авто, гаснут лампочки. Следовательно, причина, по которой отсутствует искра, — проблемные контакты на клеммах АКБ либо её слабый заряд.

Если неприятности возникли из-за окисления одной из клемм — нужно просто произвести очистку и плотненько затянуть её. Также для защиты контактов используют графитовую смазку.
Если всё же проблема оказалась в низком заряде батареи — её можно просто зарядить и в дальнейшем следить за уровнем заряда.

Проверяем высоковольтные провода

Ещё одна причина исчезновения искры может быть в высоковольтных проводах. Прежде всего, все провода должны иметь нормальный внешний вид, не должно быть каких-то потрёпанных мест и участков с нарушенной изоляцией. Если устранить это невозможно — нужно произвести замену ВВ-проводов.

Поиск искры нужно начинать с проводов, которые отходят . Нужно внимательно осмотреть все контакты и колпачки, которые надеваются на сами свечи. Свечи же все вместе просто так из строя выходят редко, поэтому сетовать на них не стоит.

Проверяем катушку зажигания

Чтобы провести , нужно достать основной провод из крышки распределителя. Далее, пробуем провернуть стартёр, дабы увидеть искру от провода.

Искра образовалась — это говорит об исправности катушки. Значит, проблема заключается в прерывателе.
При отсутствии искры неисправность искать надо в катушке зажигания.

Если было определено, что проблема заключается именно в катушке зажигания, то её придётся менять. В «немолодых» автомобилях ВАЗ, особенно 2109, 2106, 2114, 2110, это явление отнюдь не редкое.

Проверяем распределитель зажигания

Если есть вероятность того, что проблема заключается именно в прерывателе, то, чтобы произвести диагностику, нужно проводить осмотр его крышки с внутренней стороны:

Визуально крышка цела и не имеет признаков поломки — промыть, лучше бензином, и поставить на место.
Есть какие-то видимые признаки поломки или есть какие-либо трещины — требуется замена крышки.

Также нужно проверить на прерывателе центральный его контакт на наличие «зависаний». Это сделать легко: достаточно переместить его угольный наконечник.

Ещё одна проверка, которую можно и даже нужно произвести, — это проверка изоляции ротора прерывателя. Делается это так:

Сперва центральный ВВ-кабель располагается на расстоянии пяти — восьми миллиметров от электрода.
Далее, нужно замкнуть и разомкнуть несколько раз контакты. Это всё сделать надо при включённом зажигании.

Если в этом небольшом зазоре проскакивает хоть малейшая искра — это говорит о неисправности ротора. В подобных ситуациях он идёт под замену.

Проверяем цепь низкого напряжения

Для проведения диагностики подобной цепи можно воспользоваться контрольной лампой на 12 вольт мощностью до трёх ватт. Эту лампочку необходимо включить одним контактом на массу авто, другим — на клемму низкого напряжения. После манипуляций с подключением вручную замыкаются контакты прерывателя и включается зажигание. Если цепь исправна, то при замкнутых контактах лампочка тухнет, при разомкнутых — горит. Когда этого не происходит — нужно начинать поиск проблемы в обмотке катушки или в кабелях.

Если же лампа горит постоянно, то это указывает на один из видов неисправностей:

Контакты прерывателя сильно окислены.
Провод, ведущий от рычага к клемме прерывателя, оборван.
Провод, который соединяет корпус с подвижным диском, оборван.

Окисленные провода нужно очистить, после чего система заработает. В любом другом случае необходимо более углублённое вмешательство.

Пропала искра на двигателях с инжектором

Если рассматривать двигателя с инжектором, то здесь всё гораздо сложнее. Проверить наличие искры в свечах методом «на массу» получается не всегда, а в определённых случаях весьма опасно, можно «убить» весь блок управления электроникой. Поэтому в системе с инжектором лучше проверку производить каким-либо иным способом.

Подведём итоги

Свечи зажигания играют важнейшую роль в работе автомобиля. Если хоть одна свеча выйдет из строя и не будет давать искру, соответственно, один из цилиндров работать не будет, автомобиль будет иметь повышенный расход топлива и будет менее динамичен. Искать причину исчезновения искры весьма непростая задача, так как в этом могут быть «виновны» несколько агрегатов. Однако для нормального функционирования это просто необходимо.

В один прекрасный момент вы можете обнаружить, что ваш двигатель перестал заводиться. Первым делом нужно проверить состояние свеч зажигания. Если выясняется, что нет искры, Ваз 2106 требует ремонта. Эта статья поможет выявить причины и устранить неисправность.

Возможно несколько причин, из-за которых пропала искра. Ваз 2106 чаще всего укомплектован контактной системой зажигания. Но на некоторых моделях встречается и БСЗ. Поэтому рассмотрим оба эти варианта.

Свечи зажигания

Если нет искры, или наблюдается слабая искра, первый элемент, на который обращает внимание владелец авто – это свечи. Нужно проверить, а не перестала ли одна из свечей работать. Сначала просмотрите, не стали ли свечи черные. В этом случае они нуждаются в обязательной замене.

Проверку можно осуществить в любых условиях. Даже прямо на дороге в случае неожиданной поломки. Важно иметь с собой в запасе комплект рабочих свечей на такой случай.

устанавливаем новую свечу
крутим стартер и смотрим, не появилась ли искра
если все работает исправно, запускаем мотор и двигаемся дальше.

Иногда установка новой исправной свечи не помогает – искры по-прежнему нет. В таком случае нужно приступать к проверке следующих элементов системы, чтобы выяснить, почему все же нет искры.

Провода высокого напряжения

После того как свечи были проверены и оказалось, что проблема не в них, нужно протестировать, не случилось ли чего с высоковольтными проводами. Диагностика проводится в четыре простых шага.

Если искра отсутствует только на одном цилиндре, меняем провода местами
Проверяем, не устранилась ли проблема после этого действия
Если на цилиндре искра появилась, но при этом она пропала на другом цилиндре, значит дело однозначно в проводе.
Неисправный провод нужно заменить на новый.

Подобным образом не мешало бы проверить, исправен ли центральный провод, который подает ток на катушку зажигания. Иногда искра появляется после того, как этот провод сильнее прижимают к трансформатору, который находится на крышке трамблера.

Контакты распределителя зажигания

К этому шагу приступаем только после того, как безрезультатно выполнили два предыдущих.

Нужно открыть крышку распределителя зажигания. Очень внимательно визуально оцениваем, не возник ли нагар на контактах. Если такая беда присутствует, с помощью ножика очень осторожно убираем этот нагар.

Еще можно проверить, исправно ли работают контакты. Для этого, не закрывая крышку, крутим стартер и смотрим, размыкаются ли все контакты. Если некоторые контакты работают неправильно, придется отрегулировать нужный зазор в свечах зажигания на Ваз 2106.

Катушка зажигания

Итак, если выяснилось, что все свечи работают исправно, высоковольтные провода напряжение подают, центральный провод также исправно работает, а контакты не имеют повреждений, придется углубляться внутрь системы и диагностировать катушку зажигания.

Без специального оборудования здесь не обойтись. Нужно приготовить либо мультиметр, либо омметр. Ваша задача проверить с помощью этих приборов обе обмотки и убедиться, что сопротивление этих обмоток имеет нормальные показатели, соответствующие тем, что описаны в руководстве по Ваз 2106. Если удалось выявить отклонения от нормы, для устранения проблемы нужно будет ставить новую исправную деталь.

Дополнительные моменты для электронного зажигания

Если вы являетесь счастливым обладателем БСЗ на Ваз 2106, то после всех предыдущих шагов можно обратить внимание на следующие моменты:

Некоторые владельцы бесконтактных систем также на всякий случай возят с собой свою предыдущую контактную систему зажигания, которая стояла перед заменой. Это позволит в дороге в случае возникновения неисправности на время поставить ее обратно и доехать до автосервиса, что очень удобно.

Как видите, если нет искры на Ваз 2106, исправить это достаточно несложно. Главное знать, где искать.

Коммутатор зажигания — схема, принцип работы

При появлении электрических узлов в конструкции первых автомобилей, поджог горючей смеси осуществлялся с помощью батарей. Эта система имела примитивную схему, которая в современных автомобилях подверглась существенной модернизации. Суть работы таких устройств заключается в создании искры внутри камеры сгорания, что приводит к дальнейшей цепной реакции горения топлива в цилиндрах. Метод действия этих систем основан на принципе самоиндукции. Магнитная катушка преобразовывает низкое напряжение в высокое. Ток протекает по замкнутой цепи, при разрыве которой возникает искра на свече.

По такому же принципу срабатывания работают системы зажигания и на отечественных автомобилях. Основные отличия современных систем заключаются в новой элементной базе, изменению определённых деталей и добавлении коммутаторов. Он представляет собой специальное устройство, которое включается в цепь питания первичной обмотки катушки. Коммутатор выполняет функцию регулировки импульсов и по сигналу от управляющего блока разрывает питание, что приводит к возникновению искры.

Принцип работы коммутатора зажигания

Коммутатор зажигания, схема которого более сложная по сравнению с первыми устройствами для воспламенения горючей смеси, имеет транзитные ключи. Такое конструктивное решение является достаточно простым и эффективным. Эти узлы используются для управления током, протекающим через катушку зажигания.

Стоит отметить, что ключи не оказывают влияния на принцип работы, который основан на электромагнитной индукции. Транзисторы уменьшают нагрузку на контакты прерывателя и увеличивают силу тока, протекающего через обмотку. Это техническое изменение дало ряд преимуществ современным системам, в число которых входят:

Повышенная степень сжатия.
Увеличение срока службы и надёжности всей системы зажигания.
Возможность работать на повышенных нагрузках, при высокой скорости движения и больших оборотах силового агрегата.

Виды коммутаторов

При обзоре основных типов коммутаторов необходимо упомянуть то, что современные системы наделены рядом существенных преимуществ, благодаря которым эти устройства получили повышенную эффективность и надёжность. Достичь таких показателей удалось применением в конструкции микропроцессорных узлов. Сегодня автомобильный рынок предлагает самые различные модели, в число которых входят двухканальные и многоканальные коммутаторы. В зависимости от используемых в конструкции деталей, данные устройства делятся на несколько типов:

Транзисторные. В них используется контактная система, что снижает срок их службы в виду быстрого износа элементов из-за обгорания. Энергия накапливается в электромагнитном поле катушки.
Тиристорные. Главным отличием от первого вида является то, что в этих устройствах создание необходимой силы тока происходит в конденсаторе. При включении системы, происходит подключение заряженного конденсатора к обмотке катушки. Внутри их происходит разряжение, которое приводит к возникновению искры на свече.
Гибридные. Этот вид коммутаторов пользуется хорошей популярностью. Он представляет собой тандем нескольких вышеописанных типов. Данное конструктивное решение позволяет повысить эффективность и свести к минимуму недостатки.
Бесконтактные устройства считаются наиболее эффективными системами. Этот вид представляет самые современные коммутаторы, которые значительно превосходят по параметрам другие виды. В их конструкции используются инфракрасные электронные датчики. Отсутствие контактного способа зажигания обеспечивает длительный ресурс работы, так как нет сегментов, на поверхности которых накапливается нагар. На отечественных автомобилях эта система зажигания была впервые представлена на моделях ВАЗ-2108.

Диагностиканеисправностей коммутатора

В 1991 году появились первые отечественные автомобили, конструкция которых, включала коммутатор зажигания. Это новое техническое решение позволило значительно повысить эффективность системы и улучшить общие показатели КПД. Несмотря на то что первыми серийными моделями, имеющими модернизированную систему пуска мотора, были ВАЗ 2108, коммутаторы устанавливают и на более поздние экземпляры, выпущенные при Советском Союзе. Поскольку конструкция классических автомобилей не предусматривает наличия такого механизма, это усложняет процедуру поиска неисправностей при их возникновении. В большинстве случае для ремонта требуется специальное оборудование. Из-за высокой цены, покупать его для разовых проверок нет смысла. Основными признаками поломок коммутатора могут быть:

Отсутствие искры на свече зажигания, из-за чего не запускается двигатель.
Самопроизвольное выключение мотора.
Неустойчивая работа силового агрегата.

Замена исправным налогом. Проверить работоспособность коммутатора можно в домашних условиях. Для этого потребуется проверенный исправный аналог. При наличии изменений в работе двигателя можно будет точно определить состояние первого устройства. Такой метод диагностики является самым распространённым и наименее затратным. Сама деталь не отличается высокой ценой, а наличие запасной позволит всегда устранить поломку в любом месте за несколько минут. Данный способ проверки востребован из-за низкого качества отечественных деталей, которые монтируются на заводе.

С помощью вольтметра. Второй способ проверки коммутатора не требует его демонтажа. Однако такая операция может проводиться только при наличии вольтметра. Процедура выполняется следующим образом:

Включите зажигание и подключите к детали вольтметр.
Стрелку на приборе нужно установить посередине шкалы.
Через несколько минут после подсоединения стрелка должна качнуться вправо. Это происходит из-за автоматического отключения катушки питания при неработающем моторе.
Если все прошло, как описано выше, коммутатор исправен.

С помощью лампочки. В случае, когда у вас нет вольтметра, проверить работоспособность механизма можно, воспользовавшись контрольной лампой. Включите зажигание, один провод лампы нужно присоединить к массе, а второй подключите к 1 клемме коммутатора. В случае отсутствия поломок спустя некоторое время лампа засветиться.

Какая рабочая температура двигателя ваз 21099 карбюратор

Содержание

Какая рабочая температура двигателя ваз 21099 карбюратор
Перегревается двигатель на автомобиле ВАЗ 2108, 2109, 21099
Перечень неисправностей приводящих к перегреву двигателя
Почему греется двигатель ВАЗ 21099?
Возможные неисправности и способы их устранения
Недостаточный уровень охладительной жидкости
Неисправность датчика, электромотора, электрической цепи вентилятора радиатора
Неисправность термостата
В охладительной системе образовалась воздушная подушка
Загрязнение наружной части радиатора
Внутреннее загрязнение радиатора
Засорение системы охлаждения
Нарушение момента зажигания
Плохое топливо
Выход из строя попы охлаждения
Появление нагара в камере сгорания
Неисправность коммутатора
Поломка пробки расширительного бачка
Температурный датчик
Какой термостат поставить на ваз 2109 карбюратор
Проверка и замена
Что выбрать?
Подключение
Термостат ВАЗ 2110 (инжектор) 8 клапанов на ВАЗ 2109
Подключаем термостат от ВАЗ 2110
Почему именно 8-клапанный инжектор?
Ваз 21099 какой термостат поставить лучше
Слив охлаждающей жидкости
Схема и конструкция
Проверка и замена
Что выбрать?
Подключение
Проверка термостата Ваз 2109
Что такое термостат?
Признаки поломки
Подготовка к замене
Установка термостата Ваз 2109 (карбюратор)
Замена термостата
Замена термостата на машине
Чем лучше термостат с «десятки»?
Какой Термостат Лучше Поставить На Ваз 2115
Можно ли установить термостат 2110 на «девятку»?
Заправка системы охлаждения
Проверка исправности термостата
Проверка и замена
Что выбрать?
Подключение
Целесообразность установки на ВАЗ 2109 термостата ВАЗ 2110
Видео

Какая рабочая температура двигателя ваз 21099 карбюратор

а жидкость все-таки нужно слить?

нет, на холодную не много вытечет, если быстро действовать.

У меня всегда 92-95 при езде с печкой в 1-2 положении и до 104 в пробках, при первом положении печки редко включается вентиль. На втором никогда не включался. ИМХО 80 мало!

По стандарту вкл при 104, выкл 101

А на карб мне советовали ростовчане ставить на 85 градусов открытия

На карбовой машине можно регулировать температуру для включения карлсона?

pulse писал(а):
Народ помоготе! У мну на 21099 инжектор, винтелятор включается при температуре 120-125 градусов. Скажите плизз в чем дело.
Жду ответа! Заранее СПОСИБО.

сначала скажи чем мерил, потом жди ответа

Подскажите, в чем может быть дело? Может датчик какой или термостат?

P.S. есть еще вот какой косяк. В морозы, когда машину около дома оставляю, то с утра выбегаю её завести и чтобы она прогревалась, пока чай-кофе пью. Машина стоит под уклоном (капот ниже багажника). Значит завел, включил вентилятор отопления салона, обогрев на максимум и домой. Прихожу минут через 15-20, температура по датчику на приборной панели больше 90, но в салон дует холодный воздух. После небольшой перегазовки пошел теплый, а затем горячий воздух. Тут в чем прикол? Помпа не справляется с уклоном и в радиатор отопления не попадает горячая ОЖ?

В итоге в выходные есть работа: менять термостат и расширительный бачок. Вопрос: как убедиться в работоспособности нового купленного термостата? Есть ли в новом термостате температурный датчик и если нету, то стоит ли его менять? И вообще где он находится? На «классике» всегда был вкручен прям в радиатор. А тут где?

Dolt
а может не термостат а датчик шиздит. После того как остановился нижний патрубок может быть вообще холодный тк идет обдув радиатора

Добавлено спустя 3 минуты 21 секунду:

по поводу датчиков, должно быть отверстие в новом термостате под датчик, но этот датчик идет на мозги. А тот который на приборку дает показания стоит в торце головки. Вот он то чаще всего и врет

а может не термостат а датчик шиздит. После того как остановился нижний патрубок может быть вообще холодный тк идет обдув радиатора

Ну тогда и температура ОЖ должна быть соответствующей по идее.
Т.е. предлагаешь сначала поменять датчик, который стоит на головке и идет на приборную панель?

P.S. Хотя сначала наверное вообще попробую стоя на месте довести температуру до срабатывания вентилятора и потрогать нижний патрубок. Если будет чуть теплый как сегодня, то получается термостат надо менять? Так?

да так, потом датчик а потом уже термостат

Источник

Перегревается двигатель на автомобиле ВАЗ 2108, 2109, 21099

Причинами перегрева карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификаций являются неисправности системы охлаждения, системы зажигания, самого двигателя. Несвоевременное обращение внимания на эту проблему приводит к осадке поршневых колец, повреждению прокладки головки блока, деформации головки блока, то есть к таким последствиям после которых неизбежен капитальный ремонт двигателя.

Перечень неисправностей приводящих к перегреву двигателя

— Низкий уровень охлаждающей жидкости (тосола, антифриза) в расширительном бачке

Долейте охлаждающую жидкость в расширительный бачок. На холодном двигателе уровень должен находиться между метками MIN и MAX. Проверьте элементы системы охлаждения на предмет подтекания охлаждающей жидкости.

Метки на расширительном бачке системы охлаждения двигателя 21083

— Неисправен датчик включения вентилятора радиатора, электромотор вентилятора, либо их электрическая цепь

Антифриз (тосол) может закипеть. Проверьте их работоспособность – замкните выводы датчика. Если вентилятор включился – датчик неисправен. Если нет – неисправен вентилятор или в идущей к нему электрической цепи обрыв.

Датчик включения — выключения электровентилятора на радиаторе системы охлаждения ВАЗ 2108, 2109, 21099

— Неисправен термостат

Охлаждающая жидкость циркулирует только по малому кругу, в термостате заклинил термоэлемент. Проверьте работу термостата – Прогрейте двигатель на холостом ходу и потрогайте нижний патрубок радиатора. По мере прогрева двигателя он должен постепенно прогреваться, пока не станет совсем горячим. Если этого не происходит, меняем неисправный термостат.

Термостат системы охлаждения двигателя автомобиля

— Воздушная пробка в системе охлаждения

Нарушается циркуляция охлаждающей жидкости в системе охлаждения и наступает перегрев двигателя. Часто воздушные пробки возникают после замены элементов системы охлаждения (например, печки, крана отопителя и т. д), сопровождающихся сливом и заливом охлаждающей жидкости. Обычно косвенным признаком завоздушивания системы является слабый прогрев печкой салона автомобиля, так как она является самой высокой точкой системы охлаждения и более всего подвержена завоздушиванию.

Поставьте автомобиль на наклонную плоскость, так чтобы нос был задран вверх, при этом радиатор печки перестает быть самой высокой точкой системы охлаждения. Дайте поработать двигателю в таком положении минут 15, воздушные пробки исчезнут. Подробнее.

Удаляем воздушную пробку загнав автомобиль на горку, носом вверх и дав поработать двигателю минут пятнадцать

— Загрязнена внешняя часть радиатора системы охлаждения

Радиатор перестает эффективно выполнять свою функцию охлаждения жидкости.
Необходимо очистить внешнюю часть радиатора струей воды под давлением. Либо вручную щеткой.

— Радиатор загрязнен внутри

Со временем скопившиеся отложения забивают трубки и нижний бачок радиатора.
Снимаем радиатор, выливаем из него грязь, промываем водой под давлением.

— Загрязнена система охлаждения в целом

Проверьте систему охлаждения. При необходимости промойте систему охлаждения специальной промывкой.

— Неправильно установлен момент зажигания

Проверьте правильность установки момента зажигания и при необходимости подкорректируйте его.
«Проверка и установка момента зажигания на двигателях автомобилей ВАЗ 2108, 2109, 21099».

Можно подкорректировать октан-корректором трамблера. Вращая его туда-сюда.

Регулировка угла опережения зажигания вращением трамблера на ВАЗ 21083, 21093, 21099

— В бензобак залито некачественное топливо со слишком низким октановым числом

Слейте бензин из бака и заправьте новый, соответствующего качества.

— Неисправен насос охлаждающей жидкости (помпа)

Возможно неисправна крыльчатка помпы (заводской дефект или последствия низкого качества изготовления). Циркуляция охлаждающей жидкости в этом случае будет нарушена, двигатель станет перегреваться. Возможно нарушена герметичность помпы — охлаждающая жидкость уходит, двигатель перегревается. В любом случае замените насос.

Водяной насос (помпа) системы охлаждения двигателей 2108, 21081, 21083

Помимо этого стоит заглянуть в канал подводящий охлаждающую жидкость к помпе. Иногда в нем скапливаются куски герметика, которым некоторые авторемонтники иногда уплотняют соединения системы охлаждения двигателя. Желательно выковырнуть это все оттуда и тем самым восстановить ее нормальную циркуляцию.

— Сильный нагар на тарелках клапанов и в камере сгорания

Устраняется только при снятии головки блока. См. «Нагар на клапанах».

— Неисправен коммутатор

Коммутатор системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправна пробка расширительного бачка

Заклинил ее выпускной клапан, давление в системе сильно возросло, ОЖ закипела. Подробнее: «Крышка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099».

Пробка расширительного бачка системы охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Источник

Почему греется двигатель ВАЗ 21099?

Неполадка в виде перегрева двигателя ВАЗ 21099 (инжектор или карбюратор) чревата большими проблемами. Например: разрушение или осадка поршневых колец, искажение головки блока и так далее.

В общем к проблемам что требуют капитального ремонта или замены двигателя. В статье попробуем рассмотреть возможные причины и способы исправления. Статья также может помочь и владельцам автомобилей ВАЗ 2109, 2108.

Возможные неисправности и способы их устранения

Как правило в инжекторных и карбюраторных автомобилях перегрев двигателя происходит по схожим причинам.

Долить ОЖ (антифриз, тосол) в расширительный бачок. Уровень жидкости не должен быть выше отметки максимума. В случае если жидкость быстро опускается ниже отметки минимума, значит в охладительной системе есть утечка её необходимо устранить.

Неисправность датчика, электромотора, электрической цепи вентилятора радиатора

В первую очередь надо проверить правильность работы датчика соединив контакты. Если вентилятор начал работать, то датчик сломался. В противном случае неисправность в самом вентиляторе или проводке.

Охладительная система линии ВАЗ из двух кругов охлаждения (большой и малый). После того как двигатель завелся, охладительная жидкость движется по меньшему кругу. После нагрева жидкости термостат направляет ее циркуляцию в большой круг. Если термостат сломался охлаждающая жидкость продолжает двигаться по меньшему кругу.

Проверить это можно следующим образом: завести машину чтобы она работала на холостом ходу, когда двигатель нагреется до рабочей температуры положить руку на нижний патрубок радиатора. Через время он должен нагреться, в противном случае термостат не исправен.

В охладительной системе образовалась воздушная подушка

Как правило, воздушные пробки образовываются после замены частей охладительной системы. В большинстве случаев воздушная подушка образовывается в печке машины и затрудняет циркуляцию ОЖ в системе (одним из признаков образования воздушной пробки является некорректная работа печки).

Исправить эту неполадку можно следующим образом: поставить машину на уклон так, чтобы передняя часть была вверху, запустить мотор на холостых оборотах и подождать 15-20 минут. Это должно выгнать пробку.

Загрязнение наружной части радиатора

Загрязненный радиатор прекращает нормально охлаждать жидкость циркулирующую в системе. Чтобы исправить эту проблему достаточно очистить его щеткой или струей холодной воды.

Внутреннее загрязнение радиатора

С течением времени трубки радиатора заполняются отложениями и грязью, из-за чего система работает не в полную меру. Исправит эту неполадку можно следующим образом: снять радиатор, удалить отложения и грязь, установить его на место. В некоторых случаях можно заменить радиатор.

Засорение системы охлаждения

Для очистки СО необходимо применять специальные промывочные средства. Рекомендуется промывать систему для профилактики перед каждой заменой ОЖ.

Нарушение момента зажигания

Для этого надо проверить точно ли установлен момент зажигания. При отрицательном результате откорректируйте.

Плохое топливо

Некачественное топливо с пониженным октановым числом и множеством примесей мешает четкой работе двигателя, а также системы охлаждения. В этом случае необходимо слить некачественное топливо и заправить машину другим топливом высшего качества.

Выход из строя попы охлаждения

Потеря герметичности помпы или разрушение крыльчатки приводит к нарушению работы системы охлаждения. В таком случае необходимо заменить насос полностью.

Появление нагара в камере сгорания

Нагар в камере сгорания образуется из-за неполного сгорания масла. Это видно по выхлопным газам они имеют сизый оттенок. Исправить неполадку можно так: снять головку блока, очистить камеру от нагара, заменить прокладку, установить головку на место.

Неисправность коммутатора

Проверяется исправность коммутатора специальным прибором, но у большинства автолюбителей его нет. По этому самым простым решением будет замена коммутатора на новый.

Поломка пробки расширительного бачка

Распространенная поломка расширительного бачка, это заклинивание выпускного клапана. Из-за чего давление увеличивается и ОЖ закипает.

Температурный датчик

На основании всего выше сказанного можно сделать вывод, что большая часть перегрева двигателя зависит от корректной работы системы охлаждения машины. Правда, бывают случаи когда датчик температуры не показывает правильную температуру ОЖ.

Это можно проверить с помощью трех резисторов 600, 160, 100 Ом. Это делается так: один край резистора 600 Ом крепим к массе аккумулятора второй к клемме датчика.

При включении зажигания стрелка датчика должна показывать около 50 градусов. Затем проделываем туже процедуру с резисторами 160 и 100 Ом. На 160 Ом должно быть показание около 90 градусов, а на 100 около 100. Если показания соответствуют указанным, то проводка и указатель датчика работают правильно и необходимо заменить датчик.

Источник

Какой термостат поставить на ваз 2109 карбюратор

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.

Внешний вид устройства

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Процесс замены
Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устройство от десятки

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

Многим владельцам ВАЗ 2109 не по душе родной термостат, ведь из-за него приходится мерзнуть зимой, пока машина не прогреется до тех же 60 градусов. Решить эту проблему можно, установив термостат ВАЗ 2110 (инжектор) 8 клапанов. Это более совершенный термостат и он имеет ряд преимуществ перед родным от ВАЗ 2109.

Термостат на ВАЗ 2110, устанавливаемый на 8-ми клапанный инжекторный двигатель, сделан разборным. Теперь при поломке термостата его не нужно весь менять, а можно разобрать и просто заменить термоэлемент.

Еще новый термостат короче родного на 5 см, что увеличивает место.

На термостате 8-ми клапанного инжекторного двигателя от ВАЗ 2110 стало меньше хомутов для крепления. Также термостат доработали таким образом, чтобы он поддерживал стабильную температуру в системе охлаждения.

Подключаем термостат от ВАЗ 2110

Прежде всего, нужно снять старый термостат, для этого сперва отсоединяется патрубок от дроссельного узла и сливается некоторое количество антифриза. После этого нужно будет аккуратно отключить обратный патрубок радиатор печки, не разлив охлаждающую жидкость.

Новый термостат 8-клапанного инжекторного двигателя ВАЗ 2110 подключается по схеме, при установке понадобится добавить новую трубу, «саксофон», по которой антифриз будет направляться назад к помпе.

Особенность использования нового термостата от ВАЗ 2110 в том, что теперь при запуске холодного двигателя охлаждающая жидкость движется по малому кругу. Так, сперва нагревается радиатор печки, что позволяет быстро обогреть салон. Когда же температура достигает определенного значения, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, уже через основной радиатор.

Почему именно 8-клапанный инжектор?

Для замены термостата на ВАЗ 2109 подойдет термостат только от 8-ми клапанного инжекторного двигателя ВАЗ 2110. Если для замены взять термостат для 16-ти клапанного двигателя, то он не подойдет, так как здесь иная система циркуляции охлаждающей жидкости.

Перед установкой термостат обязательно нужно проверить, чтобы затем не делать двойную работу. Для этого термостат кладут в емкость с охлаждающей жидкостью и нагревают ее, следя за ростом температуры по градуснику. Основной патрубок должен будет открыться при температуре 87 градусов. При температуре 102 градуса патрубок должен быть открыт полностью и жидкость должна циркулировать по большому кругу.

В заключении можно сказать, что термостат ВАЗ 2110 от двигателя (инжектор) 8 клапанов можно устанавливать в том случае, если владельца замучил долгий прогрев салон автомобиля зимой. Также с помощью такого термостата быстрее прогревается и сам двигатель, позволяя быстрее отправляться в путь.

Ваз 21099 какой термостат поставить лучше

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Слив охлаждающей жидкости

Снять термостат не сложно. Единственная трудность заключается в том, что нужно сливать охлаждающую жидкость. Если установлена защита двигателя, это станет довольно трудным занятием.

Слить жижу на карбюраторном двигателе можно очень просто. Для этого будем использовать блок подогрева карбюратора:

Такой способ не подходит для инжектора. На таком двигателе можно снять патрубок с радиатора, и слить жидкость. Также так можно сделать и с карбюраторным двигателем, но этот способ подразумевает слив большего объема жидкости.

После такой процедуры уровень охлаждающей жидкости станет ниже термостата. После этого агрегат можно будет запросто заменить исправным.

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Входной патрубок, идущий от радиатора

Вставка, выполненная из резины

Термочувствительный твердый наполнитель

Пружина перепускного клапана
