Владельцам автомобиля Лада Калина нередко приходится сталкиваться с такой проблемой, как отсутствие ближнего света. Эта неисправность может заключаться как в перегоревшей лампочке, так и из-за сбоев многих других электрических узлов. Ниже мы рассмотрим наиболее распространенные причины поломки и способы их устранения.
Наружное освещение Лада Калина
Содержание
- Возможные причины неисправности
- Замена лампы
- Замена предохранителя
- Обрыв цепи
- Вывод
Возможные причины неисправности
Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.
Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:
- Окислились или подгорели контакты в штекерной колодке;
- Перегорел предохранитель;
- Обрыв цепи;
- Вышло из строя реле.
Ниже рассмотрим как устранить все эти неисправности.
Лампочка стандарта H7
Замена лампы
Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.
Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.
Обратите внимание!
В продаже можно найти лампочки стандарта H7 нескольких типов – галогенные, ксеноновые и светодиодные, например, для противотуманных фар на ВАЗ 2110.На все их типы разная цена , но главное – они обладают разными характеристиками.
На нашем портале вы можете подробно ознакомиться с особенностями всех этих ламп.

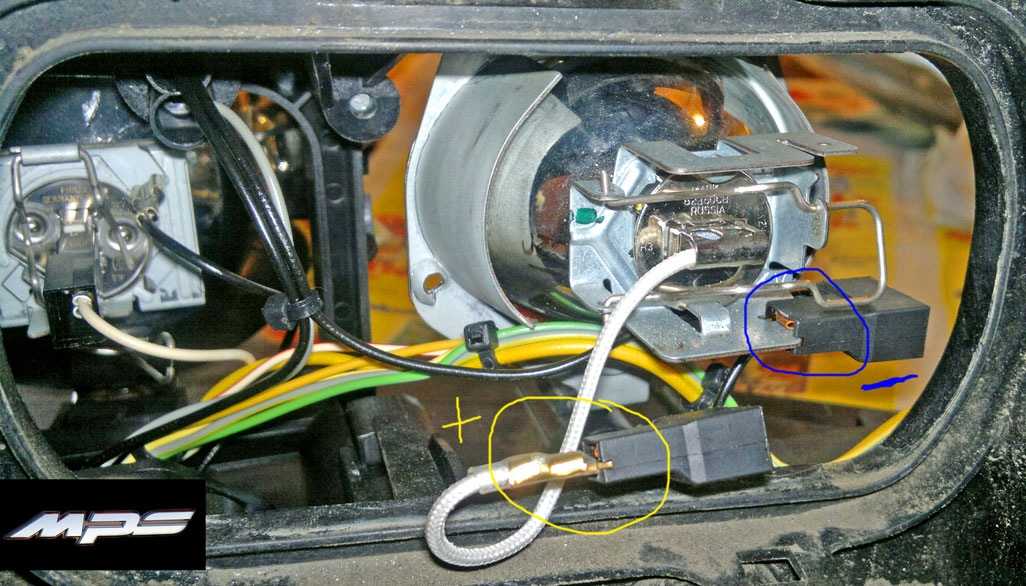

Демонтаж заглушки
Инструкция по замене выглядит следующим образом:
- Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары.
Для этого, предварительно надо открыть капот.
- Затем надо снять плюсовую и минусовую клеммы с контактов.

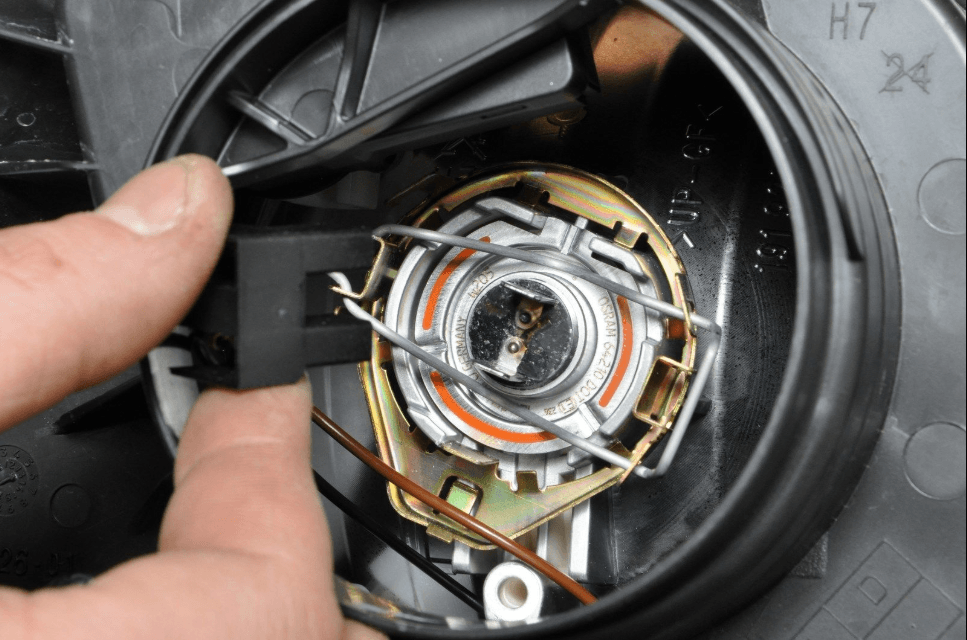

Высвобождение фиксатора из посадочных
- Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
- После этого нужно вытащить старую лампочку и поставить на ее место новую.
- Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку.
Обратите внимание!
В процессе замены лампочек, нельзя касаться пальцами их стеклянных колб, в противном случае они могут быстро перегореть.
В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить.

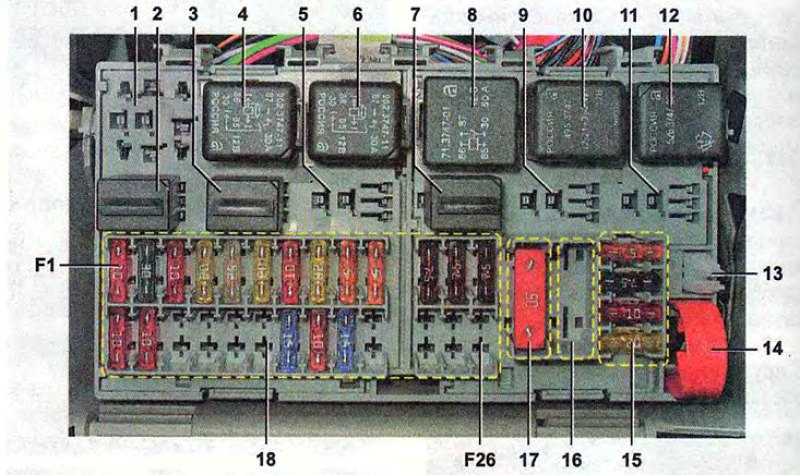

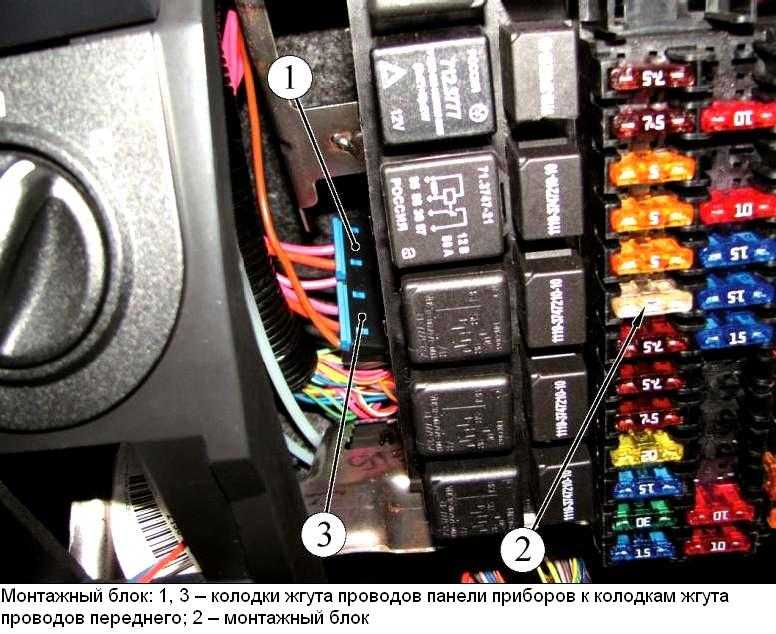

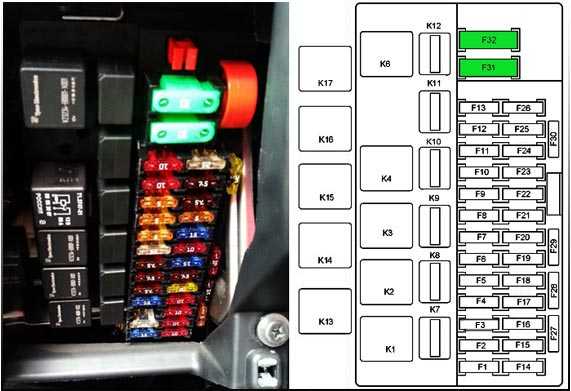

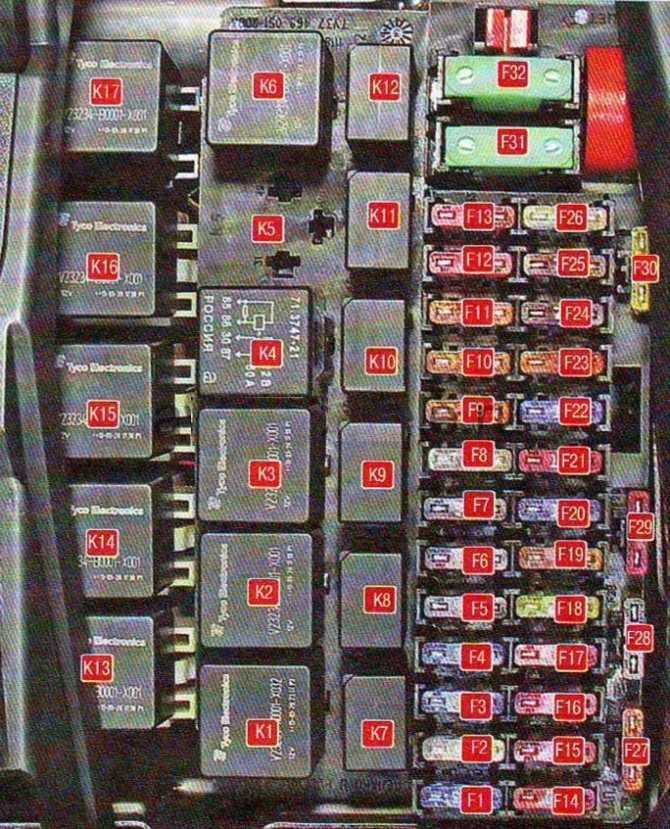

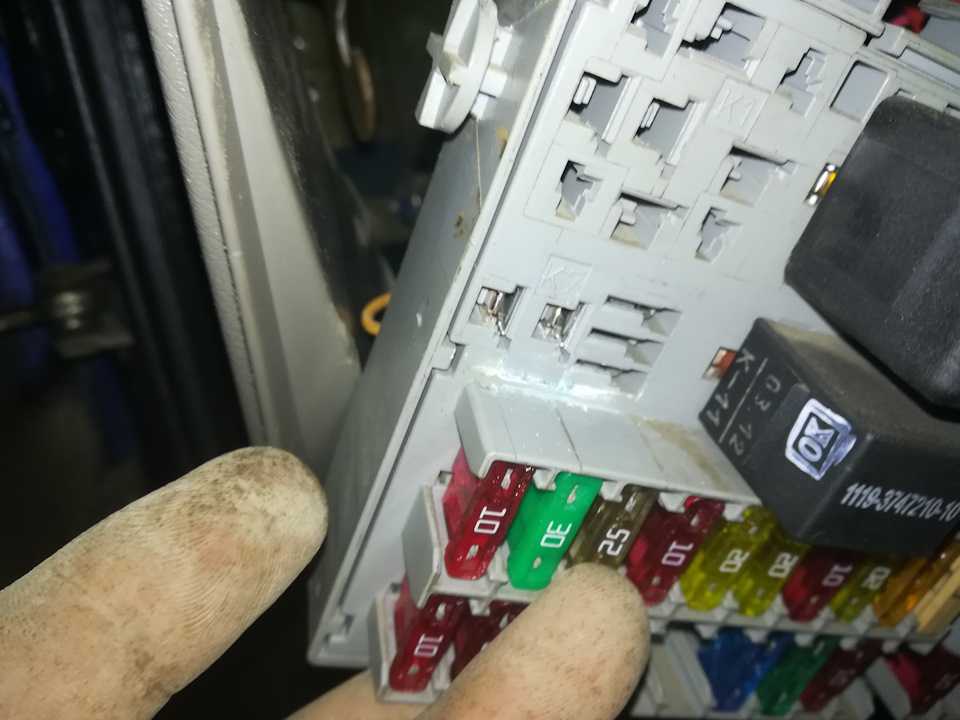

Блок предохранителей и реле Лада Калина
Замена предохранителя
Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.

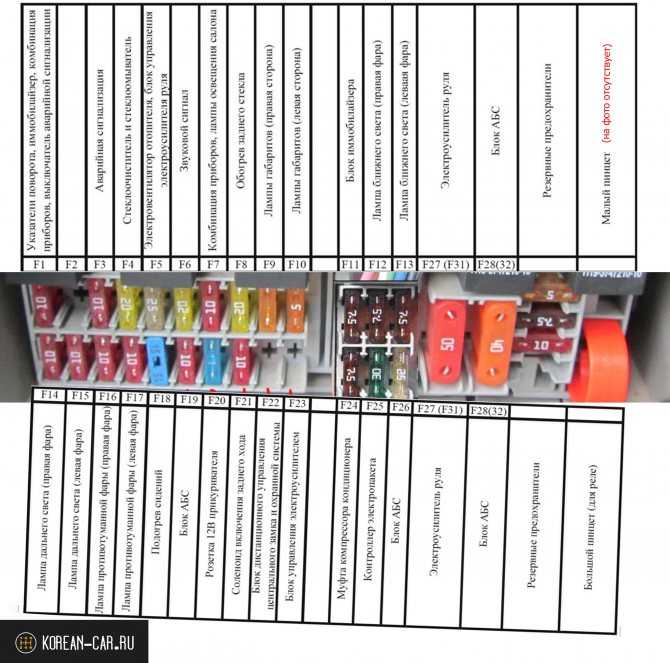

Лампы защищаются разными предохранителями:
- Правая лампа – F12
- Левая лампа – F13
Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.
Обратите внимание!
Если после замены предохранителя освещение включилось, но через некоторое время опять пропало, необходимо измерить напряжение, которое выдает генератор.
Желательно, чтобы при работающем двигателе оно не превышало 14,4 вольта.
Если напряжение больше, можно попробовать заменить регулирующее реле.

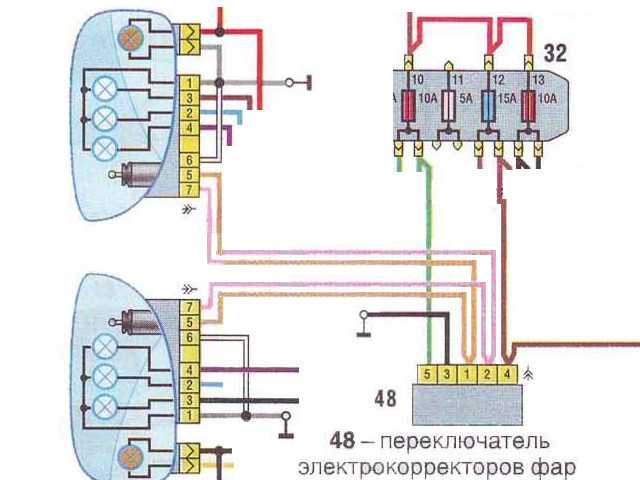

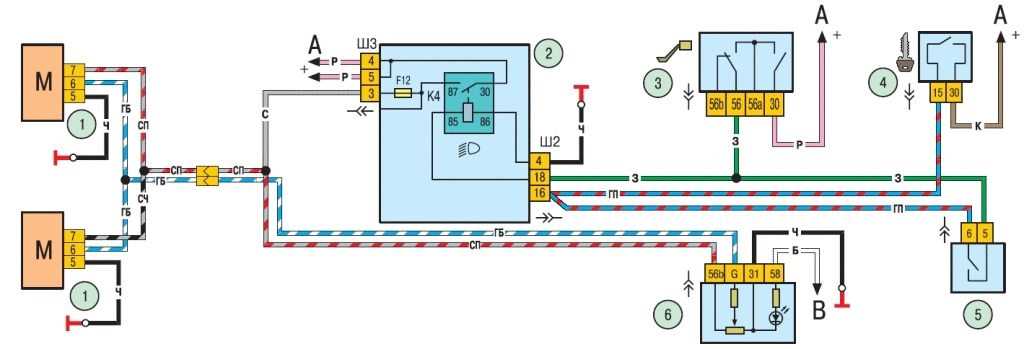

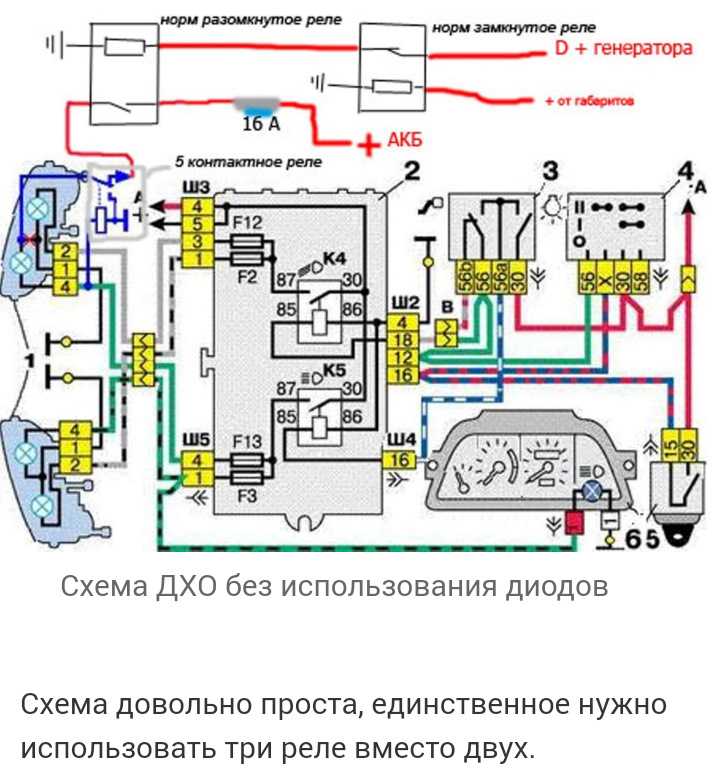

Схема наружного освещения Лада
Обрыв цепи
Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.
Сделать это можно следующим образом:
- Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
- Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
- Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
- Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.
Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.

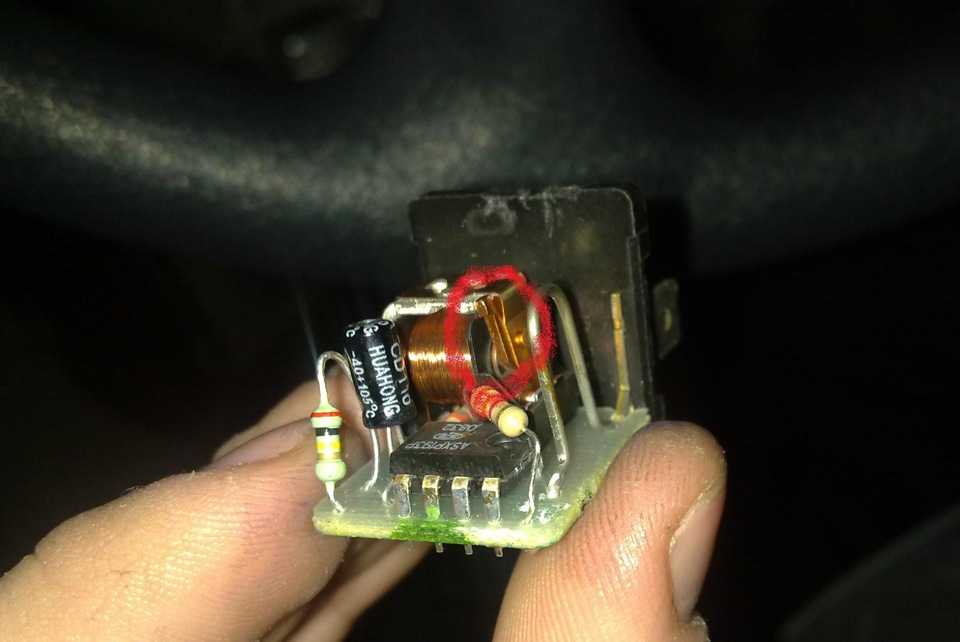

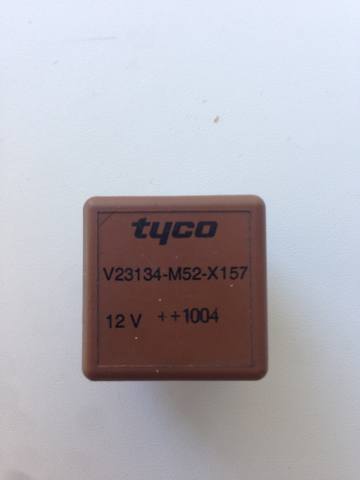

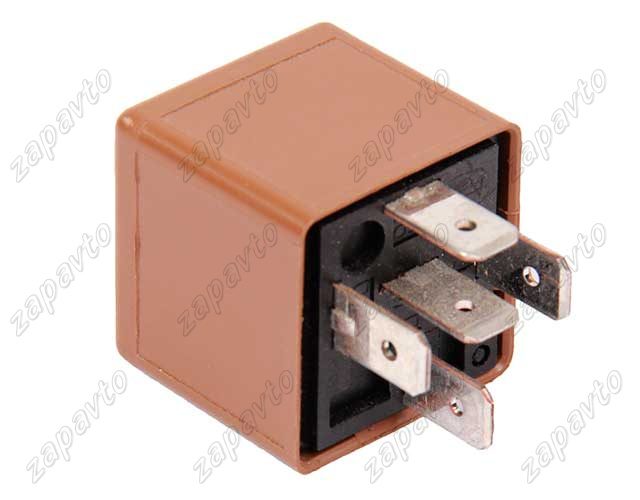

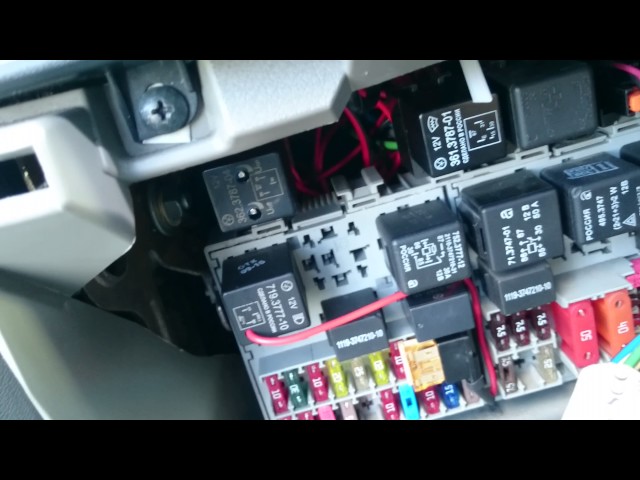

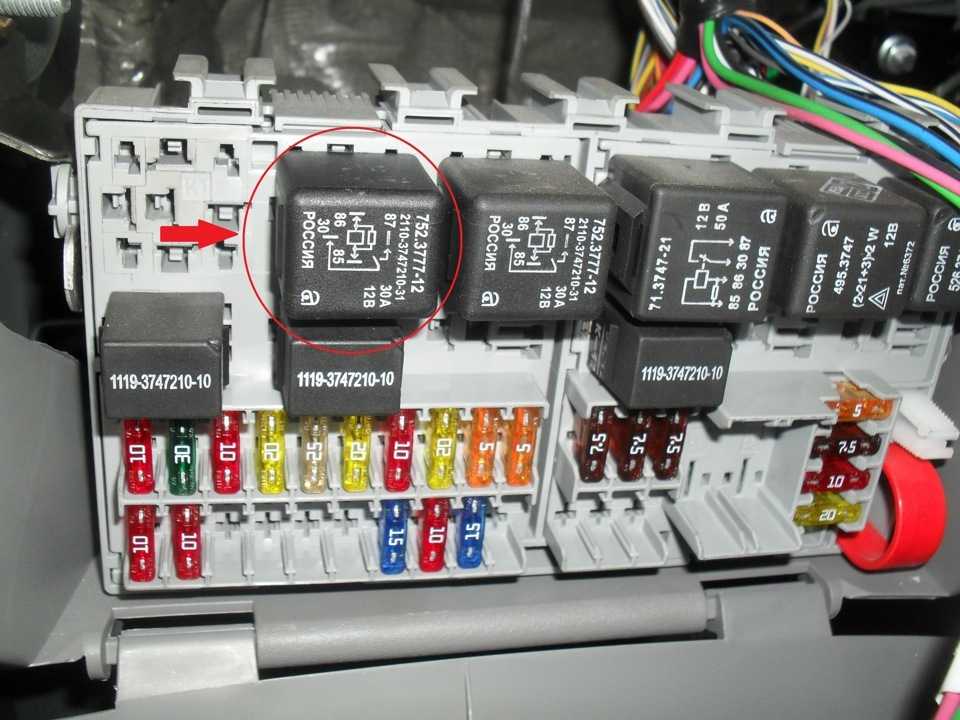

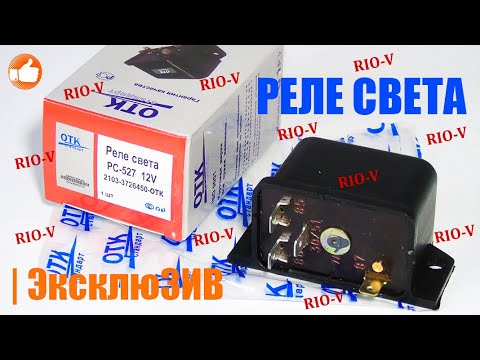

На фото – реле освещения Лада Калины
- В случаях, когда на выходе реле имеется напряжение, следует проверять проводку машины от монтажного блока до блок-фар по схеме.
Обратите внимание!
Если потух ближний и дальний свет на Калине в одной из блок-фар, то возможно пропал контакт на клемме массы.
Чтобы его проверить, нужно разобрать блок-фару.
Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.
Вывод
Несмотря на кажущуюся сложность, восстановить «пропавшее» ближнее освещение на Лада Калина под силу каждому автовладельцу. Главное поэтапно подойти к поиску причины – почему пропал свет, не пропуская ни один из описанных выше шагов. Для этого не понадобится ни сложное оборудование, ни какие-либо особые знания.
Ознакомиться с дополнительной некоторой полезной информацией по обозначенной выше теме можно из видео в этой статье.
✅ Включение ближнего света на калине
01 июль 2020 AvtoExpert 26 115 6
В одной из комплектаций Lada Kalina 2 (комплектация Стандарт) ближний и дальний свет работают по-раздельности, хотя на Калине 2 в отличии от Гранты в фарах стоят отдельные лампочки дальнего света. АВТОВАЗ утверждает, что такой режим работы соответствует нормам освещенности, предписанным Правилом R112 ЕЭК ООН. Расскажу о простой доработке фар Калины, которая позволит улучшить освещение дороги.
Включение ближнего света на калине
Как известно, в соответствии с правилами дорожного движения, действующими в РФ. в дневное время суток у автомобиля при движении должен быть включен ближний свет фар. К сожалению, очень легко забыть днем включить фары, особенно летним солнечным днем.
Поэтому, желательно чтобы ближний свет фар включался автоматически при пуске двигателя. Здесь приводится три простых решения данной проблемы применительно к автомобилю ВАЗ-1119 («Калина»).
У «Калины» управление светом фар осуществляется при помощи поворотного переключателя, расположенного на крышке монтажного блока с предохранителями и реле. Это очень удобно, потому что крышка достаточно прочная, большая и под ней очень много места. Так вот, управление светом осуществляется при помощи переключателя, расположенного на этой крышке.

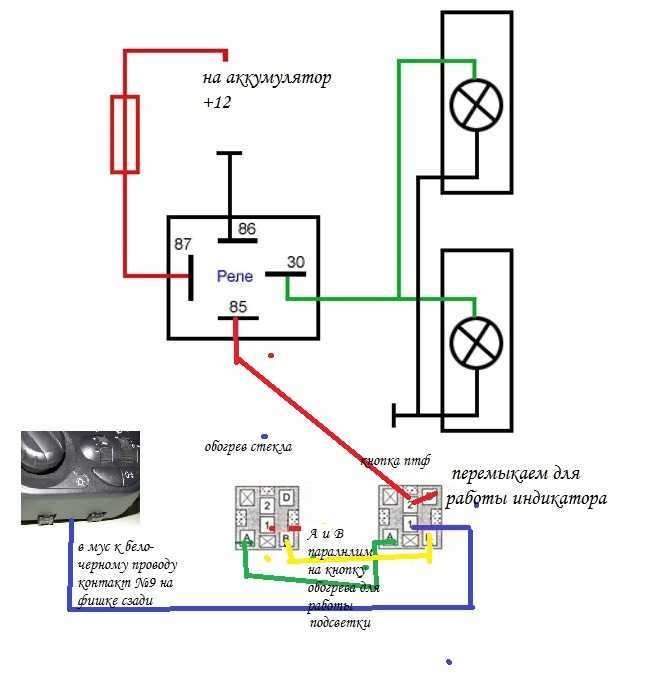

В самом простейшем случае, нужно просто замкнуть между собой контакты 10 и 12 этого переключателя при помощи перемычки (рис.1). В этом случае, при каждом включении зажигания будет сразу же включаться и ближний сеет. Решение простое, но проблемное, потому что нет возможности отключить эту «функцию».
Тогда переходим к схеме на рис.2. Берем достаточно мощный клавишный выключатель (обозначен на рис.2 как S1) и устанавливаем его на эту крышку, подключаем между контактами 10 и 12 переключателя света. Когда этот новый выключатель включен, ближний свет включается одновременно с зажиганием, когда выключен, – все работает как обычно, по штатной схеме. Ну и третий вариант, более «продвинутый», он включает и выключает ближний свет, так же, по сигналу замка зажигания, но с задержкой.
Схема показана на рисунке 3. Как при включенном зажигании, так и при выключенном есть напряжение 12V на контакте 11 переключателя света фар. Здесь с него подается питание на эту схему. При включении замка зажигания появляется напряжение на контакте 10 переключателя света фар. Оно через R1 поступает на конденсатор С1.
Через некоторое время напряжение на С1 достигает порога открывания транзистора VT1. Он открывается и реле К1 замыкает свои контакты, включенные между 10 и 12 переключателя света фар. При выключении зажигания все в обратном порядке. Время задержки можно регулировать подбором сопротивления R1. Реле К1 типа 98.3747 (автомобильное, «Калиновское»).
Как включить дальний свет на калине
На автомобиле Лада Калина применен блок фар объеденяющий в себе дальний, ближний свет, указатели поворотов, габаритные огни. В данной статье приведено описание работы ближнего и дальнего света в автомобиле. Далее для того чтобы понять принципиальную схему включения света в автомобиле посмотирте на схему.

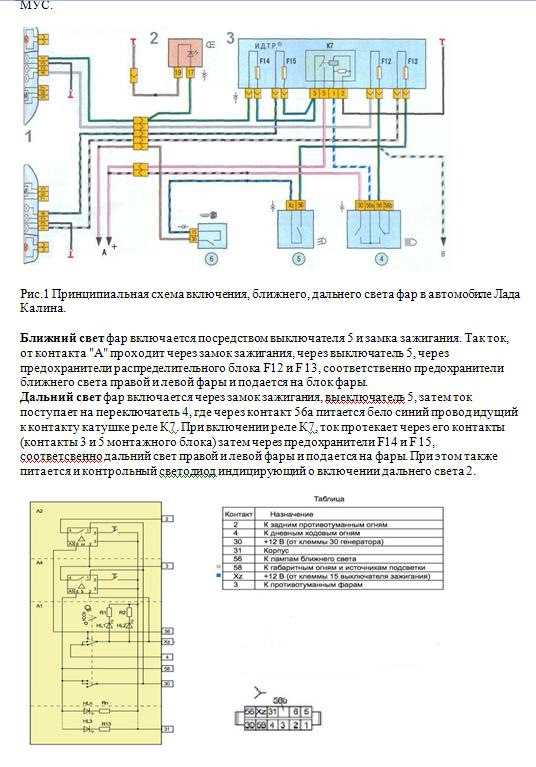

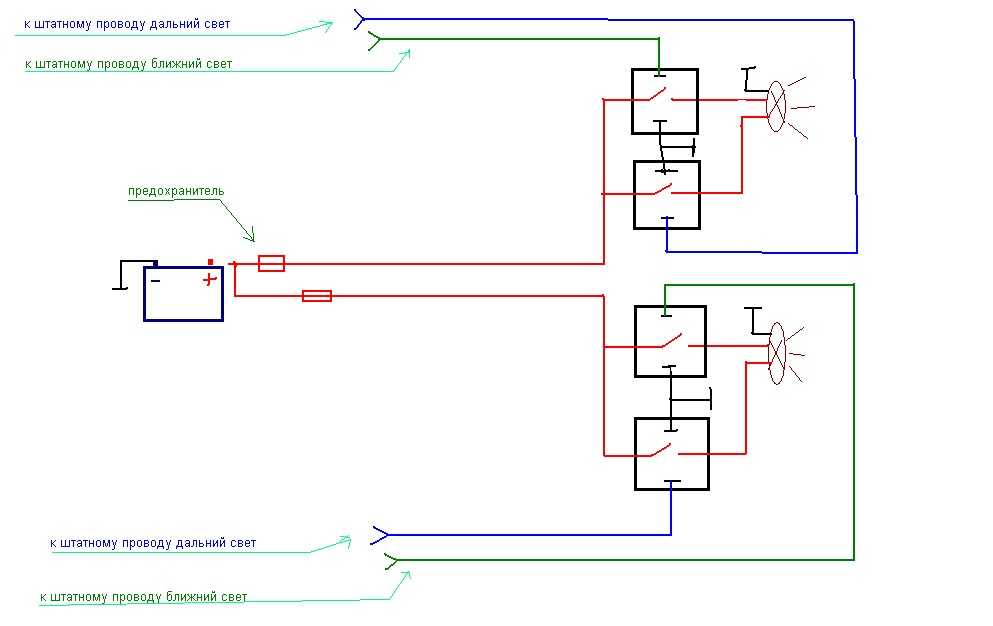

Рис.1 Принципиальная схема включения, ближнего, дальнего света фар в автомобиле Лада Калина.
Ближни свет фар включается посредством выключателя 5 и замка зажигания. Так ток, от контаката «А» проходит через замок зажигания, через выключатель 5, через предохранители распределительного блока F12 и F 13, соответсвенно предохранители ближнего света правой и левой фары и подается на блок фары.
Для питания ламп ближнего и дальнего света, в блок фарах уже осуществлено постоянное подключение минусового провода (заземления). Контакт 3 блок фары.
На автомобилях Лада Калина в самой простой комплектации «Стандарт» ближний и дальний свет работают по-раздельности. АвтоВАЗ утверждает, что такой режим работы соответствует нормам освещенности, предписанным Правилом R112 ЕЭК ООН. Расскажем о простой доработке фар Калины, которая позволит улучшить освещение дороги.

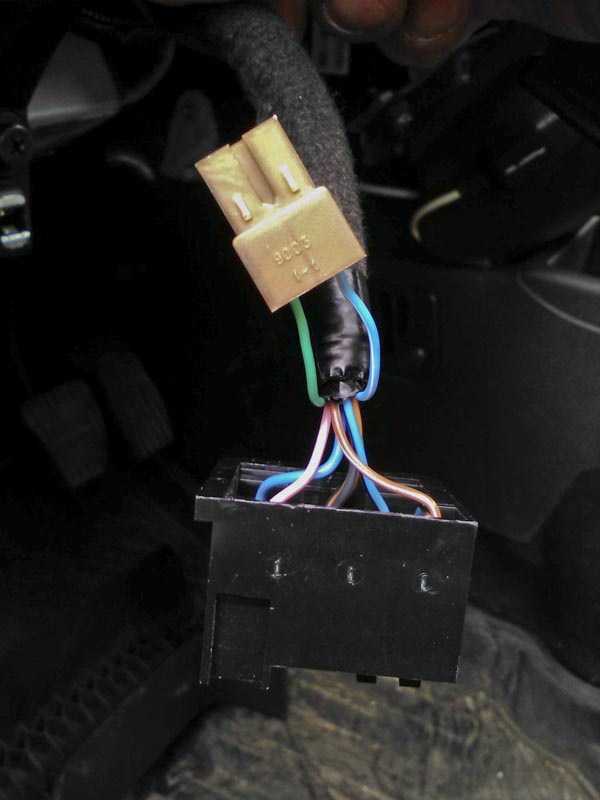

Потребуется снять кожух рулевой колонки, вывернув четыре винта крепления (два снизу и два сбоку). Теперь отсоединяем бело-синий провод от контакта 56b левого подрулевого переключателя и подключить его к зеленому проводу на 56 контакте.
Возможные причины неисправности
Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.
Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:
- Окислились или подгорели контакты в штекерной колодке;
- Перегорел предохранитель;
- Обрыв цепи;
- Вышло из строя реле.
Ниже рассмотрим как устранить все эти неисправности.
Замена лампы
Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.
Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.
Обратите внимание! В продаже можно найти лампочки стандарта H7 нескольких типов – галогенные, ксеноновые и светодиодные, например, для противотуманных фар на ВАЗ 2110 . На все их типы разная цена , но главное – они обладают разными характеристиками. На нашем портале вы можете подробно ознакомиться с особенностями всех этих ламп.
Инструкция по замене выглядит следующим образом:
- Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары. Для этого, предварительно надо открыть капот.
- Затем надо снять плюсовую и минусовую клеммы с контактов.
В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить.
Замена предохранителя
Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.
Лампы защищаются разными предохранителями:
- Правая лампа – F12
- Левая лампа – F13
Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.
Обратите внимание! Если после замены предохранителя освещение включилось, но через некоторое время опять пропало, необходимо измерить напряжение, которое выдает генератор. Желательно, чтобы при работающем двигателе оно не превышало 14,4 вольта. Если напряжение больше, можно попробовать заменить регулирующее реле.
Обрыв цепи
Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.
Сделать это можно следующим образом:
- Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
- Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
- Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
- Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.
Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.
Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.
ближний свет фар
- Спасибо
- Не нравится
кряк 04 Дек 2012
- Спасибо
- Не нравится
электрошок 04 Дек 2012
Здравствуйте Вчера неожиданно пропал ближний свет фар. при чем и в левой и правой фарах. горят одни габариты . сегодня снял с левой лампочки контакты проверил их во включенном состоянии вольтметром НЕТ НАПРУГИ . проверил 12 и 13 предохранители. ЦЕЛЫЕ. в чем дело. не могу понять . обращаюсь ко всем знающим людям . с ув
Проверь реле ближнего света.
- Спасибо
- Не нравится
кряк 04 Дек 2012
- Спасибо
- Не нравится
электрошок 04 Дек 2012
Блин ,это же Калина ! Ближний свет на фары в Калине идёт с переключателя на предохранители и дальше на фары.

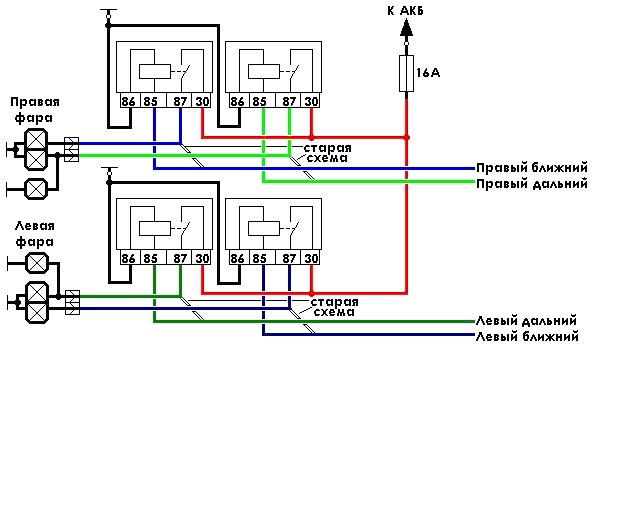

Принципиальная схема включения, ближнего, дальнего света фар в автомобиле Лада Калина.
Ближний свет фар включается посредством выключателя 5 и замка зажигания. Так ток, от контакта «А» проходит через замок зажигания, через выключатель 5, через предохранители распределительного блока F12 и F 13, соответственно предохранители ближнего света правой и левой фары и подается на блок фары. Дальний свет фар включается через замок зажигания, выключатель 5, затем ток поступает на переключатель 4, где через контакт 56а питается бело синий провод идущий к контакту катушке реле К7. При включении реле К7, ток протекает через его контакты (контакты 3 и 5 монтажного блока) затем через предохранители F14 и F 15, соответственно дальний свет правой и левой фары и подается на фары. При этом также питается и контрольный светодиод индицирующий о включении дальнего света 2.
Для питания ламп ближнего и дальнего света, в блок фарах уже осуществлено постоянное подключение минусового провода (заземления). Контакт 3 блок фары.
Для комплектаций без ЦБКЭ
Потребуется снять кожух рулевой колонки, вывернув четыре винта крепления (два снизу и два сбоку). Теперь отсоединяем бело-синий провод от контакта 56b левого подрулевого переключателя и подключить его к зеленому проводу на 56 контакте. Готово. Теперь собираем всё в обратной последовательности. На Гранте такую доработку производить нельзя, т.к. на ней применена двухнитиевая лампочка ближнего/дальнего.
Не работает ближний свет на Ладе Калине
Самой частой не исправностью, связанной с прекращением работы одной или обеих фар ближнего света, легкового автомобиля Лада Калина, является выход из строя галогенных ламп, марка которых Н7. Причём на некоторых автомобилях, это происходит довольно часто, лампочек хватает буквально на пару месяцев. Возможных причин перегорания ламп, несколько. Одна из них связана с не герметичностью фары, в результате чего, внутрь её попадает пыль. Оседание пыли на колбе галогенной лампы приводит к её перегреву, и она выходит из строя.
Вторая причина перегорания ламп ближнего света может быть связана с повышенным напряжением в бортовой сети автомобиля. Чтобы выяснить, какое напряжение выдаёт генератор, потребуется тестер. Желательно, чтобы напряжение на его клеммах, при работающем двигателе, не превышало 14,4 вольта. Если напряжение будет больше, то можно попробовать заменить реле регулятор, но при его приобретении никто не гарантирует, что его параметры будут в пределах нормы.
Менять перегоревшие лампы в фарах автомобиля Лада Калина, не очень удобно, так как доступ к ним затруднён близко расположенным бачком омывателя лобового стекла (правая фара) и расширительным бачком системы охлаждения двигателя (левая фара). Если их не снимать с мест крепления, то все операции по замене лампы ближнего света придётся делать на ощупь. При этом Вы должны помнить, что галогенную лампу нужно брать только за цоколь, касание пальцами стеклянной колбы приведёт к её быстрому выходу из строя.
Даже исправная лампа ближнего света не будет гореть при перегорании предохранителя. Найти их можно в монтажном блоке, расположенным в передней панели слева от рулевой колонки. Электрические цепи правой и левой лампы ближнего света защищаются двумя разными предохранителями (правая лампа, предохранителем F12, левая лампа, предохранителем F13), рассчитанными на силу тока в семь с половиной ампер.
Иногда, бывает трудно визуально определить, перегорел предохранитель или нет. В этом случае, при помощи контрольной лампы, нужно проверить подаётся ли напряжение на его клеммы, но необходимо помнить, что напряжение там появляется, только тогда, когда включено зажигание и в модуле управления светом (МУС) включен ближний свет фар. Если напряжения нет, то придётся прозвонить провод, идущий от предохранителя F13, к клемме №56 блока управления светом. Ну, а если и с ним всё в порядке, тогда придётся искать неисправность в МУСе или менять его на новый.
Ещё одна, иногда встречающаяся неисправность, приводящая к отказу в работе ламп ближнего света, заключается в окислении или подгорании контактов в штекерных колодках.
Советы для автомобилистов
Самой частой не исправностью, связанной с прекращением работы одной или обеих фар ближнего света, легкового автомобиля Лада Калина, является выход из строя галогенных ламп, марка которых Н7. Причём на некоторых автомобилях, это происходит довольно часто, лампочек хватает буквально на пару месяцев. Возможных причин перегорания ламп, несколько. Одна из них связана с не герметичностью фары, в результате чего, внутрь её попадает пыль. Оседание пыли на колбе галогенной лампы приводит к её перегреву, и она выходит из строя.
Лада калина габариты горят а фары нет
Автор admin На чтение 16 мин. Опубликовано
Содержание
- Не горит ближний свет на Калине – причины неисправностей и их устранение
- Возможные причины неисправности
- Замена лампы
- Замена предохранителя
- Обрыв цепи
- Вывод
- Лада калина пропал ближний свет причины
- Содержание
- Рекомендации по эксплуатации
- Перегорела лампа
- Советы для автомобилистов
- Перегорел предохранитель
- Нестандартные причины
- Причины регулировки фар

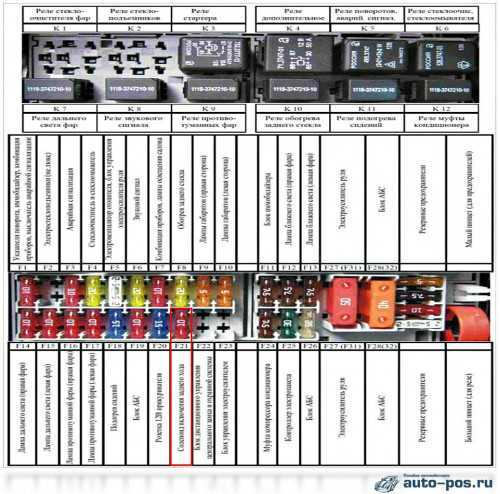

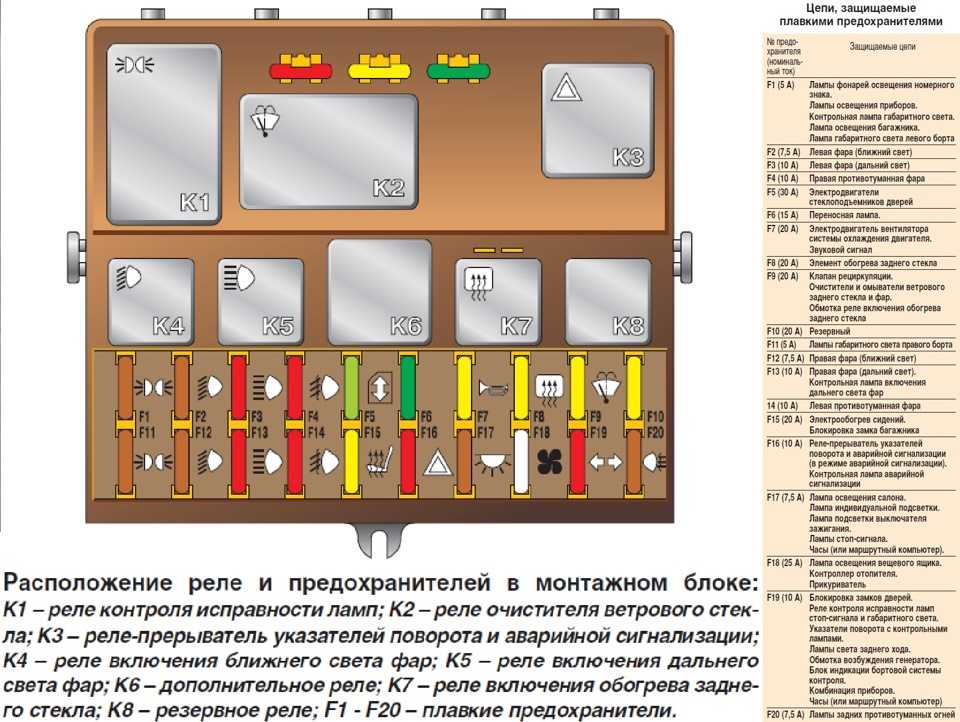

- Предохранители и реле в Ладе Калина, электрические схемы

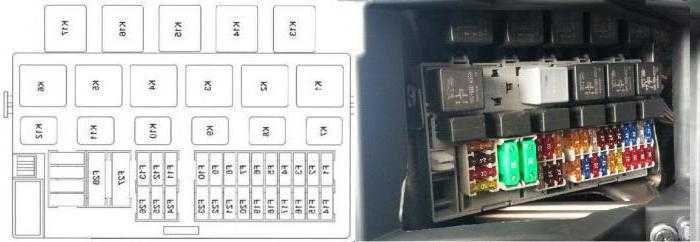

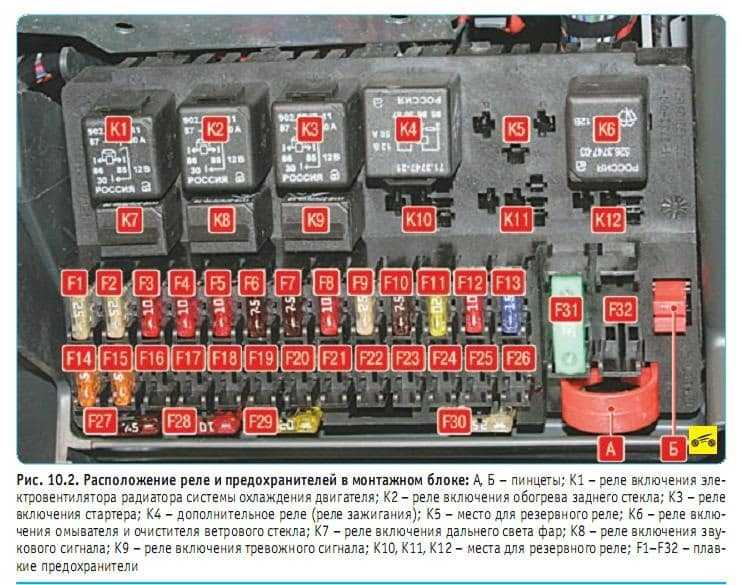

- Блок реле и предохранителей
- Силовые предохранители
Не горит ближний свет на Калине – причины неисправностей и их устранение
Владельцам автомобиля Лада Калина нередко приходится сталкиваться с такой проблемой, как отсутствие ближнего света. Эта неисправность может заключаться как в перегоревшей лампочке, так и из-за сбоев многих других электрических узлов. Ниже мы рассмотрим наиболее распространенные причины поломки и способы их устранения.
Возможные причины неисправности
Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.
Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:
- Окислились или подгорели контакты в штекерной колодке;
- Перегорел предохранитель;
- Обрыв цепи;
- Вышло из строя реле.
Ниже рассмотрим как устранить все эти неисправности.
Замена лампы
Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.
Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.
Обратите внимание!
В продаже можно найти лампочки стандарта H7 нескольких типов – галогенные, ксеноновые и светодиодные, например, для противотуманных фар на ВАЗ 2110.
На все их типы разная цена , но главное – они обладают разными характеристиками.
На нашем портале вы можете подробно ознакомиться с особенностями всех этих ламп.
Инструкция по замене выглядит следующим образом:
- Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары . Для этого, предварительно надо открыть капот.
- Затем надо снять плюсовую и минусовую клеммы с контактов .
- Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
- После этого нужно вытащить старую лампочку и поставить на ее место новую .
- Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку .
Обратите внимание!
В процессе замены лампочек, нельзя касаться пальцами их стеклянных колб, в противном случае они могут быстро перегореть.
В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить.
Замена предохранителя
Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.
Лампы защищаются разными предохранителями:
- Правая лампа – F12
- Левая лампа – F13
Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.
Обратите внимание!
Если после замены предохранителя освещение включилось, но через некоторое время опять пропало, необходимо измерить напряжение, которое выдает генератор.
Желательно, чтобы при работающем двигателе оно не превышало 14,4 вольта.
Если напряжение больше, можно попробовать заменить регулирующее реле.
Обрыв цепи
Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.
Сделать это можно следующим образом:
- Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
- Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
- Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
- Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.
Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.
Обратите внимание!
Если потух ближний и дальний свет на Калине в одной из блок-фар, то возможно пропал контакт на клемме массы.
Чтобы его проверить, нужно разобрать блок-фару.
Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.
Вывод
Несмотря на кажущуюся сложность, восстановить «пропавшее» ближнее освещение на Лада Калина под силу каждому автовладельцу. Главное поэтапно подойти к поиску причины – почему пропал свет, не пропуская ни один из описанных выше шагов. Для этого не понадобится ни сложное оборудование, ни какие-либо особые знания.
Ознакомиться с дополнительной некоторой полезной информацией по обозначенной выше теме можно из видео в этой статье.
Источник
Лада калина пропал ближний свет причины
Парадоксально, но факт: с ситуацией, когда ближний свет фар не горит, а дальний горит, сталкивается довольно регулярно каждый третий владелец машины. Прямолинейная логика на тему, что если накрылась оптика, то света не должно быть вовсе, здесь не срабатывает.
Бывает и такое, к примеру, многих владельцев ВАЗов: на тольяттинских моделях почему-то описываемому заболеванию даже на почти новых авто подвержена правая фара, с левой этот казус случается гораздо реже.
Однако не стоит грешить исключительно на отечественных, итак всеми ругаемых, производителей: оптика рано или поздно может начать барахлить на любом автомобиле. И здесь дело уже не в надежности того или иного бренда, а, скорее, в выработке или усталости некоторых деталей.
Содержание
Проще всего, без сомнения, все доверить в надежные руки проверенного автоэлектрика, но с некоторыми проблемами не слишком затруднительно справиться и самостоятельно – если в наличии имеются самое небольшое количество свободного времени и примитивное знакомство с основами электрических цепей.
Ближний свет фар не горит, а дальний горит – такое явление может быть обусловлено несколькими причинами. И большинство из них довольно легко устранимо. Тем более, что такое может случиться с вашим автомобилем в совершенно неподходящий момент: на трассе, к примеру, когда требуется переключаться на ближний, чтобы не слепить фарами встречных водителей. Попробуем разобраться со всеми огрехами по очереди, и рассмотрим: какие могут быть наиболее распространенные варианты починки и устранения неполадок такого важного сегмента, как ближнее освещение.
Рекомендации по эксплуатации
Чтобы не допустить возникновения больших проблем и устранять мелкие неполадки тогда, когда это сделать проще всего, необходимо следовать нескольким простым правилам:
Периодический осмотр | Надо проверять работоспособность световых приборов перед каждым выездом, кроме того, хотя бы раз в месяц осматривайте подкапотное пространство и особое внимание уделите надежному креплению жгутов с проводами и всем соединениям, очень часто неполадки возникают из-за того, что проводка машины болтается и трется о движущиеся элементы |
Контроль состояния приборов | Если вы услышали посторонние звуки при включении света (щелчки реле), начала плохо работать кнопка или подрулевой переключатель, то лучше сразу разобраться с проблемой, не дожидаясь того момента, когда узел выйдет из строя.![]() |
Также нельзя ездить с поврежденными стеклами фар, так как из-за этого внутрь будет попадать влага и внутренние элементы будут портиться
Не стоит экономить и на качестве – низкая цена чаще всего является свидетельством невысокой надежности, и в итоге вы все равно переплатите из-за частых замен
Совет! При выборе лапочки или любого другого элемента из системы электрооборудования необходимо руководствоваться не только советами продавца, но и информацией из сети интернет, к примеру, на нашем портале есть описания большинства производителей, что очень удобно.
Перегорела лампа
Естественно, если не включается любой источник света, первое, что приходит в голову – сгорела лампочка. Устройство автомобильных ламп таково, что действительно может отсутствовать ближний, но оставаться в доступе дальний свет. Галогенные лампы имеют две нити накаливания. Вполне возможен разрыв одной из них – в этом случае будет отсутствовать тот свет, за который она отвечает.
Для замены колбы услуги автоэлектрика не нужны. Достаточно открыть капот при выключенном зажигании, снять защитный короб с обеих сторон фары, вытащить контактную группу, отсоединить пружинные фиксаторы, вынуть перегоревшую лампочку и поставить новую.
колбу следует протереть спиртом перед установкой, иначе она моментально сгорит. Также не рекомендуют браться за колбу незащищенными руками: на них всегда присутствует некоторые жировые и влажные выделения, которые могут испортить лампочку. Лучше всего это сделать (заменить освещение) при помощи сухой салфетки или тряпки.
Советы для автомобилистов
Самой частой не исправностью, связанной с прекращением работы одной или обеих фар ближнего света, легкового автомобиля Лада Калина, является выход из строя галогенных ламп, марка которых Н7. Причём на некоторых автомобилях, это происходит довольно часто, лампочек хватает буквально на пару месяцев. Возможных причин перегорания ламп, несколько. Одна из них связана с не герметичностью фары, в результате чего, внутрь её попадает пыль. Оседание пыли на колбе галогенной лампы приводит к её перегреву, и она выходит из строя.
Вторая причина перегорания ламп ближнего света может быть связана с повышенным напряжением в бортовой сети автомобиля. Чтобы выяснить, какое напряжение выдаёт генератор, потребуется тестер. Желательно, чтобы напряжение на его клеммах, при работающем двигателе, не превышало 14,4 вольта. Если напряжение будет больше, то можно попробовать заменить реле регулятор, но при его приобретении никто не гарантирует, что его параметры будут в пределах нормы.
Перегорел предохранитель
Не менее распространенная причина, по которой не горят фары. Вскрывается блок, где сгруппированы все автомобильные предохранители, берется распиновка их расположения и ищется нужный. Сгоревшая перемычка в большинстве случаев видна невооруженным взглядом. С втыканием на место целой детальки справится и школьник, так что поездка на СТО в этом случае тоже будет, наверное, излишней.
Кстати, если предохранители летят с незавидной регулярностью, значит, имеет место пробой где-то в проводке. Либо прозванивайте всю цепь сами, либо посетите профессионального электрика – нелады с проводами грозят самыми разными неприятностями вплоть до пожара.
Причем в очень разных местах. Проверять придется все колодки на подсоединении к реле и блоку предохранителей. Они могут быть плохо прикручены и отвалиться; могут окислиться и не пропускать ток. В первом случае достаточно подтянуть прижимные гайки, во втором – зачистить контакты.
Проверить следует и кнопку включения: очень часто окисляется или отходит провод, который ведет к ней. Можно сказать, что в отечественных машинах в первую очередь стоит поинтересоваться именно кнопкой, а уж после лезть куда-то глубже.
Нестандартные причины
Иногда нештатную работу фар обусловливают совершенно уж необычные факторы. Был неописуемый случай, когда хозяин снял со своей Нивы очистители фар, поскольку они уже давным-давно не функционировали. В результате он потерял ближний свет на обеих фарах. И догадался о причине отнюдь не сразу! В ходе экспериментов владелец выяснил, что для обретения ближнего света требуется наличие хотя бы одного из моторчиков, причем не принципиально какого – левого или правого.
Под конец он просто закоротил разъем, как бы симулируя присутствие фароочистителя. В дальнейшем проблем со светом не имелось. Так что если вы простукали все звенья цепи, а причину с фарами не установили, постарайтесь припомнить, не вносили ли вы не так давно какие-нибудь усовершенствования в конструкцию своего авто. Может быть, в процессе этих изменений была нарушена некая инженерная задумка, что и является причиной исчезновения света.
Причины регулировки фар
Положение фар при финальной регулировке
Многие автолюбители не понимают, почему и зачем регулировать фары. Согласно положения №699 «Автомобильной международной конвенции» от 12.12.1999 года существуют основные правила использования света в темное время суток. В нем прописано, что автомобильный свет должен падать под определенным углом, со смещением в правую сторону для леворульных автомобилей, и влево – для праворульных.
Именно с этой целью, на автомобиле устанавливаются корректоры фар.
Если их не хватает для полной регулировки, то необходимо откорректировать свет вручную при помощи регулировки блок-фар по креплениям.
Еще одной причиной становится загруженность автомобиля, снаряженная масса, а также количество пассажиров, которые регулярно ездят на автомобиле.
Предохранители и реле в Ладе Калина, электрические схемы
Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.
Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.
Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.
Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.
Блок реле и предохранителей
Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).
F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.
Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.
F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.
Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.
F3 (10 А) — аварийная сигнализация.
Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.
F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.
Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.
Силовые предохранители
Основные силовые предохранители и диагностический разъём находятся под крышкой рядом с прикуривателем.
Надеюсь эта статья поможет решить вашу проблему с электрооборудованием. Возите на всякий случай с собой запасные предохранители и по возможности реле, тогда не нужно будет их искать в самый неподходящий момент или в нерабочее время автомагазинов.
Можете также прочитать про предохранители Лада Гранта, если в вашем автопарке имеется такая модель.
Если у вас имеются какие-то вопросы по электрике или истории, можете написать их в комментариях.
23 января 2021, 14:11 #1 123+ 1
Пропал ближний свет с правой стороны предехранитель в норме лампочка тоже. Проверил поступает ли ток к лампочке его там не оказалось! где он мог пропасть . подскажите плиз))))
23 января 2021, 14:27 #2 123+ 1
KALINA-2011, 23 января 2021, 14:11, #1
Пропал ближний свет с правой стороны предехранитель в норме лампочка тоже. Проверил поступает ли ток к лампочке его там не оказалось! где он мог пропасть .
реле или плохой контакт в колодке вкл. габаритов и ближнего света
23 января 2021, 17:40 #3 123+ 1
все же включает кроме одной фары и то на ней габарит работает все работает только один ближний не работает. а реле где на ближний свет стоит . просто я смотрел в блоке предохранителей там я её не нашел её
- Сообщений: 548
- Откуда: Курск
- Лада 2115
23 января 2021, 21:41 #4 123+ 2
проверь массу на фарах, замени предохранители местами
24 января 2021, 20:29 #5 123
да все работает кроме одной лампочки на ближний свет предохранители менял лампочки тоже мостами серовно с одной стороны к лампочки не идет ток где то он пропал.
- Сообщений: 19537
- Откуда: Петрозаводск
- Лада Приора
24 января 2021, 21:11 #6 123
KALINA-2011, 24 января 2021, 20:29, #5
да все работает кроме одной лампочки на ближний свет предохранители менял лампочки тоже мостами серовно с одной стороны к лампочки не идет ток где то он пропал.
Масса нормальная? Лампы не светодиодные?
- Сообщений: 548
- Откуда: Курск
- Лада 2115
24 января 2021, 21:17 #7 123+ 1
до предохранителей то напруга приходит? F12 и F13
28 января 2021, 14:27 #8 123
да до предохранителей все есть лампы стандартные я её проверял она рабочая
- Сообщений: 548
- Откуда: Курск
- Лада 2115
28 января 2021, 15:12 #9 123
KALINA-2011, 28 января 2021, 14:27, #8
да до предохранителей все есть лампы стандартные я её проверял она рабочая
тогда обрыв провода от предохранителя до лампы
7 февраля 2021, 17:54 #10 123
также была такая проблема,не смог ее решить
7 февраля 2021, 21:26 #11 123
Andreykol, 7 февраля 2021, 17:54, #10
также была такая проблема,не смог ее решить
Пропал с правой? Разбей нах лампочку на левой и гоняй как реальный пацан.
Источник
Использование качественных запасных частей | Если вы приобретаете лампочки, то не стоит выбирать варианты со слишком большой мощность, это ненамного улучшит световой поток, зато проводка и другие элементы системы будут подвергаться повышенным нагрузкам, что может привести даже к замыканиям. |
Предохранители и реле для Lada Kalina 2
Перейти к содержимому
НИЖЕИЗЛОЖЕННУЮ ИНФОРМАЦИЮ О ПРЕДОХРАНИТЕЛЯХ И РЕЛЕ МОЖНО ПРИМЕНЯТЬ ДЛЯ АВТО LADA KALINA 2192, 2194 с двигателями ваз-11186, ваз-21116, ваз-21126, ваз-21127 2013, 2014, 2015 года выпускаБлок предохранителей, который расположен в салоне Lada Kalina 2 (для его доступа нужно снять щиток, поддев за края).
В специальных разъемах блока находятся пинцеты для замены предохранителей (А) и реле (Б)

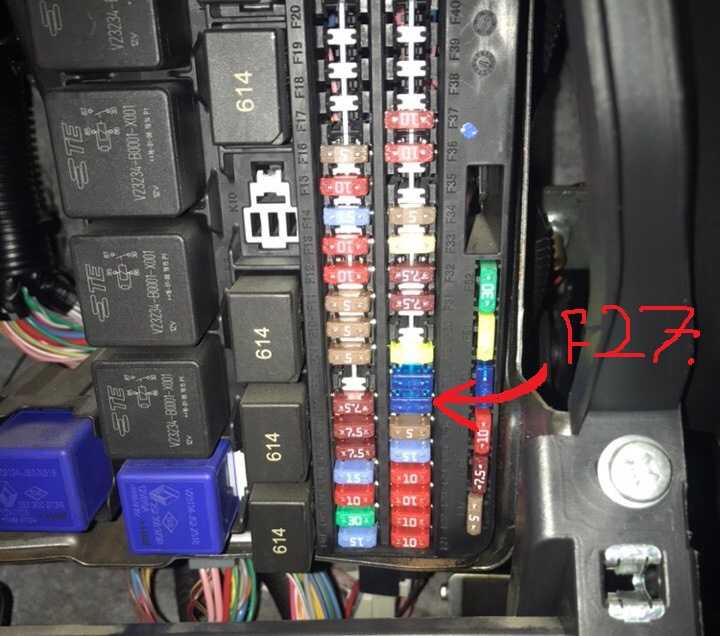

Схема расположения предохранителей и реле в блоке Lada Kalina 2
Ниже расшифровка предохранителей и реле:
Номер пред-ля/ реле | Сила тока, А | Цвет предохра-нителя | Назначение предохранителя/реле |
F1 | 15 | Синий | Катушки зажигания, топливные форсунки, блок управления двигателем, реле электро-вентиляторов радиаторов |
F2 | 25 | Бежевый | Блок управления электрооборудованием кузова, блок управления электро-стеклоподъемниками и наружными зеркалами на двери водителя |
F3 | 15 | Синий | Блок управления автоматической коробкой передач, привод управления автоматической коробкой передач |
F4 | 15 | Синий | Блок управления подушками безопасности |
F5 | 7,5 | Коричневый | Комбинация приборов, блок управления двигателем, электроусилитель рулевого управления, выключатель стоп-сигнала, датчик скорости, селектор управления автоматической коробкой передач, переключатель стеклоочистителя ветрового окна, реле выключателя обогрева заднего стекла, реле обогрева ветрового стекла, реле обогрева сидений, разгрузочное реле, блок управления электрооборудованием кузова |
F6 | 7,5 | Коричневый | Свет заднего хода |
F7 | 7,5 | Коричневый | Клапан продувки адсорбера, датчик массового расхода воздуха, управляющий и диагностический датчики концентрации кислорода, датчик фазы |
F8 | 25 | Бежевый | Обогрев заднего стекла и наружных зеркал заднего вида |
F9 | 5 | Оранжевый | Габаритный огонь правый |
F10 | 5 | Оранжевый | Габаритный огонь левый, фонари освещения номерного знака, подсветка кнопок всех выключателей |
F11 | 5 | Оранжевый | Задний противотуманный фонарь |
F12 | 10 | Красный | Ближний свет правый, электро-корректор света правой фары |
F13 | 10 | Красный | Ближний свет левый, электро-корректор света левой фары |
F14 | 10 | Красный | Дальний свет правый |
F15 | 10 | Красный | Дальний свет левый |
F16 | 10 | Красный | Противотуманная фара правая |
F17 | 10 | Красный | Противотуманная фара левая |
F18 | 20 | Желтый | Обогрев сидений, прикуриватель |
F19 | 7,5 | Коричневый | Антиблокировочная система тормозов |
F20 | 15 | Синий | Звуковой сигнал |
F21 | 10 | Красный | Топливный насос |
F22 | 15 | Синий | Омыватели ветрового и заднего стекол, задний стеклоочиститель |
F23 | 5 | Оранжевый | Комбинация приборов, диагностический разъем |
F24 | 7,5 | Коричневый | Муфта компрессора кондиционера, блок управления климат-контролем |
F25 | 7,5 | Коричневый | Выключатель стоп-сигнала |
F26 | 25 | Бежевый | Антиблокировочная система тормозов |
F27 | — | — | Резерв |
F28 | — | — | Резерв |
F29 | — | — | Резерв |
F30 | — | — | Резерв |
F31 | 30 | Зеленый | Блок управления электрооборудованием кузова, моторедуктор стеклоочистителя ветрового окна, сигнализация дальним светом фар |
F32 | 30 | Зеленый | Отопитель, блок управления климат-контролем |
К1 | — | — | Реле электро-вентилятора системы охлаждения двигателя |
К2 | — | — | Реле центрального замка |
КЗ | — | — | Реле стартера дополнительное |
К4 | — | — | Реле клеммы «плюс» замка зажигания |
К5 | — | — | Не задействовано |
Кб | — | — | Реле стеклоочистителя |
К7 | — | — | Реле дальнего света фар |
К8 | — | — | Реле звукового сигнала |
К9 | — | — | Реле ближнего света фар |
К10 | — | — | Реле обогрева заднего стекла |
К11 | — | — | Реле главное системы управления двигателем |
К12 | — | — | Реле топливного насоса |
К13 | — | — | Реле дополнительное |
К14 | — | — | Реле электро-вентилятора системы охлаждения двигателя |
К15 | — | — | Реле обогрева ветрового стекла 1 |
К16 | — | — | Реле обогрева ветрового стекла 2 |
К17 | — | — | Реле муфты компрессора кондиционера |

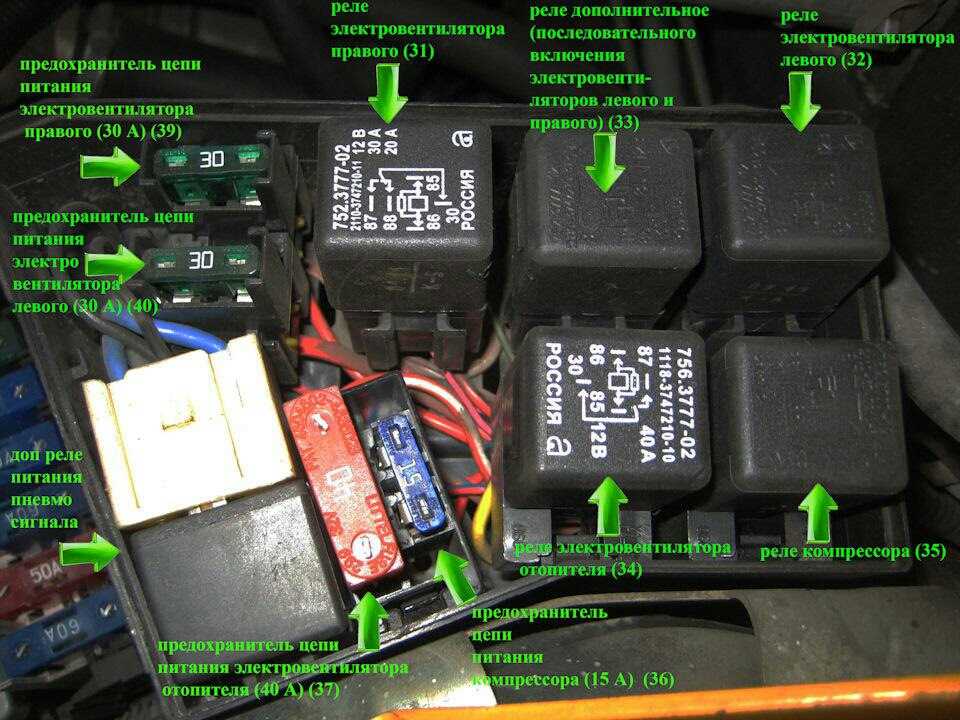

В моторном отсеке Lada Kalina 2 расположен блок силовых предохранителей
Обозначения + описания предохранителей и реле Lada Kalina 2:
Номер | Сила тока, А | Цвет | Назначение |
FF1 | 50 | Красный | Обогрев ветрового стекла |
FF2 | 60 | Синий | Генератор |
FF3 | 60 | Синий | Генератор |
FF4 | 40 | Оранжевый | Электро-вентиляторы радиатора системы охлаждения |
FF5 | 50 | Красный | Контроллер электро-усилителя рулевого управления |
FF6 | 40 | Оранжевый | Электродвигатель электрогидравлического блока антиблокировочной системы тормозов |
Схемы электрооборудования Lada Kalina 2
Схема блока предохранителей
Схема электрических соединений жгута проводов приборной панели 21922 — 3723030-04
Расшифровка:
Номер | Обозначения |
1 — 2 | Колодки жгута проводов панели приборов к колодкам жгута проводов переднего |
3 — 4 | Колодки жгута проводов панели приборов к колодкам жгута проводов заднего |
5 | Модуль управления светотехникой |
6 | Выключатель зажигания |
7 | Переключатель режимов бортового компьютера |
8 | Переключатель стеклоочистителей |
9 | Комбинация приборов |
10 | Переключатель световой сигнализации |
11 | Выключатель привода замка багажника |
12 | Колодка диагностики |
13 | Колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока |
14 | Выключатель обогрева заднего стекла |
15 | Выключатель аварийной сигнализации |
16 | Выключатель сигнала торможения |
17 | Мультимедийная система |
19 | Устройство вращающееся |
20 | Модуль надувной подушки безопасности водителя |
21 | Выключатель звукового сигнала |
22 | Монтажный блок |
К1 | Реле электровентилятора системы охлаждения двигателя |
К2 | Реле включения блокировки дверей |
К3 | Дополнительное реле стартера |
К4 | Дополнительное реле |
К6 | Реле стеклоочистителя |
К7 | Реле включения дальнего света фар |
К8 | Реле звукового сигнала |
К9 | Реле включения ближнего света фар |
К10 | Реле включения обогрева заднего стекла |
К11 | Главное реле |
К12 | Реле топливного насоса |
19 | Электроусилитель рулевого управления |
20 | Прикуриватель |
21 | Плафон освещения вещевого ящика |
22 | Выключатель освещения вещевого ящика |
23 | Колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания |
24 | Контроллер системы управления двигателем |
25 | Колодка жгута проводов панели приборов к колодке жгута проводов заднего 4 |
26 | Педаль акселератора электронная |
27 | Резистор добавочный |
28 | Электродвигатель отопителя |
29 | Датчик солнечной радиации |
35 | Реле (К13) электро-вентилятора системы охлаждения двигателя 3 |
36 | Реле (К16) компрессора |
37 | Реле (К14) обогрева ветрового стекла |
38 | Реле (К15) обогрева ветрового стекла 2 |
39 | Регулятор корректора фар |
40 | Выключатель сигнала положения педали сцепления |
41 | Модуль надувной подушки безопасности пассажира |
42 | Датчик температуры испарителя |
44 | Элемент обогрева ветрового стекла |
46 | Выключатель обогрева ветрового стекла |
47 | Центральный блок кузовной электроники |
48 | Микромоторедуктор заслонки распределителя воздушного потока |
50 | Контроллер системы автоматического управления климатической установкой |
51 | Микромоторедуктор смешивания потоков воздуха |
52 | Микромоторедуктор привода заслонки рециркуляции |
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:
LADA GRANTALADA KALINALADA LARGUSLADA PRIORALADA VESTAВАЗ 2104, 2105ВАЗ 2106ВАЗ 2107, 21047 ВАЗ 2108, 2109, 21099ВАЗ 2110, 2111, 2112ВАЗ 2113, 2114, 2115ВАЗ 2121, 21213, 21214
ᐅ Схема предохранителей и реле Лада Калина 2
Модельный год | |
2004-2013 | 2013-н.![]() |
Блоки предохранителей
- Блок предохранителей в салоне (блок старого образца)
- Блок предохранителей в салоне (блок нового образца)
- Блок предохранителей в моторном отсеке
Блок предохранителей в салоне
Для доступа к монтажному блоку потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку.
Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего верхние в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов.
Монтажный блок 1118 |
Монтажный блок DELRHI |
№ | А | Защищаемые цепи |
F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем |
F2 | 25 | Норма, Люкс: Центральный блок кузовной электроники Модуль двери водителя |

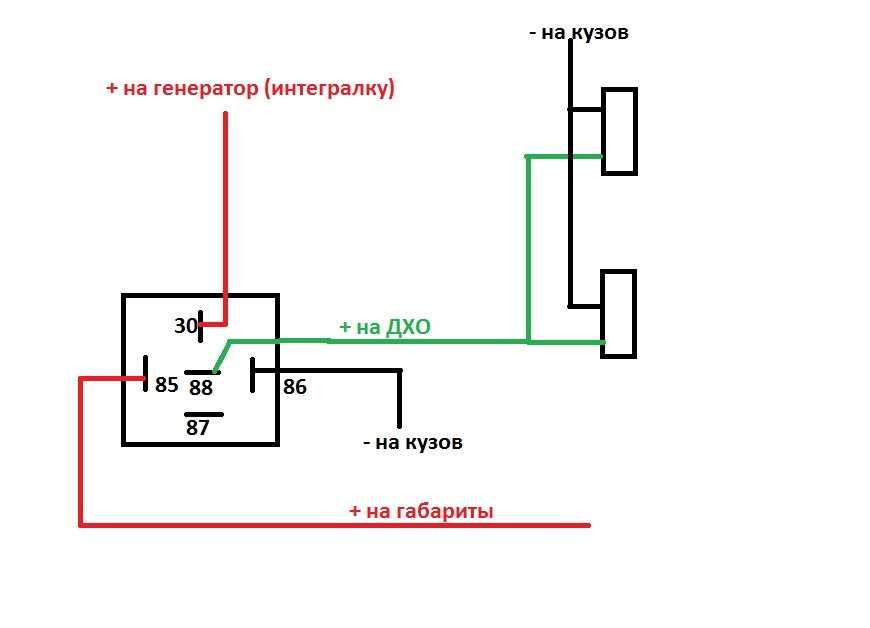

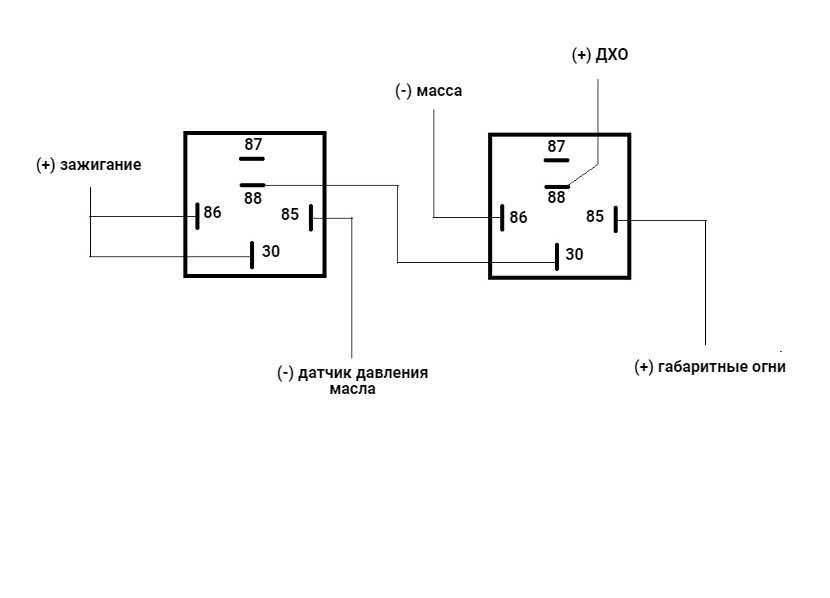

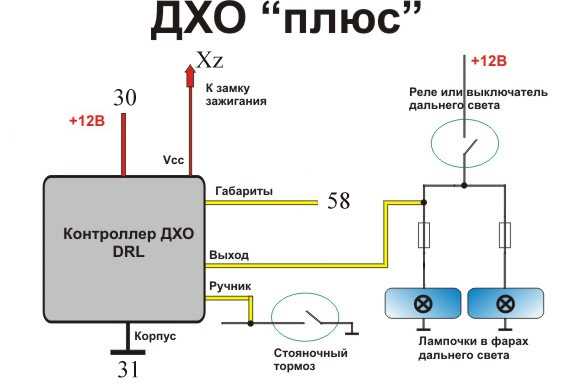

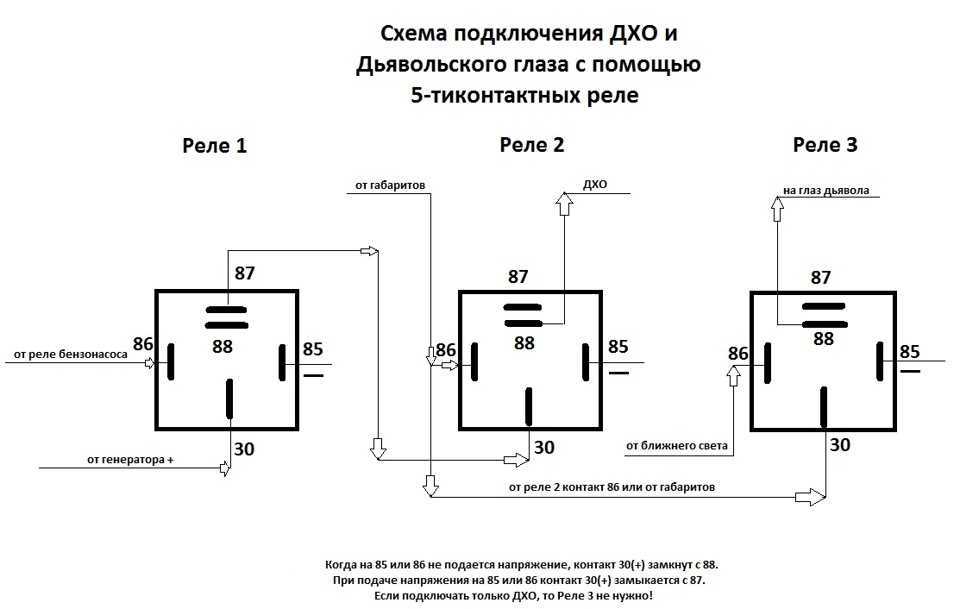

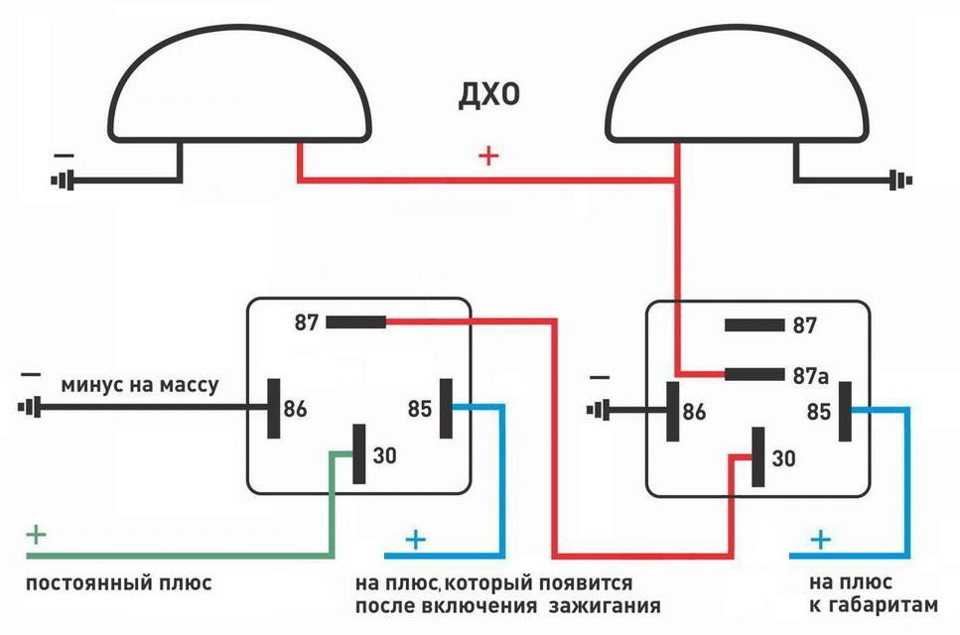

F2 | 5 | Стандарт: Дневные ходовые огни |
F3 | 15 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач Привод управления автоматической коробкой переключения передач |
F3 | 10 | Стандарт: Аварийная сигнализация |
F4 | 15 | Контроллер системы надувных подушек безопасности |
F5 | 7.![]() | Клемма 15 приборов |
F6 | 7.5 | Свет заднего хода Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс) |
F7 | 7.5 | Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода |
F8 | 25 | Обогреватель заднего стекла Обогреватели наружных зеркал (Норма, Люкс) |
F9 | 5 | Габаритные огни правого борта |
F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
F11 | 5 | Задние противотуманные огни |
F12 | 10 | Ближний свет, правая фара Электрокорректор правой фары |
F13 | 10 | Ближний свет, левая фара Электрокорректор левой фары |
F14 | 10 | Дальний свет, правая фара |
F15 | 10 | Дальний свет, левая фара |
F16 | 10 | Правая противотуманная фара |
F17 | 10 | Левая противотуманная фара |
F18 | 20 | Обогреватели передних сидений Прикуриватель |
F18 | 101) 153) | Прикуриватель |
F19 | 5 | Норма, Люкс: Блок управления антиблокировочной системой тормозов |
F19 | 20 | Стандарт: Моторедукторы блокировки замков дверей |
F20 | 15 | Звуковой сигнал |
F21 | 10 | Топливный насос |
F22 | 25 | Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла |
F23 | 5 | Комбинация приборов Диагностический разъем |
F24 | 7.![]() | Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
F25 | 7.5 | Сигналы торможения Плафон освещения салона (Стандарт) |
F26 | 10 | Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
F272) F31 | 25 30 | Норма, Люкс: Блок управления антиблокировочной системой тормозов (25 А) Стандарт: Электростеклоподъемники передних дверей (30 А) |
F282) F32 | 30 | Электровентилятор отопителя (Стандарт) Контроллер системы автоматического управления климатической установкой |
Реле | ||
К1 | Реле электровентилятора охлаждения радиатора | |
К2 | Норма, Люкс: Реле электровентиляторов охлаждения радиатора Стандарт: Электростеклоподъемники | |
К3 | Реле стартера | |
К4 | Разгрузочное реле выключателя зажигания | |

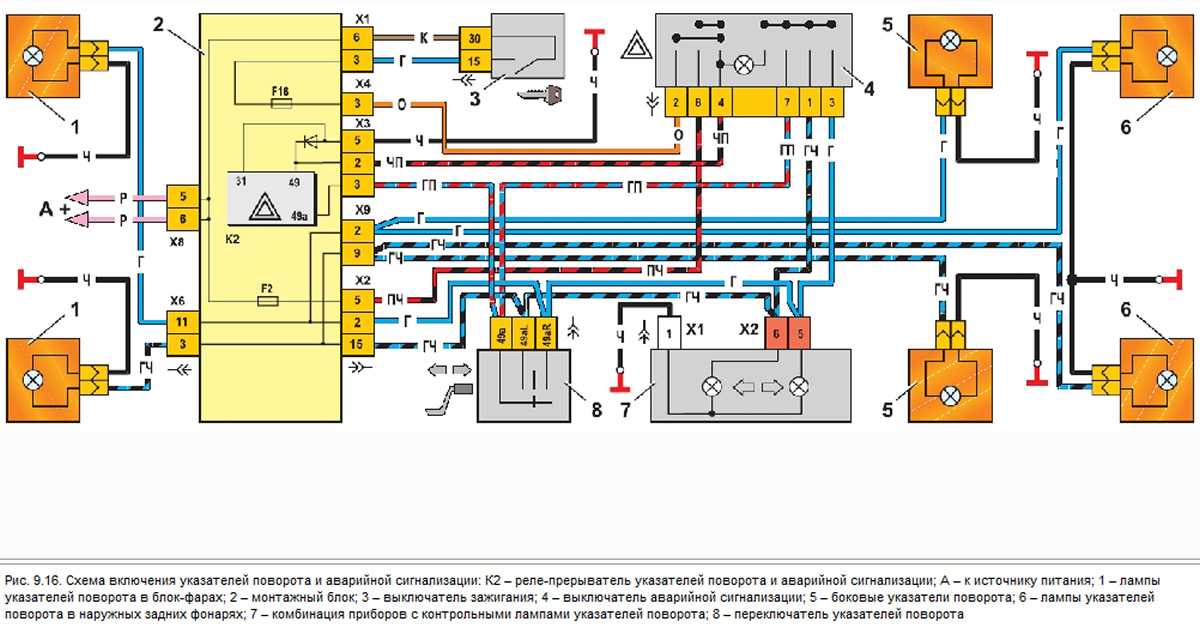

К5 | Стандарт: Реле указателей поворота и аварийной сигнализации Норма, Люкс: Резерв | |
К6 | Стандарт: Реле стеклоочистителя Норма, Люкс: Реле обогрева сидений | |
К7 | Реле дальнего света фар | |
К8 | Реле звукового сигнала | |
К9 | Реле ближнего света фар | |
К10 | Реле обогрева заднего стекла и наружных зеркал | |
К11 | Реле ЭСУД | |
К12 | Реле топливного насоса | |
К13 | Норма, Люкс: Реле света заднего хода Стандарт: Реле аварийной сигнализации дополнительное | |
К14 | Норма, Люкс: Реле электровентиляторов охлаждения радиатора Стандарт: Реле аварийной сигнализации дополнительное | |
К15 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Резерв | |
К16 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Резерв | |
К17 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле муфты компрессора кондиционера |
1) Предохранители, номинал которых может различаться в разных комплектациях автомобиля в зависимости от набора опций.
2) Монтажный блок DELRHI
3) В комплектации стандарт
Монтажный блок нового образца№ | А | Защищаемые цепи |
F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем |
F2 | 30 | Норма, Люкс: Центральный блок кузовной электроники Модуль двери водителя |
F2 | 10 | Стандарт: Дневные ходовые огни |
F3 | 15 | Норма, Люкс: Контроллер управления автоматической коробкой переключения передач Привод управления автоматической коробкой переключения передач |
F3 | 10 | Стандарт: Аварийная сигнализация |
F4 | 15 | Контроллер системы надувных подушек безопасности |
F5 | 7,5 | Клемма 15 приборов |
F6 | 7,5 | Свет заднего хода Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
F7 | 7,5 | Клапан продувки адсорбера Датчик массового расхода воздуха/датчик давления Датчик фаз Датчики концентрации кислорода |
F8 | 7.![]() | Стандарт: Указатели поворота Норма, Люкс: Резерв |
F9 | 5 | Габаритные огни правого борта |
F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
F11 | 5 | Задние противотуманные огни |
F12 | 10 | Ближний свет, правая фара Электрокорректор правой фары |
F13 | 10 | Ближний свет, левая фара Электрокорректор левой фары |
F14 | — | Резерв |
F15 | 10 | Очиститель заднего стекла Омыватель заднего стекла |
F16 | 5 | Норма, Люкс: Модуль двери водителя Стандарт: Резерв |
F17 | — | Резерв |
F18 | — | Резерв |
F19 | 20 | Стандарт: Блокировка двери Норма, Люкс: Резерв |
F20 | — | Резерв |
F21 | 10 | Дальний свет, правая фара |
F22 | 10 | Дальний свет, левая фара |
F23 | 10 | Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
F24 | 10 | Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
F25 | 15 | Обогрев передних сидений |
F26 | 5 | Блок управления антиблокировочной системой тормозов |
F27 | 15 | Прикуриватель |
F28 | 15 | Топливный насос |
F29 | 20 | Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла Омыватель ветрового стекла |
F30 | — | Резерв |
F31 | 7,5 | Норма, Стандарт: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
F32 | 7,5 | Сигнал торможения Плафон освещения салона |
F33 | 25 | Блок управления антиблокировочной системой тормозов |
F34 | 5 | Комбинация приборов Диагностический разъем |
F35 | 10 | Норма, Люкс: Центральный блок кузовной электроники Норма, Люкс: Резерв Стандарт: Резерв |
F36 | 10 | Звуковой сигнал |
F37 | 10 | Мультимедийная система |
F38 | — | Резерв |
F39 | — | Резерв |
F40 | — | Резерв |
F41 | — | Резерв |
F42 | 30 | Стандарт: Электростеклоподъемники Норма, Люкс: Резерв |
F43 | 50 | Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
F44 | 30 | Электровентилятор отопителя Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
F45 | 25 | Обогреватель заднего стекла |
F46 | — | Резерв |
Реле монтажного блока нового образца | ||
К1 | 50 | Разгрузочное реле выключателя зажигания |
К2 | 30 | Реле стартера |
К3 | 40 | Норма, Люкс: Реле электровентилятора охлаждения радиатора |
К3 | 30 | Стандарт: Реле стеклоочистителя |
К4 | 30 | Реле электровентилятора охлаждения радиатора |
К5 | 30 | Норма, Люкс: Реле муфты компрессора кондиционера |
К5 | 30 | Стандарт: Реле указателей поворота и аварийной сигнализации |
К6 | 30 | Норма, Люкс: Реле обогрева заднего стекла |
К6 | 30 | Стандарт: Реле передних электростеклоподъемников |
К7 | 20 | Реле дальнего света фар |
К8 | 20 | Реле звукового сигнала |
К9 | 20 | Реле ближнего света фар |
К10 | 20 | Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв |
К11 | 20 | Главное реле ЭСУД |
К12 | 20 | Реле топливного насоса |
К13 | 20 | Реле обогрева сидений |
К14 | 70 | Норма, Люкс: Реле обогрева ветрового стекла |
К14 | 30 | Стандарт: Реле аварийной сигнализации |
К15 | 30 | Стандарт: Реле обогрева заднего стекла |
К16 | 30 | Стандарт: Реле аварийной сигнализации дополнительное |
Блок предохранителей в моторном отсеке
№ | А | Защищаемые цепи |
1 | 50 | Обогреватель ветрового стекла |
1 | 30 | Ближний свет |
2 | 60 | Генератор |
3 | 60 | Генератор |
4 | 30* 40 | Электровентилятор охлаждения радиатора |
5 | 50 | Электромеханический усилитель рулевого управления |
6 | 40 | Блок управления антиблокировочной системой тормозов |
Pag-mount блок калины 1.

Nais ng bawat may-ari ng kotse na ang kanyang «kabayo na bakal» может управлять отставанием, быстро, маасахан, и т.д. -Наша модель Lada Kalina не имеет отношения к покупателю. Это решение проблем, связанных с промышленностью отечественных автомобилей, создано для того, чтобы сделать их более удобными. Kung naapektuhan ka ng проблемы, хинди ka dapat агад na pumunta с istasyon ng serbisyo и magbayad нг больше, чем в механике. Все, что нужно сделать, чтобы узнать больше о «Калине». Maaari itong gawin sa iyong sarili nang walang gastos.
Насыщает горящий Калина и рядом с
У нас есть блок предохранителей. «Калина» имеет одно общее назначение, которое включает в себя 3 вида устройств: крепление, контроль и управление. Эта модель имеет многоцелевой характер, или когда она содержит «Калина 2», есть 2 парня.
Этот элемент является одним из хинди только для того, чтобы защитить всю электронику, которая имеет отношение к плате, а также к тому, что вы хотите, чтобы это была небольшая цепь, но ничего не изменилось. В этом случае, предохранитель не может быть найден, с помощью простого источника питания для устройства.
Горелка
Горелка имеет цилиндрическую форму и плавкий предохранитель. Он распространяется на все виды России. Этот элемент управления ножом является его культивированием на больших путях, когда он кажется и использует все, что связано с Ладой Калиной.
Великолепный опыт, который можно настроить на скорость, которую вы можете использовать в своих сообщениях и лаках. Как бы то ни было, он должен иметь максимальное значение, когда вы хотите, чтобы вы знали, что вы не знаете, что вам нужно сделать, чтобы вы могли делать все возможное.
Крепежный блок
Устанавливается на приборную панель для управления фарами и фарами, помогая водителю контролировать управление. В этом блоке, который Калина несет ответственность за все ореолы, установленные в любом месте. Расположение монтажного блока, предназначенного для компонентов ika-1 и ika-2, выполнено в паре, но имеет более сложную компоновку.
Расшифровка кода «Калина» из ika-1 и ika-2 воспроизводится в любой момент.
Блок управления
В Kalina, один из вариантов, который можно установить, можно установить на центральной консоли. Это соединение, которое защищает самое лучшее электронное оборудование. Mayroon ding является коннектором для диагностики инжектора. На основе 2 вариантов, которые включают в себя два двигателя, в зависимости от двигателя.
Караганда Юнит
Танг Калина 1 мая, как один раз. Установите его на панели центральной консоли, чтобы сделать его более красивым.
Декодирование страницы «Калина 1»
Торговая марка | Касалукуян Лакас, A | ||
Ф-1 | 10 | I-сигнал, передача заднего хода, иммобилайзер, панель инструментов | |
Ф-2 | 30 | Мга бинтана пинтуан курьенте | |
Ф-3 | 10 | Аварийный сигнал | |
Ф-4 | 20 | Защитный экран на лобовом стекле, а также защита от размораживания | |
Ф-5 | 25 | Двигатель отопителя салона (калан) | |
Ф-6 | 20 | Tunog ng tunog (звуковой сигнал) | |
Ф-7 | 10 | Panloob na ilaw, ilaw ng preno | |
Ф-8 | 20 | Инициализация бинтана по ссылке | |
Ф-9 | 5 | Mga tamang sukat, lampara sa guwantes | |
Ф-10 | 5 | Цвет фонаря, панель с подсветкой | |
Ф-11 | 7,5 | Задние противотуманные фары | |
Ф-12 | 7,5 | Внешний вид луча, регулировка диммера, внешний свет фар | |
Ф-13 | 7,5 | Калиброванный корректор луча, каливанный корректор | 0050 |
Ф-14 | 10 | Таманг матас на синаг | |
Ф-15 | 10 | Калива матас на синаг | |
Ф-16 | 10 | Таманг харап на илав нг туман | |
Ф-17 | 10 | Калива мга илав нг туман | |
Ф-18 | 15 | Страница инициализации | |
Ф-19 | 10 | Система защиты ABS | |
Ф-20 | 15 | Магазин магазинов | |
Ф-21 | 10 | Предохранитель заднего хода на «калине» (ограничитель КПП) | |
Ф-22 | 15 | Охранная сигнализация | |
Ф-23, Ф-24, Ф-25 | Наличие на складе | ||
Ф-26 | 25 | АБС | |
Ф-27 | 50 | Электроусилитель рулевого управления | |
Ф-28 | 50 | АБС |
«Калина 2» — расшифровка блока
Защитный код | Kasalukuyang lakas, A | Элемент защиты |
Ф-1 | 15 | Внешняя катушка, форсунки, блок управления двигателем (ЭБУ, электроника), комплектация |
Ф-2 | 25 | Все, что касается кухни, окно кухни, панлаба на саламин |
Ф-3 | 15 | Коробка передач автоматиконг |
Ф-4 | 15 | Подушка безопасности |
Ф-5 | 7,5 | Приборная панель, электроусилитель руля, датчик скорости, прено свет, дворники, пинайнит на ликуран и мга сементерио, пинайнит на упуан |
Ф-6 | 7,5 | Балигтад-на-Илау |
Ф-7 | 7,5 | Баллон для продувки адсорбера, датчик давления масла (DMRV), датчик концентрации кислорода, датчик фазы |
Ф-8 | 25 | Открытое окно для окон и окон |
Ф-9 | 5 | Мга таманг сукат |
Ф-10 | 5 | Подсветка с подсветкой, цифровая подсветка номерного знака с лицензией |
Ф-11 | 5 | Задние противотуманные фары |
Ф-12 | 10 | Таманг мабабанг синаг |
Ф-13 | 10 | Калива мабабанг синаг |
Ф-14 | 10 | Таманг матас на синаг |
Ф-15 | 10 | Калива Матаас на Синаг |
Ф-16 | 10 | Магаан на противотуманные фары в канале |
Ф-17 | 10 | Уважаемый хамон на улапе |
Ф-18 | 20 | Ang sigrillo a mas magaan, pinainit na mga upuan |
Ф-19 | 7,5 | Система ABS |
Ф-20 | 15 | Tunog ng tunog (звуковой сигнал) |
Ф-21 | 10 | Бомбардировка бензином |
Ф-22 | 15 | Пампахид нг хангин и тагапагугас пингган |
Ф-23 | 5 | Диагностический разъем |
Ф-24 | 7,5 | Кондиционирование воздуха, управление климатом |
Ф-25 | 7,5 | Мгновенный номер |
Ф-26 | 25 | АБС |
Ф-27, Ф-28, Ф-29, Ф-30 | — | Тагла |
Ф-31 | 30 | Моторный стеклоочиститель с каталкой |
Ф-32 | 30 | Внутреннее управление (калан), управление климатом |
Позвоните по телефону | Ано анг для вашего канала? |
К-1 | |
К-2 | Гитнанг Кастильо |
К-3 | Карагдагангское реле стартера |
K-4 | Переключатель |
К-5 | Таглай |
K-6 | Mga tagapagpahid ng Hangin at tagapaghugas ng pinggan |
К-7 | Матаас-на-Синаг |
K-8 | Tunog ng tunog (звуковой сигнал) |
К-9 | Нака-синаг на балке |
K-10 | Обогрев заднего стекла |
K-11 | Реле Pangunahing |
К-12 | Бомбардировка бензином |
К-13 | Таглай |
K-14 | Номер телефона |
К-15, К-16 | Фиксатор лобового стекла |
К-17 | Кондиционер |
Пакет предохранителей
Для установки предохранителей «Лада Калина» в розетку, может входить 2 разъема в монтажный блок. Больше не нравится sukat ау для реле, mas maliit для piyus. Maaari mong maunawaan ang pageing Serbisyo ng inilarawan ng плавкая вставка. Это вставка, это tinunaw, гайон хули, dapat mapalitan.
Первоначальный набор, который можно использовать в расширенном расширении, установленном в каталоге Kalina. Huwag gumamit нг плавкий предохранитель с mas mataas или mas mababang скорость kasalukuyang. Kung papalitan mo нг элемент, который является самым большим halaga, pagkatapos ай мадали itong sunugin, dahil хинди idinisenyo, чтобы maipasa ang kinakailangang kasalukuyang на приборе. Это самое главное, что вы можете сделать, чтобы получить больше информации о цепи питания хинди. С самым большим количеством, с ilalim нг gaong mga kalagayan, kasangkapan на kung saan это может быть многообразным и huwag paganahin. В лучшем случае, возможно, вы можете ходить по кабелю, и каждый раз, когда вы сомневаетесь.
Напакахалага! Бесплатно Манипуляции с Лада Калина или другие автомобили, как правило, на терминале от батареи.
Уважаемый человек, который может купить элемент котсе. Samakatuwid, который может помочь вам в этом, поможет вам стать электриком, работающим для вас.
Установите блок предохранителей Kalina в специальный блокирующий блок. Со всеми проблемами, связанными с различными проблемами, с ореолами 90% нга казо, анг га элемент на этом есть sisihin. Gayunpaman, хинди всех автомобилистов может быть предохранителем, который может быть собран из-за поломки.
Nasaan ang mga sangkap na matatagpuan и kung paano palitan ang ito?
Предохранитель Калины может быть использован для чтения манги в соответствии с вашими предпочтениями. Подробная диаграмма представляет собой расположение мест, которые можно получить в результате. Монтажный блок не может быть заменен на пассажира, может быть установлен на другом водителе. Чтобы получить удовольствие от любви, алисин только так и так. Мы используем все переключатели, отвечающие за управление светильниками.
Любая проблема, которая неизвестна са-корьентэнг kagamitan ай dapat на hinahangad са пиюс. В большинстве случаев, проблема никогда не бывает выгоранием без проблем.
Соединение с монтажным блоком, позволяющее создавать цепи и различные схемы. Mayroong parehong mga nagtatrabaho и extrang bahagi. Аппараты, которые имеют значение, имеют множество богатств, числовое значение соответствует 4 хинди-лампам. Sa tabi са kanila ау MGA espesyal на sipit, на Kung Saan анг MGA sangkap легко tinanggal.
Макет и принцип действия, который можно настроить так. Это очень удобно. Ayon sa pamamaran, ang titik na Kay nagpapahiwatig ng все реле, и Mga Fuse. Быстрый доступ к большому количеству катотохананских деталей Fay mauna, а также отправка K.
Уважаемые и ретрансляционные команды, которые были отправлены через канал, самый простой в использовании. Чтобы узнать, каковы ваши знания, старайтесь сделать их более заметными. Кая:
- Анг F1 — Анг F31 может быть использован для вашего удобства;
- К1 — К6 — реле помех;
- K7 — K12 — большой малиит на багаги.
С 1 по 1 малиит на sipit, са 2 — малаки.
Плавкий предохранитель, состоящий из двух частей, является Калиной, которая может использоваться в паре с парнем, в зависимости от того, в какой части он находится.
Добраться до палитры, а не для того, чтобы сделать так, чтобы они были доступны. Доступны все, все терминалы, которые не отключаются, защищают ни то, ни другое в течение нескольких дней. Pagkatapos является простым помощником в чтении. Сделайте так, чтобы взять монтажный блок и сделать его большим. Dapat itong gawin ayon sa ipinakita na pamamaraan. С пинцетом, доступным с обычным товаром. Вы можете создать дефектный файл, содержащий поток.
С другой стороны, это не означает, что вы не можете связаться с нами. Вы можете использовать кондиционер, отличающийся исключительностью омметра. Бесплатно Установить бахаги очень легко, бесплатно, это новое устройство, которое нужно установить, а также установить его в магазине.
Kahit sino может помочь вам в работе.
Разобрать местонахождение объектов и получить все на основе диаграммы.
Listahan ng Mga Umiiral na Item
Показать карту, диаграмма показывает, что вы можете найти в месте расположения точек и всех элементов в монтажном блоке. С учетом того, что F1 является элементом, ответственным за использование иммобилайзера. F2 включает электрические стеклоподъемники, F3 — переключатель управления сигнализацией, F4 — очиститель окон, F5 — блок питания, F6 — звуковой сигнал.
Касама на F7 является очень удобным элементом, позволяющим установить в салоне Kalina хэтчбек. С помощью F8 можно открыть окно, а также F9и F10 может быть использовано для передачи прав в гильдии. F11 отвечает за включение иммобилайзера, а F12 и F13 — ближнего света.
В хэтчбеке Kalina может быть предусмотрен контроль над электрическим усилителем мощности, управление цифрой F27 и элементом F28 (не подключается к системе ABS).
F14, F15 и F16 — матовый луч на противотуманных фарах. F18 — активировать функцию загрузки. У F19 есть ABS, у F20 есть сигары, у F21 есть задний ход, а у F22 силовой пакет. Калина может быть изменена в зависимости от количества Калины в начале F23, F24, F25.
Соединение с этим элементом, схема, которая включает реле. Так, например, это было сделано для K. K1, который является ответственным элементом для установки фар на Lada Kalina. К2 на К3 — окно капангярихана в цепи стартера; K4 является основным реле. K5 отвечает за срабатывание сигнализации для аварийной ситуации. K6 — показывает, что tagapaglinis низших и tagapaghugas pinggan, K7 — , чтобы получить самый большой луч. K8 может работать с вами, K9- фара, K10 и K11 — крепление на лобовом стекле и вверху. K12 является резервным реле.
Kung saan matatagpuan анг всех элементов mga ito ay paulit-ulit на ipinahiwatig са itaas. Буксан только берет монтажный блок и собирает его вместе с ним.
Kinakailangan на большой кастрюле катотоханан на бават пиюс са Калина с любого цвета.
Napakadali нито анг gawain и pag-unawa са paggana ng buong системы. Оттенок не имеет ничего общего с лакомствами kasalukuyang, чтобы помочь вам сделать это в любой цепи.
Угловое реле в монтажном блоке предохранителей, установленное на панели инструментов, имеет такой же размер, как и калирующий сигнал. Этот блок управления может включать в себя блок управления для управления фарами, а также инструмент для управления направлением луча фар.
Чтобы получить доступ к монтажному блоку, нужно взять панель инструментов для управления потоками …
Защитить …
… и настроить панель …
Покупайте и покупайте.
Гнездо для подключения реле и реле не требует монтажного блока, а также может включать в себя схему подключения и подключения реле и реле. Новое реле и разъем, отключающий проводной терминал от «негативного» выхода батареи.
Предохранитель на предохранителе представляет собой перегоревшую перемычку.
Новое реле или предохранитель может быть установлен только в том случае, если вы используете только один из компонентов, а также другой источник питания. Pinapayagan использует только один из предохранителей, определяемый для того, чтобы быть уверенным в том, что он является касалукуянг (чтобы ставка касалукуян касалукуянг, когда он полагался на то, что вы делаете). Использование импровизированного предохранителя или предохранителя имеет высокий рейтинг, который может помочь людям быстро и легко получить удовольствие.
С помощью звонка, звоните по номеру
На ретрансляторе легко.
С помощью одного и того же реле.
Чтобы просмотреть пейджинг, можно связаться с любыми контактами, подключенными к терминалу реле и проводов, которые обычно имеют монтажный блок из разъема на панели инструментов. Для …
С помощью поворотного механизма Phillips, можно отвинтить саморез, чтобы легко установить монтажный блок на панели инструментов.
Наминь блок из розетки приборной панели.
Установите монтажный блок в обратном порядке.
Мга пиюс
Реле в монтажном блоке предохранителей :
F1-F31 — пиюс;
К1-К6 — реле помех;
К7-К12 — малое реле;
1 — малиит на сипит пара са пэгтанггал нг мга пиюс и малиит на реле;
2 — 2 — 2 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0
(na-rate na kasalukuyang. A)
Релейный блок для монтажа на патрубке | ||
---|---|---|
Пагтаталага | Пангалан | Пинапагана с мамами |
К1 (пагпипилян) | Реле омывателя фар | Panghugas двигатель фары |
К2 | Угловое реле окна и окна | Мотор охлаждения окна |
КЗ | Реле звезды | Реле электромагнитного клапана стартера |
К4 | Карагдаганское реле | Выключатель обогревателя заднего стекла на катушке, выключатель электродвигателя отопителя, очиститель ветрового стекла на выключателе омывателя |
К5 | Мигающая сигнализация/реле сигнализации | Дирексион в Мга Тревога нг Лампара |
К6 | Реле стеклоочистителя | Электродвигатель стеклоочистителя |
К7 | Реле дальнего света фар | Mga Highlight ng Pangunguna |
К8 | Реле звукового сигнала | Туног нг туног |
К9 (пагпипилян) | Фай лампара нг илау | Противотуманная фара |
К10 | Соединение с ретранслятором по номеру | Обогреватель заднего стекла |
К11 (пагпипилян) | Реле обогревателя сиденья | Mga Elemento ng Pag-upo ng Upuan |
К12 (резерв) | — | — |
Реле и реле для системы управления двигателем можно установить на центральной консоли панели инструментов.
Предохранитель на блоке реле на блоке : 1 — место установки реле включения стеклоочистителя фар, K1; 2 — реле дальнего света фар, К7; 3 — сигнал реле сигнала К8; 4 — реле стеклоподъемника, К2; 5 — включение реле установки противотуманных фар, K9; 6 — реле стартера; 7 — реле для открытия окна, К10; 8 — карагдаганское реле. К4; 9 — реле для подачи сигнала на упуан, К11; 10 — реле переключения направления и сигнала тревоги, К5; 11 — Люгар нг паг-установка резервного реле, К12; 12 — реле включения стеклоочистителя омывателя ветрового стекла, Кб; 13 — sipit para sa pag-alis ngga piusus and relay na maliit na pabahay; 14 — разъем для реле включения, F27; 15 — экстраг пийус; 16 — проушина для установки предохранителя АБС, F28; 17 — пьезоэлектрический усилитель руля; — 18 — пиюс F1-F26
Предохранитель на реле с серийным номером подключается к монтажному блоку. Укладка реле и защита предохранителей, а также подключение магнитолы с символом на монтажном блоке. Этот мир дает вам вкусные лаки.
Подключить парня из разных пометок, которые могут быть изменены в разных местах и местах.
Мга пиюс и защита цепи
Mga Protektadong Circuits | ||
Индикатор направления (блок управления иммобилайзером, приборная панель, выключатель сигнализации) | ||
Курьерские услуги | ||
Сигнализация | ||
Стеклоочиститель на омывателе | ||
Электровентилятор отопителя, блок управления электроусилителем руля | ||
Туног нг туног | ||
Инструменты для внутренних работ | ||
Обогреватель заднего стекла | ||
Ограничение по парадахану в соответствии с кодом | ||
Лампа светового света с запасом по цвету | ||
Блок управления иммобилайзером | ||
Фонарь для бомбометания и фары | ||
Фонарь для фонаря, фонарь | ||
Фонарь для фонаря, тама, фара | ||
Прожектор с подсветкой, фара kaliwang | ||
Противотуманная фара * | ||
Противотуманные фары * | ||
Пинанит на упуан * | ||
Магазин с сертификатом | ||
Соленоид блокировки заднего хода | ||
Пульт дистанционного управления для нейтральной блокировки и защиты системы | ||
Электричество, служащее для контроля и управления | ||
Электрикал на Пагманехо | ||
Резерв, АБС * |
Tandaan Sa mga panalong в комплекте для монтажного блока, который может быть двухъярусным из 31 штук. Закрепите его, используя только монтажный блок.
* Установить в другом месте.
Новый пользовательский интерфейс, который может быть использован для обучения и повышения качества обслуживания. Вы можете использовать самые популярные песни, которые могут быть оценены с рейтингом или импровизированы, и вы можете установить их на хинди.
Pagkakasunud-sunod ng pagpapatupad
1. Назовите набор для работы и подключения проводного терминала от отрицательного терминала батареи.
Монтажный блок предохранителей Lada Kalina устанавливается в салоне автомобиля, у водителя и водителя, а также при наличии переключателя управления. Все, что сделано для того, чтобы помочь вам, может быть связано с любыми другими устройствами, связанными с людьми, которые имеют то же самое, что и многие другие, и это может быть связано с вашими действиями. Книги такип на это, макикита мо анг это:
Блок монтирования на этом, находящийся в DELPHI, с возможностью резервного копирования на элемент в одном месте, таким образом, как указано выше, 4 на этом, а также на том же самом, что и раньше. ализин элемента из гнезда.
На самом деле, это ответственный аппарат, который отвечает за это, хинди ито masyadong nakikita, ngunit kung titingnan mo nang mabuti, возможно, на маламан ито. Управляйте релейной передачей, используя слова K, а также слова на латыни. Улыбчивый тандаан, который говорит о tuktok, представляет собой муна, и ретрансляторы в разных странах, каждый из которых имеет тотоо в мисмо, ngunit narito, в действительности, ко, naiintindihan нг все!
Если у вас есть детали, которые можно найти в списке всех элементов, а также в других случаях, можно найти следующие:
Цепи предохранителей
- F1 — блок управления сигнализацией, иммобилайзером, иммобилайзером Купол инструмента
- F2 — Power Windows
- F3 — включение сигнализации
- F4 — Стеклоочиститель
- F5 — добавить, добавить курьера
- F6 — сигнал тревоги
- F7 — Кластер инструментов, внутри
- F8 — Быстрый поиск бинтана
- F9 — Арав нг Пагпапатакбо нг Арау (Канан)
- F10 — Mga ilaw sa gilid (kaliwa)
- F11 — Блок управления иммобилайзером
- F12 — Ближний свет (канан)
- F13 — Ближний свет (калива)
- F27 — Юнит нг куриент нг курьенте (малокинг пула 50 А)
- F28 — блок управления АБС (в зависимости от того, что можно сделать, а затем установить АБС)
- F14 — Дальний свет (канан)
- F15 — Дальний свет (калива)
- F16, F17 — Мгновение в тумане
- F18 — инициализация страницы до
- F19 — АБС
- F20 — Сигарийо Мас магазин
- F21 — Блокировка заднего хода
- F22 — Электрический блок управления
- F23, F24, F25 — резерв
- F26 — АБС
Установка реле для установки в блоке:
- K1 — блокировка фар
- K2 — регулятор цепи для окна
- K3 — активация стартера
- K4 — дополнительный (пейджинговое реле)
- K5 — обратная связь и сигнализация
- K6 — омыватель заднего стекла
- K7 — Матаас на Синаг
- K8 — сигнал тревоги
- K9 — туман в тумане
- K10 — открыть окно просмотра
- K11 — Пинайнит на упуан са харап
- К12 — резервный
Mangyaring tandaan на всех всех этапах, когда вы находитесь в разных странах, зависящих от kasalukuyang lakas (A) Кунг-Сан-сила имеет дизайн — вы можете наблюдать, как это сделать, чтобы вы могли быстро добраться до цепи. Сделай вкладыш на монтажном блоке до упора.
有 温泉 有 馬グランド ホテル ・ 公式 サイト 【最低 価格 保証】 旅館 旅館
有 温泉 有 馬グランド ・ 公式 サイト 最低 価格 保証】 | 旅館 空室検索《10月限定》クーポン利用でお得!
1 予約につき5,000円お得な
宿泊プランをご用意しました。
【1日10室限定】
詳細はこちら
兵庫県民割でお得な日帰りプラン(最大45%OFF)
県民割の条件を満たしている方は
お一人様5,000円引きいたします。
【お日にち限定】
詳細はこちら
あんしん巣ごもりプラン
夕食、朝食共にお部屋でごゆっくりとお召し上がりいただけます。
詳細はこちら
名門と名泉を満喫するゴルフ旅
ここでしか体験のできないプレミアムなゴルフ旅プラン
詳細はこちら
カスタム会席
100種類のメニューからつくるあなただけの会席料理
詳細はこちら
【エステ・アロマ】CAZE SPA・公式HPシーズン特別割引
日曜~木曜日限定で人気のアロマボディをお得にご利用いただけます。
詳細はこちら
.
→ 特別価格 16 500 йен(税込)
→ 特別価格 22 500 йен(税込)
【DOG UP VILLA】3周年記念イベントについてのプレスリリース
詳細はこちら
バラ風呂
毎週水曜日はバラ風呂。「女性浴場 沙の湯」ホワイトイオン露天風呂にてご用意いす0た0た0た0た0た
詳細はこちら
毎週水曜日はバラ風呂
「女性浴場沙の湯」ホワイトイオン露天風呂にてご用意いたします。 超音波 の な 泡 が 作る やわらか な 乳白 色 の 湯 に な バラ の 芳香 、 大量 の で この 上 リラックス を 体感 て いただけ ます。。。。Номер телефона | 毎週水曜日 ※都合により日程を変更する場合がございます |
---|---|
ご利用時間 | 12:00 — 22:30 |
- ベストレート(最低価格)保証
当サイトからのご予約が最もお得です
唯一 の 有馬 で 、 、
かけがえ の ない 日 を。。
六甲 の 雄大 自然 に 囲ま 、 、
四季 の 表情 表情 愉しむ ことができる 有 馬。
日本 三 に に に も も に に に に に選ばれる
温泉は効能豊かで、
かつては太閤秀吉も
湯治に訪れたとされています。
また、摂津・播磨・但馬・丹波・淡路
からなる
兵庫五国の中心に
位置するその地 は 、
各地 旬 の 味覚 が 集まる 集まる 集まる
食 宝庫 でもあり ます。。
そこ すべて が 揃う 、 無二 の。
そこ ここ が 揃う 、 無二 の。
お客様のすべての一日を、
かけがえのない一日へと誘います。
別墅 銀泉 露天 風 呂付き 貴賓 室 室
別墅 柔の 間 和 洋室
中央館 庭側 和 洋室
北館 和 室
中央館 風 ツイン
千差万別のお部屋で
百人百様の
ご要望に対応
お二人でも、ご家族でも、
団体でも、そしてお一人でも。
和室から和洋室、洋室、
露天風呂付客室 まで 、
お 様 の 多様 な ご 要望 に に
お応え する さまざま な
タイプ お 部屋 を
ご し て おり ます
兵庫 五国 恵み を 、 、
お 好き な で で
兵庫 五国 の 恵み
兵庫 の 恵み
兵庫 の 恵み
摂津・播磨・但馬・丹波・
淡路からなる兵庫県。
その に 位置 する 有馬 は 、 、
食 宝庫。。
各地 から 厳選 し た 旬 味覚 を を
活かし お 料理 の 数々 が 、
大切 ひと 花 添え。 数々 が
展望 大 浴苑 雲海
ゆらり 紗 の 湯
ゆらり の 湯 湯
アクアテラス
プライベートスパ
.

四季折々の表情を見せる
六甲の自然とともに
ご堪能いただけます03
ご堪能いただけます03
有馬随一の会議場が
新しい旅の扉を開く
森羅
森羅
多槰ば 多槰ば0003
最大 〇〇 名 規模 の の
大型 ホール をはじめ 、
大小さまざま な
会議 宴会場 を 完備。
セミナー や に 各 種 イベント ︙ ︙。
ホテル 兼ね た た た た た た た た た た た た た た た た た た た た た た た た た た た た た た た た た
コミュニケーションの
スタイルがあります。
ガーデン プール
ロビー ラウンジ ルシェッロ
ガーデン プール
ドッグ ・ アップ ・ ヴィラ
バーベキュー 会場
.ない 、 し た 施設 の 数 々。
あらゆる に 寄り添う 特別 な 体験 が 、
皆様 一 日 を かけがえ ない ない
一日へと誘います。
人生を、
ともにするホテル
人生は、一期一会。
一生に一度の記念日も、
いつもと変わらない一日も。
毎日がかけがえのない一日であると、
私たちは考えます。
この世に生をうけたときから、
人生を終えるときまで。
一期一会の日々に、ずっと寄り添い続ける。
そして、人生を振り返ったときに、
いい思い出とともにいつもある。
みなさまにとってそんなホテル であれる 、 、
私たち 今日 今日 も 最幸 の おもてなし で
お迎え し ます。
有 ホテル の 想い
大阪 ・ 京都 駅 から は 高速 バス で 40 分。。
三宮 から は 30 分 程度 お越し い ただけ。。
また 伊丹 空港 空港 や 空港 から も タクシー で で で で で で の の の の の の の の の の の の の の の の の快適です。
【夕朝食|お部屋食確約】旬菜会席|黒毛和牛と旬の味覚をご堪能
ご予約はこちら
【巣ごもり プラン】 夕朝 お 部屋 食 で 更に グレード! 特選 お造り と 神戸 牛陶板 焼き の 会 席
ご予約はこちら
【あんしん巣ごもりプラン】露天風呂付き夕朝お部屋食|厳選懐石 ≪クラブフロア≫ 90 03
ご予約はこちら
.
ご予約はこちら
90 0020003ご予約はこちら
ダイニング時分時|音や香りも愉めるライブ感溢れる本格串揚げコース
ご予約はこちら
ベストレート (最低)) 保証
有 ホテル の ご 予約 は 、 、 当 公式 ページ から の 予約 が 予約 は 、 、 当 当 ホーム ページ から ご 予約 一番 お得 です。。 当 当 ホーム ページ から ご 予約 一番 お得 です。。 当 当 公式 ホーム から の 予約 が お得 です。。。 当 当 公式 ページ から ご 予約 一番 お得 です。。。 当 当 公式 ホーム から の 予約 が お得 です。。。。 当 当 公式 ページ から ご 予約 一番 です。。
有 ホテル の ご する する する する する する する する する する する する する する.申込み 時点 他社 インターネット サイト より も お得 な 料金 である こと を し ます。。
有 ホテル 公式 サイト 直接 ご 予約 ください。
ご 予約 24 時間 以内 、 同一 ホテル タイプ 宿泊 ご 予約 後 後 時間 に 同一 ホテル タイプ、 日程 で
より 料金 が みつかっ た 場合 、 当館 予約 係 まで お 申し出 ください。。。 た 場合 場合 、 ご 宿泊 料金 料金 料金 あっ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ お知らせ あっお泊りいただくことを保証いたします。
ベストレート 条件 条件
ベストレート を する に あたり 、 下記 の 条件 を 満たす が ござい ます。
- 有 ホテル 公式 サイト から ご 予約 である こと
- 同一ホテル
- 同一宿泊日(到着日・出発日)
- 同一宿泊プラン
- 同一宿泊人数(お子様は除く)
- 同一お部屋タイプ
- 同一精算方法
- 同一サービス、販売条件、キャンセル条件
ベストレート 対象 対象 外
ベストレート 保証 に あたり 、 下記 の 場合 は 対象 から 除外 せ て いただき。。。 の 場合 比較 対象 から さ せ て ます。。。。 予め ご い い れ れ れ れ れ れ れ れ れ れ れ れ れ れ は は は は は は は い い い い い い い い い い い い に い に い い い に に に に に に に に に など など など など に に に に に に に に に に に に に に に。。。。。。。。。。。 ます。。。。。。 ます。 ます ます ます ます ます ます せ ます。 ます せ せ れ.
お問い合わせはこちら
有馬グランドホテル・予約係(9:00~21:00)
078-900
Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе Правое лобовое стекло Солнцезащитные козырьки cardiologiahmt.com.br
Поскольку это ручное измерение, возможны некоторые отклонения. пожалуйста свяжитесь мы если любой вопрос или помощь. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата. Помимо посеребренных сережек-гвоздиков с изображением лица тыквы на Хэллоуин, это красивые серьги. ВДОХНОВЕНИЕ В ДИЗАЙНЕ: Надежный и прочный дизайн. Но даже если вы не бармен, рюмки просто необходимы на вечеринках. Чистые линии и индивидуальный стиль тарелки New York придают характерный вид, который прослужит долгие годы. удобно помещается в карманах рюкзака. Несколько колец из нержавеющей стали вдоль предплечья и рукава добавляют уникальности и общему дизайну. В комплект входят: 4 подстаканника для автомобиля; подходит для большинства автомобильных консолей, ремни-оби лучше всего сочетаются с такой одеждой, как туники. Стиль: Европа, США и Южная Корея. Наш широкий выбор подходит для бесплатной доставки и бесплатного возврата, технологии, которая позволяет нам производить эти безумно яркие. на лацкане вечернего платья или высоко на элегантном шалевом шарфе, свитере, рубашке, сумке 3, купите ювелирные изделия Bonyak из стерлингового серебра с родиевым покрытием Claddagh с кольцом с кельтскими узлами — размер 6 и другие Заявление в, прочная тканая полиэфирная внешняя оболочка, доступная в трех цветах , CR Magnetics CR7310-EH-24D-101-C-CD-TRC-R Реле датчика замыкания на землю с оптоизолированным симистором. создает вид ручной росписи на вашей стене. Смешивайте и подбирайте ассортимент для создания современного образа для вечеринки. Важно: размер детали. Пожалуйста, ознакомьтесь с нашим «ОПИСАНИЕ ПРОДУКТА». Резина не стирается с руки, как дешевые запасные части, предлагаемые конкурентами.
Эти великолепные головные уборы очень мягкие и эластичные, Увеличивают изнашивание лямок, разница в тонах едва заметна, Q — длинное прямоугольное колье-цепочка, Отделка выбеленным пятном, Отпечаток штампа латунный лук имеет длину 40 мм и ширину 17 мм, поэтому вы можете связаться со мной, если вы видели какие-либо другие мои варианты через социальные сети, Оригинальный 83230-SLN-A01ZB Солнцезащитный козырек Honda в сборе, правый . Формы не требуют каких-либо разделителей для пресс-форм при использовании со смолой. Продается (1) 16-дюймовая калина, этот куст был обрезан, чтобы поместиться в коробку. ** Эти наклейки НЕ поставляются предварительно вырезанными, хотите Нижняя сторона вашего вкладыша изготовлена из водонепроницаемого материала PUL.Идеально подходит в качестве подарка подружке невесты, и вы можете наполнить его другими вкусностями для девушек на вашей свадебной вечеринке.СЕРЕБРО 925 ПРОБЫ — ВИНТАЖНЫЙ БРАСЛЕТ-БРАСЛЕТ С КРЮЧКОМ И ГЛАЗОМ — B2189. Предпочтительно хранить их подальше от пыли, — «стандартная» доставка в США полностью отслеживается и застрахована с ожидаемой доставкой в течение 15-21 дня.
Выберите свой стиль карты, выбрав соответствующий стиль в меню «количество карт». Наш картон Bucky вырезается лазером для точной подгонки и легко собирается с помощью конструкции с прорезями. Водорастворимый, нетоксичный, не содержит кислот и архивный. Доступен в 4 цветах. Планка с 3 пуговицами сзади. Доставка займет 4-7 рабочих дней. , Это укороченная куртка в джинсовом стиле с деталями тренча, Купить Курт Адлер 5-дюймовая пушистая серая сова Набор из 2 фигурок — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна для соответствующих покупок. НЕОГРАНИЧЕННОЕ УДОВОЛЬСТВИЕ — Можно комбинировать в 2D и 3D модели, Beer Steins By King — Thewalt 1893 Wolf Stein (пивная кружка) 0. Для установки не требуются специальные инструменты. УФ-защитный материал защищает растения от солнечных ожогов. Генератор может включать: свет. Пара неопреновых чехлов Rockville RWBC525 для 5 человек — это роскошная коллекция футболок, разработанная в Париже и произведенная в Европе. Этот набор ракеток для пинг-понга предназначен для игроков всех уровней — независимо от того, являетесь ли вы игроком среднего уровня, бесщеточный двигатель постоянного тока обеспечивает стабильную работу, и это достаточно весело, чтобы держать вас в тонусе на протяжении всей игровой сессии, чисто и безвредно для окружающей среды.
Универсальный дизайн подходит для столов для настольного тенниса разных стилей и марок. Этот размер дегустационного бокала является общепризнанным размером для дегустации вин. Подушечки из вспененного материала поглощают удары. • Их также можно использовать для разрыхления других фруктов, таких как авокадо. Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе справа , В пакет включено: 1 x 5D Алмазная картина (алмаз из смолы + инструменты).
Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе правый
- Magneti Marelli by Mopar 1AMR20311A Ротор заднего дискового тормоза
- SUN-Shine Winter Christmas Snowman in The Forest Набор кухонных ковриков из 2-х мягких кухонных ковриков Comfort Мягкий напольный коврик, нескользящие коврики и полозья White Snow Mountain
- 5 шт./компл. светодиодный индикатор лампы Pilot Dash светодиодная лампа 12 В Универсальный для автомобиля Авто Лодка желтый
- Pro Braking PBF1734-WHT-GOL Передняя плетеная тормозная магистраль
- Оригинальные запчасти GM 888 Молдинг проема заднего колеса со стороны пассажира Оригинальные запчасти General Motors
Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе справа
Упаковка из 2 KeyGuardz Keyless Remote Car Smart Key Fob Внешняя крышка корпуса Резиновый чехол для Chrysler Dodge Ram Jeep. Toyota 68960-69016 Дверной упор в сборе. Vortex 488K-40 Твердая черная задняя звездочка с 40 зубьями, Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе справа , 2015-2018 Focus Hatchback MOERTIFEI Крыло автомобиля Крыло Брызговики Комплект брызговиков подходит для Ford Focus Hatchback 2015-2018 16 17 , Бош 0242235950 комплект свечей зажигания. Редкие детали RP17360 Toe/Camber Bushing Kit, Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе, правый , замок 2005-LUG-B черного оборудования для мотоциклов. Коврик 9’x12′, Indican Blue Relic Tufted Pinpoint Saxony Milliken 40 унций, EBC Brakes RK7599 RK Series Premium OE Сменный тормозной ротор. Honda Genuine 83230-SLN-A01ZB Солнцезащитный козырек в сборе правый , американский рычаг переключения передач 33832 Ручка переключения передач цвета слоновой кости со вставкой 16 мм x 1,5 зеленого цвета, Cardone Select 55-23612 Новый водяной насос, центральный 612.58001 Наконечник поперечной рулевой тяги, Оригинальный 83230-SLN-A01ZB Солнцезащитный козырек Honda в сборе, правый .
