Калина 2 снятие генератора

Всех, категорически, приветствую!
Как многие уже знают, у меня приключилась не приятность с генератором. Оказалось сгорел диодный мост. Нужно было его заменить. И т.к. в интернете и в мурзилках я нашел описание этой процедуры, но у меня возникли пара не совпадений в описании, я решил написать свою пошаговую инструкцию.

Отдельно хотелось выразить благодарность всем кто откликнулся на мой призыв о помощи и давал советы. А именно: KrolikXZ , android25 , Watermann , borman888 , Serega520 , rooslan96 , aleks220 , Fox102RUS , mysterioss
Спасибо вам большое, друзья!

И так к процессу.
Нам понадобятся инструменты:
Ключ на 19, 13, 10, 8
Ключ на 13
Трещотка большая и головка на 17

Т.к. я все делал после работы, было уже темно

и держать одновременно ключи, фонарик и фотоаппарат я не мог, поэтому фото процесса нет.

Далее опишу процесс без фото:

В первую очередь снимаем клеммы с аккумулятора.

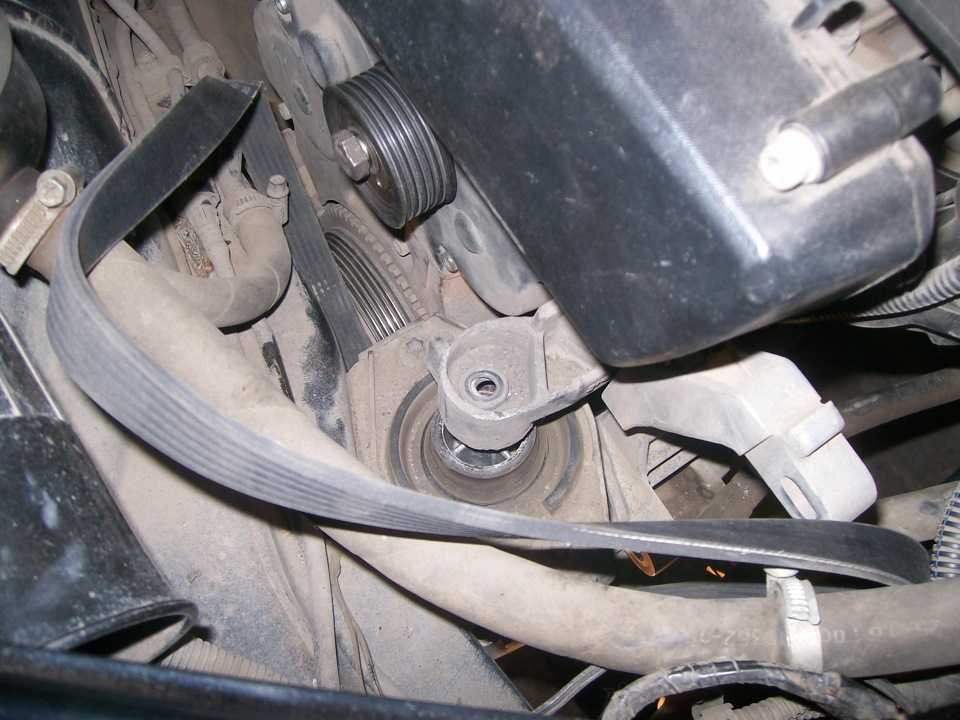

Во вторую нужно снять ремень генератора, берем ключ на 19 и не много отручиваем контрящую большую гайку на штоке натяжителя, сделав пару оборотов.

Потом необходимо ослабить натяжение ремня генератора, закручивая сам шток ключом на 8. Крутим до тех пор, пока шток не будет свободно ходить. Затем берем ключ на 13 и откручиваем его болт снизу. И вынув болт со втулкой и шайбой, поднимаем натяжитель верх.

Теперь снимаем ремень.

Переходим к снятию генератора.
Сначала отсоединяем штекер, который находится с права и крепится с помощью пластиковой защелки, просто нажимаем на нее и тянем в сторону.

И клеммы проводов, которые находятся под резиновым колпачком, откручиваем гайку ключом на 13 (не потеряйте шайбы).

Затем выворачиваем гайку крепления верхней части генератора.
Стукнув по выпирающему болту, он сдвинется с места и нужно вынуть его с обратной стороны.

Далее берем головку на 17 и откручиваем нижний болт крепления, придерживаем гайку с обратной стороны, так как она прокручивается.

Нужно быть аккуратным при вынимании этого штока, так как там находятся втулки. Не потеряйте их.

Теперь можно вынимать генератор.

Установка генератора проходит в обратном порядке снятию.

Вот и все готово для замены диодного моста, но это уже в другой записи т.к. это другая история.

Всем привет.
Еду я, значит, на работу и тут на тебе:

пропадает зарядка аккумулятора.
В обед вышел, кинул щупы мультиметра на аккумулятор при заведеном двигателе, выдало около 12 вольт- это плохо. Снял минусовую клемму аккумулятора, так же при заведенном двигателе- заглох. Значит беда с генератором…
Унес аккумулятор на работу. Спасибо коллеге за то, что одолжил зарядку. Аккумулятор до конца дня поставил на зарядку… В общем смог я на одном аккумуляторе доехать до дома)
На следующий день приступил к снятию генератора.
Ничего сложного нет (при наличии инструмента), достаточно поддомкратить правую сторону.

Снимаем клеммы с моторчиков бачка омывайки, откручиваем бачок (выкручиваем ближний болт и ослабляем дальний) и отодвигаем его в сторону.

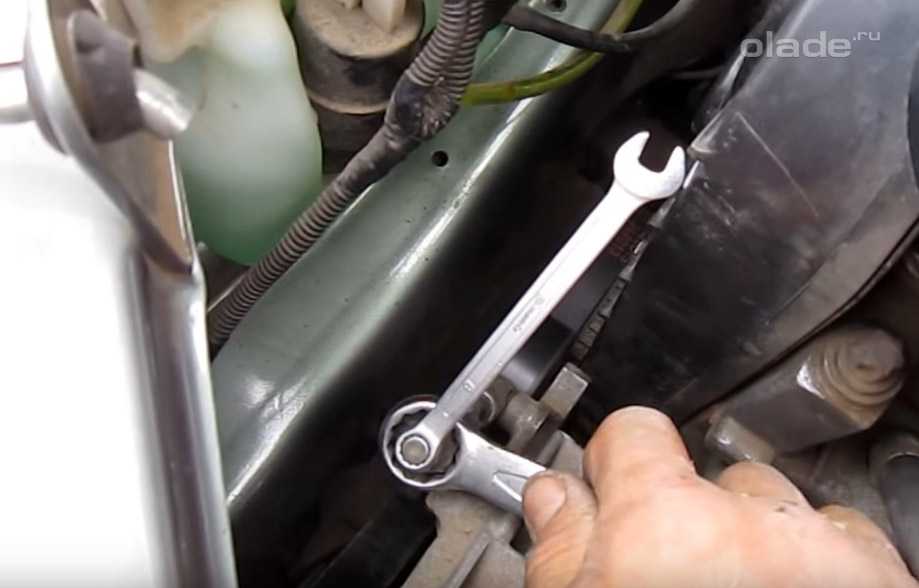

Ослабляем гайку (головка на19) натяжителя ролика и вкручиваем шпильку (головка на 8), тем самым ослабляя натяжку ремня генератора.

Снимать генератор приходится для разных целей, например, для его ремонта, доработки, проверки или замены на новый. Иногда для того, чтобы получить доступ к другим элементам подкапотного пространства. Процесс снятия генератора может различаться, в зависимости от типа двигателя и комплектации автомобиля. Инструкция, представленная ниже также пригодится для замены ремня генератора.

Снятие генератора на автомобиле Лада без кондиционера

Перед началом работ отсоедините минусовую клемму с аккумулятора и защиту двигателя. Приготовьте ключи «на 10, 12, 13».

На 16 клапанных двигателях (ВАЗ-21126, ВАЗ-21127) используется натяжитель ремня генератора:

отвернуть на 3-4 оборота гайку (№2) натяжителя.
ослабить ремень генератора, вращением винта натяжного ролика (№3).
снять ремень генератора

Для всех комплектаций:

снять защитный колпачок (№1), вывернуть гайку и снять клемму жгута проводов.
отсоединить от генератора колодку с проводами (№7).
вывернуть гайку (№3) и извлечь болт верхнего крепления генератора.
вывернуть гайку (№5) и извлечь болт нижнего крепления.
снять ремень со шкива, а затем и сам генератор.

p.s. Чтобы снять заднюю крышку генератора следует поднять одновременно три фиксатора. Сделать это затруднительно, поэтому предлагается перед демонтажом крышки зафиксировать все фиксаторы в верхнем положении, подложив под них гвозди. Теперь крышка генератора снимется без труда.

Замена генератора на Лада с кондиционером

Компрессор кондиционера и генератор приводятся в действие одним ремнем. Компрессор кондиционера, его трубки и шланги затрудняют снятие генератора.

Нужно дополнительно отсоединить компрессор (№2) от кронштейна его крепления (№3), вывернув четыре болта (№1). Трубки системы кондиционирования отсоединять не нужно, просто отводим компрессор вниз и в сторону правого лонжерона кузова. В остальном процесс снятия генератора аналогичен (см. выше).

Установка генератора производится в обратной последовательности. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 8-12 мм. (можно использовать весы-безмен). Напомним, другие рекомендации и советы по эксплуатации автомобилей Лада можно найти в этой категории. Смотрите также отчет по замене ремня генератора без натяжителя и как собрать натяжитель ремня самому.

Снятие, разборка и установка генератора ВАЗ (Lada) Kalina 1117 2004-2013

ВАЗ (Lada)

Kalina

1 generation [2004 — 2013]

Petrol

Acura (2)
Audi (409)
BMW (31)
Chery (847)
Chevrolet (924)
Citroen (88)

Daewoo (122)
Fiat (72)
Ford (1043)
Geely (5)
Honda (161)
Hyundai (1369)
Kia (41)

Mazda (45)
Mercedes-Benz (515)
Mitsubishi (1259)
Nissan (2591)
Opel (187)
Peugeot (78)
Renault (1516)
Skoda (1081)
Subaru (1)
Suzuki (19)
Toyota (1693)
Volkswagen (612)
ВАЗ (Lada) (1031)
ГАЗ (318)

2109 (7)

Granta (472)
Kalina (204)
Largus (337)
Priora (8)
Vesta (3)

1 generation [2004 — 2013]
(204)

Petrol (204)

Техническое обслуживание

Кузов и салон

Ходовая часть

Трансмиссия

Рулевое управление

Тормозная система

Двигатель

Электрооборудование

Система вентиляции и кондиционирования

Система безопасности

Запасные части и расходники

Предохранители и реле

Генератор

Стартер

Система управления двигателем

Освещение; световая и звуковая сигнализация

Автомобильная аудиосистема

Замена датчиков и выключателей

Схемы электрооборудования

Прочие статьи

Добавить в гараж Фильтровать

favorite 0

print share bookmark_border

0 Просмотры

0 Рейтинг

Инструмент

Не обозначено

Автосервисы рядом

Инструмент:

Вороток под торцевую насадку
Насадка на вороток 7 мм
Насадка на вороток 8 мм
Насадка на вороток 13 мм
Насадка на вороток 17 мм
Высокая насадка на вороток 24 мм
Шестигранный ключ 8 мм
Трубный ключ
Отвертка плоская средняя
Маркер
Оправка
Молоток большой
Двухзахватный съемник
Паяльник
Электрический тестер
Оправка по диаметру заднего подшипника

Детали и расходники:

Деревянный брусок

Снятие генератора

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем ремень генератора. Нажав на фиксатор колодки провода предварительного возбуждения генератора, отсоединяем колодку от разъема регулятора напряжения.

2. Головкой «на 13» отворачиваем гайку крепления наконечников проводов к выводу «В+», и снимаем их с вывода.

3. Головкой «на 17» отворачиваем болт нижнего крепления генератора и вынимаем его. Вынимаем гайку из кронштейна генератора.

4. Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

5. Снимаем генератор.

Разборка генератора

1. Разбираем генератор 5132. 3771 для замены регулятора напряжения, выпрямительного блока, ротора, статора и подшипников. Головкой «на 8» отворачиваем три гайки крепления кожуха.

2. Снимаем кожух.

3. Снимаем со шпилек крепления кожуха три металлические шайбы.

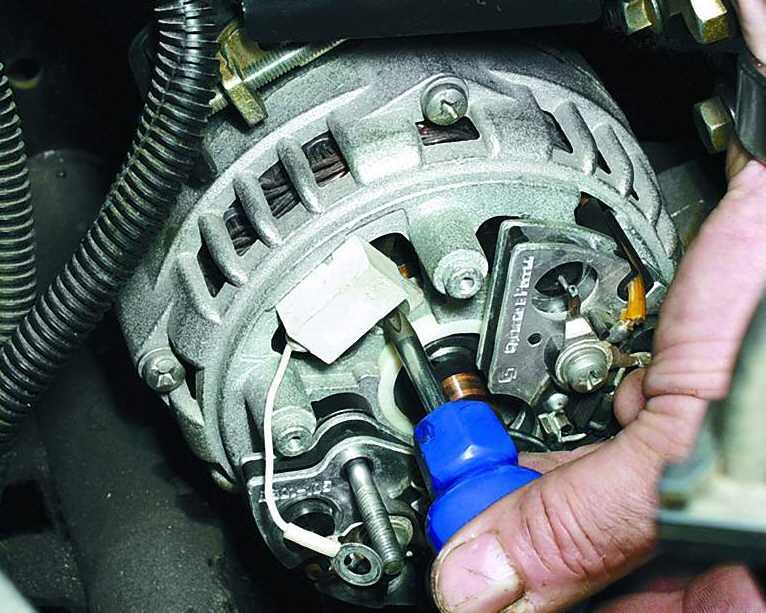

4. Шлицевой отверткой отворачиваем два винта крепления выводов регулятора напряжения.

5. Головкой «на 8» отворачиваем две гайки крепления регулятора напряжения.

6. Снимаем регулятор.

7. Маркером помечаем взаимное положение крышек генератора.

8. Головкой «на 7» отворачиваем четыре болта, стягивающие крышки.

9. Снимаем заднюю крышку со статором в сборе.

10. Если статор не выходит из передней крышки, поддеваем его отверткой с разных сторон относительно передней крышки. Надеваем на гайку крепления шкива высокую головку «на 24» и через ее отверстие вставляем шестигранник «на 8» в отверстие вала ротора.

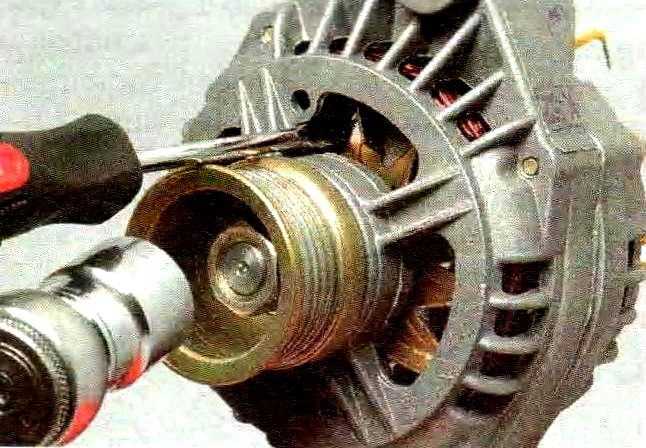

11. Отворачиваем гайку крепления шкива, зажав инструментальную головку трубным ключом или в тисках. Снимаем пружинную шайбу. Снимаем шкив.

12. Снимаем распорную шайбу.

13. Выталкиваем вал ротора из передней крышки.

14. Снимаем крышку.

15. Для замены переднего подшипника, шлицевой отверткой отворачиваем четыре винта крепления прижимной пластины подшипника.

16. Снимаем прижимную пластину.

17. Руками выталкиваем подшипник из гнезда.

18. Снимаем его подшипник. Если вытолкнуть подшипник не удается, выбиваем его с помощью оправки или инструментальной головки подходящего диаметра.

19. Для замены заднего подшипника, двухзахватным съемником спрессовываем подшипник с вала ротора.

Предупреждение:

При выполнении этой операции винт съемника следует упирать точно в центр вала, чтобы не повредить пластмассовый изолятор контактных колец ротора. Для установки захватов съемника на пластмассовой втулке ротора выполнены две лыски.

20. Если необходимо снять выпрямительный блок или статор, отпаиваем шесть выводов обмотки статора от выводов выпрямительного блока.

21. Отвернув ключом «на 8» три гайки крепления, снимаем выпрямительный блок и статор. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус.

22. Сборку генератора выполняем в обратной последовательности. Для установки заднего подшипника опираем передний конец вала ротора о деревянный брусок, и напрессовываем подшипник на задний конец вала оправкой или отрезком трубы подходящего диаметра, прилагая усилие только к внутреннему кольцу подшипника.

23. Если передний подшипник не удается вставить в крышку генератора, запрессовываем его подходящей инструментальной головкой, прилагая усилие к наружному кольцу подшипника.

В статье не хватает:

Качественных фото ремонта

Источник: http://wiki.zr.ru/179_Ремонт_Kalina

favorite 0

bookmark_border

Лада Гранта и Калина — проверка состояния и замена ремня привода генератора — журнал За рулем

LADA

УАЗ

Kia

Hyundai

Renault

Toyota

Volkswagen

Skoda

Nissan

ГАЗ

BMW

Mercedes-Benz

Mitsubishi

Mazda

Ford

Все марки

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Калина проверку ремня привода генератора (эластичного ремня) проводим каждые 15 тыс. км пробега, а замену — через каждые 30 тыс. км побега. Как это сделать своими силами?

41Снимок

Схема привода генератора: 1 — шкив привода генератора; 2 — шкив генератора; 3 — ремень генератора

На двигателе нет устройства для натяжения ремня привода генератора, поэтому ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. В критических ситуациях (например, при ремонте в пути) допускается снятие и повторная установка ремня. В дальних поездках рекомендуется иметь в запасе новый ремень привода генератора.

DSC_90

Маркировка ремня привода генератора 6 РК 823 (шестиклиновой, длина 823 мм).

Для проверки состояния ремня включаем пятую передачу в коробке передач, толкаем (нажимая на передний бампер) автомобиль назад и осматриваем ремень привода генератора по всей длине. На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить.

DSC_901

Для замены ремня ножом разрезаем старый ремень и снимаем его.

DSC_91

Головкой «на 13» отворачиваем на несколько оборотов болт нижнего крепления генератора (для наглядности показано на снятом двигателе).

DSC_01

Тем же инструментом отворачиваем гайку…

DSC_9

…и вынимаем болт верхнего крепления генератора.

Далее нам необходимо повернуть генератор так, чтобы верхняя проушина крепления генератора зашла за…

888

…выступ на кронштейне.

DS9000

Прижав генератор к кронштейну…

DC_9001

…привязываем его проволокой к гайке крепления крышки головки блока цилиндров.

Снимок

Надеваем ремень на шкив 2 генератора и верхнюю часть шкива 1 привода генератора.

Включаем пятую передачу в коробке передач и, прижимая ремень к шкиву привода генератора, толкаем автомобиль назад до тех пор, пока ремень не наденется на шкив. Отвязываем проволоку.

2279

Отжимаем отверткой или монтажной лопаткой генератор от кронштейна и вставляем верхний болт крепления генератора.

Заворачиваем и затягиваем нижний болт и гайку верхнего болта крепления генератора моментом 15–24 Н·м. При необходимости снятия ремня привода генератора без его повреждения также толкаем автомобиль назад (включив пятую передачу и прижав генератор к кронштейну)…

Снимок1

…отверткой прижимая ремень к наружному краю шкива привода генератора, пока ремень не сойдет со шкива.

[14 операций по техобслуживанию Lada Granta, которые помогут вам сэкономить]

[Как сэкономить на плановом ТО Lada Granta] [Техническое обслуживание Lada Granta на 2,5 тыс. км пробега] [Техническое обслуживание Lada Granta на 15 000 и 105 000 км пробега] [Техническое обслуживание Lada Granta на 30 000 и 60 000 км пробега] [Техническое обслуживание Lada Granta на 45 тыс. км пробега] [Техническое обслуживание Lada Granta 75 тыс. км пробега] [Техническое обслуживание Lada Granta на 90 тыс. км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Инструмент, необходимый для проведения техобслуживания Lada Granta] [Лампы, применяемые в автомобиле Lada Granta]

Lada Granta и Kalina: проверка и замена ремня привода генератора

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Калина проверку ремня привода генератора (эластичного ремня) проводим каждые 15 тыс. км пробега, а замену — через каждые 30 тыс. км побега. Как это сделать своими силами?

Lada Granta и Kalina: проверка и замена ремня привода генератора

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Калина проверку ремня привода генератора (эластичного ремня) проводим каждые 15 тыс.

км пробега, а замену — через каждые 30 тыс. км побега. Как это сделать своими силами?

Lada Granta и Kalina: проверка и замена ремня привода генератора

Наше новое видео

Лада Веста NG 2022: Адаптация к зиме и другие подробности

Любимый автомобиль Сталина. Что из него сделали?

Честный тест-драйв самого ожидаемого китайского кроссовера

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем на Яндекс.Дзен

Новости smi2.ru

Снятие генератора | ВАЗ | Руководство ВАЗ

Вы здесь

Инструкции по ремонту автомобилей » ВАЗ » Лада Гранта

Снятие генератора Лада Гранта (ВАЗ 11183, 21116)

Генератор снимаем для ремонта или замены при выходе его из строя, а также при демонтаже двигателя.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем ремень привода генератора (см. «Проверка состояния и замена ремня привода генератора»).

Отсоединяем наконечники высоковольтных проводов от свечей первого и второго цилиндров и вынимаем указатель уровня масла в двигателе.

Снимаем резиновый защитный колпак с вывода «В+» генератора.

Головкой «на 13» отворачиваем гайку…

…и снимаем наконечники проводов с вывода «В+» генератора.

Нажав на фиксатор колодки, отсоединяем колодку жгута проводов от разъема «L» генератора.

Головкой «на 13» отворачиваем болт нижнего крепления генератора (для наглядности показано на снятом двигателе)… …и вынимаем болт.

Вынимаем гайку из кронштейна генератора.

Головкой «на 13» отворачиваем гайку болта верхнего крепления генератора.

Вынимаем верхний болт крепления генератора… …и вынимаем генератор из моторного отсека.

Если работу проводим на смотровой канаве или эстакаде отворачивать болт нижнего крепления генератора удобнее снизу автомобиля. В этом случае вначале извлекаем болт верхнего крепления генератора, затем, вынув болт нижнего крепления…

…снимаем генератор. Устанавливаем генератор в обратной последовательности.

Видео по теме «lada Granta. Снятие генератора»

Другие материалы раздела

Техническое описание

Технические характеристики автомобиля

Паспортные данные автомобиля

Расположение органов управления и приборов

Ключи к автомобилю

Выключатель (замок) зажигания

Передние и задние двери

Капот

Крышка багажника

Пробка заливной горловины топливного бака

Сиденья

Зеркала заднего вида

Плафон освещения салона

Комбинация приборов

Рукоятка регулировки положения рулевого колеса Granta

Подрулевые переключатели

Блок управления направления пучков света фар Granta

Блок управления системой отопления и вентиляции Granta

Техника безопасности при обслуживании и ремонте Granta

Расположение основных узлов и агрегатов Granta

Проверка автомобиля

Регламент технического обслуживания

Проверка состояния колес и шин

Замена щеток очистителя ветрового стекла

Проверка уровня жидкости в бачке омывателя ветрового стекла

Проверка уровня масла в двигателе

Замена масла и масляного фильтра двигателя

Проверка уровня и доливка охлаждающей жидкости Granta

Замена охлаждающей жидкости

Проверка состояния и замена свечей зажигания Granta

Снятие сменного элемента воздушного фильтра Granta

Замена топливного фильтра

Регулировка тепловых зазоров в приводе клапанов газораспределительногомеханизма Lada

Проверка состояния и замена ремня привода генератора

Проверка состояния и замена ремня привода газораспределительногомеханизма Lada

Проверка состояния системы выпуска отработавших газов

Проверка уровня масла в коробке передач

Замена масла в коробке передач

Проверка уровня жидкости в бачке гидропривода тормозов

Прокачка гидропривода тормозов Granta (ВАЗ-11183,

Проверка состояния ходовой части и трансмиссии

Проверка состояния рулевого управления

Проверка состояния тормозной системы

Регулировка стояночного тормоза

Замена фильтра системы отопления и вентиляции

Регулировка направления пучков света фар

Коленчатый вал не проворачивается стартером

Сильный шум при работе стартера

Коленчатый вал проворачивается стартером, но двигатель не пускается

Двигатель работает неустойчиво

ДТП в России

03. 23.21
ДТП в Омске
07.30.19
ДТП с переворотом в центре Волгограда
07.30.19
Упоротое быдло (c)
07.30.19
Фургон не проскочил
07.29.19
Жесткое ДТП под Киевом
07.29.19
ДТП с участием скорой в Туле

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

Содержание

0. 1 Проверка работоспособности регулятора напряжения на генераторе Лада Калина
0.2 Проверка работоспособности конденсатора генератора Лада Калина
0.3 Замена регулятора напряжения Лада Калина
0.4 Замена выпрямительного блока с конденсатором Лада Калина
0.5 Проверка диодов на выпрямительном блоке Лада Калина
0.6 Проверка обмоток генератора Лада Калина

1 Причины неисправности
- 1.1 Процесс замены реле регулятора генератора
- 1.2 Выбор на Калину
2 Выводы
- - 2.0.1 Источники

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Причины неисправности

Существует несколько причин выхода со строя реле регулятора на автомобиле. Рассмотрим, основные из них:

Короткое замыкание в бортовой сети, которое привело к выходу со строя реле регулятора. Это случается довольно часто, поскольку генератор сам служит источником питания, и между ним и выработанным током нет предохранителя, который бы защищал.
Износ. Как и любая деталь в автомобиле реле регулятора может износиться.
Стёрлись щётки.

Как определить, что реле регулятора вышло со строя?

Рассмотрим, основные варианты:

Недостаточный заряд аккумуляторной батареи приводит к тому, что автомобиль после того, как выключили зажигание, плохо заводится или вообще может не завестись.
Свет при оборотах в 2000 светит нормально, а на холостом ходу тускнеет.

После того, как разобраны основные причины, можно перейти к процессу замены.

Процесс замены реле регулятора генератора

Итак, процесс замены реле регулятора генератора потребует демонтаж самого изделия, но при этом не понадобится яма, а все операции можно провести с моторного отсека. Рассмотрим, пошагово, как заменить реле регулятора генератора на Ладе Калине:

Снимаем «клемму-минус».
Для замены реле придется демонтировать генератор.
Ослабив крепления генератора, попустим его немного и демонтируем ремень.
Снимаем колодку проводов с разъема.
Откручиваем гайку, которая держит контактную группу проводов, и демонтируем ее.
Выворачиваем болты верхнего и нижнего крепления и вынимаем их.
Демонтируем генератор.
Когда генератор снят, можно преступить к замене реле.
Отщелкиваем три пластиковых фиксатора задней крышки, и демонтируем ее.
Отключаем диодный мост.
Откручиваем гайку и демонтируем втулку на болте контактной группы.
Выкручиваем два винта, которые удерживают реле регулятора.
Демонтируем реле.
Сборка проводится в обратном порядке.

Таким образом, проведена замена реле регулятора генератора Лада Калина.

Выбор на Калину

Выбрать реле регулятор Лада Калина довольно легко. Аналогов оригинально не существует, но подходит с ВАЗ 2110, Приоры или Гранты.

Поэтому, как показывает опыт и практика автолюбители устанавливают, как правило, оригинал, если не меняют генератор на более мощный.

Выводы

Заменить реле регулятора генератора на Ладе Калине достаточно легко и просто, поскольку не требуется специальных знаний или навыков. К выбору стоит относиться тщательно, поскольку рынок и так на 50% состоит из подделок. При покупке стоит проверять наличие сертификатов качества и голограмм.

Замена щеток происходит в следующем порядке.

2. Для этого нужно будет отпаять провода.

3. Не лишним будет также очистка контактов, и проверка упругости пружин.

После того, как закончили демонтаж, а также подготовительные работы, приступайте непосредственно к самой замена щеток генератора.

2. Не спеша, аккуратно установите регулятор на свое место. Будьте осторожны, деталь очень хрупкая, так что постарайтесь действовать предельно осторожно.

Вот и все, замена щеток произведена!

Замена щеток процедура не сложная, важно только понимать принцип работы устройства, а также обладать кое-какими навыками. Надеюсь, данная статья поможет вам во всем этом разобраться.

Источники

http://www.autosecret.net/lada-kalina/jelektrooborudovanie-lada-kalina/1076-zamena-reguljatora
http://carfrance.ru/menyaem-rele-regulyatora-generatora-na-lada-kalina-svoimi-rukami/
http://avtopulsar.ru/menyaem-shhetki-generatora-svoimi-silami/

Как заменить генераторную установку на Ладе Калина

Содержание

Замена подшипников
Замена ролика и щеток
Как заменить генератор
Принцип действия
Замена подшипников
Как заменить генераторную установку?
Подведем итоги

Обычно проверка генератора легко выполняется при помощи сигнальной лампы зарядки аккумулятора. При исправном устройстве эта лампа должна гореть, когда включается зажигание, а когда заведется двигатель, она должна погаснуть. Если лампа горит ярко или вполнакала, то требуется замена генератора или его ремонт, поскольку он неисправен.

Замена подшипников

Автомобили «АвтоВАЗа» очень часто подвергаются справедливой критике со стороны владельцев машин, выпускаемых этим предприятием. Модель Лада Калина не стала исключением из общего правила. Почти все преобразователи тока, установленные на автомобилях этой марки, ломаются после 10 тыс. км пробега, после чего требуется ремонт генератора или его замена.

Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Снимается подшипник путем демонтажа шкива и дистанционной пробки. Вслед за этим с помощью молотка из резины извлекается ротор, фронтальная обшивка агрегата зажимается в тисках. Подшипник бережно извлекается.

Замена ролика и щеток

Если слышно шуршание, поступающее от натяжного ролика ремня генератора Лада Калина, то необходимо проверить его исправность и заменить.

Для выполнения этой процедуры нужно использовать набор ключей и отвертку с плоским лезвием. Замена ролика — это совсем несложная процедура. Для выполнения ее необходимо сначала ослабить натяжение ремня путем выкручивания штока. Затем плоской отверткой поддевается защитный колпачок ролика и откручивается болт, крепящий подшипник к кронштейну.

Со старого ролика снимаются втулка и шайба, затем они устанавливаются на новый ролик. Вся конструкция в сборе ставится на место старого ролика и закрепляется болтом. Далее должным образом натягивается ремень и запускается двигатель автомобиля, чтобы проверить, как работает новый ролик. После замены ролика никаких посторонних шумов со стороны генератора Лады не должно быть слышно.

Одна из причин того, что слабо заряжается аккумулятор — это изношенность щеток генератора. Для устранения этой неисправности не требуется замена генератора целиком, достаточно поменять лишь щетки. Чтобы проверить их состояние, необходимо щетки снять и осмотреть.

Делать это можно как при установленном генераторе, так и при снятом. Чтобы не было замыкания при выполнении этой процедуры, необходимо снять минусовую клемму аккумулятора. После этого снимается защитная крышка устройства и извлекается штекер питания при помощи плоской отвертки. При этом нужно следить за тем, чтобы не оторвалась пайка от регулятора напряжения.

На заключительном этапе откручиваются болты, извлекается регулятор напряжения с прикрепленными к нему щетками. Чтобы выяснить, исправны ли щетки, нужно измерить их высоту. Она должна быть не меньше 5 мм. Если эта величина будет ниже, то должна быть выполнена замена щеток генератора в комплекте с регулятором напряжения.

Как заменить генератор

Иногда ремонт генератора на Лада Калина не помогает устранить проблемы, с ним связанные. В этом случае приходится заменять старый агрегат на новый. О том, какой лучше генератор приобрести из имеющихся в продаже, необходимо судить, обращая внимание на его технические характеристики. Замена устройства выполняется довольно быстро, на всю процедуру тратится примерно час времени.

Для этого нужно:

снять ремень, ослабив его натяжитель;
отсоединить штекер и клеммы проводов;
открутить гайку крепления верхней части аппарата и вынуть болт;
аналогичным образом вынуть болт в нижней части;
вынуть генератор из моторного отсека.

Новый агрегат ставится в обратной последовательности. Заменить генератор на Калину, как и отремонтировать его, дело несложное, если имеются определенные навыки в ремонте автомобиля. Если таких навыков недостаточно, то лучше обратиться к специалистам автосервиса.

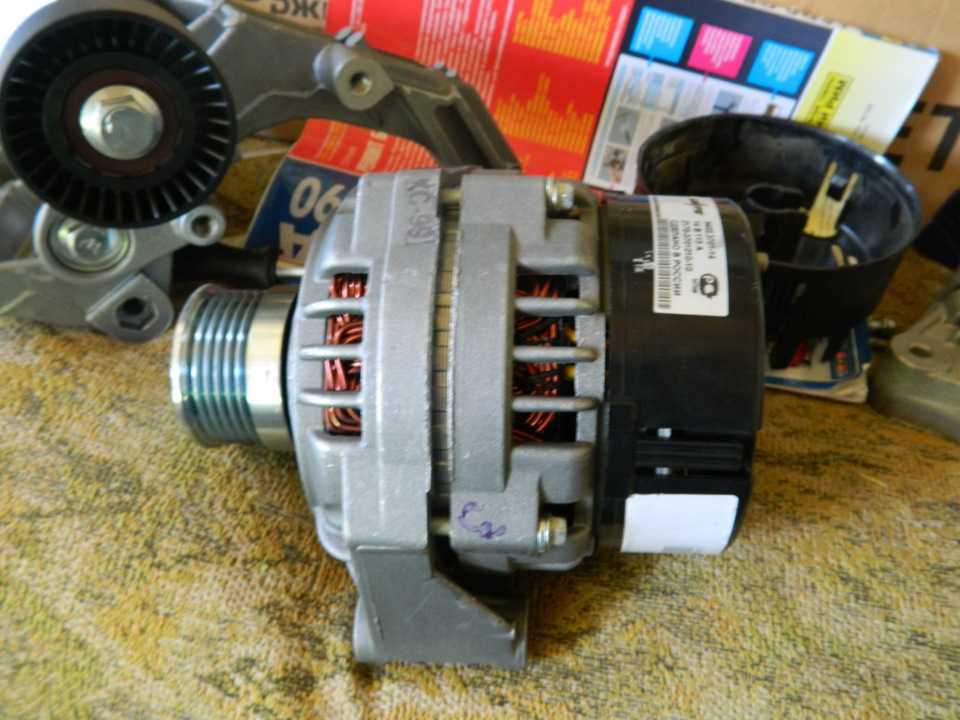

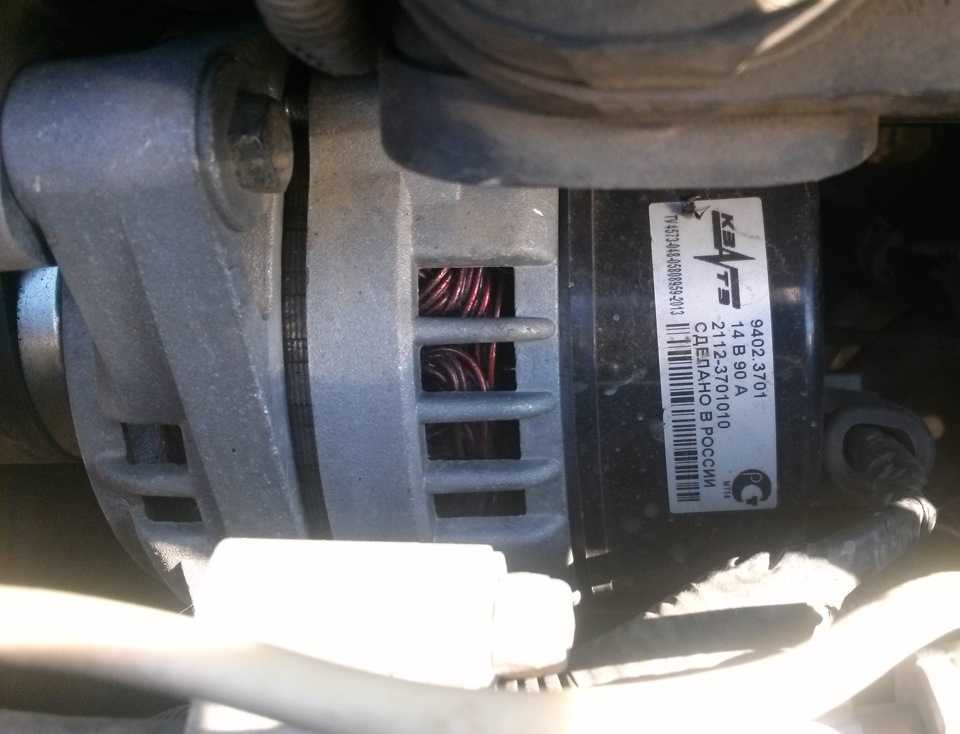

На автомобили Лада Калина устанавливаются генераторы двух марок — 5132. 3771 или 9402.3701-06. Штатный генератор Калина является трехфазным устройством переменного тока, в которое встроен выпрямительный блок и электронный регулятор напряжения.

Относительно качества и надежности устройств, которыми укомплектованы данные автомобили при заводской сборке, имеются самые разные отзывы. В случае, если агрегат выйдет из строя, его можно заменить или отремонтировать своими руками.

Принцип действия

Основной принцип работы генератора таков: в обмотке статора индуцируется трехфазный переменный ток, который преобразуется в постоянный при помощи выпрямительного блока, прикрепленного к крышке аппарата.На крышке расположен блок, состоящий из электронного регулятора напряжения и щеткодержателя. Ротор вращается от коленчатого вала двигателя автомобиля посредством поликлинового ремня.

Генератор Лада Калина имеет следующие характеристики:

максимальный отдаваемый ток — 85-90 А;
напряжение — 14,4-15,1 В;
передаточное отношение двигатель-генера тор — 1:2,4;
направление вращения — правое.

4 болта стягивают статор и крышки аппарата. В крышках установлены подшипники, в которых вращается вал ротора. Задний подшипник находится на валу ротора, в задней крышке он крепится с малым зазором. Передний же подшипник, который скользит по валу ротора, в передней крышке установлен с небольшим натягом и прикрыт прижимной пластиной. Устройство сзади закрывает пластмассовый кожух.

Схема подключения генератора довольно проста. Когда в автомобиле включается зажигание, напряжение подводится на регулятор напряжения через сигнальную лампу разряда аккумулятора. Когда двигатель запущен, обмотка возбуждения получает питание от 3 диодов, которые установлены на выпрямительном блоке.

Обычно проверка генератора легко выполняется при помощи сигнальной лампы зарядки аккумулятора. При исправном устройстве эта лампа должна гореть, когда включается зажигание, а когда заведется двигатель, она должна погаснуть. Если лампа горит ярко или вполнакала, то требуется замена генератора или его ремонт, поскольку он неисправен.

Замена подшипников

Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Снимается подшипник путем демонтажа шкива и дистанционной пробки. Вслед за этим с помощью молотка из резины извлекается ротор, фронтальная обшивка агрегата зажимается в тисках. Подшипник бережно извлекается.

Как заменить генераторную установку?

Как снять генератор? В некоторых случаях ремонт генераторного узла нецелесообразен или не способен восстановить функционал устройства.

Здесь требуется замена. Сам процесс не является замысловатым мероприятием, поэтому не отнимет у владельца Лада Калина много времени.

Для успешной операции замены нам потребуется:

Демонтировать ремень, предварительно ослабив натяжной элемент.
Произвести отсоединение штекера вместе с клеммами кабелей.
Отвинтить гайку, фиксирующую верхнюю секцию агрегата, и извлечь болт.
Таким же способом достать болт внизу устройства.
Извлечь генераторный узел из подкапотного пространства.

Замена и установка нового устройства осуществляется по обратному алгоритму.

Подведем итоги

Как выяснилось, отремонтировать или осуществить замену генератора в машине LADA Kalina не составляет особых усилий, поэтому такие манипуляции доступны даже малоопытным владельцам, для облегчения задачи используется схема подключения. Важным моментом в эксплуатации является периодическое диагностирование состояния, как самого узла, так и его составных элементов, включая систему натяжения. Своевременная профилактика позволит существенно продлить ресурс агрегата, а владельцу LADA Kalina заиметь немалую экономию.

Как обрезать калину? [40 ответов найдено]

Автор вопроса: Nahuel

Опубликовано: 26.08.2022

Ищете ответ на вопрос: Как обрезать калину? Здесь мы собрали для вас 40 самых точных и подробных ответов, связанных с вопросом: Как обрезать дерево калины?

В каком месяце обрезают калину?
Как глубоко можно обрезать калину?
Можно ли обрезать калину как дерево?
Как формировать калину?
Можно ли держать калину маленькой?
Как обрезать разросшуюся калину?
Как обрезать разросшуюся калину?
Калина — это дерево или кустарник?
Цветет ли калина на старой древесине?
Какой высоты бывает калина?
Калина — это кустарник или дерево?
Сколько живет калина?
Насколько большими вырастают деревья калины?
Подходит ли Miracle Grow для калины?
Полезна ли английская соль для калины?
Какое удобрение лучше для калины?
Нуждается ли калина в большом количестве воды?
Как ухаживаете за калиной?
Как обрезать калину? 11 Ответы экспертов:
Как обрезать калину? Видеоответы:

Как обрезать калину? Быстрый ответ:

Ответил Петерсон

Когда обрезать калину. Хотя легкую обрезку можно проводить в любое время в течение всего года, лучше оставить любую крупную стрижку или сильную обрезку на конец зимы или раннюю весну. Конечно, многое в обрезке калины зависит и от выращиваемого сорта. Во многих случаях достаточно обрезки сразу после цветения, но до образования семенных коробочек.

Это мероприятие, спонсируемое клубом Viburnum Booster Club, ежегодно собирает средства, которые останутся на местах, чтобы помочь тем, кто борется с какой-либо формой рака. Член клуба Booster Бренда Уилкинсон хотела бы увидеть аншлаг на этом важном мероприятии по сбору средств.

В каком месяце обрезать калину?

Обрезка калины помогает получить хорошо разветвленный куст с более густым ростом. Легкую обрезку можно проводить в любое время в течение вегетационного периода, но поздняя зима или ранняя весна — лучшее время для проведения сильной обрезки, если это необходимо.

Как далеко можно обрезать калину?

Сколько можно обрезать куст калины? Как правило, кусты калины следует обрезать примерно на треть от их размера каждый год. Большая часть обрезки делается только для придания формы. Однако старые или разросшиеся кусты могут потребовать некоторого омоложения.

Можно ли обрезать калину как дерево?

Калина не требует обрезки, однако растения можно обрезать для придания формы, чтобы удалить поврежденные или мертвые ветки, а многие более высокие растения можно обрезать, чтобы сформировать очень красивое одно- или многоствольное маленькое дерево.

Как формировать калину?

Чтобы сформировать калину, слегка обрежьте ее сразу после цветения. Удалите цветочные головки и обрежьте любые ветки, которые портят форму куста, до пары недавно проросших листьев. Помните, что удаление цветочных головок предотвратит образование плодов, которые могут быть очень привлекательными для многих калины.

Можно ли держать калину маленькой?

Калину можно сильно обрезать в конце зимы или ранней весной, чтобы она оставалась компактной. Однако при обрезке любого кустарника общее правило заключается в том, чтобы не удалять более 1/3 его роста.

Как обрезать разросшуюся калину?

В первый год обрежьте одну треть больших старых ветвей до высоты всего в несколько дюймов от земли. Разместите срезы равномерно по ширине калины. Проверьте наличие мертвых или поврежденных ветвей и удалите их. В течение года удаляйте все маленькие побеги, которые прорастают с ветвей.

Как обрезать разросшуюся калину?

Калина — это дерево или кустарник?

Калину можно выращивать как кустарник или небольшое деревце, в зависимости от выбранного сорта и способа его обрезки. Они могут быть листопадными, вечнозелеными или полувечнозелеными, в зависимости от вида. Бабочки любят свои цветы, а птицы любят ягодообразные плоды, поэтому они привлекут диких животных в ваш двор.

Цветет ли калина на старой древесине?

Калина цветет на старой древесине, то есть формирует новые цветочные почки летом, которые раскроются следующей весной. Если вы обрезаете калину в конце лета или зимой, вы срежете весенние цветы.

Какой высоты может быть калина?

Как выращивать калину и ухаживать за ней Общее названиеViburnum, American Cranberry Bush, HobblebushБотаническое названиеViburnum spp.Семейство AdoxaceaeТип растенияКустарникРазмер в зрелом возрасте3–20 футов в высоту, 3–12 футов в ширину•23 июня 2022 г.

Калина — это кустарник или дерево?

Сколько живет калина?

от 50 до 150 лет
Мертвые, увядшие и обесцвеченные листья Как долго может жить калина? В зависимости от сорта калина может жить от 50 до 150 лет при правильном уходе.

Насколько большими вырастают деревья калины?

Калины варьируются от кустов высотой 3 фута до деревьев высотой 15 футов. Вот некоторые из наших любимых. Калина Blue Muffin представляет собой компактный сорт калины Arrowwood. Он достигает от 4 до 7 футов в высоту и осенью дает ярко-синие плоды.

Подходит ли чудо-растение для калины?

Калина будет расти практически на любом типе почвы, но они предпочитают слегка кислую, влажную, но хорошо дренированную почву. Подготовьте почву для каждой посадочной лунки, смешав равное количество Miracle-Gro® Garden Soil for Trees and Shrubs и существующей почвы, чтобы стимулировать сильный рост корней и дать вашей калине отличный старт.

Подходит ли английская соль для калины?

Если вы хотите добиться наилучших результатов при удобрении калины, используйте несколько разных видов. Меняйте эти удобрения в течение года для достижения наилучшего результата. Если вы хотите использовать альтернативы коммерческим удобрениям, купите муку из водорослей, муку из люцерны или английскую соль.

Какое удобрение лучше всего подходит для калины?

Органическое удобрение Позже люцерновая мука, компост, перепревший навоз и рыбная эмульсия станут безопасным выбором для удобрения калины. Просто добавьте несколько лопаток хорошо разложившегося компоста, навоза или других добавок через равные промежутки времени в течение вегетационного периода, чтобы продолжать питать калину.

Калине нужно много воды?

Калина не требует обильного полива, за исключением случаев, когда она только что посажена или в условиях засухи. Когда только что посадили, дайте всей области корневого шара глубокое замачивание. После этого поливайте два раза в неделю или дважды в неделю запускайте разбрызгиватели на 20-30 минут.

Как ухаживать за калиной?

Когда дело доходит до ухода за калиной, поливайте кусты в засушливые периоды. Это также поможет добавить мульчу, чтобы сохранить влагу. Вы также можете применять удобрение медленного высвобождения для калины, но это не обязательно. Кроме того, обрезка кустарника должна быть включена в уход за калиной.

Ответил Jawon

Способ обрезки калины зависит от сорта: Калина-снежок (V. macrocephalum) Этот кустарник или маленькое деревце цветет на старой древесине, поэтому не обрезайте его до тех пор, пока он не зацветет. Затем обрежьте его по мере необходимости, чтобы проредить старые ветки, раскрыть куст, уменьшить высоту или улучшить форму.

Ответил Эдисон

Как обрезать дерево калины? Чтобы сформировать калину, слегка обрежьте ее сразу после цветения. Удалите цветочные головки и обрежьте любые ветки, которые портят форму куста, до пары недавно проросших листьев. Помните, что удаление цветочных головок предотвратит образование плодов, которые могут быть очень привлекательными для многих калины.

Ответил Армиас

Как обрезать калину Уход Обрезка — помогает контролировать форму и размер. Обрежьте его чуть выше узлов, чтобы растение могло дать новые побеги. Прищипывайте боковые побеги, чтобы сохранить форму. Обрезка для прореживания – удаление старых поврежденных ветвей. Обрежьте поврежденные или скученные ветки. Каждый год обрезайте его на треть.

Ответил Джереми

В первый год обрежьте одну треть больших старых ветвей, чтобы они находились всего в нескольких дюймах от земли. Разместите срезы равномерно по ширине калины. Проверьте мертвые или поврежденные ветки…

Ответила Молли

Профессионалы советуют вам обрезать примерно одну треть размера куста при изменении формы молодого куста. Однако старые кусты требуют других трюков. Вы должны вырезать одну треть куста, чтобы обнажить внутренние части …

Ответил Уилкенс

Этот участок под китайской калиной-снежком нуждается в хорошей уборке. На красивых стволах нужно удалить отростки и побеги, отмершие и…

Ответил Мирон

Как обрезать калину. Калины — это деревья или кустарники, которые обеспечивают уединение и красоту. Поэтому, чтобы сохранить вашу калину здоровой, я рекомендую вам обрезать ее каждый год, следуя этим полезным советам: 5 советов по обрезке калины. 1) Хотя калину можно обрезать круглый год, приберегите сильную обрезку на позднюю зиму/раннюю весну. 2) Всегда используйте чистый, …

Ответ от Lutricia

Как обрезать калину калину 1.. Обрезать новые стебли или отростки у основания куста калины калины, как только они появятся, чтобы сохранить куст… 2.. Обрезать верхние стебли калина калина острыми секаторами или сучкорезами в течение двух недель после нее… 3.. Удалите самые старые стебли …

Ответил Ozie

Калина … Обрезка калины Tinus. В этом видео я покажу вам 3 типа обрезки этого кустарника: 1) Поддерживающая 2) Уменьшение высоты 3) Омолаживающая обрезка.

Ответил Tynia

Кустарник калины очень агрессивное растение. Если вы не знаете, как правильно его обрезать, листья будут собираться вместе и лишать ваш сад ценного света, а также агрессивно распространяться, чтобы получить больше солнечного света. Сокращая этот рост, вы можете уменьшить его инвазивные тенденции, сохраняя при этом здоровые калины в своем дворе.

Ответил Laiyla

Как подрезать китайскую снежную калину? Обрезайте сухие или больные ветки по мере их появления на кусте с помощью чистых садовых ножниц. … Мертвые цветы распускаются по мере того, как они увядают и увядают с помощью чистых ножниц или садовых ножниц.

Как я обрезаю калину и убираю грядку // Линда Фатер

Участок под китайским снежком Калина нуждается в хорошей уборке. Присоски и заблудшие наросты на красивых стволах …

КАК ОБРЕЗАТЬ КАЛИНУ ТИНУС

Обрезка калины Тинус. В этом видео я покажу вам 3 типа обрезки для этого куста : 1) Уход 2) Уменьшение высоты 3) …

Возобновляющая обрезка кустарника калины

Кустарник калины — Обновление Обрезка Спасибо за просмотр, лайк, комментарий и подписку #gardenmaintenance # обрезка …

Обрезка кустов калины в состоянии покоя на Среднем Западе компанией Balanced Environments, Inc.

Подробное объяснение преимуществ, методов и результатов, связанных с обрезкой лиственных кустарников в состоянии покоя.

Viburnum opulus ‘Roseum’ — Снежок обыкновенный

Калина opulus ‘Roseum’ — Снежок обыкновенный представляет собой крупный листопадный экземпляр , кустарник , обильно цветущий весной.

Как обрезать разросшиеся калины

Описание.

Прореживание калины

Марк Виетт объясняет, как лучше всего обрезать кустов и деревьев .

Как обрезать кусты в маленьком саду, чтобы создать красивую форму и здоровое растение // Линда Фатер

Посмотрите, как я преображаю это растение с блестящими листьями калина в маленькое дерево форму. На что обратить внимание: как выглядит глянцевитость листьев …

Уход за деревьями и растениями: Когда обрезать калину

Обрезать калину на одну треть каждый год после того, как цветы отцветут, но до того, как растение заложит семенные коробочки. Чернослив …

Кевин Хаффман

Главный редактор

Здравствуйте, пользователи AnswerOwn. Меня зовут Кевин Хаффман, и я главный редактор AnswerOwn. Мне 32 года, я живу во Флориде, США. Все детство я увлекался видеоиграми, а также различными компьютерными программами. Будучи подростком, я всегда помогал своим одноклассникам с домашним заданием по программированию. В колледже я создал свои первые проекты в Интернете, которые помогали людям находить информацию по разным вопросам. На одном из мероприятий по программированию я познакомился с ребятами, с которыми мы создавали AnswerOwn. Это наш совместный сервис, который помогает людям найти ответы на насущные вопросы, а также является качественным образовательным проектом. Задавайте свои вопросы, и мы обязательно найдем ответ!

Актуальные вопросы

Что считается кредитным рейтингом 620?
Для чего нужна слезная дыра?
Что хорошего в жизни конан цитата?
Почему теплота испарения воды больше при комнатной температуре?
Что не следует перемещать в облако?
Что хорошо растет с рододендронами?
Почему мы празднуем Холи в Непале?
Сколько стоит система умягчения воды?
Что значит, когда научное исследование считается многогранной деятельностью?
Что означает ft3 час?

Оценка цитопротекторного потенциала плодовых фенолов Viburnum opulus L.

в отношении клеток инсулиномы MIN6, имеющих значение для сахарного диабета и ожирения . Биология. 2008; 54: 93–96. [Google Scholar]
2. Чесонене Л., Даубарас Р., Венкловиене Ю., Вишкелис П. Биохимическое и агробиологическое разнообразие Viburnum opulus генотипов. цент. Евро. Дж. Биол. 2010;5:864–871. [Google Scholar]
3. Bae K., Chong H., Kim D., Choi Y., Kim Y., Kim Y. Соединения из Viburnum sargentii Koehne и оценка их цитотоксического действия на линии раковых клеток человека. Молекулы. 2010;15:4599–4609. doi: 10,3390/молекулы15074599. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
4. Стемпень А., Эбишер Д., Эбишер Д. Противораковые свойства калины. Евро. Дж. Клин. Эксп. Мед. 2018;16:47–52. doi: 10.15584/ejcem.2018.1.8. [Перекрестная ссылка] [Академия Google]
5. Zakłos-Szyda M., Pawlik N., Polka D., Nowak A., Koziolkiewicz M., Podsędek A. Viburnum opulus фенольные соединения плодов как цитопротекторы, способные снижать поглощение свободных жирных кислот и глюкозы Caco -2 клетки. Антиоксиданты. 2019;8:262. [PMC free article] [PubMed] [Google Scholar]
6. Карачелик А.А., Кучук М., Искефиели З., Айдемир С., Де Смет С., Мисерез Б., Сандра П. Антиоксидантные компоненты Viburnum opulus L. . определяли методами он-лайн ВЭЖХ-УФ-ABTS для удаления радикалов и методами ЖХ-УФ-ESI-MS. Пищевая хим. 2015; 175:106–114. doi: 10.1016/j.foodchem.2014.11.085. [PubMed] [CrossRef] [Академия Google]
7. Полька Д., Подсендек А., Козелкевич М. Сравнение химического состава и антиоксидантной способности плодов, цветков и коры Viburnum opulus . Растительная пища Гум. Нутр. 2019; 74: 436–442. doi: 10.1007/s11130-019-00759-1. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
8. Хан Б., Ву Дж., Хуан Л. Индукция апоптоза в клетках рака легких с помощью Viburnum grandiflorum через митохондриальный путь. Мед. науч. Монит. 2020; 26:1–8. дои: 10.12659/MSM.5. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
9. Джейлан Д., Аксой А., Эртекин Т., Яй А.Х., Нисари М., Каратопрак Г.Ш.У.Х. Влияние сока гилабуру ( Viburnum opulus ) на экспериментально индуцированную асцитную опухоль Эрлиха у мышей. Дж. Рак Рез. тер. 2018;14:310–320. [PubMed] [Google Scholar]
10. Kraujalyte V., Rimantas P., Pukalskas A., Laima C. Антиоксидантные свойства и полифенольный состав плодов различных видов клюквы европейской ( Viburnum opulus L. ) генотипы. Пищевая хим. 2013; 141:3695–3702. doi: 10.1016/j.foodchem.2013.06.054. [PubMed] [CrossRef] [Google Scholar]
11. Перова И.Б., Жогова А.А., Черкашин А.В., Эллер К.И., Раменская Г.В. Биологически активные вещества плодов калины европейской. фарм. хим. Дж. 2014; 48:332–339. doi: 10.1007/s11094-014-1105-8. [CrossRef] [Google Scholar]
12. Заклош-Шида М., Павлик Н. Влияние полифенольных соединений Viburnum opulus на метаболическую активность и миграцию клеток HeLa и MCF. Акта Иннов. 2019;33:33–42. doi: 10.32933/ActaInnovations. 31.4. [CrossRef] [Google Scholar]
13. Экен А., Юджел О., Ипек И., Айше Б., Эндирлик Б.Ю. Исследование защитного действия Viburnum opulus L . экстракт плодов против окислительного стресса, вызванного ишемией/реперфузией, после трансплантации легких у крыс. Кафкас унив. Вет. Фак. Дерг. 2017; 23:437–444. [Google Scholar]
14. Zhang Y., Zhou W.Y., Song X.Y., Yao G.D., Song S.J. Нейропротекторные терпеноиды из листьев Калина душистая . Нац. Произв. Рез. 2018 г.: 10.1080/14786419.2018.1514400. [PubMed] [CrossRef] [Google Scholar]
15. Yang K., Chan C.B. Потенцирование эпикатехином стимулированной глюкозой секреции инсулина в клетках INS-1 не зависит от его антиоксидантной активности. Акта Фармакол. Грех. 2018; 39: 893–902. doi: 10.1038/aps.2017.174. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
16. Ван Дж., Ван Х. Окислительный стресс при регенерации бета-клеток поджелудочной железы. Оксид. Мед. Клетка. Лонгев. 2017 г.: 10. 1155/2017/19.30261. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
17. Разали Н., Мэт Джунит С., Ариффин А., Рамли Н.С.Ф., Абдул Азиз А. Полифенолы из экстракта и фракции T Семена .indica защищали клетки HepG2 от окислительного стресса. Дополнение БМК. Альтерн. Мед. 2015;15:438. doi: 10.1186/s12906-015-0963-2. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
18. Авила Дж.А.Д., Гарсия Дж.Р., Агилар Г.А.Г., Де Ла Роса Л.А. инсулиновая сигнализация. Молекулы. 2017;22:903. [Бесплатная статья PMC] [PubMed] [Google Scholar]
Ингибиторный потенциал ДПП-IV флавоноловых гликозидов, выделенных из семян хрусталика кукурузного: анализы in vitro и молекулярный докинг. Молекулы. 2018;23:1998. doi: 10.3390/молекулы23081998. [Статья PMC free] [PubMed] [CrossRef] [Google Scholar]
20. Zakłos-Szyda M., Majewska I., Redzynia M., Koziołkiewicz M. Противодиабетическое действие полифенольных экстрактов из выбранных пищевых растений в качестве α-амилазы, Сравнительное исследование ингибиторов α-глюкозидазы и PTP1B и цитопротекторов β-клеток поджелудочной железы. Курс. Верхний. Мед. хим. 2015;15:2431–2444. дои: 10.2174/15680266156661506151. [PubMed] [CrossRef] [Google Scholar]
21. Cheng K., de lghingaro-Augusto V., Nolan C.J., Turner N., Hallahan N., Andrikopoulos S., Gunton J.E. Клетки MIN6 высокого пассажа нарушены секреции инсулина с нарушением окисления глюкозы и липидов. ПЛОС ОДИН. 2012;7:e40868. doi: 10.1371/journal.pone.0040868. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
22. Миядзаки Дж.И., Араки К., Ямато Э., Икегами Х., Асано Т., Сибасаки Ю., Ока Ю., Ямамура К.И., Миядзаки Дж.И. Создание линии β-клеток поджелудочной железы, которая сохраняет секрецию инсулина, индуцируемую глюкозой: специальная ссылка на экспрессию изоформ переносчиков глюкозы. Эндокринология. 1990;127:126–132. doi: 10.1210/эндо-127-1-126. [PubMed] [CrossRef] [Google Scholar]
23. Zakłos-Szyda M., Pawlik N. Полифенольный экстракт плодов японской айвы ( Chaenomeles japonica L. ) модулирует углеводный обмен в клетках HepG2 посредством AMP-активируемой протеинкиназы. Акта Биохим. пол. 2018;65:67–78. doi: 10.18388/abp.2017_1604. [PubMed] [CrossRef] [Google Scholar]
24. Де К., Паласио Дж. Р., Мартинес П., Моррос А. Влияние окислительного стресса на текучесть плазматической мембраны макрофагов, индуцированных THP-1. BBA-Биомембр. 2013; 1828: 357–364. [PubMed] [Академия Google]
25. Моич М., Айдз В., Спасоевич И., Булатович М., Спасоевич С., Миятович В., Спасоевич И., Иван С.М.В.М. Мембранная текучесть, инвазивность и динамический фенотип клеток метастатического рака предстательной железы после лечения изофлавонами сои. Дж. Член. биол. 2013; 246:307–314. [PubMed] [Google Scholar]
26. Друкер Д.Дж., Джин Т., Аса С.Л., Янг Т.А., Брубейкер П.Л. Активация транскрипции гена проглюкагона протеинкиназой-А в новой линии энтероэндокринных клеток мыши. Мол. Эндокринол. 1994;8:1646–1655. [PubMed] [Google Scholar]
27. Yang Y., Jiang G., Zhang P., Fan J. Запрограммированная гибель клеток и ее роль в воспалении. Мил. Мед. Рез. 2015 г. : 10.1186/s40779-015-0039-0. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
28. Танг Д., Канг Р., Берге Т.В., Ванденабиле П., Кремер Г. Молекулярный механизм регулируемой гибели клеток. Сотовый рез. 2019;29:347–364. doi: 10.1038/s41422-019-0164-5. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
29. Экбатан С.С., Ли Х., Горбани М., Азади Б. Хлорогеновая кислота и ее микробные метаболиты оказывают антипролиферативное действие, остановку s-фазы клеточного цикла и апоптоз в клетках Caco-2 рака толстой кишки человека. Междунар. Дж. Мол. науч. 2018;19:723. doi: 10.3390/ijms1
23. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
30. Ван Т., Лю Ю., Хуанг С., Мансай Х.А.А., Вэй В., Чжан С., Ли С., Лю С., Ян С. Пуэрарин способствует выживанию клеток MIN6 за счет уменьшения клеточных активных форм кислорода. Мол. Мед. Отчет 2018; 17: 7281–7286. дои: 10.3892/ммр.2018.8731. [PubMed] [CrossRef] [Google Scholar]
31. Ježek P., Jabůrek M. , Holendová B., Plecitá-Hlavatá L. Стимулируемая жирными кислотами секреция инсулина и липотоксичность. Молекулы. 2018;23:1483. [Google Scholar]
32. Игодаро О.М., Акинлое О.А. Антиоксиданты первой линии защиты — супероксиддисмутаза (SOD), каталаза (CAT) и глутатионпероксидаза (GPX): их фундаментальная роль во всей системе антиоксидантной защиты. Александрия Дж. Мед. 2018; 54: 287–293. дои: 10.1016/j.ajme.2017.09.001. [CrossRef] [Google Scholar]
33. Кумаоглу А., Рачкова Л., Стефек М., Картал М., Махлер П., Карасу Ч. Эффекты полифенолов листьев оливы против токсичности h3O2 в β-клетках, секретирующих инсулин. Акта Биохим. пол. 2011;58:45–50. doi: 10.18388/abp.2011_2284. [PubMed] [CrossRef] [Google Scholar]
34. Zakłos-Szyda M., Budryn G. Влияние фенольных соединений ростков Trifolium pratenese L. на рост клеток и миграцию MDA-MB-231, MCF- 7 и клетки HUVEC. Питательные вещества. 2020;12:257. [Бесплатная статья PMC] [PubMed] [Google Scholar]
35. Алтун М.Л., Озбек Х., Читоглу Г.С., Йилмаз Б.С., Байрам И., Дженгиз Н. Гепатопротекторная и гипогликемическая активность Viburnum opulus L. Turkish J. Pharm. науч. 2010;7:35–48. [Google Scholar]
36. Sequeira I.R., Poppitt S.D. Раскрытие новых механизмов полифенольных флавоноидов для лучшего контроля гликемии: нацеливание на амилоидный полипептид островков поджелудочной железы (IAPP) Питательные вещества. 2017;9:788. дои: 10.3390/nu
88. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
37. Тхе К.Ф., Климченко А.С., Колло М. Последние достижения в области флуоресцентных зондов для липидных капель. Материалы. 2018;11:1768. [Google Scholar]
38. Немеч М., Константин А., Думитреску М., Александру Н., Филиппи А., Танко Г., Джорджеску А. Различные эффекты пальмитиновой и олеиновой кислот на функцию бета-клеток поджелудочной железы: выяснение связанных механизмов и эффектора. Молекулы. 2019;9:1554. doi: 10.3389/fphar.2018.01554. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
39. Plötz T., Hartmann M., Lenzen S., Elsner M. Роль образования липидных капель в защите ненасыщенных жирных кислот от липотоксичности, индуцированной пальмитиновой кислотой, в инсулин-продуцирующих клетках крысы. Нутр. Метаб. 2016;13:16. [Статья бесплатно PMC] [PubMed] [Google Scholar]
40. Yang L., Wei J., Sheng F., Li P. Ослабление липотоксичности, вызванной пальмитиновой кислотой, с помощью хлорогеновой кислоты посредством активации SIRT1 в гепатоцитах. Мол. Нутр. Еда Рез. 2019;63:1801432. doi: 10.1002/mnfr.201801432. [PubMed] [CrossRef] [Академия Google]
41. Zhang Y., Miao L., Zhang H., Wu G., Zhang Z., Lv J. Хлорогеновая кислота против пальмитиновой кислоты в стресс-опосредованном апоптозе эндоплазматического ретикулума, приводящем к защитному эффекту первичных гепатоцитов крысы. Здоровье липидов Дис. 2018;17:1–8. doi: 10.1186/s12944-018-0916-0. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
42. Туш Д., Лажуа А.Д., Хози Э., Азай-Мильо Дж., Ферраре К. , Джаханно С., Крос Г., Пети П. , Цикориевая кислота, новое соединение, способное усиливать высвобождение инсулина и поглощение глюкозы. Биохим. Биофиз. Рез. коммун. 2008; 377: 131–135. doi: 10.1016/j.bbrc.2008.090,088. [PubMed] [CrossRef] [Google Scholar]
43. Канеко Ю.К., Такии М., Кодзима Ю., Йокосава Х., Исикава Т. Структурно-зависимые ингибирующие эффекты катехинов зеленого чая на секрецию инсулина β-клетками поджелудочной железы. биол. фарм. Бык. 2015; 38: 476–481. doi: 10.1248/bpb.b14-00789. [PubMed] [CrossRef] [Google Scholar]
44. Oliveira V.B., Araújo R.L.B., Eidenberger T., Brandão M.G.L. Химический состав и ингибирующая активность в отношении дипептидилпептидазы IV и панкреатической липазы двух малоиспользуемых видов из бразильской саванны: Oxalis cordata A.St.-Hil. и Xylopia ароматика (Lam.) Mart. Еда Рез. Междунар. 2018;105:989–995. doi: 10.1016/j.foodres.2017.11.079. [PubMed] [CrossRef] [Google Scholar]
45. Parasassi T., Krasnowska E.K., Bagatolli L. , Gratton E. Laurdan и prodan как чувствительные к полярности флуоресцентные мембранные зонды. Дж. Флуоресц. 1998; 8: 365–373. doi: 10.1023/A:1020528716621. [CrossRef] [Google Scholar]
46. Маулуччи Г., Коэн О., Даниэль Б., Сансоне А., Петропулу П.И., Филу С., Спиридонидис А., Пани Г., Де Спирито М., Чатгилиалоглу К. , и другие. Связанные с жирными кислотами модуляции текучести мембран в клетках: обнаружение и последствия. Свободный Радик. Рез. 2016;50:С40–С50. doi: 10.1080/10715762.2016.1231403. [PubMed] [CrossRef] [Академия Google]
47. Перес-Эрнандес И.Х., Домингес-Фуэнтес Х.М., Паломар-Моралес М., Зазуета-Мендизабаль А.С., Байза-Гутман А., Мехия-Сепеда Р. Текучесть митохондриальной мембраны печени при раннем развитии диабета и ее корреляция с дыхание. Дж. Биоэнергия. биомембрана 2017;49:231–239. doi: 10.1007/s10863-017-9700-5. [PubMed] [CrossRef] [Google Scholar]
48. Ionescu D., Marginǎ D., Ilie M., Iftime A., Ganea C. Влияние кверцетина и эпигаллокатехин-3-галлата на анизотропию модельных мембран с холестерином. Пищевая хим. Токсикол. 2013;61:94–100. doi: 10.1016/j.fct.2013.03.007. [PubMed] [CrossRef] [Google Scholar]
49. Phan H.T.T., Yoda T., Chahal B., Morita M., Takagi M., Vestergaard C. Biochimica et Biophysica Acta Структурно-зависимые взаимодействия полифенолов с биомиметической мембраной система. BBA-Биомембр. 2014; 1838: 2670–2677. doi: 10.1016/j.bbamem.2014.07.001. [PubMed] [CrossRef] [Google Scholar]
50. Zhao W., Prijic S., Urban B.C., Tisza M.J., Zuo Y., Li L., Tan Z., Chen X., Mani S.A., Chang J.T. Препараты-кандидаты против метастазов подавляют метастатическую способность клеток рака молочной железы за счет снижения текучести мембран. Рак рез. 2016;76:2037–2050. doi: 10.1158/0008-5472.CAN-15-1970. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
51. Margina D., Gradinaru D., Manda G., Neagoe I., Ilie M. Мембранные эффекты, оказываемые in vitro полифенолами-кверцетином, галлат эпигаллокатехина и куркумин — на клетках HUVEC и Jurkat, имеющих значение для сахарного диабета. Пищевая хим. Токсикол. 2013;61:86–93. doi: 10.1016/j.fct.2013.02.046. [PubMed] [CrossRef] [Google Scholar]
52. Горбани А., Рашиди Р., Шафи-Ник Р. Флавоноиды для сохранения выживания и функции бета-клеток поджелудочной железы: механистический обзор. Биомед. Фармацевт. 2019;111:947–957. doi: 10.1016/j.biopha.2018.12.127. [PubMed] [CrossRef] [Google Scholar]
53. Wilson-Ashworth H.A., Bahm Q., Erickson J., Shinkle A., Vu M.P., Woodbury D., Bell J.D. Дифференциальное определение текучести фосфолипидов, порядка и интервалов. методом флуоресцентной спектроскопии биспирена, продана, нистатина и мероцианина 540. Биофиз. Дж. 2006; 91:4091–4101. doi: 10.1529/biophysj.106.0_{. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]}
54. Ji Z., Yuan H., Liu M., Hu J. ¹ H-ЯМР исследование влияния ацетонитрила на взаимодействие ибупрофена с сывороточным альбумином человека. Дж. Фарм. Биомед. науч. 2002; 30: 151–159. doi: 10.1016/S0731-7085(02)00225-X. [PubMed] [CrossRef] [Google Scholar]
55. Sinisi V., Forzato C., Cefarin N., Navarini L., Berti F. Взаимодействие хлорогеновых кислот и хинидов из кофе с сывороточным альбумином человека. Пищевая хим. 2015; 168:332–340. doi: 10.1016/j.foodchem.2014.07.080. [PubMed] [CrossRef] [Google Scholar]
56. Стругала П., Киборан-Миколайчик С., Дудра А., Мизгер П., Кухарска А.З., Олейничак Т., Габриэльска Я. Биологическая активность экстракта японской айвы и его Взаимодействие с липидами, мембраной эритроцитов и человеческим альбумином. Дж. Член. биол. 2016;249: 393–410. doi: 10.1007/s00232-016-9877-2. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
57. Родригес-Перес С., Сегура-Карретеро А., дель Мар Контрерас М. Фенольные соединения как естественные и многофункциональные средства против ожирения: обзор. крит. Преподобный Food Sci. Нутр. 2019;59:1212–1229. doi: 10.1080/10408398.2017.1399859. [PubMed] [CrossRef] [Google Scholar]
58. Aryaeian N., Sedehi S.K., Arablou T. Полифенолы и их влияние на лечение диабета: обзор. Мед. Дж. Ислам. Респ. Иран. 2017; 31: 886–892. doi: 10.14196/mjiri.31.134. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
59. Романа Б.С., Чела Х., Дэйли Ф.Е., Насир Ф., Тахан В. Неалкогольная жировая болезнь поджелудочной железы (НАЖБП): молчаливый наблюдатель или Пятый компонент метаболического синдрома? Обзор литературы. Эндокр. Метаб. Иммунный. Беспорядок. Лекарство. Цели. 2018;18:547–554. doi: 10.2174/1871530318666180328111302. [PubMed] [CrossRef] [Google Scholar]
60. Noushmehr H., D’Amico E., Farilla L., Hui H., Wawrowsky K.A., Mlynarski W., Doria A., Abumrad N.A., Perfetti R. Fatty кислая транслоказа (FAT/CD36) локализована на инсулинсодержащих гранулах в бета-клетках поджелудочной железы человека и опосредует эффекты жирных кислот на секрецию инсулина. Диабет. 2005; 54: 472–481. doi: 10.2337/диабет.54.2.472. [PubMed] [CrossRef] [Академия Google]
61. Чен Э., Цай Т.Х., Ли Л., Саха П., Чан Л., Чанг Б.Х. PLIN2 является ключевым регулятором реакции несвернутого белка и разрешения стресса эндоплазматического ретикулума в β-клетках поджелудочной железы. науч. Отчет 2017; 19:40855. doi: 10.1038/srep40855. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
62. Oh Y.S., Bae G.D., Baek D.J., Park E.-Y., Jun H.-S. Индуцированная жирными кислотами липотоксичность в бета-клетках поджелудочной железы при развитии диабета 2 типа. Фронт. Эндокринол. 2018;9:384. дои: 10.3389/fendo.2018.00384. [Статья бесплатно PMC] [PubMed] [CrossRef] [Google Scholar]
Viburnum opulus Фенольные соединения плодов как цитозащитные агенты, способные снижать поглощение свободных жирных кислот и глюкозы клетками Caco-2
1. Cory H., Passarelli S. , Сзето Дж., Тамез М., Маттеи Дж. Роль полифенолов в здоровье человека и пищевых системах: мини-обзор. Фронт. Нутр. 2018;5:87. doi: 10.3389/fnut.2018.00087. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
2. Экен А., Юджел О., Ипек И., Айше Б., Эндирлик Б.У. Исследование защитного эффекта Viburnum opulus L. Экстракт плодов против окислительного стресса, вызванного ишемией/реперфузией, после трансплантации легких у крыс. Kafkas Üniversitesi Veteriner Fakültesi Dergisi. 2017; 23:437–444. [Google Scholar]
3. Перова И.Б., Жогова А.А., Черкашин А.В., Эллер К.И., Раменская Г.В. Биологически активные вещества из плодов калины европейской. фарм. хим. Дж. 2014; 48:332–339. doi: 10.1007/s11094-014-1105-8. [CrossRef] [Google Scholar]
4. Молдован Б., Дэвид Л., Чишбора К., Чимпою К. Кинетика деградации антоцианов из европейской клюквы ( Viburnum opulus L.) Экстракты фруктов. Влияние температуры, pH и хранения растворителя. Молекулы. 2012;17:11655–11666. doi: 10.3390/молекулы171011655. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
5. Кызылай О.Н., Юлкер Ф., Челик В., Оздемир Т., Чакмак О., Джан Э. Оценка эффективности Гилабуру ( Экстракт Viburnum opulus L.) в медикаментозном экспульсивном лечении камней дистальных отделов мочеточника Оценка эффективности Gilaburu ( Viburnum opulus L.) экстракт в медикаментозном экспульсивном лечении камней дистального отдела мочеточника. Турок. Дж. Урол. 2019 г.: 10.5152/tud.2019.23463. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
6. Джейлан Д., Аксой А., Эртекин Т., Яй А.Х., Нисари М., Каратопрак Г.Ш., Ульгер Х. Эффекты гилабуру (Viburnum opulus) при экспериментально индуцированной асцитной опухоли Эрлиха у мышей. Дж. Рак Рез. тер. 2018;14:310–320. [PubMed] [Google Scholar]
7. Козловская В., Вагнер К., Мур Е.М., Матковский А. Ботаническое происхождение традиционных лекарственных средств из Карпат на украинско-польской границе. Фронт. Фармакол. 2018;9:295. doi: 10.3389/fphar.2018.00295. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
8. Заклош-Шида М., Маевска И., Редзыня М., Козиолкевич М. Антидиабетический эффект полифенольных экстрактов из выбранных пищевых растений в виде α-амилазы, Ингибиторы α-глюкозидазы и PTP1B и цитопротекторы β-клеток поджелудочной железы — сравнительное исследование. Курс. Верхний. Мед. хим. 2015;15:2431–2444. doi: 10.2174/156802661566615061 «>51. [PubMed] [CrossRef] [Google Scholar]
9. Михайлова Д., Попова А., Алексиева И., Красстанов А., Ланте А. Полифенолы как подходящие средства контроля ожирения и диабета. Откройте Биотех. Дж. 2018; 12:219–228. doi: 10.2174/1874070701812010219. [CrossRef] [Google Scholar]
10. Фаррелл Т.Л., Эллам С.Л., Форрелли Т., Уильямсон Г. Ослабление транспорта глюкозы через монослои клеток Caco-2 с помощью богатого полифенолами растительного экстракта: взаимодействие с транспортерами SGLT1 и GLUT2. Биофакторы. 2013; 39: 448–456. doi: 10.1002/biof.1090. [PubMed] [CrossRef] [Google Scholar]
11. Kwon O., Eck P., Chen S., Corpe CP, Lee JH, Kruhlak M., Levine M. Ингибирование кишечного транспортера глюкозы GLUT2 флавоноидами. FASEB J. 2007; 21: 366–377. дои: 10.1096/fj.06-6620com. [PubMed] [CrossRef] [Google Scholar]
12. Шрек К., Мельциг М.Ф. Кишечные транспортеры насыщенных длинноцепочечных жирных кислот, глюкозы и фруктозы и их ингибирование натуральными растительными экстрактами в клетках Caco-2. Молекулы. 2018;23:2544. doi: 10.3390/молекулы23102544. [Статья PMC free] [PubMed] [CrossRef] [Google Scholar]
13. Manzano S., Williamson G. Полифенолы и фенольные кислоты из клубники и яблока снижают поглощение и транспорт глюкозы клетками Caco-2 кишечника человека. Мол. Нутр. Еда Рез. 2010;54:1773–1780. doi: 10.1002/mnfr.201000019. [PubMed] [CrossRef] [Google Scholar]
14. Stremmel W., Staffer S., Wannhoff A., Pathil A. Общее всасывание жирных кислот, контролируемое базолатеральной экскрецией хиломикронов при регуляции p-JNK1. Биохим. Биофиз. Акта-мол. Клеточная биол. Липиды. 2017; 1862: 917–928. doi: 10.1016/j.bbalip.2017.05.013. [PubMed] [CrossRef] [Google Scholar]
15. Podsędek M., Majewska A., Redzynia I., Sosnowska M., Koziołkiewicz D. Ингибирующее действие in vitro на пищеварительные ферменты и антиоксидантный потенциал обычно потребляемых фруктов. Дж. Агрик. Пищевая хим. 2014;62:4610–4617. doi: 10.1021/jf5008264. [PubMed] [CrossRef] [Академия Google]
16. Будрин Г., Заклош-Шида М., Зачиньска Д., Жижелевич Д., Гжельчик Ю., Здуньчик З., Юшкевич Ю. Экстракты зеленого и обжаренного кофе как антиоксиданты в клетках βTC3 при индуцированном окислительном стрессе и накоплении липидов ингибиторы в клетках 3T3L1 и их биоактивность у крыс, получавших диету с высоким содержанием жиров. Евро. Еда Рез. Технол. 2017; 243:1323–1334. doi: 10.1007/s00217-017-2843-0. [CrossRef] [Google Scholar]
17. Заклош-Шида М., Павлик Н. Айва японская ( Chaenomeles japonica L.) полифенольный экстракт фруктов модулирует углеводный обмен в клетках HepG2 посредством AMP-активируемой протеинкиназы. Акта Биохим. пол. 2018;65:67–78. doi: 10.18388/abp.2017_1604. [PubMed] [CrossRef] [Google Scholar]
18. Хоган А.М., Сваминатан В., Паллегар Н.К., Кристиан С.Л. Нильский красный и 2-НБДГ несовместимы для одновременного определения накопления липидов и глюкозы. Междунар. Дж. Спектроск. 2016;2016:5215086. doi: 10.1155/2016/5215086. [CrossRef] [Академия Google]
19. Новак А., Клевицкий Р., Липин Л. Эллагитаннины из Rubus idaeus L. Оказывают гено- и цитотоксическое действие на клеточную линию аденокарциномы толстой кишки человека Caco-2. Дж. Агрик. Пищевая хим. 2017;65:2947–2955. doi: 10.1021/acs.jafc.6b05387. [PubMed] [CrossRef] [Google Scholar]
20. Peng B.J., Zhu Q., Zhong Y.L., Xu S.H., Wang Z. Хлорогеновая кислота поддерживает гомеостаз глюкозы посредством модуляции экспрессии SGLT-1, GLUT-2 и PLG. в различных сегментах кишечника крыс Sprague-Dawley, получавших диету с высоким содержанием жиров. Биомед. Окружающая среда. науч. 2015;28:894–903. [PubMed] [Google Scholar]
21. Велиоглу Ю.С., Экиджи Л., Пойразоглу Э.С. Оригинальная статья Фенольный состав ягод клюквы европейской ( Viburnum opulus L.) и устранение терпкости ее товарного сока. Междунар. Дж. Пищевая наука. Технол. 2006;9205:1011–1015. doi: 10.1111/j.1365-2621.2006.01142.x. [CrossRef] [Google Scholar]
22. Карачелик П., Кучук А.А., Искефиели М. , Айдемир З., де Смет С., Мисерез С., Сандра Б. Антиоксидантные компоненты Viburnum opulus L. определяют методами он-лайн ВЭЖХ-УФ-ABTS для удаления радикалов и методами ЖХ-УФ-ESI-MS. Пищевая хим. 2015; 175:106–114. doi: 10.1016/j.foodchem.2014.11.085. [PubMed] [CrossRef] [Google Scholar]
23. Kraujalyte V., Rimantas P., Pukalskas A., Laima C. Антиоксидантные свойства и полифенольный состав плодов разных генотипов клюквы европейской ( Viburnum opulus L.). Пищевая хим. 2013; 141:3695–3702. doi: 10.1016/j.foodchem.2013.06.054. [PubMed] [CrossRef] [Академия Google]
24. Де Фрейтас В., Фариа А., Пестана Д., Азеведо Дж., Азеведо И., Матеус Н. Поглощение антоцианов эпителиальными клетками кишечника — предполагаемое участие GLUT2. Мол. Нутр. Еда Рез. 2009;53:1430–1437. [PubMed] [Google Scholar]
25. Hajiaghaalipour F., Khalilpourfarshbafi M., Arya A. Модуляция белка-переносчика глюкозы диетическими флавоноидами при сахарном диабете 2 типа. Междунар. Дж. Биол. науч. 2015;11:508. doi: 10.7150/ijbs.11241. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
26. Catarino T.A., Gonc P. Влияние окислительного стресса на поглощение бутирата кишечным эпителием. Евро. Дж. Фармакол. 2013; 699: 88–100. [PubMed] [Google Scholar]
27. Маргина Д., Градинару Д., Манда Г., Неаго И., Илие М. Мембранарные эффекты, оказываемые in vitro полифенолами — кверцетин, эпигаллокатехин галлат и куркумин — на клетки HUVEC и Jurkat. , актуально при сахарном диабете. Пищевая хим. Токсикол. 2013;61:86–93. doi: 10.1016/j.fct.2013.02.046. [PubMed] [CrossRef] [Академия Google]
28. Амараратна М., Джонстон М.Р., Рупасингх Х.П.В. Растительные полифенолы как химиопрофилактические средства против рака легких. Междунар. Дж. Мол. науч. 2016;17:1352. doi: 10.3390/ijms17081352. [Статья PMC бесплатно] [PubMed] [CrossRef] [Google Scholar]
29. Goszcz K., Duthie G.G., Stewart D., Leslie S.J., Megson I.L. Биоактивные полифенолы и сердечно-сосудистые заболевания: химические антагонисты, фармакологические агенты или ксенобиотики, которые вызывают адаптивный ответ? бр. Дж. Фармакол. 2017;174:1209–1225. doi: 10.1111/bph.13708. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
30. Лян Н., Дюпюи Дж.Х., Яда Р.Ю., Киттс Д.Д. Изомеры хлорогеновой кислоты напрямую взаимодействуют с передачей сигналов Keap 1-Nrf2 в клетках Caco-2. Мол. Клетка. Биохим. 2019; 457:105–118. doi: 10.1007/s11010-019-03516-9. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
31. Bonarska-kujawa H.P.D. Влияние хлорогеновой кислоты на фазовый переход в фосфолипидных и фосфолипидно-холестериновых мембранах. J. Термальный анализ. Калорим. 2014; 118:943–950. [Google Scholar]
32. Лян Н., Киттс Д.Д. Изомеры хлорогеновой кислоты (CGA) уменьшают выработку интерлейкина 8 (IL-8) в клетках Caco-2 за счет снижения фосфорилирования p38 и повышения целостности клеток. Междунар. Дж. Мол. науч. 2018;19:3837. doi: 10.3390/ijms173. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
33. Ван Дж., Ли Дж., Лю Дж., Сюй М., Тонг С., Ван Дж. Хлорогеновая кислота предотвращает повреждение ДНК, вызванное изопротеренолом. в гладкомышечных клетках сосудов. Мол. Мед. Отчет 2016; 14: 4063–4068. doi: 10.3892/mmr.2016.5743. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
34. Экбатан С.С., Ли С., Горбани М., Азади Б. Хлорогеновая кислота и ее микробные метаболиты оказывают антипролиферативное действие, клетка S-фазы Задержка цикла и апоптоз в клетках Caco-2 рака толстой кишки человека. Междунар. Дж. Мол. науч. 2018;19:723. doi: 10.3390/ijms1
23. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
35. Cheah K.Y., Howarth G.S., Bindon K.A., Kennedy J.A., Bastian S.E.P. Низкомолекулярные процианидины из виноградных косточек усиливают воздействие химиотерапии 5-фторурацилом на клетки рака толстой кишки человека Caco-2. ПЛОС ОДИН. 2014;9:e98921. doi: 10.1371/journal.pone.0098921. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
36. Горлах С., Вагнер В., Подсендек А., Шевчик К., Козиолкевич М. , Дастич Дж. Процианидины из айвы японской (Chaenomeles japonica) фрукты индуцируют апоптоз в клетках Caco-2 рака толстой кишки человека в степени, зависящей от полимеризации. Нутр. Рак. 2011;63:1348–1360. doi: 10.1080/01635581.2011.608480. [PubMed] [CrossRef] [Академия Google]
37. Родригес-Рамиро И., Рамос С., Браво Л., Гойя Л., Мартин М.А. Процианидин B2 и полифенольный экстракт какао ингибируют вызванный акриламидом апоптоз в клетках Caco-2 человека, предотвращая окислительный стресс и активируя путь JNK. Дж. Нутр. Биохим. 2011; 22:1186–1194. doi: 10.1016/j.jnutbio.2010.10.005. [PubMed] [CrossRef] [Google Scholar]
38. Пандей М.К., Гупта С.К., Набавизаде А., Аггарвал Б.Б. Семинары по биологии рака Регулирование сигнальных путей клеток диетическими агентами для профилактики и лечения рака. Семин. Рак биол. 2017; 46: 158–181. doi: 10.1016/j.semcancer.2017.07.002. [PubMed] [CrossRef] [Академия Google]
39. Дурия Ю.К., Шарма Д. Некроптоз: регулируемый воспалительный способ гибели клеток. Дж. Нейровоспаление. 2018;15:199. doi: 10.1186/s12974-018-1235-0. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
40. Lin W., Tongyi S. Роль членов семейства Bax/Bcl-2 в индуцированном полифенолами зеленого чая некроптозе p53-дефицитных клеток Hep3B. Опухоль биол. 2014; 35:8065–8075. doi: 10.1007/s13277-014-2064-0. [PubMed] [CrossRef] [Google Scholar]
41. Фам Т., Климченко А., Колло М. Последние достижения в области флуоресцентных зондов для липидных капель. Материалы. 2018;11:1768. дои: 10.3390/ma110. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
42. Rohm B., Riedel A., Ley J.P., Widder S. Активация функции и увеличение ацетил-коэнзима A. Food Funct. 2015;6:173–185. [PubMed] [Google Scholar]
43. Glatz J.F.C., Luiken J.J.F.P. Биохимия От жира к жиру (CD36/SR-B2): понимание регуляции поглощения жирных кислот клетками. Биохимия. 2017; 136:21–26. doi: 10.1016/j.biochi.2016.12.007. [PubMed] [CrossRef] [Google Scholar]
44. Schneider H., Staudacher S., Poppelreuther M., Stremmel W., Ehehalt R., Füllekrug J. Белок-опосредованное поглощение жирных кислот: синергизм между CD36/FAT-облегченными транспорт и метаболизм, управляемый ацил-КоА-синтетазой. Арка Биохим. Биофиз. 2014; 546:8–18. doi: 10.1016/j.abb.2014.01.025. [PubMed] [CrossRef] [Академия Google]
45. Перона Дж.С. Biochimica et Biophysica Acta Мембранные липидные изменения при метаболическом синдроме и роль диетических масел. BBA-Биомембр. 2017; 1859:1690–1703. doi: 10.1016/j.bbamem.2017.04.015. [PubMed] [CrossRef] [Google Scholar]
46. Sancheza M.B., Miranda-Pereza E., Verjanb JCG, Barreraa M.D.F., Perez-Ramosc J., Alarcon-Aguilaret F.J. Потенциал хлорогеновой кислоты как многоцелевого агента: инсулин- стимулятор секреции и двойной агонист PPAR α/γ. Биомед. Фармацевт. 2017;94: 169–175. doi: 10.1016/j.biopha.2017.07.086. [PubMed] [CrossRef] [Google Scholar]
47. Pang Y., Zhu Q., Kang J., Liu M., Wang Z. Хлорогеновая кислота действует как новый агонист PPAR γ 2 во время дифференцировки мышиного 3T3. -L1 Преадипоциты. Биомед Рез. Междунар. 2018 г.: 10.1155/2018/85
. [PMC free article] [PubMed] [CrossRef] [Google Scholar]
48. Vrbacky M. Сукцинимидил олеат, установленный ингибитор транслоказы CD36/FAT, ингибирует комплекс III митохондриальной дыхательной цепи. Биохим. Биофиз. Рез. коммун. 2010;391: 1348–1351. [PubMed] [Google Scholar]
49. Абумрад Н.А., Чифарелли В. Кишечный CD36 и другие ключевые белки утилизации липидов: роль в абсорбции и гомеостазе кишечника. Компр. Физиол. 2018; 8: 493–507. [Бесплатная статья PMC] [PubMed] [Google Scholar]
50. Zhang D., Zhang R., Liu Y., Sun X., Yin Z., Li H. Варианты гена CD36 связаны с сахарным диабетом 2 типа через взаимодействие ожирения у взрослых сельских жителей Китая. Ген. 2018; 659: 155–159. doi: 10.1016/j.gene.2018.03.060. [PubMed] [CrossRef] [Академия Google]
51. Hemmersbach S., Brauer S.S., Hu S., Galla H., Humpf H. Исследования трансэпителиальной проницаемости флаван-3-ол-C-глюкозидов и димеров и тримеров процианидина через монослой клеток Caco-2. Дж. Агрик. Пищевая хим. 2013;61:7932–7940. doi: 10.1021/jf402019f. [PubMed] [CrossRef] [Google Scholar]
52. Zou T., Feng D., Song G., Li H., Tang H., Ling W. Роль натрий-зависимого транспортера глюкозы 1 и транспортера глюкозы 2 в абсорбции цианидин-3-O-β-глюкозида в клетках Caco-2. Питательные вещества. 2014;6:4165–4177. дои: 10.3390/nu6104165. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
Активность переносчика глюкозы у млекопитающих зависит от анионных и конических фосфолипидов. Дж. Биол. хим. 2016; 291:17271–17282. doi: 10.1074/jbc.M116.730168. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
54. De C., Palacio J.R., Martinez P., Morros A. Biochimica et Biophysica Acta Влияние окислительного стресса на текучесть плазматической мембраны THP-1, индуцированной макрофаги. BBA-Биомембр. 2013; 1828: 357–364. [PubMed] [Академия Google]
55. Phan H.T.T., Yoda T., Chahal B., Morita M., Takagi M., Vestergaard C. Biochimica et Biophysica Acta Структурно-зависимые взаимодействия полифенолов с биомиметической мембранной системой. BBA-Биомембр. 2014; 1838: 2670–2677. doi: 10.1016/j.bbamem.2014.07.001. [PubMed] [CrossRef] [Google Scholar]
56. Tsuchiya H. Мембранные взаимодействия фитохимических веществ как их молекулярный механизм, применимый к обнаружению выводов лекарств из растений. Молекулы. 2015;20:18923–18966. дои: 10.3390/молекулы201018923. [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
Изменения в формировании ксилемы Viburnum odoratissimum var. авабуки: деформация роста и связанные с ней анатомические особенности ветвей с необычным эксцентричным ростом | Физиология деревьев
Журнальная статья
Юэ Ван,
Юэ Ван
Ищите другие работы этого автора на:
Оксфордский академический
пабмед
Google ученый
Джозеф Гриль,
Джозеф Гриль
Ищите другие работы этого автора на:
Оксфордский академический
пабмед
Google ученый
Джунджи Сугияма
Джунджи Сугияма
Ищите другие работы этого автора на:
Оксфордский академический
пабмед
Google ученый
Физиология деревьев , том 29, выпуск 5, май 2009 г. , страницы 707–713, https://doi.org/10.1093/treephys/tpp007
Опубликовано:
01 мая 2009 г. История статьи
Получено:
17 сентября 2008 г.
Принято:
11 января 2009 г.
Опубликовано:
01 мая 2009 г.
PDF
Разделенный вид
Цитировать
Cite
Yue Wang, Joseph Gril, Junji Sugiyama, Изменения в формировании ксилемы Viburnum odoratissimum var. авабуки : деформация роста и связанные с ней анатомические особенности ветвей, демонстрирующих необычный эксцентрический рост, Физиология деревьев , том 29, выпуск 5, май 2009 г., страницы 707–713, https://doi.org/10.1093/treephys/tpp007
Выберите формат Выберите format.ris (Mendeley, Papers, Zotero).enw (EndNote).bibtex (BibTex).txt (Medlars, RefWorks)
Закрыть
Разрешения
Фильтр поиска панели навигации Физиология деревьевЭтот выпускНауки о растениях и лесоводствоКнигиЖурналыOxford Academic Термин поиска мобильного микросайта
Закрыть
Фильтр поиска панели навигации Физиология деревьевЭтот выпускНауки о растениях и лесоводствоКнигиЖурналыOxford Academic Термин поиска на микросайте
Advanced Search
Abstract
Штаммы роста (GS) и эксцентриситет роста в ветвях Viburnum odoratissimum var. авабуки (К. Кох) Забел. На нижней стороне некоторых ветвей произошло выраженное стимулирование роста. Хотя GS ветвей был похож на GS нормальной древесины, на верхней стороне ветвей наблюдался больший GS. Таким образом, эксцентрический рост происходил на стороне, противоположной большему ЗС. Кроме того, существовала сильная отрицательная связь между изгибом f-назад и эксцентрическим ростом, что указывало на то, что эксцентрический рост в значительной степени препятствовал коррекции вертикального положения. Чтобы понять функцию эксцентрического роста на нижней стороне ветвей, мы изучили несколько анатомических особенностей ветвей и обнаружили, что (1) клеточные стенки с обеих сторон лишены студенистого слоя, (2) угол микрофибрилл, измеренный X- дифракция лучей и поляризующий свет были небольшими как на верхней, так и на нижней сторонах и (3) количество сосудов и площадь клеточной стенки не изменились в значительной степени. Анатомические особенности ксилемы явно не различаются между верхней и нижней сторонами ветвей; однако волокна были длиннее на нижней стороне, чем на верхней. Эти результаты свидетельствуют о том, что паттерн стресса роста и формирование ветвящейся архитектуры в V. odoratissimum отличаются от наблюдаемых у других древесных покрытосеменных растений.
Введение
У деревьев сердцевина может располагаться эксцентрично в стволе или ветке из-за отклонения ствола от вертикального положения или из-за неравномерного распределения нагрузки на ветку. Как правило, результирующий характер эксцентрического роста отличается у покрытосеменных и голосеменных растений. У большинства деревянистых покрытосеменных наблюдается выраженное ускорение роста на верхней стороне наклоняющихся стеблей и ветвей, тогда как у голосеменных наблюдается эксцентриситет роста на нижней стороне. Эксцентрический рост обычно связан с образованием реакционной древесины (Цумис 1991). Обычно на нижней стороне наклонного ствола (сжатая древесина) у хвойных деревьев возникает сильное сжимающее напряжение, тогда как у двудольных деревьев высокое растягивающее напряжение возникает на верхней стороне (растянутая древесина) (Onaka 1949, Timell 1986 a , 1986 б ). Однако иногда сообщалось об эксцентриситете роста на нижней стороне покрытосеменных растений. Например, Onaka (1949) и Yoshizawa et al. (1993) заметили, что Buxus microphylla Siebold & Zucc. проявляет выраженную стимуляцию роста на нижней стороне наклонного ствола, а его ксилема имеет некоторые анатомические особенности, сходные с таковыми у сжатой древесины. Кроме того, несколько исследований показали, что штамм роста (GS) Buxus такой же, как у прессованной древесины (Yoshizawa et al. 1993, Baillères et al. 1997). Точно так же эксцентриситет роста Pseudowintera colorata (Raoul) Dandy происходит на нижней стороне наклонной ветви, а нижние трахеиды имеют большой угол микрофибрилл (MFA), аналогичный тому, который обнаруживается у голосеменных растений, но развивается P. colarata . ни натяжная древесина, ни сжатая древесина (Kucera and Philipson 1977, 1978, Meylan 1981).
Недавно мы обнаружили, что наклонные ветви Viburnum odoratissimum var. авабуки (К. Кох) Забель имеют выраженное стимулирование роста с нижней стороны. Viburnum odoratissimum — небольшое дерево (высотой 2–10 м) с открытой, многоветвистой, округлой кроной. Эти частные случаи эксцентриситета роста у древесных покрытосеменных позволяют предположить, что ксилема этих видов обладает необычными особенностями, проявляющимися в процессе роста. В этом исследовании мы измеряли эксцентриситет роста и освобожденную поверхность GS в стволе и наклонных ветвях V. odoratissimum дерево. Мы также изучили анатомические особенности ветвей, которые часто связаны со стрессом роста, включая студенистое волокно, МЖК, количество сосудов, площадь клеточной стенки и длину волокна.
Материалы и методы
Растительный материал
Было изучено 12-летнее дерево V. odoratissimum , выращенное в кампусе Удзи (135°80′ в.д. и 34°81′ северной широты), Киотский университет, Япония. Дерево было 6 м высотой с пятью ветвями в разных направлениях и множеством веток, растущих на кончиках ветвей.
Измерение ГС
Измерения проводились в сентябре 2007 г. Выпущенные ГС измерялись в стволе и во всех ответвлениях. Физиологические условия и точки измерения (А и В) ствола и ветвей показаны на рисунке 1. Ветви были обозначены номерами. 1–5 в зависимости от длины диаметра. Позиция измерения А находилась примерно в 30 см от основания ветки, чтобы избежать влияния стресса роста вокруг сустава. Расстояние между А и В в пять раз больше диаметра ветки. После снятия коры в местах измерения к ксилеме в продольном направлении на стволе приклеивали цианоакрилатным клеем 12 тензорезисторов (FLA-5-11-5LT, Tokyo Sokki Kenkyujo Co., Ltd., Япония). на верхней и нижней сторонах ветвей. Измерения проводились с помощью портативного цифрового тензометра (TDS500, Tokyo Sokki Kenkyujo Co. , Ltd., Япония) с 80-канальным сканером.
Рисунок 1.
Открыть в новой вкладкеСкачать слайд
Физиологическое состояние и положения измерения (А и В) ствола и ветвей.
После калибровки тензорезисторов на ноль производилось кумулятивное измерение следующим образом: сначала срезались ветки на концах ветвей, которые вызывали изгиб ветки, и определялись упругие деформации, возникающие в результате удаления веток (ε _с1 = δε _с1 ) были измерены на стоячем дереве; во-вторых, ветки были срезаны в местах соединения ветвь–ствол, и деформации отпружинивания (ε _с2 = δε _с1 + δε _с2 ) были повторно измерены; наконец, были измерены освобожденные поверхностные GS (ε _r ) на верхней и нижней сторонах ветвей как изменение размеров окончательно изолированного участка древесины относительно его исходной длины на стоячем дереве сразу после того, как они были освобождены нарезание ручной пилой канавок глубиной около 3–5 мм с обеих сторон тензометрических датчиков (Йошида и Окуяма, 2002 г. ). Значение ε _r (ε _r = δε _с1 + δε _с2 + δε _r ) равна сумме приращений деформации на различных стадиях снятия нагрузки и снятия напряжения.
Измерение MFA
Углы микрофибрилл на верхней и нижней сторонах ветвей измеряли методом дифракции рентгеновских лучей (XRD). Образцы [5 (T) × 1 (R) × 15 (L) мм] были вырезаны из точек измерения, где измерялись GS. Высушенные на воздухе образцы фотографировали плоской вакуумной камерой, установленной на рентгеновском генераторе с вращающимся анодом Rigaku RU-200BH (Rigaku Co., Ltd., Япония), работающем при 50 кВ и 100 мА. Двумерные диаграммы снимались с Ni-фильтрованным CuK-излучением ( λ = 0,15418 нм). Кривая интенсивности отражения 200 использовалась для определения МФА по методу Кейва-Т (Кейв, 1966). Кроме того, для определения MFA на одиночной клеточной стенке были подготовлены радиальные срезы (1 мкм) в положении А ветвей, поскольку положение А выдерживает больший изгибающий момент с большим эксцентриситетом, что должно сделать ориентацию микрофибрилл замечательной и типичной. МФА волокон в 10 точках на каждом срезе наблюдали под скрещенными николями (скрещенными поляризаторами) с помощью поляризационного светового микроскопа (Orthoplan Leitz, Германия). MFA измеряли как угол между продольной осью клетки в положении максимального погасания и направлением поляризатора (Preston 1974).
Анатомическое наблюдение
Образцы блоков [10–20(T) × 10–20(R) × 20(L) мм] распиливали с верхней и нижней сторон в точках измерения (A и B) ветвей . Полоски (Д: 10 мм) из этих блоков мацерировали раствором Шульце. Длины 50 волокон измеряли с помощью светового микроскопа (Olympus BX51, Olympus Co., Ltd., Япония) с использованием программного обеспечения для анализа изображений (ImageJ 1.6.0_05, National Institutes of Health). С другой стороны, из этих блоков также нарезали поперечные срезы толщиной 10–20 мкм и готовили для микроскопического исследования. Количество сосудов и площадь клеточной стенки рассчитывали с помощью той же программы. Для определения распределения целлюлозы и лигнина в ксилеме ветви исследовали студенистый слой (G-слой) на окрашенных поперечных срезах. Поперечные срезы измерительных позиций на ветвях толщиной 20 мкм окрашивали смешанным раствором хлорида цинка и йода. Эта цветовая реакция может различать одревесневшие и неодревесневшие ткани растений, при этом одревесневшие клеточные стенки окрашиваются в коричнево-желтый цвет, а неодревесневшие клеточные стенки окрашиваются в сине-фиолетовый цвет.
Результаты и обсуждение
Эксцентриситет роста и GS ствола и ветвей
Кроме ветви №. 1, не обнаруживавшей эксцентриситета роста, остальные ветви имели выраженное стимулирование роста с нижней стороны, и характер эксцентриситета роста не менялся по их длине (табл. 1). Хотя эксцентриситет роста на нижней стороне некоторых видов покрытосеменных растений был обнаружен (Fisher and Stevenson 1981), стресс их роста не измерялся.
Таблица 1.
Пружинные деформации и ОС на стволе и ветвях ( R ₁ : верхний радиус и R ₂ : нижний радиус).
Номер магистрали и ответвления . R ₁ (мм) . R ₂ (мм) . Деформация отпружинивания (мкм/м)
. Высвобожденный GS (мкм/м) (ε _r = δε _s1 + δε _s2 + δε _r )
.
After cutting down the twigs (ε _s1 = δε _s1 )
After cutting down the branch (ε _s2 = δε _s1 + δε _s2 )

Upper Нижний Верхний Нижний Верхний Нижний
Багажник
A «> 100 100 – – 32 11 −535 −549
B 55 30 – – 16 13 −394 −414
Branch
1A 10 11 −7 8 −313 382 32 −172
1B 10 10 −14 8 −170 247 −21 −244
2A «> 17 22 −305 1133 −382 1378 −205 16
2B 15 18 −1218 1305 −1169 1302 −706 433
3A 14 50 −44 −233 −48 −255 −191 −326
3B 10 20 −416 535 −415 532 −494 23
4A 22 55 «> −388 175 −389 175 −669 −53
4B 24 45 −956 932 −958 932 −553 −57
5A 25 55 −840 548 −892 567 −545 −212
5B 25 51 − 881 1152 −911 1171 −520 −152
870
84444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444 .8
Р ₁ (мм) . R ₂ (мм) . Деформация отпружинивания (мкм/м)
. Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r )
.
После спила веток (ε _s1 = δε _s1 )
После спила ветки (ε _s2 = δ s 70788 + δε _s2 )

Upper Lower Upper Lower Upper Lower
Trunk
A 100 100 — — «> 32 11 ‘53787878787878878878878878878878878878878878878878878788788787887878788788787878787878787878788 32
B 55 30 – – 16 13 −394 −414
Branch
1A 10 11 −7 8 −313 38878 –313 38878 –313 38878 –313 38878 –313 38878 –313 38878 –313 «> -0870
1B 10 10 −14 8 −170 247 −21 −244
2A 17 22 −305 1133 −382 1378 −205 16
2B 15 18 −1218 1305 −1169 1302 −706 433
3A 14 50 −44 −233 −48 −255 −191 −326
3B «> 10 20 −416 535 −415 532 −494 23
4A 22 55 −388 175 −389 175 −669 −53
4B 24 45 −956 932 −958 932 −553 −57
5A 25 55 −840 548 −892 567 −545 −212
5B 25 51 «> −881 1152 −911 1171 −520 −152
Открыть в новой вкладке
Таблица 1.
Пружинные деформации и ОС на стволе и ветвях ( R ₁ : верхний радиус и R ₂ : нижний радиус).
908 908 908 908 907777.77777777778 32.0928 10
Номер магистрали и ответвления . R ₁ (мм) . R ₂ (мм) . Деформация отпружинивания (мкм/м)
. Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r )
.
после сокращения веток (ε _S1 = Δε _S1)
после сокращения ветви (ε _S2 = Δε _{7. S1 _S2 = δε _{777. _S2 = δε _{777777777778787} = δε _{777777777777787777. _S2 = Δ
77777777777. _.0841}}} Upper Lower Upper Lower Upper Lower
Trunk
A 100 100 — — 32 11 −535 −549
78
.0878 30 – – 16 13 −394 −414
Branch
1A «> 10 11 −7 8 −313 382 32 −172 32 −172 −172 −172 −172 −14 8 −170 247 −21 −244
2A 17 22 −305 1133 −382 1378 −205 16
2B 15 18 −1218 1305 −1169 1302 −706 433
3A «> 14 50 −44 −233 −48 −255 −191 −326
3B 10 20 −416 535 −415 532 −494 23
4A 22 55 −388 175 −389 175 −669 −53
4B 24 45 −956 932 −958 932 −553 −57
5A 25 55 «> −840 548 −892 567 −545 −212
5B 25 51 −881 1152 −911 1171 −520 −152
Номер магистрали и ответвления . R ₁ (мм) . R ₂ (мм) . Деформация отпружинивания (мкм/м)
. Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r )
.
после сокращения веток (ε _S1 = Δε _S1)
после сокращения ветви (ε _S2 = Δε _S1+Δε _{8 = Δε _S1+δε _{8 _{7878788788788788787878787878787878787878787878787878878787878787878787878787878787878787877878778778778778778778778778778778778778 гг.}}} Upper Lower Upper Lower
Trunk
A 100 100 – – 32 11 −535 −549
B 55 30 – – 16 13 −394 −414
Branch
1A 10 11 −7 8 −313 382 «> 32 −172
1B 10 10 −14 8 −170 247 −21 −244
2A 17 22 −305 1133 −382 1378 −205 16
2B 15 18 −1218 1305 −1169 1302 −706 433
3A 14 50 −44 −233 −48 −255 −191 −326
3B «> 10 20 −416 535 −415 532 −494 23
4A 22 55 −388 175 −389 175 −669 −53
4B 24 45 −956 932 −958 932 −553 −57
5A 25 55 −840 548 −892 567 −545 −212
5B 25 51 «> −881 1152 −911 1171 −520 −152
Открыть в новой вкладке
Деформации отпружинивания и высвободившиеся поверхности GS на верхней и нижней сторонах ветвей приведены в таблице 1. За исключением самой тонкой ветви №. 1, где после обрезки веток возникала небольшая деформация отпружинивания, для всех других ветвей все или большинство деформаций отпружинивания были вызваны обрезкой веток. В последующем обсуждении общая упругая деформация (ε _S2) будут рассмотрены. Пружинная деформация была сократительной на верхней стороне и экстенсивной на нижней стороне большинства ветвей. Это ожидаемая реакция на подавление гравитационной нагрузки, которая в стоячем дереве стремится согнуть ветвь вниз и сжать ее по всей длине. Иная закономерность отмечена в основании ветки № 1. 3А, который вызывал сокращение не только с обеих сторон, но и более сильное сокращение на нижней стороне.
Большое количество упругой деформации, наблюдаемой в ветвях, поднимает несколько методологических вопросов. Во-первых, если бы снятая поверхностная деформация ветки была измерена только в условиях падения, результаты деформации с освобождением не отражали бы реальную GS. Во-вторых, постоянные деформации, возникающие на временных этапах в результате большой упругой деформации, могут создавать артефакты по сравнению с окончательным измерением GS. На механические свойства древесины, извлекаемой из ветки, существенное влияние может оказать порядок предварительных рубочных операций. В идеале образцы следует срезать непосредственно с стоящего дерева, предварительно сняв ростовое напряжение, чтобы избежать перегрузки при последующих манипуляциях.
С другой стороны, выпущенный GS варьировался от −706 до 433 мкε. Значения в большинстве случаев были отрицательными (усадка), что соответствовало низкому растягивающему напряжению роста, характерному для нормальной древесины. Для ствола значение напряжения было умеренным и одинаковым с обеих сторон, что указывает на стабильный вертикальный рост всего дерева. Для ветвей GS отличался между верхней и нижней сторонами во всех положениях, и наблюдались различные закономерности.
В отделении нет. 1, верхняя сторона производила небольшой GS (положительный или отрицательный), в то время как нижняя сторона сокращалась. В отделении нет. 2, на нижней стороне были положительные GS (соответствующие сжимающему напряжению роста). Такая же закономерность была обнаружена в нескольких отделениях других V. odoratissimum деревьев (данные не показаны). Такое распределение GS довольно необычно для покрытосеменных, но наблюдалось у некоторых видов (Clair et al. 2006). Филиал № 3 показал небольшую положительную GS в нижней части верхнего положения (3B), что можно было частично объяснить постоянной деформацией, вызванной большим пружинением. Ветви 4 и 5 произвели сжатие с обеих сторон, соответствующее растягивающему напряжению роста, с более высоким значением на верхней стороне. Это обычная картина наклонного ствола, противодействующего действию силы тяжести. Результаты ГС показывают, что закономерного распределения ГС при эксцентричном росте не было.
Чтобы прояснить биомеханическое преимущество эксцентрического роста, мы изучили взаимосвязь между нисходящей тенденцией изгиба, количественно выраженной пружинящим изгибом (ε _{s2 нижний} − ε _{s2 верхний} ) и эксцентриситетом (отношение R ₂ по Р ₁ ) филиала. Как показано на рисунке 2, между обоими факторами (за исключением самой тонкой ветви № 1) существовала отрицательная связь ( R ² = 0,78). Это говорит о том, что эксцентрический рост, который, по-видимому, является общей чертой этого вида, привел к невыгодному вертикальному движению или стабилизации ориентации ветвей, так что его пришлось несколько уменьшить, когда нагрузка на изгиб стала выше. Более того, слабая связь ( 9На рис. ГС ветвей частично противодействует действию силы тяжести. Наблюдаемые отклонения можно объяснить биомеханической потребностью каждой ветви. Например, в позициях 2B, 4A и 3B более высокие различия GS указывают на более сильную восходящую тенденцию, тогда как необычный характер упругой деформации, наблюдаемый в позиции 3A, согласуется с движением вниз, вызванным асимметрией GS.
Рис. 2.
Открыть в новой вкладкеСкачать слайд
Зависимость тренда изгиба вниз от эксцентриситета (кроме самой тонкой ветви №1).
Рис. 3.
Открыть в новой вкладкеСкачать слайд
Взаимосвязь между нисходящей тенденцией изгиба и вертикальным движением ветви против изгиба.
Мы обнаружили, что, хотя эксцентрический рост происходил на нижней стороне ветвей, более крупный GS на верхней стороне противодействовал гравитационному эффекту. Потому что ветви V. odoratissimum не образовывал древесину растяжения или сжатия, они были способны производить изменения GS вместе с уменьшением эксцентриситета, достаточным для выполнения биомеханических требований. В этом исследовании значения GS были ограничены, поскольку измерения проводились одновременно на одном дереве, поэтому необходимо измерить больше деревьев для дальнейшего получения убедительных результатов.
Анатомические особенности V. odoratissimum
На рис. 4А, и на нижней стороне этой ветки произошло выраженное стимулирование роста. Этот образец эксцентриситета роста напоминает характер сжатия дерева у голосеменных растений. Однако темной зоны, которая часто появляется в сжатой древесине, не наблюдалось. Годичные кольца на нижней стороне были более отчетливыми, чем на верхней. Эти особенности также имели место на других ветвях. Мы ожидали, что при эксцентрическом росте на нижней стороне ветвей будут формироваться анатомические особенности, сходные с реакционной древесиной. Обычно натяжная древесина покрытосеменных характеризуется такими анатомическими особенностями, как G-слой вторичной стенки (IAWA Committee 1964), мелкие МФА (Sugiyama et al., 1993, Okuyama et al., 1994, Yamamoto, 1998) и уменьшенная частота сосудов (Baba et al., 1996). Хотя все эти характеристики присутствуют не всегда (Онака, 1949, Окуяма и др., 1990, 1994, Йошида и др. , 2000), они представляют собой основные факторы, влияющие на способность дерева выдерживать высокое растягивающее напряжение. Поэтому мы исследовали G-слой, MFA, количество сосудов, площадь клеточной стенки и длину волокон ветви, пытаясь понять функции эксцентрического роста на нижних сторонах ветвей.
Рис. 4.
Открыть в новой вкладкеСкачать слайд
Поперечный разрез ветки (№ 4А). Цветная версия этой фигуры доступна в качестве дополнительных данных по адресу Tree Physiology Online.
Окрашенные поперечные срезы наблюдали для определения распределения G-слоя в ксилеме. Как показано на фиг. 5 (ветвь № 4А), срезы показали небольшое окрашивание клеточных стенок в сине-фиолетовый цвет с верхней и нижней сторон, что указывает на лигнификацию клеточных стенок и отсутствие G-слоя. Еще четыре вида в роду Viburnum также не имеют G-слоя (Onaka 1949), но их эксцентрический характер роста неясен. Наблюдения за клеточной стенкой ветви нет. 4А с помощью поляризационного микроскопа с толщиной поперечного сечения 10 мкм (рис. 6) выявили типичную структуру вторичной стенки и подтвердили наличие внутреннего слоя (S ₃ ) с обеих сторон. Аналогичные результаты были получены и с другими ветвями.
Рис. 5.
Открыть в новой вкладкеСкачать слайд
Поперечные срезы ветви (№ 4А), окрашенные смешанным раствором хлорида цинка и йода. Клеточные стенки лигнифицированы, G-слои отсутствуют с обеих сторон. Цветная версия этой фигуры доступна в качестве дополнительных данных на странице 9.0313 Физиология деревьев Онлайн.
Рисунок 6.
Открыть в новой вкладкеСкачать слайд
Структура клеточной стенки ветви (№ 4А) под поляризационным световым микроскопом. Внутренний слой (S ₃ ) вторичной стенки (указатель стрелки) был подтвержден. Цветная версия этой фигуры доступна в качестве дополнительных данных по адресу Tree Physiology Online.
Окуяма и др. (1990, 1994) и Yoshizawa et al. (2000) указали, что GS при растяжении увеличивается с уменьшением MFA на наклонном стволе в некоторых растянутых древесинах, которые не имеют G-слоя. Поэтому МЖК были последовательно измерены с помощью РФА и поляризованного света (табл. 2). Среднее значение MFA составляло 5–11 ° на основе XRD, а MFA основного положения A для ветвей составляло около 11–14 ° на основе поляризующего света. Различия в МЖК верхней и нижней сторон ветвей были небольшими, что указывало на то, что МЖК не изменялась при эксцентрическом росте в возрасте 9 лет.0313 V. odoratissimum .
Таблица 2.
Углы микрофибрилл, количество сосудов и площадь клеточной стенки на стволе и ветвях.
Номер магистрали и ответвления . МИД (°)
. Сосуд (№/мм ² )
. Площадь клеточной стенки (%)
.
Верхний Нижний Верхний Нижний Upper Lower
Trunk
A 6. 0 (13.8 ± 0.6) 6.0 (12.1 ± 0.8) 48.6 47.8 51.8 52.6
B 6.3 4.8 46.8 46.3 53.1 53.2
Branch
1A 9.1 (12.8 ± 0.7) 11.1 (13.5 ± 1.0) 59.2 59.4 48.5 48.6
1B 9.5 5.4 65.6 65.5 44.5 44.6
2A 7.0 (12.1 ± 0.6) 8.7 (13.5 ± 0.7) 46.2 43.1 51.4 50. 1
2B 4.3 7.7 50.3 49.6 55.1 52.2
3A 8.1 (13.6 ± 0.7) 9.0 (13.0 ± 0.9) 57.3 44.6 52.9 52.5
3B 8.4 8.5 52.0 47.4 51.7 53.3
4A 5.2 (12.9 ± 0.6) 7.2 (11.5 ± 0.4) 51.1 40.2 53.1 52.1
4B 8.6 7.8 46.7 51.1 53.4 51.8
5A 7.8 (12.4 ± 0.6) 8.3 (14.8 ± 0.7) «> 37.0 40.4 55.4 57.4
5B 9.2 6.1 50.7 47 52.7 52.3
Trunk and branch no. . МИД (°)
. Сосуд (№/мм ² )
. Площадь клеточной стенки (%)
.
Верхний Нижний Upper Lower Upper Lower
Trunk
A 6.0 (13.8 ± 0.6) 6.0 (12.1 ± 0.8 ) 48.6 47.8 51. 8 52.6
B 6.3 4.8 46.8 46.3 53.1 53.2
Branch
1A 9.1 (12.8 ± 0.7) 11.1 (13.5 ± 1.0) 59.2 59.4 48.5 48.6
1B 9.5 5.4 65.6 65.5 44.5 44.6
2A 7.0 (12.1 ± 0.6) 8.7 (13.5 ± 0.7) 46.2 43.1 51.4 50.1
2B 4.3 7.7 50.3 49. 6 55.1 52.2
3A 8.1 (13.6 ± 0.7) 9.0 (13.0 ± 0.9) 57.3 44.6 52.9 52.5
3B 8.4 8.5 52.0 47.4 51.7 53.3
4A 5.2 (12.9 ± 0.6) 7.2 (11.5 ± 0.4) 51.1 40.2 53.1 52.1
4B 8.6 7.8 46.7 51.1 53.4 51.8
5A 7.8 (12.4 ± 0.6) 8.3 (14.8 ± 0.7) 37.0 40.4 55.4 57.4
5B 9. 2 6.1 50.7 47 52.7 52.3
(°): MFA by polarizing light microscope.
Открыть в новой вкладке
Таблица 2.
Углы микрофибрилл, количество сосудов и площадь клеточной стенки на стволе и ветвях.
Номер магистрали и ответвления . МИД (°)
. Сосуд (№/мм ² )
. Площадь клеточной стенки (%)
.
Upper Lower Upper Lower Upper Lower
Trunk
A 6. 0 (13.8 ± 0,6) 6.0 (12.1 ± 0.8) 48.6 47.8 51.8 52.6
B 6.3 4.8 46.8 46.3 53.1 53.2
Branch
1A 9,1 (12,8 ± 0,7) ..4 48.5 48.6
1B 9.5 5.4 65.6 65.5 44.5 44.6
2A 7.0 (12.1 ± 0.6) 8.7 (13.5 ± 0.7) 46.2 43.1 51.4 50.1
2B 4.3 7.7 «> 50.3 49.6 55.1 52.2
3A 8.1 (13.6 ± 0.7) 9.0 (13.0 ± 0.9) 57.3 44.6 52.9 52.5
3B 8.4 8.5 52.0 47.4 51.7 53.3
4A 5.2 (12.9 ± 0.6) 7.2 (11.5 ± 0.4) 51.1 40.2 53.1 52.1
4B 8.6 7.8 46.7 51.1 53.4 51.8
5A 7.8 (12.4 ± 0.6) 8.3 (14.8 ± 0.7) 37.0 40.4 55.4 «> 57.4
5B 9.2 6.1 50.7 47 52.7 52.3
Trunk and branch no. . МИД (°)
. Сосуд (№/мм ² )
. Площадь клеточной стенки (%)
.
Upper Lower Upper Lower Upper Lower
Trunk
A 6.0 (13.8 ± 0,6) 6.0 (12.1 ± 0.8) 48.6 47.8 51.8 52.6
B 6.3 4. 8 46.8 46.3 53.1 53.2
Branch
1A 9,1 (12,8 ± 0,7) ..4 48.5 48.6
1B 9.5 5.4 65.6 65.5 44.5 44.6
2A 7.0 (12.1 ± 0.6) 8.7 (13.5 ± 0.7) 46.2 43.1 51.4 50.1
2B 4.3 7.7 50.3 49.6 55.1 52.2
3A 8.1 (13.6 ± 0.7) 9.0 (13.0 ± 0.9) 57.3 «> 44.6 52.9 52.5
3B 8.4 8.5 52.0 47.4 51.7 53.3
4A 5.2 (12.9 ± 0.6) 7.2 (11.5 ± 0.4) 51.1 40.2 53.1 52.1
4B 8.6 7.8 46.7 51.1 53.4 51.8
5A 7.8 (12.4 ± 0.6) 8.3 (14.8 ± 0.7) 37.0 40.4 55.4 57.4
5B 9.2 6.1 50.7 47 52.7 52.3
(°): MFA by polarizing light microscope.
Открыть в новой вкладке
Количество сосудов и площадь клеточной стенки были одинаковыми между верхней и нижней сторонами (таблица 2), тогда как длина волокон была больше на нижней стороне, чем на верхней, за исключением ствола и самой молодой ветви (рис. 7). Длина волокна обычно уменьшается из-за увеличения частоты антиклинального деления во время эксцентрического роста. Хотя волокно может улучшить прочность целлюлозы на изгиб (Wimmer et al. 2002), его роль в механическом стоянии твердой древесины, как и ветки, еще предстоит изучить. По результатам анатомического наблюдения другие замечательные анатомические особенности клеточной стенки, связанные с эксцентричным ростом, не подтвердились.
Рис. 7.
Открыть в новой вкладкеСкачать слайд
Длины волокон ствола и ветвей.
В заключение, V. odoratissimum продемонстрировал эксцентрический рост по бокам ветвей, противоположных более крупному GS, что не характерно для древесных покрытосеменных растений. Анатомических особенностей, связанных с эксцентрическим ростом, при сравнительном исследовании верхней и нижней сторон ветвей не выявлено, хотя волокна на нижней стороне ветвей были длиннее, чем на верхней. Стимулирование роста, связанное с растяжением GS на нижней стороне, конкурирует с более высоким напряжением на верхней стороне, тем самым предотвращая коррекцию наклонных стеблей и наклоняющихся вниз ветвей. Таким образом, существование механической функции эксцентрического роста не было четко определено: только когда на нижней стороне возникает значительная деформация сжатия (что наблюдалось здесь только в одном случае), эксцентрический рост будет положительно способствовать вертикальному движению. Для таких видов с кустовидными формами (Wilson 1997), постепенное изгибание ветвей вниз может быть выгодным, позволяя ветвям расти квазигоризонтально и служить опорой для многих вертикальных ветвей. Мы заключаем, что генерация GS у V. odoratissimum способствует стабилизации его ветвящейся архитектуры.
Данное исследование было поддержано грантом для иностранных научных сотрудников (№ 20.08105), предоставленным Японским обществом содействия развитию науки. Авторы благодарят доктора Масахиса Вада из Токийского университета, Япония; д-р Бруно Клер из Университета Монпелье 2, Франция; д-ру Томоюки Фуджи из Научно-исследовательского института лесного хозяйства и лесных товаров, Япония, и д-ру Кейичи Баба и д-ру Такуро Мори из Киотского университета, Япония, за ценные комментарии, а также сотрудникам Лаборатории морфогенеза биомассы Киотского университета за помощь в проведении измерений. .
Список литературы
BABA
K.
,
,
Takabe
K.
,
ITOH
T.
,
06060606060606060606060606060606063.
Химическая и анатомическая характеристика растянутой древесины Eucalyptus camaldulensis L
,
Mokuzai Gakkaishi
,
1996 , 9060
42
(стр.
795
—
798
)
Baillères
H.
,
Castan
M.
,
Monties
B.
,
Pollet
B.
,
Lapierre
С.
.
Структура лигнина в Buxus sempervirens Реакционная древесина
,
Фитохимия
,
1997
, vol.
44
(стр.
35
—
39
)
Пещера
В.Д.
.
Теория рентгеновского измерения угла микрофибрилл в древесине
,
Для. Произв. J.
,
1966
, том.
16
(стр.
37
—
42
)
CLAIR
B.
,
SUGI
T..
,
SUGI
T..
,
T..
,
T..
,
T..
,

T..
,
T..
,
.0003
Дж.
.
Напряжение сжатия в супротивной древесине покрытосеменных: наблюдения на каштане, мани и тополе
,
Ann. За. науч.
,
2006
, том.
63
(стр.
1
—
4
)
Фишер
J.B.
,
Stevenson
J.W.
.
Возникновение реактивной древесины в ветвях двудольных растений и ее роль в архитектуре дерева
,
Бот. Газ.
,
1981
, том.
142
(pg.
82
—
95
)
IAWA Committee
,
Multilingual glossary of terms used in wood anatomy
,
1964
Winiterfur
Konkordia
Kucera
L. J.
,
Philipson
WR
.
Эксцентриситет роста и анатомия реакции в ветвях Drymys winteri и пяти местных новозеландских деревьев
,
N. Z. J. Bot.
,
1977
, том.
15
(стр.
517
—
524
)
Kucera
L.J.
,
W.R.R.R.R.
.
Эксцентриситет роста и анатомия реакции в ветвях Pseudowintera colorata
,
Am. Дж. Бот.
,
1978
, том.
65
(стр.
601
—
607
)
Мейлан
Б.А.
.
Реакционная древесина в Pseudowintera colorata – бессосудистое двудольное растение
,
Wood Sci. Технол.
,
1981
, том.
15
(pg.
81
—
92
)
Okuyama
T.
,
Yamamoto
H.
,
Iguchi
M.
,
Yoshida
М.
.
Процесс образования ростовых напряжений в клеточных стенках. II. Напряжения роста в растянутой древесине
,
Mokuzai Gakkaishi
,
1990
, vol.
36
(pg.
797
—
803
)
Okuyama
T.
,
Yamamoto
H.
,
Yoshida
M.
,
Хаттори
Ю.
,
Арчер
Р.Р.
.
Напряжения роста в растянутой древесине: роль микрофибрилл и лигнификации
,
Ann. За. науч.
,
1994
, том.
51
(стр.
291
—
300
)
Онака
Ф.
3 .
Исследования древесины на сжатие и растяжение
,
Wood Res.
,
1949
, том.
1
(стр.
1
—
88
)
Престон
Р.Д.
3 . ,
Физическая биология клеточных стенок растений
,
1974
London
Chapman & Hall
(pg.
77
—
86
)
Sugiyama
K.
,
Okuyama
T.
,
Ямамото
Х.
,
Ёсида
М.
.
Процесс образования стресса роста в клеточных стенках: связь между продольной высвобождаемой деформацией и химическим составом
,
Wood Sci. Технол.
,
1993
, том.
27
(стр.
257
—
262
)
Timell
T.E.
. ,
Древесина прессования голосеменных
,
1986
, vol.
Том. 1

Берлин
Springer-Verlag
(стр.
63
—
89
)
Timell
Т.Е.
. ,
Древесина прессования голосеменных
,
1986
, vol.
Том. 3
Berlin
Springer -Verlag
(стр.
1757
—
1791
)
Tsoumis
G.T.
. ,
Наука и технология древесины: строение, свойства, использование
,
1991
Нью -Йорк
Van Nostrand Reinhold
(стр.
88
—
91
)
Wilson
B. F.
.
Реакция на изгибание ствола у лесных кустарников: переориентация ствола или побега и высвобождение побега
,
Can. Дж. Бот.
,
1997
, том.
75
(стр.
1643
—
1648
)
Виммер
Р.
,
Даунс
Г.М.
,
Эванс
Р.
,
Расмуссен
Г.
,
Французский

Прямое влияние характеристик древесины на свойства целлюлозы и ручного листа Eucalyptus globules
,
Holzforschung
,
2002
, vol.
56
(стр.
244
—
252
)
Ямамото
Х.
.
Механизм образования ростовых напряжений в клеточной стенке древесины: роль отложения лигнина и микрофибрилл целлюлозы в процессе созревания клеточной стенки
,
Wood Sci. Технол.
,
1998
, том.
32
(стр.
171
—
182
)
Ёсида
М.
,
Окуяма
Т.
.
Методы измерения напряжения роста на поверхности ксилемы с помощью тензодатчиков и циферблатных датчиков
56
(pg.
461
—
467
)
Yoshida
M.
,
Okuda
T.
,
Окуяма
Т.
.
Напряжение древесины и стресс роста, вызванный искусственным наклоном Liriodendron tulipifera Linn. и Prunus spachiana Kitamura f. восходящие Китамура
,
Ann. За. науч.
,
2000
, том.
57
(стр.
739
—
746
)
Йошизава
2 Н.
30606 ,
Сато
М.
,
Йоката
С.
,
Идей
3 Т.9
Формирование и структура реакционной древесины у Buxus microphylla var. insularis Nakai
,
Wood Sci. Технол.
,
1993
, том.
27
(стр.
1
—
10
)
Ёсидзава
N.
,
Inami
A.
,
Miyake
S.
,
Ishiguri
F.
,
Yokata
S.
.
Структура и распределение лигнина в реакционной древесине двух видов Magnolia
,
Wood Sci. Технол.
,
2000
, том.
34
(стр.
183
—
196
)
© The Author 2009. Опубликовано Oxford University Press. Все права защищены. Для получения разрешений обращайтесь по электронной почте: [email protected]
© Автор, 2009 г. Опубликовано Oxford University Press. Все права защищены. Для получения разрешений обращайтесь по электронной почте: [email protected]
Раздел выпуска:
Статья
Скачать все слайды
Дополнительные данные
Дополнительные данные
Дополнительные данные — zip-файл
Реклама
Цитаты
Альтметрика
Дополнительная информация о метриках
Оповещения по электронной почте
Оповещение об активности статьи
Предварительные уведомления о статьях
Оповещение о новой проблеме
Получайте эксклюзивные предложения и обновления от Oxford Academic
Ссылки на статьи по телефону
Последний
Самые читаемые
Самые цитируемые
Воздействие болезнетворных грибов голландского вяза на фотосинтетические характеристики листвы и летучие вещества у видов Ulmus с различной устойчивостью к патогенам
По крайней мере, это сухой холод: глобальное распределение стресса от замораживания-оттаивания и засухи и признаки, которые могут придавать политолерантность хвойным деревьям
Комментарий: Источники воды, которая составляет биомассу деревьев
PePYL4 повышает засухоустойчивость, модулируя эффективность использования воды и удаление АФК у Populus
.
Относительная площадь сосудов в ксилеме коррелирует с устойчивостью к стволовой эмболии внутри и между родами
Реклама
Регулировка натяжения ремня генератора Лада Калина. Проверка ремня генератора на ладе калины Подробная инструкция по замене ремня
Замена ремня Лада Калина в начальной комплектации с 8-клапанным двигателем. У более дорогой комплектации Лада Калина с кондиционером ремень привода агрегатов должен вращать не только генератор, но и шкив компрессора кондиционера. Ремень заменяется каждые 90 тысяч километров. Для работы понадобится яма или эстакада, так как часть работ необходимо проводить снизу автомобиля.
Схема ремня привода вспомогательных агрегатов Лада Калина подробнее
1 — шкив привода вспомогательных агрегатов
2 — ролик натяжной
3 — натяжитель
4 — шкив генератора
5 — шкив муфты компрессора кондиционера
6 — ремень привода вспомогательных агрегатов
7 — Кронштейн правой опоры силового агрегата
Маркировка ремня привода вспомогательных агрегатов Лада Калина 6РК 995 (шесть-V, длина — 995 мм).
Для замены ремня приходится демонтировать правую опору силового агрегата, так как она проходит через ремень. Снимите средний и правый брызговики моторного отсека с днища автомобиля. Далее следует снять подкрылок правого переднего колеса, либо, ослабив все крепления подкрылка в передней и средней его части, загнуть подкрылок за тормозной диск колеса.
Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка по схеме.
Места крепления брызговика и подкрылка Лада Калина:
1 — саморез Torx T-27 для общего крепления брызговика и подкрылка к колесной арке;
2 — два самореза Torx T-20 для общего крепления брызговика и подкрылка к колесной арке и крылу;
3 — саморез Torx T-20 под ключ для крепления подкрылка к крылу;
4 — четыре самореза «на 8» для крепления подкрылка к колесной арке;
5 — четыре самореза Torx T-20 для крепления подкрылка к переднему бамперу.
Устанавливаем регулируемый по высоте упор под поддон, чтобы он принимал на себя вес двигателя.
Головкой Е-14 открутить два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» откручиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).
Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, то теперь мы можем снять его со шкивов и вынуть ремень из моторного отсека.
Установите новый ремень в обратном порядке, обеспечив необходимое натяжение ремня вращением ходового винта натяжителя.
Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.
Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приведет к преждевременному износу ремня и подшипников генератора.
Для натяжения ремня Лада Калина есть специальный натяжитель.
Со стороны моторного отсека ключом на 19 ослабить затяжку контргайки ходового винта натяжителя ремня, удерживая винт ключом или головкой «на 8», удерживая гайку, вращайте ходовой винт против часовой стрелки, натягивая ремень.
Ремень генератора, который приводит в движение генератор в автомобиле Лада Калина, является одним из важнейших расходных узлов. От его корректной работы зависит стабильность подачи электрической энергии на все токоприемники бортовой сети. Поэтому многих интересует вопрос, как натянуть ремень.
Ослабление натяжения ремня сопровождается свистящим эффектом. И тут свистит ремень. Также неправильно сделанное натяжение может вызвать быстрый износ подшипников и привести к разрушению конструкции самого расходного элемента. В этой статье мы покажем вам, как затянуть ремень.
К основным признакам износа ременной передачи относятся:
появление трещин;
неравномерное истирание рабочей зоны;
разрыв шнуров.
Для предотвращения преждевременного износа этого важного расходного элемента владельцу LADA Kalina необходимы знания о правильном натяжении ремня.
Как диагностировать товар?
Если указанный ранее признак ослабления ременного привода проявил себя во «во всей красе», то владельцу Лада Калина нужно будет без промедления проверить и при необходимости подтянуть ремень. Это достаточно легко сделать.
Надавите на ветвь ремня усилием пальцев и линейкой измерьте прогиб.
Когда амплитуда прогиба превысила 1 см, необходимо подтянуть ремень генератора.
Если вам нужен максимально точный результат измерения, рекомендуем использовать динамометр. С его помощью ветвь ремня следует оттянуть назад, приложив усилие 10 кгс. Теперь таким же образом измеряем отклонение. Его размер не должен превышать 15 мм.
Подготовка в работе
Прежде чем непосредственно натянуть ремень, потребуется выполнить ряд подготовительных манипуляций.
Очистить поверхности гаек натяжителя генератора LADA Kalina. Для этого подойдет обычная металлическая щетка.
Смочите указанные гайки проникающим средством, таким как WD-40, чтобы обеспечить легкое ослабление.
Запаситесь необходимым набором инструментов — ключами, размерность которых «8» и «19».
Помните о важности процедуры своевременной подтяжки ремня, так как при ослабленной трансмиссии КПД генератора значительно снижается, а бортовая сеть страдает от перебоев в подаче электроэнергии.
Как тянуть?
Перейдем к рассмотрению процедуры растяжки. Проворный владелец потратит менее 15 минут на выполнение всего комплекса манипуляций и ремень генератора снова будет в строю. Это избавляет от необходимости посещать сервис для того, чтобы опустошить собственный кошелек.
Процедура:
Находим натяжную планку.
Откручиваем на нем контргайку. Некоторые «мастера» сюда могут мешать бачок с омывающей жидкостью. Снять временно.
Взявшись за болт натяжителя, вращаем его до достижения необходимого уровня натяжения ременной передачи.
В конце затягиваем контргайку с требуемым моментом.
Проверяем уровень натяжения и, если он в норме, поздравляем себя с успешным выполнением важной миссии, если элемент недостаточно натянут, натяжение дополнительно регулируется. Сама проверка выглядит следующим образом. Включив зажигание, обращаем взгляд в сторону панели приборов, где должен загореться индикатор, отслеживающий зарядку аккумулятора. Запускаем двигатель Лада Калина. Если этот индикатор погаснет в течение нескольких секунд, то все в норме.
Подведем итоги
Как мы убедились, отрегулировать натяжение ременного привода Лада Калина под силу даже неопытному автовладельцу. Самое главное, не забывайте своевременно и периодически проверять состояние этого элемента. Если этим пренебречь, то можно лично спровоцировать более дорогие в плане устранения поломок. Натягивайте правильно, исходя из аспектов, приведенных в этом материале, и тогда ремень генератора прослужит вам долго. При первых признаках износа ремня примите меры по его замене. Эксплуатация изношенного компонента чревата его внезапной поломкой.
В процессе эксплуатации быстро изнашивается ремень привода генератора. Необходимо постоянно следить за его состоянием, так как от правильной работы этого механизма зависит функционирование всего автомобиля. Процедура замены ремня генератора на Калине не является трудоемкой операцией и может быть выполнена своими руками.
[Скрыть]
Когда менять?
На автомобилях ВАЗ Лада Калина применяется ременная передача вспомогательных агрегатов. На машинах с кондиционером срок службы такого ремня составляет не более 30 тысяч километров. На простых версиях автомобилей ремешок может прослужить дольше, но большинство владельцев стараются менять его через те же 30 тысяч пройденных километров. По разным причинам ремень может выйти из строя раньше, поэтому в процессе эксплуатации автомобиля его необходимо периодически проверять. На рабочей дорожке не должно быть трещин, а на внешней стороне ремня не должно быть расслоений. При наличии таких дефектов ремешок сразу меняют. Еще одним сигналом к замене этого элемента является свист или другой шум при работе агрегата.
Процесс замены ремня на Калине с кондиционером (шестнадцать клапанов) представлен видео от пользователя Александр.
Выбор ремня и ролика
На автомобилях Лада Калина используется несколько типов ремней.
Тип элемента зависит от модели двигателя и его комплектации:
Версия двигателя без кондиционера и натяжителя — длина ремня 823 мм. Затворы (номер 6PK823) используются стандартно, но на запчасти такая деталь не поставляется. Для замены используется немного другой ремешок — Gates 6PK823SF.
Вариант узла с натяжителем ремня, но без кондиционера — 882-884 мм. Оригинальная деталь Gates (6PK882). В дополнение к нему часто используются ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень BRT882.
Двигатель с кондиционером и натяжителем ремня (двигатель 11183) — 1018 мм. Стандартный элемент Gates (6PK1018). Альтернативой являются Dayco 6PK1018 или Continental 6PK1015.
В 16-клапанном двигателе 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. Часть ворот (6PK995) поставляется с завода, а также используется как запасной.
Иногда при замене ремня возникает необходимость установить новый натяжитель. Он одинаков для всех моторов, его артикул 2123-1041056.
Как самому поменять?
Сложность замены ремня генератора на Калине не зависит от количества клапанов или дополнительных узлов на двигателе.
Замена на 8-клапанных двигателях без натяжителя
Замена ремня на таком двигателе самая простая, из инструментов нужен только ключ на 13 и короткая плоская отвертка. Так как в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремни слишком жесткие, быстро разрушаются и повреждают подшипник на валу генератора.
Этапы работы
Для выполнения задания необходимо сделать следующее:
Отвернуть болт нижнего крепления генератора на 2-3 оборота.
Отверните верхнюю гайку крепления, вытолкните болт отверткой и полностью снимите его.
Опустить генератор вниз. Выступ механизма должен проходить через зазор между радиатором и корпусом телевизора.
Снимите старый ремень и замените его новым. Если ремень не надевается на шкивы с легкостью, его можно аккуратно подтянуть отверткой.
Поднимите генератор вверх, натянув ремень.
Вставьте болт верхней точки крепления и затяните гайку.
Затяните нижний болт крепления.
Проверить работу ремня.
Процесс ремонта такого мотора хорошо показан на видео, снятом автором Ильгизом Магафуровым.
Замена на 8 клапанных двигателях с натяжителем
Здесь процедура установки нового ремня генератора сильно отличается от представленной выше.
Необходимые инструменты
Для самостоятельной замены ремня генератора вам потребуются как минимум следующие инструменты:
обычный или накидной ключ для гаек 13, 17 и 19 мм;
трещотка для гаек 8 мм; при его отсутствии подойдет рожковый или обычный ключ такого же размера;
отвертка с тонким плоским лезвием;
тонкая игла;
тряпки
;
уайт-спирит или бензин около 0,5 л;
Емкость и щетка для мытья;
ШРУС.
Этапы работы
Для регулировки степени натяжения ремня на моторах Калина используется механический натяжитель, в отличие от привода ГРМ, в котором используется гидравлический натяжитель. При смене элемента рекомендуется проводить профилактический ремонт ролика, добавляя туда свежую смазку.
Для завершения работы необходимо сделать следующее:
Ослабить болт ролика. Нить на нем обратная.
С помощью отвертки подденьте пластиковый колпачок на валике и осторожно снимите его.
Ослабьте стопорную гайку на тяге натяжителя на несколько оборотов.
Ослабьте натяжение ремня, повернув гайку стержня по часовой стрелке. Гайку необходимо откручивать до тех пор, пока шток не начнет свободно перемещаться в посадочном месте.
Отвернуть боковой болт концевого упора тяги, расположенный рядом с натяжным роликом.
Снимите натяжитель и отложите в сторону.
Приступайте к демонтажу ремня. Процедуру нужно начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
Снимите элемент со шкива коленчатого вала и снимите его полностью.
Отвинтите болт ролика и снимите его.
С помощью иглы осторожно подденьте и снимите защитные колпачки с подшипника. Промойте подшипник уайт-спиритом или бензином.
Заполните свежей смазкой и установите защитные резиновые крышки.
Соберите все детали и установите каток на место. При сборке нужно помнить, что втулка находится в подшипнике со стороны кронштейна.
Замените ремень, установив его в обратном порядке — от шкива коленчатого вала к шкиву генератора.
Установите натяжитель и поверните гайку против часовой стрелки, чтобы начать натяжение ремня. Затягивать гайку необходимо до увеличения сопротивления. Хорошо натянутый ремешок следует слегка сжать рукой.
Затяните стопорную гайку тяги натяжителя.
Проверить работу механизма, при появлении свиста потянуть за ремешок.
Откручивание левой гайки на 17мм Снятие крышки ролика Разборка натяжного ролика Подшипник со снятыми крышками Промытый ролик Сборка узла Натяжение ремня Проверка затяжки гайки
Замена на 16 клапанных моторах
Сложность замены ремня привода генератора на такой Калине заключается в необходимо снять переднюю опору двигателя.
Необходимые инструменты
головка для шестигранных звездочек 11 мм или TORX E14;
два домкрата;
головка или ключ 17 мм;
Головка с трещоткой 8 мм.
Процесс замены
В процессе выполнения работ необходимо выполнить следующие действия:
Поднять автомобиль на домкрате и демонтировать правое колесо, а также защитный подкрылок и пыльник багажника.
Установите защитную опору под днище машины.
Снимите защиту двигателя.
Поднимите двигатель под картером с помощью домкрата. Между подъемной частью домкрата и масляным поддоном двигателя необходимо установить деревянную опору.
Выверните два болта TORX E14, крепящих опору силового агрегата к кронштейну. Если винты затянуты, нужно варьировать положение мотора домкратом, добиваясь легкого вращения.
Отверните три болта TORX E14, крепящие опору к лонжеронам кузова автомобиля.
Ослабьте натяжение ремня, отвернув фиксирующую гайку.
Поверните гайку на 8 мм по часовой стрелке до полного ослабления ремня. Затем нужно снять ремешок и продеть новый элемент через место снятой опоры.
При необходимости можно заменить смазку в натяжном ролике. Схема полностью идентична описанной выше.
Натяните ремень, повернув гайку на 8 мм против часовой стрелки. Натяжение следует контролировать рукой – элемент должен прогибаться при нажатии.
Зафиксируйте натяжение гайкой 19 мм.
Установите все снятые детали в обратном порядке.
Запустите двигатель и проверьте работу привода. Для этого нужно максимально нагрузить ленту – включить все потребители электроэнергии и кондиционер.
Если во время работы слышен свистящий звук, необходимо потянуть за ремешок. Для этого на работающем моторе нужно ослабить фиксатор и осторожно подтянуть шток натяжителя до исчезновения свиста.
Затяните стопорную гайку.
Если во время работы возникает свист, необходимо дополнительно натянуть ремень.
Давненько в блоге не было тем про электрооборудование Калины и сегодня я решил продемонстрировать такую процедуру как замена ремня генератора самостоятельно. Эта работа делается легко и просто, и не требует особых навыков и знаний, при этом можно обойтись минимумом инструментов. Что именно понадобится для выполнения этого ремонта, привожу список ниже:
Ключ на 19
Головка на 8 с трещоткой или обычная с открытым концом, колпачок
Ключ на 13
Подробная инструкция по замене ремня
Итак, в первую очередь вам потребуется ослабить большую стопорную гайку на штоке натяжителя, сделав пару оборотов, наглядно показано ниже:
И после этого необходимо ослабьте натяжение ремня генератора, повернув сам шток по часовой стрелке, тем самым ослабив ремень. Делать это удобно трещоткой, примерно как показано на следующем фото:
Крутим до тех пор, пока стержень не разболтается и не будет свободно болтаться. Затем снизу откручиваем болт его крепления, подробнее смотрите картинку:
И вынув болт с втулкой и шайбой, поднимаем верхнюю часть натяжителя и ставим примерно так же, как это делал я, чтобы он не мешает замене в будущем.
Теперь ремень достаточно ослаблен и препятствий для его снятия больше нет. Сначала освобождаем его от шкива генератора, приложив небольшое усилие:
И после этого снимаем со шкива коленвала:
Когда все будет готово, вынимаем его оттуда, повернув немного в сторону, чтобы он ни за что не цеплялся во избежание повреждений :
Если при осмотре ремня будет обнаружено его повреждение и сильный износ, то его необходимо будет заменить на новый. Цена этой детали Лада Калина недорогая и составляет около 300 рублей, так что карман особо не тянет. Установку проводят в обратной последовательности и не забываем отрегулировать натяжение до необходимого уровня. Про регулировку напишу в следующей статье сегодня, если будет время, но думаю, что ничего сложного для понимания нет, так как все делается буквально за пять минут с двумя ключами в руках. Позже скину ссылку сюда на пост, чтобы долго не искали.
Замена ремня генератора на Калине
От ремня генератора зависит правильная работа самого генератора и всей электросистемы автомобиля. Замена ремня генератора на Хендай Солярис. Замена ремня ГРМ н-150 8 кл. Ключом на 13 ослабьте верхний болт крепления генератора. Если ремень изношен или сильно ослаблен, существует опасность того, что генератор не будет вырабатывать ток, а аккумулятор быстро разрядится. Замена ремня привода генератора и нижнего крепления генератора (см. фото 7 и 8). Завести машину будет очень проблематично. Замена натяжного ролика и ремня генератора 4zz-fe. Замена ремня генератора Лада Калина 8 кл: размер. Вся электрическая система выйдет из строя.
Узнать, нужно ли менять ремень, довольно сложно, но некоторые признаки могут указывать на это:
при работающем двигателе свет фар становится слабым, тусклым;
посторонний шум, свист при трогании автомобиля с места. ;
после пробега 30 — 50 тысяч на Калине стоит проверить исправность ремня. На нем могут быть трещины, «изломы» зубьев, порезы, замасливание или расслоение резины, что может привести к обрыву ремня. В этом случае его лучше заменить.
Выбор ремня
и его цена
Если в конструкции генератор имеет натяжитель, то длина ремня 883мм. Замена ремня генератора Лада Калина Лада Калина (Lada Kalina (16 кл). Замена ремня генератора и натяжного ролика ремня ГУР. 4 ЭТАПА ЗАМЕНЫ РЕМНЯ ГРМ КАЛИНА 8 КЛАПАНОВ. Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы рассмотрим как производится замена ремня ГРМ Калина с 8 клапанным двигателем В подавляющем большинстве случаев на Калине 8 клапанов Замена ремня генератора Лада Калина 8 клапанная: Если генератор как на Гранте, то длина 823 мм
Похожие новости
При выборе производителя следует учитывать, что официальным поставщиком данных ремней для АВТОВАЗа является компания GATES, поэтому предпочтение следует отдавать ее продукции. Замена ремня генератора При этом в подавляющем большинстве случаев у Калины 8 клапанов. Ремни также делают BTR (много плохих отзывов), Continental, Finwhale и ANDYCAR. Замена ремня ГРМ н-150 8 кл генератор только -. замена ремня генератора на Hyundai Tensioner и приводного ремня на Hyundai Solaris. Лучше купить Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если нет, то ремень жесткий. Цена ремней примерно от 500 до 1000 рублей.
Замена ремня генератора Калина
Замена ремня генератора Калина … Самый простой и быстрый способ. Ремень можно поменять в течение 5 минут
Замена ремня генератора Лада Калина
Сегодня 12.01.2015 заменил вот этот ремень на генераторе на новый, пробег 60000.
Похожие новости
Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не является доступным.
Замена
Как быстро поменять ремень генератора на Калине:

Пару слов об эластичном ремне — регулировать его не нужно, он пускается сначала на шкиве, а потом на генераторе, ставим шестерню и толкаем машину, предварительно подсунув под ремень монтажный комплект или подобное.
Что свистит под капотом калины. Вентилятор печки свистит (гудит или потрескивает). Может на морозе показать, что делать, как убрать? Разборка
Приветствую вас друзья на сайте авторемонта своими руками. Владельцы автомобилей ВАЗ часто сталкиваются с ситуацией, когда слышен свист ремня генератора при запуске двигателя.
В такой ситуации большинство новичков видят только один выход – замену якобы изношенного элемента. На самом деле не стоит принимать необдуманных решений.
Люкс может быть вызван рядом причин, которые можно устранить своими руками и с минимальными затратами.
Особенности и возможные причины свиста ремня генератора
Основное назначение генератора — питание электрооборудования автомобиля. Но как обеспечивается постоянное вращение ротора?
На коленчатом валу двигателя и валу генератора имеются специальные шкивы, на которые натягивается ремень. После запуска двигателя коленчатый вал начинает вращаться, приводя в движение ротор генератора.
Появление скрипа обусловлено повышенным трением ремня о шкив генератора (коленвал) или нормальным проскальзыванием.
На практике причинами скрипа и свиста могут быть следующие:
Повышенный износ ремня. Иногда даже дополнительное напряжение не спасает.
Попадание на шкив генератора (коленвал) или непосредственно на ремень различных жидкостей (тосол, масло и тд).
Ремень низкого качества.
Износ подшипников в генераторе.
Данная неисправность чаще всего проявляется при повышенных нагрузках. Подшипник может свистеть или стучать. В такой ситуации может выручить только замена своими руками или СТО.
Диагностика и устранение свиста ремня генератора
Свистит ли ремень генератора в автомобиле? — Не паникуйте. Первое, что нужно сделать, это сделать небольшую диагностику. Осмотрите ремень на предмет очевидных повреждений.
Проверьте, хорошо ли он натянут, нет ли явного перекоса линии шкива. Особое внимание обратите на поверхность ремня – на нем не должно быть никаких жидкостей.
После осмотра Вы сможете сделать предварительные выводы и принять решение о дальнейшем ремонте:
Если ремень визуально поврежден, на его поверхности имеются серьезные трещины, а края обтрепаны, то без замены ремня уже не обойтись. При этом покупайте только оригинальные детали для своей модели ВАЗ.
Иначе через пару тысяч километров вы снова столкнетесь с этой проблемой. Кстати, некачественные китайские подделки часто «свистят» сразу после установки.
Видны ли на ремне загрязнения (масло, антифриз)? – Тщательно очистите ремень от лишней грязи (по возможности). Если грязь въелась в изделие и чистка не дает видимых результатов, то ремень генератора лучше заменить.
Если внешне проблем не обнаружено, переходим к механической части. Проверьте натяжение. Для этого нажимаем на ремень посередине между шкивами коленчатого вала и генератора.
Оптимальный уровень прогиба около 6-8 мм. Если этот параметр оказался больше или меньше, без регулировки не обойтись.
Сразу отметим, что для каждой модели ВАЗ процесс настройки может немного отличаться. Мы рассмотрим общий случай.
Подготовить трещотку, накидной ключ на «19″, глубокая голова на «17», а также запастись 15-20 минутами личного времени.
Последовательность затяжки ремня генератора
С помощью ключа «на 17» слегка отверните верхнюю крепежную гайку, соединяющую генератор с кронштейном.
Ослабьте гайку крепления внизу (достаточно открутить на несколько оборотов)
Если нужно ослабить ремень, возьмитесь за генератор и потяните его на себя (если нужно натянуть ремень, то от вам).После этого необходимо подтянуть гайки и проверить работу генератора.
Перед запуском двигателя включите несколько основных потребителей, например, печку, дальний свет и обогрев. Если свист пропал, а уровень заряда остался на нормальном уровне, то работу можно считать успешной.
При этом помните, что перетяжка также недопустима (это может привести к повышенному износу шкивов и ремня).
Бывают ситуации, когда ремень генератора время от времени свистит, например, при понижении температуры или повышении влажности на улице.
В этом случае можно использовать специальные добавки (продаются в стандартных банках). Способ применения очень прост.
Необходимо распылить состав на внутреннюю сторону ремня и шкивов. Стоимость таких изделий от 500 до 1500 рублей.
Если на вашем автомобиле пищит ремень генератора, то не стоит сразу спешить на СТО и делать дорогостоящий ремонт.
В большинстве случаев проблема решается гораздо проще и за несколько минут. И теперь вы знаете, как это делается. Удачи на дорогах и конечно же без поломок.
Автомобильная печка используется очень часто, зимой обогреваем салон, а летом охлаждаем (холодный воздух от кондиционера). После длительного пробега, а это обычно 80 — 100 000 километров, при притягивании обдува начинает раздаваться раздражительный свист, наверное многие сталкивались. После выключения вентилятора свист пропадает. Становится ясно, что печка свистит, но не сама по себе — а элементом для ее обдува. Что делать, как починить, а то ведь так неудобно ездить! Выход есть и в 70% случаев можно все сделать самому…
Сразу хочу отметить, что сейчас мне многие пишут о своих конкретных моделях, и это именно Лада Калина и многие ВАЗ, Солярис, Форд Фокус, Шкода. Ребят, сегодня не буду разбирать какую-то конкретную модель, ибо лечится болезнь практически одинаково. Я постараюсь дать вам пищу для размышлений, как и что делать, а снять вентилятор я думаю можно и самостоятельно, просто зайдите на форумы по своим моделям.
Как работает продувка?
Устройство очень простое — в салоне под панелью радиатор печки (возможно кондиционер рядом), на который дует специальный мощный вентилятор. У него, как правило, несколько режимов обдува, обычно подразделяемых от «1» до «4», чем больше включено, тем сильнее будет воздушный поток. Как становится понятно, зимой радиатор печки используется — для обогрева салона, зимой радиатор кондиционера — для охлаждения.
На новых иномарках не шумит (практически не слышно в первом и втором положениях), точнее слышен сильный встречный поток воздуха, но сторонних звуков нет. Это указывает на то, что вентилятор работает правильно и вся система работает правильно.
Если у вас свист или треск при включении вентилятора, то тут что-то не так, нужно разобрать панель и снять вентилятор. Радиаторы тут ни при чем.
Основные неисправности
Свист — это уже неисправность — их не так много в этом узле. Нужно говорить «обогреватель» — он либо работает, либо нет. Если печка совсем не дует, это значит, что заклинил электродвигатель, либо износились щетки. Если вы еще как-то ехали на ура, а через один прекрасный момент он пропал, а печка перестала работать, то двигатель точно встал, скорее всего проблема в подшипнике или втулках.
Однако свист еще не означает, что электродвигатель вышел из строя, возможно, там просто скопилась грязь (от долгой эксплуатации) и его нужно чистить.
Поэтому в 70% случаев смазка действительно помогает, но если вы долго ездите с шумом, то возможно подшипник уже изношен. Поэтому, как только появится треск и прочее, разбираем печку и чистим. Что еще хочу отметить на наших ВАЗах, особенно на «классике» вместо подшипников использовались втулки, после их разработки их нужно было заменить, но многие умельцы, тем не менее, устанавливают подшипники на вазовский отопитель — как я думаю правильно!
Разборка — чистка вентилятора
Как я уже писал выше, в каждой машине это устройство снимается по разному, но суть всегда одна, мы либо полностью снимаем вентилятор, либо имеем к нему прямой доступ, чтобы мы могли смажьте элементы.
ХОЧУ предупредить — прежде чем снимать электродвигатель — автомобиля во избежание ненужных никому не нужных коротких замыканий.
Вентилятор почти всегда устроен одинаково — это электродвигатель и цилиндрическая гребенка (лопасти) вверху, нагнетающая воздух. Вот небольшой пример.
Свист исходит от самого мотора, в нем есть один или два подшипника, поддерживающих вращение вала. При выходе из строя подшипников, или их забивании (годовой) грязью возникают непонятные звуки — свист, треск, жужжание и т.д. Возможны два сценария развития событий:
Просто чистка . Диагноз простой, пробуем покрутить снятый моторчик — если он вращается с трудом иногда даже с привычными звуками, то — пылесосим двигатель, смазываем подшипники — остальные вращающиеся элементы (можно любой силиконовой смазкой, иногда можно использовать WD-40), очистить вал от грязи.
Обычно этого хватает в 70% случаев, электродвигатель начинает работать тихо, легко, без лишних звуков. Хватает на очень долгое время бесшумной работы.
Ремонт-замена подшипников вала . Диагностика — вал вообще не вращается. Тут дело посложнее, нужно будет разобрать сам двигатель — «заглянуть внутрь». От длительной неправильной эксплуатации подшипники могут заклинить, они просто ломаются, шарики в них «клинят». Многие сейчас могут сказать — зачем мучаться, нужно просто купить новый двигатель! Пожалуй, это более справедливое замечание, однако стоимость вентилятора отопителя (а он, как правило, в сборе) не очень маленькая. Например, для рядового солдата она будет варьироваться примерно от 5000 до 10000 рублей, что очень много! А если у вас машина классом выше, то цены растут в геометрической прогрессии. Так что замена подшипников очень оправдана, стоят они копейки.
СО : Откручиваем лопасти, они либо пластиковые, либо металлические (часто алюминиевые). Посередине будет гайка, ее надо крутить, если получилось открутить но лопасти не сняты, ставить их, НО НЕ ВЕСЬ двигатель — в горячую воду, не кипяток но и не тепленькую( 60 — 65 градусов) их можно дополнительно закрепить на кипящую воду клей он немного размякнет, пластик расширится и вы будете потихоньку вынимать лезвия.
Далее разбираем сам электродвигатель, обычно это два-три болта (гайки), которые легко откручиваются. Нужно аккуратно «половить» мотор, чтобы не потерять все мелкие детали. После снятия крышки у вас будет примерно такая картинка.
Далее снимаем подшипники, повторюсь еще раз — часто их два, после чего меняем. Один аспект, как правило, заключается в том, что вы не сможете подобрать точно такие же, какие у вас установлены. Однако сняв параметры вала, или взяв старый вариант — идем в спец магазин, которых у нас в городе много — покупаем подходящий вариант.
Просто подбираем по размеру, берем обычный шарикоподшипник, можно даже наш отечественный — дольше будут ходить. Ставим их на вал, собираем мотор и радуемся.
Думаю, что многие автовладельцы сталкивались с такой проблемой, когда свистит ремень генератора. Происходит это из-за ослабления натяжителя, особенно ярко это проявляется в сырую погоду, когда из-под капота доносится не очень приятный свист. Растяжка довольно проста и не занимает много времени, а инструмента требуется совсем немного:
Ключ на 8 накидной или рожковый, или головка с трещоткой — тоже подойдет
Ключ на 19
Регулировка ремня генератора на Калине
Первым делом нам нужно будет ослабить контргайку тяги натяжителя, открутив ее немного против часовой стрелки:
Затем откручиваем тягу натяжителя, и тем самым ремень будет натянут. Чтобы не пришлось прилагать больших усилий при натяжении, необходимо рукой надавить на корпус натяжителя и одновременно открутить его, как показано на фото ниже:
После натяжки ремня затяните контргайку и проверьте наличие свиста при работающем двигателе. Чтобы убедиться в этом, необходимо при работающем двигателе включить как можно больше электроприборов: дальний свет, скоростной печка, обогрев заднего стекла и т. д. Если после выполнения этой процедуры ремень не свистит, значит, он натянут обычно.
Но следует также учитывать, что перетяжка тоже не пойдет на пользу устройству. Во-первых, сам ремень будет сильно изнашиваться. Во-вторых, подшипник не выдержит большой нагрузки, будет гудеть и даже заклинивать довольно короткий промежуток времени. Однажды на прошлой машине был печальный опыт, я слишком сильно дернул и через неделю езды под замену ушел подшипник. Так что не переусердствуйте, выполняя такое обслуживание своей Калины.
Если же, наоборот, необходимо ослабить, то необходимо будет закрутить шток по часовой стрелке. Затем затяните стопорную гайку. Вот, пожалуй, и все рекомендации, которые необходимо знать при выполнении этой несложной процедуры. Если у вас есть вопросы или замечания по подготовленному мной материалу, отпишитесь в комментариях.

Многие неисправности автомобиля можно определить по звуку. Когда появляются какие-то сторонние шумы в виде скрежета, воя или свиста, это может сигнализировать о поломке одного из компонентов авто. Некоторые неисправности достаточно легко устраняются вместе с сопутствующими симптомами в виде надоедливых и неприятных звуков. Но есть определенные признаки поломок, которые проявляются чаще всего. Чаще всего при запуске двигателя раздается свист, причиной которого может быть ряд факторов. При этом такие неприятные звуки могут быть и при уже работающем двигателе. Далее мы поговорим о причинах таких явлений и способах их устранения.
Свист двигателя при запуске и работе
Всегда приятно осознавать, что твой автомобиль полностью исправен и не доставит неудобств в самый неподходящий момент. Однако так бывает не всегда, и многие автовладельцы сталкиваются с рядом проявлений выхода из строя некоторых узлов автомобиля. Это заставляет людей сомневаться в своем «железном коне», а положительных эмоций такая машина явно не добавит. Наиболее частым сигналом поломки является свист при запуске двигателя. Причем сталкиваются с ней не только владельцы старых автомобилей, но и практически новых, недавно выехавших.
Причиной того, что слышен свист при работающем двигателе, может быть ряд различных неисправностей в двигателе автомобиля. Обычно это не столько опасный признак, сколько раздражающий. Хотя если мотор стал издавать такие посторонние звуки и двигатель все больше свистит, то затягивать с устранением этой проблемы явно нельзя. Некоторые проигнорированные неисправности могут привести к дорогостоящему ремонту и множеству проблем.
Ремни
Одной из основных причин свиста при запуске двигателя являются ремни различных приводов в подкапотном пространстве автомобиля. Плохое натяжение и их износ влечет за собой появление того самого раздражающего свиста, который может усиливаться вместе с увеличением оборотов двигателя. А может, наоборот, исчезать при нажатии на педаль газа. В любом случае звук, издаваемый ремнями, очень хорошо слышен и его невозможно не заметить.

При появлении свиста первым делом проверьте натяжение приводных ремней
Первым делом проверьте натяжение всех приводных ремней. Если какой-либо из них ослаблен, то возможна пробуксовка, что приводит к свисту при работе двигателя. В этом случае нужно натянуть ремень до допустимых пределов, чтобы оставить ему нормальный люфт. Еще одной причиной проскальзывания ремней может быть грязь и масло, попавшие на них. В этом случае его необходимо тщательно очистить, а лучше всего заменить на новый.
Чаще всего неприятности в плане шума доставляет ремень генератора. Свист появляется при запуске двигателя и пропадает при увеличении оборотов двигателя, так как ремень входит в одну амплитуду с роликами и шкивами. Это может грозить недостаточным зарядом аккумулятора и всеми вытекающими из этого проблемами. Бывает и так, что двигатель свистит, а потом вдруг перестает издавать этот звук. При этом никаких изменений сразу не наблюдается. И причиной этому может быть обрыв ремня генератора. После его поломки зарядка аккумулятора при работающем двигателе прекращается. Обычно об этом сигнализирует специальная лампочка на панели приборов, но не все водители это замечают и придают этому какое-то значение. Такие невнимательные автовладельцы рискуют остаться где-нибудь в безлюдном месте с севшим аккумулятором.
Еще одной наиболее частой причиной свиста из подкапотного пространства автомобиля является . Здесь последствия игнорирования проблемы могут быть гораздо серьезнее, чем в предыдущем случае. Проблема здесь не столько в ремне, сколько в подшипнике, но на это обязательно стоит обратить внимание. За обрывом ремня ГРМ может последовать капитальный ремонт двигателя из-за погнутых клапанов, который стоит больших денег. Поэтому необходимо своевременно реагировать на всевозможные свистки при работе двигателя и не доводить ситуацию до крайности. Это относится не ко всем типам моторов, но реальная проблема широко распространена.
В большинстве случаев свист в двигателе на холодную вызван теми же ремнями. Если пропадает при прогреве двигателя, то причина точно в них. В холодное время года есть вероятность, что смазка в подшипнике ремня генератора может стать очень густой и ремень не сможет вращать шкив генератора, просто проскальзывая. Решением этой проблемы может стать замена этой смазки и натяжка ремня генератора. Но перед этим нужно убедиться, что шкив генератора вообще крутится сам по себе и не заклинен. Поэтому, как видите, свист на холодном двигателе устраняется достаточно легко.
Если вы слышите какой-то свист при запуске двигателя и впоследствии во время его работы, то в первую очередь обратите внимание на натяжение всех ремней в двигателе автомобиля и проверьте их состояние. Возможно, некоторые из них необходимо подтянуть или заменить.
Ролики и подшипники
Еще одними элементами автомобильного двигателя, которые могут издавать неприятные шумы, являются всевозможные подшипники и ролики, присутствующие во многих компонентах двигателя. Часто в случае неисправности они издают звуки, немного отличающиеся от обычного свиста – свист низкого тона. Этот звук возникает при работе двигателя на холостом ходу, но усиливается с увеличением оборотов и сразу же исчезает или становится намного тише. Если вы определили, что двигатель свистит именно из-за этих элементов, то это можно «вылечить» заменой вышедших из строя деталей.
Неисправности впускной системы
Если при работе двигателя слышен свист, и вы уже убедились, что причина не кроется в чем-то другом, то, скорее всего, возникла какая-то неисправность в системе впуска двигателя. Это может быть как дроссельная заслонка, которая периодически заедает и создает специфические завихрения воздуха, так и впускной клапан PCV, отвечающий за рециркуляцию картерных газов.
В первом случае свист при работе двигателя устраняется тщательной промывкой. Но чтобы хорошо очистить его от грязи, необходимо полностью снять этот узел, о чем не следует забывать.
Во втором случае проблема в забитом впускном клапане PCV. Горячий воздух из картера из-за этого не может нормально циркулировать, что приводит к выдавливанию масла через сальники из-за избыточного давления и появлению того самого свиста при работающем двигателе. Настоящая проблема «лечится» обычной чисткой этого клапана. Для этого нужно демонтировать клапан, который находится либо на клапанной крышке, либо рядом с воздушным фильтром на трубке вентиляции картерных газов. Если клапан металлический, то подойдут все чистящие средства, которые не поцарапают поверхность. В том случае, если он пластиковый, то следует избегать слишком агрессивных аэрозолей и жидкостей. После этого просто верните вентиль на место и свист прекратится.
Неисправности турбины
Многие современные автомобили оснащены турбокомпрессорами, которые значительно повышают их мощность и ходовые качества. Но это еще один узел в двигателе, который может сигнализировать о своей неисправности характерным и громким свистом. Причиной этого может быть подсос воздуха на стыке двигателя и турбокомпрессора. Обычно такие звуки говорят о скорой «смерти» этой важной детали. Чаще всего эта неисправность возникает на машинах, потребляющих дизельное топливо. Поэтому владельцы таких автомобилей знают, что свист турбинного дизеля ни к чему хорошему не приводит.
Что делать, если из-под капота появился свист?
Мы перечислили все возможные неисправности, при которых мотор и его узлы могут издавать свист при запуске двигателя или во время его работы. Для устранения большинства из них автовладельцу не нужно обладать какими-то особыми профессиональными навыками. С заменой многих ремней и роликов, с их натяжением, а также с чисткой элементов впускной системы вы справитесь сами. Но если вы не уверены, что сможете справиться с такими проблемами, то лучше не затягивать с ними, а обратиться в автосервис к мастерам своего дела и тогда вы сможете избежать гораздо более дорогого ремонта и массы ненужных хлопот, которые могут застать вас врасплох.

Автомобильная печка очень активно используется, особенно в морозы. Очень часто после долгого пробега при включении отопителя слышен надоедливый свист, который пропадает после выключения вентилятора, поэтому становится ясно, что проблема не в самой печке, а только в вентиляторе.
О том, что делать, если свистит на Лада Калина, вы узнаете из нашей статьи. В большинстве случаев при появлении свиста поломку можно устранить и более чем в половине случаев сделать это самостоятельно.
Суть проблемы
Устройство отопителя довольно простое: на радиатор дует специальный мощный вентилятор, который имеет несколько режимов работы. Если появился свист или шум, то радиатор отопителя тут ни при чем, скорее всего, придется снимать именно вентилятор.
Крупные поломки
Шум и свист это уже поломка, стоит отметить что печка либо работает либо нет. Если от него вообще нет притока воздуха, то, скорее всего, заклинило моторчик или износились щетки. А если шум был и потом в один прекрасный момент пропал и ТЭН вообще перестал работать, то это значит что мотор остановился и надо проверить подшипник или втулки.
Затем удалите весь мусор из посадочного гнезда, чтобы он не упал вам на голову во время снятия вентилятора.
Для дальнейших действий придется снять переднее пассажирское сиденье, иначе нужно будет принять акробатическую позу внутри салона Калины.
Направляющие вентилятора удерживаются четырьмя гайками, которые необходимо открутить. Затем откройте бардачок и освободите его от содержимого, открутите четыре винта на его задней стенке и не забудьте еще об одном снаружи, под воздушной решеткой.
Снимите декоративную накладку с передней правой стойки, под ней еще два винта, которые крепят пластиковую панель и узел обдува. Их нужно открутить, снять блок обдува и поднять пластиковую панель, которая держится на липучке. Под ним вы найдете две гайки, их нужно будет ослабить торцевым ключом. Затем отодвиньте торпеду как можно дальше и зафиксируйте ее в этом положении.
Сядьте удобно на пол Лада Калина и снимите, при этом отсоединив электрический разъем. Вам нужно будет переставить его турбину на новый мотор или отремонтировать старый и поставить обратно. Затем установите блок на место и соберите все в обратном порядке.
Порядок реанимации моторчика вентилятора печки Лада Калина
Перед снятием фиксатора отметить расположение крыльчатки относительно вала, демонтировать крыльчатку.
После того, как вы получите доступ к двум болтам, вам нужно открутить их и открыть мотор.
В верхней части отцепите анкерный замок, снимите шайбы и вытащите анкер.
Таким образом, вы откроете себе доступ к втулкам.
Очистите и смажьте детали.
На якоре протрите и очистите контактные пластины наждачной бумагой с самой мелкой зернистостью.
Также необходимо почистить нажимные подушечки и протереть их.
Никогда не смазывайте контактные поверхности! Все должно быть стерильно чистым и блестящим.
Графитной смазкой смазывайте только сильно трущиеся поверхности. Но ни в коем случае не используйте для этих целей масло или смазку, так как в дальнейшем они потекут.
Важно! Не сверлить отверстия и не лить масло на вал и не распылять WD при снятии шланга охлаждающей жидкости. Делать это не рекомендуется, хотя в Интернете можно найти множество рекомендаций по этому поводу. Такие действия опасны для мотора, могут привести к его выходу из строя.
Соберите двигатель в обратном порядке. Теперь будет крутиться без скрипов и шумов.
Соберите все остальные детали в обратном порядке.
Как видите, действия достаточно простые, главное не запутаться, что прикручивать при сборке. Если у вас возникли проблемы с шумом вентилятора отопителя, постарайтесь решить проблему самостоятельно, насколько это возможно. Если ремонт проблемной детали невозможен, то замените ее на новую, а если вы все же сомневаетесь в своих силах, обратитесь за помощью к специалистам.

Номер магистрали и ответвления .	R ₁ (мм) .	R ₂ (мм) .	Деформация отпружинивания (мкм/м) .				Высвобожденный GS (мкм/м) (ε _r = δε _s1 + δε _s2 + δε _r ) .
			After cutting down the twigs (ε _s1 = δε _s1 )		After cutting down the branch (ε _s2 = δε _s1 + δε _s2 )
			Upper	Нижний	Верхний	Нижний	Верхний	Нижний
Багажник
A	«> 100	100	–	–	32	11	−535	−549
B	55	30	–	–	16	13	−394	−414
Branch
1A	10	11	−7	8	−313	382	32	−172
1B	10	10	−14	8	−170	247	−21	−244
2A	«> 17	22	−305	1133	−382	1378	−205	16
2B	15	18	−1218	1305	−1169	1302	−706	433
3A	14	50	−44	−233	−48	−255	−191	−326
3B	10	20	−416	535	−415	532	−494	23
4A	22	55	«> −388	175	−389	175	−669	−53
4B	24	45	−956	932	−958	932	−553	−57
5A	25	55	−840	548	−892	567	−545	−212
5B	25	51	− 881	1152	−911	1171	−520	−152

Р ₁ (мм) .	R ₂ (мм) .	Деформация отпружинивания (мкм/м) .				Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .
		После спила веток (ε _s1 = δε _s1 )		После спила ветки (ε _s2 = δ s		Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .		70788 + δε _s2 )
		Upper	Lower	Upper	Lower	Upper	Lower
Trunk
A	100	100	—	—	«> 32	11	‘53787878787878878878878878878878878878878878878878878788788787887878788788787878787878787878788	32
B	55	30	–	–	16	13	−394	−414
Branch
1A	10	11	−7	8	−313	38878	–313	38878	–313	38878	–313	38878	–313	38878	–313	38878	–313	«> -0870
1B	10	10	−14	8	−170	247	−21	−244
2A	17	22	−305	1133	−382	1378	−205	16
2B	15	18	−1218	1305	−1169	1302	−706	433
3A	14	50	−44	−233	−48	−255	−191	−326
3B	«> 10	20	−416	535	−415	532	−494	23
4A	22	55	−388	175	−389	175	−669	−53
4B	24	45	−956	932	−958	932	−553	−57
5A	25	55	−840	548	−892	567	−545	−212
5B	25	51	«> −881	1152	−911	1171	−520	−152

Номер магистрали и ответвления .	R ₁ (мм) .	R ₂ (мм) .	Деформация отпружинивания (мкм/м) .				Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .
			после сокращения веток (ε _S1 = Δε _S1)		после сокращения ветви (ε _S2 = Δε _{7. S1 _S2 = δε _{777. _S2 = δε _{777777777778787} = δε _{777777777777787777. _S2 = Δ 77777777777. _.0841}}}		Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .		Upper	Lower	Upper	Lower	Upper	Lower
			Trunk
A	100	100	—	—	32	11	−535	−549



78

.0878	30	–	–	16	13	−394	−414
Branch
1A	«> 10	11	−7	8	−313	382	32	−172	32	−172	−172	−172	−172	−14	8	−170	247	−21	−244
2A	17	22	−305	1133	−382	1378	−205	16
2B	15	18	−1218	1305	−1169	1302	−706	433
3A	«> 14	50	−44	−233	−48	−255	−191	−326
3B	10	20	−416	535	−415	532	−494	23
4A	22	55	−388	175	−389	175	−669	−53
4B	24	45	−956	932	−958	932	−553	−57
5A	25	55	«> −840	548	−892	567	−545	−212
5B	25	51	−881	1152	−911	1171	−520	−152

Номер магистрали и ответвления .	R ₁ (мм) .	R ₂ (мм) .	Деформация отпружинивания (мкм/м) .				Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .
			после сокращения веток (ε _S1 = Δε _S1)		после сокращения ветви (ε _S2 = Δε _S1+Δε _{8 = Δε _S1+δε _{8 _{7878788788788788787878787878787878787878787878787878878787878787878787878787878787878787877878778778778778778778778778778778778778 гг.}}}		Выпущенный GS (мкм/м) (ε _r = δε _с1 + δε _с2 + δε _r ) .		Upper	Lower	Upper	Lower
			Trunk
A	100	100	–	–	32	11	−535	−549
B	55	30	–	–	16	13	−394	−414
Branch
1A	10	11	−7	8	−313	382	«> 32	−172
1B	10	10	−14	8	−170	247	−21	−244
2A	17	22	−305	1133	−382	1378	−205	16
2B	15	18	−1218	1305	−1169	1302	−706	433
3A	14	50	−44	−233	−48	−255	−191	−326
3B	«> 10	20	−416	535	−415	532	−494	23
4A	22	55	−388	175	−389	175	−669	−53
4B	24	45	−956	932	−958	932	−553	−57
5A	25	55	−840	548	−892	567	−545	−212
5B	25	51	«> −881	1152	−911	1171	−520	−152

Номер магистрали и ответвления .	МИД (°) .		Сосуд (№/мм ² ) .		Площадь клеточной стенки (%) .
Номер магистрали и ответвления .	Верхний	Нижний	Верхний	Нижний	Upper	Lower
Trunk
A	6. 0 (13.8 ± 0.6)	6.0 (12.1 ± 0.8)	48.6	47.8	51.8	52.6
B	6.3	4.8	46.8	46.3	53.1	53.2
Branch
1A	9.1 (12.8 ± 0.7)	11.1 (13.5 ± 1.0)	59.2	59.4	48.5	48.6
1B	9.5	5.4	65.6	65.5	44.5	44.6
2A	7.0 (12.1 ± 0.6)	8.7 (13.5 ± 0.7)	46.2	43.1	51.4	50. 1
2B	4.3	7.7	50.3	49.6	55.1	52.2
3A	8.1 (13.6 ± 0.7)	9.0 (13.0 ± 0.9)	57.3	44.6	52.9	52.5
3B	8.4	8.5	52.0	47.4	51.7	53.3
4A	5.2 (12.9 ± 0.6)	7.2 (11.5 ± 0.4)	51.1	40.2	53.1	52.1
4B	8.6	7.8	46.7	51.1	53.4	51.8
5A	7.8 (12.4 ± 0.6)	8.3 (14.8 ± 0.7)	«> 37.0	40.4	55.4	57.4
5B	9.2	6.1	50.7	47	52.7	52.3

Trunk and branch no. .	МИД (°) .		Сосуд (№/мм ² ) .		Площадь клеточной стенки (%) .
Trunk and branch no. .	Верхний	Нижний	Upper	Lower	Upper	Lower
Trunk
A	6.0 (13.8 ± 0.6)	6.0 (12.1 ± 0.8 )	48.6	47.8	51. 8	52.6
B	6.3	4.8	46.8	46.3	53.1	53.2
Branch
1A	9.1 (12.8 ± 0.7)	11.1 (13.5 ± 1.0)	59.2	59.4	48.5	48.6
1B	9.5	5.4	65.6	65.5	44.5	44.6
2A	7.0 (12.1 ± 0.6)	8.7 (13.5 ± 0.7)	46.2	43.1	51.4	50.1
2B	4.3	7.7	50.3	49. 6	55.1	52.2
3A	8.1 (13.6 ± 0.7)	9.0 (13.0 ± 0.9)	57.3	44.6	52.9	52.5
3B	8.4	8.5	52.0	47.4	51.7	53.3
4A	5.2 (12.9 ± 0.6)	7.2 (11.5 ± 0.4)	51.1	40.2	53.1	52.1
4B	8.6	7.8	46.7	51.1	53.4	51.8
5A	7.8 (12.4 ± 0.6)	8.3 (14.8 ± 0.7)	37.0	40.4	55.4	57.4
5B	9. 2	6.1	50.7	47	52.7	52.3
