Карбюраторы дааз таблица на уаз

Одними из самых популярных российских внедорожников еще с советских времен по праву считаются автомобили UAZ в различных исполнениях и модификациях. Они отличаются неприхотливостью, доступностью и широкими возможностями для ремонта собственными силами. Поскольку эти автомобили – в особенности старых моделей – не слишком экономичны, многие задумываются над вопросом: чем заменить штатный карбюратор УАЗ 31514 или другой модели?

Как добиться уменьшения расхода топлива при сохранении замечательных ходовых качеств машины? В то же время уже достаточное количество владельцев авто марки UAZ решили для себя эти вопросы, интернет пестреет многочисленными отзывами об установке самых разных моделей карбюраторов на свой УАЗ 31514 или УАЗ 3303. Рассмотрим возможные варианты замены карбюраторов от разных производителей, таких как ПеКар (карбюраторный завод, г. Санкт-Петербург) и ДААЗ (Димитровградский автоагрегатный завод).

Немного истории

На широких российских просторах еще нередко встречаются советские внедорожники моделей УАЗ 469, 469Б и 469БГ (соответственно военный, гражданский и медицинский), выпуск которых начался еще в далеком 1972 году. Они являются предшественниками нынешних моделей УАЗ 31512 и 31514, появившихся в результате модернизации 1985 года, которые успешно служат и сейчас. Точно так же бортовой УАЗ 452Д в 1985 году превратился в УАЗ 3303.

На модели УАЗ 469 стоял штатный однокамерный карбюратор К 131, который на данный момент морально и физически устарел (в хорошем состоянии его практически не найти). Впоследствии с появлением более новых двигателей появился карбюратор К 126, а модели УАЗ 31512 и 31514 получили новый ПеКар К 151, которым укомплектованы и многие другие автомобили российского производства (Волга, ГАЗель, Соболь и так далее). Все вышеперечисленные карбюраторы произведены Ленинградским карбюраторным заводом. Наша задача – рассмотреть возможность их замены на агрегаты другого производителя (ДААЗ).

Краткий обзор моделей карбюраторов

Приведем обзор моделей агрегатов производства ДААЗ, пригодных для установки на ульяновские внедорожники.

ДААЗ 2101/02/03 WEBER. Нельзя не упомянуть об этом предшественнике карбюраторов ОЗОН, который замечательно работает с двигателями УМЗ рабочим объемом 2,4 л, установленными на УАЗ 31512. WEBER не столь экономичен, как его более новые димитровградские собратья, но по тяговым характеристикам выдает отличные результаты. Расход топлива по сравнению с К 131 или К 126 несколько ниже. Недостаток агрегата заключается в том, что его трудно отыскать в рабочем состоянии. Как правило, нужно найти два или три старых Вебера, чтобы собрать один рабочий.
ДААЗ 2107 ОЗОН. Очень подходящий вариант для тех, кого не заботит разгонная динамика. Расход топлива на модели УАЗ 31512 после установки карбюратора 2107 заметно уменьшается. Умышленно обходим вниманием вторую модификацию ОЗОНА – ДААЗ 2105, которая рассчитана под гораздо меньший рабочий объем двигателя.
ДААЗ 2140 ОЗОН – это аналог 2107 с другим комплектом жиклеров и менее удачной системой холостого хода. Пригоден к установке в том случае, когда он у вас уже есть в наличии, если же нет, лучше все же приобрести 2107.
ДААЗ 2108 SOLEX, ДААЗ 21073 SOLEX. Первый разработан для автомобилей ВАЗ восьмого-девятого семейств, второй устанавливают на ВАЗ 21213 «Нива». Карбюраторы марки Солекс являются сложными и высокотехнологичными изделиями, их установка на УАЗ 31512 вполне оправдана, так как дает неплохие результаты. Предпочтение следует отдать модификации 21073, у которой размеры диффузоров больше. Обе модификации снабжены ЭПХХ с электроникой, поэтому при установке на более старые машины потребуется определенная доработка для ее подключения. В иных случаях электронную систему просто отбрасывают, но это сказывается на экономичности автомобиля.
ДААЗ 4178 SOLEX. Среди карбюраторов димитровградского завода является самым адаптированным для автомобилей марки UAZ, отлично подходит как для модели УАЗ 31512, так и УАЗ 3303. Может устанавливаться и на старые машины (до 1985 года выпуска). Надежен, экономичен, прост в монтаже, имеет самое большое количество положительных отзывов от почитателей марки.

Вывод

Мы рассказали о том, как настроить карбюратор ДААЗ-4178 на УАЗ. Как видно из описания, ничего сложного нет. Своевременно проводите настройку и техническое обслуживание агрегата и «старый добрый» ДААЗ-4178 никогда не подведёт.

Возможно, у вас есть опыт установки и регулировки карбюратора на УАЗ? Поделитесь знаниями с нашими читателями в комментариях. Любая информация будет очень полезна.

Одними из самых популярных российских внедорожников еще с советских времен по праву считаются автомобили UAZ в различных исполнениях и модификациях. Они отличаются неприхотливостью, доступностью и широкими возможностями для ремонта собственными силами. Поскольку эти автомобили — в особенности старых моделей — не слишком экономичны, многие задумываются над вопросом: чем заменить штатный карбюратор УАЗ 31514 или другой модели?

Монтаж карбюратора требует особой осторожности

Технические характеристики карбюратора солекс 4178

Главная » Статьи » Технические характеристики карбюратора солекс 4178

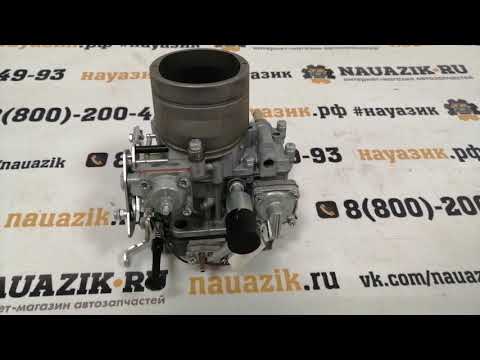

Карбюратор ДААЗ 4178 1107010 на УАЗ: регулировка, настройка и устройство

Многих владельцев УАЗов интересует вопрос выбора подходящего карбюратора на свой автомобиль. Карбюратор ДААЗ 4178 является наиболее популярным выбором, улучшающий динамические характеристики автомобиля и снижающий расход топлива.

Устройство карбюратора

Устройство карбюратора ДААЗ

Карбюратор ДААЗ 4178—1107010 предназначен для приготовления горючей смеси (соотношение бензина и воздуха) и ее подачи в цилиндры двигателя. Карбюратор доставляет топливо пропорционально количеству воздуха, проходящего через него.

Состоит карбюратор из следующих узлов:

поплавковая камера;
поплавок с игольчатым клапаном;
дроссельная и воздушная заслонка;
смесительная камера с диффузором;
распылитель;
воздушный и топливный канал.

Принцип работы

Поплавковая камера — ее строение сходно со строением бачка для унитаза. Топливо через игольчатый клапан поступает в камеру до тех пор, пока поплавок не поднимется и не перекроет подачу горючего. При снижении уровня поплавок опускается, и бензин вновь поступает в поплавковую камеру. Таким образом, поддерживается постоянный уровень топлива.
Смесительная камера с диффузором — в нее бензин попадает через распылитель, где смешивается с воздухом. Диффузор придает воздуху ускорение и завихрение, благодаря чему смесь получается более качественной. Жиклер, включенный в распылитель, представляет собой пробку с калиброванным отверстием и предназначен для дозированной подачи бензина.
Дроссельная заслонка нужна для регулирования количества топливно-воздушной смеси, поступающей в цилиндры двигателя. Водитель, нажимая на педаль газа, открывает заслонку, и чем сильнее он нажимает, тем больше угол наклона заслонки и тем больше смеси поступает в цилиндр.

Отличия карбюратора ДААЗ 4178

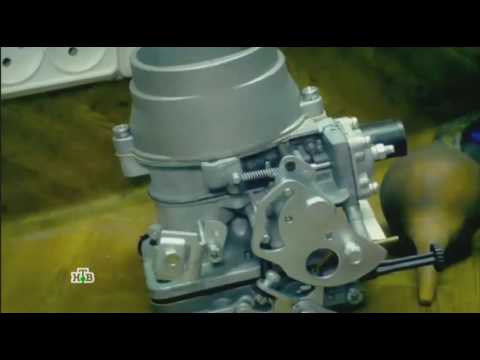

Карбюратор ДААЗ 4178

Карбюратор ДААЗ 4178 – 1107010 для автомобиля УАЗ несколько сложнее, чем штатный карбюратор, устанавливаемый на заводе. Это карбюратор эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок. Устройство имеет сбалансированную поплавковую камеру, систему отсоса газов, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок и системы рециркуляции отработанных газов. Качественное перемешивание компонентов воздушно-топливной смеси достигается благодаря хорошо проработанному диффузному каналу с завихрителем. Новая конструкция насоса-ускорителя и ЭПХХ способствует плавному переходу при резком открытии дроссельных заслонок.

Работу двигателя при пуске и на любой нагрузке обеспечивает главная дозирующая система. При минимальных оборотах коленчатого вала работу двигателя поддерживает система холостого хода. Поочередное открытие дроссельных заслонок обеспечат плавный, без рывков и провалов переход с холостого хода на средние нагрузки и дальше. При резком открытии дроссельной заслонки ускорительный насос будет служить для обогащения рабочей смеси. Пусковое устройство поможет запустить холодный двигатель. Эконостат будет обогащать рабочую смесь при полной нагрузке на двигатель.

Установка карбюратора

Самостоятельная установка карбюратора ДААЗ 4178 – 1107010 на УАЗ не предусматривает сложных переделок, но потребуется толстая изолирующая прокладка от 126-го карбюратора на УАЗ. Если прокладку не установить, это приведет к поломке привода ускорительно насоса.

Пошаговая инструкция установки карбюратора на УАЗ предполагает следующие действия:

Демонтируется воздушный фильтр с корпусом и снимается штатный карбюратор.
Из коллектора выкручиваются шпильки крепления и меняются на новые, более короткие.
Электропневмоклапан демонтируется, и на место крепится дополнительное реле включения.
Установить новый карбюратор ДААЗ-4178 – 1107010, предварительно уложив тонкую, а затем толстую (от 126 карбюратора) прокладку.
Штуцер на карбюраторе соединяется со штуцером на распределителе зажигания посредством шланга.

Проводится перемонтаж электросхемы управления экономайзера принудительного холостого хода (ЭПХХ).
Винтами качества и количества установить оптимальные обороты и отрегулировать стабильную работу двигателя.

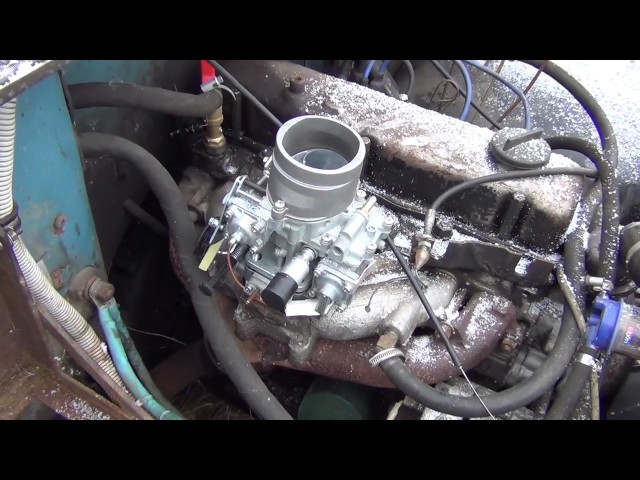

Установка карбюратора ДААЗ на УАЗ

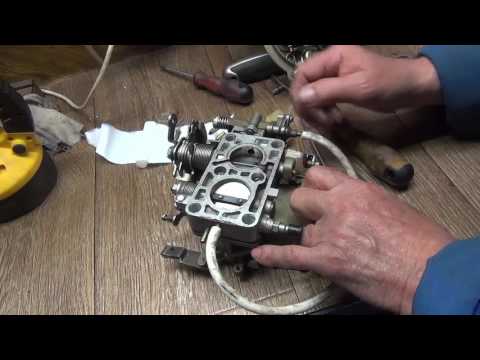

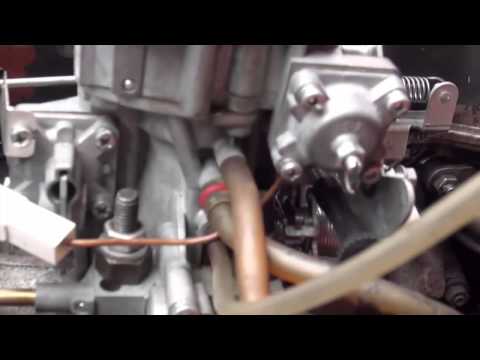

Регулировка карбюратора

С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать. Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.
Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.
При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества нужно вернуть положение, при котором обороты снова станут 850-950. Действие повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.
Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.
Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.

Основные неисправности

О наличии возможных сбоев в работе карбюратора на автомобиле УАЗ можно судить по характерным признакам поведения автомобиля на дороге. Наиболее часто встречающейся причиной нестабильной работы карбюратора является износ деталей или загрязнение клапанов, внутренних поверхностей и отверстий.

Практически все неисправности карбюратора можно определить, когда двигатель автомобиля УАЗ работает на холостом ходу. Если при правильной регулировке двигатель работатет неустойчиво, часто глохнет и плохо заводится, значит, пришла пора разобрать и отремонтировать карбюратор.

Самой частой неисправностью является износ игольчатого клапана в поплавковой камере. При этой неисправности излишки топлива ухудшают работу двигателя на холостом ходу. Решением проблемы может быть замена клапана. Различные клапана и отверстия имеют свойство со временем засоряться, что приводит к сужению сечений каналов и отверстий. Для того что бы режим работы двигателя не ухудшался, требуется регулярная промывка и чистка карбюратора. Проделать эту процедуру можно только полностью разобрав карбюратор, иначе до всех клапанов и отверстий просто не добраться.

Эксплуатация карбюраторного двигателя имеет свои особенности, которые следует учитывать. В первую очередь следует понимать, что в отличие от инжекторного двигателя, которым управляет электроника, карбюраторным двигателем управляет водитель. Поэтому вся забота о регулировках и настройках ложится на плечи автовладельца.

Отзыв на карбюратор ДААЗ 4178 1107010 на УАЗ

Вам понравилась статья? Она была полезной?

Таблица жиклеров на карбюратор — DRIVE2

Приветствую всех! С моим карбом начались проблемы, топлива стал жрать прилично. Перелопатил весь инет по замене жиклеров и вот что нашел…Думаю многим пригодится данные таблицы. Всем удачи и счастливых дорог!

карбюратор К-151

картинка просто для пояснение где какие жиклеры стоят ПО НАЗВАНИЮ, ибо цифры на ней плохо видно.

таблица соотношений жиклёров карбюраторов СОЛЕКС — ДААЗ ВАЗ 2108, ВАЗ классика

ДААЗ 4178-1107010-30 (для УАЗ двигатель объема 2,9л)

МОДИФИКАЦИИ КАРБЮРАТОРОВ И ИХ ПРИМЕНЯЕМОСТЬ НА АВТОМОБИЛЯХ

Регулировка на карбюраторы типа ОЗОН

Регулировка на карбюраторы типа СОЛЕКС

Регулировочные данные карбюратора К-126Н

Page 2

карбюратор К-151

картинка просто для пояснение где какие жиклеры стоят ПО НАЗВАНИЮ, ибо цифры на ней плохо видно.

таблица соотношений жиклёров карбюраторов СОЛЕКС — ДААЗ ВАЗ 2108, ВАЗ классика

ДААЗ 4178-1107010-30 (для УАЗ двигатель объема 2,9л)

МОДИФИКАЦИИ КАРБЮРАТОРОВ И ИХ ПРИМЕНЯЕМОСТЬ НА АВТОМОБИЛЯХ

Регулировка на карбюраторы типа ОЗОН

Регулировка на карбюраторы типа СОЛЕКС

Регулировочные данные карбюратора К-126Н

Карбюраторы Ока

Обозначение карбюратора	Двигатель	Vh см3	Используется на автомобилях
1111-1107010	ВАЗ-1111, 11113	650, 750	ВАЗ-1111, 11113
4178-1107010	УМЗ-4178. 10	2500	УАЗ
4178-1107010-30	УМЗ-4178.10	3000	УАЗ
4178-1107010-40	ЗМЗ-402…	2500	ГАЗ

регулировки

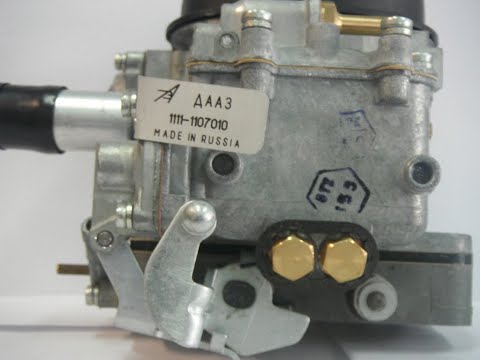

карбюратор 1111-1107010

Наименование	Ед.измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	28	36
Диаметр большого диффузора	мм	20	25
Малый диффузор- распылитель	Маркировка	3,5	4,5
Топливный жиклер холостого хода	Маркировка	41 ± 3
Топливный жиклер переходной системы	Маркировка		50
Главный топливный жиклер	Маркировка	92,5	95
Эмульсионная трубка	Маркировка	11 190	11 95
Распылитель ускорительного насоса	Маркировка	40	35
Игольчатый клапан	Маркировка	1,6
Пусковой зазор дросселя	мм	0,7 — 0,8
Пусковой зазор воздушной заслонки	мм	2,0 — 2,4
Уровень топлива	мм	22 — 24

карбюратор 4178-1107010

Наименование	Ед. измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	28	36
Диаметр большого диффузора	мм	24	26
Малый диффузор- распылитель	Маркировка	4	4
Топливный жиклер холостого хода	Маркировка	41 ± 3
Топливный жиклер переходной системы	Маркировка		60
Главный топливный жиклер	Маркировка	115	122,5
Эмульсионная трубка	Маркировка	А 125	ZC 125
Распылитель ускорительного насоса	Маркировка	45	35
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,3 — 1,4
Пусковой зазор воздушной заслонки	мм	6,4 — 6,8
Уровень топлива	мм	22 — 24

карбюратор 4178-1107010-30

Наименование	Ед. измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	32	36
Диаметр большого диффузора	мм	24	26
Малый диффузор- распылитель	Маркировка	4	4,5
Топливный жиклер холостого хода	Маркировка	48 ± 3
Топливный жиклер переходной системы	Маркировка		60
Главный топливный жиклер	Маркировка	120	120
Эмульсионная трубка	Маркировка	11 190	ZC 95
Распылитель ускорительного насоса	Маркировка	60
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,4 — 1,5
Пусковой зазор воздушной заслонки	мм	6,8 — 7,2
Уровень топлива	мм	22 — 24

карбюратор 4178-1107010-40

Наименование	Ед. измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	32	36
Диаметр большого диффузора	мм	24	26
Малый диффузор- распылитель	Маркировка	4,5	4,5
Топливный жиклер холостого хода	Маркировка	50 — 44
Топливный жиклер переходной системы	Маркировка		60
Главный топливный жиклер	Маркировка	122,5	120
Эмульсионная трубка	Маркировка	А 180	ZC 130
Распылитель ускорительного насоса	Маркировка	45
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,3 — 1,4
Пусковой зазор воздушной заслонки	мм	6,4 — 6,8
Уровень топлива	мм	22 — 24

ДААЗ

_ОАО «ДААЗ» /Устройство карбюратора 4178-1107010-40

Устройство. 2. Назначение систем и устройство карбюратора. 3. Принцип работы карбюратора. 4. Регулировка пускового устройства. 5. Проверка уровня в поплавковой камере. 6. Схема карбюратора 4178-1107010-40

1. Устройство.

Карбюратор 4178-1107010-40 эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов за дроссельную заслонку, патрубки отбора управляющего разряжения в корпусе дроссельных заслонок для вакуумного корректора угла опережения зажигания и системы рециркуляции отработавших газов.

В карбюраторе имеются:

главные дозирующие системы первой и второй камер;

система холостого хода первой камеры с переходной системой;

переходная система второй камеры;

диафрагменный ускорительный насос;

эконостат;

пусковое устройство;

система экономайзера принудительного холостого хода с электромагнитным клапаном в качестве исполнительного элемента.

2. Назначение систем и устройств карбюратора.

2.1. Главная дозирующая система (ГДС). ГДС обеспечивает работу двигателя при пуске, на малых, средних и максимальных нагрузках двигателя.

2.2.Система холостого хода (х/х) Система х/х обеспечивает работу двигателя в режиме холостого хода па минимальных оборотах коленчатого нала.

2.3.Переходные системы. Переходные системы служат для обеспечения плавного, без провалов, перехода работы двигателя с холостого хода на средние нагрузки и со средних нагрузок на режим номинальной мощности ( начало открытия заслонок нерпой и второй камер соответственно.

2.4.Ускорительный насос (У.Н.). У.Н. служит для кратковременного обогащения рабочей смеси при резком открытии дроссельной заслонки

2.5.Пусковое устройство. Пусковое устройство обеспечивает надежный пуск холодного двигателя.

2.6.Окономайзер принудительного холостого хода (ЭПХХ). ЭПХХ обеспечивает отключение подачи топлива через систему холостого хода в режиме принудительного холостого ( при торможении двигателем, когда дроссельные заслонки закрыты ) и после остановки двигателя при выключенном зажигании.

2.7.Эконостат служит для обогащения рабочей смеси при полной нагрузке двигателя.

3. Принцип работы карбюратора.

3.1.Пуск холодного двигателя.

Пуск холодного двигателя осуществляется за счет обогащения горючей смеси, поступающей из главной дозирующей системы I камеры, при закрытом положении воздушной заслонки 1.

При этом, благодаря кинематической связи между воздушной и дроссельной заслонок, дроссельная заслонка I камеры 2 приоткрывается па угол, обеспечивающий необходимый расход воздуха в пусковом режиме работы двигателя.

При запуске двигателя под воздействием разряжения из-за дроссельного пространства диафрагма пускового устройства 3 перемешается и посредством штока 4 и рычага 5 приоткрывает воздушную заслонку, предотвращая таким образом лишнее переобогащение горючей смеси. Одновременно, благодаря разрежению, включаются в работу система холостого хода, переходная система и частично главная дозирующая система I камеры.

После запуска, по мере прогрева двигателя, под воздействием потока воздуха воздушная заслонка приоткрывается дополнительно, преодолевая сопротивление пружины б, удерживающей ее в приоткрытом положении через рычаг 5.

В результате чего происходит обеднение смеси.

Угол открытия воздушной заслонки по мере прогрева двигателя устанавливается вручную при помощи соответствующего рычага привода воздушной заслонки на карбюраторе. А положение дроссельной заслонки определяемся автоматически за счет кинематической связи между воздушной и дроссельной заслонками. По окончанию прогрева двигателя воздушную заслонку следует установить в полностью открытое положение. При этом , дроссельная заслонка займет положение, соответствующее режиму холостого хода,

3.2.Режим холостого хода.

На прогретом двигателе воздушная заслонка 1 полностью открыта, а положение дроссельной заслонки 2 определяется положением регулировочного винта 7 количества смеси. Электромагнитный клапан 8 поддерживает топливный жиклер х/х 9 в открытом положении.

В этом режиме из эмульсионного колодца главной дозирующей системы первой камеры после главного топливного жиклера 10 топливо подастся к топливному жиклеру 9 холостого хода.

На выходе из жиклера 9 топливо смешивается с воздухом, поступающим через воздушный жиклер холостого хода 11 . Далее, частичное обеднение смеси происходит за счет воздуха, поступающего в горизонтальный канал корпуса дроссельных заслонок через наддроссельную часть щелевого отверстия А переходной системы. Одновременно через нижнюю часть щели под дроссельной заслонкой смесь частично поступает в задроссельное пространство. Основная часть смеси из горизонтального канала поступает к регулировочному качества 12 и дальше в задроссельное пространство через круглое отверстие в стенке корпуса дроссельных заслонок.

Таким образом, общее количество смеси и соответственно обороты коленчатого вала двигателя регулируются с помощью винта количества 7, а состав смеси (соотношение воздуха с топливом ) с помощью винта 12 качества смеси.

3.3.Режим средних нагрузок.

С увеличением открытия дроссельной заслонки I камеры от положения соответствующего режиму холостого хода вступает в работу переходная система. Смесь начинает поступать в задросссльнос пространство через переходную щель тем больше, чем большая ее часть оказывается в зоне разряжения при открытии дросселя.

При дальнейшем увеличении открытия дроссельной заслонки происходит увеличение разряжения в зоне выходного отверстия малого диффузора — распылителя 13 главной дозирующей системы. Благодаря наличию разряжения, топливо из поплавковой камеры через главный топливный жиклер 10 поступает в эмульсионный колодец, где смешивается с воздухом, поступающим через главный воздушный жиклер 14.

Из эмульсионного колодца топливо-воздушная смесь через отверстие в корпусе карбюратора поступает в малый диффузор и попадает в воздушный поток большого диффузора, где дополнительно смешивается с воздухом и, распыляясь, поступает через открытую дроссельную заслонку во впускную трубу двигателя,

3.4.Работа переходной и главной дозирующей системы II камеры.

В момент открытия дроссельной заслонки II камеры 15, который определяется соответствующим положением (углом открытия ) дроссельной заслонки I камеры, включается в работу переходная система II камеры. Топливо из поплавковой камеры поступает к топливному жиклеру 16 переходной системы, где смешивается с воздухом, поступающим через воздушный жиклер переходной системы 17. Далее топливо-воздушная смесь по каналам поступает в полость горизонтального канала корпуса дроссельных заслонок, имеющего выход и смесительную камеру в виде двух переходных отверстий В расположенных одно под другим.

Через эти отверстия, последовательно оказывающиеся в зоне разряжения при открытии дроссельной заслонки, смесь поступает в задроссельное пространство. При дальнейшем открытии дроссельной заслонки и увеличения разряжения в диффузоре, вступает в работу главная дозирующая система II камеры. Конструкция и принцип работы ГДС II камеры идентичны с I камерой.

3.5.Работа ускорительного насоса.

Привод ускорительною насоса осуществляется при помощи кулачка 23 на оси дроссельной заслонки I камеры и рычага 24. При закрытии дроссельной заслонки и соответствующих положениях кулачка и рычага, диафрагма 25 за счет усилия пружины 26 перемещается таким образом, что освобождающаяся полость при этом заполняется топливом, поступающим из поплавковой камеры через шариковый клапан 27 и перепускной жиклер 28. При резком открытии дроссельной заслонки диафрагма делает рабочий ход и топливо по каналам карбюратора подается в клапан-распылитель 29 ускорительного насоса, имеющий выход в I камеру.

При плавном открытии дросселя топливо перетекает назад в поплавковую камеру через перепускной жиклер 28.

3.6.Работа экономайзера принудительного холостого хода (ЭПХХ).

До пуска двигателя при полностью закрытых дроссельных заслонках и выключенном зажигании, питание на электромагнитный запарный клапан не подается и топливный жиклер 9 холостого хода закрыт.

При включении зажигания блок управления ЭПХХ. расположенный в моторном отсеке автомобиля подает питание на электромагнитный клапан 8, который открывает топливный жиклер 9 , обеспечивая запуск двигателя. И этом случае концевой выключатель, функции которого выполняет изолированный наконечник винта 7 с проводом ,подключенным к блоку ЭПХХ, и рычаг 34, жестко закрепленный на оси дроссельной заслонки, может находиться в замкнутом или разомкнутом состоянии в зависимости от положения педали управления дроссельными заслонками.

При отпущенной педали дроссельные .заслонки закрыты, концевой выключатель замкнут; при нажатии на педаль концевой выключатель размыкается. При частоте вращения коленчатого вала более 1400 мин-1 и при отпущенной педали управления дроссельными заслонками, концевой выключатель замыкается, в результате чего блок управлении ЭПХХ отключает питание электромагнитного клапана, жиклер холостого хода закрывается и подача топлива полностью прекращается, двигатель при этом работает в режиме принудительного холостого хода (торможение автомобиля двигателем ).

При снижении частоты вращения коленчатого вала на принудительном холостом ходу до 1050 мин-1 , блок управления включает электромагнитный клапан; жиклер холостого хода открывается, двигатель входит в режим холостого хода.

При разомкнутом концевом выключателе питание на электромагнитный клапан подается независимо от режима работы двигателя.

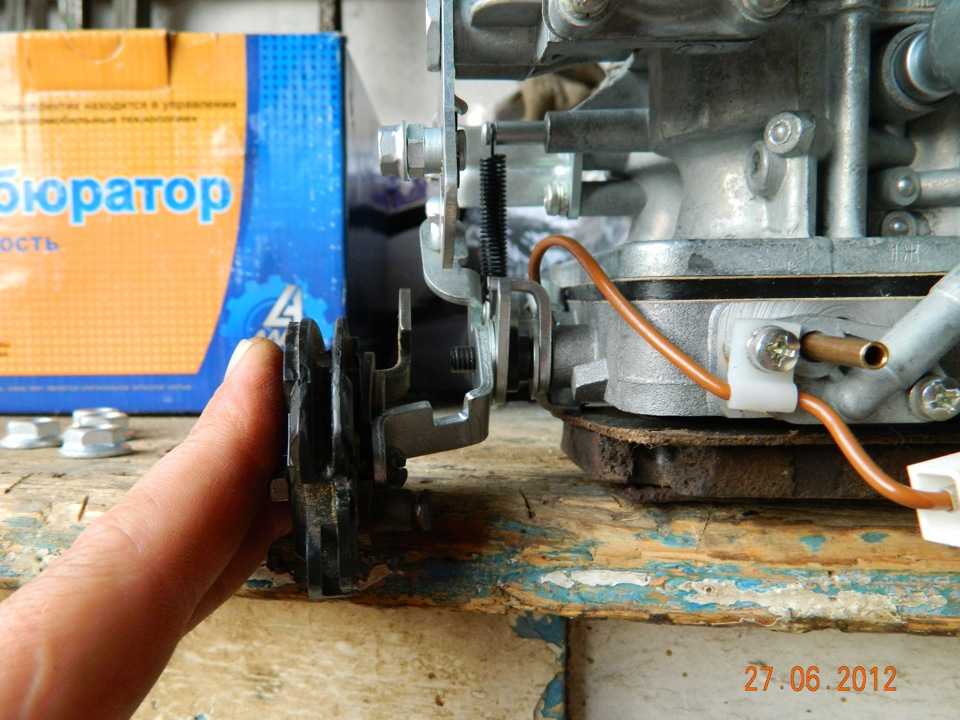

4. Регулировка пускового устройства ( См. приложение 3, рис.1)

4.1 Повернуть рычаг 1 по часовой стрелке до упора. Воздушная заслонка 7 под действием пружины 6 должна быть полностью закрыта.

4.2 При полностью закрытой воздушной заслонке 7 нажать на шток 9 диафрагмы 10 до упора, воздушная заслонка должна приоткрыться на пусковой зазор 6,4-6,8 мм. При необходимости отрегулировать зазор с помощью винта 11.

4.3 Отрегулировать величину приоткрытия дроссельной заслонки I камеры.

4.3.1 Повернуть рычаг 1 но часовой стрелке до упора. Дроссельная заслонка должна приоткрыться на пусковой зазор 1,3-1,4 мм. При необходимости отрегулировать зазор с помощью винта 3.

5. Проверка уровня топлива в поплавковой камере. ( См. приложение 4, рис. 2 )

Уровень топлива в поплавковой камере обеспечивается конструктивно и должен соответствовать установленному значению 26,5 — 27,5 мм. от верхней плоскости корпуса карбюратора со снятой крышкой карбюратора при соблюдении размеров, указанных на рис.2 приложения 4

6. Схема карбюратора 4178-1107010-40 (приложение 1)

Воздушная заслонка.
Дроссельная заслонка .
