что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Схема строения простейшей модели автомобильного карбюратора

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Моновпрыск, в отличие от карбюраторов, обладает более компактными размерами

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Жиклёры карбюратора -небольшие перфорированные детали, отвечающие за производительность двигателя

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

1. ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
2. ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности.

На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

Электромагнитный клапа , или ЭПХХ, располагается пд воздушным фильтром карбюратора

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

Экономайзер мощностных режимов, отвечающий за обогащение топливной смеси

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

• Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
• Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
• Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

За подачу топливно-воздушной смеси в двигатель автомобиля отвечает диффузор карбюратора

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

• При опущенной заслонке дросселя не понизится скорость движения;
• Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
• Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

Ускорительный насос — система, подающая топливо в карбюраторе

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

• При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
• Поддерживать стабильный холостой ход автомобиля;
• Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
• Снизить износ дроссельной заслонки и других узлов двигателя;
• Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

• Недостаточная герметизация корпуса;
• «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля. Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

Карбюратор — Carburetor — qaz.wiki

Устройство в двигателях внутреннего сгорания

Bendix-Technico (Stromberg) 1-цилиндровый нисходящий карбюратор модели BXUV-3, с номенклатурой

Карбюратор ( американский английский ) или карбюратор ( британский английский ) представляет собой устройство , которое смешивает воздух и топливо для двигателей внутреннего сгорания в надлежащем соотношении воздух-топливо для сгорания. Иногда его сокращают до углеводов в Великобритании и Северной Америке или до карбю в Австралии. Для того, чтобы carburate или карбюрировать (и , таким образом , карбюрацию или карбюратор , соответственно) средство для смешивания воздуха и топлива или оснастить (двигатель) с карбюратором для этой цели.

Карбюраторы были в значительной степени вытеснены в автомобильной и, в меньшей степени, в авиационной промышленности впрыском топлива . Они по — прежнему распространены на небольших двигателей для газонокосилок , почвофрезы и другого оборудования.

Этимология

Слово карбюратор происходит от французского карбюратора, означающего « карбид ». Карбюратор означает соединение с углеродом (сравните также науглероживание ). В химии топлива этот термин имеет более конкретное значение увеличения содержания углерода (и, следовательно, энергии) в жидкости путем ее смешивания с летучим углеводородом .

История и развитие

Первый карбюратор был изобретен Сэмюэлем Мори в 1826 году. Первым, кто запатентовал карбюратор для использования в нефтяном двигателе, был Зигфрид Маркус с его патентом от 6 июля 1872 года на устройство, которое смешивает топливо с воздухом.

Карбюратор был одним из первых патентов Карла Бенца (1888 г.), когда он разрабатывал двигатели внутреннего сгорания и их компоненты.

Ранние карбюраторы были поверхностного типа, в которых воздух смешивается с топливом, проходя через поверхность бензина.

В 1885 году Вильгельм Майбах и Готлиб Даймлер разработали поплавковый карбюратор на основе форсунки распылителя . Карбюратор Daimler-Maybach широко копировался, что привело к патентным искам. Британские суды отклонили требование компании Daimler о приоритете в пользу карбюратора Эдварда Батлера 1884 года, использовавшегося на его бензиновом цикле .

Венгерские инженеры Янош Чонка и Донат Банки запатентовали карбюратор для стационарного двигателя в 1893 году.

Фредерик Уильям Ланчестер из Бирмингема , Англия, экспериментировал с фитильным карбюратором в автомобилях. В 1896 году Фредерик и его брат построили в Англии автомобиль с бензиновым двигателем — одноцилиндровый двигатель внутреннего сгорания мощностью 5 л.с. (3,7 кВт) с цепным приводом. Недовольные характеристиками и мощностью автомобиля, в следующем году они перепроектировали двигатель, используя два горизонтально расположенных цилиндра и новый фитильный карбюратор.

Карбюраторы были обычным способом подачи топлива для большинства бензиновых двигателей в США до конца 1980-х годов, когда впрыск топлива стал предпочтительным методом. Это изменение было продиктовано требованиями к каталитическим нейтрализаторам, а не из-за неотъемлемой неэффективности карбюрации. Каталитический нейтрализатор требует более точного управления топливно-воздушной смесью, чтобы контролировать количество кислорода, остающегося в выхлопных газах. На рынке США последними автомобилями с карбюраторами были:

В Австралии карбюраторы использовались в некоторых автомобилях вплоть до 1990-х годов; в их число входили Honda Civic (1993), Ford Laser (1994), седаны Mazda 323 и Mitsubishi Magna (1996), Daihatsu Charade (1997) и Suzuki Swift (1999). Недорогие коммерческие фургоны и полноприводные автомобили в Австралии продолжали выпускать карбюраторы даже в 2000-е годы, последним из которых был фургон Mitsubishi Express в 2003 году. В других странах некоторые автомобили Lada использовали карбюраторы до 2006 года. Многие мотоциклы все еще используют карбюраторы для простоты, поскольку карбюратор делает это. не требует, чтобы электрическая система работала. Карбюраторы по-прежнему используются в небольших двигателях, а также в старых или специализированных автомобилях , например, в автомобилях , предназначенных для гонок серийных автомобилей , хотя сезон Sprint Cup 2011 NASCAR был последним с карбюраторными двигателями; электронный впрыск топлива использовался начиная с сезона гонок 2012 года в Кубке.

В Европе к концу 1980-х годов автомобили с карбюраторным двигателем постепенно отказывались от использования системы впрыска топлива, которая уже была признанным типом двигателя на более дорогих автомобилях, включая роскошные и спортивные модели. Законодательство ЕЭС требовало, чтобы все автомобили, продаваемые и производимые в странах-членах, имели каталитический нейтрализатор после декабря 1992 года. Этот закон находился в разработке в течение некоторого времени, и многие автомобили стали доступны с каталитическими преобразователями или впрыском топлива примерно с 1990 года. от Peugeot 106 были проданы с карбюраторными двигателями с его запуска в 1991 году, были версии Renault Clio и Nissan Primera (запущен в 1990 году) и первоначально все версии Ford Fiesta диапазона , кроме XR2i , когда он был запущен в 1989 году автомобилей класса люкс Производитель Mercedes-Benz производил автомобили с механическим впрыском топлива с начала 1950-х годов, в то время как первым массовым семейным автомобилем с системой впрыска топлива стал Volkswagen Golf GTI в 1976 году . Первым автомобилем Ford с впрыском топлива стал Ford Capri RS 2600 1970 года. General Motors выпустила свой первый автомобиль с системой впрыска топлива в 1957 году в качестве опции, доступной для Corvette первого поколения . Saab перешел на впрыск топлива во всем своем диапазоне с 1982 года, но оставил карбюраторные двигатели в качестве опции на некоторых моделях до 1989 года.

Принципы

Карбюратор работает по принципу Бернулли : чем быстрее движется воздух, тем ниже его статическое давление и выше динамическое давление . Дроссельная заслонка (акселератор) связь не непосредственно регулирует поток жидкого топлива. Вместо этого он приводит в действие механизмы карбюратора, которые измеряют поток воздуха, поступающего в двигатель. Скорость этого потока и, следовательно, его (статическое) давление, определяют количество топлива, попадающего в воздушный поток.

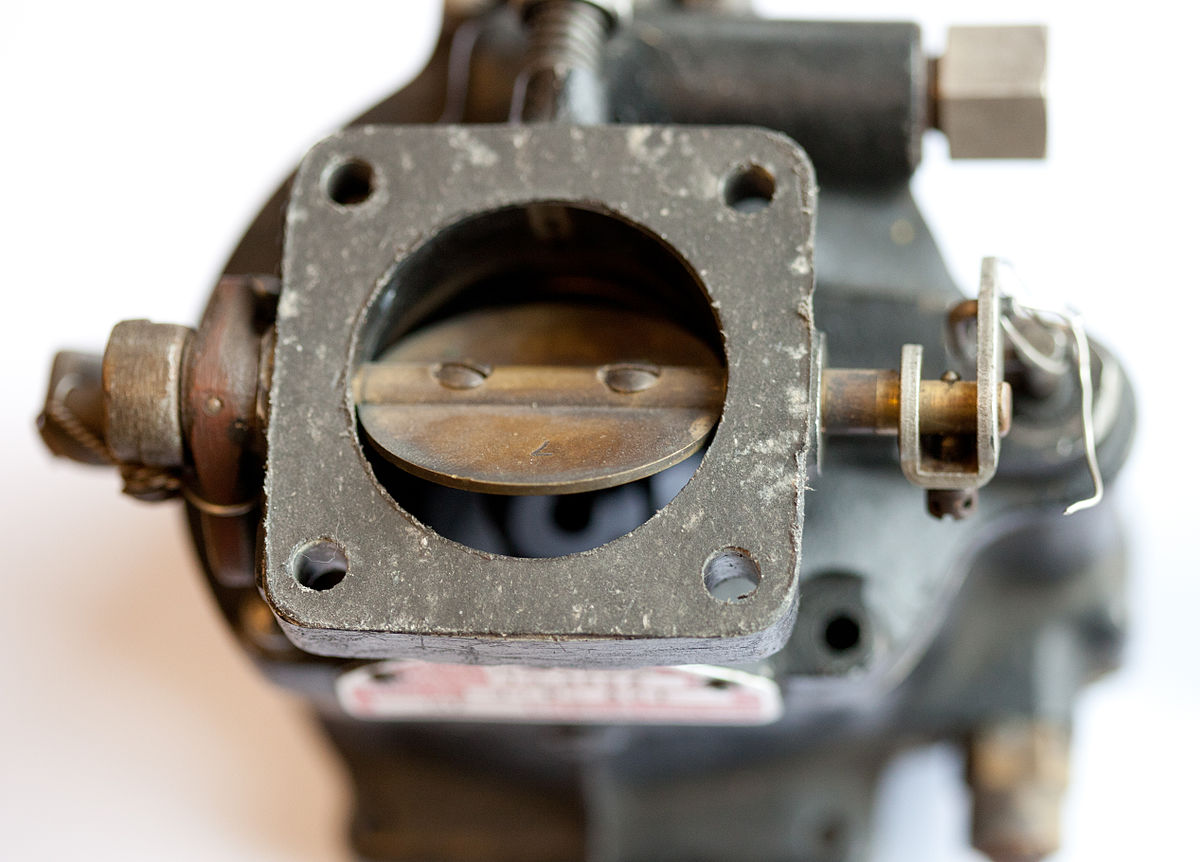

Когда карбюраторы используются в самолетах с поршневыми двигателями, необходимы особые конструкции и функции для предотвращения нехватки топлива во время перевернутого полета. В более поздних двигателях использовалась ранняя форма впрыска топлива, известная как карбюратор под давлением .

Большинство серийных карбюраторных двигателей, в отличие от двигателей с впрыском топлива, имеют один карбюратор и соответствующий впускной коллектор, который разделяет и транспортирует воздушно-топливную смесь к впускным клапанам , хотя некоторые двигатели (например, двигатели мотоциклов) используют несколько карбюраторов на разделенных головках. Множественные карбюраторные двигатели также были обычным усовершенствованием для модификации двигателей в Соединенных Штатах с 1950-х по середину 1960-х, а также в течение следующего десятилетия высокопроизводительных маслкаров , каждый карбюратор питал разные камеры впускного коллектора двигателя .

В более старых двигателях использовались карбюраторы с восходящим потоком, где воздух поступает снизу карбюратора и выходит через верх. Это имело то преимущество, что двигатель никогда не затоплялся , поскольку капли жидкого топлива выпадали из карбюратора, а не во впускной коллектор ; он также пригоден для использования воздухоочистителя с масляной ванной , где лужа масла под элементом под карбюратором всасывается в сетку, а воздух втягивается через покрытую маслом сетку; это была эффективная система в то время, когда бумажных воздушных фильтров не существовало.

Начиная с конца 1930-х годов карбюраторы с нисходящим потоком были самым популярным типом для автомобильного использования в Соединенных Штатах. В Европе карбюратор с боковой тягой заменил нисходящую тягу, поскольку свободное пространство в моторном отсеке уменьшилось, а использование карбюратора типа SU (и аналогичных устройств других производителей) увеличилось. В некоторых небольших авиационных двигателях с воздушным винтом все еще используется конструкция с восходящим потоком воздуха.

Карбюраторы подвесных моторов обычно имеют боковую тягу, потому что они должны быть установлены один на другой, чтобы обеспечить подачу цилиндров в вертикально ориентированный блок цилиндров.

Морской карбюратор Evinrude Type I 1979 г.

Основным недостатком работы карбюратора на основе принципа Бернулли является то, что, будучи гидродинамическим устройством, снижение давления в трубке Вентури обычно пропорционально квадрату скорости всасываемого воздуха. Топливные жиклеры намного меньше по размеру, и поток топлива ограничен в основном вязкостью топлива, поэтому поток топлива обычно пропорционален разнице давлений. Таким образом, форсунки, рассчитанные на полную мощность, имеют тенденцию к истощению двигателя на более низких оборотах и ​​неполной дроссельной заслонке. Чаще всего это исправлялось использованием нескольких форсунок. В карбюраторах SU и других карбюраторах с регулируемой струей это исправлялось изменением размера жиклера. Для холодного пуска в многоструйных карбюраторах использовался другой принцип. Клапан сопротивления воздушному потоку, называемый дроссельной заслонкой , похожий на дроссельную заслонку, был помещен перед главным жиклером для снижения давления во впускном коллекторе и всасывания дополнительного топлива из жиклеров.

Операция

Фиксированная трубка Вентури

Изменяющаяся скорость воздуха в трубке Вентури регулирует поток топлива; самый распространенный тип карбюратора, встречающийся на автомобилях.

Переменная трубка Вентури

Открытие топливного жиклера регулируется заслонкой (которая одновременно изменяет воздушный поток). В карбюраторах с «постоянным разрежением» это достигается с помощью поршня с вакуумным приводом, соединенного с конической иглой, которая скользит внутри топливного жиклера. Существует более простая версия, чаще всего встречающаяся на небольших мотоциклах и мотоциклах для бездорожья, где ползун и игла напрямую контролируются положением дроссельной заслонки. Наиболее распространенный карбюратор типа Вентури (с постоянным разрежением) — карбюратор SU с боковой тягой и аналогичные модели от Hitachi, Zenith-Stromberg и других производителей. Расположение в Великобритании компаний SU и Zenith -Stromberg помогло этим карбюраторам занять доминирующее положение на автомобильном рынке Великобритании, хотя такие карбюраторы также очень широко использовались на автомобилях Volvo и других производителей за пределами Великобритании. Другие похожие конструкции использовались на некоторых европейских и некоторых японских автомобилях. Эти карбюраторы также называются карбюраторами с «постоянной скоростью» или «постоянным вакуумом». Интересной разновидностью был карбюратор Ford VV (изменяемая трубка Вентури), который по сути представлял собой фиксированный карбюратор Вентури с шарнирной и подвижной одной стороной трубки Вентури, обеспечивающей узкое горло на низких оборотах и ​​более широкое горло на высоких оборотах. Это было разработано для обеспечения хорошего перемешивания и воздушного потока в диапазоне оборотов двигателя, хотя карбюратор VV оказался проблематичным в эксплуатации.

Высокопроизводительный карбюратор с 4 цилиндрами

При любых условиях эксплуатации двигателя карбюратор должен:

• Измерьте расход воздуха двигателя
• Подайте правильное количество топлива, чтобы поддерживать топливно-воздушную смесь в нужном диапазоне (с поправкой на такие факторы, как температура)
• Смешайте два тонко и равномерно

Эта работа была бы простой, если бы воздух и бензин (бензин) были идеальными жидкостями; однако на практике их отклонения от идеального поведения из-за вязкости, сопротивления жидкости, инерции и т. д. требуют большой сложности для компенсации исключительно высоких или низких оборотов двигателя. Карбюратор должен обеспечивать надлежащую топливно-воздушную смесь в широком диапазоне температур окружающей среды, атмосферного давления, частоты вращения и нагрузок двигателя, а также центробежных сил, включая следующие сценарии:

• Холодный запуск
• Горячий старт
• На холостом ходу или медленно
• Ускорение
• Высокая скорость / высокая мощность при полностью открытой дроссельной заслонке
• Крейсерская скорость при частичном открытии дроссельной заслонки (небольшая нагрузка)

Кроме того, современные карбюраторы должны делать это при сохранении низкого уровня выбросов выхлопных газов .

Для правильной работы во всех этих условиях большинство карбюраторов содержат сложный набор механизмов для поддержки нескольких различных режимов работы, называемых схемами .

Основы

Схема поперечного сечения карбюратора с нисходящим потоком

Карбюратор состоит из открытой трубы, по которой воздух проходит во впускной коллектор двигателя. Труба имеет форму трубки Вентури: она сужается в поперечном сечении, а затем снова расширяется, в результате чего скорость воздушного потока увеличивается в самой узкой части. Под трубкой Вентури находится дроссельная заслонка, называемая дроссельной заслонкой — вращающийся диск, который можно повернуть к потоку воздуха, чтобы почти не ограничивать поток, или можно повернуть так, чтобы он (почти) полностью блокировал поток. воздуха. Этот клапан регулирует поток воздуха через горловину карбюратора и, таким образом, количество воздушно-топливной смеси, которую система будет подавать, тем самым регулируя мощность и скорость двигателя. Дроссельная заслонка обычно соединяется тросом или механической связью стержней и шарниров или, реже, пневматической связью , с педалью акселератора в автомобиле, рычагом дроссельной заслонки в самолете или аналогичным устройством управления на других транспортных средствах или оборудовании.

Топливо попадает в воздушный поток через небольшие отверстия в самой узкой части трубки Вентури и в других местах, где давление будет снижаться, когда он не работает на полном дросселе. Расход топлива регулируется с помощью точно откалиброванных отверстий, называемых жиклерами , в топливном тракте.

Схема отключения холостого хода

Поскольку дроссельная заслонка слегка приоткрывается из полностью закрытого положения, дроссельная заслонка открывает дополнительные отверстия для подачи топлива за дроссельной заслонкой, где есть область низкого давления, созданная дроссельной заслонкой / клапаном, блокирующей воздушный поток; они позволяют протекать большему количеству топлива, а также компенсируют пониженный вакуум, который возникает при открытии дроссельной заслонки, тем самым сглаживая переход к дозированному расходу топлива через обычный открытый контур дроссельной заслонки.

Главная цепь открытого дросселя

По мере того, как дроссельная заслонка постепенно открывается, разрежение в коллекторе уменьшается, так как уменьшается ограничение воздушного потока, уменьшая поток топлива через контуры холостого хода и холостого хода. Это когда форма Вентури горловины карбюратора вступает в игру из-за принципа Бернулли (т. Е. По мере увеличения скорости давление падает). Вентури увеличивает скорость воздуха, и эта более высокая скорость и, следовательно, более низкое давление всасывают топливо в воздушный поток через сопло или сопла, расположенные в центре трубки Вентури. Иногда один или несколько дополнительных усилителей Вентури размещаются коаксиально внутри первичной Вентури для увеличения эффекта.

Когда дроссельная заслонка закрывается, поток воздуха через трубку Вентури падает до тех пор, пока пониженное давление не становится недостаточным для поддержания потока топлива, и снова включаются контуры холостого хода, как описано выше.

Принцип Бернулли, который является функцией скорости жидкости, является доминирующим эффектом для больших отверстий и больших расходов, но поскольку в потоке жидкости при малых масштабах и низких скоростях (низкое число Рейнольдса ) преобладает вязкость , принцип Бернулли неэффективен. на холостых или малых оборотах, а также в очень маленьких карбюраторах двигателей самых маленьких моделей. Двигатели малых моделей имеют ограничения потока перед форсунками, чтобы снизить давление, достаточное для всасывания топлива в воздушный поток. Точно так же форсунки холостого хода и медленно работающие в больших карбюраторах размещаются после дроссельной заслонки, где давление снижается частично за счет вязкого сопротивления, а не по принципу Бернулли. Наиболее распространенным устройством для запуска холодных двигателей, производящим богатую смесь, является дроссельная заслонка, работающая по тому же принципу.

Силовой клапан

Для работы с открытым дросселем более богатая топливно-воздушная смесь будет производить больше мощности, предотвращать преждевременную детонацию и поддерживать охлаждение двигателя. Обычно это решается с помощью подпружиненного «силового клапана», который закрывается вакуумом двигателя. Когда дроссельная заслонка открывается, разрежение в коллекторе уменьшается, и пружина открывает клапан, позволяя большему количеству топлива попасть в главный контур. На двухтактных двигателях силовой клапан работает в обратном порядке — обычно он «включен», а на заданных оборотах он отключается. Он активируется при высоких оборотах, чтобы расширить диапазон оборотов двигателя, используя тенденцию двухтактного двигателя к увеличению числа оборотов на мгновение, когда смесь обеднена.

В качестве альтернативы использованию силового клапана карбюратор может использовать дозирующий стержень или систему повышающих стержней для обогащения топливной смеси в условиях высоких требований. Такие системы были созданы компанией Carter Carburetor в 1950-х годах для двух основных карбюраторов Вентури их четырехцилиндровых карбюраторов, а повышающие тяги широко использовались на большинстве одно-, двух- и четырехцилиндровых карбюраторов Carter до конца производства в США. 1980-е годы. Ступенчатые штанги сужаются на нижнем конце, который входит в основные дозирующие жиклеры. Верхние части штоков соединены с вакуумным поршнем или механической связью, которая поднимает штоки из главных жиклеров при открытии дроссельной заслонки (механическая связь) или при падении вакуума в коллекторе (вакуумный поршень). Когда повышающий стержень опускается в главный жиклер, он ограничивает поток топлива. Когда повышающий шток поднимается из жиклера, через него может протекать больше топлива. Таким образом, количество подаваемого топлива адаптируется к переходным требованиям двигателя. В некоторых карбюраторах с 4 цилиндрами дозирующие стержни используются только на двух первичных трубках Вентури, но некоторые используют их как на первичных, так и на вторичных контурах, как в Rochester Quadrajet .

Ускорительный насос

Жидкий бензин, будучи более плотным, чем воздух, медленнее воздуха реагирует на приложенную к нему силу. Когда дроссельная заслонка быстро открывается, поток воздуха через карбюратор немедленно увеличивается, быстрее, чем может увеличиться расход топлива. Кроме того, давление воздуха в коллекторе увеличивается, уменьшая испарение топлива, поэтому меньше паров топлива всасывается в двигатель. Этот кратковременный избыток воздуха по отношению к топливу вызывает обедненную смесь, что вызывает пропуски зажигания (или «спотыкание») двигателя — эффект, противоположный тому, который требовался при открытии дроссельной заслонки. Это устраняется использованием небольшого поршневого или диафрагменного насоса, который, когда приводится в действие рычажным механизмом дроссельной заслонки, нагнетает небольшое количество бензина через жиклер в горловину карбюратора. Эта дополнительная порция топлива противодействует переходной обедненной смеси при открытии дроссельной заслонки. Большинство ускорительных насосов можно регулировать по объему или продолжительности тем или иным способом. В конечном итоге уплотнения вокруг движущихся частей насоса изнашиваются, так что производительность насоса снижается; это уменьшение выстрела ускорительного насоса вызывает спотыкание при ускорении до тех пор, пока не будут заменены уплотнения на насосе.

Ускорительный насос также может быть использован для простого двигателя с топливом до вылета холодного. Чрезмерная заливка, как и неправильно отрегулированная заслонка, может вызвать затопление . Это когда слишком много топлива и недостаточно воздуха для поддержания горения. По этой причине большинство карбюраторов оснащено механизмом разгрузки : акселератор удерживается на полностью открытой дроссельной заслонке, пока двигатель проворачивается, разгрузчик удерживает дроссельную заслонку открытой и впускает дополнительный воздух, и в конечном итоге излишки топлива удаляются, и двигатель запускается.

Удушение

Когда двигатель холодный, топливо испаряется с меньшей готовностью и имеет тенденцию конденсироваться на стенках впускного коллектора, что приводит к нехватке топлива в цилиндрах и затрудняет запуск двигателя; таким образом, более богатая смесь (больше топлива в воздух) требуется для запуска и работы двигателя, пока он не прогреется. Более богатая смесь также легче воспламеняется.

Для подачи дополнительного топлива обычно используется дроссель ; это устройство, ограничивающее поток воздуха на входе в карбюратор перед трубкой Вентури. При наличии этого ограничения в цилиндре карбюратора создается дополнительный вакуум, который втягивает дополнительное топливо через основную систему дозирования в дополнение к топливу, забираемому из контуров холостого хода и холостого хода. Это обеспечивает богатую смесь, необходимую для поддержания работы при низких температурах двигателя.

Кроме того, дроссельная заслонка может быть соединена с кулачком ( кулачок быстрого холостого хода ) или другими подобными устройствами, которые предотвращают полное закрытие дроссельной заслонки во время работы дроссельной заслонки. Это заставляет двигатель работать на холостом ходу на более высоких оборотах. Быстрый холостой ход помогает двигателю быстро прогреться и обеспечивает более стабильный холостой ход за счет увеличения потока воздуха во впускной системе, что помогает лучше распылять холодное топливо.

В более старых карбюраторных автомобилях воздушная заслонка управлялась вручную тросом Боудена и ручкой на приборной панели. Для более легкой и удобной езды установлены автоматические воздушные заслонки; Впервые представленный в 1932 году Oldsmobile стал популярным в конце 1950-х годов. Они управлялись термостатом с биметаллической пружиной . В холодном состоянии пружина сжималась, закрывая воздушную заслонку. При запуске пружина будет нагреваться охлаждающей жидкостью двигателя, теплом выхлопных газов или электронагревателем. При нагревании пружина медленно расширялась и открывала дроссельную заслонку. Дроссель разгрузочного является рычажной , что вынуждает дроссели открыты против ее весной , когда акселератор транспортного средства перемещается в конце своего хода. Это положение позволяет очистить «залитый» двигатель, чтобы он запустился.

Если вы забудете отключить воздушную заслонку после того, как двигатель достигнет рабочей температуры, это приведет к излишнему расходу топлива и увеличению выбросов. Чтобы соответствовать все более жестким требованиям к выбросам, некоторые автомобили, которые все еще сохраняли ручные дроссели (примерно с 1980 года, в зависимости от рынка), начали иметь открытие дроссельной заслонки, автоматически контролируемое термостатом, использующим биметаллическую пружину , нагреваемую охлаждающей жидкостью двигателя.

«Дроссель» для карбюраторов с постоянным разрежением, таких как SU или Stromberg , не использует дроссельный клапан в воздушном контуре, а вместо этого имеет контур обогащения смеси для увеличения расхода топлива путем дальнейшего открытия дозирующего жиклера или открытия дополнительного топливного жиклера для «обогащение». Обычно используется на небольших двигателях, особенно на мотоциклах, обогащение работает путем открытия вторичного топливного контура ниже дроссельных заслонок. Этот контур работает точно так же, как и контур холостого хода, и когда он включен, он просто подает дополнительное топливо, когда дроссельная заслонка закрыта.

В классических британских мотоциклах с карбюраторами со скользящим дросселем с боковой тягой использовался другой тип «устройства холодного пуска», называемый «тиклер». Это просто подпружиненный шток, который при нажатии вручную толкает поплавок вниз и позволяет избытку топлива заполнить поплавок и затопить впускной тракт. Если «щеклер» удерживается слишком долго, он также затопляет карбюратор и картер под ним и, следовательно, представляет опасность пожара.

Прочие элементы

На взаимодействие между каждой цепью также могут влиять различные механические соединения или соединения, работающие под давлением воздуха, а также чувствительные к температуре и электрические компоненты. Они вводятся по таким причинам, как отзывчивость двигателя, топливная экономичность или контроль автомобильных выбросов . Различные отводы воздуха (часто выбираемые из точно откалиброванного диапазона, аналогично форсункам) позволяют воздуху попадать в различные части топливных каналов для улучшения подачи и испарения топлива. В комбинацию карбюратор / коллектор могут быть включены дополнительные усовершенствования, такие как некоторая форма нагрева для облегчения испарения топлива, такая как ранний испаритель топлива .

Подача топлива

Поплавковая камера

Карбюраторы Holley «Visi-Flo» модели №1904 1950-х гг., Фабрика оснащена чашами из прозрачного стекла.

Чтобы смесь была готова, карбюратор имеет «поплавковую камеру» (или «чашу»), в которой находится готовое к использованию количество топлива под давлением, близким к атмосферному. Этот резервуар постоянно пополняется топливом, подаваемым топливным насосом . Правильный уровень топлива в чаше поддерживается при помощи поплавка , контролирующих впускной клапан , таким образом , очень аналогичным способу, применяемому в цистерне (например, туалет танк). Когда топливо израсходовано, поплавок опускается, открывая впускной клапан и впуская топливо. При повышении уровня топлива поплавок поднимается и закрывает впускной клапан. Уровень топлива, поддерживаемый в поплавковой чаше, обычно можно отрегулировать с помощью установочного винта или чего-то грубого, например, сгибая рычаг, к которому подсоединен поплавок. Обычно это критическая регулировка, и правильная регулировка указывается линиями, начерченными в окошке на чаше поплавка, или измерением того, насколько далеко поплавок висит ниже верхней части карбюратора в разобранном виде, или аналогичным образом. Поплавки могут быть изготовлены из различных материалов, например из листовой латуни, впаянной в полую форму, или из пластика; полые поплавки могут вызвать небольшие утечки, а пластиковые поплавки со временем могут стать пористыми и потерять плавучесть; в любом случае поплавок не будет плавать, уровень топлива будет слишком высоким, и двигатель не будет работать, если поплавок не будет заменен. Сам клапан изнашивается по бокам из-за его движения в «седле» и в конечном итоге пытается закрыться под углом, и, таким образом, не может полностью перекрыть подачу топлива; опять же, это вызовет чрезмерный расход топлива и плохую работу двигателя. И наоборот, когда топливо испаряется из поплавкового резервуара, оно оставляет отложения, остатки и лаки, которые закупоривают каналы и могут мешать работе поплавка. Это особенно проблема автомобилей, эксплуатируемых только часть года и оставленных стоять с полными поплавковыми камерами в течение нескольких месяцев; Доступны коммерческие добавки-стабилизаторы топлива, которые уменьшают эту проблему.

Топливо, хранящееся в камере (чаше), может стать проблемой в жарком климате. Если выключить двигатель, пока он горячий, температура топлива повысится, иногда до кипения («просачивание»). Это может привести к затоплению и затрудненным или невозможным перезапускам, пока двигатель еще теплый, — явление, известное как «нагревание». Тепловые дефлекторы и изолирующие прокладки стараются минимизировать этот эффект. Карбюратор Carter Thermo-Quad имеет поплавковые камеры, изготовленные из изолирующего пластика (фенола), который, как говорят, поддерживает охлаждение топлива на 20 градусов по Фаренгейту (11 градусов по Цельсию).

Обычно специальные вентиляционные трубки позволяют поддерживать атмосферное давление в поплавковой камере при изменении уровня топлива; эти трубки обычно заходят в горловину карбюратора. Размещение этих вентиляционных трубок имеет решающее значение для предотвращения вытекания топлива из них в карбюратор, и иногда они заменяются более длинными трубками. Обратите внимание, что при этом топливо остается под атмосферным давлением, и поэтому оно не может попасть в горловину, которая находится под давлением нагнетателя, установленного выше по потоку; в таких случаях для работы весь карбюратор должен быть помещен в герметичный герметичный бокс. В этом нет необходимости для установок, где карбюратор установлен перед нагнетателем, который по этой причине является более частой системой. Однако это приводит к тому, что нагнетатель заполняется сжатой топливно-воздушной смесью с сильной тенденцией к взрыву в случае обратного огня двигателя ; этот тип взрыва часто наблюдается в гонках сопротивления , которые по соображениям безопасности теперь включают в себя сбросные пластины для сброса давления на впускном коллекторе, отрывные болты, крепящие нагнетатель к коллектору, и улавливающие осколки баллистические покрытия из нейлона или кевлара, окружающие нагнетатели.

Камера диафрагмы

Если двигатель должен работать в любом положении (например, цепная пила или модель самолета ), поплавковая камера не подходит. Вместо этого используется камера с диафрагмой. Гибкая диафрагма образует одну сторону топливной камеры и расположена так, что по мере того, как топливо втягивается в двигатель, диафрагма вынуждается внутрь под давлением окружающего воздуха. Диафрагма соединена с игольчатым клапаном, и по мере ее движения внутрь она открывает игольчатый клапан для впуска большего количества топлива, пополняя тем самым топливо по мере его потребления. Когда топливо пополняется, диафрагма выдвигается из-за давления топлива и небольшой пружины, закрывая игольчатый клапан. Достигается сбалансированное состояние, при котором создается постоянный уровень топлива в резервуаре, который остается постоянным при любой ориентации.

Несколько баррелей карбюратора

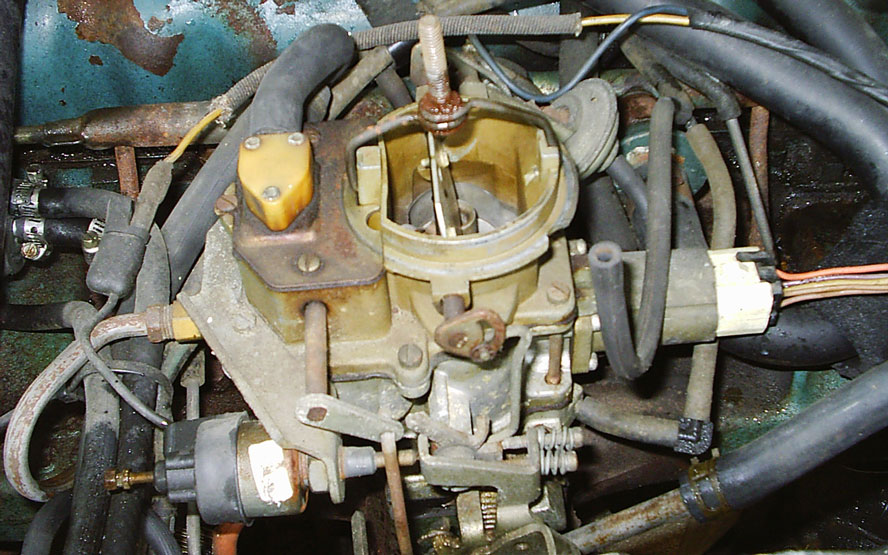

Holley model # 2280 2-х цилиндровый карбюратор Двигатель Colombo Type 125 «Testa Rossa» в Ferrari 250TR Spider 1961 года с шестью двухствольными карбюраторами Weber, подающими воздух через 12 отдельных воздушных рожков , регулируемых для каждого цилиндра Двухкамерные карбюраторы в Ford Escort

В то время как базовые карбюраторы имеют только одну трубку Вентури, многие карбюраторы имеют более одной трубки Вентури, или «цилиндра». Конфигурации с двумя и четырьмя стволами обычно используются для обеспечения большей скорости воздушного потока при большом объеме двигателя . Многоствольные карбюраторы могут иметь неидентичные первичный и вторичный цилиндры разных размеров и откалиброваны для подачи различных топливно-воздушных смесей; они могут приводиться в действие рычажным механизмом или вакуумом двигателя «прогрессивно», так что вторичные стволы не начинают открываться, пока первичные цилиндры не откроются почти полностью. Это желательная характеристика, которая максимизирует поток воздуха через первичный цилиндр (ы) на большинстве оборотов двигателя, тем самым максимизируя «сигнал» давления от труб Вентури, но уменьшает ограничение воздушного потока на высоких скоростях за счет увеличения площади поперечного сечения для большего воздушного потока. Эти преимущества могут быть не важны в высокопроизводительных приложениях, где частичное управление дроссельной заслонкой не имеет значения, а первичные и вторичные потоки могут открываться одновременно для простоты и надежности; Кроме того, двигатели с V-образной конфигурацией, в которых два ряда цилиндров питаются от одного карбюратора, могут быть сконфигурированы с двумя одинаковыми цилиндрами, каждый из которых снабжает один ряд цилиндров. В широко распространенном двигателе V8 и 4-цилиндровом карбюраторе часто используются два первичных и два вторичных цилиндра.

Первыми карбюраторами с четырьмя цилиндрами, с двумя первичными и двумя вторичными отверстиями, были Carter WCFB и идентичный Rochester 4GC, одновременно представленные на Cadillacs, Oldsmobile 98 , Oldsmobile Super 88 и Buick Roadmaster 1952 года . Oldsmobile называл новый карбюратор «Quadri-Jet» (оригинальное написание), а Buick называл его «Airpower».

Распространение туннель четыре-карбюратор, первый выпущенный Рочестере в 1965 модельный году , как « Quadrajet » имеет гораздо больший разброс между размерами первичных и вторичных отверстий дроссельных. Первичные редукторы в таком карбюраторе довольно маленькие по сравнению с обычными четырехствольными цилиндрами, в то время как вторичные редукторы довольно большие. Маленькие первичные передачи способствуют экономии топлива и управляемости на низких скоростях, в то время как большие вторичные передачи обеспечивают максимальную производительность, когда это необходимо. Чтобы регулировать поток воздуха через вторичные сопла Вентури, каждое из вторичных горловин имеет воздушный клапан вверху. Он имеет форму дроссельной заслонки и слегка подпружинен в закрытом положении. Воздушный клапан постепенно открывается в зависимости от оборотов двигателя и открытия дроссельной заслонки, постепенно позволяя большему количеству воздуха проходить через вторичную сторону карбюратора. Обычно воздушный клапан соединен с дозирующими стержнями, которые поднимаются при открытии воздушного клапана, тем самым регулируя вторичный поток топлива.

На одном двигателе могут быть установлены несколько карбюраторов, часто с прогрессивным соединением; два четырехцилиндровых карбюратора (часто называемые «двойными четырехцилиндровыми двигателями») часто можно было увидеть на высокопроизводительных американских двигателях V8, а несколько двухкамерных карбюраторов теперь часто можно увидеть на очень мощных двигателях. Также использовалось большое количество небольших карбюраторов (см. Фото), хотя эта конфигурация может ограничивать максимальный поток воздуха через двигатель из-за отсутствия общей камеры статического давления; с отдельными впускными трактами не все цилиндры всасывают воздух одновременно при вращении коленчатого вала двигателя.

Регулировка карбюратора

Топливно-воздушная смесь слишком богатая, когда в ней имеется избыток топлива, и слишком бедная, когда его недостаточно. Смесь регулируется одним или несколькими игольчатыми клапанами автомобильного карбюратора или пилотным рычагом на самолетах с поршневым двигателем (поскольку смесь изменяется в зависимости от плотности воздуха и, следовательно, высоты). Вне зависимости от плотности воздуха на ( стехиометрический ) воздух бензин соотношения составляет 14,7: 1, что означает , что для каждой единицы массы бензина, 14,7 единиц массы воздуха требуется. Для других видов топлива существуют другие стехиометрические соотношения.

Способы проверки регулировки смеси карбюратора включают: измерение содержания окиси углерода , углеводорода и кислорода в выхлопных газах с помощью газоанализатора или непосредственное наблюдение за цветом пламени в камере сгорания через специальную стеклянную свечу зажигания, продаваемую под названием « Колортюн »; цвет пламени стехиометрического горения описывается как «синий Бунзена», переходящий в желтый, если смесь богатая, и беловато-голубой, если она слишком бедная. Другой метод, широко используемый в авиации, заключается в измерении температуры выхлопных газов , которая близка к максимальной для оптимально отрегулированной смеси и резко падает, когда смесь либо слишком богатая, либо слишком бедная.

О составе смеси можно также судить, сняв и внимательно осмотрев свечи зажигания . Черные, сухие, покрытые сажей пробки указывают на слишком богатую смесь; белые или светло-серые пробки указывают на бедную смесь. На правильную смесь указывают пробки коричневато-серого / соломенного цвета.

На высокопроизводительных двухтактных двигателях о топливной смеси также можно судить по промывке поршней. Промывка поршня — это цвет и количество нагара на верхней части (куполе) поршня. У экономичных двигателей будет купол поршня, покрытый черным углеродом, а у богатых двигателей будет чистый купол поршня, который будет казаться новым и свободным от скоплений углерода. Часто это противоположно интуиции. Обычно идеальная смесь будет где-то посередине, с чистыми купольными областями возле переходных отверстий, но с небольшим количеством углерода в центре купола.

При настройке двухтактных двигателей важно, чтобы двигатель работал на тех оборотах и ​​скорости вращения дроссельной заслонки, на которых он будет работать чаще всего. Обычно это широко открытый дроссель или близкий к широко открытому. Более низкие обороты и холостой ход могут привести к показаниям богатой / обедненной смеси и качаниям благодаря конструкции карбюраторов, которые хорошо работают при высокой воздушной скорости через трубку Вентури и жертвуют характеристиками низкой воздушной скорости.

При использовании нескольких карбюраторов механическое соединение их дросселей должно быть должным образом синхронизировано для обеспечения плавной работы двигателя и получения однородных топливно-воздушных смесей для каждого цилиндра.

Карбюраторы с обратной связью

В 1980-х годах многие автомобили американского рынка использовали карбюраторы с «обратной связью», которые динамически регулировали топливно-воздушную смесь в ответ на сигналы от датчика кислорода в выхлопных газах, чтобы обеспечить стехиометрическое соотношение, обеспечивающее оптимальную работу каталитического нейтрализатора . Карбюраторы с обратной связью использовались в основном потому, что они были дешевле, чем системы впрыска топлива; они работали достаточно хорошо, чтобы соответствовать требованиям по выбросам 1980-х годов, и были основаны на существующих конструкциях карбюраторов. Часто карбюраторы с обратной связью использовались в версиях автомобиля с более низкой комплектацией (в то время как версии с более высокими техническими характеристиками были оснащены системой впрыска топлива). Однако их сложность по сравнению с карбюраторами без обратной связи и системой впрыска топлива делала их проблемными и трудными в обслуживании. В конечном итоге падение цен на оборудование и ужесточение норм выбросов привели к тому, что впрыск топлива вытеснил карбюраторы при производстве новых автомобилей.

Каталитические карбюраторы

Каталитический карбюратор смешивает пары топлива с водой и воздухом в присутствии нагретых катализаторов, таких как никель или платина . Обычно об этом говорят как о продукте 1940-х годов, который позволил бы керосину приводить в действие бензиновый двигатель (требующий более легких углеводородов). Однако отчеты противоречивы; обычно они включены в описания «карбюраторов на 200 миль на галлон», предназначенных для использования на бензине. Кажется, есть некоторая путаница с некоторыми более старыми типами карбюраторов паров топлива (см. Испарители ниже). Также очень редко можно найти полезные ссылки на реальные устройства. Плохо цитируемые материалы по теме следует рассматривать с подозрением.

Карбюраторы постоянного вакуума

Карбюраторы постоянного вакуума, также называемые карбюраторами с регулируемой дроссельной заслонкой и карбюраторами с постоянной скоростью, представляют собой карбюраторы, в которых трос дроссельной заслонки подсоединялся непосредственно к пластине троса дроссельной заслонки. Если тянуть за шнур, неочищенный бензин попадал в карбюратор, что приводило к выбросу большого количества углеводородов.

Карбюратор с постоянной скоростью имеет регулируемое закрытие дроссельной заслонки в потоке всасываемого воздуха до того, как педаль акселератора задействует дроссельную заслонку. Это регулируемое закрытие регулируется давлением / вакуумом во впускном коллекторе. Этот дроссель с регулируемым давлением обеспечивает относительно равномерное давление на впуске во всем диапазоне оборотов и нагрузок двигателя. Наиболее распространенной конструкцией карбюратора CV является, среди прочего, конструкция SU или Solex, в которой используется цилиндрический затвор, приводимый в действие диафрагмой. Цилиндр и диафрагма соединены вместе с дозирующей штангой для подачи топлива в прямом зависимости от воздушного потока. Для обеспечения более плавной работы и более равномерного давления на всасывании мембрана имеет вязкий демпфер. Эти карбюраторы обеспечивали очень хорошую управляемость и топливную экономичность. Они также широко регулируются для обеспечения максимальной производительности и эффективности. (См. Регулируемые карбюраторы Вентури выше)

К недостаткам карбюратора CV можно отнести то, что он ограничен одностворчатой ​​конструкцией с боковой тягой. Это ограничило его использование в основном рядными двигателями, а также сделало его непрактичным для двигателей большого объема. Дроссельная заслонка, необходимая для установки 2 или более карбюраторов CV на двигатель, сложна, и правильная регулировка имеет решающее значение для равномерного распределения воздуха / топлива. Это затрудняет обслуживание и настройку.

Испарители

Двигатели внутреннего сгорания могут быть настроены для работы на многих видах топлива, включая бензин , керосин , испаряющееся масло для тракторов (TVO), растительное масло , дизельное топливо , биодизель , этанольное топливо (спирт) и другие. Многотопливные двигатели, такие как бензино-парафиновые двигатели , могут выиграть от начального испарения топлива, когда они работают на менее летучих видах топлива. Для этого во впускной системе размещается испаритель (или испаритель ). Испаритель использует тепло выпускного коллектора для испарения топлива. Например, оригинальный трактор Fordson и различные последующие модели Fordson имели испарители. Когда компания Henry Ford & Son Inc. разработала оригинальный Fordson (1916 г.), испаритель использовался для работы с керосином. Когда TVO стали обычным явлением в различных странах (включая Великобританию и Австралию) в 1940-х и 1950-х годах, стандартные испарители на моделях Fordson были одинаково полезны для TVO. Широкое распространение дизельных двигателей на тракторах сделало устаревшим использование тракторного испарительного масла.

Смотрите также

Ссылки

внешние ссылки

Основная информация

Патенты

Карбюратор

В цилиндрах двигателя внутреннего сгорания сгорает топливная смесь, состоящая из капель топлива и воздуха. Чтобы смешать два этих компонента в нужной пропорции, примерно до середины девяностых годов на массовых легковых автомобилях применялось механическое дозирующее устройство — карбюратор.

История карбюратора

Первые автомобили работали на светильном газе, и карбюратор был им не нужен, так как газ попадал в камеру сгорания под воздействием разрежения. Аналогичный принцип впоследствии использовался при создании газобалонного оборудования первого поколения. Светильный газ стоил дорого. Например, в России было всего два завода, на которых он производился.

Шоферы автомобилей начала двадцатого века открывали игольчатый клапан карбюратора рукой. Для этого нужно было вовремя выпрыгнуть из автомобиля сразу после пуска двигателя

В связи с этими проблемами во второй половине XIX века ученые вынашивали идеи по замене существующего автомобильного топлива на более экономичное и дешевое. Наилучшим из вариантов стало использование жидкого топлива. Однако такое топливо не может воспламеняться без воздуха, поэтому потребовалось устройство, способное смешивать два этих элемента, да еще и в определенных пропорциях. Нужное устройство изобрел в 1876 изобрел итальянец по имени Луиджи Де Христофорис. Оно получило название «карбюратор». Его конструкция и принцип действия отличались от современных карбюраторов. Для образования топливо-воздушной смеси топливо нагревали и пары смешивали с воздухом. Исследования в этой области продолжались, и через год спустя инженеры Готлиб Даймлер и Вильгельм Майбах сконструировали двигатель внутреннего сгорания, оснащенный распылительным карбюратором, который стал прообразом современных устройств.

Для увеличения мощности в середине 20-го века в спортивные автомобили устанавливали столько карбюраторов, сколько в двигателе было цилиндров

В конце XX века карбюраторы постепенно перешли под контроль электроники. В них использовались многочисленные электромагнитные клапаны, которым требовалось управляющее устройство. К примеру, в карбюраторах Hitachi автомобиля Nissan Sunny использовалось не менее 5 клапанов и управляемых электроникой заслонок. До появления электронного впрыска оставался один шаг, и точкой невозврата стало применение топливных форсунок. На смену карбюраторам вскоре пришел моновпрыск. Его преимущества перед карбюраторами заключается в способности смешивать топливо и воздух в более точных пропорциях. Дальнейшей ступенью развития систем впрыска стал инжектор.

Карбюратор — одно из самых универсальных устройств. Советский карбюратор «Солекс» может быть успешно установлен на любой иностранный двигатель, если найти или выточить переходник

В наши дни карбюраторный впрыск применяется лишь на двигателях, предназначенных для спецтехники. Недостаток электроники заключается в том, что она боится воды, поэтому, к примеру, вездеход, предназначенный для использования на болотах, правильней оснастить карбюратором, представляющим собой механическое устройство, которое, в крайнем случае, можно просто высушить, даже если оно побывало под водой целиком.

Устройство и принцип работы

Задача карбюратора — смешение топлива и воздуха. В различных модификациях этого устройства процесс смешения происходит примерно по одному и тому же принципу.

Самый популярный тип карбюратора – поплавковый. Он состоит из следующих элементов:

Поплавковая камера, поплавок, запорная игла поплавка,жиклер, смесительная камера, распылитель, трубка Вентури, дроссельная заслонка.

К поплавковой камере подведена трубка, по которой из бака поступает топливо. Количество топлива внутри камеры регулируется двумя взаимосвязанными деталями: поплавком и иглой. Когда уровень топлива в камере падает, то поплавок опускается вместе с иглой. Тем самым игла открывает доступ к очередной порции топлива. Соответственно, когда топливо заполняет камеру, то поплавок поднимается, а вместе с ним и игла – перекрывает доступ. Кроме того, в нижней части камеры находится жиклер – калиброванное устройство, которое дозирует подачу жидкости (в данном случае топлива). Через него оно попадает в распылитель. Таким образом, действие переносится из камеры поплавковой, в камеру смесительную, где и происходит приготовление горючей смеси.

Автомобили с карбюратором не расходуют больше топлива, чем автомобили с распределенным впрыском, это миф. Все дело в производительности жиклеров или форсунок. Они бывают экономичными или не очень

В смесительной камере находится диффузор(сужение), который нужен для того чтобы увеличить скорость воздушного потока. За счет диффузора создается разреженный воздух возле распылителя. Воздух помогает высасывать топливо из поплавковой камеры и лучше его распылять в камере смесительной.

Роль дроссельной заслонки в работе карбюратора

Количество топливной смеси, которое поступает в цилиндры, зависти от положения дроссельной заслонки, которая, в свою очередь, связана с педалью газа.

Кроме того, в салоне некоторых карбюраторных автомобилей на приборной панели есть специальный рычаг, которым также можно управлять заслонкой. Обычно его называют «подсос», хотя технически это «устройство холодного пуска». Вытягивая его ручку на себя, водитель прикрывает воздушную заслонку, ограничивая доступ воздуха и увеличивая разрежение в смесительной камере карбюратора. В результате бензин из поплавковой камеры высасывается более интенсивно и при недостатке воздуха готовит для мотора обогащенную горючую смесь, которая и необходима для пуска холодного двигателя.

Для того чтобы двигатель работал на холостом ходу, в карбюраторе есть  специальные дополнительные калиброванные воздушные жиклеры, через которые строго определенное количество воздуха попадает под дроссельную заслонку и смешивается с топливом, даже если убрать ногу с педали газа.

Процесс эволюции карбюратора

Таково базовое устройство поплавкового карбюратора. В процессе развития над автоматизацией всех без исключения процессов работали инженеры разных фирм, поэтому вариантов реализации карбюраторов очень много. Одним из первых, кстати, подвергся автоматизации вышеописанный «подсос».

В качестве примера одной из самых простых конструкций можно привести карбюратор «Солекс», бывший основным устройством впрыска на двигателях классического семейства ВАЗ.

Сторонники карбюраторов часто мотивируют свой выбор тем, что «его можно починить прямо в лесу». Сторонники инжекторов отвечают им «а он не ломается». И те, и другие правы

Примером сверхсложных поплавковых карбюраторов последнего поколения, может служить карбюратор Hitachi, который ставился на большое количество моделей Nissan конца 80-х — начала 90-х годов. В нем реализовано большое количество вспомогательных устройств, стабилизирующих работу карбюратора в различных ситуациях (резкий сброс газа, холостой ход в режиме стоянки на светофоре в автомобиле с АКПП, компенсация оборотов при включении кондиционера и так далее).

Примерный список устройств выглядит так.

1. Система регулировки температуры забираемого воздуха.

2. Обогреватель впускного коллектора.

3. Клапан прекращения подачи топлива.

4. Клапан обогатительного устройства.

5. Биметаллическая пружина воздушной заслонки (механизм открытия воздушной заслонки).

6. Система быстрого холостого хода.

7. Система поддержания постоянной скорости работы двигателя и так далее.

Все эти приспособления были реализованы в виде отдельных аналоговых устройств, управлявшихся примитивной электроникой или саморегулирующихся, как биметаллическая пластина. В дальнейшем, при появлении дешевых микропроцессоров необходимость в этих устройствах исчезла, так как появилась возможность совместить их функции в одном блоке управления, а на карбюраторе (а позже в инжекторе) установить простые исполнительные устройства.

Достоинства и недостатки карбюратора

Основное достоинство карбюратора заключается в его ремонтопригодности. К этому устройству можно приобрести ремкомплект, который можно заменить, в случае необходимости, даже на улице. Однако это достоинство давно уже утратило практический смысл: развитие компьютерной диагностики сделало ремонт инжектора, практически равноценным по простоте занятием. Программу диагностики можно установить даже на iPhone, и успешно считывать ошибки при помощи кабеля-переходника.

Недостатки карбюратора связаны с тем, что он представляет собой достаточно тонкое и сложное механическое устройство. Его необходимо время от времени регулировать, чистить и беречь от засоров. Кроме того, его работа зависит от погодных условий: зимой в нем может замерзнуть конденсат, летом он перегревается, и топливо начинает интенсивно испаряться. В общем и целом можно сказать, что это устройство морально устарело.

Устройство и принцип работы карбюратора

На первый взгляд карбюратор может показаться очень сложным устройством. Однако небольшой объём теоретических знаний поможет полностью разобраться с его принципом работы. Что, в свою очередь, позволит самостоятельно выполнять чистку и регулировку карбюратора. Для выполнения этих операций на должном уровне достаточно базовой информации.

Как работает карбюратор

Независимо от модели, принцип работы карбюратора аналогичен. Конструктивно любой карбюратор выполнен по следующей схеме: канал для создания топливовоздушной смеси, в котором есть специальное калибровочное отверстие для входа воздуха, поплавковая камера и выход для готовой смеси.

При работающем моторе во впускном коллекторе (элемент, соединяющий силовой агрегат и топливную систему) создаётся пониженное давление, по отношению к атмосферному. Это приводит к возникновению вакуума в карбюраторе.

Благодаря этому в карбюратор, по специальному сужающемуся каналу затягивается воздух и выполняется захват бензина из топливной камеры.

В процессе эти ингредиенты смешиваются, что приводит к созданию топливовоздушной смеси, которая воспламеняется в КЗ (камере сгорания) и заставляет двигаться поршни. Количество топлива в готовой смеси зависит от давления, создаваемого в смешивающей камере.

Благодаря тому, что камера соединена с атмосферой, из-за разницы давления, бензин поднимается вверх, смешиваясь с воздухом. Далее смесь поступает в камеру сгорания. Сужение прохода ускоряет движение воздуха, что приводит к ещё большему его разряжению.

Подача топлива с воздухом

Управление подачей топлива и воздуха осуществляется педалью газа, она соединена с воздушной заслонкой (ВЗ) и элементом, перекрывающим поплавковую камеру (ПК). Когда педаль свободна, мотор работает на холостом ходу (ХХ).

Заслонка почти полностью закрывает калиброванный канал подачи воздуха, а игла проём в топливной камере. Деталь для перекрытия поплавковой камеры выполнена в виде иглы, разделённой на несколько частей, каждая из которых имеет свою толщину.

Таким образом, чем выше она поднимается, тем больше происходит подача топлива. Воздушная заслонка работает по такому же принципу, чем шире проём, тем больше поток.

Что такое холостой ход карбюратора — ХХ

Холостой ход можно сравнить с режимом ожидания. Он необходим для стабильного поддержания нужных оборотов в момент, когда автомобиль не едет, чтобы мотор не заглох. В этот случае, воздушная смесь насыщена минимальным количеством топлива, необходимым для поддержания стабильной работы системы.

При отпущенной педали газа, игла золотника максимально перекрывает главный канал подачи бензина. Воздушная заслонка остаётся чуть открытой. Проход, через который осуществляется подача бензина, размещён за воздушной заслонкой.

Горючая смесь начинает поступать по этому каналу только тогда, когда в карбюраторе есть увеличенное разряжение, которое возникает при сильном открытии воздушной заслонки. Для создания топливовоздушной смеси на ХХ в конструкции предусмотрен дополнительный канал подачи кислорода. В нём есть специальный элемент для регулировки качества горючей смеси.

Чем сильнее закручен винт, тем больше смесь насыщается бензином. Увеличиваются обороты холостого хода, и наоборот — откручивание винта снижает их. Таким образом, выполняя регулировку этого винта можно добиться оптимальных опций, повысить экономичность.

Для правильной дозировки ингредиентов горючей смеси, в местах забора устанавливаются жиклёры. Они представляют собой специальный элемент с определённым диаметром прохода, который не позволяет расходовать топлива или воздуха выше установленной нормы. Также жиклёр может выполнять функцию регулировочного винта.

Для чего нужна поплавковая камера в карбюраторе

1 — держатель оси поплавка;2 — язычок поплавка;3 — поплавок

ПК является одним из основных элементов карбюратора, в котором находится топливо. Уровень жидкости в камере регулируется и контролируется с помощью специального поплавка. К нему прикреплена иголка.

Она закрывает канал подачи горючей смеси из бензобака. При уменьшении уровня топлива, поплавок начинает опускаться, а иголка поднимается.

При заполнении камеры поплавок поднимается и уровень стабилизируется.

В карбюраторе предусмотрен механизм дополнительного подсоса управления ДЗ. Этот элемент предназначен для ручного обогащения смеси. Для этой функции предусмотрен дополнительный канал, он меньше, чем основной.

Управление механизмом подсоса реализовано специальным рычагом на приборной панели.

Сначала необходимо вытянуть полностью на себя элемент, тем самым максимально открыть заслонку, по мере прогрева мотора рычаг нужно постепенно вернуть в исходное положение.

Регулировка карбюратора

Регулировка карбюратора может осуществляться только на хорошо прогретом моторе. Независимо от конструкции, принцип выполнения калибровки элементов идентичный.

• Поплавковая камера. Регулировка и контроль уровня жидкости в ёмкости осуществляется с помощью поплавка, соединённого проволокой с иглой. Уровень необходимого топлива в камере указан в руководстве по эксплуатации конкретной модели автомобиля. Сверьте текущие показатели, замерьте с помощью штангенциркуля высоту зеркала. Если уровень выше нормы, аккуратно возьмите в руку поплавок и прогните его вниз методом механического воздействия на проволоку. Если уровень топлива ниже нормы — поднимите его.
• Настройка ХХ. Оптимальное количество оборотов на ХХ составляет 800-900 единиц. Закрутите винт качества смеси до упора и выкрутите его на 4-5 оборота обратно. Закрутите до упора винт количества и открутите 3 раза. Включите двигатель, постепенно начните закручивать первый винт, в процессе обороты должны поднять и начаться нестабильная работа мотора. Когда начнётся этап неустойчивости, начните закручивать регулировочный элемент, пока двигатель снова не начнёт работать стабильно. В завершение выполните корректировку винтом количества.
• Регулировка жиклёров. С помощью подсоса нужно закрыть воздушную заслонку. Хвостовик тяги должен находиться в конце паза штока ПУ карбюратора. При отклонении следует устранить подгибанием тяги. Затем нужно снять крышку, а потом замерить зазор от кромки стенки камеры до ВЗ. Необходимые показатели указаны в руководстве по эксплуатации. Настройка выполняется с помощью регулировочного винта ПУ.

Источник: https://VipWash.ru/karbyuratory/printsip-raboty-karbyuratora

Карбюратор, принцип работы и схема устройства системы, какой вид и модель выбрать и в чем отличия характеристики

Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы.

Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит.

Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

Автомобильные карбюраторы – история развития

На заре двигателестроения применение газа стало невыгодным.

Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси.

Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы.

Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью.

Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Однако принцип работы был таким же, как на любом современном образце.

Устройство карбюратора (типовое описание для всех модификаций)

На схеме изображено взаимное расположение основных узлов:

1. Трубка подачи бензина от топливного насоса;
2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
3. Жиклер приема топлива из поплавковой камеры;
4. Форсунка распылителя жидкого топлива;
5. Камера смесителя, в которой образовывается топливная смесь;
6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
7. Диффузор, формирующий направление потока воздуха;
8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

Как работает карбюратор?

Рассмотрим работу каждого узла.

1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено.

Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров.

На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

На этом устройстве остановимся подробнее:

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть.

Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха.

Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках.

При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов.

Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции.

В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте.

Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки.

Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства.

Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации.

Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Итог

Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.

Если у вас возникли вопросы — оставляйте их в х под статьей. Мы или наши посетители с радостью ответим на них

Источник: https://SwapMotor.ru/ustrojstvo-dvigatelya/karbyurator.html

Как работает карбюратор: устройство и принцип работы

Для классических моделей ВАЗ устройство карбюратора является актуальным вопросом. Ведь от качества сформированной топливной смеси зависит работоспособность и долговечность большинства автомобильных систем.

Ремонт или профилактические работы с карбюратором можно проводить самостоятельно. В большинстве случаев для этого достаточно будет гаражных условий. Однако, перед тем как вмешиваться в конструкцию устройства, стоит узнать его принцип работы и устройство.

Из чего состоит карбюратор

В современных карбюраторах установлено большое количество систем с разветвленными каналами и системами рычажных передач. При быстром визуальном осмотре не всегда становится понятно их назначение. Проще выяснять работу отдельных элементов поблоково, а также разобрать принцип работы карбюратора на основе простейшего представителя семейства.

Устройство простого карбюратора

Основной задачей карбюратора является смешивание внутри воздушного потока с бензином в определенных пропорциях. Затем все это подается в камеру сгорания в блоке цилиндров, где во время рабочего хода поршня состав сгорает. Высвобождаемая энергия толкает поршень, закрепленный на коленвале, и таким образом энергия взрыва топлива преобразуется в механическую энергию вращения.

Для осуществления процесса карбюратор соединен с топливным насосом, воздухоподающей системой и впускными патрубками блока цилиндров. В простейшем устройстве есть только две камеры: смесительная и поплавковая. Формирование смеси происходит на всем промежутке от всасывания воздуха до впрыска в камеру.

Сначала бензин распыляется в смесительной камере. Это осуществляется с помощью трубки-распылителя, выведенной в диффузор (сужающийся канал). Скорость подачи в нем растет, формируя разряжение. За счет такого вакуума всасывается бензин из диффузора, перемешиваясь с воздухом.

Через канал, связанный с поплавковой камерой, поступает топливо. Внутри канала зафиксирован ограничивающий жиклер (цилиндр с небольшим отверстием вдоль оси), который дозирует подачу бензина из поплавковой камеры.

  Ремонт регулятора давления топлива

Важным параметром является уровень бензина внутри поплавковой камеры. Есть три варианта:

• уровень топлива в срез канала даст оптимальное количество топлива в систему;
• низкий уровень сформирует обедненную смесь;
• высокий уровень зальет лишнее топливо в канал.

Уровень топлива контролируется с помощью поплавкового механизма и игольчатого клапана.

Регулировать обогащенность смеси в карбюраторе помогает воздушная заслонка. Если она начинает закрываться, то происходит переобогащение смеси, что вызовет в конечном счете остановку мотора.

Чтобы контролировать подачу готовой смеси в цилиндры силовой установки, устройство оснащено дроссельной заслонкой. При открытии обеих заслонок сопротивления воздушному потоку практически нет.

Видим, как работает карбюратор с простейшим устройством. У него состав смеси сформируется оптимальным лишь при узком интервале оборотов в минуту.

Основные системы карбюратора

Реальная работа карбюратора включает большее количество систем, отвечающих за работоспособность. Рассмотрим основные.

Система холостого хода

Эта система отвечает за обеспечение топливом мотора во время простоя главной дозирующей системы. За счет нее происходит работа силовой установки на низких оборотах.

С помощью регулировочных винтов корректируется пропорция топлива и воздуха на холостых оборотах. Новые автомобили, производители которых контролируют загрязненность выхлопов, идут с опломбированным регулировочным винтом.

Заблуждением является то, что данная коррекция состава смеси приводит к изменению выхлопов на всех оборотах.

Переходная система

Задачей данного блока является обеспечение переходного режима после прекращения холостого хода и до начала запуска главной дозирующей системы. Часто в конструкции заметны каналы данной системы, которые расположены у пластин дроссельной заслонки. Через такие отверстия осуществляется синхронная подача бензина вместе с открытием дроссельной заслонки.

Главная дозирующая система

Ее функции заключаются в дозировании топлива при работе на средних скоростях. В ее составе диффузор, топливные жиклеры и главный распределитель. Внутри нее воздух диффузирует с топливом до формирования насыщенного тумана. Степень насыщенности контролируется с помощью регулировок главного топливного жиклера.

  Как заменить топливный фильтр своими руками

Экспериментируя с разными жиклерами, водитель может получать смесь разного уровня от самой обедненной до перенасыщенной. На это влияет диаметр отверстия.

Экономайзеры

Если мотор работает с нагрузкой, то ему необходима более насыщенная топливная смесь, чем в то моменты, когда движение происходит без нагрузки.

Подачу дополнительных порций бензина в смесь обеспечивают экономайзеры. Это происходит во время полного открытия дроссельной заслонки. Есть различные типы этой системы.

Чаще всего встречаются экономайзеры диафрагменного типа и калибровочные стержни.

Источник: http://ktonaavto.ru/remont-i-obsluzhivanie/toplivnaya-sistema/kak-rabotaet-karbyurator-ustrojstvo-i-princip-raboty.html

Как устроен карбюратор бензинового двигателя

На сегодняшний день большое количество автомобилей функционирует благодаря смеси бензина и воздуха. Подобные моторы общепринято называть ДВС, и именно в строении бензинового мотора есть такое спецоборудование, как карбюратор. В данной статье мы рассмотрим основные принципы работы и подробно проанализируем его конструкцию.

Что такое карбюратор, назначение

Карбюратор – это один из сложнейших частей топливной концепции любого бензинового аппарата.

Его предназначение заключается в изготовлении топливно-воздушной смеси (ТВС) способом насыщения бензина кислородом в необходимых количествах с последующей подачей уже готовой массы в цилиндры.

Перемешивание всех компонентов осуществляется в нужной консистенции, соответствующей режимам работы двигателя.

Процедура подачи горючего совершается исключительно благодаря карбюратору, в котором есть такой механизм, как диффузор. Он рассчитан для сужения воздушного горла механизма.

Иными словами, в период прохождения атмосферы через данное сужение, наступает спад давления. Затем в ход идет небольшой проем, для подачи топлива.

Под большим давлением горючее выжимается из камеры в горловину карбюратора, откуда смесь направляется в выходной канал и затем поступает в цилиндры мотора.

Виды карбюраторов

Процесс улучшения карбюратора повлек за собой создание огромного количества видов этого устройства различными изготовителями.

По времени открытия заслонок смесительных камер карбюратор делится:

• с поочередным открытием клапанных заслонок второстепенных камер;
• с синхронным открытием клапанных заслонок.

На сегодняшний день виды карбюраторов можно поделить на три основные группы:

1. Поплавковый – это самый оптимальный и распространенный вид карбюраторов. На фоне других он выделяется особой надежностью, незамысловатой настройкой. Состоит он из поплавковой и смесительной камер.
2. Мембранно-игольчатый – вмещает несколько, разделенных перегородками, камер. В последних находится поршень с иглой, которая заслоняет и открывает топливный канал, влияя этим на клапан. Основным преимуществом подобного вида считается простота.
3. Барботажный – такого рода карбюратор предполагает собой обогреваемый внешне стальной цилиндр. Коксовое топливо поступает в сосуд, под названием барботер (находящийся в нижней части агрегата) и протекает через слой разогретого материала. Вследствие соприкосновения коксового газа с сырьем происходит самоиспарение углеводородов, после чего газ насыщается их парами. Часть сырья, которое не подверглось испарению, время от времени устраняют из механизма.

По количеству смесительных камер делятся на: однокамерные, двухкамерные и четырехкамерные.

Внутреннее устройство

Несмотря на то что инжектор считается более подходящим и совершенным, на дорогах все еще остается огромное число машин, мотор которых снабжен карбюратором.

Как говорилось ранее, практически в каждой машине стоит карбюратор поплавкового типа. Простой агрегат состоит из двух главных камер: смесительной и поплавковой. Роль поплавковой заключается в дозировке и сохранности горючего; поддерживается неизменная подача топлива при различных условиях эксплуатации двигателя.

Внутри узла есть углубление со встроенным поплавком, связанным с клапаном игольчатого вида, который расположен в канале бензонасоса. В момент расхода поплавок опускается, в следствие канал открывается, и топливо закачивается в углубление.

Вторая камера гарантирует перемешивание горючего. Для такого действия существует диффузор – специально суженый участок; он помогает придать ускорение проходящему потоку воздуха.

Чтобы иметь полное представление о том, как выглядит внутреннее устройство агрегата, рекомендуем просмотреть видеоролик:

Принцип работы

Простой карбюратор не способен обеспечить мотор подходящей, согласно составу, смесью на всех этапах работы. Автолюбитель кроме количества ТВС, обязан распоряжаться ее качеством благодаря рукояти «подсоса», связанной с атмосферной заслонкой.

При вытягивании ручки, створка закрывается и в смесительную камеру воздух поступает в меньшем количестве, а разрежение заполняется топливом наиболее усилено. Этот факт немаловажен, особенно при запуске двигателя в холоде, когда необходима богатая смесь, которая может загореться при отрицательных температурах.

Создание сбалансированной топливной смеси в камере механизма совершается не полностью. Часть горючего не может улетучиться и смешаться с атмосферой. Капли горючего, которые не успели испариться, перемещаются и оседают на стенах камеры и выпускных патрубков.

Горючее, которое оседает на стенах, формирует некую пленку, которая перемещается с небольшой скоростью. Для того чтобы улетучить пленку бензина, впускные патрубки при функционировании мотора подвергается подогреву. Большее распространение имеет жидкостный подогрев либо нагрев газами. Можно смело заявить, что генерация горючей смеси завершается в конце впускного трубопровода мотора.

Плюсы минусы карбюратора

Основным плюсом принято считать доступную цену ремонта. Следующий положительный момент заключается в том, что карбюратор не боится загрязнений и попадания воды.

Однако не все так гладко, ведь данный механизм нужно достаточно часто очищать и подстраивать. В холодное время года в корпусе аппарата может скапливаться и замерзать конденсат.

В жару механизм может легко перегреться, что приведет к интенсивному испарению топлива и падению мощности ДВС.

Заключительным доводом против карбюратора считается высокая токсичность выхлопа, что и повергло к отказу его применения в нынешних автомобилях.

Возможные проблемы карбюратора

Сейчас мы перечислим возможные проблемы при работе с карбюратором, чтобы вы могли обойти их стороной:

• В случае если мотор не запускается либо глохнет после пуска, это явный признак отсутствия топлива в поплавковой камере или нарушение состава горючей смеси;
• Если мотор на холостом ходу функционирует нестабильно или постоянно глохнет, то возможны:

1. загрязнение каналов либо жиклеров холостого хода;
2. проблемы в работе электромагнитного клапана;
3. поломки в функционировании элементов ЭПХХ и БУ;
4. сбой и деформация резинного уплотнительного кольца.

• В связи с концепцией первой камеры, при отсутствии должных оборотов не исключается возможность полной остановки пуска машины. Чтобы устранить эту неполадку нужно как следует промыть или продуть каналы, а также заменить поврежденные детали.

Принцип функционирования карбюратора – это самое первое, что вы должны понимать.

Карбюратор – это одна из самых важных механизмов каждого мотора, без которого ни один автомобиль не будет работать как механические часы.

И, если вы научитесь самостоятельного его чистить и подстраивать, то вам не придется долго искать хорошего мастера для воплощения индивидуальных желаемых настроек мощности и расхода своего ТС.

Источник: https://pricurivatel.ru/kak-ustroen-karbyurator.html

Карбюратор: описание,история,устройство,принцип работы,регулировка,обслуживание

В этой статье вы узнаете о системах впрыска топлива.

Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя.

Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

Немного истории

Ранние разработки  на заре эпохи двигателестроения использовали в качестве горючего светильный газ. Карбюратор таким двигателям на раннем этапе был попросту не нужен. Светильный газ поступал в цилиндры благодаря разрежению, которое образовывалось в процессе работы двигателя. Главной проблемой такого горючего являлась его высокая стоимость и ряд сложностей в процессе использования.

Вторая половина XIX века стала тем периодом, когда изобретатели, инженеры и механики во всем мире старались заменить дорогой светильный газ более экономичным,  дешевым и доступным видом горючего для двигателя внутреннего сгорания. Лучшим решением стало использование  привычного для нас сегодня жидкого топлива. Стоит учесть, что такое топливо не может воспламениться без участия воздуха.

Для приготовления смеси из воздуха и топлива потребовалось дополнительное устройство. Мало того, но смешивать воздух с горючим необходимо было еще и в нужных пропорциях. Для решения этой задачи изобрели первый карбюратор.

Устройство увидело свет в 1876 году. Создателем ранней модели карбюратора стал итальянский изобретатель Луиджи Де Христофорис.

 По своей конструкции и принципу работы первый карбюратор имел ряд существенных отличий от более современных аналогов.

 Для получения качественной топливно-воздушной смеси  горючее в первом устройстве нагревалось, а его  пары смешивались с воздухом. По ряду причин этот способ образования рабочей смеси не получил широкого распространения.

Разработки в данной области продолжились, а уже через год  талантливые инженеры Готлиб Даймлер и Вильгельм Майбах создали конструкцию двигателя внутреннего сгорания, который имел карбюратор, работающий по принципу распыления топлива.

Это устройство легло в основу для всех последующих разработок.

Что такое карбюратор

Карбюратором называют важнейший узел среди всех систем автомобиля. Он относится к устройству двигателя внутреннего сгорания и предназначен для образования топливовоздушной смеси. Карбюрация (то есть создание) смеси осуществляется путём смешения жидкого горючего и воздуха, при этом важное значение имеет пропорциональность частей.

Сегодня карбюраторы используются на самых разных двигателях для обеспечения работы разнообразных технических устройств. Первые типы карбюраторов (барботажные) ныне уже не используются, так как их вытеснили более производительные мембранно-игольчатые и поплавковые.

Мембранно-игольчатый карбюратор состоит из камер, которые разделены специальными мембранами. Между собой мембраны довольно жёстко фиксируются штоком, один из концов которого представляет собой иголку.

Игла во время работы карбюратора движется вверх-вниз и то открывает клапан подачи горючего, то закрывает его.

Это самый простой на сегодняшний день тип карбюраторных механизмов, который используют на газонокосилках, самолётах и некоторых видах грузовых автомобилей (например, на ЗИЛ-138).

Поплавковый карбюратор представлен сегодня в нескольких модификациях, однако все они имеют схожий принцип работы. В качестве основного элемента такого устройства выступает поплавок и поплавковая камера.

Именно камера отвечает за своевременную подачу горючего и воздуха, в ней формируется топливовоздушная смесь и подаётся в камеру сгорания. Поплавковый карбюратор гарантирует бесперебойную работу мотора и обеспечивают хорошую динамику и тягу.

Поэтому такой карбюраторный вид устройств получил в современном автомобилестроении особенную популярность.

Конструкция и принцип работы карбюратора

Карбюратор поплавкового типа представляет собой единый узел, включенный в систему питания. За время использования такой системы на автомобилях было разработано большое количество карбюраторов, имеющие разные особенности по конструкции, но все они функционируют используя один принцип.

Простейший поплавковый карбюратор состоит из двух камер:

1. поплавковой;
2. и смесительной.

В задачу первой входит дозирование топлива и поддержание его на определенном уровне. Благодаря этой камере обеспечивается стабильная подача бензина при разных условиях работы мотора.

Конструктивно она очень проста. Внутри узла имеется полость с помещенным в нее поплавком, связанным с клапаном игольчатого типа, который размещен в канале подачи бензина от бензонасоса.

По мере расхода топлива поплавок опускается, а с ним и клапан, в результате канал открывается и бензин закачивается в полость.

При закачке необходимого уровня поплавок вместе клапаном поднимается вверх и полностью перекрывает канал.

Вторая камера обеспечивает смешивание топлива в проходящий воздушный поток. Для этого в ней установлен диффузор – специально суженый участок камеры. Благодаря этому диффузору, воздух, проходящий через него, значительно ускоряется.

Две эти камеры соединены между собой распылителем. Та его сторона которая установлена в поплавковой камере дополнительно оснащена жиклером – специальной вставкой со сквозным отверстием определенного диаметра. Его задача – обеспечивать подачу строго определенного количества бензина. Второй конец распылителя выведен в диффузор.

Работает все так: на такте впуска в цилиндре поршень движется вниз, создавая разрежения. Из-за этого происходит всасывание воздуха через воздухозаборник с установленным в него фильтром. Этот заборник располагается на карбюраторе, поэтому поток проходит через смесительную камеру.

Движение воздуха при ускорении в диффузоре, обеспечивает образование разрежения в распылительной трубке, из-за чего топливо начинает из него вытекать и подмешиваться в проходящий поток.

Регулировка подаваемой смеси в цилиндры обеспечивается дроссельной заслонкой, которая установлена за диффузором. Путем перекрывания канала, по которому движется топливовоздушная смесь, регулируется скорость движения воздуха. Именно на эту заслонку и воздействует водитель, нажимая на акселератор.

Устройство карбюратора подразумевает еще одну заслонку – воздушную. Если дросселем регулируется подаваемое количество уже готовой смеси, то вторая заслонка перекрывает подачу воздуха. А поскольку в цилиндрах разрежение при работающем моторе все же создается, то смесь получается обогащенной, которая характеризуется повышенным содержанием топлива.

Роль дроссельной заслонки в работе карбюратора

Количество топливной смеси, которое поступает в цилиндры, зависти от положения дроссельной заслонки, которая, в свою очередь, связана с педалью газа.

Кроме того, в салоне некоторых карбюраторных автомобилей на приборной панели есть специальный рычаг, которым также можно управлять заслонкой. Обычно его называют «подсос», хотя технически это «устройство холодного пуска».

 Вытягивая его ручку на себя, водитель прикрывает воздушную заслонку, ограничивая доступ воздуха и увеличивая разрежение в смесительной камере карбюратора.

В результате бензин из поплавковой камеры высасывается более интенсивно и при недостатке воздуха готовит для мотора обогащенную горючую смесь, которая и необходима для пуска холодного двигателя.

Для того чтобы двигатель работал на холостом ходу, в карбюраторе есть  специальные дополнительные калиброванные воздушные жиклеры, через которые строго определенное количество воздуха попадает под дроссельную заслонку и смешивается с топливом, даже если убрать ногу с педали газа.

Достоинства и недостатки карбюратора

Основное достоинство карбюратора заключается в его ремонтопригодности. К этому устройству можно приобрести ремкомплект, который можно заменить, в случае необходимости, даже на улице.

Однако это достоинство давно уже утратило практический смысл: развитие компьютерной диагностики сделало ремонт инжектора, практически равноценным по простоте занятием.

 Программу диагностики можно установить даже на iPhone, и успешно считывать ошибки при помощи кабеля-переходника.

Недостатки карбюратора связаны с тем, что он представляет собой достаточно тонкое и сложное механическое устройство. Его необходимо время от времени регулировать, чистить и беречь от засоров.

Кроме того, его работа зависит от погодных условий: зимой в нем может замерзнуть конденсат, летом он перегревается, и топливо начинает интенсивно испаряться.

В общем и целом можно сказать, что это устройство морально устарело.

Сравнение моновпрыска и карбюраторной системы

Моновпрыском называется одна из разновидностей электронной системы впрыска топлива в двигатель. Можно сказать, что моновпрысковые системы являются своего рода переходной моделью от карбюратора к инжектору.

Впервые моновпрыск был разработан и установлен для самолётов как более современная модификация карбюраторного агрегата, которая исключала «провалы» в подачи топлива во время исполнения фигур в воздухе.

Существенной разницей между моновпрыском и карбюраторной системой можно считать наличие у моновпрыскового устройства компьютерного блока контроля подачи и расхода горючего, а также бензинового насоса и одной форсунки, работающей от электричества. Тип работу моновпрыска аналогичен карбюратору, только с использованием более современных компонентов.

Главным достоинством системы моновпрыска является бесперебойная работа мотора, так как в агрегате постоянно поддерживается минимальное давление в 1 бар. То есть транспортные средства с моновпрыском могут бесперебойной работать при резком обгоне или торможении, когда как карбюраторные механизмы не всегда могут гарантировать стабильность мотора в этих режимах.

К тому же моновпрыск гарантирует повышение мощности силового агрегата засчёт отсутствия провалов в питании.

Однако карбюраторы и по сей день считаются более экономичными устройствами, так как впрыск топлива осуществляется не в одной точке, а по всей камере, что позволяет использовать весь поступающий объём горючего. По этой причине двигатели с карбюраторами легче заводятся в зимнее время.

Таким образом, карбюраторные устройства обладают хорошими характеристиками в плане экономного потребления горючего и возможности запуска в любых климатических условиях. Моновпрыск обеспечивает более стабильную работу мотора и высокие качества мощности автомобиля.

Регулировка и обслуживание карбюратора

При своей сложной конструкции регулировок у карбюратора не так уж и много, и касаются они только системы холостого хода и уровня топлива в камере с поплавком.

Чтобы установить стабильную работу мотора на ХХ, имеются два специальных винта – количества (воздушный) и качества (топливный). Первый представляет собой упорный элемент, которым регулируется степень открытия дросселя для поступления через зазор между ним и стенкой воздуха для создания смеси.

Второй винт – игольчатый, установлен в канал, по которому эмульсия попадает в задроссельный канал. Путем вкручивания и выкручивания изменяется сечение этого канала, и как следствие – количества подаваемой эмульсии.

Недостатком карбюратора является то, что у него имеется большое количество каналов и жиклеров небольшого сечения. Поэтому в процессе эксплуатации загрязняющие элементы, попадающие вместе с воздухом и бензином, оседают в них и закупоривают каналы и жиклеры.

Поэтому важно периодически проводить чистку узла. Сделать это можно вручную, с полной разборкой узла, промывкой и продувкой каналов.

Но последнее время появились специальные чистящие средства.

Такие очистители представляют собой особую смесь, которая попадая в каналы обеспечивает отслоение и растворение отложение и смол в каналах, после чего они попадают в цилиндры вместе с топливом и сгорают.

Но стоит отметить, что таким средством удается удалить только небольшие засорения. В случае большого количества отложений удалить их можно только вручную.

Очиститель карбюратора: описание,виды,чистка,фото,видео

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео

Как правильно разобрать и собрать карбюратор?

Карбюраторный двигатель описание,проблемы и решения,фото,видео,плохой холостой ход

Источник: http://seite1.ru/zapchasti/karbyurator-opisanieistoriyaustrojstvoprincip-rabotyregulirovkaobsluzhivanie/.html

О различных типах карбюраторов и принципе работы

В разное время на автомобили устанавливались разные виды силовых агрегатов.
Современные двигатели оснащаются системами впрыска топлива, и рабочая смесь образуется либо во впускном коллекторе, либо непосредственно в камере сгорания цилиндра, если речь идет о непосредственном впрыске.

В более старых бензиновых двигателях приготовление топливно-воздушной смеси и подачу ее в цилиндры силового агрегата осуществляется при помощи карбюраторов. Устройство карбюратора призвано обеспечить непрерывное образование рабочей смеси различного качества, соответственно режиму работы мотора.

Как он устроен

В простейшем случае данное устройство состоит из следующих основных элементов:

• поплавковой камеры;
• поплавка с игольчатым клапаном;
• дроссельной и воздушной заслонок;
• смесительной камеры с диффузором;
• распылителя;
• воздушных и топливных каналов с жиклерами.

Как он работает

Строение поплавковой камеры карбюраторов сходно со строением бачка унитаза. Через игольчатый клапан топливо поступает в нее до тех пор, пока поплавок не поднимется до максимального уровня и не перекроет подачу бензина. При снижении уровня поплавок опускается, открывается клапан, и горючее вновь поступает в камеру.

Такое устройство позволяет поддерживать постоянный уровень топлива.

Через распылитель бензин попадает в смесительную камеру, где смешивается с потоком воздуха. Для лучшего смешивания смесительная камера снабжена диффузором, благодаря которому воздушный поток ускоряется, завихряется, и смесь получается более качественной.

Чтобы подавать бензин дозировано, в распылитель вкручен жиклер, который представляет собой пробку, имеющую калиброванное отверстие. Также следует отметить, что распылитель расположен таким образом, что его выходное отверстие в смесительной камеры находится выше входного.

Благодаря этому топливо не переливается в смесительную камеру даже когда автомобиль стоит под наклоном.

Приток атмосферного воздуха обеспечивается под действием разрежения, создаваемого в цилиндрах двигателя во время первого такта (поршень движется в нижнее крайнее положение, впускной клапан открыт, в цилиндре создается разрежение, которое стремится заполнить воздух).

Дроссельная заслонка необходима для изменения сечения проходного отверстия за смесительной камерой, с ее помощью регулируется количество топливно-воздушной смеси, поступающей в цилиндры двигателя. Она непосредственно связана с педалью газа.

Водитель, нажимая на педаль, открывает заслонку, и чем больше угол открытия, тем большее количество рабочей смеси поступает в цилиндры.

На деле устройство карбюратора оказывается несколько сложнее, поскольку простейший карбюратор, описанный выше, не способен обеспечить двигатель оптимальной по составу рабочей смесью на всех режимах работы. Водитель, помимо количества топливно-воздушной смеси, должен иметь возможность управлять ее качеством. Сделать это он может при помощи рукоятки «подсоса», связанной с воздушной заслонкой.

При вытягивании рукоятки заслонка закрывается, в смесительную камеру попадает меньше воздуха, а разрежение заполняется бензином, который высасывается из поплавковой камеры более интенсивно. Таким образом, смесь обогащается. Данное обстоятельство особенно важно для пуска мотора в мороз, когда необходима богатая смесь, способная воспламениться при отрицательных температурах.

Не все карбюраторы одинаковы

Существуют различные типы карбюраторов, различающиеся по направлению воздушного потока:

1. с нисходящим потоком;
2. с восходящим потоком;
3. с горизонтальным.

Для карбюраторов с нисходящим воздушным потоком характерны следующие особенности: лучшая наполняемость цилиндров рабочей смесью благодаря меньшему сопротивлению потоку смеси.

Как следствие, немного возрастает мощность двигателя (на 3-4%). Второе преимущество таких карбюраторов заключается в более удобном обслуживании, поскольку они располагаются выше.

Эти преимущества обуславливают более широкое их применение в автомобилях, чем других.

Наиболее существенный недостаток карбюраторов с нисходящим потоком является то, что при возникновении неисправностей, неправильной эксплуатации или плохом испарении бензина горючее в чистом виде стекает во впускной трубопровод, а из него в цилиндры двигателя, смывая смазку с зеркала, после чего попадает в картер и разжижает масло.

Главное достоинство карбюраторов с горизонтальным потоком – лучшая форма впускного трубопровода (он имеет меньшее число изгибов).

Карбюраторы с восходящим потоком применялись на ранних этапах автомобилестроения, на современные машины они не устанавливаются. В зависимости от количества цилиндров двигателя устройство карбюраторов может усложняться.

Так, в восьми — и двенадцатицилиндровых моторах форма и размеры впускного коллектора не позволяют обеспечить равное наполнение топливно-воздушной смесью всех цилиндров. Для устранения этой проблемы необходимо применение сдвоенных карбюраторов.

Соответственно, устанавливается и два впускных коллектора.
Сдвоенный карбюратор, несмотря на более сложное устройство, обеспечивает большую топливную экономичность двигателя и мощность.

В отличие от обычного, одинарного, он имеет две смесительных камеры, две дроссельных заслонки, расположенных на одной оси, два главных дозирующих устройства и устройства холостого хода. В остальном эти разные виды имеют одинаковое строение.

Источник: https://ZnanieAvto.ru/toplivo/ustrojstvo-karbyuratora-i-ego-raznovidnosti.html

Автомобильные карбюраторы – история развития

Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы. Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит. Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы. Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Однако принцип работы был таким же, как на любом современном образце.

Содержание статьи

Устройство карбюратора (типовое описание для всех модификаций)

На схеме изображено взаимное расположение основных узлов:

1. Трубка подачи бензина от топливного насоса;
2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
3. Жиклер приема топлива из поплавковой камеры;
4. Форсунка распылителя жидкого топлива;
5. Камера смесителя, в которой образовывается топливная смесь;
6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
7. Диффузор, формирующий направление потока воздуха;
8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

Как работает карбюратор?

Рассмотрим работу каждого узла.

1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров. На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

На этом устройстве остановимся подробнее:

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Итог

Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.



карбюратор — Викисловарь

Морфологические и синтаксические свойства[править]

падеж	ед. ч.	мн. ч.
Им.	карбюра́тор	карбюра́торы
Р.	карбюра́тора	карбюра́торов
Д.	карбюра́тору	карбюра́торам
В.	карбюра́тор	карбюра́торы
Тв.	карбюра́тором	карбюра́торами
Пр.	карбюра́торе	карбюра́торах

кар-бю-ра́-тор

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1a по классификации А. А. Зализняка).

Корень: -карбюр-; суффикс: -атор ^{[Тихонов, 1996]}.

Произношение[править]

Семантические свойства[править]

Значение[править]

1. узел системы питания двигателя внутреннего сгорания системы Отто, предназначенный для подготовки горючей смеси оптимального состава путём смешивания жидкого топлива с воздухом и регулирования количества её подачи в камеры сгорания двигателя ◆ Пропорции жидкостей не сходились, подержанный агрегат барахлил, и Николай Тарасович, посылая проклятья изобретателю двухтактного двигателя, снова разбирал мотор, отлаживал магнето, чистил карбюратор, опорожнял бак и заливал новую смесь ― и так, пока «Тайга» не начала кудахтать с первого рывка заводного троса. М. Ю. Елизаров, «Библиотекарь», 2007 г. (цитата из Национального корпуса русского языка, см. Список литературы)

Синонимы[править]

Антонимы[править]

Гиперонимы[править]

Гипонимы[править]

Родственные слова[править]

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Библиография[править]

карбюратор — Викисловарь

Арабский: مَازِج m (māzij) Армянский: կարբյուրատոր (hy) (karbyurator) азербайджанский: karbürator Басков: karburagailu Белорусский: карбюра́тар м (karbjurátar) Болгарка: карбура́тор (bg) m (karburátor) Бирманский: ကာ ဘ ရိုက်တာ (kabha.ruikta) Каталанский: carburador m китайский: Китайский: (zh) (huàyóuqì), 汽化器 (zh) (qìhuàqì) Чехия: karburátor m датский: karburator c Голландский: карбюратор (нл), карбюратор (нл) м Эсперанто: пожалуйста, добавьте этот перевод, если можете Эстонский: karburaator Фарерские острова: blendari m финский: kaasutin (fi) французский: carburateur (fr) m Грузинский: კარბიურატორი (arbiuraṭori) Немецкий: Vergaser (de) m , Verdampfer m Греческий: εξαερωτήρας (el) m (exaerotíras) Еврейский: מְאַיֵד m Хинди: कार्ब्युरेटर (kārbyureṭar) Венгерский: porlasztó (hu) Исландский: blöndungur m , karbúrator m индонезийский: karburator (id) Ирландский: карбрадойр м итальянский: carburatore (it) m Японский: キ ャ ブ レ タ ー (kyaburetā) Казах: карбюратор (karbywrator) Кхмерский: пожалуйста, добавьте этот перевод, если можете

Корейский: 기화기 (gihwagi), k (kabyureteo) Киргизия: карбюратор (карбюратор) Лаос: пожалуйста, добавьте этот перевод, если можете Македонский: карбуратор м (карбюратор) малайский: карбюратор Монгольский: карбюратор (мн) (карбюратор) Навахо: gááboleita норвежский: Букмол: Forgasser m Нюнорск: Форгассар м Персидский: کاربراتور (fa) (kârburâtar) Plautdietsch: Karbaräta m Польский: gaźnik (pl) m Португальский: carburador (pt) m Румынский: карбюратор (ro) n Русский: карбюра́тор (ru) m (karbjurátor) сербо-хорватский: rasplinjač (sh) m Кириллица: карбуратор м Роман: карбуратор (ш) м Словацкий: karburátor m Словенский: uplinjač m , karburátor m Испанский: carburador m Суахили: kabureta Шведский: förgasare (sv) c , karburator (sv) c Тагальский: тамбуцо, paningaw, karburador Таджикский: карбюратор (карбюратор) Тайский: คาร์บูเรเตอร์ (kaa-buu-ree-dtə̂ə) Турецкий: karbüratör (tr) Туркмен: карбюратор Украинский: карбюра́тор м (karbjurátor) Узбек: карбюратор (uz) Вьетнамский: bộ chế hoà khí Валлийский: carbwradur m , carbwredur

Что делает карбюратор и как он работает

Для чего нужен карбюратор? Карбюратор выполняет несколько функций: 1) он объединяет бензин и воздух, создавая легковоспламеняющуюся смесь, 2) регулирует соотношение воздуха и топлива и 3) регулирует скорость двигателя. Как карбюратор смешивает топливо и воздух Когда поршень движется вниз по цилиндру на такте впуска, он всасывает воздух из цилиндра и впускного коллектора. Создается вакуум, который вытягивает воздух из карбюратора. Воздушный поток через карбюратор заставляет топливо всасывать из карбюратора. через впускной коллектор мимо впускных клапанов в цилиндр. Количество топлива, смешанного с воздухом для получения необходимого Соотношение воздух-топливо регулируется трубкой Вентури или дросселем.Когда воздух проходит через трубку Вентури, его скорость увеличивается, а давление падает. Это приводит к всасыванию топлива в воздушный поток из отверстия или жиклера. Когда двигатель работает на холостом ходу или при быстром разгоне, через трубку Вентури проходит недостаточно воздуха для всасывания топлива. Для решения этих проблем используются другие системы. Подача бензина в карбюратор Бензин подается в карбюратор топливным насосом и хранится в топливном баке.Чтобы сохранить этот уровень топлива в постоянная чаша при любых условиях используется поплавковая система. Игольчатый клапан с поплавковым управлением и седло на впуске топлива используются для управления уровень топлива в бачке. Если уровень топлива падает ниже определенного уровня, поплавок опускается и открывает клапан, впуская больше топлива. Когда поплавок поднимается, он прижимает впускной клапан к седлу и перекрывает поток топлива в бачок.

Контроль скорости двигателя Дроссельная заслонка регулирует скорость двигателя, контролируя количество воздушного топлива, разрешенного в двигателе.Дроссель — это Дроссельная заслонка расположена после трубки Вентури и открывается нажатием на педаль газа. Чем дальше открывается клапан, тем больше воздуха / топлива смесь попадает в двигатель, и тем быстрее двигатель работает. На низких оборотах двигателя, когда дроссельная заслонка открыта лишь немного, недостаточно воздуха для всасывания топлива. Порты Для решения этой проблемы используются два порта.Один порт расположен в области низкого давления, а порт холостого хода расположен ниже. При низком двигателе скорости, оба порта забирают топливо, чтобы двигатель работал. По мере увеличения оборотов двигателя топливо из 2 портов уменьшается до полной остановки. полностью. Работа на низких скоростях Когда двигатель работает на холостом ходу, через трубку Вентури проходит очень мало воздуха, потому что дроссельная заслонка закрыта. Свободный порт позволяет двигателю работать в этом состоянии.Топливо подается через порт холостого хода из-за разницы давлений между воздухом. в топливный бак и вакуумируйте под дроссельной заслонкой. Горючая смесь холостого хода контролируется регулируемым игольчатым клапаном. Работа на высоких скоростях При более высоких оборотах двигателя больше топлива поступает из главного сопла. Топливо поступает из топливного бака через топливную форсунку в горловина карбюратора, где он смешивается с воздухом.ir.

Виды карбюраторов Сегодня используются карбюраторы трех основных типов. Это один ствол, два ствола и четыре ствола. Как правило, тип двигателя и его использование будут диктовать, какой карбюратор использовать. В высокоэффективных двигателях можно использовать несколько карбюраторов для подачи необходимого количества топлива. Независимо от того, какой тип карбюратора используется в вашем двигателе, National Carburetors — ваш источник высококачественных карбюраторов.

Комплекты для переоборудования генераторов на пропан и природный газ.

Новости производства Kit Center:

Наши самые быстрые комплекты предназначены для генераторов, использующих новые двигатели Briggs and Stratton. Используйте ссылку «New Briggs» выше, если вы иметь генератор Briggs and Stratton. Для двигателей, используемых на всех других генераторах используйте

Ссылка «Простое объяснение» или «А и C Комплекты «ссылка выше.

************************************************* **************

Генератор Комплекты для переоборудования в

Пропан и природный газ.

Вы можно рассчитывать на бензин. . . , чтобы подвести !

Бензин не является топливом которые профессионалы когда-либо предпочитают использовать в генераторах резервных копий. Больницы и на других крупных предприятиях «никогда» не устанавливают резервный бензиновый генератор. Oни всегда используйте природный газ или дизельное топливо. Бензин имеет очень ограниченный срок хранения и фактически вызовет отказ двигателя. Хуже всего при отключении электроэнергии происходят из-за ледяных бурь, ураганов, торнадо, землетрясений и всех других бедствий, первые запасаемый товар — бензин.К сожалению, длинные очереди (даже кулачные бои) и нормирование на бензоколонках распространены возникновение во время многих бедствий. Ураганы, обрушившиеся на Флориду прошлый год стал печальным доказательством этого. Однако, работая вместе с FEMA, мы были призваны помочь в тех областях, где не было бензина доступны даже генераторы для запуска. Пропан, особенно природный газ, были более многочисленны и были просто билетом, чтобы держать свет и экипажи за работой.

К сожалению, как некоторые на горьком опыте, если не использовать достаточно часто, бензин склеит карбюратор и сделает бесполезным двигатель на аварийном генераторе. Не зацикливайтесь на карбюраторе, который не позволит вашему двигателю запускать бензиновый генератор, для которого вы даже не можете получить топливо, когда вам нужно это самое.

Теперь, когда вы вложились в резервный генератор, убедитесь, что это запускается тогда, когда вам это нужно больше всего. Измените свой генератор, чтобы он работал на пропане или природный газ или даже бензин, если хотите и можете запустить все три вида топлива на одном двигателе!

Пропан а природный газ сэкономит вам время, деньги и избавит от неприятностей.

Наши наборы для самостоятельной замены позволит вам запустить бензиновый генератор на пропане (сжиженный газ), природном газе или на всех трех. Пропан и природный газ действительно являются резервным топливом для резервного генератора. Ваш двигатель прослужит дольше, заводите лучше в холодную погоду и даже начать в следующем году, когда вы пойдете использовать его в чрезвычайная ситуация. Самое приятное то, что с одним из наших наборов для самостоятельной сборки вы можете самостоятельно смените бензиновый двигатель на пропан или природный газ.

Зачем использовать пропан для питания вашего генератор?

Если у вас есть пропан, вы знайте, что вы можете хранить пропан годами, потому что он не склеивается, не портится и не загрязняет воздух, как бензин.Вы можете использовать цилиндры 100 # (24 галлона), маленькие грили типа bar-b-q. 20 # баллонов, что эквивалентно 5 галлонам бензина, или большие резервуары, такие как резервуары ASME на 250, 500 и 1000 галлонов.

Почему для работы генератора нужен природный газ?

Если у вас есть природный газ, вы конечно согласился бы, что это, наверное, самый надежное топливо на земле и практически неограниченные запасы. Природный газ всегда там. Он не склеивается и не черствит, как бензин.

Вот многие другие преимущества:

Нажмите здесь, если вы хотите узнать больше о добавлении адаптера в двигатель для

Tri-fuel или о том, что связано с сверлением карбюратора для Специальное использование. На этой странице есть фотографии и даже видео .

Комплекты

доступны для большинства четырехтактных двигателей, таких как Briggs & Stratton. Двигатели, Двигатели Мастера, Двигатели Honda, Kubota Двигатели, Двигатели Онана, Двигатели Колера и другие.Проверьте страницу двигателя, чтобы узнать, есть ли у вас указан.

Мы также предлагаем комплекты для генераторов, таких как Генераторы Бриггса и Страттона, Кэмпбелл Хаусфельд Генераторы, Генераторы Коулмана, Генераторы мастера, Генераторы Dayton, Генераторы Devilbiss, Генераторы, Генераторы Homelite, Генераторы Honda, Кубота Генераторы, Генераторы Makita, На Генераторы, генераторы Troy-Bilt, генераторы Yamaha и другие продается в Lowe’s и Home Depot. Проверьте страницу генератора, чтобы увидеть текущий список.

Использование эта ссылка на КОНТАКТ США, заполнив форму запроса.

США Carburetion, Inc.

416 Мейн-стрит,

Саммерсвилл, WV 26651

1-800-553-5608

с понедельника по пятницу с 9:00 до 16:30 по восточному времени

* * * * * * * * * * * * * * *

Если вы звоните из Канада, пожалуйста, используйте этот бесплатный номер

1-800-486-0077

.
