Как говорится, и тридцати лет не прошло — на Санкт-Петербургском карбюраторном заводе «Пекар» (бывший «Ленкарз») возобновлен выпуск карбюраторов с цилиндрическим дросселем. Прокричим «Ура!» подбросим в воздух чепчики и разберемся, чем же так пло.и были карбюраторы с плоским дросселем — К-62, К-63, К-65 (по большому счету, ничем друг от друга не отличающиеся) и чем хорош «новорожденный «?
Слово — заместителю главного конструктора АО «Пекар» С.Нюренбергу.

Начнем с того, что еще при изготовлении в размеры деталей карбюраторов вносились немалые погрешности. Затем, уже при внутризаводской транспортировке и сборке, а в дальнейшем — и входе эксплуатации, П-образные дроссельные золотники теряли
первоначальную форму. Работая в практически необработанном колодце приблизительно прямоугольной формы, золотники обеспечивали характеристики, весьма отдаленно напоминающие эталонные.

Кроме того, тонкая и высоко закрепленная игла под действием потока смеси сильно вибрировала, из-за чего быстро изнашивалась пара «игла-распылитель». Все это, вместе взятое, приводило к большому разбросу характеристик карбюратора, ухудшению динамики мотоцикла в целом и существенному (10-15 процентов) увеличению расхода топлива.

Поэтому на смену карбюраторам с плоским дросселем был разработан новый карбюратор К-68, которым мотоциклы производства России, Украины и Белоруссии будут оснащаться уже с 1994 года.

При создании К-68 конструкторам пришлось немало поработать, чтобы прибор отвечал многочисленным, зачастую противоречащим друг другу требованиям. В частности, новый карбюратор по габаритным и установочным размерам должен был быть взаимозаменяем со старыми, чтобы у производителей мототехники не возникало трудностей при переходе с К-65 на К-68.

Главная же задача разработчиков состояла в том, чтобы конструктивно обеспечить повторение эталонных характеристик на множестве серийных карбюраторов.

Итак, какие же особенности у «шестьдесят восьмого»?

Первую, и самую главную — литой цилиндрический дроссель — мы уже упоминали. Надо только добавить, что соприкасающиеся поверхности дросселя и колодца тщательно обработаны и на них нанесено износостойкое покрытие. Возвратная пружина 5 (см.рис.1) опирается на нижнюю стенку дросселя, благодаря чему увеличена ее длина и число витков. В то же время усилие сжатия уменьшено до 15-25Н (у К-65 — 25-30 Н).

С целью повышения скорости воздушного потока у распылителя и обеспечения плавного управления скоростью мотоцикла, диффузор карбюратора имеет форму овала, вытянутого в направлении перемещения дросселя.

Дозирующая игла 11 стала в полтора раза короче и легче. Она крепится к нижней стенке дросселя и дополнительно поджимается в сторону двигателя специальной пружиной 13 с шариком 14. Предусмотрена коррекция ее положения с шагом 0,8 мм.

Модернизирован топливный клапан 36, что в сочетании со съемным латунным седлом 35 повышает эксплуатационную надежность и улучшает ремонтопригодность.

Винт подъема дросселя 24 расположен горизонтально и упирается в наклонную плоскость в нижней части дросселя. Это позволяет более точно и плавно регулировать обороты холостого хода.

Карбюратор оснащен балансировочной системой, представляющей собой множество каналов, соединяющих надтопливное пространство поплавковой камеры с атмосферой. Задача этой системы — обеспечивать в камере (а значит — и на входе в дозирующие системы) постоянное, близкое к атмосферному, давление.

Балансировочная система оснащена штуцером, что позволяет с помощью шланга отводить излишки топлива из карбюратора (например, при использовании утопителя) в резервную емкость, а не на землю.

Поплавковая камера со всей «начинкой», за исключением топливного клапана, осталась неизменной. Также не изменился и обогатитель (пусковое устройство), который выпускается в четырех вариантах — с тросовым или автономным приводом, с отдельным топливным колодцем 47 или без него. Во втором случае расход топлива ограничивается жиклером 44. Имеется и вариант карбюратора
вообще без дополнительного пускового устройства.

Основные детали карбюратора (корпус, крышка, дроссель и поплавковая камера) выполнены из легких сплавов, благодаря чему карбюратор в сборе весит всего полкилограмма (К-65 почти вдвое тяжелее).

Регулировка карбюратора на двигателе аналогична регулировке К-65, за исключением, пожалуй, иного расположения винта подъема дросселя.

Испытания показали, что К-68 на 15-20 процентов экономичнее и гораздо долговечнее своих предшественников. Надеемся, мотоциклисты оценят его по достоинству.

Рис.1. Устройство карбюратора:

1. тросики привода;

2. защитные колпачки;

3. направляющая троса;

4. крышка дроссельного колодца;

5. пружина дросселя;

6. уплотнительное кольцо;

7. корпус;

8. дроссель;

9. муфта троса;

10. стопор муфты;

11. игла дросселя;

12. замок иглы;

13. пружина поджатия иглы;

14. шарин;

15. воздушный канал главной системы;

16. прокладка крышки поплавковой камеры;

17. крышка поплавковой камеры;

18. распылитель;

19. главный топливный жиклер;

20. дозирующая трубка системы холостого хода;

21. стопорная шайба;

22. дренажное отверстие;

23. утолитель поплавка;

24. винт подъема дросселя;

25. пружина винта;

26. топливоподводящий штуцер;

27. балансировочный штуцер;

28. балансировочный канал поплавковой камеры;

29. регулировочный винт системы холостого хода;

30. пружина винта;

31. смесительная камера;

32,34. переходные отверстия системы холостого хода;

33. воздушный канал холостого хода;

35. седло топливного клапана;

36. топливный клапан в сборе;

37. регулировочный элемент;

38. поплавок;

39. канал пускового устройства;

40. ось поплавков;

41. воздушный канал;

42. плунжер пускового устройства в сборе;

43. уплотнительное кольцо;

44. жиклер;

45. игла корректора-обогатителя;

46. отверстие дозирующее;

47. топливный колодец;

48. топливный канал пускового устройства;

49. игла пускового устройства;

50. пружина плунжера;

51. направляющая пружины;

52. шток управления пусковым устройством.

С. Нюренберг

С.-Петербург

Характеристики карбюратора к 68 — регулировка и настройка. Иж планета 5 регулировка карбюратора к 68. Инструкция по установке и эксплуатации карбюраторов типа К68

Содержание

1 Характеристика карбюратора к 68
2 Регулировка основных систем карбюратора на урале
- 2. 1 Настройка холостого хода
- 2.2 Эксплуатационные режимы
3 КАРБЮРАТОРЫ К68У, К68Т
4 Как установить и эксплуатировать карбюраторы К68У, К68Т
5 Запорный клапан
6 Регулировка карбюратора К65. Главные правила ремонта, особенности
- - 6.0.1 Устройство карбюратора К65
  - 6.0.2 Дозирующая система
  - 6.0.3 Система холостого хода
  - 6.0.4 Основная система пуска и прогрева двигателя
  - 6.0.5 Установка и настройка
  - 6.0.6 Регулировка карбюратора К65
  - 6.0.7 Регулировка главной дозирующей системы
  - 6.0.8 Регулировка уровня топлива
7 Настройка карбюратора
8 Регулировка уровня топлива на «Урале»
9 Регулировка холостого хода
10 Какой карбюратор используется на мотоцикле Иж Планета-5
11 Поплавковая камера и ее настройка
12 Ремонт карбюратора
13 Какой карбюратор лучше поставить на Планету 5 вместо родного
14 Свечи
15 Главная дозирующая система
16 Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

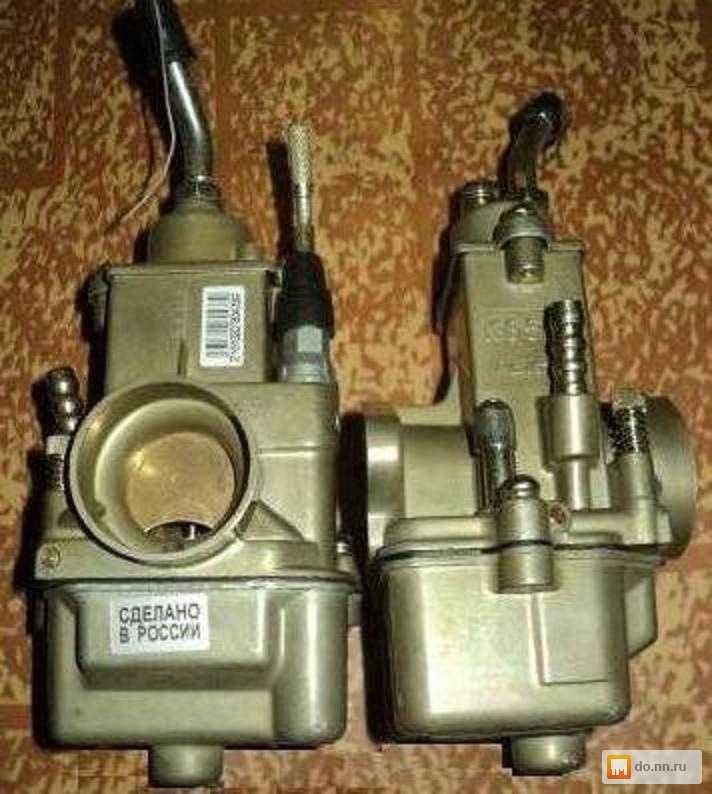

Характеристика карбюратора к 68

Владельцы мотоциклов, которые были произведены в советские времена, часто используют карбюратор К-68 «Пекар». Данное оборудование производится в городе Санкт-Петербург. В основном такая продукция была установлена на различные отечественные машины.

Карбюратор	Транспортное средство	Двигатель	Условный диаметр диффузора (мм)	Диаметр смесительной камеры (мм)	Пропускная способность топливного жиклера (мл/мин)
К68А	мотоцикл ИЖ-6.113-03	ИЖ-6.11-03	28	31,5	250
К68Д	мотоцикл «ИЖ-Юпитер»	ИЖ- Ю5	28	31,5	250
К68И	мотоцикл «ИЖ-Планета	ИЖ- П5, -7.107-10	32	35	280
К 68 М	мотоцикл ИЖ-6.302	ИЖ-8.802	32	35	320
К68Р	Снегоход»Рысь»	440.76, 440.83	32	35	370
К 68 Т	Мотоцикл «Урал»	ИМЗ-8.128	28	31,5	220
К68 У	мотоцикл ‘Урал»	ИМЗ-8. 123	28	31,5	190
К68Ч	мотоцикл «ИЖ-Чоппер «	ИЖ-6.113-05	28	31,5	240

Серия под названием «Пекарь» содержала в себе большое количество разноплановых устройств. Карбюраторы данного типа содержались чаще всего в автомобилях, а так же в мотоциклах. Уже на протяжении нескольких лет не снижается спрос на данную продукцию. Это происходит, потому что оборудование такого типа обладает высокими функциональными характеристиками. Так же эти механизмы достаточно экономичны.

Карбюратор типа К-68 имеет огромный спрос среди автовладельцев. Это происходит из-за ряда причин. Например, при правильной регулировке данного карбюратора расход бензина можно снизить до 20 процентов. При этом характеристики работоспособности мотора значительно возрастут. Карбюратор из этой серии так же обладает приемлемыми эксплуатационными свойствами. Такой механизм обладает ещё одним значительным плюсом – это его цена. Именно эти характеристики делают данный карбюратор конкурентоспособным по отношению к другим.

Регулировка основных систем карбюратора на урале

Регулировка карбюраторов на мотоцикле Урал осуществляется после проверки, настройки зазоров между электродами свечи зажигания, контактами прерывателя, стержнями клапанов, торцами коромысел. Каждый из двух карбюраторов регулируется отдельно. Начинать регулировать карбюратор на Урал необходимо после замера зазора между наконечником оболочки троса и штуцером, который должен быть величиной 2-3 мм.

Рис. 3а. Основные элементы карбюратора: 1 — главным воздушный тракт: 2 — дроссельный золотник; 3 — дотирующая мгла; 4 — воздушная насадка; 5 — распылитель; 6 — воздушный канал; 7 — колодец; 8 — главный топливный жиклер; 9 — поплавковая камера (центрального расположения).

Рис. 3б. Топливный корректор: 1 — входной воздушный канал: 2 — золотник; 3 — игла золотника; 4 — топливный жиклер: 5 — распылитель; 6 — выходной эмульсионный канал; 7 — возвратная пружина золотника; 8 — трос управления корректором.

Если зазор не соответствует указанному размеру, ослабляется контргайка штуцера. Поворотом вправо либо влево устанавливается требуемый зазор. После этого штуцер заново стопорится контргайкой и осуществляется регулировка карбюратора мотоцикла Урал. Заглушив прогретый двигатель при минимальном числе оборотов двигателя без нагрузки, осуществляются основные настройки. Система холостого хода регулируется для каждого из двух механизмов по отдельности. Регулировка карбюратора Урал производится при выключенном втором цилиндре.

Настройка холостого хода

Вращением винта 28 устанавливается частота вращения коленчатого вала с минимально устойчивыми оборотами двигателя. Винт 29 медленно постепенно откручивается, пока не начнутся перебои работы мотора. Он также постепенно, медленно закручивается до достижения спокойных устойчивых оборотов. Еще раз винтом 28 добиваются уменьшения угла открывания заслонки дросселя , пока не добьются минимальных оборотов.

Вместе с тем винтом 29 регулируется насыщенность смеси. Такие операции повторяются до получения минимальных устойчивых оборотов коленчатого вала двигателя. Аналогично осуществляется регулировка карбюратора мотоцикла Урал для второго цилиндра. Проверка осуществляется резким открытием и закрытием дросселя. Ручку газа при этом необходимо резко прокрутить к себе и отпустить к исходному положению.

Эксплуатационные режимы

Режимы средних нагрузок характеризуются положением иглы относительно дросселя. Регулировка осуществляется выбором ее наиболее оптимального положения. Настройки необходимо повторять при изменении сезонных условий зима-лето, во время обкатки нового транспорта, с целью повышения мощности двигателя. При этом дозирующая игла 25 перемещается по резьбе относительно планки 6. Контргайка 5 ослабляется.

При вкручивании в планку, игла по отношению к отверстию распылителя поднимается. Смесь обогащается. При выкручивании смесь обедняется. Одним оборотом иглы осуществляется перемещение на 0,5 мм. Качество регулировки проверяется резким поворотом ручки газа. Громкие хлопки, которые издает карбюратор на Урал мотоцикл, свидетельствуют о том, что смесь необходимо обогатить. Для этого игла поднимается.

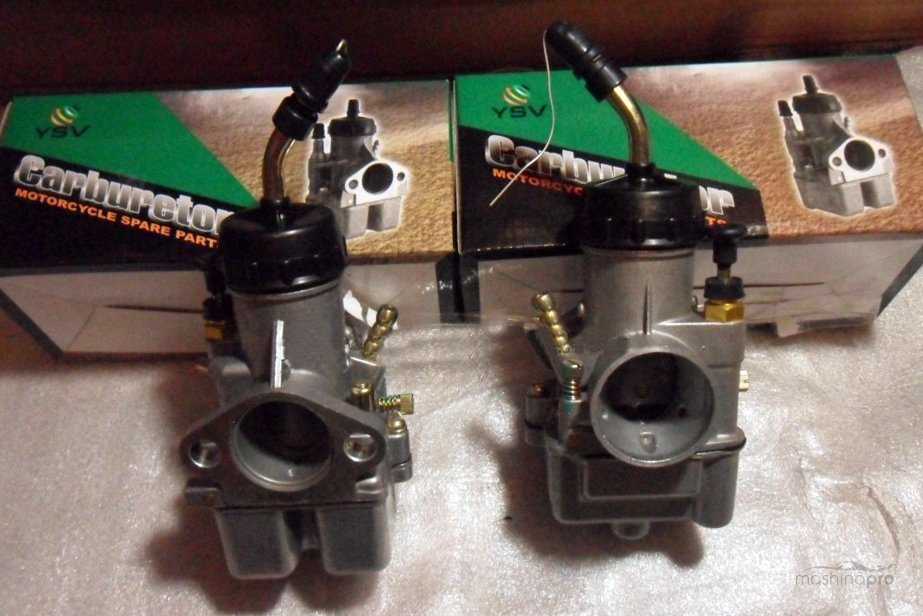

Эксплуатируя мотоциклы, владельцы часто задаются вопросом, какие карбюраторы лучше поставить на мотоцикл Урал. Сейчас широко распространены китайские карбюраторы на Урал. Среди них бывают неплохие образцы. Хорошо себя показали при эксплуатации модели зарубежного производства Solex и Weber. Однако их цены выше отечественных.

Какие карбюраторы поставить на мотоцикл Урал ИМЗ? По моему мнению, хорошо подойдет на урал карбюратор российского производства К63. Это безотказный механизм, профессиональная регулировка которого позволяет прослужить несколько десятков лет. Через каждые 5 тысяч км его рекомендуется чистить, продувать, промывать.

Жиклеры необходимо мыть ацетоном. Детали протираются ветошью, мягким винилом. Устанавливать дроссель после обслуживания следует вырезом к воздушному фильтру. Регулярный уход обеспечит длительную безотказную работу модели К63.

КАРБЮРАТОРЫ К68У, К68Т

Инструкция по установке и эксплуатации карбюраторов К68У, К68Т

На двигатель устанавливается 2 карбюратора. На левый цилиндр устанавливается карбюратор, у которого винт подъема дросселя 11 расположен со стороны топливного штуцера 12 (левое исполнение), на правый — карбюратор, у которого винт 11 расположен со стороны пускового устройства.

1. Установка карбюратора на двигатель. Установка карбюратора на двигатель производится в следующей последовательности:

Отвернуть крышку 2, снять ее в сборе с дросселем 3 в сборе, отсоединить заготовку троса 17.
Продеть трос газа через направляющую трубку 18, пружину 4 и стопор 5. С помощью стопора 5 сжать пружину 4 и завести бобышку троса в паз муфты 6.
Установить дроссель 3 так, чтобы выполненный на его боковой поверхности паз скользнул по штифту 7, запрессованному в корпус 1. Опуская дроссель в колодец, направить иглу 8 в отверстие распылителя 10.
Завернуть крышку.
Ручкой газа поднять и опустить дроссель 3. Убедиться, что он полностью открывает и закрывает диффузор.
Винтом 11 поднять дроссель 3 так, чтобы расстояние между его нижней кромкой и образующей диффузора было 1-2 мм.
Собранный карбюратор установить на двигатель через штатную прокладку и закрепить гайками, затягивая их равномерно во избежание деформации фланца.
Отрегулировать положение упора оболочки троса 25 так, чтобы оболочка троса имела осевой люфт 2-3 мм. Закрыть упор 25 колпачком 26.
Винт 15 завернуть полностью с небольшим усилием, а затем отвернуть на 1 оборот.
Присоединить топливный шланг к штуцеру 12.
2. Подготовка карбюратора к пуску двигателя. После открытия топливного крана убедиться в отсутствии подтекания топлива из карбюратора.
Открыть пусковое устройство 16.
Для облегчения пуска холодного двигателя при температуре ниже +5°С переполнить поплавковую камеру, нажав на утолитель 13 и удерживая его до появления топлива из дренажного отверстия 14.
Повернуть коленчатый вал двигателя, нажав 1-2 раза на кик-стартер, включив зажигание.
После пуска и прогрева двигателя закрыть пусковое устройство 16.
3. Регулировка карбюратора на прогретом двигателе.
Перед началом регулировки необходимо проверить техническое состояние двигателя.
Отключить один из цилиндров, сняв и закоротив на массу наконечник свечи.
Винтом подъема дросселя 11 снизить обороты работающего цилиндра до минимально устойчивых.
Винтом качества смеси 15 отрегулировать обороты на максимум.
Указанную операцию повторить 2-3 раза, постепенно снижая обороты двигателя. Медленно отрывая дроссель, убедиться в том, что двигатель постоянно, без «провалов», увеличивает обороты. Если наблюдается «провал», необходимо забогатить смесь, заворачивая винт 15 на 1/4-1/3 оборота.
Аналогичным образом произвести регулировку второго карбюратора.
Включить оба цилиндра. Отвернуть винты подъема дросселя 11 каждого из карбюраторов на один и тот же угол, снизить обороты двигателя до минимально устойчивых.
Определить на слух падение оборотов двигателя при кратковременном поочередном отключении цилиндров.
Винтами 11 скорректировать подъем дросселей так, чтобы обороты двигателя при поочередной работе правого и левого цилиндров были одинаковыми.
Включить в работу оба цилиндра и ручкой газа резко увеличить, а затем резко сбросить обороты двигателя. При этом двигатель должен перейти на режим малых оборотов и не заглохнуть. Если двигатель глохнет необходимо несколько увеличить обороты двигателя завернув винты 11 обоих карбюраторов на один и тот же угол.
4. Регулировка синхронности работы цилиндров.
Обеспечить свободное вращение заднего колеса мотоцикла.
Включить высшую передачу.
Отключив один из цилиндров, увеличить обороты двигателя так, чтобы спидометр показывал 40-50 км/час.
Зафиксировать положение ручки газа и, не изменяя его, определить показание спидометра при работе второго цилиндра.
Отрегулировать положение упоров оболочки троса 25 обоих карбюраторов так, чтобы показания спидометра при поочередной работе каждого из цилиндров были, одинаковыми.
5. Регулировку качества смеси на эксплуатационных режимах работы двигателя в зависимости от климатических условий и технического состояния двигателя производить перемещением дозирующей иглы 8 относительно замка 9.
Номинальное положение замка — средняя канавка иглы. При перемещении замка иглы вверх смесь обедняется, при перемещении вниз (к конической части иглы) — обогащается. Смещение иглы достигается путем перестановки замка 9 на близлежащую канавку (грубая регулировка) и перестановкой регулировочной шайбы 19 (тонкая регулировка).
6. Особые указания по эксплуатации.
Эксплуатация не допускается при подтекании топлива.
Карбюратор должен эксплуатироваться с герметично присоединенным воздушным фильтром, установленным заводом-изготовителем. Изменение конструкции фильтра, а также установка фильтра от других транспортных средств не допускается. Топливо, поступающее в карбюратор, должно быть очищено от механических примесей. Детали карбюратора необходимо промывать только топливом. Промывка растворителем не допускается. После промывки продуть сжатым воздухом или просушить.
Чистка калиброванных отверстий 20, 21, а также отверстий жиклеров 22, 23, 24 металлическими предметами (проволока, иголки и пр.) не допускается.

Как установить и эксплуатировать карбюраторы К68У, К68Т

Карбюраторы с индексом «Т» ставятся на моторы объемом 750 см, а с индексом «У» — 650 см.

1. Установка карбюратора на двигатель.

Установка карбюратора на двигатель производится в следующей последовательности:

Отвернуть крышку 2, снять ее в сборе с дросселем 3 в сборе, отсоединить заготовку троса 17.
Продеть трос газа через направляющую трубку 18, пружину 4 и стопор 5. С помощью стопора 5 сжать пружину 4 и завести бобышку троса в паз муфты 6.
Установить дроссель 3 так, чтобы выполненный на его боковой поверхности паз скользнул по штифту 7, запрессованному в корпус 1. Опуская дроссель в колодец, направить иглу 8 в отверстие распылителя 10.
Завернуть крышку.
Ручкой газа поднять и опустить дроссель 3. Убедиться, что он полностью открывает и закрывает диффузор.
Винтом 11 поднять дроссель 3 так, чтобы расстояние между его нижней кромкой и образующей диффузора было 1-2 мм.
Собранный карбюратор установить на двигатель через штатную прокладку и закрепить гайками, затягивая их равномерно во избежание деформации фланца.
Отрегулировать положение упора оболочки троса 25 так, чтобы оболочка троса имела осевой люфт 2-3 мм. Закрыть упор 25 колпачком 26.
Винт 15 завернуть полностью с небольшим усилием, а затем отвернуть на 1 оборот.
Присоединить топливный шланг к штуцеру 12.

2. Подготовка карбюратора к пуску двигателя.

После открытия топливного крана убедиться в отсутствии подтекания топлива из карбюратора.

Открыть пусковое устройство 16.
Для облегчения пуска холодного двигателя при температуре ниже +5°С переполнить поплавковую камеру, нажав на утолитель 13 и удерживая его до появления топлива из дренажного отверстия 14.
Повернуть коленчатый вал двигателя, нажав 1-2 раза на кик-стартер, включив зажигание.
После пуска и прогрева двигателя закрыть пусковое устройство 16.

3. Регулировка карбюратора на прогретом двигателе.

Перед началом регулировки необходимо проверить техническое состояние двигателя.

Отключить один из цилиндров, сняв и закоротив на массу наконечник свечи.
Винтом подъема дросселя 11 снизить обороты работающего цилиндра до минимально устойчивых.
Винтом качества смеси 15 отрегулировать обороты на максимум.
Указанную операцию повторить 2-3 раза, постепенно снижая обороты двигателя. Медленно отрывая дроссель, убедиться в том, что двигатель постоянно, без «провалов», увеличивает обороты. Если наблюдается «провал», необходимо забогатить смесь, заворачивая винт 15 на 1/4-1/3 оборота.
Аналогичным образом произвести регулировку второго карбюратора.
Включить оба цилиндра. Отвернуть винты подъема дросселя 11 каждого из карбюраторов на один и тот же угол, снизить обороты двигателя до минимально устойчивых.
Определить на слух падение оборотов двигателя при кратковременном поочередном отключении цилиндров.
Винтами 11 скорректировать подъем дросселей так, чтобы обороты двигателя при поочередной работе правого и левого цилиндров были одинаковыми.
Включить в работу оба цилиндра и ручкой газа резко увеличить, а затем резко сбросить обороты двигателя. При этом двигатель должен перейти на режим малых оборотов и не заглохнуть. Если двигатель глохнет необходимо несколько увеличить обороты двигателя завернув винты 11 обоих карбюраторов на один и тот же угол.

4. Регулировка синхронности работы цилиндров.

5. Регулировку качества смеси на эксплуатационных режимах работы двигателя в зависимости от климатических условий и технического состояния двигателя производить перемещением дозирующей иглы 8 относительно замка 9.

Номинальное положение замка — средняя канавка иглы. При перемещении замка иглы вверх смесь обедняется, при перемещении вниз (к конической части иглы) — обогащается. Смещение иглы достигается путем перестановки замка 9 на близлежащую канавку (грубая регулировка) и перестановкой регулировочной шайбы 19 (тонкая регулировка).

6. Особые указания по эксплуатации.

Эксплуатация не допускается при подтекании топлива.

Карбюратор должен эксплуатироваться с герметично присоединенным воздушным фильтром, установленным заводом-изготовителем. Изменение конструкции фильтра, а также установка фильтра от других транспортных средств не допускается. Топливо, поступающее в карбюратор, должно быть очищено от механических примесей. Детали карбюратора необходимо промывать только топливом. Промывка растворителем не допускается. После промывки продуть сжатым воздухом или просушить.

Чистка калиброванных отверстий 20, 21, а также отверстий жиклеров 22, 23, 24 металлическими предметами (проволока, иголки и пр. ) не допускается.

Запорный клапан

При проверке карбюратора К-68 следует обратить внимание на запорный клапан. Данный клапан имеет другое название – игла. Именно ему может получиться богатая смесь, вследствие того, что клапан будет негерметично прикреплен.

Клапан игольчатого типа содержит в своей сборке резиновое колечко. В ходе проверке можно обратить внимание на состояние данного элемента. Для этого нужно снять крышку, которая находится внизу. Закрепляется она двумя болтиками. При снятии данных элементов нужно следить за тем, чтобы не повредилась прокладка.

После этого необходимо снять поплавок. Чтобы этого добиться, нужно выдавить стержень поплавка из пазов. Во время данного процесса необходимо смотреть за иголкой, так как она может с легкостью упасть. Обратите внимание, как двигается иголка по седлу. Если движение происходит без сбоев, то все в норме. При изношенности колечка необходимо провести замену данного элемента.

Регулировка карбюратора К65.

Главные правила ремонта, особенности

Уже длительное время отечественные мотоциклы, мотороллеры и снегоходы «Буран» разрабатывались на основе карбюраторов семейства К62 или их разновидностями. Комплектация имела ряд многих недоработок, поэтому через некоторое время появился новый прибор К65.

Устройство карбюратора К65

Перед началом регулировки карбюратора К65 ознакомимся подробнее с его устройством. По следующей схеме проводится подвод и поддержание уровня топлива. Через штуцер поступает горючее к клапану с гибкой запорной шайбой. Данный блок налегает на язычок, соединенный с поплавками. Эти поплавки беспрепятственно обращаются по оси.

Когда количество топлива больше, он отводится через специальное дренажное отверстие из поплавковой камеры.

Дозирующая система

Она состоит из распылителя, иглы дросселя, основного топливного жиклера и канала подвода воздуха. Так топливо из поплавковой камеры двигает по главному топливному жиклеру и затекает в распылитель. В конце жидкость из распылителя перемешивается с воздухом, после чего игла дросселя дает возможность двигателю работать на средних режимах.

Стопорная шайба установлена под топливной трубкой и обеспечивает крепление распылителя.

Система холостого хода

Она включает в себя топливную трубку, воздушный канал, винты качества и количества смеси, переходные отверстия и отверстия холостого хода.

Во время работы мотора на малых оборотах вырабатывается эмульсия. Так топливо поднимается по трубке из-за разрежения в смесительной камере. Воздух и горючее перемешиваются, а после поступает через канал. Модель К65 подразумевает выход эмульсии на небольших оборотах исключительно через отверстие холостого хода.

Основная система пуска и прогрева двигателя

Пусковое устройство с автономным приводом включает в себя плунжер, направляющую, иглу, возвратную пружину, пусковое устройство, защитный колпачок, уплотнительная резинка, топливный колодец, шток управления, каналы и отверстия.

Привычное положение устройства — закрытое. Когда двигатель запускается, уровень топлива в колодце значительно снижается, а затем состав смеси уменьшается. Резиновый колпачок защищает пусковое устройство от попадания пыли и грязи.

Установка и настройка

Перед ремонтом выполните такие действия:

Хорошенько прогрейте двигатель;
Карбюратор нужно привести в нормально состояние;
Если нужно, то промыть воздушный фильтр.

Во время регулировки нового карбюратора К65 проведите его установку и настройку.

Для начала снимите крышку карбюратора, после чего установите карбюратор на двигатель и подсоедините трос к дросселю, закрепите крышку.
Ручкой газа поднимите дроссель и выполните проверку, полностью ли открывается диффузор. По возможности повторите процедуру несколько раз, диффузор должен не заедать и беспрепятственно открываться/закрываться.
Теперь необходимо поднять дроссель винтом, чтобы между его кромкой внизу и производящей диффузора возник промежуток в 3 мм.
Снимите корректор и присоедините трос к поршню, если он присутствует на карбюраторе К65. Затем установите узел на место.
На данном этапе проводится регулировка положения упоров оболочек тросов. Сделать это нужно таким образом, чтобы их вольный ход составлял около 3 мм.
Заверните винт до упора и ослабьте его на 0,5-1,5 оборота. Соедините топливный шланг и штуцер, проверьте, чтобы не протекало горючее.
Поверните пик-стартер и прокрутите коленчатый вал на 3 оборота. Включите зажигание и проведите запуск. По завершению прогрева корректор либо пусковое устройство можно отключать.

Регулировка карбюратора К65

Свободный ход троса ручки «газа» регулируется данным способом: на болте ослабляется контргайка, после чего закручивается — выкручивается регулировочный болт до тех пор, пока свободный ход троса не станет около 1-2 мм.

Регулировка оборотов холостого хода проводится этим способом: выкручивается болт и обороты увеличиваются. Чтобы снизить обороты, болт нужно закрутить. Если двигатель будет нормально работать при минимальных оборотах холостого хода, только тогда можно сделать выводы, что холостой ход отрегулирован.

Регулировка главной дозирующей системы

С этой целью на игле сделано несколько канавок. Передвигая по ним защелку, можно отрегулировать расход топлива, как вам будет нужно. Если жидкость нужно обогатить, то иглу поднимают, если обеднить, тогда защелку опускают вниз по канавке.

Регулировка уровня топлива

Для начала регулировки прибор переворачивают и убирают дно поплавковой камеры подальше. После этого заменяется расстояние от разъема до линии, она разделяет поплавок на 2 части.

Как правило, расстояние составляет 13 мм, бывают отклонения в две стороны 1-1,5 мм. Подогните язычок поплавка, если размер не совпадает на карбюраторе.

Настройка карбюратора

Схема карбюратора К-68: 1. Упорный болт оболочки троса. 2. Винт регулировки качества смеси. 3. Винт подъема дросселя.

Модель карбюратора К-68 достаточно часто устанавливается на мотоциклы отечественного происхождения. Владельцы такого вида транспорта стараются заполучить только оригинальные запчасти, произведенные на заводе из Санкт-Петербурга.

От того, как будет работать карбюратор, будет зависеть работоспособность двигателя при различных режимах. Всем известно, что топливная смесь должна приготавливаться в каких-то конкретных пропорциях между воздухом и бензином. Если данная пропорция будет рассчитана не правильно, то в других механизмах транспорта будет нарушение работы. Поэтому контроль создания смеси должен тщательно проводиться водителем.

Для правильного создания топлива нужно качественно отрегулировать конкретные устройства. Например, система топливного дозирования. Кроме него следует посмотреть на работу пускового устройства, а так же на устройство, которое занимается контролем уровня топлива. Не стоит забывать о самостоятельной настройке холостого хода.

Регулировка уровня топлива на «Урале»

Регулировка карбюратора мотоцикла «Урал» при определенных навыках может производиться без снятия самого блока. Из-за особенностей установки могут возникнуть некоторые трудности с демонтажем. Карбюратор в этом мотоцикле находится на головках цилиндров под углом как к горизонтальной, так и вертикальной плоскости.

Чтобы произвести регулировку, потребуется поплавок от такого же устройства. Мотоцикл необходимо закрепить на подставке. Далее открывается бензокран. Необходимо подождать некоторое время. Карбюраторы наполнятся топливом. Затем бензокран закрывают. Шланг отсоединяется от карбюратора.

Нижнюю крышку, наполненную бензином, необходимо снять. В нее опускается запасной поплавок. Крышку нужно прислонить к корпусу так, чтобы их плоскости стали как бы продолжением друг друга. Уровень топлива должен быть под ободом нижнего угла крышки. Если же этого не наблюдается, нужно подгибать язычок.

Регулировка холостого хода

Регулировка карбюратора мотоцикла «Урал», «Днепр» и других транспортных средств сначала выполняется на холостом ходу. Для этого двигатель нужно прогреть. Далее на холостом ходу необходимо установить устойчивые обороты. Для этого необходимо вращать горизонтальный винт, который поворачивается отверткой.

Далее настраивается винт качества. Для этого также потребуется отвертка соответствующего размера. Необходимо найти вертикальный винт. При его настройке необходимо словить момент повышения количества оборотов до максимального уровня. Повторяется такое действие до установления стабильной работы двигателя на холостом ходу.

Проверить правильность настройки можно закрытием и открытием дросселя. Если резко дать газу, при неправильной настройке мотор заглохнет. Это значит, что винт нужно подкрутить (обогатить смесь). При резком закрытии заслонки мотор глохнет из-за слишком богатой топливной смеси. Винт нужно немного вывернуть.

Какой карбюратор используется на мотоцикле Иж Планета-5

Последняя модель Планеты выпускалась в нескольких вариациях. Ранние переходные модели оснащались карбюраторами К-62И. Затем стали устанавливать К-65И и более прогрессивные К-68И с цилиндрической формой дроссельной заслонки.

Все три карбюратора: слева вверху — К62И, справа вверху — К68И, снизу — К65И

Все три карбюратора имеют схожий принцип работы. Из бака через топливный кран горючее попадает в поплавковую камеру. Поплавки изготовлены из бензостойкого легкого материала. Как только бензин наполнит камеру, поплавки всплывут и запорная игла перекроет канал подачи топлива.

Из камеры топливо через главный топливный жиклер попадает в распылитель. В нем топливо смешивается с воздухом, поступившем через специальное отверстие в корпусе распылителя. Готовая смесь попадает в смесительную камеру (диффузор) а затем в цилиндр двигателя. Это дозирующая система называется главной. И работает она только на средних и высоких оборотах двигателя, когда дроссель поднят более чем на 2/3 своего хода.

Для работы двигателя на малых оборотах в карбюраторе предусмотрена система холостого хода. Она состоит из топливной трубки, винтов количества и качества смеси, специального воздушного канала, отверстий переходного и холостого хода в диффузоре.

Топливо поднимается по трубке за счет действия разрежения в смесительной камере и смешивается с воздухом, поступающим через воздушный канал. В результате, образовавшаяся смесь при небольшом открытии дросселя выходит через отверстие холостого хода (оно специально расположено за дроссельной заслонкой, в конце диффузора).

Если продолжать поднимать дроссель, то разрежение возрастет в зоне переходного отверстия и через него также начнет поступать смесь. В общем, при поднятии дроссельной заслонки (повороте рычага газа) смесь обедняется и количество оборотов коленчатого вала двигателя возрастает. Увеличивается скорость потока воздуха и за счет понижения давления в смесительной камере, повышается подача топлива.

В карбюраторе мотоцикла Иж Планета-5 также присутствует система пуска и прогрева двигателя (для облегчения запуска двигателя в холодное время года). Корректор-обогатитель установлен на корпусе карбюратора либо выведен на руль мотоцикла при помощи троса. При его поднятии в корпусе карбюратора откроются 3 канала. Через топливный канал из поплавковой камеры топливо попадет в специальную полость, где оно смешается с воздухом, поступающим из воздушного канала (этот канал обычно расположен в конце диффузора со стороны воздушного фильтра).

В результате, готовая смесь через специальный канал попадет к выходу из смесительной камеры (за дроссельной заслонкой). Каналы рассчитаны таким образом, чтобы готового качества смеси было достаточно для того, чтобы прогреть двигатель.

Утопитель поплавка или дополнительное пусковое устройство. При нажатии на него, поплавки опускаются и в камеру поступает дополнительное топливо. При запуске смесь обогащается и двигателю легче завестись. Утопитель рекомендуется использовать только при температуре +5 C и ниже.

Поплавковая камера и ее настройка

Проверка уровня топлива в поплавковом отделе является первым шагом при настройке карбюратора К-68. Для этого нужно подобрать подходящие инструменты. Благодаря им вы сможете вытащить карбюратор, после чего снять крышку, которая закрывала поплавковую камеру. После данных действий нужно расположить карбюратор так, чтобы поплавки оказались вверху.

От верхнего края поплавка до края корпуса должно быть расстояние примерно 26 миллиметров, но, возможно отклонение в разные стороны до 0,5 миллиметров. Если значения не похожи, то следует исправить положение поплавков. Такого можно добиться способом подгибания язычка.

Поплавки должны находиться параллельно друг другу. Если это не так, то можно подогнуть их кронштейном.

Ремонт карбюратора

При длительной эксплуатации мотоцикла можно столкнуться с переливанием карбюратора (подтеканием из дренажного отверстия). В первую очередь, рекомендуется проверить уровень топлива в карбюраторе и герметичное прилегание запорной иглы. Подгибанием кронштейнов запорной иглы в нужную сторону регулируем уровень топлива (расстояние от плоскости середины поплавков до края корпуса карбюратора 13±1,5 мм). Конусный конец запорной иглы сделан из резины. Если она прохудилась, рекомендуется ее заменить новой иглой из ремкомплекта. Бывает и такое, что поплавки из-за усталости материала начинают пропускать в себя бензин. Лечится также заменой.

Поплавки

Засорение топливных жиклеров случается из-за некачественного топлива или при попадании грязи из воздуха через фильтр. Для очистки бензина помимо сеточки в топливном кране, нужно дополнительно врезать топливный фильтр в бензошланг. Воздушный фильтр должен герметично соединяться с карбюратором. При этом нельзя изменять его конструкцию, а уж тем более ставить так называемый нулевик.

Фильтрующий элемент должен строго соответствовать пропускной способности, рекомендуемой заводом изготовителем мотоцикла. Для очистки жиклеров ни в коем случае нельзя применять иголки или проволоку. Достаточно промыть их в бензине и продуть сжатым воздухом.

Какой карбюратор лучше поставить на Планету 5 вместо родного

При желании на мотоциклы Иж планета-5 можно установить импортные японские карбюраторы Микуни с диаметрами диффузоров 30 и 32 мм. Естественно, нужно подобрать жиклеры, рекомендуемые заводом изготовителем. На Планете-5 пропускная способность главного топливного жиклера соответствует 270 мл/мин, топливного жиклера корректора 255 мл/мин.

Также необходимо будет подобрать переходник для соединения фланца карбюратора с цилиндром. Можно заказать переходник у токаря либо подобрать от других моделей мотоциклов. Впускное окно диффузора на Микуни широкое, поэтому резиновый патрубок для соединения с воздушным фильтром тоже надо будет подбирать.

Важно помнить, что все соединения должны быть герметичными, без перекосов.

Диаметры диффузора и впускного отверстия цилиндра должны быть одинаковыми и не иметь ступенек, препятствующих попаданию смеси в камеру сгорания.

Вот так выглядит установленный карбюратор Микуни на мотоцикл Иж Планета-5.

Все вышесказанное касается и установки китайского карбюратора PZ 30 на мотоцикл Иж Планета-5. Его особенностью является наличие версии с ускорительным насосом, который способствует обогащению смеси на высоких оборотах двигателя. Но чтобы им воспользоваться, нужен дополнительный трос, который будет работать в паре с ручкой газа мотоцикла.

При незначительной доработке, фланец карбюратора хорошо подходит по креплениям к патрубку цилиндра. Важный момент, между патрубком и фланцем нужно установить резиновую или текстолитовую прокладку, чтобы при работе двигателя не грелся карбюратор.

Вот так выглядит установленный карбюратор PZ30 на мотоцикл Иж Планета-5.

Импортные карбюраторы хороши тем, что в них отсутствует привычный нам подсос. Чтобы завести мотоцикл, не нужно заливать картер бензином, достаточно просто открыть корректор-обогатитель. Еще на этих карбюраторах вместо дренажного отверстия установлены обычные сливные отверстия, на которые надеты шланги, которые можно вывести в любое удобное место. Например, под двигатель мотоцикла, чтобы в случае перелива карбюратора ничего не испачкать.

Какой карбюратор лучше поставить на Планету 5 вместо родного

Важно помнить, что все соединения должны быть герметичными, без перекосов.

Вот так выглядит установленный карбюратор Микуни на мотоцикл Иж Планета-5.

Вот так выглядит установленный карбюратор PZ30 на мотоцикл Иж Планета-5.

Свечи

При регулировке карбюратора модели К-68 не стоит забывать о свечах. Нужно провести детальный анализ внешнего вида свечей. Это делается следующим способом: машина проезжает примерно 30 километров при высоких или средних оборотах. После преодоления данного маршрута необходимо детально изучить свечи. Если в топливе автомобиля будет содержаться маленькое количество воздуха, то свечи покроются нагаром. Такая смесь будет называться богатой.

Если же изолятор имеет белый цвет, то это говорит о том, что смесь достаточно бедна. При нормальной работе автомобиля свечи должны иметь красно-оранжевый или же песочный цвет. В том случае, если они имеют именно такой цвет, то карбюратор в настройке не нуждается.

Исходя из полученных результатов, автовладельцу нужно принять решение, как поступать с машиной дальше. В некоторых ситуациях необходима лишь незначительная регулировка, а в некоторых нужна детальная чистка карбюратора. Чтобы почистить механизм необходимо его полностью снять, разобрать, а после чего тщательно промыть.

Главная дозирующая система

Регулировка карбюратора К-68 также требует проведения настройки дозирующей иглы и ее положения. Необходимо проехать на мотоцикле некоторое расстояние. На прямом участке трассы нужно оценить, как отзывается транспортное средство на ручку газа. Если слабо, иглу поднимают вверх на одно деление. Если после поездки свечи будут с нагаром, ее опускают.

Такая настройка позволит обеспечить стабильную работу двигателя на средних оборотах. На них чаще всего ездят водители. Чтобы отрегулировать карбюратор на максимальных оборотах, необходимо правильно подобрать сечение жиклера. Только он работает при выкрученной до упора ручке газа.

Рассмотрев принципы настройки и обслуживания карбюратора К-68, каждый владелец отечественного мотоцикла сможет осуществить настройку самостоятельно. От правильности выполнения этого процесса зависит расход топлива, а также работа основных систем транспортного средства.

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.
Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
После всех вышеприведённых действий приступаем к самому главному этапу — настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.

Источники

https://vershina-auto.ru/tehobsluzhivanie/k68-karbyurator.html
https://velo-trest. ru/moto/nastrojka-karbyuratora-k-68.html
https://smotri-dtp.ru/obsluzhivanie/regulirovka-karbjuratora-k68.html
https://DveriUp.ru/obsluzhivanie-i-remont/karbyurator-k68d.html
https://prokat-krd.ru/snegohody/karbyurator-k-68-regulirovka.html
https://lanos-volgograd.ru/karbyurator-k68-pekar-regulirovka/
https://moto13.ru/snegohod/regulirovka-karbyuratora-k-68.html
https://kvadrocikly-stels.ru/snegohody/karbyurator-k-68-ustrojstvo.html
https://TrueScooters.ru/ekipirovka/regulirovka-karbyuratora-k-68.html
https://prokarbyrator.ru/vidy-i-osobennosti-karbyuratorov/harakteristiki-karbyuratora-k-68.html
https://i-ride.ru/servis-i-remont/karbyurator-k68i.html

[свернуть]

Карбюратор к 68 — харрактеристики, регулировка и настройка

Мотоцикл содержит в себе множество различных систем и механизмов. Одна из таких достаточно важных систем – карбюратор. От того, какой будет установлен механизм, будет зависеть продолжительность работоспособности транспорта. Так же, от карбюратора зависят и рабочие характеристики автотранспорта. Поэтому нужно тщательно подбирать данный механизм под свой транспорт. Следует обратить внимание на принцип настройки устройства, а так же на само устройство.

Карбюратор К-68, который установлен на какой-либо мотоцикл, достаточно легко настраивается без посторонней помощи. Благодаря ему, процесс разгона двигателя станет значительно быстрее, а обороты приобретут заметную стабильность. Смесь бензина и воздуха будет подаваться в двигатель примерно в равных пропорциях.

Содержание статьи
