#1 krionika

Отправлено 08 July 2013 — 16:39

киа сид 1 (ED)

Прошу прощения, ситуация вот в чем — вчера на Сиде перегорели обе лампочки ближнего света.

У меня 2 вопроса

1. Какие лампочки покупать
2. Как снимать фары.

Спасибо.

1. любые по вкусу, но формата H7
2.


Замена передних фар Kia Ceed 1 (ED)

(как снять фару)



Отсоедините отрицательную клемму аккумуляторной батареи.

Выверните три болта крепления фары. Отсоедините разъемы и снимите узел передней фары (А).

 снятие передней фары Kia Ceed 1 (ED) (1).gif   16.88К   2 Количество загрузок:

Скрытый текст

• Наверх

---

#2 *Фундук* Re: передние фары

Отправлено 23 October 2013 — 17:09

Супер! Наглядно! Спасибо!

• Наверх

---

#3 krionika Re: передние фары

Отправлено 26 January 2015 — 21:32

подскажите как отрегулировать фары на киа сид 2013 года? очень близко светят,, поднят хочу

регулировка передних фар Kia Ceed 1 (ED)

A: Вертикально
В: Горизонтально





 регулировка передних фар Kia Ceed 1 (ED).

gif   14.2К   0 Количество загрузок:

• Наверх

---

#4 krionika Re: передние фары

Отправлено 12 September 2022 — 17:36

Передние фары Kia Ceed 1 (ED)

устройство и коды запчастей с 2006 года

 Передние фары Kia Ceed 1 (ED).gif   10.48К   0 Количество загрузок:

Скрытый текст

• Наверх

---

#5 krionika Re: передние фары

Отправлено 12 September 2022 — 17:39

Передние фары Kia Ceed 1 (ED)

устройство и коды запчастей с 2009 года

Скрытый текст

Скрытый текст

• Наверх

---

#6 krionika Re: передние фары

Отправлено 28 November 2022 — 16:44

Электросхемы передних фар Kia Ceed 1 (ED)

с 2006 года

Скрытый текст



• Наверх

---

Регулировка фар Kia Ceed своими руками • Сам автоэлектрик

Если вы заметили, что качество освещения в вашем автомобиле стало ухудшаться, то следует немедленно решить эту проблему, причем стоит отметить, слишком яркий свет так же нежелателен, как и слишком тусклый. В первом случае вы будете слепить встречных водителей, а во втором – плохо видеть проезжую часть. Мы рассмотрим, как отрегулировать фары на Киа Сид своими руками, это позволит сэкономить достаточно большие средства.

Оптика в Киа Сид не только обеспечивает высокое качество освещения, но и придает автомобилю выразительный вид

Содержание

1. Устройство фар и используемые системы освещения
2. Особенности регулировки и разборки
3. Снятие фар
4. Регулировочные работы
5. Вывод

Устройство фар и используемые системы освещения

Независимо от того, какая модификация автомобиля у вас в использовании, строение фронтальных осветительных приборов всегда одинаково:

• Лампочка определенной мощности, которая дает свет. Следует использовать те варианты, которые рекомендованы производителем, это избавит вас от опасности повреждения конструкции из-за слишком сильно нагревающихся конструкций.
• Рефлектор позволяет собирать световой поток в пучок и направлять его в нужное место на дороге. Но стоит помнить, что сам по себе рефлектор не может обеспечить необходимое качество света, для этого предназначен третий элемент.
• Рассеиватель имеет сложную структуру, которая и обеспечивает направление света на нужном участке. Современные модели могут не иметь рассеивателя, но там система намного сложнее, и разбирать мы ее не будем.

Важно! Помните, что для правильного и качественного освещения необходимо поддерживать рассеиватель в идеальном состоянии. Если вы заметили царапины на поверхности, значит надо их отполировать.

Фары без рассеивателя оснащаются линзованной оптикой

Рассмотрим еще системы функционирования света:

• Американский вариант (см. про артикулы и индексы в статье Противотуманные фары на Kia Rio) предполагает достижение наилучшего качества света, при переключении с ближнего на дальний не видно очень большой разницы, световая граница размыта, световой пучок не очень четкий.
• Европейский вариант предполагает большую разницу между дальним и ближним светом, это предназначено для того, чтобы не ослеплять встречный транспорт. У таких модификаций наблюдается резкая светотеневая линия.

В американских конструкциях регулируется как ближний, так и дальний свет, в то время как в европейских регулируется только ближнее освещение, а дальнее предустановлено еще на заводе-изготовителе.

Так выглядит схема переднего освещения

Особенности регулировки и разборки

Регулировка фар Kia Ceed может быть произведена только при полной проверке оборудования: стекла, корпуса должны быть в идеальном состоянии, все соединения и крепления должны быть целыми и прочными. Если обнаружились вопросы по какому-либо из пунктов, то следует снять устройство для ремонта, именно этому будет посвящена следующая глава.

Снятие фар

В первую очередь рассмотрим, как снять фару на Киа Сид.

Работы очень просты, поэтому, имея простейший набор инструмента, можно справиться с данной операцией:

• В первую очередь следует отсоединить клемму с аккумуляторной батареи, некоторые специалисты и вовсе рекомендуют снимать АКБ и блок предохранителей, но это лишние затраты времени, да и данные узлы мешают не настолько сильно, чтобы заморачиваться еще и на них.
• Далее следует отсоединить подведенные провода от конструкции. Делать это нетрудно, так как все соединения сделаны в виде специальных блоков, которые вставляются-достаются быстро и надежно фиксируются. Вы просто посмотрите на данный узел и легко разберетесь, как его разъединить.

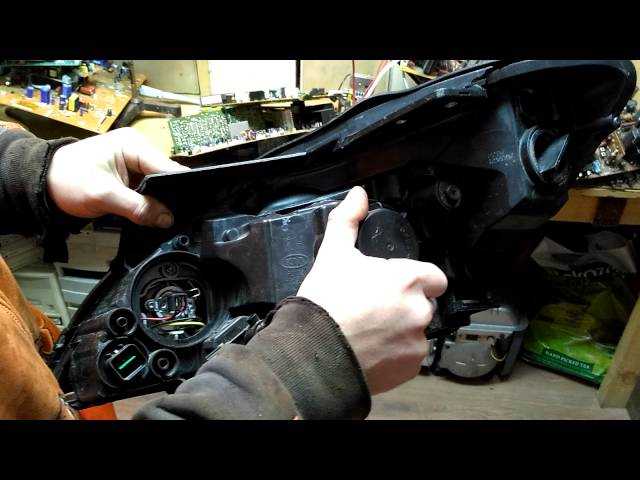

• Несмотря на то, что внешний вид оптики очень сложен, устройство фары Киа Сид очень простое, на фото ниже показана схема, которая размещается в официальном руководстве по эксплуатации. Бояться того, что вы повредите конструкцию, не стоит – она весьма надежна, и вы вряд ли сломаете ее, если будете действовать аккуратно.

Конструкция достаточно проста и с ней разберутся даже те, кто далек от темы автоэлектрики

• Инструкция по снятию начинается с откручивания первого болта, расположенного в месте примыкания фары и крыла, для этого вам понадобится рожковый, накидной ключ на 10 или головка с воротком и трещоткой, если вы любите работать комфортно. Далее снимается накладка, скрывающая крепежные элементы передней части, для этого необходимо снять 11 фиксаторов.

Снятие фиксаторов следует проводить аккуратно, чтобы не сломать и не повредить их

• После снятия накладки вы увидите второй болт, который следует также отвернуть. Дальнейшая работа может проводиться двумя путями: либо снимать бампер и подкрылок, что очень долго и трудоемко, либо поступить гораздо проще – слегка надавить на корпус фары изнутри.

Важно! На самом деле снятие левой фары гораздо сложнее, чем правой. Это обусловлено тем, что там проходит воздуховод и пространство ограничено, из-за чего сложно добраться к узлу изнутри. Но воздуховод довольно гибкий, и поэтому его можно просто отодвинуть или даже отсоединить.

После снятия проводятся требуемые ремонтные работы, заодно можно отполировать стекло на фару Киа Сид, чтобы качество света еще больше улучшилось. Сборка производится в обратном порядке, и важно, чтобы все работы были произведены аккуратно, от того, насколько качественно и надежно закреплен каждый узел, зависит точность последующих настроек.

Стоит отметить, что защитить поверхность от появления царапин поможет такое интересное решение как изготовление наклеек на фары. Это не только меняет внешний вид вашей машины, но и служит своеобразным барьером от мелких камешков, которые и являются основной причиной повреждений.

Такая наклейка полностью меняет восприятие передней части автомобиля

Регулировочные работы

Практически на всех машинах рассматриваемой нами модели установлен корректор фар, но в силу разных причин он может работать неправильно или не работать вовсе. В таком случае настройку нужно произвести самостоятельно, это по силам любому человеку.

Процесс происходит следующим образом:

• Регулировка фар на Киа Сид начинается с проверки их состояния, а также контроля давления в шинах, оно должно быть одинаковым и соответствовать норме. Также необходимо найти ровную площадку без каких-либо уклонов, это важно для точности регулировки. Перед площадкой должна стоять стена или сплошной забор, главное, чтобы поверхность была более-менее ровной.
• Далее на стене ставятся две точки, расстояние между которыми и высота от земли должны полностью совпадать с расположением фар на вашем автомобиле. Между ними чертится горизонтальная линии, ниже ее на 12 см проводится еще одна. Третья линия проходит еще через 10 см, то есть, у вас получится три линии, расположенные абсолютно параллельно друг другу.

При регулировке важно соблюдение всех параметров, только это гарантирует точность настроек

• Теперь важно выставить автомобиль точно напротив отмеченных точек и отмерять расстояние в 13 метров, именно на таком удалении должна находиться машина в процессе проведения регулировочных работ.
• Верхняя граница световых пятен при включении ближнего света основных фар должна располагаться на второй линии, это обозначает, что свет соответствует норме, и вы не будете слепить встречный транспорт. Далее можно проверить противотуманные фары при их наличии, верхняя граница их света должна проходить по третьей линии, это важно, так как эффективно работать в условиях недостаточной видимости ПТФ могут, только если светят по самому низу.

Очень важно правильно направить свет в противотуманных фарах, если они расположены неправильно, то будут слепить других водителей

• Точки пересечения горизонтальной и наклонной плоскости световых пятен также должны располагаться в определенных местах и находиться на расстоянии 12 и 22 см соответственно от точек, нанесенных ранее на поверхность стены.
• Регулировка продолжается до тех пор, пока все показатели не приходят в соответствие с вышеперечисленными рекомендациями. Только после этого работы можно считать завершенными.

Особого внимания заслуживают автомобили с ксеноновым светом, он намного ярче обычного, поэтому тут регулировка намного важнее. Не стоит пренебрегать этой простой работой, потратив час, вы обезопасите свое движение в условиях недостаточной видимости и сможете без труда пройти государственный технический осмотр, ведь там свет проверяют довольно тщательно.

Ксенон гораздо ярче, поэтому его регулировка строго обязательна

Как видите, регулировка фар Kia Ceed по силам любому автовладельцу, а ведь цена данного вида работ в автосервисах очень высока, что на самом деле не соответствует сложности операции.

Вывод

Видео в этой статье поможет разобраться в вышеописанных работах еще лучше и позволит вам еще раз убедиться в том, что подобные настройки по силам даже тем, у кого нет специального оборудования.

2008 Kia Ceed LX 1.4L 4 цил.

1. Начало работы. Подготовка к замене лампы фары

Подробнее >

2. Открытие капота. Как открыть капот и подпереть его

3. Извлечение лампы фары. Действия по снятию перегоревшая лампочка

4. Полезные советы — Как найти тип лампы для замены в фаре и другие советы

Что бы вы хотели, чтобы ваши лампочки делали? См. четче Обновление до светодиода СПРЯТАННЫЙ стиль

Обратите внимание на лампу премиум-класса, такую ​​как Silverstar Ultra, со специально разработанной нитью накаливания, запатентованной газовой смесью и покрытием для лучшего освещения на дороге. Узнайте больше о Silverstar Ultra.

Обновите свои противотуманные фары до светодиодных с опцией прямой установки, которая легко подключается к существующему корпусу лампы вашего автомобиля. У Sylvania есть вариант с корпусом из авиационного алюминия и вентилятором с турбонаддувом. Обратите внимание на светодиоды Sylvania.

Рассмотрим лампочку, подобную zXe, с запатентованной газовой смесью ксенона, которая соответствует белому свету газоразрядных ламп для максимальной яркости фар и дополнительной четкости. Дополнительная информация о лампах zXe.

5. Замените лампочку — Процедура замены новой лампочки

6. Дополнительная информация. — Дополнительная информация по фарам

Поделись

• Лейк Форд помог снять эти видео
• Обратная связь
• Скачать инструкции по эксплуатации Киа

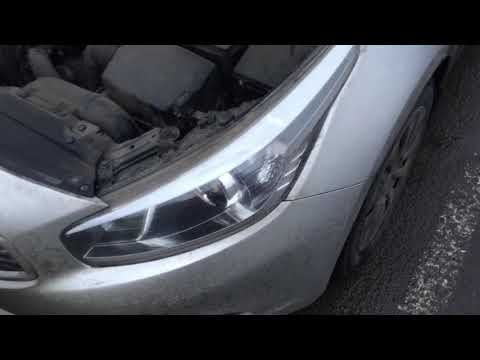

В этом видеоролике показано, как заменить лампу в фаре автомобиля Kia Ceed 2008 года. Лампа в фаре может также называться лампой ближнего света. Фары со временем тускнеют до 20% и в конечном итоге перегорают — по этой причине мы рекомендуем менять фары парами. Замена обеих ламп фары на вашем Ceed одновременно позволит обеим лампам иметь одинаковую интенсивность и предотвратит появление новой лампы фары ярче, чем лампа на противоположной стороне.
