Динамометрический ключ своими руками, в домашних условиях

При закручивании гаек и болтов (особенно в процессе ремонта шарниров подвески, впускного коллектора и других узлов автомобиля) необходимо соблюдать строго обозначенный момент затяжки. Подробную информацию о допустимых значениях можно без проблем найти в интернете.



Благодаря соблюдению точного момента затяжки гаек и болтов сопрягаемые поверхности более плотно и равномерно прилегают друг к другу. Именно для затяжки с определенным усилием и используется динамометрический ключ, который бывает механическим и полуавтоматическим.

Стоит такой инструмент недешево, поэтому покупать его, чтобы попользоваться им пару раз — не имеет смысла. Конечно, если есть лишние деньги, то можно и купить динамометрический ключ. Однако если ваша основная цель — сэкономить и обойтись подручными средствами, то в данном случае разумнее сделать почти динамометрический ключ своими руками.

Содержание

Принцип работы инструмента

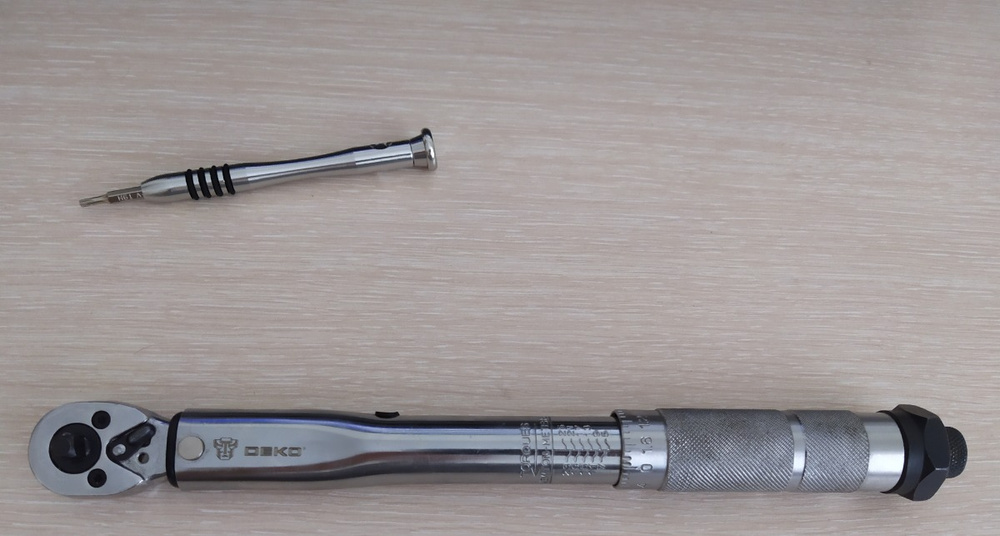

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

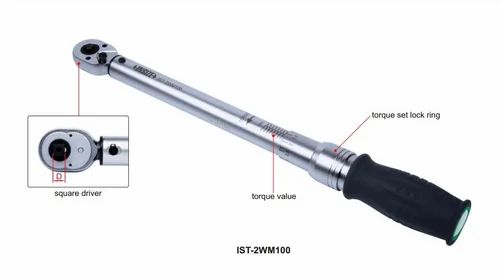

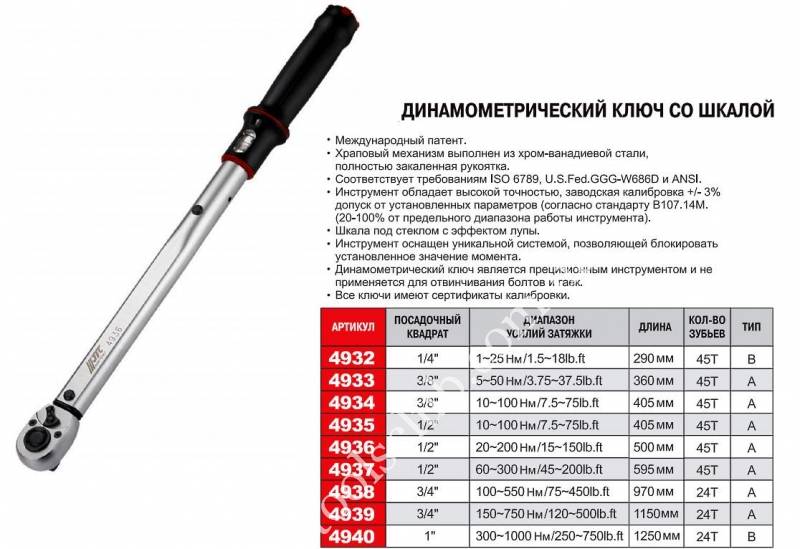

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

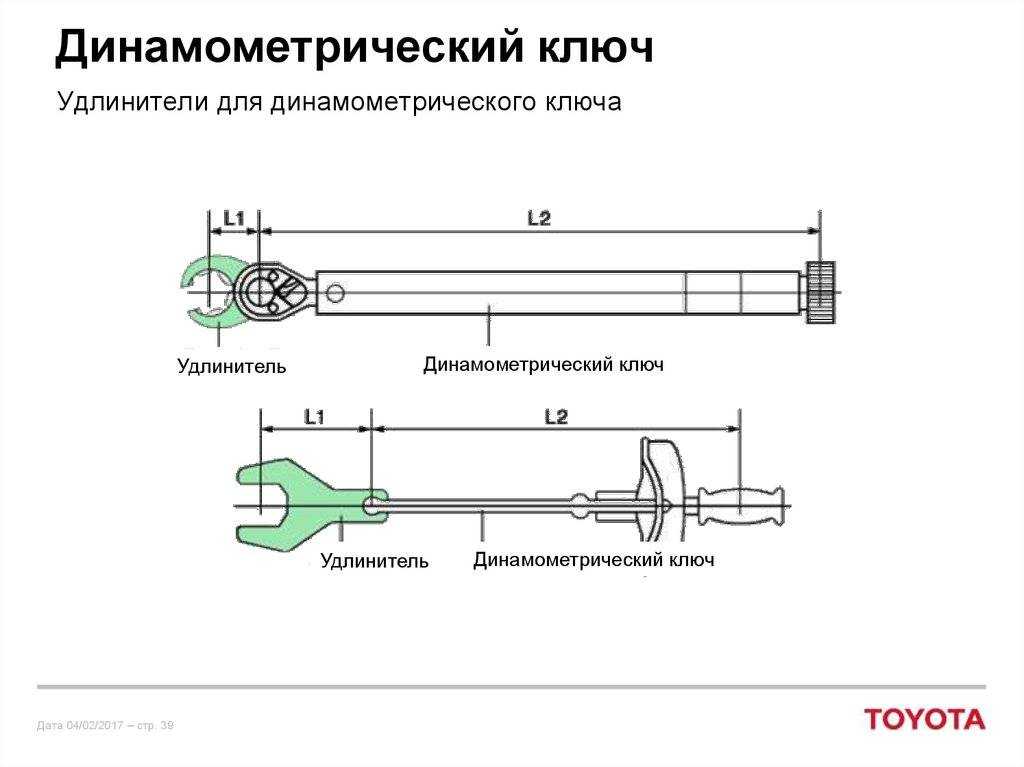

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

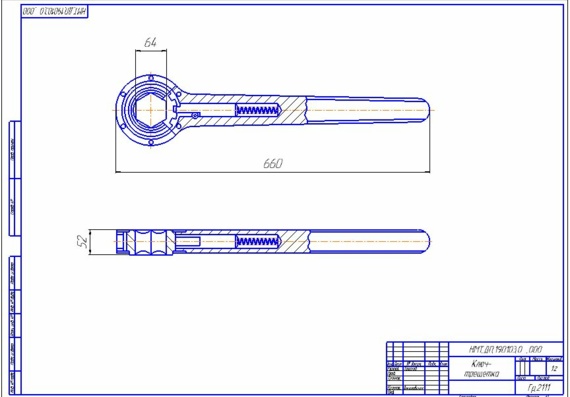

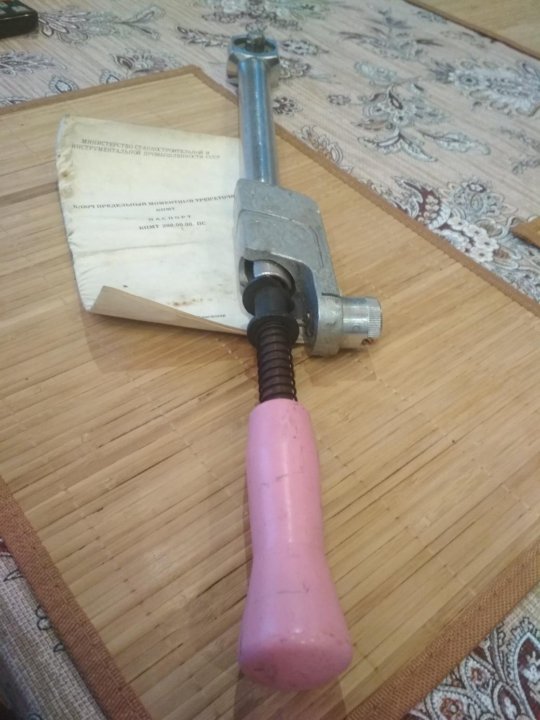

Самодельный динамометрический ключ без шкалы

Данный вариант самодельного ключа не имеет шкалы, как на заводском динамометрическом, но момент затяжки на нём все-таки можно отрегулировать. Этот простой ручной инструмент используется для приложения одинакового усилия при закручивании гаек и болтов. Благодаря системе, которая срабатывает при определённой нагрузке, становится понятно, что достигнут нужный предел. О том, как сделать динамометрический ключ своими руками, читайте ниже.

Этот инструмент очень прост в изготовлении, при этом он может быть гораздо надёжнее заводских ключей, и даёт большой момент при затяжке гаек или болтов, благодаря длине рукоятки. Чтобы сделать самодельный динамометрический ключ без шкалы самому, потребуются очень простые и доступные материалы:

• отрезок полдюймовой стальной трубы;
• две пластины толщиной 5 мм с отверстиями диаметром 12 мм;
• длинный болт с гайкой подходящего диаметра;
• одна самодельная толстостенная шайба;
• пружина и металлический шарик от подшипника.

К стальной полдюймовой трубке привариваем «уши», изготовленные из металлической пластины толщиной 5 мм. Между пластинами помещаем толстостенную шайбу и фиксируем ее при помощи стального «пальца».

Внутрь трубки устанавливаем толкатель с шариком от подшипника (в нем предварительно нужно сделать небольшое углубление, равное ½ диаметра шарика). Вслед за толкателем устанавливаем пружину и прижимаем болтом с гайкой, которая приваривается к торцу полдюймовой трубки. Еще одно углубление под шарик необходимо сделать в самой толстостенной шайбе.

На последнем этапе работ к шайбе останется только приварить рычаг — например, из небольшого отрезка трубы. Обратите внимание, чем длиннее будет рычаг, тем меньшее усилие придется прикладывать при закручивании гаек или болтов. К рычагу приваривается ключ под торцевые головки.

Прилагаемое усилие легко регулируется при помощи прижимного болта. Чем больше закручивать болт, тем большее усилие необходимо будет приложить при закручивании.

Вот такой практичный самодельный динамометрический ключ без шкалы можно сделать своими руками из подручных и недорогих материалов.

Сделай и себе этот простой и нужный инструмент!!!

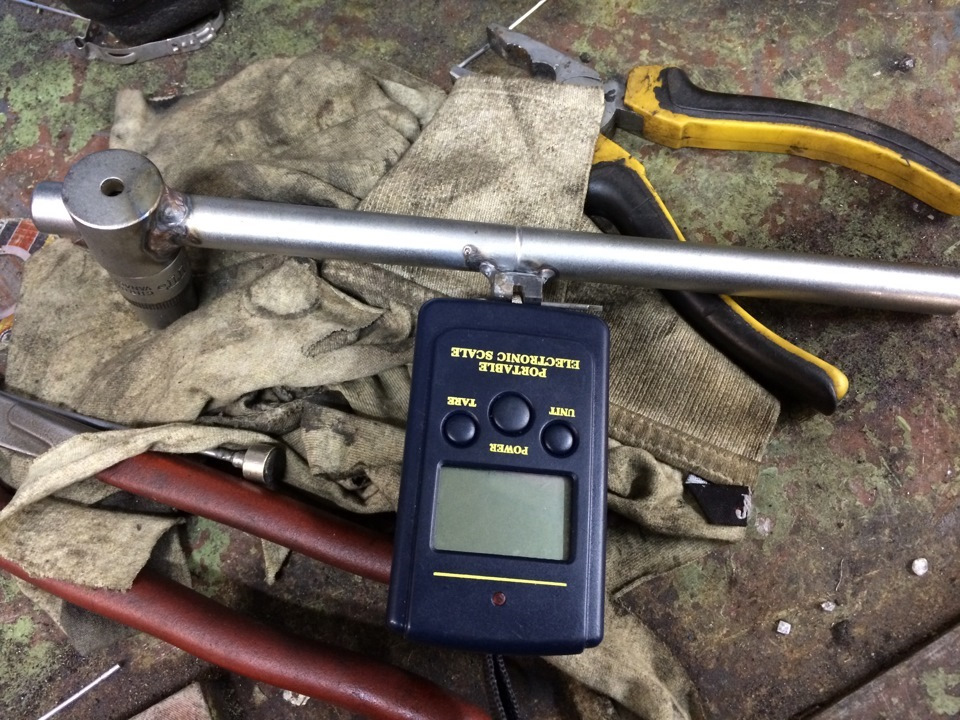

Затяжка с помощью ручных весов

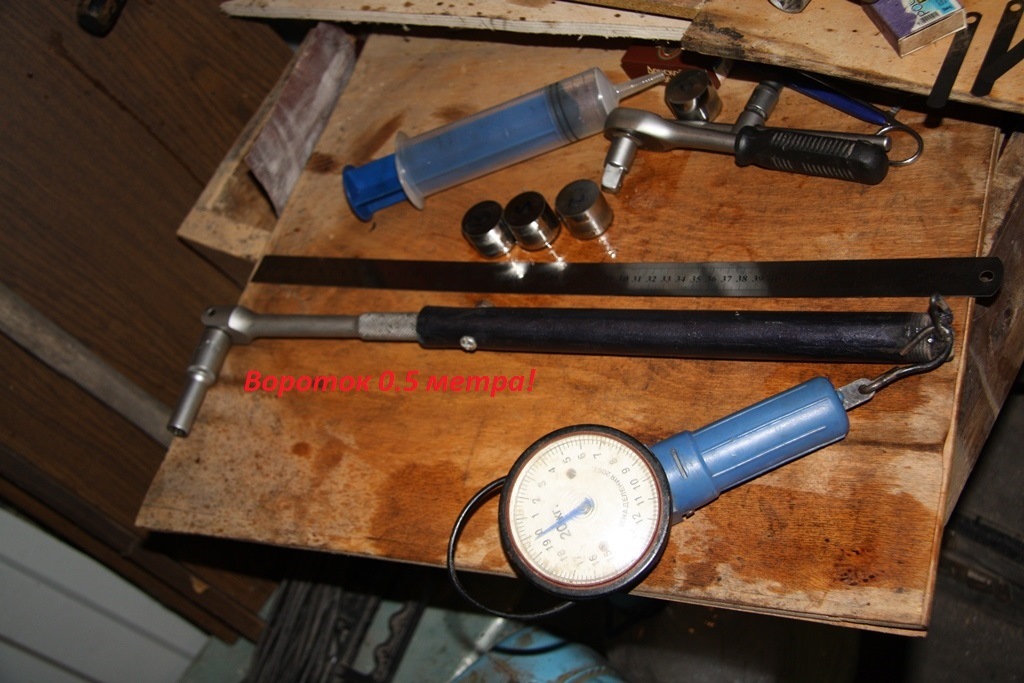

Как вариант, в качестве замены заводского или самодельного динамометрического ключа в виде трещотки можно взять обычный гаечный или накидной ключ. Крепим к нему ручные весы типа «кантер» или «безмен» (или можно, например, взять с цифровым дисплеем), и затягиваем болт или гайку. Тоже вполне себе рабочий вариант в домашних условиях, если под рукой нет вообще ничего.

Для затяжки гаек или болтов с определенным усилием с помощью ручных весов чаще всего будет достаточно «безмена» на 20-30 кг и отрезка стальной трубы длиной 50 см (но можно и меньше) с подходящим внутренним диаметром — не менее 25–30 мм, чтобы можно было надеть на ключ. В том случае, если требуется затяжка больших моментов, нужно подбирать соответствующие весы.

Что понадобится для работы:

1. ключ гаечный (рожковый или накидной) на который надевается кусок стальной трубы длиной около 40–50 см;
2. пружинный кантер (ручные весы) с «лимитом» примерно до 20–30 кг. Можно также использовать для изготовления динамометрического устройства электронные весы.

Процесс затяжки

Для начала надо установить накидной или рожковый ключ на болт или гайку, а за другой конец цепляем крючок ручных весов. Заранее рассчитав необходимое усилие, тянем за кольцо весов, выдерживая при этом 90 градусов, до достижения требуемого значения.

Таким образом, даже не имея в гараже или мастерской под рукой динамометрического ключа, можно затянуть гайку и болтовое соединение с необходимым усилием и точным моментом.

Как обойтись без динамометрического ключа

Андрей Васильев

Задать вопрос

Динамометрический ключ своими руками — Авто мир

Зачастую автомобиля являются предметами трепетного отношения со стороны своих хозяев. И это не просто так – стоимость ремонта и технического обслуживания не позволяет владельцем безалаберно относиться к своим машинам. Конечно, если потребовался ремонт, лучше доверить его сервисной станции. Но в наши дни появляется все больше людей, которые предпочитают самостоятельно проводить ремонт своего транспорта.

Такие люди полагают, что кроме них, никто не сможет понять «душу» их железного коня. Каждый из таких мастеров располагает огромным количеством всевозможного технического инструмента, который обеспечивает качественное и надежное обслуживание авто. К примеру, для того что бы ни нанести повреждений резьбе или не скрутить головку болта при установке колеса применяют такой девайс как динамометрический ключ. Помимо этого динамо ключ позволяет ускорить и упростить сам процесс установки колес. Давайте рассмотрим ниже, как сделать динамометрический ключ своими руками.

В салоны, где продается технический инструмент и запасные части для машин, предлагают автолюбителю большой выбор разновидностей динамометрических ключей. Наиболее распространённый и простой тип – это прибор стрелочного типа. Строение данного устройства весьма простое: шкала, на которую нанесены деления, прикреплена к рукояти. Так, когда достигается нужное усилие, которое прикладывается к болту, стрелка прибора отмеряет значение силы, которую приложил человек.

Таким образом, детали авто получают дополнительную защиту от механических повреждений.

Другой распространённый тип динамометрических ключей – инструмент предельного типа. Их главное достоинство заключено в отсутствии необходимости контроля прилагаемого усилия и наблюдения за шкалой. Как только усилие, прилагаемое человеком, достигнет максимально разрешенного значения, устройство просто подаст звуковой сигнал. Дополнительное преимущество приборов данного класса – возможность использования для соединений с разным направлением резьбы.

И, наконец, последний тип динамометрических ключей, который можно охарактеризовать как достижение современной техники – дисплейный инструмент. Главное достоинство данного типа ключей – возможность произвольного программирования пределов прилагаемых усилий. Данные по работе человека выводятся на дисплей. Данное устройство стоит не малых денег и целесообразно покупать только владельцам станций технического обслуживания.

У многих начинающих автолюбителей довольно часто возникает вопрос о том, как правильно использовать динамометрический ключ. Для правильного ответа на данный вопрос стоит отметить, что каждый динамометрический ключ, который продается в магазинах, имеет свое руководство по эксплуатации, в котором указано пошаговое описание необходимых для работы с инструментом действий, а так же диапазон рабочих величин. Для того, что бы исключить быстрый выход из строя инструмента, а так же иметь возможность использовать все возможности, которые предоставляет динамометрический ключ, нужно блюсти несколько простых советов:

1. При покупке ключа, нужно отдавать предпочтение такому, в котором необходимое человеку усилие располагается в среднем диапазоне между двумя критическими отметками.
2. Как и все измерительные приборы, динамометрический ключ нуждается в тестировании, калибровке и в случае необходимости – перенастройки его показателей.

• При работе с ключом настоятельно рекомендуется не превышать максимальные значения усилий, которые может измерить ключ. В противном случае он просто выйдет из строя.

1. После окончания работы, динамометрические ключи необходимо осматривать на предмет наличия повреждений. Хранение ключа необходимо осуществлять с установленным нулевым значением.

Если пренебречь этими правилами, то динамометрический ключ быстро выйдет из строя и утратит свою работоспособность. Когда мы разобрались с тем, что такое этот девайс, поговорим о том, как сделать динамометрический ключ своими руками.

Если по каким-либо причинам приобретение производственного динамо-ключа не возможно, то его можно сделать своими руками. Для измерителя силы – динамометра можно использовать обыкновенные весы на пружине — безмен. Самым приемлемым вариантом для большинства случаем будет применение безмена на 20 килограмм и использование трубки длиной в 50 см. Стоит сказать, что диаметр трубы необходимо подбирать таким образом, чтобы на нее можно было без особых усилий надеть ключ. На другом конце трубы проделывают несколько отверстий, которые необходимы для установки безмена.

Он устанавливается в плоскости, перпендикулярной трубе. Такая импровизированная конструкция, позволит затягивать болты и гайки с общим моментом закручивания до 100 Н\м.

Главное достоинства конструкции самодельного динамометрического ключа заключается в его универсальности. Его можно легко надеть на разводные и обыкновенные ключи. Он превосходно подходит для шестигранников и воротников трубочных ключей. Инструмент такой абсолютной универсальности, вы не сможете найти ни в одном магазине. Но, даже при всех своих достоинствах, он имеет ограничения, которые основываются на сложности оперирования сложной конструкцией. Так что, если нужны серьезные работы с двигателем, лучше доверить данную процедуру профессиональным мастерским.

2014-09-27

4 Лучшие динамометрические ключи (Руководство 2023 г.)

Если вы выполняете какое-либо техническое обслуживание своего автомобиля, динамометрический ключ является важным инструментом. Многие гайки и болты, скрепляющие автомобиль, должны быть затянуты с определенной степенью затяжки, а лучшие динамометрические ключи гарантируют, что вы не перетянете или не перетянете ни один из них.

Мы протестировали несколько ключей на точность и удобство, и наши лучшие результаты оказались выше остальных. В этом руководстве также описываются различные типы динамометрических ключей и их соответствующие области применения.

4 лучших динамометрических ключа

1. Динамометрический ключ на выбор редакции : Ключ CDI Click Type
2. Лучший цифровой динамометрический ключ : Цифровой динамометрический ключ ACDelco
3. Лучший разводной ключ : Precision Instruments Разрезной ключ
4. Бюджетный выбор : Ключ Tekton Click

Динамометрический ключ №1, выбранный редактором: ключ CDI Click Type

Ключ CDI Click представляет собой ключ с двойной шкалой, калиброванный для обоих направлений. Он оснащен принудительным замком с подпружиненным выдвижным кольцом для быстрой и легкой калибровки. Нам нравится этот ключ, потому что он точен и прост в использовании. Ключ CDI обеспечивает самую точную затяжку по сравнению с любым динамометрическим ключом, который мы тестировали.

Основные характеристики

• Стоимость : около 150 долларов США
• Диапазон : от 10,0 до 100,0 фунт-фут (фунт-фут)
• Гаечный ключ типа : нажмите
• Фиксированная или гибкая головка : Фиксированная головка

Наш опыт

Несмотря на то, что к этому ключу не прилагается никаких инструкций, операция очевидна для всех, кто раньше использовал динамометрический ключ со щелчком. Индикаторы на рукоятке используются для регулировки параметров крутящего момента.

Регулировка этого ключа проста, и он имеет маркировку с шагом 5,0 фунто-футов. Кнопочное гнездо позволяет легко устанавливать и снимать приводы.

При затягивании этого ключа показания на нашем мониторе точно соответствовали крутящему моменту, который мы установили перед затягиванием гаек. Учитывая точное совпадение, это был самый точный динамометрический ключ, который мы тестировали.

Общий рейтинг	4,8 из 5
Точность	5 из 5
Простота использования	4,5 из 5
Прочегу. 5 на основе более чем 250 оценок Многие приобрели этот ключ для автомобильных работ, и в большинстве отзывов покупателей хвалят ключ CDI за его размер и точность. Некоторые говорят, что этот ключ не щелкает при более низких настройках (ниже 30,0 фунт-фут). По крайней мере, один клиент с этой проблемой сказал, что потребовал замену, и новый ключ работал, как ожидалось. #2 Лучший цифровой динамометрический ключ: цифровой динамометрический ключ ACDelco Цифровой динамометрический ключ ACDelco — это высококачественный, точный и универсальный динамометрический ключ. Помимо калибровки крутящего момента в фунто-футах, этот ключ имеет режимы пикового/трекового хода, а также измерение угла. Все ключи ACDelco откалиброваны в соответствии со стандартами ISO 6789 и поставляются с сертификатом калибровки. Этот ключ также имеет годовую гарантию и оснащен ЖК-экраном, который читается в условиях низкой освещенности. Основные характеристики Стоимость : около 120 долларов США Диапазон : от 14,8 до 147,5 фунт-фут Гаечный ключ типа : цифровой Фиксированная или гибкая головка : Фиксированная головка Наш опыт Будучи цифровым гаечным ключом, ACDelco требует чуть большей настройки, чем динамометрический ключ со щелчком, который готов к работе из коробки. Как ни странно, есть два батарейных отсека, в основном отсеке требуются четыре батареи AAA. Розетки крепятся и снимаются с помощью задней кнопки. Пластиковая рукоятка предназначена для удобства, но наш тестер счел ее менее удобной, чем резиновую или металлическую рукоятку. Тем не менее, эта ручка предлагает отличный рычаг. В случае цифрового ключа крутящий момент можно установить более точно, с шагом 0,1 фунт-фут. При достижении желаемого значения крутящего момента звучит зуммер. При тестировании на точность этот ключ ACDelco показал отклонение всего на 0,2 фунта-фута. Общий рейтинг 4.2 out of 5 Accuracy 4.5 out of 5 Ease of Use 4 out of 5 Durability 4 out of 5 What Customers Are Говоря Оценка Amazon Review : 4,5 из 5 на основе почти 1000 оценок Потребители ценят функции этого ключа и считают его точным и простым в использовании. По стоимости (около 100 долларов) многие считают, что это лучшее предложение, которое вы найдете на динамометрическом ключе (поскольку более дешевые ключи, как правило, менее точны). Этот ключ прост в использовании даже для тех, кто не является экспертом в области автомобилей. Несколько человек жаловались, что предупреждение о крутящем моменте не может быть установлено ниже 4,0 фунт-футов. Вы можете использовать этот ключ, чтобы затянуть болт с малым крутящим моментом (наблюдая за цифровым дисплеем), но вы не можете настроить звуковой сигнал при усилии менее 10,0 фунт-футов. #3 Лучший ключ с разрезной балкой: Ключ с разъемной балкой Precision Instruments Этот динамометрический ключ Precision Instruments имеет конструкцию с разъемной балкой и может измерять крутящий момент до 250,0 фунт-фут. Он имеет гибкую конструкцию головки для работы в труднодоступных местах и, как утверждается, обеспечивает измерение крутящего момента с точностью до четырех процентов. Основные характеристики Стоимость : около 220 долларов США Диапазон : от 40,0 до 250,0 фунт-фут Гаечный ключ типа : Раздельная балка Фиксированная или гибкая головка : Гибкая головка Наш опыт Нам нравится конструкция этого разводного ключа. Его легко использовать и калибровать, а инструкции просты. Для своего размера это был самый удобный динамометрический ключ с эргономичной резиновой рукояткой и прочной конструкцией. Что касается точности, то этот ключ не работает в пределах заявленной четырехпроцентной погрешности. Во время наших тестов мы обнаружили, что он был отключен примерно на 10 процентов. Однако может случиться так, что наш конкретный ключ был неправильно откалиброван или нуждался в повторной калибровке, поскольку многие отзывы клиентов утверждают, что этот ключ действительно показывает правильный крутящий момент. Общий рейтинг 3,8 из 5 Точность 3 из 5 00073 Легкость использования 4 из 5 Долговечность 4,5 из 5 Что говорят клиенты Amazon Review. оцените широкий диапазон крутящего момента, а также простоту балочного ключа. Поскольку это балочный ключ, его не нужно уменьшать между использованиями (с щелчковым ключом вам нужно установить как можно более низкий крутящий момент, когда он не используется). Некоторые сообщают, что этот ключ очень точен, достигая целевого крутящего момента в пределах обещанной четырехпроцентной погрешности. Возможно, нам прислали старый ключ, который нуждался в повторной калибровке. Другая характеристика, которую обычно хвалят, — это долговечность. Этот прочный гаечный ключ можно ронять и брать в руки без катастрофических поломок. Некоторые хотели бы, чтобы гибкая головка имела больший угол наклона, предполагая, что она не изгибается достаточно далеко для самых тесных пространств. #4 Бюджетный выбор: Tekton Click Wrench Если вы ищете динамометрический ключ, который не обходится в кругленькую сумму, обратите внимание на гаечный ключ Tekton. Реверсивная трещотка может вращаться как против часовой стрелки, так и по часовой стрелке. Полностью стальная конструкция гарантирует длительную защиту от падений и других несчастных случаев. Основные характеристики Стоимость : около 50 долларов США Диапазон : от 10,0 до 150,0 фунт-фут Гаечный ключ типа : нажмите Фиксированная или гибкая головка : Фиксированная головка Наш опыт Щелчковый ключ Tekton — это простой инструмент, который легко настроить. Рукоятка удобна, и инструмент издает приятный и слышимый щелчок при достижении желаемого крутящего момента. В нашем тесте точности Tekton ошибся всего на один фунт-фут, что делает его точным в пределах одного процента. Общий рейтинг 4,5 из 5 Точность 4,5 из 5 Простота использования 4,5 из 5 Продолжаемость 4,5 из 5 Что клиенты говорят

. 5 на основе более чем 27 000 оценок

Многие рецензенты утверждают, что проверяли точность этого ключа и обнаружили, что она действительно находится в пределах четырех процентов. Однако некоторые отмечают, что он менее точен при измерении более низких величин крутящего момента (ниже 10,0 фунт-футов). Большинство впечатлены качеством, предлагаемым этим сверхмощным ключом, учитывая относительно низкую стоимость.

Руководство покупателя: лучшие динамометрические ключи

Важно затянуть автомобильные гайки и болты с определенной степенью затяжки в зависимости от компонента. Динамометрический ключ может сказать вам, когда вы достигли желаемой затяжки, обычно измеряемой в фунтах-футах (фунты крутящего момента на ногу рычага). Это означает, что лучший динамометрический ключ — это точный динамометрический ключ.

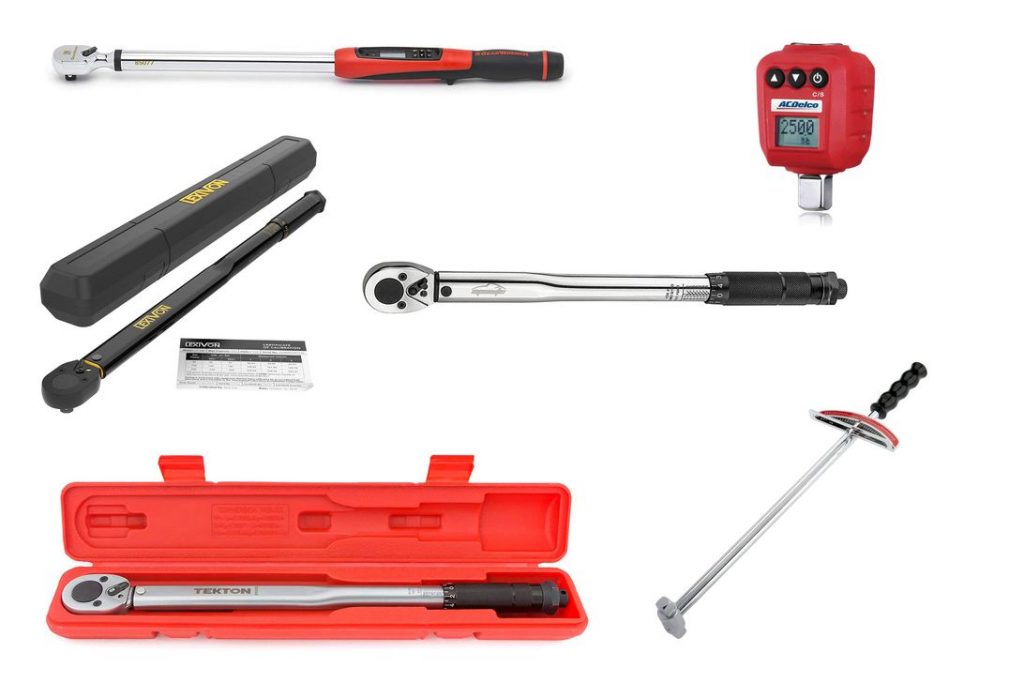

Типы динамометрических ключей

Большинство динамометрических ключей имеют одну из следующих конструкций:

• Щелчковые ключи  являются наиболее распространенным типом динамометрических ключей. Желаемый крутящий момент устанавливается путем поворота рукоятки до тех пор, пока индикатор не совпадет с требуемым крутящим моментом. При затягивании болта ключ издает щелчок при достижении установленного крутящего момента.
• Балочные ключи  являются самым простым динамометрическим ключом. У них есть стрелочный указатель, который показывает крутящий момент, прикрепленный к головке ключа. Балочные ключи, как правило, являются самыми дешевыми и наименее точными типами динамометрических ключей.
• Ключи с разрезным стержнем часто более точны, чем стандартные стержневые ключи. Ключ с расщепленным стержнем позволяет установить желаемый номинальный крутящий момент и прекращает затягивание при достижении этого значения (предотвращая чрезмерную затяжку).
• Цифровые ключи  часто являются наиболее точным типом динамометрического ключа. Обычно они имеют светодиодный экран, который позволяет вам устанавливать и отображать номинальный крутящий момент. Поскольку они цифровые, динамометрический ключ этого типа требует батареек.

В дополнение к ключу типа при покупке динамометрического ключа следует учитывать диапазон , размер привода и головку типа .

Диапазон

Диапазон динамометрического ключа относится к силе крутящего момента, которую он может приложить. Динамометрические ключи могут иметь диапазон до 300,0 фунт-фут и выше. Некоторые крепежные детали требуют разного уровня крутящего момента, поэтому важно определить, какой крутящий момент вам потребуется приложить, прежде чем выбирать подходящий динамометрический ключ.

Для большинства применений в автомобилестроении требуется динамометрический ключ с крутящим моментом не менее 100,0 фунт-фут, поэтому мы не рекомендуем для вашего гаража динамометрический ключ с крутящим моментом ниже этого диапазона.

Размер привода

Размер привода означает размер насадок, которые можно использовать с динамометрическим ключом. 3/8- и 1/2-дюймовые диски являются наиболее распространенными характеристиками для автомобильных приложений. Динамометрические ключи могут иметь приводы размером до 1,0 дюйма и больше, но они полезны только для больших транспортных средств, таких как тяжелое оборудование.

Тип головки

Головка динамометрического ключа может быть фиксированной или гибкой. Динамометрические ключи с фиксированной головкой представляют собой сплошные балки. Динамометрические ключи с гибкой головкой могут поворачиваться вверх и вниз. Гибкая головка может быть полезна для закручивания болтов в узких местах, где может не хватить места для работы динамометрическим ключом с фиксированной головкой.

Как пользоваться динамометрическим ключом

Динамометрические ключи — это инструменты для точной калибровки. При неправильном использовании вы получите плохой результат. С динамометрическим ключом несложно правильно работать, но есть некоторые вещи, которые вы должны знать, и ошибок, которых следует избегать.

1. Установите крутящий момент

Начните с установки ключа на желаемый уровень крутящего момента. Чтобы определить правильный крутящий момент, обратитесь к руководствам по техническому обслуживанию вашего конкретного автомобиля или посетите онлайн-форумы. Для большинства гаек с проушинами требуется крутящий момент 100,0 фунт-фут.

В динамометрическом ключе с цифровым управлением крутящий момент задается с цифровой клавиатуры. Динамометрические ключи Click регулируются поворотом рукоятки. Обратитесь к руководству пользователя для получения подробной информации о вашем динамометрическом ключе.

2. Установите гнездо

Найдите головку подходящего размера для гайки и прикрепите ее к динамометрическому ключу.

3. Прикрепите болт

Когда вы впервые прикрепите болт и начнете его затягивать, не используйте динамометрический ключ. Вместо этого используйте стандартный гаечный ключ или монтировку. Выполняйте большую часть затяжки с помощью стандартного торцевого ключа, пока гайка не будет надежно закреплена, но не затянута полностью. Точно так же вы не должны использовать динамометрический ключ для ослабления болтов.

4. Динамометрический болт

При использовании динамометрического ключа затяжку следует выполнять одним плавным движением. Не крутите динамометрический ключ вперед и назад, иначе вы можете получить неточные показания. Как только установленный крутящий момент будет достигнут, вы услышите щелчок или звуковой сигнал, в зависимости от типа динамометрического ключа, который вы используете.

Если вы хотите проверить момент затяжки гайки, вам нужно снова ослабить ее и снова затянуть динамометрическим ключом.

5. Хранение и обслуживание

Если динамометрический ключ не используется, важно хранить его в надежном месте. Если вы уроните динамометрический ключ много раз или с особенно большой высоты, это может нарушить калибровку. Лучшие динамометрические ключи часто поставляются с жестким футляром для хранения.

При хранении динамометрического ключа с защелкой также необходимо установить самый низкий крутящий момент, чтобы внутренняя пружина оказывала лишь незначительное давление. Это поможет вашему динамометрическому ключу дольше оставаться откалиброванным.

Все динамометрические ключи со временем теряют калибровку. Не реже одного раза в год проводите повторную калибровку динамометрического ключа. Это может стоить от 30 до 100 долларов, в зависимости от того, где у вас откалиброван ключ и нужно ли вам платить за доставку.

В каком диапазоне динамометрические ключи наиболее точны?

Точность большинства динамометрических ключей составляет два процента. Ни один диапазон не является более точным, чем другой, но цифровые динамометрические ключи, как правило, являются наиболее точными, в то время как балочные динамометрические ключи, как правило, наименее точны. Некоторые динамометрические ключи становятся менее точными при измерении более низких диапазонов (ниже 10,0 фунт-футов).

В чем разница между фут-фунтами и фунт-футами?

Фунт-фунт (ft-lb) и фунт-фут (lb-ft) — две разные единицы измерения. Фунт-фут используется для измерения крутящего момента. Он описывает крутящий момент, возникающий при приложении давления в один фунт к одноножному рычагу.

Фунт-фунт — это единица измерения работы, описывающая количество энергии, используемой для перемещения объекта весом в один фунт на расстояние в один фут.

Какой динамометрический ключ чаще всего используется?

Один из самых распространенных размеров головок — 3/8 дюйма. Они используются на различных деталях двигателя, таких как свечи зажигания, а также на автомобилях от седанов до небольших грузовиков.

Если вы хотите рассмотреть дополнительные варианты, следующие динамометрические ключи получили исключительно хорошие отзывы на Amazon и заслуживают внимания.

Динамометрический ключ EP Auto 1/2-Drive Click

Имея более 33 000 рейтингов Amazon, этот динамометрический ключ имеет среднюю оценку 4,6 из 5 звезд. Большинство довольны этим динамометрическим ключом как 92 процента рецензентов оценивают его на 4 или более звезд. Среди рецензентов есть любители и профессионалы, и большинству из них нравится этот ключ за его простоту и прочную конструкцию. Многие подтверждают, что он точен с точностью до 4 процентов.

Динамометрический ключ LEXIVON Click

Динамометрический ключ LEXIVON также получил хорошие отзывы на Amazon: 93 процента рецензентов оценили его на 4 или более звезд. Этот динамометрический ключ считается точным и имеет некоторые особенности, которые отличают его от других динамометрических ключей с щелчком. В частности, он черный с желтыми буквами. Этот высококонтрастный дизайн может облегчить считывание настроек крутящего момента.

Динамометрический ключ Amazon Basics Click

Ключ Amazon Basics не имеет каких-либо специальных функций и подобен большинству других динамометрических ключей Click. Важно отметить, что большинство из более чем 7900 рецензентов на Amazon подтвердили ее точность. Этот гаечный ключ стоит около 30 долларов и является привлекательной покупкой.

Как мы тестировали

Динамометрические ключи, описанные в этой статье, прошли два этапа проверки. Мы начали с поиска в Интернете лучших продуктов, рассматривая такие факторы, как право на доставку, рейтинги клиентов, превосходную степень и цены.

Наша команда по тестированию продукции заказала ключи, которые наилучшим образом соответствуют этим стандартам. Член команды протестировал каждый динамометрический ключ, обращая внимание на точность, простоту использования и качество конструкции (долговечность). Каждый динамометрический ключ получил оценку из 5 звезд на основе этих критериев.

Точность

Точность имеет жизненно важное значение для качественного динамометрического ключа. Лучшие динамометрические ключи могут обеспечивать крутящий момент с точностью до 1,0 фунт-фута. Мы дали самые высокие оценки точности тем динамометрическим ключам, которые наиболее точно соответствовали показаниям нашего динамометрического адаптера.

Простота использования

Наша оценка простоты использования основана на нескольких факторах. Насколько просто установить желаемый крутящий момент и с каким шагом? Удобство рукоятки и такие функции, как гибкая головка, также повлияли на наш рейтинг простоты использования.

Долговечность

Наша оценка долговечности основана на нашем опыте работы с каждым динамометрическим ключом, а также на коллективном консенсусе проверенных обзоров Amazon. Надежные динамометрические ключи с прочной конструкцией получили лучшие оценки в этой категории.

Процесс тестирования динамометрического ключа

Мы протестировали каждый из рекомендуемых нами динамометрических ключей, затянув зажимные гайки на Ford Fusion 2017 года. Мы установили для каждого динамометрического ключа определенный рейтинг и сравнили это измерение с показаниями, полученными от ACDelco ARM-602, цифрового адаптера крутящего момента, гарантированного сертификатом калибровки ISO 6789.

Наши стандарты обзоров

Чтобы выбрать динамометрические ключи, представленные в этом руководстве для покупателей, наша команда сначала изучила десятки ресурсов, таких как форумы механиков и автолюбителей, веб-сайты производителей и техобслуживания, руководства по эксплуатации от производителей и обзоры от интернет-магазины. Мы уделяем особое внимание обзорам и рекомендациям по качеству, в которых подчеркивается качество гарантий, поддержки клиентов, качества сборки, материалов и общей надежности.

Затем эксперты нашей сети делятся своими мыслями о выбранных динамометрических ключах. Эти эксперты имеют более чем 100-летний опыт работы в области послепродажного обслуживания автомобилей, начиная от деталей и заканчивая аксессуарами, шинами и всем, что между ними. Эти эксперты помогли нам определить качества, которые будут наиболее важны для тех, кто ищет динамометрический ключ, а также выдающиеся бренды в каждой категории.

Мы также учитывали количество и качество отзывов интернет-магазинов на таких веб-сайтах, как Amazon, RealTruck, Advance Auto Parts и других. Мы рассмотрели такие факторы, как выдающиеся отзывы клиентов, цены, значимые превосходные степени и право на доставку со скидкой.

Почему нам можно доверять

С 2020 года мы опубликовали более 200 обзоров автомобильных товаров, чтобы упростить процесс покупки автотоваров. Наша команда писателей, редакторов, исследователей и экспертов по продуктам работает над тщательной проверкой лучших продуктов. Мы стараемся по возможности проводить внутренние испытания на реальных автомобилях, прежде чем давать рекомендации.

Однако, когда тестирование невозможно, наша цель – облегчить вашу жизнь, проведя все онлайн-исследования за вас и представив эти исследования в форме легко читаемых сравнений продуктов и руководств для покупателей, а не прямых рекомендаций. Для получения дополнительной информации о нашей методологии тестирования и о том, как мы оцениваем каждый продукт, ознакомьтесь с нашей страницей методологии здесь.

Прежде всего вам нужен точный динамометрический ключ. Цифровые динамометрические ключи точны, но дороги. Щелчковые ключи часто дешевле и так же точны, как цифровые ключи (хотя сложнее определить точное измерение с шагом менее 1,0 фунт-фута).

В целом, мы считаем, что ключ CDI Click Type является хорошим дополнением к набору инструментов большинства домашних мастеров, хотя цена высока, и другие могут быть более склонны к ценности Tekton.

Динамометрический ключ Сравнительная таблица

Награда	Модель	Диапазон
Редактор. От 14,8 до 147,5 фунт-футов
Гаечный ключ Best Split Beam	Precision Instruments Split Beam	От 40,0 до 250,0 фунтов-футов
Budget Pick	Щелчковый ключ Tekton	От 10,0 до 150,0 фунт-фут

Лучший динамометрический ключ: FAQ

*Данные верны на момент публикации.

Сделай сам: вот что вам нужно знать о динамометрических ключах

Затягивать болты легко, но иногда требуется очень точная затяжка. Вот тут-то и появляются динамометрические ключи. Дэвин здесь с последним видео DIY, чтобы раскрыть тайну инструмента, который нужен каждому домашнему механику в их гараже.

Назначение динамометрического ключа часто понимают неправильно. Крутящий момент заключается не в том, чтобы убедиться, что головка болта полностью прилегает к поверхности детали, которую он держит, а в том, чтобы к болту было приложено надлежащее растяжение, что равно приложенной зажимной силе. Динамометрический ключ — это простая система, которая позволяет механику легко измерять натяжение болтов во время сборки.

Двумя наиболее распространенными единицами измерения, используемыми в динамометрических ключах, являются фут-фунты и ньютон-метры. По сути, это приравнивает скручивающее действие, которое механик прикладывает к болту, к однофутовому (или метровому) рычагу с заданным весом на конце.

Существует три варианта динамометрических ключей. Как отмечает Дэвин, у каждого есть свое место в наборе инструментов. Первый вариант представляет собой балочный тип, в котором используется отклонение ключа, когда механик затягивает болт, чтобы измерить приложенное усилие. При правильном уходе ключ балочного типа прослужит безошибочно долгие годы. Однако правильный уход за балочным ключом требует аккуратного использования и еще более бережного хранения. Добавьте к этому, что часто бывает трудно прочитать показания датчика при вытягивании гаечного ключа с должным усилием, и этот параметр часто пропускается из-за одного из более удобных для пользователя вариантов.

Первый из них — тип щелчка. Внутренняя часть динамометрического ключа щелчкового типа для многих является чем-то колдовским. К счастью, Дэвин разбирает один из них, чтобы объяснить, как взаимодействуют простая пружина и ролик, создавая как слышимый щелчок, так и тактильную обратную связь. Надежный динамометрический ключ с широкой регулировкой и защелкой на протяжении многих лет был самым популярным среди механиков. Просто не забудьте обнулить настройку ключа перед хранением, чтобы снять напряжение с внутренней пружины и помочь ключу сохранить свою точность в течение длительного времени.

Последний вариант самый 21 век, а значит самый точный и к тому же несет батарейку. Электронный динамометрический ключ использует тензорезистор в рукоятке ключа для измерения усилия и обеспечивает еще более точную регулировку, чем щелчок. Он также поддерживает точность гораздо лучше. Для домашнего механика, который редко, если вообще когда-либо, повторно калибрует свой динамометрический ключ, это лучший вариант для обеспечения надлежащего натяжения крепежных деталей в течение всего срока службы своими руками.
