ВАЗ-2114 вибрация двигателя на холостых оборотах: видео, фото

Чистая и стабильная работа двигателя любого автомобиля часто зависит от массы самых разных факторов. Если на нашем ВАЗ-2114 вибрация двигателя на холостых оборотах хотя бы время от времени даёт о себе знать, необходимо срочно применять меры, поскольку, как говорят врачи, бездействие смерти подобно. В случае с любыми двигателями, которые устанавливались на «четырнадцатую модель», медлить не стоит, независимо от того, инжекторный это мотор, или карбюраторный. Вибрация и плавающие холостые могут быть предвестниками очень серьёзных поломок, которые проще предупредить, чем устранить.

Содержание

• 1 Признаки нестабильной работы двигателя ВАЗ-2114 на холостых
  • 1.1 Вибрация на холостых. Под прицелом — зажигание
  • 1.2 Электроника и датчики как причины вибрации
• 2 Другие причины вибрации на холостых оборотах
  • 2.1 Видео о причинах нестабильной работы двигателя ВАЗ-2114
• 3 Выводы

Признаки нестабильной работы двигателя ВАЗ-2114 на холостых

В первую очередь в глаза бросается вибрация. Действительно, её не заметить невозможно — она передаётся на рулевое колесо, на рычаг переключения передач, а иногда начинает вибрировать и весь кузов. Мало того, что сама по себе вибрация — не самое приятное явление, она может сигнализировать о поломке или необходимости обслуживания очень многих узлов и систем.

Причины вибрации двигателя ВАЗ-2114

Если мотор работает вполне нормально в переходных режимах и на средних, высоких оборотах, не стоит спешить делать выводы о неисправности системы холостого хода. В первую очередь, проанализируем симптомы, а они могут быть такими:

1. После пуска двигатель вибрирует на холодную, при этом обороты могут плавать от 800 до 2000 оборотов самопроизвольно. При этом после прогрева вибрация может отсутствовать и холостые будут в нормальном диапазоне, 800-850 об/мин.
2. После прогрева двигателя вибрация не исчезает.
3. На холодную холостые нормальные, после прогрева обороты плавают, и мотор колотит.
4. Холостые могут пропадать во время движения, при езде накатом или на перекрёстке после кратковременного вибрирования. При этом можно поймать обороты педалью акселератора.

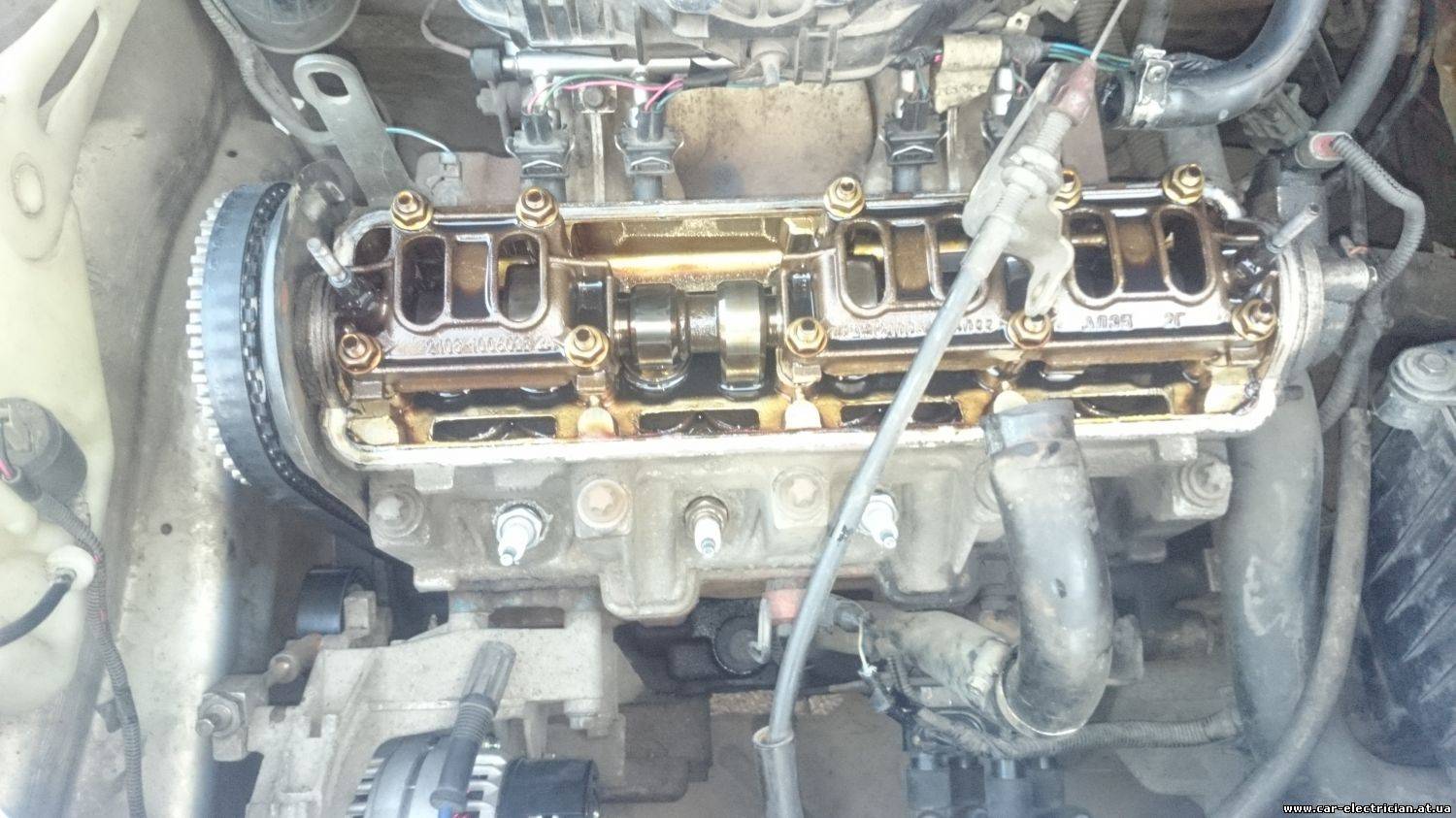

Наша редакционная тачка! ВАЗ-2114. Если не регулировать клапана, то вибрировать будет ого-го!

Словом, любые вибрации мотора на холостых оборотах требуют максимально оперативной диагностики. А проверять мы будем те системы и узлы, которые могут привести к неисправности чаще всего.

Вибрация на холостых. Под прицелом — зажигание

Одна из основных причин вибрации на холостых в инжекторном двигателе — некорректная работа системы зажигания.

Даже в том случае, когда в цилиндр подаётся топливо-воздушная смесь в нужном количестве и вовремя, пропуск искры, постоянный, или периодический, обязательно приведёт к вибрации. Причём на средних и высоких оборотах двигатель может работать стабильно, с номинальным расходом топлива и хорошей динамикой.

В первую очередь проверяем вот что:

1. Любые пропуски в искрообразовании приведут к неравномерному выбросу выхлопных газов, проверить это можно просто рукой, подставив её к выхлопному патрубку глушителя, пропуски будут сразу слышны.

   У исправного двигателя должен быть равномерный выхлоп

2. Пробой в высоковольтной цепи. Изначально стоит проверить высоковольтные провода — они не должны бить на массу как по всей длине, так и в местах контакта с катушкой и свечным колпачком.

   Пробой высоковольтных проводов может стать причиной вибрации двигателя

3. Свечи. Они довольно часто могут барахлить на малых оборота из-за пробоя на корпус. В этом случае по ободку изолятора снизу будет явно видно тёмно-коричневый или чёрный налёт — первый признак того, что свеча пробивает на массу. Проверить нужно каждую свечу — во время работы на холостых нужно снимать поочерёдно колпачки и прислушиваться, изменилась ли работа двигателя. Неисправные свечи подлежат замене (см. «выбор свечей на ВАЗ-2114 — параметры и зазоры«).

   Проверяем свечи зажигания, поочерёдно снимая колпачки

4. Неисправность катушки зажигания (модуля зажигания). Проверить работоспособность в этом случае удастся только заменив модуль или катушку на заведомо рабочие.

   Меняем модуль зажигания

Кроме этих проблем, могут возникнуть сложности в работе электроники, это касается в основном инжекторных двигателей. А на ВАЗ-2114 устанавливались только такие, исключением в линейке Самар-2 стали ВАЗ-2115 – тут были карбюраторные версии.

Электроника и датчики как причины вибрации

Ещё одним подозреваемым в истории с вибрацией двигателя на холостых становится электронный блок управления двигателем. Ремонтировать его никто не станет, чаще всего он подлежит либо замене, либо перепрошивке. К примеру, в инжекторных моторах с контроллером Бош 7.9.7+, часто помогает перепрошивка ER19 вместо штатной ER16, расход топлива остаётся в пределах нормы, а вибрация пропадает.

 Кроме ЭБУ виноватыми могут оказаться датчики:

1. Регулятор холостого хода. Датчик регулятора крепится на корпусе дросселя, а для его проверки нужно снять клеммы, при помощи мультиметра в режиме омметра проверить сопротивление между контактами. Номинальное значение — 60-80 Ом. Если датчик не выдаёт нужного сопротивления, заменяем его новым.

   Проверяем регулятор холостого хода

2. Датчик массового расхода воздуха. При неисправности этого датчика, импульс, который он посылает на ЭБУ, будет иметь неверное значение, следовательно, на холостых двигатель может вибрировать. Проверяется датчик по той же схеме, что и предыдущий, но мультиметр устанавливается в режим измерения напряжения. При включённом зажигании и заглушенном двигателе напряжение между контактами датчика должно быть в пределах 0,9-1 В.
   Проверяем датчик массового расхода воздуха

3. Датчик EGR. Он отвечает за рекуперацию отработанных газов и представляет собой электромагнитный конусный клапан. Именно этот клапан требует периодической очистки. Чистку проводим любым спреем для мойки карбюратора или форсунок.

Другие причины вибрации на холостых оборотах

Конечно, не стоит обходить внимание систему питания, а в первую очередь, форсунки и дроссель. Дроссель должен полностью перекрывать диффузор, а для его очистки используют аэрозольные составы, такие же, как и в случае с датчиком EGR.

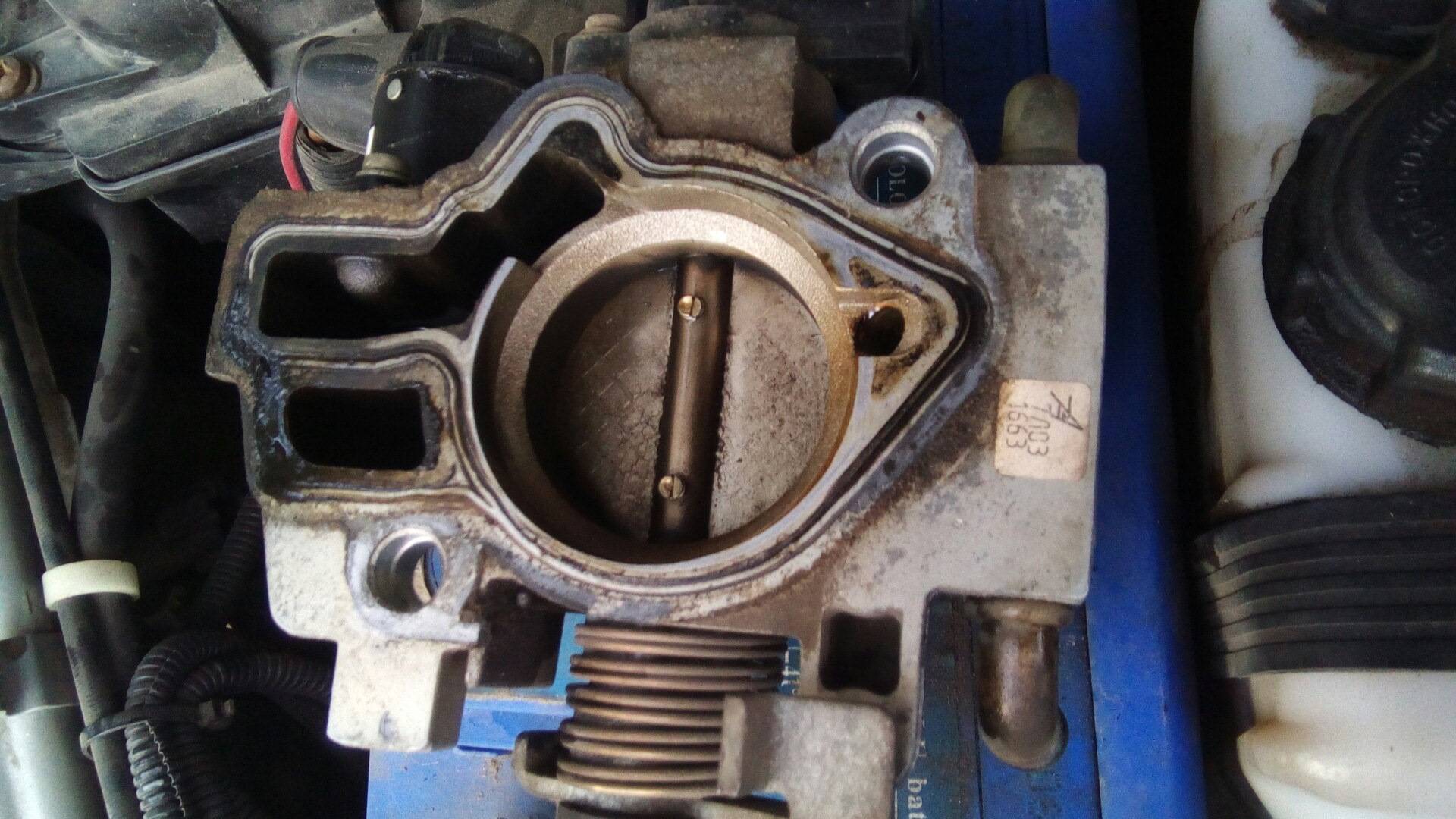

Чистим дроссельную заслонку

Работоспособность форсунок проверяется на стенде, а чистятся они при необходимости. Кроме этого, вибрации на холостых оборотах могут возникать из-за чрезмерного износа или выхода из строя подушки двигателя. Подушка представляет собой два кронштейна, один из которых крепится к блоку цилиндров двигателя, а второй — к кузову. Кронштейны связаны между собой резиновым сайлент-блоком, подушкой для гашения вибраций. Она может растрескаться, раскрошиться или попросту порваться. Отсюда и вибрации на холостых.

Подушка двигателя может стать причиной вибраций

Видео о причинах нестабильной работы двигателя ВАЗ-2114

Выводы

Таким образом можно самостоятельно определить причины вибрации двигателя ВАЗ-2114 на холостых оборотах. Добрых всем дорог и стабильной работы двигателя!

ВАЗ-2114 двигатель троит на холодную: причины и диагностика

Наверное, каждый автомобилист сталкивался с тем, что двигатель ВАЗ-2114 начинал троить на холодную. В данной неисправности причин может быть достаточно много, поэтому необходима комплексная диагностика. Как показывает практика, основные причины кроются в зажигании и топливе, но существует ряд причин, о которых многие автолюбители даже не подозревают. Статья расскажет о причинных и методах их устранения.

Содержание

• 1 Видео-пример как троит двигатель на холодную при запуске
• 2 Нестабильная работа двигателя
  • 2.1 Основные причины
  • 2.2 Методы устранения
    • 2.2.1 Свечи зажигания
    • 2.2.2 Высоковольтные провода
    • 2. 2.3 Воздушный фильтр
    • 2.2.4 Зазоры клапанов
    • 2.2.5 ДМВР
    • 2.2.6 Топливная система
    • 2.2.7 ЭБУ
• 3 Вывод

Видео-пример как троит двигатель на холодную при запуске

Нестабильная работа двигателя

Нестабильная работа двигателя на холодную может создать дискомфорт, который многие устраняют за деньги на автосервисе. Но, эту неисправность можно устранить у себя в гараже, при минимальном наборе инструментов.

Этот двигатель троил при запуске

Конечно, начинающим автомобилистам сначала необходимо изучить устройство двигателя ВАЗ-2114.

Основные причины

Итак, для начала необходимо рассмотреть, какие же могут быть причины того, что двигатель на холодную начал троить:

• Проблемы в свечах.
• Неисправность высоковольтных проводов.
• Неисправность датчика массового расхода воздуха (см.
  «проверка ДМРВ на ВАЗ-2114«).
• Неисправность в топливной системе.
• Зазоры клапанов.
• Воздушный фильтр.
• ЭБУ.

Методы устранения

Теперь, когда основные причины выделены, можно перейти непосредственно к определению конкретной причины, и методе устранения, которые приведут к нормализации работы главного силового агрегата. Итак, рассмотрим, последовательность действий направленных на устранения причин появления эффекта.

Свечи зажигания

Загрязненные свечи зажигания

Первой и, пожалуй, самой распространенной причиной того, что двигатель начинает троить, была и остаётся – свечи зажигания (см. «выбор свечей зажигания на ВАЗ-2114«).

Накопившийся нагар или пробой элемента могут привести к тому, что в одном из цилиндров перестанет зажигаться топливная смесь. Чтобы устранить неисправность необходимо провести ряд операций:

1. Снимаем клемму с АКБ.
2. Вынимаем высоковольтные провода со свечей.
3. Свечным ключом демонтируем последовательно свечу из каждого цилиндра.
4. Проводим диагностику, а именно осмотр элемента, а также промер зазоров и сопротивления.

Когда найдена не рабочая свеча, её необходимо заменить на новую, предварительно отрегулировав зазоры, а также проверить на сопротивление. Это связано с тем, что даже с завода изготовителя можно получить бракованную деталь. Теперь, устанавливаем новый элемент и собираем все в первозданный вид. Далее, необходимо проверить – пропал ли негативный эффект.

Высоковольтные провода

Высоковольтные провода отмечены стрелочками

Высоковольтные провода – еще одна распространенная причина нестабильной работы двигателя. Причем не только на холодную будет виден этот эффект, но и скорости. Диагностические операции проводятся достаточно легко:

1. Демонтируем провода со свечей и катушки зажигания.
2. Проводим промеры с помощью тестера или осциллографа (если он есть в наличие).

Если промер показал, что один из проводов вышел из строя, или имеется визуальное нарушение изоляции — его необходимо заменить на новый.

Как показывает практика и рекомендует завод изготовитель, лучше всего заменять высоковольтные провода комплектом, чтобы двигатель точно работал без изменений.

Воздушный фильтр

Часть процесса замены воздушного фильтра

Если проблема не в зажигании, то необходимо обратить внимание, в первую очередь, на воздушный фильтр. Засоренность этого элемента может привести к тому, что мотор перестает «дышать», а именно ограничивается подача необходимо воздушной смеси в главный силовой агрегат. Это нарушение в работе может сказаться на работе при холодном двигателе. Для устранения неисправности необходимо заменить воздушный фильтр.

Зазоры клапанов

Процесс регулировки зазора клапанов

Каждый 20 000 км пробега необходимо регулировать зазоры клапанов, и если автомобилист не сделал этого вовремя, то это может сказаться на работе двигателя не только на холодную, но и при наборе динамики, которая упадет.

Так, стоит проверить зазоры на клапанном механизме и при необходимости отрегулировать.

Рекомендуется не только установить необходимый зазор на каждом клапане, но и демонтировать головку блока, а также проверить состояние клапанов, распределительного вала и цилиндров камер сгорания. Именно в этих местах может крыться проблема.

ДМВР

Неисправность датчика массового расхода воздуха может стать причиной нестабильной работы двигателя на холодную

Еще одной распространенной неисправностью, которая напрямую влияет на стабильную работу холодного двигателя становится датчик массового расхода воздуха. Проверить данный электрический элемент достаточно просто, как и заменить его. Поэтому, каждый автомобилист сможет сделать это без особых усилий и проблем.

Топливная система

Схема устройства топливной системы

Топливная система напрямую влияет на стабильную работу двигателя при любых режимах. Так, это все может быть связано с тем, что несбалансированная воздушно-топливная смесь может не только нарушить работоспособность основного силового агрегата, но и привести к другим последствиям. Рассмотрим, на какие элементы топливной системы стоит обратить внимание, при поиске причины:

ЭБУ

Расположение ЭБУ в салоне

Месторасположение ЭБУ

Теперь, рассмотрим последнюю причину, при которой может возникнуть эффект работающих трех цилиндров. Ошибки электронного блока управления двигателем, также могут послужить тому, что «мозги» раздают неправильные команды или не полностью.

Вылечить данную неисправность можно достаточно просто, необходимо подключиться к блоку управления и считать необходимые данные. Далее, стоит сбросить все накопившиеся ошибки. Если эти операции не помогли, то стоит прошить блок управления.

Вывод

Все причины – почему троит двигатель ВАЗ-2114 на холодную — были рассмотрены. Если ни один из методов устранения не помог, то стоит обратиться в автосервис, где точно найдут неисправность и устранят ее. Конечно, не рассмотрен был один из самых худших вариантов, когда двигателю уже требуется капитальный ремонт, но, как правило, он не касается холостых оборотов.
