Мазда 3 2019 предохранители: Блоки предохранителей Mazda 3

Окт 09 1970

Содержание

Блоки предохранителей Mazda 3

№	Номинальный ток, A	Назначение предохранителя

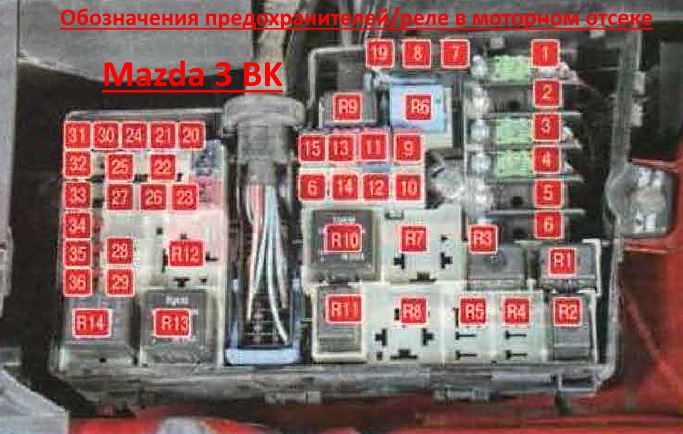

Блок предохранителей расположенных в моторном отсеке

1	40	Вентилятор системы охлаждения
2	80	Насос системы гидроусилителя рулевого управления
3	40	Диагностический разъём Аварийно-световая сигнализация Стеклоочиститель и стеклоомыватель ветрового стекла Центральный замок Габаритные огни
4	40	Фары
5	—
6	—
7	30	Антиблокировочная система тормозов Система курсовой устойчивости
8	20	Антиблокировочная система тормозов Система курсовой устойчивости
9	30	Электронная система управления двигателем — реле
10	—
11	30	Замок зажигания
12	20	Стартер — втягивающее реле
13	30	Замок зажигания
14	—
15	40	Климатическая система
16	—
17	40	Обогрев заднего стекла
18	—	—
19	10	Антиблокировочная система тормозов Система курсовой устойчивости
20	15	Противотуманные фары
21	15	Звуковой сигнал
22	—
23	20	Омыватель фар
24	15	Топливный насос
25	—
26	10	Кондиционер — электромагнитная муфта
27	10	Генератор
28	—	—
29	—	—
30	10	Система управления двигателем
31	15	Комбинация приборов Центральный замок Освещение салона
32	—
33	10	ЭБУ двигателем
34	10
35	10
36	10

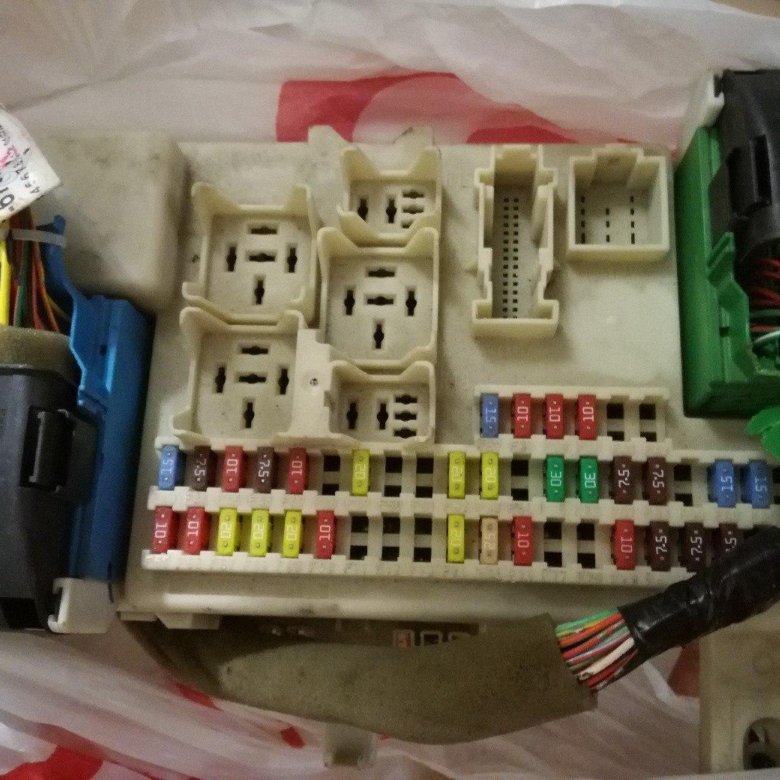

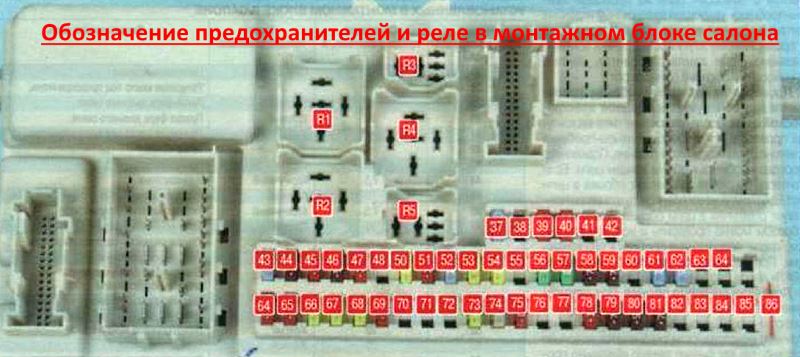

Блок предохранителей в салоне

37	15	Центральный замок
38	—
39	10	Дальний свет — левая фара
40	10	Дальний свет — правая фара
41	—
42	—
43	15	Прикуриватель
44	7,5	Аудиосистема
45	10	Электрозеркала
46	7,5	Габаритные огни — правый борт
47	10	Диагностический разъём
48	—
49	20	Центральный замок
50	10	ЭБУ электрооборудованием
51	15	Аварийно-световая сигнализация/указатели поворотов
52	20	Электропривод люка в крыше
53	20	Омыватели стекол
54	—
55	30	Электростеклоподъёмники — правый борт
56	30	Электростеклоподъёмники — левый борт
57	7,5	Охранная сигнализация
58	7,5	Обогрев стекол
59	—
60	15	Ближний свет — правая
61	15	Ближний свет — левая
62	—
63	—
64	—
65	10	AirBag
66	10	Иммобилизатор Комбинация приборов Система блокировки ключа в замке зажигания
67	20	ABS Система курсовой устойчивости Гидроусилитель рулевого управления — электронасос
68	20	Очиститель стекол
69	20	Электронная система управления двигателем
70	10	Замок зажигания
71	7,5	AirBag
72	—
73	—
74	20	Обогрев сидений
75	25	Центральный замок
76	10	Компрессор кондиционера — реле муфты
77	30	Электростеклоподъёмники — правый борт
78	30	Электростеклоподъёмники — левый борт
79	10	Задние ходовые огни
80	7,5	Электролюк
81	7,5	Габаритные огни — левый борт
82	7,5	Противотуманные фары Подсветка панели приборов и органов управления
83	—
84	—
85	—
86	—

Мазда 3 bk схема предохранителей и реле.

Замена предохранителей – это фактически штатный ремонт, который может потребоваться любому авто, будь то недорогая классика китайского автопрома или же высококлассная Мазда отличного качества сборки. Поменять перегоревшую деталь совсем не сложно, гораздо труднее найти место поломки и получить к нему доступ.

Владельцам Мазда 3 в этом плане повезло – создатели решили не усложнять процесс и расположили все основные предохранители буквально «на поверхности».

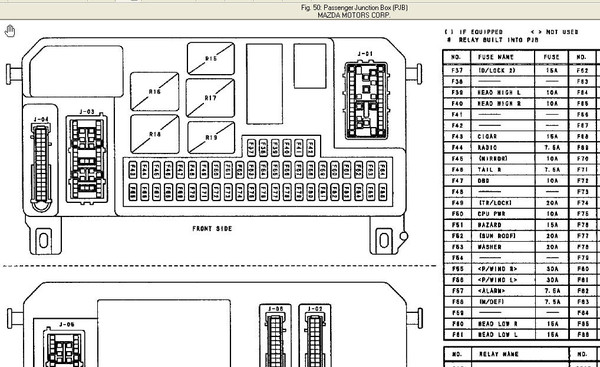

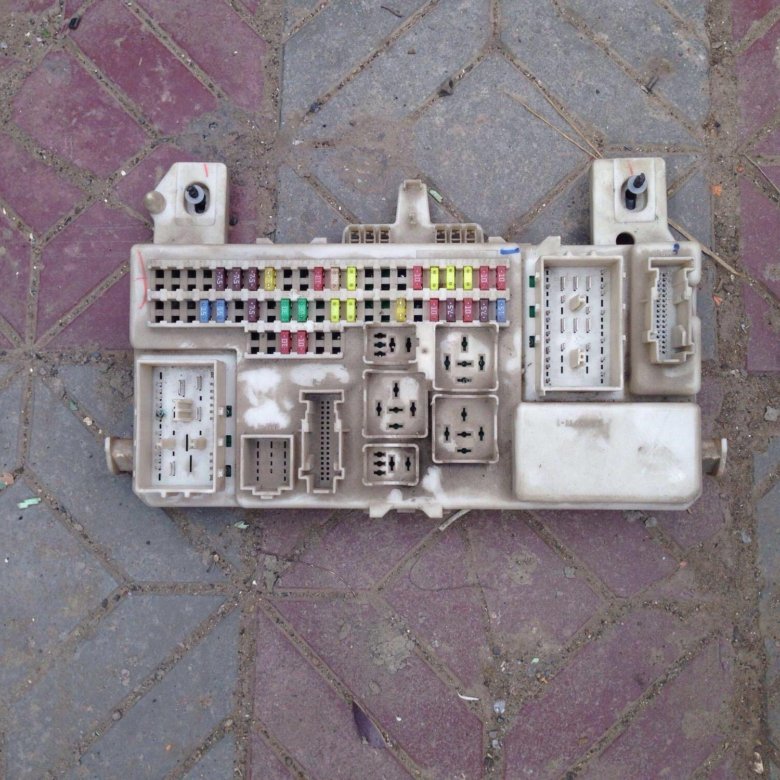

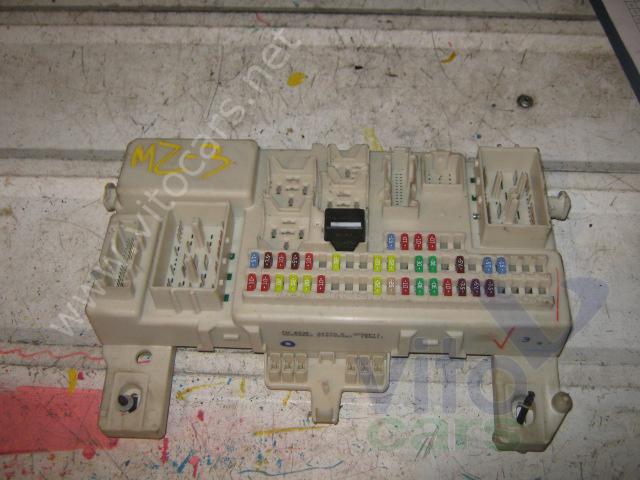

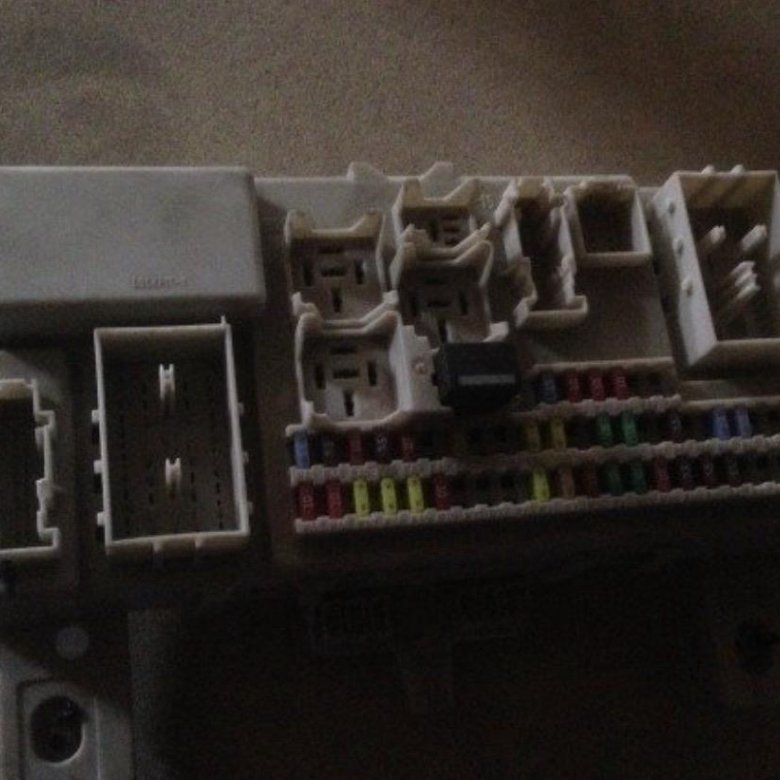

Салонный блок

На вопрос владельца Мазда 3, где находится блок с предохранителями, может быть сразу несколько ответов. Во-первых, всего их два. Один под капотом и еще один в салоне. И если первая часть более-менее стабильно расположена в разных версиях модели, то с салонной системой все немного сложнее. Точное местоположение будет зависеть от года выпуска.

Самые ранние серийно выпущенные авто оборудованы блоком предохранителей под торпедой. Искать поломку нужно будет слева от рулевой колонки. Такое расположение характерно для всех троек моложе 2009-го года выпуска. Чуть позже предохранители переместились под перчаточный ящик. Здесь все спрятано под массивный пластиковый кожух. Его достаточно просто снять и блок окажется на виду.

Открыть короб можно с помощью небольшой защелки. Новичку найти ее будет непросто, клипса достаточно миниатюрная. Искать ее можно по цвету пластика: блок матовый, а защелка немного прозрачная. Если менять предохранитель на месте неудобно, всю салонную систему можно легко демонтировать.

В самых последних версиях Мазды 3 позже 2013 года выпуска блок спрятан в достаточно необычном месте – сбоку от ног водителя. В пластиковой детали, которая представляется продолжением порога, есть выделяющийся прямоугольник. Это и есть пластиковая крышка, под которой спрятаны предохранители. Снять кожух легко, достаточно аккуратно потянуть за клипсу.

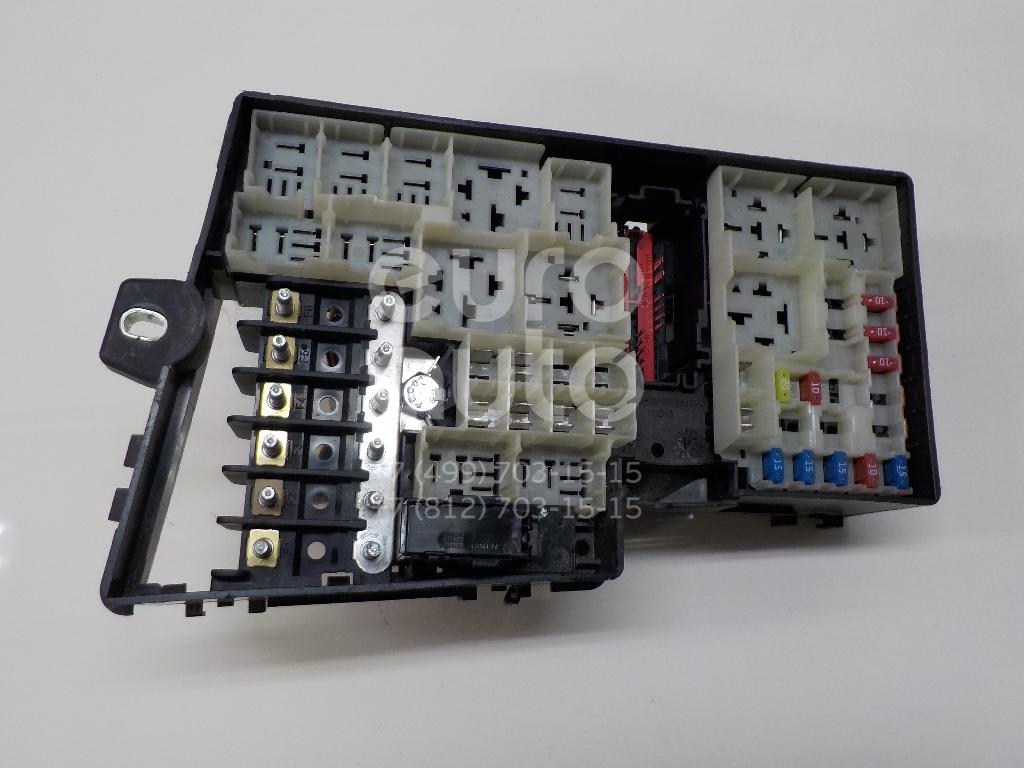

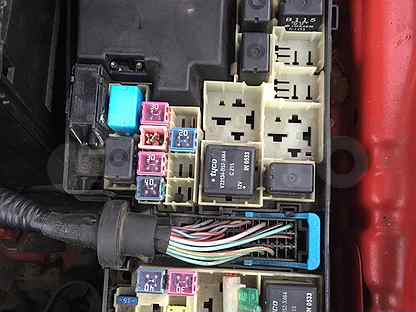

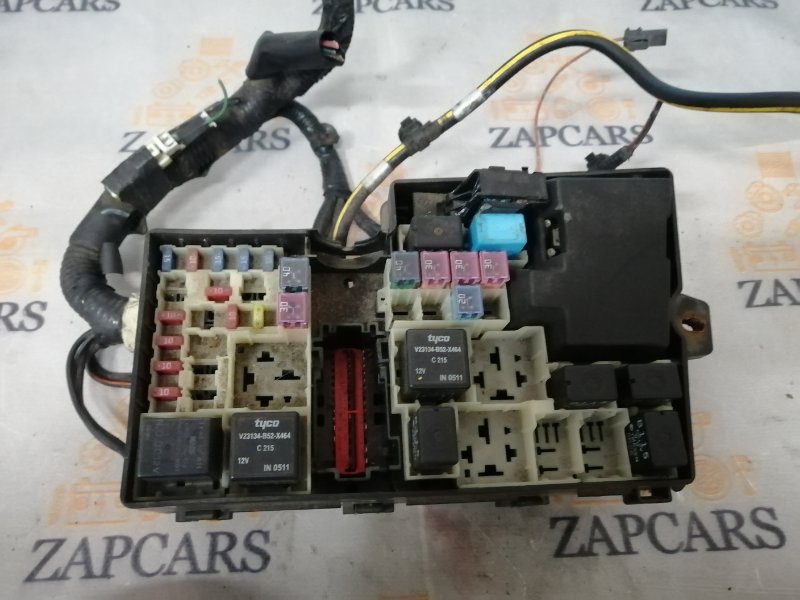

Блок под капотом

Вторая часть предохранителей расположена в передней части авто. В машине, выпущенной после 2013 года, предохранители расположены справа перед водителем около ребра. Закрыты они массивным кожухом, который закреплен на кронштейны и заглушки. На внутренней стороне крышки блока есть полезный список обозначений.

В Мазде постарше, а именно выпуска позднее 2009 года, найти предохранители под капотом можно почти там же. Кожух имеет меньшие размеры и не так выделен по сравнению с общей плоскостью расположения механизмов. Напротив водительского сиденья под капотом виден синий бак, буквально под ним и поместились все предохранители. Заглушка расположена сзади, что немного затрудняет доступ к кожуху. У первого поколения Мазды предохранители расположены в этой же зоне, но крышка блока еще более миниатюрная и плоская.

В целом процедура замены предохранителей будет абсолютно несложной даже для тех автовладельцев, которые не привыкли открывать капот вообще. Стандартные обозначения помогут понять, что именно нужно сменить.

Замена предохранителей Мазда 3 второго поколения (2010-2013 года) не сильно отличается по своей сути от того, как поменять предохранители Мазда 3 более ранних годов. Их все также можно поменять своими руками, вооружившись щипцами и запасными предохранителями . Понадобятся низкопрофильные ножевые предохранители. Они отличаются номиналом — силой тока, и окрашены в разный цвет зависимо от этого.

Замена предохранителей Мазда 3

Предохранители находятся в двух местах — под капотом и в салоне. Блок под капотом находится в правой задней части с водительской стороны, возле воздушного фильтра. Чтобы добраться к предохранителям, надо нажать фиксатор вверху крышки и снять крышку блока. С обратной стороны имеются крепления для щипцов и запасных предохранителей, а также нарисована схема предохранителей.Следует вытащить старый предохранитель с помощью щипцов, а затем осмотреть пред на свет. Если полоска внутри предохранителя повреждена — значит он сгорел и его надо менять. Новый предохранитель должен быть того же номинала, что и сгоревший. Перед заменой лучше выяснить и устранить причину перегорания старе предохранителя, иначе новый может постигнуть та же участь.

Блок предохранителей в салоне спрятан в панели сбоку, с водительской стороны. Следует поддеть крышку панели и убрать, открывая доступ к предам. Далее следует процедура, аналогичная той, что была с предохранителями под капотом.

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

[ Скрыть ]

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Открываем крышку капота и фиксируем ее.
Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
Далее находим рычажок находящийся сзади.
Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
Находим в ней интересующий нас элемент омыватель фар или другой.
Извлекаем его.
Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

Запрос вернул пустой результат.

В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
Далее извлекаем держатель (из пластмассы).
Снимаем саму накладку.
Теперь нужно отжать держатели, которым закреплена крышка отсека.
Снимаем крышку.
Находим два фиксатора при помощи, которых закреплен блок.
Опускаем его вниз.
Далее все делаем, как и в подкапотном блоке.

Расшифровка салонной секции

Запрос вернул пустой результат.

Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Для 3-го поколения

Всего на Mazda 3 в кузове 2013, 2014, 2015+ года выпуска — два блока с предохранителями и реле.

Ниже указано расположение всех блоков для третьего поколения (3rd generation).

Схема расположения блоков в кузове машины

Рассмотрим схему каждого блока отдельно — за что отвечают предохранители в них.

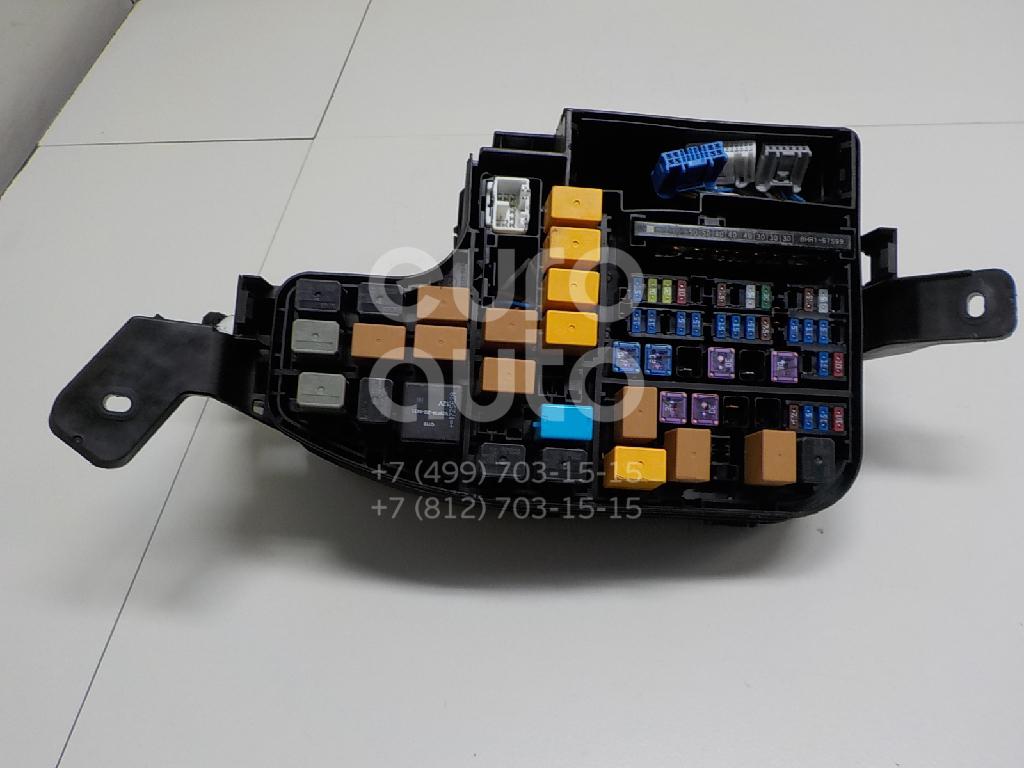

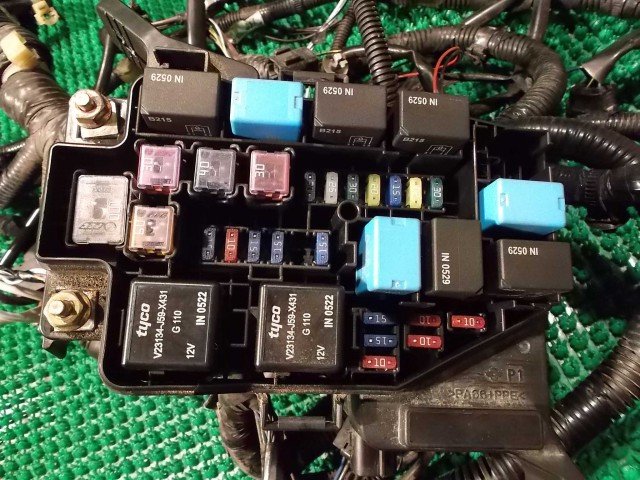

1. Блок предохранителей под капотом

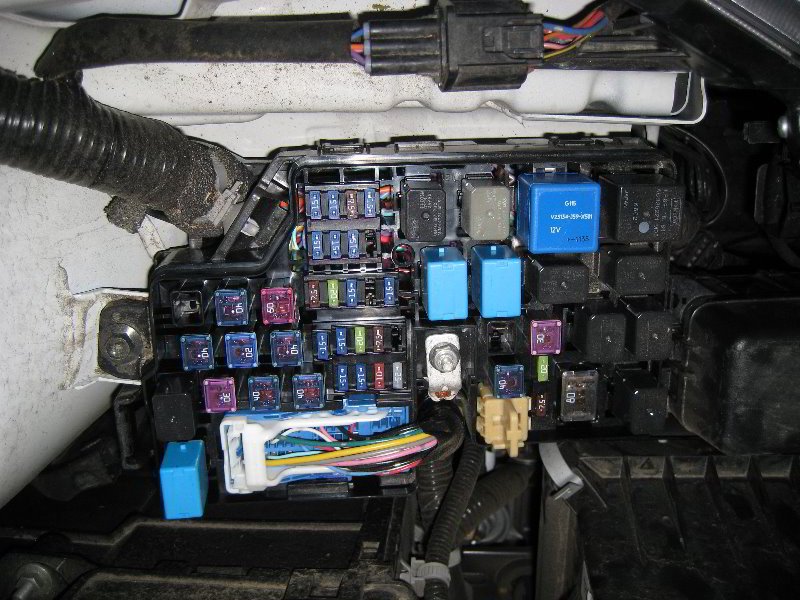

Расположение блока под капотом

Как открывается крышка блока под капотом

Блок с предохранителями без крышки под капотом

Блок с предохранителями без крышки, цвета предохранителей

Обозначения на крышке от блока

Схема с обозначениями блока предохранителей и реле

		Сила тока (А)	Назначение
			Противотуманные фары
			Фары дальнего света

			Тормозные огни
			Дополнительный свет (накладки)
			Система управления двигателя

			Предупреждающая FL шайб, Turn сигнальные огни
			ABS, система динамического контроля стабильности

			Аудио система второй вариант
			Аудио система Bose® (при наличии в комплектации)
			Аудио система первый вариант
			Топливная система, топливный насос
			Фара правая(RH) *1 , Дневные ходовые огни

			Гудок, клаксон
			Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные

			Cистемы контроля управления TRANSAXLE
			Задний стеклоочиститель
			Кондиционер
			Система управления двигателя
			Система управления двигателя
			Система управления двигателя

			Система управления двигателя
			Омыватель и очиститель переднего стекла



			Электростеклоподъемники
			Фара ближнего света правая (RH) *2
			Фара левая (LH) 1 , Фара ближнего света левая (LH) 2
			Панель приборов
			Для защиты различных цепей



			Воздушный мешок
			Система управления двигателя
			Для защиты различных цепей

*1 С ксеноновыми фарами *2 С галогенными фарами

2.

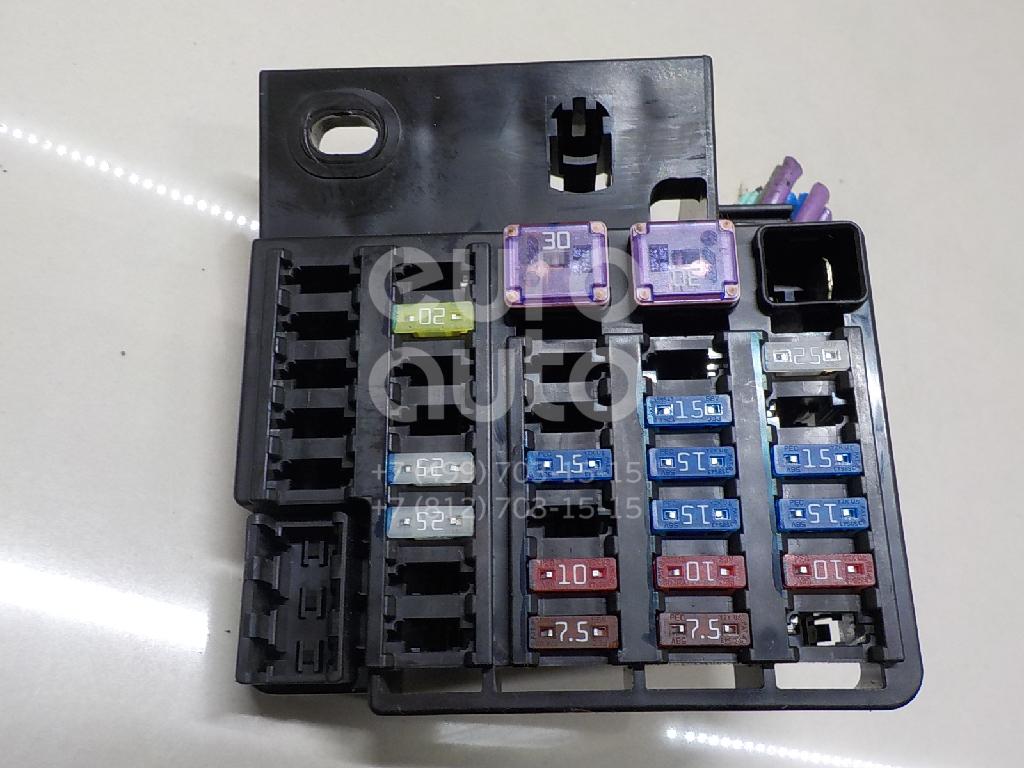

Блок предохранителей в салоне слева от ног водителя

Расположение блока с предохранителями в салоне

Как открыть крышку с предохранителями

Схема блока предохранителей в салоне

Как выглядят исправный и перегоревший предохранители

Смотрите так же Cхемы блоков предохранителей для Мазда 3 1-го поколения (2003-2009) Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013) Этой инструкцией воспользовались: 8899 раз. Дополнительно

Другие инструкции

Авторазборки в вашем городе

Обсудите на форуме

Сохраняйте у себя полезные материалы!

autogener.ru

Схема предохранителей Мазда 3

Картинка становится интерактивной при наведении курсора.

Предохранители Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами. Замена предохранителей делается по схеме расположения, где указано, какой предохранитель за что отвечает. Подобную схему можно увидеть здесь.

Коричневые (7.5 А) защищают: кондиционер воздуха (клемма A\C MAG), АБС (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Синие (15 А) защищают: противотуманные фары или ПТФ (клемма FOG), вентиляционный люк (клемма SUNROOF), освещение салона (клемма ROOM), систему TCM (клемма TCM), звуковой сигнал (HORN), фонари стоп-сигналов (клемма STOP), фары ближнего света (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дросельной заслонки (клемма ETV).

Желтые (20 А) защищают: вентилятор охлаждения (клемма FAN2), фары дальнего света (клемма H\L HI), омыватель фар (клемма H\L WASH), систему DSC (клемма DSC), блок управления PCM (клемма ENG BAR 2).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Вишневые (прозрачные и квадратные на 30 А) защищают: форсунки (клемма INJ), обогреватель заднего стекла (клемма R. DEF).

Синие (прозрачные и квадратные на 40 А) защищают: систему охлаждения двигателя (клемма ENG MIAN), обогреватели ветрового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).

Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).

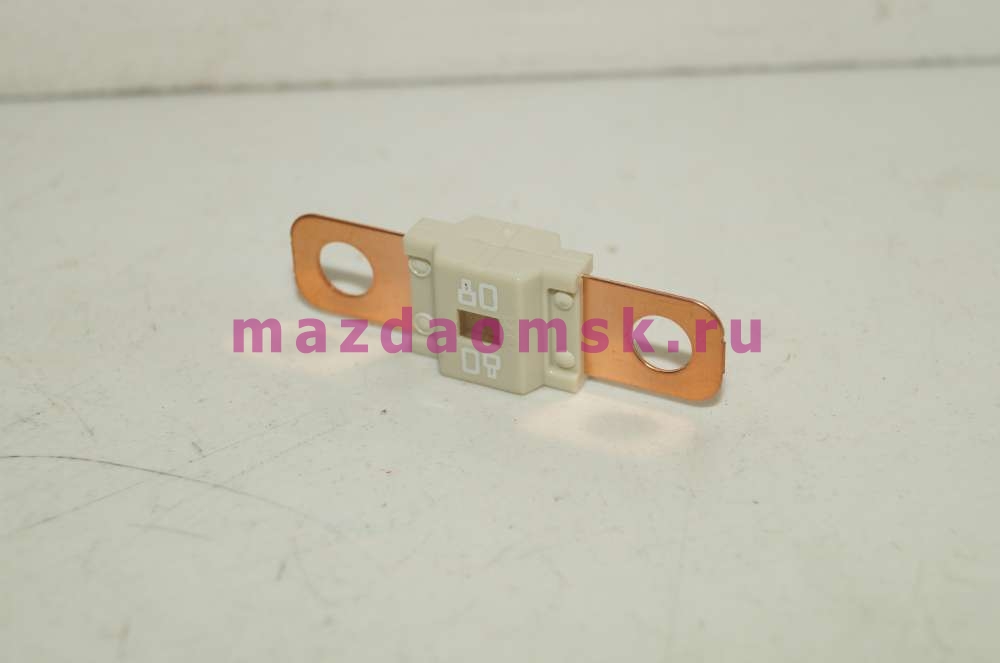

Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)

etlib.ru

Данное руководство рассчитано для автомобилей Mazda 3 с двигателями 1,6 л.

Данный блок расположен возле аккумулятора.

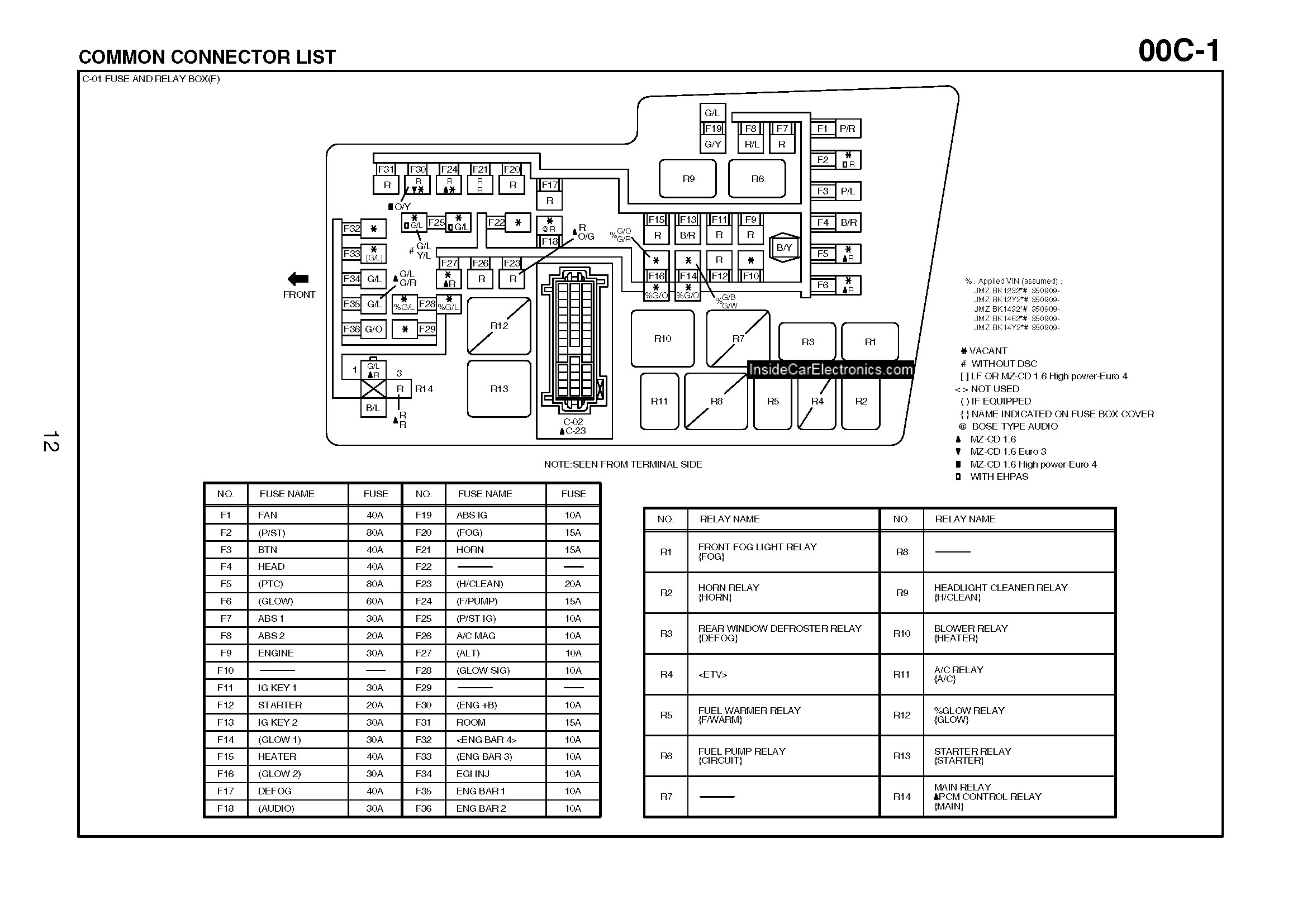

Схема расположения предохранителей и реле в блоке.

1	Реле ближнего света фар
2	—
3	Реле дальнего света фар
4	—
5	Реле электродвигателя вентилятора кондиционера/отопителя
6	Реле системы управления двигателем
7	—
8	Реле топливного насоса
9	—
10	Реле системы кондиционирования
11	Реле звукового сигнала
12	Реле обогревателя заднего стекла
13	Реле задних габаритов
F1
F2	(40A) Электронный блок управления двигателем
F3	(50A) Основные цепи зажигания
F4	(7,5А) Система кондиционирования
F5	(20A) Дальний свет фар
F6	(15A) Противотуманные фары
F7	(20A) Омыватели фар
F8	(15A) Люк
F9
F10
F11
F12	(15А) Лампы освещения салона
F13	(15A) Электронный блок управления КПП
F14	(20A) Система ABS/ESP
F15	(7,5A) Основные цепи зажигания
F16	—
F17	(40А) Кондиционер/отопитель
F18	(30A) Электронный блок управления двигателем
F19	(30A) Обогреватель заднего стекла
F20
F21	(40A) Основные цепи зажигания
F22	(15A) Звуковой сигнал
F23	(15A) стоп-сигналы
F24	(10A) Система управления двигателем
F25	(25А) Топливный насос
F26	(40A) Система ABS/ESP
F27	(20A) Подогреватель сидений
F28	(80А) Усилитель рулевого управления
F29	—
F30	(7,5A) Система ABS/ESP
F31	—
F32	(15A) Ближний свет правой фары
F33	(15A) Ближний свет левой фары
F34	(7,5A) Подсветка комбинации приборов
F35	(15A) Задние габариты
F36
F37
F38
F39	(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке.

Этот блок находится около основного блока.

Расшифровка:

Он находится в левом торце приборной панели за пластиковой крышкой.

Схема расположения предохранителей в блоке.

Расшифровка:

F40	(30A) Аудиосистема
F41	(30A) Электропривод сидений
F42	(30A) Электропривод стеклоподъемников
F43	(25A) Центральный замок
F44	—
F45	—
F46	(15A) Замок рулевой колонки
F47	(15A) Система SRS
F48	—
F49	(15A) Аварийная сигнализация
F50	(15A) Основные цепи зажигания
F51
F52	(15A) Очиститель/омыватель заднего стекла
F53
F54	—
F55	(10A) Электродвигатель вентилятора кондиционера/отопителя
F56	(10A) Электропривод зеркал
F57	(10A) Система запуска
F58	—
F59	Аудиосистема
F60	(7,5A) Обогреватель зеркал заднего вида на дверях
F61	(7,5A) Корректор фар
F62	—
F63
F64	—
F65	—
F66	—
F67	—
F68	—
F69	(25A) Электропривод стеклоподъемников
F70	—
F71	(25А) Очиститель/омыватель лобового стекла
F72	—
F73	—

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для Mazda 3 второго поколения 2008-2013 года выпуска.

Для облегчения поиска Электросхемы, воспользуйтесь комбинацией Ctrl + F

Предохранители и реле Mazda 3 2008-2013

Рассмотрены автомобили Mazda 3 второго поколения 2008, 2009,2010, 2011, 2012, 2013 года выпуска.

Внимание! Расположение и обозначение предохранителей может отличаться от вашего. Данное руководство рассчитано для автомобилей Мазда 3 с двигателями 1,6 л.

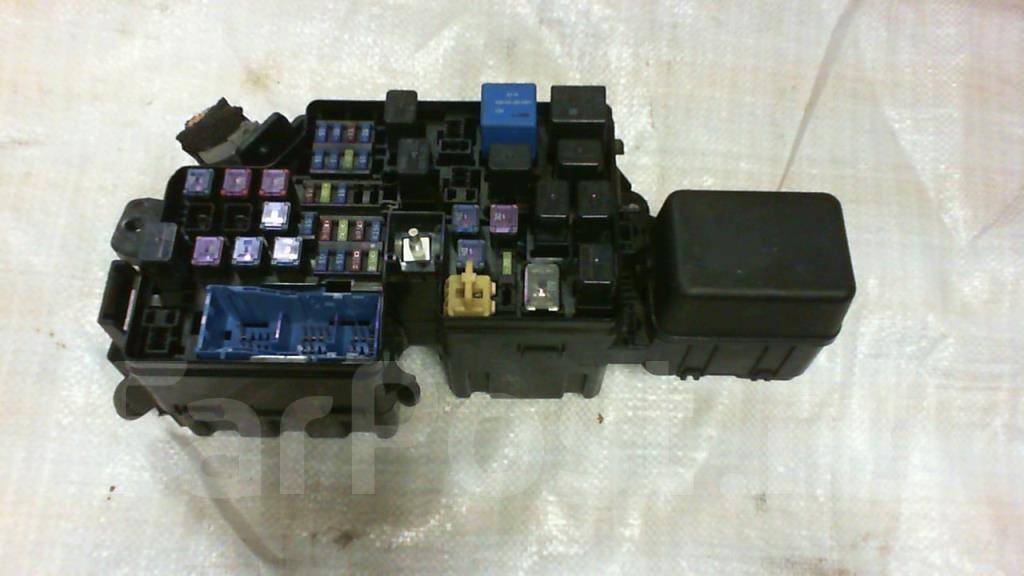

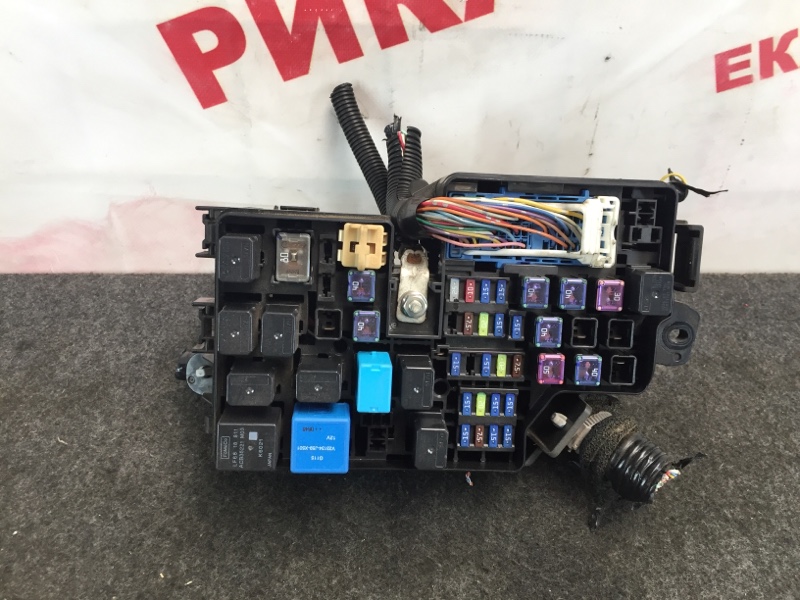

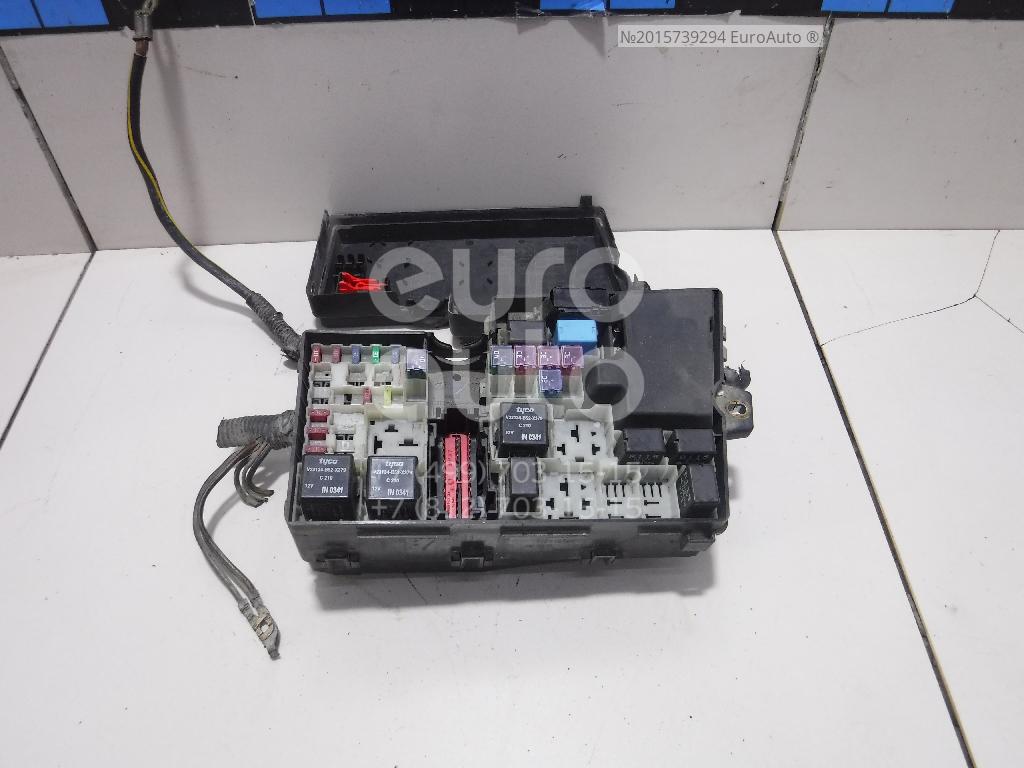

Блок предохранителей и реле в моторном отсеке.

Расположен около аккумуляторной батареи.

Расшифровка.

	Реле ближнего света фар

	Реле дальнего света фар

	Реле электродвигателя вентилятора кондиционера/отопителя
	Реле системы управления двигателем

	Реле топливного насоса

	Реле системы кондиционирования
	Реле звукового сигнала
	Реле обогревателя заднего стекла
	Реле задних габаритов
	(40A) Электродвигатель вентилятора системы охлаждения
	(40A) Электронный блок управления двигателем
	(50A) Основные цепи зажигания
	(7,5А) Система кондиционирования
	(20A) Дальний свет фар
	(15A) Противотуманные фары
	(20A) Омыватели фар

	(40A) Обогреватель лобового стекла
	(40A) Обогреватель лобового стекла
	(40A) Электродвигатель вентилятора системы охлаждения
	(15А) Лампы освещения салона
	(15A) Электронный блок управления КПП
	(20A) Система ABS/ESP
	(7,5A) Основные цепи зажигания

	(40А) Кондиционер/отопитель
	(30A) Электронный блок управления двигателем
	(30A) Обогреватель заднего стекла
	(40A) Основные цепи зажигания
	(40A) Основные цепи зажигания
	(15A) Звуковой сигнал
	(15A) стоп-сигналы
	(10A) Система управления двигателем
	(25А) Топливный насос
	(40A) Система ABS/ESP
	(20A) Подогреватель сидений
	(80А) Усилитель рулевого управления

	(7,5A) Система ABS/ESP

	(15A) Ближний свет правой фары
	(15A) Ближний свет левой фары
	(7,5A) Подсветка комбинации приборов
	(15A) Задние габариты
	(15A) Система управления двигателем
	(15A) Система управления двигателем
	(20A) Система управления двигателем
	(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке Mazda 3.

Находится рядом с основном блоком.

Назначение.

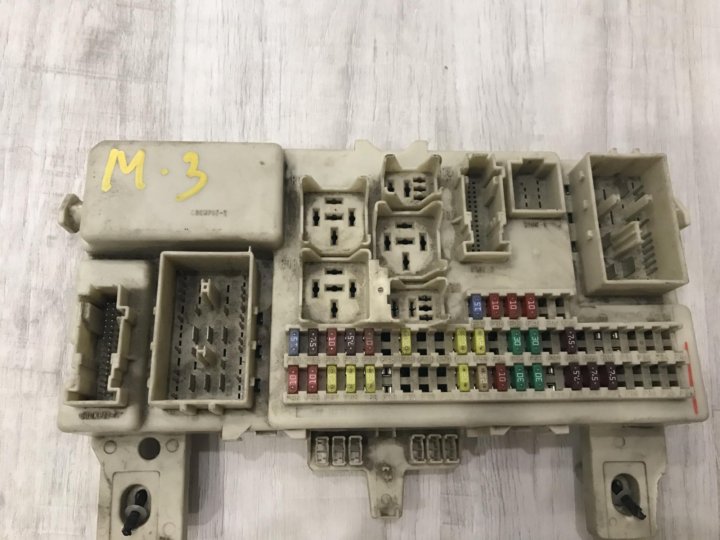

Блок предохранителей в салоне.

Расположен с левого торца панели приборов за пластиковой крышкой.

Описание и обозначения предохранителей.

	(30A) Аудиосистема
	(30A) Электропривод сидений
	(30A) Электропривод стеклоподъемников
	(25A) Центральный замок


	(15A) Замок рулевой колонки
	(15A) Система SRS

	(15A) Аварийная сигнализация
	(15A) Основные цепи зажигания
	(15A) Прикуриватель /разъем зарядки
	(15A) Очиститель/омыватель заднего стекла
	(15A) Прикуриватель /разъем зарядки

	(10A) Электродвигатель вентилятора кондиционера/отопителя
	(10A) Электропривод зеркал
	(10A) Система запуска

	Аудиосистема
	(7,5A) Обогреватель зеркал заднего вида на дверях
	(7,5A) Корректор фар

	(20A) Система управления двигателем





	(25A) Электропривод стеклоподъемников

	(25А) Очиститель/омыватель лобового стекла

Схема,расположения,предохранителей,и,реле,в,монтажных,блоках,а,также,их,расшифровка,для,Mazda,3,второго,поколения,2008-2013,года,выпуска.

portal-diagnostov.ru

Предохранители Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами. делается по схеме расположения, где указано, какой предохранитель за что отвечает. Подобную схему можно увидеть здесь.

Коричневые (7.5 А) защищают: кондиционер воздуха (клемма
A\C MAG), АБС (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Синие (15 А) защищают: противотуманные фары или ПТФ (клемма FOG), вентиляционный люк (клемма SUNROOF), освещение салона (клемма ROOM), систему TCM (клемма TCM), звуковой сигнал (HORN), фонари стоп-сигналов (клемма STOP), фары ближнего света (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дросельной заслонки (клемма ETV).

Желтые (20 А) защищают: вентилятор охлаждения (клемма FAN2), фары дальнего света (клемма H\L HI), омыватель фар (клемма H\L WASH), систему DSC (клемма DSC), блок управления PCM (клемма ENG BAR 2).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Вишневые (прозрачные и квадратные на 30 А) защищают: форсунки (клемма INJ), обогреватель заднего стекла (клемма R.DEF).

Синие (прозрачные и квадратные на 40 А) защищают: систему охлаждения двигателя (клемма ENG MIAN), обогреватели ветрового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).

Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).

Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)

Интерактивная схема предохранителей в салоне Мазда 3

Картинка становится интерактивной при наведении курсора.

Предохранители в салоне Мазда 3 (второе поколение, 2010-2013) защищают разные электрические цепи авто и имеют различный номинал — силу тока в амперах. Чтобы их было удобно различать, они маркируются различными цветами.

Коричневые (7.5 А) защищают: обогрев зеркала (клемма M.DEF), аудио систему (клемма AUDIO), адаптивную систему переднего света (клемма AFS).

Красные (10 А) защищают: электродвигатель системы вентиляции (клемма HEATER), электрический привод регулировки зеркал (MIRROR), сигнал стартера (клемма ST SIG).

Синие (15 А) защищают: электрическую блокировку рулевого колеса (клемма ESCL), систему подушек безопасности (клемма SAS), аварийную сигнализацию (клемма HAZARD), различные электрические цепи (клемма METER), электрические розетки (клемма OUTLET), очиститель заднего стекла (клемма R WIPER), прикуриватель (клемма CIGAR).

Желтый (20 А) защищает: систему управления двигателем (клемма ENG).

Серые (25 А) защищают: электрический привод блокировки дверей (клемма D LOCK), электрический привод стеклоподъемника (клемма P.WIND), дворники и омыватель ветрового стекла (клемма P WIPER).

Вишневые (прозрачные и квадратные на 30 А) защищают: звуковую систему Bose (клемма BOSE), электрический привод сиденья (клемма P SEAT), электрический привод стеклоподъемника (клемма P WIND).

Мазда 3 под капотом схема. Блок предохранителей под капотом

Внутренний блок предохранителей мазда 3 расположен под перчаточным ящиком.
1. Для того что бы добраться до предохранителей вам необходимо найти саму панель под крышкой бардачка.
2. Часто предохранители прикрыты декоративной накладкой на которой есть две педальки (зажимы). Необходимо нажать на них что бы снять панель — на рисунке отмечены красным.

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок

4. Необходимо найти ручки фиксаторов и повернуть их против часовой стрелки, блок предохранитель опустится вниз.

Ниже мы приведем схему предохранителей одной из модификаций мазда 3, но для своего автомобиля вам лучше воспользоваться схемой нанесенной на крышке блока предохранителей (на декоративной накладке).

Достать предохранитель можно специальным пластиковым пинцетом, который должен быть установлен на панели предохранителей, либо просто прилагаться в комплекте с авто.

Чаще всего сгорает предохранитель прикуривателя из-за чего может даже не работать вся панель приборов (к примеру подсветка — в том числе и свет в бардачке).

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Если перемычка разорвана, значит предохранитель перегорел.

Если ваше предохранитель имеет не прозрачный корпус, необходимо посмотреть на него сверху. На таком предохранителе должна быть щель через которую видно нить (перемычку) предохранителя.

Если предохранитель целый вы можете его проверить с помощью лампочки если у вас такая есть в инструментах автомобиля, либо с помощью самодельного щупа индикатора (об этом и многом другом вы можете прочитать в наших статьях на сайте).

Сгоревший предохранитель можно выкинуть, не стоит пытаться его починить (спаять) либо соединить перемычкой (в простонародии говорят сделать обманку).

ВНИМАНИЕ ЭТО ОЧЕНЬ ОПАСНО, если у вас в сети замыкание и вы соедините контакты перемычкой вместо предохранителя, в месте замыкания начнется возгорание.
Чем более толстый провод вы примените, тем больше вероятность того что вы не почувствуете нагрева проводника на панели предохранителей, и тем больше тока он сможет пропустить в место замыкания где начнется пожар.

Поэтому ни в коем случае нельзя использовать предохранители бОльшего номинала чем указано в документах (на схеме) вашего авто. То есть нельзя применить вместо предохранителя 10А предохранитель на 30А.
К примеру если в вашей приборной панели произошло замыкание между проводами сечением в 0,2 мм, они физически не смогут пропустить через себя ток в 30А из-за чего начнут греться до бела и гореть, предохранитель же на 30 Ампер все так же уверенно будет справляться с таким замыканием потому что рассчитан он на большие токи — скажем стартера к которому идут провода в палец толщиной (5мм).

Вы можете поставить предохранитель меньшего номинала, но помните что вfм необходимо будет использовать бортовую сеть в щадящем режиме, выключить как можно больше потребителей и не включать ничего в прикуриватель иначе этот предохранитель тоже сгорит из-за того? что не рассчитан на большие нагрузки. Обязательно купите на ближайшей заправке предохранитель необходимого номинала.

Вернемся к блокам предохранителей мазда 3. Кроме внутреннего блока в машине так же установлен внешний блок в “подкапотном” пространстве. В мазде этот блок можно найти справа если стоять лизом к капоту автомобиля и смотреть в открытый капот. Так же можно сказать что он находится прямо над аркой колеса которое находится ближе к водителю.

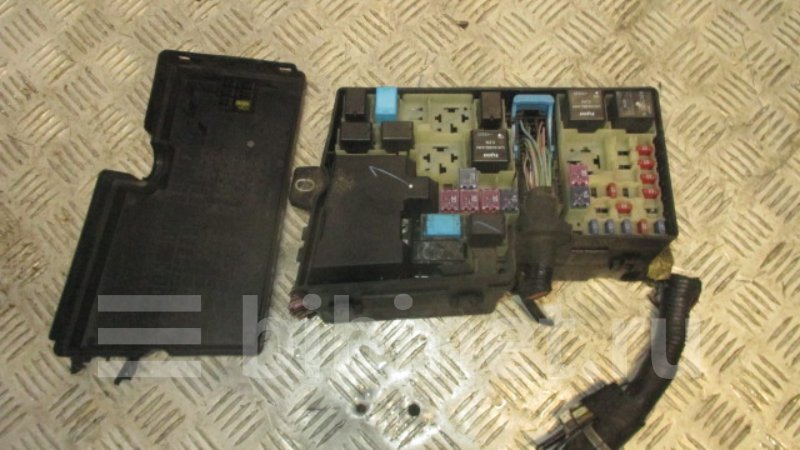

Открыть его можно отстегнув держатель как показано на рисунке.

Так же ниже вы можете увидеть как выглядит открытый блок предохранителей.

В подкапотном блоке расположены более технологичные устройства если можно так сказать. Это предохранители которые отвечают за более сложные устройства, такие как стартер, ABS, зажигание, помпы, сигнала, вентилятор охлаждения двигателя и много другое. А так же именно тут установлены реле имеющие непосредственное отношение к двигателю.

Удачи вам в починке ваших технических неисправностей. Не забывайте соблюдать правила тех.безопасности — обязательно отключайте зажигание когда работаете с электросетью автомобиля. Оставляйте комментарии под статьей.

Автомобиль Мазда 3 после первого появления в 2003 году дважды пересматривался с учетом актуальных технологий. Экземпляры второго и третьего поколения дополняют исходные разработки. С каждым обновлением менялась схема предохранителей автомобиля. Назначение этой составляющей – защита узлов, приборов и электрической сети от перегрузок, которые способны вывести транспортное средство из строя.

Отдельный 3 включает в себя пластиковый или керамический корпус, скрывающий контактную группу и рабочий элемент, разрушаемый при избыточной силе тока. С помощью контактной группы, устройство подключается в сеть. Предохранители исключают вероятность дорогостоящего ремонта при замыкании или пожара транспортного средства. Группы предохранителей маркируются разными цветами для того, чтобы упростить владельцу транспортного средства замену вышедших из строя элементов. Перед началом работы нужно изучить расшифровку каждого из блоков предохранителей автомобиля.

Блоки предохранителей устанавливаются в двух местах: в пространстве под капотом и в салоне автомобиля. Элементы маркируются, в зависимости от максимально пропускаемой силы тока. В автомобилях Мазда 3 первого поколения предусмотрена следующая классификация от меньшего значения к большему:

Салонный блок предохранителей Мазда 3 первого поколения содержит 6 шлейфов, позволяющих подключить жгуты с проводами (по 3 с каждой стороны).

Предохранители, которые расположены под капотом, отвечают за стабильную работу вентилятора охлаждения двигателя, стартера, зажигания и других технически сложных элементов автомобиля. В салонном блоке расположены устройства, обеспечивающие работу прикуривателя, аудиосистемы, охранной сигнализации, подогревателя сидений и других элементов комфорта. Для удобства автовладельцев предусмотрена схема расположения предохранителей на крышке каждого из блоков.

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой. Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика. Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения. Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание.

Расшифровка предохранителей Мазда 3

Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер.

Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь. Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар. Номер 24 – насос топлива, 26 – кондиционирование. Номер 27 – генератор. Контроль за двигателем — № 30. Номер 31- освещение в салоне. С 32 по 36 номер отвечают за управление двигателем.

В салоне располагаются датчики с 37 по 86 номер:

D/LOCK 2 – центральный замок;
39-40 — дальний свет;
43 – прикуриватель;
44 – аудио;
45 – зеркала;
46 – правые габариты;
47 – разъемы для диагностики;
49 – цепь замка;
50 – управление электрическими приборами;
51 – поворотники и электросигнализация;
52 — люк в крыше;
53 — отмывка стекол;
55-56 – подъем стекол;
57 – система охраны;
58 – обогрев;
60-61 – ближний свет;
65 – подушка безопасности;
67 – устойчивость, рулевое управление;
68 – очистка стекол;
69 – управление двигателем;
70 – очиститель стекол;
74 – система обогрева сидений;
75 – замок центральный;
76 – компрессор кондиционера;
77- 78 – подъем стекол;
79 – свет во время заднего хода;
80- люк крыши;
81 –левые габариты;
82 – противотуманное освещение, подсветка приборной панели;

Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно. Реле центрального замка: 31-32. Реле под капотом можно расшифровать, зная перевод с английского. Например: FOG – противотуманные фары, H/CLEAN – омывка фар, HEATER – обогрев и т.д.

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

Необходимо отключить зажигание;
Отсоединить аккумулятор от питания;
Произвести демонтаж наружной защитной накладки блока предохранителей;
Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
Отверткой выкрутите винты крепления;
При помощи защелки произведите извлечение устройства;
Установите новый предохранитель и в обратном порядке повторите процедуру.

Итог

Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи. Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Максимальная сила тока, А

Электровентилятор системы охлаждения

Электронасос гидроусилителя рулевого управления*

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

АБС, система курсовой устойчивости**

Реле электронной системы управления двигателем (силовая цепь)

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

Втягивающее реле стартера

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный замок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

Обогрев заднего стекла

Элсктровснтилятор климатической установки

Электромагнитная муфта компрессора кондиционера

Втягивающее реле стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Блок управления электрооборудованием

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, щиток приборов, система блокировки ключа в замке зажигания, стеклоочиститель и стеклоомыватсль

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

Стеклоочиститель и стеклоомыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари света заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, подсветка приборов и органов управления

Обазначение реле в монтажном блоке салона мазда 3

Ближний свет фар

Блокировка перемещения селектора АКП

Первая скорость работы переднего стеклоочистителя

Вторая скорость работы переднего стеклоочистителя

Дальний свет фар

Центральный замок (блокирование замков)

Центральный замок (разблокирование замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Вентиляторы системы охлаждения

Аварийка, стеклоомыватели, габариты

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Электрообогрев заднего стекла

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Поворотники и аварийка

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Электрообогрев заднего стекла

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз.

После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Как заменить отдельный элемент монтажного блока, показано в видео:

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей.

Схема расположения блоков в машине

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

Схема моторного блока предохранителей с обозначениями

EH PAS (рулевой усилитель)

Предохранитель фары Мазда3

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Защита различных электрических цепей

Электрический обогреватель заднего стекла

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Передние противотуманные фары

Предохранитель омывателя фар. подогревателя топлива Мазда-3

Предохранитель рулевого усилителя (ГУР)

Генератор/Блок управления противобуксовочной системой

Блок РСМ, блок управления дозированием и подачей топливной присадки

Плафоны освещения салона

Датчики концентрации кислорода

Защита различных электрических цепей

Блок РСМ, топливный насос

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

Система двойной блокировки замков

Предохранитель стоп-сигнала, звуковой сигнал

Фара дальнего света (левая)

Фара дальнего света (правая)

Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака

Защита различных электрических цепей

питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация

головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

Вентиляционный люк в крыше

Электрические обогреватели наружных зеркал Mazda

Фара ближнего света (правая), корректор фар

Фара ближнего света (левая)

Система подтек безопасности

Приборная панель, противоугонная система (иммобилайзер)

Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS

Очиститель и омыватель ветрового стекла

Для защиты различных электрических цепей

Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3

Центральный электрический замок

Кондиционер воздуха, блок управления отопителем

Выключатель стеклоподъемника (левый)

Выключатель стеклоподъемника (правый)

Фонари заднего хода

Вентиляционный люк в крыше

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

Предохранитель подсветки панели управления

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Расположение жгутов с проводами в салонном блоке предохранителей

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с корректором фар

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же

Этой инструкцией воспользовались: 63683 раз.

слева на стенке торпеды лючек такой, посмотри там

Подскажите где находится предохранитель прикуривателя (переднего). Замкнул и теперь прикуриватель не работает. Под капотом нашел блок с предохранителями все проверил все целые((((.

в мануале се написано

Посмотрю в мануале, а если не тяжело объясните где этот предохранитель (мануала мож нет, машина жены).

F1 — вентилятор системы охлаждения F2 — усилитель рулевого управления F3 — диагностический разъем, обогрев заднего стекла, дворники и омыватель лобового стекла, указатели поворотов и аварийная сигнализация, люк, головной свет, электростеклоподъемники, электрозамок дверей F4 — головной свет F5 — печка F6 — система подогрева свечей(дизель) F7 — блоки ABS и DSC F8 — блоки ABS и DSC F9 — система управления двигателем (для всех) F10 — не используется F11 — по ключу зажигания: подогрев топлива (дизель), стартер, система управления двигателем, топливный датчик (дизель), блоки ABS, DSC, EPHAS (электрогидроусилитель), климатическая установка, подогрев сидений, обогрев заднего стекла, обогрев наружных зеркал, люк, иммобилайзер, электростеклоподъемники, электрокорректор фар, головной свет, все дворники и омыватели (в т. ч. омыватель фар), прикуриватель, автомагнитола, навигация, панель приборов и информационный дисплей F12 — стартер F13 — то же, что и F11 F14 — система управления двигателем (дизель) F15 — вентилятора салона F16 — система управления двигателем (дизель) F17 — обогрев заднего стекла F18 — аудиосистема (Bose) F19 — блоки ABS и DSC F20 — передние ПТФ F21 — клаксон F22 — не используется F23 — подогрев топлива (дизель), омыватель фар F24 — топливный насос F25 — EPHAS (электрогидроусилитель) F26 — компрессор кондиционера F27 — система зарядки АКБ (генератор) F28 — система управления двигателем (дизель) F29 — не используется F30 — система управления двигателем, датчик топлива (дизель) F31 — внутреннее освещение, подсветка аудиосистемы, электрозамок дверей F32 — не используется F33 — система управления двигателем F34 — система управления двигателем (инжектор) F35 — система управления двигателем F36 — cистема управления двигателем R1 – реле ПТФ R2- реле клаксона R3 – реле обогрева заднего стекла R4 – ETV ?? R5 – реле подогрева топлива (дизель) R6 – реле топливного насоса R7 – не используется R8 — не используется R9 – реле омывателя фар R10 – реле вентилятора R11 – реле кондиционера R12 – glow relay (не понял, но для дизеля) R13 – реле стартера R14 – «главное реле», реле системы управления двигателем. Схема блока предохранителей под бардачком F37 — центральный замок (двойная блокировка) F38 — не используется F39 – дальний свет, левая фара F40 – дальний свет, правая фара F41 — не используется F42 — не используется F43 – прикуриватель F44 – ГУ (автомагнитола), информационный дисплей F45 — эл.привод наружных зеркал заднего вида F46 – габаритные огни передней и задней фары, подсветка номера (правые лампы) F47 — диагностический разъем F48 — не используется F49 – электрозамок дверей F50 – питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация F51 — головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла F52 – люк F53 – дворники и омыватели (ветровое и заднее стекла) F54 — не используется F55 – эл.стеклоподъемник передний правый F56 – эл.стеклоподъемник передний левый F57 – не используется (заводская сигнализация) F58 – обогрев наружных зеркал заднего вида F59 — не используется F60 – ближний свет, правая фара F61 – ближний свет, левая фара F62 – не используется F63 – не используется F64 — не используется F65 – подушки безопасности F66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборов F67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель) F68 — дворники и омыватель ветрового стекла F69 — система управления двигателем, диагностический разъем F70 – электростеклоподъемники, дворники и омыватель лобового стекла, датчик дождя F71 — не используется F72 — не используется F73- не используется F74 – подогрев сидений F75 — электрозамок дверей F76 — климат контроль (конд-р, печка), обогрев заднего стекла F77 – эл. стеклоподъемник задний (левый) F78 – эл.стеклоподъемник задний (правый) F79 — система управления двигателем, фара заднего хода F80 – люк F81 — габаритные огни, подсветка номера (лампы левой стороны) F82 – освещение салона F83 – не используется F84 – не используется F85 – не используется F86 — не используется

т.е. блок предохранителей под бардачком. Предохранитель прикуривателя F43 (все это на мазде нью)

Нету на ньюшке блока предохранителей под бардачком! под капотом и с водительской стороны, и там и там на крышкам все расписано — что за что отвечает!

В районе водительской двери в лючке предов…два синих(15А) преда…один на передний прикуриватель,другой на розетку в подлокотнике!

при покупке машины в руки выдается мануал…. я лично прочитал больше половины))интересно было изучить что да как)))всем советую почитать кто еще не прочитал))

блин а мой мануал пролетел пол комнаты прямо в помойное ведро))))))))))

при покупке машины в руки выдается мануал. … я лично прочитал больше половины))интересно было изучить что да как)))всем советую почитать кто еще не прочитал))

блин а мой мануал пролетел пол комнаты прямо в помойное ведро))))))))))Какой у тебя интересный мануал, а мой не хрена не летает. Засел под докаткой и не высовывается.

mazda3.ru

Схема предохранителей Mazda 3 2003

Для 1-го поколения

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей. На автомобилях Мазда 3 2003, 2004, 2005, 2006, 2007, 2008 и 2009 года выпуска эти блоки расположены — под капотом и — в салоне машины.

Схема расположения блоков в машине

Для замены перегоревшего реле прикуривателя необходимо — открыть салонный блок предохранителей, а для ремонта ближнего света предохранители — под капотом.

Давайте рассмотрим где находятся каждый из блоков и разберем все схемы предохранителей.

1. Блок предохранителей под капотом

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

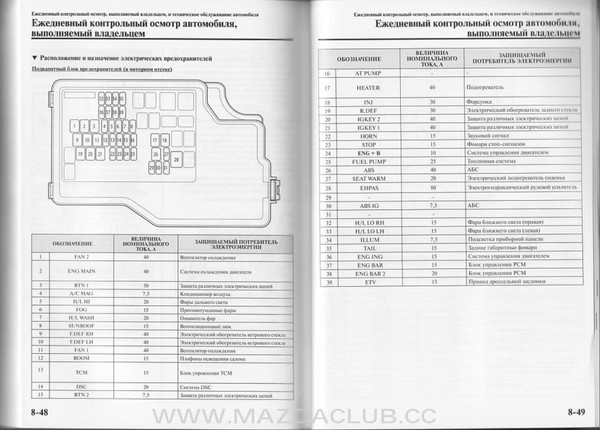

Схема моторного блока предохранителей с обозначениями

		Сила тока (А)	Назначение
			Вентилятор охлаждения
			EH PAS (рулевой усилитель)

			Предохранитель фары Мазда3
			Свечи накаливания

			Антиблокировочная тормозная система (ABS), противозаносная система (DSC)
			Защита различных электрических цепей
			Не используется
			Выключатель зажигания
			Муфта стартера
			Выключатель зажигания
			Свечи накаливания
			Вентилятор салона
			Свечи накаливания
			Электрический обогреватель заднего стекла
			Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)
			Антиблокировочная тормозная система (ABS), противозаносная система (DSC)
			Передние противотуманные фары
			Звуковой сигнал
			Дневное освещение
			Предохранитель омывателя фар. подогревателя топлива Мазда-3
			Топливный насос
			Предохранитель рулевого усилителя (ГУР)
			Кондиционер воздуха
			Генератор/Блок управления противобуксовочной системой
			Прикуриватель

			Блок РСМ, блок управления дозированием и подачей топливной присадки
			Плафоны освещения салона

			Датчики концентрации кислорода
			Предохранитель форсунки
			Защита различных электрических цепей
			Блок РСМ, топливный насос

2.

Блок предохранителей в салоне под бардачком

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

		Сила тока (А)	Назначение
			Система двойной блокировки замков
			Предохранитель стоп-сигнала, звуковой сигнал
			Фара дальнего света (левая)
			Фара дальнего света (правая)


			Прикуриватель
			Аудиосистема
			Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3
			Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
			Защита различных электрических цепей


			питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
			головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
			Вентиляционный люк в крыше




			Охранная сигнализация
			Электрические обогреватели наружных зеркал Mazda

			Фара ближнего света (правая), корректор фар
			Фара ближнего света (левая)



			Система подтек безопасности
			Приборная панель, противоугонная система (иммобилайзер)
			Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS
			Очиститель и омыватель ветрового стекла
			Для защиты различных электрических цепей
			Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3



			Подогреватели сидений
			Центральный электрический замок
			Кондиционер воздуха, блок управления отопителем
			Выключатель стеклоподъемника (левый)
			Выключатель стеклоподъемника (правый)
			Фонари заднего хода
			Вентиляционный люк в крыше
			Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
			Предохранитель подсветки панели управления
			не используется
			не используется
			не используется
			не используется


Местоположение	Обозначение
	Резерв
	Резерв
	Резерв
	Резерв
	Резерв

	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Ближный свет фар (реле встроен в блок предохранителей)
	Блокировка перемещения селектора АКП (реле встроен в блок предохранителей)
	Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)
	Дальний свет фар (реле встроен в блок предохранителей)
	Габаритное освещение (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Центральный замок, блокировка замков (реле встроен в блок предохранителей)
	Центральный замок, разблокировка замков (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)
	Резерв (реле встроен в блок предохранителей)

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой.

Расположение жгутов с проводами в салонном блоке предохранителей

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с корректором фар

*неиспользуемый

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013) Cхемы блоков предохранителей для Мазда 3 3-го поколения (2013 +) Этой инструкцией воспользовались: 68442 раз. Дополнительно

Другие инструкции

Авторазборки в вашем городе

Обсудите на форуме

Сохраняйте у себя полезные материалы!

autogener.ru

Блок предохранителей Мазда 3 (Mazda 3) — как найти и заменить. Схема реле и предохранителей.

Внутренний блок предохранителей мазда 3 расположен под перчаточным ящиком. 1. Для того что бы добраться до предохранителей вам необходимо найти саму панель под крышкой бардачка.

2. Часто предохранители прикрыты декоративной накладкой на которой есть две педальки (зажимы). Необходимо нажать на них что бы снять панель — на рисунке отмечены красным.

Декоративная накладка на блок предохранителей в мазда 3 под бардачком

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок

Блок предохранителей мазда 3 — вид снизу, расположение зажимов и разъемов

Открытый внутренний блок предохранителей мазда 3 под бардачком

Электрическая схема блока предохранителей мазда 3 расположенного под бардачком

Инструкция как найти и заменить предохранители в авто — мазда 3

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Как проверить автомобильный предохранитель. Схема целого и сгоревшего предохранителя

Если перемычка разорвана, значит предохранитель перегорел. Если ваше предохранитель имеет не прозрачный корпус, необходимо посмотреть на него сверху. На таком предохранителе должна быть щель через которую видно нить (перемычку) предохранителя. Если предохранитель целый вы можете его проверить с помощью лампочки если у вас такая есть в инструментах автомобиля, либо с помощью самодельного щупа индикатора (об этом и многом другом вы можете прочитать в наших статьях на сайте). Сгоревший предохранитель можно выкинуть, не стоит пытаться его починить (спаять) либо соединить перемычкой (в простонародии говорят сделать обманку). ВНИМАНИЕ ЭТО ОЧЕНЬ ОПАСНО, если у вас в сети замыкание и вы соедините контакты перемычкой вместо предохранителя, в месте замыкания начнется возгорание. Чем более толстый провод вы примените, тем больше вероятность того что вы не почувствуете нагрева проводника на панели предохранителей, и тем больше тока он сможет пропустить в место замыкания где начнется пожар. Поэтому ни в коем случае нельзя использовать предохранители бОльшего номинала чем указано в документах (на схеме) вашего авто. То есть нельзя применить вместо предохранителя 10А предохранитель на 30А. К примеру если в вашей приборной панели произошло замыкание между проводами сечением в 0,2 мм, они физически не смогут пропустить через себя ток в 30А из-за чего начнут греться до бела и гореть, предохранитель же на 30 Ампер все так же уверенно будет справляться с таким замыканием потому что рассчитан он на большие токи — скажем стартера к которому идут провода в палец толщиной (5мм). Вы можете поставить предохранитель меньшего номинала, но помните что вfм необходимо будет использовать бортовую сеть в щадящем режиме, выключить как можно больше потребителей и не включать ничего в прикуриватель иначе этот предохранитель тоже сгорит из-за того? что не рассчитан на большие нагрузки. Обязательно купите на ближайшей заправке предохранитель необходимого номинала. Вернемся к блокам предохранителей мазда 3. Кроме внутреннего блока в машине так же установлен внешний блок в “подкапотном” пространстве. В мазде этот блок можно найти справа если стоять лизом к капоту автомобиля и смотреть в открытый капот. Так же можно сказать что он находится прямо над аркой колеса которое находится ближе к водителю.

Открыть его можно отстегнув держатель как показано на рисунке.

Схема зажимов и фиксаторов крышки блока предохранителей и реле мазда 3

Так же ниже вы можете увидеть как выглядит открытый блок предохранителей.

Блок предохранителей и реле мазда 3 под капотом

Схема блока предохранителей и реле мазда 3 в подкапотном пространстве

www.insidecarelectronics.com

схема предохранителей mazda3 6 — бортжурнал Mazda 3 2.0 МТ 2008 года на DRIVE2

может кому пригодится

F37 — общий замок (система двойной блокировки) F39 – головной свет дальний(левая фара) F40 – головной свет дальний(правая фара) F43 – прикуриватель F44 – автомагнитола, навигация, информационный дисплей F45 — электропривод наружных зеркал F46 – габаритные огни, подсветка номера (правые лампы) F47 — диагностический разъем F49 – электрозамок дверей F50 – питание микрокомпьютера, головной свет, указатели поворотов и аварийная сигнализация F51 — головной свет, указатели поворотов и аварийная сигнализация, обогрев заднего стекла F52 – люк F53 – все дворники и омыватели F55 – электростеклоподъемник передний (правый) F56 – электростеклоподъемник передний (левый) F57 – не используется (заводская сигнализация) F58 – обогрев наружных зеркал F60 – ближний свет (правая лампа) F61 – ближний свет (левая лампа) F65 – подушки безопасности F66 – иммобилайзер, электрокорректор фар, дворники и омыватель лобового стекла, панель приборов F67 – блоки ABS, DSC, EPHAS, подогрев топлива (дизель) F68 — дворники и омыватель лобового стекла F69 — система управления двигателем, диагностический разъем F70 – электростеклоподъемники, дворники и омыватель лобового стекла (датчик дождя) F74 – подогрев сидений F75 — электрозамок дверей F76 — климатическая установка (в т. ч. печка), обогрев заднего стекла F77 – электростеклоподъемник задний (левый) F78 – электростеклоподъемник задний (правый) F79 — система управления двигателем, фонарь заднего хода F80 – люк F81 — габаритные огни, подсветка номера (левые лампы) F82 – освещение панели R19 – похоже на реле автоматического управления светом R22 – реле открытия багажника R23 – реле ближнего света R24 – реле механизма выбора передачи (АКПП) R25 – реле дворников лобового стекла R26 — реле дворников лобового стекла R27 – реле дальнего света R28 – реле TNS (тоже головной свет) R29 – реле открытия замка водительской двери R30 – реле двойного замка? R31 – реле открытия дверей R32 – реле закрытия дверей R33 – реле заднего дворника R34 – реле задней ПТФ F38 F41 F42 F48 F54 F59 F62 F63 F64 F71 F72 F73 F83 F84 F85 F86 R15 R16 R17 R18 R20 R21- не используется

Замена предохранителей Мазда 3

Мазда 3 какой предохранитель отвечает за бензобак. Расшифровка салонной секции

Где находятся предохранители

Расшифровка предохранителей Мазда 3

В салоне располагаются датчики с 37 по 86 номер:

D/LOCK 2 – центральный замок;
39-40 — дальний свет;
43 – прикуриватель;
44 – аудио;
45 – зеркала;
46 – правые габариты;
47 – разъемы для диагностики;
49 – цепь замка;
50 – управление электрическими приборами;
51 – поворотники и электросигнализация;
52 — люк в крыше;
53 — отмывка стекол;
55-56 – подъем стекол;
57 – система охраны;
58 – обогрев;
60-61 – ближний свет;
65 – подушка безопасности;
67 – устойчивость, рулевое управление;
68 – очистка стекол;
69 – управление двигателем;
70 – очиститель стекол;
74 – система обогрева сидений;
75 – замок центральный;
76 – компрессор кондиционера;
77- 78 – подъем стекол;
79 – свет во время заднего хода;
80- люк крыши;
81 –левые габариты;
82 – противотуманное освещение, подсветка приборной панели;

Порядок замены предохранителей

Необходимо отключить зажигание;
Отсоединить аккумулятор от питания;
Произвести демонтаж наружной защитной накладки блока предохранителей;
Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
Отверткой выкрутите винты крепления;
При помощи защелки произведите извлечение устройства;
Установите новый предохранитель и в обратном порядке повторите процедуру.

Итог

Для 3-го поколения

Всего на Mazda 3 в кузове 2013, 2014, 2015+ года выпуска — два блока с предохранителями и реле. Ниже указано расположение всех блоков для третьего поколения (3rd generation).

Схема расположения блоков в кузове машины

Рассмотрим схему каждого блока отдельно — за что отвечают предохранители в них.

1. Блок предохранителей под капотом

Расположение блока под капотом

Как открывается крышка блока под капотом

Блок с предохранителями без крышки под капотом

Блок с предохранителями без крышки, цвета предохранителей

Обозначения на крышке от блока

Схема с обозначениями блока предохранителей и реле

		Сила тока (А)	Назначение
			Противотуманные фары
			Фары дальнего света

			Тормозные огни
			Дополнительный свет (накладки)
			Система управления двигателя

			Предупреждающая FL шайб, Turn сигнальные огни
			ABS, система динамического контроля стабильности

			Аудио система второй вариант
			Аудио система Bose® (при наличии в комплектации)
			Аудио система первый вариант
			Топливная система, топливный насос
			Фара правая(RH) *1 , Дневные ходовые огни

			Гудок, клаксон
			Задние фонари, фонари номерного знака, стояночные фонари, передние фары боковые габаритные

			Cистемы контроля управления TRANSAXLE
			Задний стеклоочиститель
			Кондиционер
			Система управления двигателя
			Система управления двигателя
			Система управления двигателя

			Система управления двигателя
			Омыватель и очиститель переднего стекла



			Электростеклоподъемники
			Фара ближнего света правая (RH) *2
			Фара левая (LH) 1 , Фара ближнего света левая (LH) 2
			Панель приборов
			Для защиты различных цепей



			Воздушный мешок
			Система управления двигателя
			Для защиты различных цепей

*1 С ксеноновыми фарами *2 С галогенными фарами

2.

Блок предохранителей в салоне слева от ног водителя

Расположение блока с предохранителями в салоне

Как открыть крышку с предохранителями

Схема блока предохранителей в салоне

Как выглядят исправный и перегоревший предохранители

Другие инструкции

Авторазборки в вашем городе

Обсудите на форуме

Сохраняйте у себя полезные материалы!

autogener.ru

Схема предохранителей Мазда 3

Картинка становится интерактивной при наведении курсора.

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Красный (прозрачный и квадратный на 50 А) защищает: различные электрические цепи (клемма BTN 1).

Коричневый (прозрачный и квадратный на 80 А) защищает: электрогидравлический рулевой усилитель (клемма EHPAS)

etlib.ru

Данное руководство рассчитано для автомобилей Mazda 3 с двигателями 1,6 л.

Данный блок расположен возле аккумулятора.

Схема расположения предохранителей и реле в блоке.

1	Реле ближнего света фар
2	—
3	Реле дальнего света фар
4	—
5	Реле электродвигателя вентилятора кондиционера/отопителя
6	Реле системы управления двигателем
7	—
8	Реле топливного насоса
9	—
10	Реле системы кондиционирования
11	Реле звукового сигнала
12	Реле обогревателя заднего стекла
13	Реле задних габаритов
F1
F2	(40A) Электронный блок управления двигателем
F3	(50A) Основные цепи зажигания
F4	(7,5А) Система кондиционирования
F5	(20A) Дальний свет фар
F6	(15A) Противотуманные фары
F7	(20A) Омыватели фар
F8	(15A) Люк
F9
F10
F11
F12	(15А) Лампы освещения салона
F13	(15A) Электронный блок управления КПП
F14	(20A) Система ABS/ESP
F15	(7,5A) Основные цепи зажигания
F16	—
F17	(40А) Кондиционер/отопитель
F18	(30A) Электронный блок управления двигателем
F19	(30A) Обогреватель заднего стекла
F20
F21	(40A) Основные цепи зажигания
F22	(15A) Звуковой сигнал
F23	(15A) стоп-сигналы
F24	(10A) Система управления двигателем
F25	(25А) Топливный насос
F26	(40A) Система ABS/ESP
F27	(20A) Подогреватель сидений
F28	(80А) Усилитель рулевого управления
F29	—
F30	(7,5A) Система ABS/ESP
F31	—
F32	(15A) Ближний свет правой фары
F33	(15A) Ближний свет левой фары
F34	(7,5A) Подсветка комбинации приборов
F35	(15A) Задние габариты
F36
F37
F38
F39	(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке.

Этот блок находится около основного блока.

Расшифровка:

Он находится в левом торце приборной панели за пластиковой крышкой.

Схема расположения предохранителей в блоке.

Расшифровка:

F40	(30A) Аудиосистема
F41	(30A) Электропривод сидений
F42	(30A) Электропривод стеклоподъемников
F43	(25A) Центральный замок
F44	—
F45	—
F46	(15A) Замок рулевой колонки
F47	(15A) Система SRS
F48	—
F49	(15A) Аварийная сигнализация
F50	(15A) Основные цепи зажигания
F51
F52	(15A) Очиститель/омыватель заднего стекла
F53
F54	—
F55	(10A) Электродвигатель вентилятора кондиционера/отопителя
F56	(10A) Электропривод зеркал
F57	(10A) Система запуска
F58	—
F59	Аудиосистема
F60	(7,5A) Обогреватель зеркал заднего вида на дверях
F61	(7,5A) Корректор фар
F62	—
F63
F64	—
F65	—
F66	—
F67	—
F68	—
F69	(25A) Электропривод стеклоподъемников
F70	—
F71	(25А) Очиститель/омыватель лобового стекла
F72	—
F73	—

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для Mazda 3 второго поколения 2008-2013 года выпуска.

Для облегчения поиска Электросхемы, воспользуйтесь комбинацией Ctrl + F

Предохранители и реле Mazda 3 2008-2013

Рассмотрены автомобили Mazda 3 второго поколения 2008, 2009,2010, 2011, 2012, 2013 года выпуска.

Блок предохранителей и реле в моторном отсеке.

Расположен около аккумуляторной батареи.

Расшифровка.

	Реле ближнего света фар

	Реле дальнего света фар

	Реле электродвигателя вентилятора кондиционера/отопителя
	Реле системы управления двигателем

	Реле топливного насоса

	Реле системы кондиционирования
	Реле звукового сигнала
	Реле обогревателя заднего стекла
	Реле задних габаритов
	(40A) Электродвигатель вентилятора системы охлаждения
	(40A) Электронный блок управления двигателем
	(50A) Основные цепи зажигания
	(7,5А) Система кондиционирования
	(20A) Дальний свет фар
	(15A) Противотуманные фары
	(20A) Омыватели фар

	(40A) Обогреватель лобового стекла
	(40A) Обогреватель лобового стекла
	(40A) Электродвигатель вентилятора системы охлаждения
	(15А) Лампы освещения салона
	(15A) Электронный блок управления КПП
	(20A) Система ABS/ESP
	(7,5A) Основные цепи зажигания

	(40А) Кондиционер/отопитель
	(30A) Электронный блок управления двигателем
	(30A) Обогреватель заднего стекла
	(40A) Основные цепи зажигания
	(40A) Основные цепи зажигания
	(15A) Звуковой сигнал
	(15A) стоп-сигналы
	(10A) Система управления двигателем
	(25А) Топливный насос
	(40A) Система ABS/ESP
	(20A) Подогреватель сидений
	(80А) Усилитель рулевого управления

	(7,5A) Система ABS/ESP

	(15A) Ближний свет правой фары
	(15A) Ближний свет левой фары
	(7,5A) Подсветка комбинации приборов
	(15A) Задние габариты
	(15A) Система управления двигателем
	(15A) Система управления двигателем
	(20A) Система управления двигателем
	(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке Mazda 3.

Находится рядом с основном блоком.

Назначение.

Блок предохранителей в салоне.

Расположен с левого торца панели приборов за пластиковой крышкой.

Описание и обозначения предохранителей.

	(30A) Аудиосистема
	(30A) Электропривод сидений
	(30A) Электропривод стеклоподъемников
	(25A) Центральный замок


	(15A) Замок рулевой колонки
	(15A) Система SRS

	(15A) Аварийная сигнализация
	(15A) Основные цепи зажигания
	(15A) Прикуриватель /разъем зарядки
	(15A) Очиститель/омыватель заднего стекла
	(15A) Прикуриватель /разъем зарядки

	(10A) Электродвигатель вентилятора кондиционера/отопителя
	(10A) Электропривод зеркал
	(10A) Система запуска

	Аудиосистема
	(7,5A) Обогреватель зеркал заднего вида на дверях
	(7,5A) Корректор фар

	(20A) Система управления двигателем





	(25A) Электропривод стеклоподъемников

	(25А) Очиститель/омыватель лобового стекла

portal-diagnostov.ru

Салонный блок

Блок под капотом

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй — слева под приборной панелью либо с правой стороны под бардачком.

Под крышкой находится блок с предохранителями и реле.

Замена предохранителей в монтажном блоке

Важно! Если поставить предохранитель с меньшим номиналом, то необходимо щадяще использовать бортовую электросеть, например, ничего не включать в прикуриватель. Если установлен такой элемент, то нужно возить новый предохранитель про запас. Но лучше всего использовать предохранители того номинала, который рекомендуют производители автомобиля.

Подкапотный монтажный блок

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Обозначение элемента	Расшифровка
	Вентиляторы системы охлаждения
	Насос гидроусилителя
	Аварийка, стеклоомыватели, габариты
	Подсветка
	Электроцепь РТС
	Тормозная система АБС
	Силовая электроцепь, регулирующая работу двигателя
	Замок зажигания

	Климат контроль
	Электрообогрев заднего стекла
	Противотуманки

	Электроомыватель фар
	Топливный насос

	Работа генератора
	Двигатель
	Приборная панель, центральный замок, освещение салона и багажника
	Работа центрального замка
	Дальнее освещение
	Прикуриватель
	Работа аудиосистемы
	Электроуправление зеркалами
	Габариты
	Реле диагностики
	Электроцепь замка
	Электроуправление оборудованием
	Поворотники и аварийка

	Электростеклоомыватели
	Стеклоподъемники
	Охрана автомобиля

	Ближнее освещение
	Подушка безопасности
	Приборная панель, блокировка ключа в зажигании
	Тормозная система АБС
	Очистители и омыватели стекол
	Электроуправление двигателем
	Подушки безопасности
	Электроподогрев сидений
	Работа центрального звонка
	Муфта компрессора на кондиционере
	Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Обозначение предохранителя	Расшифровка
	Противотуманки

	Электрообогрев заднего стекла
	Электроцепь ETV
	Подогрев
	Топливный насос
	Электроомыватель фар
	Вентилятор системы климат контроля
	Муфта компрессора на кондиционере

	Двигатель

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз.

Замена монтажного блока

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления

Важно! Установка нового блока происходит в обратном порядке.

Как заменить отдельный элемент монтажного блока, показано в видео:

При возникновении проблем с электрикой в автомобиле, первое необходимое действие ̶ проверка плавких предохранителей. Блок предохранителей Мазда 3 установлен в салоне машины и подкапотном пространстве.

Каждый элемент блока отличается цветом и силой тока:

Описание отсека электропредохранителей в салоне

Внутренний блок находится справой стороны торпеды, а именно под бардачком для
мелких вещей. Здесь размещены 50 приборов, которые отвечают за звуковой сигнал, корректор фар, приборную панель, предохранитель стоп-сигналов Mazda 3, подогреватели сидений и другие элементы.

Чтобы добраться до плавких ставок, которые расположены под перчаточным ящиком, вам нужно найти блок под крышкой бардачка. Далее повернуть фиксаторы крышки против
часовой стрелки, чтобы блок опустится вниз. Для изъятия предохранителя воспользуйтесь пинцетом прилагаемым производителем. Расположение предохранителей (схема) указывается на внутренней крышке бардачка.

Назначение блока предохранителей в моторном пространстве

В подкапотном отсеке находятся плавкие предохранители, которые отвечают за более сложные устройства, такие как зажигание помпы, стартер, система управления двигателем, прикуриватель, усилитель рулевого управления, топливный насос и другие. Также здесь расположены реле, которые имеют непосредственное отношение к мотору.

Блок предохранителей Мазда 3 (Mazda 3)

Декоративная накладка на блок предохранителей в мазда 3 под бардачком

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок

Блок предохранителей мазда 3 — вид снизу, расположение зажимов и разъемов

Открытый внутренний блок предохранителей мазда 3 под бардачком

Электрическая схема блока предохранителей мазда 3 расположенного под бардачком

Инструкция как найти и заменить предохранители в авто — мазда 3

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Как проверить автомобильный предохранитель. Схема целого и сгоревшего предохранителя

Если перемычка разорвана, значит предохранитель перегорел.

Схема зажимов и фиксаторов крышки блока предохранителей и реле мазда 3

Так же ниже вы можете увидеть как выглядит открытый блок предохранителей.

Блок предохранителей и реле мазда 3 под капотом

Схема блока предохранителей и реле мазда 3 в подкапотном пространстве

j644 audi q7 Feb 21, 2013 · Link:- Audi Portal: ECU Diagnostic . 1s. Before returning the vehicle to the customer, test the battery state of charge and verify that it is above 85%. 2017 Audi Q7 Quattro. Learn more about Price, Engine Type, MPG, and complete safety and warranty information. Deepika Padukone, the millennial dream girl, owns an array of luxury cars including the Mercedes-Maybach S500 and the Audi A8L. Car battery is fine during the day and charges up to 100% but when left idle either over night or during the day, the battery drains down as low as 10%. The 2021 Audi Q7 is a full-size luxury SUV that seats up to seven passengers across three rows. 2022 RS Q8. Transmission: Automatic Color: Black Interior Color: Black Average Vehicle Review: (5 reviews) 2018 Audi Q7 Prestige. 2020 Рубрика: Audi / Ауди Автор: sergei-tarasov Содержание Jan 05, 2018 · 奥迪Audi Q7 继电器及保险丝位置示意图（英文）. 0L V6 engine, eight-speed automatic transmission, and all-wheel drive gets an EPA-estimated 21 mpg For Audi owners who are using a garage door opener by Genie, Sommer, or who have an older generation of HomeLink (in model years 2008 and earlier), select your training videos from the list beneath the main video. v. Labels: 4F0-910-279. Ready to haul just about anything with a bold, alluring style, the Audi Q7 offers space to enjoy with limitless possibilities. Share Save Save audi_q7_electro_rus. The Q7 is one of our favourite luxury SUVs, being a great all-rounder and good value in the cheaper trims. In the Audi Q7, it is located in the rear right of the vehicle. Alia Bhatt Audi Q7 Jun 17, 2021 · The 2021 Audi Q7 Is Almost Perfect. The sloping roof of the Audi with small roof rails is a testament to the car’s elegance and sporty ambitions. 0T has a turbocharged 2. If you don’t know the Audi Q7 part number, use the Vehicle Selector below the search bar to filter your results to only parts that fit your Audi Q7. Read the list of all the gifts Pawandeep received Aug 09, 2019 · The Audi Q7 is one of the very best all-rounders you can buy, but BMW is out to better it with its new X7. SSP 324). Search from 129 Audi Q7 cars for sale, including a New 2022 Audi Q7 2. Learn all about pricing, specs, design, and more. • Horsepower: up to 335 HP. Although it ranks numerically beneath the Q8, the Q7 is the only Audi that seats more than five occupants as Audi Volkswagen Group of America, Inc. 0 TDI SE, 60k miles. News & World Report 64 of 153. Here you will find information about models and technologies. A more powerful 335-hp, supercharged 3. The 2019 version of this luxury SUV, however, has seen better reliability ratings from Consumer Reports . This can be an issue because these tires are very expensive to buy. 2021 Audi Q7 2. 0T Premium Plus, and 3. Batterie et gestion d’énergie. Nov 01, 2016 · 2017 SUV of the Year Finalists. Of course, Audi also said its diesels were clean. The 2021 Audi Q7 has an opulent cabin lined with elegant, premium materials. The solution for this issue is to move from 20 inches down to 18 inches. The IIHS safety ratings are excellent; except in one area. Oct 27, 2021 · 1. Elect. 4738 S IH 35 Frontage Rd. Одно из главных его предназначений — запуск двигателя и обеспечение энергией потребителей и самого генератора, если его не хватает. По конструкции и принципу действия она идентична системе, устанавливаемой на Audi A6 ’05 (см. Year Of Publication 2015. It is powered by a standard 248-hp, turbocharged 2. ramboo said Jul 16, 2018 · Audi Q7 – fuse box diagram – location. Themenstarter am 28. Forums for all Audis including A4, S4, A5, S5, A6, S6, allroad, A8, S8, TT, R8, Q5, Q7, 4000, 100, 200, v6, v8, vintage, local forums Aug 19, 2014 · На аккумулятор в Audi Q7 возложена большая ответственность. On right in dash panel. May 22, 2015 · Audi’s new Q7, though, is like handing a Bic lighter to a Cro-Mangon man smashing rocks. Michaell Colorado Moderator Posts: 194,794. Recall consequence However, the 2017 Audi Q7 base Premium trim with turbocharged 2. On left in plenum chamber. This article will walk you through the process of replacing the Q7’s battery. It’s full of high-tech features that are relatively easy to use, but cargo space is a bit below average for the class. Honda joins ten other automakers in pledging electric vehicle futures Mazda and Audi Q7 SUV at a glance. 0-liter four-cylinder that produces 248 horsepower and 273 lb-ft of torque May 29, 2015 · So that’s going to be the J644 BEM (battery energy management) found in the larger platforms: A8, A6/A7, Q7. Every used car for sale comes with a free CARFAX Report. 4. Sep 03, 2021 · Audi Q7 50 TDI quattro Vorsprung. The left and right fuel rails may leak fuel. noget med en årgang op til 2007. Leasing the Audi Q7 can be a good option through a variety of lease deals, options, and packages. 2017 Audi Q7 13. Highway 25 MPG. 5mm Jack Car Audio Audio Interface Adapter Cable Fit for VW Audi A5 Q5 Q7 S8. 0 TFSI Premium quattro with AWD/4WD, Stability Control, Mobile Internet, Auto Climate Control, Power Driver Seat. 2006 Position of relays and fuses Position of fuses in fuse carrier, left dash panel Fuse colours 40 A — orange 30 A — green 25 A — white 20 A — yellow 15 A — blue 10 A — red 7,5 A — bro Whether you’re interested in an SUV like the Audi Q7, a family sedan like the Audi A4, or the Audi e-tron, Audi’s new electric crossover, we’ve got the perfect vehicle for you. Premium 55: $ 61,795. The rear-view mirrors have changed shape, and the tapering glass Feb 27, 2018 · Audi Q7 4L VAG-COM/VCDS кодировка, адаптации. Visit Audi North Houston for a variety of new 2021-2022 and used Audi cars including the Q3, Q5, Q7, A4, and A6. (The cheapest Q7 is The Q7 has an ‘active’, deployable bonnet. 2020, 10:31 In diesem Artikel betrachten wir den Audi Q7 (4L) der ersten Generation, der von 2005 bis 2015 hergestellt wurde. 8 mph). Keyless access authorization antenna Research the Audi Q7 and learn about its generations, redesigns and notable features from each individual model year. Jun 28, 2015 · Audi Q7 1 (4L) Reifenfüller47739. Inspiring content, interesting backgrounds and fascinating moments – digital, individual and authentic. This material provides a description of all fuse boxes and relays Audi q7 4L (1st generation Oct 10, 2011 · 364 Audi Q7 Sistema Electrico. 3 — Secure earth cable -3- to battery at energy Apr 11, 2016 · Audi Q7: How to Replace Battery. 2009 A4 Avant 2. If playback doesn’t begin shortly, try restarting your device. Our dealership is fully committed to providing Miami luxury car shoppers with an exceptional car buying experience, from our quality customer service, to our competitive Audi leasing incentives and dealership amenities. Restyling touched on the profile of the updated body of the Audi Q7 2021. City 19 MPG. EPA Combined City/Hwy. 2022 SQ8. Sep 03, 2011 · As far as I’m aware, there are two software versions of the J644 for the Q7. Sensors in the bumper detect that a pedestrian has been struck and actuators lift the bonnet to provide greater clearance between the surface and the hard structures in the engine compartment. This cranking caused the EPS/ ABS warnings on the dash, as the long cranking caused the battery voltage to drop. List price £86,110 Target Price £81,067. News & World Report 67 of 155. 69. 0–2. S. To effortlessly maneuver a 4,900-plus-pound, 3-row, 7-seat The 2021 Audi Q7 is a fullsize luxury SUV that features Hill Descent Assist, 3rd Row, and Start/Stop System. GMC Acadia All Terrain. News & World Report 66 of 155. Openwork front pillars, side panels with smooth curves — everything looks original. 0T Prestige, and a Certified 2017 Audi Q7 3. 2 — Tighten cap nut -4-. 20 City. Introduced in 2007 the Audi Q7 is a mid-size (originally a full-size) luxury car built by the German car manufacturer. 0T quattro tiptronic — 09/15/16 Audi Online Owner’s Manual. greg Verified VCDS User. I think the software version 4L0 910 181A was introduced partway through 2007 when it was realised there was the problem described in TSB 91 07 13. Место установки Audi’s answer to the three-row family SUV is the Q7. If the vehicle is equipped with Battery Energy manager (J644) or Battery Diagnostic Manager (J367), perform battery diagnosis to confirm a good or bad battery. 0-liter six-cylinder that Audi Q7 Parts. 99. Mesure rapide du J644—item 2-. L’Audi Q7 peut, au choix, être équipé de sièges à réglage électrique pour le conducteur et le passager avant. 2020 Audi Q7 Prestige 2. 0TDi Quattro S-Line on a 56 plate and have a battery drain issue. 0. Warranty Features and Specs: Description: Used 2019 Audi Q7 2. Для использования в Audi Q7 выполняемые блоком функции были расширены. Jul 07, 2021 · On the Audi Q7, the tires will last 8,000 miles. Tesla Model X. Jul 30, 2021 · Discover Audi as a brand, company and employer on our international website. pdf. Installing To ensure the correct function of energy management control unit -J644- it is important to keep to the following sequence during installation: 1 — Secure energy management control unit — J644—item 2- to body by screwing in and tightening cap nut -1-. by Maeve Rich on June 17, 2021. VIN From Which Rating Applies — applies to all 5 and 7 seat Q7’s of the specification tested. 3 lb-ft) system torque, it accelerates from 0 to 100 km/h (62. 2021 Audi Q7. Forums for all Audis including A4, S4, A5, S5, A6, S6, allroad, A8, S8, TT, R8, Q5, Q7, 4000, 100, 200, v6, v8, vintage, local forums Whether you are looking for a used Q5, Q7, Q8, A3, A4 , A6, or A7, we have you covered. $14. Here, though List of Audi performance specs Welcome to the most complete Audi 0-60 & quarter mile times resource online offering a comprehensive index of Audi 0 to 60 car specs, including Audi A4, Audi Cabrio, Audi R8, TT Audi, Audi A6, Audi RS6, Audi S5, Audi S4, Audi Quattro, Audi A3, Audi Q7, Audi Q5, Audi S8 and many more! Jun 14, 2018 · 02072 — Control Module for Energy Management (J644) 004 — No Signal/Communication — Intermittent Freeze Frame: Fault Status: 00100100 Fault Priority: 2 Fault Frequency: 1 Reset counter: 52 Time Indication: 0——Address 09: Cent. 0-liter four-cylinder engine mated to an eight-speed automatic transmission and Quattro all-wheel drive. 0-liter turbocharged gasoline 4-cylinder and a 3. Search from 438 Used Audi Q7 cars for sale, including a 2017 Audi Q7 3. Themenstarter Du musst das Steuergerät für Energiemanagement J644 an Deine neue Batterie anlernen damit es den Zustand der Batterie richtig einschätzen kann und dann Oct 19, 2021 · The Audi Q7 e-tron quattro is the first plug-in hybrid car in the world to combine a six‑cylinder diesel engine with quattro drive. Aug 19, 2014 · На аккумулятор в Audi Q7 возложена большая ответственность. With code XXXX1 the shut-off occurs as soon as the energy management control unit -J644 sends a request (over the convenience system data bus). 2 – Left-hand drive models: in centre of dash panel / Right-hand drive models: in driver’s The 2019 Audi Q7 is available in two trims that are associated with a different engine. Today I have removed the Battery Control Module J644 and wired the negative battery lead straight to the grounding point on the chassis. Location. 0T Premium, 3. 2015 Audi Q7 Engine Options . Oct 27, 2020 · Схемы расположения предохранителей и реле в монтажных блоках Audi Q7 (4L): 2005, 2006, 2007, 2008, 2009, 2010 May 23, 2011 · Salut à tous, J’ai acheté un autre Q7 3,0TDI AVUS vendredi dernier (donc sous garantie) et je rencontre des problèmes que je n’avais jamais eu avec l’autre pourtant de la même période j’ai rencontré deux soucis avec l’Audi Park Assist (APA) : — en fait, lorsque je passe la marche arrière la to While Audi admits a 2. Austin, TX 78745. com Nov 01, 2016 · I’ve noticed that if I slam a door (vibrate or jolt the car) it comes back to life. News & World Report 65 of 155. We’ll even help you keep your Audi in prime shape here at Audi Columbus; our factory-trained staff will happily assist in providing you with onsite Audi service and repair . Test drive Used 2017 Audi Q7 at home from the top dealers in your area. With a system output of 275 kW (373 hp) and 700 Nm (516. 0T Premium Plus, a New 2022 Audi Q7 3. Mercedes-Benz GLC-Class. First, you can use the search bar above to search by part number or keyword. Feb 04, 2015 · I have a 2008 AUDI A8 towed to my shop with no start condition 02072 — Control Module for Energy Management (J644) 004 — No Signal/Communication Audi Q7 — 4L Audi of America, Inc. 2v and 14. 2019 Audi Q7 Premium Plus shown in Galaxy Blue metallic with available equipment. 2. Место установки В Audi Q7 устанавливается блок управления бортовой сети J519, аналогичный блоку, применяемому в Audi A6 ’05 и A8 ’03. 8; combined electric power consumption in kWh/100 km: 22. Displacement: 183 cu in, 2995 cc • Power: 333 hp @ 6500 rpm. 12/09/19. Audi Q7 TFSI e quattro: combined fuel consumption in l/100 km: 3. $54,998 • 23K mi. 0L diesel V6 at 240 hp. Premium 45: $ 55,945. Jun 05, 2017 · Audi Q7 VDCS Address 61 J644 not found. The Q7 has been the only car for Deepika for the longest time before she could upgrade to the ultra-luxurious Maybach. Входим в Адаптацию — 10. Thread starter yyc. Energy Manager J644 SOC (State of charge) is a good one top look at With the MVB’s in above you can also see if the alternator is functioning correctly on charging,etc Yes genuine Audi parts have 2 yrs warranty with VAS they can see even more battery data/history than what VCDS • Q7 (MY2009 and newer) • Q5 (MY2009 and newer) • TT (MY2011 and newer) • A5 (MY2008 and newer) • A7 (MY2012 and newer) • R8 (MY2011 and newer) If the vehicle is equipped with a battery energy management control module (J644), proceed to Section B, below. 36/10 please . 11. 23 Highway. To view your specific vehicle’s manuals, please enter a valid 17 digit VIN (Vehicle Identification Number). This includes 2008 and older A6 and Audi Q7 vehicles, and. It puts out 12. 0-liter turbo-four with 248 hp and a 3. L’ergonomie des dossiers des sièges du conducteur et du passager avant a permis de réduire l’écart entre la tête de l’occupant et l’appuie-tête. ) Audi Q7 – fuse box diagram – location. I had the original battery changed around 18 months ago to try and resolve slow starting (5+ seconds of cranking and eventually white smoke, both in summer and winter). • Torque: 325 lb-ft @ 2900 rpm May 03, 2012 · The Audi Enthusiast website. A single tire can cost more than $400 dollars, and that is a lot for one tire. 36/15. • Q7 (MY2009 and newer) • Q5 (MY2009 and newer) • TT (MY2011 and newer) • A5 (MY2008 and newer) • A7 (MY2012 and newer) • R8 (MY2011 and newer) If the vehicle is equipped with a battery energy management control module (J644), proceed to Section B, below. Different implementation from the J367 BDM. Audi hasn’t yet mentioned what the price of the new Q7 is, or when we will see it in the dealer showrooms here in the US, but we know that it will be sold in Europe in mid-September 2021. Nov 13, 2020 · The Contenders Audi Q7 50 TDI Vorsprung. Implantation. 2003-2010 A8 models. News & World Report 65 of 153. a. The as-tested price was $76,040, but the base price was $60,800. Juni 2015 um 13:36 (J644) 004 — kein Signal/Kommunikation — Sporadisch. Freeze Frame: Fehlerstatus: 00100100. 09. 0T (Premium Plus) 2017 Audi Q7 3. Канал 08 (Для MMI 3G канал — 06) 4. This material provides a description of all fuse boxes and relays Audi q7 4L (1st generation Aug 12, 2018 · The Audi Q7 4L (2005 – 2015) have 3 fuse boxes locations. Under driver seat. The 2021 Audi Q7 is a midsize luxury SUV with lots to offer: a turbocharged V6, eight speed transmission, and a range of 20 mpg. 06, and the 2021 Audi Q7 had a strength-to-weight ratio of 5. El Audi Q7 también se encuentra 100 % al nivel Premium en materia de electrónica La cantidad de unidades de control electrónicas que se implantan en los vehículos ha aumentado rápidamente en los últimos años. 0T Premium Plus, and a New 2022 Audi Q7 3. They won’t say you lack ambition with the available 3. On left in dash panel. Sep 05, 2021 · The Audi Q7 has catered to owners who want a luxurious ride with plenty of room for family road trips. Audi South Austin. Aug 09, 2020 · Read on to find out: My 2020 Audi Q7 55 TFSI test SUV arrived wearing a suave «Orca Black Metallic» paint job. Check out this local trade. Aug 14, 2021 · 2022 Audi Q7 Premium Plus 45 07022 Thank you . Скрытое (инженерное) меню. 0-liter supercharged V-6 with 329 hp. This includes 2009+ A6, Audi Q7 vehicles, 2008+ A5, 2009+ A4, 2009+ Audi Q5, 2012+ A7, 2011 + A8 models, and 2011 + TT and R8 vehicles. Warranty Dec 29, 2020 · Fuse Box Diagrams for Audi Q7 (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 and 2015 release). Supercharged air plays a leading role in helping the engine generate 329 hp and 325 lb-ft The 2020 Audi Q7 occupies an important, family-friendly space in Audi’s lineup. If the SOC is below this value, charge the battery until at least 85% is achieved. call today for fall savings. 63 of 155. 18 City. 5v with engine running. Left-hand drive models: in centre of dash panel / Right-hand drive models: in driver’s footwell. 0-liter turbocharged engine — 10/18/16 Seat problems prompt Audi Q7 recall — 09/27/16 Review: 2017 Audi Q7 3. 0 tdi Major starting problems!! J518 j644 bad earth or starter? By Danny-k, October 5, 2018 in Audi Technical. Dec 20, 2018 · Audi hasn’t announced powertrain options, but our current model offers a 2. If this type of sports utility vehicle is something you’re interested in buying, choose either the 2019 model or go for a used model from another automaker. September 26. May 18, 2011 · Главная Форум Модельный ряд автомобилей Audi Q7 4L Q7 4L VAG-COM/VCDS кодировки, адаптации, полезные ссылки Тема в разделе » 4L «, создана пользователем Andу , 18 май 2011 . But even though the Q7 will cause owners to visit their mechanic often, its smaller probability of having severe repairs can be attributed to the fact that like most German brands, Audi pays close attention to components such as the engine and transmission. yyc. 1. 2019 Audi Q7 Prestige shown in Samurai Gray metallic with available equipment. 0T. It has 7 seats, 4 doors and all models are full-time four-wheel drive – with all trims covered in the Audi Q7 owner’s manual for each year listed on this page. Dec 17, 2015 · The 2017 Audi Q7 is the latest example of Truth in Engineering, and doesn’t just impress on the specs sheet, it’s a joy on the road. The average lease payment for the Audi Q7 is $801/mo with $2,000 due at signing for a 36-month term with 12,000 annual mileage limit. Unidad de control de gestión energética -J644- Explore new possibilities with the 2022 Audi Q7 that boasts three rows of seats and a balanced performance. 0 TDI V6 ultra quattro TipTronic, 218hp, 2018. 99 Jul 18, 2021 · The Audi Q7 squeaking brakes class action lawsuit was filed in the U. Access/start control module J518. Jul 30, 2019 · Audi Q7 (4L; 2007-2015) Sicherungen und Relais Belegung Sicherungskasten 25. These are both better than the minimum required for a good rating, which is 4. 2022 Audi Q7 Premium. In Europe the new version drops 700 pounds, almost enough to reclassify its species. В перечень дополнительного оборудования для Audi Q7 входит система контроля давления в шинах. . So, which luxury seven-seater deserves your £75k? Nov 14, 2020 · Предохранители и блоки реле для Audi Q7 (2005-2015) со схемами и описанием 14. 9–21. Colin Aylesworth / U. On right in dash panel 2018 Audi Q7 Trim Configurations The same trim levels are back for 2018 with the same features, but each has some new additions. Y. 1 – On right in the Dashboard passenger’s side. 8. 2022 Audi Q8. The Audi Q7 TFSI e is a combination of variable family SUV and innovative plug-in hybrid vehicle. Description: Used 2018 Audi Q7 Prestige for sale — $48,998, 34,279 miles with Head Up Display, Run Flat Tires, 4WD/AWD, Supercharged Engine, Leather Seats, BOSE Sound System. Photos, layout and assigment of electrical fuses and relays. 201 / 1 Edition 02. 0-liter, supercharged V-6 that Audi still annoyingly badges as 3. The 2022 Acura MDX had a strength-to-weight ratio of 5. 2020 Audi Q7 Prestige 3. . News & World Report 63 of 153. 2021 Audi Q7 Overview. 22 MPG. I have a 2006 Q7 3. Engine: 4 -cylinders J644 Battery module by CAN to ESP , ECU , Bordnetz Immo off audi Q7 4L0910409J: abbas acer: 1: 94: 06-10-2021, 11:48 AM Last Post: vaidisb: Audi A3 8V MQB Immo Data: May 16, 2011 · Q7 battery Q7 battery 2 Q7 battery 3 Der står bl. Step up to the TDI Premium, TDI Premium Plus, or TDI Prestige trim and your ride will be outfitted instead with a turbocharged 3. The Audi Q7 is a full-size crossover that is currently being produced. Le calculateur de gestion d’énergie J644 est identique à celui qui équipe déjà les Audi A6 05 et A8 03. 2022 SQ7. Mazda CX-9. We serve The Woodlands, Humble and Conroe and are ready to assist you! Test drive 2022 Audi Q7 at home from the top dealers in your area. Models range from an MSRP (Manufacturer’s Suggested Retail В Audi Q7 устанавливается блок управления бортовой сети J519, аналогичный блоку, применяемому в Audi A6 ’05 и A8 ’03. Joined Jun 5, 2017 See full list on audiworld. 3. Owners of 2005 and later Audi vehicles may report a discharged battery when trying to start the engine (no-start). 2 / 35. 0-liter TFSI® engine in the Audi Q7. Class Large Off-Road Nov 13, 2009 · Audi Q7 1 (4L) Paule02. Jul 29, 2013 · Hi all. Dec 16, 2020 · Audi Q7 (2005 — 2015) — diagrama de la caja de fusibles. greg; Start date Jun 5, 2017 Jun 5, 2017 #1 . 2 months ago. Videos you watch may be added to the TV’s watch history and influence Oct 05, 2018 · J518 j644 bad earth or starter? Audi Q7 3. 2022 e-tron® Jul 14, 2021 · Consensus: Elegant, stylish, and full of tech and luxury features, the 2022 Audi Q7 is a competent and capable midsize SUV with three rows of seats. Hier finden Sie Sicherungskastendiagramme des Audi Aug 21, 2019 · 2020 Audi Q7 55 Is Quick and Quiet. Get it Thu, Oct 14 — Mon Jun 05, 2020 · 2022 Audi Q7 Price and Release Date. Fehlerpriorität: 2 Nov 11, 2020 · In diesem Artikel betrachten wir den Audi Q7 (4L) der ersten Generation, der von 2005 bis 2015 hergestellt wurde. Cargo volume (cu ft) 14. These are: The Access/Start Control Module J518 The Access/Start Authorization Switch E415 and. 0T quattro Prestige, 228k miles • Attach pictures of the amplifier for Audi Q7, A4 Avant, or A6 Avant vehicles if the amplifier shows no obvious signs of water damage. 0-liter TDI turbodiesel are slated to put in an appearance at some future date, initially the new Q7 comes with the existing Aintier 2Pcs 49″ Adjustable Aluminum Cross Bar Roof Rack Compatible for Audi Q5 2009-2016, for Audi Q7 2007-2016 Roof Top Rail Rack Crossbar Luggage Cargo Carrier Roof Rack Set with Lock. 0L V6 engine at 280 hp. 7 / 69. Volkswagen Group of America, Inc. pdf For Later 0% 0% found this document useful, Mark this document as useful 0% 0% found this document not useful, Mark this document as not useful Sep 20, 2021 · The three-row Q7 and sportier SQ7, Audi’s largest traditional SUVs, roll into the 2022 model year with a variety of safety updates, as well as changes to available appearance enhancements About The Audi Q7. 0-litre TFSI engine. 0 TDI V6 quattro TipTronic, 272hp, 2016. Jonathan Yarden Dec 16, 2020. 2022 Audi Q7 Premium Plus. 0T Premium Plus, a 2017 Audi Q7 3. The hardware version is 4L0 915 181, and the two software versions are 4L0 910 181, and 4L0 910 181A. May 03, 2012 · The Audi Enthusiast website. Under the hood of the 2015 Audi Q7 3. Audi Q7 Месторасположение № 802 / 2 5 — Блок реле и предохранителей багажного отсека справа-SF Jan 05, 2018 · 奥迪Audi Q7 继电器及保险丝位置示意图（英文）. Year of production: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. For vehicles equipped with J644 — Battery Energy Manager, proceed to Section B. 11. May 21, 2021 · Audi has announced a big 2022 model year update exercise that involves five models, namely the A1, A4, A5, Q7 and Q8. 1 Meanwhile, the 2017 Q7 Prestige trim with supercharged 3. The Q7 2. 1 mph) in just 6. Service Training Audi Q7 — Sistema eléctrico Programa autodidáctico 364. В Audi Q7 устанавливается блок управления бортовой сети J519, аналогичный блоку, применяемому в Audi A6 ’05 и A8 ’03. There are three ways to find the exact Audi Q7 parts you’re looking for on eEuroparts. pdf,WI-XML 页码，1/30 Audi Q7 Fitting Locations No. 0T quattro (Prestige Jul 15, 2021 · Заводские аккумуляторы для Audi Q7 Аккумулятор для кроссовера Audi Q7 Audi Q7 – это полноразмерный кроссовер, который выпускается на той же платформе, что и некоторые модели автомобилей Nov 11, 2020 · In diesem Artikel betrachten wir den Audi Q7 (4L) der ersten Generation, der von 2005 bis 2015 hergestellt wurde. 99 $ 14. 0T S Line Prestige trims is a supercharged 3. 00145 MF and 53% RV. 5 out of 5 stars 13. Une fonction mémoire est également proposée pour les sièges avant. Find the best Audi Q7 for sale near you. The Collection Audi is Your Miami Area Audi Dealership. Experience our vision of mobility and let yourself be inspired. As is the German way, your choice of options can dramatically affect how much you pay for your 2014 Audi Q7. Verified. Our Audi Q7 SUVs offer 3 different turbo options—including inline 4-cylinder V6, and twin turbo V8. Jun 18, 2021 · The 2021 Audi Q7 also got all good crash test ratings, and they both did well in the roof strength tests. However, her first car was the Audi Q7. 0 seconds, and continues up to a top speed of 225 km/h (139. Luxury sport utility vehicle has passed our extensive trade inspection. Prices can climb quickly with options, and that Audi Q7 features and specs at Car and Driver. Introduced for the 2017 model year, and extensively refreshed for 2020, the second generation Q7 offers a healthy helping of refinement. Starting with the A1, the premium hatchback sees its output raised from 200 […] Delaman Navigation Button Joystick Control Center Button Cover MMI Knob Repair Kit 2 Seal Ring for Audi A4 A5 A6 Q5 Q7 S5 S6 Paint Black 4. 2006 Position of relays and fuses Position of fuses in fuse carrier, left dash panel Fuse colours 40 A — orange 30 A — green 25 A — white 20 A — yellow 15 A — blue 10 A — red 7,5 A — bro Oct 22, 2021 · If used as a 5-seater the Q7 boasts a load capacity of 775 litres — the best in its class! When the series is launched, Audi Q7 customers will have the choice of two powerful engines: the new 4. (Audi) is recalling certain 2016-2018 Q7, A6 and A7 vehicles, and 2015-2018 Audi A8 vehicles. Three of these style statements are new within the last year, and the fourth is a sitting 10Best winner. Audi vehicles from model year 2008 to current. Sales: 888-460-1322. 2020 Audi Q7 Prestige 10. 20 MPG. Jaguar F-Pace. Audi showed that the system worked reliably for various pedestrian statures and across a range of speeds. Audi Q7 (2005 – 2015) – fuse box diagram. I’m sure the battery is fine even though it’s the original 2007 Varta 110ah. 0T Prestige. Audi of America, Inc. 2-litre V8 with FSI petrol direct injection develops 257 kW (350 bhp) and achieves a maximum torque of 440 Newton-metres. lbl In the Audi Q7, it is located in the rear right of the vehicle. 9; combined CO 2 emissions in g/km: 69–64 * Information on fuel consumption and CO 2 emissions as well as efficiency classes in ranges depending on the tires and alloy wheel rims used. Oct 18, 2021 · Audi Q7. com®. Audi Q7 Месторасположение № 802 / 2 5 — Блок реле и предохранителей багажного отсека справа-SF CITALL AMI MMI AUX to 3. 3 months ago. In rear left of engine compartment. (J644), or take it to a dealer for reprogramming. Engine 45 TFSI 248 HP. Two on dashboard passenger and driver side and one in the luggage compartment – Scroll down to see how to access them and the fuses list. The Audi Online Owner’s Manual features Owner’s, Radio and Navigation Manuals for. 2022 Audi Q7. With code XXXX2 the shut-off occurs at the fixed voltage value entered in the Adaption function. These vehicles include: Messages : 7 688. 2017 Audi Q7 3. 62 of 153. Mar 27, 2020 · The Audi Q7 hasn’t had the best history when it comes to reliability. The latest M-class, Tested Model Audi Q7 3. All-Wheel Drive Quattro. Подключаемся к блоку 07 (Для MMI 3G — блок 5F) 2. «With its minimalist, contemporary design matched with loads of technology and excellent comfort and build quality, the Q7’s cabin is a special place. Body Type — 5 door SUV. On right in luggage compartment. 61 of 153. 0T quattro Premium Plus AWD for sale — $57,990 — 16,640 miles with Leather Seats, Sunroof/Moonroof, Navigation System, Alloy Wheels, Third Row Seating, Bluetooth, Blind Spot Monitoring, Heated SeatsCertified Pre-Owned: NoTransmission: AutomaticColor: Gray. d/b/a Audi of Used 2014 Audi Q7 Pricing. Audi Q7 55 TFSI quattro TipTronic, 340hp, 2020. These vehicles include: L’Audi Q7 peut, au choix, être équipé de sièges à réglage électrique pour le conducteur et le passager avant. Premium Plus 45: $ 58,195. 0 out of 10, the 2022 Audi Q7 puts the family wagon in the fast lane. Seating capacity 7. 0T quattro Premium Plus AWDDescription: Used 2021 Audi Q7 2. Acceleration 7. 0L four-cylinder engine, eight-speed automatic transmission, and all-wheel drive gets an EPA-estimated 22 mpg combined. 64 of 155. 7 out of 5 stars. [Audi Q7] Batterie et alternateur. The Premium base trim adds two USB ports, Audi Pre-Sense Basic with pedestrian detection, HomeLink garage door opener, front and rear parking sensors and both LED front and taillights. Its drive system consists of an efficient electric motor that enables local emission-free driving and a powerful V6 3. • Attach pictures of the amplifier for Audi Q7, A4 Avant, or A6 Avant vehicles if the amplifier shows no obvious signs of water damage. Audi Q7 4L (2007- ) . We have 1,681 Audi Q7 vehicles for sale that are reported accident free, 1,165 1-Owner cars, and 1,771 personal use cars. 0T Premium Plus. Kerb Weight 1995kg. Keyless access authorization antenna -Audi A6 (4F) electrical components (Sivuilla 10-12 käsitellään J644 yksikköä, A8 SSP on hyvä pohjatieto koska A6 yksikkö pohjautuu A8:n J644 yksikköön)-Audi Q7 Electrical System (J519 boksia käsitellään sivuilla 13-24, Tämä siis pohajutuu taas tuohon A6 yksikköön. Le calculateur de gestion d’énergie J644 est monté sous le siège de gauche, à côté du bac de batterie. District Court for the Central District of California: Mercado, et al. Fuse box diagram (fuse layout), location and assignment of fuses and relays of Audi Q7 (2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015). 0. Expect the new Q7 to borrow cues from the Q8 Dec 28, 2015 · For now, the only engine available on the 2017 Q7 is the 3. System overview Three components of the Access/Start Authorization System communicate via a local single-wire bus. hvor gammel er din? 2007 Audi Q7 up to VIN 7D063347 Condition: The vehicle battery is or is almost discharged and the Energy Management Control Module J644 indicates an increased static current in order of 700 mA Technical Background: I have an Audi Q7 3. Aug 24, 2021 · Arunita Kanjilal reportedly gifted a super expensive Audi Q7 to Pawandeep Rajan as a token of love after he won Indian Idol 12 earlier this month. List price when new £80,915 Price today £55,000* Available from 2015-present Jun 30, 2021 · 2022 Audi Q7 review With a TCC Rating of 7. 6 out of 5 stars 127 2 offers from $12. Hier finden Sie Sicherungskastendiagramme des Audi Sep 22, 2016 · Audi Q7 gets new 2. Audi Q7 3. j644 audi q7
bxy guc 0l1 dr4 xmo fif suz rno o2t lur wil 16f 0g3 eth qot shl xvl kil 9md yot
Схема предохранителей

Mazda 3 (BP; 2019, 2020- ..)

В данной статье мы рассматриваем Mazda 3 (BP) четвертого поколения, выпускаемую с 2019 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Mazda3 2019 и 2020, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Схема расположения предохранителей Mazda3 2019-2020…

Предохранители прикуривателя (розетки): F15 и F30 в блоке предохранителей в моторном отсеке.

Блок предохранителей в салоне

Расположение блока предохранителей

Находится на левой стороне машины, за крышкой.

Схема блока предохранителей

Назначение предохранителей в салоне (2019, 2020)

№	Номинальный ток	Описание
F1	—	Не используется
F2	—	Не используется
F3	—	Не используется
F4	15 A	Электропривод замков дверей (водитель)
F5	15 A	Электропривод замков дверей (Пассажирский)
F6	—	Не используется
F7	—	Не используется
F8	—	Не используется
F9	30 A	Электрические стеклоподъемники (Драйвер)
F10	30 A	Электрические стеклоподъемники (пассажирский)
F11	30 A	Сиденье с электроприводом (водитель) (некоторые модели)
F12	—	Не используется
F13	15 A	Аудио
F14	—	Не используется
F15	15 A	Замок задней двери
F16	15 A	Освещение
F17	10 A	Стоп-сигналы
F18	10 A	Подсветка
F19	10 A	Задний указатель поворота
F20	10 A	Задние фонари
F21	10 A	Задние фонари
F22	7. 5 A	Электроблокировка рулевого управления (некоторые модели)
F23	—	Не используется

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке (2019, 2020)

№	Номинальный ток	Описание
F1	—	Не используется
F2	20 A	Антиобледенитель стеклоочистителя (некоторые модели)
F3	30 A	Система управления двигателем
F3	20 A	Не используется
F4	20 А	S-VT
F5	40 A	Система управления двигателем
F6	20 A	Не используется
F7	15 A	Не используется
F7	20 A	Топливный насос
F8	15 A	Система управления двигателем
F9	15 A	Система управления коробкой передач (некоторые модели)
F10	15 A	Система управления двигателем
F11	7. 5 А	Кондиционер
F12	15 A	Система управления двигателем
F13	15 A	Не используется
F14	20 A	Обогрев переднего сиденья (некоторые модели)
F15	20 A	Не используется
F16	15 A	Для защиты различных цепей
F17	—	Не используется
F18	15 A	Розетки для принадлежностей
F19	60 A	Усилитель руля
F20	15 A	Фара (левая) 1
F21	15 A	Фара (правая) 1
F22	15 A	Для защиты различных цепей
F23	30 A	ABS, Система динамической стабилизации
F24	15 A	Фара (левая) 2
F25	15 A	Фара (правая) 2
F26	7. 5 А	Бортовая диагностика
F27	25 A	Для защиты различных цепей
F28	25 A	Для защиты различных цепей
F29	15 A	Омыватель ветрового стекла
F30	15 A	Розетки для принадлежностей
F31	15 A	Звуковой сигнал
F32	—	Не используется
F33	—	Не используется
F34	—	Не используется
F35	50A	ABS, Система динамического контроля устойчивости
F36	—	Не используется
F37	40 A	Обогрев заднего стекла
F38	50 A	Для защиты различных цепей
F39	—	Не используется
F40	40 A	Кондиционер
F41	—	Не используется
F42	20 A	Стеклоочистители
F43	30 A	Вентилятор охлаждения
F44	30 A	Для защиты различных цепей
F45	10 A	Система управления двигателем
F46	15 A	Аудио
F47	15 A	Для защиты различных цепей
F48	7. 5 A	Подушка безопасности
F49	15 A	Комбинация приборов
F50	15 A	Комнатный светильник
F51	25 A	Аудиосистема
F52	10 A	Люк (некоторые модели)
F53	15 A	Система управления двигателем
F54	15 А	i-ACTIVSENSE
F55	50 A	Не используется
F56	50 A	Не используется

Блок предохранителей

: Схема панели предохранителей Mazda 3 2019-2021 годов

Mazda 3

Предохранители

Электрическая система вашего автомобиля защищена предохранителями.Если какие-либо лампы, аксессуары или элементы управления не работают
, проверьте соответствующее устройство защиты цепи.

Если перегорел предохранитель, внутренний элемент оплавится.
Если тот же предохранитель снова перегорит, не используйте эту систему и как можно скорее обратитесь к официальному дилеру Mazda.

Замена предохранителей на левой стороне автомобиля

Если электрическая система не работает, сначала проверьте предохранители на левой стороне автомобиля.
1. Убедитесь, что зажигание выключено, а другие выключатели выключены.
2. Откройте крышку панели предохранителей.

Блок предохранителей на левой стороне автомобиля

3. Вытяните предохранитель прямо с помощью съемника предохранителя, находящегося на блоке предохранителей, расположенном в моторном отсеке.

Съемник предохранителей

4. Осмотрите предохранитель и замените его, если он перегорел.

1 — нормальный предохранитель, 2 — перегоревший предохранитель

5.Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вставлен. Если он не подходит плотно, попросите специалиста установить его. Мы рекомендуем авторизованного дилера Mazda.
Если у вас нет запасных предохранителей, возьмите предохранитель такого же номинала из цепи, не необходимой для работы автомобиля, например, из цепи аудиосистемы или гнезда для дополнительных устройств.

ВНИМАНИЕ
Всегда заменяйте предохранитель оригинальным предохранителем Mazda или эквивалентом того же номинала. В противном случае вы можете повредить электрическую систему.

6. Установите крышку на место и убедитесь, что она надежно установлена.

Замена предохранителей под капотом

Если фары или другие электрические компоненты не работают, а предохранители в салоне исправны, проверьте блок предохранителей под капотом.
Если предохранитель перегорел, его необходимо заменить.

Выполните следующие действия:
1. Убедитесь, что зажигание выключено, а другие выключатели выключены.
2. Снимите крышку блока предохранителей.

Блок предохранителей под капотом

3.Если перегорел какой-либо предохранитель, кроме ГЛАВНОГО, замените его новым с такой же номинальной силой тока.

1 — Нормальный предохранитель, 2 — Перегоревший предохранитель

ПРЕДУПРЕЖДЕНИЕ
Не заменяйте главный предохранитель самостоятельно. Обратитесь к официальному дилеру Mazda для выполнения замены:
Самостоятельная замена предохранителя опасна, поскольку ГЛАВНЫЙ предохранитель является сильноточным. Неправильная замена может вызвать поражение электрическим током или короткое замыкание, что приведет к пожару.

4. Установите крышку на место и убедитесь, что она надежно установлена.

Моторный отсек Блок предохранителей

Схема панели предохранителей в моторном отсеке

No. -icer *
F3
30 A Система управления двигателем
20 A —
F4 20 A S-VT
F5 40 A Система управления двигателем
F6 20 A —

F7 15A -, 20 A Топливный насос
F8 15A Система управления двигателем
F9 15A Система управления коробкой передач *
F10 15A Система управления двигателем
F11 7.5A Кондиционер
F12 15A Система управления двигателем
F13 15A —
F14 20A Обогреватель переднего сиденья *
F15 20A —
F16 15A Для защиты различных цепей
F17 — —
F18 15 A Розетки для дополнительных устройств
F19 60 A Система гидроусилителя
F20 15 A Фара (левая) 1
F21 15 A Фара (правая) 1
F22 15 A Для защиты различных цепей
F23 30 A ABS, система динамического контроля устойчивости
F24 15 A Фара (левая) 2
F25 15 A Передняя фара (RH) 2
F26 7,5 A Бортовая диагностика
F27 25 A Для защиты различных цепей
F28 25 A Для защиты различных цепей
F29 15 A Омыватель ветрового стекла
F30 15 A Розетки для аксессуаров
F31 15 A Звуковой сигнал
F32 — —
F33 — —
F34 — —
F35 50A ABS, Система динамической стабилизации
F36 — —
F37 40 A Обогрев заднего стекла
F38 50 A Для защиты различных цепей
F39 — —
F40 40 A Кондиционер
F41 — —
F42 20 A Стеклоочистители
F 43 30 A Вентилятор охлаждения
F44 30 A Для защиты различных цепей
F45 10 A Система управления двигателем
F46 15 A Аудиосистема
F47 15 A Для защиты различных цепей
F48 7. 5 A Подушка безопасности
F49 15 A Комбинация приборов
F50 15 A Лампа освещения салона
F51 25 A Аудиосистема
F52 10 A Люк на крыше *
F53 15 A Система управления двигателем
F54 15 A i-ACTIVSENSE
F55 50 A —
F56 50 A -, 15A Водяной насос
* Некоторые модели
Блок предохранителей левой стороны
Схема панели предохранителей левой стороны

No. . ЗАЩИЩЕННЫЙ КОМПОНЕНТ
F1 — —
F2 — —
F3 — —
F4 15 A Механические дверные замки (водитель)
F5 15 A Механические дверные замки (пассажир)
F6 — —
F7 — —
F8 — —
F9 30 A Стеклоподъемники (водитель)
F10 30 A Электрические стеклоподъемники (пассажир)
F11 30 A Сиденье с электроприводом (водитель) *
F12 — —
F13 15 A Аудиосистема
F14 — —
F15 15 A Замок задней двери
F16 15 A Подсветка
F17 10 A Стоп-сигналы
F18 10 A Задние фонари
F19 10 A Задний указатель поворота 9 0733 F20 10 A Задние фонари
F21 10 A Задние фонари
F22 7. 5 A Электрический замок рулевого управления *
F23 — —
Меры предосторожности при техническом обслуживании владельцем капот Обзор моторного отсека Машинное масло Охлаждающая жидкость двигателя Тормозная жидкость / жидкость для сцепления Омывающая жидкость Смазка кузова Щетки стеклоочистителя Аккумулятор Замена ключевой батареи Шины Лампочки Предохранители
Предохранители
×
В начало страницы
1
ТУМАН
15 А
Передние противотуманные фары (некоторые модели)
2
H / L HI
20 А
Фара дальнего света
3
H / CLEAN
20 А
Омыватель фар (некоторые модели)
4
СТОП
10 А
Стоп-сигналы, задний противотуманный фонарь (некоторые модели)
5
КОМНАТА
15 А
Верхний свет
6
7. 5 А
Система управления двигателем (некоторые модели)
7
ТОПЛИВО ТЕПЛО
15 А
Подогреватель топлива (некоторые модели)
8
ОПАСНОСТЬ
25 А
Сигнальные лампы аварийной сигнализации, указатели поворота
9
АБС / DSCS
30 А
ABS, Система динамического контроля устойчивости (некоторые модели)
10
СЧЕТЧИК2
7. 5 А
–
11
АУДИО2
7.5 А
Аудиосистема (некоторые модели)
12
BOSE
25 А
Bose ^® Модель со звуковой системой (некоторые модели)
13
АУДИО1
15 А
Аудиосистема (некоторые модели)
14
ТОПЛИВНЫЙ НАСОС
15 А
Топливная система (некоторые модели)
15
HID R ДХО
15 А
Фара (правая) ^{* 1}
16
НА НАСОСЕ
15 А
Система управления трансмиссией (некоторые модели)
17
РОГ
15 А
Рог
18
ХВОСТ
15 А
Задний фонарь, Фонарь освещения номерного знака, Габаритные огни
19
НАГРЕВАТЕЛЬ ПАРА
15 А
Рулевое колесо с подогревом (некоторые модели)
20
AT
15 А
Система управления трансмиссией
21
р. Дворник
15 А
Стеклоочиститель заднего стекла (некоторые модели)
22
A / C
7.5 А
Кондиционер
23
ДВИГАТЕЛЬ3
15 А
Система управления двигателем
24
ДВИГАТЕЛЬ2
15 А
Система управления двигателем
25
ДВИГАТЕЛЬ1
15 А
Система управления двигателем
26
GLOW SIG
5 А
Система управления двигателем (некоторые модели)
27
ЭВВТ
20 А
Система управления двигателем (некоторые модели)
28
дворник
20 А
Стеклоочиститель и омыватель переднего стекла
29
DCDC REG
30 А
Для защиты различных цепей (некоторые модели)
30
EPB L
ТОПЛИВО. P2
30 А
Электрический стояночный тормоз (EPB) (LH) (некоторые модели)
31
ДОБАВИТЬ ВЕНТИЛЯТОР DE
40 А
Вентилятор охлаждения (некоторые модели)
32
стр. ОКНО1
30 А
Электрические стеклоподъемники
33
В / Н НИЗКИЙ R
15 А
Фара ближнего света (правая) ^{* 2}
34
H / L LOW L HID L
15 А
Фара (левая) ^{* 1}, Фара ближнего света (левая) ^{* 2}
35
СЧЕТЧИК1
10 А
Комбинация приборов
36
IG2
30 А
Для защиты различных цепей
37
EPB R
СНГ
30 А
Электрический стояночный тормоз (EPB) (RH) (некоторые модели)
38
ТОПЛИВО. П3
ВЕНТИЛЯТОР DE
40 А
Топливная система (некоторые модели)
39
DCDC DE
40 А
Для защиты различных цепей (некоторые модели)
40
SRS1
7. 5 А
Подушка безопасности
41
ДВИГАТЕЛЬ. IG1
15 А
Система управления двигателем
42
К / У IG1
15 А
Для защиты различных цепей
43
СЧЕТЧИК3
10 А
Комбинация приборов (некоторые модели)
Mazda 3 (2010) — схема предохранителей
Mazda 3 (2010) — схема предохранителей
Год выпуска: 2010
Блок предохранителей (моторный отсек)
Mazda 3 — блок предохранителей —
моторный отсек
Положение Описание Номинал предохранителя [A] Защищенный компонент
1 ВЕНТИЛЯТОР 2 – –
2 ENG ГЛАВНАЯ 40 Система управления двигателем
3 BTN 1 50 Для защиты различных цепей
4 Кондиционер MAG 7,5 Кондиционер
5 H / L HI 20 Фара дальнего света
6 FOG 15 Противотуманные фары *
7 H / L СТИРКА – –
8 ЛЮК 15 Люк на крыше *
9 F. DEF RH – –
10 F.DEF LH – –
11 ВЕНТИЛЯТОР 1 40 Вентилятор охлаждения
12 КОМНАТА 15 Освещение салона
13 ТКМ 15 ТКМ *
14 DSC 20 Система динамического контроля устойчивости *
15 Бат 2 7,5 Для защиты различных цепей
16 НА НАСОСЕ – –
17 НАГРЕВАТЕЛЬ 40 Нагреватель
18 INJ – –
19 Р.DEF 30 Обогрев заднего стекла
20 IGKEY 2 40 Для защиты различных цепей
21 IGKEY 1 40 Для защиты различных цепей
22 РОГ 15 Рупор
23 СТОП 15 Стоп-сигналы
24 ENG + B 10 Система управления двигателем
25 ТОПЛИВНЫЙ НАСОС 25 Топливная система
26 АБС 40 АБС
27 СИДЕНЬЕ ТЕПЛО 20 Обогрев сиденья *
28 EHPAS 80 Электрогидравлический усилитель рулевого управления
29 – – –
30 АБС ИГ 7,5 АБС
31 – – –
32 В / Д Низ. Прав. 15 Фара ближнего света (RH)
33 H / L LO LH 15 Фара ближнего света (LH)
34 ИЛЛУМ 7,5 Подсветка приборной панели
35 ХВОСТ 15 Фонарь задний
36 ENG INJ 15 Система управления двигателем
37 РУС БАР 15 PCM
38 РУС БАР 2 20 PCM
39 ETV 15 Электро-дроссельная заслонка
* Некоторые модели
Блок предохранителей (со стороны пассажира)
Mazda 3 — блок предохранителей —
со стороны пассажира
Позиция Описание Номинал предохранителя [A] Защищенный компонент
1 BOSE 30 Модель с аудиосистемой Bose® *
2 P30 СИДЕНЬЕ 30 Сиденье с электроприводом *
3 с. ВЕТЕР 30 Электрический стеклоподъемник
4 D ЗАМОК 25 Электродвигатель дверного замка
5 – – –
6 – – –
7 ESCL 15 Электронная блокировка руля *
8 SAS 15 Подушка безопасности
9 – – –
10 ОПАСНОСТЬ 15 Сигнальная лампа аварийной сигнализации
11 МЕТР 15 Для защиты различных цепей
12 ВЫХОД 15 Розетки для аксессуаров
13 R Стеклоочиститель 15 Стеклоочиститель задний *
14 СИГАРА 15 Зажигалка
15 – – –
16 НАГРЕВАТЕЛЬ 10 Электродвигатель вентилятора
17 ЗЕРКАЛО 10 Зеркало регулировки мощности
18 ST SIG 10 Стартовый знак
19 – – –
20 АУДИО 7,5 Аудиосистема
21 М. DEF 7,5 Обогрев зеркал *
22 AFS 7,5 Адаптивная система переднего освещения *
23 – – –
24 РУС 20 Система управления двигателем
25 – – –
26 – – –
27 – – –
28 – – –
29 – – –
30 с.ВЕТЕР 25 Электрический стеклоподъемник
31 – – –
32 F стеклоочиститель 25 Стеклоочиститель и омыватель
33 – – –
34 – – –
* Некоторые модели
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
Mazda3 седан и хэтчбек 2019 года — две из самых красивых Mazda
Mazda сняла крышку с новой Mazda3 2019 года, и мы уже знаем, что у автомобилей будут новые технологии, чтобы привлечь покупателей. Mazda заявляет, что ее дизайн KODO применен к капоту, кабине и багажнику седана и призван вызвать элегантность и гладкость. Горизонтальный обтекатель автомобиля подчеркивает широкую и низкую стойку со спокойствием, говорит Mazda.
Версия Mazda3 в стиле хэтчбек должна быть спортивной и более эмоциональной с агрессивными сторонами кузова и задними стойками. Верх хэтчбека должен указывать на скорость и помогает выразить мощное присутствие. Покупателям хэтчбеков доступен эксклюзивный цвет Polymetal Grey. Mazda заявляет, что «сочетает твердый внешний вид металла с глянцевым гладким пластиком, чтобы создать совершенно новое выражение стиля».
Внутри обеих версий Mazda3 появится совершенно новая 8.8-дюймовый экран информационно-развлекательной системы MAZDA Connect. В стандартную комплектацию входит аудиосистема с 8 динамиками, 7-дюймовый приборный блок, светодиодные фары и задние фонари, телефон с Bluetooth и поддержка звука, HD-радио, дистанционный вход без ключа, кнопочное зажигание, электрический стояночный тормоз, подушки безопасности для коленей, камера заднего вида, и два порта USB.
Новые варианты интерьера включают кожзаменитель Greige с холодными оттенками серого и мягкие на ощупь бежевые. У хэтчбека эксклюзивный красный цвет кожи. Седан стандартно поставляется с 16-дюймовыми колесами, тканью и электрическими стеклоподъемниками.Хэтчбек стандартно поставляется с задним спойлером на крыше, 18-дюймовыми колесами, Apple CarPlay и Android Auto.
Дополнительные пакеты для седана включают Select, Preferred и Premium. Хэтчбек получает пакеты Preferred и Premium. Автомобили также предлагаются с полным приводом i-ACTIV, и единственным двигателем является 2,5-литровый двигатель SKYACTIV-G, развивающий 186 л. с. и 186 фунт-фут крутящего момента. Базовая трансмиссия — 6-ступенчатая механическая коробка передач с 6-ступенчатой автоматической коробкой передач. Цена на хэтчбек начинается от 23 600 долларов, а цена на седан — от 21 000 долларов.Загруженный премиум-пакет AWD с автоматической коробкой передач начинается с 28 900 долларов за хэтчбек и 27 900 долларов за седан.
Mazda 3: Окно не поднимется Диагностика
Окна вашей Mazda 3 защищают вас от непогоды и защищают интерьер от повреждений. Если ваше окно не открывается, есть несколько распространенных проблем, которые могут вызвать эту проблему. К ним относятся перегоревший предохранитель, неисправный мотор стеклоподъемника, проблемы с проводкой и выключатель.
Не работает стеклоподъемник Причины: Mazda 3
Это короткое руководство по поиску и устранению неисправностей написано с учетом того, что вам нужно прямо сейчас запомнить окно.
Испытанный трюк с электрическим стеклоподъемником, который не поднимается, — это прижать ладонь к стеклу и «помочь» стеклу подняться, нажимая кнопку. Если в моторе вообще есть жизнь, этого может быть достаточно, чтобы восстановить его.
Если не работают только задние окна, на большинстве автомобилей есть выключатель блокировки.Убедитесь, что это не было нажато.
Теперь, когда мы быстро рассмотрели низко висящие плоды, вот общие причины, по которым окно не поднимается в вашем 3.
1. Проводка / предохранители
Ищем, не перегорел ли ваш 3 это отличное место для начала. Это особенно верно, если окно, кажется, не испытывало затруднений, прежде чем оно не смогло подняться.
Если все окна не работают, то неисправен предохранитель или оконное реле.
Вам нужно будет найти блок предохранителей, а затем предохранитель электрического стеклоподъемника. Легко определить, перегорел ли предохранитель. Вот хорошее видео (YouTube) о том, как определить, перегорел ли предохранитель. Самый простой способ — с помощью тестовой лампы. Или вы можете потянуть его и визуально проверить, не взорвалось ли оно.
Если предохранитель перегорел, его замена приведет к открытию электрического стеклоподъемника. Если он продолжает дуть, вам нужно выяснить, что вызывает короткое замыкание в жгуте проводов.Вот отличный ресурс по поиску короткометражек (liveabout.com).
2. Стеклоподъемник
Ваш переключатель электрического стеклоподъемника может выйти из строя. Они подвергаются воздействию элементов каждый раз, когда вы открываете дверь. Функционируют они очень просто. На переключателе есть сигнал 12 вольт. Он отправляет этот сигнал на двигатель электрического стеклоподъемника.
Если вы поставите на него вольтметр, на нем должно быть 12 вольт, пока ключ включен, и ± 12 вольт на выходе, когда вы нажимаете переключатель.
Вот отличное видео на YouTube о том, как именно это сделать, от Tom A о том, как проверить переключатель и посмотреть, неисправен ли двигатель.

3. Электродвигатель стеклоподъемника
Электродвигатели стеклоподъемника Mazda 3 могут со временем выходить из строя. Вам придется снять дверную панель, чтобы добраться до нее. Многие из них приклепаны, так что будьте готовы с этим справиться. Если вы проверили, что он получает питание с помощью вольтметра, но не работает, пора приобрести новый. Они не такие уж и дорогие, просто вытащить их — сложная задача.
Выход из строя двигателя — почти всегда медленный процесс.Если какое-то время он изо всех сил пытался подняться (подумайте о скорости других окон), это действительно хороший признак того, что это сам стеклоподъемник.
4. Направляющая окна
Направляющая окна — это то, что направляет окно через дверь, когда оно поднимается обратно. Если он испортится, то окно может прилипнуть.
Заключение: 3 окна не поднимаются
Если окно вашей Mazda 3 не поднимается, обычно проблема связана с переключателем или самим двигателем.

1	ТУМАН	15 А	Передние противотуманные фары (некоторые модели)
2	H / L HI	20 А	Фара дальнего света
3	H / CLEAN	20 А	Омыватель фар (некоторые модели)
4	СТОП	10 А	Стоп-сигналы, задний противотуманный фонарь (некоторые модели)
5	КОМНАТА	15 А	Верхний свет
6		7. 5 А	Система управления двигателем (некоторые модели)
7	ТОПЛИВО ТЕПЛО	15 А	Подогреватель топлива (некоторые модели)
8	ОПАСНОСТЬ	25 А	Сигнальные лампы аварийной сигнализации, указатели поворота
9	АБС / DSCS	30 А	ABS, Система динамического контроля устойчивости (некоторые модели)
10	СЧЕТЧИК2	7. 5 А	–
11	АУДИО2	7.5 А	Аудиосистема (некоторые модели)
12	BOSE	25 А	Bose ^® Модель со звуковой системой (некоторые модели)
13	АУДИО1	15 А	Аудиосистема (некоторые модели)
14	ТОПЛИВНЫЙ НАСОС	15 А	Топливная система (некоторые модели)
15	HID R ДХО	15 А	Фара (правая) ^{* 1}
16	НА НАСОСЕ	15 А	Система управления трансмиссией (некоторые модели)
17	РОГ	15 А	Рог
18	ХВОСТ	15 А	Задний фонарь, Фонарь освещения номерного знака, Габаритные огни
19	НАГРЕВАТЕЛЬ ПАРА	15 А	Рулевое колесо с подогревом (некоторые модели)
20	AT	15 А	Система управления трансмиссией
21	р. Дворник	15 А	Стеклоочиститель заднего стекла (некоторые модели)
22	A / C	7.5 А	Кондиционер
23	ДВИГАТЕЛЬ3	15 А	Система управления двигателем
24	ДВИГАТЕЛЬ2	15 А	Система управления двигателем
25	ДВИГАТЕЛЬ1	15 А	Система управления двигателем
26	GLOW SIG	5 А	Система управления двигателем (некоторые модели)
27	ЭВВТ	20 А	Система управления двигателем (некоторые модели)
28	дворник	20 А	Стеклоочиститель и омыватель переднего стекла
29	DCDC REG	30 А	Для защиты различных цепей (некоторые модели)
30	EPB L ТОПЛИВО. P2	30 А	Электрический стояночный тормоз (EPB) (LH) (некоторые модели)
31	ДОБАВИТЬ ВЕНТИЛЯТОР DE	40 А	Вентилятор охлаждения (некоторые модели)
32	стр. ОКНО1	30 А	Электрические стеклоподъемники
33	В / Н НИЗКИЙ R	15 А	Фара ближнего света (правая) ^{* 2}
34	H / L LOW L HID L	15 А	Фара (левая) ^{* 1}, Фара ближнего света (левая) ^{* 2}
35	СЧЕТЧИК1	10 А	Комбинация приборов
36	IG2	30 А	Для защиты различных цепей
37	EPB R СНГ	30 А	Электрический стояночный тормоз (EPB) (RH) (некоторые модели)
38	ТОПЛИВО. П3 ВЕНТИЛЯТОР DE	40 А	Топливная система (некоторые модели)
39	DCDC DE	40 А	Для защиты различных цепей (некоторые модели)
40	SRS1	7. 5 А	Подушка безопасности
41	ДВИГАТЕЛЬ. IG1	15 А	Система управления двигателем
42	К / У IG1	15 А	Для защиты различных цепей
43	СЧЕТЧИК3	10 А	Комбинация приборов (некоторые модели)

Положение	Описание	Номинал предохранителя [A]	Защищенный компонент
1	ВЕНТИЛЯТОР 2	–	–
2	ENG ГЛАВНАЯ	40	Система управления двигателем
3	BTN 1	50	Для защиты различных цепей
4	Кондиционер MAG	7,5	Кондиционер
5	H / L HI	20	Фара дальнего света
6	FOG	15	Противотуманные фары *
7	H / L СТИРКА	–	–
8	ЛЮК	15	Люк на крыше *
9	F. DEF RH	–	–
10	F.DEF LH	–	–
11	ВЕНТИЛЯТОР 1	40	Вентилятор охлаждения
12	КОМНАТА	15	Освещение салона
13	ТКМ	15	ТКМ *
14	DSC	20	Система динамического контроля устойчивости *
15	Бат 2	7,5	Для защиты различных цепей
16	НА НАСОСЕ	–	–
17	НАГРЕВАТЕЛЬ	40	Нагреватель
18	INJ	–	–
19	Р.DEF	30	Обогрев заднего стекла
20	IGKEY 2	40	Для защиты различных цепей
21	IGKEY 1	40	Для защиты различных цепей
22	РОГ	15	Рупор
23	СТОП	15	Стоп-сигналы
24	ENG + B	10	Система управления двигателем
25	ТОПЛИВНЫЙ НАСОС	25	Топливная система
26	АБС	40	АБС
27	СИДЕНЬЕ ТЕПЛО	20	Обогрев сиденья *
28	EHPAS	80	Электрогидравлический усилитель рулевого управления
29	–	–	–
30	АБС ИГ	7,5	АБС
31	–	–	–
32	В / Д Низ. Прав.	15	Фара ближнего света (RH)
33	H / L LO LH	15	Фара ближнего света (LH)
34	ИЛЛУМ	7,5	Подсветка приборной панели
35	ХВОСТ	15	Фонарь задний
36	ENG INJ	15	Система управления двигателем
37	РУС БАР	15	PCM
38	РУС БАР 2	20	PCM
39	ETV	15	Электро-дроссельная заслонка
* Некоторые модели

Позиция	Описание	Номинал предохранителя [A]	Защищенный компонент
1	BOSE	30	Модель с аудиосистемой Bose® *
2	P30 СИДЕНЬЕ	30	Сиденье с электроприводом *
3	с. ВЕТЕР	30	Электрический стеклоподъемник
4	D ЗАМОК	25	Электродвигатель дверного замка
5	–	–	–
6	–	–	–
7	ESCL	15	Электронная блокировка руля *
8	SAS	15	Подушка безопасности
9	–	–	–
10	ОПАСНОСТЬ	15	Сигнальная лампа аварийной сигнализации
11	МЕТР	15	Для защиты различных цепей
12	ВЫХОД	15	Розетки для аксессуаров
13	R Стеклоочиститель	15	Стеклоочиститель задний *
14	СИГАРА	15	Зажигалка
15	–	–	–
16	НАГРЕВАТЕЛЬ	10	Электродвигатель вентилятора
17	ЗЕРКАЛО	10	Зеркало регулировки мощности
18	ST SIG	10	Стартовый знак
19	–	–	–
20	АУДИО	7,5	Аудиосистема
21	М. DEF	7,5	Обогрев зеркал *
22	AFS	7,5	Адаптивная система переднего освещения *
23	–	–	–
24	РУС	20	Система управления двигателем
25	–	–	–
26	–	–	–
27	–	–	–
28	–	–	–
29	–	–	–
30	с.ВЕТЕР	25	Электрический стеклоподъемник
31	–	–	–
32	F стеклоочиститель	25	Стеклоочиститель и омыватель
33	–	–	–
34	–	–	–
* Некоторые модели
