Мицубиси лансер 10 схема предохранителей: Предохранители Митсубиси Лансер 10, 2007
Предохранители Митсубиси Лансер 10, 2007
30.07.2019
Большая часть электрических цепей японского автомобиля защищена плавкими предохранителями. Мощные потребители (фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.
Информация по схемам актуальна для моделей Мицубиси Лансер 10 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.
В салоне
Находится с водительской стороны внизу приборной панели.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

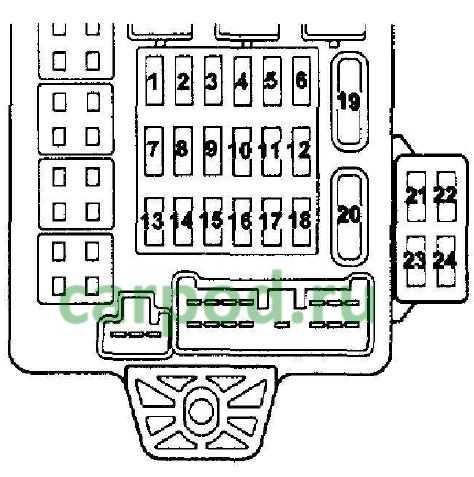

Общий вид.
| Схема предохранителей в салонном блоке Митсубиси Лансер | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 1 | Отопитель (Плавкая вставка) | 30 |
| 2 | Стоп-сигналы | 15 |
| 3 | Задний противотуманный фонарь | 10 |
| 4 | Очиститель ветрового стекла | 30 |
| 5 | Цепи дополнительного оборудования | 10 |
| 6 | Электропривод замков дверей | 20 |
| 7 | Аудиосистема | 15 |
| 8 | Реле блока управления | 7,5 |
| 9 | Лампы освещения салона (плафоны) | 15 |
| 10 | Аварийная световая сигнализация | — |
| 11 | Очиститель заднего стекла | 15 |
| 12 | Контрольно-измерительные приборы | 7,5 |
| 13 | Предохранитель прикуривателя лансер/розетка электропитания | 15 |
| 14 | Замок зажигания | 10 |
| 15 | Люк | 20 |
| 16 | Наружные зеркала заднего вида | 10 |
| 17 | Система полного привода | 10 |
| 18 | Фонари света заднего хода | 7,5 |
| 19 | Розетка электропитания | 15 |
| 20 | Электростеклоподъемники (Плавкая вставка) | 30 |
| 21 | Обогрев заднего стекла (Плавкая вставка) | 30 |
| 22 | Обогрев наружных зеркал заднего вида | 7,5 |
| 23 | Источник питания переменного тока | 15 |
| 24 | Электропривод сидений | 25 (20) |
| 25 | Обогрев сидений | 30 |
| Реле | ||
| A | Дополнительное оборудование | |
| B | Реле электровентилятора отопителя | |
| C | обогрев сидений | |
| D | обогрев заднего стекла | |
В моторном отсеке
Расположен в левой подкапотного пространства.
1. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор….
2….И снимите крышку монтажного блока.
| Схема предохранителей в блоке моторного отсека и на клемме АКБ | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Противотуманные фары | 15 |
| 2 | Блок управления двигателем | 7,5 |
| 3 | Автоматическая коробка передач | 20 |
| 4 | Звуковой сигнал | 10 |
| 5 | Генератор | 7,5 |
| 6 | Омыватель фар | 20 |
| 7 | Кондиционер | 10 |
| 8 | Дроссельная заслонка | 15 |
| 9 | Звуковой сигнал противоугонной системы | 20 |
| 10 | Обогреватель зоны укладки щеток стеклоочистителя | 15 |
| 11 | — | |
| 12 | Электропривод замка крышки багажника | 30 |
| 13 | Система наружного освещения в дневное время | 10 |
| 14 | Фара дальнего света (левая) | 10 |
| 15 | Фара дальнего света (правая) | 10 |
| 16 | Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (левая) | 20 |
| 17 | Фара дальнего/ближнего света с газоразрядной ксеноновой лампой (правая) | 20 |
| 18 | Фара ближнего света с галогеновой лампой (левая) | 10 |
| 19 | Фара ближнего света с галогеновой лампой (правая) | 10 |
| 20 | Цепь питания электрооборудования двигателя | 10 |
| 21 | Катушки зажигания | 10 |
| 22 | Цепь питания электрооборудования двигателя | 20 |
| 23 | Предохранитель бензонасоса | 15 |
| 24 | Стартер | 30 |
| 25 | — | |
| 26 | Антиблокировочная система тормозов АБС (ABS) | 40 |
| 27 | 30 | |
| 28 | Электродвигатель вентилятора конденсора | 30 |
| 29 | Электродвигатель вентилятора системы охлаждения | 40 |
| 30 | Устройство для подключения дополнительного оборудования | 30 |
| 31 | Усилитель аудиосистемы | 30 |
| 32 | Электрооборудование дизельного двигателя | — |
| 33 | АКБ/генератор | 120 |
| 34 | АКБ/плавкая вставка | 80 |
| 35 | №33 | 80 |
| 36 | 120 | |
| 37 | генератор | 80 |
| Реле | ||
| A | Реле противотуманных фар | |
| B | звуковой сигнал | |
| C | электромагнитная муфта компрессора кондиционера | |
| D | Дополнительное оборудование | |
| E | Реле управления автоматической коробкой передач | |
| F | Дополнительное оборудование | |
| G | дальний свет фар | |
| H | управление дроссельной заслонкой | |
| I | Дополнительное оборудование | |
| J | Реле системы наружного освещения в дневное время | |
| K | Бензонасос | |
| L | Дополнительное оборудование | |
| M | Вентилятор радиатора кондиционера | |
| N | Стартер | |
| O | Реле ближнего света фар | |
| P | Реле вентилятора системы охлаждения двигателя | |
| R | Дополнительное оборудование | |
| S | Главное реле системы управления двигателем | |
| T | Дополнительное оборудование | |
| Q | Вентилятор конденсора | |
Предохранители Митсубиси Лансер 10 и реле с назначением и схемами блоков
МитсубисиКомментарии: 0Mitsubishi Lancer 10 го поколения производился в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 году с двигателями объемом 1,5 1,6 1,8 2,0 литра.
За это время модель прошла рестайлинг. Mitsubishi Lancer Evolution или Mitsubishi Lancer Evo это спортивный вариант модельного ряда Лансера. В данной статье мы покажем описание предохранителей и реле Митсубиси Лансер 10 со схемами блоков, фото – примерами исполнения и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Количество элементов в блоках вашего Митсубиси Лансер 10 может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки.
Содержание
- 1 Блок в салоне
- 2 Блоки под капотом
- 2.1 Главный блок
- 2.2 Блок с реле
- 2.3 Блок на акб
Блок в салоне
Расположен под панелью приборов со стороны водителя за защитной крышкой.
Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
Фото – пример схемы с крышки блока
Схема
Описание предохранителей
| 1 | 30А Отопитель / обогреватель |
| 2 | 15А Стоп-сигналы |
| 3 | 10А Задний противотуманный фонарь |
| 4 | 30А Стекло очиститель ветрового окна |
| 5 | Резерв |
| 6 | 10А Цепь дополнительного оборудования |
| 7 | 20А Замки дверей |
| 8 | 15А Аудиосистема |
| 9 | 7,5А Цепь дополнительного оборудования |
| 10 | 15А Лампы освещения салона |
| 11 | 15А Аварийная световая сигнализация |
| 12 | 15А Стекло очиститель окна двери задка |
| 13 | 7,5А Контрольно – измерительные приборы |
| 14 | Резерв |
| 15 | 15А Прикуриватель (передняя розетка электропитания) |
| 16 | 10А Замок зажигания |
| 17 | 20А Электропривод люка |
| 18 | Резерв |
| 19 | 10А Наружные зеркала заднего вида |
| 20 | 10А Система полного привода |
| 21 | 7,5А Фонари заднего хода |
| 22 | Резерв |
| 23 | 15А Дополнительная розетка электропитания |
| 24 | 30А Электро стеклоподъемники |
| 25 | 30А Обогрев стекла двери задка |
| 26 | 7,5А Обогреватели наружных зеркал заднего вида |
| 27 | 15А Электропитание |
| 28 | 20/25А Электропривод сидений |
| 29 | 30А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 15, а за розетку – 23 на 15А.
Назначение реле
- Реле замков двери
- Реле отопителя
- Реле обогрева сидений
- Реле обогрева стекла двери задка
Блоки под капотом
Главный блок
Устанавливается в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| 1 | 30А Устройство ввода – вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |
Блок с реле
Находится рядом с основным.
Схема
Описание
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя
Блок на акб
На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
Схема
Назначение
- 33 – 120А Плавкая перемычка № 37/ Плавкие перемычки №№ 34-36
- 34 – 80А Предохранители №№ 2, 4, 5, 10, 11, 12, 14, 15, 17, 18, 23, 24, 25 и плавкая перемычка № 20 в салоне, и ETACS-ECU
- 35 – 80А Резерв
- 36 – 120А Предохранители №№ 1-23, 30-32 и плавкие перемычки №№ 24-29 в моторном отсеке, реле управления двигателем, реле фары (дальний свет) и реле фары (ближний свет)
- 37 – 80А Плавкие перемычки №№ 1 и 21, предохранители №№ 3, 6, 13, 16, 19, 22 в салоне, реле вентилятора и ETACS-ECU
Остались вопросы – пишите в комментарии.
Mitsubishi Lancer 2008-2017 Схема предохранителей Схема расположения реле
Предохранители на автомобилях Mitsubishi Lancer расположены в моторном отсеке и под приборной панелью. Мы включили обозначения предохранителей ниже для справки. Имейте в виду, что обозначения предохранителей могут различаться в зависимости от года выпуска модели и комплектации.
Панель предохранителей двигателя
Главный блок предохранителей расположен на стороне водителя двигателя. В панели главного предохранителя также есть несколько реле.
| Fuse | System |
|---|---|
| 1 | Front fog lights |
| 2 | Engine |
| 3 | Automatic Transmission |
| 4 | Horn |
| 5 | Генератор |
| 6 | Омыватель фар |
| 7 | Кондиционер |
| 9 Вентилятор масляный / Clutch ETV 9 | 10021 |
| 9 | Security Alarm Horn |
| 10 | Wiper |
| 11 | – |
| 12 | Power liftgate |
| 13 | Daytime running lights |
| 14 | Фара дальнего света левая |
| 15 | Фара дальнего света правая |
| 16 | Фара ближнего/дальнего света левая |
| 17 | Headlight low/high beam right |
| 18 | Headlight low beam left |
| 19 | Headlight low beam right |
| 20 | Engine Power |
| 21 | Ignition Катушка |
| 22 | Двигатель Power |
| 23 | Топливный насос |
| 24 | Стартер |
| 25 | 020 – |
| 26 | ABS |
| 27 | ABS |
| 28 | AC Fan Motor |
| 29 | Radiator Cooling Fan |
| 30 | IOD |
| 31 | Аудио -амплификатор |
| 32 | Дизельный двигатель |
| 33 | запасной |
| 34 | запасной |
| 35 | Запасной |
Внутренняя панель предохранителей
Под приборной панелью со стороны водителя расположены внутренние предохранители.
| Fuse | System | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Heater | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Brake Lights | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Rear fog light | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Windshield wiper | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Дополнительно | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Door locks | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Radio / Stereo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Control Unit Relay | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Dome Light | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Hazard lights | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Стеклоочиститель заднего стекла | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Датчики комбинации приборов | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Гнездо для сигарет | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Переключатель зажигания | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Скаун | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Электрические стеклоподъемники | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Обогреватель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 0016 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 115 Вольт выход | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Сиденье энергосбережения | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Огрев. Дополнительные сведения о Mitsubishi Lancer см. в этих руководствах по устранению неполадок и ремонту.Схема блока предохранителей реле Mitsubishi Lancer 10 с назначением и расположением10 го поколения Mitsubishi Lancer выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 годах с двигателями 1,5 1,6 1,8 2,0 л. За это время модель претерпела рестайлинг. Mitsubishi Lancer Evolution или Mitsubishi Lancer Evo — спортивная версия модельного ряда Lancer. В этой статье мы покажем обозначение предохранителей и реле Митсубиси Лансер 10 со схемами коробок, фото – примерами исполнения и местами их расположения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Содержание
|
0003 Находится под приборной панелью со стороны водителя за защитной крышкой.
Гребень
5A Генератор
цепь питания
