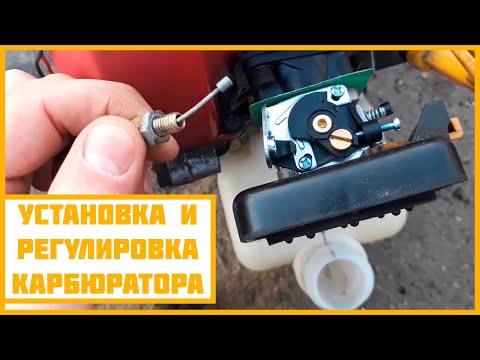

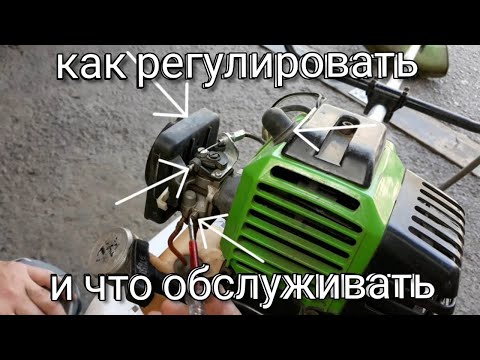

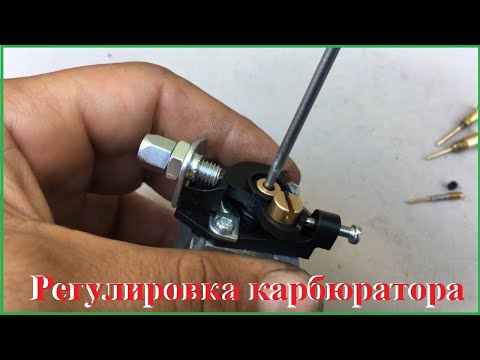

Как отрегулировать карбюратор на триммере

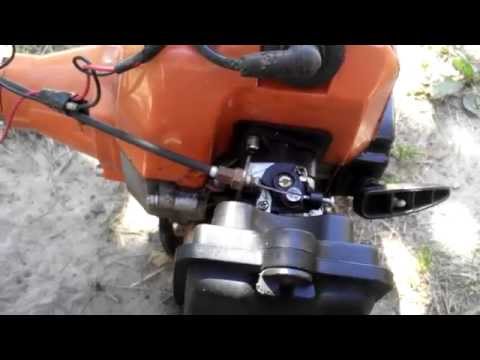

Регулировка карбюратора Хускварна

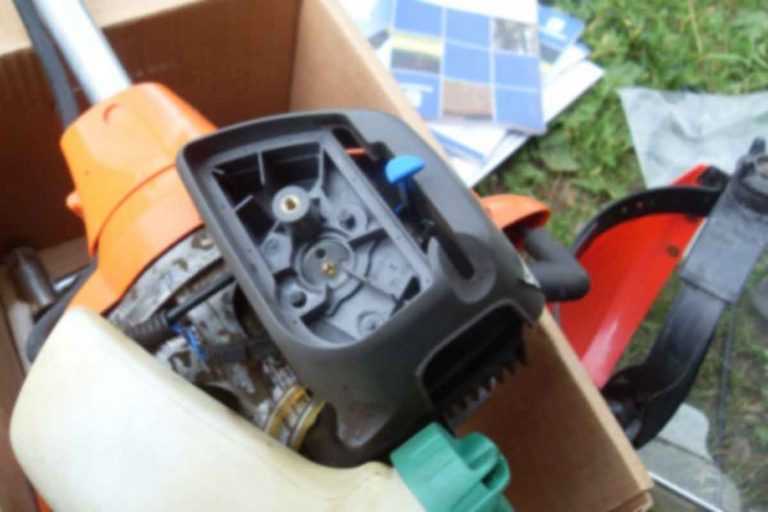

Перед регулировкой Хускварна сделайте техническое обслуживание триммера (помойте бензокосу и двигатель, замените свечу зажигания, устраните мелкие дефекты).

Обязательно постирайте поролоновый элемент воздушного фильтра. Стирайте элемент в тёплой воде с мылом, затем отожмите и высушите (или замените, если он старый или повреждён).

Примечание: если регулировать карбюратор Хускварна с грязным воздушным фильтром, то после очистки воздушного фильтра топливная смесь станет намного беднее (что может привести к плохой работе или даже поломке двигателя). Установите триммерную головку с кордом максимально допустимого диаметра и стандартной длины (до отрезающего ножа в дополнительной защите), чтобы создать нагрузку на двигатель во время регулировки винта высоких оборотов карбюратора Хускварна. Заведите бензокосу согласно Руководству Хускварна и прогрейте 10 минут (если при этом на холостых оборотах триммерная головка вращается, то винт холостого хода, т.е. нижний, надо поворачивать против часовой стрелки, пока вращение триммерной головки не прекратится). Осторожно поверните обе иглы (правую и левую) в среднее положение между полностью выкрученным и полностью вкрученным (не проверните за стопор!, это может привести к поломке двигателя Хускварна).

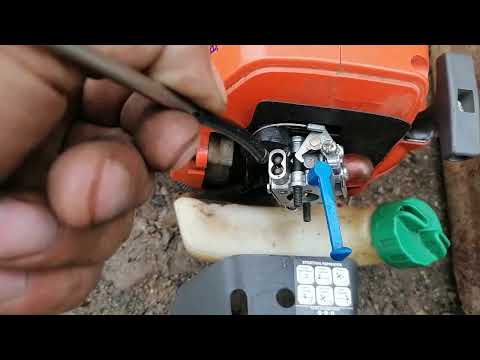

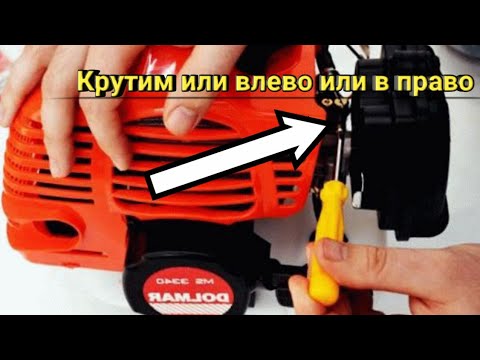

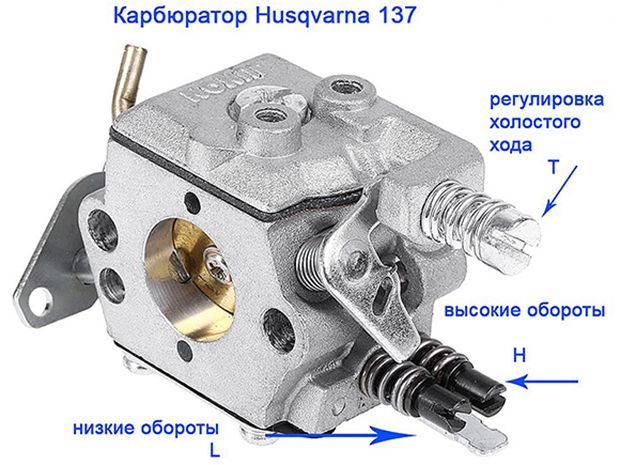

Регулировочных винтов для регулировки карбюратора Хускварна три: правый, левый и нижний.

1) Правый винт L – регулирует обогащение смеси низких оборотов (регулируется первым): Найдите максимальные обороты холостого хода, медленно поворачивая правый винт вправо и влево. Затем поверните этот винт на ¼ оборота против часовой стрелки. Примечание: С завода Husqvarna правый винт был выкручен полностью (на 0,5 оборота). Сейчас он смотрит на «11 часов». 2) Нижний винт T – регулировка холостого хода двигателя Хускварна (если это необходимо): поворот винта по часовой стрелке увеличивает обороты холостого хода, против часовой стрелки – уменьшает их.

Правильной считается регулировка оборотов холостого хода, когда:

1. Холодный двигатель устойчиво работает на холостом ходу.

Горячий двигатель имеет не слишком высокие обороты на холостом ходу.

2. До начала вращения триммерной головки остается достаточный запас оборотов.
3. Двигатель устойчиво работает в любом положении (например, при резком опускании ножа).

Примечание: С завода-изготовителя (Husqvarna) винт холостого хода от полностью закрученного, был выкручен на 8 полных оборотов и «2 часа» (сейчас так и осталось). Рекомендуемый холостой ход двигателя бензокосы Husqvarna – 2.900 об/мин. 3) Левый винт H – регулирует обогащение смеси высоких оборотов (регулируется в последнюю очередь). Он регулирует максимальные обороты, мощность двигателя, температуру и расход топлива.

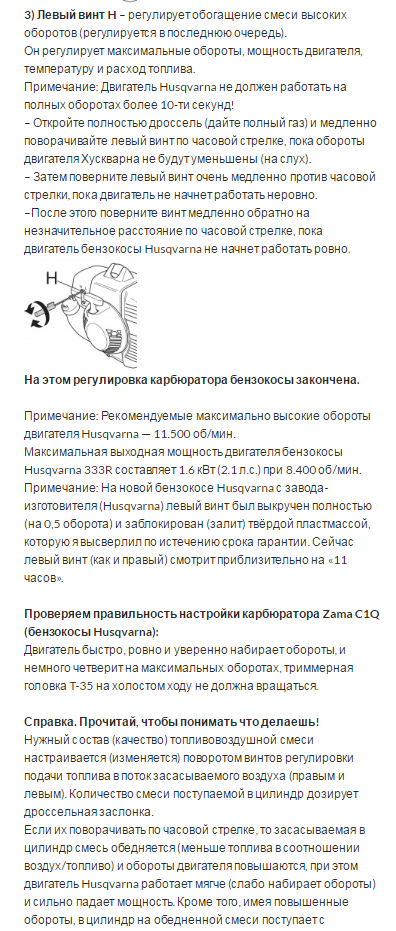

Примечание: Двигатель Husqvarna не должен работать на полных оборотах более 10-ти секунд!

• Откройте полностью дроссель (дайте полный газ) и медленно поворачивайте левый винт по часовой стрелке, пока обороты двигателя Хускварна не будут уменьшены (на слух).
• Затем поверните левый винт очень медленно против часовой стрелки, пока двигатель не начнет работать неровно.
• После этого поверните винт медленно обратно на незначительное расстояние по часовой стрелке, пока двигатель Хускварна не начнет работать ровно.

На этом регулировка Хускварна закончена.

Примечание: Рекомендуемые максимально высокие обороты двигателя Хускварна — 11.500 об/мин. Максимальная выходная мощность двигателя бензокосы Husqvarna 333R составляет 1.6 кВт (2.1 л.с.) при 8.400 об/мин.

Примечание: На новом триммерной Хускварна с завода-изготовителя (Husqvarna) левый винт был выкручен полностью (на 0,5 оборота) и заблокирован (залит) твёрдой пластмассой, которую я высверлил по истечению срока гарантии. Сейчас левый винт (как и правый) смотрит приблизительно на «11 часов».

Проверяем правильность настройки карбюратора Хускварна

Двигатель быстро, ровно и уверенно набирает обороты, и немного четверит на максимальных оборотах, триммерная головка T-35 на холостом ходу не должна вращаться.

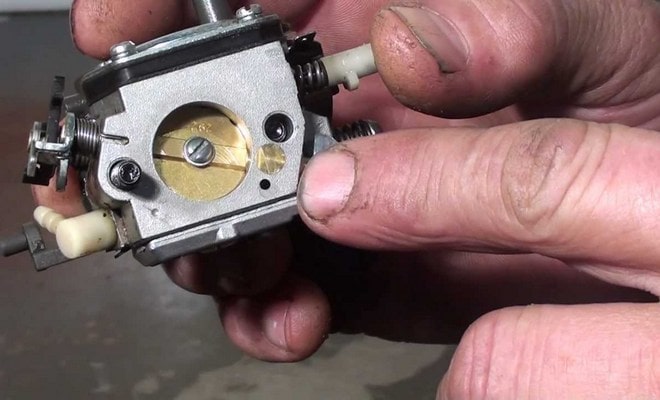

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Справка.

Нужный состав (качество) топливовоздушной смеси настраивается (изменяется) поворотом винтов регулировки подачи топлива в поток засасываемого воздуха (правым и левым). Количество смеси поступаемой в цилиндр дозирует дроссельная заслонка. Если их поворачивать по часовой стрелке, то засасываемая в цилиндр смесь обедняется (меньше топлива в соотношении воздух/топливо) и обороты двигателя повышаются, при этом двигатель Хускварна работает мягче (слабо набирает обороты) и сильно падает мощность. Кроме того, имея повышенные обороты, в цилиндр на обедненной смеси поступает с бензином меньше масла (хуже смазка) и так можно запороть двигатель. Ну и триммер будет плохо заводиться. Если винты поворачивать против часовой стрелки, то засасываемая в цилиндр смесь обогащается (больше топлива в соотношении воздух/топливо) и обороты двигателя уменьшаются, при этом на низких оборотах в цилиндр попадает больше бензина и масла (лучше тяга, лучше смазка), но двигатель Хускварна «раскручивается» плохо (плохо набирает обороты) и в цилиндре образовывается больше нагара!

Это интересно: Главные преимущества механической коробки передач

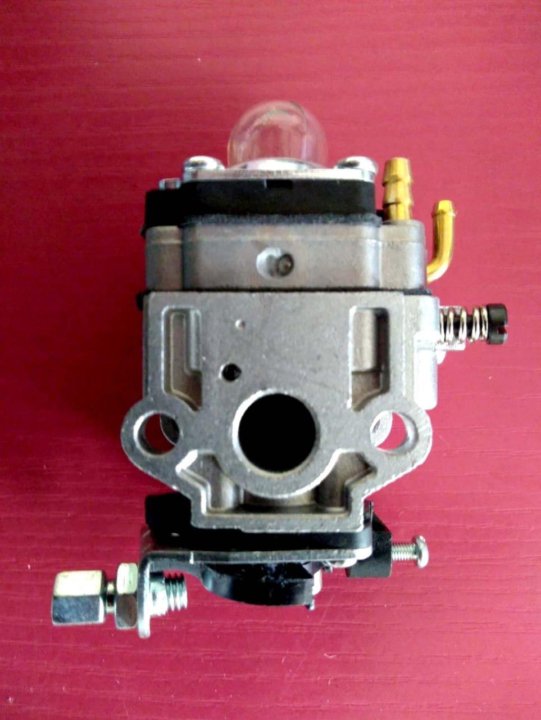

Устройство карбюратора бензокосы

Основа карбюратора бензокосы – алюминиевый корпус. В нем расположен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).
Диффузор оснащен топливными каналами. Из них втягивается топливо при помощи потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки смеси топлива с воздухом;

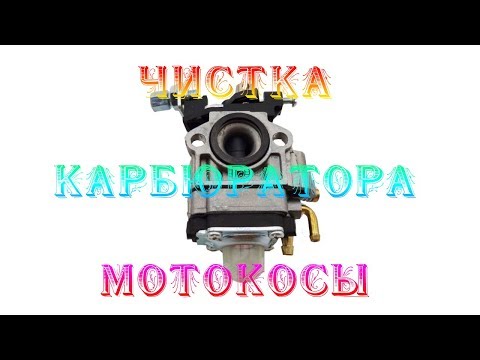

Ремонт карбюратора мотокосы пошагово

Очень часто жалобы владельцев бензиновых триммеров связаны с разного рода неисправностями карбюратора. Конечно, лучше всего в таком случае обращаться за помощью к специалистам в данной сфере, для которых ремонт карбюраторов бензиновых триммеров является неотъемлемой частью профессии. Однако если вы все-таки знакомы с основными принципами работы карбюратора триммера, можно попробовать разобраться в проблеме самому, чтобы не переплачивать деньги в сервисе, так как иногда поломка может быть действительно несерьезной.

Данная статья как раз предназначена для того, чтобы помочь вам справиться с неисправностью.

Далее будут разобраны наиболее часто встречаемые поломки и причины их возникновения.

Первым делом следует в целом осмотреть карбюратор и выяснить, не наблюдается ли подтекания топлива.

Если выяснилось, что проблем с топливом нет, необходимо снять карбюратор с двигателя и проверить состояние прокладки, расположенной рядом с карбюратором.

Если и здесь не наблюдается никаких неисправностей, можно попробовать провести проверку карбюратора на степень герметичности.

Для этого можно приобрести специальный прибор, входящий в состав наборов инструментов для ремонта ремонт карбюратора мотокосы и представляющий собой особый манометр, который, собственно, и проверяет герметичность.

Если не хочется тратиться на его приобретение, можно воспользоваться обычным медицинским тонометром, на котором просто нужно поменять манометр.

В процессе использования данного устройства, обращайте внимание на показание.

В случае, если давление не падает и остается одинаковым на протяжении длительного времени, можете быть спокойны, поскольку это свидетельствует о герметичности карбюратора.

Если же давление через определенное время начинает снижаться, значит, проблемы все же есть.

Они могут быть связаны с повреждениями каких-либо деталей карбюратора.

Прежде чем бежать в ближайшую мастерскую по ремонту или специализированный магазин по продаже тримеров и запчастей попробуйте разобраться самостоятельно в возникшей проблеме. Извините за банальность, но карбюратор мотокосы — это не космический корабль внеземной цивилизации, и его ремонт вполне возможно произвести своими руками. Для уверенности в своих действиях ознакомьтесь с пошаговой инструкцией, представленной в этой статье.

Когда нужно отрегулировать карбюратор бытового триммера?

Отрегулируйте встроенный триммер карбюратора, когда:

• Запуск нового двигателя, при котором использовалось 4. 5 литров топливной смеси;
• Внезапные изменения погоды;
• Изменения в воздушном вакууме. Например, когда косу часто используют в горных районах;
• Длинный простой триммер;
• Интенсивный рост нагрузок на силовой агрегат косилки;
• Произвольное отвинчивание встроенных регулировочных винтов карбюратора. Это становится причиной повышенной вибрации двигателя внутреннего сгорания;
• Изменение качества компонентов топливной смеси;
• Переливание топлива карбюратором, что приводит к увеличению расхода топлива;
• Регулярное появление толстого слоя отложения смолы и сажи на поверхности электродов обычной трехмерной свечи зажигания;
• Запуск двигателя и его случайное отключение или низкая скорость;
• Недостаток топлива в цилиндре силового агрегата;
• Увеличение выхлопных газов.

READ Триммер ECHO не набирает обороты причина

Отсутствие своевременной регулировки карбюратора грозит серьезным повреждением триммера, вплоть до полного выхода из строя его заводского двигателя.

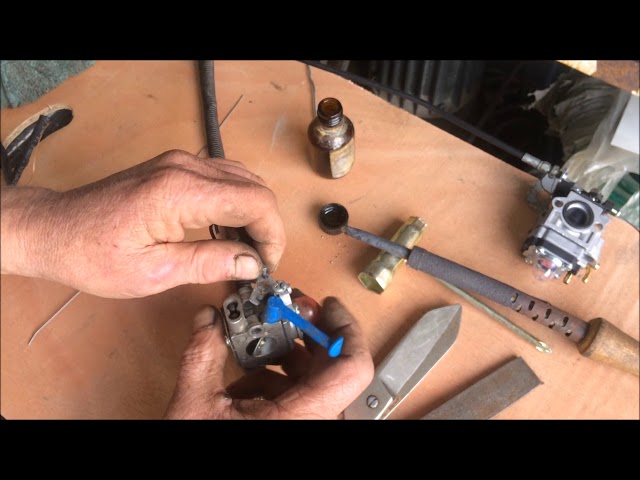

Пошаговая инструкция ремонта карбюратора мотокосы

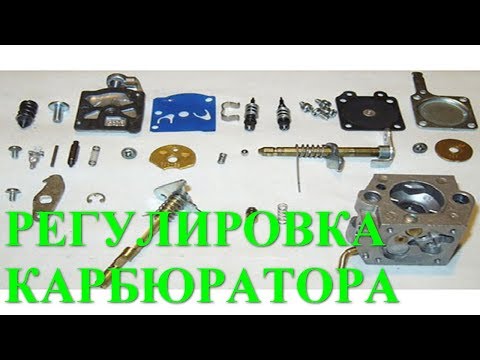

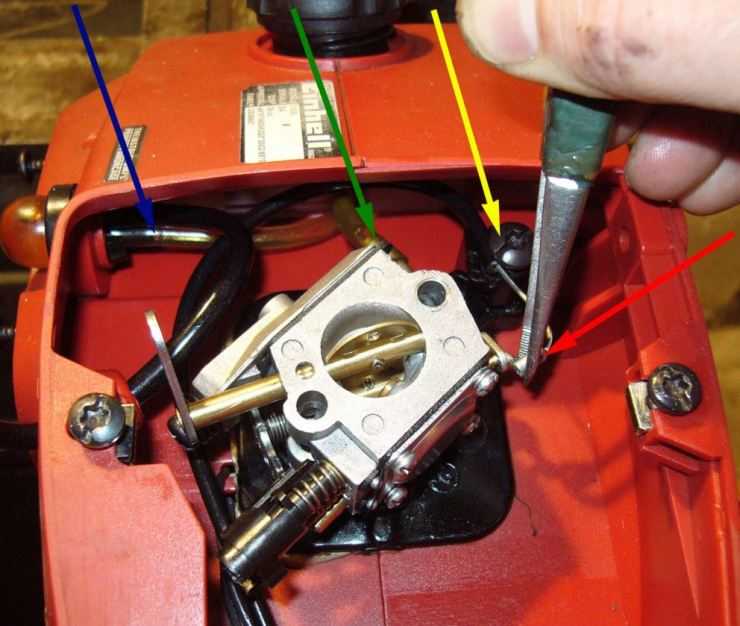

Разборка карбюратора

Визуальный осмотр карбюратора поможет выявить подтекание топлива ипосос воздуха, но главные причины отказа устройства кроются внутри. Поэтому чтобы определить и главное исправить поломку карбюратор нужно разобрать.

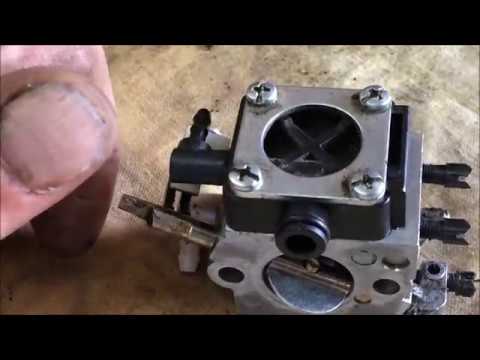

Чтобы разобрать карбюратор мотокосы много усилий не нужно.

Достаточно отвинтить четыре винта с одной стороны

и два с другой. Сделать это можно при помощи обычной крестовой отвёртки. Аккуратно откручиваем винты и складываем в сторону. Они могут понадобиться при сборке. Желательно перед разборкой стол застелить белой тканью, чтобы было видно все, даже самые маленькие детали, которые могут выпасть при разборке.

Шаг №1

Разборку начинаем со стороны системы подачи топлива.

Снимаем праймер – пузырёк подкачки, что примечательно, при сборке установить детали карбюратора неправильно просто невозможно. Изделия имеют характерные отливы и отверстия.

Шаг №2

Снимаем крышку насоса.

Шаг №3

Теперь снимаем мембрану. Именно она выполняет функцию перекачки топлива в карбюратор.

При вибрации мембрана другой стороной оказывает давление коромысло механизма и поднимается игла, которая, в свою очередь, открывает отверстие и происходит подача топлива.

Шаг №4

Снимаем крышку карбюратора с механизмом впрыска.

Шаг №5

Далее, установлена еще одна мембрана. Её аккуратно снимаем.

Шаг №6

Под мембраной находится еще одна прокладка. Её тоже бережно убираем, ни в коем случае не повредив.

Шаг №7

Дальше переходим к демонтажу деталей с обратной стороны карбюратора. Как и, говорилось ранее, откручиваем два болта. Это уже система подачи воздуха.

Здесь расположена задвижка, которая при прибавлении «газа» открывается и увеличивает приток воздуха в двигатель.

После ее снятия в руках остаётся голый корпус. Карбюратор разобран.

Определение неисправностей и их устранение

Теперь стоит обратить внимание на неполадки, которые случаются при работе карбюратора и способы их устранения.

Проблема 1: Засор отверстий, каналов и жиклеров грязью

Первое, что случается, это забиваются грязью отверстия и жиклеры в системе подачи топлива. Не помогают фильтры, установленные в баке и непосредственно в карбюраторе. Они все же пропускают небольшие частицы, которые и становятся причиной отказа мотокосы.

Шаг №8

Теперь нам нужно достать иглу.

Для этого откручиваем болтик на механизме, придерживая его пальцем. Дело в том, там есть пружина и неосторожное действие приведет к тому, что она потеряется.

Достаем иглу см фото и пружину.

Шаг №9

Чем выполнить продувку. Самый действенный способ – это применение ультразвуковой ванны.

Она наполняется либо специальной жидкостью, либо бензином, туда помещается карбюратор и под действием ультразвука, так называемого эффекта кавитации, каналы прочищаются от загрязнений.

Второй вариант прочистки сжатый воздух.

Можно воспользоваться, имеющимся в хозяйстве, компрессором и выполнить прочистку каналов карбюратора. Однако, такой метод эффективен, если загрязнение не очень большое.

Если же под рукой нет ни ультразвуковой ванны, ни компрессора, то прочистку можно осуществить третьим способом при помощи специального баллона для очистки карбюратора. Они продаются практически во всех автомагазинах и супермаркетах. Цена невысокая и равняется примерно 2-3 $. Хватает такого баллона на 4 или 5 продувок.

Шаг №10

Теперь нам нужно продуть каналы в корпусе и крышке карбюратора. См фото.

Шаг №11

Еще частица грязи может застрять под иглой. См. фото. Это тоже приведет к отказу мотокосы.

Важно! При прочистке карбюратора ни в коем случае нельзя пользовать иголочками, булавочками или проволочками. Даже малейшая царапина выведет карбюратор со строя. Его придется менять целиком.

Проблема 2: засорение фильтра тонкой очистки

Он расположен на крышке карбюратора и представляет собой мелкую металлическую сеточку. Его загрязнение происходит очень часто. Это связано с осаждением на ней масла, присадок, грязи.

Шаг №12

Порой при разборке на сетки обнаруживается определенная плёнка. По этому карбюратору не хватает топлива и мотокоса либо не заводится, либо работает с перебоями. Способы прочистки идентичны первой причине: ультразвуковая ванна, компрессор или баллончик со специальным раствором. Кроме того если сеточка забита основательно нужно взять мягкую кисточку для акварельных красок, мокнуть ее в бензин и аккуратно ее промыть, не повредив.

Проблема 3: выход со строя мембраны

Шаг №13

Они имеют способность изнашиваться в процессе эксплуатации. От длительного использования они деформируются, растягиваются, теряют эластичность, некачественное топливо их разъедает, и уже не могут хорошо выполнять свои функции. Это касается и самой иглы. Дело в том, что она покрыта тонким слоем резины, который в процессе работы изнашивается и уже не может плотно входить в отверстие. Мотокоса начинает работать с перебоями. Для устранения такой поломки необходимо заменить все изношенные детали. Где их взять?

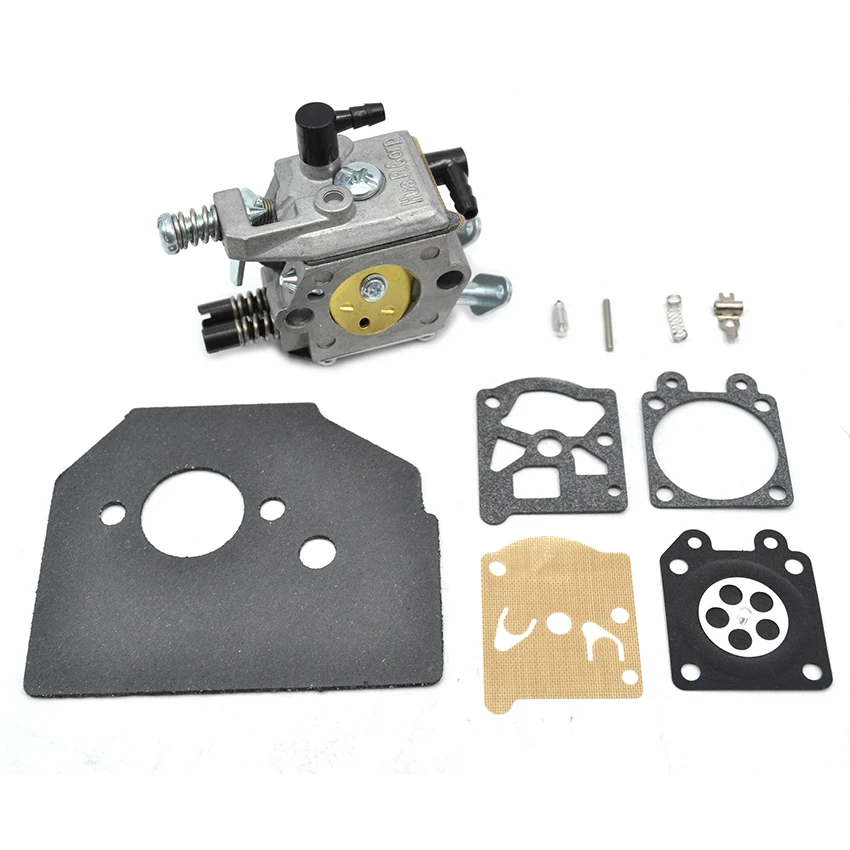

В специализированных магазинах садовой техники продается ремкомплект для карбюратора мотокосы определенной модели. Стоимость такого ремонтного набора в пределах от 40 до 60 гривен.

Он включает в себя две мембраны, прокладку, игольчатый клапан и пружину.

Все быстроизнашиваемые детали карбюратора можно заменить. Поэтому не следует спешить и покупать новый, да и в мастерскую тоже бежать не нужно, ремонт под силу любому пользователю мотокосы. Профессионалы утверждают, что качество комплектующих в ремкомплекте, даже превышает характеристики родных деталей карбюратора. Поэтому качественно отремонтированный узел будет работать лучше, чем новый.

Проблема 4: износ кнопки-пузырек для ручной подкачки топлива

Шаг№14

Кроме того, может выйти со строя кнопка-пузырек для ручной подкачки топлива. Воздействие на нее бензина приводит к тому, что при длительной эксплуатации, резину разъедает и она начинает слипаться или под воздействием низких температур, например, при хранении, лопается. Кнопку при необходимости тоже следует заменить. К тому же стоимость у нее небольшая и никак не повлияет на размер бюджета ремонта.

На основании вышеизложенного можно сделать вывод, что основных неисправностей карбюратора всего три: засорение каналов, загрязнение фильтра тонкой очистки и выход со строя комплектующих. В первых двух случаях достаточно прочистки, а в третьем поможет ремкомплект.

Сборка карбюратора

Собрать карбюратор мотокосы совсем несложно. Необходимо выполнить все действия в обратном порядке:

Шаг №15

В крышке карбюратора установить пружину и игольчатый клапан. Придерживая пальцем пружину закрутить болт крепления.

Шаг №16

Привинтить к корпусу изделия двумя винтиками задвижку системы подачи воздуха.

Шаг №17

Перевернуть карбюратор и перейти к сборке системы топливной системы. Сначала необходимо поставить прокладку.

Шаг №18

Шаг №19

Поставить крышку карбюратора.

Шаг №20

Установить основную мембрану.

Шаг №21

Поставить крышку насоса.

Конструкция бензотриммерного карбюратора и его назначение

Бензокосы оснащаются двигателями внутреннего сгорания двухтактного типа. Для подачи воздушно-топливной смеси в цилиндр двигателя, используется карбюратор. В конструкции бензиновых агрегатов — это ключевой элемент, без которого работа ДВС невозможна. Причем этот карбюратор отличается от автомобильного устройства не только размерами, но еще и принципом работы. В частности это отличие заключается в наличии мембраны, которая играет роль бензонасоса. Именно за счет наличия мембраны, рассматриваемые устройства в конструкции двухтактных двигателей внутреннего сгорания называются мембранными.

Конструктивно весь механизм представляет собой небольшого размера деталь, внутри которой находятся каналы, клапаны и мембраны. Корпус карбюратора изготавливается из алюминия, а внутреннее устройство представлено на фото ниже.

Перед тем, как будет выполнена регулировка карбюратора бензокосы своими руками, необходимо разобраться со всеми составными элементами рассматриваемого устройства. Карбюратор бензокосы и триммера состоит из следующих деталей:

1. Диффузор или сопло Вентури — через это сопло происходит всасывание воздуха в систему
2. Воздушная заслонка — открывает и закрывает подачу отфильтрованного воздуха
3. Топливный канал максимальных оборотов
4. Топливные каналы (жиклеры) холостого хода ХХ и средних оборотов
5. Дроссельная заслонка — величина открытия регулируется нажатием на газ
6. Штуцер импульсного канала — соединяется с внутренним каналом картера двигателя
7. Впускной топливный канал (штуцер) (2) — обеспечивается подача топлива из бензобака
8. Мембрана (4) — отвечает за всасывание топлива из бензобака
9. Клапан всасывания топлива из бака (3)
10. Клапан подачи топлива в канал карбюратора (5)
11. Фильтрующий элемент (6) или фильтр тонкой очистки топлива
12. Топливный канал (10)
13. Игла игольчатого клапана (14) — отвечает за подачу топлива в камеру управляющей мембраны
14. Камера — топливная смесь, которая подается через жиклеры и дроссельную заслонку в цилиндр
15. Управляющая мембрана (18) — обеспечивается ручной подсос топлива праймером
16. Рычаг, соединенный с мембраной (17)
17. Винт регулировки холостого хода(15)
18. Винт регулировки количества топлива, подающегося в диффузор (13)

Имея представление о том, как внутри устроен карбюратор, предстоит разобраться с принципом его работы. Подробное описание, как работает карбюратор на двухтактном двигателе внутреннего сгорания на примере бензопилы, описан в этом материале.

Из личного опыта

Бензокоса или триммер

Триммер. Это более широкое понятие, чем бензиновая коса, потому что он также может быть электрическим. Газовый триммер и щетка. Это одно и то же.

Некоторые авторы утверждают, что триммер является более слабым инструментом по сравнению с более мощными кусторезами, которые можно использовать для скашивания кустов. Лично у меня есть инструмент с максимальной мощностью 1,7 кВт, и я могу косить небольшой куст до 10 мм толщиной, как указано в инструкции. Руководство пользователя называется «Бензиновый триммер.».

Соотношение топливной смеси

Где-то я читал, что если инструкции на мотоцикл и масло могут указывать разные пропорции приготовления топливной смеси, вам следует использовать пропорцию, указанную в руководстве.

Это имело место в течение долгого времени. Излишки масла поступали из двигателя в бензобак, и на свече зажигания постоянно образовывалась сажа, потому что в инструкциях указана пропорция для работы двигателя в 1:25 и канистра. 1:50. Остановился. Свеча зажигания продолжала гореть, но с меньшей интенсивностью (карбюратор еще не был отрегулирован).

До сих пор некоторые пользователи бензиновых инструментов определяют пропорцию топливной смеси «на глаз». Если количество масла недооценивается во время приготовления смеси, через некоторое время, сразу после запуска двигателя, может появиться странный звук, постепенно исчезающий во время прогрева, и двигатель резко останавливается. Продолжение работы триммера в этом режиме приведет к его выходу из строя.

Чистящие свечи

В худшие времена работы с триммером с нерегулируемым карбюратором двигатель прекращал запускаться после использования каждого топливного бака. И только очистив свечи от сажи, мы могли продолжить работу.

READ Не Заводится Триммер Fs 55 Причины Вибрации

Для очистки электродов использовалась тонкая наждачная бумага, а для очистки пространства между изолятором и корпусом использовался тонкий скобочный скоба с загнутым концом. Сначала электроды были протерты от большой грязи ветошью, затем они были очищены наждачной бумагой. После этого свечу опускали в дизельное топливо, а смоченную сажу соскребали скрепкой для бумаг с поверхностей изолятора, внутренней части корпуса и между ними. Затем свечу несколько раз погружали в дизельное топливо, которое затем стряхивали с нее вместе с примесями. Иногда процедуру чистки скрепкой и промывкой повторяют. После этого свечу вытерли насухо и были готовы к дальнейшему использованию.

Маловероятно, что один бак топлива с ненастроенным карбюратором может быть израсходован менее чем за 10 минут. Это было проверено на практике, когда триммер запускался и работал на высоких скоростях с максимальной подачей топлива (регулировочный винт отвинчивался гораздо чаще, чем обычно) ,

Источник

Газовые косы, как и все бензиновые инструменты для сада, не легко обслуживать. Вы можете и должны ремонтировать, настраивать себя. Например, самоуправление карбюратором с помощью самодельной щетки. Дело пяти минут.

Карбюратор кустореза является узлом в энергосистеме. В нем, как и в любых карбюраторах, происходит процесс смешивания воздуха и топлива (бензина) для последующей подачи в цилиндры двигателя.

Регулировка Карбюратора Мотокосы Садко • AURAMM.RU

Содержание

Повышенный расход топлива и быстрое образование сажи на кусторезе при использовании правильно приготовленной топливной смеси указывают на необходимость регулировки карбюратора. Вот как установить триммеры с карбюраторами, которые имеют один винт для регулировки подачи топлива.

Регулирование углерода

Промойте воздушный фильтр перед регулировкой карбюратора. Рекомендуется полоскать каждые 10 часов. После этого вы можете начать настройку. На примере фото показан карбюратор бензинового триммера PRORAB-8406. Цифры обозначают регулировочные винты, которые мы будем использовать.

Винты для регулировки карбюратора карбюратора PRORAB-8406

Назначение регулировочных винтов:

1. Винт для регулировки топливной смеси.
2. Регулировочный винт холостого хода.
3. Винт ограничивает максимальную скорость.

Запустите кисть и подождите, пока она прогреется.

Регулировка топлива

Начните медленно затягивать пропеллер, который регулирует топливную смесь, пока двигатель не остановится или не замерзнет, ​​если вы не уловили момент. Затем открутите винт на четверть оборота, если двигатель не работает, или на пол-оборота, если он не работает. Запустите остановленный двигатель. Проверьте, открыв дроссель, как двигатель ускоряется. Продолжайте отвинчивать винт №1 на четверть оборота, пока двигатель не начнет уверенно набирать увеличенную скорость при подаче газа. Это будет момент наиболее экономичной стабильной работы двигателя. На газовом триммере PRORAB-8406 регулировочные винты поворачивают по часовой стрелке, откручивают — против часовой стрелки, у некоторых других марок кусторез может быть наоборот.

Регулировка холостого хода

Переходим к настройке низкой скорости. Винт №2 ограничивает обратное движение рычага дроссельной заслонки — оборачивая его, мы увеличиваем скорость холостого хода, откручиваем его, уменьшаем. Отрегулируйте так, чтобы двигатель работал уверенно на низких оборотах и ​​даже немного быстрее (для лучшего запуска), но чтобы катушка лески или нож не вращалась, и перед тем, как вы начнете вращаться, имеется достаточный запас скорости. Если двигатель плохо запускается, все равно увеличьте скорость холостого хода.

Ограничение максимальной скорости

После регулировки расхода топливной смеси и низкой скорости проверьте, как работает двигатель кустореза на максимальной скорости. При необходимости ограничить максимальную скорость до требуемого уровня с помощью полого винта №3. Открутите контргайку и затяните ее, чтобы уменьшить максимальную скорость, или открутите, чтобы увеличить ее. После регулировки затяните гайку. Установка максимальной скорости необходима для защиты мотора триммера от перегрева и возможности использования блокировки клавиш для снижения утомляемости правой руки.

Возможно, вам придется отрегулировать триммер карбюратора позже. Например, если двигатель начинает плохо набирать обороты при работе на полной нагрузке, отверните винт №1 еще на четверть оборота. Если запуск затруднен, увеличьте скорость холостого хода. Погодные условия и качество топливной смеси могут влиять на работу кусторезов. Сами вибрирующие винты также могут опрокинуться от вибрации.

Весна может мешать

Моя первая попытка отрегулировать оплетку карбюратора не удалась, потому что пружина регулировочного винта топливной смеси помешала этому. Заводская пружина была слишком толстой в сжатом состоянии и не позволяла снизить подачу топлива до необходимого уровня. Пришлось собирать еще одну пружину и продолжать корректировки после ее замены.

Пружинный регулировочный винт

На фото выше — заводская пружина, ниже регулировочного винта с выбранной пружиной. Я пишу об этом, потому что я не уверен, что это единичный случай, и кто-то другой может столкнуться с такой же ситуацией.

Из личного опыта

Бензокоса или триммер

Триммер — это более широкое понятие, чем бензиновая коса, потому что он также может быть электрическим. Газовый триммер и щетка — это одно и то же.

Некоторые авторы утверждают, что триммер является более слабым инструментом по сравнению с более мощными кусторезами, которые можно использовать для скашивания кустов. Лично у меня есть инструмент с максимальной мощностью 1,7 кВт, и я могу косить небольшой куст до 10 мм толщиной, как указано в инструкции. Руководство пользователя называется «Бензиновый триммер ».

Соотношение топливной смеси

Где-то я читал, что если инструкции на мотоцикл и масло могут указывать разные пропорции приготовления топливной смеси, вам следует использовать пропорцию, указанную в руководстве.

Это имело место в течение долгого времени — излишки масла поступали из двигателя в бензобак, и на свече зажигания постоянно образовывалась сажа, потому что в инструкциях указана пропорция для работы двигателя в 1:25 и канистра — 1:50. Остановился. Свеча зажигания продолжала гореть, но с меньшей интенсивностью (карбюратор еще не был отрегулирован).

До сих пор некоторые пользователи бензиновых инструментов определяют пропорцию топливной смеси «на глаз». Если количество масла недооценивается во время приготовления смеси, через некоторое время, сразу после запуска двигателя, может появиться странный звук, постепенно исчезающий во время прогрева, и двигатель резко останавливается. Продолжение работы триммера в этом режиме приведет к его выходу из строя.

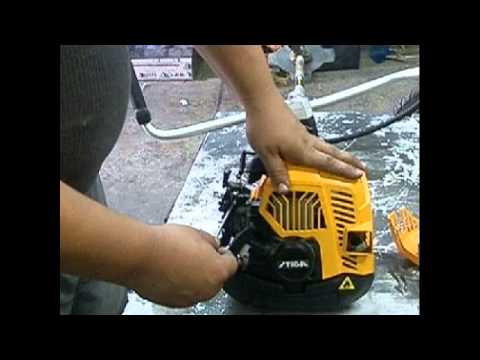

Видео: Регулировка Карбюратора Мотокосы Садко

Чистящие свечи

В худшие времена работы с триммером с нерегулируемым карбюратором двигатель прекращал запускаться после использования каждого топливного бака. И только очистив свечи от сажи, мы могли продолжить работу.

Для очистки электродов использовалась тонкая наждачная бумага, а для очистки пространства между изолятором и корпусом использовался тонкий скобочный скоба с загнутым концом. Сначала электроды были протерты от большой грязи ветошью, затем они были очищены наждачной бумагой. После этого свечу опускали в дизельное топливо, а смоченную сажу соскребали скрепкой для бумаг с поверхностей изолятора, внутренней части корпуса и между ними. Затем свечу несколько раз погружали в дизельное топливо, которое затем стряхивали с нее вместе с примесями. Иногда процедуру чистки скрепкой и промывкой повторяют. После этого свечу вытерли насухо и были готовы к дальнейшему использованию.

Маловероятно, что один бак топлива с ненастроенным карбюратором может быть израсходован менее чем за 10 минут — это было проверено на практике, когда триммер запускался и работал на высоких скоростях с максимальной подачей топлива (регулировочный винт отвинчивался гораздо чаще, чем обычно) ,

Источник

Бензиновые щетки уже давно успешно используются в различных отраслях: для ухода за газонами в частных помещениях, в жилищно-коммунальном хозяйстве, садоводческих организациях, сельском и лесном хозяйстве. Основные конкурентные преимущества продукта. Низкие затраты на техническое обслуживание, повышенная надежность и простота в эксплуатации.

Двигатель. Самый важный компонент любой техники. И чтобы он всегда работал в оптимальном для себя режиме, рекомендуется проводить точные регулировки карбюратора.

Как отремонтировать карбюратор карбюратор самостоятельно и почему это рекомендуется? Прежде всего, чтобы быть уверенным, что двигатель работает нормально и максимальная производительность инструмента обеспечена на 100%.

Настройки карбюратора для кусторезов FORTE:

1. Запустите двигатель устройства и дайте ему прогреться в течение 10 минут (если на холостом ходу вы наблюдаете вращение режущего элемента, поверните винт холостого хода в обратном направлении, поворачивайте, пока катушка не остановит вращение).

2. Осторожно верните правую и левую иглы в среднее положение. Важно! Никогда не поворачивайте вилку — это может повредить двигатель).

3. Для регулировки карбюратора есть 3 регулировочных винта:

• Правый Н — это тихоходный винт

• Нижний Т — пустой винт

• Слева L — скоростной винт

Правый винт H. Прежде всего, тихоходный винт регулируется.

Найдите максимальную скорость холостого хода, медленно поворачивая винт влево или вправо. Когда вы найдете положение максимальной скорости, поверните винт против часовой стрелки на ¼ оборота.

Примечание. Щетки FORTE поставляются с завода с полностью изогнутым правым винтом (0,5 оборота). На этом этапе он должен смотреть в течение 11 часов.

Нижний винт Т. Отвечает за регулирование оборотов холостого хода двигателя. Поворот винта против часовой стрелки уменьшает количество оборотов. Против часовой стрелки — увеличивается.

Правильная корректировка считается только в том случае, если:

• Холодный двигатель не работает
• Горячий двигатель работает на низкой скорости
• Перед эксплуатацией режущей системы существует достаточный запас скорости
• Стабильная работа двигателя в любой позиции

Примечание: на заводе FORTE нижний винт N (на холостом ходу) откручивается на 8 оборотов и «2 часа» из полностью закрученного состояния (на этом этапе так и должно быть). Рекомендуемая скорость холостого хода для двигателей FORTE составляет 2900 об / мин.

Левый винт L. Точная регулировка максимальной скорости холостого хода.

Важно! Бензиновый двигатель FORTE не должен работать с максимальной скоростью более 10 секунд.

Откройте дроссель, запустите двигатель и слегка поверните винт по часовой стрелке, пока скорость двигателя не уменьшится.

Затем медленно поворачивайте винт L в противоположном направлении, пока двигатель не запустится.

Наконец, снова поверните винт по часовой стрелке на короткое расстояние, пока двигатель кустореза не начнет работать в своем надлежащем режиме.

Источник

Газовые косы, как и все бензиновые инструменты для сада, не легко обслуживать. Вы можете и должны ремонтировать, настраивать себя. Например, самоуправление карбюратором с помощью самодельной щетки — дело пяти минут.

Карбюратор кустореза является узлом в энергосистеме. В нем, как и в любых карбюраторах, происходит процесс смешивания воздуха и топлива (бензина) для последующей подачи в цилиндры двигателя.

Основные проблемы и неисправности карбюратора.

Сетка Есть только две проблемы с этим элементом:

1. Засорение.
2. Нарушение.

Чтобы определить причину неисправности, открутите крышку топливного фильтра, чтобы снять сетчатый фильтр. Если на нем просто скопилась грязь, поможет мойка бензином или продувка.

Обязательно установите новый фильтр, если есть какие-либо видимые повреждения. Также может быть повреждение топливопровода (проверьте этот пункт во время ремонта).

Стартер карбюратора в большинстве случаев не работает из-за засоров. Для стирки используйте ацетон или такой же бензин.

Продувка деталей карбюратора забитым воздухом является приемлемой и удобной практикой ремонта.

Дендрарий карбюраторный прибор

Основой карбюратора бензинового скребка является алюминиевый корпус. Имеет диффузор (отверстие с внутренними контурами). Это уносит воздух через отверстие. Расход кислорода (воздуха) зависит от сечения (прохода) диффузора.

Диффузор оснащен топливными каналами. Из них топливо отводится воздушным потоком.

Внешне установленный карбюратор:

• Топливный насос;
• Реактивная система;
• Система контроля топливовоздушной смеси;

Принцип работы карбюратора

Дроссельный клапан определяет объем подачи воздуха, и мощность двигателя напрямую зависит от этого.

Топливо всасывается в карбюраторную систему с помощью насоса (его мембраны). Затем он проходит через фитинг в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровано по сетке. Игольчатый клапан перемещается в камеру диафрагмы.

Пошаговая эксплуатация устройства:

1. Подача воздуха в трубу осуществляется через воздушную перегородку (демпфер). Перегородка контролирует интенсивность воздушного потока.
2. Система подачи топлива должна быть сужена диффузором для увеличения потребления.
3. Бензин проходит через поплавковую камеру и сопловую трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавковой камере уровень давления нейтрален, а в трубе с сужением он уже низкий. Из-за падения давления топливо поступает через инжектор.
4. Ускорение воздушного потока способствует переносу топлива (бензина) и его разбрызгиванию. В результате получается топливовоздушная смесь требуемой пропорции или плотности.
5. Воздушно-топливная смесь поступает в цилиндр двигателя через топливную трубу.

Источник

Регулировка карбюратора бензокосы своими руками, ремонт и настройка, принцип работы устройства, видео

Оглавление

• Как Отрегулировать Карбюратор На Триммере Хускварна Видео
• Ремонт триммера своими руками
  • Устройство бензокосы
• Регулировка карбюратора бензокосы, триммера
  • Регулировка карбюратора
    • Как заточить нож или диск для бензокосилки?
• Признаки разбалансировки
  • Регулировка карбюратора бензокосы своими руками
• Регулировку карбюратора бензокосы можно сделать своими руками
• Fikrlar • 107
• Быстрый запуск агрегата
  • Правильная замена свечей зажигания
  • Бензокоса глохнет после запуска
• Для чего нужна регулировка карбюратора 55
• Хранение и чистка инструмента
• Устройство бензокосы: кожух, рукоятка, ремень
• Причины поломок карбюратора
• Рекомендации по самостоятельному ремонту
• Ремонт бензинового триммера своими руками

Как Отрегулировать Карбюратор На Триммере Хускварна Видео

как отрегулировать карбюратор на хускварна триммер

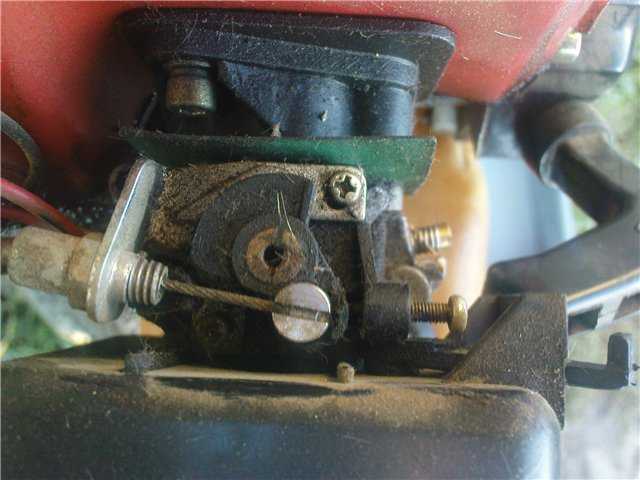

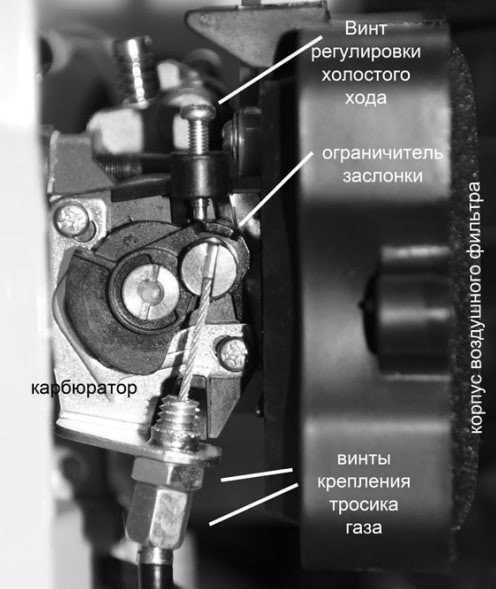

На фото для примера изображен карбюратор бензинового триммера PRORAB-8406. Моя 1-ая попытка отрегулировать карбюратор бензокосы ничего не отдала, такТриммер более обширное понятие, чем бензокоса (мотокоса), потому что он может быть к тому же электронным. Как настроить карбюратор на бензокосе.Регулировка карбюратора бензопил хускварна. Карбюратор бензопилы своими руками.Как сделать бензиновый триммер тише. Как построить самому дельтаплан. Как отрегулировать карбюратор,если нужно работать,а сервис с тахометром далеко.Подскажи пожалуйста а на карбюратор штиль 180 жиклёр продаётся ?Столкнулся с проблемой — триммер Хускварна R128 начал не набирать обороты, захлебываться и глохнуть Проще говоря, регулировка карбюратора на бензокосе создание оптимальной топливной смеси за счет корректной подачи воздуха. Как отрегулировать карбюратор на бензокосе. В настоящее время на рынке большой выбор бензопил, среди которых можно отметить бензопилы Партнер шведского концерна Хускварна и бензопилы Huter одноимённой немецкой фирмы, за их компактность, лёгкостьКак отрегулировать карбюратор на бензопиле. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцыКарбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощьюПоложение винта L определяется последним на максимальных оборотах триммер не должен Все видео по теме «Производственная практика в кафе Мир Интернета на 60 мест». Новый закон и учебно производственная практика ОТЧЁТ ПО ПСИХОЛОГО ПЕДАГОГИЧЕСКОЙ ПРАКТИКЕ 3 . Это далеко не все примеры того как бензопила Хускварна 142 может повести себя после неправильной регулировки, все перечислить невозможно, т.к. симптомы часто комбинируются в разных вариантах, поэтому, если с первого раза отрегулировать карбюратор на Хускварна Сегодня поговорим о том, как отрегулировать карбюратор на бензопиле.Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями работает как полагается и что присутствие вредных. выхлопных газов минимально, принесите машину вашему.должен стоять на месте. Высвободившееся сцепление может привести к травмам. Функция. Как отрегулировать карбюратор на китайской бензопиле. Через ручку газа, карбюратор регулирует количество. 3 Типичные неисправности и способы их устранения. 3.

1 Как отрегулировать карбюратор бензопилы Хускварна 137?Как поменять поршни на бензопиле Хускварна 137?Триммер STIHL FS 38 наверняка хорошо знаком всем поклонникам качественной садовой техники. Я не знаю, где есть сетка, а где нет по всем фирмам производителям, но на олео мак нету, а хускварна грешит.Завёлся с пол пинка, на газ реагирует как спорткар.Промыть , продуть и отрегулировать карбюратор, промыть воздушный фильтр.

Ремонт триммера своими руками

Обычно бензотриммеры используются в летний период. Перед началом эксплуатации инструмент необходимо привести в рабочее состояние, то есть смазывать все детали, сменить режущие гарнитуры, а также залить в бак топливную смесь.

Но может возникнуть такая неприятная ситуация, когда двигатель совсем не хочет заводиться и сразу глохнет, он не в состоянии набрать большое количество оборотов. В таком случае необходимо найти причины неполадки и устранить все неисправности.

Не все люди прежде имели дело с подобным оборудованием, а потому задаются вопросом о том, как произвести ремонт триммера своими руками. Чтобы самостоятельно провести ремонт бензокосы, следует разобраться в её устройстве, а также принципе работы.

Это информация обычно предоставляется в специальном руководстве по эксплуатации, которое выдают при покупке. Необходимо проверить его наличие перед покупкой бензокосы. Если приобрели импортный инструмент, то всё равно инструкция должна быть написана на русском языке, в ином случае лучше не покупать такой прибор и поискать такой, в котором можно разобраться, не прибегая к помощи интернета и переводчика.

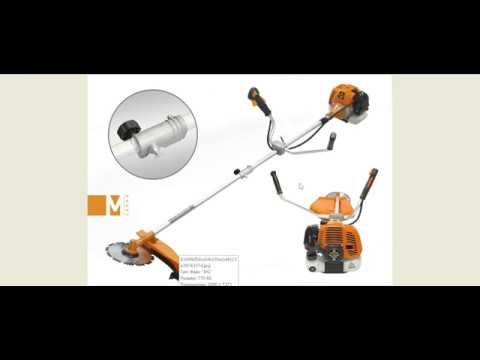

Устройство бензокосы

Длинная штанга крепится к редуктору двухтактного двигателя внутреннего сгорания. Внутри штанги располагается вал, при помощи которого передаётся крутящий момент от мотора к режущей части.

Леска или нож вращается с частотой примерно 10000−13000 оборотов в минуту. В защитном корпусе редуктора имеются отверстия, в которые при помощи специального шприца подаётся смазка. Чтобы было удобно эксплуатировать инструмент, он оснащается специальным ремнём, который можно перекинуть через плечо.

Для того чтобы можно было эксплуатировать устройство, следует купить соответствующую гарнитуру.

Леску толщиной от 1,6 до 3 мм, которую самостоятельно располагают в триммерной головке. Во время покоса травы леска будет подвергаться большому износу, а потому желательно приобретать её большим рулоном. Замена будет производиться довольно лёгким способом: её можно намотать такого же диаметра на шпульку или просто установить новую катушку, которая уже продаётся с готовой и правильно намотанной леской.

Если меняете ее вручную, то для начала внимательно посмотрите, как она крепилась первоначально, чтобы в точности повторить обмотку. Чтобы правильно зарядить новую нитку, необходимо отмерить установленный кусок и сложить таким образом, чтобы один конец был длиннее второго на 15 см. Петлю следует заводить в прорезь, которая имеется на катушке, а после начать наматывать леску по направлению стрелки.

Ножи, которые устанавливаются для покоса бурьянов, мелких кустарников или жёсткой травы. Ножи имеют разную форму, а также их количество может различаться в зависимости от цели.

Если имеется U-образная, D-образная или T-образная рукоятка, то на ней должны быть расположены рычаги управления устройством. Режущий механизм ограждается при помощи специального кожуха. Заправлять мотокосы необходимо смесью из масла и бензина, она заливается в бак. Устройство полупрофессиональных и бытовых кос, снабжённых четырехтактным бензиновым двигателем, будет немного отличаться.

Схема заправки тоже немножко изменится, поскольку в первом случае масло придётся заливать в картер, а бензин — в бак. Во втором же варианте бензин и масло смешиваются в установленной пропорции и заливается в бак.

Регулировка карбюратора бензокосы, триммера

Проверьте, включена ли кнопка Пуск, достаточно ли подкачано масла кнопкой подачи, залит ли бензин в бак. Если мотор по-прежнему не заводится, промойте бензофильтр (иногда следует заменить, если обнаружен большой засор), проверьте свечу на работоспособность, очистите воздухофильтр.

Это не помогло? Настройте воздушную заслонку карбюратора в положение С, это решает проблему переливания топлива. В случае «упорства» мотора просто слейте все топливо из системы и залейте новое, убедившись, что оно имеет надлежащее качество. Проделывание всех этих процессов решает проблему запуска мотора в 80-90% случаев.

Нож бензиновой газонокосилки

Если мотор отказывается работать на холостых оборотах, в первую очередь отрегулируйте карбюратор и промойте воздушный фильтр устройства – это в большинстве случаев решает проблему. Если же ситуация повторяется, то скорей всего вы залили плохое горючее в топливный бак, тогда слейте его и наполните бак новым.

Как завести бензокосу и заставить её работать, если обороты двигателя не набираются, и он глохнет? Для начала проверьте, не засорен ли режущий вал отходами травы и сорняка. Если с валом все в порядке, выстирайте фильтр воздуха или поменяйте его на новый, если первый вам показался слишком загрязненным. Кстати, мыть воздухоподающий фильтр следует моющим средством и бензином, что делает прокладку более эластичной и предотвращает высыхание материала.

Если, проделав эти процедуры и нажав на стартер для бензокосы, бензокоса глохнет снова, то дело кроется в неправильно отрегулированном карбюраторном устройстве. Прочтите последний раздел данной статьи, в нем рассказывается, как производится регулировка карбюратора на бензокосе.

Если нет искры, поставьте запасную свечу, чтобы проверить, в чем конкретно дело. Когда запасная свеча при установке правильного зазора также не выдает искру, значит дело в оборудовании косы. Ремонт бензокосы в случае неисправности начинается с проверки провода, ведущего к свече.

Мотокоса Урал БК-3650

Регулировка карбюратора

Этот аспект нужен всегда, когда происходит настройка бензокосы. Правильно настроенный карбюратор – это залог успешной работы двигателей для бензокосы.

Невзирая, что вопрос, как отрегулировать карбюратор на бензокосе, кажется, новичкам непонятным, но ремонт бензокосы часто заканчивается этой процедурой, так как причины кроются в неправильной регулировке, а ремонт бензокосы и способы их устранения в процедурах по настройке. Кстати, обкатка бензокосы также предусматривает регулировку карбюраторной части.

Чтобы понять, как правильно настроить бензиновый карбюратор для мотокосы, нужно знать:

1. Устройство содержит три винта: правый (L), нижний (T), левый (H).
2. Правильно настроенный карбюратор работает на холостом ходе равномерно и без перепадов при холодном и горячем моторе, а также при резком спуске или наборе оборотов. За холостой ход отвечает винт T.
3. Винт L ответственен за то, сколько топливной смеси будет поступать в камеру сгорания на низких оборотах. При регулировке винт поворачивается против часовой стрелки на четверть оборота.
4. Регулировка топлива на высоких оборотах происходит посредством винта H. Для настройки выдайте полный газ, открыв дроссель. Вертите винт по часовой стрелке, пока не услышите падение оборотов. Затем, прокрутите винт в обратную сторону, чтобы движок работал неровно, после чего начинайте медленно вертеть винт снова по часовой стрелке до момента, пока не начнете слышать ровную и бесперебойную работу мотора.

Очистка ножей косилки

Правильность регулировки определяют даже по цвету рабочей части свечи. Если настройка карбюратора произведена корректно, то свеча будет чистой, без нагара.

Как заточить нож или диск для бензокосилки?

Чтобы заточить нож или диск для покосного оборудования, знайте, что хороший диск или нож необходимо затачивать так, чтобы грани стали острыми, но металл не был при этом перегрет. Заточенный режущий элемент обеспечит более легкое удаление травяной поверхности. Также острота диска или ножа влияет на количество растений, которые будут устраняться одним захватом.

В целом обслуживание бензиновой косы предусматривает постоянную очистку оборудования после работы, проверку качества масел и бензина, а также правильно настроенный карбюратор. В бензокосу не заливайте сомнительные добавки и тому подобное. Регулярно проводите смазку редуктора и смазку движущих элементов, чтобы предотвратить неполадки. Смазку рекомендуется обновлять, по меньшей мере, каждые 1000 часов работы.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

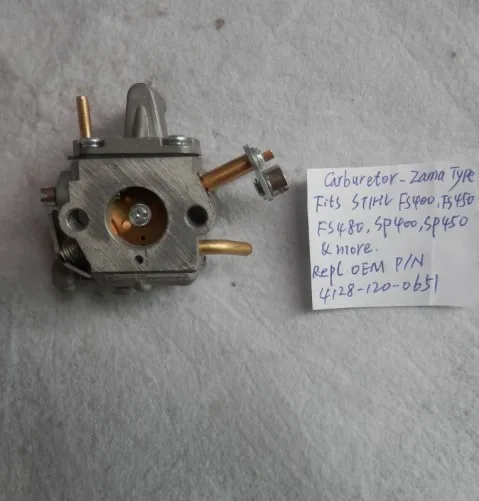

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

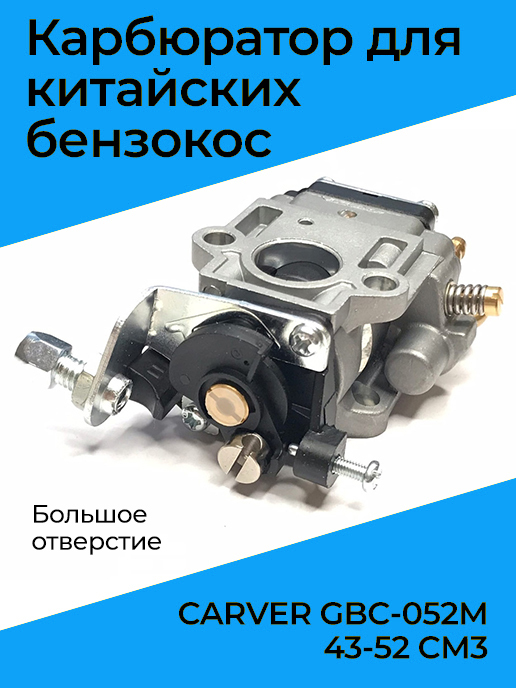

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

1. Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Возникла необходимость в приобретении надежного и верного механического пом.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Регулировку карбюратора бензокосы можно сделать своими руками

Заводил несколько раз таким же способом

Tvvi9: любая эластичная деталь называется прокладкой?

Саша Ш: Доброго времени всем. Третий день пытаются триммер. Проблема в чем. Минут 20, пол часа работает как зверь. Потом постепенно начинает давится, и в конечном счёте кирдык. Разбираются карб, продуваю, ставлю, и все на пол часа максимум. Думал греется, и оставлял до утра. Пока не залезу в карбюратор никаких изменений. Пробовал другой карбюратор ставить. Тоже самое. Вождём т.фильтр поменял. Переходник на цилиндре тоже. Так же шланги, свечу.

Вопрос. Сальники могут подсасывать, но не выбрасывать масло? Потому что сухо. Под цилиндром тоже сухо.

Иван Иванов: От вас больше пользы, чем от правительства…

Татьяна Ю: Для лесного жителя попробуй выхлопную от нагара очистить и затяни все болты

Артём Лесной: Незнаешь что за причина,тример на холостом ходу работает газу даёшь глохнет,топливный фильтр чистый,и воздушный.Что за причина??

Артём Добрица: Добрый день. Нужен совет. При кратном нажатии на курок газа, триммер начинает резко набирать обороты, держит 2-3 сек на высоких оборотах, затем спад и глохнет. Это из-за карбюратора?

djandrej1991: Подскажите в чем может быть проблема- после работы из карбюратора вытекает смесь ( из воздушной заслонки), при работе течи не наблюдается, но триммер работает нестабильно, часто глохнет. Увеличил подачу смеси, стал работать лучше, но нагревается очень сильно, после отключения бензин шипит в карбюраторе. Триммер Elitech T 1150

Taras Ivanov: всех приветствую.Бензотример шторм,на холодную кое как заводится,после прогрева хрен заведёшь.Помогает небольшое количество бензина в свечное отверстие,и так постоянно. На холостых обороты не стабильные,под нпгрузкой более-менее работает.Перебирал-прокладки все целые плюс герметик.Грешу на сальник коленвала(подсос воздуха) Что скажешь по этому поводу?

Fikrlar • 107

Триммер заводится и идет в разнос, холостые не регулируются, кабюратор как на видио. Что делать?

Сергей Радионов возможно причина в другом. идет в разнос, значит посторонний воздух попадает

В общем у меня отломалось крепление то есть ушко что держит тросик нужно заменить этот клапан сложное на его снять поставить или нужно какие-то регулировки потом делать

ЛАЙК!Сложно ли самому в триммере поменять крепление троса газа с клапаном ECHO GT22

vatunov не сложно, но тросик дорогой . клапан, тоже заменить не сложно, вот выставить

Да я шуточки шучу ))))

Уж лучше керхером лупанул бы)

Сергій Хабібулін было бы все так просто)))

через карбюратор. в районе воздушного фильтра выбегает бензин и не заводится. заливает. подскажите в чем проблема

Александр Солопенко только написал, принесли штиль 180 с причиной глохнет на больших оборотах, открыл крышку бензобака. пошел знакомый запашок))) слил нахрен эту смесь, щас буду прочищать карбюратор

Технарь Спецмастер спасибо!

Александр Солопенко в бензине есть проблема, на многих заправках из 95го делают 92 бензин, меняют октановое число, при этом мы добавляем ещё двухтактное масло. и. представляете что за смесь кушает ваш инструмент. у меня рядом с мастерской такая заправка. и народ, который там заправился после несут мне на ремонт, а бензин там и бензином не пахнет, толи краской, Толи газом, или ацитилом каким-то. и бензин этот не хочет воспламеняться вообще, стартер дергаешь, бензин поступает в двигатель, но он не воспламеняется. а ты дергаешь сильнее, тем самым заливает свечу, после этого я выкручиваю свечу, переворачиваю двигатель(пилы или триммера) и дёргаю стартер из цилиндра этот «бензин» вытекает, с таким запахом. дёргаю до тех пор пока он весь от туда не выйдет. после заливаю новую смесь и все заводится, ну даю инструменту просраться. и потом все окей! Постараюсь заснять видео по этому поводу

Arsenbait , я заправил бензин с другой заправки и появилась эта проблема( протекание со стороны воздушного фильтра). Поработал на этом бензине минут десять. При этом во время работы мог только малыми оборотами, давая газ обороты снижались и грозили заглохнуть, а на холостом обороты самопроизвольно повышались.Или может это совпадение ( другой бензин и возникновение этой проблемы)?

Артём. Свечи в среднем стоят 150 р. Если брал дешёвые, то ничего удивительного.

Хорошо, спасибо большое!

искра если бьет через раз, то сбито зажигание, я не помню, но на канале есть как я выставляю на косилках и на пидлах зазор. стоит поискать. катушку посмотреть визуально, провод и магнитные части, задевает ли она об маховик и т.д. пишите подскажу)

Артём Куприн зажигание выставить можно

спасибо большое буду проверять, а как можно определить, что катушке хана, и зажигание отрегулировать, если что?

Скажите чем можно промыть кроме как очестителем карба. Ведешкой можно?

Евгений Раевский калошей не желательно- эластичность мембран испортится, лучше просто чистым бензином или спиртом

Технарь Спецмастер бензин «калоша» подойдёт?

Андрей Белеуш ни в коем случае, замочить детали в бензине, кроме мембран и прокладок..

Смешно получилось . причиной был всего лишь топливный шланчик который был отсоединен. Спасибо

. в итоге перестал заводится вообще. Что делать?

Купил триммер «чемпион» абсолютно новый с магазина, при покупке проверялась-заводится. Дома собрал тоже работала. Горючее осталась с магазина. После долил бензин как положено. Завел прокрутил немного, для полного газа не хватает мощности-глохнет. Заводил несколько раз таким же способом

любая эластичная деталь называется прокладкой?

Доброго времени всем. Третий день пытаются триммер. Проблема в чем. Минут 20, пол часа работает как зверь. Потом постепенно начинает давится, и в конечном счёте кирдык. Разбираются карб, продуваю, ставлю, и все на пол часа максимум. Думал греется, и оставлял до утра. Пока не залезу в карбюратор никаких изменений. Пробовал другой карбюратор ставить. Тоже самое. Вождём т.фильтр поменял. Переходник на цилиндре тоже. Так же шланги, свечу. Вопрос. Сальники могут подсасывать, но не выбрасывать масло? Потому что сухо. Под цилиндром тоже сухо.

после того как заглох откручиваешь пробку на бензобаке и работаешь еще пол часа или чистишь сапун каторый может быть в самой пробке в зависимости от производителя

Саша Ш мне две пилы приносили с разных районов, но заправленные были бензином с одной заправки, как позже выяснилось. в итоге чистка всей топливной системы понадобилась

Олег спасибо. Я часто задавался вопросом о зазоре. Спасибо учту. А проблема была в бензине. Купил на другой заправке, и всё, как бабка отшептала.

Саша Ш выставить зазор между маховиком и катушкой зажигания . Бумага а4 в двое сложи и отрегулируй буде норм

Быстрый запуск агрегата

1. Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
2. Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
3. Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
4. А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.

Правильная замена свечей зажигания

О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.

• Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
• Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
• Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
• Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
• Ставим новую свечу и затягиваем ключом.
• Проводим установку высоковольтного провода на центральный электрод свечи.

В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.

Бензокоса глохнет после запуска

Мотор может заглохнуть после запуска устройства в том случае, если карбюратор настроен неправильно или произошла его разрегулировка. Это очень просто опознать. Могут возникать вибрации, которые отчётливо ощущаются при работе. Регулировку можно производить и своими руками, стоит строго выполнить все инструкции, которые написаны в руководстве.

Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.

Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.

Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

Для чего нужна регулировка карбюратора 55

Работа с бензотриммерами серии предвещает активное их использование, так как производительность данного агрегата не ограничивается выравниванием газонов. Как следствие, в работе двигателя появляются просчёты, и требуется регулировка карбюратора 55 с выполнением несложных манипуляций. Возникающие сбои неприятны и сулят неполноценной работой или растратами на топливо, съедаемое в больших количествах. Следует задуматься о настройке карбюратора триммера в тех случаях, когда:

1. Наблюдаются необъяснимые остановки мотора после его запуска;
2. В процессе работы двигатель 250 серии косы через не настроенный механизм подачи смеси «всхлипывает» при нагрузках.
3. Работа сопровождается увеличенным количеством выхлопа газов.

В любом случае, каждая из причин заключается в смешивании воздуха и бензина, где выполнение карбюраторной регулировки модели 130 позволит избежать нежданных остановок мотора посреди работы. Система профессиональной бензиновой косы 130 с жёстким приводным валом обеспечивает быструю резку древесины, что при нехватке воздуха в топливе будет глушить мотор. С другой стороны, настроенный смеситель 38 линейки или триммера модельной линии 450 позволит не выплёвывать бензин при приложенных нагрузках, когда часто бывает нехватка воздуха в карбюраторе. В компании «Коса Моторс» можно приобрести все комплектующие для мототриммеров, узнать информацию о настройке, а так же купить свечной ключ и другие запчасти для успешных ремонтов.

Хранение и чистка инструмента

Всегда можно следить за тем, чтобы любое оборудование было почищены после работы. Все каналы, которые имеются в корпусе стартера, а также цилиндровые ребра должны быть абсолютно чистыми. Если данное требование игнорируется, то это приведёт к выводу из строя оборудования.

Перед очисткой всегда давайте двигателю остыть. Берём щётку, которая имеет мягкий ворс, и очищаем от грязи всю внешнюю поверхность. Пластмассовые детали обрабатываем растворителем, в том числе и керосином, а также можно применять моющее средство.

Когда летний сезон заканчивается, бензокосу нужно подготовить к консервированию. Для этого из бака сливаем всю топливную смесь. Двигатель запускается с целью выработки остатков горючего в карбюраторе. Инструмент хорошо очищаем и отправляем в сухое место.

Есть много фирм, которые занимаются выпуском подобного оборудования. К ним можно отнести бензокосилки «Хускварна», «Хутер», «Штиль». Бывают отечественные или китайские варианты газонокосилок с разными калибрами, но, по большому счету, они устроены похоже. Стоит разобраться в том, почему вышла из строя одна, и уже более легко будет устранить поломку на новой модели, а потому опыт починки весьма полезный и позволяет сэкономить деньги.

Как видим, провести ремонт бензокосы можно и своими руками, и для этого нужно только правильно установить причину, которую не так уж и сложно устранить. В сервисе за это возьмут очень много денег. Настолько много, что легче просто купить новую бензокосу. Поэтому всегда есть возможность разобраться в конструкции и самостоятельно сделать ремонт.

Устройство бензокосы: кожух, рукоятка, ремень

На штанге имеются специальные элементы для крепления кожуха или экрана, который в устройстве бензокосы предназначен для защиты оператора от вылетающих из-под фрезы или лески твердых предметов (куски стеблей, обломки мусора, камни). На «юбке» кожуха закреплен так называемый отсекатель лески – острый нож, отрезающий лишнюю длину корда. При работе фрезами такой инструментарий не нужен (он будет только мешать), поэтому «юбку» с кожуха можно снять.

Рукоятка предназначена для эффективного управления триммером. Чаще всего она имеет D-образную или Т-образную форму. Первой оснащаются маломощные косы, а вторая используется на универсальных бытовых инструментах. Рукоятка имеет подвижное крепление, которое можно подогнать индивидуально под оператора. Благодаря продуманному устройству бензокосы многофункциональная ручка позволяет выполнять все действия по включению, работе и выключению инструмента одной рукой. Здесь расположены кнопка включения (1), рычаг газа и фиксатор, позволяющий во время длительной работы не держать рычаг все время нажатым.

Так как даже самый легкий бензиновый триммер весит не менее 4-5 кг, то длительная работа таким инструментом несколько затрудняется. Тут на помощь придет ремень, который имеет специальные крепления и застежки. Ремни бывают ранцевого типа и плечевые. Предпочтительнее использовать первые, так как в этом случае нагрузка распределяется более равномерно.

Теперь, зная устройство бензокосы и основные принципы работы ее узлов, вы сможете уверенно пользоваться этим инструментом, не боясь повредить агрегат. Работа только тогда сможет принести положительный результат, когда механизмы не будут ломаться, а работать будет легко и бесхлопотно.

Причины поломок карбюратора

При эксплуатации мотокосы (например, «Патриот» или «Союз») карбюратор может повредиться, и пользователю потребуется провести его ремонт своими силами или с привлечением специалистов. Это может произойти по ряду причин. Одна из наиболее распространенных – несоблюдение правил использования прибора. Если при продолжительной работе триммера не проводилось обслуживание и регулировка карбюратора — устройство ломается.

Другая причина поломки – неправильно приготовленная топливная смесь. Часто владельцы техники покупают масло и готовят горючее по рекомендациям, написанным на упаковке ГСМ, что неверно. При подготовке топлива нужно учитывать инструкцию по эксплуатации самой мотокосы. Кроме того, не следует делать смесь «на глаз», так как неправильные пропорции также приводят к поломке техники.

Большая часть поломок карбюраторов одинаково характерна для мотокос разных марок, будь то Echo, «Кедр», Homelite или устройство другого производителя.

Рекомендации по самостоятельному ремонту

Чтобы как можно реже задаваться вопросом, как выполнить ремонт двигателя, карбюратора или редуктора бензинового триммера своими руками, не приобретайте малораспространенные модели, т.к. детали к ним найти будет крайне сложно, а у официальных дилеров цены не всегда соответствуют возможностям покупателей. Если вы новичок в работе со сложными техническими изделиями, то лучше все же обратиться за помощью в сервисную службу, т. к. самостоятельная настройка карбюратора, к примеру, может в дальнейшем привести к сгоранию всей поршневой системы. Кроме того, некоторые детали не подлежат ремонту вовсе, и замене подлежит целый блок, собственноручный ремонт в данном случае не будет иметь смысла. Также не спешите вскрывать корпус инструмента, если он находится на гарантии.

В помощь мы можем предложить вам обратиться к услугам мастера по ремонту триммеров, которого можно найти на одном из сайтов, например, профи.ру — ССЫЛКА ( не забудьте выбрать свой город ). По крайней мере, если ремонт инструмента выполнит мастер, Вы можете быть уверены в результате.

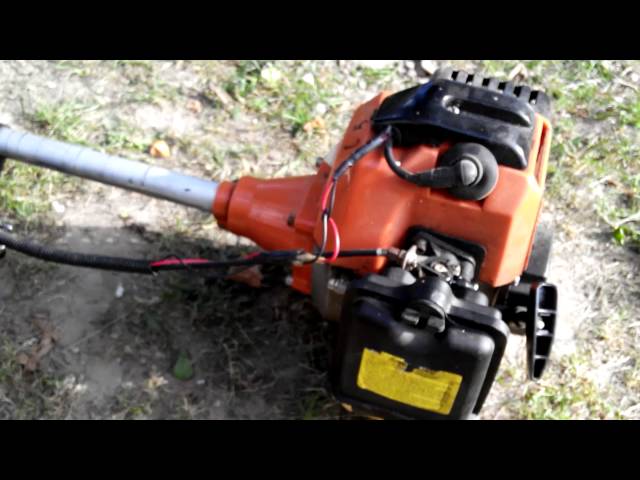

Ремонт бензинового триммера своими руками

Наличие бензинового триммера ощутимо упрощает жизнь тем, кому приходится часто косить траву вокруг дома или на огороде, а также заготавливать сено для животных. Однако, простота работы не исключает возникновение неисправностей, более того сложность механизма влечет за собой и сложность ремонта. А сервисное обслуживание накладывает на инструмент дополнительные расходы.

Для того, чтобы продлить срок службы инструмента необходимы профилактические мероприятия. Так, например, не стоит перегружать устройство, всякий раз по истечении 15 минут устраивайте 10-минутный отдых. Не пренебрегайте правилами эксплуатации и не косите траву, высота которой превышает допустимую. Если же поломка произошла, не торопитесь обращаться в сервисную службу, осмотрите прибор для выявления причины, быть может, реально выполнить ремонт бензинового триммера своими руками, особенно если у вас есть некоторый навык работы с техникой.

Для начала выясним, как самостоятельно найти причину неисправности устройства, затем поговорим о том, почему эти поломки возникают и как починить.

SQLITE NOT INSTALLED

Регулировка карбюратора триммера

Триммер – полезный садовый инструмент, который используется для покоса травы, облагораживания газона, заготовки сена, ухода за дачными и приусадебными участками. Более распространёнными считаются бензиновые агрегаты, ведь они, по сравнению с электрическими моделями, демонстрируют высокие показатели мощности, характеризуются отличной производительностью, функциональностью.

Чтобы обеспечить садовой технике работоспособность в течение продолжительного периода, необходимо ознакомиться с её конструктивными особенностями, принципом работы. Бензиновый триммер имеет довольно сложное устройство. К главным комплектующим элементам инструмента относится карбюратор, который время от времени нуждается в регулировке.

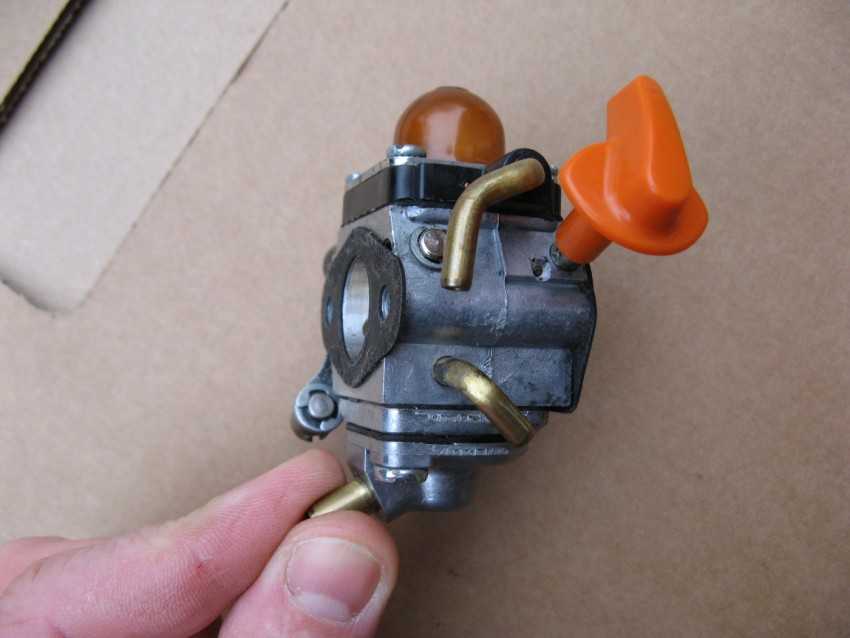

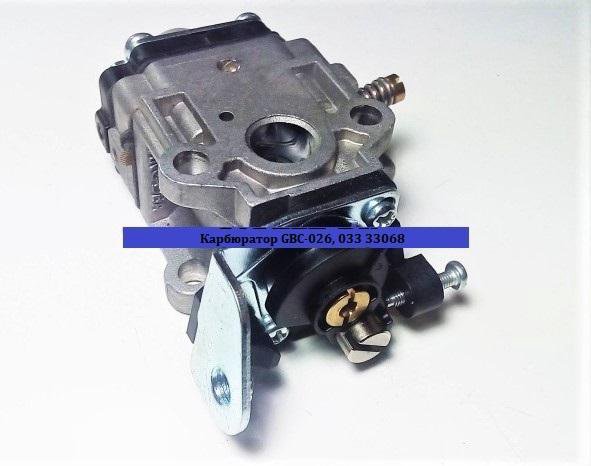

Устройство и назначение карбюратора

Большинство бензиновых триммеров оснащается 2-тактными ДВС. За подачу бензиново-масляной смеси в цилиндр силового агрегата отвечает карбюратор. Роль бензонасоса здесь играет специальная мембрана. Карбюратор представляет собой небольшой механизм, внутри которого находятся каналы и клапаны. Корпус устройства выполнен, как правило, из алюминиевого сплава. Материал прочный и лёгкий, устойчив к коррозии, имеет большой рабочий ресурс. Рассмотрим, из каких элементов состоит карбюратор, чтобы разобраться с тем, как его настраивать и регулировать.

• Диффузор. Эту деталь ещё называют соплом Вентури. Элемент обеспечивает всасывание воздушной массы в систему.
• Воздушная заслонка. Отвечает за открывание и закрывание подачи воздуха, который прошёл фильтрацию.
• Топливные каналы. В конструкции карбюратора предусмотрены каналы средних и максимальных оборотов, а также холостого хода.
• Дроссельная заслонка. Степень открытия данного элемента можно регулировать нажатием на кнопку газа.
• Штуцер. Элемент обеспечивает соединение картера мотора с внутренним каналом карбюратора.
• Праймер карбюратора. Деталь отвечает за подкачку топлива и быстрый запуск инструмента.
• Выпускной канал. Подаёт топливно-масляную смесь из бензинового бака в карбюратор.
• Мембраны. Здесь установлена мембрана, которая отвечает за всасывание топлива, подкачку бензиново-масляной смеси.
• Фильтры. Очищают топливо, задерживая крупные и мелкие примеси. Качественная фильтрация рабочей жидкости обеспечивает деталям двигателя защиту от нагара, увеличивает их эксплуатационный ресурс.
• Камера. Здесь находится топливная смесь. Через дроссель и жиклеры осуществляется подача топлива в цилиндр.
• Регулировочные винты.

Если вы будете ознакомлены с тем, как устроен карбюратор, из каких частей он состоит, по какому принципу работает, у вас не возникнет трудностей с обслуживанием и ремонтом данного механизма.

Принцип работы бензотриммерного карбюратора

Практически все модели бензиновых триммеров оснащаются карбюраторами со схожей конструкцией и принципом действия.

• Через канал в карбюратор подаётся топливно-масляная смесь.
• Импульсный канал стимулирует всасывание топлива. Воздух разжижается, гибкая мембрана перемещается.
• Посредством клапанов осуществляется подача бензиново-масляной смеси, топливо проходит через фильтры, в ходе чего очищается от посторонних примесей, абразивных частиц, грязи.
• Мембрана оказывает воздействие на игольчатый клапан, вследствие чего камера карбюратора заполняется горюче-смазочной жидкостью.
• После пуска двигателя происходит открытие воздушной заслонки. В таких условиях мотор работает на обедненной топливной смеси, ведь соединяется с воздухом.
• Если триммер работает под нагрузкой, бензиново-масляная смесь поступает в камеру, дроссель проворачивается на 90 градусов. Важно, чтобы воздушная заслонка была открыта, так как именно воздух поддерживает процесс горения в камере сгорания.

Если какой-либо из узлов работает неправильно, весь триммер подвергается повышенным нагрузкам, вследствие чего могут возникать различные поломки. Своевременное обнаружение проблем и правильная регулировка карбюратора поможет восстановить нормальную работоспособность инструмента.

Когда проводить регулировку карбюратора?

Часто владельцы бензиновых триммеров даже не задумываются о том, что карбюратор время от времени нужно регулировать. Игнорирование данного требования приводит к возникновению серьёзных неприятностей. Чтобы их предупредить, ознакомьтесь с тем, когда требуется настройка карбюратора триммера. Регулировка необходима в таких случаях:

• после обкатки двигателя;
• при заливании в топливный бак бензиново-масляной смеси, состав которой отличается от состава применяемого ранее топлива;
• изменение погодных условий;
• продолжительный перерыв в эксплуатации инструмента;
• увеличение расхода топлива;
• на электродах свечи образуется чёрный нагар;
• проблемы при запуске двигателя;
• бензиново-масляная смесь не поступает в цилиндр;
• мотор не набирает обороты, работает нестабильно.

Профессиональные мастера, которые используют триммер часто и долго, могут определить на слух, когда требуется регулировка карбюратора. Даже если у вас есть сомнения в том, нужно ли регулировать механизм, проверка вне очереди не будет лишней.

Важно! Возникновение проблем в работе бензинового триммера может быть связано не только с карбюратором. Перед тем как разбирать механизм, сначала проверьте другие узлы и агрегаты: целостность топливных шлангов, состояние свечи зажигания и пр.

Типичные неисправности карбюраторов

Своевременная регулировка карбюратора китайской бензокосы продлит срок службы инструмента. Спровоцировать возникновение поломок карбюратора могут разные факторы. К выходу из строя важных элементов механизма приводит применение топлива неудовлетворительного качества, повреждение фильтрующего элемента, скопление грязи в камере. Рассмотрим самые распространённые поломки карбюратора бензинового триммера.

Деформация топливной мембраны

Одна из самых частых поломок – деформация мембраны, которая отвечает за подкачку топлива. Если деталь повреждена, она плохо прилегает, не обеспечивая должного уплотнения насосным каналам. Возникновение данной неисправности связано с:

продолжительной эксплуатацией триммера;

естественным износом комплектующих элементов механизма;

применением непригодной топливной смеси;

попадание выхлопов в импульсный канал.

Деформация мембраны приводит к снижению производительности бензонасоса. Игнорирование этой поломки может привести к таким последствиям:

обеднение бензиново-масляной смеси;

усложнение пуска силового агрегата;

возникновению перебоев в функционировании двигателя;

повреждению поршня.

Устранить поломку можно, даже не обращаясь в сервисный центр. Необходимо разобрать карбюратор и тщательно прочистить мембрану. Если она пришла в непригодность, замените деталь новой.

Засорение сетчатого фильтра

Сетчатый фильтр предназначен для задержки крупных частиц. Элемент имеет большой рабочий ресурс, поэтому при соблюдении правил эксплуатации проблемы возникают крайне редко. Причины загрязнения фильтрующего элемента:

дефекты всасывающей головки;

регулярное заливание некачественного топлива с высокой концентрацией загрязнений.

Чтобы восстановить нормальное функционирование карбюратора, необходимо почистить и промыть фильтр. Для повышения эффективности очистки можно продуть данный элемент сжатым воздухом, таким же способом почистить отверстия корпуса.

Поломка регулировочного рычага

Регулировочный рычаг отвечает за настройку карбюратора. Ломается он вследствие естественного износа. Если он происходит естественным способом, то срок службы детали довольно большой. Ускоряют износ абразивные частицы, которые присутствуют в бензине, повышенная вибрация в процессе работы. Если винт стёрт, возникают проблемы с впуском, что провоцирует нарушение функционирования двигателя на холостых оборотах.

Повреждение впускной иглы

Поломка впускной иглы также связана с применением низкокачественного топлива. Элемент выходит из строя, если в составе бензина присутствуют абразивные частицы.

Износ впускной иглы сопровождается такими проблемами:

нарушение герметичности посадочного места впускной иглы;

горюче-смазочная жидкость начала подтекать или переливает;

избыток воздуха в топливной смеси приводит к нарушению работы двигателя.

Нередко деталь просто заклинивает, что может возникать вследствие наличия загрязнений в топливе. Другая распространённая причина поломки впускной иглы – продолжительный перерыв в работе триммера. Материал, из которого изготовлен данный элемент, высыхает, теряет свои свойства. Ремонт заключается в замене детали.

Износ заслонок

Наличие абразива в топливе приводит к износу и преждевременному выходу из строя дроссельной и воздушной заслонок. Изношенные детали можно распознать по внешнему виду, они словно подвергались пескоструйной обработке. Износ заслонок часто становится причиной возникновения таких проблем:

Если устройство чувствительно к перепадам напряжения электросети, то оно может выйти из строя при скачках. Для минимизации рисков поломок и дорогостоящего ремонта придётся отдельно приобрести либо блок питания, либо стабилизатор.

снижение производительности силового агрегата;

нестабильная работа двигателя;

ускоренный износ поршневых колец;

деформация поршня.

Могут изнашиваться, как сами заслонки, так и их валы. Эти детали выходят из строя вследствие несоблюдения правил эксплуатации бензинового триммера, отсутствия должного своевременного обслуживания, повреждения воздушного фильтра.

Продолжать эксплуатацию инструмента, когда у него изношены валы заслонок, небезопасно. Их части могут сломаться, проникнуть в систему, спровоцировать возникновение серьёзных поломок бензинового триммера, после чего потребуется дорогостоящее восстановление или покупка нового устройства.

Важно! В процессе эксплуатации инструмента важно следить за состоянием фильтрующих элементов. Если фильтры не выполняют своих функций, в систему попадает неочищенное топливо, в котором содержатся абразивные частицы, грязь, пыль. Это приводит к ускоренному износу и выходу из строя важных комплектующих элементов карбюратора.

Подготовительный этап

Грамотная настройка карбюратора бензокосы увеличит рабочий ресурс инструмента, обеспечит правильное его функционирование в течение продолжительного периода. Итак, начинаем работу по регулировке данного механизма. Первый делом нужно выполнить подготовительные мероприятия.

• Промывка мотора. Работать с чистым двигателем гораздо проще и приятнее, чем с грязным. В процессе эксплуатации на нём скапливается нагар, грязь, оседает пыль, поэтому промыть просто необходимо.
• Замена или прочистка свечи зажигания. Загрязнение этого элемента провоцирует возникновение различных проблем. Если уж планируете приниматься за регулировку карбюратора, свечу тоже замените.
• Очистка воздушного фильтра. Элемент можно постирать в тёплой воде с мылом. Сохнуть фильтр должен без выкручивания. Не вешайте его, а положите на горизонтальную поверхность. Если деталь сильно загрязнена, лучше заменить её.

Ещё один важный этап – установка корда вместо ножей или лески. Это обеспечит нужную нагрузку на инструмент. Деталь должна подходить по диаметру к отверстию катушки. После замены режущего элемента на корд запустите мотор и дайте ему поработать на холостых оборотах в течение 10-ти минут. Теперь можно приступать к собственно регулировке. Настройка карбюратора осуществляется при помощи регулировочных винтов.

• Правый L. С его помощью осуществляется регулировка степени обогащения топлива на низких оборотах.
• Нижний T (LA). Используется для настройки холостого хода. Влево – обороты снижаются, вправо – повышаются.
• Левый H. С его помощью регулируется степень обогащения горючей смеси на высоких оборотах.

Выполняя регулировку карбюратора, учитывайте, что работа мотора на полных оборотах в течение более 10-ти секунд может спровоцировать возникновение серьёзных поломок вплоть до полного выхода инструмента их строя.

Обратите внимание! Разборку карбюратора рекомендуется осуществлять на светлой ткани. Дело в том, что в конструкции механизма много мелких деталей, которые легко потерять. На белой скатерти или старой простыни, например, болтики, гайки и другие элемента отыскать гораздо проще, чем на тёмном полу.

Пошаговый алгоритм регулировки карбюратора

С основными моментами разобрались. Теперь приступаем к собственно разборке и регулировке карбюратора бензинового триммера. Рассмотрим на примере мотокосы Патриот. Эта схема также подходит для настройки карбюратора триммеров Хускварна, Хутер.

• Снять крышку воздушного фильтра. Для этого достаточно открутить фиксирующий болт.
• Найти на корпусе два винта, которыми крепится воздушный фильтр к инструменту. Тоже отвинтить их.
• Открутить гайку, отвечающую за фиксацию тросика. Трос нужно снять с дроссельной заслонки. Здесь же распложен болт, которым регулируется холостой ход.
• Снять топливные шланги.
• Тщательно осмотреть прокладку карбюратора на предмет наличия повреждений. Если обнаружены какие-либо дефекты, деталь нужно заменить.
• Снять карбюратор с триммера, открутив 4 винта крепления.
• Осмотреть диафрагму, прокладку мембраны и саму мембрану. Если на корпусе есть загрязнения, их нужно убрать.
• Проверить зону впускной иглы. При необходимости чистим от грязи и ржавчины.
• Открутить винт, отвечающий за фиксацию оси коромысла. Аккуратно вынуть пружину. Извлечь её, а также иглу и ось коромысла. Проверить состояние оси. При необходимости очистить детали при помощи наждачной бумаги.
• Продуть каналы карбюратора, используя баллончик со сжатым воздухом.
• Собрать карбюратор в обратной последовательности.

Поломка любого элемента карбюратора вызывает возникновение проблем в работе бензинового триммера. Будьте готовы к тому, что возможно, придётся произвести замену каких-либо деталей. Хорошо, если у вас есть донор. Если нет, можно приобрести комплект для ремонта карбюраторов. В набор входят прокладки, диафрагма, мембрана, пружина, игла, ось коромысла и фильтры.

Заключение

Отремонтировать бензотриммер реально своими руками. Чтобы правильно отрегулировать механизм, нужно ознакомиться с его конструкцией. Для работы понадобится отвертка, набор ключей, ремкомплект. Все действия следует выполнять аккуратно и осторожно, чтобы не повредить или не потерять важные комплектующие элементы.

Если самостоятельно приниматься за ремонт нет желания или времени, либо вы просто не уверены в своих силах, всё же лучше доверить регулировку карбюратора квалифицированному специалисту. Обратитесь в сервисный центр. Мастер оперативно выполнит разборку, настройку устройства, отрегулирует и отремонтирует карбюратор, после чего работоспособность инструмента полностью восстановится. В будущем соблюдайте правила эксплуатации, используйте качественное топливо и масло, чтобы предупредить поломки.

Как настроить и отрегулировать карбюратор

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

75-точечная проверка безопасности Стоимость

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Хотя все современные автомобили используют системы распределения топлива с компьютерным управлением, на дорогах все еще много автомобилей, использующих традиционный карбюраторный метод подачи топлива. . До того, как были разработаны топливные системы с электронным управлением, автомобили полагались на механические системы подачи топлива, часто в виде карбюраторов для подачи топлива в двигатель.

Хотя карбюраторы больше не считаются обычным явлением, в течение многих десятилетий они были предпочтительным способом подачи топлива, и работа с ними была гораздо более распространенным явлением. Хотя на дорогах остается не так много автомобилей с карбюраторами, крайне важно, чтобы те, которые есть, были должным образом настроены и отрегулированы для достижения оптимальной производительности.

Карбюраторы могут выйти из строя по нескольким причинам. Однако регулировка карбюратора — относительно простая работа, которую можно выполнить с помощью базового набора ручных инструментов и некоторых технических знаний. В этой статье показано, как отрегулировать топливовоздушную смесь и скорость холостого хода — две наиболее распространенные регулировки при настройке карбюратора.

Часть 1 из 1: Регулировка карбюратора

Необходимые материалы

• Защитные очки
• Набор отверток

Шаг 1: Снимите воздушный фильтр двигателя . Найдите и снимите воздушный фильтр двигателя и корпус, чтобы получить доступ к карбюратору.

Для этого может потребоваться использование ручных инструментов, однако во многих случаях воздушный фильтр и корпус крепятся с помощью только барашковой гайки, которую часто можно снять без использования каких-либо инструментов.

Шаг 2: Отрегулируйте топливовоздушную смесь . Используйте отвертку с плоской головкой, чтобы отрегулировать воздушно-топливную смесь.

После снятия воздушного фильтра и открытия карбюратора найдите винты регулировки топливовоздушной смеси, часто это простые винты с плоской головкой.

В зависимости от марки и модели автомобиля разные карбюраторы могут иметь несколько, иногда до четырех, винтов регулировки топливовоздушной смеси.

Эти винты отвечают за контроль количества топлива, поступающего в двигатель, и неправильная регулировка приведет к снижению производительности двигателя.

• Совет : Карбюраторы могут иметь несколько винтов, поэтому обратитесь к руководству по обслуживанию, чтобы убедиться, что вы правильно расположили винты, чтобы избежать неправильной регулировки.

Шаг 3: Проверить состояние двигателя . Заведите автомобиль и дайте ему прогреться до рабочей температуры.

Обратите внимание на рабочее состояние двигателя. Используйте приведенную ниже таблицу, чтобы определить, работает ли двигатель на обедненной или обогащенной смеси.

Определение того, работает ли двигатель на обедненной или обогащенной смеси, поможет вам правильно отрегулировать его для достижения наилучших характеристик двигателя. Это позволит вам узнать, не хватает ли ему топлива или он использует чрезмерное количество.

• Совет : Если вы все еще не уверены в состоянии вашего двигателя, вы можете заручиться помощью сертифицированного механика для осмотра двигателя, чтобы избежать неправильной регулировки карбюратора.

Шаг 4: Повторная регулировка винтов топливовоздушной смеси . Как только двигатель прогреется до рабочей температуры, вернитесь к карбюратору и отрегулируйте винт или винты топливовоздушной смеси.

Затягивание винта увеличивает количество топлива, а ослабление уменьшает количество топлива.

При выполнении любых регулировок также важно выполнять их с небольшим шагом в четверть оборота.

Это предотвратит любые существенные замены топлива, которые могут существенно повлиять на работу двигателя.

Откручивайте регулировочные винты до тех пор, пока двигатель не начнет работать на обедненной смеси.

• Совет : Когда двигатель работает на обедненной смеси, обороты падают, двигатель начинает работать неровно, трещит и трещит, пока не заглохнет.


Отворачивайте винт смеси до тех пор, пока двигатель не начнет проявлять признаки обедненной смеси, а затем затяните винт с шагом в четверть оборота, пока двигатель не начнет работать ровно.

• Совет : Когда двигатель работает плавно, обороты холостого хода останутся постоянными, и двигатель будет работать ровно, сбалансированно, без пропусков зажигания или тряски. Он также должен плавно вращаться во всем диапазоне оборотов без пропусков зажигания или тряски при нажатии дроссельной заслонки.

Шаг 5: Проверьте двигатель на холостом ходу и при увеличении оборотов . Увеличивайте обороты двигателя после каждой регулировки, чтобы убедиться, что он продолжает работать плавно на более высоких оборотах.

Если вы заметили вибрацию или тряску, продолжайте регулировку до тех пор, пока двигатель не будет работать ровно как на холостом ходу, так и на оборотах во всем диапазоне оборотов.

Ваша реакция на газ также должна быть четкой и отзывчивой. Двигатель должен плавно и быстро набирать обороты, как только вы нажимаете на педаль газа.

Если автомобиль демонстрирует какие-либо вялые характеристики или пропуски зажигания при нажатии на педаль газа, требуется дополнительная регулировка.

• Предупреждение : Если имеется несколько винтов, важно попробовать отрегулировать их все с одинаковым шагом. Удерживая все отрегулированные винты как можно ближе друг к другу, вы обеспечите максимально равномерное распределение топлива в двигателе, обеспечивая максимально плавную работу и работу на всех скоростях двигателя.

Шаг 6: Найдите винт смесителя холостого хода. После того, как винты воздушно-топливной смеси правильно отрегулированы, и двигатель работает ровно как на холостом ходу, так и на оборотах, пришло время определить местонахождение винта смеси холостого хода.

Винт смеси холостого хода регулирует подачу топливовоздушной смеси на холостом ходу и часто расположен рядом с дроссельной заслонкой.

• Совет : Точное расположение винта смесителя холостого хода может сильно различаться в зависимости от марки и модели, поэтому обратитесь к руководству пользователя, если вы не уверены, где находится винт смесителя холостого хода. Это гарантирует отсутствие неправильных регулировок, которые могут негативно повлиять на работу двигателя.

Шаг 7: Отрегулируйте винт смеси холостого хода до достижения плавного холостого хода . Как только винт смеси холостого хода будет определен, отрегулируйте его до тех пор, пока двигатель не будет работать на холостом ходу ровно, без пропусков зажигания или тряски, и с надлежащей скоростью.

Во многом таким же образом, как при регулировке топливовоздушной смеси, отвинтите винт смеси холостого хода до обедненного состояния, а затем регулируйте его с шагом в четверть оборота, пока не будет достигнута желаемая скорость холостого хода.

• Совет : Если вы не уверены, какой должна быть скорость холостого хода, обратитесь к руководству пользователя за направлением или просто отрегулируйте винт, пока двигатель не будет работать на холостом ходу плавно, а обороты не будут резко падать или глохнуть при завелся с холостого хода. Подумайте о том, чтобы профессиональный осмотр вашего двигателя на холостом ходу, если у вас все еще есть проблемы.

Шаг 8: Установите на место воздушный фильтр и испытайте автомобиль . После того, как все регулировки выполнены и двигатель работает ровно на всех оборотах двигателя, установите воздушный фильтр и корпус на карбюратор и выполните пробную поездку на автомобиле.

Обращайте внимание на любые изменения выходной мощности автомобиля, приемистости и расхода топлива. При необходимости вернитесь назад и внесите необходимые корректировки, пока автомобиль не начнет работать ровно.

Учитывая все обстоятельства, регулировка карбюратора является относительно простой задачей, которую можно выполнить самостоятельно. Однако, если вам неудобно выполнять регулировки, которые имеют решающее значение для производительности вашего двигателя, это задача, которую может выполнить любой профессиональный техник, например, специалист из YourMechanic. Наши механики смогут проверить и отрегулировать ваш карбюратор или даже заменить карбюратор, если будут обнаружены какие-либо серьезные неисправности.

Следующий шаг

Расписание 75-точечной проверки безопасности

Самая популярная услуга, которую заказывают читатели этой статьи, — 75 Point Safety Inspection. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

Карбюраторы

Топливная система

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличная оценка

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Pardeep

21-летний опыт

1068 отзывов

Pardeep

21-летний опыт

Юрий

Ford Fusion L4-2.0L Hybrid заказал 9 I0 A0 Jose California — 75 Point Safety Inspection 9 I0 A0 Jose California — 75 Point Safety Inspection Осмотр автомобиля по 75 пунктам, так как мой дилер заявил, что у него утечка масла и должна была быть заменена крышка ГРМ (такой вид ремонта стоит примерно тысячу долларов). Я упомянул о необходимости второго мнения по этому поводу, так как автомобиль был куплен относительно недавно у этого дилера (сертифицированный подержанный) и не очень активно использовался. Pradeep очень своевременно провел проверку безопасности и ответил на мой главный вопрос, честно заключив, что утечки не было, а просто накопилась пыль. Это сэкономило мне много времени и денег. Наконец, я также был очень рад узнать от него совет, как найти подходящую краску для царапины на кузове.

Штеффен

Ford Escape — 75-точечная инспекция безопасности — Сан-Хосе, Калифорния

Pradeep немедленно обнаружил проблему с подвеской, о которой я беспокоился, и устранил ее. Мы только что купили эту машину и теперь чувствуем себя намного лучше после того, как он ее проверил.

H

26 лет опыта

828 отзывов

H

26 лет опыта

Tanner

Hyundai Accent L4-1.6L — 75 Point Safety Inspection, California0003

Онорио не только рассказал мне, что происходит с машиной, но и был настолько честен во всем. С нетерпением жду, когда Онорио возьмет на себя мои просьбы.

от Mitzi

Acura RDX — 75-точечная инспекция безопасности — Пало-Альто, Калифорния

Онорио превзошел все мои ожидания. Он был честен в отношении того, какой ремонт необходимо сделать, даже несмотря на то, что проверка моего обслуживания уменьшила его доход. Обязательно воспользуюсь снова!!!! Благодарю вас!

Роберт

4 года опыта

61 отзыв

Роберт

4 года опыта

Дуглас

Nissan Versa L4-1.6L — 75-точечный контроль безопасности — Лейквуд, Вашингтон

Роберт — рок-звезда. Я не могу выразить достаточно (опять же) качество его работы и его способность работать в обход нашего графика здесь. Честно, профессионально и вежливо. Я бы порекомендовал его услуги всем и каждому.

Хуан

12 лет опыта

55 отзывов

Хуан

12 лет опыта

Адриан

Mazda Protege5 L4-2.0L — 75-точечный осмотр безопасности — Вакавилль, Калифорния

Профессионально, четко и вежливо при обсуждении результатов осмотра и рекомендаций на будущее. Если я все еще живу в этом районе, когда мне нужно будет оказывать услуги в будущем, обязательно закажу снова.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как проверить воздушную заслонку на карбюраторном двигателе

топливная система), который открывается и закрывается, позволяя большему или меньшему количеству воздуха поступать в двигатель. Подобно дроссельной заслонке, воздушная заслонка поворачивается из горизонтального положения в вертикальное, открываясь…

Как заменить карбюратор на большинстве автомобилей

Замена карбюратора включает в себя воздушный фильтр, вакуумный шланг, топливопровод автомобиля и ряд других деталей. Эта сложная процедура зависит от автомобиля.

Как очистить корпус дроссельной заслонки

Корпус дроссельной заслонки нуждается в очистке, когда двигатель работает с перебоями на холостом ходу, двигатель глохнет при ускорении или загорается индикатор Check Engine.

Похожие вопросы

Он проворачивается, но не запускается

Было бы полезно узнать немного о объеме двигателя. Эта модель может иметь 6 различных конфигураций двигателей. Если у автомобиля не заводится заводная рукоятка, вам необходимо изолировать проблемный участок, сначала проверив…

Код ошибки системы топливной рампы

Учитывая, что код связан с проблемой в топливной системе, во избежание травм следует доверить это профессионалам. Заправляя автомобиль топливом, дважды проверьте, правильно ли закрыта крышка топливного бака. Низкий…

Индикатор Check Engine

Проблема с кодом, который получает механик, заключается в том, что он говорит о небольшой утечке в испарительной системе. Вот почему на это уходит несколько дней. Утечка может быть из любой из…

Просмотрите другой контент

Услуги

Города

Оценки

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

Запасные части и обслуживание | Куб Кадет США

1. Сервис и запчасти

Оригинальные запчасти Cub Cadet дают вам настоящее преимущество: уверенность в использовании деталей, специально предназначенных для точного подгонка, оптимальная производительность и максимальная безопасность. Это единственные детали с углубленным проектированием и жесткими испытаниями, которые гарантирует долгосрочное качество.

Найдите подходящую деталь для вашей машины

Поиск запчастей по номеру модели или номеру детали вы заменяете.

Поиск по номеру

Как найти номер модели?

Не можете найти свою часть? Служба поддержки может помочь.

Звоните 1-877-428-2349
Понедельник — пятница, 8:30 — 17:00 EST

Магазин аксессуаров

Используйте наш инструмент диаграммы деталей ниже, чтобы найти детали, которые вам нужны для вашей машины. Выберите модель и год, затем просмотрите схемы деталей, чтобы найти нужную деталь. Добавить в корзину, когда вы готовы к покупке, и мы отправим его вам, как только возможный!

Нужна помощь?

Центр знаний

Узнайте о своей новой машине Cub Cadet — обслуживании, ремонт, безопасность и различные советы и рекомендации.

Найти артикулы

Сервисные центры

Получите максимум от своего Cub Cadet с оригинальными заводскими деталями и навесное оборудование у вашего опытного дилера.

Служба поиска

Поиск руководств

Вы потеряли руководство по эксплуатации своего Cub Cadet? Скачать копию бесплатно.

Поиск руководств

Все еще нужна помощь в поиске запчастей?

Мы рады помочь! Позвоните специалисту по работе с клиентами по телефону 866-931-9544 — с 8:30 до 17:00 по восточному поясному времени.

Неверный формат почтового индекса. Пожалуйста, исправьте и повторите попытку.

Просмотр списка

Просмотр карты

>

Получите ключ API карт Google и укажите его в настройках сайта!

Если у вас возникли проблемы с доступом к этому веб-сайту, позвоните нам по телефону 1-877-428-2349 для получения помощи.

Отказ от ответственности за двигатель: Информация о мощности двигателя предоставляется производителем двигателя для использования только в целях сравнения. Подробную информацию о гарантии можно получить у местного дилера Cub Cadet. Отказ от ответственности за ценообразование: Указанная цена указана в долларах США и является рекомендованной производителем ценой продажи. Модели и цены могут различаться в зависимости от региона. Налоги, фрахт, установка и доставка не включены. Дополнительное оборудование, аксессуары и приспособления продаются отдельно. Для получения подробной информации обратитесь к своему продавцу. Image Отказ от ответственности: Продукты могут отличаться от изображенной на изображении модели по дизайну, требуемым насадкам, функциям безопасности и нефункциональному внешнему виду, а также могут не отражать товарные запасы дилера или технические характеристики устройства. Технические характеристики Отказ от ответственности: Технические характеристики могут быть изменены без предварительного уведомления. Изображения могут не отражать инвентарь продавца и/или характеристики товара. Руководство оператора Отказ от ответственности: Руководство оператора опубликовано для общего ознакомления и использования. Чтобы обеспечить загрузку руководства по эксплуатации, относящегося к вашему устройству, нам требуются модель и серийный номер. Отказ от ответственности за скорость: Фактическая скорость автомобиля зависит от нагрузки, использования и условий окружающей среды. Аккумулятор Отказ от ответственности: Производительность батареи и продукта с питанием от батареи зависит от нагрузки, использования и условий окружающей среды. Отказ от ответственности за программное обеспечение: Программное обеспечение, доступное на веб-сайтах Компании, предоставляется на условиях «как есть» без каких-либо явных или подразумеваемых гарантий. Загрузка и использование любого программного обеспечения осуществляется пользователем на свой страх и риск. Профессиональные продукты: Коммерческие продукты Cub Cadet предназначены для профессионального использования. UTV: Внедорожники Cub Cadet (UTV) предназначены только для взрослых. Дополнительную информацию см. в руководстве по эксплуатации и на предупреждающих табличках, размещенных на самом автомобиле. Отказ от ответственности по электронной почте: Зарегистрируйтесь, чтобы получать сообщения об услугах, продуктах и ​​специальных предложениях. Вы можете отменить подписку в любое время. Пожалуйста, обратитесь к нашему .

Как отрегулировать карбюратор на китайской газонокосилке

Содержание:

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье мы поговорим о том, как отрегулировать карбюратор на бензопиле Husqvarna.

Когда требуется регулировка карбюратора бензопилы Husqvarna

Существует множество проблем, которые можно решить регулировкой карбюратора. Регулировка карбюратора бензопилы Husqvarna необходима при появлении таких неисправностей, как:

• Повышенный холостой ход;
• Сильный дым во время работы инструмента;
• Затрудненный запуск холодного или горячего двигателя;
• Отсутствие тяги и снижение максимальных оборотов.

Это далеко не полный список проблем, которые можно решить путем тюнинга карбюратора Husqvarna. В некоторых случаях регулировка качества и количества топливной смеси осуществляется после капитального ремонта двигателя или при плановом обслуживании бензопилы.

Устройство и принцип работы карбюратора Husqvarna

Для успешной настройки карбюратора бензопилы Husqvarna необходимо знать его устройство и понимать, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, отвечающий за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в основную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной заслонкой, вторая отвечает за ограничение подачи воздуха от воздушного фильтра для облегчения запуска холодной бензопилы Husqvarna. В тот момент, когда оператор перекрывает подачу воздуха в карбюратор с помощью воздушной заслонки, происходит обеднение топливной смеси и увеличение ее подачи в цилиндр, благодаря чему бензопила заводится намного легче, чем при морозе. запуск осуществляется в штатном режиме.

В работе карбюратора Husqvarna участвует клапан форсунки, который распыляет топливо и препятствует попаданию воздуха в основную камеру. Часто проблемы при работе с пилой могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы, может заклинить, прекратится подача топлива, что сделает невозможным работу двигателя. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в основную топливную камеру карбюратора. В таких случаях регулировка положения регулировочных винтов не исправит ситуацию; потребуется ремонт или замена узла.

Для регулировки качества и количества смеси, а также числа оборотов коленчатого вала на холостом ходу в корпусе карбюратора установлены три регулировочных винта:

• Винт (L). Регулирует количество топлива в режиме малых и средних оборотов;
• (Н). Отвечает за тягу на высоких скоростях и их количество;
• (Т). Изменяет положение дроссельной заслонки, тем самым регулируя количество топливной смеси, поступающей в цилиндр, и работу двигателя на холостом ходу.

Инструменты, необходимые для работы

Перед настройкой карбюратора Husqvarna необходимо позаботиться о наличии целого инструмента, который может пригодиться. Для самостоятельного выполнения данного вида работ вам потребуются:

Карбюратор Husqvarna алгоритм и описание

Карбюратор Husqvarna, регулируется аналогично тому, как регулируются карбюраторы на бензопилах других производителей.

Порядок проведения работ следующий:

1. Установлены заводские настройки карбюратора Husqvarna на заглушенной пиле.
2. Двигатель запускается, пила прогревается в течение нескольких минут.
3. Поворотом винта (L) по часовой стрелке достигается положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо повернуть назад на 1⁄4. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, отрегулировав положение винта (Т).
4. Следующий этап — регулировка мощности Husqvarna на максимальной скорости и регулировка их количества. Для этого к заведенной бензопиле подключают тахометр, выжимают до упора ручку газа, после чего проверяют показания тахометра. Если значение максимальной скорости отличается от максимальной величины, рекомендованной производителем, то изменением положения винта (Н) показания тахометра нормализуются.

Нюансы регулировки

После регулировки бензопила должна легко набирать и терять скорость, стабильно работать на малых и высоких оборотах. Если после регулировки управляющих винтов карбюратора цепь пилы вращается на холостом ходу, это свидетельствует о неправильной настройке и необходимости отрегулировать положение винта (Т).

Также при регулировке карбюратора Husqvarna стоит учитывать время реакции бензопилы на вращение винтов. Настройки меняются не сразу, а в течение пяти, десяти секунд.

Одним из показателей неправильной регулировки является сильный дым при работе пилы, что свидетельствует о попадании большого количества топлива в камеру сгорания. Если возникает такая ситуация, отрегулируйте положение винта (L).

Заводские настройки

Заводскими настройками карбюратора Husqvarna по умолчанию являются положения винтов (H) и (L), при которых должен гарантированно запускаться работающая бензопила. Для инструментов Husqvarna это полтора оборота от полностью затянутых винтов (H) и (L). В процессе регулировки необходимо сначала установить винты в стандартное положение, затем запустить бензопилу и произвести точную регулировку мощности, количества максимальных оборотов и оборотов холостого хода.

Ремонт карбюратора своими руками

Если при полной диагностике бензопилы Husqvarna были обнаружены дефекты карбюратора, часть из них можно устранить, не обращаясь в сервисный центр Husqvarna AB. Например, Вы можете самостоятельно:

• Менять прокладки под крышками основной камеры и ТНВД;
• Очистите или замените сетчатый фильтр;
• Заменить мембранный или игольчатый клапан основной камеры;
• Ремонт диафрагмы топливного насоса.

Прокладки, диафрагмы и игольчатый клапан с коромыслом можно найти в ремонтном комплекте, который имеется для каждой модели карбюраторов бензопил Husqvarna.

Также при наличии определенного опыта можно попробовать восстановить неисправный клапан-форсунку, но нельзя гарантировать положительный результат при попытке восстановления форсунки, если она неисправна, производители рекомендуют менять карбюратор полностью.

Первое, что нужно сделать перед снятием карбюратора с Husqvarna, это почистить пилу с компрессором, так как грязь может помешать качественному ремонту. Далее нужно открыть верхнюю крышку бензопилы, снять воздушный фильтр, отсоединить тяги от рычагов управления воздушной и дроссельной заслонками. После этого откручиваем винты крепления карбюратора.

Разобрать корпус карбюратора для ремонта достаточно просто. Крышка основной камеры держится на четырех винтах, которые можно снять с помощью обычного винта, крышка бензонасоса крепится одним широким винтом.

Ниже представлен а, глядя на который становится понятно, как можно отремонтировать карбюратор, не обращаясь в сервисный центр Husqvarna.

Заключение

Работы по настройке или ремонту карбюратора на бензопилах Husqvarna можно выполнить без особого опыта. Для того чтобы сделать все правильно, необходимо следовать алгоритму и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вообще ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент саморегулировкой.

Источник

Газонокосилки, как и все садовые инструменты с бензиновым двигателем, несложно обслуживать. Ремонтировать, настраивать можно и нужно самому. Например, отрегулировать карбюратор газонокосилки своими руками – дело пяти минут.

Карбюратор газонокосилки является агрегатом в системе питания. В нем, как и в любых карбюраторах, происходит процесс смешивания воздуха и топлива (бензина) для дальнейшей подачи в цилиндры двигателя.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр У этого элемента есть только две проблемы:

1. Засорение.
2. Поломка

Для выяснения причины поломки откручивается крышка топливного фильтра для снятия сетчатого фильтра. Если на нем просто скопилась грязь, поможет промывка бензином или продувание.

При видимых повреждениях сетчатого фильтра необходимо обязательно установить новый. Также могут быть повреждения на трубке подачи топлива (при ремонте проверяйте этот элемент).

Стартер карбюратора в большинстве случаев не работает из-за засоров. Используйте для промывки ацетон или тот же бензин.

Продувка деталей карбюратора при засорении сжатым воздухом является приемлемой и удобной практикой ремонта.

Устройство карбюратора газонокосилки

Основой карбюратора газонокосилки является алюминиевый корпус. Имеет диффузор (отверстие с внутренними контурами). Через это отверстие выдувается воздух. Расход кислорода (воздуха) зависит от поперечного сечения (проходного отверстия) диффузора.

Диффузор оснащен топливными каналами. Из них топливо всасывается с помощью воздушного потока.

Снаружи карбюратора устанавливается:

• Топливный насос;
• Струйная система;
• Система управления топливно-воздушной смесью;

Принцип работы карбюраторной газонокосилки

Дроссельная заслонка определяет количество воздуха для подачи, от этого напрямую зависит мощность двигателя.

Топливо всасывается в систему карбюратора насосом (его мембраной). Затем он проходит через штуцер в карбюратор. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровано по сетке. Игольчатый клапан перемещается в мембранную камеру.

Поэтапная работа аппарата:

1. Подача воздуха в трубку с воздухоотражателем (заслонка). Перегородка регулирует интенсивность воздушного потока.
2. Систему подачи топлива необходимо сузить диффузором для увеличения расхода.
3. Бензин через поплавковую камеру и патрубок с сужением. Камера с поплавком регулирует временный объем бензина. В поплавковой камере уровень давления нейтральный, а в трубке с сужением уже низкий. Из-за перепада давления топливо поступает через форсунку.
4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В результате образуется топливовоздушная смесь необходимой пропорции или плотности.
5. Топливно-воздушная смесь поступает в цилиндр двигателя через топливопровод.

Источник

Двигатели Honda | Модели малых двигателей, руководства, детали и ресурсы

Gx / КОММЕРЧЕСКИЙ

Легендарная надежность. Повышенная производительность

• 100 куб.см — 389 куб.см
• Мощный верхнеклапанный дизайн
• Низкий уровень шума, вибрации и лучшая экономия топлива
• Горизонтальный или вертикальный коленчатый вал

Учить больше

V-ТВИН / КОММЕРЧЕСКИЙ

Поднимая планку. На всем.

• 688 см3
• Смазка под давлением и фильтрация
• Высокая производительность
• Превосходная экономия топлива
• Проверенная надежность.
• Горизонтальный или вертикальный коленчатый вал

Учить больше

iGX / КОММЕРЧЕСКИЙ

Вывод интеллекта на совершенно новый уровень.

• 389 см3
• Передовая технология для многофункционального, высокопроизводительного
• Встроенный ЭБУ
• Только горизонтальный коленчатый вал

Учить больше

iGX / V-образный твин

НЕ ВСЕ ДВИГАТЕЛИ СОЗДАНЫ ОДИНАКОВЫМИ

• 688 см3 – 779 см3
• Электронный впрыск топлива
• Электронное управление
• STR (самонастраивающийся регулятор) Регулятор
• Горизонтальный или вертикальный коленчатый вал

Учить больше

ГК / ЖИЛОЙ

Легендарная надежность Повышенная производительность

• 160–187 см3
• Легкая, компактная, бесшумная конструкция OHC
• Оптимальная мощность для жилых помещений

Учить больше

общая масса / МОЙКА ПОД ДАВЛЕНИЕМ

МОЩНЫЙ. ПРОСТО. НАДЕЖНЫЙ.

• 166 — 201cc
• Максимальная производительность для моек высокого давления

Учить больше

ГС / ЛЕГКИЙ КОММЕРЧЕСКИЙ

Лучший из двух миров.

• 187cc
• Высокая износостойкость
• Легкая, компактная, бесшумная конструкция OHC

Учить больше

МИНИ 4-ТАКТНЫЙ / ЖИЛОЙ

Встречайте самый легкий в мире двигатель с верхним расположением распредвала.

• 25-50 куб.см
• Полная работа на 360°
• Используйте и храните в любом положении

Учить больше

eGX / АККУМУЛЯТОР / КОММЕРЧЕСКИЙ

ЭФФЕКТИВНЫЙ. УДОБНЫЙ. ДРУЖЕЛЮБНЫЙ

• Литий-ионный аккумулятор
• Бесщеточный двигатель постоянного тока класса 2 кВт
• Встроенный или отдельный двигатель

Учить больше

Превосходное качество

Превосходная производительность

И ЛУЧШАЯ В КЛАССЕ КОНСТРУКЦИЯ

Узнайте, почему двигатели Honda должны быть вашим выбором.
