Не работает прикуриватель ваз 2115 причины

• Сообщений: 6

19 июня 2013, 19:04 #1 123
здраствуйте на ваз21154 замкнул прикуриватель и пропало питание предохранители смотрел , провода смотрел всё вроди бы впорядке. что может быть?

• Сообщений: 19537
• Откуда: Петрозаводск
• Лада Приора

19 июня 2013, 20:23 #2 123

sanek989bkru, 19 июня 2013, 19:04, #1

здраствуйте на ваз21154 замкнул прикуриватель и пропало питание предохранители смотрел , провода смотрел всё вроди бы впорядке. что может быть?

Пред F7? Отопитель (печка), омыватель, обогрев заднего стекла работают? F4 посмотрите еще. Как ни странно, но люди считают, что каким-то образом они связаны, видимо: https://www.lada.cc/board/index.php?showtopic=64992

• Сообщений: 6

19 июня 2013, 20:36 #3 123

обогрев заднего стекла тоже перестал работать хотя предохранитель менял

• Сообщений: 19537
• Откуда: Петрозаводск
• Лада Приора

19 июня 2013, 20:37 #4 123

sanek989bkru, 19 июня 2013, 20:36, #3

обогрев заднего стекла тоже перестал работать хотя предохранитель менял

А остальные потребители с этого предохранителя?

• Сообщений: 6

19 июня 2013, 20:39 #5 123

• Сообщений: 19537
• Откуда: Петрозаводск
• Лада Приора

19 июня 2013, 20:42 #6 123

sanek989bkru, 19 июня 2013, 20:39, #5

Странно как-то, часть потребителей работает, а часть перестала . Обогрев перестал работать после замыкания прикуривателя?

• Сообщений: 6

19 июня 2013, 20:43 #7 123

есть ли на прикуриватель по мимо предохранителя реле?

• Сообщений: 6

19 июня 2013, 20:44 #8 123

обогрев и прикуриватель один предохранитель

• Сообщений: 19537
• Откуда: Петрозаводск
• Лада Приора

19 июня 2013, 20:44 #9 123

sanek989bkru, 19 июня 2013, 20:44, #8

обогрев и прикуриватель один предохранитель

sanek989bkru, 19 июня 2013, 20:43, #7

есть ли на прикуриватель по мимо предохранителя реле?

• Сообщений: 6

19 июня 2013, 20:49 #10 123

спасибо за схему попробую пробежатся по ней может и получится

• Сообщений: 19537
• Откуда: Петрозаводск
• Лада Приора

19 июня 2013, 20:54 #11 123

sanek989bkru, 19 июня 2013, 20:49, #10

спасибо за схему попробую пробежатся по ней может и получится

Удачи, отпишитесь потом

• Сообщений: 1

6 апреля 2014, 19:38 #12 123

Паца. Меняйте предохранитель F4 и заработает всё как новое. проверено. это же наш автоВАЗ

• Сообщений: 254
• Откуда: Санкт-Петербург Красное Село
• Лада 2115

7 апреля 2014, 08:37 #13 123

sanek989bkru, 19 июня 2013, 19:04, #1

здраствуйте на ваз21154 замкнул прикуриватель и пропало питание предохранители смотрел , провода смотрел всё вроди бы впорядке. что может быть?

А у меня дворники плохо трут секло постоянно.Что может быть,подскажите?

• Сообщений: 4842
• Откуда: Восточный край Воронежской обл

7 апреля 2014, 08:53 #14 123

Глобус, 7 апреля 2014, 08:37, #13

А у меня дворники плохо трут секло постоянно.Что может быть,подскажите?

Открой юмор на 3 странички назад. Там найдешь ответ. Только никому не выдавай технологии. Лари запатентовала свое изобретение!

• Сообщений: 254
• Откуда: Санкт-Петербург Красное Село
• Лада 2115

7 апреля 2014, 09:06 #15 123

ajirkov36, 7 апреля 2014, 08:53, #14

Открой юмор на 3 странички назад. Там найдешь ответ. Только никому не выдавай технологии. Лари запатентовала свое изобретение!

Ну а что?Открыл схему,прозвонил всё и будет всё гут.Я не говорю,что я супер человек разбирающийся в машинах,но таких вопросов не понимаю.

• Сообщений: 4842
• Откуда: Восточный край Воронежской обл

7 апреля 2014, 09:42 #16 123+ 1

Глобус, 7 апреля 2014, 09:06, #15

Ну а что?Открыл схему,прозвонил всё и будет всё гут.Я не говорю,что я супер человек разбирающийся в машинах,но таких вопросов не понимаю.

На то он и автофорум. Если не будет таких вопросов, будет скучно

• Сообщений: 254
• Откуда: Санкт-Петербург Красное Село
• Лада 2115

7 апреля 2014, 10:20 #17 123

ajirkov36, 7 апреля 2014, 09:42, #16

На то он и автофорум. Если не будет таких вопросов, будет скучно

Электрооборудование выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с кузовом автомобиля, который выполняет функцию второго провода.

Схемы электрооборудования автомобилей ВАЗ2115-20 (без узлов системы управления двигателем) и 2115-01 представлены на рис. 7-1 и 7-2.

Рис. 7-1. Схема электрооборудования автомобилей ВАЗ-2115-20:

1 — блок-фары; 2 — противотуманные фары; 3 — датчик температуры воздуха; 4 — электродвигатель вентилятора системы охлаждения двигателя; 5 — колодки, подключаемые к жгуту проводов системы зажигания; 6 — выключатель подкапотной лампы; 7 — колодка для подключения к звуковому сигналу однопроводного типа; 8 — звуковой сигнал; 9 — датчик уровня омывающей жидкости; 10 — датчики износа кол о док передних тормозов; 11 — датчик уровня масла; 12 — генератор; 13 — подкапотная лампа; 14 — датчик указателя температуры охлаждающей жидкости; 15 — стартер; 16 — аккумуляторная батарея; 17 — реле включения противотуманных фар; 18 — датчик уровня охлаждающей жидкости; 19 — датчик уровня тормозной жидкости; 20 — выключатель света заднего хода; 21 — моторедуктор очистителя ветрового стекла; 22 — датчик контрольной лампы давления масла; 23 — колодка для подключения к электродвигателю омывателя заднего стекла; 24 — электродвигатель омывателя ветрового стекла; 25 — комбинация приборов; 26 — монтажный блок; 27 — выключатель стоп-сигнала; 28 — реле разгрузки выключателя зажигания; 29 — выключатель зажигания; 30 — лампа освещения вещевого ящика; 31 — выключатель лампы освещения вещевого ящика; 32 — выключатель обогрева заднего стекла; 33 — выключатель противотуманного света; 34 — выключатель противотуманных фар; 35 — переключатель наружного освещения; 36 — выключатель аварийной сигнализации; 37 — подрулевой переключатель; 38 — регулятор освещения приборов; 39 — лампа подсветки шкалы гидрокорректора; 40 — розетка для переносной лампы; 41 — боковые указатели поворота; 42 — выключатели в стойках передних дверей; 43 — плафон индивидуального освещения салона; 44 — электровентилятор отопителя; 45 — дополнительный резистор электровентилятора отопителя; 46 — переключатель электровентилятора отопителя; 47 — лампа подсветки переключателя электровентилятора отопителя; 48 — лампа подсветки рычагов управления отопителем; 49 — блок индикации бортовой системы контроля; 50 — маршрутный компьютер; 51 — выключатели в стойках задних дверей; 52 — колодка для подключения к часам; 53 — электробензонасос с датчиком уровня топлива; 54 — лампа освещения пепельницы; 55 — прикуриватель; 56 — фонарь освещения багажника; 57 — выключатель фонаря освещения багажника; 58 — плафон освещения салона; 59 — выключатель контрольной лампы стояночного тормоза; 60 — наружные задние фонари; 61 — внутренние задние фонари; 62 — штекеры для подключения к элементу обогрева заднего стекла; 63 — фонари освещения номерного знака; 64 — дополнительный сигнал торможения.

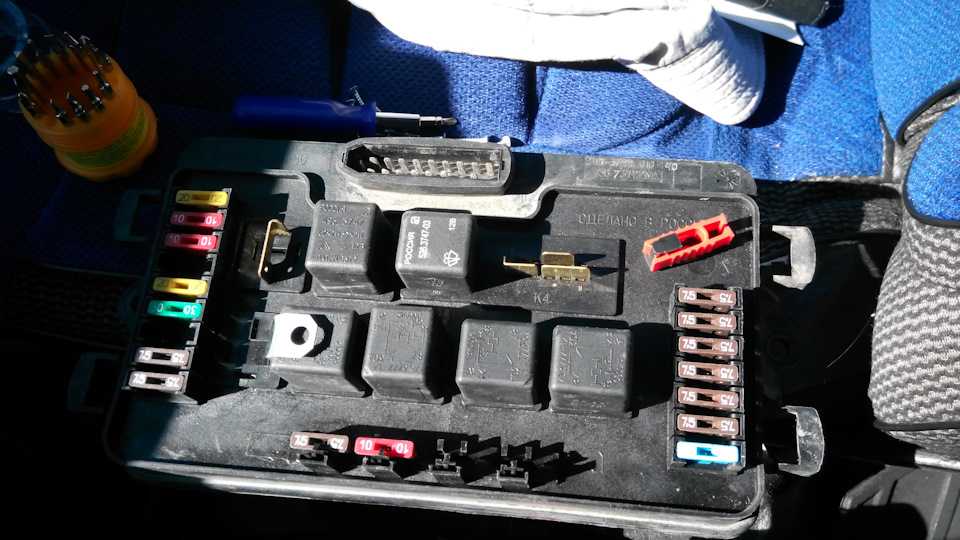

Предохранитель прикуривателя ВАЗ 2114: расположение, поломки и их устранение

Иногда автомобилисты сталкиваются с тем, что не работает прикуриватель на ваз 2114. Эта, казалось бы, небольшая неприятность может привести к очень большим трудностям в дороге. Ведь в настоящее время автомобильный прикуриватель служит не только по своему прямому назначению, но и используется для подключения различных зарядных устройств (к примеру, для смартфонов) и запитывания некоторых электронных приборов напрямую (например, навигаторов).
Именно поэтому так важно разбираться в устройстве электронной схемы прикуривателя и уметь вовремя выполнить его ремонт. О том, как это сделать, мы и поговорим сегодня.

Замена прикуривателя

Если же оба предохранителя оказались исправны, скорее всего, сам прикуриватель придется заменить. Сделать это можно как самостоятельно, так и обратившись в сервисные центры. Но наши люди не привыкли платить деньги за то, что с легкостью можно сделать своими руками. Поэтому в сети Интернет много пособий, повествующих о том, как самостоятельно заменить прикуриватель на ВАЗ-2115.
Все, что потребуется для самостоятельной замены устройства, – это, конечно же, новый прикуриватель и отвертка. Далее действуют по такой схеме:

1. Отсоединяется провод клеммы «–» на аккумуляторной батарее.
2. На левой накладке центральной консоли панели приборов необходимо открутить все винты.
3. Снять накладку.
4. Колодку жгута проводов нужно отсоединить от прикуривателя.
5. Вытащить лампу, подсвечивающую пепельницу, причем вместе с колодкой жгута проводов и патроном.
6. Протолкнуть прикуриватель наружу, невзирая на сопротивление, оказываемое фиксаторами.
7. Вынуть предохранитель из центральной консоли.
8. Вынуть патрон предохранителя и лампу подсветки из корпуса.
9. Лампу прикуривателя вынуть из патрона.
10. Снять направляющую патрона лампы подсветки прикуривателя.
11. Взять новый прикуриватель и установить его в обратном порядке.

Как видим, самостоятельно заменить прикуриватель на ВАЗ-2115 может даже новичок. Тем не менее если вы не уверены в своих силах, лучше всего обратиться к профессионалам своего дела.

Причины неисправности и их устранение

Говоря о том, почему прикуриватель ваз 2114 может выйти из строя, стоит отметить следующие, наиболее вероятные причины:

• перегорел предохранитель;
• контакты предохранителя либо гнезда колодки окислились;
• нарушился контакт в монтажном блоке;
• перегорела лампочка;
• произошло замыкание внутри устройства.

Как можно догадаться, поиск возможной поломки следует начать с первого пункта, а именно — с предохранителя. Для того, чтобы это сделать, следует внимательно осмотреть общий блок и найти требуемый предохранитель. Обозначается он маркировкой F4 и рассчитан на силу тока в 20 А.

После того, как предохранитель найден, его следует аккуратно извлечь и проверить при помощи тестера (достаточно обычной «прозвонки»). Если в ходе проверки выяснится, что предохранитель исправен, то его следует установить на место и продолжить поиски. В противном случае предохранитель придется заменить на новый, аналогичный.

Заменять предохранитель на другой, но рассчитанный на меньшую силу тока — не следует, ведь в таком случае он станет перегорать гораздо чаще, даже просто при подключении мощных потребителей.

Если предохранитель прикуривателя ваз 2114 оказался рабочим, то следует проверить состояние его контактов, а также контактов гнезда, в которое он вставляется. В случае, если на них заметны окислы, следует провести очистку.

Для этого контакты нужно будет протереть при помощи тряпочки с керосином или ВД-40 либо зачистить очень мелкой шкуркой. После окончания такой процедуры предохранитель следует снова установить на место и проверить работоспособность прикуривателя. Если окажется, что он все равно не работает, поиски следует продолжить.

Следующим, что придется проверить, являются контакты на выходе из монтажного блока (там же, где находится предохранитель прикуривателя ваз 2114). Обозначены эти контакты маркировкой Х1. В случае, если их крепление ослабло, следует их аккуратно подтянуть. Подобная, казалось бы, мелочь, очень часто является причиной неисправности прикуривателя.

После того, как все предыдущие пункты были проверены, а устройство так и не работает, стоит проверить — не перегорела ли лампочка.

Для этого понадобится:

1. Снять клеммы с аккумуляторной батареи.
2. Открутить крепежные элементы корпуса прикуривателя (его удерживают два шурупа, вкрученных в центральную панель).
3. Снять пластмассовый корпус.
4. Извлечь лампочку.
5. В случае, если она неисправна — выполнить ее замену на новую, аналогичную.
6. Установить на место корпус.
7. Подключить клеммы к АКБ.

Если после этой несложной процедуры выяснится, что и лампочка тут не причем, останется проверить сам прикуриватель. Иногда его лепестки замыкаются друг на друга, в результате чего и возникает неисправность. Проверить это можно, воспользовавшись мультиметром и выполнив «прозвонку» устройства.

Если окажется, что присутствует замыкание, то прикуриватель, скорее всего, придется заменить (поскольку отремонтировать его, особенно если сломана центральная пружина, крайне сложно. Дешевле и проще будет приобрести новый).

Для того, чтобы продлить срок жизни прикуривателя, обращаться с ним нужно аккуратно. Извлекать вставленные в него штекеры следует плавно и не совершая при этом боковых нагрузок — именно они приводят к замыканию внутри самого устройства.

Какой предохранитель отвечает за прикуриватель ВАЗ-2115 и где находится в автомобиле

Важные электрические цепи автомобиля

Причины почему не работает прикуриватель на ВАЗ-2114 — автомобильный портал

Конструкция прикуривателя у ВАЗ-2114 такая же, как и у других автомобилей. Он состоит из стакана (гнезда) и вставки. Гнездо – это металлический цилиндр, стенки которого подключены к «массе» автомобиля. Также он оснащен центральным выводом, подключенным к «плюсу» бортовой цепи.

Основным элементом вставки является нихромовая спираль. Она заключена в металлический корпус с пластиковой кнопкой-ручкой. Вставка находится внутри стакана. В выключенном положении ее корпус контактирует только с «массой». При нажатии на кнопку вставка углубляется в стакан, где один из контактов спирали соприкасается с его центральным выводом, замыкая цепь. Она удерживается в гнезде благодаря двум специальным биметаллическим «ушкам». Ток, проходящий внутри спирали, нагревает ее докрасна. Благодаря этому мы, собственно, и имеем возможность прикуривать.

Выключение устройства происходит автоматически. При нагревании стакана до определенной температуры «ушки» разжимаются и освобождают вставку. При этом раздается характерный щелчок, уведомляющий водителя, что устройство отключилось и готово к использованию.

Содержание

1. Не работает прикуриватель ВАЗ-2114: причины
2. Плохие контакты
3. Перебитая проводка
4. Короткое замыкание
5. Перегорание лампочки
6. Самостоятельный ремонт прикуривателя

Не работает прикуриватель ВАЗ-2114: причины

Предохранители в автомобилях выполняют существенную роль, защищая электроприборы от скачков напряжения и коротких замыканий. Они берут на себя воздействие таких факторов и сохраняют рабочее состояние электроприбора, при этом сами перегорают. Но если такое происходит регулярно, необходимо проверить блок предохранителей и определить причину поломки.

Какую магнитолу рекомендуете покупать:

• 603 голоса – 48% из всех голосов
• 191 голос – 15% из всех голосов
• 129 голосов – 10% из всех голосов
• 102 голоса – 8% из всех голосов
• 98 голосов – 8% из всех голосов
• 62 голоса – 5% из всех голосов
• 19 голосов – 2% из всех голосов
• 18 голосов – 1% из всех голосов
• 1%, 18 голосов18 голосов – 1% из всех голосов
• 11 голосов – 1% из всех голосов

Плохие контакты

Одна из часто встречающихся причин ситуации, когда предохранитель не работает, связана с контактной группой. При частых перепадах напряжения у большинства автомобилей ВАЗ происходит прогорание контактов и расплавление пластмассы, что может прервать соприкосновение деталей. Также подобное состояние наблюдается, когда контакты окислились и покрылись налетом.

Перебитая проводка

При эксплуатации автомобиля часто встречаются неисправности типа обрыва проводов. Чтобы определить самому, в каком месте произошла авария, потребуется специальный прибор (мультиметр, тестер), с помощью которого проверяется рабочее состояние контактов. Чтобы найти обрыв, прибор ставят в режим омметра, а выводы — к проверяемой цепи. В том месте, где перебита проводка, наблюдается высокое сопротивление.

Короткое замыкание

Короткое замыкание возникает при сильном окислении и скрещивании контактов в колодке из-за частого использования гнезда прикуривателя. На подобное состояние указывает перегорание предохранителя вскоре после его замены. Чтобы определить зону короткого замыкания, нужно:

1. Осмотреть весь участок на наличие повреждений.
2. Отсоединить от основной проводки проверяемый участок.
3. С помощью мультиметра установить режим прозвонки.

Если на проверяемом участке есть короткое замыкание, прибор подает звуковой сигнал.

Перегорание лампочки

Контакты лампочки находятся в общей электроцепи, поэтому при ее перегорании прикуриватель и магнитола на ВАЗ тоже перестают работать. Причиной их перегорания может стать высокое напряжение, обрывы или замыкания в проводке, вода или плохое крепление.

Самостоятельный ремонт прикуривателя

Перед тем как приступить к починке прикуривателя, нужно освободить место вокруг машины, чтобы ничто не мешало работе. После выявления причины поломки можно смело приступать к починке неисправного элемента, а поможет в этом процессе схема подключения прикуривателя на ВАЗ-2114 инжектор, которая должна иметься у каждого автовладельца:

1. Если вышел из строя предохранитель, то ремонт прикуривателя можно осуществить довольно легко, самое главное – узнать, какой предохранитель требует замены. Сделать это несложно, для этого нужно открыть специальный люк, в котором расположены все автомобильные предохранители и отыскать 20-амперный элемент, где имеется маркировка F Нужный предохранитель располагается по левой стороне относительно рулевой колонки. Чтобы проверить его работу, используется специальный тестер. Если прибор покажет неисправность, то предохранитель следует просто заменить, а если он будет исправным, нужно продолжить поиск причины неисправности прикуривателя.
2. Довольно часто автовладельцы сами выводят из строя прикуриватель, подключая к этому элементу внешние устройства и выкручивая при этом штекер. Вследствие этого пластины смещаются со своего места и при соприкосновении просто замыкаются, что и выводит из строя прикуриватель. Чтобы устранить эту проблему, понадобится разобрать устройство, поставить пластины на прежнее место и в обратном порядке его собрать.
3. Выйти из строя прикуриватель может и из-за перегоревшей подсветки. Если подсветка не будет загораться, то нужно просто заменить пришедшую в непригодность лампочку, вынув прикуриватель из «гнезда». После замены лампочки прибор нужно аккуратно установить на прежнее место.
4. Случается так, что прикуриватель выходит из строя из-за повреждения целостности витков пружины. Если ранее описанные мероприятия не помогли активировать неработающий элемент, то нужно изучить его сердцевину и обратить внимание на состояние витков пружины. В случае обнаружения повреждений, придется полностью заменить подвижную сердцевину, однако решить этот вопрос порой не так-то и просто. Дело в том, что сердцевина в отдельности не продается в магазинах, покупателю в магазине будет предложена вся конструкция в сборе. Единственное место, где стоит попытаться найти нужную деталь, – это «барахолка», при посещении которой можно купить различные детали, как от старых, так и от новых машин.

Чтобы отремонтировать подсветку в салоне, необходимо заменить перегоревший элемент. Если ситуация повторяется часто, рекомендуется устранить причину: покупать подходящие лампочки с учетом напряжения, проверить проводку и гнездо для крепления лампочек.

Разобраться с ситуацией, связанной с блоком предохранителей, не так сложно, автомобилисты способны решить эту проблему самостоятельно. Иногда бывают другие причины, по которым прикуриватель и магнитола на ВАЗ-2114 и 2115 не работают. Если поломка возникает часто, специалисты рекомендуют обратиться в автосервис.

Прикуриватель не относится к тем элементам, при неисправности которых дальнейшая эксплуатация машины невозможна. Его поломка не несет никаких угроз работе двигателя или других узлов автомобиля. Однако без него машина становится менее комфортной.

РЕШЕНО: Сломался прикуриватель — проблема с предохранителем? — 1997-2003 Фольксваген Гольф

33478

Впервые Golf Mk4 был представлен в августе 1997 года, за ним последовала версия с кузовом седан (VW Bora или, в Северной Америке, снова VW Jetta) в августе 1998 года и новый Golf Variant (универсал) в марте 1999 года.

32 вопроса Посмотреть все

Кристина @krystyna

Рем: 1

1

Опубликовано: 10 октября 2010 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Итак, когда я включаю свет, вокруг обода загорается свет, но, похоже, он не работает. Пытался подключить спутниковую навигацию и ничего не получил, хотя на других машинах работает. Что мне нужно сделать и как? Помогите пожалуйста

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 0

Отмена

Выбранное решение

оригинальныймакхед @originalmachead

Респ: 116. 1k

64

67

359

Опубликовано: 10 октября 2010 г.

Опции

• Постоянная ссылка
• История

это может быть предохранитель. Поищите в блоке предохранителей, нет ли перегоревшего — часто внутри крышки блока видно, какой предохранитель за что отвечает.
