Насос для откачки масла своими руками: инструкция и материалы

Каждый автовладелец сталкивается с необходимостью замены масла в моторе авто. Не всегда имеется возможность слить отработку через отверстие картера. Лучший вариант — насос для откачки масла из двигателя, сделанный своими руками. Как сделать его собственноручно, читайте ниже.

Зачем менять масло в двигателе автомобиля?

Двигатель автомобиля — сложная конструкция, принцип работы которой основан вращении различных деталей. При этом возникает трение, минимизировать которое призвано масло. Также оно отводит тепло от деталей двигателя и защищает их от коррозии. Своевременная его замена необходима, чтобы продлить срок службы мотора.

Рекомендуется менять масляную жидкость каждые 10 тысяч километров пробега, если не указан иной период производителем.

Вовремя поменянное масло уменьшает износ двигателя, а именно:

• сокращает трение частей мотора;
• предотвращает перегрев двигателя;
• уменьшает образование коррозии.

Способы замены масла в двигателе

Традиционно масляная жидкость сливается через отверстие, но существует также экспресс-способ откачки отработки насосом. Второй способ значительно проще ввиду отсутствия необходимости поднятия машины и снятия защиты с двигателя.

Замена методом слива через отверстие

При данном способе отработка сливается через отверстие, находящееся в поддоне картера двигателя. Оно закрыто пробкой, для откручивания которой понадобится специальный ключ.

Во время данной процедуры также необходимо заменить прокладку сливной пробки.

Замена выкачиванием с помощью насоса

Этот метод заключается в откачке отработанной жидкости без откручивания масляной пробки. Насос для перекачки масла может быть ручным механическим, или электрическим на основе небольшого двигателя. Его можно купить в магазине или сделать собственноручно.

Замена масла при помощи насоса: достоинства и недостатки

У данного способа замены отработанной жидкости имеются как достоинства, так и недостатки.

К достоинствам можно отнести следующее:

• не нужен специализированный ключ для пробки от сливного отверстия;
• не требуется поднимать автомобиль на подъемнике;
• процесс выкачивания масла занимает гораздо меньше времени, чем его слив.

Недостатки метода откачки:

• невысокая износостойкость трубки при недостаточной сноровке есть возможность ее случайно обломить;
• есть риск не до конца выкачать отработку, при этом может остаться осадок.

Виды насосов для откачки масла

Вакуумные насосы с Aliexpress, можно найти по ссылке: http://ali.pub/3w0i7p

В настоящее время в продаже можно найти огромное количество разновидностей насосов, позволяющих выкачать масло из двигателя автомобиля. Перечислим основные их виды:

• Ручной механический, или вакуумный насос.
• Пневматический насос.
• Электрический насос различных конструкций. Может работать от напряжения 220В или 12В.

Из ручных пользуются популярностью бочковые насосы: сифонный, роторный и рычажный насос для дизельного топлива и керосина. Они используются для для перекачки масла из бочки.

Электрические насосы подразделяются на следующие модификации:

• шиберный пластинчатый;
• плунжерный;
• диафрагментальный.

Эти модели тоже подойдут для перекачки дизельного горючего или отработанной масляной жидкости.

Делаем насос для замены масла своими руками

Также возможно сделать насос для масла своими руками. В этом случае возможно обойтись простой конструкцией на основе медицинского шприца, или сделать более сложную конструкцию из электрического двигателя.

Насос из медицинского шприца

Данное устройство представляет собой механический ручной насос для масла. Насос на основе шприца отлично подойдет для извлечения небольших объемов жидкостей. Используйте такую конструкцию для откачивания масла из двигателя авто.

Материалы и инструменты

Чтобы изготовить насос для замены масла через щуп понадобятся следующие материалы:

• медицинский шприц на 20 мл или более. Можно постараться обойтись и меньшим объемом, но процесс перекачки жидкости будет довольно долгим.
• капельница из аптеки, от нее пригодится только трубка. При желании используйте аналогичную трубку или шланг, подходящий по диаметру к шприцу.
• Пустая бутылка или другая емкость для сбора отработанного масла.

Последовательность работ

1. От капельницы ножницами отрежьте все лишнее, чтобы осталась только трубка из резины.
2. Наденьте трубку на конус шприца.
3. Открыв капот, достаньте щуп для масла из мотора авто.
4. Медленно оттягивайте поршень до полного его полного заполнения отработкой.
5. Теперь необходимо отсоединить шприц и слить отработанное масло в емкость. Можно полностью вытащить трубку из двигателя и, поместив ее в емкость, слить жидкость.
6. Повторите процедуру необходимое количество раз.

Не всегда у автолюбителя есть возможность поднять машину на подъемнике. А заменять масляную жидкость необходимо своевременно. В случае невозможности поднятия машины, или если вы не хотите испачкаться — идеальным вариантом будет вакуумный насос для откачки масла, сделанный своими руками. Вовремя меняйте масло в двигателе авто, и и он прослужит вам долгую службу.

На видео представлен еще один вариант насоса.

Как сменить масло без смотровой ямы или подъемника — журнал За рулем

21 ноября 2018 года

Не у всех есть возможность загнать автомобиль на подъемник для того, чтобы провести несложную процедуру по смене моторного масла. ЗР знает способ, при котором не придется откручивать пробку сливного отверстия в поддоне картера двигателя. Даже подлезать под автомобиль не нужно — если, конечно, масляный фильтр расположен в верхней части подкапотного пространства.

Ваши условия

Масло в двигателе со временем теряет свои свойства, поэтому его необходимо менять через каждые 10 000–15 000 км пробега. Сделать это проще всего в автосервисе, но можно и сэкономить, выполнив работу самостоятельно. Счастливым обладателям гаража со смотровой ямой, чтобы слить масло, нужно всего лишь открутить сливную пробку в поддоне картера двигателя. Тот, у кого нет доступа к такой яме, может использовать насос для откачки масла через отверстие для щупа.

Сразу заметим: подобное устройство выручит вас только в том случае, если до масляного фильтра, замена которого необходима при заливке нового масла, можно дотянуться сверху. Если же в вашем автомобиле заменить фильтр можно только снизу, насос для откачки масла не сильно упростит вам работу. Ведь подлезать под машину все равно придется.

До начала работы

В распоряжении «ЗР» оказался электрический насос для откачки масла через щуп с двумя трубками в комплекте: обе подсоединяются к насосу, при этом первая устанавливается в отверстие щупа, а вторая служит для слива масла в емкость. Направление движение масла обозначено стрелками на корпусе насоса.

В распоряжении «ЗР» оказался электрический насос для откачки масла через щуп с двумя трубками в комплекте: обе подсоединяются к насосу, при этом первая устанавливается в отверстие щупа, а вторая служит для слива масла в емкость. Направление движение масла обозначено стрелками на корпусе насоса.

Уже на этапе подготовки к тесту мы выявили несколько особенностей электронасоса. Во-первых, наш экземпляр изначально оказался в нерабочем состоянии. Мы разобрали насо

Насос для откачки масла через щуп из автомобиля насос для масла масляный насос 12 в SITITEK 60Вт подарок новый год

Универсальный бытовой насос для быстрой замены масла в двигателе легковой/грузовой машины, моторной лодки, мотоцикла или скутера через щуп и перекачивания дизельного топлива любого сорта. Отличается привлекательной ценой, малыми размерами и весом. Питается от источника постоянного тока 12 В, снабжен удобной ручкой для переноски, на которой размещена единственная кнопка включения/выключения. В комплекте

пара шлангов (сливной и всасывающий) со специальным наконечником, хомуты для их фиксации и провода для запитывания насоса от автомобильного аккумулятора.

«SITITEK 100Вт» — бытовой насос для замены моторного масла и перекачки дизельного топлива по доступной цене

«SITITEK 100Вт» — недорогой насос для быстрой замены моторного масла без смотровой ямы, гаечных ключей и другого оборудования

Хотите выполнять элементарное техническое обслуживание своего автомобиля самостоятельно, но не имеете гаража со смотровой ямой или необходимых инструментов, которые могут понадобиться даже при замене масла в двигателе? Сегодня в этом нет необходимости! Откачать старое масло из картера ДВС через щуп или дизельное топливо из бака через его горловину вам поможет бюджетный бытовой насос «SITITEK 100Вт». Данный агрегат не только стоит гораздо дешевле своих профессиональных аналогов, ориентированных, главным образом, на частую интенсивную работу (например, в сервисных центрах) но и отличается от них компактностью, что очень немаловажно при его эксплуатации в бытовых условиях.

Так выглядит насос в полной «боевой готовности»

Преимущества насоса «SITITEK 100Вт»

• Перекачка моторного масла и дизельного топлива. Хотя данный насос и позиционируется производителем как устройство для замены моторного масла через щуп, его можно успешно использовать и для перекачивания всех видов дизельного топлива (включая летние, зимние и арктические сорта).

Насос оснащен проводами с зажимами-«крокодилами» для подключения к аккумуляторной батарее автомобиля

• Портативность. Данная модель независима от сети переменного тока 220 В, так как рассчитана на питание от источника 12 В, например, обычного автомобильного аккумулятора.
• Все, что нужно, в комплекте. Заказав портативный насос «SITITEK 100Вт» в интернет-магазине www.sititek.ru, вы получите вместе с ним все, что потребуется для его эксплуатации по назначению: 2 шланга для перекачки со специальной насадкой и провода с зажимами-«крокодилами» для подсоединения к аккумулятору.

Сливной и всасывающий шланги, а также хомуты для их фиксации поставляются в комплекте с насосом — нет нужды покупать что-либо дополнительно

• Продуманная конструкция. «SITITEK 100Вт» — это компактная и легкая модель, выполненная в эргономичном корпусе и снабженная специальной ручкой для переноски. Единственная кнопка, предназначенная для включения и отключения насоса, расположена максимально удобно для пользователя — на упомянутой выше ручке.

Устройство снабжено удобной ручкой, на которой размещена единственная кнопка управления

Обслуживайте свою технику в условиях гаража с насосом «SITITEK 100Вт»!

С помощью насоса «SITITEK 100Вт» вы сможете легко откачать отработанное масло из картера двигателя своего автомобиля, мотоцикла либо другой техники, снабженной ДВС, не тратя время и деньги на проведение техобслуживания машины в специализированном сервисном центре. Используете для хранения дизельного топлива многолитровую бочку и хотите заливать горючее из нее в бак напрямую, минуя канистры и воронки? «SITITEK 100Вт» выручит и в этой ситуации! Понадобилось откачать горючее из топливного бака? Забудьте о старых «дедовских» способах, когда приходилось подсасывать топливо, используя для создания вакуума в шланге собственные легкие и рискуя наглотаться горючего! С насосом «SITITEK 100Вт» сделать это проще простого.

Внимание! Эту модель нельзя использовать для перекачивания воды, трансмиссионного масла (например, масла КПП), бензина и других легковоспламеняющихся жидкостей.


Видео демонстрация процесса перекачки масла с помощью насоса

Универсальный агрегат для обслуживания разной техники

Портативный насос можно использовать для откачки отработанного масла из двигателей легковых и грузовых автомобилей, мотоциклов, скутеров, квадроциклов, моторных лодок, вилочных погрузчиков, тракторов, бензиновых, дизельных генераторов и т.д. Помимо этого, «SITITEK 100Вт» подходит для откачивания дизельного топлива и заправки им автомобильного и водного транспорта, тракторов и другой сельскохозяйственной техники.

Предельно прост в использовании

Работа с данным насосом проста до неприличия. Подсоедините комплектные шланги к соответствующим выходам насоса и зафиксируете их с помощью хомутов, которые также поставляются вместе с ним. После этого остается лишь поместить свободный конец всасывающего шланга в емкость с горючим или картер двигателя, а конец сливного шланга — в тару, подготовленную для слива жидкости. Включите насос и ожидайте, пока он сделает свою работу.

Технические характеристики:

• Перекачиваемые жидкости: моторное масло, дизельное топливо.
• Мощность — 100 Вт.
• Максимальная скорость перекачки:
  • моторного масла — 2 л/мин;
  • дизельного топлива — 3 л/мин.
• Параметры всасывающего шланга:
  • диаметр — 6.4 мм;
  • длина — 1,2 м.
• Параметры сливного шланга:
  • диаметр — 12 мм;
  • длина — 1,5 м.
• Питание — от источника постоянного тока 12 В, 8 А.
• Габариты — 155х145х105 мм.
• Вес — 750 г.

Комплектация устройства

Комплект поставки:

• насос для замены масла через щуп «SITITEK 100Вт»;
• провода для подключения к АКБ;
• всасывающий шланг;
• сливной шланг;
• хомуты для шлангов — 2 шт.;
• инструкция по эксплуатации;
• упаковка



Насос для откачки масла из двигателя автомобиля через щуп.

Шиберный пластинчатый насос действует в результате изменения рабочих объёмов, заключённых между соседними пластинами и соответствующими участками поверхностей ротора и корпуса насоса. В левой части насос при вращении по часовой стрелке эксцентрично расположенного ротора этот объём увеличивается, из-за чего давление в нём понижается и создаётся возможность для всасывания жидкости. В другой части насоса при вращении ротора межлопаточные пространства уменьшаются, что обеспечивает нагнетание подаваемой среды. Эти насосы бывают одинарными и сдвоенными. Они предназначены для нагнетания чистых не очень вязких минеральных масел до давления 6 Мн/м2 (60 кгс/см2) и более и применяются в системах гидропривода и др. устройствах.

Сам насос весит всего около килограмма, помещается в руку. В комплекте два шланга, два хомута. Конструкция насоса весьма надежная, ведь при наличии густого масла двигатель все равно будет вращаться, поэтому риск спалить его не велик.

Диаметр входного шланга- 6 мм
Диаметр выходного шланга- 12 мм

Разборка показала, что внутри рабочая камера смазана маслом, чтобы при первом запуске детали не терлись по сухому металлу. Камера герметична, резиновое уплотнение присутствует.

Пластины оказались не медные, как, по идее, должны быть, ибо магнитятся:

Напряжение двигателя: 3-12 В
При 12 В ток 0.8A 14146 об./мин.

Редуктор не смазан, я добавил редукторной смазки Макита:

Проверил, работает. Шумит не сильно, уши не закладывает) Тяга нормальная. Советую, вещь хорошая.

Срач по поводу того, можно менять масло через щуп или нельзя, советую не разводить, вечный бессмысленный спор это. У меня фильтр сверху меняется, поэтому проще масло через щуп сливать. Да и теперь можно это во дворе дома делать

К сожалению, масло буду менять лишь в мае, поэтому, если кому- то не терпится посмотреть на его работу, на ютубе полно роликов.

Недорогой насос или меняем масло в двигателе автомобиля за 260 р., не выезжая из двора.

Являюсь «счастливым» обладателем кредитного авто с двигателем-погремушкой CFNA.
У данного двигателя есть одна особенность — для замены масляного фильтра не нужно лезть под машину. Вдохновившись статьей с одного известного автомобильного сайта, решил поменять масло во дворе.
Заказал насос, время защиты покупателя истекала. Написал продавцу, тот извинился и продлил срок защиты. Особо уже не надеялся получить, но спор не открывал и вот через 60 дней после отплаты заветная посылка пришла.

Итак насос в наличии, фильтр купил заранее. Осталось купить масло и шланги.
Если с маслом все более-менее тривиально, единственное взял 5л, чтобы осталось на доливку (на всякий случай) и немного для «промывки».
А вот со шлангом пришлось помучиться, вот почему:

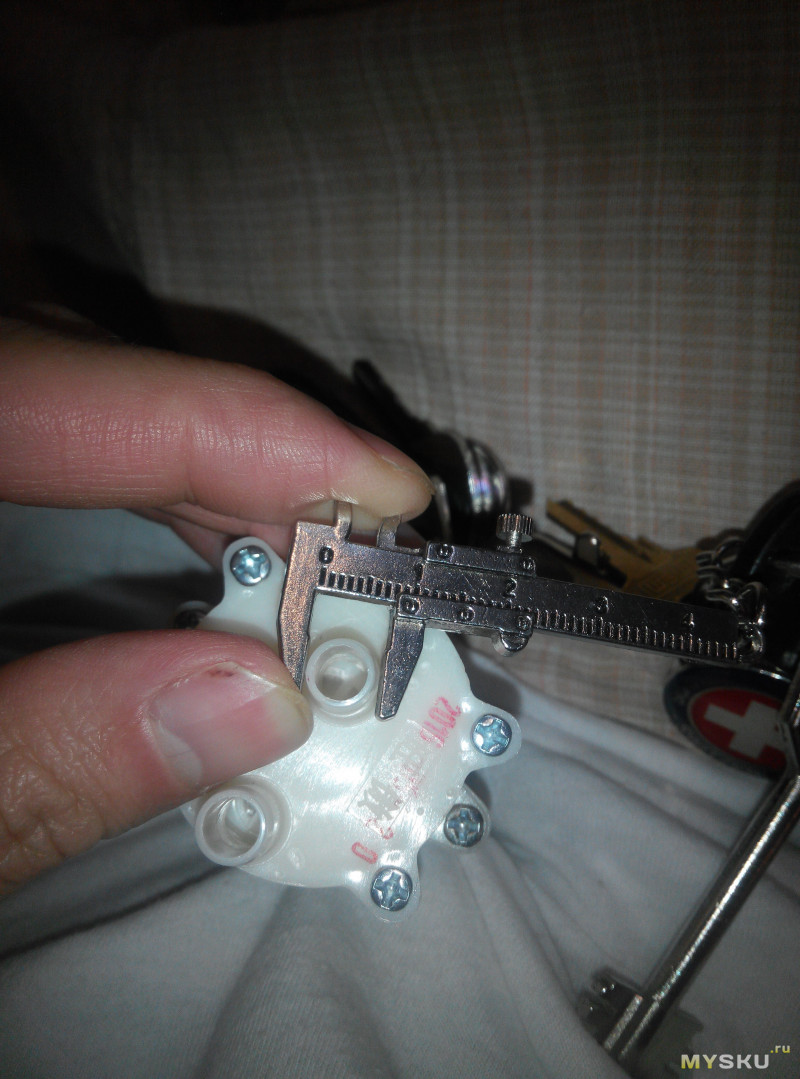

Как видно из фото «соски» у насоса 8мм. В статье, упомянутой выше, использовали антенный кабель.
Дома нашел кусок телевизионного кабеля 5мм (внешний диаметр), решил, что слишком тонкий. Поехал на рынок. У продавца попросил антенный кабель, но самый толстый. Тот ответил, что толстый -стандартный 6мм, несколько вариантов (39-59р за метр). Попросил 3м самого дешевого. Но почти уже заплатив, решил показать насос продавцу, тот сказал, что лучше бы я взял силиконовую трубку и предложил несколько вариантов. Хорошо подошла трубка, на которой было указано- 6мм для пищевых продуктов (49р. за метр). Купил 3м., дочке (4 года) достался небольшой сувенирчик-безделушка от продавца. Но как выяснилось позже, данный шланг великоват и не лезет в отверстие для щупа в двигатель, впрочем он пригодился, да и 6мм антенный кабель тоже не подошел бы.

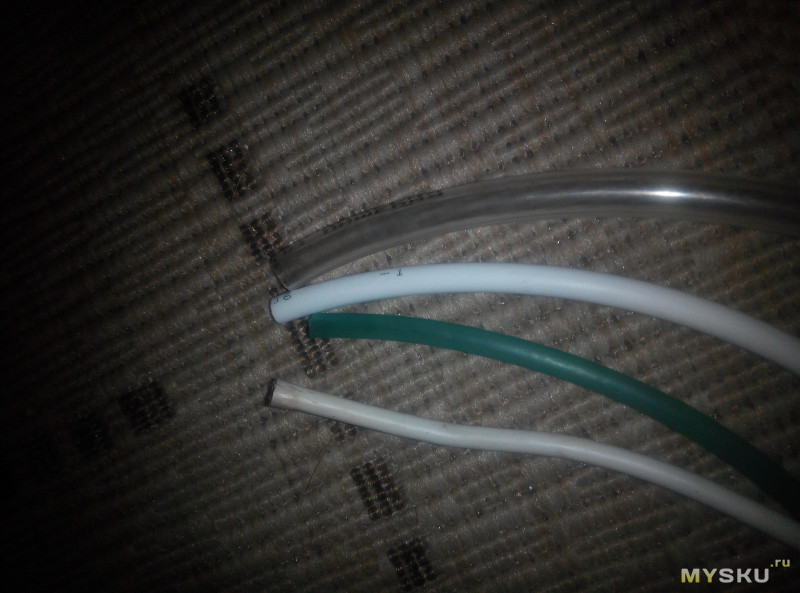

На фото сверху показал все шланги которые у меня оказались в наличии (сверху в низ):
— 6 мм силиконовая трубка (внутренний диаметр 6 мм), купленная на рынке. Не лезет в двигатель, но отлично натягивается на насос;
— пластиковая жесткая трубка из фильтра очистки водопроводной воды. Значительно меньше, с большим натягом входит в отверстие для щупа двигателя. Смог в двигатель затолкать только половину длинны щупа. При этом от нагрева от двигателя трубка начинает тянуться. Страшно, что оторвется;
— трубка для аквариума. Мягкая, хорошо проходит в двигатель. Но мягкость трубки оказалась ее недостатком, от нагрева она стала очень мягкая и под действием разряжения, создаваемого насосом, трубка в двигателе «схлопнулась» и насос ничего не качал;
— внешняя оболочка от антенного кабеля (внешний диаметр 6мм). Именно этот кабель видимо упоминался в статье. От внутренностей кабеля избавился вытягиванием, зажав в тиски внутреннюю жилу.

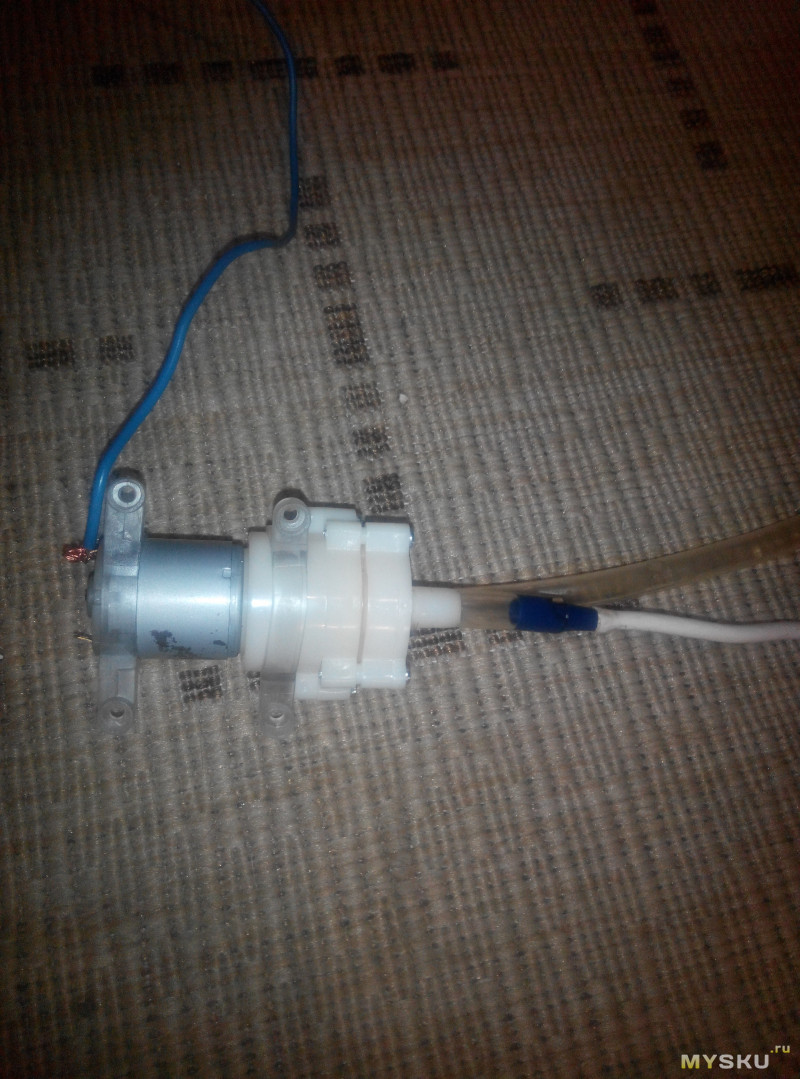

Натянуть кабель на насос у меня не получилось, уж больно сильно отличаются размеры. Но тут мне помогла, ранее купленная на рынке силиконовая трубка и кусок корпуса силиконовой ручки. Так как внешний диаметр выходного шланга насоса не ограничен, использовал ту же силиконовую трубку. Ниже на фото вся конструкция вместе.

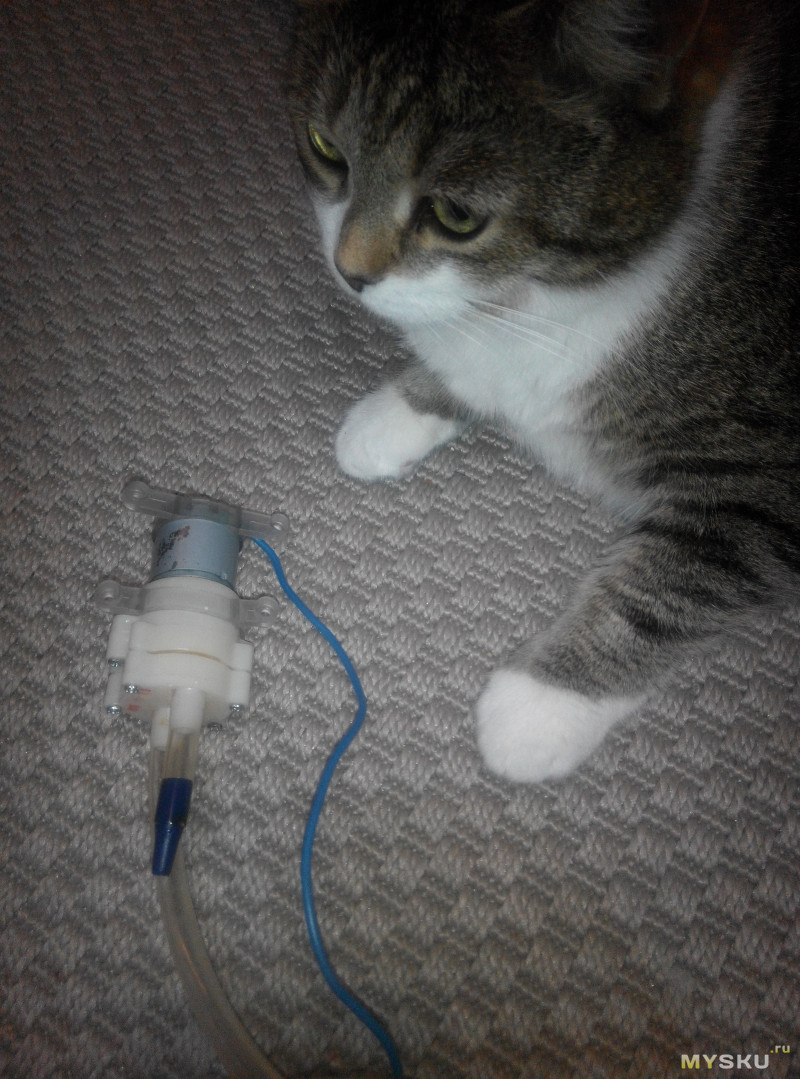

(на фото входящий силиконовый шланг длинный, позднее значительно укоротил)

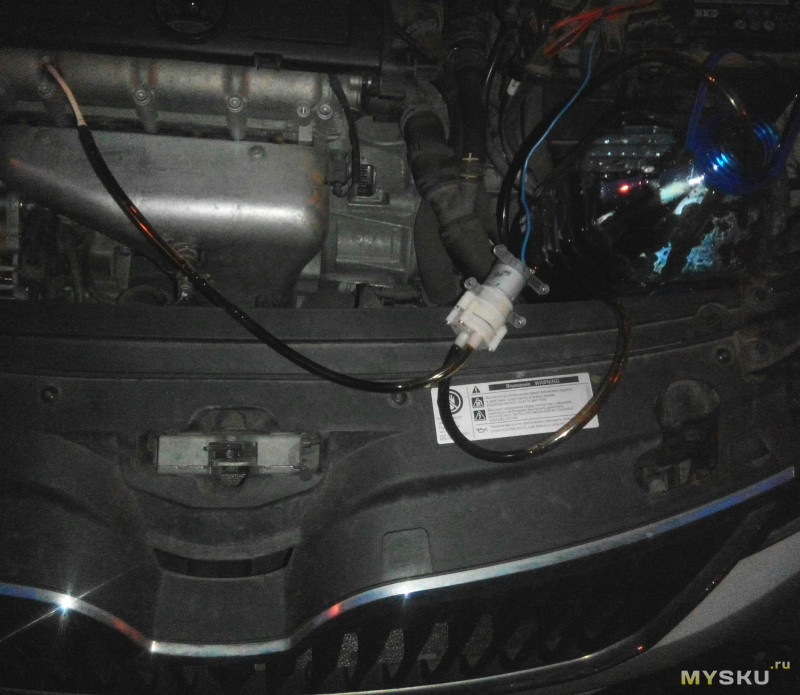

Откачивал масло, держа насос рукой. Как только держать становилось не комфортно от нагрева, давал остыть насосу. С перерывами на остывание откачивал минут 40. Самым узким местом оказался переходник, сделав более оптимальную конструкцию, думаю время откачки уменьшится раза в 2-3.
После того как пошел воздух, не было уверенности, что выкачал все. Хотя судя по объему выкачал почти все. Но залил 300гр. нового масла, для разбавления остатков и откачал еще раз.
Ну а дальше как обычно- замена фильтра (как уже упоминалось он стоит сверху) и заливка нового масла.
Отработавший свое мотор промыл прокачиванием промывки, а после прокачал мыльную воду. Надеюсь его еще хватит не на одну замену масла.

Плюсы:
— дешево;
— не нужно никуда ехать

Минусы:
— не всем подходит, так как если фильтр внизу, все равно залезать под машину;
— не подходит перфекционистам, считающим, что в двигателе осталась самая грязь

p/s слукавил с ценой, так как отдал еще 150р. за силиконовый шланг, но если все оптимально сделать, данные траты не понадобятся.
