Не качает бензонасос ВАЗ 2114: причины, как исправить?

Автомобили склонны периодически ломаться – в силу разных причин в процессе эксплуатации может выйти из строя та или иная деталь. Одна из такого рода ситуаций, подстерегающих автолюбителя, – это проблема, связанная с тем, что не качает электрический бензонасос на ВАЗ-214. Ее нельзя назвать слишком распространенной, тем не менее некоторым водителям все-таки приходится с этим сталкиваться. Далее у вас есть по большому счету лишь 2 варианта последующих действий – либо отправиться к специалистам и заплатить не только за запчасти или сам узел, но и за работу, либо устранить неполадку своими силами. В финансовом плане второй вариант, конечно же, выгоднее. При этом хотелось бы подчеркнуть – ничего особо сложного здесь нет. Поэтому можно вполне потратить немного времени и постараться решить проблему самому.

Признаки неисправности бензонасоса ВАЗ-2114

В подавляющем большинстве случаев данный узел выходит из строя по причине некачественного бензина. Определить, что неисправен именно бензонасос, достаточно просто. Все дело в том, что признаки поломки данного узла весьма характерны. Это, в частности:

автомобиль не заводится, хотя стартер крутит исправно;
троение;
на невысоких оборотах двигатель «рычит».

Читайте также: Почему не горят задние габариты ВАЗ-2114

Наиболее распространенная ситуация – когда автомобиль вдруг внезапно глохнет, тогда как топлива в баке вполне достаточно. При этом все попытки снова завести двигатель ни к чему не приводят, хотя стартер крутит исправно. Конечно, проблема может быть, например, в свечах или в электронном блоке управления. Но зачастую это указывает на выход из строя бензонасоса.

Проблемы с данным узлом указывает также и троение двигателя. Убедившись, что все свечи в порядке, и на них подается искра, можно, в принципе, переходить к осмотру бензонасоса. Все дело в том, что при проблемах в его работе процесс сжигания топлива в цилиндрах происходит неправильно, и из-за этого мотор начинает дергаться, причем довольно чувствительно. Еще один признак, указывающий на неисправность бензонасоса, – «рык» двигателя на малых оборотах. Такой звук часто появляется при загрязнении фильтра малой очистки.

Для того чтобы полностью убедиться в том, что проблема в бензонасосе, замерьте показатель давления в топливной рампе. Сделать это можно с помощью манометра – главное, чтобы диапазон измерения у него был небольшой. Наиболее оптимальный вариант – до 7 атмосфер. Больший диапазон использовать нежелательно, поскольку погрешности могут быть довольно серьезными.

Итак, открываем капот, откручиваем крышку штуцера давления и подсоединяем туда манометр. В момент зажигания показатель давления должен составлять 3 кПа, на холостом ходу – 2,5 кПа, при наборе оборотов – от 2,5 до 3 кПа, при пережатом шланге слива – 7 кПа. Если при наборе оборотов стрелка манометра не двигается, значит, проблема точно в бензонасосе. Следует отметить еще один момент.

Стрелка манометра при наборе оборотов двигается, но очень медленно – такой вариант также вполне вероятен. Это говорит о том, что забилась сетка бензонасоса.

Процедура диагностирования

После того как вы убедились, что из строя вышел все-таки бензонасос, можно приступать к следующему этапу. В частности, необходимо понять, в чем именно заключается проблема. Вариантов здесь может быть множество. Проще всего проверить целостность предохранителей. Напомним, что сам бензонасос в «четырнадцатой» находится в топливном баке. После того как включается зажигание, на его клеммы подается напряжение через предохранитель F3 и реле R2 – последние находятся в салоне под панелью со стороны пассажира.

В случае отказа бензонасоса первое, что следует сделать – это снять крышку, находящуюся под панелью с правой стороны консоли. Сделать это несложно – она крепится двумя саморезами. Под крышкой вы увидите 3 предохранителя и 3 реле. Проверить следует целостность упоминавшегося выше F3. Также не забудьте осмотреть и контакты, в которые вставляется данный предохранитель. Если здесь никаких проблем не обнаружено, переходим к проверке реле бензонасоса. Наиболее простой вариант это сделать – одолжить заведомо работоспособное у кого-то из знакомых и попробовать, как работает автомобиль с ним.

Читайте также: Почему не горит приборная панель ВАЗ-2114

Если предохранитель и реле исправны, продвигаемся дальше. Следующим этапом диагностирования будет осмотр клемм самого бензонасоса. Чтобы до них добраться, нужно сперва поднять подушку заднего сиденья. После того как у вас откроется доступ к крышке, находящейся на днище, откручиваем удерживающие ее саморезы. Перед вами откроется лючок, в котором расположены 3 клеммы. Обратите внимание – к двум плюсовым ведут провода черного и серого цвета. Третья клемма – минусовая. Через них как раз и подается питание на сам бензонасос. Нужно будет проверить, есть ли напряжение на плюсовой клемме, например, с помощью контрольной лампы. Она должна загореться на 3-5 секунд после того, как вы включите зажигание.

Лампочка светит, но бензонасос не подает никаких признаков жизни – значит, вооружаемся тестером и проверяем величину напряжения. Здесь должно быть не менее 10 вольт. Это минимально необходимая величина для запуска бензонасоса. Отметим, что причиной, по которой снизилось напряжения, достаточно часто становятся окислившиеся контакты плюсового и минусового проводов. Соответственно, чтобы устранить проблему, их нужно просто протереть. Кстати, есть еще один вариант проверки. Возьмите длинные провода и подайте напряжение на клеммы бензонасоса напрямую с аккумулятора. В таком случае все станет сразу понятно.

Не забудьте также проверить и массу топливного насоса – она закреплена возле рычага стояночного тормоза, под торпедой. Такая причина достаточно распространена, этот момент также нужно проверить. При постоянном использовании ручника масса вполне может быть сдвинута немного в сторону. На всякий случай снимите пластиковый кожух, покрывающий рычаг, отъедините массу, зачистите контакты и верните ее на место.

Читайте также: Что делать, если на холостом плавают обороты на ВАЗ-2114

Это все «внешние» причины. Если здесь не обнаружено никаких проблем, значит, нужно будет вынимать бензонасос, и заниматься поиском «внутренних». Один из наиболее распространенных вариантов – износ или зависание щеток. Еще одна, достаточно часто встречающаяся причина – моторчик. Проверить его можно с помощью все той же контрольной лампы, предварительно подав питание на бензонасос.

Ваз 2114 не работает бензонасос и стартер – Прокачай АВТО

Содержание

Реле топливного насоса не включается.
Не работает топливный насос, реле включается.
Проверка питания реле.
Проверка цепи питания топливного насоса.
Разряженный аккумулятор
Отсутствие «массы» на втягивающее реле
Обрыв в цепи «зажигание-стартер»
Неисправности стартера
Похожие статьи
21 comments on “ Не работает стартер не работает бензонасос. Проблема такая:не работает бензонасос и стартер не крутит ”

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

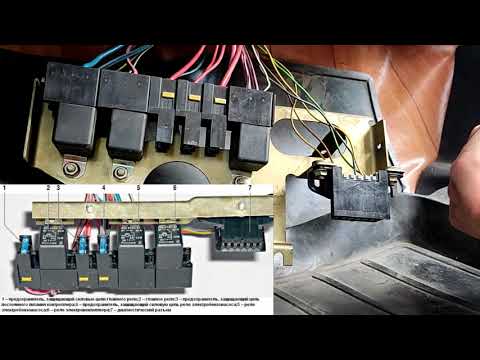

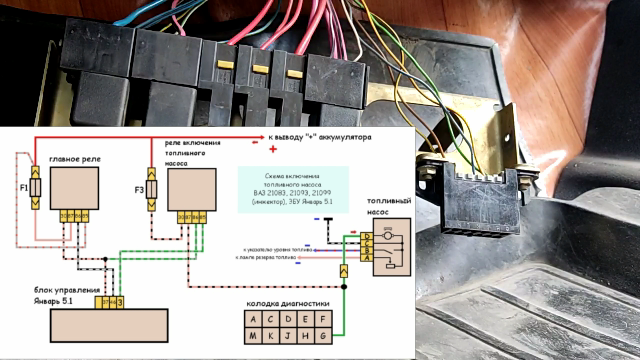

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

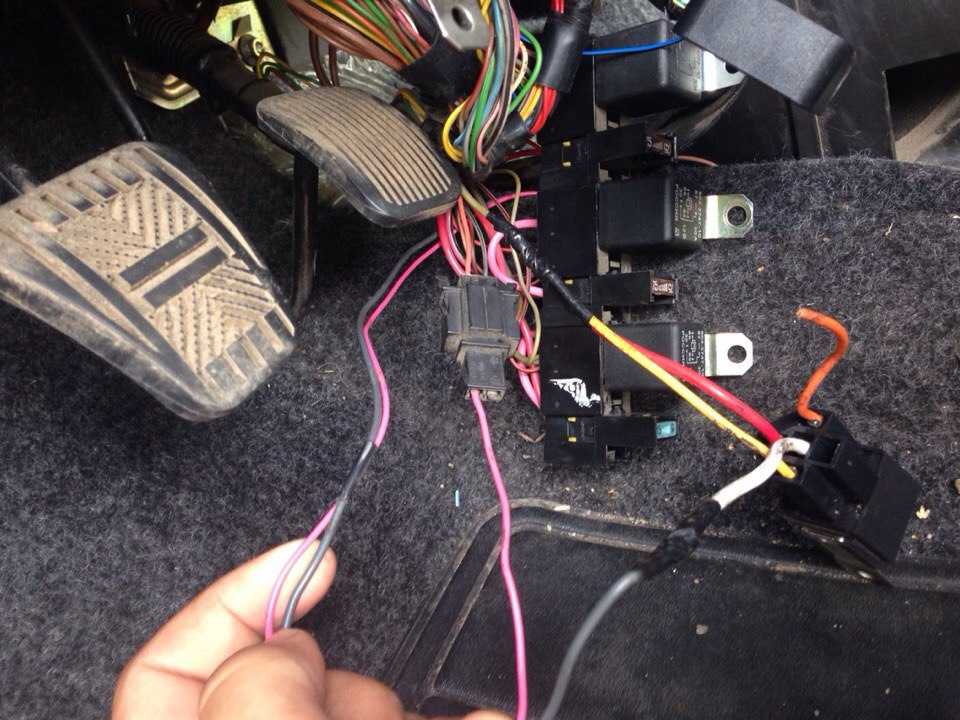

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

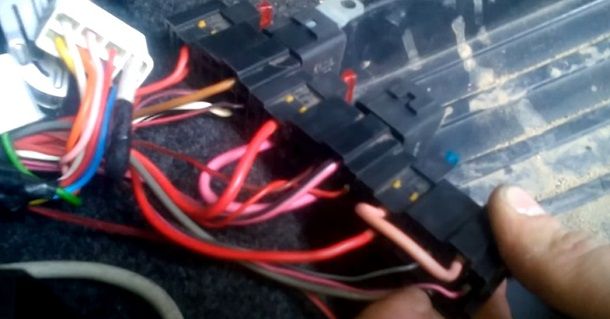

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Наверное, самое неприятное, что может быть, это когда ты садишься в автомобиль с мыслями о хорошей поездке, проворачиваешь ключ зажигания, а в ответ глубокая тишина. И в этот момент ты вспоминаешь все матерные слова и выливаешь их на свою машину. А ещё хуже, когда на улице -30 и ты уже замёрз до костей. Но не будем о грустном, а давайте просто напросто разложим по полочкам основные причины неработающего стартера.

НО! Обязательно перед этим, стоит обратить внимание на другие возможные причины неисправности. Поскольку в 90% случаях, в проблеме неработающего стартера кроются совершенно иные неработающие элементы.

Первым делом стоит обратить внимание на следующие элементы:

Разряженный аккумулятор

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени – это отдельная тема. Которой будет посвящена отдельная статья!

Отсутствие «массы» на втягивающее реле

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё в порядке, то переходим к втягивающему реле.

Неисправности стартера

Выше мы описали самые часто встречающиеся причины нерабочего стартера. Как вы поняли, неисправности, описанные выше, не имеют к стартеру прямого отношения. Поэтому, прежде чем снять и заменить стартер, ещё раз тщательно проверьте все 3 пункта, изложенные выше. Ниже мы рассмотрим проблемы самого стартера. Далее мы поговорим об элементах самого стартера.

Неисправно втягивающее реле. Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле?). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен – то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).
Щётки неплотно прилегают к коллектору.

Сильный износ коллектора.

Если же вы так и не разобрались в чём проблема, попробуйте завести машину с толкача (Как завести с толкача?) и доехать до сервиса.

Здорова всем.машина ваз 2115. Проблема такая:не работает бензонасос и стартер не крутит,ни магнитола ни аварика не работает.поворачивает ключ все загорается как обычно на панели.проверил все релюшки предохранители,монтажный блок,все нормально.клеймы зачистил не помогает.что может быть?может кто сталкивался.Не работает стартер не работает бензонасос.

Реле бензонасоса ВАЗ 2114 — одна из причин поломки топливной системы

Бензонасос служит для поддержания давления в топливной системе на одном уровне, благодаря чему достигается правильная и стабильная работа двигателя. При его выходе из строя ездить на автомашине попросту не удастся, поскольку мотор будет сразу же глохнуть. В сегодняшней статье мы рассмотрим принципы работы данного устройства, признаки его неисправности, а также расскажем о том, что делать, если не работает бензонасос на ваз 2114.

Бензонасос ваз 2114

Содержание

Конструкция и принципы работы
Признаки поломки насоса и поиск неисправностей
Как поменять насос
Полезное видео

Конструкция и принципы работы

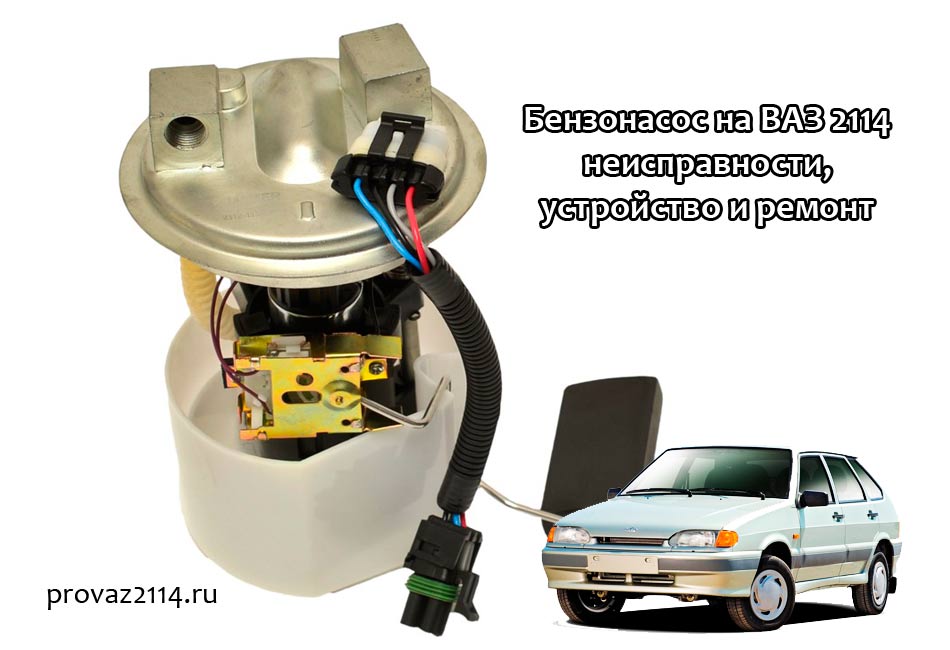

Бензиновый насос располагается внутри бензобака автомашины и входит в так называемый топливный модуль, в который, помимо самого насоса, включены также:

поплавковый датчик, отвечающий за контроль уровня топлива;
камера для забора горючего;
фильтр грубой очистки из сетчатого материала.

Очень часто при поломке бензонасоса автомобилисты, в особенности начинающие, покупают в автомагазине весь топливный модуль и ставят его вместо вышедшего из строя. Делать этого не стоит, поскольку в подавляющем большинстве случаев ломается только насос, а все остальные компоненты остаются исправными. При этом, стоит целый модуль в два раза больше стоимости одного только бензонасоса.

Сам насос оснащен электрическим двигателем, приводящим в движение мембрану, которая совершает возвратно-поступательные движения и, тем самым, выполняет нагнетание топлива. Для лучшего охлаждения, которое требуется ввиду постоянной работы электромоторчика, насос установлен в баке так, чтобы даже при минимальном уровне топлива происходило его постоянное омывание бензином.

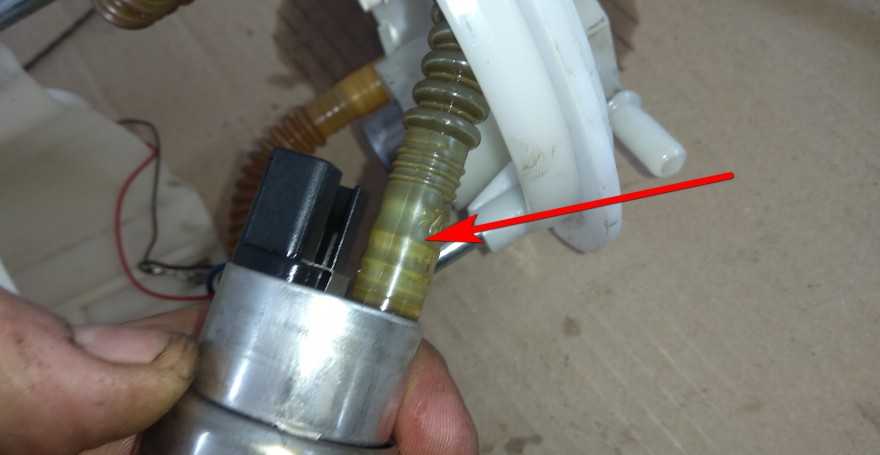

Моторчик бензонасоса ваз 2114

Признаки поломки насоса и поиск неисправностей

Указанием на то, что не качает бензонасос ваз 2114, могут являться следующие признаки:

Двигатель не заводится.
Проработав короткое время, мотор глохнет.
Двигатель троит.
Мотор часто дергается на малых оборотах.
Упало давление в топливной рейке (рампе). В норме оно составляет: для объема 1,5 л — около 300 кПа (+/-20 кПа), для объема 1,6 л — 380 кПа (+/-10 кПа).
После поворота ключа зажигания не слышно вибрации бензонасоса.

Если у вашей машины появились приведенные выше «симптомы», то не следует сразу же спешить с выводами. Многие из них являются достаточно общими, характерными для целого ряда неполадок, и лишь три последних признака явно указывают на неисправность бензонасоса.

Причин же того, почему именно данное устройство вышло из строя, может быть несколько, в том числе:

сгорел предохранитель;
сломалось реле бензонасоса 2114;
отошел или окислился контакт массы;
окислились контакты бензонасоса;
сгорел электромоторчик;
вышел из строя сам насос.

Начинать поиск, как и в большинстве других случаев, следует с проверки предохранителя. Находится предохранитель бензонасоса ваз 2114 в небольшом черном ящичке, расположенном на корпусе электронного блока управления. Он рассчитан на максимальную силу тока в 15 А, а его гнездо имеет маркировку fuel pump. Предохранитель следует аккуратно вынуть и проверить. Если он окажется перегоревшим, его нужно просто заменить на новый, рассчитанный на такой же ток.

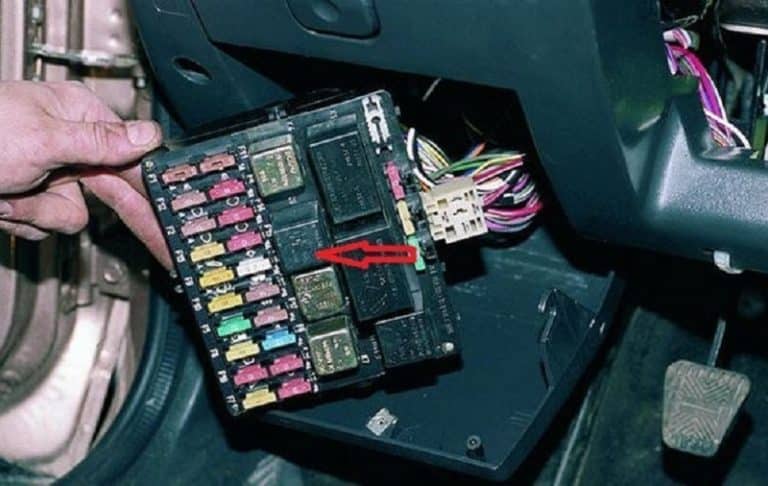

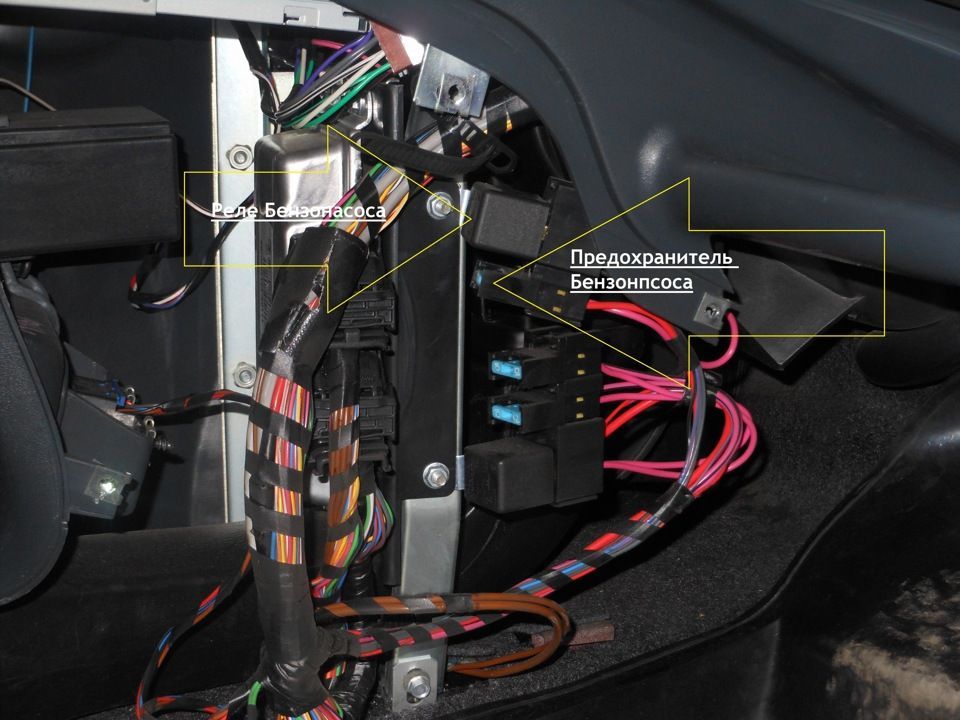

Предохранитель бензонасоса ваз 2114

Если же причина окажется не в предохранителе, то следующим шагом стоит проверить состояние реле. Правда, здесь многие автомобилисты могут задать логичный вопрос — а где находится реле бензонасоса на ваз 2114, ведь его нет в общем блоке? Найти это электронное устройство можно рядом с рычагом ручного тормоза, под торпедой. Чтобы открыть к нему доступ, придется убрать пластик вокруг ручника.

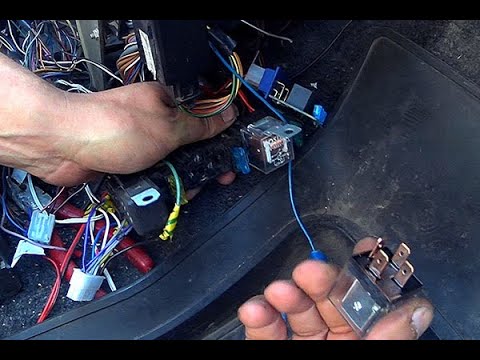

Чтобы проверить исправность реле, достаточно просто повернуть в замке ключ зажигания и внимательно прислушаться. Если реле работает исправно, то будет слышен характерный щелчок. Если же оно вышло из строя, то никакого звука прибор не издаст. Сломанное реле следует заменить на новое, поскольку данное устройство не является ремонтопригодным, да и стоит оно немного.

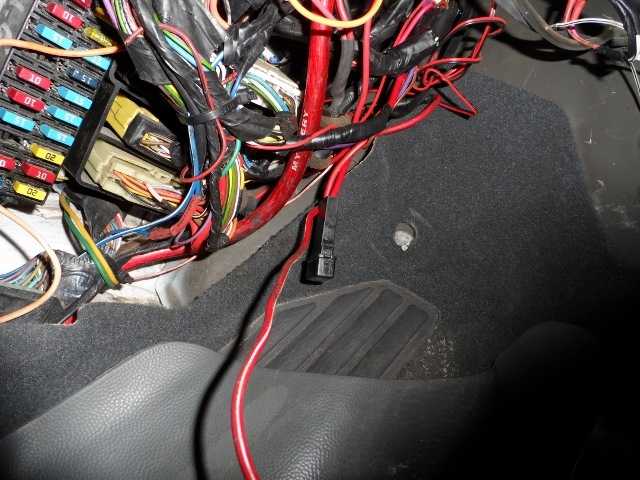

После проверки реле следует проверить и контакт массы, находящийся неподалеку от него (при манипуляциях с реле он будет хорошо виден). Контакт следует зачистить и подтянуть его крепление к стальному корпусу авто.

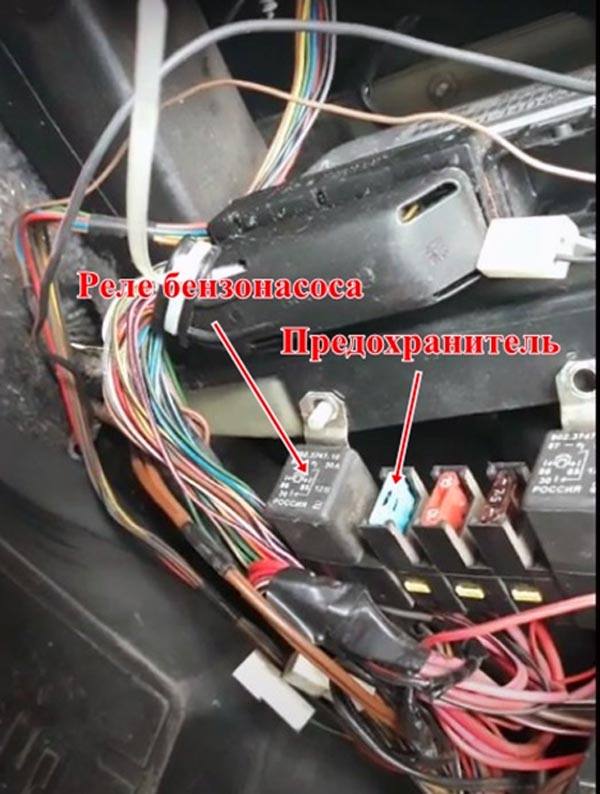

Реле бензонасоса ваз 2114

Если после всех перечисленных выше действий неисправность так и не удалось найти, стоит проверить состояние контактов в проводке бензонасоса и саму проводку. Последнее сделать можно обычной прозвонкой при помощи мультиметра. В случае, если обнаружится обрыв проводов, следует его устранить — здесь нет ничего сложного. Если же окажется, что проводка исправна, и напряжение поступает на насос, но он не работает, следует проверить его контакты.

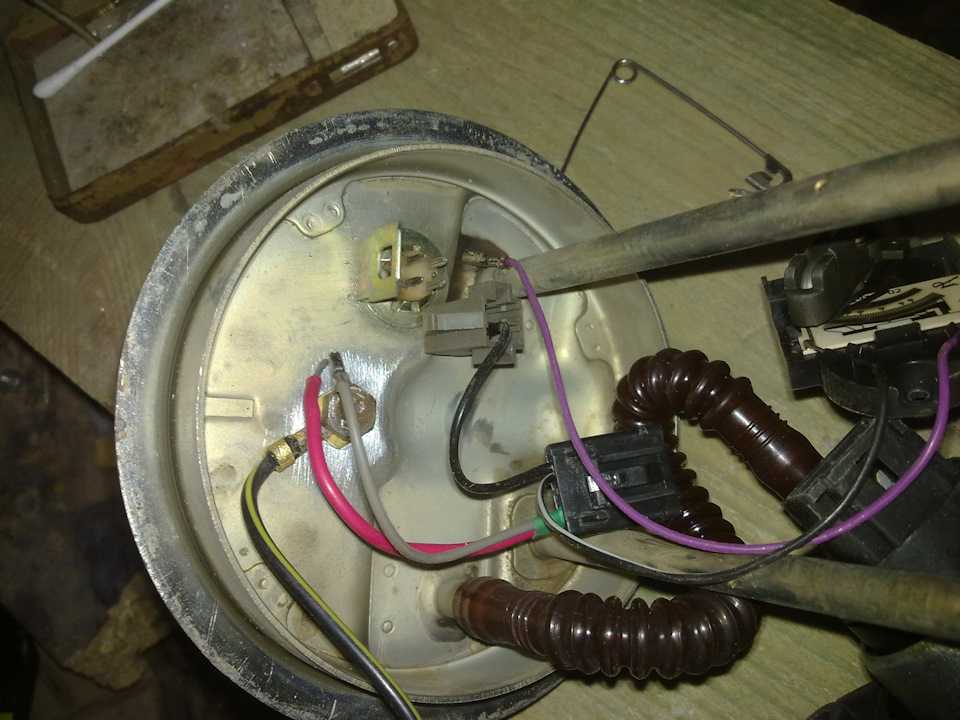

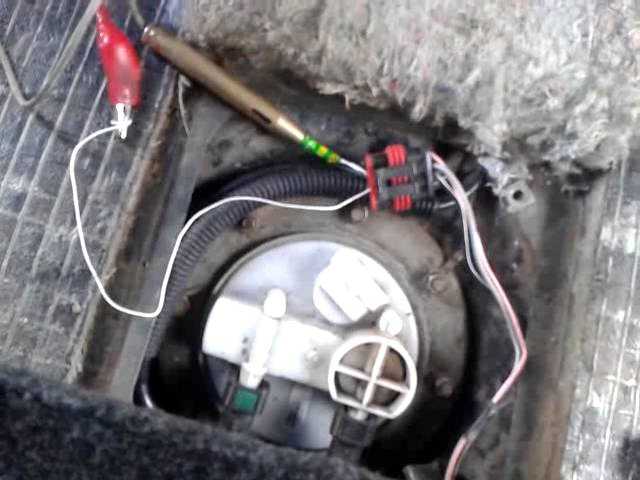

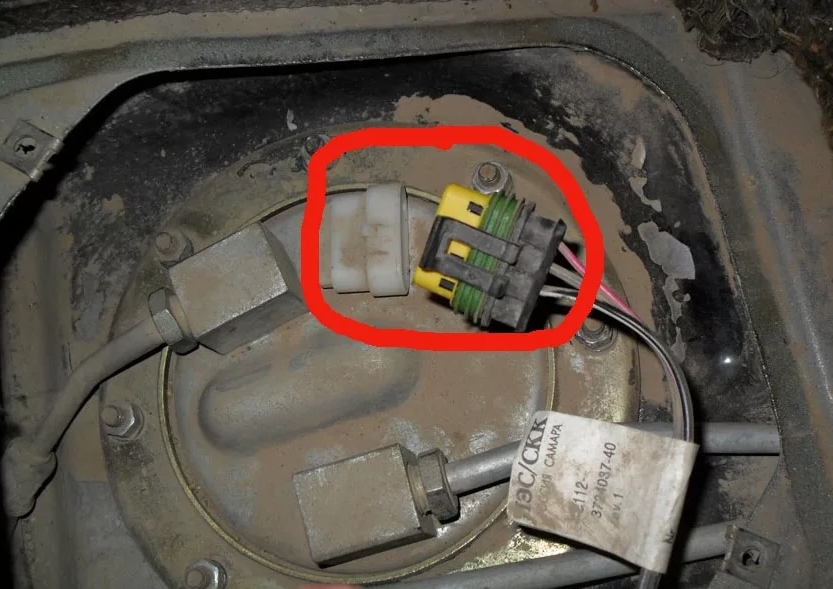

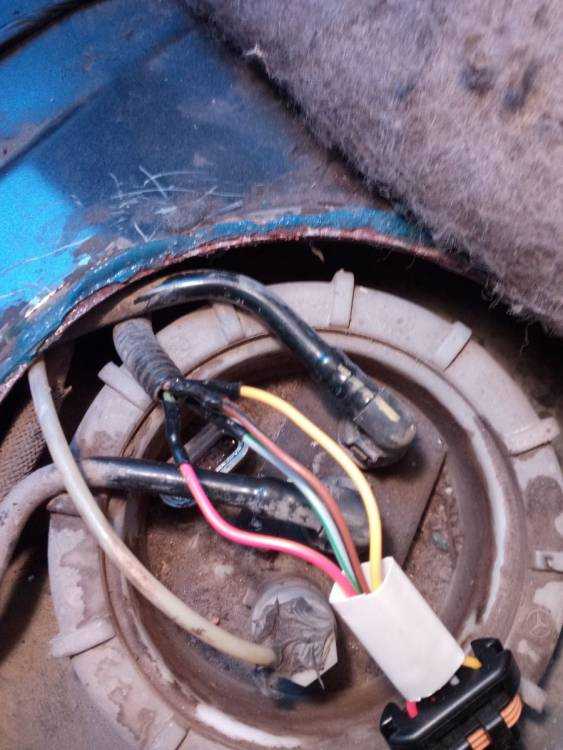

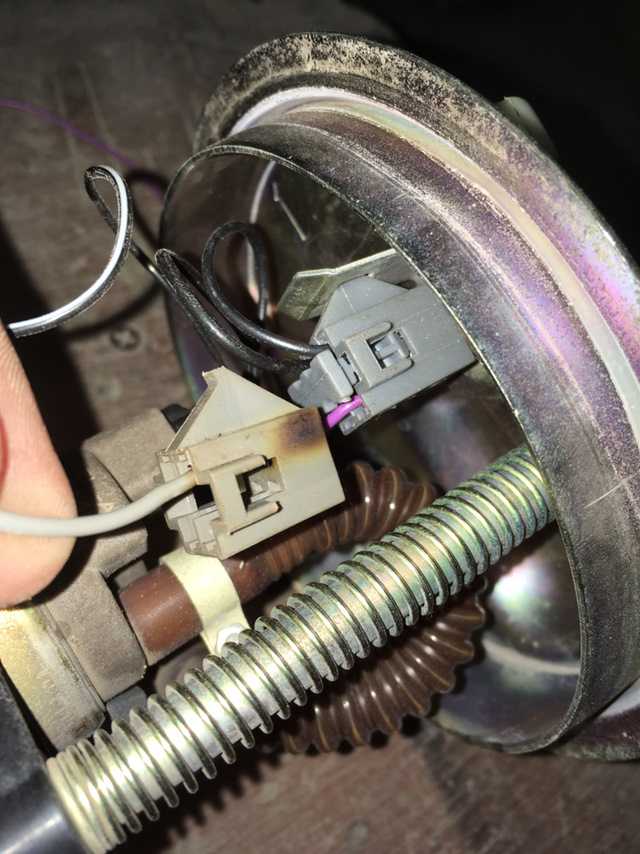

На корпусе бензонасоса расположены не два, а целых три разъема — положительный, отрицательный и контрольный (для уровня топлива). К плюсовому и минусовому разъему следует подключить 12 вольтовую лампочку и повернуть ключ зажигания. При исправных контактах лампочка загорится.

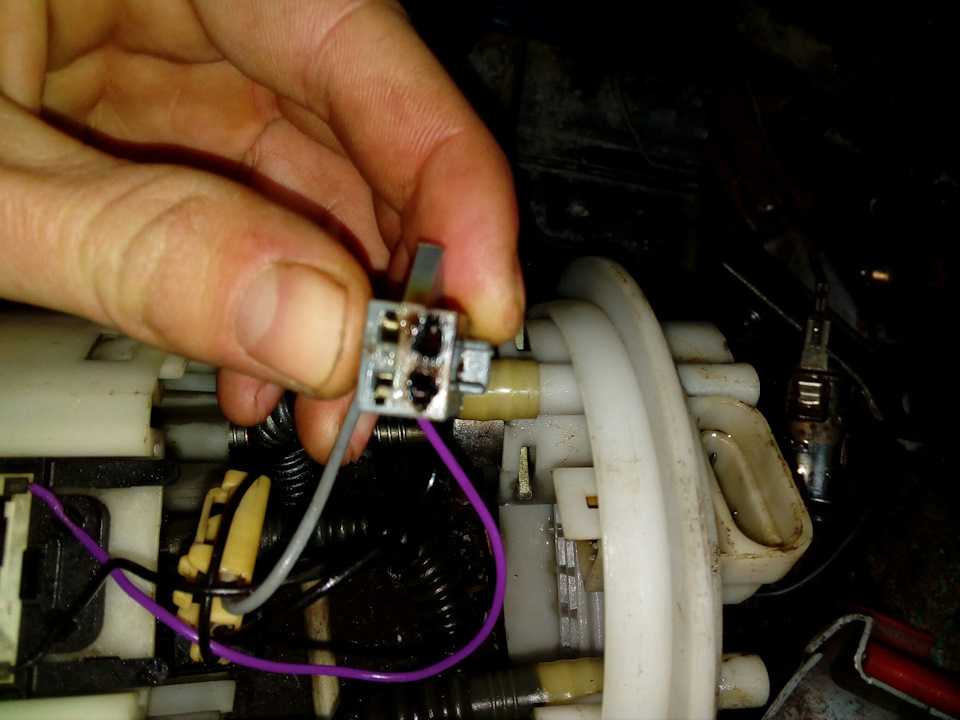

Если же этого не произойдет, следует хорошенько зачистить контакты мелкой шкуркой или тряпочкой с керосином, после чего вновь провести эксперимент. Если лампочка вновь не загорится, значит причина кроется глубже.

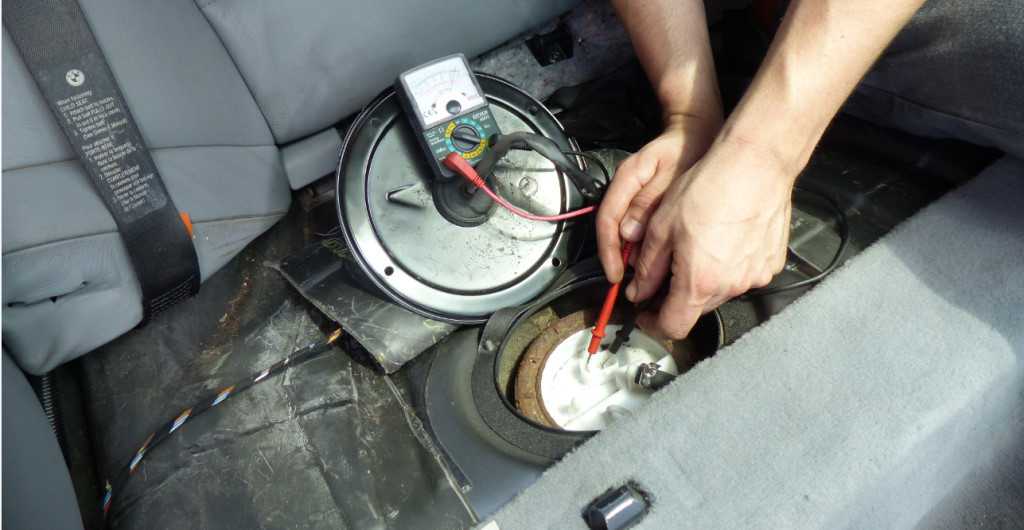

Следующим этапом в поиске неисправностей насоса должна стать проверка работоспособности его моторчика. Выполнить ее можно при помощи все той же лампы — подключив контакты лампы к включенному в бортовую сеть моторчику, следует повернуть ключ зажигания.

Если лампочка не реагирует — нужно хорошенько зачистить контакты электродвигателя, после чего повторить опыт. Если же лампочка моргнула, а моторчик никак не реагирует на поступающее напряжение, значит он вышел из строя и пора покупать новый.

В некоторых случаях даже после зачистки клемм исправный моторчик может не реагировать на включение сети питания. В этом случае можно попытаться перепаять клеммы, удалив с них слой припоя и нанеся его заново.

Как поменять насос

Если выяснится, что и реле на бензонасос ваз 2114, и моторчик, и контакт массы, и все остальные электрические элементы цепи исправны, останется лишь заменить испорченный насос на новый.

Сделать это можно так:

Отключить клемму массы АКБ.
Слить горючее из бака.

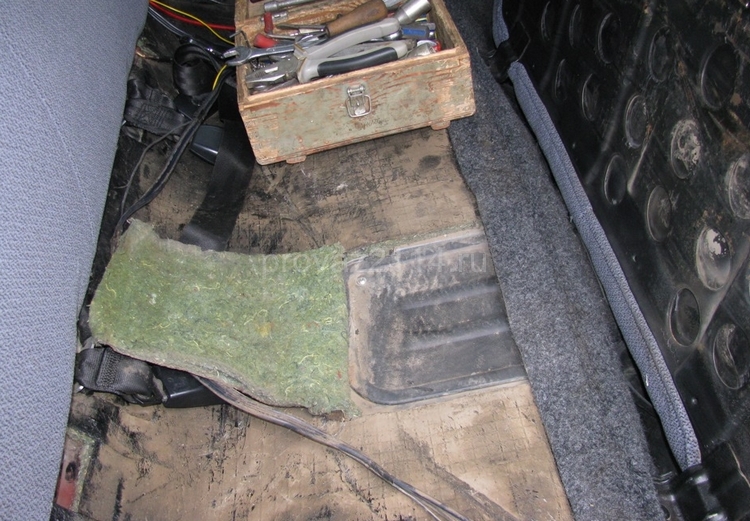

Демонтировать задние пассажирские сиденья.

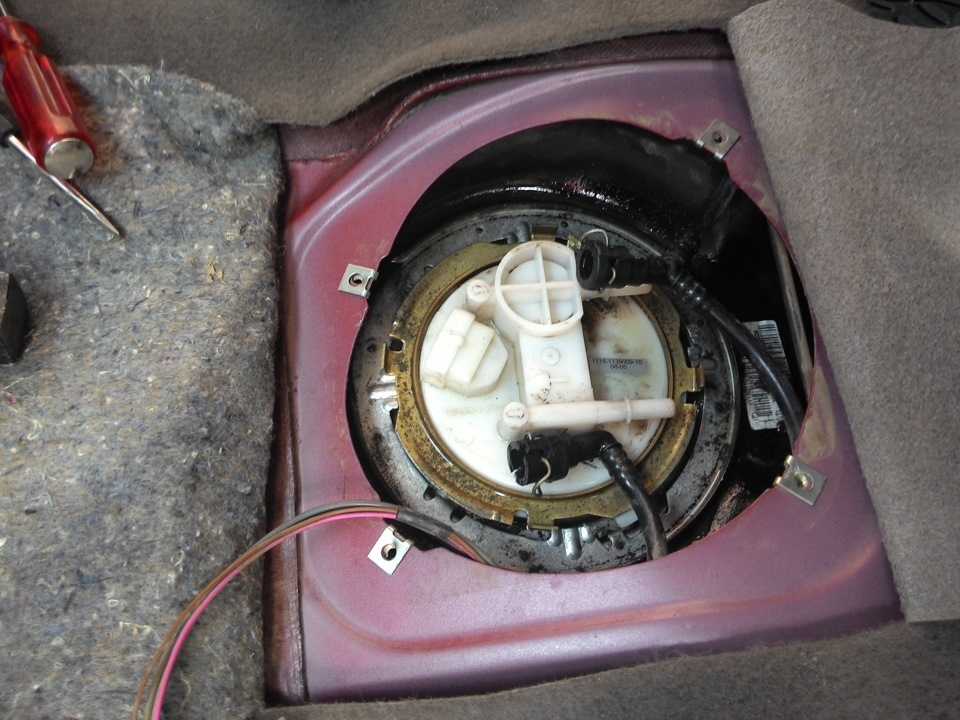

Снять пластиковую крышку, закрывающую насос.
Отсоединить провода и шланги, идущие к насосу.
Выкрутить крепеж бензонасоса при помощи ключа на 7.

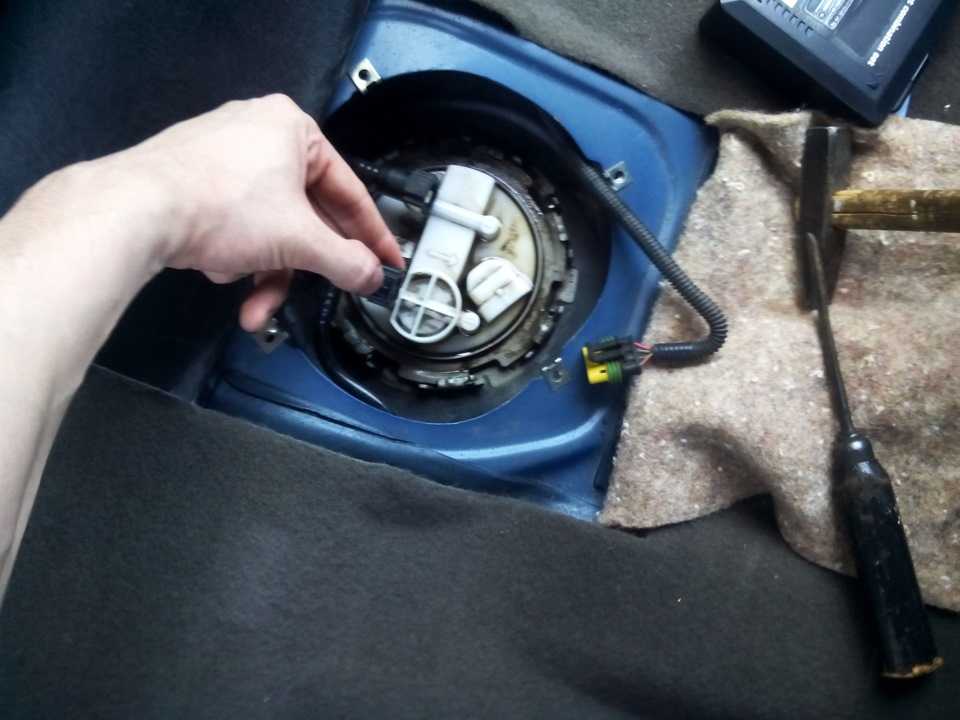

Извлечь насос из бака.

Установка нового бензонасоса производится точно в таком же порядке, но в обратной последовательности.

Полезное видео

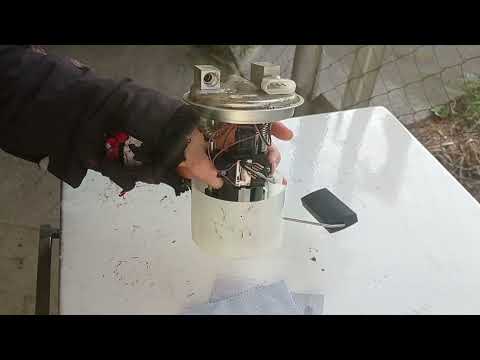

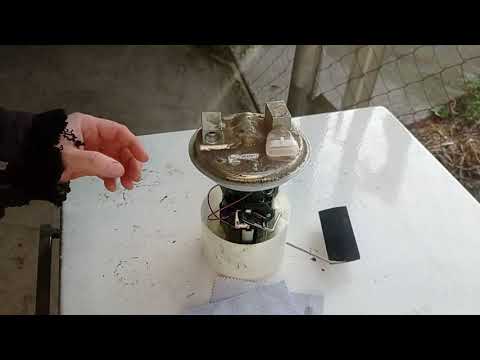

Дополнительную информацию по данному вопросу можно почерпнуть из видео ниже:

Инжектор ВАЗ 2114 не заводится

Устройство любого современного автомобиля, ВАЗ 2114, здесь не исключение, поэтому успешный автозавод зависит от ряда позиций. Раньше этого было достаточно, чтобы механический насос подавал топливо в карбюратор, и на свечи шла искра. На сегодняшний день существует множество проблем, препятствующих запуску двигателя. Электронный инжектор требует участия нескольких датчиков, но ими дело не ограничивается. В этой статье мы расскажем, почему не заводится «четверка» и как это исправить.

Спонсор статьи — сайт «Рукоделие». Это творческий портал, на котором собраны лучшие мастер-классы по рукоделию, практические советы по выполнению домашних заданий, вязанию, вышивке, декупажу. Подарки ручной работы для близких подарят память на долгие годы и подкупят своей индивидуальностью и эксклюзивностью. Вот лучшие идеи с инструкциями по изготовлению аппликаций и поделок, которые станут уникальными сувенирами, украшениями для вашего дома и квартиры, дачного участка.

В целом все причины неисправности можно разделить на две большие категории:

Проблемы с топливной системой. К этой группе относятся любые поломки, в результате которых топливо не подается в двигатель, подается неправильно или возникают ошибки в качестве смеси.
проблемы с электрикой. Топливная смесь воспламеняется при подаче электрического сигнала на свечи зажигания. Если здесь есть проблемы (а элементов электрики много), машина не заведется.

В отдельную категорию можно отнести самые страшные неисправности, например, «пойманный» двигатель ВАЗ 2114, обрыв ремня ГРМ и, как следствие, загибание клапанов. В таких ситуациях без дорогостоящего ремонта не обойтись.

Проблемы топливной системы

Из элементов топливной системы на запуск двигателя влияют следующие факторы:

наличие бензина в баке;
целостность топливопроводов под «брюхом» машины;
очистка фильтров: фильтра грубой очистки (находится в баке) и фильтра тонкой очистки (находится под автомобилем, справа от отсека для запасного колеса).

В эту категорию также включены электрические компоненты, непосредственно связанные с подачей топлива. Это электрический бензонасос и реле бензонасоса.

Перед проверкой другими способами нужно быть полностью уверенным, что ВАЗ 2114 с инжектором полный. «Да еще осталось пять литров» на индикаторе заказа или «залил вчера, столько не смог потратить» не подходят. Приборка может полежать и могут быть течи в баке или топливопроводах. Внимательно проверьте автомобиль на наличие утечек топлива, на всякий случай залейте 5-7 литров бензина из канистры.

Сетка в баке редко засоряется, этот вариант оставьте напоследок, а вот фильтр тонкой очистки попробуйте поменять, если исключены проблемы с электрической частью.

Работу топливного насоса проверяют на слух (после поворота ключа должна быть слышна его работа, иначе «умер» насос, либо реле насоса, либо обрыв проводки). По мануалу нужно подключить манометр к топливной системе. Если давление не поддерживается в пределах от 2 до 2,5 атм, ВАЗ 2114 не глохнет из-за недостаточного давления топлива.

Неисправности по электрике

Здесь больше всего проблем, поэтому подробно рассмотрим каждый вариант:

Ничего не происходит при повороте ключа

На ВАЗ 2114 это обычно свидетельствует о нарушениях в замке зажигания — стартовая линия, но одна из причин отказа «для блондинок» — это разряженный аккумулятор, не забывайте об этом (проверил вольтметром — должно быть не менее 11,8В — и по ареометру при исправном аккумуляторе: не менее 1,22 для каждого банка).

Пошли туда. Причиной такой неисправности может быть неисправный цилиндр замка зажигания, причем форсунка тут ни при чем. Если при повороте ключа возникают новые ощущения (что-то цепляет, крутить стало легче или, наоборот, сложнее), это точно дело.

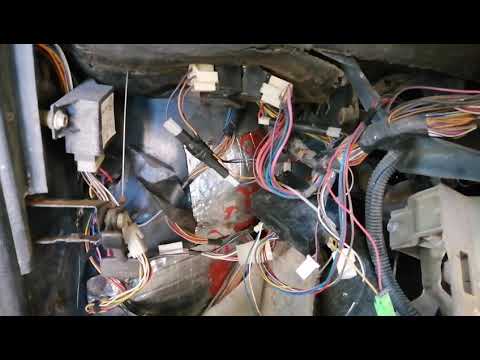

Под панелью, примерно над муфтой, два реле: разряжение замка зажигания и стартера. Причиной может быть неисправность одного из них. Их проверяет хороший электрик по инструкции или заменяет на заведомо исправный.

Старт. Часто причиной может быть застрявший «ретрактор». Если он стоит в поле, попробуйте ударить его чем-нибудь тяжелым, например, большим гаечным ключом (не фэндомом), это может помочь. Если машина стоит в гараже, нужно снять стартер и попробовать завести напрямую от аккумулятора.

Для этого прижмите корпус к нулевой клемме аккумулятора, установите кабель «крокодил» на плюсовую клемму аккумулятора и подведите к плюсовому полюсу втягивающего. Если стартер норовит выскочить из рук, все в порядке (осторожно, без элементарного понимания техники безопасности и присутствия помощника проводить эту процедуру не рекомендуется!).

Если нет реакции, проблема в ретракторе. Если реле пищит, но стартер не крутит, проблема в щетках. Если стартер издает ужасный звук, но не крутит, проблема в бендиксе.

Если стартер крутит, замените аккумулятор и проверьте питание микросхем, которые подключены к стартеру (с помощником один поворачивает ключ, второй меряет мультиметром).

Также обратите внимание на провод заземления, идущий к аккумулятору. При наличии обрывов проводки в месте контакта с кузовом или на клемме ее необходимо заменить. Также стоит отсоединить шлейф от корпуса и тщательно почистить металлической щеткой. Причиной не завода может быть банальная ржавчина.

Стартер крутит, но машина не заводится

Это самая распространенная ситуация в случае с ВАЗ 2114. Процедуру ее решения следует начинать с ответа на вопрос, есть ли искра. Для этого берем помощника, откручиваем свечу, надеваем на нее экранированный провод и очень аккуратно (не касаясь токоведущих частей, держась за изолированную часть провода) прикладываем свечу к крышке ГБЦ. Пока помощник запускает двигатель, наблюдайте за поведением свечи зажигания. Если нет искры, то нужно смотреть.

Если нет искры

Модуль зажигания одна из ключевых проблем ваз 2114 в инжекторе. Он часто ломается и, бывает, с браком приходит новый. Подробнее о том, как проверить модуль зажигания, вы можете прочитать в другой статье на нашем сайте. Обратите внимание, что проблема может быть и с микросхемой, которая подключена к модулю. Также следует проверить наличие в нем энергии.

ДПКВ — еще одна причина, по которой может не быть искры. Поскольку этот датчик следит за фазировкой цилиндров, он является одним из ключевых элементов системы зажигания. Обратите внимание, что вероятность выхода из строя меньше, чем у модуля зажигания. Проверяется электриком на осциллографе, гаражные методы точной оценки состояния датчика не дают (только замена на гарантированно исправный).

ЭБУ. «Январь» — относительно надежный инжектор, но «мозги» могут время от времени выходить из строя. Часто проблему с ними узнают по нарушению фаз впрыска: например, искра подается только на 2 и 4 цилиндры, либо только на 1 и 3 цилиндры. Иногда проблема просто устраняется чисткой контактов на ЭБУ микросхема, она тоже подвержена окислению, что вызывает потерю сигнала.

Если есть искра

Не часто, но есть такая проблема. По всем признакам машина должна завестись (брызги бензина на рампе, стартер крутит, искра), но двигатель не заводится. Здесь тоже есть подводные камни.

Мундштуки В большинстве случаев проблема в них, стоит отвезти машину на диагностику и почистить ультразвуком. Если в пути возникнут проблемы, обратите внимание на свечи. Если форсунки подают смесь, они должны быть на бензине, если свечи сухие, скорее всего форсунки вышли из строя. Однако имейте в виду, что форсунки редко выходят из строя внезапно и сразу. По общему правилу, прежде чем автомобиль перестанет заводиться, двигатель следует троить.

Бензин низкого качества. Ремонтопригодный двигатель должен заводиться практически в воде, если только он не вышел из строя. На самом деле это нонсенс. Примеров «убитых» двигателей после заправки достаточно (как на Дяде Ашоте, так и на вполне официальных заправках известных брендов). Имейте это в виду. Если машина перестала мерзнуть сразу или спустя короткое время после заправки, не стоит исключать такой вариант. Выход — слить бензин и залить другой.

Недостаточное давление в рампе. Здесь мы возвращаемся к проблемам с топливной системой. Возможно дело все-таки в помпе или проблемах с ДПДЗ (маловероятно). Если у вас Янв 7.2 причина может быть в неисправности ДМРВ. В отличии от янв 5.1 здесь этот датчик опрашивается при запуске и в случае ошибки ЭБУ может запретить запуск двигателя.

Напоследок отметим, что среди причин не запуска при наличии бензина и искры могут быть следующие:

неправильная установка фаз при замене ремня ГРМ, а также его обрыв или проворот; стоит проверить;
из-за перегрева ГБЦ «светодиод;
неравномерная компрессия в цилиндрах, «посадка» колец.

Незаводской ВАЗ 2114 ситуация частая, и провоцирующих ее причин много. Поэтому стоит подходить к решению этой проблемы со всем оружием.

Главная » Блог » Ремонт авто » Инжектор ВАЗ 2114 не заводится

16-клапанный карбюраторный двигатель

Главная / Советы

Моторная мощность такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной.

Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля. Итак, как переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, объем двигателя которой достигает 1,5 л, а количество лошадиных сил равняется 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то увеличится до 9-ти.0 «кони»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственный автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратнее разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого разбирать самостоятельно.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть в лучшем виде, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных элементов. Лучше заменить каждый из них. Он повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего установить бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции двигатель необходимо разобрать. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

тюбик с тосолом;
масляный насос;
масло картера;
различные датчики;
и многое другое.

Несмотря на внушительный список, метод, описанный ниже по тексту, действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для апгрейда мотора ВАЗ не нужно менять блок цилиндров, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Дыры, которые можно найти в кладке, тоже нуждаются в доработке. Они должны идеально соответствовать размеру болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

- пешни муфты;

а потом стержни.

Катки ВАЗ 2114.

Необходимо сделать это при сборке цилиндров.

Вот и подошли мозги по доработке и подгонке проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя нужно доработать проводку. Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, затем подключить модуль с помощью высоковольтных проводов.

Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

Диаметр равен 8-клапанному болту;
Длина равна 16-клапанной.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если выставить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

ГБЦ ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и так.

Дополнительная возможность увеличения мощности автомобиля заключается в тюнинге выпускного коллектора. Это отличный способ для того, чтобы еще больше увеличить мощность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления двигателем, после чего установит специальную программу на компьютер.

Сердце автомобиля ВАЗ 2109 – это его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тугой при достижении ими больших оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный мотор в 16 клапанный двигатель на ВАЗ 2109к инжекторному двигателю.

Особенности инжекторного двигателя на автомобилях ВАЗ 2109

На автомобиль ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
Шестнадцатый топливный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, счет шкива коленвала.
Поэтапно-распределительный впрыск — система питания агрегата.
Управляет контроллером двигателя.
Большинство устройств имеют нейтрализатор выхлопных газов.
На двигателе справа расположены: приводы распредвалов, генератор.
Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
Задний — масляный фильтр, градуировка коллектора, датчик положения коленчатого вала.
Передний — впускной коллектор, с форсунками топливной рампы, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
Блок цилиндров изготовлен из чугуна методом литья.
Цилиндры дробленые в блок, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
Маркировка класса цилиндра выполнена латинскими буквами, под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
Блок цилиндров со специальными болтами в нижней части монтируется, со съемными крышками, пятью подшипниковыми опорами. Чехлы не взаимозаменяемы, специально разбросаны по внешней поверхности.
От осевого перемещения коленчатого вала предохраняет установка упорного полууловителя в гнезда на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
Полчаса или обе замены при увеличении осевого зазора коленчатого вала более 0,35 миллиметра.
Вкладыши шатунных и коренных подшипников стальные алюминиевые, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавки.
Отсутствуют проточки на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
На автомобилях ВАЗ 2109 с 16 клапанным двигателем Коленчатый вал изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых одновременно с валами.
Масло к шатунным шейкам подается из коренных сквозных, просверленных в коленчатом валу каналов, закрытых пробками.

Коленчатый вал установлен перед приводом распределительного вала. Он соединен с ним, он служит гасителем колебаний коленчатого вала.
За коленчатым валом закреплен маховик со стальным зубчатым венцом, который служит для запуска стартера двигателя.
Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении имеет овальную форму.
На наружной поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего наружного кольца А отверстия выполнены в канавке, масло со стенок цилиндра направляется на поршневой палец.
На днище поршня выбита стрелка, которая при установке детали должна быть направлена в сторону шкива коленчатого вала.

Совет: В изношенный цилиндр не рекомендуется, без его расточки, устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к выходу из строя «ступенчатого» кольца, образующегося вверху при износе цилиндра. .

Кольца поршневые двухверхние компрессионные.
Не допускают прорыва в картер двигателя газов и способствуют выносу теплового поршня в цилиндр:

Устанавливается головка разделяемая на четыре цилиндра. Он изготовлен из алюминиевого сплава. Между головкой и блоком установлена прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с двумя втулками:

По обеим сторонам головки вверху по пять опор, для установки распредвалов.
16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждой из них восемь кулачков.
В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся во вращение от коленчатого вала с помощью зубчатого ремня.
Опорный ролик находится под прижимным распределительным валом, а натяжной — под выпускным. На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
Для сборки узла на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пуласах распредвала с метками приводов распредвалов, расположенных на его передней крышке.
В головку блока цилиндров запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
От загрязнения отверстия предохраняют масляными крышками, детали из маслостойкой резины.
V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
Приводятся в действие гидротракторами от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротерапевта позволяет корпусу гидротрода поворачиваться вокруг своей оси.
За счет этого равномерно изнашивается. Работа гидротерапевтов осуществляется с постоянной подачей масла под давлением.
Обеспечивается расположенным в ГЦ каналом, который имеет обратный шаровой кран, предотвращающий после остановки двигателя сливы из масляных каналов и каналов подвода масла к шейным коржам, расположенным на дне корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распределительных валов. Неисправный гидротермостат нужно менять, ремонту он не подлежит.

Клапан закрывается под действием одной пружины. Она опирается на шайбу нижним концом, а верхним на тарелку, которую держат две сухари.
Складные кранчи снаружи выполнены в виде усеченного конуса, внутри — трех упорных пыльников, которые входят в шток клапана, паз.
На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидрораспределители, шейки и слои распределительных валов смазываются под давлением.
На стенки цилиндров, затем на пальцы и, распределительные валы, толкатели, на днище поршней и стержни клапанов брызгает масло. Самостоятельно смазывал остальные узлы двигателя.
Масляный насос устанавливается на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ведущая шестерня.
В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109в 16 клапанном впрыске

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об/мин. Двигатель легко выходит на ровную прямую дорогу.
Для выполнения работ вам потребуется:

Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
Дроссельная форсунка, в которой находится датчик, контролирующий, в каком положении находится дроссельная заслонка.
Датчик детонации.
Холостой ход регулятора.
Штаны с кислородным датчиком.
Видео.
Датчик массового расхода воздуха.
Термостат с датчиком.
Шкивы.
Крышка газораспределительного механизма.
Датчик фаз.
Высоковольтная проводка.
Проводка на форсунки и под капот.
Бензин в сборе.
Указатель уровня масла.
Магистраль и трубки подачи топлива.
Генератор.
Рампа с насадками.
Контроллер ВС 5.1…-42
Датчик положения коленчатого вала.
Датчик скорости.
Проводка к АЗС.
Кронштейн для генератора.
Устройство для натяжения ремня.
Стержни.
Шкив коленчатого вала и генератор.
Кольца и пальцы.
Поршни.
Паук.
Датчик уровня масла.
Корпус масляного насоса вместе с отбором под ДПКВ.

Совет: Хотя все работы можно выполнить, не снимая блок, но для удобства двигатель лучше снять.

Инструкция по проведению работ включает:

Сняты КП, бензобак, топливные трубки.
Демонстрация всей системы зажигания.
Генератор, термостат и все ремни и шкивы очищены.
Установлен новый бензобак с топливным насосом. Фото представлено ниже.

Отсоедините патрубки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
Снятый поддон.
Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов нового ГБЦ.
Масляный насос меняется на устройство, имеющее заправку для ДПКВ на крышке.

Замена форсунок всей системы охлаждения.
Выполняются подготовительные работы по установке 16 клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки короче.
Топливные магистрали нужно брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
Топливный бак подключается к магистралям, предварительно установив его на место.
Выполняется проводка к топливному насосу от блока управления.
Остались старые провода для датчика, показывающего уровень топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека прорезать лишнее отверстие.

Просверлено отверстие для установки датчика детонации, нарезана резьба М8.

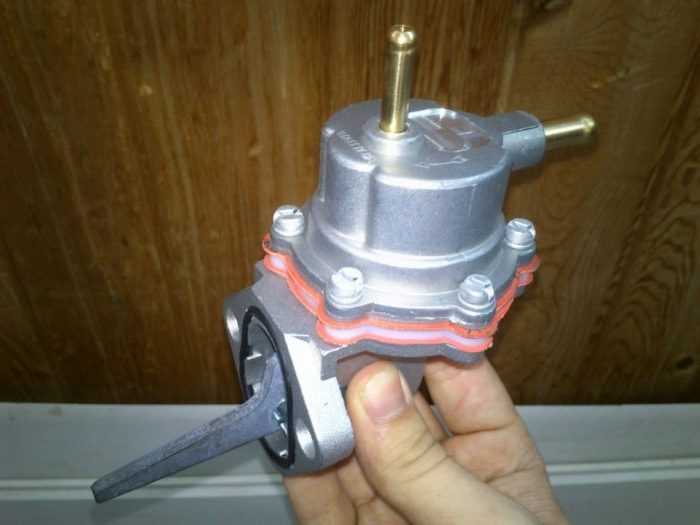

Замена насоса.
Установлен новый Сапун для вентиляции картера, который приобретается одновременно с маслощупом.

Установлена новая головка.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы, где детали прилегали, и обработайте их рядом. Это уменьшит сопротивление внутри конструкции.

Термостат устанавливается от автомобиля с инжекторным двигателем.
Штуцер для форсунок охлаждающей жидкости.
Задняя крышка устройства газораспределения, ролики, шкивы монтируются.
Устанавливается по меткам ремня.
Устанавливается с генераторным приводом. Кронштейн, верхний натяжитель, болт генератора. Все предметы куплены.

При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
Под верхний натяжитель используется из старого один болт и один новый, для чего на блоке есть отверстие.
Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного РУ — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлены новые от инжекторной модели.
Клапанная крышка посажена на герметик.
Модуль зажигания, дроссель, ресивер, гофра, свечные провода выставлены. Поддерживает проводку к датчикам.
Поставил воздушный фильтр, новый тросик.
Установить новую крестовину, резонатор. Глушитель может оставаться старым.
Масло, охлаждающая жидкость, бензин.
Проводка подключается в салоне к приборной панели и замку зажигания.

Как относиться к автомобилю с карбюраторным двигателем ВАЗ 2109, с 16-клапанным двигателем инжекторного типа хорошо видно на видео. После проведения всех работ под капотом будет совсем другой, приятный вид автомобиля ВАЗ 2109двигатель.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля на высоких оборотах коленвала. Стоит ли этим заниматься и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто подвергается тюнингу. Замена двигателя 8 CL на более совершенную модель имеет свои преимущества:

Увеличение мощности.
Улучшение звуковых характеристик На высокой скорости.
Эффективное использование топлива благодаря системе впрыска.
Более стабильная работа Блок питания.
Не требует постоянной установки клапанов.

Но есть и недостатки:

Для замены в вашем гараже нужно много деталей и инструментов.
На малых оборотах Двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Два варианта замены:

Установка целого двигателя от модели 2112. В этом случае придется заменить не столько детали, сколько стоимость всего двигателя может оттолкнуть от этой мысли.
Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Далее проводятся такие работы:

Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим кран, так как весь узел сборки. Это основная проблема в гараже.
Когда двигатель снят, в сиденье можно установить новый. Стоит сразу же проверить состояние сальников и колодок, если агрегат б/у. Проверьте натяжение ремня.
Далее необходимо заменить всю топливную систему: Бак, АЗС, топливопроводы.
Отличная замена баку «девятки» аналог от 2112. Детали по размерам совпадают, но имеют другое устройство, что не является препятствием для установки.
Для топливных магистралей нужно брать медные трубки, которые лучше согнуть.
Теперь можно наслаждаться проводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
Необходимо установить абсорбер и бензиновый фильтр. Обычно их размещают под днищем и крепят шпильками.
Ставим датчики, меняем проводку на подходящую по длине.
С установкой генератора придется попотеть, так как родное навесное не подходит. Ищи подходящие, заменяй — можно устанавливать. Если редуктор не менять, то придется болгаркой гонять.
На стартере придется менять бендикс с 12 на 9зубы.
Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает расставить все детали по местам.

Объект переделки применяется Карбюратор Двигатель Модификации 21083 ОТ ваза модели 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжектор путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ- Ваз 2109, на которую была установлена 16-клапанная головка, показала большую разницу в поведении автомобиля относительно с привычной для него системой питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с более чем двигателем компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов в минуту, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

ГБЦ 16В,
с манипуляторами и ресивером,
датчик детонации,
дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
ДМРВ,
приемная трубка выхлопной системы с термостатом постоянного тока,
2 с датчиком 90 ,
оба ролика,
шкивы распредвалов,
датчик фаз,
крышка газораспределительного механизма
комплект электропроводки
контроллер,
полностью оборудованная топливная магистраль и бензобак,
указатель и датчик уровня масла,
датчик положения кВ,
рампа с комплектом форсунок,
поршни с кольцами и пальцами,
1 генератор с генератором кронштейны и натяжитель,
шкив коленвала
шатуны
привод генератора,
корпус масляного насоса с глотком датчика положения,
выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять не снимая агрегат, но гораздо удобнее будет работать, если снять.

Снята головка блока, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, сняты все ремни и ролики.
Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но не стоит, ведь комплект двигателя КМАЗ 2112 стоит совсем недорого.
Снятый поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятые» шатуны. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также нет специальных насечек для клапанов нового ГБЦ.
Масляный насос заменяется на другой, на крышке которого есть выборка для ДПКВ. Конечно, можно заменить только крышку, но без мощного шестигранника ее снять невозможно.
Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить некоторые старые насадки. В датчике, включающем вентилятор, надобность отпадает.
Подготовьте к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки болты с предыдущей головки придется укоротить, а в новой дырке необходимо сверлить сверлом х12.
Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
Топливный бак Устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба Х8.
Навесной насос от ВАЗ-2112.
Для вентиляции заменен картер на новый от ВАЗ-2112, куплен вместе с масломерным щупом.
Головка монтируется, при этом старая прокладка заменяется на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для чего в местах сопряжения необходимо удалить все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
Форсунки системы охлаждения подключены.
Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 монтируются. Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается в сборе.
Все датчики установлены на место. Датчик температуры остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
Крышка клапана Крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Воздушный фильтр установлен на место, установлен трос привода дроссельной заслонки от 21103.
Навесная выхлопная система. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется купить новые.
Подключена проводка к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую переделку, нужно ответить на главный вопрос: Стоит ли игра свеч? На разборке можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации таких переделок можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиле считается не более чем обычной запчастью.

Топливная система автомобилей 2108

Сравнение товаров (0)

Название по умолчанию (А — Я) Название (Я — А) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (А-Я)Модель (Я-А)364896

Комплект трубок топливной рампы ВАЗ 2111 старого образца

Размеры в упаковке (ДхШхВ), мм: 200х165х60 Для автомобилей: 2108, 2110, 2111, 2113, 2114, 2115

6,90€

Регулятор давления топлива AEM

Размеры в упаковке (ДхШхВ), мм: 120х105х80 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

690. 00€

Регулятор давления топлива Aeromotive 13301

Размеры в упаковке (ДхШхВ), мм: 120х110х80 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

107,90€

Aeromotive AEI-13101 Регулятор давления топлива

Размеры в упаковке (ДхШхВ), мм: 180х130х60 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9003, Приора 2171

660.43€

Aeromotive AEI-13129 Регулятор давления топлива COMPACT EFI

Размеры в упаковке (ДхШхВ), мм: 180x130x60 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9003, Приора 2171

558.57€

Погружной топливный насос Aeromotive 340 л/ч

Размеры в упаковке (ДхШхВ), мм: 150х150х70 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

634. 14€

Клапан обратный АН10

Размеры в упаковке (ДхШхВ), мм: 120х50х50 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

40,41€

Клапан обратный АН6

Размеры в упаковке (ДхШхВ), мм: 120х50х50 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

39.03€

Клапан топливный обратный AN6 для вентиляции бака, синий

Размеры в упаковке (ДхШхВ), мм: 70х30х30 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

30,92€

Топливный фильтр АН6

Размеры в упаковке (ДхШхВ), мм: 120х50х50 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

21.16€

Клапан обратный АН8

Размеры в упаковке (ДхШхВ), мм: 120х50х50 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

39. 03€

Клапан топливный обратный AN8 для вентиляции бака, синий

Размеры в упаковке (ДхШхВ), мм: 70х50х50 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

24.08€

Топливный фильтр АН8

Размеры в упаковке (ДхШхВ), мм: 120х50х50 Для автомобилей: 2107, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

23,43€

Противотопливный бак на две бензоколонки №2

Размеры в упаковке (ДхШхВ), мм: 260х190х150 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170, 2101, 2106, 2109, 2111, 2112, 2114, 2115, 21099, Калина 1117, Калина 11073, Приора 21071

322.03€

Форсунки Bosch 321cc (Комплект 4 шт.)

Размеры в упаковке (ДхШхВ), мм: 100х100х80 Для автомобилей: 2107, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

791. 20€

Кронштейн для установки двух выносных ТНВД

Размеры в упаковке (ДхШхВ), мм: 230х120х40 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

26.02€

Переходник-коннектор для форсунок EV1-EV6, комплект

Размеры в упаковке (ДхШхВ), мм: 100x80x15 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

13.14€

Регулятор давления топлива выносной №1

Размеры в упаковке (ДхШхВ), мм: 110х90х80 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9003, Приора 2171

144.57€

Внешний топливный насос 250 л/ч DeatschWerks

Размеры в упаковке (ДхШхВ), мм: 190х130х100 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

427. 14€

Внешний топливный насос 255 л/ч CreditParts 0 580 254 044

Размеры в упаковке (ДхШхВ), мм: 220х80х70 Для автомобилей: 2101, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

175,06€

Внешний топливный насос 255 л/ч Walbro

Размеры в упаковке (ДхШхВ), мм: 150х50х50 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

440.29€

Внешний топливный насос 380 л/ч АЕМ 50-1005

Размеры в упаковке (ДхШхВ), мм: 180х100х80 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9003, Приора 2171

621.00€

Топливный насос внешний 400 л/ч АЕМ 50-1009

Размеры в упаковке (ДхШхВ), мм: 240х80х80 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

513. 23€

Заливная горловина для круглого люка

Размеры в упаковке (ДхШхВ), мм: 250х120х120 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

55.20€

Горловина приварная 1″ (25мм)

Размеры в упаковке (ДхШхВ), мм: 50х50х40 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

46.00€

Горловина приварная 1,5″ (38мм)

Размеры в упаковке (ДхШхВ), мм: 60х60х35 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

49.29€

Горловина приварная 2″ (51мм)

Размеры в упаковке (ДхШхВ), мм: 80х80х40 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

59.14€

Горловина приварная 3″ (76мм)

Размеры в упаковке (ДхШхВ), мм: 106х106х45 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

94. 33€

Фильтрующий элемент для фильтра АЕМ

75.90€

Клапан топливный обратный АН10 для вентиляции бака, синий

Размеры в упаковке (ДхШхВ), мм: 70х50х50 Для автомобилей: 2107, 2108, 2110, 2113, Гранта 2190, Калина 1118, Нива, Приора 2170

35.78€

Клапан топливный обратный АН10-М12х1. 5

Размеры в упаковке (ДхШхВ), мм: 70х30х30 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

30,59€

Клапан топливный обратный АН6-М12х1. 5

Размеры в упаковке (ДхШхВ), мм: 70х30х30 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

30,26€

Клапан топливный обратный АН8-М12х1.
