Неисправности трамблера ваз 2109: Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

Июл 03 1972

Содержание

Разборка трамблера ваз 2109 | Хитрости Жизни

Содержание

Каковы функции трамблера ваз 2109 и что он представляет собой, возможен ли его ремонт, рассмотрим подробнее.

Автолюбители называют данное устройство распределитель. Основное его предназначение – передача сигнала на коммутатор и распределение искры на свечу. В зависимости от системы зажигания, трамблер выполняет определенные функции, которые не сильно отличаются друг от друга. Главными составляющими элемента являются датчик и распределитель.

Как устроен трамблер ваз с контактной системой?

1. Основными составляющими являются: вал, бегунок, пластинка с грузиками и пружинками для контакта, конденсатор и корректор;
2. Вал представляет собой устройство с объединенными между собой две движущимися деталями, на одной из которых размещены кулачки;
3. Подвижность элемента обеспечивается за счет корректора, собранного из кулачков;
4. Под его вращением происходит расхождение кулачков, в результате чего все пружинки растягиваются, и происходит проворачивание только верхней части по отношению к нижней на нужный угол;

5. Благодаря тяге вакуумное устройствосовмещается с контактной пластинкой и вакуумной трубкой;
6. После открытия дроссельной заслонки происходит разряжение воздуха, приводящее к поворачиванию движущейся контактной пластинки;
7. На поверхности трамблераразмещен конденсатор, который необходим для минимизации искры и увеличения вторичного напряжения;
8. Перераспределением напруги на свечи зажигания занимается бегунок.

Распределитель зажигания с КСЗв

Как устроен трамблер 2109 с бесконтактной системой?

1. Главным отличием является отсутствие в нем каких-либо контактов. Вместо них имеется электрокоммутатор;
2. Датчик холла, установленный в данном типе трамблера, имеет специальную щелку, с одного бока которой размещен магнит, а с другой – полупроводник;
3. На вале имеется устройство, называемое шторкой которая, при движении трамблерапроходящая в прорезь датчика, и закрывающая магнитный поток, направленный к полупроводнику;

4. В это время происходит остановка пропускания тока;
5. Последующее вращение способствует перемещению шторки вырезом мимо датчика, при этом полупроводник находится под действием постоянного магнита и пропускает ток, который перемещается на вывод перераспределителя;
6. Коммутатор проводит открывание или закрывание транзистора, посредством которого соединяется вывод от катушки зажигания с массой.

Устройство распределителя с БСЗ

Трамблер 2109, как и все детали имеет тенденцию ломаться

Какие признаки указывают на неисправность, как поступать в этом случае, и возможна ли замена?

Признаки, указывающие на поломку трамблера и возможный будущий ремонт:

Подергивание авто во время движения;
Отказ силового агрегата от запуска;

Постукивание поршневых пальцев при набирании машиной скорости;
Автомобиль не может набрать нужную скорость;
Топливо расходуется больше положенного.

Вышел из строя бегунок;
Испорченные контакты;
Нарушение работоспособности датчика;
Поломка подшипников;
Повреждена крышка, имеются трещины на поверхности;
Нарушение контакта в штекере датчика холла.

Для того, чтобы устранить неисправность потребуется замена неисправных запчастей. Ремонт трамблера можно провести как в автомастерской, так и самостоятельно. Первый вариант приемлемее, поскольку только квалифицированный специалист может определить, нужна ли замена деталей или ремонт всего элемента.

Как провести ремонт оборудования самостоятельно?

1. Отсоедините всевозможные проводки, крепления, снимите трамблерпо схеме указанной ниже;

2. Обратите внимание на наличие пятен от гари, повреждения контактов;
3. Полноценно работающий бегунок должен плотно прилегать к оборудованию, иначе, должна быть проведена замена;
4. Оцените степень напряжения пружины, если она слабая или поменяла свой вид – также потребуется замена.

Как провести снятие и установку трамблера на ваз 2109

1. Отсоедините провод с минусовой клеммы аккумулятор;
2. Проведите полное отсоединение всех высоковольтных проводов;
3. Проведите отсоединение троса привода дроссельных заслонок;
4. Открутите все гайки. Это необходимо для того, чтобы снять устройствос кронштейна, который фиксирует провода;
5. Для сохранения начального момента зажигания, сделайте метки на корпусе трамблераи приводе вспомогательных элементов;

6. Вытяните провода из распределителя зажигания. Для этого с помощью отвёртки отогните фиксаторы;
7. Снимите резиновую заглушку, которая размещена в люке картера;
8. Начните прокручивание коленвала до той степени, пока поршень первого цилиндра не будет расположен в ВМТ;
9. После откручивания оставшихся гаек проведите снятие трамблера;
10. Установка и заменаоборудования на ваз проводится в противоположном порядке.

Перед тем, как проводить установку распределителя ВАЗ 2109 на первоначальное место, обратите внимание на положение валика. Устройство должно быть правильно размещено. Контакт бегунка, находящийся снаружи должен быть размешен напротив клеммы первого цилиндра, которая находится на крыше.

Помните о метках и проверке начального момента зажигания.

Система зажигания ВАЗ 2109 состоит из ряда приборов, задача которых — создать электрический разряд, воспламеняющий топливовоздушную смесь в двигателе. Среди этих приборов присутствует трамблер.

Трамблер и распределитель зажигания — это синонимы. Запомните это, чтобы в будущем не возникало проблем с недопониманием инструкций по ремонту системы зажигания.

Причины поломки

Есть несколько основных причин, из-за которых трамблер может сломаться и нуждаться исключительно в замене:

Появление трещин на крышке;
Сломанный датчик Холла;
Прогоревший бегунок;
Прогоревшие контакты на крышке;
Разболтанный подшипник, удерживающий датчик Холла;
Плохой контакт в штекере датчика Холла.

Все эти ситуации, помимо плохого контакта датчика, являются сигналом к замене трамблера.

Расположение агрегата

Регулировка

В некоторых случаях достаточно отрегулировать систему зажигания, чтобы вернуть двигателю прежнюю работоспособность

Есть несколько симптомов, которые на это указывают.

Симптом

Причины

Чрезмерная детонация поршневой системы

Характерная черта такой неполадки — звенящий звук при нажатии педали газа. Причина — раннее зажигание, из-за которого могут деформироваться поршневые кольца

Черный дым из трубы при запуске двигателя

Это говорит о том, что зажигание слишком раннее

Упала мощность двигателя, растет расход топлива

Тут зажигание уже позднее, потому смесь не может полностью сгорать

Двигатель начинает неравномерно работать на холостом ходу

Вызвано как ранним, так и поздним зажиганием.

Чтобы отрегулировать трамблер, вам потребуется:

Тахометр;
Шлицевая отвертка;
Стробоскопы;

Гаечный ключ.

Приступаем к работе.

Запустите двигатель, увеличьте холостые обороты до 800 единиц. Убедитесь, что температура двигателя при этом не меньше 90 градусов.
Выставьте коленвал по меткам в соответствии с указаниями на крышке блока цилиндров.
На выходящий провод из трамблера подключите лампочку на 12 Вольт. Второй контакт идет на массу.
Включите зажигание, следите за лампой. Если она не загорелась, ослабьте гайку, которая удерживает пластину трамблера, и начинайте аккуратно, медленно проворачивать корпус распределителя против часовой стрелки, пока не загорится лампа.
Проедьте несколько километров на скорости до 50 км/час. Если признаки неполадки исчезли, вы сделали верную настройку.
Если звуки равномерной детонации отсутствуют, вы сделали зажигание слишком поздним. Тут трамблер нужно прокрутить уже по часовой стрелке.

При отсутствии положительного результата, распределитель придется отремонтировать или заменить.

Демонтаж

Выполнив демонтаж трамблера, вы сможете разобрать устройство с целью ремонта его составляющих, либо полностью заменить распределитель на новый агрегат.

Обесточьте автомобиль, сняв минус с АКБ;
Отключите от трамблера высоковольтники, шланг вакуумного корректора зажигания;
Снимите с кронштейна трос привода, отвечающего за дроссельные заслонки. Далее откручиваются крепежные гайки и демонтируется кронштейн;
Перед снятием распределителя зажигания нанесите на корпусе трамблера и привода вспомогательных элементов метку. Так вы сможете упростить себе задачу по установке опережения зажигания для его точного выставления. Метка наносится на металл царапиной;

Отожмите фиксатор, удерживающий колодку с проводами питания, отсоедините его от трамблера;
Поставьте поршень от первого цилиндра в положение верхней мертвой точки, двигая маховик мотора по часовой стрелке;
Открутите остальные винты распределителя зажигания. Первый крепеж был извлечен при снятии кронштейна оболочки троса привода заслонками;
Снимите ваш поврежденный трамблер.

Разборка и ремонт

Достаточно часто ремонтные мероприятия с трамблером связаны с износом и необходимостью поменять сальники (муфта). Чтобы поменять сальник, а также остальные вышедшие из строя компоненты трамблера, предлагаем вашему вниманию соответствующую инструкцию, а также видео подсказки.

Снимите крышку распределителя зажигания путем отщелкивания фиксатора.
Снимите бегунок. Он протирается чистой ветошью и проверяется на предмет наличия механических повреждений. Если имеются сколы, трещины, элемент идет под замену.
Бегунок должен плотно садиться на вал, что достигается за счет наличия пластинчатой пружины прижимного действия. Если она вытянулась или сломалась, замените.
В корпусе бегунка находится резистор. Нормальное показание его сопротивления — 1 кОм. Замерив данные омметром, можно сделать выводы относительно работоспособности компонента.
Снимите клемму низковольтной проводки. Для этого откручивается крепежный винт от корпуса.
Снимите пластиковый экран, выполняющий функции пылезащиты.
От датчика Холла идет питающий провод, удерживающийся лапками держателя. Отверткой лапки разжимаются, и провод извлекается. Далее нужно открутить пару крепежных винтов фиксации опорной пластины датчика Холла.
Снимите вакуумный корректор. Только перед этим обязательно разъедините его с рычагом опорной пластины. Чтобы сделать такую операцию, аккуратно снимите стопорное кольцо со штифта.
Следующий шаг — демонтаж пары винтов, которые держат корректор на корпусе трамблера.

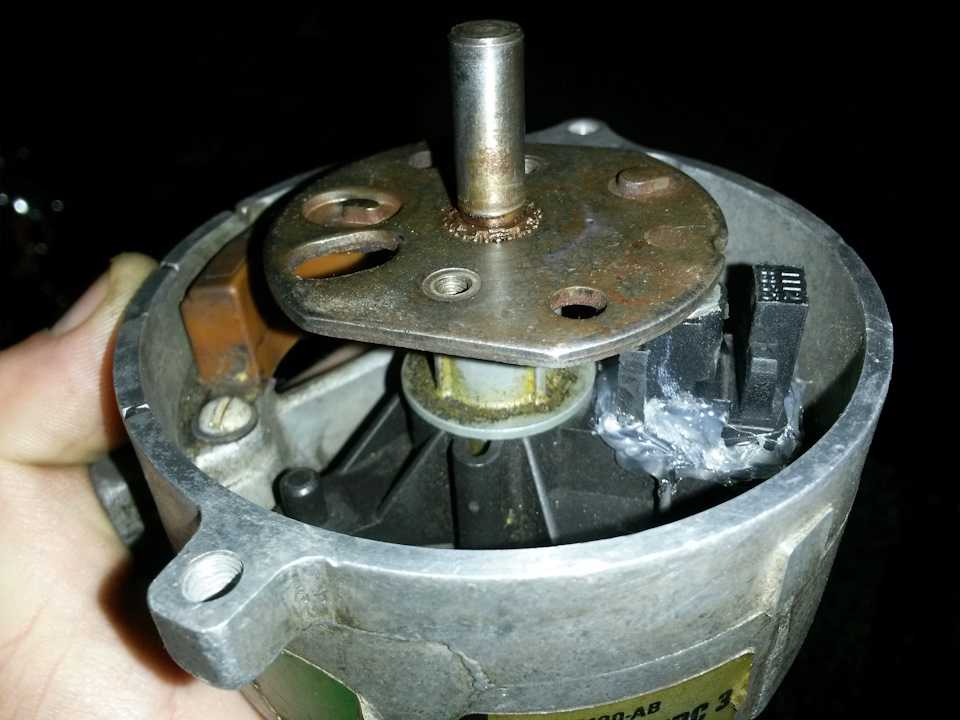

Разборка агрегата

Поднимите немного рычаг корректора, что позволит вам снять его со штифта пластины датчика и снять сам корректор.
Эти действия позволят вам легко снять опорную пластину путем ее приподнимания плоской отверткой. Демонтируйте элемент. Пластина подлежит обязательной замене, если втулки износились или на агрегате имеются механические повреждения.
Открутите два крепежа, чтобы рассоединить пластину и датчик Холла.

Вам нужно снять сальник, то есть муфту. Она располагается на валике трамблера. Муфта закрывается упорной шайбой. Та, уже в свою очередь, фиксируется стопорным кольцом. Вам нужно для начала снять кольцо, что даст возможность демонтировать упорную шайбу.
Снимите сальник, выбив для этого штифт боровком небольшого диаметра. Размеры боровка определите уже по ходу ремонта.

Проверка наличия повреждений

Под сальником находятся регулировочные шайбы.
Из корпуса трамблера извлеките валик вместе с центробежным регулятором.
Очистите корпус, используя керосин и сухую ветошь. Убедитесь, что на корпусе нет механических повреждений, сколов, трещин.
Изучите состояние втулок. На них вращается валик, а при сильном износе валик начинает разбалтываться. Также устройство меняется вместе с втулками, если есть следы выработки, дефекты, повреждения.
Для разборки и замены поврежденных элементов центробежного регулятора вам нужно первым делом с помощью отвертки снять пружины грузиков.
Если пружины целы и невредимы, не деформированы, сделайте пометки по их посадочным местам. Перепутав их местами при сборке, могут возникнуть проблемы.
С вала снимите ведомую пластину вместе с экраном.
Убедитесь, насколько эффективно перемещаются грузики по своим осям. Движения должны быть свободными, без каких-либо заеданий. Если проблемы есть, грузики меняются.
Ошибочно проверять перемещение грузов, не сняв и не прочистив их предварительно.

По ходу разборки трамблера вы сможете выявить поврежденные компоненты, заменить их на новые, воспользовавшись ремкомплектом. Если повреждения серьезные, лучше заменить весь распределитель зажигания полностью.

Трамблер — важный и местами капризный элемент. Но с его заменой, ремонтом особых проблем возникать не должно.

Ремонт распределителя зажигания ваз

Корректная работа трамблера (он же распределитель зажигания) влияет на стабильную работу двигателя, так как распределитель зажигания выполняет контроль подачи искры на свечи, как во время движения, так и в режиме работы на холостых оборотах. Особенно это важно для динамики, при наборе двигателем оборотов.
Основные функции распределителя — это установка (корректировка) момента образования искры, в соответствии с определенными факторами (изменение числа оборотов, нагрузки на двигатель и прочих), а также правильное распределение искры по цилиндрам. Если мотор автомобиля ваз 2109 дергается, автомобиль плохо заводится либо не заводится вообще, возможно требуется ремонт трамблера ваз 2109.
Процесс ремонта не трудный, от вас не требуются знаний автоэлектрика, выявить и устранить неисправность вам поможет наша инструкция.

Устройство и назначение

Рассмотрим сначала общее устройство, назначение и разновидности трамблеров:

Трамблер является частью системы зажигания, и предназначен для регулировки, контроля и передачи электрического сигнала к коммутатору катушки зажигания, распределения искры по свечам зажигания в нужной последовательности (в соответствии с тактом зажигания)
Системы зажигания встречаются двух типов — бесконтактная и контактная (разумеется, есть и другие, только они слабо распространены), распределители соответственно применяются тоже двух типов
Отличаются друг от друга они только конструкцией: наличием контактов (в контактной системе есть прерыватель-распределитель), либо датчиков (в бесконтактной системе датчик-распределитель зажигания)
По основным характеристикам обе системы практически идентичны

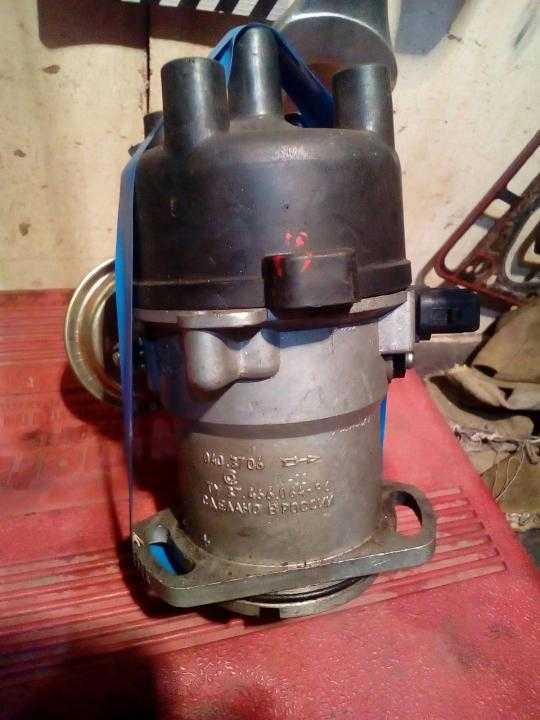

Основные детали контактного трамблера ваз 2109

На автомобилях ВАЗ-2109, а так же моделях 2108-2199 штатно устанавливается распределитель со встроенным датчиком Холла, четырех искровой, со встроенными регуляторами (центробежным и вакуумным) опережения зажигания.
Основные детали вы видите на фото вверху:

1 — уплотнительное колечко
2 — муфта
3 –специальные регулировочные шайбы
4 — валик с находящимся на нем центробежным регулятором
5 — опорная пластинка
6 – экран, защищающий от пыли
7 — так называемый «бегунок»
8 — сам датчик Холла
9 — шайба стопорная
10 — шайба упорная
11 — корпус распределителя зажигания
12 — вакуум-корректор

Признаки неисправности

Основные признаки, указывающие на неисправность распределителя зажигания:

Автомобиль дергается во время движения
Не заводится двигатель
Стучат поршневые пальцы, когда набираете скорость
Машина набирает скорость медленно
Расход топлива становится больше, чем обычно

Самые распространенные неисправности:

Прогоревший бегунок
Подгоревшие контакты в крышке
Вышел из строя датчик Холла
Разболтался подшипник датчика Холла, либо его заклинило
Появились трещины в крышке
Плохой контакт штекера датчика Холла

Необходима замена неисправных деталей во всех перечисленных случаях, кроме самого последнего.

Попадание масла в распределитель

Рассмотрим такую неисправность, как попадание масла в трамблер на примере реального случая:

Владелец ваз 2109 стал разбирать распределитель зажигания
Сняв крышку, он обнаружил, что уголек стерся и бегунок проржавел
Продолжая разборку, он снял экран и обнаружил, что под ним все покрыто маслом
Тут он проконсультировался со специалистом, и выяснилось следующее: масло проникло в трамблер сквозь сальник хвостовика
Произошло это из-за того, что забилось маленькое отверстие в основании карбюратора
Оно относится к системе вентиляции картера двигателя
В этом случае при холостых оборотах возникло избыточное давление в картере
Этим давлением и выдавило масло через сальник в трамблер
Необходимо прочистить отверстие и все в порядке, однако своими руками это сделать проблематично, лучше обратиться на СТО
Второй причиной попадания масла в трамблер является изношенный сальник
Тут необходима замена сальника

Снятие и установка

Чтобы без труда отремонтировать трамблер, необходимо уметь его снять, а так же затем (после ремонта) установить на место:

Снимаем минусовой провод с клеммы аккумуляторной батареи
Отсоединяем от трамблера высоковольтные провода, а так же вакуумный шланг идущий от вакуум корректора
Находим, держатель троса, идущего к приводу дроссельных заслонок и вынимаем трос из него
Снимаем кронштейн, держащий провода, со шпильками и проводами
Откручиваем гайку для этого (под гайкой есть шайба, не потеряйте ее)
Ставим метки на корпус трамблера и привод вспомогательных устройств. Если этого не сделать, то устанавливая трамблер на место вы уже не сможете сохранить стартовый момент зажигания, придется регулировать его
На распределителе зажигания находится разъем, к которому подсоединяется жгут проводов. Отжимаем фиксатор при помощи отвертки, вытаскиваем провода
В корпусе картера сцепления расположена резиновая заглушка, вытаскиваем ее
Крутим коленчатый вал, пока поршень в первом цилиндре не окажется в верхней мертвой точке
Риска маховика в отверстии совпадет со средним делением на шкале корпуса

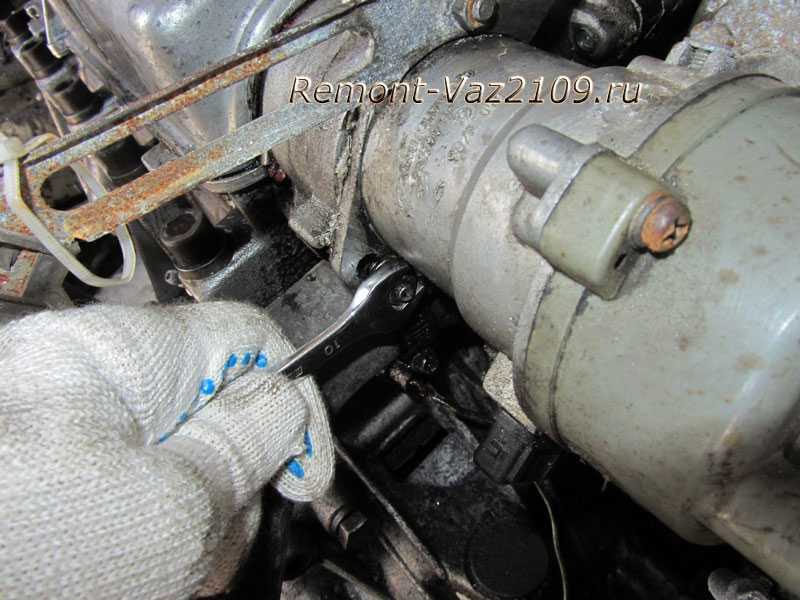

Откручиваем гайки, крепящие трамблер и снимаем его
Установку выполняйте в обратной последовательности
Когда устанавливаете распределитель зажигания обратно, проследите, чтобы валик его был повернут таким образом, что наружный контакт бегунка находился напротив клеммы, соответствующей первому цилиндру
Клемма располагается на крышке
Не забудьте так же совместить метки и проверить момент зажигания

Разбираем трамблер

Прежде чем начать разборку распределителя, вам необходимо запомнить, каждый провод на его крышке установлен в последовательности работы цилиндров (из них обозначен лишь первый, другие вам необходимо установить против вращения часовой стрелки, взгляд при этом должен быть со стороны пластикового бачка с антифризом). При необходимости заменить крышку или бегунок — демонтаж распределителя зажигания не требуется.
Ремонт ваз 2109 своими руками трамблера выполняем в такой последовательности:

Отсоедините высоковольтные провода и снимите распределитель с автомобиля
Открутив винты крепления, снимите крышку распределителя, снимите бегунок, просто тяните его вверх

Если на нем заметны следы гари, ржавчины на внешнем контакте, либо заметен явный износ, бегунок необходимо заменить
В нормальном состоянии бегунок в идеале плотно прилегает к валику трамблера
Пластинчатая пружина (2 на фото внизу) обеспечивает хороший контакт
Если пружина ослабла, сломалась либо деформировалась — меняем бегунок
Замерьте сопротивление резистора (он обозначен цифрой 3), оно должно составлять 1 кОм
Иначе — установите новый бегунок

Бегунок вид сверху и снизу (1-внешний контакт, 2-пластинчатая пружина, 2-резистор 1 кОм)

Далее снимите пылезащитный экран
Достаньте клемму низкого напряжения, открутив для этого винт ее крепления
При помощи отвертки, разожмите лапки держателя, выньте из него провод
Открутите два винта, крепящих опорную пластинку датчика Холла, снимаем ее

Затем вытащите стопорное кольцо из штифта пластины. Может потребоваться приложить значительные усилия, не беспокойтесь, не сломаете
Теперь открутите два винтика крепления вакуум-корректора
Отверткой выдерните тягу вакуумного корректора со штифта опорной пластинки
Уже можете снять корректор с трамблера полностью

Откручиваем и снимаем вакуум-корректор

Теперь выдерните опорную пластинку (при помощи отвертки)
Внимательно осмотрите втулку пластинки. Если на ней имеются разрывы, задиры, либо заметен износ втулки — вам придется заменить всю пластинку

При помощи отвертки выдергиваем опорную пластинку, проверяем состояние ее втулки

Продолжаем разбирать распределитель зажигания. Снимите стопорное кольцо и упорную шайбу идущую сразу за ним с валика трамблера

Снимаем стопорное колечко

Штифт, крепящий муфту, прижат пружинным кольцом. Снимите его
Когда уплотнительное кольцо потеряло эластичность, порвалось либо слишком истерлось — обязательно меняем его
Чтобы выбить штифт из муфты возьмите бородок либо гвоздь на худой конец. Не бойтесь сильно ударить

Выбиваем штифт из муфты

Когда штифт выбит, снимите муфту привода трамблера, а за ней регулировочные шайбы
Если «слизаны» шипы муфты — то необходима замена ее
Выньте валик и с ним центробежный регулятор (в сборе)

Вынимаем валик в сборе с центробежным регулятором

По обе стороны корпуса распределителя зажигания находятся втулки, внутри которых крутится валик
Осмотрите внимательно, если обнаружили износ, задиры, либо люфт — поменяйте корпус трамблера (вместе со втулками)
Снимите ведомую пластинку с центробежного регулятора

Стаскиваем ведомую пластинку с центробежного регулятора

Проверьте обязательно, свободно ли вращаются на своих осях грузы центробежного регулятора
Если нет, снимите стопорные колечки крепления, затем грузы с осей
Прочистите посадочные отверстия, смажьте их густой смазкой
Если изношен валик, на нем имеются заусенцы либо выбоины — замените его
При необходимости замены самого датчика Холла, открутите два винта и снимите датчик с пластины
Датчик Холла иногда может быть прикреплен при помощи заклепок. Тогда замена его производится вместе с опорной пластинкой
Крышку трамблера необходимо протереть снаружи и изнутри (бензином либо спиртом)
Если крышка имеет трещины, вмятины, пробои, сколы либо контакты ее сильно изношены или окислены — заменяем ее
Внутри крышки контактный уголек должен свободно «ходить». Если уголек имеет сколы, трещины, либо сломана пружинка — его необходимо вынуть из крышки (вместе с пружинкой) и заменить
Сборку трамблера выполняйте в обратной последовательности
Все втулки и валик нужно смазать свежим маслом (моторным), непременно тонким слоем
Прежде чем устанавливать муфту, необходимо выставить бегунок наружным контактом в направлении контакта первого цилиндра, расположенного на крышке
Муфту насаживайте на вал таким образом, чтобы шипы ее совпадали с прорезями, выполненными на распределительном валу

Регулировка зажигания

Если при снятии распределителя вы не оставили меток, позабыли как он располагался изначально, провернули вал, и поршень ушел из положения верхней мертвой точки, тогда цена вопроса для вас – затраты времени на регулировку зажигания.
Прежде, чем приступить к регулировке, необходимо соблюсти следующие условия:

Проверку и установку угла момента зажигания (оно же опережения зажигания) выполняем на холостом ходу, при обязательном условии, что обороты коленчатого вала не будут превышать 900 об/мин, а так же будут не ниже 820-830об/мин
Угол самого момента зажигания варьируется в пределах от нуля до одного градуса от ВМТ (верхней мертвой точки). Если момент зажигания изначально установлен неправильно, мотор перегревается, теряет мощность, в нем возникает детонация, регулирующаяся датчиком детонации (разрушающая маслосъемные и компрессионные кольца) и возрастает расход бензина
Регулировка момента зажигания выполняется по шкале, находящейся в люке корпуса сцепления (при снятой резиновой заглушке) и по метке, расположенной на маховике.
Когда метка на маховике совпадает со средним делением (вырезом) на шкале, тогда поршни цилиндров первого и четвертого будут стоять в ВМТ (верхней мертвой точке). Одна отметка деления на шкале равняется одному градусу поворота коленчатого вала

Шкала на корпусе сцепления и метка на маховике

Переходим к процессу регулировки:

Отсоедините от вакуум–корректора его вакуумный шланг
Подсоедините зажим «+» стробоскопа к клемме «+» на аккумуляторе – которым проверяется момент зажигания
Затем подсоедините зажим «массы» (он же минус) стробоскопа к клемме «минус» аккумулятора
Выньте наконечник высоковольтного провода из гнезда первого цилиндра от крышки распределителя, и вставьте датчик от стробоскопа в гнездо, в то из которого мы вынули наконечник. Затем, подсоедините высоковольтный провод первого цилиндра уже к датчику.
Выньте из лючка корпуса сцепления резиновую заглушку
Заведите мотор и направьте мигающую индикацию стробоскопа в люк корпуса сцепления
При мигании света стробоскопа, метка на маховике кажется неподвижной визуально. Если на вашем автомобиле момент зажигания изначально установлен правильно то метка на маховике должна располагаться между средним делением шкалы на корпусе сцепления и предыдущим делением.
Если данное условие не соблюдается, вам необходимо выполнить регулировку зажигания
Чтобы правильно установить момент зажигания, вам надо ослабить гайки, крепящие распределитель зажигания (их три)
Чтобы увеличить угол опережения зажигания, поворачивайте корпус трамблера в «по часовой стрелке» – отметку со знаком «плюс», расположенную на фланце корпуса распределителя зажигания подводим к выступу, сделанному на корпусе привода для вспомогательных агрегатов
Чтобы уменьшить угол, необходимо повернуть корпус распределителя зажигания «против часовой стрелки» — отметку со знаком «минус» подводите к выступу находящемуся на корпусе привода для вспомогательных агрегатов

Регулировка зажигания ваз 2108-21099 на этом закончена.

Как трамблер может влиять на работу двигателя

Содержание

Диагностика авто как проверить катушку зажигания мультиметром на работоспособность
Назначение механизма
Какой из трамблеров подойдет на Ваз-2107
Признаки неисправности
Возможные поломки прерывателя и их признаки
Ремонт
Использование мультиметра при проверке катушки
Диагностика бегунка трамблера
Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
Подготовка
Установка
Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099
Принцип работы трамблера
ВАКУУМНЫЙ РЕГУЛЯТОР
ОКТАН-КОРРЕКТОР
БЕСКОНТАКТНЫЕ СИСТЕМЫ
Признаки необходимости их замены
Преимущества БСЗ
Назначение механизма
Устройство и принцип действия типовой системы зажигания
Причины их естественного и преждевременного износа
Неисправности трамблеров
Что можно поставить на классику из существующих МПСЗ
Ремонт
Видео

Диагностика авто как проверить катушку зажигания мультиметром на работоспособность

Для многих автовладельцев вопрос надежного и быстрого запуска мотора является одним из приоритетных. И немаловажную роль в этом играет прерыватель-распределитель зажигания или трамблер. Невозможность нормальной работы мотора во многом обусловлена проблемами с прерывателем. В каких случаях производится ремонт и диагностика трамблера и как его отремонтировать своими руками — читайте в этой статье.

Назначение механизма

Перед тем, как мы расскажем, как должен проверяться неисправный трамблер на предмет выявления поломок, разберем назначение устройства. Прерыватель представляет собой узел, предназначенный для выявления момента формирования в системе высоковольтных сигналов. Установка трамблера производится как на карбюраторы, так и на инжекторы и применяется этот механизм для распределения электрического зажигания по цилиндрам мотора. Именно поэтому многих автовладельцев интересует вопрос, как выставить зажигание и отрегулировать трамблер, куда крутить его — это необходимо для нормальной работы силового агрегата.

По своей конструкции этот механизм отличается от других наличием различных элементов в структуре, которые имеют свойство со временем изнашиваться. При выявлении первых признаков неисправностей в работе трамблера устройство нужно снимать и ремонтировать, так как его состояние во многом определяет работу силового агрегата и его характеристики.

Кроме того, как выставить зажигание, трамблер выполняет такие функции:

Конструкция прерывательного устройства

Какой из трамблеров подойдет на Ваз-2107

На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что: — шток привода короче на 7 мм; — нет вакуумного регулятора опережения зажигания; — настройки грузиков и пружин центробежного регулятора другие. Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810. 3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Прочитайте, может пригодится: Все про карбюратор ВАЗ-2107

Признаки неисправности

Разумеется, ремонт трамблера производится только после его диагностики.

Ниже перечислены основные симптомы неисправности трамблера, при которых нужно разобрать и осуществить проверку механизма:

Разумеется, эти симптомы могут свидетельствовать и о других неисправностях. Поэтому перед тем, как ремонтировать разобранный узел, нужно знать, как выставить, как отрегулировать и как проверить трамблер.

Для проверки его необходимо разбирать и обратить внимание на состояние следующих составляющих:

Трамблер для автомобиля

Возможные поломки прерывателя и их признаки

Как проверить катушку зажигания
Ремонт трамблёра в сфере автомобилистов проводится не столь часто, что связано с неплохой надёжностью этого узла. Конечно, от поломок никуда не деться, но и страдают от них немногие. Выявить, что именно трамблёр начал «пробивать» электрический заряд или схватил другую «болячку», не столь сложно. Симптоматика неисправностей распределителя-прерывателя специфична и проявляется в неправильной организации основных функций устройства.

Говоря точнее, возможная замена или регулировка трамблёра может понадобиться при следующих признаках:

Что касается конкретных неисправностей, то зачастую они представлены следующим перечнем:

Иные неисправности трамблёра проявляются заметно реже. В любом случае, ремонт этого узла – дело непростое, поэтому сходу разобраться в нём не получится ни у одного автомобилиста

Для понятия всей сути починки трамблёра важно полностью понять принцип его работы и постоянно практиковаться. При отсутствии желания постигать все азы ремонтных работ лучше доверить ремонт профессионалу, специализирующемуся именно на починке систем зажигания автомобилей

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

Использование мультиметра при проверке катушки

Как проверить искру на свече зажигания

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Диагностика бегунка трамблера

Замена бегунка осуществляется в том случае, если этот элемент уже не может выполнять свои функции. Для диагностики вам может понадобиться мультиметр.

Как проверить бегунок в домашних условиях, несколько вариантов:

После проведения ремонта производится регулировка трамблера. Отрегулированный механизм ставится на место, при установке важно правильно сопоставить метки и подключить высоковольтные кабеля. Процедура регулировки зажигания в целом может отличаться в зависимости от транспортного средства, да и вариантов настройки может быть несколько.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.

Прочитайте, может пригодится: Запах бензина в салоне инжектор и карбюратор: почему пахнет, причины и способы устранения, инструкции с фото и видео

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.

Установка

Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает. Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Источник

Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— распределитель зажигания, механизм, предназначенный для создания высоковольтных импульсов в системе зажигания с целью распределения зажигания по цилиндрам. Другими словами задача трамблера – в выбранной последовательности подавать искру на свечи зажигания разных цилиндров синхронно с работой распредвала.
фотогалерея:
Применяются данные устройства в бензиновых карбюраторных двигателях. Дизельные моторы лишены системы зажигания, а в инжекторных системах прерыватель не применяется.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.

У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Важно!Нагрузка определяется при помощи дроссельной заслонки.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Внимание!Трамблер меняет момент искрообразования, тем самым влияет на эксплуатационные характеристики мотора.

ОКТАН-КОРРЕКТОР

Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

Рекомендуем: Рыбалка с лодки: что для этого нужно?

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Внимание!В коммутаторах сигнал подаётся на управляющий электронный модуль, а не на катушку.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

Признаки необходимости их замены

Основной признак необходимости замены свечей – пропуски зажигания (троение). Не всегда это связано с проблемами свечей. Чтобы окончательно определиться с необходимостью обязательной их замены, проще всего вместо проблемной свечи установить заведомо исправную.

Определить возможно неисправную свечу зажигания проще всего на работающем двигателе. Для этого необходимо последовательно отключать высоковольтные провода (либо разъем индивидуальной катушки зажигания) от каждой их них. Нерабочий цилиндр будет тот, при отключении от которого характер работы двигателя не изменяется.

Также признаками требуемой замены свечей зажигания являются:

Преимущества БСЗ

Задача системы зажигания — обеспечение в нужный момент искры зажигания достаточной энергии для воспламенения топливной смеси. Чем точнее выполняется этот процесс, тем выше мощность и эффективность двигателя. Правильно выставленное зажигание позволяет повысить мощность двигателя, снизить расход топлива и выбросы вредных веществ.

В последние годы и десятилетия эти цели приобретали все большую актуальность. Контактная система зажигания не смогла справиться с требованиями, которые к ней предъявлялись. Максимально передаваемую энергию, необходимую для зажигания рабочей смеси, увеличить не удалось, хотя это было необходимо для двигателей с высокой компрессией и мощностью, частота вращения которых становились все больше.

Кроме того, из-за постоянного износа контактов не возможно обеспечить точное соблюдение заданного момента воспламенения. Это вызывало перебои в работе двигателя, повышение расхода топлива и выбросам вредных веществ атмосферу.

Благодаря развитию электроники удалось инициировать процесс воспламенение бесконтактно, в результате чего решились проблемы износа и технического обслуживания. При этом заданный момент зажигания точно соблюдается практически в течение всего срока службы.

В первую очередь, это достигается благодаря индуктивному формированию сигнала (бесконтактная транзисторная система зажигания с накоплением энергии в индуктивности) и формированию сигнала датчиком Холла (TSZ-h).

Поскольку обе эти системы экономичны и относительно недорогие, они используются и сегодня на некоторых двигатетелях малого объема.

Основные преимущества бесконтактной системы зажигания:

Назначение механизма

Кроме того, как выставить зажигание, трамблер выполняет такие функции:

Конструкция прерывательного устройства

Устройство и принцип действия типовой системы зажигания

Компоненты системы зажигания

С технической стороны система зажигания входит в комплекс электрооборудования двигателя. Конструктивно она состоит из следующих элементов:

Работа системы зажигания основана на следующем принципе: при подаче в сеть низковольтного напряжения, происходит накопление и преобразование энергии, что затем распределяется по свечам, на электродах которых формируется искра, провоцирующая воспламенение топливовоздушной смеси.

Причины их естественного и преждевременного износа

Свеча зажигания работает в предельно экстремальных условиях:

Одновременное действие перечисленных факторов приводит к усилению процессов естественного их износа. Этот процесс может значительно ускориться в следующих случаях:

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

Рекомендуем: Когда целесообразно делать геометрию (сход-развал)?

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Что можно поставить на классику из существующих МПСЗ

Курсовая работа Безопасность транспортных средств

Среди наиболее известных микропроцессорных, чаще всего используют МПСЗ Мaya, Secu 3 или Микас. Собрать любую не представляет труда, при наличии навыков правильно видеть и читать инструкцию со схемой, и выполнять последовательность действий монтажа.

При выборе микропроцессорной системы не стоит пугаться навороченной схемы, которой любят козырять продавцы товара, предлагая услуги знакомого электрика для «гарантированно качественного монтажа за копейки». Все компоненты можно установить на классику своими руками.

При выборе обратите внимание на качество самого блока. Хорошим тоном считается, если нет короблений пластмассовых частей заусениц, микротрещин

Вторым показателем можно привести наличие большой рассеивающей поверхности в виде алюминиевой основы. Микропроцессор остается самой капризной частью и к выбору места под капотом или в салоне необходимо относиться со всей серьезностью.

Катушки зажигания можно выделить в отдельный блок, как вариант можно закрепить непосредственно рядом со свечами на крышке головки.

Ремонт

Что касается непосредственно ремонта, то он выполняется так:

Источник

Видео

Что такое распределитель зажигания (трамблёр) и как он работает?

На сто причину не нашли. Одна из самых редких неисправностей двигателя.

Повышенный расход топлива и пониженная динамика ТРАМБЛЕР

Вакуумный корректор (регулятор). Угол опережения зажигания. Потеря мощности двигателя

Поменял все, свечи ,провода , бегунок ….и получил головную боль …….

Принцип работы системы зажигания 2

Как проверить крышку трамблера и высоковольтные провода

Ода из неисправностей трамблера ВАЗ с безконтактным зажигание БСЗ.

Регулировка, тюнинг пружин грузиков. Центробежный регулятор ВАЗ

Трясет мотор??? Меняем крышку, бегунок, провода и свечи!!!

Характеристика трамблера на ВАЗ 2109, самостоятельный ремонт детали » Авто центр ру

Правильная работа распределителя зажигания во многом влияет на функциональность двигателя в целом. В случае поломки узла завести мотор будет невозможно, поэтому каждый автовладелец должен знать все об этом устройстве. Какие функции на автомобиле ВАЗ 2109 выполняет трамблер и как произвести его замену — узнайте из этой статьи.

Устройство и назначение

Итак, какое устройство и какие функции выполняет распределитель зажигания, какое его расположение и какой порядок проводов на трамблере ВАЗ 2109? Трамблер ВАЗ 2109 представляет собой одну из составных частей систем зажигания. Его предназначение заключается в регулировке и подаче электрического импульса на коммутатор самой катушки. Также он распределяет искру на свечи зажигания, учитывая при этом определенную последовательность.

В отечественных «девятках» могут использоваться два типа систем зажигания ВАЗ — контактная и бесконтактная. Соответственно, могут использоваться и два типа распределителей. Друг от друга эти устройства могут отличаться только конструкцией, но не функциями. В частности, речь идет о наличии контактов и датчиков. В контактной системе используется непосредственно прерыватель, а в бесконтактном варианте — специальный датчик. Что касается основных технических характеристик, то в целом они идентичны.

Устройство распределителя для «девятки»

Если говорить об устройстве, то на ВАЗ 2109 используется специальный распределительный элемент, оборудованный датчиком Холла. Сам по себе этот узел рассчитан на четыре искры, он также имеет встроенные центробежный и вакуумный контроллеры опережения.

В соответствии со схемой, приведенной ниже, основные составляющие конструкции таковы:

Уплотнительное кольцо. Благодаря ему обеспечивается герметичность конструкции в целом.
Муфта устройства.
Шайбы, предназначенные для регулировки.
Валик с установленным на нем центробежным устройством.
Опорная пластина.
Диск, так называемый экран, предназначенный для защиты конструкции от пыли.
Бегунок. На практике бегунок трамблера является достаточно надежным элементом, но он также может выходить из строя.
Непосредственно датчик Холла.
Стопорная шайба.
Упорная шайба.
Сам корпус, внутри которого располагается конструкция.
Вакуумный корректор.

Схема подключения устройства

Типичные неисправности

Для начала рассмотрим симптомы, которые свидетельствуют о неисправности трамблера:

транспортное средство без причин начинает дергаться во время езды;
мотор перестал нормально заводиться;
при нажатии на педаль газа и увеличении скорости начинается детонация — стук так называемых пальчиков;
динамика машины значительно ухудшилась — для набора скорости требуется значительно больше времени;
увеличивается расход бензина.

Ремонт трамблера ВАЗ осуществляется в случае таких поломок:

сгорел бегунок устройства;
причиной является крышка трамблера, на которой перегорели контакты;
сломался датчик Холла либо разболтался его подшипниковый элемент, при этом подшипник могло заклинить;
на крышке могли появиться трещины или другие механические повреждения;
отсутствует контакт разъема датчика Холла;
попадание моторной жидкости на устройство, в этом случае необходимо заменить сальник трамблера.

Ремонт трамблера своими руками

Перед тем, как отремонтировать неисправный распределитель, вам потребуется ремкомплект трамблера ВАЗ. Найти его можно в любом автомагазине. Процедура демонтажа и монтажа описана ниже (автор видео — Дмитрий Слесаренко).

Снятие и установка

Если трамблер вышел из строя, его можно либо отремонтировать, либо заменить на новый. Здесь уже все зависит от конкретной поломки.

Последовательность действий по снятию и установке такова:

Сначала нужно обесточить электроцепь авто, для этого отключите аккумулятор.
После этого от распределительного узла нужно отключить провода. Сделав это, также отсоедините вакуумный патрубок, который идет на корректор.
Затем нужно найти держатель тросика, который идет к приводу дросселя. Этот тросик необходимо извлечь.
Произведите демонтаж кронштейна, который фиксирует провода, вместе с ними и шпильками. Для этого нужно будет выкрутить гайку. Будьте осторожны — под гайкой расположена шайба, ее нельзя потерять.
Сделав это, нужно установить метки на корпусе распределительного узла и приводе вспомогательных элементов. В том случае, если вы не поставите метки, то после дальнейшего монтажа механизма на место вам придется заново выставлять и регулировать зажигание.
На корпусе распределителя вы сможете увидеть разъем, к которому подключается жгут с высоковольтными проводами. Вам необходимо отжать крепление, для этого используется отвертка, и извлечь провода. Затем извлеките резиновую заглушку, которая находится в самом корпусе картера сцепления.
Прокрутите своими руками коленвал до того момента, пока поршень 1 цилиндра не достигнет ВМТ. Метка на маховике в отверстии должна совпадать со средней риской, расположенной на шкале корпуса.
После этого можно открутить гайки, который фиксируют распределитель и произвести его демонтаж.
Что касается дальнейшей установки, то она осуществляется в обратном порядке. При монтаже устройства на место необходимо удостовериться в том, чтобы вали распределителя был развернут так, чтобы наружный контакт бегунка располагался против клеммы, которая соответствует 1 цилиндру ДВС. Сама клемма находится на крышке.
При установке совместите риски, о чем мы сообщали выше. Если у вас возникли сложности с установкой зажигания, воспользуйтесь этой статьей.

Извините, в настоящее время нет доступных опросов.

Видео «Переборка трамблера в домашних условиях»

Как своими руками перебрать и отремонтировать распределитель зажигания, вы сможете узнать из видео ниже (автор ролика — канал Tver Garage).

ВАЗ 2109: Масло в трамблёре (видео) — Самостоятельный ремонт авто

Деталь, именуемая «трамблёр», выполняет функцию распределения зажигания и оказывает непосредственное влияние на стабильность функционирования автомобильного мотора.
Главная задача, которую призвано решать данное изделие, это регулирование искрообразования в зависимости от нагрузки, количества оборотов и иных параметров работы двигателя, и последующая правильная раздача образующейся искры по всем цилиндрам.

Трамблёр — его конструкция и назначение

Указанное изделие это элемент системы зажигания, решающий комплекс задач:

Регулировку уровня сигнала (электрического), его контроль, а также последующая передача на катушечный коммутатор;
Распределение в требуемой последовательности образующейся искры на свечи зажигания, которая задаётся тактами зажигания;

Сегодня в конструкциях автомобилей применяются 2 типа систем зажигания: контактные и бесконтактные. Существуют иные технические решения, но они применяются на моделях, число которых пренебрежимо мало.
Устанавливаемые в них распределители отличаются по
конструкции весьма незначительно и практически идентичны по базовым характеристикам. Поэтому поняв, что масло течёт из-под трамблёра ВАЗ 2109, выполнять работы по устранению выявленной неисправности можно одними и теми же методами.

Трамблёр для ВАЗ 2109

Штатное изделие для машины указанной марки имеет встроенный четырёхискровой датчик Холла, укомплектованный встроенными регуляторами, регулирующими систему опережения зажигания. Последние могут быть вакуумными, либо центробежными.

Основными элементами карбюратора можно назвать следующие его детали:

Муфта
Валик с установленным центробежным регулятором
Кольцо уплотнительное
Пластинка опорная
Регулировочные шайбы
Пылезащитный экран
Датчик Холла
Вакуум-корректор
Бегунок (прерыватель-распределитель)
Шайбы упорная и стопорная
Корпус трамблёра

Внешние проявления неисправности

Понять, что следует проверить техническое состояние трамблёра, можно по следующим фактам:

В движении машина дёргается
Двигатель невозможно завести
При увеличении скорости движения слышен характерный стук поршневых пальцев
Медленный разгон автомобиля
Существенно увеличившийся расход топлива

Одной из вероятных причин возникновения неисправности является масло в трамблере ваз 2109, попавшее в его распределитель.

Причины, по которым масло может попасть в трамблёр

В автомобиле ВАЗ 2109 масло из-под трамблёра может попасть внутрь данного изделия сквозь имеющийся на хвостовике сальник. Внешне это будет выглядеть примерно так. При разборе трамблёра явно видна ржавчина на бегунке, установленный там уголёк часто полностью стирается, а под экраном всё в масле.

Причиной, приведшей к тому, что появилось масло в трамблёре ВАЗ 2109, является засорение мелкого отверстия, имеющегося в основании карбюратора, которое относится конструктивно к системе вентиляции имеющегося у двигателя картера.

На холостых оборотах двигателя в картере возникает избыточное давление, которое через сальник продавливает масло внутрь трамблёра.
Для того, чтобы неисправность не повторялась, следует прочистить отверстие, упомянутое выше. Но операция достаточно сложна в техническом плане. Поэтому её следует выполнять в СТО.

Ещё одной причиной, приводящей к появлению на ВАЗ 2109 масла в трамблёре, служит сильная изношенность сальника.

Для выявления и устранения данной неисправности трамблёр, как минимум, требуется снять, а после выполнения необходимого объёма работ, установить на место.

Последовательность выполнения работ своими руками

Перед началом работ помните, что маслом в трамблёре ВАЗ 2109 испачканы все находящиеся внутри детали. После демонтажа из следует промыть и просушить.

1. Демонтаж трамблёра начинается со снятия минусового провода, который подключен к клемме АКБ.

2. Затем отключаем от него провода высоковольтные, потом вакуумный шланг, которым трамблёр соединён с вакуум корректором.

3. Следующим этапом работ станет выемка троса из держателя. Он используется для привода заслонок.

4. Убираем кронштейн, являющийся фиксатором для проводов. В комплекте со всеми шпильками и теми проводами, которые были здесь закреплены.

5. Откручиваем крепёжную гайку, контролируя, при этом, чтобы установленная под ней шайба не потерялась. Указанная работа выполняется в несколько этапов:
На привод устройств вспомогательных, с одной стороны, и корпус трамблёра, с другой, наносятся специальные метки. Это необходимо сделать для того, чтобы выполняя сборку изделия, вы могли сохранить стартовый момент зажигания без проведения новой регулировки.

6. Отвёрткой отжимаем фиксатор на распределителе и вынимаем жгут проводов зажигания.

7. Вынимаем заглушку из резины из корпуса картера автомобильного сцепления.

8. Вращая коленвал, добиваемся выставление поршня в 1-ом цилиндре в ВМТ.

9. Риска, нанесённая на маховик, просматриваемая в отверстии, должна совпасть с делением, нанесённым на середину шкалы корпуса.

10. Снимаем трамблёр, предварительно отвернув удерживающие его гайки.

11. Монтаж осуществляется в обратной последовательности.

12. При установке бегунка необходимо проконтролировать, положение валика. Последний должен размещаться так, чтобы его внешний контакт располагался напротив клеммы, которая соответствует 1-ому цилиндру.

13. Клемма находится на крышке.

14. Обязательно совместите метки, о которых говорилось выше.

Ниже вы можете просмотреть видео о том, кaк снять и установить трамблёр на ВАЗ 2108-09.

Регулировка зажигания

В тех случаях, когда при обратной сборке вы забыли о метках или провернули вал, в результате чего поршень ушёл из ВМТ, то придётся достаточно много времени потратить на повторное выставление зажигания.

Перед тем, как приступить к работам, необходимо:

Полезный совет

ВАЖНО! Число оборотов мотора автомобиля должно лежать в диапазоне 820 – 900 об/мин

На холостом ходу провести установку угла опережения зажигания и его проверку.
Величина выставляемого угла 0 – 1 градус, считая от ВМТ. Последствиями неправильной установки зажигания станет перегрев двигателя и существенное снижение его мощности, а также возникновение детонации. Последняя приводит к ускоренному разрушению колец на цилиндрах и увеличению расхода топлива
Проводится регулировка, упомянутая выше, по шкале, размещающейся в специальном люке, предусмотренном в корпусе сцепления (резиновая заглушка должна быть снята). И по метке, нанесённой на маховик в заводских условиях

Далее осуществляется собственно процедура регулировки. Но это уже тема отдельной статьи, которую вы можете прочесть на нашем сайте. Здесь же выложено видео, являющееся пошаговой инструкцией по устранению указанной неисправности и соответствующие фото.
В том случае, если вы планируете устранить неисправность на СТО, цена выполнения работы должна уточняться дополнительно.

Неисправности трамблера ваз 2107 карбюратор

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.

Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Какие признаки указывают на неисправность трамблера автомобилей Ваз

Двигатель не запускается:

нет зазора или слишком большой зазор между контактами прерывателя;
обгоревшие и грязные контакты;
вышел из строя конденсатор;
перегорело помехоподавительное сопротивление «бегунка»;
«пробита» крышка трамблера;
оборван провод низкого напряжения или окислены его клеммы;
сгорел датчик Холла (бесконтакное зажигание).

Двигатель «трясет» на холостом ходу:

зазор между контактами не в норме;
слишком «раннее» зажигание.

Двигатель «дергается» на высоких оборотах:

слишком большой зазор между контактами прерывателя;
ослабла пружина подвижного контакта прерывателя;
ослабли пружины центробежного регулятора.

«Дерганье», перебои на всех режимах двигателя:

повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
грязные, замасленные, обгоревшие контакты прерывателя;
изношен или сломан уголек подвижного контакта в крышке трамблера;
трещины и прогары «бегунка» и крышки трамблера;
конденсатор «полупробит», просится на замену;
втулки изношены и валик трамблера «люфтит»;
неисправен коммутатор бесконтактной системы зажигания.

Машина медленно разгоняется, много расходует топлива:

неправильно установлен угол опережения зажигания.

Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!

Функция трамблера в системе зажигания карбюраторного автомобиля

Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2), по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.

Какой из трамблеров подойдет на Ваз-2107

шток привода короче на 7 мм;
нет вакуумного регулятора опережения зажигания;
настройки грузиков и пружин центробежного регулятора другие.

Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).

Основные узлы трамблера и описание его работы

Устройство трамблера Ваз классика

Устройство.

Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.

В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).

На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).

Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.

Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.

Работа.

Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.

Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106

Подготовка

Установка

Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.

Проверка угла опережения зажигания двигателя Ваз-2107

Способы, описанные ниже, дают возможность самостоятельно подправить угол опережения зажигания. Они подходят одинаково хорошо и для контактного, и для бесконтактного трамблера.

Корректируем угол опережения зажигания по холостому ходу. Прогреваем мотор до рабочей температуры, на холостом ходу, проворачивая корпус относительно блока, «ловим» положение, в котором обороты будут самые высокие. Закрепляем трамблер в этом положении.

Проводим проверку правильности установки угла опережения зажигания «на ходу». Присмотрев свободный участок ровной дороги, выезжаем на него. Держим скорость 40 км/ч на четвертой передаче и резко нажимаем на педаль газа. под капотом должен быть слышен звонкий металлический стук, пропадающий сам собой через несколько (четыре-шесть) секунд. У вас все именно так? Значит, регулировка закончена. Если стук не пропадает долго- останавливаемся, ослабляем трамблер и поворачиваем трамблер по часовой стрелке на пару миллиметров, делая зажигание более поздним. Снова заводим мотор, разгоняемся, повторяем проверку.

Если стука нет совсем, то трамблер нужно повернуть против часовой стрелки, поставив зажигание «пораньше» и снова проверить на ходу. Проделав несколько раз эти действия, получаете оптимальный угол опережения зажигания именно для вашего двигателя Ваз.

Остались вопросы? Посмотрите это видео

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Не заводится ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Проблемы с пуском автомобильного двигателя можно разделить на две основные группы в зависимости от степени нагрева двигателя.

Двигатель холодный

С момента выключения двигателя прошло не менее 6 часов при температуре наружного воздуха 20 °С и не менее 3 часов при –20 °С, температура масла в картере двигателя совпадает с температурой окружающей среды и для пуска двигателя необходимо воспользоваться воздушной заслонкой карбюратора.

Порядок работ

		1. Откройте капот.
		2. Маслоизмерительным щупом замерьте уровень масла. Он должен быть между метками MAX и MIN.
		3. Проверьте уровень тормозной и охлаждающей жидкостей. Уровень той и другой должен быть выше метки MIN.
		4. Внимательно осмотрите двигатель и Отсек двигателя. Обратите внимание на подтеки бензина, масла, тормозной и охлаждающей жидкости. Убедитесь в целостности электропроводки. Проверьте посадку высоковольтных проводов на катушку зажигания, крышку датчика-распределителя, свечи.
		5. Если автомобиль простоял несколько дней, рычагом ручной подкачки бензонасоса накачайте бензин в карбюратор. 6. Не закрывая капот (в случае дождя или снегопада прикройте крышку капота), садитесь за руль. Совет Капот лучше закрыть, после того как двигатель начнет работать. Перед этим желательно еще раз осмотреть двигатель, убедиться в отсутствии течей топлива, масла, охлаждающей жидкости, а также посторонних звуков в его работе.
		7. Вытяните до конца ручку управления воздушной заслонкой карбюратора. 8. Поверните ключ зажигания и пустите двигатель. Если двигатель не завелся, существуют три основные причины: — не работает система пуска; — не работает Зажигание; — не работает Топливная система

Двигатель теплый или горячий

Температура масла в картере двигателя выше температуры окружающей среды и для запуска двигателя нет необходимости пользоваться воздушной заслонкой карбюратора.

Порядок работ

1. Не трогая ручку управления воздушной заслонкой, поверните ключ зажигания и включите стартер. Одновременно с включением стартера начинайте плавно нажимать педаль акселератора до момента пуска двигателя.

Если двигатель не завелся, существуют три основные причины:
— не работает система пуска;
— не работает Зажигание;
— не работает Топливная система

Неисправности в системе пуска

Неисправности в системе пуска проявляются в ненормальной работе стартера. Можно выделить пять основных неисправностей стартера:

1. Стартер не включается. Причина — нарушение контактных соединений, обрыв или короткое замыкание в цепях включения стартера, неисправность дополнительного реле включения стартера, неисправность тягового реле.

2. При включении стартера слышны многократные щелчки. Причина — неисправность удерживающей обмотки тягового реле, сильно разряжена аккумуляторная батарея, ослаблены контактные соединения в цепи стартера.

3. Стартер включается, но его якорь либо не вращается, либо вращается медленно. Причина — разряжена аккумуляторная батарея, нарушение контактных соединений, подгорание контактов тягового реле, загрязнение коллектора или изношенность щеток, междувитковое или короткое замыкание в обмотках.

4. Стартер включается, якорь его вращается, но маховик остается неподвижным. Причина — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, пробуксовка муфты свободного хода привода, поломки рычага, поводкового кольца или буферной пружины привода стартера.

5. Стартер не выключается после пуска двигателя. Причина — неисправность муфты свободного хода стартера, спекание контактов тягового реле. В случае такой неисправности немедленно остановите двигатель!

6. Указанные неисправности требуют квалифицированного вмешательства специалистов автосервиса. Предварительно можно лишь проверить степень разряженности аккумуляторной батареи с помощью вольтметра на приборном щитке и затяжку контактных соединений в цепи стартера.

Проверка системы зажигания

На вашем автомобиле установлена бесконтактная Зажигание высокой энергии. К высоковольтным проводам подводится напряжение порядка 40 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или, в крайнем случае, — пассатижами с изолированными ручками.
Перед проверкой системы зажигания установите Рычаг КПП в нейтральное положение и оставьте включенным стояночный тормоз (“ручник”).

Для проверки понадобятся отвертки — шлицевая и крестовая, пассатижи с изолированными ручками и тестер или контрольная лампа на 12 В с подсоединенными к ней двумя проводами. Можно использовать и автомобильную “переноску”, если она у вас есть.

Порядок работ

1. При выключенном зажигании проверьте целость и посадку высоковольтных проводов в крышке распределителя зажигания, а также посадку высоковольтного провода в катушку зажигания.

Совет

При первой возможности переставьте катушку зажигания со штатного места на чашку левой передней стойки (смотрите пунктирную стрелку). Катушку будет меньше заливать водой при проезде глубоких луж и доступ к ней упростится.

2. Проверьте провода, идущие от распределителя к коммутатору, и их соединения. Проверьте также провода, соединяющие коммутатор и катушку зажигания.

3. Включите зажигание. Проверьте, подается ли ток в систему зажигания. Присоедините один провод тестера или контрольной лампы к клемме » Б» катушки, а другой к “массе”. Напряжение более 11 В? (Контрольная лампа горит?)

Да: смотрите п. 5

4. Неисправность в замке зажигания или в проводке от замка к катушке. Для того чтобы добраться до ближайшего автосервиса, можно подать аварийное питание в систему зажигания. Для этого соедините дополнительным проводом клемму » Б» катушки зажигания и клемму » » аккумуляторной батареи. Провода надежно закрепите. Имейте в виду, что теперь, чтобы заглушить двигатель, вам будет необходимо отсоединить дополнительный провод от “ ” аккумуляторной батареи.

Внимание

Если при подключении к клемме » » аккумуляторной батареи будет замечено сильное искрение, от данного способа придется отказаться — по всей видимости, замыкает “на массу” проводка.

5. Снимите центральный провод из крышки распределителя зажигания. Вставьте в наконечник провода запасную свечу и прижмите ее металлической частью к «массе» автомобиля. Проверните стартером коленчатый вал двигателя. Обязательно используйте толстую резиновую перчатку либо пассатижи с изолированными ручками.

Внимание

Никогда не проверяйте систему зажигания на «искру» между наконечником провода и «массой», это может привести к серьезному повреждению коммутатора.

Не снимайте клеммы с аккумулятора и разъем с коммутатора при работающем двигателе.

Есть искра между электродами свечи?

Да: смотрите п. 7

6. Возможна неисправность коммутатора, датчика Холла в распределителе или катушки зажигания.

7. Снимите крышку распределителя, отвернув два винта. Внимательно осмотрите крышку распределителя снаружи и внутри на предмет повреждений (трещин, сколов, разрушения угольного контакта внутри крышки).

Есть повреждения?

Нет: смотрите п. 9

8. Замените крышку.

9. Проверьте, не поврежден ли ротор (бегунок) распределителя. Иногда выходит из строя помехоподавляющее сопротивление в роторе. Бывают также случаи пробоя корпуса ротора “на массу”.

Одновременно проверните стартером коленчатый вал двигателя.

Внимание

Если ротор распределителя не вращается при проворачивании двигателя стартером — обратитесь на автосервис. Возможен обрыв ремня привода газораспределения либо поломка привода распределителя.

Есть сомнения? Замените ротор.
Совет

Сопротивление можно временно заменить пружинкой от шариковой ручки.

10. Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуйте пустить двигатель.

Двигатель заработал?

Нет: смотрите п. 12

11. Счастливого пути!

12. Проверьте наличие искры на свечах зажигания. Снимите высоковольтный провод с любой свечи зажигания. Вставьте в наконечник провода запасную свечу зажигания и прижмите ее металлической частью к «массе» автомобиля. Обязательно используйте толстую резиновую перчатку либо пассатижи с изолированными ручками. Проверните стартером коленчатый вал двигателя.

Искра есть?

Нет: смотрите п. 14

13. Замените свечи зажигания новыми. Можно предварительно попробовать установить не новые, но проверенные, как говорится, с рабочей машины.

14. Замените высоковольтные провода новыми. Можно предварительно попробовать установить не новые, но проверенные, «с рабочей машины».

Проверка системы питания карбюраторного двигателя

Инструменты

отвертки — шлицевая и крестовая
гаечные ключи (лучше накидные) на “8”, “10”, “13”
пустая пластиковая бутылка
компрессор или воздушный насос
тряпка

Внимание

При проверке системы питания ни в коем случае не курите и не пользуйтесь открытым огнем!

Порядок работ


1. Снимите крышку корпуса воздушного фильтра, отвернув гайку ключом на “10” и отстегнув пружинные зажимы. Снимите воздушный фильтр. Отверните четыре гайки ключом на «8», отверткой ослабьте хомут шланга вентиляции картера в месте подсоединения к клапанной крышке и снимите корпус воздушного фильтра.

2. Загляните внутрь карбюратора. Воздушная заслонка первичной камеры должна быть полностью закрыта если двигатель холодный, и полностью открыта если двигатель теплый или горячий. В первом случае откройте воздушную заслонку. Нажмите рукой на привод дроссельной заслонки карбюратора. Появилась струйка бензина из распылителя ускорительного насоса? Нет: смотрите п. 4
3. Возможно, бензин в карбюраторе есть. Садитесь за руль, плавно нажимая педаль «газа», включайте стартер и пускайте двигатель.

4. Для того чтобы быть полностью уверенным в наличии бензина в карбюраторе, необходимо отвернуть пять винтов крепления верхней крышки карбюратора, винт крепления кронштейна оболочки троса управления воздушной заслонкой и снять провод с электромагнитного клапана холостого хода. Очень осторожно, не допуская боковых перемещений, приподнимите крышку карбюратора.

5. Загляните внутрь. Уровень бензина должен быть примерно на 22–23 мм ниже разъема крышки и корпуса карбюратора. Уровень нормальный? Нет: смотрите п. 7 6. Поставьте крышку карбюратора на место и прижмите 2-3 винтами по диагонали. Садитесь за руль, плавно нажимая педаль «газа», включайте стартер и пускайте двигатель.
7. Поставьте крышку карбюратора на место, не закрепляя ее. Аккуратно подведите отвертку в разъем крышки и корпуса. Попробуйте вручную подкачать бензин. Если не удается, немного проверните коленчатый вал стартером и повторите попытку. Если карбюратор начал интенсивно заполняться бензином — поставьте крышку карбюратора на место и прижмите 2-3 винтами по диагонали. Попробуйте пустить двигатель. Если двигатель завелся, обратитесь на автосервис — зависает игольчатый клапан карбюратора.

8. Если вручную не удается подкачать бензин, соберите карбюратор и с помощью отвертки ослабьте хомут резинового шланга, подводящего бензин к карбюратору. Поворачивая шланг из стороны в сторону, стяните его со штуцера карбюратора. Опустите конец шланга в пустую пластиковую бутылку, чтобы не залить двигатель бензином. Нажмите на рычаг ручной подкачки топлива бензонасоса. Немного проверните стартером вал двигателя и повторите попытку. Подается бензин из шланга? Нет: смотрите п. 10

9. Ключом на «13» отверните держатель фильтра тонкой очистки карбюратора. Аккуратно, стараясь не повредить, выньте фильтр тонкой очистки из крышки карбюратора. Внимание Не потеряйте медное уплотнительное кольцо! Внимательно осмотрите фильтр. Если он забит грязью — замените или, в крайнем случае, попробуйте промыть бензином и продуть сжатым воздухом.
10. Возможны три причины: а) не работает бензонасос; б) неисправность привода бензонасоса; в) не поступает топливо из бензобака, забит грязью или замерз (зимой) бензопровод от топливного бака. Для устранения неисправности обратитесь на автосервис.

Автомобиль ВАЗ 2109 не заводится. Почему машина не заводится? Проблемы с электрикой или электроникой форсунки

Любимый старый Жигуленок часто доставляет проблемы, отказываясь заводиться, глохнет ли его двигатель в самый неподходящий момент? Обычная ситуация. Рассмотрим сначала проблему с теоретической точки зрения. Для работы любого двигателя внутреннего сгорания требуется наличие 3-х факторов — воздуха, топлива и искры, воспламеняющей всасываемую в цилиндры топливовоздушную смесь.

Несколько практических советов для опытных автомобилистов:

Для начала, включив зажигание, определяем крутит ли стартер. Если нет, то это ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
Дальше уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, выкрутив с необходимыми предосторожностями любую свечу, тыкаем ею в высоковольтный провод и замыкаем на массу удерживая в сантиметре от цели. Есть искра — отлично. 2109карбюратор не заводится, стартер крутит искру. Проверяем по той же методике наличие искры на центральном проводе и, если есть, то все в порядке.
Отсутствие искры в первом случае означает однозначную замену коммутатора, а во втором — неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и забитые фильтры

2109 не заводится карбюратор искра есть бензин. Зимой наличие бензина не означает его попадания в карбюратор, так как вода может замерзнуть. Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, что она не замерзла и топливо поступает. Также может быть неисправен топливный насос, фильтр тонкой очистки или треснутые шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на предмет его чистоты и пытаемся запустить.

Двигатель без крышки. Если заводится, значит нет доступа воздуха к карбюратору (фильтр забит и/или залит маслом). Если эффекта нет, то продолжаем проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или заедает игольчатый клапан. После неэффективной продувки сжатым воздухом необходимо продуть его при снятой крышке карбюратора и если опять нет эффекта, то игольчатый клапан подлежит замене. Также можно проверить и продуть жиклер, предварительно открутив его (обратно нужно очень аккуратно, чтобы не «перетянуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону автомобиля.

Свечи зажигания неисправны

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Откручиваем их все и осматриваем на наличие нагара и/или остатков топлива. Если таковые имеются, то необходимо поджечь их пассатижами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность ВВ проводов

Провода проверяем, так как они тоже могут быть причиной неисправности. Если контакты откололись и подгорели с внутренней стороны крышки трамблера, то его нужно менять. Сняв бегунок, предварительно проверив, что барабан не задевает датчик Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов также может привести к тому, что машина не заводится):

Первый (обозначен на крышке) идет от крайнего левый и тоже первый цилиндр.
Далее, если смотреть по часовой стрелке, следует второй цилиндр, за ним четвертый.
Крайний справа провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубья (один из них) стерлись, а тем более если есть надрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что Вы справились с поломкой самостоятельно. Если ничего не помогает, то нужно везти машину в ремонт. Но до автосервиса еще доехать надо, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот Жигули, если их завести с «толкача» или толкнуть под горку, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

Включено зажигание.
Толкаем машину так, чтобы она развила скорость не менее 5 км/ч.
Сцепление выжато и включена третья передача (конечно пойдет любая передача, но для «холодного» запуска лучше всего третья).
Сцепление отпущено и когда из-за инерции ВАЗа коленки провернутся, машина обязательно заведется. Затем выжимается сцепление и отключается третья передача.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина больше недели стоит в гараже или на стоянке. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор нагревается и, соответственно, прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что если ВАЗ 2109не заводится даже при заряженном аккумуляторе? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «заедает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на ВАЗ 2109автомобилей составляет 40-50 тысяч километров.

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные, то проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, можно высушить детали другим способом. Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха – свеча благополучно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюраторный это мотор или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторных, и на инжекторных следует снять крышку корпуса (разница только в том, что у первых она железная, а у вторых пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания. Отсюда получается, что ВАЗ 2109карбюратор не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Они устанавливаются с помощью регулировочных гаек и контргаек.

Масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь. Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1,3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

Снять клеммную колодку на реле стартера.
Открутить и снять клемму электропривода тягового реле.
Снимите болты защиты двигателя.

Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
Наденьте клемму на контактный болт и установите все ранее снятые колодки.
Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

Решение такой задачи вряд ли займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить двигатель карбюратора, вы можете попробовать несколько способов. Так вы сможете найти ответ, почему не заводится двигатель.

Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
Посмотрите, все ли провода, клеммы надежно закреплены. Незакрепленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было бы избежать.
Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев бензонасоса. Почувствуй это. Если слишком жарко, высока вероятность отказа. Лучше заменить.
Параллельно проверьте состояние фильтров, масла. Возможно давно пора их поменять, а вы все затягиваете.

Глохнет на ходу

Если машина глохнет во время движения, необходимо:

Проверить состояние датчика Холла на карбюраторе;
Оценка текущего состояния коммутатора;
При необходимости замените оба элемента;
Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запуска двигателя, продуть топливные трубки;
Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся компонентов, вам придется разобрать карбюратор для поиска причины;
Обязательно отрегулируйте карбюратор. Довольно часто такая мера избавляет от всех проблем. Но не стоит делать это своими руками. См. авторитетный карбюратор.

На практике карбюратор может плохо запускаться по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостых

Если у вас не заводится карбюратор, постоянно глохнет на холостых, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот перечень действий, которые можно предпринять своими руками с карбюратором:

Заменить иглу;
Очистите форсунки в электромагнитном клапане;
Замените датчик холостого хода, если он неисправен;
Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не запускается на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
Проверить состояние электромагнитного клапана, его блока управления, проводки. Убедитесь, что в нем есть щелчок. Если они отсутствуют, товар заменяется. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним есть проблемы.

Этап ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутит, то причина точно не в этом. Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены.
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчиков. Он обманывает иногда. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что топливо просто закончилось. Пусть это будет смешно, но убедиться в наличии топлива в бензобаке 9 все же стоит0003
Убедитесь в наличии искры	Выньте любую свечу зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель). Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве не она? Винить коммутационный блок и менять выключатель на новый.
Проверить наличие искры на центральном проводе от катушки	Метод проверки аналогичен методу проверки свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед. Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появляющиеся булькающие звуки говорят о том, что в карбюратор поступает бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Здесь вам придется заменить топливный насос
Фильтр тонкой очистки	Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить
Бензиновые шланги	Убедиться в целостности шлангов, подающих бензин от насоса к двигателю. При наличии дефектов, повреждений, трещин их необходимо заменить новыми
Свеча зажигания	Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не добьетесь желаемого эффекта. Единственным решением для восстановления является нагревание их на газовой плите. Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания.
Провода распределителя высокого напряжения	Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на машину
Крышка распределителя	Наличие внутри него сколов, подгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства. Одновременно с крышкой стоит поменять ползунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Открутите крепления, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работает ли карбюратор
Расположение высоковольтного распределителя	Нередки случаи, когда невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера. Провода высокого напряжения должны иметь определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, 2 цилиндр идет по часовой стрелке, затем 4, и только потом 3. Перепутав расположение, машина начнет дико троить или даже заведет карбюратор , ты не сможешь
	Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, исчезли, лучше заменить ремень на новый. Также возможно, что на 1,3-литровом двигателе загнуло клапана. Крайне не рекомендуется решать этот вопрос самостоятельно.

При пошаговой проверке каждого агрегата ВАЗ 2109автомобиль не позволил найти ответ, почему карбюратор не может нормально завестись, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

> В статье » » мы подробно рассмотрели причины почему не заводится ваз 2108, ваз 2109, ваз 21099 карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам ВАЗ 2108 2109 21099 инжекторных, когда их железный конь перестает заводиться. Различия в устранении неисправностей карбюраторных и инжекторных двигателей весьма существенны. Итак, владелец карбюраторной ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если его пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что смотреть и в какой последовательности, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак начнем, если двигатель ВАЗ 2108 2109 21099 инжектор не заводится, то здесь работает старое правило: «Или нечему гореть, или нечему воспламеняться». То есть либо нет искры, либо горючая смесь не поступает в цилиндры двигателя.
1) Проверьте, есть ли искра. Для этого выкручиваем свечу из цилиндра, прижимаем к массе и крутим стартером. Если искра проскальзывает на свече зажигания, то проблема в системе подачи топлива.
Однако необходимо помнить, что если закрученная свеча мокрая, а искра есть, обязательно проверьте метки.

Метка на шестерне распредвала ВАЗ 2109

Метка на маховике ВАЗ 2109

Из-за того, что ремень ГРМ будет проскальзывать на один или несколько зубьев, произойдет нарушение фаз газораспределения и ваз 2108 2109Двигатель 21099 не заводится.
Если искра не проскальзывает на свече, то причина может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что находится в форсунке. Да, это правда, неправильная работа датчиков может очень сильно подпортить жизнь владельцу ВАЗ 2108 2109 21099 инжектор. Расскажу вам одну важную деталь, от которой вам сразу станет легче: двигатель ваз 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может троить, не развивать мощность, повышать расход топлива, но запускаться должен.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1б) Шкив коленчатого вала. В чем здесь может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может как отвалиться, так и прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на искру на свечи. Можно просто снять кожух ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает исправно. При этом проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания с другого автомобиля и проверить, заводится двигатель или нет.
1г) При неисправности ЭБУ двигатель естественно не запустится.
1e) Отсутствие контакта в проводке. Целыми могут быть все устройства: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборвался провод или окислился разъем.
2) Если искра есть, но двигатель не заводится, необходима проверка системы питания двигателя.
Проверить, подается ли топливо на форсунки:
2а) Топливный насос качает?

У ВАЗ 2109 с инжекторным ТНВД

ТНВД ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля. При включении зажигания должна быть слышна его работа. Чтобы проверить, качает он топливо или нет, можно ослабить одну из трубок подачи топлива, подставить под них емкость и включить зажигание — из трубки должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой можно измерить и с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, то топливный насос не работает.
2b) При засорении топливного фильтра насос не сможет подавать требуемое количество топлива к форсункам автомобиля.

Топливный фильтр ВАЗ 2109

Опять же, засорился фильтр или нет, можно понять по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты сопла.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя ваз 2108 2109Инжектор 21099 в мороз. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналов открытия от ECU. Необходимо убедиться, что фишки прикреплены к патрубкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срезание зубьев ремня ГРМ. В этом случае фазы газораспределения двигателя нарушаются и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскочил, нужно снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, продолжайте.
4) Если залиты свечи ВАЗ 2108 2109 21099, то их необходимо просушить. На залитой свече искра не образуется. Если вы выкручиваете свечу, а она вся мокрая, то нужно выкрутить все остальные и поджечь их на газу. Если они снова залиты, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не могут запуститься в мороз при подключенном датчике температуры двигателя. Наверное это особенность прошивки или еще что. Выкинул фишку датчика температуры, двигатель заводится с трудом, но заводится. При подключении нет.
Такая особенность может смутить любого: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Брызги катализатора в глушителе автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 устанавливается катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, выхлопные газы будет трудно выпускать и двигатель либо вообще не заведется, либо заглохнет. Для устранения этого момента нужно просто ослабить хомут между катализатором и глушителем, чтобы выхлопные газы выходили после резонатора.

Описанные выше проблемы являются наиболее распространенными причинами того, что не заводится двигатель ваз 2108, ваз 2109, ваз 21099 инжектор, однако следует помнить, что есть частные случаи, в которых может помочь только СТО.

Форсунка управляет запуском и работой двигателя ВАЗ-2109 с помощью электронной системы. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В общем случае диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» метод, как подача воздуха на фильтр мотора через фен. При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев. Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите неисправности в двигателе и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — на малых оборотах он будет выдавать показания контроллера, завышенные на 15-25%. Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают, что нарушилась работа датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз. Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные приборы и датчики, но впрыск ВАЗ-2109не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

возможные неисправности и их устранение

Система зажигания карбюраторного двигателя ВАЗ 2109 достаточно проста, поэтому критических неисправностей не имеет. А те неполадки, которые иногда случаются, без особых проблем можно устранить самостоятельно. В этой статье мы поговорим о причинах почему искра на ВАЗ 2109(карбюратор) пропали, а так же рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация. Такие симптомы могут свидетельствовать о том, что в одной из камер сгорания нет горения топлива, либо о том, что искра, образовавшаяся на электродах одной или нескольких свечей, не может его воспламенить. Во втором случае, когда двигатель вообще не заводится, скорее всего, имеет место неисправность одного из основных элементов системы. Часто это приводит к тому, что пропадает искра на ВАЗ 2109.(карбюратор).

Карбюраторная система зажигания двигателя

Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно состоит из следующих элементов:

Замок зажигания;
Катушки высокого напряжения;
Коммутатор;
Распределитель зажигания с датчиком Холла;
Четыре высоковольтных провода;
Свечи зажигания.

В случае неисправности любого из первых четырех элементов система зажигания перестает функционировать и запуск двигателя невозможен. Исправить ситуацию можно, выполнив диагностику и устранение неполадок.

Как устроена система зажигания карбюраторного ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), рассмотрим, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток поступает от аккумулятора на катушку. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки высоковольтный ток поступает к распределителю зажигания, приводимому в движение распределительным валом двигателя, а от него по высоковольтным проводам к свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь следует проверить целостность и крепление высоковольтных проводов. Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли грязи или влаги на их контактах.

Чтобы определить исправность бронетрубок, можно проверить их автомобильным тестером, включенным в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если она выше, то можно быть уверенным, что искра на ВАЗ 2109по этой причине пропала искра. Для замены высоковольтных проводов нужен комплект.

Свечи

У карбюратора ВАЗ 2109 свечи зажигания чаще других элементов системы выходят из строя. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей очень много подделок, далеко не каждого владельца «девятки» волнует калильное число или зазоры между электродами, предписанные рекомендациями производителя. Вот и получается, что, покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже троение. В дальнейшем эти мелкие, казалось бы, неисправные могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверяют по очереди. Сначала откручивают один из них, визуально проверяют целостность керамического изолятора, состояние электродов и величину зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого его надевают на колпачок высоковольтного провода и прикрепляют юбку к массе. Далее нужно обзавестись помощником и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать стабильная искра синего или синего цвета. Если оно имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если искры нет совсем, скорее всего вышла из строя свеча. Но тут нельзя исключать и других неисправностей. Поэтому нужно проверить все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится тот же автомобильный тестер, но уже включенный в режим вольтметра. Подсоедините щуп пробника к клемме «+В» на катушке зажигания, а минусовую клемму к массе. Затем включите зажигание и посмотрите на показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка — это трансформатор, который вырабатывает ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или обрыва. Если не заводится ВАЗ 2109 (карбюратор) проверка катушки обязательна. Тем более, что определить его эффективность довольно просто. Для этого при выключенном двигателе снимите центральный высоковольтный провод с катушки с крышки распределителя зажигания. Есть защитный колпачок. К нему нужно подключить свечу зажигания и приложить юбкой к массе. После этого попросите помощника включить зажигание и прокрутите стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: ни в коем случае не держите свечу рукой или плоскогубцами без изоляции рукояток. Напряжение, выдаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока для них существует угроза разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. Между проводом и землей. Это отключит переключатель.

Распределитель

После того, как катушка проверена и результаты диагностики показывают, что она в полном порядке, переходим к распределителю зажигания (трамбу). Отсоедините от его крышки высоковольтные провода и отверните два винта его крепления. Снимите крышку и проверьте ее целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышку (в сборе) необходимо заменить.

Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара пинов.

Найдите зеленый и черно-белый провода в соединительной колодке, которая подключена к распределителю. Это выводы датчика. На этих проводах штырями нужно проколоть изоляцию, и к ним подключить щупы. Попросите помощника медленно провернуть рукой коленчатый вал двигателя. Это можно сделать либо с помощью отвертки, протолкнув маховик через лючок в картере сцепления, либо с помощью ключа, накинутого на гайку шкива коленчатого вала.

Если датчик Холла исправен, прибор покажет скачок напряжения от 0,4 до 12В при вращении. Если он придет в негодность, устройство будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Переключатель

Наконец, поговорим о переключателе. Его функция заключается в формировании правильных электрических импульсов в первичной обмотке катушки на основании данных, полученных от датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель, не имея специального оборудования, довольно сложно. Проще всего подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже возят с собой запасной переключатель, и в случае чего просто ставят его на место вышедшего из строя.

Из чего состоит трамблер ваз 2109. Правильная работа трамблера на ВАЗ девятой модели — дело рук автовладельца

Правильная работа двигателя любого автомобиля полностью зависит от исправности системы зажигания. И это пустые декларативные утверждения. Теперь нам предстоит увидеть, как один маленький узел может повлиять на работу всего двигателя. Распределитель автомобилей ВАЗ второго поколения (восьмидесятки) не самое сложное устройство, но от его технического состояния многое зависит.

Трамблер в бесконтактной системе зажигания

Контактная система зажигания, которая устанавливается на допотопные классические модели ВАЗ, является образцом итальянской надежности, стабильности и ремонтопригодности. Эта система (не в принципе система зажигания, а именно ВАЗ) была разработана концерном Фиат в 1963 и практически не менялся на протяжении всей эпохи царствования. классические Жигули, вплоть до того момента, когда из ворот Ижевского завода не выкатили последнюю ваз 2107. Хотя последние семерки уже имели бесконтактную систему зажигания, особых изменений она не претерпела.

На автомобилях семейства Самара — 2108, 2109, 2114 система зажигания бесконтактная. Что это значит и в чем отличия от контактной системы? Вот они:

нет контактной группы в трамблере ваз 2109;
работа бесконтактной системы зажигания контролируется электроникой, а не одноэлементными электромагнитными реле;
угол опережения зажигания регулируется другими методами;
бесконтактный трамблер ВАЗ 2109 компактнее классических трамблеров ВАЗ.

Принцип работы системы зажигания и ее основные задачи не изменились при использовании бесконтактной системы. Он стал проще в обслуживании, меньше зависит от механического износа контактной группы, а больше — от качества электронных полупроводниковых компонентов. Электронные блоки управления старых ваз 2109требуют обязательной проверки перед покупкой, так как качество отечественных радиодеталей не всегда может быть стабильным.

Назначение распределителя ВАЗ 2109

В любой системе зажигания, бесконтактной или контактной, есть две цепи — высоковольтная и низковольтная. Распределитель, распределитель зажигания, это как раз то устройство, которое занимается как высоковольтной проводкой, так и низковольтной проводкой. Его основная задача – распределять высокое напряжение между нужным моментом и в определенном порядке.

Распределитель работает следующим образом — Высоковольтное напряжение создается в катушке зажигания методом электромагнитной индукции. Он подается по высоковольтному проводу на центральный контакт крышки распределителя. Контакт находится в постоянном взаимодействии с ползунком, который распределяет ток на четыре контакта, соответствующие свече в цилиндре. Бегунок находится в постоянном вращении и попеременно замыкает центральный контакт с контактами свечей. Ток поступает к свечам по проводам высокого напряжения в порядке, определяемом последовательностью работы цилиндров — 1-3-4-2. Бегунок приводится в движение приводным валом, который соединен с распределительным валом.

Датчик Холла и работа центробежного механизма

Распределительное устройство ВАЗ 2109 позволяет регулировать угол опережения зажигания при работающем двигателе. Это достигается за счет центробежного устройства, способного перемещать ползунок при резком повышении скорости. Конструкция центробежного механизма аналогична тем, что устанавливаются на трамблерах с контактной системой зажигания.

Также в трамблере ВАЗ 2109 предусмотрен вакуумный корректор. Работает он следующим образом — при создании разрежения во впускном коллекторе, к которому подключен корректор, разрежение передается по трубке в камеру с резиновой диафрагмой. Диафрагма соединена со стержнем, который шарнирно прикреплен к пластине, на которой расположен датчик Холла. Именно этот датчик заменил контактную группу в распределителе и сделал систему зажигания более стабильной. Вместе с пластиной датчик может двигаться, регулируя момент зажигания, увеличивая или уменьшая угол, в зависимости от интенсивности оборотов и от разрежения в коллекторе.

Трамблер ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (он же распределитель зажигания) — электромеханическое устройство системы зажигания автомобиля, предназначенное для подачи искры на свечу зажигания. Распределитель устанавливается только на карбюраторные модели автомобилей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, на инжекторных моделях распределитель отсутствует. Принцип работы распределителя заключается в механическом замыкании контакта от катушки зажигания к высоковольтному проводу соответствующего цилиндра в зависимости от положения распределительного вала. Вал распределителя приводится в движение распределительным валом двигателя автомобиля. На валу распределителя установлен ползунок. Этот бегунок вращается и передает искру на высоковольтный провод соответствующего цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

Устройство трамблера ВАЗ 2109
Также внутри трамблера расположены два важных устройства:
1) Датчик Холла.
2) Вакуумный корректор.
Датчик Холла самый главный из всех датчиков карбюраторных моделей ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Рассмотрим устройство распределителя. Датчик Холла установлен внутри корпуса распределителя и работает на специальном щелевом барабане. Сигналы с датчика Холла поступают на коммутатор и позволяют ему точно определить время переключения катушки зажигания на образование искры.
Вакуумный корректор соединен трубкой с впускным коллектором двигателя. В зависимости от разрежения в коллекторе диафрагма корректора через специальный рычаг регулирует угол опережения зажигания. Если двигатель работает на низких оборотах, разрежение слабое и корректировать его не нужно. Однако при высоких оборотах двигателя возникает необходимость подавать искру несколько раньше, именно для этой функции и предназначен вакуумный корректор.

Неисправности распределителя
1) Подгорание контактов крышки распределителя;
2) Отказ датчика Холла;
3) Сгорание и выход из строя ползунка.

4) Плохой контакт разъема датчика Холла.
При неисправностях трамблера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 автомобиль либо вообще не заводится, либо заводится с трудом.

Проверка трамблера Ваз 2109

Проверить работоспособность трамблера можно следующим образом:
а) Отсоедините центральный провод трамблера, подведите его к массе и при проворачивании двигателя посмотрите, есть ли искра от катушка зажигания.
Если нет искры, то вариантов может быть много, один из них выход из строя датчика Холла.
б) Если искра есть, то необходимо проверить отдельно наличие искры на всех высоковольтных проводах на свечах.
в) Если искры с трамблера нет совсем, скорее всего вышел из строя бегунок. Также необходимо проверить целостность резистора на бегунке.
С помощью мультиметра измеряем его сопротивление, оно должно быть равно 1 кОм. Если мультиметр показывает мегаомы, а то и обрыв,
значит резистор сгорел.
г) Если искра слабая, или не на всех цилиндрах, берем мелкую шкурку, снимаем крышку трамблера, бегунок и зачищаем их контакты.

Цена.
Цена распределителя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 около 20$. Ну как всегда зависит от производителя и качества, одни чуть дешевле — 17-18$, а другие дороже — 22$ -25. Но средняя цена на рынке 20$.

Снятие-установка трамблера ВАЗ 2109.
Демонтаж и монтаж трамблера не представляет сложности, есть только один важный момент, о котором нельзя забывать. Перед снятием трамблера обязательно оставить следы на корпусе от регулировки зажигания. Потому что если вы ослабили гайки, а потом опомнились, что не сделали метки, то все — шлейф ушел, придется заново регулировать зажигание.

Ну и конечно запоминаем или отмечаем как сидели высоковольтные провода, чтобы потом можно было их подключить в правильной последовательности.
И так, запомнив этот момент, ничего сложного: отсоединили высоковольтные провода, сняли шланг вакуум-корректора, отсоединили разъем датчика Холла, отсоединили крепления троса дроссельной заслонки, ослабили гайки крепления к двигателю и все, трамблер находится в ваших руках.

Также следует учитывать, что система зажигания ВАЗ 2109 бесконтактная, то есть трамблер с классическими моделями Ваз, имеющими контактную систему зажигания, для установки не подходит. В классических распределителях нет датчика Холла, есть конденсатор, настроенный в резонанс с катушкой зажигания.

Неисправный распределитель зажигания (распределитель) на автомобилях ВАЗ 2108, 2109, 21099 может вызвать ряд проблем в работе двигателя.

порядок подключения проводов к крышке трамблера на ваз 2108, 2109, 21099

— «пробитая» крышка трамблера
Места пробоя обычно хорошо видны при визуальном осмотре деталей. Дефектная крышка допускает утечку части тока, что вызывает перебои в работе мотора на разных режимах его работы от холостого хода до режимов мощности, приемистость дросселя падает.

— контакты в крышке окислены или разрушены
Окислившиеся контакты можно очистить и протереть уайт-спиритом. Крышку со сломанными контактами следует заменить. Одна из самых частых причин «троения» двигателя автомобилей ВАЗ 2108, 2109, 21099.

— разрушился или износился контактный уголь в крышке трамблера
Двигатель не запускается или запускается с трудом. Необходимо заменить уголь или всю крышку.

— «сломанный» бегунок
Очень часто из-за «пробитого» бегунка двигатель невозможно запустить или он заводится и глохнет.

— неисправен подавляющий резистор в ползунке
Те же последствия. Заменяем резистор.

— Датчик Холла неисправен
В этом случае двигатель не запустится.

— оборваны провода от датчика Холла к блоку разъемов
Должен быть выполнен.

— изношен верхний подшипник трамблера
В этом случае при установке угла опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099 в луче стробоскопа метка на маховике не стоит на месте, а непрерывно прыгает (причиной скачков может быть и утечка тока через » перфорированные» крышка и бегунок). Холостой ход не стабильный. Необходимо заменить ролик с центробежным регулятором и подшипником или распределитель в целом.

— неисправен вакуум опережения зажигания
Двигатель не подтягивается, его мощность и приемистость снижаются, так как вакуумный регулятор делает момент зажигания чуть раньше на нагрузочных режимах. Возможно, корпус вакуумного регулятора не герметичен, либо шланг от карбюратора, идущий к нему, заедает его поворотной пластиной. Устранить течи и заклинивание пластины необходимо либо заменой неисправных деталей, либо заменой регулятора опережения зажигания (распределителя) в сборе.

— неисправен центробежный регулятор опережения зажигания
Уменьшается мощность и приемистость двигателя. Возможно: ослабление или поломка пружин грузиков, потерялись демпферные кольца грузиков, заклинило грузики. Необходимо снять трамблер и устранить причины.

Примечания и дополнения

— Кроме того, следует проверить осевой люфт ролика распределителя. Он должен быть не более 0,35 мм. Его величина регулируется подбором шайб под центробежный регулятор. Для этого потребуется снять и разобрать трамблер.

— При сильном содержании масла в корпусе распределителя заменить его сальник.

21. С помощью отвертки снимите две весовые пружины со стоек. Чтобы не перепутать пружины при сборке, отметьте стойку, к которой крепится маленькая пружинка.

22. Снимите ведомую пластину центробежного регулятора с защитным экраном.

23. Грузы центробежного регулятора должны свободно вращаться на осях. В противном случае снимите стопорные кольца, удерживающие вес.

24. Затем снимите грузы с обеих осей. Очистите отверстия в гирях и смажьте их. смазка… Замените ролик, если он сильно изношен или имеет царапины.

25. Для замены датчика Холла отвинтите два крепежных винта и снимите датчик Холла с опорной плиты.

ПРИМЕЧАНИЕ
На некоторых распределителях зажигания датчик Холла крепится к опорной плите заклепками. В этом случае датчик Холла заменяется в сборе с опорной плитой.

26. Протрите крышку распределителя внутри и снаружи. Заменить крышку распределителя с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголь должен свободно перемещаться внутри крышки распределителя. Если контактный уголь имеет сколы, трещины, сильно изношен или сломана пружина уголька, снимите его с пружиной с крышки распределителя и замените.
27. Соберите распределитель зажигания (распределитель) в обратной последовательности, смазав втулки и ролик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы штифты муфты совпали с прорезями на распределительном валу с установленным в ВМТ поршнем 1-го цилиндра.

Показано его распределительное устройство. Нормальное функционирование трамблера – залог стабильной работы двигателя внутреннего сгорания. Причина в том, что с помощью трамблера на электроды свечей подается искра. Причем это происходит не только при движении автомобиля, но и в режиме холостого хода.

Для чего нужен дистрибьютор?

Правильная работа клапана необходима для идеальных динамических характеристик, когда двигатель быстро набирает обороты. Функция заключается в том, что с ее помощью корректируется угол опережения зажигания. Другими словами, он выбирает правильный момент для подачи искры на электроды свечей. Причем этот момент зависит от определенных факторов, среди которых частота вращения коленчатого вала, нагрузка на двигатель и многие другие. Также стоит отметить, что необходимо правильно распределить искру по всем свечам. Это входит в задачи распределителя зажигания, то есть распределителя. Если двигатель на ваз 2109автомобиль, распределительное устройство которого рассматривается в статье, начинает дергаться, либо делает это с трудом, то, скорее всего, в ремонте нуждается сам трамблер. Этот процесс несложный, вам не нужно образование автоэлектрика, достаточно придерживаться небольшой инструкции.

Конструкция трамблера

Является базовым элементом всей системы зажигания. Это необходимо для регулирования управления и передачи электрических сигналов малой амплитуды с электронного переключателя. А также распределять высокое напряжение на свечи зажигания в строгой последовательности. Причем эта последовательность зависит от того, в каком цилиндре должен происходить такт зажигания. На ВАЗ 2109автомобиля, распределительное устройство которого почти такое же, как и одноименного на «классике», системы типа «Контакт» никогда не применялись на автомобилях этой серии. Они применялись на всех ранних моделях автомобилей ВАЗ. Но такая система ушла в небытие, так как имеет массу недостатков. Основной из них – наличие контактного прерывателя-распределителя. Функции этого механизма в бесконтактной системе зажигания перешли к датчику Холла. Следует отметить, что работа обеих систем практически одинакова. Единственным исключением является конструкция выключателя. Вот такое простое устройство ВАЗ 2109распределитель. Если в системе питания стоит карбюратор, то главным элементом является распределитель зажигания. Если машина инжекторная, то трамблера в ней нет.

Особенности конструкции

Кроме того, устройство которого рассматривается в статье ниже, включает в себя вакуумный и центробежный регуляторы опережения зажигания. Помимо перечисленных, есть еще несколько элементов, способствующих нормальной работе распределителя. Помимо вакуум-корректора, датчика Холла, центробежного регулятора, имеется пластиковый экран, позволяющий защитить внутреннюю поверхность распределителя от пыли и грязи. Бегунок, закрепленный на роторе распределителя зажигания, имеет в своей конструкции постоянное сопротивление. Его значение составляет около 1 кОм. Еще есть упорная и стопорная шайбы, несколько прокладок, прокладок и уплотнительных колец… Все это собрано в едином алюминиевом корпусе. С одной стороны крышка крепится двумя болтами. Распределитель ВАЗ 2109состоит из таких элементов, устройство, фото и конструкция которых приведены в статье.

Как определить, что трамблер неисправен

Определить неисправность электронного распределителя зажигания довольно просто. Машина начинает дергаться при движении. Тем более, что других предпосылок нет. Другими словами, в баке качественное топливо, топливный насос исправен, карбюратор исправен. Двигатель начинает троить, когда машина набирает определенную скорость. Часто причиной этого является замасливание контактов, которые находятся на корпусе трамблера. Также двигатель может вообще не запускаться. Слышен стук поршневых пальцев при разгоне. Если скорость набирается крайне медленно, увеличивается расход бензина, то имеет место поломка распределителя зажигания или какого-либо его элемента. Крышка ВАЗ 2109раздатка может рухнуть.

Что может пойти не так?

Причем чаще всего перегорает бегунок, который распределяет высокое напряжение на электроды свечей. Также могут сгореть контакты, расположенные непосредственно в пластиковой крышке. Если двигатель вообще не заводится, то возможно разрушены центральные контакты в крышке трамблера ВАЗ 2109. Устройство распределителя таково, что без использования таких контактов никуда не уедешь. Также может выйти из строя сам датчик Холла. Очень часто подшипник этого датчика разболтан или разрушен. Даже малейшая трещина в крышке распределителя зажигания может привести к тому, что двигатель не запустится или будет работать с перебоями. Возможно, у штекера, к которому подключен датчик Холла, очень плохой контакт.

Снятие трамблера

Данное руководство понадобится вам, если вам необходимо заменить трамблер ВАЗ 2109. Также для проведения ремонта необходимо снять распределитель зажигания. Для этого сначала нужно отключить минусовую клемму от аккумулятора. Затем — отключите все бронепровода, идущие к крышке распределителя зажигания. Также отсоединяется шланг, который идет от вакуум-корректора к карбюратору. Затем нужно отсоединить скобу, которая держит все провода. Для этого откручиваем гайку. Обратите внимание, что под ним находится шайба, которую очень важно не потерять.

Установка трамблера

Обратите внимание, что на автомобиль ВАЗ 2109 трамблер можно установить только в одно положение его ротора. Поэтому перед снятием трамблера на ВАЗ 2109 с распредвала никаких меток наносить не нужно. Достаточно открутить три гайки, которые крепят корпус к ГБЦ. Но перед этим необходимо отсоединить штекер, который соединял датчик Холла с выключателем.

Если не снимать ремень ГРМ, а работать только с распределителем зажигания, то при установке распределителя не нужно выставлять коленвал по меткам. Конструкция привода распределителя зажигания на «девятках», а также «восьмерках» и карбюраторных «десятках» отличается от применяемой в автомобилях классической серии. Распределитель нельзя поставить как-то не так, он только становится в одно положение. При этом контакт ползунка всегда будет в том положении, в котором ему нужно быть. О том, как поставить трамблер на ВАЗ 2109, много говорить не приходится.. Главное правильно пометить распредвалы и коленвалы.

Приступаем к разборке распределителя

Сначала откручиваем два болта крепления крышки к корпусу распределителя. Затем снимите ползунок, потянув его вверх. Обратите внимание на его состояние, на нем не должно быть ржавчины, повреждений, следов износа, гари. При этом в нормальном положении ползунок должен плотно прилегать к ротору распределителя. Хорошая посадка обеспечивается небольшой листовой пружиной. В случае возникновения ослабления или его поломки или деформации необходима полная замена всего бегунка. Стоимость этого элемента небольшая, не более 50 рублей, поэтому проблем с ним не возникнет. Обратите внимание, что все провода ВАЗ 2109распределитель должен быть отключен от сети.

Проверка бегунка и дальнейшая разборка

Чтобы убедиться в целостности бегунка, необходимо измерить сопротивление, которое находится между медными контактами на нем. Сопротивление должно быть около 1 кОм. Далее нужно демонтировать пластиковый экран, чтобы защитить его от пыли. Затем получается клемма, с помощью которой передается низкое напряжение. Для этого нужно открутить болт, который ее крепит. С помощью отвертки сожмите держатель и извлеките провод. Затем откручиваются два болта, с помощью которых крепится опорная пластина бесконтактного датчика Холла. Затем вы можете удалить его. Стопорное кольцо вытаскивается, вполне возможно, что это потребует больших усилий. Но не стоит переживать, вряд ли вам удастся разорвать этот узел.

После этого нужно открутить два болта, которыми крепился вакуумный корректор, без него трамблер ВАЗ 2109 работать не может. Его конструкция такова, что он вносит изменения, анализируя работу двигателя. С помощью отвертки необходимо вытащить стержень этого корректора с опорой на пластине.

Окончание разборки

После этого можно полностью снять вакуумный корректор с корпуса распределителя зажигания и вытащить опорную плиту. В случае появления на втулке рубцов, надрывов или чрезмерного износа необходимо полностью заменить этот элемент. Далее нужно демонтировать стопорное кольцо. После этого снимается шайба, которая находится сразу за ней на валике распределителя зажигания. Штифт, фиксирующий муфту, запрессован стопорным кольцом. Его необходимо удалить. Если уплотнительное кольцо изношено, затвердело или даже полностью порвалось, замените его новым. Чтобы выбить штифт из втулки, нужно взять хотя бы небольшой гвоздь, а лучше – тонкую выколотку. Затем демонтируйте пластину на центробежном регуляторе. Проверьте, как грузики этого регулятора вращаются на осях. Если он тяжелый, то необходимо снять стопорные кольца и эти грузы. Тщательно прочистите в нем все отверстия и смажьте.

Если вам необходимо заменить датчик прерывателя, то вам необходимо открутить два болта, которыми он крепился, а затем снять его с опорной плиты. Обратите внимание, что в некоторых распределителях зажигания датчик может крепиться заклепками. В этом случае замену этого элемента необходимо проводить совместно с пластиной, на которой он расположен. Вот как снять трамблер на ВАЗ 2109, а также провести его полную разборку. Сборка осуществляется в обратном порядке.

Почему не включается зажигание ваз 2109. Что такое

Замок зажигания ВАЗ 2108 2109 21099 бывает старых и новых моделей:
— Старый на четыре положения, реле и длинный ключ,
— Новый без реле и с коротким ключом на три положения.
Выключатель зажигания выполняет две функции:
— Электрическая: замыкание контактов в зависимости от положения ключа.
-Механический: замок руля без ключа. То есть без ключа не получится повернуть руль, даже если обойти электрическую часть замка и завести машину. Чтобы повернуть руль, потребуется разобрать замок и снять механический замок.
Неисправности по электрике, замка зажигания ВАЗ 2108 2109 21099 всего две (как и вся электрика):
1) Отсутствие контакта в определенном положении ключа. При этом машина может работать, а может и не работать отдельных потребителей.
2) Наличие контакта там, где он не нужен. При этом замок начинает плавиться, дымить и издавать характерный запах.
Замена
1) Снимите кожух рулевого колеса. Для этого открутите винты, скрепляющие верхнюю и нижнюю его части между собой. Сняв защиту, мы сразу получаем доступ к замку зажигания и подрулевым переключателям.

2) Открутить пластиковую накладку замка зажигания с помощью отвертки. Снимаем.

3) Снимите контактную группу замка зажигания.

Соединяется с остальной проводкой с помощью вилки. Если замена производится с новым типом замка зажигания, то придется немного переделывать проводку.

Просто так подключить нельзя, так как у них разные схемы подключения.
4) Затем откручиваем механическую часть замка, которая крепится к рулю.

Установка нового замка в обратном порядке.
Контактная группа замка зажигания продается отдельно, которую можно заменить, не трогая весь замок.
Проверка исправности замка зажигания ВАЗ 2108 2109 21099:
Для проверки работоспособности замка при подозрениях нужна схема с указанием, какие контакты замкнуты между собой при разных положениях ключа в замке зажигания.

Схема представлена ниже:
Пояснения к схеме (по цветам контактной группы проводов):
Красный — на стартер
Розовый — +12В,
Коричневый — +12В на включение реле зажигания,
Белый — реле включения зажигания,
Черный, синий — остальные потребители.
Положение ключа «0»:
Ни один провод в контактной группе не должен прозваниваться с другими. Все провода открыты друг от друга.
Положение ключа «1»:
В этом положении включается реле зажигания и ваз 2108 2109Питание системы зажигания 21099 осуществляется через сине-черный провод.
Белый закрыт коричневым, розовый синим и черным.
Положение ключа «2»:
В этом положении опять же реле зажигания остается включенным, +12В подается на реле включения стартера.
Белый закрыт коричневым, розовый красным и черным.
Положение ключа «3»:
В этом положении замыкаются цепи, обеспечивающие освещение автомобиля, габариты, сигнализацию дальнего света фар
Коричневый замыкается на черный, розовый на черный.
Типичный пример неисправности контактной группы: машина не заводится. Крути стартер. Начинаешь грешить на выключатель, датчик Холла,. Но потом оказывается, что все в порядке, просто система зажигания не запитана. То есть система зажигания не получает питание от замка зажигания ВАЗ 2108 2109 21099.

На ВАЗ 2109 со временем возникают электрические неисправности. С этими проблемами должен справиться опытный автомобилист.
Желательно, чтобы он самостоятельно устранял неисправности на ВАЗ 21093і, проверьте электрооборудование и сделайте соответствующие выводы. В этой статье мы постараемся помочь начинающему водителю и ознакомить его со всеми основными электрическими элементами и их неисправностями.

общая информация

Начнем с общей информации. Следует знать, что на автомобиле ВАЗ 2109 имеется два источника питания – аккумулятор и генератор. Аккумуляторная батарея предназначена для подачи тока при запуске силового агрегата автомобиля, а также для питания стартера и других потребителей напряжением 12 В при неработающем двигателе.
При запуске двигателя вся «инициатива» переходит к генератору. Теперь этот элемент обеспечивает током всех потребителей, даже систему зажигания и аккумулятор.

Когда генератор не производит энергию

Примечание. Каждый водитель должен знать, что если на панели приборов горит красная лампочка зарядки, то генератор не заряжает бортовую сеть, то есть расходуется накопленная энергия аккумулятора. Понятно, что запас ограничен и зависит от размера аккумулятора, его емкости. Конечно, в этом случае можно доехать до дома без генератора, но заглушить машину уже нельзя и придется ехать без остановок.

Заказ-наряд

Итак:

В первую очередь нужно проверить, есть ли он на месте. Бывает, ломается.
Если ремень на месте, в целости и сохранности, рекомендуется проверить его натяжение. Для этого надавите большим пальцем сверху и обратите внимание, как загибается ремень. 10-15 мм это норма.
Вооружаемся соответствующим ключом и откручиваем гайку крепления генератора к кузову. Затем вставляем крепление между генератором и блоком двигателя. Рычажным методом отодвигаем генератор в сторону и затягиваем гайку крепления.

Необходимо проверить, не перегорел ли соответствующий предохранитель. Если да, то меняем его на новый (о предохранителях подробнее ниже).

Запустим блок питания и проверим, не погасла ли лампочка зарядки аккумулятора. Если погаснет, значит все сделано правильно.
Если не гаснет, то нужно проверить кабель, который тянется от генератора к аккумулятору (плюс). Проблемы могут быть в нем.

Примечание. От аккумулятора идут два провода: толстый соединяет аккумулятор со стартером, а тонкий — тот, который нам нужен.

Проверяем целостность этого провода. Может быть, он сломан или что-то в этом роде.
Также необходимо тщательно проверить контакты, которые со временем могли окислиться.
Все эти неисправности, если они были обнаружены, исправлены. Заводим двигатель и смотрим, появилась ли зарядка.
Если да, то удачной поездки!

Если опять нет зарядки, то нужно проверить сам генератор (см. ). Для этого лучше обратиться к специалистам или сделать все по советам, которые можно найти на нашем портале.

Консультации. Как уже упоминалось, с поврежденным генератором можно доехать до сервиса или собственного гаража. Для того, чтобы минимизировать ток потребления аккумулятора, необходимо в этот момент выключить все устройства, такие как автомагнитола, ненужное освещение, вентилятор, кондиционер, обогреватель и т. д.

Проверка регулятора

Если автомобилист опытный, то ему можно посоветовать проверить регулятор напряжения генератора. Этот компонент необходим для того, чтобы поддерживать напряжение генератора в заданных пределах даже при изменении скорости и нагрузки. Не исключено, что это «сработало» и генератор не работает должным образом.
На машине:

Вооружаемся вольтметром, наделенным шкалой до 15-30 В.
Замеряем напряжение обязательно после некоторой работы двигателя на средних оборотах.
Замеряем напряжение при включенных фарах, в месте между соответствующей клеммой и массой генератора. Норма тринадцать/четырнадцать В.
В противном случае, если значение ниже или выше, потребуется замена регулятора.

Проверка демонтированного регулятора:

Демонтируем регулятор.
Проверяем по схеме.

Примечание. Если регулятор на ваз 2109был выпущен до 1996 года, то лучше проверить его в сборе со щеткодержателем. Это позволит сразу обнаружить обрывы щеточных выводов и плохой контакт между концами регулятора.

Включаем контрольную лампу между щетками.
Подаем ток на клеммы С и В и корпус регулятора, напряжением 12 В.
Потом поднимаем ток, напряжение уже 15 В.
При неисправности регулятора лампа не должна гореть при 15 В и гореть при 12 В.
Если горит в обоих случаях, то регулятор неисправен и можно даже точно определить, что в нем поломка.
Если лампа не загорается в обоих случаях, в регуляторе есть обрыв.

Автоматические выключатели

Предохранители являются одновременно и защитниками, и разведчиками. Именно они сигнализируют об опасности короткого замыкания или других проблемах с электрикой, если перегорают во второй раз.
А проблемы с электрикой нельзя откладывать в долгий ящик, ведь это грозит возгоранием всей электропроводки и пожаром.

Примечание. Помните, что категорически запрещается заменять поврежденный предохранитель на новый с более высоким номиналом. Совет. Для облегчения поиска и устранения неисправностей рекомендуется использовать приведенную ниже схему.

Стоит отметить, что на ВАЗ 2109 могут быть установлены разные блоки: старые и новые. Отличительной чертой новинки является то, что в ней используются совершенно новые предохранители.
Вместо цилиндрического взрывателя (как на старом блоке) здесь используются ножевые. Кроме того, в таком блоке также используются новые компактные реле.

Разберем теперь схему предохранителей на ВАЗ 2109, так как это очень важно для работы с электрикой автомобиля. Предохранители будут обозначаться буквой П, если монтажный блок старого образца, и буквой П, если новый.
Итак:

1 и 2 Р по 8 А (в старом блоке) и 8/9 Р по 7,5 А (в новом блоке) отвечают за противотуманные фары.
Р №3 с 8А и Р1 с 10А – отвечают за очистители, реле и клапан включения фар.
Р4 на 16А и Р7 на 30А — отвечают за очистители фар, электродвигатель моторчика печки, моторедуктор очистителя заднего стекла, лампочки бардачка, подогрев стекол и т. д.
Р5 с 8А и Р16 с 15А — отвечают за поворотники, аварийное реле, задние фонари, за указатели температуры охлаждающей жидкости и указатели уровня топлива и т.д.
Р6 с 8А и Р3 с 10А — задние фонари, стоп-сигналы и освещение салона.
P6 и P6 s 30A — отвечают за передние электростеклоподъемники.
Р7 и Р10 на 7,5А — отвечают за подсветку номерного знака.
Р8 на 16А и Р5 на 20А — отвечают за звуковой сигнал и различные реле.
Р9 на 8А и Р10 на 7,5А — отвечает за левый габарит и левую заднюю фару.

Р10 на 8А и Р11 на 7,5А отвечают за правую фару и правый задний фонарь.
Р11 с 8А и Р2 с 10А — отвечают за поворотники и аварийку.
Р12 на 16А и Р4 на 20А — для обогрева заднего стекла, прикуривателя и розетки.
Р13 и Р14 на 8А и Р15/Р14 на 7,5А — отвечает за фары/дальний свет.
P15/P16 с 8А и P13/P12 с 7,5А — отвечает за осветители/ближний свет.

Неисправности электрики ВАЗ 2109 и их устранение

Распространенная проблема, связанная с электрикой на ВАЗ 2109, это комбинация приборов. Он встроен в приборную панель со стороны водителя и включает в себя систему приборов, следящих за текущим состоянием автомобиля.
Это могут быть такие устройства, как датчик частоты вращения двигателя или просто ряд контрольных лампочек.

Давайте посмотрим на ошибки.

Стрелки

Если не работает указатель температуры и уровня топлива, то причиной может быть либо неисправность самих лампочек или датчиков, либо обрыв в цепи питания.
Лечение: прозвонка всей цепи и проверка предохранителей. Если не поможет, то проверить работоспособность приборов и датчиков с последующей их заменой.

Стрелка топливного бака

Бывает и так, что вы только что заправились на заправке, а стрелка возвращается на верх шкалы.
Проверяем не сбился ли ограничитель поплавка. Бывает и так, что он неправильно установлен или отрегулирован (ограничитель).
Снимите датчик и повторите настройку.
Если эта самая стрелка постоянно прыгает и в конце падает до нуля, то проблема в слабом контакте резистора. Здесь может быть и другая причина: обрыв резистора.
Лечение: заменить регулятор уровня топлива на новый.

лампочки

Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причиной может быть замыкание самого датчика или его гибкой шины.
Лечение: разбираем регулятор, выпрямляем шину и устраняем КЗ.

Контрольные лампы

Если контрольные лампы на панели приборов не работают, то возможно они перегорели или плохо сидят в своих патронах.
Лечение: замена ламп или пережатие их контактов.
Возможно, контакты окислились. В этом случае необходимо их тщательно очистить.

Проблемы со спидометром

Не менее распространенная неисправность, предполагающая следующую операцию: замена троса.
Перед заменой рекомендуется проверить качество затяжки накидных гаек.
Бывает и так, что при работе спидометра слышны шумы. В этом случае, скорее всего, деформировался гибкий вал.

На этом проверку и устранение неполадок электрики ВАЗ 2109 можно считать законченным делом. Крайне важно в процессе работы своими руками не игнорировать инструкцию к машине.
Кроме того, будет полезно изучить различные фото и видео материалы. Если вы научитесь устранять такие неполадки самостоятельно, то сможете значительно сэкономить семейный бюджет, ведь цена на услуги такого рода от автоэлектриков в наши дни непомерно высока.

Неисправности замка зажигания ВАЗ 2109 встречаются достаточно часто. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправности замка зажигания на ВАЗ 2109 могут представлять для многих большую проблему, с которой они не могут справиться самостоятельно. Данная публикация призвана познакомить читателя со всеми известными неисправностями замка зажигания и объяснить способы их устранения.

Что такое

Начнем со строения замка.
Узнаем, как он выглядит, из чего состоит, каков его принцип действия и так далее:

Как было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые от блокировки никак не зависят. Вот они: подсветка номерного знака, стоп-сигналы, габариты, аварийка, подсветка салона и подсветка на приборной панели.

Замки зажигания разные: нового или старого образца. Первая версия без реле имеет три положения и короткий ключ, вторая с реле имеет четыре положения и длинный ключ.

Схема

Ниже представлена типовая схема замка зажигания на «девятке».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если проблемы наблюдаются, то устранить их можно самостоятельно, ведь, как правило, на «девятку» устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как убедиться в наличии проблемы

Ниже совет, как убедиться, что замок зажигания действительно не работает:

Вставляем ключ зажигания и поворачиваем его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение ключа «1», работает ли наружное освещение или приборы управления;
Рекомендуется проверить все положения замка. Если наблюдаются отклонения от нормы, проблема с замком;
Проверить работоспособность замка зажигания можно следующим образом: повернуть руль, который не должен блокироваться. Блокировка на исправном руле должна срабатывать только при повторном повороте ключа из положения «1» в положение «2»;

Достоверно проверить работает ли замок можно так: берем обычную переносную лампу и подключаем ее одним концом к массе, другим к замку. Включаем зажигание — если лампочка горит нормально, значит замок в порядке. Если лампочка горит слабо или вообще не горит, замок неисправен.

Распространенные неисправности

Среди них на первом месте следующие:

Замок заклинил. Это наблюдается даже в «девятках», когда устанавливается новый замок. Причина — заводской брак или то, что приведено ниже.

Примечание. Замок может заклинить и из-за проблем со взаимодействием со стартером. В этом случае нужно положить внутрь замка немного силиконовой смазки и делать это каждый раз, когда замок заедает.

Замок со временем может изнашиваться, что приведет к его плохой работе;
Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при любом неосторожном обращении.

Ремонт и замена

Как правило, замок поддается ремонту. Если это не получится, придется полностью заменить (см. ).
Ремонт замка в большинстве случаев сводится к замене личинки или контактной группы. Если после этого проблема не устранена или есть возможность поменять весь замок, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

Снимаем кожух и откручиваем болты крепления, стягивающие хомут замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и зубило. Болты сначала ослабляются ударами стамески, а затем выкручиваются пассатижами.

Разъединяем две части хомута так, чтобы они расцепились;
Личинка может быть заменена уже на этом этапе операции;
Вынимаем боковой штифт, удерживающий личинку в замке.

Консультации. Личинка легко демонтируется тонкой отверткой, например, от часов. При этом надо постучать по замку молотком.

Если вытащить личинку после удаления бокового штифта не получается, можно попробовать высверлить личинку тонким сверлом;
Если снова снять личинку не удалось, то рекомендуется окончательно снять замок;
Снимите заглушки проводов.

Примечание. Один из разъемов (тот, что с большим разъемом) находится под приборной панелью. Чтобы его снять, нужно просунуть руку под панель.

Если замок зажигания с реле, то его вынимаем из-под панели;
Отсоедините разъем;
Провод заземления также снимаем;
Снимаем крышку, нажав на защелку, а затем на контактную группу;
Теперь удалить личинку будет намного проще;
Меняем на новый;
Мы проверяем работу на месте, прежде чем собрать все обратно. Поворачиваем ключ внутри замка — все описанные выше процессы должны работать.

Примечание. Не забудьте проверить работу блокировки руля. Если рулевой вал не блокируется при полном повороте руля, регулируем правильное расположение замка на колонке.

После тщательной проверки, убедившись, что все работает правильно, затягиваем болты до отрыва головок. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, самом выгодном. Действия сводятся к снятию блокировки (как это сделать написано выше).
Вот несколько рекомендаций, которым нужно следовать:

Перед отключением контактов необходимо их пронумеровать во избежание путаницы;
Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое необходимо предварительно снять. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить своими руками. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

В исправном замке зажигания автомобилей ВАЗ 2108, 2109, 21099 при повороте ключа нарушаются определенные электрические цепи. Если этого не произойдет, то не будут работать как минимум отдельные потребители, как максимум машина не заведется. При устранении неисправностей в электрических цепях автомобилей ВАЗ 2108, 2109, 21099 не забудьте проверить.

Необходимые инструменты

— тестер (мультиметр или аналогичный прибор в режиме омметра).
Если тестера нет, можно использовать контрольную лампу (лампа на 12 В с припаянными проводами).

Подготовительные работы

— снять нижнюю часть пластикового кожуха рулевой колонки, для облегчения доступа к разъемной колодке замка зажигания.

Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— находим и отсоединяем соединительную колодку замка зажигания под панелью приборов;

— на части колодки жгута проводов, ведущей к замку зажигания, проверяем исправность замыкания его контактов в определенной последовательности.

Поворачиваем ключ в замке зажигания в доступные 3 положения. Используем тестер в режиме омметра, прижимаем его выводы к замкнутым контактам замка или подаем плюс от аккумулятора через контрольную лампу на один тестовый вывод, минус от аккумулятора на другой. Если контакты замыкаются, тестер должен показать наличие некоторого сопротивления, контрольная лампа горит. В противном случае сопротивление стремится к бесконечности, контрольная лампа не горит.

Последовательность замыкания контактов в замке зажигания ВАЗ 2108, 2109, 21099

1. Положение ключа в замке зажигания 0 (выкл.).
Токоведущие контакты 30 и 30/1

Выводы в колодке коричневого и розового проводов.

2. Положение ключа в замке зажигания 1 (зажигание).
Живые контакты — 30 и ИНТ (наружное освещение, освещение приборов, сигнализация дальнего света), 30/1 и 15/1 (обмотка возбуждения генератора, система зажигания, очиститель лобового стекла, блок управления электромагнитным клапаном карбюратора, указатели поворотов, свет заднего хода, приборы управления), 30-15/2 (ближний и дальний свет фар. Противотуманные фары, очистители фар, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения).

Выводы в блоке черный и розовый, коричневый и белый, коричневый и синий провода.

3. Положение ключа в замке зажигания — 2 (стартер).
Контакты под напряжением — 30 и 50, 30/1 и 15/1, 30 и INT (стартер).

Розовый и красный.

3. Положение ключа в замке зажигания 3 (парковочное).
Контакты под напряжением — 30 и INT, 30 и 1-P (все электрические цепи указаны в п.2). Контакт «Р» до 1988 года использовался для включения габаритных огней.

Выводы в колодке черного и розового проводов от замка зажигания.

Легковой автомобиль ВАЗ-2109 выпускался в России 19 лет (1987-2006), как с карбюратором, так и с впрыском (ВАЗ-2111-80 (1.5i 8V), ВАЗ-11183-20 (1.6i 8V) ) двигатели. Признаками неисправностей в системе зажигания могут быть перебои в работе двигателя только на холостом ходу, а также в любом из режимов работы двигателя. В этом случае теряется часть мощности, или, как говорят водители, «двигатель не тянет». При полном выходе из строя системы зажигания запуск двигателя становился невозможным.

Устранение неисправности в системе зажигания обычно начинают с проверки наличия искры на свечах зажигания, которая должна быть мощной, бесперебойной, а ее цвет сине-оранжевый. Если искры нет, то придется проверить исправность цепей низкого и высокого напряжения. На «девятке» с карбюраторным двигателем поиск искры можно начинать с высоковольтного провода катушки зажигания, идущего на центральный вывод трамблера. Если на ней есть напряжение, то исправна цепь низкого напряжения и сама катушка зажигания. Затем проверке подлежат ползунок и крышка распределителя.

Могут быть пробиты на массу, кроме того, в бегунке может сгореть сопротивление, а на контактах крышки трамблера может появиться коррозия. Также износ или залипание угольного стержня, по которому передается напряжение с провода катушки зажигания на токоведущую пластину бегунка, приведет к прекращению подачи высокого напряжения на свечи зажигания. Если напряжение на высоковольтном проводе, идущем от катушки зажигания к распределителю, отсутствует, то придется проверить работу коммутатора и самой катушки зажигания, заменив ее заведомо исправными приборами.

Поскольку на панели приборов «девятки» есть вольтметр, то состояние переключателя можно определить по перемещению его стрелки в момент включения зажигания. Если он без задержек перемещается из нуля в положение, соответствующее напряжению аккумулятора, то можно сделать вывод, что выключатель неисправен. Если замена переключателя ничего не даст, то придется проверить работу датчика Холла, расположенного внутри трамблера.

Неисправность высоковольтных проводов будет хорошо видна ночью, если открыть капот ВАЗ-2109при работающем двигателе, так как при обрыве проводов они начинают светиться.

Ваз 2109 карбюратор глохнет на ходу по непонятным причинам. Глохнет двигатель автомобиля во время движения

Перечень причин остановки карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099, 2105, 2107 и их модификаций во время движения (на ходу). Эта проблема может возникнуть из-за неисправностей в разных системах двигателя: топливной, зажигания и др.

Перечень основных неисправностей, вызывающих остановку двигателя автомобиля на ходу

В бензобаке закончилось топливо.

В одном случае показания датчика уровня топлива могут быть просто неверными (он вышел из строя). В другом случае, даже если датчик показывает, что в баке осталось мало топлива, топливозаборник в такой ситуации всасывает воду, грязь, отложения и отложения со дна бензобака. Двигатель на такой смеси работать не будет и будет глохнуть хоть на ходу, хоть на холостых оборотах. Рекомендуется, во избежание появления такой проблемы, для профилактики периодически и .

Разрыв или засорение топливопровода.

Незакрепленные металлические и резиновые топливопроводы со временем могут порваться и изнашиваться. Это приведет к утечке топлива или прекращению подачи топлива, а также к остановке двигателя во время движения автомобиля. В качестве профилактики возникновения подобных неисправностей рекомендуется периодический визуальный осмотр топливопроводов на всем их протяжении. Также стоит обратить внимание на стойкий запах бензина, возникающий при этом.

Кроме того, как описано выше, грязь и вода из бака могут попасть в топливопроводы. В холодное время года наличие воды в топливопроводах может привести к замерзанию.

топливные шланги, обрыв или повреждение которых наиболее опасны, так как топливо может попасть на горячий коллектор и привести к пожару, состояние этих шлангов необходимо контролировать постоянно

Отключение центрального высоковольтного провода (бронепровод).

Ослабленный центральный высоковольтный провод от катушки зажигания к крышке трамблера может оторваться (соскочить) во время движения автомобиля, что приведет к пропаданию искры и остановке двигателя. В некоторых случаях эта ситуация сопровождается хлопком в глушителе. Необходимо визуально проверить целостность центрального провода и плотность посадки его наконечников в гнезда катушки и крышки.

Обрыв провода в цепи низкого напряжения.

В первую очередь это низковольтные провода системы зажигания (штекерные разъемы, идущие на катушку, трамблер, другие устройства монтажного блока системы зажигания, предохранители). Во-вторых, это «массовый» провод, соединяющий аккумулятор и корпус («массу») автомобиля. Его обрыв или неплотное соединение приведет к остановке двигателя во время движения, с одновременным исчезновением света приборов на панели, выходом из строя указателей поворота, звуковых сигналов и т. д. Необходимо визуально осмотреть низковольтные провода, найти ослабленные советы, восстановить соединение «массовых» проводов. В помощь схема системы зажигания и.

Нарушение опережения зажигания.

Внезапное разрушение элементов распределителя зажигания (поломка или заедание пружин центробежного регулятора), ослабление крепления элементов и их смещение. Ослабление крепления самого распределителя приведет к смещению угла опережения зажигания в ту или иную сторону и остановке двигателя во время движения. В такой ситуации поможет только визуальный осмотр трамблера и дефектовка с последующей установкой опережения зажигания(или).

распределитель автомобилей 2108, 2109, 21099

Пробой конденсатора на массу.

Неисправность автомобилей ВАЗ 2105, 2107 с контактной системой зажигания. Конденсатор на распределителе может внезапно выйти из строя и двигатель заглохнет на ходу. Данная неисправность сопровождается. Конденсатор необходимо проверить и заменить в случае неисправности. В качестве временной меры рекомендуется отсоединить его провод от клеммы «К» прерывателя и двигаться дальше. Также можно использовать звуковой конденсатор. Его провод подключаем к выводу «Р» катушки зажигания, а корпус к «массе».

«Подсос» постороннего воздуха в систему питания.

В этом случае топливная смесь становится очень бедной и двигатель глохнет. К этому может привести плохо закрепленный карбюратор (под его фланец подсасывается воздух) или впускной коллектор. Неисправность устраняется подтяжкой гаек крепления карбюратора и коллектора или заменой прокладок под ними. Дополнительную информацию о «всасывании» см.

Недавно столкнулся с такой проблемой: Ваз 2109перестал работать на холостом ходу. Машина заводится на подсос и едет. Все хорошо, ездить можно, но как только убираешь подсос и убираешь ногу с педали газа, ВАЗ 2109 глохнет. Конечно, машина на ходу, но это очень сложно, особенно на светофорах при езде по городу, когда постоянно нужно ускоряться или тормозить, чтобы ехать без холостого хода. Когда машина прогрета до, то на холостых может и не глохнуть, но жутко трясет на холостых, обороты двигателя около 500-600 об/мин. Срочно нужно восстановить нормальный холостой ход ВАЗ 2109, посмотрим как.
В интернете много статей, объясняющих причину, почему не работает холостой ход на ВАЗ 2109. 90% таких статей рассматривают только манипуляции с . Действительно, проблемы с клапаном очень часто являются причиной пропадания холостого хода на ВАЗ 2109, но есть и другие причины. Делюсь своим опытом, ибо сам потратил далеко не один час на поиски нормального материала, но наткнулся всего на сотни статей, которые как одна касались ЭПХГ.
Итак по порядку: на вашем ВАЗ 2109 пропали холостые обороты, при нажатой педали газа машина работает, как только ее отпускаешь — глохнет. Причина этого явления заключается в следующем. Карбюратор автомобиля ВАЗ 2109 имеет специальную систему холостого хода: холостой топливный канал с жиклером, холостой воздушный канал и электромагнитный клапан. При работе машины на холостом ходу топливная смесь поступает в двигатель через канал холостого хода. Дроссельная заслонка закрыта, поэтому разрежение в двигателе огромное и он засасывает топливную смесь в двигатель через канал холостого хода. Топливный и воздушный жиклер имеют специальные отверстия определенного диаметра, которые подбираются для стабильной работы двигателя на холостом ходу. Почему холостой ход может пропасть?
Все просто: либо топливо не поступает через неработающий топливный канал либо где-то есть подсос воздуха в системе и поддерживается неправильное соотношение бензин/воздух в горючей смеси.
Электромагнитный клапан холостого хода (далее ЭПХХ) отвечает за подачу топлива. Если клапан не работает, топливо не будет поступать на холостом ходу в пространство за дроссельной заслонкой карбюратора.

Автомобиль ВАЗ 2109 оснащается двумя типами систем питания двигателя — инжекторной и карбюраторной. Как известно, карбюраторная система из-за своей тяжелой конструкции чаще подвержена каким-либо неисправностям, влияющим на ходовые и технические качества автомобиля. Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты на холостом ходу, и двигатель просто глохнет. Причин может быть много, и всех их объединяет ряд характерных признаков.

Первая причина — забит жиклер холостого хода. Несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой), даже одной пылинки может быть достаточно, чтобы забить форсунку.

Также может засориться сам фильтр тонкой очистки. Такое часто случается, когда фильтр вовремя не заменили на новый. Реже выходит из строя система холостого хода.

Нет никакой разницы между симптомами, для любой из причин проблемы. Определить, что именно нужно почистить или поменять, можно только с помощью визуального осмотра, или диагностики.

Так же иногда обороты не только совсем пропадают, но и плавают. При этом автомобиль ВАЗ 2109 не глохнет. В этом случае к вышеперечисленным причинам следует добавить: неисправный электромагнитный клапан, либо датчик холостого хода.

Поиск и устранение неисправностей

Чтобы устранить эту проблему, необходимо определить виновника. После того, как вы локализовали место возникновения проблемы, можно приступать к подготовке к ремонтным работам. В первую очередь проверьте, насколько правильно настроен карбюратор. Для этого затяните до упора винт качества и винт количества, а затем выкрутите его, как указано в заводских настройках карбюратора (часто настройки карбюратора таковы: винт качества — 2,5 оборота, количества — 4 оборота). Если изменений нет и двигатель по-прежнему не держит холостые обороты, а то и вовсе глохнет, то нужно искать причину, выбирая из вышеперечисленных.

Для определения причины потребуется разобрать карбюратор автомобиля ВАЗ 2109. Сняв верхнюю его часть, перед вами откроется поплавковая камера. Проверьте уровень бензина в нем. Он должен быть около 25 мм. Если с уровнем все в порядке, то переходим непосредственно к форсункам.

Жиклер холостого хода, расположенный в поплавковой камере, необходимо снять и проверить на наличие мусора или мусора. Если в отверстии жиклера обнаружен мусор, то его необходимо продуть и промыть бензином. Если же мусора в лунке нет, то продолжаем искать причину дальше.

Карбюратор мы осмотрели, теперь можно переходить к фильтру тонкой очистки. Посмотрите на состояние бензина в картере фильтра. Если на дне нет осадков, фильтр еще в хорошем состоянии. Если на дне есть хоть какие-то частицы, его необходимо срочно заменить.

После того, как вы почистили карбюратор и поменяли фильтр тонкой очистки, заведите автомобиль ВАЗ 2109, и проверьте его работу на холостом ходу. Если обороты все еще плавают или двигатель глохнет, причиной может быть датчик холостого хода.

Проверить датчик можно следующим образом: отсоединить от него провода и проверить вольтметром. Минусовой провод кладем на массу, а плюс — на разъем блока. Включаем зажигание и следим за показаниями прибора. Датчик должен выдавать напряжение 12 вольт. Если такой силы тока нет, то скорее всего неисправен датчик.

Если после проделанной процедуры выясняется, что датчик в норме, но изменений по-прежнему нет (плавают обороты и глохнет двигатель), то остается последний вариант — электромагнитный клапан. Проверить его достаточно сложно, поэтому проще установить новый.

Теперь ваш автомобиль ВАЗ 2109 должен стабильно работать, как на холостом ходу, так и во время движения. Если же двигатель все же глохнет, хотя обороты уже не плавают, то причина гораздо серьезнее, и, скорее всего, потребуется специальная диагностика и вмешательство специалиста.

Одна из проблем, с которой может столкнуться автомобилист с отечественным автомобилем ВАЗ 2109 – глохнет карбюратор на ходу. Этой теме посвящено большое количество статей, но реальный опыт позволит быстрее решить проблему, так как причин тому несколько.

Итак, профессионалы, имевшие опыт решения проблемы ваз 2109 с глохнущим на холостом ходу карбюраторным двигателем, нашли несколько причин и решений.

Причины и способы их устранения

Когда глохнет карбюратор на холостом ходу, то есть когда нога на педали газа, машина работает без нареканий, а как только опускаешь — глохнет, следует искать причину Причина в электромагнитном клапане холостого хода. Чтобы найти причину, нужно понять смысл автомата. Итак, карбюратор автомобиля имеет систему холостого хода, которая состоит из топливного канала с жиклером, воздушного канала и электромагнитного клапана. Когда автомобиль работает на холостом ходу, топливо передается в двигатель по специальному каналу холостого хода. Для обеспечения работы автомобиля на холостом ходу на жиклере расположены отверстия.

Какая неисправность приводит к тому, что пропадают обороты холостого хода?

Причин может быть две:

Проблемы с подачей топлива на холостом ходу.
В системе подсос воздуха, что нарушает оптимальное соотношение воздуха и бензина в горючей смеси.

В первом случае ответственность лежит на электромагнитном клапане холостого хода. Если он неисправен, топливо не сможет поступать в двигатель.

Для устранения причины снимите воздушный фильтр, с которого затем снимается крышка. После этого проводится мини-проверка здоровья. При включенном зажигании снимите и наденьте фишку на клапан. Об исправности катушки свидетельствуют характерные щелчки, которые раздаются при манипуляциях. Но для полной уверенности в исправности следует открутить вентиль. Для этого используйте ключ №13. Затем снимите жиклер и проверьте его на загрязнение. Продувая воздух ртом, проверьте, нормально ли он проходит через него. После такой проверки необходимо заткнуть пальцем отверстие в ЭПХХ (далее электромагнитный клапан холостого хода), включить зажигание. Эта процедура выдует мусор, скопившийся перед топливным жиклером, если таковой имеется.

Также следует проверить целостность уплотнительной резинки. При наличии повреждений, деформаций или неплотного прилегания будет подсасываться воздух, из-за чего отказ происходит на холостом ходу машины.

Если нет характерного щелчка при снятии и надевании чипа, то следует проверить, есть ли натяжение. Если нет, проверьте экономайзер дроссельной заслонки карбюратора.

В том случае, если напряжение есть, а заменить вентиль нечем (поломка случилась в дороге), то можно принять экстренные меры, которые позволят завершить маршрут. Для этого снимите жиклер, отломите пластиковую иглу и установите жиклер на место. В этом случае нет необходимости ставить провод на ЭПХХ.

Если все проведенные манипуляции не помогли устранить неисправность, то проблема кроется в подсосе воздуха, обнаружить который не так просто.

В этом случае порядок действий следующий:

Проверить герметичность крышки карбюратора, а также исправность бумажной прокладки между ними.
Проверьте все шланги на наличие повреждений и трещин.
Проверьте наличие заглушки на трубке, расположенной в задней части карбюратора. Если он отсутствует, убедитесь, что воздух не подсасывается. Для этого просто подставьте палец. Если обнаружен подсос воздуха, то автомобиль глушат и накручивают болт на трубку соответствующего диаметра, а другой конец надевают на выход карбюратора.

Известно, что утечки воздуха являются одной из наиболее частых причин. Как видите, неисправности, при которых глохнет карбюратор ВАЗ 2109 на ходу , можно найти самим, у меня даже особых навыков нет. И самое главное, вы также можете устранить их самостоятельно.

Причин, приводящих к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько. Наиболее распространены такие, как засорение фильтра тонкой очистки топлива или жиклера, а также сбой в системе регулирования оборотов на карбюраторе.

Все причины касаются легко устранимых поломок своими силами, в гараже или на стоянке.

2109 глохнет на холостых тоже из-за нехватки времени, однако у опытных водителей такой проблемы нет. Поэтому стоит сосредоточить усилия на поиске дефектов в двух направлениях – проверка проходимости топливопровода и установка карбюратора на холостой ход.

Топливопровод

Стабильный холостой ход карбюратора регулируется жиклером. При неисправности жиклера его необходимо открутить и продуть воздухом под давлением, удалив тем самым частицы грязи. В случае серьезного засора можно использовать промывку разбавленной смесью бензина или ацетона.

На некоторые модели ВАЗ 2109 устанавливают форсунки с клапаном с электромагнитным управлением. Такой клапан регулирует подачу топливной композиции в жиклер. При нормальной работе подача топлива прекращается при частоте вращения двигателя более 2100 об/мин. Клапан снова открывается, когда скорость падает до 1900 об/мин .

Диагностировать его поломку можно только с применением специального оборудования на СТО. Однако есть и «народный» способ проверки. Для этого достаточно при работающем двигателе быстро отсоединить и подключить провод питания на клапане.

В момент таких манипуляций с проводом в клапане можно услышать щелчок, что будет свидетельствовать о его исправном состоянии.

Фильтр тонкой очистки топливной смеси устанавливается на топливопроводе перед насосом подачи бензина в карбюратор. По регламенту он должен заменяться на «2109» каждые 15 000 км, но это. Неравномерная работа двигателя (дергания) на холостом ходу и высоких оборотах может означать, что двигатель засорен.

В этом случае его необходимо заменить; продувка может быть эффективной только тогда, когда необходимо съездить в автомагазин за новым фильтром.

(banner_content)

Установка карбюратора

На ВАЗ 2109 была установлена отечественная разработка и сборка. Чтобы отрегулировать подачу топливной смеси к двигателю, вам понадобится отвертка с длинным лезвием и портативный тестер частоты вращения двигателя.

Карбюратор имеет два регулировочных винта, один для качества, а другой для подачи топлива.

Условия настройки для запуска процедуры регулировки:

отрегулированная система зажигания;
двигатель прогрет до 90°С (зимой 85°С)

Этапы настройки карбюратора:

винт, отвечающий за объем топлива, закручивается до тех пор, пока двигатель не заглохнет;
для того же винта делаются два полных оборота в обратном направлении и двигатель запускается;
если двигатель не запускается, винт делает еще один полный оборот;
на тахометре количество оборотов должно быть в районе отметки 1020 об/мин;
добившись необходимых показаний тахометра, можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;
этот винт необходимо крутить до того момента, пока обороты не достигнут отметки 850 об/мин;

Примечание: водителям, не привыкшим к длительному прогреву двигателя, следует выставлять обороты холостого хода на отметку 900 об/мин, так как отметка 850 об/мин оптимальна для хорошо прогретого двигателя.

Вышеуказанные манипуляции с регулировкой карбюратора и чисткой топливопровода будут эффективны в том случае, если двигатель глохнет на холостом ходу нерегулярно. При постоянном возникновении проблемы холостого хода, в условиях СТО.

ВАЗ 2109 — российский автомобиль

На долю «девятки» ВАЗ-2109 пришлась большая популярность, чем на долю ее «младшей сестры», трехдверной ВАЗ-2108, что неудивительно: кузов с четырьмя боковыми дверями всегда считался в нашей стране более «солидный» и практичный для семейного использования. Поэтому пятидверный хэтчбек и стал «золотой серединой» первого поколения ВАЗовских «переднеприводников», известных как «Самара-1». Однако прозвище «стамеска» за характерную угловатую форму клина тоже получила и эта модель. Между прочим, обводы «Самары» были далеки от идеальных и это выражалось в том, что автомобиль-«грязник» пачкался буквально в первой луже. Заднее сиденье складывалось исключительно как единое целое, и алгоритм этого процесса из-за слишком сильно выступающего заранее подлокотника задних дверей открывался настежь. В более ранних выпусках багажник и вовсе «красовался» отсутствием отделки.

ВАЗ 2109 (1995, экспорт)

В 1991 году экстерьер «Девятки» несколько облагородили установкой вместо пластикового «клюва» (дефлектора воздухозаборника) «длинных» крыльев и «традиционной» облицовки радиатора . Салон «Девятки» имел такие же «гремяще-скрипящие» пластиковые детали, как и на остальных автомобилях семейства «Самара-1». В начале 90-х появилась комплектация «люкс» с «высоким» щитком приборов, оснащенным тахометром и маршрутным компьютером от престижного седана ВАЗ-21099. К сожалению, улучшению вентиляции эта панель не способствует из-за неважного и малопонятного качества сборки дефлекторов. Последнюю косметическую модернизацию «девятки» провели в середине 19-го гг.97.

Технически «девятка» идентична «восьмерке», базовым для него тоже изначально был 1,3-литровый двигатель «2108». Чуть позже появилась более мощная 1,5-литровая версия 21093 и менее мощная 1,1-литровая 21 091 экспортная, но последней выпускалось мало, а «93-я» во второй половине 90-х была единственной в модельном ряду. Часть ранних «девяток» комплектовалась 4-ступенчатой МКПП, но более поздние «93-е» комплектовались только 5-ступенчатой коробкой передач. В 90-х выпускали небольшими партиями и «спецмодель» ВАЗ-2109.-91 с роторно-поршневым двигателем ВАЗ-415, максимальная скорость которого была 200 км/ч. Актуален был и расход топлива до 25 л/100 км (!). Однако таких машин на рынке мало, их техническое состояние требует особого внимания, а техническое обслуживание ПДП возможно только в Москве и Тольятти. Семейство «Самара» было точным и информативным рулевым механизмом реечного типа, но за его состоянием необходимо следить регулярно и не более чем через 50 тысяч километров проводить регулировку механизма. Реэкспортная версия с правым рулем, как правило, сразу переделывалась с обычным левым рулем, за исключением переустановки рулевой колонки и замены панели приборов. Отличить бывших «англичанок» можно по индексам 21 09.6 (1,3 л) и 21 098 (1,5 л). Начиная с конца 90-х под капотом «девятки» появился и двигатель с многократным впрыском (модификация 21093-20), однако полностью заменить карбюратор их не успели — модель сняли с производства.

Лада 2109 Балтик

Лада 2109 Балтик интерьер

Передняя подвеска McPherson в «Самаре» несколько жестковата из-за выхода из строя последней стойки, но со своей задачей справляется даже при активной езде (которая лишь потом требует ремонта, ну , если не следующий владелец). В 90-х на рынке встречалось очень много реэкспортных версий в самых разных исполнениях (L, GL и т.д.) и комплектациях. Состояние этих, не сменивших владельца экземпляров, как правило, далеко от идеального. Лучше ориентируйтесь на более «свежие» модели без «наворотов». В 1997-1998 годах в Финляндии собирали модернизированный ВАЗ-21093 (Самара 1500i) (проект ЕвроЛада). Эти машины отличаются пластиковыми бамперами улучшенного качества в цвет кузова со встроенными противотуманными фарами и цветом «металлик». Из особенностей ЕвроЛады — кастомные аксессуары, включая сумки в руль, штатную сигнализацию, систему питания с многократным впрыском и каталитическим нейтрализатором в выхлопной системе. В марте 2004 года морально устаревшая «девятка» окончательно потеряла свое место на конвейере модели, рестайлинговой 2114, существенно отличаясь от нее только экстерьером и двигателями с впрыском топлива. Кстати, с 1999, «девятку» собирали из машинокомплектов на сызранском предприятии «РосЛада», а также украинском заводе ЛуАЗ. В 2004 году производство ВАЗ-2109 было передано украинскому заводу ЗАЗ.

Благодаря изучению конструкции ремонтников и относительно недорогих запчастей можно найти во всех девяти регионах страны. В то же время многие тюнинговые компании «девятки» легко подстраивают под индивидуальные вкусы владельца (например, устанавливают пластиковую «обвеску», четырехголовую систему освещения Farnham, электропакет, легкосплавные диски и т. д.) и улучшают характеристики двигателя. и шасси. К сожалению, ВАЗ-2109входит в число лидеров печального рейтинга — по воровству. Это обратная сторона популярности.

Возможные проблемы
Двигатель:

Изнашиваемые детали и компоненты системы охлаждения. Частая замена масляного фильтра.

При обрыве ремня ГРМ двигателя ВАЗ-21083 погнули клапана. Недостаточная затяжка болтов головки.

Течь масла через прокладку клапанной крышки, топливный насос и датчик-распределитель. Ненадежность карбюраторов типа «Солекс», особенно ЭПХХ.

Обрыв крепления выхлопной трубы ресивера из-за использования стальных гаек вместо латунных старого образца.

Неисправности системы впрыска (последние версии).

Проблемы с ремонтом менее распространенной системы впрыска на старых модификациях (до 2001 года).

Трансмиссия:

Потеря троса сцепления. Амортизационные чехлы и ШРУСы.

Нечеткое разделение при отсутствии сцепления и блокировки задней передачи на КП «с зазорами».

Выключает передачу на неровной дороге. Неисправности вакуумного усилителя тормозов.

Быстрый износ сцепления на двигателе 21 083 (20-30 кв.км). Небольшой ресурс сцепления на двигателях 1500 (20-30 тыс. км).

Шасси:

Износ и ослабление подвески сайлентблоков.

Неудачная конструкция моторамы — разрушение нижней поперечной части моторного отсека. Амортизационные покрытия ШРУС.

Стойки амортизатора Flow.

Отказы передних дисковых тормозов при движении на высокой скорости.

Электрооборудование:

Неправильное подключение проводки к клеммам. Быстрый износ ремня генератора (до 50 кв. км).

Дефекты электронных компонентов инжекторных двигателей.

Неисправности электронных компонентов (переключателей) системы зажигания карбюраторных двигателей. Сигнал неисправности.

Отказы стартера.

Неисправности стеклоочистителя.

Кузов:

Неудобный процесс складывания заднего сиденья. Скрипят и дребезжат облицовочные детали салона.

Коррозия передних брызговиков и стоек кузова и подвески, задних колесных арок и подкапотного пространства.

Неисправность двигателя вентилятора и нагревателя, засоряющего его листву.

На машинах более поздних выпусков была упрощена выхлопная система (убраны решетки в задних неподвижных стеклах).

Высокий край — ствол. Быстрое загрязнение и боковин кузова.

На базе ВАЗ-2109 фирма МПО изготавливает заказной фургон ВЭП-1705 «Челнок» с закрытым грузовым отсеком вместимостью 2,2 м, распашной задней дверью с вертикальными дверями и рессорной задней подвеской. С конца 2001 года МПО и производит пикап модели 2347 полурамной конструкции с рессорной задней подвеской и зависимой трехбортовой грузовой платформой, оборудованной пластиковой крышкой с порядком подъема заднего люка. Нагрузка модели 1705 — 350 кг, 2347 — 450 кг. Модели WSI отличаются от конкурирующих марок пикапов и фургонов «Иж» лучшим качеством сборки, экономичностью и управляемостью.

Страна Россия
Производитель «АвтоВАЗ» (Тольятти) ОАО «РосЛада»
Valmet (Финляндия)
Кузов несущий
Тип кузова Хэтчбек
Количество дверей 5
Количество мест 5
Тип привода передний, поперечный перед двигатель
Конструкция передней подвески стойки McPherson, задняя полузависимая на продольных рычагах
Габаритные размеры 4006х2620х2402
Колесная база 2460 мм
Дорожный просвет, мм 160
Объем багажного отделения, л 330/940
Снаряженнаямасса, 920 кг
Трансмиссия 4- или 5-ступенчатая
Шины 175/70 R13

Хронология выпуска
Осень 1987 г. Начало производства ВАЗ-2109
С 1990 по 1994 год, ВАЗ-21 091
С 1992 по 2004 год, ВАЗ-2109 21093
1992 г. Модернизация («длинное крыло»)
1994 г. ВАЗ-21093-20
1995 г. Модернизация (кузов)
С 1996 по 1998 г. Лада Самара Балтика, сборка Valmet
1997 г. Модернизация (кузов, «европанель»)
С 1994 г. по 1 ВАЗ-2109-91 (мелкая серия)
март 2004 г. на АвтоВАЗ Прекращение производства

Модификация ВАЗ-21 090
Тип двигателя/количество клапанов БК/4R/8
Рабочий объем, л 1288
Мощность, л.с. 63
Максимальный крутящий момент 95 Н•м
Максимальная скорость, км/ч 148
Разгон до 100 км/ч, от 16,2
Расход топлива. 90 км/ч/Гц, 5,8 л.с./9,0

Модификация ВАЗ-21 091
Тип двигателя/количество клапанов БК/4R/8
Рабочий объем, л 1099
Мощность, л.с. 54
Максимальный крутящий момент 78 Н•м
Максимальная скорость, км/ч 138
Разгон до 100 км/ч, 17,2
Расход топлива. 90 км/ч/Гц, 5,9 л.
