Диагностика вариатора своими руками

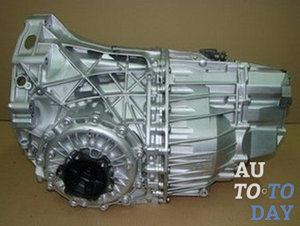

В данной статье мы рассмотрим особенности диагностирования такой автомобильной трансмиссии как вариатор. Также мы проанализируем возможные причины неисправностей и сами поломки, а также то, как не допустить их дальнейшего возникновения.

Уже многие водители знают о вариаторной коробке передач, и кое-то даже с удовольствием водит автомобиль с вариатором. Но ведь далеко не на каждом автомобиле он имеется. Кто-то вообще сторонится приобретения машины с вариатором. Обоснованы ли такие разные мнения или нет? Мы поможем вам в этом разобраться.

Частые неисправности вариатора

Приступим к рассмотрению основных причин поломки вариаторных коробок и путей исправления этого. Вас, пожалуй, заинтересует следующий вопрос. Почему же такая прогрессивная конструкция как вариаторная трансмиссия, к которой проявляют в последнее время большой интерес производители, не у многих пользуется успехом в силу их отказа от приобретения автомобилей с подобными узлами? Мы выяснили эту причину.

Возможные неисправности, с которыми сталкиваются владельцы автомобилей с вариатором:

1. Износ подшипников конусов вариаторной коробки с характерным посторонним гулом машины.

2. Несогласованная работа ведущего и ведомого шкивов и, как следствие, рывки при движении автомобиля.

3. Засорение радиатора с последующим перегревом автомобиля при работе силового агрегата.

4. Другие неисправности, которые нехарактерны для вариаторных коробок.

Давайте рассмотрим детальнее каждую неисправность по отдельности. В случае износа подшипников конусов, вы услышите посторонний гул в автомобиле во время работы силового агрегата. Это свидетельствует о том, что детали подлежат замене.

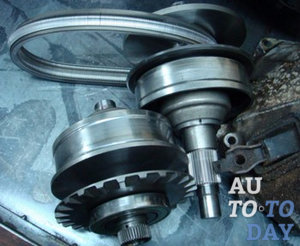

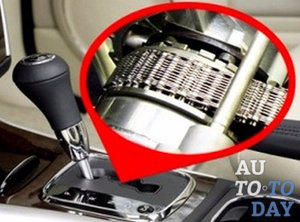

Всё дело в том, что ремень, который контактирует со шкивами, состоит из металлических пластин, истирающихся со временем. Поэтому необходимо будет заменить этот ремень и желательно уже на первых этапах слышимости гула. Чем чаще вы будете проводить замену, тем лучше. Автомобильные эксперты советуют менять ремень даже в профилактических целях при замене подшипников.

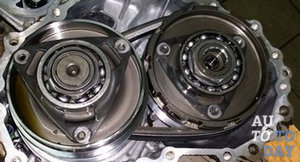

Касательно шумной работы подшипников, то причин здесь достаточно. Самая распространённая – попадание в конструкцию инородных элементов. Это случается из-за плохой работы фильтрующих деталей. Вполне вероятным может быть и заводской брак подшипников. Также подшипники могут обладать недостаточной грузоподъёмностью и низким классом точности. Это возникает из-за их неправильного подбора или штатного брака, как в предыдущем варианте.

Если вы заметили, что во время запуска двигателя у автомобиля прослеживаются рывки, для этого есть несколько причин. Зачастую это заклинивание клапана масляного насоса во время его работы. Если внутрь него попал какой-то мелкий посторонний предмет или продукты горения, то клапан, вполне вероятно, заклинит. После этого в системе образовывается давление из-за того, что клапан работает неравномерно, и может возникнуть несогласованность работы шкивов. Ремень, который взаимодействует со шкивами, проскальзывает и вызывает подёргивание машины.

Если автомобиль сигнализирует о перегреве, значит, скорее всего, причина в загрязнённом радиаторе. Следовательно, радиатор переходит в аварийный режим. Теплообменник отвечает за то, насколько хорошо происходит охлаждение системы силового агрегата. Также это могут быть один или два радиатора, всё зависит от модели транспортного средства. Но любой радиатор в конечном счёте загрязняется из-за попадания в него инородных тел, насекомых, грязи и пыли. Следует регулярно следить за чистотой радиатора, дабы в дальнейшем двигатель больше не перегревался.

В список прочих неисправностей можно отнести разрушение гидротрансформаторного колеса, сбои электронных систем и нарушение работы электронного блока управления. Сразу однозначно заявить о том, что в вариаторе возникла та или иная неисправность, нельзя. Как правило, всё зависит от своевременной замены деталей, а также аккуратного обращения с автомобилем.

Что нужно для проверки вариатора?

Для того, чтобы приступить к проверке вариаторной коробки, нужно сесть за руль и тронуться с места. Если старт прошёл плавно и без каких-либо посторонних звуков, значит, на автомобиле установлен качественный стартовый пакет. Возникновение шумов и движение автомобиля рывками указывает на то, что стартовый пакет подвергся неким поломкам. Здесь без проверки масляного уровня, цвета и запаха жидкости не обойтись.

Необходимо извлечь щуп и посмотреть на цвет масла. Оно должно быть светлым, без каких-либо оттенков, прожилок и тёмной составляющей. Масляная жидкость не должна пахнуть гарью.

Помните, что в зависимости от состояния автомобиля – прогретый он или остывший – будет изменяться масляный уровень. В прогретом двигателе уровень масла будет значительно выше, чем в холодном.

Капните жидкость со щупа на чистый белый лист бумаги и присмотритесь, нет ли капле чёрных точек и разного рода уплотнений. Также проверьте детали вариаторной коробки – нет ли сколов, забоин и трещин. Воспользовавшись измерительным инструментом, можно проверить на предмет перекосов и неровностей. Нужно чётко понимать, что если присутствует забоина или скол, то это прямой путь к дальнейшему возникновению трещины в детали механизма с последующим его разрушением.

А это будет сопровождаться заклиниванием механизма и заеданием.

Следующее, на что необходимо обратить своё внимание – это состояние спидометра. Если спидометр находится в нерабочем состоянии, то выход его из строя может быть обусловлен переходом ремня вариатора в аварийное положение.

При движении на низких скоростях положение ремня, которое отклонилось от нормы, вполне может остаться незамеченным, а вот на высокой скорости это может закончиться плачевно: аварийным торможением и разрывом ремня. Конечно, многое зависит и от автомобилиста, которому присуща индивидуальная особенность вождения машиной. Вариатор – это достаточно сложный механизм, который в первую очередь предназначен для размеренной и спокойной езды.

Если же водитель любит прямо с места жечь резину, тогда это, без сомнений, приведёт к сильному износу механизмов вариаторной коробки передач. Следовательно, значительно уменьшится и её функциональный срок. На низких оборотах заведённого двигателя должен отсутствовать звук на свист растянутого ремня генератора. Если вы услышали такой звук, значит, ремень вариатора сильно растянут, но на высоких оборотах этот звук пропадает полностью.

Как проверить вариатор?

Прежде чем приступить к диагностике вариатора, двигатель и трансмиссия должны быть прогреты в движении. Некоторые автомобильные инструкции требуют подключения Consult и проверки температурного датчика в вариаторной коробке. Напряжение там должно превышать 0,9В. Проще говоря, нужно проехать несколько километров перед диагностированием вариатора. Последовательность действий при подготовке к самостоятельной диагностике вариаторной коробки следующая:

1. Прогреть в движении автомобиль.

2. Отключить все потребители электрической энергии аккумуляторной батареи.

3. Аккумулятор в исправном состоянии с зарядом более 12 В.

4. Отсутствуют сигнализации, которые разрывают штатные цепи.

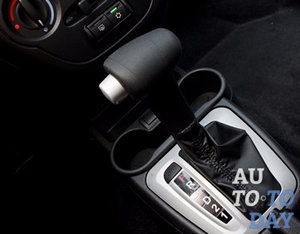

5. Селектор коробки передач переведён в положение «P» — Parking.

Порядок проведения диагностики вариаторной коробки передач:

1. Вставьте ключ в замок и поверните в положение ON – включено.

Должны загореться контрольные лампы на приборной панели. Процедуру провести быстро дважды OFF- ON — OFF — ON – OFF. Оставить выключенным.

2. Включить зажигание, когда селектор коробки селектор передач в положении P и включить зажигание. Подождать, пока загорится лампочка CVT (Sport) на пару секунд и потом сразу отключить зажигание.

3. Зажмите на педаль тормоза и переведите селектор в «D» — Drive.

4. Снова включите зажигание.

5. Отпустите педаль тормоза и переведите ручку селектора в положение L.

6. Одновременно полностью выжмите педали тормоза и газа, и переведите селектор снова в D.

7. Отпустите обе педали.

Сначала будет стартовый импульс в 2 секунды, как при включении зажигания, затем лампа замигает 10 раз, в это время надо смотреть на вспышки. Какие-то из них будут короткие примерно в полсекунды, какие-то длиннее, около секунды. Давайте предположим, что процедура самодиагностики не запустилась по каким-либо причинам.

Если вариатор находится постоянно в аварийном режиме, тогда сначала проверьте состояние обмоток Step Motor на разъёме коробки под аккумулятором. Через данный разъём можно продиагностировать все внутренние электронные узлы вариатора. В случае их замены придётся слить масло и снять поддон с фильтром.

Если неисправность сложная и не всегда проявляется в движении, тогда замеры необходимо проводить с внешних датчиков показаний скорости и непосредственно в движении. На легковых автомобилях этот разъём располагается, как правило в центре торпедо. На минивенах – под бардачком с пассажирской стороны ближе к левой стойке.

Если автомобиль движется в аварийном режиме вариатора как на прогретом, так и на холодном моторе, тогда есть большая вероятность, что из строя вышел Step Motor (произошел обрыв обмотки). Неисправность, которая возникает после прогрева – это датчики вращения. В таком случае нужно всё разобрать для доступа к ЭБУ и отправиться активно поездить минут десять. Как только прошло это время, подключите прибор и посмотрите сигналы.

Если вариатор начинает буксовать, тогда проверьте давление в порту и напряжение на датчике давления в режиме Stall Test. Это поможет узнать многое о состоянии вариаторной коробки.

Чтобы не передвигаться на «бочке с порохом», если вы приобрели подержанную машину на вариаторе, пробег которой достиг уже критического числа, при первом же ТО поменяйте коробку, чтобы не портить себе жизнь беспокойными мыслями.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Три признака неисправности вариатора

Всё больше современных автомобилей различных марок комплектуется вариаторами. Рассмотрим вкратце основные проблемы, которые возникают с данными устройствами, а также ознакомим с некоторыми способами их устранения.

В последнее время закрепился миф о ненадежности вариаторов и о якобы невозможности их отремонтировать. Однако это утверждение не совсем верное. Многие специализированные автомастерские занимаются ремонтом вариаторов. Автосервис «Интер-Авто» проводит диагностику данных устройств и успешно обслуживает их. Мы также практикует заказ необходимых запчастей, если их нет в наличии.

Вопросы по поводу стоимости услуг или расценок на детали можно задать через специальную форму обратной связи на сайте.

1. Износ подшипника конусов

Самая распространенная причина неисправности вариаторов начинается с износа подшипников конусов, при этом становится слышен характерный гул. Шум подшипников возникает по причине попадания продуктов износа на их рабочие поверхности, в результате чего они приходят в негодность. Специальные масляные фильтры до поры до времени удерживают металлическую взвесь.

Таким образом, своевременный уход за подшипниками или их замена с необходимыми запчастями предотвратит более серьезные проблемы с вариатором.

2. Заклинивание редукционного клапана масляного насоса

Следующая причина, которая может вызвать проблемы с вариатором — это рывки и подёргивание транспортного средства, возникающие по причине заклинивания редукционного клапана масляного насоса. Мешают нормальной работе этого агрегата всё те же вредные продукты износа, нарушая стабильное давление в системе. Своевременное обращение в специализированную мастерскую поможет избежать более крупных расходов на ремонт. Небольшие повреждения конических шкивов устраняют шлифовкой, при этом ремень придётся, скорей всего, заменить.

3. Неисправность в ГДТ

К достаточно редким неисправностям, которые предшествуют поломке вариатора, относят выход из строя гидротрансформатора, а также сбои в электронике, вызванные поломками некоторых элементов блока управления. Однако подобного рода неисправности возникают достаточно редко и не являются закономерностью, скорее фактором невезения.

В целом, перспективы у вариаторов достаточно оптимистичные и статистика показывает, что выходят из строя они не чаще гидромеханических коробок. Главное своевременно диагностировать неисправность и вовремя её устранить. В этом вам помогут квалифицированные специалисты нашей автомастерской.

Болезни вариаторов

Болезни вариаторов и рекомендации по эксплуатации

Вариатор (CVT — бесступенчатая автоматическая коробка переключения передач) ведет свое происхождение от ступенчатых АКПП и имеет такие же узлы как и его  предшественник:

— гидротрансформатор, планетарная передача с фрикционными дисками и поршнями, масляный насос с гидравлической системой и гидроблок с соленоидами и др. элементами управления и контроля. И эти узлы болеют по тем же законам, что и у ступенчатых автоматов.  (проблемы гидротрансформаторов, фрикционов и электрики.)

У вариаторов в отличии от ступенчатых АКПП есть свои особенности и их болезни: Ремень, Конуса с подшипниками, — Масляный Насос лепесткового типа, — Степ-мотор, изменяющий передаточное число. И капремонт вариаторов очень специфичен и не дает полного восстановления рабочих характеристик.

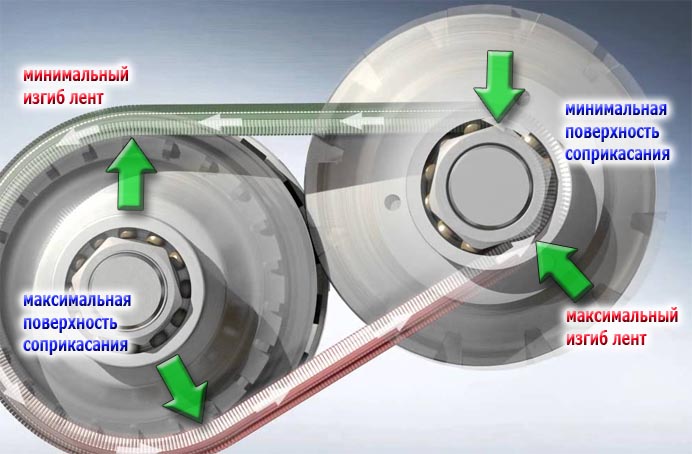

Типичные проблемы ремня и конусов Когда ремень срывается в скольжение по поверхности конуса, начинается износ его «протектора», рабочей части ремня, имеющей насечки. Чем больше износ насечек, тем «хуже тянет» машина. (подробнее)	Проблема степ-мотора Степ-мотор служит в вариаторах Джатко для изменения передаточного числа. И его электрическая часть редко служит более 5-6 лет.  При выходе из строя степ-мотора, вариатор как-будто «едет на одной скорости» (подробнее)	Подшипники При выработке ресурса подшипников, начинаются вибрации, появляется гул или свист. Дальнейшая эксплуатация с этой проблемой может закончиться … (подробнее)
Насос и износ клапана От грязного масла изнашивается клапан насоса Джатко. Он начинает клинить, зависать и включаться с ударами, что не очень заметно для водителя, но приводит к большим проблемам … (подробнее)	Рекомендации как продлить жизнь вариатора — Поддерживать чистоту и достаточный уровень масла, … (подробнее — ниже)	Перегрев вариатора, замена теплообменника С возрастом КПД вариатора снижается, что приводит к лишнему нагрева масла. Теплообменники так же с возрастом забиваются грязью и снижают КПД. А работа вариатора при температуре масла свыше +120º приводит к цепной … (подробнее)

Как оттянуть старение вариаторов:

1. Поддерживать чистоту и достаточный уровень масла вариатора, для чего проверять масло в каждый приход машины в сервис.

(Грязное масло ускоряет износ конусов и ремня, забивает каналы гидроблока и соленоидов, что приводит к поетере давления)

2. Прогревать вариатор перед поездкой. Особенно зимой в морозы. И не нагружать холодный вариатор (менее +60ºС) педалью газа больше середины ее хода.

(Холодное густое масло ведет к проскальзыванию ремня по конусам и фрикционов по стальным дискам, что ведет к преждевременному износу)

3. С возрастом вариатора беречь его от перегревов (установка дополнительного радиатора)​

(Предельная нагрузка на вариатор особенно летом приводит к перегреву, что ускоряет старение расходников в разы)

4. Не использовать машину как буксир и не буксировать ее на тросу.

5. Не разгонять машину сверх положенного по Правилам (скорости свыше 140 кмч в разы сокращает ресурс ремня, подшипников и расходников)

6. проводить своевременные плановые капремонты с заменой изношенных расходников, как только появятся первые симптомы.

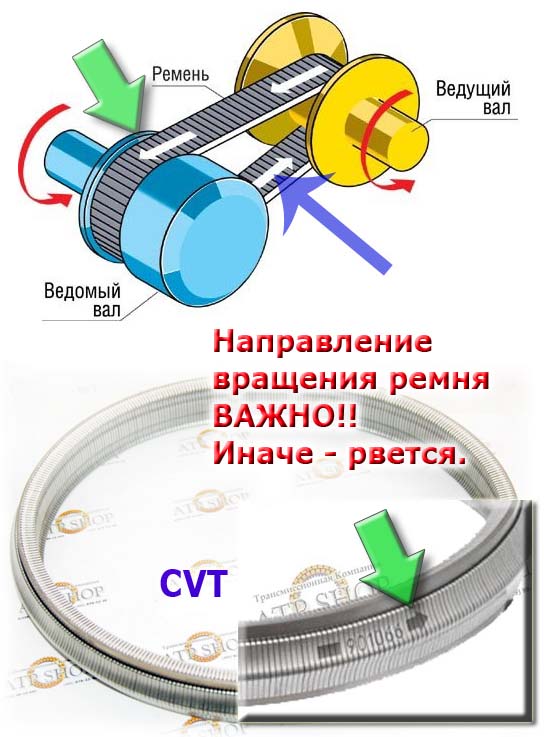

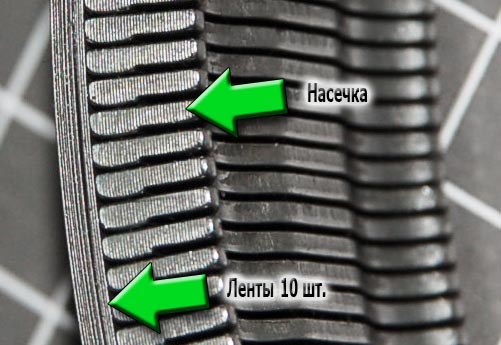

Толкающий Ремень, PushBelt Все «толкающие» ремни (pushbelt) для вариаторов умеет изготавливать только одна фирма — «Бош». Устроены они из нескольких металлических лент на которые нанизаны стальные толкающие сегменты. Эти сегменты цепляются своей  зубчатой поверхностью за металл конусов тянут за собой зацепленную за них многослойную ленту. Лента несет здесь соединительную функцию, которая прижимает сегменты к конусам и удерживает их плотно друг с другом. Сегменты выполняют функцию не буксира (который тянет), а «толкача». Как колеса паровоза отталкиваются от стальных рельсов. Именно место соприкосновения металл-металл и является самым слабым местом ремня. Насечка несет функцию «протектора», который вытесняет лишнюю воду (масло в нашем случае) и цепляется зубчиками за металл конусов. Второе слабое место ремня это — ленты, а вернее их деформация\растяжение или (если запустить) разрыв. Но это происходит, когда сегменты уже износились больше критического уровня. Болезни ремней развиваются по такому сценарию: Самые опасные режимы работы ремня-конусов, это в начале движения. ​Когда передаточное число составляет максимум или минимум (при начале разгона или на максимальных оборотах) один из конусов имеет минимальную площадь соприкосновения с ремнем и тогда высок риск срыва ремня в скольжение. Штатная работа — это когда соприкасание с конусом происходит всей поверхностью сегмента под углом 90° и нет проскальзывания ни при входе сегментов на конус, ни при выходе с него. Ленты ремня испытывают огромные растягивающие и изгибающие нагрузки (как мы ломаем эл.провода сгибая-разгибая их несколько раз) и со временем металл лент растягивается и устает. А при растянутых лентах зазор между сегментами увеличивается, хоть и на несколько микрон, но это приводит к тому, что наклон сегмента к конусу становится меньше 90° и соприкасание происходит не всей поверхностью сегмента, а передним ребром. И тогда срыв в скольжение начинается все раньше и раньше. Компьютер фисирует проскальзывание. Насос при этом получает команду компьютера увеличить прижимание ремня к конусам, что в разы увеличивает растяжение ленты и начинается цепная реакция износа протектора сегментов. Но что значительно хуже — износ поверхности конусов. Кроме того, крайне важен профиль самого толкающего сегмента. В норме он имеет насечку. По мере износа насечка становится менее заметной и когда истирается до основания, то срыв в скольжение происходит уже при каждом сильном нажатии педали газа. Справа видны различные степени износа ремня.  Факторы риска, когда ремень срывается в скольжение: А. в момент трогания с места, когда радиус изгиба ремня минимальный, а передаточное число вариатора на минимуме (LowGear). Б. На максимальной скорости вращения (Overdrive), когда радиус ремня на ведомом конусе минимальный, а частота вращения и момент вращения максимальные, что создает дополнительные центробежные силы для ремня.  В. При работе на неразогретом масле, когда толстый слой холодного (до 60°С) масла на конусах способствует скольжению, но еще не «склеивает» металл сегментов с металлом конусов. Г. изношенный ремень с растянутыми лентами и съеденными протекторами сегментов. Д. работа в грязном масле, когда под ремень попадает пыль от фрикционов или что хуже — металлическая пыль.
Подшипники, Bearings 2. Предельная нагрузка на конуса передается на подшипники, которые кроме функции скольжения еще и удерживают конуса как опоры. Длительная работа вариатора при предельном давлении масла от насоса приводит к преждевременному износу подшипников конусов. Износ подшипников приводит к вибрациям, выражающимся гулом вариатора и по цепной реакции приводит к ускоренному выходу из строя остальных подшипников. Езда с вибрациями кроме ремня убивает еще и поверхности конусов.
Конуса Ведущий и Ведомый 3. При износе или что хуже — местных «задирах» металла, ремень начинает вести себя непредсказуемо для компьютера, срываясь в скольжение уже при нагрузках значительно ниже предельных. Компьютер сначала подает давление на конуса до предельного, а когда это не помогает, то ограничивает тягу двигателя, чтобы дать возможность доехать до сервиса АКПП.



Насос масляный, Jatco Насос для вариаторов Джатко — роторный и создает огромное (до 40 атм) давление. Конструкция насоса включает в себя лопатки из высокопрочной стали, которые ходят в пазах ротора. Но самым слабым узлом насосов джатковских вариаторов является клапан, который загрязняется, изнашивается и клинит. Вариаторы Айсин и остальных производителей не имеют серьезных проблем с насосом.

Степ-мотор, шаговый мотор, Jatco Для того, чтобы синхронно раздвигать и сдвигать конуса, изменяя передаточное число Джатко в конструкции использует электрически управляемый шаговый мотор, электропривод. Этот мотор имеет ограниченный ресурс и подлежит замене после 120-150 ткм, в зависимости от перегревов масла и износа ремня. Проблема заключается в зависании конусов в одном положении и компьютер не может менять передаточное число вариатора.

Неисправность вариатора, основные поломки вариатора

Вариатор, как и любой другой тип трансмиссии, подвержен разного рода поломкам. Причинами тому могут служить различные факторы: халатное отношение к своему автомобилю во время езды, несвоевременная замена масла, редко производимое техобслуживание. Поскольку такое вариатор относительно новое явление для российского автомобильного мира –  выявить и устранить причину его неисправности может далеко не каждый автосервис. Лучше всего определить признаки неисправности вариатора на ранней стадии, чтобы не доводить дело до дорогостоящего ремонта вариатора.

Список основных причин поломки вариатора возглавляют разного рода повреждения ленты ремня. Причиной тому может послужить резкое торможение автомобиля на высокой скорости. В данном случае лента ремня резко переходит в аварийное положение, что приводит к появлению многочисленных зазубрин на ней. Постоянные «стрессовые ситуации» для ремня в конечном итоге приведут к его разрыву. Механическое повреждение ленты ремня может произойти и в результате столкновения колес автомобиля с препятствием при движении задним ходом. Вызывает указанную неисправность вариатора также резкое переключение передач при пробуксовке. Рывки и удары при переключении передач – это явные признаки поломки вариатора в результате повреждения ленты ремня.



Сбои в работе электроники узла также могут вызвать различного рода проблемы вариатора. Неполадками электроники могут служить нарушения контактов в клеммах. Сюда же можно отнести и повреждение жгута электропроводки. Если в работе автомобиля наблюдается своего рода раскачивание в нейтральном положении, то в самую пору обратить внимание на состояние электроники вариатора.

Неисправности блока управления вариатора, гидротрансформатора или муфты переднего хода могут привести к проблемам при трогании автомобиля с места или сложностям при переключении передач до конца. Удары при переключении селектора говорят об отклонении давления в магистрали вариатора. Причиной неисправности при переключении передач может послужить и лопаточный переключатель – последствием данной поломки станет проблема при переключении передач вручную.

Свидетельством неисправности вариатора служит запах горелого масла в салоне автомобиля. При проявлении указанного признака стоит проверить уровень и состояние масла. Если в наличии имеется дым, а масло потемнело, то это явные показатели того, что в работе вариатора имеются определенные проблемы.

Проблемы и неисправности вариатора

Несмотря на то, что первые серийные автомобили, оснащенные вариаторами, появились еще в 1958 году, особое распространение этот тип автоматической трансмиссии получил в конце 80-ых годов, и основным у японских автопроизводителей.

Все больше автопроизводителей выбирают вариатор или CVT (Continuously Variable Transmission) в качестве автоматических трансмиссий для своих автомобилей. Лидерами по производству вариаторов в мире являются несколько компаний: Aisin и JATCO, обе фирмы японские, первая принадлежит Toyota Motor Corporation, вторая Nissan Motor Co., Ltd. Но не нужно думать, что только японцы знают толк в вариаторах. Так же CVT производят Audi, Mercedes-Benz, Ford…

Об устройстве вариаторе читайте здесь

Как и в любой другой коробке передач, принцип вариатора стоит на изменении передаточного числа крутящего момента от двигателя и перенаправлять его на колеса, но конструктивно представляет собой совсем другой агрегат. У трансмиссии CVT нет какого-то определенного количества передач, и за это ее нередко называют еще «бесступенчатой» автоматической трансмиссией.

Не смотря на ряд преимуществ вариатора, владельцы первых серийных автомобилей, оснащенных такими коробками были недовольны. Помимо некоторых механических проблем, они столкнулись и с рядом эксплуатационных ограничений, таких как невозможность долгое время буксировать прицеп, вариаторы не любят быстрые ускорения и длительные пробуксовки, и автомобили с данным типом трансмиссии очень ограничены по подъему мощности двигателя. Все это может вызвать преждевременные проблемы с агрегатом.

Теперь остановимся подробней на том, с чем может столкнуться владелец автомобиля с вариатором.

1. Первое, на что начали жаловаться владельцы Ниссанов и Субару с пробегом – это износ подшипников конусных валов. Все это сопровождается гулом, и может произойти как при 50 000 км, так и при 100 000 км. Хоть агрегат и ремонтопригоден, но лучше надеяться на заводскую гарантию, так как замена всех четырех подшипников обойдется очень дорого.

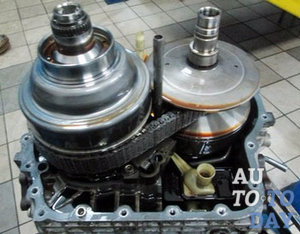

Валы с подшипниками и ремнем

С ремонтом лучше не затягивать, так как при разрушении подшипника произойдет разрушение и самого конусного вала. Так же при образовании люфта на валу, страдают и металлические пластины ремня.
Не допустить этой проблемы можно путем замены масла в CVT раз в интервал 50 000 км. Стоимость работ по замене масла тоже не дешева, да и сама трансмиссионная жидкость стоит дороже, чем ATF для классической АКПП.

2. При замене масла в вариаторе стоит строго придерживаться указаний производителя и не экономить на оригинальном масле. Так как CVT сложный механизм, то он очень требователен к соблюдению допусков и стандартов. В противном случае, экономия пары тысяч рублем может ускорить износ и повлечет за собой еще больше траты.

3. Так как любая трансмиссия не любит высокие температуры, на вариаторы очень часто ставят теплообменники.

теплообменник вариатора. Фото — drive2.ru Svyazist91

Это устройство, представляющие собой радиатор, в который входит трансмиссионное масло из CVT, а по другому каналу в теплообменник входит антифриз из системы охлаждения ДВС. Первой причиной того, что масло в вашем вариаторе поднялось выше нормы скорее всего забитый теплообменник. Его следует промывать каждые два – три года. Так же перегрев может быть вызван тем, что трансмиссионная жидкость набрала в себя много шлама и отложений и требует замены. Перегрев масла в коробке до критической температуры приведет к тому, что вариатор встанет в аварийный режим и все нормализуется только после того, как агрегат остынет.

Сигнал о перегреве вариатора Mitsubishi Outlander

4. Как и классическая АКПП, вариатор может что называется «пинаться».Причина очень часто кроется в редукционном клапане масленого насоса. По причине его не стабильной работы или не работы, давление масла может постоянно «скакать» или не подниматься вовсе.

Масляный насос

Решить эту проблему можно только заменой клапана, или всего насоса. Помимо этого, возможно будет требоваться шлифовка валов, а ремень скорее всего потребует замены.
Чем раньше Вы обратитесь к специалисту за ремонтом, тем дешевле этот самый ремонт Вам обойдется, так как эксплуатация автомобиля с неисправным вариатором просто усугубит ситуацию.

Как и у любого сложного механизма, в эксплуатации вариатора существует ряд условий, которые требуется соблюсти для беспроблемной его работы. Очень часто поломки связаны с неправильной эксплуатацией или несвоевременным обслуживанием, но тем не менее проблемы существуют, и производители от года к году стараются их исправить. Что-то получается, что то еще нет, но тенденция смены классических АКПП на CVT прослеживается уже давно, и думаю что уже вполне обозримом будущем, все больше и больше автомобилей будут оснащается вариатором.

Автор — Андрей Червяков

Читайте также о проблемах коробки автомат

Ремонт гидроблока вариатора: признаки и причины неисправности

Вариаторы сегодня постепенно отвоевывают репутацию, потерянную после массового использования первых ненадежных версий. Сейчас этот тип трансмиссии ненамного проигрывает классическому автомату в плане надежности и долговечности. Единственный значимый нюанс – это то, что у CVT-коробок есть некоторые ограничения. Например, буксировка даже небольших прицепов может пагубно отразится на здоровье вариатора. Для управления вариаторными трансмиссиями, аналогично АКПП, применяется гидроблок. В материале статьи рассмотрим некоторые характерные неисправности в этом узле, а также разберем причины их появления.



Особенности работы гидроблока вариатора

Вариатор стандартной конструкции, применяемой на большинстве современных автомобилей, также оснащен гидротрансформатором, и в целом все управление крутящим моментом и скоростью движения реализуется через гидроблок.

Особенность работы заключается именно в способе регулировки скоростей вращения и величины крутящего момента. Если в АКПП изменение этих параметров в механической части происходит ступенчато, то в CVT-коробке все регулировки плавные.

Причем очень важным пунктом здесь выступает согласованность работы гидравлических цилиндров, которые сдвигают и раздвигают тарелки шкивов. Если даже немного нарушается заложенная конструкцией синхронность, то сбои в работе коробки передач проявятся моментально.

Именно поэтому гидроблоку вариатора уделяется особое внимание. И система смазки CVT-коробок в обязательном порядке оснащается фильтром тонкой очистки масла.



Причины и признаки неисправности гидроблока

Неисправности с вариаторной коробкой передач зачастую сходны по симптомам с проблемами в АКПП. Однако есть и свои различия. И главное, сама трактовка той или иной проблемы может отличаться.

Существует несколько причин, которые могут вывести из строя гидроблок:

• несвоевременная замена рабочей жидкости и фильтра;
• использование неподходящего масла;
• перегрев вариатора;
• повышенные нагрузки коробки;
• эксплуатация авто при экстремально низких температурах без предварительного прогрева.

Рассмотрим основные неисправности, которые характерны для гидроблока коробки-вариатора.

1. Загрязнение внутренней структуры. Чаще всего гидроблок засоряется проникшими через фильтр мелкодисперсными частичками металла, которые появляются вследствие естественного износа трущихся деталей коробки. Также причиной образования твердых или сгустковых отложений часто становится сильно изношенное масло. Основа и присадки деградируют и окисляются с образованием структур, отличных по консистенции от рабочей жидкости. Главная причина этого явления – несвоевременная или неквалифицированная замена масла и фильтра.
2. Частичный или полный отказ управляющих соленоидов. Электромагнитные катушки сегодня довольно надежны и сами по себе перегорают редко. Чаще нарушается работа механической части соленоидов, или возникают проблемы с электрическим сигналом. Некоторые соленоиды на гидроблоках отдельных производителей подразумевают частичный ремонт механической составляющей. Но в большинстве случаев они меняются. Сбои в подаче электричества на катушки вызываются нарушением контакта или проблемами с ЭБУ вариатора.
3. Выработка на рабочих поверхностях плунжерных пар. Плунжерные пары на вариаторных гидроблоках такие же, как и на автоматических коробках. И выходят из строя по той же причине: загрязненная или несоответствующая требованиям рабочая жидкость. В некоторых случаях выработка в этих парах трения может привести не только к частичному пропуску жидкости, но и к заклиниванию. А это может полностью парализовать работу вариатора.
4. Локальное разрушение прокладки между корпусными деталями. Довольно распространенная поломка. Прокладка под действием времени, температуры и давления часто подвергается разрушению. При этом создается канал сообщения межу отдельными магистралями, которые должны быть изолированы друг от друга. Также, если прокладка повредилась по периметру гидроблока, жидкость может вытекать наружу. В любом из вышеописанных случаев это приведет к сбоям в работе гидравлики вариатора.
5. Нарушение в работе шариковых клапанов. Эти клапаны выполнены по простейшей схеме. Шарик под действием давления жидкости перекрывает своим телом канал. Сбои шариковых клапанов часто являются следствием загрязненной жидкости. Инородные частицы попадают между шариком и кольцевым каналом, не давая клапану полностью закрыться. Жидкость проникает в магистраль, где ее быть не должно. К другой причине можно отнести изменение геометрии шарика или его посадочной поверхности.

Проблемы с гидроблоком вариатора могут быть более заметны в эксплуатационном плане и более разрушительны для механической части, чем аналогичные неисправности в автоматических коробках передач. Поэтому ремонтировать гидроблок вариатора необходимо сразу после обнаружения сбоев в его работе.



Профессиональный ремонт

Гидроблок вариатора сегодня ремонтируется далеко не в каждом автосервисе. Ответственность и требуемые для квалифицированного ремонта специалисты с глубокими знаниями этого типа трансмиссии не позволяют некоторым СТО браться за эту работу.

У нас, помимо промывки, производится восстановление даже проблемных гидроблоков, которые в других автосервисах отказались ремонтировать. Это стало возможным благодаря следующим особенностям нашего автосервиса:

• штат высококвалифицированных специалистов с большим опытом работы по ремонту и восстановлению вариаторов;
• наличие всего необходимого инструмента и специализированного оборудования для диагностики и ремонта гидроблоков;
• сжатые сроки ремонта;
• справедливое и прозрачное ценообразование;
• гарантия качества, которая реально работает.

Если вы заинтересованы в качественном и быстром ремонте гидроблока вариатора на вашем автомобиле – обращайтесь к нам.

Возможности по ремонту вариаторов

С каждым годом популярность автоматических бесступенчатых коробок передач вариаторов неизменно увеличивается. Это удобная в использовании и простая в обслуживании трансмиссия, которая обеспечивает максимально возможную плавность хода автомобиля. Многих практичных автовладельцев беспокоят вопросы надёжности и ремонта таких агрегатов. Как часто они ломаются и можно ли восстановить вариатор без замены АКПП.

Надёжность вариаторов

Первоначально, появившись в предложении японских автопроизводителей, коробки передач вариаторы не пользовались должным спросом, что объяснялось их посредственной надёжностью. Однако со временем конструкция бесступенчатой АКПП улучшалась, решились вопросы с надежностью, что неизменно сказалось на их популярности у покупателей.

Особенностью такого вариатора является отсутствие у него гидроблока, который на обычных автоматах часто выходит из строя, причём его ремонт представляет определенные сложности. Именно такую простоту конструкции многие производители авто и называли в качестве преимущества своих бесступенчатых КПП.

Однако, как и у любой другой технологии, у вариаторов имелись свои определенные недостатки. Это в первую очередь повышенные требования к сервисному обслуживанию агрегата. Автовладельцу необходимо будет своевременно проходить соответствующий сервис, меняя масло и используя для такой работы исключительно оригинальные трансмиссионные жидкости.

Ещё одним недостатком коробок данного типа является их заточенность на спокойный и размеренный ритм движения автомобиля. А вот при скоростном пилотаже, резких ускорениях и торможениях в пол такие трансмиссии быстро перегревались, что приводило к их серьезным поломках, устранение которых обходилось автовладельцам в круглую сумму.

Конструкция вариатора

Конструктивно такая коробка передач состоит из двух валов, на которые одета прорезиненная или металлическая цепь. Такая цепь может плавно перемещаться по шкивам, соответственно происходит ступенчатое плавное изменение крутящего момента, который передается на карданный вал. Действительно, в таких бесступенчатых трансмиссиях нет полноценного гидроблока, но все же имеется гидравлическая система и масляный насос, который поддерживает высокое давление в системе.  Также такие АКПП полностью управляются автоматикой, которая часто сбоит и выходит из строя.

Эксплуатационный ресурс такой коробки передач будет зависеть от правильности ее обслуживания. Если автовладелец пренебрегает своевременной сменой масла и эксплуатирует АКПП в условиях повышенных нагрузок, то это часто приводит к ее преждевременному выходу из строя, а ресурс агрегата обычно составляет не более 100-150 тысяч километров. Тогда как при условии качественного сервиса такая бесступенчатая коробка передач прослужит 250 тысяч километров и более.

Симптомы поломок коробок вариаторов

Какой бы надёжной не была такая коробка передач и как бы правильно автовладелец не ухаживал за машиной, всё же полностью избежать поломок такого агрегата будет невозможно. Сложность ремонта и возможность полного восстановления вариатора будет зависеть во многом от того, как быстро автовладелец определил неисправности и доставил машину в сервис. Если же пренебрегать такими симптомами неисправностей, эксплуатируя машину до полного отказа АКПП, то в последующем такая трансмиссия просто не подлежит ремонту, а ее требуется менять на контрактную или новую.

Многие современные автомобили оснащены многочисленными датчиками и блоками самодиагностики, которые позволяют определить неисправности без посещения сервиса. Автовладельцу нужно будет сразу же после появления соответствующего сервисного сообщения на приборной панели доставить машину в сервис, где мастера разберут вариатор и выполнят его профессиональный ремонт.

Также симптомами неисправности вариатора являются рывки и толчки при переключении, а также появление различного рода посторонних звуков. Если в работе трансмиссии появился шум и шелест, это может свидетельствовать о проблемах с ремнем или износе подшипников. При всех таких признаках неисправностей необходимо сразу же обращаться в сервис, где с помощью комплексной диагностики можно определить конкретную поломку и устранить ее с минимальными затратами.

Распространённые поломки вариаторов

Чаще всего у вариаторов ломаются шкивы, и изнашивается ремень, появляются проблемы в системе смазки. В современных моделях ремень — это прочная цепь, состоящая из штифтов и пластин. В процессе использования агрегата может отмечаться износ боковых пластин, что приводит к рывкам и пинкам при изменении крутящего момента. Устранить износ шкива можно путем шлифовки повреждённых элементов, однако такой способ восстановления недолговечен и буквально через 15-20 тысяч километров пробега придётся вновь вскрывать вариатор и выполнять его капитальный ремонт.

Шкивы и подшипники также могут меняться на оригинальные запчасти с использованием соответствующих ремкомплектов. Только мастер с большим опытом работы с вариаторами от конкретного производителя сможет определить, подается ли восстановлению вышедший из строя узел или ремень, шкив и его подшипники требуют замены. Также могут отмечаться проблемы с клапаном маслонасоса, который забивается фрикционной пылью. В итоге, подвижные элементы плохо смазываются смазкой, отмечается их усиленный износ, а, в конечном счёте, вариатор заклинивает и восстановить его не представляется возможным.

Капитальный ремонт на вариаторах обычно требуется при пробегах более 250 тысяч километров. Это трудоемкая и сложная работа, которая на современных автомобилях может обойтись в сумму от 100 до 200 тысяч километров. При необходимости такого восстановления автомобиля его владельцу необходимо решиться, следует ли проводить капиталку вариатора или приобрести новую и бывшую в употреблении АКПП, которая может прослужить ещё в течение длительного времени.

Рекомендации автовладельцам

Обращаясь в специализированные сервисные мастерские уже при первых признаках проблем с вариатором, можно своевременно устранить поломки, что позволит несколько сэкономить, а не доводить до необходимости дорогостоящего капитального ремонта.

Автовладельцу необходимо на регулярной основе выполняется сервис масла и следить за его состоянием. Если в смазке появилась фрикционная пыли или жидкость поменяла свой цвет, то следует в обязательном порядке выполнить её замену.

Не следует нарушать правила эксплуатации автомобиля, стараясь избегать агрессивного стиля вождения, в том числе резкого разгона и торможения в пол.

Соблюдая такие простейшие правила, можно предупредить серьёзные неисправности у вариатора, продлить срок службы АКПП и всего автомобиля.
