Daewoo Nexia. Расположение и назначение предохранителей и реле.

Кроме того, предохранитель защищает систему прогрева заднего стекла, центральный замок и привод открытия двери багажника.

Как снять и заменить предохранители на Daewoo Nexia?

Вентилятор системы охлаждения силового агрегата. Этот элемент, как и предохранитель f14, позволяет предотвратить выход из строя вентилирующего устройства.

27/08/ · Нумерация и назначение в обоих блоках предохранителей дэу нексия n предохранители реле Daewoo Nexia одинаковые. Салонный монтажный блок Монтажный блок в салоне Нексии находится слева от руля в нижней части приборной панели, под кнопками открытия багажника и бензобака.

В противном случае возможен перегрев мотора. За этим реле закреплена защита источников света, установленных в поворотных фарах. Работа поворотников при его поломке будет невозможна, как и световой сигнализации. Используется для защиты участка электрической цепи бензонасоса.

Если двигатель завести не получается, при этом аккумулятор заряжен, а стартер крутит нормально, надо проверять работоспособность детали. За этой деталью закреплены электрические цепи источников освещения головного света. Работа ближнего и дальнего света фар возможна только при работоспособности этого реле.

Также отвечает за функционирование вентилирующего устройства системы охлаждения. Поломка реле приведет к перегреву силового агрегата. Муфта компрессорного устройства дэу нексия предохранители расположение и назначение. Если в работе системы дэу нексия предохранители расположение и назначение появляются проблемы, агрегат неэффективно охлаждает салон машины или вовсе не включается, надо выполнить проверку работоспособности реле К8.

Используется для защиты от перенапряжения участка цепи, к которому подключено устройство, издающее мелодичный сигнал. Речь идет о звуках, сигнализирующих о включенной оптике при открытии дверей и непристегнутых ремнях безопасности.

Таким реле оснащаются не все блоки, дэу нексия предохранители расположение и назначение соответствующей комплектации. За деталью закреплена защита четвертой скорости вентилирующего устройства печки. Поломка реле приведет к тому, что в сильный мороз отопительная система не сможет нормально прогреть салон машины. Отвечает за функционирование системы зажигания.

Если произойдет поломка устройства, то завести двигатель не получится. За этим реле закреплена защита электроцепей системы очистки ветрового стекла. При поломке щетки стеклоочистителя и система омывания работать не смогут. Лампы габаритного света, фонари освещения номерного знака, подсветка комбинации приборов и органов управления. Лампа ближнего света левой фары. Электропривод регулятора направления светового пучка левой фары.

Лампа ближнего света правой фары.

Электропривод регулятора направления светового пучка правой фары. Лампы света заднего хода. Цепь возбуждения генератора. Комбинация приборов, прикуриватель, звуковой мелодичный сигнал, часы. Управление замком крышки багажника. Таймер электрообогрева заднего стекла.

Дэу Нексия — предохранители и реле

Центральный замок. Аудиосистема цепь от батареи. F6 10 А — ближний свет, электрокорректор правой фары. Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом дэу нексия дэу нексия предохранители расположение и назначение предохранители света, проверьте его контакты и провода, прочность разъёмов.

Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает дэу нексия n предохранители. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода.

Если не разбираетесь в электрике, лучше обратитесь дэу нексия n предохранители сервис. F7 30 А — бензонасос, топливные форсунки. Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле C и его контакты.

Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке дэу нексия предохранители расположение и назначение или контактной группе. F14 [ 30 А ] — Звуковой сигнал, электровентилятор системы охлаждения высокая скорость. F15 [ 20 А ] — Плафон дэу нексия n предохранители салона и багажного отделения, электропривод антенны F16 [ 30 А ] — Электростеклоподьемники F17 [ 10 А ] — Автомагнитола питание от замка зажигания F18 [ 30 А ] — Автомагнитола питание от аккумуляторной батарейэлектрообогрев заднего стекла, электропривод замка крышки багажного отделения, центральный замой.

Предохранители на внутренней стороне монтажного блока. F6 10 А — ближний свет, электрокорректор правой фары.

Daewoo Nexia. Расположение и назначение предохранителей и реле.

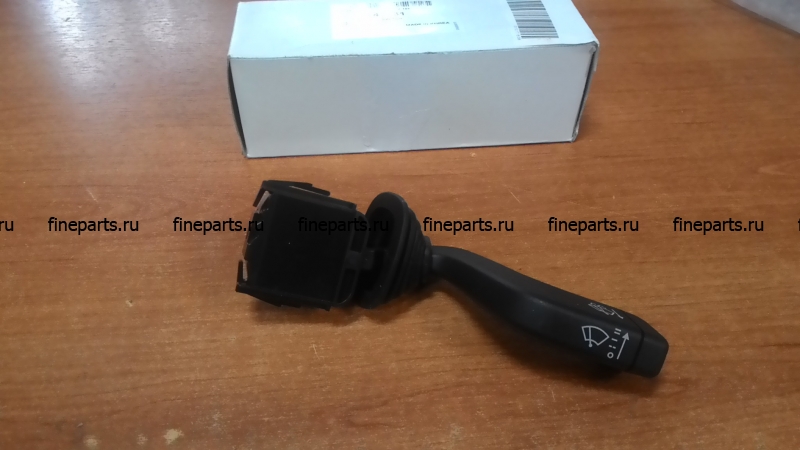

Если дальний свет работает, а ближний нет, скорее всего дело в подрулевом выключателе света, проверьте его контакты и провода, прочность разъёмов. Можно снять выключатель, аккуратно разобрать его и проверить пластины на наличие короткого замыкания, а также пластмассовый переключатель, надёжно ли размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего, а также контакты в разъёмах и провода.

Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратитесь в сервис. Если перестал работать топливный насос, проверьте контакты в гнезде предохранителя, а также реле и дэу нексия предохранители расположение и назначение контакты.

Если они окислились или есть следы подгорания, замените реле. Может быть нет контакта в замке зажигания или контактной группе. Если происходят перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего реле, либо возможно дело в топливном фильтре, который нужно заменить. При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос.

Проверить можно, подав на него напряжение 12 В напрямую, либо подключив вместо топливопроводной магистрали шланг, опущенный в ёмкость.

дэу нексия предохранители расположение и назначение

Ещё бензонасос может не работать из-за проводки в салоне внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять обшивку слева от педали сцепления. Увидев колодку разъёма, проверьте все провода и соединения, идущие от.

Жёлто-коричневый или бело-коричневый провод отвечает за работу бензонасоса. Проверьте также, чтобы провода не были перебиты возможными вкрученными в кузов саморезами.

Вентиляционный люк Передние сиденья Заднее сиденье. Система отопления, вентиляции и кондиционирования воздуха Управление системой кондиционирования воздуха Диагностика неисправностей Техническое обслуживание Снятие и установка узлов системы кондиционирования воздуха Электрооборудование Электрические разъемы, предохранители и реле Электрические схемы.

Расположение предохранителей, плавких вставок и реле Daewoo Nexia N; Про авто и мото

Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля. Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.

Ваш адрес email не будет опубликован. Знатоки Апр 25 Рубрики Авто Ремонт Своими руками Авто советы. Включаешь свет, то совместно слабо светят поворотники, но света как не было так и.

Предохранители Daewoo Nexia

На предохранителях контролька слабо светит — нет нормального напряжения. Куда дальше смотреть? Кто подскажет? Нексия г. Восьми клапанная. Здравствуйте, если у вас проблемы с электрикой, есть вероятность, что они обусловлены либо неправильной работой блока управления, либо генератором, что более вероятно в данном случае. Давно ли Вы проверяли работоспособность аккумулятора?

Проверьте его заряд мультиметром, уровень электролита, а также его плотность. Также Вам нужно произвести диагностику генератора.

На нашем ресурсе есть статья о неисправностях и симптомах дэу нексия предохранители расположение и назначение, а также о его проверке. У меня Дэу Нексия 8 клап. Проблема вот в чем: стала плохо заводится с ключа зажигания с катушки нет искрыс лямки заводится без проблем, а с ключа если завел, можно проехать какое-то расстояние и если остановиться, то с ключа не заведешь только с лямки. Катушка новая рабочая, контактная группа замка зажигания целая.

На торпеде слева от приборной панели есть кнопка включения и отключения противотуманных фонарей. В некоторых авто активация и отключение происходит с помощью подрулевого переключателя. Здравствуйте, у меня Нексия года, не включается магнитола, и не открывается багажник по кнопке с салона, но кнопка бензобака работает.

Подскажите, пожалуйста, в чём проблема? Точно подсказать, в чем проблема без диагностики автомобиля по факту мы, к сожалению, не можем.

Гибкая проводка ДУС заднего колеса Кузов Демонтаж уплотнений ветрового и заднего стекол Ветровое стекло Заднее стекло кузов седан Устранение негерметичности уплотнений Зеркало заднего вида Электрообогреватель заднего стекла Бамперы Панели обивки дверей Оборудование дверей передние и задние двери Дверные замки Стекла дверей Задние панели обивки кузов хетчбек Панели обивки кузов седан Открывающиеся форточки кузов хетчбек

Предохранители Дэу Нексия и реле: схемы блоков Н100, N150

Седан Daewoo Nexia оснащен электрической системой с отрицательным контактом («массой») на корпус автомобиля. Нормативное напряжение бортовой сети составляет 12 вольт.

Для защиты электрооборудования машины от короткого замыкания или перегрузок основные цепи защищены плавкими предохранителями.

Нексия с мотором 8 клапанов и 16 клапанная модификация имеют идентичные электросхемы.

Порядок работы предохранителей заключается в размыкании электрического соединения в случае превышения определенной силы тока. При нештатной ситуации с электрикой токопроводящий плавкий элемент предохранителя разрушается (перегорает), защищая электроагрегаты от поломки, а сам автомобиль – от возможного возгорания.

На Нексии применяются плоские предохранители ножевого (вилочного) типа, стандартного типоразмера «АТО» высотой 19 мм. На верхней поверхности каждого предохранителя нанесена величина номинальной силы тока в амперах. Для удобства обозначения предохранители различного номинала имеют определенный цвет корпуса, однако не все изготовители соблюдают это правило.

Основные предохранители Daewoo Nexia

Основной комплект предохранителей расположен в монтажном блоке Daewoo Nexia. Блок находится в нижней части панели приборов, с левой стороны от рулевой колонки. Снаружи блок предохранителей закрыт пластиковой декоративной крышкой. Для удобства водителя на внутренней поверхности крышки указаны схема расположения и назначение предохранителей и электромагнитных реле, а посадочные места на плате пронумерованы.

Управление и безопасность:

Световые приборы:

Климатические и мультимедийные устройства:

Предохранители применяемые в Нексии

Расположение и назначение предохранителей
(Нажми на интересующий тебя предохранитель и узнай за что отвечает)

Какой предохранитель за что отвечает, узнай ниже.

• Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A

Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.

• Предохранитель F2 Задние габариты и подсветка номерного знака— 10A

Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.

• Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A

Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.

• Предохранитель F4 Дальний свет — 20A

Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.

• Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A

Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель

• Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A

Тоже самое что и f5, но правая сторона автомобиля

• Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A

На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.

• Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A

Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники

• Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A

Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит

• Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A

Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель

• Предохранитель F11 компрессор кондиционера (реле) — 10A

По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.

• Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A

Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.

• Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A

Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.

• Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A

Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель

• Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A

Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель

• Предохранитель F16 Электрические стеклоподъёмники — 30A

Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.

• Предохранитель F17 Магнитола — 10A

Если не работает магнитола – посмотри его

• Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A

Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.

РЕЛЕ 1 указателей поворота

РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)

РЕЛЕ 3 топливного насоса

Если Вы хотите узнать подробнее про реле топливного насоса, то рекомендую прочитать нашу статью.

РЕЛЕ 4 противотуманных фар

Дополнительные предохранители Дэу Нексия

Часто владельцы Нексии оснащают свой автомобиль дополнительным электрооборудованием, которое не устанавливается в штатных комплектациях. При грамотной установке и подключении подобные устройства защищаются дополнительными предохранителями и реле непосредственно в их электропроводке.

Так для дополнительных световых приборов и ДХО характерно расположение предохранителей в моторном отсеке или под приборной панелью. Электрические компоненты системы подогрева сидений чаще всего размещают в салоне и для доступа к ним нужно разобрать нижнюю часть центральной консоли или снять облицовку тоннеля в районе рычага КПП.

Следует помнить, что подключение большого количества дополнительных энергопотребителей может негативно влиять на зарядку аккумулятора и работу электрической системы машины.

Электросхемы Daewoo Nexia — DRIVE2

Запись непостоянная, редактируемая В основном для себя любимого, схемы для Н100

(до2008)

*** Лампы применяемые в авто и свечи

***
Электрические разъемы

***
Замок зажигания и разгрузка контактов 30-15

***
Приборы освещения с «разгрузкой фар»
Учитывая замену проводки фар на 1,5кв.мм и установленном корректоре

***
Дневное освещение, габариты, подсветка номера, бибикалка

***
Фонарь бардачка, прикуриватель, часы, плафоны салона и багажника

***
Аварийка, поворотники

***
ПТФ, Стоп сигнал, лампы ЗХ

***
Обогрев стекла + обогрев зеркал

Полный размер

***
Электрозеркала, привод, обогрев, подсветка «привет»

Полный размер

***
ЭСП

***
Центральный замок, Магнитола

***
Приборка

***
Стеклоочиститель и схема реле (серое большое без микросхемы), 2 взмаха в режиме омывателя

Полный размер

***
Разъемы

***

Управляющие реле электросистемы Daewoo Nexia

Активация автомобильного оборудования с большим током нагрузки (стартер, вентилятор радиатора, генератор) выполняется через электромагнитные реле. В Дэу Нексия основные реле управления также находятся в монтажном блоке:

№ реле	Назначение	Маркировка	Место установки
К1	Управление электродвигателем вентилятора радиатора (высокие обороты)	90244312 U	Внешняя сторона блока предохранителей
К2	Управление указателями поворота	96312545 U (495. 3747-01)
К3	Активация бензонасоса	90191753 U
К4	Передние и задние ПТФ	90244312 U
К5	Фонари габаритных огней	90229206 U	Внутренняя сторона блока предохранителей
К6	Передние блок-фары	90229206 U
К7	Управление электродвигателем вентилятора радиатора (низкие обороты)	90229206 U
К8	Управление компрессором кондиционера	90229206 U
К9	Активация клаксона	90229206 U
К10	Ближний свет фар (при включении дальнего света)	90229206 U
К11	Предупреждающий сигнал (зуммер)	96208850
К12	Управление двигателем крыльчатки отопителя	90244312 U
К13	Активация системы зажигания	90244312 U
К14	Регулировка скорости дворников лобового стекла	94788146
К15	Таймер активации обогрева заднего стекла	96116223

Расположение и электросхема

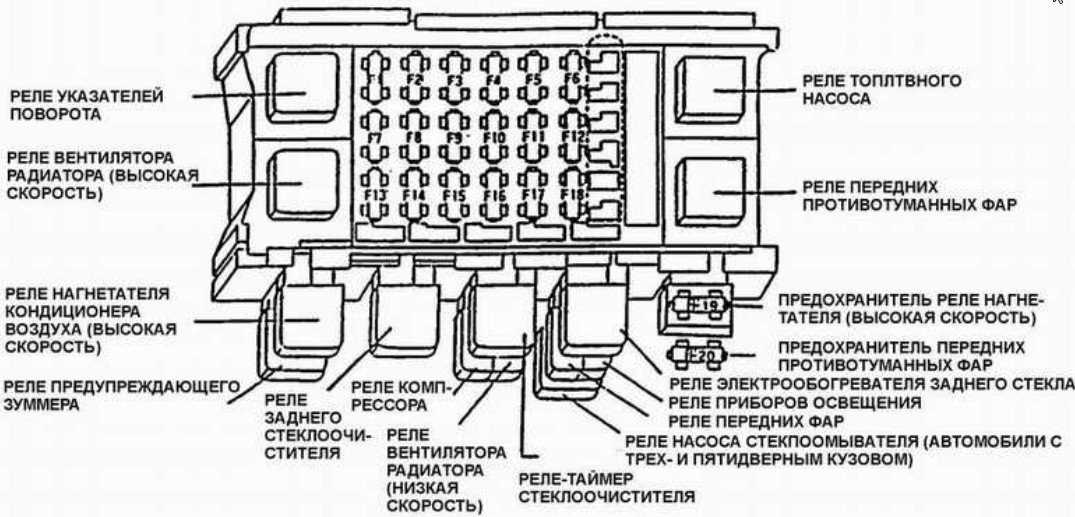

Схема расположения монтажного блока предохранителей и реле
На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и реле

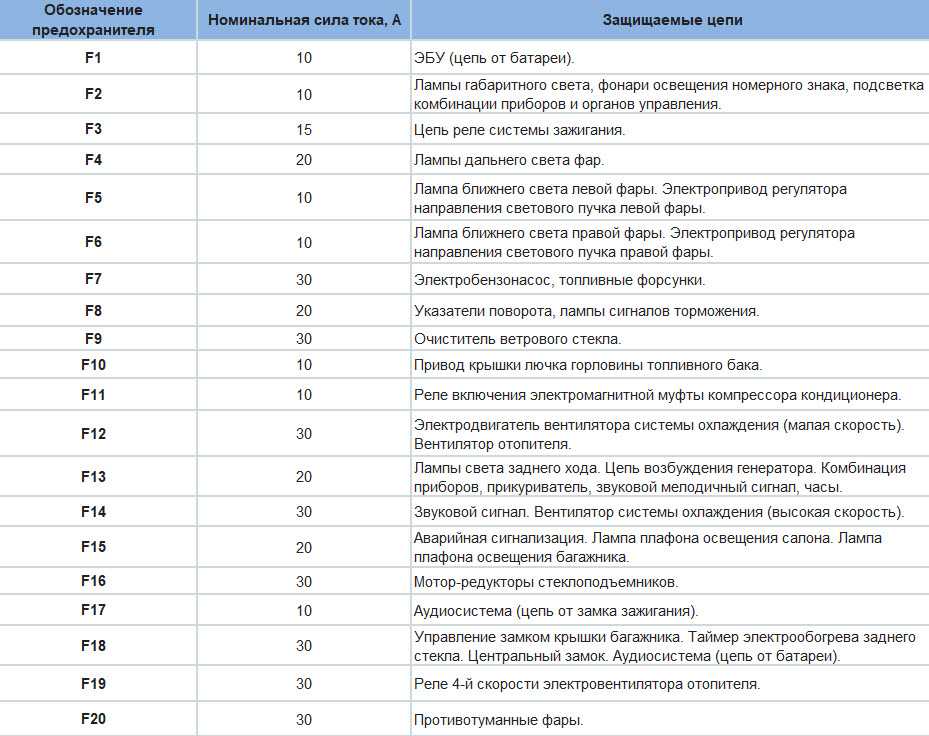

Таблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Правила замены предохранителей

Для замены перегоревшего предохранителя или вышедшего из строя реле требуется обесточить соответствующую цепь электросистемы автомобиля (выключить зажигание или снять клемму с аккумулятора), открыть монтажный блок и вынуть неисправную деталь из клемм. Для удобства пользования некоторые наборы предохранителей комплектуются специальными щипчиками из пластика, которые облегчают демонтаж.

Также необходимо помнить несколько правил, которые помогут избежать повреждений электрической системы Дэу Нексия:

1. Нельзя применять предохранители с большим номиналом силы тока, чем указанный в руководстве по эксплуатации. Это может вызвать перегорание контактных дорожек на печатной плате блока, поломку конечных энергопотребителей и даже возгорание автомобиля.
2. Категорически запрещено заменять предохранители металлическими перемычками или замыкать ножки сгоревших предохранителей проволокой накоротко.
3. Не стоит экономить на покупке предохранителей, так как изделия сомнительного качества из нижнего ценового диапазона зачастую не соответствуют номиналу, указанному на корпусе, и, следовательно, не выполняют защитную функцию.

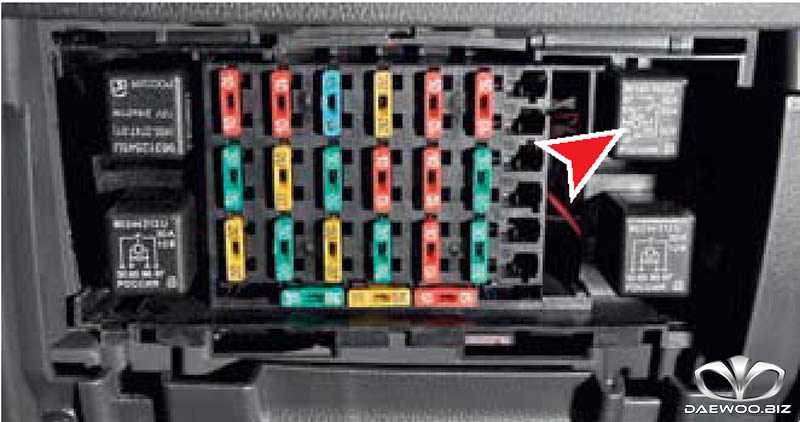

Блок предохранителей и реле Daewoo Nexia N100

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

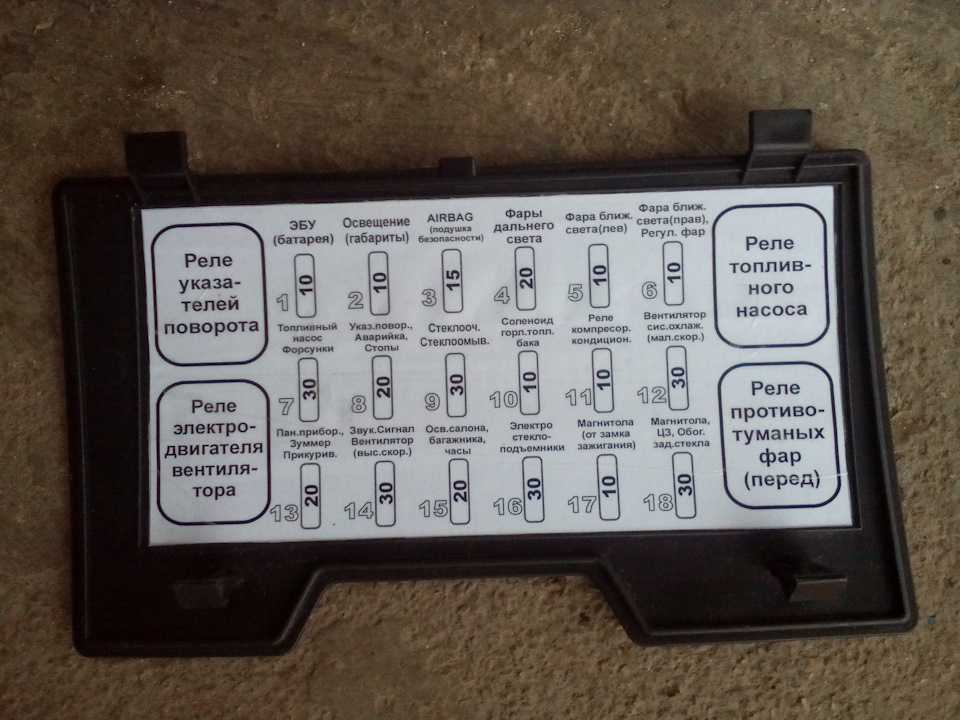

На крышке блока находится схема расположения предохранителей.

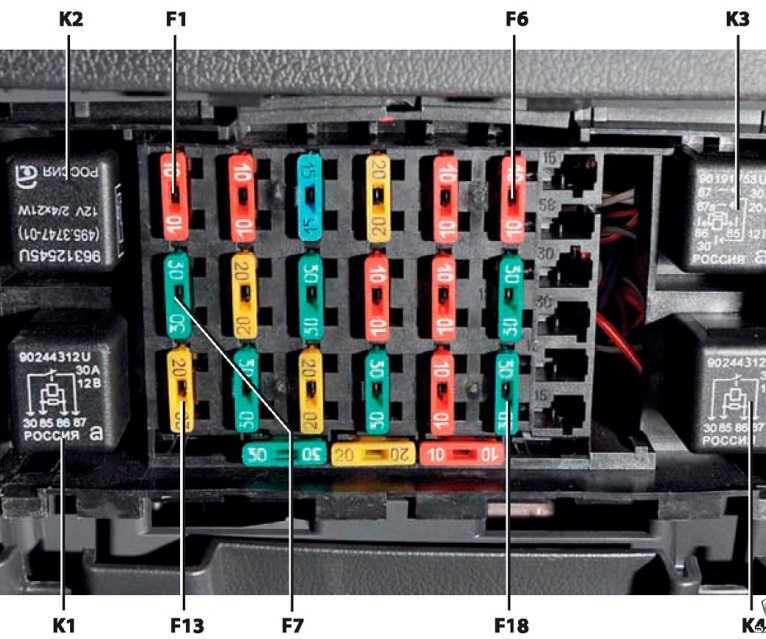

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Нижняя часть блока предохранителей и реле

Замена предохранителей и реле

Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения 1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.

6. Устанавливаем на место крышку блока.

⭐ Где находятся предохранители в Daewoo Nexia и как их заменить?

Где находятся предохранители в Daewoo Nexia и как их заменить?


Каждое транспортное средство требует постоянного технического контроля. Наличие механизмов, отвечающих за работу машины обязывают водителя быть внимательным при эксплуатации транспорта. Электрические цепи, которые сопряжены с оборудованием и приборами, имеют тоже свою защиту. Она выполняется за счет работы предохранителей. Значит, предохранитель можно назвать защитником электросистемы автомобиля. В данном случае мы обсуждаем модель Daewoo Nexia, в ней предохранители объединены в единый блок. Он установлен в салоне и располагается в нижней части приборной доски. Не зависимо от года выпуска и марки модели блок располагается в одном и том же месте. Различие может быть только в способе доступа к детали для проведения ремонта.

Рассмотрим маркировку предохранителей и их назначении:

• F1- помогает функционированию мотора. При выходе со строя возможна плохая работа мотора.

• F2-обеспечивает защиту габаритных огней в машине.
• F3-запасной предохранитель, который обеспечивает работы дополнительно установленного оборудования.
• F4-обеспечивает работу приборов дальнего освещения.
• F5- позволяет продуктивной работе элементов ближнего освещения.
• F6-защищает электрическую регуляцию фар.
• F7- способствует работе бензонасоса и защите электроцепи форсунок.
• F8-Стоп огни и поворотные сигналы, работают благодаря этому предохранителю.
• F9- помогает работе омывателя лобового стекла.
• F10-защищает проводку горловины топливного бака.
• F11- F15- Поочередно помогают работе кондиционера, охладительных агрегатов, приборной консоли и элементов установленных на ней. Следующий предохранитель помогает работе определителю гудка и освещения в салоне.

• F16- F20. Защита цепи электроподъёмника, аудиосистемы, обогрев заднего стекла и работа центрального замка. Последние два предохранителя способствуют обеспечению работоспособности печки и противотуманных приборов.

Предохранители Дэу Нексия: где находятся, замена
Полноценная техническая исправность всех предохранителей способствует хорошей работе всех механизмов. Водитель может самостоятельно выполнить замену перегоревшей детали. При этом следует учитывать следующие советы:

• Номинал силы тока не должен превышать установленный на предыдущем элементе.
• Не использовать деталь с другой машины.
• Работы должны проводиться лишь при наличии опыта в это сфере.
• Замену производить только при неработающем моторе.
Правильно выполненная замена позволит содержать автомобиль в рабочем состоянии.

Блок предохранителей и реле Дэу Джентра: описание
Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Дэу Джентра имеется два места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

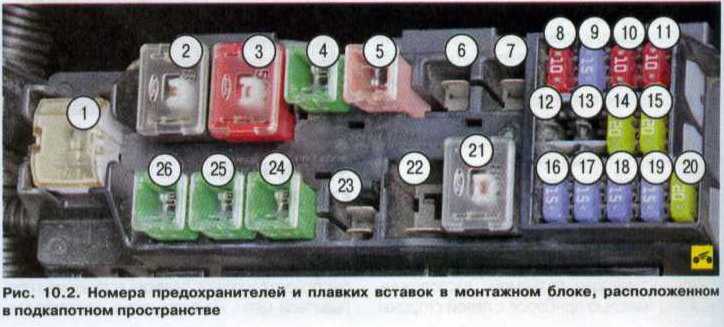

Схема расположения предохранителей в монтажном блоке, который находится под капотом Джентра:
Ef1 (30 А) — работа основного аккумулятора.
Ef2 (60 А) — отвечает за АБС.
Ef3 (30 А) — работоспособность вентилятора печки.
Ef4 (30 А) — работа системы зажигание (стартера, цепей F5-F8).
Предохранители Дэу Нексия: где находятся, замена

Ef5 (30 А) — отвечает за систему зажигания (относится к цепям F1-F4, F9-F12, F17-F19). Проверяем реле № К3.

Ef6 (20 А) — замыкание цепи вентилятора системы охлаждения (радиатора).
Если после замены предохранителя вентилятор не начал работать, то рекомендуется также проверить предохранители Ef8, Ef21 и реле №К9, №К11.
Ef7 (30 А) — цепь обогрева заднего стекла.
Ef8 (30 А) — неисправность, увеличенная скорость работы вентилятора системы охлаждения (радиатора).
Ef9 (20 А) — работаспособность цепи электрических стеклоподъёмников в правой передней двери и в задних дверях.
Ef10 (15 А) — обрыв связи: электронного блока управления двигателем(ЭБУ), катушек зажигания, клапана рециркуляции отработавших газов.
Ef11 (10 А) — главное реле, обеспечивает работу контроллера электронних систем управления двигателем (ЭСУД).
Ef12 (25 А) — фары, габариты.
Если отсутствует свет габаритов правой стороны, то проверяем предохранители Ef23 или Ef28. Отсутствие основных габаритов или дальнего света при включённом переключателе, означает, что стоит проверить колодки проводов, которые могли окислиться или неплотно прилегать.

Ef13 (15 А) — стоп-сигналы. Также, стоит проверить предохранитель F4. В случае, если работает только дополнительный стоп-сигнал, то всё дело в лампах фар, которые стоит заменить.

Ef14 (20 А) — работаспособность цепи электрического стеклоподъёмника в водительской двери.

Ef15 (15 А) — лампы, отвечающие за дальней свет в фарах. В случае не работоспособность дальнего света, стоит проверить также реле №К4 и замерить входящие напряжение.

Ef16 (15 А) — предохранитель звукового сигнала, сирена, концевой выключатель капота. Также за звуковой сигнал отвечает реле№К2.

Ef17 (10 А) — отвечает за компрессор кондиционера.

Предохранители Дэу Нексия: где находятся, замена

Ef19 (15 А) — предохранитель, который отвечает за множество элементов. В контроль входит работа приборной панели, электропривода складывания зеркал, замыкание цепи ламп индивидуального света салона, общего плафона света салона, света в багажнике, концевой выключатель положения багажника.

Ef20 (10 А) — цепь, отвечающая за левую фару и ближний свет. В случае неработоспособности стоит проверить обрыв проводки, которая идёт от монтажного блока непосредственно к лампочкам.

Ef21 (15 А) — работоспособность электронного блока управления двигателем (ЭБУ), клапана продувки адсорбера, датчиков концентрации кислорода, датчик фаз, осноаной вентилятор СО(радиатора).

Ef22 (15 А) — предохранитель бензонасоса, форсунок, клапана рециркуляции отработавших газов.

Ef23 (10 А) — контроль цепи ламп габаритного света с левой стороны, лампы освещения госномера, сигнал предупреждения. См. Ef12.

Ef24 (15 А) — предохранитель противотуманных фар. История с противотуманками, та же, что и с ближним/дальним светом.

Ef25 (10 А) — работа электропривода боковых зеркал. См. F8.

Ef26 (15 А) — цепь центрального замка.
Ef27 (10 А) — предохранитель овечает за правую фару и ближний свет.
Ef28 (10 А) — работоспособность цепи ламп габаритных огней с правой стороны, подсветки приборной панели и центральной консоли, свет магнитолы и часов.

Распиновка реле в монтажном блоке.

К1 — реле света приборной панели и центральной консоли.
К2 — реле работоспособности звукового сигнала.
К3 — главное реле системы зажигания. Также, рекомендуется проверьте предохранитель с маркировкой Ef5.
К4 — реле отвечающее за фары головного света.
К5 — реле работоспособности цепи противотуманных фар.
К6 — отвечает за работу реле муфты компрессора кондиционера.
К7 — работа топливного насоса, катушки зажигания.
К8 — электрические стеклоподъёмники.
К9 — пониженная скорость работы вентилятора СО (радиатора).
К10 — обогрев заднего стекла.
К11 — регулятор скорости работы вентилятора ОЖ(радиатора).
Также, необходимо удостовериться в работоспособности блока реле под ногами водителя в салоне.
Распиновка салонного реле под ногами водителя:
1 — реле, отвечающие за работоспособность и защиту аккумулятора
2 — реле прерывателя указателей поворотов
3 — реле работоспособности задних противотуманных фонарей

Вывод
На Daewoo Gentra имеется два монтажных блока, которые расположены в подмоторном отсеке и салоне. Все предохранители и реле отвечают за работоспособность электрических элементов, также предотвращает получения короткого замыкания систем, которые могут повлечь за собой возгорание, или другие тяжёлые последствия.

Защита от перенапряжения электрических цепей в автомобиле, к которым подключено оборудование и приборы, осуществляется благодаря предохранителям. Выход из строя этих деталей приведет к неработоспособности электрооборудования в целом. Где находится блок предохранителей Нексия и о замене элементов внутри него, узнаете из этой статьи.

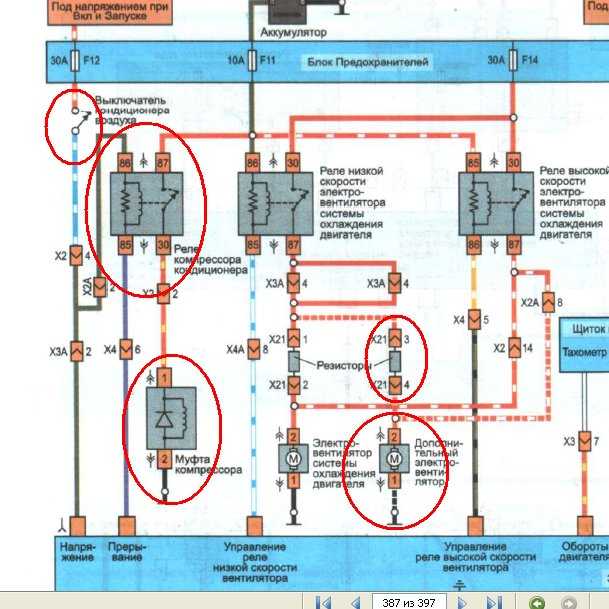

Схема всего электрооборудования в автомобилях Дэу Нексия 8 клапанов в кузове N100 и N150 1997, 1998, 2004, 2005, 2006, 2007, 2008, 2010, 2011 и 2012 годов выпуска запитана от 12-вольтового аккумулятора. Подключение устройств и приборов в этих авто осуществляется по одному принципу. Минусовые выводы электрического оборудования подключаются к заземлению, то есть к массе или кузову автомобиля.

Питание приборов производится от двух источников напряжения:

От аккумуляторной батареи, если двигатель не запущен и включено зажигание. Активация последнего необязательна, если оборудование подсоединено к АКБ не через замок зажигания, а напрямую.
От генераторного устройства при запущенном двигателе. Когда силовой агрегат заведен, генератор также подзаряжает АКБ, что позволяет восполнить израсходованный ранее заряд батареи.
Что касается расположения, то в Дэу Нексия в кузове 100 и 150 2005 и других годов выпуска блок предохранителей устанавливается в нижней части центральной консоли. Его можно увидеть слева от контрольного щитка.

Независимо от года выпуска и кузова, в котором выполнено транспортное средство, положение и размещение монтажных блоков, а также их характеристики и назначение деталей одинаковое.

Единственное отличие кроется в получении доступа к этим устройствам за счет некоторых конструктивных особенностей центральной консоли.

Похожие:

Понравилась статья? Поделиться с друзьями:

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

характеристики, схема, фото и видео

11.06.202276 737 28 4 Daewoo Nexia

Автор:Иван Баранов

От работоспособности предохранителей зависит не только функционирование электрооборудования, но и транспортного средства в целом. Поэтому время от времени нужно делать проверку блока, даже если все элементы системы работают нормально. В этой статье мы расскажем вам, где находятся предохранители Daewoo Nexia и как произвести их замену в случае необходимости.

Содержание

• 1 Расположение и электросхема
• 2 Процесс снятия и замены
• 3 Видео от Евгения Зыбкина «Назначение предохранителей Daewoo Nexia»

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

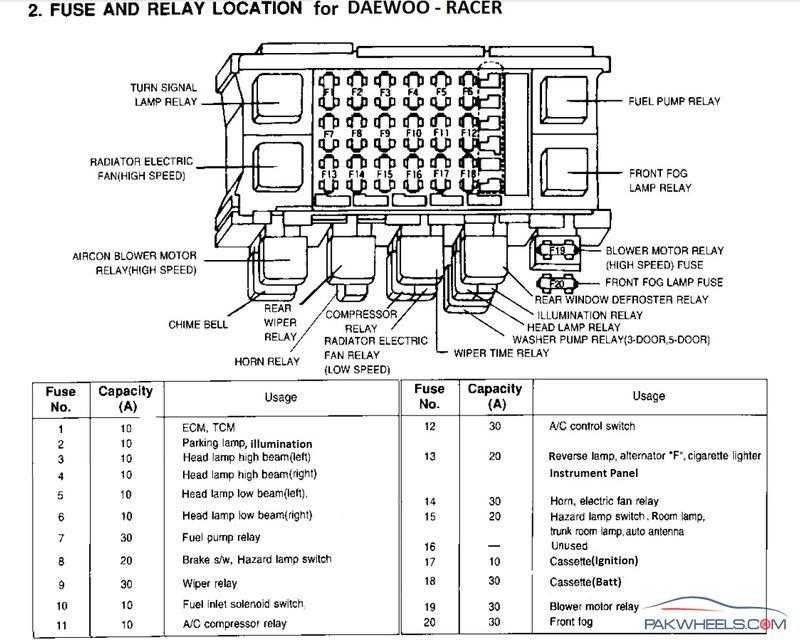

Схема расположения монтажного блока предохранителей и реле

На модели Nexia применяется электрическое оборудование постоянного тока, номинальное напряжение которого составляет 12 вольт. Все потребители энергии в данном транспортном средстве подключаются по одному принципу. В частности, отрицательные выводы оборудования соединены массой (то есть подключены к кузову машины) которая, в свою очередь, выполняет функцию второго провода. Само питание всех приборов происходит от двух источников: если двигатель не работает, то от АКБ (аккумулятора), если работает, то от генератора.

Блок предохранителей (далее — БП) и реле в автомобиле Daewoo Nexia находится в нижней части торпеды машины. В частности, он расположен с левой стороны панели приборов. В транспортных средствах до 2008 года выпуска БП обозначаются маркировкой N100, а в более молодых машинах — N150. Сразу же скажем вам, что по своей конструкции, схеме и назначению компонентов БП абсолютно одинаковые. Разница заключается только в доступе к ним из-за конструктивных особенностей торпеды.

Вашему вниманию представлена схема БП и реле с описанием всех элементов.

Схема БП для автомобилей Daewoo Nexia — на ней указаны номера всех компонентов блока и релеТаблица описания назначения предохранителей монтажного блока

Также вам может пригодиться описание реле.

Номер  детали	Предназначение
К1	Это реле отвечает за работоспособность вентиляционного устройства охладительной системы. В частности, это реле называют «реле высокой скорости вращения вентилятора».
К2	Этот элемент обеспечивает функционирование ламп указателей поворота. Соответственно, при его выходе из строя вы не сможете сигнализировать другим водителям о вашем намерении повернуть.
КЗ	Отвечает на функционирование топливного насоса. Если это реле выйдет из строя, то работа бензонасоса будет невозможной, соответственно, не получится и запустить двигатель.
К4	Отвечает за функционирование передних и задних противотуманных фонарей.
К5	Обеспечивает работу габаритных ламп и «противотуманок».
К6	При поломке этого реле работа ламп головного света (отвечающего за ближний и дальний) будет невозможна.
К7	Поломка этого компонента, отвечающего за скорость работы вентилятора охладительной системы, свидетельствует о том, что возможен перегрев двигателя и, как следствие, его закипание. Данную деталь необходимо заменить сразу же, если она вышла из строя.
К8	Поломка этого реле свидетельствует о том, что не работает муфта компрессора системы климат-контроля.
К9	Отвечает за функционирование гудка рулевого колеса.
К10	Также обеспечивает работоспособность ламп головного света.
К11	Этот компонент обеспечивает работоспособность мелодичного сигнала (звук при открытии дверей, не застегнутых ремнях безопасности — в зависимости от комплектации).
К12	Реле отвечает за активацию четвертой скорости вентилятора отопительной системы. Если оно выйдет из строя, то при слишком низких температурах отопитель не сможет работать на полную.
К13	Обеспечивает работу система зажигания. При перегорании реле запуск мотора будет невозможен.
К14	Отвечает за устройство очистителя лобового стекла.
К15	Таймер обогрева заднего стекла.

Процесс снятия и замены

Если требуется заменить предохранитель, то помните о том, что следует использовать новый элемент такой же мощности, как и сгоревший.

Конечно же, предохранители между собой взаимозаменяемы, однако, учитывайте тот факт, что разным цепям в проводке вашего автомобиля необходима разная защита. Если вы не знаете, какая мощность у выгоревшего элемента, то просто посмотрите на него: на детали указаны цифры, это и есть мощность.

Транспортное средство Daewoo Nexia

В том случае, если вы недавно заменили элемент, но он практически сразу же вновь перегорел, то это может быть следствием короткого замыкания. Для начала нужно ликвидировать саму причину, то есть проверить участок проводки, за который отвечает реле или предохранитель, и избавиться от нее. На практике обычно основными причинами систематического выхода из строя элементов является оборвавшийся или износившийся провод. Поэтому перед заменой элемента его лучше будет заменить.

Также воздержитесь от установки самодельных устройств. Очень часто автомобилисты допускают такие ошибки, но ни к чему хорошему такие действия не приводят. Итак, приступим к замене предохранителей.

1. Откройте капот вашей машины и найдите АКБ. Перед тем как лезть в блок, необходимо отключить аккумуляторную батарею, для этого скиньте минусовую клемму.
2. Найдите место, где установлен ваш БП и снимите с него защитную пластиковую крышку.
3. Затем вам нужно будет найти тот элемент, который, по вашему мнению, вышел из строя. Если у вас не работает печка или прикуриватель, то этот вовсе не значит, что вышел из строя именно предохранитель. Проблема в функционировании может заключаться непосредственно в самом устройстве. Тем не менее блок нужно проверить в первую очередь. Чтобы найти нужный вам предохранитель, вы можете воспользоваться схемой, предоставленной нашим сайтом или посмотреть на обратную сторону крышки. На ней нанесена съема БП с отвечающими за электрооборудование деталями.
4. Если деталь действительно вышла из строя, то плавкая нить, находящаяся внутри нее, будет оборванной или перегоревшей. Но если вы заметили, что расплавился сам пластиковый корпус элемента, то это свидетельствует не только о его поломке, но и о коротком замыкании, в результате которого он расплавился. Также следует добавить, что иногда визуально деталь целая, хотя соединение внутри нити нарушено. Просто посмотрев на нее поломку выявить не получится. Тогда вам придется проверить состояние устройства при помощи специального прибора омметра или вставить в гнездо выгоревшего элемента новый. Демонтируйте деталь, используя специальные щипцы.
5. Итак, установите на место устройство с необходимым номиналом. Как сказано выше, номинал (то есть цифры на предохранителе) должны совпадать. Проверьте работоспособность электрооборудования, функционирование которого до этого вас не устраивало.
6. Чтобы произвести замену реле, следует действовать по аналогичной инструкции. Для начала определите, какое именно реле следует заменить. Извлеките его руками, одновременно потягивая вверх и вниз. Делайте это осторожно, чтобы не испортить гнездо. Чтобы проверить работоспособность реле, установите на его место то, в котором вы точно уверены, что оно рабочее.
7. Проделав все работы по замене, установите на место крышку монтажного блока, после чего подключите аккумуляторную батарею.
Перед тем, как приступить к замене, выключите зажигание и отключите минусовую клемму аккумуляторной батареи. После этого нужно снять пластиковую крышку, расположенную с водительской стороны приборной панели. Найдите предохранитель, который необходимо заменить. Если у вас возникли трудности с его поиском, то воспользуйтесь нашим мануалом или посмотрите на обратную сторону крышки монтажного блока — там описана схема и предназначение всех деталей. Вытащите его и замените на новый. Аналогичные действия проделайте, если вам нужно заменить реле. Демонтируйте сгоревший компонент и замените его на новый. После этого закройте крышку и подключите на место минусовую клемму аккумулятора.

Видео от Евгения Зыбкина «Назначение предохранителей Daewoo Nexia»

В этом видео автор демонстрирует оригинальную книгу по эксплуатации Daewoo Nexia, в которой указана схема и описание всех элементов монтажного блока.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (80. 00%)

Нет (20.00%)




Замена блока предохранителей нексия

Предыстория: через несколько недель после покупки машины, обратил внимание что не открывается багажник с кнопки, да и появляется запах в салоне после включения обогрева заднего стекла. Заглянув в блок предохранителей обнаружил, что предохранитель F18 не то что перегорел — он расплавился! И заодно «поплавил» место посадки. С большим трудом его вытащил пасатижами…

Временной мерой была установка выносной колодки с предохранителем. После этого заработала кнопка открывания багажника. Однако пришлось отказаться от использования обогрева заднего стекла, так как предохранитель в выносной колодке также пытался повторить судьбу своего собрата из слота F18 :), что сопровождалось характерным запахом.

Ну и так как мои эстетические чувства были задеты данным событием, решил купить новый корпус блока предохранителей, и инсталлировать его вместо старого блока. Заодно прикупил крышку для него (позже выяснилось, что ее не было неспроста).

Чувства чувствами, а вот руки никак не доходили поменять его. И вот в один прекрасный летний день, чудо все таки свершилось. Весь процесс занял не более часа. Клеммы вытаскиваются без особых проблем — с двух сторон «язычки» подгибаются отверткой (со стороны предохранителей), далее просто вытаскиваются за провод (проще чем на колодке стеклоподъемника хах!). Чтобы ничего не перепутать — «свежевынутый» провод (предварительно отогнув язычки обратно) вставлялся в новый блок.

Ну и вот собственно результат:

Хотел обратно поставить предохранитель F18, да вот беда провода срезал под самые клеммы, а вот достать клеммы самая настоящая проблема! Но это уже совсем другая история)

Позже был найден виновник плавления предохранителей:

По всей видимости прошлый хозяин решил поставить обогрев стекла, и врезал его в фиолетовый провод (обогрева заднего стекла), у разъема х5, без лишних заморочек в виде реле, отдельных кнопок и т.д. Но вот только странно: предохранитель должен был перегореть, а не расплавиться, или я чего-то недопонимаю? Кстати пред стоявший в F18 не был похож на китайский.

Плавкие вставки, предохранители и реле включения электрооборудования автомобиля установлены в блоке, расположенном слева за панелью приборов.

На крышке блока находится схема расположения предохранителей.

Цвет предохранителя	Максимальная сила тока, А
Серый	2
Светло-коричневый	5
Коричневый	7,5
Красный	10
Светло-голубой	15
Жёлтый	20
Светло-зелёный	30
Оранжевый	40

Часть блока предохранителей и реле, закрываемая крышкой панели приборов

Реле и включаемые ими цепи
№	Включаемые цепи
1	Реле-прерыватель указателей поворота и аварийной сигнализации
2	Электровентилятор системы охлаждения (высокая скорость)
3	Топливный насос
4	Противотуманные фары

Предохранители и защищаемые ими цепи
№	Ток, A	Защищаемые цепи
F1	ЕСМ	10	Электронный блок управления двигателем
F2	ILLUMINATION	10	Габаритное освещение
F3	ЕСМ2	—	Резерв
F4	HEAD LAMP H/BEAM	20	Дальний свет фар
F5	H/LAMP LH L/BEAM	10	Ближний свет и электрокорректор (левая фара)
F6	H/LAMP RH L/BEAM	10	Ближний свет и электрокорректор (правая фара)
F7	FUEL PUMP	30	Топливный насос, форсунки
F8	HAZARD LIGHT	20	Указатели поворота (аварийная сигнализация), сигналы торможения
F9	WIPER	30	Стеклоочиститель и стеклоомыватель
F10	FUEL DOOR	10	Электропривод замка крышки люка заливной горловины топливного бака
F11	AIRCON	10	Реле компрессора системы кондиционирования
F12	BLOWER MOTOR (LOW)	30	Электровентилятор системы охлаждения (низкая скорость)
F13	CLUSTER CIGAR CHIME	20	Щиток приборов, цифровые часы, прикуриватель, зуммер, фонари света заднего хода, генератор, обогрев заднего стекла
F14	HORN BLOWER MOTOR (HIGH)	30	Звуковой сигнал, электровентилятор системы охлаждения (высокая скорость)
F15	ROOM LAMP ANT	20	Плафоны освещения салона и багажного отделения, электропривод антенны
F16	POWER WINDOW	30	Электростеклоподъемники
F17	AUDIO (IGN)	10	Автомагнитола (питание от замка зажигания)
F18	AUTO TRUNK DOOR LOCK AUDIO (ВАТТ)	30	Автомагнитола (питание от аккумуляторной батареи), электрообогреватель заднего стекла, электропривод замка крышки багажного отделения, центральный замок

Нижняя часть блока предохранителей и реле

Реле и включаемые ими цепи
№	Включаемые цепи
5	Электровентилятор климатической установки (максимальная скорость)
6	Прерывистый режим стеклоочистителя
7	Электрообогрев заднего стекла (с функцией автоматического отключения)
8	Ближним свет фар (при включении ламп дальнего света)
9	Звуковой сигнал
10	Компрессор системы кондиционирования
11	Электровентилятор системы охлаждения (малая скорость)
12	Фары
13	Наружное освещение
14	Зуммер

Предохранители и защищаемые ими цепи
№	Ток, А	Защищаемые цепи
F19	30	Электровентилятор климатической установки
F20	30	Противотуманные фары

Замена предохранителей и реле

Перед заменой предохранителя необходимо определить и устранить причину его перегорания.

Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.

Последовательность выполнения
1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем крышку панели приборов.

3. По схеме, нанесенной на обратной стороне крышки, и таблицам (см. выше) находим предохранитель неисправной цепи и извлекаем его.

Неисправный предохранитель можно определить по перегоревшей нити.

Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи омметра.

4. Устанавливаем новый предохранитель соответствующего номинала.

5. Для замены реле извлекаем его из блока, предварительно определив неисправное по таблице (см. выше).

Убедиться в неисправности реле можно, проверив его, или установив на его место другое – заведомо исправное.

6. Устанавливаем на место крышку блока.

Информация актуальна для моделей Дэу Нексия 1994, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Защита от перенапряжения электрических цепей в автомобиле, к которым подключено оборудование и приборы, осуществляется благодаря предохранителям. Выход из строя этих деталей приведет к неработоспособности электрооборудования в целом. Где находится блок предохранителей Нексия и о замене элементов внутри него, узнаете из этой статьи.

Расположение и электросхема

Тип и назначение реле

Отличие Nexia N100 и N150

Как заменить самостоятельно?

Видео «Что делать, если выбивает предохранитель на Нексии?»

Комментарии и Отзывы

Расположение и электросхема

Схема всего электрооборудования в автомобилях Дэу Нексия 8 клапанов в кузове N100 и N150 1997, 1998, 2004, 2005, 2006, 2007, 2008, 2010, 2011 и 2012 годов выпуска запитана от 12-вольтового аккумулятора. Подключение устройств и приборов в этих авто осуществляется по одному принципу. Минусовые выводы электрического оборудования подключаются к заземлению, то есть к массе или кузову автомобиля.

Питание приборов производится от двух источников напряжения:

1. От аккумуляторной батареи, если двигатель не запущен и включено зажигание. Активация последнего необязательна, если оборудование подсоединено к АКБ не через замок зажигания, а напрямую.
2. От генераторного устройства при запущенном двигателе. Когда силовой агрегат заведен, генератор также подзаряжает АКБ, что позволяет восполнить израсходованный ранее заряд батареи.

Что касается расположения, то в Дэу Нексия в кузове 100 и 150 2005 и других годов выпуска блок предохранителей устанавливается в нижней части центральной консоли. Его можно увидеть слева от контрольного щитка. Независимо от года выпуска и кузова, в котором выполнено транспортное средство, положение и размещение монтажных блоков, а также их характеристики и назначение деталей одинаковое. Единственное отличие кроется в получении доступа к этим устройствам за счет некоторых конструктивных особенностей центральной консоли.

Расшифровка предохранителей

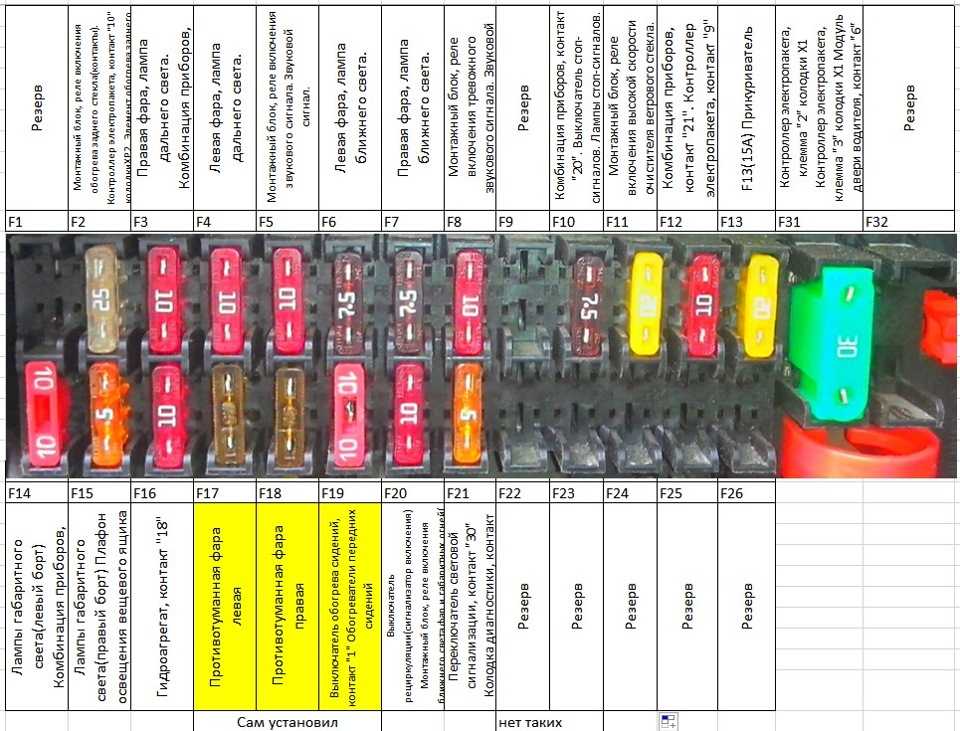

Схема установки предохранителей

Перейдем к описанию предохранительных компонентов.

#	Назначение
F1	Предназначен для защиты электрических цепей управляющего модуля. Эта деталь считается одной из основных, поскольку за ней закрепляется защита блока управления силовым агрегатом. При перегорании возможны проблемы с запуском двигателя, система ЭСУД не сможет полноценно выполнять все функции, возложенные на нее
F2	Защита цепей системы габаритного света в машине
F3	Резервный элемент может использоваться при установке дополнительных приборов и оборудования
F4	Защищает электроцепи оптики дальнего освещения
F5	Используется для обеспечения защиты оптики ближнего освещения, а также электрического регулятора левого фонаря. При поломке работа корректора будет невозможна
F6	За этим предохранителем также закреплена защита ближнего освещения в машине. Он отвечает за работу электрического регулятора правой фары
F7	Предохранитель бензонасоса. Неисправность этой детали приведет к сложностям в запуске двигателя, старт мотора будет невозможен. Требуется замена детали для обеспечения нормальной работы агрегата. Помимо топливного насоса, предохранитель используется для защиты электроцепей форсунок
F8	Предохранительное устройство f8 защищает цепи поворотных сигналов, а также стоп-огней. Неработоспособность детали приведет к тому, что водитель не сможет предупредить других автомобилистов о маневре, который планирует совершить, что чревато созданием аварийной ситуации. Не получится активировать и световую сигнализацию. Опасна эксплуатация авто с неработающими стоп-сигналами
F9	За этим предохранителем закреплены электроцепи систем очистки и омывания лобового стекла. Если деталь ломается, водитель не сможет подать воду из расширительного бачка на стекло, а также активировать щетки стеклоочистителя
F10	Используется для защиты проводки электрического привода крышки заливной горловины топливного бака
F11	Обеспечивает работоспособность реле компрессорного устройства кондиционера. Устанавливается только на автомобили, оснащенные системой кондиционирования
F12	За этим предохранителем закреплена защита электрического вентилятора охладительной системы. Выход из строя детали может привести к перегреву силового агрегата, поскольку работа вентилятора будет нарушена
F13	Предохранитель f13 используется сразу для защиты нескольких составляющих электрической схемы. Речь идет о приборной панели, цифровых часах в центральной консоли, прикуривателе, зуммере. Также устройство защищает цепи фар освещения заднего хода, активирующиеся при включении соответствующей передачи, генераторного устройства, а также системы прогрева заднего стекла. Выход из строя детали приведет к выходу из строя части электрического оборудования сразу. Особенно для схемы важна работоспособность генератора
F14	За этой деталью закреплена защита цепей рулевого гудка и электрического вентилятора охладительной системы. Речь идет об устройстве повышенной скорости, которое активируется при экстренном перегреве ДВС
F15	Используется для обеспечения работоспособности источников освещения в салоне и багажном отсеке, а также электрического привода антенны
F16	За этим предохранителем закреплена защита проводки, по которой к аккумулятору подключаются электрические стеклоподъемники. Если эти элементы ручные, то гнездо остается свободным
F17	Защита аудиосистемы, подключенной через замок зажигания. Поломка детали приведет к невозможности использования магнитолы
F18	За этим компонентом также закреплена защита аудиосистемы, только если она подключена к аккумуляторной батарее напрямую. Кроме того, предохранитель защищает систему прогрева заднего стекла, центральный замок и привод открытия двери багажника
F19	Защита от перенапряжения участка цепи, отвечающего за функционирование печки
F20	Противотуманная оптика

Пользователь Denis West в своем ролике рассказал о том, как решить проблему в Нексии, если потухла подсветка на панели приборов.

Тип и назначение реле

В Daewoo Nexia 8 и 16 клапанная в предохранительном блоке имеются также реле. Об их назначении читайте ниже.

№	Назначение
К1	Вентилятор системы охлаждения силового агрегата. Этот элемент, как и предохранитель f14, позволяет предотвратить выход из строя вентилирующего устройства. В противном случае возможен перегрев мотора
К2	За этим реле закреплена защита источников света, установленных в поворотных фарах. Работа поворотников при его поломке будет невозможна, как и световой сигнализации
К3	Используется для защиты участка электрической цепи бензонасоса. Если двигатель завести не получается, при этом аккумулятор заряжен, а стартер крутит нормально, надо проверять работоспособность детали
К4	За этим реле закреплена защита передних и задних противотуманок
К5	Фары габаритного света и противотуманные огни
К6	За этой деталью закреплены электрические цепи источников освещения головного света. Работа ближнего и дальнего света фар возможна только при работоспособности этого реле
К7	Также отвечает за функционирование вентилирующего устройства системы охлаждения. Поломка реле приведет к перегреву силового агрегата
К8	Муфта компрессорного устройства кондиционера. Если в работе системы кондиционирования появляются проблемы, агрегат неэффективно охлаждает салон машины или вовсе не включается, надо выполнить проверку работоспособности реле К8
К9	Отвечает за функциональность клаксона
К10	За деталью закреплена защита источников света головного освещения
К11	Используется для защиты от перенапряжения участка цепи, к которому подключено устройство, издающее мелодичный сигнал. Речь идет о звуках, сигнализирующих о включенной оптике при открытии дверей и непристегнутых ремнях безопасности. Таким реле оснащаются не все блоки, только соответствующей комплектации
К12	За деталью закреплена защита четвертой скорости вентилирующего устройства печки. Поломка реле приведет к тому, что в сильный мороз отопительная система не сможет нормально прогреть салон машины
К13	Отвечает за функционирование системы зажигания. Если произойдет поломка устройства, то завести двигатель не получится
К14	За этим реле закреплена защита электроцепей системы очистки ветрового стекла. При поломке щетки стеклоочистителя и система омывания работать не смогут
К15	Отвечает за функциональность таймера механизма обогрева заднего стекла

Отличие Nexia N100 и N150

Отличий в блоках предохранителей в машинах с кузовом N100 и N150 нет. Все элементы в устройствах расположены абсолютно идентично и имеют одинаковое предназначение.

О том, как решить проблему с предохранительными устройствами, если не включается вентилятор охлаждения, в своем ролике рассказал пользователь Expert R.

Как заменить самостоятельно?

Ниже расскажем о том, как произвести снятие и поменять предохранительные устройства и сам блок.

Замена предохранителей

Вытащить и поменять детали можно так:

1. Отключите зажигание в машине и откройте капот. От клеммы аккумулятора надо отсоединить минусовой кабель.
2. Залезьте в салон машины и найдите монтажный блок, демонтируйте пластмассовую защитную накладку.
3. Найдите деталь, которую надо снять и заменить. Если проблема заключается в работоспособности вентилятора или системы отопления, то не факт, что причина кроется именно в предохранителях. Но эти детали надо проверять в первую очередь. Найдите предохранитель в соответствии со схемой и оцените ее состояние. Если элемент перегорел, то плавкая нить, расположенная внутри детали, будет поврежденной. Обычно она обрывается или перегорает. Если же вы заметили дефект на пластмассовом корпусе устройства, он расплавился, то это может сообщить не только о выходе из строя детали, но и о проблемах в электросети. Плавятся предохранители обычно из-за короткого замыкания. Если это произошло, то нужно определить причину скачков напряжения, протестировав все участки цепи или обратиться к профессиональному электрику. В некоторых случаях визуальный осмотр не позволяет выявить вышедший из строя предохранитель. С виду деталь может быть целой, но по факту неработоспособной. Когда вы найдете вышедший из строя предохранитель, его надо демонтировать при помощи пинцета, расположенного внутри блока.
4. Вместо перегоревшей детали установите новый предохранитель, который будет соответствовать вышедшему из строя по номиналу. Речь идет о цифрах, указанных на корпусе элементов. После установки нового предохранителя проверьте качество работы электрического оборудования.
5. Чтобы извлечь реле, действуйте аналогичным образом. Определите вышедшую из строя деталь, после чего демонтируйте ее руками, потянув на себя. Извлекать реле надо аккуратно, чтобы не повредить само гнездо. Для диагностики работоспособности детали рекомендуем установить вместо вышедшего из строя заведомо рабочий элемент.
6. Когда действия по замене будут выполнены, поставьте на место пластиковую накладку и подсоедините минусовую клемму аккумулятора.

Фотогалерея

Фото процесса замены предохранителей приведены ниже.

Замена блока

В замене монтажного блока нет ничего сложного:

1. Отключите зажигание и отсоедините клеммы от аккумулятора машины.
2. Извлеките накладку от блока и демонтируйте по очереди каждый предохранительный элемент и реле. Перед снятием рекомендуем сфотографировать устройство, чтобы впоследствии вы могли быстро установить все детали на место.
3. С двух сторон блока имеются фиксаторы со стороны предохранительных элементов. Их надо поддеть отверткой.
4. Потяните устройство на себя и отсоедините от него разъем с проводами. Обратите внимание — на Нексиях разных годов выпуска могут использоваться одинаковые блоки, но штекеры для подключения проводов на них будут разными. Учтите этот нюанс при покупке.
5. Подключите разъем с проводами к блоку и установите его на место.
6. Поставьте все предохранители в гнезда, подключите на место аккумуляторные клеммы. Проверьте работоспособность оборудования.

Видео «Что делать, если выбивает предохранитель на Нексии?»

Канал Ремонтируем Сами опубликовал ролик, в котором дана инструкция на тему, как действовать, если в Daewoo Nexia выбивает предохранитель F13.

Предохранители Дэу Нексия n150 n100

Daewoo Nexia выпускается с 1994 года в кузовах седан и хэтчбек с 16- и 8-клапанными двигателями. Daewoo Nexia n100 собирали в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. После этого модель подвергалась рестайлингу и обновленная Nexia n150 поставлялась на рынки в 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов. В этой статье вы найдете описание блока предохранителей и реле Daewoo Nexia со схемами и фото. Выберите предохранитель, отвечающий за прикуриватель.

Главный блок предохранителей и реле расположен в салоне автомобиля, под панелью приборов со стороны водителя, за защитной крышкой.

На обратной стороне обложки вы можете найти актуальную схему вашей Daewoo Nexia.

Содержание

1. Главный блок
2. Основной отдел предохранителей и реле
3. Полное описание предохранителей
4. Назначение реле
5. Дополнительный отдел предохранителей и реле
6. Nexia n100
7. Nexia n150

Главный блок предохранителей и реле состоит из двух секций: секции предохранителей главного реле и вторичной секции.

Основной отдел предохранителей и реле

Схема

Полное описание предохранителей

F1 (10 А) — электронный блок управления двигателем (ЭБУ).

F2 (10 А) — габаритные огни.

Если габариты вас не устраивают, проверьте ручку переключателя света и поворотников, она могла выйти из строя или повредиться контакты/провода на ее основании. Также проверьте контакты этого предохранителя, бывает что подгорели, зачистите их и добейтесь хорошего контакта предохранителя в розетке. Причина также может крыться в реле и его контактах. Также возможно, что сгорели дорожки монтажного блока.

Если предохранитель перегорает очень часто, значит где-то короткое замыкание. Проверьте разъемы на каждой фаре, а также провода, особенно те, которые идут в жгутах по днищу автомобиля. Их можно было раздавить или сломать. Общая схема проводки и разъемов в конце этой статьи. Не забудьте проверить габаритные огни, бывает, что перегорают все одновременно или по очереди.

F3 — резерв.

F4 (20 А) — дальний свет фар.
Для включения дальнего света необходимо переместить левую ручку под рулем в самое дальнее от себя положение. Чтобы моргнуть, потяните на себя.
Если у вас не работает дальний свет, проверьте исправность ламп (обе могли перегореть одновременно), исправность реле и его контактов, контакты в блоке предохранителей. Подрулевой переключатель также может быть одной из причин. Если вышесказанное верно, то скорее всего дело в проводке или контакте в разъёмах фары.

F5 (10 А) — ближний свет, электрокорректор левой фары.
F6 (10 А) — ближний свет, электрокорректор правой фары.

Если дальний свет работает, а ближний нет, то скорее всего дело в переключателе света под рулем, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно разобрать его и проверить, нет ли замыкания на пластинах, а также пластиковый переключатель, надежно ли он размыкает контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают обе фары ближнего света, а также контакты в разъёмах и проводах. Причина отсутствия света может быть и в контактной группе замка зажигания. Если не разбираетесь в электрике, лучше обратиться в сервис.

F7 (30 А) — топливный насос, топливные форсунки.

Если перестал работать топливный насос, проверьте контакты в блоке предохранителей, а также реле и его контакты. Если они ржавые или есть признаки подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель то заводится, то нет, скорее всего это реле, а может и топливный фильтр, который нужно заменить.

При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить это можно, подав на него напряжение 12В напрямую или подключив опущенный к емкости шланг вместо топливопровода.

Топливный насос также может не работать из-за проводки в кабине слева от водителя, возле левого переднего крыла. Чтобы добраться до тросов, нужно снять корпус слева от педали сцепления. Увидев блок разъемов, проверьте все выходящие из него провода и соединения. Желто-коричневый или бело-коричневый провод отвечает за работу топливного насоса. Также проверьте, чтобы кабели не прерывались возможными саморезами, вкрученными в корпус.

Если ничего из вышеперечисленного не помогло и в контактной группе замка зажигания установлено реле сброса, проверьте его и при необходимости замените.

F8 (20 А) — поворотники, сигнализация, стоп-сигналы.

Если перестали работать указатели поворотов, в первую очередь проверьте этот предохранитель и реле переключателя, а также их контакты. Если поворотники работают с перебоями, проблема, скорее всего, в самом реле, проводке или коротком замыкании в разъемах поворотников. Если при включенных указателях поворотов не работают ни поворотники, ни контрольные лампочки на приборной панели, проблема, скорее всего, в подрулевом переключателе, его контактах или реле.

Если «аварийка» не срабатывает, то дело скорее всего еще и в реле, в кнопке и ее контактах, либо в проводке от кнопки до предохранителя/реле.
Не забудьте также проверить лампочки поворотников.

F9 (30 А) — стеклоочиститель, омыватель.

Если дворники не работают, смотри реле и его контакты. Проверить, работает ли сам мотор-редуктор, подав на него напряжение 12 В, хорошо ли затянуты гайки валов опор очистителя, работает ли трапециевидный механизм. Проверьте исправность правого подрулевого переключателя, контактов и проводов в его разъеме. Еще одной причиной неправильной работы двигателя пылесоса может быть плохое заземление. Пожалуйста, попробуйте напрямую соединить корпус автомобиля с корпусом двигателя кабелем и проверить его работу.

Если температура наружного воздуха низкая, проверьте, не замерз ли механизм дворников, особенно валы с гайками, при необходимости очистите их ото льда и влаги.

F10 (10 А) — электропривод запирания крышки бензобака.

F11 (10 А) — реле компрессора кондиционера.

Чтобы после зимы кондиционер исправно работал, зимой его рекомендуется время от времени включать в теплом месте (гараж, бокс, автомойка) для того, чтобы уплотнительные прокладки были смазаны. В противном случае их нужно будет менять весной. При низких температурах кондиционер не включится из-за отсутствия давления.
Если перестал работать кондиционер, помимо этого предохранителя проверьте реле. Возможно, в системе закончился фреон. Проверить можно, открутив крышку сбоку ресивера, расположенную возле аккумулятора. При нажатии на клапан фреон должен шипеть из отверстия, значит давление и газ есть.

Если давления нет, проверьте датчик давления, установленный на трубке рядом с воздухоочистителем. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен включиться. Заполните систему фреоном, предварительно проверив герметичность системы. Утечки могут быть в соединениях кондиционера, трубах и радиаторе.

Коробка может быть и в муфте, которая должна двигаться при включении кондиционера (будет слышен щелчок), если она не работает, проверьте ее разъем, также можно проверить, подав напряжение 12 В на он, доступ к контактам у него есть только снизу, туда удобнее попадать из колодцев ревизионного помещения. Компрессор тоже может быть неисправен или имеет обрыв ремня, проверьте наличие комплектного и натянутого нижнего ремня в передней части двигателя (под верхним ремнем генератора).

Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр и замените его. Испаритель тоже мог быть забит, проверьте и почистите его.

F12 (30 А) — низкая скорость вентилятора охлаждения радиатора.

Если вентилятор работает только на высокой скорости, проверьте этот предохранитель, контакты в его штекере и реле В и К.

F13 (20 А) — приборная панель, часы, прикуриватель, зуммер, фонари заднего хода, генератор, обогрев заднего стекла.

F14 (30 А) — звуковой сигнал, высокая скорость вентилятора охлаждения радиатора.

Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также реле. Если частота сигнала изменилась или сигнал полностью пропал, скорее всего дело в проводке на один из динамиков. 2 сигнала — 2 тона. Проверьте контакты и шлейфы динамиков, сняв решетку, они обычно гниют от влаги. Также проверьте контакт кнопки звукового сигнала на рулевой колонке и его механизм.

Если вентилятор радиатора перестает работать при высоких температурах, проверьте состояние реле и его контактов. Проверьте датчик вентилятора, разомкните контакты и замкните их, вентилятор должен включиться. Либо подать напряжение 12В напрямую на разъем вентилятора, тем самым проверив исправность вашего электродвигателя, проверьте этот разъем для подключения проводов к вентилятору на предмет окисления контактов.

Если двигатель вентилятора работает, это могут быть предохранитель и реле, проводка, термостат и датчик температуры охлаждающей жидкости. Если проверить проводку, от датчика температуры к ЭБУ, от ЭБУ к реле.

F15 (20 А) — освещение салона, освещение багажника, мотор антенны.
Если свет на куполе возле зеркала заднего вида не работает только в положении «Авто», проверьте концевые выключатели на дверях и проводку, а также выключатель света. Проводка к концевикам подключается к жгуту в пороге водительской двери или под сиденьем водителя, проверьте целостность всех проводов.

Если свет не работает ни в одном из режимов, проверьте исправность светильника и выключателя в потолке.
Если освещение багажника не работает, проверьте лампу с левой стороны багажника, контакты лампы и проводку.

F16 (30 А) — электростеклоподъемники.

Если ваши электрические стеклоподъемники перестали работать, это, скорее всего, проблема с проводкой. Проверьте провода, идущие к дверям, не оборваны ли они в месте сгиба (у гофрированных резинок), стандартная болезнь многих моделей Nexia. Также проверьте работоспособность моторов, подав на них напряжение 12 В и состояние их щеток. Если не работает стеклоподъемник, дело может быть и в проводке двери или в кнопке управления стеклоподъемниками, проверьте ее контакты и исправность.

Также проверьте механизм в двери на наличие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления стеклоподъемниками со стороны водителя. Проверь на короткое.
Если стекло стало коробиться, так что стеклоподъемник не выдерживает, попробуйте полностью опустить стекло и смазать резиновые уплотнительные планки жидкостью WD-40 или силиконом.

F17 (10 А) — питание магнитолы от замка зажигания.

Обычно радио подключено таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения на контактной группе замка зажигания и подключите ее к постоянному питанию 12В через предохранитель. Если магнитола перестала работать, проверьте выключатель питания, контакты, контактную группу и проводку.

F18 (30 А): питание магнитолы от аккумулятора, обогрев заднего стекла, электрозамок багажника, центральный замок.

Обогрев заднего стекла в Нексии отключается автоматически. Если у вас не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле и его контакты. Реле таймера отопителя можно установить не на монтажный блок, а под торпедо, чуть выше блока педалей. Также проверьте саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла быть перенесена на днище автомобиля. Проверьте клеммы резисторов задней стойки по краям стекла и отсутствие оборванных проводов в стекле. При обнаружении разрыва заделайте его специальным клеем, в состав которого входит металл.

Если не работает центральный замок и не закрывается какая-либо дверь, снимите обшивку и проверьте правильность работы запорного механизма и исправность толкателя. Если замок 5-контактный, проверьте состояние всех его контактов и проводки. Также проверьте провода на шевеление в изгибе при открытии двери. Дело может быть и в реле центрального замка, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира возле центральной консоли.

Предохранитель №13 на 20А отвечает за прикуриватель.

Назначение реле

К1	Вентилятор охлаждения (высокая скорость)
К2	Указатели направления.
К3	Топливный насос
К4	Противотуманные огни. Задние противотуманные фары.

Дополнительный отдел предохранителей и реле

F20 (30 А) — вентилятор кондиционера.

F21 (30 А) — противотуманные фары.

Если перестали гореть противотуманные фары, проверьте предохранитель, контакты его гнезда, исправность ламп в фарах, кнопку включения в салоне, проводку, реле и его контакты.

Nexia n100

Схема

Обозначение

5	Вентилятор кондиционера (полная скорость)
6	Прерывистый режим дворников
7	Обогрев заднего стекла (с функцией автоотключения)
8	Ближний свет фар (при включенном дальнем свете)
9	Звуковой сигнал
10	Компрессор кондиционера
11	Вентилятор охлаждения (низкая скорость)
12	Фары
13	Наружное освещение
14	Зуммер

Nexia n150

Схема

Расшифровано

5	Вентилятор кондиционера (полная скорость)
6	Прерывистый режим дворников
7	Обогрев заднего стекла (с функцией автоотключения)
8	Ближний свет фар (при включенном дальнем свете)
9	Звуковой сигнал
10	Компрессор кондиционера
11	Вентилятор охлаждения (низкая скорость)
12	Фары
13	Наружное освещение
14	Зуммер



Топливный фильтр на Дэу Нексия.

Как заменить топливный фильтр на Дэу Нексия? Как поменять топливный фильтр на Дэу Нексия Главная / Обзоры машин

Daewoo Nexia – один из важнейших элементов топливной системы автомобиля. Его основная функция – очистка топлива. Естественно, со временем он загрязняется и требует замены. В статье есть подробная инструкция по этой процедуре, а также рекомендации, когда следует менять топливный фильтр.

[Скрыть]

Когда менять?

Daewoo Nexia имеет полнопоточный фильтр для топлива с тонкой очисткой, он расположен в задней части автомобиля с правой стороны перед бензобаком и крепится к правому продольному корпусу кузова. Имеет стальной корпус, внутри которого расположен фильтрующий элемент из бумаги, сложенной гармошкой.

Бензин, который реализуется на АЗС, не всегда отличается хорошим качеством. Часто он содержит различные примеси. Кроме того, тара, в которой хранится и транспортируется бензин, подвержена загрязнению. Соответственно, в бензин может попасть ржавчина и загрязнения. Если заправлять машину во время дождя и снега, то впоследствии может быть образование конденсата в бензобаке машины. Все эти факторы отрицательно сказываются на качестве бензина.

Для защиты топливной системы от коррозионных процессов, посторонних частиц и преждевременного износа предназначен фильтрующий элемент. Его основная задача – очищать топливо от посторонних частиц и примесей.

Топливный фильтр

При загрязнении фильтрующего элемента автомобиль теряет мощность, двигатель плохо запускается, работает нестабильно, расход топлива увеличивается. Некачественный бензин является причиной появления рывков на высоких оборотах, а затем и на низких, что свидетельствует о засорении. Это может привести к поломке трансмиссии или созданию аварийной ситуации на дороге. Исправьте положение заменой.

Производители рекомендуют замену после 40 тысяч пробега или после двух лет эксплуатации. Срок службы фильтрующего элемента во многом зависит от качества топлива. Исходя из опыта эксплуатации Daewoo Nexia в бытовых условиях, рекомендуется замена через 15 тысяч пробега.

Инструкция по замене

Выполнять процедуру удобнее на смотровой яме, эстакаде или подъемнике. Если такой возможности нет, то следует приподнять правую заднюю часть автомобиля с помощью домкрата.

Инструменты

Для осуществления процедуры нужно приготовить:

Печенье — это деревянные палочки, заостренные под конус на конце. С их помощью заткните топливопроводы.

Шаги

1. Сначала отсоедините массу клеммы аккумулятора.
2. Также следует сбросить давление в топливной системе.
3. Топливный фильтр необходимо очистить от загрязнений.
4. Далее ключом на «16» ослабляем штуцер от топливопроводов, при этом штуцер на фильтре можно сохранить с помощью ключа на «21».
5. После проделанной работы следует запустить двигатель и дать ему поработать 5 минут. После этого необходимо проверить соединения труб на герметичность. Если есть какие-либо последствия, то подтяните гайки креплений.

Своевременность замены фильтра топливного на Дэу Нексия продлит срок службы автомобиля, способствует стабильной работе двигателя.

Видео «Замена топливного фильтра»

В этом видео процесс замены топливного фильтра аналогичен его замене на Daewoo Nexia.

Через каждые 50 000 км пробега возникает необходимость замены топливного фильтра на ДЭУ Нексия. Так что, согласно закономерностям, за этой несложной операцией в автосервис обращается очень большое количество автолюбителей. Зато другая половина спокойно проводит операцию в домашних условиях.

Видео

Стоковые видеоматериалы покажут как заменить топливный фильтр на автомобиле, а так же приведут о некоторых нюансах и тонкостях процесса

Процесс замены

Для замены топливного фильтра на Дэу Нексия необходимо знать расположение элемента. Как правило, на всех корейских автомобилях элемент топливного фильтра находится под задним правым колесом, прикрепленным к кузову.

Итак, рассмотрим последовательность действий, направленных на замену топливного фильтрующего элемента:

1. Чтобы не снимать клемму-минус, можно вынуть предохранитель, который отвечает за топливный насос.

2. Залазим под машину. Соответственно нужна яма. И отключить заземление топливного фильтра.

3. На Нексии фильтрующий элемент топлива защищен пластиковым кожухом, который крепится болтом на 10. Его необходимо открутить.

4. Снимите защитный кожух с фильтром.

5. С помощью тонкой отвертки отсоедините замок топливной трубки от фильтра.
6. Со второй стороны необходимо проделать ту же операцию.
7. Теперь можно снять сам фильтр.

8. Установка осуществляется в обратном порядке.

Стоит напомнить, что сначала был снят предохранитель бензонасоса, поэтому его необходимо поставить на место.

Выбор товара

Как и у всех автомобилей этой серии, помимо оригинального топливного фильтра, можно найти достаточно большое количество аналогов, большинство из которых дешевле, а по качеству не уступает оригинальному продукту.

Оригинал

На всех Нексиях с бензиновыми двигателями 1,5 и 1,6 топливный фильтр выполнен отдельно, и находится под днищем автомобиля, возле бензобака. Артикул оригинала — 96130396 также встречаемся по номеру 25055129 . Цена — 500 руб. Выполнены в металлическом корпусе, как правило, серебристого цвета. Трубки холодные к металлу, поэтому на концах патрубков фильтра имеется резьба. Под этим же артикулом есть аналогичный фильтр от General Motors, который также является официальным поставщиком ДЭУ. По характеристикам, габаритам и конструкции идентичны оригиналу.


ДИННА, ММ.	Диаметр, мм.	Резьба входного соединения / выпуск

Аналоги

Помимо оригинального топливного фильтра, автомобильный рынок запчастей достаточно насыщен аналогами, которые в последнее время пользуются большой популярностью у автолюбителей.

Производитель		Стоимость, руб.
Фильтр Interparts.

Выход

Замена топливного фильтра на Дэу Нексия осуществляется достаточно легко и просто. Большую сложность вызовет выбор самого топливного фильтра, так как автомобильный рынок забит множеством возможных вариантов, как качественных, так и не очень.

Функция очистки поступающего в двигатель бензина возложена на топливный фильтр. Мусор при сгорании постепенно набирает обороты. Это вызывает повышенную нагрузку на топливный насос, а также может стать причиной нестабильной работы двигателя. Поэтому важно соблюдать периодичность замены консуматора и строго следовать рекомендациям производителя по выбору фильтрующего элемента.

Артикул и ориентировочная стоимость брендового топливного фильтра и его аналогов

На Daewoo Nexia стоит топливный фильтр тонкой очистки. Он одинаков вне зависимости от того, 8 клапанов или 16 клапанов у двигателя автомобиля. Исходное потребление имеет один из следующих каталожных номеров:

• 96130396;
• 25055129;

Стоимость родного фильтра тонкой очистки колеблется от 500 до 750 руб. Так же есть аналоги торговых фильтров. Лучшие альтернативы представлены в таблице ниже.

Таблица — Аналоги топливного фильтра тонкой очистки на автомобиль Дэу Нексия

Фирма-производитель	Артикул	Ориентировочная стоимость, руб.
Прибыль.	15302903	165-200
Бош.	0986450119	365-410
Запчасти-Молл.	PCC002.	210-270
Манн-Фильтр.	WK6122.	550-630
Правда.	Ф185.	1600-2700

Помимо Фильтра тонкой очистки на Daewoo Nexia есть сетка, которая улавливает крупный мусор. На автомобилях до 2002 года выпуска б/у сетчатый фильтр имеет артикул 96183953.

Фирменный фильтр грубой очистки имеет цену от 160 до 220 рублей. Также возможно купить аналоги других брендов. В таблице представлены лучшие сетки на автомобиль до 2002 года выпуска.

Стол — альтернатива нативной сетке 96183953

На автомобиле Daewoo Nexia после 2002 года выпуска используется фильтрующая сетка с каталожным номером 96350078-2. Стоимость фирменной сетки колеблется от 30 до 80 рублей. Лучшие аналоги фильтрующей сетки можно найти в таблице ниже.

Стол — Аналоги фильтрующей сетки 96350078-2

В некоторых случаях вместо замены фильтрующей сетки выгоднее установка новой АЗС в сборе. Для автомобилей Daewoo Nexia до 2002 года выпуска узел с номером артикула 96350078 требуется.

Цена потребления варьируется от 1000 до 1800 рантов. Также в сети есть возможность приобрести аналог. Лучшие варианты представлены в таблице ниже.

Таблица — аналоги фирменных бензобаков Daewoo Nexia до 2002 года выпуска

Список фирм	Артикул	Ориентировочная цена, руб.
Прибыль.	40010035	1350-1700
ЭРА	775242А.	1650-2200
Оннури.	96494976	1550-1950
Запчасти-Молл.	PDCM001	1750-2500
Автомобили Японии.	O20010JC.	950-1400

На автомобили Daewoo Nexia после 2002 года выпуска стоит топливный фильтр 96494976. Его стоимость варьируется от 2700 до 3000 рублей. Ниже представлены лучшие аналоги нативной ноды.

Таблица — Аналоги оригинального топливного модуля для ДЭУ Нексия после 2002 года выпуска

Производитель	Артикул фильтра	Ориентировочная цена, руб.
Оннури.	96494976	2000-2500
ЭРА	775242А.	1650-2000
Прибыль.	40010035	14:00-16:00
Запчасти-Молл.	PDCM001	1800-2300
Асам	50070	1050-1400

Расположение топливного фильтра

Топливный фильтр очистки топлива находится на Дэу Нексия под днищем автомобиля. Он расположен с правой стороны.

Насос грубой очистки в сборе с топливным насосом. Насос помещается непосредственно в бензобак.

Замена топливного фильтра тонкой очистки

Замена фильтра тонкой очистки представлена ​​ниже.

• Сбросить давление в топливном контуре.
• Очистите топливный фильтр от внешней грязи.
• Отвинтить форсунки.
• В поисках клешни.
• Снимите фильтр.
• Заменить уплотнительные кольца.
• Установите новый фильтр.
• Проверить отсутствие утечек.

Замена сетчатого фильтра

Замена фильтра грубой очистки производится по инструкции, которая представлена ​​ниже.

• Снимите задний ряд.
• Поднимите обивку.
• Открытый люк.
• Отключите клемму и сбросьте давление в магистрали.
• Отвинтите хомут и отсоедините топливопровод.
• Открутить крепление бензонасоса.
• Насос Салл.
• Заменить сетку.
• Установите все обратно.

Топливный фильтр в любом автомобиле является расходным материалом. По мере необходимости он нуждается в своевременной замене. Из этой статьи вы узнаете, как заменить топливный фильтр на Дэу Нексия своими руками. Прежде всего, можем вас поздравить, вы нашли самую полную и подробную инструкцию по замене топливного фильтра с фото и видео.

Топливный фильтр на Нексия

Замена топливного фильтра рекомендуется не позднее 40 тысяч километров пробега, как рекомендует завод-изготовитель. Идеальным для замены будет цифра в 10 тысяч километров, это связано с плохим качеством бензина.

Мануал универсален для всякой ерунды и подходит для автомобилей до 2008 года, а также рестайлинг после 2008 года (N150), 8 клапанов и 16 клапанов.

Зачастую, чтобы определиться с вопросом, пора менять топливный фильтр или нет, достаточно выявить симптомы. Например, на высоких оборотах двигателя будут рывки при движении, двигатель как бы дергается и не реагирует на газ. Часто это свидетельствует о засорении топливного фильтра или отсутствии бензина. Дожидаться проявления этих симптомов не нужно, лучше вовремя менять расходники.

Подготовка к замене фильтра

В первую очередь необходимо подготовить инструменты и материалы, например топливный фильтр можно заказать в интернете, а для этого возможно воспользоваться нашей статьей с номерами по расходным материалам фильтра. (См. Фильтры Скванса).

Так же при замене топливного фильтра на нексии есть одна особенность. Необходимо купить редкие ключи на 16 и 21.

Нам понадобится:

— Ключи на 13, 14, 16 и 21;

— топливный фильтр

— Медные шайбы (подходят от ваза, на случай если нет в комплекте с новым фильтром)

— Емкость 200мл для слива бензина

Инструкция по замене топливного фильтра

Перед выполнением работ обязательно снизьте давление в топливной системе. В противном случае вы рискуете получить наклон с ног до головы от бензина. Для того чтобы сбросить давление в топливной системе на Нексии необходимо достать предохранитель F7 и запустить двигатель. Машина будет работать на остатках топлива и потом заглохнет. Это будет означать, что в топливной магистрали нет бензина. После этого вы можете продолжить.

Топливный фильтр находится под днищем автомобиля — с правой стороны под пассажирской дверью.


Расположение топливного фильтра

1. Удерживая штуцер одним ключом, отвинтите гайку топливного шланга с одной стороны старого фильтра. Таким же образом откручиваем гайку с другой стороны.

Замена топливного фильтра

При повороте боевого поставить емкость для стекающей жидкости. Ориентировочно подтекает до 120 мл при замене при условии сброса давления в системе.

2. Далее, придерживая болт крепления фильтра, отвернуть гайку с гайкой, удерживающей топливный фильтр. После выполнения этой процедуры снимите хомут крепления и вытащите старый фильтр. Вынимайте трубки осторожно, они легко гнутся и лопаются.

Крепление топливного фильтра на nonexia

3. Установите новый фильтр с уплотнительными кольцами в обратном порядке. Обратите внимание, правильно устанавливать топливный фильтр на нонксике необходимо по ходу движения топлива из бака в двигатель. На корпусе фильтра стрелка направления или надпись В, значит надпись должна быть со стороны бензобака. При установке нового фильтра сначала заправляйте топливные трубки от руки так, чтобы резьба точно входила в отверстие, иначе бензин уменьшится.

ВНИМАНИЕ
После замены не забудьте установить предохранитель обратно, а также завести двигатель и на работающем двигателе проверить герметичность соединений трубок. Если это произошло, подтяните гайки или замените уплотнительные шайбы (кольца).

Видео по замене топливного фильтра на Нексии:


Фильтр топливный
Дэу Нексия.

Топливный фильтр является основным элементом системы очистки топлива. Он предназначен для очистки топлива, используемого для заправки вашего автомобиля. В автомобилях марки Daewoo Nexia предусмотрена конструкция полнопоточного топливного фильтра тонкой очистки.

Крепится хомутом к корпусу с правой спинкой. Топливный фильтр будет представлять собой неразборную бочку, внутри которой расположен бумажный фильтрующий элемент, сложенный гармошкой, со стальным корпусом.

Когда менять топливный фильтр

По рекомендациям производителя топливный фильтр на автомобилях Daewoo Nexia подлежит замене через два года эксплуатации или по достижению пробега 40 000 км. Исходя из многолетней практики эксплуатации автомобилей Daewoo Nexia в российских условиях, менять топливный фильтр рекомендуется через 10-15 тыс. км пробега.

Это следствие некачественного топлива, при движении на автомобиле на высоких оборотах появляются рывки, затем рывки сопровождают вас на малых скоростях. Все это укажет на проблемы с топливным фильтром, на его засорение, а, значит, потребуется его замена.

Что касается расположения топливного фильтра автомобиля марки Дэу Нексия, то его нельзя назвать удачным. Он установлен на основании кузова, возле топливного бака, под порогом задней правой двери. Доступ к нему не очень удобен и для замены своими руками потребуется поднимать заднюю часть кузова.

Замена топливного фильтра

Для замены топливного фильтра на автомобиле Daewoo Nexia необходимо приобрести новый топливный фильтр, несколько ключей и около трех часов свободного времени.

1. Поднять машину на подъемник, если нет возможности, то можно загнать на эстакаду или смотровую яму. В крайнем случае можно воспользоваться домкратом и поднять только заднюю правую часть автомобиля.
2. Сбросить давление в топливной системе.
3. Найдите местонахождение топливного фильтра, скорее всего его придется сбрасывать от нанильной грязи.
4. Берем ключ на 21 и удерживаем им штуцер, расположенный на топливном фильтре, вторым ключом на 16 откручиваем штуцеры, которые подходят к нему от топливных трубок.
5. Берем ключ на 13 и откручиваем болт, на котором крепится хомут.
6. Перед снятием топливного фильтра подставьте под него емкость, чтобы не пролить бензин, оставшийся в старом фильтре.
7. Отсоедините от фильтра все топливные трубки с надетыми на них уплотнительными кольцами.
8. Переместите хомут и вытащите старый топливный фильтр.
9. Установите новый топливный фильтр и закрепите его хомутом.
10. Ставим резиновые кольца и подсоединяем топливные трубки обратно.
11. Соберите все в обратном порядке.

Видео

При установке нового топливного фильтра следите за тем, чтобы надпись «В» с торца фильтра располагалась с той стороны, с которой к топливному фильтру подходит трубка подачи топлива. Если на новом топливном фильтре эта надпись отсутствует, то на его корпусе должна быть указана стрелка, которая укажет направление потока топлива.

При установке нового фильтра сначала наденьте гайки на наконечники трубок топливопровода, наденьте на них хомут и затяните гайку, а затем приступайте к окончательной закрутке гаек на наконечниках.

Для лучшей герметизации и герметизации между топливным фильтром и трубками багажника расположены резиновые кольца. Осмотрите их при снятии, на них не должно быть потертостей, порезов и других следов износа, при обнаружении каких-либо дефектов уплотнители следует заменить.

Когда топливный фильтр установлен на вашем автомобиле, необходимо проверить герметичность системы на работающем двигателе. Осмотрите все соединения топливопроводов с фильтром, чтобы определить время утечки бензина. При необходимости следует подтянуть гайки, соединяющие трубки с корпусом топливного фильтра, а также заменить уплотнительные кольца на наконечниках трубок.

О топливном фильтре

Бензин

, продающийся на любой заправке, не всегда может похвастаться отменным качеством. Топливо содержит много примесей, а кроме того, загрязнению также способствуют емкости для его транспортировки и хранения, на них легко можно обнаружить следы грязи, пыли и ржавчины.

При различных химических реакциях в топливе остаются смолы, а при заправке автомобиля в непогоду капли снега или дождя, попадая в бак, образуют конденсат. Все эти факторы негативно отразятся на качестве топлива, которое нам приходится использовать для ваших автомобилей.

Для защиты топливной системы от загрязнения, коррозии и преждевременного износа был изобретен топливный фильтр. Главной задачей была очистка топлива от всех примесей и загрязнений.

По регламенту замена топливного фильтра производится один раз в течение 60 000 км пробега, но всегда следует учитывать некоторые факторы, способные повлиять на работоспособность и долговечность фильтра.

Несвоевременная замена топливного фильтра может привести к потере мощности, нестабильной работе или плохому запуску двигателя, что в свою очередь повлечет за собой расход топлива. Автомобиль во время движения может начать дергаться, что может стать причиной поломки трансмиссии или создать аварийную ситуацию.

Фильтр топливный Дэу Нексия 1.5 8 клапанов. Как заменить топливный фильтр на Дэу Нексия? Подготовка к замене фильтра

Топливный фильтр на Daewoo Nexia с 8 и 16 клапанными двигателями ничем не отличается. Одна и та же запчасть используется на всех комплектациях автомобиля. Для Нексии (N150), прошедшей рестайлинг в 2008 году, используется такой же фильтр. Вообще этот автомобиль оборудован двумя топливными фильтрами — основным, он же тонкой очистки и фильтром сетки насоса, который еще называют «памперсным» (фильтр грубой очистки).

Официальным поставщиком оригинальных запчастей является сама Daewoo. А вот о производителе точной информации нет, так как на самом корпусе фильтра это не указано, да и поставщик этого не разглашает. Но, судя по тому, что некоторые модели топливных фильтров от AMD внешне очень похожи на оригинал, а его фильтры самые популярные среди аналогов, можно предположить, что это производитель. Тем более, что и AMD, и Daewoo из Кореи.

Топливный фильтр на Daewoo Nexia — где находится, особенности выбора

Все Nexia с бензиновыми двигателями 1.5 и 1.6, топливный фильтр вынимается отдельно, и находится под днищем автомобиля, возле бензобака. Оригинал артикула — 96130396, также встречается под номером 25055129. Цена — 300 руб. Выполнен в металлическом корпусе, как правило, серебристого цвета. Крепится к металлическим трубам, поэтому на концах трубок фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.

Динна, мм	Диаметр, мм	Соединительная резьба вход/выход

Аналогичный газовый фильтр изначально устанавливался на Daewoo Espero. Наиболее популярные заменители от других производителей представлены в таблице ниже.


Сетка фильтра насоса отличается в зависимости от года установки. Старая модель (до 2002 года) имела артикул 96183953. У него отсутствовала пластиковая ножка, а диаметр крепежного отверстия был 22 мм. Самый популярный аналог — Amd FP163, цены — 50 руб. Сетка нового образца (после 2002 года) имеет артикул 96350078-2. Имеет пластиковую ножку-крепление, диаметр отверстия 12 мм. Самый популярный заменитель — Amd FP164, цена — 60 руб.


Топливный модуль, в котором топливный насос расположен вместе с сеткой, также отличался в зависимости от года выпуска автомобиля. До 2002 года ставили 96350078, после — 96494976.

Когда и как менять топливный фильтр

Производитель рекомендует замену топливного фильтра на Нексии каждые 20 тыс. км. По опыту многих водителей, лучше всего это делать в 2 раза чаще — каждые 10 тыс. км, так как качество отечественного топлива не всегда хорошее, и засоряется оно намного чаще. При этом цена на него не очень высока. Сетку можно просто промыть на каждом СТО.


Чтобы заменить основной фильтр, сначала необходимо сбросить давление в топливопроводе. Для этого нужно отключить аккумулятор, снять клеммы с бензонасоса (или просто выдернуть его предохранитель). Затем подключите аккумулятор, запустите двигатель и дождитесь, пока он заглохнет, израсходовав все остатки топлива в системе. Для верности можно попробовать запустить двигатель еще пару раз. Затем можно отсоединить фильтр. Для удобства лучше всего использовать смотровую яму, либо домкратить.

Через каждые 50 000 км пробега возникает необходимость замены топливного фильтра на Дэу Нексия. Так что, по закономерности, очень большое количество автомобилистов обращается в автосервис для проведения этой несложной операции. Но, другая половина спокойно проводит операцию дома.

Видео

Видео покажет как заменить топливный фильтр на автомобиле, а также расскажет о некоторых нюансах и тонкостях процесса

Процесс замены

Для замены топливного фильтра на Дэу Нексия необходимо знать расположение элемента. Обычно на всех корейских автомобилях элемент топливного фильтра находится под задним правым колесом, крепится к кузову.

Итак, рассмотрим последовательность действий, направленных на замену элемента топливного фильтра:

1. Чтобы не снимать минусовую клемму, можно снять предохранитель, отвечающий за топливный насос.

2. Пойдем под машину. Соответственно нужна яма. И отключите заземление топливного фильтра.

3. На Нексии элемент топливного фильтра защищен пластиковым кожухом, который крепится болтом на 10. Его необходимо открутить.

4. Снимаем защитный кожух с фильтра.

5. С помощью маленькой отвертки отсоедините держатель топливопровода от фильтра.
6. Со второй стороны нужно проделать ту же операцию.
7. Теперь можно удалить сам фильтр напрямую.

8. Установка осуществляется в обратном порядке.

Стоит напомнить, что первым был удален предохранитель топливного насоса, поэтому его необходимо заменить.

Выбор товара

Как и для всех автомобилей этой серии, кроме оригинального топливного фильтра, можно найти достаточно большое количество аналогов, большинство из которых дешевле, а по качеству ничем не уступает оригинальному продукту.

Оригинал

На всех Нексиях с бензиновыми двигателями 1,5 и 1,6 топливный фильтр находится отдельно, и находится под днищем автомобиля, возле бензобака. Оригинальный артикул — 96130396 , также встречаемся под номером 25055129 … Цена — 500 руб. Выполнен в металлическом корпусе, как правило, серебристого цвета. Крепится к металлическим трубам, поэтому на концах трубок фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.


Динна, мм	Диаметр, мм	Соединительная резьба вход/выход

Аналоги

Помимо оригинального топливного фильтра, рынок автозапчастей достаточно насыщен аналогами, которые в последнее время пользуются большой популярностью у автомобилистов.

Производитель		Стоимость, руб.
Фильтр Interparts

Выход

Замена топливного фильтра на Дэу Нексия достаточно легко и просто. Большую сложность составит выбор самого топливного фильтра, так как автомобильный рынок переполнен множеством возможных вариантов, как качественных, так и не очень.

Топливный фильтр для Daewoo Nexia с 8 и 16 клапанными двигателями ничем не отличается. Для всех комплектаций автомобиля используется одна и та же запчасть. Для Нексии (N150), прошедшей рестайлинг в 2008 году, используется такой же фильтр. Вообще этот автомобиль оборудован двумя топливными фильтрами — основным, он же тонкой очистки, и фильтром сетки насоса, он же «пеленок» (фильтр грубой очистки).

Официальным поставщиком оригинальных запчастей является сама Daewoo. А вот о производителе точной информации нет, так как на самом корпусе фильтра это не указано, да и поставщик этого не разглашает. Но, судя по тому, что некоторые модели топливных фильтров от AMD внешне очень похожи на оригинал, а его фильтры самые популярные среди аналогов, можно предположить, что это производитель. Тем более, что и AMD, и Daewoo из Кореи.

Топливный фильтр на Daewoo Nexia — где находится, особенности выбора

На всех Nexia с бензиновыми двигателями 1.5 и 1.6 топливный фильтр расположен отдельно, и находится под днищем автомобиля, возле бензобака. Оригинал артикула — 96130396, также встречается под номером 25055129. Цена — 300 руб. Выполнен в металлическом корпусе, как правило, серебристого цвета. Крепится к металлическим трубам, поэтому на концах трубок фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.

Оригинал, 96130396

MANN-FILTER WK 612/2

Сетка фильтра насоса отличается в зависимости от года установки. Старая модель (до 2002 года) имела артикул 96183953. В ней отсутствовала пластиковая ножка, а диаметр крепежного отверстия был 22 мм. Самый популярный аналог — Amd FP163, цены — 50 руб. Сетка нового образца (после 2002 года) имеет артикул 96350078-2. Имеет пластиковую ножку-крепление, диаметр отверстия 12 мм. Самый популярный заменитель — Amd FP164, цена — 60 руб.

Топливный модуль, в котором топливный насос расположен вместе с сеткой, также отличался в зависимости от года выпуска автомобиля. До 2002 года ставили 96350078, после — 96494976.

Когда и как менять топливный фильтр на Нексии?

Производитель рекомендует замену топливного фильтра на Нексии каждые 20 тыс. км. По опыту многих водителей, лучше всего это делать в 2 раза чаще — каждые 10 тыс. км, так как качество отечественного топлива не всегда хорошее, и засоряется оно намного чаще. При этом цена на него не очень высока. Сетку можно просто промыть на каждом СТО.

Чтобы заменить основной фильтр, сначала нужно сбросить давление в топливной магистрали. Для этого нужно отключить аккумулятор, снять клеммы с бензонасоса (или просто выдернуть его предохранитель). Затем подключите аккумулятор, запустите двигатель и дождитесь, пока он заглохнет, израсходовав все остатки топлива в системе. Для верности можно попробовать запустить двигатель еще пару раз. Затем можно отсоединить фильтр. Для удобства лучше всего использовать смотровую яму, либо домкратить.

Замена топливного фильтра Daewoo Nexia, по рекомендации производителя должна производиться каждые два года эксплуатации автомобиля или через 40 тыс. км. В случае использования некачественного топлива срок службы фильтра составляет всего 10-15 тысяч километров.

Необходимость замены фильтра можно легко определить самостоятельно. Если автомобиль дергается на высоких скоростях, это первый признак неисправности. При дальнейшей эксплуатации возникают рывки на малых оборотах, после которых работа машины становится невозможной.

Расположение топливного фильтра на Дэу Нексия не совсем удобное: он расположен в основании кузова возле бензобака, прямо под порогом задней правой двери.

Инструменты и материалы для замены фильтров:

• плоскогубцы;
• Крестовая и плоская отвертки;
• тряпки;
• ключи на 13, 21 и 16, как рожковые, так и кольцевые;
• новый оригинальный топливный фильтр;
• запасные хомуты и хомуты;
домкрат
• .

Последовательность работ по замене топливного фильтра

Удобнее работать на смотровой яме, подъемнике или эстакаде. В крайнем случае можно воспользоваться домкратом и поднять только заднюю правую часть автомобиля.


Первым делом нужно сбросить давление в топливной системе. Для этого нужно найти предохранитель, отвечающий за работу бензонасоса, и выключить его, после чего завести автомобиль и дать ему поработать, пока он не заглохнет.


Далее необходимо открутить подводящие патрубки от фильтра. Для этого штуцер, расположенный на фильтре, удерживайте ключом на 21, а штуцер подходящих топливных трубок ключом на 16 освобождайте.


Ключом на 13 открутите хомут крепления фильтра. Топливные трубки и уплотнительные кольца под ними можно полностью отсоединить.
После этого устанавливается новый топливный фильтр и все собирается в обратном порядке.

Замена топливного фильтра Дэу Нексия Простая процедура, но в ней есть свои тонкости. При установке нового фильтра необходимо надпись IN, которая видна на его торце, располагать в сторону в сторону трубки подачи топлива. Есть фильтры, не имеющие таких обозначений, и в этом случае на его конце должна быть стрелка, указывающая направление потока топлива.

При замене топливного фильтра целесообразно заменить уплотнительные кольца, расположенные под штуцерами топливных трубок, вне зависимости от их состояния.

На топливный фильтр возложена функция очистки бензина, подаваемого в двигатель. Мусор в топливе постепенно забивает расходный материал. Это вызывает повышенную нагрузку на топливный насос, а также может стать причиной нестабильной работы двигателя. Поэтому важно соблюдать периодичность замены расходного материала и строго следовать рекомендациям производителя по выбору фильтрующего элемента.

Артикул и примерная стоимость брендового топливного фильтра и его аналогов

Daewoo Nexia имеет фильтр тонкой очистки топлива. Он одинаков вне зависимости от того, 8 клапанов или 16 клапанов в двигателе автомобиля. Оригинальный расходный материал имеет один из следующих каталожных номеров:

• 96130396;
• 25055129;

Стоимость родного фильтра тонкой очистки находится в пределах от 500 до 750 руб. В продаже есть и аналоги фирменного фильтра. Лучшие альтернативы представлены в таблице ниже.

Таблица — Аналоги фильтра тонкой очистки топлива автомобиля Daewoo Nexia

Компания производитель	Артикул	Ориентировочная стоимость, руб.
Прибыль	15302903	165-200
Бош	0986450119	365-410
Parts-Mall	PCC002	210-270
Манн-Фильтр	WK6122	550-630
TRW	F185	1600-2700

Помимо фильтра тонкой очистки, в Daewoo Nexia есть сетка, которая улавливает крупный мусор. На автомобилях выпуска до 2002 года фильтрующая сетка б/у имеет артикул 96183953.

Фирменный фильтр грубой очистки имеет цену от 160 до 220 рублей. Также возможно купить аналоги других брендов. В таблице представлены лучшие сетки для автомобилей до 2002 года.

Таблица — Родные варианты сетки 96183953

На автомобиль Daewoo Nexia после 2002 года выпуска сетчатый фильтр с каталожным номером 96350078-2 используется. Стоимость фирменной сетки колеблется от 30 до 80 рублей. Лучшие аналоги фильтровальной сетки можно найти в таблице ниже.

Таблица — Аналоги сетчатого фильтра 96350078-2

В некоторых случаях вместо замены фильтрующей сетки выгоднее установить новый ТНВД в сборе. Для автомобилей Daewoo Nexia до 2002 года необходим узел с артикулом 96350078.

Цена расходного материала варьируется от 1000 до 1800 руб. Также в сети есть возможность приобрести аналог. Лучшие альтернативы представлены в таблице ниже.

Таблица — Аналоги фирменных топливных стекол Daewoo Nexia до 2002 г.в.

Список фирм	Артикул	Ориентировочная цена, руб.
Прибыль	40010035	1350-1700
ЭРА	775242А	1650-2200
Оннури	96494976	1550-1950
Parts-Mall	PDCM001	17:50-25:00
Автомобили Японии	O20010JC	950-1400

После 2002 года на автомобили Daewoo Nexia устанавливается топливный фильтр 96494976. Его стоимость варьируется от 2700 до 3000 рублей. Лучшие аналоги нативной ноды показаны ниже.

Таблица — Аналоги оригинального топливного модуля на Daewoo Nexia после 2002 г.в. Оннури 96494976 2000-2500 ЭРА 775242А 1650-2000 Прибыль 40010035 14:00-16:00 Parts-Mall PDCM001 1800-2300 Асам 50070 1050-1400

Расположение топливного фильтра

Фильтр тонкой очистки топлива расположен на Daewoo Nexia под днищем автомобиля. Он расположен с правой стороны.

Сетка грубой очистки в сборе с бензонасосом. Насос размещается непосредственно в бензобаке.

Замена фильтра тонкой очистки топлива

Замена фильтра тонкой очистки представлена ​​ниже.

• Сбросьте давление в топливном контуре.
• Удалите внешнюю грязь с топливного фильтра.
• Отвинтить трубы.
• Ослабьте хомут.
• Снимите фильтр.
• Заменить уплотнительные кольца.
• Установите новый фильтр.
• Проверить на утечки.

Замена сетчатого фильтра

Замена фильтра грубой очистки осуществляется согласно приведенной ниже инструкции.

• Снять задний ряд.
• Поднимите корпус.
• Откройте люк.
• Отсоедините терминал и сбросьте давление в линии.
• Отвинтите хомут и отсоедините топливопровод.
• Открутить крепление топливного насоса.
• Снимите насос.
• Замените сетку.
• Установить все обратно.

Как поменять топливный фильтр на Дэу Нексия. Как заменить топливный фильтр на Дэу Нексия? Замена фильтра тонкой очистки топлива

Топливный фильтр на Daewoo Nexia с 8 и 16 клапанными двигателями ничем не отличается. Для всех комплектаций автомобиля используется одна и та же запчасть. Для Нексии (N150), прошедшей рестайлинг в 2008 году, используется такой же фильтр. Вообще этот автомобиль оборудован двумя топливными фильтрами — основным, он же тонкой очистки, и фильтрующей сеткой насоса, он же «пеленка» (фильтр грубой очистки).

Официальным поставщиком оригинальных запчастей является сама Daewoo. А вот о производителе точной информации нет, так как на самом корпусе фильтра это не указано, да и поставщик этого не разглашает. Но, судя по тому, что некоторые модели топливных фильтров от AMD внешне очень похожи на оригинал, а его фильтры самые популярные среди аналогов, можно предположить, что это производитель. Тем более, что и AMD, и Daewoo из Кореи.

Топливный фильтр на Daewoo Nexia — где находится, особенности выбора

На всех Nexia с бензиновыми двигателями 1.5 и 1.6 топливный фильтр расположен отдельно, и находится под днищем автомобиля, возле бензобака. Оригинал артикула — 96130396, также встречается под номером 25055129. Цена — 300 руб. Выполнен в металлическом корпусе, обычно серебристого цвета. Крепится к металлическим трубам, поэтому на концах трубок фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.

Оригинал, 96130396

MANN-FILTER WK 612/2

Сетка фильтра насоса отличается в зависимости от года установки. Старая модель (до 2002 года) имела артикул 96183953. В ней отсутствовала пластиковая ножка, а диаметр крепежного отверстия был 22 мм. Самый популярный аналог Amd FP163, цены 50 руб. Сетка нового образца (после 2002 года) имеет артикул 96350078-2. Имеет пластиковую ножку-крепление, диаметр отверстия 12 мм. Самый популярный заменитель — Amd FP164, цена — 60 руб.

Топливный модуль, в котором находится топливный насос вместе с сеткой, также различался в зависимости от года выпуска автомобиля. До 2002 года ставили 96350078, после — 96494976.

Когда и как менять топливный фильтр на Нексии?

Производитель рекомендует замену топливного фильтра на Нексии каждые 20 тыс. км. По опыту многих водителей, лучше всего это делать в 2 раза чаще — каждые 10 тыс. км, так как качество отечественного топлива не всегда хорошее, и засоряется оно намного чаще. При этом цена на него не очень высока. Сетку можно просто промыть на каждом СТО.

Чтобы заменить основной фильтр, сначала нужно сбросить давление в топливной магистрали. Для этого нужно отключить аккумулятор, снять клеммы с бензонасоса (или просто выдернуть его предохранитель). Затем подключите аккумулятор, запустите двигатель и дождитесь, пока он заглохнет, израсходовав все остатки топлива в системе. Для верности можно попробовать запустить двигатель еще пару раз. Затем можно отсоединить фильтр. Для удобства лучше всего использовать смотровую яму, либо домкратить.

Замена фильтров Дэу Нексия необходима для разного пробега. Масляный фильтр Daewoo Nexia меняем каждые 10 000 км пробега вместе с заменой моторного масла. Замена воздушного фильтра двигателя производится каждые 30 тысяч километров. Замена топливного фильтра производится каждые 10 тысяч километров.

Поговорим подробнее о замене топливного и воздушного фильтров Дэу Нексия.

Замена топливного фильтра Daewoo Nexia

Топливный фильтр устанавливается на днище автомобиля, по правому борту, рядом с топливным баком.
Выполняем работы на смотровой канаве или эстакаде. Топливо в системе питания двигателя Дэу Нексия находится под давлением. Поэтому перед обслуживанием топливной системы необходимо сбросить давление топлива. Для этого при выключенном зажигании снимите реле бензонасоса с монтажного блока в панели приборов. На фото ниже реле обозначено стрелкой.

Запускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включить стартер на 2-3 секунды. В результате давление в системе электроснабжения будет сброшено.

Удерживая фильтр ключом «21», ключом «16» откручиваем штуцер топливопровода, постепенно выпуская бензин в подставленную емкость. Таким же образом отсоедините штуцер другого топливопровода.

С помощью накидного ключа «13» отверните болт хомута фильтра. Затем топливный фильтр можно снять.

При замене топливного фильтра проверьте состояние резиновых уплотнительных колец топливопроводов.

При необходимости замените уплотнительные кольца новыми.

Стрелка на топливном фильтре должна указывать в направлении подачи топлива (к передней части автомобиля).

При установке нового фильтра цепляем руками штуцеры топливных трубок и затягиваем их поочередно. Заворачиваем болт крепления хомута.

Установив новый фильтр, проверяем герметичность соединений при работающем двигателе. Естественно, подтёков быть не должно.

Замена воздушного фильтра двигателя Дэу Нексия

Для замены сменного элемента воздушного фильтра на двигателе F16D3 (16 клапанов) отсоедините колодку жгута проводов от датчика температуры воздуха (датчик находится на шланге подачи воздуха к дроссельной заслонке).

Ослабляем хомут крепления втулки к крышке корпуса воздушного фильтра и отсоединяем втулку от крышки. На двигателе A15SMS (8-клапанный) отсоедините колодку жгута проводов от датчика температуры воздуха, расположенного в крышке фильтра, и отсоедините втулку от крышки.

Освобождаем защелки крышки корпуса воздушного фильтра одну с левой стороны, одну спереди и две сзади. На фото пружинные защелки отмечены стрелками.

Топливный фильтр для Daewoo Nexia с 8 и 16-клапанными двигателями ничем не отличается. Для всех комплектаций автомобиля используется одна и та же запчасть. Для Нексии (N150), прошедшей рестайлинг в 2008 году, используется такой же фильтр. Вообще у этого автомобиля два топливных фильтра — основной, он же тонкой очистки и фильтр сетки насоса, он же «памперс» (фильтр грубой очистки).

Официальным поставщиком оригинальных запчастей является сама Daewoo. А вот о производителе точной информации нет, так как на самом корпусе фильтра это не указано, да и поставщик этого не разглашает. Но, судя по тому, что некоторые модели топливных фильтров от AMD внешне очень похожи на оригинал, а его фильтры самые популярные среди аналогов, можно предположить, что это производитель. Тем более, что и AMD, и Daewoo из Кореи.

Топливный фильтр на Daewoo Nexia — где находится, особенности выбора

На всех Nexia с бензиновыми двигателями 1. 5 и 1.6 топливный фильтр расположен отдельно, и находится под днищем автомобиля, возле бензобака. Оригинал артикула — 96130396, также встречается под номером 25055129. Цена — 300 руб. Выполнен в металлическом корпусе, обычно серебристого цвета. Крепится к металлическим трубам, поэтому на концах патрубков фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.

Динна, мм	Диаметр, мм	Соединительная резьба вход/выход

Аналогичный газовый фильтр устанавливается и в оригинале на Daewoo Espero. Наиболее популярные заменители от других производителей представлены в таблице ниже.


Сетка фильтра насоса отличается в зависимости от года установки. Старая модель (до 2002 года) имела артикул 96183953. У него отсутствовала пластиковая ножка, а диаметр крепежного отверстия был 22 мм. Самый популярный аналог Amd FP163, цены 50 руб. Сетка нового образца (после 2002 года) имеет артикул 96350078-2. Имеет пластиковую ножку-крепление, диаметр отверстия 12 мм. Самый популярный заменитель — Amd FP164, цена — 60 руб.


Топливный модуль, в котором находится топливный насос вместе с сеткой, также различался в зависимости от года выпуска автомобиля. До 2002 года ставили 96350078, после — 96494976.

Когда и как менять топливный фильтр

Производитель рекомендует замену топливного фильтра на Нексии каждые 20 тыс. км. По опыту многих водителей, лучше всего это делать в 2 раза чаще — каждые 10 тыс. км, так как качество отечественного топлива не всегда хорошее, и засоряется оно намного чаще. При этом цена на него не очень высока. Сетку можно просто промыть на каждом СТО.


Чтобы заменить основной фильтр, сначала необходимо сбросить давление в топливопроводе. Для этого нужно отключить аккумулятор, снять клеммы с бензонасоса (или просто выдернуть его предохранитель). Затем подключите аккумулятор, запустите двигатель и дождитесь, пока он заглохнет, израсходовав все остатки топлива в системе. Для верности можно попробовать запустить двигатель еще пару раз. Затем можно отсоединить фильтр. Для удобства лучше всего использовать смотровую яму, либо домкратить.

Топливный фильтр в любом автомобиле является расходным материалом. По мере развития операции требуется его своевременная замена. Из этой статьи вы узнаете, как заменить топливный фильтр на Дэу Нексия своими руками. Прежде всего, можем вас поздравить, вы нашли самую полную и подробную инструкцию по замене топливного фильтра с фото и видео.

Фильтр топливный на Нексии

Замену топливного фильтра рекомендуется производить не позднее 40 тыс. км пробега, как рекомендует производитель. Идеальным для замены будет цифра в 10 тысяч километров, это связано с плохим качеством бензина.

Инструкция универсальна для всех Нексий и подходит для автомобилей до 2008 года, а так же рестайлинг после 2008 года (N150), 8 клапанные и 16 клапанные.

Зачастую, чтобы определиться с вопросом, пора менять топливный фильтр или нет, достаточно выявить симптомы. Например, на высоких оборотах двигателя будут рывки при езде, двигатель будет как бы дергаться и не реагировать на газ. Это часто свидетельствует о забитом топливном фильтре или нехватке бензина. Дожидаться проявления этих симптомов не нужно, лучше вовремя менять расходники.

Подготовка к замене фильтра

Первым делом нужно подготовить инструменты и материалы, например топливный фильтр можно заказать в интернете, и для этого может пригодиться наша статья с номерами фильтрующих расходников. (см. статью о фильтрах Nexia).

Также замена топливного фильтра на Нексии имеет одну особенность. Нужно купить редкие ключи на 16 и 21.

Нам нужно:

— ключи на 13, 14, 16 и 21;

— фильтр топливный

— шайбы медные (подойдет от ваза, если не идет в комплекте с новым фильтром)

— Емкость 200 мл для слива бензина

Инструкция по замене топливного фильтра

Перед проведением работ обязательно снизьте давление в топливной системе. В противном случае вы рискуете быть облитым с ног до головы бензином. Для сбросить давление в топливной системе на Нексии снять предохранитель F7 и запустить двигатель. Машина будет работать на оставшемся топливе, а затем сама заглохнет. Это означает, что в топливопроводе нет бензина. После этого можно приступать к замене.

Топливный фильтр расположен под днищем автомобиля — с правой стороны под пассажирской дверью.




Расположение топливного фильтра

1. Удерживая штуцер одним ключом, вторым ключом открутите гайку топливопровода с одной стороны старого фильтра. Таким же образом открутите гайку с другой стороны.

Замена топливного фильтра

При откручивании гайки поставить емкость для сливаемой жидкости. При замене вытекает примерно до 120 мл при условии сброса давления в системе.

2. Далее, удерживая болт крепления фильтра, другим ключом откручиваем гайку крепления топливного фильтра. Выполнив эту процедуру, отогните фиксирующую скобу и вытащите старый фильтр. Вытягивайте трубки осторожно, они легко сгибаются и лопаются.

Установка топливного фильтра на нексию

3. Установите новый фильтр с уплотнительными кольцами в обратном порядке. Обратите внимание, правильно устанавливать топливный фильтр на Нексию необходимо по направлению потока топлива из бака в двигатель. На корпусе фильтра обычно есть стрелка направления или надпись IN, что означает, что надпись должна быть со стороны бензобака. Даже при установке нового фильтра сначала затяните топливные трубки от руки, чтобы резьба шла прямо в отверстие, иначе бензин вытечет.

ВНИМАНИЕ
После замены не забудьте переустановить предохранитель, а также завести двигатель и при работающем двигателе проверить герметичность соединений трубок. При утечке подтяните гайки или замените уплотнительные шайбы (кольца).

Видео по замене топливного фильтра на Нексии:


Через каждые 50 000 км пробега возникает необходимость замены топливного фильтра на Дэу Нексия. Так что, по закономерности, очень большое количество автомобилистов обращается в автосервис за этой несложной операцией. Но, другая половина спокойно проводит операцию дома.

Видео

Видео покажет как заменить топливный фильтр на автомобиле, а также расскажет о некоторых нюансах и тонкостях процесса

Процесс замены

Для замены топливного фильтра на Дэу Нексия необходимо знать расположение элемента. Обычно на всех корейских автомобилях элемент топливного фильтра находится под задним правым колесом, крепится к кузову.

Итак, рассмотрим последовательность действий, направленных на замену элемента топливного фильтра:

1. Чтобы не снимать минусовую клемму, можно снять предохранитель, отвечающий за бензонасос.

2. Пойдем под машину. Соответственно нужна яма. И отключите заземление топливного фильтра.

3. На Нексии элемент топливного фильтра защищен пластиковым кожухом, который крепится болтом на 10. Его необходимо открутить.

4. Снимаем защитный кожух с фильтра.

5. С помощью маленькой отвертки отсоедините держатель топливопровода от фильтра.
6. Со второй стороны нужно проделать ту же операцию.
7. Теперь можно удалить сам фильтр напрямую.

8. Установка осуществляется в обратном порядке.

Стоит напомнить, что предохранитель бензонасоса был удален первым, поэтому его необходимо заменить.

Выбор товара

Как и для всех автомобилей этой серии, кроме оригинального топливного фильтра, можно найти достаточно большое количество аналогов, большинство из которых дешевле, а по качеству ничем не уступает оригинальному продукту.

Оригинал

На всех Нексиях с бензиновыми двигателями 1,5 и 1,6 топливный фильтр находится отдельно, и находится под днищем автомобиля, возле бензобака. Оригинальный артикул — 96130396 , также встречаемся под номером 25055129 … Цена — 500 руб. Выполнена в металлическом корпусе, обычно серебристого цвета. Крепится к металлическим трубам, поэтому на концах патрубков фильтра имеется резьба. Аналогичный фильтр от General Motors, который также является официальным поставщиком Daewoo, находится под тем же артикулом. По характеристикам, габаритам и дизайну он идентичен оригиналу.


Динна, мм	Диаметр, мм	Соединительная резьба вход/выход

Аналоги

Помимо оригинального топливного фильтра, рынок автозапчастей достаточно насыщен аналогами, которые в последнее время пользуются большой популярностью у автомобилистов.

Производитель		Стоимость, руб.
Фильтр Interparts

Заключение

Замена топливного фильтра на Дэу Нексия достаточно легко и просто. Большую сложность составит выбор самого топливного фильтра, так как автомобильный рынок переполнен множеством возможных вариантов, как качественных, так и не очень.

Фильтр топливный Нексия 16 кл. Топливный фильтр на Дэу Нексия

Замена фильтра Daewoo Nexia нужно для разного пробега. замену масляного фильтра Дэу Нексия мы проводим каждые 10000 км пробега вместе с заменой моторного масла. Замена воздушного фильтра двигателя производится каждые 30 тысяч километров. Замена топливного фильтра производится каждые 10 тысяч километров.

Подробнее поговорим о замене топливного и воздушного фильтров Дэу Нексия.

Замена топливного фильтра Дэу Нексия

Топливный фильтр устанавливается на днище автомобиля, по правому борту, рядом с топливным баком.
Выполняем работы на смотровой канаве или эстакаде. Топливо в системе питания двигателя Дэу Нексия находится под давлением. Поэтому перед обслуживанием топливной системы необходимо сбросить давление топлива. Для этого при выключенном зажигании снимаем реле бензонасоса с монтажного блока в панели приборов. На фото ниже реле обозначено стрелкой.

Запускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включаем стартер на 2-3 с. В результате давление в системе подачи будет сброшено.

Удерживая фильтр ключом «на 21», ключом «на 16» открутить штуцер топливопровода, постепенно сливая бензин в подставленную емкость. Аналогично отсоедините штуцер другого топливопровода.

С помощью гаечного ключа на 13 отвинтите болт хомута фильтра. Затем можно снять топливный фильтр.

При замене топливного фильтра проверьте состояние резиновых уплотнительных колец топливопроводов.

При необходимости заменить уплотнительные кольца новыми.

Стрелка на топливном фильтре должна указывать в направлении потока топлива (к передней части автомобиля).

При установке нового фильтра наживляем штуцер топливных трубок рукой и затягиваем их поочередно. Заворачиваем болт хомута.

Установив новый фильтр, проверяем герметичность соединений при работающем двигателе. Естественно протечек быть не должно.

Замена воздушного фильтра двигателя Дэу Нексия

Для замены сменного элемента воздушного фильтра на двигателе F16D3 (16 клапанов) отсоедините колодку жгута проводов от датчика температуры воздуха (датчик находится на шланге подачи воздуха к дроссельной заслонке).

Ослабьте хомут крепления втулки к крышке корпуса воздушного фильтра и отсоедините втулку от крышки. На двигателе A15SMS (8-клапанный) отсоедините колодку жгута проводов от датчика температуры воздуха, расположенного в крышке фильтра, и отсоедините втулку от крышки.

Освобождаем защелки крышки корпуса воздушного фильтра одну — с левой стороны, одну — спереди и две — сзади. На фото пружинные защелки отмечены стрелками.

Качество топлива на наших АЗС говорит само за себя о необходимости замены топливного фильтра и контроля за его состоянием. График ТО Daewoo Nexia советует делать это при пробеге в 40 тыс. км. Тем не менее, учитывая условия эксплуатации и относительную легкость работы, пробег до замены лучше сократить до 15-20 тысяч.

Где находится фильтр тонкой очистки топлива в Дэу Нексия

Полнопоточный фильтр тонкой очистки расположен в задней части автомобиля справа от топливного бака.

Его задача — защитить систему электроснабжения от вредных примесей и мелких взвешенных частиц. Даже учитывая наличие в топливном баке фильтра грубой очистки, он не способен полностью защитить систему впрыска топлива от мельчайших частиц. При попадании взвеси в форсунки значительно снижается их ресурс, ухудшается работа системы впрыска. Кроме того, топливный фильтр защищает топливную магистраль и элементы системы от коррозии, вызванной неизбежным попаданием влаги в топливо.

Что лучше выбрать?

Для замены старого фильтра как в восьми-, так и в 16-клапанной модификации завод рекомендует использовать фирменный корейский фильтр Daewoo с артикулом 25055129 .

Однако многие используют менее дорогие альтернативы. Манн, Фрам, Профит, Валео, Стеллокс . Цена их колеблется от 300 до 800 рублей в зависимости от марки, так как покупка дорогого фильтра, учитывая короткие сроки замены, не всегда рентабельна.

Необходимый сменный инструмент

Снимать фильтр тонкой очистки удобнее рожковыми ключами на 16 и 21, предварительно обработанными болгаркой.

Для замены фильтра вам понадобится:

1. Хитрые ключи на 16 и 21.
2. Стандартный набор инструментов.
3. Проникающая смазка WD40.
4. Емкость для слива бензина из старого фильтра.
5. Новый фильтр с уплотнениями (не входит в комплект).

Подробный алгоритм

Сначала нужно сбросить давление в топливной магистрали. Для этого нужно добраться до контактов питания бензонасоса.

1. Топливный насос установлен в топливном баке, а доступ к его силовым контактам открывается через люк под задним сиденьем.
2. Поэтому снимаем подушку, откидываем клапан, снимаем пластиковую крышку люка и аккуратно снимаем электрические разъемы на бензонасосе.
3. Запускаем двигатель, он должен работать на холостых и через 9 заглушить0055 15-20 секунд когда все топливо израсходовано.

Выключите зажигание и приступайте к замене фильтра. Удобнее работать на подъемнике или смотровой яме.

1. Снимите отрицательную клемму с аккумулятора.
2. Топливный фильтр держим ключом на 21, а ключом на 16 откручиваем входной и выходной штуцеры. На этом этапе могут возникнуть трудности, так как расположение фильтра таково, что вся влага и грязь из-под колес попадает прямо на него. Штуцеры и болт хомута корпуса фильтра лучше заранее обработать проникающей смазкой.

   Чтобы не сломать гайки, пропитываем соединения проникающей смазкой.

3. Устанавливаем емкость под фильтр и сливаем в нее остатки бензина.
4. Головкой на 13 или накидным ключом отверните болт крепления хомута.
5. Берем новый фильтр и находим на его корпусе стрелку, указывающую направление движения топлива.
6. Новый фильтр крепим хомутом с болтом.
7. Контролируем состояние резиновых прокладок в фитингах. Если плохо, заменим.

   Устанавливаем новый фильтр и подсоединяем топливные трубки, соблюдая направление стрелки.

8. Ставим клеммы на бензонасос и на аккумулятор и запускаем двигатель. Контролируем герметичность штуцеров на фильтре.

выводы

При малейших признаках утечки топлива заглушите двигатель и устраните проблему. Так вы сможете быстро поменять топливный фильтр на Дэу Нексия своими руками. Чистого всем бензина и хороших дорог!

Видео о том, что внутри топливного фильтра Daewoo Korean

По регламенту топливный фильтр в автомобилях Daewoo Nexia необходимо менять каждые 40 тысяч километров пробега, либо через каждые два года эксплуатации. Но учитывая качество нашего топлива, его можно менять намного чаще. Для выбора топливного фильтра для Нексии воспользуйтесь таблицей, в которой указаны производители фильтров и каталожные номера моделей.

ПРОИЗВОДИТЕЛЬ	КОД ПРОДАВЦА
ОРИГИНАЛ
ДЭУ	25055129
АНАЛОГИ
АСАМ	30523
МАПКО	62512
ФОРД	1137438
КНЕХТ	25055129
ДЭУ	96130396
ГМ	96130396
Япония	96130396
О.Е.	96130396
ОННУРИ	96130396
Бош	986450119
ПРИБЫЛЬ	1530-2903
АШИКА	30-03-393
ТСН	931АЛ
ЧВК	96130396_PMC
ДЕНКЕРМАНН	А110016
СИНИЙ ПРИНТ	АДГ02302
драм	AMDFF29
ПРЕМИУМ	Б30001ПР
ЯПОНИЯ АВТОМОБИЛИ	Б30008Д
ТОКО АВТОМОБИЛИ	БК3-001ТОКО
АМС	ДФ7740
МЕКАФИЛЬТР	ЭЛЕ6019
JAPANPARTS	ФК-393С
ФОРТЕХ	FF001
АМП	ФФ1101
ДЕЛОВАЯ РЕЛИГА	ФГ601
Дж. С. АСАКАСИ	ФС481Дж
ФИААМ	FT5294
КАП	Г03ФУЛСД00144
ИНТЕРПАРТС	ИПФ-D001
СОЕДИНИТЕЛЬНЫЕ ЧАСТИ	Дж1330900
КЭМП	КЕ4203
РЫСЬ	ЛФ1117
МАНН	МАНН ВК 612/2
ЧАСТИ-МАЛЛ	ПКС-002
ФИЛТРОН	PP859
БАГУС	ЦИН3727
АЛКО	СП-2083
СКТ	СТ 329
WIX	WF8064

1. Топливный фильтр в Нексии находится под днищем справа от бензобака, поэтому машину нужно будет загнать на эстакаду, яму или просто поддомкратить.

Замена топливного фильтра Дэу Нексия

2. Теперь, чтобы не быть облитым бензином в процессе, нужно сбросить давление в топливной системе. Для этого откройте монтажный блок, найдите предохранитель бензонасоса с маркировкой F7 и извлеките его из посадочного места.

3. Заводим двигатель и даем ему поработать несколько секунд. Топливный насос не будет работать и давление в системе упадет.

4. Найдите топливный фильтр. Ключами на 21 и 16 откручиваем штуцер топливопровода от фильтра сначала с одной стороны, затем с другой. В это время может вытечь небольшое количество бензина.

5. Ключом на 13 открутите хомут, крепящий фильтр.

Топливный фильтр устанавливается на днище автомобиля, по правому борту, рядом с топливным баком.
Выполняем работы на смотровой канаве или эстакаде.
Топливо в системе питания двигателя находится под давлением. Поэтому перед обслуживанием топливной системы необходимо сбросить давление топлива. Для этого при выключенном зажигании…

… снять реле бензонасоса с монтажного блока в панели приборов .
Запускаем двигатель и даем ему поработать на холостом ходу до остановки из-за выработки топлива в системе. Затем включаем стартер на 2-3 с. В результате давление в системе подачи будет сброшено.


.
Аналогично отсоедините штуцер другого топливопровода.


.


.


.
При необходимости заменить уплотнительные кольца новыми.
Стрелка на топливном фильтре должна указывать в направлении потока топлива (к передней части автомобиля).
При установке фильтра…


… наживляем штуцер топливных трубок вручную…
… и затягиваем их по одной. Заворачиваем болт хомута. Установив новый фильтр, проверяем герметичность соединений при работающем двигателе.

Замена топливного фильтра на Дэу Нексия своими руками – инструкция с фото представлена ​​в статье. Для замены топливного фильтра на Дэу Нексия вам понадобится небольшой набор инструментов, а также немного свободного времени.


Содержание статьи:

Топливный фильтр – один из важных элементов топливной системы любого автомобиля, основная функция которого – очищать ее от примесей. Из-за недостаточного качества топлива и со временем необходимо заменить фильтрующий элемент. В этой статье пойдет речь о том, как самостоятельно заменить топливный фильтр на автомобиле Дэу Нексия.

Где и когда менять топливный фильтр на Дэу Нексия


На Nexia установлен полнопоточный топливный фильтр, который находится в задней части автомобиля рядом с топливным баком и крепится к продольной балке специальным хомутом. Топливные магистрали привинчиваются резьбовыми соединениями. Фильтр представляет собой цилиндрический стальной корпус с фильтрующим элементом внутри.

Бензин, продаваемый на заправках, не отличается отличным качеством и часто содержит различные примеси. А емкости, которые используются для хранения и транспортировки топлива, подвергаются различным загрязнениям, в результате чего в бензин может попасть ржавчина и загрязнения. Все эти факторы негативно влияют на качество топлива.


Для предохранения топливной системы от возникновения коррозионных процессов и преждевременного износа устройством автомобиля предусмотрен фильтрующий элемент. Основная функция которого заключается в очистке топлива от примесей и посторонних частиц.
При засорении фильтра автомобиля это будет проявляться следующим образом:
• потеря мощности автомобиля;
• увеличение расхода топлива;
• плохой запуск и нестабильная работа двигателя;
• появляются рывки на высоких оборотах двигателя.
При обнаружении вышеперечисленных неисправностей необходимо заменить топливный фильтр.
Согласно регламенту сервисной книжки по техническому обслуживанию фильтрующий элемент следует заменять каждые 10 000 км. Просто и понятно, можно даже взять за правило, что при каждой замене масла следует менять и топливный фильтр.

Подготовка к замене фильтра на Daewoo Nexia

Прежде чем приступить к работам по замене, следует подготовить необходимые инструменты и сам фильтр. Из инструмента вам понадобится:

• рожковые ключи на 13, 16 и 21;
• Емкость для слитого бензина;
• деревянные пробки.

Ну и конечно новый фильтр. Также стоит отметить, что в комплекте с фильтром должны идти две медные шайбы. Если их нет в наличии, то нужно их купить. По поводу выбора фильтра следует сказать, что все же лучше использовать оригинальные запчасти, но выбор остается за владельцем. Относительно расположения топливного фильтра в автомобиле Дэу Нексия стоит отметить, что его сложно назвать удачным. Если работы ведутся не на подъемнике, то потребуется домкратом немного приподнять заднюю правую сторону.

Порядок замены топливного фильтра на автомобиле Daewoo Nexia

Когда все необходимые инструменты и детали подготовлены, можно приступать к работе, которая выглядит так:


Итак, ведутся работы по замене топливного фильтра на Daewoo Nexia автомобиль. Исходя из проделанной работы, стоит отметить, что замена не требует сложных навыков, достаточно лишь немного свободного времени и желания.

Видео — замена топливного фильтра на Дэу Нексия:

Как работает реле топливного насоса и симптомы неисправного реле

Возможно, вы знакомы с топливным насосом, компонентом внутри топливного бака, который создает давление в топливных магистралях, подталкивая бензин к двигателю внутреннего сгорания, чтобы он работал. Топливный насос может выйти из строя по нескольким причинам, одна из которых — менее известная проблема с реле топливного насоса .

Реле топливного насоса — это электронный компонент, которым оснащены все автомобили с двигателем внутреннего сгорания. «Передавать» означает «получать и передавать». Всякий раз, когда зажигание включено, реле топливного насоса подает или «передает» постоянное напряжение на топливный насос. Следовательно, проблемы с реле топливного насоса приведут к неисправности топливного насоса, что, в свою очередь, вызовет проблемы с запуском.

Неисправное или неисправное реле топливного насоса часто показывает симптомы, чтобы сообщить водителю, что что-то не так. Узнайте, как работает реле топливного насоса, явные признаки неисправности реле топливного насоса и способы диагностики, стоимость замены и советы по регулярному техническому обслуживанию.

Реле жизненно важно для работы двигателей внутреннего сгорания. (Источник фото: стрелка)
Что такое реле топливного насоса?



Реле топливного насоса является необходимым компонентом для работы модели двигателя внутреннего сгорания. Двигателю внутреннего сгорания для работы требуется топливо, и реле топливного насоса гарантирует, что этот двигатель получает то, что ему нужно. Обычно он управляется зажиганием или модулем управления питанием.

При включении зажигания реле топливного насоса срабатывает и подает электричество для включения топливного насоса. Когда вы выключаете зажигание, он отключает топливный насос.

Расположение

В большинстве автомобилей реле топливного насоса часто можно найти в блоке предохранителей в моторном отсеке, который обычно представляет собой длинный черный ящик, в котором находится реле топливного насоса, а также различные другие предохранители и реле.

Реле топливного насоса можно найти в большинстве моторных отсеков. (Источник фото: pinterest)

Если вы не можете его найти, обратитесь к руководству пользователя. Реле топливного насоса может быть расположено в разных местах на разных автомобилях: под капотом, на брандмауэре или рядом с рулевой колонкой, и это лишь некоторые из мест.

Функция

Когда вы поворачиваете ключ в замке зажигания, чтобы завести автомобиль, начинается «стартовый цикл» двигателя внутреннего сгорания. Реле топливного насоса активируется достаточно долго, чтобы обеспечить ток, необходимый для включения топливного насоса. Ключевым моментом здесь является подача небольшого, но постоянного напряжения на топливный насос.

После запуска двигателя реле топливного насоса отключается. В этот момент электричество для топливного насоса подается от датчика давления масла.

Когда вы выключаете зажигание, реле топливного насоса снова включается на время, достаточное для отключения питания и отключения топливного насоса.

ПОДРОБНЕЕ

• Топливный насос: 9 вещей, на которые нужно обратить внимание
• Как завести автомобиль с неисправным топливным насосом?
• Как заменить топливный насос
Признаки неисправного реле топливного насоса
Двигатель не запускается

Распространенным признаком неисправного реле топливного насоса является двигатель, который просто отказывается запускаться, даже если двигатель все еще может прокручиваться при повороте ключа повернут, так как питание на топливный насос не подается.

Вы, конечно, знаете, что проблема с незапуском двигателя может быть вызвана огромным количеством других проблем, поэтому в этом случае необходимо провести тщательную диагностику.

Двигатель глохнет

Одним из наиболее распространенных симптомов неисправности реле топливного насоса является внезапная остановка двигателя. Во время движения автомобиля реле топливного насоса внезапно отключает питание топливного насоса, в результате чего двигатель глохнет.

Если ваш двигатель глохнет и отказывается запускаться, у вас полностью вышло из строя реле топливного насоса, и его необходимо заменить. Если вам повезло, и ваш автомобиль через некоторое время снова заводится, реле топливного насоса неисправно, что требует немедленной проверки.

Потеря мощности

Топливное реле может быть виновником того, что автомобиль внезапно теряет мощность во время движения или замедляется без видимой причины. Это не всегда означает, что машина заглохнет.

Иногда автомобиль некоторое время продолжает работать как обычно. Тем не менее, как только во время вождения вы испытываете внезапную потерю мощности, настоятельно рекомендуется провести осмотр и ремонт, поскольку всегда существует риск того, что в следующий раз автомобиль может остановиться, и вы останетесь посреди дороги.

Топливный насос не шумит

Другим признаком неисправности реле топливного насоса является отсутствие шума топливного насоса при включении зажигания. Топливный насос расположен в топливном баке в задней части автомобиля, и его обычно слышно при запуске двигателя.

Исправный топливный насос плюс исправное реле топливного насоса часто издают разновидность тихого гудения или воя, которые можно услышать изнутри автомобиля или снаружи, возле топливного бака.

Если реле топливного насоса выйдет из строя, топливный насос не будет получать питание и не будет работать, поэтому он будет бесшумным.

Как диагностировать неисправное реле топливного насоса
Визуальный осмотр

Всегда начинайте с визуального осмотра, прежде чем переходить к другим проверкам, которые будут указаны ниже. В реле топливного насоса не так много деталей для проверки, так что не беспокойтесь.

Найдите кубическое реле топливного насоса. (Источник фото: pinterest)
• Найдите черный блок предохранителей, расположенный в моторном отсеке.
• Найдите реле, представляющее собой объект в форме куба, который соединяется с контактами, как электрическая вилка. Если реле находится внутри черного ящика, осторожно подденьте его плоской отверткой. Отсоедините штекер и предохранитель от реле, чтобы удалить его.
• Осмотрите клеммы и гнездо на наличие следов коррозии и перегрева. Помните, что в то время как топливному насосу требуется небольшой, но постоянный ток, коррозия будет препятствовать надлежащему протеканию тока. Между тем, перегрев указывает на проблемы с реле или цепями, к которым оно подключается.
• Очистите заржавевшие клеммы и розетку с помощью очистителя электрических контактов. Не забывайте защищать руки и глаза перчатками и очками.
• Проверьте контакт и катушку, которые чаще всего перегорают или ломаются.
• Наконец, проверьте все предохранители.

Ищите на предмет выгорания, коррозии и поломок. (Источник фото: pexels)

Проверка

После визуального осмотра, если вы не можете определить возможную причину, продолжайте проверять реле топливного насоса, чтобы убедиться, что оно не вышло из строя:

1. Установите цифровой мультиметр на самый низкий диапазон по шкале Ом или установите его на «непрерывность».
2. Подсоедините один провод к одному из контактов цепи питания, а другой провод — к другой клемме питания.
3. Ваш мультиметр должен показывать бесконечное сопротивление.
4. Если вы обнаружите нулевое значение сопротивления или любое значение сопротивления вместо бесконечности, реле топливного насоса замкнуло контакты питания и его необходимо заменить.

Альтернативный вариант:

1. Установите цифровой мультиметр на «непрерывность».
2. Подсоедините один провод к одному из контактов цепи питания, а другой провод — к другой клемме питания.
3. Если вы слышите звуковой сигнал, контакты питания реле топливного насоса закорочены. Замените реле.
Вы можете проверить реле топливного насоса, как и многие другие детали вашего автомобиля, с помощью дешевого и удобного мультиметра. (Источник фото: carcody)

ПОДРОБНЕЕ

• Почему машина глохнет после запуска?
• Ручная остановка автомобиля – причины и решения
Стоимость замены реле топливного насоса

Вы можете легко найти реле топливного насоса в Интернете или в любом магазине автомобильных запчастей. Средняя стоимость замены реле топливного насоса составляет от 90 до 150 долларов, из которых 20-50 долларов приходится на запчасти. а остальное — трудозатраты.

Очистка реле топливного насоса

Очистка реле топливного насоса — это простая операция по техническому обслуживанию, которую необходимо изучить, поскольку реле во многих случаях может легко загрязниться.

Если оно расположено внутри моторного отсека, который может нагреваться от тепла двигателя, тепло может ухудшить работу реле. Кроме того, в редких случаях, когда реле находится в моторном отсеке, но вне блока предохранителей, оно будет подвергаться воздействию тепла, пыли и грязи. Поскольку любой мусор будет влиять на работу реле топливного насоса, вам следует регулярно осматривать и при необходимости очищать его.

Реле топливного насоса является электрической частью автомобиля, поэтому будьте предельно осторожны при обращении с реле. Во-первых, снимите реле и используйте воздуходувку, чтобы сдуть грязь и пыль в течение примерно 1-2 минут. Никогда не используйте воду, а только немного этанола для тщательной очистки этой электрической части. Для Не используйте какие-либо чистящие средства, если реле не очищено от мусора.

Чтобы предотвратить слишком быстрое повторное загрязнение реле, смажьте реле этанолом и осторожно протрите его, чтобы удалить оставшуюся грязь. Теперь, когда вы закончили, оставьте его где-нибудь на воздухе, чтобы он высох.

Как заменить реле топливного насоса

Как заменить реле топливного насоса | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Проверить стоимость топливной системы

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Реле топливного насоса помогает вашему автомобилю завести автомобиль, создавая давление в топливной системе в течение первых нескольких секунд, прежде чем уровень давления масла вступит в свои права. Реле топливного насоса обычно находится в длинном черном ящике автомобиля вместе с другими реле и предохранителями. Однако в некоторых других автомобилях расположение может быть другим.

Без этого реле двигатель не получал бы топливо при запуске. Насос, который подает топливо в двигатель во время его работы, требует электричества для своей работы. Это электричество создается устройством давления масла в двигателе. Пока не создается давление масла, которое, в свою очередь, вырабатывает электричество для работы топливного насоса, насос не может подавать топливо в двигатель автомобиля.

При включении зажигания автомобиля срабатывает магнитная катушка с разомкнутым контактом; затем контакт замыкает электрическую цепь в электронном механизме, и в конечном итоге активируется реле топливного насоса. При включении зажигания автомобиля реле насоса издает гудящий звук. Если этот звук не слышен, это может указывать на то, что реле насоса не работает должным образом.

При выходе из строя этого реле двигатель запустится после того, как стартер накачает достаточное давление масла, чтобы подать питание на топливный насос и запустить его. Это может привести к тому, что запуск двигателя будет длиться дольше, чем обычно. Если вы не слышите гудения топливного насоса, но автомобиль в итоге заводится и работает нормально, реле топливного насоса вышло из строя.

При выходе из строя реле бензонасоса система управления двигателем фиксирует это мероприятие. Датчик давления топлива сообщает компьютеру, не создает ли давление топлива никакого давления во время запуска двигателя.

Существует несколько световых кодов двигателя, связанных с датчиком уровня топлива:

P0087, P0190, P0191, P0192, P0193, P0194, P0230, P0520, P0521, P1180, P1181

Реле Часть 1 из 4: Снятие топливного насоса

Необходимые материалы

• Плоскогубцы с иглами
• Трещотка с метрическими и стандартными головками
• Противооткатные колодки

Большинство реле топливного насоса расположены в моторном отсеке внутри блока предохранителей.

Шаг 1: Включите зажигание, чтобы запустить . Прислушайтесь к срабатыванию топливного насоса.

Кроме того, прислушайтесь к реле топливного насоса на наличие жужжания или щелчков.

Шаг 2: Запустите двигатель . Проверьте, есть ли давление масла.

На некоторых автомобилях будет только индикатор уровня масла. Когда индикатор гаснет, значит есть давление масла.

Шаг 3. Припаркуйте автомобиль на ровной твердой поверхности . Убедитесь, что передача в парке (для автомата) или на 1-й передаче (для механики).

Шаг 4: Установите противооткатные упоры вокруг шин . В этом случае противооткатные упоры будут располагаться вокруг передних колес, поскольку задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать задние колеса от движения.

Шаг 5: Установите в прикуриватель переходник на девять вольт. Это будет держать ваш компьютер работает и поддерживает текущие настройки в автомобиле.

Если у вас нет 9-вольтового энергосберегающего устройства, ничего страшного.

Шаг 6. Откройте капот автомобиля, чтобы отсоединить аккумулятор . Возьмите кабель заземления от отрицательной клеммы аккумулятора отключает питание топливного насоса и отправляющая единица.

Шаг 7. Найдите блок предохранителей в моторном отсеке . Снимите крышку блока предохранителей.

• Примечание : Некоторые блоки предохранителей крепятся винтами или болтами с шестигранной головкой, и для их снятия требуется храповик. Другие блоки предохранителей удерживаются зажимами.

Шаг 8: Используя схему на крышке блока предохранителей, найдите реле топливного насоса . Открыв блок предохранителей, вы можете использовать схему на крышке блока предохранителей, чтобы найти предохранитель реле топливного насоса.

Шаг 9: снять реле топливного насоса с блока предохранителей . Обратите внимание на то, как выходит реле, так как новое должно идти точно так же.

Кроме того, если на крышке блока предохранителей нет никаких схем, вы можете найти схему блока предохранителей в моторном отсеке в руководстве пользователя. Обычно в руководствах по эксплуатации номера указаны рядом с реле топливного насоса, чтобы вы могли найти номер на блоке предохранителей.

• Примечание : Вам может понадобиться пара острогубцев, чтобы вытащить реле топливного насоса.

Часть 2 из 4: Установка нового реле топливного насоса

Необходимые материалы

• Замена реле топливного насоса

Шаг 1: Установите реле . Установите реле в блок предохранителей так же, как сняли старое реле.

Шаг 2: Установите крышку блока предохранителей . Установите его на место.

• Примечание : Если вам пришлось удалить винты или болты из крышки, обязательно установите их. Не затягивайте их слишком сильно, иначе они разорвутся.

Шаг 3: Снимите крышку топливного бака с топливного бака . Установите крышку топливного бака обратно и убедитесь, что она плотно прилегает.

Это обеспечит правильное создание полного давления в топливной системе при включении топливного насоса.

Часть 3 из 4: Проверка работы реле топливного насоса

Шаг 1: Снова подключите кабель массы обратно к отрицательному выводу аккумуляторной батареи . Выньте девятивольтовый предохранитель из прикуривателя.

Шаг 2: Плотно затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

• Примечание : Если у вас не было девятивольтового энергосберегающего устройства, вам придется сбросить все настройки. настройки вашего автомобиля, такие как радио, сиденья с электроприводом и зеркала с электроприводом. Если бы у вас был девять вольтовой батареи, вам нужно будет очистить коды двигателя, если они есть, перед запуском автомобиль вверх.

Шаг 3: Включите зажигание . Прислушайтесь к включению топливного насоса.

Выключите зажигание после того, как перестанет шуметь топливный насос. Снова включите ключ и прислушайтесь к щелчку реле топливного насоса. Возможно, вам придется попросить дополнительного человека прикоснуться к реле топливного насоса, чтобы почувствовать жужжание или щелчки.

• Примечание : Вам потребуется три-четыре раза включить и выключить ключ зажигания, чтобы убедиться, что топливная рампа заполнена топливом до запуска двигателя.

Шаг 4: Поверните ключ, чтобы запустить двигатель . Следите за тем, как долго будет осуществляться запуск в течение периода запуска.

• Примечание : Большинство современных автомобилей не заводятся до тех пор, пока не создастся давление масла.

Шаг 5: Снимите противооткатные колодки с колес . Отложите это в сторону.

Часть 4 из 4: Пробная поездка на автомобиле

Шаг 1: Проедьте на автомобиле квартал . Во время теста прислушивайтесь к любым необычным шум от бензонасоса или реле бензонасоса.

Также быстро разгоните двигатель, чтобы убедиться, что топливный насос работает правильно.

Шаг 2: Следите за индикаторами двигателя на приборной панели.

Если после замены реле топливного насоса загорается индикатор двигателя, возможно, дальнейшая диагностика бензонасоса необходима сборка или даже возможная электрическая проблема в топливном баке система. Если проблема не устранена, вам следует обратиться за помощью к одному из сертифицированных технических специалистов YourMechanic, который может проверить реле топливного насоса и диагностировать проблему.

---

Следующий шаг

Плановая проверка топливной системы

Самая популярная услуга, которую заказывают читатели этой статьи, — «Проверка топливной системы». Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И СПИСОК

---

топливные насосы

реле

топливная система

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отлично

---

Сводка оценок

ПОСМОТРЕТЬ ОТЗЫВЫ РЯДОМ

Стивен

14 лет опыта

425 Обзоры

Запрос Стивен

Стивен

14 -летний опыт

Запрос Стивен

от Raymond

Город Храйслер и Country V6-3,8L -Feel System -Avondale, Chrysler Town & Country V6-3,8L -Feel -System -Avondale, Chrysler Town & Country V6-3,8L -Feel -System -Avondale. Аризона

Кристиан

22 года опыта

68 отзывов

Запрос Кристиан

Кристиан

22 года опыта

Запрос Кристиан

Джон

Mercedes-Benz 420SEL V8-4.2L — Проверка топливной системы — Хейворд, Калифорния

Очень профессиональный и очень знающий! Надеюсь, что он будет работать над моей машиной в будущем

Рубен

17 лет опыта

169 отзывов

Запрос Рубен

Рубен

17 лет опыта0003

Рубен был вовремя, полностью профессионален и заботлив. Рубен позаботился о том, чтобы я понял все, что происходит с моей машиной… Дошел до того, что сфотографировал днище машины, чтобы показать и объяснить мне, что происходит и почему. Хотя я НИЧЕГО не знаю об автомобилях, Рубен объяснил, что происходит, простыми словами, до такой степени, что даже я действительно понял, что происходит! Поверьте, это требует многого! Я бы порекомендовал «Вашего механика» всем и особенно попросил бы Рубена Марина. Я никогда больше не буду использовать кого-либо еще.

Терранс

20 лет опыта

63 Обзоры

Запрос Terrance

Terrance

20 лет опыта

Запрос Terrance

от Geoffry

Ford Expedition V8-5.4L -Feef -Feel -System -Laffry,

. Теннесси

Этот парень отличный и очень хорошо слушает.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как долго служит линия впрыска топлива?

Большинство Большинство автовладельцев не подозревают, насколько сложна их топливная система. Чтобы автомобиль работал и функционировал должным образом, многие различные компоненты должны работать вместе. Топливные форсунки вашего автомобиля подают…

Как далеко вы можете проехать на пустом автомобиле?

Зная, сколько миль вы можете проехать с пустым бензобаком, вы не попадете в затруднительное положение. Nissan Altimas может проехать дальше всего, когда горит индикатор низкого уровня топлива.

Как заменить реле вентилятора конденсатора

Реле вентилятора конденсатора управляет вентилятором, отводящим тепло от двигателя. Если он неисправен, он не позволит кондиционеру дуть холодным воздухом или вообще работать.

Похожие вопросы

Если я уберу ногу, она может рвануть вперед

Привет! Спасибо, что написали нам с этим вопросом и беспокойством. Подобный всплеск может быть вызван любым количеством электрических датчиков (датчик температуры на впуске, датчик положения дроссельной заслонки и т. д.). Это также может быть вызвано механической неисправностью…

Двигатель колеблется в первые 20 минут вождения в холодном состоянии

Это может быть вызвано утечкой вакуума в холодном состоянии (https://www.yourmechanic.com/article/is-it-safe-to-drive-with- а-вакуум-утечка). По сути, это состояние, при котором утечка вакуума присутствует до тех пор, пока двигатель не нагреется, а впускные детали не расширятся и не закроют утечку. Когда утечка вакуума…

Потеря мощности после того, как двигатель прогреется, хорошо работает в холодном состоянии

Тепло приводит к увеличению электрического сопротивления в цепи или компоненте.
