Электропроводка ВАЗ 21213, схема проводки Нива, ремонт своими руками, инструкция, фото и видео

Как и любой другой отечественный автомобиль ВАЗ 21213 в большинстве случаев обслуживается руками своего владельца. Это специфика и даже ментальность наших автолюбителей, которым помимо инструментов требуется еще и техническое описание основных узлов и агрегатов.

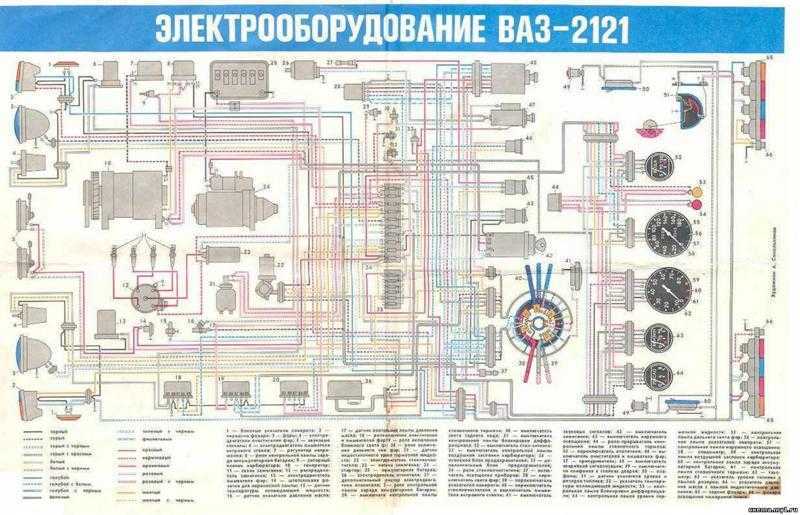

Официальная схема электропроводки ВАЗ 21213, прилагаемая заводом-изготовителем

И подробная схема электропроводки нива ВАЗ 21213 как раз из их числа, поскольку в суровых условиях эксплуатации нередко приходится восстанавливать автомобиль в походных условиях, поскольку:

1. ВАЗ 21213 – это внедорожный автомобиль;
2. Используется владельцами вдали от СТО и мастерских;
3. От его технического состояния нередко зависит жизнь и безопасность людей (владельца и членов его семьи), проживающих вдали от крупных городов.

Совет: самостоятельное обслуживание автомобиля – практичное и повсеместно применяемое решение, а подробная инструкция по уходу и эксплуатации дает такую возможность.

Читайте также обо всех нюансах схемы проводки ВАЗ — 2110 (инжектор).

Содержание

• Историческая справка
• Особенности электрического оборудования
  • Различия в подкапотном пространстве
  • Возможность самодиагностики

Историческая справка

Впервые на публике автомобиль ВАЗ 2121 появился в 1977 году.

В своей первой комплектации автомобиль имел:

1. Силовой агрегат от ВАЗ 2106 объемом 1580 куб.см и мощностью 80 л.с.;
2. 4-ст. коробку передач;
3. Постоянный полный привод;
4. Несущий цельнометаллический кузов;
5. Салон легкового автомобиля (от ВАЗ 2106).

Фото ВАЗ 21213 образца 1991

Позднее, автомобиль получил модернизированный двигатель с увеличенным до 1690 куб. см объемом, и возросшей до 82 л.с. мощностью.

Новая модификация получила заводской индекс – ВАЗ 21213, и имела отличия в:

1. Системе питания – на модель устанавливался карбюратор «Солекс»;
2. Системе зажигания – автомобиль оснащался бесконтактной системой зажигания, построенной на микроконтроллере;
3. Оснащении силуминовым масляным радиатором.

Справочно: новый карбюратор и бесконтактное зажигание снижали расход топлива, но повышали расход масла. А поскольку в те годы цена на масло была незначительной, владельцев автомобилей эта особенность не пугала.

Особенности электрического оборудования

Штатная проводка на ВАЗ 21213 имела отличия от схемы, применяемой на ВАЗ 2121. В частности:

1. В блоке предохранителей на ВАЗ 21213 используются более современные «ножевые» предохранители, для которых видоизменена контактная площадка;
2. В системе питания используется ЭПХХ – экономайзер принудительного холостого хода, для чего в подкапотной проводке имеется отдельный жгут с колодкой;
3. В системе зажигания применена бесконтактная схема, построенная на микроконтроллере.

Справочно: самые большие поломки в электрической схеме ВАЗ 21213 возникают по причине окисляющихся контактов. Это особенность конструкции и условий эксплуатации – автомобиль нередко преодолевает глубокие лужи и снежные заносы, а из-за не самой удачной прокладки проводки по кузову, клеммные колодки подвергаются излишней нагрузке.

Различия в подкапотном пространстве

Блок управления ЭПХХ расположен в подкапотном пространстве и представляет собой пластмассовую коробку с разъемом для подключения к нему жгута проводов. Его назначение – обеспечение устойчивой работы двигателя при езде накатом, включая и экономию топлива.

Читайте также об устройстве проводки ВАЗ 2114.

Электрическая схема проводки ВАЗ 21213 – блок управления ЭПХХ

Возможность самодиагностики

Для удобства определения отказа двигателя, автовладельцы используют алгоритм поиска, основанный на рекомендациях автопроизводителя.

Завод-изготовитель рекомендует вначале воспользоваться ним, а уже только потом прибегать к помощи другого автомобиля:

1. Использование заведомо исправных деталей;
2. Облегченный запуск («прикуривание») и т.п.

Алгоритм диагностики отказа двигателя своими руками

Справочно: конструкционно заложена возможность получения и передачи электроэнергии с другим автомобилем. Проводка ВАЗ 21213 специально сконструирована таким образом, чтобы в процессе «прикуривания» не допустить выхода их строя электрических устройств.

Выводы: самостоятельное обслуживание автомобиля давно стало нормой для наших автовладельцев. Тем более что видео пособия с разъяснениями работ сегодня стали доступнее, позволяя не допускать ошибок при устранении неисправностей электрической сети.

Читайте также об особенностях схемы электропроводки ВАЗ 2105.

инструкция с видео и фото • Сам автоэлектрик

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства. Популярность модели трудно переоценить – 28 лет в строю

Содержание

1.  Что означают цифры в индексе Нивы
2. Особенности электрооборудования
3. Различия в генераторах
4. Различия в проводке
5. В заключение

 Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7. 0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215





Чтобы определить тип двигателя, следует посмотреть его код на блоке

Справочно: Код на блоке ВАЗ 21213 и ВАЗ 21214 всегда начинается и заканчивается символом *(звездочка). Поэтому, маркировка блока для указанных моделей состоит из десяти символов.

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

Справочно: В России и странах СНГ автомобиль с дизельным двигателем официально не продавался. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом. Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Обратите внимание! Применяемая схема электропроводки Нива ВАЗ 21213 имеет отличия от других модификаций. В частности, на карбюраторной модели не защищены цепи заряда аккумуляторной батареи и  зажигания.

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371. 3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения. Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками. Жгут проводов «Нивы» для установки в подкапотном пространстве

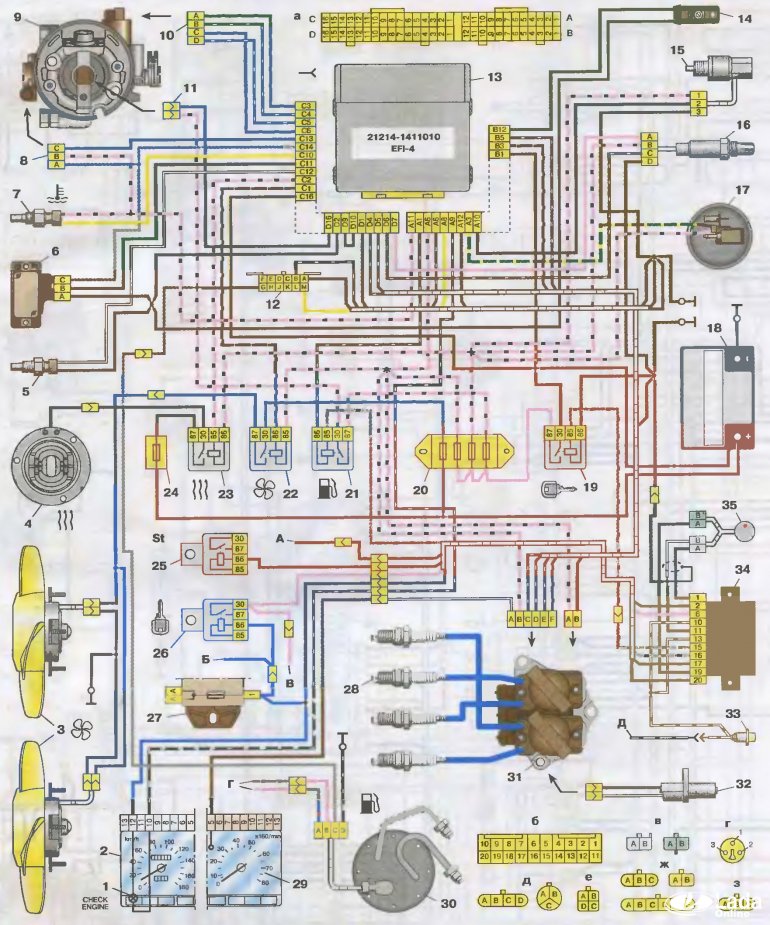

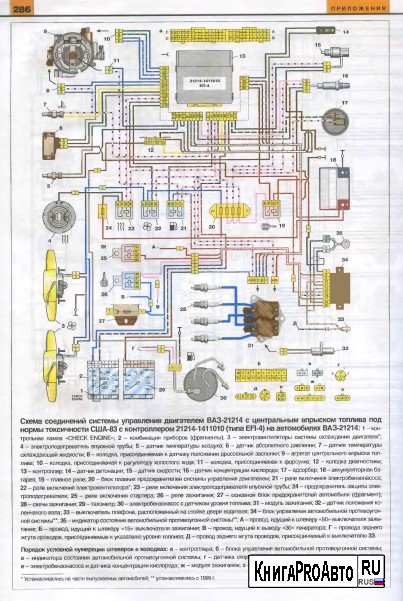

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

В заключение

Имя автомобиля «Нива» говорит само за себя. А любовь автовладельцев обеспечивает долгие годы его эксплуатации. И мы надеемся, что предложенные схемы помогут в этом. Удачи на дорогах!

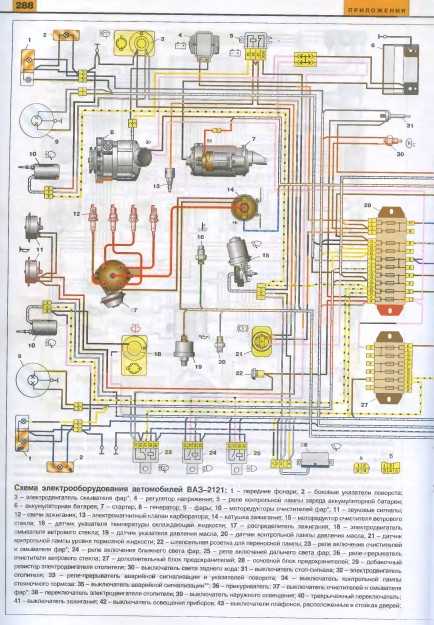

ЭЛЕКТРОСХЕМА ВАЗ 21213 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Принципиальная схема электрооборудования ВАЗ-21213 имеет другое название НИВА. Кроме самой электропроводки авто, с обозначением всех элементов (фар, выключателей, датчиков и сигналов), приведён блок реле и предохранителей. Схемы в большом разрешении, цветные, и с их помощью можно самостоятельно провести небольшой ремонт или замену неисправного провода.

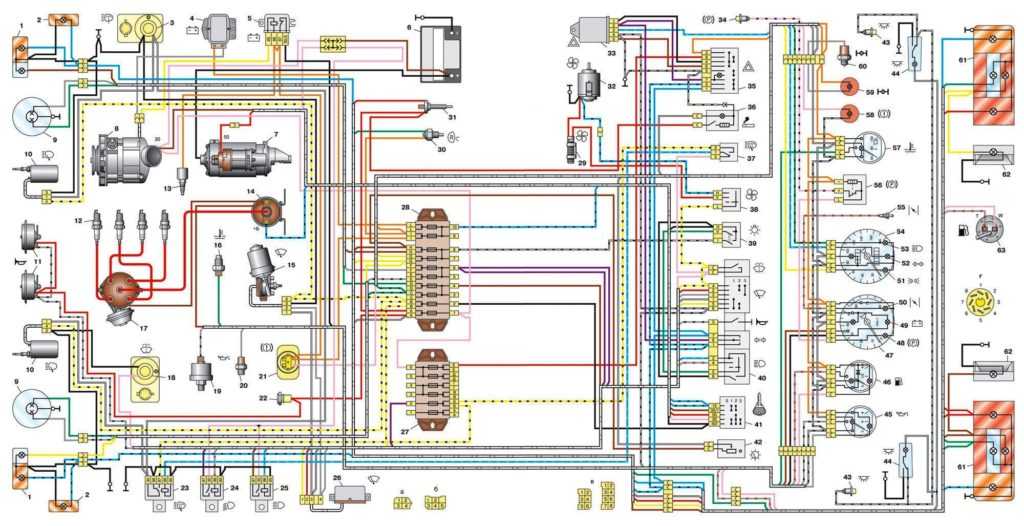

Схема электрооборудования ВАЗ-21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*. 11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем. 35. Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56. Комбинация приборов.57. Электродвигатель омывателя заднего стекла. 58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

Порядок условной нумерации в колодках: А — очистителей ветрового стекла фар и заднего стекла, реле-прерывателя очистителя ветрового стекла; Б — датчика-распределителя зажигания; В — реле-прерывателя аварийной сигнализации и указателей поворота; Г — коммутатора; Д — трехрычажного переключателя; Е — выключателя аварийной сигнализации; Ж — реле включения ламп заднего противотуманного света; З — задних фонарей; И — комбинации приборов ВАЗ-21213.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полосой сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

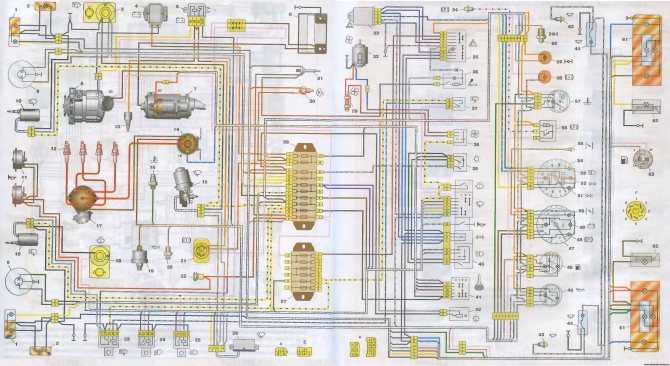

Второй вариант схемы НИВА 21213

1. Передние фонари
2. Фары
3. Электродвигатели очистителей фар
4. Звуковой сигнал
5. Электродвигатель омывателя фар
6. Электродвигатель омывателя ветрового стекла
7. Генератор
8. Боковые указатели поворота
9. Аккумуляторная батарея
10. Электродвигатель отопителя
11. Дополнительный резистор электродвигателя отопителя
12. Реле-прерыватель очистителя ветрового стекла
13. Стартер
14. Электродвигатель очистителя ветрового стекла
15. Концевой выключатель карбюратора
16. Электромагнитный клапан карбюратора
17. Блок управления электромагнитным клапаном карбюратора
18. Коммутатор
19. Свечи зажигания
20. Датчик-распределитель зажигания
21. Датчик контрольной лампы давления масла
22. Датчик указателя температуры
23. Штепсельная розетка для переносной лампы
24. Катушка зажигания
25. Датчик контрольной лампы уровня тормозной жидкости
26. Реле включения очистителей и омывателя фар
27. Реле включения обогрева заднего стекла
28. Реле включения дальнего света фар
29. Реле включения ближнего света фар
30. Реле включения зажигания
31. Реле включения стартера
32. Выключатель контрольной лампы блокировки дифференциала
33. Переключатель наружного освещения
34. Прикуриватель
35. Выключатель стоп-сигнала
36. Выключатель света заднего хода
37. Реле-прерыватель указателей поворота и аварийной сигнализации
38. Основной блок предохранителей
39. Дополнительный блок предохранителей
40. Лампы подсветки рычагов управления отопителем,
41. Выключатель заднего противотуманного света
42. Выключатель обогрева заднего стекла
43. Переключатель электродвигателя отопителя
44. Переключатель очистителя и омывателя заднего стекла
45. Выключатель аварийной сигнализации
46. Выключатель зажигания
47. Контрольная лампа воздушной заслонки карбюратора
48. Выключатель освещения приборов
49. Подрулевой трехрычажный переключатель
50. Выключатель контрольной лампы воздушной заслонки карбюратора
51. Электродвигатель омывателя заднего стекла
52. Выключатели плафонов, расположенные в стойках дверей
53. Плафоны освещения салона
54. Комбинация приборов
55. Фонари освещения номерного знака
56. Выключатель контрольной лампы стояночного тормоза
57. Датчик указателя уровня и резерва топлива
58. Задние фонари
59. Электродвигатель очистителя заднего стекла
60. Элемент обогрева заднего стекла 21213.

Дополнительные схемы

Схема включения указателей поворота и аварийной сигнализации

1 — лампы указателей поворота в передних фонарях; 2 — боковые указатели поворота; 3 — выключатель зажигания; 4 — реле зажигания; 5 — блок предохранителей ВАЗ-21213; 6 — лампы указателей поворота в задних фонарях; 7 — контрольная пампа указателей поворота в комбинации приборов; 8 — реле- прерыватель указателей поворота и аварийной сигнализации; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота.

Схема включения наружного освещения

1 — лампы габаритного света в передних фонарях; 2 — блок предохранителей; 3 — переключатель наружного освещения; 4 — выключатель освещения приборов; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — фонари освещения номерного знака; 7 — лампы габаритного света в задних фонарях; А — к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.

Схема соединений системы управления электромагнитным клапаном карбюратора

1 — выключатель зажигания ВАЗ-21213; 2 — реле зажигания; 3 — катушка зажигания; 4 — блок управления; 5 — электромагнитный клапан; 6 — концевой выключатель карбюратора.

Блок плавких предохранителей ВАЗ 21213

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



LADA NIVA (ВАЗ 2121) ПОЛНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / Ремонт / Полная мастерская / Руководство по ремонту

LADA NIVA (ВАЗ 2121) ПОЛНОЕ ОФИЦИАЛЬНОЕ ЗАВОДСКОЕ ОБСЛУЖИВАНИЕ / РЕМОНТ / ПОЛНАЯ ОБСЛУЖИВАНИЕ / РУКОВОДСТВО ПО ДЕЛАМ

ВАЗ-3, ВАЗ-2105 -21214, ВАЗ-21214-20, ВАЗ-21215

Языки: Английский

Всего: 222 СТРАНИЦЫ

Руководство доступно для поиска по ключевым словам!

Формат файла:
ПОСТАВЛЕННЫЙ Формат:
МАСШТАБИРОВАНИЕ/УМЕНЬШЕНИЕ: Да
Версия для печати: Да
КАЧЕСТВО РУКОВОДСТВА: Заводское

* МОМЕНТАЛЬНО
* БЕЗ ДОСТАВКИ
* НЕ НУЖНО ЖДАТЬ CD-ROM
* ПОЛНЫЙ !!!

ТЭГИ:

Руководство по обслуживанию, Руководство по ремонту, Инстант, Карбюратор, Впуск, Головки, Распредвал, Кулачок, Клапанный механизм, Блок, Поршни, Кольца, Шатуны, Коленчатый вал, Кривошип, Масляный насос, Поддон, Зажигание, Крепеж, Прокладки, Подшипники, Демпфер, Обработка, Балансировка, Запчасти, Подъемник, Распределитель, Свечи зажигания, Провода свечей зажигания, Замена масла, Замена трансмиссии, Замена жидкости, NOS, Подушки двигателя, Зажимы, Теплообменник, Провода штекеров, Воздушные уплотнения, ГРМ, Глушитель, Приемная труба, Кот, Каталитический нейтрализатор, Выхлоп, Коллекторы, Тепловая пленка, Топливный насос, Замена, Толкатель, Нажимной диск, Сцепление, Маховик, Уплотнения, Клапаны, Стержни клапанов, Шины, Поворот, Поворот шин, Выравнивание, ГРМ, Шкив кривошипа, Воздушный дефлектор, Воздушный шланг, Шланг сцепления, Тормозной шланг, Тормоза, Замена тормозов, Тормозные колодки, Тормозные колодки, Ротор, Замена ротора, Линии сцепления, Прокладка головки блока цилиндров, Поршневое кольцо, Коренные подшипники, Кулачковые подшипники, Цепь ГРМ, Замки клапанов, Заморозка Свечи, фреон, радиатор, вентилятор радиатора, масляный радиатор, масляное охлаждение, толкатели, впускные клапаны, выпускной вал ves, Направляющие клапанов, Пружины клапанов, Втулки поршневых пальцев, Втулки, Комплект колец, Оси, Механизм переключения передач, Короткий рычаг переключения передач, Трос переключения передач, Жгут двигателя, Жгут проводов, Электрические схемы, Датчики, Датчик масла, Датчик давления, Датчик давления масла, Вольт Счетчик, воздушный винт, заглушка корпуса, банджо-болт, толкатель корпуса, ленточная гайка, кулачковый болт, кулачковый болт, съемник ротора, гаечный ключ, болт ротора, уравновешивающая пружина, цилиндр, прокладка, изолятор, карбюратор, глушитель, прокладка выхлопной трубы, картер, штифт , Уплотнение коленчатого вала, Стопорное кольцо, Поршневое кольцо, Поршневой палец, Упорная шайба, Колодка сцепления, Корпус сцепления, Раздаточная коробка, Раздаточная коробка, Раздаточная пластина, Крышка заглушки, Втулка, Прокладка, Узел отдачи, Трещотка, Узел карбюратора, Диафрагма, Насос, Пружина, впускной клапан, заглушка Welch, вал дроссельной заслонки, вал воздушной заслонки, воздушная заслонка, воздушный фильтр, замена воздушного фильтра, крышка вентилятора, крышка фильтра, корпус фильтра, втулка, рычаг воздушной заслонки, переключатель в сборе, сборка, ручной стартер, замена стартера, аккумулятор , Замена аккумулятора, Замена топливного насоса, Топливный насос, Топливный фильтр , Замена топливного фильтра, Топливная труба, Съемник в сборе, Петля, Дверная петля, Дверные панели, Приборная панель, Замена приборной панели, Подушки безопасности, Замена CD-плеера, Заводская замена, Перчаточный ящик, Центральная консоль, Замена консоли, Внутреннее освещение, Освещение, HID, Проектор , Замена фар, Замена задних фонарей, Замена ламп, Противотуманки, Противотуманные фары, Замена противотуманок, Третий стоп-сигнал, Отделка, Замена отделки, Сигнал Tun, Каталитический нейтрализатор, Коллектор, Датчик кислорода, Воздушный фильтр, Впуск холодного воздуха, PCV, Конденсатор переменного тока , Салонный фильтр ACC, Система обогрева, Система охлаждения, Шланг охлаждающей жидкости, Кожух вентилятора, Радиатор, Топливный фильтр, Топливная форсунка, Топливный экран, Катушка зажигания, Провода свечей зажигания, Генератор, Шкив генератора, Стартер, Комплект сцепления, Рабочий цилиндр сцепления, Сцепление Главный цилиндр, маховик, ось в сборе, полуоси, чехлы CV, ступицы, подшипники, головка цилиндра, прокладка головки блока цилиндров, ремень ГРМ, крышка клапана, многореберный ремень, масляная система, поликлиновой ремень, фильтры АКПП, прокладки, уплотнения, переключатели, компоненты , Двигатель Мо unt, крепление коробки передач, программатор мощности, манометр, давление воздуха, давление масла, амперметр, давление нагнетателя воздуха, манометр, прокладки, уплотнения, втулки, уплотнительные кольца, уплотнительное кольцо, уплотнительные кольца, жгут проводов шасси, жгут проводов, электрический Контактный разъем, реле, Bosch, K&N, американские конденсаторы, восточный катализатор, Bosal Performance, Alker, Silla, Denso, NGK, Hastings, Dayco, Sachs, AC Delco, Dorman, Timken, AEM, Airtex, Apexi, Bando, Beck Amley, Benchmark, Bosal, Champion, ContiTech, CSF, 4-Seasons, Лампы, Фары дальнего света, Противотуманные фары, Внутреннее освещение, Освещение, Задние фонари, Фонари заднего хода, Сигнал поворота, Боковые маркеры, Тормозные диски, Тормозные колодки, Тормозная система, Амортизаторы, Стойки, Система рулевого управления, Подвеска, Система подвески, Напольный коврик, Накладки на багажник, Консоли, Органайзеры, Кожа, Стекло, Окно, Ветровое стекло, Рулевое колесо, Переключатель, Педали, Проушины, Гайки, Колпаки ступицы, Колесный колпак, Поворот шин, Бампер , Передний бампер, Задний бампер, Крыло, Двери, Эмблема, Крышка топливного бака, Дверца топливного бака, Решетки, Передняя решетка, Капот, Домкрат, Подъемник, Подъемник, Стойки, Брызговики, Брызговики, Реле фар, Реле стартера, Реле зажигания, Шток клапана, Стеклоподъемник, Ручка двери, Петля капота, Защелка капота, Щетка стеклоочистителя, Мотор стеклоочистителя, Насос омывателя, Крышка топливного бака, Подсветка, Выключатель дверного косяка, дверной замок, заливная горловина топливного бака, антенна, промывка, электропроводка, схемы, характеристики крутящего момента, значения крутящего момента, замена шин, ремонт плоского колеса, замена ремня ГРМ, текущее техническое обслуживание

Лада 21213 4WD 1994 — 2007 отзывы, технические данные, цены

цены пробег отзывы фото

Лада НИВА (2121) 1.

7 бензин описание

Кроссовер / Внедорожник Лада 21213 4WD выпускалась с января 1994 по январь 2007 года. 76 лошадиных сил при 5200 об/мин и крутящий момент 125 Нм (Ньютон-метров) при 3000 оборотах в минуту.

Лада 21213 4WD имеет полный привод (AWD, 4×4) и механическую коробку передач с 5 передачами.
Лада 21213 4WD разгоняется до скорости 100 километров в час за 19 секунд . Максимальная скорость этого автомобиля составляет 137 км/ч .

Расход топлива этой версии Лада 21213 4WD в комбинированном режиме (совмещение городской и трассовой езды) составляет 11,2 л на 100 км (8,9 км/л) , расход топлива в городе — 11,5 л/л 100км, расход топлива по трассе — 8,3 л/100км. Емкость топливного бака составляет 42 литра , а это значит, что вы сможете проехать без дозаправки до 360 километров в городском цикле и даже до 500 километров по трассе.

Лада 21213 4WD технические данные

Чаще всего сравнивают с

Сузуки Джимни 1. 3 4WD 1998 Сравнить Лада 21213 4WD с Suzuki Jimny 1.3 4WD 1998

Сузуки Витара 1.6 4WD 2015 Сравнить Лада 21213 4WD с Suzuki Vitara 1.6 4WD 2015

Джип Чероки 2.1 TD 1989 Сравнить Лада 21213 4WD с Jeep Cherokee 2.1 TD 1989

Suzuki Grand Vitara Metal Top 1.6 1999 Сравнить Лада 21213 4WD с Suzuki Grand Vitara Metal Top 1.6 1999

Фиат Панда 1.4 100 л.с. Спорт 2003 Сравнить Лада 21213 4WD с Fiat Panda 1.4 100HP Sport 2003

Сравнить Лада 21213 4WD с другим автомобилем

Все Lada NIVA (2121) кроссовер [1977 — 2007] модификации

Модификация	Двигатель	Мощность	Минусы топлива.
Лада 21211 Январь 1977 г. — декабрь 1987 г.	1.3 Бензин	64 л.с.	12,7 л/100 км
Лада 2121 апрель 1980 г. — декабрь 1987 г.	1,6 бензин	75 л.с.	13,1 л/100 км
Лада 212140 19 января77 —	1,7 Бензин	76 л.с.	13 л/100 км
Лада 21213 4WD Январь 1994 г. — январь 2007 г.	1,7 Бензин	76 л.с.	11,2 л/100 км
Лада 212182 январь 1994 г. —	1,7 Бензин	76 л.с.	12,5 л/100 км
Лада 21219 январь 1994 г. —	1,7 Бензин	76 л.с.	11,2 л/100 км
Лада 212180 январь 1995 г. —	1,7 Бензин	76 л.с.	11,5 л/100 км
Лада 212183 Январь 1998 г. —	1,7 Бензин	76 л.с.	11,2 л/100 км
Лада 21214 4WD Октябрь 2000 г. —	1,7 Бензин	80 л.с.	10,2 л/100 км
Лада 21215 4WD 199 января3 —	1,9 бензин	64 л. с.	8,7 л/100 км

Лада НИВА (2121) ценыотзывыфото

Поделиться в социальных сетях или по электронной почте

Лада 21213 4WD отзывы

Car reviews and technical specs

— choose car manufacturer -Alfa RomeoAudiBMWChevroletChryslerCitroenDaciaDodgeFiatFordHondaHyundaiInfinitiIsuzuJaguarJeepKiaLada (VAZ)Land RoverLexusMazdaMercedesMiniMitsubishiMoskvichNissanOpelPeugeotPorscheRenaultRoverSAABSeatSkodaSmartSubaruSuzukiToyotaVolkswagen (VW)Volvo

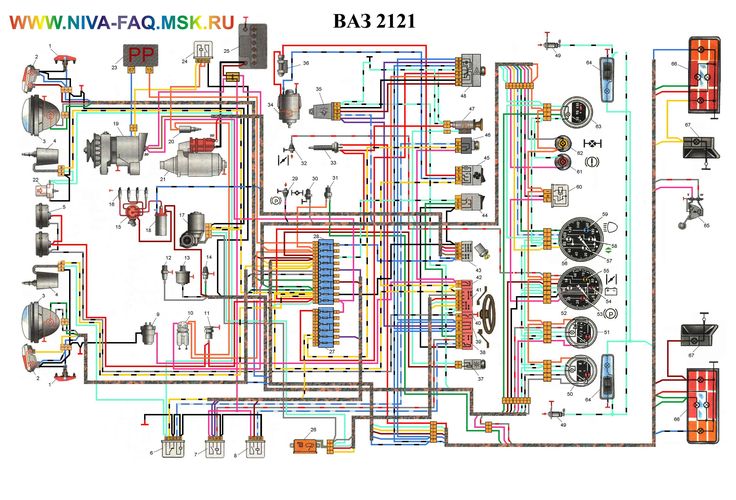

Найти электрическую схему ВАЗ 2121 Нива. Схема электропроводки автомобиля Нива

В случае короткого замыкания мгновенно перегорают и размыкают соединение, отключая защищаемое оборудование.

Применение предохранителей на автомобиле Нива 2121 имеет ряд своих особенностей:

• все электродвигатели мотор-редукторов, управляющих дворниками, надежно защищены плавкими вставками, которые можно использовать многократно. Они биметаллического типа и работают полностью автоматически;
• для минимизации риска короткого замыкания в цепи оборудования подачи питания на систему впрыска топлива применяются предохранители с сечением провода 1 мм. Такие вставки моментально прогорают, открывая сеть и полностью исключая самовозгорание;
• цепи такого оборудования, как аккумуляторная батарея, системы зажигания и запуска двигателя, генератор не нуждаются в защите, поэтому предохранители в них вообще не интегрированы;
• система питания электровентилятора радиатора охлаждения защищена вставкой, выдерживающей силу тока и более ампер;
• электробензонасос, оптическая аппаратура, электродвигатель вентилятора и другие потребители большой мощности подключаются к бортовой сети через специальное реле, снабженное собственным предохранителем и не нуждаются в дополнительной защите;
Для защиты электрических цепей электронного блока управления, бензонасоса и главного реле системы впрыска топлива установлены плавкие предохранители
• на 15 ампер.

Все плавкие вставки, применяемые в электрической цепи автомобиля Нива 2121, делятся на две группы. Они находятся в блоках предохранителей, расположенных под приборной панелью справа от сиденья водителя. Описание каждого из этих защитных устройств, а также их технические характеристики вы без труда найдете в руководстве по эксплуатации автомобиля.

Если какое-либо электрооборудование в вашем автомобиле вышло из строя, первым делом проверьте предохранитель. Для этого очень важно соблюдать следующие правила безопасности:

• перед заменой плавкой вставки необходимо выявить и устранить причину ее выхода из строя;
• ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя автомобиля;
• категорически запрещается замыкать контакты вставок любыми металлическими предметами;
• Не вынимайте предохранители из коробки отверткой или ножом без предварительного отключения питания.

СХЕМА ВАЗ-2121

ВАЗ 2121 «Нива», разработана и выпускается с 1979 года.

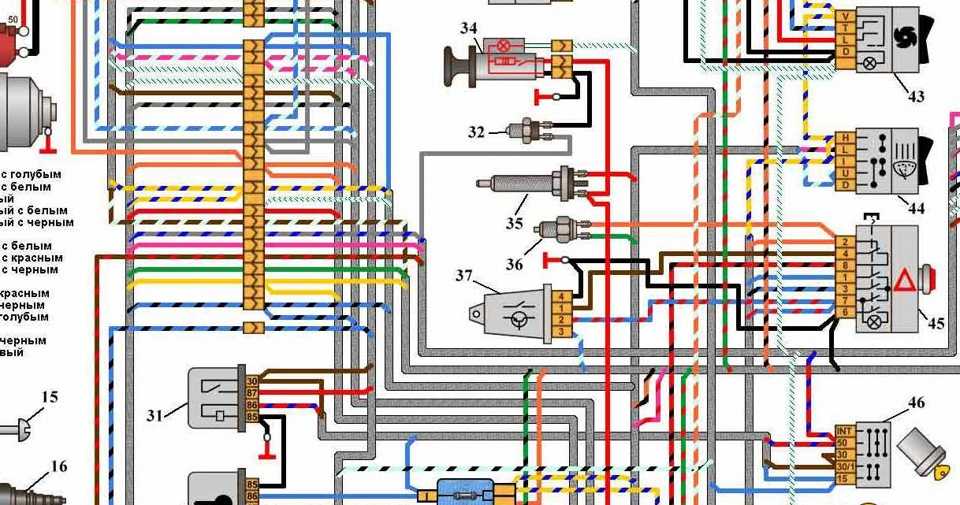

Схема электрооборудования ВАЗ-2121:

1. Передние фары,
2. Фары,
3. Двигатель очистителя фар,
4. Звуковой сигнал,
5. Двигатель омывателя фар,
6. Двигатель омывателя ветрового стекла,
7. Генератор,
8. Боковой указатель поворота,
9. Аккумулятор ВАЗ-2121,
10. Электродвигатель отопителя,
11. Дополнительный резистор электродвигателя отопителя,
12. Реле стеклоочистителя,
13. Стартер,
14. Электродвигатель стеклоочистителя,
15. Карбюратор Концевой выключатель,
16. Электромагнитный клапан карбюратора,
17. Блок управления ЭПХХ,
18. Выключатель,
19. Свечи зажигания,
20. Трамблер (распределитель зажигания,
) 21. Датчик давления масла,
22. Датчик температуры,
23. Розетка,
24. Катушка зажигания,
25. Датчик уровня тормозной жидкости,
26. Реле включения очистителей и омывателя фар,
27. Реле включения обогрева заднего стекла,
28. Реле дальнего света,
29. Реле ближнего света фар,
30. Реле замка зажигания,
31. Реле включения стартера,
32. Выключатель лампы блокировки дифференциала,
33. Выключатель наружного освещения,
34. Прикуриватель ВАЗ-2121,
35. Выключатель стоп-сигнала,
36. Выключатель света заднего хода,
37 Реле-прерыватель указателей поворотов и сигнализации,
38. Главный блок предохранителей,
39. Дополнительный блок предохранителей,
40. Лампа подсветки рычагов отопителя,
41. Выключатель задних противотуманных фар,
42. Выключатель обогрева заднего стекла,
43. Выключатель электродвигателя отопителя,
44. Задний Выключатель стеклоочистителя и омывателя,
45. Выключатель аварийной сигнализации,
46. Выключатель зажигания,
47. Контрольная лампа воздушной заслонки карбюратора,
48. Регулятор освещения приборов,
49. Подрулевой переключатель,
50. Выключатель контрольная лампа заслонки карбюратора,
51. Электродвигатель омывателя заднего стекла,
52. Выключатель освещения дверей,
53. Плафоны освещения салона,
54. Комбинация приборов ваз-2121,
55. Подсветка номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота.
2. Фары передние.
3. Фары ВАЗ-21213.
4. Электродвигатели фароочистителей.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар.
8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Патрон переносной лампы
12. Световой датчик индикатора давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителей.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-21213.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумулятор.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Двигатель отопителя.
35. Реле-прерыватель указателей поворотов и сигнализации.
36. Дополнительный резистор двигателя отопителя.
37. Выключатель освещения приборов.
38. Выключатель фар.
39. Переключатель указателей поворота.
40. Переключатель звукового сигнала.
41. Переключатель стеклоочистителя.
42. Выключатель стеклоомывателя.
43. Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Очистители переключателей и омывателей фар.
47. Прикуриватель.
48. Аварийный выключатель.
49. Выключатели света расположены в дверных стойках.
50. Указатель давления масла с контрольной лампой низкого давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумулятора.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Лампа контрольная наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза ВАЗ-21213.

Нажмите для увеличения (259 КБ)

Условные графические обозначения на схеме

1. Боковые указатели поворота.

2. Фары передние.

4. Электродвигатели очистителей фар.

5. Звуковые сигналы.

6. Реле включения очистителей и омывателей фар.

7. Реле включения ближнего света фар.

8. Реле включения дальнего света фар.

9. Электродвигатель омывателя фар.

10. Датчик недостаточного уровня тормозной жидкости.

11. Патрон переносной лампы

12. Световой датчик индикатора давления масла.

13. Датчик указателя давления масла.

14. Датчик указателя температуры охлаждающей жидкости.

15. Распределитель зажигания.

16. Свечи зажигания.

17. Электродвигатели стеклоочистителей.

18. Катушка зажигания.

19. Генератор.

20. Запорный клапан карбюратора.

21. Стартер.

22. Электродвигатель омывателя ветрового стекла.

23. Регулятор напряжения.

24. Реле контрольной лампы заряда аккумуляторной батареи.

25. Аккумулятор.

26. Реле стеклоочистителя.

27. Дополнительный блок предохранителей.

28. Главный блок предохранителей.

29. Выключатель контрольной лампы стояночного тормоза.

30. Выключатель контрольной лампы блокировки дифференциала.

31. Выключатель фонарей заднего хода.

32. Выключатель контрольной лампы воздушной заслонки карбюратора.

33. Выключатель стоп-сигнала.

34. Двигатель отопителя.

35. Реле-прерыватель указателей поворота и сигнализации.

36. Дополнительный резистор двигателя отопителя.

37. Выключатель освещения приборов.

38. Выключатель фар.

39. Переключатель указателей поворота.

40. Выключатель звукового сигнала.

41. Переключатель стеклоочистителей.

42. Выключатель стеклоомывателя.

43. Замок зажигания.

44. Выключатель наружного освещения.

45. Выключатель обогревателя.

46. Очистители переключателей и омыватели фар.

47. Прикуриватель.

48. Аварийный выключатель.

49. Выключатели света, расположенные в дверных стойках.

50. Указатель давления масла с контрольной лампой низкого давления.

51. Указатель уровня топлива с контрольной лампой резерва топлива.

52. Тахометр.

53. Контрольная лампа стояночного тормоза.

54. Контрольная лампа заряда аккумулятора.

55. Контрольная лампа воздушной заслонки карбюратора.

56. Спидометр.

57. Лампа контрольная наружного освещения.

58. Контрольная лампа указателей поворота.

59. Контрольная лампа дальнего света фар.

60. Реле-прерыватель контрольной лампы стояночного тормоза.

61. Контрольная лампа уровня тормозной жидкости.

62. Контрольная лампа блокировки дифференциала.

63. Указатель температуры охлаждающей жидкости.

64. Плафоны.

65. Датчик указателя уровня и резерва топлива.

66. Фонари задние.

67. Подсветка номерного знака.

Отсканированный невидимый (2121). Текст подготовлен АЛЕР

Схема электрооборудования автомобиля ВАЗ-2121 (Нива)

(нажмите для увеличения)

Условные графические обозначения на схеме

1.00 Указатели поворота 900 2. Фары передние
3. Фары
4. Электродвигатели очистителей фар
5. Звуковые сигналы
6. Реле включения очистителей и омывателей фар
7. Реле включения ближнего света
8. Реле дальнего света
9. Электродвигатель омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла
13. Масло Датчик указателя давления
14. Датчик указателя температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителей
18. Катушка зажигания
19. Генератор
20. Обратный клапан карбюратора
21. Стартер
22. Электродвигатель стеклоомывателя
23. Регулятор напряжения
24. Реле контрольной лампы заряда аккумуляторной батареи
25. Аккумуляторная батарея
26. Реле стеклоочистителя
27. Блок дополнительных предохранителей
28. Блок основных предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель фонарей заднего хода
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33. Выключатель стоп-сигналов
34. Электродвигатель отопителя
35. Реле-прерыватель указателей поворота и сигнализации
36. Резистор двигателя дополнительного отопителя
37. Выключатель освещения приборов
38. Выключатель фар
39. Выключатель указателей поворота
40. Выключатель звукового сигнала
41. Выключатель стеклоочистителя
42. Выключатель омывателя ветрового стекла
43. Выключатель зажигания
44. Наружное освещение выключатель
45. Выключатель обогревателя
46. Выключатель стеклоочистителя и омывателя фар
47. Прикуриватель
48. Выключатель аварийной сигнализации
49. Выключатели освещения, расположенные в дверных стойках
50. Датчик давления масла с сигнальной лампой низкого давления
51. Указатель уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа аккумулятора
55. Контрольная лампа воздушной заслонки карбюратора
56. Спидометр
57. Контрольная лампа наружного освещения
58. Контрольная лампа для указателей поворота
59. Контрольная лампа дальнего света
60. Реле-прерыватель контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62. Контрольная лампа блокировки дифференциала
63. Указатель температуры охлаждающей жидкости
64. Плафоны
65. Указатель уровня и запаса топлива
66. Фонари задние
67. Подсветка номерного знака

Представлены цветовые схемы в хорошем качестве для Нивы ВАЗ-21213, Нивы ВАЗ-21214 и Нивы ВАЗ 2121.

Схема электропроводки Нива 21213

1. Фары передние.2. Боковые указатели поворота.3. Мотор омывателя лобового стекла. 4. Электродвигатель омывателя фар*. 5. Переключатель. 6. Аккумуляторная батарея. 7. Стартер Нивы. 8. Генератор. 9. Фары нивы. 10. Мотор-редукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Мотор стеклоочистителя. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя давления масла.21. Портативная розетка для лампы. 22. Датчик-сигнализатор недостаточного уровня тормозной жидкости. 23. Реле-прерыватель стеклоомывателя.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар. 30. Реле включения стартера.31. Реле-прерыватель для сигнализации и указателей поворота. 32. Двигатель отопителя.33. Дополнительный резистор для двигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Главный блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель света заднего хода.39. Переключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Замок зажигания.42. Трехрычажный переключатель. 43. Аварийный выключатель.44. Выключатель очистителей и омывателей фар.45. Выключатель двигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели света, расположенные в дверных стойках.49. Светильники салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Контрольная лампа крышки воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Индикатор уровня и датчик запаса топлива. 56. Комбинация приборов. 57. Мотор омывателя заднего стекла. 58. Задние фонари. 59. Блок для подключения дополнительных стоп-сигналов.60. Блоки для соединения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Подсветка номерного знака. 63. Моторизованный очиститель заднего стекла.

Схема электропроводки автомобиля Нива 2121

1 — указатели поворота боковые; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нивы; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9- мотор омывателя лобового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — патрон переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — моторчик стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — кран отсечки карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумулятора; 25 — батарея; 26 — реле стеклоочистителей; 27 — дополнительный блок предохранителей; 28 — главный блок предохранителей; 29- выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель фонарей заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворотов и аварийной сигнализации; 36 — резистор двигателя дополнительного отопителя; 37 — выключатель освещения приборов; 38 — выключатель фар; 39 — переключатель поворотников; 40 — переключатель звуковых сигналов; 41 — переключатель стеклоочистителей; 42 — выключатель омывателя ветрового стекла; 43 — замок зажигания; 44 — выключатель наружного освещения; 45 — выключатель отопителя; 46 — выключатель очистителей и омывателей фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49- выключатели потолочного освещения, расположенные в дверных стойках; 50 — указатель давления масла с сигнальной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нивы; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — подсветка номерного знака.
