Не горит и не работает ближний свет на Шевроле Нива — автомобильный портал
Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.
Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

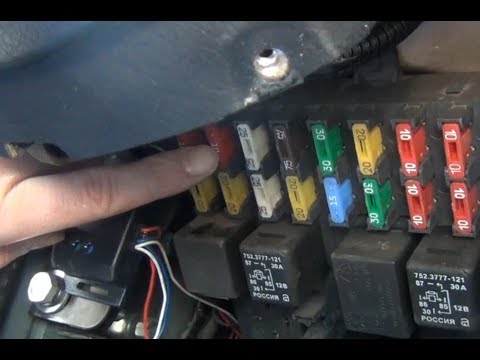

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.
Содержание
- Блок реле и предохранителей:
- K6 — Дополнительное реле.
- Предохранители:
- F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.
- Причины неполадок
- Схема монтажного блока
Блок реле и предохранителей:

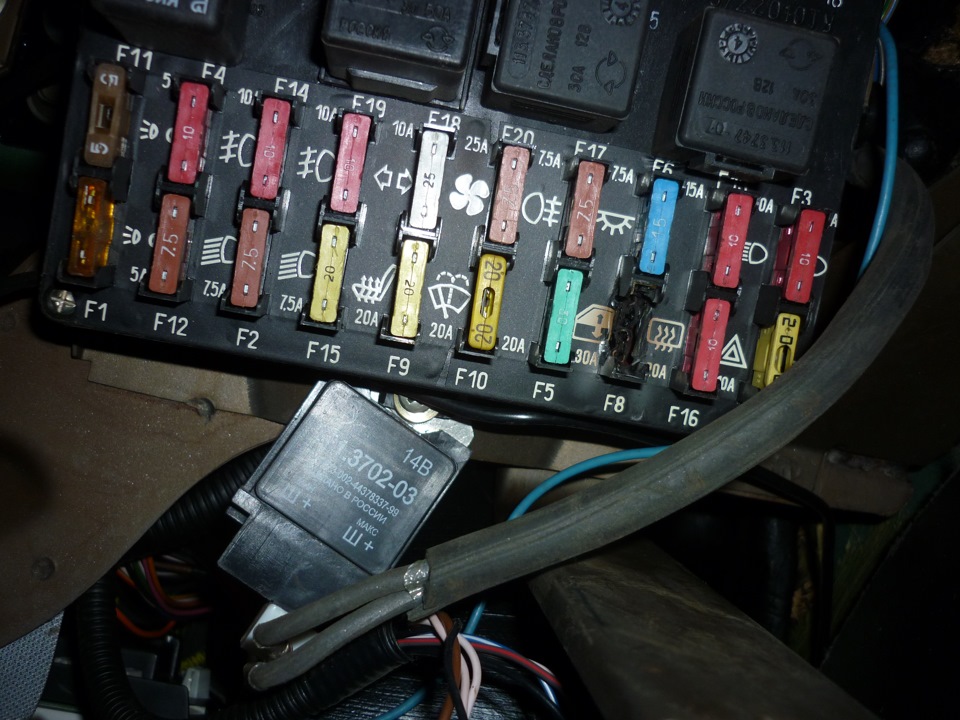

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.
K1 — Реле для контроля исправности ламп.
K2 — Реле стеклоочистителя лобового стекла. Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.
K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).
Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.
K4 — Реле ближнего света фар. Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании. K5 — Реле дальнего света фар. Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.
Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.
K6 — Дополнительное реле.
Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.
K7 — Реле обогрева заднего стекла.
Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).
Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.
K8 — Резервное реле.
Предохранители:
F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.
F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.
F4 (10 А) — резервный предохранитель.
F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.
Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.
F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.
F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.
Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.
F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).
Аналогично реле К7. F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.
F10 (20 А) — резервный предохранитель.
F11 (5 А) — лампы правых габаритных огней.
F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.
F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.
F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.
F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.
F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.
F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.
Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.
F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.
F20 (7,5 А) — резервный.
Причины неполадок
Итак, если во время отсутствия питания на ближнем свете, горит дальний, можно попробовать поменять между собой местами реле К4 и К5. Если после таких манипуляций «дальний» перестал гореть – то виной всему именно «К4» и его необходимо заменить на новый.

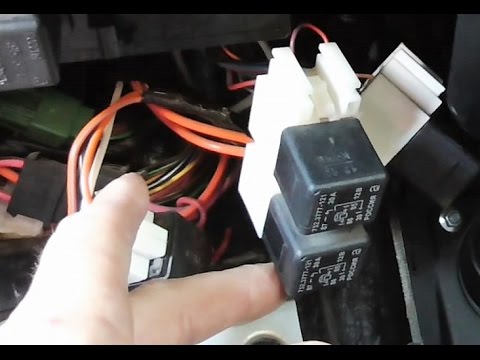

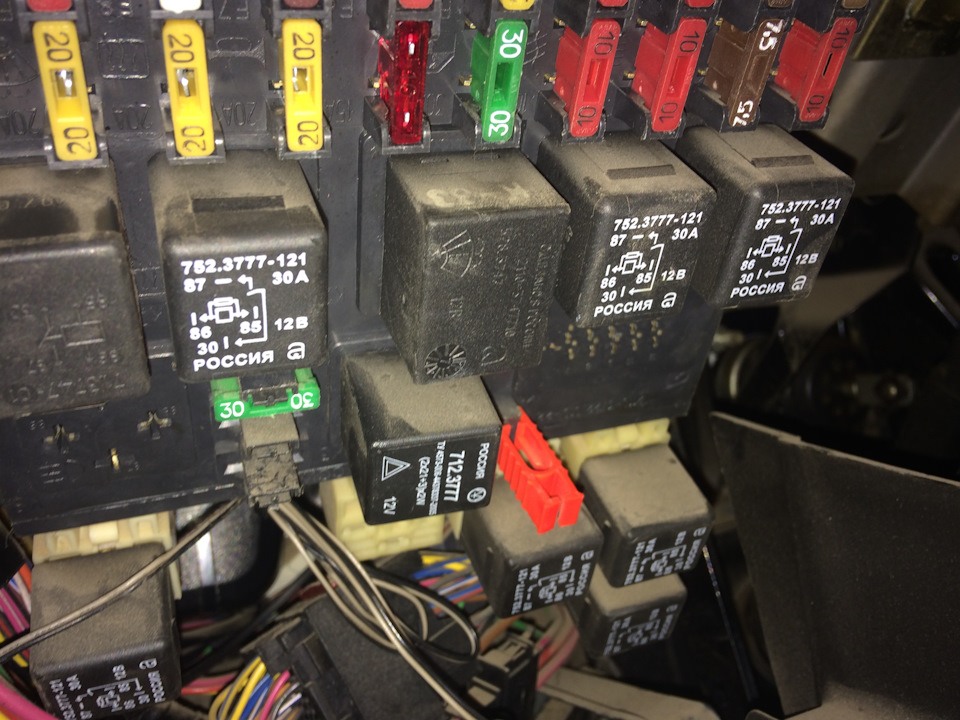

Два реле отмечены маркером. Если не работают и «ближний» и «дальний», то следует проверить напряжение в монтажном блоке у провода «Ш2\18» и, если напряжение на нём будет, то причина кроется внутри монтажного блока.

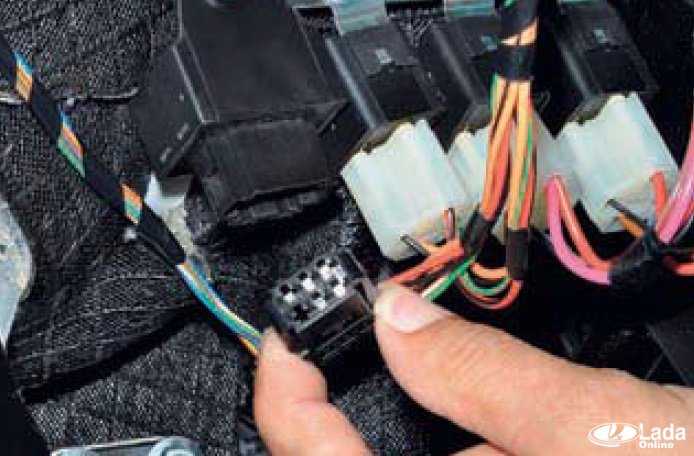

Провод №18 на колодке Ш2 отмечен маркером. Также, кроме всего вышеназванного необходимо проверить все реле на целостность.
Схема монтажного блока
При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.
Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.
А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?
Предохранители и реле Chevrolet Niva. Расположение. Описание.
Содержание страницы
Расположение
Монтажный блок с предохранителями и реле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.
Типы монтажных блоков
Блок 2110-3722010-01
Блок 2110-3722010-08
Блок 2123-3722010 (С 2009 года)
Предохранители
F1 (5А)
- Лампы фонарей освещения номерного знака
- Лампы освещения приборов
- Контрольная лампа наружного освещения в комбинации приборов
- Подкапотная лампа
- Лампа дополнительного сигнала торможения
- Лампы габаритного света левого борта
F2 (7. 5А)
- Лампа ближнего света (левая фара)
- Электрокорректор света фар
- Моторедуктор корректора
F3 (7.5А)
- Лампа дальнего света (левая блок-фара)
- Контрольная лампа включения дальнего света фар
F4 (10А)
- Левая противотуманная фара
F5 (30А)
- Реле электростеклоподъемников
- Электростеклоподъемники
F6 (15А)
- До 2009 года:
- Блок управления блокировки замков дверей
- После 2009 года:
- Прикуриватель
F7 (20А)
- До 2009 года:
- Прикуриватель
- Реле звукового сигнала
- Звуковой сигнал
- После 2009 года:
- Реле звукового сигнала
- Звуковой сигнал
- Плафон освещения багажника
F8
- До 2009 года (20А):
- Реле обогрева заднего стекла (контакты)
- Элемент обогрева заднего стекла
- После 2009 года (25А):
- Реле обогрева заднего стекла
- Элемент обогрева заднего стекла
- Элементы обогрева наружных зеркал заднего вида
F9 (20А)
- До 2009 года:
- Лампа освещения вещевого ящика
- Реле очистителя ветрового стекла
- Переключатель очистителя ветрового стекла
- Электродвигатель очистителя ветрового стекла
- Реле фароочистителя (контакты)
- Электродвигатели фароочистителей
- Электродвигатель фароомывателя
- После 2009 года:
- Выключатель обогрева стекла двери багажного отделения
- Реле очистителя ветрового стекла
- Электродвигатель очистителя ветрового стекла
- Насос омывателя ветрового стекла
- Правый подрулевой переключатель
- Лампа освещения вещевого ящика
- Лампы света заднего хода
F10 (20А)
- До 2009 года:
- Резерв
- После 2009 года:
- Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5А)
- Лампы задних габаритных огней
- Регулятор освещения приборов
F12 (7. 5А)
- Лампа ближнего света (правая фара)
- Моторедуктор корректора (правая фара)
F13 (10А)
- Лампа дальнего света (правая фара)
F14 (10А)
- Правая противотуманная фара
F15 (20А)
- Блок управления наружными зеркалами
- Электроприводы наружных зеркал заднего вида
- Блок управления наружными зеркалами
F16 (10А)
- Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7.5А)
- Плафон индивидуальной подсветки
- Контрольная лампа иммобилизатора
- Лампы стоп-сигнала
- Дополнительный сигнал торможения
- Плафон освещения салона
F18 (25А)
- До 2009 года:
- Лампы света заднего хода
- Электровентилятор отопителя
- Электродвигатель омывателя ветрового стекла
- Реле обогрева заднего стекла (обмотка)
- Реле очистителя заднего стекла
- Электродвигатель очистителя заднего стекла
- Электродвигатель омывателя заднего стекла
- Блок управления блокировкой дверей
- После 2009 года:
- Переключатель электродвигателя отопителя
- Электродвигатель отопителя
F19 (10А)
- До 2009 года:
- Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
- Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
- Контрольная лампа включения блокировки дифференциала
- После 2009 года:
- Реле стартера
- Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
- Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
- Контрольная лампа включения блокировки дифференциала
F20 (7. 5А)
- До 2009 года:
- Задние противотуманные фонари
- После 2009 года:
- Задние противотуманные фонари
- Блок управления противоугонной системы (С 2009 года)
- Зуммер (С 2009 года)
- Лампы противотуманного света в задних фонарях
- Блок управления противоугонной системы (С 2009 года)
- Зуммер (С 2009 года)
Реле
K1
- До 2009 года:
- Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
- После 2009 года:
- Реле очистителя ветрового стекла
K2
- До 2009 года:
- Реле очистителя ветрового стекла
- После 2009 года:
- Реле-прерыватель указателей поворотов и аварийной сигнализации
K3
- До 2009 года:
- Реле-прерыватель указателей поворотов и аварийной сигнализации
- После 2009 года:
- Реле ближнего света фар
K4
- До 2009 года:
- Реле ближнего света фар
- После 2009 года:
- Реле дальнего света фар
K5
- До 2009 года:
- Реле дальнего света фар
- После 2009 года:
- Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
K6
- До 2009 года:
- Дополнительное реле (Разгружает контакты выключателя зажигания)
- После 2009 года:
- Реле обогрева стекла двери багажного отделения
K7
- Реле обогрева стекла двери багажного отделения
K8
- Резерв
