Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой.

Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

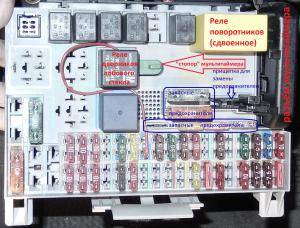

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.



Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А

Розовый — 30 А
Зеленый — 40 А


Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А

13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона  — климат-контроль — 30 А
4. Система обогрева и вентиляции салона  — климат-контроль (HVAC) — 30 А

5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары  — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А

25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением —  — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

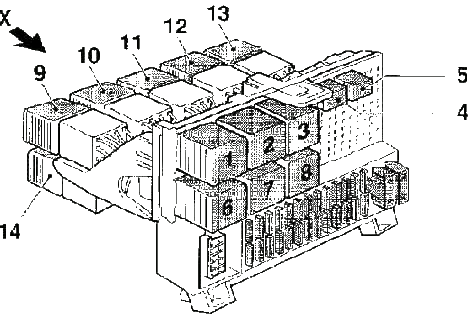

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9    Рабочий контур    Обозначение  реле
1    Вентилятор системы охлаждения    К11 Х125
2    Вентилятор системы охлаждения    К12 Х125
3    Насос омывателей фар    К7 Х125
4    Противотуманные фары    К16 Х125
5    Передние очистители (медленно/быстро)    К5 Х125
6    Передние очистители (включение/выключение)    К6_Х125
7    Вентиляция салона    К15 Х125
8    Подогрев топливного фильтра (дизельные модели)    К14_Х125
9    Стартер    К1 Х125
10    Вентилятор системы охлаждения    К13 Х125
11    Компрессор К/В    К8 Х125
12    ЕСМ    К2 Х125
13    Топливный насос    К10 Х125
14    Клемма 15    КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9    Рабочий контур    Обозначение реле
1    Обогрев заднего стекла    КЗ Х131
2    Клемма 15    К1 Х131
3    Клемма 15а    К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.

В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А

2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля,  внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

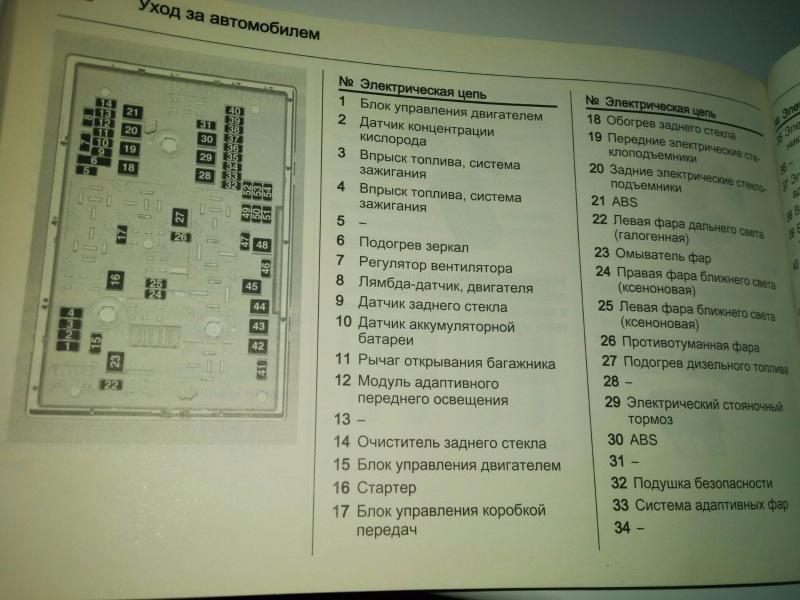

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.



Предохранители и реле Opel Astra H

Сталкиваясь с проблемами электрики Opel Astra H, необходимо проверить первоочередно предохранители и реле авто для выяснения причин неисправности, ведь многие водители начинают теряться в электронных системах, проводах и разъёмах Опеля Астры.

А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям- предохранители и реле Opel Astra H различаются в зависимости от комплектации. Opel Astra выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Предохранители и реле в багажнике Opel Astra H

Местоположение монтажного блока

Монтажный блок (REC модуль) находится на левой стенке в багажнике. Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её вниз.

Назначение предохранителей блока

1 (25 А) — электрические стеклоподъёмники в передних дверях.

Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется.

3 (7,5 А) — приборная панель.

Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования.

Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности.

6,7,8,9,10 — не используются.

11 (25 А) — обогрев заднего стекла.

Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла.

Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) — система помощи при парковке.

14 (7,5 А) — система кондиционирования. См. пред. 4.

15 — не используется.

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.

18 (5 А) — приборы и переключатели на панели. См. пред. 3.

19 — не используется.

20 (10 А) — управление амортизаторами (система CDC).

21 (7,5 А) — обогрев боковых зеракал.

Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей.

Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) — диагностический разъем.

Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется.

26 (7,5 А) — электропривод складывания боковых зеркал.

27 (5 А) — сигнализация, датчик ультразвука.

В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется.

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли.

Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В.

31, 32 — не используются.

33 (15 А) — система Open&Start.

34 (25 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 22.

35 (15 А) — задняя розетка 12 В.

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство.

37 — не используется.

38 (25 А) — центральный замок, вывод «30».

При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя.

40 (15 А) — подогрев сиденья переднего пассажира.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются.

Назначение реле блока

1. К1_Х131 — реле замка зажигания, вывод «15».
2. К2_Х131 — реле замка зажигания, вывод «15А».
3. К3_Х131 — реле обогрева заднего стекла. См. пред. 11.

Предохранители и реле под капотом Опель Астра Н

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Назначение предохранителей подкапотного блока

1 (20 А) — антиблокировка тормозов ABS.

2 (30 А) — антиблокировка тормозов ABS.

Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).

4 (30 А) — вентилятор печки (кондиционер).

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.

6 (20, 30 или 40 А) — двигатель вентилятора радиатора.

Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели.

Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели. См. выше пред. 7.

10, 11, 12 — не используются.

13 (15 А) — противотуманные фары.

Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла.

Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.

Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей).

18 (25 А) — стартер.

Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач.

20 (10 А) — компрессор кондиционера. См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя.

22 (7,5 А) — электронные системы двигателя.

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос.

Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач.

26 (10 А) — электронные системы двигателя.

27 (5 А) — электро-гидроусилитель руля.

Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач.

29 (7,5 А) — электронные системы коробки передач.

30 (10 А) — электронные системы двигателя.

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — рулевой модуль (блок управления).

35 (20 А) — система информации и развлечений.

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Назначение реле подкапотного блока

• К1_Х125 — реле стартера. См. пред. 18 в блоке под капотом.
• К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
• КЗ_Х125 — вывод «5».
• К5_Х125 — реле режимов работы очистителя лобового стекла.
• К6_Х125 — реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
• К7_Х125 — реле омывателя фар (насос).

Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

• К8_Х125 — реле компрессора кондиционера.
• К10_Х125 — реле топливного насоса. См. пред. 24 в блоке под капотом.
• К11_Х125 — реле вентилятора радиатора.
• К12_Х125 — реле вентилятора радиатора.
• К1З_Х125 — реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
• К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей).
• К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.
• К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

Назначение силовых предохранителей

• FB1 (50 А) — электрогидравлический жёсткий верх HT.
• FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя).
• FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
• FB4 (30 А) — автономный подогреватель IH.
• FB4 (100 А) — дополнительный электрический подогреватель в салоне EH.
• FB5 (80 А) — блок предохранителей и реле в багажнике.
• FB6 (80 А) — блок предохранителей и реле в багажнике.

Диагностика ошибок Opel Astra H

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic

• нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не заводя двигатель
• продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач

• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не заводя двигатель
• нажать на педаль тормоза и удерживать её нажатой
• переключить рычаг коробки в положение D
• выключить зажигание, отпустить педаль тормоза
• нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
• повернуть ключ, включив зажигание, но не заводя двигатель
• удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

Предохранители и реле Astra-H — logbook Opel Astra on DRIVE2

Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты.

Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см.

Opel Astra H (Family) / Руководство

Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Реле в багажнике: Предохранители в блоке под капотом: Монтажный блок предохранитель ближнего света опель астра h отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям. Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы.

Дело может быть и в блоке управления ABS.

Более точную причину можно сказать по результату диагностики прибором. Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта. Если перестала работать печка, возможно засорился сам вентилятор, перегорел предохранитель ближнего света опель астра h мотор или термопредохранитель.

Засор особенно вероятен, если печку не обслуживали длительное время несколько лет. Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор.

Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую.

Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

Схема расположения реле и предохранителей Opel Astra-H

Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле например, громкость. Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем. Если не работают, проверьте лампы, разъёмы и проводку. Разберите его и почистите.

Система адаптивного света фар AFLрегулировка угла наклона фар — 10 А Топливный насос предохранитель ближнего света опель астра h 15 А Электронное оборудование коробки передач — 15 А Электронное оборудование двигателя — 10 А Усилитель рулевого управления — 5 А Электронное оборудование коробки передач — 5 А Электронное оборудование коробки передач — 7,5 А Система адаптивного света фар AFLрегулировка наклона фар — 10 А Тормозная Система, система кондиционирования, система управления сцеплением — — 5А Система адаптивного света фар AFLрегулировка наклона фар, выключатель фар — 5 А Система контроля рулевой колонки — 7,5 Предохранитель ближнего света опель астра h Информационно-развлекательная система — 20 Ампер Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h 1. Противотуманные фары — 15 А 2. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Система кондиционирования — 10 А 7. Передние стеклоподъемники — 30 А 8.

Подогрев зеркал — 7,5 А Сложный, большой блок предохранителей в полной комлпектации Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации 1. Передние стеклоподъемники — 25 А 2. Обогрев салона, система кондиционирования, климат контроль — 5 А 5.

Предохранители и реле Opel Astra H в полной комплектации. Быстрый поиск предохранителей Astra-H Опель астра h реле управления

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип комплектации

Защищаемый контур и Номинальная сила тока
1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А

7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер

36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль — 30 А
4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

N9 Рабочий контур Обозначение реле
1 Вентилятор системы охлаждения К11 Х125
2 Вентилятор системы охлаждения К12 Х125
3 Насос омывателей фар К7 Х125
4 Противотуманные фары К16 Х125
5 Передние очистители (медленно/быстро) К5 Х125
6 Передние очистители (включение/выключение) К6_Х125
7 Вентиляция салона К15 Х125
8 Подогрев топливного фильтра (дизельные модели) К14_Х125
9 Стартер К1 Х125
10 Вентилятор системы охлаждения К13 Х125
11 Компрессор К/В К8 Х125
12 ЕСМ К2 Х125
13 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125

N9 Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивных фар
34 —
35 Электрические стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 —
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 —
26 —

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Данная модель выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.

Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Предохранители в багажнике:

1 (25 А) — электрические стеклоподъёмники в передних дверях . Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется .

3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования . Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности .

6,7,8,9,10 — не используются .

11 (25 А) — обогрев заднего стекла . Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла . Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) — система помощи при парковке .

14 (7,5 А) — система кондиционирования . См. пред. 4.

15 — не используется .

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start .

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида .

18 (5 А) — приборы и переключатели на панели . См. пред. 3.

19 — не используется .

20 (10 А) — управление амортизаторами (система CDC) .

21 (7,5 А) — обогрев боковых зеракал . Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка) . См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей . Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) — диагностический разъем . Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется .

26 (7,5 А) — электропривод складывания боковых зеркал .

27 (5 А) — сигнализация, датчик ультразвука . В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется .

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В .

31, 32 — не используются .

33 (15 А) — система Open&Start .

34 (25 А) — стеклянная раздвижная крыша (электропривод люка) . См. также пред. 22.

35 (15 А) — задняя розетка 12 В .

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство .

37 — не используется .

38 (25 А) — центральный замок, вывод «30» . При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя .
40 (15 А) — подогрев сиденья переднего пассажира . Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются .

Реле в багажнике:

К1_Х131 — реле замка зажигания, вывод «15» .

К2_Х131 — реле замка зажигания, вывод «15А» .

К3_Х131 — реле обогрева заднего стекла . См. пред. 11.

Предохранители в блоке под капотом:

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

1 (20 А) — антиблокировка тормозов ABS .
2 (30 А) — антиблокировка тормозов ABS . Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль) .

4 (30 А) — вентилятор печки (кондиционер) . Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора .

6 (20, 30 или 40 А) — двигатель вентилятора радиатора . Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели . Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал . Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели . См. выше пред. 7.

10, 11, 12 — не используются .

13 (15 А) — противотуманные фары . Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла . Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.
Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла . См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов .

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей) .

18 (25 А) — стартер . Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач .

20 (10 А) — компрессор кондиционера . См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя .

22 (7,5 А) — электронные системы двигателя .

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона . Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос . Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач .

26 (10 А) — электронные системы двигателя .

27 (5 А) — электро-гидроусилитель руля . Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач .

29 (7,5 А) — электронные системы коробки передач .

30 (10 А) — электронные системы двигателя .

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона . См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе .

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона .

34 (7,5 А) — рулевой модуль (блок управления) .

35 (20 А) — система информации и развлечений .

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон .

Реле в блоке под капотом:

К1_Х125 — реле стартера . См. пред. 18 в блоке под капотом.

К2_Х125 — реле электронного блока управления двигателем (ЭБУ) .

КЗ_Х125 — вывод «5» .

К5_Х125 — реле режимов работы очистителя лобового стекла .

К6_Х125 — реле переднего стеклоочистителя . См. пред. 14 в блоке под капотом.

К7_Х125 — реле омывателя фар (насос) . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_Х125 — реле компрессора кондиционера .

К10_Х125 — реле топливного насоса . См. пред. 24 в блоке под капотом.

К11_Х125 — реле вентилятора радиатора .
К12_Х125 — реле вентилятора радиатора .
К1З_Х125 — реле вентилятора радиатора . См. пред. 5 в блоке под капотом.

К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей) .

К15_Х125 — реле вентилятора печки . См. пред. 3 в блоке под капотом.

К16_Х125 — реле противотуманных фар . См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — электрогидравлический жёсткий верх HT .

FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя) .

FB3 (80 А) — электрогидравлический усилитель руля . См. пред. 27 в блоке под капотом.

FB4 (30 А) — автономный подогреватель IH .

FB4 (100 А) — дополнительный электрический подогреватель в салоне EH .

FB5 (80 А) — блок предохранителей и реле в багажнике .

FB6 (80 А) — блок предохранителей и реле в багажнике .

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic:

• продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач:

• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не заводя двигатель
• нажать на педаль тормоза и удерживать её нажатой
• переключить рычаг коробки в положение D
• выключить зажигание, отпустить педаль тормоза
• нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
• повернуть ключ, включив зажигание, но не заводя двигатель
• удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.

Предохранители
Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей:
■ в левой передней части моторного отсека.
■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Бесплатный сборник схем предохранителей всех моделей Opel. В автомобилях Опель достаточно много электроцепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже и опасных ситуаций. Недопустимым будет просто замыкать сгоревшие плавкие вставки «жучками» из толстой проволоки. Но даже исправный предохранитель может приподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя, происходит «подгорание» контактной части, в результате чего увеличивается сопротивление контакта и, как правило, нагрев, потом контакт ухудшается еще больше, возникают проблемы с работой электрики автомобиля. Мы рекомендуем хоть раз в году проводить их осмотр и прочистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в коробке предохранителей, расположенной в моторном отсеке, часто предусмотрены соответствующие держатели. Уточнить схему электрооборудования можно в .

Предохранители Opel Kadett

Предохранители Opel Frontera

Показаны предохранители автомобиля до конца 1995 г. выпуска. Приведена сила номинального тока предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманный свет
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (двигатель 2.0 л до середины 1995 г. выпуска и двигатель 2.4 л)
6 — F5E, номинальный ток 10 А, фароомыватель
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, аварийная сигнализация

Блок реле/ предохранителей моделей между серединой 1995 и концом 1997 гг. выпуска соответствует Расположение предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10А, противотуманный свет
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л и 2.2 л с середины 1995 г. выпуска)
6 — F5E, номинальный ток 25 А, автомобили раннего выпуска, 30 А автомобили позднего выпуска, фароомыватель, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера, правый
8 — F3E, только для дизельного двигателя
9 — F2E, номинальный ток 10 А, парковочный свет и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, парковочный свет и задний фонарь правый
11 — FL3, номинальный ток 30 А, парковочный свет и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система подачи вторичного воздуха двигателя 2.2 л (с середины 1995 г. выпуска).

На автомобилях с 1997 г. выпуска устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2.0 л c середины 1995 г. выпуска и двигатель 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет правый
8 — F3E, номинальный ток 10 А, ближний свет левый
9 — F2E, номинальный ток 10 А, стояночный свет и задний фонарь левый, освещение панели приборов, выключатель и прикури ватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, стояночный свет и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, стояночный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей размещается под панелью приборов (иллюстрация Блок предохранителей). Здесь находятся остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 г. выпуска:

1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогреваемое заднее стекло (выпуск 1992 г.), 20 А с 1993 г. выпуска
5 — противотуманный свет
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, сигнализаторы панели приборов, сигналы поворота, обогреваемые зеркала наружного вида, обогреваемые сопла переднего стеклоомывателя, зуммер «Свет включен»
8 — обогреваемое переднее сиденье, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — номинальный ток 30 А, выключатель электрического стеклоподъемника, прикуриватель

15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занято

У автомобилей раннего выпуска: звуковой сигнал, отапливаемые сопла переднего стеклоомывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, выключатель электрического стеклоподъемника, прикуриватель
14 — номинальный ток 10 А, контрольная лампа ABS
15 — 17 — запасной предохранитель

Блок предохранителей c 1997 г.

Блоки предохранителей Опель Астра

Защищаемый контур и сила тока

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А

7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Подогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 Не исп.
20 Сигнал Опель Астра — 15А

23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер

36. Прикуриватель — 15 А

Блок предохранителей Опель Астра h

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль — 30 А
4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Блок предохранителей в полной комлпектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC Opel — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А

Предохранители в подкапотном пространстве Опель Астра J

Номер и назначение вставки

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивных фар
34 —
35 Электрические стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Схема предохранителей Opel Mokka

№ Электрическая цепь

1 Вентиляционный люк крыши
2 Наружные зеркала
3 —
4 —
5 Электронный модуль управления тормозной системой
6 Датчик интеллектуального управления аккумуляторной батарей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левой)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
21 Охлаждающий обдув
22 —
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в приборной панели Опель

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватель
26 Модуль защитной диагностики
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка питания
33 Дисплей, информационно-развлекательная система
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Индикация
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Рулевое колесо с обогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Предохранители OPEL OMEGA B

Это должен знать каждый владелец авто:

Схема блока предохранителей Opel/Vauxhall Astra K (2016-2019…)



В данной статье рассмотрим Opel Astra пятого поколения (Воксхолл Астра), выпускаемый с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Опель Астра К 2016, 2017, 2018 и 2019 , получите информацию о расположении панелей предохранителей внутри автомобиля, узнаете о назначении каждого предохранителя (схеме расположения предохранителей).

См. другие Opel/Vauxhall Astra:

Схема расположения предохранителей Opel Astra K / Vauxhall Astra K 2016-2019…

---

Предохранители прикуривателя (розетка) в Opel/Vauxhall Astra K — это предохранитель № 4 (2016–2018 гг.) или № 29 (2019 г.) (прикуриватель/розетка спереди) в блоке предохранителей панели приборов и предохранитель № 35 (разъем питания в багажном отделении) в блоке предохранителей моторного отсека.

---

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей находится в передней левой части моторного отсека.

Схема блока предохранителей



Назначение предохранителей в моторном отсеке

№	Цепь
1	Стартер
2	Стартер
3	Датчик выхлопных газов
4	Модуль управления двигателем
5	2016-2018: Функции двигателя 2019: Функции двигателя/Aeroshutter
6	Модуль управления коробкой передач
7	—
8	Модуль управления двигателем
9	Система климат-контроля
10	Выхлопная система дизеля
11	Система блокировки задней двери, коробка передач
12	Массажное сиденье для поясницы
13	Насос после кипячения
14	Выхлопная система дизеля
15	Датчик выхлопных газов
16	Впрыск топлива
17	Впрыск топлива
18	Выхлопная система дизеля
19	Выхлопная система дизеля
20	—
21	2016-2018: Преобразователь постоянного/переменного тока 2019: Не используется
22	АБС
23	Система омывания ветрового и заднего стекол
24	2016-2018: Не используется 2019: Омыватель фар
25	Подогрев дизельным топливом
26	Модуль управления коробкой передач
27	Модуль задней двери с электроприводом
28	—
29	Обогрев заднего стекла
30	Зеркальная разморозка
31	2016-2018: Не используется 2019: Модуль противоугонной сигнализации
32	Трансформатор постоянного тока/светодиодный дисплей/электрический обогреватель/климат-контроль/контроллер свечей накаливания
33	Предупреждение о краже
34	Звуковой сигнал
35	Розетка для багажного отделения
36	Правый дальний свет (галоген)/правый ближний свет (светодиод)
37	Левый дальний свет (галоген)
38	Светодиодная фара/автоматическая регулировка угла наклона фар
39	Передняя противотуманная фара
40	2016-2018: OnStar 2019: Модуль центрального шлюза
41	Датчик наличия воды в топливе/водяной насос
42	Ручная регулировка угла наклона фар
43	Топливный насос
44	Камера заднего вида/Внутреннее зеркало заднего вида/Модуль прицепа
45	Левая светодиодная фара/Автоматическая регулировка угла наклона фар левая
46	Комбинация приборов
47	Замок рулевой колонки
48	Задний стеклоочиститель
49	2016-2018: Не используется 2019: Наружное зеркало заднего вида
50	Правая светодиодная фара/автоматическая коррекция угла наклона фар, правая
51	Левый ближний свет (светодиод)
52	Блок управления двигателем/блок управления коробкой передач
53	2016-2018: Не используется 2019: Дизельная выхлопная система
54	Стеклоочиститель
55	2016-2018: Дизельная выхлопная система 2019: Электропривод складывания заднего сиденья
56	—
57	—

Дополнительные предохранители расположены возле аккумулятора автомобиля:

№	Цепь
1	Топливный насос
2	Модуль управления двигателем
3	Блок питания

Блок предохранителей приборной панели

Расположение блока предохранителей

Блок предохранителей находится за крышкой на центральной консоли.

Если на крышке предохранителей есть разъем питания, его необходимо снять с помощью адаптера и отвертки (адаптер хранится в перчаточном ящике).

Схема блока предохранителей



Назначение предохранителей на панели приборов

№	Цепь
1	2016-2018: Не используется 2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2	Система климат-контроля, вентилятор
3	Сиденье с электроприводом со стороны водителя
4	2016-2018: Прикуриватель/розетка спереди 2019: Сиденье с электроприводом со стороны пассажира
5	—
6	Передний стеклоподъемник
7	АБС
8	Рулевое колесо с подогревом
9	Кузовной блок управления
10	Задний стеклоподъемник
11	Люк
12	Кузовной блок управления
13	Обогрев сиденья (только для автомобилей без звукового сигнала)
14	Наружное зеркало
15	Кузовной блок управления
16	Кузовной блок управления
17	Кузовной блок управления
18	Кузовной блок управления
19	Разъем линии передачи данных
20	Система подушек безопасности
21	Система климат-контроля
22	Центральный замок, задняя дверь
23	Система электронных ключей
24	Функция памяти сиденья с электроприводом
25	Рулевое колесо с подушкой безопасности
26	Замок зажигания/замок рулевой колонки
27	Кузовной блок управления
28	Разъем USB
29	2016-2018: Не используется 2019: Прикуриватель/розетка спереди
30	Рычаг селектора
31	Стеклоочиститель заднего стекла
32	Модуль управления коробкой передач
33	Охранная сигнализация/звуковой оповещатель
34	Система помощи при парковке/Боковая слепая зона/Информационно-развлекательная система/USB-разъем
35	ОнСтар
36	Информационный дисплей/приборная панель/проигрыватель компакт-дисков
37	Информационно-развлекательная система, радио

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны багажного отделения за крышкой.

Схема блока предохранителей

Назначение предохранителей в багажном отделении

№	Цепь
1	—
2	2016-2018: преобразователь постоянного/переменного тока 2019: не используется
3	Модуль прицепа
4	2016-2018: Сиденье с электроприводом со стороны пассажира 2019: Не используется
5	—
6	2016-2018: Модуль предупреждения о дистанции 2019: Не используется
7	—
8	—
9	2016-2018: Обогрев заднего сиденья (на автомобилях без звуковой сигнализации) 2019: Не используется
10	Служба
11	—
12	Обогрев переднего сиденья (на автомобилях с сиреной)
13	Обогрев заднего сиденья (на автомобилях с сиреной)
14	Зажигание
15	Вентиляция сиденья
16	Выход прицепа
17	Выход прицепа
18	—
19	—
20	—
21	2016-2018: Электропривод складывания заднего сиденья 2019: Не используется
22	2016-2018: Задняя дверь с электроприводом 2019: Не используется

Схема блока предохранителей Opel/Vauxhall Astra J (2009-2018)



В данной статье мы рассматриваем Opel Astra четвертого поколения (Воксхолл Астра), выпускавшийся с 2009 по 2018 год.Здесь вы найдете схемы блока предохранителей Опель Астра J 2013, 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнаете о назначении каждого предохранителя (расположение предохранителей) .

См. другие Opel/Vauxhall Astra:

Расположение предохранителей Opel Astra J / Vauxhall Astra J 2009-2018

---

Предохранители прикуривателя / розетки в автомобиле Opel Astra J — это предохранители № 6 (розетка спереди), № 7 (розетка на заднем сиденье), № 26 (розетка в багажном отделении) в блоке предохранителей панели приборов и предохранитель №17 (розетка) в блоке предохранителей в багажном отделении.

---

Моторный отсек

Блок предохранителей расположен в передней левой части моторного отсека.

Снимите крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.

Приборная панель

В автомобилях с левосторонним управлением блок предохранителей находится за вещевым ящиком в приборной панели.

Откройте отсек и сдвиньте его влево, чтобы разблокировать.Сложите отделение вниз и снимите его.

В автомобилях с правым рулем находится за крышкой в ​​перчаточном ящике.

Откройте перчаточный ящик, затем откройте крышку и откиньте ее вниз.

Блок предохранителей в багажном отделении

3-дверный хэтчбек, 5-дверный хэтчбек:
Блок предохранителей находится с левой стороны багажного отделения за крышкой.

Sports Tourer:
Блок предохранителей находится с левой стороны багажного отделения за крышкой.

2013

Моторный отсек



Назначение предохранителей в моторном отсеке (2013 г.)

№	Цепь
1	Модуль управления двигателем
2	Лямбда-зонд
3	Впрыск топлива, система зажигания
4	Впрыск топлива, система зажигания
5	—
6	Обогрев зеркал
7	Управление вентилятором
8	Лямбда-зонд, двигатель
9	Датчик заднего стекла
10	Датчик батареи
11	Разблокировка багажника
12	Модуль адаптивного переднего освещения
13	—
14	Стеклоочиститель заднего стекла
15	Модуль управления двигателем
16	Стартер
17	Модуль управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	АБС
22	Левый дальний свет (галоген)
23	Омыватель фар
24	Правый ближний свет (ксенон)
25	Левый ближний свет (ксенон)
26	Противотуманные фары
27	Подогрев дизельным топливом
28	—
29	Электрический стояночный тормоз
30	АБС
31	—
32	Подушка безопасности
33	Адаптивное переднее освещение
34	—
35	Электрические стеклоподъемники
36	—
37	Соленоид вентиляции адсорбера
38	Вакуумный насос
39	Модуль управления топливной системой
40	Омыватель ветрового стекла, омыватель заднего стекла
41	Правый дальний свет (галоген)
42	Вентилятор радиатора
43	Стеклоочиститель
44	—
45	Вентилятор радиатора
46	—
47	Звуковой сигнал
48	Вентилятор радиатора
49	Топливный насос
50	Регулировка уровня фар
51	Воздушная заслонка
52	Дополнительный отопитель, дизельный двигатель
53	Модуль управления коробкой передач, модуль управления двигателем
54	Контроль проводки

Панель приборов

Назначение предохранителей в панели приборов (2013 г.)

№	Цепь
1	Дисплеи
2	Наружное освещение
3	Наружное освещение
4	Радио
5	Информационно-развлекательная система, приборная панель
6	Передняя розетка
7	Розетка на заднем сиденье
8	Левый ближний свет
9	Правый ближний свет
10	Дверные замки
11	Внутренний вентилятор
12	—
13	—
14	Диагностический разъем
15	Подушка безопасности
16	—
17	Система кондиционирования воздуха
18	Предохранитель: радио, информационно-развлекательная система, дисплеи
19	Стоп-сигналы, задние фонари, внутреннее освещение
20	—
21	—
22	Замок зажигания
23	Кузовной блок управления
24	Кузовной блок управления
25	—
26	Розетка питания в багажном отделении (если нет блока предохранителей в багажном отделении) (только Sports Tourer)

Багажное отделение



Назначение предохранителей в багажном отделении (2013 г.)

№	Цепь
1	Модуль прицепа
2	Выход прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	—
8	Противоугонная система
9	—
10	—
11	Модуль прицепа, розетка для прицепа
12	—
13	Выход прицепа
14	—
15	—
16	—
17	—
18	—
19	Обогрев рулевого колеса
20	Люк
21	Обогрев сиденья
22	—
23	—
24	—
25	—
26	—
27	—
28	—
29	—
30	—
31	Усилитель, сабвуфер
32	Активная система демпфирования, предупреждение о выходе из полосы движения

2014, 2015, 2017, 2018

Моторный отсек

Назначение предохранителей в моторном отсеке (2014, 2015, 2017)

№	Цепь
1	Модуль управления двигателем
2	Лямбда-зонд
3	Система впрыска топлива/зажигания
4	Система впрыска топлива/зажигания
5	—
6	Обогрев зеркал/Охранная сигнализация
7	Блок управления вентилятором/блок управления двигателем/блок управления коробкой передач
8	Лямбда-зонд/охлаждение двигателя
9	Датчик заднего стекла
10	Датчик аккумуляторной батареи
11	Разблокировка багажника
12	Адаптивное переднее освещение/автоматическое управление освещением
13	АБС
14	Стеклоочиститель заднего стекла
15	Модуль управления двигателем
16	Стартер
17	Модуль управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	Задний электрический центр
22	Левый дальний свет (галоген)
23	Омыватель фар
24	Правый ближний свет (ксенон)
25	Левый ближний свет (ксенон)
26	Передние противотуманные фары
27	Подогрев дизельным топливом
28	Система старт-стоп
29	Электрический стояночный тормоз
30	АБС
31	Адаптивный круиз-контроль
32	Подушка безопасности
33	Адаптивное переднее освещение/автоматическое управление освещением
34	Система рециркуляции ОГ
35	Наружное зеркало/датчик дождя
36	Климат-контроль
37	Соленоид вентиляции адсорбера
38	Вакуумный насос
39	Центральный блок управления
40	Омыватель ветрового/заднего стекла
41	Правый дальний свет (галоген)
42	Вентилятор радиатора
43	—
44	Стеклоочиститель
45	Стеклоочиститель
46	Вентилятор радиатора
47	Звуковой сигнал
48	Вентилятор радиатора
49	Топливный насос
50	Корректор фар/Адаптивное переднее освещение
51	Воздушная заслонка
52	Дополнительный обогреватель/дизельный двигатель
53	Модуль управления коробкой передач/модуль управления двигателем
54	Вакуумный насос/Комбинация приборов/Отопительная вентиляция/Кондиционер

Панель приборов

Назначение предохранителей в панели приборов (2014, 2015, 2017)

№	Цепь
1	Дисплеи
2	Наружное освещение/модуль управления кузовом
3	Наружное освещение/модуль управления кузовом
4	Информационно-развлекательная система
5	Информационно-развлекательная система/приборы
6	Розетка/прикуриватель
7	Розетка
8	Левый ближний свет/Блок управления кузовом
9	Правый ближний свет/блок управления кузовом/модуль подушки безопасности
10	Дверные замки/модуль управления кузовом
11	Внутренний вентилятор
12	—
13	—
14	Диагностический разъем
15	Подушка безопасности
16	Розетка
17	Система кондиционирования воздуха
18	Логистика
19	Кузовной блок управления
20	Кузовной блок управления
21	Комбинация приборов/Охранная сигнализация
22	Датчик зажигания
23	Кузовной блок управления
24	Кузовной блок управления
25	—
26	Розетка питания в багажном отделении (если нет блока предохранителей в багажном отделении) (только Sports Tourer)

Багажное отделение



Назначение предохранителей в багажном отделении (2014, 2015, 2017)

№	Цепь
1	—
2	Выход прицепа
3	Система помощи при парковке
4	—
5	—
6	—
7	Сиденье с электроприводом
8	—
9	—
10	—
11	Модуль прицепа/разъем для прицепа
12	Модуль прицепа
13	Выход прицепа
14	Заднее сиденье/Складывание с электроприводом
15	—
16	Внутреннее зеркало/Камера заднего вида
17	Розетка
18	—
19	Обогрев рулевого колеса
20	Люк
21	Подогрев передних сидений
22	—
23	—
24	—
25	—
26	Деактивированный логистический режим
27	—
28	—
29	—
30	—
31	Усилитель/сабвуфер
32	Активная система демпфирования/предупреждение о выходе из полосы движения

Расположение предохранителей на опель астра.Назначение и расположение предохранителей на Опель Астра GTC. Что это такое и зачем нужен

Бесплатный сборник схем предохранителей для всех моделей Opel. Автомобили Опель имеют множество электрических цепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже опасных ситуаций. Просто закрыть перегоревшие плавкие вставки «жучками» из толстой проволоки будет недопустимо. Но даже исправный предохранитель может преподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя контактная часть «выгорает», в результате чего увеличивается контактное сопротивление и, как правило, нагрев, после чего контакт портится даже еще есть проблемы с работой электрики автомобиля… Мы рекомендуем проверять и очищать их не реже одного раза в год. Рекомендуется всегда иметь в машине несколько запасных предохранителей. Держатели предохранителей часто предусмотрены для их хранения в блоке предохранителей в моторном отсеке. Уточнить схему подключения можно в.

Предохранители для Opel Kadett

Предохранители для Opel Frontera

Показаны автомобильные предохранители до конца 1995 г. Указан номинальный ток предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманная фара
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (2.двигатель 0 л до середины 1995 г. и двигатель 2,4 л)
6 — F5E, номинальный ток 10 А, омыватель фар
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, сигнализация

Блок реле/предохранителей для моделей с середины 1995 по конец 1997 года выпуска соответствует расположению предохранителей в блоке. Некоторые предохранители имеют разные функции:
1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10 А , противотуманная фара
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (2.двигатель 0 л и 2,2 л с середины 1995 г.)
6 — F5E, номинальный ток 25 А, автомобили ранних серий, 30 А автомобили более поздних серий, омыватель фар, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера , правый
8 — F3E, только для дизеля
9 — F2E, номинальный ток 10 А, габаритный и задний фонарь левый, подсветка панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, габаритный и задний фонарь фонарь правый
11 — FL3, номинальный ток 30 А, габаритный огонь и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, 2.Система подачи вторичного воздуха двигателя 2 л (с середины 1995 г.).

На автомобили с 1997 года устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, левый дальний свет, левый прожектор
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л с середины 1995 г. и 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет справа
8 — F3E, номинальный ток 10 А, левый ближний свет
9 — F2E, номинальный ток 10 А, левый габаритный и задний фонарь, подсветка панели приборов, выключатель и прикуриватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, габаритный и задний фонарь правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, габаритный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей находится под панелью приборов (иллюстрация Блок предохранителей).Остальные предохранители находятся здесь. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:

1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогрев заднего стекла (1992 г. выпуска), 20 А с 1993 г.
5 — противотуманная фара
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, контрольные лампы панели приборов, поворотники, обогрев наружных зеркал, обогрев переднего омывателя форсунки, зуммер «Light on»
8 — обогрев переднего сиденья, номинальный ток 10 А до 1992 г. выпуска, 15 А с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — номинальный ток 30 А, переключатель стеклоподъемников, прикуриватель

15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занят

На автомобилях ранних серий: звуковой сигнал, обогрев форсунок переднего омывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, переключатель электрического стеклоподъемника, прикуриватель зажигалка
14 — номинальный ток 10 А, контрольная лампа АБС
15 — 17 — запасной предохранитель

Блок предохранителей с 1997 г.

Блоки предохранителей Опель Астра

Защищенная цепь и сила тока

1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (ОВиК) — 30 А

7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев задка стекло и зеркала — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/система Twin Audio/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А

17. Кондиционер — 20 А
18.Стартер — 25 А
19 Не используется
20 Сигнал Опель Астра — 15А

23. Система адаптивного освещения (AFL), корректор фар — 5 А
24. Топливный насос — 15 А

27. Отопление, кондиционер, воздух датчик состояния — 7,5 А

29. ГУР — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного головного света (AFL), регулировка наклона фар, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7.5 Ампер

36. Прикуриватель — 15 А

Блок предохранителей Опель Астра h

1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14.Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника коробки передач — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректор фар по высоте — 10 А
24. Топливо насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26.Электронное оборудование двигателя — 10 А
27. Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения (AFL), корректор фар по высоте — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5A
33. Система адаптивного освещения (AFL), корректор по высоте, переключатель света фар — 5 А
34.Система управления рулевой колонкой — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А

Полностью укомплектованный блок предохранителей

1. Стекло переднее — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14.Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, давления воздуха датчики в колесах автомобиля, салонное зеркало — 5 А
18. Инструменты, переключатели — 5 А
19. —
20.КДЦ Опель — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Задние стекла — 25 А
24. Разъем для диагностики — 7,5 А
25.—
26. Электропривод складывания зеркал при парковке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя заднее — 15 А
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный система блокировки — 25 А
39. Подогрев сидений (левый) — 15 А
40.Подогрев сидений (правый) — 15 А

Предохранители в моторном отсеке Опель Астра J

Номер вкладыша и назначение

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумулятора
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние левые высокие
21 ABS Фара дальнего света (галоген)
23 Омыватель фар
24 Фара ближнего света правая (ксенон)
25 Фара ближнего света левая (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения
34 —
35 Стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления подачей топлива
40 Стеклоомыватель, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
8 07 Звуковой сигнал 4 07 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки

Опель Мокка Схема предохранителей

№Электрическая схема

1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 —
4 —
5 Электронный блок управления тормозами
6 Интеллектуальный датчик управления аккумуляторной батареей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовом
10 Регулировка угла наклона фар
907 Стеклоочиститель заднего стекла 12 Обогрев заднего стекла
13 Привод фар (левых)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
Катушка, блок управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей приборной панели Opel

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Замки дверей
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система помощи при парковке
15 Система предупреждения о выходе из полосы движения, внутреннее зеркало
16 Система адаптивного освещения фар
17 Стеклоподъемник со стороны водителя
18 Датчик дождя

22 Прикуриватель
26 Защитный диагностический модуль
27 Комбинация приборов
28 Адаптивная система головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка
33 Дисплей, информационно-развлекательная система
3 ДАБ

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Дисплей
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
016 Прицеп 12 навигационная система.
13 Рулевое колесо с подогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Зеркало салона
18 Резерв

Предохранители OPEL OMEGA B

Это должен знать каждый автовладелец:

На автомобилях Опель Астра Н блоки предохранителей играют очень важную роль в защите автомобиля от возгорания из-за резкого повышения напряжения. Поэтому некоторые сведения об их расположении, функционировании и устройстве будут очень полезны для автолюбителя.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрооборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. От исправности электропроводки автомобиля зависит работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения. Предохранители берут на себя удар и являются одноразовыми.должны быть немедленно заменены. Блоки предохранителей могут быть установлены в салоне или под капотом автомобиля.

Следует понимать, что каждый производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели Opel Astra N, например, они расположены под капотом и в салоне (рядом с прикуривателем автомобиля). Однако этот элемент можно установить абсолютно в любую часть автомобиля: багажник, капот или салон. В грузовиках есть от четырех до пяти блоков предохранителей.

На каждом автомобиле расположение блоков безопасности индивидуально: чтобы найти блоки безопасности на конкретной модели автомобиля, необходимо обратиться к эксплуатационной документации автомобиля.

Блок предохранителей «Опель Астра Н» состоит из множества реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента автомобиля.

На многих моделях автомобиля Опель Астра Н обычно устанавливаются два предохранительных блока: один под капотом (со стороны водителя), другой находится в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блока, а также схемы различаются в зависимости от комплектации автомобиля.Такое расположение характерно для блоков предохранителей Opel Astra N 2011 и 2010 годов выпуска.

Поэтому для владельцев этих моделей автомобилей процесс замены деталей будет примерно одинаковым. Ведь блоки предохранителей «Опель Астра Н» 2010 без изменений перекочевали на новейшую модель автомобиля.

Подготовка к «вскрытием» предохранительного блока

Перед началом поиска блока предохранителей необходимо выключить силовой агрегат и выключить зажигание, повернув ключ в положение OFF.Это необходимо сделать для предотвращения поражения электрическим током или короткого замыкания блока предохранителей Опель Астра Н 2008, 2010, 2011, 2007, 2006 годов выпуска. Что ж, избежание этих последствий убережет транспортное средство от пожара.

Поскольку существует риск замыкания контактов отверткой при разборке блока предохранителей, необходимо строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого у вас не было опыта подобных поломок автомобиля. Дешевле и проще отвезти автомобиль к специалисту для полного и тщательного осмотра.

Как открыть блок предохранителей?

Крышку удобно открывать отверткой. С левой стороны есть два фиксатора. Процесс вскрытия крышки блока предохранителей Опель Астра Н 2007 года и автомобилей других годов выпуска выглядит следующим образом:

• в прорезь между клипсой и крышкой вставляется отвертка;
• хомут немного погнут, тогда крышку надо приподнять;
• аналогичную операцию проводят со вторым хомутом;
• крышка расположена вертикально.

Если вы проделаете все эти операции, то сможете без проблем снять крышку, ее нужно будет лишь немного потянуть вверх.

Блок предохранителей Opel Astra N 2006 года состоит из двух частей. Поэтому процесс разборки выглядит несколько иначе. С блока для крепления реле и предохранителей снимается крышка. Чтобы демонтировать его, нажмите на внутренние зажимы. После этого таким же образом (потянув ее вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей Опель Астра Н 2007 года также состоит из двух частей. Более того, эта модель автомобиля является последней, на которую устанавливалась подобная деталь. Блок предохранителей «Опель Астра Н» 2008 и последующих годов выпуска — неразъемный, не разделенный на части.

Расшифровка блока предохранителей

После демонтажа крышки открывается «капотный» блок предохранителей «Опель Астра Н» 2008 и других годов выпуска, на котором установлена ​​составная часть. Открытый блок предохранителей представляет собой упорядоченное расположение предохранителей и реле.Каждый элемент способен выдержать определенное количество электричества, а также отвечает за устройства автомобиля.

Для простоты идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какую силу тока он выдерживает. Исходя из этого, формируется распиновка блока предохранителей Опель Астра Н.

Расположение реле и предохранителей в разных моделях автомобилей с разной комплектацией будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит к вашему авто Опель Астра Н.

«Распределение» реле и предохранителей: первый тип оборудования

Блок предохранителей, устанавливаемый на Opel Astra N, в базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате внезапный скачок напряжения.

Плавкие предохранители антиблокировочной тормозной системы способны выдерживать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салона автомобиля, выдерживают около 30 ампер.Вентилятор охлаждения защищен предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Следует отметить, что приведенный выше перечень не полностью отражает все системы автомобиля, которые защищены предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

Блок предохранителей задний «Опель Астра Н»

Как было сказано ранее, Опель Астра Н имеет два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике.На предохранителях и реле багажника есть обозначения, требующие расшифровки:

• Обогрев заднего стекла — KZ X131.
• Клемма 15а — K2 X131.
• Клемма 15 — К1 Х131.

Полная расшифровка блока предохранителей «Опель Астра Н» есть в технической документации автомобиля.

Блок предохранителей багажника

Блок предохранителей в багажнике автомобиля «Опель Астра Н» расположен с левой стороны. В автомобиле с типом кузова хэтчбек добраться до блока можно, выполнив следующие действия: откручиваются фиксирующие элементы круглой формы, после чего опускается крышка обшивки.У седана также есть небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить клипсы и поднять крышку вверх.

Как и в случае с блокировкой капота, полностью оборудованный автомобиль оснащен самым крупным и сложным блоком безопасности.

Как диагностировать работоспособность предохранителя?

Часто в автомобиле начинаются проблемы с электрооборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей.Однако прежде чем лезть в предохранительный блок и проверять предохранители на предмет их исправности, нужно проверить и другие возможные неисправности: возможно, проблема кроется в севшей батарее или перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу определить рабочий элемент или нет. Если плавкая часть предохранителя расплавилась, то такое устройство подлежит немедленной замене. Однако на некоторых предохранителях это довольно сложно увидеть, поэтому следует также использовать прибор, который позволит точно определить, вышел из строя предохранитель или нет.

При проверке работоспособности предохранителей необходимо следовать определенному алгоритму, что значительно сэкономит время и силы:

1. Визуальный осмотр предохранителя.
2. Использование тестера и индикатора для определения исправности предохранителя.
3. Если световой индикатор погаснет и появится сообщение о коротком замыкании, предохранитель необходимо вернуть на место: он исправен.
4. Если при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

• Вынуть предохранитель из гнезда и зачистить его контакты.
• Перед проверкой изучить инструкцию индикатора и тестера, в соответствии с инструкцией подключить контакты предохранителя. При появлении индикатора, указывающего на короткое замыкание, можно сделать вывод, что предохранитель исправен. При проверке исправного предохранителя на индикаторе прибора должна загореться лампа.
• Установите новый предохранитель на место перегоревшего. Главным условием замены является то, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты смогут с уверенностью сказать, действительно ли необходима замена старых предохранителей.

Что делать, если проблема не в предохранителях?

Если проверки показали, что предохранители исправны, а работоспособность автомобильных систем не восстановилась, то следует провести полную диагностику автомобиля в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к достаточно серьезным поломкам: именно тогда потребуется серьезный капитальный ремонт. Многие автолюбители, желая сэкономить на сервисном осмотре и обслуживании, пытаясь разобраться в поломке автомобиля самостоятельно, только тратят огромное количество времени, а также сталкиваются с огромными денежными затратами.

Меры предосторожности при замене предохранителей

При наличии всего необходимого для самостоятельного выяснения причины неисправности автомобиля нужно быть предельно осторожным при вмешательстве в блок предохранителей.Ведь их замена подразумевает соблюдение ряда мер предосторожности:

1. Перед открытием крышки предохранительного блока заглушите двигатель и выключите зажигание.
2. Все операции следует выполнять осторожно.
3. Предохранители удаляются осторожно.
4. Не нужно полагаться только на визуальный осмотр предохранителя, его также нужно проверить приборами.
5. Прежде чем заниматься самодиагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
6. Новый предохранитель должен соответствовать требованиям и рекомендациям производителя автомобилей, которые распространяются на технические параметры устройства.

Вышеуказанные меры предосторожности позволят не только «бескровно» отремонтировать автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтника от поражения электрическим током, а автомобиль от возгорания. Игнорирование вышеизложенных рекомендаций может стать причиной возгорания проводки автомобиля, а также достаточно серьезных повреждений от электричества.

В этом случае не следует игнорировать и откладывать замену перегоревших предохранителей.Если ездить с неисправными предохранителями, то при очередном скачке напряжения велик риск выхода из строя систем автомобиля, оставшихся без защиты. И их замена намного дороже, чем замена предохранителей.

Заключение

Подводя итог вышесказанному, стоит отметить, что замена предохранителей является достаточно ответственной операцией. Действительно, от их производительности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.

Основной причиной выхода из строя предохранителя является резкое увеличение напряжения электрического тока.Перегорел предохранитель. Предохранители — расходный материал, ремонту не подлежат, заменяются.

Диагностировать поломку предохранителя можно визуально по плавкому элементу: если он расплавился, то его следует заменить. Но визуальный осмотр лучше всего подтвердить с помощью тестера и индикатора. Некоторые модели предохранителей просто невозможно диагностировать одним лишь визуальным осмотром.

Замена предохранителей производится только тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации на автомобиль.

Предохранители следует заменять с соблюдением мер предосторожности. Их игнорирование может привести к пожару в автомобиле или сильному поражению электрическим током.

Не затягивайте с заменой перегоревшего предохранителя. Очередной резкий рост напряжения может привести к короткому замыканию и возгоранию автомобиля. Стоимость предохранителей не особо высока, поэтому не стоит экономить на этой небольшой, но довольно важной детали в системе электрооборудования автомобиля.

.. 138 139 140 141 ..

Opel Astra H. Неисправности датчика кислорода

Основные неисправности датчика кислорода:

Неисправность отопителя;
-пригорание, загрязнение керамического наконечника;
-окисление, нарушение контакта.

Лямбда-зонд может выйти из строя из-за предельного срока службы (около 60-80 тыс. км пробега).
Состояние кислородного датчика также контролируется системой самодиагностики. При обнаружении неисправности загорается контрольная лампа на панели приборов.

Косвенными признаками неисправности датчика являются нестабильная работа на малых скоростях, повышенный расход топлива и низкая динамика. Следует помнить, что эти внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

Помимо перечисленных элементов выхлопной системы, могут быть неисправны и другие ее части: выпускной коллектор, гофра и резонатор. Эти элементы могут выгорать, ржаветь, получать механические повреждения, выходить из строя из-за срока годности элементов. Признаками неисправностей могут быть шум при работе выхлопной системы, запах выхлопных газов в салоне автомобиля, падение мощности двигателя, вибрация и другие негативные последствия. Если вы затрудняетесь определить неисправность выхлопной системы автомобиля, то лучший способ решения проблемы – обращение в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего автомобиля.

Признаки неисправности датчика кислорода:

Значительно увеличивается расход (расход) топлива автомобилем;
— работа двигателя становится нестабильной;
— преждевременный выход из строя катализатора.

Автомобиль движется по дороге рывками
— повышенный расход топлива,
— автомобиль «тупой», плохо едет и набирает скорость
— двигатель работает нестабильно на холостых оборотах
— сразу после остановки появляется характерный треск заметно в районе расположения «лямбды»
— при внешнем осмотре датчика выясняется, что он нагрелся до горячего состояния (покраснел).

При наличии вышеперечисленных проблем, вероятно, вышел из строя кислородный датчик, его необходимо проверить, вполне возможно, что он нуждается в чистке или замене.

К поломке кислородного датчика могут привести следующие причины:

Одной из основных причин, особенно актуальной в нашей стране, является низкое качество бензина, высокое содержание в нем свинца.
— попадание в корпус кислородного датчика тормозной или охлаждающей жидкости
— попытка очистки зонда без ведома дела, либо средствами, не предназначенными для этого

Замена датчика кислорода

Заменить лямбда-зонд на автомобиле очень просто, особенно если датчик расположен на выпускном коллекторе (к нему удобнее добраться).Менять его лучше на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик часто «прилипает» к коллектору.

Для замены необходимо:

Заглушить двигатель и выключить зажигание,
— отсоединить провода от разъема,
— ключом (иногда требуется торцевой ключ) открутить неисправный датчик
— прикрутить новый датчик на место до упора, но без лишних усилий
— подсоединить провода к разъему.
Вот и все. Теперь с новым датчиком проблем не будет.

Данная модель выпускается с 2004 года. За долгое время эксплуатации владельцы этого автомобиля накопили немалый опыт обслуживания и ремонта. Столкнувшись с проблемами электрики, многие водители начинают путаться в электронных системах, проводах и разъемах. А в этой модели найти причину неисправности электрики не так просто даже для подготовленных людей, ведь предохранители и реле Опель Астра Н отличаются в зависимости от комплектации.

Распространенные проблемы, способы их устранения и диагностика ошибок — все это может понадобиться для ремонта Астры.

В базовой и полной комплектациях предохранители и реле Опель Астра H отличаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной — полноценный. Под капотом номера предохранителей базовой версии не совпадают с полными. Это связано с разницей в электронных компонентах и ​​разных электрических схемах.

В этой статье рассматривается полный набор монтажных блоков.

Предохранители багажника:

1 (25 А) — стеклоподъемники в передних дверях … Если вдруг перестал работать стеклоподъёмник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в месте где дверь открыта, между телом и дверью.

Провод может оборваться или разъем может окислиться. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью).Сняв обшивку, также осмотрите механизм привода подъемника и проверьте его двигатель.

Если стеклоподъемники работают неправильно, их можно запрограммировать. Для этого отключите на некоторое время аккумуляторную батарею, снова подключите ее, включите зажигание, при закрытом окне нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 — не используется .

3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, также проверьте предохранитель 18.Это может быть плата самой панели или разъем проводки на ее обратной стороне.

4 (5 А) — система кондиционирования воздуха … Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капот. В меню автомобиля могут быть установлены неверные настройки. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплых боксах (для смазки уплотнителей).Проверьте давление, при необходимости залейте и проверьте систему на наличие утечек. Проверить работу сцепления и компрессора, исправность кнопки А/С. Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7,5 А) — подушки безопасности .

6,7,8,9,10 — не используется .

11 (25 А) — обогрев заднего стекла . Если заднее стекло перестало запотевать или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла . Если не работает задний стеклоочиститель, проверьте в дополнение к этому перед. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с моторчиком, нужно снять обшивку двери багажника, а затем сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надевается.Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.

13 (5 А) — система помощи при парковке .

14 (7,5 А) — система кондиционирования воздуха … См. пред. 4.

15 — не используется .

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start .

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением .

18 (5 А) — приборы и переключатели на панели … См. пред. 3.

19 — не используется .

20 (10 А) — управление амортизатором (система CDC) .

21 (7,5 А) — обогрев боковых зеркал . Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него.

Часто подгорают или окисляются нижние контакты. Если не работает обогрев зеркал в связке с обогревом заднего стекла, проверьте также предохранитель 11. Фото проводки и механизма внутри зеркала со снятой обшивкой:

22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом) … См. также пред. 34.

23 (25 А) — стеклоподъемники задних дверей . Если одно из стекол в задних дверях перестало подниматься/опускаться, проверьте жгут проводов, выходящий из кузова и входящий в дверь.Обычно там обрывается коричневый провод, который идет на массу.

Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обивку двери. Не помешает проверить предохранитель 1, отвечающий за работу передних электростеклоподъемников.

24 (7,5 А) — диагностический разъем . Разъем OBD2 расположен под ручником, скрыт за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.

25 — не используется .

26 (7,5 А) — боковые зеркала с электроприводом складывания .

27 (5 А) — сигнализация, ультразвуковой датчик … В штатной сигнализации Opel Astra H для постановки на охрану необходимо 2 раза нажать на кнопку брелока, после чего автомобиль встанет на охрану с 15 сек. задерживать. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется .

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в розетке прикуривателя. Если будете вставлять в него нестандартные разъемы от приборов, следите, чтобы на них не было посторонних шайб, которые могут слететь и замкнуть контакты. Подключать устройства лучше к дополнительной розетке 12 В (при наличии) или к разветвителю.

30 (15 А) — задняя розетка 12В .

31, 32 — не используется .

33 (15 А) — система «Открыть и запустить» .

34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом) … См. также пред. 22.

35 (15 А) — задняя розетка 12В .

36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства .

37 — не используется .

38 (25 А) — центральный замок, клемма «30» … Проблемы с сигнализацией см. 27.Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это вызывает тревогу.

При проблемах с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно произвести диагностику способами, описанными в конце статьи, или в автосервисе при подключении прибора к диагностическому разъему.

39 (15 А) — подогрев сиденья водителя .
40 (15 А) — подогрев сиденья переднего пассажира . Если при включении этой функции сиденья перестали нагреваться, проверьте разъемы и провода под ними.

41, 42, 43, 44 — не используется .

Реле багажника:

K1_X131 — реле замка зажигания, контакт «15» .

K2_X131 — реле замка зажигания, клемма «15А» .

K3_X131 — реле обогрева заднего стекла … См. пред. 11.

Предохранители в коробке под капотом:

Блок крепления моторного отсека расположен с левой стороны водителя, под капотом, между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев ее по краям.

1 (20 А) — антиблокировочная система тормозов ABS .
2 (30 А) — антиблокировочная система тормозов АБС … Если загорается лампа АБС на панели и эта система перестает работать, проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы.Дело может быть и в блоке управления АБС. Более точную причину можно будет сказать по результату диагностики устройства.

Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль) .

4 (30 А) — Вентилятор печки (кондиционер) . Если перестала работать печка, возможно засорился сам вентилятор, сгорел его моторчик или термопредохранитель.Засор особенно вероятен, если печь давно (несколько лет) не обслуживалась. Разберите печь, очистите все детали и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора .

6 (20, 30 или 40 А) — двигатель вентилятора радиатора . Если вентилятор охлаждения перестал включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки, или замените новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильная диагностика покажет точную причину.

7 (10 А) — омыватели передние и задние … Если омыватель перестал работать во время похолодания, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в патрубках и форсунках. При необходимости прогрейте и замените. Также проверьте исправность бензонасоса в баке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал … Если перестал работать сигнал, скорее всего дело в модуле CIM, подрулевом кабеле и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкости).Распространенная проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.

9 (25 А) — омыватели передние и задние … См. выше ранее. 7.

10, 11, 12 — не используется .

13 (15 А) — противотуманные фары … Если не работают, проверьте лампочки, разъемы и проводку.

14 (30 А) — стеклоочистители . Если «дворники» не работают, скорее всего засорился или примёрз механизм в редукторе или контакты проводов.Разобрать и почистить. Также проверьте щетки двигателя.
Установка интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их включения, выждать необходимое время и включить прерывистый режим их работы (переключить рычаг вверх). Очистители теперь будут запускаться с заданным интервалом. Допустимые значения: 2-15 секунд.

15 (30 А) — очиститель заднего стекла … См. пред. 12 в блоке багажника.

16 (5 A) — Система Open & Start, открывающаяся крыша, ABS, выключатель стоп-сигнала .

17 (25 А) — подогрев топливного фильтра (только для дизелей) .

18 (25 А) — стартер … Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, минусовой контакт на кузове автомобиля, исправность самого стартера, электромагнитное реле и проводка/разъемы. При наличии АКПП проверьте ее селектор, исправность выключателя педали тормоза. Диагностика укажет точную причину.

19 (30 А) — электронные системы коробки передач .

20 (10 А) — компрессор кондиционера … См. пред. 4 в багажнике.

21 (20 А) — электронные системы двигателя .

22 (7,5 А) — электронные системы двигателя .

23 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона … Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее для фиксации в разъеме по часовой стрелке.

Для включения режима фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть дверь водителя и поморгать дальним светом (кратко нажав рычаг на себя). После этого при закрытии двери водителя будет включаться ближний свет + лампа заднего хода, которая автоматически гаснет через 30 секунд.

24 (15 А) — топливный насос . Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей.Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Диагностика и чтение ошибок могут определить точную причину.

25 (15 А) — электронные системы коробки передач .

26 (10 А) — электронные системы двигателя .

27 (5 А) — электроусилитель руля . Если руль начинает туго крутиться, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Резервуар находится под капотом со стороны пассажира, в нише возле лобового стекла.

Если руль туго крутится только в мороз, при прогреве работает нормально, скорее всего масло в ГУР замерзает, смените масло на более стойкое к температурам. В случае проблем с маслом рулевая рейка может выйти из строя или заклинить. Помпа тоже могла выйти из строя, в этом случае либо ремонт, либо замена на новую.

28 (5 А) — электронные системы трансмиссии .

29 (7,5 А) — электронные системы трансмиссии .

30 (10 А) — электронные системы двигателя .

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона … См. пред. 23.

32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозов .

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — модуль рулевого управления (блок управления) .

35 (20 А) — информационно-развлекательная система .

36 (7.5) — Система Twin Audio, дисплей, радио, моб. телефон .

Реле в блоке под капотом:

K1_X125 — реле стартера … См. пред. 18 в блоке под капотом.

K2_X125 — реле электронного блока управления двигателем (ЭБУ) .

KZ_X125 — выход «5» .

К5_Х125 — реле режимов работы стеклоочистителя .

K6_X125 — реле переднего стеклоочистителя … См. пред. 14 в блоке под капотом.

К7_Х125 — Реле (насос) омывателя фар . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и примерзаний в трубках и форсунках.

K8_X125 — реле компрессора кондиционера .

K10_X125 — Реле топливного насоса … См. пред. 24 в блоке под капотом.

K11_X125 — реле вентилятора радиатора .
K12_X125 — реле вентилятора радиатора .
K1Z_X125 — Реле вентилятора радиатора … См. пред. 5 в блоке под капотом.

K14_X125 — реле обогрева топливного фильтра (только для дизелей) .

K15_X125 — Реле вентилятора печки … См. пред. 3 в блоке под капотом.

K16_X125 — реле противотуманных фар … См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей расположен под капотом, рядом с блоком основных предохранителей, между ним и левой стойкой стойки.Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — жесткая электрогидравлическая крыша HT .

FB2 (80 А) — регулятор времени накала (только для дизеля) .

FB3 (80 А) — электрогидравлический усилитель руля … См. пред. 27 в блоке под капотом.

FB4 (30 А) — автономный отопитель IH .

FB4 (100 А) — дополнительный электроотопитель салона EH .

FB5 (80 А) — блок предохранителей и реле в багажнике .

FB6 (80 А) — блок предохранителей и реле в багажнике .

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без специального прибора описанными ниже методами.

Для МКПП или КПП Easytronic:

• продолжая удерживать педали, подождать несколько секунд, пока на дисплее бортового компьютера не появятся сообщения об ошибках

Для АКПП:

• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не запуская двигатель
• нажать на педаль тормоза и удерживать ее
• переключить рычаг коробки передач в положение D
• выключить зажигание, отпустить педаль тормоза
• одновременно нажать на педаль газа и педаль тормоза и удерживать их нажатыми
• повернуть ключ, включив зажигание, но не запуская двигатель
• удерживая педали , подождите несколько секунд, пока на дисплее бортового компьютера не появятся сообщения

В режиме диагностики на дисплее отображается ECN с кодами ошибок.4 цифры — код ошибки, 2 цифры — значение.

Все модели opel astra h обычно имеют два блока предохранителей
— в моторном отсеке (со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)

В зависимости от комплектации вашего автомобиля, схемы эти блоки могут быть разными — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед поиском обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF).Если этого не сделать, можно получить удар током или закоротить отверткой некоторые контакты, что может привести к возгоранию.

Вы можете использовать отвертку, чтобы открыть крышку. На левой стороне крышки есть два зажима.

Вставьте отвертку в щель между крышкой и зажимом
— слегка отогните защелку и приподнимите крышку, чтобы она не щелкала при отпускании
— проделайте то же самое со вторым зажимом
— Поднимите крышку вверх (до вертикальное положение), после чего крышку можно снять, потянув ее вверх и сняв.

В некоторых моделях опель (опель астра а) блок предохранителей состоит из двух частей.
Крышку с большого монтажного блока реле и предохранителей можно снять, нажав с обеих сторон на внутренние зажимы, прочно удерживающие крышку на корпусе.

Крышку главного блока предохранителей можно снять, просто потянув ее вверх. Он содержит основные предохранители вряд ли.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая маркировка предохранителей по номинальному току.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип оборудования

Защищаемая цепь и номинальный ток
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А

7.Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/Twin Audio система/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А

23. Система адаптивного освещения фар (AFL) ), корректор фар — 5 А
24. Топливный насос — 15 А

27.Отопление, кондиционер, датчик состояния воздуха — 7,5 А

29. Усилитель руля — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного головного света (AFL), фары регулировка наклона, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7,5 Ампер

36. Прикуриватель — 15 А

* 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй вид оборудования

1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения фар (AFL), корректор фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27.Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), дальний свет регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения (AFL), корректор фар, переключатель фар —
5 А
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 А
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А

N9 Рабочая цепь Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателя фар K7 X125
4 Противотуманные фары K16 X125
5 Стеклоочистители передние (медленные/быстрые) K5 X125
6 Стеклоочистители передние ( вкл/выкл) K6_X125
7 Вентиляция салона K15 X125
8 Обогрев топливного фильтра (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К/В К8 Х125
15 ECM K2 X12 Топливный насос К10 Х125
14 Клемма 15 KZ X125

N9 Рабочая цепь Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Блок предохранителей салона скрыт в багажнике с левой стороны.
В хэтчбеках добраться до блока можно, открыв крышку кожуха, повернув две круглые защелки и опустив крышку.

В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите защелки и поднимите крышку.

В зависимости от комплектации панель предохранителей может иметь разный вид.
В комплекте количество предохранителей и реле намного больше и схема предохранителей сложнее.

Простой небольшой блок предохранителей в стандартной комплектации.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажнике — 15 А
4. Фонари заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Система кондиционирования воздуха — 10 А
7. Передние стекла — 30 А
8. Обогрев зеркал — 7,5 А

Изысканный большой блок предохранителей в полной комплектации

1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5.Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, салонное зеркало — 5 А
18. Инструменты, переключатели — 5 А
19.—
20.КДЦ — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Окна задние — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при парковке — 7,5 А
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя заднее — 15 А
31. —
32. —
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35.Разъем задний — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блоки предохранителей в opel astra J (опель астра J).

Новый Opel Astra J имеет три блока предохранителей.

Блок предохранителей в моторном отсеке
— Блок предохранителей за бардачком на приборной панели или за крышкой в ​​бардачке.
— Блок в багажнике автомобиля

Главный блок предохранителей расположен в передней левой части моторного отсека.

Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку вверх. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумулятора
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние
омыватель
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Электростеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления подачей топлива
40 Система омывателя лобового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галоген)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки

Блок предохранителей приборной панели может располагаться в разных местах в зависимости от оборудования.

На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели.

Чтобы добраться до блока, нужно открыть отсек, нажать влево на внутренний ящик и полностью разблокировать его, опустив вниз. Затем крышку отсека можно снять.
На автомобилях с правым рулем блок предохранителей спрятан за крышкой в ​​бардачке.

Для того, чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Потом открыть его можно с помощью выступающей ручки — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Розетка передняя
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор отопителя и кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, лампы освещения салона
20 —
21 Переключатель 29076 Зажигание Кузовной блок управления
24 Кузовной блок управления
25 —
26 —

Блок предохранителей в багажном отделении расположен
под крышкой обшивки с левой стороны багажного отделения.

Крышку можно снять, повернув винтовое крепление и потянув крышку на себя.

1 Модуль прицепа
2 Розетка для прицепа
3 Помощь при парковке
4 —
5 —
6 —
7 —
8 Сигнализация
9 —
10 —
11 Модуль прицепа, розетка для прицепа
76 —
12
14 —
15 —
16 —
17 —
18 —
19 —
18 —
19 Горного колеса
20 крыши вентиляции HACK
21 Sides
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуфер
32 Активное демпфирование, предупреждение о выходе из полосы движения

Если в этой статье Вы нашли для себя полезную информацию или, наоборот, увидели ошибки или неверно указанные данные — НАПИШИТЕ НАМ В КОММЕНТАРИЯХ.

Назначение и расположение предохранителей на Опель Астра GTC. Основные неисправности датчика кислорода Описание блока предохранителей opel astra h

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как их заменить.

Предохранители Opel Astra H необходимы для размыкания электрической цепи, подвергшейся перегрузке. Проще говоря, если ток в цепи увеличился, то предохранитель сгорит, и цепь соответственно разомкнется. Это необходимо для предотвращения короткого замыкания, которое может привести к повреждению всей электроники в автомобиле и даже к возгоранию. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей цепи, заменить их было бы очень сложно. Благодаря тому, что все они собраны в одном месте, вам не придется искать нужный по всему автомобилю.

Где находится блок в опель астра H

Перед началом работ с любой электрикой в ​​опель астра, в том числе и с предохранителями лучше вынуть ключ из замка зажигания. В противном случае можно получить удар током, либо случайно устроить короткое замыкание. У Опель Астра 2 блока предохранителей — один в багажнике и один под капотом.

В базовой комплектации Опель Астра оснащен одним блоком в моторном отсеке, а вторым, поменьше, в багажном отделении.В комплекте 2 полных элемента в тех же местах. Это связано с тем, что электронная схема отличается из-за разных электронных компонентов.

Доступ к предохранителям

Блок под капотом:

• Вставьте плоскую отвертку в зазор между крышкой и защелкой
• Немного отогните и поднимите крышку.
• То же самое и с другим замком.

В некоторых комплектациях Опель Астра блок разделен на две части.В этом случае снять крышку можно будет одновременным нажатием на фиксаторы, удерживающие крышку.

В багажнике:

• В Опель Астра хэтчбек и универсал блок расположен слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, повернув защелки.
• В седане аналогичная система, но размер крышки меньше.
• Размер блока зависит от комплектации Опель Астра.

Все модели opel astra h обычно имеют два блока предохранителей
— в моторном отсеке (со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)

В зависимости от комплектации вашего автомобиля схемы этих блоков может быть разным — с разным количеством и расположением элементов.

Блок предохранителей моторного отсека расположен слева.

Перед поиском обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF). Если этого не сделать, можно получить удар током или закоротить отверткой некоторые контакты, что может привести к возгоранию.

Вы можете использовать отвертку, чтобы открыть крышку. На левой стороне крышки есть два зажима.

Вставьте отвертку в щель между крышкой и зажимом
— слегка отогните защелку и приподнимите крышку, чтобы она не щелкала при отпускании
— проделайте то же самое со вторым зажимом
— поднимите крышку вверх вертикальное положение), после чего крышку можно снять, потянув ее вверх и сняв.

В некоторых моделях опель (опель астра а) блок предохранителей состоит из двух частей.
Крышку с большого монтажного блока реле и предохранителей можно снять, нажав с обеих сторон на внутренние зажимы, прочно удерживающие крышку на корпусе.

Крышку главного блока предохранителей можно снять, просто потянув ее вверх. Он содержит основные предохранители вряд ли.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая маркировка предохранителей по номинальному току.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип конфигурации

Защищаемая цепь и номинальный ток
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А

7.Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/Twin Audio система/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А

23. Система адаптивного освещения фар (AFL) ), корректор фар — 5 А
24. Топливный насос — 15 А

27.Отопление, кондиционер, датчик состояния воздуха — 7,5 А

29. Усилитель руля — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного освещения фар (AFL), дальний свет регулировка наклона, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7,5 Ампер

36. Прикуриватель — 15 А

* 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй вид оборудования

1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения фар (AFL), корректор фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27.Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), дальний свет регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения (AFL), корректор фар, переключатель фар —
5 А
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 А
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А

N9 Рабочая цепь Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателя фар K7 X125
4 Противотуманные фары K16 X125
5 Стеклоочистители передние (медленные/быстрые) K5 X125
6 Передние стеклоочистители (вкл/выкл) K6_X125
7 Вентиляция салона K15 X125
8 Обогрев топливного фильтра (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К/В К8 Х125
X12 ECM K2
13 Топливный насос К10 Х125
14 Клемма 15 KZ X125

N9 Рабочая цепь Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Блок предохранителей салона скрыт в багажнике с левой стороны.
В хэтчбеках добраться до блока можно, открыв крышку кожуха, повернув две круглые защелки и опустив крышку.

В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите защелки и поднимите крышку.

В зависимости от комплектации панель предохранителей может иметь разный вид.
В комплекте количество предохранителей и реле намного больше и схема предохранителей сложнее.

Простой небольшой блок предохранителей в стандартной комплектации.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажнике — 15 А
4. Фонари заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Система кондиционирования воздуха — 10 А
7. Передние стекла — 30 А
8. Обогрев зеркал — 7,5 А

Изысканный большой блок предохранителей в полной комплектации

1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5.Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, салонное зеркало — 5 А
18. Инструменты, переключатели — 5 А
19.—
20.КДЦ — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Окна задние — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при парковке — 7,5 А
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя заднее — 15 А
31. —
32. —
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35.Разъем задний — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блоки предохранителей в opel astra J (опель астра J).

Новый Opel Astra J имеет три блока предохранителей.

Блок предохранителей в моторном отсеке
— Блок предохранителей за бардачком на приборной панели или за крышкой в ​​бардачке.
— Блок в багажнике автомобиля

Главный блок предохранителей расположен в передней левой части моторного отсека.

Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку вверх. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумулятора
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние
омыватель
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Электростеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой подачи топлива
40 Система омывателя лобового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки

Блок предохранителей приборной панели может располагаться в разных местах в зависимости от оборудования.

На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели.

Чтобы добраться до блока, нужно открыть отсек, нажать влево на внутренний ящик и полностью разблокировать его, опустив вниз. Затем крышку отсека можно снять.
На автомобилях с правым рулем блок предохранителей спрятан за крышкой в ​​бардачке.

Для того, чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Потом открыть его можно с помощью выступающей ручки — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Розетка передняя
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор отопителя и кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, лампы освещения салона
20 —
21 Переключатель 29076 Зажигание Кузовной блок управления
24 Кузовной блок управления
25 —
26 —

Блок предохранителей в багажном отделении расположен
под крышкой обшивки с левой стороны багажного отделения.

Крышку можно снять, повернув винтовое крепление и потянув крышку на себя.

1 Модуль прицепа
2 Розетка для прицепа
3 Помощь при парковке
4 —
5 —
6 —
7 —
8 Сигнализация
9 —
10 —
11 Модуль прицепа, розетка для прицепа
76 —
12
14 —
15 —
16 —
17 —
18 —
19 —
18 —
19 Горного колеса
20 крыши вентиляции HACK
21 Sides
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуфер
32 Активное демпфирование, предупреждение о выходе из полосы движения

Если в этой статье Вы нашли для себя полезную информацию или, наоборот, увидели ошибки или неверно указанные данные — НАПИШИТЕ НАМ В КОММЕНТАРИЯХ.

.. 138 139 140 141 ..

Opel Astra H. Неисправности датчика кислорода

Основные неисправности датчика кислорода:

Неисправность отопителя;
-пригорание, загрязнение керамического наконечника;
-окисление, нарушение контакта.

Лямбда-зонд может выйти из строя из-за своего срока службы (около 60-80 тысяч километров).
Состояние кислородного датчика также контролируется системой самодиагностики. При обнаружении неисправности загорается контрольная лампа на панели приборов.

Косвенными признаками неисправности датчика являются нестабильная работа на малых скоростях, повышенный расход топлива и низкая динамика. Следует помнить, что эти внешние признаки сопровождают неисправности системы впрыска и неисправности системы зажигания.

Помимо перечисленных элементов выхлопной системы, могут быть неисправны и другие ее части: выпускной коллектор, гофра и резонатор. Эти элементы могут выгорать, ржаветь, получать механические повреждения, выходить из строя из-за срока годности элементов.Признаками неисправностей могут быть шум при работе выхлопной системы, запах выхлопных газов в салоне, падение мощности двигателя, вибрация и другие негативные последствия. Если вы затрудняетесь определить неисправность выхлопной системы автомобиля, то лучший способ решения проблемы – обращение в автосервис на Нагорном для выявления неисправности и ремонта выхлопной системы вашего автомобиля.

Признаки неисправности датчика кислорода:

Значительно увеличивается расход (расход) топлива автомобилем;
— работа двигателя становится нестабильной;
— преждевременный выход из строя катализатора.

Автомобиль движется по дороге рывками
— повышенный расход топлива,
— автомобиль «тупой», плохо едет и набирает скорость
— двигатель работает нестабильно на холостых оборотах
— сразу после остановки появляется характерный треск заметно в районе «лямбды»
— при внешнем осмотре датчика выясняется, что он нагрелся до раскаленного состояния (покраснел).

При наличии вышеперечисленных проблем, вероятно, вышел из строя кислородный датчик, его необходимо проверить, вполне возможно, что он нуждается в чистке или замене.

К поломке кислородного датчика могут привести следующие причины:

Одной из основных причин, особенно актуальной в нашей стране, является низкое качество бензина, высокое содержание в нем свинца.
— контакт с корпусом датчика кислорода тормозной или охлаждающей жидкости
— попытка очистки зонда без ведома дела, либо средствами, не предназначенными для этого

Замена датчика кислорода

Заменить лямбда-зонд на автомобиле очень просто, особенно если датчик расположен на выпускном коллекторе (к нему удобнее добраться).Менять его лучше на хорошо прогретом двигателе, так как холодный металл сжимается, и датчик часто «прилипает» к коллектору.

Для замены необходимо:

Заглушить двигатель и выключить зажигание,
— отсоединить провода от разъема,
— ключом (иногда требуется торцевой ключ) открутить неисправный датчик
— прикрутить новый датчик на место до упора, но без лишних усилий
— подсоединить провода к разъему.
Вот и все. Теперь с новым датчиком проблем не будет.

Бесплатный сборник схем предохранителей для всех моделей Opel. Автомобили Опель имеют множество электрических цепей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а иногда даже опасных ситуаций. Просто закрыть перегоревшие плавкие вставки «жучками» из толстой проволоки будет недопустимо. Но даже исправный предохранитель может преподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя контактная часть «выгорает», в результате чего увеличивается контактное сопротивление и, как правило, нагрев, после чего контакт портится даже еще есть проблемы с работой электрики автомобиля… Мы рекомендуем проверять и чистить их не реже одного раза в год. Рекомендуется всегда иметь в машине несколько запасных предохранителей. Держатели предохранителей часто предусмотрены для их хранения в блоке предохранителей в моторном отсеке. Уточнить схему подключения можно в.

Предохранители для Opel Kadett

Предохранители для Opel Frontera

Показаны автомобильные предохранители до конца 1995 г. Указан номинальный ток предохранителей. Предохранители защищают следующие цепи:

1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманная фара
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (2.двигатель 0 л до середины 1995 г. и двигатель 2,4 л)
6 — F5E, номинальный ток 10 А, омыватель фар
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, сигнализация

Блок реле/предохранителей для моделей с середины 1995 по конец 1997 года выпуска соответствует расположению предохранителей в блоке. Некоторые предохранители имеют разные функции:
1 — F10E, номинальный ток 10 А, левая фара, корректор фар, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10 А, противотуманная фара
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (2.двигатель 0 л и 2,2 л с середины 1995 г.)
6 — F5E, номинальный ток 25 А, автомобили ранних серий, 30 А автомобили более поздних серий, омыватель фар, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, вентилятор кондиционера , правый
8 — F3E, только для дизеля
9 — F2E, номинальный ток 10 А, габаритный и задний фонарь левый, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, габаритный и задний фонарь фонарь правый
11 — FL3, номинальный ток 30 А, габаритный огонь и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, 2.Система подачи вторичного воздуха двигателя 2 л (с середины 1995 г.).

На автомобили с 1997 года устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, излучатель дальнего света правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, левый дальний свет, левый прожектор
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л с середины 1995 г. и 2.2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет справа
8 — F3E, номинальный ток 10 А, левый ближний свет
9 — F2E, номинальный ток 10 А, левый габаритный и задний фонарь, подсветка панели приборов, выключатель и прикуриватель, зуммер «Включение света»
10 — F1E, номинальный ток 10 А, габаритный и задний фонарь, правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 А, габаритный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей находится под панелью приборов (иллюстрация Блок предохранителей).Остальные предохранители находятся здесь. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:

1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, сигнал торможения
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогрев заднего стекла (1992 г. выпуска), 20 А с 1993 г.
5 — противотуманная фара
6 — стеклоочиститель, номинальный ток 15 А до 1992 г. выпуска, 10 А с 1993 г. выпуска
7 — номинальный ток 15 А, контрольные лампы панели приборов, поворотники, обогрев наружных зеркал, обогрев переднего омывателя форсунки, зуммер «Light on»
8 — подогрев переднего сиденья, номинальный ток 10 А до 1992 года выпуска, 15 А с 1993 года выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — номинальный ток 30 А, переключатель стеклоподъемников, прикуриватель

15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занят

На автомобилях ранних серий: звуковой сигнал, обогрев форсунок переднего омывателя

10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, переключатель электрического стеклоподъемника, прикуриватель зажигалка
14 — номинальный ток 10 А, контрольная лампа АБС
15 — 17 — запасной предохранитель

Блок предохранителей с 1997 г.

Блоки предохранителей Опель Астра

Защищаемая цепь и сила тока

1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (ОВиК) — 30 А

7. Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев задка стекло и зеркала — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/система Twin Audio/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А

17. Кондиционер — 20 А
18.Стартер — 25 А
19 Не используется
20 Сигнал Опель Астра — 15А

23. Система адаптивного освещения (AFL), корректор фар — 5 А
24. Топливный насос — 15 А

27. Отопление, кондиционер, воздух датчик состояния — 7,5 А

29. ГУР — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного освещения фар (AFL), регулировка угла наклона фар, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7.5 Ампер

36. Прикуриватель — 15 А

Блок предохранителей Опель Астра h

1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14.Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника коробки передач — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения (AFL), корректор фар по высоте — 10 А
24. Топливо насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26.Электронное оборудование двигателя — 10 А
27. Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения (AFL), корректор фар по высоте — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5A
33. Система адаптивного освещения (AFL), корректор по высоте, переключатель света фар — 5 А
34.Система управления рулевой колонкой — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А

Полностью укомплектованный блок предохранителей

1. Стекло переднее — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13.Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя , датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструменты, переключатели — 5 А
19. —
20.КДЦ Опель — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Задние окна — 25 А
24. Разъем для диагностики — 7.5 А
25. —
26. Электропривод складывания зеркал при парковке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30 .Заднее гнездо прикуривателя — 15 А
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудование для буксировки — 20 А
37. — —
38. Центральный замок — 25 А
39. Подогрев сидений (левых) — 15 А
40.Подогрев сидений (правый) — 15 А

Предохранители в моторном отсеке Опель Астра J

Номер вкладыша и назначение

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумулятора
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние левые высокие
21 ABS Фара дальнего света (галоген)
23 Омыватель фар
24 Фара ближнего света правая (ксенон)
25 Фара ближнего света левая (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения
34 —
35 Стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой подачи топлива
40 Стеклоомыватель, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 — Звуковой сигнал 076 48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки

Опель Мокка Схема предохранителей

№Электрическая схема

1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 —
4 —
5 Электронный блок управления тормозами
6 Интеллектуальный датчик управления аккумуляторной батареей
7 —
8 Блок управления коробкой передач
9 Блок управления кузовом
10 Регулировка угла наклона фар
907 Стеклоочиститель заднего стекла 12 Обогрев заднего стекла
13 Привод фар (левых)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 —
Катушка, блок управления двигателем
24 Насос омывателя
25 Привод фары (правой)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Левый дальний свет
32 Правый дальний свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передняя противотуманная фара

Блок предохранителей приборной панели Opel

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Замки дверей
10 Модуль защитной диагностики
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Помощь при парковке
15 Система предупреждения о выходе из полосы движения, внутреннее зеркало заднего вида
16 Адаптивная система головного освещения
17 Стеклоподъемник со стороны водителя
18 Датчик дождя
19 Резервная передача
блок управления
22 Прикуриватель
26 Защитный диагностический модуль
27 Комбинация приборов
28 Адаптивная система головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка
33 Дисплей, на информационно-развлекательной системе

6 UHP 33 / ДАБ

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного полного привода
6 Дисплей
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
016 Прицеп 12 навигационная система.
13 Рулевое колесо с подогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Зеркало салона
18 Резерв

Предохранители OPEL OMEGA B

Это должен знать каждый автовладелец:

В любом автомобиле блок предохранителей служит для защиты электроники и всех питаемых от нее устройств. Если в цепи произойдет короткое замыкание, то первый удар примет на себя предохранитель в БП (блок предохранителей).Сегодня вы узнаете, как выглядит схема G, где находятся блоки в этой модели автомобиля и как заменить перегоревшие предохранители.

[Скрыть]

Расположение предохранителей

Прежде чем узнать, где находятся БП в Opel Astra G, необходимо помнить, что в автомобиле всегда должен быть дополнительный комплект предохранителей. При выходе из строя одного элемента его желательно сразу заменить, но ни в коем случае нельзя использовать проволоку.

Некоторые автовладельцы берут обычную проволоку или канцелярскую скрепку и надевают ее обоими концами на перегоревший предохранитель.Мотивируют это тем, что «ничего страшного в этом нет, если перед заменой предохранителя покататься так недолго». Но делать это категорически запрещено, иначе может потребоваться замена блока питания.

Цепь питания

На моделях Opel Astra G большинство предохранителей находятся в блоке, расположенном под приборной панелью автомобиля. В частности, он установлен под торпедой с левой стороны напротив места водителя за бардачком.Чтобы добраться до блока питания, необходимо демонтировать лицевую часть ящика для мелочей, затем потянуть за нижнюю часть блока и привести его в рабочее положение. Внешний вид устройства показан ниже.

Кроме того, в данных моделях автомобилей также имеется дополнительный блок, отвечающий за защиту электрооборудования и других устройств. Эта защита не является обязательной для автомобиля, и в этом блоке питания имеется восемь основных предохранителей. Блок питания расположен в моторном отсеке со стороны водителя.Ниже представлены схемы обоих блоков.

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих блоков питания.

Обозначение компонентов блока питания, расположенного в салоне автомобиля. Некоторые из этих элементов зарезервированы, в таблице мы их пропустим.

Номер	Назначение
1, 48, 49	Этот компонент отвечает за работоспособность складной крыши (для моделей с откидным верхом).
2	Ответственный за обдув лобового стекла.
3	Обеспечивает обогрев заднего стекла.
6, 24	Эти компоненты обеспечивают функциональность, а также устройства корректора фар.
7, 25	Обеспечивает работу стоп-сигналов, а также фонарей заднего хода.
8,26	При выходе из строя этого предохранителя работа ламп будет невозможна.
9	Омыватель фар.
10	Рулевой звуковой сигнал.
11	Обеспечивает сигнализацию или центральный замок.
12	Отвечает за работоспособность противотуманных фар.
13	Система связи.
14, 30	Стеклоочистители, люк.
15, 28	Отвечает за работу лампочки в салоне, а также за прибор заднего вида.
16	Функционирование задних противотуманных фонарей.
17, 20	Электрические стеклоподъемники.
18	Устройство для коррекции уровня света фар, а также фонаря номерного знака.
19, 21	Обеспечивает работоспособность мультимедийной системы, магнитолы.
22	Обеспечивает работу ламп освещения, а также бортового компьютера автомобиля.
23	Функционирование системы ABS, а также гидроусилителя руля.
29	фары.
35, 40	Обеспечивает работу системы охлаждения двигателя, а также кондиционера.
36	Если этот элемент сгорит, прикуриватель работать не будет.
37, 45	Ответственный за.
38	Климат-контроль, устройство контроля скорости.
41	Обеспечивает вид сзади.
42	Отвечает за работоспособность датчика присутствия пассажира, а также ламп освещения салона автомобиля.
43, 44	Ксеноновые лампы левой и правой фары.
46	Отвечает за работоспособность системы зажигания.
47	Дополнительный обогреватель.

Обозначение элементов, расположенных в основном креплении БП, устанавливаемого в моторном отсеке.

Номер	Назначение
K2	Отвечает за работоспособность ламп дальнего света.
K3	Обеспечивает работу обогревателя заднего стекла.
K4	Обеспечивает работу противотуманных фар.
K5	В случае выхода из строя этого компонента работа задних противотуманных фар будет невозможна.
К6	При выходе из строя этого реле в автомобиле не будет работать очиститель заднего стекла.
К7	Обеспечивает работоспособность устройства обогрева наружных зеркал заднего вида.
К8, К9	Отвечает за функционирование ламп указателей поворота.
K10	Функционирование стеклоочистителей.
K12	Рулевой звуковой сигнал.

Как демонтировать и заменить предохранители?

Замена элементов в блоке питания, расположенном в салоне автомобиля.

Открутив бардачок, вы увидите свой БП. Потяните нижнюю часть на себя, чтобы заставить ее работать.

1. Сначала найдите маленький ящик для мелочи, расположенный сбоку от сиденья водителя. Опорожните перчаточный ящик.
2. С помощью гаечного ключа ослабьте винты крепления облицовки бардачка.
3. Для приведения блока питания в рабочее состояние его необходимо потянуть на себя за нижнюю часть.
4. Сделав это, вы сможете заменить предохранители. Для демонтажа сгоревшего элемента можно использовать специальный пинцет, предназначенный специально для удаления компонентов.Они находятся с правой стороны блока питания. Обратите внимание: перед извлечением предохранителя необходимо выключить устройство, за которое отвечает элемент. Для этого выключите зажигание в машине или отсоедините аккумулятор. Чтобы определить, работает ли компонент, просто посмотрите на него. Металлическая нить в нем будет перегорать.
5. После демонтажа старого компонента блока питания установите на его место новый. При этом не забывайте, что номинал комплектующих, то есть цифры, должны совпадать друг с другом.Они тоже будут одного цвета.
6. После замены компонента соберите все в обратном порядке.

Приступим к замене реле, расположенных в блоке питания в подкапотном пространстве. Перед началом процесса необходимо выключить зажигание и заглушить двигатель.

1. Откройте капот и с правой стороны, в районе сиденья водителя, найдите крышку блока питания. Вам понадобится отвертка, чтобы удалить его. С левой стороны блока питания мы видим два зажима.
2. Вставьте отвертку в щель между крышкой блока питания и зажимом.
3. Зажим должен быть слегка согнут, а крышка блока питания должна быть поднята, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
4. После этого крышку можно снять.
5. Сделав это, вы увидите блок питания с предохранителями и реле. Удалите сгоревший элемент и замените его новым. Блок питания необходимо собрать в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Opel Astra N»

В этом видео показан процесс замены элемента питания, расположенного в моторном отсеке автомобиля Opel Astra N. Для Opel Astra G процесс замены аналогичен .

Hyundai i30n (2018 — 2019) — схема блока предохранителей

Предохранитель	Название предохранителя	Символ	А	Описание
F1	МОДУЛЬ 5		7,5	Электрохромное зеркало, модуль MTS E-Call, аудиосистема, головное устройство A/V и навигации, модуль управления кондиционером, индикатор рычага переключения передач A/T, правый консольный переключатель, преобразователь постоянного тока в постоянный, левая/правая фара, автомобиль Модуль корректора фар, модуль управления обогревателем переднего сиденья, модуль IMS водителя
F2	МОДУЛЬ 3		7,5	Модуль двери водителя/пассажира, BCM
F3	ЛЮК КРЫШИ 1		20	Панорамный люк
F4	ЗАДНЯЯ ДВЕРЬ		10	Реле задней двери
F5	СТЕКЛОПОДЪЕМНИК ЛЕВЫЙ		25	Реле левого стеклоподъемника, модуль окна безопасности водителя/пассажира, модуль заднего окна безопасности, левый
F6	МУЛЬТИМЕДИА		15	Головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный
F7	ПИТАНИЕ ОКНО ПРАВОЕ		25	Реле правого стеклоподъемника, модуль окна безопасности водителя/пассажира, модуль заднего окна безопасности, правый
F8	МОЩНОСТЬ СИДЕНЬЕ ВОДИТЕЛЯ		25	Ручной переключатель сиденья водителя, модуль IMS водителя
F9	СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ ПАССАЖИРСКОЕ		25	Ручной переключатель пассажирского сиденья
Ф10	МОДУЛЬ 4		7,5	Модуль системы удержания полосы движения, выключатель стоп-сигналов, BCM, ЭБУ LSD, блок ESC
F11	ЭЛЕКТРОННЫЙ КЛЮЧ 2		7,5	Модуль управления смарт-ключом, модуль иммобилайзера
F12	ЛЮК КРЫШИ 2		20	Панорамный люк
F13	ИНТЕРЬЕР ЛАМПА		7,5	Беспроводное зарядное устройство, Лампа туалетного столика, левая/правая, Комнатная лампа, Лампа потолочной консоли, Персональная лампа, левая/правая, Датчик дождя, Ключ зажигания Ill.и дверной сигнализатор, лампа перчаточного ящика, лампа багажного отделения, датчик дождя
F14	ПАМЯТЬ 2		7,5	Модуль электронного вызова МТС
Ф16	ПАМЯТЬ 1		10	Модуль двери водителя/пассажира, модуль IMS водителя, BCM, модуль управления кондиционером, комбинация приборов, автоматический свет и фотодатчик, блок реле ICM (реле складывания/раскладывания наружных зеркал) F17
Ф17	Э-ЛСД	Э-ЛСД	20	ЭБУ ЛСД
Ф18	ЭКС	ЭКС	15	Блок ECS
Ф19	МОДУЛЬ 6		7,5	Модуль управления смарт-ключом, BCM
Ф20	МДПС		7,5	Блок MDPS, датчик угла поворота рулевого колеса
F21	МОДУЛЬ 1		7,5	Выключатель аварийной сигнализации, выключатель центрального замка двери, модуль двери водителя/пассажира, наружное зеркало с электроприводом водителя/пассажира, внешняя ручка электронного ключа водителя/пассажира, разъем канала передачи данных
F22	МОДУЛЬ 7		7,5	Модуль управления обогревателем переднего сиденья, блок ESG, электродвигатель вентилятора системы охлаждения, нагреватель форсунки
Ф23	ПОДУШКА БЕЗОПАСНОСТИ ИНДИКАТОР		7,5	Комбинация приборов, переключатель центрального замка двери
Ф24	ТОРМОЗ ВЫКЛЮЧАТЕЛЬ		7,5	Модуль управления смарт-ключом, выключатель стоп-сигнала
Ф25	ПУСК		7,5	Модуль управления смарт-ключом, распределительный блок машинного отделения (RLY.4)
Ф26	КЛАСТЕР	КЛАСТЕР	7,5	Комбинация приборов
Ф27	ДВЕРНОЙ ЗАМОК		20	Реле блокировки/разблокировки двери, блок реле ICM (реле блокировки)
Ф30	ПОДОГРЕВ СИДЕНЬЯ ПЕРЕДНЯЯ ЧАСТЬ		20	Модуль управления подогревом переднего сиденья
Ф31	ВОЗДУХ КОНДИЦИОНЕР 2		10	Модуль управления кондиционером, ECM, двигатель вентилятора, распределительный блок моторного отсека (RLY.10)
Ф32	КОНДИЦИОНЕР ВОЗДУХА 1		7,5	Модуль управления кондиционером, распределительный блок моторного отсека (RLY.10/11)
Ф33	ЭЛЕКТРОННЫЙ КЛЮЧ 1		15	Модуль управления смарт-ключом, модуль иммобилайзера
Ф35	ПОДУШКА БЕЗОПАСНОСТИ		15	Модуль управления SRS
Ф36	ЗАЖИГАНИЕ 1		25	Блок печатной платы (F45/F46/F47)
Ф37	МОДУЛЬ 2		10	Беспроводное зарядное устройство, модуль MTS E-Call, модуль управления смарт-ключом, BCM, головное устройство аудио, аудио/видео и навигации, преобразователь постоянного тока в постоянный, выключатель питания наружных зеркал, распределительный блок в моторном отсеке (RLY.14Ф38)
Ф38	ШАЙБА		15	Многофункциональный переключатель
Ф39	СТЕКЛООЧИСТИТЕЛЬ		10	ЕСМ, БКМ
Ф40	ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ		15	Реле заднего стеклоочистителя
Ф42	ЗЕРКАЛО С ПОДОГРЕВОМ		10	Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления кондиционером, ECM/PCM
Ф43	ПИТАНИЕ ВЫПУСК	ПИТАНИЕ ВЫПУСК	20	Задняя розетка №2
Ф45	С ПОДОГРЕВОМ РУЛЕВОЕ УПРАВЛЕНИЕ		15	БКМ

Описание блока предохранителей в Opel Astra H.Опель Астра Н: блок предохранителей

Бесплатная коллекция подгузников Fuse для всех моделей Opel. В автомобилях Опель предостаточно электрощитков, защищенных предохранителями, благодаря которым можно успешно избежать неприятных, а иногда и опасных ситуаций. Просто закрыть сгоревшие плавильные вставки «жучками» из толстой проволоки будет недопустимо. Но даже хороший предохранитель может преподнести сюрпризы – из-за ослабленных держателей или окисленных наконечников предохранителя происходит «подгорание» контактной части, в результате чего увеличивается контактное сопротивление и, как правило, происходит нагрев, затем контакт ухудшаются еще больше, возникают проблемы с работой электрики автомобиля.Рекомендуем хотя бы раз в год проводить их осмотр и чистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Создать схему электрооборудования в.

Предохранители Опель Кадетт

Предохранители Опель Фронтера

Показаны предохранители автомобилей до конца 1995 года выпуска. Показана мощность номинального тока предохранителей.Предохранители защищают следующие цепи:

1 — F10E, Номинальный ток 10 А, Левая фара, Регулировка угла освещения, Контрольная лампа дальнего света
3 — F8E, Номинальный ток 15 А, противотуманная фара
4 — F7E, Номинальный ток 20 А, вентилятор
5 — F6E, Номинал ток 15 А, топливный насос (Двигатель 2,0 л до середины 1995 года выпуска и двигатель 2,4 л)
6 — F5E, номинальный ток 10 А, Фаромер
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, сигнализация

Блок реле/предохранителей моделей с середины 1995 до конца 1997 года.Расцепление соответствует расположению предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 — F10E, Номинальный ток 10 А, Левая фара, Регулировка дальности света, Контрольная лампа дальнего света
2 — F9E, Номинальный ток 15 А, Правая фара, Ближний свет
3 — F8E, Номинальный ток 10а , противотуманная фара
4 — F7E, Номинальный ток 25 А, Вентилятор, Муфта компрессора кондиционера
5 — F6E, Номинальный ток 25 А, Топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 года выпуска)
6 — F5E, Номинальный ток 25 А, Автомобили раннего выпуска, 30 А Автомобили позднего выпуска, Фаромер, Звуковой сигнал, Диагностика двигателя
7 — F4E, Номинальный ток 30 А, Вентилятор кондиционера, правый
8 — F3E, Только для дизельного двигателя
9 — F2E, Номинальный ток 10 А, Габаритный свет и задний фонарь Свет, Приборы освещения панели, Выключатель и прикуриватель
10 — F1E, Номинальный ток 10 А, Габаритный свет и задний фонарь Правый
11 — FL3, Номинальный ток 30 А, Габаритный свет и задние фонари

12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, двигатель вторичной подачи воздуха 2.2 литра (с середины 1995 года выпуска).

На автомобилях с 1997 года устанавливаются следующие предохранители:

1 — F10E, номинальный ток 15 А, дальний свет правый, дальний излучатель правый, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет левый, прожектор левый
3 — F8E, номинальный ток 25 А ( только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л C середины 1995 г. выпуска и двигатель 2,2 л)
6 — F5E, Номинальный ток 25 А, Вентилятор, Конденсатор Кондиционер
7 — F4E, Номинальный ток 10 А, Ближний свет справа
8 — F3E, Номинальный ток 10 А, Ближний свет слева
9 — F2E, Номинальный ток 10 А, Стояночный фонарь и задний Лампа Свет, Освещение панели приборов, Выключатель и бугуре, Зуммер «Свет включен»
10 — F1E, Номинальный ток 10 А, Габаритный свет и задний фонарь Правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11-FL3, номинальный ток 30 А, габаритный и задний свет, противотуманный свет
FL4, номинальный ток 30 А, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей находится под панелью приборов (изображение блока предохранителей).Вот остальные предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:

1 — Номинальный ток 10 А, Центральный замок
2 — Номинальный ток 10 А, сигнал торможения
3 — Номинальный ток 10 А, внутреннее освещение, радио, часы
4 — Номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г.), 20 и с 1993 года выпуска
5 — противотуманки
6 — стеклоочиститель, номинальный ток 15 А до 1992 года выпуска, 10 и с 1993 года выпуска
7 — Номинальный ток 15 А, приборы сигнализации панели приборов, поворотники, обогрев наружных зеркал, обогрев форсунок передние стекла, зуммер «Свет включен»
8 — обогрев переднего сиденья, номинальный ток 10 А до 1992 г. выпуска, 15 и с 1993 г. выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла

13 — Номинальный ток 30 А, выключатель электростеклоподъемников, прикуриватель

15 — Запасной предохранитель
16 — Запасной предохранитель
17 — Запасной предохранитель
18 — не занят

Автомобили раннего выпуска: звуковой сигнал, подогрев форсунок держателя лобового стекла

10 — Номинальный ток 10 А, очиститель и омыватель заднего стекла
11 — Номинальный ток 30 А, электростеклоподъемники слева
12 — Номинальный ток 30 А, электростеклоподъемники справа
13 — Номинальный ток 15 А, выключатель стеклоподъемника, сигарета зажигалка
14 — Номинальный ток 10 А, контрольная лампа ABS
15 — 17 — Запасной предохранитель

Блок предохранителей C 1997

Блоки предохранителей Опель Астра

Защищаемый контур и ток

1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (ОВиК) — 30 А

7. Центральный замок — 20 А
8. Стеклоомыватели — 10 А
9. Подогрев заднее стекло и зеркала — 30 А
10. Диагностический разъем — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / Радио / Система Twin Audio / Многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А

17. Кондиционер — 20 А
18.Стартер — 25 А
19 нет.
20 Сигнал Опель Астра — 15а

23. Адаптивный свет фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А

27. Подогрев, кондиционер, датчик состояния воздуха — 7,5 А

29. Усилитель рулевого управления — 5 А

31. Дворник заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного освещения фар (AFL), корректор фар, реле зажигания , Система управления дверным замком — 5 А
34.Блок управления модуля рулевой колонки — 7,5 А

36. Прикуриватель — 15 А

Опель Астра Н

1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Единая система отопления и вентиляции — климат-контроль (ОВиК) — 30 А
5. Охлаждение вентилятор системы * 1 — 30 А или 40 А
6. Вентилятор системы охлаждения * 1 — 20 А или 30 А или 40 А
7. Стеклоомыватели — 10 А
8. Сигнал — 15 А
9.Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника коробки передач — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения фар (AFL) , регулятор угла наклона фар — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Адаптивный свет фар (AFL), корректор фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5а
33. Адаптивный свет фар (AFL), корректор фар, переключатель фар — 5 А
34.Система управления рулевой колонкой — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А

Блок предохранителей в полной комплектации

1. Стекло переднее — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Подогрев заднее стекло — 25 А
12. Дворник заднего стекла — 15 А
13.Парктроник — 5 А
14. Отопление салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, Датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструменты, переключатели — 5 А
19. —
20. КДЦ Опель — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стекла — 25 А
24. Диагностический разъем — 7,5 А
25. —
26.Электропривод складывания зеркал при парковке — 7,5 А
27. Ультразвуковой Датчик, Сигнализация — 5 А
28. —
29. Разъем прикуривателя в передней панели — 15 А
30. Разъем прикуривателя — 15 А
33. Система Open&Start — 15 А
34. Складная крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Система Центральный Замок — 25 А
39. Подогрев сидений (левых) — 15 А
40. Подогрев сидений (правых) — 15 А

Предохранители в опель Опель Астра J

Номер вкладыша и назначение

1 блок управления двигателем
2 датчик концентрации кислорода
3 впрыск топлива, система зажигания
4 впрыск топлива, система зажигания
5 —
6 обогрев зеркал
7 регулятор вентилятора
8 лямбда-зонд, двигатель
9 датчик заднего стекла
10 аккумуляторная батарея Датчик
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Омыватель заднего стекла
15 Блок управления двигателем
16 Стартер

18 Обогрев заднего стекла
19 Электростеклоподъемники передних дверей
20 Электростеклоподъемники задние
21 АБС
22 Фара левая (галоген)
23 Омыватель головного света
24 Фара фара правая (ксенон)
25 Фара фара левая (ксенон)
26 Фары противотуманные
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС.
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой управления подачей топлива
40 Омыватель ветрового стекла правый 49 Фара (галоген)
42 вентилятор радиатора
43 очиститель для лобового стекла
44 —
45 вентилятор радиатора
46 —
47 BEEP
48 вентилятор радиатора
49 топливный насос
50 регулировка уровня фар
51 воздушный демпфер
52 вспомогательный нагреватель дизельный двигатель
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Схема предохранителей Опель Мокка

№Цепь электрическая

1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 —
4 —
5 Блок управления электронной тормозной системой
6 Аккумулятор Intelligent Control Sensor
7 —
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулятор угла наклона фар
11 задние очиститель окон
12 обогрев заднего стекла
13 Фара (левая)
14 Обогрев наружных зеркал
15 —
16 Обогрев сидений
17 блок управления коробкой передач
18 блок управления двигателем
19 Топливный насос
20 —
21 охлаждение обдув 2907
23 катушка зажигания, блок управления двигателем
24 насос омывателя
25 фара правая
26 блок управления двигателем
27 —
28 блок управления двигателем
29 блок управления двигателем
30 выхлопная система
31 левый дальний свет
32 правый дальний Свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Система климат-контроля, кондиционер
36 Передний противотуманный фонарь

Блок предохранителей в приборной панели Opel

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Защитно-диагностический модуль
11 Замки дверей
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электростеклоподъемники со стороны водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Блок управления коробкой передач
22 Прикуриватели
26 Защитный диагностический модуль
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Информационная 66 Комбинация приборов и развлекательная система, аксессуары, розетка
33 Дисплей, развлечения ent System
34 OnStar UHP/DAB

Блок предохранителей в багажном отделении

1 Поясничная опора сиденья водителя
2 Поясничная опора сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного двойного привода
6 Индикатор
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
9 027 Система навигации прицепа.
13 Рулевое колесо с подогревом
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Опель Омега Б Предохранители

Это должен знать каждый автовладелец:

Рассмотрим где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а так же какие детали подобрать для замены и как заменить.

Предохранители Opel Astra H нужны для разъедания электрической цепи, подвергшейся перегрузке. Проще говоря, если ток тока в цепи увеличился, предохранитель сгорает, соответственно цепь размыкается. Необходимо предотвратить короткое замыкание, которое может привести к поломке всей электроники в автомобиле и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, заменить их было бы очень сложно.Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в ​​Opel Astra., в том числе с предохранителями, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током или случайно устроить короткое замыкание. Опель Астра имеет 2 блока предохранителей — один в багажнике, другой под капотом.

В базовой комплектации Опель Астра оснащен одним блоком в подуправлении, а вторым, поменьше, в багажном отделении.В полной упаковке 2 полноценных элемента, в тех же местах. Это связано с тем, что электронные схемы отличаются из-за разных электронных компонентов.

Как получить доступ к предохранителям

Блок под капотом:

• Вставьте плоскую отвертку в щель между крышкой и защелкой
• Слегка отогните и поднимите крышку.
• То же самое с другим замком.

В некоторых вариантах Opel Astra Блок разделен на две части. Снять крышку в этом случае получается, нажав одновременно на фиксаторы, удерживающие крышку.

В багажнике:

• Опель Астра Хэтчбек и универсальный блок слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив хомуты.
• В седане аналогичная система, но размер крышки меньше.
• Размер блока зависит от комплектации Опель Астра.

эти две картинки печатают в C B. e.t E. на одном листе А4 с двух сторон > Саламин > Бросить в бардачок >

Расположение и назначение предохранителей вариант 2.
Полный размер: 2592x1944px, 771 КБ Полный размер: 2592x1944px, 869 Кб
Цена вопроса ~ 50 руб. (*Скачать фото в полном размере 2592×1944 — Фото отличного качества)

назначение предохранителей зависит от типа блока в багажнике :

Упрощенное оборудование (в основном дизельные караваны ) — Блок задний (без РЭК)

назначение предохранителей опция 1 + малый задний блок 1279×932 JPG.
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Единая система отопления и вентиляции — кондиционер — 30 А.
5. Вентилятор РА обогрева * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Центральный замок — 20 А.
8. Омыватели стекол — 10 А.
9. О Боев Заднее Стекло и наружных зеркал — 30 А.
10. Диагностический разъем — 7,5 А
11. Устройство с — 7.5 A
12. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 A
13. В нутрине освещения — 5 А.
14. ОТ теклохоматтель лобового стекла- 30 А.
15. С теклохоматтел Лобовое стекло — 30 А.
16. Звуковой сигнал, АБС, Выключатель стоп-сигналов, Кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А .
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7.5 А
23. Адаптивный свет фар (АФЛ), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Сервер рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла — 15 А.
32. Выключатель стоп-сигнала — 5 А
33.Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления Модуль рулевой колонки (CIM) — 7,5 ампер
35. Информационно-развлекательная система — 20 ампер
36. Прикуриватель, передний розетка — 15 А.

В полной комплектации — задний модуль REC сложнее по схеме предохранителей.
опция 2.
2592x1944px, 771 КБ + задняя (рекомендация) : 2592x1944px, 869 КБ
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции — кондиционер — 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А.
8. Сигнал — 15 А.
9. Омыватель фар — 25 А.
-10 —
11. —
12. —
13. Противотуманные фары — 15 А.
14. С теклохоматтел Лобовое стекло — 30 А.
15. ОТ теклохоматтель лобового стекла — 30 А.
16. Звуковой сигнал, АБС,в переключателе стоп сигналов, кондиционер — 5 А
17. — * подогрев живого фильтра (Дизель y Д. Вигатель) — 25 А
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера РА — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Адаптивный свет фар (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Электрогидроусилитель руля Silver — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Адаптивный свет фар (AFL), корректор фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5 А
33. Адаптивный свет фар (АФЛ), корректор фар, выключатель света — 5 А
34.Блок управления, модуль Рулевая колонка (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 А
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей — 7,5 А
ссылка:

Данная модель выпускается с 2004 года. За долгое время владельцы этого автомобиля накопили немалый опыт и опыт ремонта. Столкнувшись с проблемами электрики, многие водители начинают перетирать электронные системы, провода и разъемы. А в этой модели найти причину неисправности электрики не так просто даже подготовленным людям, ведь предохранители и реле Опель Астра Н различаются в зависимости от комплектации.

Распространенные проблемы, способы их устранения и диагностики ошибок — все это может понадобиться для устранения ареста.

В базовой и полной комплектации предохранители и реле Opel Astra H отличаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной — полный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с разницей в электронных компонентах и ​​разных электрических схемах.

В данной статье рассматриваются монтажные блоки полной комплектации.

Предохранители в багажнике:

1 (25 А) — Электростеклоподъемники передних дверей . Если вдруг перестал работать стеклоподъемник одной из передних дверей, проверьте в первую очередь этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью.

Провод может растворить или окислить контактный разъем. Снимите обшивку с двери и проверьте провода внутри двери.Проверить массу (коричневый провод между кузовом и дверью). При снятом подъеме также осмотрите привод привода привода и проверьте его двигатель.

Если окна работают неправильно, вы можете их запрограммировать. Для этого отключите аккумулятор на время, подключите обратно, включите зажигание, при закрытом стекле нажмите и удерживайте кнопку подъема стекла 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 — не используется .

3 (7.5 А) — приборная панель . Если не работают приборы или освещение панели, проверьте также предохранитель 18. Возможно, в плате самой панели или соединениях проводки с задней ее стороны.

4 (5 А) — система кондиционирования . Если не работает кардицер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Неверные настройки могут быть установлены в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплые Боксы (для смазки уплотнителей). Проверьте давление, заправьте топливом и проверьте систему на наличие утечек, если это необходимо. Проверить муфту и работу компрессора, наличие кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7.5 А) — Подушки безопасности .

6,7,8,9,10 — не используется .

11 (25 а) — обогрев заднего стекла . Если заднее стекло остановилось, или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла . Если не работает задний «дворник», проверьте дополнительно, перед. 15 в моторном отсеке. Распространенная проблема – попадание влаги в механизм мотора и заднего дворника.Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на это надеется. Если вал засорился, заржавел или не крутится, выберите его, очистите и установите обратно.

13 (5 А) — Система помощи при парковке .

14 (7,5 А) — система кондиционирования . Смотрите раньше. четыре.

15 — не используется .

16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open&Start .

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида автомат .

18 (5 А) — приборы и переключатели на панели . Смотрите раньше. 3.

19 — не используется .

20 (10 а) — управление амортизаторами (система CDC) .

21 (7,5 А) — обогрев стороны Zeaqual .Тсуально включаются при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него.

Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, также проверьте предохранитель 11. Фото проводки и механизма внутри зеркала со снятой обшивкой:

22 (20 а) — Стеклянная сдвижная крыша (Люк мощность) .См. также раньше. 34.

23 (25 А) — электростеклоподъемники задних дверей . Если один из стержней в задних дверях перестал опускаться/лезть, проверьте жгут проводов, который выходит из кузова и входит в дверь. Обычно там коричневый провод, который идет на массу.

Проверить также исправность самой кнопки на двери, мотора и механизма подъемника, сняв обшивку двери. Не помешает проверить и предохранитель 1 отвечающий за работу передних стеклоподъемников.

24 (7,5 А) — диагностический разъем . Разъем OBD2 находится под ручкой, спрятан за накладкой полки. К диагностике ошибок обычно подключаются сканеры TECh3, MDI или OP-COM.

25 — не используется .

26 (7,5 А) — электроприбор боковых зеркал .

27 (5 А) — сигнализация, ультразвуковой датчик . В штатной сигнализации Opel Astra H для постановки охраны нужно нажать 2 раза кнопку брелка, после этого машина встанет с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется .

29 (15 а) — прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если будете вставлять в него нестандартные разъемы от устройств, следите за тем, чтобы не было посторонних шайб, которые могут слететь и замкнуть контакты.Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.

30 (15 А) — задняя розетка 12 В .

31, 32 — не используется .

33 (15 А) — система «Открыть и запустить» .

34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом) . См. также раньше. 22.

35 (15 А) — задняя розетка 12 В .

36 (20 а) — розетка для подключения прицепа, тягово-сцепное устройство .

37 — не используется .

38 (25 А) — Центральный замок, вывод «30» . О проблемах с сигнализацией см. 27. Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Это обычно служит тревогой.

При сбоях с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно.Для определения точной причины можно провести диагностику способами, описанными в конце статьи, или в СТО при подключении устройства к диагностическому разъему.

39 (15 А) — Обогрев сиденья водителя .
40 (15 А) — Обогрев сиденья переднего пассажира . Если сиденья перестали греться при включении этой функции, проверьте разъемы и провода под ними.

41, 42, 43, 44 — не используется .

Реле в багажнике:

К1_Х131 — реле замка зажигания, вывод «15» .

К2_Х131 — реле замка зажигания, выход «15а» .

К3_х131 — реле обогрева заднего стекла . Смотрите раньше. 11.

Предохранители в блоке под капотом:

Узел крепления моторного отсека расположен с левой стороны водителя, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, обойдя ее по краям.

1 (20 а) — антиблокировочная система тормозов ABS. .
2 (30 А) — Антиблокировочная система тормозов с АБС . Если загорелась лампа АБС вокруг панели и эта система перестала работать, проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы. Дело может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики.

Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.

3 (30 а) — вентилятор печки (климат-контроль) .

4 (30 а) — вентилятор печки (кондиционер) . Если перестала работать печка, забился сам вентилятор, сгорел его мотор или термошов. Особенно вероятен вормор, если печь долго (несколько лет) не служила. Разберите печку, почистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор.Дело может быть в блоке климат-контроля или кондиционера. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора .

6 (20, 30 или 40 А) — Двигатель вентилятора радиатора . Если вентилятор системы охлаждения остановился, проверьте работу его двигателя, подав напряжение напрямую от аккумуляторной батареи. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените новым.Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 а) — переднее и заднее стекло . Если омыватель перестал работать при остывании, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. Шаг при необходимости и изменить. Проверьте также исправность насоса насоса в баке, питающего напряжением 12 В и электропроводки.

8 (15 А) — Звуковой сигнал . Если перестал работать сигнал, скорее всего дело в модуле CIM, шлейфе сабмиттера и его разъеме.При этом обычно перестают работать кнопки, расположенные на руле (например, громкости). Общая проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена нового модуля.

9 (25 А) — переднее и заднее стекло . См. выше ранее. 7.

10, 11, 12 — не используется .

13 (15 А) — противотуманные фары . Если не работает, проверьте лампы, разъемы и проводку.

14 (30 а) — очистители лобового стекла . Если «дворники» не работают, скорее всего забился или хохотает механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щетки двигателя.
Установка интервала работы очистителей в прерывистом режиме: Для их срабатывания нажать вниз рычажок «дворник», выждать нужное время и включить прерывистый режим их работы (переключить рычажок вверх). Теперь очистители будут работать с заданным интервалом.Допускаются значения 2-15 секунд.

15 (30 а) — очиститель заднего стекла . Смотрите раньше. 12 в блоке багажника.

16 (5 A) — Система открытия и запуска, открывающаяся крыша, ABS, выключатель стоп-сигнала .

17 (25 А) — Топливный фильтр с подогревом (только для дизельных двигателей) .

18 (25 а) — стартер . Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, контакт минуса с кузовом автомобиля, исправность стартера, протяжку реле и проводку/разъемы.Если автоматическая коробка передач, проверьте ее селектор, правую часть переключателя педали тормоза. Точную причину укажет диагностика.

19 (30 а) — электронные системы Коробки переключения передач .

20 (10 а) — компрессор кондиционера . Смотрите раньше. 4 в багажнике.

21 (20 А) — Электронные системы двигателя .

22 (7,5 А) — электронные системы двигателя .

23 (10 а) — фары, адаптивный свет (система AFL), электрокорректор угла наклона .Если средний или дальний свет перестал работать, проверьте и замените лампу. Для замены лампы в одной из фар необходимо повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув ее против часовой стрелки и установите новую лампу, поворачивая для фиксации в соединении по часовой стрелке.

Для включения фар «Дорога домой» необходимо выключить зажигание и достать ключ из замка, открыть дверь водителя и моргнуть (кратковременное нажатие на рычаг).После этого при закрытии водительской двери включится Ближний свет + лампа заднего хода, которая автоматически погаснет через 30 секунд.

24 (15 А) — Топливный насос . Если насос не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перегибаются или пропадает контакт в разъемах подключения к этим блокам. Точную причину может определить диагностика и чтение ошибок.

25 (15 а) — электронные системы коробки передач .

26 (10 а) — электронные системы двигателя .

27 (5 А) — электроусилитель руля . Если руль стал туго крутиться, проверьте предохранитель предохранитель FB3, уровень масла в бачке ГУР. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.

Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более стойкое к температурам.При проблемах с маслом может выйти из строя или поплыл руль Рейка. Также могла выйти из строя помпа, в этом случае либо ремонт, либо замена новой.

28 (5 а) — электронные системы коробки передач .

29 (7,5 А) — электронные системы коробки передач .

30 (10 а) — электронные системы двигателя .

31 (10 а) — фары, адаптивный свет (система AFL), электрокормер угла наклона . Смотрите раньше. 23.

32 (5 А) — Кондиционер, Включение педали сцепления, Лампа неисправности тормозной системы .

33 (5 А) — Наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — модуль рулевого управления (блок управления) .

35 (20 а) — информационно-развлекательная система .

36 (7.5) — Система TWIN AUDIO, дисплей, радио, моб. телефон .

Реле в блоке под капотом:

К1_Х125 — реле стартера . Смотрите раньше. 18 в блоке под капотом.

К2_х125 — реле электронного блока управления двигателем (ЭБУ) .

Кз_х125 — вывод «5» .

К5_Х125 — Реле режимов омывателя лобового стекла .

К6_Х125 — Реле переднего стеклоочистителя . Смотрите раньше. 14 в блоке под капотом.

К7_х125 — Реле омывателя фар (насос) . Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в трубках и форсунках.

К8_х125 — реле компрессора кондиционера .

К10_х125 — реле топливного насоса . Смотрите раньше. 24 в блоке под капотом.

К11_х125 — Реле вентилятора радиатора .
К12_х125 — реле вентилятора радиатора .
K1Z_Х125 — Реле вентилятора радиатора . Смотрите раньше. 5 в блоке под капотом.

К14_х125 — Реле подогрева топливного фильтра (только дизель) .

К15_х125 — Реле вентилятора печки . Смотрите раньше. 3 в блоке под капотом.

К16_х125 — Реле противотуманных фар .Смотрите раньше. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Опель Астра H:

Блок силовых предохранителей находится под капотом, рядом с основным блоком предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — Электрогидравлический HT .

FB2 (80 А) — регулятор времени накаливания (только дизель) .

FB3 (80 а) — Электрогидравлический усилитель руля .Смотрите раньше. 27 в блоке под капотом.

FB4 (30 А) — автономный отопитель Ih. .

FB4 (100 А) — Дополнительный электроотопитель В салоне EH .

FB5 (80 А) — Блок предохранителей и реле в багажнике .

FB6 (80 А) — Блок предохранителей и реле в багажнике .

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без наличия. специальное устройство Способы, описанные ниже.

Для механических коробок передач или коробок EasyTronic:

• продолжая удерживать педали, подождите несколько секунд, прежде чем на дисплее появится . бортовой компьютер Сообщения об ошибках

Для автоматических коробок передач:

• вставить ключ в замок зажигания
• повернуть ключ, включив зажигание, но не заводя двигатель
• нажать педаль тормоза и удерживать ее нажатой
• перевести рычаг коробки в положение D
• выключить зажигание, отпустить педаль тормоза
• нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
• повернуть ключ, включив зажигание, но не заводя двигатель
• удерживая педали , подождите несколько секунд, пока на дисплее не появятся сообщения

В режиме диагностики на дисплее появится ECN с кодами ошибок.4 цифры — код ошибки, 2 цифры — значение.

141 ..

Большинство автомобильных цепей электроснабжения защищены плавкими предохранителями. Пламя, электродвигатели вентилятора, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, находящихся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей. Монтажный блок предохранителей и реле
, установленный в багажнике под облицовкой левой боковины, показан на рис.10.1.
В табл. 10.1 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного узла, установленного в моторном отсеке правого направления, показаны на рис. 10.2.
В табл. 10.2 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1.Для получения доступа к блокировке предохранителей, расположенной в багажнике, поверните на 90° два замка крышки люка в обивке левой боковины…

2 …. И прибить крышку.

3. Для получения доступа к монтажному узлу, расположенному в моторном отсеке, нажмите отверткой на два замка…

4 …. И снимите его крышку.

Примечание.

В специальных гнездах корпуса монтажного узла, расположенных в багажнике, закреплены запасные предохранители б и пинцет для извлечения предохранителей из монтажных блоков.
5. Перед заменой перегоревшего предохранителя или плавающей вставки выясните причину сбоя и устраните ее. При обнаружении неисправности просмотрите таблицы, указанные в табл. 10.1 и 10.2 цепи, защищающие этот предохранитель или предохранитель.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может повредить электроприборы и даже привести к пожару.

6. Снимите пинцет с основания монтажного узла, расположенного в багажнике.

7. Захват предохранителя пинцетом…

8 …. И снимите его с контактного разъема.

Примечание.

Так выглядит запачканный предохранитель (перемычка-перемычка внутри держателя сгорела и размыкается). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите предохранитель в контактный разъем того же номинала, что и снятый.

10.При необходимости замены снимите реле с монтажного узла, перемещая его из стороны в сторону…

11 …. и установить новое реле.

Схема предохранителей и реле

опель астра h. Предохранители и реле опель астра H в полной комплектации

распечатать эти два фото в в в е в е на одном листе А4 с двух сторон>ламинат>забрать в бардачок>

Расположение и назначение предохранителей вариант 2
Полный размер: 2592x1944px, 771 Кб Полный размер: 2592x1944px, 869 Кб
Цена вопроса ~ 50 руб. (*скачать фото в полном размере 2592×1944 — фото отличного качества)

назначение предохранителей зависит от типа блока в багажнике :

Упрощенное оборудование (в основном дизельные Караваны ) — задний блок (без РЭК)

назначение предохранителей, опция 1 + Малый задний блок 1279×932 jpg
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора* 30 А или 40 А
6. Вентилятор радиатора* 20 А или 30 А или 40 А
7. Центральный замок — 20 А
8. Стеклоомыватели — 10 А
9. О Богреве заднего стекла и наружных зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Устройство с — 7.5 A
12. Мобильный телефон/радио/система Twin Audio/многофункциональный дисплей — 7,5 A
13. В внутреннее освещение — 5 А
14. С капельного очистителя ветрового стекла- 30 А
15. ОТ капельного очистителя лобового стекла- 30 А
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7.5 А
23. Система адаптивного освещения (AFL), корректора угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27 Отопитель, кондиционер, датчик состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла — 15 А
32. Выключатель стоп-сигналов — 5 А
33.Корректор фар, переключатель света, переключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления модуля рулевой колонки (CIM) — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель, передний разъем — 15 А

Комплектация IN — задний модуль REC — схема предохранителей более сложная.
опция 2
2592x1944px, 771 Кб + тыл (РЕК) : 2592x1944px, 869 Кб
1.АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль — 30 А
4. Система отопления и вентиляции салона — кондиционер — 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Стеклоомыватели — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
-907 10. — 11. —
12. —
13. Противотуманные фары — 15 А
14. С капельного очистителя ветрового стекла- 30 А
15.ОТ капельного очистителя ветрового стекла- 30 А
16. Звуковой сигнал, АБС, в выключателе стоп-сигнала, кондиционере — 5 А
17. — * Обогрев, затем сливной фильтр (дизельный двигатель) — 25 А
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного головного света (AFL), корректор фар регулировка — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Электрогидроусилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (АФЛ), корректора угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5А
33. Система адаптивного освещения фар ( AFL), корректор фар, выключатель света — 5 А
34.Блок управления модуля рулевой колонки (CIM) — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А
ссылка:

Автоматические выключатели
Маркировка нового предохранителя должна совпадать с маркировкой неисправного предохранителя.

В автомобиле имеется три блока предохранителей:
■ слева в передней части моторного отсека.
■ за вещевым ящиком в автомобилях с левосторонним управлением или за бардачком в автомобилях с правосторонним управлением.
■ под крышкой с левой стороны багажного отделения.

Перед заменой предохранителя выключите соответствующий выключатель или зажигание.

Неисправный предохранитель можно определить по перегоревшему предохранителю. Заменяйте предохранитель только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, можно вставлять плавкие предохранители без специального назначения.

Съемник предохранителей
Съемник предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте устройство на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и извлеките предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей расположен в передней левой части моторного отсека.
Освободите защелку крышки и поднимите крышку до упора. Снимите крышку, потянув ее прямо вверх.

После замены перегоревших предохранителей закройте крышку блока предохранителей и закрепите ее нажатием сверху.Если крышка блока предохранителей закрыта неправильно, это может привести к неисправности.

Блок предохранителей на приборной панели

На автомобилях с левосторонним управлением блок предохранителей расположен за перчаточным ящиком на приборной панели. Откройте отсек и нажмите влево, чтобы разблокировать. Потяните отсек вниз и снимите его.

На автомобилях с правым рулем блок предохранителей расположен за крышкой в ​​перчаточном ящике. Откройте передний отсек для хранения, затем откройте крышку и опустите ее.

Во всех моделях opel astra h обычно имеется два блока предохранителей
— в моторном отсеке(со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)

В зависимости от комплектации вашего автомобиля, схемы эти блоки могут быть разными — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед поиском обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF).Если этого не сделать, можно получить удар током или закоротить отверткой некоторые контакты, что может привести к возгоранию.

Вы можете использовать отвертку, чтобы открыть крышку. На левой стороне крышки есть два зажима.

Вставьте отвертку в щель между крышкой и зажимом
— слегка отогните защелку и приподнимите крышку, чтобы она не щелкала при отпускании
— проделайте то же самое со вторым зажимом
— Поднимите крышку вверх (до вертикальное положение), после чего крышку можно снять, потянув ее вверх и сняв.

В некоторых моделях опель (опель астра а) блок предохранителей состоит из двух частей.
Снимите крышку с большого монтажного блока. Реле и предохранители можно нажимать с двух сторон на внутренние зажимы, прочно удерживающие крышку на корпусе.

Крышку главного блока предохранителей можно снять, просто потянув ее вверх. Он содержит основные предохранители вряд ли.

Под крышкой вы увидите набор предохранителей и реле.

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая маркировка предохранителей по номинальному току.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А
Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип оборудования

Защищаемая цепь и номинальный ток
1. АБС — 20 А
2. АБС — 30 А
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 А

7.Центральный замок — 20 А
8. Омыватели стекол — 10 А
9. Обогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон/радио/Twin Audio система/многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А

17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А

23. Система адаптивного освещения фар (AFL) ), корректор фар — 5 А
24. Топливный насос — 15 А

27.Отопление, кондиционер, датчик состояния воздуха — 7,5 А

29. Усилитель руля — 5 А

31. Стеклоочиститель заднего стекла — 15 А
32. Задние стоп-сигналы — 5 А
33. Система адаптивного головного света (AFL), фары регулировка наклона, реле зажигания, система управления замками дверей — 5 А
34. Блок управления подрулевым модулем — 7,5 Ампер

36. Прикуриватель — 15 А

* 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй вид оборудования

1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Стеклоочистители — 30 А
15. Стеклоочистители — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования воздуха — 10 А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения фар (AFL), корректор фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27.Усилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения фар (AFL), дальний свет регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения (AFL), корректор фар, переключатель фар —
5 А
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 А
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 А

N9 Рабочая цепь Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателя фар K7 X125
4 Противотуманные фары K16 X125
5 Стеклоочистители передние (медленные/быстрые) K5 X125
6 Стеклоочистители передние ( вкл/выкл) K6_X125
7 Вентиляция салона K15 X125
8 Фильтр подогрева топлива (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К/В К8 Х125
12 ECM 90 X125 Топливный насос К10 Х125
14 Клемма 15 КЗ Х125

N9 Рабочая цепь Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

Блок предохранителей салона скрыт в багажнике с левой стороны.
В хэтчбеках добраться до блока можно, открыв крышку кожуха, повернув две круглые защелки и опустив крышку.

В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите защелки и поднимите крышку.

В зависимости от комплектации панель предохранителей может иметь разный вид.
Полная комплектация, количество предохранителей и реле намного больше, а расположение предохранителей более сложное.

Простой небольшой блок предохранителей в стандартной комплектации.

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажнике — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Система кондиционирования — 10 А
7. Передние стекла — 30 А
8. Обогрев зеркал — 7,5 А

Изысканный большой блок предохранителей в полной комплектации

1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, система кондиционирования, климат-контроль — 5 А
5.Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open&Start — 5 А
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, салонное зеркало — 5 А
18. Инструменты, переключатели — 5 А
19.—
20.КДЦ — 10 А
21. Обогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Окна задние — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при парковке — 7,5 А
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя заднее — 15 А
31. —
32. —
33. Система Open & Start — 15 А
34. Складная крыша — 25 А
35.Разъем задний — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Система центрального замка — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блоки предохранителей в opel astra J (опель астра J).

Новый Opel Astra J имеет три блока предохранителей.

Блок предохранителей в моторном отсеке
— Блок предохранителей за бардачком на приборной панели или за крышкой в ​​бардачке.
— Блок в багажнике автомобиля

Главный блок предохранителей расположен в передней левой части моторного отсека.

Сверху и снизу крышки есть две защелки, нажмите на них и поднимите крышку вверх. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Регулятор вентилятора
8 Лямбда-зонд двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Стеклоподъемники передние
20 Стеклоподъемники задние 20 АБС 90
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивного освещения
34 —
35 Электростеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера ber
38 Вакуумный насос
39 Блок управления подачей топлива
40 Стеклоомыватель, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
44 —
45 Вентилятор радиатора
47 сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки

Блок предохранителей приборной панели может располагаться в разных местах в зависимости на оборудовании.

На автомобилях с левосторонним управлением блок предохранителей расположен за бардачком на приборной панели.

Чтобы добраться до блока, необходимо открыть отсек, нажать влево на внутренний ящик и полностью разблокировать его, опустив вниз. Затем крышку отсека можно снять.
На автомобилях с правым рулем блок предохранителей спрятан за крышкой в ​​бардачке.

Для того, чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Потом открыть его можно с помощью выступающей ручки — за крышкой находится сам блок предохранителей.

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Розетка спереди
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор отопителя и кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, лампы освещения салона
20 —
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 —
26 —

Блок предохранителей в багажном отделении расположен
под крышкой обшивки с левой стороны багажного отделения.

Крышку можно снять, повернув винтовое крепление и потянув крышку на себя.

1 Модуль прицепа
2 Розетка для прицепа
3 Помощь при парковке
4 —
5 —
6 —
7 —
8 Сигнализация
9 —
10 —
11 Модуль прицепа, розетка для прицепа
76 —
12
14 —
15 —
16 —
17 —
18 —
19 —
18 —
19 Горного колеса
20 крыши вентиляции HACK
21 Sides
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуферный динамик
32 Активная система демпфирования, система предупреждения о выходе из полосы движения

Если в этой статье Вы найдете для себя полезную информацию или, наоборот, увидите ошибки или неверно указанные данные — ПОЖАЛУЙСТА, НАПИШИТЕ НАМ В КОММЕНТАРИЯХ.

Чтобы получить доступ к расположенному в моторном отсеке, отожмите две защелки и снимите крышку. Для доступа к предохранителям и реле, расположенным в багажном отделении, поверните две защелки крышки на 90º и откиньте ее вниз.

Предохранители магистрали

1 (25 А) — стеклоподъемники передних дверей. Если вдруг перестал работать стеклоподъёмник одной из передних дверей, сначала проверьте этот предохранитель, затем проводку в месте открывания двери, между кузовом и дверью.Провод мог оборваться или контактный разъем мог окислиться. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). Сняв обшивку, также осмотрите механизм привода подъемника и проверьте его двигатель.

Если стеклоподъемники работают некорректно, их можно запрограммировать. Для этого отключите на некоторое время аккумуляторную батарею, снова подключите ее, включите зажигание, при закрытом окне нажмите и удерживайте кнопку стеклоподъемника в течение 3-5 секунд.Нажмите и удерживайте кнопку для каждой двери отдельно.

• 2 — не используется.
• 3 (7,5 А) — приборная панель . Если не работают приборы или подсветка панели, также проверьте предохранитель 18. Это может быть плата самой панели или разъем проводки на ее задней стороне.
• 4 (5 А) — система кондиционирования.

Если кондиционер не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом.В меню автомобиля могут быть установлены неверные настройки. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за низкого давления газа в системе, поэтому зимой его лучше включать в теплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости залейте и проверьте систему на наличие утечек. Проверить работу сцепления и компрессора, исправность кнопки А/С.Точную причину установит диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

• 5 (7,5 А) — подушки безопасности.
• 6,7,8,9,10 — не используется.
• 11 (25 А) — обогрев заднего стекла.

Если заднее стекло перестало запотевать или обогрев включается всего на несколько секунд, также проверьте предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

• 12 (15 А) — очиститель заднего стекла.Если у не работает задний дворник , проверьте дополнительно к этому пред. 15 в моторном отсеке. Распространенная проблема – попадание влаги в двигатель и механизмы заднего дворника.

Ржавчина может привести к заклиниванию некоторых деталей. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надевается. Если вал засорен, заржавел или не вращается, выбейте его, очистите и установите на место.

• 13 (5 А) — система помощи при парковке.
• 14 (7,5 А) — система кондиционирования. См. пред. четыре.
• 15 — не используется.
• 16 (5 А) — система обнаружения пассажиров на переднем сиденье, система Open&Start.
• 17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида с автозатемнением.
• 18 (5 А) — приборы и выключатели на панели. См. пред. 3.
• 19 — не используется.
• 20 (10 А) — управление амортизатором (система CDC).
• 21 (7,5 А) — обогрев боковых зеркал.

Обычно включается при нажатии кнопки обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите крышку или все зеркало и проверьте контакты в разъеме внутри него. Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает в сочетании с обогревом заднего стекла, проверьте также предохранитель 11.

Проводка и разъемы внутри зеркала заднего вида в Opel Astra H

Расшифровка:

• 22 (20 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 34.
• 23 (25 А) — стеклоподъемники задних дверей. Если одно из стекол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и входит в дверь.

Обычно там обрывается коричневый провод, который идет на массу. Также проверьте исправность кнопки на двери, мотора и подъемного механизма, сняв обивку двери.Не помешает проверить предохранитель 1, отвечающий за работу передних электростеклоподъемников.

• 24 (7,5 А) — диагностический разъем. Разъем OBD2 расположен под ручником, спрятан за обшивкой полки. Для диагностики ошибок обычно подключаются сканеры Tech3, MDI или OP-COM.
• 25 — не используется.
• 26 (7,5 А) — электропривод складывания боковых зеркал.
• 27 (5 А) — сигнализация, ультразвуковой датчик.

В штатной сигнализации Opel astra H для постановки на охрану нажмите кнопку брелока 2 раза, после чего автомобиль встанет на охрану с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

• 28 — не используется.
• 29 (15 А) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в гнезде прикуривателя. Если будете вставлять в него нестандартные разъемы от приборов, следите, чтобы на них не было посторонних шайб, которые могут слететь и замкнуть контакты.Подключать устройства лучше к дополнительной розетке 12 В (при наличии) или к разветвителю.
• 30 (15 А) — розетка 12В задняя.
• 31, 32 — не используется.
• 33 (15 А) — Система «Открыть и запустить».
• 34 (25 А) — стеклянная сдвижная крыша (люк с электроприводом). См. также пред. 22.
• 35 (15 А) — розетка 12В задняя.
• 36 (20 А) — розетка для подключения прицепа, тягово-сцепного устройства.
• 37 — не используется.
• 38 (25 А) — центральный замок, клемма «30».

Если центральный замок перестает закрывать двери, проверьте, горит ли внутреннее освещение. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это вызывает тревогу. В случае проблем с центральным замком можно попробовать скинуть на время клемму аккумулятора и подключить обратно. Для определения точной причины можно произвести диагностику способами, описанными в конце статьи, или в автосервисе при подключении прибора к диагностическому разъему.

• 39 (15 А) — подогрев водительского сиденья.
• 40 (15 А) — подогрев сиденья переднего пассажира.

Если сиденья перестали нагреваться при включении этой функции, проверьте разъемы и провода под ними.

41, 42, 43, 44 — не используется.

Расшифровка:

• 1 (20 А) — антиблокировочная система тормозов ABS.
• 2 (30 А) — антиблокировочная система тормозов ABS.

Если загорается лампа АБС на панели и эта система перестает работать,
проверьте и очистите датчики АБС и датчики скорости на передних и задних колесах, их проводку и разъемы.Дело может быть и в блоке управления АБС. Более точную причину можно будет сказать по результату диагностики устройства. Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно устанавливаются датчики или их разъемы, что приводит к перетиранию проводов или отсутствию контакта.

• 3 (30 А) — вентилятор печки (климат-контроль).
• 4 (30 А) — вентилятор печки (кондиционер).

Если перестала работать печка, возможно, забился сам вентилятор, сгорел его моторчик или термопредохранитель.Засор особенно вероятен, если печь давно (несколько лет) не обслуживалась.
Разберите печь, очистите все компоненты и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

• 5 (30 или 40 А) — вентилятор радиатора.
• 6 (20, 30 или 40 А) — электродвигатель вентилятора радиатора.

Если вентилятор охлаждения перестал включаться, проверьте исправность его двигателя, подав напряжение напрямую от аккумулятора. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки, или замените новым. Это может быть электронный блок управления, датчик температуры, термостат или проводка. Правильная диагностика покажет точную причину.

• 7 (10 А) — омыватели передние и задние.Если омыватель перестал работать во время похолодания, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в патрубках и форсунках. При необходимости прогрейте и замените. Также проверьте исправность бензонасоса в баке, подав на него напряжение 12 В и проводку.
• 8 (15 А) — звуковой сигнал. Если сигнал перестал работать, скорее всего, дело в модуле CIM, подрулевом кабеле и его разъеме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкости).Распространенная проблема. Если дело в сим-модуле, обычно помогает перепайка контактов на его плате, ремонт оборванных проводов или замена на новый модуль.
• 9 (25 А) — омыватели передние и задние. См. выше ранее. 7.
• 10, 11, 12 — не используется.
• 13 (15 А) — противотуманные фары. Если не работает, проверьте лампы, разъемы и проводку.
• 14 (30 А) — очистители лобового стекла . Если «дворники» не работают, скорее всего, засорился или примёрз механизм в моторе-редукторе или контакты проводов.Разобрать и почистить. Также проверьте щетки двигателя.

Установка интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их включения, выждать необходимое время и включить прерывистый режим их работы (переключить рычаг вверх). Очистители теперь будут запускаться с заданным интервалом. Допустимые значения: 2-15 секунд.

• 15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.
• 16 (5 А) — Система Open & Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.
• 17 (25 А) — подогрев топливного фильтра (только для дизелей).
• 18 (25 А) — стартер. Если не крутит, проверьте реле К1_Х125, заряд аккумулятора, контакты его клемм, минусовой контакт на кузове автомобиля, исправность самого стартера, втягивающего реле и проводку/разъемы. При наличии АКПП проверьте ее селектор, исправность выключателя педали тормоза. Диагностика укажет точную причину.
• 19 (30 А) — электронные системы коробки передач.
• 20 (10 А) — компрессор кондиционера. См. пред. 4 в багажнике.
• 21 (20 А) — электронные системы двигателя.
• 22 (7,5 А) — электронные системы двигателя.
• 23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона.

Если у соседа перестал работать дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар необходимо повернуть колеса в обратную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резиновый чехол с фары, вынуть старую лампу, повернув ее против часовой стрелки и установите новую лампу, повернув ее для фиксации в разъеме по часовой стрелке.

Для включения фар «дорога домой» необходимо выключить зажигание и вынуть ключ из замка, открыть дверь водителя и поморгать дальним светом(короткое нажатие рычага на себя). После этого при закрывании двери водителя включается ближний свет + фонарь заднего хода, который автоматически гаснет через 30 секунд.

• 24 (15 А) — топливный насос . Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей.Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Диагностика и чтение ошибок могут определить точную причину.
• 25 (15 А) — электронные системы коробки передач.
• 26 (10 А) — электронные системы двигателя.
• 27 (5 А) — электроусилитель руля.

Если руль начинает туго крутиться, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Резервуар находится под капотом со стороны пассажира, в нише возле лобового стекла.

Если руль туго крутится только в мороз, при прогреве работает нормально, скорее всего масло в ГУР замерзает, смените масло на более стойкое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена на новый.

• 28 (5 А) — электронные системы трансмиссии.
• 29 (7,5 А) — электронные системы трансмиссии.
• 30 (10 А) — электронные системы двигателя.
• 31 (10 А) — фары, адаптивный свет (система AFL), корректор угла наклона. См. пред. 23.
• 32 (5 А) — кондиционер, выключатель педали сцепления, лампа неисправности тормозной системы.
• 33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.
• 34 (7,5 А) — модуль рулевого управления (блок управления).
• 35 (20 А) — информационно-развлекательная система.
• 36 (7.5) — Система Twin Audio, дисплей, радио, моб. телефон.

Реле в блоке под капотом

• К1_Х125 — реле стартера.
• К2_Х125 — реле электронного блока управления двигателем (ЭБУ).
• К5_Х125 — реле режимов работы стеклоочистителя.
• К6_Х125 — Реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.
• К7_Х125 — Реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзаний в патрубках и форсунках.
• К8_Х125 — реле компрессора кондиционера.
• К10_Х125 — Реле топливного насоса. См. пред. 24 в блоке под капотом.
• К11_Х125 — Реле вентилятора радиатора.
• К12_Х125 — Реле вентилятора радиатора.
• K1Z_X125 — Реле вентилятора радиатора. См. пред. 5 в блоке под капотом.
• К14_Х125 — реле обогрева топливного фильтра (только для дизелей).
• К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.
• К16_Х125 — реле противотуманных фар… См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H

• FB1 (50 А) — жесткая электрогидравлическая крыша HT.
• FB2 (80 А) — регулятор времени накала (только для дизеля).
• FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.
• FB4 (30 А) — автономный отопитель IH.
• FB4 (100 А) — дополнительный электронагреватель в салоне EH.
• FB5 (80 А) — блок предохранителей и реле в багажнике.
• FB6 (80 А) — блок предохранителей и реле в багажнике.

Посмотрите интересное видео на эту тему:

141 ..

Большинство электрических цепей автомобиля защищены плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под обшивкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В таблице 10.1 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по ходу движения, приведены на рис. 10.2.
Таблица 10.2 указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые из цепей, указанных в таблице, могут отсутствовать.

1. Чтобы получить доступ к монтажному блоку предохранителей, расположенному в багажнике, поверните два фиксатора крышки люка в левой облицовке боковой панели на 90°…

2 …. и откиньте крышку.

3. Чтобы получить доступ к монтажному блоку, расположенному в моторном отсеке, отверткой открутите две защелки…

4 …. и снимите его крышку.

Примечание.

Запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков закреплены в специальных пазах в корпусе монтажного блока, расположенного в багажнике.
5. Перед заменой перегоревшего предохранителя или плавкой вставки выясните причину перегорания и устраните ее. При поиске неисправности смотрите на указанные в табл. 10.1 и 10.2 цепи, защищенные данным предохранителем или предохранителем.

Предупреждение.
Не заменяйте предохранители предохранителями другой силы тока или самодельными перемычками, так как это может повредить электроприборы и даже вызвать пожар.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Возьмите предохранитель пинцетом …

8 …. и снимите его с разъема.

Примечание.

Так выглядит перегоревший предохранитель (перегорела и разомкнулась перемычка, показанная стрелкой внутри держателя).
