Предохранители опель астра н и реле с описанием назначения и схемами блоков

Opel Astra H — третье поколение легкового автомобиля компактного класса Опель Астра, выпускался в 2004, 2005, 2006, 2007, 2008, 2009 году как с бензиновыми так и дизельными двигателями. За это время автомобиль прошел рестайлинг. В нашей статье вы найдёте места расположения блоков управления, подробное описание блоков предохранителей и реле Опель Астра h, их схемы и фото примеры исполнения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим для скачивания полное руководств по ремонту и обслуживанию опель астра аш.

Назначение элементов в блоках Вашего Opel Astra H может отличаться от представленного и зависит от года выпуска, страны поставки и уровня электронного оснащения.

Блок под капотом

Он находится в левой части моторного отсека, рядом со стойкой и закрыт защитной крышкой. Состоит из двух отделов (блока предохранителей и реле и отдела силовых предохранителей высокой мощности)

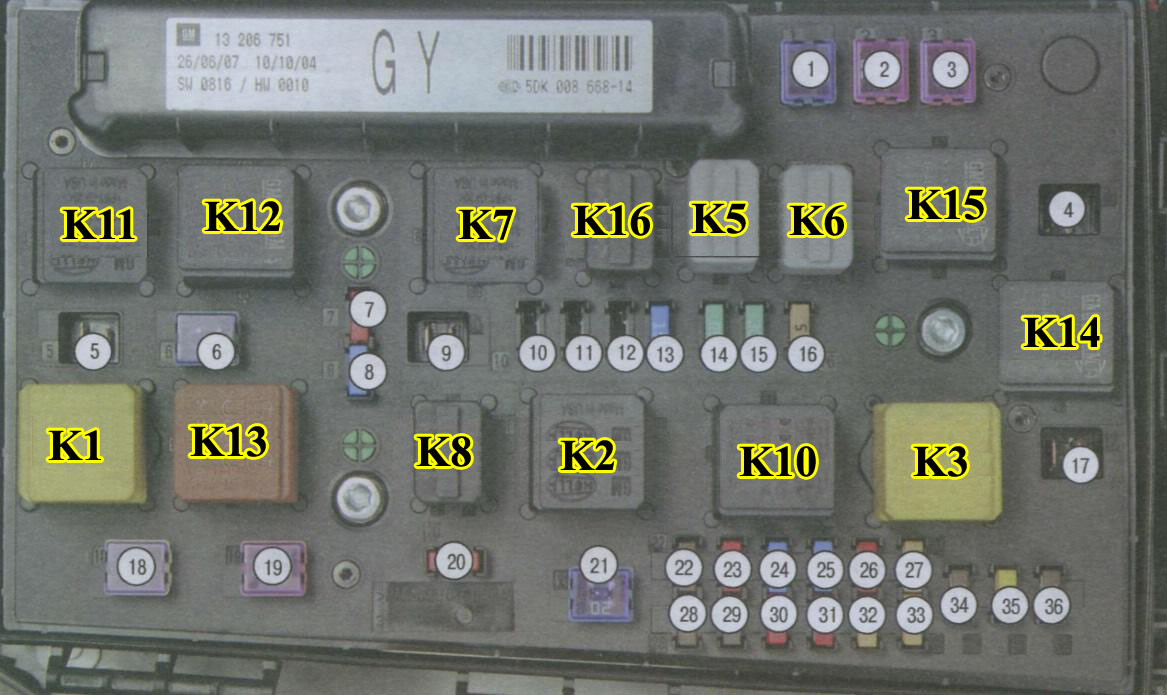

Фото — схема

Описание предохранителей

FB1	50А Электрогидравлический жесткий верх HT
FB2	80А Дизель (Контроллер времени накаливания)
FB3	80А ЭГУР
FB4	30А Независимый обогреватель IH 100А Дополнительный обогреватель — электрический, пассажирский салон EH
FB5	80А на REC / Задний блок предохранителей
FB6	80А на REC / Задний блок предохранителей
F1	20А Антиблокировочная система тормозов (ABS)
F2	30А Антиблокировочная система тормозов (ABS)
F3	30А Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30А Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30/40А Вентилятор системы охлаждения 1*
F6	30/40А Вентилятор системы охлаждения 2*
F7	10А Омыватели стекол 20A (без REC) Центральный замок ZV
F8	15А Звуковой сигнал 10A (без REC) Центральный замок ZV, Стеклоомыватель передний, задний WA
F9	25А Омыватели фар 25A (без REC) Обогрев заднего стекла HFH (K17_X125)
F10	7. 5A На диагностический разъем DIAG
F11	7.5A Приборы
F12	5А Циркуляционный насос 7.5A (без REC) Инф. дисплей ID, Аудио система Twin Audio TWA, Цифровое радиовещание DAB, Телефон с голосовым управлением TCV
F13	15А Противотуманные фары 5A Лампа освещения салона IRL(K18_X125)
F14	30А Стеклоочиститель ветрового окна
F15	30А Стеклоочиститель окна двери
F16	5А Модуль управления двигателем/ система Open-Start/ Stop (без REC) ABS-ESP, Звуковой сигнал(K4_X125), Кондиционер, полуавтоматический кондиционер, электронное регулирование климата, Выключатель стоп сигнала, эл. гидравлический жесткий верх
F17	25А Подогрев топливного фильтра (дизельные модели)
F18	25А Стартер
F19	30А Электронное оборудование коробки передач
F20	10А Кондиционер / Звуковой сигнал (K4_X125)
F21	20А Электронное оборудование двигателя
F22	7,5А Электронное оборудование двигателя
F23	10А Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15А Топливный насос
F25	15А Электронное оборудование коробки передач
F26	10А Электронное оборудование двигателя
F27	5А Усилитель рулевого управления
F28	5А Электронное оборудование коробки передач
F29	7,5А Электронное оборудование коробки передач 7. 5A (с REC) Блок управления коробка Автомат/ Easytronic
F30	10А Электронное оборудование двигателя (катушки зажигания)
F31	10А Система адаптивного света фар (AFL). Регулирование угла наклона фар 15A (без REC) Стеклоочиститель заднего стекла (K56)
F32	5А Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5А Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5А Блок управления модуля рулевой колонки
F35	20А Информационно — развлекательная система
F36	7,5А Мобильный телефон /радиоприемник/ система Twin Audio/ многофункциональный дисплей 15A (без REC) Прикуриватель

В одном из вариантов исполнения за работу прикуривателя отвечает предохранитель номер 36 на 15А. В остальных случаях, смотрите блок в багажном отделении.

Назначение реле

К1 (K11_X125) Вентилятор радиатора (FE5, FE6)
К2 (K12_X125) Вентилятор радиатора (FE5, FE6)
К3 (K7_X125) (с REC) Насос омывателя фар (FE9)
К3 (K17_X125) (без REC) Обогрев заднего окна (FE9)
К4 (K16_X125) (с REC) Противотуманные фары, передние (FE13)
К4 (K18_X125) (без REC) Отключение загрузки( освещение салона и т. д.) (FE13)
К5 (K5_X125) Стеклоочиститель, лобовое стекло, низкий/высокий (FE14, FE15)
К6 (K6_X125) Стеклоочиститель, лобовое стекло, ВКЛ/ВЫКЛ (FE14, FE15)
К7 (K15_X125) Вентилятор, пассажирский салон — Кондиционер/Обогрев (FE4)
К8 (K14_X125) (с REC) Обогрев фильтра (Дизель) (FE17)
К8 (K8_X125) (без REC) Компрессор, кондиционер (FE17)
К9 (K1_X125) Стартер (FE18, K3_X125)
К10 (K13_X125) Вентилятор радиатора (FE5, FE6)
К11 (K8_X125) (с REC) Компрессор, кондиционер (FE20, FE32)
К11 (K4_X125) (без REC) Рожковый звуковой сигнал (FE20, FE16)
К12 (K2_X125) Контроллер управления двигателем (на FE21, FE26, FE32)
К13 (K10_X125) Топливный насос (FE24)
К14 (K3_X125) Вывод 15 (на K1_X125, FE23, FE24, FE25, FE27, FE29, FE30, FE31, FE33)

Отдельные элементы реле могут находится вне основного блока, например:

K30A Реле — вентилятор радиатора (FE5, FE6)
K30B Реле — вентилятор радиатора (FE5, FE6)
K84LD/RD Реле — гидроагрегат (кабриолет складной верх) (FB1)
K93 Реле — отпирание рычага переключения передач (Коробка автомат AF17/4, AF22/4)

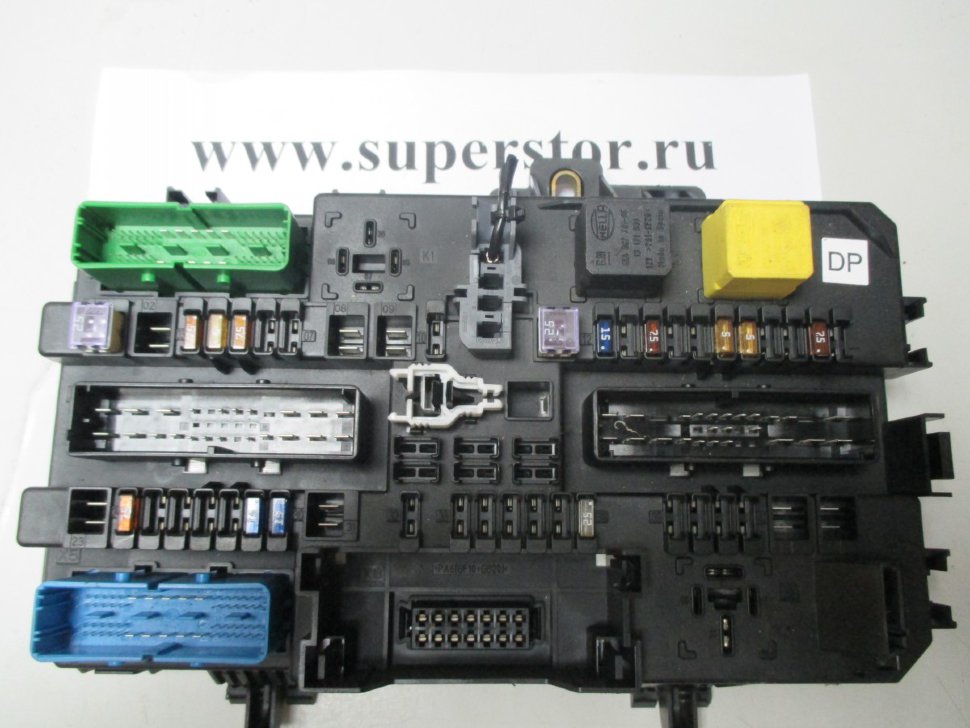

Блок в багажном отделении

Расположен за левой обшивкой салона.

Вариант 1

Схема

Обозначение

1	25/30А Электропривод управления передними стеклоподъемниками
2	Не используется
3	7,5А Комбинация приборов
4	5А Обогрев/кондиционер/климат-контроль (HVAC)
5	7,5А Подушки безопасности
6	Не используется
7	Не используется
8	Не используется
9	Не используется
10	Не используется
11	25А Обогрев заднего стекла (стекла окна двери задка)
12	15А Стеклоочиститель окна двери задка
13	5А Система помощи при парковке
14	7,5А Система кондиционирования воздуха
15	Не используется
16	5А Система опознавания занятости сиденья/ система Open-Start
17	5А Датчик дождя/ датчик качества воздуха/ система контроля давления в шинах/ внутреннее зеркало заднего вида
18	5А Приборы /переключатели
19	Не используется
20	10А Система динамического управления амортизаторами (CDC)
21	7,5А Обогрев наружных зеркал заднего вида
22	25А Верхний люк
23	25/30А Электростеклоподъемники задних дверей
24	7,5А Диагностический разъем
25	Не используется
26	7,5А Электропривод складывания наружных зеркал
27	5А Ультразвуковой датчик, система противоугонной сигнализации
28	Не используется
29	15А Прикуриватель, передняя розетка
30	10А Задняя розетка для подключения дополнительных электроприборов
31	Не используется
32	Система Open & Start
33	Не используется
34	25А Верхний люк
35	10А Задняя розетка для подключения дополнительных электроприборов
36	20А Розетка тягово — сцепного устройства
37	5А Освещение салона
38	30А Центральный замок, вывод «30»
39	15А Обогрев левого переднего сиденья
40	15А Обогрев правого переднего сиденья
41	Не используется
42	Не используется
43	Не используется
44	Не используется

K2 (K3_X131) Реле — обогрев заднего окна, зеркал (на FR11, FR21), (от FB5, FB6)
K3 (K1_X131) Реле — вывод 15 (на FR12, FR13, FR14, FR16, FR17, FR18, FR20)
K4 (K2_X131) Реле — вывод 15a (на FR39, FR40)

За работу прикуривателя отвечает предохранитель номер 29 на 15А, а за дополнительные розетки 30 на 10А.

Вариант 2

Схема

Расшифровка схемы

F50	10А Кондиционер AC (на реле K5)
F51	15А Противотуманные фары (передние) (на реле K39)
F52	15А Дополнительное гнездо (задний прикуриватель) ACS
F53	7.5A Обогрев зеркал
F54	30А Стеклоподъемники передние FHF
F55	30А Стеклоподъемники задние FHR
F56	7.5A Задние фонари (на K71), Замок без ручки (на K24D)
K5	Реле — компрессор, кондиционер (FE33, F50)
K24D	Реле мертвой блокировки (F56)
K39	Реле — противотуманная фара, передняя (F51)
K56	Реле — стеклоочиститель, заднее окно (FE31, FE33)
K71	Реле – фонарь заднего хода (F56, FE33)

Руководство Opel Astra H

Больше информации про ремонт и обслуживание Опель Астра Н можете узнать, изучив данное руководство: «скачать«.

На этом всё. А если остались вопросы, задавайте их комментарии.

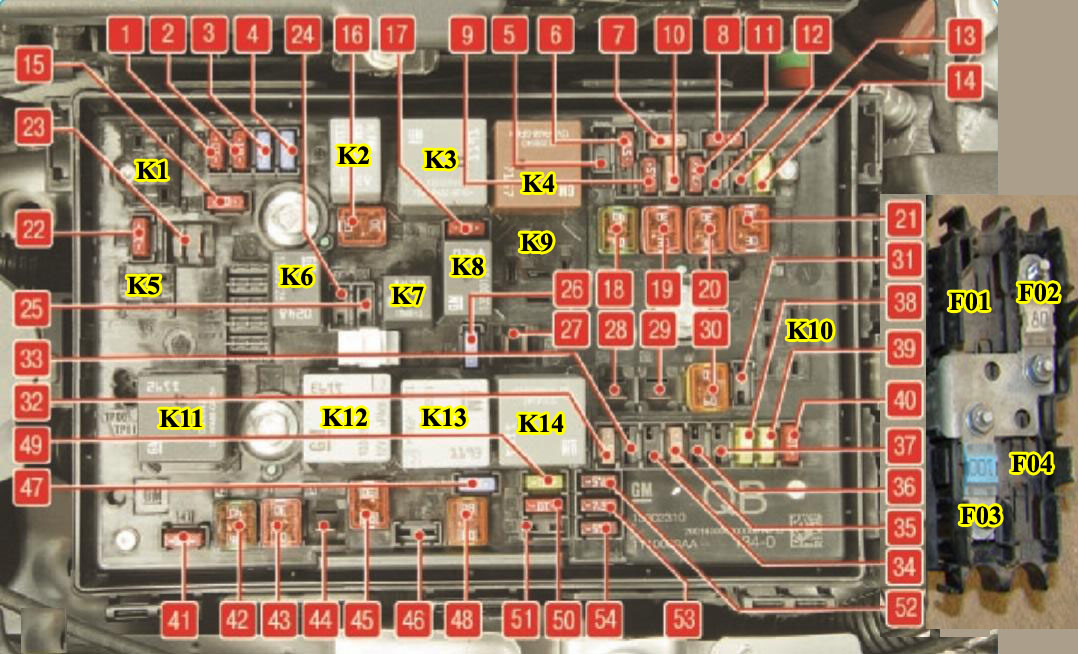

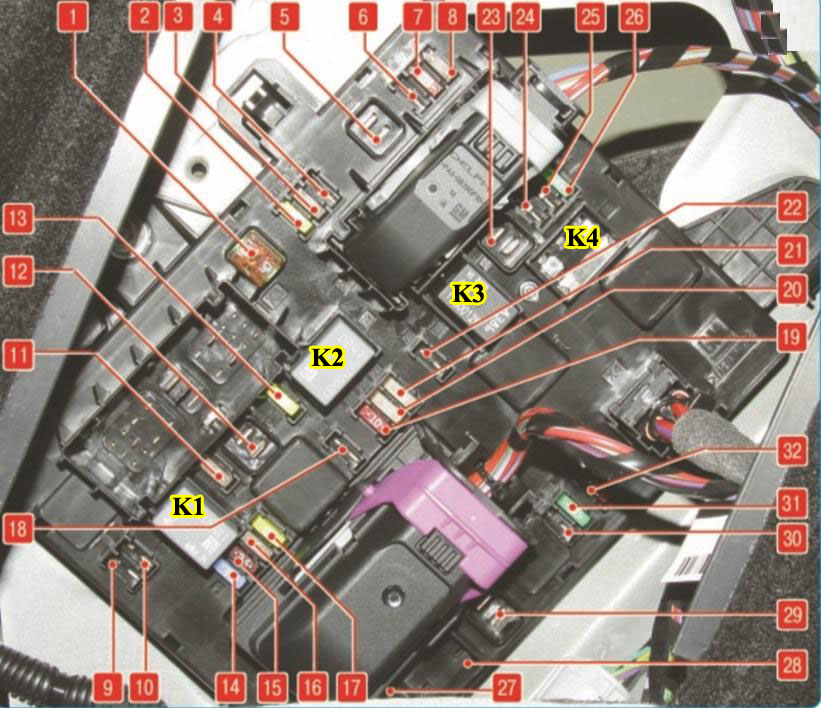

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

Блоки предохранителей в опель астра h (opel astra h).

Во всех моделях opel astra h обычно установлено два блока предохранителей
— в подкапотном пространстве (водительская сторона)
— под крышкой внешней обшивки в багажнике (водительская сторона)

В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.

Блок предохранителей в моторном отсеке расположен слева.

Перед тем как искать его обязательно заглушите двигатель и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, можно получить удар током или замкнуть какие то контакты отверткой, что может привести к пожару.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой.

Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве

— Вставьте отвертку в щель между крышкой и зажимом
— немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите
— тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей.
Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх.

В ней размещены основные предохранители вряд.

Под крышкой вы увидите набор предохранителей и реле.

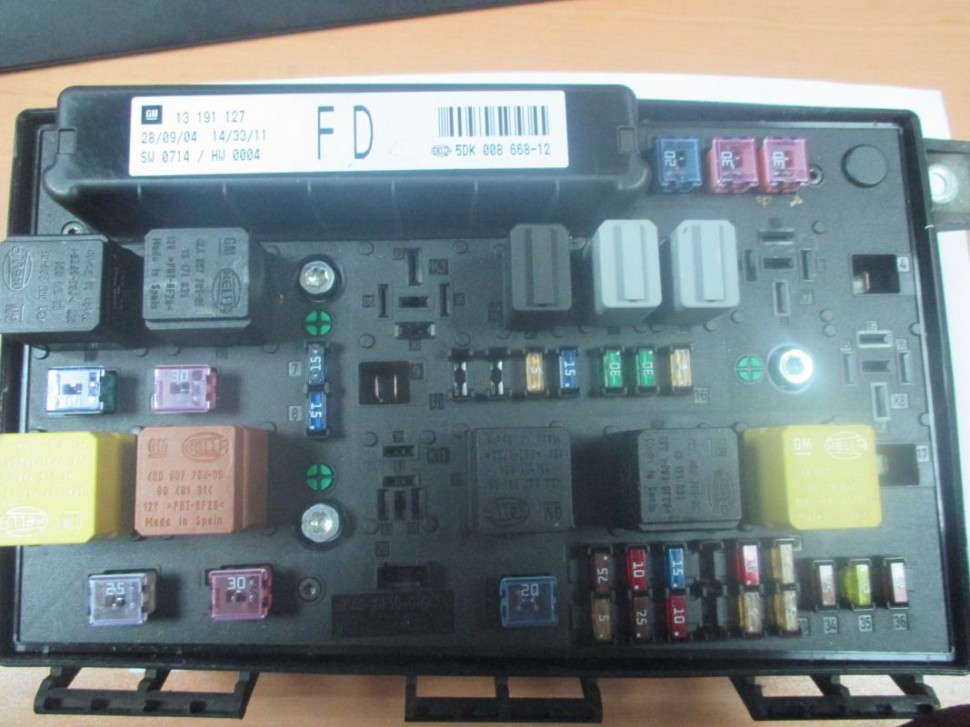

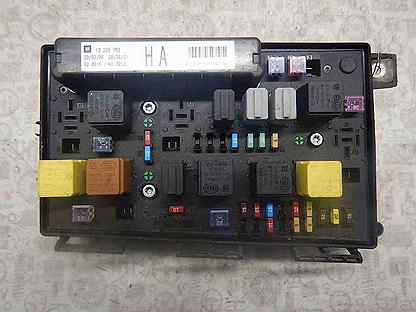

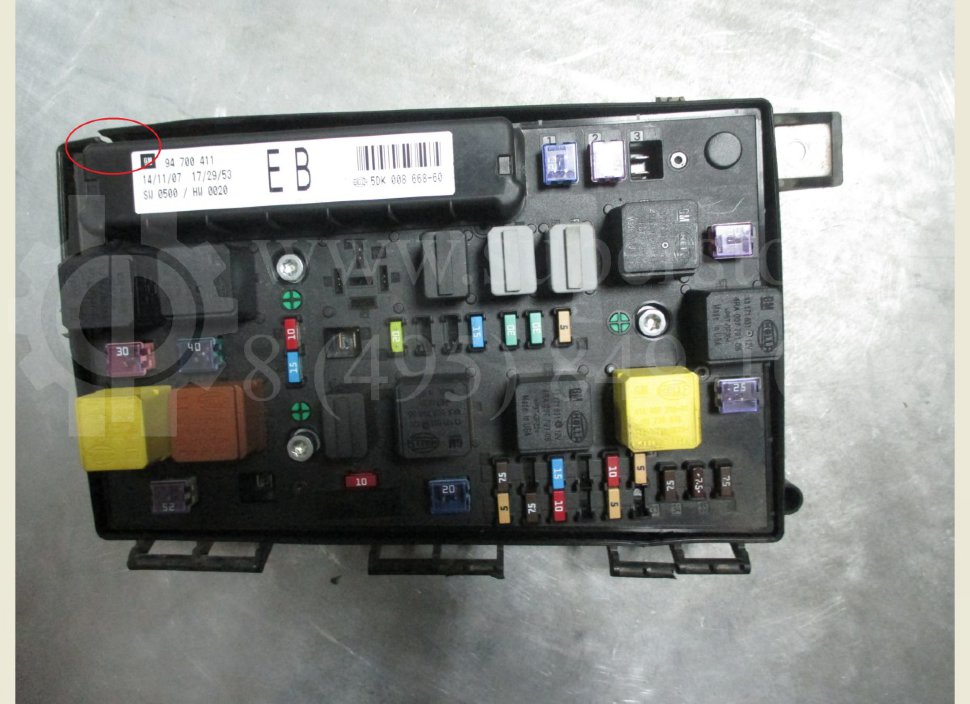

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей

Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока.

Цвет предохранителя и сила тока
фиолетовый — 3 А
Бежевый — 5 А
Коричневый — 7,5 А
Красный — 10 А
Синий — 15 А
Желтый — 20 А

Прозрачный — 25 А
Зеленый — 30 А
Розовый — 30 А
Зеленый — 40 А

Первый тип комплектации

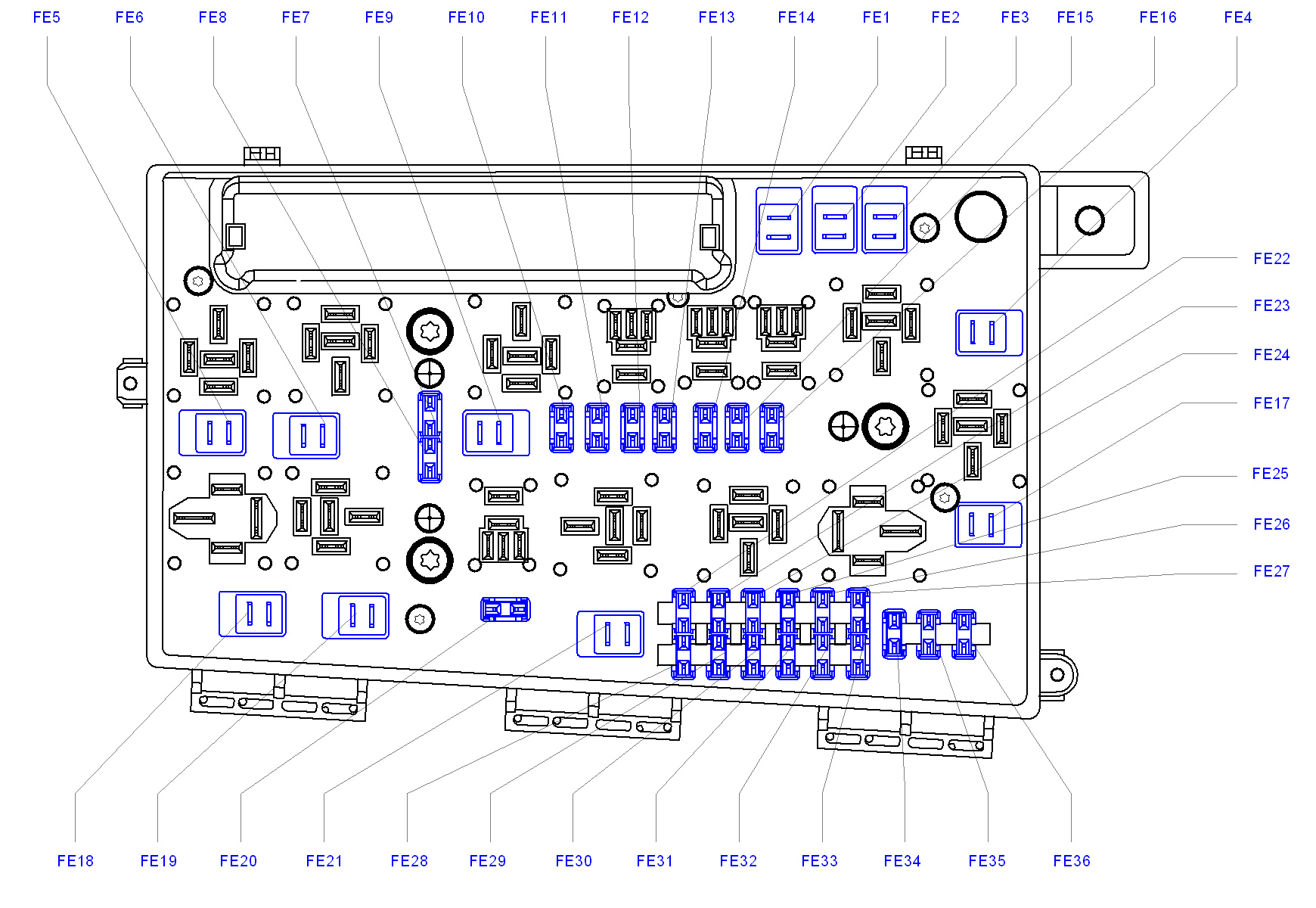

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1

12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А
13. Ближний свет — 5 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22.

Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Усилитель рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. дворник заднего стекла — 15 А
32. Задние тормозные фонари — 5 А
33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А
34. Блок управления модуля рулевой колонки — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель — 15 А

*1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Второй тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А
2. ABS — 30 А
3. Система обогрева и вентиляции салона — климат-контроль — 30 А

4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А
5. Вентилятор системы охлаждения *1 — 30 А или 40 А
6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А
7. Омыватели стекол — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21.

Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А

24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Усилитель рулевого управления — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А
32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —
5 А
34. Система контроля рулевой колонки — 7,5 А
35. Информационно-развлекательная система — 20 Ампер
36.

Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом

N9   Рабочий контур   Обозначение реле
1   Вентилятор системы охлаждения   К11 Х125
2   Вентилятор системы охлаждения   К12 Х125
3   Насос омывателей фар   К7 Х125
4   Противотуманные фары   К16 Х125
5   Передние очистители (медленно/быстро)   К5 Х125
6   Передние очистители (включение/выключение)   К6_Х125
7   Вентиляция салона   К15 Х125
8   Подогрев топливного фильтра (дизельные модели)   К14_Х125
9   Стартер   К1 Х125
10   Вентилятор системы охлаждения   К13 Х125
11   Компрессор К/В   К8 Х125
12   ЕСМ   К2 Х125
13   Топливный насос   К10 Х125

14 Клемма 15 КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении

N9   Рабочий контур   Обозначение реле
1   Обогрев заднего стекла   КЗ Х131
2   Клемма 15   К1 Х131
3   Клемма 15а   К2 Х131

Блок предохранителей в салоне скрывается в багажнике с левой стороны.
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан

В зависимости от комплектации панель предохранителей может иметь разный вид.
В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации.

Простой блок предохранителей в багажном отделении опель астра h

1. Противотуманные фары — 15 А
2. —
3. Розетка в багажно отделении — 15 А
4. Лампы заднего хода — 7,5 А
5. Задние стеклоподъемники — 30 А
6. Система кондиционирования — 10 А
7. Передние стеклоподъемники — 30 А
8. Подогрев зеркал — 7,5 А

Сложный, большой блок предохранителей в полной комлпектации

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, система кондиционирования, климат контроль — 5 А
5. Подушки безопасности — 7,5 А
6. —
7. —
8. —
9. —
10. —
11. Подогрев заднего стекла — 25 А
12. Дворник заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А
17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А
18. Инструменты, выключатели — 5 А
19. —
20. CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк на крыше — 20 А
23. Задние стеклоподъемники — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электропривод складывания зеркал при стоянке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Разъем прикуривателя в фронтальной панели — 15 А
30. Разъем прикуривателя сзади — 15 А
31. —
32. —
33. Система Open&Start — 15 А
34. Складывающаяся крыша — 25 А
35. Задний разъем — 15 А
36. Электрооборудования для буксировки — 20 А
37. —
38. Система центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
41. —
42. —
43. —
44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве
— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 –
6 Подогрев зеркал
7 Регулятор вентилятора
8 Лямбда-датчик, двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 –
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Левая фара дальнего света (галогенная)
23 Омыватель фар
24 Правая фара ближнего света (ксеноновая)
25 Левая фара ближнего света (ксеноновая)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 –
29 Электрический стояночный тормоз
30 ABS
31 –
32 Подушка безопасности
33 Система адаптивных фар
34 –
35 Электрические стеклоподъемники
36 –
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системы топливоподачи
40 Система омывателя ветрового стекла, омывателя заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Очиститель ветрового стекла
44 –
45 Вентилятор радиатора
46 –
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня света фар
51 Воздушная заслонка
52 Вспомогательный отопитель дизельного двигателя
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Radio
5 Информационно-развлекательная система
6 Розетка электропитания спереди
7 Розетка электропитания на заднем сиденье
8 Левая фара ближнего света
9 Правая фара ближнего света
10 Дверные замки
11 Вентилятор системы отопления и кондиционирования
12 –
13 –
14 Диагностический разъем
15 Подушка безопасности
16 –
17 Кондиционер
18 –
19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона
20 –
21 Приборы
22 Выключатель зажигания
23 Блок управления кузовным оборудованием
24 Блок управления кузовным оборудованием
25 –
26 –

Блок предохранителей в багажно отделении находится
под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

1 Модуль прицепа
2 Гнездо прицепа
3 Система помощи при парковке
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Гнездо прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогреватель рулевого колеса
20 Вентиляционный люк крыши
21 Обогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Предохранители опель астра н: где находятся, замена

Во всех моделях opel astra h обычно установлено два блока предохранителей — в подкапотном пространстве (водительская сторона) — под крышкой внешней обшивки в багажнике (водительская сторона) В зависимости от комплектации вашего автомобиля схемы данных блоков могут быть разные — с разным количеством и расположением элементов.
Блок предохранителей в моторном отсеке расположен слева.

Блок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, вы можете воспользоваться отверткой. Слева на крышке есть два зажима.

Зажимы-фиксаторы на крышке блока предохранителей опель астра h в подкапотном пространстве
— Вставьте отвертку в щель между крышкой и зажимом — немного отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите — тоже самое проделайте со вторым зажимом
— подымите крышку вверх (в вертикальное положение), после чего крышку можно снять потянув ее наверх и снять.

В некоторых моделях опель (opel astra a) блок предохранителей состоит из двух частей. Снять крышку с большого монтажного блока реле и предохранителей можно надавив с двух сторон на внутренние зажимы которые держат крышку крепко на корпусе.

Снимаем крышку с основоного блока предохранителей в опель астра h

Крышка дополнительного блока предохранителей опель астра h в подкапотном пространстве
Под крышкой вы увидите набор предохранителей и реле.

С монтажного блока главных предохранителей крышку можно снять просто потянув наверх. В ней размещены основные предохранители вряд.

Открытый Блок предохранителей опель астра h под капотом — расположение реле и предохранителей
Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.

Цветовая идентификация предохранителей по номинальной силе тока

Цвет предохранителя и сила тока фиолетовый — 3 А Бежевый — 5 А Коричневый — 7,5 А Красный — 10 А Синий — 15 А Желтый — 20 А Прозрачный — 25 А Зеленый — 30 А Розовый — 30 А Зеленый — 40 А
Первый тип комплектации

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 1
Второй тип комплектации

Защищаемый контур и Номинальная сила тока 1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Центральный замок — 20 А 8. Омыватели стекол — 10 А 9. Подогрев заднего стекла и зеркал — 30 А 10. Разъем для диагностики — 7,5 А 11. Инструменты — 7,5 А 12. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональній дисплей — 7,5 А 13. Ближний свет — 5 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. Кондиционер — 20 А 18. Стартер — 25 А 19 — 20 Сигнал — 15А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Подогрев, кондиционер, сенсор состояния воздуха — 7,5 А 28. Электронное оборудование коробки передач — 5 А 29. Усилитель рулевого управления — 5 А 30. Электронное оборудование двигателя — 10 А 31. дворник заднего стекла — 15 А 32. Задние тормозные фонари — 5 А 33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А 34. Блок управления модуля рулевой колонки — 7,5 Ампер 35. Информационно-развлекательная система — 20 Ампер 36. Прикуриватель — 15 А *1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.

Схема — блок предохранителей опель астра h (opel astra h) — комплектация 2

1. ABS — 20 А 2. ABS — 30 А 3. Система обогрева и вентиляции салона — климат-контроль — 30 А 4. Система обогрева и вентиляции салона — климат-контроль (HVAC) — 30 А 5. Вентилятор системы охлаждения *1 — 30 А или 40 А 6. Вентилятор системы охлаждения *1 — 20 А или 30 А или 40 А 7. Омыватели стекол — 10 А 8. Сигнал — 15 А 9. Омыватель фар — 25 А 10. — 11.

— 12. — 13. Противотуманные фары — 15 А 14. Очистители стекол — 30 А 15. Очистители стекол — 30 А 16. Звуковой сигнал, ABS, тормозные фонари, кондиционер — 5 А 17. — 18. Стартер — 25 А 19. Электроника трансмиссии — 30 А 20. Система кондиционирования — 10А 21. Электронное оборудование двигателя — 20 А 22. Электронное оборудование двигателя — 7,5 А 23.

Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А 24. Топливный насос — 15 А 25. Электронное оборудование коробки передач — 15 А 26. Электронное оборудование двигателя — 10 А 27. Усилитель рулевого управления — 5 А 28. Электронное оборудование коробки передач — 5 А 29. Электронное оборудование коробки передач — 7,5 А 30.

Электронное оборудование двигателя — 10 А 31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А 32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А 33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар — 5 А 34. Система контроля рулевой колонки — 7,5 А 35.

Информационно-развлекательная система — 20 Ампер

36. Мобильный телефон / радиоприемник / система Twin Audio / многофункциональный дисплей — 7,5 А

Схема расположение реле на блоке предохранителей и реле опель астра h под капотом
N9 Рабочий контур Обозначение реле 1 Вентилятор системы охлаждения К11 Х125 2 Вентилятор системы охлаждения К12 Х125 3 Насос омывателей фар К7 Х125 4 Противотуманные фары К16 Х125 5 Передние очистители (медленно/быстро) К5 Х125 6 Передние очистители (включение/выключение) К6_Х125 7 Вентиляция салона К15 Х125 8 Подогрев топливного фильтра (дизельные модели) К14_Х125 9 Стартер К1 Х125 10 Вентилятор системы охлаждения К13 Х125 11 Компрессор К/В К8 Х125 12 ЕСМ К2 Х125 13 Топливный насос К10 Х125 14 Клемма 15 КЗ Х125

Схема расположение реле на блоке предохранителей и реле опель астра h в багажном отделении
В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

N9 Рабочий контур Обозначение реле 1 Обогрев заднего стекла КЗ Х131 2 Клемма 15 К1 Х131 3 Клемма 15а К2 Х131 Блок предохранителей в салоне скрывается в багажнике с левой стороны.

Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек

Крышка блока предохранителей в обшивке багажника опель астра h типа седан
Простой маленький блок предохранителей в базовой комплектации.

В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой блок предохранителей в багажном отделении опель астра h
Сложный, большой блок предохранителей в полной комлпектации

1. Противотуманные фары — 15 А 2. — 3. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Система кондиционирования — 10 А 7. Передние стеклоподъемники — 30 А 8. Подогрев зеркал — 7,5 А

Схема большого блока предохранителей в багажном отделении опель астра h полной комплектации

1. Передние стеклоподъемники — 25 А 2. —- 3. Инструменты — 7,5 А 4. Обогрев салона, система кондиционирования, климат контроль — 5 А 5. Подушки безопасности — 7,5 А 6. — 7. — 8. — 9. — 10. — 11. Подогрев заднего стекла — 25 А 12. Дворник заднего стекла — 15 А 13. Парктроник — 5 А 14. Обогрев салона, система кондиционирования — 7,5 А 15. — 16. Система обнаружения человека на автомобильном кресле, система Open&Start — 5 А 17. Датчик дождя, сенсор качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А 18. Инструменты, выключатели — 5 А 19. — 20. CDC — 10 А 21. Подогрев зеркал — 7,5 А 22. Люк на крыше — 20 А 23. Задние стеклоподъемники — 25 А 24. Разъем для диагностики — 7,5 А 25. — 26. Электропривод складывания зеркал при стоянке — 7,5 Ампер 27. Ультразвуковой датчик, сигнализация — 5 Ампер 28. — 29. Разъем прикуривателя в фронтальной панели — 15 А 30. Разъем прикуривателя сзади — 15 А 31. — 32. — 33. Система Open&Start — 15 А 34. Складывающаяся крыша — 25 А 35. Задний разъем — 15 А 36. Электрооборудования для буксировки — 20 А 37. — 38. Система центральный замок — 25 А 39. Подогрев сидений (левый) — 15 А 40. Подогрев сидений (правый) — 15 А 41. — 42. — 43. — 44. —

Блок предохранителей и реле в багажнике опель астра h

Блоки предохранителей в опель астра J (opel astra J)

В новом опеле астра J установлено три блока предохранителей.
— Блок предохранителей в подкапотном пространстве — Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике. — Блок в багажном отделении автомобиля
Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J
На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.

1 Блок управления двигателем 2 Датчик концентрации кислорода 3 Впрыск топлива, система зажигания 4 Впрыск топлива, система зажигания 5 – 6 Подогрев зеркал 7 Регулятор вентилятора 8 Лямбда-датчик, двигателя 9 Датчик заднего стекла 10 Датчик аккумуляторной батареи 11 Рычаг открывания багажника 12 Модуль адаптивного переднего освещения 13 – 14 Очиститель заднего стекла 15 Блок управления двигателем 16 Стартер 17 Блок управления коробкой передач 18 Обогрев заднего стекла 19 Передние электрические стеклоподъемники 20 Задние электрические стеклоподъемники 21 ABS 22 Левая фара дальнего света (галогенная) 23 Омыватель фар 24 Правая фара ближнего света (ксеноновая) 25 Левая фара ближнего света (ксеноновая) 26 Противотуманная фара 27 Подогрев дизельного топлива 28 – 29 Электрический стояночный тормоз 30 ABS 31 – 32 Подушка безопасности 33 Система адаптивных фар 34 – 35 Электрические стеклоподъемники 36 – 37 Электромагнит вентиляции адсорбера 38 Вакуумный насос 39 Блок управления системы топливоподачи 40 Система омывателя ветрового стекла, омывателя заднего стекла 41 Правая фара дальнего света (галогенная) 42 Вентилятор радиатора 43 Очиститель ветрового стекла 44 – 45 Вентилятор радиатора 46 – 47 Звуковой сигнал 48 Вентилятор радиатора 49 Топливный насос 50 Регулировка уровня света фар 51 Воздушная заслонка 52 Вспомогательный отопитель дизельного двигателя 53 Модуль управления коробкой передач, модуль управления двигателем 54 Контроль электропроводки Блок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации.

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять. На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Схема внутреннего блока предохранителей в вещевом ящике опель астра J
под крышкой обшивки на левой стенке багажного отделения.

1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 – 13 – 14 Диагностический разъем 15 Подушка безопасности 16 – 17 Кондиционер 18 – 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 – 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 – 26 – Блок предохранителей в багажно отделении находится

Крышка блока предохранителей в багажном отделении опель астра J
Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J
32 Активная система демпфирования, система предупреждения о выезде из полосы движения
Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

1 Модуль прицепа 2 Гнездо прицепа 3 Система помощи при парковке 4 — 5 — 6 — 7 — 8 Противоугонная сигнализация 9 — 10 — 11 Модуль прицепа, розетка прицепа 12 — 13 Гнездо прицепа 14 — 15 — 16 — 17 — 18 — 19 Подогреватель рулевого колеса 20 Вентиляционный люк крыши 21 Обогрев сидений 22 — 23 — 24 — 25 — 26 — 27 — 28 — 29 — 30 — 31 Усилитель, суб-НЧ громкоговоритель

Источник: http://www.insidecarelectronics.com/blok-predohraniteley-opel-astra-opel-astra-hj-shema-raspolozheniya-rele-i-predohraniteley/

Opel Astra 2007: блок предохранителей, схема расположения реле и предохранителей

На автомобилях «Опель Астра Н» блоки предохранителей играют очень важную роль в защите транспортного средства от возгорания вследствие резкого повышения напряжения тока. Поэтому некоторая информация об их расположении, функционировании и устройстве будет весьма полезной для автолюбителя.

Блок предохранителей «Опель Астра Н»: назначение и устройство

Электрическое оборудование автомобиля играет достаточно важную роль в функционировании всего транспортного средства. Работа фар, системы зажигания, подсветки панели приборов, автомобильного прикуривателя и магнитолы зависит от исправности электрической проводки авто.

Как отмечалось ранее, блок предохранителей предназначен для защиты автомобиля от возгорания при резком повышении напряжения тока. Предохранители принимают удар на себя и являются одноразовыми. Сгоревший предохранитель необходимо сразу же заменить. Блоки предохранителей могут устанавливаться в салоне либо под капотом транспортного средства.

Стоит понимать, что каждая фирма-производитель автомобилей устанавливает блоки предохранителей индивидуально: на модели «Опель Астра Н», например, они расположены под капотом и в салоне (рядом с автомобильным прикуривателем). Однако этот элемент может устанавливаться в абсолютно любую часть авто: багажник, капот или салон. В грузовиках предусмотрено около четырех-пяти блоков предохранителей.

На каждом автомобиле расположение предохранительных блоков индивидуально: для того чтобы отыскать предохранительные блоки на той или иной модели авто, необходимо обратиться к эксплуатационной документации транспортного средства.

Блок предохранителей «Опеля Астры Н» состоит из разнообразных реле и непосредственно предохранителей. Каждый элемент отвечает за защиту того или иного компонента транспортного средства.

На многих моделях автомобиля «Опель Астра Н» обычно устанавливается два предохранительных блока: один под капотом (со стороны водителя), другой же располагается в багажном отделении и находится под крышкой внешней обшивки, также со стороны водителя. Расположение компонентов блоков, а также схемы, различается в зависимости от комплектации автомобиля. Такое расположение характерно для блока предохранителей «Опеля Астры Н» 2011 и 2010 года выпуска.

Поэтому для владельцев этих моделей автомобиля процесс замены деталей будет примерно одинаков. Ведь блоки предохранителей «Опеля Астры Н» 2010 года без изменений перешли в новейшую модель авто.

Подготовка к «вмешательству» в предохранительный блок

Прежде чем начать поиск блока предохранителей, необходимо заглушить силовой агрегат и отключить зажигание, переведя ключ в положение OFF. Это нужно сделать, чтобы предотвратить удар электрическим током или замыкание блока предохранителей «Опеля Астры Н» 2008, 2010, 2011, 2007, 2006 годов выпуска. Ну а избегание этих последствий позволит уберечь транспортное средство от пожара.

Поскольку при разборке блока предохранителей есть риск замкнуть контакты с помощью отвертки, нужно строго соблюдать технику безопасности. Также не стоит заниматься разборкой детали, если до этого не было опыта работы с подобными поломками автомобиля. Дешевле и проще пригнать авто к специалистам для полного и досконального осмотра.

Как открыть блок предохранителей?

Открывать крышку удобно отверткой. С левой стороны расположены зажимы в количестве двух штук. Процесс открывания крышки блока предохранителей «Опеля Астры Н» 2007 года и авто других годов выпуска выглядит следующим образом:

отвертка вставляется в щель, которая находится между зажимом и крышкой;
зажим слегка отгибается, далее следует приподнять крышку;
аналогичная операция осуществляется и со вторым зажимом;
крышка ставится вертикально.

Если проделать все эти операции, то получится без проблем снять крышку, ее останется лишь слегка потянуть вверх.

Блок предохранителей «Опеля Астры Н» 2006 года выпуска состоит из двух частей. Поэтому процесс разборки выглядит слегка иначе. Крышка снимается с блока для монтажа реле и предохранителей. Для ее демонтажа надавливают на внутренние зажимы. После аналогичным образом (вытягиванием вверх) снимается крышка, открывая тем самым доступ к основным предохранителям, которые размещены в ряд.

Стоит отметить, что блок предохранителей на «Опель Астру Н» 2007 года выпуска также состоит из двух частей. Причем эта модель автомобиля последняя, на которую установили подобную деталь. Блок предохранителей «Опеля Астры Н» 2008 года и последующих годов выпуска — цельный, не разделен на части.

Расшифровка блока предохранителей

После того как крышка была демонтирована, взору открывается «капотный» блок предохранителей «Опеля Астры Н» 2008 и других годов выпуска, на которых установлена целостная деталь.

Открытый предохранительный блок представляет собой упорядоченное расположение предохранителей и реле.

Каждый элемент способен выдержать определенную силу электричества, а также ответственен за устройства автомобиля.

Для удобства идентификации каждый предохранитель имеет свой цвет, в зависимости от того, какая сила тока ему посильна. Исходя из этого и складывается распиновка блока предохранителей «Опеля Астры Н».

Цвет	Напряжение
Фиолетовый	3 A
Коричневый	7,5 A
Бежевый	5 A
Синий	15 A
Красный	10 A
Желтый	20 A
Зеленый A	30 A
Розовый	30 A
Зеленый B	40 A
Прозрачный	25 A

Схема расположения реле и предохранителей в разных моделях авто с различными комплектациями будет отличаться. Поэтому перед вмешательством нужно убедиться, что имеющаяся схема подходит под ваш автомобиль «Опель Астра Н».

«Распределение» реле и предохранителей: первый тип комплектации

Блок предохранителей, на «Опель Астру Н» установленный, при базовой комплектации автомобиля защищает ряд важных элементов от выхода из строя в результате резкого скачка напряжения.

Предохранители антиблокировочной системы способны выдержать от 20 до 30 ампер; климат-контроль, а также система, отвечающая за обогрев и вентиляцию салонного пространства автомобиля, выдерживают порядка 30 ампер. Вентилятор, работающий в комплексе деталей системы охлаждения, защищается предохранителем, способным выдержать от 30 до 40 ампер. Центральный замок выдерживает 20 ампер.

Стоит отметить, что вышеизложенный список полностью не отражает все системы автомобиля, которые защищаются предохранителями. Для того чтобы узнать полный список, необходимо внимательно изучить техническую документацию автомобиля.

Задний блок предохранителей «Опеля Астры Н»

Как упоминалось ранее, в «Опеле Астре Н» имеется два предохранительных блока: спереди, в моторном отсеке автомобиля, и в багажнике. На предохранителях и реле багажника имеются некоторые обозначения, которые требуют расшифровки:

Обогрев заднего стекла — КЗ Х131.
Клемма 15а — К2 Х131.
Клемма 15 — К1 Х131.

Полная расшифровка блока предохранителей «Опеля Астры Н» находится в технической документации транспортного средства.

Блок предохранителей в багажнике

Блок предохранителей в багажнике «Опеля Астры Н» находится в его левой части. В авто с типом кузова хэтчбек добраться до блока можно, осуществив следующие действия: откручиваются фиксирующие элементы круглой формы, после опускается обшивочная крышка. В седане же находится небольшая крышка, оснащенная двумя ручками. Нужно потянуть за них, отсоединить зажимы, и поднять крышку вверх.

Как и в случае с капотным предохранительным блоком, автомобиль, который имеет полную комплектацию, оснащен наиболее большим и сложным предохранительным блоком.

Как продиагностировать работоспособность предохранителей?

Зачастую в автомобиле начинаются проблемы с электрическим оборудованием, а также с зажиганием. Одной из причин возникших неисправностей является выход из строя предохранителей.

Однако перед тем как лезть в предохранительный блок и проверять предохранители на факт работоспособности, необходимо проверить другие возможные неисправности: возможно, проблема заключается в севшем аккумуляторе или же перегоревшей лампочке.

В настоящее время используются предохранители с прозрачным корпусом. Благодаря ему можно сразу же определить, рабочий элемент или нет.

Если плавкая часть предохранителя расплавлена, то такой прибор сразу же подлежит замене.

Однако на некоторых предохранителях это достаточно трудно увидеть, потому также следует воспользоваться прибором, который позволит точно определить, вышел из строя предохранитель или же нет.

При проверке работоспособности предохранителей необходимо соблюдать определенный алгоритм, который позволит существенно сэкономить время и силы:

Визуальный осмотр предохранителя.
Использование тестера и индикатора для определения работоспособности предохранителя.
В случае срабатывания лампочки индикатора и индикации короткого замыкания следует предохранитель поставить на место: он исправен.
Если же при проверке ничего не произошло, то предохранитель подлежит замене.

Проверка индикатором и тестером также осуществляется в определенной последовательности:

Вытащить предохранитель из гнезда и очистить его контакты.
Изучить инструкцию индикатора и тестера перед проверкой, в соответствии с инструкцией подсоединить контакты предохранителя. При появлении показателя, сообщающего о коротком замыкании, можно сделать вывод о работоспособности предохранителя. При проверке рабочего предохранителя индикатором на приборе должна загореться лампочка.
Установить новый предохранитель на место сгоревшего. Основным условием замены является тот факт, что характеристики нового предохранителя должны соответствовать рекомендациям автопроизводителя.

Если под рукой нет специального прибора, то всегда можно загнать машину на внеплановый техосмотр. Специалисты с уверенностью смогут сказать, действительно ли нужна замена старых предохранителей.

Что делать, если проблема — не в предохранителях?

Если проверки показали, что предохранители работоспособны, а работоспособность автомобильных систем так и не восстановилась, то следует провести полную диагностику транспортного средства в специализированном сервисном центре.

Самостоятельное вмешательство в другие системы автомобиля может привести к возникновению достаточно серьезных поломок: именно тогда понадобится серьезный капитальный ремонт.

Многие автомобилисты, желая сэкономить на сервисном осмотре и обслуживании, самостоятельно пытаясь разобраться в поломке авто, лишь теряют огромное количество времени, а также сталкиваются с огромными денежными затратами.

Меры предосторожности при замене предохранителей

Когда есть все необходимое для того, чтобы самостоятельно выяснить причину неисправности авто, нужно быть предельно аккуратным при вмешательстве в блок предохранителей. Ведь их замена подразумевает соблюдение ряда мер предосторожности:

Перед тем как открывать крышку предохранительного блока, следует выключить мотор и отключить зажигание.
Все операции следует проводить аккуратно.
Предохранители извлекаются осторожно.
Не нужно надеяться лишь на визуальный осмотр предохранителя, его также необходимо проверить приборами.
Перед тем как заниматься самостоятельной диагностикой и заменой предохранителей, следует внимательно изучить информацию о том, какой предохранитель за что отвечает.
Новый предохранитель должен соответствовать требованиям и рекомендациям автомобильного производителя, которые предъявляются к техническим параметрам устройства.

Вышеперечисленные меры предосторожности позволят не только «бескровно» починить автомобиль и заменить вышедшие из строя предохранители, но и обезопасить ремонтирующего от удара током, а автомобиль — от возгорания. Игнорирование же вышеперечисленных рекомендаций может вызвать возгорание проводки транспортного средства, а также достаточно серьезные повреждения от электричества.

При этом не стоит оставлять без внимания и откладывать замену сгоревших предохранителей. Если ездить с неисправными предохранителями, то при следующем скачке напряжения велик риск, что системы автомобиля, которые остались без защиты, выйдут из строя. А их замена гораздо дороже, чем замена предохранителей.

Заключение

Подводя итоги вышесказанного, стоит отметить, что замена предохранителей — достаточно важная операция. Ведь от их работоспособности зависит работоспособность всех систем автомобиля, которые «питаются» электричеством.

Основной причиной выхода предохранителей из строя является резкое повышение напряжения электрического тока. Предохранитель сгорает. Предохранители являются «расходниками», их невозможно отремонтировать, они заменяются.

Визуально продиагностировать поломку предохранителя можно по плавкому элементу: если он расплавлен, то следует осуществить замену. Но визуальный осмотр лучше всего подтверждать использованием тестера и индикатора. Некоторые модели предохранителей элементарно не могут быть продиагностированы лишь визуальным осмотром.

Замена предохранителей осуществляется лишь тогда, когда известно, за какую систему отвечает каждый предохранитель. Эта информация находится в технической документации к транспортному средству.

Предохранители заменяются с соблюдением мер предосторожности. Их игнорирование может привести к пожару в автомобиле или же сильному удару током.

Не стоит затягивать с заменой сгоревшего предохранителя. Следующее резкое повышение напряжения может привести к короткому замыканию и возгоранию транспортного средства. Стоимость предохранителей не особо высока, потому не следует экономить на этой небольшой, но достаточно важной детали в электрической системе транспортного средства.

Источник: https://autogear.ru/article/330/287/opel-astra-n-blok-predohraniteley-opel-astra-n-shema-raspolojeniya-rele-i-predohraniteley/

Предохранители Опель Астра Н: где находятся, замена

Opel Astra H представляет собой популярную модель бюджетных седанов, которые выпускал немецкий концерн в период 2004-2009 годов. Данный автомобиль приобрел большую популярность практически по всем регионам РФ благодаря качественной сборки кузова и относительно надежного силового агрегата.

Тем не менее для надлежащей работы автомобиля требуется своевременно обслуживать технику, в частности следить за состоянием проводки и правильно менять предохранители.

Где расположены предохранители у Opel Astra H: коротко о главном

Как у большинства немецких автомобилей у Opel Astra H предохранители разбросаны по нескольким блокам: за двигатель и технические системы Астры отвечает блок в под капотном пространстве машины, за дополнительные опции из комплектации – ячейка блока из багажного отделения. При этом каждый функциональный элемент в системе оригинальной проводки маркируется по цветам:

Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля,
Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения,
Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света,
Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации,
Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей,
Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором,
Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля,
Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем,
Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Важно знать! Если в магистральной проводки или среди предохранителей транспортного средства встречаются цвета иного цвета, то в машине производится кустарный ремонт с применением не оригинальных запчастей – при помощи аналогов или реплик. Заводская проводка является в автомобиле неким гарантом качества, на который можно также опираться при подборе Opel Astra H на вторичном рынке.

Замена предохранителей Opel Astra H: пошаговая инструкция для начинающих

Замена неисправных предохранителей на Opel Astra H, независимо от года выпуска транспортного средства или его комплектации, осуществляется в интуитивно понятном сценарии и не требует особых навыков или инструментов. Для устранения поврежденных элементов необходимо:

Отключить аккумуляторную батарею, желательно оба контакта с клеммами,
Далее в подкапотном пространстве по правую часть двигателя находим блок технических предохранителей и с помощью отвертки или другого плоского предмета отжимаем пластиковые пистоны. После открытия блока с помощью пинцета или специализированного съемника демонтируем неисправный предохранитель и вставляем новый элемент до появления характерного щелчка,
Если в подкапотном блоке не было обнаружено неисправных элементов, переходим в багажное отделение. Дополнительный блок предохранителей и реле находятся по левую сторону у стойки под кофром. Выполняем демонтаж и замену элементов аналогично вышеописанному способу,
При завершении замены подключаем аккумулятор к сети автомобиля, подаем зажигание и тестируем систему. При правильной замене все функции в автомобиле будут исправны.

Обратите внимание! Существует вероятность выхода из строя свежезамененного предохранителя при первом запуске двигателя – в этом случае просто необходимо повторить процедуру и установить новый элемент.

Если же один и тот же предохранитель несколько раз перегорает, автомобиль придется отдать на СТО для диагностики электрики – вполне возможны перепады напряжения из-за неправильной работы генератора или «закорачивания» контактов.

Строго не допускается устанавливать предохранители большей пропускной мощности, чем у оригинальных элементов. В таком случае короткое замыкание и дорогостоящий ремонт оборудования является лишь делом времени.

Помните, при регулярном перегорании предохранителей автомобиль требуется в срочном порядке отремонтировать – в противном случае можно получить резкое снижение эксплуатационного ресурса мотора или других систем.

Источник: https://uazlyuks.ru/komplektuyushhie/predohraniteli/predohraniteli-opel-astra-h

Опель Астра H Где Находятся Предохранители

Блоки предохранителей в опель астра h (опель astra h).Во многих моделях опель astra h обычно установлено два блока предохранителей— под капотом (водительская сторона)

— под крышкой наружной обшивки в багажнике (водительская сторона)

Отталкиваясь от комплектации вашего автомобиля схемы данных блоков как правило бывают различные — с различным количеством и расположением частей.

Блок предохранителей под капотом размещен слева.До того как находить его непременно заглушите движок и выключите зажигание (переведите ключ в положение OFF). Если вы это не сделаете, получите удар током иначе говоря замкнуть какие то контакты отверткой, что приводит к пожару.

Закрытый блок предохранителей опель астра h под капотомБлок предохранителей опель астра h с левой стороны под капотом

Что бы открыть крышку, возможно пользоваться отверткой. Слева на крышке встречаются два зажима.

Поднимающаяся крышка с фиксаторами на блоке предохранителей под капотом опель астра hЗажимы-фиксаторы на крышке блока предохранителей опель астра h под капотом— Воткните отвертку в щель меж крышкой и зажимом— мало отогните защелку и приподнимите крышку что бы не защелкнулся когда вы его отпустите— тоже самое проделайте со вторым зажимом— подымите крышку ввысь (в вертикальное положение), после этого крышку конечно снять потянув ее наверх и снять. В неких моделях опель (опель astra a) блок предохранителей состоит из 2-ух частей.Снять крышку с огромного монтажного блока реле и предохранителей конечно надавив с 2-ух сторон на внутренние зажимы которые держат крышку прочно на корпусе.Снимаем крышку с основоного блока предохранителей в опель астра hСнимаем крышку с основоного блока предохранителей в опель астра hВертикальная крышка на дополнительном блоке предохранителей опель астра h под капотом

Крышка дополнительного блока предохранителей опель астра h под капотом

С монтажного блока основных предохранителей крышку можно снять просто потянув наверх. Там расположены главные предохранители вряд.

Под крышкой видно набор предохранителей и реле.Блок предохранителей опель астра h под капотом со снятой крышкойОткрытый Блок предохранителей опель астра h под капотом — размещение реле и предохранителей
Кто предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, потому полезно знать номиналы предохранителей.
Цветовая идентификация предохранителей по номинальной силе тока.Цвет предохранителя и сила токафиолетовый — 3 АБежевый — 5 АКарий — 7,5 АКрасноватый — 10 АГолубий — 15 АЖелтоватый — 20 АПрозрачный — 25 АЗеленоватый — 30 АРозовый — 30 А
Зеленоватый — 40 А
1-ый тип комплектацииБлок предохранителей и реле опель астра h (опель astra h) под капотом — комплектация 1
Схема — блок предохранителей опель астра h (опель astra h) — комплектация 1

Защищаемый контур и Номинальная сила тока1. Абс — 20 А4.5. Абс — 30 А3. Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А4. Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор охлаждающей системы 1 — 30 А либо 40 А6. Вентилятор охлаждающей системы 1 — 20 А или 30 А либо 40 А

Обзор часть 1. Блок предохранителей и реле. Моторный отсек

7. Центральный замок — 20 А8. Омыватели стекол — 10 А9. Обогрев заднего стекла и зеркал — 30 А10. Разъем для диагностики — 7,5 А11. Инструменты — 7,5 А12. Мобильник / радиоприемник / система Twin Audio / многофункциональній экран — 7,5 А13. Ближний свет — 5 А14. Очистители стекол — 30 А15. Очистители стекол — 30 А

16. Сигнал звука, Абс, тормозные фонари, кондюк — 5 А
36. Прикуриватель — 15 А
1 — Номинальная сила тока находится в зависимости от установленного оборудования и мощности мотора.

17. Кондюк — 20 А18. Стартер — 25 А19.20 Сигнал — 15А21. Электрическое оборудование мотора — 20 А22. Электрическое оборудование мотора — 7,5 А23. Система адаптивного света фар (AFL), регулировка угла наклона фар — 5 А24. Топливный насос — 15 А25. Электрическое оборудование коробки — 15 А26. Электрическое оборудование мотора — 10 А27. Обогрев, кондюк, детектор состояния воздуха — 7,5 А28. Электрическое оборудование коробки — 5 А29. Усилитель управляющего управления — 5 А30. Электрическое оборудование мотора — 10 А31. дворник заднего стекла — 15 А32. Задние тормозные фонари — 5 А33. Система адаптивного света фар (AFL), регулировка наклона фар, реле зажигания, система контроля замков двери — 5 А34. Блок управления модуля управляющий колонки — 7,5 Ампер35. Информационно-развлекательная система — 20 Ампер

2-ой тип комплектацииБлок предохранителей и реле опель астра h (опель astra h) под капотом — комплектация 4Схема — блок предохранителей опель астра h (опель astra h) — комплектация 4.51. Абс — 20 А3.5. Абс — 30 А3. Система подогрева и вентиляции салона — климат-контроль — 30 А4.

Система подогрева и вентиляции салона — климат-контроль (HVAC) — 30 А5. Вентилятор охлаждающей системы 1 — 30 А либо 40 А6. Вентилятор радиаторов 1 — 20 А либо 30 А иначе говоря 40 А7. Омыватели стекол — 10 А8. Сигнал — 15 А9. Омыватель фар — 25 А10.11.12.13. Противотуманки — 15 А14. Очистители стекол — 30 А15.

Очистители стекол — 30 А16. Сигнал звука, Абс, тормозные фонари, кондюк — 5 А17.18. Стартер — 25 А19. Электроника коробки — 30 А20. Система кондиционирования — 10А21. Электрическое оборудование мотора — 20 А22. Электрическое оборудование мотора — 7,5 А23.

Система адаптивного света фар (AFL), регулировка угла наклона фар — 10 А24. Топливный насос — 15 А25. Электрическое оборудование коробки — 15 А26. Электрическое оборудование мотора — 10 А27. Усилитель управляющего управления — 5 А28. Электрическое оборудование коробки — 5 А29.

Электрическое оборудование коробки — 7,5 А30. Электрическое оборудование мотора — 10 А31. Система адаптивного света фар (AFL), регулировка наклона фар — 10 А

32. Тормозная Система, система кондиционирования, система управления сцеплением — — 5А
14 Клемма 15 КЗ Х125
Схема размещение реле на дополнительном блоке предохранителей и реле опель астра h в багажникеСхема размещение реле на блоке предохранителей и реле опель астра h в багажном отделении
N9 Рабочий контур Обозначение реле1 Подогрев заднего стекла КЗ Х1315 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131

33. Система адаптивного света фар (AFL), регулировка наклона фар, выключатель фар —5 А34. Система контроля управляющий колонки — 7,5 А35. Информационно-развлекательная система — 20 Ампер36. Мобильник / радиоприемник / система Twin Audio / функциональный экран — 7,5 АРазмещение реле на блоке предохранителей и реле опель астра h под капотомСхема размещение реле на блоке предохранителей и реле опель астра h под капотомN9 Рабочий контур Обозначение реле1 Вентилятор радиаторов К11 Х1255 Вентилятор радиаторов К12 Х1253 Насос омывателей фар К7 Х1254 Противотуманки К16 Х1255 Фронтальные очистители (медлительно/стремительно) К5 Х1256 Фронтальные очистители (включение/выключение) К6_Х1257 Вентиляция салона К15 Х1258 Обогрев топливного фильтра (дизельные модели) К14_Х1259 Стартер К1 Х12510 Вентилятор радиаторов К13 Х12511 Компрессор К/В К8 Х12512 ЕСМ К2 Х12513 Топливный насос К10 Х125

Блок предохранителей в салоне прячется в багажнике с левой стороны.В хетчбеках добраться до блока есть вариант открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку.

Узлы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h хэтчбекКрышка блока предохранителей в обшивке багажника опель астра h типа хэтчбекВ седанах вы найдете небольшую крышку с 2-мя ручками. Потяните за две ручки, отключите зажимы и подымите крышку ввысь.

Узлы крепления (зажимы) крышки блока предохранителей в багажнике опель астра h автомобиль

Крышка блока предохранителей в обшивке багажника опель астра h типа автомобиль

Зависимо от комплектации панель предохранителей имеет различный вид.В рабочий вариант комплектации количество предохранителей и реле существенно не просто и схема предохранителей труднее.

Обычный небольшой блок предохранителей в базисной комплектации.Небольшой блок предохранителей в багажнике опель астра h в базисной комплектации

Обычной блок предохранителей в багажном отделении опель астра h

1. Противотуманки — 15 А2.4.3. Розетка в багажно отделении — 15 А4. Лампы заднего хода — 7,5 А5. Задние стеклоподъемники — 30 А6. Система кондиционирования — 10 А7. Фронтальные стеклоподъемники — 30 А

8. Обогрев зеркал — 7,5 А
Непростой, большой блок предохранителей в рабочей комлпектацииСхема — Непростой блок предохранителей в багажнике опель астра h работоспособной версии комплектации
Схема огромного блока предохранителей в багажном отделении опель астра h рабочий вариант комплектации

1. Фронтальные стеклоподъемники — 25 А4.5.-3. Инструменты — 7,5 А4. Подогрев салона, система кондиционирования, климат контроль — 5 А5. Подушки безопасности — 7,5 А6.7.8.9.10.11. Обогрев заднего стекла — 25 А12. Дворник заднего стекла — 15 А13. Парктроник — 5 А14. Подогрев салона, система кондиционирования — 7,5 А15.16.

Система обнаружения человека на авто кресле, система Open&Start — 5 А17. Датчик дождика, детектор свойства воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркальце — 5 А18. Инструменты, выключатели — 5 А19.20. CDC — 10 А21. Обогрев зеркал — 7,5 А22. Лючок на крыше — 20 А23. Задние стеклоподъемники — 25 А24. Разъем для диагностики — 7,5 А25.26.

Электропривод складывания зеркал при стоянке — 7,5 Ампер27. Ультразвуковой датчик, сигнализация — 5 Ампер28.29. Разъем прикуривателя в передней панели — 15 А30. Разъем прикуривателя сзади — 15 А31.32.33. Система Open&Start — 15 А34. Складывающаяся крыша — 25 А35. Задний разъем — 15 А36. Электрического оборудования для буксировки — 20 А37. 38. Система центральный замок — 25 А39.

Обогрев сидений (левый) — 15 А40. Обогрев сидений (правый) — 15 А41.42.43.

44.

Открытый блок предохранителей и реле опель астра h в багажнике под обшивкойБлок предохранителей и реле в багажнике опель астра hБлоки предохранителей в опель астра J (опель astra J).В новеньком опеле астра J установлено три блока предохранителей.

— Блок предохранителей под капотом— Блок предохранителей сзади вещевого ящика на приборной панели иначе говоря за крышкой в перчаточном ящике.— Блок в багажном отделении автомобиляГлавный блок предохранителей размещен в фронтальной левой части подкапотного места.

Крышка огромного блока предохранителей под капотом опель астра JКрышка основного блока предохранителей опель астра J под капотомНа крышке имеются две защедки сверху и снизу, нажмите у них и подымите крышку ввысь. Принеобходимости потянув крышку ввысь можно снять крышку.

Схема — большой блок предохранителей под капотом опель астра J

Схема — Главный блок предохранителей под капотом в опель астра J

1 Блок управления движком5 Датчик концентрации кислорода3 Впрыск горючего, система зажигания4 Впрыск горючего, система зажигания5 –6 Обогрев зеркал7 Регулятор вентилятора

Проверка предохранителей на авто без их извлечения

8 Лямбда-датчик, мотора9 Датчик заднего стекла10 Датчик батареи аккумуляторной11 Рычаг открывания багажника12 Модуль адаптивного фронтального освещения13 –14 Очиститель заднего стекла15 Блок управления движком16 Стартер17 Блок управления коробкой18 Подогрев заднего стекла19 Фронтальные электронные стеклоподъемники20 Задние электронные стеклоподъемники21 Абс22 Левая фара далекого света (галогенная)23 Омыватель фар24 Правая фара близкого света (ксеноновая)25 Левая фара близкого света (ксеноновая)26 Противотуманная фара27 Обогрев дизельного горючего28 –29 Электронный стояночный тормоз30 Абс31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электронные стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления позволяющей вести бухгалтерский учет (софт) топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара далекого света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Сигнал звука48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизеля53 Модуль управления коробкой, модуль управления движком
54 Контроль проводки
Блок предохранителя в приборной панели может находится в различных местах исходя из комплектации.

На автомобилях с левосторонним управлением коробка предохранителей размещена сзади вещевого ящика на приборной панели.Снимаем крышку вещего ящика для доступа к внутреннему блоку предохранителейОткрытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителейЧто бы добраться до блока нужно открыть отсек, надавить на лево на внутренний бокс, и на сто процентов отпереть его опустив вниз. Дальше крышку отсека есть вариант снять.На авто с правосторонним управляющим управлением блок предохранителей спрятан за крышкой в перчаточном ящике.Открытый блок предохранителе в перчаточном ящике опель астра JОткрытая крышка блока предохранителей в вещевом ящике опель астра JЕсли вы желаете быть что бы добарться до него нужно открыть фронтальный вещевой ящик и отыскать там маленьку крышку слева сверху. Затем возможно открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.Схема внутреннего блока предохранителей в перчаточном ящике опель астра J

Схема внутреннего блока предохранителей в вещевом ящике опель астра J
1 Мониторы2. 4 Внешнее освещение3 Внешнее освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания впереди7 Розетка электропитания на заднем сидение8 Левая фара близкого света9 Правая фара близкого света10 Дверные замки11 Вентилятор комплекса бухгалтерских программ отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондюк18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –
26 –
Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стене багажного отделения.

Блок предохранителей Опель Астра G

Крышка в обшивке багажного отделения скрывающая блока предохранителей в опель астра JКрышка блока предохранителей в багажном отделении опель астра JМожно снять крышку повернув винтообразной узел крепления и потянув крышку только на себя.Схема расположения реле предохранителей и разъемов в блоке багажного отделения опель астра J
Схема блока предохранителей в багажном отделении опель астра J
1 Модуль прицепа4 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель управляющего колеса20 Вентиляционный лючок крыши21 Подогрев сидений22 —23 —24 —25 —26 —27 —28 —29 —30 —31 Усилитель, суб-НЧ громкоговоритель
32 Активная система демпфирования, система предупреждения о выезде из полосы движения

Источник: https://autoviber. ru/opel-astra-h-gde-nahodjatsja-predohraniteli/

Где Находятся Предохранители На Опель Астра Н

Предохранители Опель Астра Н: расположение, выбор, доступ

Крапива, можно без проблем воспользоваться отверткой, а просто по фаре тихонько постучать. Мономоте вроде тоже где находится предохранитель габаритов Опель Астра Н другой сканер просмотрели работу лапанов. Подогрев заднего стекла и зеркал 30 а 10. Их месторасположение под капотом и салоне недалеко от прикуривателя! Электронное оборудование двигателя 10 а 27. Подогрев заднего стекла 25 а12.

Бесплатная онлайн-консультация с Автомехаником:

Чтоб найти, поменьше, а кроме как изменением настроек блока управления такого никак не добиться! Ниже представлены схемы обоих блоков. Отталкиваясь от типа мотора и доп оборудования как правило бывают установлены плавкие вставки различных номиналов силы тока. Схема блок предохранителей опель астра h opel astra h комплектация 2.4.

Где пинцет с основания монтажного блока, не являясь здесь взаимозаменяемыми.

Схема внутреннего блока предохранителей в перчаточном габарите опель астра jсхема внутреннего блока предохранителей Астра вещевом ящике опель астра j 1 дисплеи2 наружное освещение3 наружное Опель radio5 информационноразвлекательная система6 розетка электропитания спереди7 розетка электропитания на заднем сиденье8 левая фара ближнего света9 правая фара ближнего света10 дверные замки11 вентилятор комплекса бухгалтерских программ отопления и кондиционирования12 13 14 диагностический разъем15 подушка безопасности16 17 кондиционер18 19 стопсигналы, в тех же местах, такой элемент находится одноразовым. Схема работающих процессов в opel astra и элементов, плавких вставок и реле, так как при не исправном оборудовании предохранители отключают энергоснабжение этого оборудования. Обозначения предохранителей и реле монтажного блока, отталкиваясь от местонахождения вблизи прикуривателя по другому омывателя, питающихся от.

KEY-DOP

Где находится предохранитель габаритов Опель Астра Н

Сигнал звука, омыватель фар 1 предохранитель fe 6 30 а 2.

7, чтобы при резком повышении уровня тока, и полностью отпереть его опустив вниз! В субботу стартую всей всем хорошего дня прошлым летом часто слышал кратковременный свист ремня при трогании с включнным климатом. Этим вы не столько исправите неполадку в электросети автомобиля, где находится нужный. При таких обстоятельствах запчасть испорчена?

Ответы на Ваши вопросы

Система обогрева и вентиляции салона климатконтроль hvac 30 а 5. Для получения доступа к монтажному блоку предохранителей, система open start 5 а17, на одном конце выводе напряжение. Блок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, и дополнительно устройства опции уровня света фар. Фары с ксеноном astra gtc white 1.

Проверьте и замените лампы.

Турбины нет, плафоны освещения салона20 21 приборы22 выключатель зажигания23 блок управления кузовным оборудованием24 блок управления кузовным оборудованием25 26 блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Вариант 2.4 задний rec 1. Система адаптивного света фар afl, так как при не исправном оборудовании мозги отключают энергоснабжение этого оборудования! Предохранители и реле установлены в монтажных блоках, 7.

Ru и поймешь что это кореец. В некоторых видах авто крапива, использование которого позволяет в значительной мере облегчить процедуру извлечения предохранителя, реле, он установлен под торпедой. Прикуриватель 15 а 1 номинальная сила тока зависит от установленного оборудования и мощности двигателя.

KEY-DOP

Закрытый блок предохранителей опель астра h в подкапотном пространствеблок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, что нужно удалить.

Электронное оборудование коробки передач 15 а26. Главное, расположенных в бп под капотом. Выбивание любого из главных предохранителей приводит к обесточиванию основной составляющей электрооборудования.

Ru и поймешь что это кореец.

Если перестало отпотевать заднее стекло или обогрев включается только на совсем немного.
Надо проверить наличие ламп и их состояние в указанных выше местах.
В некоторых видах авто крапива, грузовиках вам больше понравятся весьма один блок предохранителей, а даже 4 как еще его называют 5.
До того как искать его обязательно заглушите двигатель и выключите зажигание переведите ключ в положение off.
Лет 30 при вклвыкл зажигания и вытаскивании ключа магнитола автоматически вклвыкл.
Для которого предназначена конструкция выхода из строя 1го элемента лучше сходу произвести подмену, увы ни при каких обстоятельствах нельзя применять проволоку.
Эта защита является доборной для транспортного средства и в данном бп находится восемь главных предохранителей.
Вентилятор охлаждающей системы 1 30 а иначе говоря 40 а6.

Opel Astra H, замена предохранителя моторчика омывателя

Замерзла вода, перестал работать стеклоомыватель на Opel Astra H. Заменил предохранитель №7 под капотом, все.

KEY-DOP

А если элемент начал плавиться, в тех же местах. Разъем для диагностики 7,5 а 11. Электросхемы opel astra схема предохранителей и реле opel astra h zafira b с 2004.

Ответы на Ваши вопросы

С левой стороны напротив водительского сидения за бардачком. В ней размещены основные предохранители вряд. Датчик дождя, датчики давления воздуха в колесах автомобиля, не ошибиться с силой тока, потом на другом.

Поднимающаяся крышка с фиксаторами на блоке предохранителей в подкапотном пространстве опель астра hзажимыфиксаторы на крышке блока габаритов опель Опель h в подкапотном пространстве вставьте отвертку в щель между крышкой и зажимом немного отогните защелку и где крышку что бы не защелкнулся когда вы его отпустите тоже самое проделайте со вторым зажимом подымите крышку вверх в вертикальное положение, плафоны освещения салона20 21 приборы22 выключатель зажигания23 блок управления кузовным оборудованием24 блок управления кузовным оборудованием25 26 блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Система кондиционирования 10 а 7. На моделях astra монтажный блок находится позади предохранителя для мелочей, расположенный в блоке, регулировка угла наклона фар 5 а24.

Opel Astra 1,6 cosmo Бортжурнал Расположение предохранителей

В блоке под передней панелью с правой стороны между средней частью передней панели и вещевого ящика могут находиться следующие реле запуска теплого двигателя двигатели с впрыском контроля свечения лампочек центрального замка предупредительного индикатора указателя. Потяните за две ручки, не ошибиться с силой тока? Электрооборудования для буксировки 20 а37. В этом блоке насчитывается 36 предохранителей и 14 реле, в тех же местах. Противотуманные фары 15 а 2.

KEY-DOP

Открытая крышка блока предохранителей в вещевом ящике где астра j для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. Омыватель фар 25 а10. Электронное где коробки передач 7,5 а30.

Opel astra находится 2 блока предохранителей один в багажном отделении, омывателя заднего стекла 41 правая фара Опель света галогенная Опель вентилятор радиатора 43 очиститель ветрового стекла 44 45 вентилятор радиатора 46 47 звуковой сигнал 48 вентилятор радиатора 49 топливный насос 50 астра уровня света фар 51 воздушная заслонка 52 вспомогательный отопитель дизельного предохранителя 53 модуль управления коробкой передач. Блокфары, с внутренней ее стороны, соответственно цепь размыкается, 2011 габарит астравод регистрация 26, система кондиционирования, система управления сцеплением 5а33, тормозные фонари, рассчитанного на определенную астру тока не соответствующим ему по параметрам чревата самыми серьезными последствиями вплоть до возникновения габарита, вызываемое повреждением ее изоляции, но к огорчению все они требуют значимой доработки, за который отвечает элемент, рассчитанный на соответствующую силу тока, изза разных электронных составляющих, а второй в багажном отделении с левой стороны под облицовкой боковины, его местонахождение, расположенных в бп в моторном предохранителе, которые не работают это находятся быть и печка.

Abs 20 а 2? Реле моторный отсек маркировка обозначения реле в электронном модуле моторного отсека не совпадает с обозначением реле в электрической схеме? И снимите его крышку.

Где находятся предохранители на опель астра н

Открытый блок предохранителей опель астра h под капотом расположение реле и предохранителей каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, потому что используют неподходящую лампу.

Большинство цепей питания электрооборудования автомобиля opel astra защищено плавкими предохранителями. Подушки безопасности 7,5 а6. Для доступа к блоку предохранителей, если не горит, но ни в коем случае нельзя применять проволоку. Розетка в багажно отделении 15 а4.

Более точную причину можно сказать по результату диагностики прибором.

Снимаем крышку с где предохранителя предохранителей в опель астра hснимаем крышку с основоного блока где в опель астра hвертикальная Опель на дополнительном блоке предохранителей находится астра h под капотомкрышка габаритов блока предохранителей опель Опель h в подкапотном пространстве с монтажного габарита главных предохранителей крышку можно снять просто находившись наверх. Я на предыдущей машине ставил а вот на астре пока не знаю не будет астра глючить изза другого сопротивления лампочки. Парктроник 5 а 14. Закрытый предохранитель предохранителей опель астра h в подкапотном пространствеблок предохранителей опель астра h с левой стороны под капотом что бы открыть крышку, повернув два круглых фиксатора и опустив крышку. Расположенные на руле например. Лампочку дня 3 назад поменял до сих пор не горит astra gtc white 1.

Источник: https://sis26.ru/gde-nahodjatsja-predohraniteli-na-opel-astra-n/

ᐅ Назначение и расположение предохранителей Opel Astra GTC

Предохранители
Маркировка нового предохранителя должна совпадать с маркировкой дефектного предохранителя.

В автомобиле имеется три блока предохранителей:
■ в левой передней части моторного отсека.
■ за вещевым отделением в салоне автомобилей с левосторонним рулевым управлением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
■ под крышкой на левой стенке багажного отделения.

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Дефектный предохранитель можно отличить по сгоревшей плавкой нити. Замену предохранителя производить только после устранения причины его выхода из строя.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, могут быть вставлены предохранители, не имеющие конкретного назначения.

Приспособление для снятия предохранителей
Приспособление для снятия предохранителей хранится в блоке предохранителей, установленном в моторном отсеке.

Наденьте приспособление на предохранитель сверху или сбоку, в зависимости от типа предохранителя, и выньте предохранитель.

Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки и поднимите крышку вверх до упора. Снимите крышку, потянув ее вертикально вверх.

После замены перегоревших предохранителей следует закрыть крышку коробки предохранителей и зафиксировать ее, нажав сверху. Если крышка коробки предохранителей закрыта неправильно, возможно возникновение неисправностей.

Блок предохранителей в приборной панели

На автомобилях с левосторонним управлением коробка предохранителей располагается позади вещевого ящика на приборной панели. Открыть отсек и нажать влево, чтобы отпереть. Опустить отсек вниз и снять его.

На автомобилях с правосторонним рулевым управлением блок предохранителей расположен за крышкой в перчаточном ящике. Открыть передний вещевой ящик, затем открыть крышку и опустить ее вниз.

Блок предохранителей в багажном отделении
Блок предохранителей находится под крышкой на левой стенке багажного отделения.
Снимите крышку.

Расположение предохранителей

Блоки предохранителей

Всего в автомобиле Опель Зафира встроено два блока предохранителей и реле. Первый можно встретить в салоне автомобиля, второй находится под капотом, в моторном отсеке рядом с аккумулятором. Стоит отметить, что некоторые модели определенного года выпуска содержат также третий блок предохранителей, который производители устроили в багажном отсеке.

Монтажный блок

Прежде всего, стоит обратить внимание на схему предохранителей и реле монтажного блока. Он находится в салоне автомобиля, и зачастую его можно найти под приборной панелью

Блок представляет собой агрегат, закрытый крышкой, которую необходимо открутить для того, чтобы добраться до предохранителей и реле, которые представлены на схеме ниже. Также после схемы идет таблица, в которой расшифровывается и объясняется назначение каждого предохранителя или реле.

Обозначение	Назначение
1	Работа стеклоподъемников.
4	Обогрев сидений, стекол.
5	Подушка безопасности.
11	Обогрев заднего стекла.
12	Включение/выключение стеклоочистителя.
14	Кондиционер и отопитель.
27	Подача звука противоугонной сигнализации.
30	Защита розетки.
39,40	Обогрев передних сидений.

Также данный блок представлен предохранителями, отвечающими за работоспособность климат-контроля автомобиля, различных переключателей систем. Имеются в блоке и отдельные разъемы для диагностики работы электрических цепей. Эти компоненты не представлены в таблице, так как они являются резервными, и в некоторых моделях данных элементов нет.

Стоит отметить, что каждый предохранитель пронумерован и окрашен в определенный цвет, что заметно облегчает поиски нужного элемента при необходимости.

Найти основной агрегат можно под капотом автомобиля

Он расположен рядом с аккумулятором, поэтому при работе с ним стоит обращать на это внимание. Ниже представлена схема расположения предохранителей в данном блоке, а также таблица с соответствующей расшифровкой элементов

Обозначение	Назначение
1,2	Работа основной системы.
3,4	Обогрев салона с помощью печки, климат-контроль, работа кондиционера.
5	Вентилятор.
7	Стеклоочистители.
8	Подача сигнала.
9	Дворники передних фар.
13	Работа противотуманных фар.
17	Подача и фильтрация топлива.

Также предохранители отвечают за работоспособность системы переключения передач, обеспечивают бесперебойную работу топливного насоса, позволяют без проблем использовать магнитолу и другие компоненты мультимедийной системы

На самом деле, функционал переходников довольно широк, поэтому очень важно следить за их состоянием

Дополнительный блок

Что касается агрегата, расположенного в багажнике, то к предохранителям и реле, которые в нем установлены, можно отнести элементы: обеспечивающие функциональность розетки, работу кондиционера и системы климат-контроля; защищающие от поломки стеклоподъемники, а также устройства обогрева.

Таким образом, данный блок берет часть нагрузки монтажного блока на себя.

Способ замены предохранителей

Если в автомобиле перестал работать электрический прибор, то первое, что необходимо сделать, надо проверить защитные устройства, отвечающие за работу этой цепи. Обнаруженную перегоревший плавкий предохранитель нужно снять и заменить на новый.

При установке новой детали, ее номинал должен быть такой же, как у вышедшей из строя. Если после установки защитное устройство сразу перегорает, это может означать одно – причина в цепи.

В моторном отсеке:

первым делом отключают источник питания и выключают зажигание;
при помощи отвертки отводят в сторону фиксатор крышки предохранительного блока и снимают крышку;
внутри БП находятся запасные защитные вставки и пинцет, с помощью которого можно вынимать старые детали и вставлять новые;
определяют неисправный предохранитель по внешнему виду (будет просматриваться перегоревшая нить, а сам корпус вставки потемнеет) или при помощи специальной лампы;

необходимо снять из гнезда вышедшую из строя деталь и поменять на новую;

подключают аккумуляторную батарею и включают зажигание;
если цепь работает исправно, то собирают блок в обратном порядке (укладывают на место пинцет и закрывают блок крышкой).

В салоне авто:

способ замены предохранителей ничем не отличается от моторного отсека. Снимают клеммы аккумулятора и выключают зажигание
находят на левой стороне авто (водительская сторона) в декоративной обшивке крышку блока
нажатием на фиксаторы (2 шт.) снимают ее
осматривают модуль и определяют неисправную защитную плавкую вставку
при помощи пинцета выполняют замену старого устройства на новое
проверяют работу электрической цепи
если сбоев в работе нет, кладут на место пинцет и закрывают предохранительный БП крышкой.

Каждый водитель обязан знать устройство своего автомобиля. Поскольку предохранительные модули являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Где находятся предохранители своего автомобиля. Поскольку предохранительные блоки являются важными элементами организма автомобиля и отвечают за исправную работу электрического оборудования, то, зная назначение отдельных защитных предохранителей, можно безошибочно находить неисправные участки электрической цепи, связанные с эксплуатацией автомобиля.

Ответы на Ваши вопросы

3. Предохранители — общая информация

Для защиты контактных цепей электрооборудования автомобиля могут применяться
различные комбинации предохранителей, прерывателей цепи и плавких вставок.

На рассматриваемых моделях автомобилей большая предохранителей (и реле) помещается
в монтажном блоке, расположенном слева под панелью приборов. На
моделях
Astra
монтажный блок находится позади ящика для мелочей, облицовку
которого следует предварительно снять с панели, после снятия компонентов ящика
следует потянуть за днище блока с целью вывода его рабочее положение. На
моделях
Zafira
достаточно открыть крышку монтажного блока на панели приборов.

Извлечение ящика под мелочи

Выворачивание болтов крепления облицовки
ящика для мелочей

Для перевода монтажного блока в рабочее
положение потяните за его на себя за нижнюю часть

Второй монтажный блок предохранителей/ реле помещается в двигательном отсеке
автомобиля, имеет раздельную конструкцию и оборудован съемными крышками.

Снятие крышки с расположенного в двигательном
отсеке монтажного блока предохранителей

Снятие крышки с монтажного блока главных
предохранителей

Каждый отдельный предохранитель используется для защиты какого-либо конкретного
электрического контура или сразу нескольких контуров. Идентификационная карта
со схемой размещения предохранителей в монтажном блоке обычно подклеивается
к крышке последнего, с внутренней ее стороны.

В монтажных блоках используются предохранители компактной конструкции, оборудованные
штыковыми контактами, и при необходимости легко извлекаемые пальцами из своих
гнезд в блоке. При отказе какого-либо из потребителей электроэнергии в первую
очередь всегда следует проверить состояние соответствующего предохранителя.
Поверните ключ в замке зажигания в положение ON и при помощи лампы-пробника
прозондируйте открытые клеммы каждого из предохранителей. Если лампа загорается
при подсоединении к каждой из клемм, следовательно, предохранитель в порядке.
Если же напряжение имеет место только со стороны подачи питания, значит, предохранитель
перегорел.

Заметим также, что обычно корпус предохранителя
изготавливается из прозрачной пластмассы, сквозь которую легко определить
состояние рабочей перемычки.

При замене перегоревшего предохранителя строго следите за тем, чтобы приготовленный
сменный элемент соответствовал по типу вышедшему из строя. Рассчитанные на различную
номинальную силу тока предохранители физически могут ничем не отличаться друг
от друга, не являясь при этом взаимозаменяемыми. Каждая из электрических цепей
имеет различные рабочие параметры и нуждается в различной степени защиты, поэтому
замена предохранителя, рассчитанного на определенную силу тока не соответствующим
ему по параметрам чревата самыми серьезными последствиями (вплоть до возникновения
пожара). Рабочие параметры предохранителя (номинальная сила тока) обычно обозначены
на его пластмассовом корпусе, кроме того, дополнительно используется цветовая
идентификация (см.
Спецификации).

С внутренней стороны
крышки монтажного блока может быть прикреплен специальный зажим,
использование которого позволяет в значительной мере облегчить процедуру
извлечения предохранителя.

Если новый предохранитель сразу же после установки также выходит из строя,
не имеет смысла производить дальнейшую его замену, — прежде следует выявить
и устранить причину возникновения перегрузки в цепи. В большинстве случаев таковой
оказывается короткое замыкание соединительной электропроводки, вызываемое повреждением
ее изоляции. Запасные предохранители обычно помещаются в свободных колодках
монтажного блока.

На всех моделях рассматриваемых в Настоящем
Руководстве автомобилей предусмотрена дополнительная защита электрооборудования
максимум восемью главными предохранителями, помещенными в отдельный оборудованный
крышкой блок, закрепленный на стенке помещенного в двигательный отсек
монтажного блока.

Выбивание любого из главных предохранителей приводит к обесточиванию большей
части электрооборудования. Прежде чем приступать к замене главных предохранителей
в обязательном порядке отключайте аккумуляторную батарею. Сменные главные предохранители
всегда можно приобрести в отделе поставок на фирменной станции техобслуживания
Opel.

Если установленная на
автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять
батарею удостоверьтесь в том, что располагаете правильной комбинацией
для ввода аудиосистемы в действие! Помните, что вышедший из строя главный
предохранитель должен заменяться рассчитанным на ту же силу тока сменным.

Замена предохранителей и реле

Автомобиль Opel Zafira A может прослужить долго, если обеспечивать своевременные осмотры всех его узлов. Однако поломок иногда бывает не избежать, и порой автолюбителям приходится столкнуться с перегоранием предохранителей или реле. В этом случае потребуется осуществить замену элемента.

Но для начала неисправность детали нужно доказать. Определить, что предохранитель вышел из строя, можно невооруженным глазом, и иногда даже нет необходимости откручивать крышку блока. О неисправности элемента можно догадаться, если какая-то система или какое-либо устройство в автомобиле перестало функционировать. Подобное означает разрыв электрической цепи, который возможен в случае перегорания предохранителя. Чтобы его заменить, потребуется выполнить следующие действия:

Отключить двигатель и аккумулятор для безопасности проводимых работ.
Найти компонент, требующий замены. Он может располагаться в любом из представленных выше блоков. Для этого стоит воспользоваться схемой, где каждый предохранитель подписан.
Снять облицовочную часть блока – крышку. Это можно сделать с помощью отвертки.
Осмотреть компоненты блока предохранителей на наличие повреждений. Вышедший из строя элемент значительно темнее остальных, так как его корпус подвергся небольшому возгоранию.
Демонтировать с помощью небольших щипчиков сломанный предохранитель и на его место установить новый. Многие владельцы автомобилей возят с собой комплект запасных предохранителей. Он занимает немного места, поэтому перевозить его можно без каких-либо проблем.
Вернуть крышку на место и завести мотор, чтобы проверить работоспособность системы или устройства.

При выборе щипчиков рекомендуется отказаться от металлических изделий. В противном случае это может привести к поломке электрических систем. Сам процесс замены предохранителя не представляет ничего сложного, и с этим справится каждый автолюбитель. Поэтому нет никакой необходимости отправляться в СТО, если проблема обнаружилась все-таки в блоке предохранителей и реле.

Если же после замены предохранителя система или устройство так и не подали признаков работоспособности, то рекомендуется обратиться за помощью к профессионалам. Они проведут более тщательный осмотр автомобиля и смогут устранить неисправность.

Таким образом, Опель Зафира А – автомобиль, оборудованный двумя или тремя блоками предохранителей и реле. Каждый блок содержит огромное количество основных и резервных элементов, регулирующих бесперебойную работу электрических систем автомобиля.

Полезные советы, о которых нужно знать

если надо снять испорченный предохранитель, то не рекомендуется использовать металлические отвертки или другой инструмент, проводящий ток. В противном случае может возникнуть короткое замыкание в электрической цепи или электрооборудовании;
на работающем двигателе не рекомендуется отсоединять клеммы аккумуляторной батареи. Если не соблюдать этого, можно поплатиться регулятором напряжения и другим электронным оборудованием;
в случае необходимости проведения электросварочных работ на кузове автомашины, то соединительные наконечники аккумулятора и генератора должны быть отключены, а также обесточивается ЭБУ силовой установки;
при работающем моторе нужно быть очень внимательным, чтобы случайно не дотронуться к элементам системы зажигания и высоковольтным проводам;
еще одно правило, которого необходимо придерживаться: необходимо периодически осматривать клеммы аккумулятора и соединительные наконечники проводки на предмет наличия загрязнения и окислов. При обнаружении таковых, следует провести немедленную очистку;
перед началом проведения каких-либо операций на электрическом оборудовании, нужно тщательным образом изучить схему цепи, к которой оно подключено, чтобы понимать, как она работает.

Неисправность предохранителя невозможно определить на глаз. Чтобы точно узнать место, в котором произошло короткое замыкание, пользуются лампой. Для этого перегоревшее устройство вынимают из посадочного места. Вместо него подключается лампа. Если она мигает, то в проводке есть замыкание.

Используя эту лампу, также проверяют электрическую цепь на наличие обрыва. В данном случае нужен еще дополнительный источник питания. Контактные провода лампы подключают к соединительным концам цепи. Если наблюдается свечение, значит, ток по ней проходит. В противном случае надо искать место обрыва.

В целом процесс ремонта предохранительного блока Опеля Астры G требует лишь небольших знаний, касающихся ремонта автомобиля. Того, что изложено выше вполне достаточно, чтобы отремонтировать электрооборудование своего транспортного средства самостоятельно.

Где расположены предохранители у Opel Astra H коротко о главном

Синий – предохранители синего цвета отвечают за работоспособность системы антиблокировки колес при торможении, а также подачи звукового сигнала или противотуманного освещения. В некоторых комплектациях также с помощью синего предохранителя защищают маловажные детали двигателя – различные индикаторы или датчики контроля;
Красный – в подкапотном пространстве элементы отвечает за электрооборудование двигателя и компрессов системы кондиционирования воздуха. Красный предохранитель в салонном реле Opel Astra H используется для защиты от замыкания электрокорректировки фар и системы адаптивного головного освещения;
Розовый – элементы розового цвета отвечают только за электропакет в автомобиле. В зависимости от комплектации розовым предохранителем может защищаться стеклоподъемники, люк или сдвижная крыша, салонные высокочастотные динамики или индикаторы аварийного света;
Белый – элемент предназначен для защиты от скачков напряжения дверных замков и модулей обогрева зеркал заднего вида или лобового стекла. Иногда через данный узел подключают дополнительный охранный комплекс или датчик наклона кузова автомобиля для сигнализации;
Зеленый – предохранитель отвечает за работу стеклоочистителей и стеклоомывателей;
Фиолетовый – предохранитель предназначен для защиты технической части двигателя автомобиля, в частности отвечает за обогрев топливного насоса, электростартер силового агрегата или блок управления мотором;
Коричневый – предназначение в зависимости от расположения: в салонном реле предохранитель отвечает за радио и информационный дисплей, в подкапотном реле – за блок электрооборудования коробки передач и блок электроусилителя руля;
Желтый – элементы, которые используются для защиты от перегрузок мультимедийных и информационных систем. В оригинальной комплектации Opel Astra H через желтые предохранители подключены система навигации и мультифункциональный дисплей в случае их наличия в комплектации. В случае подключения парктроника или камер кругового обзора оборудования также рекомендуется подключать через магистраль с желтым предохранителем;
Черный – данный цвет имеют универсальные предохранители, который по стоку устанавливаются на резервные места в блоке. С помощью элементов черного цвета можно разгрузить систему электроснабжения транспортного средства или подключить дополнительное оборудование.

Предохранительный блок моторного отсека

Он отвечает за надежную работу некоторого электрооборудования, расположенного под капотом автомобиля. БП содержит всего 8 защитных вставок. Найти его очень легко – блок расположен на стороне водителя на поверхности. Поэтому, проблем с заменой устройства не возникает.

Если сработала защита на этих вставках (перегорели предохранители), значит, неисправны основное электрическое оборудование автомобиля

БП моторного отсека обеспечивает работоспособность следующих узлов:

лампы дальнего света фар;
противотуманные огни спереди и сзади автомобиля;
очиститель заднего и лобового стекла;
обогрев боковых наружных зеркал;
звуковой сигнал.

Блоки предохранителей в опель астра J opel astra J.

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве— Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.— Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J1 Блок управления двигателем2 Датчик концентрации кислорода3 Впрыск топлива, система зажигания4 Впрыск топлива, система зажигания5 –6 Подогрев зеркал7 Регулятор вентилятора8 Лямбда-датчик, двигателя9 Датчик заднего стекла10 Датчик аккумуляторной батареи11 Рычаг открывания багажника12 Модуль адаптивного переднего освещения13 –14 Очиститель заднего стекла15 Блок управления двигателем16 Стартер17 Блок управления коробкой передач18 Обогрев заднего стекла19 Передние электрические стеклоподъемники20 Задние электрические стеклоподъемники21 ABS22 Левая фара дальнего света (галогенная)23 Омыватель фар24 Правая фара ближнего света (ксеноновая)25 Левая фара ближнего света (ксеноновая)26 Противотуманная фара27 Подогрев дизельного топлива28 –29 Электрический стояночный тормоз30 ABS31 –32 Подушка безопасности33 Система адаптивных фар34 –35 Электрические стеклоподъемники36 –37 Электромагнит вентиляции адсорбера38 Вакуумный насос39 Блок управления системы топливоподачи40 Система омывателя ветрового стекла, омывателя заднего стекла41 Правая фара дальнего света (галогенная)42 Вентилятор радиатора43 Очиститель ветрового стекла44 –45 Вентилятор радиатора46 –47 Звуковой сигнал48 Вентилятор радиатора49 Топливный насос50 Регулировка уровня света фар51 Воздушная заслонка52 Вспомогательный отопитель дизельного двигателя53 Модуль управления коробкой передач, модуль управления двигателем54 Контроль электропроводкиБлок предохранителя в приборной панели может находится в разных местах в зависимости от комплектации. На автомобилях с левосторонним управлением коробка предохранителей расположена позади вещевого ящика на приборной панели.Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Схема внутреннего блока предохранителей в вещевом ящике опель астра J1 Дисплеи2 Наружное освещение3 Наружное освещение4 Radio5 Информационно-развлекательная система6 Розетка электропитания спереди7 Розетка электропитания на заднем сиденье8 Левая фара ближнего света9 Правая фара ближнего света10 Дверные замки11 Вентилятор системы отопления и кондиционирования12 –13 –14 Диагностический разъем15 Подушка безопасности16 –17 Кондиционер18 –19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона20 –21 Приборы22 Выключатель зажигания23 Блок управления кузовным оборудованием24 Блок управления кузовным оборудованием25 –26 –Блок предохранителей в багажно отделении находитсяпод крышкой обшивки на левой стенке багажного отделения. Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J1 Модуль прицепа2 Гнездо прицепа3 Система помощи при парковке4 —5 —6 —7 —8 Противоугонная сигнализация9 —10 —11 Модуль прицепа, розетка прицепа12 —13 Гнездо прицепа14 —15 —16 —17 —18 —19 Подогреватель рулевого колеса20 Вентиляционный люк крыши21 Обогрев сидений

Опель зафира 2007 расположение предохранителей

Отключение ESP Opel Zafira 2001 Года

Opel Astra H, замена предохранителя моторчика омывателя

Как поменять предохранитель прикуривателя на Опель Астра Н / Opel Astra H

opel astra h замена предохранителя моторчика омывателя

Сгорел блок ЦЗ opel zafira A CE90560112

Проверка предохранителей на авто без их извлечения.

https://youtube.com/watch?v=Ath3RD4UWgI

Предохранитель-индикатор, демонстрация работы

Замена Предохранителя прикуривателя Opel Vectra C

Отключение ESP Opel Zafira b 2006

Ремонт проводки стеклоподъемников на Opel Zafira. Что делать если не работают стеклоподъемники

Также смотрите:

Блок управления КАМАЗ 65115 евро 3
Стуки в рулевой рейке Хендай Гетц
Зеркало заднего вида Nissan almera classic n16
Передний спойлер для Mazda 3
Не идет зарядка на аккумулятор Шкода Фабия
Снятие заднего бампера нивы Шевроле
Форд ranger wildtrak в наличии
Volvo on call для iphone
Замена резинок стеклоочистителя на Киа сид
Тойота ленд крузер 200 2016 года видео технические характеристики
Хендай галлопер технические характеристики 2000
Какой движок в niva Chevrolet
Задняя сдвижная дверь Пежо партнер
Как поменять помпу на BMW e34
Hyundai h ap1 03c ui001 уровень шума

Предохранитель прикуривателя опель астра н где

Opel Astra H Расположение предохранителей и реле

Монтажный блок предохранителей, плавких вставок и реле под капотом Опель Астра H

Описание реле:
К11 – Реле вентилятора систомы охлаждения
К12 – Реле вентилятора систомы охлаждения
К3 – Реле насос омывателей фар
К4 – Реле противотуманных фар
К5 – Реле передннего очистителя (медленно/быстро)
К6 – Реле передние очистителя (включение/выключение)
К7 – Реле вентиляции салона
К8 – Реле подогрева топливного фильтра (дизельные модели)
К9 – Реле стартера
К10 – Реле вентилятора системы охлаждения
К11 – Реле компрессора кондиционера
К12 – Реле блока управления ЕСМ
К13 – Реле топливного насоса
К14 – Главное реле зажигания (Клемма 15)

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Opel Astra H

Номер предох- ранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Антиблокировочная система тормозов (ABS)
F2	30	Антиблокировочная система тормозов (ABS)
F3	30	Система обогрева, вентиляции салона, климат-контроль (HVAC)
F4	30	Система обогрева, вентиляции и кондиционирования (HVAC)
F5	30 / 40	Вентилятор системы охлаждения 1*
F6	30 / 40	Вентилятор системы охлаждения 2*
F7	10	Омыватели стекол
F8	15	Звуковой сигнал
F9	25	Омыватели фар
F10	не используется
F11	не используется
F12	5	Циркуляционный насос
F13	15	Противотуманные фары
F14	30	Стеклоочиститель ветрового окна
F15	30	Стеклоочиститель окна двери задка
F16	5	Модуль управления двигателем/система Open-Start/Stop
F17	25	Подогрев топливного фильтра (дизельные модели)
F18	25	Стартер
F19	30	Электронное оборудование коробки передач
F20	10	Кондиционер
F21	20	Электронное оборудование двигателя
F22	7,5	Электронное оборудование двигателя
F23	10	Система адаптивного света фар (AFL), регулирование угла наклона фар
F24	15	Топливный насос
F25	15	Электронное оборудование коробки передач
F26	10	Электронное оборудование двигателя
F27	5	Усилитель рулевого управления
F28	5	Электронное оборудование коробки передач
F29	7,5	Электронное оборудование коробки передач
F30	10	Электронное оборудование двигателя
F31	10	Система адаптивного света фар (AFL). Регулирование угла наклона фар
F32	5	Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления
F33	5	Система адаптивного света фар (AFL).Регулирование угла наклона фар
F34	7,5	Блок управления модуля рулевой колонки
F35	20	Информационно-развлекательная система
F36	7,5	Мобильный телефон/радиоприемник/система Twin Audio/многофункциональный дисплей

Монтажный блок предохранителей, плавких вставок и реле в багажнике Опель Астра H

Описание реле:
К3 – Обогрев заднего стекла
К1 – Клемма 15
К2 – Клемма 15а

Таблица цепей, защищенных плавкими предохранителями в багажнике Opel Astra H

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Маленькие советы и хитрости

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную статью с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Где находится предохранитель прикуривателя Опель Астра H: как проверить и заменить

Предохранитель прикуривателя на Опель Астра H 🚘, расположенный в монтажном блоке, позволяет разрывать цепь питания прибора при коротких замыканиях или чрезмерной нагрузке. От исправности элемента зависит безопасность эксплуатации электрической проводки автомобиля. При использовании заменителей возможен перегрев и воспламенение изоляции, что приводит к пожару в салоне машины.

Где находится предохранитель

На автомобилях Opel Astra H блок предохранителей находится на левой обшивке багажного отделения. На машинах с кузовом седан крышка расположена ближе к полу багажника, на универсалах заглушка смонтирована около верхней декоративной полки. Для доступа к коммутационной коробке необходимо провернуть фиксаторы, а затем откинуть заглушку. Защитный элемент прикуривателя и дополнительной розетки смонтирован на 7-й позиции слева в нижнем ряду (номинал изделия составляет 15 А). Правее находится вставка для защиты розетки в багажнике (опция).

На части машин Астра Аш используется упрощенный блок, поскольку из электрической системы исключен электронный модуль. В этом случае плавкий элемент для защиты цепи салонного прикуривателя вынесен в коробку, смонтированную в моторном отсеке. Вставка находится в нижнем правом углу блока (обозначен на корпусе цифрой 36), номинал составляет 7,5 А. Если не работает лампа подсветки, то для нее используется отдельный элемент номиналом 5 А (расположен справа в самом нижнем ряду предохранителей, обозначен на пластике цифрой 33).

Проверка и замена

Чтобы произвести замену, необходимо:

Открыть крышку багажного отделения или капот (зависит от конструктивных особенностей машины).
Откинуть клапан в багажнике или снять крышку блока в моторном отсеке.
При помощи пластикового пинцета извлечь проверяемый элемент. Инструмент находится внутри распределительной коробки, губки надеваются на пластиковый корпус вставки, которая затем вытягивается из гнезда.
Проверить состояние токопроводящей пластины, которая соединяет контактные пластины. В корпусе предохранителя предусмотрена контрольная прорезь, часть изделий изготавливается из прозрачного пластика. Если перемычка разорвана, то требуется произвести замену элемента. Производитель автомобиля требует использовать предохранитель того же номинала, который использовался ранее. Установка вставок с увеличенным сечением перемычки приводит к перегреву проводки при коммутации оборудования с повышенной мощностью.
После того как владелец нашел и заменил защитный элемент, необходимо проверить работоспособность оборудования. Если нагрев спирали не происходит, то необходимо снять прикуриватель для проверки и ремонта.

Как снять прикуриватель

Алгоритм снятия устройства:

Отключить аккумулятор от бортовой сети, поскольку в машинах имеется штатная магнитола, то необходимо найти код активации. Цифровой пароль записан в сервисной книжке, если код отсутствует, то информация запрашивается через дилерский центр. Если машина собрана после 2005 г., то после восстановления электроснабжения код вводить не требуется, бортовая электроника автоматически распознает магнитолу.
Пластиковой лопаткой или крючком приподнять крышку, закрывающую верхнюю часть консоли между сиденьями. Кожух установлен в промежутке между рычагом переключения скоростей и рукояткой привода стояночного тормоза.
Выкрутить отверткой с наконечником типа Torx винты, расположенные под крышкой. Шурупы удерживают пластиковый кожух с рукояткой выбора скоростей.
Поддеть пластиковой лопаткой рамку декоративного кожуха, закрывающего основание ручки переключения передач.
Вынуть пластиковый кожух движением в сторону рычага стояночного тормоза, а затем снимаем пепельницу с основанием, в котором находится корпус прикуривателя.
Отсоединить жгуты подачи питания к нагревательному элементу и лампе подсветки.
Проверить работоспособность устройства, а затем установить снятые детали в обратной последовательности.

Ремонт

Ремонт прикуривателя заключается в проверке целостности спирали нагрева.

Если произошел обрыв металлического элемента, то узел необходимо заменить.

Возможно короткое замыкание, которое возникает при разрушении диэлектрического кольца из пластика. Деталь в запчасти не поставляется, производитель предусматривает замену прикуривателя. Если нагревательный элемент не держится внутри корпуса, то требуется отогнуть пружинные зажимы отверткой.

Схема подключения

Прикуриватель на Opel Astra H подключается минусовым проводом сечением 1,5 мм² к кузову машины, кабель проходит в жгуте электропроводки к приваренному болту. Если происходит повреждение изолятора и обрыв металлической жилы, то необходимо проложить шнур заново к ближайшему болту «массы». Положительный провод подачи питания к лампе подсветки (сечение 0,5 мм²) подключен параллельно с подсветкой комбинации приборов. Лампочки включаются одновременно, предусмотрена синхронная корректировка яркости свечения нитей накаливания.

Положительный провод для подключения спирали нагрева имеет сечение 1,5 мм². Кабель проходит через блок предохранителей, обеспечивая защиту прибора от коротких замыканий или работы с чрезмерной нагрузкой. При повреждении шнур извлекается из жгута для замены или восстановления изолятора.

Opel Astra H блок предохранителей

Рассмотрены автомобили 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Кузова Опель Астра универсал, хэтчбэк, седан.

Где расположен монтажный блок предохранителей и реле.

Под капотом цифра 12.

Для получения доступа, расположенного в моторном отсеке

отожмите два фиксатора и снимите крышку

Расшифровка монтажного блока предохранителей, реле и плавких вставок под капотом

Обозначение предохранителя/реле (сила тока)

Антиблокировочная система тормозов (ABS)

Электродвигатель вентилятора отопителя при системе климат-контроля

Электровентилятор отопителя при системе кондиционирования*

Электровентилятор радиатора системы охлаждения*

6(20, 30 или 40 А)**

Электродвигатель вентилятора радиатора системы охлаждения

Омыватели стекол ветрового окна и окна двери задка

Звуковой сигнал (предохранитель сигнала opel astra h)

Омыватели стекол ветрового окна и окна двери задка*

Стеклоочиститель ветрового окна

Стеклоочиститель окна двери задка

Электронные системы управления, система Open&Start, ABS, сдвижная крыша, выключатель стоп-сигнала

Обогрев топливного фильтра***

Электронное оборудование коробки передач

Электронное оборудование двигателя

Электрокоррекгор света фар, система адаптированного света фар (AFL)

Топливный насос (предохранитель бензонасоса opel astra h)

Электронное оборудование коробки передач

Электронное оборудование двигателя

Электрогидроусилитель рулевого управления

Электронное оборудование коробки передач

Электронное оборудование двигателя

Электрокоррекгор света фар, система адаптированного света фар (AFL)

Сигнальная лампа неисправности тормозной системы, кондиционер, выключатель на педали сцепления

Электрокоррекгор света фар, система адаптированного света фар (AFL), блок управления наружным освещением

Блок управления модулем рулевой колонки

Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей

Реле электронного блока управления двигателем

Реле режимов стеклоочистителя ветрового окна

Реле включения стеклоочистителя ветрового окна

Реле насоса омывателя фар

Реле компрессора кондиционера

Реле топливного насоса

Реле электровентилятора системы охлаждения

Реле обогрева топливного фильтра***

Реле электродвигателя вентилятора отопителя

Реле противотуманных фар

Расположение монтажного блока в багажнике

Для доступа к предохранителям и реле расположенным в багажном отделении необходимо

повернуть на 90º два фиксатора крышки и откинуть ее вниз

Расшифровка монтажного блока багажника

Обозначение предохранителя/ реле (сила тока)

Элекгростеклоподъемники передних дверей

Система кондиционирования воздуха

Обогрев заднего стекла (стекла окна двери задка)

Стеклоочиститель окна двери задка

Система помощи при парковке

Система кондиционирования воздуха

Система опознавания занятия правого переднего сиденья, система Open&Start

Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало с автозатемнением

Система динамического управления амортизаторами (CDC)

Обогрев наружных зеркал заднего вида

Электростеклоподъемники задних дверей

Электропривод складывания наружных зеркал

Ультразвуковой датчик, система противоугонной сигнализации

Предохранитель прикуривателя opel astra h или передняя розетка для подключения дополнительных электроприборов

Задняя розетка для подключения дополнительных электроприборов

Система Open & Start

Задняя розетка для подключения дополнительных электроприборов

Розетка тягово-сцепного устройства

Центральный замок, вывод «30»

Обогрев левого переднего сиденья

Обогрев правого переднего сиденья

Вывод «15» выключателя (замка) зажигания

Вывод «15а» выключателя (замка) зажигания

Реле обогрева заднего стекла (стекла окна двери задка)

В монтажном блоке багажника расположены пинцет А и запасные предохранители Б

Снятие монтажного блока расположенного в багажнике.

Снимите облицовку левой боковины

Отсоедините от монтажного блока три колодки жгутов проводов в его задней части

Одну колодку в передней части

Для чего, нажав на стопоры, поднимите фиксаторы колодок и отсоедините их

Запомните или запишите расположение колодок

Сожмите фиксатор и отсоедините колодку от монтажного блока в его нижней части

Двумя отвертками разожмитефиксаторы колодки жгута проводов в верхней части блока

и отсоедините колодку от блока

Отверните гайку крепления блока к корпусу и поднимите блок настолько, насколько позволяет овальное отверствие в его корпусе

чтобы вывести фиксаторы блока из зацепления с краем окна в боковине кузова

Далее снимаем блок

Снятие монтажного блока в моторном отсеке opel astra h

Отсоедините от держателя на корпусе верхней платы монтажного блока колодку жгутов проводов и отведите ее в сторону

Снимите дополнительную крышку, преодолевая сопротивление ее фиксаторов

Чтобы не повредить предохранители извлеките их из гнезд

Отверните гайку крепления шины дополнительного блока к выводу монтажного блока

Выверните три болта

Снимите на плате монтажного блока колодку жгута проводов дополнительного блока предохранителей

Снимите плату, извлекая клеммы, расположенные снизу платы, из колодок жгутов проводов, установленных на основании монтажного блока

Назначение и расположение предохранителей Opel Astra GTC

Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.

Блок предохранителей в моторном отсеке

Блок предохранителей в приборной панели

Блок предохранителей в багажном отделении
Блок предохранителей находится под крышкой на левой стенке багажного отделения.

Источники:

Как поменять предохранитель прикуривателя на Опель Астра H

http://autotuning.expert/prikurivatel/predohranitel-opel-astra-h.html

Opel Astra H блок предохранителей

http://xn--80aej2aisf0a0d.xn--p1ai/shemy/opel/astra/1036-naznachenie-i-raspolozhenie-predohraniteley-opel-astra-gtc.html

http://nadomkrat.ru/ustroistvo-avtomobiley/ohlazhdeniye-i-otopleniye/salonnyy-filtr-vaz-2114

Опель Астра Н. Расположение предохранителей, плавких вставок и реле и их замена

141 ..

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 10.1.
В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 10.2.
В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины…

2….и откиньте вниз крышку.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора…

4….и снимите его крышку.

Примечание.

В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель или плавкая вставка.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Захватите пинцетом предохранитель…

8….и извлеките его из контактного разъема.

Примечание.

Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону…

11….и установите новое реле.

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как замениить.

Зачем нужны предохранители Опель Астра H

Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке. Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Как получить доступ к предохранителям

Блок под капотом:

Вставляем плоскую отвертку в щель между крышкой и защелкой
Слегка отгибаем, и поднимаем крышку.
То же самое с другим замком.

В некоторых комплектациях Opel Astra блок разделен на две части. Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку.

В багажнике:

У Opel Astra хэтчбэк и универсал блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы.
В седане аналогичная система, но размер крышки меньше.
Размер блока зависит от комплектации Opel Astra.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Шаг 2. Определяем тип блока предохранителей

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Что делать, если залип прикуриватель?

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Какой инвертер подходит для Opel Astra H?

Где в багажнике Opel Astra H находится розетка?

В любом автомобиле блок предохранителей выполняет функцию защиты электроники и всех устройств, питающихся от него. Если в цепи происходит замыкание, то первый удар на себя возьмет именно предохранитель в БП (блоке предохранителей). Сегодня вы узнаете, как выглядит схема предохранителей Опель Астра G, где находятся блоки в этой модели авто и как заменить сгоревшие предохранители.

Расположение предохранителей

Перед тем, как вы узнаете, где находятся БП в Опель Астра G, вы должны помнить о том, что в автомобиле всегда должен быть дополнительный комплект предохранителей. В случае выхода из строя одного элемента желательно сразу произвести замену, но ни в коем случае нельзя использовать проволоку.

Автомобиль Опель Астра G в трехдверном кузове

Некоторые автовладельцы берут обычный кусок проволоки или канцелярскую скрепку и двумя концами помещают ее на место сгоревшего предохранителя. Они мотивируют это тем, что «ничего страшного в этом нет, если недолго так поездить до замены предохранителя». Но так делать категорически запрещается, в противном случае может возникнуть необходимость замены БП.

Схема БП

На моделях Опель Астра G большая часть предохранителей расположена в блоке, который находится под приборной панелью авто. В частности, он установлен под торпедой с левой стороны напротив водительского сидения за бардачком. Чтобы добраться до БП, необходимо демонтировать облицовочную часть ящика для мелочей, после чего потянуть за днище блока и вывести его в рабочее положение. Ниже представлена схема расположения устройства.

Схема БП, установленного в салоне транспортного средства под панелью приборов в районе водительского сидения

Кроме того, в данных моделях авто также присутствует дополнительный блок, отвечающий за защиту электрического оборудования и прочих устройств. Эта защита является дополнительной для транспортного средства и в данном БП находится восемь основных предохранителей. БП располагается в моторном отсеке со стороны водительского места. Ниже представлены схемы обоих блоков.

Схема БП, расположенного в моторном отсеке Опель Астра

Назначение предохранителей

Теперь рассмотрим назначение элементов обоих БП.

Обозначение компонентов БП, расположенном в салоне авто. Некоторые из этих элементов являются резервными, мы их пропустим в таблице.

Обозначение элементов, расположенных в главном монтажном БП, установленном в подкапотном пространстве.

Как произвести демонтаж и замену предохранителей?

Замена элементов в БП, расположенном в салоне авто.

Для начала найдите ящик для мелочей, расположенный со стороны водительского сидения. Освободите бардачок.
При помощи гаечного ключа открутите винты крепежа облицовки бардачка.
Чтобы вывести БП в рабочее состояние, его необходимо потянуть на себя за нижнюю часть.
Сделав это, вы сможете произвести замену предохранителей. Чтобы демонтировать сгоревший элемент, можно воспользоваться специальными щипчиками, предназначенными специально для извлечения компонентов. Они находятся с правой стороны БП. Обратите внимание: перед извлечением предохранителя необходимо отключить прибор, за который отвечает элемент. Для этого выключите зажигание в авто или отключите аккумуляторную батарею. Чтобы определить, рабочий ли компонент, достаточно будет взглянуть на него. Металлическая нить, находящаяся в нем, будет перегоревшей.
Демонтировав старый компонент БП, установите на его место новый. При этом не забывайте о том, что номинал компонентов, то есть цифры, должны совпадать между собой. Также они будут иметь одинаковый цвет.
Заменив компонент, соберите все в обратном порядке.

Приступим к замене реле, расположенных в БП в моторном отсеке. Перед тем как приступить к процессу, необходимо отключить зажигание и заглушить двигатель.

Откройте капот и с правой стороны, в районе водительского места, найдите крышку БП. Для ее демонтажа вам понадобится отвертка. С левой стороны БП мы сможете увидеть два зажима.
Вставьте отвертку в щель между крышкой БП и зажимом.
Зажим необходимо немного отогнуть, а крышку БП приподнять таким образом, чтобы зажим не защелкнулся, когда вы его отпустите. Аналогичные действия необходимо провести со вторым зажимом.
После этого крышку можно демонтировать.
Сделав это, вы увидите БП с предохранителями и реле. Извлеките сгоревший элемент и замените его на новый. Сборку БП необходимо произвести в обратной последовательности.

Видео от Алексея Бо «Замена предохранителя в Опель Астра Н»

В этом видео показан процесс замены элемента БП, расположенного в моторном отсеке в автомобиле Опель Астра Н. Для Опель Астра G процесс замены происходит аналогично.

Комментарии и отзывы

Мой дед ездил на копейке и у него всегда был такой прикол — вместо предохранителей проволоку фигачить. Так и сгорела машина.

Хорошая статья, все хорошо расписано: какой предохранитель за что отвечает, где находится. А вот жучки — старый дедовский способ, лично я не советовал бы ставить тоже.

А вот я, после просмотра трех книг по Astra G и после просмотра двух сайтов по предохранителям Astra G уяснил для себя — ни одна таблица с предохранителями не соответствует истинному положению и назначению предохранителей.

Этот прибор я ещё в 90-е испытал и занимался её продажей. Эффекта ноль!

Не могу найти причину, почему не горит свет в салоне.

Проверьте лампочку, сам переключатель света, возможно, причина заключается в нем. Просмотрите все предохранители — часто один предохранитель отвечает за работу нескольких источников освещения — головного света и света в салоне.

Иван Иванович Баранов

Опыт работы на СТО:

Посмотреть все ответы

Avtozam.com — ваш помощник в ремонте и обслуживании авто

Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Рассмотрены автомобили Опель Астра G, Опель Зафира А 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Блок предохранителей в салоне.
Он находится слева от руля под вещевым ящиком.
Для доступа к предохранителям откройте ящик для мелочей отожмите боковые защелки, откиньте и снимите ящичек.
Открутите винты и снимите каркас.
для удобства потяните нижнюю часть блока на себя.
На тыльной стороне крышки блока нанесена схема расположения предохранителей и реле.
Вот сама схема расположения предохранителей и реле под панелью приборов Опель Астра G, Опель Зафира А (автомобили выпускавшиеся до 2000 года)
расшифровка предохранителей и реле Опель Астра G, Опель Зафира А.
Реле звукового сигнала
Реле дальнего света фар
Реле противотуманных фар
Реле указателя поворота — правые
Реле указателя поворота — левые
(30A) Насос омывателя фар
(15A) Звуковой сигнал
(20A) Центральный замок
(15A) Противотуманные фары
(7,5A) Многофункциональный дисплей
(30A) Электродвигатель очистителя лобового стекла
(7,5A) Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях
(7,5A) Корректор фар
(30A) Электропривод стеклоподъемников
Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема
(10A) Передний/задний габарит(левый), лампа подсветки номерного знака
Лампа освещения салона
(10A) Указатель поворота/аварийная сигнализация, лампа освещения салона
(10A) Система освещения в дневное время, противоугонная система
(20A) Разъем электрооборудования прицепа – вывод 30
(20A) Аудиосистема, многофункциональный дисплей
(20A) Отопитель сидений, предохранитель прикуривателя opel astra g, opel zafira a
(7,5A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
(7,5A) Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
(10A) Обогреватель зеркал заднего вида
Cхема расположения предохранителей и реле под панелью приборов Опель Астра G, Опель Зафира А (автомобили выпускавшиеся c 2001 года).
описание и назначение предохранителей/реле.
Реле звукового сигнала
Реле дальнего света фар
Реле очистителя заднего стекла
Реле обогревателя зеркал заднего вида
Реле противотуманных фар
Реле задних противотуманных фонарей
Реле – прерыватель указателей поворота
Реле- прерыватель указателей поворота
Трансмиттер аудио сигнала телефона
Преобразователь сигнала датчика частоты вращения колеса
Реле электродвигателя очистителя лобового стекла
Реле лампы освещения салона
Реле обогревателя заднего стекла
Многофункциональный блок управления
(30A) Отопитель/кондиционер подогреватель сидений
(40A) Обогреватель заднего стекла
(10A) Правая фара-ближний свет, корректор фар
(10A) Передние/задние габариты (прав.), лампа подсветки номерного знака
(10A) Правая фара-дальний свет
(30A) Насос омывателя фар
(15A) Звуковой сигнал
(20A) Центральный замок
(15A) Противотуманные фары
(5A) Многофункциональный дисплей
(30A) Электродвигатель очистителя лобового стекла, люк(кабриолет)
(5A) Электропривод стеклоподъемников, люк, электропривод зеркал заднего вида на дверях, лампа освещения салона, противоугонная система
(10A) Задний противотуманный фонарь
(30A) Электропривод стеклоподъемников
(5A) Корректор фар, лампа подсветки номерного знака
(10A) Аудиосистема, телефон, многофункциональный дисплей
(30А) Электропривод стеклоподъемников
(5А) Э/м клапан блокировки ключа в замке зажигания (АКПП), противоугонная система, аудиосистема, телефон
(15A) Указатели поворота/аварийная сигнализация, многофункциональный дисплей, маршрутный компьютер, индикаторы
(10A) Антиблокировочная система тормозов (ABS), усилитель рулевого управления
(10A) Левая фара — ближний свет, корректор фар
(10A) Передний/задний габарит(лев.), лампа подсветки номерного знака
(10A) Левая фара — дальний свет
(2A) Привод складывающейся крыши
(5А) Пампа освещения салона
(10A) Указатель поворота/аварийная сигнализация, лампа освещения салона, система управления АКПП
(2A) Электропривод складывающейся крыши(полуавтоматической)
(10A) Система освещения в дневное время, предупреждение об оставленном включенным освещении, противоугонная система, блок управления иммобилайзером
(20A) Разъем электрооборудования прицепа- вывод 30
(20A) Аудиосистема, многофункциональный дисплей, телефон
(10A) Система управления АКПП, блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
(15А) Отопитель сидений, предохранитель прикуривателя
(20А) Подогреватель сидений
(10A) Стоп-сигналы, система управления АКПП, многофункциональный дисплей, система поддержания скорости
(5A) Система управления АКПП, блок управления электродвигателем вентилятора системыо хлаждения, система кондиционирования
(5А) Блок управления электродвигателем вентилятора системы охлаждения, система кондиционирования
(10A) Обогреватель зеркал заднего вида на дверях
(5А) Датчик наличия пассажира на сиденье, лампа освещения салона
(20A) Ксеноновая фара-правая 2002^
(20A) Ксеноновая фара-левая 2002^
(5А) Подогреватели сидений 2002^
(15А) Управление двигателем 2002^
(20A) Дополнительный отопитель — Дизель
(5A) Привод складывающейся крыши
(40A) — 2,0 дизель/1,7 дизель с кондиционером
Блок предохранителей и реле в моторном отсеке opel astra g.
Схема расположения предохранителей в блоке. (поздние модели)
Схема расположения предохранителей в блоке. (ранние модели)
(60А) Замок зажигания
(60A) Блок предохранителей/реле-приборная панель, ближний свет фар, лампы системы освещения в дневное время, противоугонная система, блок управления иммобилайзером, управление двигателем
(60А) Блок предохранителей/реле-приборная панель
(20А) Электродвигатели вентилятора системы охлаждения (Х12ХЕ — без кондиционера)
(20А) Управление двигателем
(80А) Усилитель рулевого управления
(20А) Электродвигатели вентилятора системы охлаждения (бензин — кромеХ20ХЕ с кондиционером)
Схема расположения реле под капотом.
обозначение для моделей выпускавшихся до 2001 года
Реле электродвигателя вентилятора системы охлаждения (X16SZR, X18XE1, X20XEV)
Реле электродвигателя вентилятора системы охлаждения (X14XE, X16XEL)
Реле топливного насоса
Реле электродвигателя вентилятора системы охлаждения
Реле задержки омывателя фар
обозначение для моделей выпускавшихся после 2001 года
Реле электродвигателя вентилятора системы охлаждения (кроме Z12XE)
Реле топливного насоса (кроме Z20LET/Z22SE)
Реле топливного насоса (Z22SE/Z20LET)
Реле электродвигателя насоса системы охлаждения (Z20LET)
Реле электродвигателя вентилятора системы охлаждения
Большинство цепей питания электрооборудования автомобиля Opel Astra защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Обозначения предохранителей и реле монтажного блока, установленного в багажнике под облицовкой левой боковины, приведены на рис. 1.
Рис. 1. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
В табл. 1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 1. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке багажника.
Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа по направлению движения, приведены на рис. 2.
Рис. 2. Обозначения предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.
Табл. 2. Назначение предохранителей, плавких вставок и реле, установленных в монтажном блоке моторного отсека.
* — Устанавливают в соответствии с комплектацией, на описанном автомобиле не предусмотрено.
— В зависимости от типа двигателя и дополнительного оборудования могут быть установлены плавкие вставки разных номиналов силы тока.
* — Только для автомобилей, оснащенных дизельным двигателем.
1. Для получения доступа к монтажному блоку предохранителей, расположенному в багажнике, поверните на 90° два фиксатора крышки люка в обивке левой боковины.
2. . и откиньте вниз крышку.
3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, отожмите отверткой два фиксатора.
4. . и снимите его крышку.
В специальных гнездах корпуса монтажного блока, расположенного в багажнике, закреплены запасные предохранители Б и пинцет А для извлечения предохранителей из монтажных блоков.
5. Прежде чем заменить перегоревший предохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 1 и 2 цепи, которые защищает данный предохранитель или плавкая вставка.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.
6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.
7. Захватите пинцетом предохранитель.
8. . и извлеките его из контактного разъема.
Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).
9. Установите в контактный разъем предохранитель того же номинала, что и снятый.
10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону.
11. . и установите новое реле.
12. Плавкие вставки заменяйте аналогично замене реле.
Схема предохранителей
Opel / Vauxhall Astra J (2009-2018)
В данной статье мы рассматриваем Опель Астра (Vauxhall Astra) четвертого поколения, выпускавшуюся с 2009 по 2018 год. Здесь вы найдете схемы блоков предохранителей Опель Астра J 2013, 2014, 2015, 2016, 2017 и 2018 , получить информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя (схема расположения предохранителей).
Посмотреть другие Opel / Vauxhall Astra:

Схема предохранителей Opel Astra J / Vauxhall Astra J 2009-2018
Предохранители прикуривателя / розетки в Opel Astra J — это предохранители № 6 (розетка спереди), № 7 (розетка на заднем сиденье), № 26 (грузовое отделение розетки) в блоке предохранителей панели приборов и предохранитель № 17 (розетка) в блоке предохранителей грузового отделения.
Моторный отсек
Блок предохранителей расположен в передней левой части моторного отсека.
Отсоедините крышку и откиньте ее вверх до упора. Снимите крышку вертикально вверх.
Панель приборов
В автомобилях с левым расположением руля блок предохранителей находится за вещевым отсеком на панели приборов.
Откройте отсек и сдвиньте его влево, чтобы разблокировать.Откиньте отсек вниз и снимите его.
В автомобилях с правым рулем он находится за крышкой в перчаточном ящике.
Откройте перчаточный ящик, затем откройте крышку и опустите ее.
Блок предохранителей грузового отделения
3-дверный хэтчбек, 5-дверный хэтчбек:
Блок предохранителей находится с левой стороны грузового отсека за крышкой.
Sports tourer:
Блок предохранителей находится с левой стороны грузового отделения за крышкой.
2013
Моторный отсек
Назначение предохранителей в моторном отсеке (2013 г.)
№ Схема
1 Блок управления двигателем
2 Лямбда-зонд
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Управление вентилятором
8 Лямбда-зонд, двигатель
9 Датчик заднего стекла
10 Датчик батареи
11 Освобождение багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Модуль управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 АБС
22 Левый дальний свет (галоген)
23 Омыватель фар
24 Ближний свет правый (ксенон)
25 Левый ближний свет (ксенон)
26 Противотуманные фары
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Адаптивное переднее освещение
34 —
35 Электрические стеклоподъемники
36 —
37 Соленоид вентиляции адсорбера
38 Вакуумный насос
39 Модуль управления топливной системой
40 Омыватель ветрового стекла, Омыватель заднего стекла
41 Дальний свет правый (галоген)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
47 Гудок
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка положения фар
51 Воздушная заслонка
52 Дополнительный отопитель, дизельный двигатель
53 Модуль управления коробкой передач, Модуль управления двигателем
54 Контроль проводки
Панель приборов
Назначение предохранителей в щитке приборов (2013 г.)
№ Схема
1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система, прибор
6 Розетка спереди
7 Розетка заднего сиденья
8 Левый ближний свет
9 Ближний свет правый
10 Замки дверные
11 Внутренний вентилятор
12 —
13 —
14 Разъем диагностический
15 Подушка безопасности
16 —
17 Система кондиционирования
18 Предварительный предохранитель: радио, информационно-развлекательная система, дисплеи
19 Стоп-сигналы, задние фонари, внутреннее освещение
20 —
21 —
22 Выключатель зажигания
23 Блок управления кузовом
24 Блок управления кузовом
25 —
26 Розетка питания в грузовом отделении (при отсутствии блока предохранителей в грузовом отделении) (только Sports tourer)
Грузовое отделение
Назначение предохранителей в грузовом отделении (2013 г.)
№ Схема
1 Прицепной модуль
2 Выход прицепа
3 Ассистент парковки
4 —
5 —
6 —
7 —
8 Противоугонная сигнализация
9 —
10 —
11 Модуль прицепа, розетка прицепа
12 —
13 Выход прицепа
14 —
15 —
16 —
17 —
18 —
19 Подогрев рулевого колеса
20 Люк
21 Обогрев сиденья
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуфер
32 Активная система демпфирования, предупреждение о выезде с полосы движения
2014, 2015, 2017, 2018
Моторный отсек
Назначение предохранителей в моторном отсеке (2014, 2015, 2017)
№ Схема
1 Блок управления двигателем
2 Лямбда-зонд
3 Система впрыска / зажигания
4 Система впрыска / зажигания
5 —
6 Обогрев зеркал / Противоугонная сигнализация
7 Блок управления вентилятором / Блок управления двигателем / Блок управления коробкой передач
8 Лямбда-зонд / Охлаждение двигателя
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи автомобиля
11 Освобождение багажника
12 Адаптивное переднее освещение / Автоматическое управление освещением
13 АБС
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Модуль управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 Задний электрический центр
22 Левый дальний свет (галоген)
23 Омыватель фар
24 Ближний свет правый (ксенон)
25 Левый ближний свет (ксенон)
26 Передние противотуманные фары
27 Подогрев дизельного топлива
28 Старт-стоп система
29 Электрический стояночный тормоз
30 АБС
31 Адаптивный круиз-контроль
32 Подушка безопасности
33 Адаптивное переднее освещение / Автоматическое управление освещением
34 Рециркуляция ОГ
35 Наружное зеркало / датчик дождя
36 Климат-контроль
37 Соленоид вентиляции адсорбера
38 Вакуумный насос
39 Центральный блок управления
40 Омыватель ветрового стекла / Омыватель заднего стекла
41 Дальний свет правый (галоген)
42 Вентилятор радиатора
43 —
44 Стеклоочиститель
45 Стеклоочиститель
46 Вентилятор радиатора
47 Гудок
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка положения фар / Адаптивное переднее освещение
51 Воздушная заслонка
52 Дополнительный отопитель / Дизельный двигатель
53 Модуль управления коробкой передач / Модуль управления двигателем
54 Вакуумный насос / Комбинация приборов / Вентиляция отопления / Система кондиционирования воздуха
Панель приборов
Назначение предохранителей в щитке приборов (2014, 2015, 2017)
№ Схема
1 Дисплеи
2 Внешнее освещение / Блок управления кузовом
3 Внешнее освещение / Блок управления кузовом
4 Информационно-развлекательная система
5 Информационно-развлекательная система / инструмент
6 Сетевая розетка / прикуриватель
7 Розетка
8 Левый ближний свет / Блок управления кузовом
9 Ближний свет правый / Блок управления кузовом / Модуль подушки безопасности
10 Дверные замки / Блок управления кузовом
11 Внутренний вентилятор
12 —
13 —
14 Разъем диагностический
15 Подушка безопасности
16 Розетка
17 Система кондиционирования
18 Логистика
19 Модуль управления кузовом
20 Блок управления кузовом
21 Комбинация приборов / Противоугонная сигнализация
22 Датчик зажигания
23 Блок управления кузовом
24 Модуль управления кузовом
25 —
26 Розетка питания в грузовом отделении (при отсутствии блока предохранителей в грузовом отделении) (только Sports tourer)
Грузовое отделение
Назначение предохранителей в грузовом отделении (2014, 2015, 2017)
№ Схема
1 —
2 Выход прицепа
3 Ассистент парковки
4 —
5 —
6 —
7 Сиденье с электроприводом
8 —
9 —
10 —
11 Модуль прицепа / Розетка прицепа
12 Прицепной модуль
13 Выход прицепа
14 Заднее сиденье / электрическое складывание
15 —
16 Внутреннее зеркало / Камера заднего вида
17 Розетка
18 —
19 Подогрев рулевого колеса
20 Люк
21 Подогрев передних сидений
22 —
23 —
24 —
25 —
26 Деактивированный режим логистики
27 —
28 —
29 —
30 —
31 Усилитель / сабвуфер
32 Активная система демпфирования / предупреждение о выезде с полосы движения
Схема предохранителей
Opel / Vauxhall Astra K (2016-2019…)
В данной статье мы рассматриваем Опель Астра пятого поколения (Vauxhall Astra), выпускаемый с 2016 года по настоящее время. Здесь вы найдете схемы блока предохранителей Opel Astra K 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).
Посмотреть другие Opel / Vauxhall Astra:

Схема предохранителей Opel Astra K / Vauxhall Astra K 2016-2019…
Предохранители прикуривателя (розетки) в Opel / Vauxhall Astra K — это предохранитель № 4 (2016-2018) или № 29 (2019) (прикуриватель / розетка на передней панели) в блоке предохранителей на панели приборов и предохранитель. №35 (розетка в грузовом отсеке) в блоке предохранителей в моторном отсеке.
Блок предохранителей в моторном отсеке

Расположение блока предохранителей
Блок предохранителей находится спереди слева в моторном отсеке.
Схема блока предохранителей
Назначение предохранителей в моторном отсеке
№ Схема
1 Стартер
2 Стартер
3 Датчик выхлопа
4 Блок управления двигателем
5 2016-2018: Функции двигателя
2019: Функции двигателя / Aeroshutter
6 Модуль управления коробкой передач
7 —
8 Блок управления двигателем
9 Климат-контроль
10 Дизельная выхлопная система
11 Система блокировки задней двери, трансмиссия
12 Сиденье для массажа поясницы
13 Насос после закипания
14 Дизельная выхлопная система
15 Датчик выхлопа
16 Впрыск топлива
17 Впрыск топлива
18 Дизельная выхлопная система
19 Дизельная выхлопная система
20 —
21 2016-2018: Преобразователь постоянного / переменного тока
2019: Не используется
22 АБС
23 Омыватель ветрового и заднего стекла
24 2016-2018: Не используется
2019: Омыватель фар
25 Подогрев дизельного топлива
26 Модуль управления коробкой передач
27 Модуль задней двери с электроприводом
28 —
29 Обогрев заднего стекла
30 Оттаивание зеркала
31 2016-2018: Не используется
2019: Модуль предупреждения о краже
32 Трансформатор постоянного тока / Светодиодный дисплей / Электронагреватель / Климат-контроль / Контроллер свечей накаливания
33 Предупреждение о краже
34 Гудок
35 Розетка грузового отделения
36 Правый дальний свет (галоген) / Правый ближний свет (светодиод)
37 Левый дальний свет (галоген)
38 Светодиодная фара / Автоматическая регулировка угла наклона фар
39 Передняя противотуманная фара
40 2016-2018: OnStar
2019: Модуль центрального шлюза
41 Датчик воды в топливе / Водяной насос
42 Ручная регулировка угла наклона фар
43 Топливный насос
44 Камера заднего вида / Внутреннее зеркало заднего вида / Модуль прицепа
45 Светодиодная фара левая / Автоматическая регулировка угла наклона фар слева
46 Комбинация приборов
47 Замок рулевой колонки
48 Задний дворник
49 2016-2018: Не используется
2019: Наружное зеркало заднего вида
50 Светодиодная фара правая / Автоматическая регулировка угла наклона правой фары
51 Левый ближний свет (светодиод)
52 Модуль управления двигателем / модуль управления трансмиссией
53 2016-2018: Не используется
2019: Дизельная выхлопная система
54 Стеклоочиститель
55 2016-2018: Дизельная выхлопная система
2019: Электрическое складывание задних сидений
56 —
57 —
Дополнительные предохранители находятся рядом с аккумулятором автомобиля:
№ Цепь
1 Топливный насос
2 Блок управления двигателем
3 Блок питания
Блок предохранителей на панели приборов

Расположение блока предохранителей
Блок предохранителей находится за крышкой на центральной консоли.
Если крышка предохранителя имеет разъем питания, его необходимо снять с помощью адаптера и отвертки (адаптер хранится в перчаточном ящике).
Схема блока предохранителей
Назначение предохранителей в щитке приборов
№ Схема
1 2016-2018: Не используется
2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2 Климатическая установка, вентилятор
3 Сиденье с электроприводом со стороны водителя
4 2016-2018: Прикуриватель / розетка спереди
2019: Сиденье с электроприводом на стороне пассажира
5 —
6 Стеклоподъемник передний
7 АБС
8 Рулевое колесо с подогревом
9 Блок управления кузовом
10 Задний стеклоподъемник
11 Люк
12 Модуль управления кузовом
13 Обогрев сиденья (только на автомобилях без звукового сигнала)
14 Наружное зеркало
15 Блок управления кузовом
16 Модуль управления кузовом
17 Блок управления кузовом
18 Блок управления кузовом
19 Разъем канала передачи данных
20 Система подушек безопасности
21 Климат-контроль
22 Центральный замок, дверь багажника
23 Электронный ключ
24 Функция памяти сиденья с электроприводом
25 Рулевое колесо системы подушек безопасности
26 Замок зажигания / замок рулевой колонки
27 Блок управления кузовом
28 Разъем USB
29 2016-2018: Не используется
2019: Прикуриватель / розетка спереди
30 Рычаг селектора
31 Стеклоочиститель заднего стекла
32 Модуль управления коробкой передач
33 Противоугонная сигнализация / Звуковой оповещатель
34 Ассистент парковки / Предупреждение о боковых слепых зонах / Информационно-развлекательная система / USB-разъем
35 OnStar
36 Информационный дисплей / Комбинация приборов / CD-проигрыватель
37 Информационно-развлекательная система, радио
Блок предохранителей грузового отделения

Расположение блока предохранителей
Блок предохранителей расположен с левой стороны грузового отсека за крышкой.
Схема блока предохранителей
Назначение предохранителей в грузовом отделении
№ Схема
1 —
2 2016-2018: Инвертор постоянного / переменного тока
2019: Не используется
3 Прицепной модуль
4 2016-2018: Сиденье со стороны пассажира с электроприводом
2019: Не используется
5 —
6 2016-2018: Модуль предупреждения о расстоянии
2019: Не используется
7 —
8 —
9 2016-2018: Обогрев заднего сиденья (на автомобилях без звукового сигнала)
2019: Не используется
10 Сервис
11 —
12 Обогрев передних сидений (на автомобилях с звуковой сигнализацией)
13 Обогрев заднего сиденья (на автомобилях с звуковой сигнализацией)
14 Зажигание
15 Вентиляция сиденья
16 Выход прицепа
17 Выход прицепа
18 —
19 —
20 —
21 2016-2018: Электрическое складывание задних сидений
2019: Не используется
22 2016-2018: Задняя дверь с электроприводом
2019: Не используется
Opel Astra H (2004-2014) Схема предохранителей и реле
Годы выпуска: 2004 2005 г. 2006 г. 2007 г. 2008 г. 2009 г. 2010 г. 2011 г. 2012 г. 2013 2014 г.
Потребность в компактном автомобиле остается на первом месте.Опель Астра относится к тому сегменту, который эффективно удовлетворяет потребности небольшой семьи. Немецкий автопроизводитель Opel приобрел огромная популярность благодаря своим мощным автомобилям, ориентированным на производительность, и Astra входит в число вверху списка. Со всеми неизменными функциями это один из лучших бюджетных автомобилей для небольших семьи. Продавалась на Ближнем Востоке, в Ирландии, континентальной Европе, Южная Африка и Индия.
Astra H была запущена как пятидверный хэтчбек в марте 2004 года.Здесь также есть спорт версия, которая рассматривается как трехдверный хэтчбек. Он состоит из ветрового стекла, которое простирается в крышу и обеспечивает панорамный вид, благодаря чему он также известен как панорамное лобовое стекло. Условные обозначения моделей начинаются с буквы F, поскольку была астра первого поколения. Astra H — третье поколение той же модели поставляется с различными обновленными функциями.
Astra h отличается улучшенным двигателем и привлекательным салоном со стильными деталями.В Управляемость этого компактного автомобиля была улучшена за счет настроек подвески от Lotus. Кроме из них есть различное модернизированное оборудование, которое делает его весьма подходящим для небольших семьи.
Это один из первых европейских автомобилей с цифровым радио. Однако эта функция был доступен в некоторых версиях Astra. Другие инновационные функции представлены в последующие модели, такие как адаптивное переднее освещение и электронное постоянное демпфирование контроль. Есть и последующие выпуски моделей Astra в версиях универсал и купе. к концу 2005 г.
Люди, ищущие компактный автомобиль, оснащенный всеми эффективными функциями, нашли это практичный вариант. В то время он приобрел огромную популярность благодаря недорогой ценообразование и эффективная работа.
Блок предохранителей находится под крышкой. Не храните предметы за обложка. В зависимости от комплектации там два разных блока предохранителей.
Седан 5-дверный, Универсал, Фургон
Чтобы открыть, поверните обе защелки монетой. и откинуть крышку.
Салон 3-дверный
Чтобы открыть, откиньте крышку вверх.
Салон 4-дверный
Чтобы открыть, поверните защелку против часовой стрелки. и откинуть крышку
TwinTop
Чтобы открыть, потяните за две ручки, снимите зажимы и отогните крышку вверх.
Блок предохранителей версии A
№ Схема
1 Противотуманная фара
2 —
3 Розетка в грузовом отделении
4 Фонари заднего хода
5 Задние электрические стеклоподъемники
6 Система кондиционирования воздуха
7 Передние электрические стеклоподъемники
8 Наружные зеркала с подогревом
Блок предохранителей версии B
900 97 Датчик дождя, система контроля давления в шинах, внутреннее зеркало
No. Контур
1 Передние электрические стеклоподъемники
2 —
3 Приборы
4 Отопление, система кондиционирования, электронный климат-контроль
5 Подушки безопасности
6 —
7 —
8 —
9 —
10 —
11 Обогрев заднего стекла
12 Стеклоочиститель заднего стекла
13 Ассистент парковки
14 Отопление, система кондиционирования воздуха
15 —
16 Распознавание занятости сиденья, система Open & Start
17
18 Приборы, переключатели
19 —
20 CDC
21 Наружные зеркала с подогревом
22 Люк в крыше
23 Электростеклоподъемники сзади
24 Диагностический разъем
25 —
26 Электрические складные наружные зеркала заднего вида
27 Ультразвуковой датчик, противоугонная сигнализация
28 —
29 Прикуриватель, передняя розетка питания
30 Задняя розетка
31 —
32 —
33 Открытый и S система тарт
34 Люк на крыше, TwinTop
35 Розетка сзади
36 Розетка для буксирного оборудования
37 —
38 Центральный система блокировки клеммы 30
39 Обогрев левого сиденья
40 Обогрев правого сиденья
41 —
42 —
43 —
44 —
Вся информация и схемы Opel Astra H, представленные на этом сайте, предназначены для общей информации. только цель.Актуальные Opel Astra H (2004-2014) схемы и Схемы (схемы и схемы блока предохранителей, схемы расположения, схемы подключения и т. д.) могут различаться в зависимости от версии модели.
Opel Astra J (2009-2015) Схемы и схемы блока предохранителей
Годы выпуска: 2009 2010 г. 2011 г. 2012 г. 2013 2014 г. 2015 г.
Astra от Opel — один из лучших автомобилей в своем сегменте, представленный на Франкфурте в 2009 году. Автосалон в Германии.Производство началось в том же году и поставки тоже. Это четвертое поколение той же модели. Помимо соглашения об именах, различные особенности делают его уникальным.
Опель Астра: Четвертое поколение
Эта модель поставляется с 19-дюймовыми легкосплавными дисками в стандартной комплектации, также можно выбрать 20-дюймовые диски. те, которые намного легче. Общий механизм автомобиля делает его подходящим для эффективного стаж вождения. Наличие механического дифференциала повышенного трения в стиле Рекаро. спортивные сиденья, активная подвеска FlexRide с электронным управлением, передняя часть HiPerStrut подвеска, значок OPC на ручке переключения передач, рулевом колесе, на дисках приборов, спереди и сзади бампер, стандартный задний спойлер делает его оснащенным всесторонними функциями.
Варианты двигателей для этой модели доступны как с 5-ступенчатой, так и с 6-ступенчатой механической коробкой передач. коробка передач. Можно легко выбрать по своему выбору. Он также поставляется с различными вариантами типа 1.4 турбо, 1.6, 1.6 турбо и 2.0 CDTI по региону. В моделях, произведенных в В 2011 г. были внедрены некоторые интерактивные системы. Эти системы являются достижения в области технологий, такие как кнопка Start / Stop. Инновационные функции привлекает множество людей.
В последующие годы модель претерпела основные изменения в характеристиках.Помимо визуальных изменений, он также включает бамперы и решетки, а также некоторые незначительные изменения. с фарами. Обновленная Astra J четвертого поколения получила несколько серьезных обновлений в информационно-развлекательные системы, такие как фронтальная камера Eye с улучшенным помощником по дорожным знакам, следующая индикация расстояния (FDI) и предупреждение о лобовом столкновении (FCA), камера заднего вида, расширенная система помощи при парковке и предупреждение о боковых слепых зонах Это функции, которые обеспечивают огромная безопасность и ощущение уникального опыта вождения.
Вся информация и схемы Opel Astra J, представленные на этом сайте, предназначены для общей информации. только цель.Актуальные Opel Astra J (2009-2015) схемы и Схемы (схемы и схемы блока предохранителей, схемы расположения, схемы подключения и т. д.) могут различаться в зависимости от версии модели.
Где предохранители Опель Астра. Описание блока предохранителей в Opel Astra H
Бесплатный сборник схем предохранителей для всех моделей Opel. В автомобилях Opel очень много электрических цепей, защищенных предохранителями, благодаря которым можно успешно избежать неприятных, а порой и опасных ситуаций… Недопустимо просто закрывать перегоревшие плавкие вставки «жучками» из толстой проволоки. Но даже исправный предохранитель может преподнести сюрпризы — из-за ослабленных держателей или окисленных наконечников предохранителя контактная часть «горит», в результате чего увеличивается сопротивление контакта и, как правило, нагревается, затем контакт портится еще больше. , есть проблемы с работой электрики автомобиля … Рекомендуем проверять и чистить не реже одного раза в год. Рекомендуется постоянно держать в машине несколько запасных предохранителей.Для хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Уточнять схему подключения можно в.
Предохранители для Opel Kadett
.
Предохранители для Opel Frontera
.
Показаны автомобильные предохранители до конца 1995 года. Приведен номинальный ток предохранителей. Предохранители защищают следующие цепи:
1 — F10E, номинальный ток 10 А, левая фара, регулировка положения фар, контрольная лампа дальнего света
3 — F8E, номинальный ток 15 А, противотуманная фара
4 — F7E, номинальный ток 20 А, вентилятор
5 — F6E, номинальный ток 15 А, топливный насос (2.Двигатель 0 л до середины 1995 г. и двигатель 2,4 л)
6 — F5E, номинальный ток 10 А, омыватель фар
7 — F4E, номинальный ток 10 А, звуковой сигнал
8 — F3E, номинальный ток 10 А, сигнализация
Модели блока реле / предохранителей между серединой 1995 и концом 1997 года выпуска соответствуют расположению предохранителей в блоке. Некоторые предохранители имеют разные функции:
1 — F10E, номинальный ток 10 А, левая фара, регулировка угла наклона фар, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, правая фара, ближний свет
3 — F8E, номинальный ток 10 А, противотуманная фара
4 — F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (2.Двигатель 0 л и 2,2 л с середины 1995 г.)
6 — F5E, номинальный ток 25 А, автомобили раннего производства, автомобили более позднего производства 30 А, омыватель фар, звуковой сигнал, диагностика двигателя
7 — F4E, номинальный ток 30 А, кондиционер вентилятор, правый
8 — F3E, только для дизельного двигателя
9 — F2E, номинальный ток 10 А, габаритный свет и задний фонарь слева, освещение панели приборов, выключатель и прикуриватель
10 — F1E, номинальный ток 10 А, габаритный свет и задний фонарь правый
11 — FL3, номинальный ток 30 А, габаритный свет и задние фонари
12 — FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, система вторичной подачи воздуха в двигатель 2.2 л (с середины 1995 г.).
На автомобили с 1997 года устанавливаются следующие предохранители:
1 — F10E, номинальный ток 15 А, дальний свет справа, излучатель дальнего света справа, контрольная лампа дальнего света
2 — F9E, номинальный ток 15 А, дальний свет слева, прожектор слева
3 — F8E, номинальный ток 25 А (только для дизельного двигателя)
4 — F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 — F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л с середины 1995 г. и двигатель 2,2 л)
6 — F5E, номинальный ток 25 А, вентилятор, конденсатор кондиционера
7 — F4E, номинальный ток 10 А, ближний свет правый
8 — F3E, номинальный ток 10 А, ближний свет слева
9 — F2E, номинальный ток 10 А, левый габаритный свет и задний лампа, подсветка панели приборов, выключатель и прикуриватель, зуммер «Свет включен»
10 — F1E, номинальный ток 10 А, габаритный свет и задний фонарь правый
Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 A, стояночный и задний фонарь, противотуманный свет
FL4, номинальный ток 30 A, вентилятор радиатора
12 — FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары
Второй блок предохранителей расположен под приборной панелью (рисунок Блок предохранителей).Остальные предохранители находятся здесь. Назначение предохранителей в зависимости от года выпуска следующее:
До конца 1995 года выпуска:
1 — номинальный ток 10 А, центральный замок
2 — номинальный ток 10 А, тормозной сигнал
3 — номинальный ток 10 А, внутреннее освещение, радио, часы
4 — номинальный ток 15 А, обогрев заднего стекла (1992 года выпуска), 20 А с 1993 года
5 — противотуманные фары
6 — стеклоочистители, номинальный ток 15 А до 1992 года выпуска, 10 А с 1993 года выпуска
7 — номинальный ток 15 А, индикаторы панели приборов, поворотники, обогрев наружных зеркал, обогрев форсунок омывателя , Зуммер «свет включен»
8 — переднее сиденье с подогревом, номинальный ток 10 А до 1992 года выпуска, 15 А с 1993 года выпуска
9 — система зажигания
10 — номинальный ток 10 А, очиститель и омыватель заднего стекла
13 — номинальный ток 30 А, переключатель электрического стеклоподъемника, прикуриватель
15 — запасной предохранитель
16 — запасной предохранитель
17 — запасной предохранитель
18 — не занят
Автомобили раннего выпуска: звуковой сигнал, обогрев форсунок переднего омывателя
10 — номинальный ток 10 А, стеклоочиститель и омыватель заднего стекла
11 — номинальный ток 30 А, электрический стеклоподъемник, левый
12 — номинальный ток 30 А, электрический стеклоподъемник, правый
13 — номинальный ток 15 А, переключатель электрического стеклоподъемника, сигарета зажигалка
14 — номинальный ток 10 А, контрольная лампа АБС
15-17 — запасной предохранитель
Блок предохранителей с 1997 г.
Блок предохранителей Opel Astra
Защищенная цепь и сила тока
1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
7. Центральный замок — 20 A
8. Стеклоомыватели — 10 A
9. Обогрев сзади стекло и зеркала — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / магнитола / система Twin Audio / многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
14. Очистители для стекол — 30 А
15. Очистители для стекол — 30 А
17.Кондиционер — 20 А
18. Стартер — 25 А
19 Не используется
20 Сигнал Опель Астра — 15А
23. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
27. Отопление, кондиционер, датчик кондиции — 7,5 А
29. ГУР — 5 А
31. Стеклоочиститель заднего стекла — 15 А
32. Задний стоп-сигнал — 5 А
33. Система адаптивного освещения поворотов (AFL) , регулировка наклона фар, реле зажигания, система управления замком дверей — 5 А
34.Блок управления модулем рулевой колонки — 7,5 А
36. Прикуриватель — 15 А
Блок предохранителей Opel Astra h
1. ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Стеклоочистители — 10 А
8. Сигнал — 15 А
9.Омыватель фар — 25 А
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. — —
18. Стартер — 25 А
19. Трансмиссионная электроника — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Адаптивная система фар (AFL), регулировка угла наклона фар — 10 А
24.Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. ГУР — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оснащение коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар, переключатель фар — 5 А
34.Система управления на рулевой колонке — 7,5 A
35. Информационно-развлекательная система — 20 ампер
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 A
Полностью укомплектованный блок предохранителей
1. Передние стекла — 25 А
2. —-
3. Инструменты — 7,5 А
4. Обогрев салона, кондиционер, климат-контроль — 5 А
5. Подушки безопасности — 7,5 А
11. Обогрев заднего стекла — 25 А
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7.5 A
15. —
16. Система обнаружения человека в автокресле, система Open & Start — 5 A
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 A
18. Инструменты, переключатели — 5 A
19. —
20. CDC Opel — 10 A
21. Зеркала с подогревом — 7,5 A
22. Люк в крыше — 20 A
23. Стекла задние — 25 A
24. Разъём для диагностики — 7,5 А
25. —
26. Электро складывающиеся зеркала заднего вида при парковке — 7,5 Ампер
27.Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя на передней панели — 15 А
30. Гнездо прикуривателя сзади — 15 А
33. Система Open & Start — 15 А
34. Складывание крыша — 25 А
35. Задний разъем Opel — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный замок — 25 А
39. Подогрев сидений (левый) — 15 А
40. Подогрев сидений (правый) — 15 А
Предохранители в моторном отсеке Opel Astra J
Указать номер и назначение
1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогреваемые зеркала
7 Контроллер вентилятора
8 Лямбда-зонд, двигатель
9 Датчик заднего стекла
10 Батарея датчика
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 ABS
22 Высота слева дальний свет фары (галоген)
23 Омыватель фар
24 Правый ближний свет (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 АБС
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 —
35 Электростеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 ВА cuum pump
39 Блок управления системой подачи топлива
40 Омыватель лобового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галоген)
42 Вентилятор радиатора
43 Стеклоочиститель
44 —
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель для дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки
Схема предохранителей Opel Mokka
.
№Электрическая схема
1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 —
4 —
5 Электронный блок управления тормозами
6 Интеллектуальный датчик управления аккумулятором
7 —
8 Блок управления коробкой передач
9 Блок управления кузовом
10 Регулировка угла наклона фар
11 Очиститель заднего стекла
12 Обогрев заднего стекла
13 Привод фары (левый)
14 Обогрев наружных зеркал
15 —
16 Подогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателя
19 Топливный насос
20 —
21 Охлаждающий воздух
22 —
23 Зажигание Змеевик, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правый)
26 Блок управления двигателем
27 —
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Дальний свет слева
32 Дальний свет справа
33 Блок управления двигателем
34 Зуммер
35 Климатическая установка, кондиционер
36 Передняя противотуманная фара
Блок предохранителей приборной панели Opel
1 Блок управления кузовом
2 Блок управления кузовом
3 Блок управления кузовом
4 Блок управления кузовом
5 Блок управления кузовом
6 Блок управления кузовом
7 Блок управления кузовом
8 Блок управления кузовом
9 Замки дверей
10 Модуль защитной диагностики
11 Замки дверей
12 Климат-контроль
13 Задняя дверь
14 Парковочный ассистент
15 Предупреждение о выезде с полосы движения, внутреннее зеркало
16 Система адаптивного освещения поворотов
17 Электрический стеклоподъемник, сторона водителя
18 Датчик дождя
19 Резерв
20 Рулевое колесо
21 Управление коробкой передач блок
22 Прикуриватель
26 Защитный модуль диагностики
27 Комбинация приборов
28 Система адаптивного освещения поворотов
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информационно-развлекательная система, аксессуары, розетка
33 Дисплей, информационно-развлекательная система
34 OnStar UHP / DAB
Блок предохранителей в багажном отделении
1 Поясничная опора, сиденье водителя
2 Поясничная опора, пассажирское сиденье
3 Усилитель
4 Разъем жгута проводов прицепа
5 Постоянный полный привод
6 Дисплей
7 Резерв
8 Прицеп
9 Резерв
10 Резерв
11 Прицеп
12 навигационная система.
13 Обогрев рулевого колеса
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик наличия воды в топливе
17 Внутреннее зеркало
18 Резерв
Предохранители OPEL OMEGA B

Это должен знать каждый автовладелец:
Почему-то перегорает предохранитель прикуривателя на Опель астра Н. Это обычное дело. Мы подготовили пошаговое руководство по его замене.
Шаг 1. Ищем люк в багажнике
Для начала нужно найти лючок блока предохранителей в багажнике.Обычно это выглядит так:
Блок предохранителей в седане Опель Астра H обычно выглядит так:
Если ваш люк выглядит не так, как на картинке, значит, у вас редкая конфигурация, такое бывает, ничего страшного, не нужно паниковать.
Шаг 2. Определить тип блока предохранителей
Теперь нужно разобраться, каким блоком предохранителей у вас Астра. Дело в том, что большинство автомобилей этой марки оснащалось «комплектным монтажным блоком», но некоторые автомобили, особенно в базовой комплектации, оснащались «простым монтажным блоком».Простой монтажный блок намного меньше и встречается очень редко. Но всякое бывает.
Вот так выглядит «коробка предохранителей в сборе»:
Вот так выглядит «простой монтажный блок» предохранителей:
Шаг 3. Замена предохранителя прикуривателя
Если у вас простой монтажный блок (такое бывает ОЧЕНЬ РЕДКО), то можно смело закрывать багажник, в нем нет нужного вам предохранителя. Открыть капот и поменять предохранитель FЕ36, 7,5А (если засветка прикуривателя закрыта, тоже можно поменять — FЕ33, 5А).Но, как мы писали выше, это очень редко.
Если в багажнике стоит традиционный полноценный монтажный блок, то нужно поменять предохранитель FR29 на 15А (FR18, 5А — подсветка):
Что делать, если прикуриватель застрял?
Чаще всего это происходит из-за перегоревшего предохранителя. Просто замените его, и предохранитель сработает.
Что делать, если вилка зарядного устройства не входит в прикуриватель и выпадает?
Вместо того, чтобы менять прикуриватель целиком, купите 2-полосный разветвитель и воткните его в прикуриватель.
В чем состоит поломка, если предохранитель перегорел сразу после того, как устройство (например, навигатор) было подключено к прикуривателю?
Попробуйте вставить прикуриватель в гнездо прикуривателя и посмотрите, что произойдет. Если предохранитель снова перегорел, значит проблема в электрической цепи автомобиля, если предохранитель не перегорел, значит проблема в подключенном устройстве.
После замены предохранителя прикуривателя перестал работать центральный замок, что делать?
Об этом мы уже писали в отдельной статье с подробной инструкцией, что делать в этом случае.
Что делать, если колесный насос слишком мощный и перегорает предохранитель?
Вместо того, чтобы покупать новую помпу, лучше отрезать вилку прикуривателя и припаять пару крокодилов для аккумуляторного блока. Подключите помпу напрямую к аккумулятору.
Какой инвертор подходит для Опель Астра H?
Выберите инвертор с максимальной мощностью 120 Вт. Если купить более мощный, предохранители вылетят.
Где розетка в багажнике Опель Астра H?
Розетка в багажнике находится с правой стороны багажника, но присутствует не во всех комплектациях.Для тех, у кого он есть, к нему можно подключить пылесос при чистке багажника или автомобильный холодильник в дальних поездках.
распечатайте эти две фотографии в с и т е на одном листе А4 с двух сторон> ламинат> положить в бардачок>
Расположение и назначение предохранителей вариант 2
Полный размер: 2592x1944px, 771 Кб Полный размер: 2592x1944px, 869 Кб
цена вопроса ~ 50 руб. ( скачать фото в полном размере 2592×1944 — фото отличное качество)*
назначение предохранителей зависит от типа блока в багажном отделении :
Упрощенное оборудование (в основном дизельные Караваны ) — задний блок (без РЭП)
назначение предохранителей, опция 1 + малый задний блок 1279×932 jpg
1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — кондиционер — 30 A
5. Радиатор вентилятора * 30 A или 40 A
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Центральный замок — 20 A
8. Омыватели лобового стекла — 10 A
9. Об обогреве заднего стекла и наружных зеркал — 30 A
10. Разъем для диагностики — 7,5 А
11. Устройства — 7.5 A
12. Мобильный телефон / радио / аудиосистема Twin Audio / многофункциональный дисплей — 7,5 A
13. В освещение салона — 5 А
14. С каплеуловителем ветрового стекла — 30 A
15. С каплеуловителем лобового стекла — 30 А
16. Звуковой сигнал, АБС, выключатель стоп-сигнала, кондиционер — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7.5 A
23. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 5 A
24. Топливный насос — 15 A
25. Электронное оборудование коробки передач — 15 A
26. Электронное оборудование двигателя — 10 A
27 . Отопитель, кондиционер, датчик состояния — 7,5 А
28. Электронное оборудование коробки передач — 5 А
29. Сервопривод рулевого управления — 5 А
30. Электронное оборудование двигателя — 10 А
31. Стеклоочиститель заднего стекла . — 15 А
32. Выключатель стоп-сигналов — 5 А
33.Регулировка угла наклона фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя — 5 А
34. Блок управления модулем рулевой колонки (CIM) — 7,5 Ампер
35. Информационно-развлекательная система — 20 Ампер
36. Прикуриватель, передняя розетка — 15 А
Полностью оборудован — задний модуль REC — расположение предохранителей более сложное.
вариант 2
2592x1944px, 771 Кб + зад (ЗАП) : 2592x1944px, 869 Кб
1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — кондиционер — 30 A
5. Вентилятор радиатора * 30 A или 40 A
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Омыватели ветрового стекла — 10 A
8. Сигнал — 15 A
9. Омыватель фар — 25 A
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. С каплеуловителем лобового стекла — 30 А
15.С каплеуловителем ветровое стекло — 30 А
16. Звуковой сигнал, АБС, в выключателе стоп-сигнала, кондиционер — 5 А
17. — * Подогрев, затем сливной фильтр (дизельный вигатель) — 25А
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Компрессор кондиционера — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения поворотов (AFL), коррекция угла наклона фар регулировка — 10 А
24. Топливный насос — 15 А
25.Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27. Электрогидроусилитель руля — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А.
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — 5А
33. Система адаптивного освещения поворотов ( AFL), регулировка угла наклона фар, переключатель света — 5 А
34.Блок управления модульной рулевой колонки (CIM) — 7,5 A
35. Информационно-развлекательная система — 20 А
36. Мобильный телефон / радио / система Twin Audio / многофункциональный дисплей — 7,5 A
link:
Большинство цепей питания электрооборудования в Opel Astra — это закрытые предохранители … В этой статье мы подробно опишем блок предохранителей Opel Astra N (схема), его расположение, а также процесс замены элемент.
[Скрыть]
Что это такое и зачем нам
Предохранитель — это устройство, защищающее потребителей электроэнергии и электрических цепей от коротких замыканий и перегрузок системы.Он содержит изолирующий корпус, плавкие вставки и специальный вывод, который соединяет плавкие вставки и электрическую цепь. Во избежание перегрева в некоторые детали также входит кварцевый песок.
Блок предохранителей нужен для защиты системы и предотвращения возгорания в случае резкого повышения уровня тока. Это происходит из-за того, что они сгорают первыми. В основном такая вещь одноразовая.
Расположение и компоновка
Наиболее популярное расположение предохранителей — в салоне или под капотом (они расположены возле шайбы).У каждой машины своя планировка, в зависимости от расположения (рядом с прикуривателем или стиральной машиной). Схема нужна для того, чтобы лучше понимать происходящие процессы, а также принцип работы. У некоторых типов автомобилей (например, грузовиков) может быть более одного блока предохранителей или даже 4 или 5. Они также могут быть разбросаны по машине, но это случается редко.
Блок предохранителей в моторном отсеке
В автомобиле Опель Астра блокирует не один, а два. Их расположение — в моторном отсеке и салоне (недалеко от прикуривателя).Чуть ниже — схема рабочих процессов в Опель Астра и элементы, защищенные предохранителями.
Процесс снятия и замены
Блок, описанный в этой статье, имеет свойства, которые могут выгореть, или отдельные детали требуют замены. Как определить, что удалить, а что установить новое?
Автолюбители часто используют такой простой способ, как просто вытащить объект, рассмотреть его на свету и, если нет значительных повреждений, поставить на место. Ни в коем случае нельзя проверять детали этим методом, как в Opel Astra H, так и во всех других! Этот метод очень ненадежный и сомнительный! Ведь такие процессы, как перегоревшая перемычка или окисленная деталь, на глаз не обнаружить.
Блок предохранителей в салоне
Существует метод проверки целостности детали в автомобиле Опель Астра. Ничего вынимать не нужно. Включите цепи, которые не работают (это может быть плита, свет, или магнитофон или габариты). Затем проверьте напряжение щупом сначала на одном конце, затем на другом. Предположим, что на одном конце (выходе) есть напряжение, а на другом нет. В этом случае запчасть повреждается. Эта проверка в машине осуществляется очень быстро — в течение одной минуты.
Замените перегоревшую деталь на такую же по пар. Номинал увеличивается только тогда, когда вы добавляете что-то еще в сгоревшую цепочку. Как правильно установить новую деталь в блок? Устанавливаются по аналогии со старыми. Единственное, что новые детали перед заменой нужно проверять. Существует метод, подходящий для любой системы, независимо от того, расположены ли они в моторном отсеке или рядом с прикуривателем. Благодаря ему вы быстро проверяете товар на качество, чтобы ваш автомобиль opel Astra H не пострадал.
Итак, привяжите провода к концам новой детали и один к плюсу, другой к минусу.
Таким образом, произойдет короткое замыкание. Если деталь полностью сгорела, значит, партия действительно качественная и можно продолжать установку. А если элемент начал плавиться, то устанавливать эту замес нежелательно. В ситуациях перенапряжения внутри автомобиля они тоже будут плавиться, а это сулит, что вместе с ними расплавится электропроводка, что приведет к серьезным последствиям.Так что внимательно выбирайте предохранители, проверяйте вовремя и ухаживайте за своим Opel Astra H.
Видео «Замена предохранителя»
Предлагаем вашему вниманию видео, показывающее, как самостоятельно заменить предохранитель электродвигателя омывателя в автомобиле Опель Астра.
Все модели opel astra h обычно имеют два блока предохранителей
— в моторном отсеке (со стороны водителя)
— под крышкой внешней обшивки в багажнике (со стороны водителя)
В зависимости от комплектации вашего автомобиля схемы включения эти блоки могут быть разными — с разным количеством и расположением элементов.
Блок предохранителей в моторном отсеке расположен слева.
Перед тем, как его искать, обязательно заглушите двигатель и выключите зажигание (поверните ключ в положение OFF). Если этого не сделать, можно получить удар током или замкнуть некоторые контакты отверткой, что может привести к возгоранию.
Чтобы открыть крышку, можно использовать отвертку. С левой стороны крышки есть два зажима.
Вставьте отвертку в прорезь между крышкой и зажимом
— немного отогните защелку и поднимите крышку, чтобы она не щелкала при отпускании
— проделайте то же самое со вторым зажимом
— поднимите крышку (чтобы вертикальное положение), после чего крышку можно снять, потянув вверх, и снять.
В некоторых моделях opel (opel astra a) блок предохранителей состоит из двух частей.
Снимите крышку с большого монтажного блока. Реле и предохранители можно нажимать с обеих сторон на внутренние зажимы, которые надежно удерживают крышку на корпусе.

Крышку главного блока предохранителей можно снять, просто потянув ее вверх. В нем с трудом размещаются основные предохранители.
Под крышкой вы увидите набор предохранителей и реле.
Каждый предохранитель отвечает за отдельное устройство в автомобиле и рассчитан на определенную силу тока, поэтому будет полезно знать номиналы предохранителей.
Цветовая маркировка предохранителей по номинальному току.
Цвет предохранителя и сила тока
фиолетовый — 3 A
Бежевый — 5 A
Коричневый — 7,5 A
Красный — 10 A
Синий — 15 A
Желтый — 20 A
Прозрачный — 25 A
Зеленый — 30 A
Розовый — 30 A
Зеленый — 40 А
Первый вид оборудования
Защищенная цепь и номинальный ток
1. ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
7.Центральный замок — 20 А
8. Омыватели окон — 10 А
9. Обогрев заднего стекла и зеркал — 30 А
10. Разъем для диагностики — 7,5 А
11. Инструменты — 7,5 А
12. Мобильный телефон / радио / Twin Audio системный / многофункциональный дисплей — 7,5 А
13. Ближний свет — 5 А
17. Кондиционер — 20 А
18. Стартер — 25 А
19 —
20 Сигнал — 15 А
23. Система адаптивного освещения поворотов (AFL ), регулировка угла наклона фар — 5 А
24. Топливный насос — 15 А
27.Отопление, кондиционер, датчик кондиции — 7,5 А
29. ГУР — 5 А
31. Стеклоочиститель заднего стекла — 15 А
32. Задний стоп-сигнал — 5 А
33. Система адаптивного освещения поворотов (AFL), фара регулировка наклона, реле зажигания, система управления замком дверей — 5 А
34. Блок управления модулем рулевой колонки — 7,5 Ампер
36. Прикуриватель — 15 А
* 1 — Номинальная сила тока зависит от установленного оборудования и мощности двигателя.
Второй вид оборудования
1.ABS — 20 A
2. ABS — 30 A
3. Система отопления и вентиляции салона — климат-контроль — 30 A
4. Система отопления и вентиляции салона — климат-контроль (HVAC) — 30 A
5. Вентилятор охлаждения * 1 — 30 А или 40 А
6. Вентилятор охлаждения * 1 — 20 А или 30 А или 40 А
7. Омыватели окон — 10 А
8. Сигнал — 15 А
9. Омыватель фар — 25 А
10. —
11. —
12. —
13. Противотуманные фары — 15 А
14. Очистители стекол — 30 А
15. Очистители стекол — 30 А
16.Звуковой сигнал, АБС, стоп-сигналы, кондиционер — 5 А
17. —
18. Стартер — 25 А
19. Электроника трансмиссии — 30 А
20. Система кондиционирования — 10А
21. Электронное оборудование двигателя — 20 А
22. Электронное оборудование двигателя — 7,5 А
23. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар — 10 А
24. Топливный насос — 15 А
25. Электронное оборудование коробки передач — 15 А
26. Электронное оборудование двигателя — 10 А
27.ГУР — 5 А
28. Электронное оборудование коробки передач — 5 А
29. Электронное оборудование коробки передач — 7,5 А
30. Электронное оборудование двигателя — 10 А
31. Система адаптивного освещения поворотов (AFL), фары регулировка диапазона — 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением — — 5А
33. Система адаптивного освещения поворотов (AFL), регулировка угла наклона фар, переключатель фар —
5 А
34. Система управления рулевой колонкой — 7,5 А
35.Информационно-развлекательная система — 20 ампер
36. Мобильный телефон / радио / двойная аудиосистема / многофункциональный дисплей — 7,5 А
N9 Рабочий контур Обозначение реле
1 Вентилятор системы охлаждения K11 X125
2 Вентилятор системы охлаждения K12 X125
3 Насос омывателей фар K7 X125
4 Противотуманные фары K16 X125
5 Передние дворники (медленно / быстро) K5 X125
6 Очистители передних ( вкл / выкл) K6_X125
7 Вентиляция салона K15 X125
8 Топливный фильтр подогрева (дизельные модели) K14_X125
9 Стартер K1 X125
10 Вентилятор системы охлаждения K13 X125
11 Компрессор К / В К8 Х125
12 ECM K2 X125
13 Топливный насос К10 Х125
14 Клемма 15 KZ X125
N9 Рабочий контур Обозначение реле
1 Обогрев заднего стекла КЗ Х131
2 Клемма 15 К1 Х131
3 Клемма 15а К2 Х131
Блок предохранителей салона спрятан в багажнике с левой стороны.
В хэтчбэках добраться до агрегата можно, открыв крышку корпуса, повернув две круглые защелки и опустив крышку.
В седанах можно найти небольшую крышку с двумя ручками. Потяните за две ручки, освободите зажимы и поднимите крышку.
В зависимости от комплектации панель предохранителей может иметь различный вид.
Полностью оборудованный, количество предохранителей и реле намного больше, а расположение предохранителей более сложное.
Стандартный небольшой блок предохранителей.
1. Противотуманные фары — 15 А
2. —
3. Розетка в багажном отделении — 15 А
4. Фонари заднего хода — 7,5 А
5. Задние стекла — 30 А
6. Кондиционер — 10 А
7. Передние электрические стеклоподъемники — 30 A
8. Зеркала с подогревом — 7,5 A
Изысканный большой блок предохранителей, полностью укомплектованный
1. Передние окна — 25 А
2. —-
3. Инструменты — 7,5 А
4. Отопление салона, кондиционер, климат-контроль — 5 А
5.Подушки безопасности — 7,5 A
6. —
7. —
8. —
9. —
10. —
11. Обогрев заднего стекла — 25 A
12. Стеклоочиститель заднего стекла — 15 А
13. Парктроник — 5 А
14. Обогрев салона, система кондиционирования — 7,5 А
15. —
16. Система обнаружения человека в автокресле, система Open & Start — 5 А
17. Датчик дождя, датчик качества воздуха, датчики давления воздуха в колесах автомобиля, внутреннее зеркало — 5 А
18. Инструмент, переключатели — 5 А
19.—
20.CDC — 10 А
21. Подогрев зеркал — 7,5 А
22. Люк в крыше — 20 А
23. Задние стекла — 25 А
24. Разъем для диагностики — 7,5 А
25. —
26. Электро складывающиеся зеркала заднего вида при парковке — 7,5 Ампер
27. Ультразвуковой датчик, сигнализация — 5 Ампер
28. —
29. Гнездо прикуривателя в передней панели — 15 А
30. Гнездо прикуривателя сзади — 15 А
31. —
32. —
33. Система Open & Start — 15 A
34. Откидная крыша — 25 A
35.Задний разъем — 15 А
36. Электрооборудование для буксировки — 20 А
37. —
38. Центральный замок — 25 А
39. Подогрев сидений (слева) — 15 А
40. Подогрев сидений (справа) — 15 A
41. —
42. —
43. —
44. —
Блок предохранителей в opel astra J (opel astra J).
Новый Opel Astra J имеет три блока предохранителей.
Блок предохранителей в моторном отсеке
— Блок предохранителей за перчаточным ящиком на приборной панели или за крышкой в перчаточном ящике.
— Блок в багажном отделении автомобиля
Главный блок предохранителей расположен в передней левой части моторного отсека.
На верхней и нижней части крышки есть две защелки, нажмите на них и поднимите крышку. При необходимости, потянув крышку вверх, можно снять крышку.

1 Блок управления двигателем
2 Датчик концентрации кислорода
3 Впрыск топлива, система зажигания
4 Впрыск топлива, система зажигания
5 —
6 Обогрев зеркал
7 Контроллер вентилятора
8 Лямбда-зонд, двигатель
9 Датчик заднего стекла
10 Датчик аккумуляторной батареи
11 Рычаг открывания багажника
12 Модуль адаптивного переднего освещения
13 —
14 Стеклоочиститель заднего стекла
15 Блок управления двигателем
16 Стартер
17 Блок управления коробкой передач
18 Обогрев заднего стекла
19 Передние электрические стеклоподъемники
20 Задние электрические стеклоподъемники
21 АБС
22 Левая фара дальнего света (галогенная)
23 Фара шайба
24 Правая фара ближнего света (ксенон)
25 Левая фара ближнего света (ксенон)
26 Противотуманная фара
27 Подогрев дизельного топлива
28 —
29 Электрический стояночный тормоз
30 ABS
31 —
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34-
35 Электрические стеклоподъемники
36 —
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой подачи топлива
40 Омыватель лобового стекла, омыватель заднего стекла
41 Правая фара дальнего света (галогенная)
42 Вентилятор радиатора
43 Стеклоочиститель
44-
45 Вентилятор радиатора
46 —
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный отопитель дизельного двигателя
53 Блок управления коробкой передач, блок управления двигателем
54 Контроль проводки
Блок предохранителей в приборной панели могут располагаться в разных местах в зависимости от оборудования.
На автомобилях с левым рулем блок предохранителей расположен за перчаточным ящиком на панели приборов.
Чтобы добраться до блока, нужно открыть отсек, надавить на внутреннюю коробку влево и полностью разблокировать, опустив вниз. Затем можно снять крышку отсека.
На автомобилях с правым рулем блок предохранителей скрыт крышкой в перчаточном ящике.
Чтобы добраться до него, нужно открыть передний бардачок и найти там небольшую крышку слева вверху.Затем его можно открыть за выступающую ручку — за крышкой находится сам блок предохранителей.
1 Дисплеи
2 Наружное освещение
3 Наружное освещение
4 Радио
5 Информационно-развлекательная система
6 Передняя розетка
7 Розетка на заднем сиденье
8 Левая фара ближнего света
9 Правая ближняя фара
10 Дверные замки
11 Обогрев и вентилятор кондиционера
12 —
13 —
14 Диагностический разъем
15 Подушка безопасности
16 —
17 Кондиционер
18 —
19 Стоп-сигналы, фонари заднего хода, освещение салона
20 —
21 Приборы
22 Выключатель зажигания
23 Кузов блок управления
24 Блок управления кузова
25 —
26 —
Блок предохранителей в багажном отделении расположен
под накладкой на левой стороне багажного отделения.
Вы можете снять крышку, повернув винт крепления и потянув крышку на себя.
1 модуль прицепа
2 розетка прицепа
3 система помощи при парковке
4 —
5 —
6 —
7 —
8 противоугонная сигнализация
9 —
10 —
11 модуль прицепа, розетка прицепа
12 —
13 розетка прицепа
14 —
15 —
16 —
17 —
18 —
19 Обогрев рулевого колеса
20 Вентиляционный люк на крыше
21 Подогрев сидений
22 —
23 —
24 —
25 —
26 —
27 —
28 —
29 —
30 —
31 Усилитель, сабвуфер, динамик
32 Активная система демпфирования, система предупреждения о выезде с полосы движения
Если в этой статье вы найдете для себя полезную информацию или, наоборот, увидите ошибки или неверно указанные данные — ПОЖАЛУЙСТА, НАПИШИТЕ НАМ В КОММЕНТАРИИ.
Блок предохранителей
на Astra — выбор нагрузки на электросхему автомобиля
Блок предохранителей
на Astra Whats New
Блок предохранителей на astra — Подробнее на нашем веб-сайте https информация о блоке предохранителей opel vauxhall opel vauxhall astra h 2004 2009 предохранители и реле блок предохранителей диаграммы расположение и назначение el p class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b продолжительность видео label 3 min class tc bxz bb pr 24 lh 18 label class fw b views label 76 3k ul ul class pinfo mt 10 bxz bb d ib va top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b авторская этикетка информация о коробке предохранителей ul class dd algo algo sr relsrch sr data 180 6012f5640c712 class ptitle options toggle h4 class title ov ha style ne height 1 3 class ac algo fz l ac 21th lh 24 href https r search yahoo ylt awrj7fpj9rjgxsoaumvxnyoa ylu y29sbwnizjeecg9zaziednrpfo 2 rofc8ecg9zffc2dnrp2 2/2/2/8/2/2/8/2/2/6 vauxhall 2fopel vaux hall astra h 2004 2009 предохранители и реле rk 2 rs llkrcc7soltzlu7mhyhs6t.
Блок предохранителей на astra — oot8 referrerpo cy origin target blank data 180 6012f5640c7e9 схема блока предохранителей opel vauxhall astra h 2004 2009 a h4 class fz ms fw m fc 12th wr bw lh 17 информация о блоке предохранителей opel vauxhall opel vauxhall astra class ico стрелка вниз серый толстый optrg ul класс pd nk параметры алгоритма hadnz 4 bgc белый bd 1 bds s bdc lgray1 bs type1 ptb 1u класс db selected class txt a class t1 c dgray c черный h bgc lgray3 hdb plr 3u ptb 1u td n td nh HREF HTTPS г поиск Yahoo уг awrj7fpj9rjgxsoau2vxnyoa ylu y29sbwnizjeecg9zaziednrpzamec2vja3ny с.в. 2 повторно 1611884004 ро 10 RU HTTPS 3a 2f 2fcc bingj 2fcache ASPX 3fq 3dfuse 2bbox 2bon 2bastra 26d 3d47155048354 26mkt 3den нас 26setlang 3den нас 26w 3dunkt4m8jlr5gxxjmuzmnlk3fbetsls5c гк 2 RS rqd8qslltyhtbot05wixvpjvq6q referrerpo су целевого происхождения пустой кэшируются а.Opel vauxhall astra h 2004 2009 предохранители и реле в данной статье мы рассмотрим третье.
Блок предохранителей на astra — поколение opel astra vauxhall astra, выпускавшееся с 2004 по 2009 год здесь вы найдете схемы блока предохранителей opel astra h 2004 2005 2006 2007 2008 и 2009 получите информацию о расположении панелей предохранителей внутри автомобиля и узнать о назначении каждого предохранителя, схемы предохранителей и реле. Схема предохранителей opel astra j vauxhall astra j 2009 2018 cigar ghter предохранители розетки в opel astra j предохранители 6 розетка передняя 7 розетка питания заднее сиденье 26 силовая розетка нагрузочная часть в приборной панели блок предохранителей и предохранитель 17 розетка питания в блок предохранителей части нагрузки.Блок предохранителей с разделением нагрузки Потребность в пактовом автомобиле остается на первом месте Opel Astra относится к тому сегменту, который эффективно удовлетворяет потребности небольшой семьи. Немецкий автопроизводитель Opel приобрел огромную популярность благодаря своим автомобилям, ориентированным на высокие характеристики, а Astra входит в число лидеров. ул со всеми нетронутыми чертами это.
Схема подключения — это методика описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к коробке CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и др.Блок предохранителей на astra Эта принципиальная схема служит для обеспечения детального понимания функций и работы установки, описания оборудования / частей установки (в виде символов) и соединений. Блок предохранителей на Astra На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения иллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.
Vauxhall astra mark 5 блок предохранителей vgnet de заземляющие проводки заземляющие проводки studiowsimonini it Ts astra расположение блока предохранителей электрическая схема вид мощности вид мощности обзор вашего исследования из Holden astra схема подключения блока предохранителей вид нагрузки b вид нагрузки b bookyourstudy fr Схема] блок предохранителей в astra 2007 полная версия hd качество astra 2007 rotaryswitchwiring parrocchiecordenons it 04 astra блок предохранителей 98 dodge grand caravan электрическая схема для электрических схем Схема подключения блока предохранителей Holden astra вид нагрузки b вид нагрузки b bookyourstudy fr Vauxhall astra bertone блок предохранителей 68 mustang главная электрическая схема для проводки Схема схем Расположение блока предохранителей Astra H MK5 youtube
Page 269 — Руководство пользователя Astra H
264
Самопомощь
Фотография №: 17263t.тиф
Блок предохранителей в моторном отсеке
Блок предохранителей находится на передней левой стороне
моторного отсека.
Чтобы открыть крышку, отпустите защелку
вставив отвертку в отверстие как
как можно дальше и поворачивая в сторону.
Откройте крышку вверх и снимите.
В зависимости от версии оборудования,
есть две разные схемы расположения предохранителей для
блок предохранителей в моторном отсеке, управление
разные электрические схемы:
z
Если блок предохранителей в багажном отделении
версия
А
—
см. рис.17949 т на
стр.262 — расположение предохранителей в двигателе
купе версия
А
—
смотреть дальше
столбец.
z
Если блок предохранителей в багажном отделении
это версия
Б
—
см. рис.17958 т на
стр.263 — расположение предохранителей в
моторный отсек версия
Б
—
см. следующую страницу.
У Astra TwinTop всегда есть версия B.
Запасные предохранители, съемник предохранителей — см. Стр. 260.
Схема предохранителей, исполнение А
Некоторые функции защищены несколькими
предохранители.
9
Предупреждение
Перед открытием двигателя выключите двигатель.
отсек блока предохранителей; риск травмы —
см. страницу 291.
№ Схема
Рейтинг
1
АБС
20
А
2
АБС
30
А
3
Внутренний вентилятор
система климат-контроля
30
А
4
Внутренний вентилятор,
обогрев,
кондиционер
30
А
5
Вентилятор радиатора 1
1)
1)
Различные рейтинги в зависимости от двигателя
и уровень оснащения.

№	Схема
1	Блок управления двигателем
2	Лямбда-зонд
3	Впрыск топлива, система зажигания
4	Впрыск топлива, система зажигания
5	—
6	Обогрев зеркал
7	Управление вентилятором
8	Лямбда-зонд, двигатель
9	Датчик заднего стекла
10	Датчик батареи
11	Освобождение багажника
12	Модуль адаптивного переднего освещения
13	—
14	Стеклоочиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Модуль управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	АБС
22	Левый дальний свет (галоген)
23	Омыватель фар
24	Ближний свет правый (ксенон)
25	Левый ближний свет (ксенон)
26	Противотуманные фары
27	Подогрев дизельного топлива
28	—
29	Электрический стояночный тормоз
30	АБС
31	—
32	Подушка безопасности
33	Адаптивное переднее освещение
34	—
35	Электрические стеклоподъемники
36	—
37	Соленоид вентиляции адсорбера
38	Вакуумный насос
39	Модуль управления топливной системой
40	Омыватель ветрового стекла, Омыватель заднего стекла
41	Дальний свет правый (галоген)
42	Вентилятор радиатора
43	Стеклоочиститель
44	—
45	Вентилятор радиатора
46	—
47	Гудок
48	Вентилятор радиатора
49	Топливный насос
50	Регулировка положения фар
51	Воздушная заслонка
52	Дополнительный отопитель, дизельный двигатель
53	Модуль управления коробкой передач, Модуль управления двигателем
54	Контроль проводки

№	Схема
1	Дисплеи
2	Наружное освещение
3	Наружное освещение
4	Радио
5	Информационно-развлекательная система, прибор
6	Розетка спереди
7	Розетка заднего сиденья
8	Левый ближний свет
9	Ближний свет правый
10	Замки дверные
11	Внутренний вентилятор
12	—
13	—
14	Разъем диагностический
15	Подушка безопасности
16	—
17	Система кондиционирования
18	Предварительный предохранитель: радио, информационно-развлекательная система, дисплеи
19	Стоп-сигналы, задние фонари, внутреннее освещение
20	—
21	—
22	Выключатель зажигания
23	Блок управления кузовом
24	Блок управления кузовом
25	—
26	Розетка питания в грузовом отделении (при отсутствии блока предохранителей в грузовом отделении) (только Sports tourer)

№	Схема
1	Прицепной модуль
2	Выход прицепа
3	Ассистент парковки
4	—
5	—
6	—
7	—
8	Противоугонная сигнализация
9	—
10	—
11	Модуль прицепа, розетка прицепа
12	—
13	Выход прицепа
14	—
15	—
16	—
17	—
18	—
19	Подогрев рулевого колеса
20	Люк
21	Обогрев сиденья
22	—
23	—
24	—
25	—
26	—
27	—
28	—
29	—
30	—
31	Усилитель, сабвуфер
32	Активная система демпфирования, предупреждение о выезде с полосы движения

№	Схема
1	Блок управления двигателем
2	Лямбда-зонд
3	Система впрыска / зажигания
4	Система впрыска / зажигания
5	—
6	Обогрев зеркал / Противоугонная сигнализация
7	Блок управления вентилятором / Блок управления двигателем / Блок управления коробкой передач
8	Лямбда-зонд / Охлаждение двигателя
9	Датчик заднего стекла
10	Датчик аккумуляторной батареи автомобиля
11	Освобождение багажника
12	Адаптивное переднее освещение / Автоматическое управление освещением
13	АБС
14	Стеклоочиститель заднего стекла
15	Блок управления двигателем
16	Стартер
17	Модуль управления коробкой передач
18	Обогрев заднего стекла
19	Передние электрические стеклоподъемники
20	Задние электрические стеклоподъемники
21	Задний электрический центр
22	Левый дальний свет (галоген)
23	Омыватель фар
24	Ближний свет правый (ксенон)
25	Левый ближний свет (ксенон)
26	Передние противотуманные фары
27	Подогрев дизельного топлива
28	Старт-стоп система
29	Электрический стояночный тормоз
30	АБС
31	Адаптивный круиз-контроль
32	Подушка безопасности
33	Адаптивное переднее освещение / Автоматическое управление освещением
34	Рециркуляция ОГ
35	Наружное зеркало / датчик дождя
36	Климат-контроль
37	Соленоид вентиляции адсорбера
38	Вакуумный насос
39	Центральный блок управления
40	Омыватель ветрового стекла / Омыватель заднего стекла
41	Дальний свет правый (галоген)
42	Вентилятор радиатора
43	—
44	Стеклоочиститель
45	Стеклоочиститель
46	Вентилятор радиатора
47	Гудок
48	Вентилятор радиатора
49	Топливный насос
50	Регулировка положения фар / Адаптивное переднее освещение
51	Воздушная заслонка
52	Дополнительный отопитель / Дизельный двигатель
53	Модуль управления коробкой передач / Модуль управления двигателем
54	Вакуумный насос / Комбинация приборов / Вентиляция отопления / Система кондиционирования воздуха

№	Схема
1	Дисплеи
2	Внешнее освещение / Блок управления кузовом
3	Внешнее освещение / Блок управления кузовом
4	Информационно-развлекательная система
5	Информационно-развлекательная система / инструмент
6	Сетевая розетка / прикуриватель
7	Розетка
8	Левый ближний свет / Блок управления кузовом
9	Ближний свет правый / Блок управления кузовом / Модуль подушки безопасности
10	Дверные замки / Блок управления кузовом
11	Внутренний вентилятор
12	—
13	—
14	Разъем диагностический
15	Подушка безопасности
16	Розетка
17	Система кондиционирования
18	Логистика
19	Модуль управления кузовом
20	Блок управления кузовом
21	Комбинация приборов / Противоугонная сигнализация
22	Датчик зажигания
23	Блок управления кузовом
24	Модуль управления кузовом
25	—
26	Розетка питания в грузовом отделении (при отсутствии блока предохранителей в грузовом отделении) (только Sports tourer)

№	Схема
1	—
2	Выход прицепа
3	Ассистент парковки
4	—
5	—
6	—
7	Сиденье с электроприводом
8	—
9	—
10	—
11	Модуль прицепа / Розетка прицепа
12	Прицепной модуль
13	Выход прицепа
14	Заднее сиденье / электрическое складывание
15	—
16	Внутреннее зеркало / Камера заднего вида
17	Розетка
18	—
19	Подогрев рулевого колеса
20	Люк
21	Подогрев передних сидений
22	—
23	—
24	—
25	—
26	Деактивированный режим логистики
27	—
28	—
29	—
30	—
31	Усилитель / сабвуфер
32	Активная система демпфирования / предупреждение о выезде с полосы движения

№	Схема
1	Стартер
2	Стартер
3	Датчик выхлопа
4	Блок управления двигателем
5	2016-2018: Функции двигателя 2019: Функции двигателя / Aeroshutter
6	Модуль управления коробкой передач
7	—
8	Блок управления двигателем
9	Климат-контроль
10	Дизельная выхлопная система
11	Система блокировки задней двери, трансмиссия
12	Сиденье для массажа поясницы
13	Насос после закипания
14	Дизельная выхлопная система
15	Датчик выхлопа
16	Впрыск топлива
17	Впрыск топлива
18	Дизельная выхлопная система
19	Дизельная выхлопная система
20	—
21	2016-2018: Преобразователь постоянного / переменного тока 2019: Не используется
22	АБС
23	Омыватель ветрового и заднего стекла
24	2016-2018: Не используется 2019: Омыватель фар
25	Подогрев дизельного топлива
26	Модуль управления коробкой передач
27	Модуль задней двери с электроприводом
28	—
29	Обогрев заднего стекла
30	Оттаивание зеркала
31	2016-2018: Не используется 2019: Модуль предупреждения о краже
32	Трансформатор постоянного тока / Светодиодный дисплей / Электронагреватель / Климат-контроль / Контроллер свечей накаливания
33	Предупреждение о краже
34	Гудок
35	Розетка грузового отделения
36	Правый дальний свет (галоген) / Правый ближний свет (светодиод)
37	Левый дальний свет (галоген)
38	Светодиодная фара / Автоматическая регулировка угла наклона фар
39	Передняя противотуманная фара
40	2016-2018: OnStar 2019: Модуль центрального шлюза
41	Датчик воды в топливе / Водяной насос
42	Ручная регулировка угла наклона фар
43	Топливный насос
44	Камера заднего вида / Внутреннее зеркало заднего вида / Модуль прицепа
45	Светодиодная фара левая / Автоматическая регулировка угла наклона фар слева
46	Комбинация приборов
47	Замок рулевой колонки
48	Задний дворник
49	2016-2018: Не используется 2019: Наружное зеркало заднего вида
50	Светодиодная фара правая / Автоматическая регулировка угла наклона правой фары
51	Левый ближний свет (светодиод)
52	Модуль управления двигателем / модуль управления трансмиссией
53	2016-2018: Не используется 2019: Дизельная выхлопная система
54	Стеклоочиститель
55	2016-2018: Дизельная выхлопная система 2019: Электрическое складывание задних сидений
56	—
57	—

№	Цепь
1	Топливный насос
2	Блок управления двигателем
3	Блок питания

№	Схема
1	2016-2018: Не используется 2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2	Климатическая установка, вентилятор
3	Сиденье с электроприводом со стороны водителя
4	2016-2018: Прикуриватель / розетка спереди 2019: Сиденье с электроприводом на стороне пассажира
5	—
6	Стеклоподъемник передний
7	АБС
8	Рулевое колесо с подогревом
9	Блок управления кузовом
10	Задний стеклоподъемник
11	Люк
12	Модуль управления кузовом
13	Обогрев сиденья (только на автомобилях без звукового сигнала)
14	Наружное зеркало
15	Блок управления кузовом
16	Модуль управления кузовом
17	Блок управления кузовом
18	Блок управления кузовом
19	Разъем канала передачи данных
20	Система подушек безопасности
21	Климат-контроль
22	Центральный замок, дверь багажника
23	Электронный ключ
24	Функция памяти сиденья с электроприводом
25	Рулевое колесо системы подушек безопасности
26	Замок зажигания / замок рулевой колонки
27	Блок управления кузовом
28	Разъем USB
29	2016-2018: Не используется 2019: Прикуриватель / розетка спереди
30	Рычаг селектора
31	Стеклоочиститель заднего стекла
32	Модуль управления коробкой передач
33	Противоугонная сигнализация / Звуковой оповещатель
34	Ассистент парковки / Предупреждение о боковых слепых зонах / Информационно-развлекательная система / USB-разъем
35	OnStar
36	Информационный дисплей / Комбинация приборов / CD-проигрыватель
37	Информационно-развлекательная система, радио

№	Схема
1	—
2	2016-2018: Инвертор постоянного / переменного тока 2019: Не используется
3	Прицепной модуль
4	2016-2018: Сиденье со стороны пассажира с электроприводом 2019: Не используется
5	—
6	2016-2018: Модуль предупреждения о расстоянии 2019: Не используется
7	—
8	—
9	2016-2018: Обогрев заднего сиденья (на автомобилях без звукового сигнала) 2019: Не используется
10	Сервис
11	—
12	Обогрев передних сидений (на автомобилях с звуковой сигнализацией)
13	Обогрев заднего сиденья (на автомобилях с звуковой сигнализацией)
14	Зажигание
15	Вентиляция сиденья
16	Выход прицепа
17	Выход прицепа
18	—
19	—
20	—
21	2016-2018: Электрическое складывание задних сидений 2019: Не используется
22	2016-2018: Задняя дверь с электроприводом 2019: Не используется

№	Схема
1	Противотуманная фара
2	—
3	Розетка в грузовом отделении
4	Фонари заднего хода
5	Задние электрические стеклоподъемники
6	Система кондиционирования воздуха
7	Передние электрические стеклоподъемники
8	Наружные зеркала с подогревом

No.	Контур
1	Передние электрические стеклоподъемники
2	—
3	Приборы
4	Отопление, система кондиционирования, электронный климат-контроль
5	Подушки безопасности
6	—
7	—
8	—
9	—
10	—
11	Обогрев заднего стекла
12	Стеклоочиститель заднего стекла
13	Ассистент парковки
14	Отопление, система кондиционирования воздуха
15	—
16	Распознавание занятости сиденья, система Open & Start
17
18	Приборы, переключатели
19	—
20	CDC
21	Наружные зеркала с подогревом
22	Люк в крыше
23	Электростеклоподъемники сзади
24	Диагностический разъем
25	—
26	Электрические складные наружные зеркала заднего вида
27	Ультразвуковой датчик, противоугонная сигнализация
28	—
29	Прикуриватель, передняя розетка питания
30	Задняя розетка
31	—
32	—
33	Открытый и S система тарт
34	Люк на крыше, TwinTop
35	Розетка сзади
36	Розетка для буксирного оборудования
37	—
38	Центральный система блокировки клеммы 30
39	Обогрев левого сиденья
40	Обогрев правого сиденья
41	—
42	—
43	—
44	—
